для ванной и кухни, разборка и устройство, из чего состоит шаровой смеситель и с керамическим картриджем

С разбором такого типа смесителей, как однорычажные, способен справиться любой человек. Чаще всего подобные манипуляции проводят при засорении излива, протечке, заклинивании, образовании накипи и других проблемах. Действия будут зависеть и от вида смесителя с одним рычагом, и от самой неисправности.

Особенности

Смеситель данного типа представляет собой кран, у которого имеется только одна регулировочная ручка. Благодаря такому строению поток воды в смесителе с единственным рычагом управляется движением одной руки.

Его основные преимущества:

  • Быстрое получение водяной струи нужной температуры.
  • Удобство управления.
  • Легкость ремонта, который можно выполнить своими руками.

Устройство смесителя однорычажного типа

Попадающая по двум трубам в смеситель вода смешивается до нужной пользователю температуры, а затем поступает в выходную трубку. Регуляция как температуры воды, так и напора струи выполняется за счет перемещения имеющегося внутри смесителя шара или пластин картриджа.

Виды

Смесители с одним рычагом разделяют на:

  1. Шаровые. Их внутреннее строение включает полый стальной шар с тремя отверстиями. Через два их них вода подается внутрь шара, а через третье – выводится в смешанном виде в сливное сопло. Данный шар находится внутри шаровой гильзы, в которой также имеются прочные резиновые седла.
    Под напором струй воды шар прочно соприкасается с этими седлами. Для его перемещения внутри смесителя используется шток. Повороты шара изменяют температуру воды и ее напор в соответствии с совпадением отверстий в шаре. Чем больше будут открыты отверстия, чем сильнее будет напор.
  2. Картриджные. Вода внутри таких кранов смешивается в картридже. Данные смесители также называют дисковыми, поскольку для изменения температуры и напора водяной струи в затворе таких смесителей имеются металлокерамические или стальные диски. Просвет между ними выступает в роли камеры, в которой смешивается вода разной температуры.

Инструкция по разборке

Прежде всего, подготовьте инструменты, которые вам будут нужны для разборки смесителя с одним рычагом.

Вам следует иметь при себе:

  • Плоскую отвертку.
  • Разводной ключ.
  • Гаечные ключи.
  • Нож.
  • Плоскогубцы.

Далее ваши действия будет определять внутреннее строение смесителя. При этом не забудьте перед началом работ отключить водоснабжение.

С керамическим картриджем

  1. Используя нож или отвертку, извлеките заглушку с красно-синей отметкой.
  2. Выкрутите шестигранником или отверткой винт, функцией которого является удержание рычага.
  3. Снимите рычаг с корпуса, чтобы увидеть верхнюю часть картриджа с регулирующим штоком и зажимной гайкой.
  4. Аккуратно открутите зажимную гайку, взяв для такой манипуляции в зависимости от вида гайки либо гаечный ключ (для граненой гайки), либо отвертку (для круглой гайки, у которой есть углубления и буртик).
  5. Извлеките картридж, запомнив его расположение внутри корпуса.

Шаровой

Разбор данного однорычажного смесителя проводится по такой схеме:

  • Снимите ручку, ослабив винт, который ее удерживает.
  • Используя отвертку, надавите на кольцо (его выемку), чтобы оно повернулось против часовой стрелки, но не полностью.
  • Снимите купол с помощью плоскогубцев, не деформировав при этом расположенное под ним четырехзубчатое кольцо.
  • Открутите с купола кольцо из пластика для проверки соединения, его вращения и степени загрязнения.
  • Извлеките пластиковую щитовидную деталь, прочистив ее черную часть (уплотнитель). Иногда вся неисправность заключается в загрязнении этой детали, поэтому после прочистки кран собирается обратно.
  • Если прочистка не помогла, извлеките из крана шар и осмотрите его. При необходимости замены шара установите в смеситель новую деталь, а затем соберите всю конструкцию в обратном порядке.

Наглядно, смотрите в нижеследующем видео.

Смеситель данного типа довольно часто засоряется в месте излива крана, что проявляется ослабленным напором воды, но для устранения такой неполадки не требуется полностью разбирать шаровой смеситель. Чтобы прочистить излив, сначала выкрутите гайку в изливе крана. Извлеките сеточку, а после промывания и продувания установите ее обратно, после чего верните гайку на ее место.

Замена картриджа

После извлечения картриджа из смесителя нужно определить его диаметр, поскольку заменять отслужившую деталь нужно идентичной.

Подобрав аналогичный по диаметру новый картридж, его следует вставить в корпус точно так же, как внутри смесителя стоял старый картридж.

Убедитесь, что выступы для его фиксации соответствуют углублениям в корпусе. Также оцените состояние уплотнительных резинок. Желательно, чтобы они были силиконовыми, так как подобные резинки более стойкие к воздействию воды и более эластичны, чем резиновые. После установки картриджа выполните сборку смесителя, соблюдая обратный порядок.

Весь процесс разбора и сборки картриджного смесителя представлен в видео ниже.

для ванной и кухни, разборка и устройство, из чего состоит шаровой смеситель и с керамическим картриджем

С разбором такого типа смесителей, как однорычажные, способен справиться любой человек. Чаще всего подобные манипуляции проводят при засорении излива, протечке, заклинивании, образовании накипи и других проблемах. Действия будут зависеть и от вида смесителя с одним рычагом, и от самой неисправности.

Особенности

Смеситель данного типа представляет собой кран, у которого имеется только одна регулировочная ручка. Благодаря такому строению поток воды в смесителе с единственным рычагом управляется движением одной руки.

Его основные преимущества:

  • Быстрое получение водяной струи нужной температуры.
  • Удобство управления.
  • Легкость ремонта, который можно выполнить своими руками.

Устройство смесителя однорычажного типа

Попадающая по двум трубам в смеситель вода смешивается до нужной пользователю температуры, а затем поступает в выходную трубку. Регуляция как температуры воды, так и напора струи выполняется за счет перемещения имеющегося внутри смесителя шара или пластин картриджа.

Виды

Смесители с одним рычагом разделяют на:

  1. Шаровые. Их внутреннее строение включает полый стальной шар с тремя отверстиями. Через два их них вода подается внутрь шара, а через третье – выводится в смешанном виде в сливное сопло. Данный шар находится внутри шаровой гильзы, в которой также имеются прочные резиновые седла. Под напором струй воды шар прочно соприкасается с этими седлами. Для его перемещения внутри смесителя используется шток. Повороты шара изменяют температуру воды и ее напор в соответствии с совпадением отверстий в шаре. Чем больше будут открыты отверстия, чем сильнее будет напор.
  2. Картриджные. Вода внутри таких кранов смешивается в картридже. Данные смесители также называют дисковыми, поскольку для изменения температуры и напора водяной струи в затворе таких смесителей имеются металлокерамические или стальные диски. Просвет между ними выступает в роли камеры, в которой смешивается вода разной температуры.

Инструкция по разборке

Прежде всего, подготовьте инструменты, которые вам будут нужны для разборки смесителя с одним рычагом.

Вам следует иметь при себе:

  • Плоскую отвертку.
  • Разводной ключ.
  • Гаечные ключи.
  • Нож.
  • Плоскогубцы.

Далее ваши действия будет определять внутреннее строение смесителя. При этом не забудьте перед началом работ отключить водоснабжение.

С керамическим картриджем

  1. Используя нож или отвертку, извлеките заглушку с красно-синей отметкой.
  2. Выкрутите шестигранником или отверткой винт, функцией которого является удержание рычага.
  3. Снимите рычаг с корпуса, чтобы увидеть верхнюю часть картриджа с регулирующим штоком и зажимной гайкой.
  4. Аккуратно открутите зажимную гайку, взяв для такой манипуляции в зависимости от вида гайки либо гаечный ключ (для граненой гайки), либо отвертку (для круглой гайки, у которой есть углубления и буртик).
  5. Извлеките картридж, запомнив его расположение внутри корпуса.

Шаровой

Разбор данного однорычажного смесителя проводится по такой схеме:

  • Снимите ручку, ослабив винт, который ее удерживает.
  • Используя отвертку, надавите на кольцо (его выемку), чтобы оно повернулось против часовой стрелки, но не полностью.
  • Снимите купол с помощью плоскогубцев, не деформировав при этом расположенное под ним четырехзубчатое кольцо.
  • Открутите с купола кольцо из пластика для проверки соединения, его вращения и степени загрязнения.
  • Извлеките пластиковую щитовидную деталь, прочистив ее черную часть (уплотнитель). Иногда вся неисправность заключается в загрязнении этой детали, поэтому после прочистки кран собирается обратно.
  • Если прочистка не помогла, извлеките из крана шар и осмотрите его. При необходимости замены шара установите в смеситель новую деталь, а затем соберите всю конструкцию в обратном порядке.

Наглядно, смотрите в нижеследующем видео.

Смеситель данного типа довольно часто засоряется в месте излива крана, что проявляется ослабленным напором воды, но для устранения такой неполадки не требуется полностью разбирать шаровой смеситель. Чтобы прочистить излив, сначала выкрутите гайку в изливе крана. Извлеките сеточку, а после промывания и продувания установите ее обратно, после чего верните гайку на ее место.

Замена картриджа

После извлечения картриджа из смесителя нужно определить его диаметр, поскольку заменять отслужившую деталь нужно идентичной. Подобрав аналогичный по диаметру новый картридж, его следует вставить в корпус точно так же, как внутри смесителя стоял старый картридж.

Убедитесь, что выступы для его фиксации соответствуют углублениям в корпусе. Также оцените состояние уплотнительных резинок. Желательно, чтобы они были силиконовыми, так как подобные резинки более стойкие к воздействию воды и более эластичны, чем резиновые. После установки картриджа выполните сборку смесителя, соблюдая обратный порядок.

Весь процесс разбора и сборки картриджного смесителя представлен в видео ниже.

для ванной и кухни, разборка и устройство, из чего состоит шаровой смеситель и с керамическим картриджем

С разбором такого типа смесителей, как однорычажные, способен справиться любой человек. Чаще всего подобные манипуляции проводят при засорении излива, протечке, заклинивании, образовании накипи и других проблемах. Действия будут зависеть и от вида смесителя с одним рычагом, и от самой неисправности.

Особенности

Смеситель данного типа представляет собой кран, у которого имеется только одна регулировочная ручка. Благодаря такому строению поток воды в смесителе с единственным рычагом управляется движением одной руки.

Его основные преимущества:

  • Быстрое получение водяной струи нужной температуры.
  • Удобство управления.
  • Легкость ремонта, который можно выполнить своими руками.

Устройство смесителя однорычажного типа

Попадающая по двум трубам в смеситель вода смешивается до нужной пользователю температуры, а затем поступает в выходную трубку. Регуляция как температуры воды, так и напора струи выполняется за счет перемещения имеющегося внутри смесителя шара или пластин картриджа.

Виды

Смесители с одним рычагом разделяют на:

  1. Шаровые. Их внутреннее строение включает полый стальной шар с тремя отверстиями. Через два их них вода подается внутрь шара, а через третье – выводится в смешанном виде в сливное сопло. Данный шар находится внутри шаровой гильзы, в которой также имеются прочные резиновые седла. Под напором струй воды шар прочно соприкасается с этими седлами. Для его перемещения внутри смесителя используется шток. Повороты шара изменяют температуру воды и ее напор в соответствии с совпадением отверстий в шаре. Чем больше будут открыты отверстия, чем сильнее будет напор.
  2. Картриджные. Вода внутри таких кранов смешивается в картридже. Данные смесители также называют дисковыми, поскольку для изменения температуры и напора водяной струи в затворе таких смесителей имеются металлокерамические или стальные диски. Просвет между ними выступает в роли камеры, в которой смешивается вода разной температуры.

Инструкция по разборке

Прежде всего, подготовьте инструменты, которые вам будут нужны для разборки смесителя с одним рычагом.

Вам следует иметь при себе:

  • Плоскую отвертку.
  • Разводной ключ.
  • Гаечные ключи.
  • Нож.
  • Плоскогубцы.

Далее ваши действия будет определять внутреннее строение смесителя. При этом не забудьте перед началом работ отключить водоснабжение.

С керамическим картриджем

  1. Используя нож или отвертку, извлеките заглушку с красно-синей отметкой.
  2. Выкрутите шестигранником или отверткой винт, функцией которого является удержание рычага.
  3. Снимите рычаг с корпуса, чтобы увидеть верхнюю часть картриджа с регулирующим штоком и зажимной гайкой.
  4. Аккуратно открутите зажимную гайку, взяв для такой манипуляции в зависимости от вида гайки либо гаечный ключ (для граненой гайки), либо отвертку (для круглой гайки, у которой есть углубления и буртик).
  5. Извлеките картридж, запомнив его расположение внутри корпуса.

Шаровой

Разбор данного однорычажного смесителя проводится по такой схеме:

  • Снимите ручку, ослабив винт, который ее удерживает.
  • Используя отвертку, надавите на кольцо (его выемку), чтобы оно повернулось против часовой стрелки, но не полностью.
  • Снимите купол с помощью плоскогубцев, не деформировав при этом расположенное под ним четырехзубчатое кольцо.
  • Открутите с купола кольцо из пластика для проверки соединения, его вращения и степени загрязнения.
  • Извлеките пластиковую щитовидную деталь, прочистив ее черную часть (уплотнитель). Иногда вся неисправность заключается в загрязнении этой детали, поэтому после прочистки кран собирается обратно.
  • Если прочистка не помогла, извлеките из крана шар и осмотрите его. При необходимости замены шара установите в смеситель новую деталь, а затем соберите всю конструкцию в обратном порядке.

Наглядно, смотрите в нижеследующем видео.

Смеситель данного типа довольно часто засоряется в месте излива крана, что проявляется ослабленным напором воды, но для устранения такой неполадки не требуется полностью разбирать шаровой смеситель. Чтобы прочистить излив, сначала выкрутите гайку в изливе крана. Извлеките сеточку, а после промывания и продувания установите ее обратно, после чего верните гайку на ее место.

Замена картриджа

После извлечения картриджа из смесителя нужно определить его диаметр, поскольку заменять отслужившую деталь нужно идентичной. Подобрав аналогичный по диаметру новый картридж, его следует вставить в корпус точно так же, как внутри смесителя стоял старый картридж.

Убедитесь, что выступы для его фиксации соответствуют углублениям в корпусе. Также оцените состояние уплотнительных резинок. Желательно, чтобы они были силиконовыми, так как подобные резинки более стойкие к воздействию воды и более эластичны, чем резиновые. После установки картриджа выполните сборку смесителя, соблюдая обратный порядок.

Весь процесс разбора и сборки картриджного смесителя представлен в видео ниже.

Как разобрать однорычажный, шаровой смеситель в ванной и на кухне

Водопровод является одним из главных бытовых устройств в каждом доме, а неотъемлемой его частью является смеситель. Этот прибор выполняет функцию смешивания горячей и холодной воды для обеспечения определенной температуры.

Смесители подразделяют на

  • однорычажные,
  • вентильные,
  • шаровые,



А также они делятся по назначению и методу их установки. Именно исходя из этого складывается цена изделия. Но какова бы не была его стоимость, наступает время, когда смеситель выходит из строя. Причем самое важно то, что чаще всего неполадка смесителя требует безотлагательного вмешательства. Причиной неполадки может быть протечка крана, уменьшение объема струи из крана, утечка воды из под вентиля. Чтобы узнать причину неполадки его необходимо разобрать. Следовательно, перед вами возникнет вопрос: как разобрать смеситель однорычажный или шаровый. Для этого необходимо понять, как он устроен, чтобы исключить ошибок в дальнейшем.

Этапы разборки крана

В первую очередь, следует перекрыть подачу воды независимо от того, где находится смеситель: в кухне, в ванной либо в другом месте. При установке сантехники ее оборудуют водяными фильтрами.  Необходимо тщательно проверить фильтр на наличие всякого рода загрязнений. В том случае если данная деталь исправна, можно сделать вывод, что поломка именно в смесителе.

На первый взгляд может показаться, что разобрать кухонный смеситель однорычажный будет сложно, потому что внешне он не имеет никаких зацепок. Секрет в том, что под заглушками, указывающими на подачу воды, скрывается болт. Иногда он находится под эмблемой. Следующий этап, это извлечение картриджа. С ним дела обстоят сложнее, из–за того, что за время службы он «прикипел». Ни в коем случае по нему нельзя стучать металлическим молотком, при необходимости это можно сделать через брусок, легко постукивая по окружности. Извлекаем отработанный картридж, протираем поверхность корпуса крана мягкой тканью и на его место устанавливаем новый.

Большая часть потребителей задается вопросом: как разобрать смеситель на кухне? Прежде чем начать разбирать, необходимо отмочить резьбовое соединение, так как на кухне при частом использовании водопроводной воды, кран обычно прикипает. Требуется тщательно смочить соединения с резьбой уксусом или керосином, но можно использовать и автомобильную смазку WD-40. Подождав 10 минут, можно начинать откручивать части смесителя.

На рынке сантехники относительно недавно появились шаровые смесители. Спрос на эти смесители растет благодаря тому, что они экономны, благодаря редкому протеканию. Однако перед потребителями встает один и тот же вопрос: как разобрать шаровый смеситель в кухне с целью капитального ремонта. Владельцам однорычажных смесителей, имеющих металлический или керамический клапан, нужно снять рычаг - рукоятку, который выполняет функцию подачи воды. В большинстве случаев он закрепляется винтом, который скрывается под декоративной накладкой. От вас требуется выкрутить винт, что обеспечит  доступ к внутренним частям.

Обратите внимание на способ крепления, так как у каждой модели смесителя он свой. В том случае, если вы имеете дело с шаровым смесителем, имеющим шток, необходимо приподнять его вверх и аккуратно снять, так как в этой конструкции нет винтов.

Как только вы сняли рычаг, нужно убрать крышку корпуса, соединяющуюся с корпусом с помощью резьбового крепления. В некоторых случаях крышка закрепляется винтом. В этом случае он находится сбоку. Под крышкой расположена зажимная гайка. Раскрутить ее вы сможете с помощью газового ключа или разводного. Только после этого вы сможете вынуть картридж, подлежащий замене. В то же время помните, что старая прокладка под ним может прикипеть и утрамбоваться. Для определения точной причины поломки необходимо открыть воду и проследить, откуда она потечет и после этого приступать к замене картриджа либо просто заменить прокладку.

Для ванных комнат обычно применяют смесители 2-х типов: двухвентильные краны-буксы и однорычажные с картриджем. Во многих квартирах до сих пор в ванных комнатах используют двухвентильные смесители. Так как эти смесители используются с прошлых времен, многие потребители имеют представление, как разобрать шаровый смеситель в ванной комнате. Под декоративной крышкой этих смесителей находится шуруп, который откручивается в первую очередь. После того, как открутили его, выворачиваем корпус кран-буксы разводным ключом.  Далее можно определить, почему он вышел из строя. В моделях таких смесителей обычно выходит из строя прокладка, которая расположена на штоке крана-буксы или просто ослабевает крепление. После устранения неполадки кран-буксу устанавливаем на место.

Выводы

На современных строительных рынках в наше время довольно большой выбор сантехники, в том числе и смесителей. Перед потребителями встает вопрос: “ Какой смеситель качественней?”, но какой бы смеситель не выбрал бы покупатель, для того чтобы он прослужил дольше необходимо соблюдать несколько рекомендаций:

  • Для чистки корпуса смесителя, рекомендуется подобрать чистящее средство в виде крема, геля или порошка, которое предназначено именно для металла, из которого изготовлено это изделие.
  • Нельзя использовать металлические щетки и сильные средства, которые разъедают покрытие, средства на щелочной и уксусной основе.
  • Чтобы хром не потемнел, следы от шампуня или мыла необходимо смывать сразу чистой водой.
  • В целях профилактики следует чаще менять прокладки или картриджи.
  • При желании, рекомендуется установить фильтр для очистки жесткой воды.

Вот несколько нехитрых рекомендаций, при соблюдении которых эксплуатация смесителей на долгое время не принесет вам хлопот.

Как разобрать однорычажный смеситель: сборка и ремонт

Автор aquatic На чтение 6 мин. Просмотров 6.8k. Обновлено

Комфортные условия проживания зависят от такого бытового устройства как водопровод. Но, а смеситель представляет важнейшую часть такой конструкции. Если вы не знаете, как разобрать однорычажный смеситель, то данная статья для вас. Этот функциональный механизм призван перемешивать потоки холодной и горячей воды для достижения оптимальной температуры. В случае неполадки подобное устройство требует срочного ремонта. Причиной неисправности может быть протекание воды, износ механизма или снижение объема струи. Именно в подобных ситуациях требуются знания о разборке и сборке устройства.

Однорычажный кран является функциональным и эргономичным механизмом с современным дизайном

Из чего состоит смеситель: устройство и разновидности

Однорычажные изделия бывают определенных видов:

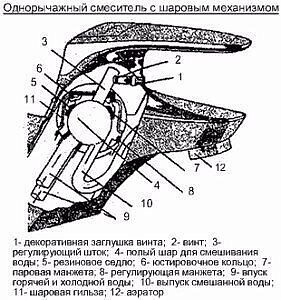

  • устройство крана смесителя для ванной шаровой разновидности включает такую деталь как шар. В нем предусмотрены проходные углубления для разного типа воды (горячей, смешанной, холодной). Емкость в устройстве называется смесительной. Шарик очень плотно соединяется с уплотняющими деталями. Устройство запускается от штока регулировки;

Шаровая конструкция

  • в катриджевом кране вместо шара располагается картридж из двух керамических пластин. В нижней части дыры для прохождения воды, а в верхней происходит замешивание.

Внутреннее устройство с катриджной системой

Однорычажные модели просты в применении, поэтому пользуются такой популярностью. С их помощью происходит быстрая регулировка воды. Чтобы уменьшить или увеличить напор воды джойстик передвигается вверх и вниз.

К недостаткам устройства водопроводного крана подобного типа можно отнести быстрый износ уплотнителей из резины. Чтобы предотвратить появление неисправностей, эти элементы следует менять раз в два года.

Так выглядит керамический катридж

Однорычажный механизм может выйти из строя, если в него будут поступать абразивные частицы. Поэтому так нужны специальные фильтры, которые предотвращают засорение.

Конструкционно смесители для кухни и ванной немного отличаются. В кухонных конструкциях высота слива устанавливается повыше. Также в таких моделях предусмотрен дополнительный переключатель, который используется для стиральной или посудомоечной машины.

Высокая конструкция для кухни

Статья по теме:

Смесители для кухни с краном для питьевой воды. Проблема некачественной питьевой воды знакома многим. Без использования фильтров в таком случае не обойтись. Но есть устройства, упрощающие жизнь. О них и поговорим.

Для ванной больше подойдет кран с коротким носиком, так как это уменьшает риск возникновения протечек. К смесителям для ванной прилагается гарнитура для душевой.

Внутреннее устройство смесителя

В таблице можно посмотреть цены на отдельные модели.


Составляющие элементы системы

Полезная информация! Для кухни часто используется врезной или вертикальный смеситель, который монтируется в мойку. Он имеет небольшие размеры, а рычаг размещается сбоку. Маленький носик не самое лучшее решение для кухни, поэтому стоит приобрести вертикальные смесители со сменным носиком.

Как разобрать смеситель однорычажный: неисправности, сборка и ремонт

Существуют разные неисправности, которым может подвергаться однорычажный смеситель, поэтому так важно знать, как его разобрать. Если не затронут картридж, то на ремонт не уйдет большое количество времени.

У подобного вида смесителей встречаются следующие поломки:

  • шаровое устройство считается практичнее, чем катриджное, но шар из стали может подвергаться коррозии. При этом прокладки и уплотнители подвергаются износу, и протекает вода. Такие детали легко поменять, но если лопнет шар, то понадобится приобретать новый;
  • картридж из керамики устойчив к некачественной воде и ржавчине. Устройство содержит тонкие пластины, которые плотно прилегают друг к другу. Если в зазор попадет мусор, то может образоваться скол;
  • засоры способствуют деформации затвора или резинового элемента. При этом следует знать, как разобрать однорычажный смеситель, а также как провести замену резиновых деталей;
  • если рычаг вмонтирован слабо, то это может спровоцировать протекание воды. Для этого нужно зафиксировать все составляющие;
  • небольшие просветы заделываются при помощи герметика.

Особенности монтажа

Если появляется разный напор воды, то это свидетельствует о засоре в аэраторе. В этом случае устройство нужно раскрутить и хорошо промыть. При возникновении сильного шума, можно говорить о плохом прилегании деталей. При этом требуется разборка и подрезка резины. Если потребуется запасные кольца их можно сделать самостоятельно из твердой резины.

Демонтаж шаровой конструкции

Полезная информация! Часто неполадки возникают из-за качества воды. Фильтрационная система позволит увеличить срок службы оборудования.

Как разобрать кран в ванной однорычажный: видео и пошаговая разборка

Перед тем как определиться, как разобрать смеситель шаровый, нужно подобрать подходящий инвентарь. Нужно приготовить  специальные ключи, отвертку плоского типа, нож, плоскогубцы и разводной ключ. Перед разборкой обязательно заблокируйте подачу воды.

Основные этапы разборки представлены в таблице.

Статья по теме:

Смесители с душем для ванной с длинным изливом. Подробный обзор разных видов смесителей для ванн с фото-примерами и ценами в специальной публикации нашего портала.

Ваши действия с разборкой оборудования зависят от внутреннего строения смесителя. Например, инструкция как разобрать смеситель в ванной или кухне двухвентильного типа будет отличаться от монтажа шарового или катриджного оборудования.

Двухвентильный механизм

С керамическим катриджем проводятся такие действия:

  • извлекается заглушка с отметиной сине – красного цвета;
  • откручивается винт или шестигранник, которые удерживают рычаг;
  • рычаг убирается с устройства. При этом можно наблюдать главный элемент с зажимной гайкой;
  • выкручивается гайка и вынимается катридж.

Схема разбора устройства с катриджем

Разборка шаровой конструкции производится по такой схеме:

  • снимается ручка и ослабляется винт;
  • с помощью отвертки нужно придавить кольцо, чтобы оно развернулось;
  • купол нужно снимать осторожно, чтобы не повредить кольцо с четырьмя зубцами;
  • снимается кольцо и проверяется его загрязненность и способность вращения;
  • убирается щитовидный элемент и прочищается уплотнитель;
  • затем извлекается шар;
  • устанавливается нужная деталь, и вся конструкция собирается в обратной последовательности.

Демонтаж требует аккуратности

Полезный совет! Шаровый кран засоряется на участке излива воды. Чтобы прочистить это место, нужно удалить гайки в изливе смесителя. Затем вытаскивается сеточка и после очищения ставится назад, а гайка крепится на место.

Полезные рекомендации

Чтобы смеситель прослужил долгие годы, стоит воспользоваться следующими рекомендациями:

  • для очистки корпуса смесителя нужно выбрать специальное чистящее средство;
  • не стоит применять жесткие щетки и составы, которые могут разъедать покрытие. Это составы на уксусной и щелочной основе;
  •  чтобы хромированное покрытие не темнело, используемое средство обязательно смывается водой;
  • В профилактических целях нужно чаще менять катриджи и прокладки; можно вставить фильтр для очищения жесткой воды.

От качества монтажа зависит работа всей системы

Эти простые советы помогут на долгое время сохранить работоспособность устройства, что избавит от необходимости делать ремонт.

Ремонт однорычажного смесителя своими руками (видео)

Как разобрать однорычажный смеситель - Kabini.ru

Для этих работ необходим следующий инструмент и материалы:

  1. тонкая плоская отвертка с малой шириной шлицевой части;
  2. малая отвертка с крестообразным шлицом;
  3. разводной гаечный ключ, желательно с защищенными губками;
  4. шестигранные ключи с размером между гранями 3 мм;
  5. плоскогубцы;
  6. уксус или раствор лимонной кислоты;
  7. ремонтные комплекты с уплотнительными резиновыми кольцами, резиновыми чашками, пружинками и пр. запасными частями для каждого вида регулирующих механизмов смесителей;
  8. губка поролоновая для посуды;
  9. смазка силиконовая нерастворимая в воде.

На губки плоскогубцев и разводного гаечного ключа, для предохранения полированных поверхностей смесителя от царапин и сминания, желательно надеть резиновые трубки или намотать несколько витков изоленты.

Обязательные подготовительные этапы при ремонте смесителей

  • на входе в смеситель или квартиру перекрыть горячую воду и холодную;

  • открыть кран, подняв ручку вверх, чтобы сбросить давление и слить остаток воды;

  • закрыть сливное отверстие мойки или ванны пробкой или штатной сеточкой, чтобы в канализацию не упали мелкие детали;

  • накрыть мойку или ванну толстой тканью, например, старым полотенцем.




Внимание

Полотенце или толстая тряпка подстилается для того, чтобы случайно упавшие инструменты или части смесителя не повредили поверхность, особенно это важно для эмалированных ванн и моек.

Как разобрать и отремонтировать шаровый смеситель

Шаг 1. Под рукояткой крана маленькая пластмассовая крышечка с цветными метками горячей и холодной воды. Нужно поддеть ее тонкой отверткой, кончиком ножа или шилом.

Шаг 2. Под крышкой находится винт без головки. Для его откручивания использовать соответствующую отвертку или шестигранный ключ.


Важно! Этот вид винтов не следует откручивать до полного выпадения из резьбы. Если все же он выпал, то именно для этого случая сливное отверстие закрывается сеточкой, пробкой или старым полотенцем. Если же винтик провалился в канализацию, то достать его можно аккуратно сняв сифон под мойкой.


Шаг 3. Открутив винт, легкими покачиваниями из стороны в сторону приподнимите и снимите ручку. В некоторых моделях, возможно, потребуется снять за носик крана весь его корпус.

Шаг 4. Под ручкой установлен шаровой смеситель.

Шаг 5. Разводным гаечным ключом аккуратно, чтобы не сорвать шлицы, открутите шарообразную прижимную гайку. Откручивать следует против хода часовой стрелки, придерживая «гусак» крана левой рукой.

Шаг 6. Сняв прижимную гайку, снимите резиновые уплотнительные кольца. Осмотрите кольца на величину износа, а внутреннюю часть корпуса крана на наличие соляных отложений и грязи. Удалите загрязнения, не прилагая больших усилий.

Внимание

Если это не удается, замочите загрязненные части в уксусе или растворе лимонной кислоты, чтобы растворить отложения солей или грязь. При большом износе колец замените их кольцами из ремонтного комплекта.

Шаг 7. Смажьте посадочные места уплотнительных колец силиконовой смазкой, установите кольца на место и сверху нанесите немного смазки.

Шаг 8. Извлеките верхнюю полусферу резинового уплотнителя, закрепленную на прижимной гайке. За управляющий шток выньте регулировочный шар из нижней уплотняющей полусферы. Шилом, тонкой отверткой или пинцетом вынимаете пружинки с резиновыми уплотнительными чашечками. Внимательный осмотр покажет – нужна ли их замена.

Также вы можете посмотреть видео, в котором показан процесс разборки шарового однорычажного смесителя:

Как поставить все на свои места?

  1. Возвращаете старые пружинки с уплотнениями на их места или меняете их на новые из ремонтного комплекта.
  2. Смазываете силиконовой смазкой и ставите на место шар управляющим штоком вверх, накрываете его верхней полусферой и прижимаете прижимной гайкой, аккуратно закручивая ее так туго, чтобы шар не болтался, но двигался с небольшим усилием.
  3. Устанавливаете на шток ручку управления смесителем и закрепляете ее винтом.
  4. Проверяете кран на протечки и регулируете поджатием верхней гайки (под ручкой).

Небольшой ремонт закончен.

Замена керамического картриджа в однорычажном смесителе

Вся конструкция керамического картриджа установлена в цилиндрическом корпусе.

Сверху из него выходит шток управления верхней подвижной запорно-регулирующей керамической пластиной.

Снизу – три отверстия для пропускания воды к регулятору и из него.

Шаг 1. Сняв декоративную заглушку и открутив винт, не имеющий головки (внутрикорпусной), крепящий управляющую ручку на шток картриджа, снимают ее со смесителя. Разводным ключом страгивают с места зажимную гайку и рукой скручивают ее совсем.

Шаг 2. Смоченной в уксусе губкой протирают доступные части картриджных керамических пластин, очищая их от отложений и мелких частиц грязи. При неудаче в этой процедуре – замачивают картридж в уксусе или лимонной кислоте.

Шаг 3. Смазывают пластины и устанавливают на место защитный элемент, закрепив его на защелках.

Шаг 4. Устанавливают старый почищенный или новый картридж в его гнездо в смесителе, закручивают зажимную гайку и устанавливают на шток картриджа ручку управления. Открывают воду, проверяют протечки и устраняю их.

Если у вас возникли сложности, вы также можете посмотерть детали в видео:

Как разобрать смеситель в ванной?

Шаг 1. Подденьте декоративный колпачок с пометками горячей/холодной воды, расположенный на пластиковой или керамической рукоятке плоской отверткой или кончиком прочного ножа.

Шаг 2. Открутите соответствующей плоской или крестовой отверткой или шестигранным ключом стопорный винт и снимите рукоятку с оси цилиндрического картриджа.

Шаг 3. Открутите три винта и снимите декоративную накладку, закрывающую отверстие в гипсокартонной плите, под которой находится трубопроводная сеть в ванной комнате.

Шаг 4. Узкой отверткой или шилом снимите пружинную латунную шайбу, крепящую цилиндрический картридж. В других вариантах требуется открутить прижимную гайку.

Шаг 5. Плоскогубцами или ключом аккуратно и слегка покачивая в разные стороны, вытащите цилиндрический картридж из его гнезда.

Внимание

Есть еще один способ вынуть не вынимающийся регулировочный элемент смесителя. Для этого накройте смеситель сверху тряпкой и быстро откройте кран на подаче воды. Напор воды вытолкнет картридж из гнезда. Затем быстро перекройте трубопровод подводящей воды.

Шаг 6. Осмотр всех четырех резиновых уплотнений покажет степень их износа. Загрязнения в виде солей и других твердых отложений аккуратно стереть губкой сразу или после отмачивания в уксусе или другой не очень агрессивной кислоте.

Шаг 7. Обработайте посадочные места смазкой, установите старые или новые резиновые уплотнительные кольца. Протерев посадочное место картриджа, осмотрите его на наличие отложений. Если они не стираются губкой, смочите ее в уксусе и воткните на несколько часов в загрязненное углубле


Оставить отзыв / Задать вопрос

Как разобрать однорычажный смеситель: пошаговые фото и видео

Если напор воды в ванной комнате или кухне значительно уменьшился, не удаётся полностью перекрыть воду, значит, пришло время для ремонта сантехники. Необязательно привлекать специалистов. Весь объём работ можно выполнить самостоятельно. Предлагаем узнать, как разобрать однорычажный смеситель и затем отремонтировать.

Разобрать кран можно самому

Читайте в статье

Из чего состоит смеситель – устройство и разновидности

Прежде чем приступить к ремонтным работам, следует разобраться с устройством смесителя для кухни или ванны. Такой кран имеет одну регулировочную ручку, закрепляемую под накладкой при помощи одного винта. Он может быть шаровым и с картриджем.

Главным элементом современных однорычажных моделей является картридж. Внутри него происходит смешивание холодной и горячей воды. Он находится в корпусе, внутри которого расположены три керамических диска с отверстиями. Особая технология производства позволяет обеспечить плотное прилегание дисков, благодаря чему они не пропускают воду.

В процессе работы системы два диска остаются неподвижными. Подвижный диск связан с рычагом переключения. При изменении положения ручки-рычага происходит смещение отверстия с обеспечением подачи определённого количества холодной и горячей трубы, которая смешивается внутри корпуса.

Конструктивные особенности модели с картриджем

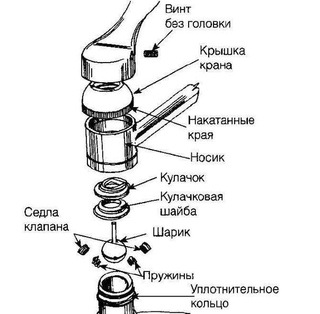

Рассмотрим, из чего состоит шаровой смеситель. Название продиктовано конструктивными особенностями. В состав устройства входит полый шар, изготовленный из нержавеющей стали и помещаемый в корпус крана. При повороте ручки шар приводится в движение за счёт специального штыря, благодаря чему вода начинает поступать из крана. Наличие специальных прокладок обеспечивает достаточную герметичность системы.

Устройство шарового крана

Необходимые инструменты

Прежде чем разбираться с тем, как починить кран, следует подготовить необходимые инструменты:

  • отвёртку небольшого размера;
  • плоскогубцы;
  • шестигранный ключ;
  • смазочные материалы;
  • ключ разводной.

Также следует иметь в наличии небольшой отрезок ткани, который позволит защитить хромированные элементы в процессе снятия. Для защиты рук стоит подготовить перчатки.

Все инструменты готовим заранее

Как разобрать однорычажный смеситель для кухни или ванной

Чтобы не повредить элементы системы в процессе разбора, предлагаем узнать, как разобрать однорычажный смеситель для кухни. Последовательность действий будет зависеть от конструктивных особенностей крана. Рассмотрим каждый вид по отдельности.

Порядок действий продиктован конструктивными особенностями

С картриджем

Разобрать однорычажный кран с картриджем можно в следующей последовательности:

однорычажный смеситель с картриджем

Как разобрать шаровой смеситель

Несмотря на большое распространение моделей с картриджем, шаровые устройства продолжают пользоваться спросом. Рассмотрим, как разобрать шаровой смеситель своими руками в домашних условиях:

однорычажный смеситель шаровый для раковины

Как починить шаровой однорычажный смеситель

Порядок выполняемых действий напрямую зависит от возникшей неисправности. Предлагаем разобраться, как починить смеситель в зависимости от того, какая проблема возникла в процессе выполнения ремонтных работ.

Ремонт можно выполнить самостоятельно

Устранение засора

О наличии подобной проблемы свидетельствует слабый напор воды. Чтобы устранить засор, следует:

  • разобрать однорычажный смеситель, сняв гайку с излива;
  • вынуть и тщательно промыть сетку, удаляя все собравшиеся абразивные вещества;
  • установить все элементы конструкции обратно.
Удаляем с сетки всю собравшуюся грязь

Замена уплотнительных резинок

При недостаточной герметичности элементов однорычажный кран начинает протекать. В такой ситуации самое время заменить резиновые уплотнители на новые. Сделать это можно следующим образом:

Иллюстрация Описание работ
Разбираем кран. Снимаем старый уплотнитель.
Устанавливаем новый уплотнитель. Собираем кран и убеждаемся в отсутствии течи.

Устранение неполадок переключателя

Если при переключении режима работы однорычажного крана возникают трудности, исправить неполадку можно следующим образом:

Иллюстрация Описание работ
Разбираем смеситель.
Снимаем уплотнительные кольца и устанавливаем на их место новые.
Наносим специальную смазку, которая устранит проблемы с переключением крана.
Собираем однорычажный смеситель и проверяем плавность хода переключателя.

При выборе смазки стоит обратить внимание на универсальные составы, предлагаемые многими производителями и имеющие положительные отзывы:

Отзыв о силиконовой смазке Silicot:

Подробнее на Отзовик: http://otzovik.com/review_5669799.html

силиконовая смазка Silicot

Отзыв о пасте для сантехники Unipak:

Подробнее Отзовик: http://otzovik.com/reviews/pasta_dlya_santehniki_unipak/

силиконовая смазка Unipak

Замена уплотнительных резинок золотника

Подготовив уплотнительные резинки, приступаем к работе:

  • переводим рычаг крана в закрытое положение;
  • разбираем конструкцию, отсоединяя гибкий шланг душа;
  • сняв декоративный колпак, откручиваем винтовое крепление. Извлекаем кнопку переключателя;
  • аккуратно извлекаем золотник;
  • меняем уплотнители. Смазываем их герметичной пастой;
  • собираем переключатель в обратной последовательности.

Совет! Чтобы с установкой золотника не возникало трудностей, перед этим стоит смочить уплотнительные резинки водой.

Уплотнители должны быть подходящего размера

Замена пружины переключателя

Если возникают трудности с возвратом переключателя в начальное положение, может потребоваться замена пружины. В качестве ремонтной детали стоит выбрать пружину меньшего диаметра с защитным покрытием. Ремонт выполняется следующим образом:

  • разбираем кран;
  • извлекаем шток с накрученной пружиной и снимаем её;
  • с помощью плоскогубцев накручиваем на шток новую пружину;
  • собираем и устанавливаем переключатель.
Невозврат переключателя в стартовое положение можно исправить

Ремонт однорычажного смесителя с картриджем для кухни или ванной своими руками

Модели с картриджами имеют несколько иное конструктивное исполнение, чем шаровое. Если вы решили выполнить ремонт однорычажного смесителя для кухни своими руками, стоит познакомиться с последовательностью действий, в зависимости от причины, вызвавшей необходимость выполнения работ.

До начала ремонта следует разобраться с устройством смесителя

Устранение течи

Избавиться от течи можно следующим образом:​

Устранение неполадок в переключателе душа

С переключателем смесителя в ванной комнате может возникнуть две основные проблемы:

  • синхронная подача воды в душ и кран, причиной которой является повреждение прокладок золотника;
  • невозврат кнопки переключателя в начальное положение из-за износа штоковой пружины переключателя.

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО "ГК "Спецстрой"

Задать вопрос

«Если не удаётся приобрести ремонтный комплект, а запасной утерян, сменные прокладки можно изготовить самостоятельно из плотной резины толщиной до 4 мм. Однако, их срок службы, как правило, намного меньше оригинальных».

При замене прокладок золотника следует помнить, что их всего две: сверху и снизу. Если причиной появления течи является износ верхней, ремонт может быть выполнен без разбора переключателя: снимается декоративный колпачок, и производится замена износившегося уплотнителя. Если течь остаётся, потребуется замена обеих прокладок.

Замену пружины можно выполнить своими руками

Картриджи для однорычажных смесителей

Не всегда замена уплотнителей позволяет устранить возникшие неисправности. В такой ситуации может потребоваться замена картриджа для однорычажного смесителя. Выполнить ремонтные работы можно самостоятельно. Главное − приобрести подходящую ремонтную деталь.

Картридж смесителя

картридж для iddis

Как заменить картридж в смесителе на кухне или в ванной

Рассмотрим подробно, как заменить картридж в смесителе на кухне, чтобы вы могли сделать это самостоятельно. Работы выполняются в следующей последовательности:

ИллюстрацияОписание работ
Разбираем однорычажный смеситель и вынимаем картридж.
Внимательно осматриваем элемент. При наличии трещин, через которые протекала вода, следует произвести замену старого на новый.
Устанавливаем ремонтную деталь на место. Она должна встать в направляющие. Проверить правильность позиционирования элемента можно следующим образом: если он не проворачивается, значит, занял нужное ему положение. Собираем смесить в обратной последовательности.

Внимание! Новый картридж должен быть точно такой же, как и старый. Покупать новый лучше, имея на руках старый.

Чтобы новый картридж простоял как можно дольше, стоит обратить внимание на изделия с хорошими отзывами.

Отзыв о картридже керамическом Iddis D40 BL SDN№3:

Подробнее на Отзовик: https://otzovik.com/reviews/kartridzh_keramicheskiy_iddis_d40_bl_sd_3_dlya_smesitelya/

Ремонт картриджа смесителя

Прежде чем покупать новый картридж, стоит убедиться, что старый не подлежит ремонту. Как выполняется ремонт картриджа смесителя, рассмотрим ниже:

Профилактические мероприятия

Не всегда ремонтные работы способны восстановить работоспособность однорычажного смесителя. Приходится приобретать новый. Чтобы это произошло как можно позже, стоит изначально приобрести качественную модель и своевременно выполнять сравнительно простые профилактические работы. Желательно:

  • приобрести латунный смеситель. Такие изделия обладают высокими прочностными характеристиками и способны прослужить намного дольше изделий из силумина;
  • изначально установить качественный фильтр для воды;
  • ознакомиться с инструкцией, прикладываемой к каждому однорычажному смесителю, до установки и перед ремонтом сантехники. Тематические видео,как разобрать шаровой кран на кухне, помогут избежать типовых ошибок;
  • обработать места соединений герметиком. Для резьбовых соединений стоит использовать ФУМ-ленту;
  • периодически проводить профосмотры с обязательной заменой уплотнителей.

Видео о том, как разобрать однорычажный смеситель

Достаточно подробный мастер-класс не всегда помогает разобраться в том, как разобрать однорычажный смеситель. Видео, выкладываемые многими пользователями, в такой ситуации становятся хорошей альтернативой. Мы подобрали несколько тематических видео о том, как снять смеситель на кухне или в ванной, чтобы его можно было отремонтировать. Видео, как разобрать однорычажный кран в ванной,позволит детально разобраться с последовательностью выполнения работ.

Смотрите и расширяйте свои знания в данной области.



Мы уверены, что теперь вы знаете, как разобрать смеситель однорычажного типа в ванной или на кухне, и обязательно сможете это сделать самостоятельно. Делитесь в комментариях, удалось ли воспользоваться полученными знаниями, или вы решили пригласить специалистов.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Инструкция как разобрать шаровой кран однорычажный и отремонтировать самостоятельно |

Чтобы разобрать однорычажный смеситель, внимательно следуйте инструкции Недорого и удобно в использовании, шаровые смесители быстро завоевали популярность у покупателей. Это только на случай, если вам понадобится ремонт или в ремонте смеситель, у многих возникает вопрос, а как разобрать этот прибор. Что делать, если шаровой миксер требует ремонта?

Смесительное устройство

Чтобы было легче разобраться в вопросе разборки, необходимо разобраться в принципе работы смесителя.Это смеситель с одной регулировочной ручкой, закрепленной одним винтом под крышкой. Такая конструкция в принципе не вызывает проблем при разборке, если ремонт будет проводиться или делать его в профилактических целях.

Смеситель однорычажный - смеситель однорычажный для регулирования напора воды и ее температуры

Шаровая мешалка называется так из-за головы всей конструкции, которую можно регулировать. Она сделана из нержавеющей стали. Сам шар полый посередине, он находится в корпусе крана.Подача воды осуществляется по гибкой разводке и латунным трубкам. На штифте имеется ручка, за счет чего мяч подвижен. Картридж отверстия герметизируется за счет наличия специальных прокладок.

Однорычажный смеситель может включать картриджи Чтобы отверстия картриджа не забивались твердыми частицами, фильтры

Продумана и система защиты от возможных ожогов при подаче горячей воды. Патрон такого крана снабжен кольцом, ограничивающим угол поворота рукоятки.

Сам картридж состоит из двух плотных друг к другу керметов, тщательно отполированных. Ультразвуковая шлифовка позволяет пластинам предотвращать просачивание воды. Благодаря им вода не течет. Устройство не требует дополнительных пломб.

Смесители для кухни однорычажные могут иметь разный внешний вид, но при этом иметь идентичный дизайн.

Обзор однорычажных смесителей для кухни (видео)

Материалы для ремонта

Если смеситель протекает и требуется ремонт, то его реально отремонтировать своими силами. Для этого вам понадобятся следующие инструменты:

  • Отвертка плоская
  • Шестигранный ключ
  • Молоток
  • Плоскогубцы

Перед тем, как разобрать смеситель, в квартире необходимо отключить центральное водоснабжение .

Ремонт однорычажного смесителя (видео)

Как разобрать однорычажный смеситель

Перед тем, как приступить к разборке смесителя, необходимо перекрыть воду на кухне

Следуйте инструкциям, и процесс будет быстрым:

  1. Для начала нужно снять ручку миксера.Делается это так: запорная арматура закрывается, шестигранник ослабляется винтом, на котором держится сама ручка, ручка снимается.
  2. Теперь с помощью отвертки слегка надавите на канавку резьбового кольца, поверните кольцо против часовой стрелки. Однако шаровой смеситель не должен вращаться полностью, водопроводные трубы под ним не должны быть повреждены.
  3. Клещи сняты, хромированный купол снят. Это делается осторожно, чтобы не допустить деформации четырехзубого кольца, расположенного прямо под куполом.Пластиковое кольцо откручивается от хромированного купола. Это делается для проверки целостности резьбового соединения, наличия на нем грязи и возможности свободного проворачивания.
  4. Получена пластиковая часть щитовидной железы, состоит из двух частей - белой и черной. Черная часть - это уплотнитель, из-за нарушения целостности которого течет вода. Если корпус находится в компакторе, очистка решит проблему и больше ничего не сделает.
  5. Если уплотнение очищено, но вода все еще течет, кран необходимо дополнительно разобрать.Вынимать шарик из крана нужно просто движением вверх. На шаре можно увидеть отверстие, которое задает диапазон поворотов всего механизма. Осмотрите сам мяч: он может быть грязным или повреждено покрытие. Если покрытие повреждено, шар следует заменить.
  6. Если вы устанавливаете новый шар в кран, выемка, которая идет с правой стороны детали, должна переходить к выступу в верхней части клапана.
  7. После этого вставляется щиток, который с помощью пластикового наполнителя вставляется в прорезь со стороны отвода.
  8. Под черным уплотнением при демонтаже видны пружины, они должны быть в рабочем состоянии. Если это не так, их также необходимо заменить, удалив плоскую отвертку.
  9. При замене сальников не лишним будет воспользоваться силиконовой смазкой, это увеличит срок службы деталей.
  10. Кран разобрать сложнее, чем собрать. Для сбора все действия нужно проводить в обратной последовательности. После этого ремонт можно считать завершенным.
  11. Включить подачу воды, проверить, течет ли вода при закрытом кране. Если обнаружена утечка (особенно в основании или в верхней части крана), вероятно, дело в чаше. Необходимо вынуть шарик, приподнять носик у основания и осторожно потянуть вверх.
  12. Шар уплотнен двумя кольцами, эти прокладки и приводят к тому, что вода со временем течет из закрытого крана. Эти кольца снимаются небольшой плоской отверткой и заменяются.
  13. Перед заменой колец протрите уплотнения консистентной смазкой.Теперь ремонт закончен.

После ослабления винта можно демонтировать ручку смесителя При повороте резьбового кольца кран не должен поворачиваться

Если вместо шарикового картриджа он демонтируется таким же образом При возникновении проблем при сборке крана нужно руководствоваться сборочным чертежом

Следует учитывать, что миксер с современным миксером работает иначе, поэтому кое-что может отличаться. Но вы можете отремонтировать смеситель самостоятельно практически любой конструкции смесителя.

Если смеситель с картриджем

В таком устройстве вместо шара - патрон, основанный на двух керамических пластинах. Картридж имеет нижнюю часть с тремя отверстиями для воды и верхнюю, в которой смешивается вода. Принцип работы следующий: положение джойстика меняется, одно из отверстий пластины внизу совмещается с диском смесительной камеры вверху.

Чтобы в картридж, а точнее в его отверстия не попадали твердые частицы, нужно установить специальные фильтры.Это не ремонт, а профилактика .

Полезные советы

Что я могу сделать, чтобы продлить срок службы миксера? В случае картриджа в смесителе перед покупкой удалите старый диск, уже нерабочий. Из-за того, что картриджи бывают разного диаметра, есть риск промахнуться и купить деталь не по размеру.

Ремонт или профилактическая разборка смесителя (при отсутствии видимых причин для ремонта и не течет вода), установка шарового смесителя, рекомендуется каждое резьбовое соединение затягивать фланцем из ПТФЭ.

Перед тем, как разобрать смеситель, можно приобрести резьбовое уплотнение в кассетах. Вооружившись любым из видов прокладок, вы сможете отремонтировать клапан самостоятельно.

Разборка однорычажного смесителя (видео)

Заключение

Кухня или ванная комната считается женским делом. Сегодня женщина может не только приготовить обед, но даже разобрать миксер. Сохраняйте инструкции, следуйте им, помечайте полезные интернет-ссылки, и в самостоятельном ремонте кухонной техники не будет никаких сбоев.

Как работают смесители - схемы и разборка


Советы экспертов о том, как разобрать смесители для ванной комнаты, с иллюстрированными схемами работы смесителей с компрессионным, керамическим диском, шариком и картриджем.

Нужно ли разбирать смеситель для ванной, чтобы отремонтировать его? Если да, то это руководство должно помочь.

Полное пошаговое руководство по ремонту крана см. В разделе «Как исправить протекающий кран».

Вот как разобрать кран:

Сначала отключите краны подачи воды под раковиной.

Перекройте подачу воды в кран, повернув вентиль под раковиной по часовой стрелке.

Поместите полотенце в раковину, чтобы не поцарапать ее и не защемить любые упавшие предметы.

Затем снимите ручку. Для этого с помощью небольшой плоской отвертки подденьте декоративный колпачок, пуговицу или заглушку в верхней части ручки, которая используется для скрытия винта. Способ устранения этого может быть загадкой, в зависимости от производителя смесителя. Если вы не можете найти крошечный скрытый винт или застежку, велика вероятность, что вы просто откроете его.

Затем открутите винт, удерживающий ручку, и потяните за ручку или подденьте ее.

Разложите детали по порядку при их снятии, чтобы не было проблем со сборкой крана. И обязательно запишите название производителя на кране (если вы его найдете) и возьмите старые детали с собой, когда пойдете покупать замену. Если у вас есть название производителя, вы также можете найти в Интернете инструкции производителя для этой конкретной модели.

Чтобы разобрать смеситель, сначала переместите планки, а затем следуйте приведенным ниже схемам.Упс ... положите полотенце в раковину, чтобы не потерять мелкие детали в канализацию!

Смеситель компрессионного типа

Среди различных технологий смесителей, используемых в производстве смесителей, смесители компрессионного типа были одними из самых старых. Они также являются наименее дорогим типом.

Компрессионные смесители имеют две отдельные ручки. Когда ручка поворачивается, она поднимает или опускает шайбу или уплотнение, которое закрывается напротив седла клапана в основании штока, чтобы ограничить поток воды через корпус крана при выключении ручки.

Использование шайбы для изготовления уплотнения на самом деле довольно старомодно по сравнению с современными смесителями, но это тот тип, который вы часто найдете в более старом доме.

Основная проблема компрессионного смесителя заключается в том, что резиновая шайба или уплотнение со временем изнашиваются. Когда это происходит, из крана капает или пускает слюни.

Некоторые новые типы компрессионных смесителей опускают и поднимают шайбу, не втирая ее в седло клапана. Например, смесители NuSeal для экономики American Standard опускают и поднимают резиновую шайбу вертикально, не поворачивая ее.Поскольку шайба не прижимается к седлу, она служит дольше.

Отвинтите крышку от основания смесителя с помощью плоскогубцев. Затем снимите шток клапана; у него обратная резьба, поэтому открутите его, повернув по часовой стрелке. Как только вы его вытащите, замените все резиновые шайбы и уплотнительные кольца.

Схема компрессионного крана

Шариковые, картриджные и керамические смесители, известные как смесители «без мойки», не используют шайбы для непрерывного действия, хотя у них есть уплотнительные кольца и неопрен. уплотнения для предотвращения утечки.

Керамический дисковый смеситель


Большинство керамических дисковых смесителей не протекают и не протекают, потому что они почти не требуют обслуживания. Два керамических диска регулируют поток воды: подвижный верхний диск поворачивается или поднимается и опускается относительно неподвижного нижнего керамического диска. Уплотнение между двумя дисками является водонепроницаемым, поскольку они отполированы до почти идеальной плоскости.

Керамические дисковые смесители сначала стали популярными у европейских производителей смесителей высокого класса, а теперь их выпускают компании American Standard, Kohler, Price Pfister и многие другие американские производители смесителей.

Смесители с керамическими дисками практически не требуют обслуживания и, как правило, не изнашиваются. Керамические клапаны более долговечны в более широком диапазоне водных условий, чем любые другие клапаны на рынке.

Сами диски имеют алмазоподобную твердость - они непроницаемы для мусора, отложений минералов и других общих проблем, влияющих на срок службы клапана.

Если этот тип крана протекает, виновниками обычно являются входные и выходные уплотнения или накопление осадка на входных отверстиях.При ремонте дискового смесителя ручка должна находиться в положении «включено», чтобы предотвратить растрескивание сменных уплотнений.

Если отслоение оцинкованной трубы или небольшой камень попадет в клапан, он может порезать поверхность, но это случается редко. Если из смесителя с керамическим диском капает вода, не пытайтесь закрыть ручку с усилием - просто потрясите ею несколько раз назад и вперед, чтобы удалить любые частицы.

Схема дискового смесителя

Шаровой смеситель


Шаровые смесители имеют один рычаг, который приводит в действие вращающийся металлический шар с прорезями.Прорези в этом шаре совпадают с отверстиями для впуска горячей и холодной воды в корпусе смесителя, чтобы регулировать количество поступающей воды, попадающей в смесительный носик.

Delta - один из основных производителей смесителей этого типа.

Снимите декоративный колпачок и снимите ручку винтом. Чтобы затянуть пластиковое регулировочное кольцо внутри крышки, поверните его с помощью специального плоского регулировочного инструмента (или вставьте две отвертки в прорези и скрестите их лезвия, чтобы повернуть кольцо.

Для утечки из носика отверните крышку, используя фиксатор клещи для губок (оберните губки изолентой, чтобы не поцарапать поверхность крана).Выньте шар и замените резиновые седла и пружины с обеих сторон клапана.

Если кран протекает вокруг носика, замените изношенные уплотнительные кольца.

Схема шарового крана

Смеситель с картриджем

Смесители с картриджем имеют полую металлическую или пластиковую вставку для картриджа, которая плотно прилегает к носику или корпусу крана. Вода смешивается и контролируется в зависимости от того, как ряд отверстий в картридже совмещается со штоком. Капли обычно означают, что картридж необходимо заменить.

Смесители для картриджей называются «безшайбными», потому что они управляют потоком, используя методы, отличные от шайбы и седла клапана (хотя у них есть уплотнительные кольца и уплотнения для предотвращения утечки). Расход воды регулируется движением картриджа вверх и вниз; чтобы изменить температуру воды, достаточно повернуть ручку.

Снимите декоративную банку, закрутите и снимите ручку. Чтобы освободить картридж, с помощью плоскогубцев вытяните фиксирующий зажим. Вытяните картридж и замените уплотнительные кольца и уплотнения, чтобы устранить утечки.

Если из крана потекло, возможно, потребуется заменить весь картридж.

Схема крана картриджа

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленного множества журнальные статьи. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Как отремонтировать протекающий шаровой кран

Ремонт протекающего крана - очень распространенный ремонт домашней сантехники. Однако, поскольку в доме можно найти самые разные типы смесителей, даже этот простой ремонт может показаться немного сложным. Например, смеситель с одной ручкой может быть смесителем с шаровой головкой , краном с картриджем , или дисковым смесителем , и ремонт каждого типа существенно отличается, хотя они очень похожи на за пределами.И дизайн каждого смесителя может отличаться от производителя к производителю.

Смесители шаровые

В этом проекте обсуждается ремонт специального типа смесителя без мойки, известного как шаровой кран . Шаровой кран имеет единственную ручку, которая управляет специальным пластиковым или металлическим шариком внутри корпуса крана. В этом шаре есть камеры или прорези, а также резиновые уплотнительные кольца и подпружиненные резиновые уплотнения. Когда рычаг перемещается, положение шара внутри корпуса крана контролирует поток и смесь горячей и холодной воды, выходящей из крана.При нажатии на ручку отчетливо ощущается плавное вращение шарика внутри корпуса смесителя. Это сильно отличается от "ощущения" при работе с смесителем с одной ручкой для картриджей, в котором вы обычно можете почувствовать подъем и вращение картриджа при нажатии на ручку.

Шариковый смеситель был выведен на рынок в 1954 году компанией Delta faucet и стал популярным как однорычажный смеситель для кухни от Delta Faucet® и его бренда DIY Peerless®, начиная с 1970-х годов. Этот тип также популярен в качестве смесителя для ванной.

У этих смесителей нет традиционных протекающих шайб, но есть подпружиненные резиновые уплотнения. Эти краны могут начать протекать, когда уплотнения высохнут, когда пружины ослабнут, или когда вращающийся шар потрескается или приобретет минеральные отложения. Наконец, у самого носика есть резиновые уплотнительные кольца, которые могут высохнуть и вызвать утечку вокруг основания крана.

Ремонт шаровых кранов

Шаровой кран может протечь из-за изношенных внутренних деталей.

  • Если кран протекает через основание вокруг дна излива, это обычно вызвано изношенным уплотнительным кольцом в нижней части корпуса крана.
  • Если кран протекает через наконечник носика или аэратора, значит, вода не контролируется должным образом шаром рычага или подпружиненными резиновыми уплотнениями. В этом случае могут быть изношены резиновые уплотнения, изношены пружины или поврежден сам управляющий шар.

Чтобы определить причину утечки, вам нужно разобрать кран (очень простая работа) и визуально осмотреть детали. Для простоты вы можете просто заменить все детали, а не диагностировать конкретную причину утечки крана.

Наборы для ремонта смесителей широко доступны для многих различных шаровых кранов и включают в себя все необходимое для ремонта. Наборы предназначены для определенных моделей, поэтому убедитесь, что вы покупаете их именно для вашей марки и модели. Некоторые комплекты включают узел управляющего шара, в то время как другие включают только пружины, уплотнения и уплотнительные кольца. Мяч может быть в пластиковом или латунном исполнении; версии с латунными шариками немного дороже, но служат дольше.

Большинство комплектов ремонтов включают в себя уплотнительное кольцо, кулачок, кулачковую шайбу, резиновые уплотнители и пружины, а также полезный небольшой инструмент, который имеет универсальный гаечный ключ на одном конце и инструмент гаечного ключа на другой стороне для затягивания стопорного кольца крана.

Содержание ремонтного комплекта может варьироваться, но, как правило, включает в себя уплотнительное кольцо, кулачок, кулачок шайбу, сиденья резинового клапана и пружину и гаечный ключ для затягивания стопорного кольца. Оборудование Ace

Ремонт шарикового смесителя с одной ручкой | На главную

Шаровые краны - единственные типы кранов, в которых используются пружины. Пружины расположены под резиновыми уплотнениями на впускных отверстиях для горячего и холодного воздуха в седле клапана, и они прижимают уплотнения к шару для регулирования потока воды. Когда кран протекает из носика, это обычно происходит из-за износа одной или обеих этих пружин или уплотнений, к которым они прикреплены.Иногда сам шар может иметь трещины или сколы.

Перед обслуживанием однорычажного смесителя выключите воду. Запорная арматура обычно находится под раковиной. Поверните их оба против часовой стрелки до упора, затем откройте кран, чтобы слить воду.

Отвинтите и снимите ручку. Если на ручке есть рычаг, открутите шестигранный винт под рычагом с помощью шестигранного ключа на 1/8 дюйма. Если это граненая пластиковая ручка, подденьте колпачок отверткой с плоской головкой и открутите винт, удерживающий ручку, с помощью отвертки Phillips.

Поверните хомут против часовой стрелки, чтобы открутить его. Обычно это можно делать пальцами, особенно если вы пользуетесь резиновыми перчатками, но вам, возможно, придется использовать регулируемые плоскогубцы. Если вы его удалите, откроется пластиковый кулачок, который, возможно, придется откручивать гаечным ключом.

Возьмитесь за шток крана пальцами и вытащите шар из седла клапана. Осмотрите его на предмет трещин и при обнаружении замените его новым. Отложите его, если он в хорошем состоянии.

Вставьте отвертку Phillips через одно из резиновых уплотнений в нижней части отсека клапана и вытащите уплотнение. Весна должна прийти с этим. Замените сальник и пружину на новые. Вставьте узкий конец конической пружины в нижнюю часть уплотнения, а затем вставьте обе части в седло клапана с помощью отвертки. Таким же образом замените вторую пружину и уплотнение.

Вставьте шар обратно в корпус клапана, совместив выемку или стрелку на шаре с меткой на корпусе.Замените кулачок и, если он завинчивается, затяните гаечным ключом. Снова прикрутите хомут, затем замените ручку.

Справочные материалы

Наконечники

  • Даже если изношена только одна из пружин или уплотнений, рекомендуется заменить их обе, потому что другая, вероятно, тоже недалеко изнашивается.
  • Обратите внимание на модель смесителя, чтобы вы могли получить подходящие запасные части.
  • Оберните тряпку вокруг воротника, чтобы защитить отделку, прежде чем возьмитесь за него регулируемыми плоскогубцами.

Предупреждения

  • Ослабление хомута, удерживающего мяч на месте, может ошпарить вас, если вы сначала не выключите воду.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Как разобрать смеситель на кухне

Шаровые краны постепенно заменяют смесители с сальниковым механизмом.Учитывая растущую популярность первых, а также их относительно невысокую цену и значительно большую надежность, шаровые краны станут отличным решением для использования в любых условиях. Но даже несмотря на большую долговечность, им тоже свойственны поломки. Они возникают в первую очередь из-за жесткой воды и механизмов износа. Если нет желания вызвать какую-либо протечку, чтобы вызвать сантехнику, то нужно знать, как снять кран самостоятельно.

Содержание:

  1. Какие типы кранов используются
  2. Что нужно для работы?
  3. Как разобрать однорычажный смеситель
  4. Как разобрать смеситель с двумя кранами
  5. Помощь в работе: полезные советы

Какие типы кранов используются

Перед тем, как начать, вам нужно немного изучить теорию.Как уже было замечено, в основном используются два типа кранов: это однорычажный смеситель и смесители сальниковые с двумя клапанами для холодной и горячей воды.

В однорычажном режиме интенсивность набегающего потока воды и ее температура регулируются поворотом и наклоном ручки управления. По сравнению с сальником однорычажный имеет определенные преимущества:

  • Раздельная регулировка температуры и расхода воды. Например, в отдельном смесителе для этого придется настроить оба крана.И каждый раз снова.
  • Положение ручки позволяет вам установить и «запомнить» соотношение горячей и холодной воды, и в следующий раз, когда вы откроете воду, установленная температура будет течь через носик.

Смесители однорычажные по своей классификации делятся на два типа устройств:

  • Смесители шаровые имеют в своей конструкции шар с тремя отверстиями, через которые регулируется давление и температура поступающей воды. Механизм довольно простой и единственным его существенным недостатком является неизбежное трение прокладок во время регулировки, что снижает плавность хода.Такая конструкция характерна для смесителей бюджетных моделей.

  • Керамический смеситель оснащен сложным механизмом регулировки подачи воды. Есть несколько пластин из металлокерамики. Они плотно прилегают друг к другу, обеспечивая плавный контроль потока и общую герметичность. Для такой конструкции есть одна опасность - несмотря на долговечность керамических пластин, попадание твердых частиц с потоком воды может нарушить их герметичность и прилегание друг к другу.Чтобы решить эту проблему, нужно установить в водопроводе фильтры механической очистки. Например, производитель Honeywell предлагает доступные фильтры для защиты потока воды от наличия в нем частиц размером более 50 микрон, в зависимости от типа используемого фильтра. Важно помнить, что для холодной и горячей воды используются фильтры разной конструкции.

Смеситель с двумя смесителями по-прежнему остается самым популярным видом сантехнического оборудования. Благодаря своей конструкции надолго останется приоритетным выбором, несмотря на свои недостатки.

Смеситель с двумя клапанами состоит из следующих частей:

  • корпус,
  • излив с изливом,
  • двухкранно-осный,
  • два клапана.

Такие смесители благодаря своей простоте легко разбираются и заменяют прокладки в случае негерметичности. Если требуется более серьезный ремонт, а должных навыков нет, лучше вызвать специалиста. Уверенность в себе - полезное качество, но не стоит переоценивать свои силы.

Что нужно для работы?

Если кран дал течь или его нужно удалить, то нужно знать, как разобрать смеситель и какой инструмент потребуется для его демонтажа.

Для работы вам понадобится этот инструмент:

  • отвертка с плоским жалом,
  • ключ шестигранный,
  • газовый ключ,
  • Смазка для уплотнений,
  • плоскогубцы,
  • Салфетка для протирания элементов и аккуратного снятия деталей с хромированным покрытием.

Перед началом работы необходимо перекрыть поступление воды в водопровод, чтобы избежать протечек и фонтана при демонтаже смесителя. Если вода продолжит поступать даже к закрытым клапанам, то необходимо будет срочно вызвать сантехнику, которая может устранить проблему. В случае, если проблем не возникло - приступаем к работе.

Как разобрать однорычажный смеситель

После перекрытия потока воды с помощью клапанов в системе водоснабжения приступить к демонтажу и ремонту кранов.

Весь этап работ условно разделен на такие этапы:

  • при помощи шестигранного ключа откручивается винт, с помощью которого фиксируется рычаг-рычаг управления,
  • ручка снята,
  • с приложением небольшого механического усилия для снятия резьбового кольца, его поворачивают против часовой стрелки,
  • сам шаровой кран необходимо надежно удерживать, чтобы он не поворачивался. В противном случае повреждение водяных шлангов в местах их подключения к смесителю практически неминуемо,
  • с помощью орудия снимается купол.Работа должна выполняться с должным вниманием, чтобы не повредить и не сместить положение кольца, находящегося под куполом,
  • После снятия купола есть смысл осмотреть его на предмет ржавчины.

Совет: если он есть, удалите его с поверхности купола специальными чистящими средствами. Такие средства продаются в магазинах сантехники. При желании использовать народные методы часто рекомендуют использовать подогретый уксус, который отлично очищает пятна ржавчины. Чтобы избежать дискомфорта, нужно использовать неразбавленный 6% яблочный уксус.Необходимо помнить, что в его составе не должно быть жженого сахара и других добавок.

Чтобы уменьшить вероятность образования ржавчины из-за жесткой воды, рекомендуется этот метод: хромированную поверхность купола протирают рыбьим жиром и оставляют сушиться на 1-2 недели. После этого процедура повторяется, нанося второй слой жира и оставляя структуру сохнуть на две недели. Затем поверхность очищается бензином. Метод радикальный, учитывая, что на такие действия уйдет месяц, но судя по отзывам - ожидание того стоит.

  • Из крана извлекается шар, с помощью которого регулируется расход поступающей воды. Если на его поверхности обнаружены признаки износа - имеет смысл заменить,
  • пружины, используемые для уплотнения - рекомендуется немедленно заменить, так как они теряют жесткость,
  • С помощью плоской отвертки снимите старые уплотнения и замените их новыми.

Это видео даст ответы на все вопросы о том, как разбирается и разбирается шаровой кран.
На этом вопрос, как разобрать смеситель шарового типа - решен. Механизм снимается, сразу заменяются необходимые комплектующие. После этого миксер тщательно осматривается на предмет замены. Работы по установке нового производятся с должной тщательностью и в обратном порядке.

Как разобрать смеситель с двумя смесителями

Двухвентильные конструкции на сегодняшний день делятся на два типа:

  • Смесители с запорным механизмом кран-ось,
  • смесители с керамической пластиной.

Первый тип отличается простотой конструкции, во избежание чрезмерного трения вставлена ​​эластичная прокладка. Он прижимается к основанию буксы крана, а не к резьбе, и поэтому служит дольше.

Во втором типе, полированные керамические пластины используются для запирающего механизма, который плотно прилегать друг к другу. За счет этого достигается большая герметичность конструкции.

Сама схема разборки смесителя с двумя кранами намного проще:

  • с помощью плоской маленькой отвертки, либо канцелярский нож накрывается цветными декоративными колпачками на кранах смесителя,
  • Винты, которые спрятаны под ними, откручиваем отверткой,
  • приложив небольшое усилие, снять ручки регулятором давления,
  • затем снимается облицовка,
  • С помощью гаечного ключа закручиваем сердечник,
  • После этого его снимают и разбирают смеситель.

Если требуется полностью разобрать смеситель, то при закрытых трубах с помощью газа или гаечного ключа открутите соединительные гайки у основания и снимите смеситель.

Помощь в работе: полезные советы

Есть несколько советов, которые могут помочь в вопросе, как снять кран и произвести мелкий ремонт:

  • Если стопорные гайки покрылись слоем ржавчины или окалины и не поддаются, не прилагают к ним значительного усилия.Это может привести к деформации и разрушению механизма. Специалисты рекомендуют использовать всем известный WD-40, который эффективно удаляет ржавчину и смягчает накипь. Благодаря этому через некоторое время фиксаторы вин и гаек без труда повернутся.
  • Перед установкой нового смесителя с двумя смесителями необходимо намотать новую изоляцию на резьбовые соединения. Это предотвратит преждевременные утечки в смесителе. Раньше для таких целей использовался лен, но теперь использовать специальную фум-ленту намного проще и удобнее.Он наматывается на резьбу в том же направлении, в котором будет наматываться гайка. Намотку следует производить, не доходя до 2 мм до начала резьбы. Если гайка закручивается и усиливается, то нужно снять фум-ленту и уменьшить количество витков намотки.

  • При демонтаже оси крана желательно заменить уплотнительные прокладки. Чаще, особенно в бюджетных моделях, используются прокладки из обычной резины. Он начинает терять свои герметизирующие свойства даже при температуре + 40 ° С и крошится.Поэтому есть смысл заменить эти прокладки на аналогичные из паронита. Их изготавливают путем прессования резиновой смеси с добавлением асбеста и порошковых компонентов. Этот материал отличается тем, что при намокании он увеличивает свой объем, обеспечивая эффективное уплотнение. Второе преимущество - это экологичность использования и устойчивость к горячей воде. Диапазон рабочих температур от -50 до + 400 ° С, поэтому не стоит опасаться деформации паронитовой прокладки под воздействием температуры.Последний убедительный аргумент в пользу ее выбора - цена, которая начинается от 0,10 $ за прокладку /
  • .
  • Гайки соединительных элементов не нужно слишком сильно затягивать. так как это приводит к чрезмерной нагрузке на прокладки и возможной их деформации.
  • В том случае, если даже WD-40 не может помочь снять крепежную гайку, придется прибегнуть к помощи электроинструмента. С помощью болгара и кружка по металлу гайку нужно аккуратно разрезать поперек и с помощью плоскогубцев или газового ключа снять ее с резьбы.Затем нить тщательно обрабатывают составом для удаления ржавчины и окалины, перед тем как наматывать пленочную ленту и наматывать новую гайку.
  • При осмотре деталей шарового смесителя особое внимание следует обратить на сам картридж. Чаще всего обнаруживается течь и проблема именно в ней, и тогда нет смысла менять весь смеситель - достаточно ли заменить сам картридж. Он легко разбирается с помощью небольшой отвертки и шестигранного ключа.

  • Чтобы при снятии не повредить хромированное напыление деталей, их нужно накрыть тонкой тканью, а после приступить к демонтажу.Такое простое действие позволит избежать возможных деформаций и защитит поверхность деталей от царапин.
  • В бюджетных моделях смесителей часто используется легкий металл, не отличающийся прочностью. Поэтому при снятии и установке новых элементов нет необходимости прилагать чрезмерные усилия. Это приведет к деформации покрытия и деталей смесителя.

Разборка Бриджпорта

Разборка Бриджпорта

Бриджпорт Разборка

Последнее обновление: март 2018 г.
Исходное сообщение: март 2006 г.

Как часть моего соскабливания изношенного фрезерного станка Бриджпорта обратно в исходное состояние точность, пришлось разбирать узлы машины. Мне пришлось повторить эта разборка позже, когда я модернизировал ходовые винты на шарико-винтовые передачи, как часть моего проекта модернизации ЧПУ. Разборка мельницы в Бриджпорте также иногда необходимо переместить его в небольшой магазин или через низкий дверной проем, или при использовании небольших транспортных средств.

Вы должны быть осторожны, чтобы не повредить точный путь ласточкин хвост поверхности друг против друга при разделении, подъеме и манипулировании тяжелые компоненты.Если вы случайно испортите путь маленьким пятно, вы должны уменьшить это повреждение, отметив его на прецизионной плоской и соскабливание. Если у вас нет инструментов и навыков для очистки, вы можете приблизиться к этой технике, слегка потерев плоский хонинговальный камень или прецизионный напильник против гребня, который обычно поднимается вокруг точка удара.

Вот шаги по разборке, которые я выполнил:

  • Таблица: Таблица самая сложная. Стол прикреплен к седлу поворотными шарикоподшипниками на концы ходового винта и линейными подшипниками седла способы ласточкин хвост.Сначала вы разберете эти ограничения, чтобы освободить стол. Во-вторых, вы освободите стол от седла пополам. отдельные, контролируемые, ортогональные движения: подъем стола вертикально, чтобы его подвешивают над захватом ласточкин хвост, а затем переводя стол горизонтально от геометрии ласточкин хвост. Эти движения лучше всего делать с управляемое подъемное устройство (моторный подъемник, портальный подъемник или вилочный погрузчик). Если у вас нет такой экипировки, то я подскажу, как управляемый подъемник может производиться одним или двумя людьми с простой оснасткой.

    Начните с поворота стола так, чтобы он находился примерно по центру седла. Порядок разборки то есть: гайка на правой ручке, ручка, упор с накаткой, шкала шкалы, винты с головкой под ключ на опорной пластине, несущей пластины. Повторите эти шаги с левой стороны. Оставьте ходовой винт на месте. Выкрутите винт крепления стола и выбейте его тонким стержнем. противоположный конец от винта утюга. После того, как упор будет удален, обратите внимание, что стол будет только свободно задействован и зафиксирован на седле ласточкин хвост.

    Сам стол весит 215 фунтов (длина 42 дюйма, без винтов, упоров, концевых пластин и т. д .; больше для размер 49 дюймов). Прикрепите подъемник (я использовал магазинный подъемник двигателя и подъемник). Проденьте два рым-болта на Т-образные гайки на столе, поместив проушину болты примерно на 1/3 и 2/3 по длине стола для баланса и подъемная устойчивость). Прокачайте лебедку, чтобы поднять стол ровно настолько, чтобы подвесить стол, так, чтобы стол свободно болтался в пространстве «ласточкин хвост» без выступов. Затем отодвиньте стол горизонтально от ласточкин хвоста, вращая подъемник. постепенно по полу.

    Если у вас есть другой человек, который может помочь, но нет подъемника, вы можете долго болтать ручки (SuperStrut будет хорошо служить, или, возможно, пиломатериалы 2x4) на прорези для ти в столе и поднимайте их командой рукой, как будто неся тело осторожно на носилках медика (или король в кресле-седане!).

    Вы также можете сдвинуть стол на прочный верстак вместо подъема; согните колено вверх или вниз чтобы соответствовать высоте скамейки.

  • Седло: Чтобы снять седло, сначала удалите поперечную подачу ("Y" оси для станков с ЧПУ) винты с головкой под подшипник ходового винта и пластина сама.Снимите болты вилки с головкой, вилку и оба ходовых винта. Выкрутите винт упора седла и упор. Подвесьте и снимите седло с колено ласточкин хвост, используя подъемное устройство. Голое седло весит 92 фунта, так что я мог выполнять управляемый подъем соло вручную, например, собирая в медвежьих объятиях поднял мешок с цементом, удерживая массу близко к моему туловищу. Обувь со стальным носком и защитные накладки на плюсневые кости подходят для ваших желаемых ног. сохранить после этого трюка.
  • Колено: Поверните гидроцилиндр вокруг, чтобы обеспечить зазор.Полностью согните колено. Удалите винт и прокладку. Поднять колено ласточкин хвост. Колено весит 257 фунтов, и для его свободного подъема требуется большое вертикальное расстояние. так что подъемник и такелаж практически обязательны. Полагаю, двое тяжелоатлетов с ручки носилок могут быть успешными, но с некоторым риском повреждения или травмы.
  • Таран и турель: Я не снимал таран и турель, но мне сказали, что там просто паук. под 4 болта на башне после снятия болтов.Для подъема я бы использовал подъемную проушину 5/8 в резьбовое отверстие в верхней части ползуна. Или стропу, натянутую на носу и на корме. Если имеется вилочный погрузчик, вы можете поднимать вилы вилками под днищем. ласточкиного хвоста плашки и фанерные прокладки для защиты зоны контакта.

Не повреждайте прецизионные поверхности. На этих компонентах почти все поверхности точные!

На перегибах и путях будет немало беспорядка с маслом или жиром. Колено, вероятно, будет забито старыми стружками. Стандартные смазочно-охлаждающие жидкости в прошлом были животными жирами, поэтому в коленях может скапливаться остаток с ароматом старинного монастыря.Керосин, нитриловые перчатки и картон бумажных полотенец подойдут для очистки этой ситуации. Большие ванны для смешивания полиэтиленового раствора, которые продаются в строительном магазине, представляют собой полезную «раковину». для предотвращения беспорядка, связанного с очисткой больших деталей растворителем.

Будьте готовы к сюрпризам и загадкам. Я обнаружил изношенную перемычку на седле. старая машина, которую я купил, была установлена ​​... с грубым куском металлического поддона обвязка.

Оригинальная конструкция Бриджпорта обеспечивала смазку путей смазкой, проталкиваемой через них. Зерк фурнитура.Разборка компонентов - лучшая возможность очистить смазочные каналы и обновить их центральными маслопроводами и система смазочного насоса типа Bijur.

Если вы хотите отремонтировать или покрасить старую машину, лучше всего это сделать. пока разобрал. С использованием материалов и технологий для кузовных работ (шлифовка, заполнение, маскирование, окраска распылением), небольшие усилия приведут к более тонкая косметическая реставрация, чем оригинал. Затем последовала простая очистка путем тщательного шпритирования баллонной краской промышленного спрея легко и стоит, если вам нужен респектабельный вид, а не музейное качество.

Есть комментарий или вопрос о разборке моего Бриджпорта?
Напишите мне по адресу:
[email protected]
Ричард Дж. Кинч
Назад на страницу механического цеха
Назад на главную страницу

(PDF) ПУСКОВОЕ ДЕЙСТВИЕ УДАЛЕНИЯ ШАРОВЫХ КАМНЕЙ НА ПРОИЗВОДИТЕЛЬНОСТЬ МЕЛЬНИЦЫ

IV-124

ПУСКОВОЕ ВЛИЯНИЕ ШАРОВЫХ ИЛЫЙ

УДАЛЕНИЕ НА ПРОИЗВОДИТЕЛЬНОСТЬ МЕЛЬНИЦЫ

Малкольм Пауэлл

Головная группа по разработке полезных ископаемых,

Malcolm Powell

Кейптаунский университет

P / B Rondebosch, 7701, Южная Африка[email protected]

Ян Смит

Менеджер по проектированию процессов, AngloGold Limited

Почтовый ящик 62117, Маршаллтаун, 2107, Йоханнесбург, Южная Африка

электронная почта: [email protected]

РЕЗЮМЕ

Увеличение производительности мельницы более чем на 10% было достигнуто за счет удаления

шариков из одноступенчатой ​​мельницы полусамоизмельчения. Эти задиры не представляют собой фрагменты сферических шариков

, образовавшиеся в результате неравномерного износа шариков с пористостью

.Из общей загрузки

70т было удалено 30т мусора. Обследование и моделирование стана показали, что степень разрушения

резко возросла на более крупном конце гранулометрического состава.

Эта работа подчеркивает важность поддержания надлежащего заряда шара

в мельнице.

ВВЕДЕНИЕ

Навачаб - это открытый рудник, где

добывают широкий спектр руд. Производительность мельницы зависит от типа руды, и

совместных усилий между горнодобывающим и технологическим персоналом требуется

для поддержания приемлемой скорости переработки.Текущий план горных работ

часто приводит к частым изменениям рудной смеси, полученной металлургическим комбинатом

. Эксплуатационные испытания показали, что мельница

не способна перерабатывать более твердые рудные смеси с приемлемой скоростью. Этот

становится критическим по мере того, как рудник перемещается в более твердые рудные зоны карьера.

IV-125

В рамках работ на участке P9 AMIRA для компании AngloGold был проведен ряд исследований схемы

на одноступенчатой ​​рядовой мельнице (RoM) на золотом руднике

Navachab в г. Намибия.Целью работы было испытание,

и, возможно, уточнение подхода JKMRC к смешиванию смеси руд

с очень разными характеристиками дробления в модели JK SAG. Всего было проведено

обследований семи контуров. Состав сырья

для мельницы был изменен для каждого из первых пяти исследований, чтобы

измерил реакцию контура на изменения в составе сырья.

Это часть общей исследовательской программы, направленной на лучшее понимание и моделирование

высокой нагрузки и скорости, а также низкого соотношения сторон

мельниц SAG южноафриканского типа, Powell et.др., (2001).

NAVACHAB CIRCUIT

Схема состоит из одноступенчатой ​​мельницы с малым удлинением (диаметр: длина

= 0,5), типичной для большинства мельниц SAG в южноафриканской золотодобывающей промышленности

. В местном масштабе они известны как рудничные комбинаты (RoM).

Мельница работает на 90% критической скорости и с объемной нагрузкой

40%. В отличие от большинства мельниц RoM, он работает в замкнутом цикле с группой циклонов

, в отличие от большого одиночного циклона и дробилки

с вторичным циклом, таблица 3.Внутренняя часть мельницы проиллюстрирована на Рисунке 1,

, показывающем длину и заполнение мельницы, а также низкие подъемники поверх стандартных футеровок решетчатого типа

AMS. На детали показаны секции разгрузочной решетки

(круглые отверстия 18 мм, доходящие почти до центра решетки

) и порты для гальки (круглые отверстия 75 мм).

Увеличенный размер барабана плюс фракция 11 мм подается на дробилку вторичного сырья

. Ленточный магнит используется для удаления стали, которая ранее была сброшена в байпасный желоб для повторного присоединения к продукту дробления.Пневматический байпасный желоб

с быстрым откликом, активируемый детектором металла

, используется для защиты дробилки от любого металла, выходящего из ленточного магнита

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
