Как разобрать стиральную машину bosch maxx 5 – ?Как разобрать стиральную машину Бош своими руками

Содержание

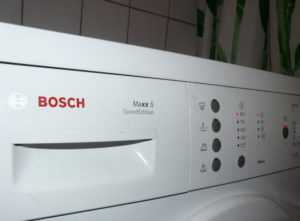

Как разобрать стиральную машину Бош

Сегодня многие люди стараются выполнять ремонт собственными силами, чтобы сэкономить деньги. Представьте, что вышла из строя стиральная машина. Приобрести новую – дорого, да и услуги специалиста по ремонту тоже чего-то стоят. Предлагаем узнать, как разобрать стиральную машину Бош, чтобы устранить проблему самостоятельно.



Подготовительный этап

Перед тем, как начать разборку стиральной машины Бош, рекомендуется уточнить ее конструкцию и понять, какие основные узлы придется демонтировать, чтобы получить желаемый результат. Для выполнения полной разборки стиральной машины от компании Бош вам придется выполнить демонтаж следующих узлов и деталей:

  1. задней металлической панели машины и верхней крышки, передней части корпуса;
  2. порошкового приемника;
  3. управленческой панели;
  4. помпы, электрического двигателя и водонагревательного элемента;
  5. шкива и ремня привода;
  6. противовеса и амортизаторных устройств;
  7. впускного клапана, прессостата и трубок;
  8. патрубков и мусорного фильтра;
  9. устройства УБЛ и дверцы загрузочного люка;
  10. бака и барабана машины.

Прежде, чем приступить к разборке, приготовьте все необходимое. Для работы вам потребуются молотки разной массы, набор ключей и воротков с размерами головок на 6 – 18 мм. Кроме того, подготовьте отвертку либо шуруповертную насадку в форме «звездочки», плоские и крестовые отвертки. Потребуются еще кусачки, разноцветные маркеры для отметки электропроводки, плоскогубцы и шило.

Приготовившись к работе стиральной машины, переходим к практическим действиям. В первую очередь устройство отключается от всех коммуникационных сетей и устанавливается в центре помещения, чтобы было удобно работать.

В первую очередь с машины Бош снимаются все панели, создающие помехи для разборки. С помощью крестовой отвертки или звездочки (в зависимости от того, какой машиной вы владеете – Бош Макс 5, Бош Макс 4 или Бош Классик 5) вывинчиваем пару маленьких винтиков, фиксирующих верхнюю крышку стиральной машины. Панель немного сдвигается по отношению к корпусу назад и снимается. Теперь представилась возможность открутить крепеж и снять заднюю панель.

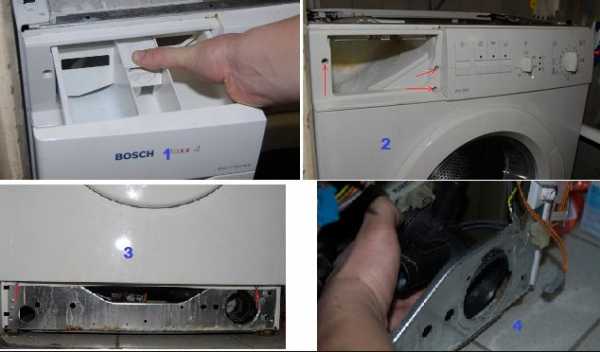

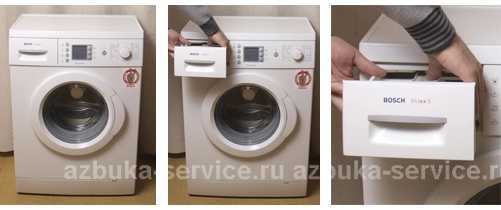

Извлекаем кюветку для стиральных порошков, выкручиваем крепежные винты, удерживающие управленческую панель. Три из них находятся у ниши под кюветку, и два – сверху торцевой части корпуса машины. Вынув панель, демонтируем провода.

Снизу располагается узкая передняя панель, прикрывающая мусорный фильтр и крепеж передней стенки. Ее следует снять, отсоединив защелки.

Снимаем основные узлы

Переходим к очередному этапу разборки машины от компании Бош. Сняв с устройства все стенки и панели, мы обнажили детали и узлы, которые предстоит аккуратно демонтировать. Правильней всего будет начинать с верхних элементов:

  1. перед нами находится металлическая планка, соединяющая стенки стиральной машины Бош. Открутив винтики, ее необходимо снять;
  2. действуя ключом на 14, отвинчиваем пару болтов, удерживающих верхний противовес, извлекаем его наружу;
  3. несколько ранее мы вынули порошковый лоток и освободили дозаторный корпус, который удерживается только патрубками. Необходимо немного сдвинуть дозатор, снять расположенные под ним хомуты, фиксирующие патрубок. Для выполнения такой работы потребуются плоскогубцы. Аналогичным образом выполняется демонтаж патрубка, ведущего к водозаборному клапану, после чего дозатор убирается в сторону, чтобы не создавал помех;
  4. в верхней корпусной части машины Бош располагается прессостат с подведенными к нему трубками и проводками. Здесь же располагается сетевой провод с фильтром помех. Перечисленные детали освобождаются от электропроводки и осторожно демонтируются.

После выполнения перечисленных действий следует выкрутить фильтр для сбора мусора и слить оставшуюся внутри воду. В принципе, такую работу можно выполнить в начале разборки – разницы в последовательности нет. Заблаговременно застелите пол тряпками – воды может оказаться больше, чем вы предполагали. Остается ослабить винты, фиксирующие петли загрузочной дверцы, и снять ее. Справа от люка находим очередную пару винтов, выкручиваем их и демонтируем блокирующее дверцу устройство.

Переходим к задней части стиральной машины Бош. Теперь необходимо снять приводной ремень, отключить электропроводку от двигателя. Для демонтажа мотора пользуемся ключом на 12, которым удобно откручивать крепежные винты. Толкнув двигатель от себя и вниз, придерживая второй рукой, легко снимаем этот элемент.

Немного уделим внимания нижней части стиральной машины от компании Бош. Если модель не имеет поддона, сразу разрешается снимать помпу и демонтировать патрубки. При наличии поддона предстоит выполнить определенные действия:

  1. стиральная машина укладывается на левую сторону;
  2. выкручиваются крепления поддона;
  3. элемент сдергивается с пластмассовых фиксаторов, но действия ваши должны быть осторожными, чтобы не повредить проводку датчика, контролирующего возможные протечки;
  4. от датчика отсоединяется проводка, поддон убирается в сторону;
  5. с патрубка слива снимаем хомуты, демонтируем его с помпы;
  6. отключаем от помпы всю проводку, откручиваем крепления, извлекаем узел наружу;
  7. откручиваем крепеж, соединяющий стойки с корпусной частью стиральной машины.

Остается несколько действий – отвинтить противовес, расположенный спереди, чтобы он не мешал извлекать бак и барабан, отсоединить все провода от водонагревательного элемента. Кстати, ТЭН пока оставляем на месте и снимаем пружины, удерживающие барабан и бак. На этом очередной этап разборки закончен.

Извлекаем бак

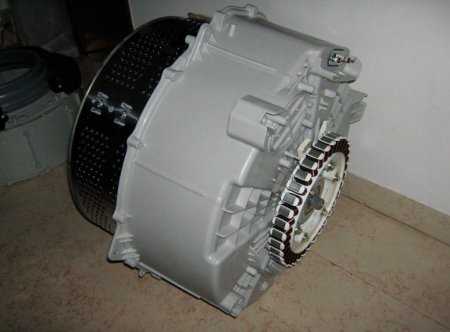

Демонтировав на стиральной машине все основные детали, начинаем вынимать бак. Сделать это несложно, так как все пружины сняты, и бак опущен вниз сантиметров на тридцать. Необходимо взяться за края люка, и дернуть бак на себя вместе с барабаном стиральной машины. Если все в порядке, то узел буквально выпадет наружу.

Остается выполнить разборку бака, чтобы проверить состояние сальников и подшипников. У всех стиральных машин от фирмы Бош установлены разборные баки, так что пилить их не придется. Выкрутив несколько десятков винтиков, мы разбираем бак на две половины.

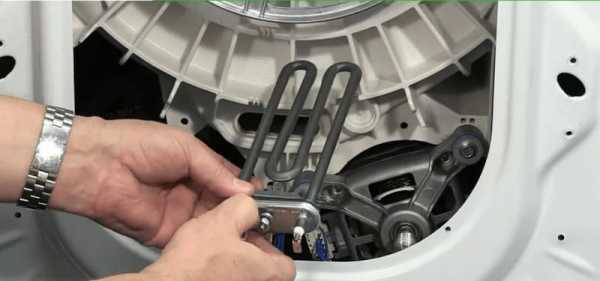

Как снять ТЭН

Обращаем ваше внимание, что водонагревательный элемент закреплен довольно прочно – пластиной и гайкой. Последний элемент следует открутить, под пластину подложить дощечку и ударить по ней молоточком. После этого ТЭН снимется. Кстати, перед демонтажем этого элемента следует зарисовать соединение проводов, чтобы при сборке ничего не перепутать.

Характерные ошибки

Стиральные устройства от компании Бош считаются наиболее популярными на российском рынке. Машины качественные, особых проблем при эксплуатации не создают, но поломки иногда случаются. И вы должны быть готовы к тому, что придется выполнять разборку бытовой техники своими руками.

Отметим, что самостоятельная разборка для выполнения ремонта сопряжена с определенного рода ошибками. К примеру, возникают проблемы после манипуляций с резиновой манжетой. Небрежность в ваших действиях может стать причиной малоприятных последствий – появятся повреждения, которые устранить можно только полной заменой уплотнителя.

Еще одно «слабое» место – контакты электрической проводки, которые придется неоднократно подсоединять и отключать. Если вы будете действовать неаккуратно, нарушится целостность этих элементов, что повлечет за собой нестабильность в работе стиральной машины и некачественно выполняемой стирке.



Заключение

Всем, кто решил самостоятельно выполнить разборку стиральной машины от фирмы Бош, рекомендуем соблюдать приведенную инструкцию и действовать уверенно. Но если вы сомневаетесь в собственных силах, пригласите на помощь опытного специалиста сервисного центра, который выполнит всю работу на профессиональном уровне. Правда, подобная услуга потребует определенных финансовых расходов.

Вам также будет интересно почитать:

stiralkainfo.ru

Как разобрать стиральную машину Bosch?

Стиральная машина — это незаменимая помощница каждой хозяйки. Большинство женщин не представляют своей жизни без этого агрегата. Однако к большому сожалению, данное устройство, как и вся бытовая техника, может прийти в неисправность. Что делать? Существует два варианта — отдать ее мастеру или же самостоятельно устранить неполадку. Сегодня мы поговорим о втором варианте.

Если у вас возникает вопрос о том, как разобрать стиральную машину Bosch maxx 5, стоит учитывать, что делать это нужно очень внимательно, так как ее необходимо будет и собрать обратно.

Важно! Модели торговой марки Bosch имеют очень схожие конструкции с такими производителями, как “Аристон” и  Zanussi. Поэтому данная статья поможет вам разобраться сразу в нескольких моделях стиральных машин.

к содержанию ↑

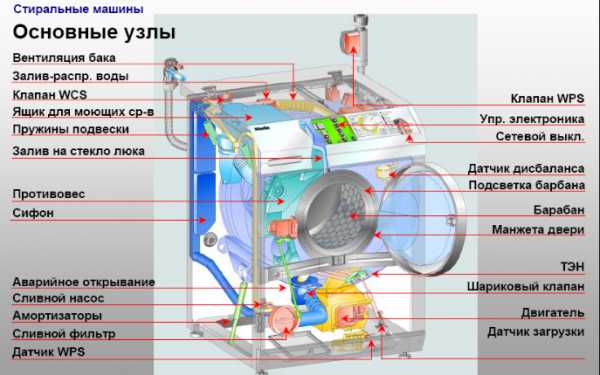

Как устроена стиральная машина?

Перед тем, как начать разборку стиральной машины Bosch, давайте более детально изучим, из чего же состоит данное устройство. Все автоматических приборы для стирки белья состоят из:

  • четырех панелей — передней, задней, цокольной передней и верхней;
  • панель программ;
  • лотка для сыпучих и жидких моющих средств;
  • барабана;
  • утяжелителя бака;
  • бака;
  • рессор;
  • ТЭНа;
  • прессостата;
  • помпы.

Для полноценного ремонта агрегата необходима полноценная разборка стиральной машины Bosch. Ниже мы вам расскажем о каждой части отдельно и обсудим все нюансы, а также дадим несколько советов.

к содержанию ↑

Готовим инструменты

Для разборки агрегата вам понадобятся такие инструменты:

  • плоскогубцы;
  • отвертка;
  • резиновый молоток;
  • небольшой металлический молоточек;
  • набор ключей;
  • несколько деревянных брусков и пластин.

Важно! Последние инструменты понадобятся при снятии ТЭНа и при снятии бака и двигателя.

к содержанию ↑

Разбираем верхнюю панель

Перед тем, как приступить к разборке и последующему ремонту оборудования, необходимо отключить агрегат от электрической сети и вытереть машинку насухо хлопчатобумажной тканью.

Чтобы разобрать стиральную машину Бош макс 5, для начала нужно снять верхнюю крышку. Крепится она с задней стороны (торцевая часть, которая прилегает к стенке) и закручивается двумя болтами.

Важно! Для выполнения этого действия, вам понадобится специальный ключ TORX. Продается он в любом строительном магазине и имеет низкую цену.

Для снятия открученной верхней крышки вам нужно сдвинуть ее немного вперед, а потом назад. Это обусловлено тем, что с внутренней стороны около передней панели существуют две защелки.

Важно! Запомните, как вы сняли верхнюю крышку, так как потом ее необходимо таким же образом установить обратно.

к содержанию ↑

Снимаем панель программ

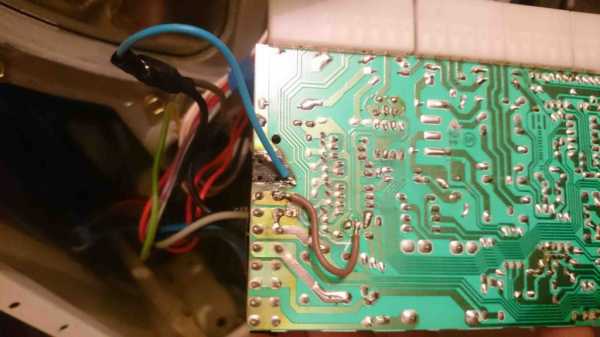

Следующим этапом по разборке стиральной машины Bosch является снятие панели программ. Данная операция не потребуют особых усилий, так как закрепление происходит с помощью защелки и пары болтов. Находятся они с левой стороны и их необходимо сразу открутить.

Важно! Не следует полностью отсоединять панель с программами — лучше просто аккуратно перевернуть их через раму и оставить в покое. Данное действие возможно, если у вас нет необходимости ремонтировать эту часть.

к содержанию ↑

Фронтальная панель

Следующее действие при разборке стиральной машины Bosch — отсоединение фронтальной части. Закрепляется она болтами, которые расположены в верхней и нижней части. Фиксация происходит по два болта с каждой стороны.

Важно! Отсоединение этой части агрегата требует особого внимания.

Этапы снятия фронтальной панели:

  1. Под передней частью существует резинка, которая закреплена окольцовкой. Рядом с ней расположена пружина.
  2. Растяните немного пружину.
  3. Подвиньте резиновую муфточку вглубь агрегата.
  4. Открутите еще два шурупа.
  5. Аккуратно снимите фронтальную часть устройства.

Важно! В зависимости от того, что именно сломалось в вашей технике и вызвало необходимость полной разборки, надо понимать рентабельность покупки тех или иных запчастей. Чтобы не ошибиться при выборе комплектующих, почитайте о том, где собирают стиральные машины Bosch.

к содержанию ↑

Снимаем шланги, нагревательный элемент и утяжелители бака

При решении вопроса о том, как разобрать стиральную машину Бош макс 5, обратите внимание, что лоток для сыпучих и жидких порошков соединен с баком двумя шлангами. Отсоединять стоит только тот, который вам необходим.

Важно! Не отсоединяйте те части стиральной машины, которые вам не нужны. Чем больше деталей будут разобраны, тем тяжелее будет процесс сборки, в котором можно и вовсе запутаться.

Утяжелители бака закреплены двумя болтами — сверху и снизу конструкции. Снять их можно без особых усилий.

При разборке стиральной машины Bosch часто возникают ситуации, когда требуется снять ТЭН. Закреплен он достаточно хорошо — с помощью пластины и гайки:

  1. Открутите последнюю деталь.
  2. Теперь стоит под пластину с ТЭНом аккуратно подложить деревянную дощечку, и стукнуть небольшим молоточком по пластине.
  3. В результате этого нагревательный элемент снимается.

Важно! Мы настоятельно рекомендуем перед снятием нагревательного элемента, да и при общей разборке стиральной машины Bosch, поэтапно фотографировать процесс снятия деталей. Это вам послужит очень хорошей помощью при сборке агрегата.

к содержанию ↑

Разбираем заднюю панель

У многих людей, при решении такой проблемы, как разобрать стиральную машину Бош макс 5, возникает необходимость добраться к мотору агрегата. Закреплен он с задней стороны и защищен панелью, которая изготовлена из специального металла. Данная часть — это задняя панель.

Задняя панель закрепляется болтами. По всем сторонам их довольно-таки много, но откручивание их у вас не займет много времени и сил.

В этой части агрегата существует множество электрических проводов, поэтому фотосъемка здесь более чем желательна.

к содержанию ↑

Процесс отсоединения двигателя:

  1. Отсоединяем ремень от специального шкива.
  2. Ослабляем все болты рядом с мотором. До конца не откручиваем.
  3. Подвигайте двигатель в разные стороны. Делайте это очень аккуратно. Это нужно для того, чтобы агрегат отсоединился от полозьев.
  4. Снимите двигатель.

Важно! Процесс снятия двигателя — это особо ответственная операция, которая не терпит спешки. Делайте все действия аккуратно и не торопясь.

к содержанию ↑

Процесс отсоединения бака

Как разобрать стиральную машину Бош макс 5 и отсоединить бак — это один из самых распространенных вопросов, который возникает у мастеров, которые решили самостоятельно произвести ремонт своей “помощницы в хозяйстве”.

Инструкция по отсоединению бака от агрегата:

  1. Снимаем шкив с металлического бака. Для этого стоит всего лишь открутить гайки.
  2. В силу того, что бак состоит из двух частей. По своей конструкции он сильно напоминает детский “Киндер-Сюрприз”. Закреплена эта часть пластиковыми защелками, которые невозможно снять без повреждений. Именно поэтому перед снятием бака, позаботьтесь о покупке новых, таких же запчастей.
  3. При снятии одной части круглой емкости для стирки, зафиксируйте ее с помощью деревянных брусков.
  4. Постучите аккуратно резиновым молоточком. Данное действие позволит вам отсоединить вал от подшипников.
  5. Теперь данная часть снимается очень легко, и вы получаете открытый доступ к сальнику.

Важно! Если при разборке вы заметили, что вода течет из барабана на подшипники, то срок службы вашей “помощницы” сокращается с каждым днем и стоит задуматься о покупке нового агрегата. Данный недостаток также заметен при работе устройства. На программе “отжим” Bosch шумит так, словно “взлетает ракета в космос”.

к содержанию ↑

Сборка стиральной машины

Итак, мы уже разобрались, как разобрать стиральную машину Бош макс 5. Теперь  поговорим о том, как же ее собрать. Данный процесс, происходит противоположным способом к предыдущему процессу. Как мы уже говорили, отличным способом на данном этапе станут фотографии, которые вы могли делать при демонтаже устройства.

Важно! Если в ходе разборки вы выяснили, что ремонт системы обойдется очень дорого или она вовсе не подлежит восстановлению, предстоит решить, куда деть старую стиральную машину.

Также пора для собственного комфорта и привычного быта присмотреть новую стиралку. В этом вам помогут наши обзоры:

к содержанию ↑

Видеоматериал

Как вы уже убедились, процесс разборки стиральной машины Bosch — не такое сложное дело. Пробуйте, и у вас все получится!

Поделиться в соц. сетях:

serviceyard.net

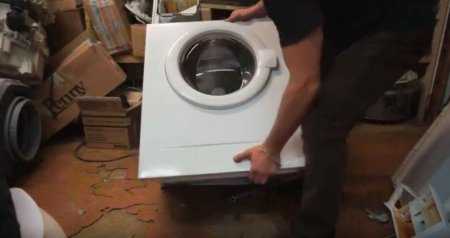

Как снять переднюю стенку стиральной машины Бош

На всех старых и новых моделях стиральных машин Bosch передняя стенка (панель) снимается и отсоединяется. Это конструктивный «конек» данной марки, который позволяет осуществить доступ ко многим основным элементам внутри стиральной машины.

После того как стенка снята можно ремонтировать или заменить: сливной насос, нагревательный элемент (ТЭН), манжету люка, электродвигатель, сливной шланг, амортизаторы, наливной и сливной патрубки, противовес, устройство блокировки люка, осуществить ремонт электрической цепи и многое другое.

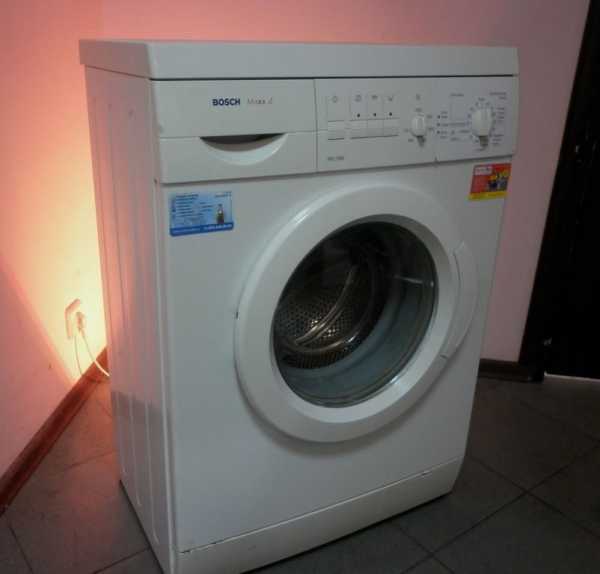

Рассмотрим как это сделать на примере серии Bosch Maxx 5, которая получила сейчас наибольшее распространение из машинок этой марки в Москве.

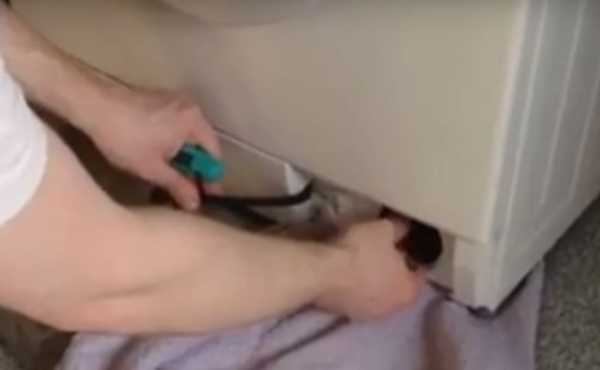

Для начала нужно отключить стиральную машину от сети питания и получить доступ к верхнему крепежному винту стенки. Для этого вытянуть до упора дозатор для моющих средств и, нажав на стопорную клавишу внутри него, потянуть на себя, достать и отсоединить дозатор.

Затем открыть и отсоединить лючок в нижней правой части стиральной машины. С помощью отвертки со звездочкой Т-20 выкрутить крепежный винт цокольной панели. В дальнейшем Т-20 подойдет и к другим винтам.

Сдвинуть цокольную панель вправо, до щелчка и переместить на себя до полного отсоединения. Открыть дверцу люка.

Снять хомут крепления манжеты к передней стенке. Для этого найти по периметру стягивающую пружину, с помощью шлицевой отвертки поддеть ее и вытянуть пружину вместе с хомутом из углубления резиновой манжеты по всему периметру.

После снятия хомута отсоединить край манжеты от передней стенки вытянув его из специального углубления по кругу, утопить манжету внутрь корпуса и закрыть (защелкнуть) дверцу люка.

После вышеперечисленных действий получен полный доступ к верхним и нижним крепежным винтам передней стенки стиральной машины Bosch. Теперь необходимо выкрутить верхний винт крепления стенки как показано на фото. Затем выкрутить два нижних винта расположенных справа и слева.

Внимание! Непосредственное отсоединение передней стенки необходимо осуществлять с осторожностью и всего на несколько сантиметров, чтобы не повредить провода и контакты которые подсоединены к блокировке прикрепленной к стенке.

Взявшись одной рукой за нижний край стенки, сместить ее на себя на несколько сантиметров, после чего аккуратно сдвинуть всю стенку вниз до полного отсоединения от корпуса машинки. После этого, удерживая стенку на весу около корпуса, отсоединить от нее пластиковые крепления проводов, питающих блокировку люка. После этого появится возможность переместить стенку как страницу книги (второе фото справа) и получить доступ к контактам блокировки люка.

С блокировки обязательно нужно снять контакты, чтобы можно было полностью отсоединить переднюю стенку и переставить ее в надежное место, чтобы она не упала и не повредилось стекло.

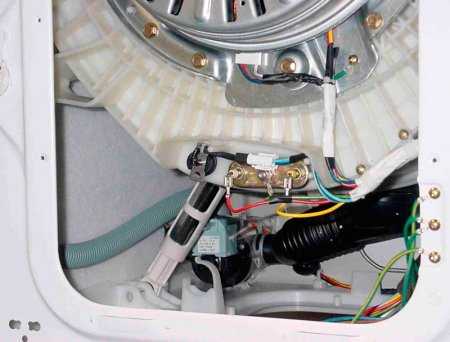

Итак передняя стенка (панель) снята и получен доступ ко многим внутренним элементам стиральной машины Bosch для дальнейшего ремонта. Сборка и присоединение осуществляются в обратном порядке.

Похожие статьи

Понравилось? Расскажи о нас друзьям 🙂

www.azbuka-service.ru

Ремонт стиральной машины Bosch своими руками

На сегодняшний день стиральные машины являются привычным атрибутом в квартирах и частных домах. Большой популярностью пользуются стиральные машины фирмы Bosch, поскольку их производят из качественных материалов с применением современных технологий. Но даже такие машинки со временем могут выйти из строя. Из данной статьи вы узнаете, как выполнить ремонт стиральной машины Bosch своими руками.

Диагностика поломок

Современные стиральные машины Бош содержат специальную программу, которая позволяет определить неисправности, не обращаясь за помощью к мастеру.

Инструкция по эксплуатации стиральной машины Bosch должна содержать информацию о том, как выполнить такую диагностику. Если барабан перестал вращаться, то необходимо выполнить следующую последовательность действий:

  1. Закрыть дверцу;
  2. Ручку выбора программ установить в положение «Выкл»;
  3. Подождать пару секунд;
  4. Ручку отжима следует установить в положение «Отжим»;
  5. Далее подождать пока не начнет мигать кнопка «Старт»;
  6. Удерживаем кнопку «Обороты отжима» в нажатом состоянии;
  7. Подождать, пока кнопка «Старт» не замигает снова;
  8. Установить ручку в режим «Слив»;
  9. Отпустить кнопку «Обороты отжима»;
  10. Определить последнюю поломку по коду ошибок для стиральной машины Бош.

Программа удаляет из памяти последнюю ошибку и запускает диагностику. Для проверки электродвигателя необходимо ручку выбора режимов установить в положение 3.

Для проверки сливного насоса установить ручку в положение 4. Проверить ТЭН можно, установив положение 5. Диагностика клапанов залива горячей или холодной воды осуществляется при выборе положений 6 и 7. При выборе положение 8 тестируется клапан залива воды в процессе основной стирки, а 9 – предварительной стирки.



Наиболее распространенные неисправности

По словам мастеров сервисных центров Bosch, наиболее часто встречаются следующие поломки:

  • Во время стирки не происходит нагрев воды;
  • Не происходит слив воды;
  • Не вращается барабан;
  • Барабан стиралки издает шум;
  • Не набирается вода;
  • Электродвигатель не запускается.

При анализе неисправностей можно прийти к выводу, что в стиральных машинах Бош наиболее часто выходит из стоя ТЭН. Если нагревательный элемент сломался, а электронная система исправна, то ремонт не займет много времени.

Однако если электронная система тоже вышла из строя, то ремонт обойдется достаточно дорого. Ведь придется выполнять замену электронных модулей и вызывать мастера.

Причины поломок

Существует ряд причин, по которым стиральная машина Bosch может выйти из строя. Рассмотрим их по очереди.

Она может не сливать воду по завершении цикла стирки по одной из следующих причин:

  • Засор насоса или сливного фильтра;
  • Плохой контакт между электропитанием и насосом;
  • Неисправен сливной насос;
  • Сломался датчик уровня воды.

Остановка барабана может произойти по следующим причинам:

  • Произошел износ приводного ремня;
  • Неисправность платы управления или электроники;
  • Выход из строя электродвигателя (редкий случай).

Барабан может издавать шум при работе. Это может быть вызвано следующими причинами:

  • Вышли из стоя подшипники;
  • В барабане застряли предметы маленького размера;
  • Сломался амортизатор;
  • Проблемы с противовесом.

Возможен случай, когда в бак не набирается вода. В этом случае выделяют следующие причины:

  • Засорилась система Aquastop или помпа;
  • Отсутствие воды в водопроводе;
  • Залом сливного шланга.

Если не запускается электродвигатель, то, скорее всего, дверца люка барабана не закрыта либо вышла из строя электроника. После обнаружения причины неисправности можно приступить к ремонту.

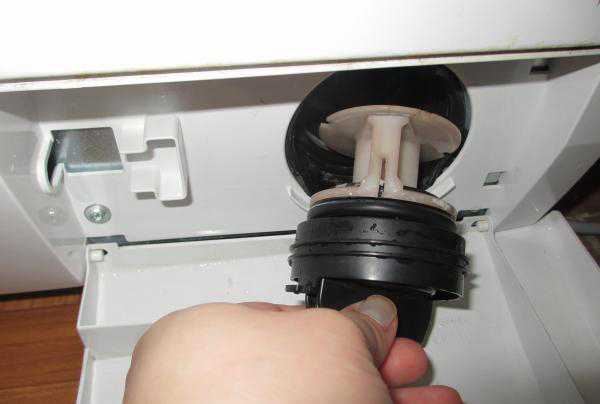

Ремонт сливного фильтра

Сливной фильтр расположен в нижней части машинки, под крышкой или панелью. Для очистки фильтра – открыть крышку. Для этого повернуть её против часовой стрелки. Фильтр – промыть и установить на прежнее место.

Чтобы прочистить либо заменить сливной насос необходимо демонтировать переднюю крышку стиральной машины Bosch. Работа эта трудоемкая, но не сложная.

Достаточно часто встречается неисправность, при которой в стиральную машину Bosch не набирается вода. В этом случае необходимо проверить водопровод и вентиль подачи воды. Они могут быть закрыты. Далее проверить, присутствуют ли на сливном шланге заломы. Если все в порядке, проверить состояние Аквастопа. Если этот элемент стиральной машины Bosch вышел из строя, его следует заменить на новый.

При поломке датчика уровня воды его необходимо заменить. Для этого сначала демонтируем верхнюю крышку, выкрутив два самореза, расположенные сзади. Этот датчик должен располагаться в правом углу под крышкой. Чтобы вытащить датчик уровня воды, необходимо надавить на защелку. Далее снимаем шланг и отсоединяем контакты. Вместо старого датчика монтируется новый.

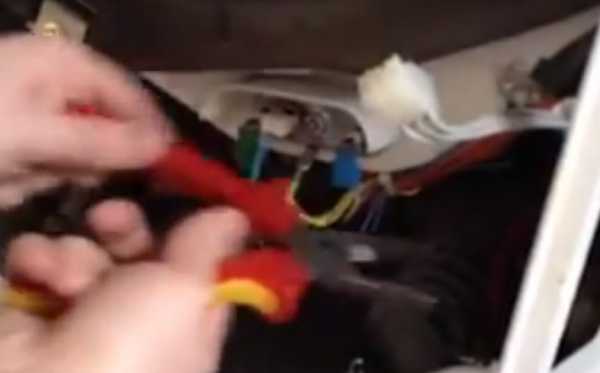

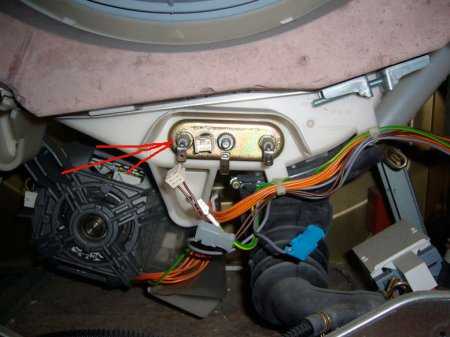

Замена нагревательного элемента

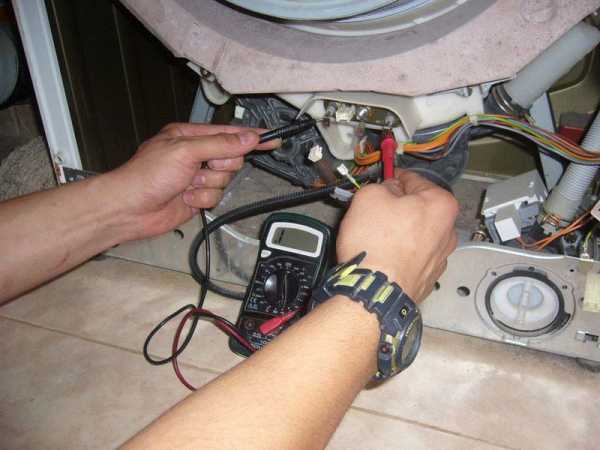

Выполнить замену нагревательного элемента стиральной машины Bosch можно самостоятельно. Для этого надо снять заднюю крышку стиралки Bosch. ТЭН расположен внизу, под баком. Для замены нагревательного элемента необходимо выполнить следующие действия:

  • Выкрутить болт, который фиксирует нагревательный элемент на баке.
  • Отсоединить провода;
  • Демонтировать ТЭН;
  • Установить новый нагревательный элемент, и выполнить все действия в обратной последовательности.



Замена приводного ремня и подшипников

Замена подшипников на стиральной технике Бош является достаточно сложной задачей, поскольку для этого нужно будет разобрать практически всю стиральную машину. Посмотрите видео о том, как выполнить замену подшипников:

Остановку электродвигателя может вызвать износ приводного ремня. Заменить этот элемент можно самостоятельно. Для этого надо выполнить следующую последовательность действий:

  1. Открыть заднюю крышку стиральной машины Bosch;
  2. Запомнить, как закреплен ремень на бороздах шкива. А лучше сфотографировать этот элемент.
  3. Взять ремень немного ниже шкива и аккуратно потянуть его на себя.
  4. Свободной рукой повернуть шкив против часовой стрелки.
  5. Вытащить из корпуса стиралки старый ремень.
  6. Одеть новый ремень на мотор стиральной машины Bosch.
  7. Натянуть ремень одной рукой, а второй попытаться одеть приводной ремень на шкив.
  8. Повернуть шкив против часовой стрелки, не ослабляя при этом ремень. При этом необходимо попытаться надеть ремень полностью.
  9. Установить крышку корпуса стиральной машины Bosch.

Как устранить шум в барабане машины

Шум в барабане может появиться из-за износа амортизаторов, подшипников и оторванного противовеса.

Перед заменой амортизаторов нужно внимательно отсмотреть барабан стиральной машины Bosch с помощью фонарика. Вероятно, в нем застрял мелкий предмет, который издает шум при вращении барабана.  Как заменить амортизаторы в стиральной машине вы можете узнать из следующего видео:

Причиной шума также может быть разболтавшиеся противовесы, которые расположены внизу стиральной машины Bosch и под верхней крышкой. Для устранения этой неисправности надо подтянуть крепежи противовеса.

Если закрепить противовес не удается, то рекомендуется заменить его на аналогичный. Данная поломка встречается довольно редко.



Устранение неисправностей двигателя и электроники

Существует два способа устранения этой неисправности. Суть первого способа состоит в том, что электродвигатель стиральной машины Bosch нужно снять и отдать на ремонт мастерам. Возможно, они смогут устранить неисправность. Если же двигатель не подлежит ремонту, то его нужно будет заменить. Такая замена обойдется достаточно дорого.

Для того, чтобы добраться до мотора стиралки Bosch, необходимо снять заднюю стенку стиральной машины. Двигатель расположен под баком. Сначала нужно отсоединить от мотора провода и датчик. Двигатель зафиксировать тремя крепежами. Их необходимо выкрутить. Специалисты советуют поверить исправность конденсата датчика перед снятием мотора. Для этих целей понадобится мультиметр. Необходимо подсоединить щупы прибора к контактам и посмотреть на его показатели. Мультиметр должен показывать 20-50 Ом.

Если есть подозрения, что проводка неисправна, необходимо проверить все клеммы, контакты и штекеры.

При выходе из строя блока управления нужно вызвать мастера либо демонтировать деталь и отнести ее в сервисный центр Bosch. Не следует пытаться отремонтировать электронику немецкой техники. Ведь для выполнения такой работы нужно знать множество тонкостей.











Вам также будет интересно почитать:

stiralkainfo.ru

Как разобрать стиральную машину bosch своими руками

Часто возникают такие ситуации, когда хозяевам приходится срочно что-либо предпринимать со стиральной машиной. К примеру, требуется выяснить, что сломалось, а без разборки этого сделать практически невозможно. Но многие разбирают машину неправильно, а, следовательно, и собирают ее впоследствии так же неправильно, что вполне может стать причиной более серьезных неисправностей. Сегодня мы выясним, как разбираются стиральные машины немецкой марки Bosch, которые отличаются хорошим качеством (как, впрочем, и другая немецкая техника), но стоят весьма дорого.
С чего же начать?
Несмотря на то, что хочется как можно скорее приступить к делу, мы должны заметить, что начать лучше всего с подготовки всех тех инструментов, которые могут потребоваться в процессе разборки и последующей сборки. Их список достаточно невелик, но важен: согласитесь, отвлекаться от процесса и начинать искать какую-нибудь отвертку не очень хорошо, не правда ли?
В процессе работы могут потребоваться следующие инструменты:
  • гаечные и разводные ключи разных размеров,
  • молоток или несколько молотков (небольшой, средний и крупный, в зависимости от модели машинки и характера поломки),
  • несколько отверток с крестовым и прямым шлицом (в стиральной машине могут встретиться детали, прикрученные шурупами разной резьбы и диаметра),
  • плоскогубцы
Отключаем стиральную машину от всего, к чему она может быть подключена
Как-то неправильно будет разбирать стиральную машину, если она подключена к электричеству и соединена с трубой подачи воды. Как минимум, это чревато последствиями в виде удара током того, кто отважится заняться разборкой (кстати, в процессе работ может о себе напомнить и статическое электричество, но это ерунда). Поэтому перед непосредственным началом работы необходимо отключить от стиральной машины подачу воды и электричества.
Начинаем со снятия верхней панели



Вообще, все стиральные машины устроены примерно одинаково, поэтому описываемая нами сейчас последовательность разборки может быть полезной для владельцев большинства современных машин. Тем не менее, основным героем нашего материала является марка Bosch, а точнее, изготавливаемые ею стиральные машины. Мы советуем начать разборку со снятия верхней крышки, поскольку, во-первых, это одна из простейших операций, а во-вторых, верхняя крышка дает доступ ко многим важным деталям стиральной машины, скрытым внутри, к примеру, к панели управления. Итак, сперва снимается верхняя панель. Для этого достаточно просто открутить несколько шурупов, которые держат ее, и сдвинуть, а затем полностью снять крышку.
Продолжаем весьма странным действием – снятием нижней панели
После снятия верхней панели, казалось бы, мы будем двигаться плавно книзу, снимая сначала боковые панели, а уж только потом демонтируем и нижнюю. Но нет! Большинство мастеров советуют сразу после верхней крышки снять нижнюю. Объясняют такую нелогичность они простотой действия. У стиральных машин данной марки, да и у всех прочих, кстати говоря, нижняя панель действительно демонтируется очень просто: отщелкиваются несколько защелок и всё, можно вынимать.
Убираем то, с помощью чего обычно управляем
Теперь действия вновь возвращаются на круги своя. На третьем этапе мы демонтируем панель управления – ту часть, где находятся все кнопки, индикаторы и дисплей. Важно соблюдать осторожность и не дергать сильно панель управления из стороны в сторону: мы хотим не просто разобрать на стиральную машину и забыть о ней. Наша цель – вернуть помощнице немецкого происхождения ее работоспособность. Но перед тем, как снимать панель управления, нужно убрать лоток моющих средств – в стиральных машинах Бош именно за ним прячется шуруп, держащий панель. Только после того, как все шурупы выкручены, можно попробовать легким движением поднять панель управления. Опять-таки, все нужно делать осторожно, дабы не повредить провода и контакты. Если панель поддалась, то ее достаточно повесить на специальный крючок, встроенный в стиральную машину сбоку для подобных случаев и забыть о ней до сборки. Вообще, можно еще и отключить панель управления от всех коммуникаций, но это обычно требуется только в том случае, если неисправность поразила саму панель управления. Подробных инструкций по отключению панели управления достаточно в Интернете.
Снимаем переднюю панель
После демонтажа панели управления настал черед передней панели отделиться от корпуса, дабы позволить хозяину или мастеру устранить поломку. Для того, чтобы снять непосредственно панель, сначала требуется отсоединить манжету – серую часть непосредственно за дверцей, но перед баком. Обычно для того, чтобы ее отсоединить, достаточно найти и ослабить пружинку, держащую ее. В стиральных машинах Bosch эта маленькая деталь чаще всего скрывается где-то неподалеку от замка двери. Когда пружинка найдена, манжету можно снять и заправить внутрь бака – так она не потеряется в рабочей суматохе.

После этого требуется открутить все шурупы на передней панели, чтобы, собственно, снять ее. Кроме того, нужно также снять замок двери. Достаточно просто поддеть его отверткой и вытащить, а затем, по возможности, отключить от проводов. Теперь переднюю панель можно смело снимать.

Более наглядно о снятии передней панели рассказано в данном видео:


Снимаем последнюю часть корпуса, которую требуется снять – заднюю панель
Снять заднюю панель столь же просто, как и верхнюю, и нижнюю крышки – для этого нужно всего лишь открутить несколько шурупов, а затем, собственно, снять панель. Слишком просто по сравнению с тем, что предстоит сделать. Корпус стиральной машины демонтирован, теперь можно приступать к основной части разборки – снятию внутренностей.

Отключаем тепловой электронагреватель – важнейший «орган» машинки
Мы получили доступ к важнейшим частям стиральной машины Бош. Первой из них мы отключаем тепловой электронагреватель (ТЭН), дабы не повредить провода: замена ТЭН обойдется весьма дорого, поэтому ничего напутать и сломать нельзя. Для пущей уверенности все провода можно сфотографировать. Нагреватель можно встретить где-то в районе бака, поскольку именно он отвечает за температуру воды в баке стиральной машины. Не будет ТЭНа – стиральная машина либо откажется стирать вовсе, либо будет стирать только холодной водой. Тем не менее, ТЭН нужно отключить при полной разборке так, как мы указали: последовательно отсоединяя проводки, предварительно запечатлев порядок.

Отключаем двигатель
После ТЭНа можно приступить к отключению другой, едва ли не важнейшей части стиральной машины – двигателя. Без него любая машина, в том числе такие качественные, как Bosch, — просто большой таз в металлическом коробе. Отключение двигателя производится по такой же схеме, как и отключение нагревателя, поэтому описывать повторно мы не будем – все это уже есть в предыдущем абзаце.
Заканчиваем всё снятием бака
Если все описанные выше действия выполнены, можно завершать работы снятием бака. Для этого достаточно лишь открутить амортизаторы и противовесы, а затем попробовать вытянуть бак из корпуса. Если он спокойно извлекся, можете поздравить себя: вы справились с разборкой стиральной машины Бош своими руками!

Итак, мы описали процесс разборки стиральной машины Bosch. Конечно же, качественную технику нежелательно ремонтировать своими руками, предпочтительнее доверить выполнение всей работы мастеру, но знать, как поступить в крайнем случае, все же стоит. Помните, что все действия, описанные здесь, вы выполняете только на свой страх и риск. Никто не несет ответственности за возможные повреждения при отклонении от инструкции. Мы надеемся, что наш материал был полезен для вас. Удачи! скачать dle 10.6фильмы бесплатно

mywasher.ru

Ремонт стиральной машины Бош (Bosch) своими руками: видео, рекомендации

Для ремонта стиральной машины Бош своими руками потребуется стандартный набор инструментов, который должен иметься в каждой квартире, и руководство по эксплуатации.

В последние десятилетия стиральные машины стали привычным атрибутом в частных домах и квартирах.

Появление многофункциональных стиральных машин существенно облегчили труд домашних хозяек.



Стирка во все времена считалась трудным делом, которое требует от человека больших физических усилий.

Конструкция современной стиральной машины включает в себя узлы и агрегаты разного назначения. При стирке могут возникнуть нештатные ситуации, которые требуют настройки и ремонта.

Распространенные типы неисправностей

Сегодня на рынке сложной бытовой техники предлагается широкий выбор стиральных машин.

Заинтересованный потребитель имеет возможность выбрать для себя агрегат, соответствующий его запросам.

Для большой семьи подойдет мощная стиральная машина, в которую можно загружать 6-8 кг белья.

Одиноко проживающему человеку будет достаточно компактной модели, которая рассчитана на минимальную загрузку.

В линейке бытовых приборов, которые выпускаются компанией Бош, имеются модели разных габаритов, мощности и числом операций.

При правильной эксплуатации любая машина способна безотказно прослужить много лет.

С течением времени узлы и агрегаты стиральной машины изнашиваются. Это отражается на качестве стирки и общей работоспособности.

Как правило, об износе деталей свидетельствуют следующие симптомы:

  • стиральная машина не включается;
  • вода не набирается;
  • вода не нагревается;
  • вода не сливается;
  • барабан не вращается.

Для того чтобы устранить возникшие неисправности своими руками, необходимо иметь определенный опыт ремонтных работ сложной бытовой техники.

При покупке стиральной машины владельцу вручается талон на гарантийное обслуживание. В пределах обозначенного срока при любых сбоях необходимо обращаться в сервисный центр.

Диагностика и ремонт

На видео показано, как устанавливается и подключается стиральная машина. Установку и запуск стиралки в эксплуатацию выполняют специалисты сервисного центра.

Видео:

Все требования к этой процедуре прописаны в инструкции по эксплуатации. Владельцу стиральной машины желательно знать все тонкости схемы подключения. Подключать ее нужно к штатной электропроводке.

В домах старой постройки приходится прокладывать специальную магистраль от распределительного щита на площадке до того места, где установлена стиральная машина.

Если этого не сделать, то электрический провод недостаточного сечения будет нагреваться и со временем произойдет оплавление изоляции со всеми печальными последствиями.

Первое, на что следует обратить внимание при установке стиральной машины Бош, ее устойчивость.

Используя регулировку высоты ножек необходимо добиться строго горизонтального положения корпуса.

При этом никаких покачиваний или пошатываний не должно быть.

Под ножки рекомендуется подложить жесткие прокладки из металла или пластика, которые предотвратят скольжение машины по гладкому кафельному полу.

Если машина установлена в ванной, то нужно регулярно проветривать это помещение. Высокая влажность со временем будет негативно влиять на электрические контакты.

Электронные блоки управления тоже чувствительны к повышенной влажности.

На первых порах машина работает без всяких сбоев и задержек. Проблемы разного масштаба начинаются после систематических нарушений правил эксплуатации.

Видео:

К числу типичных нарушений можно отнести чрезмерную загрузку барабана. Неправильный выбор режима стирки.

Даже передозировка стирального порошка может привести к преждевременной поломке.

Прежде чем приступать к ремонту стиральной машины на дому, нужно еще раз проштудировать инструкцию по эксплуатации. Начинать осмотр стиральной машины нужно с механизма подачи воды.

И первым делом проверить, не перегнулись ли шланги. Такое случается редко, но исключать эту возможность нельзя.

Стиральная машина не включается

Когда без всяких видимых причин стиралка перестала включаться, не надо сразу же снимать заднюю панель и копаться в электрической схеме.

Ремонт стиральных машин Bosch выполняется в определенной последовательности. Эту последовательность следует соблюдать в любых ситуациях.

Первое, что следует сделать, проверить наличие напряжения в сети. Для этого вытащить вилку из розетки и убедиться в том, что все в порядке.

Видео:

После чего прозвонить цепь до контактов электродвигателя. Затем вставить вилку в розетку и повторить включение.

Если включения не происходит, значит нужно снимать и ремонтировать электрический двигатель.

В машину не поступает вода

Эта неисправность возникает по разным причинам. Первое, что нужно проверить, выполняя ремонт стиральной машины своими руками, правильность подсоединения и наличие воды в магистрали.

Иногда такое случается из-за выхода из строя впускного клапана.

Грязь, которая не задержалась входным фильтром, может вывести его из строя.

В этом случае придется поменять клапан на новый, и заодно промыть фильтр. Зачастую бывает достаточно простой промывки фильтра.

Если вышел из строя выключатель регулятора уровня воды, то вода также не будет поступать. И в такой ситуации выключатель необходимо поменять.

Вода медленно нагревается

При возникновении такой неприятности, первым делом необходимо проверить исправность термостата.

Термостат предназначен для измерения температуры воды и отключения нагрева при достижении заданного уровня.

Если термореле неисправно, то отключение происходит раньше положенного времени, когда вода еще не успела нагреться.

Видео:

В таком случае ремонт сводится к тому, чтобы поменять термостат своими руками и не обращаться в сервисный центр.

Вода долго нагревается и тогда, когда на нагревателе образуется накипь. На видео представлен ролик о том, как выполняется очистка от накипи или замена нагревательного элемента.

Барабан не вращается

Если произошла такая поломка, то ее можно устранить на дому. Для этого придется снять барабан и заменить в нем подшипники и сальники. Снять несправный барабан своими руками несложно.

Надо последовательно разбирать машину, сняв заднюю стенку. Наиболее сложная операция – извлечение неисправного подшипника из установочного места.

Здесь придется прилагать физические усилия и применять молоток. На видео зафиксирована операция по замене подшипников на барабане.

Видео:

Перед установкой новые подшипники нужно смазать специальным составом, защищающим металл от коррозии.

Когда ремонт завершен, надо провести проверку работоспособности всех узлов стиральной машины.

Ошибки при эксплуатации

Не следует регулярно эксплуатировать стиральную машину при максимальных нагрузках. Это приводит к быстрому износу деталей и узлов.

При загрузке белья в барабан необходимо извлекать из карманов и складок все твердые предметы. На видео показано, какие вещи попадают в сливной фильтр.

Видео:

Нельзя устанавливать программы и переключать режимы стирки при включенном двигателе. Необходимо выбирать и использовать только подходящие моющие средства.

Неправильное применение стиральных порошков не способствует надежной и долговременной работе стиральной машины.

Всякий ремонт снижает надежность машины в целом.

stroyremned.ru

Стиральная машина Bosch Classixx 5

Сегодня мы будем ремонтировать стиральную машину Bosch Classixx 5. Данная модель продавалась в больших количествах на территории России. Наши граждане любят и уважают продукцию этой марки за неизменное качество и надежность. Товары марки Bosch одними из первых покоряли рынок нашей страны, поэтому и получили широкое распространение. К сожалению, в мире нет ничего вечного, и техника тоже выходит из строя. Проблема, с которой обратился клиент, заключается в том, что стиральная машина подтекает. Других проблем в работе машинки нет.

Поэтому, если и Вы являетесь счастливым обладателем стиральной машины Bosch Classixx 5, и Ваша стиральная машина подтекает, то данная статья наверняка будет Вам полезной.

Визуальный осмотр показал большие следы подтеков из-под лотка для порошка (кюветы, она же загрузочная емкость). Вероятнее всего, внутренняя часть кюветы также подтекает, а чтобы это выяснить наверняка, необходимо разобрать машинку.

Сначала нам потребуется снять верхнюю крышку, поэтому выкручиваем ее винты.

Сняли крышку и видим, что подозрения оказались верны.

Здесь также видны сильные следы подтеков из внутренней части лотка для порошка.

Как будем устранять течь из лотка для порошка?

Внутренняя часть загрузочной емкости состоит из двух частей, которые соединены защелками. Между этими частями есть зазор, из него и подтекает вода. Необходимо разобрать кювету и проклеить силиконовым герметиком место соединения двух ее половинок. Для этого надо снять сначала панель управления, а затем лоток для порошка.

Плоскогубцами убираем хомуты с внутренних заливных шлангов и сдергиваем их.

Достаем наружный лоток для порошка. Для этого нужно нажать на специальный пластиковый фиксатор, после чего вытащить кювету на себя.

Здесь видны застарелые следы подтеков.

Выкручивает три винта, удерживающие панель управления.

Откручиваем еще один с правой стороны.

Аккуратно тянем панель на себя и пока оставляем ее в подвешенном на проводах состоянии, полностью убирать её не нужно.

Снимаем металлическую планку, выкрутив пару винтов.

Разбираем кювету.

Получаем такой вид.

Верхняя часть лотка для загрузки порошка имеет отверстия, через которые осуществляется разбрызгивание воды внутри емкости. Если давление в водопроводе слишком велико (по инструкции давление в водопроводе должно составлять не более 1 МПа и не менее 0,5 МПа), то вода, проходя через передние отверстия кюветы под большим напором, переливается через наружную загрузочную емкость.

Поэтому мы заварим с помощью паяльника несколько передних отверстий лотка для загрузки порошка.

На следующем фото видно заваренные отверстия.

Берем силиконовый герметик и наносим его тонким слоем в пазы по всему периметру верхней половинки загрузочной емкости.

Собрали лоток для загрузки порошка.

Когда мы сняли панель управления, то также увидели следы подтеков на той ее стороне, которая соприкасается с загрузочной емкостью. Поэтому перед установкой панели, наносим герметик на место соприкосновения с внутренней кюветой.

Собираем машинку и обязательно проверяем на режиме стирки. Если машинка больше не подтекает, значит ремонт произведен правильно и дефект устранен.

Похожее

tehnik.su

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
