Как сделать буржуйку с газового баллона: Буржуйка из газового баллона своими руками: инструктаж по изготовлению

Содержание

Буржуйка из газового баллона своими руками: инструктаж по изготовлению

Во многих частных домовладениях найдется старый баллон из-под сжиженного газа. Из этого объекта можно изготовить множество полезных вещей, например, несложный отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйка из газового баллона своими руками может быть сделана без особых проблем. Конечно, понадобятся некоторые дополнительные материалы.

Содержание статьи:

  • Принцип действия печки-буржуйки
  • Рекомендации по изготовлению
    • Этап №1 — выбор и подготовка баллона
    • Этап №2 — изготовление и наполнение корпуса
    • Этап №3 — изготовление дверцы и зольника
  • Пошаговое фото-руководство
  • Как повысить КПД?
  • Выводы и полезное видео по теме

Принцип действия печки-буржуйки

Буржуйка — примитивный вариант металлической . Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки — простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления .

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

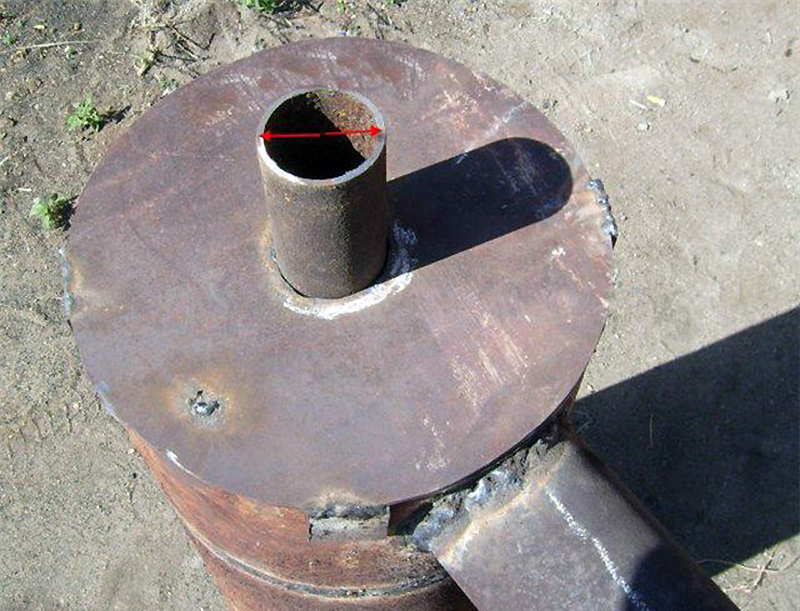

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема — невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Галерея изображений

Фото из

Если к корпусу горизонтальной буржуйки приварить дополнительный зольник, существенно увеличится объем топочной камеры. При этом в днище корпуса нужно прорезать продольные отверстия или установить решетку вместо вырезанной из баллона части

Прикрепив к корпусу буржуйки из баллона трубы водяного отопления, самоделку можно эксплуатировать в организации водяного отопления небольшого помещения

Устройство в корпусе печки воздушного теплообменника из круглых или профильных труб превратит простейший агрегат в калорифер, поставляющий теплый воздух

Газовый баллон можно оснастить всевозможными приспособлениями, позволяющими готовить и разогревать блюда как на свежем воздухе, так и в помещении

Зафиксированный на корпусе

Крепление к баллону труб отопления

Агрегат для воздушного обогрева

Приспособления для подогрева пищи

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость можно поставить горизонтально или вертикально. Нужно подобрать корпус подходящих размеров, а затем правильно его использовать.

Понадобится листовой материал из стали, устойчивой к длительному нагреву, толстая проволока для колосника, уголок для ножек и т. п. В процессе изготовления следует учесть ряд нюансов, чтобы печка получилась удобной и эффективной.

Этап №1 — выбор и подготовка баллона

Газовые баллоны бывают очень разные. Для буржуйки лучше всего подходит емкость для сжиженного газа на 50 или 40 литров. Если нужна печь небольших размеров, можно взять баллон объемом 12 или 27 литров.

Но это будет приспособление для обогрева небольших подсобных помещений. Аналогичные емкости на пять литров практически бесполезны. Такая небольшая буржуйка нагреется быстро, но вскоре остынет, поэтому отопительный эффект от нее будет очень незначительным.

Интересный вариант для самодельной буржуйки — емкость из-под фреона. Такой баллон имеет толстые стенки и удлиненный корпус. Емкость нужно обрезать, чтобы длина корпуса был примерно 70 см. Толстые стенки, конечно, утяжеляют конструкцию, но лучше удерживают тепло. Буржуйка будет разогреваться в течение длительного, но при этом и греть будет дольше.

Перед началом работ необходимо правильно подготовить газовый баллон: стравить из него остатки газа, слить конденсат и заполнить емкость водой, которую после этого можно вылить

Когда баллон выбран, нужно приготовить сварочный аппарат и вспомнить о правилах безопасности. Даже в очень старом баллоне всегда найдутся некоторые остатки горючего газа. Если сразу же начать резать его с помощью сварки, опасный для жизни взрыв практически гарантирован. Для тех, кто еще не пользовался сварочным аппаратом, рекомендуем прочесть .

Для начала рекомендуется открыть баллон и стравить остатки газа. Разумеется, это нужно делать на улице, а не в помещении. Затем нужно слить из баллона остатки жидкости, сконденсировавшейся внутри. Эта субстанция обычно имеет резкий и неприятный запах, поэтому лучше всего заранее подготовить для нее небольшую емкость с крышкой, чтобы сразу же аккуратно ее упаковать и выбросить.

К конструкции печи буржуйки не предъявляется особо строгих требований по параметрам. Чем больше топочная камера, тем более просторное помещение сможет обогреть агрегат

Если конденсат будет случайно пролит на пол в помещении, специфический аромат может сохраняться очень длительное время. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, потому что остаточные пары газа остаются внутри.

Нужно заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого воду сливают, теперь баллон можно резать без проблем.

Этап №2 — изготовление и наполнение корпуса

Далее нужно выбрать тип буржуйки из баллона, будет ли цилиндрический корпус расположен горизонтально или вертикально.

Галерея изображений

Фото из

Печка-буржуйка с горизонтально расположенным корпусом занимает больше места в помещении. По параметрам теплотехники она ни чем не отличается от вертикально ориентированного агрегата того же объема

В топливник горизонтальной буржуйки из баллона проще и удобнее загружать дрова, их не нужно колоть на короткие чурки

Печка из вертикально установленного баллона в гараже или бане займет минимум места, не станет мешать передвижению и создавать угрозы ожогов

Из баллона емкостью до 27 л можно сделать мобильную буржуйку с вертикальным корпусом, которую можно перемещать в сад, теплицу, возвращать в гараж

Горизонтально расположенный корпус печки

Преимущества загрузки дров в горизонтальный корпус

Минимум места для установки печи

Переносная буржуйка из мини баллона

Все остальные операции проводят с учетом этой ориентации. Если выбрана горизонтальная позиция, то один из торцов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверцу и поддувало.

Если запланировано изготовление вертикальной буржуйки из газового баллона, понадобится сделать два отверстия: для загрузки топлива и для поддувала с зольником

Для колосниковой решетки можно использовать толстую арматурную проволоку. Чтобы не варить из нее решетку, можно изогнуть ее частым зигзагом, “змейкой”. Эту конструкцию приваривают к внутренним стенкам металлического корпуса.

Переднюю стенку изготавливают из металлического листа следующим образом:

  1. Металл нужно приложить к передней части печки, чтобы нанести разметку.
  2. По разметке следует вырезать круглую деталь.
  3. На нее нанести еще одну разметку: для прямоугольной дверцы и поддувала.
  4. Вырезать отверстия по разметке.
  5. Изготовить дверцы.
  6. Приварить к передней стенке петли, запоры и навесить дверцы.
  7. Приварить стенку с дверцами к корпусу.

Обе дверцы по контуру следует уплотнить асбоцементным шнуром, чтобы они хорошо прилегали к корпусу. Заднюю стенку в такой буржуйке обычно делать не нужно, ее роль выполняет дно баллона. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие под дымоход.

Трубу нужно брать из толстого металла, поскольку нижняя часть дымохода будет контактировать с разогретыми дымными газами. Тонкий металл в этом месте быстро прогорит. Теперь к нижней части печки приваривают прочные ножки из арматуры, кусков металла или отрезков металлического уголка. Они должны выдерживать и вес самой конструкции, и топлива, которое будет в нее загружено.

Примерно такую же технологию используют для изготовления вертикальной буржуйки из баллона. Дно баллона станет нижней частью конструкции, в верху нужно сделать цилиндрическую “крышу” с отверстием под дымоход. Обычно верхнюю часть баллона срезают. По окончании монтажа можно будет приварить ее обратно. Дверцы — для загрузки и поддувала — делают в передней части корпуса баллона.

Такая буржуйка будет занимать меньше места, чем горизонтальный вариант, а также она будет более высокой. Если предполагается не только обогревать помещение, но и готовить пищу, то нужно будет отрегулировать высоту печки с учетом этого момента и обеспечить ровную варочную поверхность.

Но обычно диаметр баллона недостаточно велик, чтобы предоставить полноценную возможность для готовки. Хотя вскипятить чайник — выполнимая задача.

Этот чертеж позволяет составить представление об устройстве горизонтального варианта буржуйки из баллона, к нижней части которого приделан ящик для золы

Колосниковую решетку можно сделать так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Ее приваривают между отверстиями для загрузки и поддувала.

Некоторые пытаются сократить количество сварочных работ, оставляя верхнюю часть баллона практически не тронутой. Но тогда все остальные работы будет выполнить сложнее.

В горизонтальной буржуйке можно не приваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и приделав снизу ящик для золы

Например, колосник придется вставлять не сверху, а просовывать в топочную дверцу и каким-то образом удерживать в правильном положении.  Теперь нужно изготовить дверцы с петлями и запорами и приварить их к корпусу буржуйки, предварительно уплотнив асбоцементным шнуром. Остается вверху установить дымоходную трубу, а внизу приварить ножки.

Этап №3 — изготовление дверцы и зольника

Дверцы для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним приваривают петли и защелки. Это несложные элементы. Петли можно сделать даже из звеньев толстой цепи. Второй, более дорогой, вариант — это покупка готовых конструкций из литого металла.

Чтобы установить готовую литую дверцу на самодельную буржуйку, следует приварить к загрузочному отверстию рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую — для поддувала. Но существуют и комплекты, в которых такие дверцы объединены в единую конструкцию.

Отверстия под такие дверцы нужно вырезать точно по размеру. После этого к краям проемов нужно приварить раму из уголка.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки, сделанной из баллона

Рама литых дверец крепится к полученному обрамлению с помощью болтов. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась герметично.

В небольших буржуйках можно при желании и вовсе обойтись без колосниковой решетки.

Слева представлен перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа — общий вид. Зольник выдвигают, чтобы регулировать поступление кислорода, поддувало в такой модели делать не нужно

Найти для нее место сложно, если делают печку небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве поддувало не делают, доступ воздуха обеспечивают с помощью загрузочной дверцы, которую просто приоткрывают. Колосники из арматуры изготовить просто, но они не особенно надежны.

Со временем арматура прогорает, ее приходится заменять. Альтернативным вариантом может стать кусок листового металла, в котором прорезаны щели или отверстия круглой формы. Для сбора золы можно использовать специальный ящик — зольник.

В горизонтальном варианте буржуйки из баллона колосники можно установить в нижней части в комплекте с зольником, поскольку нижнюю часть корпуса придется срезать, чтобы облегчить монтаж.

Пошаговое фото-руководство

Для изготовления самодельной печки-буржуйки понадобится один отожженный опустошенный баллон из-под газа, труба Ø 108 мм для устройства дымохода (метраж зависит от конкретных технических условий), обрезки стальной полосы и уголка, три петли для навешивания дверок.

Сооружение корпуса будущей печки производится в такой последовательности:

Галерея изображений

Фото из

Шаг 1: Прорезка отверстия под дымоходную трубу

Шаг 2: Разметка дверок зольника и топливника

Шаг 3: Резка корпуса баллона по разметке

Шаг 4: Зачистка заусенцев по срезу

Шаг 5: Сборка заготовки колосника

Шаг 6: Вычерчивание абриса колосника

Шаг 7: Обрезка колосника по шаблону

Шаг 8: Фиксация колосника внутри корпуса

Печка-буржуйка из пустого газового баллона практически готова: остались завершающие «штрихи»:

Галерея изображений

Фото из

К прорезанному в верхушке отверстию привариваем патрубок, к которому будет крепиться дымоотводная труба

С удобной для предстоящего использования стороны привариваем петли и навешиваем дверки зольника и топки. Желательно перед установкой обварить обе дверцы металлической полосой по периметру. Это непростая работа, но она сократит поступление дыма из печки в помещение при падении тяги

Собираем дымоходный канал сначала на полу в гараже, чтобы промерить расстояния по факту и скорректировать при необходимости

Собираем дымоотвод, фиксируем его составные части сваркой там, где это необходимо. Выводим трубу через крышу, обустраиваем ее проход через строительную конструкцию и растапливаем печку

Шаг 9: Фиксация патрубка для дымохода

Шаг 10: Фиксация петель и навешивание дверок

Шаг 11: Предварительная сборка дымоходного канала

Шаг 12: Сборка дымохода и запуск печки

Высота дымоходной трубы зависит от формы крыши и наличия рядом объектов, способных препятствовать тяге. Она должна быть как минимум на 0,5 м выше плоской и низкоскатной крыши. Если рядом есть высокие деревья или постройки, то устье трубы надо устроить выше их.

Как повысить КПД?

Чтобы сделать работу буржуйки более эффективной, существует несколько простых способов. Для начала следует утеплить дымоходную трубу, чтобы сохранить часть тепла, которая уходит с дымными газами. Можно использовать различные методы для увеличения площади соприкосновения разогретого металла с окружающим воздухом.

Существенно повысить теплотехнические качества буржуйки, сооруженной из газового баллона, поможет устройство своеобразного колпака из дополнительного газового баллона:

Галерея изображений

Фото из

Если ваша самодельная буржуйка не справляется с обогревом помещения, есть смысл повысить ее КПД простейшим способом — устроить колпак

Все твердотопливные печки работают по единому принципу. Повысить теплоотдачу можно, устроив дополнительную камеру. Ее мы сделаем из баллона меньшего литража

В установленной на основной корпус камере, сделанной из меньшего газового баллона, дымовые газы задерживаются и «оборачиваются» внутри емкости

Поднимаясь сначала вверх, потом опускаясь вниз колпака дымовые газы задерживаются в емкости, отдают тепло стенкам этой камеры, а она передает тепловую энергию в помещение

Обычная печка из баллона в гараже

Заготовка баллона меньшего литража

Установка камеры для дымооборота

Приспособление для увеличения теплоотдачи

Некоторые мастера рекомендуют сделать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла вернуться в помещение. Но следует помнить, что усложненная конструкция дымохода может отрицательно сказаться на тяге, поэтому не стоит увлекаться избыточными изгибами.

Иногда к корпусу буржуйки приваривают металлические крылья, например, сделанные из уголка или любых подходящих полосок металла. Если размеры печки позволяют, можно приварить горизонтальный лист металла сверху и сделать в нем дополнительное отверстие не для дымохода, а для кастрюли или чайника.

Отверстие закрывают специальной составной крышкой из нескольких концентрических кругов. Убирая или добавляя круги, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки — кирпичный футляр. Кладку выполняют вокруг печки, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обернуть дымоход металлической сеткой и уложить в образовавшийся зазор камни, можно повысить эффективность нагрева. Даже после того, как дрова прогорят, камни будут отдавать тепло еще какое-то время

Альтернативная версия подобной модернизации — металлическая сетка вокруг дымохода, в которую укладывают куски кирпича или камня. Это популярное решение для печей, установленных в бане, вариация каменки. Но следует помнить, что для этого подходят только речные “голыши” однородного окраса и без вкраплений. Если камень состоит из слоев разного типа, он может разорваться под воздействием высоких температур.

Если нужна печь солидных размеров, в распоряжении мастера имеется два газовых баллона, можно объединить их в одну конструкцию. Один из них устанавливают горизонтально, а второй ставят вертикально как патрубок для дымоходной трубы. Площадь нагрева увеличивается, такая буржуйка будет работать эффективнее.

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость прогрева помещения, но для достижения такого эффекта понадобится электроэнергия

Наконец, можно вставить внутрь верхней части корпуса трубы, по которым будет циркулировать воздух. Если поставить у торца этих труб вентилятор, перемещение воздуха будет осуществляться быстрее. Такой эквивалент тепловентилятора позволит прогреть все помещение за несколько минут и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Здесь представлены рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказано о порядке изготовления печки из газового баллона:

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка — это простое устройство, которое не трудно соорудить и можно достаточно широко использовать. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить достаточно долго.

Пожалуйста, пишите комментарии к статье, задавайте вопросы, делитесь опытом, если уже приходилось собирать буржуйку из подручных материалов.

вертикальная, горизонтальная, чертежи, усовершенствования, фото, видео

Буржуйка — небольшая самодельная металлическая печь, получившая массовое распространение в первой половине 20 века. Позже, с появлением централизованного отопления, ее популярность упала. Вторая волна ее массового использования приходилась на годы великой-отечественной войны, а третья — на 90-е годы того же века, для отопления дачных построек. Сегодня буржуйки чаще используют в гаражах или подсобных помещениях. В чистом своем виде, без переделок они неэкономичны: «жрут» топливо, как буржуи, а перестаешь их «кормить», быстро остывают. Самый простой в изготовлении вариант — буржуйка из газового баллона. Корпус уже готов, нужно только вырезать отверстия для закладки топлива и зольника, да приделать к ним дверцы, приварить ножки и дымовую трубу (диаметр 150 мм и не меньше).

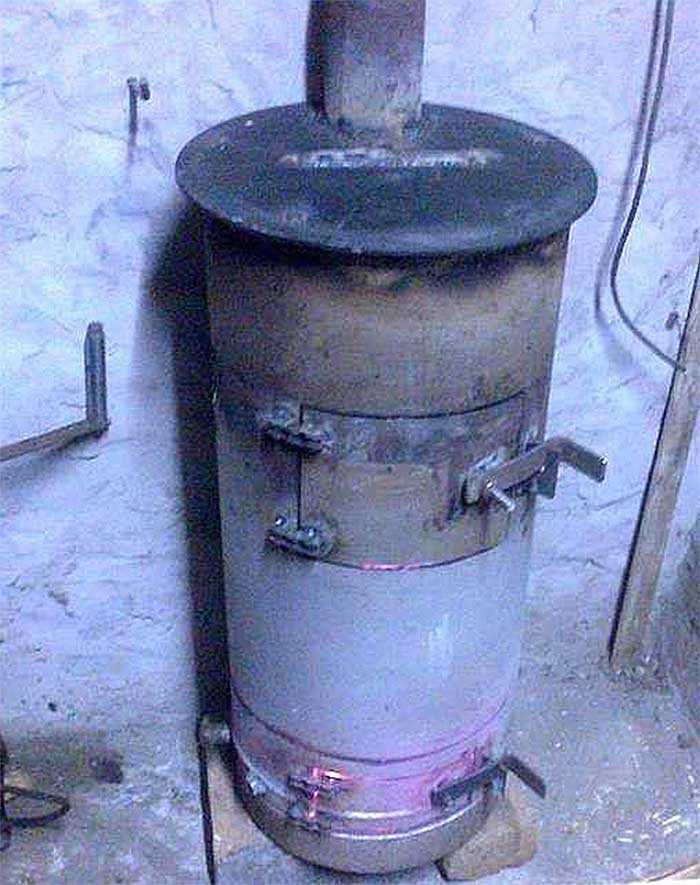

Буржуйка из вертикально поставленного газового баллона: несложная конструкция, малые затраты, быстрый прогрев

Баллон в такой печке можно ставить вертикально или горизонтально. Разогревается она быстро, но и остывает тоже сразу после того, как гореть топливо перестало. Тем не менее, для того, чтобы быстро вывести гараж или дачу из минусовой температуры или протопить в осенне/весеннюю непогоду — отличный вариант.

Какой баллон взять для печки?

Понятно, что для корпуса пойдет газовый баллон. Но они есть разных размеров. Самые маленькие на 5 литров использовать для изготовления печей не стоит: слишком малы объемы и ничего она нагреть не сможет. Есть еще баллоны на 12 и 27 литров. Из них получится маломощный агрегат для совсем небольшого помещения: больше 3 и 7 Киловатт тепла с них не получить. В принципе, это может быть походный вариант, но вес получится солидный.

Самодельная печка из газового баллона, поставленного горизонтально

Лучший вариант для стационарной буржуйки в гараж или на дачу — газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы  гореть могло любое топливо. В то же время он не очень тяжелый, работать с ним можно одному. Буржуйка из пропанового 50 л баллона — самый оптимальный вариант.

Промышленные 40-литровые резервуары для газа имеют примерно такой же объем, диаметр меньше — 250 мм, высота больше, а стенки толще. Печку из баллона от фреона, при той же мощности, которую с нее можно будет получить, сделать будет сложнее: масса велика, да и длинный он. Укоротив высоту примерно до 700 мм можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но и «держать» тепло будет чуть лучше.

Важно! Работая с баллонами из под газа, соблюдайте технику безопасности!

Как безопасно разобрать газовый баллон: техника безопасности смотрите в этом видео.

Из чего и как делать дверцы

Дверцы для буржуйки можно купить литые. Понадобится небольшой высоты на поддувало и большего размера — для закладки топлива. Есть готовые блоки — поточная дверца с поддувальной в одной конструкции. В этом случае в вырезанное по размерам  отверстие приваривается сваренная по размерам рама из уголков, к ней уже болтами крепится литье. Чтобы не задувало из щелей, по периметру выреза под дверцу наваривается небольшой бортик — 1-2 см полоса металла.

Как прикрепить чугунную дверцу буржуйки к газовому баллону

Можно дверцы не покупать, а использовать вырезанный кусок баллонной стенки. Тогда вам понадобятся какие-то петли или детали, из заменяющие. С петлями понятно: размечаете места, привариваете. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепи.

Петли на дверке можно сделать из нескольких звеньев стальной цепи

К такой дверке нужно будет приварить еще защелку.

С колосниками или без?

В самом простом вариант никаких колосников не предусмотрено. Если баллон маленький, или стоит горизонтально, то выделить внутри часть проблематично.  В этом случае конструкция буржуйки из баллона совсем проста: корпус, поставленный на ножки, одна дверка, в верхней части приварен патрубок для подключения дымовой трубы. Все. Вся печка.

Внутреннее строение буржуйки из горизонтально расположенного баллона совсем простое: только дверка для закладки топлива/выгрузки прогоревших углей и выход для дымохода

На фото выше примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части кроме дымового патрубка есть еще один выход — на нем устанавливается крышка, а используется этот выход как плитка для приготовления пищи,  разогрева чая.

Если все-таки хотите сделать колосники в буржуйке из горизонтально установленного баллона, придется поддон для сбора золы приваривать снизу. Внизу есть чертеж и фото практической реализации.

Чертеж буржуйки из горизонтально расположенного газового баллона с приваренным снизу ящиком зольникаГотовая печка из баллона с зольным ящиком. На эту полочку ставится выдвижной ящик, сваренный по размерам. Выдвигая/задвигая его регулируется подача кислорода и сила горения дров

В вертикальных вариантах буржуйки из баллона чаще всего колосники устанавливают. В этом случае место выделить проще. Обычно внутри приваривают прутки толстой арматуры: чугунный колосник подходящего размера найти сложно. Но такой вариант плох тем, что арматура быстро прогорает, а ремонт сложен: удалять старую арматуру, приваривать новую. Можно внутри приварить кусочки толстого уголка или арматуры (как на фото), отдельно сварить колосники из арматуры и на уголки их укладывать.

Вариант установки колосников в буржуйке из газового баллона

В этом видео рассказано о том, как сделать печь из газового баллона своими руками — колосники выполнены из арматуры.

Улучшаем теплоотдачу

Самая большая проблема буржуек: неэффективное расходование тепла. Большая его часть буквально улетает в трубу с дымовыми газами. С этим недостатком эффективно борются в печах верхнего горения с дожигом дымовых газов по типу печи Бубафоня (тоже, кстати можно сделать из газового баллона) и Слобожанка.

Вариант буржуйки из пропановых баллонов со вторичным дожигом — КПД более высокий, чем у «обычных» моделей.

Еще один способ улучшения теплоотдачи — сделать дымоход длиннее, увеличив тем самым количество тепла, которое будет оставаться в помещении. При проектировании такого ломанного дымохода лучше избегать горизонтальных участков, а тем более участков с отрицательным уклоном.

Эта печка из газового баллона работает на дровах. Увеличили теплоотдачу сделав длинный ломанный дымоход

Еще один вариант использовать тепло дымовых газов — приварить к горизонтально расположенному баллону-корпусу вертикальный баллон-дымовой патрубок. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не шел в помещение.

Такая буржуйка из газового баллона будет быстрее прогревать помещение

Можно сделать так, как делают в банных печах: вокруг металлической трубы поставить сетку, в которую насыпать камни. Они будут отбирать тепло у трубы, а потом отдавать его в помещение. Но. Во-первых, пока не нагреются камни, греться воздух будет медленно. Во-вторых, подойдут не все камни, а только круглые, которые есть вдоль речек. Причем однородно окрашенные без вкраплений. Другие засыпать нельзя: они могут от высоких температур разорваться не хуже осколочного снаряда, или выделять радон, который в значительных концентрациях очень вреден.

Решение можно подсмотреть у банных печей: соорудить на трубе сетку для камней

Зато у такого решения есть и плюсы: во-первых, труба не будет жечь. Камни выделяют ровное тепло. Во-вторых, после того как печь погаснет, они будут поддерживать температуру в помещении.

Часто требуется быстро обогреть помещение. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и/или трубу печи. Но ту же идею можно выполнить с стационарном исполнении: в баллон буржуйки в верхней части вварить сквозные трубы. С одной стороны к ним приладить вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы была возможность регулировать температуру).

В верхнюю часть баллона вваривают трубы, которые проходят насквозь. С одно стороны к ним прикрепляют вентилятор, который гонит воздух через них, быстро прогревая помещение

Еще один вариант, позволяющий добиться активного движения воздуха вдоль стенок корпуса и не использовать при этом вентилятор: сделать вокруг корпуса на расстоянии 2-3 см кожух, но не сплошной, а с отверстиями внизу и вверху. По такому принципу работают печи «Булерьян» или металлические печи для сауны.

Один из вариантов такого кожуха вокруг горизонтально расположенного баллона виден на фото ниже. Через зазоры, которые есть внизу, засасывается холодный воздух, находящийся возле пола. Проходя вдоль раскаленного корпуса, он нагревается, и выходит сверху.

Это печка лежит на боку: кожух не сплошной, внизу и вверху есть приличные зазоры

Принцип не нов, но от этого не менее эффективен. Как выглядит готовая печка с таким кожухом, смотрите на фото ниже.

Буржуйка с улучшенной конвекцией вокруг корпуса для быстрого обогрева помещения

Вот еще один реализованный кожух, вокруг буржуйки из горизонтально расположенного баллона. Обратите внимание на нестандартное крепление дверки.



Этот блестящий лист улучшает обогрев помещения

Самодельный котел из газового баллона для водяного отопления можно сделать по тому же принципу: вокруг баллона сварить водяную рубашку, а ее подключить к радиаторам. Только не забудьте, что в системе должен быть расширительный бачок объемом 10% от общего литража.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще видео об интересном варианте комбинированной печки для дачи или гаража из кирпича и газового баллона.

Буржуйка из газового баллона своими руками: инструкция по изготовлению

У многих частных домовладений есть старый баллон сжиженного газа. Из этого предмета можно сделать много полезных вещей, например, простой отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйку из газового баллона своими руками можно сделать без проблем. Конечно, понадобятся дополнительные материалы.

Содержание статьи:

  • Принцип работы печи-буржуйки
  • Рекомендации по изготовлению
    • Этап №1 – подбор и подготовка баллона
    • Этап №2 – изготовление и наполнение корпуса
    • Этап №3 – изготовление дверца и зольник
  • Пошаговая фото инструкция
  • Как повысить эффективность?
  • Выводы и полезное видео по теме

Принцип работы печи-буржуйки

Буржуйка — примитивный вариант из металла. Работает такое устройство предельно просто: в топку закладываются дрова, они горят, тело топки нагревается и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола через колосник ссыпается в зольник, который следует периодически очищать.

Одним из главных достоинств буржуйки является простота конструкции. Строгих размеров нет, главное, чтобы корпус выдерживал жару и дымоход исправно работал. Такую печь опытный мастер сделает всего за пару часов. И сжигать в ней можно практически любое сухое дерево: и бревна, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовыми отходами и т.п. При желании на такой печке можно довольно успешно готовить. Этот момент следует учитывать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой толстую металлическую камеру сгорания с загрузочной дверкой, дымоходом, колосниковой решеткой и поддувалом. В качестве случая можно использовать старый газовый баллон

Но следует считаться с недостатками такого отопительного решения. Во-первых, это высокий риск ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнеупорными материалами. Желательно, чтобы она стояла с той стороны, где никто случайно не коснется тела и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлоконструкция немало, поэтому ни о какой мобильности устройства не может быть и речи. Передвигать буржуйку для обогрева разных помещений будет сложно.

Хозяйственные помещения, в которых нет электричества или куда оно поступает с перебоями: гараж, сарай, мастерская и т.д.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать улучшенный вариант буржуйки печь, позволяющая сберегать больше тепла и получать высокую отдачу при сжигании топлива

Еще одной проблемой является низкий КПД, так как часть тепловой энергии при сгорании дров буквально улетает в дымоход. Существуют различные способы сохранить тепло и немного видоизменить буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошей вентиляции помещения, в котором установлена ​​буржуйка, так как такой прибор при работе сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно «приглашают» старый газовый баллон. В корпусе необходимо сделать две двери: большую и маленькую. Первый служит для загрузки топлива, второй нужен как нагнетатель, через который из камеры сгорания поступает воздух для обеспечения процесса горения и тяги.

Чертеж печи-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и расчетной мощностью, но такая точность не требуется

Внизу, на некотором расстоянии от низа конструкции, должна быть сварены. Его можно сделать из толстой проволоки или просто взять лист толстого металла и вырезать в нем длинные прорези. Расстояние между стержнями колосника должно быть таким, чтобы дымовой материал не просыпался в зольнике.

Если буржуйка топится только дровами, колосниковые щели делают большими, а когда предполагается использование щепы, колосник следует делать более частым.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет сохранить больше тепла в помещении и повысить КПД конструкции

Зольник можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивого к сильному нагреву. Некоторые люди предпочитают вообще обходиться без зольника; они просто удаляют золу из нижней секции по мере необходимости, хотя это и не очень удобно. Обычно подводят, чтобы обеспечить необходимую тягу.

Стандартную конструкцию газовой баллонной плиты можно усовершенствовать, увеличив производительность, превратив твердотопливный обогреватель в обогреватель или варочную поверхность:

Галерея изображений

Фото

Крепится к корпусу

Крепление к баллону отопления трубы

Воздухонагреватель

Мармит

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость может располагаться горизонтально или вертикально. Вам нужно выбрать чехол подходящего размера, а затем правильно его использовать.

Вам понадобится лист стали, устойчивый к длительному нагреву, толстая проволока для колосника, уголок для ножек и т.д. В процессе изготовления следует учесть ряд нюансов, чтобы печь получилась удобной и эффективный.

Этап №1 — выбор и подготовка баллона

Газовые баллоны бывают самые разные. Для буржуйки лучше всего подойдет емкость для сжиженного газа на 50 или 40 литров. Если вам нужна небольшая духовка, вы можете взять баллон на 12 или 27 литров.

Но это будет прибор для обогрева небольших подсобных помещений. Подобные емкости на пять литров практически бесполезны. Такая маленькая буржуйка быстро нагреется, но скоро остынет, поэтому эффект обогрева от нее будет очень незначительным.

Интересный вариант самодельной буржуйки – емкость из-под фреона. Такой цилиндр имеет толстые стенки и удлиненное тело. Емкость необходимо обрезать так, чтобы длина тела была около 70 см. Толстые стены, конечно, утяжеляют конструкцию, но лучше сохраняют тепло. Буржуйка будет долго прогреваться, но в то же время и греть будет дольше.

Перед началом работы необходимо правильно подготовить газовый баллон: удалить из него остатки газа, слить конденсат и заполнить бак водой, которую затем можно залить

Когда баллон выбран, необходимо подготовить сварочный аппарат и помните правила техники безопасности. Даже в очень старом баллоне всегда есть остатки горючего газа. Если сразу начать резать его сваркой, почти гарантирован опасный для жизни взрыв. Тем, кто еще не пользовался сварочным аппаратом, рекомендуем прочитать.

Для начала рекомендуется открыть баллон и выпустить остатки газа. Разумеется, делать это нужно на улице, а не в помещении. Затем нужно слить из баллона остатки сконденсировавшейся внутри жидкости. Это вещество обычно имеет резкий и неприятный запах, поэтому лучше заранее приготовить для него небольшую емкость с крышкой, чтобы сразу упаковать и аккуратно выбросить.

К конструкции печи буржуйки не предъявляются особо жесткие требования по параметрам. Чем больше камера сгорания, тем просторнее помещение может обогреть агрегат

Если случайно пролить конденсат на пол комнаты, специфический аромат может сохраняться очень долго. После всех этих операций баллон еще не готов к контакту со сварочным аппаратом, потому что внутри остаются пары остаточных газов.

Необходимо заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого вода сливается, теперь цилиндр можно без проблем разрезать.

Этап №2 — изготовление и заливка кузова

Далее необходимо выбрать тип буржуйки из баллона, будет ли расположен цилиндрический корпус горизонтально или вертикально.

Фотогалерея

Фото

Печь-буржуйка с горизонтально расположенным корпусом занимает больше места в помещении. По теплотехническим характеристикам ничем не отличается от вертикально ориентированного агрегата того же объема

Загружать дрова в горизонтальную печь-камин проще и удобнее из цилиндра, не надо их на короткую рубить колодки

Печь из вертикально установленного баллона в гараже или бане займет минимум места, не будет мешать передвижению и создавать ожоги

Из баллона емкостью до 27 л можно сделать мобильную буржуйку с вертикальным корпусом, который можно вынести в сад, теплицу, вернуть в гараж

Горизонтальный корпус печи

Преимущества загрузки дров в горизонтальном корпусе

Минимальное пространство для установки печи

Переносная буржуйка из мини-баллона

Все остальные операции выполняются с учетом данной ориентации. Если выбрано горизонтальное положение, то один из концов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверку и поддувал.

Если планируется сделать вертикальную буржуйку из газового баллона, то потребуется сделать два отверстия: для загрузки топлива и для поддува зольником

Для колосника можно использовать толстую арматурную проволоку. Чтобы не сварить из нее решетку, можно согнуть ее частым зигзагом, «змейкой». Эта конструкция приваривается к внутренним стенкам металлического кожуха.

Передняя стенка изготовлена ​​из металлического листа следующим образом:

  1. Металл должен быть нанесен на переднюю часть печи, чтобы отметить ее.
  2. По маркировке должна быть вырезана круглая деталь.
  3. Нанесите на него другую маркировку: для прямоугольной двери и поддувала.
  4. Вырезать отверстия по маркировке.
  5. Изготовление дверей.
  6. Приварить петли, замки к передней стенке и навесить двери.
  7. Приварить стенку с дверцами к корпусу.

Обе двери должны быть уплотнены асбестоцементным шнуром по контуру так, чтобы они плотно прилегали к корпусу. Задняя стенка в такой печи обычно не нужна; его роль играет дно цилиндра. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие для дымохода.

Трубу необходимо брать из толстого металла, так как нижняя часть дымохода будет соприкасаться с нагретыми дымовыми газами. Тонкий металл в этом месте быстро выгорит. Теперь к днищу печки приваривают сплошные ножки из арматуры, куски металла или куски металлического уголка. Они должны выдерживать как вес самой конструкции, так и топлива, которое будет в нее загружено.

Примерно по такой же технологии изготавливается вертикальная буржуйка из воздушного шара. Нижняя часть цилиндра станет нижней частью конструкции, вверху нужно сделать цилиндрическую «крышу» с отверстием для дымохода. Обычно верхняя часть баллона отрезается. По окончании установки можно будет приварить обратно. Двери — для загрузки и поддува — выполнены в передней части корпуса цилиндра.

Такая буржуйка займет меньше места, чем горизонтальный вариант, к тому же она будет выше. Если предполагается не только обогревать помещение, но и готовить пищу, то необходимо будет с учетом этого отрегулировать высоту плиты и обеспечить ровную варочную поверхность.

Но обычно диаметр емкости недостаточно велик, чтобы обеспечить полноценную возможность приготовления пищи. Хотя вскипятить чайник — задача выполнимая.

Данный чертеж позволяет получить представление об устройстве горизонтального варианта буржуйки из баллона, к низу которого крепится зольник

Решетка может быть изготовлена ​​так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Он вваривается между отверстиями для загрузки и выдувания.

Некоторые пытаются сократить объем сварочных работ, оставляя верхнюю часть бака практически нетронутой. Но тогда вся остальная работа будет сложнее.

В горизонтальной буржуйке можно не вваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и прикрепив снизу зольник

Например, колосник придется вставлять не сверху, а заталкивать в топочную дверцу и как-то удерживать в правильном положении. Теперь нужно сделать дверцы с петлями и замками и приварить их к корпусу буржуйки, предварительно уплотнив асбестоцементным шнуром. Осталось вверху установить дымоход, а внизу приварить ножки.

Этап №3 — изготовление дверцы и зольника

Двери для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним привариваются петли и защелки. Это простые элементы. Петли можно делать даже из звеньев толстой цепочки. Второй, более дорогой вариант – приобретение готовых литых металлоконструкций.

Для установки готовой лепной дверцы на самодельную печь к загрузочному отверстию следует приварить рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую для поддувала. Но есть и комплекты, в которых такие двери объединены в единую конструкцию.

Отверстия для таких дверей необходимо вырезать точно по размеру. После этого нужно приварить раму от угла к краям проемов.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки из цилиндра

Каркас литых дверей крепится к получившейся раме болтами. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась плотно.

В маленьких буржуйках при желании можно совсем обойтись без колосника.

Слева перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа общий вид. Зольник выдвигается для регулирования подачи кислорода, поддув в такой модели делать не нужно

Ей трудно найти место, если делать печь небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве не производится продувка, подача воздуха осуществляется с помощью загрузочной дверки, которая просто открывается. Из арматуры легко сделать колосники, но они не отличаются особой надежностью.

Со временем клапан прогорает, его необходимо заменить. Альтернативой может стать кусок листового металла, в котором вырезаны прорези или отверстия круглой формы. Для сбора золы можно использовать специальный ящик – зольник.

В горизонтальном варианте печи из баллона можно установить в нижнюю часть в комплекте с зольником, так как для облегчения монтажа нижнюю часть корпуса придется разрезать.

Пошаговое фото-руководство

Для изготовления самодельной печи потребуется один отожженный пустой газовый баллон, труба Ø 108 мм для дымохода (метр зависит от конкретных характеристик), обрезки стальной полосы и уголка , три петли для навешивания дверей.

Сооружение корпуса будущей печки выполняется в следующей последовательности:

Фотогалерея

Фото

Шаг 1: Вырезание отверстия дымохода

Шаг 2: Разметка дверей зольника и топки

Шаг 3: Вырезание корпуса цилиндра по разметке

Шаг 4: Зачистка Удаление заусенцев

Шаг 5: Сборка колосниковой заготовки

Шаг 6: Вычерчивание контура колосника

Шаг 7: Обрезка колосника

Шаг 8: Закрепление колосника внутри корпуса

Печь-буржуйка из пустой газовый баллон почти готов: остались последние штрихи:

Фотогалерея

Фото

К прорезанному вверху отверстию привариваем трубу, к которой будет крепиться дымоход

Со стороны удобной для предстоящего использования привариваем петли и навешиваем дверцы зольник и печь. Обе дверки желательно перед установкой приварить металлической полосой по периметру. Это непростая работа, но она уменьшит поступление дыма из печи в помещение при сбросе тяги

Сначала собираем дымоходный канал на полу в гараже, чтобы измерить фактические расстояния и при необходимости скорректировать

Собираем дымоход, закрепляем его элементы сваркой там, где это необходимо. Выводим трубу через крышу, обустраиваем ее проход через конструкцию здания и плавим печь

Шаг 9: Крепление дымохода

Шаг 10: Крепление петель и навешивание дверей

Шаг 11: Предварительная сборка дымохода

Этап 12: Сборка дымохода и запуск печи

Высота дымохода зависит от формы крыши и наличия ряда предметов, которые могут мешать тяге. Он должен быть не менее 0,5 м над плоской и малоскатной крышей. Если рядом есть высокие деревья или постройки, то устье трубы необходимо устроить над ними.

Как повысить эффективность?

Чтобы сделать буржуйку более эффективной, есть несколько простых способов. Во-первых, следует утеплить дымоход, чтобы сохранить часть тепла, уходящего с дымовыми газами. Для увеличения площади контакта нагретого металла с окружающим воздухом можно использовать различные методы.

Значительно улучшить теплотехнические качества буржуйки, сконструированной из газового баллона, поможет устройство своеобразного колпака из дополнительного газового баллона:

Фотогалерея

Фото

Если ваша самодельная буржуйка не справляется с обогревом помещения, есть смысл повысить ее КПД самым простым способом — устроить колпак

Все твердотопливные печи работают по единому принципу . Увеличить теплоотдачу можно, устроив дополнительную камеру. Изготовим из баллона меньшего литража

В камере, смонтированной на основном корпусе из меньшего газового баллона, дымовые газы задерживаются и «оборачиваются» внутри бака

Поднимаясь сначала, затем опускаясь по колпаку, дымовые газы задерживаются в баке, отдают тепло стенкам этой камеры, а она отдает тепловую энергию в помещение

Обычная печь-баллон в гараже

Подготовка баллона меньшего рабочего объема

Установка дымоходной камеры

Устройство для увеличения теплоотдачи

Некоторые мастера рекомендуют делать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла возвращаться в помещение. Но следует помнить, что сложная конструкция дымохода может негативно сказаться на тяге, поэтому не стоит увлекаться чрезмерными изгибами.

Иногда к корпусу печки приваривают металлические крылья, например, из уголка или любой подходящей полосы металла. Если размеры печи позволяют, можно сверху приварить горизонтальный лист металла и сделать в нем дополнительное отверстие не для дымохода, а для чайника или чайника.

Отверстие закрывается специальной составной крышкой из нескольких концентрических окружностей. Убирая или добавляя кружочки, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки – корпус из кирпича. Кладку выполняют вокруг печи, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обмотать дымоход металлической сеткой, а в образовавшийся зазор положить камни, можно повысить эффективность обогрева. Даже после того, как дрова прогорят, камни еще какое-то время будут отдавать тепло.

Альтернативный вариант этой модернизации – металлическая сетка вокруг дымохода, в которую уложены куски кирпича или камня. Это популярное решение для печей, устанавливаемых в бане, разновидность буржуйки. Но следует помнить, что для этого подходит только речная «голая» рыба однородного цвета и без вкраплений. Если камень состоит из слоев разного типа, он может лопнуть под воздействием высоких температур.

Если вам нужна печь солидных размеров, в распоряжении мастера есть два газовых баллона, вы можете объединить их в одну конструкцию. Один из них устанавливается горизонтально, а второй ставится вертикально как труба для дымохода. Площадь обогрева увеличивается, такая печь будет работать эффективнее.

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость обогрева помещения, но для достижения этого эффекта потребуется электричество

Наконец, можно вставить внутрь верхнюю часть корпуса трубы, по которой будет циркулировать воздух. Если на конце этих труб поставить вентилятор, воздух будет двигаться быстрее. Такой равноценный тепловентилятор позволит за несколько минут прогреть все помещение и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Вот рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказывается о порядке изготовления газовой баллонной плиты:

Оригинальная буржуйка с функцией пиролизного дожигания топлива может быть изготовлена ​​из двух газовых баллонов:

Буржуйка представляет собой простое устройство, не сложное в изготовлении и имеющее достаточно широкое применение. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить довольно долго.

Пишите комментарии к статье, задавайте вопросы, делитесь опытом, если вам уже приходилось собирать буржуйку из подручных материалов.

изготовление буржуйки своими руками

С наступлением холодов многие автомобилисты задаются вопросом, как обеспечить комфортный микроклимат в гараже. Для решения такого рода задач подойдет только установка малогабаритного печного устройства. Так как отапливаемая площадь не большая, многим подойдет эконом вариант – буржуйка, работающая на отработке.

Фото 1 Классический вариант буржуйки, однако в новой вариации — более компактной и экономичной. Идеально подходит для обогрева небольших помещений.

Малогабаритное устройство опционально не имеет сложных элементов. Одинаково эффективно работает на углях, щепе, дровах или любом другом виде топлива. Однако все материалы требуют затрат времени на покупку, вложение средств, а также обустройство места для их хранения. Совершенно иначе обстоит дело с отработанным маслом, которому достаточно сложно найти применение. Тем не менее, утилизировать его не обязательно, потому что он используется для печей, в которых используются вторсырье.

Фото 2 Прибор не сложен в исполнении и имеет массу положительных характеристик: ключевыми являются эффективный нагрев и экономный расход топлива.

Принцип работы буржуйки

Работа буржуйки основана на явлении пиролиза. В такой печи, где топливом является отжим нефти, есть 2 основных отсека: бак и камера сгорания, находящиеся на разных уровнях. Первый предназначен для заливки добычи и ее сжигания.

В другом отсеке, расположенном выше, происходит дожигание продуктов горения в смеси с воздухом. На первом этапе температура относительно умеренная, а на втором значительно выше – до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отсека. Он входит в первую камеру через отверстие для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, с помощью которой регулируется объем подачи воздуха.

Несмотря на то, что конструкция печи очень проста, к печному дымоходу предъявляются повышенные требования. Для эффективного удаления продуктов горения необходимо подготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны. Помимо своего прямого назначения, труба выполняет еще и роль теплообменника остаточного

Доступ воздуха во второй бак обеспечивается отверстиями диаметром около 9мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как по форме, так и по размерам, но принцип работы одинаков.

Мощность печки-буржуйки пропорциональна объему нижнего бака. Чем он объемнее, тем реже придется добавлять майнинг. Иногда эту емкость делают очень массивной, вмещающей около 30 литров отработанного масла.

Усовершенствование простой конструкции печки для испытаний позволило изобрести агрегат для обустройства гаража, в котором приятно было бы помыть руки горячей водой, или небольшой частной бани:

Галерея изображений

Фото из

Увеличенная камера дожигания

Выдвижная нижняя камера

Удобная схема заливки отработки

Практичный бак для горячей воды

Еще один вариант конструкции печи-буржуйки из газового баллона а2 90 09 90 09 печи для разработки представляет собой самодельную печь-буржуйку на основе газового баллона на 50 литров.

Кроме этого базового элемента нужно подготовить 2 стальные трубы со стенкой около 4 мм и диаметром 10 см. Один из них будет отводить горящие газы, а второй будет выполнять роль теплообменника.

К этому необходимо добавить стальной лист толщиной 4 мм для навеса над теплообменником и перегородки между испарителем и камерой сгорания. Для самой паровой камеры нужен тормозной диск от автомобиля такого диаметра, чтобы он без усилий входил в цилиндр. Кусок 0,5-дюймовой трубы необходим для подачи масла в камеру сгорания.

Из б/у баллона получается отличная буржуйка. Хотя газа в нем нет, лучше перестраховаться — подержать баллон некоторое время снаружи с открытым вентилем. Пена наносится вокруг розетки. Когда перестанет пузыриться, закручивается клапан, если он съемный, если нет, то конденсат сливается другим способом.

Кроме того, необходимо иметь в наличии уголок стальной равносторонний с полкой 50 мм и длиной более 1 м, вентиль 0,5 дюйма, хомуты для герметизации — 2 шт. , шланг, любой цилиндр, оснащенный игольчатый вентиль.

Работа по созданию буржуйки выполняется в определенном порядке. Сначала баллон переворачивают вверх дном и просверливают в нем небольшое отверстие. Такая мера, как смачивание сверла и сверления маслом, предотвратит искрение.

Клапан разбирается газовым или разводным ключом. Освободив сосуд от всех остатков, его можно разрезать, сварить

Контейнер освобожден от газового конденсата. Аккуратно сливайте его подальше от корпуса, так как неприятный запах сохраняется долгое время. Затем заготовку заливают водой, после чего снова сливают, удаляя таким образом оставшийся газ. Так как смесь взрывоопасна, поблизости не должно быть источников открытого огня.

Вырежьте в теле цилиндра 2 прямоугольника одинаковой ширины, равной 1/3 диаметра заготовки. Высота нижнего прямоугольника 20 см, второго, расположенного на 5 см выше первого, 40 см. Для разделения камер из листа вырезают круг диаметром, равным внутреннему диаметру сосуда.

В его середине делается отверстие для трубы диаметром 10 см. Эта деталь будет отделять камеру сгорания от теплообменника.

Горелка изготовлена ​​из трубы длиной 20 см и диаметром 10 см. Нижнюю ее часть перфорируют, делая отверстия диаметром около 2 см. Внутренняя часть очищается от заусенцев, иначе они будут собирать на себе копоть, которая впоследствии значительно сузит отверстие.

На горелку надевают предварительно вырезанный круг, располагая его ровно посередине, и приваривают. Конструкцию помещают внутрь печи и производят сварку по окружности цилиндра.

Приварите нижнюю часть и крышку к тормозному диску автомобиля. Это будет поддон для капель или чаша испарителя. Для подачи топлива в крышке оставляют отверстие, через которое в печь будет поступать воздух. Отверстие делается достаточно широким, иначе тяга уменьшится, и масло не попадет в чашу.

Приварите трубу к верхней части крышки. Из трубы диаметром 10 см делается рукав, который соединяет чашу с горелкой.

Система подачи топлива в сборе, для которой:

  • сделать приемное отверстие в поддоне;
  • вставьте в него 0,5-дюймовый кусок водопроводной трубы под углом около 40⁰;
  • приварить трубу к корпусу печи;
  • к трубе прикручивается аварийный резервный клапан, роль которого выполняет обычный водопроводный кран.

Теплообменник изготовлен из трубы сечением 10 см. Он горизонтально врезан в корпус печи, а на конце установлен отражатель. Наддув устроен путем установки канального вентилятора на конце теплообменника. Воздух, прогоняемый через теплообменник с его помощью, имеет высокую скорость.

Чтобы сделать систему более управляемой, она автоматизирована путем подключения термостата к канальному вентилятору. Такое решение позволяет установить требуемую температуру

Внутри теплообменника размещен завихритель воздуха, состоящий из треугольных зубцов, соединенных сваркой. Дымоход выполнен из трубы сечением 10 см.

Вваривается в отверстие в верхней части корпуса печи и выводится через стену на крышу здания.

Участок трубы, проходящей через ограждающую конструкцию, лучше всего поместить в огнеупорный стакан, а в месте входа обязательно прикрепить металлический лист

Далее занимаются изготовлением маслобака. Если есть безфреоновый баллон с исправным игольчатым клапаном, то он вполне подойдет для этой цели. Сосуд и печь соединяются шлангом, подсоединенным к вентилю. Для заливки отработанного масла в корпусе бака делается отверстие.

Для обеспечения доступа воздуха к горелке и чаше испарителя в дверце нижнего отсека выбирается паз. К проему дверцы верхней камеры крепятся упорные пластины, что обеспечивает надежную герметизацию камеры сгорания. С этой же целью дверь дополнительно оснащается замком.

Теперь, даже если корпус печки деформируется в результате сильного нагрева, герметичность топочной камеры не нарушится.

Осталось приварить ножки из уголков к корпусу и поставить печь вертикально. Помимо вертикальных печей, из баллона делают и горизонтально расположенные печи. Их структура аналогична.

Гаражная печь на отработанном масле своими руками: принцип работы

В качестве топлива, как следует из названия, в таких печах используется отработанное моторное масло — смесь тяжелых углеводородов. Разработка стоит дешево, ее запасы регулярно пополняются при обслуживании автомобиля, и она почти всегда есть у владельцев небольших гаражных сервисов.

В то же время достаточно трудно воспламеняется и практически не образует горючих паров. Поэтому наиболее распространенные конструкции топок на отработанном масле используют принцип пиролиза, то есть разложения нефти на более легкие фракции при нагревании, что делает их прямыми потомками популярных в первой половине ХХ века газогенераторов.

Основой такой печи является металлическая емкость с маслом, над которой установлена ​​камера сгорания – перфорированная труба с отверстиями для поступления воздуха в зону горения.

Масляный бак имеет заливное отверстие с крышкой, позволяющей регулировать степень его открытия для управления процессом сгорания (так называемый дроссель). На маломощных печах камера сгорания выходит прямо в дымоход; в более совершенных конструкциях для полного дожигания газов используется расширительная камера с внутренней перегородкой.

Как устроена масляная печь для гаража своими руками? При розжиге факел, введенный в бак через полностью открытый дроссель, начинает испарять отходы. При попадании в камеру сгорания пары масла смешиваются с воздухом и воспламеняются.

Поскольку стенки камеры сгорания жестко соединены с маслобаком, тепло от сгорания паров передается его стенкам, и масло начинает активно испаряться без помощи факела. Развивается цепная реакция разложения: чем сильнее нагревается танк, тем активнее испаряется и разлагается отработка, тем жарче разгорается огонь в камере сгорания.

Чтобы иметь возможность контролировать этот процесс, нужен дроссель — закрыв его, можно снизить активность горения и тем самым ограничить температуру топки.

На фото ниже масляная печь в гараже:

Достоинства и недостатки

Правильно собранная пиролизная печь способна нагревать до высокой температуры при малом расходе топлива, в отличие от прожорливой и малоэффективной буржуйка.

Средний расход самодельных гаражных изделий находится в районе пол-литра масла в час — таким образом, при замене масла в обычном автомобиле, объем картера которого составляет 3-4 литра, вы можете обеспечить свой гараж нагревать не менее 6 часов.

Во время работы такая печь практически не дымит и быстро нагревается. Поскольку в нормальных условиях моторное масло трудно воспламеняется, этот вид топлива практически безопасен при хранении.

Однако у пиролизной печи есть и несомненный недостаток: если печь почти всеядна и в ней можно сжигать практически любые твердые горючие отходы, то печи для отработки требуется только масло, причем очищенное от воды: кипячение в нагретом баке может привести к резкому выплескиванию горящего масла, что можно сравнить со взрывом.

При частом посещении зимой гаража возникнет необходимость закупить отработку, но в основном это только вопрос ее транспортировки: большинство автосервисов не связываются с официальной доставкой на переработку и продают отработанное масло желающим по довольно низким ценам.

СПРАВКА: Есть важный нюанс при эксплуатации самогорящих печей: потушить их достаточно сложно, так как даже при полностью закрытом дросселе в камере сгорания достаточно отверстий для поддержания температуры, при которой происходит пиролиз процесс прерывается.

Перекрытие дымохода приведет к тому, что горение будет идти с жирными парами, которые будут выходить в помещение через вентиляционные отверстия в топочной камере. Поэтому заливать масло в печку необходимо с таким расчетом, чтобы его хватило как раз на планируемое время пребывания в гараже.

При пиролизе моторного масла образуется большое количество негорючих остатков, сильно загрязняющих масляный бак. Его приходится регулярно чистить, и этот момент следует предусмотреть в конструкции печи – сделав бак неразборным, вы быстро об этом пожалеете.

Печь в гараж своими руками для отработки — чертежи:

Буржуйка плюс водяной контур

Любой дом может использовать аварийный источник тепла. Его роль может сыграть обычная, но немного модернизированная буржуйка. Есть два способа усовершенствовать топку – надеть на трубу горелки водяную рубашку или обмотать ее корпус змеевиком из медных труб.

Витки змеевика размещаются на расстоянии около 5 см от перфорированного кожуха-брюшка и подключаются к общей системе отопления. Вокруг катушки установлен отражающий экран. Для его изготовления используется листовой алюминий, оцинкованная сталь, жесть.

Водяная рубашка представляет собой емкость в верхней камере печи. В его корпусе должно быть 2 штуцера – один для подачи, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины системы отопления и способа циркуляции теплоносителя.

На практике вопрос устройства водяного контура решается установкой емкости непосредственно на плиту. Горячая вода поступает в систему отопления через выход в систему отопления. Пройдя по кругу, он отдает тепло в помещение и возвращается обратно в емкость.

Если в системе установлен насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные размеры. Для контроля параметров воды на баке установлены манометр и термометр.

Капельная буржуйка для майнинга

Экономную модель капельной буржуйки можно сделать и самостоятельно. Для этого случая подойдет небольшая металлическая бочка или другая имеющаяся в хозяйстве емкость. В корпусе делается отверстие, через которое будет поступать масло.

Далее возьмите горелку емкостью около 2 литров, подсоедините к ее шлангу медную трубку длиной 1 м, а затем сложите ее пополам.

Такой агрегат, работающий на отработанных нефтепродуктах, может дымить, поэтому помещение, в котором он установлен, должно иметь хорошую вентиляцию.

В контейнере делается отверстие по диаметру тубы. Самой трубке придается форма буквы «Г», а горелка подвешивается.

Процесс самостоятельного изготовления мини-буржуйки

Буржуйка — это тот вариант печного устройства, который можно легко собрать самостоятельно, при этом затраты будут минимальны, особенно если есть каркас для буржуйки, в качестве которого может выступать пустой газовый баллон. Предварительно подготовив все необходимые инструменты, можно приступать к работе: пузырьковый уровень

  • ;
  • строительный сантиметр;
  • сварочный аппарат;
  • угловая шлифовальная машина;
  • долото;
  • Металлический лист;
  • Труба металлическая для дымохода;
  • ствол (для цилиндрической модели).

По данной теме советуем ознакомиться с материалом на нашем сайте: «Самостоятельное изготовление печи для бани: основные варианты устройства печи».

Самый актуальный вариант котла на дровах. Благодаря высокому КПД такое устройство способно быстро прогреть помещение. Именно этот вариант мы и рассмотрим. Ниже представлена ​​подробная инструкция, как собрать дровяную печь своими руками.

[Фото 2 Типовая модель буржуйки на базе пустого газового баллона.]

Переделка твердотопливной буржуйки под отработку

Когда в хозяйстве уже есть буржуйка, но не устраивает то, что он работает на твердом топливе, его можно модернизировать и он станет универсальным. Для этого делается приставка, напоминающая по своей конструкции печку на обработке в нижней своей части.

Здесь тоже есть перфорированная труба, но не прямая, а изогнутая под прямым углом. Он соединен с боковой стенкой топки, которая служит камерой дожигания. Если дверку буржуйки заварить и в ней сделать отверстие для входа трубы, то печь будет работать только на отработке.

Модернизация этой печи заключается не только в дополнении ее специальной насадкой, но и в оригинальном решении по защите близлежащих предметов от огня по принципу конвекции. Для этого к боковой стенке печи были приварены трубы. Холодный воздух, поступающий в них снизу, охлаждает конструкцию

Чтобы можно было использовать для отопления не только техническое масло, но и дрова, сделаны две сменные двери. Стандартный вешается, когда планируется закладывать дрова, а модернизированный с соответствующим отверстием – когда печь будет работать на отработанном масле.

Также предлагаем вам прочитать статью о том, как собрать буржуйку на отработанном масле из трубы — для ознакомления с материалом перейдите по ссылке.

Как переоборудовать дровяную печь для работы на жидком топливе

Часто нет необходимости делать новый отопительный прибор, потому что в помещении уже установлена ​​простая дровяная печь. Для того, чтобы иметь возможность время от времени жечь в нем отработку, блок следует немного переделывать. В этом случае действуйте следующим образом:

  • ко дну топливной камеры крепится толстостенная металлическая чаша — она ​​будет служить испарителем;
  • в боковой стенке делается отверстие, через которое в топку выводится сопло;
  • на небольшом расстоянии от плиты крепится емкость для масла. Его высота от уровня топки должна быть не менее 1 м;
  • от штуцера к емкости с отработкой протягивается шланг, на который крепится шаровой кран. Он будет регулировать подачу топлива в камеру сгорания.

В качестве испарителя буржуйки можно использовать тормозной диск от автомобиля, если предварительно заварить имеющиеся отверстия.

Дровяная печь, переоборудованная для работы на отработанном автомобильном масле

При включении зажигания в чашу кладут тряпку, смоченную керосином. После этого открывается фид майнинга и закладка поджигается. Масло будет самотеком поступать к форсунке и капать на поверхность металлического диска, постепенно прогревая его до рабочей температуры. Как только чаша прогреется до 400–450°С, капли отработки моментально превратятся в газ, сгорая с выделением большого количества тепла.

Секреты успешной эксплуатации буржуйки

Чтобы буржуйка на отработанном масле работала эффективно и безопасно, необходимо придерживаться нескольких советов. Перед использованием масло должно отстояться. Залейте его в маслобак на 2/3 объема последнего.

Из соображений безопасности следует регулярно очищать все элементы печи. Для упрощения этой задачи его верхний модуль должен быть съемным. Это обеспечит доступ к камере сгорания. Чтобы удалить сажу со стенок дымохода, его следует простукивать.

Для продления срока службы камеры сгорания и топки в целом ее необходимо покрасить красками, устойчивыми к высоким температурам. Печь должна быть установлена ​​на негорючем основании. Его нельзя ставить на сквозняке, под действием которого пламя может вырваться наружу.

Особенности работы

Принцип работы буржуйки на отработке основан на реакции пиролиза (термическое разложение отходов с ограниченным доступом кислорода и образованием углеродистого остатка и пиролизного газа с высокой теплоотдачей).

Это намного безопаснее и экономичнее, чем традиционное сжигание (получается дополнительная экономия еще и потому, что нет необходимости специально закупать топливо, т.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
