Делаем дымоход для буржуйки в гараже: полезная информация

Хотите установить в гаражном помещении собственную систему отопления? Желаете находиться там в комфортной обстановке, заниматься техническим осмотром и ремонтом в тепле? Безусловно, когда автолюбитель занимается с машиной в обогреваемом гараже, он и ощущает себя несравнимо лучше, и работает быстрее, и добивается больших результатов.

Научимся изготавливать своими руками дымоход для буржуйки в гараже. Ведь если в помещении стоит печка, дымоход для нее крайне важен. Он должен быть качественным, надежным. При этом надо обеспечить герметичность соединений, подумать о безопасности. Подберем необходимые материалы, рассмотрим схемы строительства дымохода, уделим внимание основным этапам монтажа. Также не стоит забывать о правильной эксплуатации, об уходе за дымоходом.

Схема, технология строительства дымохода в гараже

Буржуйка станет лучшим вариантом для отопления гаражного помещения. Конструктивно дымоходы отличаются, но в подавляющем большинстве случаев в них можно выделить два базовых элемента: часть для вывода из помещения дыма и теплообменный сегмент. Если сделать своими руками тепловую часть, эффективность печки резко увеличится.

Также буржуйки принято делить на горизонтальные и вертикальные. Дымоход для буржуйки в гараже будет иметь отличия в зависимости от положения печки.

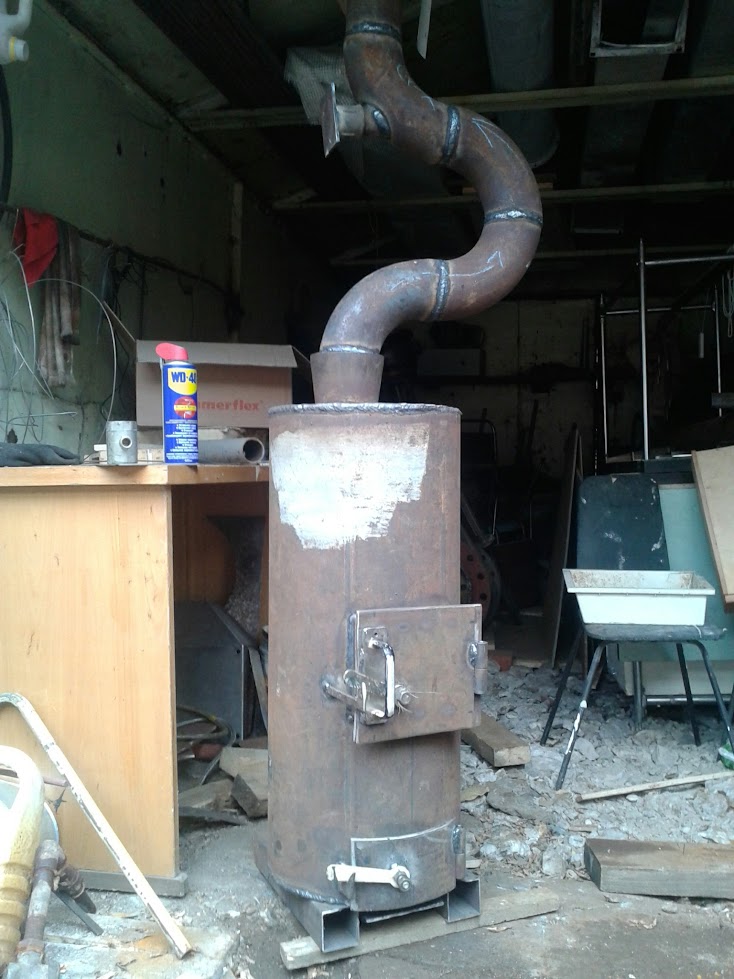

В вертикальной буржуйке дымоход сделать немного сложнее. Понадобится делать изогнутые каналы, чтобы хорошо выводить дым со всеми продуктами горения на улицу.

В горизонтальных печах делают специальные дымовые камеры. Когда дым попадает в такую камеру, его скорость сразу замедляется. Тепловая энергия при этом идет в помещение, максимально сохраняясь. КПД работы печки растет.

Выбор материала для изготовления дымохода

От грамотного выбора материалов тоже во многом будет зависеть эффективность, долговечность дымохода для печки в гараже. Рассмотрим основные варианты.

Можно выполнить дымоход из кирпича. Однако это дорогостоящий материал. А в процессе монтажа трубы из кирпича могут возникнуть проблемы, поскольку с такими материалами лучше работать профессиональным строителям.

Также используют асбестовые трубы, но этот вариант тоже нельзя назвать оптимальным. Дело в том, что такие трубы имеют чрезмерно низкий температурный порог горения, отличаются дороговизной и громоздкостью, их значительно сложнее монтировать. Кроме того, сажа нередко скапливается и загорается в дымоходе, поскольку трубы внутри шероховатые. Наконец, асбест не отличается долговечностью, так как быстро разрушается из-за негативного воздействия окислов.

Лучшее решение – использовать металлические трубы и элементы. Их удобно обрабатывать, резать и монтировать. Металл обладает отличными эксплуатационными характеристиками, устойчив к износу. Стальные дымоходы отлично выдерживают высокие температуры, практически не засоряются.

Что нужно для монтажа? Простые советы

Вот простая инструкция по установке дымохода для буржуйки в гараже своими руками. Вам понадобятся три колена, чтобы состыковать элементы конструкции, а также тройник и защита для дымоходного отверстия.

Дымоход состоит из внешней и внутренней части, которые соединяются между собой. Чтобы вывести трубу наружу, в потолке вырезают специальное отверстие. Также важно не забыть все швы тщательно обработать герметизирующим составом. Когда есть герметик на потолке в зоне прохождения трубы, его убирают для гарантирования пожарной безопасности. Очень важно позаботиться о нужном уровне тяги. И здесь лучше всего получить консультацию специалиста.

Как обезопасить обеспечить герметичность?

Особенно важно гарантировать соблюдение всех условий для герметичности, если дымоходная труба выводится вертикально вверх. В потолочном покрытии для этого монтируют стакан, а все швы тщательно обрабатывают эффективным герметиком.

Можно использовать битум. Он наносится тонким слоем непосредственно на внешнюю часть дымоходной трубы. Особый защитный зонтик, так называемый «гриб», помогает оградить трубу от влаги, осадков.

Видео: устраняем течь на крыше возле трубы

На крышах возле дымоходных труб появляются течи. Чтобы все было герметично, влага не попадала внутрь гаража, надо грамотно устранить течь. Следующее видео поможет сделать это качественно.

https://www.youtube.com/watch?v=YK8P7vyiWD0&feature=youtu.be

Изготовление дымохода: еще один алгоритм

Вот еще один популярный алгоритм изготовления дымоходной трубы. В первую очередь вам понадобится запастись следующими деталями и материалами.

• Три стыковых колена.
• Тройник с заглушкой (160 мм).
• Два колена 160 на 1200 мм.
• Одно колено с параметрами 100 на 1200 мм.
• Специальный гриб размером 200 мм.

Также нужно иметь при себе качественные материалы для теплоизоляции и герметизации, проходной стакан и козырек от дождя. Чтобы обеспечить герметичность конструкции, можно взять специальный шнур из асбеста или современный герметик с повышенной рабочей температурой.

Монтаж дымохода

Теперь рассмотрим более подробную пошаговую инструкцию монтажа дымохода для гаража. По ней вы сумеете все сделать своими руками, обеспечивая высокий уровень качества.

1. В первую очередь надо зафиксировать первый отрезок дымохода. Это делается на дымоходном отверстии.
2. Потом идет наращивание колена трубы вплоть до самого уровня перекрытия. Через него труба уже будет выводиться.
3. На следующем этапе надо сделать отверстие в перекрытии. Его диаметр составляет минимум 160 мм. Здесь важно помнить о соблюдении требований пожарной безопасности: место, где дымоходная труба проходит через перекрытия, слой теплоизоляции удаляют.
4. В отверстие вставляют проходной стакан. Именно через него и пропускают дымоход.
5. Потом можно состыковать дымоходную трубу с наружным коленом.
6. Затем слой битума наносят на наружную часть дымохода. Битум обязательно теплоизолируют с помощью специального материала, например, минеральной ватой.
7. Грибок устанавливается над верхним сегментом дымоходной трубы. Это позволяет предотвратить засорение дымохода, оградить его от попадания мелкого мусора, осадков и посторонних предметов.

Когда монтаж дымохода полностью завершен, можно начинать эксплуатировать буржуйку.

Регулярный уход за дымоходом

Дымоход нуждается в регулярном уходе, эксплуатировать его надо бережно. Тогда он прослужит долго, будет работать без сбоев. В особом внимании нуждается наружная дымоходная труба. Ее обязательно регулярно проверяют: важно выяснить, не появились ли дефекты, например, трещины, коррозия, прогоревшие участки. Такой технический осмотр желательно проводить не реже одного раза на протяжении года, а лучше чаще.

Специалисты отмечают, что трубу также необходимо хотя бы один раз в год тщательно прочищать. Оптимальный вариант – сжечь для этого в топке специальные средства. Они в процессе сжигания эффективно устраняют все продукты сгорания. Есть и проверенный традиционный метод: в печке сжигают несколько поленьев из осины. Они создают более высокую температуру горения, благодаря чему сажа устраняется из трубы.

Запомните важный совет! Дымоход не является цельной, капитальной конструкцией. В связи с этим не стоит применять для его чистки механические инструменты, например, металлические ерши или гири. Нужны более бережные методы.

Простая печка с дымоходной трубой – отличный вариант для создания эффективной тепловой системы в гараже. Главное, построить правильно дымоход, а затем не забывать его проверять и обслуживать.

Как сделать дымоход для буржуйки своими руками в гараже

В холодное время года любое помещение, где находятся люди, требует отопление, гараж не является исключением из этого правила. И одним из самых популярных способов отопления гаража, остается использование проверенной временем буржуйки. А для безопасного эксплуатирования, крайне важно правильно выполнить дымоход для буржуйки в гараже, каким образом это осуществить, мы рассмотрим далее.

Виды исполнения дымохода

Существует три основных принципиальных вида построения дымохода для буржуйки:

• Первый вариант, который считается наиболее эффективным в плане обогрева выглядит следующим образом: труба, выходящая из буржуйки поднимается к потолку, не достигая его, поворачивает к стене и через нее выходит наружу. Часть трубы, проходящая внутри помещения, исполняет роль активного нагревательного элемента — батареи. Это в большой степени повышает теплообмен внутри гаража при экономичном расходе топлива в буржуйке.
• Второй вариант представляет собой конструкцию в целом схожую с первым вариантом, только выход дымохода осуществляется не через стену гаража, а через его крышу. Он так же эффективен в плане обогрева, но требует проведения дополнительных работ для обеспечения герметичности крыши, заделывания всех щелей после проделывания отверстия под трубу и обработку его специальным жаростойким герметиком. А так же обеспечения пожарной безопасности крыши, использование специального короба наполненного жаростойким веществом в месте прохода крыши дымоходом.
• Третьим вариантом осуществления дымохода для буржуйки, является ее вывод за пределы гаража через стену, сразу же, как только он вышел из обогревателя. Этот метод считается наиболее пожаробезопасным, но в плане эффективности отопления помещения, значительно уступает двум предыдущим способам.

Наиболее востребованным вариантом исполнения в помещениях гаражного типа признан первый вариант, бывают случаи, когда реализуется третий способ изготовления дымохода, а вот второй метод применим крайне редко.

Схема вывода дымохода через крышу

Монтируем дымоход

В настоящее время проблем с приобретением комплектующих для осуществления производства дымохода нет абсолютно никаких проблем. А вот самостоятельное осуществление производства труб крайне нежелательно, ведь при производстве трубы необходимо учесть множество факторов, а без применения специальных это становится практически невыполнимым. Лучший способ сэкономить, это собрать самостоятельно дымоход из купленных комплектующих.

Для осуществления работы потребуется:

• Трубы металлические;
• Колена для осуществления стыков. Они помогут осуществлять изгибы дымохода;
• Специальная «шляпка» монтируемая на конце трубы;
• Огнестойкий герметик либо асбестовый шнурок, для обработки мест соединений;
• Любой теплоизоляционный материал;

Заслонка вмонтированная в трубу, отлично контролирует теплообмен

Первым этапом определяем будущее место установки самой буржуйки.

Затем определяем на стене место прокола, для прохождения трубы дымохода, затем, если гараж кирпичный, то пробиваем отверстие, а если металлический, то прорезаем отверстие больше диаметром, чем сама труба.

Далее в отверстие вставляем трубу (проходной стакан), а оставшиеся щели вокруг него в случае кирпичной стены забиваем минеральной ватой и облагораживаем раствором или металлическим колпаком, на металлической стене замазываем герметикам.

Далее на патрубок стоящей печки с использованием герметика садится нижний элемент дымохода. Он обязан быть зафиксирован на патрубке печки хомутом, это требование техники безопасности.

Следующим этапом устанавливаем колено, соединяющее наш стакан с нижним элементом дымохода, при этом стык обрабатываем герметикам. Все внутренняя часть дымохода считается завершенной и стоит переместиться на улицу.

На патрубок, торчащий из стены, так же устанавливается колено таким образом, чтобы его свободный выход смотрел вертикально вверх.

Далее устанавливается труба, такой длинны, чтобы она была выше уровня крыши вашего гаража и на ее конце монтируется «грибок» защищающий от дождя и листвы внутреннюю часть трубы.

Для надежности внешняя часть трубы крепится кронштейнами и утепляется (можно использовать минеральную вату в качестве утеплителя).

Схема вывода дымохода сквозь стену

Уход, продлевающий службу

Для обеспечения надежной работы агрегата нужно перед каждым новым сезоном производить несложные манипуляции по уходу за дымоходом, а именно:

• Производить визуальный осмотр на возможного появления повреждений из-за воздействия ржавчины или любого другого вредного воздействия;
• А так же очищать трубу от сажи. Лучше использовать специальные химические присадки, добавляемые в сжигаемое топливо. При сгорании они вступают в химическую реакцию с сажей, отложившейся на стенках трубы и тем самым очищая ее.

Выполнив несложные правила производства дымохода во время монтажа, а так же периодически выполняя проверки его, вы получите хорошую систему отопления для гаража, которая прослужит вам долгое время.

Дымоход в гараже: особенности, методы установки

Автовладельцы не с чужих слов знают, что такое необогреваемый автогараж русской зимою, когда в холодильнике теплее. Ледяной мотор не стремится включаться с первого раза, застывает масло, тяжело открываются дверки и окна, а ремонтные работы по автомашине становятся каторгой. Если пользователь использует свой гараж в роли мастерской, то устройство системы обогрева просто необходимо. Выполнить дымоход в гараже профессионально и безопасно для окружающих не так уж и сложно и не потребует много времени и средств, если прислушаться к советам специалистов.

Способы прокладки труб и варианты выхода дымохода

Принципиальная схема сооружения газохода для буржуйки сможет быть выполнена по одному из 3-х вариантов, отличающихся по зоне месторасположения газохода и его точки вывода из гаража наружу.

Базисные схемы расположения правильного дымохода:

1. Дымоотвод будет выводиться в атмосферу через стену на положении 210-255 мм от потолочного покрытия. Это сегодня — оптимальная и действенная норма, поскольку часть дымоотводящейтрубы, проходящей через гараж, несомненно будет выполнять роль “аккумуляционной батареи”, мощного теплового устройства, тепло которого вливается в общий баланс подогрева гаража. Поэтому для создания и поддержания необходимой температуры окружающего воздуха потребуется расходовать меньше твердого топлива.
2. Второй метод очень редко используют для обогрева автогаражей либо СТО, поскольку устройство его довольно трудоемкое во время выполнения монтажных операций. В данном варианте дымоотвод проходит сквозь все комнаты, не входя в отверстие в стенке, а подымается к потолочному своду и вводится в атмосферу через крышу здания. Устройство довольно эффективно для подогрева гаражного помещения, но для вывода дымовых газов потребуется проделать целый ряд мероприятий, чтобы предохранить от перегрева абсолютно все пожароопасные строительные материалы, которые находятся в зоне пересечения с трубой.
3. Третий способ сооружения — наименее качественный по теплопередаче, но обладает гораздо большей пожароусточивостью. В таком варианте дымоход практически сразу выводят на двор и фиксируют вертикально впродольнаружной стенки гаража. При этом, тепловая энергия для подогрева строения будет распространяться только от самой плиты. Труба, даже при высококачественной изоляции, станет стремительно выхолаживаться и забирать от печки дополнительную энергию, увеличивая потери в окружающую среду, а следовательно, для разогрева объекта и сохранении требуемой температуры воздуха понадобится большее количество твердого топлива.

Наиболее часто в ситуациях автогаражей либо СТО избирают первый, пореже — третий, и очень редко — второй способ.

Виды подходящих материалов для изготовления дымохода

После выбора варианта плиты, нужно подумать о дымоходе для буржуйки в гараже. Создавать его из кирпича для элементарной портативной печи очень дорого и неоправданно, в связи, с чем надежнее остановить свой выбор на стальной либо асбестобетонной конструкции. В трубу вставляется заслонка для перекрытия патрубка к источнику тепла.

Такую трубу можно купить либо сделать своими руками, в частности, методом гибки легированного стального листа. Предпочтительнее выбрать металлический дымоход, который считается более долговечным и подходящим для использования в нежилых помещениях.

Перед тем как сделать дымоход, кроме дымоотводящей трубы, дополнительно потребуются строительные материалы:

• Грибок с целью укладки на внешний выход трубы;
• герметическая паста для уплотнения щелей;
• пригодные по размеру труб соединительные колена;
• термоизоляция;
• проходная гильза для выполнения дырки в кровле.

Технология сооружения дымохода в гараже

Установку дымоотвода собственными силами, необходимо начинать с определения месторасположения, где произойдет объединение внешней и внутренней составляющей дымовыводной системы печи. Это вполне сможет быть пустой промежуток непосредственно под крышей.

Компоненты трубы нужно ставить до тех пор, пока конструкция не достигнет обозначенного места сборки. В зоне прохождения свода подготавливают просвет, с размером большим диаметра дымохода. Подобное делают для наилучшей фиксации и теплоизоляции в перекрытии.

В том случае, если поблизости проходящего газохода размещаются пожароопасные стройматериалы, их непременно убирают либо, теплоизолируют. Перечисленные мероприятия помогут сберечь гараж от возможности возгорания, поскольку в период подъема температуры в печке, труба также больше разогревается, это обязательно повлечет к созданию пожароопасной ситуации.

Материалы и инструменты

Компоновка сооружения производится снизу на верх, в таком случае начиная от топки до оголовка, для этого потребуются:

• Переходный модуль из фитингов от печки к дымоходу, а в зависимости от разновидности, вероятно, потребуется ответвление;
• мультислойнаятруба;
• шибер-затвор, даёт возможность отрегулировать тягу;
• огнеустойчивые стройматериалы для установки хода сквозь свод;
• пластинки из покрытой цинком стали, габаритом приближенно 500х500 мм — для защиты доступа;
• изоляционные материалы для теплозащиты перехода кровельного пирога, к примеру, зонд ради защищенности извне;
• оголовок дымовой трубы;
• хомуты с целью закрепления сборочных элементов из подсчета одна штука на каждый узел крепления к стене;
• конденсатосборникдля стекающей воды;
• сверхвысокотемпературныйгерметик с целью изоляции стыковочных швов;
  трубы разного диаметра металлические из подсчета 1 шт/м дымопровода;
  проволока некорродирующая для растяжки;
• метизы, гвозди.

Список инструментария незначительный:

• Электродрель со свёрлами по бетонным конструкциям и дереву;
  лобзик;
• отвёртка и ключ гаечный с целью монтажа системы крепления;
• пластмассовые вставочки (дюбеля) в целях крепления держателей;
  молоток.

В зависимости от строительной конструкции дымопровода возможно понадобятся и иные инструменты и приспособления, что будет понятно после оформления эскизного проекта.

Чертежи и расчеты

Запланировав район монтирования буржуйки, и выработав принципиальную схему дымовой трубы и ее расположение, рекомендуется оформить эскиз, который далее зримо продемонстрирует, какие конкретно компоненты потребуются с целью монтажа устройства.

Он может быть несложным, если что-то не понятно, то можно обратиться к профессионалам, они укажут на неточности и помогут сориентироваться в строительной конструкции. Эскиз, возможно, выполнить от руки, только самое главное — тщательнейшим образом замерить и выставить на нем истинные расстояния и габариты.

С данным изображением нужно идти в специальный гипермаркет, в котором многоопытный менеджер-эксперт без усилий, основываясь на вписанные характеристики, выберет абсолютно все требуемые компоненты дымопровода.

В случае, если труба будет выполняться своими силами, ее устанавливают в форме прямой конструкции, поскольку модели дымоотвода со сложным углом, произвести своими руками — невозможно. Весьма важно не забывать, что, в случае, если дымопровод станет переходить через несколько перекрытий, то сопряжения разных частей дымоходной конструкции, должны находиться друг от друга не менее чем на 310 мм. Перечисленное ограничение – обязательно для применения в гаражах. При возможной разгерметизации сборок под воздействием высокой температуры сможет возникнуть огнеопасная ситуация.

Изготовление необходимых деталей и сборка дымохода

Произведенные в заводских условиях компоненты дымоотвода содержат абсолютно все нужные элементы, из которых возможно правильно подобрать элементы для самых разных конструкций дымоотвода любого уровня сложности. В торговых центрах выставлены как обыкновенные комплексы — стальные трубы без теплоизоляции, сэндвич-детали, и все требуемые соединительные узлы. В связи, с чем рекомендуется для обеспечения пожаробезопасности дымовой трубы и продолжительной ее работы, применить заводскую конструкции, а не изготовленную кустарным способом.

Приобретая дымоотвод, нужно просчитать Д трубы. В случае, если его закупают для заводской буржуйки, то исходят от диаметра патрубка этого нагревательного прибора. В том случае, когда печка кустарная, то Д обязан быть в районе 90 и 160 мм, что связано с объемом топочного пространства. Подсчитывается диаметр незамысловато — он обязан быть превышать сечение топки в 2.8 раза, в том случае, если вычислялся Д в мм, а объем – в л. Так для бесхитростной печки “Гном” – диаметр дымохода составит 110.0 мм при топке – 40.0 л.

Инструкция и этапы монтажа конструкции

После того как все будет приготовлено, возможно установить дымопровод из единичных компонентов. В случае, если их в совокупности довольно много, то взяв за базу схему, заранее на свободной площадке складывают все компоненты в требуемой очередности, таким образом, гораздо проще будет выполнить процесс сборки по месту.

Первоначальным этапом надлежит выполнить облицовку стены за топкой и дымоходной трубой термостойким материалом, к примеру, асбестом. Затем, в стенке либо в потолке требуется выполнить сквозной проход сечение, которого зависит от выбранного метода термоизоляции.

В случае, если стенка бревенчатая, потребуется произвести либо купить деревянную коробку, с круглым отверстием на 5 мм превышающей диаметр дымохода. Края его обязаны выходить из стенки либо потолка на 160 -210 мм.
Если стенка кирпичная, тогда в выполненное отверстие, размещают особенный проходной стакан. Этот элемент требуется прочно зафиксировать и с внешней, и с внутренней конструкции стены.

Последующим этапом выполняют соединение партубка от печи с возведенным на крыше участком трубы с использованием нужного хомута, для предотвращения выхода дымовых газов. В том случае, если проход организован в стенке, то последующим элементом трубы ставится колено с небольшим углом.

Если же дымоотвод станет выходить сквозь площадь потолка, в таком случае ставится гладкий участок дымохода, с расчетом, чтобы он либо завершался за 400 – 500 мм от свода, либо же подымался над кровлею на 300 – 400 мм.

Необходимая суммарная высота дымопровода должна быть не менее 5 м, но в варианте с трубой для времянки во вспомогательных комнатах уровень можно сократить. Самое главное — возвысить ее над крышей, в соответствии с установленными государственными нормами.

Внешняя труба утепляется либо сделана из сэндвич-сегментов. Дымоотвод для прочности закрепляется к стенке особыми кронштейнами, которые также смогут быть включены в покупной комплект или быть сделаны своими руками из железного уголка.

Возвысив трубу вплоть до уровня конька кровли и капитально зафиксировав ее на стенке, поверх на дымоотвод одевают грибок, который предохранит сооружение от проникновения внутрь листвы и атмосферной влаги.

Проверка системы

Дымоход полностью готов, однако прежде чем его зафиксировать, нужно потопить источник тепла и проконтролировать плотность и тягу. В варианте обнаружения проблем по данным параметрам, потребуется устранить первопричину, а уж после этого закреплять конструкцию. В том случае, если внешняя часть дымопровода вышла довольно высокой, рекомендуется устанавливать проволочные растяжки, накрепко соединив конструкцию, с тем, чтобы при мощном урагане либо сходе снежных масс с кровли, труба не была повреждена.

Для того чтобы качественно сделать дымоотвод в гараже нужно соблюдать строгие рекомендаций:

1. Производя сборную конструкцию, внутреннюю часть пропускают под уклоном вдоль стенки, с тем, чтобы теплопередача исходила не только от печки, но и от дымовентиляционного канала.
2. Прямоточный дымоход помещают на объектах, рассчитанных для краткосрочного нахождения персонала. Поскольку при подобной конструкции тепловая энергия в здании хранится, до тех пор, пока работает печка, после ухода персонала отделение стремительно простывает и создается конденсация на трубе и других металлических конструкциях в гараже.
3. В зонах излома должна быть установлена дверка для контроля и чистки сажи.
4. На этапе оформления чертежа дымовой трубы печки, нужно избегать прямых углов, с тем, чтобы не образовывать препятствий дымовым газам.

Особенности эксплуатации

Дымоотвод в гараже требует периодическое обслуживание. Которое заключается в обследовании наружного вида системы и сажеочистки внутреннего пространства газоходов. Количество обслуживающих этапов исключительно зависят от конструкции дымохода. В том случае, если это асбоцементный дымоотвод — то его необходимо прочищать чаще из-за шершавой поверхности, на которой интенсивно собирается сажа. Железный дымоотвод из буржуйки, со временем сможет покрыться пятнами от пережога и вовсе прогореть. Данные сбои приводят к дополнительным затратам — понадобится замена дымохода.

Для железного дымохода многократность выполнения чистки трубы – 1 раз/год. Равным образом необходимо осуществлять ревизию наружного состояния используемого материала — возможно, какие-то части могли перегореть.

Доскональный осмотр внешнего состояния дымопровода дает возможность своевременно диагностировать необходимость в смене того либо другого узла. Нельзя игнорировать эту процедуру — поскольку через дыры в дымопроводе чад станет следовать в гараж, а последующая работа нагревательного устройства будет невозможна. Систематическая очистка от сажи, наоборот, сможет помочь увеличить период работы дымовых труб, а так же создаст условия, когда тяга будет на высоком уровне, а буржуйка будет работать эффективнее.

Невзирая на несложность и малую себестоимость установки, печь-буржуйка на сегодня является актуальным источником для обогрева. Несмотря на свои скромные размеры, она гарантирует идеальную теплопередачу и создание в помещении комфортных условий, но для этого потребуется правильно обустроить дымоотвод для печи.

Как установить дымоход для буржуйки?

Как сделать дымоход для буржуйки: правильное сооружение своими руками

Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более, что это можно сделать своими руками. Причем, все не так сложно, как может показаться на первый взгляд.

Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки, и завершая проверкой работоспособности уже смонтированной системы.

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

1. Взять готовые трубы, изготовленные на заводе;
2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.

Обратите внимание

Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Среди материалов наиболее распространены следующие:

• Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
• Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
• Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж керамического дымохода в гараже или подсобке;
• Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
• Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Рекомендации по выбору трубы для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.

Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.

Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Важно

Рекомендуем вам также ознакомиться с более полной информацией по выбору трубы для дымохода.

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Инструктаж по сооружению дымохода

Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.

Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

Этап #1 — сборка дымохода

Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма

Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания

В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.

Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать

В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

Этап #2 — выполнение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм.

Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Совет

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, хомуты для крепления труб или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

• через окно;
• через стену;
• через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода

Этап #3 — монтаж всех составляющих конструкции

Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.

Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

Обратите внимание

Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться

Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата.

Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

Этап #4 — проверка системы

Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции.

Так, из буржуйки в процессе сжигания топлива могут вылетать искры.

Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке

В качестве искрогасителя можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.

Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.

Чтобы усилить тягу, можно использовать дефлектор, выбрав один из вариантов, представленных на рынке, или собрав своими руками. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению дефлектора на дымоход.

Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм

Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым.

Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.

Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год. Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть.

Чтобы удалить сажу из металлической трубы, можно:

• сжечь осиновые дрова;
• обработать сжигаемые поленья специальным химическим составом, который несложно купить;
• изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя. Важно внимательно прочесть рекомендации и четко их выполнить

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Важно

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно.

Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка.

Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:

Выводы и полезное видео по теме

Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:

Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:

Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:

Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:

Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:

Сделать дымоход для буржуйки несложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе.

Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.

Вы пользуетесь буржуйкой, оснащенной самодельным дымоходом? Поделитесь своим опытом сборки и фото готового дымохода в блоке комментариев. Расскажите какой материал вы использовали для дымоходной трубы и насколько сложной оказалась для вас задача по изготовлению дымохода.

Источник: http://sovet-ingenera.com/otoplenie/o-drugoe/kak-sdelat-dymoxod-dlya-burzhujki.html

Дымоход (труба) для печки буржуйки: расчет, инструкция по изготовлению своими руками

Свернуть

Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

Совет

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

Располагать выход трубы над крышей следует согласно определенным правилам:

1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

к содержанию ↑

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

• 1 колено длиной 120 см, диаметром 10 см;
• 2 колена длиной 120 см, диаметром 16 см;
• 3 стыковых колена 16*10 см;
• Тройник диаметром 16 см и заглушка к нему;
• Грибок – 20 см;
• Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

к содержанию ↑

Установка и монтаж

к содержанию ↑

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

к содержанию ↑

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата.

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

к содержанию ↑

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента,  имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки.

 Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие.

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены.

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

к содержанию ↑

Советы при работе

• Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
• Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:

1. Высокотемпературные герметики;
2. Термостойкие герметики;
3. Жаростойкие герметики;
4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

к содержанию ↑

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы.

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения.

Дымоход подключенный к буржуйке

к содержанию ↑

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

к содержанию ↑

Уход и чистка

Общее качество работы и эффективность работы отопительной системы, напрямую зависит от состояния дымохода, поэтому периодически следует уделять внимание систематическому уходу за ним.

Ежегодно необходимо проводить полный осмотр трубопровода на предмет обнаружения трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. Во время осмотра следует одновременно очищать всю конструкцию дымохода от сажи – делать это можно посредством сжигания в печке осиновых дров.

к содержанию ↑

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.

Источник: https://pechnoy.guru/pechi/otopitelnye/burzhujka/bj-svoimi-rukami/dymohod-truba-dlya-burzhujki.html

Как сделать дымоход для буржуйки | Сам Себе Строитель

Как правильно сделать дымоход для буржуйки. Устройство дымохода буржуйки. Длина и диаметр дымохода для буржуйки.

Печь буржуйка это самый экономичный вариант для отопления гаража, бытовки, хоз. построек и небольшого дома. Но при установке печи буржуйки для эффективного обогрева помещения нужно ещё правильно спроектировать и установить дымоход.

При отоплении буржуйкой вместе с дымом по дымоходной трубе на улицу уходит значительная часть тепла, а это перерасход дров.

Чтобы эффективней использовать тепловую энергию и пустить её на обогрев помещения, а не улицы, нужно сделать дымоход таким образом, чтобы как можно дольше в нём задерживался горячий дым.

Обратите внимание

Но при этом важно не переусердствовать иначе буржуйка будет постоянно пропускать дым в помещение.

Как сделать дымоход для буржуйки.

Из чего сделать дымоход для буржуйки.

В качестве дымохода для буржуйки рекомендуется использовать металлические трубы с толщиной стенки 2 — 3 мм, не рекомендуется использовать тонкостенные оцинкованные трубы, они быстро прогорают.

Диаметр дымохода для буржуйки.

Какой диаметр трубы требуется для дымохода буржуйки?

Диаметр трубы для дымохода буржуйки зависит от нескольких показателей: объёма и формы топки буржуйки, количества колен на дымоходе, высоты дымохода, тяги и т. д.

Подсчитать точный диаметр трубы довольно сложно, поэтому большинство печников рассчитывают диаметр трубы дымохода следующим образом.

Чтобы рассчитать диаметр трубы дымохода нужно взять объём топки в литрах (брать нужно только объём топки без объема зольника) и умножить объём топки на значение 2,7 в результате мы получим примерный диаметр дымохода в миллиметрах.

Например, если объём топки буржуйки 40 литров, то диаметр дымохода должен быть 40 х 2,7 = 108 мм. Значит оптимальным вариантом, будет использовать для дымохода 110 мм трубу.

Данный способ подходит только для буржуек, для булерьянов берутся другие расчёты указанные производителем печи.

Длина дымохода для буржуйки.

Какой длины должен быть дымоход для буржуйки.

Высота дымохода для хорошей тяги должна быть на 0,5 – 0,6 метра выше конька крыши. Длина дымохода зависит от количества колен на трубе, чем больше колен, тем дымоход должен быть длиннее (выше) в верхней части. Для прямоточного дымохода достаточно и 3 метров длины всей трубы, а для дымохода с 2 коленами высота должна составлять не менее 5 – 6 метров.

Как правильно сделать дымоход для буржуйки.

Важно

При проектировании дымохода для эффективной работы буржуйки следует придерживаться следующих советов.

Не стоит делать прямоточный дымоход, большая часть тепла будет уходить в трубу, практичней изготовить разборной дымоход, состоящий из нескольких колен и протянуть трубу под наклоном вдоль стены помещения. Труба будет нагреваться и также греть помещение.

Разборная конструкция дымохода нужна для его чистки от сажи. Во время эксплуатации буржуйки на внутренних стенках дымохода постепенно образовывается сажа, которая со временем затрудняет проходимость дыма. Поэтому дымоход нужно периодически хотя бы раз в год чистить. Для чистки можно использовать приспособление верёвка и ёрш с грузом.

При проектировании дымохода следует избегать прямых углов в 90° трубы, каждый прямой угол значительно снижает скорость потока выходящего дыма, как результат весь дым не успевает выйти в дымоход, и часть его будет выходить через топочную дверку в помещение. Рекомендуется для соединения труб использовать колена с большим углом, а трубы дымохода располагать наклонно к верху.

Нижнюю часть трубы дымохода, которая стыкуется с буржуйкой желательно установить вертикально не менее 600 мм в высоту, это нужно, чтобы на выходе из топки образовался хороший поток дыма. Если сразу на выходе из топки поставить колено, скорость потока дыма уменьшится, и часть дыма не успевшего выйти в трубу, будет выходить в помещение через топочную дверку.

Для герметизации стыков между коленами используется асбестовый шнур или термостойкий герметик.

В месте выхода дымохода из помещения, в целях пожаробезопасности металлическую трубу нужно изолировать, для этого можно пропустить трубу через кусок асбестовой трубы большего диаметра.

Наружную часть трубы, выходящую из помещения желательно покрыть теплоизоляцией, это нужно для того, чтобы уменьшить количество сажи в дымоходе. Разность температур способствует повышенному образованию сажи на внутренних стенках дымохода, но если металлическую трубу замотать теплоизолятором, то сажи будет намного меньше.

Совет

Наверх дымохода нужно обязательно установить защитный грибок, чтобы дождевая вода не попадала в трубу, на мокрые стенки будет сильно налипать сажа.

Самая частая причина, по которой дымит печка – это забитый сажей и ржавчиной дымоход, поэтому его нужно периодически чистить.

Правильно спроектированный и установленный дымоход будет иметь хорошую тягу и увеличит теплоотдачу в помещение.

Источник: http://sam-stroitel.com/kak-sdelat-dymoxod-dlya-burzhujki.html

Дымоход для буржуйки в гараже или мастерской: монтаж своими руками

Буржуйка — это металлическая переносная печь длительного горения. Используется в быту с давних времен. В настоящее время она не утратила свою актуальность. Ее устанавливают в гаражах, мастерских, летних домиках и дачах, не только как отопительный прибор, но и как элемент декора. Современные дизайнерские решения вполне позволяют установить печку даже в элитном доме.

Но простота конструкции не говорит о том, что при установке можно относиться халатно к обустройству места монтажа дымохода для печки буржуйки.

Перед тем как поставить печь необходимо сделать основание, то есть проложить под нее огнеупорный материал, чтобы случайно упавшие угольки и тепло от печи не вызвали пожар.

Далее нужно выбрать место, где пройдет дымоход для буржуйки в гараже или ином помещении.

Буржуйка по сей день остается очень популярным видом печи длительного горения

Выбор места под дымоход

Первым встает вопрос, из чего сделать дымоход для буржуйки. Обычно материал на изготовление дымохода для печки буржуйки подбирается согласно его назначению. Для переносной печи нет смысла обустраивать кирпичные сооружения, достаточно взять металлическую или асбестовую трубу. Но лучше посоветоваться со специалистом, как правильно сделать дымоход для буржуйки.

Прежде чем начать собирать конструкцию, лучше снять все размеры и сделать хотя бы набросок.

Так как дымоход для буржуйки подвесная конструкция и все повороты и места соединения желательно продумать заранее.

Особенное внимание необходимо уделить местам прохождения сквозь стены, потолки и кровлю, а также просчитать количество и форму изгибов, определить длину дымохода для буржуйки.

На сегодняшний день в строительных магазинах можно подобрать трубу и колена любого диаметра для сборки дымохода, главное, как рассчитать дымоход для буржуйки, правильно определить его диаметр.

Обратите внимание

В печках заводского производства уже существует небольшой отрезок выходной трубы, поэтому подобрать диаметр дымохода для буржуйки просто.

Составляющие комплектуем согласно конструкции, так как существует 3 вида вывода дымохода:

• в стене под потолком. Самая оптимальная конструкция. Дымоход буржуйки внутри помещения играет роль отопительного прибора и минимум соприкосновений с другими поверхностями. И после демонтажа можно просто поставить вентиляционную решетку. Обычно вывод дымохода для буржуйки через стену делают на высоте 20-25 см от потолка;
• в потолке. Довольно затратная конструкция, так как, необходимо пройдя потолок не попасть в стропильную систему. Далее провести трубу, прорезав кровлю так, чтобы впоследствии по трубе не текла вода. В случае двухэтажного строения добавится дырка между этажами. Проводя все эти работы необходимо учитывать пожара безопасность;
• в стене на уровне выхода из буржуйки. Самый пожара безопасный способ, так как весь дымоход находится снаружи. Но он имеет ряд недостатков, главным из которых является быстрое остывание трубы. В связи с этим, холодный воздух вытягивает тепло с печи и в последующем из помещения. То есть после того как печь прогорела, необходимо перекрывать дымоход, Чтобы через него не выстудить помещение.

При обустройстве дымохода для буржуйки в гараже или мастерской, чаще выбирают первый метод, как самый эффективный.

Монтаж дымохода своими руками

Мало кто согласится нанимать рабочих, чтобы установить трубу для буржуйки.

В этом деле все специалисты, но редко кто задумывается, что конструкция должна быть герметичной, пожаробезопасной и главное, с хорошей тягой, чтобы не задыхаться от угарных газов.

Мало кому известно как сделать правильный дымоход для буржуйки. В связи с этим при изготовлении и монтаже дымохода для буржуйки своими руками следует придерживаться 5 основных правил:

1. соблюдение противопожарной безопасности. Все места примыкания или соприкасания дымохода с другими поверхностями, обработать огнеупорными смесями и установить противопожарную изоляцию;
2. собрать трубу из 2-х или 3-х частей, а не цельнометаллическую. Это делается на случай прогорания или демонтажа для облегчения замены устаревших элементов;
3. при выводе через стену произвести точные замеры и заказать угловые элементы в профессиональном сервисе. Такие элемента самостоятельно изготовить невозможно. Поэтому лучше не рисковать;
4. выводить прямую трубу через потолок. Такая конструкция наиболее применима к гаражу или мастерской, где практически отсутствует чердачное помещение;
5. дымоход крепить только при помощи хомутов, никаких сварных соединений, так как в дымоходе постоянно меняется температура и происходит расширение и сужение металла, от чего сварное соединение может лопнуть, особенно в сильные холода.

Подготовив чертеж с учетом расчета дымохода для буржуйки, заготавливаем комплектующие. Здесь понадобится:

• трубы металлические, желательно толстостенные, необходимой длины, диаметром согласно печному отверстию или расчетам;
• тройник с заглушкой, которая ставится на свободное ответвление и выполняет функцию ревизии;
• колпак, устанавливаемый на конце дымохода;
• герметик жаропрочный, асбестовый шнур и лист для теплоизоляции;
• битум и песочница.

Для самостоятельного монтажа выбирается самый простой выход дымохода, без колен и изгибов прямой выход через крышу.

Сборку конструкции ведут с двух сторон, главное не промахнуться в отверстиях, поэтому начинают именно с них. Соединение частей трубы должно находиться в 30 см от места прохождения через перекрытия, лучше это сделать на чердаке, чтобы в случае плохого примыкания дым не попал в помещение.

Снизу начинаем с печи. Первый участок около полу метра лучше всего сделать из чугунного отрезка или толстостенной трубы, так как это самое высокотемпературное место подверженное быстрому прогоранию. Далее устанавливаем отрезок, выходящий наружу, предварительно вырезав отверстие в перекрытии.

Обустраивая проходы в потолке, стене и крыше, необходимо не забывать, что труба практически по всей длине нагревается. Поэтому в деревянных перегородках устанавливаются песочницы, выполненные под заказ по диаметру дымохода и заполняемые огнеупорным материалом.

Подобный элемент можно сделать самостоятельно. В перекрытии вырезается отверстие на 15-20 см больше диаметра трубы. К внутренней стороне крепится лист асбеста, поверх него лист нержавеющей стали с готовым проходным стаканом под дымоход.

После установки трубы в перекрытии, участок находящийся вокруг нее полностью засыпается огнеупорным материалом.

Далее опускаем дымоход через кровлю. Для этого берем кусок жести с проделанным в нем отверстием на 3-4 см большего диаметра, обустраиваем на поверхности кровли и через него опускаем трубу до места соединения.

Важно

Места сопряжения кровельного покрытия и жести обильно промазываем битумом, а возле трубы проходим жаростойким герметиком. Эти меры необходимы для предохранения от попадания атмосферных осадков внутрь помещения.

На наружный конец дымохода надевается колпак, предохраняющий от попадания осадков и выполняющий роль дефлектора и искрогасителя. Высота трубы должна быть выше уровня конька на 10 и более сантиметров. Во всех местах прохождения через препятствия дымоход должен иметь теплоизоляционную прослойку.

Дымоход готов, но прежде чем его окончательно закрепить, необходимо затопить буржуйку и проверить герметичность и тягу. В случае отсутствия одного из них, необходимо устранять причину, а уж потом фиксировать трубу.

Если наружная часть дымохода получилась очень высокой, необходимо установить проволочные растяжки, надежно закрепив, чтобы при сильном ветре или сходе снега с крыши труба не сломалась.

Вопрос, как сделать дымоход для буржуйки закрыт.

Полезные советы при обустройстве дымохода

Печка буржуйка, это самый оптимальный отопительный прибор для небольших, редко отапливаемых помещений. И ознакомившись, как правильно сделать дымоход для буржуйки, желательно придерживаться определенных советов:

• изготавливая сборную трубу внутреннюю часть ее пропустить под наклоном вдоль стены, чтобы теплоотдача шла не только от печи, но и от дымового канала;
• прямоточный дымоход устанавливать в помещениях, рассчитанных на кратковременное пребывание. Так как при такой конструкции тепло в помещении держится, пока горит печь и это правильный дымоход для буржуйки в гараже, после ухода помещение быстро остывает и не создается испарина на замках и петлях ворот;
• в местах изгиба необходимо предусмотреть дверцы для ревизии. При помощи троса, ершика и отвеса производить периодическую чистку дымохода от сажи;
• на стадии составления чертежа дымоотвода печи, постараться избежать прямых углов, чтобы не создавать помех дымовому потоку;
• ознакомиться, как рассчитать диаметр дымохода для буржуйки, в случае, если она выполнена своими руками. Для этого необходимо определить объем топки умножить на 2,7 и получится внутренний размер в мм;
• для уменьшения образования сажи наружную часть трубы желательно утеплить;
• предусмотреть возможность установки заслонки, чтобы уменьшить отток тепла в трубу.

При правильном монтаже и соблюдении правил безопасности и эксплуатации печка буржуйка будет незаменимым источником тепла в любые морозы. А правильный дымоход для буржуйки не предоставит хлопот во время топки.

Источник: https://prohlados.ru/ventilyatsiya/dymoudalenie/dymohod-dlya-burzhujki.html

Дымоход для буржуйки — советы по изготовлению своими руками — Школа по утеплению дома

ГлавнаяДымоходДымоход для буржуйки — советы по изготовлению своими руками

26.01.2015

Буржуйка – печь, пережившая века и все еще необходимая нам и ценимая за огромный список своих положительных качеств: из-за небольших размеров ее легко перевозить, а стоит такая установка совсем недорого. Кроме того, такая печь – отличный вариант отопления помещения для желающих экономить или даже для создания уникального интерьера в доме или на даче.

Использовать буржуйку можно и для обогрева, и для приготовления еды, и как оригинальный элемент декора, приносящий в дом уют и комфортную для души атмосферу. Чтобы приступить к установке такой печи, достаточно решить, где и из какого материала будет сделан дымоход для буржуйки. Только и всего! А уж соорудить дымоотвод своими руками и того проще!

Приступаем к изготовлению дымоотвода

Так как буржуйка – печь переносная, от кирпичного дымоотвода стоит отказаться в самом начале планирования. Но, к счастью, варианта для выбора остается два: металлическая или асбестоцементная труба. Но какую же выбрать? Металл считается более удобным в работе, эксплуатации, кроме того, он гораздо легче.

Асбестоцементная труба может устанавливаться только в верхней части дымоотвода – максимальная температура, которую она выдерживает, составляет 300 градусов по шкале Цельсия, а дым имеет свойство несколько остывать при выходе наружу.

Материалы необходимые для изготовления дымохода

1. Трубы из металла, которые будут служить в качестве пути основного хода дыма, диаметром 16 см.
2. Тройник того же диаметра с заглушкой на одном ответвлении, который может понадобиться для подключения трубы отвода.
3. Несколько колен для стыков, благодаря которым поворачивать и прокладывать дымоотвод будет на порядок проще.

   Одно стыковое колено должно иметь размеры 10 см х 120 см, другие – 16 см х 120 см.

4. «Гриб», служащий защитной насадкой для конца дымоотводной трубы, размером 20 см.
5. Герметик, скрепляющий швы (в качестве альтернативы подойдет и асбестовый шнур).
6. Теплоизолирующие материалы.
7. Битумная смола.

Если металлические трубы достать невозможно, основную трубу дымоотвода можно сделать и из листового металла при помощи устройства для сгибания, молотков и киянки, аппарата для сварки, клещей и рулетки или сантиметровой ленты.

Если металл уж очень тонкий, для его обрезки можно воспользоваться специальными ножницами, в противном случае придется пользоваться болгаркой и набором новых дисков для нее.

Задание простое: замерить расстояние и отрезать необходимые участки трубы. Все!

Монтируем дымоход для буржуйки

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей.

На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход).

Вместо тонкого металла можно на выходе из буржуйки установить чугунное колено высотой до полуметра или даже больше, чтобы продлить срок службы дымохода и препятствовать прогоранию тонкого металла.

Подготовка перекрытия

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом.

Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода.

Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него.

Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

• отверстие должно быть больше самой трубы дымохода;
• между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла.

В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей.

Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Совет

Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом.

Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла.

На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.

Если труба дымоотвода оказывается на выходе в горизонтальном положении, находится под самим скатом кровли и в нее может попадать вода (или стучать по «шапке гриба»), конструкцию можно несколько изменить, добавив одно колено и нарастив трубу, делая наружный ее конец вертикальным. Есть и другой выход – установить козырек, который защитит трубу от больших объемов воды при ливне.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение. Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры.

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!

Особенности ухода за дымоходом

В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении. Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу.

А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы.

На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.

Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.

Способы ухода за дымоходом

Как и любой другой дымоход, дымоход для печи буржуйки накапливает на внутренней поверхности пепел и сажу. Толстый слой такого налета ухудшает тягу, утяжеляет всю конструкцию и мешает нормальному отводу дыма.

Не реже одного раз в год трубу дымохода нужно очищать от скопившейся в ней сажи, но с одним условием: мобильная конструкция не имеет той прочности, которая свойственна дымоотводам каминов или стационарных печей, а значит, механические методы очистки не подойдут.

Действительно, про чистку металлической щеткой, ершом, а уж тем более про ядро лучше забыть.

Обратите внимание

Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой.

Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара.

Лучшим способом ухода за трубой станет применение химических препаратов, которые нужно наносить на горящие дрова. Состав таких препаратов безопасен для человека, но представляет собой настоящую угрозу для сажи.

Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь.

А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии.

Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!

Источник: https://v-teplo.ru/dimohod-dlya-byrjyiki.html

Как сделать правильный дымоход для буржуйки своими руками: разбор работ

Буржуйка – печь с богатой историей и огромным количеством модификаций. Её низкая стоимость и мобильность привлекали дачников с начала двадцатого века. А в сейчас буржуйке отдают предпочтение за экономичность и, нередко, за привлекательный эстетический вид. Эта маленькая печь одновременно является отопительным прибором, плитой для приготовления пищи, камином и элегантным предметом интерьера. Одним из главных преимуществ буржуйки стали её скромные габаритные размеры. Для её установки достаточно определиться с тем, из чего и как сделать дымоход для буржуйки. Выбор нужно сделать между асбестоцементными трубами и металлическими. Последние значительно облегчают конструкцию и реже вызывают затруднения в процессе монтажа.

Особенности «буржуйного» дымохода

Дымоход в буржуйке состоит из двух частей:

• теплообменной;
• газовыводящей.

Выводящая труба со временем практически не изменялась. Раньше к буржуйке напрямую подсоединяли обыкновенную металлическую трубу, которая выходила на улицу. Сейчас используют определённые материалы, а дымоход подключают либо после заслонки, перекрывающей выход после окончания горения, либо к дымоотводящему каналу.

Внутри корпуса размещается теплообменная часть трубы. Как усовершенствованный и пожаробезопасный вариант конструкции, в буржуйках устанавливают коленный дымоход. Форму его теплообменных элементов и их расположение определяют вид печи и конструкция дымохода. Вытянутые в горизонтальной плоскости печи оборудуются «дымовой камерой» или «колпаком». В таких конструкциях отработанные газы через отверстие в боковой стенке попадают в этот отдел, увеличивая тем самым теплоотдачу буржуйки, и только после этого «вылетают в трубу».

Печи, вытянутые по вертикали, имеют более сложное устройство дымохода. В них используется та же коленная система, в которой для увеличения теплоотдачи используются наряду с коленными ещё и спиральные каналы. Такая конструкция задерживает дым и продлевает жизнь печи.

Порядок изготовления и монтажа конструкции

Делать кирпичный дымоход для буржуйки своими руками вряд ли стоит. Для мобильной печи он слишком громоздкий, материалоёмкий и дорогой. Асбестоцементные трубы можно, конечно, использовать, но есть несколько значимых недостатков:

• температурный порог — 300°С;
• быстро зарастание сажей из-за шероховатой внутренней поверхности;
• пожароопасность. Сажа, накопившаяся в трубе, рано или поздно, загорится, а такую температуру асбестоцементный дымоход не выдержит;
• постепенное разрушение асбеста из-за реакции с соляной кислотой, содержащейся в окислах;
• впитывание конденсата и последующая передача его на стены и крышу, что вызывает появление пятен и зловонного запаха.

Металлический дымоход значительно проще сделать и установить самому. При соблюдении правил и норм даже непрофессионал может обеспечить пожаробезопасность и правильную работу печки.

Буржуйка – лёгкая мобильная печь, поэтому для неё прекрасно подходит металлический дымоход

Правильный дымоход для буржуйки должен быть выполнен из легированной стали, специальное покрытие которой защитит трубу от вредного воздействия окислов. Когда речь идёт о печи, установленной на улице, изготовление и монтаж дымохода заключаются в том, чтобы подобрать трубу нужного диаметра и «воткнуть» её в нужное отверстие. Печь, в этом случае, используется как плита, а дымоотвод нужен, скорее, для того, чтобы дым не клубился над кастрюлями и не щипал глаза.

Если буржуйка находится на улице и используется как плита, то монтаж дымохода сводится к тому, чтобы просто «воткнуть» трубу в патрубок

Для буржуйки, установленной в помещении, делают дымоход с коленной системой. Покупать металлические трубы или делать их из листового металла – личное дело каждого. Обычно, если диаметр патрубка печи стандартный, с самоделками никто не возится, а вот если печь нестандартная во всех отношениях, то придётся всё делать своими силами.

Чтобы установить на буржуйку дымоход, нужны следующие материалы (речь идёт о печи, установленной в помещении, с дымоходом стандартных размеров):

• одно колено 100*1200 миллиметров;
• два колена 160*1200 миллиметров;
• три колена для стыка 160*100 миллиметров;
• тройник 160 миллиметров с заглушкой;
• грибок 200 миллиметров;
• герметик.

Дополнительно могут понадобиться проходной стакан, противопроливневый козырёк, теплоизоляция и другие материалы. Всё зависит от типа помещения, в котором находится отопительный прибор.

Внутренний дымоход, расположенный в помещении, и внешний, выходящий на улицу, стыкуются на чердаке или в подкровельном пространстве.

При монтаже дымохода для буржуйки первый отрезок трубы фиксируется в печном патрубке или в дымоходном отверстии. Затем колено наращивается до перекрытия этажа.

Выводить дымоход можно как вверх через потолок и крышу, так и через окно. Проходной стакан при этом устанавливается в отверстии стекла

В потолочной плите вырезается отверстие соответствующего диаметра, по краям которого обязательно убирается теплоизоляция, и устанавливается проходной стакан. Через него пропускают трубу и стыкуют её с наружным дымоходом. Последнему нужно обеспечить теплоизоляцию и покрыть битумом. Поверх дымоходной трубы устанавливается грибок или искрогаситель, защищающий трубу от мелкого мусора, осадков, живности и вылетающих искр.

Правила и особенности ухода за дымоходом

Исправная и эффективная работа буржуйки зависит от состояния дымохода. А ему требуется систематический уход:

• раз в год нужно осматривать наружную часть трубы на предмет обнаружения ржавчины, прогаров, трещин и других дефектов;
• ежегодно нужно чистить дымоход от сажи. Для этого в печи вместе с топливом сжигают специальный химический состав. Как вариант, можно закинуть в топку осиновые дрова. При горении они дают очень высокую температуру, которая выжигает сажу.

Имейте ввиду, что использование гири или ерша для механического очищения дымохода от сажи может повредить хрупкие металлические трубы.

Если ответственно походить к установке печки и монтажу дымохода, то при должной подготовке проблем не возникнет. Важно помнить о том, что буржуйка – это такой же отопительный прибор, как и котёл или камин, и при неправильной эксплуатации он может стать причиной пожара. Пренебрегать правилами и нормами категорически нельзя.

Буржуйка своими руками для гаража. Изготовление

Буржуйка своими руками для гаража. Изготовление

Как сделать буржуйку в гараж? Перед началом работ необходимо подготовить чертеж буржуйки для гаража, материалы и инструменты для изготовления:

• листовое железо или отрезок трубы для корпуса толщиной не менее 5 мм.;
• трубу для дымохода диаметром 12 см. и толщиной 3 мм.;
• прутья для крепления трубы к стене диаметром 12 мм. ;
• железо толщиной 3 мм. для изготовления ящичка для сбора золы;
• сварочный агрегат;
• электроды диаметром 4 мм;
• болгарка;
• сварочная маска, краги и спецодежда;
• отделитель;
• клещи;
• молоток;
• дрель.

Самая эффективная буржуйка для гаража своими руками — чертежи:

Первый этап – подготовка деталей . Определившись с чертежом печки для гаража на дровах, размером и формой, детали очерчивают мелом на металле и вырезают. При раскрое необходимо учитывать толщину стенок и круга.

Сборка буржуйки – второй этап изготовления – осуществляется не обязательно на месте установки. При помощи сварки прихватками соединяют три боковые стенки и дно печки, проверяют перпендикулярность соединения и для проверки размеров прикладывают переднюю стенку. Последующее проваривание швов стыков деталей осуществляют тавровым швом.

В готовый корпус устанавливают и приваривают перегородку между топкой и поддувалом, в которой заранее сделаны отверстия для золы. Отверстия в перегородке делают на расстоянии 5 см. от стенки печи и в 1,5 см. от следующего отверстия. Высота установки перегородки – не меньше 10 см. от дна печи – из образовавшегося проема нужно будет удалять золу.

В задней части печи вырезают круглое отверстие для дымохода . В передней стенке – прямоугольные для поддувала и топки. Боковые края отверстий должны проходить на расстоянии 5 см. от стенок, нижний край поддувала – совпадать с дном печи.

Вырезанные прямоугольники приваривают на навесы, максимально приблизив к верхней части проема – со временем дверцы просядут от температуры. Обе дверцы необходимо оборудовать простыми засовами , которые хорошо двигаются даже в раскаленном состоянии.

Готовую переднюю стенку приваривают к корпусу. Внимательно проверяют все швы и исправляют погрешности. Приваривают к корпусу ножки, длина которых не меньше 12 см., а затем — верхнюю крышку.

Последний этап изготовления печи – установка и монтаж дымохода . Печь устанавливают на заранее подготовленное, соответствующее нормам пожарной безопасности, место. К отверстию в задней стенке приваривают трубу.

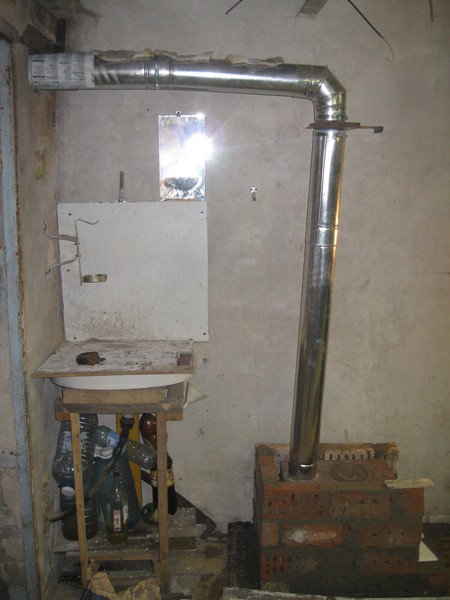

Как правильно сделать дымоход для буржуйки в гараже? Самый простой вариант дымохода – прямая труба, проходящая через крышу – не оправдан с точки зрения сохранения тепла. Желательно создать на трубе поворот в 90 градусов (оптимально, если поворот создается за три изгиба, по 30 градусов в каждом) и вывести ее через стену.

Верх трубы крепят к стене при помощи прутьев, вторую сторону которых монтируют в стену, утапливая не меньше, чем на 10 см.

При монтаже дымохода для буржуйки в гараже важно добиться герметичности всех соединений, иначе в помещение будут попадать дым и сажа.

Помимо кирпичных стенок, готовую буржуйку можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи.

Установка буржуйки в гараже позволит сэкономить на приобретении готовой печи и быстро обогреть гараж в холодной время года.

Здесь статья о том, как выбрать самый экономный способ отопления гаража электричеством.

Правильная установка буржуйки в гараже. Как правильно установить печь в гараже?

После выбора места установки, до начала монтажа, нужно обезопасить основание от случайного выпадения углей, путем подкладки под печь стального листа, или возведения кирпичного основания. Если выполнена стяжка пола из бетона, то печь можно устанавливать сразу на него.

Для увеличения времени теплоотдачи и одновременно безопасности, вокруг печи возводятся стены из красного кирпича. Так увеличивается время работы печи, она остывает гораздо медленнее, позволяя получать тепло после полного сгорания топлива. Такой метод применяют в основном для печей квадратной формы, в печах круглого сечения применяются радиаторные пластины, по всему корпусу.

Рассмотрим более подробно как правильно установить печь в гараже:

1. Когда определились с местом установки, нужно подготовить фундамент для её монтажа, вес стальных печей невелик, но основание должно быть достаточно крепким. Под местом установки выбирается грунт на глубину 40-50 сантиметров, размеры рассчитываются исходя из самой печи (на 15-20 сантиметров шире).
2. Далее выкопанная яма засыпается подушкой из песка и щебня, и хорошо утрамбовывается.
3. После чего сооружается деревянная опалубка, и надежно закрепляется.
4. Дальше подготавливается цементно-песчаный раствор с щебнем, и бетонируется.
5. Когда основание застынет устанавливаем саму печь, согласно предусмотренному расчёту.
6. При надобности делаем защитный экран вокруг печи.
7. В зависимости от условий, делаем проходное отверстие для дымоходной трубы в стене или в крыше.
8. Последним этапом установки печи будет монтаж дымохода (об этом речь пойдет далее).

Буржуйка в гараж на отработке. Преимущества печей на отработке

Сделать буржуйку на отработке своими руками очень легко. Для этого понадобятся навыки работы с металлом и сварочным аппаратом. Хороший мастер справится с ней буквально за один день. Именно простая конструкция и является главным преимуществом этого отопительного агрегата. Принцип действия рассматриваемой нами модели заключается в создании и последующем воспламенении горючей смеси из воздуха и паров отработанного масла .

Можно сказать, что буржуйка на месте работает по принципу пиролиза. Ведь выработка тепла производится в несколько шагов:

• Масло подогревается и сгорает в первой камере при невысокой температуре.
• Оставшиеся в выхлопе продукты сгорания догорают во второй камере сгорания, соединяющейся с первой с помощью трубки.
• Продукты сгорания отправляются в дымоходную трубу, в то время как полученное тепло направляется в обогреваемое помещение.

Масляная буржуйка, после того как она выйдет на рабочий режим, сжигает отработку настолько полно и эффективно, что никакого дыма из дымохода мы практически не увидим. Если вы ожидаете чёрной копоти, как от старого тепловоза, то ничего подобного здесь не будет – в рабочем режиме отсюда идёт лишь беловатый дымок, а в некоторых случаях не видно и его.

Буржуйка на отработке отличается высокой эффективностью. Отработанное масло сжигается здесь полностью и без остатка. За счёт этого внутренние поверхности и узлы долго остаются чистыми, не нуждаясь в частых очистках. Такие печи нередко используются для обогрева небольших мастерских, частных ремесленных цехов, гаражей. Неплохой навар в виде большого количества отработки получают те, кто занимается заменой масло в автомобилях.

В каком месте гаража лучше поставить буржуйку. Как собрать буржуйку?

При сборе возникает только один вопрос: как сварить все детали так, чтобы обогреватель работал как можно эффективнее. В первую очередь, профессиональные мастера советуют сваривать дно буржуйки, две стенки и верх. Данную процедуру лучше всего провести с помощью таврового шва, который будет крепко держать стороны.

Квадратная классическая буржуйка очень проста в изготовлении

После того, как буржуйка для гаража, а вернее ее основа сделана, нужно поставить и приварить сварочным аппаратом перегородку. Она должна располагаться между поддувалом и топкой, в которой предварительно просверливаются отверстия для пепла. Проем в перегородочной части размещается на расстоянии в пять сантиметров от стенки обогревателя. Все отверстия должны быть сделаны с интервалом в полтора сантиметра между собой.

Важно! Обратите внимание на высоту установки перегородки-она должна быть поднята от дна печи не меньше, чем на 10 сантиметров, поскольку неудобно будет удалять пепел.

Затем нужно выполнить в гараже дымоход для буржуйки. В этих целях на задней части обогревательной дровяной печи делается круглая луза, к которой будет привариваться труба. Тогда же, на передней стенке проделать две прямоугольные дыры — поддувало и топка. Вырезанный материал не выбрасывается — он крепится на навесы, которые нужно максимально приблизить к верху проема, поскольку заслонки просядут при взаимодействии с высокой температурой. На дверцы поддувала и топки поставить надежные засовы, работающие при любой температуре. Сделанную переднюю стенку приваривают к ранее сделанной конструкции. Сразу же делают и ножки под корпус печи, высота их должна быть более 12 сантиметров.

Внутренний вид

Заключительным этапом конструирования печи на дровах будет установка дымохода. Самодельная буржуйка должна быть установлена в определенном месте, где риск возникновения пожара сводится к минимуму. Наиболее распространённый вариант вариант-прямая труба. Иногда ставят трубу, проходящую через крышу, но она плохо держит тепло.

Варианты дымоходов для буржуйки в гараже

Мастера советуют сделать в трубе три поворота, каждый из которых по тридцать градусов (в суме должно выйти девяносто). Затем она выводится сквозь стену, на улицу (утапливается не меньше, чем на десять сантиметров). Самым важным моментом здесь будет герметизация, иначе все отходы (дым и сажа) будут проникать в гараж. А это чревато последствиями для здоровья.

Печь для гаража. Как выбрать правильную печь для гаража: изучаем современные виды обогревательного оборудования

encoding=»UTF-8″

Проект большинства гаражей не предполагает монтаж отопительной системы. В то же время низкая температура зимой создаёт дискомфорт для владельцев гаражей и самих автомобилей. Применение стандартных переносных отопительных приборов малоэффективно, оно выльется в большую сумму. Решение проблемы простое: требуется монтировать печь . Чтобы выбрать лучшие варианты, необходимо изучить виды подобного оборудования для гаража.

Виды печей для гаража, лучшие варианты

Чтобы выбрать подходящую конструкцию, требуется определиться с основными показателями:

• площадь гаража;
• сроки отопления;
• бюджет.

Когда помещение выполнено как пристройка к дому, то устанавливается устройство, которое подключается к газовой либо электросети. Когда это обособленное помещение, то оптимально организовать автономное отопление.

Печь для гаража
ФОТО: usamodelkina.ru

Печь должна иметь такие параметры:

• сечение вытяжного канала – 0,1 м;
• масса – не больше 35 кг;
• габариты – 0,7×0,5×0,35 м;
• объём – не более 12 л.

Параметры печи
ФОТО: 1pogarazham.ru

Печи для гаража на дровах

Чтобы поддерживать комфортные температурные показатели внутри гаража зимой, помещению необходимо надлежащее отопление. Отдельно стоящую постройку трудно подсоединить к центральному или автономному отоплению, потому устанавливают печь.

В отличие от электрообогревателей, они дешевле в применении — с учётом устройства их можно топить дровами, отходами обработки, отработанным машинным маслом и пр. Для уменьшения финансовых вложений в организацию отопления, некоторые делают такую печь самостоятельно.

Устройство печи
ФОТО: glav-dacha.ru

(отопление электричеством, газом, на отработке, водяное), требования пожарной безопасности, которые должен знать каждый.

Стальные и чугунные

Крайне популярны на рынке буржуйки с корпусом из стали и топкой из чугуна, которая усилена шамотным кирпичом. Внешний корпус покрывается термоустойчивой эмалью, что украшает изделие. Дровяная стальная печь отличается:

• хорошей степенью нагрева при небольших размерах;
• возможностью применения разных видов топлива;
• небольшой массой;
• возможностью использования для нагрева воды и еды;
• простым устройством, которое возможно сделать самому, имея навыки сварщика.

Минусы такой печи:

• недолго излучают тепло;
• нельзя использовать уголь;
• при сильном перегреве возможна деформация.

Видео очень мощная буржуйка для гаража своими руками. 2 в 1

Дымоход в гараже через стену 👉 материалы, принцип работы конструкции

Если у хозяев возникло желание монтажа в своем гараже полноценной системы отопления для провождения времени в комфортных условиях, то в принципе соорудить всё можно самостоятельно. Но потребуется вникать в процесс монтажа, учитывать даже малейшие нюансы. В обогреваемом гараже автовладельцу удобнее чинить машину, проводить ее осмотр на предмет поломок. При организации отопления потребуется дымоход. Его удобно формировать через стену. А после установки важно всегда помнить о правилах эксплуатации и мероприятиях по уходу.

Выбор материала для дымохода

Чтобы самостоятельно соорудить дымоход под буржуйку, нужно знать, какой материал лучше взять, какие инструменты и комплектующие. Материалы должны соответствовать следующим критериям:

• сделаны из нержавейки;
• износостойкие;
• нормально реагировать на высокие температуры.

Если особо не принципиально, какой материал взять, то можно делать кирпичный канал. Но затраты при этом увеличатся, а обслуживание будет более сложным. В связи с этим чаще предпочтение отдается гофрам из металла.

Для монтажа потребуются:

• проводчики из металла – диаметром 16 см;
• тройник – может потребоваться для организации отвода;
• колена для стыковки – они помогают изменить направление канала – нужно обязательно учесть, что размер не меньше 16 см;
• гриб – его закрепляют на оголовке, он нужен в качестве защиты и усиления тяги;
• герметик – он надежно герметизирует стыки для обеспечения соответствия системы нормам безопасности;
• материалы для теплоизоляции, их используют в зонах прохода через стены;
• битумная смола.

Принципы устройства дымохода

Буржуйка – отличный способ отопления гаража. Конструкция дымохода отличается. В большинстве моделей выделяется 2 основных элемента:

• вывод из помещения;
• сегмент теплообмена.

Если соорудить тепловую часть самостоятельно, то производительно печки заметно увеличивается.

Все буржуйки делятся на 2 типа:

• горизонтальные;

• вертикальные.

Дымоход при этом отличается в соответствии с расположением печки. В вертикально расположенной сложнее организовать отведение дыма. Потребуется формировать изогнутые каналы, чтобы правильно выводить отработанный от горения дым на улицу.

Горизонтальные модели дополняются специальными камерами. Если дым попадает в камеру, замедляется его скорость. Энергия при этом отдается помещению, сохраняется максимально. За счет этого увеличивается КПД печки.

Виды дымоходов

Выделяют три типа конструкции дымоходов для буржуек:

• Максимально эффективный для обогрева. Это труба, которая выходит из печи, поднимается к потолку, но не доходит до него, поворачивая к стене. Через стену канал выходит наружу. Труба внутри гаража играет роль активного нагревателя – батареи. Это улучшает теплообмен в гараже при сокращении расхода топлива.

• Конструкция схожа с первым вариантом. Отличие только в том, что дымоход будет выходить через крышу. Способ тоже эффективный, но понадобится организация дополнительных работ для создания герметичности. Для этого заделываются все щели жаростойким составом герметика.

• Вывод наружу через стену сразу, когда труба выходит из печи. Данный метод максимально пожаробезопасный, но не так эффективен в отличие от первого.

Реже всего реализуется способ выведения дымохода через крышу. А самый популярный – первый метод.

Инструменты и материалы для работы

Соорудить дымоход самостоятельно достаточно хлопотно. Сборка требует внимательного отношения, соблюдения правил, рекомендаций профессионалов.

Технологический процесс для дымохода через потолок и стену в общих чертах не отличается. Сначала в любой ситуации измеряется длина, потом начинают сборку.

Самостоятельно производство труб нежелательно, так как этот процесс требуется учета множества факторов. Без специальных знаний сделать это просто не получится. Проще всего собрать дымоход своими руками, но из готовых купленных деталей.

Монтаж дымохода через стену

Умельцы редко соглашаются нанимать мастеров для сооружения дымохода к буржуйке в гараже. Большинство хозяев полагают, что они сами в состоянии справиться с поставленной задачей. Но по итогу многие не учитывают герметичность конструкции, допуская ошибки именно в этом отношении. Также нельзя пренебрегать правилами пожарной безопасности, формировать хорошую тягу, чтобы не отравиться или тем более не задохнуться под действием угарного газа. Почти никто не уделяет достаточно внимания правилам организации эффективного и безопасного дымохода. Это не сложно, достаточно соблюдать такие важные правила:

• Следование установкам пожарной безопасности. Все области стыковки дымохода и других поверхностей обрабатываются огнеупорными составами, на них формируется противопожарная изоляция.
• Соорудить трубу нужно из 2 или 3 частей, она не должна быть цельнометаллической. Это важно в случае прогорания, так как заменить потребуется всего одну часть, которая испортилась в процессе эксплуатации.

• При осуществлении вывода сквозь стену заранее проводятся замеры, заказывают элементы для организации поворотов канала. Их не получится сделать своими руками правильно.

• Крепить дымоход только хомутами, не использовать сварку, потому что внутри труб постоянно изменяется температурный режим, металл расширяется и сужается, поэтому места сварки могут полопаться, особенно в период сильных морозов.

Когда все детали конструкции собраны, прочно прикреплены друг к другу, приступают к следующему этапу – это монтаж колпака. Обязательно проверяется работоспособность и правильность работы системы. Из буржуйки при сжигании не должно вылетать искр.

В качестве гасителя искр допустимо применять сетку с маленькими ячейками – не больше 5 мм. Это актуальное решение, когда крыша или другие расположенные поблизости предметы сделаны из легковоспламеняющегося материала. Когда опасность пожара отсутствует, обходятся простым колпаком. Его надевают на конце дымохода, фиксируют хомутом, надежно закрепляют заклепками.

Отличия вывод через стену

Чтобы вывести дымоход через стену не потребуется ППУ или мастер-флеш. Достаточно только трубы, отвода и дефлектора. Через стену организовать выведение легче, так как легче качественно заделывать щели в вертикальной поверхности.

Но не всегда есть возможность отвода через стену. Зачастую гараж устанавливаются рядами без промежутков или имеющегося расстояния не хватает для установки полноценной системы. Сзади постройки также может располагаться другой гараж. В сложившейся ситуации исход один – организация отвода через крышу.

Щели в стене для отвода, который остаются между трубой и стеной, с обеих сторон обрабатываются герметиком с жаропрочными характеристиками.

Этапы установки дымохода

После изучения нюансов и основ следует обратиться к подробной инструкции монтажа. Она поможет соорудить всё собственными руками, обеспечив высокое качество работы.

Последовательность, как правильно сделать, такая:

1. Закрепление самой первой части дымохода – к дымоходному отверстию в буржуйке.
2. Наращивание колена до стены – через нее будет осуществляться выведение.
3. Теперь формируется отверстие диаметром не меньше 16 см. Важно соблюдать установки пожарной безопасности.
4. В отверстие монтируется проходной стакан – только так можно пропускать дымоходную трубу.
5. Состыковка трубы с наружным коленом.
6. На наружную часть наносится слой битумной смолы. Она теплоизолируется специальным материалом, типа минеральной ваты.
7. Грибок монтируется над верхним сегментом с наружной части здания. Он помогает предупредить попадание мусора, пыли, других посторонних предметов, осадков в дымоход.

После окончательного завершения работ можно приступать к использованию буржуйки.

Подготовка стен

Обязательно стена готовится под прохождение через нее трубопровода. Сначала наносится разметка, потом проделывается отверстие под проходной патрубок.

Затем устанавливается патрубок. Он закрепляется в отверстии по размеру, обязательно дополняется изоляцией из фольгированной минеральной ваты. Потом труба соединяется с печкой. Требуется колено с тремя секциями, оно стыкуется с тройником через переходной элемент.

Если требуется поменять направление, применяется тройник, оснащенный очистным стаканом. Его легко снять для очистки, а фиксируется он при помощи кронштейна.

Труба, выводящая газ, крепится на стену при помощи специального фиксатора. Промежутки между элементами не больше 2 м.

Особенности ухода

Уход за конструкцией осуществляется регулярно. Реализуется проверка швов, особое внимание уделяется местам повышенного риска формирования трещин. Также могут появляться прогоревшие участки и т.п. Очищение организуется минимум один раз в квартал, уже точно не реже одного раза за 12 месяцев. Такой уход поможет поддерживать работоспособность дымохода.

Прочищение проводится посредством сжигания в буржуйке специальных брикетов. Этот газ едкий, вреден при вдыхании, но эффективно очищает трубы от сажи, гари.

Как определить высоту трубы

Главное правило подсчета высоты: вертикальная деталь дымохода минимум на 50 см больше конька крыши. Чем выше выходит труба – тем лучше тяга, но она так будет менее крепкой и устойчивой. Ее может погнуть порывом ветра.

Оптимальная высота 50-200 см.

Заключение

При соблюдении всех правил постройки и эксплуатации можно получить полноценную систему обогрева для гаража. Она получается эффективной и безопасной. Благодаря сооружению своими руками удается сэкономить средства на найме мастера.


    § 27-848.08 Дровяное оборудование: Монтаж. (а) Объем. Древесина
  Горючее оборудование включает в себя заводские камины, печи-камины,
  комнатные обогреватели и каминные топки.
    (б) Листинг. Оборудование для сжигания древесины должно быть зарегистрировано и принято и
  устанавливаются в соответствии с условиями их листинга и
  принятие.
    (c) Расположение приборов.
    (1) Каждый прибор должен располагаться по отношению к зданию.
  строительное и другое оборудование, чтобы разрешить доступ к
  прибор.Должен быть сохранен достаточный зазор для очистки
  поверхностей, замена воздушных фильтров, нагнетателей, моторов, органов управления
  и соединители дымохода, а также смазка и обслуживание движущихся
  части.
    (2) Дровяные устройства не должны устанавливаться в замкнутых пространствах.
  или альковы. Минимальный размер помещения или комнаты, в которой
  находится триста кубических футов. Должно быть не менее
  одно открывающееся окно, обслуживающее такое пространство или комнату.
    (3) Дровяные приборы нельзя устанавливать в любом месте.
  где бензин или любые другие легковоспламеняющиеся жидкости, пары или газы
  присутствует или может присутствовать.(4) Дровяные приборы нельзя устанавливать ни в одном гараже.
    (d) Воздух для горения и вентиляции. Дровяные приборы должны
  быть установлен в месте, в котором есть помещения для вентиляции
  обеспечить надлежащую тягу в дымоходе и поддерживать безопасную температуру ниже
  условия использования и обеспечить достаточное количество воздуха для предотвращения образования окиси углерода
  от входа в жилое помещение. Приборы следует располагать так, чтобы
  препятствовать нормальной циркуляции воздуха в отапливаемом помещении.Там, где здания настолько плотно закрыты, что нормальная инфильтрация невозможна.
  обеспечить необходимый воздух, вводится наружный воздух.
    (e) Монтаж бытовой техники. (1) Жилой тип
  дровяное оборудование, которое проверено и внесено в список одобренных
  национальная испытательная лаборатория для установки на полах, построенных из
  на такие перекрытия размещаются горючие материалы в соответствии с
  требования листинга и условия приемки.Такой
  приборы, не предназначенные для установки на горючие полы
  признанной национальной испытательной лабораторией должен быть обеспечен полом
  защиты в соответствии с положениями подраздела (g) настоящего
  раздел. Дровяные электроприборы жилого типа разрешается
  размещать без защиты пола одним из следующих способов:
    а. на бетонных основаниях, имеющих адекватную опору на уплотненном грунте, раздробленном
  камень или гравий;
    б. на бетонных плитах или каменных сводах, не содержащих горючих материалов.
  материалы, прикрепленные к нижней стороне; или же
    c.на принятых сборках, полностью изготовленных из негорючих материалов.
  материалы, имеющие рейтинг огнестойкости не менее двух
  часов, с полами из негорючих материалов.
    (2) Любая сборка перекрытия, плита или арка должны иметь длину не менее
  на восемнадцать дюймов от устройства со всех сторон.
    (3) Вместо требований к защите пола, указанных в настоящем документе,
  напольное покрытие, внесенное в список признанной испытательной лаборатории, и
  установлен в соответствии с инструкциями по установке.(4) Приборы должны опираться на бетонные основания, бетонные плиты,
  кладки арок и конструкций перекрытий и их опор, которые
  спроектирован и изготовлен для поддержки устройства.
    (е) Крепление для каминных печей и комнатных обогревателей.
    (1) Каминные печи и комнатные обогреватели на ножках или
  пьедесталы, обеспечивающие не менее шести дюймов вентилируемого открытого пространства
  под топку или основание прибора можно размещать на

 этажей из горючего строительства, при условии, что перекрытие под
  прибор защищен плотно расположенными каменными блоками не менее
  толщиной более двух дюймов.Верхняя поверхность кладки должна быть
  покрыты листовым металлом не менее 24 калибра (0,024 дюйма). В
  защита пола должна выступать не менее чем на восемнадцать дюймов за пределы
  прибор со всех сторон.
    (2) Каминные печи и комнатный обогреватель на ножках или
  пьедесталы, обеспечивающие от двух до шести дюймов вентилируемого открытого пространства под
  топку или основание прибора можно размещать на полах
  горючая конструкция при условии, что пол под устройством
  защищается одним ходом пустотелых блоков не менее четырех
  дюймов в толщину.Каменные блоки следует укладывать с открытыми концами.
  и стыки подобранные таким образом, чтобы обеспечить свободную циркуляцию воздуха
  через основные пространства кладки. Верхняя поверхность кладки
  должны быть покрыты листом толщиной не менее 24 (0,024 дюйма).
  Защита пола должна выступать не менее чем на восемнадцать дюймов за пределы
  прибор со всех сторон.
    (3) Каминные печи и комнатные обогреватели с ножками или пьедесталами, которые
  Обеспечьте менее двух дюймов вентилируемого открытого пространства под огнем
  камеру или основание прибора нельзя ставить на пол
  горючие конструкции.(g) Разрешения. Дровяные приборы должны устанавливаться с
  следующие минимальные расстояния до горючей конструкции: Над верхом
  прибора - тридцать шесть дюймов; спереди - тридцать шесть дюймов; из
  спина - тридцать шесть дюймов; с боков - тридцать шесть дюймов. Минимум
  зазор до негорючей конструкции должен составлять шесть дюймов, когда стол
  14-1, за исключением того, что должно быть сохранено сорок восемь дюймов.
  куда вставляется топливо. Принятые печи освобождаются от
  вышеупомянутые зазоры и должны быть установлены в соответствии с
  соответствующий эталон и определенные зазоры
  посредством испытаний, указанных в эталонном стандарте.(h) Сокращение расстояний от дровяных устройств.
    (1) Разрешения от включенных и не включенных в список горелок для
  количество горючего материала может быть уменьшено, если горючий материал
  защищен, как описано в таблице 14-1 здесь и как показано на рисунках 14-6
  по 14-10 здесь.
    (2) Расстояние от дровяных приборов до горючих материалов.
  может быть уменьшено за счет использования материалов или продуктов, перечисленных для
  цель уменьшения таких зазоров. Материалы и продукты, перечисленные для
  такое назначение устанавливается в соответствии с условиями
  листинг и инструкция производителя.(3) Для систем уменьшения зазоров, использующих воздушное пространство между
  воспламеняющаяся стена и стеновая защита, должна быть обеспечена надлежащая циркуляция воздуха.
  обеспечивается одним из следующих способов, как показано на рисунке 14-10.
  здесь:
    а. Достаточная циркуляция воздуха может быть обеспечена, если оставить все края
  стены открываются с воздушным зазором не менее двух дюймов.
    б. Если стеновое ограждение установлено на одной плоской стене вдали от
  углов, можно обеспечить адекватную циркуляцию воздуха, оставив только
  нижний и верхний края или только боковые и верхние края открываются с воздушным зазором
  не менее двух дюймов.c. Защитные ограждения, закрывающие две стены в углу, должны быть открыты в
  нижний и верхний края с воздушным зазором не менее двух дюймов.

                                 ТАБЛИЦА 14-1
          Уменьшение разрешения на использование оборудования с указанными формами
                      Защита {1,2,3,4,5,6,7,8,9,10}

 Уменьшение зазора Максимально допустимый При требуемом зазоре
  система, применяемая к, и уменьшение свободного пространства без защиты
  охват всего сгорания (в процентах) составляет 36 дюймов., зазоры
  Возможные поверхности, указанные ниже, являются минимальными
  расстояние, указанное как допустимый зазор. Для
  требуемый зазор с другим необходимым зазором
  без защиты без защиты,
                                                рассчитать минимум
                                                допустимый зазор от
                                                максимально допустимый
                                                снижение.{9,10}

                                                       Как стена, как потолок
                                Как стена, так и потолочный протектор
                               Protector Protector (дюймы) (дюймы)
                               _________ __________ _________ _________
    (a) 3 1/2 дюйма толщиной 33% __ 24 __
  кладка стены без
  вентилируемое воздушное пространство.
    (b) толщиной 1/2 дюйма 50% 33% 18 24
  негорючий изолятор
  доска более 1 дюймастекловолокно или минеральное
  шерстяные ватки без вентиляции
  вентилируемое воздушное пространство.
    (c) 0,024 дюйма (калибр 24) 66% 50% 12 18
  листовой металл более 1 дюйма
  стекловолокно или минеральное
  шерстяные войлоки усиленные
  с проводом или аналогом,
  на тыльной стороне с вентиляционным отверстием
  вентилируемое воздушное пространство
    (d) Толщина 3 1/2 дюйма 66% __ 12 __
  кладка стены с вентиляцией
  вентилируемое воздушное пространство
    (e) 0,024 дюйма (калибр 24) 66% 50% 12 18
  листовой металл с вентиляционным отверстием
  вентилируемое воздушное пространство.(f) 1/2 дюйма негорючие 66% 50% 12 18
  изоляционная плита с вентиляционным отверстием
  вентилируемое воздушное пространство.
    (g) 0,024 дюйма (калибр 24) 66% 50% 12 18
  листовой металл с вентиляционным отверстием
  вентилируемое воздушное пространство над
  0,024 дюйма (калибр 24)
  листовой металл с вентиляционным отверстием
  вентилируемое воздушное пространство.
    (h) 1 дюйм стекловолокна 66% 50% 12 18
  или ватины из минеральной ваты
  зажатый между двумя
  листы 0,024 дюйма (24 калибра)
  листовой металл с вентиляционным отверстием
  вентилируемое воздушное пространство.Заметки:
    {1} Распорки и стяжки из негорючего материала. Без проставок
  или стяжки должны использоваться непосредственно за прибором или проводником.

 {2} Со всеми системами уменьшения зазоров, использующими вентилируемое воздушное пространство,
  должна быть обеспечена соответствующая циркуляция воздуха. Должно быть не менее 2
  дюймов между системой уменьшения зазора и горючими стенами и
  потолки для систем уменьшения зазоров с использованием вентилируемого воздушного пространства.
    {3} Вата минеральная (одеяло или доска) должна иметь минимальную плотность.
  8 фунтов.на фут {3} и имеют минимальную температуру плавления 1500 ° F.
    {4} Изоляционный материал в составе системы уменьшения зазоров
  должен иметь теплопроводность 1,0 (БТЕ-дюйм.) / (кв. фут-час- ° F) или меньше.
  Изоляционная плита должна быть изготовлена ​​из негорючего материала.
    {5} При прохождении одностенного соединителя через кладочную стену, используемую в качестве
  стеновой экран, должно быть не менее 1/2 дюйма открытого вентилируемого воздуха.
  пространство между разъемом и кладкой.
    {6} Не менее 2 дюймов.между прибором и
  защитник. Ни в коем случае не допускается зазор между прибором и
  поверхность стены должна быть уменьшена ниже допустимой в таблице.
    {7} Зазоры перед загрузочной дверью и / или дверкой золоудаления
  прибор не должен быть меньше, чем в Разделе 8-6.
    {8} Все зазоры и толщины минимальные: зазоры больше и
  толщины приемлемы. Зазоры не должны быть менее 12 дюймов.
  от бытовой техники.
    {9} Для расчета минимально допустимого зазора:
  можно использовать формулу: C {pr} = C {un} x (1-R / 100).C {pr} - это минимум
  допустимый зазор. C} un {- необходимый зазор без защиты,
  и R - максимально допустимое уменьшение зазора.
    {10} Остальные уменьшенные зазоры см. На рисунках 14-11 и 14-12
  с использованием материалов с (a) по (h).

  ВИД СПЕРЕДИ - (см. Рис. 14-6)

  ПРОЗОР ДО ГОРЯЧЕЙ СТЕНЫ С ЗАЩИТЫ, КАК УКАЗАНО - (см.
  Рисунок 14-7)

  СИСТЕМА УМЕНЬШЕНИЯ ЗАЗОРА КЛАДКИ - (См. Рис. 14-8)

  КАМЕННАЯ СТЕНА - (См. Рис. 14-9)

  СТЕНОВЫЕ ЗАЩИТЫ - (См. Рисунок 14-10)

  Защита стен с использованием материалов из Таблицы 14-1 - (См. Рисунок 14-11)

  Защита потолка с использованием материалов, указанных в таблице (см. Рис. 14-12)

  (4) Все зазоры должны измеряться от внешней поверхности
  горючие материалы до ближайшей точки на поверхности дерева
  горящего устройства, не обращая внимания на какие-либо меры защиты, применяемые к
  горючие материалы.(5) Все зазоры между дровяными приборами и
  горючие материалы должны быть достаточно большими, чтобы поддерживать достаточное
  зазор между соединителями дымохода и горючими материалами, как
  требуется в пятнадцатой главе этой главы.
    (i) Принадлежности. Заводские аксессуары для дровяных приборов
  такие как теплообменники, коврики для печи, напольные покрытия и защитные экраны
  должны быть перечислены и приняты, и должны быть установлены в соответствии с
  условия их включения и принятия.
