Как сделать паяльную лампу: Паяльная лампа своими руками

Содержание

Как сделать газовую горелку из паяльной лампы

В этом обзоре автор решил сделать из старой паяльной лампы, работающей на бензине, газовую горелку. Процедура эта несложная, и не займет много времени.

Первым делом необходимо будет снять с паяльной лампы горелку — она и послужит основным элементом нашей самоделки.

По большому счету, это полноценная горелка: подключай шланг с газового пропанового баллона, и пользуйся. Но для того чтобы удобно было ею пользоваться, потребуется еще смастерить ручку и переходник на шланг.

Рекомендуем также прочитать статью: как сделать паяльную ванну из старого утюга своими руками.

Первым делом необходимо будет отрезать кусок металлической трубки подходящего диаметра и нарезать на конце резьбу.

Другой конец трубки (без резьбы) привариваем к нижней части горелки. Сварной шов зачищаем лепестковым диском для болгарки.

Основные этапы работ

На следующем этапе необходимо будет изготовить ручку. Автор использует для этого деревянный брусок, который потом округляет на токарном станке. По центру надо будет просверлить продольное отверстие.

Если токарного станка у вас нет, можно использовать кусок черенка лопаты или другого садового инструмента.

На резьбу наматываем фум-ленту и накручиваем штуцер, на который потом надеваем шланг. Вот, собственно, и вся работа.

При использовании самодельной газовой горелки (да и заводской тоже) обязательно установите редуктор на газовый пропановый баллон. Не надо пренебрегать правилами техники безопасности.

Подробно о том, как сделать газовую горелку из паяльной лампы, можно посмотреть на видео. Если у кого-то есть опыт использования подобных горелок, напишите об этом в комментариях.

Оцените запись

[Голосов: 46 Средняя оценка: 4. 7]

Самая быстрая переделка паяльной лампы под газ пропан-бутан | ММА сварка для начинающих

Паяльной лампой пользуются далеко не все, очень уж много мороки. Куда проще и легче использовать компактную газовую горелку, которой можно паять, смолить или разогревать.

Тем не менее, у многих в гараже без дела валяются старые паяльные лампы, которые не нужны, и вроде бы жалко выкинуть. Так вот, совсем не составит труда переделать паяльную лампу под газ, а как именно, я расскажу в статье.

Что понадобится для переделки паяльной лампы

Во-первых, нам не обойтись без газового шланга длиной 5-10 метров. Во-вторых, нужны будут небольшие штуцера с хомутами, а также фум-лента для подмотки резьбы. Кроме того, необходим будет баллон с пропан-бутаном и обязательно с редуктором. Внимание! Подключать паяльную лампу к газовому баллону без редуктора, ни в коем случае нельзя.

Из инструментов потребуется гаечный ключ, болгарка, а также сварочный аппарат. Сварочник нам потребуется для приваривания гайки к металлической трубке, которая будет служить в качестве переходника (от паяльной лампы к шлангу). Рассмотрим более подробно процесс переделки паяльной лампы под газ (пропан-бутан).

Как переделать паяльную лампу под газ

В первую очередь нужно будет разобрать паяльную лампу. Нам понадобится лишь верхняя её часть, без металлической ёмкости и насоса. Поэтому берём разводной ключ или прямо рукой, и выкручиваем из паяльной лампы верхнюю часть с соплом, предварительно сняв насос. Если лампа старая и уже успела заржаветь, то возможно потребуется воспользоваться какими-то растворителями ржавчины или ВД-40.

И ещё раз обращу ваше внимание на технику безопасности при выполнении подобных работ. И газ, и бензин — являются горючими веществами, поэтому курить при разборке паяльной лампы, категорически нельзя. То же самое касается и последующей переделки паяльной лампы под газ, нужно быть предельно осторожным.

Теперь понадобится гайка и кусок трубки, которую необходимо будет к ней приварить при помощи сварки. Гайка по диаметру должна подходить к сифонной трубке паяльной лампы. Таким образом, можно быстро сделать переходник для подключения газового шланга. Если сварки под рукой нет, то можно воспользоваться резьбовым соединением, предварительно уплотнив его с помощью фум-ленты.

Подключение паяльной лампы к газу

На следующем этапе нам необходимо будет подключить паяльную лампу к газу. Для этого берём и накручиваем редуктор на баллон с газом. По технике безопасности, подключать потребители газа к баллону без редуктора — нельзя.

Для фиксации шланга к трубке паяльной лампы и к редуктору, лучше всего будет воспользоваться небольшими съёмными хомутами. Однако если хомутов нет, то можно использовать для этих целей и проволоку. При этом важно чтобы проволока не ломалась и была бы достаточно гибкой.

На этом переделка паяльной лампы под газ завершена. Прежде чем проверить работу паяльной лампы от газа, обязательно сначала проверьте все соединения на герметичность. Для этого воспользуйтесь мыльным раствором (разбавьте в воде немного мыла), после чего нанесите его на каждую резьбу и соединение. Открыв баллон с газом, убедитесь в том, что из соединений не проступают мыльные пузыри, которые будут указывать на утечку газа.

Следующие статьи:

Паяльная лампа. Виды и устройство. Применение и работа

Паяльная лампа или горелка – это нагревательное устройство, работающее на жидких горючих материалах, таких как спирт, керосин или бензин, которое создает открытое пламя. Прибор был изобретен 1881 году, и за многолетнюю историю практически не изменился. Он до сих пор является актуальным и востребованным в различных отраслях промышленной деятельности и бытовой жизни. С развитием технологий появились другие виды устройств, способные в определенной степени заменить лампы – это электрический монтажный фен, газовая горелка. Устройство производится с различной емкостью бака для заправки горючего от 0,1 до 2 л. При этом мощность нагрева пламени доходит до 3 кВт.

Где применяется паяльная лампа

Горелка долгое время была одним из самых востребованных бытовых устройств, поскольку позволяет выполнять широкий спектр задач при отсутствии электричества.

Рассматривая возможные направления использования можно отметить:
  • Расплавление припоя для пайки и нагрев паяльника.
  • Расплавка свинца и других металлов, температура плавления которых ниже 1100 градусов.
  • Обжиг поверхностей для удаления красок и лаков.
  • Отогрев заледенелых водопроводных труб из металла.
  • Дезинфекция клеток для животных.
  • Подключение к примусу для приготовления пищи.
  • Разогрев ржавых деталей с целью их расширения для облегчения демонтажа.
  • Смоление свиных туш.
  • Разогрева битума или смолы при ремонте крыш.

С появлением газовых горелок паяльная лампа утратила свою популярность, поскольку уступает им по простоте применения. Чтобы разжечь лампу и подготовить к использованию необходимо затрачивать как минимум 5 минут. При этом руки и одежда могут пропахнуть запахом бензина, керосина или спирта. В случае с газовой горелкой подобного не происходит, поскольку она сразу же зажигается и горит на полную мощность.

Плюсы и минусы
К преимуществам, которыми обладают паяльные лампы можно отнести:
  • Доступность горючего для их заправки.
  • Высокая мощность говорения.
  • Универсальность применения.
  • Низкая себестоимость заправки на фоне экономичного расхода.

Действительно, если паяльная лампа работает на бензине, то для заправки нужно просто купить горючее в любой АЗС. Учитывая, что средняя горелка расходует около 1 л топлива за 2 часа работы на полную мощность, применение подобного устройства более чем оправданно. Если сравнивать лампу с аналогичным устройством, которое горит на газу, то можно с уверенностью отметить, что на бензиновом топливе работать гораздо выгодней, поскольку оно стоит дешевле, чем баллон с газом. Бензин достать намного легче, что нельзя сказать о газовых баллонах, которые продаются только в хозяйственных магазинах. Исключением являются только газовые горелки, которые с помощью шланга подключается к бытовому баллону, используемому для оснащения кухонных плит.

При этом нельзя не отметить недостатки, которыми обладают лампы:
  • Сложность розжига.
  • Наличие открытого пламени, что может привести к возгоранию и пожару.
  • Высокая вероятность взрыва при нарушении правил безопасности.
  • Невозможность дозаправки до момента полного остывания корпуса устройства.
  • Возможность розжига только на открытом воздухе за пределами помещения.
  • Устойчивый запах горючего на этапе разогрева.
  • Большое количество копоти в момент розжига.
  • Покрытие корпуса горелки сажей, которая пачкает руки.
  • Отсутствие автоматической системы розжига, как у газовых аналогов.

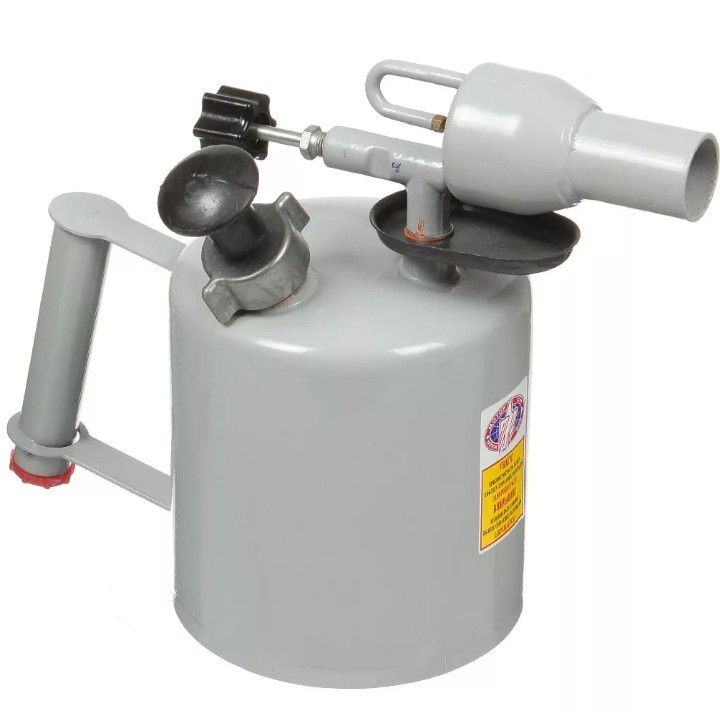

Устройство лампы

Паяльная лампа при своей внешней простоте имеет очень интересную конструкцию, поскольку каждая деталь продумана до мелочей.

Зачастую устройство лампы бывает упрощено, и заправочная горловина отсутствует. Ее роль совмещена вместе с насосом для нагнетания давления. Насос выкручивается из бака, в результате чего получается заправочное отверстие. После заливки бензина, керосина или спирта, насос закручивается обратно.

Паяльная лампа имеет интересный принцип работы. Он заключается в том, что подаваемое в результате давления горючее попадает в пустотелую горелку перед тем как распылиться через форсунку и смешаться с воздухом. Пламя, которое при этом выходит из лампы нагревает горелку, поэтому дальнейшее топливо сильно разогревается. Сначала форсунка распыляет жидкий бензин, но по мере того как ее корпус прогревается все дальнейшее топливо уже имеет состояние пара. Это многократно усиливает силу горения, и повышает эффективность прогорания.

Как запустить паяльную лампу

Паяльная лампа является специфическим устройством, для работы с которым необходимо четко следовать инструкциям. При нарушении техники безопасности существует высокая вероятность взрыва, в результате которого получение тяжелых ожогов является неизбежным.

Подготовительный этап

Чтобы запустить устройство необходимо в первую очередь убедиться, что регулировочный винт плотно закрыт. Он зажимается по часовой стрелке. После проверки можно осуществить заправку лампы. Независимо от того на каком горючем она работает, уровень наполнения бака топливом не может превышать больше 2/3 от общей вместительности. После заправки нужно плотно закрыть заливное отверстие.

Далее предстоит самая тяжелая работа. Необходимо создать избыточное давление внутри бака лампы. Для этого применяется насос. Сначала шток насоса двигается очень легко, но по мере нагнетания давления работать становится все тяжелее. Для лампы объемом в 1 л заполненной наполовину понадобится приблизительно 60 качков. Ориентироваться только по этому показателю не стоит, поскольку многое зависит от производителя и технического состояния насоса. Если в нем износилась манжета, то качать придется дольше. Ориентиром того, что достаточное давление уже создано, является существенное утяжеление движения штока. При этом если убрать руку со штока, он сам выдвигается с корпуса насоса. Достигнув такого результата нужно прекратить закачку.

В том случае, если насос изначально двигается очень тяжело, его можно разобрать смазать манжету солидолом. Наличие смазки улучшит легкость ее движения и намного ускорит дальнейшую закачку. Периодическая смазка предотвращает ранний износ резиновой манжеты, что избавит от необходимости в ее замене с предварительными поисками требуемой детали в магазинах.

Когда создано избыточное давление достаточной силы, нужно проверить работоспособность форсунки. Для этого слегка приоткрывается регулировочный винт. Как только из форсунки вылетит струя горючего, винт закрывается.

Непосредственный розжиг

После завершения подготовительного этапа можно приступить к непосредственному розжигу. Он осуществляется только на открытом воздухе или в техническом помещении, в котором запах бензина не создаст дальнейшего дискомфорта. Вполне возможно использовать лампу в гараже или мастерской, при этом включив вентиляцию или открыв входную дверь. Чтобы запустить горелку нужно набрать несколько миллилитров применяемого горючего и залить его в чашечку, находящуюся под смесителем лампы. Горючее заливается в ванночку наполовину. В том случае если розжиг осуществляется в сильный мороз, чашечка заполняется полностью. Далее с помощью спички или зажигалки нужно поджечь поверхность горючего. Работать нужно аккуратно, поскольку в момент воспламенения горящий факел может обжечь пальцы. Когда топливо в чашечке начнет гореть, нужно повернуть горелку по ветру, чтобы факел не достигал пластиковых деталей – рукояти насоса и регулировочного винта.

Как только топливо в чаше практически выгорит нужно слегка приоткрыть регулировочный винт. В результате из форсунки начнет подаваться горючее доведенное в пустотелой горелке до газообразного состояния. В таком виде лампа оставляется еще на несколько минут. За это время топливо в чаше прогорает окончательно. При этом подаваемое из форсунки пламя, смешанное с воздухом создает более высокую температуру горения, что еще больше разогревает горелку. Чем она горячее, тем интенсивнее жидкое горючее превращается в пар, который горит намного лучше.

Буквально за 2-3 минуты с момента того как форсунка была открыта и началась подача горючего непосредственно из самой лампы, пламя приобретает синеватый оттенок и вылетает под давлением. С этого момента лампу можно использовать. Такой факел уже не оставляет следов копоти на обжигаемой поверхности. По мере того, как давление внутри бачка будет спадать, сила пламени уменьшится. Чтобы его поддерживать, нужно периодически закачивать давление с помощью насоса. Это можно делать при горящей лампе. Сила факела регулируется винтом.

Правила безопасности

Чтобы избежать взрыва горелки необходимо придерживаться нескольких простейших правил безопасности. В первую очередь следует использовать только тот вид горючего, для которого паяльная лампа была создана. Если она работает на керосине, то заправка бензином категорически запрещена. Следующее очень важное правило – нельзя открывать заливную горловину в момент работы горелки, или когда она еще горячая. Именно из-за нарушения этого запрета и случается подавляющее большинство несчастных случаев. Даже если топливо закончилось, открыть бачок можно только после того, как лампа остыла.

Похожие темы:

Как пользоваться паяльной лампой? - Homo habilis. Журнал для умелых людей

Несмотря на широкую доступность электрических промышленных фенов и портативных газовых горелок, паяльная лампа остается простым, удобным и экономичным способом чего-нибудь как следует нагреть. Еще совсем недавно разжечь паяльную лампу мог любой человек, мало-мальски умеющий работать руками. Сейчас технические форумы буквально заполонены вопросами – как разжечь паяльную лампу, почему паяльная лампа не работает? Попробуем разобраться в этом вопросе максимально подробно.

Использование органического топлива для получения энергии известно с давних времен. Жидкое углеводородное топливо в этом отношении особенно удобно. При полном сгорании углеводородов должны образовываться только углекислый газ и вода. Но для этого требуется, чтобы на каждый килограмм сгорающего топлива приходилось определенное количество килограммов воздуха.

Обеспечить это не так-то легко. Если зажечь, например, бензин в открытой емкости, то гореть он будет оранжево-красным изрядно коптящим пламенем, явно свидетельствующим о недостатке воздуха. Если воздух, а еще лучше – чистый кислород подавать в факел принудительно, то пламя станет голубым, без копоти и гораздо более горячим. Так, например, работает керосиновый резак. В горелку резака подается смесь керосина и кислорода, что приводит к полному сгоранию и такой высокой температуре, при которой плавится и горит даже сталь.

Но для домашнего мастера вряд ли покажется заманчивым возиться с кислородным баллоном или воздушным компрессором. А нельзя ли сделать так, чтобы пламя само захватывало столько воздуха, сколько ему необходимо? Можно и именно так работает паяльная лампа.

Паяльная лампа – нагревательный прибор, в котором теплота сгорания топлива, помимо основного назначения, используется для испарения подаваемого в горелку топлива. То есть горит в паяльной лампе не само жидкое топливо, а его пары, поступающие в зону горения с высокой скоростью. Струя паров топлива захватывает находящийся вокруг горелки воздух, что обеспечивает поступление в зону горения достаточного количества кислорода.

Само замечательное в этом процессе то, что регулируется он автоматически. Чем больше паров топлива подается в горелку, тем выше скорость струи и тем большее количество воздуха захватывается. В некоторых случаях воздуха может быть слишком много, тогда он просто проходит через горелку, снижая температуру факела. Но обычно горелки проектируются таким образом, что пропустить излишнее количество воздуха они не могут чисто физически.

Для чего можно использовать паяльную лампу?

Раньше паяльная лампа применялась практически везде, где требовался сильный нагрев материалов, потому что другой альтернативы просто не было. Сейчас во многих случаях рациональнее заменить паяльную лампу газовой горелкой или электрическим промышленным феном. Это проще и безопаснее. Но иногда воспользоваться плодами прогресса не получится. Например, промышленный фен не получится использовать при отсутствии электричества, а горелку на сжиженном газе почти невозможно разжечь на морозе. В конце концов, паяльная лампа уже может быть в хозяйстве с незапамятных времен, а другие инструменты придется покупать. Поэтому паяльной лампе и сейчас находится широкое поле применения. Паяльная лампа чаще всего используется для:

  • нагрева деталей и плавления припоя, нагрева паяльников при пайке
  • сварки материалов с температурой плавления до 1000 градусов
  • плавления металлов с температурой плавления до 800-900 градусов
  • выжигания старого лакокрасочного покрытия на металлических предметах
  • разогрева замерзшей воды в водопроводных и канализационных трубах
  • подогрева двигателей внутреннего сгорания для запуска при низких температурах
  • разборки старых ржавых резьбовых соединений
  • осмоления шерсти на тушах животных

Что заливать в паяльную лампу?

Чисто теоретически заливать в паяльную лампу можно любую хоть как-то испаряющуюся горючую жидкость – бензин, керосин, дизельное топливо, спирт, различные растворители, нефть. Однако низкокачественное топливо с большим количеством плохо испаряющихся компонентов (например, нефть, содержащая приличное количество мазута) быстро забьет форсунку, а потом и весь испаритель. Поэтому использовать можно только высококачественное очищенное горючее – спирт, бензин, керосин.

Горючее должно соответствовать типу лампы. Заливать неподходящее горючее в паяльную лампу категорически запрещается. Объем испарителя паяльной лампы рассчитывается исходя из испарительной способности топлива. Если в бензиновую паяльную лампу залить керосин, то он не будет успевать испаряться в достаточном количестве, и лампа будет «плеваться» горящей жидкостью и изображать огнемет. Более серьезные последствия возникнут при заливке бензина в керосиновую паяльную лампу. Давление насыщенных паров бензина в шесть раз больше по сравнению с керосином. При розжиге весь объем находящегося в большом испарителе бензина превратится в пар, что с большой вероятностью приведет к взрыву паяльной лампы.

Поэтому в керосиновую паяльную лампу следует заливать только чистый осветительный керосин, ни в коем случае не смешивая его с каким-либо другим топливом.

В бензиновую паяльную лампу заливают чистый бензин. Ведется много споров о том, какой именно бензин лучше заливать – низкооктановый или высокооктановый. Лучшим сортом бензина для паяльной лампы является высокоочищенный бензин-растворитель типа «Галоша» или «Калоша» (Нефрас С2-80/120). Он продается в хозяйственных магазинах. Однако при большом объеме работ такое топливо обойдется слишком дорого.

Поэтому чаще в паяльных лампах используют обычный автомобильный бензин. Октановое число бензина, определяющее стойкость к детонации, в данном случае никакой роли не играет. Более важна чистота топлива и отсутствие различного рода присадок. С этой точки зрения предпочтение следует отдать низкооктановому горючему. В нем меньше примесей и оно меньше загрязняет форсунку. Существенного влияния октановое число бензина на быстроту розжига и температуру пламени не оказывает.

Спиртовые паяльные лампы обычно имеют небольшой объем резервуара (до 200-300 мл) и используются для мелких, например, ювелирных работ в помещении. В свободной продаже встретить спиртовую паяльную лампу сейчас невозможно, они практически во всех областях применения полностью вытеснены миниатюрными газовыми горелками.

Как устроена паяльная лампа?

Общее устройство паяльной лампы рассмотрим на примере паяльной лампы ЛП-1,0 компании Калибр. Сразу следует отметить, что известный московский завод «Калибр» к этой лампе никакого отношения не имеет. Торговая компания «Калибр» основана в 2001 году и специализируется на продаже инструментов китайского производства. В каталоге компании представлены паяльные лампы ЛП-1.0, ЛП-1.5, ЛП-2.5, ЛП-3.5. Число в наименовании лампы обозначает емкость резервуара для горючего в литрах, в остальном лампы практически идентичны. И, несмотря на ряд недостатков, эти лампы вполне работоспособны.

К сожалению, инструкцию по применению, приложенную к паяльной лампе ЛП-1.0, вряд ли можно назвать исчерпывающей и обстоятельной.

В наше время даже к туалетной бумаге инструкция может быть больше, а уж о такой потенциально опасной штуке, как паяльная лампа, и говорить не приходится. В инструкции полностью отсутствует информация о порядке работы с паяльной лампой. Недоумение вызывает и позиция 7 на рисунке, указывающая на резервуар с горючим, но, тем не менее, озаглавленная как «Предохранительный клапан».

Что-то похожее на предохранительный клапан у лампы ЛП-1.0 действительно есть. И это что-то представляет собой приваренную к корпусу резьбовую бобышку, в которой размещается резиновая прокладка и металлическая заглушка.

Насколько такой устройство является предохранительным клапаном судить трудно, но лучше уж это, чем ничего. В любом случае перекачивать лампу уж точно не стоит.

В остальном паяльная лампа стандартна. Заправка резервуара 5 топливом производится через воздушный насос 2. Для этого гайка насоса отвинчивается, и насос целиком вынимается из корпуса. Поток паров топлива в горелку 4 регулируется ручкой запорной иглы 3. При работе лампа удерживается только за ручку 1.

В комплект лампы также входит набор принадлежностей и запасных частей в бумажном пакетике.

К лампе прилагаются: 1 – иглы для чистки форсунки (довольно кустарной конструкции), 2 – запасная манжета воздушного насоса, 3 – запасная форсунка, 4 – прокладка воздушного насоса, 5 – прокладка аварийного клапана

При покупке горелка паяльной лампы, вкрученная в резервуар по резьбе с уплотнительной лентой ФУМ, довольно легко проворачивалась, что создавало определенные проблемы при работе. Поэтому соединение было разобрано и собрано снова с новым уплотнением.

Как правильно разжигать паяльную лампу?

Работать с паяльной лампой необходимо на открытом воздухе. В исключительных случаях возможна кратковременная работа в помещении при наличии хорошей вентиляции.

  • Паяльная лампа заправляется чистым бензином (нефрасом) в объеме не более 3/4 от объема резервуара. Оставшаяся 1/4 часть объема, заполненная воздухом, позволяет создать в резервуаре необходимое давление и играет роль компенсатора при нагреве лампы.
  • В резервуаре паяльной лампы создается небольшое избыточное давление (6-10 качков насоса).
  • В ванночку горелки наливается чистое жидкое топливо, горящее без копоти (теоретически - этиловый спирт). Практически в ванночку горелки наливают тот же бензин, что и в резервуар. После этого топливо в ванночке поджигается для первичного прогрева испарителя. Во время прогрева лампа должна находиться в защищенном от ветра месте.
  • После погасания топлива в ванночке запорная игла немного приоткрывается. При наличии струи паров топлива производится поджигание факела. Если появляется струя жидкости, то прогрев следует повторить. При некотором навыке запорная игла приоткрывается точно в момент погасания или незадолго до погасания топлива в ванночке, повторное поджигание при этом не требуется.
  • По мере прогрева испарителя подачу топлива в горелку можно увеличивать. Для быстрого прогрева паяльную лампу можно поставить соплом к массивному негорючему предмету (стальной плите) с зазором 2-3 см.
  • Во время работы размер факела регулируют количеством поступающего в горелку топлива с помощью запорной иглы. При перебоях в работе, неровном факеле, погасании пламени следует проверить чистоту форсунки, при необходимости прочистить ее иглой для чистки.
  • Гашение паяльной лампы производится закрытием запорной иглы. Спускать давление и открывать резервуар допускается только после полного остывания лампы.

Меры предосторожности при работе с паяльной лампой

Паяльная лампа является пожароопасным и потенциально взрывоопасным инструментом. В резервуаре паяльной лампы находится горючая жидкость под давлением, а сам резервуар расположен близко от горящего горячего факела.

При работе с паяльной лампой запрещается:

  • использование лампы при наличии утечки топлива или его паров
  • использование топлива, не соответствующего типу лампы
  • длительная работа, приводящая к нагреву резервуара для топлива выше 50 градусов
  • работа при неисправности предохранительного клапана или манометра для измерения давления
  • заправка, слив топлива, сброс давления, открывание резервуара при работающей или не остывшей лампе. Открывание резервуара на горячей лампе – одна из самых частых причин взрыва паяльных ламп
  • работа в помещении без достаточной вентиляции

Соблюдение правил безопасности при работе с паяльной лампой является залогом эффективной и безопасной эксплуатации  инструмента.



Рекомендуем прочитать

Дизельная горелка своими руками чертежи


Требования к самодельным горелкам

Для правильной работы самодельной горелки на отработанном масле необходимо соблюсти ряд требований. Для лучшей теплоотдачи отработка должна быть разогрета и в распыленном состоянии. Остальные требования, предъявляемые к самоделкам:

  • незначительное расходование электроэнергии;
  • простота в сборке и использовании;
  • высокоэффективная работа самодельного устройства;
  • горелка должна отлично работать даже на топливе, которое низкого качества или загрязнено большим количеством присадок.

Самодельные горелки используются в самых различных целях, зачастую их вставляют в печи, использующие жидкое топливо или универсальные котлы.

Главное, изготовить форсунку, которая будет способна дать мощную струю пламени.


Варианты повышения эффективности работы мини-печи своими руками

Печи на отработанном масле часто используются для обогрева гаража или небольшой мастерской. В здании, где постоянно находятся люди, применять такой аппарат не рекомендуется. Это связано с тем, что печка впитывает кислород, что оказывает негативное влияние на дыхательные органы человека. Если аппарат предназначается для обогрева жилого помещения, он должен располагаться в отдельной комнате.

В помещении, где постоянно находятся люди применять такую печь не рекомендуется

Для повышения эффективности работы аппарата могут использоваться дополнительные устройства. Печь на отработанном масле с водяным контуром организовывается посредством обвязывания корпуса змеевика или монтажа водяной рубашки на дымоходе. В первом случае змеевик выполняется из медной трубы. Он встраивается в систему отопления дома.

Водяная рубашка изготавливается из листового металла в виде емкости, которая располагается в верхней части корпуса. В ней осуществляется циркуляция жидкого теплоносителя. Для эффективной работы печи в резервуаре должно находиться до 30 л воды. Такой аппарат позволит обогреть помещение большой площади.

Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом, необходимым в случае закипания жидкости. Здесь не рекомендуется устанавливать мембранную емкость.

Другим вариантом повышения эффективной работы печи является использование воздушного теплообменника, который представлен вентилятором. В аппарат не вносятся конструктивные изменения, а обогрев помещения улучшается. Вентилятор располагается возле верхней камеры. При ее охлаждении нагретый воздух распространяется по площади помещения. Можно также прогонять воздух через короб, расположенный сверху печки, или по трубе, которая монтируется в камеру дожигания.

Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом

Делаем своими руками

Процесс изготовления горелки Бабингтона не очень сложен и при наличии всех необходимых материалов и инструментов займет всего несколько дней, в зависимости от навыков человека.

Для изготовления данного агрегата потребуются следующие материалы:

  • стальная трубка ДУ10,
  • металлический тройник диаметром 50 миллиметров с внутренней резьбой;
  • металлическая сфера (или полусфера) диаметром меньшим 50 миллиметров;
  • медная трубка ДУ10 не менее одного метра длины;
  • металлическое колено ДУ10 с наружной резьбой;
  • сгон диаметром 50 миллиметров с наружной резьбой, длиной не менее 10 сантиметров;

Также потребуется минимальный набор инструментов:

  • угловая шлифовальная машина (болгарка) или ножовка по металлу;
  • перфоратор;
  • специальный патрон для тонких сверл;
  • сверла;
  • сверло диаметром 0,1–0,3 миллиметра;
  • паяльник;

Подготовительный этап

Перед началом сборки необходимо проделать отверстие в сфере (полусфере). Это один из наиболее сложных и ответственных этапов, так как отверстие нужно сделать точно в середине. В противном случае факел горелки будет направлен в сторону, что в свою очередь может негативно сказаться на качестве изделия и на его экономичности.

К тому же, сверление отверстий такого диаметра является сложной задачей, так как тонкие сверла могут ломаться. Поэтому этот процесс надо производить аккуратно и неспешно.

Пошаговая инструкция

горелка Бабингтона

После того, как сфера или полусфера готова, можно приступить к сборке. Она очень проста и состоит из нескольких несложных манипуляций:

  1. Металлический сгон будет играть роль сопла. Он отрезается нужной длины и вкручивается в тройник. После этого в сгоне сбоку сверлится отверстие достаточно большое, чтобы через него можно было поджечь струю.
  2. Сверху тройника ближе к соплу делается отверстие под медную трубку, по которой будет подаваться топливо в устройство.
  3. К медной трубке присоединяется колено для подключения топливной магистрали.
  4. Медной трубкой делается несколько витков (2-3 будет достаточно) вокруг сопла. Их надо делать на некотором расстоянии от сгона. Это позволит подогревать масло до нужной температуры перед его попаданием на сферу.
  5. В сфере с противоположного конца от маленького отверстия сверлится еще одно по внешнему диаметру стальной трубки. Трубка герметично вставляется в сферу. Это необходимо для того, чтобы воздух выходил только через маленькое отверстие, а внутри нее создавалось давление. Если же вместо сферы используется полусфера, то трубка припаивается в месте малого отверстия и герметизируется.
  6. С противоположного конца от сопла в тройник вставляется металлическая трубка со сферой. Она фиксируется в нем.
  7. Таким образом, горелка готова к работе. Осталось только подключить к трубке со сферой компрессор, который будет нагнетать в нее воздух и топливную магистраль к медной трубке.
  8. При желании данную систему можно усовершенствовать, подключив для подачи масла насос. Также можно поставить блок управления датчики контроля. Это сделает данную систему автоматической и более безопасной.

Рекомендации по изготовлению

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

  • Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
  • Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
  • Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
  • Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
  • Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
  • Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Важно! Отверстие надо проделать строго по центру, а его ось должна быть параллельна стенкам корпуса (тройника), в котором будет установлена сфера. Отклонение допускается минимальное, иначе факел будет бить в сторону, что отразится на стабильной работе и расходе горелки.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

Примечание. Если нужно изготовить горелки большой мощности, то диаметр жиклера можно увеличить до 0.4—0.5 мм либо просверлить 2 малых отверстия, соблюдая между ними расстояние не меньше 7 мм.

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2—3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Читать также: Оборудование для изготовления пеллет из опилок

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

Газовое отопление частного дома: автономное, магистральное, воздушное

Метод отопления, при котором топливом служат горючие газы, предполагает размещение отопительных приборов в комнатах, которые отапливают. Сегодня самым известным типом отопления загородных и многоэтажных домов можно назвать газовое отопление.

В конструкции такого вида отопительной системы, помимо главных приспособлений, еще есть и газопроводы, они создают условие передачу топлива и отдачу теплоты, автоматические аппараты, которые нужны, чтобы надежно эксплуатировать газ, устройство, которое обеспечивает герметическое закрытие прохода.

Разновидности конструкций

Есть немного разных классов отопительного оборудования, которые работают на горючем газе. Одни приборы устанавливаются в загородных домах, другие установки наиболее подходят для прогрева производственных помещений.

Оснащение для современных отопительных печей состоит из: котлов, батарей, инфракрасных обогревателей. Как правило, последний прибор применяется в таких комнатах, которые имеют большие размеры. Квазары монтируют обычно на потолке.

Конструкция электромагнитного отопления – это коробок, имеющий развернутый к низу отражатель с фаянсовой насадкой из тонких плит, внизу имеющих отверстия.

Между коробом и соплом есть промежуток. Вот сюда и поступает смесь для топлива, которая нагревает плитки до высокой температуры. Затем газ начинает гореть уже на раскалившейся фаянсовой насадке, она и дает тепло в дома, так их прогревая. При применении этого способа отопительной системы отходов при сгорании почти нет, потому что оставшиеся отходы газа удаляются вентиляцией.

Газовые котлы

Когда вы хотите сконструировать газовое отопление в частном доме, самой лучшей альтернативой станет котел отопления. К выбору этой отопительной системы надо очень внимательно подходить, потому что от этого зависит уют и тепло в доме. Самое важное свойство оборудования, сжигающего природный газ – это его мощность котла. Они могут быть маленькой (4-65 кВт), не очень большой (до 1700 кВт) и максимальной (до 15000 кВт) емкостью.

Вид газовой горелки и прибора зависит от того, какой мощности газовый прибор. Помимо всего прочего, необходимо учесть и то, отопительные котлы настенные, бывают маленькой мощностью, а стоящие на полу – наоборот большой. Еще они имеют различия в структуре строения и то, из какого материала сделан теплообменник. Медные теплообменники в основном используют на стене, а на пол устанавливают теплообменники из чугуна или стали.

Котлы, используемые в газовом отоплении, бывают 1-контурными или 2-контурными.

1-контурные котлы ставят для обогрева только помещения. Нагретая вода выходит из водоподогревателя. 2-контурные котлы ставят не для одного отопления, но и для предоставления горячей воды. При небольшом потреблении горячей воды такие приборы бывают проточными и в них встроен накопительный бойлер. В нем газовая горелка греет воду, или к котлу подключен змеевик.

Меры безопасности

    Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
  • полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
  • запас топлива хранят на безопасном расстоянии;
  • потеки масла необходимо своевременно удалять;
  • электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
  • горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии!

Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

Переделка промышленных горелок

Стоит заметить, что сделать горелку на масле-отработке с нуля намного проще, нежели переделывать промышленные образцы. Ведь все равно потребуется вкладывать средства. Например, при переделке горелки на дизтопливе придется затратить довольно много денег. В итоге и конструкция оказывается весьма сложной и требуется подогревать масло. Намного дешевле купить готовую масляную горелку или сделать ее самостоятельно.

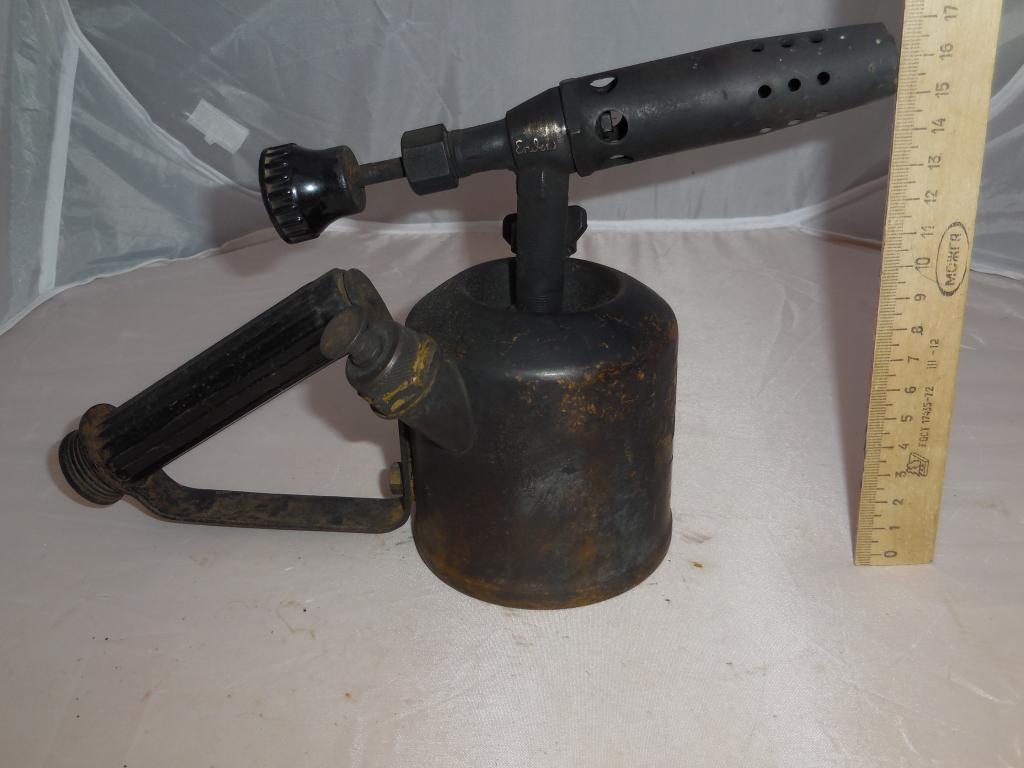

Некоторые пытаются сделать горелку из паяльной лампы. Но это не очень хороший вариант, так как принцип работы у нее сильно отличается от того, какой необходим. В паяльной лампе форсунка прогревается, а масло вытесняется за счет давления из форсунки. Бензин – это очищенное топливо, чего не скажешь об отработанном масле. В нем есть и примеси металлов, и продукты сгорания солярки или бензина, а также иные виды загрязнений. В итоге форсунка засоряется очень быстро. Можно, конечно, модернизировать ее, но овчинка выделки не стоит – слишком дорого и трудозатратно. Поэтому рекомендуется отдать предпочтение горелке Бабингтона.

Переделка оборудования

Сделать горелку на отработанном масле с нуля гораздо проще, чем заниматься какими-либо переделками, требующими вложения средств. Например, отзывы пользователей свидетельствуют о том, что переделка дизельной горелки на отработку обходится в фантастические суммы. Конструкция получается сложной, требующей подогрева горючего. Проще заказать готовую форсунку из Китая или купить изделие российского производства, а еще лучше сделать горелку самому.

Горелка на отработке из паяльной лампы – тоже не самый лучший вариант. Достаточно вспомнить, как работает паяльная лампа. В нее заливается бензин, который подается в форсунку под вытесняющим давлением воздуха. Сама форсунка предварительно разогревается, так как топливо должно сгорать в испаренном состоянии. Так как бензин является высокоочищенным видом топлива, то он спокойно проходит через форсунку, не забивая ее примесями.

Использование горелки на отработке сопряжено с постоянным риском возгорания, поэтому наличие в котельной огнетушителя – строго обязательно!

В случае с отработанным маслом все гораздо сложнее – оно содержит в себе мельчайшие частицы металла, продукты сгорания бензина, сам бензин, различные фракции разложившегося масла и многие другие загрязнения. Форсунка в паяльной лампе загрязнится очень и очень быстро. Есть некоторые способы модернизация форсунки, но они себя не оправдывают. Поэтому далее мы рассмотрим, как сделать горелку Бабингтона своими руками и избавить себя от сложностей и больших затрат.

Что потребуется для самостоятельной сборки

А теперь подойдем ближе к тому, как сделать своими руками горелку на отработке. Плюс очевиден – вы получите качественное устройство, которое будет идеально работать, сможет составить конкуренцию любому промышленному образцу. А самое главное – стоимость у него оказывается очень низкой. Вам потребуется наличие компрессора, способного обеспечить давление не менее 2 Атм.

Идеальный вариант – от старого холодильника. Также вам нужно иметь такие материалы:

  1. Топливный бак с установленным в него ТЭНом. Нагреватель работать будет не постоянно, с его помощью происходит частичный прогрев масла.
  2. Второй бак, предназначенный для сбора масла, не отправленного в форсунку.
  3. Медная трубка, чтобы подавать воздух к сфере горелки.
  4. Трубка для слива отработки.
  5. Насос для перекачки излишков в основной бачок.
  6. Металлическая труба диаметром 2 дюйма для сопла.
  7. Тройник для двухдюймовой трубы.
  8. Материалы для сферической форсунки.

Как сделать горелку на отработке

Для того чтобы сделать горелку на отработанном масле своими руками, потребуется:

  • крестовина для водопроводных труб с внутренней резьбой, диаметром 2 дюйма;
  • кусок двухдюймовой трубы с нарезанной внешней резьбой, длиной 15-20 см;
  • медная трубка диаметром 10 миллиметров для подачи топлива;
  • металлическая трубка для подачи воздуха;
  • компрессор 2-4 бар;
  • масляный насос;
  • фитинги для присоединения топливопровода;
  • вентиль для топливной магистрали для регулировки поступления топлива;
  • полусфера — латунная мебельная ручка или сферическая гайка.

Детали для сборки горелки на отработке

Насос подойдет от любого легкового автомобиля или мотоцикла, его приводной вал надо будет соединить с электродвигателем. Компрессор лучше всего взять от хододильника- они приспособлены к продолжительной работе.

Трубка вкручивается в одно из отверстий крестовины, в противоположное ввинчивается заглушка с закрепленной на ней полусферой таким образом, чтобы она находилась в центре крестовины. Сзади через заглушку к полусфере подводится трубка подачи воздуха.

Читать также: Кровельный саморез по металлу с шайбой размеры

В верхнее отверстие крестовины крепят топливопровод, из которого отработка будет капать на полусферу. Нижнее отверстие выводят в поддон для сбора несгоревшего масла. Все основные узлы горелки на отработанном масле, собранной своими руками:

  • крестовину в сборе;
  • компрессор;
  • топливный бак;
  • насос;
  • блок питания и управления;

закрепляют на раме, сваренной из стального уголка.

Горелка на отработке своими руками

Форсунка

Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм. Обратите внимание на то, что от диаметра зависит мощность самодельной горелки. Чем меньше диаметр, тем ниже мощность и наоборот. Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки. Лучший вариант – сделать отверстие на специальном станке.

Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента. Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла. В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

Сборка горелки

А теперь давайте поговорим о том, как сделать горелку на отработке и запустить ее. По сути, после изготовления форсунки можно смело утверждать, что основная часть изготовлена и ожидается только сборка. Теперь нужно все объединить в корпусе. А в его качестве можно использовать тройник и прикрученную к нему металлическую трубу. Длина ее должна быть примерно 20-40 см. Форсунка должна привариваться или прикручиваться к трубке, которая подает воздух. Второй конец трубки соединяется с компрессором.

Распылитель ставится внутри тройника и закрепляется при помощи фитингов. В самом тройнике нужно сделать отверстие, в него ставится трубка для подачи отработанного масла. Необходимо, чтобы она заканчивалась над распылителем. В качестве отводящей трубки используется нижний элемент тройника. Сюда вворачивается переходник для тонкой трубки, по которой будут уходить излишки в сливной бачок. Чтобы организовать подачу и отвод масла, нужно применять гибкие медные тонкие трубки.

Подогрев топливного фильтра своими руками

Есть несколько вариантов подогреть фильтрующее устройство на дизельном агрегате. Рассмотрим каждый из них.

Обогрев топливозаборника

Для обеспечения прогрева этого устройства специалисты рекомендуют опустить в топливный бак лампу на 50 ватт рядом с топливозаборником. При активации источник освещения начинает греться, что приводит к растворению парафина, в результате чего система сможет эффективно прокачать горючее. Можно также самостоятельно соорудить обогреватель топлива. Его принцип действия в целом схож с работой нагревательной спирали.

Для выполнения задачи надо получить доступ к сеточке топливозаборника. В корпусе приспособления следует просверлить небольшие отверстия по пять штук с каждой стороны, их нужно расположить на одинаковом расстоянии друг от друга. Учтите, этот метод подразумевает наличие предохранительного устройства в электрической цепи. Чтобы обеспечить активацию приспособления, схему надо дополнить кнопкой и вывести ее в салон, установив на центральную консоль.

В качестве вспомогательного компонента для активации применяется реле. Потребуется кусок проволоки с повышенным сопротивлением, к примеру, можно использовать оловянную. Отрезок материала нужно продеть через просверленные ранее отверстия, сделав нагреватель. Когда все будет готово, следует подключить концы проволоки к источнику питания, то есть аккумулятору.

Канал ПОКОЛХОЗИМ предоставил ролик по созданию системы обогрева топливозаборника.

Подогрев фильтра грубой очистки

Обогреть фильтрующее устройство можно методом простых доработок. На место сливного клапана устанавливается свеча накаливания, также подогревательный компонент можно поместить в корпус штуцера, через который поступает горючее. Для выполнения этой задачи понадобится токарный станок. При его отсутствии можно обратиться к специалистам. Если вы снимете сливной клапан, то в будущем из-за этого лишняя жидкость не сможет быть удалена из системы подачи горючего. В случае использования этого метода нужно быть уверенным в том, что машина заправляется высококачественным топливом.

Чтобы создать такую систему обогрева, нужно сделать следующее:

  1. Перед выполнением задачи необходимо удалить фильтрующее устройство грубой очистки.
  2. Из стали на токарном станке вытачивается специальная втулка, которая будет использоваться в качестве заменителя сливной пробки. Чтобы деталь надежно зафиксировать на корпусе фильтрующего устройства, на ней надо сделать резьбу.
  3. Просверлите отверстие во втулке и выполните нарезку внутренней резьбы. С ее помощью на устройстве фиксируется шпилька.
  4. Установите калильную свечу, положительный контакт подсоедините к нагревательному компоненту, а отрицательный — к шпильке.
  5. Полученное приспособление встраивается в корпус фильтра грубой очистки. Метод подключения девайса к бортовой сети аналогичен описанному выше способу. Источником питания выступит аккумуляторная батарея, а в салон автомобиля следует вывести кнопку.

Есть более простой вариант применения свечи накала. Для монтажа устройства надо сделать отверстие в штуцере, нарезать резьбу и установить в нее свечку.

Подробнее о самостоятельном ремонте системы обогрева узнаете из ролика, снятого пользователем Владом.

Доработка фильтра тонкой очистки

Фильтрующее устройство тонкой очистки может засориться даже при незначительной парафинизации топлива.

Из-за его неработоспособности произойдут проблемы с работой ТНВД, запуск мотора будет невозможен. Чтобы сделать подогревательное приспособление для фильтрующего устройства, понадобится примерно десять метров медной проволоки, она должна иметь лаковую изоляцию. Из инструментов потребуется паяльник и изолента. Для реализации схемы подготовьте реле, предохранительное устройство на 10 либо 15 ампер, а также кнопку для активации.

Процесс изготовления выглядит так:

  1. Намотайте 10 метров проволоки на корпус устройства.
  2. Контакты для подачи напряжения подсоединяются к концам материала. Отрицательный вывод соединяется с аккумуляторной батареей, а положительный подключается к реле и кнопке активации.
  3. Положительный контакт специалисты рекомендуют подсоединить к замку зажигания. Это позволит предотвратить разряд аккумуляторной батареи, если вы забудете отключить систему.

Подогрев топливной магистрали

При критически низких температурах даже прогретое топливо будет опять замерзать в результате быстрой циркуляции по магистралям. Чтобы не столкнуться с проблемой кристаллизации, нужно выполнить внешнее утепление топливопровода. Для реализации этой задачи понадобятся строительные утеплители. Как вариант, можно прибегнуть к методу ленточного подогрева. На топливные магистрали нужно установить теплообменник, его следует монтировать на участке между входом и фильтрующим элементом тонкой прочистки.

Этот способ по реализации считается одним из самых сложных, поскольку он требует проведения сварочных работ. По конструкции теплообменник — двухконтурная схема, в которую входят магистрали разного размера. Один из патрубков устанавливается в другой, после чего тонкая магистраль центрируется по отношению к более толстой. По последней будет подаваться горючее. В большой контур следует установить дополнительные шланги. Внутренняя магистраль подсоединяется к охладительной системе силового агрегата так, чтобы в нее поступал антифриз во время его циркуляции по большому кругу.

Завершение изготовления

У горелки будет мощное пламя, но для бесперебойной работы важно, чтобы все конструкции внешних элементов были продуманы грамотно. В рассмотренном варианте отработка стекает по распылителю в форме сферы, но большая часть возвращается обратно в бак, небольшое количество попадает в сопло. Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос. Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.

Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:

  1. Компрессор.
  2. Масляный насос.
  3. Нагревательный элемент.

К сожалению, сделать полностью энергонезависимую конструкцию не получится, так как не рекомендуется исключать ТЭН или масляный насос. Что касается компрессора, то без него горелка работать вообще не будет. Но все равно вы много экономите на топливе — отработанное масло стоит копейки.

История появления горелок на отработанном моторном масле

Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.

Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.

Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.

Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.

В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке. По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами. Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.

Горелка на отработанном масле своими руками – особенности изготовления

Самый простой способ сделать горелку с использованием маленького газового баллона или паяльной лампы. Для работы нужно приготовить:

  • вышеуказанную ёмкость;
  • сварочный аппарат;
  • болгарку;
  • отрезок 1,5-дюймовой трубы;
  • круглую пластину равную внутреннему диаметру трубы;
  • кусок проволоки 6 – 8 мм;
  • болт со сквозным внутренним отверстием для форсунки подачи масла;
  • толстую круглую болванку для крышки.

Читать также: Что нужно для обработки металла

Начало работы

  1. В баллоне по касательной сверлятся два отверстия: снизу (для входа смеси из воздуха и масла), а сверху для выхода пламени. Ввариваются трубки диаметром 1,5 дюйма. Одна является продолжением другой, только немного выше; для того чтобы огонь закручивался внутри, а не сразу вылетал на улицу.
  2. Сверху делается лючок для розжига и снабжается тяжелой крышкой, чтобы при работе не открывалась напором поступающего воздуха.

Отработка – дешевое топливо и для некоторых типов помещений имеет смысл устанавливать печи на отработанном масле. Печь на отработанном масле своими руками: изготовление по шагам, плюсы и минусы использования.

Инструкцию по изготовлению теплового насоса для отопления дома вы найдете тут.

Некогда в нашей стране широко использовалось паровое отопление? Почему же сейчас оно потеряло свою актуальность? В этой статье https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/parovoe-otoplenie-v-chastnom-dome-sxema.html вы найдете ответ на этот вопрос и узнаете, как устроено паровое отопление частного дома.

Регулирование потока воздуха

Напор и количество поступающего для горения воздуха регулируется самодельной заслонкой (она делается по принципу дроссельной, как в карбюраторе).

Заслонка устанавливается в подающей трубе до топливной форсунки следующим образом:

  • Сверлится отверстие для поворотной оси строго по диаметру имеющейся заготовки.
  • По внутреннему диаметру трубы вырезается круглая пластина, которая в закрытом положении может полностью перекрывать отверстие.
  • Изготавливается поворотная ось в виде буквы «Г» и на нее небольшими болтиками монтируется заслонка.
  • Перед заслонкой в подающей трубе сверлится отверстие или прорезается щель для отвода «лишнего» воздуха (на случай, если для горелки его будет много).

Принцип подачи отработки в саму горелку

Для подачи масла устраивается диффузор во впускной трубе сразу за заслонкой. Диффузор представляет собой точеную кольцевую вставку, немного сужающую проходное сечение. Благодаря ему создается разряжение и масло (или другое жидкое топливо) через форсунку поступает и смешивается с воздухом.

Для подающего трубопровода предпочтительнее использовать металлические трубы. Для топливной емкости хорошо подойдет бак из-под фреона, а игольчатый клапан позволит точно регулировать подачу масла.

Простая самодельная горелка

Принцип работы

Топливо самотеком подается на форсунку и засасывается воздухом, проходящим через диффузор. Получившаяся смесь загорается внутри баллона, и факел выдувается на улицу. Таким образом, источником тепла является сама горелка (нагревается до малинового свечения) и факел.

Пламя можно даже использовать для плавки некоторых металлов, например, меди, алюминия и других, имеющих более низкую температуру плавления.

Принцип работы горелки Бабингтона

Несколько слов об истории изобретения. Рассматриваемый способ сжигания тяжелых фракций жидкого топлива появился относительно недавно – в середине прошлого века. Если точнее, то изобретатель Роберт С. Бабингтон (R.S. Babington) запатентовал свою горелку на дизельном топливе в 1969 году. Однако, срок действия патента давно истек и теперь ее устройство доступно всем интересующимся.

Изобретение Бабингтона по принципу работы в корне отличается от традиционных масляных горелок, где смесь воздуха и топлива впрыскивается форсункой под давлением:

  1. Отработка или дизель подается из бака насосом малой производительности.
  2. Топливо капает на рабочую поверхность – сферическую или наклонную. По ней горючее стекает вниз, образуя тонкую пленку.
  3. В центре указанной поверхности проделано отверстие малого диаметра (не более 0.3 мм), сквозь которое компрессор нагнетает сжатый воздух.
  4. Горелка Бабингтона на отработанном масле работает по следующему принципу: поток сжатого воздуха, выходящего через малое отверстие под давлением, отрывает часть масляной пленки от поверхности.
  5. В результате получаем струю топливовоздушной смеси, которая после розжига образует устойчивый факел пламени. Он направляется в топку печи или котла, нагревая стенки камеры либо водяную рубашку. Ниже на рисунке показана схема работы горелочного устройства:


Поскольку часть топлива течет мимо отверстия, организован сток обратно в бак
Здесь хорошо видно, что несгоревшие остатки отработанного масла стекают с полусферы в специальную емкость, а оттуда — обратно в главный бак. Из него топливо поступает на сжигание уже под небольшим давлением, причем предварительно подогревается для разжижения. Как видите, никаких фильтрующих элементов конструкцией не предусмотрено.

Подогрев отработанного масла или дизельного топлива перед сжиганием горелкой Бабингтона очень важен и вот почему:

  1. Нагретая отработка разжижается и образует более тонкую пленку на рабочей поверхности, которая хорошо распыляется потоком воздуха. Это способствует более эффективному горению.
  2. Чем мельче капельки жидкого топлива, взвешенные в струе, тем легче произвести розжиг котла или печи Бабингтона в ручном/автоматическом режиме.

Справка. Найти и купить готовую горелку Бабингтона в заводском исполнении нереально. Известные производители масляных и дизельных агрегатов, например, KROLL или EURONORD, таковых не производят. Выход один – заказать горелку хорошему мастеру или же сделать ее самому.

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

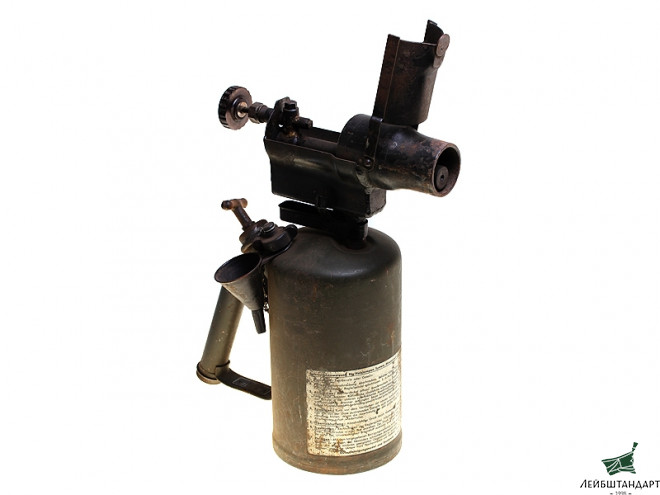

О переделке паяльной лампы на отработку

Некоторые домашние мастера, изучив принцип работы горелки Бабингтона, пытаются переделать под сжигание отработанного масла обычную паяльную лампу. Цель – удешевление и упрощение изготовления, ведь процессы в этих двух устройствах якобы схожи. Такое мнение ошибочно, так как паяльная лампа функционирует иначе, нежели описанная здесь самодельная горелка.

В лампе воздух нагнетается в бачок с бензином с одной целью – вытолкнуть его и подать к форсунке. При этом горючее проходит стадию нагрева и испарения. Форсунка подает в зону сжигания уже пары бензина, жидкость там можно наблюдать только на стадии розжига, когда «голова» паяльной лампы еще не прогрелась. Отработанное же масло испарить не удастся и форсунка будет подавать его в виде крупных капель, что не способствует нормальному горению. Да и сечение жиклера быстро засорится от различных примесей.

Вывод прост: переделать паяльную лампу для сжигания тяжелого жидкого топлива не удастся.

Чем отличается паяльная лампа от горелки Бабингтона

Часто работу горелки с наддувом сравнивают с горением всем хорошо известной паяльной лампы. И действительно, их устройство имеет определенные сходства. А вот принцип действия абсолютно разный. В паяльной лампе бензин, находящийся в закрытой емкости, подвергается воздействию избыточного давления воздуха, создаваемого ручным насосом. Этот воздух не смешивается с горючим, а только выталкивает его в наверх, к форсунке. По пути бензин прогревается и испаряется в кожухе трубы, после чего поступает в жиклер форсунки. Выходя из него, горючее смешивается с воздухом и сгорает, образуя мощный факел пламени.

Все происходит наоборот в вертикальной горелке Бабингтона на отработке. Через форсунку продувается воздух, а не топливо, при этом загрязненное масло не испаряется, а только подогревается до определенной температуры (не более 70 ºС). При этом жидкость сгорает не полностью, часть ее уходит в отстойник. Из-за того, что отработку испарить и подать сквозь форсунку в зону горения чрезвычайно сложно, изготовить горелку на отработке из паяльной лампы не представляется возможным. Как и заправлять бабингтоновский агрегат бензином, это не только неэффективно, но и просто опасно.

Читать также: Большая лопата для уборки снега своими руками

Как подаётся масло в горелку

Подача масла в горелке Бабингтона. (Для увеличения нажмите)
Самодельную масляную форсунку делают с использованием токарного станка. Для основы необходим стержень с гладким хвостовиком.

Он требуется для закрепления шланга к подводу масла. Когда предусмотрен гибкий подвод для масла, нарезаем в этом месте резьбу.

Более половины длины стержня займёт метрическая резьба. Труба имеет диаметр 16 мм. По всей длине форсунки высверливается отверстие, которое будет соприкасаться с поперечной деталью, что установлена снизу и имеет диаметр 3 мм. Данная деталь заказывается у профессионалов дела, либо если есть навык работы с токарным станком, делается своими руками.

Принцип работы форсунки состоит в том, что вязкая отработка стекает из отверстия, которое было сделано в поперечной детали, и захватывается воздушным наддувом. Топливо расходится на мелкие капли, за счёт чего их розжиг происходит значительно легче.

Как осуществляется регулировка воздуха Сила огня будет зависеть от расчёта силы потока воздуха.

Основа системы заключается в регулировании стальной чашки или шара, которые имеют отверстия нужного диаметра и дно в виде полукруга.

Это так же делается с помощью токарного станка. Чтобы создать правильную полусферу применяют резцы. Крепится она к Г-образной оси на винт м4.

Когда происходит поджигание, доступ в камеру обработки обеспечивается тяжелой крышкой. Устанавливается она на приваренные навесы к горловине корпуса. Когда вес будет не тяжелый, то может случиться непроизвольное открытие. Если все части сборки сделаны верно, то при работе выдаётся фиолетовое пламя ровным фоном, появляющееся от сгорания воздушно-масляной смеси внутри прибора.

Данная горелка достаточно легка в изготовлении, однако следует внимательно отнестись к правилам безопасности во время работы и дальнейшего использования. Важно знать, что особенно внимательно стоит подойти к выбору баллона для создания корпуса прибора. Баллон требуется обязательно пустой, в противном случае, когда делаются отверстия, он может нанести сильные увечья.

Смотрите видео, в котором специалист подробно разъясняет, как сделать горелку Бабингтона своими руками:

Достоинства и недостатки горелки на жидком топливе

Горелка на отработке конструкции Баббингтона имеет целый ряд преимуществ:

  • Простота конструкции, отсутствие подвижных частей.
  • Доступность для изготовления в домашних условиях.
  • Доступность в Сети хорошо просчитанных и точных чертежей.
  • Исключительная дешевизна топлива. Предприятия, владеющие большим парком автомобильной и тракторной техники, смогут существенно сэкономить на отоплении и одновременно на утилизации отработанного масла.
  • Высокая энергоэффективность. Другие горелки на отработке тратят заметно больше топлива в расчете на один киловатт тепловой энергии.
  • Малые габариты позволяют встраивать горелку в уже существующие системы отопления без их существенных переделок.
  • Высокая степень пожарной безопасности.

Кроме указанных достоинств, горелка обладает и рядом недостатков.

  • Чувствительность топливного тракта к загрязнениям. Отработку обязательно придется отфильтровать.
  • Необходимость электропитания для работы топливного насоса и воздушного компрессора.
  • Неприятный запах при работе. Горелку лучше не использовать в помещениях постоянного пребывания людей или сельскохозяйственных животных либо потребуется обеспечить надежный отвод продуктов горения.

Горелка на отработке в быту

В целом достоинства значительно перевешивают недостатки, и горелка Баббингтона приобретает все большую популярность.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

При использовании отработанных масел для отопления частного дома возникает вечная проблема – предварительная подготовка горючего, очистка от примесей и воды. Упростить задачу поможет горелка Бабингтона, сжигающая отработку и другое жидкое топливо любого качества. Поскольку ее конструкция и принцип работы вызывает немалый интерес, рассмотрим эти вопросы в данном материале. Заодно расскажем, как сделать «всеядную» масляную горелку своими руками.

Мини паяльная лампа для самодельного микроскопа

Всем привет !
Я придумал мини паяльную лампу . Для этого надо : 2 циркуля , 1 трубка от капельницы , клеевой пистолет , иголка от шприца , подставка ( у меня задняя крышка от поломаного мультиметра ) , свеча и вроде все . Приступим : надо приклеить на термоклей один циркуль на подставку .

Далее берем второй циркуль и прикрепляем к нему иголку от шприца ( рекомендую ее обрезать )


Вставляем в иколку от шприца трубку от капельницы и прекрепляем циркули друг к другу как на фото
Все тепер можно зажигать свечу , спиртовку , зажикалку . Ртом головы дуем в трубочку от капельницы и подносим иголку к пламени в моем случае свечки чтобы получилось то что на фото . Пламя должно быть синим . Пламя что на фото желтое , потому что камера не видит синего пламени а это видит . Пламя желтое немного коптит на том предмете на котором работаете , синие вообще не коптит . Если слабо дуть то получится желтое пламя если посильней то получается синее . Пламя свечи надо коптящее , фитиль свечи должен быть около 1 см .

На это фото проволка накалена докрасна за 2-3 секунды .

Этим еще можно паять небольшие предметы , платы , смд компоненты .
Ну ладно вернемся к микроскопу , я сделал горелку чтобы плавить стекло и сделать линзу для него . Я использовал в качестве стекла стекло из центра лампы лампы накаливания , на этом куске стекла держится нить накаливания . Иглу от свечи надо расположить возле фитиля . Стекло плавит ( ну как плавит оно становится как пластилин ) примерно за полторы минуты .Осторожно стекло очень гарячее . Вото фото той линзы .

Микроскоп не заработал . Ну как не заработал , он частично заработал . Увеличение больше чем обычное увеличительное стекло , но клеток лука не видно , видно пиксели экрана планшета . Там было написано что надо подносить вплотную к глазу ,но так оно сливается в одно пятно и чтобы что-то увидеть надо отдалить на 10-25 см .
В принципе можно и без циркулей и подставки но тогда надо держать иглу рукой , рука очень быстро устает . А для работы часто надо 2 руки .
Ну вобщем микроскоп лично у меня не заработал . Но я получил мини паяльную лампу , научился гнуть стекло . Эта паяльная лампа может плавить и тонкие првода , лично я плавил провод до 0.2 мм .

Ну вот и все . Всем спасибо за просмотр .

Паяльная лампа - принцип работы и критерии выбора |

12 февраля 2016      Ручной бензоинструмент, электро-пневмоинструмент

Паяльная лампа представляет собой горелку на жидком топливе с игольчатым регулятором подачи топливной смеси и топливным баком с ручным нагнетателем давления. Компактное и простое устройство прибора, обеспечивающее надёжную автономную работу, послужило причиной её большой популярности в домашнем хозяйстве любого практичного человека. Различные виды паяльной лампы применяются также в промышленной металлообработке и пищевой отрасли.

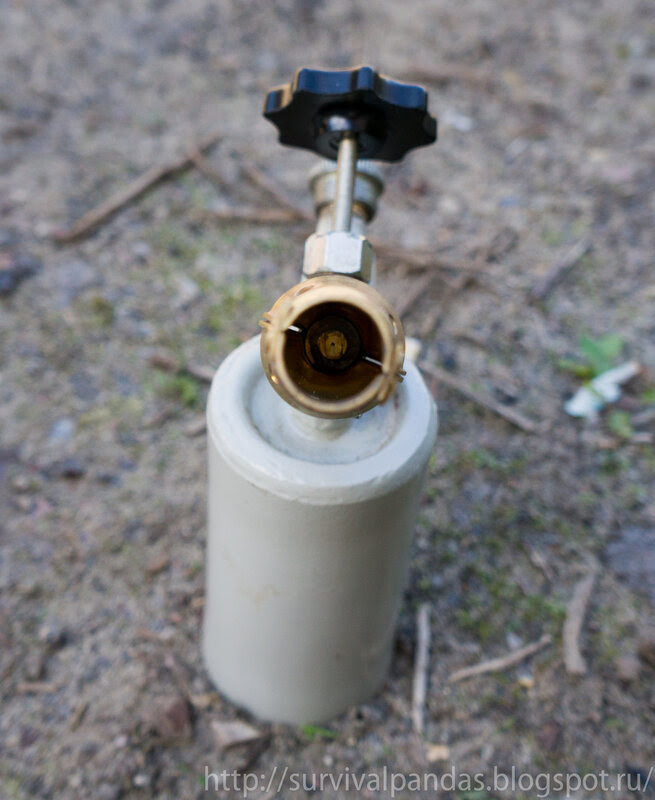

Как работает паяльная лампа

В бензиновой паяльной лампе ручной насос расположен прямо в топливном баке. Для зажигания лампы нужно закрыть запорный кран-регулятор топливной смеси и сделать несколько качаний ручкой насоса, чтобы создать в баке избыточное давление. Затем нужно разогреть горелку до рабочей температуры, для чего следует налить в специальную чашечку под ней немного бензина и поджечь его.

При догорании разогревающего пламени открывается запорный кран, и топливо под давлением вырывается через форсунку в виде топливовоздушной смеси и воспламеняется. С помощью регулятора устанавливается необходимый размер пламени. В дальнейшем для поддержания избыточного давления в баке следует периодически подкачивать насос. Для гашения факела нужно закрыть кран, выпустить избыток воздушного давления в баке через обратный клапан или открутив крышку насоса.

В газовой паяльной лампе насос подкачки отсутствует, так как в ней применяются готовые газовые баллоны, содержащие сжиженный газ под высоким давлением. Баллон соединяется с горелкой через штуцер, при нажатии которого производится подача газа. Для его зажигания применяется пьезоэлектрический искровой разрядник. В отличие от бензиновой лампы газовый прибор не требует предварительного разогрева, что делает его более практичным и удобным.

Для газовых ламп промышленность выпускает два типа баллонов – одноразовые и многоразовые с фланцевым и резьбовым креплением. Одноразовые баллоны обладают низкой стоимостью, но не имеют регулируемого клапана для дозирования расхода газа и размера факела. Они рассчитаны на однократное применение и не подлежат повторной заправке. Многоразовые баллоны имеют резьбовую головку, вкручивание которой в горловину горелки приводит к открытию клапана и поступлению газа на эжектор. По окончании газа эти баллоны можно заправлять заново. При покупке горелки нужно обращать внимание на то, с какими баллонами она может сопрягаться.

Устройство паяльной лампы

Особенности применения бензиновой паяльной лампы

Ещё лет 20 назад бензиновая паяльная лампа была незаменимым инструментом в хозяйстве каждого автомобилиста или слесаря. Хотя в последние десятилетия появились другие  альтернативные приборы для нагрева, понемногу вытесняющие их во многих сферах производства,  они по-прежнему могут успешно использоваться в личном хозяйстве для выполнения следующих работ:

  1. разогрева паяльника и припоя;
  2. расплавления и сварки металлов с низкой температурой плавления 900-10000С;
  3. отжига старого лакокрасочного покрытия;
  4. сгибания металлических труб;
  5. размораживания ледяных пробок в трубах водопровода и канализации;
  6. разогрева застывших двигателей и битума;
  7. осмолки шкур крупнорогатого скота;
  8. отжига заржавленных резьбовых соединений и т. д.

В качестве топлива следует использовать низко октановые марки бензина. При этом заполнять бак нужно не более, чем на две трети, чтобы оставалось пространство для создания избыточного воздушного давления, достаточного для  подъёма массы топлива по направляющей трубке и фитилю в испаритель и эффективного распыления. Для получения такого давления достаточно выполнить 6-10 полных качаний поршня насоса. При этом движения не должны быть слишком резкими, чтобы не повредить его резиновые уплотнители.

Для разогрева горелки можно использовать часть топлива лампы, однако лучше для этого подходит этиловый спирт, который не оставляет копоть на корпусе прибора и не пачкает руки. Эту процедуру нужно делать в защищённом от ветра, но открытом месте. Готовность лампы к работе проверяется открытием крана подачи топлива. Если при этом из форсунки выходит струя пара, то можно поджигать её спичкой или зажигалкой и отрегулировать факел. Если же из форсунки выходит струя жидкости, то кран надо закрыть и повторить процесс разогрева. Несколько самостоятельных попыток запустить паяльную лампу помогут приобрести опыт и навыки обращения с инструментом.

Видео: Паяльная лампа

Вращая ручку регулировки положения запорной иглы, можно изменять количество подаваемого в форсунку топлива и регулировать размеры факела, которую необходимо подбирать в зависимости от рода выполняемых работ. После запуска корпус прибора от пламени будет постепенно нагреваться и, соответственно, будет расти давление воздуха в баке, что приводит к усилению факела. Через некоторое время процесс установится, лампа полностью войдёт в рабочий режим, и  пламя стабилизируется, о чем можно судить по ровному гудению огня.

Для ускорения выхода лампы в рабочий режим можно направить пламя на близко расположенный стальной лист, который, отражая тепло, будет способствовать быстрому прогреву лампы. Если во время работы пламя самопроизвольно начинает терять стабильность или погасает, то нужно закрыть кран и почистить форсунку тонкой и длинной иглой, имеющейся в комплекте паяльной лампы. Быстрое засорение форсунки возможно за счёт плохого качества низко октанового бензина.

Для завершения работы и гашения пламени нужно закрутить до отказа регулятор топлива, чтобы полностью прекратить его подачу. Далее надо дождаться, чтобы лампа остыла, и только после этого стравить остаточное давление в бачке, открыв его горловину. Паяльная лампа относится к устройствам повышенной опасности, которая при неправильном обращении с ней может стать причиной пожара или взрыва, так как горючее находится в непосредственной близости к открытому огню. Поэтому она требует соблюдения особых мер безопасности и осторожного обращения.

Меры безопасности при работе с лампой

В целях обеспечения безопасности персонала при эксплуатации лампы запрещается:

  • использовать прибор по назначению при выявлении утечки топлива;
  • применять в качестве топлива не установленное инструкцией горючее;
  • допускать нагрев бачка до 500С;
  • эксплуатировать лампу при неисправном предохранительном клапане;
  • заправлять топливо во время работы лампы или открывать горловину при неостывшем испарителе;
  • пользоваться лампой в закрытом или непроветриваемом помещении.
Видео: Работа с паяльной (бензиновой) лампой. Как разжечь паяльную лампу

Критерии выбора паяльной лампы

  1. По виду применяемого топлива паяльные лампы бывают керосиновые, бензиновые и газовые. Первые два вида обладают невысокой ценой, но большой теплоотдачей. Газовые аппараты легче по весу и проще в эксплуатации, но стоят дороже.
  2. По объёму бака, определяющему продолжительность работы без заправки. Чем больше объём, тем дольше может работать аппарат, но тем больше его габариты и вес. Бензиновые лампы производятся с баком ёмкостью от 0,5 до 2л, продолжительность непрерывной работы которых составляет от 25 до 75 минут.
  3. Наличие регулятора факела позволяет получать нужную температуру пламени, необходимую для работы с различными материалами и выполнения разных видов работ.

Использование паяльной лампы в домашних условиях

Краткое примечание по безопасности

Паяльные лампы

безопасны и просты в использовании, но, как и любой другой инструмент, они требуют определенных мер безопасности. Работайте в хорошо проветриваемом помещении и на негорючих поверхностях. Факелы способны выделять огромное количество тепла, поэтому защита глаз и защитные перчатки - необходимость, и неплохо иметь под рукой огнетушитель. Никогда не зажигайте фонарик зажигалкой или спичкой.Всегда используйте ударник или еще лучше купите фонарик с электростартером. Не забывайте всегда следовать инструкциям, прилагаемым к вашему конкретному фонарику.

Ослабьте ржавые гайки и болты

Если вам трудно открутить ржавый болт из куска металла, вам может помочь паяльная лампа. Нагрейте болт или гайку с обеих сторон горелкой. Не перегревайте, он не должен светиться, вы просто пытаетесь заставить его немного расшириться.Когда болт станет хорошим и горячим, выключите фонарик и дайте болту немного остыть. Когда болт начнет остывать, он слегка сожмется и ослабнет.

Пайка медных труб

Во многих домах есть медные трубы для водопровода. При ремонте придется паять стыки. Или, возможно, вы хотите сделать один-два проекта, используя медные трубы. Чтобы соединить два куска меди, очистите оба конца трубы наждачной бумагой и нанесите паяльный флюс на оба конца.Затем осторожно нагрейте обратную сторону трубы, пока флюс не начнет плавиться. Затем протрите припой по всей поверхности соединения. Во время работы вы увидите, что соединение начинает втягиваться в припой. Когда он остынет и затвердеет, ваш сустав должен стать водонепроницаемым.

Пайка металлов вместе

Пайка - это способ соединения двух металлических частей без сварки. Вы также можете припаять разные типы металлов друг к другу, используя этот процесс.Пайка отлично подходит для ремонта ювелирных изделий или легких декоративных металлических работ и ремонта. Просто нагрейте металлы вместе в месте соединения и используйте пруток для припоя (как если бы вы использовали клеевой стержень) на горячем металле, чтобы склеить их вместе.

Гибочная сталь

Паяльная лампа - отличный способ согнуть кусок стали. Зажмите стальную деталь в тисках или на прочной негорючей металлической рабочей поверхности. Нагрейте кусок прямо под тем местом, где вы хотите начать изгиб.Вам нужно нагреть стальной кусок до очень высокой температуры, так что наберитесь терпения. Обязательно наденьте перчатки, и когда металлическая деталь загорится оранжевым светом на изгибе, используйте пару тисков, чтобы согнуть ее. Не забудьте дать стали полностью остыть, прежде чем брать ее в руки.

Термоусадочные трубки для проводов

Если вы спаяли два провода вместе, и вам нужно, чтобы они не соприкасались с элементами, термоусадочная трубка - отличное решение.Наденьте термоусадочную трубку на провода, прежде чем спаять их вместе, затем накройте стык и используйте тепло от горелки для усадки трубки. Не прикасайтесь пламенем к проводам, просто используйте горячий воздух за кончик пламени и наблюдайте, как трубка сжимается вокруг провода. Когда он остынет, ваше электрическое соединение станет водонепроницаемым.

Удаление этикеток со стеклянных бутылок

Снятие этикетки с бутылки может оказаться неприятным делом.Если у вас есть фонарик, вы можете слегка нагреть бутылку и опалить этикетку с бутылки. Помните, что будьте осторожны, цель не в том, чтобы разжечь огонь или растопить бутылку. Вам просто нужно обжечь этикетку и нагреть клей на этикетке. Дайте бутылке остыть, и оставшиеся остатки должны легко удаляться с помощью средства для чистки стекол. Никогда не стоит использовать фонарик на окрашенной бутылке. Окрашенные бутылки легко воспламеняются и при воспламенении могут воспламениться.

Развести мангал, костер или костровище

Если на улице немного холодно и сыро, может быть сложно зажечь костровище или гриль. Паяльная лампа с электрическим стартером может дать вам устойчивое горячее пламя и значительно упростить разжигание огня. Подготовьте костер или угольную насыпь, как обычно. Затем направьте фонарик на основание и зажгите. Крепко держите горелку на одном месте, пока угли не станут белыми или не загорится растопка. Повторите процесс с обеих сторон огня, пока не убедитесь, что он взлетает сам по себе.

Пирография

Вы можете использовать факел и маркер для обжига, чтобы сделать пирографическое искусство.Возьмите светлую древесину, например тополь или сосну, и отшлифуйте ее, пока она не станет гладкой. Протрите его влажным бумажным полотенцем, чтобы удалить опилки, а затем слегка нарисуйте свой рисунок карандашом. Обведите свой рисунок маркером ожога, а затем зажгите факел. С помощью движений вперед и назад осторожно нагрейте дизайн, пока он полностью не пригорит.

Пистолет для быстрого нанесения горячего клея

Иногда для проекта нужно просто нанести горячий клей. Используйте фонарик, чтобы быстро нагреть кончик клеевого пистолета. Presto, мгновенный клей-карандаш! Вы можете использовать столько или меньше, сколько вам нужно, и когда вы закончите, ваш клей-карандаш будет прилипать к резервуару с резаком для удобного доступа позже.

ManMade Essential Toolbox: Да, паяльная лампа нужна каждому мужчине. Вот что нужно знать.

Каждую неделю в 2015 году ManMade делится нашим выбором основных инструментов, которые, по нашему мнению, нужны каждому творческому парню и домашнему мастеру. Мы выбрали полезные, долговечные инструменты, которые помогут вам выполнять различные проекты, решать проблемы и вести практический образ жизни, который позволяет вам взаимодействовать и делать то, что вы используете каждый день.

В мастерской… или на кухне всегда найдется место для огня. Вот краткое описание паяльных ламп и то, как они могут быть чрезвычайно полезны в вашем следующем проекте.

Немного портативного тепла может быть находкой в ​​магазине. Сфокусированное пламя может смягчить, расплавить, сжать, ослабить, обугливать и паять ваши проекты прямо там, где это необходимо для профессиональных результатов. Хотя может быть немного сложно узнать, с чего начать работу с прямым пламенем, настройка довольно проста.Вот что вам нужно для начала:

Общее использование: Я купил свой первый фонарик, чтобы пропотеть медные стыки в сантехнике моей ванной комнаты, так что базовый комплект пропана был всем, что мне было нужно для этого проекта. Комплект состоит из небольшого баллона с пропаном и насадки для горелки. Маленькая головка проста и удобна в использовании, но не имеет триггера и не справляется с газом MAP. Это означает, что это немного неудобно, но хорошо работает в магазине. Я рекомендую выбрать более качественную модель с курковым зажиганием, чтобы не искать зажигалку.

Примечание: газ MAP представляет собой смесь пропилена с небольшой примесью пропана. Он горит немного горячее (примерно на 130 ° F выше, чем пропан), что означает более быстрый нагрев для пайки труб, но не будет иметь большого значения для большинства проектов. MAP также примерно в 3 раза дороже, поэтому не ходите по этому маршруту, если вам действительно не нужно повышение.

Что вы с ним делаете? Ну, много. Каждый раз, когда вам нужно нагреть что-то в целом, но не нагреть его до такой степени, чтобы 1) загореться или 2) приварить или спаять участки вокруг.Некоторые виды использования:

  • пайка медных соединений труб
  • разжигание угля или дров для приготовления на гриле
  • ослабление прихвата болтов
  • для копчения коктейлей или еды
  • смягчающая краска для снятия
  • пайка для соединения металла
  • обугливание древесины для визуального эффекта
  • Смягчающая кровельная смола и материалы
  • поджарить стейк или отбивную
  • поджаривание сахара, зефира или десертов
  • смягчающий листовой металл для гибки

ManMade Рекомендовано:

Специальное использование (пайка, прецизионная термоусадочная лента, термоусадочная лента) - для более точной работы подойдет карандашный резак или микро резак. Несколько лет назад я купил небольшой набор бутана, и он был верным инструментом во многих проектах, где требовалось небольшое сфокусированное пламя. В этом разница между насадкой-карандашом и бутановой микрогрелкой:

  • Карандашный фонарик - это небольшая насадка для стандартного баллона с пропаном. Он обеспечивает меньшее, более сфокусированное пламя, которое идеально подходит, когда окружающая область не может обгореть. Головка меньшего размера хорошо подходит для нагрева небольших деталей или термоусадочной ленты, но для нагрева медного соединения для пайки или пайки требуется довольно много времени.
  • Микро-фонарик сверхпортативный с небольшим резервуаром для бутана вместо громоздкого баллона с пропаном. Хотя бутан горит примерно на 2000 ° F холоднее, чем пропан, его небольшой размер делает его идеальным для портативных работ, где требуется точное нагревание. В большинстве комплектов мини-горелок также есть небольшие насадки для пайки, выжигания древесины или резки нейлоновых тросов.

ManMade Рекомендовано:

Итак, как бы вам ни нравилось ваше пламя, для вас найдется факел.Осмотритесь, и я уверен, что в магазине вам понадобится немного прицельного огня.

Как сделать пропановую горелку более горячей

Когда вы настраиваете свою первую кузницу для небольшого кузнечного дела, литейного цеха для литья металла или печи для обжига керамики, одна из основных проблем - как получить достаточно тепла. Ниже я расскажу вам , как заставить пропановую горелку гореть сильнее .

Теперь древесный уголь и уголь могут использоваться для отопления и являются прекрасным топливом.Тем не менее, с точки зрения простоты и доступности 20-фунтовый пропановый бак в качестве источника топлива трудно превзойти. Проблема в том, что большинство имеющихся факелов из домашнего склада или тому подобного не выделяют достаточно тепла, чтобы сделать много для наших нужд. Наряду с взломом пропановой горелки, чтобы получить больше БТЕ, я также покажу , как собрать самодельную кузнечную горелку из деталей, которые легко найти на Amazon или в строительном магазине. А затем покажите вам недорогую сделанную для вас горелку с регулятором , которая дешевле, чем те, для которых вы можете купить запчасти!

Давайте приступим!

От чего горячее горение пропановой горелки?

Пропановая горелка, работающая только на воздухе, будет гореть при температуре около 1990 ° C (3614 ° F).Этого достаточно, чтобы расплавить многие металлы, такие как алюминий 660,3 ° C и медь 1085 ° C, верно?

Ну не так быстро.

Точно так же, как вы не ожидаете участвовать в дрэг-рейсинге с умной машиной и ее крошечным двигателем, ваша готовая горелка из хозяйственного магазина просто не выкачивает достаточно топлива для того, что нам нужно.

Больше топлива + больше воздуха = больше BTU

Есть довольно простой способ, который вы можете сделать с большинством купленных в магазине горелок, чтобы увеличить поток топлива и воздуха и создать более горячее пламя.Я лично не рекомендую это, так как это может сделать факел довольно опасным.

Если вы решите сделать это, вы делаете это на свой страх и риск .

Посмотрите видео, чтобы узнать, как сделать пропановую горелку более горячей.

Лично я бы пошел по этому маршруту, я бы просто купил TurboTorch. Но они по-прежнему откачивают столько БТЕ

Чтобы действительно довести металл до температуры, при которой его можно обрабатывать на наковальне или даже расплавить, вам действительно нужна горелка, которая позволяет вам контролировать поток газа и воздуха и получать целенаправленный поток газа. высокая температура.

Есть 2 варианта Сделай сам или купи .

Вариант 1: DIY Forge Burner

Вот отличная горелка, которую можно сделать с минимальными инструментами и без сварщика. Однако, если вам нужно купить все инструменты и метчики, он может быстро стать дороже, чем готовая горелка. Я опубликую список частей со ссылками на все части под видео.

Щелкните здесь, чтобы увидеть полный список деталей со всем необходимым для сборки.

Вариант 2: Купить кузницу / литейный цех / печь

Самостоятельная работа по-прежнему стоит довольно дорого и требует времени.

Также есть вещи, которые могут быть легко испорчены, например, отсутствие хороших уплотнений при нарезании резьбы на трубе, что может вызвать утечку газа и потенциально опасно.

Всего на несколько долларов больше (или меньше, если вам нужно было купить инструменты и регулятор пропанового газа высокого давления для версии «сделай сам»), чем собрать ее самостоятельно, вы можете купить готовую горелку, которая будет работать прямо из коробки. Кузнечно-литейная горелка из нержавеющей стали

Goede G-2 и регулятор 0–30 фунтов на квадратный дюйм с манометром.

Цены взяты из Amazon Product Advertising API по адресу:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

и

Goede G-2-90 Кузнечно-литейная горелка из нержавеющей стали с регулятором и манометром

Цены взяты из API рекламы продуктов Amazon на:

Цены на продукты и их наличие точны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Я лично использую тот, который имеет 90-градусный соединитель в своей домашней кузнице, так как он упрощает прокладку газовой линии в моей установке.

Оба отличные варианты по очень приличной цене.

В них есть все необходимое для подключения к общему баллону с пропаном для барбекю и свету.

Разница между двумя вариантами - это штуцер, в котором подсоединяется газовая линия. Один идет прямо сзади, а другой соединяется под углом 90 градусов. Просто выберите тот, который лучше всего подходит для вашей установки.

Чтобы узнать больше о кузнечном деле и начать работу дома, ознакомьтесь с моим руководством по работе с инструментами для начинающих.

Хотите выковать свой первый нож? Вот что вам нужно знать, чтобы это произошло.

-The Stay At Home Dad

сообщить об этом объявлении Связанные сообщения:

14 «горячих» советов и уловок, чтобы вдохновить на вашу следующую идею паяльной лампы!

Мы с тобой согласны Юля!

С момента начала нашего поиска с BernzOmatic команда Edison Nation была заинтригована множеством вариантов использования паяльных ламп.Независимо от того, являетесь ли вы профессионалом, домашним мастером, поваром, авантюристом или художником, линейка продуктов BernzOmatic включает в себя множество фонарей, зажигалок, топливных баллонов, кемпингового газа и аксессуаров.

Что такое паяльная лампа?

Паяльная лампа - это инструмент для сжигания топлива, используемый для подачи пламени и тепла в различных областях, обычно в металлообработке.

Ранние паяльные лампы использовали жидкое топливо, которое находилось в многоразовом резервуаре, прикрепленном к лампе. Современные паяльные лампы в основном работают на газе.Их топливный бак может быть одноразовым или заменяемым. В горелках, работающих на жидком топливе, давление создается ручным поршневым насосом, а в газовых горелках давление создается за счет испарения топлива.

Топливные горелки доступны в широком диапазоне размеров и выходной мощности. Термин «паяльная лампа» применяется к меньшему и более низкому диапазону температур. Паяльные лампы обычно представляют собой одно ручное устройство, тяга которого обеспечивается естественной тягой воздуха. У больших горелок может быть резервуар тяжелого топлива, расположенный на земле, соединенный шлангом.

Многие горелки теперь используют подачу газа через шланг. Они также могут иметь принудительную подачу воздуха от воздуходувки или кислородного баллона.

Паяльная лампа обычно используется там, где требуется рассеянное высокотемпературное тепло открытого пламени, но не настолько горячее, чтобы вызвать возгорание или сварку. Температурные применения: пайка, пайка, смягчение краски для удаления, плавление кровельной смолы или предварительный нагрев крупных отливок перед сваркой, например, для ремонта.

Паяльные лампы также широко используются для борьбы с сорняками с помощью методов контролируемого сжигания, а также для таяния снега и льда с тротуаров и проездов в регионах с холодным климатом.Это особенно верно в Соединенных Штатах и ​​Канаде, где бригады по ремонту дорог могут использовать паяльную лампу для нагрева асфальта для ремонта трещин при профилактическом обслуживании. Их также используют в кулинарии; одним из распространенных способов использования является создание слоя твердого карамелизованного сахара в панировке.

Горелки BernzOmatic сделают все, от ремонта сантехники до мелочей и всего остального. Чтобы вдохновить вас на следующую идею топливного факела, мы делимся некоторыми из работ BernzOmatic? Как? секреты и уловки!

Дом:

Как ослабить ржавые болты

Как спаять металл вместе

Как припаять медную трубу

Исправления и проекты «Сделай сам»:

Обожженные деревянные кубики для газонов своими руками

Удаление сорняков

Мебель из вторичного сырья

Maker Projects:

Как сделать часы

Как сделать винный шкаф

Как выдувать украшения из стекла

Готовка:

Как приготовить жареную на огне sala fresca

Как почернить перец

Как приготовить засахаренный яблочный сидр

Жизнь на открытом воздухе:

Как развести костер

Как зажечь гриль

Этот пост? Разжигал ваш огонь? с новой идеей или двумя?

Делитесь своими идеями до понедельника, 23 октября!


Мы существуем для того, чтобы вынести идеи продукта из вашей головы на полки магазинов?

все без риска для вас.

НАПИСАНО

Как сделать цветы из ткани своими руками .... с паяльной лампой

Этот пост может содержать партнерские ссылки на продукты, которые я люблю и рекомендую.

Когда я вышла замуж за своего мужа, неудивительно, что мы хотели сделать свадьбу своими руками. Я сшила собственное свадебное платье, мой двоюродный брат создал самый великолепный торт, а мои родители занялись изготовлением сотен цветов из ткани. Эти цветы из ткани своими руками украсили наш торт, платья подружек невесты, бутоньерки и весь мой свадебный букет.Сегодня я так рада показать вам, как мы их сделали!

Прежде чем мы погрузимся в…. да, вам понадобится мини-паяльная лампа. Я привел ссылку на тот, который мы использовали ниже на Amazon, и он стоит меньше, чем $ 12.00 и поможет вам сделать все цветы из ткани своими руками, которые вы когда-либо захотите, намного быстрее, чем со свечой, плитой и т. Д.

Для вашего удобства в моих списках товаров есть 100% возможность покупки! Если у вас возникнут какие-либо вопросы об используемом мной инструменте или материале, просто нажмите любую ссылку ниже, чтобы получить дополнительную информацию.

Для сегодняшнего урока я создал простой в использовании шаблон для печати! Он поставляется в двух разных размерах, которые придают размер вашим тканевым цветам и красиво складываются. Заполните простую форму ниже, чтобы получить мгновенный доступ к этому шаблону!

После того, как ваш шаблон вырезан, самое время вырезать его. Для цветов из плотной ткани вырежьте 5 кружков побольше и 4 поменьше, чтобы у вас получилось 9 кругов из ткани.

Ножницами нарежьте кусочки внутрь по направлению к центру круга на расстоянии примерно от 1 дюйма до 1/2 дюйма по всей длине круговой формы.Они станут лепестками ваших цветов. Если вам нужны лепестки большего размера, разрежьте их на 1 дюйм друг от друга, а для более тонких лепестков разрежьте кусочки ближе друг к другу.

Отсюда достаньте свою новую мини-паяльную лампу и включите ее. Мне нравится, насколько проста эта вещь в использовании, и я даже позволяю своим детям работать с ней (конечно, под очень тщательным присмотром!)

Тщательно обведите контуры кругов на ткани, чтобы аккуратно обжечь края ткани. Поскольку ткань сделана из синтетических волокон, края плавятся вместе и начинают естественным образом тянуться вверх, создавая эффект лепестка.Не беспокойтесь о каждом слое лепестков. Чем более «беспорядочными» они выглядят, тем более шикарными и красивыми они будут, когда вы закончите!

Опалите все девять слоев ткани. Опять же, не беспокойтесь о том, что они идеальны.

Затем возьмите 5 больших частей и сложите их друг на друга.

Используйте обычную иглу и нить, чтобы сшить их по центру.

Затем возьмите небольшой тканевый кружок и сложите его пополам. Положите сложенную ткань на половину вашего цветка и пришейте ее.Сложив их пополам, продолжайте сшивать остальные 3 слоя и завязать нить внизу. Меньший размер и добавленные складки создают еще больше текстуры и объема готовым тканевым цветам.

Когда все девять слоев закреплены, все готово к использованию новых цветов, как вам нравится. Этой зимой я использовала их для украшения своей елки, и она выглядит фантастически. Кажется, каждый сезон я нахожу для них новое применение, и я очень рад иметь хороший небольшой запас.ха-ха!

Успех! Теперь проверьте свою электронную почту, чтобы подтвердить подписку.

Лиза Мехам

Готовим с паяльной лампой

Новейшая конструкция горелки Iwatani Cooking Torch (9 725 БТЕ / ч) идеально подходит домашнему повару для приготовления таких блюд, как крем-брюле, а также для обжаривания небольшого количества мяса и рыбы.

Впервые я применил паяльную лампу на кухне много лет назад, когда готовил крем-брюле. Для большинства профессиональных поваров и домашних поваров это обязательный прием, чтобы получить надлежащую хрустящую карамелизованную начинку на крем-брюле.


Creme Brulee с паяльной лампой

Впервые я помню, как увидел использование паяльной лампы в Нобу, Нью-Йорк. Сразу после открытия флагманского ресторана я пошел на обед и сел в суши-бар, где мог наблюдать, как шеф-повар готовит блюда.Я был удивлен, когда увидел, что шеф-повар очень легко готовит многие рыбные блюда с помощью небольшой паяльной лампы. Используя паяльную лампу для суши, вы просто хотите поджарить рыбу, а не готовить ее. Лучше всего начинать с рыбы комнатной температуры или слегка охлажденной. Вы должны прожарить мясо так, чтобы в центре оставалась сырая текстура, как если бы вы готовили редкий стейк. Также важно поджарить рыбу сверху и только с одной стороны, иначе рыба может пережариться. Следует помнить, что пламя паяльной лампы может быть намного горячее, чем при использовании гриля.Эта температура достаточно высока, чтобы плавить многие обычные металлы, такие как алюминий и медь, и достаточно горячая, чтобы испарить многие органические соединения.

При использовании паяльной лампы лучше всего использовать широкие движения, когда пламя медленно перемещается вперед и назад по поверхности, чтобы равномерно «поджечь» пищу. Не сосредотачивайтесь слишком долго на одной области, иначе еда может подгореть. Мы стремимся достичь реакции Майяра, а не пиролиза, который начинается выше 355F.

Одна из моих любимых рыб, которую я готовлю с помощью паяльной лампы, - это свежая скумбрия, купленная в сезон на рынке Юнион-сквер.

Либо используйте небольшой рассол, либо посолите рыбу за 20 минут. Это улучшит аромат и позволит рыбе сохранить больше аромата. Используйте острый нож, чтобы надрезать рыбу. Это предотвратит скручивание во время приготовления. В зависимости от вашего личного вкуса (жареный или более приготовленный) время, которое вы проводите с паяльной лампой, будет варьироваться. В чугунную сковороду можно класть рыбу по две за раз. Просто убедитесь, что поблизости нет ничего, что может загореться, и не используйте алюминиевую фольгу, поскольку она может воспламениться.

Lamb Sous Vide обработано паяльной лампой

Один из наиболее популярных способов использования паяльной лампы - это завершающая обработка мяса, приготовленного в режиме су-вид. В технике су-вид мясо готовится при одинаковой температуре. При извлечении из пакета мясо необходимо обжарить, чтобы на его поверхности появился цвет, вкус и текстурный контраст, а также чтобы помочь смягчить жир.Хотя мы предпочитаем использовать горячую чугунную сковороду для стейка рибай, использование паяльной лампы лучше подходит для стейка с бараниной.

Другие полезные применения горелки в кулинарии

Паяльные лампы также отлично подходят для снятия шкур с перца и помидоров - быстрое продувание паяльной лампой намного быстрее и проще, чем запекание в духовке в течение 20 минут или установка под жаровню. --- Разогрев ножей для разрезания замороженных продуктов. - Обугленная кукуруза и - конечно, зефир и запеченная аляска

Вкус факела

Какой вкус у фонарика?

Вкус горелки - это неприятный привкус топлива, который ассоциируется с блюдами, приготовленными с помощью паяльной лампы.Наиболее ярко это проявляется в жирных мясных блюдах и в завершение блюд из говядины. Он менее заметен в таких блюдах, как крем-брюле или при приготовлении рыбы.

В чем причина привкуса факела?

1) Неполное сгорание пропана и других компонентов, содержащихся в газообразном пропане. Примечание: пропан и бутан пропитаны запахами серы, такими как этилмеркаптан, в качестве меры безопасности, чтобы вы могли почувствовать запах утечки газа. Если пламя недостаточно горячее, все газы не окисляются и могут попасть в пищу.Чтобы быть уверенным, что пламя, создаваемое горелкой, представляет собой полностью окисляющее пламя, вам нужно увидеть темно-синее, относительно короткое пламя, которое шипит и ревет. Желтое пламя не может полностью окислить газы.

2) Слишком сильный огонь поставил прямо на поверхность вашей еды . Дэйв Арнольд из Booker and Dax Lab протестировал отделку мяса с использованием модернистской кухни и рекомендовал газ MAPP, который горит быстрее и при более высокой температуре, чем пропан и бутан. Но после использования газового хроматографа для изучения эффектов обжига мяса на различных видах топлива Арнольд пришел к выводу, что на самом деле привкус горелки может «быть вызван тем, что эти паяльные лампы подвергают мясо слишком сильному прямому нагреву».Арнольд обнаружил, что, посылая свет от паяльной лампы через проволочную сетку из китайской проволоки, чтобы приручить пламя, аромат факела значительно уменьшился. Эта концепция была тем, что подарило Арнольду идею Searzall (см. Ссылку ниже), которая превращает тонкое, слишком горячее пламя карандаша в гораздо более равномерный, почти лучистый инфракрасный обогреватель. Примечание: текущая модель Searzall использует экран с паладиевым покрытием . .. не пытайтесь использовать свою паяльную лампу с китайским, если вы не знаете состав и температуру плавления.

См. Также:

Как (и почему) поджечь рыбу с шеф-поваром Michelin Нуно Мендесом - видео с фестиваля Taste Festivals


Как сделать тканевые цветы с помощью паяльной лампы

В настоящее время нет изображений от других мастеров.

закрыть

Положения и условия

Вы должны заключить настоящее Соглашение, если хотите отправить цифровые изображения или другой контент в Prime Publishing через Обмен изображениями клиентов («Услуга»).В контексте настоящего Соглашения «мы» или «Prime Publishing» означает Prime Publishing, LLC. и «вы» означает физическое или юридическое лицо, отправляющее материалы Prime Publishing. Любое физическое или юридическое лицо, желающее использовать Сервис, должно принять условия настоящего Соглашения без изменений. НАЖАВ КНОПКУ «ПРИНЯТЬ УСЛОВИЯ И УСЛОВИЯ», ​​ВЫ СОГЛАШАЕТЕСЬ СОБЛЮДАТЬ ВСЕ УСЛОВИЯ НАСТОЯЩЕГО СОГЛАШЕНИЯ, ВСЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РУКОВОДСТВА, ВКЛЮЧЕННЫЕ В СПРАВОЧНИК.

1) Право на участие .Вы можете отправлять в Службу только те Материалы, на которые вы обладаете всеми правами интеллектуальной собственности. Другими словами, если вы отправляете нам цифровое изображение, вы должны владеть всеми правами на такое изображение или иметь разрешение лица, которое владеет этими правами. Услуга предоставляется только сторонам, которые на законных основаниях могут заключать и заключать контракты в соответствии с действующим законодательством. Несовершеннолетние не могут отправлять Материалы в Сервис. Кроме того, вы не можете предоставлять какую-либо личную информацию о любом ребенке в возрасте до 13 лет.

2) Определения . В контексте настоящего Соглашения: (а) «Аффилированные лица» означает любую организацию, контролируемую, находящуюся под контролем или под общим контролем с Prime Publishing, (б) «Материалы» означает весь контент, который вы отправляете Prime Publishing, включая все фотографии, иллюстрации, графика и текст, и (c) «Медиа» означает любые средства передачи информации, известные сейчас или разработанные в будущем.

3) Предоставление лицензии на материалы . Настоящим вы предоставляете Prime Publishing и ее аффилированным лицам всемирное, неисключительное, бесплатное, бессрочное право и лицензию на (а) воспроизведение, распространение, передачу, публичное исполнение и публичное отображение Материалов, полностью или частично, любым способом и СМИ, (б) изменять, адаптировать, переводить и создавать производные работы из Материалов, полностью или частично, любым способом и с помощью СМИ, и (в) сублицензировать вышеуказанные права, полностью или частично, любой третьей стороне, с комиссией или без нее.

4) Удаление материалов . Если вы решите удалить свои Материалы из Сервиса, вы можете направить Prime Publishing письменное уведомление, удалив изображение через интерфейс Prime Publishing, или связавшись со службой поддержки Prime Publishing, и Prime Publishing удалит такие Материалы из Сервиса. в разумные сроки.

5) Лицензия на имя, товарные знаки и схожие названия . Настоящим вы предоставляете Prime Publishing, его аффилированным лицам и сублицензиатам неисключительную всемирную бесплатную лицензию на использование всех товарных знаков, торговых наименований, а также имен и изображений любых лиц, фигурирующих в Материалах.Вы предоставляете Prime Publishing, его Аффилированным лицам и сублицензиатам право использовать имя, указанное вами в связи с Материалами.

6) Технические характеристики и инструкции . Вы соглашаетесь отправлять нам Материалы в соответствии со всеми руководящими принципами использования Сервиса, опубликованными на веб-сайте Prime Publishing или о которых вы иным образом уведомлены («Правила»), поскольку эти Правила могут быть изменены в будущем.

7) Заявления, гарантии и возмещения .Вы заявляете и гарантируете Prime Publishing и его аффилированным лицам, что (а) у вас есть право, полномочия и полномочия, необходимые для заключения настоящего Соглашения, для полного выполнения своих обязательств по нему и для предоставления лицензий, указанных в пунктах 3 и 5 выше. , (б) вы будете полностью соблюдать все условия настоящего Соглашения, (в) Материалы, представленные вами Prime Publishing, а также осуществление Prime Publishing и его аффилированными лицами своих прав по настоящему Соглашению, не нарушают и не будут нарушать, неправомерно использовать или нарушать любое право интеллектуальной собственности, включая, помимо прочего, права на товарные знаки, авторские права, неимущественные права и права на публичное использование любой третьей стороны, (d) вы обладаете всеми правами, необходимыми для воспроизведения, распространения, передачи, публичного исполнения, публичного показа и другого использования. материалов премьер-издания и его аффилированных лиц, как это разрешено по настоящему Договору, (е) материалы не порнографические, непристойные, клеветнические, дискредитирующие, вредоносными или иным незаконным, и (е) все представленные вами фактические заявления точны и не вводят в заблуждение.Вы соглашаетесь освободить, защитить и обезопасить Prime Publishing и его аффилированные лица от всех претензий, обязательств, убытков и расходов (включая, помимо прочего, разумные гонорары и расходы адвокатов), возникающих в результате нарушения вами любых заявлений или гарантий, изложенных в этот абзац.

8) Ограничения . Вы согласны с тем, что вы не будете представлять материалы, которые являются незаконными, порнографическим, клеветническим, вредоносными, непристойными, или расовым, этнической или иными причинами, или иным образом нарушают общие стандарты сообщества Prime Publishing.Мы прямо оставляем за собой право удалять или не предоставлять любые Материалы, которые, по нашему мнению, нарушают настоящее Соглашение, применимые законы или стандарты нашего сообщества, по нашему собственному усмотрению. Вы соглашаетесь с тем, что не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать нам или нашим Аффилированным лицам Материалы, содержащие программные вирусы или любой другой компьютерный код, файлы или программы, предназначенные для прерывания, уничтожения или ограничения функциональности любого компьютерного программного обеспечения или аппаратное или телекоммуникационное оборудование.

9) Нет обязательств . Хотя мы имеем право включать ваши Материалы в Службу или в любые СМИ, мы не обязаны делать это. Мы можем по собственному усмотрению и по любой причине отказать в предоставлении Материалов или удалить их из нашего Сервиса в любое время.

10) Изменения к Договору . Мы оставляем за собой право в любое время по нашему собственному усмотрению изменять любые условия настоящего Соглашения или любые Спецификации или Руководящие принципы, регулирующие Сервис.Все изменения вступят в силу после публикации в Сервисе. Тем не менее, обо всех изменениях настоящего Соглашения, за исключением Спецификаций и Руководства, мы будем размещать уведомление об изменении в течение тридцати (30) дней. Вы несете ответственность за ознакомление с уведомлением и любыми применимыми изменениями. ПРОДОЛЖЕНИЕ ВАШЕГО ИСПОЛЬЗОВАНИЯ ДАННОЙ СЛУЖБЫ ПОСЛЕ НАШЕЙ ПЕРЕДАЧИ ЛЮБЫХ ИЗМЕНЕНИЙ СОЗДАЕТ ВАШЕ ПРИНЯТИЕ ТАКИХ ИЗМЕНЕНИЙ.

11) Prime Publishing Intellectual Property . Без нашего предварительного письменного согласия вы не можете каким-либо образом использовать нашу интеллектуальную собственность, включая, помимо прочего, наши товарные знаки, торговые наименования, фирменный стиль или материалы, защищенные авторским правом.

12) Связь . Prime Publishing и его аффилированные лица могут связываться с вами в связи с Услугой, в электронном виде и в других средствах массовой информации, и вы соглашаетесь на такое общение, независимо от любых «Предпочтений по общению с клиентами» (или аналогичных предпочтений или запросов), которые вы могли указать на веб-сайтах. Prime Publishing или его аффилированных лиц или любыми другими способами.

13) Отказ от прав . PRIME PUBLISHING И ЕГО АФФИЛИРОВАННЫЕ ЛИЦА НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ (ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ТАКИМИ УБЫТКАМИ, ВЫЗВАННЫМИ НАРУШЕНИЕМ КОНТРАКТА ИЛИ ГАРАНТИЙ, ИЛИ НЕОБХОДИМОСТИ ИЛИ СОГЛАСОВАННОЙ ОТВЕТСТВЕННОСТИ) ДАЖЕ ЕСЛИ МЫ СОВЕТОВАЛИ (ИЛИ ЗНАЛИ ИЛИ ДОЛЖНЫ ЗНАТЬ) О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ.

14) Заявление об ограничении ответственности . PRIME PUBLISHING ПРЕДОСТАВЛЯЕТ УСЛУГИ "КАК ЕСТЬ" БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ.

15) Разное . Настоящее Соглашение регулируется законами Соединенных Штатов Америки и штата Вашингтон без ссылки на правила, регулирующие выбор законов. Любые иски, связанные с настоящим Соглашением, должны подаваться в федеральные суды или суды штата, расположенные в Сиэтле, штат Вашингтон, и вы безоговорочно соглашаетесь с юрисдикцией таких судов.Вы не можете переуступать настоящее Соглашение в силу закона или иным образом без нашего предварительного письменного согласия. С учетом этого ограничения настоящее Соглашение будет иметь обязательную силу для сторон и их соответствующих правопреемников и разрешенных правопреемников и будет иметь исковую силу. Наша неспособность обеспечить строгое выполнение вами какого-либо положения настоящего Соглашения не будет означать отказ от нашего права обеспечить выполнение такого положения или любого другого положения настоящего Соглашения впоследствии. Спецификации и рекомендации (включая все будущие изменения) включены в настоящее Соглашение посредством ссылки.Настоящее Соглашение дополняет, а не заменяет и не изменяет условия использования веб-сайтов Prime Publishing и его аффилированных лиц.

закрыть

закрыть

Обмен собственными изображениями

Кто может делиться изображениями?

Ты! Любой, кто является зарегистрированным и вошедшим в систему пользователем.

Чем поделиться?

Пожалуйста, поделитесь изображениями, которые помогут другим посетителям.Например:

  • Изображения, подчеркивающие особенности статьи («Вот элементы управления на этом музыкальном проигрывателе», «Посмотрите на застежку этого ожерелья», «Посмотрите на коробку, в которой это было»)
  • На изображениях кто-то пользуется продуктом («На мне этот шарф», «Установите картридж с чернилами здесь»)
  • Изображения, относящиеся к теме («Моя собака шкипер», «Отличный наряд», «Наша семья в Йеллоустоне», «Как приклеить стул с помощью зажима для шкафа»)
  • Изображения, показывающие, как работает продукт («Я сделал этот снимок с помощью этой камеры», «Эта рубашка уменьшилась при стирке», «Пильное полотно после 100 разрезов»)
  • Изображения, которые дают представление о размере продукта («Этот холодильник на самом деле 6 футов в высоту», «Мобильный телефон размером с кредитную карту»)

Обязательно включайте подписи к вашим изображениям. Хотя они и не обязательны, они предоставляют контекст для ваших изображений. Кроме того, вы можете использовать функцию Image Notes, чтобы выделить одну или несколько интересных областей на вашем изображении. Все увидят ваши заметки, когда наведут курсор на ваше изображение.

Чем нельзя делиться?

Ведите себя так, как если бы вы были гостем на званом ужине друга: пожалуйста, относитесь к сообществу Prime Publishing с уважением. Не разделяют:

  • Непристойные, непристойные или злобные изображения или любые изображения с обнаженным телом
  • Изображения, права интеллектуальной собственности на которые вам не принадлежат
  • Изображения с номерами телефонов, почтовыми адресами или URL-адресами.Вы можете использовать водяной знак для изображения с информацией об авторских правах.
  • Изображения с информацией о наличии, цене или альтернативной информации для заказа / доставки
  • Изображения с внешних веб-сайтов, конкурсов или других предложений
  • Любая личная информация о детях до 13 лет
  • Изображения с автомобильными номерными знаками, которые видны и легко читаются (приемлемы изображения с номерными знаками, которые нечеткие или нечитаемые по иным причинам).

Те же правила применяются к вашим подписям и заметкам.

Какие форматы и размеры изображений поддерживаются?

Мы поддерживаем изображения в форматах JPEG, GIF и PNG. Файлы должны быть не более 1 МБ. И высота, и ширина изображения должны быть от 60 до 3500 пикселей.

Могу ли я просто ввести ссылку на изображение вместо загрузки изображения?

Нет, все изображения должны быть загружены в Prime Publishing.Это гарантирует, что ваше изображение всегда будет доступно.

Сколько времени нужно, чтобы загрузить изображение?

Время зависит от скорости вашего интернет-соединения и размера файла изображения. Например, для образа размером 400 КБ вы должны ожидать от 2 до 4 минут для модема 56 КБ и менее 1 минуты для DSL или кабельного модема.

Где появится мое изображение?

Обычно ваше изображение появляется там, где вы его загрузили: в галерее изображений статьи.

Кому принадлежат загружаемые мной изображения?

Правообладатель изображения продолжает владеть изображением; загрузка вашего изображения в Prime Publishing не передает права собственности.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
