Как сделать проходной выключатель из обычного: Как сделать проходной выключатель своими руками

Содержание

Как сделать проходной выключатель своими руками

Возможно вас может заинтересовать данная тема, в которой мы подробно разберем, как сделать проходной выключатель своими руками. Цель проекта собрать всю схему самому и при этом не накладно для семейного бюджета. Первое что можно найти в интернете, по интересующей теме, это переделка обычной двухклавишной модели в проходной. Путем вмешательства в конструкцию механизма и переворачивания замыкающего коромысла на 180 градусов, а также замены местами зажимных контактов. Достоинство данного способа — это возможность хорошо сэкономить, поскольку проходные выключатели в продаже на много дороже обычных и не все производители имеют данную единицу в своем каталоге предложений. Однако если говорить о недостатках данного способа — не многие варианты исполнения поддаются такой переделке, при этом нет гарантии, что после изменения устройство станет корректно работать и не выйдет из строя преждевременно. Поэтому далее мы рассмотрим несколько схем сборки проходного выключателя в домашних условиях.

Переделка двухклавишного выключателя

Для начала, аккуратно разбираем устройство, снимаем накладки, поддеваем крышку механизма и снимаем ее. Затем обязательно убеждаемся, что конструкция позволяет переместить контакт с зажимом, а коромысло будет также хорошо работать перевернутым на 180 градусов. Этот момент и является главным недостатком данной конструкции. Дело в том, что производителей электрики очень много, и каждый делает конструкцию на свой лад, поэтому, прежде чем покупать сразу партию выключателей лучше потренироваться и проверить стабильность работы на одном экземпляре.

Необходимо произвести некоторые действия над заводским изделием: обрезать часть контактов, переставить их, и развернуть коромысло, чтобы получилось, как на фото ниже:

Теперь аккуратно собираем получившийся механизм и проверяем его работоспособность. Две клавиши необходимо объединить в одну большую, чтобы контакты переключались синхронно. Сделать это можно с помощью суперклея, если выполнить все аккуратно, то стыка двух половинок не будет видно.

Для лучшей адгезии можно слегка зачистить склеиваемые поверхности наждачной бумагой мелкой зернистости.

На видео ниже наглядно показан один из вариантов переделки:

Использование кнопочных переключателей

Вторая идея — использовать вместо проходных конструкций, кнопочные переключатели на два положения, контакты которых не рассчитаны на большую нагрузку, что стоит учитывать при проектировании схемы. Необходимо приобрести переключатели на два положения ON-ON, которые работают следующим образом:

  • одна группа включена, другая нет;
  • вторая группа включена, первая обесточена.

С помощью этой пары кнопок можно организовать схему проходного управления светом. Но дело в том, что эта конструкция не обладает некоторыми свойствами стандартной схемы. Вы сможете отключить освещение с одного конца, но и включить его обратно возможно только с той же кнопки.

Однако это отличный вариант для коридора. Вы можете включить свет переключателем КП1, пройти по коридору, выключить его с помощью КП2, и наоборот. Но когда КП2 переведен в положение, при котором света нет, включить его с помощью КП1 не получится.

Нужно также помнить про то, что такие кнопки обычно не предназначены для больших токов, поэтому внимательно изучайте их характеристики перед покупкой.

Также вместо кнопочных переключателей возможно применение тумблеров, тогда схема подключения не отличается от приведенной выше.

Берем за основу промежуточное реле

Последний предложенный нами вариант — использование обычных одноклавишных выключателей совместно с промежуточными реле. Однако тут могут быть некоторые нюансы. Дело в том, что данный способ сборки проходного выключателя подразумевает постоянную работу одного из реле, а это дополнительный расход электроэнергии и слабое место системы. К тому же реле имеет ограниченный ресурс, и размещать их необходимо в легкодоступных и пожаробезопасных местах, чтобы его можно было легко заменить на новое в случае выхода из строя.

В качестве ключа используются контакты проходных реле NC 1-9, NO 5-9. Для включения и выключения катушки реле к контактам A1-13, A2-14 подключены обычные одноклавишный выключатели Р1-Р2, на них идет мизерная нагрузка – катушки реле.

Надеемся данная статья вдохновила вас на построение собственной системы управления светом и вам стало понятно, как сделать проходной выключатель света из обычного, и с какими нюансами вы можете столкнуться в процессе работы.

Рекомендуем также прочитать:

Как из выключателя сделать переключатель освещения

Вступление

В статье «Схемы подключения выключателей» мне не хватило места подробно показать, как из выключателя сделать переключатель. Показываю подробно здесь.

Задача

Итак, задача. Нужно собрать схему управления освещением с двух мест. Под рукой только клавишные включатели, что делать?

Стоит отметить, что альтернативой подобных выключателей и переключателей, могут быть импульсные реле в подрозетник. Их применение исключает использование переключателей, а управление освещением происходит при помощи выключателей-кнопок.

В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи.

Важно понимать терминологию. Проходной выключатель часто называют переключателем. Он имеет три контакта и используется для управления освещением с двух мест, а так же с трех мест занимая крайние положения 1 и 3.

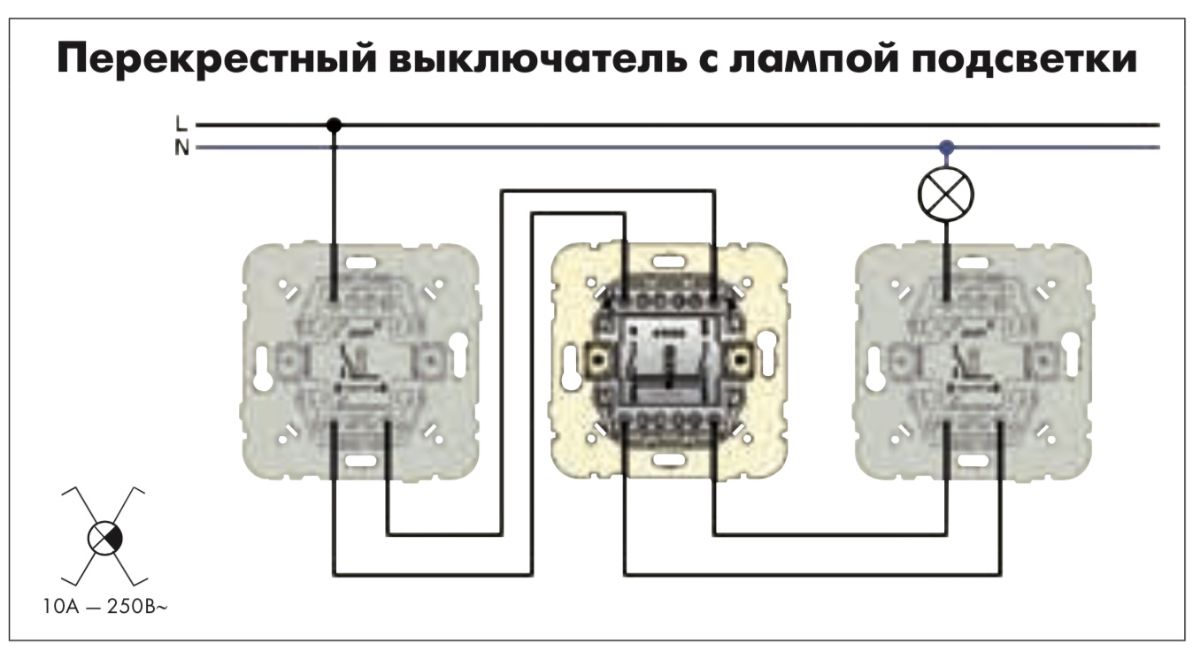

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

схемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Как из выключателя сделать переключатель

Посмотрим схему подключения двухклавишного выключателя. В выключателе есть контакты 1-2-3-4. По факту контакты 1 и 3 замкнуты, на них приходит фаза. С контактов 2 и 4 снимается фаза, идущая на освещение. Замыкание/размыкание контактов 1-3 и 2-4 независимо, что позволяет независимо управлять лампами А и Б.

Чтобы из выключателя сделать переключатель, нужно контакты 1-2 и 3-4 работать в противоположенных режимах, то есть когда контакты 1-2 замкнуты, 3-4 должны быть разомкнуты и наоборот.

Причем переключение должно осуществляться одной клавишей.

Практика

На практике, чтобы выключателя сделать переключатель вам понадобится, для управления с двух мест, два одноклавишных выключателя и два двухклавишных выключателя одной фирмы и одной серии. Одна серия нужна для совпадения размеров клавиш.

  • Далее берем двухклавишные выключатели и разбираем их, снимая клавиши;
  • Общая задача, перевернуть одну контактную группу на 180 градусов и установить вместо двух клавиш одну общую;
  • Не всякий выключатель даст себя «корежить», поэтому для этих самоделок нужно выбирать максимально простые модели выключателей.

Примечание: чаще всего приходится проявлять смекалку в изготовлении  проходного выключателя открытой проводки. Проходные выключатели для открытой проводки трудно найти. На фото проходной выключатель скрытой проводки.

После поворота контактной группы на 180 градусов, остается собрать выключатели и вместо двух клавиш поставить одну.

  • Далее, полученных два проходных выключателя монтируются по схеме в месте, где нужно управлять освещением с двух мест.

Например, в спальне ставя один переключатель на входе, а второй у кровати. Или в доме, ставя один выключатель в холле, а второй на втором этаже. Или в длинном офисном коридоре, ставя переключатели в разных концах коридора. Вот хороший пример, правда без коридора:

управление освещением с двух местосвещение с трех мест



Вывод

Данный пример переделок может пригодиться в монтаже, однако, во-первых, не все выключатели можно переделать и это нужно понимать при покупке. Во-вторых, вместо двух заводских переключателей, вам придется купить четыре обычных выключателя. Как следствие, из выключателя сделать переключатель можно, но только если нет другой возможности.

Видео как из выключателя сделать переключатель



©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Как подключить проходной выключатель.

Схема и видео-инструкция

Работа проходного выключателя заключается в том, что при его помощи можно выключать свет в двух разных местах.

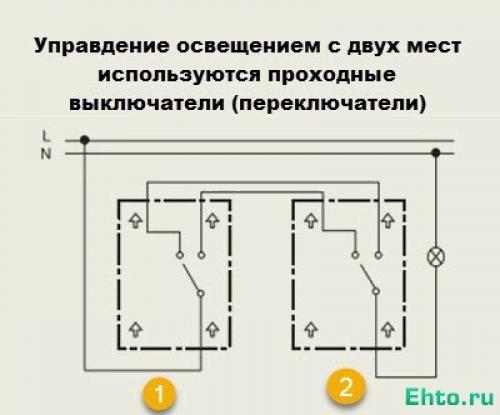

Схема проходного выключателя

Данная схема подключения проходного выключателя отличается от подключения обычного выключателя только конструкцией самого выключателя и количеством проводов.

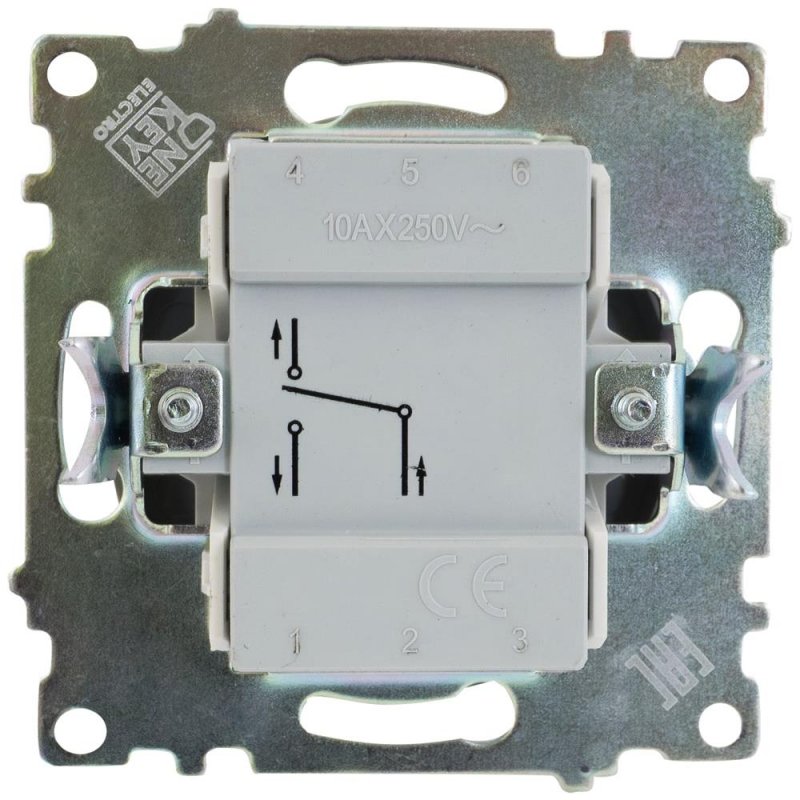

Конструкция отличается тем, что у него нет положения «Выкл.». Проходной выключатель направляет ток на одну из клемм. Отключение осветления происходит тогда, когда проходные выключатели находятся в разных положениях.

В случае с обычным выключателем в схеме участвуют только 2 провода, но в схеме проходного — 3. Один является подачей и выходом фазы для проходных выключателей, а 2 остальных — перемычки между двумя маршрутными выключателями.

Подключение проходного выключателя своими руками

  1. Нулевой провод проходит через распределительную коробку к лампе.

  2. В коробку проходит фазный провод и выходит из нее к выключателю № 1.

  3. Два выходных контакта первого выключателя через коробку соединяются с двумя выходными контактами второго выключателя.

  4. Через второй проходной выключатель контакт уходит на лампу.

Подробней все описано и показано в видео: Как подключить проходной выключатель.

Как подключить двухклавишный проходной выключатель

Подключение двухклавишного проходного выключателя по сути отличается только количеством клавиш и проводов, схема остается та же. В схеме выключателей имеется уже по 6 проводов. Четыре из них это выходы и два — входы, по два выхода на клавиши выключателя.

Как сделать двухклавишный проходной выключатель

  1. Нулевой провод проходит через распределительную коробку к лампам.

  2. Фазный провод подключается к первому выключателю (расседеняется на каждую клавишу).

  3. Два конца провода фазы подключается к своей паре выходов первого выключателя.

  4. Четыре выхода первого выключателя соединяются с четырьмя выходами второго выключателя (по паре на каждую клавишу).

  5. От каждой клавиши выходят по проводу фазы и подключаются отдельно к двум разным светильникам (лампочкам).

Подробности показано в видео:

Больше информации

Задать вопрос

Как правильно сделать проходной выключатель света своими руками

Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.

Блок: 1/8 | Кол-во символов: 338
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-sdelat-proxodnoj-vyklyuchatel-iz-obychnogo-vyklyuchatelya/

Особенности проходного выключателя

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Блок: 2/5 | Кол-во символов: 1584
Источник: https://YaElectrik.ru/elektroprovodka/kak-sdelat-prohodnoj-vyklyuchatel-iz-obychnogo

Конструкция выключателя проходного типа

Внешне маршевый выключатель ничем не отличается от обычного, кроме наличия на клавише условного изображения в виде двух треугольников и схемы устройства на тыльной стороне диэлектрического основания.

Внутри проходного выключателя расположены три контакта: два неподвижных и один подвижный (перекидной), приводимый в движение наружной клавишей устройства. У перекидного контакта два возможных рабочих положения – на одной из неподвижных клемм. Нажатием клавиши подвижный контакт перемещается с одной клеммы на другую, разрывая одну цепь и замыкая вторую.

На этой конструктивной особенности проходного выключателя основана схема сети, в которой один осветительный прибор может управляться из двух разных мест. Нулевой и заземляющий провода от распределительной коробки подводятся к осветительному прибору, а в фазовой жиле устраивается разрыв двумя проходными выключателями, между которыми проложены две альтернативные линии.

Установка выключателя света своими руками

Блок: 2/4 | Кол-во символов: 1012
Источник: http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/kak-pravilno-sdelat-prohodnoj-vyklyuchatel-sveta-svoimi-rukami/

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный выключатель в одноклавишный переключатель с конструктивным изменением положения клемм, желательно использовать два коммутатора одного типа или хотя бы схожие по конструкции и размеру. Обязательно обратите внимание, позволяет ли конструкция развернуть подвижную контактную группу выключателя таким образом, чтобы в первом положении они замыкали один контакт, а во втором противоположный.

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

  1. Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
  2. Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
  3. Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
  4. При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя вам понадобится открутить болты, вытянуть пружины из станины или расцепить замок.

  • На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех коммутаторах, в некоторых вариациях придется доработать контакты – припаять дополнительную шину, чтобы удлинить ламели. Поэтому  в каждой модели нужно детально разобраться.

  • На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.

Рис. 5: установите перемычку

  • Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.
  • Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов —  у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод  таким будет гораздо удобнее работать.

Блок: 4/5 | Кол-во символов: 2932
Источник: https://www.asutpp.ru/prohodnoy-vyklyuchatel-svoimi-rukami.html

Способ №1. Двухклавишный переключатель

Данный метод позволяет получить проходные выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не хотите тратить время на сложные изменения их конструкции или у вас нет соответствующего инструмента.

Рис. 2. Двухклавишная модель проходного выключателя

Для реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.

Собрав все необходимое, выполните такую последовательность действий:

  1. Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
  2. Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля. Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.
  3. К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
  4. От вводной клеммы второго коммутатора отведите провод к прибору освещения.

Если система освещения проводится в рамках капитального ремонта и замены всех светильников и приборов в доме, то для разводки электропитания штробятся стены. В противном случае можно обойтись наружной прокладкой в кабельном канале. В случае большой протяженности между точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для промежуточного соединения проводов оптимально расходуется три провода.

Следует отметить, что вышеизложенный метод работает при одновременном переключении сразу двух клавиш, поэтому каждый раз вам нужно оперировать сразу двумя кнопками, переводя их в противоположные положения.

В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку. Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.

Блок: 3/5 | Кол-во символов: 2124
Источник: https://www.asutpp. ru/prohodnoy-vyklyuchatel-svoimi-rukami.html

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

  • Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
  • Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

  • С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
  • Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

  • Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Блок: 3/5 | Кол-во символов: 2401
Источник: https://YaElectrik.ru/elektroprovodka/kak-sdelat-prohodnoj-vyklyuchatel-iz-obychnogo

Недостатки проходных устройств

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

Блок: 8/8 | Кол-во символов: 869
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-sdelat-proxodnoj-vyklyuchatel-iz-obychnogo-vyklyuchatelya/

Перекидной выключатель

Варианты схем

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

  • в большом коридоре или холле с множеством дверей;
  • в квартире с тремя уровнями;
  • спальне с выключателем у входа и двумя рядом с кроватью;
  • находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.

Блок: 6/8 | Кол-во символов: 1061
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-sdelat-proxodnoj-vyklyuchatel-iz-obychnogo-vyklyuchatelya/

Можно ли использовать проходной выключатель как обычный

Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.

Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.

Блок: 7/8 | Кол-во символов: 464
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-sdelat-proxodnoj-vyklyuchatel-iz-obychnogo-vyklyuchatelya/

Кол-во блоков: 11 | Общее кол-во символов: 12785
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://YaElectrik.ru/elektroprovodka/kak-sdelat-prohodnoj-vyklyuchatel-iz-obychnogo: использовано 2 блоков из 5, кол-во символов 3985 (31%)
  2. https://StrojDvor. ru/elektrosnabzhenie/kak-sdelat-proxodnoj-vyklyuchatel-iz-obychnogo-vyklyuchatelya/: использовано 4 блоков из 8, кол-во символов 2732 (21%)
  3. https://www.asutpp.ru/prohodnoy-vyklyuchatel-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 5056 (40%)
  4. http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/kak-pravilno-sdelat-prohodnoj-vyklyuchatel-sveta-svoimi-rukami/: использовано 1 блоков из 4, кол-во символов 1012 (8%)

Переключатель включения. Как сделать своими руками проходной выключатель из обычного

Когда возникает необходимость производить включения/отключения одного и того же источника света из разных мест, то используют проходной выключатель. По выполняемым функциям его будет корректнее именовать переключателем, далее станет более понятно почему. Проходной выключатель также имеет и другие названия: перекрестный, дублирующий и перекидной переключатель.

Рассмотрев фото проходных выключателей вы не найдете внешнего отличия от стандартного. Основное отличие проходного от стандартного выключателя является то, что у него отсутствует определенное положение для включения или отключения. Для понятия различия в принципах работы можно найти фото схемы подключения проходных выключателей и обычного и сравнить их.

При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух. Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две «управляющие» линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Внимание! Во время ремонта нужно помнить, что один провод между переключателями всегда под напряжением.







Сфера применения проходного выключателя

Их используют в больших помещениях или протяженных помещениях с различными входами. Главном преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах. Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи — 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Подключение проходного выключателя на 2 точки

Ввиду необходимости применения большего количества проводов сложность подключения увеличивается. Схема подключения выглядит следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.

Ноль провод направляют напрямую к источнику света, а фазу на переключатель. Внутри переключателя происходит разделение на 2 линии, которые направляются далее в распаячную коробку и далее идут на второй выключатель. И по прошествии него провод заводится на лампу.

Возможно сэкономить на количестве провода, соединив «управляющие» линии напрямую, но компетентный электрик так не сделает по следующим причинам:

  • подключение с использованием распаячной коробки правильнее в связи с предъявляемыми нормами для электроцепей;
  • простота ремонта. Возможно произвести прозвон проводов на участках, для выявления неисправности;
  • упростит установку подключения дополнительного переключателя.










Схема при присоединении 3-его и последующих переключателей

Согласно схеме подключения при использовании 2-х переключателей становится ясно, что проходные переключатели можно применять лишь в паре и 3-е такое оборудование подключить уже не получится.

Данная проблема решается применением перекрестного (реверсивного) переключателя — внешне не имеет отличия, но для подключения использует четыре клеммы.

Как вытекает из названия его главное предназначение смена подсоединенных проводов местами. Чтобы понять принцип работы лучше всего посмотреть схему подключения с 3-мя и более переключателями.

Заключение

Надеемся, что благодаря данной статье стал понятен принцип работы проходного выключателя и способы его подключения в электрическую сеть.






И теперь стало ясно как подключить проходной выключатель своими руками при наличие минимальных электротехнических навыков. В случае не уверенности в своих способностях самостоятельного подключения лучше доверить его профессионалам.

Фото проходных выключателей

Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.

Когда может быть неудобна классическая схема:

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений , разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию . При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как , так и . Кроме того, таким образом можно подключать любые приборы , помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер , то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями , то в нее входит:

  • Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
  • Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
  • Соединительные (двух, трех и четырехжильные)
  • Два проходных коммутирующих устройства
  • Непосредственно светильник

Примерная проходных выключателей с двух мест выглядит так:

  • Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
  • Провод идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
  • Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
  • Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного с двух мест представлена далее на фото:

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

  • На требуемые места установить перекидные коммутирующие конструкции
  • Вывести от них кабели трехжильные
  • Монтировать электросветильник, или несколько, заведенные в параллельное соединение
  • Вывести от него (них) двужильный кабель
  • Установить соединительную . Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
  • от питания, перекидных конструкций и электроосветительных приборов
  • Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

Пошаговый монтаж

Монтаж проходных выключателей возможен как при , так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

  • Обесточьте квартиру перед началом работ.
  • Внимательно проверяйте, где расположена фаза, а где ноль .
  • Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их .
  • Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
  • Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

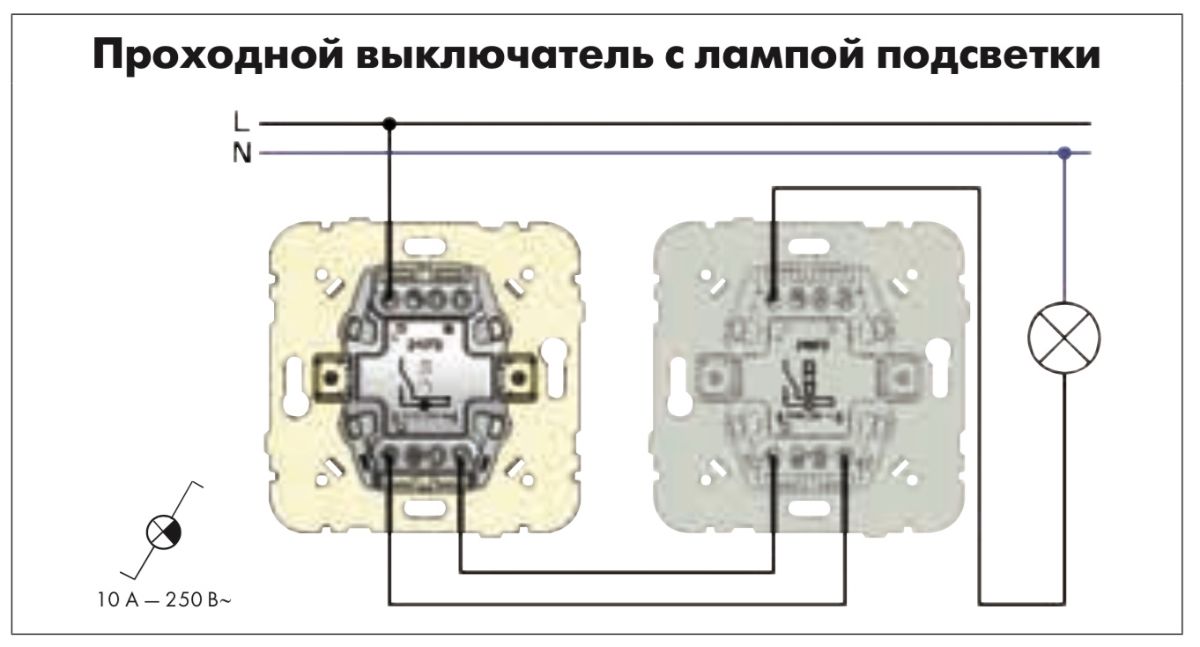

Схема включения проходного выключателя из двух мест:

За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать , если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции .

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

В статье рассматривается принцип работы проходного и перекидного выключателя, приводятся схемы подключения выключателей, предназначенных для управления освещением с двух, трех и более мест. Приведены советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.

Идея, по которой создан проходной выключатель, не нова, первые схемы появились в домах радиолюбителей еще в 60-х годах, а особую популярность она набрала в 90-е, когда на рынке появились первые импортные выключатели, «заточенные» под управление светильником из разных мест.

Устройство и принцип работы проходного выключателя

Самым простым представителем семейства проходных выключателей является его одноклавишный вариант.

Внешне он ничем не отличается от обычного выключателя, кроме внутренней схемы, которая обычно указывается на обратной стороне корпуса.

Принцип работы проходного выключателя прост: при перемещении клавиши выключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — выход перекидного.

Принципиальная схема проходного выключателя выглядит так:

Используя данный эффект, можно создать самую простую схему проходного выключателя, при которой один светильник будет управляться сразу из двух разных мест:

1,2 — проходные выключатели; 3 — к корпусу светильника

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10-16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм 2 .

  1. На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).
  2. На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый).
  3. Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
  4. На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
  5. В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
  6. Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
  7. Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
  8. Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.

Также можно использовать следующее соединение:

1 — ответвительная коробка; 2 — к корпусу светильника; 3, 4 — подрозетники

Сборка проходного переключателя выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаем к проходному выключателю провода , согласно схеме.

3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

4. Закрываем выключатель защитно-декоративными накладками.

Важно! С помощью контрольки удостоверьтесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение. Не соединяйте в одну скрутку медные и алюминиевые провода.

Проверка работы схемы

Необходимо убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя.


Каждое переключение проходного выключателя должно вызывать отключение или включение электрических ламп, если этого не происходит, необходимо найти и устранить ошибку в выполненном монтаже.

Двухклавишные проходные переключатели

Данные проходные выключатели физически состоят из двух одинарных проходных выключателей, собранных в одном корпусе.

1 — проходной двухклавишный выключатель; 2 — проходные выключатели

Двойной проходной переключатель позволяет управлять несколькими лампами сразу. Для этого необходимо собрать следующую схему:

1, 2 — проходной двухклавишный выключатель; 3 — к корпусу светильника

Для коммутации можно использовать как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или два светильника с двух разных мест.

Например, включим лампу № 1, изменив положение первого перекидного переключателя.


Аналогично можно включить вторую лампу.

Отключение можно выполнять как с помощью первого, так и второго переключателя.

Управление освещением с трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Для эффективного управления освещением трехэтажного лестничного марша понадобится минимум три точки контроля. В этом случае совместно с классическими проходными выключателями используется дополнительный тип выключателя — перекрестный.

Перекрестный выключатель устанавливается в разрыв связи между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — проходные выключатели; 2 — перекрестный выключатель; 4 — к корпусу светильника

С помощью дополнительной последовательной установки перекрестных выключателей можно увеличивать количество мест, с которых производится управление освещением.

Как видно из схемы, переключение любого из выключателей вызовет включение или отключение освещения.

Сборку схемы управления лампой с трех различных мест можно выполнить следующим образом:

1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Монтаж выполняется аналогично рассмотренному выше варианту с одинарным проходным выключателем, для монтажа потребуется двух и трехпроводный кабель.

Как видно из рассмотренного материала, с помощью проходных выключателей можно организовать управление одной лампой с двух разных мест. Использование перекрестного выключателя позволяет увеличить количество мест управления до трех и более.

В статье рассматривается принцип работы проходного и перекидного выключателя, приводятся схемы подключения выключателей, предназначенных для управления освещением с двух, трех и более мест. Приведены советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.

Идея, по которой создан проходной выключатель, не нова, первые схемы появились в домах радиолюбителей еще в 60-х годах, а особую популярность она набрала в 90-е, когда на рынке появились первые импортные выключатели, «заточенные» под управление светильником из разных мест.

Устройство и принцип работы проходного выключателя

Самым простым представителем семейства проходных выключателей является его одноклавишный вариант.

Внешне он ничем не отличается от обычного выключателя, кроме внутренней схемы, которая обычно указывается на обратной стороне корпуса.

Принцип работы проходного выключателя прост: при перемещении клавиши выключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — выход перекидного.

Принципиальная схема проходного выключателя выглядит так:

Используя данный эффект, можно создать самую простую схему проходного выключателя, при которой один светильник будет управляться сразу из двух разных мест:

1,2 — проходные выключатели; 3 — к корпусу светильника

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10-16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм 2 .

  1. На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).
  2. На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый).
  3. Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
  4. На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
  5. В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
  6. Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
  7. Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
  8. Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.

Также можно использовать следующее соединение:

1 — ответвительная коробка; 2 — к корпусу светильника; 3, 4 — подрозетники

Сборка проходного переключателя выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаем к проходному выключателю провода , согласно схеме.

3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

4. Закрываем выключатель защитно-декоративными накладками.

Важно! С помощью контрольки удостоверьтесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение. Не соединяйте в одну скрутку медные и алюминиевые провода.

Проверка работы схемы

Необходимо убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя.


Каждое переключение проходного выключателя должно вызывать отключение или включение электрических ламп, если этого не происходит, необходимо найти и устранить ошибку в выполненном монтаже.

Двухклавишные проходные переключатели

Данные проходные выключатели физически состоят из двух одинарных проходных выключателей, собранных в одном корпусе.

1 — проходной двухклавишный выключатель; 2 — проходные выключатели

Двойной проходной переключатель позволяет управлять несколькими лампами сразу. Для этого необходимо собрать следующую схему:

1, 2 — проходной двухклавишный выключатель; 3 — к корпусу светильника

Для коммутации можно использовать как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или два светильника с двух разных мест.

Например, включим лампу № 1, изменив положение первого перекидного переключателя.


Аналогично можно включить вторую лампу.

Отключение можно выполнять как с помощью первого, так и второго переключателя.

Управление освещением с трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Для эффективного управления освещением трехэтажного лестничного марша понадобится минимум три точки контроля. В этом случае совместно с классическими проходными выключателями используется дополнительный тип выключателя — перекрестный.

Перекрестный выключатель устанавливается в разрыв связи между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — проходные выключатели; 2 — перекрестный выключатель; 4 — к корпусу светильника

С помощью дополнительной последовательной установки перекрестных выключателей можно увеличивать количество мест, с которых производится управление освещением.

Как видно из схемы, переключение любого из выключателей вызовет включение или отключение освещения.

Сборку схемы управления лампой с трех различных мест можно выполнить следующим образом:

1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Монтаж выполняется аналогично рассмотренному выше варианту с одинарным проходным выключателем, для монтажа потребуется двух и трехпроводный кабель.

Как видно из рассмотренного материала, с помощью проходных выключателей можно организовать управление одной лампой с двух разных мест. Использование перекрестного выключателя позволяет увеличить количество мест управления до трех и более.

Проходные были созданы для удобного управления освещением в длинных коридорах, на лестницах, в проходных комнатах и в других местах. Их устанавливают между этажами, при спуске в подвал, около дверей помещений, у которых несколько входов. Находясь в своем доме, удобно переключать подсобных помещениях. Или управлять фонарями на крыльце и приусадебном участке. Переключатель проходной дает возможность контролировать освещение из разных мест, избавляя людей от неудобств. При этом также экономится электричество.

Обычный выключатель содержит клавишу на два положения и пару контактов. К ним подведены провода. В отличие от него, встроенный переключатель проходного выключателя состоит из трех контактов: одного общего и двух перекидных. К каждому из них также подведено по проводу. Чтобы производить управление освещением из нескольких мест, например из двух, требуется переключающее устройство на 4 контакта. Кроме того, должны быть подводы к каждому по одному проводу. Так, можно управлять не только освещением, но и любыми другими электроприборами, хотя монтаж схемы усложняется.

Как работает одноклавишный переключатель?

Принцип действия состоит в том, что перекидным контактом размыкается одна цепь, и при этом замыкается другая. Схема подключения проходного переключателя всегда есть на его обратной стороне. Один из контактов является общим (1), а два других — перекидными (2, 3). Из двух таких устройств, расположенных в разных местах, можно собрать простейшую и наиболее распространенную схему управления светильником с двух разных точек.

Совпадающие по номерам клеммы 2 и 3 переключателей ПВ1 и ПВ2 соединяются между собой проводкой. Входная часть 1 от ПВ1 подключается к фазе, а ПВ2 — к светильнику. Другим концом лампа соединяется с нулевым проводом питания. Как работает схема проходного переключателя, проверяется путем его включения. Для начала подается напряжение. При этом лампа последовательно загорается или гаснет при независимом переключении любого из выключателей. Если разрывается цепь одного из них, схема перестает работать. Но в то же время другая линия подготавливается к включению.

Как подключить простейший проходной выключатель?

Перед монтажом следует начертить схему всех соединений.

Сначала устанавливается (РК). В ней будут собраны и соединены все провода. Питание сюда подается из щита управления. Для этого прокладывается трехжильный кабель 3 х 1,5 мм. Он наиболее распространен для всех схем подключений. Здесь две жилы являются питающими, а третья — для заземления электроприборов. Кроме того, устанавливаются 2 подрозетника, в которые будут помещены переключатели. От каждого стакана и от светильника прокладываются трехжильные кабели к РК.

После того как все провода и кабели находятся на своих местах, выполняются соединения. Сначала подключается провод фазы L между выходом автомата и входом ПВ1 (№1). Затем между собой соединяются соответствующие выходные контакты (2-2, 3-3) переключателей. Далее производится их установка в подрозетник. Две клеммы патрона к входу ПВ2 (№1) и к синей жиле нейтрали из щитка управления. Если она подводится с его выходного контакта, если однополюсный — с нулевой шины. Конец заземляющей жилы изолируется. Или подсоединяется к корпусу светильника, если он металлический.

Когда все подключения закончены, в патрон вворачивается лампочка. Затем проверяется схема проходного переключателя включением автомата в щитке. Лампа может загореться сразу. Или после включения ПВ1 или ПВ2. Погасить ее можно, если нажать на клавишу любого из переключателей. Важно! В переключателях нет фиксированных положений «включено» и «выключено».

Перекрестный переключатель

Подключение проходных переключателей в трех местах требует дополнительной установки устройства с перекрестной коммутацией контактов. Он представляет собой 2 одноклавишных устройства с внутренними перемычками, собранными в одном корпусе.

Перекрестный переключатель (ПП) устанавливается между двумя обычными. Он применяется только с ними. Его отличительной особенностью является наличие четырех клемм (2 входа и 2 выхода). Для управления из четырех точек нужно добавить в схему еще одно такое устройство. Подключать ПП к перекидным контактам проходных выключателей следует так, чтобы создавалась рабочая цепь питания светильника.

Сложные контактные группы требуют большого количества проводов и подключений. Предпочтительней собирать несколько простых схем. Они надежно работают и удобны в эксплуатации. Обратите внимание! Все основные подключения производят в распределительных коробках. Никаких скруток на подводящих проводах делать нельзя.

Какую модель выбрать?

Какой применить переключатель проходной, прежде всего зависит от типа проводки. Для открытой подбираются накладные модели. Под скрытую потребуются подрозетники. Следует выбирать подходящие размеры, чтобы их можно было соединить между собой. Важно установить обычный и перекрестный переключатели с одинаковым внешним видом. Устройства бывают поворотными, клавишными, рычажными, сенсорными. Контакты подбираются под соответствующую нагрузку. Переключения должны производиться легко. Устройства при этом обязаны надежно крепиться.

Монтаж системы переключения из трех точек

Для этого необходимо совершить следующие действия:

  1. Начертить схему соединений.
  2. Разметить и продолбить штробы и выемки под проводку и коробки.
  3. Установить распределительные части. Они выбираются больших размеров, чтобы можно было сделать внутри 12 соединений.
  4. Установить подрозетники.
  5. Проложить кабель из щитка к местам подключений.
  6. Подключить жилы к переключателям и клеммам в коробках. Провода промаркировать. Схему собирать последовательно, с проверкой правильности подключений.
  7. Установить переключатели на свои места.

Подключение проходных двухклавишных переключателей

Устройство представляет собой 2 одноклавишных независимых переключателя. Они собраны в одном корпусе. Работают по тому же принципу перекидывания контактов. Но при этом количество входов составляет 2, а выходов — 4. Отличие заключается в том, что 2 выключателя располагаются в разных точках. Их клавиши работают на разные светильники.

Монтаж двухклавишных переключателей для управления с двух мест

Последовательность действий должна быть такая:

  1. Составляется схема, без которой сложно сделать подключения.
  2. Устанавливаются распределительные коробки и подрозетники.
  3. Монтируются 2 группы освещения.
  4. Прокладываются трехжильные кабели из расчета подключения к 6 контактам каждого переключателя и к светильникам.
  5. По составленной схеме производится подключение жил кабелей в распределительной коробке, к патронам ламп и к переключателям.

Переключатель проходной двухклавишный можно заменить схемой из четырех одноклавишных. Но она будет нерациональной. Поскольку потребуется больше распределительных коробок и увеличится расход кабеля.

Управление двумя системами освещения с трех мест

Двухклавишный переключатель проходной бывает перекрестным. Он устанавливается в комплекте. То есть в него входят еще и два двухклавишных концевых выключателя, если требуется управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

Монтаж производится следующим образом:

  1. Для монтажа схемы стандартной коробки диаметром 60 мм не хватит. Поэтому ее размер должен быть больше. Или нужно последовательно установить 2-3 шт. обычных.
  2. Для подключения выполняется 12 подсоединений проводов. Для этого понадобится прокладка 4 трехжильных кабелей. Здесь следует правильно выполнять маркировку жил. К двум концевым выключателям подходит по 6 контактов, а к перекрестному — 8.
  3. К ПВ1 подключается фаза. После нужно сделать необходимые соединения. На тыльной стороне устройства изображена схема проходного переключателя двухклавишного. Она должна правильно сочетаться с внешними подключениями.
  4. ПВ2 подключается от светильников.
  5. Четыре выхода ПВ1 подключаются к входам перекрестного выключателя, а затем его выходы соединяются с 4 входами ПВ2.

Заключение

Переключатель проходной удобен. Не требуется лишняя ходьба по лестницам и длинным коридорам, чтобы включить или выключить лампочку. Иногда он просто необходим. Кроме того, экономится электроэнергия за счет быстрых переключений. Важно правильно выбрать устройства и грамотно смонтировать электрические соединения.

Читайте также…

Как подключить проходной выключатель как обычный и наоборот: можно ли это сделать

Если вы установили прибор освещения в длинном коридоре и хотите, чтобы он выключался в обоих концов, вам понадобится специальный коммутатор, переключающий подачу напряжения с одного полюса на другой. Тот же принцип можно использовать если вы собрались запитать осветительный прибор при входе в комнату и у кровати или возле рабочего стола.

Тогда вы сможете отключить общее освещение уже лежа в постели или включив настольную лампу на рабочем столе. Камнем преткновения для реализации этой схемы является относительно высокая стоимость такого электрического прибора, а вам их понадобится два, поэтому куда выгоднее изготовить проходной выключатель своими руками.

Перекидной выключатель

Варианты схем
Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

  • в большом коридоре или холле с множеством дверей;
  • в квартире с тремя уровнями;
  • спальне с выключателем у входа и двумя рядом с кроватью;
  • находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

Особенности конструкции

Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.

Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.

Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.

Маркировка на корпусе переключателя

На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также степень защищенности по IP и обозначения зажимов для проводов.

Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)

При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим.

В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах

Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели

Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.

Контактные зажимы для электропроводов на переключателе могут быть:

  • винтовыми с прижимной пластиной и без нее;
  • безвинтовыми пружинными.

Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.

По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо

Также в маркировке переключателей присутствуют обозначения клемм:

  1. «N» – для нулевого рабочего проводника.
  2. «L» – для проводника с фазой.
  3. «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.

Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

  1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
  2. Отключить напряжение.
  3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
  4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
  5. Аналогично выполняют работу на другом выключателе.
  6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим, как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете, Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Управление светом из нескольких мест: перекрестный переключатель

Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным (двойным проходным) переключателем:

Схема с перекрестным переключателем для включения освещения с трёх мест

Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест.

Я живу на пятом этаже. Бывает, что поднявшись к себе на этаж, замечаю, что темновато, и надо было включить свет на втором этаже. На втором я об этом не думал, так как там горит лампочка, которая включается на первом. А вот схема, приведенная выше – на несколько этажей – полностью устранила бы эту проблему – включай свет в подъезде где хочешь.

На практике перекрестные переключатели используются очень редко.

Если необходимо включить освещение из нескольких мест, то можно (и лучше, и проще) использовать лестничный выключатель как рассказано в статье про подключение лестничного выключателя и бистабильного реле на СамЭлектрик.ру.

Как подключить одноклавишный выключатель света

Схема подключения одноклавишного выключателя к лампочке:

Сама схема состоит из одной, двух или нескольких ламп, которые включены параллельно. Также эта схема напоминает схему подключения проходного выключателя.

По сути то, как расположены провода, не имеет особого значения. Они могут располагаться внутри самой стены или быть на поверхности. Выключатель наружного вида в квартире рекомендуется, если недавно был сделан качественный ремонт и отсутствует нужда в разрушении стен и необходимость проводки каналов.

Существует несколько способов монтажа одноклавишного выключателя. Здесь представлен вариант монтажа наружного одноклавишного выключателя.

Как правило, под выключателем расположено ещё одно устройство – розетка или —розетка с заземлением—. Учитывая это, кабели этих устройств собирайте в одну гофру.

  1. Для того, чтобы проверить в кабеле отсутствие напряжения, необходимо использовать индикаторную отвёртку. После проведения всех нужных манипуляций по отключению электроэнергии, самое время начинать установку выключателя.
  2. Необходимо рукой достать клавишу выключателя.
  3. После этого необходимо снять рабочий механизм замыкания/размыкания электроцепи. У него нет специальных пружин, лапок или держателей. Учитывая это, снимайте его довольно легко.
  4. Затем надо определиться с тем, где будет монтироваться выключатель. После этого надо поставить на стене точки для установки крепежа. Для этого понадобится взять пустой корпус и приложить его к стене.
  5. Теперь нужно выровнять по уровню и затем нанести при помощи маркера точки для сверления. После этого при помощи дрели нужно будет сделать отверстия для крепежа. Также можно выбрать и альтернативный метод крепления.
  6. Теперь с корпуса выключателя нужно снять эластичную заглушку. Она обычно находится сверху. Затем её надо завести в отверстие провода, потом провести в конец гофрированной трубы. Эта труба обычно начинается с потолка.
  7. Итого должно выйти аккуратное и плотное соединение гофры с корпусом. У него должен быть открытый доступ к проводам для дальнейшей работы.
  8. Теперь необходимо заняться подключением выключателя. На конце проводов есть материал изоляционного вида (8-10 мм). Его надо зачистить.
  9. После этого к клемме (маркировка L) нужно подсоединить белый провод. Синий провод присоединяется к другой клемме (маркировка 1).
  10. Провод, который ведёт к розетке, необходимо проложить в обвод рабочего узла. Затем нужно его вывести в отверстие корпуса снизу. В то же отверстие надо вставить второй конец гофрированной трубы.
  11. Теперь нужно обратно собрать выключатель. Для этого надо поставить на место лицевую панель, после чего зафиксировать клавишу.

На завершающем этапе нужно произвести тестирование. Для этого требуется запустить подачу электроэнергии и пару раз нажать на клавишу. Если устройство зажглось после включения, всё сделано правильно.

Чем он отличается от обычного

Если мы говорим об одноклавишном выключателе, то отличить обычный от проходного достаточно просто: у первого всего две клеммы, в то время, как у второго их три. Это и есть та принципиальная разница, которая поможет в магазине, так как зачастую маркировка на приборах отсутствует. У стандартного устройства контакты либо соединены, либо разъединены, в зависимости от положения клавиши. У проходного выключателя один контакт всегда соединен с одним из двух других, в зависимости от того, опущена или поднята клавиша.

Схема подключения для управления с двух точек

В схеме нет ничего сложного, подсоединить провода сможет любой человек, умеющий держать отвертку. Отличие лишь в количестве соединительных клемм и проводимых проводов. Сам выключатель подсоединяется так, чтобы фаза шла на него, а не на источник света, на который подается ноль. Нужны два проходных выключателя одного размера и распаечная коробка. В распаечную коробку ведется трехжильный кабель выключателя и электропровод лампы. Одновременно в двух точках свет не включается.

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 1. Присоединение фазы. От соединительной коробки фаза ведется к входному электроконтакту первого переключателя.

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения

Так выглядит коммутация приборов

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия — это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п — перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

  1. Необходимо схематично обрисовать монтаж системы.
  2. Выполнить работы по инсталляции РК и подрозетниц.
  3. Выполнить инсталляцию нужного числа световых групп.
  4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
  5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц. Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Трёхточечная схема коммутации

Реализация этого решения основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один — перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

  1. Создаётся схема разводки и расключений.
  2. Производятся работы по монтажу коробки распределительной и подрозетниц.
  3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
  4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Монтаж проходного выключателя


Схема управления проходными выключателями
Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Зачистка изоляции

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.

Для безопасности лучше заизолировать его термоусадкой. Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Источник



Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.


Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

  • выключатель с подсветкой для ночного времени
  • выключатель с таймером отключения.

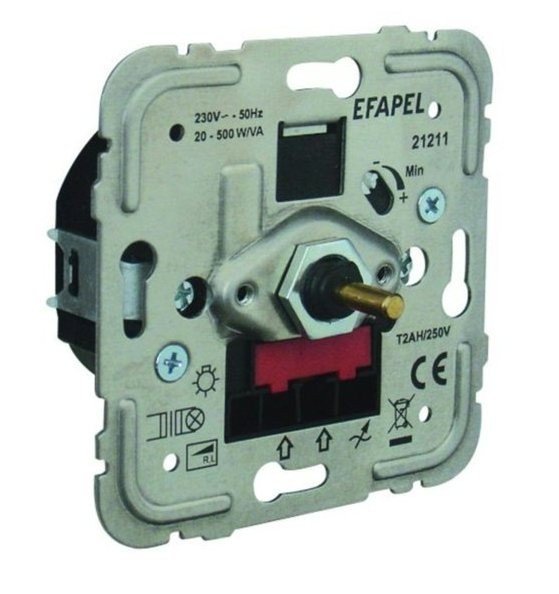

  • Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.


И такие бывают

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Комментарии:

Использую такую схему у себя на лестнице, чтобы выключать свет когда по ней пройдешь. Очень удобно. Спасибо за статью.

Как по мне, проходные выключатели изжили себя. Датчик движения стоит очень недорого, а его монтаж гораздо проще, так что устарела технология-то

Вячеслав, ну вот представь, установил ты проходной выключатель в спальне, чтобы отключать верхний свет после того, как ты лег в постель. Чем ты его заменишь? Датчиком движения? Чтобы ночью, когда повернешься у тебя иллюминация по всей спальне была?

В коридорах и на лестничных пролетах проходной выключатель вполне заменяем датчиком движения, а вот в остальных случаях — вряд ли. Справедливости ради, стоит отметить, что таких случаев на самом деле не так уж и много.

Я бы не стал использовать Lezard — ненадежная китайская поделка. А вот подключать его — целая история с песнями и плясками с бубном. В итоге вы поменяете его на Legrand или АВВ все равно

Первый раз сегодня столкнулся с лезардовским 2клавишным проходным. За 2,5 часа так и не подключил. Без выключателя все работает. С ними — нет.

Самое главное в Китае, все через …. В спаренных проходных выключателях схема коммутации на обратной стороне не соответствует действительности. Общая контакт 2 работает с контактами 1 и 4, 5 с контактами 3 и 6. Нумерация контактов из указанной схемы коммутации

Анатолий! Спасибо огромное! Всю голову сломал,собирая выключатели. Китайцы молодцы…как обычно)

А если пользоваться прозвонкой, то любую головоломку от китайцев решить можно.

тоже недавно столкнулся с подключением двойного проходного, плюс два промежуточных выключателя (перекрестных) лезард! … искажу я вам это были еще те танцы с бубном, потому что: схема на самом выключателе не соответствует действительности

схема найденная в интернете (именно лезард) не совсем корректная, тоесть они работают но вставить в середину два промежуточных(перекрестных) выключателя ни как не получалось из-за перепутанных местами нескольких проводов и так только после прозвонки всех контактов стало ясно как и куда что подключать и почему не работало ранее: берем два трех жильных кабеля (цвет жил: Ж,С,К) в распред коробке разрезаем обе «Ж» жилы и одну пару соединяем вместе и подключаем к ней фазу, которая будет идти на один из выключателей и подсоединяем их к средним контактам «2 и 5» другие две «Ж» жилы в распред коробке подсоединяем по отдельности, подключаем к одной и второй лампе, а другие концы подключаем к второму выключателю к контактам «2 и 5» соответственно! далее очень важно подключить пару «с» и «к» из одного кабеля к контактам: «1 и 4» и «1 и 4» а другую пару «с» и «к» к контактам: «3 и 6» и «3 и 6» (таким образом чтобы контакты: «3 и 1» были «к» а контакты «4 и 6» были «с» и так подключение с обратной стороны выключателя выглядит следующим оброзом: низ: 1-к, 2-ж, 3-к, верх: 4-с, 5-ж, 6-с (важно: 3 и 6 общий кабель и 4-1 общий кабель) теперь все работает и можно подключать два промежуточных (перекрестных) выключателя (между проходными) предварительно заложив кабель (между проходными) петлей (транзитом, не разрезанный. ) в подрезетнике и так: берем зачищаем провод и видем три провода: ж,с,к

«ж» оставляем не разрезанный, а «с» и «к» разрезаем и подсоединяем к промежуточному (перекрестному) выключателю к контактам: «1-4» — «с» а «3-6» — «к» , где контакты 1-3 («с-к») это вход, а 4-6 («с-к»)это выход. тоже самое делаем со вторым кабелем и вторым промежуточным (перекрестным) выключателем. …таким обрезом мне удалось установить два двойных проходных и четыре промежуточных (перекрестных) фирмы лезард.

Оставить комментарий Отменить ответ

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

источник

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

  1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
  2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
  3. Установить переключатели на своё постоянное место.
  4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.
  5. Убедиться, что освещением можно независимо управлять из 2-х точек.
  6. Отключить цепь от питающей сети.
  7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.
  8. Подключить цепь к питающей сети.
  9. Убедиться, что освещением можно независимо управлять из 3-х точек.

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи.
Важно понимать терминологию. Проходной выключатель часто называют переключателем. Он имеет три контакта и используется для управления освещением с двух мест, а так же с трех мест занимая крайние положения 1 и 3.

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

схемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Статьи по теме: Как установить автоматический выключатель

Как из простого выключателя сделать проходной

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки – добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Практика

На практике, чтобы выключателя сделать переключатель вам понадобится, для управления с двух мест, два одноклавишных выключателя и два двухклавишных выключателя одной фирмы и одной серии. Одна серия нужна для совпадения размеров клавиш.

  • Далее берем двухклавишные выключатели и разбираем их, снимая клавиши;
  • Общая задача, перевернуть одну контактную группу на 180 градусов и установить вместо двух клавиш одну общую;
  • Не всякий выключатель даст себя «корежить», поэтому для этих самоделок нужно выбирать максимально простые модели выключателей.

Примечание: чаще всего приходится проявлять смекалку в изготовлении проходного выключателя открытой проводки. Проходные выключатели для открытой проводки трудно найти. На фото проходной выключатель скрытой проводки.

После поворота контактной группы на 180 градусов, остается собрать выключатели и вместо двух клавиш поставить одну.

  • Далее, полученных два проходных выключателя монтируются по схеме в месте, где нужно управлять освещением с двух мест.

Как можно вместо проходных одноклавишных выключателей задействовать обычные двухклавишные | Электропрактика

Одноклавишный #проходной выключатель от обычного одноклавишного отличается количеством контактов. У первого их три, у второго только два. И некоторыми иными конструктивными особенностями.

В этой связи стоит заметить, что три контакта присутствуют и в конструкции двухклавишного обычного выключателя.

Встает вопрос:

Можно ли сделать так, чтобы он выполнял функциональную задачу, возлагаемую на одноклавишный переходной? Ведь у них одинаковое количество контактов.

Во многих профильных статьях утверждается, что нельзя.

Я же думаю, что можно соединить так, что первым двухклавишным выключателем можно включать свет в длинном коридоре, а вторым выключать. И наоборот. Точно так же #схема будет работать при соблюдении одного условия и при иных вариантах использования проходных выключателей.

Подключение работающих как проходные в паре двух двухклавишных обычных выключателей

В одной из статей канала Электропрактика рассматривался вариант упрощения монтажа одноклавишных проходных выключателей. Одну из схем после небольшой доработки можно смело использовать при подключении работающих в паре двух двухклавишных обычных выключателей.

Проходной одноклавишный выключатель заменим двухклавишным обычным

Проходной одноклавишный выключатель заменим двухклавишным обычным

Выясним путем простого анализа, в каких случаях два обычных двухклавишных выключателя при работе в паре будут функционировать как проходные.

Если соблюдать условие, при котором в каждом #выключателе одна клавиша будет в положении «выкл», а другая «вкл», все будет работать так как надо.

Проверим это и рассмотрим варианты:

  1. Если в первом и (или) во втором выключателе пара клавиш находится в положении «Выкл», никаким нажатием клавиш в той или иной точке освещение не включается — цепь остается разомкнутой;
  2. Если же в выключателе №2 первая клавиша в положении «выкл», а вторая «вкл», из первой точки нажатием одной из клавиш выключателя №1 свет можно включить, а вторым во второй точке выключить. Точно также из второй точки свет можно включить одной из клавиш в том случае, если в первой точке одна клавиша будет «вкл», а другая «выкл».

Рассмотрим еще один интересный вариант соединения. Он может иметь место в случае, когда в паре одноклавишных проходных выключателей один вышел из строя и второго проходного для замены нет. Но есть двухклавишный обычный.

В паре из двух проходных выключателей неисправный заменяем на обычный, но 2-х клавишный:

Один одноклавишный проходной выключатель заменим обычным 2-х клавишным

Один одноклавишный проходной выключатель заменим обычным 2-х клавишным

Схема будет работать точно так же, как и при двух проходных одноклавишных, но с соблюдением условия пользования:

в выключателе №2 всегда одну клавишу нужно оставлять в положении «вкл», а другую «выкл» .

А нельзя ли сделать так, чтобы как проходные работали 2 обычных 1 клавишных выключателя?

Кое-кто, внимательно оценив предыдущие схемы, может подумать о том, что задачу можно решить еще проще. А именно применить одноклавишный обычный выключатель:

А что если применить обычный одноклавишный выключатель

А что если применить обычный одноклавишный выключатель

И действительно с соблюдением условия «первый включен, второй выключен» можно решить похожую задачу для спальной комнаты:

  • При входе в спальню человек включает придверный выключатель №1 и свет при нахождении клавиши второго выключателя в положении вкл включится.
  • После того как он ляжет спать он сможет выключить верхний свет прикроватным выключателем №2, так как выкл №1 находится в положении «вкл».

Но эта схема имеет существенный недостаток: какой-либо иной проживающий в доме член семьи, войдя в спальню пожелать первому спокойной ночи,не сможет в темной комнате включить верхний свет придверным выключателем, так как цепь будет разомкнута.

Также схему с одноклавишными обычными выключателями нельзя использовать в варианте с коридором, так как она будет нормально работать только для одного человека. Если же кто-то следом за ним пожелает воспользоваться и включить свет в коридоре первым выключателем, у него ничего не получится, ведь цепь оказывается разомкнутой выключателем №2.

А вот первый вариант схемы с 2-х клавишными обычными выключателями и второй с одним проходным и одним обычным лишены этих недостатков.

Единственно нужно выдерживать условие: после каждого включения или выключения освещения оставлять в обычном 2-х клавишном выключателе одну из клавиш в нажатом положении, а другую в выключенном.

Можно поспорить на тему насколько удобно пользоваться. Я провел эксперимент и за 15 минут подсоединил в 15 метровом коридоре частного дома лампочку и пару 2-х клавишных выключателей, размещенных на удаленном расстоянии. Привыкли быстро. Пользуемся уже неделю и никто ни разу не ошибся.

Вариант сдачи/без сдачи

Бакалавриат

Поступающие первокурсники или любой бакалавр с хорошей репутацией со средним баллом «C» или выше по всем работам, предпринятым в резиденции на ЕНТ, могут запланировать один курс в семестр по варианту «зачет/не зачет». Старшие школьники могут выбрать более одного зачетного/незачетного курса в течение последнего семестра.

Для получения степени бакалавра можно использовать максимум 18 семестровых часов кредита по варианту прохождения/непрохождения. Только курсы, которые считаются факультативными в плане обучения студента, могут быть запланированы в соответствии с вариантом прохождения/непрохождения. Эти часы не используются при подсчете среднего балла, но учитываются как полный кредит.

Преподавателям не сообщают, какие учащиеся зачислены зачетно/незачетно, и все учащиеся получают одинаковые оценки. Оценка «D» или выше будет отображаться как «P». Если курс не пройден, в записи будет указано «NP», а часы попыток не будут использоваться при расчете среднего балла.

Студент может перейти на вариант «зачет/не зачет» в офисе своего академического декана/руководителя в любое время до окончания шестой недели занятий или соответствующего момента летней сессии при условии соблюдения вышеуказанных квалификационных требований.

Курсы, пройденные по обычной системе оценок, не могут быть повторены как курсы зачет/незачет, если ранее не была получена оценка «W».

Учащемуся, который меняет специальность, не будет автоматически отказано в зачислении на зачетный/незачетный курс, который становится требованием плана получения степени для новой специальности. Такое решение принимает академический декан. Однако ни при каких обстоятельствах оценка «P» не может быть изменена на буквенную оценку.

Переведенные учащиеся имеют те же привилегии и ограничения сдачи/отсутствия сдачи, но они должны пройти 30 семестровых часов регулярно оцениваемых курсов на ЕНТ, чтобы иметь право на выпуск.

Аспиранты

Аспиранты могут записываться по варианту «зачет/без зачета» только на курсы бакалавриата, которые не требуются в качестве компенсации дефицита или в качестве требования для получения степени магистра.

Курсы с автоматической оценкой «зачет/не зачет»

Определенные курсы индивидуального обучения для выпускников будут оцениваться как зачет/не зачет, если занятия проводятся в кампусе и на тех факультетах, преподаватели которых проголосовали за использование этой системы оценок для индивидуального обучения.

Некоторые курсы бакалавриата и магистратуры будут оценены как зачетные/незачетные. Эти курсы включают, помимо прочего, обучение студентов, стажировки, практические занятия, индивидуальные исследования, базовое чтение и письмо.

Проконсультируйтесь с соответствующим академическим отделом для получения более подробной информации об автоматически оцениваемых курсах «зачет/не зачет».

Информацию о сроках PNP см. в важных датах Руководства по регистрации, которые можно найти здесь:

Дополнительные ресурсы

Для получения дополнительной информации о зачете/незачете см. раздел «Академические» каталога ЕНТ.

Варианты прохождения бакалавриата/незачета. Часто задаваемые вопросы  | Бакалавриат

Университет продлил крайний срок выбора оценок «зачет/не зачет» за весну 2022 г. до пятницы, 11 февраля 2022 г. Вы можете изменить вариант оценки за курс при веб-регистрации на экране myCourseBin.

Что такое вариант оценки Pass/No Pass?

Вариант оценки «зачет/непроход» — это вариант регистрации, который позволяет вам зарабатывать единицы за курс, не получая стандартную буквенную оценку.Если вы получаете оценку C- или выше по курсу, в вашей стенограмме будет отображаться оценка Pass (P) для курса. Поскольку оценка «зачет/не зачет» не влияет на ваш средний балл (GPA), это может быть хорошим вариантом, если вы не хотите влиять на свой средний балл.

Прежде чем изменить вариант оценки, вы должны проверить свою текущую оценку в классе и то, что от вас требуется для получения минимальной оценки C-, чтобы получить проходной балл.

Продлит ли университет крайний срок отказа от участия в курсах в весеннем семестре 2022 года?

Нет, крайний срок снятия с занятий – пятница, 8 апреля.Вы можете отказаться от курсов по веб-регистрации на экране myCourseBin.

Как я могу внести изменения в «зачтено/не зачтено» в расписании занятий на весну 2022 г.?

Вы можете изменить параметр оценки за курс при веб-регистрации на экране myCourseBin. Крайний срок для внесения изменений — пятница, 11 февраля 2022 г. Инструкции о том, как перейти к экрану myCourseBin и внести изменения в параметры оценки, приведены здесь.

Могу ли я пройти какой-либо или все мои курсы для Pass/No Pass?

Курсы, пройденные для прохождения/непрохождения весной 2022 года, будут учитываться при выполнении всех основных, дополнительных и университетских требований для всех студентов бакалавриата. Это разрешение применимо только к курсам весны 2022 года. USC позволяет студентам пройти до 32 единиц курсовой работы Pass / No Pass, включая курсы, пройденные в переводе. Если ваш отчет STARS показывает, что вы близки к достижению или уже достигли 32 единиц Pass/No Pass, вам не следует выбирать Pass/No Pass для каких-либо курсов в текущем семестре, которые вам необходимо учитывать при выполнении требований к выпускным. Если вы хотите получить пятилетнюю степень бакалавра архитектуры или вторую степень бакалавра, вы можете пройти до 40 единиц курсовой работы «зачет/незачет».

Что делать, если я ранее посещал курсы Pass/No Pass и хочу изменить свои занятия весной 2022 года на Pass/No Pass?

USC позволяет всем зачисленным в настоящее время студентам пройти в общей сложности до 32 единиц курсовой работы Pass/No Pass. Если ваш отчет STARS показывает, что вы близки к достижению или уже достигли 32 единиц Pass/No Pass, вам не следует выбирать Pass/No Pass для каких-либо курсов в текущем семестре, которые вам необходимо учитывать при выполнении требований к выпускным. Проконсультируйтесь со своим научным руководителем, если вам нужны разъяснения относительно этой политики университета.Если вы выполнили или приближаетесь к лимиту в 32 единицы для единиц Pass/No Pass, вам следует проконсультироваться со своим научным руководителем обо всех ваших академических возможностях, прежде чем выбрать Pass/No Pass.

В каких случаях использовать вариант оценки «зачет/незачет» — плохая идея?

Параметр оценки «зачет/непроход» заменяет буквенную оценку, полученную за курс, и не влияет на ваш средний балл.

Кроме того, некоторые стипендии могут требовать, чтобы учащиеся поддерживали минимальный порог среднего балла, с которым курсы «сдал/не сдал» могут не помочь, поскольку оценки «сдал/не сдал» не учитываются в вашем среднем балле.Кроме того, работодатели и приемные комиссии аспирантов могут использовать буквенные оценки, чтобы отличать студентов друг от друга, и большое количество проходных оценок может усложнить эту задачу. По этим причинам учащиеся должны разумно использовать вариант оценки «зачет/не зачет».

Примечание. У учащегося, прошедшего все курсы в семестре на предмет «сдал/не сдал», средний балл за семестр будет равен 0,0.

Как я буду оцениваться на курсах весной 2022 года?

После выставления оценок за выпускные экзамены преподаватели будут выставлять вам оценки в соответствии с вариантом оценки, выбранным вами в веб-регистрации для каждого курса.Для любых классов, для которых вы выберете вариант оценки Pass/No Pass, итоговая оценка C- или выше будет отражена в вашей стенограмме как оценка Pass.

Повлияет ли изменение моей оценки на Pass/No Pass на финансовую помощь?

Курсы, пройденные успешно/непройдено, по-прежнему будут учитываться при определении темпа прогресса и максимального периода времени для удовлетворительного академического прогресса. Оценки «сдал/не сдал» не повлияют на средний балл; однако оценка «Не сдал» может негативно повлиять на темп прогресса. Пожалуйста, ознакомьтесь с политикой удовлетворительной академической успеваемости для получения более подробной информации по адресу https://financialaid.usc.edu/docs/SAP_undergraduate.pdf

.

Что делать, если мне нужно получить буквенные оценки за профессиональные программы, трудоустройство или обучение в аспирантуре?

Вы можете проконсультироваться со своим научным руководителем или оставить для своих курсов буквенную оценку.

Как это изменение повлияет на мой средний балл?

Оценка «зачет/не зачет» не учитывается при подсчете среднего балла и не используется при определении наград.Примечание. У студента, прошедшего все курсы в семестре на предмет «сдал/не сдал», средний балл за семестр будет равен 0,0.

Если я получу высокую итоговую оценку по курсу, который я определил как «зачет/не зачет» к установленному сроку, могу ли я позже попросить заменить оценку «зачтен» этой буквенной оценкой?

Вы должны выбрать свой вариант оценки до пятницы, 11 февраля 2022 г.

Я иностранный студент.Повлияет ли выбор варианта оценки Pass/No Pass для моих занятий весной 2022 года на статус моей визы?

Пока вы остаетесь зачисленным в качестве студента дневного отделения, изменение варианта оценки на «зачет/не зачет» в весеннем семестре 2022 г. не повлияет на статус вашей визы.

Я учусь на прогрессивной степени и все еще работаю над своей степенью бакалавра. Должен ли я проходить курсы, чтобы получить оценки «сдал/не сдал»?

Возможно. Если ваша программа для выпускников допускает вариант оценки «зачет/не зачет», вы можете выбрать «зачет/не зачет» для курсов в утвержденном плане курса.Если ваша программа не имеет сертификата Pass/No Pass, вы должны проходить курсы с опцией Letter.

Я зачислен в USC в качестве приглашенного студента. Как вариант оценки «зачет/не зачет» повлияет на мой курс обучения в моем домашнем учебном заведении?

Важно, чтобы вы связались со своим высшим учебным заведением, чтобы определить, могут ли и/или каким образом курсы, получившие оценку «сдал/не сдал», засчитываться в ваш курс обучения в вашем учреждении. Если вы являетесь приглашенным студентом и вам необходимо изменить вариант оценки, вы можете обратиться в офис регистратора по запросу.USC.edu за помощью.

Если в предыдущем семестре я сдавал GE для прохождения/непрохождения, могу ли я сдать еще одно GE с P/NP?

Да, университет разрешит это весной 2022 года.

Я учусь на бакалавриате и получаю пособие по программе VA. Повлияет ли Pass/No Pass на выплаты VA?

VA оплачивает только курсы, соответствующие степени. Курсы, пройденные для зачета/незачета весной 2022 года, будут учитываться при выполнении всех основных, дополнительных и университетских требований для всех студентов бакалавриата.

Запор; Симптомы, причины, лечение и профилактика

Обзор

Что такое запор?

Наличие менее трех дефекаций в неделю технически является определением запора. Однако то, как часто вы «ходите», сильно различается от человека к человеку. У некоторых людей опорожнение кишечника происходит несколько раз в день, а у других — только один-два раза в неделю. Какой бы ни была ваша картина дефекации, она уникальна и нормальна для вас — до тех пор, пока вы не отклоняетесь слишком далеко от своей модели.

Независимо от характера вашего стула, один факт является бесспорным: чем дольше вы идете, прежде чем «выйти», тем труднее выходит стул/фекалии. Другие ключевые признаки, которые обычно определяют запор, включают:

  • Ваш стул сухой и твердый.
  • Ваш стул болезненный, стул затруднен.
  • У вас есть ощущение, что вы не полностью опорожнили кишечник.

Насколько распространены запоры?

Вы не одиноки, если у вас запор.Запор является одной из наиболее частых желудочно-кишечных жалоб в Соединенных Штатах. По меньшей мере 2,5 миллиона человек ежегодно обращаются к врачу по поводу запоров.

У людей всех возрастов могут быть случайные приступы запоров. Есть также определенные люди и ситуации, которые с большей вероятностью приведут к более устойчивым запорам («хронические запоры»). К ним относятся:

  • Пожилой возраст. Пожилые люди, как правило, менее активны, у них более медленный обмен веществ и меньшая сила сокращения мышц пищеварительного тракта, чем в молодости.
  • Быть женщиной, особенно во время беременности и после родов. Изменения в женских гормонах делают их более склонными к запорам. Ребенок в утробе матери сжимает кишечник, замедляя прохождение стула.
  • Недостаточное потребление продуктов с высоким содержанием клетчатки. Продукты с высоким содержанием клетчатки заставляют пищу двигаться через пищеварительную систему.
  • Прием некоторых лекарств (см. причины).
  • Наличие некоторых неврологических (заболевания головного и спинного мозга) и расстройств пищеварения (см. причины).

Как возникает запор?

Запор возникает из-за того, что толстая кишка поглощает слишком много воды из отходов (фекалии/фекалии), что делает стул высыхающим, делая его твердым по консистенции и трудно выталкивающим из организма.

В качестве резервной копии скажу, что при обычном прохождении пищи по пищеварительному тракту питательные вещества всасываются. Частично переваренная пища (отходы), которая остается, перемещается из тонкой кишки в толстую кишку, также называемую толстой кишкой. Толстая кишка поглощает воду из этих отходов, в результате чего образуется твердое вещество, называемое стулом.Если у вас запор, пища может слишком медленно продвигаться по пищеварительному тракту. Это дает толстой кишке больше времени — слишком много времени — для поглощения воды из отходов. Стул становится сухим, твердым и трудновыталкиваемым.

Путь пищевых отходов через толстую кишку, прямую кишку и задний проход.

Может ли запор вызвать внутреннее повреждение или привести к другим проблемам со здоровьем?

Есть несколько осложнений, которые могут возникнуть, если у вас нет мягкой, регулярной дефекации.Некоторые осложнения включают в себя:

  • Опухшие, воспаленные вены в прямой кишке (состояние, называемое геморроем).
  • Разрывы слизистой оболочки заднего прохода из-за попытки пройти через нее затвердевшего стула (так называемые анальные трещины).
  • Инфекция в мешочках, которые иногда образуются на стенке толстой кишки из-за застрявшего и инфицированного стула (состояние, называемое дивертикулитом)
  • Скопление слишком большого количества стула/фекалий в прямой кишке и анусе (состояние, называемое фекальной закупоркой).
  • Повреждение мышц тазового дна из-за напряжения при опорожнении кишечника. Эти мышцы помогают контролировать мочевой пузырь. Слишком сильное напряжение в течение слишком длительного периода времени может привести к утечке мочи из мочевого пузыря (состояние, называемое стрессовым недержанием мочи).

Приводит ли отсутствие регулярного стула к накоплению токсинов в моем теле и к заболеванию?

Не волнуйтесь, обычно это не так. Хотя толстая кишка удерживает стул дольше, когда у вас запор, и вы можете чувствовать себя некомфортно, толстая кишка является расширяемым контейнером для ваших отходов. Возможно, существует небольшой риск бактериальной инфекции, если отходы попадут в существующую рану в толстой кишке или прямой кишке.

Симптомы и причины

Что вызывает запор?

Существует множество причин запоров: образ жизни, лекарства, состояние здоровья и беременность.

Общие причины запоров, связанные с образом жизни, включают:

  • Употребление продуктов с низким содержанием клетчатки.
  • Недостаточное потребление воды (обезвоживание).
  • Недостаточно упражнений.
  • Изменения в вашем обычном распорядке, такие как путешествия, прием пищи или отход ко сну в разное время.
  • Употребление большого количества молока или сыра.
  • Стресс.
  • Сопротивление позывам к дефекации.

Лекарства, которые могут вызывать запор, включают:

  • Сильные обезболивающие препараты, такие как наркотики, содержащие кодеин, оксикодон (Оксиконтин®) и гидроморфон (Дилаудид®).
  • Нестероидные противовоспалительные препараты, такие как ибупрофен (Advil®, Motrin®) и напроксен (Aleve®).
  • Антидепрессанты, включая селективные ингибиторы обратного захвата серотонина (например, флуоксетин [Прозак®]) или трициклические антидепрессанты (например, амитриптилин [Элавил®]).
  • Антациды, содержащие кальций или алюминий, такие как Tums®.
  • Таблетки железа.
  • Лекарства от аллергии, такие как антигистаминные препараты (например, дифенгидрамин [Benadryl®]).
  • Некоторые лекарства от артериального давления, включая блокаторы кальциевых каналов (такие как верапамил [Calan SR], дилтиазем [Cardizem®] и нифедипин [Procardia®]) и бета-блокаторы (такие как атенолол [Tenormin®]).
  • Психиатрические препараты, такие как клозапин (Clozaril®) и оланзапин (Zyprexa®).
  • Противосудорожные/противосудорожные препараты, такие как фенитоин и габапентин.
  • Препараты против тошноты, такие как ондансетрон (Зофран®).

Многие лекарства могут вызывать запор. Спросите своего врача или фармацевта, если у вас есть какие-либо вопросы или опасения.

Медицинские состояния и состояния здоровья, которые могут вызывать запор, включают:

  • Эндокринные проблемы, такие как гипофункция щитовидной железы (гипотиреоз), диабет, уремия, гиперкальциемия.
  • Колоректальный рак.
  • Синдром раздраженного кишечника (СРК).
  • Дивертикулярная болезнь.
  • Дисфункция выходного отверстия запор. (Нарушение координации мышц тазового дна. Эти мышцы поддерживают органы таза и нижней части живота. Они необходимы для освобождения стула.)
  • Неврологические расстройства, включая повреждение спинного мозга, рассеянный склероз, болезнь Паркинсона и инсульт.
  • Синдром ленивого кишечника. Толстая кишка плохо сокращается и задерживает стул.
  • Кишечная непроходимость.
  • Структурные дефекты пищеварительного тракта (например, свищ, атрезия толстой кишки, заворот, инвагинация, неперфорация заднего прохода или мальротация)
  • Полиорганные заболевания, такие как амилоидоз, волчанка и склеродермия.
  • Беременность.

Каковы симптомы запора?

Симптомы запора включают:

  • Вы опорожняетесь менее трех раз в неделю.
  • Ваш стул сухой, твердый и/или комковатый.
  • Ваш стул затруднен или болезненный.
  • У вас болит живот или спазмы.
  • Вы чувствуете вздутие живота и тошноту.
  • Вы чувствуете, что не полностью опорожняете кишечник после движения.

Диагностика и тесты

Чего мне ожидать, когда я говорю с врачом о своем запоре?

Разговор с врачом или кем-либо еще о ваших дефекациях (или их отсутствии) — не самая приятная тема.Знайте, что ваш врач всегда рядом. Врачи — это обученные специалисты в области здравоохранения, которые обсуждали со своими пациентами практически все темы, связанные со здоровьем, о которых вы только можете подумать.

Ваш врач сначала задаст вам вопросы о вашей истории болезни, дефекации, вашем образе жизни и распорядке дня.

История болезни

Эти вопросы могут включать:

  • Каковы ваши текущие и прошлые заболевания/состояния здоровья?
  • Вы потеряли или прибавили в весе в последнее время?
  • Были ли у Вас ранее операции на желудочно-кишечном тракте?
  • Какие лекарства и добавки вы принимаете при других заболеваниях и при запорах?
  • Есть ли у кого-нибудь в вашей семье запоры или заболевания пищеварительного тракта или рак толстой кишки в анамнезе?
  • Вы проходили колоноскопию?

История дефекации

Эти вопросы могут включать:

  • Как часто вы опорожняетесь?
  • Как выглядит ваш стул?
  • Замечали ли вы кровь или красные прожилки в стуле?
  • Вы когда-нибудь видели кровь в унитазе или на туалетной бумаге после того, как вытерлись?

Образ жизни и привычки

  • Какие продукты и напитки вы едите и пьете?
  • Каков ваш распорядок дня?

Ваш врач также проведет медицинский осмотр, который включает проверку ваших жизненно важных показателей (температура, пульс, кровяное давление). Он или она будет использовать стетоскоп, чтобы слушать звуки в вашем животе. Ваш живот также будет затронут, чтобы проверить боль, нежность, отек и шишки.

Имейте в виду, что ваш врач также проведет ректальное исследование. Это пальцевое исследование внутренней части прямой кишки. Это быстрая проверка любых масс или проблем, которые можно почувствовать пальцем.

Какие лабораторные анализы и другие медицинские тесты можно провести, чтобы найти причину моего запора?

Ваш врач может не назначать анализы или назначать многие виды анализов и процедур.Решение о том, какие из них может назначить вам врач, зависит от ваших симптомов, истории болезни и общего состояния здоровья.

Лабораторные анализы: Анализы крови и мочи выявляют признаки гипотиреоза, анемии и диабета. Образец стула проверяет наличие признаков инфекции, воспаления и рака.

Визуализирующие исследования: Компьютерная томография (КТ), магнитно-резонансная томография (МРТ) или исследования нижних отделов желудочно-кишечного тракта могут быть назначены для выявления других проблем, которые могут вызывать запор.

Колоноскопия: Может быть выполнена колоноскопия или сигмоидоскопия — осмотр толстой кишки изнутри с помощью эндоскопа. Во время этой процедуры может быть взят небольшой образец ткани (биопсия) для проверки на рак или другие проблемы, и все обнаруженные полипы будут удалены.

Исследования колоректального транзита: Эти тесты включают прием небольшой дозы радиоактивного вещества в виде таблеток или еды, а затем отслеживание времени и того, как вещество перемещается по кишечнику.

Другие тесты функции кишечника: Ваш врач может назначить тесты, которые проверят, насколько хорошо ваш задний проход и прямая кишка удерживают и выделяют стул. Эти тесты включают определенный тип рентгенографии (дефекографию), проводимую для исключения причин дисфункции выходного отверстия запора, и введение небольшого баллона в прямую кишку (тест на изгнание баллона и аноректальную манометрию).

Управление и лечение

Как лечат запор?

Уход за собой

Большинство случаев запоров легкой и средней степени тяжести можно лечить дома. Забота о себе начинается с инвентаризации того, что вы едите и пьете, а затем вносите изменения.

Некоторые рекомендации по облегчению запоров включают:

  • Пейте от двух до четырех дополнительных стаканов воды в день. Избегайте напитков, содержащих кофеин, и алкоголя, которые могут вызвать обезвоживание.
  • Добавьте в свой рацион фрукты, овощи, цельнозерновые продукты и другие продукты с высоким содержанием клетчатки. Ешьте меньше продуктов с высоким содержанием жиров, таких как мясо, яйца и сыр.
  • Ешьте чернослив и/или хлопья с отрубями.
  • Ведите дневник питания и выделяйте продукты, вызывающие запор.
  • Двигайся, тренируйся.
  • Проверьте, как вы сидите на унитазе. Поднятие ног, откидывание назад или приседание могут облегчить опорожнение кишечника.
  • Добавьте в свой рацион безрецептурные добавки с клетчаткой (например, Metamucil®, Citrucel® и Benefiber®).
  • При необходимости примите очень мягкое безрецептурное средство для размягчения стула или слабительное (например, докузат [Colace®] или Milk of Magnesia®). Клизмы с минеральным маслом, такие как Fleet®, и стимулирующие слабительные, такие как бисакодил (Dulcolax®) или сенна (Senokot®), являются другими вариантами лечения.Есть много вариантов слабительного. Попросите вашего фармацевта или врача помочь вам сделать выбор. Не используйте слабительные средства более двух недель, не посоветовавшись с врачом. Злоупотребление слабительными может ухудшить ваши симптомы.
  • Не читайте, не пользуйтесь телефоном или другими устройствами, пытаясь опорожнить кишечник.

Обзор лекарств/добавок

В дополнение к методам самопомощи ваш врач проверит ваши лекарства и добавки (если вы их принимаете). Некоторые из этих продуктов могут вызвать запор.Если они это сделают, ваш врач может изменить дозу, перейти на другой препарат и / или попросить вас прекратить прием добавки. Никогда не прекращайте принимать лекарства или добавки, не посоветовавшись с врачом.

Лекарства, отпускаемые по рецепту

Существует несколько рецептурных препаратов для лечения запоров. К ним относятся любипростон (Амитиза®), прукалоприд (Прудак®, Мотегрити®), плеканатид (Труланс®), лактулоза (Цефулак®, Кристалоза®) и линаклотид (Линзесс®). Ваш врач подберет препарат, который лучше всего подойдет вам, основываясь на результатах ваших анализов.

Хирургия

Хирургическое вмешательство редко требуется для лечения запоров. Однако ваш врач может порекомендовать операцию, если запор вызван структурной проблемой в толстой кишке. Примеры этих проблем включают непроходимость толстой кишки (кишечная непроходимость), сужение части кишечника (стриктура кишечника), разрыв заднего прохода (анальная трещина) или спадение части прямой кишки во влагалище (выпадение прямой кишки). ). Некоторые причины запоров дисфункции выходного отверстия можно лечить хирургическим путем.Лучше всего обсудить это после тестирования. Вам также может понадобиться операция, если рак был обнаружен в толстой кишке, прямой кишке или заднем проходе.

Профилактика

Как предотвратить запор?

Используйте те же домашние методы, которые вы использовали для лечения запоров, чтобы они не превратились в хроническую проблему:

  • Соблюдайте сбалансированную диету с большим количеством клетчатки. Хорошими источниками клетчатки являются фрукты, овощи, бобовые, цельнозерновой хлеб и крупы. Клетчатка и вода помогают толстой кишке проходить стул.Большая часть клетчатки во фруктах содержится в кожуре, например, в яблоках. Фрукты с семенами, которые вы можете есть, например, клубника, содержат больше всего клетчатки. Отруби являются отличным источником клетчатки. Ешьте хлопья с отрубями или добавляйте хлопья с отрубями к другим продуктам, таким как суп и йогурт. Люди с запорами должны съедать от 18 до 30 граммов клетчатки каждый день.
  • Выпивайте восемь стаканов воды по 8 унций в день. (Примечание: у некоторых людей молоко может вызвать запор.) Жидкости, содержащие кофеин, такие как кофе и безалкогольные напитки, могут обезвоживать вас.Возможно, вам придется прекратить пить эти продукты, пока ваши привычки кишечника не вернутся к норме.
  • Регулярно делайте физические упражнения.
  • Лечите легкий запор с помощью пищевой добавки, такой как магний. (Не всем следует принимать магний. Перед приемом проконсультируйтесь с врачом.)
  • Очистите кишечник, когда почувствуете позыв. Не жди.

Жить с

Когда мне следует позвонить своему врачу?

Позвоните своему поставщику медицинских услуг, если:

  • Запор — новая для вас проблема.
  • Вы видите кровь в стуле.
  • Вы непреднамеренно теряете вес.
  • У вас сильная боль при дефекации.
  • Ваш запор длится более трех недель.
  • У вас симптомы запора дисфункции выходного отверстия.

Помните, открыто и честно говорите со своим врачом о своих дефекациях и любых вопросах или проблемах, которые у вас могут возникнуть. Какать — это то, чем мы все должны заниматься. Запор может быть временной ситуацией, долгосрочной проблемой или признаком более серьезного заболевания.Быть безопасным. Обратитесь к врачу, особенно если вы заметили изменения в работе кишечника или если кишечник управляет вашей жизнью.

Оценка успеваемости

Зимний квартал 2022 г.

Вариант оценки «прошел/не прошел» | Вариант буквенной оценки | Выполняется Обозначения | Изменения класса | Доступ к оценкам | Каталог прав | Средний балл | Политика выставления оценок выпускникам UCSC | Политика выставления оценок бакалавриата UCSC


Опция оценки соответствия/несоответствия

Учащиеся могут выбрать вариант оценки «зачет/не зачет» и могут изменить свой вариант оценки в курсе до девятой недели обучения.При выборе варианта «сдал/не сдал» учащиеся получают оценку «P» за работу, выполненную на уровне «C» или явно проходном уровне или выше. За работу, которая явно не проходит, академический кредит не присуждается; и студенты получают NP (No Pass). Начиная с осени 2001 г. обозначение класса NP появляется в официальной стенограмме во всех случаях, независимо от того, когда студент был принят. За работу проходную, но незавершенную может быть выставлена ​​отметка I (Незавершенная).

По следующим предметам нельзя получить буквенную оценку:

Семинары под руководством студентов: Курсы с номерами 42
Химия и биохимия 8N, 110N
Вычислительные средства 15
Коуэлл 10
Критические расовые и этнические исследования 45
Науки о Земле 190
Экономика 93, 191, 193, 193F 4 Исследования окружающей среды 8330 9050
Фильм 198, 198F
История искусства и визуальной культуры 198
Юридические исследования 188A, 188B
Лингвистика 1
Merrill 85B, 85C
Oakes 188A, 188B
ОБЛАСТЬ 198A, 188B
. Физическое воспитание (все курсы)
Psychology 193, 198
Stevenson 10
Театр 45 (Курсы по производству под руководством студентов)
UCDC 194B
Письмо 11A-BC, 180, 191D

Вариант буквенной оценки

Перед крайним сроком выставления оценок (15-й день обучения для аспирантов; девятая неделя обучения для студентов) подтвердите запрос на письменную оценку по каждому курсу на портале MyUCSC.

Обозначения в процессе выполнения

Обозначение IP (In Progress) зарезервировано для одного курса, охватывающего два или три семестра учебного года. Оценка за такой курс может быть выставлена ​​в конце курса, а затем должна быть зарегистрирована как относящаяся к каждому из условий курса. Студенту, удовлетворительно завершившему только один или два семестра курса, охватывающего два или три семестра учебного года, будут выставлены оценки за эти семестр. Параметр оценки, выбранный в первой четверти последовательности с несколькими терминами, применяется ко всем четвертям последовательности.

Изменения оценок после публикации оценок

Незавершенные оценки «I» должны быть изменены на окончательные оценки на основе работы, представленной инструктору, в срок для незавершенных работ. Другие изменения оценок могут быть произведены инструктором только на основании канцелярской или процедурной ошибки и ни в коем случае не на основании повторной проверки или выполнения дополнительной работы.

Доступ к классам

Вы можете получить доступ к своим оценкам за любую четверть через портал MyUCSC. Оценки обычно доступны примерно через неделю после окончания четверти.

Права на каталог

Навигатор: права на каталог

Средний балл

Средний балл определяется путем деления количества заработанных баллов на количество зачетных единиц, предпринятых для получения буквенной оценки. Количество баллов, полученных за курс, равно количеству присвоенных баллов, умноженному на количество кредитов курса. Например, предположим, что студент проходит три курса по 5 кредитов и получает оценки A-, B- и C+.

Средний балл
Марка Баллы* Курсовые кредиты Всего баллов*
А- 3.70 5 18,50
Б- 2,70 5 13,50
С+ 2,30 5 11,50
Итого 15 43,50



43,50 разделить на 15 = 2,90 ГПа
Оценочные баллы присваиваются каждой буквенной оценке, как показано ниже.
Оценки, выделенные жирным шрифтом (W, I, IP, P, NP), не включены в средний балл UCSC.
А+ = 4,00 В+ = 3,30 С+ = 2,30 Д+ = 1,30 Ф = 0,00 IP = 0,00
А = 4,00 Б = 3,00 С = 2,00 Д = 1,00 Вт = 0,00 НП = 0,00
А- = 3,70 Б- =2,70 С- = 1,70 Д- = 0,70 I = 0,00 НП = 0,00

Аспиранты

Удовлетворительная/неудовлетворительная оценка и вариант буквенной оценки

Все аспиранты курсов магистратуры или бакалавриата получают оценки «удовлетворительно» (S) (эквивалент B или выше), «неудовлетворительно» (U) или «незавершенно» (I).У аспирантов также есть возможность получить буквенную оценку A, B, C, D или F по большинству курсов. Оценки A и B могут быть изменены плюсом (+) или минусом (-) суффиксами, а оценка C может быть изменена плюсом (+). Аспирант, получивший оценку C+, C, D или F, не сможет использовать кредит для этого курса, чтобы выполнить какие-либо требования курса для получения степени магистра в отделении Санта-Крус.

Чтобы получить буквенную оценку, вы должны подать запрос на буквенную оценку не позднее 15-го дня обучения по каждому классу в каждой четверти.

Оценки

В конце семестра каждый инструктор, преподающий курс, должен иметь возможность подготовить письменную оценку для любого учащегося, проходящего курс, для зачета.

Незавершенный

Незавершенная (I) оценка может быть присвоена, если работа аспиранта имеет удовлетворительное качество, но является неполной. См. Справочник аспиранта для получения подробных инструкций о том, как получить и удалить запись о неполной оценке.

В процессе (аспиранты)

Обозначение IP (In Progress) ограничено определенными последовательными курсами, которые охватывают две или три
четверти учебного года.Параметр оценки, выбранный вами в первой четверти последовательности из нескольких терминов, применяется ко всем четвертям последовательности. Вы получаете одинаковые обозначения для каждого курса после завершения последовательности из двух или трех четвертей, а итоговая оценка применяется ко всем четвертям.

Повторение курсов

Аспиранты могут повторить курс, за который они получат оценку C, D, F или U. Зачет степени за повторный курс будет предоставлен только один раз, и последняя полученная оценка будет использоваться для определения того, требуется ли степень был встречен.

Таблица из трех столбцов с описанием политики оценивания выпускников. В первом столбце перечислены типы задействованных сценариев; во втором столбце перечислены правила выбора учащимися удовлетворительных/неудовлетворительных оценок; в третьем столбце перечислены правила выбора учащимися буквенной оценки.
Политика оценки выпускников UCSC*


Удовлетворительно/неудовлетворительно Оценка

Если вы выберете буквенный класс

Регистрация

Вы должны запросить удовлетворительную/неудовлетворительную оценку до опубликованного крайнего срока.

Вы должны запросить буквенную оценку до опубликованного крайнего срока.

В наличии
Марки

Вам будет присвоена оценка S (эквивалент B или выше), U (неудовлетворительно) или I (неполный).

Вы получите оценки A, B, C, D, F или I (незавершенные).

Требования к степени

Если вы получили оценку U, курс не может быть использован для получения степени.

Если вы получили оценки C, D или F, курс нельзя использовать для получения степени.

Неполные

Оценка I (незавершенная) может быть присвоена, если ваша работа имеет удовлетворительное качество, но является неполной. Вы должны подать прошение об удалении I и представить выполненную курсовую работу преподавателю к концу третьей четверти, следующей за той, в которой была получена отметка I, если только преподаватель или кафедра не указали более раннюю дату. Если вы не подадите ходатайство и не выполните работу, или если преподаватель

Оценка I (незавершенная) может быть присвоена, если ваша работа имеет удовлетворительное качество, но является неполной. Вы должны подать прошение об удалении I и представить выполненную курсовую работу преподавателю к концу третьей четверти, следующей за той, в которой была получена отметка I, если только преподаватель или кафедра не указали более раннюю дату. Если вы не подадите петицию и не завершите работу, или если преподаватель не представит A, B, C или D, незавершенное будет изменено на F.

Повторы

Вы можете повторить курсы с неудовлетворительной оценкой.

Вы можете повторить курсы с оценками C, D или F. Кредиты учитываются один раз, и последняя полученная оценка определяет, было ли выполнено требование степени.

*В любом случае

  • Аспиранты, обучающиеся на курсах физкультуры, получат оценку «Удачно/Нет рекорда».
  • Аспиранты, поступающие на курсы бакалавриата, будут оцениваться, как указано выше.
Таблица из двух столбцов с правилами выставления оценок студентам. В первой колонке перечислены типы сценариев, связанных с выставлением оценок; во втором столбце описываются политики для этой конкретной ситуации.
Политика выставления оценок студентам бакалавриата UCSC

Регистрация

  1. При регистрации учащихся по умолчанию используется буквенная оценка. Вариант P/NP доступен только для студентов с хорошей успеваемостью.
  2. Учащиеся могут изменить вариант оценивания до 15-го дня обучения.

Вывод

По истечении последнего дня, когда можно отказаться от курса, учащиеся могут отказаться от курса независимо от того, были ли они зачислены на буквенную оценку или на оценку «сдал/не сдал». В академическом и административном календаре указаны крайние сроки отказа от участия в курсе.

Марки

При зачислении на курс с буквенной оценкой учащиеся получат оценку A+, A, A-, B+, B, B-, C+, C, D, F, W (снятие), I (неполное) или IP (в процессе, только для аспирантов).Если они зачислены на курс с условием «сдал/не сдал», учащиеся получат оценку P (сдал), NP (не сдал), W (сдал), I (не сдал) или IP (в процессе).

Оценки

Начиная с осени 2010 г. оценка бакалавриата проводится по выбору факультета. По каждому курсу, за который вы получаете оценку D или выше (или P), может быть представлена ​​оценка вашей академической успеваемости.

Средний балл UCSC

Для всех студентов средний балл UCSC рассчитывается на основе курсов UCSC, курсов, пройденных в рамках программы «Образование за рубежом», и курсов, пройденных в другом кампусе UC в рамках программы межкампусного обмена. Средний балл UCSC отображается в официальной стенограмме. Курсы, пройденные в рамках программы внутреннего обмена и расширения UC, не учитываются в UC или GPA UCSC.

Класс UC
Средний балл

Все учащиеся имеют средний балл UC, рассчитанный на основе курсов, пройденных для получения буквенной оценки в UCSC, в других кампусах UC и в рамках программы образования за рубежом. UC GPA находится в официальной стенограмме и доступен на MyUCSC при проверке оценок за предыдущий квартал.Ваш средний балл UC должен быть не менее 2.0, чтобы вы могли получить высшее образование. Курсы, пройденные в рамках программы внутреннего обмена и расширения UC, не учитываются в UC или GPA UCSC.

Удовлетворение требований

  1. Департаменты могут потребовать, чтобы некоторые или все курсы, используемые для получения диплома, были пройдены для получения буквенной оценки.
  2. Курс с оценкой D или F не может быть использован для выполнения предварительных условий курса или для выполнения основных или общеобразовательных требований.Кредиты, полученные с оценкой D, не будут учитываться при удовлетворительном академическом прогрессе. Любой курс с оценкой P эквивалентен C или выше и может использоваться для удовлетворения общеобразовательных требований и будет учитываться при удовлетворительном академическом прогрессе.

Неполные

Обозначение I (незавершенное) может быть присвоено, когда работа по курсу имеет удовлетворительное качество, но не является завершенной. Для получения степени I необходимо предварительно договориться с инструктором.Для удаления незавершенного студент должен подать прошение и выполненную курсовую работу до крайнего срока в последний день следующей четверти. Если оценка I не будет удалена к установленному сроку, она будет понижена до F или NP, в зависимости от действующей опции оценки. Буквы F и NP появятся в официальных расшифровках вместе с удалением неполных обозначений.

Повторы

Студенты могут повторить курсы, на которых они получают D, F или No Pass.Курсы, на которых получена оценка D или F, не могут быть повторены по принципу «сдал/не сдал». Курсы, за которые получена оценка «Не сдан», могут быть повторены на той же основе или с буквенной оценкой. Студенты могут повторить максимум 15 кредитов для курсов, по которым была получена оценка D или F. При расчете среднего балла для этих повторений будет использоваться только оценка и соответствующие баллы, полученные при последнем прохождении курса. После достижения максимума в 15 кредитов средний балл будет основываться на всех выставленных оценках и общем количестве зачетных единиц.Чтобы повторить курс более одного раза, проконсультируйтесь со своим консультантом в колледже. Кредиты не присуждаются более одного раза за один и тот же курс, но оценка, выставляемая каждый раз, когда курс повторяется, будет навсегда записана в официальном стенограмме.

Выпускной
Требования



  1. Не более 25 процентов зачетных единиц UCSC и UC , применяемых для окончания учебы, могут оцениваться по принципу «сдал/не сдал».Это включает в себя любые кредиты, полученные в рамках программы «Образование за рубежом» или в другом кампусе Калифорнийского университета в рамках утвержденной программы межкампусного обмена, но не включает работу по переводу из местных колледжей или других учреждений. Курсы Pass/No Pass должны быть тщательно продуманы; факультеты могут потребовать, чтобы некоторые или все курсы, используемые для получения диплома, были пройдены для получения буквенной оценки.
  2. Студенты должны выполнить все требования по специальности с оценкой P, C (2.0) или выше. Все студенты, независимо от того, когда они поступили в UCSC, должны соответствовать минимальному требованию UC GPA, равному 2.0, чтобы получить степень от UCSC. См. выше раздел «Права на каталог» относительно требований к выпускным экзаменам, действующих для каждого учащегося.

Пересмотрено: 13.12.21 KM

State of Florida.com | Сигналы дорожного движения Флориды

Глава 4: Сигналы, знаки и дорожная разметка

Сигналы управления дорожным движением

Светофорные сигналы устанавливаются на перекрестках, чтобы обеспечить движение транспорта и избежать аварий. Водители, пешеходы и велосипедисты должны подчиняться этим сигналам, за исключением случаев, когда движение регулирует полицейский.Остановитесь на стоп-линии, если ваш автомобиль находится ближе всего к светофору. Некоторые сигналы меняются только тогда, когда автомобиль находится на стоп-линии. Если сигналы светофора не работают, остановитесь, как если бы вы остановились на четырехстороннем знаке «Стоп».


КРАСНЫЙ

Полностью остановитесь на обозначенной стоп-линии или перед выездом на пешеходный переход или перекресток. После остановки вы можете повернуть направо на красный свет на большинстве перекрестков, если дорога свободна. На некоторых перекрестках есть знак « ЗАПРЕЩЕНО ВКЛЮЧАТЬ КРАСНЫЙ », которому вы должны следовать.Также разрешены левые повороты на красный с улицы с односторонним движением на улицу с односторонним движением.

ЖЕЛТЫЙ

Остановитесь, если можете. Свет скоро станет красным.

ЗЕЛЕНЫЙ

Двигайтесь — но только если перекресток свободен. Уступайте дорогу пешеходам и транспортным средствам, которые все еще находятся на перекрестке. При повороте налево дождитесь разрыва встречного транспорта, чтобы завершить поворот.


КРАСНАЯ СТРЕЛКА

Полностью остановитесь на обозначенной стоп-линии или перед тем, как выехать на пешеходный переход или перекресток.После остановки вы можете повернуть направо по красной стрелке на большинстве перекрестков, если дорога свободна. На некоторых перекрестках есть знак «НЕ ПОВОРАЧИВАЙТЕ НА КРАСНЫЙ», который вы должны соблюдать. Левые повороты по красной стрелке с улицы с односторонним движением на улицу с односторонним движением также разрешены.

ЖЕЛТАЯ СТРЕЛКА

Остановитесь, если можете. Свет скоро станет красным. Желтая стрелка означает то же, что и желтый свет, но относится только к движению в направлении стрелки.

ЗЕЛЕНАЯ СТРЕЛКА

Зеленая стрелка, указывающая вправо или влево, означает, что вы можете повернуть в направлении стрелки.Если при этом горит красный свет, вы должны находиться в соответствующей полосе для такого поворота и должны уступить право проезда транспортным средствам и пешеходам в пределах перекрестка.

МИГАЮЩИЕ СИГНАЛЫ

Мигающий красный свет означает то же, что и знак «стоп». Используется на опасных перекрестках.
Мигающий желтый свет означает, что вы можете двигаться вперед с осторожностью. Он используется на опасных перекрестках или непосредственно перед ними, а также для предупреждения вас о предупреждающих знаках, таких как школьный переход или крутой поворот.

СИГНАЛЫ ПОЛОСЫ

Сигналы полосы движения используются:

  • При изменении направления движения в течение дня.
  • Чтобы показать, что пункт взимания платы открыт или закрыт.
  • Чтобы показать, какие полосы движения открыты или закрыты.


Никогда не двигайтесь по полосе под красным крестиком. Желтый крестик означает, что сигнал полосы движения изменится на красный. Приготовьтесь безопасно покинуть полосу движения. Вы можете ехать по полосам под зеленой стрелкой, но вы также должны подчиняться всем другим знакам и сигналам.

Дорожные знаки — стандартные формы и цвета

Дорожные знаки бывают восьми форм и восьми цветов. Каждая форма и каждый цвет имеют точное значение, поэтому вы должны ознакомиться со всеми ними.

  • ЗЕЛЕНЫЙ: Руководство, информация о направлении.
  • КРАСНЫЙ: Стоп, не входить или не туда.
  • СИНИЙ: Руководство по обслуживанию автомобилистов. Также используется для обозначения парковочных мест для водителей-инвалидов.
  • ОРАНЖЕВЫЙ: Строительство и обслуживание.
  • КОРИЧНЕВЫЙ: Общественные зоны отдыха и живописные ориентиры.
  • ЖЕЛТЫЙ: Общее предупреждение.
  • БЕЛЫЙ: Нормативный.
  • ЧЕРНЫЙ: Нормативный.

Форма дорожного знака может рассказать вам о его сообщении не меньше, чем его цвет.

ВОСЬМИУГОЛЬНИК : Исключительно для знаков остановки.
ГОРИЗОНТАЛЬНЫЙ ПРЯМОУГОЛЬНИК : Обычно для указателей.
ТРЕУГОЛЬНИК : Исключительно для знаков выхода.
ВЫМПЕЧ : Заблаговременное предупреждение о запретных зонах.

DIAMOND : Исключительно для предупреждения о существующих или возможных опасностях на дорогах или прилегающих территориях.

ВЕРТИКАЛЬНЫЙ ПРЯМОУГОЛЬНИК : Обычно для нормативных знаков.

ПЕНТАГОН : Знаки входа в школу и перехода через школу.
КРУГЛЫЙ : Предупреждающие железнодорожные знаки.

ПЕРЕКРЕСТОК : Железнодорожный переезд.

Octagon: Stop

Знаки Stop всегда восьмиугольные (8-сторонние). Знак «стоп» означает, что вы должны полностью остановить свое транспортное средство на обозначенной стоп-линии.

Если нет обозначенной стоп-линии, остановитесь перед въездом на пешеходный переход на ближней стороне перекрестка. Если пешеходного перехода нет, остановитесь в точке, ближайшей к пересекающейся проезжей части, где у вас есть хороший обзор приближающегося транспорта на пересекающей проезжей части, прежде чем въехать на перекресток.

Знак четырехсторонней остановки означает, что на этом перекрестке есть четыре знака остановки.Движение со всех четырех направлений должно быть остановлено. Первое транспортное средство, достигшее перекрестка, должно двигаться вперед первым. Если два транспортных средства подъезжают к перекрестку одновременно, водитель слева уступает место водителю справа.

Треугольник: Yield

Притормозите и пропустите транспортные средства, пересекающие ваш путь. Если путь свободен, вы можете двигаться вперед медленно, не останавливаясь. Знаки урожайности обычно размещают там, где второстепенные дороги ведут на основные дороги.

Вымпел: Проезд запрещен

Вы въезжаете в запретную зону.Этот знак размещается на левой стороне дороги лицом к водителю.

Алмаз: предупреждение

Узкий мост. Эти знаки предупреждают вас об особых условиях или опасностях впереди. Слова или символы на знаке покажут, почему вам нужно соблюдать осторожность. См. стр. 58-60 для ознакомления с типичными предупредительными знаками.

Пентагон: Знак школы:

Этот пятисторонний знак означает, что вы находитесь рядом со школой. Следите за детьми.

Школьный переход

Приблизившись к этому знаку, сбавьте скорость и следите за детьми, переходящими дорогу. Остановитесь, если необходимо. Подчиняйтесь сигналам любых охранников на переходе.

Детский переход

Низкая скорость. Следите за детьми!

Предупреждающие знаки

Вот некоторые распространенные предупреждающие знаки. Эти знаки предупреждают вас о возможных опасностях впереди. Водите с осторожностью.

  1. СКОЛЬЗКИЙ ПРИ ВЛАЖНОСТИ . В сырую погоду двигайтесь медленно. Не ускоряйтесь и не тормозите резко. Делайте резкие повороты на очень медленной скорости.
  2. ВПЕРЕД РАЗДЕЛЕНИЕ ШОССЕ .Впереди шоссе разделено на две дороги с односторонним движением. Держитесь правой стороны.
  3. РАЗДЕЛЕНИЕ ШОССЕ КОНЕЦ . Разделенное шоссе, по которому вы едете, заканчивается в 350–500 футах впереди. Вы окажетесь на проезжей части с двусторонним движением. Держитесь правой стороны.

  1. НИЗКИЙ ЗАЗОР . Не въезжайте, если ваш автомобиль выше, чем высота, указанная на знаке.
  2. ВЕЛОСИПЕДНЫЙ ПЕРЕХОД . Заранее предупреждает о том, что велосипедная дорожка впереди пересекает проезжую часть.
  3. ОБЪЕДИНЕНИЕ ДВИЖЕНИЯ . Вы приближаетесь к точке, где другая полоса движения соединяется с той, на которой вы находитесь. Следите за другими транспортными средствами и будьте готовы уступить дорогу, когда это необходимо.

  1. ПЕШЕХОДНЫЙ ПЕРЕХОД . Следите за людьми, переходящими улицу. Притормозите или остановитесь, если это необходимо.
  2. УЗКИЙ МОСТ . Мост достаточно широк, чтобы вместить две полосы движения, но с очень небольшим просветом.
  3. ДИП .На дороге есть низкое место. Идите медленно и будьте готовы остановиться, если провал наполнится водой.

  1. МЯГКОЕ ПЛЕЧО . Грязь на обочине мягкая. Не покидайте тротуар, кроме как в чрезвычайной ситуации.
  2. ОДНОПОЛОСНЫЙ МОСТ . Ширина моста достаточна для проезда только одного автомобиля. Перед переходом убедитесь, что на мосту нет встречного транспорта.
  3. КОНЕЦ ПОКРЫТИЯ . Дорожное покрытие впереди меняется с твердого покрытия на грунтовую или грунтовую дорогу.

  1. ПРАВАЯ КРИВАЯ . Сбавьте скорость и держитесь левее. Дорога будет поворачивать направо.
  2. ДВОЙНАЯ КРИВАЯ . Дорога будет поворачивать направо, затем налево. Сбавьте скорость, держитесь правее и не обгоняйте.
  3. ИЗВЕТНАЯ ДОРОГА . Впереди несколько поворотов. Двигайтесь медленно и осторожно.

  1. ПРОЕЗД ДЛЯ ГРУЗОВЫХ АВТОМОБИЛЕЙ . Следите за грузовиками, въезжающими на шоссе или пересекающими его.
  2. ПЕРЕКРЕСТОК . Дорога пересекает главную магистраль впереди. Посмотрите налево и направо для других транспортных средств.
  3. ПРОБОЧАЯ ДОРОГА . Другая дорога входит в шоссе с указанного направления. Следите за трафиком с этого направления.

  1. РЕЗКИЙ ПОВОРОТ НАПРАВО . Дорога сделает крутой поворот направо. Снизьте скорость, держитесь правой стороны и не обгоняйте другие транспортные средства.
  2. УМЕНЬШЕНИЕ ПОЛОС . Впереди будет меньше полос.Движение должно сливаться налево. Водители в левой полосе должны позволять другим плавно сливаться. Правая полоса заканчивается.
  3. РЕКОМЕНДАТЕЛЬНЫЙ ЗНАК СКОРОСТИ . Самая высокая безопасная скорость, с которой вы должны двигаться по кривой впереди, составляет 25 миль в час. Рекомендательные знаки скорости могут использоваться с любым предупредительным знаком в форме ромба.

  1. ХОЛМ/ВНИЗ . Притормозите и будьте готовы переключиться на более низкую передачу, чтобы контролировать скорость и экономить тормоза.
  2. ДОХОД ВПЕРЕД . Предупреждение о знаке доходности впереди. Притормозите и будьте готовы остановиться у знака «уступи дорогу» или приспособьтесь к скорости движения.
  3. СИГНАЛ ВПЕРЕДИ . Предупреждение о светофорах на перекрестке впереди. Сбавьте скорость, возможна плохая видимость.

  1. ЗНАК СТОП ВПЕРЕДИ . Когда вы подъедете к этому знаку, притормозите, чтобы быть готовым остановиться на проверке знака «стоп».
  2. ДВУХСТОРОННЕЕ ДВИЖЕНИЕ ВПЕРЕДИ . Улица с односторонним движением или проезжая часть впереди заканчивается. После этого вы окажетесь лицом к лицу с встречным транспортом.

Прямоугольник: нормативный или информационный

Эти знаки говорят вам о законе, поэтому вы должны следовать их инструкциям.

Помните, что красный кружок с косой чертой означает НЕТ. Знак показывает, что запрещено.

НЕТ ПОВОРОТА. — Вы не можете сделать полный поворот, чтобы двигаться в противоположном направлении, где отображается этот знак. Нет разворота.

На этом перекрестке нельзя поворачивать направо.

50 миль в час — это самая высокая и безопасная скорость, с которой вы можете двигаться в этом районе.

Вы не можете идти прямо. Вы должны повернуть либо вправо, либо влево.

Вы едете не в ту сторону по съезду со скоростной автомагистрали. Не проезжайте мимо этого знака. Немедленно повернись.

Впереди разбитое шоссе. Оставайтесь на правой стороне разделителя.

Парковка только для транспортных средств, имеющих официальное разрешение и перевозящих инвалидов.

Вы можете двигаться только в направлении стрелки.

На этом знаке указана максимальная рекомендуемая безопасная скорость для въезда или выезда со скоростной автомагистрали.Замедляйтесь до любой показанной скорости.

Вы не можете поворачивать направо или налево во время красного сигнала светофора. Вы должны дождаться, когда сигнал станет зеленым.

Ромбовидная маркировка показывает, что полоса зарезервирована для определенных целей или определенных транспортных средств. Полосы обычно зарезервированы для автобусов или транспортных средств в час пик. Другие ромбовидные знаки используются для обозначения велосипедных дорожек.

Центральная полоса используется для левых поворотов в обоих направлениях движения.

Пока вы находитесь в этой зоне, вы не должны обгонять другие транспортные средства, идущие в том же направлении, что и вы.

Когда вы проезжаете этот знак, вам снова разрешается обгонять другие транспортные средства с осторожностью.

Движение по левой полосе должно повернуть налево на перекрестке впереди.

Остановка разрешена только в экстренных случаях.

Вы приближаетесь к зоне, где установлена ​​зона пониженной скорости.

На перекрестке впереди движение по левой полосе должно повернуть налево, а движение по соседней полосе может повернуть налево или продолжить движение прямо.

Этот знак используется на многополосных автомагистралях, чтобы рекомендовать более медленным транспортным средствам оставаться в правой полосе; а также делать это, когда сзади приближается другой транспорт, даже если вы соблюдаете ограничение скорости.

Обозначает дорогу с односторонним движением, по которой движутся автомобили. В этот момент нельзя выезжать на проезжую часть с односторонним движением.

На этом перекрестке нельзя поворачивать ни направо, ни налево.

Если вы паркуетесь, вы всегда должны парковаться вне тротуара шоссе.

При выезде на полосу правого поворота автомобилисты будут конфликтовать с велосипедистами при сквозном движении. Всегда уступайте.

ПЕРЕХОД ДЛЯ ЖИВОТНЫХ. Животное, изображенное на знаке, обычно встречается в этом районе: следите за тем, чтобы этот вид не переходил дорогу, особенно в сумерках и в ночное время.

Знаки и сигналы железнодорожных переездов

Существует несколько знаков, сигналов и дорожной разметки, указывающих на пересечение автомобильных железных дорог. Когда вы увидите один из них, притормозите и будьте готовы остановиться.

ПОМНИТЕ:

Поезда не могут быстро остановиться. Среднему грузовому поезду, движущемуся со скоростью 30 миль в час, требуется тормозной путь более полумили. Более длинные поезда, движущиеся с более высокой скоростью, могут останавливаться на расстоянии полутора миль и более.

Любой пешеход или лицо, управляющее транспортным средством и приближающееся к железнодорожному переезду, должно остановиться в пределах 50 футов, но не менее 15 футов от ближайшего рельса железной дороги, когда мигают электрические или механические предупреждающие устройства, шлагбаум опущен , человек-сигнализатор предупреждает о приближающемся поезде, или приближающийся поезд хорошо виден и находится в непосредственной близости от железнодорожного переезда. Не продолжайте, пока не сможете сделать это безопасно.

РАЗМЕТКА ДОРОЖНОГО

Разметка дорожного покрытия, состоящая из RXR, за которой следует стоп-линия ближе к путям, может быть нанесена краской на подъезде к переезду с твердым покрытием. Любой человек, идущий пешком или управляющий транспортным средством, должен остановиться в пределах 50 футов, но не менее 15 футов от перехода. Оставайтесь за стоп-линией, ожидая проезда поезда.

ПРЕДУПРЕЖДАЮЩИЙ ЗНАК

Предупреждающий знак обычно является первым знаком, который вы видите при приближении к пересечению шоссе и железной дороги.Предупреждающий знак советует снизить скорость, посмотреть и прислушаться к поезду и быть готовым остановиться, если поезд приближается.

ЗНАК ПЕРЕКРЕСТОК

Знаки перекрёстка можно найти на пересечениях шоссе и железной дороги. Это знаки доходности. По закону вы обязаны уступить дорогу поездам. Притормозите, посмотрите и прислушайтесь к поезду и остановитесь, если поезд приближается. Когда дорога пересекает более одного набора путей, знак под крестовиной укажет количество путей.

МИГАЮЩИЕ КРАСНЫЕ СИГНАЛЫ

На многих пересечениях автомагистралей и железных дорог у перекрестков есть мигающие красные огни и звонки. Когда огни начнут мигать, остановитесь! Приближается поезд. НЕ ОСТАНАВЛИВАЙТЕСЬ НА ГУСЕНИЦАХ ИЛИ В РАМКАХ ШЕСТЬ ФУТОВ ОТ ЛЮБОГО РЕЛЬСА. Не двигайтесь вперед, пока не сможете сделать это безопасно. Если имеется более одной колеи, перед пересечением убедитесь, что все дорожки свободны. В условиях интенсивного движения убедитесь, что с другой стороны есть место для вашего автомобиля, прежде чем начинать переход.

ВОРОТА

На многих перекрестках есть ворота с мигающими красными огнями и звонками. Остановитесь, когда свет начнет мигать, и до того, как ворота опустятся на вашу сторону дороги. Не двигаться вперед, пока ворота не поднимутся и не перестанут мигать огни, так как по соседнему пути может приближаться поезд.

Всегда подъезжайте к пересечению автомагистралей и железных дорог с разумной скоростью и будьте готовы остановиться, если придется. Будьте особенно внимательны, когда вы следуете за автобусами или грузовиками, которым, возможно, придется останавливаться на пересечении шоссе и железной дороги, даже если какие-либо ворота открыты и сигнальные огни не мигают.

Если ваша машина заглохнет на рельсах, не медлите. Немедленно выйдите из машины и выйдите из машины. Если столкновение неизбежно, самое безопасное направление — к поезду, но держитесь подальше от рельсов. Таким образом, вы с меньшей вероятностью будете поражены своим автомобилем или каким-либо мусором в результате столкновения.

Строительство и техническое обслуживание Дорожные знаки

Различные устройства управления дорожным движением используются на участках строительства и обслуживания дорог, чтобы безопасно направлять водителей и пешеходов по рабочей площадке и обеспечивать безопасность дорожных рабочих.
Будьте готовы снизить скорость и соблюдайте осторожность, если об этом попросит знак, сигнальщик и/или полицейский.

Строительные и ремонтные знаки используются для уведомления водителей о необычных или потенциально опасных условиях в рабочих зонах или вблизи них. Большинство знаков, используемых на дорожных и уличных работах, имеют форму ромба.

Направляющие устройства

Баррикады, вертикальные панели, барабаны и конусы являются наиболее часто используемыми устройствами для предупреждения водителей о необычных или потенциально опасных условиях в зонах проведения работ на дорогах и улицах. Эти устройства используются для безопасного направления водителей по рабочей зоне, а ночью они могут быть оснащены сигнальными лампами. Когда отображается знак «Дорога закрыта», не двигайтесь по этой дороге. Ищите объезд или другой маршрут.

Полосы на баррикадах и щитовых устройствах имеют наклон вниз в направлении движения транспорта.

Панели с мигающими стрелками

Панели с мигающими стрелками используются как днем, так и ночью для заблаговременного предупреждения и указания направления водителям, когда необходимо перестроиться вправо или влево на другую полосу движения.

Горизонтальная мигающая полоса указывает на предупреждение — будьте осторожны при приближении к рабочей зоне.

Сигнализаторы

Сигнализаторы часто используются в зонах проведения работ на дорогах и улицах, чтобы останавливать, замедлять движение или безопасно направлять движение в этом районе.

Флаггеры носят оранжевые жилеты или куртки и используют красные флажки или панели «стоп/медленно», чтобы направить движение через рабочие зоны.

Специальные знаки

МЕДЛЕННОДВИЖУЩИЕСЯ ТРАНСПОРТНЫЕ СРЕДСТВА
Транспортные средства, движущиеся со скоростью менее 25 миль в час (например, сельскохозяйственная техника), должны иметь этот знак сзади при движении по дорогам общего пользования.

ЗЕЛЕНЫЕ НАПРАВЛЯЮЩИЕ ЗНАКИ
Зеленые и белые указатели дают информацию о направлениях и расстояниях. Указательные знаки на скоростных автомагистралях показывают, по каким полосам нужно добраться, чтобы добраться туда, куда вы хотите.
Маршруты, которые обычно идут с востока на запад, имеют четные номера, а те, что идут с севера на юг, имеют нечетные номера.

СИНИЕ ЗНАКИ СЛУЖБЫ

Синие и белые указатели указывают на услуги, такие как газ, еда, мотели и больницы. Коричнево-белые знаки указывают на живописные места и парки.

Дорожная разметка

Линии, символы и слова часто наносятся на проезжую часть, чтобы помочь водителям направлять водителей и контролировать транспортный поток. Вы должны знать, что означают различные линии и цвета, и подчиняться им, как дорожным знакам или сигналам.

Белые и желтые линии используются вдоль краев тротуара и между полосами движения, чтобы удерживать транспортные средства на одной линии. Эти линии могут быть сплошными или прерывистыми (длинные штрихи), одинарными или двойными.

Если вы не поворачиваете, не съезжаете с шоссе или не перестраиваетесь, всегда оставайтесь между линиями, обозначающими вашу полосу движения.

Желтые полосы движения

Желтые полосы движения разделяют полосы движения в противоположных направлениях. Одиночные желтые линии могут также обозначать левый край тротуара на разделенных автомагистралях и улицах с односторонним движением.

  • A Желтая прерывистая линия

    Желтая прерывистая линия разделяет полосы движения в противоположных направлениях. Оставайтесь справа от линии, если вы не обгоняете транспортное средство перед вами. При прохождении вы можете временно пересечь эту линию, когда это будет безопасно.

  • Двойные желтые линии: одна сплошная, одна прерывистая.

    Сплошная желтая линия справа от прерывистой желтой центральной линии означает, что движение по этой полосе запрещено, за исключением поворота налево. Если ломаная линия находится ближе к вам, то вы можете двигаться по ломаной только для того, чтобы обогнать другое транспортное средство и только тогда, когда это безопасно.

  • Двойные сплошные желтые линии

    Двойные сплошные желтые линии запрещают транспортным средствам, движущимся в любом направлении, пересекать линии.Вы не можете пересекать эти линии, если только не повернете налево, когда это безопасно.

Белые полосы движения

Белые полосы движения разделяют полосы движения в одном и том же направлении. Одиночные белые линии могут также обозначать правый край тротуара.

  • Белая прерывистая линия

    Белые прерывистые линии разделяют полосы движения в одном направлении. Их можно пересекать с осторожностью.

  • Сплошная белая линия

    Сплошная белая линия отмечает край проезжей части или разделяет полосы движения в одном направлении.Вы можете двигаться в одном и том же направлении по обеим сторонам этой линии, но вы не должны пересекать линию, если только вы не должны сделать это, чтобы избежать опасности.

  • Двойная сплошная белая линия

    Двойная сплошная белая линия означает, что перестроение запрещено.

  • Сплошная линия со стрелкой полосы поворота

    Сплошные белые линии используются для обозначения полос поворота и предотвращения смены полосы движения вблизи перекрестков. Стрелки часто используются с белыми линиями, чтобы показать, какой поворот можно сделать с полосы движения.

    Если вы находитесь на полосе, отмеченной изогнутой стрелкой и словом ТОЛЬКО, вы должны повернуть в направлении стрелки. Если ваша полоса отмечена как изогнутой, так и прямой стрелкой, вы можете либо повернуть, либо ехать прямо.

Реверсивные полосы

На некоторых автомагистралях есть реверсивные полосы движения, чтобы облегчить движение в часы пик. Направление движения обычно меняется в определенное время каждый день. Эта разметка тротуара используется вместе со специальными сигналами полосы движения и другими знаками и символами.

Сплошная белая линия отмечает край тротуара на большинстве дорог. Стоп-линии, пешеходные переходы и парковочные места также отмечены белыми линиями. Такие символы, как стрелки, также окрашены в белый цвет. Одна желтая линия отмечает левый край всех разделенных дорог или дорог с односторонним движением. Бордюры часто отмечены желтым цветом в зонах, где нет парковки, возле пожарных гидрантов или перекрестков.

Запрещается парковаться или проезжать через участки, на тротуаре которых есть разметка, указывающая на противопожарные полосы или зоны безопасности.

Стрелка, обозначающая полосу, в центральной полосе на приведенной ниже диаграмме указывает, что движение по этой полосе может быть изменено в соответствии с местными правилами дорожного движения из-за движения в «час пик» или других особых условий движения.

Проезжая часть с двусторонним движением и центральной полосой

Проезжая часть с двусторонним движением и центральной полосой для левых поворотов в любом направлении движения. Специально обозначенная центральная полоса поворота предназначена для замедления и укрытия поворачивающих транспортных средств и не может использоваться для обгона.

Зачисление в академический квартал

— Процедура зачисления

— Процесс регистрации

— Варианты зачисления на специальные курсы

— Руководство по зачислению на курс

— Электронная почта университета



Процедура зачисления

Крайние сроки

Чтобы записаться на учебный квартал, учащиеся должны выполнить следующие действия до установленного срока этого квартала:

  • Зарегистрироваться на занятия.
  • Оплатить текущие платежи по текущему отчету BARC студента и всем другим непогашенным финансовым обязательствам перед UCSB.
  • Организовать выпуск блоков (если таковые имеются) при регистрации.
  • Новые студенты должны: 1) установить свой UCSBNetID и пароль, чтобы зарегистрироваться на первый семестр. Чтобы выполнить этот шаг, перейдите к Активации учетной записи U-Mail и 2) отправьте заявление о легальном проживании (SLR).



Процесс регистрации

Студентам рекомендуется получить академическую консультацию перед регистрацией.Обратитесь к Справочнику академического отдела.

Время прохождения регистрации

Учащимся назначаются три времени прохождения, которые отображаются ЗОЛОТЫМ цветом. Учащиеся найдут свое время приема в GOLD на странице информации о регистрации.

Учащиеся могут зарегистрироваться только в назначенное им время прохождения:

  • Время первого прохождения: не более 10 единиц.
  • Время второго прохода: можно добавить дополнительные единицы, максимум 15 единиц.
  • Время третьего прохода: Учащиеся продолжают корректировать свое расписание во время третьего прохода до максимума, разрешенного их колледжем.

Новые и возвращающиеся учащиеся получают только второй и третий пропуски.

Учащиеся должны зарегистрироваться в начале назначенного времени прохода, чтобы в полной мере воспользоваться отведенным для регистрации временем. Учащиеся могут зарегистрироваться только в назначенное время.

Студенты, продолжающие обучение на бакалавриате, должны зарегистрироваться хотя бы на один курс во время первого прохождения, чтобы избежать платы за позднюю регистрацию в размере 50 долларов США.

Студенты, продолжающие обучение в магистратуре, должны зарегистрироваться по крайней мере на один курс до окончания времени второго прохождения, чтобы избежать платы за позднюю регистрацию в размере 50 долларов США.

Новые и возвращающиеся учащиеся должны зарегистрироваться на занятия не позднее первого учебного дня, чтобы избежать уплаты сбора за позднюю регистрацию в размере 50 долларов США.

Блоки

Блоки регистрации могут препятствовать регистрации кварталов. Неспособность удалить блоки приведет к статусу просроченного и исключению из всех классов. Обратитесь в отделение университета, разместившее блокировку, для рассмотрения вопроса об удалении.

Конфликты времени

GOLD выделит конфликты, но разрешит конфликты расписания.Студенты несут ответственность за изменения курса и разрешение любых временных конфликтов. Система не будет автоматически исключать учащегося из курсов из-за конфликтов, хотя академические отделы, предлагающие курсы, могут исключить их из-за непосещения.

Предварительные требования

Преподаватели имеют окончательное право принимать решения о зачислении на свои курсы.

Предварительные требования проверяются при попытке студента зарегистрироваться на курсы и повторно в начале четверти.

Предварительные требования можно найти, выбрав название курса в Расписании занятий или ЗОЛОТО в разделе «Информация о курсе», расположенном рядом с названием курса.

Студенты, не соответствующие предварительным требованиям, могут быть исключены из курса кафедрой.

Студенты бакалавриата могут записаться на курсы повышения квалификации только в том случае, если у них есть одобренная петиция о зачислении на курсы повышения квалификации, зарегистрированная в Офисе регистратора до регистрации.

Добавление после 5-го дня занятий

Для добавления занятия после 5-го дня занятий требуется одобрение инструктора.В случае предоставления учащимся присваиваются коды утверждения курса. Коды утверждения курса можно использовать в GOLD до опубликованного крайнего срока добавления. (переместите это предложение в абзац «Добавление после»)

Повторение курса

Информация о повторении курса содержится в Общем каталоге UCSB. Учащиеся должны проконсультироваться с консультантами своего факультета и/или колледжа, прежде чем повторять курс.

При регистрации на курс GOLD, который можно повторить для дополнительных единиц, студентов попросят указать, хотят ли они пройти курс для:

1) более высокой оценки или

2) большего количества единиц.

Учащиеся, зарегистрировавшиеся на курс для улучшения оценки, но не имеющие права на повторение, будут исключены из курса.



Варианты зачисления на специальные курсы

Зачисление на курсы независимого обучения 98/99 или 198/199/199AA-ZZ

Информацию о зачислении на курсы самостоятельного обучения и правилах можно найти в Общем каталоге UCSB.

Зачисление в бакалавриат на курс магистратуры

Студент должен получить одобрение от инструктора курса, заведующего спонсирующим отделом и декана колледжа для студентов инженерных и творческих исследований.Этот вариант обычно предназначен для пожилых людей с исключительной квалификацией и более высокими средними баллами. Приемлемые студенты могут проходить курсы с номерами 200-299 и только те курсы уровня 500, которые описаны как групповые занятия или специальные темы. Студентам не разрешается записываться на какие-либо другие курсы уровня 500.

Для зачисления в магистратуру студенты должны иметь:

  • Совокупный средний балл 3.0 и
  • Выполнить 12 курсовых работ старших курсов по соответствующей специальности с оценкой B или выше.

Запись на дополнительный курс университета

Пожалуйста, свяжитесь с UCSB Extension для получения информации об этом варианте регистрации.

Студенты UCSB, которые намереваются записаться на курсы расширения UCSB, должны отменить свою квартальную регистрацию до начала квартала. Они могут сделать это на GOLD, воспользовавшись петицией об отмене квартала. Примечание: Иностранные студенты и приезжие студенты не имеют права использовать петицию GOLD и должны подать подписанную петицию об отмене регистрации в Офис регистратора.



Инструкции по набору предметов

Аспиранты:

Обычная учебная нагрузка для аспирантов составляет 12 предметов в квартал. Только зарегистрированные студенты, несущие минимальную нагрузку в 8 единиц, имеют право быть назначенными аспирантами-исследователями или ассистентами преподавателей; получать стипендии и большинство форм финансовой помощи; и иметь право на получение кампуса и заочных льгот и услуг (университетское жилье, студенческая медицинская служба и т. д.).). Аспиранты должны консультироваться с консультантами факультета по поводу рекомендуемой курсовой работы и удельной нагрузки перед каждой четвертью.

Вообще говоря, для аспирантов UCSB не существует статуса неполного рабочего дня, а также не предусмотрена скидка на оплату за меньшую учебную нагрузку. Большинство кредитных агентств требуют погашения ссуд, если студент не зарегистрирован или выполняет меньше обычной учебной нагрузки. Бюро иммиграционной и таможенной службы требует, чтобы иностранные студенты прошли полный курс обучения в UCSB.

Студенты бакалавриата:

Колледж творческих исследований

Студенты Колледжа творческих исследований обычно изучают четыре курса общей продолжительностью не менее 15 единиц каждый квартал и не обязаны подавать ходатайства о дополнительных программах.

Инженерный колледж
Студенты Инженерного колледжа имеют следующие лимиты зачисления на курсы:

  • 12 единиц – минимальная нагрузка при очном обучении.
  • 21 шт. – Обычный максимум без петиции.

Студенты бакалавриата Инженерного колледжа должны в среднем сдавать не менее 15 четвертных единиц каждый квартал. По крайней мере, три четверти пройденных модулей должны включать курсы, предписанные для майора. Полная информация об этом требовании содержится в Общем каталоге UCSB.

Колледж литературы и науки
На студентов Колледжа литературы и науки распространяются следующие лимиты зачисления на курсы:

  • 12 единиц – минимальная нагрузка при очном обучении.
  • 17 ед. – максимум без ходатайства декану колледжа для студентов, находящихся на академическом стажировке.
  • 21 ед. – Максимум без ходатайства декану колледжа для всех остальных обучающихся.

Средняя учебная нагрузка для студентов Литературно-научного колледжа составляет 15—17 единиц в четверть.

Электронная почта университета

U-Mail (электронная почта университета) используется для уведомления студентов преподавателями курса и административными отделами, включая Офис регистратора.Все студенты UCSB должны получить учетную запись U-Mail и поддерживать ее активность.

При общении с персоналом университета студенты должны будут использовать свою учетную запись U-Mail для аутентификации.

Учащиеся должны обращаться в службу поддержки U-Mail по телефону 805-893-4357, если у них возникают проблемы с активацией или входом в свою учетную запись.

Типы билетов

Билет в один конец
Действителен для использования в течение четырех часов с даты и времени продажи.Билеты в один конец будут действительны для проезда в один конец из пункта отправления, включая остановки/пересадки, в пределах зоны.

Дневной пропуск
Дневные абонементы начисляются за неограниченное количество поездок в пределах зоны. Действителен для использования до последнего поезда в день обслуживания, в который был продан.

Caltrain предлагает совместный взрослый Caltrain + дневной абонемент VTA . Часть Caltrain действительна для зоны 3 — идеально подходит для клиентов, направляющихся на стадион Levi’s ® или Great America — и стоит дополнительно 7 долларов.50 по сравнению с дневным пропуском Caltrain. Совместный проездной действителен на Caltrain до последнего ночного поезда, а также на местные автобусы и легкорельсовый транспорт VTA до 3 часов ночи. Взрослые пассажиры, путешествующие с местного автобуса VTA на экспресс-автобус VTA, должны будут заплатить дополнительную плату в размере 2,50 долларов США. Для получения информации об услуге VTA Express нажмите здесь. Пропуск следует покупать на станции посадки, а не в Маунтин-Вью.

Месячный абонемент
Скидка 20% на месячный абонемент

Месячный абонемент, доступный только на карте Clipper ® , действителен для использования в течение календарного месяца, на который он был выдан. Месячные абонементы действительны для неограниченного количества поездок в будние дни между зонами, указанными в абонементе. По субботам, воскресеньям и в праздничные дни проездной действует для неограниченного количества поездок между всеми зонами.

Продажа билетов начинается 21   числа месяца и заканчивается 15   числа месяца, в котором абонемент действителен. Ежемесячные абонементы должны быть помечены 15   числа месяца для их активации, включая автозагрузку клиентов. Примечание. Если вы загружали карту в розничном магазине (например, в Whole Foods или Anchor Drugs Pharmacy) или в автомате добавления стоимости Clipper ® , вам не нужно маркировать (карта загружалась, когда карта физически взаимодействовала с терминал Clipper ® ).

Ежемесячный проездной билет Caltrain 2+ Zone Clipper ® действует как месячный проездной на автобус SamTrans и VTA для всех маршрутов не премиум-класса.

Билет на обновление зоны
Действителен для использования в течение четырех часов с даты и времени продажи. Билеты Zone Upgrade действительны только при сопровождении другого действительного билета (в одну сторону, дневного или месячного абонемента) и не могут использоваться отдельно. Билет Zone Upgrade будет действителен для прохода в одну сторону дополнительных зон, приобретенных за пределами зон исходного билета.Срок действия билета Zone Upgrade не превышает срок действия исходного билета.

Clipper ® START для квалифицированных гонщиков
Программа Clipper ® START предлагает 50% скидку на проезд для взрослых пассажиров Caltrain с низким доходом. Чтобы узнать больше и подать заявку на скидку, посетите веб-сайт Clipper ® START.

СООТВЕТСТВУЮЩИЕ СКИДКАМ:

Владелец карты Medicare для пожилых / инвалидов / молодежи цена полного тарифа.Кондукторы и инспекторы по оплате проезда могут запросить подтверждение возраста или соответствия требованиям.

Определения

Senior: клиентов в возрасте 65 лет и старше.

Инвалиды:  Клиенты с ограниченными возможностями могут ездить по соответствующему тарифу со скидкой при предъявлении одного из следующих документов:

Дисконтная карта для региональных транспортных компаний
Действующее удостоверение личности инвалидов, выданное Департаментом транспортных средств
. Действительная транспортная дисконтная карта, выпущенная другим транспортным агентством Калифорнии, которая эквивалентна дисконтной карте RTC
. Держатели карт Medicare

Для получения информации о картах RTC
https://www.clippercard.com/ClipperWeb/discounts/rtc.do

Кондукторы могут запросить документ, подтверждающий право на участие или личность.

Молодежь: клиентов в возрасте 18 лет и младше. Если один или несколько детей в возрасте четырех лет или младше сопровождаются одним взрослым, оплачивающим проезд, бесплатно перевозится только один ребенок. Все остальные дети должны путешествовать по молодежным билетам.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
