Как сделать пылесос – Строительный пылесос своими руками — 2 способа без циклона. Отличия от обычного и уборка цементной пыли при штроблении.

Содержание

Как сделать пылесос из бутылки своими руками: пошаговая инструкция

Самодельный пылесос пригодится автомобилисту, радиолюбителю и любому другому человеку для сбора мелкого мусора. Основой прибора служит пластиковая емкость. Внутри установлен двигатель из детской игрушки. Простейшая инструкция поможет разобраться, как сделать пылесос из бутылки своими руками и запустить его в работу.


Простейшая модель пылесоса

Для тех, кто сильно не любит возиться с самоделками, предлагается простейший вариант пылесоса. В общих чертах прибор состоит из пластиковой бутылки. На горлышке надет шланг для всасывания мусора. Внутри емкости к донышку закреплен моторчик с лопастями. Между вентилятором и входным отверстием установлен фильтр.

Из материалов понадобится ПЭТ бутылка емкостью 1–1,5 л, кусок гофрированного шланга, медная проволока, капроновый чулок, батарейки и многожильный провод. Моторчик можно взять из детской игрушки, но они обычно слабые. Чтобы пылесос хорошо всасывал мусор, двигатель лучше демонтировать с поломанного магнитофона или другого электроприбора.

Инструкция по сборке пылесоса состоит из следующих шагов:

Изготовление самоделки начинают с корпуса. Бутылку берут из-под напитка Sprite. Выбор обусловлен неправильной формой емкости, внутри которой удобнее размещать детали. На участке расширения бутылку перерезают острым ножом. Из верхушки получится крышка.

Вторая часть бутылки идет немного на сужение, а возле донышка сильно расширяется. От места среза нужно произвольно отрезать неширокую полосу. Суженая часть легко войдет внутрь крышки.

Корпус откладывают в сторону и приступают к изготовлению вентилятора. Прочный и легкий пропеллер получится из жестяной банки для пива или напитков. Ножницами отрезают дно и верхнюю часть. Получившийся цилиндр разрезают вдоль, разгибают и выравнивают, чтобы получился прямоугольный кусок жести.

На заготовке циркулем рисуют круг. Диаметр пропеллера и внутренней части бутылки возле донышка должны почти совпадать. Для зазора оставляют 2–3 мм, чтобы лопасти не цепляли стенки.

Ножницами из жести вырезают круг. Заготовку расчерчивают карандашом, разделив на 8 одинаковых треугольников. По линиям делают надрезы, не доходя до центра 10 мм.

Разрезанные сегменты подгибают под углом. Лопасти при вращении должны втягивать воздух, а не выталкивать. В какую сторону выгибать лепестки, зависит от направления вращения вала мотора. Все можно испытать опытным путем. Если вентилятор выталкивает воздух, лепестки легко можно перегнуть в обратную сторону.

По центру пропеллера шилом прокалывают отверстие. Крыльчатку насаживают на вал моторчика, фиксируют термоклеем или винтом, если имеется резьба.

Во время работы вентилятора со стороны донышка бутылки должен выходить воздух. Отверстия прожигают паяльником, просверливают или вырезают ножом.

Заднюю часть моторчика помещают в пластмассовую пробку. Сбоку выводят провода. Моторчик к пробке приклеивают или прикручивают болтиками, если на корпусе есть отверстия с резьбой.

С помощью горячего пистолета пластиковую крышку с мотором приклеивают к внутренней части донышка бутылки. Двигатель располагают строго по центру. Пробуют прокрутить вентилятор, чтобы лопасти не цепляли стенки бутылки.

Для защиты мотора от пыли изготавливают фильтр. Из толстой медной проволоки выгибают кольцо по диаметру бутылки. На каркас натягивают кусок капронового чулка.

Фильтр вставляют внутрь бутылки перед мотором. Кольцо должно войти плотно. С обеих сторон фильтра стенку емкости прокалывают канцелярскими кнопками. Ограничители предотвратят смещение кольца. Чтобы кнопки не выпали, участок бутылки обматывают изолентой или скотчем.

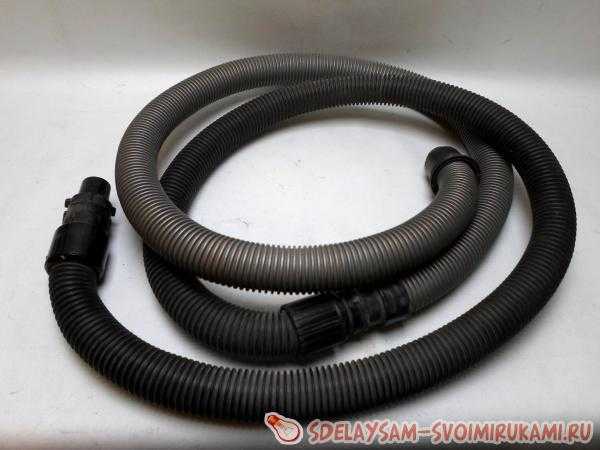

На горлышко второй части бутылки надевают всасывающий шланг. Его можно сделать из куска пластиковой гофры для прокладки электропроводки. Соединение шланга с горлышком плотно обматывают изолентой. Рабочие насадки изготавливают из любых пластиковых трубочек.

Две части пылесоса сделаны и их осталось соединить. Провода от электромотора выводят через вентиляционное отверстие на донышке. Подключать можно к блоку питания, но тягать провода за пылесосом неудобно. К внешней части донышка лучше приклеить пластиковый отсек для батареек. Мобильный пылесос можно будет брать с собой в дорогу.

Изготовление сложного циклона

Сборка циклона немного сложнее из-за большего количества деталей. Кроме ровной бутылки из-под сока, понадобятся одноразовые шприцы, пластиковые баночки, моторчик и DVD диск для пропеллера.

Сборка циклона состоит из следующих действий:

От донышка бутылки отступают 2–3 см и по окружности маркером рисуют линию. Отступив от разметки около 10 см, наносят еще одну линию. Острым ножом разрезают емкость, чтобы получилась нижняя часть с донышком, горлышко и кольцо.

По диаметру бутылки подбирают две пластиковые баночки с крышками. Верхнюю часть с резьбой отрезают ножовкой по металлу.

Горячий пистолет разогревают до начала плавления стержня. Перегревать нельзя, чтобы не расплавилась бутылка. Отрезанную резьбу от баночки приклеивают к срезу верхней части бутылки с горлышком.

Из двух одноразовых шприцов объемом 20 мл вытягивают поршни. Ножовкой отрезают верхние части, где надевается игла. На одном шприце отпиливают заднюю часть с рукоятками.

Шприц с обеими отрезанными сторонами прикладывают торцом к боковой части бутылки возле приклеенной резьбы от баночки. Маркером делают отметку и вырезают овальное отверстие. Шприц вставляют под углом, изнутри бутылки отмечают маркером место среза выступающей части и отпиливают лишний кусок. Полученную заготовку приклеивают горячим пистолетом.

Для корпуса компрессора берут отрезанное от бутылки кольцо. С одной стороны приклеивают вторую резьбу от баночки. К другой стороне приклеивают крышку резьбой наружу.

По центру приклеенной крышки прорезают отверстие, становят вертикально второй шприц и приклеивают горячим пистолетом.

По центру второй крышки прорезают отверстие под вал двигателя. Электромотор прикручивают болтами. Вал должен выходить внутрь крышки со стороны резьбы.

DVD диск расслаивают на две части. К одной половинке приклеивают отпиленную часть шприца с выступом для иглы. Это будет гнездо для насаживания крыльчатки на вал. Диаметр диска подгоняют под корпус компрессора, обрезав края ножницами.

Из второй половинки диска нарезают прямоугольники. Это будут лопасти вентилятора. Поверхность диска размечают на 8 равных сегментов. Строго по линиям суперклеем приклеивают нарезанные прямоугольники.

Готовую крыльчатку насаживают на вал моторчика. По окружности корпуса компрессора паяльником прожигают вентиляционные отверстия.

Для пылесборника берут пластиковый круглый контейнер. По центру крышки прорезают отверстие. На пластиковой пробке от бутылки отрезают верх. Получившуюся муфту с резьбой приклеивают на крышку контейнера, где прорезано отверстие.

Все детали готовы. Теперь нужно собрать циклон. К верхней части бутылки с горлышком прикручивают пылесборник. На свободную резьбу накручивают корпус компрессора, а сверху ставят крышку с мотором.

К патрубку циклона подсоединяют шланг и пробуют подать напряжение на мотор. Если всасывание слабое, ищут подсос воздуха на резьбовых соединениях. Проблему устраняют установкой прокладок или наматывают на резьбу ФУМ ленту.
По мощности циклон превосходит простой пылесос из бутылки. Самоделка способна всасывать вместе с пылью древесные опилки и другую мелкую крупу.

pylesoser.ru

Из чего и как сделать пылесос своими руками

Как сделать пылесос? Самодельный агрегат предполагает наличие двигателя на 6000 оборотов. Такая деталь может быть снята с соковыжималки. Учтите, что не все моторы электроприборов рассчитаны на длительную службу. Поэтому при выборе двигателя руководствуйтесь правилом: мотор должен выносить большую нагрузку и обладать защитой от перегревания.

Как поступить, если кроме детали от соковыжималки вы ничего найти не можете?

В этом случае советуется оснастить его термическим предохранителем, рассчитанным на 126 ºС. Сечение меди должно соответствовать мощности рассеивания, поэтому такая температура для выбранного вами мотора может и не подойти. Следует отметить, что граница в 130 ºС является средним показателем, на который рассчитано большинство трансформаторов.

Что можно взять в качестве основы самодельного агрегата?

Многие интересуются, как сделать пылесос своими руками.

За основу можно взять:

  • Двигатель вытяжки с центробежным вентилятором. Осевая модель не подойдет, так как она применяется в моделях дешевого сегмента и не обладает нужной мощностью.
  • Двигатель вышедшего из употребления пылесоса.
  • Двигатель стиральной машины.
  • Двигатель холодильного компрессора.

Применение двигателя рефрижератора

Как сделать пылесос из холодильного компрессора? Подобрать деталь будет трудно, так как скорость вращения вала у разных моделей рефрижераторов разнится. Если вы собираете пылесос, то потребуются строгие 6000 оборотов. Компрессоры старого кулисного образца рассчитаны на 3000 оборотов.

Кривошипно-шатунные модификации имеют скорость в два раза меньше, а линейные инверторные агрегаты вовсе не подойдут для сборки.

Внутри поршневого компрессора стоит электродвигатель. Если разрезать корпус и извлечь мотор, то он подойдет для каких угодно целей. Он обладает высокой мощностью и бесшумной работой.

Асинхронные двигатели применяются редко. К примеру, коллекторная конфигурация функционирует от розетки, если не требуется регулировка скорости.

Использование двигателя от стиральной машины

Конструкция стиральных машин предполагает наличие коллекторного двигателя. Скорость его работы регулируется при помощи тиристорного ключа. Если мотор питается прямо от розетки, то обороты станут высокими, но они не достигнут показателя в 6000 при отсутствии ременного редуктора. В этом случае функция отжима вполне достижима.

Как заставить агрегат засасывать пыль?

В рекламных роликах часто говорят о создаваемом в пылесосе вакууме. Двигатель якобы способствует разряжению, в которое и устремляется втягиваемый воздушный поток. Но так ли это в действительности? Скорее, нет, потому что при отрицательном давлении подключается перепускной клапан, обеспечивающий равновесие. Но суть работы состоит не в этом. Для засасывания пыли используется герметично закрытый корпус, благодаря которому поток молекул азота и кислорода устремляется в нужном направлении. Контейнер в этом случае никакой роли не играет.

Если придерживаться заводской конфигурации, то требуется ведро из стали или пластика, дно которого имеет отверстие для забора воздуха. Крепление мотора осуществляется на оси, а на валу устанавливается нечто похожее на беличью клетку. Поток воздуха захватывается лопастями и выбрасывается на периметр. За счет этого обеспечивается тяга. Ко дну герметично присоединяется шланг. Будем считать, что сборка пылесоса своими руками завершена.

Как устроен мини-пылесос?

Как сделать мини-пылесос? Регуляция скорости агрегата производится по тиристорной схеме. Пригодится любая электронная часть от старого пылесоса, стиральной машины или кухонного комбайна.

Главным является метод нарезки, а не мощность двигателя. Но ключ также перегревается. Легко понять, соответствует ли он, если сравнить мощность прибора, с которого была снята схема, с мощностью двигателя. Если показатель тиристора низкий, то советуется приделать к нему радиатор, а принудительное охлаждение уже имеется.

Как сделать контейнер для самодельного пылесоса?

Пылесос устроен так, что без контейнера работать не будет.

Для самодельного агрегата подойдут:

  • обыкновенный мешок;
  • контейнер, наполненный водой;
  • циклонная камера.

Подвергнуть фильтрации мешок проблематично. Если вы будете пылесосить крошки со стола, такая конструкция подойдет. Тип контейнера выбирается в соответствии с видом мусора. К примеру, сбор пыли лучше осуществлять посредством фильтра с водой или же циклонной камеры. Оба вида контейнера конструируются с легкостью. Сам агрегат получается стационарным. Если таким устройством пользуется садовод, то его можно водрузить на тележку и передвигать по всему саду.

Стоимость стационарных моделей пылесосов высока, поэтому самодельная конструкция будет как нельзя кстати.

Самая простая модель контейнера — большой бак, наполненный водой. Он играет роль аквафильтра. В этом случае пыль будет тонуть. Входное отверстие шланга делается с учетом, чтобы поток сталкивался с водной преградой. Обычный плоскодонный ящик на две трети заполняется водой. Помимо этого с потолка над поверхностью фильтра свисает перегородка. Вся пыль оседает в воде и тонет. Такое устройство требует периодической очистки. Такая конструкция не будет пригодной для работы в саду, так как вес воды большой. Поэтому ее заменяют воздухом.

При сборке пылесосов для сада своими руками придерживаются следующих правил:

  • Воздух входит по касательной в высокую бочку.
  • По оси емкости, примерно до двух третьих высоты, пролегает труба, обеспечивающая выход.
  • Мусор садится на дно за счет того, что выносится на периферию центробежной силой.
  • Воздушный поток выходит по центру.
  • Мельчайшие частицы проникают в двигатель в любом случае. Поэтому рекомендуется на выходе контейнер снабдить НЕРА-фильтром. Экономить на этом не стоит. В противном случае вам придется постоянно подвергать двигатель смазке. Если пылесос засосет воду, то она окажется в бочке.

Такой самодельный пылесос для садовода большой. Агрегат можно сделать и универсальным. К примеру, срез бочки произвести под диаметр цистерны со стандартными размерами и оснастить устройство фургоном для передвижения. Так можно будет убрать целый парк.

Как сделать мини-пылесос из пластиковой бутылки?

Сегодня практически у всех дома есть компьютер. Как известно, корпус его периодически забивается пылью, что мешает охлаждению многих деталей. Время от времени схемы следует пылесосить. Для облегчения процесса можно применить самодельный мини-пылесос.

Как сделать пылесос из бутылки?

Для изготовления агрегата нужны:

  • вентилятор от компьютера;
  • бутылка из пластика;
  • шланг;
  • полистирол;
  • блок питания 220 В/14 В;
  • изоляционная лента;
  • паралон.

Ход работы

  • Пластиковая бутылка разрезается пополам. Берется та часть, которая осталась с пробкой. Из поролона вырезается фильтр. Он вставляется в горлышко. Материал должен сидеть плотно.
  • В пробке продевается отверстие, в которое вставляется шланг.
  • Пробка накручивается на бутылку.
  • Берется вентилятор от компьютера (его углы сглаживаются). Он вставляется в бутылку таким образом, чтобы при работе воздушный поток устремлялся к широкой стороне бутылки.
  • То место, где находится кулер, заматывается изоляционной лентой. Для прочной фиксации применяется проволока.
  • К вентилятору подключается блок питания. Красный провод подводится к плюсовой стороне, а черный – к минусовой.

Как сделать промышленный пылесос своими руками?

Как сделать пылесос промышленного назначения? Основу одного из таких агрегатов составляет модель «Урал ПН-600».

Вам понадобятся:

  • болгарка;
  • патрубок, диаметр которого составляет 4 см, а длина — 20 см;
  • ведро из пластика с ручкой и крышкой;
  • скотч;
  • изоляционная лента;
  • дрель;
  • саморезы;
  • клей;
  • медицинский бинт.

Этапы работы

  • В первую очередь следует доработать мусоросборник «Урала». С этой целью отверткой откручиваются колеса с самого дна. Отверстия заклеиваются скотчем.
  • Затем понадобится болгарка, при помощи которой удаляются защелки и закрепки. Устанавливается заглушка, перемотанная изоляционной лентой.
  • В днище сверлится отверстие диаметром 43 мм.
  • Из уплотнителя вырезаются прокладки, толщина которых составляет 4 мм.
  • В мусоросборник кладутся прокладка, крышка ведра и центрирующий патрубок.
  • При помощи дрели делается отверстие диаметром 2 мм.
  • Крышка фиксируется саморезами 4,2х10 мм.
  • Делается наружное отверстие для всасывающего патрубка. Его намечают под углом 15º. Отверстие вырезается ножницами по металлу.
  • Патрубок закрепляется при помощи саморезов. Для герметизации пользуются обыкновенным медицинским бинтом, который пропитывается клеем «Титан». Бинт наматывается вокруг патрубка.

Второй способ

Для сборки агрегата вторым способом вам понадобятся:

  • старый домашний пылесос;
  • фильтр на масляной основе;
  • ведро емкостью 20 л с плотно прилегающей крышкой;
  • углы ПП 90º и 45º диаметром 40 мм;
  • метр трубы из пластмассы диаметром 45 мм (подойдет гофрированная труба длиной 2 м и диаметром 40 мм).

Сборка устройства

  • Для начала берется крышка ведра. В ней вырезается отверстие под углом 90º. Затем вставляется уголок такого же размера.
  • Когда в крышку вставлен уголок, все щели замазываются клеем при помощи строительного пистолета.
  • В боку ведра производится прорезь, в которую вставляется уголок 45º. Все щели также замазываются клеем.
  • Чтобы подсоединить гофру к уголку, необходимо отрезать кусок трубы диаметром 40 мм. Гофра должна прилегать плотно. Если она не налезает на входную трубу, то можно прибегнуть к использованию модели от сифона на кухонной раковине.
  • Узкий конец гофры подгоняется к сорокамиллиметровой трубе. Другой конец подсоединяется к отверстию пылесоса.
  • Для продления срока службы фильтра на него следует натянуть капроновый чулок.

Может ли пригодиться старый пылесос?

Дома имеется старый пылесос. Что можно сделать из ненужного агрегата?

Если устройство работает, то его можно применить с другой целью. Некоторые способы требуют технической подготовки, так как переделка техники представляет опасность. В особенности следует разбираться в принципе работы моторов.

В этой статье будут описаны самые безопасные методы.

Прибор для нагнетания воздуха

Если осуществить подсоединение шланга к выходному отверстию, имеющемуся в большинстве моделей, то можно получить агрегат для накачивания матрасов из резины, бассейнов для детей и других аналогичный вещей. Контейнер пылесоса при этом нуждается в предварительной очистке от остатков мусора.

Что можно сделать пылесоса «Тайфун»?

Что сделать из старого пылесоса «Тайфун»? Принцип работы агрегата отличается высоким уровнем производительности.

Корпус пылесоса советского производства как нельзя лучше подойдет для создания прибора для измельчения травы. Он обладает верхним отверстием подходящего диаметра. «Тайфун» является прекрасным вариантом, но не единственным.

Что еще можно применить?

  • Корпус устройства может быть заменен емкостью в форме цилиндра. К примеру, используется кастрюля, ведро или же отрезок трубы.
  • Двигатель мощностью 180 Ватт берется из старой стиральной машины.
  • В качестве ножей применяется ножовочное полотно. Для стойки понадобится профиль прямоугольной формы размером 15х15 мм.
  • Втулка для крепления ножей вытачивается на токарном станке. Ее высота составляет 40 мм.
  • Двигатель со снятым шкивом прикрепляется посредством шпилек снизу к контейнеру.
  • Для зажатия ножей используются водопроводные гайки диаметром 32 мм.
  • Для вала двигателя вырезается отверстие.
  • Для надежной фиксации на валу во втулке делается пара отверстий диаметром 7 мм и резьбой М8 для стопорных болтов.
  • На валу двигателя с обратной стороны протачиваются площадки для повышения уровня надежности крепления втулки стопорными болтами.

Изготовление зернодробилки

Для изготовления зернодробилки человек должен обладать опытом работы с техникой. Самостоятельное изготовление устройства без соответствующих знаний не рекомендуется.

  • Берется лист фанеры квадратной формы. На нем закрепляется электродвигатель с тем учетом, чтобы вал спускался вниз на 40 мм.
  • Стальная пластина устанавливается на хвостике с резьбой. Она закрепляется посредством гаек, втулок и шайб.
  • По обеим сторонам оси затачиваются передние кромки.
  • Осевое отверстие выполняется в средине пластины.
  • Для создания рабочей камеры будущего агрегата делается корпус в виде кольца. Его основу составляют металлические полосы. Правильная конструкция детали предполагает выгибание ребер колец наружу. Они должны образовать фланцы по 10 мм. Именно при их помощи корпус крепится к основанию. К ним же привинчивается сито.

Изготовление аттракциона для детей

Что можно сделать из старого пылесоса для детей? Если мотор агрегата работает, то его можно использовать для аттракциона.

С этой целью теннисный мяч прокалывается булавкой насквозь, таким образом, чтобы концы булавки находились по обе стороны мяча.

После этого изготовляется пропеллер. Применяется баночка из полистирола. Пропеллер крепится поверх мяча. Для него хватает одной полосы. Она вырезается при помощи ножниц.

Пропеллер прокалывается посередине и насаживается на ось булавки. Для быстроты и легкости вращения советуется делать подшипники из бусинок. Они крепятся с обеих сторон полоски.

Верхний край булавки загибается таким образом, чтобы на оси не было большого люфта.

Такой мяч можно запускать в воздух посредством выходного отверстия. При желании шарик украшается блестками.

Заключение

В этой статье было описано, как сделать пылесос. Вариантов сборки существует много. Также было описано, что можно сделать из пылесоса.

Помните, что без соответствующих технических знаний приниматься за дело не стоит. Самому сделать пылесос в этом случае будет сложно. Лучше обратиться за помощью к специалисту.

fb.ru

2 простых способа сделать строительный пылесос самостоятельно

Просмотров: 4153

Ремонт и строительная площадка отличаются скоплениями грязи и пыли. Поэтому для качественной очистки пола и стен лучше использовать профессиональные модели. Когда нет возможности покупки строительного варианта, то пробуем его получить дома из подручных средств и старого ненужного пылесоса.
Думаю многие задавались вопросом можно ли и как сделать своими руками пылесос? Или сделать из бытового строительный ?
Самодельный строительный агрегат поможет справиться с такими загрязнениями: деревянная и металлическая стружки, сор после ремонта и пыль.

Принцип работы строительного пылесоса

Промышленный пылесос, сделанный своими руками, немного отличается по техническим характеристикам.
Принцип работы заключается в том, что благодаря насосу мотор создает разряженный воздух. Воздушный поток с грязью засасывается внутрь. С помощью фильтра происходит очищение воздуха.
Принцип работы строительного агрегата с циклоном, заключается в 3 важных составляющих. Выбирая, обращайте внимание на мощность работы и мотора.

  1. Двигатель;
  2. Насос;
  3. Фильтр.

Самодельный строительный вариант отличается многоуровневостью системы очистки воздуха.

Как сделать самому строительный пылесос?

Мощный пылесос можно самостоятельно с помощью деталей, лежащих в любом гараже или на складе. Для этого потребуется старый, и с помощью новых деталей у него начнется новая жизнь.

  • В первую очередь, необходим пылесборник, который мы получим от переделки от старого. Сначала открутите колеса от основания и плотно заклейте скотчем все получившиеся проймы.
  • Следующим шагом стоит снять все крепления и фиксаторы. Срежьте болгаркой все крепежи и заклепки. Далее в днище делаем дырки с помощью дрели, прокладку заменим уплотнителем.

  • В сделанный мусоросборник складываем прокладку, шланг и крышку. Делаем дырочки, которые в дальнейшем будут держать ее.
  • Делаем отверстия снаружи пластикового выхода, под углом в 15 градусов, которые проделываем с помощью саморезов. Бинт нужно пропитать клеем, для полной герметичности, и обмотать вокруг шланга.

Какие инструменты и детали нужны?

Для того, чтобы собрать ручной мини вариант потребуется двигатель. Берем двигатель от старого или мотор от стирального оборудования. Двигатель от стиральной машины идеально подойдет.
Для самостоятельного изготовления оборудования с циклонным типом понадобятся следующие инструменты:

  • старый домашний пылесос;
  • масляный фильтр;
  • ведро;
  • пара уголков на 45 и 90 градусов;
  • пластмассовый шланг, длиной 1 метр.

Для сборки конструкции промышленного с водяным фильтром применяются запчасти:
старый пылесос;пластиковая емкость;пластиковые трубы;герметик;алюминиевый скотч.

Переделываем бытовой в строительный

Лучше и проще всего сделать из бытового обычного пылесоса с циклонной камерой строительный. При необходимости укомплектовываем конструкцию контейнером с водой или специальной гофрой, для уменьшения громкости шума при работе.

Для сборки строительного пылесоса выбирайте мощные двигатели, которые будут справляться с любыми загрязнениями. Поскольку самодельный справляется с 95% пыли и грязи.

Производим промышленный пылесос из бытового с циклонным фильтром. Рассмотрим конструкцию, собранную на основе бытового.

  1. На пластиковый колпачок для емкости устанавливаем кронштейн для фильтра. Он устанавливается плотно, чтобы грязный воздух не выходил из конструкции.
  2. Крепим выходной шланг, через него будет проходить воздух.
  3. Воздушный фильтр оставляем неизменным. Вокруг фильтра устанавливаем отбойник от легкого сора, защищающий фильтр.
  4. Входной патрубок крепится по касательной к стенке бочки. Для прочности конструкции усиливаем стальным материалом стенки емкости.
  5. Для легкости транспортировки изготавливаем подставку на колесиках из фанеры. К ней крепится бытовой и изготовленный фильтр.

Для более крепкой емкости можно использовать кусок дерева или фанеры. Чтобы получить прочный и деревянный каркас, надо использовать фрезу и вырезать его.

Важно, чтоб все места крепления были герметичны, но с другой стороны приветствуется легкий демонтаж для уборки от строительной грязи. Чтобы фильтр проработал больше времени с прикосновением промышленного сора, фильтр можно дополнить аксессуарами. Обязательно соблюдайте чистоту фильтра и контейнера, для качественной и эффективной очистки помещений.

С подобным руководством, можно ознакомиться в следующем видео:

Собираем из подручных средств

Как изготовить с минимальными затратами ручной пылесос? Для этого потребуется:

  • небольшой моторчик;
  • пластиковая бутылка;
  • выключатель с проводом;
  • батарейки;
  • гибкий шланг.

Для начала определитесь с функциями, которые требуются. Если нужен ручной, то подойдет электромоторчик и батарейка. Для более мощного варианта, используйте прочные детали и материалы.

Итак, как же получить пылесос из пластиковой бутылки?

В интернете существует много различных видео инструкций. Рассмотрим пошаговое руководство по сборке:

  1. Отрезаем от пластиковой бутылки горлышко, там где оно начинает расширяться. Отрезанный фрагмент должен плотно соединятся с емкостью.
  2. Затем от среза надо отрезаем лишнее. В оставшейся части будет размещаться сам пылесборник и электромоторчик.
  3. Вентилятор изготавливаем из подручных материалов, жестяной банки или дна. Размеры вентилятор должны быть совместимы с внутренним диаметром бутылки. На вырезанном круге под вентилятор, отмечаем 8 равных долей и надрезаем их. Полученные лопасти сгибаются под углом. В центре круга делаем маленькую дырку под моторчик, и плотно присоединяем его.
  4. Ко дну бутылки крепим электромотор с вентилятором.
  5. К мотору подключите провод с выключателем и выбранный источник питания.
  6. Следующим шагом делаем фильтр. Фильтр делается из мелкой сеточки, натянутой на проволоку, имеющую форму круга. Он должен крепко вставляться в конструкцию, иначе придется дополнительно крепить его.
  7. Присоединение шланга. В отрезанное горлышко вставляем шланг и закрепляем скотчем или лейкопластырем.
  8. Насадки можно взять из маленьких сменных насадок обычного пылесоса.

Эффективность самодельного по сравнению с аналогами из магазина

Самодельные не могут сравниться с профессиональными. Они отличаются по критериям:

  • мощность двигателя;
  • мощность всасывания;
  • объем контейнера для сбора мусора;
  • уровень шума;
  • очищение воздуха;
  • наличие дополнительных функций;
  • прочность и устойчивость корпуса.

По сравнению со строительным вариантом, конечно самодельный отличается мощностью работы. Но самодельный пылесос без проблем справится с мелкой стружкой и строительной пылью. Домашний получается меньшим весом и размером, что позволит убирать пыль с пола и со стен. Но вот функция, при которой воздух очищается, ему не подвластна.

Строительный пылесос своими руками хорошо справляется со сбором бетона, цементной пыли и песка.

Отличительные особенности: уровень шума и энергопотребление, не перегревается.

Самодельный аппарат создает меньше шума, чем покупная техника, и расходует меньше электроэнергии. Агрегат может долгое время работать и не перегреваться.
Для эффективной работы следует вентиляторы соединять не вплотную, а на небольшом расстоянии. Иначе вентиляторы во время работы будут мешать друг другу. В проставке сделайте подвижные лопатки под углом для прохождения воздушного потока.

chistyjdom.ru

агрегаты с циклонными и водяными фильтрами, садовый прибор

При выполнении ремонтных или строительных работ очень часто возникает проблема накопления мусора и пыли, избавиться от которой подручными средствами невозможно. В таких случаях проще всего воспользоваться специальным строительным прибором, но стоит учитывать, цены на подобные устройства высокие, а потребность в его применении может не превышать нескольких раз. Целесообразней собрать строительный пылесос своими руками.

Принцип конструкции

Самым распространенным устройством для этих целей, является промышленный пылесос с циклонным фильтром. Для того чтобы понять, как из обычного пылесоса сделать строительный, необходимо произвести ряд изменений в его конструкции.

Обычный бытовой пылесос для уборки строительного мусора не подходит по ряду причин:

  • малая мощность;
  • особенности фильтрации.

Из-за тяжелых частиц пыли бытовому пылесосу не хватает тяги и всасывающей мощности, чтобы с ней справиться. Из-за конструктивной особенности фильтра происходит засорение его мелких ячеек этими частицами. Вследствие этого моторчик получает дополнительную нагрузку с последующим снижением тяги.

Циклонный тип устройства

Такой тип конструкции является наиболее простым, с точки зрения модернизации выбранного донора. Прежде чем собрать строительный пылесос с циклонным фильтром, стоит сразу учесть, что мощность пылесоса должна превышать 1500 W.

Необходимые материалы

Для сбора конструкции понадобится предмет, имеющий цилиндрическую форму либо готовый конус. Для этого можно воспользоваться такими материалами:

  • пластик;
  • плотный картон;
  • жестяная пластина.

Понадобится дополнительная гофрированная трубка, которая будет служить соединительным элементом, для включения в конструкцию сепаратора. Простейшим вариантом для сборки циклона является использование канализационной трубы диаметром 110 мм. Конструкция не должна иметь большую высоту иначе маломощный пылесос не будет справляться со всасыванием.

Сборка своими руками

Используя канализационный тройник с входным отверстием в 50 мм, верхнюю часть будущего циклона плотно закрыть заглушкой, предварительно проделав в ней отверстие. Это отверстие будет использоваться для входа мусора в фильтр. К внутренней части заглушки необходимо прикрепить спиралевидную пластину, которую также можно вырезать из пластика. Спираль позволяет снизить высоту конструкции. Предварительно лучше нарисовать чертеж будущего изделия.

Нижнюю часть канализационной трубы соединить с закрытой емкостью. Можно воспользоваться пятилитровым ведром от краски или канистрой от грунтовки. Основная ее задача — это сбор мусора. Для герметизации системы необходимо использовать герметик либо фольгированный скотч.

Верхняя часть цилиндра соединяется с донором при помощи гофрированной трубки, а в боковое отверстие тройника вставляется вторая трубка (рабочая). С ее помощью и будет происходить всасывание. Крупные частицы пыли при работе конструкции будут падать в емкость для сбора мусора, тем самым защищая мешок и основной фильтр пылесоса. Сделанный своими руками пылесос, можно использовать для уборки цементной пыли перед укладкой напольного покрытия на стяжку, а также для удаления последствий перфорирования и сверления.

Водяной фильтр

Устройство также можно собрать, используя водяной фильтр для пылесоса. Своими руками подобную конструкцию собрать несложно, но необходимо защитить электроприбор от попадания влаги.

Для сборки понадобиться емкость с крышкой объемом не менее пяти литров. Пластиковое ведро станет идеальным вариантом. Емкость заполняется водой на треть. В крышке делается два отверстия, в которые вставляются трубы, лучше всего использовать канализационные трубки из пластика диаметром 50 мм. Первая трубка погружается в воду почти до самого дна, а вторая, наоборот, должна быть как можно дальше от воды.

К погруженной в воду трубке подсоединяется гофра, которой будет производиться всасывание, вторая гофра соединяется между бытовым прибором и трубкой, находящейся над водой. Вода будет поглощать частицы пыли, тем самым сохраняя воздух чистым. Отлично подойдет собранный пылесос своими руками для гаража или сада.

Прибор для сада

Для владельцев частных домовладений со своим двором актуальным становится вопрос уборки листьев и прочего мусора. Для этих целей собирают садовые пылесосы.

Своими руками установить измельчитель сложно. Но можно обойтись увеличением диаметра всасывающей трубки. Лучшим донором в этом случае станет старый прибор отечественного производства. В устройстве такого типа с подготовленным отверстием подходящего диаметра устанавливается пластиковый контейнер. К контейнеру остается подсоединить более широкую гофру с плотным куском трубы на другом конце. Отлично подойдет труба для канализации.

Каким бы ни был самодельный строительный пылесос для дома, он не сможет сравниться с промышленным, но при необходимости может стать незаменимым помощником для разового использования.

pochini.guru

Как из обычного пылесоса сделать строительный пылесос своими руками

При определенных технических навыках и умениях изготовить строительный пылесос своими руками не составит особых проблем.

Разумеется, необходимо иметь знания об общем устройстве такого агрегата. Итак, общее устройство строительного пылесоса таково:

Сегодня в ассортименте изготовителей значатся и бытовые, и промышленные модели. Вторые имеют такие типажи:

  1. Ранцевый.
  2. Набедренный.
  3. Бензиновый.

Их обычно задействуют, когда ведутся работы на разных станках, и необходимо очистить помещение от строительной пыли. Подобные аппараты применяют ремонтники, когда проводят строительную, ремонтную и отделочную деятельность в разнообразных помещениях.

Промышленный аппарат может убирать даже микроскопическую пыль, которая имеется в строительном мусоре. Еще он замечательно убирает:

  • древесные опилки;
  • металлическую стружку;
  • очень мелкие элементы битого стекла;
  • песок различной фракции;
  • жидкости технического назначения.

Стоить эти агрегаты могут очень дорого. Поэтому вполне логично попытаться собраться подобную модель самостоятельно. Самодельный пылесос сможет собирать цементную пыль в бытовых условиях.

Ключевые составляющие конструкции строительного пылесоса (СП)

Схему промышленного пылесоса сложно представить без вихревого отделения, устройство которого представлено далее.

До начала самостоятельных работ по изготовлению стройпылесоса требуется провести анализ конструкционных специфик данной техники.

Промышленные СП характеризуются солидной мощностью и внушительной массой. Применение техники с такими характеристиками позволяет существенно увеличить период бесперебойной работы. Однако, чем солиднее мощность электрического привода в таком аппарате, тем серьезней и его масса. Данный фактор обуславливает создавать промышленные модификации на платформах с небольшими колесиками. Такая мера облегчает перемещение и применение агрегата.

Отдел для сбора мусора должен создаваться из материала высочайшей прочности.

Оптимальным вариантом считается сталь, стойкая к ржавчине (нержавейка). Ее поверхность дополнительно покрывается антибактериальным средством.

В конструкцию обязательно нужно включать фильтрующую составляющую. Также нужно снабдить технику прибором, автоматически оповещающим о наполнении емкости мусором.

Чтобы аппарат работал долго и без перерывов, в нем должна функционировать специальная технология охлаждения. Она не допустит перегревания во время работы.

Дополнительных составляющих обычно две: это механизм снижения уровня шума от работающего аппарата и резервные баки для мусора.

Самостоятельный процесс

Сделать строительный агрегат для очищения комнат от сложного мусора можно на базисе старого советского пылесоса. Например, это может быть модель «Урал ПН-600».

Для задуманного понадобится такой арсенал:

  1. Обозначенная модель пылесоса.
  2. Болгарка.
  3. Элемент трубы.
  4. Ведро из пластика. Требования к нему: плотная крышка, прочная ручка.
  5. Изолента.
  6. Скотч.
  7. Дрель электрического типа.
  8. Набор саморезов.
  9. Специальный клей.
  10. Бинт (можно использовать и марлю).

На первоначальной стадии необходимо доработать конструкцию емкости для собирания мусора. Здесь понадобится отвертка. С ее помощью ликвидируются колесики. Образовавшиеся отверстия нужно заклеить скотчем.

Отвертка используется и для устранения шильдика. Участок крепления заклеивается аналогично. Перед ликвидацией заклепок и защелок требуется снять удерживающие составляющие с пружин. Устранив их, поставьте заглушку. Ее обмотайте изолентой.

В днище нужно сделать отверстие. Нужный диаметр – 4,3 см. Используется дрель. Здесь понадобятся прокладки. Плотность их стенки – 4 мм. Для их создания применяется уплотнительный материал.

Это был спектр подготовительных действий. Далее можно начинать сборочный процесс.

Используемые элементы и материалы согласно проектированию располагаются следующим образом:

В преобразованную емкость для мусора ставятся патрубок, крышка, а также патрубок.

В дрель вставляется сверло, диаметр которого составляет 2 мм. Этим инструментом высверливаются отверстия. Крышка фиксируется саморезами. Их оптимальные параметры — 42 х 1 см.

После чего потребуется отверстие для монтажа особого патрубка. Он еще называется всасывающим. Здесь применяются ножницы по металлу. После монтажа патрубок фиксируется с помощью саморезов.

Между этим элементом и корпусом получается соединение, которое нужно герметизировать. Применяется простой бинт или марля, только их нужно пропитать клеем. Подходящие марки клея — «Титан» и «Дракон».

Когда будете оставлять созданный аппарат на хранение, ни в коем случае не накрывайте его. Следствием этого может стать проникновение пыли на аппарат.

Читайте также – как увеличить мощность пылесоса.

Вторая вариация создания самодельного СП

В данной вариации подразумевается применение двух основополагающих элементов:

  1. Бытовой модификации пылесоса.
  2. Фильтра типа «Циклон».

Чтобы сконструировать данную модификацию, необходимо запастись необходимыми материалами и инструментарием. Список ключевых составляющих таков:

  1. Указанные выше основополагающие элементы.
  2. Ведро. Требования: объем – 20 л, к ведру обязательна крышка.
  3. Два уголка ПП. Один на 45°, второй – на 90°.
  4. Трубка. Ее требующиеся параметры: длина – 100 см, диаметр – 4,5 см.

Далее наступает конструкционный процесс. Он включает в себя следующие стадии:

  1. В крышке ведра необходимо сделать отверстие под второй уголок (90°). Он монтируется в этот участок.
  2. Образовавшийся стыковой участок обязательно герметизируется.  Необходимы клей и строительный пистолет.
  3. В стенке сбоку делается отверстие под первый уголок (45°).
  4. Также необходима герметизация, как в п. 2.
  5. Применяется гофра, ее требуется присоединить к уголку. Гофра должна разместиться очень плотно, тогда необходимость в герметизации отпадает. Часто задействуют гофру от кухонного сифона (он имеется во многих раковинах). Использование именно подобной гофры обеспечит легкое надевание ее узкого окончания на обозначенную трубку (диаметром 4,5 см). А ее второе окончание без проблем размещается в пылесосном отверстии.
  6. Требуется увеличить срок службы фильтра: для его покрытия необходимо применить капроновую ткань.

Перечень конструктивных самодельных СП

Чтобы соорудить собственными усилиями стройпылесос, нужно иметь в наличии электрический силовой агрегат. Минимальный параметр его оборотов в минут должен составлять 6000. Подобный механизм можно взять из таких видов техники:

  • неиспользуемого пылесоса,
  • стиральной машинки,
  • компрессора холодильного механизма.

Допускается применение в данной конструкции электрических приводов от кухонных агрегатов. Но у них есть одна значительная слабость – они довольно стремительно перегорают. Причина: они не адаптированы для очень продолжительных и интенсивных нагрузок.

Решив дилемму с приводом, необходимо грамотно подобрать два важных элемента:

  1. Контейнер. Требование к нему – мощная герметичность.
  2. Вентилятор. Его ключевая функция – охлаждение.

Корпус нуждается в качественном базисе. Эту функцию может выполнить ведро. Подходят варианты из пластика и металла. На дне обязательно делается отверстие. Это гарантия забора необходимого воздуха.

Для собирания мусора требуется контейнер. Здесь можно применить традиционный контейнер или циклонный отсек. Самой оптимальной в плане удобства считается конструкция со вторым вариантом.

Рекомендуется использовать специальную пылесосную гофру. Применение другой вариации гофры приводит к тому, что агрегат работает с повышенным шумовым уровнем.

Аппарат самостоятельного производства способен собрать порядка 95% от совокупного объема пыли.

Для подобной строительной техники оптимально задействовать двигатель высокой мощности, чтобы максимально эффективно и безопасно убирать очень вредную пыль. Однако стоит учитывать еще один важный аспект — уровень разрежения, который образует аппарат.

Для мусоросборников лучше всего подходят контейнеры средних параметров. Варианты с большими габаритами на практике проявляют себя малоэффективно.

В агрегате, созданном самостоятельно, обязательно устраивается мощный фильтр. Он поможет очень качественно очищать воздух.

В сборочном процессе важно ориентироваться на правильные схемы и чертежи. Например, если основная задача – очищать помещение от цементной и бетонной пыли, можно пользоваться подобной схемой:

Также строительный агрегат можно приобрести. Лучше взять модификацию с металлическим корпусом. Строительные аппараты, которые делают заводские специалисты, всегда в комплекте имеют набор специальных насадок.

Их число и разнообразие обуславливают эффективность и производительность такого вида пылесоса.

technosova.ru

Пылесос для мастерской | Мастер-класс своими руками

Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.

Необходимые материалы и инструменты

Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты:
•Моторную часть;
•Регулятор мощности;
•Провод электропитания;
•Всасывающий шланг;
•Насадки.

Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится:
•Кусок пластиковой канализационной трубы диаметром 50 мм;
•Фанера толщиной 5–10 мм;
•Болты и гайки М6 – по 14 штук;
•Полоса оцинкованной жести;
•Фильтр воздушный от микроавтобуса;
•Выключатель на 220 Вольт;
•Шпилька резьбовая с шайбами и гайками;
•Герметик строительный;
•Наждачная бумага;
•Стержни клеевые;
•Сливной гофрированный шланг для стиральной машины;
•Гофра электромонтажная ПНД 32.

Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса.Перечень используемых инструментов:
•Клеевой пистолет;
•Дрель;
•Ключи слесарные;
•Отвертки;
•Кусачки;
•Электрический лобзик;
•Острый нож;
•Напильники;
•Пистолет для герметика.

Процесс изготовления пылесоса для мастерской
Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.

Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.

Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.

С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.

Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.

Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.

Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.

Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.

Изготовление насадок и переходников

Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.

Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.

Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.

Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.

В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.

Методом подбора находят соответствующие детали и для поддона круглопильного станка.

Конструкция не предусматривает датчика наполнения – первое время следует почаще заглядывать внутрь, не допуская переполнения пылесоса.

Чистота и порядок в домашней мастерской – результат выполненной своими руками работы, достигнутый с минимумом денежных вложений.

sdelaysam-svoimirukami.ru

Как сделать пылесос из бутылки своими руками

Для этого нам достаточно самого обычного хлама, который найдётся в любой квартире: сломанной техники, электроники, проводов, обрезок трубок, шлангов и прочего «мусора», который вы пожалели выбросить. Всё это нам пригодится, чтобы изготовить пылесос из бутылки своими руками. Рассмотрим поэтапно, как это сделать.

Что для этого нужно

В первую очередь, необходимо раздобыть где-нибудь небольшой рабочий электромоторчик. Без него всё остальное так и останется бесполезным хламом.

Техника часто выходит из строя по причине поломки какой-нибудь одной детали, а всё остальное остаётся исправным. Поэтому можно, например, позаимствовать моторчик и другие нужные нам детали из своего старого кассетного магнитофона, проигрывателя, музыкального центра или детской игрушки.

Чтобы изготовить пылесос своими руками, необходимо подготовить следующие детали:

  • Пластиковую бутылку подходящего размера.
  • Электромотор.
  • Выключатель с проводами.
  • Блок питания или батарейки.
  • Разъём для блока питания.
  • Гибкий шланг или трубку.

Инструменты и расходные материалы:

  • Канцелярский нож.
  • Паяльник.
  • Припой.
  • Термоклей.
  • Ножницы.
  • Жестяная банка или флакон.
  • Маркер.
  • Линейка.
  • Канцелярские кнопки.
  • Капроновая стяжка или толстая проволока.
  • Мелкая капроновая сетка.
  • Скотч, клейкая лента или пластырь.

Подготовка

В самом начале следует четко определиться с целями, которые должен будет выполнять ваш самодельный пылесос. От этого будут зависеть некоторые особенности его конструкции. Если нам нужен небольшой пылесос для чистки компьютера, то для этого вполне сгодится моторчик на батарейках от детской игрушки. Если же мы собираемся смастерить что-то более серьёзное (например, бытовой вариант) то используемые детали и материалы должны быть, соответственно, больше и прочнее.

Тщательнее всего нужно подойти к выбору моторчика и источника питания для него. Их электрические характеристики должны полностью совпадать, иначе могут возникнуть проблемы: одно из двух либо сгорит, либо просто не будет работать.

Пошаговая инструкция

Итак, как сделать пылесос из бутылки? Для этого нужно четко представлять, как выглядит устройство прибора и как он работает. Берём пластиковую бутылку неправильной формы и отрезаем от неё горлышко в том месте, где оно расширяется. У нас должно получиться что-то вроде крышки, которую можно плотно вставить обратно.

Затем от среза горлышка отмеряем лишнюю часть и отрезаем её с таким расчётом, чтобы оставшегося объёма хватило под пылесборник и размещение мотора.

Для изготовления вентилятора нам подойдет любой кусок мягкого металла подходящего размера. Это может быть донышко банки, жестяная крышка или что-то, что можно легко разрезать ножницами, а затем изогнуть. Идеально, если нам повезёт найти уже готовый пропеллер от какой-нибудь игрушки.

Диаметр крыльчатки вентилятора должен почти совпадать с внутренним диаметром бутылки, для лучшего всасывания.

Вырезаем из жестянки круг и размечаем его на восемь равных частей. Далее по линиям разметки делаем надрезы ножницами, оставляя около 5-10 мм до центра окружности.

В центре проделываем отверстие под ротор моторчика, а лопасти крыльчатки слегка сгибаем под углом так, чтобы они всасывали воздух во время вращения, а не наоборот.

Скрепляем вместе вентилятор и ротор электромотора термоклеем или иным способом, стараясь не допускать при этом перекосов в соединении.

В донышке проделываем отверстия для выхода воздушного потока, просто срезав выступающие края донышка канцелярским ножом.

Затем нужно к внутренней стороне донышка прикрепить электромотор. Для этого нам пригодится любая пластмассовая крышка. Главное, чтобы её размер примерно совпадал с размерами моторчика.

Это нужно, чтобы надёжно приклеить электромотор к донышку бутылки с помощью термоклея.


Самодельный пылесос почти готов, осталось сделать фильтр, который будет отделять электромотор от отсека для сбора пыли. Для этого мы используем мелкую сетку, которую натянем на капроновую стяжку или проволоку, согнутую в круг.

Если изготовленный фильтр плотно вставляется в наш самодельный пылесос без дополнительных креплений, то можно всё так и оставить. В противном случае нужно закрепить его на держателях, в качестве которых можно использовать канцелярские кнопки. Последние нужно воткнуть в бутылку по окружности в месте крепления фильтра и обмотать их снаружи клейкой лентой.

Для изготовления шланга мы используем трубку диаметром чуть меньше горлышка бутылки. На конец трубки можно намотать несколько слоёв медицинского пластыря, чтобы трубка плотно входила в горлышко и не выскальзывала из него.

Всасывающие насадки можно изготовить из чего угодно: из шариковой ручки, трубки от капельницы, шприца, пластмассового флакона – в зависимости от их назначения. Можно даже использовать маленькие сменные насадки от настоящего пылесоса, если они подойдут.

Теперь останется только решить вопрос с питанием электромотора, а именно: подсоединить к нему проводами выключатель и источник питания, в качестве которого могут служить батарейки, аккумулятор или сетевой адаптер.

После этого наш самодельный пылесос готов к использованию!

Заключение

Как видите, сделать небольшой самодельный пылесос или машинку для чистки клавиатуры совсем несложно. Причём, сделанный нами прибор можно легко переносить с места на место не только в пределах квартиры, но и использовать, к примеру, в гараже для чистки сидений и панелей в салоне автомобиля.

tehnika.expert

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
