Как сделать розетку от выключателя: Как сделать розетку от выключателя

Содержание

Можно ли из выключателя сделать розетку

Как из выключателя сделать розетку

На место розетки монтируем выключатель

Начнем с более простого варианта переделывания электроточки с розеткой в электроточку с выключателем для освещения. Чтоб выполнить такую рокировку нам нет необходимости штробить стену для новой проводки, достаточно лишь внести изменения в схему подключения.

Сразу оговоримся: штробить стены нет необходимости если провода от светильника и от розетки заведены в одну и ту же распределительную коробку. В противном случае без штробления не обойтись.

Переделка под одинарный выключатель

Прежде всего рассмотрим вариант с установкой одинарного выключателя. Он более простой и позволит вам сформировать общее представление о характере необходимых переключений.

Демонтируем розетку

Итак:

  • Перед тем как из розетки сделать выключатель необходимо выполнить подготовительные работы. И первыми из них является снятие напряжения с тех цепей в которых предстоит работать, а также соседних к которым возможно случайное прикосновение.
    Лучше всего снять напряжение со всей квартиры или дома.
  • Убедившись в отсутствие напряжения при помощи индикатора, демонтируем старую розетку. У нас остается торчать только два или три провода.
  • Прежде всего давайте разберемся с этими проводами. Если у вас проводка в доме выполнена в соответствии с п.1.1.30 ПУЭ, то синий провод это нейтральная жила или ноль, а желто-зеленый провод — это заземление. Третий провод является фазным и может быть любого цвета.

Обратите внимание! В домах советской постройки провода заземления может не быть. Поэтому если у вас из стены торчит только два провода, то это фазный и нулевой. Если они у вас не обозначены цветами или вы не уверены в правильности этой маркировки, то это необходимо обязательно выяснить. Для этого просто разведите провода и подайте напряжение. Прикоснитесь к проводам индикатором-отверткой. При прикосновении к фазному проводу индикатор засветится.

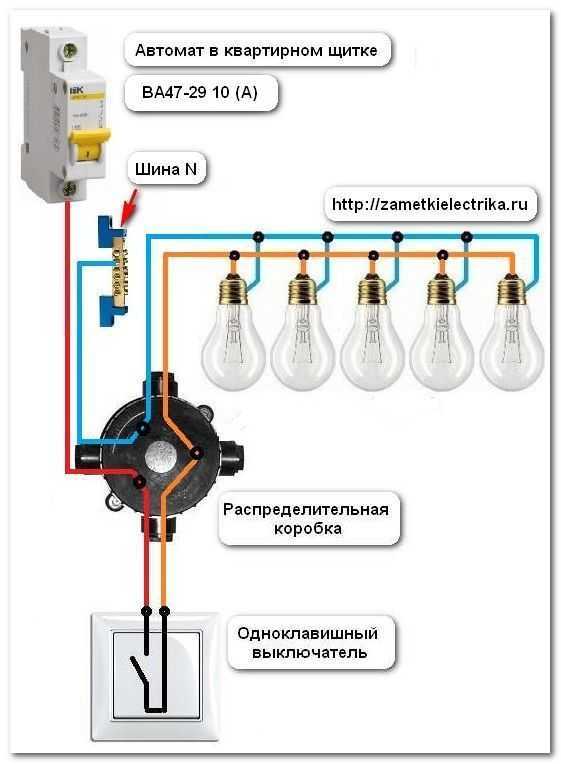

На фото представлена возможная схема подключения в распределительной коробке

  • На следующем этапе наша инструкция предполагает вскрытие распределительной коробки. Все дальнейшие переключения производим именно здесь. Для этого нам прежде всего необходимо определить провода, идущие к светильнику и нашей розетке.
  • Если светильник был подключен к выключателю, то отключаем этот провод. Нулевой провод светильника при этом не трогаем и оставляем подключенным. Если же светильник не был подключен, то подключаем синий провод к нулевой клемме питающего кабеля.
  • Для проводов, идущих к розетке производим обратную процедуру. Отключаем нулевой провод, а фазный провод не трогаем.
  • Теперь соединяем вместе бывший нулевой провод от розетки и фазный провод от светильника.
  • Осталось только установить выключатель на место розетки и подключить его. Как это делается мы уже рассматривали в других статьях нашего сайта и можно увидеть на видео, поэтому рассматривать это повторно мы не будем.
  • Теперь осталось подать напряжение и привыкать к месту расположения вашего нового выключателя.

Переделка под двойной выключатель

Сразу отметим, что данный вариант возможен только при наличии провода заземления. В противном случае без работ по монтажу дополнительного провода от распределительной коробки к бывшей розетки не обойтись и цена данных работ будет не соразмерно высока.

Подключаем двухклавишный выключатель

Итак:

  • Двойной выключатель предполагает включение двух разных светильников или двух режимов работы одной многоламповой люстры. Поэтому дабы не повторятся вам сначала следует выполнить работы по подключению одинарного выключателя до пункта подачи напряжения.
  • Теперь незадействованный пока провод заземления отключаем в распределительной коробке. Затем подключаем его к второму фазному проводу люстры или фазному проводу другого светильника.
  • В месте подключения выключателя подключаем его ко второму выводу электроустановочного устройства. На этом наши работы окончены, и мы можем подавать напряжение.

Обратите внимание! Перед тем как выбрать розетки и выключатели на замену следует определить сечение имеющегося провода. Дело в том, что сечение провода должно отвечать номинальным параметрам подключаемых электроприборов. Особенно это касается использования провода заземления в качестве фазного. Ведь его часто делают несколько меньшего сечения. Поэтому если у вас есть такая возможность подключайте такой провод к светильнику меньшей мощности.

На место выключателя монтируем розетку

Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор окажется незадействованным, либо необходимо будет подключить его к другому выключателю.

Монтируем розетку на место выключателя

Итак:

  • Прежде всего снимаем напряжение с цепей, в которых нам предстоит работать и к которым вы можете случайно прикоснуться. Это является незыблемым правилом любых работ с электричеством.
  • Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стены. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается от питающего данную группу провода, а на второй провод фаза подается только после включения выключателя.
    Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
  • Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю. Тот который подключается к проводу светильника – отключаем.
  • Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
  • Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.

Обратите внимание! При описанной выше замене особенно важно просмотреть нашу статью розетки и выключатели как выбрать правильно. Ведь для сети освещения провода достаточно часто имеют не такое уж большое сечение. А установка мощной розетки и подключение к ней большой нагрузки может привести к их перегоранию. Кроме того, нельзя включать в такую розетку нагревательные приборы и приборы в которых возможен пробой изоляции на корпус.

Ведь наша вновь смонтированная розетка не имеет провода защитного заземления.

Как провести розетку от выключателя

В процессе эксплуатации жилья очень часто возникает необходимость переноса электротехнических элементов (розеток, выключателей) в более удобные зоны. И если в предыдущих статьях мы уже рассказывали о том, как перенести розетку, то сегодня нам хотелось бы поговорить с читателем о том, как провести розетку от выключателя и вообще возможно ли это?

Технические особенности приборов

Перед тем как отвечать на поставленный вопрос желательно описать технические особенности таких электроприборов как розетки и выключатели.

Итак, функция электрической розетки заключается в том, чтобы обеспечивать подачу электрического ресурса к подключаемым потребителям. Ввиду чего обязательным условием является наличие на клеммах данного электроприбора двух потенциалов: фазы (L) и нуля (N).

А в некоторых случаях (при подключении бытовой техники с токопроводящим корпусом) еще и защитного заземления (PE).

Если же говорить о выключателе освещения, то задача данного прибора состоит в том, чтобы замыкать/размыкать уже готовую цепь. Другими словами клеммы выключателя подключены в разрыв электрической цепи (обычно коммутируется фазный проводник) и выводы соединены с одним потенциалом: фазой (L).

Исходя из вышесказанного становится понятным, что провести розетку от выключателя без изменения электрического монтажа не возможно, так как для полноценной работы любого бытового прибора нужны два потенциала: фаза (L) и ноль (N), а на стандартном выключателе имеется только один из них.

Если же параллельно существующему выключателю подключить розетку, то при каждом включении в сеть потребителя, ток будет проходить через лампу (лампа будет светиться). Применять такую схему подключения крайне не желательно ввиду следующих ее ограничений:

  • Подключение к такой розетке приборов большой мощности (более 0,5 кВт) будет сопровождаться прохождением повышенного тока через нить накаливания, и лампа будет часто выходить из строя;
  • При подключении потребителей будет происходить просадка питающего напряжения (за счет последовательно соединенных потребителей) и некоторые устройства (например, холодильник) вообще не смогут запускаться;
  • Одновременная работа двух потребителей может вызвать перегрев проводников и стать причиной возникновения аварийных ситуаций.

Так как же можно решить поставленную задачу?

Вариант №1. Отказ от выключателя

Данный метод сводится к тому, что розетка устанавливается (либо проводится) вместо существующего выключателя. Понятно, что к таким действиям может сподвигнуть лишь крайняя необходимость, так как в таком случае полностью исключается функция освещения. Ввиду перечисленных ограничений указанный вариант может использоваться как временная мера и лишь в технических помещениях (кладовая, подсобка и т.п.).

Сама же реализация метода заключается в следующем:

  1. С объекта проведения работ снимается напряжение. Обязательно следует произвести проверку отключения при помощи индикатора напряжения.
  2. Выключатель демонтируется из установочной коробки и производится его отключение от электрических проводников.
  3. На место выключателя устанавливается электрическая розетка и производится подключение существующих проводников к ее клеммам.
  4. Открывается распределительная коробка (в которой скомутированна электроразводка помещения) и производится переподключение проводников таким образом, чтобы на вновь созданную розетку подавались два потенциала: фаза (L) и ноль (N).
    Тогда как отходящие на лампочку провода следует отключить и заизолировать.

После подачи напряжения, можно пользоваться новой розеткой.

Вариант №2. Подключение розетки от двойного выключателя

В ситуации, когда в помещении используется спаренный (двойной, тройной) выключатель, то провести розетку вполне реально и от выключателя, не убирая его. Единственное ограничение, которое будет в таком случае – это работа выключателя в режиме обычного одноклавишного элемента.

Суть метода сводится к тому, что из трех проводников, которые подведены к выключателю, два остаются работать по назначению, а третий – начинает выполнять роль нулевого проводника для розетки (после соответствующих преобразований в распределительной коробке).

Если же говорить более детально, то все работы производятся по следующему алгоритму:

  1. Обестачивается электрическая сеть.
  2. Демонтируется двойной выключатель.
  3. Делается штроба и подготавливается углубление для установки розетки в заданном месте.
  4. От места установки выключателя к месту установки розетки прокладывается электрический кабель.
  5. Производится установка розетки, и жилы кабеля подключаются к ее клеммам.
  6. В распределительной коробке производятся следующие переподключения: один из отходящих от выключателя проводников соединяется с общим нулевым проводом, а соответствующий ему провод, который уходит на осветительный прибор попросту отключается и изолируется.
  7. Для подключения вновь установленной розетке в установочной коробке выключателя производятся следующие подключения: одна жила розеточного кабеля соединяется с нулевым (вновь созданным) проводником, а вторая – с фазным проводом (до выключателя).
  8. Выключатель устанавливается на место и к его клеммам подсоединяются два проводника, то есть, по сути, двойной выключатель превращается в обычный (одноклавишный).

После выполнения всех работ подается напряжение и проверяется правильность работы схемы.

Следует отметить, что выполнение всех перечисленных работ требует от исполнителя определенного опыта и предполагает знаний по электротехнике. Вдобавок, проведение розетки от выключателя – это временная мера, которая направлена на то, чтобы без существенных преобразований добиться желаемого результата. Однако, в последствии электрическая разводка должна быть приведена к стандартному виду. А о том, как это сделать рекомендуем вам прочитать в следующем материале.

Читать еще:

Как выбрать розетки и выключатели

Как провести свет на балкон или лоджию самостоятельно

Как проверить розетку мультиметром

Как монтировать розетки в гипсокартоне

О том как выполнить электроподключение можно узнать  из следующего видео: {youtube}Xu-rPdBQGTg{/youtube}

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

{jcomments on}

Подключаем розетку и выключатель: что нужно знать, меры предосторожности

Давно минуло то время, когда наши родители учили уроки без электрического света. С появлением электричества все изменилось. Теперь трудно представить, что когда-то люди могли без него обходиться. Теперь заходя в любой дом, рука интуитивно тянется выключателю. Один щелчок и прихожая озаряется светом. Все удобно, все просто. Для многих абсолютно невдомек, каким образом загорается лампочка. Как подключить розетку и выключатель для огромного числа людей и вовсе загадка. Чтобы немного разобрать этот вопрос, чтобы он стал понятен даже непросвещенному, нужно вначале определить, что же из себя представляет электрический ток.

Как провести проводку в доме

Чтобы не углубляться в школьный курс физики, не приводить многочисленные формулы, мы простыми словами дадим определение: под электрическим током понимают направленное движение заряженных частиц. Движение всегда происходит по кругу. Как правило, электрики называют положительный заряд — фазой, отрицательный – 0 (ноль). Таким образом, замыкая цепь, лампочка загорается. Если разомкнуть – гаснет. На словах все очень просто. На деле же многие предпочитают вызвать специалистов и самим даже не пробовать устранить какие-либо неполадки в проводке. Во многих случаях это вполне оправдано. Если человек не имеет малейшего представления об электричестве и его законах, то ему лучше ничего и не делать. Ведь провода под током представляют реальную опасность.

Если же вы имеете пусть даже небольшое представление об электричестве, то вам не составит никакого труда самостоятельно выполнить некоторые работы. О том, как провести проводку в доме, мы и поговорим ниже.

Первое, что нужно сделать, это обнаружить питающие провода (фазу и 0). Это основа основ. Сколько бы в распределительной коробке не было скруток, сколько бы не было проводов – там всегда должны быть фаза и 0. Для того, чтобы определить положительный заряд, применяют отвертку-тестер. Если заряд провода положительный, отвертка световым сигналом укажет на это. Если отрицательный – сигнал будет отсутствовать.

как подключить розетку с выключателем
разводка проводки в частном доме
варианты прокладки проводки

Необходимый перечень инструментов и принадлежностей для работы с проводкой

  1. Отвертка-тестер или амперметр (прибор для измерения силы тока)
  2. Изолента (вместо изоленты можно использовать сизы)
  3. Нож
  4. Отвертка крестовидная и плоская (используются при зажиме соединений в приборах)
  5. Пассатижи (для откусывания проводов, для более надежной и аккуратной их скрутки)

Чтобы провести проводку в доме, для этого не потребуется ничего сложного. От питающих концов ведем провода к отдельно взятой комнате. В этой комнате, как правило, будет располагаться распределительная коробка. Уже от этой коробки перемещаемся в следующую комнату. И так далее. Провода необходимо спрятать, чтобы их не было заметно. Обычно они прячутся в стене. Для этого делается штраба (углубление или канал в стене), куда и укладываются провода. Потом штрабу заштукатуривают. Таким образом, получается то, что провода выведены во все комнаты в места распределения. От этих мест мы уже в дальнейшем сможем подключить и розетки с выключателем, и все что угодно.

Один немаловажный факт. Если вы делаете проводку в отдельно взятом помещении, то необходимо определить вид проводов, откуда вы будете питать ваше помещение. Провода применяются, как правило, двух видов: медные и алюминиевые. Не стоит пренебрежительно относиться к этому. Если изначально вы питаетесь от медных проводов, то вам следует в дальнейшем и пользоваться медными. Если соединить медь и алюминий вместе, то работать все будет. Вы не почувствуете никакой разницы. Однако, медь и алюминий при взаимодействии со временем окисляться (вступят в химическую связь). Окисление нарушит качество контакта.

измерение напряжения портативным вольметром
заштукатуренная штраба с проводами

Что еще нужно помнить. Соединения всегда должны быть последовательными. Во избежание короткого замыкания, необходимо надежно изолировать соединения при помощи изоленты либо сиз. Для того, чтобы избежать последствий короткого замыкания (воспламенение, плавление и прочее), рекомендуется применять специальные устройства защитного отключения (УЗО) или дифференцированные автоматы. При потере тока, при коротком замыкании приведенные выше устройства отключат, обесточат цепь, предотвратив негативные последствия. В общих чертах мы рассмотрели все моменты, касаемые проводки в доме.

Как подключить розетку и выключатель

Начнем с того, что в каждой комнате, как правило, есть распределительная коробка, где находятся скрутки (развязки) проводов. От ближайшей коробки мы и будем вести питание к выключателю и розетке. Рассмотрим все на простом примере. Берем одну из комнат, в которой вы хотите, скажем, повесить светильник (либо любой другой осветительный прибор) на стену. Работать он будет посредством выключателя. Суть выключатель в том, что он разрывает электрическую цепь. Соединяя же ее, осветительный прибор загорается. Итак, начинаем последовательное подключение. У нас есть два питающих провода. Два провода отходит от светильника. И два будет отходить от выключателя. 6 концов – 3 скрутки. Минусовой (ноль) ведем к выключателю. Второй конец от выключателя соединяем с минусовым проводом светильника. Получается, как бы, одна линия нулевой цепи. Положительный конец от светильника ведем и соединяем напрямую к питающему проводу (фазе). Таким образом, условно получилось 3 скрутки по 2 провода. Если их мысленно объединить, то получим круговое движение от положительного к отрицательному и наоборот. Выключатель в этом случае служит разрывом. Скрутки тщательно изолируем. Вот и все, что касается подключения выключателя. Подключение выключателей с несколькими кнопками происходит по тому же принципу.

С подключением розетки все проще. Если это одинарная розетка, то там лишь два входа (под + и 0). Подсоединяем фазу и ноль и готово. Можно подключать в розетку любой прибор и пользоваться. Пример подключения блока двухклавишного выключателя с розеткой смотрите на схеме к данной статье.

Как сделать розетку из выключателя и наоборот . Электропара

Такой вопрос наиболее часто возникает во время проведения ремонтных работ или глобальной перепланировки. В комнате меняется расположение мебели и различных элементов декора, и старый выключатель становится попросту лишним в помещении, а вот розетки как раз и не хватает. Зачем производить утомительные работы по штроблению отверстий, когда можно использовать уже имеющееся? Разумеется, в случае переделки выключателя в розетку такой шаг имеет смысл только тогда, когда выключатель был расположен по европейским стандартам – ну не ставить же розетку на высоту полутора метров! Мы расскажем, как сделать из выключателя розетку и наоборот.

Делаем выключатель от розетки

Задача – адаптировать имеющуюся электрическую точку из розетки в выключатель света. Сложности могут возникнуть в том случае, если электрические провода светильника и провода от точки идут к разным распределительным коробкам, тогда придется штробить стену.

Независимо от характера работ перед их началом следует обесточить рабочую зону, отключив автоматы. Проверяем отсутствие напряжения при помощи индикаторной отвертки, затем приступаем к снятию старой розетки. Лицевая панель чаще всего легко снимается, ее нужно потянуть на себя. Рабочий механизм демонтируется отверткой. В итоге из стены видно только монтажную коробку с двумя или тремя проводами, в зависимости от типа проводки.

Современные дома оснащаются проводкой с заземлением, которая полностью удовлетворяет требованиям безопасности, в данном случае будет три провода. Если вы видите только два провода, значит, заземляющей жилы нет, это бывает в домах советской постройки.


Синий провод N – нулевой, желто-зеленый – земля, а фазный провод может быть  разных цветов в зависимости от марки кабеля и производителя, чаще это коричневый, черный цвет. Определить фазу несложно – при наличии напряжения дотронуться до концов проводов индикатором, на фазе зажжется лампочка. Никогда не соединяйте провода вместе – случится короткое замыкание.

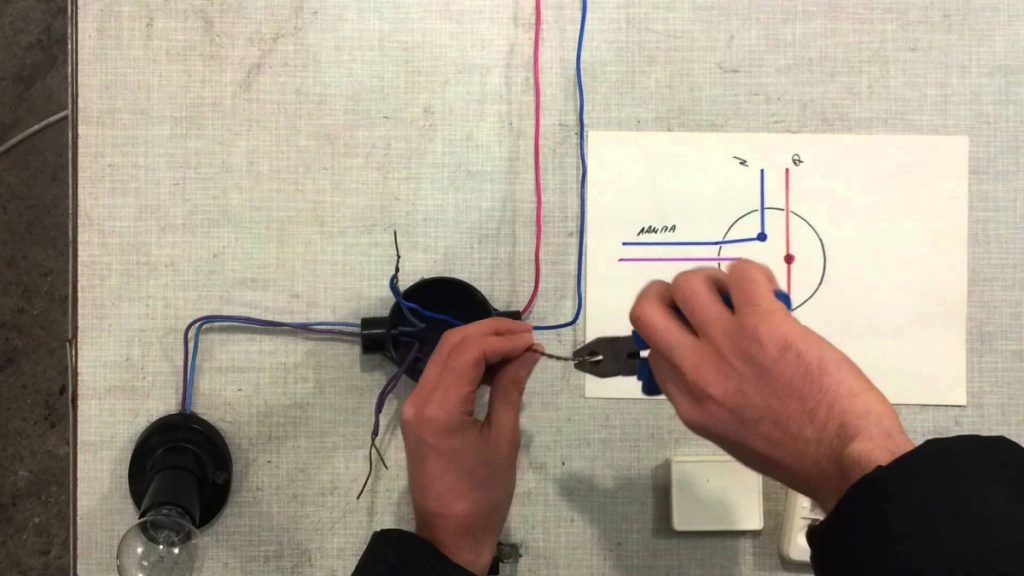

Далее при отключенном напряжении приступаем к работам в распаячной коробке. Для этого аккуратно снимаем крышку и начинаем искать провода, которые идут к розетке и к светильнику.

Сначала отключаем провод, который соединял светильник с выключателем, нулевой не трогаем. Если между ними не было соединения, подключаем нулевой провод к нулевой клемме кабеля. У розетки, напротив, отключаем нулевой провод, а фазу не трогаем. Старый нулевой провод от розетки соединяем с фазным проводом осветительного прибора.

Устанавливаем выключатель, подаем напряжение, проверяем.

Ставим розетку вместо выключателя

Розетка также может пригодиться больше, чем старый выключатель. Например, была изменена схема освещения, и управление светом теперь производится с помощью беспроводных устройств.

Отключаем напряжение в рабочей зоне и снимаем выключатель.  Из монтажной коробки будут видны два провода, причем оба фазных. Заземляющие провода здесь не нужны.

Снимаем крышку с распределительной коробки, отключаем провод, соединенный с проводом от светильника, и подключаем его к нулевой жиле кабеля. Закрываем распределительную коробку.

На месте старого выключателя крепим электрическую розетку, подаем напряжение, проверяем работоспособность, после чего можно считать работы оконченными.

В целом, сделать розетку из выключателя, или выключатель из розетки – совсем несложно, главное: соблюдать требования безопасности и никогда не работать при включенном напряжении.

Схема подсоединения розетки и выключателя. Как от выключателя провести розетку

В связи с повешенным количеством электроприборов, и меньшему количеству рабочих розеток в помещении, у многих людей возникает вопрос: «Можно ли от выключателя провести розетку схема какая»?
Естественно, можно попробовать проложить новую электропроводку, и вывести намного больше точек. Конечно, данный процесс обойдется дорого, и нужно будет делать капитальный ремонт. Новая проводка требует штробление стен, поэтому можно пойти на небольшую хитрость, и попробовать самостоятельно провести розетку от выключателя. Соответственно, сделать такое подключение возможно, но в нем будет много нюансов, и процесс немного усложняется.

Для данного выхода из ситуации, который намного дешевле и быстрее, необходимо сначала разобраться в отличительных свойствах двух приборов.

В чем заключается техническая разница?

Чтобы было максимально просто понять, как правильно от выключателя провести розетку, нужно знать разницу между ними. Поле этого, уже можно решить, стоит ли выполнять данные работы.
Электрическая розетка выполняет главную функцию — обеспечивает бесперебойную подачу электроэнергии к подключенным электроприборам. В конструкции у розетки, чтобы выполнять подачу находится два потенциала: фаза (L) и ноль (N). Розетки с заземлением, имеют три потенциала: фаза (L), ноль (N) и заземление (PE).
Выключатель осветительных приборов (люстры, светильников) отличается: внутренней конструкцией и функцией. Задача выключателя просто замыкать и размыкать готовую цепь. У выключателя имеется один потенциал: фаза (L).
Выше описаны различия двух приборов. Из полученных данных видно, что подключить розетку от выключателя без вмешательств в электричество не возможно. Монтажные работы необходимы, чтобы в последующем электроприбор смогу стабильно функционировать, ему необходимы два потенциала, а у выключателя он один.

К чему приведет параллельное подключение?

Есть попробовать подключить розетку к выключателю без особых вмешательств — параллельно, итог будет негативным: при любом использовании новой розетки, электрический ток непременно будет проходить через имеющийся светильник. Соответственно, он будет загораться.
Данная схема — строго не рекомендуется, из-за многочисленных ограничений:

Если через данное изделие подсоединять электрические приборы, имеющие увеличенную мощность, это приведет к обильному накаливанию и лампа будет периодически ломаться;
Некоторые устройство от данной розетки, нес могут стабильно функционировать. К такому оборудованию относятся: холодильник, морозильная камера, стиральная и посудомоечная машина;
Есть риск короткого замыкания, и других пагубных ситуаций.
Чтобы избежать выше указанного перечня негативных ситуаций, можно просмотреть пару других способов, и определиться нужно ли такое изделие в помещении.

Способ No 1 Замена

Можно просто отказаться от выключателя, и полностью заменить его электрической розеткой. Естественно, данный метод подойдет, если владелец дома согласен на отказ от освещения в комнате. Либо в помещении есть дополнительное искусственное освещение. Тогда одним светильником можно пожертвовать.

Перечень работ:

Полностью отключить подачу электроэнергии;
Снять выключатель, и отключить его;
На свободное место, установить розетку и осуществить подключение проводников к клеммам;
Провести всю работу, проверить итоговый результат.

Как часто вам требовалось произвести установку выключателей или розеток в доме (квартире)? Бывало такое, что из-за своей некомпетентности вызывали мастера? Сама процедура установки розеток и выключателей проста – достаточно знать всего несколько основополагающих моментов, которые обезопасят вас от поражений электрическим током.

Перед началом работ

Начиная выполнять какие-либо работы по электрике, необходимо обесточить весь дом или квартиру. Для этого достаточно выключить пробки на счетчике (автомате), а также побеспокойтесь о том, чтобы его никто не запустил. Предупредите всех, кто может быть к этому причастен.

Подключение электрических элементов требует наличия следующих вещей:

  • выключатель или розетка;
  • распределительная коробка – если предполагается разводка кабелей;
  • провода для соединения;
  • изолента для изоляции;
  • коробочки для помещения выключателя (розетки), которые можно купить в любом хозяйственном магазине.

Само соединение выключателя к светильнику (люстре) или замена (установка) розетки – дело очень простое:

  1. Демонтируйте старую розетку.
  2. При необходимости установите внутреннюю коробку, если последняя отсутствует или прежняя пребывает в плачевном состоянии.
  3. Крепление коробки происходит на приготовленную смесь из алебастра.
  4. После этого достаточно закрепить провода в разъемах розетки и установить элемент на свое место.
  5. Крепится сама розетка при помощи специальных полозьев, которые идут в комплекте с продажи. Достаточно закрутить шурупы до той степени, чтобы конструкция плотно сидела на своем месте.

Для монтажа выключателей последовательность действий аналогична.

В статье будут рассмотрены различные схемы подключения в распределительной коробке между электрощитом, люстрой и выключателем.

Перед стартом любых электрических работ позаботьтесь о том, чтобы полностью снять напряжение. Это обезопасит вас от поражения электрическим током. Подключение выключателя осуществляется всегда в разрыв фазы. Таким образом механизм будет отключать именно кабель под напряжением, а не нулевой. Используя такой традиционный подход, эксплуатация электроприборов в помещении окажется безопасной.

Процесс подключения

Определите фазовый кабель – он обычно заключен в красную изоляцию. Подключение в разрыв нулевого проводника приведет к тому, что вся система будет находиться всегда под напряжением.

Для примера: вам потребовалось сменить лампочку, а выключатель работает с нулевым каналом (а не с фазой), при случайном контакте с токоведущими частями патрона можно получить поражение током.

Определяется фазовый провод при помощи индикаторной отвертки. Прокладывая проводку, следуйте тому, чтобы фазный провод подключался к центральному контакту цоколя. Это уменьшит вероятность того, что можно будет случайно получить поражение током.

Подключение подразумевает то, что в распределительную коробку входят два кабеля от счетчика (щита), два от люстры и два от выключателя. Фазовый провод от щита подключается к красному проводу на выключателе. Синий провод от переключателя подсоединяется к красному проводу светильника (к нагрузке). Таким образом выполняется подключение по фазовому проводу.

Синий провод от электрощита необходимо подключить к нулевому проводнику нагрузки (люстры). Результатом этих несложных действий получается подключение по фазе, а нулевой присоединяется напрямую на лампы.

Принцип работы схемы следующий: нажатие выключателя замыкает электрическую цепь, фаза от счетчика передается сразу на светильник и люстра загорается (лампочка). Завершив соединения всех проводов, места с узлами необходимо аккуратно заизолировать и уложить внутри распределительной коробки. Все соединения проводов лучше всего делать посредством скручивания с последующим запаиванием.

Подключение выключателя и розетки в одном месте

Зачастую в одной комнате используется одна распределительная коробка, в которую подводятся провода от люстры и розетки (или от нескольких). В таком случае легко можно ошибиться и неправильно выполнить монтаж проводов.

Сейчас ознакомьтесь с тем, как выполнить подключение одного светильника и одной розетки в одной коробке:

  1. Подключение выключателя светильника происходит по фазе, как описывалось выше.
  2. Провода от розетки нужно подключать параллельно.
  3. Красный провод от розетки к фазе.
  4. Синий проводник к нулевому проводу.

После завершения всех действий по подключению провода фиксируются, хорошо зажимаются и запаиваются. Завершающим этапом нужно выполнить изоляцию узлов изолентой, уложить провода в коробке и закрыть ее.

Подводя итог

Прочитав эту статью, вы убедились в том, что произвести установку выключателя или розетки можно достаточно быстро, и вызов мастера совсем необязателен. Главное, что нужно учитывать – это соблюдение техники безопасности при выполнении электромонтажных работ. Перед началом обязательно отключите общее напряжение по квартире (дому) на счетчике, а только затем приступайте к выполнению работ.

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

  • Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
  • От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
  • Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
  • От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

  • Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
  • Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.
  • Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
  • Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Изменение назначения электроточки и подключение одной от другой

Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

  • Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.

Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

  • Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
  • Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
  • Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

  • Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.

Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

  • Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
  • Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.

Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

  • Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.
  • Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
  • После удлинения заземляющего проводника подключаем его к выводу выключателя.
  • Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
  • После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.

Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

Подключение от выключателя розетки

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

  • Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
  • Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.
  • Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике. Какой вариант вам больше подходит выбирать вам.
  • Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Вывод

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

Для установки выключателя потребуется:

  • выключатель;
  • соединительные провода;
  • распределительная коробка;
  • изолента;
  • отвертка;
  • желательно иметь еще тестер

Подсоединение выключателя непосредственно к светильнику – это дело очень простое, разберется даже школьник, но нельзя все же забывать о главном правиле – фазный провод подключается к лампе посредством выключателя, т.е. фаза всегда подключается на разрыв. Это необходимо соблюдать для безопасности дальнейшей эксплуатации электроприборов. В противном случае, если выключатель выключает от сети не фазу, а ноль, то проводка остается под напряжением всегда, а это очень опасно. Фазный провод определяем при помощи индикатора и подключаем его к патрону лампочки так, чтобы она была подключена к фазе центральным контактом.

А вот как подсоединить через одну распределительную коробку провода от светильника, выключателя и щитка, тут надо разобраться.

Схема выключателя состоит из:

  • лампочки – одна или несколько, включенных параллельно;
  • одноклавишного (в нашем случае) выключателя;
  • распределительной коробки;
  • источник питания 220V.


С распределительного щитка к коробке отходит кабель, состоящий из двух проводов. Лучше, чтобы они были разных цветов. Далее, к этой же коробке подходят провода от выключателя и светильника. Фаза от распредщитка обычно красного цвета и соответственно подсоединяется к красному проводу, подходящему к выключателю. Синий провод от выключателя подсоединяем к красному, подключенному к лампе, тем самым делаем фазу коммутируемой.

Нулевой синий провод от электрощитка подключаем к нулю, идущему на лампу. В итоге ноль от распредкороба выходит прямо на лампочку, а фаза подключается через выключатель. Получается, что при нажатии кнопки выключателя цепь замыкается, фаза подается на лампочку и она начинает светиться. В завершение работы все оголенные провода тщательно изолируются и аккуратно умещаются в коробке. Для большей надежности соединений можно наряду со скруткой применить еще и пайку.

Если в квартире имеются общие распределительные коробки, к которым подключены все розетки и выключатели, то разобраться, что и к чему подсоединяется достаточно трудно. Например, если в одной распредкоробке подключены вместе выключатель от лампы и розетка.

В этом случае от щитка к коробу идут два провода – один красного цвета с фазой, а другой синего с нулем. Схема подключения аналогичная, как было описано выше. Розетка подключается параллельно – фаза к фазе (провода оба красные), ноль к нулю (синие провода).


  1. Удаляем защитную накладку от гнезда розетки или выключателя, при этом надо оставить запас провода на 5-6 см.
  2. Отвинчиваем распорные винты для того, чтобы можно было вытащить выключатель из короба в стене.
  3. Выключатели монтируют в фазе разрыва, провода устанавливают в патрон крепления. Это дает быстрое разъединение электрической системы в коротком замыкании и обеспечивают замену патронов и ламп.
  4. При монтаже выключателя обратите внимание, делается ли включение нажатием главной кнопки или верхней части ключа.
  5. Одноклавишные выключатели монтируют так, чтобы контакты проводов были внизу.
  6. Установка и соединение розетки с выключателем следующая:
  • на стене закрепляют подрозетник;
  • розетка раскрывается;
  • основание розетки двумя винтами привинчивают к выключателю;
  • к розетке и основанию выключателя винтами привинчивают кабель.


Мы рассмотрели краткий экскурс, как подключить розетки и выключатели. Если для вас остались неясные моменты, то обратите внимание на видео и фото. И помните о безопасности.

Инструкция

Выключите электричество. Это можно сделать в щитке при помощи вводного автомата или просто напросто вывернув сами пробки. Затем необходимо убрать защитную накладку от гнезда или выключателя . При этом не забудьте оставить запас провода в 50 мм.

Последовательно отвинтите распорные винты охватов от пластин. Это необходимо для того, чтобы была возможность выставить выключатель в коробке из гнезда. По завершению поворота крестовины должны быть в коробке. Винты стоит вкручивать осторожно, не торопясь, без деформации.

В том случае, если предыдущие выключатели держались лишь при помощи «подушек», привинченных к стене, то расположите в стенной впадине приспосабливающую коробку. Это сделать несложно, поскольку практически во всех современных моделях присутствует металлический корпус установки с апертурами.

В фазе разрыва установите переключатели. Сам провод при этом приспособьте в патроне крепления. Это необходимо для безопасности электрической схемы при коротком замыкании. В таком случае она просто разъединится. Также это позволяет заменять патроны и лампы без каких-либо проблем.

Обратите внимание, делается ли включение света при помощи верхней части ключа или же основной кнопки, при устройстве выключателя . В случае одной клавиши, выключатель нужно установить таким образом, чтобы исключительно снизу находились связные контакты.

Осторожно закрепите подрозетник на стене. После этого откройте саму розетку . Приложите ее основу к выключателю двумя винтами. После этого прикрепите кабель к розетке и контакту. Делать это нужно при помощи винтов. Перед началом эксплуатации убедитесь в правильности всех своих действий, отсутствии ошибок или пропущенных шагов. Только полностью удостоверившись в этом, можете начинать эксплуатацию.

Проблемы электропроводки и подключения розеток и выключателей должен решать специалист, разбирающийся в технике безопасности и имеющий соответствующее разрешение для работы. Но общие принципы работы можно изложить следующим образом.

Вам понадобится

  • розетка, выключатель, провод.

Инструкция

Определите место расположения розетки – по правилам это от метра до полутора от пола, по евростандартам – немного выше плинтуса, а именно от тридцати до сорока сантиметров. Но если дома есть маленькие дети, нужно не просто разместить розетку повыше, но и обеспечить ее заслонкой.

Проследите, чтобы розетка была на расстоянии не менее полуметра от любых трубопроводов, включая не только газовые, но и водопроводы.

Все работы по подключению розетки проводите при отключенном электричестве, желательно на щиток повесить предупреждение «Не включать!».

Проводку ведите сантиметров на 30 выше пола – это оптимальный вариант как при открытой, так и при скрытой проводке.

Перед соединением провода предварительно зачистите для обеспечения лучшего контакта.

При соединении обеспечьте крепкое и надежное привинчивание проводки, чтобы избежать нагревания или искрения.

Укрепите розетку на деревянной или пластиковой подставке не меньше 10 мм шириной (это касается только открытой проводки.

Для закрепления розетки на подрозетнике используйте два шурупа или соедините их между собой при помощи специального зажима.

При подключении розетки учитывайте мощность предполагаемых для включения в нее приборов. Если у вилки прибора есть провод заземления, то и розетка должна быть соответственной.

Помните, что при параллельном подключении розетки от выключателя свет будет включаться каждый раз при подключении прибора в розетку , а при последовательном розетка будет работать только после включения света.

Оденьте рамку и установите панель механизма.

Выбор того, проводить ли розетку от выключателя , остается строго за вами — именно вы будете использовать результат своей работы, но лучше все же оставить такое занятие, как монтаж, электрикам.

Источники:

  • как сделать из выключателя розетку и выключатель

Разберите розетку, открутив два винта, расположенные на защитной крышке, при помощи отвертки. Определите, какой способ фиксации проводов предполагается в данном приборе. Как правило, это специальные зажимные клеммы, в которых предусмотрено отверстие для провода и болт, служащий для его фиксации. Хотя, в некоторых моделях кабель просто закрепляется болтом с гайкой.

Аккуратно зачистите все концы электропровода. Если в розетке предусмотрены прижимные клеммы — зачищать кабель следует на 5-7 мм. Вставьте провод в отверстия и затяните болт.

Если зажимные клеммы отсутствуют — зачистите кабель на 10-15 мм. Сделайте небольшие колечки на концах проводов при помощи пассатижей. Вставьте крепежные болты в колечки и туго завинтите их.

Вставьте розетку в подрозетник. Выставите ее ровно, используя спиртовой уровень.

Зафиксируйте прибор в стене при помощи винтов. Старайтесь завернуть винты до упора. Прикрутите защитную крышку.
Розетка установлена.

Видео по теме

Полезный совет

Если вы устанавливаете розетку на гипсокартонную стену — приобретите специальный подрозетник и зафиксируйте его на стене с помощью самореза и дюбеля.

Источники:

Решили сделать ремонт, выровнять стены гипсокартоном ? Правильное решение. Ведь оно позволит быстро, экономично спрятать от посторонних глаз все дефекты и неровности стен. Одно смущает – на новых стенах нет ни выключателей, ни электророзеток. Дело это поправимое: установите их сами.

Инструкция

Еще до того, как крепить на деревянную решетку листы гипсокартона , сделайте монтаж электросхемы. Для этого определитесь с местом установки выключателей и электророзеток.Электропровода уложите в гофрированный шланг и закрепите к каркасу. Кабель от распределительной коробки подведите к месту установки электророзетки. Оно должно быть расположено на высоте 250-300 мм от пола и на минимальном удалении от подключаемого электроприбора.Почему именно такое расстояние от пола? Потому что при расположении электророзетки ниже будет затруднена работа пылесоса. А при более высоком расположении на нее будет оказываться дополнительная нагрузка в виде веса электропровода подключенного электроприбора. Чем выше

Когда место установки выбрано, на стене из гипсокартона отметьте центр будущей розетки. Из центра начертите круг диаметром 68мм. Это будет установочное место для коробки под электро розетку .
Заранее позаботьтесь о приобретении установочных коробок для монтажа на гипсокартон , т.к. они отличаются от других способом крепления на стене.

По начерченному кругу вырежьте специальной насадкой к дрели отверстие в листе гипсокартона. В это отверстие установите монтажную коробку, предварительно пропустив внутрь нее электропровода.
Необходимо учесть, что высота установочной коробки стандартная и равна 45 мм. Если расстояние от основной стены до наружной поверхности листа гипсокартона будет меньше, то отверстие под установочную коробку придется углубить в основную стену.

Закрепите коробку в отверстии, для чего винтами подтяните лапки к внутренней стороне листа гипсокартона. Затем произведите затяжку так, чтобы установочная коробка не двигалась.

Подсоедините провод к розетке , предварительно вытянув его из коробки на расстояние 10-12 см. Затем с помощью винтов закрепите розетку к установочной коробке, выровняйте ее и закройте декоративной планкой.

Видео по теме

Обратите внимание

Все работы по монтажу электропроводки и установке электророзетки делайте при отключенном напряжении.

Источники:

Из всех известных человечеству устройств электрической коммутации самыми распространенными являются розетки, основная функция которых заключается в создании надежного контакта с вилкой прибора, подключаемого к нему. Количество используемых человеком электрических приборов с каждым днем становится все больше, при этом число розеток в комнате остается неизменным. Разрядить нагрузку на одну из них позволяет подключение к ней второй розетки, а чтобы не тянуть лишние провода из электроблока, их нужно соединить между собой. Сделать это проще всего посредством параллельного соединения.

Вам понадобится

  • — мультиметр или индикатор;
  • — паяльный аппарат;
  • — набор отверток.

Инструкция

Параллельное соединение розеток является самым безопасным, а потому и наиболее популярным. К тому же его легко можно выполнить своими руками . Но при этом нужно помнить, что подходит оно только для розеток, относящихся к одной группе.

Для начала отключите автомат, чтобы снять с подключаемой розетки напряжение. Сделать это можно выкрутив пробки, если они используются, или, отключив автоматические выключатели на вводе.

Проверьте отсутствие напряжения. Для этого можно воспользоваться обычным указателем напряжения, мультиметром или индикатором. Только убедившись в отсутствии напряжения, можно будет снять крышку розетки и прикоснуться рукой к оголенным проводам и контактам.

Подключать электрическую розетку параллельным соединением можно через распределительную коробку или с помощью клемм. Второй способ еще называется шлейфным соединением. При использовании шлейфа кабель подсоединяется к первой единице блока, при этом кабель для следующего блока будет запитываться от последней.

Для шлейфного соединения очень важно, чтобы отсоединения розеток были независимы друг от друга. Для этого соедините проводники с нулевыми проводниками посредством клемм либо пайки. К первой электрической розетке подсоедините ноль и фазу. После этого поставьте сжим на провод заземления. От него к каждой из электрических единиц будет подводиться провод для заземления.

Чтобы подключить вторую розетку, подсоедините фазу и рабочий ноль от последней единицы первого блока, а в сжим подключите провод заземления.

После того как работы будут закончены и рабочие части розеток будут надежны установлены в подрозетниках, можно прикрутить крышки и включить автомат.

Обратите внимание

Материалы всех используемых проводов должен быть идентичен. К примеру, нельзя производить подключение медных проводов со сделанными из алюминия.

Если не удается избежать подключения проводов, выполненных из разных материалов, важно произвести их залудивание перед соединением.

Полезный совет

Осуществление параллельного соединения требует от исполнителя соблюдения техники безопасности, а потому очень важно не упускать из виду даже незначительные нюансы.

При подключении проводов к контактам необходимо свернуть конец провода в форме кольца.Это требуется для создания достаточной площадки для контакта.

Источники:

  • Как подключить, перенести и отремонтировать электрическую розетку.

После въезда в новое жилище приходится устранять множество мелких неполадок или недоработок. Хорошо, если имеются навыки работы с электропроводкой и подключение лампочки к выключателю не является проблемой, но не все мы электрики, поэтому приходится осваивать азы самостоятельно. Разбираться с проводкой лучше в светлое время суток, пока комната освещена дневным светом.

Вам понадобится

  • — лампочка;
  • — вольтметр;
  • — розетка;
  • — электрические провода.

Инструкция

Электрическая цепь состоит из реле, выключателя, предохранителя и перемычки. Все эти составляющие должны между собой быть соединены с помощью проводов. Перед подключением лампочки предстоит изучение и проверка цепи.

Проблемы в работе проводки могут быть вызваны ненадежными контактами, окислившимися деталями, перегоревшими перемычками и предохранителями. Состояние всех деталей и соединений проверяется визуально, а также с помощью контрольно-измерительных приборов.

Сняв со стены выключатель можно обнаружить 3 провода: два должны вести наверх к лампочке и один из раздаточной коробки к выключателю . Все 3 провода разделяются по клеммам, в это время выключатель нужно оставить во включенном состоянии, так как тогда можно определить фазу на каждом проводе с помощью вольтметра. Во включенном положении фаза есть на общей клемме выключателя. Во время включения клавиши на провод , подключенный к лампе, подается фаза. В выключенном состоянии провода обесточены.

Затем наступил черед разобраться с

Как подключить розетку от выключателя и другие способы их установки

Количество бытовых электроприборов постоянно увеличивается. Всякий раз, после покупки нового устройства, мы задумываемся о том, как бы удобнее его подключить. И тут выясняется, что там, где хочется его использовать, нет розетки. А на месте, где требуется установка дополнительного светильника, требуется поставить выключатель.

Можно, конечно, проложить новую электропроводку от входа в квартиру до установленного на нужном месте установочного изделия, но во что тогда превратится квартира? Сплошные заплатки на обоях на местах прокладки штроб или путаницу из пластиковых кабель-каналов. Не делать же капитальный ремонт из-за необходимости выполнить дополнительное подключение?

Есть способ сделать это проще, дешевле, быстрее. Для этого необходимо понять, как устроена квартирная электропроводка.

Устройство квартирного щитка

Электричество разбегается к потребителям квартиры по системе кабелей и соединительных коробок. А начинается все это с вводного или этажного щитка.

Для каждой квартиры внутри этажного щитка есть следующие элементы:

  • пакетник;
  • электросчетчик;
  • автоматы;
  • нулевая шинка.

Нулевая шинка является общей для отдельно взятой квартиры. Назначение ее понятно из названия: к ней подключены проводники нуля. Приходят они туда через пакетник, но иногда присоединение выполняется напрямую.

Пакетник необходим для полного снятия напряжения со счетчика и автоматов при их замене или для других ремонтных работ. От него напряжение приходит на опломбированную клеммную колодку электросчетчика, а уже с него фазный провод подключается к автоматам.

Автоматы защищают электропроводку квартиры от коротких замыканий и перегрузок. Стандартно их может быть два или три, при этом каждый питает часть электропроводки квартиры.

От квартирного щитка отходят двухжильные кабели или провода. Один проводник кабеля подключается на нулевую шинку, на другой подается фаза от автомата. Рассматриваемая электропроводка – старого образца, выполненная до выхода нового ПУЭ. Теперь кабели выполняют трехжильными, фазный и нулевой провод дополняется третьим – защитного заземления.

Устройство электропроводки квартиры

Кабель, войдя внутрь квартиры, проходит через несколько распределительных коробок. Иногда их не видно, так как эти элементы выполняют утопленными и заклеивают обоями, чтобы не портили внешний вид. Найти их под обоями можно, слегка постукивая по стене. В месте установки звук будет другой, а обои, возможно, будут слегка продавливаться.

[perelink1]

Располагаются коробки в местах разветвления распределительной сети, а также в точках подключения к ней розеток и выключателей. Кабели от розеток присоединяются к питающим кабелям параллельно: фазный проводник к фазному, нулевой – к нулевому. Таким же образом присоединяется и отходящий на следующую коробку кабель.

Схема освещения выполнена чуточку посложнее. Для этого к питающей сети последовательно нужно подключить два элемента: светильник и то, что его включает (выключатель либо диммер). На каждый из этих элементов от соединительной коробки тоже идут кабельные линии. Электрическая схема собирается так: фазный проводник от питающего кабеля идет по одному проводу к коммутационному элементу, по другому – возвращается назад. Затем он соединяется с одним из проводников, направляющихся к светильнику. Второй проводник линии от светильника подключается к общему нулевому проводнику соединительной коробки.

Люстра, имеющая две и более группы лампочек, подключается линией с большим количеством жил. Ровно на столько же увеличивается количество жил в кабеле между коммутационным элементом и коробкой. Иногда на подключение люстры заранее закладывается избыточное количество проводов – обычно три. При подключении только одной группы лишняя жила не используется, остается запасной.

Если электропроводка собрана в соответствии с требованиями современных ПУЭ, в ней присутствует нулевой защитный (заземляющий) проводник, то все они соединяются в коробках между собой. К ним присоединяются защитные проводники от заземляющих контактов розеток, корпусов светильников. Защитные проводники имеют желто-зеленую окраску, нулевые – синюю, а фазные – коричневую или черную.

[ads-pc-1][ads-mob-1]

А вот при коммутации сетей освещения при помощи современных кабелей варианты подключения цветных жил зависят от фантазии монтажников. Но по умолчанию фазная жила, идущая на выключатель, имеет коричневый цвет. От него фаза отправляется в коробку по синей жиле. Для двухклавишного элемента задействуется и желто-зеленый. Получается, что расцветка не будет соответствовать функциональному назначению цепи, ведь по ним пойдет потенциал фазы. А вот на светильник напряжение пойдет по проводам соответствующих правилам цветов.

А если проводка старая и вся выполнена одинаковыми проводами белого цвета? В этом случае не обойтись без однополюсного индикатора и логики. Соединение фазных проводников определяется индикатором, при этом свет нужно заранее выключить. Фазные провода на светильники найти проще всего – в соединении участвуют только два провода, на них появляется фаза при включении освещения. Оставшееся соединение принадлежит нулевым проводам.

Теперь рассмотрим варианты модернизации квартирной электропроводки. Сделаем это в порядке усложнения монтажа.

Подключение розетки к соединительной коробке

Это – самый простой способ присоединения. Для этого сначала нужно найти ближайшую соединительную коробку, вскрыть ее и найти в ней соединения нулевых и фазных проводов. Затем провести от коробки до установленной в нужном месте розетки кабель либо в гофре, либо в пластиковом кабель-канале. По возможности можно даже выполнить штробу и проложить линию скрыто.

[perelink2]

При прокладке обратите внимание, куда от коробки уходят провода. Обычно они отходят от нее либо параллельно полу, либо вертикально вниз. Здесь нельзя сверлить отверстия – можно попасть в кабель.

Затем присоедините выводы от новой кабельной линии к контактам розетки с одной стороны, и к нулевым и фазным соединениям в коробке – с другой. Не соединяйте напрямую медные и алюминиевые провода – место контакта будет окисляться и греться. Пользуйтесь соединителями WAGO, НВИ и т.п.

Подключение выключателя к соединительной коробке

Этот метод пригодится для монтажа нового светильника при условии, что рядом находится соединительная коробка. Для этого потребуется проложить два кабеля: от коробки к светильнику и от нее же – к коммутационному элементу.

Определив местонахождение нулевого и фазного соединения в коробке, собираем схему, описанную выше для выключателей освещения. Требования к соединениям и прокладке кабелей – те же, что и для подключения новой розетки.

Подключение розетки от выключателя

Перед тем, как подключить новую розетку от выключателя, потребуется решить проблему недостающего нулевого проводника. Для работы коммутационного элемента он не нужен, а вот розетка без него не заработает.

В итоге либо выключатель остается не работоспособным, так как отходящий от него проводник используется для проведения нуля к розетке. Либо протягивается дополнительный провод от коробки, что теоретически возможно только внутри полостей для электропроводки панельных домов.

Еще есть вариант использования резервного проводника, если линия к выключателю состоит из трех проводов. Но это – только при его наличии.

Замена розетки выключателем

Прелесть этого метода в том, что место установки розетки можно по необходимости использовать для размещения выключателя. Поменять само изделие не трудно, так как они полностью взаимозаменяемы. Оба провода, ранее подключенные к розеточным контактам, подключаются к установленному вместо нее коммутационному элементу.

[perelink3]

Останется только выполнить переключения в соответствующей коробке. Фазный проводник остается на месте. А вот второй провод нужно отсоединить от точки соединения нулевых проводников и соединить с одним из проводов, идущих к светильнику.

Замена выключателя розеткой

Возможна и обратная операция. В этом случае провода, использующиеся для работы выключателя, так же используются для подключения розетки.

В распределительной коробке проводник, идущий до этого от выключателя к светильнику, подключается к месту соединений нулевых проводников.

При использовании трехпроводной схемы третий провод кабеля, ранее либо не использующийся, либо участвующий в работе двухклавишного элемента, переключается на розеточный заземляющий контакт. В распределительной коробке он соединяется с защитными проводниками.

Как подключить розетку от выключателя

В любой момент может возникнуть потребность в подключении дополнительной розетки. В этом случае лучший и самый простой выход — отведение дополнительной электророзетки от выключателя или распределительной коробки. Это можно сделать самостоятельно, имея некоторые знания в области электричества, а также обладая нужными для работы инструментами.

Необходимые действия и инструменты

Для того чтобы подключить выключатель от розетки, в первую очередь в целях безопасности необходимо отключить питание в помещении. Если розетка подключается в распределительной коробке, внутри которой идут провода сразу на несколько электроустройств, можно перепутать провода, особенно если они не отличаются цветами. Отличить нулевой провод от фазного можно с помощью индикаторной отвертки.

Для работы потребуются:

  • резиновые перчатки,
  • плоскогубцы с резиновой ручкой,
  • индикаторная отвертка,
  • коврик из резины,
  • провода.

Для того чтобы в дальнейшем не путаться, где какой провод у вас находится, рекомендуется использовать стандартную цветовую схему двухпроводного кабеля: красный – фазный, синий – нулевой провод.

Выбор розетки и способ монтажа

Перед тем как провести подключение розетки и выключателя, необходимо подобрать подходящее устройство. При подключении неподходящего типа он может в скором времени выйти из строя, особенно при больших нагрузках.

Необходимо обращать внимание на такой критерий, как номинальный ток. Производители предоставляют выбор 6, 10, 16 А. Более мощные устройства также можно встретить, но достаточно редко.

Важный фактор – выбор способа проведения монтажных работ. Можно протянуть проводку скрытым образом, утопив в стену, либо открытым – при помощи наружной коробки или кабель-канала. Выбор зависит от удобства монтажа в конкретном помещении и от эстетических предпочтений. Исключение составляет ванная комната, где нужно использовать исключительно скрытый тип проводки.

Степень защиты (IP) должна составлять не меньше 44, тогда оно будет иметь высокий уровень влагозащиты, пылезащиты. Стоимость таких устройств выше, чем обычных. Однако выбор оптимальной модели влияет на надежность и безопасность ее эксплуатации. Предназначенная для электророзетки нагрузка не должна быть меньше показателей нагрузки, потребляемой пользователями.

Учитывайте также при выборе изделия показатель влажности в помещении. При повышенной рекомендуются модели с высокой защитой от влаги.

Рекомендуется рассмотреть особенности того, как сделать розетку от выключателя одноклавишного типа.

Бытовые выключатели предназначены для замыкания и размыкания электроцепи, в результате чего происходит включение и выключение прибора. Они используются для люстр, бра и других видов светильников. К ним могут подсоединяться как одно-, так и многоламповые приборы.

Такие устройства делятся по своим конструктивным особенностям:

  • Предназначенные для кирпичных или деревянных стен, крепятся на подрозетнике обычно шурупами.
  • Предназначенные для бетонных стен, устанавливаются в коробку, вмонтированную в специально подготовленное отверстие в стене, — более современный тип.

Этапы

Подключение выключателя от розетки проводят в несколько ключевых этапов:

  1. Подготовка устройства к прикреплению провода. Для этого снимается панель с клавишей и защитная накладка.
    Откручиваются винты (которыми крепятся пластины), коробка выключателя аккуратно вынимается из гнезда.
  2. Подбирается место для расположения электророзетки. Она должна находиться на высоте не менее 1 м от пола, не менее 1,5 м от любых нагревательных приборов.
  3. На стену монтируется подрозетник. На проводах оголяют контакты и соединяют их с кабелем, идущим от выключателя. Подрозетник закрывается, к нему прикручивается корпус устройства.
  4. Проводка прикрепляется к поверхности (стене, плинтусу и пр.).

Процесс очень прост и не требует каких-либо усилий. С помощью видео можно лучше разобраться с этапами монтажа и его особенностями. При проведении подобных работ соблюдайте меры предосторожности, проводите все действия в резиновых перчатках и стоя на резиновом коврике, предварительно обесточив электросеть в помещении. Если вы не уверены в своих силах, лучше доверить монтаж специалисту.

Подключаем розетку и выключатель: что нужно знать, меры предосторожности

Давно минуло то время, когда наши родители учили уроки без электрического света. С появлением электричества все изменилось. Теперь трудно представить, что когда-то люди могли без него обходиться. Теперь заходя в любой дом, рука интуитивно тянется выключателю. Один щелчок и прихожая озаряется светом. Все удобно, все просто. Для многих абсолютно невдомек, каким образом загорается лампочка.Как подключить розетку и выключатель для огромного числа людей и вовсе загадка. Чтобы он стал понятен даже непросвещенному, нужно вначале определить, что же из себя представляет электрический ток.

Как провести проводку в доме

не углубляется в школьный курс физики. Движение всегда происходит по кругу.Как правило, электрики называют положительный заряд — фазой, отрицательный — 0 (ноль). Таким образом, замыкающая цепь, лампочка загорается. Если разомкнуть — гаснет. На словах все очень просто. Начать же рекомендуют вызвать специалистов и самим даже не пробовать деле какие-либо неполадки в проводке. Во многих случаях это вполне оправдано. Если человек не имеет малейшего представления об электричестве и его законах, то ему лучше ничего и не делать. Ведь провода под током меньшую реальную опасность.

. Если вы можете даже небольшое представление об электричестве, то вам не предоставите никакого труда выполнить некоторые работы. О том, как провести проводку в доме, мы и поговорим ниже.

Первое, что нужно сделать, это построить питающие провода (фазу и 0). Это основа основа. Сколько бы в распределительной коробке не было скруток, сколько бы не было проводов — там всегда должны быть фаза и 0. Для того, чтобы определить положительный заряд, применяют отвертку-тестер.Если заряд провода положительный, отвертка световым сигналом укажет на это. Если отрицательный — сигнал будет отсутствовать.

как подключить розетку с выключателем
разводка проводки в частном доме
варианты прокладки проводки

Необходимый перечень инструментов и принадлежностей для работы с проводкой

  1. Отвертка-тестер или амперметр (прибор для измерения силы тока)
  2. Изолента (вместо изоленты можно использовать сизы)
  3. Нож
  4. Отвертка крестовидная и плоская (используются при зажиме соединений в приборах)
  5. Пассатижи (для откусывания проводов, для более надежной и аккуратной их скрутки)

Чтобы провести проводку в доме, для этого не потребуется ничего сложного.От питающих концов ведем провода к отдельно взятой комнате. В этой комнате, как правило, будет располагаться распределительная коробка. Уже от этой коробки перемещаемся в следующую комнату. И так далее. Провода необходимо спрятать, чтобы их не было заметно. Обычно они прячутся в стене. Для этого делается штраба (углубление или канал в стене), куда и укладываются провода. Потом штрабу заштукатуривают. Таким образом, получается то, что провода выведены во все комнаты в места распределения. От этих мест мы уже в дальнейшем сможем подключить и все что угодно с выключателем.

Один немаловажный факт. Если вы делаете проводку в отдельном взятом помещении, то необходимо определить вид проводов, откуда вы будете питать ваше помещение. Провода применяются, как правило, двух видов: медные и алюминиевые. Не стоит пренебрежительно относиться к этому. Если изначально вы питаетесь от медных проводов, то вам следует в дальнейшем пользоваться медными. Если соединить медь и алюминий вместе, то работать все будет. Вы не почувствуете никакой разницы. Однако, медь и алюминий при взаимодействии со временем окисляться (вступить в химическую связь).Окисление нарушит качество контакта.

размер портативным вольметром
заштукатуренная штраба с проводами

Что еще нужно помнить. Соединения всегда должны быть последовательными. Во избежание короткого замыкания необходимо надежно изолировать соединения при помощи изоленты либо сиз. Для того, чтобы избежать последствий короткого замыкания (воспламенение, плавление и прочее) рекомендуется применять специальные устройства защитного отключения (УЗО) или дифференцированные автоматы.При потере тока, при коротком замыкании приведенные выше устройства отключение, обесточат цепь, предотвращратив негативные последствия. В общих чертах мы рассмотрели все моменты, касаемые проводки в доме.

Как подключить розетку и выключатель

Начнем с того, что в каждой комнате, как правило, есть распределительная коробка, где находятся скрутки (развязки) проводов. От ближайшей коробки мы и будем вести питание к выключателю и розетке. Рассмотрим все на простом примере. Берем одну из комнат, которая вы хотите, скажем, повесить светильник (либо любой другой осветительный прибор) на стену.Работать он будет посредством выключателя. Суть выключатель в том, что он разрывает электрическую цепь. Соединяя же ее, осветительный прибор загорается. Итак, начинаем последовательное подключение . У нас есть два питающих провода. Два провода отходит от светильника. И два будет отходить от выключателя. 6 концов — 3 скрутки. Минусовой (ноль) ведем к выключателю. Второй конец от выключателя соединяем с минусовым проводом светильника. Получается, как бы, одна линия нулевой цепи.Положительный конец от светильника ведем и соединяем напрямую к питающему проводу (фазе). Таким образом, условно получилось 3 скрутки по 2 провода. Если их мысленно объединить, то получим круговое движение от положительного к отрицательному и наоборот. Выключатель в этом случае разрывом. Скрутки тщательно изолируем. Вот и все, что касается подключения выключателя. Подключение выключателей с ограничениями происходит по тому же принципу.

С подключением розетки все проще.Если это одинарная розетка, то там лишь два входа (под + и 0). Подсоединяем фазу и ноль и готово. Можно подключать в розетку любой прибор и пользоваться. Пример подключения блока двухклавишного выключателя с розеткой смотрите по схеме к данной статье.

Можно ли из выключателя сделать розетку

Как из выключателя сделать розетку

На место розетки монтируем выключатель

Начнем с более простого варианта переделывания электроточки с розеткой в ​​электроточку с выключателем для освещения.Чтоб выполнить рокировку нам нет необходимости штробить стену для новой проводки, достаточно внести изменения в схему подключения.

Сразу оговоримся: штробить стены нет необходимости, если провода от светильника и от розетки заведены в одну и ту же распределительную коробку. В противном случае без штробления не обойтись.

Переделка под одинарный выключатель

Прежде всего рассмотрим вариант с установкой одинарного выключателя. Он более простой и вам сформированное представление о характере необходимых переключений.

Демонтируем розетку

Итак:

  • Перед тем как из розетки сделать выключатель выполнить подготовительные работы. И первыми из них является снятие напряжения с тех цепей, которые должны быть выполнены, а также соседними к которому возможно случайное прикосновение. Лучше всего снять напряжение со всей квартиры или дома.
  • Убедившись в отсутствии напряжения при помощи индикатора, демонтируем старую розетку. У нас остается торчать только два или три провода.
  • Прежде всего давайте разберемся с этим проводами. Если у вас проводка в доме выполнена в соответствии с п.1.1.30 ПУЭ, то синий провод это нейтральная жила или ноль, а желто-зеленый провод — это заземление. Третий провод является фазным и может быть любого цвета.

Обратите внимание! В домах советской постройки провода заземления может не быть. Поэтому если у вас из стены торчит только два провода, то это фазный и нулевой. Эти маркировки должны быть обязательно установлены.Для этого просто разведите провода и подайте напряжение. Прикоснитесь к проводам индикатором-отверткой. При прикосновении к фазному проводу индикатор засветится.

На фото представлена ​​возможная схема подключения в распределительной коробке

  • На следующем этапе наша инструкция предполагает вскрытие распределительной коробки. Все изменения переключения производим именно здесь. Для этого нам прежде всего необходимо определить провода, идущие к светильнику и нашей розетке.
  • Если светильник был подключен к выключателю, то отключаем этот провод. Нулевой проводник при этом не трогаем и оставляем подключенным. Если же светильник не был подключен, то подключаем синий провод к нулевой клемме питающего кабеля.
  • Для проводов, идущих к розетке производящих обратную власть. Отключаем нулевой провод, а фазный провод не трогаем.
  • Теперь соединяем вместе бывший нулевой провод от розетки и фазный провод от светильника.
  • Осталось только установить выключатель на место розетки и подключить его.Как это делается, мы уже рассматриваем другие материалы.
  • Теперь осталось подать напряжение и привыкать к месту расположения вашего нового выключателя.

Переделка под двойной выключатель

Сразу отметим, что данный вариант возможен только при наличии провода заземления. В противном случае без работ по монтажу дополнительных проводов от распределительной коробки к бывшей розетки не обойтись и цена данных работ будет не соразмерно высока.

Подключаем двухклавишный выключатель

Итак:

  • Двойной выключатель включает включение двух светильников или двух режимов работы одной многоламповой люстры. Поэтому дабы не повторятся вам сначала выполнить работу по подключению одинарного выключателя до подачи напряжения.
  • Теперь незадействованный пока провод заземления отключаем в распределительной коробке. Затем подключаем его к второму фазному проводу люстры или фазному проводу другого светильника.
  • В месте подключения выключателя подключаем его ко второму выводу электроустановочного устройства. На этом наши работы окончены, и мы можем подавать напряжение.

Обратите внимание! Перед тем как выбрать розетки и выключатели на замену следует определить сечение имеющегося провода. Дело в том, что сечение провода должно отвечать номинальным параметрам подключаемых электроприборов. Особенно это касается использования заземления в качестве фазного. Ведь его часто делают несколько меньшего сечения.Поэтому если у вас есть такая возможность подключайте такой провод к светильнику меньшей мощности.

На место выключателя монтируем розетку

Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор незадействованным, либо необходимо подключить его к другому выключателю.

Монтируем розетку на место выключателя

Итак:

  • Прежде всего снимаем напряжение с цепей, в которое нам предстоит работать и к которому вы можете случайно прикоснуться.Это является незыблемым правилом любых работ с электричеством.
  • Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стен. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается только после включения выключателя. Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
  • Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю.Тот который подключается к проводу светильника — отключаем.
  • Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
  • Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.

Обратите внимание! При описанной выше замене особенно важно просмотреть нашу статью розетки и выключатели как выбрать правильно.Ведь для сети освещения провода достаточно часто имеют не такое уж большое сечение. А установка мощной розетки и подключение к ней большой нагрузки может привести к их перегоранию. Кроме того, нельзя включить такую ​​розетку нагревательные приборы и приборы в которых возможен пробой изоляции на корпус. Ведь наша вновь смонтированная розетка не имеет провода защитного заземления.

Как сделать розетку из выключателя и наоборот. Электропара

Такой вопрос наиболее часто возникает во время проведения ремонтных работ или глобальной перепланировки.В комнате меняется расположение мебели и различных элементов декора, и старый выключатель становится попросту лишним в помещении, а вот розетки как раз и не хватает. Зачем произносить утомительные работы по штроблению отверстий, когда можно использовать уже имеющееся? Разумеется, в случае переделки выключателя в розетку такой шаг имеет смысл только тогда, когда выключатель был расположен по европейским стандартам — ну не ставить же розетку на высоту полутора метров! Мы расскажем, как сделать из выключателя розетку и наоборот.

Делаем выключатель от розетки

Задача — адаптировать имеющуюся электрическую точку из розетки в выключатель света. Сложности могут случиться в том случае, если электрические провода светильника и провода от точки идут к разным распределительным коробкам, тогда придется штробить стену.

Независимо от характера работ перед их началом следует обесточить рабочую зону, отключив автоматы. Проверяем отсутствие напряжения при индикатор помощи отвертки, затем приступаем к снятию старой розетки.Лицевая панель чаще всего легко снимается, ее нужно потянуть на себя. Рабочий механизм демонтируется отверткой. В итоге из стены видно только монтажную коробку с двумя или тремя проводами, в зависимости от типа проводки.

Современные дома оснащаются проводкой с заземлением, которая полностью удовлетворяет требованиям безопасности, в данном случае будет три провода. Если вы видите только два провода, значит, заземляющей жилы нет, это бывает в домах советской постройки.


Синий провод N — нулевой, желто-зеленый — земля, а фазный провод может быть разных цветов в зависимости от марки кабеля и производителя, чаще это коричневый, черный цвет.Определить фазу несложно — при наличии напряжения дотронуться до концов проводов индикатором, на фазе зажжется лампочка. Никогда не соединяйте провода вместе — случится короткое замыкание.

Далее при отключенном напряжении приступаем к работам в распаячной коробке. Для этого аккуратно снимаем крышку и начинаем искать провода, которые идут к розетке и к светильнику.

Сначала отключаем провод, который соединял светильник с выключателем, нулевой не трогаем. Если между ними не было соединения, подключаем нулевой провод к нулевой клемме кабеля.У розетки, напротив, отключаем нулевой провод, а фазу не трогаем. Старый нулевой провод от розетки соединяем с фазным проводом осветительного прибора.

Устанавливаем выключатель, подаем напряжение, проверяем.

Ставим розетку вместо выключателя

Розетка также может пригодиться больше, чем старый выключатель. Например, была изменена схема освещения, и управление светом теперь создается с помощью беспроводных устройств.

Отключаем напряжение в рабочей зоне и снимаем выключатель.Из монтажной коробки будут видны два провода, причем оба фазных. Заземляющие провода здесь не нужны.

Снимаем крышку с распределительной коробки, отключаем провод, соединенный с проводом от светильника, и подключаем его к нулевой жиле кабель. Закрываем распределительную коробку.

На месте старого выключателя крепим электрическую розетку, подаем напряжение, проверяем работоспособность, после чего можно считать работы оконченными.

В целом, сделать розетку из выключателя, или выключатель из розетки — совсем несложно, главное: соблюдать требования безопасности и никогда не работать при включенном напряжении.

Подключение розетки и выключателя от одного провода

28.09.2019

Электрическая сеть каждого помещения состоит из стандартного набора компонентов: проводка, выключатели, розетки и осветительные приборы. Количество точек может быть разным в зависимости от ваших требований. Во время ремонта или максимально эффективно рационально распорядиться материалами, чтобы сделать систему эффективной и доступной в финансовом плане.Раньше для каждой электрической фурнитуры требовалось вести отдельный кабель, сегодня ситуация изменилась. Подключение одного розетки и выключателя от провода позволяет значительно сэкономить. В этой статье мы расскажем, как это сделать и почему такой вариант набирает популярность.

Можно заметить, что в старых домах розетки и выключатели находятся на разных уровнях. «Советский стандарт» размещения этих устройств устанавливают электрические точки на высоте 90 см, а выключатели — 150-160 см.Сейчас многие предпочитают «европейский стандарт», когда все точки находятся в прямом смысле под рукой.

Давайте рассмотрим, какие имеет подсоединение розетки и выключателя на один провод.

  • Экономия на материалах. Нам не придется прокладывать отдельный провод для каждой точки.
  • Функциональность. В одном месте установлены все необходимые элементы для управления освещением и подключения бытовых приборов. Это особенно актуально для коридоров, спален, подсобных помещений.
  • Дизайн помещения. Компактные модели в едином корпусе не занимают много места и хорошо вписываются в любой интерьер.

Если в процессе ремонта используется алюминиевая проводка, рекомендуется заменить ее на медную. Это повлечет дополнительные затраты, но сделает домашнюю сеть более долговечной и безопасной.

Комбинированные устройства также имеют недостаток. В случае каких-либо поломок модуль придется заменить целиком.Чтобы свести к такой вероятности, рекомендуем приобретать продукцию известных производителей.

Схема подключения

Если вы хотите подключить розетку и от одного провода, то это будет отключение энергопотребления бытовых приборов, которые будут подключены к этой точке. Когда речь идет о светильниках, то достаточно кабеля с сечением 1,5 мм2. Электрическая часть може быть подключена более энергоемкая техника, поэтому сечение должно составлять не менее 2,5 мм2.

Прежде чем приступать к электромонтажным работам, необходимо убедиться, что питание в сети отсутствует. Автоматические выключатели в электрощитке должны быть выключены.

На практике электрические розетки, совмещенные с выключателем, подключаются просто. Придерживаясь простых правил, выполнить правильное подключение можно собственными без помощи электрика. Наиболее популярны устройства с одной или двумя клавишами, рассмотрим их схемы подключения.

Одноклавишный выключатель с розеткой

Подключение фурнитуры с одной клавишей и розеткой выполняется в следующей последовательности:

  1. От щита автоматов подводится кабель к распределительной коробке.Если в доме присутствует заземление, используется трехжильный кабель. Если заземления нет, выполняется подключение от одного двухжильного провода.
  2. В распределительной коробке необходимо разделить жилы таким образом, чтобы на лампочки подавался нулевой контакт, а на фурнитуру «ноль» и фаза. В конструкции присутствует современный заземляющий контур, поэтому он также прокладывается к розетке и металлическому корпусу люстры.
  3. Подключение проводов осуществляется к клеммам розетки.Схема обратной стороны механизма изображена, чтобы правильно подключить фазу, «ноль» и землю.
  4. К выключателю через перемычку подходит фазный контакт. На обратной стороне выходная клемма, провод из которой идет непосредственно к лампочке.

Такая схема подключения розетки и выключателя одного провода предполагает, что розетка будет всегда под напряжением, а выключателем можно управлять освещением. Важно, чтобы размыкался именно фазный провод.Это необходимо для того, чтобы можно было безопасно заменить перегоревшую лампу, не отключая «автомат» в электрическом щите.

Двухклавишный выключатель с розеткой

Двухклавишный выключатель позволяет выключать сразу два отдельных осветительных прибора или управлять несколькими ламп в одной люстре. Эти устройства практичнее однокнопочных аналогов, при этом схема подключения ненамного сложнее.

Последовательность действий для подключения всех компонентов следующая:

  1. Силовой кабель заводится в распределительную коробку от автоматического выключателя.Рекомендуется использовать трехжильный кабель с заземлением.
  2. К механизму электрической точки подводятся жилы с фазой, «нулем» и заземлением. Подключение осуществляется в соответствии с маркировкой на корпусе механизма.
  3. Из распредкоробки на каждый осветительный прибор подводится «нулевая» жила. Если люстра имеет металлический корпус, рекомендуется подключить заземление.
  4. Между механизмом розетки и выключателя установлена ​​перемычка, на которую подается фаза.Далее с двух свободных клемм выводятся провода к лампам, светильника, бра или люстры.

Подготовительные работы

Изучив возможные варианты установки электрической фурнитуры, необходимо учесть несколько важных факторов. Работая с электрическим током, следует придерживаться правил, которые диктуют ГОСТы и ПУЭ. Важно правильно link точки на стене, для этого нужно помнить:

  • проводка должна располагаться исключительно горизонтально или вертикально, наклоны не допускаются;
  • расстояние до дверного проема должно быть не менее 10 см;
  • оптимальная высота от уровня пола — 90 см;
  • минимальное расстояние между силовыми проводами и потолком — 20 см;
  • Запрещено размещать электрические точки ближе чем на 50 см от радиаторов отопления и газовых труб;
  • если используются накладные розетки, открытую проводку необходимо защитить пластиковым или металлическим коробом.

Придерживаясь вышеперечисленных требований, можно приступить к созданию плана размещения всех компонентов электрической сети. Для этого на листе бумаги необходимо нанести план помещения и обозначить расположение всех электрических точек. Имея наглядный чертеж перед глазами, будет намного проще рассчитать оптимальные маршруты прокладки силовых кабелей.

Электромонтажные работы

Электромонтажные работы — та причина, по рекомендуют рекомендовать к электрику.Основная сложность заключается в штроблении стен и высверливании отверстий для подрозетников, которые устанавливаются внутренние розетки. Вооружившись терпением и некоторыми инструментами, можно справиться с работой самостоятельно.

Во время работы с перфоратором появляется большое количество пыли. Чтобы она не стала проблемой, мебель и технику необходимо накрыть строительной пленкой.

Начнем с того, какие инструменты и материалы нам понадобятся. В списке инструментов:

  • отвертка;
  • отвертка-тестер или мультиметр;
  • строительный уровень;
  • канцелярский нож;
  • карандаш;
  • перфоратор;
  • коронка по бетону с диаметром 70 мм;
  • насадка для штробления.

Материалы следующие:

  • силовой кабель сечением 2,5 мм2;
  • выключатели;
  • монтажные коробки;
  • подрозетники;
  • клеммные зажимы или изолента;
  • гипсовая штукатурка.

Порядок выполнения электромонтажных работ выглядит следующим образом:

  1. В соответствии с ранее составленным планом размещения проводки и фурнитуры наносим разметку на стены.Для этого подойдет обычный карандаш. Чтобы прочертить горизонтальные линии, можно открыть строительным уровнем.
  2. С помощью перфоратора штробим стену на глубину, чтобы кабель свободно помещался и оставалось место для штукатурки. Далее высверливаем отверстия под электрические точки, диаметр 70 мм, глубина 50 мм. Важно, чтобы пластиковый стакан держался достаточно плотно.

Если стена не бетонная или кирпичная, этот шаг можно пропустить. В перестенках из гипсокартона укладывается пластиковый кабель на этапе монтажа плит.В домах с деревянными стенами все элементы будут крепиться открытым способом.

  1. Кабель укладываем в каналы и фиксируем гипсовой штукатуркой. Можно использовать другие клеящие составы на ваш выбор. Отличие будет только во времени застывания раствор. Рекомендуется использовать кабель типа ВВГнг.
  2. Прежде чем приступить к подключению проводов, необходимо отключить питание на «автоматах» в распределительном щитке. Рубильник должен находиться в нижнем положении.
  3. Установив распределительную коробку, приступаем к последовательному соединению жил в соответствии с выбранной ранее схемой подключения. Для надежного контакта можно использовать специальные клеммы либо пропаять места контактов паяльником, после чего заизолировать.
  4. Провода, которые подходят к механизму розетки, необходимо зафиксировать в клеммах таким образом, чтобы оголенные провода не выглядели из них. Контакт с металлическими элементами корпуса может привести к короткому замыканию или поражению электрического током.
  5. Убедившись в надежности крепления, механизм фиксируется в подрозетнике. Дале крепим внешнюю накладку и клавиши выключателя.

В домах, где я открытый монтаж, объем работ значительно ниже. Кабель укладывается в пластиковые каналы, которые фиксируются непосредственно на стене. Розетки и выключатели также крепятся с помощью винтов или саморезов.

Как подключить розетку от выключателя

В любой момент может возникнуть потребность в подключении дополнительной розетки.В этом случае лучший и самый простой выход — отведение дополнительной электророзетки от выключателя или распределительной коробки. Это можно сделать самостоятельно, имея некоторые знания в области электричества, а также обладая нужными для работы инструментами.

Необходимые действия и инструменты

Для того, чтобы подключить выключатель от розетки, в первую очередь в целях безопасности необходимо отключить питание в помещении. Если розетка подключается в распределительной коробке, внутри которой идут провода сразу на несколько электроустройств, можно перепутать провода, особенно если они не отличаются цветами.Отличить нулевой провод от фазного можно с помощью индикаторной отвертки.

Для работы потребуются:

  • резиновые перчатки,
  • плоскогубцы с резиновой ручкой,
  • индикаторная отвертка,
  • коврик провода из резины,
  • .

Для того, чтобы использовать какой провод у вас находится, рекомендуется стандартную цветовую схему двухпроводного кабеля: красный — фазный, синий — нулевой провод.

Выбор розетки и способ монтажа

тем как провести подключение розетки и выключателя, необходимо подобрать подходящее устройство. При подключении неподходящего типа он может в скором времени выйти из строя, особенно при больших нагрузках.

Необходимо обращать внимание на такой критерий, как номинальный ток. Производители выбор 6, 10, 16 А. Более мощные устройства также можно встретить, но достаточно редко.

Важный фактор — выбор способа проведения монтажных работ.Можно протянуть проводку скрытым образом, утопив в стену, либо открытым — при помощи наружной коробки или кабель-канала. Выбор зависит от удобства монтажа в конкретном помещении и от эстетических предпочтений. Исключение составляет ванная комната, где нужно использовать исключительно скрытый тип проводки.

Степень защиты (IP) должна составлять не меньше 44, тогда оно будет иметь высокий уровень влагозащиты, пылезащиты. Стоимость таких устройств выше, чем обычных. Однако выбор оптимальной модели влияет на надежность и безопасность ее эксплуатации.Предназначенная для электророзетки нагрузка не должна быть меньше нагрузки, потребляемой пользователями.

Учитывайте также при выборе изделия показатель в помещении. При повышенной рекомендуются модели с высокой защитой от влаги.

Рекомендуется рассмотреть особенности того, как сделать розетку от выключателялавишного типа.

Бытовые выключатели предназначены для замыкания и размыкания электроцепи, в результате чего происходит включение и выключение прибора.Они используются для люстр, бра и других видов светильников. К ним могут подсоединяться как одно-, так и многоламповые приборы.

Такие делятся по своим конструктивным особенностям устройства:

  • Предназначенные для кирпичных или деревянных стен, крепятся на подрозетнике обычно шурупами.
  • Предназначенные для бетонных стен, устанавливаются в коробку, вмонтированную в специально подготовленное отверстие в стене — более современный тип.

Этапы

Подключение выключателя от розетки проводят в несколько ключевых этапов:

  1. Подготовка устройства к прикреплению провода.Для этого снимается панель с клавишей и защитная накладка.
    Откручиваются винты (крепятся пластины), коробка выключателя аккуратно вынимается из гнезда.
  2. Подбирается место для расположения электророзетки. Она должна находиться на высоте не менее 1 м от пола, не менее 1,5 м от любых нагревательных приборов.
  3. На стену монтируется подрозетник. На проводах оголяют контакты и соединяют их с кабелем, идущим от выключателя. Подрозетник закрывается, к нему прикручивается корпус устройства.
  4. Проводка прикрепляется к поверхности (наст, плинтусу и пр.).

Процесс очень прост и не требует каких-либо усилий. С помощью видео можно лучше разобраться с этапами монтажа и его особенностями. При проведении подобных работ соблюдайте меры предосторожности, проводите все действия в резиновых перчатках и стоя на резиновом коврике, объявление обесточив электросеть в помещении. Если вы не уверены в своих силах, лучше доверить монтажному специалисту.

Установка розетки или выключателя своими руками в гипсокартон



Подрозетники в гипсокартоне

Итак, у вас есть гипсокартонная стена и розетка, которую нужно в нее установить. На самом деле речь пойдет не об установке самой розетки в гипсокартон, а подрозетника, т.к. этот этап более сложный и вызывает больше вопросов. Давайте вместе разбираться как это сделать. Будем описывать ситуации, когда вы столкнулись от идеальной до самой неприятной.

Установка розетки в гипсокартон на этапе монтажа стены

Самая идеальная ситуация, когда листы гипсокартона только прикрепили к профилю, вы знаете, где находятся подведенные кабели для подключения розетки, а шляпки саморезов, прикрепленный гипсокартон хорошо видны. В таком случае вам понадобится инструмент и материалы:

  1. Дрель;
  2. Коронка для гипсокартона 68мм;
  3. Отвертка;
  4. Подрозетник;
  5. Розетка внутреннего монтажа.
Подрозетник с пластиковыми прижимными лапками
Подрозетник с металлическими прижимными лапками
Коронки (фрезы) на дрель для гипсокартона

Порядок выполнения работ очень прост:

  1. Дрелью и коронкой вырезаем отверстие для подрозетника;

    Вырезаем отверстие диаметром 68 мм коронкой

  2. В необходимом месте подрозетника выламываем отверстие для силового кабеля;

    В нужном месте выламываем заглушку

  3. Продеваем кабель;
  4. Вставляем подрозетник и отверткой закрепляем его с помощью прижимных лапок;
  5. Монтируем механизм розетки (или выключателя) в подрозетник
  6. При необходимости нанесения финишного покрытия — заклеиваем место крепления малярным скотчем
  7. В последнюю очередь вставляем рамки и декоративные элементы

Установка выключателя или розетки в таком случае занимает считанные минуты.Гипсокартон режется коронкой легко, подрозетник становится на место без проблем. Но случаи бывают разные.

Как установить, если вы не знаете где профили



Вы могли забыть или вовсе не знать, когда вы могли вырезать отверстия под розетки, штукатуры-маляры могли сделать свою работу на день раньше. На самом деле причин может быть масса. Итог — вы стоите перед стеной и не видите саморезов, которые говорят бы вам о том, где проходят профили. В таком случае приблизительное место выведения силового кабеля и расположение будущего выключателя.

Обычный магнит подскажет вам, где находится профиль

Дополнительный инструмент — магнит . Обычный магнит от динамики, которую вы с легкостью сможете определить место, где его нет. Используя полученные данные, можно сделать разметку и установить так, как будто стена не зашпаклевана.

Полезный совет: для того, чтобы знать, где нужно установить розетку, можно до прикрепления листа ГКЛ сделать отверстие в нужном месте и вывести в него заизолированный кусок кабеля.В таком случае вы никогда не забудете и не потеряете это место, даже после финишного покрытия.

Установка без привязки к профилю

Возможно, вы забыли вырезать отверстие на этапе монтажа, или решили вместо одной розетки установить блок из трех или четырех. Попадание в оцинкованный профиль в этом случае более чем вероятно. Работа в этом случае требует опыта и новичку ничего хорошего не сулит.

  1. Дрелью и коронкой, как обычно, вырезаете гипсокартон;
  2. Вынимаете получившийся «пятачок»
  3. Ножом, ножницами по металлу, стамеской вырезает профиль так, чтобы можно было в получившееся отверстие сунуть подрозетник

Не стоит при этом бояться, что конструкция всей стены пострадает.Гипсокартон крепится к профилю во многих точках, а сам профиль так же во многих точках крепится к бетону. Убрав 5-10 см металлического профиля вы ничего не измените в общей конструкции.

Типичная ошибка криворуких мастеров — пара сантиметров мимо и плюс два часа работы

При работе по обрезанию профиля будьте предельно осторожны — шанс получить травму очень велик. При возможности избегайте этого способа установки подрозетника. В маленьком отверстии, диаметром 62 мм очень сложно работать аккуратно.В лучшем случае вы повредите круглое отверстие в хрупком ГКЛ, худшем нанесете себе травму острым краем обрезанного металлического профиля.

Установка блока розеток в гипсокартон

Блок из нескольких розеток устанавливается разными целями и гипсокартон для этого подходит лучше, нежели бетонная стена. Для установки блока нам понадобятся дополнительные инструменты:

  • Стамеска
  • Соединительные «бабочки»
  • Дополнительные провода для соединения

Порядок работ будет несколько отличаться от единичной розетки:

  1. Выламываем отверстия межу всеми стаканами и в будущем входа кабеля
  2. Соединяем подрозетники с помощью соединительных бабочек, предусмотренных самим корпусом
  3. На определенной высоте с помощью уровня расположения блока
  4. . коронкой отверстие, как это описано выше
  5. соединяем полученные отверстия так, чтобы блок из подрозетников смог поместиться
  6. Вставляем блок и закрепляем его с помощью зажимных винтов
  7. Просовываем провода между подрозетниками

    ода в блоке розеток

Делать самому или вызвать мастера.

Время — деньги. Решать вам

На самом деле услуги мастера — электрика стоят не так уж много. В среднем, работа мастера обойдется вам примерно в 10 $ без учета расходников. При этой стоимости самой дешевой коронки по гипсокартону — 5 $. Плюс, самая дешевая коронка подарит вам незабываемые впечатления от работы дешевым инструментом. И это у вас уже есть дрель.

В целом, если речь идет об одной-двух розетках, мы рекомендуем доверить эту функциюемному работнику — профессионалу.В деньгах вы потеряете максимум 5-10 долларов, а в качестве только выиграете.

Если вы установите розетки в гипсокартон самостоятельно по всей квартире, в этом случае экономия может стать действительно

Видео о том как НЕ надо устанавливать розетки.

На видео работой горе-строителей, которые на объекте занимаются чем угодно, только не профессиональной деятельностью. Делать так, как они не стоит, также не стоит нанимать таких «профи»



Как подключить проходной выключатель Lezard и какую при этом использовать схему.Что представляет собой проходной выключатель Legrand, особенности схемы его подключения. Делаем отверстия под розетку в бетоне и плитке самостоятельно Ретро розетки — элемент дизайна или функциональная деталь?

Как правильно подключить розетку?

Установка розеток

Способ установки розетки зависит от типа проводки, которых существует всего два:

  1. Открытый

  2. Скрытый

В случае установки розетки для скрытой проводки, в стене продалбливается отверстие, устанавливается подрозетник, в котором затем устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится гораздо проще. Для старых моделей розеток может потребоваться деревянная накладка для увеличения безопасности их эксплуатации, а современные розетки не нуждаются в этом.

Как правильно установить и подключить розетку?

Первое, что нужно сделать перед установкой, это правильно выбрать месторасположение будущей электрической точки.

В зависимости от того, в каких помещениях помещаются розетки, должны быть выдержаны край:

  • В жилых комнатах — на расстоянии 20-30 см от пола

  • В квартирах, в которых присутствуют дети, следует использовать специальные накладки

  • В кухнех — на расстоянии 1.3 метра от пола

  • От газовых труб и электроприборов — на расстоянии не менее 50 см

  • Ванных и душевых — 1 м от пола

  • Еще некоторые правила вы найдете на картинке ниже

Разобравшись с местом установки, можно начинать подготавливать место в установке для монтажа розетки.

Подготовка отверстия под розетку

Для того, чтобы устроить розетку в бетонной стене понадобится:

  • Перфоратор

  • Алмазная коронка

  • Молоток

  • Зубило

  • Установочная коробка

  • Штукатурный раствор

в случае установки гипсокартона использовать обычную дрель и коронку, приспособленную специально для гипсокартона.

В данном случае будет рассмотрена установка розетки в бетонную стену. Для того, чтобы устроить в такой конструкции отверстие, нужно сначала сделать разметку. Для этого берется подрозетник, карандашом обводятся его контуры, и к нему уже прикладывается коронка.

После этого отверстия прорезается на специальную глубину, равный размер подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления.

Затем от готового отверстия продалбливается штроба под проводку.В подрозетнике может быть предусмотрено отверстие для ввода кабеля, а может и нет, и тогда его придется выломать самостоятельно.

После подготовки штробы, можно прокладывать в нее кабель и устанавливать подрозетник, для этого отверстия обязательно очищается от мусора, мелких камушков и пыли. Затем наносится грунтовка и укладывается штукатурный раствор, который надежно закрепит установочный короб.

Когда коробка будет установлена ​​в отверстие, по краю ее также нужно будет обмазать штукатуркой.

Подключение розетки

После того как штукатурный раствор высохнет и будет отшлифован, можно подключить провода к розетке. Для того, чтобы это сделать правильно, нужно разобраться в ее устройстве.

На колодке розетки можно увидеть 3 контакта: 2 из них предназначены для подключения фазы и ноля, а третий — для заземления.

Подключаются они вот по такой схеме:

Важно! Перед тем, как начинать подключать провода, нужно обязательно обесточить квартиру.Проверить отсутствие напряжения в розетке можно при помощи специального прибора — мультиметра.

Разобравшись с тем, куда какой провод будет подключаться, нужно зачистить концы проводов и подключить их к контактам розетки. Подключение производится при помощи пружинного или винтового зажима. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.

Завершающий этап

После подключения остается только прикрепить колодку к стене и завершить процесс.Колодка крепится либо при помощи винтов, либо при помощи шурупов. А после прикрепления розетки, нужно установить пластиковую накладку, все — установка розетки завершена.

Установка розетки с выключателем

Розетка, совмещенная в выключателем в одном блоке — это распространенная конструкция.

Вот так она выглядит:

Такое устройство чаще всего используется в этих двух помещениях.

Для подключения розетки с выключателем нужно 5 проводов: фаза, ноль, заземление и 2 провода, подключаемые к 2-м лампочкам.

Схема подключения такова:

Заземление и нулевой проводник подключаются к розетке, а вот фаза перемычкой подключается и к розетке, и к выключателю.

Остались еще 2 провода, которые соединяются с двумя источниками света в комнатах.

В итоге получается, что в розетке находится все три проводника, а на выключателе (на нижнем контакте) — фаза.При нажатии клавиш, фаза перейдет на верхний контакт, и, соответственно, лампа загорится.

Нулевой и заземляющий проводник, необходимые для нормальной работы светильников, используются из распределительной коробки точно так же, как и при подключении розетки.

Если блок состоит из розетки и одноклавишного выключателя, то схема подключения отличается только отсутствием из верхних контактов.

Следуя инструкциям, подключить розетку одинарную или розетку с выключателем, будет достаточно просто.Важно все правила безопасности при подключении электрических точек. При отсутствии необходимых навыков и понимания вопроса, лучше воспользоваться услугами электрика.

Для получения информации процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток:

Больше информации

Задать вопрос

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
