Устройство слива в ванной и особенности его монтажа

Так называемый слив в ванной – это неотъемлемая конструктивная составляющая ее часть, без которой, понятное дело, ванная должным образом функционировать не будет. Иногда эту часть еще называют сифоном. Так что в данной статье (да и в других тоже) понятия «слив в ванной» и «сифон» можно считать идентичными.

Слив в ванной: назначение

Без слива невозможно себе представить ни одну современную ванную. Ведь он служит как для эффективного слива грязной воды, так и в качестве гидрозамка, который блокирует поступление неприятных запахов из канализации внутрь жилого помещения.

Слив – это система, обеспечивающая спуск воды из ванной в канализацию, слив-перелив  — предохраняет ванну от переполнения.

Из чего же состоит слив и сложно ли его смонтировать своими руками – об этом и будет рассказано далее.

Общее устройство слива для ванной

В зависимости от конструктивных разновидностей, устройство слива может быть различным. Но в большинстве случаев его условно можно разделить на пять составных частей:

• Горловина для слива;
• Горловина для перелива;
• Сифон;
• Шланг соединительный;
• Патрубок.

Обычно все эти части поставляются в комплекте с устройством и, если точно следовать инструкции по сборке (которая также идет в комплекте), трудностей процесс сборки не вызывает даже у новичка.
Можно рассмотреть более подробное каждую из этих составляющих.

Составные части сливного устройства: горловина для слива — горловина для перелива — сифон — шланг соединительный — патрубок.

Горловина сливная для сифона в ванной

Горловину сливную следует монтировать в специально организованное отверстие, которое находится на самом дне чаши ванной.

Сливная горловина – она монтируется в отверстие в дне ванны и состоит из двух частей. Нижняя часть, представляющая собой патрубок с расширением и встроенной внутрь гайкой, а также верхняя часть, изготовленная в виде хромированной чашки.

Горловина переливная: назначение

Горловина для перелива имеет устройство, схожее со сливной, но разница в том, что она имеет боковой отвод воды, а не прямой, как в случае со сливной. Ее назначение – удалять излишек воды из ванной в том случае, если происходит неконтролируемое наполнение чаши.

Сифон для организации гидрозамка

Надо сказать, что конструктивно сифон может быть выполнен в различной конфигурации – в зависимости от модели слива. Однако все сводится к тому, что сифон представляет собой изогнутый кусок трубки, в котором после опустошения ванной остается вода. Она, в свою очередь, не пропускает неприятные запахи из канализации – организуется так называемый гидрозатвор или гидрозамок.

Обратите внимание! При покупке лучше отдавать предпочтение достаточно глубокому и объемному затвору, так как в случае с малым объемом сифона вода будет быстрее испаряться – и тогда гарантировано поступление неприятных запахов внутрь комнаты.

Соединительные шланги применяются для осуществления водоотвода в сифон от перелива. Здесь давление воды невысокое, потому можно применять просто комплектное соединение, безо всяких дополнительных обжимов.

Гидравлический затвор — обязательный элемент, которым должны быть оборудованы все без исключения приёмники сточных вод, установленные на канализационной сети.

Если конструктивно предусматривается соединение шлангов при помощи герметичной прокладки и гайки, то нужно применять именно такой тип соединения.

Патрубок для сифона: виды и назначение

Наконец, патрубок. Он предназначается для осуществления подключения сифона. В свою очередь, патрубок может быть как жестким, так и гофрированным. Жесткий считается более надежным и долговечным в эксплуатации, однако гофрированный более просто подключается. Кроме того, в случае использования гофрированного патрубка его длину можно регулировать по своему усмотрению.
В зависимости от конструктивных особенностей сифона, в нем могут быть применены разные типы соединений его частей. Это может быть реализовано как при помощи уплотнительной прокладки, так и с помощью конусной насадки. В любом случае будет обеспечена должная степень герметичности. Также при обоих типах соединения используется специальная накидная гайка. Она позволяет осуществлять надежное и герметичное соединение составляющих частей без необходимости их вращения вокруг своей оси.

Сифон имеет отводной патрубок, к которому подключается гофрированный или жесткий слив.

Какие бывают разновидности сливных сифонов для ванной

При всем своем кажущемся многообразии, всего можно различить два вида сифонов. Это традиционный слив с пробкой и слив перелив автомат. Отличаются они тем, что пробка может извлекаться вручную (как при традиционной конструкции) или при помощи специального круглого рычага, распложенного под верхом ванны.
Простые же сифоны между собой имеют отличие только в форме патрубков. Они могут быть прямоугольными или округлыми. В качестве соединительного элемента, как уже говорилось, может выступать жесткий цельнопластиковый патрубок или гофрированная труба.
Некоторые специалисты дополнительно разделяют сливы по способу организации герметичности – то есть с помощью прямой прокладки или при помощи конуса. На практике между этими типами соединений потребитель никакой разницы не заметит. Так что каких-то конкретных рекомендаций по поводу выбора в пользу того или иного вида герметизации дать трудно.

На данном изображении представлены разновидности сливных сифонов для ванной…

Как смонтировать слив для ванной своими руками

На самом деле, если точно следовать комплектной инструкции по сборке, то в этом процессе не будет ровным счетом ничего сложного. Тем не менее, имеет смысл более подробно остановиться на каждом из этапов сборки более подробно – чтобы указать не некоторые тонкости, которые в инструкции могут быть и не указаны.
В том случае, если происходит замена старого сифона на новый, то, естественно, необходимо сначала демонтировать прежний. Места соединения трубок со стенками ванной следует тщательно зачистить от загрязнений.
Теперь нужно будет взять нижний перелив и вставить в него прокладку. Затем он приставляется к сливному отверстию ванной снизу. Одновременно накладывается верхняя накладка другой рукой. Далее нужно вставить винт и наживить его.
Теперь, придерживая нижнюю часть горловины одной рукой, другой нужно плотно завинтить винт с помощью отвертки. Впрочем, усердствовать особенно не следует: ведь есть риск того, что пластиковый корпус горловины может треснуть. Лучше на стадии пробного запуска позднее подтянуть винт.
Схожим образом монтируется верхняя переливная горловина. При этом патрубок отвода нужно направить немного в сторону, ближе к себе. Это позволит в дальнейшем удобнее соединить его с горловиной слива.

Подготовка у установке сифона сводится к демонтажу старого и очистке внутренней поверхности канализационного парубка.

На следующем этапе осуществляется соединений перелива с гофрированным шлангом. Сам шланг укорачивать не следует. прокладку нужно установить узким концом к сливной и переливной горловине. Порядок действия здесь следующий: вначале надеть нужно гайку на гофру, а уж затем – прокладку.
Теперь необходимо подключить гидрозатвор к сливной горловине. Он присоединяется сюда при помощи накидной гайки с конусной или с плоской прокладкой. Затем нужно будет соединить сифон и патрубок к системе канализации. Если речь идет о довольно старой канализационной системе – с чугунными трубами – то без применения уплотнительных гаек не обойтись в любом случае. В новых же системах нередко просто выводят отводную трубу внутрь канализации. Впрочем, и здесь можно использовать накидную гайку. Так будет эстетичнее и надежнее.
Останется проверить качество сборки и осуществить пробный пуск воды. Для этого ванна наполняется и некоторое время выдерживается в наполненном виде. Если примерно через полчаса никаких протечек не наблюдается – это говорит о том, что горловина была собрана верно. Если же наблюдается протечка, то это может быть вызвано следующими причинами:

• Неплотно затянута гайка на горловине – соответственно, ее необходимо затянуть основательнее;
• Либо наблюдается перекос в месте соединения – нужно будет пересобрать горловину, устранив перекосы.

Вообще, можно придерживаться следующего правила во время сборки: ничего не должно быть внатяг, все соединяется между собой без излишних усилий и каких-либо ухищрений. Ведь конструктивно предусмотренные соединения как раз и призваны гарантировать необходимую степень герметизации системы. Если же что-то выставлено с перекосом или с подгонками, то, скорее всего, именно в этом месте и будет наблюдаться течь.

Установка сифона своими руками – операция настолько несложная, что приглашать ради нее мастера-сантехника нет смысла. Сифоны современной конструкции рассчитаны на сборку руками, лишь в некоторых случаях может понадобиться отвертка.

Что могут посоветовать профессионалы

Николай Алексеевич Семушкин, мастер-сантехник: Если речь заходит о соединении с помощью конусной прокладки, то ее нужно устанавливать острым концом от гайки. Так что узкая часть должна войти внутрь другого элемента. Если же не соблюсти этого правила, то протечки гарантированы.
Светлана Р., продавец-консультант в магазине сантехнического оборудования: к нам часто приходят за самыми дорогостоящими сливами, выполненными из хромированного металла. Но хочу сказать, что более долговечными являются конструкции из металла обычного. Нужно лишь не забывать вовремя обрабатывать их антикоррозийными составами.

Итоги

Сливная система для ванной призвана одному – не допустить протечек и вывести отработанную воду в канализацию. Обычно процесс сборки не вызывает особенных затруднений даже у новичков. К тому же, к устройству обычно прилагается инструкция с наглядными схемами, что также значительно упрощает процесс сборки и подключения.

1. Сантех Импорт https://www.santeh-import.ru/Vanny-Slivy-dlya-vannoy-kupit-category_440-b0.html — сливы для ванной и другая сантехника от лучших производителей. Постоянным клиентам предоставляются существенные скидки.
2. Техпорт http://www.techport.ru/katalog/products/santehnika/sifony-i-perelivy/tag/dlya-vanny — раздел магазина Техпорт, где имеются сливы для ванной. Компания реализует эти и другие сантехнические товары по доступным расценкам.
3. Планета сантехники http://santechplanet. ru/category/vanny/slivy-perelivy-dlja-vann_57/ — реализация сантехнического оборудования и запчастей. Менеджеры магазина смогут проконсультировать покупателя по вопросам выбора.
4. Ремонт ванн https://www.remont-vann.ru/ — интернет магазин, реализующий сантехнику и аксессуары к ней. Предоставляются услуги по ремонту ванн.
5. OBI https://www.obi.ru/inzhenernaya-santekhnika/sifon-dlya-rakoviny-i-vanny/ — В интернет гипермаркете OBI представлены все аксессуары и комплектующие к ним, цены одни из самых низких в РФ.

Аварийный слив в полу ванной

Жители многоквартирных домов нередко сталкиваются с проблемой протечки воды в ванной комнате. Если при этом пострадали соседи, то часто приходится оплачивать отделку. Для того, чтобы избежать проблемной ситуации, делая ремонт квартиры, следует продумать аварийный слив в ванной. Он позволит удалять лишнюю воду в канализацию, что обеспечит хорошую гидроизоляцию «мокрым» зонам.

Назначение аварийного водоотведения

Система аварийного слива с каждым годом становится все популярнее. Ее рекомендуется устанавливать при ремонте квартиры, так как она не только удобна, но и позволяет с успехом решать следующие задачи:

• убирать лишнюю воду с пола непосредственно в канализацию;
• сделать душ в любом месте ванной;
• снизить риск затопления соседей снизу;
• уменьшить повреждения при случайных протечках сантехники.

Установка аварийного слива имеет и свои недостатки. Одним из основных является то, что придется поднять уровень пола, что уменьшит высоту в помещении. Однако, если размеры ванной позволяют это, то конструкция станет надежным помощником и защитой от неожиданностей в виде протечек.

Что представляет собой аварийный слив

Аварийный слив устанавливается непосредственно на полу помещения. В специальное отверстие будет уходить вся лишняя вода, что обеспечит безопасность водных процедур. После установки системы даже вышедшая из строя стиральная машинка не станет причиной подтопления соседей снизу, что может стать причиной не только конфликтов, но и лишних трат.

Основным элементом в конструкции слива считается трап. Он не только позволяет уходить воде, но и фильтрует ее от загрязнений. Конструкция встречается двух видов:

1. Гидрозатвор представляет собой трубку из пластика с изгибом. Конструкция продумана таким образом, чтобы вода накапливалась в месте излома и получалась пробка. Гидрозатвор препятствует проникновению в помещение неприятных запахов из канализации.
2. Сухой затвор встречается с различным принципом действия. Он может быть мембранный, поплавочный, маятниковый и др. В конструкции нередко предусматривается обратный клапан. Сухой затвор плотно закрывает канализационное отверстие, что предотвращает появление запахов. При этом вода через него беспрепятственно стекает в канализацию.
3. Комбинированный вариант считается универсальным решением. В нем продумана и водяная пробка, и воздушная прослойка. Двойная защита обеспечивает надежное удержание неприятных запахов из канализации. К минусам конструкции относят только высокую стоимость.
4. Среди недостатков трапа с гидрозатвором отмечают то, что если вода в нем высохнет, то может появиться неприятный запах. Это происходит как из-за неправильного монтажа, так из-за высокой температуры в помещении. Чтобы исправить ситуацию, необходимо просто добавить в слив жидкости. Трап может иметь различную форму: прямоугольную, квадратную, круглую и др. Выбор этого параметра зависит исключительно от личных предпочтений владельцев дома или квартиры.

Помимо трапа конструкция аварийного слива предусматривает следующие детали: аварийный отвод, представляющий собой трубы, соединяющие сифон и канализацию, гидроизоляционный слой, напольная стяжка.

Для аварийного отвода лучше всего использовать пластиковые трубы. Они отличаются прочностью и длительным сроком службы, не подвержены коррозии. К тому же у них небольшой вес, благодаря чему они сильно не утяжелят конструкцию.

На плиту перекрытия укладывается слой гидроизоляционного материала. Это необходимо для того, чтобы вода, которая может просачиваться из труб, не попадала на плиту перекрытия.

В качестве напольной стяжки используется бетонная смесь. Она закрывает трап и отвод. На поверхности остается только сифон, который можно закрыть решеткой из различных материалов. Она выполняет не только декоративную функцию, но и является своеобразным фильтром. В продаже встречаются решетки из следующих материалов:

1. Пластиковые отличаются невысокой стоимостью, антикоррозийными свойствами, прочностью. Однако, они служат недолгое время и имеют простой внешний вид.
2. Решетки из нержавеющей стали долговечные и практичные. Они могут иметь матовую или глянцевую поверхность. К недостаткам относят только стоимость.
3. Самой дорогой конструкцией считается решетка из закаленного стекла. При этом, она прочная, долговечная и обладает высокими антикоррозийными характеристиками.

Как выбрать трап

При покупке конструкции необходимо обращать внимание на следующие параметры:

• Материал, из которого сделан трап, должен быть прочным и износостойким, чтобы мог прослужить длительное время.
• Изделие должно герметично соединяться с напольным покрытием.
• Выход в канализацию может присоединяться вертикальным или горизонтальным способом. Первый вариант рекомендуется для установки слива в частном доме. Для квартир больше подходит горизонтальное соединение патрубка.
• Немаловажную роль играет пропускная способность слива, что будет важно при аварии. Кроме того, этот параметр имеет значение для тех, кто планирует рядом со сливом обустроить душ без поддона.
• Сборная конструкция является наиболее удобной, так как позволяет без проблем прочистить трубы при засоре.
• Важно правильно подобрать размер муфты, соединяющий канализацию и трап. Стандартный диаметр канализационных отверстий составляет 50 мм. Однако, этот параметр рекомендуется изначально уточнить.
• От высоты конструкции зависит то, насколько понадобится поднять пол в ванной комнате. В продаже встречаются модели от 6 см. Некоторые трапы могут регулироваться по высоте.
• Наличие механического затвора позволит использовать конструкцию в нежилых помещениях, на даче, где может быть низкая температура в помещении.
• Декоративная решетка трапа встречается из различных материалов. При выборе следует ориентироваться на общий стиль помещения.
• Трапы с гидрозатворами дешевле, чем с сухими. Однако, они гораздо прихотливее в уходе.

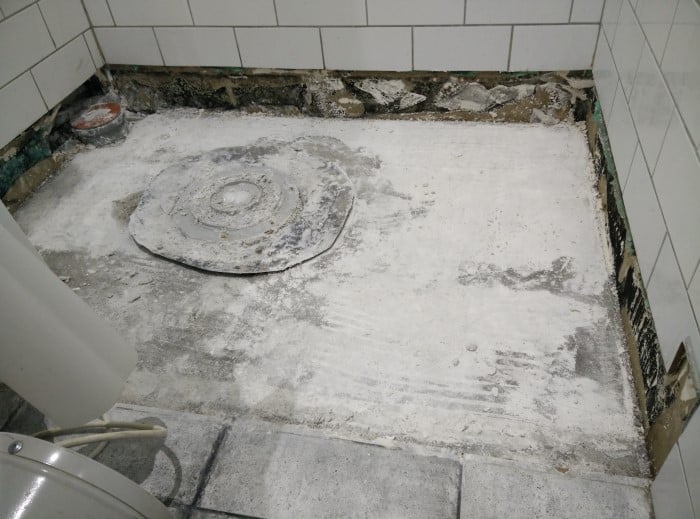

Монтаж аварийного слива

Ремонт в квартире с установкой аварийного слива предусматривает следующие этапы:

• демонтаж старого покрытия;
• черновая стяжка;
• укладка гидроизоляции;
• основная стяжка;
• отделка облицовочным материалом.

Рассмотрим подробнее каждый этап монтажа.

1. В первую очередь снимается старая отделка, в том числе и бетонная стяжка до плиты перекрытия.
2. На поверхность укладываются гидроизоляционные материалы. Это может быть специальная пленка или мастика. Помимо пола гидроизоляция должна быть сделана на стенах на высоте не менее 20 см. Это необходимо для того, чтобы влага не проникала через межплиточные швы к основанию.
3. Далее необходимо выбрать и отметить место, где будет установлен трап. Аварийный слив можно расположить как в одном из углов помещения, так и посередине. Выбор места зависит исключительно от желания владельцев помещения.
4. Трап собирается и устанавливается. С него снимается декоративная решетка, которая возвращается на место только после окончания всех работ. Желательно накрыть конструкцию пленкой, что позволит защитить ее при заливке стяжки.
5. Труба укладывается к стояку под определенным углом и присоединяется к канализации.
6. Уклон должен составлять не менее 1 см на каждый метр.
7. На следующем этапе проводится заливка бетонной стяжки. Ее высота должна быть приближена к размерам трапа. Горловина регулируется так, чтобы находилась под правильным углом.
8. Далее с конструкции снимается защитная пленка, ставится уплотнительное кольцо.
9. После того как стяжка высохнет, она отделывается финишным покрытием. Для ванн и санузлов рекомендуется использовать керамическую плитку. Но допускается использование и других влагостойких и долговечных напольных покрытий.
10. Заключительным этапом является установка декоративной решетки на трап.

Помимо большого количества преимуществ установка аварийного слива имеет и некоторые недостатки. В соответствии с нормами СНиП трап не рекомендуется для установки ванной в жилых помещениях. Поэтому можно столкнуться с проблемами при оформлении перепланировки в жилищной инспекции. Запрет связан с тем, что из-за бетонной стяжки доступ к трубам закрыт, что затрудняет процесс ремонта или замены деталей, вышедших из строя. Для того, чтобы исправить ситуацию, можно предусмотреть установку небольшого люка на поверхности.

К недостаткам относят и то, что для установки конструкции пол в ванной понадобится поднять не менее, чем на 10 см. Владельцы небольших помещений могут выбрать обустройство аварийного слива непосредственно в душевой кабинке без поддона. В таком случае понадобится приподнять только ограниченную зону и сделать ступеньку. Но данная конструкция позволит избежать только последствий протечки душа, а не всей сантехники в помещении.

Отделка квартиры должна отличаться качеством, чтобы в жилище было приятно находиться. Помимо этого, все должно быть продумано для удобства владельцев помещения. Аварийный слив в ванной считается оптимальным способом обезопасить себя от возникновения протечек и затопления соседей. Кроме того, конструкция отлично подходит для помещений, где планируется установить душ без поддона.

Благодаря аварийному сливу лишняя вода будет попадать непосредственно в канализацию. Следовательно, можно не беспокоиться о том, что возникнут проблемы с соседями или будет испорчен ремонт. Слив также облегчает уборку помещения, так как в него можно направить всю лишнюю воду в санузле. Конструкцию можно установить самостоятельно или довериться профессионалам. Первый способ позволит сэкономить средства, второй – получить быстрый и качественный результат.

Аварийный слив прослужит длительное время только в том случае, если будет соблюдена вся технология монтажа. Это значит, что гидроизоляция должна быть выполнена не только на полу, но и с выходом на стену. Основная стяжка делается под определенным углом, чтобы вода могла беспрепятственно стекать в слив. При выполнении рекомендаций специалистов можно обеспечить надежную защиту ванной и избавиться от лишней воды в помещении без особых проблем.

Как сделать слив в полу ванной комнаты. > %

Зачем  нужен слив в полу ванной комнаты. Обычно это делают в общественных душевых и прачечных. Там он логически понятен.

Слив в полу ванной комнаты

В современных санузлах слив конвертом – редкость, но если квартира расположена в многоэтажном доме, то эта деталь может быть подстраховкой на случай прорыва или перелива воды от незакрытого  крана. Но воплотить такой замысел будет непросто. Сложности начинаются на этапе укладки канализационных труб, а затем с  поднятием уровня пола и укладки плитки в конверт.

Сам слив проще всего организовать с двух плоскостей, а не конвертом. Линия перелома плоскостей, в этом случае, проходит по центру  трапа. Шов  облицовочной плитки будет находиться на этой линии.

Для того, что сделать слив и положить плитку  на полу конвертом, необходимо начинать эту работу еще на стадии установки маяков и  устройства стяжки.  Делать слив при укладке плитки, на слое клея, неправильно и толком ничего не выйдет.

Удобнее всего стяжку делать в два этапа. Сначала – общую стяжку без уклона,  а затем, более точную, по цементным маякам со сливом,  смесями или клеем.

маяки для стяжки конвертом

Можно сделать и сразу несущую стяжку с уклоном конвертом. Для маяков используя  профиль для гипсокартонных систем UD. Очень важно чтобы линия перелома плоскостей располагались  точно по плиточным швам. Если не следовать этому правилу, то облицовка  не будет лежать в одной плоскости. Будут большие перепады и торчащие торцы плиток. Добиться такой точности при устройстве стяжки трудно. Плитка часто имеет свои допуски и отклонения и при укладке начинает ложиться по своим “законам”.

Поэтому проще всего организовать слив с двух плоскостей, подняв клеем концевые точки перегиба плоскостей и опустив на 5-7 мм трап для стока воды.

Укладку плитки,  при устройстве конверта на полу, начинают от трапа,  после его установки. Плитка, как бы, расходится от центра сан блока.

Интересное решение слива воды в душевых поддонах у китайского мастера ( видео ниже). Традиционный конверт сбора воды  со всей плоскости пола отсутствует. Есть только небольшое углубление в районе сливного трапа. Минимальный уклон, скорее присутствует, но достигается за счет незначительного увеличения слоя клея.

В новостройках иногда появляется возможность установить трап  без поднятия уровня пола. Такое возможно, когда выход в центральном стояке канализации расположен относительно низко. Об этом немного яснее в видеоролике.

какой лучше и как выбрать

Для безопасного использования ванны все современные устройства оснащены специальным переливом, который соединен с выпуском в единую конструкцию. Система слива-перелива для ванны – конструкция из объединенных патрубков, предотвращающих переливание воды через край ванны в процессе наполнения и обеспечивающих ее спуск в канализацию после окончания водных процедур.

Содержание статьи

Виды конструкций

Такие системы выпускаются нескольких видов: традиционный слив, полуавтоматическая и автоматическая система. Рассмотрим особенности конструкций и принцип их работы.

Классический

Традиционная система представляет собой привычную многим конструкцию, которая состоит из сливного и переливного отверстий, защищенных сеткой. Для наполнения ванны слив затыкается пробкой. Преимущество такой системы заключается в простоте ее конструкции: ее легко устанавливать и разбирать в случае засора. Еще один плюс – большой диаметр приемника перелива гарантированно предотвратит переполнение ванны, даже если вода набирается очень интенсивно. Сливная воронка также имеет большой диаметр, обеспечивающий быстрый выпуск в канализацию значительного объема воды. К недостаткам относят простой дизайн, который не всегда гармонирует с современным ремонтом ванной комнаты.

Порядок установки простого слива следующий:

• Демонтаж старого устройства, очистка посадочных мест, где часто скапливаются загрязнения.
• Установка нижнего сливного патрубка. Для герметизации соединения используется резиновая прокладка.
• Установка патрубка перелива производится по схожей схеме.
• Подсоединение сифона. Для уплотнения соединения патрубков используется конусообразная пластиковая прокладка.
• Соединение сифона и патрубка перелива осуществляется при помощи гибкого шланга.
• Подключение сифона к канализации производится при помощи гофрированной трубы.

Совет! На все резиновые уплотнители для лучшей герметизации рекомендуется дополнительно нанести тонкий слой силиконового герметика.

Полуавтоматический

Этот вид систем оснащается блоком ручного управления, установленным на переливном отверстии и представляющий собой поворотную ручку или кольцо, которое приводит в действие регулировочный трос. В свою очередь, второй конец троса связан со сливной пробкой-клапаном, которая в зависимости от положения ручки поднимается для слива воды или опускается для наполнения ванны.

К преимуществам данного устройства относят возможность открытия слива без опускания руки в воду, разнообразие конструктивных решений. Также к плюсам относят современный и стильный дизайн. Из недостатков отмечают тот факт, что отверстия в пробке-клапане часто забиваются, что снижает интенсивность стока воды. Также при принятии душа при поднятой пробке есть вероятность повредить клапан, поэтому рекомендуется выбирать прочные изделия.

Монтаж полуавтоматической конструкции немного отличается от установки обычного сифона, так как сливной патрубок, на котором установлен подъемный механизм для пробки, уже соединен гибкой трубой с переливным патрубком, на котором установлен блок управления. Также к данной конструкции подсоединен трос, при помощи которого происходит поднятие или опускание пробки-клапана слива. Трос располагается как внутри, так и снаружи переливной трубки.

Порядок установки следующий:

• К сливному патрубку подсоединяется сифон. На конструкции уже установлены конусные прокладки, поэтому отдельные элементы просто соединяются и от руки затягивается фиксирующая гайка.
• Далее к сифону аналогичным образом подсоединяется отводящий патрубок.

  Сборка сифона.

• Далее собранный сифон заводится под ванну и подставляется под сливное отверстие. Устанавливается прокладка типа «бабочка», исключающая протечки и контакт металлических элементов с чашей ванны.
• При помощи винта прикручивается защитная решетка.

  Установка решетки.

• Аналогичным образом подсоединяется переливной патрубок.
• На блок управления устанавливается поворотная ручка.

  Установка ручки.

• После этого к сливному патрубку подсоединяется пробка-клапан. Для ее установки в фиксирующем винте предусмотрен паз.
• Поворотом ручки проверяется работоспособность системы.

  Установка клапана.

Основные поломки полуавтоматической системы слива и перелива:

1. Механические повреждения пробки. Чаще всего требуется замена клапана, так как при искривлении штока пробка перестает плотно прилегать к своему посадочному месту и не перекрывает слив.
2. Обрыв троса. В процессе эксплуатации управляющий трос изнашивается и переламывается. Чтобы его поменять, необходимо снять декоративные крышки, расположенные на узлах управления и установить новый трос.

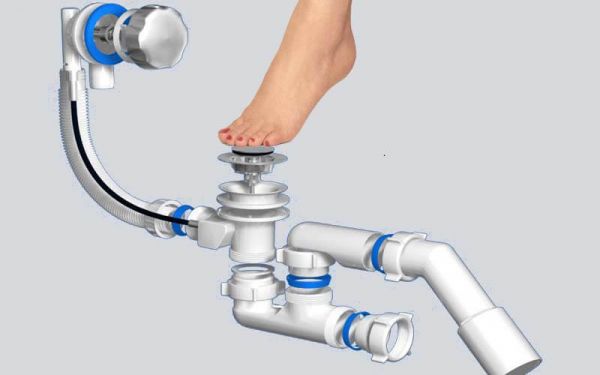

Автомат

Автоматический слив-перелив для ванны представляет собой подпружиненную пробку-клапан, которая закрывает сливное отверстие при простом нажатии на нее. При повторном нажатии, пробка поднимается и открывает отверстие для слива воды. Такую систему часто называют «клик-клак».

К преимуществам автоматического слива относят следующие факторы:

• Относительно простая конструкция, минимум разборных элементов.
• Простота эксплуатации.
• Современный дизайн наружных элементов.

Из недостатков отмечают частые поломки фиксатора пробки, поэтому нужно выбирать качественные изделия от известных производителей. Еще один минус автоматической конструкции – малый диаметр сливной щели, поэтому вода стекает достаточно медленно.

Технология монтажа автоматической модели полностью аналогична установке полуавтомата. Отличие заключается лишь в том, что крышка на переливе выполняет только декоративные функции.

Обратите внимание! Чтобы прочистить засорившееся сливное отверстие, достаточно выкрутить пробку-кнопку: она крепится на винтовом штоке.

Наиболее распространенная поломка автослива – выход из строя пружины и фиксатора пробки. В этом случае приобретается новый механизм этого же производителя и производится замена.

Из чего делают

Системы слива и перелива изготавливаются из следующих материалов.

Пластик

Сантехнический пластик – наиболее дешевый материал, из которых изготавливают бюджетные модели. Пластик не подвержен коррозии, поэтому изделия обладают длительным сроком эксплуатации. Но сифоны и другие пластиковые узлы имеют не очень привлекательный вид, поэтому при проведении современного ремонта пластик чаще всего используется при скрытом монтаже, например, когда ванна закрывается экраном.

Металл

Сливы-переливы премиум класса делают из меди. Такие сливные наборы имеют привлекательный, а иногда и оригинальный дизайн, хотя при скрытом монтаже это не имеет значения. Для изготовления систем слива используют медь, латунь и бронзу. Иногда одна система слива и перелива изготавливается из разных металлов. Например, сифон и патрубки из латуни, а трубки – из бронзы или меди.

Кроме солидного внешнего вида, изделия из цветных металлов обладают повышенной износостойкостью и механической прочностью. Но это не дает им никакого преимущества перед качественными изделиями из пластика, так как скорее всего вы будете делать ремонт намного раньше, чем рассыпется от времени пластиковый слив.

Популярные производители

В заключение рассмотрим 10 производителей сливных наборов для ванны, а также примеры их продукции.

HANSGROHE. Немецкий бренд, выпускающий системы слива для разнообразного сантехнического оборудования. Компания предлагает автоматические и полуавтоматические системы из высококачественного сантехнического пластика. Наружные элементы покрываются надежным полимерным покрытием, имитирующим нержавеющую сталь. Кроме готовых наборов, HANSGROHE изготавливает комплектующие, которые используются для проведения ремонта в случае повреждения или выхода из строя некоторых узлов.

KAISER. Еще одна немецкая компания, поставляющая свои системы для обвязки ванн в Россию. Компания изготавливает автоматические и полуавтоматические системы из цветных металлов. Несмотря на относительно невысокую цену, изделия отличаются высоким качеством и надежностью.

VIEGA. Компания выпускает системы обвязки из полипропилена классической конструкции, а также со сливными клапанами типа «клик-клак». Наружные накладки и решетки изготовляются из нержавеющей стали.

GEBERIT. Эта швейцарская компания поставляет на российский рынок сливные наборы с нажимным и поворотным механизмом управления. Отличительная черта продукции – особая гидродинамическая форма сифонов и патрубков, благодаря которой ускоряется сток воды.

ALCAPLAST. Чешский производитель наборов для слива-перелива. Изготавливает свою продукцию из пластика, наружные элементы покрываются хромированием. На российский рынок поставляются традиционные, полу- и автоматические системы.

RAVAK. Чешская фирма, изготавливающая пластиковые сточные комплекты с полуавтоматическим управлением и пробкой типа ClickClack.

Ideal Standard. Немецкая компания, выпускающая полноценные коллекции для обустройства ванных комнат. К некоторым ваннам прилагаются пластиковые автоматические системы слива, оснащенные хромированными крышками.

JACOB DELAFON. Французская сантехника очень популярна в России. Пластиковые сливы-переливы с хромированными решетками и нажимной пробкой чаще всего поставляются вместе с ванными.

Wasser Kraft. Немецкая компания, производящая различную сантехнику, в том числе, наборы для слива. Отличительная черта продукции – изготавливается из черного пластика, что придает изделиям оригинальный вид.

Тритон – российский производитель сантехники, в том числе изготавливающий полуавтоматические системы для ванн. Отечественные изделия отличаются низкой ценой, имеют высокое качество, изготавливаются из пластика, наружные решетки покрываются хромированием.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Как сделать слив стиральной машины в канализацию напрямую

Надёжный и безопасный слив стиральной машины достигается за счёт правильного её подключения к канализации. Как самому подключить её к канализации и не столкнуться с поломками из-за неправильного подсоединения?

Способы слива

Некоторые люди предпочитают устанавливать крупную технику без помощи специалистов. Такие действия помогают им сэкономить на оплате труда мастеру, так и полностью удостоверится в качестве своей работы. Бытует мнение, что для слива грязной воды во время стирки достаточно поместить сливной шланг в ванну или раковину. Это неверно. Гораздо лучше подсоединить автомат к канализации с применением необходимого оборудования.

При подключении нельзя перекручивать или сдавливать сливной шланг – это будет препятствовать нормальному водному потоку.

Основные способы подключения
Тип подключения	Преимущества	Недостатки
Подключение через отвод сифона	Надёжность и безопасность подключения, открытые детали можно прикрыть декоративной панелью.	Могут возникнуть трудности при подключении к сифону, если тот слишком далеко находится
Подсоединение напрямую в канализацию	Используют, если сифон расположен слишком далеко от машины.	Сложность подсоединения
Отвод шланга в сантехнику	Самый простой способ подсоединения. Высота бортов сантехники никак не влияет на слив.	Высок риск сорвать сливной шланг с бортика ванны или раковины и залить пол

Подключение слива через сифон

Слив стиральной машины в канализацию напрямую

Слив в ванную напрямую

Слив воды в ванную и унитаз

Один из самых распространённых способов слива грязной воды путём крепления шланга к бортику сантехники. Однако при сильном водном напоре крышка унитаза может не удержать приспособление, в результате он срывается и сильно заливает полы ванной комнаты.

Расположение сливного шланга на краю унитаза является опасным

При неправильном положении шланга крышка унитаза тоже может приоткрыться, а шланг соскользнуть с борта. Те же действия происходят, если поверхность сантехники неустойчивая. Чтобы не случился потоп, отвод нужно фиксировать на бортике с помощью пластиковым крюком, входящим в комплект машинки.

Слив отработанной воды в ванну

Пластиковые держатели

Преимущество такого способа – простота подключения к системе слива воды. Людям не приходится возиться с патрубками и сифонами при подключении. К тому же, высота борта ванны зачастую варьируется от 60 см до 80 см. Однако, такая система слива автомата в ванной комнате имеет и ряд недостатков.

Недостатки слива в сантехнику

При таком сливе сантехника постоянно контактирует с грязной водой. Редко вода проникает сразу в сток. Обычно край шланга достаёт только до края борта сантехники. Когда выполнен такой отвод, стекающая вода постоянно загрязняет сантехнику. Отвод слива в унитаз не даёт возможности нормально воспользоваться туалетом, что приводит к дополнительным неудобствам.

Вода со сливного шланга может загрязнить ванну

Одним из самых важных недостатков является сбивчивость сливного шланга с краёв сантехники ванной комнаты. Это приводит к повреждению полов и затоплению соседей. Причём шланг падает как от неаккуратности пользователей, так и от сильных вибраций при полоскании или отжиме. Когда включается помпа, он тоже может сорваться. Это связано с сильным водным напором.

Таких недостатков лишены способы подключения через сифон или сразу в канализацию. Сложность соединения оправдывается герметичностью, исключением водной протечки, чистотой сантехники и наличием неприятных запахов.

Подключение к канализации с помощью сифона

Для такого способа подключения системы слива требуется высоко установить под раковиной сифон. Это исключит возврат воды в автомат. Непросто подключить слив под раковину, если сливной шланг короткий, то его нужно удлинить. Максимальный размер указан в инструкции к автомату. Единственный недостаток удлинения – повышенная нагрузка на насос. Дополнительный участок шланга способствует повышенной прокачке воды, насос быстрее изнашивается.

Подключение к канализации через сифон

Пластиковый сифон оснащён патрубком, к которому и подсоединяют шланг. Это соединение необходимо зафиксировать муфтой, дабы исключить проникновение неприятных канализационных запахов в автомат и герметизировать соединение. Патрубок для слива способствует проникновению воды в сливной насос.

С помощью такого подключения грязная вода сливается в канализацию беспрепятственно. Протечек воды под сифоном над полом не происходит. Это связано с герметизацией сифона с помощью резиновой манжеты.

В ванной комнате можно спокойно делать, что требуется, поскольку раковина или унитаз не заняты шлангом. Вода поступает сразу в канализацию через сифон. Единственное, что может беспокоить – проникающая через сливной насос и слегка булькающая жидкость в горловине раковины.

Как установить сифон

Нередко люди задумываются о том, какой сифон для стиральной машины использовать, и как его подключить. Идеально, если новый сифон оснащён патрубком, к которому подсоединяют шланг для слива воды. Сначала изделие подключают к горловине раковины. Устанавливают его не в горизонтальном, а вертикальном положении. При несоблюдении этого правила могут возникать протечки.

Положение и высота подсоединения тоже играет немало важную роль. Где расположена задняя крышка, сливной шланг должен находиться на высоте не менее 60 см. Система слива может находиться ниже. Задняя крышка стиральной машины обычно оснащена специальным крепежом в верхней части, к которой можно прицепить шланг для слива воды.

Подключение сифона к канализационной трубе и к трубе, идущей от машинки

Некоторые мастера считают, что система не должна быть сильно затянутой, считая, что зазоры позволяют исключить частичный обратный заброс грязной жидкости. Это не всегда действует, поэтому система должна быть герметичной. Для исключения обратного заброса используется специальный клапан, называемый антисифоном. После установки сифона нужно открыть кран для проверки соединения.

После этого подключается сливной шланг, используя манжету или переходник. Если нет манжеты, то для герметичности переходник нужно затянуть хомутом на месте соединения. Нередко люди используют сифоны, которые можно встраивать в стены. Одна часть такого сифона направлена к трубам канализации, вторая – наружу, к которой подключают шланг для слива и затягивают хомутом. Для максимально быстрого подсоединения машинки рядом устанавливается отвод холодной воды.

Установка встроенного сифона для стиральной машины

При нежелании в ванной комнате подключать систему слива с сифоном, можно подсоединить автомат к канализации напрямую.

Как подключить машинку, не используя сифон

Сделать подсоединение к канализации напрямую несложно, главное – использовать тройник и соблюдать все правила по высоте. Тройник, диаметр которого составляет 50 мм, устанавливается в раструб пластиковой канализационной трубы.

Монтируется пластиковый или полиэтиленовый тройник следующим образом:

• сначала нужно вытащить старый сифон;
• затем вставляют переходник;
• после этого устанавливается сам тройник.

Иногда требуется использование дополнительной пластиковой трубки для соединения с канализационным стоком. Как же сделать подключение системы слива напрямую к канализации?

Установить в ванной комнате такую систему слива несложно:

• сначала нужно опустить шланг в трубу;
• затем зафиксировать;
• и после – герметично соединить.

При негерметичном соединении в помещение будут проникать канализационные запахи.

Задняя крышка стиральной машины не зря оснащена специальным крепежом для шланга, который расположен намного выше той области, откуда шланг выведен. При правильном его положении даже тогда, когда помпа отключена, в автомат не производится обратный заброс грязной воды. Если крышка не имеет такого крепления – следует самостоятельно осуществить S образный изгиб шланга.

Подключение слива стиральной машины к канализации

Стоит отметить, что прямой шланг всегда может привести к обратному забросу грязной воды, а даже хорошо постиранное бельё может «благоухать» запахами канализации. Поэтому так важно правильно расположить шланг. Переходник используют для улучшения герметизации.

Кстати, такие же действия производятся, когда требуется замена шланга. Тогда снимается задняя крышка и заменяется шланг, к которому подсоединён сливной насос. Некоторые стиральные машины так устроены, что при замене шланга для слива должна быть демонтирована и верхняя крышка автомата, которая после замены шланга устанавливается на место.

Высота подключения

При подсоединении системы слива обязательно должен соблюдаться такой параметр, как высота. Выкачивающий насос имеет ограниченную мощность, поэтому шланг нужно располагать на высоте 80 см у самой машины, а у канализации от 60 см или выше.

Если шланг расположить ниже, то насос машины может быстро износиться. Также производители не рекомендуют удлинять шланги на более, чем полтора метра, или использовать некачественные материалы – выкачивающий насос может медленнее работать или сломаться.

Стандарты подключения стиральной машины к сифону

Конец шланга, расположенный на уровне 60 см от пола или выше, должен быть выведен в канализационный отвод, и зафиксирован манжетой или резинкой размером 3,2х4 см внахлёст с трубой. При подсоединении в отвод шланг не должен оказаться в воде.

Если отвод не оснащён обратным клапаном – при S образном соединении можно добиться этого эффекта благодаря воздушному зазору. Самая нижняя часть шланга должна быть расположена на расстоянии 50 см от пола или выше. Если канализационная труба находится ниже 50 см, при подключении системы слива без сифона может создаться «сифонный эффект» и постоянно возникать канализационный запах.

Как подключить слив в частном доме без канализации

На даче или в частном доме канализация может отсутствовать, тогда слив производится «за борт». При отсутствии канализации в доме нельзя располагать сливной шланг длинной до 500 см на полу. В длинном шланге собирается количество воды, соизмеримое с объёмом жидкости в барабане. Поэтому вода может постоянно заливаться и сливаться.

На даче установить систему слива несложно, достаточно установить крупный бак для воды и опустить в него шланг. Для давления устанавливают 2 бак с водой на 2 этаже дома.

Подключение слива стиральной машины в частном доме

Если на даче нет крупных баков, а давление воды чрезмерно низкое – следует задуматься о приобретении насосной станции. Это обязательно, ведь слабое давление воды приводит к поломкам стиральной машины.

Как приучить собаку ходить в туалет на улице
