Как скрутить три провода между собой: Как скрутить три провода между собой?

Содержание

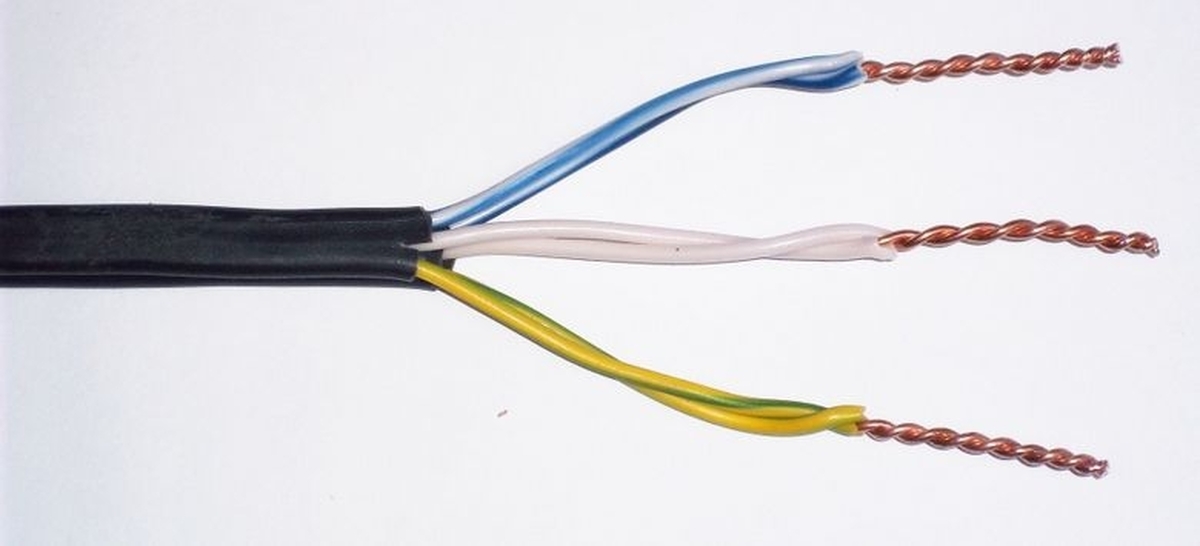

Как скрутить три провода между собой?

Наверняка каждый, кто имел дело с ремонтом электропроводки, знает, как сделать скрутку проводов. На первый взгляд кажется, что ничего сложного нет в простейшем переплетении жил, которые потом изолируются и укладываются в распределительную коробку. Но все не так просто, т.к. именно такой ненадежный способ присоединения является одной из главных причин воспламенения проводки. Чтобы Ваша самодельная скрутка прослужила долго и была безопасной, рекомендуем ознакомиться с простыми советами, предоставленными ниже.

В чем опасность такого соединения?

Скручивание — это наиболее опасный способ соединения проводов, т.к. в этом случае контакт двух и более проводников будет зависеть только от качества проделанной работы. Если Вы слабо загнете жилы, через время они ослабятся, и в месте скрепления образуется слабый контакт. Эта проблемная зона при повышенных токовых нагрузках станет постоянно нагреваться, изоляция начнет плавиться и в результате может произойти короткое замыкание, не говоря уже о пожаре и поражении человека электрическим током.

Не зря правилами ПУЭ строго запрещено использовать данный способ в электромонтажных работах. Несмотря на это большая часть электриков, и даже опытных, использует данный метод в повседневных ремонтных работах.

Следует отметить, что если правильно скрутить жилы между собой, тщательно заизолировав оголенную область, никаких проблем не возникнет. Более того, скрученные жилы могут прослужить не один десяток лет, если учитывать, что в большей части старых домов и квартир использовался именно данный метод.

Итак, как же правильно сделать скрутку проводов? Об этом мы сейчас и поговорим!

Подробная инструкция

Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).

Технология выглядит следующим образом:

  1. Тщательно зачищаем обе жилы от изоляции примерно на 4-5 см. Для этого также можно использовать специальный инструмент для снятия изоляции.
  2. Протираем оголенные контакты тряпкой, смоченной в ацетоне (обезжириваем).
  3. Наждачной бумагой зачищаем концы до металлического цвета.
  4. Скрещиваем проводники между собой и одну из жил тщательно накручиваем на другую с помощью пассатижей. Количество витков нужно сделать не менее пяти.
  5. Вторую накручиваем аналогичным методом на 5-7 витков.
  6. Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку – кембрик, которая надежно защищает оголенную область от внешней среды.

Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.

Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца).

Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.

Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди крайне не рекомендуется опытными электриками, не говоря уже о стандартах ГОСТ. Связано это с различным сопротивлением металлов, а также тем фактом, что при взаимодействии медь и алюминий окисляются, что заметно ухудшает электрический контакт. Еще один недостаток заключается в том, что будет происходить скрутка разных металлов (по физическим свойствам): жесткого и мягкого, что также ухудшает контакт.

Вот такие схемы Вы можете использовать при скрутке проводов своими руками:

Также советуем Вам просмотреть наглядную видео инструкцию:

Многожильные медные провода — идея скрепления

Интересное приспособление позволит Вам быстро осуществлять скрепление:

Интересный инструмент для электрика

Полезные советы от профессионалов

Чтобы сделать скрутку проводов надежной, долговечной и безопасной, что самое главное, рекомендуем Вам учитывать следующие рекомендации:

  1. Дополнительно скрученные контакты можно соединить последующей сваркой либо пайкой, что сделает контакт максимально надежным и неразрывным. Кстати пайку лучше всего использовать, если обе жилы большого сечения.
  2. Современные клеммы WAGO могут использоваться гораздо эффективнее, к тому же процесс присоединения будет более быстрым. Также следует отметить, что вагами можно соединить не только алюминий и медь, но и несколько проводов одновременно, причем они могут быть даже разного сечения, что никак не повлияет на надежность контакта.
    Если Вы решили соединить провода в розетке либо люстре, лучше сделать это с помощью клеммников WAGO.
  3. Зажимы СИЗ повышают надежность соединения, делая его более безопасным. Изделия дешевые и имеют низкую стоимость, поэтому рекомендуем использовать скрутку проводов колпачками СИЗ.
  4. После того, как вы сделаете соединение проводов скруткой, не спешите прятать новый узел в распаечную коробку. В течение нескольких часов пусть электрическая цепь поработает, после чего проверьте температуру на месте скрепления. Если соединение греется, лучше все переделать, т.к. это свидетельствует о ненадежном контакте.

Важно отметить, что ни один из вышеперечисленных вариантов не делает скрутку водонепроницаемой, поэтому если Вы решили скрепить жилы под штукатуркой в стене, причем без коробки, обязательно заизолируйте соединитель кембриками.

Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.

к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!

Материалы по теме:

  • Как правильно изолировать провода
  • Как сделать заземление в доме
  • Какие инструменты должны быть у электрика

Чем соединить провода между собой

Как соединить алюминиевые провода

Хотя по современным стандартам проводка в жилых квартирах делается преимущественно из медных проводов, нередко можно встретить электропроводку и из алюминия. Если заменить старую проводку на новую невозможно, тогда вам необходимо узнать, как соединить алюминиевые провода своими руками. Так, как например, подключать люстру. розетку и другие электрические приборы правильно? Можно ли соединять алюминиевые провода с другими? Как сделать соединение надежным? Как прочно соединить алюминиевые провода между собой? Ответы на эти вопросы вы сможете получить в этой статье.

Особенность алюминиевого провода

Из-за особых характеристик с алюминием сложно работать.

Также в процессе окисления этого металла на поверхности образовывается оксидная пленка. Она в свою очередь препятствует хорошему прохождению тока. Данная пленка плавится при температуре двух тысяч градусов, а это показатель больше температуры плавления самого алюминия. Если счищать пленку механическим способом, то буквально за короткий промежуток времени она появляется снова. В результате оксидная пленка препятствует качественному контакту соединения.

Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести. Исходя из этого, контакт не должен подвергаться никаким механическим воздействиям. Например, если соединение выполнено с помощью болта, то время от времени его необходимо постоянно подтягивать. Это связано с тем, что алюминий со временем вытечет из-под контакта.

Электрохимическая коррозия

Можно ли соединять алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты. Если отсутствует влага, то такое соединение будет вечным.

Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Важно учитывать и тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батарейки, однако, в момент попадания воды в месте соединения металлов образовывается короткозамкнутый гальванический элемент. В результате происходит разрушение одного из металлов. Чтобы узнать, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника тока.

Факторы гальванической коррозии

Так, например, соединять разные провода допустимо в том случае, когда между ними уровень электрохимического потенциала не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разницей потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).

Обратите внимание! Если медный провод имеет покрытие из оловянно-свинцового припоя, то допускается любое механическое соединение с алюминиевым проводом.

Методы соединения алюминия с медью

Исходя из вышесказанного, может показаться, что соединение алюминиевых проводов дело непростое. Однако это не так! В процессе соединения алюминиевого провода с медным проводом нужно просто соблюдать технологию. Рассмотрим несколько известных методов соединения алюминиевого провода с медным:

Возможна электрохимическая коррозия

Это один из легких методов соединения провода. При этом абсолютно не требуется никакая квалификация, а также особые знания. Но в результате получается далеко не надежное соединение. Почему? Все связано с тем, что в период колебания температуры происходит линейное расширение проводов и, как следствие, между ними образовывается зазор, который в свою очередь увеличивает сопротивление. После, контакт окисляется и спустя некоторое время разрушается.

Обратите внимание! Такое явление произойдет не в первый год. Но если вам хочется создать надежное и качественное соединение, тогда стоит подумать об более надежном альтернативном варианте.

Как же выполняется такое соединение? Здесь важно чтобы один провод не обвивал другой, а они оба обвивались между собой. Чтобы соединение вышло качественным медный провод можно залудить припоем. При этом нет ограничения по диаметру соединяемых проводов. Если медный провод многожильный, то в обязательном порядке его необходимо пролудить припоем. Если провод толстый, то достаточно будет три витка, а на тонком до 1 мм необходимо сделать пять витков.

Резьбовое соединение

Один из самых надежных вариантов соединения алюминиевых и медных проводов при помощи гаек и винтов. Такое соединения обеспечит на протяжении долгих лет качественный контакт. Данным методом можно соединять провода разного сечения. многожильные и одножильные.

Итак, с конца провода для начала требуется снять изоляцию. После на винт надевают пружинную шайбу, обычную шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в конце гайку, которая закручивает всю конструкцию.

Обратите внимание! Если проводник имеет жилу 2 мм, то винт должен быть М4.

Ремонт своими руками

Как соединить провода

Если вы делает ремонт в доме или квартире своими руками. то проводка (так называемые скрытые работы) должны быть первыми в этом списке, наравне с установкой сантехники. Изучив это мини-пособие, вы наверняка сделает электричество в доме намного лучше, чем наемные Равшан и Джамшут. Самое главное правило доморощенного электрика #8211 не соединять провода под напряжением #8211 это могут только спецы. Перед тем, как приступать к работе с электропроводкой, ознакомьтесь с мерами безопасности.

1. Скрутка. С обоих проводов удаляется верхний изоляционный слой длиной до 5 сантиметров на каждом конце. После этого хвостики проводов складываются в одном направлении и скручиваются. В завершении изолируются с помощью термоусадочного кембрика или изоляционной ленты не менее трех слоев. Этот способ не указан ни в едином пособии для электриков и существует только как подготовительный этап к дальнейшей работе (пайка, сварка). Могут возникнуть проблемы, если вы решите соединить этим способом старые алюминиевые провода (выполнена вся проводка в старых панельных домах) и медные, которые широко используются сейчас. Контакт этих двух металлов нежелателен.

2. Соединение с помощью клемников. Подобно первому способу, снимаем изоляцию с провода на расстоянии 12 миллиметров (в зависимости от сечения провода и типа клемника может варьироваться от 0,8 до 1,5 см). Провода вставляются в клемник #8211 винтовой, самозажимной или самоизолирующий зажимы. Винтовые для соединения проводов в бытовых условиях используют чаще остальных, но при соединении алюминиевого провода нужно быть осторожным, чтобы не пережать его и не переломить место соединения.

Алюминий #8211 металл мягкий и для него актуально понятие текучесть. В случае, если перетяните винт, со временем контакт просядет и возникнет необходимость подтянуть винты в клемнике. Дополнительная изоляция не предусмотрена. Самозажимные клемники #8211 принцип тот же, но функцию удерживающего элемента выполняет удерживающая пластина. Здесь из несомненных плюсов #8211 скорость монтажа проводов даже #8220 чайником#8221. Из неудобств #8211 клемники занимают больше места в коммутационной коробке по сравнению с другими видами соединений. Кроме того, при монтаже проводов в клемники концы многопроволочных жил необходимо обпаивать или использовать специальные наконечники, которые продаются в магазинах или на рынке (разного диаметра сечения проводов). Самоизолирующие зажимы представляют из себя диэлектрический колпачок, внутрь которого вставлена конусообразная пружина. Окончания проводов зачищаются по 1,5 сантиметра,

складываются и как бы вкручиваются в этот колпачок. Но по опыту данное соединение наименее надежное и долговечное.

3. Соединение обжимом. Для этого способа нам понадобятся специальные обжимные клещи и гильзы, причем желательно диаметр гильзы не должен существенно превышать диаметр коммутируемых проводов (как, впрочем, и быть меньше). Как всегда, зачищаем провод от изоляции на длину гильзы (их пополам для экономии ни в коем случае не разрезать), скручиваем жилы между собой, вставляем их в гильзу и обжимаем клещами. Если понадобится добавить провод, то гильза удаляется путем откусывания, поэтому стоит учесть запас.

4. Соединение пайкой. В современной электротехнике это

самый оптимальный способ по соотношению цены и качества. Производится бытовым паяльником мощностью до 100 Вт, если 2-3 провода небольшого сечения или горелкой, если количество проводов и сечение больше. Используется припой в сочетании с флюсом, причем рекомендуется использовать не кислотные флюсы, так как их не нужно промывать после пайки. Для пайки алюминия есть специальные припои. Для изоляции можно использовать термоусадочный кембрик или не менее трех слоев изоляционной ленты.

5. Соединение сваркой. Этот метод требует достаточных навыков и опыта, а также специальной аппаратуры, но по надежности и долговечности равных ему нет. Нам понадобится инверторный сварочный аппарат или трансформатор и угольные электроды, средства защиты глаз и рук, так как метод ничем не отличается от обычных сварочных мероприятий. Провода зачищаются и скручиваются на расстоянии 50 мм от края так, чтобы их концы были на одном уровне #8211 для этого можно подрезать скрутку, затем на нее закрепляют #8220 массу#8221 сварочного аппарата и подносят к краю заряженный угольный #8220 карандаш#8221. Сварка происходит 1-2 секунды так, чтобы не оплавилась изоляция жил. Сваренный конец изолируется кембриком или изолентой не менее трех слоев.

Предлагаем вам посмотреть видео на тему:

#8220 Как соединить провода#8221

Способы соединения проводов

Здравствуйте, дорогие читатели! Сегодня я вам предлагаю небольшой обзор способов соединения проводов. В этой статье я постараюсь затронуть все возможные виды соединений, и дам небольшие комментарии о том как и где их лучше применять !

Все вы знаете и многие даже сталкивались с таким распространенным видом соединения, как скрутка.

Но современной редакцией ПУЕ такой способ соединения проводов как скрутка является запрещенным. Но об этом мы поговорим чуть ниже по тексту.

Все основные способы соединения проводов.

Согласно ПУЭ, соединения проводов должны выполнятся одним из следующих способов:

Итак, давайте рассмотрим каждый из приведенных способов поподробнее.

Опрессовка.

Сварка это уже более сложный и требующий квалификации и оборудования процесс.

Соединение сваркой представляет из себя скрученные провода, а конец скрутки контактной сваркой сваривается и образует на конце скрутки шарик. Таким образом, провода соединены намертво и контакт между ними безупречный. Единственным недостатком такого способа является неудобство его использования и, относительная, сложность процесса.

Для того, чтобы сделать соединение проводов этим способом понадобится:

  • средства индивидуальной защиты при сварке (очки, перчатки)
  • Сам сварочный аппарат.
  • электрод.
  • Флюс, для защиты места сварки от окисления.
  • зачищаем провода от изоляции 4-5 см.
  • делаем скрутку, можно откусить конец скрутки для того чтобы провода заканчивались на одном уровне.
  • Насыпаем флюс в углубление электрода и прижимаем конец скрутки к электроду.
  • Включаем сварку и после сваривания отводим электрод.
  • Образовавшуюся контактную сварку «шарик» на конце скрутки зачищаем металлической щеткой и изолируем.

Пайка – это способ соединения проводов который очень похож на сварку с той разницей что провода не свариваются между собой а скрепляются припоем.

При соединении проводов пайкой контакт так же получается отличный. но область применения соединения проводов пайкой ограничивается механическими или термическими воздействиями на место соединения.

Для соединения проводов пайкой нам понадобится:

  • Зачищаем провода, которые необходимо соединить от изоляции.
  • наждачной бумагой нужно зачистить каждую из соединяемых жил, для металлического блеска.
  • необходимо залудить место спайки, для этого можно, если вы используете канифоль, нагреть скрутку и прижать ее к кусочку канифоли пока скрутка не утопится в расплавленной канифоли.
  • Хорошо пропаять припоем скрутку.

При этом следите, чтобы провода не нагревались чересчур сильно. чтобы изоляция не оплавилась.

В общем-то, спайка и сварка достаточно надежные способы соединения проводов, но они более сложные и трудоемкие, чем остальные, поэтому и применяются реже.

Но, в случаях, где необходимо сделать действительно очень качественное соединение проводов. их применение целесообразно.

Соединение клеммниками.

С помощью клемм можно соединить два провода, такой способ соединения можно использовать для соединения разных металлов. Но, при использовании таких клемм с алюминиевыми проводами, необходимо учитывать свойство текучести алюминия. То есть, со временем, даже у очень хорошо зажатого в таком клеммнике алюминиевого провода, контакт ухудшается, что вызывает повышенное тепловыделение. По этому, при использовании таких клемм с алюминиевыми проводами, необходимо время от времени дожимать винт.

Говоря о клемных соединениях, стоит упомянуть и самозажимные Клеммники WAGO . Кто не знает что это за соединения рекомендую прочитать статью приведенную по ссылке.

Несомненно, любой электромонтажник, которому придется выбирать способ соединения проводов. выберет наиболее простой и быстрый способ. Одним из самых простых в употреблении и быстрых способов соединения проводов, на сегодняшний день, являются такие клеммники.

К характерным особенностям клемм WAGO можно отнести:

  • наличие клемм 2-8 мест, для зажима проводов.
  • сечение проводов, которые можно подсоединить 0,75 –4 мм. Кв.
  • Внутри клеммника антиоксидная паста, которая препятствует окислению проводников.
Способы соединения алюминиевых и медных проводов.

Для электропроводки новых домов такая проблема не столь актуальна. В новостройках закладывается медная проводка. А вот те кто живут в старых домах с этой проблемой могут столкнуться. А как показывает практика часто и сталкиваются.

Основные проблемы с алюминиевыми проводами в том, что они очень легко ломаются. И часто это происходит в очень неудобных местах.

Приведу пример: В выключателе, или розетке со временем или из-за обстоятельств перегорает алюминиевый провод. Часто это происходит из-за превышения рассчитанной на него нагрузки. По этой теме есть отдельная статья. Выбор сечения провода . рекомендую прочитать.

В попытках починить люди лезут в эту розетку, разбирают ее, и #8230 при попытках монтажа провод обламывается. И зачастую под самой стенкой. И тут то ничего кроме как добавить кусочек провода и не остается. Делается скрутка, к слову не очень хорошего качества, и ставится розетка.

Вмешательство в распределительную коробку, так же обычно заканчивается скруткой алюминиевого и медного проводов. Так как это наиболее простой вариант решения проблемы.

Ну, вот теперь мы знаем самые распространенные места возникновения проблемы соединения алюминиевого и медного провода.

Почему нельзя соединять алюминиевый и медный провод скруткой .

Причины аж две, но сводятся они в итоге к одному следствию со временем контакт становится плохим. Это в свою очередь приводит к его нагреванию и всем отсюда вытекающим последствиям.

  1. Первая причина окисление алюминиевого провода. У слоя окиси сопротивление больше чем у самого алюминия и это приводит к чрезмерному нагреванию последнего.
  2. Вторая причина ослабевание контакта. Как вы знаете при нагревании любое тело, в том числе и провод расширяется. Но алюминий более мягкий материал чем медь. И электро проводимость у него меньше, а значит греется он сильнее. В результате множества циклов расширения и сужения контакт ослабевает и начинает греться все сильнее.
Основные способы соединения алюминиевых и медных проводов.

Основным принципом такого соединения является отсутствие непосредственного контакта между проводниками. Это достигается путем соединения их через всевозможные клеммники, ответвительные зажимы или муфты.

Всего выделяют три основных способа:

  • Болтовое соединения
  • Клемные колодки.
  • Ответвительные зажимы
  • Клеммники WAGO

О клеммиках Wago и клеммных колодках я уже рассказывал выше по тексту, по-этому повторятся не буду. А рассмотрю остальные два вида соединения медных и алюминиевых проводов.

Болтовое соединение проводов.

Такой вид соединения можно назвать самодельным. Используются практически подручные материалы.

Делаем болтовое соединение:
  • В первую очередь на соединяемых проводах необходимо сделать петли. Пример правильноо выполнения привожу на рисунке ниже :
  • Диаметр петель должен соответствовать диаметру болта, лучше всго будет их делать путем накручивания провода на сам болт.
  • После того как петли готовы, одеваете на болт поочередно Шайбу петлю медного провода шайбу петлю алюминиевого провода шайбу гайку.
  • Затягиваете гайку потуже, чтобы все это дело крепко держалось и не болталось.
  • Хорошенько изолируете всю электропроводящую часть этого соединения используя тряпичную изоляцию. Чем шире будет изо лента тем удобнее и легче будет качественно сделать изоляцию болтового соединения.

В итоге должно получится как-то так :

Ответвительные зажимы .

Этот способ соединения алюминиевых и медных проводов лучше подойдет для использования на улице. Сами же ответвительные зажимы бывают разных конфигураций, в зависимости от которой и будет варьироваться способ крепления в нем провода. Приведу примеры ответвительных зажимов для наглядности:

Думаю способ их применения не нуждается в дополнительных объяснениях. Применение такое же как и у клеммников. Только этот способ соединения проводов более капитальный. Он может применяться для ответвления питания для частного дома со столба, или в контуре заземления .

Подводя итог всему выше сказанному можно сказать, что существует множество способов соединения проводов и, каждый сможет найти наиболее подходящий в его случае способ .

В завершение хочу порекомендовать вам статью. Сравнение способов соединения проводов в которой я сравниваю соединение проводов скруткой и клеммником Wago. Занятный получился результат#8230

Но этом у меня все, а вы, на последок, можете посмотреть небольшое видео по теме:

P.S. Как вы считаете, какой способ соединения проводов лучше всего использовать. И какой используете сами ?

Источники:

Комментариев пока нет!

Способы соединения электрических проводов

При выполнении электроразводки неизбежно сталкиваешься с необходимостью соединять участки проводов между собой. Соединения выполняются в распределительных коробках, которые монтируются в стене или на стене. Обычно в такой коробке соединяются провода, ведущие к автомату в распределительном щитке, и провода, отходящие к розетке, светильнику, выключателю. Ещё один провод может транзитом идти от нашей коробки к следующей. Все соединения, естественно, выполняются в соответствии со схемой.

Вмонтированная в стену Распределительная коробка

Итак. прежде чем бежать и соединять провода вспомним какие основные виды соединении существуют :

  • скрутка проводов и дальнейшая их пайка или сварка ;
  • соединение с помощью клеммных колодок ;
  • соединение с помощью «орешков»;
  • соединение нулевых проводов с помощью соединительных шин;
  • пружинные клеммы типа WAGO ;
  • использование болтового соединения.
  • соединение с помощью гильз.

Старый добрый способ соединения – скрутка

Чтобы скрутить провода и заизолировать место скрутки, не надо ничего, кроме пассатижей и изоленты. Качественно и аккуратно выполненные скрутки медных жил живут по нескольку десятков лет. Не надо забывать зачистить оголённые участки токопроводящей жилы (ТПЖ) перед их скручиванием.

Для пущей надёжности скрутку можно пропаять, используя для этого стандартный оловянно-свинцовый припой и канифоль или другой флюс. Ещё лучше пропустить через место соединения кратковременный сварочный ток. На конце скрутки образуется наплыв (капля) из меди, такое соединение прослужит пока не разрушится изоляция. Сваривать и паять можно только медные жилы. Но если мы взглянем в ПУЭ. то увидим что скрутка запрщается. особенно в деревянных домах и банях. поэтому делают скрутку с пайкой или сваркой .

скрутка с пайкой и скрутка сваркой

Вообще, добиться надёжности соединения проводников из алюминия гораздо сложнее, чем того же для меди. Выполняя скрутку алюминиевых проводов в силу механических свойств материала очень легко порвать или сломать оголённую часть ТПЖ. Используя винтовые и вообще резьбовые соединения для алюминиевого провода надо периодически протягивать контакты, так как материал со временем «плывёт», сопротивление контакта постепенно ухудшается, и в результате возможно подгорание контакта и, в худшем случае, пожар.

Основная проблема, которая может возникнуть при выполнении обычной скрутки – электрохимическая коррозия при попытке соединения жил из различных материалов, особенно опасно пытаться делать скрутки проводов из меди и алюминия. В практике известен не один случай, когда приходилось переделывать подобные соединения.

Для выполнения скруток однородных по материалу широко применяется СИЗ (соединительный изолирующий зажим). Колпачок СИЗ накручивается на соединённые вместе жилы, обеспечивая их скрутку и обжимая оголённые участки ТПЖ. Изоляция такого соединения достаточно надёжна, и точно не хуже, чем при использовании изоленты. При использовании СИЗ необходимо очень аккуратно следить за соответствием типоразмеров колпачка и соединяемых проводов.

Клеммные колодки

Широко распространены соединения при помощи клеммной колодки. В пластиковом корпусе колодки установлены контактные гильзы (как правило, латунные) с внутренней резьбой. Надёжный контакт обеспечивается винтами, зажимающими вставленный в гильзу провод.

Ответвительные кабельные сжимы

Для надёжного соединения проводов из разных материалов и для ответвления проводов от основной (магистральной) линии без её разрыва используются кабельные сжимы («орешки»). Сердечник «ореха» состоит из двух прижимных плашек и разделительной центральной пластины. Вся эта конструкция стягивается болтами. Основная особенность кабельного сжима – это то, что соединяемые жилы контактируют друг с другом только через стальную разделительную пластину. Часто «орехи» используют при устройстве ввода в дом или квартиру для перехода с магистрального алюминиевого провода к медной внутренней разводке.

Зажим «Орех» без крышки

«Орех» полностью в собранном виде

Соединительные шины

Для соединения большого количества жил рабочей нейтрали или защитного заземления в распределительных щитках широко используются шины. Нулевая шина крепится к конструкции щита или устанавливается на DIN-рейку через изолирующую подставку, «земляная» шина – крепится непосредственно к корпусу. И та, другая шины имеют несколько отверстий с прижимными винтами для подключения жил.

Шина для заземления

При применении винтовых клемм усилие, с которым жила прижимается к контакту, со временем ослабевает, особенно в случае контакта с алюминием. Контакт ухудшается, место соединения начинает греться. Это приводит к необходимости периодической ревизии и протяжки резьбовых контактов.

Пружинные клеммы

Существенно ускоряют процесс монтажа пружинные безвинтовые клеммы. Их конструкция разработана в германской фирме WAGO в пятидесятых годах двадцатого века. Клеммы для строительного монтажа на основе плоскопружинных зажимов позволяют надежно соединять любые медные и одножильные алюминиевые провода в любой комбинации без использования специального инструмента.

Основное преимущество пружинных клемм — сама пружина подвижна всегда, во весь срок службы клеммы зажимы из пружинной стали создают заданное зажимное усилие. Оно автоматически согласуется с сечением проводника, усилие прикладывается к поверхности жилы, не деформируя её. Таким образом обеспечивается постоянный контакт.

Монтаж провода в WAGO серии 222

Применение пружинных клемм позволяет сократить время электромонтажа (особенно это важно при больших объемах работы), для каждого проводника имеется отдельное клеммное место, проводники не повреждаются, обеспечивается надёжная защита от случайного прикосновения к неизолированным контактам, все соединения выглядят эстетично и компактно.

Существуют пружинные клеммы с втычными контактами (например, клеммы WAGO серий 773, 2273). Такие клеммы можно использовать только для одножильных проводов. Оголённый конец жилы просто вставляется в такой клеммник с небольшим усилием. Для разъединения контакта провод также с небольшим усилием выкручивается из клеммника.

Ещё более удобны универсальные клеммы – «защелки» (например, клеммы WAGO серий 222, 221). Их можно применять при сборке временных схем, так как установление и разъединение контакта занимает несколько секунд. Такие клеммы позволяют соединять провода из разных материалов и разного сечения.

Луженая токовая шина обеспечивает постоянно надежное и газонепроницаемое соединение. Для примера — рабочие характеристики 221 серии — 32 А/450 В и максимальная температура 105 °C. Допускается использовать клеммы 221 серии при температурах окружающего воздуха до 85 °C.

Рекомендуется перед подключением алюминиевого провода заполнить клемму специальной контактной пастой, снимающей окисную плёнку и препятствующей дальнейшему окислению жилы. В номенклатуре WAGO предусмотрены клеммы, заполненные такой пастой при изготовлении.

WAGO 308 с пастой

Существуют специальные пружинные клеммы для подключения светильников. Типичные параметры таких клемм – с монтажной стороны возможно подключить один или два медных или алюминиевых одножильных провода сечением до 2,5 кв. мм; со стороны светильника – любой медный провод такого же сечения. Номинальный ток для медных проводов 24 А, для алюминиевых – 16 А.

Соединения разных материалов болтом

При соединении медных и алюминиевых проводов необходимо исключить непосредственный контакт этих металлов. Для этого можно использовать ответвительные кабельные сжимы («орешки»). Можно использовать пружинные клеммные соединители. Можно использовать обычный стальной болт, на который навиваются изолированные концы провода из разных материалов. Между проводами на болт обязательно надо надеть стальную шайбу, желательно для долговечности соединения подпружинить его шайбой Гровера.

Конечный вид соединения проводов из разных металлов

Гильзовые соединения

Самый надежный способ соединения это гильзовый. Необходимо подобрать саму гильзу под сечение проводов. С одной и другой стороны поместить провода и специальными клещами обжимается гильза с проводами .

Опрессовка гильзы специальными прессом

После этого гильза изолируется изолентой или термоусадочной трубкой. Конечно. качество соединения хорошее ,но работа увеличивается в разы. Тем более гильзы подобрать и купить в магазине трудновато.

Похожие статьи

Распределительные электрические щиты

Маркировка кабелей и проводов

Электропроводка под полом

Как сделать проводку в бане

Как получить технические условия на подключения электричества

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх.

Как лучше соединить провода

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

ПУЭ: п2. 1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т.п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

Типы соединений проводов:

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.
Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.
На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

• универсальные, снабженные натяжной пружиной;

• специализированные плоско-пружинные клеммы.

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Достоинства соеденительных клемм Wago

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
2. Возможность довольно быстрого подключения без использования специализированного инструмента.
3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
4. Высочайшая надежность контактов.

5. Возможность внесения изменений в проводку, не нарушая соединения.
6. Наличие отдельного гнезда для каждого провода.
7. Высокая виброустойчивость и ударопрочность.
8. Автоматическое регулирование усилия зажима на провод.
9. Отсутствие необходимости в уходе и специальном обслуживании.
10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
12. Прекрасное соотношение качества и цены.

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:
1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.

2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.

3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.
Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.
При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

Винтовые клеммные соединения

Второй тип — это клеммники с винтовым соединением. Это наиболее распространенный тип таких устройств. Недостаток винтовых клеммников — это необходимость периодической подтяжки винтов, что очень неудобно, особенно если клеммник находится в труднодоступном месте или их много. Общеизвестны китайские клеммники из прозрачного полиэтилена с латунными втулками и винтами. Немало пожаров произошло по их вине, точнее по вине плохого контакта в них.

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Обычно применяются для коммутации проводов в распределительных коробках. Материал: полиэтилен, полиамид, поликарбонат, полипропилен. Если вы работаете с алюминиевыми проводами, то такие блоки клеммников лучше не использовать — в винтовых клеммниках они сильно деформируются и могут быть переломаны.

Соединительные изолирующие зажимы (СИЗ)

Третий тип, это «колпачки» или соединительные изолирующие зажимы (СИЗ). Применяются для соединения однопроволочных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное 2,5 мм2 (в зависимости от производителя СИЗ). Имеют изолированный корпус из полиамида, нейлона, или огнеупорного ПВХ, благодаря чему провода не нуждаются в дополнительной изоляции, в которой запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам.

Скрутка проводов сама по себе запрещена ПУЭ, хотя со скрутки начинается большинство соединений. Для того, чтобы скрутка перешла в разряд разрешенных способов сединения, необходимо добавить некое специальное устройство. В нашем случае это будет СИЗ (соединительный изолирующий зажим). Предпологается, что эти пластиковые колпачки с металической пружиной будут прочно удерживать скрутку. Ввиду небольшого размера СИЗов мы вынуждены будем уменьшить длинну скрутки до 10-15 мм, что, несомненно, ухудшит контакт.

Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.

Силовой провод для электроплиты

Пайка и сварка проводников

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем использование клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключит сварочник, после изолировать все провода. В случае необходимости перекоммутировать провода (например добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками все намного проще, но лучший контакт достигается с использованием пайки или сварки.

Комментарии 0

Источники:

Как правильно скручивать провода

При укладке проводки в доме не обойтись без соединения проводов. Ведь по дому прокладывается сеть с ответвлениями, для питания тех или иных электроприборов.

Надобность в соединении проводки

Для разветвления электрической сети используются распределительные коробки. Но предназначены они только для скрытия соединений ветвей электросети.

Надобность в соединении проводки встречается повсеместно. Соединяют разными способами проводку в доме, электроприборах, автомобиле, в общем, везде, где имеются провода.

Сейчас применяется несколько способов соединения проводки. В каждом из них имеются свои положительные и отрицательные качества.

Самыми распространенными способами являются:

  1. Скрутка;
  2. Пайка;
  3. Сварка;
  4. Использование клеммников, колодок;
  5. Использование самозажимных клеммников;
  6. Использование соединительных изолирующих зажимов (колпачки СИЗ).

Скрутка

Самым простым и распространенным способом соединить провода является обычная скрутка.

Для такого вида соединения из оснащения требуется всего лишь нож для зачистки изоляции и пассатижи, чтобы обеспечить надежность соединения. Однако в завершении, место скрутки нужно будет заизолировать.

Скрутка производится несколькими способами.

Самый простой – это взаимное перекручивание зачищенных концов проводки.

Для надежности желательно оголить провода не менее, чем на 5 см. Далее оголенные концы перекрещиваются так, чтобы края изоляции касались, а затем губками пассатижей захватывают перекрестие проводов и вращательным движением скручивают их.

После скручивания соединение загибается в одну из сторон так, чтобы скрутка лежала параллельно проводу. Затем производится изоляция соединения.

Второй способ – тоже эффективная и простая скрутка.

Зачищенные концы проводов посредине немного изгибаются, и в месте изгиба провода зацепляются между собой.

После конец одного провода обматывается вокруг второго, тоже производиться и с другим концом проводки.

Для надежности сделанные обмотки можно немного поджать пассатижами. Затем все изолируется.

Следующий способ – бандажное соединение. Для такой скрутки понадобиться отрезок зачищенного провода.

Два провода, которые нужно соединить, кладутся параллельно друг другу так, чтобы зачищенные концы касались по всей длине.

Затем имеющимся отрезком они обматываются, получается своеобразный бандаж.

Последний из используемых способов скрутки, которые можно встретить – скрутка желобком.

Чтобы ее выполнить, из концов проводов делаются небольшие крючки, которые перецепляются между собой, а после производиться обмотка одного края провода вокруг второго.

Более сложные виды соединения проводов представлены ниже.

Теперь о способах изоляции скруток.

Зачастую для изоляции применяются разного вида изоленты. При ее использовании обматывать нужно не только место скрутки, она должна заходить на изоляцию проводов не менее 2-3 см.

Читайте также:

Это обеспечит полную изоляцию, в том числе и от попадания влаги.

Помимо изоленты возможно использование термотрубок.

Такую трубку нужной длины одевают на один из проводов перед скручиванием.

Уже после скрутки трубка надвигается на место соединения. Чтобы она плотно обхватила проводку, ее нужно немного нагреть, к примеру, зажигалкой.

Из-за воздействия температуры трубка сожмется, обеспечив плотный обхват.

К положительным качествам скруток можно отнести простоту выполнения при минимальном оснащении, при этом они считаются вполне надежными.

Если обеспечена хорошая изоляция, то скрутка может прослужить длительное время. Также скрутка сама по себе – соединение разъемное, в любое время можно его перекрутить.

Она считается более предпочтительной в сетях, которые не закреплены и могут провисать, что особенно важно для автомобилей, где на проводку постоянно воздействует вибрация.

Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя.

Скруткой сложно объединить многожильные кабели. Они слишком мягкие, поэтому при растягивании возможен разрыв соединения.

Если в проводке используется несколько изолированных жил, то после изоляции каждой жилы общая толщина в месте соединения может быть очень большой.

Также скруткой не рекомендуется соединять кабели, сделанные из разного металла, к примеру, алюминия и меди.

Это скажется как на надежности, так и на повышенном сопротивлении в месте соединения проводов.

Пайка

Следующий способ соединения проводов, который часто используется – пайка.

Примечательно, что пайка – это лишь улучшение крутки. То есть, провода перед пайкой обязательно скручиваются, а затем паяются.

Для выполнения пайки используется паяльник и припой. Благодаря такому соединению можно значительно повысить прочность скрутки многожильного кабеля.

К достоинствам пайки можно отнести увеличение прочности, особенно это касается многожильных проводов.

После пайки в месте соединения сопротивление будет значительно ниже, а значит, скрутка греться не будет. Однако пайка применяется только на медной многожильной проводке, алюминиевые спаять не получиться. При этом пайка является очень хрупкой, и при неправильном ее выполнении соединение будет ненадежным.

Читайте также:

Сварка

Еще одним из способов улучшения скрутки является сварка. Опять же сварка – это лишь метод увеличения надежности скрутки.

Она неприменима для алюминиевых проводов, используется сварка только на медных кабелях большого сечения.

Надежность при сварке значительно выше, чем при пайке. Она является хорошим способом улучшить соединения в распределительной коробке, однако сварка все же не очень практична.

К тому же для нее понадобится специальное оснащение, сварочный инвертор.

Сварка не используется на алюминиевой проводке, дополнительным недостатком является возможность ослабления скрутки, поскольку при сильном нагреве проводов, что будет обязательно при процессе сварки, возможно послабление самой скрутки из-за изменения физических свойств металла.

Отдельными способами соединения пайку и сварку считать нельзя, они лишь обеспечивают дополнительную надежность.

Также после использования паяльника или сварочного аппарата место соединения все равно придется изолировать.

Клеммники и колодки

А вот использование клеммников и колодок – это уже совсем отдельный способ соединения проводов.

Клеммник и колодка представляют собой небольшую металлическую пластину с контактами на краях.

Эта пластина помещена в изолирующий пластик. Для зажима проводов зачастую используются болтики.

Разница между клеммником и колодкой сводится к тому, что клеммник позволяет соединить только два провода, а колодка рассчитана на несколько соединений.

Если просто, то колодка – это несколько соединенных вместе клеммников, позволяющих обеспечить несколько отдельных соединений.

Для соединения двух проводов достаточно очистить их концы от изоляции, причем много очищать не нужно, достаточно 0,5 см, важно только, чтобы очищенный конец доставал до контакта.

При этом оголенный провод не должен выступать за края клеммника, во избежание случайного его касания.

Далее отверткой болт зажимается, обеспечивая надежный контакт провода с пластиной.

С другой стороны клеммника закрепляется другой конец провода. Металлическая пластина будет играть роль моста между ними.

При использовании клеммника, ими соединяется только два провода, для последующих используется еще один клеммник.

Колодка же позволяет обеспечить несколько соединений, что при большом количестве проводов выльется в более компактные размеры.

Клеммники и колодки хороши тем, что позволяют соединить между собой проводку, сделанную из разных металлов и отличающиеся по сечению.

К тому же они являются разъемными, в любой момент можно отсоединить нужный провод. Они хороши как для одножильных, так и многожильных проводов.

К недостаткам их можно отнести увеличенные габариты соединения, особенно это касается колодок.

Спрятать клеммники и колодки может быть очень сложно. К тому же, обычные клеммники не позволят сделать врезку в проводку, скрутка это позволяет. Но о врезке – чуть ниже.

ЧИТАЙТЕ ПО ТЕМЕ: Что такое наконечники НШВИ для обжима проводов.

Клеммники самозажимные

Самозажимные клеммники – разновидность обычных клеммников. Они обеспечивают еще более быстрое соединение, поскольку даже не понадобиться использовать отвертку.

В них контакты подпружинены, поэтому для соединения кабелей достаточно в отверстия с контактами вставить концы проводки.

При установке нужно преодолеть усилие пружины, после чего она будет поджимать контакт к проводу. Отмечается, что такой способ очень удобен для многожильных проводов.

Из недостатков такого соединения можно выделить не особо надежное соединение, проводку из клеммника выдернуть будет несложно. Особенно это касается одножильных проводов большого сечения.

Общим для клеммников недостатком является возможность попадания влаги на контакты, что может привести к их окислению и нарушению

Читайте также:

соединения.

Колпачки СИЗ

Колпачки СИЗ – простой и удобный способ соединения. Производятся они трех типов – без контактов, а также с зажимным и подпружиненным контактом.

Колпачки без контактов сделаны только из изолирующего материала. Предназначены они для изоляции скрутки.

Они надеваются сверху на скрутку, предохраняя ее от попадания влаги.

Колпачки обеспечивают легкость доступа к месту соединения проводов, зачастую применяются в распределительных коробках.

В колпачках с зажимным контактом внутри установлено кольцо из мягкого металла. Такой колпачок надевается на скрутку, а для лучшего соединения пассатижами установленное кольцо сжимается.

Этот колпачок можно использовать и как отдельное соединение, без предварительной скрутки.

Очищенные от изоляции провода вставляются в кольцо колпачка, после чего оно зажимается пассатижами. Данные колпачки обеспечивают практически неразъемное соединение.

Идентично описанным работают колпачки с пружинным контактом, но зажимать у них ничего не нужно, надежность крепления будет обеспечивать пружина внутри. У такого колпачка соединение – разъемное.

Врезка провода

В конце несколько слов о врезке. Чаще всего для такого соединения используется скрутка.

На проводе, к которому нужно подключить другой провод, небольшой участок очищается от изоляции. На очищенный участок наматывается зачищенный конец подсоединяемого провода, после чего все изолируется изолентой.

Возможно применение для врезки специального клеммника. Он имеет Т-образную форму и состоит из двух половинок с проложенной в них пластиной.

Такой клеммник двумя половинками обхватывает очищенный участок, к которому будет производиться врезка. А к боковому отводу этого клеммника подсоединяется провод, который нужно запитать.

Здесь были рассмотрены все используемые типы соединений электрических сетей.

И хоть электрическая сеть используется давно, лучшим соединением двух проводов до сих пор является обычная скрутка, возможно, в дополнение усиленная пайкой или сваркой.

как правильно скручивать провода

Как бы ни были распространены в последнее время разнообразные зажимы и клеммы, самым популярным способом соединения проводов является элементарная скрутка. Однако вы должны знать, что правила устройства электроустановок запрещают применять скрутку в чистом виде (то есть без дальнейшей пайки или сварки контакта). Повысить «легальность» скрутки можно с помощью СИЗов.  Делаете скрутку, а поверх нее накручиваете СИЗ (соединительный изолирующий зажим).

Он создает достаточную плотность контакта и при разных нагрузках и перепадах температур, не позволяет контакту прослабиться. Подобрать СИЗы нужного размера, количества и качества с бесплатной доставкой можно здесь.

Виды скруток. Ошибки при скрутках

Во-первых вспомним что провода бывают алюминиевые и медные. Медные провода делятся на моножильные (одна цельная жила) и многожильные (гибкие).

Моножильные используют для стационарного подключения оборудования. Один раз проложил под штукатуркой, за гипсокартонном и забыл про них. Шевелить и изгибать такую проводку больше не требуется.

Многожильные применяют для передвижных аппаратов или временного подключения эл.оборудования. Там где проводку постоянно необходимо перемещать с места на место, менять ее расположение. Это домашние переноски, бытовая техника подключаемая в розетки.

Также их применяют при сборке щитовых, где наблюдается дефицит в свободном месте, и жилы приходится значительно изгибать чтобы завести в клеммы аппаратов.

Рассмотрим для начала как правильно скручивать провода из моножилы.  Процесс здесь не замысловат и всем известен. Берутся два провода, зачищаются на концах и начинают закручиваться между собой.

Китайцы даже придумали помощника-насадку в этом деле для автоматизации работы. Подробнее

Главные особенности и правила:

  • провода должны быть из одного материала (медь или алюминий)
  • жилу зачищать не менее 3-4см, тем самым увеличив полезную площадь соприкосновения
  • провода накладываются параллельно друг другу
  • оба провода должны быть скручены равномерно между собой
  • при скрутке одними пассатижами придерживайте место начала зачистки изоляции, а другими — закручивайте на конце. Изолированные части проводников не должны скручиваться  между собой.
  • количество витков которое должно получится в итоге -от пяти и более

Скрутки алюминиевых и медных проводов выполняются одинаково. Разница в том, что медные вы сможете раскрутить-закрутить несколько раз, а алюминиевые 1-2 раза. После чего они обломаются.

А если вам необходимо скрутить более двух проводов, скажем 4-5? Процесс ничем не отличается:

  • руками медленно закручиваете провода только придавая им форму будущей скрутки
  • берете двое пассатижей и придерживая вначале скрутку, стягиваете жилы на конце
  • длина зачищенных участков также должна быть 3-4см

Бывают ситуации когда необходимо, чтобы скрутка заняла как можно меньше места.  Либо не хватает места в распредкоробке, либо ее нужно затем протягивать через узкое отверстие. В этом случае технология немного отличается.

  • накладываете зачищенные жилы проводов крест на крест, в середине места зачистки
  • и начинаете их скручивать, чтобы концы после сворачивания оказались равноудалены друг от друга

По качеству и надежности такие скрутки уступают обычным.

Скрутка медного провода с алюминиевым

Непосредственно скручивать медный провод и алюминиевый нельзя. Такое соединение будет окисляться и в последствии может привести в лучшем случае к выгоранию контакта или в худшем к пожару. В таких случаях нужно пользоваться либо соединителями, либо использовать третий металл — сталь, как прокладку между медью и алюминием.

Берется простой болт с гайкой и шайбой. Зачищенным проводам на конце придается форма колечка. И эти кольца одеваются на болт.  Причем провод кольца должен изгибаться по направлению резьбы болта.

Алюминиевая жила зажимается стальной шайбой, а поверх этой шайбы накладывается медная. После чего контакт стягивается еще одной шайбой с гайкой. То есть для создания нормального контакта медного проводника и алюминиевого, вам понадобится минимум болт с гайкой и 3 стальные шайбы.

Скручивание многожильных проводов

Можно применить предыдущие описания работ для таких жил, но это не даст надежного механического контакта. Поэтому поступают следующим образом:

  • многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички». Можно сделать и несколько косичек, в зависимости от сечения провода.
  • провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
  • в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку
  • в итоге получается надежная, с хорошим механическим контактом скрутка

В конце хочу особо отметить, что рассмотренные виды скруток, не всегда дают хороший механический контакт.

Для надежного электрического контакта их рекомендуют пропаять или сварить между собой. Тогда вы на 100% будете уверены в безопасности электропроводки своей квартиры.

Статьи по теме

приспособления, колпачки, медные и многожильные провода

Содержание статьи:

В процессе организации электрической линии используются современные и устаревшие методы соединения кабеля. Скрутка проводов – простейший способ фиксации, но он запрещен ПУЭ. Однако при наличии знаний о правильности работ, можно безопасно произвести ответвление или дополнительный крепеж. Такое соединения в дальнейшем не приведет к короткому замыканию.

Опасность скрутки

Соединение жил между собой методом скрутки

В п. 21 гл. 2.1. ПУЭ скрутка в числе способов соединения проводов не прописывается. Правила разрешают использовать сварку, пайку, зажимы. Опасность скрутки электрических проводов заключается в следующих моментах:

  • повышение переходного сопротивления контактов при слабом затягивании жил;
  • ослабевание скрученного участка, приводящее к нагреву;
  • увеличение тока при слабом контакте;
  • оплавление изоляционной защиты проводника;
  • риски коротких замыканий, возгорания, удары человека током.

Несмотря на нормативный запрет, большинство мастеров прибегают к методике скручивания. Данный вариант подойдет для тестирования работы линии, выполнения кратковременной сети, на период ремонта.

Используйте специальные клеммники, чтобы скручивать жилы.

Плюсы и минусы

При помощи скрутки можно быстро соединять провода

Сплетение проводников не рассчитано на подключение мощных приборов – чайников, стиральных машин, обогревателей, холодильников, компьютеров. Несмотря на это у скрутки есть несколько преимуществ:

  • быстрый процесс организации;
  • при правильном исполнении – долговечность;
  • отсутствие необходимости в специальных инструментах;
  • создание сигнальных контактов;
  • дополнительное усиление при использовании технологии пайки;
  • минимум затрат на расходные материалы;
  • возможность повторного выполнения.

В числе недостатков выделяются:

  • обязательная изоляция скрученного участка;
  • нормальная работа линии только при подключении маломощных потребителей;
  • неудобство выполнения;
  • риски возгорания проводки при нарушениях алгоритма;
  • постоянные перепады напряжения и перегрузка скрученного участка.

Сплетение целесообразно при эксплуатации слабой по мощности техники – светильников, адаптеров питания.

Разновидности скруток

Разновидности скруток

Правильно сделав скрутку проводов, можно получить надежный и плотный участок. Мастера прибегают к различным видам соединения – безопасным и прочным:

  • Бандаж – к двум отрезкам прикладывается дополнительный и оплетает вокруг них. Так создается дополнительное усиление участка.
  • Желобок – при параллельной технике одна жила остается неподвижной, а вторая обвивается вокруг нее. Этот вид подразумевает проделывание одним кабелем 3-4 витка вокруг второго. Затем первый прокладывает плотно параллельно второму и снова делается 3-4 витка;
  • параллельное соединение. Два проводника со снятой на одинаковом уровне изоляцией укладываются рядом. Кончики плотно перекрещиваются и закручиваются в любую сторону.

Все типы скруток можно использовать в качестве временного крепления.

Скрутка проводов по ПУЭ

В правилах устройства электроустановок сказано, что для скручивания можно использовать отрезок 3-6 см. Нормативы допускают соединение многожильных и одножильных кабелей с зачисткой концов на 4-8 см. Многожильный проводник требуется уложить на одножильный и накрутить на 4 см.

ПУЭ устанавливают тип провода для домашней линии. Алюминиевый кабель должен быть с сечением 2,5-4 мм2, медный – 1,5-2 мм2. Силовой шнур ВВГ и ПВ применяется только с ПВХ-оболочкой. Провод типа ШВЛ и ШТБ с сечением 0,5-0,75 мм2 – с изоляцией из резины или ПВХ.

Процесс подготовки жил к скручиванию

Зачистка изоляции

Чтобы скрутить электрические провода, понадобится обесточить сеть, выключив вводный автомат. Далее понадобится:

  • выбрать инструмент с заизолированными рукоятками и перчатки из диэлектрического материала;
  • снять с жил изоляционное покрытие так, чтобы металлическая часть осталась целой;
  • намочить салфетку в любом обезжиривателе (уайт-спирит, ацетон, жидкость для снятия лака) и вытереть оголенные части;
  • наждачной бумагой зачистить участок жилы так, чтобы он приобрел характерный металлический блеск.

Скрутку можно начинать только после подготовки.

Варианты скручивания многожильных проводов

Многожильным является провод с металлической центральной частью в виде тонких жил. Элементы переплетаются между собой, образуя свивку с наружной изоляцией. Производители могут покрывать проводки полиуретаном, добавлять капроновые нити для улучшения прочности. Защита усложняет процесс снятия изоляционного слоя.

Скрутку изолированных многожильных проводов выполняют несколькими способами.

Параллельное соединение

Простейший вариант, когда две зачищенные жилы укладываются крест-на-крест одна на одну. Скручивать допускается только участок без изоляции. Параллельная скрутка обеспечивает надежность контактов, но не защищается от разрывов с усилием.

Технология подходит для проводников из меди – одного монолитного и одного многожильного. Алюминиевые проводники с разным сечением также допускается соединять параллельно. В случае с монолитным проводом понадобится снять больше изоляции, чем с многожильного.

После скрутки должен остаться отрезок, из которого создается дополнительный изгиб в сторону фиксации. Подобный прием усиливает прочность соединения.

Параллельным способом можно зафиксировать больше 2-х проводов.

Последовательный тип шва

Скрепить провода вместе нужно так, чтобы каждый из них накладывался на другой:

  • жилы зачищаются от изоляционного покрытия;
  • зачищенные элементы укладываются друг на друга;
  • скручивание начинается с центра так, чтобы один провод обвивался вокруг второго;
  • аналогичным образом закручивается второй контакт.

Ввиду минимальной надежности соединение подходит для двух кабелей.

Бандажная скрутка

Оптимальный способ делать крепление многожильного провода:

  • подбирается два типа провода – жесткий для фиксации и мягкий для навивки;
  • с жил снимается изоляция так, чтобы длина оголенных участков была одинаковой;
  • проводники укладываются параллельно;
  • для фиксации жил между собой используется третий зачищенный провод.

В качестве скручиваемых изделий нужно выбирать больше 2-х жестких кабелей. Навивка организуется при помощи гибкого мягкого провода.

Особенности скручивания одножильных проводов

Техника удаления изоляции с проводки

Чтобы скручивать одножильные провода плотно и правильно, подойдет параллельное соединение. При выполнении работ необходимо:

  • снимать изоляцию под углом меньше 90 градусов;
  • действовать аккуратно, если материалом кабеля является алюминий;
  • зачищать для соединения изоляцию на отрезок, равный 3-4 см;
  • уложить два кабеля друг на друга на 1,5-2 см выше оголенного места под углом 45 градусов;
  • придерживая левой рукой участок выше среза, начинать скручивать жилы;
  • работать так, чтобы вначале была скрутка с изоляцией, а потом – оголенный отрезок;
  • окончить процесс скручивания пассатижами для дополнительной плотности.

Готовую скрутку можно сразу не покрывать изоляцией. Линия должна проработать 2-3 часа. После этого нужно выключить автомат на вводе и проверить температуру узла. Нагрев свидетельствует о ненадежности крепления – его понадобится переделать. При отсутствии нагревания можно изолировать жилы.

Инструменты для скрутки проводов

Термоусадочные трубки для проводов

Чтобы правильно скрутить провода между собой, понадобятся:

  • канцелярский или кухонный ножик;
  • кусачки или бокорезы;
  • стриппер;
  • опрессовыватель гидравлического или ручного типа;
  • паяльник – для снятия изоляции;
  • трубка с термоусадкой;
  • строительный фен;
  • шуруповерт.

Вместо паяльника можно использовать электрический выжигатель.

Порядок работы

Зачистка проводов

Поэтапный алгоритм скрутки можно рассмотреть на примере сплетения многожильного и моножильного шнура. В данном случае лучше работать в технике ответвления:

  1. Зачистка участка с конца проводников – длиной на 3-4 см стриппером или канцелярским ножом.
  2. Размещение термоусадки на одном из кабелей.
  3. Обезжиривание отрезков без изоляции специальным средством.
  4. Отгиб одножильного конца на 180 градусов для дальнейшего прижатия скрутки.
  5. Обкручивание многожильного шнура поверх одножильного. Понадобится 5-6 витков по часовой стрелке.
  6. Зажатие плоскогубцами отогнутого одножильного кончика и прижатие его к соединению.
  7. Размещение термоусадки на место скрутки и фиксация ее при помощи строительного фена.

Термоусадка должна плотно зафиксировать скрутку.

Средства изоляции соединения

Заизолировать полученный узел нужно качественно. С этой целью используется три технологии.

Изоляционная лента

Изоляционная лента

Лента с липкой основой изготавливается из полиэфирной и эпоксидной пленки, стеклоткани и слюды, ацетатного материала и бумаги. Для изоляции бытовой электросети подойдет лента с ПВХ-пленкой класса П и каучуковой клейкой стороной. Материал обладает хорошей адгезией, эластичностью и плотностью. Закрытие скрутки изолентой осуществляется пошагово:

  1. Намотка начинается на 2-3 см выше оголенного участка, поверх изоляции провода.
  2. Лента наматывается под небольшим углом по направлению к концу скрутки.
  3. На месте кончика материал загибается вокруг него и наматывается в обратную сторону.
  4. После места намотки лента подрезается канцелярским ножом или ножницами.

Двухслойное покрытие изоляционной лентой обеспечит надежность и максимальную герметичность контактного соединения.

Изолента подходит для скруток электрических шнуров, расположенных в сухом помещении.

Трубка с термоусадкой

Термоусадка для проводов

Термотрубку производят из специальных полимеров, которые в условиях обдува горячим воздухом или от воздействия теплой воды сжимаются и расширяются. Термоусаживаемый материал можно располагать поверх предметов со сложным рельефом. При работе со скруткой жил изделия обеспечивают качественную изоляцию, защищают от разрывов.

Процесс изоляции осуществляется так:

  1. От трубки отрезается кусочек, на 1 см больше оголенного участка.
  2. Кусочек надевается на 1 провод до начала шва.
  3. Выполняется скрутка кабеля.
  4. После скручивания жил термотрубка натягивается на место скрутки.
  5. Строительным феном или зажигалкой на расстоянии 1-2 см нагревается трубка. Под тепловой струей она уменьшится и плотно прижмется к участку.

Проводники, заизолированные термотрубкой, согласно ГОСТ, допускается укладывать в ванной, погружать в грунт или воду.

Строительный изолирующий зажим

При организации домашней или квартирной проводки целесообразно использовать специальные колпачки СИЗ. Изделия надеваются на место для изоляции после выполнения скрутки. Кончик колпачка обрезается, а сам СИЗ с усилием надевается на провод. Специальные пружинки на поверхности раздвинутся и плотно обхватят соединение. Для дополнительной прочности можно повернуть колпачок по направлению часовой стрелки.

При использовании СИЗ скрученный участок можно не пропаивать.

Рекомендации профессионалов

Опытные электрики дают несколько советов, как применить скрутку и рассмотреть все риски такого соединения.

ПУЭ разрешает

Использование пайки

Полностью запретить скрутку нормативы не могут. Ее допускается использовать в сочетании с технологиями:

  • сварки: крученные провода дополнительно спаиваются для обеспечения неразъемности контакта;
  • пайки: припои не могут придать соединению механической прочности. По этой причине жилы скручиваются, спаиваются, изолируются и помещаются в распредкороб.

Для дополнительной плотности свитых жил используйте винтовые клеммники.

Соединение проводников из разных материалов

Результат соединения меди с алюминием

Соединять в одну скрутку медь и алюминий запрещено. Между ними возникает гальваническая пара, которая под воздействием влаги и химических процессов подвергается электролизу. Сопротивление разрушенных контактов увеличивается, а потом пропадает. В итоге шов нагревается и обгорает.

Разница коэффициентов теплового расширения материала приведет к ослабеванию шва после остывания. Сопротивление начинает нарастать интенсивнее.

Появление оксидной пленки

Алюминий – материал, на поверхности которого всегда появляется оксидная пленка. Она повышает защиту кабеля, но вместе с тем увеличивается контактное сопротивление. Чтобы его исключить, жилы покрывают кварцевазилиновой пастой или приобретают специальные клеммники с данным наполнителем.

Скрутку, как тип соединения токопроводящих жил, допускается использовать только как временную меру. В условиях постоянной работы шов может привести к возгоранию проводки, пожароопасным ситуациям.

Скрутка проводов - как выполнить правильно

Мы не будем вам доказывать, что скрутка проводов – это хороший способ соединения. Да, её можно качественно выполнить и заизолировать. Также она отлично подойдёт в качестве временного варианта. Но по правилам устройства электроустановок (ПУЭ) для того, чтобы соединять провод или кабель, обычные скрутки не рекомендованы. Тем не менее, разговор о ней мы будем вести, и очень подробный. Во-первых, потому что вразрез с ПУЭ большинство соединений так и выполняется этим старинным «дедовским» методом. Во-вторых, потому что правильная скрутка является основным этапом наиболее надёжных способов соединения проводов – сварок и паек.

Для чего нужно хорошая скрутка?

Представьте себе, что два соединяемых провода скрутили между собой лишь бы как. Те, кто знаком с электротехникой, знают, что в месте контакта двух проводников возникает переходное сопротивление. Его величина зависит от двух факторов:

  • площади поверхности в месте контакта;
  • наличия окисной плёнки на жилах.

Для выполнения скрутки жила оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается окисной плёнкой, которая имеет приличную величину удельного сопротивления.

пример некачественно выполненной скрутки: место скрутки нагревается, изоляция плавится

Соответственно, если скрутка выполнена некачественно, переходное сопротивление увеличивается, что в свою очередь при прохождении электрического тока через место соединения будет вызывать нагрев. В итоге место скрутки может нагреться так, что произойдёт возгорание электропроводки. Наверняка каждому приходилось в жизни слышать фразу, что пожар произошёл по причине неисправности в электросети.

Чтобы такого не произошло, контактное соединение проводов должно быть максимально прочным, надёжным и безопасным. То есть скрутку необходимо выполнить настолько качественно, чтобы переходное сопротивление было стабильным и не менялось со временем.

Подготовка проводов к скрутке

Запомните! Никогда не делайте скрутку под напряжением, даже если у вас есть инструмент с изолированными ручками и диэлектрические перчатки. Для начала обесточьте рабочее место, отключив вводной автомат на квартиру или дом.

Чтобы получить хорошую скрутку, надо в точности выполнить следующие этапы:

  1. Зачистите соединяемые жилы от изоляции, при этом не допустите повреждения металлических поверхностей проводников.
  2. Смочите чистую тряпочку в уайт-спирите или ацетоне и протрите оголённые участки жил от грязи.
  3. Теперь при помощи наждачной бумаги зачистите жилы до металлического блеска.

А дальше можно приступать к скручиванию.

Многожильные провода

Скрутка многожильных электрических проводов может выполняться разными способами.

Параллельная скрутка

Наиболее простой метод – параллельная скрутка, когда оба зачищенных провода крест на крест накладываются друг на друга в месте зачистки изоляции и одновременно скручиваются. Такое соединение даёт надёжный контакт, но оно будет плохо переносить приложенное усилие на разрыв и вибрацию.

Этот метод лучше применять для медных проводов, когда один из них монолитного, а другой многожильного исполнения. Монолитный провод надо зачистить от изоляции немного больше, чем многожильный. После скручивания из оставшегося медного монолитного хвостика делается дополнительный изгиб в сторону скрутки, за счёт этого соединение получается более надёжным. Такой метод также подходит для скручивания алюминиевых проводников с разным сечением.

Преимущество параллельной скрутки состоит ещё в том, что её можно применять для соединения одновременно более чем двух проводов.

Последовательная скрутка

При последовательном способе каждый соединяемый проводок навивается на другой. Надёжность и контакт у такого соединения будут оптимальными, но применять эту скрутку можно лишь для двух проводов, не более.

Зачищенные жилы сложите крест на крест друг на друга приблизительно посередине оголённого участка и начинайте закручивать. Один провод обходит вокруг другого провода, точно также второй провод намотайте вокруг первого.

Бандажная скрутка

Соединить между собой многожильные провода можно методом бандажной скрутки. При этом соединяемые жилы зачищаются на одинаковую длину и прикладываются параллельно друг к другу. В таком положении они фиксируются третьим проводом, который плотно накручивается на оголённую поверхность соединяемых жил.

Обратите внимание, что при помощи такой скрутки можно соединять жёсткие многожильные провода, но в качестве фиксирующего обязательно надо использовать провод мягкий (гибкий). Чем плотнее вы сделаете навивку фиксирующего провода, тем надёжнее получится контактное соединение.

При помощи бандажной скрутки можно соединять более двух проводников.

Одножильные провода

Все выше рассмотренные методы скрутки многожильных проводов можно применять и для одножильных. Но лучше всего в данном случае пользоваться параллельным соединением.

Запомните самое главное, перед тем, как соединить провода одножильного исполнения, изоляционный слой на них следует зачищать только вдоль проводника под углом. Особенно это касается алюминиевых жил. Если вы проведёте ножом под углом 90 градусов по кругу проводника, изоляция, конечно, снимется. Но в дальнейшей работе при малейших движениях в месте надреза проводник со временем будет идти на излом и, в конечном счёте, жила поломается.

Зачистите на соединяемых жилах изоляционный слой на 3-4 см. Положите провода друг на друга под углом в 45 градусов, но не в месте оголённых жил, а на 1,5-2 см выше от того места, где произвели срез изоляции. Левой рукой крепко держите это место, правой начинайте скручивать оба провода. Сначала они будут скручиваться вместе с изоляционным слоем, потом уже пойдёт соединение чисто оголённых жил.

Какими бы сильными не были ваши руки, в конце обязательно закончите скручивание при помощи пассатижей, в особенности это касается опять же проводов из алюминия.



Ещё один важный совет! После того, как вы сделаете скрутку, не спешите её изолировать. Дайте электрической цепи поработать несколько часов, затем отключите вводной автомат на квартиру и проверьте температуру на месте скрутки. Если узел горячий, значит, контактное соединение получилось ненадёжным и его лучше переделать. Если нагрева не обнаружено, то скрутка выполнена качественно, может её заизолировать.

Если необходимо выполнить большое количество скруток, можно воспользоваться шуроповертом с самодельной приспособой, как показано в видео ниже:



Способы изоляции скруток

Сделать скрутку проводов – это ещё половина дела, очень важно качественно выполнить изоляцию этого места. Существует три способа, как заизолировать сделанный электрический узел: при помощи изоляционной ленты, термоусаживаемой трубки и колпачков СИЗ. Рассмотрим каждый из них более подробно.

Изолента

Изоляционная лента – специальный материал, главным предназначением которого является изоляция места соединения электрических кабелей и проводов. Какие бы не появлялись современные технологии, вряд ли можно встретить электрика, у которого в кармане не было бы рулончика изоленты. Это самый распространённый и недорогой изолирующий материал.

Разновидностей её существует очень много. Ленты изготавливают на основе слюды и стеклоткани, полиэфирной и эпоксидной плёнок, ацетатной ткани и бумаги. Для изоляции скрутки в бытовой электросети советуем пользоваться ПВХ лентой (в её основе используется поливинилхлорид). Для её изготовления берут поливинилхлоридную плёнку и наносят сверху клей. От качества этих двух компонентов зависит и качество самой изоляционной ленты, а соответственно и надёжность заизолированного места соединения.

Самой хорошей считается изолента, для изготовления которой используют клей на каучуковой основе и ПВХ плёнку класса А. Этот материал отличается такими положительными качествами, как:

  1. Высокая адгезия (сцепление разнородных поверхностей).
  2. Повышенная эластичность (отлично тянется и клеится).

Так что обязательно учтите это при покупке изоленты.

Изоляционную ленту следует наматывать на скрученный участок минимум в два слоя. Начинайте намотку на 2-3 см выше оголённой скрутки, лента должна накладываться поверх изоляции провода. Это позволит достигнуть максимальной герметичности и изоляционной надёжности, убережёт контактное соединение от попадания влаги. Далее мотайте немного под углом, двигаясь к концу скрутки. Дойдя до конца, загните изоленту вокруг кончика скрутки и продолжайте намотку теперь в обратную сторону. Дойдя до того места, где начинали намотку, обрежьте изоляционную ленту ножом. Для эффективности можете повторить то же самое ещё раз и сделать изоляцию в четыре слоя.

Такой лентой рекомендуется пользоваться для изолирования скруток, смонтированных в сухих помещениях.

Термотрубка

Термоусаживаемая трубка (сокращённо её называют ТУТ) изготавливается из термополимерных материалов, которые имеют свойство под воздействием горячего воздуха, воды или повышенной температуры изменять свою геометрическую форму и размеры (сжиматься или расширяться).

Основное преимущество термотрубок заключается в том, что их можно насаживать на предметы со сложным профилем, какой как раз и имеет скрутка проводов. Термоусаживаемая трубка обеспечивает отличную электрическую изоляцию и защищает от механических повреждений. Трубки выпускают разного диаметра. Материал, из которого их делают, не поддерживает горение и не токсичен.

Для термического воздействия на трубки применяют промышленные фены. Инструмент этот стоит недёшево и покупать его лишь для того, чтобы заизолировать сращивание проводов, экономически не выгодно. Поэтому в бытовых условиях часто пользуются обыкновенным феном либо зажигалкой.

Важно помнить, что при таком способе изоляции, термоусаживаемую трубку необходимо надевать на один соединяемый провод заранее (до того, как сделать скрутку).

Трубку отрезайте с запасом, когда она наденется на оголённый участок, то должна заступать на изоляционный слой проводника минимум на 1 см.

Когда соединение электрических проводов скруткой будет выполнено, натяните на это место трубку. Направьте на неё тепловую струю фена или пламя зажигалки, под действием горячего воздуха трубка моментально уменьшится в размерах и плотно обожмёт изолируемый участок. Надёжный, быстрый и недорогой способ.

Имейте в виду, что соединённые провода, которые заизолированы термотрубкой, можно использовать для прокладки в земле или при погружении в воду. Данный изоляционный материал рекомендуется к применению на улице, в банях и ванных комнатах, так как он надёжно защитит место скрутки от попадания влаги.

Как подобрать пользоваться термоусадочной трубкой показано в этом видео:

Колпачки СИЗ

При монтаже проводки в квартире или доме в качестве изоляции мест соединений можно пользоваться колпачками СИЗ (соединительный изолирующий зажим).

В этом случае достаточно сделать только качественную скрутку, без пайки. Кончик необходимо обрезать и надеть с усилием СИЗ, обжимные пружины внутри колпачка при этом раздвинутся и плотно обхватят соединяемый узел. Для лучшего облегания поверхности соединения, прокрутите колпачок по ходу часовой стрелки.

Теперь вы знаете, как правильно скручивать провода, какой материал лучше выбрать для изоляции места соединения. Из статьи понятно, что для выполнения скрутки совсем не обязательно быть профессиональным электриком, такая работа под силу любому, кто умеет держать в руках пассатижи. Только не забывайте, что скрутка – это лишь важный этап, который надо завершить сваркой или пайкой.

Скрутка проводов: видео, схемы, инструкция

Каждый человек, который имел дело с проводкой, знает, насколько важна скрутка проводов. На первый взгляд может показаться, что в этом нет ничего сложного, скрутил два провода между собой, заизолировал и все. Но, существуют и некоторые особенности, их стоит брать во внимание. Ведь если сделать хоть что-то не так, вы рискуете своим имуществом и здоровьем близких, ведь это может привести в возгоранию. В данной статье вы найдете все основные советы и способы, которые помогут ответить на вопрос: Как правильно сделать скрутку проводов.

Почему неправильная скрутка опасна

Скручивание всех проводов между собой это довольно популярный способ, но в тоже время он является самым опасным. Ведь если вы слабо загнете все жилы, через время они могут ослабиться, в этом месте появится слабый контакт. Это приведет к тому, что когда попадет напряжение кабель или провод перегреется, результат в этом случае один – короткое замыкание или поражение током человека.

Не зря в ПУЭ этот способ запрещен, хотя его и используют многие опытные электрики.

Но, не хочется так сильно вас пугать, если скрутка проводом между собой правильная, ничего не произойдет, и они будут вас служить все время. Чтобы сделать это, читайте наши основные способы. Хочу заметить, что кабель АБС имеет особенности, узнайте о них.

Инструкция скрутка проводов

Изначально мы поговорим о самом простом способе, когда нужно скрутить два одножильных провода между собой, если у них одинаковый метал.

  1. Зачищаем жилы между собой, достаточно 4-5 см.
  2. Контакты нужно обезжирить, можно взять тряпку, смоченную в ацетоне.
  3. Наждачкой все зачищаем до металлического цвета.
  4. Скрещиваем проводники между собой, одну из них накручиваем на другую, используя пассатижи. Минимально – пять витков.
  5. Вторую накручивает на 5-7 витков.
  6. Изолируем все. Ни в коем случае нельзя допустить того, что голый кабель будет торчать.

Теперь поговорим о том, как скрутить одножильный и многожильный провод. Используем первых два шага с инструкции выше. Далее мы должны скрестить два провода между собой, многожильный наматываем на средину одножильного, расстояние от 2.5 см от конца. Когда накрутили все ветки между собой, свободный конец загибаем с помощью пассатижей. Как это сделать смотрите на фото ниже.

Подобный способ подойдет и для случаев, когда нужно скрутить два многожильных провода между собой. Таким же образом происходит и скрутка 3 проводов, как это выглядит посмотрите на картинке ниже. Таким способом можно скручивать ВВГ провод.

Скрутка трех проводов

Схемы скрутки проводов

Скрутка проводов видео

Также посмотрите приспособление для скрутки проводов между собой, его можно сделать без особых усилий. Как, посмотрите это видео.

Советы от Все-электричество по скрутке проводов

Здесь вы найдете основные советы, которые помогут вам скрутить провода между собой безопасно. Настоятельно рекомендуем использовать их.

  • Скрутку лучше соединять пайкой или сваркой.
  • Можно использовать клеммы WAGO. С помощью них все можно делать быстрей и безопасней.
  • Зажимы СИЗ. Они повышают надежность соединения, по стоимости дешевые.
  • После того, как сделаете скрутку кабелей, включите электрическую цепь и подождите несколько минут (лучше полчаса). Если она нагреется – значит вы что-то сделали не так. Необходимо будет переделать.

Вот мы и рассмотрели с вами все основные способы скрутки проводов и кабелей между собой. Сложного ничего нет, но все рекомендации соблюдать нужно.

Рекомендуем к прочтению: Идеи как спрятать провода.

Как правильно делать скрутки проводов: 3 надежных способа

Скрутка — это самый старый, но при этом не потерявший надежности способ соединения проводов. Несмотря на большое количество различных зажимов, скрутка по сей день пользуется популярностью и стоит в розетках и распредкоробках десятилетиями. В этой статье мы расскажем, как правильно скручивать жилы, чтобы контакт был надежным. Показывать будем на примере многожильных и одножильных проводов.

Для выполнения всех манипуляций нам потребуются

  • нож,
  • изолента или термоусадочная трубка,
  • зажигалка (строительный или обычный фен),
  • пара плоскогубцев.

Скрутки без сварки

Способ 1:

Для начала зачищаем два провода так, чтобы «голые» концы были примерно по 4 см.

Немного подкручиваем концы, чтобы жилки не раскручивались, и начинаем закручивать жилы. Для этого прикладываем основание к основанию и начинаем плотно скручивать сразу два конца (не один вокруг другого). Закручиваем в ту же сторону, что до этого жилки на концах, чтобы в процессе основной скрутки они не распушивались. В случае с моножильными кабелями прикладываем их друг ко другу и скручивать начинаем не от основания, а с концов.

Теперь для улучшения контакта одними пассатижами зажимаем у основания, а другими начинаем подкручивать конец, улучшая плотность соединения.

Затем надеваем термоусадку длиной около 3 см (так как в процессе скручивания длина концов немного уменьшилась) и нагреваем ее, пока она не зафиксирует жестко соединение. Также можно закрыть соединение изолентой — пользуйтесь тем, что для вас проще или есть под рукой.

Наша скрутка готова.

Способ 2:

Иногда нам нужно отремонтировать удлинитель, так, чтобы скрутка не торчала из основного кабеля, а шла вдоль. В этом случае нам поможет скрутка «Британка». У нее есть несколько разновидностей, но принцип скручивания для всех одинаков: намотка каждой жилы происходит друг на друга. Как и в первом случае зачищаем два конца по 4 см.

На один провод надеваем термоусадку длиной 4,5 — 5 см, чтобы немного перекрывала зачищенное место. Если будете использовать изоленту, тогда этот этап пропускаем.

Затем прикладываем два провода вдоль друг друга, как на фото. Берем двумя пальцами по середине и начинаем наматывать один конец на другой.

Стараемся скручивать так, чтобы витки ложились плотно друг к другу без больших зазоров — хотя провод не будет работать на разрыв, все же плотность соединения должна быть хорошей. Затем подтягиваем плоскогубцами, надеваем термоусадку и нагреваем ее.

Скрутки для распредкоробок со сваркой

Если нам необходимо соединить два и более моножильных медных проводов и скрыть их в распредкоробке, тогда для надежного соединения лучше сварить контакты. Для этого нам дополнительно потребуется специальный сварочный аппарат с угольными электродами. Например, сварочник ТСС Компакт-160 подойдет для такой задачи. Также нужны будут графитовые электроды (можно взять стержни из пальчиковых батареек или графитовый брусок с двигателя) и флюс.

Сначала скручиваем две жилы, как на картинке, начиная с кончиков и заканчивая основанием.

Затем с помощью сварочного аппарата, завариваем концы (только их, по всей длине варить не надо).

После этого нужно изолировать скрутки изолентой/термоусадкой и аккуратно сложить в распредкоробку.

Конечно, на сварку уходит больше времени, чем, например, на зажимы WAGO или другие клеммники, но такие скрутки стоят десятилетиями, и менять их будут уже ваши внуки.

Еще кое-что интересное из мира электрики:

Теги электричество

Как скручивать электрические провода вместе

Используйте только провод на 600 вольт.
Шнур лампы, удлинители не рассчитаны на 600 вольт.
Используйте только медный провод. Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать. или установлен профессионалом.
30 выключатель ампер использовать 10 калибр /
120-240 вольт 30 ампер розетка может быть установлен только на 30-амперный выключатель / использовать провод 10-го калибра ... нельзя быть подключенным к выключателю 15-20-40 ампер.

Оранжевый / калибр # 10 провод, с массой ... 30 ампер.Безопасный максимум: 30 x 80% = 24 ампера.
Купить:
10-2 манометр / 30 А
10-3 / 30 ампер
Southwire электроинструменты
желтый 12 калибр 20 ампер
120 вольт 20 ампер розетка может быть установлена ​​на 20 ампер выключателе, но не выключатель на 15 ампер / используйте провод 12 га.
... нельзя подключать к выключателю на 30-40 А.

Желтый / калибр # 12 провод, с массой ... 20 ампер. Безопасный максимум 16 ампер.
Купить:
12-2 манометр / 20 А
12-3 / 20 А

НМБ - домашняя проводка
УФ - подземная
Рулоны из многожильного провода

Белый 14 калибр 15 А
120 В 15 А розетка, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер.Никогда не подключайте провод 15 калибра к Автоматический выключатель на 20-30-40 ампер.

Белый / калибр # 14 провод, с землей ... 15 ампер. Безопасный максимум 12 ампер.
Купить:
14-2 манометр / 15 А
14-3 / 15 ампер

НМБ домашний электропроводка
УФ подземная

50-60 использование выключателя 6 калибра /
розетка 240 вольт 50 может быть установлена ​​только на выключатель 50 ампер

Купить:
6-2 провод
Southwire электроинструмент
НМБ домашний проводка
УФ подземная
40-50 Использование выключателя 8 калибра /
Розетка 240 вольт 40 ампер может быть установлена ​​только на выключатель 40 или 50 ампер

Купить:
8-2 провод
Southwire электроинструмент
НМБ домашний проводка
УФ подземная

Медь заземляющий провод.
Каждое устройство, нагрузка, металлический корпус и т. Д. Должны быть заземлены. Провод заземления должен быть непрерывным на протяжении всей установки, никогда не отключаться, никогда не использовался в качестве нейтрального провода.
Обычно ... используйте тот же размер, что и другие провода в цепи
Купить:
Медный провод заземления 12 калибра
Заземление провод
зеленый провод заземления
Земля косички
Земля стержни / заземляющие зажимы на Amazon

Бронированный кабель может использоваться как заземленное соединение, и защитит провода от повреждений.Металл можно запитать от нарушение изоляции.

Нет металлические гибкие кабели должны иметь заземление провод, но не имеет опасности короткого замыкания, вызывающего травма от шока.

Все трубы ... металлические, пластиковые ... гибкие и жесткие ... должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам.
Движение, повреждение и ухудшение являются основными причинами поражения электрическим током. отказ.
Купить:
Бронированный кабель
Southwire бронированный резак для кабеля
Неметаллический гибкий кабелепровод
Power кнут
Тянуть ящики


Электрооборудование инструменты должны быть изолированы.
Всегда лучше отключать питание, но проблемы с нарушением изоляции, отсутствием правильного заземления, отсутствия GFCI, нестандартной проводки, генератора работа без автоматического переключателя, и другие проблемы создают риск любой, кто работает на электроэнергии.

Купить:
Электрик наборы инструментов
Klein инструменты
Инструменты комплекты


12 га Многожильный провод подходит для кабелепровода с несколько проводов ... но многожильный не может быть установлен под винт клеммы на розетках, выключатели, таймеры и т. д. без риска... тепла вызывая растопыренные пряди ... которые отслаиваются ... и начинают дугу. Подключите многожильный к короткому куску сплошного медного провода и прикрепите твердый к винтовой клемме. Не паяйте жилую или коммерческую проводку.
Купить:
рулонов из многожильного провода

Защитить отсутствие повреждений проводки
Используйте кусачки вместо плоскогубцев или отвертки для удаления скоб (и гвозди). Не повредите кабель или провода внутри кабеля.

-Код говорит: Кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие.NEC sec. 336-15
Купить
End кусачки на Amazon



электрически изолированные инструменты
При снятии изоляции с провода НЕ допускайте царапин и надрезов на поверхности. из медной проволоки. Это увеличивает сопротивление и нагрев проводов и создает возможные слабые точка.
Купить инструменты:
Wire стриптизерши на Amazon
Linesman плоскогубцы
Утилита нож на амазонке

Мультиметры
Напряжение проверяется по двум отдельным проводам. Ом или сопротивление протестировано на обоих концы той же проволоки.Сила тока проверяется по одной или двум точкам на одном и том же провод.
Купить:
Аналог. мультиметр
Мультиметры на Amazon
Klein мультиметр
Electric тестеры в Amazon
Clampmeter для проверки расхода усилителя на линии

Разъемы проводов - электрические 101

Синий провод - Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод - Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к проводам переключателя.

Yellow Wing- Гайка Обычно используется для подключения 2 проводов № 14 или 2 № 12.

Tan Twister Обычно используется для подключения от 2 до 3 проводов № 14 или № 12.

Red Wing- Гайка Обычно используется для подключения от 3 до 4 проводов № 14, № 12 или 3 № 10.

Соединители для стыкового сращивания проводов телефона для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр - от 22 до 24 AWG. Эти провода используются для проводки телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения.Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. Для соединения верхней и нижней части разъема можно использовать плоскогубцы или щипцы для обжима.

На изображении справа показана проводка устройства открывания ворот гаража, соединенная с контактным разъемом телефонного провода.

Как установить Twist-

на соединители проводов
  1. Выключите питание.
  2. Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
  3. Совместите изношенные жилы и проводники.
  4. Равномерно сожмите концы проводов.
  5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
  6. Слегка потяните за каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если провод откручивается при вытягивании на шаге 6, отсоедините соединение и начните заново. Для правильного подключения может потребоваться соединитель другого размера.

Вставить

в разъемы для проводов

Подключить провода в разъемы для вставки очень просто, но отсоединить их очень сложно. Их следует использовать только в осветительных приборах. В осветительных приборах используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не используйте вставные в разъемы в электрической распределительной коробке. Если необходимо изменить провода в распределительной коробке с разъемами push-, то провода в этих разъемах, вероятно, придется разрезать и повторно подключить с помощью twist- на разъемах.

Соединители для проводов используются для соединения двух или более проводов вместе. Существует множество типов соединителей проводов, наиболее распространенными являются скрученные на. Соединители Twist- на проводах IDEAL Industries являются наиболее распространенными и будут рассмотрены в этой статье.Разъемы Twist- на проводе доступны во многих размерах с кодировкой цвета , что позволяет использовать провода разного калибра и количества проводов.

Twist-

On Wire Connectors

IDEAL Industries Первый соединитель проводов назывался wire- nut® и стал торговым названием любого соединителя Twist- on Wire. IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер.Цвета и размеры разъемов в отрасли не совпадают, но они похожи на разъемы IDEAL.

Диаграмма идеального сечения проводов

- Краткий справочник на двух страницах для подбора размера провода, количества проводов и цветового кода соединителя проводов.

Брошюра «

Ideal Wire Connector» - Полное руководство по их продукции для разъемов проводов.

Размеры разъемов для проводов

Размер разъема для проводов зависит от калибра проводов и количества проводов, соединенных вместе.На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Общие соединители для проводов

Twister® - IDEAL считает, что это наиболее распространенный соединитель для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве. Они доступны в трех размерах. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной соединитель, его следует заменить новым проводным соединителем из-за расширения.

Wire- Nut® - оригинальный соединитель для проводов, доступен в пяти размерах.

Wing- Nut® - Они имеют профилированные крылья для надежного захвата и дополнительного крутящего момента. Они доступны в трех размерах.

WireTwist® - экономичный соединитель, аналогичный гайке Wire- .

Уловки торговли: скручивание жгутов проволоки

Распространенная проблема, с которой вы можете столкнуться при создании «ящика» для чего-либо - будь то одноразовая штуковина или настоящий научный инструмент - это крысиное гнездо проводов.Похожая проблема возникает, когда вам нужно проложить кучу основных проводов от вашей коробки к другим устройствам. Если поблизости нет стандартного кабеля, который делает именно то, что вам нужно, вы также можете получить беспорядочную путаницу проводов вне коробки.

Конечно, существует множество хорошо известных решений, включая элегантные жгуты проводов, кабельные стяжки и тефлоновые спагетти, термоусадочные трубки и холодноусадочные ленты, а также (возможно, для смелых и / или безумных) изоленту и скрепки.

Один из других основных методов, хорошо известный многим людям, занимающимся сборкой электроники, заключается в скручивании пучков проводов с помощью ручной дрели и друга. Это быстрый и потрясающий трюк, позволяющий сделать прочные кабели, короткие или длинные, точно в соответствии с вашими требованиями и поразительно быстро.

Предположим, что нам нужно проложить эти четыре провода из точки А в точку Б. Они могут быть как многожильными, так и одножильными, с разными диаметрами и типами изоляции.Оранжевый и синий провода в этой связке представляют собой многожильные медные провода с особенно скользкой оболочкой из ПТФЭ.

Скрутить вручную эти провода любой длины довольно сложно, потому что они не остаются на месте. К счастью, нам нужно скрутить только один-два дюйма:

Скрутите вместе первые пару дюймов всех прядей и согните их один раз.

Тогда возьмите дрель.

Как мы уже говорили, для их изготовления вам понадобится ручная дрель и друг.Если у вас нет друга, в крайнем случае вам подойдут тиски (каламбур). Стандартная ручная электрическая дрель работает отлично, но я также слышал об успехах в использовании адаптированных аккумуляторных отверток. Не используйте какую-либо тяжелую технику - сверлильный станок, токарный станок или фрезу; не будет безопасно .

Вставьте загнутые скрученные концы кабеля в сверлильный патрон и затяните. (Патроны без ключа помогают сделать это быстро.)

Передайте незакрепленные концы кабеля своему другу и протяните кабели до их длины.Важно, чтобы ваш друг держал крепко, но не слишком сильно, . Если что-то пойдет не так, провод следует безопасно выдернуть из рук.

Теперь запустим дрель. Сначала бегите очень медленно, следя за тем, чтобы проволока не раскачивалась. Вы можете ускориться, когда он станет стабильным. К тому времени, когда провода перестают выглядеть гладкими и начинают изгибаться, все готово. Не переусердствуйте, провода могут начать нежелательно растягиваться. Общее время, прошедшее на этом этапе, обычно не превышает 30 секунд.

Отсоедините проволоку, обрежьте и разъедините концы, и готово: аккуратный маленький пучок проводов, готовый к борьбе со всем миром:

Очевидно, вы также можете выполнить гораздо более сложную проводку. Такие жгуты проводов имеют внутреннее натяжение и, как правило, довольно хорошо держатся вместе.


Вот гораздо более простой пример той же техники. В нашем проекте установки для приготовления напитков у нас был центральный контроллер, у которого было два провода, каждый из которых выходил на три отдельных двигателя.

Вместо шести свободных линий мы сделали эти три чрезвычайно эффективных и аккуратных витых пары. (Точнее, мы сделали одну длинную витую пару и разрезали ее на трети.)

Подобные скрученные связки очень хорошо себя ведут - они не только выглядят профессионально, но и хорошо себя чувствуют, обладают естественной упругостью и, кажется, сопротивляются зацеплению.

Итак, у вас есть проверенный и надежный метод, идеально подходящий для простых одноразовых жгутов проводов и создания аккуратных пучков кабелей для прокладки между вашими устройствами.

Это, вероятно, должно быть само собой разумеющимся, но этот метод очень полезен для проводки общего назначения и не для чего-либо, требующего особого рассмотрения. Если для вашего проекта требуются линии высокого напряжения, линии передачи, провода нагревателя или провода, которые иначе выходят за рамки нормальных параметров, вам, вероятно, придется работать с этими проводами отдельно, а не собирать их в такой скрученный жгут.

Как правильно выбрать гайку для проволоки

Выполняя практически любую электропроводку в своем доме, вы, скорее всего, столкнетесь с разъемами, которые используются для различных соединений проводов для осветительных приборов, розеток, переключателей и других устройств.Самый распространенный тип соединителей - это маленькие круглые пластиковые колпачки, часто называемые проволочными гайками , которые накручиваются на оголенные концы проводов для создания плотных соединений. Соединения гайки провода обратимы - их можно будет открутить в будущем, если вам понадобится заменить какое-либо устройство.

Разъемы для проводов

Лучшие

Если вы когда-нибудь обнаружите, что провода соединены изолентой или провода скручены вместе, а затем обернуты изолентой, избавьтесь от ленты и соедините провода с помощью гаек.Никогда не используйте ленту вместо проволочных гаек - она ​​просто недостаточно надежна и уязвима для повреждения. Некоторым нравится использовать проволочные гайки и обматывать их лентой. Это нормально, но вы, вероятно, не найдете ни одного производителя гайки, который посоветовал бы вам это сделать.

Существуют также разъемы для проводов типа push-fit, которые обеспечивают очень надежные соединения и просты в использовании. Но они дороже, чем проволочные гайки, и откручивать их в будущем, когда вам нужно будет снять устройство, может быть сложнее.

Как они работают

Стандартные проволочные гайки имеют примерно коническую форму и обычно имеют выступы по бокам, чтобы ваши пальцы могли удобно держать их. У некоторых видов вместо гребней есть маленькие боковые крылья. Внутри пластикового конуса находится небольшая прямоугольная пружина, которая обеспечивает натяжение проводов, чтобы надежно удерживать их. Когда вы затягиваете соединительный элемент, скручивая его, пружина все сильнее затягивается вокруг проводов. Разновидности классических проволочных гаек скрученного типа включают в себя вставные разъемы для проводов (вы вставляете прямые концы проводов в отверстия), водонепроницаемые разъемы для проводов (обычно с гелевым наполнением для защиты от влаги) и разъемы для стыкового сращивания (для соединения концов проводов с конец).

Как ими пользоваться

Всегда следуйте инструкциям производителя, так как методы различаются в зависимости от продукта. Но вот стандартная процедура:

  1. Зачистите примерно от 1/2 до 3/4 дюйма изоляции с конца каждого провода с помощью инструмента для зачистки проводов. Обязательно используйте правильное отверстие в приспособлении для снятия изоляции, чтобы не разрезать металл проволоки.
  2. Удерживайте провода вместе, чтобы их концы были выровнены.
  3. Установите гайку подходящего размера на концы проводов и надавите на провода, поворачивая гайку по часовой стрелке.Поворачивайте гайку настолько сильно, насколько это возможно, и под гайкой не будет оголенного провода. Вы также можете окончательно закрутить гайку с помощью линейных плоскогубцев, если чувствуете, что гайка недостаточно затянута.
  4. Немного потяните за каждый провод, чтобы убедиться, что он надежно удерживается гайкой. Если провод вообще вырывается, снимите гайку и начните заново.

Некоторые люди, в том числе многие электрики, любят скручивать провода линейными плоскогубцами по часовой стрелке на перед тем, как прикрепить соединительный элемент.Они считают, что это обеспечивает более надежное соединение и может помочь сохранить вместе провода в ситуациях, когда вибрация может ослабить гайку. В любом случае, лучше всего следовать инструкциям производителя, который часто не включает , а не , включая предварительное скручивание проводов вместе.

  • Наконечник : При соединении сплошного медного провода с многожильным медным проводом зачистите многожильный провод примерно на 1/8 дюйма больше, чем для сплошного провода. Многожильный провод имеет тенденцию оборачиваться вокруг сплошного провода, когда вы накручиваете гайку, поэтому дополнительная длина помогает создать надежное соединение.Перед тем, как надеть гайку для проводов, выровняйте провода так, чтобы края изоляции были ровными, а концы многожильных проводов выходили за концы сплошного провода.

Размеры

Разъемы для проводов бывают разных размеров и цветов. Цвет указывает на размер, количество и тип проводов, которые может вместить гайка. Гайка неподходящего размера - это та, которая либо слишком велика, либо слишком мала для размера и количества подключаемых проводов. В любом случае это означает слабое соединение, которое потенциально опасно (отсоединенные провода вызывают возгорание).На упаковке всех гаек есть таблица, в которой указано, какой цвет гаек использовать с проводами, которые вы подключаете. Например, для конкретного производителя серая гайка может работать как минимум с двумя многожильными проводами калибра 22 и максимум с двумя сплошными проводами калибра 16. Следующий размер (возможно, синяя гайка) может подойти для двух одножильных проводов 22-го калибра и максимум трех одножильных проводов 16-го калибра. Перекрытие в таблице размеров является обычным явлением; просто убедитесь, что вы находитесь в пределах диапазона используемого вами цвета.Цвета зависят от производителя, поэтому всегда сверяйтесь с таблицей на упаковке.

Как соединить провода (Краткое описание проекта)

Фото: istockphoto.com

Если в ваш список дел по дому входит амбициозный проект электроснабжения своими руками - будь то установка осветительного прибора, замена переключателя или расширение электрического провода, чтобы добавить еще одну розетку в гараже - вам нужно знать основные навыки сращивания проводов. Если вы научитесь правильно сращивать провода, это не только обеспечит правильное выполнение ремонта и модернизации электрических систем, но и, что не менее важно, сохранит безопасность вас и вашего имущества.

Инструменты и материалы

Шаг 1

В следующих инструкциях предполагается, что вы соединяете вместе два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с землей к проводу того же типа и размера.) Romex - это торговая марка проводов, предпочитаемых многими электриками, которые обычно используются в жилых помещениях. Маркировка на внешней изоляции «12/2 NMC с заземлением» указывает размер и тип провода - другими словами, провод 12 калибра с двумя внутренними изолированными проводниками (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.NMC - это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы проводов Romex, используемых в жилищном строительстве:

  • Провод калибра 12 / 3–12 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для выключателей и осветительных приборов.
  • Провод калибра 10 / 2–10 с два внутренних изолированных провода и заземление, обычно используемые для водонагревателей
  • Провод калибра 10 / 3—10 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических сушилок для одежды
  • Провод калибра 6 / 3—6 с тремя внутренними изолированными проводники и заземление, обычно используемые для электрических плит и духовок

Следует отметить, что, хотя можно сращивать разные типы проводов Romex, например, от 12/2 до 12/3, вы никогда не должны сращивать вместе провода другой калибр.Калибр провода зависит от предполагаемой силы тока. Например, провод 12-го калибра может выдерживать примерно 20 ампер, а провод 10-го калибра - 30 ампер. Перегрузка провода силой тока, превышающей предполагаемую, может привести к его перегреву, расплавлению и, возможно, возгоранию.

Шаг 2

Перед началом любых работ выключите автоматический выключатель, подающий электричество на провод, который вы хотите сращивать. Будьте предельно осторожны при работе с электричеством, поскольку неправильное обращение с ним может привести к серьезным травмам или даже смерти.Убедитесь, что питание действительно отключено, с помощью вольтметра - устройства, измеряющего электрический ток в проводах - вы можете купить его в большинстве центров по ремонту дома. Если вы все еще не уверены, что питание отключено, выключите главный автоматический выключатель для всего дома.

Дополнительные меры предосторожности, которые следует предпринять перед началом проекта:

  • Найдите партнера. Никогда не работайте только с электропроводкой. Вы хотите, чтобы кто-то был рядом на случай, если произойдет неприятное обстоятельство.
  • Поменяйте обувь. Носите обувь на резиновой подошве, чтобы изолировать свое тело.
  • Убедитесь, что пространство сухое. Никогда не работайте с электропроводкой во влажных или сырых условиях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Шаг 3

С помощью плоскогубцев электрика или линейного мастера удалите две заглушки на новой распределительной коробке, которая будет содержать и защищать сращенные провода и содержать любые искры, которые могут вызвать пожар, если что-то пойдет не так.Заглушки вдавливаются в коробку в заранее определенных местах во время изготовления для облегчения удаления. Большинство распределительных коробок являются универсальными и имеют заглушки различных размеров для различных применений и разного калибра проводов. Эта установка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Фото: istockphoto.com

Шаг 4

Вставьте соединитель Romex (см. Пример на Amazon) в каждое выбивное отверстие в распределительной коробке.Обязательно приобретите разъем, который подходит к выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра сращиваемого провода. Закрепите соединитель на распределительной коробке, используя контргайку с резьбой и затягивая плоскогубцами и / или отверткой. Разъемы действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Шаг 5

Установите распределительную коробку надлежащим образом - многие типы прикрепляют непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров - и в зоне в пределах досягаемости существующего провода.

Шаг 6

Пропустите конец каждого провода 12/2 Romex - существующий провод и провод, который вы сращиваете с ним - через один из соединителей проводов Romex, прикрепленных к коробке. Затяните винты по бокам соединителя проводов, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

Шаг 7

Проденьте винт заземления через резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет распределительную коробку - безопасно возвращает избыточный электрический ток на землю - в случае короткого замыкания.

Шаг 8

Снимите примерно шесть дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Универсальный нож идеально подходит для разрезания внешней изоляции. Удалите защитную бумажную упаковку, окружающую изолированные провода и заземляющий провод.

Фото: istockphoto.com

Шаг 9

Оберните один из оголенных медных проводов заземления один раз вокруг винта заземления, прикрепленного к распределительной коробке; вы должны оставить около шести дюймов оголенного провода, свешивающегося за винт.Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй провод заземления вместе с присоединенным проводом заземления с помощью плоскогубцев электрика и закрепите соединение с помощью накручивающегося колпачка / гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

Шаг 10

С помощью пары инструментов для зачистки проводов удалите примерно 1/2 дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов.Устройства для зачистки проводов - удобный инструмент для этой задачи, поскольку они предназначены для снятия изоляции с проводов самых разных размеров и доступны в большинстве центров по ремонту дома. Как и плоскогубцы, инструмент имеет острые кромки и заданные точки разреза, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Шаг 11

Используя плоскогубцы электрика, скрутите вместе зачищенные концы соответствующих проводов каждой жилы 12/2 Romex, белый провод к белому, а черный к черному.Скрутите их, пока они не будут плотно соединены, и закрепите каждое соединение проволочным колпачком / гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Шаг 12

Совместите защитную крышку с крепежными винтами на распределительной коробке и плотно затяните с помощью отвертки.

Знание того, как соединить собственные электрические провода, может сэкономить ваше время и деньги на многочисленных проектах по электричеству и освещению вокруг дома. Однако если вы опасаетесь работать с электричеством или не имеете базовых знаний в области электричества, не стесняйтесь нанять лицензированного электрика для своего проекта.Хотя наем электрика может легко вернуть вам как минимум 50 долларов в час, это небольшая цена, которую нужно заплатить, чтобы защитить вашу семью и вашу собственность от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Электронные ошейники и принадлежности для дрессировки собак

Америка

  • США
  • Канада (Английский)
  • Канада (Français)

Европа

  • Франция (Français)
  • Германия
  • Италия (итальяно)
  • Нидерланды
  • Испания
  • объединенное Королевство
  • Ирландия
  • Belgique (Français)

Скандинавский

  • Норвегия
  • Дания
  • Швеция
  • Финляндия

Океания

  • Австралия
  • Новая Зеландия

Как сращивать провода - Fine Homebuilding

Вы могли подумать, что соединить провода в электрической коробке просто, но люди слишком часто ошибаются.Я даже не говорю о том, чтобы выяснить, какие провода соединяются друг с другом; Я просто говорю о налаживании связей. Одна из наиболее распространенных ошибок - когда оголенные концы проводов не входят в полный контакт. Это часто случается, когда соединяется более двух проводов, хотя это также происходит при присоединении меньшего многожильного провода осветительной арматуры к основной проводке большего сечения. Обычно происходит то, что один провод скользит по изоляции других проводов, а не на их оголенные концы.Это может помешать работе вилки или лампы. Это также может вызвать искрение, которое, в свою очередь, может вызвать пожар. Чтобы избежать этого, вы должны крепко удерживать провода, скручивая их вместе, а затем следить за тем, чтобы провода были в хорошем контакте. Если вы заметили провод, который не контактирует, лучше всего отрезать все скрученные концы, снять изоляцию и начать заново. Перекручивание проводов может сломать их, что приведет к разрыву цепи или возникновению дуги.

Гайки для проволоки бывают разных размеров для соединения с проволокой разного количества и калибра.Использование неправильного размера может привести к неплотному соединению или оставить оголенный провод за пределами гайки. Кроме того, не используйте повторно проволочную гайку. Пружина внутри гайки при использовании растягивается, а старые гайки не обеспечивают такое хорошее соединение, как новые.

Прежде чем использовать проволочную гайку, загляните в нее. В проеме может скапливаться мусор. Пучок щепы, набитый проводами в гайку, будет мешать соединению. Если электрическая коробка находится во влажной среде, нанесите немного диэлектрического компаунда на провода, прежде чем закручивать гайку.Это снизит вероятность появления коррозии, которая также может помешать соединению.

Знай свои проволочные гайки

Существует ряд размеров проволочных гаек, соответствующих разным калибрам проводов и количеству проводников, которые могут потребоваться сращивания. Использование слишком маленькой или слишком большой проволочной гайки может привести к плохому соединению или к тому, что оголенный провод не будет заключен в проволочную гайку, что увеличивает вероятность короткого замыкания и искрения. Прочтите информацию на упаковке проволочной гайки, чтобы убедиться, что у вас правильный размер.

Проволочные гайки различаются не только размером. Некоторые из них, предназначенные для использования на открытом воздухе, содержат кусок незатвердевающего силикона, чтобы вода не попала в соединения. У других есть крылья для облегчения затяжки, хотя крылья могут затруднить установку проводов обратно в плотную электрическую коробку. Если вы встретите когда-то распространенный алюминиевый провод, специальные гайки для проволоки, содержащие антиоксидант, позволят вам безопасно соединить его с медью. Это важно, потому что окисленные соединения алюминиевых проводов могут привести к пожару.Проволочные гайки для заземляющих проводов имеют отверстие в верхней части для подключения гибкого провода к винту заземления.

Гайка с крыльчаткой

Гайка заземляющего провода

Стандартная проволочная гайка

Водонепроницаемая гайка для проволоки

от Fine Homebuilding # 252

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

1-Ровные концы. Держите незакрепленные провода рядом, как будто собираетесь их скрутить, и обрежьте концы даже с помощью линейных плоскогубцев.

2-Зачистите провода.Удалите примерно 1 дюйм изоляции с проводов с помощью стрипперов.

3-Подготовка к скручиванию. Соберите провода вместе так, чтобы изоляция была на одном уровне, и возьмитесь за оголенные концы линейными плоскогубцами.

4-Скрутите провода вместе по часовой стрелке. Чтобы обеспечить хорошее соединение, плотно скрутите неизолированную медь и скрутите изолированные секции на два-три витка.

5-Обрежьте концы проводов. Оставьте около 5⁄8 дюйма голой меди.

6-ти круглая твист. Обрезка концов проволоки оставляет группу сплющенной, из-за чего ее трудно вставить в проволочную гайку. Слегка сожмите и скрутите обрезанные концы проволоки, чтобы они стали круглыми.

7-Закрутите проволочную гайку.Используйте гайку подходящего размера и поверните по часовой стрелке, пока она не встанет на место.

8-Проверьте соединение. Отдельные жилы не должны двигаться при перетягивании, и под гайкой не должен быть виден оголенный провод.

Запустить слайд-шоу .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
