Электрощит для квартиры и частного дома: основные отличия

Неотъемлемая часть нашей жизни – это электричество. Без него не будет работать ни один бытовой электроприбор в квартире или доме. Каждая единица техники, работающая от электричества, потребляет определенную мощность. Поэтому важно, чтобы мощность на входе в квартиру или дом могла полностью покрывать общую потребность.

Но если все приборы заработают одновременно, то возникнет перегрузка сети, а это первый «звоночек», который ведет к перегреву кабелей, проводов, старению их изоляции и вследствие возникновения пожара.

Перегрев кабеля

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

Правильно собранный и подключенный электрический щит – гарантия безопасности пользователей, поэтому проведение электроэнергии в дом или квартиру должно начинаться с проектирования.

О внутреннем наполнении и размере электрощита стоит разговаривать уже после того, как будут собраны данные о вводной группе (выделенная мощность, питающей сети), количестве бытовой техники, которые одновременно будут включены в сеть, количество розеток и ламп.

Эти данные необходимы для сборки качественного и надежного щита, так как разные нагрузки должны быть защищены разными устройствами. Даже разные помещения в одной квартире будут обладать разными характеристиками, например, по влажности и потребуется установить разные защитные аппараты.

Только так можно собрать качественный и надежный щит, который прослужит долго и позволит в дальнейшем изменять комбинации защитных устройств при изменении характеристик текущих нагрузок или появлении дополнительных.

Сборка и подключение электрического щита

Самостоятельно собирать распределительный электрический щит без надлежащих знаний не рекомендуется, так как любое изделие требует знаний и опыта по сборке, а в случае аварийных проверок потребуются сертификаты, паспорта и инструкции.

В интернете много статей и видео на тему как собрать электрощит самостоятельно, но в России ежедневно происходит не мало пожаров, вызванных именно не качественной сборкой щитов.

Поэтому лучше прибегнуть к помощи специалистов, которые по проектной схеме соберут электрощит конкретно для вашей квартиры, дачи, коттеджа.

Проконсультируют что лучше поставить, какой производитель будет более оптимален по цене и качеству.

Виды щитов в многоквартирных домах.

Электроэнергия в квартиру или частный дом поставляет сбытовая компания. Для того чтобы мы пользовались электроэнергией, выстраиваться целая сеть различных щитов, отвечающих за распределение электроэнергии от подстанции до розетки.

Главный распределительный щит (или ГРЩ) – основной щит, обеспечивающий распределение электроэнергии на большом гражданском (промышленном) объекте или его участках. Устанавливается после трансформатора 10(6)/0,4 кВ. ГРЩ оснащается автоматами или предохранителями, позволяющими защитить линии от перегрузок и токов короткого замыкания. В нем установлены различные приборы для: учета электроэнергии (коммерческие и технические), контроля качества электроэнергии, устанавливаться различные системы защит (утечек на землю, отключение нагрузок при пожаре и т.д.).

Главный распределительный щит

После ГРЩ устанавливается ВРУ (вводно-распределительное устройство) для распределения питания конкретным потребителям (например, на каждый подъезд). Оно снабжается приборами общедомового учета (счетчиками), предохранителями, рубильниками, автоматическими выключателями и проч.

От ВРУ на каждый этаж многоквартирного дома питание поставляется в этажный щит (ЩЭ). Его видел каждый. Он распределяет электроэнергию по квартирам и снабжен индивидуальными квартирными приборами учета, слаботочными камерами для подключения интернета. В старых домах все автоматы устанавливаются в ЩЭ, но старая проводка зачастую не выдерживает большое количество бытовых приборов, поэтому некоторые жильцы предпочитают при ремонте переделывать проводку и заводить группы автоматов прямо в квартиру. Щиты этажные необходимы для специалистов обслуживающих данный дом. Например, при замене счетчика, электрик не будет заходить в квартиру, ему достаточно провести работы в ЩЭ.

Вводно-распределительное устройство

Квартирные щиты (ЩК) не заменяют этажные щиты. Они позволяют сделать удобным и безопасным работы по проведению электропроводки в квартире, так как в Этажном щите не предусмотрены дополнительные места для всех электроприборов. Ещё одна особенность – при выходе из строя розетки или линии освещения не нужно идти к ЩЭ, чтобы отключать подачу электричества. Кроме того, подключение квартирной электрической сети к ЩЭ без ЩК не безопасно, так как пока вы занимаетесь ремонтом электрики в своей квартире соседи могут по ошибке включить подачу электричества и в этот момент можно получить серьёзные травмы.

Щиты квартирные не содержат счетчика (хотя раньше приборы учета заводились в квартиру). ЩК может быть уже изначально заложен в проекте строительной компании, и в квартире, купленной в новостройке, он уже будет.

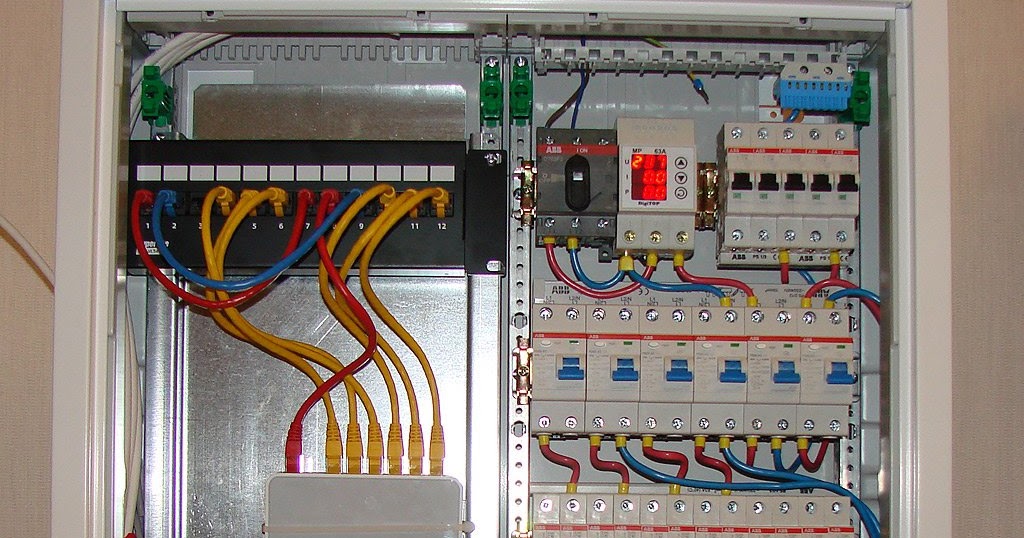

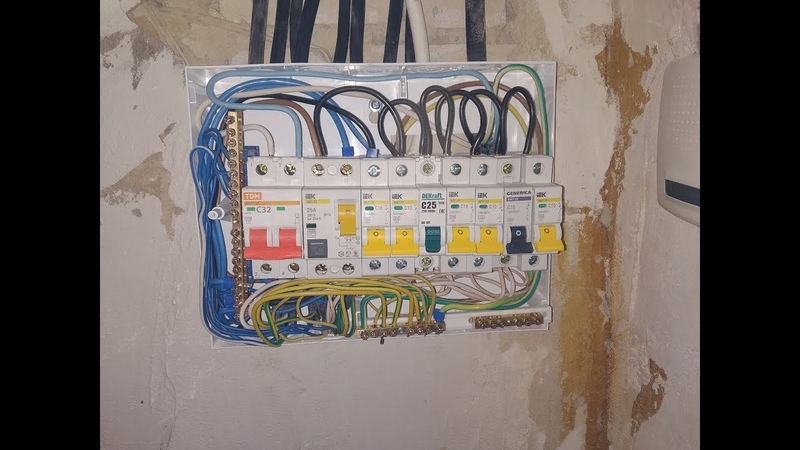

Электрощит в квартире.

С увеличением количества бытовых приборов повысились и нагрузки на щитовое оборудование. Поэтому многие заводят щитки с автоматами в квартиру, чтобы разделить энергопотребление на группы. В подъезде остается только учетно-групповой щит.

По видам квартирные электрощиты (ЩК) можно разделить на встраиваемые и навесные. Исполнение у них может быть пластиковое или металлическое. Встроенные электрощиты и боксы монтируются непосредственно в стеновую нишу, корпус в этом случае идет в уровень со стеной. Такой вариант выглядит эстетично – не выпирает, не мешает, не «съедает» пространство. Но если нет возможности «спрятать» щит, то используют навесные модели.

В продажу не поставляются щиты в сборе. Они могут быть как пустые, так и с монтажной панелью. Но стоит кратко рассказать по какому принципу собираются щиты.

Как распределяется электричество по группам в квартире.

Для чего это нужно? В первую очередь, если нужно починить какой-либо электроприбор, достаточно отключить нужную группу автоматов.

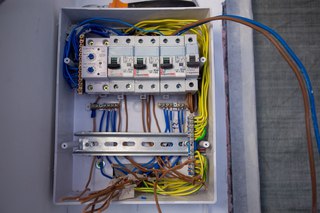

Группа автоматов

Во-вторых, мощные приборы могут вызвать перенапряжение сети, а соответственно отключить все электричество. В-третьих, это позволяет быстро понять, какое из устройств вышло из строя. Итак, основные правила по распределению групп при монтаже электрощита перечислены ниже.

1. Технику с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. На сверхмощные приборы (от 4-5 к Вт) обязательно необходимо выделять отдельную линию. К ним относят, например, проточные водные нагреватели, кондиционеры, варочные поверхности, инфракрасные обогреватели, стиральные и посудомоечные машины и проч. Данные электроприборы требуют обязательного отдельного заземления.
2. Розетки объединяют в группы по комнатам. Провода с сечением 2,5 мм² от розеток подводятся к автоматам на 16А.
3. Освещение тоже распределяется по комнатам. Сечение провода для линий освещения меньше – 1,5 мм², а номинал автоматов – 10А.

После подведения всех проводов к автоматам необходимо провести маркировку электрощита, чтобы в случае отключения автоматов было понятно, какая группа устройств нуждается в проверке.

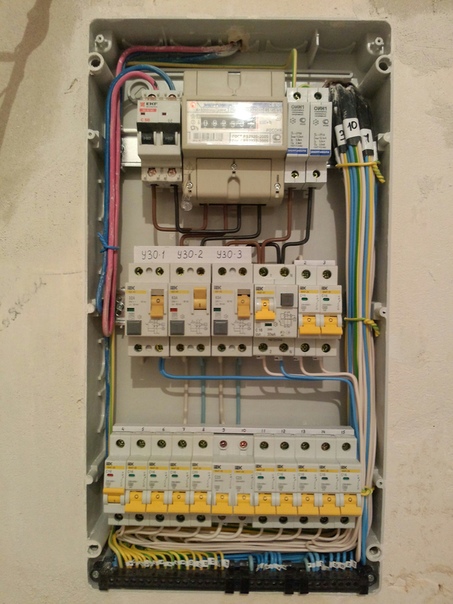

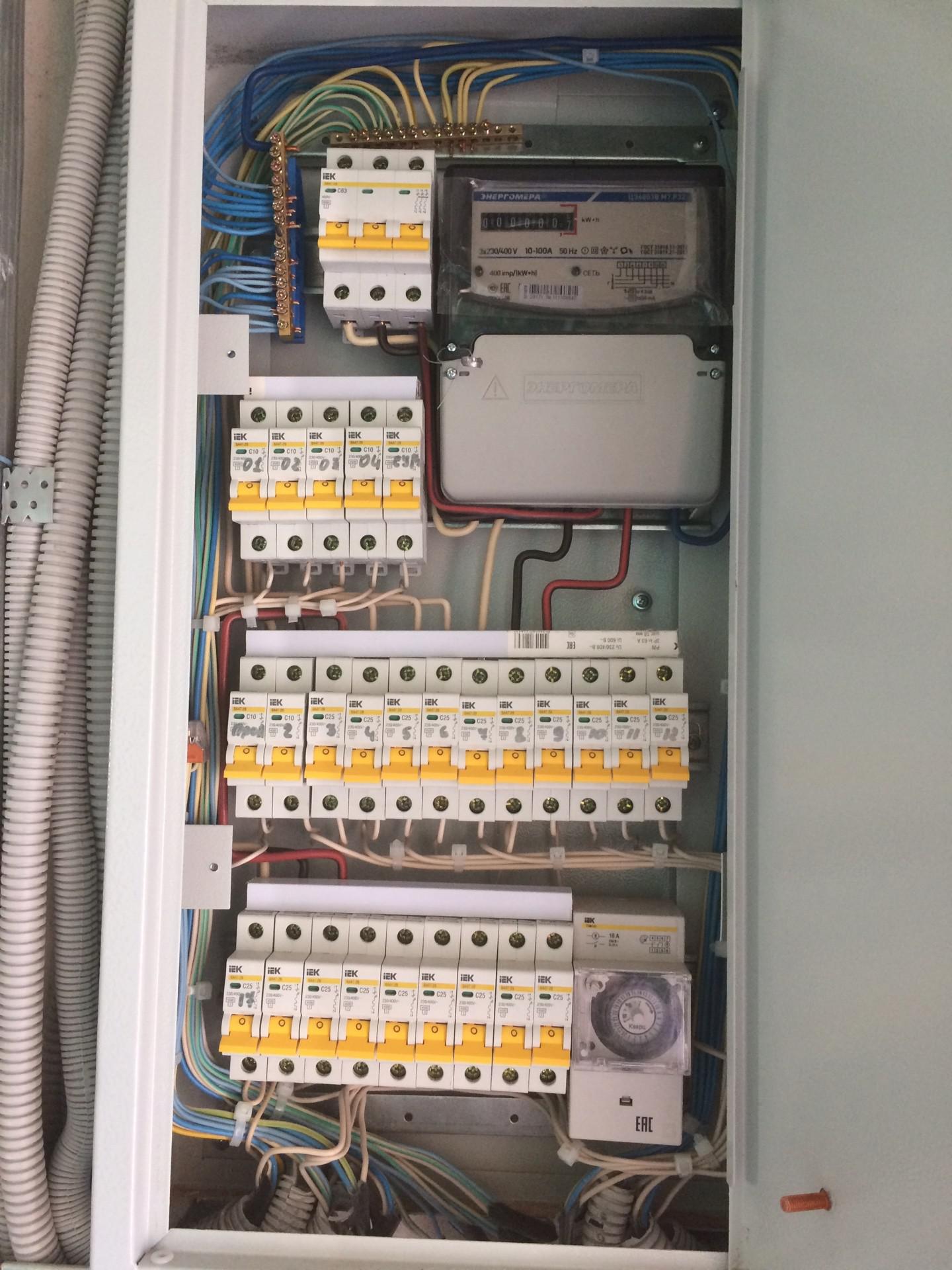

Электрощит для частного дома.

Согласно нормативам, щиток со счетчиком электроэнергии должен быть вынесен на улицу для доступного обслуживания, поэтому его устанавливают на наружной стене дома или на столбе. Чтобы обезопасить его от атмосферных осадков, корпус должен иметь высокую степень защиты от пыли и влаги (IP54). Вандализм тоже явление нередкое, поэтому следует покупать металлические щитки на замке с окошком для счетчика. Подобрать себе электрический навесной щит, соответствующий требованиям можно в интернете, не выходя из дома.

Если мы говорим о коттеджах, то в них очень много бытовых приборов – насосов, бойлеров, бытовой техники, освещения на несколько этажей. Поэтому групповые щиты обычно содержат большое количество автоматов и находятся в доме, а установку электрощита со счетчиком как правило осуществляют на улице.

Если вы задались вопросом как собрать электрощит, то самостоятельно лучше этого не делать, если у вас нет специального образования. Такие щиты должны собираться специалистами. Искать электромонтажников лучше через специализированные и надежные компании.

Компания Tesli предлагает услуги по сборке электрощитов, и является официальным партнером лидеров-производителей электрооборудования по сборке щитового оборудования. Ознакомится с сертификатами вы можете на нашем сайте.

Общие требования к собранным электрощитам.

Электрооборудование всегда должно соответствовать нормативам, так как от этого зависит безопасность эксплуатации приборов и безопасность здоровья и жизни жильцов. Вот общие требования:

• щиток должен быть изготовлен из негорючего материала, в случае с пластиком – это термопласт, или другой вид модифицированного и стойкого к огню пластика;
• в металлических щитах необходимо заземлять корпус и дверцу. Дверца должна быть с диэлектрическим покрытием;
• наличие документа, технического паспорта, где будут указаны потребители и номинальный ток;
• маркировка провода с обозначением приборов линии;
• перед сборкой электрощитов нужно разработать схему подключения;
• присутствие свободных клемм на шинах заземляющего и нулевого провода;
• все подключаемые устройства и щиток снабжены заземлением.

Обязательно все щиты и боксы должны соответствовать нормативам ГОСТ 51778-2001 и ПУЭ.

В интернет-магазине «Тесли24» широкий ассортимент электрощитов и комплектующих, с которым вы можете ознакомиться в каталоге, а также купить оптом и в розницу по выгодной цене.

Поделиться записью

Сборка электрощита в частном доме своими руками

Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/  Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме – общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме примерсборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

1. Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
2. Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

 Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

• Общей нагрузки, рассчитываемую по мощности каждой группы;
• Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
• Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
• Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм². В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

©Ehto.ru

Другие статьи раздела: Электрика частного дома

Видео статьи: Монтаж СИП

Поделиться ссылкой:

Похожее

Установка щита электрического в квартире: все этапы работ

Когда нужна установка щита электрического в квартире

Установка щита электрического в квартире может осуществиться двумя способами, открыто или скрыто в нише. Ниша под электрощит делается специально и после установки щит лишь на немного выступает из стены.

Это вторая статья из серии: Все этапы работ по монтажу электропроводки в трехкомнатной квартире. В предшествующей статье я рассказал, как сделать упрощенный электропроект квартиры.

Напомню вкратце полную задачу: Необходимо выполнить полную электропроводку трех комнатной квартиры с установкой встроенного электрического квартирного щита.

Электропроводку квартиры разделили на 9 электрических групп:

• 1 группу освещения;
• 6 розеточных групп;
• 1 электрическую линию для стиральной машины;
• 1 электрическую линию для плиты.

Примеры простых схем электрощитов смотрите ТУТ.

Переходим к первому этапу работ по монтажу электропроводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

Установка щита электрического в квартире — этапы работ

1. Выбор и приобретение квартирного щитка и автоматов защиты;
2. Сделать нишу под электрический щит;
3. Устройство электропитания квартиры;
4. Установка автоматов защиты;
5. Заделка ниши в стене.

Выбор и приобретение квартирного щитка и автоматов защиты

Для электропроводки в квартире, согласно схеме электропроводки, нужен встраиваемый в стену распределительный щит минимум на девять модулей. Модуль это место для установки одного однополюсного автомата защиты. Можно найти именно такой распределительный щит. Но лучше приобрести щит с запасом места под модули. В нашем варианте я бы посоветовал приобрести распределительный щит на 12,с запасом на 16 модулей.

Вместе с распределительным щитом следует купить всю начинку щита

Для удобства работы нарисуйте простую электрическую схему распределительного щита. Пример профессиональной схемы, правильное название-однолинейная расчетная схема ниже. (Подробнее об электрических схемах электрощитов можно почитать ТУТ)

Согласно составленной схемы электрощита нужно приобрести:

• Вводной автомат защиты-63 Ампера
• Автоматы защиты-25 Ампер-1 шт.;16 Ампер-7 шт.;10 Ампер -1 шт.
• Устройства Защитного Отключения (УЗО)-30 mA,63 Ампера.

Установка щита электрического в квартире в нише

Для того чтобы сделать нишу понадобиться следующий инструмент

• Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
• Скарпель и тяжелый молоток;
• Рулетку измерительную, уровень строительный, маркер, карандаш;
• Набор отверток, кусачки электрические, острый нож, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.

Начало работ по устройству ниши для квартирного распределительного щита

Согласно функциональной схеме электропроводки квартиры, распределительный щит будем размещать около входной двери. Слева от входа.

Немного отвлекусь и отвечу на основные вопросы по установке распределительного щита.

От чего зависит выбор места под установку распределительного электрощита?

Выбор места под установку распределительного электрощита зависит от двух причин. После расстановки мебели к квартирному щитку должен быть свободный доступ, а также установить щиток нужно ближе к вводу электропитания в квартиру.

На каком расстоянии от пола делается установка щита электрического в квартире?

Расстояние от пола до нижней границы распределительного щита выбираем в пределах 1,4-1,7 метра.

Какой распределительный щит лучше выбрать: однорядный или двухрядный?

Если количество линий электропроводки не очень большое(3-6 линий), то вполне достаточно однорядного распределительного щита. При большом количестве линий электропроводки лучше выбрать двухрядный, а иногда трехрядный распределительный щит.

Как декорировать крышку распределительного щита?

Крышки электрощитков декоративные

Уже давно выпускаются распределительные щиты с крышками в виде рамок под фотографии. Разместив на крышке любой постер или любимое фото вы превратите распределительный электрощит в красивый элемент интерьера.

Купив необходимый материал и подготовив инструмент можно приступать с установке распределительного щита в нишу.

Устройство ниши и установка щита электрического в квартире

Замеряем габариты корпуса электрического щита. Можно воспользоваться паспортом на электрический щит с указанными размерами (смотри рисунок ниже)

• Отмеряем на стене в месте установки электрического щита высоту установки. Обычно 1.4-1,7 метра до низа щита.
• Рисуем на стене периметр корпуса щита.
• Делаем припуск по ширине по 2 см с каждой стороны (для прокладки электрических кабелей).
• Разлиновываем периметр ниши в клеточку, с размерами клеток 10×10 см.

Так как у нас бетонная (или кирпичная) стена, пользоваться будем перфоратором.

Перфоратор с буром

• Вставляем в перфоратор крупный бур, диаметром 18-22 мм. Устанавливаем на перфораторе режим «удар со сверлением»

Дальнейшая технология работ по устройству ниши такова

• Просверливаем, по линиям разлиновки, отверстия на глубину толщины корпуса электрощита плюс один сантиметр;
• Меняем насадку перфоратора на пику или лопатку;
• Сменив режим перфоратора на «только удар», выдалбливаем всё лишнее внутри ниши;
• Периодически примеряем корпус щита электрического в нишу;
• После того как корпус распределительного щита свободно помещается в нишу, а также остается свободное место в нише для ввода и прокладки электрических кабелей считаем что ниша сделана.

Если есть возможность, сверление перфоратором можно заменить на прорезание ниши штроборезом. Но выдалбливать нишу все равно придется.

Ввод нового питающего кабеля для квартиры

Электропитание для квартиры осуществляется от общего этажного распределительного щита.

Электропитание квартиры однофазное, с рабочим напряжением 220-230 Вольт. Кабель для питания квартиры возьмем с тремя медными жилами сечением 6 мм. Марка кабеля ВВГ или НЮМ. Маркируется кабель: ВВГ 3×6 или NYM 3×6.

Питающий электрокабель нужно проложить от квартирного электрощита до ввода в квартирный электрощит.

За пределами квартиры питающий электрокабель прокладывается в пластиковом коробе, внутри квартиры электрокабель прокладывается в предварительно сделанной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит. В штробе питающий кабель прокладывается в гофре.

Установка корпуса распределительного щита в нишу

В корпусе щита электрического есть четыре отверстия для установки

отверстия для крепления

и вдавливаемые отверстия для ввода электрических кабелей. Перед установкой корпуса электрощита в нишу необходимо сделать отверстия, для ввода кабелей выломав пластиковые перепонки.

Перфорация для кабелей

Примеряем корпус щита в нишу. При помощи уровня выставляем горизонтальность установки. Карандашом отмечаем места для крепления корпуса(4 точки).

Установка щита в нишу

Перфоратором с буром D= 8 мм просверливаем отверстия для крепления.

Вставив в просверленные отверстия пластиковые дюбеля, при помощи саморезов прикручиваем корпус щита электрического в нишу. Для лучшего первоначального крепления, на стенку корпуса щита наносим алебастр.

Проверяем, чтобы передняя граница корпуса электрощита совпадала с уровнем стены. Если «утопить» корпус в нише невозможно будет навесить крышку щита. Корпус распределительного щита в нишу установлен.

На этом установка щита электрического в квартире завершена. Осталось сделать его сборку и подключение.

©www.otdelochnik24.ru

Еще статьи

55.61953237.741349

Похожие записи

Как собрать электрощиток в квартире своими руками.Фото, видео

Автор Alexey На чтение 8 мин. Просмотров 459 Опубликовано 30.03.2016 Обновлено 01.04.2016

В данной статье будет поэтапно рассмотрен весь процесс выбора и установки в квартире электрического щитка, а также будут описаны распространённые ошибки новичков, чтобы самостоятельно собрать квартирный электрощиток своими руками, не прибегая к услугам электрика.

Подготовительный этап

Как правило, электрический щиток в квартире устанавливается уже после того, как проложена электропроводка, и необходимые кабели сведены в одно запланированное под установку электрощитка место. Если в связи с какими-то причинами щиток установлен прежде проводки, то его необходимо будет уберечь от загрязнения при ремонте.

Особенно много пыли будет при штроблении стен под скрытую электропроводку. Касательно прокладываемых кабелей нужно правильно рассчитать сечение проводов, и разделить потребителей электроэнергии в квартире на группы.

скрытая проводка в квартире до электрического щитка

Устанавливаемая проводка должна обязательно включать провод заземления PE. Желательно делать разводку кабелями с разноцветными жилами, и критически важно маркировать каждый выходящий к щитку провод.

болт заземления для Эл. щитка

Если это не сделано (распространённая ошибка новичков), то, даже не имея в наличии электрощитка, можно уже приступить к работам, занявшись прозвонкой и маркировкой проводов.

пример расположения автоматов и УЗО в Щитке с заземлением

Выбор безопасного распределительного щитка для квартиры

Многие пользователи, выбирая данное устройство, ошибочно руководствуются в первую очередь эстетическими соображениями, отодвигая остальные критерии на задний план.

Если для поиска в сети интернет использовать фразу:

«электрощиток распределительный квартирный«, то поисковик выдаст множество вариантов изящных изделий, которые органично впишутся в интерьер помещения. Но нужно помнить, что квартирный щиток, прежде всего, должен соответствовать критериям противопожарной безопасности, поэтому необходимо, чтобы он был изготовлен из металла или огнеупорного пластика.

монтаж металлического эл. щитка внутренней установки закрывающийся на ключ

Крышка электрощитка должна обеспечивать не только эстетику оформления квартиры, но и быть достаточно надёжной, ведь её главная функция — это защита от случайного прикосновения к токонесущим поверхностям клемм подключения модульных устройств.

Особенно это важно, если в квартире проживают дети, поэтому, даже если щиток устанавливается на недоступной для них высоте, следует принять дополнительные меры предосторожности, и выбрать электрощиток с крышкой, закрывающейся на ключ.

Выбор щитка по вместимости

В комплектацию квартирного щитка обычно входит уже встроенная DIN рейка. Если её нет, то должны быть предусмотрены крепёжные отверстия, в этом случае, будет необходимо приобрести DIN рейку нужной длины дополнительно.

Автомат на DIN рейку

Также в комплект электрощитка, как правило, входят распределительные шины – нулевая на изоляторах (если щиток металлический) и PE шина, для подключения заземляющих проводников.

монтаж щитка с шинами заземления и зануления

Некоторые электрические щитки для квартиры продаются с встроенным счётчиком учёта электроэнергии, и имеют пломбируемый отсек. В большинстве случаев защитные автоматы и устройства защитного отключения, называемые УЗО, пользователи выбирают самостоятельно, исходя из собственных расчетов нагрузки на электропроводку.

Щиток с встроенным счетчиком эл. энергийреле напряжения

В квартирный электрощиток также принято ставить реле контроля напряжения, ограничители потребляемой мощности, различные сигнальные устройства и модульные розетки.

Очень часто в подобных щитках устанавливают коммуникации, не связанные с энергоснабжением – распределительные коробки для кабелей подключения сети интернет, кабельного телевидения, проводного радио.

Поэтому,электрощиток, устанавливаемый в квартиру, должен выбираться достаточно емким и с некоторым запасом для возможной будущей установки дополнительных модулей и устройств.

Выбор щитка по качеству

Далее необходимо определиться с вариантом установки и выбрать изготовителя квартирного электрощитка. Вариантов по типу установки может быть всего два – для скрытой и открытой (наружной) электропроводки.

Щиток открытой установки

Совершенно нет смысла при скрытой проводке использовать накладной квартирный щиток, и наоборот, поэтому решение данного вопроса будет дано ещё на этапе планировки электропроводки в квартире. Выбору производителя электрощитка стоит уделить особое внимание – многие владельцы квартир, пытаясь сэкономить, покупают товар «безымянного» китайского производства, и потом в отчаянии, полные раскаяния, не знают, что им делать.

Распред щиток скрытой установки

Для примера, можно представить ситуацию, когда в отремонтированной квартире, на фоне красивых обоев у электрощитка вдруг отвалилась крышка, или внутренняя электронная «начинка» щитка норовит вывалиться наружу из-за некачественного пластика, который не держит саморезы и другие крепёжные приспособления.

Нужно помнить, что замена щитка равносильна локальному ремонту, поэтому следует очень основательно относиться к выбору, руководствуясь критериями качества и надёжности.

Начертить электромонтажную схему щитка

Многие новички, особенно те, которые уже имеют некоторый опыт электромонтажа, чувствуя себя профессионалами, делают электромонтаж в квартирном щитке, держа схему в голове, что является грубейшей ошибкой, которую настоящие мастера никогда не допускают.



Пример схемы сборки распред Щитка

Несмотря на то, какие навыки и память у профессионального электрика, он всегда будет составлять схему подключения, хотя бы для того, чтобы он (или кто-то другой) в будущем, занимаясь обслуживанием, ремонтом или модернизацией щитка, не тратил время на разбирательство в хитросплетении проводов.

К тому же, блуждая в лабиринтах собственной памяти, легко допустить ошибку, которую потом, не имея схемы щитка, очень трудно будет обнаружить. Универсальной схемы для квартирного щитка не может быть ввиду индивидуальности потребностей, но существуют общепринятые принципы комбинирования электрощитков.

Организация Щитка

Подключение в щитке электросчётчика и устройств до него должно осуществляться официальными службами, будем считать, что оно уже сделано.

После счётчика (или до него), идёт входной защитный автомат, потом часто ставят УЗО, (общее для всех групп) а от него, с помощью перемычек, осуществляются подключения автоматических выключателей для отдельных линий потребителей, подключаемых к квартирному щитку, которые также могут защищаться собственными УЗО.

Шина заземления и зануления

Следует избегать распространённой ошибки с нулями при подключении УЗО и дифавтоматов, и предусматривать в квартирном щитке для каждого подобного устройства индивидуальную нулевую изолированную шину.

Электромонтаж

При монтаже наружного варианта электрощитка он прикручивается шурупами на дюбелях. Монтируя квартирный щиток скрытой установки, необходимо перед его фиксацией завести вовнутрь корпуса все входящие провода, после чего зафиксировать в предварительно выдолбленной нише при помощи раствора алебастра.

Монтаж щитка

Для электромонтажа потребуется минимальный набор инструментов:

• Крестообразная и прямая отвертка;
• Кусачки или плоскогубцы;
• Монтажный нож для снятия изоляции, или специальный инструмент;
• Мультиметр для прозвонки проводов.

Будет не лишним приобрести набор термоусадочных трубок для маркировки. Расположив модульные устройства в нужном порядке, необходимо расположить провода в щитке рационально и эргономично, не допуская, чтобы они переплетались по множеству раз.

Набор термоусаживающих трубок

Следует начинать с подключения вводной линии, убедившись, что на проводах нет напряжения. Подведя к клеммам подключения нужные провода и изогнув их должным образом, откусить лишнее, учитывая запас на вхождение провода в монтажное гнездо модульного автомата.

После этого с провода снимается изоляция таким проводом, чтобы оголённый проводник целиком помещался в гнезде подключения, при этом, не выступая над автоматом. Процессу зачистки проводов следует уделить особое внимание, не допуская надрезов или надломов металлических жил, иначе в этом месте кабель будет перегреваться.

Стриппер для снятия проводов с изоляции

Зажимать провода следует с осторожностью, стараясь не повредить зажимы и не продавить заднюю стенку щитка.
Данную процедуру повторить для всех проводов поочерёдно, один за другим. Таким же способом отрезаются и подключаются перемычки.

Проверка и профилактика щитка

После завершения подключений, следует прогрузить автоматы электрощитка, подключив на внутренние электрические линии квартиры имеющуюся нагрузку (электрооборудование), на которую рассчитывались защитные выключатели.

Проверка квартирного щитка

Присматривая в течение часа за щитком в таком режиме эксплуатации, следует убедиться в отсутствии характерного запаха горелой изоляции, проверить, насколько нагреваются автоматы.

Если никаких претензий к работе электрощитка нет, то его подключение можно считать успешным.

Раз в полгода в щитке следует производить профилактику подключений – подтягивать винтовые зажимы проводов на клеммах модульных устройств.

видео, схема, фото – Ремонт своими руками на m-stone.

ru

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. Цель нашей статьи – это небольшой ликбез и конкретные рекомендации, которые, возможно, помогут.

Сборка и монтаж электрического щита своими руками

Содержание статьи

1 Что такое электрический щит и для чего он нужен?2 Принципы распределения электричества по группам2. 1 Видео: Электропроводка. Как разделить на группы3 Составление схемы электрического щита4 Необходимо ли УЗО в электрическом щите?5 Как рассчитать количество мест в электрическом щите?5.1 Пример расчета количества мест в электрическом щите6 Как выбрать хороший электрический щит7 Как выбрать модульное оборудование в электрический щит?7.1 Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте8 Сборка и монтаж электрического щита8.1 Монтаж корпуса электрического щита8.2 Организация ввода кабелей в электрический щиток8.3 Разделка кабелей внутри электрического щита8.4 Защита внутренностей электрического щита от ремонтно-отделочных работ8.5 Предварительная сборка электрощита на рамке8.5.1 Варианты компоновки модульных устройств в электрическом щите8.5.2 Принципы монтажа модульных устройств в электрическом щите8.5.3 Преимущества монтажного провода ПВ3 перед ПВ18.5.4 Видео: Опрессовка провода наконечниками8.5.5 Монтаж и коммутация модульных устройств8.5.6 Необходимо ли реле контроля напряжения?8. 5.7 Видео: Подключение реле контроля напряжения8.5.8 Что такое неотключаемые линии в электрическом щите?8.5.9 Видео: Неотключаемые линии в электрическом щите8.6 Окончательный монтаж электрического щита. Подключение групп потребителей8.7 Пусконаладочные работы9 Эксплуатация электрического щита10 Заключение11 Видео: Сборка силового Щита (с описанием процесса)12 Видео: Обзор электрического щита квартиры

Что такое электрический щит и для чего он нужен?

Под термином электрический щит могут скрываться другие понятия. Он может называться уменьшительно-ласкательно — электрический щиток, распределительный щит (щиток) тоже его касается, а также главный распределительный щит, групповой щиток. Суть этого устройства от названия не меняется. Для чего же он предназначен?

Во-первых, электрический щит должен принять энергию от внешнего источника.
Во-вторых, щит распределяет энергию по группам потребителей.
В-третьих, это устройство должно защитить электропроводку от коротких замыканий и высоких токовых нагрузок.
В-четвертых, современные щитки следят за качеством поступающей энергии и, в случае необходимости, реагируют на это сами или подключают другие устройства.
И, наконец, электрический щит должен обеспечивать безопасность, спасать людей и животных от поражающих факторов электрического тока.

На маленькое по габаритам устройство возложено много важных функций. Именно поэтому отношение к электрическому щиту должно быть самое серьезное и вдумчивое. И без расчетов, и без науки здесь никак не обойтись. Но вся сложная и трудная для понимания наука может быть предложена в виде нескольких рекомендаций, которые просто помогут сделать все правильно. Перейдем к делу.

Принципы распределения электричества по группам

Естественно, что электричество, приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.

Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.
Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм2: ВВГнг или NYM 3*2.5 мм2. В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.

Автоматическими выключателями на 16 А защищаются все розеточные линии

Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм2, соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм2 и автоматического выключателя с номиналом 32 Ампера.

Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии

Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм2 (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм2. Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм2, находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм2. По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм2 уже критично, а для сечения в 1,5 мм2 является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.

Видео: Электропроводка. Как разделить на группы

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.

Однолинейная схема электрического щита может показаься непонятной только вначале

С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения, – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Селективное УЗО

Для более понятного восприятия схемы электрического щита ее можно посмотреть в более привлекательном виде, где разрисованы все проводники и все устройства.

В таком виде схема электрощита более понятна

В верхней правой части щита показана группа из трех УЗО, а в нижней 9 автоматических выключателей.

Необходимо ли УЗО в электрическом щите?

Однозначный ответ на этот вопрос только один – да, оно необходимо! Все силовые выделенные линии и розеточные тоже должны быть «под надзором» УЗО. Что нужно про него знать и по какому принципу выбирать?

Для силовых и розеточных линий следует выбирать УЗО с дифференциальным током срабатывания 30 мА. Причем номинальный рабочий ток УЗО не должен быть меньше, чем у автомата, а лучше на ступень больше.
В «мокрых» помещениях для питания розеток в санузлах, гидромассажной ванны, стиральной машины, электрических теплых полов применяют УЗО с дифференциальным током 10 мА.
Как видно из схемы, под «крыло» одного УЗО можно поставить несколько линий (2—4), защищаемых автоматическими выключателями. Тогда его называют групповым УЗО. При этом надо следить за тем, чтобы рабочий ток УЗО был примерно равен или был больше суммы номиналов автоматов защищаемых линий.
Применение дифференциальных автоматов, то есть тех, кто объединяет в себе функции автоматических выключателей и УЗО, не оправдано с экономической точки зрения. Лучше приобретать их отдельно. Дифавтоматы отдельно есть смысл ставить при недостатке места в электрическом щитке или для защиты особо важных линий. Например, электрические теплые полы в санузлах.

Дифференциальный автомат объединяет в себе функции УЗО и автоматического выключателя

После того, как схема электрощита уже разработана, желательно все равно проконсультироваться со специалистом, так как очень много в этих вопросах «подводных камней», которые новичок может не учесть.

Как рассчитать количество мест в электрическом щите?

Все оборудование, которое монтируется в современный электрический щит, имеет стандартные унифицированные размеры. Все основные элементы располагаются на DIN-рейке, специальном металлическом профиле шириной 35 мм. Единицей такого размера является модуль или место, которое занимает однополюсный автоматический выключатель, имеющий ширину в 17,5 мм. И одной из самых главных характеристик электрического щита является количество модулей или мест. Как узнать сколько нужно? Очень просто, надо пересчитать нужное количество по схеме, используя справочную таблицу.

Авторы статьи настоятельно рекомендуют не пожалеть 3 места и смонтировать в щиток розетку модульную. Она нужна для того, чтобы при ремонтных работах можно было бы отключить все линии и спокойно подключить электроинструмент к щитку через удлинитель.

Также рекомендуется к применению реле напряжения, следящее за его значением в сети. Если оно выходит за нормальные рамки – реле отключает нагрузку, а по прошествии определенного времени опять включает. Это позволяет сохранить ценных потребителей электроэнергии требовательных к напряжению в сети.

Пример расчета количества мест в электрическом щите

Для более полного понимания расчета приведем пример схемы и сделаем расчет количества модулей в простом электрическом щите, схема которого представлена на рисунке.

Пример простой схемы электрического щита

Представлена схема простого квартирного однофазного щита, в котором смонтирован счетчик электрической энергии. Ввод сделан кабелем ВВГнг 3*6 мм2. Подсчитаем количество модулей.

На вводе двухполюсный автомат 2 модуля.
Далее счетчик +6 модулей, в итоге 8.
Два УЗО +4 места, в итоге 12.
Шесть автоматов однополюсных, значит 12+6=18 мест.
Две нулевые шины для УЗО 1 и УЗО 2, значит 18+2=20.

Вводная нулевая шина и шина PE обычно входят в комплект хороших щитков, и они не крепятся на DIN-рейке, а располагаются сверху и снизу корпуса. Получается, то даже для простого щитка уже требуется 20 мест. Но специалисты всегда рекомендуют брать щиток с запасом, на случай добавления линий, да и чтоб в щите не было все забито «под завязку». Поэтому ближайший по количеству – это бокс на 24 места, а еще лучше приобрести на 36 мест.

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

В деревянных домах целесообразно применять электрические щиты наружной установки

Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.

Встраиваемый электрический щит

По материалу корпуса электрические щиты подразделяются на:

Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.

Такие электрические щиты могут стать украшением интерьера

В-третьих, у каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
Организация и фиксация входящих кабелей.
В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Узнайте, как правильно подключить электросчетчик  однофазный, а также ознакомьтесь с теорией и практикой, из нашей новой статьи на нашем портале.

Как выбрать модульное оборудование в электрический щит?

До момента покупки уже должна быть составлена и согласована со специалистами схема электрического щита, где указаны все номиналы модульного оборудования, но вряд ли будет указан производитель и сопутствующие вроде-бы «несущественные» мелочи, которые очень пригодятся. Что намерены сказать авторы статьи читателям нашего портала?

У электриков с большим стажем есть только несколько производителей модульного оборудования: ABB, Schneider Electric, Hager, Legrand, Merlin gerin. Это всемирно признанные компании производящие высококлассное оборудование. Это нисколько не говорит, что все другие плохие. Просто эти – лучшие.
Все модульное оборудование лучше брать одного бренда, одной серии. Дело в том, что у одних производителей ширина модуля может быть 17 мм, у вторых 17,5 мм, а у третьих 18 мм. Это незаметно на 2—3 автоматах или УЗО, а в ряду на 12 модулей может вылиться в несколько миллиметров. Могут возникнуть проблемы со стыковкой гребенками. Да, и любому хозяину будет приятно, открыв щиток, увидеть, что все аппараты выровнены и радуют одной цветовой гаммой.

Электрощиты, собранные на модульном оборудовании одного производителя , смотрятся очень гармонично

Для сборки щита понадобится еще монтажный провод ПВ1 или ПВ3 (ПуГВ) сечением не меньшим, чем вводной кабель. В большинстве случаев хватает 4 мм2 или 6 мм2. Много его не надо, двух-четырех метров должно хватить. Из цветовой гаммы лучше предпочесть белый, черный или красный цвет для фазы и синий для рабочего нуля. Нулевые и фазные проводники разделять по цвету обязательно.
Для соединения модульных устройств между собой очень удобно использовать специальные гребенки – одно, двух или трехполюсные,- в зависимости от количества фаз электроснабжения и компоновки элементов в щите. Здесь тоже помощь специалиста будет не лишней. К гребенкам рекомендуется еще купить необходимое количество торцевых заглушек.

Шины-гребенки значительно экономят место в электрическом щите и облегчают монтаж

Если в схеме щита предусмотрены групповые УЗО, то к каждому из них необходимо приобрести нулевую шинку с креплением на DIN-рейку или другие предназначенные для них места.
Хорошей альтернативой нулевым шинкам являются так называемые кросс-модули, которые представляют собой те же шинки, только смонтированные в общем корпусе и надежно изолированные друг от друга. Одним кросс-модулем можно заменить несколько нулевых шин, что сэкономит место в щите, сделает подключение более безопасным удобным.

Кросс-модуль в изолированном корпусе

Очень полезной деталью является ограничитель на DIN-рейку, который не позволяет модульным устройствам «разъезжаться» по сторонам. Если по краям на рейке есть ограничители, то при неполном заполнении ряда будет трудно при сборке удержать все устройства на месте, особенно когда работа будет вестись довольно жесткимПВ1 или ПВ3.
Для неиспользованных в щите мест понадобится необходимое количество заглушек, чтобы все внутренности щита после его окончательной сборки были надежно закрыты.
Для фиксации кабелей и организации проводов внутри щитка необходимы пластиковые стяжки хомуты, которых никогда не бывает много.

Читайте полезные рекомендации, как выбрать электросчетчики двухтарифные, в новой статье на нашем портале.

После этого можно приступать уже непосредственно к монтажу и сборке щита.

Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

Сборка и монтаж электрического щита

Электрический щит сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%!
(MISSING)Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола. В любом случае,

Чтобы смонтировать корпус электрощита необходимо:

Иллюстрация	Описание действий
	Производится разметка места размещения электрощита: при помощи уровня прочерчивается горизонтальная линия низа и вертикаль одной из боковых сторон.
	К плоскости стены прикладывается корпус щитка без дверцы и рамок, причем совмещаются нижние и боковые края. Корпус очерчивается по периметру маркером.
	Углошлифовальной машинкой (болгаркой) с алмазным диском по камню диаметром 230 мм делаются резы по периметру ниши. Применение средств защиты (маска, респиратор, перчатки) обязательно! При этом надо следить за тем, чтобы в каждом из углов диск дошел до середины на максимальную свою глубину. Новый диск 230 мм дает глубину реза около 9 см, что достаточно для большинства щитков. Так же делаются горизонтальные и вертикальные резы внутри периметра ниши с интервалом примерно 5 см.
	Перфоратором с зубилом постепенно выдалбливается вся внутренность ниши. Выравнивается дно. В случае необходимости применяется ручное зубило с молотком, для работы в труднодоступных местах.
	Корпус щитка примеряется в нише, проверяется глубина и возможность его выравнивания по горизонтали и вертикали. При необходимости ниша доводится до нужных размеров.
	На щит ставится штатное, входящее в комплект поставки, крепление, затем щиток вставляется в нишу, выставляется по уровне и на стене делаются отметки для дюбелей.
	Перфоратором бурятся отверстия под крепления, в них вставляются дюбеля, приставляется щиток и крепится дюбель-гвоздями к стене.
	Из щитка демонтируется рамка с DIN-рейками для последующей установки на них модульного оборудования.
	Полость между корпусом щитка и нишей можно заполнить какой-либо строительной смесью или профессиональной монтажной пеной.

Бывают случаи, когда в комплектацию щитка не входят крепления к плоскости стены. В этом случае можно крепить дюбелями через заднюю стенку обычно там есть для этого специальные места, которые необходимо предварительно высверлить. Но, если за щитом в нише еще есть какое-то пространство, то главное не перестараться, чтоб не треснула задняя стенка щитка. Совершенно приемлемым является способ крепления в нише на алебастр или любой другой строительный раствор.

Организация ввода кабелей в электрический щиток

Этому вопросу е всегда уделяют достаточно внимания, хотя правильная организация ввода кабелей в щиток в дальнейшем сильно облегчит монтаж модульного оборудования, позволит правильно организовать внутреннее пространство. Недаром авторы статьи говорили читателям о приобретении именно хороших щитков, где есть съемные крышки для кабельного ввода, которые позволяют выполнить ввод даже после установки щитка в нишу.

Съемная крышка кабельного ввода — верный признак хорошего щита

Как делается ввод в среднестатистических электрических щитах. На верхней и в нижней части щита (иногда и в задней) обычно находятся перфорированные отверстия, которые можно или выдавить пальцем или подрезать ножом. Обычно они рассчитаны на стандартный размер – под гофротрубу 16 или 20 мм в диаметре. Надо просто выломать нужное количество отверстий и завести кабели внутрь.

Для навесного электрического щита это сделать достаточно просто: закрепил щит и методично один за другим заводишь кабели внутрь. А как быть, если щиток встраиваемый? Электрики со стажем знают, каково это — завести хотя бы пять моножильных кабелей в щиток, а потом крепить корпус в нише на алебастр, да еще и по уровню выравнивать. Работа не для слабонервных!

В очень плохих щитках вообще нет даже намека на технологические отверстия для ввода кабелей. Приходится самостоятельно выпиливать или высверливать, устанавливать специальные пластины и совершать другие действия, которых можно было бы избежать, если купить более дорогой, но несравнимо лучший щиток.

Другой проблемой ввода кабелей в щиток является его фиксация на входе в щиток. Проходя через технологические отверстия, кабель имеет определенную степень свободы, перемещаясь внутри большего, чем собственный диаметр отверстия или внутри гофротрубы, а это делает монтаж очень неудобным. Очень сложно организовать все провода внутри щита. Конечно, выход из этого есть. В штробу возле места ввода кабелей «накидывают» алебастр, который будет удерживать их. Так часто и делают, к сожалению.

Фиксация входящих кабелей алебастром — не самое лучшее и современное решение

Теперь рассмотрим самый изящный и лучший способ, реализованный в хороших щитках. В месте ввода кабелей – сверху и снизу, — есть специальные съемные заглушки или сальниковые пластины, у разных производителей они называются по-разному. После монтажа щитка в нишу, пластина снимается и кабели спокойно заводятся внутрь. Как это делается?

После снятия заглушки в щиток заводится, прежде всего, кабель ввода, причем так, чтобы место ввода было ближе всего к автомату ввода. Обычно это верхний левый угол щитка. Если он в гофротрубе, то она срезается непосредственно перед вводом.
Кабель прикладывается к гребенке или к планке с проушинами (у разных щитков может отличаться) и фиксируется пластиковой стяжкой-хомутом. Концы стяжки обрезаются кусачками.

Фиксация кабелей на входе в хороший щиток

Тонким перманентным маркером сразу после ввода кабеля в щиток делается его маркировка в строгом соответствии со схемой. Если кабель имеет темную оболочку, то на него натягивают и усаживают 1—1,5 см светлой термоусадочной трубки и маркировку делают на ней.
Аналогично вводятся в щиток и маркируются все кабели.
После фиксации всех кабелей прикладывается заглушка и на ней маркером делаются отметки, на какую минимальную глубину сделать вырезы, чтобы она встала на свое место. Заглушка имеет чаще всего насеченную поверхность и обычным строительным ножом просто вырезается все лишнее.

вырезание отверстий под кабель в съемной крышке

Заглушки устанавливаются на свои места и крепятся винтами.

Готовую картину красиво и правильно введенных в щиток кабелей мы можем посмотреть на фото. Еще один плюс в копилку щитов хороших производителей.

Образцовая организация входа кабелей в электрический щит

Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того. Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Такой нож с пяткой очень бережно снимет внешнюю оболочку с любого кабеля

Еще одним важный момент в этой операции – это повторная маркировка уже на проводах. После разделки в щитке будет такая паутина из проводов, что разобраться будет очень сложно. Поэтому эту операцию надо сделать сразу, чтобы потом не бегать с тестером по дому или квартире, матерясь и прозванивая линии. Для маркировки проводов лучше всего подойдет узкий малярный скотч, который надо будет наклеивать на участки ближе к концу и писать маркером на нем. Наверное, даже не стоит говорить о том, что вся маркировка должна делаться в строгом соответствии со схемой.

При прокладке электропроводки всегда рекомендуется при вводе в щит оставлять такую длину, которая бы в два раза превышала его высоту. То есть завели кабель в щит, протянули через него и от границы отмерили еще раз его высоту. С первого взгляда такой подход может показаться избыточным и возникает желание перед разделкой отсечь кусок кабеля. Этого делать ни в коем случае нельзя! Провода в щите не идут к месту назначения по кратчайшей траектории, а «двигаются» согласно определенным правилам. Если останутся обрезки – это не беда. Гораздо страшнее, когда провода не хватает и приходится его натягивать, вести не так как все или вообще наращивать.

Итак, как правильно разделать кабели?

В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

Процесс снятия оболочки с кабеля NYM

Не доходя несколько миллиметров до маркировки на вводе, нож выводится из-под оболочки.
Начиная с торца, оболочка отделяется от жил до места окончания реза и там подрезается острой кромкой ножа.
Отрезаются полоски малярного скотча и обертываются вокруг проводов в 5—10 см от их конца. На этих полосках маркером пишется номер линии.
Все операции повторяются для всех кабелей

В итоге общая картина после разделки должна выглядеть примерно так.

Разделанные и временно промаркированные кабели в электрическом щите

Защита внутренностей электрического щита от ремонтно-отделочных работ

Все знают, какими пыльными и грязными являются отделочные работы и, разумеется, электрический щит надо обязательно защитить. Поэтому мы и призываем монтировать оборудование в щит только тогда, когда все уже будет завершено. Обидно будет, когда в щиток попадет либо шпаклевка, либо краска и испортит модульные устройства, которых в хорошем щитке на не одну сотню долларов. Даже если не попадет, то повышенная влажность, присутствующая неизбежно при шпаклевке, покраске и поклейке обоев тоже может плохо повлиять на точные и тонкие приборы.

Для защиты внутреннего пространства щитка необходимо:

Концы проводов, относящихся к кабелю ввода, надежно заизолировать колпачками или двумя слоями изоленты. Береженного Бог бережет.
Если со щитка еще не сняты дверцы, рамки и другое, то их необходимо снять.
Все разделанные провода аккуратно уложить внутрь щитка. Последовательно слева-направо, в направлении по часовой или против часовой стрелки. При этом надо избегать резких изгибов.
Из куска плотного картона сделать крышку, которая плотно закроет внутренности щитка, подогнать ее и обклеить по периметру малярным скотчем. Опять в пользу именитых производителей желаем сказать, что в комплектах их щитков уже есть такие крышки.

Внутренности щитка защищены картонной крышкой

И пока идут все отделочные работы можно не спеша приступить к сборке внутренностей электрического щита.

Предварительная сборка электрощита на рамке

Интернет пестрит фотографиями и статьями о том, как довольные электрики собирают электрические щиты уже установленные на свои штатные места. Расставляют модульное оборудование и делают коммутацию между ним проводом ПВ1 немаленького сечения в 4—6 мм2. И происходит все это на штатной высоте для щитка высоте в 1,5—1,7 метра. А вокруг могут ходить штукатуры, шпаклевщики, маляры. Хотелось бы посмотреть на лицо довольного электрика после 2—3 часов работы. Картина не будет такой радужной. Поэтому, если уважаемым читателям какой-то источник говорит, что монтировать электрические щиты легко, то не стоит им верить! Это на самом деле трудно даже специалистам. Но, главное, что это возможно.

Поэтому мы еще раз даем совет, пусть даже повторимся с ним. Покупать надо только хорошие, пусть более дорогие, электрические щиты. Все модульное оборудование, и соединения между ним монтировать только в чистом помещении и на столе. Опыт, полученный при этом, очень поможет в дальнейшем подключить все линии к уже смонтированному на своем месте щитку.

Какой будет нужен инструмент?

Варианты компоновки модульных устройств в электрическом щите

У одной и той же схемы электрического щита может существовать множество ее реализаций. Каждый электрик имеет свои предпочтения в этом вопросе, и здесь нет ни правых, ни виноватых, каждый подход имеет право на жизнь. Перечислим два основных:

Линейная схема. Первым идет выключатель нагрузки или автомат вода, за ним по порядку, как изображено на однолинейной схеме, идут все УЗО и дифференциальные автоматы, а затем по порядку все автоматические выключатели. Такая схема используется чаще всего, она проста в реализации, так как с двухполюсного вводного автоматического выключателя проще всего раздать фазу и рабочий ноль на все УЗО и дифавтоматы при помощи двухполюсных гребенок. Недостаток этой схемы только в том, что в случае возникновения какой-либо неисправности будет трудней найти проблемную линию. Однако, это легко решается цветовой маркировкой групп – у каждой она своя.

Линейная схема компоновки УЗО и автоматических выключателей

Групповая схема. Первым традиционно идет выключатель нагрузки или автомат ввода, а за ним расставляются автоматические выключатели так, как они изображены на однолинейной схеме слева-направо. Если автоматический выключатель находится под «крылом» группового УЗО, то вначале на DIN-рейку ставится УЗО, а затем все автоматы ее группы и так далее по схеме до последней линии. Такая схема более логически понятна, если «щелкнет» какое-то УЗО, то можно быстрее разобраться в проблеме просто последовательно отключая и, включая рядом расположенные автоматы группы. Недостаток ее – она сложнее в реализации.

Групповая схема компоновки

Принципы монтажа модульных устройств в электрическом щите

Перед сборкой следует понять несколько принципов монтажа, которые помогут сделать все правильно:

Все соединения между всеми модульными аппаратами, а также нулевыми шинами в электрическом щите должны выполняться проводом такого же сечения, что и кабель на вводе. Например, по проекту на щит пришел кабель ВВГнг 3*6 мм2, значит, все соединения внутри щита должны выполняться проводом ПВ1 или ПВ3 сечением 6 мм2.
Существует железное правило – вход на все модульные устройства сверху, выход снизу. Независимо, что некоторые производители выпускают устройства, которые разрешается подключать снизу (например, УЗО от Hager). Независимо от того удобно это или нет. Исключение могут составлять те устройства, которые вообще не имеют клемм сверху, например, реле напряжения.
Если для монтажа используется многожильный провод ПВ3, то обязательно надо применять наконечники НШВИ соответствующего сечения. Зажимать многожильный провод в клеммы модульных аппаратов и шин запрещено.

Наконечники НШВИ и НШВИ (2)

Зажимать два разных провода в клемму модульного устройства запрещено. Даже если они одного диаметра. Если существует необходимость, например, раздать фазу по нескольким аппаратам, то применяют специальные наконечники НШВИ (2), которые специально предназначены для того, чтобы под одну клемму можно было поместить два многожильных провода равных диаметров.
Вся коммутация должна производиться только цельными отрезками проводов.

Преимущества монтажного провода ПВ3 перед ПВ1

Для монтажа силовых цепей внутри щитка используются два основных провода: ПВ1 или ПВ3, — первый моножильный, а второй многожильный. И у того, и у другого есть свои сторонники и противники. Основной аргумент адептов ПВ1 в том, что на него не надо одевать наконечники НШВИ, как на ПВ3, перед тем, как зажимать в клемме. И на этом все аргументы заканчиваются.

Если надо соединить два отрезка ПВ1, то — это можно сделать только через клеммную колодку, причем соединение займет в нем два места. Для сращивания провода ПВ3 достаточно два конца поместить в наконечник НШВИ (2), обжать и поместить хоть в клеммную колодку, хоть под контакт модульных устройств и такое соединение займет всего одно место. Моножильные провода помещать в наконечник типа НШВИ нельзя.

Еще одним преимуществом провода ПВ3 является его повышенная гибкость по сравнению с ПВ1, что дает свободу для маневра, такой провод гораздо легче гнуть, гораздо легче его проложить внутри щитка. ПВ3 выдержит гораздо больше сгибаний и разгибаний. Да, и новичку будет проще работать с этим проводом. Рассмотрим процесс соединения двух проводов ПВ3 для помещения под одну клемму.

Наконечник НШВИ (2) выпускается под сечения проводов от 0,5 до 16 мм2, но нас должны интересовать самые ходовые размеры в бытовых электрощитах: 4, 6 мм2 и очень редко 10 мм2. Обозначение НШВИ (2) 6-14 означает, что такой наконечник обжимает два многожильных провода с сечением 6 мм2 каждый, а цифра 14 – на какую длину следует зачищать провода. Для обжима существует специальный инструмент – пресс-клещи, или как его называют электрики – кримпер.
Для соединения двух проводов в наконечнике НШВИ (2) их надо очистить от изоляции на длину гильзы
Поместить одновременно два провода в гильзу. Широкая юбка наконечника НШВИ (2) подскажет как сориентировать провода. Аккуратно задвинуть наконечник на провода до упора.
Поместить наконечник в кримпер и обжать. Если в наличии нет кримпера, то можно это сделать стриппером типа КВТ WS-04A у которого на рукоятке есть специальные выступы для обжима наконечников. Правда, за один раз это сделать не удастся, так как он жмет наконечник в одной точке. Поэтому надо будет сделать минимум две — три точки. Учитывая, что наконечник будет зажат в клемме, должный контакт гарантирован.

Таким способом можно не нарушая никаких правил очень красиво разветвить ноль или фазу, причем это не будет шлейф, так как оба провода зажаты под одной гильзой. Если необходимо сделать несколько ответвлений, то под одну гильзу НШВИ «пихать» три провода уже не надо. Для этого существуют те же кросс-модули.

Видео: Опрессовка провода наконечниками

Монтаж и коммутация модульных устройств

Настал черед самой интересной и квалифицированной работы – непосредственная сборка электрощита. К этому времени уже должно быть все приготовлено: составлена подробная схема, которая всегда должна быть под рукой, закуплено необходимое оборудование и материалы, подготовлено рабочее место – чистое и хорошо освещенное. Сразу нужно подумать о сборе мусора, так как его будет много в виде маленьких обрезков, снятой изоляции и другого. Для этого хорошо подойдет ведерко, поставленное возле ног. Опишем процесс монтажа модульных устройств.

Иллюстрация	Описание процесса
	Согласно ранее составленной схемы последовательно расставляются модульные аппараты. Вначале выключатель нагрузки или заменяющий его автоматический выключатель, затем реле напряжение (если оно предусмотрено), затем УЗО, затем дифференциальные автоматы, затем автоматические выключатели. Шины рабочего нуля (или кросс-модуль) от групповых УЗО лучше выставить внизу щитка на некоторой дистанции от автоматических выключателей.
	Ряды модульного оборудования необходимо закрепить на DIN-рейке специальными фиксаторами (ограничителями), во избежание их «расползания» по рейке. Если имеется оборудование, стоящее с интервалом от другого, то оно фиксируется с двух сторон.
	После сверки правильности размещения оборудования и соответствия номиналов на всех модульных устройствах отпускаются винты всех зажимных клемм.
	Намечаются места, где будут использоваться однополюсные и двухполюсные шины-гребенки. Гребенки примеряются, на них делаются отметки, а затем по ним ножовкой по металлу отрезается нужная длина. Торцы обязательно закрываются заглушками, которые лучше приклеить, так как они могут соскакивать в самый неудобный момент. Следует обратить внимание на то, что для одно, двух и трехполюсных шин-гребенок заглушки разные.
	Для удобства подключения гребенок к силовым проводам лучше всего применять универсальные вводные клеммы, которые обеспечивают более плотный контакт. Желательно, чтобы гребенка и клемма были одного производителя или их надо индивидуально подбирать. Допускается зажимать в клеммах модульных устройств гребенку совместно с моножильным проводом или многожильным с наконечником НШВИ.
	Если будут использоваться универсальные вводные клеммы, то они помещаются в промежуток между гребенкой и клеммой модульного устройства и клемма зажимается отверткой со шлицем PLZ. Во всех местах, где используются гребенки ставятся вводные клеммы. Все соединения затягиваются.
	С фазного выхода (нижнего контакта) вводного выключателя нагрузки (или автоматического выключателя) необходимо «раздать» фазу по назначению. Это УЗО и дифференциальные автоматы и автоматические выключатели, линии которых не находятся под защитой УЗО. Для этого отмеряются нужные отрезки проводов так, чтобы провод перпендикулярно входил в клеммный зажим, описывал петлю не более половины расстояния между рядами модульных устройств, проходил за DIN-рейкой к месту назначения.
	При необходимости два провода совместно опрессовываются наконечником НШВИ (2) и помещаются под клемму модульного устройства. Также фазу можно взять с любого места под гребенкой.
	Рабочий ноль берется из-под выходной клеммы (снизу) вводного автомата и раздается синим проводом на входные нулевые клеммы всех УЗО. Один конец нулевого провода оставляется свободным, чтобы в дальнейшем его подключить к главной шине рабочего нуля при сборке электрического щита.
	Нулевые выходы групповых УЗО соединяются синим проводом к соответствующим им нулевым шинам или к кросс-модулю. Провода аналогично ведут за DIN-рейкой. Если проводов проходит несколько, то их можно в некоторых местах стянуть пластиковым хомутом.
	При отсутствии шин-гребенок «раздать» фазу и рабочий ноль по устройствам можно при помощи самостоятельно изготовленных гребенок из отрезков провода ПВ3 соответствующего цвета, попарно соединенных наконечниками НШВИ (2).
	Все соединения кроме тех что пока не используются затягиваются с усилием отверткой со шлицем PLZ или шуруповертом со соответствующей битой. Тщательно проверяется правильность монтажа и соответствие номиналов модульных аппаратов.
	На вводной автомат отрезком кабеля со штепсельной вилкой подается напряжение. Включается вводной автомат, а затем по порядку все УЗО. Кнопкой «тест» проверяется их работоспособность. В случае необходимости неисправные УЗО заменяются.
	Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей, а при их включении и на выходе.
	Все модульные аппараты выключаются, щиток отключается от сети.

Необходимо ли реле контроля напряжения?

К сожалению, качество электрической энергии не всегда отвечает принятым стандартам. Наверняка всем известны так называемые скачки и провалы напряжения. От этого могут пострадать бытовые электроприборы. Если при увеличении напряжения до недопустимых величин потребители электроэнергии могут просто-напросто перегореть, то при уменьшении не могут стартовать электродвигатели, поэтому ток в обмотках возрастает до высоких величин, что приводит к перегоранию обмоток. Это в лучшем случае, а в худшем может привести к пожару. Почему напряжение в сети может измениться до недопустимых значений, ведь известно, что электростанции вырабатывают энергию с нужными параметрами. Этому есть несколько причин:

В воздушных линиях электропередачи при обрыве фазного проводника и замыкании его с нулевым рабочим линейное напряжение между фазой и нулем может подняться до 380 Вольт, что приведет к выходу из строя оборудования.
Обрыв нейтрали (N) или отгорание нуля довольно распространенное явление. Дело в том, что в трехфазных сетях по нулевому рабочему проводнику течет самый большой ток – он равен сумме всех токов в фазных проводниках. При этом электрический ток начинает течь не между фазой и нулем, а между двумя фазами — через потребителями разных фаз. Напряжение между двумя фазами не 220, а 380 Вольт, что приводит к порче оборудования. Опытные электрики знают случаи, когда перегорала бытовая техника у целого подъезда.
При удалении дома на значительное расстояние от трансформаторной подстанции напряжение может упасть до критически низких значений.
Если на одной из фаз подключается мощный потребитель электроэнергии (например, сварочный аппарат или какой-то электроинструмент), то это может привести к так называемому перекосу фаз, когда напряжение на одной из них падает до критически низких значений. Именно поэтому еще на этапе проектирования нагрузку стараются максимально равномерно распределить по фазам.

Реле контроля напряжения не изменяет параметров электроснабжения, для этого существуют более сложные и громоздкие устройства – стабилизаторы напряжения, которые просто не смогут поместиться в электрическом щите. Задача реле напряжения – постоянно следить за напряжением питающей сети и в случае выхода за установленные границы мгновенно отключать нагрузку, спасая дорогостоящее оборудования от выхода из строя.

Реле контроля напряжения различных модификаций

Реле контроля напряжения состоит из двух основных частей, собранных в одном компактном корпусе. Это микропроцессорный контроллер, который постоянно следит за напряжением в сети и силовая исполнительная часть – мощное электромагнитное реле, включающее и отключающее нагрузку. По каким параметрам стоит подбирать реле контроля напряжения?

Во-первых, важнейший показатель – это время срабатывания при превышении и при понижении установленных порогов напряжения. При повышении напряжения срабатывание обычно происходит быстрее – примерно 0,02 секунды. При понижении напряжения срабатывание происходит медленнее – около 1 минуты, но при критичных падениях (менее 120 Вольт) срабатывание будет тоже быстрым. За это время потребители электроэнергии не успеют выйти из строя.
Во-вторых, реле напряжения нужно выбирать по номинальному току нагрузки, он должен соответствовать мощности подключаемых потребителей. Выпускаются эти приборы на стандартные значения в 10, 16, 20, 25, 32, 40, 50 и 63 Ампера. Если планируется подключение более мощной нагрузки, что в быту происходит очень редко, то совместно с реле напряжения надо использовать модульный контактор соответствующего номинала тока.
В-третьих, лучше подбирать такое реле напряжения, где можно регулировать минимальный и максимальный порог срабатывания, а также время задержки включения. Это позволит тонко настроить прибор под конкретных потребителей. Например, такие приборы, как холодильник или кондиционер должны повторно запускаться только через несколько минут. Частое включение и отключение быстро выведет их из строя. Именно поэтому на реле напряжения время задержки может регулироваться от 5 секунд до 10—15 минут. Как только напряжение в сети установится в нужных пределах, реле отсчитает установленное время и включит нагрузку.
В-четвертых, существуют однофазные и трехфазные реле напряжения. Но здесь читателей надо предостеречь, что трехфазные реле целесообразно применять только в тех случаях, когда существует реальная трехфазная нагрузка в виде кондиционеров, станков с трехфазным приводом и других потребителей. Если одна из фаз «просядет» хотя бы на 30%!т(MISSING)рехфазное реле честно отработает и отключит все фазы, хотя 95%!н(MISSING)агрузки – это однофазные приборы. Именно поэтому целесообразно применять три реле напряжения – по одному на каждую фазу. Это дороже, но надежнее.
И, наконец, лучше выбирать такое реле напряжение, на котором есть индикация напряжения, а на некоторых моделях тока и даже потребляемой мощности. Это очень удобно, так как можно визуально контролировать работу прибора и следить за параметрами электрической сети.

Подключается реле напряжения очень просто – на него подается на вход ноль и фаза, а на выходе только фаза, то есть встроенное реле коммутирует только фазу. Схема подключения в электрическом щите представлена на рисунке. На некоторых моделях ноль является проходным, что очень удобно для коммутации внутри электрического щита.

Схема подключения

Вариант подключения реле напряжения в квартирном электрическом щите представлен в следующем видео.

Видео: Подключение реле контроля напряжения

Что такое неотключаемые линии в электрическом щите?

Представим такую ситуацию, что хозяева квартиры или дома собрались на курорт и неделю никого не будет дома. Естественно, что в целях безопасности имеет смысл перед уходом просто взять и выключить вводной выключатель нагрузки или автоматический выключатель. Напряжение со всех линий будет снято, жилье будет полностью обесточено. А что делать, если в холодильнике остались продукты? А что делать, если квартира или дом оборудованы охранной сигнализацией и системой видеонаблюдения? Можно, конечно, отключить все неиспользуемые линии автоматическими выключателями и УЗО и оставить только нужные. Но это очень неудобно, да и модули защиты «не любят» когда их часто включают и отключают.

Еще одной линией, которую желательно не отключать является освещение прихожей или тамбура – того помещения, где установлен электрический щит. Мало кому будет приятно по приезду заходить в темную прихожую и на ощупь искать электрический щиток, чтобы включить его. Гораздо лучше, когда сразу при входе расположен выключатель или даже датчик движения.

Выход из этого положения, безусловно, есть. Для этого выделяют отдельную группу неотключаемых потребителей электроэнергии и в щитке делают на нее ответвление еще до вводного выключателя нагрузки или автоматического выключателя. Естественно, что эта группа должна защищаться своим УЗО и автоматами. Тогда при отключении ввода все равно останутся те линии, которые нужны постоянно. О том, как это реализовать на практике рассказано в следующем видео.

Видео: Неотключаемые линии в электрическом щите

Окончательный монтаж электрического щита. Подключение групп потребителей

После предварительной сборки щита и проверки его работоспособности настало время монтировать его в свое штатное место – нишу в стене и подключить все отходящие линии потребителей. Для этого надо дождаться окончания всех «мокрых» процессов в строительстве или ремонте. Процесс монтажа и коммутации представим в виде таблицы.

Иллюстрация	Описание процесса
	Прежде всего, надо позаботиться о безопасности – исключить подачу напряжения по кабелю ввода. Вывесить соответствующую табличку, закрыть дверь щита учета на замок, отключить кабель от подъездного щитка или ЩУЭ.
	Защитный картон снимается со щита, все провода аккуратно вынимаются, выпрямляются и загибаются наверх или вниз (в зависимости от того откуда приходят кабели на щит). Если во внутреннее пространство попали какие-либо стройматериалы, то оно очищается.
	Рамка с DIN-рейками и смонтированным модульным оборудованием аккуратно вставляется внутрь щитка и закрепляется саморезами.
	На штатные места закрепляются главная шина рабочего нуля (N) и шина защитного нуля (PE). Если кабели от щитка уходят вверх то шина PE монтируется наверху, если вниз, то внизу, — чтобы не тянуть провода защитного нуля через весь щиток. Если позволяет место, то главная шина рабочего нуля монтируется рядом, а если нет, то на противоположной стороне щита. Если корпус щита металлический, то шина N крепится через изолятор.
	Все провода распределяются по пучкам: фазные (L) в один пучок, нулевые рабочие (N) в другой и нулевые защитные (PE) в третий. При распределении следует добиваться, чтобы разные провода как можно меньше пересекались друг с другом. Снования пучков скрепляются пластиковыми стяжками-хомутами. При этом необходимо следить, чтобы с концов проводов не слетала маркировка.
	Пучок проводов защитного нуля направляется к шине PE. Если позволяет место в щитке, то можно сделать небольшую петлю – для запаса в случае дальнейшего перемонтажа. Перед и после изгибов, а также с интервалом в 5 см пучок укрепляется стяжками.
	Провода защитного нуля последовательно подключаются к шине PE. При этом соблюдается очередность такая, как на однолинейной схеме электрического щита. Вначале подключается под большую клемму провод PE кабеля ввода, а затем все группы потребителей. Лишние концы провода обрезаются. Стриппером зачищаются провода на 10 мм, многожильные опрессовываются наконечником НШВИ.
	После обрезания провода защитного нуля перед зажиманием его в клемме шины, его необходимо промаркировать. Лучше всего подходит для этого специальные кабельные маркеры, но их можно заменить термоусаживаемой трубкой с предварительно нанесенной тонким маркером номером линии.
	Если корпус и дверца щита металлические, то они подключаются отрезком провода желто-зеленого цвета через специальные зажимы к шине защитного нуля.
	В пучке проводов рабочего нуля выделяются те, которые должны подключаться к нулевым шинам групповых УЗО. Формируется отдельный пучок, который укрепляется стяжками и проводится с левой или правой стороны щита (в зависимости от расположения шин групповых УЗО). Все повороты делаются плавным изгибом на 90°. Провода обрезаются, зачищаются, маркируются, при необходимости обжимаются наконечником и подключаются к соответствующей шине.
	Нулевые провода, не принадлежащие групповым УЗО, подводятся пучком к главной нулевой шине и подключаются к ее клеммам в порядке очередности. Аналогично производится маркировка. К этой же шине подключается нулевой выход вводного выключателя нагрузки.
	Пучок фазных проводов прокладывается на противоположной стороне щитка от нулевых. Если позволяет конструкция щита, то стоит использовать специальные органайзеры для кабеля. В рядах между модульным оборудованием от пучка делаются ответвления для подключения (согласно схеме щитка) фазных проводников к соответствующим клеммам модульных устройств. Пучки и ответвления укрепляются стяжками.
	Фазные проводники примеряются к соответствующим клеммам автоматических выключателей и дифференциальных автоматов, излишки обрезаются. Провода маркируются, при необходимости обжимаются наконечниками НШВИ и зажимаются в клеммах.
	На верхние клеммы вводного выключателя нагрузки (или автоматического выключателя) подключаются фаза и рабочий ноль кабеля ввода.
	Проверяется по схеме правильность монтажа, соответствие маркировки. Все клеммы зажимаются с усилием 0,8 Н*м.

Пусконаладочные работы

После полной сборки электрического щита надо перевести все модульные устройства в состояние отключено, а затем уже можно приступать к пусконаладочным работам. Что при этом надо сделать?

Перед проверкой щита должны быть смонтированы все электроустановочные устройства – розетки и выключатели, а также смонтированы светильники. На всех выделенных линиях мощных потребителей в розетки должна быть подключена нагрузка.
Подается напряжение на ввод электрического щита, мультиметром проверяется наличие напряжения на входе и соответствие фазы и нуля.
Последовательно подключаются все УЗО и дифференциальные автоматы, затем кнопкой «Тест» проверяется их работоспособность. После этого они вновь включаются.
Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей.
Последовательно включаются все автоматические выключатели и проверяется наличие напряжения на их выходных клеммах.
Включается последовательно мощная нагрузка: стиральная машина, посудомоечная машина, кондиционеры, варочные поверхности и другие потребители электроэнергии. Контролируется работа электрощита. Не должно быть искрения, сильного нагрева модульных аппаратов, выделения дыма.
Во всех розеточных линиях проверяется наличие напряжения.
Проверяется работа линий освещения.
В открытом виде электрическому щиту надо дать поработать несколько часов и постоянно контролировать его работу.

Если испытания электрического щита прошли успешно, то его можно закрыть пластроном (крышкой), установить рамку и навесить дверцу. Все пустые места в пластроне необходимо закрыть специальными заглушками – все внутренности щита должны быть скрыты.

Заглушки следует заказывать вместе с электрическим щитом

Далее, должна производится маркировка на пластроне. В комплектах электрических щитов обычно идут наклейки, на которых можно написать номер линии и ее назначение, но мы советуем изготовить их самостоятельно, распечатав на цветном принтере свои бирки, которые можно приклеить к пластрону на двухсторонний скотч, а сверху еще защитить прозрачным скотчем. Рекомендуется произвести еще и цветовую маркировку различных линий, тогда проще будет ориентироваться в электрощите.

Пример самостоятельно выполненной маркировки модульных устройств

Если дверца щита непрозрачная, то на ее внутреннюю сторону рекомендуется наклеить схему электрического щита. В некоторых моделях известных производителей на дверцах есть специальные пружинные зажимы.

Эксплуатация электрического щита

Электрический щит не является таким устройством, которое «установил и забыл» о нем, он требует периодического внимания. Итак, что нужно знать при эксплуатации электрического щита?

Через месяц после начала эксплуатации следует открыть пластрон и подтянуть все клеммы.
Если в доме или квартире есть маленькие дети, то лучше закрывать дверцу на замок, а ключ хранить в таком месте, о котором знают все взрослые.

У многих производителей электрических щитов можно заказать замки на дверцу

Все обитатели квартиры или дома должны быть проинструктированы о правилах эксплуатации электрического щита и о том, что делать в случае срабатывания устройств защиты.
Каждый месяц следует проверять работоспособность УЗО и дифференциальных автоматов. Это лучше делать тогда, когда отключены все потребители электроэнергии.

Заключение

Монтаж и сборка электрического щита является одним из самых сложных этапов замены электропроводки или прокладке ее «с нуля». Обычно эту работу выполняют только самые квалифицированные и опытные электрики, но читатели нашего портала, прочитав эту статью, убедились, что в этой работе ничего невозможного нет. Нужен только вдумчивый подход, изучение теоретической части и следование всем инструкциям. Какие советы в заключение коллектив авторов хотел бы дать читателям.

На этапе распределения линий, проектирования схемы щитка, выбора модели и комплектации необходимым оборудованием никогда нельзя пренебрегать советами специалистов. Это можно сделать как в реальной жизни у опытного электрика, так и в виртуальном пространстве – в интернете немало форумов, где специалисты с удовольствием дадут советы.
Закупку всех комплектующих необходимо делать только у проверенных продавцов, только известных брендов, причем надо стараться, чтобы все модульное оборудование было одного производителя и одной серии.
Сборку электрического щита лучше производить не на стене, а на столе. Окончательный монтаж и коммутацию всех отходящих линий надо делать после завершения отделки помещения.
В электрическом щите никогда не бывает много места. Лучше приобретать щиты с хорошим запасом мест.
При сборке щита не надо никуда торопиться и стараться сделать ее с такой же скоростью, как и опытные мастера. К каждому действию надо подходить вдумчиво.

Надежной и безопасной вам электрической проводки!

Видео: Сборка силового Щита (с описанием процесса)

Видео: Обзор электрического щита квартиры

Как собрать и подключить электрический щиток своими руками

Любой ремонт помещения «с нуля» начинается с разводки электрики, поскольку все коммуникации должны быть проведены еще до момента начала любых отделочных работ. Работы по разводке электрики в помещении считаются полностью завершенными после того, как собран квартирный электрический щиток.  Именно подключение электрического щитка является последним этапом электромонтажных работ в квартире или доме.

Как правило, электромонтажными работами занимается квалифицированная бригада электриков, однако, зная определенные правила, имея инструмент и навыки, подобные работы можно вполне произвести и самостоятельно. Но, чтобы не сделать грубых ошибок, стоит, все таки, учитывать многие нюансы. Также существует еще один вариант – приобрести уже готовый щиток на фабрике и просто его установить, а не собирать самостоятельно. Однако, с экономической точки, дешевле, конечно же, собрать электрический щиток своими руками.

Стоит отметить, что распределительный электрический щиток устанавливается внутри помещения. Благодаря такому расположению существенно уменьшается расходное количество кабеля. Самым частым и наиболее удобным местом расположения электрического щитка в квартире является место возле входа.

На что следует обратить внимание при выборе и установке электрощита

Первое, с чем следует определиться при выборе электрощита, это с корпусом, а точнее с материалом, из которого изготовлен его корпус. Наиболее распространенными являются щитки, корпус которых изготовлен из пластика или металла. При изготовлении пластиковых щитков используется специальный термопластик, способный на протяжении достаточно длительного времени выдерживать воздействие высоких температур. Подобные электрощиты имеют привлекательный внешний вид, благодаря чему очень гармонично вписываются в интерьер. Металлические электрощиты изготавливаются сварным способом. Большой выбор модификаций позволяет выбрать электрощиток с нужной комплектацией.

Далее необходимо определится с типом электрического щитка, которых существует всего два – накладные и встраиваемые. Тип щитка выбирается, исходя из того, какая в помещении проводка. Если электропроводка скрытая, то целесообразнее использовать встроенный электрощит. Кроме того, данный тип щитка имеет такие преимущества, как компактность и привлекательность.  Для встраиваемого электрощита следует подготовить специальную нишу в стене, куда непосредственно и будет происходить сама установка щита.

Накладные электрощиты используются в тех помещениях, в которых проведена наружная электропроводка. Такие щиты крепятся при помощи саморезов или дюбелей.

Основные компоненты электрического щита

• DIN-рейка. Это специальное устройство, которое служит крепежом для установки автоматов. Такие рейки изготавливаются из металла и с помощью специального крепления устанавливаются в корпус электрощита. Крепление автоматов к данной рейке осуществляется при помощи специальных защелок. Размер рейки под каждый конкретный щиток можно «подгонять», используя специальную ножовку по металлу.
• распределительная шина. С ее помощью в электрическом щитке соединяются все рабочие нулевые провода. Как правило, шин две – вторая нужна для соединения заземляющих проводов. Шины могут быть открытыми или закрытыми. Последние защищены от прикосновений.
• автоматы защиты. Количество автоматов может быть абсолютно любым, в зависимости от количества электрических приборов, которые будут включаться в сеть, а также от их мощности.
• соединительные провода нужного сечения.
• электросчетчик (устанавливается при необходимости).

Как собрать электрический щиток

Чтобы собрать электрический щиток в квартире, следует соблюдать определенную последовательность. Итак, изначально выбирается размер корпуса щитка, который зависит от количества автоматов. Затем делается отверстие в стене, куда и будет вмонтирован корпус электрощита. После установки корпуса можно начинать сборку щитка.

Еще раз стоит обратить внимание на то, что в состав стандартного электрощита входит электросчетчик, УЗО, вводной автомат, типовые автоматы, а также две шины – нулевая и заземляющая.

Далее к щитку следует подключить определенное количество концов кабеля, сняв перед этим с каждого кабеля изоляцию. Если провода одного цвета, то следует пометить ноль и фазу.

При помощи саморезов в щитке устанавливается монтажная DIN-рейка, на которую в дальнейшем осуществляется крепление автоматов. Современные автоматы имеют специальные защелкивающиеся устройства посредством которых осуществляется установка автоматов на рейку в щиток. Это делается достаточно просто – необходимо всего лишь с одной стороны автомата при помощи узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть его там. Автоматы защиты устанавливаются не хаотично, а в определенном порядке: справа (или слева, в зависимости от того, с какой стороны от входа установлен весь щиток) устанавливается вводной автомат, после него монтируется УЗО и затем все остальные автоматы защиты.

После этого осуществляется монтаж нулевой планки на свое место. К ней подключаются все нулевые жилы, которые предварительно подгоняются по длине, кроме тех групп, подключение которых осуществляется через УЗО. После этого происходит подключение автоматов. Питание подводится к верхним клеммам автоматов. Фазные провода питания электрических групп проводки помещения подключаются к нижним клеммам. Фаза подключается к верхним клеммам каждого автомата с использованием перемычек. Однако, следует отметить, что в таком случае для перемычек применяется провод значительно большего сечения, нежели провод, который подключается к нижним клеммам автоматов. Наилучшим решением в таком случае является использование провода такого же сечения, как и вводной.

К УЗО происходит подключение тех групп электросети, которые расположены в зонах с повышенной влажностью.

Установка распределительного щита в квартире

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам об установке двух встраиваемых распределительных щитов Mistral 41F от компании ABB. Кстати, вот подробный обзор этих щитов — знакомьтесь.

Первый щит на 48 модулей (артикул 1SLM004101A2208) предназначен для силовых электрических цепей. В дальнейшем в нем будут установлены: вводной коммутационный аппарат (скорее всего выключатель нагрузки, т.к. вводной автомат установлен в подъездном щите), счетчик электрической энергии, аппараты защиты отходящих линий (автоматы, УЗО и т.п.), реле, контакторы и прочие коммутационные аппараты и устройства.

О схеме и процессе сборки данного щита будет отдельная статья со всеми пояснениями, так что подписывайтесь на рассылку сайта, чтобы не пропустить самое интересное.

Второй щит на 12 модулей (артикул 1SLM004101A2203) предназначен для слаботочных цепей. В дальнейшем в нем будут установлены Wi-Fi роутер и выполнена вся разводка интернет и ТВ-кабелей квартиры. Об этом также будет отдельная и подробная статья.

Итак, оба щита планируется установить в прихожей около входной двери на месте существующего щита.

В старом щите был установлен однофазный счетчик «Гранит-1» и всего лишь один автомат ВА47-29 16 (А) от IEK на всю квартиру.

Ввод в квартиру выполнен уже новыми проводами ПВ-1 (3х6), т.к. этот жилой дом несколько лет назад попал под программу капитального ремонта и в нем проводился капитальный ремонт электропроводки, а именно: замена вводного распределительного устройства ВРУ-0,4 (кВ), монтаж заземляющего устройства (ЗУ), замена магистральных линий, этажных щитов и вводных кабелей в квартиры, а также замена подъездного и уличного (козырькового) освещения.

В то время я тоже занимался капитальными ремонтами жилых домов и некоторые моменты уже рассказывал в своих статьях, вот например:

Таким образом, в доме был выполнен переход со старой системы TN-C на TN-C-S, а это значит, что от ВРУ-0,4 (кВ) до этажных щитов магистральные линии электропроводки были выполнены пятипроводными (А, В, С, N и РЕ). Естественно, что и вводы в квартиры были выполнены трехжильными кабелями или проводами (L, N и РЕ), как в моем случае.

Внешний вид у щитов Mistral 41F вполне достойный и эстетичный, поэтому прятать их от глаз нет необходимости, к тому же щиты встраиваемые, а не навесные.

Напомню, что распределительные щиты АВВ серии Mistral 41F напоминают собой конструктор, состоящий из множества съемных деталей.

Так вот берем пластиковое основание, или другими словами, «корыто», первого щита на 48 модулей, прикладываем его к стене и отмечаем габаритные размеры карандашом или маркером.

Кстати, у некоторых производителей щитов имеются готовые трафареты, что очень удобно и несколько облегчает задачу разметки. У щитов Mistral 41F таких трафаретов, к сожалению, нет…

Меня часто спрашивают — а на какой высоте должен быть установлен электрический щит в квартире?! Высота установки щита регламентируется только требованиями к высоте установки счетчика электрической энергии (согласно ПУЭ, п.1.5.29, расстояние от уровня пола должно быть от 0,8 до 1,7 метра), а в большинстве случаях просто желаниями заказчика.

Правда есть небольшое исключение: если щит открытой установки расположен на лестничной клетке, то расстояние от пола до щита должно быть не менее 2,2 метра (СП 31-110-2003, п.13.6), дабы не загромождать и не уменьшать проходы, согласно норм пожарной безопасности, т.к. проходы на лестничной клетке относятся к путям эвакуации в случае пожара.

Учитывая вышесказанное, высоту установки квартирного щита я выбрал таким образом, чтобы первая DIN-рейка щита была примерно на уровне глаз для удобства снятия показаний со счетчика, т.е. до верхнего края щита расстояние от пола составило 1,95 метра. От откосов входной двери я отступил порядка 27 (см).

Затем берем второй щит на 12 модулей, отмеряем от первого щита некоторое расстояние вниз и отмечаем его размеры. Щиты будут установлены друг под другом, поэтому целесообразно было бы применить специальные вертикальные соединители, но в моем городе их пришлось бы ждать целую вечность, поэтому обойдемся без них.

Соосность проверяем с помощью моего лазерного уровня LD-SL-01.

Очень удобно то, что если даже в процессе монтажа щита уровень немного уйдет, то его можно подправить с помощью лицевой панели, у которой для этого имеются специальные компенсационные пазы. Но учтите, что это не у всех производителей имеется такая возможность!

Теперь необходимо подготовить ниши, т.е. выдолбить проемы в стене по отмеченным размерам с небольшим запасом в бОльшую сторону для штукатурки. Глубина щита составляет 8 (см), поэтому глубину ниши делаем также чуть больше глубины самого щита.

Если стена выполнена из кирпича, пено-газоблоков или шлакоблоков, то выдолбить нишу не сложно, и займет немного времени и сил. А вот если стены сделаны из прочного армированного бетона, то времени и сил будет затрачено значительно больше.

В моем случае стена кирпичная и подготовка ниш для обоих щитов составила от силы минут 30. Конечно же не обошлось без пыли и шума.

Предварительно просверлим по периметру разметки небольшие отверстия буром на 6-8 (мм), а затем аккуратненько выбьем всю внутреннюю часть с помощью перфоратора с плоской лопаткой.

Ввод кабелей в распределительный щит осуществляется сверху, поэтому от щита до потолка необходимо сделать неглубокую штробу для укладки пучка всех кабелей.

Потолок в квартире будет натяжным, поэтому весь пучок кабелей будет беспрепятственно скрыт за потолком.

Аккуратно укладываем кабели в штробе с помощью перфоленты и заводим их в пространство щита.

Здесь хотел бы отметить следующее! В дальнейшем, на кирпичную стену будет крепиться (наклеиваться) гипсокартон, поэтому сначала обе ниши будут заклеены гипсокартоном, а затем уже в гипсокартоне вырезаны ровные отверстия (по уровню) под оба щита.

Вот так это все получилось.

Обе ниши получились немного глубокими, поэтому со строителями решили уменьшить глубину путем установки закладных из того же гипсокартона.

Теперь смачиваем обе ниши грунтовкой, замешиваем гипсовый клей «Perlfix» и закидываем его в ниши, не оставляя пустых мест, а затем аккуратненько устанавливаем оба щита в соответствующие ниши, еще раз контролируя их уровень.

Для надежности, я дополнительно закрепил основания щитов с помощью саморезов к задней стенке ниши (закладной).

Вот получившийся результат.

Вводные провода завел в щит через специальное прецизионное отверстие, правда пришлось его немного расширить.

Даем время застыть гипсовому клею и можно приступать к сборке схемы силового распределительного щита и слаботочных кабелей. Но об этом я расскажу Вам в следующих своих статьях.

И уже по традиции, видео по материалам статьи:

P.S. На этом все, всем спасибо за внимание. Будут вопросы, предложения или замечания — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Щит квартирного подключения. Как собрать распределительный щит в доме или квартире?

К немедленному монтажу щита можно приступать после разметки щита, прокладки всех трасс электропроводки по воротам, перекрытию и т. Д. Некоторые заказывают готовые решения по предварительно рассчитанным группам и нагрузкам, а потом уже Осталось только подключить питающий и отходящий провода. В статье будет рассмотрен процесс самостоятельного выполнения всех видов работ по сборке щита.

Возьмем усредненные данные для небольшой квартиры, которые мы будем использовать при сборке дашборда:

• ⚡ количество групп — 8-10
• ⚡ есть УЗО или дифавтомат
• ⚡ На отходящих группах установлены выключатели
• ⚡ общее количество модульных посадочных мест для устройств — до 20

Инструмент для сборки электрощита

Инструменты и приспособления, которые нужно будет использовать, чтобы точно и качественно собрать щит своими руками:

Желательно на предварительном этапе привести кабели в щит не в ужасном порядке, а по порядку, по пронумерованным группам.

Предположим, с первой по десятую группы слева направо. Чтобы кабельный жгут не мешал в процессе сборки, сделайте самодельный крючок из обрезков со стороны экрана и загните кабели на этом приспособлении.

Приступаем к работе.

Порядок работ по монтажу распределительного щита 220в

1. Зачистка кабеля

С помощью ножа снимите внешнюю изоляцию со всех кабелей, вставленных в экран, и пометьте провода группами.Пронумерованные проводники загибаем и закрепляем на самодельном крючке сбоку от щита.

2. Пример расстояния

Перед подключением проводов предварительно прикиньте и прикините места, где будет стоять модульное оборудование и сколько проводов нужно до них.

Вы устанавливаете DIN-рейку, нулевую шину и заземляющую шину. Ничего не скрепляйте и не скрепляйте, просто примерьте. Ваша задача — понять общее расположение машин и расположение проводов.На что стоит обратить особое внимание:

• ⚡ расстояние между рядами машин
• ⚡ расстояние между автоматами и нулевыми шинами

Старайтесь делать эти расстояния не слишком маленькими, иначе в дальнейшем процессе монтажа будет крайне неудобно заводить и подключать провода.

3. Заземление и заземляющие шины

После предварительной установки установите и закрепите экран шины нуля и заземления.Над клеммными колодками подписаны номера групп.

Поскольку заземляющие провода никогда не отключаются, заземляющая шина может быть установлена ​​поверх экрана без резервного провода. Но нулевой, лучше нижний. В случае непредвиденных обстоятельств у вас будет определенный запас провода, и, переместив стрелу выше, вы можете повторно включить все оборудование без замены или увеличения проводов.

Вы отделяете от жгута очищенных проводов нулевой и заземляющий провода (нулевой жилой обычно синий, заземляющий провод желто-зеленый), очищаете их с помощью съемника изоляции и поочередно подключаете к шинам.Никаких лишних подтяжек или лишних изгибов делать не нужно.

4. Монтаж в распределительном щите модульного оборудования

Установите и закрепите DIN-рейки. Проложенные ранее защитные провода (ноль и земля) должны находиться за DIN-рейкой. На DIN-рейку последовательно защелкните автомат в соответствии с вашими группами.

Придерживайтесь такой схемы модульного оборудования:

• ⚡ первый — вводный автоматический выключатель или выключатель нагрузки.
• ⚡ далее идет реле напряжения (если вы предусмотрели его в схеме)
• ⚡ далее большинство машин мощных потребителей (варочная панель, духовка, сплит-система) или УЗО с дифференциалом автомат
• ⚡ простых автоматов для розеток и выключателей расположены в нижнем ряду

Постарайтесь разместить всю автоматику по центру, по бокам, оставив больше места для прокладки проводов или установки дополнительных модульных устройств.
Для того, чтобы модульное оборудование не ездило по din-рейке, очень удобно использовать зажимы.

5. соединительные провода

Начать с верхнего ряда. Выберите из жгута отводящих фаз те группы, которые идут в верхний ряд, и свяжите их в жгут с помощью кабельных стяжек. Одеваете обвязку по краям щита, на конце формируете гребешок с буквой G и наматываете провода снизу автоматов. Затем установите нижние ряды машин и повторите все операции.

6. Стойка гребнечесальной машины

Для машин с последовательным подключением, расположенных в щите в один ряд, используйте гребешок. Отрезаем нужной длины по количеству автоматов в рядах и вставляем винты в верхние выводы автоматов.

Обращаем ваше внимание, что если у вас есть недорогие автоматы без дополнительного контакта, предназначенные специально для осколка гребня, то корчму нужно вставлять в автомат так, чтобы выпуклая часть шпульки смотрела на вас.

Тогда можно легко контактировать с машиной вместе с контактом провода сборной шины, и при затягивании машина не перекосит его и провод не выходит из контакта.

7. Внутренняя коммутационная панель

Для дальнейшей коммутационной коммутации использовать отрезки сборного провода ПВ3 * 10 (для подключения самых первых машин в ряду), ПВ3 * 1,5 (для контактов реле нулевого напряжения) и ПВ3 * 2,5 для дифавтомата и УЗО отдельных групп.

Если используются одножильные провода, то конец провода, входящего в машину, следует удвоить, таким образом увеличивая эффективную площадь контакта с контактом.

Ну, а для многожильных обязательно использовать наконечники втулки.

8. Схемы подключения

Фазовый провод питания кабеля подключается через входное устройство (УЗО, автоматический выключатель, выключатель нагрузки), в зависимости от вашей схемы. Нулевой проводник идет прямо в нулевую таверну.Если в торпеде в ванную стоит отдельное УЗО, с нулевым стержнем, заведите УЗО на него. Также отдельный провод от нулевой шины соединяет реле напряжения.

Фазовый провод от входа машины сначала запускают на реле напряжения, а затем питают верхние контакты самой первой машины в рядах. Остальные машины в ряду питаются от него, благодаря ранее установленной гребенке таверны.

Все отдельные куски проводников для подключения необходимо подготовить заранее.Для этого измерьте их желаемую длину от выводов одного оборудования до выводов другого. Очистите концы средством для снятия изоляции, а если у вас гибкий провод, прижмите концы NSHVI.

9. Надписи

После окончательного соединения проводов еще раз продеть отверткой все контакты и проверить их затяжку. В конце не забудьте все подписать. коммутационные устройства на приборной панели.

Я рассказывал о том, как полностью заменить электропроводку.Вывели всю новую проводку в одно место в коридоре. Там уже был металлический встроенный электрощиток со счетчиком и вводным автоматом. Под этим щитом мы разместили электрический щит с автоматами.

Провода к приборной панели проложили в стробоскопе сбоку от счетчика. Выдолблено место под щитком на двенадцать модулей. Перенесли в кожух кабеля и заморозили алебастром. После затвердевания алебастра корпус электрощита был покрыт гипсовой штукатуркой.

Как выбрать электрощит

Теперь рассмотрим несколько общих правил выбора электрощита. Сразу оговорюсь — я не сторонник покупки электрощитов на рынках и в магазинах типа «Все для строительства». Покупаю их либо в розничных магазинах, либо через интернет у производителей.

Электрощит
• лучше покупать с небольшим запасом модулей. У вас всегда должна быть возможность сильно маневрировать.Например, когда мы рассчитывали замену проводки, мы планировали щит на восемь модулей. Установите двенадцать. В процессе сборки щита пожалели, что не закупили шестнадцать модулей.
• Постарайтесь не экономить на щите. Дешевый щит — дешевый пластик. Со временем может пожелтеть и стать ломкой. Также производители дешевых щитов не учитывают такие качества щита, как: самозатухание и слабая дымность.
• Платы от именитых производителей заточены грамотной, удобной и безопасной разводкой внутри них.Недорогой щит, купленный на рынке, вероятно, придется настроить и оснастить.

Щитовое устройство

Изначально в нашем пульте планировалось установить одно УЗО и шесть автоматов. И заказчик поинтересовался, зачем шесть автоматов на две комнаты и кухню. Раньше все работало на двух пробках.

Объясняю ему: кондиционера раньше не было, вместо старого газового водонагревателя куплен бойлер, подключили стиральную машину через удлинитель в комнате вместе с телевизором.Плюс в ванной была новенькая, еще не подключенная душевая кабина с подсветкой, радио и прочими гаджетами. А где-то нужно подключить пару десятков розеток и десяток лампочек.

В итоге мы решили так: отдаем три автомата на розетки и освещение, а четыре автомата на бойлер, душевую кабину, кондиционер и стиральную машину.

Сверху машина ведет УЗО. Устройство защитного отключения или дифференциальное реле (Diffrell). Отключает все при малейшей попытке электрического тока уйти в сторону или вам в руки.Самое важное на вашей панели.

Прежде всего, это реле напряжения. Контролирует входящее напряжение. Набросился на вас в сети губки, допустим, до 260В. Клац! Реле отключило все оборудование. Напряжение упало ниже 250 В. Клац! Включенный. Также бывает на нижнем пределе.

Очень нужный гаджет для дома. Примитивный, не очень точный, китайский. Но, но в связке с контактором, почти не убит.

Как подключить фазу в распределительном щите

1. Вход к реле фазного напряжения от счетчика.
2. Фазный выход с реле напряжения на УЗО.
3. Ввод в фазу УЗО с реле напряжения.
4. Фазовый выход с УЗО на автомат.
5. Вход в автомат фазу с УЗО.

Электрический ток от счетчика подается на реле напряжения. Если напряжение тока соответствует заданным параметрам реле, ток подается на УЗО. С помощью УЗО электрический ток подается на выключатели.

Как подключить ноль в коммутаторе

Щит при покупке комплектовался одной нулевой шиной.Пришлось дополнительно купить пару нулевых шин изолированно.

Мы использовали одну из этих шин для подключения нуля после УЗО. Второй для заземления.

1. Нуль со счетчика поступает на неизолированную нулевую шину из комплекта экрана.
2. С этой же шины ноль идет на УЗО.
3. Нулевой вход для УЗО.
4. Нулевой выход УЗО.
5. Подключение нуля с УЗО к шине нуля для подключения потребителей.
6. Подключение нуля для питания реле напряжения.

Наш ноль разделен на две группы. Первая группа предназначена для подключения входа, УЗО и реле напряжения. Второй — подключить нулевые проводники ко всем линиям. Провода собраны из трех частей и обжаты кабельными наконечниками. Как прижать провода показано ниже.

Внимание! Не прилагайте чрезмерных усилий для затягивания винтов в шинах. В противном случае можно перерезать провода саморезами.

Как подключить землю в распределительном щите

Шину для подключения PE проводов мы разместили в правом нижнем углу.Прямо к щитку винтами прикручиваем нулевую шину.

Также как на нуле зажимаем три провода в один наконечник и подключаемся к шине.

Дополнительно хочу обратить ваше внимание на землю. В моем случае это было изначально правильное заземление. Если у вас нет контура заземления или вы в чем-то не уверены, лучше перестраховаться и проконсультироваться со специалистами.

Внимание! Пренебрежение заземлением и обнулением — прямая угроза жизни вам и вашим близким.

Как подключить машины к распределительному щиту

Сверху соединяем автоматы соединительной гребенкой.

Многие предпочитают делать перемычки между автоматами из провода. Считаю, что расческа надежнее. Да и эстетика не на последнем месте.

При покупке расчески обращайте особое внимание на ее вес и толщину. Многие производители поддерживают низкие цены на гребенку за счет уменьшения сечения. Сечение жилы в гребенке должно быть не менее 10 мм / кв.

Снизу машин запускаем провода от потребителей. В некоторых машинах заводим два провода. Под одним зажимом допускается зажимать до трех проводов. Многожильные провода обжимаются кабельными наконечниками.

Как подписать станки в электрощите

Следующий шаг не менее важен. Вам нужно подписать автомат, какой из них отключает.

В комплекте с каждым экраном идет самоклеящаяся пластина. На нем либо пустые клетки, либо порядковые номера автоматов.Не очень удобные вещи. Очень мало места для нормального описания машины. Проходит много лет и никто не вспомнит, что значит «роза.ком.2». Поэтому в этом случае необходимо было просто пронумеровать автоматы.

Затем подробное описание было сделано на листе бумаги. Эта бумага была приклеена к приборной панели с помощью счетчика на внутренней стороне двери.

Если конструкция экрана позволяет, вы можете наклеить описание прямо на экран.

Это делается легко.

1. Изготавливаем стол. Делаю в ворде, сразу в нужном размере.
2. Распечатайте.
3. На лицевую сторону ламинируем прозрачную ленту.
4. На обратной стороне наклеить двусторонний скотч.
5. Под линейку острым ножом или лезвием разрежьте стол.
6. Срываем защитную пленку на двустороннем скотче и приклеиваем стол на щит.

Как ухаживать за электрощитом

Электрощит необходимо регулярно обслуживать.От этого зависит его работоспособность и безопасность вашего дома.

• Через полгода после сборки и подключения распределительного щита необходимо провести контрольный чертеж контактов машин и шин.
• В дальнейшем данная процедура проводится ежегодно.
• Каждые две недели необходимо проверять УЗО. Для этого нажмите на устройстве кнопку «ТЕСТ». Тестирование лучше проводить утром, когда большинство электроприборов выключено.

П.С. Что делать, если вам нужен совет или консультация?

1. Получите еще больше информации, прочитав

Это еще одна статья из проекта. Сегодня промышленным стандартом принято считать три фазы по 380 (400) вольт. Все профессиональное оборудование, которое находится в производстве, будет работать именно от этого напряжения. Пускают трехфазную электропроводку на предприятиях или в магазинах. Во время монтажа трехфазной электропроводки может потребоваться инструкция по сборке трехфазного распределительного щита.

При необходимости у вас также будет возможность получить на выходе 220 вольт. Стоит ли заморачиваться с 380 вольт в квартире многоэтажного дома Однозначного ответа нет. Для частного дома можно провести трехфазную разводку. Здесь вы найдете информацию, которая ответит на вопрос, как самостоятельно собрать плату учета электроэнергии 380В

Для начала вам понадобится разрешение на подключение к трем фазам. Монтаж ввода будет производиться в герметичном боксе на внешней стене частного дома.В нем будет трехфазный счетчик и автоматический выключатель.

Возле ввода нужно организовать заземлитель. Открывающийся экран будет опломбирован, и свободный доступ будет ограничен. Именно поэтому в первую очередь необходимо самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо подключить 5-жильный кабель L1, L2, L3, N и PE. Вы также можете подключить 4-жильные L1, L2, L3 и N. Этот кабель можно использовать, если у вас есть цепь TN-C-S. Для подключения трехфазного домашнего оборудования используйте следующую схему:

Многожильный провод измерительного щита 380В, имеющий сечение не менее 4 мм.Рекомендуемые цвета: красный L1, белый L2, черный L3 N синий и желто-зеленый PE. Чтобы правильно собрать трехфазный экран, следует внимательно присмотреться к предохранительным устройствам. На схеме, которую мы разместили выше, представлены четырехполюсные защитные устройства УЗО с дополнительной клеммой N. В обычных машинах эта клемма может просто отсутствовать. В щитке устройства необходимо установить на DIN-рейку. Перед разводкой обязательно ознакомьтесь.

Эта операция должна выполняться со всеми терминалами. Обратите внимание, что во время установки предварительно нарезать сегменты не рекомендуется.Это связано с тем, что в процессе установки вы заметите, что длина сегмента L1 будет намного короче, чем длина сегмента L3. Еще лучше собрать щит с помощью трехфазной монтажной шины, что позволит сэкономить место и свести к минимуму шанс что-то перепутать. Ноль и шина PE должны быть подключены к корпусу электрического щита.

Если в квартире или доме нет мощного оборудования, то нужно собрать щит 380в. За счет этого фаза будет равномерно загружена однофазными потребителями.Пример сборки трехфазного распределительного щита в частном доме можно увидеть ниже:

Если ваш сосед включает слишком мощный потребитель, то вы можете увидеть, что ваши лампы накаливания потухли. Помните, что этот процесс называется фазой просадки. Соседи, которые получают питание от других фаз, могут почувствовать, что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса, нужно попробовать установить реле контроля фазы и напряжения.Для однофазной сети можно подключить реле напряжения. Вы можете легко проверить правильность распределения нагрузки с помощью мультиметра с токовыми клещами.

Для последней версии щитка в сборе используется смешанный учет электроэнергии на 380 вольт. Когда появятся трехфазные и однофазные потребители электроэнергии. В этом случае щит можно собрать следующим образом:

Видеоуроки по установке

Если вы прочитали информацию, но ничего не поняли, то вам необходимо посмотреть видео, которые помогут вам разобраться как правильно собрать трехфазный щит.На видео вы можете увидеть весь порядок сборки.

Это все, что мы хотели вам рассказать о том, как собрать своими руками щит учета электроэнергии 380в. Как видите, подключиться может практически каждый. Для этого вам просто необходимо получить определенные навыки, которые помогут завершить установку.

Перед всеми автоматами устанавливается предохранитель или диффузор. Если вы устанавливаете УЗО, перед этим нужно установить автоматический выключатель для защиты от сверхтоков и коротких замыканий.Это позволит избежать утечки тока, а также защитит вас от поражения электрическим током.

Для сборки распределительного щита понадобится однофазный счетчик, если у вас многотарифный — многотарифный, если не однотарифный. Класс счетчика не ниже 2,0. Пластиковый электрощит (обычно для частного дома больше 12 модулей не нужно). Если других договоров с электросетью нет, вам, скорее всего, дадут 7,5 кВт. Следовательно, входящая машина потребуется на 32А.Далее делим на 2 линии и соответственно 2 биполярных автомата по 16А — один на домашнюю разводку, другой на резервную. Добавьте 2 однополюсных машины для резервной линии.

Подключите фазу экрана. Фазовый выход со счетчика на вход реле напряжения. Выход реле напряжения на входе в УЗО. Вывод от УЗО к машинам. Таким образом, мы обеспечиваем безопасность как электрических приборов, так и людей.

Подключите ноль. Потребуются три нулевые шины, одна без изоляции и две изолированные.Подключаем ноль со счетчика к неизолированной шине. От неизолированной шины запитываем реле нулевого напряжения. Из неизолированной шины вход в УЗО. С выхода УЗО на изолированной шине с этой шины получают ноль всех потребителей. Таким образом, ноль делится на входной и потребительский. Оставшуюся изолированную шину использовать для заземления.

Шина заземления крепится к экрану винтами, если экран пластиковый, если заземление экрана подключается к корпусу экрана.К этой шине подключается заземляющий кабель. Если у вас нет заземления — не подключать ноль к земле категорически запрещено и очень опасно.

Полезно знать при подключении машин. При посадке проводов в щит оставляйте хвостик на 30-50 см. Для соединения машинок в линию лучше использовать гребешок. Покупая гребешок, обратите внимание на его поперечное сечение, оно должно быть не менее 10кв. мм Верхний вход из сети ниже распределения потребителям. Многожильные кабели необходимо обжать изолированными наконечниками.

Очень важно подписывать автоматы. В этом случае вы не можете использовать сокращения, потому что через несколько лет вы не вспомните, что вы имели в виду. Если место не позволяет писать полностью — поставьте цифру над машинами и вставьте описание. Лучше использовать печатную версию.

Щиток, как и любое устройство, требует ухода. По нормам через полгода после установки нужно подтянуть клеммы. Каждые 2 недели нужно проверять УЗО, нажимая кнопку «тест».Проверку лучше всего проводить во время наименьшей нагрузки на сеть.

Что нужно для монтажа электрики и монтажа щита. Уровень, карандаш, что-то для пробивки штробов (в идеале резак, но он очень дорогой, болгарка с алмазным кругом для резки или пробойник с соответствующим сверлом), перфоратор для сверления отверстий, плоскогубцы, монтажный материал , т.е. коробка, изолента, нейлоновые стяжки и т. д., рулетка, крестовые и плоские отвертки различных размеров, кусачки, нож, инструмент для зачистки проводов (или использование ножа), набор шпателей, замазка или шпатлевка, молоток, индикатор отвертка, стремянка.Все инструменты должны быть с изолированными ручками для образца не менее 500 В.

Над машиной проезжает УЗО. Устройство защитного отключения или дифференциальное реле (Diffrell). Отключает все при малейшей попытке электрического тока уйти в сторону или вам в руки. Самое важное на вашей панели.

Для сборки электрощита своими руками для частного дома вам потребуются:

Счетчик электроэнергии однофазный однотарифный с классом точности не ниже 2 (требования к электросчетчикам с точки зрения коммерческого учета /).

Электрощит пластиковый для установки внутри частного дома (не более 12 модулей)

Ознакомительный авто 32 А

Две биполярные машины на исходящие линии 16 А (одна для бытовой электропроводки, вторая для резервной линии).

• Два однополюсных автомата на резерв.

Как подключить фазу в распределительном щите

Вход к реле фазного напряжения от счетчика.

Фазный выход с реле напряжения на УЗО.

Вход в фазу УЗО с реле напряжения.

Фазовый выход с УЗО на автомат.

• Вход в автоматическую фазу с УЗО.

Электрический ток от счетчика поступает на реле напряжения. Если напряжение тока соответствует заданным параметрам реле, ток подается на УЗО. С помощью УЗО электрический ток подается на выключатели.

Как подключить ноль в коммутаторе

• Щит при покупке комплектовался одной нулевой шиной.Пришлось дополнительно купить пару нулевых шин изолированно.
• Мы использовали одну из этих шин для подключения нуля после УЗО. Второй для заземления.
• Нуль со счетчика поступает на неизолированную нулевую шину из комплекта экрана.
• С этой же шины ноль идет на УЗО.
• Нулевой вход для УЗО.
• Нулевой выход из УЗО.
• Подключение нуля с УЗО к нулевой шине для подключения потребителей.
• Подключение нуля для питания реле напряжения.

Наш зеро разделен на две группы. Первая группа предназначена для подключения входа, УЗО и реле напряжения. Второй — подключить нулевые проводники всех линий. Провода собраны из трех частей и обжаты кабельными наконечниками. Как прижать провода показано ниже.

Не прилагайте чрезмерных усилий для затяжки винтов в шинах. В противном случае можно перерезать провода саморезами.

Как подключить землю в щите

Прямо к экрану винтами прикручиваем нулевую шину.

Также как на нуле зажимаем три провода в один наконечник и подключаемся к шине.

• Если у вас нет контура заземления или вы в чем-то не уверены, лучше перестраховаться и проконсультироваться со специалистами.

Как подключить автоматы к распределительному щиту

Установка плоской панели выполняется примерно в следующей последовательности:

Электрошкаф смонтирован

кабеля вводятся в электрощит с запасом 30-50 см

кабели очищены от внешнего изоляционного слоя

установить на ноль и защитное заземление шин

корпус электрощита (если он металлический) подключается к шине защитного заземления

разложены и подключены к шинам «нулевые» провода и заземляющие провода

DIN-рейки, установлены автоматические выключатели (выключатели) и прибор учета

• подключить фазные провода.Машины соединены между собой специальной шиной. Общее правило подключения автоматики и УЗО — вход сверху, выход снизу. Если основная машина и групповые машины находятся на одной направляющей, то нужно соединить нижний вывод основной машины с верхними выводами групповых машин куском провода соответствующего сечения.

Установлены защитные кожухи, на станках поставлены необходимые подписи.

Сверху соединяем автоматы соединительной гребенкой.

Многие предпочитают делать перемычки между автоматами из провода. Считаю, что расческа надежнее. Да и эстетика не на последнем месте.

При покупке расчески обращайте особое внимание на ее вес и толщину. Многие производители поддерживают низкие цены на гребенку за счет уменьшения сечения. Сечение жилы в гребенке должно быть не менее 10 мм / кв.

Снизу автоматов заводим провода от потребителей. В некоторых машинах заводим два провода.Под одним зажимом допускается зажимать до трех проводов. Многожильные провода обжимаются кабельными наконечниками.

Распределительное устройство

Электрика каждого дома начинается с вводного распределительного щита. И нет разницы, что это за здание. У щитов разное назначение и соответственно разные названия: квартирный щит, напольный, главный распределительный щит и т.д. Мы рассматриваем распределительный щит частного дома с напряжением 220 / 380В. В жилых домах понятия приборной панели и распределительного щита разделены.Эти щиты могут быть как комбинированными, так и разными. Энергокомпания требует размещения приборов учета, чтобы они могли смотреть на счетчик без хозяев. Однако вы имеете право установить счетчик в своем доме. Лучшее решение — объединить панели и разместить их внутри здания.

В доме может быть более одного щита. Необходимо продумать покупку и установку щита. Он должен располагаться в доступном и безопасном месте. Соответствуют условиям размещения влажное помещение или сухое, холодное или отапливаемое и т. Д.Соответствовать типу электропроводки. Если у вас скрытая проводка, лучше использовать утопленный экран, если проводка открытая, то накладная.

Необходимо правильно рассчитать мощность автоматов для каждой группы потребителей. Для освещения обычно используют 10А, для розеток 15А. Для мощных потребителей — в зависимости от кабеля. УЗО рассчитано на номинальный ток утечки не более 30 мА. Потребители электроэнергии делятся на розетки, освещение, мощность и т. Д. Для каждого типа нужен отдельный автомат.Не забывайте, что для мощных потребителей (стиральные машины, духовки и т. Д.) Нужно иметь отдельную машинку для каждого устройства. УЗО следует устанавливать на опасные приборы, ванну, душ, розетки, духовые шкафы и т. Д. Не устанавливайте УЗО на системы пожарной безопасности и так далее. Обычно на свет УЗО не устанавливают. Не забудьте оставить запас на возможные пристройки.

Вы знаете, где начинается электрическая часть любого здания? Начинается она с электрощита, точнее с вводно-распределительного щита (ВРУ).И неважно, что это, огромный небоскреб в деревне или небольшой деревянный домик в деревне, везде вы найдете электрический щит. Электрический щит или щит, в общем, называется местом расположения устройств распределения и учета электроэнергии, защиты электрической сети, а также коммутационных устройств. В зависимости от назначения различают следующие виды. электрические щиты: вводное распределительное устройство (ВРУ), главный распределительный щит (ГРЩ), распределительный щит, групповой распределительный щит, напольный распределительный щит, квартирный щит, щит учета, щит освещения, распределительный щит аварийного освещения, вентиляционный щит и др.Но чтобы рассмотреть их все, вам не потребуется ни одного листа бумаги, ни одной статьи. Поэтому в этой статье хотелось бы остановиться на распределительном щите, с которым мы постоянно сталкиваемся в повседневной жизни. Для примера возьмем обычный частный жилой дом мощностью 380/220 В.

.

Электроснабжение индивидуального жилого дома

Электроснабжение индивидуального жилого дома осуществляется либо от воздушной линии электропередачи, либо от силовых кабелей от трансформаторной подстанции, которые идут к вводно-распределительному устройству.Энергонадзор требует, чтобы счетчики электроэнергии устанавливались в местах, доступных для показаний сотрудников данной организации, хотя вы имеете полное право установить их непосредственно внутри многоквартирного дома. При установке щита учета снаружи на фасаде здания необходимо использовать герметичные экраны от пыли и влаги. В этом случае СИГНАЛИЗАЦИЯ может быть установлена ​​как отдельно, так и на панелях в ASP. Какой последний вариант — лучшее техническое решение.

Для выполнения грамотной разводки в жилом доме, а также для удобства при последующей эксплуатации после ИБ устанавливаются дополнительные распределительные щиты (например, распределительный щит на первом этаже и распределительный щит на втором этаже). В этих щитах потребители электроэнергии разделены на группы (розетка, мощность, освещение и т. Д.).

Как видите, коммутатор — необходимое устройство. Но прежде чем приступить к его электромонтажу и заливке, необходимо знать несколько очень важных моментов.Во-первых, распределительный щит следует располагать в местах, обеспечивающих безопасный и беспрепятственный доступ к нему. Во-вторых: конструкция щита должна соответствовать типу помещения (нормальное, влажное, пыльное, легковоспламеняющееся, взрывоопасное), в котором он будет установлен. И в-третьих: выбирать распределительный щит нужно исходя из характеристик электропроводки частного дома. Давайте посмотрим на основные факторы, которые вы должны учитывать, с:

1. Тип подключения

Со скрытой проводкой Рекомендуется выбирать внутренние экраны, которые устанавливаются в специально подготовленную нишу в стене.Преимущество такого типа щита в том, что он занимает мало места и имеет эстетичный вид. Если у вас в доме открытая электропроводка, то в этом случае идеально подойдет счетная электрическая панель. Преимущество такого щита в том, что он не требует специально подготовленного места для установки, а просто крепится к стене саморезами или дюбелями-гвоздями в зависимости от материала стены.

2. Суммарная потребляемая мощность и мощность каждой отдельной линии группы

Это необходимо для правильного выбора автоматических выключателей и устройств защиты.Автоматические выключатели до 10 А обычно используются для подключения группы освещения помещений, освещения коридора, кухни и ванной комнаты. Автоматические выключатели до 16 А используются для защиты групп розеток. Устройства защиты для подключения мощных потребителей подбираются по потребляемой мощности и сечению проводов. То есть номинальный ток автоматического выключателя должен быть меньше максимального тока, на который рассчитан проводник. Напомню, что безопасность людей, пользующихся электроприборами, напрямую зависит от выбора защитных устройств.Для защиты человека от поражения электрическим током используются УЗО с номинальным током утечки не более 30 мА.

3. Количество цепей и точек потребления, проложенных в однолинейной схеме электроснабжения дома

Обычно электрическая часть дома делится на несколько групп: розетки, освещение, силовые и т. Д. Каждая группа линий имеет подключается через отдельный аппарат защиты. В этом случае рекомендуется устанавливать отдельный автоматический выключатель на каждое мощное устройство (кондиционер, теплый пол, духовку, стиральную машину, водонагреватель и т. Д.).). Учитывая количество машин, не забудьте установить устройство защитного отключения (УЗО). Для повышения уровня защиты от поражения электрическим током необходимо установить УЗО на линии групп розеток, линии освещения, водонагреватель, стиральную машину и т. Д. В этом случае обязательно установка УЗО для защиты цепей, питающих помещения с повышенной опасностью (ванны, душевые). Запрещается установка УЗО на потребителей электроэнергии, отключение которых может привести к возникновению опасных для потребителей ситуаций (отключение системы пожарной сигнализации и т. Д.). Также следует знать, что установка УЗО в групповые линии освещения, как правило, не требуется. Выбирать размер распределительного щита следует исходя из количества автоматических выключателей и устройств защиты. Не забывайте о резерве на случай, если в процессе эксплуатации потребуется подключение дополнительных потребителей.

Как выбрать электрощит

Электрощит можно купить на рынке или в магазинах за все. Мы этого не рекомендуем. При этом покупные тарелки стоят недорого, на этом все преимущества заканчиваются.Если вам придется его завершить, это будет невозможно. Заранее точно рассчитать, какой именно щит вам нужен, практически невозможно, поэтому рекомендуется брать с запасом не менее 50%. Экран должен не только соответствовать электрическим характеристикам, но и быть эстетичным. Кроме того, чем дешевле щит, тем дешевле пластик, из которого он изготовлен. Со временем он не только меняет цвет, но и становится хрупким. Покупая щит, учитывайте не только его размер, но и то, насколько удобно будет наматывать и вытаскивать кабель.Крышка открывается легко?

Как почините. Если врезанный — на глубину, на которую его нужно заглубить. Электрики редко обращают внимание на цвет и форму щита. Поэтому этим вопросом надо заняться или потом его настроить. При выборе обратите внимание, есть ли запчасти на ваш щит, есть ли возможность что-то добавить. Например, если вы снимете крышку, вы сможете только ее купить, или вам придется покупать новый щит.

Теперь рассмотрим несколько общих правил выбора электрощита.Сразу оговорюсь — я не сторонник покупки электрощитов на рынках и в магазинах такого типа. Покупаю их либо в розничных магазинах, либо через интернет у производителей.

Электрощит

лучше покупать с небольшим запасом модулей. У вас всегда должна быть возможность сильно маневрировать. Например, когда мы рассчитывали замену проводки, мы планировали щит на восемь модулей. Установите двенадцать. В процессе сборки щита пожалели, что не закупили шестнадцать модулей.

Постарайтесь не экономить на щите. Дешевый щит — дешевый пластик. Со временем может пожелтеть и стать ломкой. Также производители дешевых щитов не учитывают такие качества щита, как: самозатухание и слабая дымность.

Платы

от именитых производителей заточены грамотной, удобной и безопасной разводкой внутри них. Недорогой щит, купленный на рынке, вероятно, придется настроить и оснастить.

Для того, чтобы электропроводка была безопасной, простой в обслуживании и, к тому же, способной выдерживать нагрузку от всех электроприборов в жилом помещении, необходимо подходить к конструкции схемы коммутации распределительного щита.В этом проекте должна быть отмечена вся иерархия автоматических выключателей и УЗО, вплоть до группы розеток. Кроме того, на всех автоматах защиты должны быть указаны номинальное значение, а также класс защиты. Далее мы предоставим читателям наглядные схемы распределительного щита в частном доме, квартире и коттедже.

Квартира

Итак, если квартира старой постройки и к тому же однокомнатная (например, хрущевка), то проект разводки будет иметь вид:

Как видите, на данной схеме подключения распределительный щит распределительного щита не имеет шины PE, так как в старых хрущевках отсутствует заземление.Что касается элементов электрической схемы, то она состоит из двухполюсного выключателя, счетчика электроэнергии () и групповых «сумок». Одна машина обслуживает группу освещения, вторая — розетки, а третья — стиральную машину. Если у вас есть контур заземления, то электрическая схема Сборка распределительного щита в квартире будет выглядеть так:

Пунктирная линия (1) обозначает корпус распределительного щита, (2) и (3) это ноль и. Четвертый элемент проекта — гребенка, соединяющая автоматические выключатели.(5) — однофазные УЗО на 40 Ампер и ток утечки 30 мА, и (6) — групповые автоматические устройства (3 на 16 Ампер и 1 на 25, на). На входе однополюсный выключатель номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей — осветительных групп, розеток и мощных электроприборов (в нашем случае пластин).

Ну а есть еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии.В этом случае электрическая схема вводно-распределительного щита будет более серьезной и по количеству машин не уступающей частному дому. Итак, вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электроэнергии должна быть трехфазная сеть (380В) и на вводе соответственно трехполюсный выключатель на 63 ампера. В противном случае остальное идет на УЗО на 40 А, группу автоматов на 16 и 25 А (в зависимости от назначения) и отдельный защитный выключатель для с током утечки 10 мА.

Ориентируясь на предоставленные схемы подключения квартирной панели, спроектируйте свою версию и приступайте к электромонтажным работам! Об этом мы уже рассказали!

Частный дом

В частном доме может быть как однофазная, так и трехфазная электросеть. В первом случае электромонтаж будет аналогичен проекту электроснабжения однокомнатной квартиры. Самый простой способ подключения щита для жилого дома будет выглядеть так:

В данной схеме распределительного щита частного дома 220 В на вводе ставится двухполюсный выключатель, затем подключается электросчетчик, за ним УЗО и группа однополюсных выключателей.Все достаточно просто и при этом по ГОСТу. Если на вашем объекте трехфазная сеть, то принципиальная схема Щита в сборе будет выглядеть иначе. Его уже можно добавлять потребителям из хозяйственных построек — гаража, хозблока или даже бани. Щит, конечно, будет большой и с множеством разветвлений, поэтому мы, например, нашли довольно подходящий вариант.

Распределительная схема распределительного щита частного дома 380 В с УЗО:

Я бы хотел добавить небольшое описание к этой схеме:

1. Для электроснабжения гаража предусмотрена отдельная линия, защищенная устройством безопасности.Остальные две машины устанавливаются на группу розеток и.
2. Если в доме есть трехфазные потребители электроэнергии, лучше подключать их через трехфазный автоматический выключатель и четырехполюсный УЗО, как показано на примере выше. Если трехфазных приборов нет, можно использовать проект, представленный ниже.

Нравится (0 ) Мне не нравится (0 )

Главная электрическая панель и вспомогательные панели

Руководство по тому, как ваш дом получает и распределяет электрический ток между лампами, розетками и приборами.

Задумывались ли вы, как электричество доставляется в ваш дом и проходит через него? Понимание того, как работает электрическая система дома, может иметь большое значение для того, чтобы вы могли легко и безопасно решать проблемы с электричеством, когда они возникают.

Следующая информация расскажет, как работает электрическая система дома.

Электрооборудование в вашем доме

Электросистема вашего дома начинается с электросети, которая передает электроэнергию в ваш дом по воздушным линиям электропередач от опоры или под землей по подземным трубам, называемым «трубопроводом».”

Электроэнергетические компании поставляют электроэнергию через мачту на крыше. Провода проходят через счетчик к главной панели. Дон Вандерворт, HomeTips © 1997-2021 гг. | HomeTips

В том месте, где подается электричество в ваш дом, вы обычно найдете электросчетчик и главную сервисную панель, как показано на иллюстрации выше и фото ниже. Электросчетчик установлен на главной электрической панели. Отсюда мощность распределяется по субпанелям и цепям по всему дому. Как только электричество выходит за пределы вашего счетчика, оно распределяется по свету, розеткам и приборам по всему дому по нескольким различным электрическим цепям.Christian Delbert / Shutterstock.com

Здесь мы рассмотрим центры нагрузки — распределительный центр или главную панель и меньшие субпанели, используемые для подключения и управления различными электрическими цепями.

Главная электрическая панель

Основные панели бывают разных размеров и конфигураций. Панель может быть установлена ​​снаружи дома отдельно от электросчетчика или в сочетании с ним, либо на внутренней стене за счетчиком.

Современная главная панель принимает три входящих электрических служебных провода и направляет меньшие кабели и провода к субпанелям и цепям по всему дому.

За автоматическими выключателями главной панели питание подается через заряженные шины (две шины, на которые закрепляются автоматические выключатели). НЕ ПРИКАСАЙТЕСЬ! Дон Вандерворт, HomeTips © 1997-2021 гг. | HomeTips

Линии питания подключаются к двум верхним проушинам держателя счетчика. Когда счетчик установлен, главные автоматические выключатели отбирают электроэнергию от двух нижних клемм для замыкания цепи. Главные выключатели подают электричество на две шины, которые, в свою очередь, передают его вторичным выключателям.

В целях безопасности все цепи должны быть заземлены: непрерывный провод (часто сплошная медь) должен проходить от нейтрального разъема внутри панели к земле, такой как водопроводная труба или металлический стержень, вбитый непосредственно в землю. В отличие от горячих шин, нейтральная шина не имеет устройства защиты от перегрузки по току, поэтому она может постоянно поддерживать 0 вольт.

Автоматические выключатели и предохранители

Главная панель также включает в себя механическое устройство определенного типа для отключения электрических цепей дома от поступающей энергии.В большинстве современных систем это устройство представляет собой автоматический выключатель или просто «выключатель». Автоматический выключатель — это выключатель, который может отключаться вручную или автоматически отключаться из-за сбоя в электрической системе — обычно из-за перегрузки, которая может вызвать нагрев проводов или даже возгорание. Главная электрическая панель содержит автоматические выключатели первичной цепи и отдельные выключатели. . Дон Вандерворт, HomeTips © 1997-2021 гг. | HomeTips

В других типах разъединителей используются рычаги и предохранители — вы нажимаете на рычаг или вытаскиваете блок предохранителей, чтобы отключить питание электрических цепей дома.

Максимальный ток, который сервисная панель может выдавать за один раз, отмечен на главном выключателе. Для большинства домов сети 100 А достаточно, чтобы удовлетворить все потребности в электричестве; тем не менее, многие строители новостроек теперь устанавливают службы на 150 или 200 ампер, чтобы обеспечить достаточную емкость. Электрические сервисные панели, рассчитанные на 60 ампер или ниже, не соответствуют современным требованиям.

Каждый автоматический выключатель рассчитан на тип провода и нагрузку, необходимую для его цепи. Наиболее типичные мощности для цепей освещения и розеток — 20 и 15 ампер.Стандартные выключатели для цепей на 120 В занимают один слот.

Автоматические выключатели для цепей на 240 В занимают два слота. Хотя типичный отбойный молоток 220 в два раза толще, чем стандартный отбойный молоток, некоторые производители делают сверхтонкие отбойные молотки, которые занимают лишь половину площади стандартных отбойных молотков. Автоматические выключатели большой мощности используются для электроприборов, таких как печи, водонагреватели, сушилки для одежды и кондиционеры, которые потребляют много энергии.

Субпанели и ответвительные цепи

Выключатели большего размера могут также подключаться к вторичным панелям, называемым субпанелями.Субпанели имеют собственный набор автоматических выключателей и питают определенные устройства или участки дома. Подпанели часто располагаются в другой части дома. Вы можете, например, найти такой рядом с кондиционером в вашем доме.

Ответвительные цепи типичного дома © Дон Вандерворт, HomeTips

Цепи, по которым электричество доставляется в различные части дома, называются параллельными цепями. Ответвительные цепи берут начало в сервисной распределительной панели — главной или вспомогательной панели.

Для более глубокого погружения в электрические панели см. Сервисные электрические панели и автоматические выключатели: как они выполняют свою работу.

Для получения информации о проводке см. Домашняя электрическая проводка.

Наружные цепи

Электрические розетки на открытом воздухе, кухне и в ванной комнате должны быть защищены специальным автоматическим выключателем при замыкании на землю (GFCI) для защиты от поражения электрическим током. Поскольку он очень чувствителен к любому короткому замыканию, этот тип прерывателя может нуждаться в более частой переустановке, чем стандартные прерыватели, и его следует периодически проверять.Стандартная розетка

(слева) и розетка GFCI (справа) © Дон Вандерворт, HomeTips

Если в домашней электрической цепи подается питание только на несколько наружных розеток, вы можете защитить эти розетки, установив специальные розетки GFCI. Для получения дополнительной информации о розетках GFCI см. Руководство по покупке электрических розеток.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором других статей более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнать больше о Дон Вандерворт

Электромонтажный выключатель главной электрической панели Установка

Электромонтаж и ремонт

Вы внезапно потеряли питание в розетке или выключателе?

Электрический щит, лабиринт из прерывателей, решеток и проводов, спрятанных за металлической крышкой. Это мозг вашего дома? Консоль всегда думает, управляет домашним хозяйством без сбоев, реагирует на каждый щелчок переключателя, и в то же время защищает вас.

Но только то, что лампочка горит, не означает, что электрическая панель работает правильно. Многие факторы, от возраста вашего дома до его размеров, могут повлиять на работу панели, что требует профессиональных улучшений.

Устранение неисправностей сломанных выключателей

Если вы когда-либо жили в доме, вы, вероятно, были свидетелями срабатывания выключателей во время грозы. Блок предохранителей (например, панель управления, блок выключателя и т. Д.) Содержит несколько выключателей, и повторное включение сработавших обычно восстанавливает питание в пораженной области.Иногда необходимо выключить и включить главный выключатель, чтобы сбросить полную подачу питания.

Но что произойдет, если ваши выключатели начнут отключаться без видимой причины или с большей частотой, чем следовало бы? Это, безусловно, проблема, и есть ряд причин, по которым это может происходить. Перво-наперво, не паникуйте. Никогда не предполагайте худшего, но не исключайте возможность того, что сама панель управления может быть неисправна или нуждается в ремонте, что лучше всего доверить электрику в Пенсильвании.

Некоторым приборам с высокой энергетической нагрузкой для правильной работы требуется собственный выключатель, например, стиральные машины, сушилки, оконные кондиционеры и солярии. Если эти устройства не питаются от выделенной электрической линии и соответствующего выключателя, не удивляйтесь, что последний постоянно срабатывает. Из-за рисков безопасности, связанных с выполнением такого рода установок, вам всегда следует нанимать для выполнения этих работ лицензированного электрика из Питтсбурга. Все наши технические специалисты по электроснабжению в Питтсбурге должны пройти обширное обучение и пройти сертификацию, прежде чем им будет разрешено работать на объекте.

Другой распространенной причиной преждевременного выхода из строя автоматического выключателя является чрезмерное использование удлинителей и удлинителей. Разветвители питания позволяют подключать несколько устройств к розетке, которая изначально была предназначена для двух, тем самым увеличивая нагрузку на прерыватель, заставляя протекать больший ток. Всякий раз, когда вы выполняете крупное дополнение к своему дому, которое будет включать в себя установку розеток, вам необходимо убедиться, что ваша панель управления достаточно оборудована, чтобы безопасно справляться с повышенными требованиями к электричеству.Наши электрики в Питтсбурге выполнили широкий спектр работ по электромонтажу и ремонту распределительной коробки, поэтому звоните в любое время!

Эволюция сервисной электрической панели

Электрическая сервисная панель, также известная как коробка выключателя, представляет собой центральную распределительную точку, которая соединяет внешние провода, идущие с улицы, с внутренними кабелями электрической системы вашего дома. В настоящее время в каждом доме есть разные типы панелей, расположенные в гаражах, подсобных помещениях или подвалах.Помимо главной электрической сервисной панели, которая может быть разной для панели предохранителей и панели автоматического выключателя, также присутствует дополнительная панель. Вспомогательная панель представляет собой небольшой блок выключателя, который обеспечивает подачу электричества в любую конкретную область вашего дома.

Как работает сервисная электрическая панель?

Электрическая сервисная панель была разработана для безопасного и надежного обеспечения различных частей вашего дома адекватным источником питания. Внешний источник, через который сервисная панель распределяет электроэнергию, — это ваш местный поставщик электроэнергии.Цель состоит в том, чтобы распределить достаточное количество электроэнергии по параллельным цепям. Ответвительные цепи питают электричеством розетки и выключатели разных комнат и бытовую технику. Предохранители и автоматические выключатели защищают ваши приборы, проводку, электронные устройства и даже жителей от повреждения цепи. Повреждение обычно происходит, когда устройства получают чрезмерное количество электрического тока из-за перегрузки цепи, неправильного использования или короткого замыкания.

Краткая история блока выключателя

Первые шаги в области электрооборудования

В период с начала 1900-х до 1950-х годов в дома обычно подавали ток 30 ампер.Для защиты параллельных цепей эти панели с предохранителями состояли из двух вставных предохранителей. У них также был ножевой выключатель, который использовался для отключения питания от всей доски и дома. Керамический патрон предохранителя, обычно устанавливаемый в черный металлический корпус, использовался для установки предохранителей. От панели на 30 ампер подавалось всего 120 вольт электричества, что существенно не соответствовало питанию наших современных бытовых приборов, таких как компьютеры, электроника и другие устройства. Дома с этими электрическими панелями должны быть модернизированы до панелей автоматических выключателей 100 А, чтобы соответствовать современным требованиям к электроснабжению.

Модификация электрической панели обслуживания после 1950-х годов

Панель с предохранителями на 60 ампер стала широко распространенной сенсацией в начале 1950-х и 1960-х годов. Эта панель с предохранителями, установленная внутри серого металлического шкафа, имела питание 240 В. Он имел два патронных блокиратора взрывателя. Один из них использовался как основной и содержал предохранители на 60 ампер. Второй блокиратор предохранителей использовался в качестве источника питания прибора и имел силу тока 30 ампер. Его функция заключалась в питании тех приборов, для работы которых требовалось большое количество электроэнергии, таких как водонагреватель, электрическая сушилка и т. Д.

Он также состоит из четырех вставных предохранителей, предназначенных для обслуживания четырех параллельных цепей. Электропитания от этих электрических панелей было достаточно для небольших электростанций, но в больших домах, которые могут иметь более четырех ответвлений цепи, панели с предохранителями на 60 ампер было недостаточно.

Современные электрические панели

Наконец, в середине 1960-х, автоматические выключатели вошли в игру электрических панелей и с тех пор являются стандартными.Причина, по которой автоматические выключатели стали таким важным достижением, заключается в том, что они обладали преимуществом сброса после любой неисправности, в отличие от предохранителей, которые необходимо было заменять при срабатывании. Они включают в себя цепи как на 120, так и на 240 вольт с общей силой тока 100 ампер. Отличительными чертами панели автоматического выключателя являются главный выключатель и два ряда автоматических выключателей, которые работают в ответвленных цепях.

Обычно многие панели автоматических выключателей рассчитаны на 100 ампер, но 200-амперная панель выключателя является стандартом для многих новых домов или старых домов с обновленной проводкой.Панель с автоматическим выключателем на 200 ампер имеет тенденцию поддерживать большее количество ответвленных цепей и может обеспечивать электрическую емкость в два раза больше, чем панель на 100 ампер. Установив панель выключателя на 200 ампер в вашем недавно купленном или отремонтированном доме, вы можете избавиться от серьезных проблем с питанием.

Выключатели будущего

С каждым днем ​​потребность в энергии в обычном домашнем хозяйстве растет день ото дня. Потребители теперь хотят использовать различные способы контроля и минимизации их использования.Современные проблемы требуют современных решений. По этой причине Span, основанная бывшим инженером Tesla Арчем Рао, стала лидером в области инноваций в области электрических панелей. Арч Рао отметил, что многим владельцам электромобилей и потребителям солнечных батарей необходимо обновить свои старые электрические панели , чтобы приспособиться к этим новым достижениям . Рао нашел способ превратить эту панель в интеллектуальный энергетический шлюз, управляемый приложением. Недавно созданная компания стремится связать пользователей солнечной энергии с помощью системы захвата батарей.

В недавнем анонсе Span поделилась новостью о своем меньшем, но более универсальном устройстве, «интеллектуальная панель span» .Считается, что интеллектуальная панель span лучше и эффективнее своей предшественницы.

Система показывает большую эффективность с большинством домашних электрических выключателей. Это позволяет клиентам контролировать и управлять цепями через подключенное мобильное приложение. С помощью интеллектуальной панели вы можете питать критические нагрузки, переключая узлы в помещении. Он также поддерживает соединения Ethernet, Wi-Fi, сотовой связи и Bluetooth.

Интеллектуальная панель предназначена для интерпретации потребляемой мощности всего дома и каждого подключенного устройства внутри.Помимо интерпретации, он также может оценивать данные, поступающие от солнечной энергии и состояния аккумуляторов в домах.

Электрическая сервисная панель стареет рядом с вашим домом. По истечении определенного периода потребуется новая установка или обновление. Со стороны это может показаться легкой работой, но необходимо принять определенные меры предосторожности; в противном случае вы можете подвергнуться опасности. По этой причине советуем доверить работу профессионалам.

Свяжитесь со специалистами Sky Heating, вашими экспертами по электричеству в Портленде.

Здесь, в Sky Heating, работают самых опытных электриков в Портленде . Позвоните по телефону 541-275-2918 сегодня и закажите наши услуги сегодня!

Как обновить электрика в двухэтажном доме | Руководства по дому

Обновление электропроводки в любом доме может оказаться сложной задачей. Обновление электропроводки в двухэтажном доме особенно сложно и неприятно, потому что новую электропроводку нужно вылавливать через стены на первом этаже, через пластину перемычки в стене и в полости в стенах на втором этаже.Это не тот проект, о котором новичку даже стоит задуматься. Это проект для опытного электрика своими руками.

Получите разрешение на электромонтаж

Национальный электротехнический кодекс (NEC) и большинство местных строительных норм и правил разрешают домовладельцу делать практически все, что может делать лицензированный электрик. Домовладелец должен выполнять работы в соответствии с разрешением на электромонтаж и проводить такие же проверки своей работы, как и профессионал. Некоторые сообщества позволят вам подать заявку на разрешение онлайн, в то время как другие требуют, чтобы вы подали заявку лично в Управление по соблюдению кодексов.Будьте готовы предоставить чертеж, показывающий, где вы планируете установить розетки, выключатели, осветительные розетки и стационарные приборы. На чертеже также должно быть показано, как они будут связаны. Список материалов, которые вы будете использовать, потребуется вместе с приложением.

Два подхода к ремонту двухэтажного дома

Есть два подхода, которые можно использовать при ремонте двухэтажного дома. Вы можете выполнить все «домашние трассы» — кабели, идущие к панели выключателя — к главной сервисной панели, или вы можете установить вспомогательную панель на втором этаже и сделать второй этаж «домашним» к этой вспомогательной панели.Установка дополнительной панели на втором этаже — идеальный подход, поскольку она экономит время и материалы. При установке субпанели вам нужно проложить только один кабель — кабель субфидера, подающий питание на субпанель — до второго этажа. Это означает, что нет необходимости прокладывать один кабель для каждой цепи, устанавливаемой на втором этаже. То, что вы сэкономите на стоимости кабеля, с лихвой покроет стоимость субпанели. Убедитесь, что на главной сервисной панели установлена ​​дополнительная панель с разъединителем.

Установка полного обновления обслуживания

Если вы выполняете полное обновление электрооборудования, которое включает в себя панель обслуживания с более высокой допустимой нагрузкой, вам потребуется нанять лицензированного электрика для установки и подключения новой мачты служебного входа, счетчика и кабеля служебного входа. Электрик также выполнит подключения к новой линии обслуживания, которую установит коммунальная компания.

Уменьшите разочарование с помощью электронного прибора для поиска гвоздей

Всегда ожидайте неожиданностей при выполнении любых электромонтажных работ в старых домах.Строительные нормы и правила, которые стандартизировали методы строительства, изменились с годами, и многие дома были построены до того, как появились какие-либо настоящие строительные нормы. В домах, построенных до 1950 года, нет ничего необычного в том, чтобы встретить дополнительные противопожарные заглушки — горизонтальные элементы между стойками стен. Они еще более распространены в домах, построенных их первоначальными владельцами. Именно столкновение с этими засорами делает ремонт дома такой проблемой и временами вызывает разочарование. Электронный поиск стоек устраняет большинство неудобств, точно определяя точное расположение всех стоек, огневых упоров и всех других препятствий, скрытых от взгляда отделкой стены.Современные электронные поисковые устройства также имеют функции, которые позволяют использовать их для обнаружения водопровода и электропроводки в стенах.

Оставьте старую проводку нетронутой

При выполнении полного обновления обслуживания оставьте старую проводку нетронутой при установке новой панели обслуживания, дополнительной панели и ответвлений. Оставив старую проводку нетронутой, у вас будет электричество, необходимое для работы электроинструментов и рабочего освещения. После того, как вы установили новую сервисную панель и соответствующую проводку, попросите профессионального электрика завершить установку.Когда новая услуга подключается к сервисной линии энергокомпании, вы можете перенести любую из исходных цепей, которые все еще будут использоваться, со старой панели на новую. После этого удалите старую панель и любую доступную проводку, которая больше не используется.

Ссылки

Ресурсы

Биография писателя

Джерри Уолч, базирующийся в Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журнале «Family Handyman», «Popular Science» ». Популярная механика, «Хенди» и другие издания.Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

10 лучших панелей автоматических выключателей, рассмотренные и оцененные в 2022 году

Одна из самых недооцененных, но наиболее важных частей нашего дома — это взломщик. Это основной электрический распределительный щит любой конструкции, что делает его незаменимым для безопасности и удобства всех находящихся в нем людей. Это точная причина, по которой я ищу лучшую панель автоматического выключателя.

Я нашел много вариантов, доступных на рынке. Я просмотрел десять многообещающих брендов для своих проектов и собираюсь поделиться с вами тем, что открыл. Надеюсь, это поможет вам сделать правильный выбор при строительстве дома своей мечты.

Итак, давайте займемся этим и подберем для вас лучшую электрическую панель!

Отзывы о лучших панелях автоматических выключателей

1. Square D производства Schneider Electric HOM612L100SCP

Центр нагрузки Square D от Schneider Electric Homeline — это небольшая электрическая панель для дома, идеально подходящая для квартир с двумя спальнями.Он имеет шесть мест для установки одного главного выключателя и пяти двух- или десяти однополюсных. Эта функция хорошо работает в моем случае, когда мне нужно было установить ее для своего гаража. Он хорошо работает как вспомогательная или основная панель, только установка немного отличается.

Его мощности в 100 ампер более чем достаточно для большинства домашних приложений. Его также можно установить как заподлицо, так и на поверхность, что дает мне возможность установить его так, как я хочу. Как в верхней, так и в нижней частях коробки есть вырезы, чтобы избежать неудобных положений для проводки, независимо от того, как я устанавливаю панель.Я все настраиваю без проблем.

Изделие изготовлено компанией Schneider Electric, известной производителем высококачественной электротехнической продукции. Я должен вас заверить, что панель выглядит надежно, потому что она имеет тяжелую прочную металлическую конструкцию. Мне также нравится, что в верхней части есть наклейка, на которой написано, какую часть дома защищает конкретный выключатель. Это избавит меня от необходимости вручную находить правильный выключатель в будущем.

По сравнению с другими панелями, имеющими те же характеристики, этот панельный блок предлагает хорошее соотношение цены и качества.Я потратил очень маленький бюджет на этот продукт. Наряду с самостоятельной установкой, не требующей особых усилий и навыков, эта панель является отличным выбором при небольшом бюджете.

Обратной стороной этой панели выключателя является то, что она ограничена шестью ячейками — вы не можете расширить ее дальше. Кроме того, он подходит только для выключателей Square D, поэтому подготовьтесь к обоим.

Плюсы

• Идеально подходит для квартир с двумя спальнями и меньших размеров
• Мощности 100 ампер более чем достаточно для большинства домов
• Может устанавливаться как на поверхность стены, так и заподлицо
• Вырезы в верхней и нижней панели позволяют избежать неудобных положений для подключения проводов
• Сделано Schneider Electric в соответствии с высокими стандартами качества
• Наклейка для обозначения цепей выключателя

Минусы

• Слоты для ограниченных панелей
• Необходимо купить выключатели той же марки

Если вы собираетесь установить это в небольшом доме и не планируете дальнейшее расширение, эта панель идеально подходит для ваших нужд.Он может защитить контур каждой комнаты и иметь несколько различных положений для общих пространств. Отличная покупка за полезный товар.

2. Панель розеток Siemens TL137US

Работаю ли я над временным проектом или устанавливаю уличную палатку, требующую электроэнергии, панель Siemens Talon Panel — отличный выбор для меня. Этот переносной автоматический выключатель специально разработан для установки на открытом воздухе и защищен от атмосферных воздействий. При покупке производитель включает в себя висячий замок, который я использую, чтобы заблокировать коробку от несанкционированного доступа к автоматическим выключателям.

Я был в восторге, когда впервые увидел эту модель, так как это идеальное решение для меня по двум направлениям: первый — когда я работаю над новыми проектами без существующей электрической инфраструктуры, а второй — когда я отдыхаю в кемпинге. снаружи с моей семьей.

Я могу установить этот выключатель на столб или поверхность, поэтому я могу использовать его, даже если нет монтажной стены. Есть также вилки, встроенные непосредственно в коробку, поэтому я могу использовать их сразу после настройки — больше не нужно вручную подключать провода к розетке, чтобы получить электричество.

Меня беспокоит только то, что его непросто установить на стене. У него всего одно монтажное отверстие, и я считаю, что в подвешенном состоянии он не совсем безопасен. Я просверлил в своем устройстве два дополнительных отверстия, чтобы придать уверенности. Ничего хорошего, если он упадет и сломается, пока я нахожусь в середине проекта.

Плюсы

• Переносной выключатель, предназначенный для использования вне помещений
• Всепогодный, можно оставлять под дождем, не опасаясь короткого замыкания
• Навесной замок для защиты электропитания в комплекте
• Может использоваться для новых проектов без инфраструктуры или в качестве источника энергии во время кемпинга
• Различные варианты монтажа — опора или поверхность
• Встроенные розетки в коробке для быстрой настройки

Минусы

• Одно отверстие под винт для настенного монтажа может быть немного ненадежным

Если вы работаете над множеством новых проектов или хотите иметь надежное электроснабжение во время кемпинга, я бы порекомендовал эту временную розетку.Вы будете в безопасности и защищены с этой розеткой даже в плохую погоду.

3. Leviton 51120-1 Сетевой фильтр для защиты от перенапряжения

Если в вашем доме есть моторное и насосное оборудование, такое как стиральные и посудомоечные машины, вам понадобится сетевой фильтр. Это устройство Leviton защитит вашу чувствительную электронику от неожиданного повышения напряжения из-за тяжелой техники.

Я думаю, что это должно быть в каждом доме из-за той защиты, которую он предлагает.Представьте, что вы потеряли свои дорогие компьютеры и устройства для умного дома только из-за неожиданного скачка напряжения, исходящего от вашего старого электрического насоса.

Мне нравится, как компания поддерживает свой продукт. Они даже предлагают страховку на подключенную домашнюю бытовую технику и гаджеты на сумму до 25000 долларов на ремонт и замену, если Leviton Protector выйдет из строя при регулярном использовании. Я могу засвидетельствовать это, потому что мой друг столкнулся с этой проблемой, и они выполнили свою гарантию! Я впервые лично видел, как компания платит потребителю за провал продукта — без «но» и «если».

Изделие имеет очень удобный дизайн — он поставляется в стандартном корпусе J-box с вырезами для облегчения установки. Вы можете легко установить это рядом с существующей группой автоматических выключателей. Они также включали индикатор состояния в реальном времени на лицевой стороне коробки, чтобы вы знали, испытываете ли вы всплеск в вашем доме.

Еще одна интересная особенность, которую я нахожу, — это совместимость с системой автоматизации управления домом Decora. Вы одновременно экономите деньги и защищаете свои электрические цепи, потому что вам не нужно устанавливать другую схему для автоматизации всего дома.

Вы должны принять во внимание, что этот элемент предназначен только для использования в помещении — гарантия не распространяется на внешние приложения. Всегда полезно прочитать инструкции и отзывы, прежде чем принимать какое-либо решение о покупке.

Плюсы

• Защищает чувствительное оборудование от скачков напряжения
• Leviton покроет до 25000 долларов США на ремонт повреждений, если их устройство выйдет из строя
• Удобная конструкция упрощает установку
• Индикатор состояния в реальном времени на лицевой стороне устройства для контроля домашней цепи
• Совместимость с системой управления домом Decora

Минусы

• Только для использования внутри помещений; гарантия не распространяется на уличную технику

По своему личному опыту рекомендую установить это устройство во всех домах.Если у вас есть электронный гаджет, вам обязательно понадобится этот сетевой фильтр.

4. Square D от Schneider Electric HOM1224L125PC

Если у вас типичный загородный дом, грузовой центр Square D b Schneier станет для вас идеальным вариантом. В нем можно разместить до 12 выключателей, что позволит вам расширить его при необходимости. Таким образом, в будущем вам не потребуется обновлять электрическую панель. Наличие этого дома было для меня благословением, когда мне нужно было переставить свое место, чтобы лучше выглядеть.Результат получился отличным без особых трудозатрат.

Сама панель имеет мощность 125 ампер — более чем достаточно для большинства домов. Плата выключателя имеет максимальную емкость 24 цепи, поэтому, если у меня есть три машины, требующие двухполюсных выключателей и один главный выключатель, у меня все еще есть место для 16 однополюсных автоматических выключателей. Для меня этого должно быть более чем достаточно.

Мне также нравится, что в них есть крышки как для скрытого, так и для поверхностного монтажа — поэтому даже если я решу не сколоть стену для установки панели, она все равно будет выглядеть презентабельно.Он также поддерживает съемные ограничители перенапряжения, чтобы вы могли защитить свою электрическую систему без необходимости подключения внешней вторичной коробки.

Я также уверен, что это устройство будет безопасно использовать как дома, так и в коммерческих целях, поскольку оно внесено в список UL для этих приложений. Сертификация UL является для меня важным знаком, потому что это означает, что устройство было независимо протестировано и проверено группой независимых экспертов.

Если вы планируете использовать его как электрическую вспомогательную панель, вам придется покупать шину заземления отдельно.К сожалению, планка не входит в комплект поставки, но лишь некоторым людям требуются подсхемы в своих домах.

Плюсы

• Вмещает до 12 выключателей — идеально для будущего расширения
• Максимальная мощность 125 ампер и 24 цепи, более чем достаточно для большинства домов
• Может устанавливаться как на поверхности, так и заподлицо со стеной
• Совместим со съемными ограничителями перенапряжения
• Внесен в список UL, соответствует отраслевым стандартам безопасности

Минусы

• В упаковке нет шины заземления — для применения в подсхеме необходимо приобретать отдельно

Если у вас большой дом или вы планируете расширить пространство, не стесняйтесь вкладывать деньги в панель большего размера.Вы сэкономите себе деньги и избавитесь от хлопот, связанных с ремонтом дома в будущем. Эти инвестиции принесут пользу не только вашему настоящему, но и вашему будущему.

5. Siemens P1224L1125CU Центр нагрузки

Электрощит для жилых помещений Siemens — отличная линейка блоков выключателей для дома. Они эргономичны и поставляются со всеми принадлежностями, которые могут вам понадобиться для установки.

Центр нагрузки P1224L1125CU имеет 12 мест для 24 цепей, охватывающих большинство домашних и офисных проектов, над которыми я работаю.Его мощности в 125 А более чем достаточно для этих приложений — и я даже могу использовать его для запуска пары тяжелой техники, как только она будет установлена ​​во время строительства.

Он использует медную шину для подачи электричества к выключателям, что делает его очень энергоэффективным и устойчивым к коррозии. Шины заземления и нейтрали также готовы к подключению проводов с использованием технологии Insta-Wire от Siemens. Это экономит время на установку и значительно ускоряет работу электрика.

Мне также нравятся монтажные петли, которые удерживают выключатели на месте.Это позволяет мне отпустить выключатель при установке, поэтому я могу использовать обе руки, чтобы закрепить его на месте. Я считаю это удобным и умным, особенно для неопытных пользователей, не знакомых с электромонтажом. Кроме того, они включают инструкции по установке, представленные как словами, так и изображениями. Пока что у этого продукта самая четкая инструкция для покупателей.

Однако будьте осторожны, если планируете использовать его в Канаде. Однажды я помог своей подруге, которой нужен был выключатель, отправив ей запасной, который у меня был — оказалось, что он не сертифицирован Канадской ассоциацией стандартов, а это означает, что использовать его там незаконно.

Плюсы

• Эргономичный дизайн и все необходимые аксессуары для установки
• Содержит 12 слотов выключателей для 24 цепей
• Максимальная мощность 125 А более чем достаточно для большинства домов и офисов
• Медная шина для эффективной электропроводности
• Монтажный язычок и функции Insta-Wire сокращают время монтажа выключателя
• Дает четкие инструкции по установке

Минусы

• Не сертифицировано для использования в Канаде

Я бы порекомендовал это, если вы хотите использовать этот выключатель для вашего дома или его пристройки.Он очень удобен в использовании, обладает всеми эргономичными характеристиками и поставляется в полной упаковке. Вам не придется заниматься настройкой и устранением проблем с использованием этого продукта.

6. Siemens W0816ML1125CU Центр нагрузки

Siemens — одна из самых популярных панелей выключателей, доступных на рынке. Они производят несколько моделей для различных применений — например, для помещений, улицы, дома, офиса, промышленности и других специализированных конструкций. W0816ML112CU — одна из таких конструкций для использования вне помещений.

Эта конструкция на 125 А, 8 слотов идеально подходит для уличного оборудования или в качестве панели выключателя для вашей мастерской. Однажды я использовал это, когда устанавливал гидромассажную ванну для клиента — я установил ее на стене насосной станции для ванны. Я использовал два слота для самой гидромассажной ванны, еще одно место для главного выключателя и еще два для розеток для освещения и удобства. Остается 3 дополнительных слота для использования в будущем.

Поскольку он разработан для использования на открытом воздухе, его водонепроницаемый бокс выдержит как дождь, так и снег.Вы уверены, что в вашей цепи не произойдет короткого замыкания из-за непреднамеренной утечки. Включение шины также является фантастической особенностью, поскольку она может быть несовместимой при покупке их по отдельности.

Мне нравится, что сама вещь всего около полутора футов в длину и едва ли в ширину. Его относительно небольшая площадь основания не делает его заметным на стене. А поскольку он весит всего 13 фунтов, мне не нужны сверхпрочные кронштейны для его безопасности.

Меня беспокоит только то, что прилагаемые барашковые гайки могут быть потеряны.Поскольку они довольно маленькие, их легко потерять на загруженном рабочем месте. Это не проблема, если они встречаются часто, но поскольку эти орехи кажутся уникальными, их сложно найти! Мне пришлось импровизировать, чтобы все заработало.

Плюсы

• Создано Siemens, признанным производителем электрического оборудования
• 8-слотовая конструкция на 125 А идеально подходит для расширения и использования вне помещений
• Погодостойкий бокс выдержит дождь и снег
• Маленький, ненавязчивый размер для настенного монтажа
• Легкий, вес 13 фунтов, для крепления требуются только простые винты
• Включает шины для установки и использования

Минусы

• Специально разработанные барашковые гайки легко потерять — и трудно найти замену

Этот блок выключателя идеален, если вы хотите, чтобы на улице было электричество.От джакузи до бассейнов с подогревом и даже в мастерских, это потребует электричества для вашего расширения.

7. Центр нагрузки

Murray LC002GSU

Иногда я работаю над небольшими проектами — такими как студии или навесы. Для подобных конструкций мне не нужно использовать большие панели на 12 слотов и 24 цепи. Вместо этого будет достаточно панели автоматического выключателя на 60 ампер.

Одна из таких панелей — центр нагрузки Murray LC002GSU. Его мощности как раз достаточно для работы с большинством электрического оборудования, которое можно разместить на небольшом пространстве.Конфигурация с двумя слотами позволяет запускать до 4 цепей, что примерно достаточно, что мне нужно. В частности, он хорошо работает с однополюсными выключателями, одним двухполюсным выключателем или четырьмя рамными выключателями ½ дюйма. Мне нравится, что у него есть вырезы со всех сторон выключателя и на его задней части, что дает мне возможность подключать панель в любой конфигурации цепи. Другими словами, он принимает большинство выключателей, которые вы можете найти.

Это также делает его маленьким — занимает пространство 11 x 6 дюймов.Его вес 3,25 фунта означает, что его можно легко установить на любой поверхности. Вам не нужна усиленная опора, чтобы ее обезопасить. Поскольку эта панель предназначена для использования внутри помещений, эта компактная конструкция хорошо вписывается в закрытые помещения. В результате он не потеряет эстетику комнаты из-за слишком большого внимания.

Цена как воровство, поэтому я тоже обожаю этот товар. Трудно найти качественный электротехнический продукт, не потратив слишком много денег. Тем не менее, этот продукт оказался самым популярным по разумной цене.Кроме того, тот факт, что он работает с множеством выключателей, означает, что вы можете свести к минимуму свой бюджет на этот пакет.

Что мне не нравится в дизайне, так это то, что он предназначен только для поверхностного монтажа. На самом деле я предпочитаю, чтобы мои выключатели были заподлицо со стеной, чтобы они выглядели аккуратно. Поскольку он не предназначен для этого приложения, я вынужден поставить неприглядную коробку, какой бы маленькой она ни была, у стены

Плюсы

• Создано Siemens, признанным производителем электрического оборудования
• 8-слотовая конструкция на 125 А идеально подходит для расширения и использования вне помещений
• Погодостойкий бокс выдержит дождь и снег
• Маленький, ненавязчивый размер для настенного монтажа
• Легкий, вес 13 фунтов, для крепления требуются только простые винты
• Включает шины для установки и использования

Минусы

• Монтаж только на поверхность, не предназначен для установки заподлицо со стеной

Если вам нужен выключатель в пристройке или шкаф, в котором можно спрятать эту панель, это отличное решение для небольших помещений.Его большая ценность поразит вас.

8. Siemens E0816ML1125S Центр нагрузки

Если мне не нужен встраиваемый центр нагрузки для жилых помещений, Siemens E0816ML1125S станет отличным решением. Это 8-местный, 16-контурный и 125-амперный центр нагрузки, подходящий для большинства домашних приложений.

Мне нравится, как Сименс разработал крышку панели. Даже если она предназначена для установки на поверхность, чистый дизайн панельной двери делает ее презентабельной частью вашего дома. Если ваша электрическая схема не позволяет использовать верхнюю цепь подачи, вам просто нужно повернуть коробку на 180 градусов, и она будет работать нормально.

Может также использоваться как отдельная панель для служебных входных автоматов. Вам нужны только фиксирующие зажимы для обратной подачи главного прерывателя, если вам понадобится его разместить в положении ответвления. Любую доступную нейтральную линию также можно использовать для группировки вашего оборудования.

Я уверен в качестве этой панели выключателя. Поскольку он внесен в список UL, он полностью соответствует стандартам безопасности NEC и UL. Поскольку такие устройства имеют дело с электричеством, необходимо выбирать надежное изделие.Этот демонстрирует свою способность эффективно защищать вашу безопасность.

Меня беспокоит только то, что в нем нет отдельной заземляющей планки. В то время как большинство опытных электриков, таких как я, знают, что вы должны иметь это при установке этой вспомогательной панели, энтузиаст DIY может и не иметь. Они должны, по крайней мере, включать инструкцию, чтобы покупатели были предупреждены перед установкой.

Плюсы

• 8 мест, 16 цепей и центр нагрузки 125 А подходит для большинства домов
• Чистый дизайн крышки панели, отлично подходит для поверхностного монтажа
• Может использоваться как для верхнего, так и для нижнего контуров подачи
• Совместимость с автоматическим выключателем служебного входа
• Внесен в список UL и соответствует стандартам NEC

Минусы

• Отдельная шина заземления для установки субпанели не включена

Если вам не нужны решения для скрытого монтажа, тогда высококачественная и сертифицированная панель Siemens E0816ML1125S — это панель выключателя для вашего дома.Его вместимость, функциональность и безопасность предлагают вам удобство в работе.

9. Square D производства Schneider Electric QO612L100RBCP

Электрическая панель Square D QO612L100RBCP от Schneider Electric для домашнего использования — отличный выбор для тех, кто хочет разместить свой выключатель на открытом воздухе. Его также можно эффективно использовать в качестве вспомогательной панели, если ваша основная плата выключателя уже заполнена.

Являясь вызывной панелью, она водонепроницаема и выдерживает дождь. Мне нравится, что он надежно построен, поэтому вероятность короткого замыкания равна нулю даже в суровых условиях.Он имеет 6 слотов, которые могут защитить до 12 цепей, что делает его идеальным для большинства небольших и средних домов. Емкости в 100 ампер более чем достаточно для большинства моих требований.

Панель предназначена для стандартных или тандемных выключателей QO. Имея сертификат ANSI, я чувствую себя в безопасности при установке этого центра нагрузки. Я знаю, что он выдержит суровые условия окружающей среды и не выйдет из строя при обычных домашних нагрузках.

Как потребитель я ожидаю от производителя хорошего обслуживания. На самом деле они впечатлили меня быстрой доставкой и отличным сервисом.Это многое говорит об их продуктах; очевидно, эта покупка превзошла мои ожидания. Я обязательно приду к ним снова, если мне понадобится еще одна панель для использования в будущем.

Однажды я также использовал ее в качестве вспомогательной панели для проекта пристройки дома, но мне пришлось купить заземляющий стержень PK3GTA-1 отдельно. Было бы неплохо, если бы они добавили его как часть пакета, но я думаю, не многие люди используют субпанели в своих домах.

Плюсы

• Погодостойкая панель для наружного применения
• 6 выключателей, защита до 12 цепей
• Максимальный ток 100 ампер — более чем достаточно для большинства домашних приложений
• Принимает стандартные или тандемные выключатели QO
• Устройство высокого стандарта, отвечающее требованиям ANSI
• Быстрая доставка и хорошее обслуживание

Минусы

• PK3GTA-1 шина заземления для установки на подпанели продается отдельно

Я рекомендую этот вариант с панелью, если вы хотите установить выключатель извне.Если у вас дом небольшого или среднего размера, он идеально подойдет для ваших требований к электричеству.

10. Siemens P3030B1100CU Центр нагрузки

Siemens P3030B1100CU — одна из самых крупных панелей выключателей для жилых помещений, доступных на рынке. Он предлагает поразительные 30 мест для 30 трасс. Мне это очень полезно, когда я работаю над большим домашним проектом с большим количеством комнат или если клиент хочет разместить дополнительную панель для своей мастерской с несколькими инструментами.

Он имеет медную центральную шину, что обеспечивает очень эффективную передачу энергии.Когда я использую его в качестве дополнительной панели, мне не нужно покупать дополнительную штангу заземления, так как она уже идет с двумя. Это делает его менее дорогим, чем другие модели, для которых штанга приобретается отдельно. Эти внешние компоненты, как и основной предмет, изготовлены из высококачественных материалов и избавляют от покупки аксессуаров.

Одна особенность, которая меня удивляет, заключается в том, что этот центр нагрузки может быть установлен в перевернутом виде для приложений с нижним питанием. В зависимости от ваших личных целей, эта установка может принести пользу вашему дому и ресурсам.В частности, эта гибкость предотвращает отходы проводов, что является значительным улучшением по сравнению с другими панелями.

Шины заземления и нейтрали оснащены технологией Siemens Insta-Wire, что позволяет быстро и легко устанавливать выключатели. На центре нагрузки есть даже монтажные выступы, чтобы удерживать выключатели на месте, пока вы закрепляете их винтами. Все эти функции значительно ускоряют мою работу.

Хотя его емкость 100 А подходит для большинства домашних применений, она может быть довольно маленькой, если у вас есть 30 цепей.Просто убедитесь, что вы не перегружаете цепь — при необходимости установите основную панель большей емкости, а затем сделайте ее вспомогательной.

Плюсы

• Огромная емкость, 30 слотов / 30 контуров
• Энергоэффективная медная центральная шина
• Инновация Siemens insta-wire значительно ускоряет установку выключателя
• Монтажные выступы удерживают выключатели на месте для фиксации
• Можно установить вверх ногами для экономии проводников
• Дополнительная шина заземления включена для установки на подпанели

Минусы

• 100-амперная емкость может быть небольшой для 30 цепей

Это устройство идеально подходит для больших домов с несколькими комнатами.Если у вас есть цепи, требующие отдельных выключателей, вы должны это учитывать. Экономия труда и времени при настройке также является огромным преимуществом.

На что обращать внимание при покупке панелей автоматических выключателей

На рынке доступно множество торговых марок электрических панелей. Прежде чем принять решение о покупке, вам следует учесть несколько факторов. Ниже я перечислю то, что вам следует учитывать. Если вы чего-то не понимаете, не стесняйтесь обращаться и спрашивать.

Размер и вместимость

Каждое электрическое и электронное устройство, которым вы владеете, потребляет несколько ампер. Если все ваши устройства превышают мощность вашей панели выключателя, она автоматически отключится, чтобы предотвратить перегрев и перегрузку. Чтобы этого избежать, вам следует оценить технику и технику, которую вы планируете иметь в своем доме.

Типичный дом с двумя спальнями потребует прерывателя на 60 ампер. Тем не менее, я рекомендую вам иметь буфер, поэтому, если вы купите новую машину, например, электромобиль, вам не придется переделывать провода в доме.

Если вы не уверены в своих требованиях к нагрузке, я бы порекомендовал вам нанять электрика. Эти лицензированные специалисты прошли обучение и имеют многолетний опыт, поэтому вы можете выбрать для себя лучшую панель, сочетающую в себе стоимость и емкость.

Размещение

Лучшая бытовая электрическая панель для вашего дома также будет зависеть от ее расположения. Существуют специальные конструкции как для поверхностного, так и для скрытого монтажа, а также для внутренних и наружных коробок.

Обычно домашние центры нагрузки размещаются в гараже, подвале или подсобном помещении. Их размещают на кухне за шкафом или шкафом для эстетики в небольших конструкциях. Если вы строите пристройку, мастерскую или сарай, панели также можно разместить снаружи.

Где бы вы ни собирались его установить, вам придется приобрести соответствующую коробку. Существуют блоки выключателей, предназначенные для установки на поверхности, поэтому их нельзя ставить заподлицо со стеной.Внутренние выключатели не рассчитаны на устойчивость к атмосферным воздействиям, поэтому вам нужно выбрать водонепроницаемый бокс, если вы запитываете открытую площадку.

Напряжение

Хотя большинство домов питается от 110 вольт, в некоторых случаях требуется более высокое напряжение. Независимо от того, есть ли у вас импортная машина или мощное устройство, вы должны проверить, рассчитаны ли ваши выключатели на этот уровень мощности.

Проведите инвентаризацию своей техники, прежде чем принимать какое-либо решение. Если у вас большое устройство, проверьте его руководство и посмотрите, какая мощность ему требуется.

Количество комнат и бытовая техника

Вы хотели бы иметь как минимум два автоматических выключателя на каждую секцию вашего дома. Таким образом, вам не придется отключать электричество в нескольких комнатах, если вы собираетесь заменить лампочку только в одной. Например, у вас есть кухня, столовая, гостиная, кабинет, гараж, офис и две спальни, вам понадобится как минимум 15 контуров. Это 8 слотов плюс еще 1 слот для главного выключателя.

Если у вас есть мощные машины, такие как центральная система отопления, вентиляции и кондиционирования, электрическая сушилка, электрическая плита и быстрое зарядное устройство для электромобилей, вам также понадобятся специальные выключатели для этих устройств.

Другие важные факторы, которые следует учитывать

Помимо ваших потребностей, вам также следует обратить внимание на качество и совместимость панелей, которые вы приобретете. Вот еще несколько вещей, на которые вы должны обратить внимание, чтобы выбрать лучший выключатель для дома.

Марка

Есть много брендов, но я обычно рекомендую покупать у известных компаний. Подобно Siemens, Schneider Electric, Leviton, Murray и GE, эти производители годами производят автоматические выключатели, центры нагрузки и другие электрические компоненты.

Сертификаты

Важно учитывать, что панель должна быть сертифицирована для местного использования. Я помню, как отправил ломающий банк другу в Канаду, но обнаружил, что его использование незаконно, потому что регулирующий орган не тестировал эту модель раньше.

Проверьте наличие сертификатов качества, например, перечисленных в ANSI или UL. Это авторитетные органы, регулирующие качество и безопасность этих устройств. Они должны соответствовать строгим стандартам, прежде чем они смогут получить от них маркировку.

Маркировка

Маркировка — один из наиболее часто упускаемых из виду элементов при построении электрической схемы. Я настоятельно рекомендую вам сделать две копии схемы схемы — одну, которая будет прикреплена к вашей панели, а другую вы можете сохранить в своих файлах.

Потеря этого схемного плана может иметь катастрофические последствия. Если вы не знаете, какой выключатель ведет к какой части вашего дома, возможно, вам придется отключить весь блок автоматических выключателей на всякий случай. Если у вас возникла проблема в какой-либо комнате, наклейка позволит вам узнать, какой выключатель следует немедленно выключить.

Что такое панель автоматического выключателя? Кто это для?

Панель автоматического выключателя — это центральная точка распределения электроэнергии в вашем доме. Электроэнергия в вашем доме будет поступать из ближайшего водопровода. Вместо того, чтобы идти прямо ко всем вашим розеткам, электроэнергия электрической компании будет проходить через центральный щит, который затем будет распределяться по всем комнатам в вашем доме.

Представьте себе удлинитель с кнопкой аварийного сброса. Он подключается к розетке, и вы подключаете к ней свои устройства.Если где-то в цепи произошло короткое замыкание, удлинитель автоматически отключится, чтобы защитить подключенные к розетке приборы.

Щит выключателя работает по тому же принципу — в каждой комнате или цепи будет свой выключатель. В случае короткого замыкания выключатель автоматически сработает в соответствующей области. Это защитит ваш дом от перегрева и возгорания.

Как работает автоматический выключатель?

Когда в цепь загружено слишком много приборов, система электропроводки начинает нагреваться.Вместо того, чтобы позволить вашей цепи или машинам поглощать это тепло, что может привести к расплавлению проводов и потенциальному возгоранию, вместо этого сработает автоматический выключатель. Это отключит электричество в секции, где происходит перегрев, и предотвратит аварию.

В корпусе автоматического выключателя припой. Электрический ток через защищенную цепь будет проходить через этот припой перед тем, как распределяться по розеткам. Если цепь перегревается, припой расплавится первым, отключив прерыватель и отключив питание.После того, как припой остынет, вы можете сбросить схему, чтобы использовать ее снова.

Если вышеупомянутое случилось с вами, вы должны сначала оценить, что вызвало отключение электроэнергии. Может быть проблема с вашей проводкой или устройством. Я советую вам вызвать квалифицированного электрика, чтобы он проверил вашу систему на безопасность.

Какие бывают типы панелей автоматических выключателей?

Существует четыре основных типа блоков прерывателей. Они зависят от места их установки и установки.

Этот тип выключателя обычно вешается на стену. Обычно это размещается в областях, которые обычно не используются ежедневно или не являются жилыми помещениями. Такие помещения, как подвал, гараж, складское и подсобное помещение, обычно имеют центр нагрузки, устанавливаемый на поверхность.

Панели выключателя с заглубленными в стены коробками монтируются заподлицо. У стены видна только панельная дверь. Это предпочтительный метод установки для небольших или жилых помещений. Например, если ваша панель находится на кухне, вам нужно, чтобы она монтировалась заподлицо, чтобы в этой области не было неуклюжих коробок.

Если вы также планируете разместить центр нагрузки в шкафу или шкафу, желательно установить центр нагрузки заподлицо, чтобы у вас было место в самом шкафу.

Я обычно устанавливаю блоки выключателей внутри дома. Это сделано для того, чтобы только люди в строении имели доступ к этой жизненно важной части вашего дома. Это также более удобно, потому что у вас будет более быстрый доступ к внутренней панели в случае возникновения чрезвычайной ситуации. Это особенно актуально в ненастную погоду, когда вы не хотите перезагружать питание под сильным дождем.

Бывают случаи, когда у вас нет другого выбора, кроме как использовать набор внешних выключателей. Эти коробки водонепроницаемы и рассчитаны на защиту от непогоды. Они были разработаны для мест, где требуется автономное питание, таких как внешние насосы, гидромассажные ванны и надворные постройки. Учитывая ограниченное пространство, вызывная панель была бы идеальным решением.

Зачем вам электрическая панель?

Самым большим преимуществом электрического пульта является безопасность. Зная, откуда поступает вся электроэнергия в вашем доме, если вы когда-нибудь столкнетесь с проблемой, вы будете знать, куда обращаться, чтобы ее решить.

Закон также требует, чтобы все конструкции имели панели. Это связано с тем, что это также влияет на общественную безопасность, поскольку неправильно установленные электрические системы могут стать причиной пожара.

Кроме того, наличие одного или двух выключателей для каждой отдельной секции вашего дома сделает работу с электрическими системами более удобной. Например, если вам нужно заменить лампочку, вам не нужно выключать весь дом — просто выключите правильный выключатель, и все готово.

Часто задаваемые вопросы

Здесь я отвечу на самые частые вопросы, которые мне задают мои друзья и клиенты. Я надеюсь, что смогу помочь вам принять правильное решение, какую панель выбрать.

Какие бренды автоматических выключателей пользуются наибольшим доверием?

На рынке доступно несколько брендов, но я бы сказал, что Siemens и Square D от Schneider Electric являются самыми популярными среди панелей, которые я сегодня рассмотрел.Эти компании представлены во всем мире и годами производят панели и другие компоненты электрических цепей.

Нужен ли мне сервис на 100 или 200 ампер?

В большинстве домашних проектов, над которыми я работал, электрическая панель на 200 А слишком велика для конструкции. 100 ампер более чем достаточно для удовлетворения потребностей типичной семьи. Если у вас нет мастерской с несколькими тяжелыми механизмами или у вас огромный дом с 10 или более секциями, тогда вам не понадобится панель на 200 ампер.

Как установить и использовать панели автоматического выключателя?

Панели автоматических выключателей

должны быть установлены в соответствии с электрической схемой вашего здания. Как правило, для установки новой панели выключателя в вашем доме требуется лицензированный электрик. Размер панели выключателя должен соответствовать количеству электрических цепей в вашем доме.

С другой стороны, использование панели автоматического выключателя — несложная операция. Вам просто нужно установить все переключатели, которые вы используете, в положение «включено», и все готово.Если какой-либо из ваших выключателей сработает, откройте дверцу панели и проверьте, какой это был выключатель. Попробуйте сбросить его, чтобы увидеть, не сработает ли он снова. Если это так, обратитесь к лицензированному электрику для вашей безопасности.

Где я могу купить панели автоматических выключателей?

В вашем магазине бытовой техники и электротехники должны быть эти устройства на складе. Также в магазине должны быть специалисты, чтобы они могли ответить на ваши вопросы.

Если вы хотите проверить в Интернете, поищите лучшие обзоры панели выключателей.Обычно они связывают товары, которые они рассматривают, поэтому, если вам нравится конкретная марка или модель, вы просто переходите по ссылке и приобретаете ее непосредственно в Интернете. если вы запутались, правильно ли вы вручную включаете выключатель. здесь у нас есть список лучших автоматических выключателей, которые помогут вам решить эту проблему.

Какой автобус выбрать: медный или алюминиевый?

Шина выключателя — это то место, где проходит весь ток в вашем доме, прежде чем он распределяется.По этой причине у вас должна быть надежная коробка, которая прослужит вам долгие годы.

Вы увидите два доступных материала для коробки автоматического выключателя — алюминий и медь. Хотя алюминий может быть более доступным по цене, чем медь, он также менее эффективен, чем последняя.

Медь более проводящая, чем алюминий. Он на 63% эффективнее алюминия, поэтому вы можете использовать меньше материала, получая при этом больше энергии через систему. Он также более твердый и не подвержен повреждениям, что делает его более долговечным, чем альтернативный вариант.Наконец, медь не расширяется и не сжимается так сильно, как алюминий. Это снижает нагрев системы и является гораздо более безопасным решением.

По этой причине я определенно рекомендую приобрести медную шину для домашнего электрического щита.

Заключение

Для вашего дома я бы порекомендовал только лучшую панель автоматического выключателя, которая соответствует вашим потребностям. Не существует универсального решения для электрических панелей. Каждая структура и семейство имеют свои собственные требования, поэтому я настоятельно рекомендую вам проконсультироваться с лицензированным электриком, прежде чем вносить какие-либо изменения.

Также правильно, что вы обращаетесь к сторонним источникам информации, таким как эта статья, чтобы получить второе мнение по совету электрика. Чем больше вы знаете, тем больше вы можете справиться с проблемами, с которыми вы можете столкнуться в своем доме.

3 вещи, которые вам нужно знать об установке гидромассажной ванны

Вот что вам нужно знать об установке гидромассажной ванны

Вы думаете об установке гидромассажной ванны на своем участке? В последнее время мы получаем много запросов о помощи с установкой гидромассажных ванн — и не зря! Спа и джакузи могут стать отличным дополнением вашего двора в Денвере.

Кто не любит долгое время полежать в гидромассажной ванне прохладной ночью, особенно здесь, в Колорадо? Кроме того, гидромассажная ванна — отличный способ помочь вашим детям оставаться активными и развлекаться круглый год! А поскольку гидромассажные ванны являются экономичной и доступной альтернативой бассейну, мы не удивлены, увидев, насколько они популярны здесь, в районе Денвера.

Опытные электрики из Денвера из Absolute Electrical Heating and Air готовы помочь воплотить мечту вашей семьи о джакузи в реальность.Мы делаем установку быстрой и беспроблемной.

Прежде чем вы позвоните нам по поводу подключения гидромассажной ванны, вот несколько вещей, которые вы должны знать о том, что нужно для установки гидромассажной ванны, и к чему вы должны быть готовы, когда ваша, наконец, выйдет из выставочного зала и будет готова настроить дома.

Мы оцениваем мощность вашей электрической системы

Для того, чтобы добавить к вашей собственности спа или джакузи, потребуется некоторая подготовка. Как бы нам ни хотелось, чтобы это было так же просто, как подключить тостер, это не так.

В зависимости от возраста и состояния вашего дома электрическая система может показывать признаки старения или неисправной проводки. Наши опытные специалисты обязательно оценят вашу текущую систему, чтобы убедиться, что она соответствует коду и может безопасно справиться с дополнительной нагрузкой, связанной с новой гидромассажной ванной.

Безопасность превыше всего

После того, как наши специалисты осмотрят вашу текущую электрическую систему, они сообщат вам, если вам нужно внести какие-либо изменения или обновления в электрическую панель для безопасной эксплуатации гидромассажной ванны.

Еще один довольный Абсолютный покупатель! © Абсолютное электрическое отопление и воздух

4 признака того, что ваша электрическая панель просрочена для проверки

1. Ваши огни мерцают, когда работают такие приборы, как холодильник, кондиционер или мотор гидромассажной ванны

2. Ваши выключатели часто отключаются

3. Вы слышите треск на панели

4. У вас вместо электрического щитка блок предохранителей

5. Автоматический выключатель не срабатывает при перегрузке, например, когда у вас есть несколько электронных устройств, подключенных и работающих одновременно

Любая из этих небезопасных проблем является предупреждением о том, что ваша электрическая сервисная панель нуждается в обновлении.Почему?

В зависимости от возраста вашего дома может потребоваться больше электроэнергии, чем было изначально предусмотрено во время постройки. В домах, построенных более 10 лет назад, не было проводов, соответствующих растущим технологиям, используемым в большинстве домов сегодня, и при этом у них нет необходимого дополнительного места для выключателя, чтобы удовлетворить более высокие требования к электричеству в современных домах.

Если установка гидромассажной ванны небезопасна для вашей текущей электрической системы, мы можем выполнить модернизацию электрической панели.Это обновление поможет сделать вашу систему безопасной и даст ей мощность, необходимую для правильной работы вашей новой гидромассажной ванны в течение месяцев и лет.

Без модернизации электрической панели ваша электрическая система не сможет управлять гидромассажной ванной. Кроме того, устаревшая небезопасная панель может привести к отключению электричества или, в худшем случае, к пожару в вашем доме. Это то обновление, которое вы просто не можете позволить себе откладывать.

Вам может понадобиться дополнительная электрическая панель

Если в вашем спа или гидромассажной ванне напряжение 220 вольт, нам потребуется установить дополнительную панель с автоматическим выключателем GFCI, чтобы соответствовать требованиям UL от производителя (и защитить вашу гидромассажную ванну от необычных колебаний или отклонений в электросети).

Для прохождения проверок и соблюдения требований страховки вашего домовладельца субпанель должна быть подключена между главным счетчиком и самой гидромассажной ванной.

Пока мы занимаемся этим, мы можем даже позаботиться о скрытой проводке для верхнего освещения, как показано ниже!

Проводка для наружного освещения? Без проблем! © Абсолютное электрическое отопление и воздух

Мы поможем вам выбрать лучшее место для гидромассажной ванны

В зависимости от планировки и размера вашего дома и двора может быть довольно много вариантов, где вы можете установить гидромассажную ванну или спа.Вы можете разместить его возле бассейна, на террасе, рядом с вашим домом или в дальнем углу вашего двора. Вы даже можете установить его в помещении!

Наши опытные специалисты помогут вам учесть множество факторов, влияющих на выбор идеального места для вашей гидромассажной ванны или спа.

Расслабляющая гидромассажная ванна на холмах © Absolute Electrical Heating and Air

Какое место наиболее удобно?

Одно место на вашем участке может быть более удобным выбором как с точки зрения близости к электричеству и водопроводу, так и близости к вашему дому (для холодных зимних ночей) или близости к бассейну (для удобного переключения между бассейн и спа).

Является ли конфиденциальность приоритетной?

Если ваш дом расположен на приусадебном участке или в лесу, конфиденциальность может не быть проблемой. Но если у вас есть соседи в двухэтажном доме, возможно, лучше всего продумать стратегическое размещение вашей гидромассажной ванны — или, по крайней мере, беседку, несколько панелей для уединения или занавески для дополнительной конфиденциальности.

Новая гидромассажная ванна с отдельно стоящим предохранительным выключателем © Absolute Electrical Heating and Air

Где ветер наиболее комфортный?

Это легко не заметить, но ветер — важный фактор при выборе места для джакузи.Встречается ли в районе, который вы планируете, сильным ветром? Если так, то даже в жаркие месяцы, сидя на краю гидромассажной ванны, может стать невыносимо холодно, если подует ветер.

С другой стороны, размещение гидромассажной ванны в месте, где воздух горячий и плохо циркулирует, может создать душно и неприятно тепло. Если вы выберете место во дворе с нужным количеством ветерка, это может сделать или испортить удовольствие от вашей гидромассажной ванны.

Что лучше всего подходит для климата Денвера?

При выборе лучшего места для джакузи важно помнить о погоде в Колорадо, о предпочтительном количестве тени и о своей терпимости к солнцу.

Гидромассажная ванна с юго-западным расположением позволяет использовать максимальное количество светового дня. Если вы обожаете солнце и тепло, это хороший вариант.

Если вы хотите немного расслабиться от солнца даже в более прохладные зимние месяцы (потому что солнце в Колорадо светит круглый год!), Вам лучше всего подойдет гидромассажная ванна, обращенная на север или восток (или северо-восток).

Краткое описание

Абсолютное электрическое отопление и воздух от начала до конца помогут сделать установку вашей гидромассажной ванны легкой! Мы оцениваем текущую электрическую мощность вашего дома, обеспечиваем высочайшие стандарты безопасности и помогаем вам выбрать идеальное место для вашей гидромассажной ванны.

И все это мы делаем с дружелюбием и профессионализмом, которого вы ожидаете от первоклассного поставщика услуг. Независимо от того, обновляете ли вы старую установку гидромассажной ванны или с нетерпением ждете новой, не смотрите дальше. Мы здесь, чтобы помочь!

Новый внутренний дворик, новая гидромассажная ванна, новые развлечения! © Абсолютное электрическое отопление и воздух

Запросите оценку сегодня!

В компании Absolute Electrical Heating and Air наши заслуживающие доверия специалисты помогут сделать установку вашей гидромассажной ванны легкой и приятной.Позвоните нам сегодня по телефону (720) 381-1767 или свяжитесь с нами онлайн, чтобы получить экспертную оценку — справедливую и честную каждый раз!

Отдельно стоящий предохранительный выключатель для гидромассажной ванны посреди двора © Absolute Electrical Heating and Air

Автор: Absolute Electrical Heating and Air

В компании Absolute Electrical Heating and Air наша приоритетная задача — сделать так, чтобы каждый клиент, которому мы помогаем, получал все самое лучшее.
