Подготовительный этап соединения
Удаление участка чугунной трубы
Особенности и тонкости работ
Стыковка чугунных и пластиковых труб
Соединение металла с пластиком на практике

По истечении срока эксплуатации чугунных канализационных коммуникаций, и все чаще возникающих протечках, необходимость ремонта таких систем становится очевидной. В данном материале мы расскажем о том, как соединить пластиковую трубу с чугунной канализацией, какие подготовительные работы при этом нужно выполнить, а также опишем особенности данного процесса.

Повышенный спрос на продукцию из полимеров обусловлен ее небольшой массой, устойчивостью к коррозии и вполне демократичной ценой. Вот почему такие трубы все чаще ставят на замену чугунным. Безусловно, лучше выполнить ремонт заранее, не дожидаясь аварийных ситуаций.

Стоит отметить, что соединение чугунных труб с пластиковыми аналогами должен выполнять специалист в области сантехнических работ, хотя, по большому счету, с такой задачей может справиться и обычный человек, если только он умеет пользоваться болгаркой и немного разбирается в сантехнике.

Подготовительный этап соединения

В процессе подготовке к ремонту канализации в первую очередь нужно выяснить, на каком отрезке труба нуждается в замене. Для стояка понадобятся трубы с сечением 110 мм, а подводящие трубы канализации могут быть с диаметром в 50 мм.

Соединение чугунной канализационной трубы с пластиковой не предполагает какой-либо сложной технологии и специальных умений.

Отрезки пластиковых труб стыкуются между собой раструбным методом, причем в пазу раструба помещают уплотнительные кольца для герметичности стыков. По завершении сборки к несущим конструкциям такие участки крепятся хомутами.

Во время ремонта понадобятся такие инструменты и комплектующие:

• болгарка или ножовка по металлу для резки труб;
• деревянный или резиновый молоток;
• пластиковая труба нужного размера;
• муфта для выполнения перехода с чугунной трубы на пластиковую.

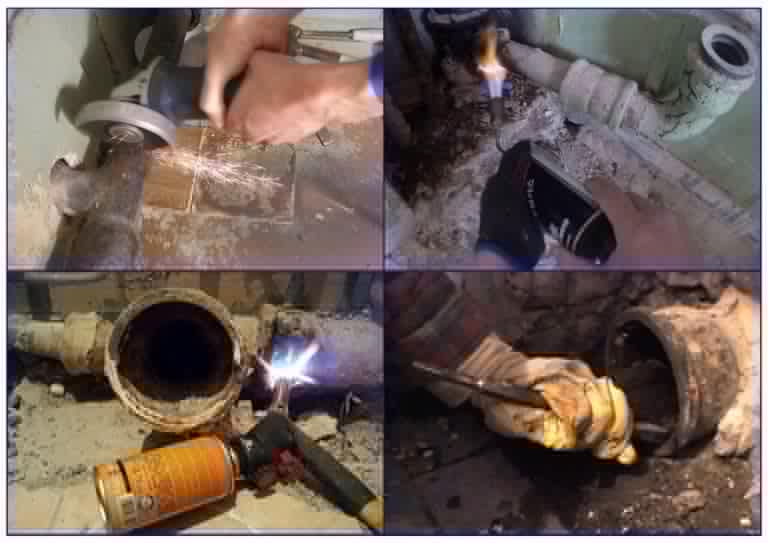

Удаление участка чугунной трубы

Одним из самых сложных этапов ремонта чугунных канализаций считается демонтаж старой деформированной трубы. Оптимально для этих целей подойдет болгарка. В процессе работы обязательно используйте средства индивидуальной защиты – очки и респиратор, которые предотвратят возникновение насморка и кашля.

Удобнее всего отрезать чугунную трубу вплоть до раструба, чтобы ее было удобнее удалить, а также не возникло осложнений с установкой нового пластикового участка трубопровода.

Нередко пластиковую трубу требуется укорачивать. Это можно сделать, разрезав ее сначала чуть далее середины, после чего провернув по оси и слегка надавив, чтобы она лопнула.

Обратите внимание, что существенно упростить стыковку пластиковой трубы с чугунной могут переходные муфты, имеющиеся в продаже. Они позволяют сделать переход с чугунной канализационной трубы на пластиковую без особых сложностей.

Особенности и тонкости работ

Разбираясь в технологии, как соединить чугунную трубу с пластиковой, стоит обратить внимание на такие тонкости:

• Поскольку чугунные трубы являются достаточно хрупкими, при работе с ними стоит использовать только деревянный или резиновый молоток, чтобы при неосторожном ударе не отколоть кусочек чугуна и не закупорить просвет канала.
• Хотя работать болгаркой с чугунными трубами значительно быстрее и удобнее, все же подойдет и обычная ножовка по металлу. Качество работы при этом будет аналогичным, однако, времени потребуется значительно больше.
• При монтаже пластиковых труб нельзя забывать о ревизионных люках. Они могут понадобиться в аварийных ситуациях, чтобы не тратить время и деньги и не разрезать пластиковую трубу для диагностики и ремонта.

Стыковка чугунных и пластиковых труб

Не менее важным аспектом в процессе ремонта является и принятие решения, чем соединить чугунные канализационные трубы. От корректного выбора будет зависеть качество дальнейшей работы и герметичность всей системы. Данный вопрос может волновать и тех, кто уже произвел ремонтные работы, но с соединением возникли проблемы.

Разберем обе ситуации более детально.

Главными причинами возникновения течей в месте стыковки пластиковых и чугунных труб являются периодические перепады температуры содержимого трубопровода, а также гидроудары.

Если последние считаются явлением довольно редким, то резкие скачки температур встречаются довольно часто и могут быть чреваты неприятными последствиями.

Проблемы в системе возникают, главным образом, из-за различной степени термического расширения чугуна и пластика, а также из-за фитингов плохого качества. Так, под воздействием горячей воды чугун начинает расширяться не так столь равномерно, как пластик. Тогда фитинг испытывает чрезмерную нагрузку и может треснуть, приведя к ослаблению крепления.

Зачастую нагрузки не выдерживают фитинги китайского производства, хотя и другие, качественные изделия, имеют свой моральный износ.

Чтобы устранить проблему в данном случае, можно либо немного подогнуть раскрутившийся фитинг, либо демонтировать его и заменить. Чтобы быть уверенными в надежности соединения, можно приобрести специальные опрессовочные фитинги или изделия с защитой от раскручивания. В любом случае экономить на таких комплектующих не стоит.

Соединение пластиковых и чугунных труб может выполняться с целью наращивания длины чугунного водопровода, тогда устанавливают разводку из полимерных изделий, а также, чтобы немного сэкономить.

Тем не менее чтобы избежать проблем в дальнейшем, лучше всего произвести полную замену чугунного водопровода, установив пластиковые трубы. Это позволит не только устранить возможность любых протечек, но и избежать возможных проблем с самовольной врезкой в общую систему совершенно другим материалом. В данном случае речь идет о том, что в случае возникновения аварий, владелец такой врезки несет полную материальную ответственность.

При аварии представители ЖКО, ЖЭКа или других обслуживающих организаций, а также жильцы, составят акт, который позволит им в судебном порядке требовать возмещения убытков для устранения проблем с хозяина, выполнившего самовольную врезку.

Соединение металла с пластиком на практике

Если по какой-либо причине вы решили соединить чугунную трубу с пластиковой, не помешает доверить такие работы специалисту, но, в крайнем случае, все можно сделать самому.

Вам понадобится:

• Пресс-фитинг или переходник, у которого с одной стороны присутствует резьба под трубу из чугуна, а с другой стороны раструб для соединения пластиковой трубы.
• Два раздвижных ключа.
• Пакля или тефлоновая лента.

Стыковка пластиковой трубы с чугунной состоит из таких последовательных работ:

1. Для начала отсоединяют муфту от чугунной трубы там, где нужно сделать стыковку с трубой из пластика. Как вариант, старую трубу можно просто отрезать болгаркой.
2. Наносят солидол или масло на торец трубы до места выхода ее из плашки, после чего можно начинать нарезать резьбу.
3. Теперь нужно протереть резьбу, обмотать ее ФУМ-лентой или паклей и обмазать силиконом.
4. Далее на резьбу нужно накрутить пресс-фитинг.
   Стоит отметить, что пресс-фитинг лучше накручивать руками, без применения ключа, так как это может привести к тому, что пресс-фитинг может треснуть.
   Пресс-фитинг накручивают, пока не будет устранена возможная протечка. Лучше его дотянуть после запуска в систему воды, чем сразу перекрутить и повредить.
5. Ввиду несоответствия коэффициентов температурного расширения металла и пластика, поливинилхлоридные фитинги с внутренней резьбой нежелательно накручивать на металлическую резьбу.
6. Осуществляя установку системы подачи горячей воды или отопления, нужно использовать переходные муфты, у которых имеется уплотнитель из резины, или разъемные муфты из латуни с вставками из поливинилхлорида.

Используя указанные советы, можно применить переходник для унитаза на чугунную трубу, сделав качественное соединение. При этом будет достаточно обладать минимумом навыков сантехника.

Повторим лишь, что старайтесь выполнить все работы заблаговременно, не ожидая появления аварийной ситуации. Помните, что трубы из пластика обладают большим числом положительных качеств, за ними не нужно ухаживать, к тому же, они не создают неприятных запахов.

Как соединить чугунную канализационную трубу с пластиковой

Содержание статьи:

• 1 Способ первый – чугунная с раструбом
• 2 Способ второй – чугунная без раструба
• 3 Способ третий – соединение при помощи фитинга
• 4 Способ четвертый – зачеканка
• 5 Способ пятый – использование силикона

Всегда наступает момент, когда старые чугунные трубы канализационной системы приходят в негодность и необходимо заменить их полностью или частично. Полная замена их на пластиковые, которые пришли на смену чугунным аналогам, не вызывает затруднений, но не всегда есть возможность осуществить подобные работы. Это могут быть как финансовые проблемы, так и проблемы организационного характера, в том случае если дом многоквартирный. А вот вопрос, как соединить чугунную канализационную трубу с пластиковой многих владельцев жилья ставит в затруднительное положение. Существует несколько способов соединения сливов разных эпох, но не все они могут быть осуществлены самостоятельно, так как требуют определенных навыков и оборудования.

Все работы необходимо начинать с подготовки, то есть заранее приобрести нужное количество пластиковых и соединительных элементов, как для пластика, так и для чугуна. Диаметр пластиковых труб идущих в кухне, ванной и туалете до унитаза составляет 5 см, от унитаза и до стояка используется диаметр 11 см.

Демонтировать чугунный слив нужно осторожно, так как чугун весьма хрупкий материал и использовать в работе обычный молото нельзя, здесь нужен резиновый или деревянный молоток. Раньше чугунные раструбы заделывали цементным раствором и паклей, поэтому удалять его нужно осторожно при этом не раскачивая вынимаемую трубопровод, а прокручивая ее. Если раструб поврежден, то его необходимо срезать болгаркой, после чего поверхность тщательно очистить. После подготовительных работ можно непосредственно приступить к основным работам.

Способ первый – чугунная с раструбом

Если чугунный раструб в хорошем состоянии, то его необходимо тщательно очистить и промазать любым герметиком. Заранее приобретенный резиновый переходник для чугунных труб тоже обрабатывается герметиком и вставляется в раструб на всю его глубину. В резиновый переходник вставляется пластиковый трубопровод. В итоге получается весьма надежное соединение, которое легко разбирается при необходимости.

Способ второй – чугунная без раструба

Если раструб пришлось удалить, то придется воспользоваться пластиковым переходником с резиновым уплотнителем. Край трубопровода необходимо выровнять любым удобным способом и сделать на нем фаску, очистить от ржавчины. После чего на чугун установить резиновое кольцо покрытое герметиком и пластиковый переходник. Выполняя работы при соединении старых труб из чугуна с пластиковыми необходимо для их прочистки предусматривать ревизию.

Способ третий – соединение при помощи фитинга

Фитинг, это муфта, где с одной стороны есть внутренняя резьба, а с другой раструб и чаще всего этот метод используется тогда, когда используется ровная пластиковая труба. Надежность соединения здесь достигается с двух сторон, то есть при помощи резинового уплотнителя в виде кольца со стороны раструба и герметизации резьбового соединения.

Данный вид соединения наиболее трудоемкий, так как потребуется нарезать резьбу на чугунном трубопроводе. Край трубы выравнивается любым способом с одновременным снятием фаски. После чего край необходимо смазать машинной смазкой и приступить к нарезке резьбы, глубина которой не должна превышать 50 мм. Герметизация резьбы достигается использованием пакли или фум-ленты.

После ее нарезки необходимо установить пресс-фитинг с раструбом. Закручивать фитинг необходимо руками, так как использование ключей может привести к тому, что резьба выйдет из строя и протечки гарантированы. После установки фитинга, можно установить пластиковое продолжение с уплотняющей манжетой.

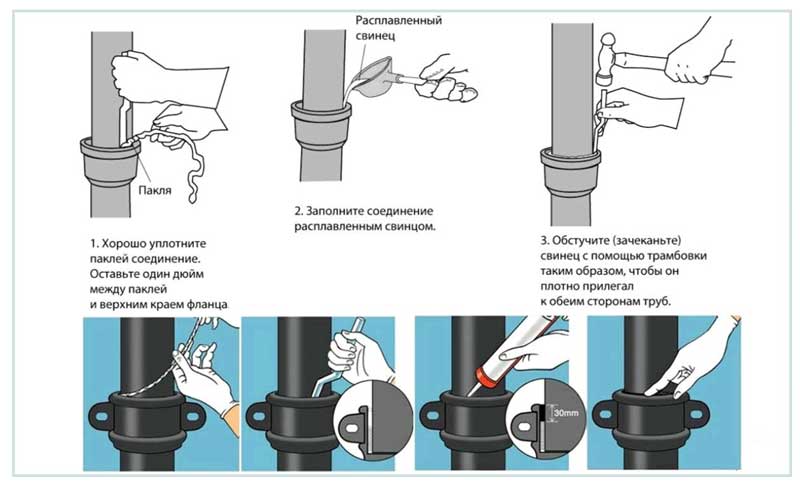

Способ четвертый – зачеканка

Данный способ использовали еще в те времена, когда о пластиковых сливах еще даже не мечтали. Следует знать, что данный вид соединения допустим при зазоре до 5 мм. Здесь понадобится специальная паста и пакля. На край трубы из пластика наматывается пакля смазанная сантехнической пастой, после чего эта конструкция вводится в раструб старой чугунной. Далее щель необходимо плотно законопатить паклей, примерно оставляя 1/3 свободного пространства. Оставшуюся пустоту заливают раствором цемента, для надежности можно добавить клей ПВА. Пользоваться при этом способе соединения канализацией можно только через сутки, пока цементный состав полностью не высохнет.

Способ пятый – использование силикона

Силикон на сегодняшний момент лучшее средство для герметизации соединений, но здесь важно соблюдать одно правило, зазор между элементами должен быть маленьким – 2 мм. При соблюдении этого условия соединение получится максимально надежным.

Прежде чем приступить к использованию силикона поверхность соединяемых элементов нужно очистить от грязи и просушить. Силикон в щель нужно вводить под давлением, заполняя все пространство в месте соединения. Для полного схватывания силикона необходимо минимум несколько часов. В это время соединение шевелить нельзя, так как герметичность может быть утрачена и все работы придется начинать заново.

При переходе с труб из чугуна пластик все эти способы можно использовать как самостоятельно, так и в комбинированных вариантах. Например, можно одновременно использовать резиновый уплотнитель и классическую зачеканку. Ту же зачеканку можно герметизировать любой смесью, главное условие здесь, отсутствие протечек и надежность полученной конструкции. При проведении работ с канализационными системами необходимо придерживаться разумного подхода, понимая то, что пластичность резиновых и иных уплотнений, это гарантия надежной работы всей системы канализации в вашем доме.

Теперь, зная, как соединить чугунную канализационную трубу с пластиковой у владельцев квартир и частных домовладений не возникнет проблем с их установкой. Но если не уверены в своих силах, то не стесняйтесь обращаться к специалистам, которые все работы проведут в течении одного дня, не создавая вам дополнительных трудностей.

---

---







Врезка в чугунную трубу с ПВХ покрытием

Руководства по проектам изящного домостроения

Сантехника

Мастерство за минуту

Муфты без втулки облегчают соединение с чугунными дренажными или вентиляционными линиями с новым ПВХ, но есть хитрость в том, чтобы установить их посередине существующего участка.

Мэтью Миллхэм

Соединение чугуна с ПВХ — отличный способ добавить новых линий отходов .

Сначала изготовьте тройник из ПВХ. Используя обычную тройник, отрежьте два отрезка ПВХ, которые будут вставляться в концы тройника и удерживать фитинги без втулки, которые крепят ПВХ к чугуну.

Измерьте длину сборки и добавьте 1/4 дюйма. Затем отметьте эту длину на чугуне карандашными линиями и с помощью стяжек отметьте разрез на трубе.

Для резки используйте сабельную пилу с полотном для резки металла, предназначенным для обработки чугуна. Приставьте башмак пилы к трубе, совместите полотно с отметкой и начните пилить. Удерживание башмака пилы в контакте с трубой помогает удерживать полотно перпендикулярно разрезу, снижает вибрацию и вероятность отдачи. Не форсируйте разрез; пусть инструмент сделает свою работу.

После обрезки протрите трубу тряпкой, чтобы удалить мусор, и напильником удалите все заусенцы.

Для соединения используйте муфты без втулки, рассчитанные на ваш тип трубы. Используемые здесь предназначены для перехода от обычного чугуна к ПВХ или сверхтяжелому чугуну.

Снимите внешнюю ленту из нержавеющей стали с неопреновых прокладок муфты, наденьте прокладки на каждый конец узла фитинга из ПВХ (убедитесь, что прокладка ориентирована правильно; каждый конец имеет немного другой диаметр) и сложите ее обратно. сам. Затем совместите узел фитинга с чугуном, разверните прокладки на чугуне и наденьте ленты на прокладки.

Наконец, затяните гайки с помощью динамометрического ключа с храповым механизмом, и переход завершен.

Подробнее о сантехнике:

Канализационно-вентиляционные системы — Хотя трубы, образующие дренажно-вентиляционную систему, скрыты за стенами, в полах и потолках, они необходимы для бесперебойной работы водопроводно-канализационной системы.

Как повесить дренажную линию — Чак Миллер представляет этот совет читателям о подвесных дренажных линиях в подвале, чтобы они были прямыми, надежными и с правильным уклоном.

Резка и соединение пластиковых труб — В настоящее время большинство дренажно-вентиляционных систем изготавливаются из пластиковых труб, поскольку чугун вытесняется во всех конструкциях, кроме элитных. Вот как работать с ПВХ и АБС-пластиком.

Предыдущий: Правильный способ соединения пластиковых труб Следующий: Как повесить дренажные линии, чтобы они оставались прямыми и безопасными

Направляющая

Сантехника

Глава

Черновая обработка

Сантехника

Сантехника

Надежное исчерпывающее руководство от профессионалов по выполнению любого сантехнического проекта

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по проектированию сантехники.

Начать бесплатную пробную версию

Основы сантехники

• Сантехнические системы
• Материалы
• Сантехнические инструменты

Ванные комнаты

• Раковины
• Души и ванны
• Туалеты

Кухни

• Кухонные Раковины
• Фильтрация воды
• Техника

Черновая обработка

• Макет
• Монтаж
• Медная труба
• Трубка PEX
• Водосточная труба из ПВХ

Водонагреватели, стиральные машины и многое другое

• Водные нагреватели
• Фильтры для всего дома
• Дренажные насосы
• Шайбы
• Спринклерные системы

Техническое обслуживание и ремонт

• Раковины
• Туалеты
• Души и ванны
• Системы

Как соединить ПВХ с чугуном – простое руководство по соединению труб!

Обновлено: 22 октября 2022 г. | Автор: Брэд Джаверник | Партнерские ссылки могут присутствовать.

Соединение труб из ПВХ с чугунными трубами выполняется в несколько простых шагов. Возможно, большинство инструментов, которые вам понадобятся, уже есть в вашем гараже!

Обновите свой дом новым ПВХ и начните с удаления существующей трубы. Используйте соединители без втулки для соединения труб из ПВХ и чугуна. Плотно закрепите разъем отверткой или гаечным ключом, чтобы избежать утечки!

Содержание

• Что вам понадобится
  • Необходимые инструменты
• Как соединить ПВХ с чугуном
  • Подготовка рабочего места
  • Удаление существующей трубы
  • Подсоединение чугунной трубы к ПВХ
  • • Защитите разъем
    • Блокируйте утечки

  Что вам понадобится

  Вот инструменты, которые вам понадобятся для завершения этого проекта. Если вы не хотите покупать что-то сразу, вы также найдете большинство (если не все) из них в местном прокате инструментов.

  Необходимые инструменты

  Важным инструментом, который вам понадобится для этого проекта, является труборез. Вы также можете использовать сабельную пилу, чтобы отрезать старую чугунную трубу.

  Вам также понадобится соединитель без втулки, разработанный для чугунных труб. Они помогут прикрепить трубы к ПВХ.

  Последний инструмент, который вам понадобится для завершения работы, — крестовая отвертка или торцевой ключ. Этот инструмент обеспечит полную надежность болтов и предотвратит проблемы с утечкой.

  Как соединить ПВХ с чугуном

  Теперь, когда у вас есть все необходимые инструменты, давайте приступим к проекту!

  Подготовка рабочего места

  Перед тем, как взять труборез, обязательно очистите пространство вокруг трубы. Любые препятствия, такие как изоляция или беспорядок, могут представлять опасность во время работы.

  Вам также необходимо отключить воду, если вы работаете с трубами, которые соединяются с источником воды.

  Удаление существующей трубы

  Если вы переходите на ПВХ из-за проблем с утечкой, вам придется отрезать существующую трубу. Для этого шага созданы труборезы, но сабельные пилы сделают работу быстрее.

  Сабельная пила, также известная как Sawzall, отлично подходит для резки чугуна и ПВХ.

  Присоедините чугунную трубу к ПВХ

  После того, как вы отрежете существующую трубу, вы можете прикрепить ПВХ. Используйте соединитель без втулки, чтобы соединить чугунную трубу и трубу из ПВХ.

  Убедитесь, что вы приобрели разъемы подходящего размера, чтобы их можно было надежно загерметизировать. Слишком большие разъемы вызовут проблемы с утечкой.

  Вы всегда можете проконсультироваться в хозяйственном магазине или у профессионального подрядчика, если у вас есть сомнения по поводу получения подходящих разъемов без концентратора.

  Возьмите отвертку Phillips или торцевой ключ и затяните болты, чтобы зафиксировать разъем. После установки соединителя полностью вставьте трубу из ПВХ с другой стороны соединителя.

  Закрепите трубу из ПВХ с помощью отвертки или гаечного ключа. Дважды проверьте, что болты полностью затянуты, и ваши трубы должны быть надежно закреплены! Этот процесс также подойдет для соединения ПВХ с чугунными канализационными трубами.

  Как избежать утечки

  При подключении новых труб всегда существует вероятность утечки, особенно если у вас нет опыта работы с трубами.

  Закрепление соединителя

  При затягивании болтов и закреплении соединителя без ступицы используйте правильный инструмент для работы.

  Убедитесь, что отвертка или гаечный ключ правильно входят в разъем. Некоторые гаечные ключи, такие как Т-образный, имеют индикатор, уведомляющий о том, прилагаете ли вы нужное усилие.

  Применение слишком сильного или слишком слабого давления может повлиять на надежность фиксации разъема. Утечки бывает трудно определить, поэтому обязательно затяните разъем должным образом!

  Заблокировать утечки

  Если вам не повезло с небольшой утечкой в ​​трубе из ПВХ, вы можете легко использовать резиновую и силиконовую ремонтную ленту, чтобы заблокировать дальнейшую утечку.
