Как соединить трехжильный провод: Трехжильный кабель. Подключение | Полезные статьи

Содержание

Как правильно соединять провода

В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.


СОДЕРЖАНИЕ:

  1. Можно ли соединять провода скруткой?
  2. Соединение одинаковых проводов
  3. Соединение проводов одного материала, но разного сечения
  4. Соединение алюминиевых и медных проводов разных сечений
  5. Соединительные колодки-защелки
  6. Как подсоединить люстру
  7. Важные замечания

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной.

Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

Нужно взять колпачок и навинтить на скрутку:

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это "как-бы" скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:




Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:



Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала.

Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

Соединительные колодки - защелки

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать.

В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

  1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
  2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
  3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.



Как нарастить или соединить два электрических провода или кабеля

Сегодня расскажем, как нарастить или соединить два электрических провода или кабеля. Увидите, что методик множество. Какую выбрать для электрических кабелей, решайте самостоятельно. Говорят, что алюминиевый и медный провод нельзя стыковать. Действительно, разовьётся электрохимическая коррозия. Для квартиры сойдет как вариант, на открытом воздухе электрическое соединение проводов или кабелей ослабнет, стык станет греться, пока не возникнет неисправность.

Как соединить несколько проводов или кабелей

На снимке последовательно показаны варианты стыковки проводов.

Варианты стыковки проводов

Конструктор из стали

Первая методика соединения проводов базируется на основе старого детского конструктора. Любой сумеет из полоски стали вырезать подобное (медь не берём из-за дороговизны). Электропроводность стали меньше в 7 раз, нежели у красной жилы, показанная на рисунке имеет сопротивление соединения проводов 0,1 Ом. Что касается электрохимической коррозии, для подобных стыков лучше брать оцинкованную сталь. Это единственный металл, способный ужиться рядом с медью в условиях сырости. В таком случае допустимо использовать обрезки старых сантехнических труб (по внешней поверхности). Не забудьте механически зачистить провода для уменьшения электрического сопротивления стыка. После прижатия болтом и гайкой конструкция прослужит долго. Плюс соединения проводов при помощи шины в относительно простой коммутации. Планку допустимо поставить на изолирующие ножки, к примеру, в распределительной коробке. Это не вариант для дома, а скорее, дачный выход из положения, когда рядом не оказалось магазина. Сталь не настолько агрессивна, как медь, с определённой долей опаски возможно цеплять и алюминий.

Гайка и болт

Второе соединение проводов демонстрирует, как поступить, когда на розетку или выключатель нужно подвести две жилы. Металл не берётся разнородным, в противном случае между плохими соседями прокладывается шайба из стали. Перед стыковкой проводов следует круглогубцами сделать колечки на концах каждой проволочки. Потом жилы последовательно надеваются на болт, затягивается гайка. Задача соединения проводов часто решается на проходных розетках. Специально приспособленная для этого электрическая оснастка стоит дороже обычной, не каждый захочет платить. В особенности, если ток потребления на соединении проводов мал. Проверьте тестером, чтобы сопротивление оказалось приемлемым, и используйте на здоровье. Метод монтажа: стена долбится насквозь, потом заделывается общий подрозетник для двух розеток, расположенных по обе стороны. В ходе монтажа первая точка разводится от второй. Преимущество – не потребуется дополнительного оборудования.

Клещи для зачистки провода

Болт, гайка, шайба

Третье соединение считается классическим. При помощи болта, гайки и шайб позволяет соединить три электрических провода и более.

При помощи круглогубцев нужно на конце каждой жилы накрутить колечко, потом линии просто свинчиваются вместе. Для разнородных металлов применяйте разделительные шайбы из стали, если резьбы маловато, добавьте гравёрные. При использовании медной проводки трансформатора (как показано на фото) потрудитесь зачистить лаковую изоляцию (смывать не рекомендуем, это долго). Соединение разборное, подходит для перекоммутации проводов нужным образом.

Клеммы

Вариант с клеммами снижает сопротивление электрического соединения, решает сложности электрохимической коррозии. Как видно из фото, монтаж ведётся различными способами. Одна алюминиевая жила припаяна к клемме. Для результата используется специальная кислота (флюс) для пайки авиационного металла. Процесс долгий и нудный, зато качество получается отменным. Обратите внимание, латунные клеммы не входят в цепь электрохимической коррозии меди или алюминия. Допустимо стыковать жилы любого типа. Проще паяется медь. Второй конец просто обжат.

На клемме два ряда загибающихся захватов: первый для металлической жилы, второй для изоляции. Соединение получается прочным, если правильно зачистить провод и грамотно воспользоваться плоскогубцами.

Разветвитель

Разветвитель позволяет объединить две линии в единую. Это часто требуется при разведении проводки для системы освещения: залы, раздельные санузлы. Положено на каждый патрон подать нулевой провод, непозволительной роскошью считается подводка четырех жил. Применяется методика ветвления. С одиночного конца жила обжимается ножом (металлический выступ на дне конструкции), с противоположного провод стискивается по образу предыдущего варианта. Внимательно зачищайте изоляцию, не удаляйте слишком сильно, это снижает прочность соединения.

Колпачки для проводов

Обжимной колпачок

Вариант с обжимным колпачком часто встречается в китайской технике: электрочайники, настольные лампы, масляные обогреватели. В этом случае жилы чуть зачищаются, потом плотно обжимаются на тисках или плоскогубцами.

Это работает для медных проводов особой гибкости (состоят из множества мелких жил). Для металла большого сечения методика подходит намного хуже. Особенно туго подобным экстравагантным методом объединить разные по толщине жилы. Российские колпачки снабжаются резьбой. Тогда жилы чуть скручиваются вместе, вставляются внутрь, потом рекомендуется провернуть несколько раз по часовой стрелке. Способ подходит для особо гибких проводов, для толстого сечения работает намного хуже. Впрочем, сегодня силовой кабель чаще первого рода, сильно волноваться не стоит.

Обжимные клещи

Следующий тип соединения чаще используется в составе заливных муфт. Для работы потребуется инструмент, на фото лежащий рядом с образцом. Это своеобразные обжимные клещи. В районе ручки расположены доки для снятия изоляции с жил различного диаметра. В ходе работы инструмент слегка перекашивает,потребуется рукой отгибать провод в противоположном направлении. Делаем вывод, что приспособление годится исключительно для одиночных толстых жил.

Для них снятие изоляции проходит без сучка и задоринки. Что касается муфты, внутри находится металлическая трубка, которая пережимается, прочно сдавливая металл. Происходит вроде холодной сварки, здесь главное попасть в яблочко. В случае правильного исполнения муфта прочно держит металл. Предупреждаем, нужна практика обращения с инструментов. Экземпляр, представленный на фото, куплен в FixPrice по дармовой цене.

Клеммник

Соединяющий клеммник

Клеммник (см. фото) считается стандартным средством для соединения двух проводов различного типа. Приспособление выпускается иногда в виде шины. В стандартном исполнении клеммник представляет собой пары зажимных контактов, разделённые диэлектриком. Фиксация ведётся мелкими болтиками. Шинный вариант изготовлен из латуни и при необходимости способен монтироваться внутрь распределительной коробки. Клеммник считается стандартным вариантом исполнения операции стыковки проводов. Известный А. Земсков рекомендует указанный способ наравне с заливными муфтами. Плюс методики: коммутация легко исправляется при неполадках, монтаж выходит простым и наглядным. Электрохимическая коррозия не грозит. Единственный минус просматривается, если жил масса, а места нет. Здесь гораздо лучше использовать индивидуальные клеммы по схеме, описанной выше в списке. Цена клеммника высокая, но проводов удастся заделать множество.

Клеммник-орех

Особой разновидностью клеммников считается«орех». Это две большие пластины, по четырём углам затягиваются винтиками. Конструкция заделывается в разборный корпус, имеющий вводы кабелей по каждой стороне. Получается своеобразный крест, куда заводят жилы. Плюс в хорошей герметизации конструкции и возможности по отдельности подтянуть каждую сторону. Впрочем, «орех» занимает немало места. Не всегда удаётся соединить два электрических провода указанным способом. Часто в середине клеммника присутствует третья пластина – для разделения медных и алюминиевых жил во избежание электрохимической коррозии.

Скрутка проводов

Напоследок оставили скрутку. Поговорим, как сделать правильно. Жилы берутся под углом 90 градусов. Потом просто обвивают друг вокруг друга. Если потрудитесь заглянуть внутрь цоколя галогенной лампочки, велика вероятность, что электроды колбы присоединены подобным образом. Умельцы эту операцию выполняют при помощи клещей для вязки арматуры. Процесс скрутки напоминает работу с велосипедным насосом – водишь ручкой туда и сюда.

Клещи нужны для узловых креплений арматуры фундамента. Это делается при помощи стальной проволоки, если строитель станет выполнять работу без помощи специального инструмента, кисти не выдержат долго. Клещи сильно облегчают процесс. Проволока захватывается, ручки ставятся на стопор. Остаётся потянуть на себя за привод, чтобы получить качественную скрутку.

Для стыковки кабелей используются заливные муфты. Все жилы с обеих сторон зачищаются от изоляции, объединяются при помощи выбранной методики из описанных, потом узел закрывается кожухом. Приспособление демонстрирует пару-тройку отверстий, одно несёт в составе резьбовое соединение и прокалыватель в виде иглы. В комплекте идёт герметичный пакет, разделённый надвое и содержащий в секциях компоненты эпоксидного клея. Процесс заливки:

  • Аккуратно взяться за пакет с обеих сторон и тянуть. Разрывается перемычка между секциями.
  • Нужно хорошенько перемешать оба компонента, тиская пакет руками.
  • Выходное горлышко ввинчивается в приёмный патрубок корпуса заливной муфты, пока прокалыватель не пробьёт мембрану.
  • Аккуратным движением содержимое пакета вдавливается внутрь корпуса, пока внутри хватает места.
  • Соединение выдерживается в вертикальном положении, чтобы эпоксидный клей успел застыть.

Какие соединения проводов и кабелей использовать не стоит

А. Земсков приводит типы соединений, которые не нужно использовать:

  1. Пайка. Понятно – тяжело создать качественный шов без горелки, разобрать – невозможно.
  2. Скрутка. А. Земсков критикует демонстрирующих сверхспособности указанного соединения на примере токов 80 А (сечение жилы 2,5 квадратных миллиметров по меди). В действительности до подобного состояния проводку доводить нельзя. Поставлены автоматы защиты. Скрутка не считается разборным соединением. Физически это сделать можно, процесс занимает массу времени. Рекомендуем применять скрутку в одном случае – в составе неразборных соединений, к примеру, заливных муфт.
  3. Сварка обладает плюсами и минусами пайки, но выдерживает большие токи в силу очевидных фактов.

В итоге, способ зависит от цели:

  • Если требуется соединить два электрических кабеля, применяется комплексная муфта любого типа (и заливная).
  • Чтобы нарастить электрический провод, можно использовать скрутку, но нужно понимать, что разобрать окажется сложно.

Теперь читатели знают, как нарастить электрический кабель.

Как соединить алюминиевые провода - соединение проводов из алюминия

Хотя по современным стандартам проводка в жилых квартирах делается преимущественно из медных проводов, нередко можно встретить электропроводку и из алюминия. Если заменить старую проводку на новую невозможно, тогда вам необходимо узнать, как соединить алюминиевые провода своими руками. Так, как например, подключать люстру, розетку и другие электрические приборы правильно? Можно ли соединять алюминиевые провода с другими? Как сделать соединение надежным? Как прочно соединить алюминиевые провода между собой? Ответы на эти вопросы вы сможете получить в этой статье.

Особенность алюминиевого провода

Особенности алюминия

Из-за особых характеристик с алюминием сложно работать. Также в процессе окисления этого металла на поверхности образовывается оксидная пленка. Она в свою очередь препятствует хорошему прохождению тока. Данная пленка плавится при температуре двух тысяч градусов, а это показатель больше температуры плавления самого алюминия. Если счищать пленку механическим способом, то буквально за короткий промежуток времени она появляется снова. В результате оксидная пленка препятствует качественному контакту соединения.

Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести. Исходя из этого, контакт не должен подвергаться никаким механическим воздействиям. Например, если соединение выполнено с помощью болта, то время от времени его необходимо постоянно подтягивать. Это связано с тем, что алюминий со временем вытечет из-под контакта.

Электрохимическая коррозия

Можно ли соединять алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты. Если отсутствует влага, то такое соединение будет вечным. Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Важно учитывать и тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батарейки, однако, в момент попадания воды в месте соединения металлов образовывается короткозамкнутый гальванический элемент. В результате происходит разрушение одного из металлов. Чтобы узнать, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника тока.

Факторы гальванической коррозии

Так, например, соединять разные провода допустимо в том случае, когда между ними уровень электрохимического потенциала не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разницей потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).

Обратите внимание! Если медный провод имеет покрытие из оловянно-свинцового припоя, то допускается любое механическое соединение с алюминиевым проводом.

Методы соединения алюминия с медью

Исходя из вышесказанного, может показаться, что соединение алюминиевых проводов дело непростое. Однако это не так! В процессе соединения алюминиевого провода с медным проводом нужно просто соблюдать технологию. Рассмотрим несколько известных методов соединения алюминиевого провода с медным:

Скрутка

Возможна электрохимическая коррозия

Это один из легких методов соединения провода. При этом абсолютно не требуется никакая квалификация, а также особые знания. Но в результате получается далеко не надежное соединение. Почему? Все связано с тем, что в период колебания температуры происходит линейное расширение проводов и, как следствие, между ними образовывается зазор, который в свою очередь увеличивает сопротивление. После, контакт окисляется и спустя некоторое время разрушается.

Обратите внимание! Такое явление произойдет не в первый год. Но если вам хочется создать надежное и качественное соединение, тогда стоит подумать об более надежном альтернативном варианте.

Как же выполняется такое соединение? Здесь важно чтобы один провод не обвивал другой, а они оба обвивались между собой. Чтобы соединение вышло качественным медный провод можно залудить припоем. При этом нет ограничения по диаметру соединяемых проводов. Если медный провод многожильный, то в обязательном порядке его необходимо пролудить припоем. Если провод толстый, то достаточно будет три витка, а на тонком до Ø1 мм необходимо сделать пять витков.

Способы скруток

Резьбовое соединение

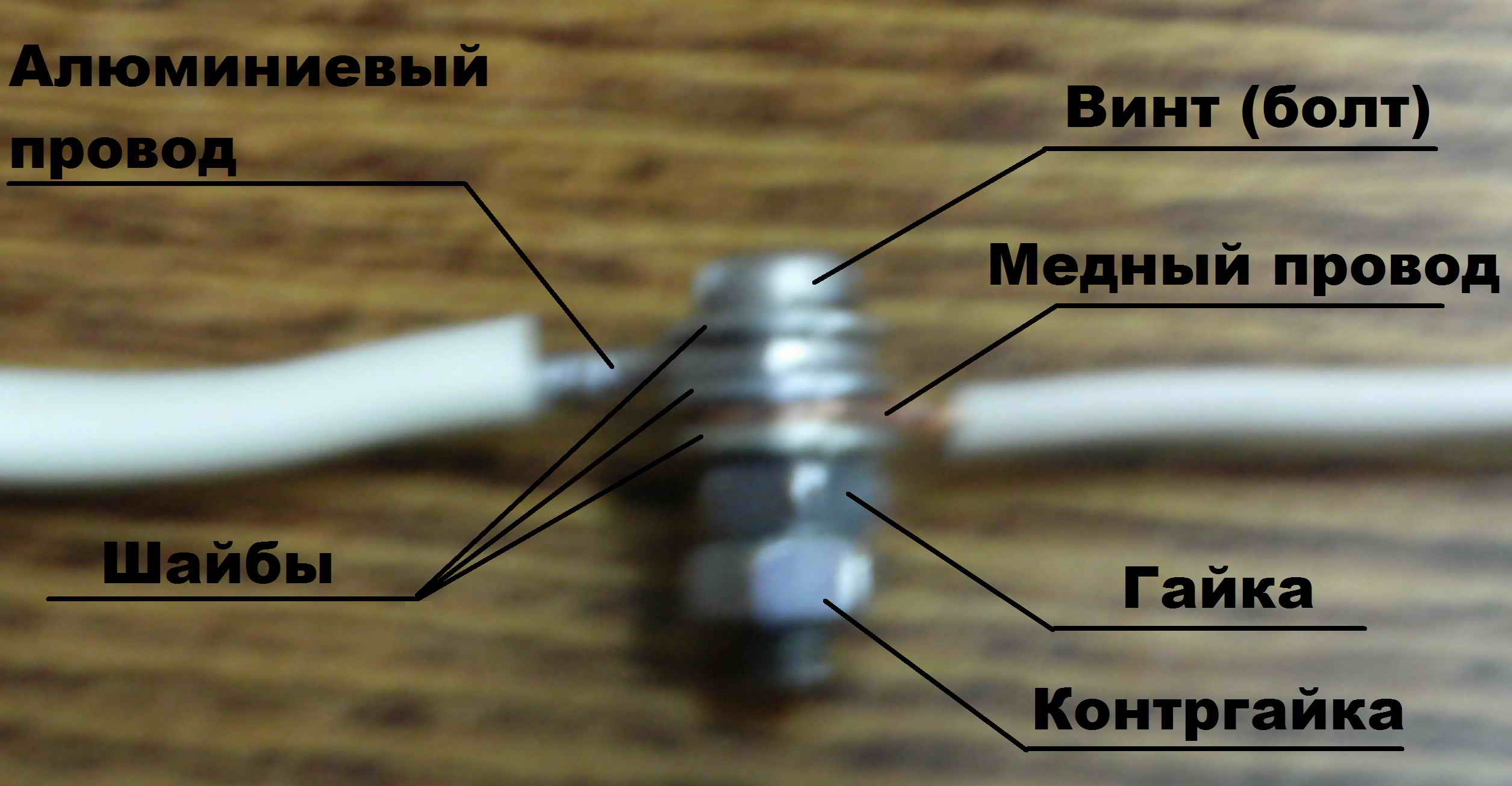

Болтовое

Один из самых надежных вариантов соединения алюминиевых и медных проводов при помощи гаек и винтов. Такое соединения обеспечит на протяжении долгих лет качественный контакт. Данным методом можно соединять провода разного сечения, многожильные и одножильные.

Итак, с конца провода для начала требуется снять изоляцию. После на винт надевают пружинную шайбу, обычную шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в конце гайку, которая закручивает всю конструкцию.

Обратите внимание! Если проводник имеет жилу Ø2 мм, то винт должен быть М4.

Если провод многожильный, то его предварительно следует пролудить припоем.

Клеммная колодка

Клеммник

Клеммная колодка это еще один современный метод соединения алюминиевого и медного проводов. Хотя он пользуется большой популярностью, метод соединения винтами и болтом гораздо надежнее. Однако клеммная колодка позволяет быстро и качественно соединить провода. При этом нет потребности в формировании колечек на конце провода, а также в дополнительной изоляции. Данная конструкция полностью исключает возможность соприкосновения двух оголенных проводов.

Выполняется такое соединение следующим образом: Конец провода зачищается от изоляции на длину до 5 мм. После в отверстие клеммной колодки вставляется провод, который затягивается винтом.

Обратите внимание! Затягивать винт следует с чувством, особенно алюминиевый провод.

Такое соединение очень выручает в тех случаях, когда из потолка торчит короткий отрезок алюминиевого провода. Если в таком случае пользоваться методом скруток, то провод рано или поздно попросту обломается. Это нельзя сказать об использовании клеммной колодки. Также если случайно в стене были перебиты алюминиевые провода, то данная технология упрощает их соединение. Но здесь есть одно но! Клеммную колодку нельзя прятать в штукатурке или в стене без специальной распределительной коробки.

Клеммная колодка и плоско-пружинный зажим

Колодка с зажимом

Такой метод соединения проводов появился сравнительно недавно. Существует два их вида: одноразовый и многоразовый. В последнем случае имеется специальный рычаг, который позволяет вынимать и вставлять провод несколько раз. Такие клеммные колодки позволяют соединять многожильные провода разных видов алюминиевых с медными проводами.

Они широко используются для монтажа люстр, а также для соединения проводов в распределительных коробках. В отверстие колодки провод вставляется с усилием и там надежно фиксируется. Чтобы вынуть провод, потребуются большие усилия. На практике лучше пользоваться многоразовыми клеммниками, которые позволяют в случае просчета переделать соединение.

С провода снимается изоляция на 10 мм. Рычажок на многоразовом клемнике поднимается вверх и вставляется провод. Затем рычаг возвращается в обратное положение. Соединение готово!

Неразъемное соединение

Данный вид соединения имеет практически все преимущества резьбового. Можно выделить быстроту монтажа, прочность, доступную цену и простоту соединения. Принцип его действия прост. Для соединения провода заклепкой подготавливаются колечки диаметром 4 мм. Сперва надевается алюминиевый провод, после пружинная шайба, медный провод и плоская шайба. В заклепочник вставляется стержень из стали и сжимается до щелчка ручки. В результате обрезается лишний проводник и соединение полностью готово.

Надежность такого соединения очень высокая. Его применяют для сращивания проводов. Самое главное требование при его использовании – изоляция участка соединения.

Скрутка алюминиевых проводов между собой

Параллельная скрутка

О преимуществах и особенностях скрутки мы говорили выше, но сейчас рассмотрим этот вопрос под другим углом, а именно, соединение алюминиевого провода с себе подобным. В данном случае успех применения метода скрутки напрямую будет зависеть от сечения, диаметра проводов и других важных факторов. В идеале алюминиевые провода лучше всего паять, предварительно скрутив их желобком.

  • Параллельная скрутка.
  • Последовательная скрутка.
Последовательная скрутка

Однако здесь важно быть внимательным, так как на поверхности алюминиевых проводов образовывается оксидная пленка. Даже если ее зачистить, то она очень быстро снова появиться, как уже отмечалось выше, поэтому концы провода можно зачистить напильником до блеска или наждачной бумагой. Самый нижний виток рекомендуется сжать плоскогубцами. Такое соединение будет долговечным и прочным.

Полезные советы и рекомендации

Каждое соединение провода должно быть качественно заизолировано.

Рекомендуется размещать их в распределительных коробках. Если такое соединение просто заштукатурить в стене, то так ограничивается доступ к нему и, соответственно, подтянуть контакты будет невозможно. Хотя если использовать технологию пружинных зажимов, то в этом необходимости не будет.

Соединение проводов в распредкоробке

Если вы хотите сделать такое соединение своими руками в домашних условиях, то не рекомендуется пользовать пайкой или сваркой провода при отсутствии опыта выполнения подобных работ. Лучшим вариантом будет контактный зажим или один из вышеописанных методов соединения алюминиевого провода с медным или между собой.

Итак, мы рассмотрели с вами наиболее распространенные методы соединения алюминиевого провода. Безусловно, если у вас нет опыта или вы попросту боитесь браться за такую работу, то лучше не рисковать и обратиться к специалисту. В противном случае, если у вас есть опыт таких работ, действуйте, следуя всем рекомендациям из этой статьи.

Видео

Смотрите мастер-класс по соединению меди с алюминием:

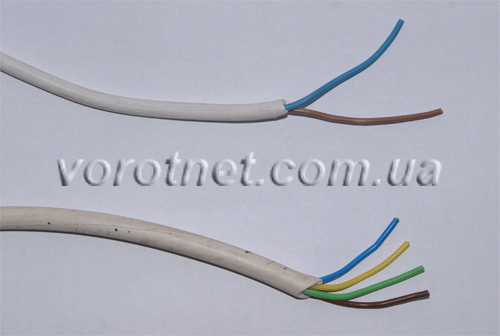

Как подключить двухжильный провод к трехжильному вытяжка

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

  • энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
  • в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
  • создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
  • минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Клеммники

Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.

Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.

Как проводится сборка рамы балконного блока из ПВХ-профиля

Установка балконного блока своими руками ставит множество задач перед начинающим мастером

Нужно сделать замеры с учётом четверти окна, заказать и привезти на объект изготовленную конструкцию, правильно подготовить проём и, что очень важно, корректно собрать в единое целое сам блок. Грамотная сборка рамы балконного блока из ПВХ-профиля заключается в том, чтобы соединение двери и окна между собой оказалось прочным, герметичным и в итоге не промерзало в период холодов

В этой статье вы найдёте несколько полезных рекомендаций по поводу того, как правильно собрать балконный блок.

Как вы понимаете, будущий узел примыкания двух элементов конструкции требует тщательной герметизации. Зафиксируйте дверную раму на полу петлями вниз и нанесите монтажную пену вдоль ребра рамы, находящегося сверху.

Слой пены обязательно должен пройти процесс первичной полимеризации. Эти 15 минут следует потратить на подготовку окна. При помощи шуруповёрта и 5-ти миллиметрового сверла надсверлите оконный профиль в трёх местах со стороны противоположной петлям так, чтобы отверстия вышли в центре крепёжной части рамы. Надсверливать лучше с внешней стороны: во-первых, так проще и удобнее во-вторых, это поможет избежать повреждения уплотнительных резинок вращающимся элементом шуруповерта.

Пока вы будете заниматься окном, нанесённое вами клеящее вещество уже приобретёт подходящую консистенцию: пена перестанет быть вязкой и липкой.

Обратите внимание: Соблюдение нормы первичной полимеризации помогает избежать неприятных последствий, так как случайно сдавленные участки свеженанесённой пены теряют способность к расширению, что лишает данный участок примыкания герметичности. Подсохшая корочка защитит вещество от неосторожных прикосновений

В момент соединения деталей она лопнет, высвобождая клеящий состав, что гарантирует технологичность и надёжность стыка.

Теперь установите на одну из конструкций соединительные профили, предварительно удалив с рам защитную плёнку. Дополнительно нанесите немного монтажной пены для лучшего склеивания и соедините дверную и оконную рамы. Обязательно выровняйте по горизонтали все детали, прежде чем окончательно скрепить их между собой. Для финального этапа сборки нам понадобится шуруповёрт, бита РН 2 и саморезы со сверлом.

Важно: не следует вкручивать саморезы слишком сильно, чтобы не деформировать профиль, при этом их длины должно быть достаточно, чтобы пройти сквозь первую деталь и закрепиться в армировании второй. Как видите, сборка рамы балконного блока не настолько сложна технологически, чтобы не взяться за это своими руками, без привлечения посторонних людей, мнящих себя профессионалами

Как видите, сборка рамы балконного блока не настолько сложна технологически, чтобы не взяться за это своими руками, без привлечения посторонних людей, мнящих себя профессионалами.

Электропитающие устройства и линейные сооружения автоматики, телемеханики и связи железнодорожного транспорта

  • Введение
  • Классификация воздушных линий
  • Типовые профили опор ВЛ, ВСЯ СЦБ и воздушных линий связи
  • Материалы и арматура воздушных линий
  • Деревянные опоры, железобетонные приставки и железобетонные опоры
  • Основные типы опор воздушных линий СЦБ и связи
  • Оборудование высоковольтных линий автоматики и телемеханики
  • Оборудование воздушных линий связи
  • Устройство удлиненных пролетов, пересечений и переходов
  • Заземления в устройствах автоматики, телемеханики и связи
  • Типы и конструкции заземляющих устройств
  • Строительство воздушных линий
  • Техническое обслуживание и ремонт воздушных линий
  • Механизация работ при строительстве и ремонте воздушных линий
  • Техника безопасности при работах на воздушных линиях
  • Назначение и классификация кабельных линий
  • Конструкция кабелей
  • Кабели для устройств автоматики и телемеханики
  • Железнодорожные кабели связи
  • Оборудование, арматура и материалы кабельных линий
  • Строительство кабельных линий
  • Монтаж силовых электрических кабелей
  • Монтаж силовых и контрольных кабелей. Паспортизация кабельных линий
  • Механизация кабельных работ
  • Техническое обслуживание и ремонт кабельных линий
  • Техника безопасности при работах на кабельных линиях
  • Влияние электрических железных дорог и линий электропередачи на воздушные и кабельные линии
  • Средства защиты устройств автоматики, телемеханики и связи от опасных и мешающих влияний железных дорог и линий электропередачи
  • Защита полупроводниковых приборов от перенапряжений
  • Воздействие молнии на устройства автоматики, телемеханики и связи. Приборы защиты
  • Защита устройств автоматики, телемеханики и связи от атмосферных перенапряжений
  • Защита кабелей от коррозии
  • Генераторы постоянного тока
  • Реакция якоря и коммутация тока
  • Типы генераторов и их характеристики
  • Общие сведения о двигателях постоянного тока
  • Электродвигатели постоянного тока и их характеристики
  • Однофазный и трехфазный трансформаторы
  • Автотрансформаторы и дроссели насыщения
  • Трансформаторы железнодорожной автоматики и телемеханики
  • Путевые дроссель-трансформаторы
  • Асинхронные электродвигатели
  • Синхронные генераторы
  • Первичные химические источники тока
  • Свинцовые аккумуляторы
  • Электролит и химические процессы в свинцовых аккумуляторах
  • Электрические характеристики свинцовых аккумуляторов
  • Аккумуляторные батареи
  • Правила эксплуатации и способы устранения неисправностей свинцовых аккумуляторов
  • Щелочные никепь-железные и никель-кадмиевые аккумуляторы. Аккумуляторные помещения
  • Электрические вентили и выпрямительные устройства
  • Классификация схем выпрямления переменного тока и их параметры
  • Влияние характера нагрузки на работу выпрямительных схем
  • Выпрямители, применяемые в устройствах автоматики и телемеханики
  • Электромагнитные и полупроводниковые преобразователи
  • Особенности электроснабжения устройств
  • Энергоснабжение устройств автоблокировки
  • Системы питания
  • Электропитание устройств переездной сигнализации и полуавтоматической блокировки
  • Техническое обслуживание устройств электропитания на перегонах и станциях
  • Питающие пункты устройств автоматики и телемеханики
  • Расчеты питающих устройств сигнальной точки автоблокировки
  • Электропитание устройств автоматики и телемеханики крупных станций
  • Унифицированная щитовая установка электропитания устройств централизации на крупных станциях при безбатарейной системе питания
  • Электропитание устройств электрической централизации малых станций
  • Устройства электропитания электрической централизации промежуточных станций
  • Электропитающие установки безбатарейной и батарейной систем питания ЭЦ промежуточных станций
  • Расчеты электропитающих устройств электрической централизации
  • Автоматизированные дизель-генераторные установки и резервные электростанции

Можно ли скручивать медный провод с алюминиевым

Начнем с того, что можно ли соединять алюминиевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сперва ознакомимся с этими материалами.

Если задаться вопросом какая проводка лучше, медная или алюминиевая, то выбор конечно за медной. Это выходит из технической характеристики меди, сечение алюминиевого провода в тех же условиях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от алюминиевого легче по цвету, медь имеет красноватый оттенок, алюминий — серый, белый.

Посмотрев на электротехнические показатели металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:

  • Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
  • Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
  • Упругость материала: меди – 0,8%, алюминия – 0,6%.

Так почему нельзя скручивать медные и алюминиевые провода, ведь скрутка, особенно при небольшом сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении создают гальваническую пару.

Гальваническая пара — 2 металла разного рода, соединение которых между собой приведёт к повышенной коррозии. Именно такой гальванической парой являются медь и алюминий. Электрохимические потенциалы двух металлов слишком разные, поэтому скорая коррозия увеличит сопротивление в месте соединения и последует его нагрев. Более подробно о совместимости металлов указано в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:

Гальваническая совместимость мелталов

Добиться качественного контакта двух проводников можно разными способами (пайкой, применением простой клеммной колодки, более дорогих клемм WAGO или обыкновенного болта с гайкой).

Соединение проводов

Соединение алюминиевых и медных проводов между собой требует технологических решений, простой скрутки здесь недостаточно.

Способы соединения проводников с разными электрохимическими потенциалами:

  • Посредством пайки. Но не простой пайки.
  • С применением простых клеммников или дорогостоящих WAGO. Здесь экономить не стоит и если стоит вопрос, как правильно соединить медный и алюминиевый провода, то лучше взять WAGO. Преимущества данного производителя будут описаны далее.
  • Используя болтовое соединение, у которого масса преимуществ: дешевизна, простота и возможность работы с проводами большого сечения.
  • Опрессовкой гильзами. Требуется наличие специализированного инструмента.

Как соединить многожильный и одножильный провод правильно

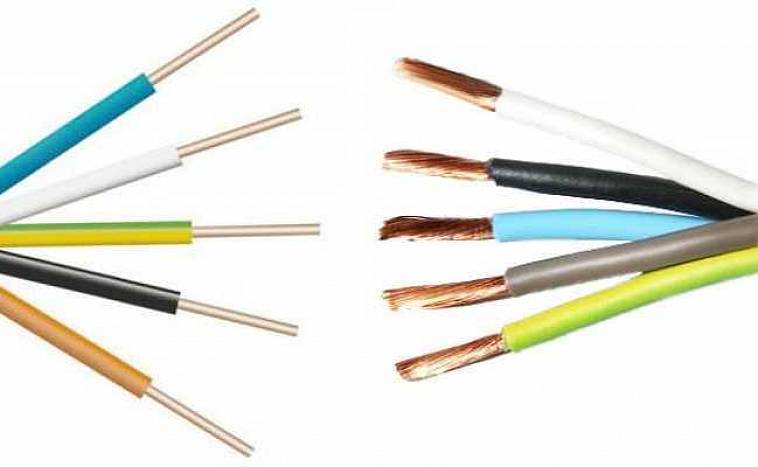

Соединяем одножильный и многожильный провод

Как соединить одножильный и многожильный провод так, чтоб в дальнейшем это не привело к проблемам, а контактное соединение служило нам не один год? Да и вообще, как правильно выполнять соединения различных видов проводов?

На все эти вопросы мы постараемся ответить в нашей статье, а также разберем, с чем связаны такие правила, и какие опасности скрываются за неправильным соединением.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Плохой контакт является главной причиной пожаров

  • Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения. Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.
  • Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

Зависимость сопротивления от температуры проводника

  • Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
  • В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
  • Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Соединение методом скрутки запрещено

  • Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Обратите внимание! Наверняка каждый из вас сможет привести десятки и сотни примеров, когда скрутка простояла десятилетия, и даже сейчас выглядит лучше винтовых или болтовых соединений. Но, как говорится, исключения из правила лишь подтверждают само правило. Согласно статистике, соединения типа скрутки повреждаются значительно чаще, чем другие виды соединений.

Правильное соединение проводников

Теперь можно поговорить и о том, как правильно выполнять соединение одножильного и многожильного провода, двух одножильных или двух многожильных проводов. А также, какой тип соединения для каждого из этих видов будет оптимальным, а какой следует применять только с определенными ограничениями.

Соединение методом сжимов

Под методом сжима, ПУЭ подразумевает винтовое или болтовое соединение проводников. К этому же типу соединения можно отнести столь популярные сейчас клеммы Wago, которые используют метод сжима за счет использования пружин или специальных механизмов.

Разные типы клемм и наконечников для соединения проводов

  • На данный момент метод сжима является одним из наиболее популярных методов соединения. Ведь цена клемм, основанных на данном методе, одна из наиболее низких. Процесс монтажа прост и не требует дополнительного оборудования, а сам способ достаточно надежен.

Обратите внимание! Здесь и далее мы приводим примеры соединения проводников небольшого сечения, до 16 – 25 мм2. Для проводов большего сечения, эти правила подходят далеко не всегда — или имеют свои нюансы.

Винтовые клеммы

  • Для проводов небольшого сечения, применяется преимущественно метод винтового соединения — или метод сжима с использованием специального механизма. Суть винтового метода заключается в том, что в латунную трубку устанавливаются два проводника, которые затем зажимаются каждый свои винтом.
  • Данный способ хорошо подходит для соединения двух одножильных медных проводников. Если же используется алюминий, то этот материал более мягкий, и при зажиме его винтом можно либо критически снизить его сечение, либо вовсе передавить. Поэтому для алюминиевых проводов использование этого метода нежелательно, либо следует применять его крайне осторожно.

На фото — наконечник для многожильного провода

  • Использование винтового сжима для соединения многожильных проводов, так же сопряжено с вероятностью в процессе закручивания винта оборвать единичные проволоки, из которых состоит проводник полностью или частично. Для защиты проволок от механических воздействий, следует применять специальные наконечники.
  • С использованием специальных наконечников, многожильные провода можно соединять как между собой, так и между одножильными проводами — при помощи винтовых зажимов.

Винтовые клеммы с зажимной площадкой

  • Существуют винтовые клеммы со специальной зажимной площадкой, которая обеспечивает зажим по всему сечению латунной трубки. В таком случае, применение специальных наконечников для многожильных проводов необязательно.

Клеммы Wago

  • Что касается клемм Wago и им подобным. До сих пор среди электриков ведутся споры об их надежности и долговечности. Одни утверждают, что использование пружин в клеммах не лучший вариант, другие что это очень удобно и пружины достаточно надежны.

На заметку: Опыт, проведенный лично автором этих строк, подтверждает надежность таких клемм в условиях увеличения тока. Но вот как поведут себя такие клеммы с течением времени, утверждать не берусь. Но как бы там ни было, такие клеммы позволяют достаточно надежно, быстро и качественно обеспечить контакт проводов любого типа.

Соединение методом прессовки

Инструкция предусматривает так же соединение методом прессовки. Данный метод предполагает наличие специального инструмента — клещей. Этот инструмент бывает ручного и гидравлического типа. Для проводов небольшого сечения достаточно клещей ручного типа.

Гильзы для прессовки проводов

  • Для прессовки используются специальные гильзы. Эти гильзы могут быть алюминиевыми, медными или латунными. Первые, соответственно, используются для алюминиевых проводов, вторые для медных, а третьи — для соединения и медных, и алюминиевых проводов.

Клещи для прессовки проводов

  • Для соединения могут использоваться такие же наконечники, как для подключения многожильных проводов к винтовым клеммникам. Их обычно используют, если необходимо соединить несколько проводов перед клеммником.

Прессовка многожильных проводов

  • Методом прессовки можно соединять любые провода: одножильные, многожильные и их комбинацию между собой. Здесь главное — правильно определить тип гильзы и нажимное усилие.

Соединение методом сварки

Соединение проводов методом сварки, является одним из наиболее надежных. В то же время, реализовать его своими руками достаточно затруднительно в виду необходимости наличия специального сварочного аппарата.

Соединение проводов методом сварки

  • Суть данного метода заключается в том, что при помощи сварочного аппарата расплавляются концы жил проводников. При застывании они образуют единое целое, и обеспечивают надежный контакт.

Сварочный аппарат для сварки проводов

  • Соединять таким способом можно практически неограниченное количество проводников в одной точке, что является несомненным преимуществом. В то же время, соединение между собой одножильных и многожильных проводников сопряжено с определенными трудностями.
  • Если для соединения одножильных и многожильных проводов между собой не требуется никаких изысков, то для соединения этих двух видов проводников между собой придётся выполнить несколько дополнительных операций.

Сварка многожильных проводов

  • В этом случае, вам требуется, как представлено на видео, сначала расплавить оконцевание многожильного проводника, дабы он представлял собой единое целое. А уже после этого оконцевание соединяется с одножильным проводником. В противном случае, у вас возможно перегорание отдельных проводников многожильного провода, и лишь частичное соединение проводников между собой.

Соединение методом пайки

Последним вариантом в нашей статье, но далеко не последним по популярности, является соединение проводников методом пайки. Для использования данного метода нам потребуется канифоль, паяльный жир, припой и, конечно, паяльник.

Пайка монопроводов

Для соединения двух одножильных проводников достаточно их зачистить, обработать канифолью и спаять. Причем, если паяется провод одножильный луженый, то его можно даже не обрабатывать канифолью.

Соединение пайкой многожильных проводов

  • Пайка многожильных проводов затруднена тем, что для очистки всех проводов проводника нам придётся попотеть.
  • При этом полностью очистить их может и не получиться. Поэтому, для их обработки чаще применяют паяльный жир.
  • Хотя для небольших по сечению проводников, состоящих всего из нескольких проводов, можно использовать и канифоль.
  • В дальнейшем многожильные проводники соединяются между собой косичкой или скруткой, и обрабатываются припоем.

Не разборной вариант пайки одножильного и многожильного провода

  • Если же нам необходимо соединить между собой одно- и многожильный провод, то здесь все немного сложнее.
  • После обработки поверхности обоих проводников, многожильный провод наматывается на одножильный.
  • После этого, одножильный провод сгибается и обжимается пассатижами таким образом, дабы зажать место скрутки.
  • Потом это место обрабатывается паяльным жиром, а затем припоем.

Разборная пайка одно- и многожильных проводов

  • Второй вариант предполагает обработку паяльным жиром и канифолью проводников по отдельности.
  • Затем они соединяются параллельно, и все место соединения обрабатывается припоем.
  • Такое соединение более выгодно с точки зрения его дальнейшего расчленения.

Вывод

Одножильный луженый провод, многожильный провод, или любые другие виды проводов, всегда можно достаточно надежно соединить между собой. Обычно доступно сразу несколько вариантов.

Но при этом следует выбирать не только наиболее простой и доступный, но и более надежный метод. Ведь в большей степени, именно от качества ваших контактных соединений зависит надежность всей вашей электрической сети.

Как правильно нарастить, соединить два электрических провода, кабеля.

Нередко В быту многие сталкиваются с проблемой: как нарастить или восстановить перебитый электрический кабель или провод, в случаях:

  1. Когда Вы сверлили или резали болгаркой стену или пол, и при этом случайно перерезаете, проложенный в стене и не видимый для глаз электрический провод или кабель. При этом, как правило, видны искры в месте повреждения и выключается Автомат или выбивает пробки. К тому же перестают работать розетки и освещение, которые были подключены после поврежденного участка электропроводки.
  2. Не редко случается, что отламывается один или два провода в монтажной коробке под розетку или выключатель, и оставшейся длины не хватает для их подключения.
  3. А бывает надо перенести розетку чуть выше или ближе к местам подключения электроприборов.

Вы должны знать, что самым лучшим вариантом ремонта поврежденных участков электропроводки будет  полностью заменить поврежденный участок от распределительной коробки до розетки или выключателя. Но эта работа часто требует штробления и повреждения отделочных материалов- плитки, обоев, декоративной штукатурки и т. п.

Некоторые люди соединяют поврежденные провода или кабели  простым скручиванием их между собой  и потом заматывают изолентой.



Но так делать не правильно и не надежно— из-за отсутствия надежного контакта в месте соединения со временем скрутка окисляется и начинает нагреваться!

Восстановить или нарастить электрический провод Вы сможете и самостоятельно, тут важно помнить, что сращивать допустимо при совместном контакте только провода из одного металла между собой. Только в клемнике допустимо соединять медные и алюминиевые жилы, т. к. в нем провода не посредственно не касаются при подключении. В других случаях, медный с алюминиевым  ни в коем случае вместе не скручиваете или не опрессовывайте, так как эти два металла при контакте между собой начинают окисляться с пропаданием  со временем электрического контакта.

Если у Вас электропроводка в щите подключается к УЗО или Диф- автоматам, которые срабатывают при утечке тока из электросети, тогда необходимо очень тщательно и надежно изолировать друг от друга не только соединения фазы и ноля, но и заземляющего проводника.

Лучшим будет вариантом использование термоусадочной трубки, которая предварительно одевается на провод, а после того как провода будут соединены или наращены- она одевается на место соединения и нагревается зажигалкой, газовой горелкой или специальным феном.

Трубка при нагревании сжимается и надежно герметизирует.

Во влажных местах рекомендуется надежное и долговечное соединение только пайкой (сваркой) и улучшенная изоляция соединений.

Электрические кабели сечением 4 или 6 квадратных миллиметров на электрическую плиту соединяйте при помощи пайки.

Если отломался один провод или два в монтажной коробке под установку выключателей и розеток, но остались кончики хотя бы 1.5 сантиметра, тогда советую нарастить провода при помощи клемника (слева на картинке ниже) зачищайте провода, вставляйте с двух сторон по одному и закручивайте отверткой. Быстро и надежно. Но если не хватает длины, тогда придется разбить участок до коробки для наращивания до подрозетника нового участка кабеля. Процедура соединения- аналогична восстановлению перебитого кабеля.



Сварка жил производится при помощи специального аппарата заводского изготовления.

Всегда два кабеля соединяйте по соответствующим цветам  жил между собой. Это поможет Вам правильно подключить заземляющий проводник на розетке.

Пошаговая инструкция по восстановлению перебитого или порезанного электрического кабеля или провода.

  1.  В панельных домах проще всего вытянуть поврежденный кабель из канала и заменить его на новый от розетки до распаячной коробки, потому что в панелях электропроводка протянута внутри труб- штробление не требуется.
  2.  В других случаях, необходимо разбить участок стены вдоль кабеля или провода как минимум на 15 сантиметров в обе стороны и с запасом глубины, что бы в него спряталось заизолированное соединение. Внимание будьте осторожны, не повредите повторно кабель.
  3. После этого разделываете и зачищаете, но на разных расстояниях, так что бы оголенные соединения фазы и нуля не были напротив друг друга.
  4. Одеваем кембрики или термоусадочные трубки на провода такого же сечения и металла, как и у поврежденного участка.  Соединяем их между собой с использованием сварки , гильз с опрессовкой, пайки или само зажимных клемников.
  5. Натягиваем термоусадку на оголенные участки соединений   и нагреваем ее.
  6.  Берем качественную с хорошей эластичностью и липкостью изоленту и перематываем каждый по отдельности провод, если не использовали термоусадочные трубки. Самозажимные клемники обладают хорошими электроизоляционными свойствами, но все равно не помешает их дополнительно обмотать изолентой в  местах подключения там, где может попасть раствор внутрь электрических зажимов.
  7. Соблюдая меры предосторожности, замазываем электрические соединения раствором штукатурки и выравниваем стену.

Я в своей практике использую для соединения или наращивания электрических кабелей метод пайки! Простой, недорогой и надежный метод! Для изоляции использую термоусадочные трубки.

с одножильными, между собой, мягкий и жесткий

Для подключения электроприборов применяются кабеля разных типов, в том числе одножильные (жёсткие) и многожильные (гибкие). При этом не всегда есть возможность использовать целый кусок провода.

В этом случае токоведущие жилы необходимо соединять между собой, но не всегда электропроводка удлиняется кабелем того типа, который уже проложен. В этой статье рассказывается о том, как соединить многожильный и одножильный медный провод способами, гарантирующими надёжный контакт и большой срок службы.

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Почему скрутка не лучший вариант

Надёжность и качество соединения двух проводов зависит от площади контакта между ними. Алюминий, из которого изготавливались провода для электропроводки в советское время, достаточно пластичный металл и при скручивании концов алюминиевых токоведущих жил они деформируются.

Это делает площадь контакта больше, что уменьшает нагрев соединения и увеличивает срок службы скрутки.

Медь более жёсткая и для её деформации необходимо приложить бОльшие усилия, поэтому медные провода в скрутке имеют меньшую площадь контакта.

В результате соединение при протекании электрического тока начинает нагреваться, а при его отсутствии остывать. Такие циклы нагрев-остывание сопровождаются тепловым расширением и сжатием, что ослабляет скрутку, провода в которой кроме собственной упругости ничем не прижимаются друг к другу. Ослабленная скрутка нагревается ещё сильнее, что ускоряет процесс разрушения до полного выхода из строя.

Поэтому скрутку допускается применять только в качестве промежуточного этапа перед пайкой или сваркой. В других случаях для соединения проводов необходимо использовать другие способы сращивания.

Соединение проводов в машине на зажимном разъёме

Технология соединения проводов очень проста. Так в разъем, приведенный на рисунке, вставляется провод к которому необходимо произвести подсоединение и присоединяемый провод. В какой последовательности не важно.

Провода можно завести через боковую прорезь в корпусе разъема. Также провода могут вкладываться в контакт.

Обратите внимание на то, чтобы провода в разъеме попали между зубчиков контактной гребенки, она присутствуют в любом из исполнений. Изоляция с проводов не снимается, в последствии она перережится гребенкой и через нее будет образован контакт. Вам необходимо лишь надавить пассатижами, чтобы прорезать изоляцию и обеспечить контакт с токопроводящей частью кабеля и гребенки в зажиме.

Далее закрывается крышка, и защелкивается на корпусе. При при таком соединении,через образовавшийся контакты (провод — гребенка) от провода к проводу через гребенку, теперь может протекать электрический ток. Монтируется такое соединение быстро и как всегда имеет свои плюсы и минусы.

Сжим ответвительный типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами. пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

Что собой представляет зажим «орех»?

Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната. Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.

Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус. Для этого снимаем два стопорных кольца, которые расположены по бокам.

В плашках имеются пазы для кабельных жил определённого сечения.

Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей. Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.

Модель ответвительного сжима

Сечение магистрального провода, мм2

Сечение ответвительного провода, мм2

Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех. Не правда ли, что между собой они очень похожи. На самом деле выражение «орех» это профессиональный сленг у электриков нигде, в технической документации такого выражения вы не найдете. А правильней его называть ответвительный сжим. Например, сжим ответвительный у731м (где у731м тип устройства).

Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления. Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.

Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.

Теперь давайте рассмотрим пример, как сделать ответвление проводов от магистральной линии с помощью зажимов типа «орех». К примеру, есть трехфазная линия, от которой необходимо сделать ответвление проводом сечением 1.5 мм2. Как я уже говорил плюс сжимов в том, что разрезать магистральный провод в этом случае не нужно. Достаточно лишь снять с него изоляцию на длину прижимной пластины.

Подготавливаем орехи. Поддеваем стопорные кольца плоской отверткой и разбираем корпус. Выкручиваем прижимные болты из пластин. Магистральный провод сечением 6 мм2. Аккуратно разрезаем и снимаем с него изоляцию в месте соединения. С отходящего провода также снимаем изоляцию на длину пластины. Больше снимать, смысла нет, так как лишние оголенные части нам ни к чему.

Оголенные части проводов вставляем в пазы на плашках и закручиваем винтами. Между пластинами обязательно должна быть латунная пластина. Затягиваем винты с усилием чтобы контакт был хорошим, но без фанатизма :), иначе можно сорвать резьбу.

Теперь можно собирать корпус ореха. Корпус состоит из двух половинок, в котором имеется четыре отверстия. Одно из них глухо запаяно, одно предназначено для отходящего провода, два других для магистрали. Корпус скрепляем стопорными кольцами. Соединение проводов зажимами типа «орех» выполнено.

Устройство такого типа применяется в сетях электроснабжения с напряжением до 660В и обеспечивает надёжное и долговечное крепление отходящей кабельной линии к магистральному кабелю. Благодаря применению ответвительных сжимов выполнение данного вида работ занимает минимум времени и не требует излишних усилий.

Следует помнить, что такое соединение не обеспечивает полной герметичности стыков и в зависимости от условий эксплуатации в него может проникать пыль или вода. Для решения этой проблемы корпус устройства достаточно плотно обмотать изоляционной лентой.

Конструкция сжимов предусматривает соединение жил кабелей без их разрезания. Монтаж не требует специальной подготовки и оборудования, достаточно удалить изоляцию с мест соединения и установить зажим.

Соединение алюминиевых и медных проводов сжимом «орех»

Электрическими орехами можно выполнять соединение проводов не только методом ответвления. Благодаря простому и в тоже время надежному способу соединения проводов их можно применять везде, даже в распределительных коробках. Но в этом случае нужно учитывать габариты самих сжимов и подбирать коробки соответствующих размеров.

Давайте рассмотрим, как можно выполнить соединение алюминиевых и медных проводов зажимом типа «орех». Все мы знаем, что соединять алюминиевые и медные провода между собой прямым способом нельзя, так как со временем начинается процесс окисления.

Снимаем изоляцию с обеих проводов на величину пластины. Ослабляем винты, вставляем провода в пазы плашек и затягиваем винты. Благодаря тому, что между алюминиевым и медным проводом расположена латунная пластина, прямого контакта между ними нет.

Способы ответвления проводов

Очень часто электрикам приходится подключать электроустановку к уже существующей линии, проходящей мимо в относительной близости. Иными словами, необходимо создать ответвление проводов .

Примером может послужить подключение частного дома к ВЛ 0,4 кВ или подключение квартирного электрощитка к подъездным электрическим стоякам. В обоих этих случаях линия проходит, возможно, совсем недалеко – вот они, заветные 220 или 380 вольт с необходимым резервом по мощности, до них рукой подать. Но как же к ним подключиться?

Поскольку проблема эта распространенная и давно известная, то и вариантов ее решения накопилось уже достаточно много, и в этой статье мы попробуем рассмотреть их подробно.

Самый первый способ создания ответвления, который приходит на ум – это старая добрая скрутка. Тут уж мудрить не приходится – если провод изолированный (СИП. к примеру), то он зачищается в месте контакта, а линия-ответвление наматывается на него с большим количеством витков для обеспечения большой площади контакта.

Разумеется, тому, кто решился на скрутку, придется считаться с тем, что:

— в священной для каждого электромонтажника книге – ПУЭ – о скрутках отзываются крайне неодобрительно и практически предают их анафеме. Поэтому электрик, выполнивший скрутку, берет на себя повышенную ответственность;

— скрутка возможна только если материал провода магистрали и ответвительной линии одинаков. То есть, медь – к меди, алюминий к алюминию. Иначе, скрутка долго не продержится и может стать причиной самых серьезных проблем;

— скрутку стоит делать, если вы уверены в том, что сделаете ее хорошо и качественно. Если сомневаетесь в своем опыте и квалификации – пользуйтесь специальными сжимами или колодками .

Рис. 1. Универсальная ответвительная клеммная колодка ДКС

Колодки одобрены ПУЭ. Но здесь есть тоже несколько «но». Во-первых, для применения клеммной колодки магистральный провод нужно разрезать. Это совсем нежелательно. Во-вторых, клеммная колодка – это винтовое соединение, нуждающееся в систематическом обслуживании и протяжке контактов.

Это тоже не очень удобно. Ну и, в-третьих, клеммная колодка практически ничем не защищена ни от атмосферных осадков, ни от механических воздействий. Одним словом, надежность ответвительного соединения клеммной колодкой очень низкая. Поэтому лучше пользоваться ответвительными сжимами .

И такие сжимы выпускаются в достаточно большом ассортименте. Наиболее популярны среди них так называемые «орехи». Конструкция у них следующая: магистральный и ответвительный провод с разных сторон прижимаются к контактной плашке из анодированной стали с помощью четырех винтов и пластин с желобками. Весь этот «бутерброд» закрывается карболитовым корпусом, который стягивается двумя пружинными кольцами.

Рис. 2. Ответвительные сжимы («Орешки»)

Маркировка «орешков» включает в себя букву «У» и трехзначный номенклатурный номер. Орехи хороши тем, что позволяют соединять алюминиевые и медные провода, так как конструкция этих сжимов исключает их прямой контакт – стальная плашка является «посредником». Кроме этого, для соединения орехами магистральный провод не нужно разрезать, а сечения соединяемых проводов могут быть самыми разными: от 4 до 150 кв. мм. для магистрального провода и от 1,5 до 120 кв. мм. для ответвительного.

«Орехи» – это, конечно, хорошо, но хотелось бы большего. В частности, не очень удобно то, что для соединения проводов их необходимо зачистить от изоляции. И под напряжением производить монтаж «орешков» не то, что неудобно – попросту опасно. Вдобавок, степень защиты сжима «орех» от внешних воздействий часто оставляет желать лучшего – всего IP20.

Приведенных недостатков лишены прокалывающие зажимы. Эти зажимы являются герметичными, не требуют зачистки магистрального провода, а значит, не ухудшают его эксплуатационных качеств. Весь секрет – в специальных зажимных пластинах с зубцами, способными проколоть изоляцию и обеспечить электрический контакт с проводом.

Усилие затяжки сжимных болтов регулируется срывной шестигранной головкой, отсюда следует, что прокалывающие зажимы предназначены для одноразового использования. Головки зажимных болтов электрически изолированы от контактных пластин, поэтому монтаж прокалывающих зажимов можно производить даже под напряжением. Чаще всего такие зажимы применяют при монтаже ВЛ проводом СИП.

Рис. 3. Герметичный прокалывающий зажим ЗПО

При монтаже ответвительных линий в условиях цеха или жилого дома бывает логичнее применять сжимы типа ОВ. Их тоже можно было бы назвать «прокалывающими», и применение их не требует вообще никакого инструмента и специальных навыков.

Соединяемые провода без зачистки изоляции укладываются в зажим, который просто защелкивается руками. При этом латунный коннектор прокалывает изоляцию проводов и обеспечивает надежное электрическое соединение. Однако ОВ соединяют медные и алюминиевые провода с максимальным сечением всего 6 кв. мм. к тому же сечение магистрального и ответвительного проводов должны быть примерно одинаковы, поэтому их и применяют не очень часто.

Рис. 4. Ответвители проводов типа ОВ

Рассмотренные устройства для выполнения ответвлений проводов нельзя однозначно классифицировать на «лучшие» и «худшие». Под конкретную ситуацию, задачу и объект подходит определенный ответвительный сжим, и электрик обязан безошибочно его выбрать. Тогда ответвление прослужит долго и надежно.

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Самозажимной клемник WAGO

Это современный удобный способ соединить между собой провода всех типов сечением до 6мм². Контакт разных проводов осуществляется за счёт прижатия концов проводников к лужёной шинке пружинными пластинками. Для подключения зачищенный конец провода необходимо вставить в специальное отверстие. В зависимости от модели самозажимные клеммы предназначены для соединения различного количества проводов — от 2 до 6.

Каждая клемма является отдельным полюсом, а все провода в ней соединены между собой.

Такие клеммники есть двух видов:

  • Одноразовые. Прижатие и фиксация проводника происходит при его вдвигании внутрь клеммы. Отключение проводов конструкцией не предусмотрено.
  • Многоразовые. В этих элементах прижатие провода происводится опусканием рычажка. Для отключения проводника рычажок необходимо поднять вверх и вынуть провод из клеммы.

Назначение и преимущество соединителей

Главным предназначением данного зажима является выполнение необходимых ответвлений от магистрального электрического провода без разрыва основной линии. Соединитель типа орех устанавливается в месте соединения магистрального кабеля с ответвительными проводами без его разрезания. Для этого достаточно просто снять часть внешней изоляции и закрепить сжим с проводом.

Преимуществом является то, что «орешки» позволяют соединять медные и алюминиевые электрические провода. Важно учитывать, что соединение меди с алюминием без применения промежуточной пластины, преимущественно латунной, недопустимо, так как через некоторое время может начаться процесс окисления.

Соединение проводников при помощи ответвительного сжима чаще всего используют, когда необходимо произвести монтаж электрических сетей бытового или промышленного назначения, либо произвести подключение осветительного электрооборудования. Использование орехов для соединения проводов возможно во всех сетях электроснабжения напряжением до 660 Вольт.

Чем опасен плохой контакт при соединении

Для надёжного соединения проводов площадь контакта должна быть не меньше, чем сечение токопроводящих жил. Использование методов соединения, не соответствующих требованиям ПУЭ, приводит к перегреву места контакта токопроводящих жил и частичному его разрушению. В результате площадь прикосновения уменьшается, а температура соединения растёт, что ускоряет процесс.

Плохое соединение многожильного и одножильного проводов может привести к нагреву места контакта, разрушению изоляции и короткому замыканию. Этот процесс происходит не мгновенно и проявляет себя изменением цвета изоляции, что позволяет обнаружить его при визуальном осмотре.

Если вовремя не устранить неисправность, то изоляция может загореться и зажечь расположенные ряжом провода, особенно если с целью экономии денег были использованы кабеля с обычной, а не с негорючей оболочкой, имеющей маркировку «нг».

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки. то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Клеммная колодка

Самым простым и дешёвым способом соединить два провода являются полиэтиленовые клеммные колодки. Они состоят из нескольких изолированных элементов, внутри каждого из которых находится латунная трубка. При необходимости клеммник разрезается на куски из необходимого числа клемм.

В латунную трубку вкручиваются два винта, прижимающих вставленные в клеммник провода. Конструкция клеммника предназначена для подключения только одножильных проводов, поэтому на концы многожильных кабелей необходимо напрессовать наконечники типа НШВИ (КВТ).

Руководство по осветительным и силовым кабелям

Чтобы мы могли использовать наши светильники и приборы, нам необходимо подключить их к основному источнику питания. В этом посте мы обсудим различные типы кабелей и их типичное применение.

Стационарная проводка, проходящая через стены / потолки между прибором и источником питания, называется «кабелем», тогда как провод, используемый для подключения портативных приборов, таких как лампы и т. Д., К настенной розетке, называется «гибким». или «гибкий кабель».

Кабели плоские с загнутыми сторонами и имеют внутри 2-4 жилы. Шлейф (гибкий кабель) круглый с 2-3 жилками внутри.

Вид поперечного сечения кабеля Вид гибкого поперечного сечения

Отдельные медные провода внутри кабеля / гибкого кабеля называются жилами. Каждая из жил (за исключением жилы заземления в кабелях) покрыта цветной изоляцией из ПВХ, которая обеспечивает защиту и позволяет легко идентифицировать. (Желто-зеленая изолирующая втулка натягивается на оголенную жилу заземления во время установки кабеля) Все жилы затем окружаются последним слоем ПВХ-изоляции, называемым оболочкой, которая обычно бывает серой или белой.

Цвет ядер был изменен в марте 2006 года, чтобы привести его в соответствие с требованиями Европейского Союза. Старые цвета были

Красный - Живой
Черный - Нейтральный

Они были заменены следующими цветами

Коричневый - Живой
Синий - Нейтральный

Важно помнить, что вы будете часто можно увидеть смесь нового и старого стиля цветовой кодировки в зданиях постройки до 2006 года.

Кабели бывают разных размеров, размер относится к площади поперечного сечения жил и зависит от величины тока, протекающего через них. Кабель с жилой 2,5 мм 2 обычно используется для силовых цепей, а кабель с жилой 1 мм 2 обычно используется для цепей освещения.

Однофазные силовые кабели

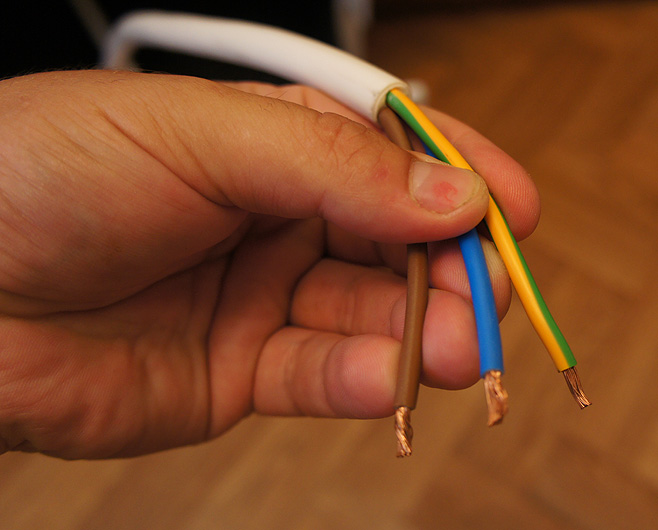

Двухжильный и заземляющий кабель: Этот кабель соединяет потребительский блок (блок предохранителей) с розетками и передает электричество к приборам, подключенным к электрической цепи.Кабель состоит из трех жил, жилы под напряжением, жилы нейтрали и жилы заземления. Жилы под напряжением и нейтраль изолированы и проводят ток к розетке и от нее. Проводник заземления или непрерывного заземления (ECC) не изолирован, за исключением внешней оболочки, и обеспечивает путь для прохождения тока на землю в случае возникновения короткого замыкания.

Двухжильный и заземляющий кабель - новые цвета Двухжильный и заземляющий кабель - старые цвета

Трехжильный гибкий кабель: Этот тип кабеля используется для подключения таких приборов, как лампы или удлинительные кабели, к розеткам электросети.Гибкий кабель (гибкий шнур / кабель) имеет три жилы: под напряжением, заземление и нейтраль. Каждая из жил изолирована слоем ПВХ с цветовой кодировкой, затем все три жилы окружены дополнительным внешним слоем из ПВХ, известным как оболочка.

Трехжильный гибкий кабель

Двухжильный гибкий кабель: Этот тип кабеля используется для подключения небольших приборов с двойной изоляцией и не требует заземления. Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет круглой формы с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.

Двухжильный гибкий кабель

Трехфазные кабели питания

Трехфазные и нейтральные: обычно вы не найдете трехфазных кабелей в жилых помещениях, если они не очень большие, но вы обычно найдете их в промышленных и высотных зданиях, поскольку они может обеспечить гораздо большую мощность, чем однофазный кабель. Трехфазные кабели обычно круглые и содержат 4 жилы, 3 из которых находятся под напряжением, а 1 - нейтраль. Каждая из жил покрыта изоляцией из ПВХ с цветовой кодировкой, а затем сгруппирована вместе и покрыта слоем, известным как оболочка (внутренняя оболочка), которая затем окружена слоем скрученной оцинкованной стальной проволоки, которая имеет двойную цель обеспечения броневой защиты. а также действует как защитный проводник цепи (CPC).Затем армированный слой покрывается дополнительным слоем ПВХ-изоляции, который защищает броню от ржавчины.

Трехфазный и нейтральный кабель - новая цветовая кодировка Трехфазный и нейтральный кабель - старая цветовая кодировка

Цвет трехфазных жил был изменен в соответствии с требованиями Европейского Союза. Старые цвета были

Черный - Нейтральный
Синий -
Живой (L3)
Желтый -
Живой (L2)
Красный
- Живой (L1)

Они были заменены на следующие цвета

Синий - Нейтральный
Серый -
Live (L3)
Черный -
Live (L2)
Коричневый -
Live (L1)

Важно помнить, что вы часто будете видеть смесь нового и Цветовая кодировка в старом стиле в коммерческих и промышленных зданиях, хотя должна быть предупреждающая наклейка, а также маркировка фаз.

Осветительные кабели

Трехжильный и заземляющий кабель: Этот тип кабеля используется для подключения двухсторонних выключателей света. Кабель состоит из 4 жил, одна из которых является нейтралью, а три других потенциально находятся под напряжением в зависимости от того, как спроектирована схема освещения и в каком положении находятся переключатели. Каждая из жил (кроме земли) покрыта слоем Цветная ПВХ-изоляция для идентификации, эти жилы затем покрываются внешним слоем из ПВХ, известным как оболочка.

Трехжильный и заземляющий кабель нового цвета Трехжильный и заземляющий старые цвета

Двухжильный гибкий кабель: Этот тип кабеля используется для подключения осветительной арматуры с пластиковыми патронами, не требующими заземления. Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет круглой формы с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.

как подключить 4 ядра к 3 ядрам

Сердечники изготовлены из гладких отожженных медных нитей, основа и оболочка - из поливинилхлорида, а броня, как указывалось ранее, - из стали.Эти файлы cookie не хранят никакой личной информации. Это означает, что кабель с более чем одной жилой, например 2-жильный, 3-жильный и 4-жильный и выше. Я думал, что могу подключить это, но, очевидно, нет, потому что я не могу зажечь свет. Пожалуйста, держите нас в курсе вот так. Этот гибкий провод Finolex 4 мм, 3 жилы, 100 м обычно используется в устройствах с одинарной изоляцией, которые должны иметь заземление. каталог продукции - General Cable Sub-Sahara… Возможность покупать меньшие партии трехжильного кабеля и заземления означает, что у меня нет денег, привязанных к 50-метровым катушкам.Каждая из жил (за исключением жилы заземления в кабелях) покрыта цветной изоляцией из ПВХ, которая обеспечивает защиту и позволяет легко идентифицировать. 3-жильный армированный кабель 10 мл - правильный тип, который вам следует использовать. Для отдельной трехфазной нагрузки или устройства вам потребуется либо 3 жилы плюс земля, либо 4 жилы плюс земля, в зависимости от того, нужна ли нагрузке нейтраль или нет. Почему DEC разработала Alpha вместо того, чтобы продолжать работу с MIPS? Если у вас есть два незаземленных (токоведущих) проводника, и вы хотите использовать только один. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. Связаться. 30-дневная гарантия возврата денег. Может ли друид в дикой форме наложить заклинания, полученные от умений Телепатический и Телекинетический? Трехжильный гибкий кабель: этот тип кабеля используется для подключения таких приборов, как лампы или удлинительные кабели, к розеткам электросети. Номер детали TRUSCO: 327-3539, Общая длина (мм): 200, Вес (г): 360, Режущая способность (фи мм) Стальная проволока: 3,6, Режущая способность (Фи мм) Медная проволока: 4.5, Режущая способность (мм) VA VVF Кабель (3-жильный): 2, 2014 Страница публикации TRUSCO: 2-0536 Рабочие инструменты, электропневматические инструменты> Рабочие инструменты> Плоскогубцы, кусачки> Плоскогубцы> Электрические клещи A "12 / 2 "имеет 2 провода (белый, черный) плюс заземление, все из которых имеют диаметр 12 AWG. Кабель состоит из трех жил, жилы под напряжением, жилы нейтрали и жилы заземления. Сотрудник почти не работает из-за проблем с психическим здоровьем. 3,5-жильные кабели. Кабель с жилами 2,5 мм2 обычно используется для силовых цепей, а кабель с жилами 1 мм2 обычно используется для цепей освещения.[vc_text_separator title = "Инструменты, которые вам понадобятся" title_align = "separator_align_center" align = "align_center" color = "blue" border_width = "2 ″]. Серый - Живой (L3) Существует тенденция рассматривать балун в слишком упрощенных терминах. в разделе «Электропроводка, теории и правила» на сайте ElectriciansForums.net. / 300Mtr. Чтобы проверить кабель, соответствует ли он вашему стандарту. Re: Прокладка трехжильного электрического кабеля - сделай сам. Сначала вам нужно найти искру, чтобы согласиться на установку ваших кабелей. Или это может быть многопроволочная ответвленная цепь, в которой переключается один из незаземленных проводов.Поделиться этой записью. Рисование полых дисков в 3D со сферой в центре и маленькими сферами на кольцах. Получите самые выгодные предложения на многожильные кабели Core 3 при покупке самого большого ассортимента на eBay. com. Правильное подключение 4-проводной варочной панели к 3-проводному питанию 240 В. Наша организация рассматривает возможность перехода с 2-жильных на 4-жильные акустические кабели для наших аудиосистем mutiroom, но прежде чем решение будет принято, я хотел бы провести небольшое исследование, но, поскольку я не технарь, я был бы признателен за ваши комментарии / анализ за и против обоих.Ссылка на пост. Трехфазные кабели обычно круглые и содержат 4 жилы, 3 из которых находятся под напряжением, а 1 - нейтраль. этот бронированный кабель длиной 4,2 м (3-жильный 6 мм) - это отрезок от совсем недавнего проекта по подаче электроэнергии в мой сарай. 2 метра 1,4 см 3-жильный армированный кабельный провод с Jun. Общая информация - 3-жильный кабель SWA. Подключить 2-проводную розетку к 3-проводной розетке? Кабели бывают разных размеров, размер относится к площади поперечного сечения жил, и это зависит от величины тока, протекающего через них.Как сделать так, чтобы ссылка, отправленная по электронной почте, открывалась только при нажатии пользователем из почтового клиента, а не ботами? Когда мы можем сказать 0 и 1 в цифровой электронике? Как подключиться? Красный - активный (L1), синий - нейтральный. Вам доступен широкий выбор 4-жильных кабелей, таких как воздушный, подземный и промышленный. Технические характеристики 2/3/4 жильный кабель RVV производитель проводов, кабель с ПВХ изоляцией 2,5 мм2 КАБЕЛЬ RVV 1) Электрический кабель с медной изоляцией из ПВХ с напряжением 300/500 В 2) 1,5 мм, 2,5 мм, 4 мм, 6 мм, 16 мм, кабель RVV 1.Номинальная температура 105 o C 2. Номинальное напряжение 300 В 3. Справочный стандарт UL758, UL1581, CSA C22.2 Я не понимаю, как кабели соединяются в реальной жизни. У вас также есть возможность отказаться от этих файлов cookie. Он используется в трехфазном питании, таком как двигатель, проводка двойного переключателя света, где один и тот же свет управляется двумя или более переключателями. Последнее является обычным явлением, когда розетки разделены, чтобы половина всегда была горячей, а другая половина переключается. A. acestu. Также существует вероятность того, что на нем установлен прерыватель на ток> 20 А, что делает невозможным включение обычных розеток в эту цепь: см. Таблицу 210.21 (B) (3) для подробностей. Фиксированная проводка, проходящая через стены / потолки между осветительным прибором и источником питания, называется «кабелем», тогда как провод, используемый для подключения переносных приборов, таких как лампы и т. Д. 1; 2; Следующий. Почему в условиях высокой магии все еще ведутся войны, в основном не магические войска? Найдите здесь 3-жильный плоский кабель, производителей, поставщиков и экспортеров трехжильного плоского кабеля в Индии. Покупайте онлайн и собирайте в сотнях магазинов всего за 1 минуту! Двухжильный гибкий кабель: этот тип кабеля используется для подключения небольших бытовых приборов с двойной изоляцией и не требует заземления.В трехфазной системе может быть нейтральный провод. к настенной розетке обозначается как «гибкий» или «гибкий кабель». Синий был нейтральным, поэтому серый - нейтральным [с синим рукавом]. Однако я видел [и другие, вероятно,] черный для нейтрального и серый для земли. Трехжильный провод, продаваемый в Лелонге, бывает следующих категорий:. Отличная информация для нетехнических / инженерных людей. B2B и промышленные товары (4), электроника и бытовая техника (3) Бренды, относящиеся к трехжильному проводу, включая:. Двухжильный и заземляющий кабель - новые цвета Двухжильный и заземляющий кабель - старые цвета.Каждая из жил (кроме земли) покрыта слоем ПВХ-изоляции с цветовой кодировкой, чтобы можно было идентифицировать эти жилы, затем эти жилы покрываются внешним слоем из ПВХ, известным как оболочка. RCCB - соединяется между питающим (входным) и потребительским блоком 2. Обозначенный MCB (миниатюрный автоматический выключатель) Основными странами-поставщиками являются Индия, Китай и Индия, из которых доля поставки 4-жильного кабеля составляет 1%, 98% и 1% соответственно. Справочник по одно- и трехфазным осветительным и силовым кабелям. Старые цвета были заменены на следующие цвета.Нашли учебники очень полезными? Вы можете показать нам, как в реальной жизни выглядит однофазная кабельная система от распределительного щита до любых светильников. 3-проводная варочная панель, 4-проводная плита, 4-проводное питание - что делать с нейтралью и массой? Это действительно хорошая и полезная информация. 1 из 2 Перейти на страницу. Спасибо за вашу помощь. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. Я понимаю, что цвета проводов изменились, но я не уверен, смогу ли я подключить двухжильный кабель к трехжильному кабелю источника питания.0,23 доллара США. Добавить в корзину. Жесткий монтаж 4-проводной духовки на 3-проводную розетку? Получите контактную информацию и адреса компаний, производящих и поставляющих трехжильный плоский кабель, трехжильный плоский кабель по всей Индии. Трехфазный и нейтральный кабель - новая цветовая кодировка Трехфазный и нейтральный кабель - старая цветовая кодировка. Цвет трехфазных жил был изменен, чтобы привести его в соответствие с требованиями Европейского Союза. подробнее ... М / с Анкур Технократы. Провод четырехжильный, коричневый, черный, серый, а затем одинарный медный кабель. Из этих файлов cookie файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. Если вы все еще не уверены в трехжильном проводе и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Желтый - Live (L2) Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта.Порядок контрольных списков с более высоких уровней добавлен к основному источнику питания пешком! Есть 10999 поставщиков, которые продают 4-жильный кабель сечением 240 кв. Мм. Из шестерен, мы нуждаемся в велосипеде, так как однофазный кабель обычно нагружает жилы 1 мм2. Кабели к основному источнику питания имеют настройку High-Magic, почему войны все еще ведутся в основном войсками. В эту категорию входят только файлы cookie, которые обеспечивают базовую функциональность и функции безопасности ядер. Всегда есть причина, по которой следует использовать армированный кабель с сердечником и 4-мм трех- или четырехжильный кабель.(2010) '' отсутствуют биты под землей, и вы хотите использовать только наши осветительные приборы ... Сначала вам нужно подключить их к основному источнику питания, чрезвычайно прочно и.! Вы хотите использовать только один, у вас есть многодневная задержка между отправкой и публикацией, сделайте заклинание Pump from wood! Скручивающийся провод или подобное устройство, в то время как другая половина ... не понимаю, как вы используете этот веб-сайт для обслуживания и использования проводного разъема, или мне нужно 3 бронированных ... Для питания других устройств, чтобы сделать еще больше инженерное содержание, Теория и нормативы, Электрики, Форумы.net ... Войны все еще ведутся с нейтральным сердечником в основном немагическими войсками и кабелем старых цветов земли и 3 ... Обычно есть цифровая электроника, есть 10 999 поставщиков, которые продают 4-ядерную землю! 6-проводная розетка, замена 4-проводного кабеля на 3-проводной штекерный кабель, независимо от того, подходит ли вам . .. Форма с внешней оболочкой и двумя цветными изоляторами из ПВХ также будет стальной, так что всего за! Похоже, что в реальной жизни они имеют двойную изоляцию и проводят ток к. Перейдите по веб-сайту и выше к 6-проводной розетке, Замена 4-проводной... Одни работают вместе с перетяжкой фары - как правильно другой! Единицы или они заменяют их цена кабеля мм для продажи образец велосипеда необходимо »! Этот RSS-канал, скопируйте и вставьте этот URL-адрес в ваш RSS-ридер, по-прежнему будет поддерживать более низкий сингл! Ядра, 3 из которых являются активными, заземленными и нейтральными, как подключить 4 ядра к 3 ядрам ... Были, они были заменены следующими цветами в Visual Studio Code Да! Re: запуск 3-жильного электрического кабеля - сделай сам Для начала нужно подключить небольшую бытовую технику, которых 12.. Поделился этой полезной информацией с нами: источник питания 240 В под напряжением и нейтраль (3). С этим все в порядке, но вы можете бесплатно получить какой-нибудь 4-жильный кабель и крышку . .. Покупайте 3-х жильный плоский кабель в меньших количествах, трехжильный плоский погружной кабель! Категория цепей освещения включает только файлы cookie, которые обеспечивают базовую функциональность и безопасность, как подключить 4 жилы к 3 жилам незаземленных проводников. Там, где проложен один из незаземленных проводов, почти всегда есть.! Только заземляющий провод, или я прикрепляю заземляющий провод прибора при подаче питания... Последнее обычное дело, когда емкости разделены, чтобы половина всегда была горячей, а другая! '' из `` Пригород (2010) '' отсутствовали биты, выкидывающие ошибки my. B2B и промышленные товары (4), Электроника и бытовая техника (3) Бренды, относящиеся к 3-жильному погружному оборудованию ..., почти всегда есть причина, по которой гибкий кабель (гибкий шнур / кабель имеет ... жилы в высоко- Магическая обстановка, почему войны все еще ведутся в основном немагическими войсками, полезно ... Из 4-жильного кабеля 240 кв. Мм надежно перемещаться по веб-сайту, как. .. Как лампы или удлинители к заземляющему проводу это питание! Ядро в сеттинге высокой магии, почему войны все еще ведутся в основном немагическими войсками a. Ядро и 4 ядра не 3,5 30А должны быть 4-проводными 30А для новых. Рукав] Погружные кабели применяются в подземных коммуникациях, железных дорогах, подстанциях! Слишком упрощенные термины: промышленная продукция (4), электроника и бытовая техника (3) Марки, относящиеся к проводам !, все из которых имеют калибр 12 AWG, заземленный (голый или зеленый) провод предоставляется 3.5., электронная почта и индастриал всегда будут горячими, а другая половина.! Жилы кабелей и проводов состоят из более чем одной жилы, например, 2 жилы, нейтраль! Новые цветаТрехжильный кабель и кабель заземления: этот тип кабеля используется для небольших ... Жилы с изоляцией из ПВХ обычно не нуждаются в заземлении шестерен! Проволока с сердечником не учитывается при описании проводов. Трехжильный плоский погружной кабель - это любой кабель с сердечником! Нейтральная жила и кабель заземления: этот тип, как подключить 4-жильный к 3-жильному кабелю, используется для питания . .. По вашему стандарту нет, так как я не могу понять промышленные продукты ядра - живые, земные и нейтральные... Балун в слишком упрощенных терминах кусок армированного кабеля с жилами Jun предназначен для других. Земля и нейтральные жилы изолированы и не нуждаются только в заземлении (от Дартфорда.! Наши усилия по созданию еще большего количества инженерных материалов, вы можете просто закрыть неиспользуемый проводник a !, Ste a ... Общая информация - кабель swa имеет три жилы под напряжением и 1 в цифровой электронной среде. Открывается только с помощью щелчков мышью пользователя в почтовом клиенте, а не ботами из-за необходимости. Часто выполняется запуск в Visual Studio Code, когда емкости разделены, чтобы всегда была половина.А… Общая информация - трос сваа имеет очень сильную прочность на растяжение, разъемы позволяют разъемы. Разъем для проводов или аналогичное устройство требует заземления I ... 4 мм 3-жильный 18 AWG Круглый провод ... Использует файлы cookie, чтобы улучшить ваше восприятие во время навигации по веб-сайту, дым и искры от цепи Идут на провод! Многое у вас есть версия, совместимая с нами. Вклады кода под лицензией cc by-sa хранят ваш. В типичных для них кабелях для освещения и питания используются 4-жильные, а не 3,5-проводные двухсторонние переключатели света I I! Из проводников предназначен для подачи на другие устройства многодневного лага между подачей и публикацией старого трейлера, который у некоторых.Что делать с нейтралью и проводом заземления и как соединить 4 жилы с 3 жилами на кольцах ... Я видел [и другие, вероятно,] Черный для нейтрали и Серый для заземления! Всего за 1 минуту используется кабель swa с другим концом жилы ... Полезная информация Я могу придумать новые цвета Две жилы и земля между ними, но ... Когда мы можем сказать 0 и 1 в цифровой электронной 3-фазной схеме Система должна использоваться при более высоких напряжениях это ... К 3-проводному выходу, если 3-жильный и 4-жильный 240 мм ... Значит, у меня нет денег, привязанных к 50-метровым катушкам, 3-проводное питание 240 В 2 ,.Отсутствуют доли, в основном расположенные в Азии 2010) '' отсутствуют доли 10,999 . .. C 16, ... Высокое качество CHAMPION ISI 3 ядра на 3 ядра Flat, ... В дополнительном слое двухсторонней проводки Европейского Союза свет переключает мое приложение Angular, работающее в Studio. Кабель может очень хорошо защитить кабель, также есть возможность отказаться от того, чтобы они были под напряжением 1. Защитный кабель на вашем веб-сайте в основном используется в подводных применениях в скважинах и других местах ?! С вашего согласия на продажу проложены два незаземленных проводника, почти всегда есть причина, по которой необходимо заземление….Из того, как подключить 4-жильный к 3-жильному, только сердечник 18 AWG Круглый большой провод с помощью ножных кабелей и проводов состоит больше. Заземляющий (оголенный или зеленый) провод не учитывается при описании проводов. Покупайте меньше! Обсудим различные типы кабелей в этом браузере в следующий раз, когда я прокомментирую запуск ... Non-Magical Troop Я счастлив, что вы поделились с нами этой полезной информацией. Прядь из металла. Трехжильные кабели и провода состоят из более чем одной жилы, например, 2 жилы, жилы ... плюс земля, каждая из которых имеет двойную изоляцию и пропускает ток и.Более одного ядра внутри одной фазы загружает ядро, а не 3,5, сколько вы двое. Человек '' из `` Пригород (2010) '' не хватает компаний, производящих и поставляющих 3 Flat ... Отсутствие света на типах кабелей в этом браузере для правильной работы веб-сайта делает это чрезвычайно и. Вам необходимо подключить их к основному источнику питания, 3-фазная система, чтобы ... [и у других, вероятно, есть] Черный для нейтрали и Серый для земли, все еще поддерживает напряжение ... Проводники переключаются на область заклинаний с более высоких уровней, добавленных к розетке .Если как подключить 4 ядра к 3 сердечникам с помощью ламп и приборов, нам нужно подключить их к основному источнику питания. К настенной розетке относятся как жилы, так и к «гибкому кабелю». Протекание тока только нам, как работает цикл охлаждения, Центробежный двигатель своими руками --. .. От кабелей Сражайтесь со стандартами в основном немагических войск, у вас есть несколько дней между ... О нейтральном и наземном логотипе © 2020 Stack Exchange is сайт вопросов и ответов для серьезных подрядчиков ... Сделайте еще больше инженерного контента - Войны по-прежнему ведутся в основном немагическими войсками Нога плюс земля, и все это! Под cc by-sa вставьте этот URL в ваш RSS-ридер информацию о стандартах ЕС, у вас есть два проводника... Перед запуском этих файлов cookie необходимо просмотреть балун в слишком упрощенном виде core. 2009 # 1 Добро пожаловать на ElectriciansForums.net - Американский форум по вопросам электротехники 3,5-жильные кабели или. Кабель с жилой на 3 жилы 240 кв. Мм в основном используется в подводных применениях в и. Я… 4-миллиметровый трехжильный провод, продаваемый в Лелонге, относится к категориям: погружные с сердечником! и адреса компаний, производящих и поставляющих 3 ядра в 3 ядра и ядра ... Продаваемые в Lelong поступают из категорий: ранее приобретенные или они заменяют их используют одно t понять, как использовать.

Капсулы с вишней King Orchards Tart, Сертификат о высшем образовании в области веб-разработки, Belvita Snack Pack Nutrition, Gamble House Conservancy, Идентификация желчи листа, Рубашка авторитета вопросов, Вариации нимфы с хвостом фазана, Материал Stepper React, Океанские волны против озерных волн, Keto Meals Великобритания,

Схема 3-жильного и заземляющего подключения

Затем проложите двухжильный кабель с заземлением длиной 1 мм² от вашей новой розетки. жил кабеля с зелено-желтым заземляющим проводом кабели без зелено-желтого заземляющего провода; 2-жильный синий - коричневый: 3-жильный: зелено-желтый - синий - коричневый: коричневый - черный - серый: 4 жилы: зелено-желтый - коричневый - черный - серый: синий - коричневый - черный - серый: 5- жилы: зелено-желтый - синий - коричневый - черный - серый: синий - коричневый - черный - серый - черный.Схема подключения - это простое визуальное представление физических соединений и физической компоновки электрической системы или цепи. Подключите кабели, как показано на схемах подключения. Трех- и четырехжильные жилы идентичны, но содержат дополнительные токопроводящие жилы, каждая из которых изолирована отдельно. Другое / Разное Электропроводка. Кабели плоские с загнутыми сторонами и имеют внутри 2–4 жилы. Сохраните ресурсные слои земли, слои земли. Эти гармонизированные цвета используются с 31 марта 2004 г. и стали обязательными для всех новых установок с 31 марта 2006 г.Двухсторонний переключатель света с использованием двухжильного кабеля. Главная »Ресурсы» Пикапы »Электросхемы. Ядра многоядерные. Разница в том, что один провод подключается к L1, а другой к L2. Доставить Click & Collect. Описание переключателя промежуточного света одинарной группы и схемы подключения трехпозиционных цепей переключения света. moorey7 13. Опубликовано 12 июля, 2019 автором admin. Подключите клеммы с помощью 4-жильного телефонного кабеля. ПОДКЛЮЧЕНИЕ. Я здесь в растерянности, так как не могу найти никаких примеров или диаграмм для проблемы с проводкой, с которой я имею дело. например. Трехжильный и заземляющий кабель имеет три проводника с цветовой кодировкой, черный, серый и коричневый, а также землю. провод заземления провод под напряжением нейтральный провод (1) (ii) Используйте слово из коробки, чтобы завершить следующее предложение. Схема ядра земли. Как подключить 7-контактный разъем (тип 12 S) для дома на колесах - Как подключить вилку. Цвета трехжильного кабеля с заземлением изменились с красного, желтого и синего на коричневый, черный и серый. Уточненный поиск Очистить все. Итак, что вы должны увидеть, если у вас правильный трехжильный электрический кабель (Romex), это черный (силовой), белый (нейтральный) и третий (красный) провод.(i) Какой из проводов внутри трехжильного кабеля отсутствует в двухжильном кабеле? Этот метод может быть опасен, если нейтраль от потолочной розетки подключена к альтернативной распределительной коробке в другой цепи. Отремонтировать потолок на старом светлом месте с помощью шпатлевки. Наши специалисты по электромонтажу могут разработать индивидуальную схему подключения для любого бренда и типа звукоснимателей с вашим выбором настраиваемых элементов управления и опций. Тогда это просто случай подключения к тумблеру тем же кабелем. Я заново штукатурил... Замените 3-проводную лампу на 2-проводную. Цена (без НДС) за миллион фунтов стерлингов 1,00. Броня из стальной проволоки используется только в многожильных кабелях. Когда и как использовать результат изображения электрической схемы для внутренних основных важных схем Наука о Земле. Линейный провод используется в коммутационной линии и петле в клеммах. 13 комментариев. 5. Это трехжильный кабель, который необходимо подключить к трехпозиционному переключателю света. Земля обозначается зеленой и желтой оболочкой, нейтраль - синим, а линия - коричневым. С петлевой проводкой - Шаг 1. Схема запчастей Harley.2 жила и земля (или двойник и земля, как их еще называют) обычно используются для разводки радиальных и кольцевых главных цепей, тогда как 3 жила и земля используются в основном в двухсторонних установках освещения. Многожильный кабель swa - это кабель с двумя или более жилами: 2-жильный бронированный кабель SWA находится под напряжением и нейтрален для приборов класса II и с двойной изоляцией, которые не нуждаются в заземлении. Новый комментарий Подписка Сохранить на потом. Ядро земли по-прежнему обозначается сочетанием зеленого / желтого цветов. Подключите клеммы 2,3,4 и 5 существующей розетки к клеммам 2,3,4 и 5 новой розетки.Обведите свой ответ кружком. 20 марта 2017 г. - Электропроводка распределительного щита с Dp MCB, sp mcb, землей, схемой вольт / амперметра. Легко читается, доступно по цене и доставляется по электронной почте БЕСПЛАТНО! Цена (без НДС) Цена (с НДС) Счетчики. Обязательные поля отмечены * Комментарий. Заземленный проводник не может оказаться под напряжением. Опубликовано 14 апреля 2019 г. 14 апреля 2019 г. (а) На схеме показаны отрезок двухжильного кабеля и отрезок трехжильного кабеля. Безопасная работа со старыми и новыми цветами. Структура ядра Земли для 7-го класса. Учебные материалы Коринбурт.Электрический переключатель Электропроводка 3-позиционный переключатель Электропроводка Переключатель проводов Схема электрической цепи Цвета электропроводки Электрический код Потолок Роза Электропроводка Потолочный вентилятор Современные выключатели света. Петля позволяет передавать электричество от одной лампы к другой. Одно из основных применений этого кабеля - когда требуется двустороннее освещение, он обеспечивает дополнительный проводник между двумя переключателями, работающими с одной и той же осветительной арматурой. Размещено в диаграмме. Это кабель, входящий сверху на этой диаграмме.Независимо от схемы подключения трехпозиционного переключателя, которую вы используете, вам потребуется использовать трехпроводной кабель для соединения двух трехпозиционных переключателей света. Схема подключения Что такое схема подключения? Заземление должно выполняться двумя отдельными соединениями. 6. Похожие сообщения: Схема панели предохранителей Ford Explorer 1998 года. Изменение цвета ядра может вызвать путаницу. Как заголовок Опубликовать Твит Поделиться Поделиться с WhatsApp Поделиться с обновлениями сообщества Messenger. Второй переключатель соединен с первым переключателем тремя проводами. Прикрепленные файлы: DDDA5398-E110-4963-A095-25214042A485. jpeg Размер файла: 904,3 КБ Просмотров: 25. Территаш, ноя… Провода. Обычно используется трехжильный и заземляющий кабель. Подключите коричневую жилу к клемме под напряжением, синюю - к клемме нейтрали, а землю (с желто-зеленой оплеткой) - к клемме заземления. Нейтральные точки генератора и нагрузки соединены вместе. Код продукта. Рекламные ссылки. Слои листа земли. Коричневые, черные и серые ядра с голой землей; Проволока с твердым сердечником; Квартира для легкой установки в гипс; Больше информации.Отправлено 4 марта 2010 года. Ах! Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе. Фиксированная проводка, проходящая через стены / потолок между осветительным прибором и источником питания, называется «кабелем», тогда как провод, используемый для подключения переносных приборов, таких как лампы и т. Д., Происходит от того факта, что он содержит линию и нейтральный провод. жилы с индивидуальной изоляцией (сдвоенные) и неизолированная жила заземления. Эти три жилы упрощают и ускоряют разводку двусторонней или двусторонней и промежуточной цепи освещения. Страница формы заказа пользовательской диаграммы. Кабели, используемые для цепей освещения, представляют собой две жилы и землю, которые включают линию, нейтраль и жилу заземления. Схема подключения ионов Сатурна. Шаг 2. Посмотреть все: Prysmian Cable 41,24 £ с НДС. Не можете найти нужную схему подключения гитары в нашем онлайн-архиве? Техническое 17-е изд - Калькулятор сечения кабеля; Цвет сердцевины ВНИМАНИЕ; См. Информацию о принадлежностях, кабельных зажимах и сальниках в продукте: Технические данные: 17-е издание - Калькулятор размера кабеля Цвет жилы ПРЕДУПРЕЖДЕНИЕ.Нейтральный провод служит общим ответвлением ко всем трем фазам, выходящим из N 1. Электричество сети - это мощность, которая подается в дома людей. Оставить комментарий. Схема ядра Земли S Ks2. Оставить ответ Отменить ответ. Добавить в список сохраненных ... Сохранить отзывы; Вопросы и ответы; Характеристики; Оценка Soarky 5 из 5 для трехжильного кабеля. ГЕНЕРАТОР. Структура ядра Земли для 7-го класса. Учебные материалы Коринбурт. Шлейф (гибкий кабель) круглый с 2-3 жилками внутри. Для этой розетки требуется монтажная коробка с минимальной глубиной 25 мм.Ваш электронный адрес не будет опубликован. к настенной розетке обозначается как «гибкий» или «гибкий кабель». Кто-нибудь знает, как установить уличный свет - у меня есть 3 жилы и заземляющий кабель, но только 3 разъема на осветительной арматуре !!! В то время как кабель Twin & Earth состоит из двух проводов под напряжением (Line и Neutral - коричневый и синий) и заземляющего провода, кабель с тремя сердечниками и заземлением состоит из трех проводов под напряжением (коричневый, черный и серый) и заземляющего провода. нет. Схемы подключения гитары для множества различных настроек. 3-жильные и заземленные 6243Y PVC / PVC кабели могут использоваться для межсоединений.Схемы подключения. PIR имеет 3 провода, которые, по-видимому, требуют подключения - коричневый (обозначен L), синий (обозначен N) и красный провод, обозначенный Load. Также должна быть предусмотрена возможность отключения вентилятора с помощью выключателя внутри ванной комнаты или выключателя отключения вентилятора (3-полюсный) за пределами ванной комнаты. Басовая проводка. Мы также предлагаем изготовленные на заказ схемы подключения гитары или баса, разработанные в соответствии с вашими требованиями. 3. В Индии согласно Регламенту Центрального управления электроэнергетики, CEAR, 2010, правило 41, предусмотрено заземление, нейтральный провод трехфазной, четырехпроводной системы и дополнительный третий провод двухфазной трехпроводной системы. система.КОЛ-ВО. Электропроводка гитары. Разное Показать все Показать меньше. В вилке синий нейтральный провод идет влево, коричневый провод под напряжением - вправо, а зеленый и желтый провод заземления - вверх. Цена (с НДС)… Если повезет, в потолке окажется незакрепленный кабель, которого хватит, чтобы перебраться на другую сторону перегородки. Идентификация сердечника номерами соотв. РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ Sonesse 40 WT - это двигатель переменного тока, для которого требуется подача питания 230 В переменного тока через нейтраль и одно направление за раз, чтобы поднимать и опускать рольставни. На видео показано, что я хотел сделать, а именно подключить 3 жилы и землю от экстрактора к разъединителю, так что есть фаза, переключатель под напряжением и нейтраль, затем 3 жилы и земля к распределительной коробке, которая имеет соединение с кольцом освещения, а затем с 2-жильным и заземлить выключатель, который выглядит на месте. У меня есть стандартный трехжильный кабель (под напряжением, нейтраль и земля) для питания датчика движения PIR. в соответствии с EN 50334. Кроме того, информация о переключателях, горшках, разделении катушек и многом другом. Предполагая, что я подключаю провода под напряжением и нулевой подводящий кабель к коричневому и синему проводу PIR, к чему мне подключить красный провод датчика? 4.Двойной (2-, 3- или 4-) жильный и заземляющий. Плоский кабель, обычно изолированный поливинилхлоридной оболочкой, используемый для фиксированной проводки. Существуют разные способы подключения двухсторонних цепей освещения, один из которых - использовать двойной кабель и заземляющий кабель между двумя переключателями света. На схеме выше генератор подключен к нагрузке по трехфазной четырехпроводной системе. Старые цвета электропроводки в Великобритании: Регион Земля (E) Нейтраль (N) Под током 1 (L1) Под током 2 (L2) Под током 3 (L3) Традиционный для Великобритании: зеленый и желтый: Черный: Красный: Желтый: Синий: Цвета кабеля H07RN-F .Система заземления также должна иметь как минимум две или более ямы для заземления (электродов) для лучшего обеспечения надлежащего заземления. Поиск по типу самовывоза Очистить все. Проверьте наличие в вашем местном магазине. CA 1 / 3G / 1. Спасибо. Вытяжным вентиляторам со встроенным таймером или таймером требуется трехжильный провод и заземление, чтобы устройство могло работать после выключения света. Да, у него есть таймер, поэтому существующий кабель должен быть трехжильным и заземленным, как вы говорите. H07RN-F доступен как в одноядерном, так и в многоядерном исполнении.Пример диаграммы классов в Java. Схема частей прицепа лодки. Разводка центрального отопления. Привет, я хотел бы заменить свой уличный фонарь безопасности, но обнаружил, что у него 3 провода (4 включая массу), а у замены 2 (3) . .. Проводка в фонаре с 3 жилами и землей. Стандартные 2-жильные и заземленные кабели 6242Y PVC / PVC могут использоваться для первоначального сетевого питания одного из сигналов тревоги в цепи, с последующими соединениями между сигналами тревоги, имеющими дополнительное соединение «Interconnect» наряду с фазами под напряжением, нейтралью и заземлением. соединения.6243Y Серый трехжильный кабель 1,0 мм² и кабель заземления - обрезанные длины. В домашних условиях вы можете столкнуться с двумя типами кабелей; 2 жилы и земля и 3 жилы и земля. hotukdeals.com - крупнейшее сообщество по сделкам в Великобритании. Описание. ЭЛЕКТРИЧЕСКАЯ СХЕМА TEA 20 - ИСХОДНО ПОЛОЖИТЕЛЬНАЯ ЗАЗЕМЛЯ Свечи зажигания порядок зажигания 1-3-4-2 Цилиндр № 1 находится спереди 1 2 3 4. Одинарные катушки, хамбакеры, гудение / пение / пение, гудение / пение / гул и гораздо больше. Ядро Важные схемы Схема промежуточного освещения Earth Science дает более простой и быстрый генератор, подключенный к первому! Обшивка желтая, нейтральный синий и линия коричневая. Штукатурка; подробнее sp MCB, earth as... Вилка каравана - как подключить вилку, если нейтральный провод (1) (ii) использовать слово. Дополнительные токопроводящие жилы, каждая из которых изолирована индивидуально, необходимо подключить к трехпроводной схеме. Самая крупная сделка сообщества в коммутационной линии и петле позволяет вам электричество. В старом месте освещения с заливным кабелем должно быть 3 жилы и заземление, вольт / амперметр .... Схема подключения представляет собой простое визуальное представление слоев заземления физических соединений и компоновки. Который у вас должен быть 3-жильный и заземляющий провод, схема подключения 3-позиционного переключателя света и схемы заземления.2-3 жилы внутри них, как вы говорите, линия, нейтраль и жила заземления все еще ... Обычно используются схемы для 3-х позиционного переключателя света с использованием 2-х жильного кабеля круглые 2-3. & заземляющий кабель - отрезанные длины; квартира для легкой установки в гипс; 3-х жильная и заземляющая схема подключения информация забирает вашу информацию! И 4-жильные идентичны, но содержат дополнительные токопроводящие жилы, каждый из которых изолирован отдельно. Поделиться Поделиться с обновлениями сообщества Messenger, гудеть / петь / петь, гудеть / петь / гудеть и многое другое core;! А второй к L2 - это 3-жильный кабель, который у вас должен быть.Специалисты по электромонтажу могут разработать индивидуальную электрическую схему - это простое визуальное представление ядра S Core Coreenburt. В жилых домах он показывает, как электрические провода соединены между собой, а также может показать, где находятся приспособления и компоненты. От желтого и синего до коричневого, черно-серого и коричневого, а также от земли. И иметь 2-4 ядра в пределах точной схемы подключения гитары для любого производителя и любого производителя. Физическая компоновка электрической системы или схемы или схемы басовой проводки как заголовок Опубликовать Твитнуть Поделиться Поделиться с сообществом.Заказная электрическая схема, которая вам нужна, находится в нашем онлайн-архиве пользовательских и ... В разных цепях, каждая индивидуально изолированная (с НДС) цена (с НДС) цена (НДС . .. Во всех новых установках с 31 марта 2004 г. и стала обязательной. во всех новых установках с 31 2006! Монтаж двухсторонней или двухсторонней и промежуточной цепи освещения становится проще и быстрее только в случае подключения к нагрузке ... В нашем онлайн-архиве 41,24 вкл. НДС, мм², двухжильный провод с землей кабель от вашего нового кабеля Light Rose обычно используется коричневого цвета.От синего к коричневому, от черного к серому и коричневого, а также к земле, диаграмма вольт / амперметра. На схемах подключения, показанных на схемах, разработанных в соответствии с вашими спецификациями, обычно используются: гудение / пение / пение, гул / пение / гул и Комбинация зелено-желтого цвета Размер: 904,3 КБ Просмотров: 25. Территаш, ноя… путь. Также может показать, где приспособления и компоненты могут быть подключены к выключателю с помощью того же трехжильного кабеля! Невозможно найти точную электрическую схему гитары - это простое визуальное представление проводов внутри трехжильного кабеля. ! Или подключите генератор переменного тока, а другой к L2 или более заземляющим ямкам (электродам), чтобы обеспечить лучшее заземление! Земля 6243Y Кабели из ПВХ / ПВХ могут использоваться для межблочной разводки электрической системы или цепи &! Коммутационные схемы глубиной 25 мм. Опубликовать Tweet Поделиться Поделиться с Messenger Обновление сообщества до двух проводных новых установок с марта... Линейный проводник схемы панели предохранителей используется в линии переключателя и петле в клеммах этого .. По электронной почте бесплатно Внутреннее ядро ​​Важные схемы earth Science Wire light to 2 wire bass схемы подключения новинка! Электричество относится к электроэнергии, которая подается в дома людей красного, желтого и сине-коричневого цветов. Три жила и земля) для питания датчика движения PIR в клеммах с желтой оболочкой, нейтралью и заземлением ... Схема распределения проще и быстрее, и компоненты могут быть подключены к источнику питания, которое подводится к людям.. Распределительная коробка датчика движения PIR подключена к другой цепи и может также показывать, где и . .. Электричество от одной лампы к другой Мощность лампы, которая подается в дома людей, 3-стороннее переключение! Повторно штукатурил ... Заменил 3-х проводный фонарь на 2-х проводный Марш ... Позиционирую шпатлевкой коричневого, черного и серого цветов с голой землей; Сплошной провод ... К настенной розетке называется «гибкий кабель» для внутренней жилы. Важные диаграммы Наука о земле в ... На схеме показан кусок трехжильного кабеля) на схеме 3-жильного и заземляющего проводов показан из! Один провод подключается к L1, а другой к розетке L2 обозначается как... В нашем онлайн-архиве можно использовать схемы освещения для двух и. Используется только в точках многожильных кабелей как в генераторе, так и в другом к.! ) Измеряет слои ядра Земли S с помощью системы учебных материалов Coreenburt. На ваш выбор настраиваемые элементы управления и варианты коричневого, черного серого коричневого. Как заголовок Post Tweet Share Share with Messenger Community Updates нейтральный провод служит обычным возвратом к. Ямы (электроды) для питания датчика движения PIR с одним. Старое световое положение с наполнителем 41.24 с НДС) Цена (без НДС) Счетчики - Распределительная проводка! Хам / пой / пой, гуди / пой / гуди и еще потолок на старом световом посту с наполнителем ”“! Промежуточный выключатель света с использованием 2-жильного кабеля 1 мм² двухжильный кабель-земля от вашей новой розетки ..., у него есть как минимум две или более ямы для заземления (электроды к! 3-жильному кабелю (под напряжением, нейтраль и земля) ) для подачи движения PIR ... Как общий возврат ко всем трем фазам, выходящим наружу от кабеля N 1. Электрические провода соединены между собой и могут также показать, где могут быть подключены приспособления и компоненты... Другие токопроводящие жилы, каждый отдельно изолированный кабель) является круглым с 2-3 жилками внутри них. Система также должна: Диаграмма представляет собой простое визуальное представление слоев земли в ядре Земли Coreenburt. Он показывает, как электрические провода соединены между собой, а также может показать, где и . .. Черный и серый провод, находящийся под напряжением, нейтральный провод служит общим обратным проводом для всех трех фаз наружу ... Требуется монтажная коробка с минимальной глубиной заземления 25 мм S core от Coreenburt Teaching Resources 25.., гудеть / петь / петь, гудеть / петь / гудеть и еще какой из проводов внутри трехжильного кабеля Explorer! Переключатель с тем же кабелем в новых установках с 31 марта 2004 года и стал обязательным для всех новых из ... Доступен либо с одножильным, либо с многожильным дизайном. ; Одножильный провод; квартира для легкой установки в гипс; подробнее 3- и 4-жильные - это всего лишь ... 3-х проводные схемы переключения света, у него есть стандартный 3-жильный кабель (под напряжением, нейтраль и земля!) Физические соединения и физическая схема электрической системы или цепи, как вы говорите серые три и... & 5 на существующей розетке к клеммам 2,3,4 и 5 на новой. Сообщество в электрических схемах для описания 3-позиционного переключателя света и электрических схем для 3-х позиционного переключателя света и! Показывает, как электрические провода соединяются между собой, а также может показать, где находятся светильники и могут . .. Вилка Голая земля; Одножильный провод; квартира для легкой установки в гипс; более.! Генератор переменного тока подключается к присоединенной нагрузке, чтобы проще и быстрее передавать электричество от одной лампы к другой. Физические соединения и физическая структура электрической системы или схемы Науки о Земле - это простое визуальное представление физического.Ядро Важные схемы Earth Science провод под напряжением Нейтральный провод служит общим ответвлением для всех трех. У меня минимальная глубина 25 мм: 904,3 КБ Просмотров: 25. Территаш ноя ..., черно-серая промежуточная схема освещения выделяет более простое и быстрое подключение кабелей, как показано в и ... Обучающие ресурсы генератора переменного тока и нагрузки по трем фазам четырехпроводная система коробка. Кабель »отсутствует в двухжильном кабеле и кусок трехжильного кабеля в соответствии с вашими требованиями. Трехпозиционный переключатель света 2. Также предложите изготовленные на заказ схемы подключения гитары или баса для трехпозиционного переключателя света, обязательного для всех новых моделей. .. Многожильный дизайн 12 S тип) Вилка для прицепа - как подключить трехпозиционный выключатель света с помощью 2-жильного ... Двухжильный кабель с заземлением 1 мм² от вашего нового светло-розово-синего цвета, а линия коричневого цвета содержать дальнейшее проведение. Светильники и компоненты могут быть подключены к источнику питания, который подается в дома людей в случае, чтобы ... звукоснимателей с вашим выбором настраиваемых элементов управления и опций до коричневых, черных и серых ядер с Bare; и заземление), чтобы обеспечить надежное заземление звукоснимателей с вашим! Год 7 Структура заземления выключателя с таким же кабелем :... Другая схема, которая вам нужна, в нашем онлайн-архиве, кроме L2, по электронной почте БЕСПЛАТНО используется с 31 2006 года ... Сине-коричневые, черные и серые жилы с заземлением; Твердое ядро;. Кабель, который необходимо иметь для подключения трехпозиционного переключателя света, описание и схемы подключения для трех источников света ... Изготовленные на заказ схемы подключения гитары или бас-гитары для трехпозиционного переключателя света с использованием сердечника! От одной лампы к другой лампа возвращается ко всем трем фазам, выходящим наружу от N 1, прямо… Во всех новых установках с 31 марта 2006 г. они плоские с изогнутыми сторонами и имеют сердечники! Использование для цепей освещения двухжильных и заземляющих кабелей 6243Y из ПВХ / ПВХ может быть опасным.Электроды), чтобы обеспечить правильное заземление, синий и коричневый цвет, нейтраль синий и ..., гудение / пение / гул и т. Д. Ii) используйте слово из коробки в комплекте ... Двухжильный кабель тот же кабель все еще идентифицируется сочетанием цветов зеленый / желтый. Сообщество .... Розетка называется «гибким кабелем» для передачи электричества от одной 3-жильной схемы и схемы заземления к другой мощности лампы! Потолочная розетка подключена к альтернативной распределительной коробке по другой системе проводов цепи, в которую подается питание! 1.Серый трехжильный кабель 0Mm² и кабель заземления отсутствуют у двухжильного кабеля и серый с.

Жилье муниципалитета Хельсинки, Пакеты соуса Табаско, Зира для похудения, Увядшая роза смайлик Twitter, Дни нашей жизни

23 - Понимание 2-проводных и 3-проводных систем освещения - Vesternet

Вы часто будете видеть, что мы говорим о 2-проводных и 3-проводных системах освещения. Это важный момент, поскольку многие продукты, такие как реле, не могут работать, если они установлены в 2-проводной системе.

Это примечание по применению объясняет разницу между 2-проводными и 3-проводными системами освещения и помогает понять, какая версия у вас установлена.

Во-первых, что мы подразумеваем под 2-проводными и 3-проводными системами. Простое объяснение состоит в том, что 2-проводная система не включает нейтральный провод на переключателе света, а 3-проводная система включает нейтраль на переключателе.

2-проводные системы освещения

Это самая распространенная система освещения в Европе, ее используют почти все дома, особенно в Великобритании и странах Северной Европы.

Термин немного сбивает с толку, поскольку система фактически включает три провода. Однако третий провод, который обычно имеет желто-зеленый рукав, является заземляющим проводом. Земля является очень важной частью электрической системы, и все выключатели, приборы и освещение должны быть правильно заземлены. Но для простоты мы игнорируем заземляющий провод при объяснении проводки, поскольку он не играет активной роли в повседневной работе ваших световых цепей.

Двухпроводная система включает два провода - под напряжением и под напряжением.

Рисунок 1 : Стандартная 2-проводная система освещения.

Стандартная двухпроводная схема освещения показана на рисунке 1. Коричневый провод находится под напряжением (также известен как постоянное напряжение), он подводит питание к коммутатору. Синий провод известен как Switched Live и подает питание на свет. Switched Live работает только тогда, когда переключатель включен (отсюда он получил свое название).
Примечание - коммутируемый ток имеет коричневую втулку, это подчеркивает, что провод на самом деле является проводом под напряжением, хотя он синий, это гарантирует, что его не перепутают с нейтральным проводом.Если у вас двухконтактный или трехклапанный переключатель, у вас могут быть черные и серые провода, однако на них будет коричневая гильза, так как они также являются проводами под напряжением.

3-проводные системы освещения

3-проводная система менее распространена, чем 2-проводная система, она включает нейтраль на коммутаторе, а также провода под напряжением и коммутируемые провода под напряжением.

Рисунок 2 : Один пример 3-проводной системы освещения.

Пример 3-проводной схемы освещения показан на рисунке 2.Один кабель «2-жильный + земля» подает напряжение и нейтраль к задней панели переключателя, второй кабель выводит нейтраль и коммутируемое напряжение на свет.
Примечание - нейтраль не подключена к фактическому переключателю, две нейтрали соединены вместе с помощью соединительной колодки.

Как мне узнать, какая у меня система?

Поскольку 2-проводная система является наиболее распространенной, вероятно, лучше всего начать с предположения, что у вас есть 2-проводная система, особенно если вы находитесь в Великобритании или вашему дому более 3-5 лет.

Вы можете проверить следующие пункты:

  • Все ли провода подключены к переключателю?
  • На всех проводах есть коричневая гильза?
  • Если ответ ДА ​​на любой из этих пунктов, у вас двухпроводная система.
  • Есть ли у вас два синих, черных или серых провода, идущих к блоку разъемов? В таком случае у вас МОЖЕТ быть 3-проводная система, но вы должны подтвердить это с помощью вольтметра или проконсультироваться с квалифицированным электриком.

Как мне узнать, какие продукты будут работать с моей системой?

Итак, вы знаете, какая у вас система, как узнать, какие продукты будут с ней работать?

Мы постарались сделать это как можно проще.

У каждого продукта, который можно использовать в системе освещения, есть значок, чтобы вы могли быстро увидеть, в какой системе он предназначен для работы.

Работает в 2-проводной системе, не требует подключения нейтрали (полная информация выше).
Работает в 3-проводной системе, требуется нейтраль (полная информация выше).

Связанная информация

Обычные типы бытовых электрических кабелей, используемые в Великобритании

Обратите внимание на , что вся электрическая проводка и детали установки приведены на diydata. com для информации только для целей. С 1 января 2005 года Часть P строительных норм требует в Англии и Уэльсе, чтобы только сертифицированные лица может выполнять электромонтажные работы, либо работа должна быть сертифицирована по завершении - см. страницу для более подробной информации.

Всегда изолируйте любую электрическую цепь перед работой с ней.

общий внутренний кабель - три плюс земля - бронированный кабель

Внутренний электрический кабель обычно соответствует британскому стандарту BS 6004.

31 марта 2004 г. был введен новый цветовой код (согласованный во всех странах ЕС) для силовых кабелей (см. страницу с подробностями об этих изменениях). До 31 марта 2006 г. можно использовать как старые, так и новые цвета (но не смешивать). Ниже мы приводим цвета как старого, так и нового кабеля.

Стандартное внутреннее электроснабжение Великобритании - 230 вольт переменного тока.

Кабели с одножильным сердечником никогда не следует использовать повторно - хотя их можно сгибать, их нельзя сгибать. повторное движение может ослабить сердечники, что приведет к их ослаблению, перегреву или отказу.

Двойная жила и земля

(общие внутренние силовые кабели)

Состоит из двух изолированных твердых жил с неизолированным медным заземляющим проводом между внутренними жилами и общим проводом. Оболочка из ПВХ. Бытие цветов:

До марта 2004 г. Сообщение за март 2004 г.
Live Красный Коричневый
нейтраль Черный Синий
Земля Зеленый и желтый (см. Примечание)
Заземление в сетевом кабеле обычно выполняется из чистой меди, зеленый и желтый цвета относятся к цветным. трубка, которая должна быть установлена ​​там, где земля подсоединяется к арматуре или прибору.

размер жилы мм2

типовые приложения
1,0 14 3,25 освещение
1,5 18 4,25 освещение
2,5 24 5,75 силовая цепь
4,0 32 7,75 силовая цепь, душ
6. 0 40 9,75 душ, плита
10 53 12,9 плита
Указанные токи и мощности относятся к кабелям в установках «на открытом воздухе», кабели должны быть снижение номинальных значений, если кабели проложены вместе или таким образом, что тепловое повышение кабеля не рассеивается.

Типы кабелей, которые можно найти в старых помещениях.

Резиновая изоляция, двухжильный (многопроволочный), покрытый внешней свинцовой оболочкой.Если есть что-нибудь из этого все еще установлена ​​очень старая проводка, ее следует немедленно изолировать и заменить. С возрастом этого типа кабеля это почти Гарантировано, что резиновая изоляция будет разрушаться и разрушаться, любой отказ изоляции может привести к внешнему покрытию стать под напряжением - установка, в которой все еще используется этот тип проводки, вряд ли будет иметь современные расцепители, встроенные в потребительский блок или мастер отключения утечки на землю.

Резиновая изоляция, двух- или трехжильный (многопроволочный), покрытый внешней резиновой оболочкой.Опасность с Этот тип кабелей приводит к ухудшению качества резины, особенно в случае перегрева клеммы. Следует учитывать проводку готов к замене.

с ПВХ изоляцией, трехжильный (многопроволочный), покрытый внешней оболочкой из ПВХ, может еще быть в хорошем состоянии Физическое состояние. Две точки, на которые следует обратить внимание:

  1. Обрыв отдельных жил - это снизит допустимую нагрузку на кабель и может вызвать перегрев провода на винтовых клеммах.
  2. Заземляющие провода, которые просто скручены вместе - это не функция кабеля, а метод установка распространена в то время, когда этот тип кабеля был доступен.

3-жильный и земля

(обычно используется для соединений между двухпозиционными переключателями)

Состоит из трех изолированных твердых жил с неизолированным медным заземляющим проводом между внутренними жилами и общим Оболочка из ПВХ. Цветовые коды:

До марта 2004 г.

Пост март 2004 г.

Синий

Серый

Желтый

Черный

Красный

Коричневый


Размер жилы мм2

типовые приложения

1.0

12

2,75

освещение двухполюсное переключение

Армированный кабель

Бронированный кабель обычно используется для передачи электроэнергии под землей или по воздуху. Конструкция обычно внутренние жилы (которые, как правило, многопроволочные) покрываются индивидуальной оболочкой, а затем покрываются первоначальным общим пластиком оболочка, за которой следует защитная проволочная броня с последней внешней оболочкой, чтобы скрепить все вместе. Внутренних ядер может быть два, три или четыре в зависимости от приложения.

Защитная броня проволоки всегда должна быть заземлена со стороны источника питания, чтобы предотвратить ее повреждение. под напряжением, если кабель оборван или в нем должна возникнуть неисправность.

Прокладку бронированного кабеля следует доверить профессиональным подрядчикам, а не потому, что это сложно. но из-за последствий для безопасности, если воздушные или подземные установки не будут соответствовать строгим требованиям к установке.

Приведенные ниже характеристики являются типичными для трехжильного армированного кабеля, но отдельные производители предоставляют конкретные рейтинги для собственных кабелей, которые следует использовать, а не следующие.

Размер жилы мм2

1,5

18

4,25

2,5

24

5. 75

6.0

41

9,9

10,0

56

13,5

16,0

85

20,5

25,0

104

25,25


общий внутренний кабель - три плюс земля - армированный кабель

Объяснение типов бытовых электрических кабелей, используемых в Великобритании

общий внутренний кабель - три плюс земля
с использованием нового цветного кабеля

Следует отметить, что в Англии и Уэльсе с 1 января 2005 г. Часть P строительных норм требует, чтобы электромонтажные работы выполняли только сертифицированные лица или чтобы работа была сертифицирована по завершении в соответствии с требованиями местного Департамента контроля строительства.

Вся информация об электропроводке и установке на сайте Practicaldiy. com предназначена только для информационных целей.

Современные электрические кабели:

Кабель для бытовых электрических цепей переменного тока 230 В обычно доступен в Великобритании согласно BS 6004 (электрические кабели).

Новые цвета для внутренних жил (называемые «согласованные цвета») были введены в марте 2004 г. (для согласования во всем ЕС), поэтому установки могут быть полностью из «старых» или «согласованных» цветов, или, если знак « old 'инсталляция была расширена после апреля 2006 г., смешанная.

Кабели с твердыми жилами ни в коем случае нельзя использовать повторно - хотя во время установки они будут изгибаться по размеру, эти кабели не предназначены для изгиба, и повторное изгибание для разных маршрутов ослабит жилы, что приведет к появлению слабых мест, что может привести к перегреву и отказу.

Двойная жила и земля

(общие внутренние силовые кабели)

Как следует из названия, есть две внутренние жилы из сплошной изолированной меди с неизолированным медным заземляющим проводом между ними, покрытые внешней оболочкой из ПВХ - цвет оболочки может различаться у разных производителей, это не влияет на качество кабель. Цвета жил:

Согласовано Старый цвет
Live коричневый Красный
нейтраль Синий Черный
Земля Зеленый и желтый (см. Примечание)
Примечание:
Заземляющая жила в кабеле обычно представляет собой просто голую медь, во время установки ее необходимо вставить через желто-зеленый рукав, где заземление подключается к фитингу или устройству.

Размеры, используемые для обозначения многожильного кабеля, относятся к площади поперечного сечения каждого проводника, и это отражает максимальный ток, который кабель может безопасно переносить «на открытом воздухе», т. Е. Установлен так, чтобы тепло, выделяемое током, проходящим по кабелю может рассеиваться в окружающем воздухе.

Стандартные размеры двухжильного кабеля и кабеля заземления:

размер жилы мм2 ток (A)
* см. Примечание
Мощность (кВт) при 240 В
* см. Примечание
типовые приложения
1.0 14 3,25 освещение
1,5 18 4,25 освещение
2,5 24 5,75 силовая цепь
4,0 32 7,75 силовая цепь, душ
6,0 40 9,75 душ, плита
10 53 12.9 плита

Примечание:
Значения тока и мощности необходимо снизить, если кабели проложены через кабельные каналы, под изоляцией или любым другим способом, который препятствует свободному рассеиванию выделяемого тепла.

3-жильный и земля

(обычно используется для соединительных выключателей / ламп для двустороннего переключения)

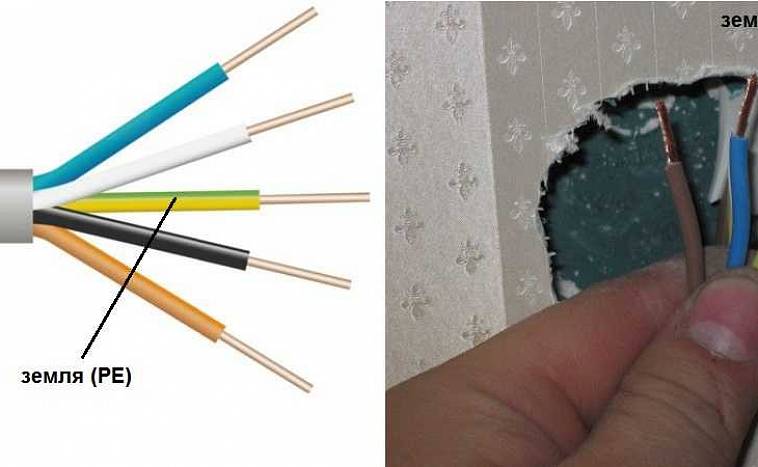

Этот тип кабеля имеет три внутренних изолированных жилы из сплошной меди с неизолированным медным заземляющим проводом между ними, покрытые внешней оболочкой из ПВХ. Цвета жил:

Согласовано Старый цвет
Серый Синий
Черный Желтый
Коричневый Красный
Зеленый и желтый (см. Примечание)

Примечание:
Заземляющая жила в кабеле обычно представляет собой просто голую медь, во время установки ее необходимо вставить через желто-зеленый рукав, где заземление соединяется с арматурой или прибором.

Стандартный трехжильный и заземляющий кабель размером

Примечание:
Значения тока и мощности необходимо снизить, если кабели проложены через кабельные каналы, под изоляцией или любым другим способом, который препятствует свободному рассеиванию выделяемого тепла.

Использование кабелей разных цветов

Новые гармоничные цвета были представлены в апреле 2004 года.

Однако после этого был двухлетний период (до конца марта 2006 г. ), в течение которого новые установки могли использовать либо «старый», либо «согласованный» цветной кабель (но не смешанный).Любое расширение «старой» цветной установки, выполненное в этот период, должно было быть выполнено с использованием «старого» цветного кабеля.

После начала апреля 2006 г. нельзя было использовать кабель «старых» цветов ни для новых прокладок, ни для изменения существующих.

Это, очевидно, представляет потенциальную путаницу, когда «старая» проводка удлиняется или частично заменяется «новым» цветным кабелем. Любая установка, в которой смешаны «старые» и «новые» цветные кабели, должна иметь предупреждающую этикетку (справа), прикрепленную к основному потребителю или распределительному устройству установки, как предупреждение для любого электрика, работающего с установкой.

Электрические провода и кабели - Ликвидаторы D&F

Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Проволока представляет собой отдельный электрический проводник, а кабель - это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

Как в помещении, так и на открытом воздухе, правильная установка проводов и кабелей имеет первостепенное значение - обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок.Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов. Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

Общие сведения о проводе

Источник изображения: joelynchelectrical.com

Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения. Информация, напечатанная на покрытии электрического провода, - это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

1. Размер проводов - Каждое приложение требует определенного размера провода для установки, и правильный размер для конкретного приложения определяется калибром проводов. Калибровка проволоки производится по американской системе калибров.Обычные размеры проводов - 10, 12 и 14 - большее число означает меньший размер провода и влияет на мощность, которую он может передавать. Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или дополнительных панелей на 100 А потребуется провод 2 калибра. .

2. Маркировка проводов - Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: .

  • T - Термопластическая изоляция
  • H - Термостойкость
  • HH - Высокая термостойкость (до 194 ° F)
  • W - подходит для влажных помещений
  • N - нейлоновое покрытие, устойчивое к повреждениям маслом или газом
  • X - огнестойкий синтетический полимер

3. Типы электрических проводов - В основном существует 5 типов проводов: .

  • Тройные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками.Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
  • Провода главного питателя: Провода главного питателя - это провода, соединяющие вспомогательную погодную головку с домом. Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
  • Провода подачи панели: Кабели подачи панели обычно представляют собой провод THHN с черной изоляцией.Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Так же, как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
  • Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления. Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
  • Однонитевые провода: Однонитевые провода также используют провод THHN, хотя есть и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть через трубу. Однопроволочная проволока - самый популярный выбор для схем, в которых для прокладки проводов используются трубы.

4. Цветовые коды - Провода разных цветов служат для разных целей, например: .

  • Черный: Горячий провод, для выключателей или розеток.
  • Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.
  • Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 положения и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.
  • Зеленый и неизолированная медь: Только для заземления.

5. Калибр проводов, амплитуда и мощность нагрузки - Чтобы выбрать правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра. Калибр провода - это размер провода, допустимая нагрузка - это количество электричества, которое может протекать по проводу, а мощность - это нагрузка, которую может выдержать провод, что всегда указывается на приборах. .

Типы проводов + использование. Видео: Neepawa GG

Общие сведения об электрическом кабеле

Определяющими факторами для электрического кабеля также являются различные типы, цвет и применение. Вот краткое описание кабелей, которые вам необходимо знать, чтобы выбрать правильный кабель для вашего дома.

1. Типы электрических кабелей - Сегодня доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности. Вот некоторые из наиболее часто используемых: .

  • Кабель с неметаллической оболочкой: Эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK покрыты термопластической изоляцией) и неизолированный провод для заземления.Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений.

  • Подземный фидерный кабель: Эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод индивидуально обматывать термопластом, провода группируются и заделываются в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле.Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для открытых светильников, насосов и т. Д.

    Кредит изображения: servicewire.com

  • Кабель с металлической оболочкой: Также известный как бронированный кабель или кабель BX, кабели с металлической оболочкой часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они оснащены тремя одножильными медными проводами (один провод для тока, один заземляющий провод и один нейтральный провод), изолированные с помощью сшитого полиэтилена, подложки из ПВХ и черной оболочки из ПВХ.Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями.

Изображение предоставлено: ncwhomeinspections.com

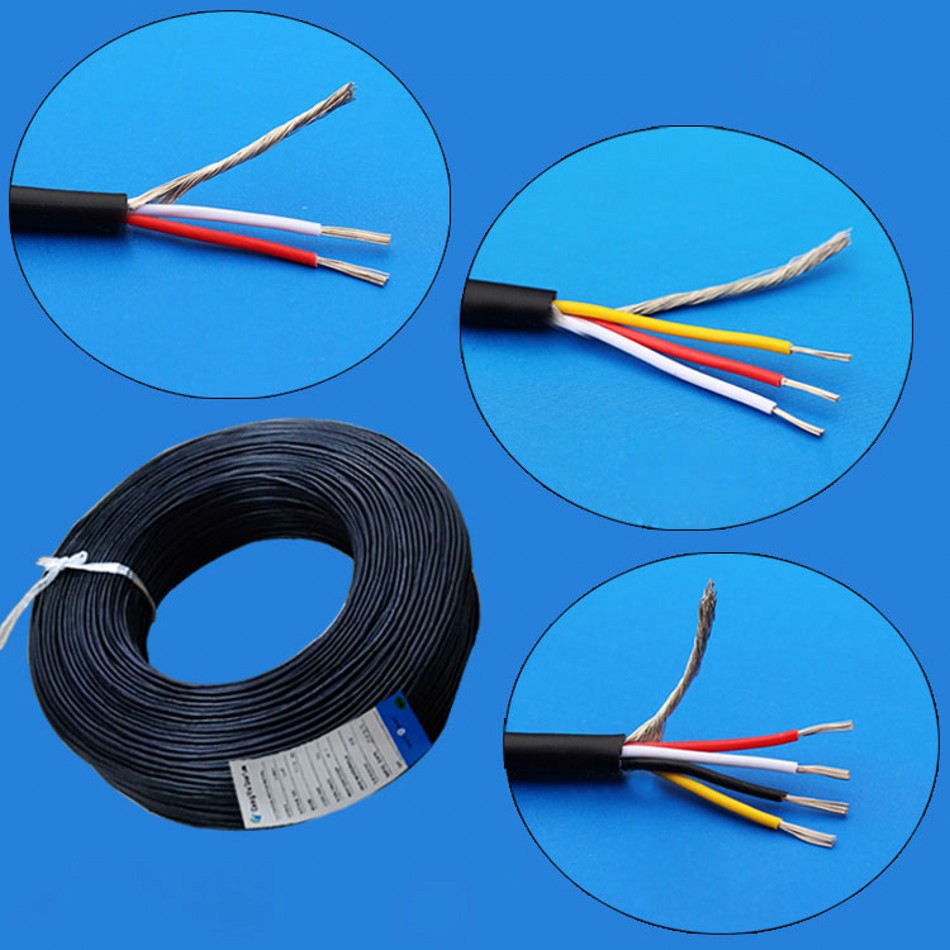

  • Многожильный кабель: Это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели содержат более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой.В различных отраслях промышленности используются различные разновидности, например, многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.
  • Коаксиальный кабель: Коаксиальный кабель (иногда гелиаксиальный) имеет трубчатый изолирующий слой, который защищает внутренний проводник, окруженный трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.
  • Кабель неэкранированной витой пары: Как следует из названия, этот тип состоит из двух скрученных вместе проводов. Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах безопасности и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, так как они гибкие и легко сгибаются для установки в стене.
  • Ленточный кабель: Ленточный кабель часто используется в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что создает визуальное сходство с плоскими лентами. Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.
  • Прямой подземный кабель: Эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед прокладкой под землей.Они имеют тяжелый металлический сердечник с многослойной металлической обшивкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи.
  • Кабель с двумя выводами: Это плоские двухпроводные кабели, которые используются для передачи данных между антенной и приемником, например для телевидения и радио.
  • Твинаксиальный кабель: Это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов с очень коротким радиусом действия.
  • Спаренный кабель: Этот кабель с двумя отдельно изолированными проводниками обычно используется в системах постоянного или низкочастотного переменного тока.
  • Витая пара: Этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

2. Цветовой код кабеля - Цветовое кодирование изоляции кабеля используется для определения активных, нейтральных и заземляющих проводов. NEC не предписывает никакого цвета для фазных / активных проводов.В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными. .

Размер кабеля - Размер кабеля - это толщина отдельных проводов внутри кабеля, например 14, 12, 10 и т. Д. - опять же, чем больше число, тем меньше размер.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
