как пользоваться и спустить воздух из батареи

Кран Маевского, строго говоря, радиаторный игольчатый воздушный клапан, предназначен для спуска воздуха из системы отопления. Изначально его назначение было в пресечении незаконного и  опасного забора теплоносителя жильцами для бытовых нужд. С учетом отсутствия нормального централизованного горячего водоснабжения это была повальная проблема, как в начале прошлого века, так и сейчас, к сожалению. Сейчас кран Маевского больше востребован за счет удобства использования и своих компактных размеров.

Спустить воздух из радиаторов и других частей системы отопления можно с помощью любого запорного вентиля, однако обычный шаровой кран попросту слишком большой и его наличие на каждом радиаторе в доме будет смотреться неказисто, а затраты на их установку слишком велики. Крошечный клапан, только для спуска воздуха, спрятанный в небольшой заглушке, обычно не более одного дюйма в диаметре, куда эстетичнее и практичнее.

Безопасность стоит тоже не на последнем месте. Любой полноценный вентиль обладает слишком высокой пропускной способностью. Оставив вентиль открытым с прошлого сезона, можно серьезно подпортить ремонт в квартире, залив ее водой. С краном Маевского все проще. Его нельзя случайно открыть, так дети не смогут, просто пробегая мимо, устроить потоп. Малое сечение канала ограничит объем вытекаемой воды.

Содержание

1. Устройство и принцип работы
2. Как пользоваться и как спустить воздух из батареи
3. Автоматический
4. Технические характеристики
5. Установка

Устройство и принцип работы

Конструкция и принцип работы почти полностью описываются в официальном названии крана Маевского. Это игольчатый клапан со штоком в виде конуса, который перекрывает сквозной канал в устройстве. Внутри клапана имеется тонкое отверстие для спуска воздуха, которое открывается, только если начать откручивать шток.

Чтобы открыть воздухоотводчик, потребуется специальный ключ или обычная шлицевая (плоская) отвертка. Выполнив половину или полный оборот, открывается тонкий канал между содержимым радиатора или трубы и внешней средой. За счет высокого давления внутри системы отопления воздух и теплоноситель выпускаются наружу, а не на оборот. Если в месте установки скопился воздух, то в первую очередь выйдет он, а далее уже вода.

Изготавливается кран Маевского из латуни, устойчивой к коррозии, что обеспечивает  долгий срок службы. Чаще это заглушка, выполненная с внешней резьбой на ½ или ¾ дюйма, оборудованная игольчатым клапаном.

Схема работы автоматического крана

Как пользоваться и как спустить воздух из батареи

Кран Маевского в зависимости от конструкции отопления устанавливается в тех местах, где воздух может скапливаться и создавать препятствие току воды. Во время заполнения отопления новой порцией теплоносителя или в ходе эксплуатации при необходимости следует спускать воздух. Для этого необходимо:

1. Подготовить любую емкость от 2 литров и более или тряпку, губку, что угодно впитывающее воду. Расположить их непосредственно под выпуском крана Маевского.
2. Открыть кран так, чтобы было слышно шипение выходящего воздуха.
3. По выходу всего воздуха, когда пойдет уже только вода, закрыть кран.

Частая ошибка, встречающаяся на практике – постепенно при спуске воздуха начинает подсасываться теплоноситель, и он порциями выходит. Однако это еще не значит, что пора закрывать кран. Определить, что воздуха не осталось, можно лишь, если вода выходит равномерно и без всплесков. Емкость или тряпка помогут как раз справиться с этим незначительным количеством воды, прежде чем можно будет закрывать кран.

Повторить процедуру по спуску воздуха необходимо на всех точках, где установлен кран Маевского. В домах с двумя и более этажами воздух спускается сначала с нижних радиаторов, а после уже с верхних.

Автоматический

Сам по себе кран Маевского не может автоматически выводить воздух, это устройство исключительно для ручного отвода газов. Однако с этим же принципом разрабатываются и выпускаются автоматические воздухоотводчики, чей принцип действия схож с краном Маевского, и они большую часть работы проделывают самостоятельно.

Автоматический воздухоотводчик RVC

В автоматическом воздушном клапане имеется небольшая камера, ориентированная строго вертикально, для накопления воздуха. Внутри камеры имеется поплавок, соединенный жесткой связью с игольчатым клапаном, расположенным в верхней части устройства. Как только уровень воздушного слоя превысит допустимый предел, кратковременно открывается клапан и стравливается воздух. Так как при этом поднимается и поплавок, то клапан быстро возвращается в свое седло и не дает вытекать теплоносителю.

Автоматический газоотвод – обязательный элемент в автономной закрытой системе отопления. В ходе неизбежного процесса коррозии, выделении пузырьков воздуха из воды или в ходе реакции алюминия с водой, если между ними есть прямой контакт, накапливаются газовые карманы, способные перекрыть путь теплоносителю, или стать причиной превышения допустимого давления. Отвод воздуха решает эти проблемы притом без участия жильцов.

Технические характеристики

В продаже имеются краны Маевского под резьбу ¼, ½, ¾ дюйма. Необходимо заранее определить тип посадочного гнезда, которым оборудованы радиаторы, чтобы определить оптимальный размер. Для чугунных радиаторов, а также сварных трубных регистров придется дополнительно просверливать в боковой заглушке или непосредственно в трубе отверстие и нарезать резьбу. Отдельно от крана Маевского продаются готовые заглушки для типовых чугунных радиаторов.

Для удобства пользования современные модели крана Маевского оборудованы ручкой с боковым выпускным отверстием.

Обычный клапан с ручным спуском воздуха устанавливается обычно в горизонтальном положении, автоматический воздушный клапан – строго вертикально, или определяется производителем в случае угловой конструкции.

Установка

Кран Маевского устанавливается только на верхних этажах и верхних радиаторах в случае с вертикальной схемой подключения радиаторов, как в большинстве многоквартирных домов. Воздух с нижних этажей при достаточном напоре теплоносителя самостоятельно выводится из радиаторов, скапливаясь в верхней части всей системы.

Для горизонтальной разводки оборудовать воздухоотводными кранами следует все радиаторы, так как самостоятельный вывод воздуха затруднен. Если какой-то радиатор станет меньше греть при высокой температуре теплоносителя, значит, пора стравливать воздух.

Обязательным является установка крана Маевского на полотенцесушителе, так как большая его часть находится выше уровня радиаторов.

Для системы теплого пола спуск воздуха лучше организовать на коллекторной группе, поднятой над уровнем пола и с помощью автоматического воздухоотводчика, так как подгадать или диагностировать наличие воздуха в данном случае сложно.

Установка крана Маевского выполняется в межсезонье. Необходимо слить теплоноситель с системы и только после этого приступать к монтажу. У современных радиаторов достаточно открутить заглушку у крайней от точки подключения подачи воды секции и вместо нее прикрутить кран. Для чугунных радиаторов  предварительно следует вкрутить заглушку с подготовленным отверстием и резьбой.

Для полотенцесушителя и регистровых радиаторов проще всего использовать кран Маевского, выполненный в виде тройника, одним из отводов которого является воздухоотводчик. Его врезают или вкручивают в верхней точке подключения полотенцесушителя.

Кран Маевского: как спустить воздух с батареи отопления

Содержание

1. Почему появляется воздух в системе отопления.
2. Принцип работы крана Маевского
3. Автоматический кран Маевского
4. Ручной кран Маевского
5. Установка крана Маевского.
6. Как спустить воздух с батареи отопления краном Маевского
7. Как спустить воздух без крана Маевского
8. Выбираем клапан Маевского. Преимущества и недостатки.
9. Видео как спустить воздух краном Маевского

Почему батареи могут плохо греть? Основной причиной недостаточного прогрева радиаторов является появление в них воздуха. Именно для этого, более восьмидесяти лет назад, и было придумано специальное приспособление для вывода воздуха из батарей и труб отопления — кран Маевского (или клапан Маевского).

Почему появляется воздух в системе отопления.

1. Отсутствие полной герметичности системы
2. Во время возникновения коррозии
3. При образовании утечек
4. Попадание воздуха при работе насоса
5. Некачественная сборка всей системы отопления

Принцип работы крана Маевского

Кран Маевского — это запорно регулирующая арматура, выполняющая функции воздухоотводчика в отопительных приборах. При его изготовлении чаще всего используется латунь. Кран представляет собой устройство с отверстием для выхода воздуха и вкручиваемым в него винтом. Для герметичности крана при монтаже в отопительную систему на него надевается специальное уплотнительное кольцо.

Управление клапаном  производится вручную, посредством регулировочного винта. Регулировку можно произвести обычными отвёртками или специальным ключом.

Принцип работы крана Маевского прост: при выкручивании винта воздух, находящийся в системе, через образовавшийся зазор, стравливается под давлением самой системы.

Клапан Маевского может быть установлен в системы с давлением не выше 1,6 Мпа. Не рекомендуется его установка в системы, в которых возможны гидравлические удары (повышена вероятность возникновения течи)

Помимо простого названия существует и более сложное — радиаторный игольчатый воздушный клапан. Устанавливается кран обычно на радиаторы в пробки-заглушки, имеющие специальные отверстия с резьбой. Либо его монтируют в самых высоких точках отопительной системы.

Различают два типа клапана Маевского: ручной и автоматический.

Автоматический кран Маевского

Автоматический кран Маевского

Главный недостаток автоматического крана — его лёгкая засоряемость. Поэтому не рекомендуется его использование в централизованных системах отопления. Принцип его работы не сложен. Регулировка происходит благодаря поплавку, который открывает клапан Маевского при возникновении в системе воздуха.

Ручной кран Маевского

Ручной кран Маевского

Кран Маевского ручного типа всегда имеет одну конструкцию, независимо от изделия. Основные различия разных изделий заключаются в диаметре наружной резьбы на корпусе крана. Обычные диаметры кранов — это 15 и 20 мм. Есть краны с диаметром резьбы 25 мм.
Регулировочный винт клапана Маевского обычно имеет четырёхгранную форму головки (лишь иногда используются 6-ти и 8-ми гранные), с прорезью под обычную отвёртку. Поэтому регулировку крана можно произвести либо специальным ключом, который поставляется в комплекте, либо плоской отвёрткой. Так же изготавливаются модели крана Маевского, которые имеют ручку для регулировки винта. При покупке крана стоит обратить внимание на маркировку. В ней указывается диаметр резьбы в мм. Так же указываются параметры резьбы. Например: М10х1. Длина 10 мм, при шаге резьбы 1 мм.

Установка крана Маевского.

Для установки клапана вам потребуются некоторые инструменты: гаечный ключ, фум-лента, радиаторная пробка.

Главное правило при монтаже крана  — он должен устанавливаться в верхнюю пробку радиатора, противоположно стороне поступления теплоносителя.

Последовательность выполнения работ:

1. В начале работе необходимо закрыть все вентили батареи и слить всю оставшуюся воду. Желательно производить установку крана летом.
2. Выкручиваем из радиатора глухую пробку и устанавливаем новую, под кран. На новой пробке обязательно должно быть уплотнение. Дополнительную герметичность можно добавить фум-лентой, намотанной на резьбу.
3. Вкручиваем клапан Маевского, с обязательным наличием уплотнительного кольца.
4. Открываем вентили подачи воды в систему и проверяем на наличие подтеканий.
   (В том случае если у вас всё ещё установлены чугунные батареи, то можно сделать новое отверстие и нарезать в нём резьбу. )

В процессе проведения монтажных работ следует обратить внимание на наиболее частые ошибки:

• Установку крана Маевского желательно произвести наискосок вниз от стены, что бы избежать забрызгивания стены.
• При регулировке винта следует быть аккуратным, что бы не выкрутить его полностью. До полутора оборотов будет достаточно.
• При установке клапана в старой чугунной батарее — будет лучшим выходом целиком заменить пробку.

Так же клапан Маевского можно установить на полотенцесушитель в ванной.

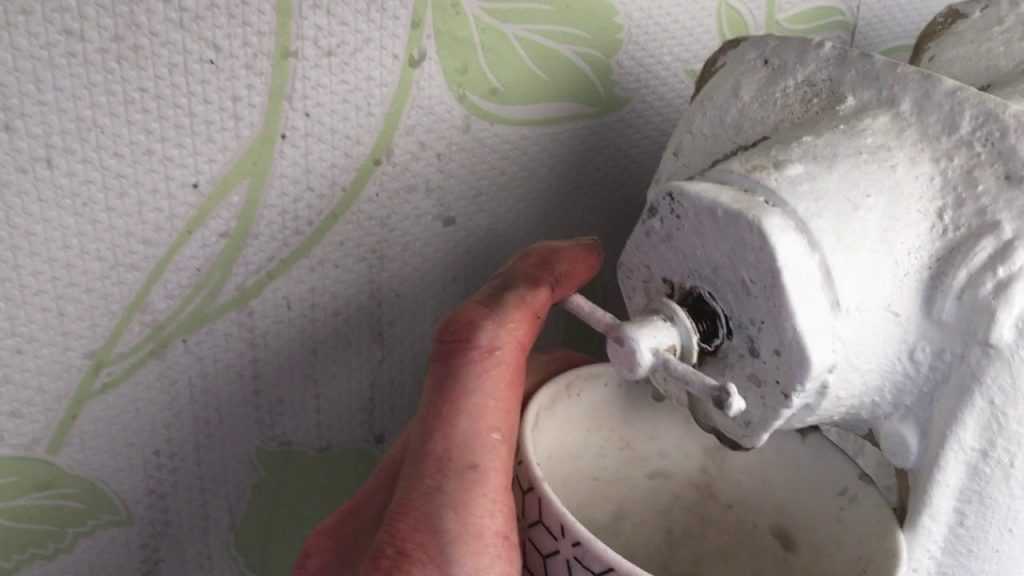

Как спустить воздух с батареи отопления краном Маевского

Перед стравливанием воздуха, под кран Маевского лучше поставить какую-то ёмкость (таз или ведро), а сам кран чем-нибудь накрыть. (при стравливании воздуха под давлением могут вылетать брызги воды).

1. Направьте отверстие, находящееся на корпусе крана, в таз или другую приготовленную емкость. Важно как можно ближе поднести емкость к крану, во избежание брызг на стены и пол.
2. Специальным ключем для крана Маевского либо плоской отверткой начните против часовой стрелки откручивать запорный винт на корпусе клапана. Важно: поворачивайте ключ очень плавно
3. С шипением и характерным звуком начнет выходить воздух.
4. Держите кран в открытом положении до тех пор пока весь воздух не выйдет и вода не польется неприрывно тоненькой струйкой.
5. По часовой стрелке плавно закройте кран ключем.

Как спустить воздух без крана Маевского

Как поступить если  на батарее просто отсутствует такой кран? Вероятнее всего у вас стоят старые чугунные батареи. А на них раньше монтировали простую заглушку, закрученную на лен. И вероятнее всего она уже покрыта несколькими слоями краски. Удалять ее сложно и в некоторых случаях обратно вы ее не установите.

Но если это единственный вариант как стравить воздух из системы то приготовьте разводной ключ, наждачную бумагу, растворитель и тазик, так же застелите поверхность около батареи тряпками или ветошью.

1. Зачистите наждачной бумагой место соединения заглушки.
2. Нанесите небольшое количество растворителя на место соединения, спустя 10-20 минут зачистите отошедший слой краски острым предметом
3. Далее разводным ключом против часовой стрелки начните откручивать заглушку.
4. Если все сделано правильно то Вы услышите характерный звук стравливаемого воздуха.
5. По мере затихания звука из соединения начнет сочиться вода, тут и пригодится тазик и тряпки.
6. Как только звук прекратится, закручивайте заглушку обратно по часовой стрелке.
7. Для большей надежности можете место соединения немного закрасить.

Выбираем клапан Маевского. Преимущества и недостатки.

На рынке в основном представлены краны изготовленные из латуни. Но случается попадаются клапаны из стали. Отдать предпочтение нужно латунным изделиям. Главное — это правильно подобрать диаметр корпуса крана.
Несмотря на простоту конструкции клапана Маевского, у него есть как свои достоинства, так и свои недостатки:

Простота конструкции и эксплуатации, которая обеспечивает долговечность крана.
Кран Маевского имеет небольшие размеры, благодаря чему возможна его установка в любых местах.
Благодаря простоте конструкции он надёжен.
Небольшая стоимость.

Стравливать воздух приходится вручную. Из за этого клапан Маевского не подойдёт для больших отопительных систем, так как потребуется очень продолжительное время.
Нельзя устанавливать в системы с давлением выше 1,6 Мпа.
Постарайтесь установить клапана в каждый радиатор в вашей квартире (доме). Таким образом вы повысите эффективность всей вашей системы отопления.

Видео как спустить воздух краном Маевского

конструкция, принцип работы, схемы монтажа

Водопроводные теплотрассы имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой подушками безопасности. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.

Избавиться от воздушных пробок помогает кран Маевского — простейший механизм для стравливания воздуха вручную. В представленной нами статье подробно рассмотрен принцип работы устройства, рассмотрены альтернативные варианты. Наши рекомендации будут полезны при установке и эксплуатации.

Содержание статьи:

• Устройство и принцип работы устройства
  • Действие механизма ручного крана
  • Принцип работы автоматических воздухоотводчиков
• Как монтировать вентиляция?
• Технические характеристики воздухоотводчика
• Особенности включения в систему отопления
• Советы по хорошему
• Выводы и полезное видео по теме

Устройство и принцип действия устройства

Обычные краны Маевского изготавливались под управлением специального ключа или металлической отвертки. То есть, по сути, такие изделия нельзя назвать автоматическими устройствами.

Современные прототипы кранов Маевского — автоматические воздухоотводчики — конструкторами несколько усовершенствованы.

Фотогалерея

Фото

После заполнения отопительного контура теплоносителем и периодически в процессе эксплуатации все системы принудительной циркуляции необходимо деаэрировать. Удалить воздух через автоматические или ручные воздухоотводчики.

Воздухоотводчики устанавливаются в закрытых системах, не имеющих прямой связи с атмосферой. Для выпуска воздуха краны Маевского снабжены каналом, открывающимся при повороте наружной гайки

Для осуществления поворота разные модели крана Маевского снабжены неподвижными пластмассовыми или металлическими заглушками, ручками в виде ключа

Если есть опасения, что в отсутствие взрослых кран могут открыть любопытные исследователи собственных владений, лучше установить устройство со съемным ключом

Ни в одной из модификаций крана Маевского нет сложных и быстроизнашивающихся деталей. Потому что они почти никогда не ломаются, изредка, правда, приходится менять пломбы

Для того, чтобы стравить воздух из батареи, кран Маевского просто поворачивают, чтобы открылся воздушный канал. Воздух выходит с шипением в течение примерно 5 минут. Затем из канала выльется охлаждающая жидкость — это сигнал о том, что весь воздух вышел

Большинство выпускаемых в наши дни радиаторов изготавливаются с изначально установленным краном Маевского.

Воздух из всей системы отопления выпускается автоматически с помощью более сложного устройства. Однако его работа аналогична принципу действия крана Маевского — воздух выходит через приоткрытый канал. Только для этого не требуется участия владельцев

Воздухоотводчики ручные

Воздухоотводчик системы

Ручка воздухоотводчика

Ключ съемный для ручного воздухоотводчика

Типовая конструкция крана Маевского

Вентиляция радиатора

Кран Маевского, установленный в радиаторе

Автоматический воздухоотводчик для отопления

Автоматические модели работают без постороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные варианты кранов Маевского:

• прямой шток ручной;
• приклад угловой ручной;
• поплавок вертикальный автоматический.

Ручной и автоматический варианты несколько отличаются тем, что первый можно монтировать практически в любом положении, а второй исключительно в вертикальном.

Ручные конструкции традиционно монтируются непосредственно в корпус радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены для установки на магистралях в труднодоступных местах системы отопления.

Показывает разнообразие конструкций смесителей Маевского, наиболее часто встречающихся в сантехнической практике. В комплект входят ручные, автоматические изделия, а также комбинированные с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручные конструкции фактически представляют собой обычный игольчатый клапан.

Элементы такого клапана:

1. Корпус металлический.
2. Резьбовой стержень со сквозными канавками.
3. Крышка с воздуховыпускным отверстием.
4. Резиновое уплотнительное кольцо.

Материалом для изготовления кранов Маевского традиционно выбирается латунь. Правда, отдельная часть механизма — колпачок с воздушным каналом — может быть изготовлена ​​из капрона, нейлона или жаропрочного пластика.

Модификация воздухоотводчика для радиаторов отопления дома. Конструктивная версия для специального ключа. Удобный и практичный кран для бытового использования

Латунный корпус устройства имеет резьбу по внешнему диаметру нижней части. Этой частью кожуха кран вкручивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Все просто. В нормальном состоянии винт регулирующей тяги игольчатой ​​частью ввинчивается в кольцевое кольцо сливного отверстия до упора.

Когда возникает необходимость освободить систему от воздушных пробок в радиаторе, сантехник (или домовладелец) ключом или отверткой откручивает винт на 2-3 оборота. Из-за большой разницы в плотности воды и воздуха последний просачивается первым через выходное отверстие.

Далее воздушный поток устремляется по продольным канавкам штока и попадает в зону под капроновым колпаком. Оттуда воздушная масса выбрасывается через выпускной канал. Как только поток воздуха прекратился, а вслед за ним потекла вода, сантехник закручивает винт крана Маевского до упора. На этом процедура вентиляции закончена.

Клапан Маевского устанавливается крайне просто, т. к. поломки с ним случаются крайне редко, а устройство работает безотказно

Периодически повторяется процедура от контурного отопления, так как весь объем воздуха не может быть спущен за один раз.

Принцип работы автоматических воздухоотводчиков

Несколько отличается работа автомата, толкателя крана Маевского. Принцип работы аналогичного изделия, но действующего автоматически, существенно отличается от ручного стандарта. Автоматический клапан выпуска воздуха размещен в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Поплавковый механизм рычажной системы соединен с игольчатым стержнем. В этой конструкции шток имеет вертикальное расположение. Его игольчатый конец действует как клапан, перекрывающий или разблокирующий отверстие верхней части цилиндра. Внизу предусмотрен воздухозаборник.

Схема модификации автомата: 1 — корпус прибора, 2 — резьбовая крышка, 3 — поплавок, 4 — насадка, 5 — держатель, 6 — золотник, 7 — пружина, 8 — уплотнительный элемент, 9 — пробка, 10 — уплотнительное кольцо

При наличии воды внутри цилиндра воздухоотводчика поплавок поднимается под давлением. Сила давления давит на игольчатую часть клапана. Тот, в свою очередь, закрывает верхний выпускной патрубок.

Но как только в цилиндр попадает воздух, сила давления воды на поплавок ослабевает, игольчатая часть клапана опускается. Открывается верхнее калибровочное отверстие, через которое выбрасывается воздух. Когда пузырь воздуха опускается, цилиндр снова наполняется водой. Клапан устанавливается в закрытое положение поплавком.

Фотогалерея

Фото

В системах отопления с верхней разводкой механический кран Маевского применяется нечасто. Точнее почти весь воздух удаляется из системы автоматическим устройством, расположенным в самой высокой точке контура

При устройстве систем с горизонтальной разводкой, особенно с нижним подключением радиаторов, на каждом устройстве ставится кран Маевского. Выпускать воздух необходимо из всех радиаторов, начинать прокачку необходимо с самого дальнего от котла

Воздухоотводчик в отопительных контурах с тупиковым движением теплоносителя, т.е. в которых нагретая вода и обратка движутся в противоположных направлениях

При непосредственной близости отопительных приборов кран Маевского устанавливается на один дальний от котла радиатор. Такое решение возможно при наличии не более 30 погонных метров трубы между теплогенератором и воздухоотводчиком

Верхний вариант обогрева

Горизонтальная нижняя разводка

Тупиковая разводка отопления

Один кран Маевского на несколько батарей

Как монтировать воздухоотводчик?

Кран ручной Маевского самогерметизирующийся. В комплекте есть уплотнительное кольцо из резины, поэтому нет необходимости использовать какие-либо дополнительные уплотнительные материалы.

Традиционно установка ручных клапанов для стравливания воздуха данного типа выполняется в комплексе с футорами радиаторов (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используйте гаечный ключ, специально предназначенный для работы с футорами и пробками.

Сантехнический ключ для установки радиатора, футорок и пробок. 1 — накидной ключ, 2 — основание радиатора, 3 — крышка радиатора. Этот инструмент и детали часто используются при установке воздухоотводчиков.

Эксплуатация кранов Маевского (воздушников) допускается только при давлении и температуре, указанных в нормативах. Эти значения определяются техническими характеристиками устройства.

Технические характеристики воздухоотводчика

Требуемые функциональные свойства представлены в следующей таблице:

3

Technical specifications	Permissible value	Units
Pressure (working)	10	ATI
Temperature (maximum)	120	ºС
Диаметр прохода	25,4 или 20,0	мм
Диаметр резьбы	25,4 или 20,0	мм
Workspace	water and other non-aggressive fluids	–
Life time	20 – 25	years old
Tightness class	«AND»	–

В процессе эксплуатации не исключены нарушения в работе устройств. Частой причиной потери работоспособности кранов Маевского является транспортируемый теплоносителем мелкий мусор.

При засорении и неисправности крана рекомендуется провести простое обслуживание:

1. Отключить радиатор от системы запорной арматурой.
2. Выпустить примерно 1/3 объема воды из аккумулятора.
3. Извлеките устройство из батарейного отсека.
4. Очистите канал ствола тонким (неметаллическим) острым предметом.

Системы отопления не всегда оснащены радиаторами, на которых есть заглушки с готовыми отверстиями под краны Маевского. В таких случаях клеммы для дефлекторов придется делать своими руками. Особых сложностей в этом вопросе не предвидится. Нужно просто просверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделить повышенное внимание. Традиционно используются изделия из качественного надежного материала.

Отверстие просверливают сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Разумеется, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно по размеру.

Особенности включения в систему отопления

Имеются особенности по установке воздухоотводчиков при их вкручивании в корпус существующих пробок радиатора. Пробки радиатора обычно накручиваются на левую резьбу.

Фотогалерея

Фото

Во всех типах закрытых систем отопления, в которых движение теплоносителя стимулирует работу циркуляционного насоса, необходимо предусмотреть устройства для отвода воздуха. Оснащать их нужно не только отопительными приборами. Автоматический воздухоотводчик размещен рядом с котлом

Для удаления первоначально растворенного в воде воздуха, который выделяется в процессе работы и образует воздушные пробки, устанавливается сепаратор. Это устройство может заменить как автоматические, так и механические воздухоотводчики.

Если один котел обслуживает несколько отопительных контуров, не только котел, но и каждая ветвь системы оборудуется устройством для отвода воздуха

Обязательная установка устройств для отвода воды требует наличия теплых полов. При небольшой длине можно справиться с выводом воздушных заглушек, но для сложных систем лучше монтировать воздухоотводчик на каждый контур теплого пола

Автоматический воздухоотводчик в группе безопасности

С помощью воздухоотделителя

Установка воздухоотводчиков на каждый контур

Воздухоотводчик для системы теплого пола

Кран закручен вправо, поэтому сантехник должен зафиксировать пробку с одним ключом, а вторым одновременно оборачивать воздухоотводчик. Но это технические мелочи, о которых не лишним будет знать неискушенным обывателям.

Образование воздушных пробок – проблема, присущая системам с принудительной циркуляцией. Для стравливания воздуха оборудованы либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)

Схема установки воздухоотводящих устройств также имеет некоторые особенности. Так, если радиаторная система строится по вертикальному расположению приборов, воздухоотводчики обычно ставят на радиаторы отопления высшего уровня.

А вот в схеме параллельного подключения даже при вертикальной конструкции краны Маевского ставятся в отопительных приборах нижнего и верхнего уровней. Вообще, в сантехнической практике монтаж в каждом отдельном случае производится с учетом возможного скопления воздуха в системе.

Вместо кранов Маевского на каждом радиаторе или стояка дефлектора в стояке в систему можно включить воздухоотделитель. Его действие обосновывается законом Генри, согласно которому воздух выделяется из воды и удаляется за пределы замкнутого контура

При ведении по горизонтальной схеме здесь каждый отопительный прибор обычно оборудуется воздушниками. По большому счету практически любое оборудование системы отопления целесообразно оснащать кранами, выводящими воздух.

Реально оборудованы:

• все батареи отопления в системе;
• компенсаторы, байпасы и аналогичные устройства;
• регистраторы и катушки;
• трубопроводы верхнего уровня системы отопления.

Некоторые схемные решения даже предусматривают размещение крана Маевского на полотенцесушителях. Кстати, в продаже есть модели полотенцесушителей, конструкции которых имеют точку входа крана Маевского.

Полезные советы

Прежде чем принять решение о покупке вентиляционных отверстий, рекомендуется внимательно изучить контур отопления.

Малогабаритные специальные ключи удобны для использования в стесненных условиях, где близко расположенные другие предметы мешают пользоваться отвертками

В зависимости от степени свободы доступа к оборудованию должны быть установлены соответствующие краны Маевского.

Там, где сложно работать отверткой, лучше подходят модели под ключ, а там, где сложно работать ключами, целесообразно разместить автоматические устройства. Тщательный анализ поможет сделать обслуживание устройства более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на трубопроводах, в местах потенциального скопления воздушных масс. На радиаторах такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощенную конструкцию, например, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надежности.

При использовании в системе отопления надежной для такой системы считаются скорее ручные краны, чем автоматы. Между тем степень надежности конструкции во многом зависит от качества металла (латуни), из которого изготовлен воздухоотводчик.

Кран Маевского в сборе на капроновой втулке. Специально подготовленная конструкция для установки в систему на основе полипропиленовых труб

Также можно упомянуть опыт внедрения кранов Маевского в теплотехнические схемы, построенные на . Этот материал надежно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном или полным повышает надежность системы для таких случаев. И вообще, для контуров, где стабильность давления под вопросом, в качестве стабилизаторов рекомендуется использовать краны.

Выводы и полезное видео по теме

Видео демонстрирует принцип работы крана Маевского и дает рекомендации по его установке:

Простые по конструкции и удобные в обслуживании, воздухоотводчики также являются неотъемлемой технической частью Любая система отопления. Намеренное исключение приборов из системы грозит тяжелыми последствиями, вплоть до оттаивания батарей и труб зимой. Краны Маевского невозможно обойти вниманием; их просто нужно подобрать для конкретной системы.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите о своем опыте установки механических воздухоотводчиков. Задавайте вопросы, делитесь мнениями и фотографиями по теме.

Как выпустить воздух из домашней сантехники | Домашние руководства

Лори Бреннер Обновлено 9 декабря 2018 г.

Когда вы открываете кран в своем доме, и вода плещется и брызгает, когда она выходит, это признак того, что воздух попал в сантехнику. Воздух в трубах также может создавать шумы внутри стены при использовании светильников. Когда вы впервые слышите эти звуки, вы можете подумать, что что-то ужасно неправильно. Как только воздух окажется в линиях, вы должны удалить его, чтобы шумы прекратились. Хорошая новость заключается в том, что вам не нужно вызывать сантехника, чтобы решить эту проблему; это то, что любой домовладелец может сделать всего за несколько минут.

1. 1.

   Убедитесь, что основной водопровод в дом не перекрыт. Главный водяной клапан обычно находится рядом с домом. Поверните клапан против часовой стрелки, чтобы убедиться, что он открыт. Если ручка представляет собой рычаг, переместите ручку по линии трубопровода, чтобы обеспечить подачу воды в дом.

2. 2.

   Начните с верхнего этажа – если в доме несколько этажей – или с ближайшей к водопроводу точки подключения к дому. Работайте по часовой стрелке от основного водопровода по всему дому. Откройте каждый кран горячей и холодной воды на пол-оборота, чтобы выпустить воздух и воду.

3. 3.

   Повторите этот процесс для туалетов, душевых, ванн, стиральных и посудомоечных машин. Включая эти светильники и приборы, он вытягивает воздух из магистралей.

4. 4.

   Выключите все приборы, краны и приборы, как только вода начнет течь естественным путем. Закройте их в том же порядке, в котором вы их открывали.

5. 5.

   Повторите это для водопроводных кранов снаружи дома.

   Наконечник

   Хотя это не сложная процедура, вам необходимо выполнять ее систематически, чтобы не пропустить ни одного крана. Вы не хотите открывать краны на полную мощность; достаточно, чтобы вода и воздух вышли. Вам не нужно отключать воду в вашем доме, так как вода, текущая по водопроводным линиям, выталкивает воздух из открытых кранов и приборов.

   Предупреждение

   Воздух в трубах не повредит сантехнику в доме. Люди часто путают термин «гидравлический удар» с воздухом в водопроводных трубах. Ситуация с гидравлическим ударом возникает, когда в трубах происходит выброс воды, и вода быстро меняет направление из-за того, что кто-то слишком быстро закрывает кран или водяной клапан.
