Основные требования к конструкции

Экран выполняется в форме прочного каркаса, поверх которого накладывается специальная декоративная панель. Она может быть сплошной, иметь дверцы раздвижного или распашного действия для доступа в зону под ванной. Эти особенности видны на фото экрана для ванной.

Но независимо от конкретной технологии изготовления необходимо соблюдение таких требований:

• применение материалов, которые легки в монтаже, хорошо чистятся и обеспечивают полный доступ к спрятанным коммуникациям;
• герметичность соединения экрана с ванной и полом;
• отсутствие препятствий для доступа к ванне;
• возможность рационального использования пространства под чашей.

Особенности конструкции

В продаже можно встретить самые разнообразные виды экранов для ванн. Их можно также изготовить самостоятельно. Но с самого начала следует определиться с предпочтительным типом конструкции.

Съемные на ножках

Такие экраны просты в своем устройстве и не требуют особых усилий при установке. Фиксация конструкции производится при помощи специальных ножек-распорок.

Необходимо поместить каркас под ванну и медленно откручивать ножки, благодаря чему экран начнет упираться в бортик чаши и пол. Так происходит его фиксация.

Изготавливаться такие экраны могут из пластика, дерева и даже стекла. От этого будут зависеть особенности эксплуатации и дизайн интерьера. Однако полотно прочно зафиксировано на каркасе, поэтому использовать пространство под ванной будет непросто. Для доступа к коммуникациям придется откручивать крепежные элементы и полностью извлекать полотно.

Раздвижные модели

Такие конструкции могут быть двух основных типов:

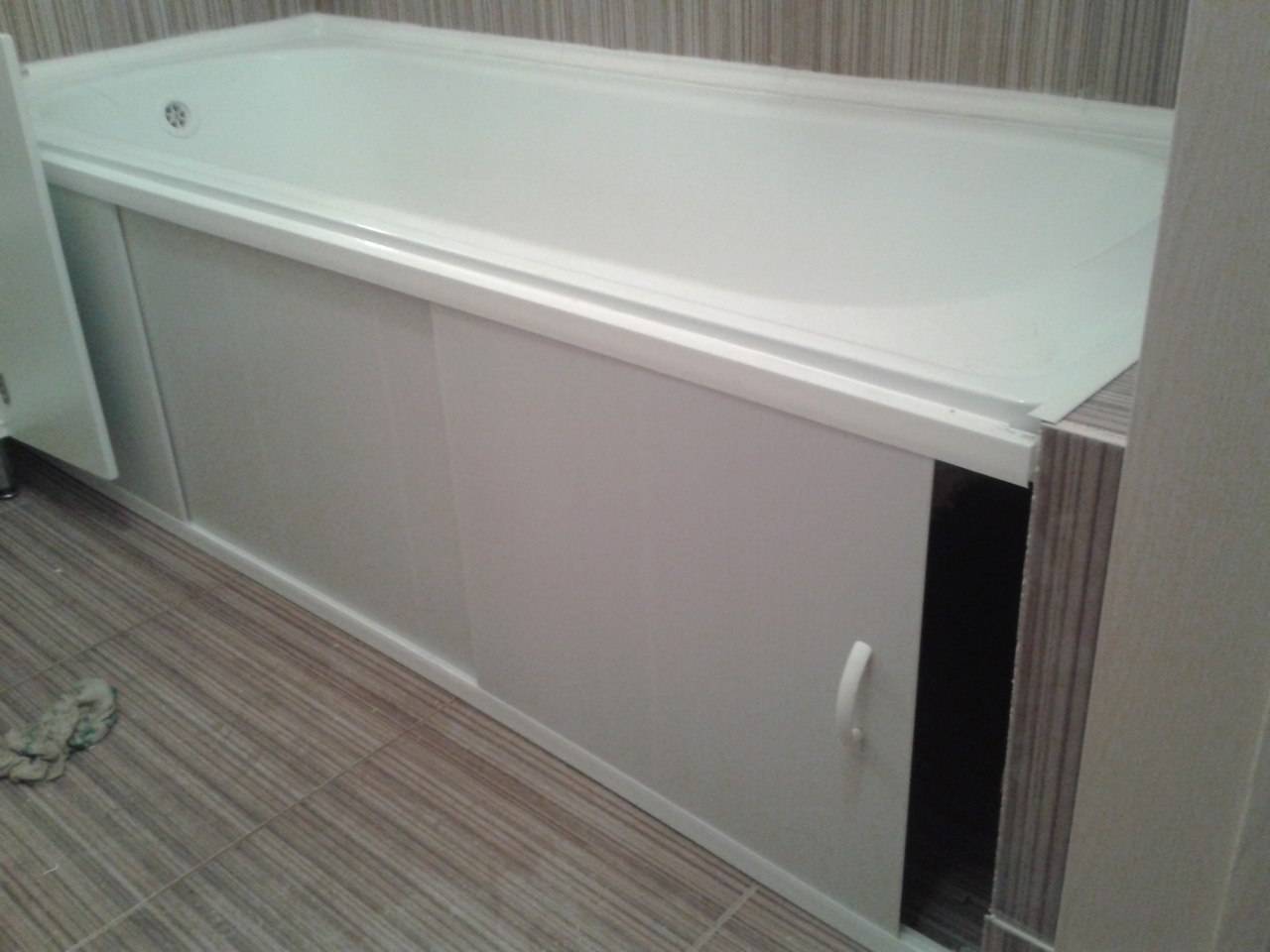

Раздвижные экраны для ванн на рамке. Это достаточно функциональные и удобные конструкции. Каркас изготавливается из металла. Внутри него установлены специальные ячейки для перемещения раздвижных дверок.

Полотно легко перемещается, обеспечивая доступ к спрятанной утвари. Особенно удачным это решение будет для малогабаритных помещений. Для монтажа необходимо установить рамку между ванной и полом. Такое расклинивание, дополненное обработкой герметиком, позволяет прочно зафиксировать каркас.

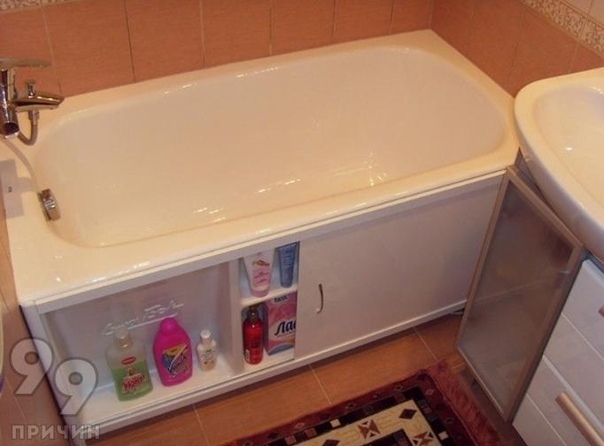

Раздвижные модели с полками. Каркас фиксируется на ножках, которые прижимаются к полу и регулируют высоту. На каркасе закреплены неглубокие шкафчики, имеющие заднюю закрытую крышку. Со стороны слива целесообразным видится наличие одной сквозной ячейки для доступа к сетям.

Несъемные модификации

Сплошные экраны можно отделать разнообразными материалами, придав дизайну оригинальность. Но такие конструкции изготавливаются под заказ, а вам придется подробно изучить инструкцию, как установить экран под ванной своими руками.

Здесь могут быть предусмотрены небольшие дверцы или окошки для осмотра и манипуляций с коммуникациями, однако снять стационарную модель у вас не получится – ее придется полностью демонтировать. Поэтому обустроив стационарный каркас, на нем фиксируют откидные или раздвижные элементы.

Стоимость будет зависеть и от материала. Например, массивная кирпичная кладка с последующей облицовкой плиткой будет стоить дороже по сравнению с пластиком.

Подбор материала

Применяемые материалы должны быть прочными, влагоустойчивыми и не подвергаться коррозии или воздействию температурных перепадов. Необходимо исключить возможность сколов или появление обломков, что нанесет вред здоровью.

Кирпич

Кладка в половину или четверть кирпича закрывает подванное пространство с последующей облицовкой кафелем. Такая конструкция прочная и долговечная, устойчива к механическим и температурным воздействиям, влаге.

Однако закрывается доступ к коммуникациям, причем даже обустроенное окошко может затруднять работу сантехника. В то же время можно предусмотреть специальные ячейки и обустроить экран для ванной с полками.

Гипсокартон

Панели устанавливаются на каркас из металла или обработанного антисептиком бруса. Его обустраивают в первую очередь. Все швы обрабатываются герметиком. Конструкция экрана может быть полностью плоской или предусматривать нишу для ног глубиной до 150 мм.

Во втором случае профиль крепится П-образно. Для обшивки используется гипскокартон влагостойкого класса с последующим грунтованием поверхности и отделкой финишным материалом, например легкой плиткой или штукатуркой.

Плита МДФ

Для удешевления конструкции часто применяют МДФ или OSB. Такой экран не может похвастаться долговечностью. Крепятся панели аналогично гипсокартону, однако дополнительно на них проделываются прорези до 100 мм в длину и 30-50 мм в ширину.

Они располагаются с обратной стороны от технологического отверстия и играют роль вентиляционной системы. Для эстетичности их можно прикрыть решеткой.

Пластик

Это универсальный материал, который неприхотлив в уходе, легко монтируется и может прослужить длительное время. Пластиковый экран под ванну может быть раздвижным, съемным, оборудованным полочками.

Пластиковая вагонка отличается цветовым разнообразием и внешней эстетичностью. Крепление производится на каркас из металла или бруса.

Слабая устойчивость к механическому воздействию обусловливает необходимость фиксации профиля по всему периметру, а также в центральной части конструкции. Для напольного монтажа требуется обработка герметиком.

При сплошной установке нарезанные элементы пластика заводятся за каркас и фиксируются. В месте слива обустраивается окошко для доступа. Если конструкция раздвижная, то пластиковые панели перемещаются по направляющим.

Оргстекло

Это прочный материал, хотя на нем могут образовываться царапины. Стекло не боится влаги, устойчиво к высоким температурам. Интерьер приобретает оригинальный внешний вид. Материал может быть прозрачным или матовым. Существуют модели экранов с рисунками и тематическими картинами.

Дополнить конструкцию можно при помощи зеркальной поверхности. В этих целях производят плексиглас со специальным напылением зеркального вида. Монтаж производится на металлическую раму.

Алюминий

Такое решение может обойтись несколько дороже пластиковых аналогов. Но вы выиграете в долговечности, прочности. Изделие устойчиво к коррозии и эстетически привлекательно. Может декорироваться другими материалами, например оргстеклом.

Отделать зону под ванной можно при помощи специальной конструкции – экрана из самых разнообразных материалов. Широкая цветовая гамма позволит оригинально украсить интерьер ванной комнаты.

Фото экранов для ванной

Также рекомендуем посетить:

Как установить экран под ванну — инструкция +фото

Автор v-admin На чтение 5 мин. Просмотров 604 Опубликовано 12.05.2020

Ванна без экрана имеет непривлекательный вид, который плохо вписывается в интерьер ванной комнаты. Так как в ванной часто повышена влажность, для создания экрана под ванну требуется влагостойкий материал. Перед тем как установить экран под ванну своими руками необходимо выбрать материал из которого он будет сделан.

При любых вариантах сборки экрана под ванну из разных материалов, должны соблюдаться определенные требования:

• чтобы была возможность добраться при необходимости к эксплуатируемым канализационным узлам и существующим коммуникациям, должен оборудоваться технологический проем с возможным закрытием заглушкой или дверцей;
• рекомендуется пространство вблизи поверхности пола заделать герметиком, чтобы отделить пространство до экрана и после него;
• ванна не должна опираться на конструкцию экрана, так как последняя не является несущей.

Для удобства положения ног в экране делается наклонная выемка. Для моющих составов и химических средств в свободном пространстве за экраном оборудуются выдвижные шкафчики или ящики.

Экран из кирпича

• С открытой стороны ванны между стенками муруется стенка из кирпича толщиной в половину изделия.
• Кирпичная кладка делается с перевязкой как при возведении стандартной стены – изделия верхнего ряда перекрывают стыки нижнего.
• В месте, где в ванне будет выходить слив, организовывается смотровое окошко.
• Для его прикрытия устанавливается приобретенная в магазине или сделанная своими руками дверца, она закрепляется на навесы.

Кирпич – это прочный материал, но не нужно злоупотреблять его техническими характеристиками, поэтому делать упор ванны на сооруженный экран не стоит. Нужно оставить между верхним кирпичным рядом и ванными бортиками свободное пространство примерно в 2 см шириной.

Существующий зазор заделывается строительной пеной. В конце работы кирпичную обшивку облицовывают керамической плиткой или другими материалами, выбранными для этой работы.

Экран из гипсокартона

Гипсокартон является податливым материалом, из которого можно формировать экран любой формы, которую выбирает хозяин. Для начала работ пригодится инструкция о том, как установить экран под ванну, а точнее инструкция по установке каркаса для гипсокартона. Для этой цели можно применить как деревянные планки 4,0х4,0 см, так и профиль из металла. Древесный материал нужно обязательно загрунтовать и пропитать антисептиком, который будет защищать каркас от появления плесени, грибка и гниения.

При оборудовании каркаса нужно помнить – поверхность гипсокартона в конечном счете будет облицовываться, что добавит дополнительную толщину. По этой причине на противоположных стенах монтажная линия наносится с учетом толщины углубления для последующей облицовки. Если гипсокартон будет обшиваться керамической плиткой, нужно сложить все составляющие, которые в сумме дадут толщину около 2 см. Линию следует наносить сплошной как по стенам, так и по полу. Она должна обозначать линию будущего экрана. Для такой работы применяется отвес, который ориентируется на край ванны.

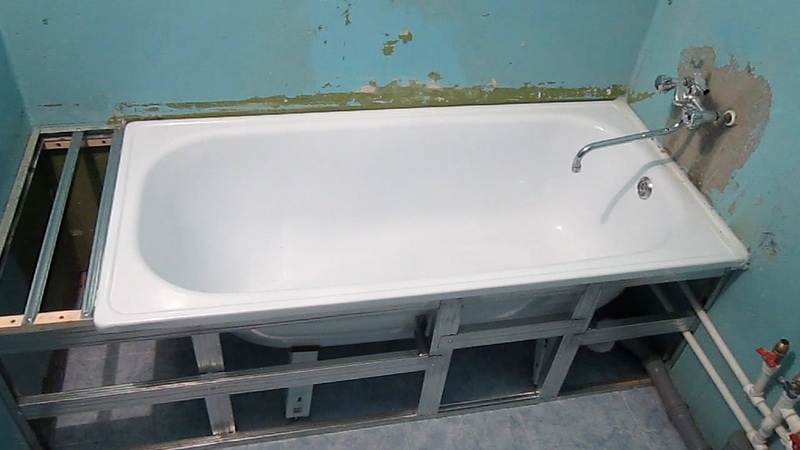

• Для начала берется профиль UD и фиксируется вдоль намеченной линии.
• Часть профиля, которая стыкуется с поверхностью пола, нужно дополнительно прикрепить герметиком, чтобы избежать залива воды в месте стыка.
• Затем закрепляется профиль CD вертикально с фиксацией к основной конструкции.
• Расстояние между частями профиля должно быть 0,6 м, кроме того, дополнительно монтируются стойки в местах будущих отверстий технологического назначения для установки выдвижных шкафчиков или подсобных ящиков.
• В центральной части формируется впадина. С этой целью профиль на полу монтируют в виде П-образной формы. Утопить в сторону ванны углубление нужно приблизительно на 12 см. В этом случае стойки монтируются наклонно.

Можно привести пример, как сделать установку экрана под ванну из гипсокартонного материала, например, с отделкой плиткой.

• Обшивка проводится влагостойким гипсокартоном.
• Материал нарезают, помня, что высота экрана должна быть на 2 см меньше высоты от пола до края ванны.
• Фиксацию производят саморезами с шагом 0,15 м в центральной части профиля.
• Материал крепится от краев борта ванны и поверхности пола на расстоянии 10 мм. Этот отступ позволит избежать напряжения потенциально набухшего гипсокартона. Несмотря на влагостойкость, прямое соприкосновение с водой негативно влияет на материал обшивки.

Длина саморезов должна быть такой, чтобы ими не врезаться, например, в корпус акриловой ванны.

После завершения работ с гипсокартоном, материал грунтуется и облицовывается все той же плиткой. Также можно использовать декоративную штукатурку, мокрые обои со и разнообразные пленочные покрытия.

Экран из плит ОСБ и МДФ

Данные материалы по технологии монтажа мало чем отличаются от гипсокартона. Они нуждаются лишь в небольших дополнительных работах, которые заключаются в проделывании еще одного отверстия для вентиляции, расположенного с другой стороны от отверстия для технологических надобностей. Эта работа не является сложной. Вырезается прорезь 10х3 см, закрываемая в конце работы эстетичной решеткой из пластика. Плиты МДФ проходят двустороннюю грунтовку еще на начальном этапе работ.

Из пластика

Наиболее простым и востребованным вариантом создания экрана является применение пластикового материала. В этом случае отпадает необходимость дополнительных облицовочных работ, так как в натуральном виде он выглядит привлекательно. В случае необходимости такой экран легко демонтируется для получения доступа к коммуникациям под ванной.

• Кроме самого пластикового материала понадобится профиль для создания каркаса, который крепится по контуру строящегося экрана.
• Начиная сверху под бровкой ванны фиксируется планка или профиль металлический, после чего устанавливается сам пластиковый профиль.
• Для прочности и надежности конструкции в целом рекомендуется сделать крепеж центральной части экрана. Это обязательно нужно сделать при применении пластика низкого качества, который достаточно чувствителен к механическим воздействиям, в результате эксплуатации он может деформироваться.
• Профиль снизу, так же как и в предыдущих случаях, проходят герметиком.

Пластиковые полосы нарезаются острым монтажным ножом, верхний и нижний края вставляют в профиль. Так закрывается вся поверхность. В месте отверстия технологического назначения вырезается прямоугольное окно, которое закрывается дверкой из пластика, которую можно приобрести там же, где и основной материал.

Видео: как сделать экран под ванну

Фото

Установка экрана под ванну | Строительный портал

Для закрытия неприглядного внешнего вида ванны используются специальные экраны. Существует несколько разновидностей экранов для ванной, которые различаются между собой в внешнем виде и конструктивными особенностями. О способах монтажа экрана под ванну и о том как сделать экран под ванну, рассмотрим далее.

Оглавление:

1. Примеры и разновидности экрана под ванной
2. Как сделать экран под ванну своими руками
3. Как установить экран под ванну: технология выполнения работ

Преимущества и разновидности экрана под ванной

Конструктивная деталь, установленная в ванной, которая способна закрыть ее внешний вид с боковой стороны и до кромок защитным экраном.Таким образом, монтаж данного элемента позволяет улучшить презентацию внешнего вида ванной комнаты, как довольно часто, под ванной комнатой, которые и закрывает экран.

Для изготовления защитного экрана используют разные материалы в виде пластика с различными добавками алюминия и стекла. Кроме того, экран будет выдвижным, раздвижным, стандартным и т. д.

В использовании с конструктивными особенностями, экран под ванну бывает двух видов:

• неподвижного;
• с помощью передвижения на определенном участке его функционирования.

Первый вариант отличается более низкой стоимостью, так как имеет ограниченный спектр действия. После монтажа экрана закрывается доступ к подвальному пространству.

Экраны передвижного типа подразделяются еще на несколько видов. У подвижных экранов присутствует дверца, с помощью которых можно получить доступ к пространству под ванной и некоторые владельцы таких экранов, даже обустраивают там полки для хранения мелочей, особенно актуально в небольших ванных комнатах.

Экраны неподвижного типа менее распространены, несмотря на их дешевую стоимость. Это объясняется прежде всего тем, что доступ к пространству, находящемуся под ванной всегда. Так как там проходят основные коммуникации, соединяющие ванну с канализацией и подачей холодной и горячей воды. Необходимо произвести полный демонтаж данного экрана.

Экран под раздвижной состоит из двух панельных частей, которые представлены в раме, чаще всего выполненной из алюминия.Кроме того, у такого оборудования имеются ножки, которые установлены и с помощью которых производится его регулировка в оснащении с высотой и самой ванной. С помощью алюминиевого профиля обеспечивается передвижение панелей по поверхности. Таким образом, проблем с доступом к коммуникационной системе, не возникает.

Кроме того, монтаж такого типа экрана позволяет спрятать за панелями разного рода средства для купания или косметику. С помощью установки раздвижного экрана под ванну удается обеспечить привлекательный внешний вид любой ванне.Также, данные экраны бывают разных цветов, оттенков, текстур и рисунков. Возможен вариант нанесения на пластик любого понравившегося вам фото. Пластиковые экраны способны имитировать дерево, камень, стекло, металл и любые другие фактуры.

Самым распространенным способом изготовления экрана выступает пластик с ламинированным покрытием. Он отличается прежде всего отличными эксплуатационными характеристиками, устойчивостью перед влагой и механическими повреждениями. В платье с длиной, стандартный размер экрана для ванной составляет 150 или 170 см.В использовании с высотой у экрана под ванну размеры бывают от 50 до 56 см. Кроме того, для регулировки высоты экрана под ванной на немют специальные ножки.

В зависимости от конструкции экрана, они разделяются на:

• стандартный вариант экранов — являются пластиковыми панелями, установленными в алюминиевой раме, их размер соответствует строго определенным стандартам, описанным выше;
• экранного типа — является также пластиковой панелью, установленной в раме на основе алюминия, однако такие экраны возможности регулировки в использовании с их длиной, таким образом, даже при наличии канализационных труб, с монтажом данного экрана не возникает никаких трудностей;
• экраны, на которых отсутствуют торцевые рамки — менее распространенный вариант, однако, внешний вид такого экрана более презентабельный из-за его целостности и отсутствия рамы;
• торцевой экран — только торцевую часть ванны.

Экран под ванну фото:

Возможен вариант покупки или самостоятельного изготовления такого экрана, при наличии определенных навыков работы с пластиком.

В оборудовании с материалом, из которого изготовлен экран под ванну, они разделяются на:

• пластиковый экран под ванну;
• металлический экран;
• экран на основе алюминия;
• стеклянные модели;
• экран под ванной из плитки;
• экраны изготовленные из МДФ.

Кроме того, возможен комбинации двух или нескольких из вышеперечисленных вариантов материалов в одном варианте. Так, для ванной, выполненной в стиле хай-тэк, следует подобрать экран, в котором сочетается металл и стекло.

Главным требованием к выбору экрана для ванной — высокий уровень его устойчивости перед влагой. Так как ванная помещается с высоким уровнем влаги и постоянным присутствием воды.

Предлагаем ознакомиться с преимуществами и недостатками каждого из экранов, подробнее:

1.Экраны на основе алюминия.

Данный вариант экранов отличается особой популярностью, среди его преимуществ отмечают:

• доступную стоимость, в использовании с экрана, выполненными из стекла и пластика, алюминиевые экраны занимают среднюю позицию по ценовому показателю;
• высокие прочностные характеристики, так как алюминий не подвержен коррозии, отличается хорошими эксплуатационными характеристиками;
• легкость веса позволяет упростить процесс монтажа экрана;
• разнообразие оттенков, которые подбираются в соответствии с внешним видом помещения.

Различают несколько вариаций алюминиевых экранов, которые изготавливают в соответствии с отдельными положениями. Алюминиевый угловой экран под ванну, позволяет обеспечить ее защиту сразу с нескольких сторон. Экраны состоят из рамы на основе алюминия, внутри располагаются две пластины на основе пластика или стекла.

Данные модели экранов позволяют выбрать любой цвет шторок. Существует возможность оборудования не только двух, но и нескольких шторок.Возможен вариант индивидуального изготовления экрана, в использовании с использованием вашей ванной.

2. Экраны под ванну на основе пластика.

Среди положительных характеристик экранов на основе пластика выделяют:

• стойкость перед влагой;
• практичность и легкость ухода;
• прочность и простоту установки;
• разнообразие цветов, рисунков, текстур и т.д., пластиковые экраны имеют самую широкую цветовую гамму;
• длительность эксплуатации, при этом, пластиковый экран практически не изменяет своего внешнего вида на протяжении 15-25 лет;
• разнообразие форм, конструкций, цветов, размеров;
• доступная стоимость — пластиковые модели экранов отличаются самой низкой стоимостью, по сравнению со стеклянными или алюминиевыми вариантами.

Однако, если сравнивать цену на пластиковые экраны и модели из МДФ, то первые проигрывают. Так как экран на основе МДФ стоит дешевле. Для изготовления каркасной части используется поливинилхлоридный профиль, а для того, чтобы соорудить панели — применяется пластик с ячеистой структурой, для декораций которого используется самоклеящеяся пленка, способ имитировать даже плитку.

3. Экран под ванну в виде зеркала.

Данный вариант экранов, кроме того, является достаточно дорогим, также и отличается сложностью монтажа.Кроме того, экран, выполненный из зеркала, нуждается в постоянном уходе за ним с использованием специальных чистящих средств. Однако, покупатели на такие модели экранов имеются. Так как с их помощью удается визуально расширить пространство помещения и наполнить его светом.

4. Экран под ванну из МДФ.

Среди преимуществ такого рода экранов отмечают:

• самую низкую стоимость;
• так как на поверхность плитится ламинированная пленка, то они отличаются разнообразием цветов, оттенков и имитаций разных текстур;
• для наблюдения за экраном, достаточно протереть его с помощью влажной тряпки;
• возможность покупки монолитной или раздвижной конструкции;
• возможность сооружения экрана своими руками.

Однако такие экраны отличаются наличием определенных недостатков:

• коротким сроком службы, который составляет менее трех лет, поэтому экран из МДФ нуждается в периодической замене;
• возможность деформации, так как МДФ неустойчиво перед влагой и при прямом контакте с ней происходит расслаивание пленки и деформация плит;
• отсутствие возможности регулировки экрана, из-за того, что они изготавливаются строго по стандарту.

Как сделать экран под ванну своими руками

Процедура самостоятельного изготовления экрана под ванну в следующем:

1. Чтобы изготовить каркасную часть экрана, необходимо подготовить потолочный профиль. Для его фиксации используются бруски из дерева. Уч, что их установка производится в вертикальном отношении к ванне, положение.

2. После плотного прижатия бруска к поверхности пола производится фиксация профиля с помощью саморезов.

3. Работы по изготовлению каркаса на этом завершены. Теперь следует этап оборудования самого экрана. Сначала производится вклеивания направляющих из пластмассы во внутрь профиля.

4. Далее устанавливается непосредственно панель, которая выполняет функцию экрана. В качестве материала для ее изготовления разрешается использовать пластик, гипсом, стеклом, зеркалом, вагонкой и т.д.

5. В использовании с размерами экрана вырезать панели из вышеперечисленных материалов и их монтаж.

Как установить экран под ванну: технология выполнения работ

Предлагаем ознакомиться с этапами установки экрана под ванну:

• используя уровень разметьте места установки крепежей для фиксации экрана;
• определитесь с замерами;
• используя металлический профиль, соорудите каркасную часть;
• зафиксируйте ее в введении с ранее выполненной разметкой;
• выбрав необходимый материал, в зависимости от размера экрана, вырежьте две, три или четыре панели;
• установите их, проверьте ровность с помощью уровня.

Учтите, что монтаж экрана под ванной — очень серьезный процесс, особенно в том случае, если ванна изготовлена ​​из чугуна. Ни в коем случае, не пытайтесь просверлить в ней отверстия, для фиксации крепежей. Возможен вариант сверления акриловых ванн, но никак не чугунных.

В введении со сложностью конструкции экрана, определяется уровень и время на выполнение монтажных работ. Если же конструкция имеет раздвижную форму, то для ее открывания, рекомендуем использовать специальными ручками с присосками.

Чтобы монтировать распашные дверцы, следует поступить таким образом:

• первый вариант подразумевает самостоятельное изготовление двери с использованием пластиковых вставок или профиля и фиксация ее с помощью специального петель;
• Одна или две плитки помещаются в нем, без обрезков.

Для того, чтобы экран приобрел прочность и жесткость, рекомендуется использовать монтажную пену для задувания между ним и стеной. Дополнительные вертикальные стойки улучшения прочности конструкции. Для их изготовления используйте такой же профиль, из которого оборудован каркас.

Инструкция по установке экрана под ванной:

1. После покупки экрана, следует произвести разметку на поверхности пола, стены и самой ванной. Разметка должна отображать места фиксации экрана на поверхности.

2. После произведения замеров выполнить работы по сооружению каркасной части.Для этого используется дерево или металл. Предпочтительнее дерева последним, так как существует риск деформации, под постоянным воздействием на него влаги.

3. После сооружения каркаса производства монтаж панелей, для их фиксации следует использовать механизмы в виде навесов или крепежей.

4. Проведение дальнейших работ в каждом случае индивидуально и зависит от типа экрана, его размера и самой ванны.

5.После фиксации панелей на поверхности, экран происходит на работоспособность, устанавливаются пластиковые полки, при их наличии.

Экран под ванну видео:

4 простейших метода — INMYROOM

После завершения всех строительных работ в ванной может появиться необходимость скрыть все комнатные коммуникационные трубы. Самым оптимальным способом для того, чтобы придать ванной комнате наиболее эстетичный вид, является установка экрана под ванну.Он не только поможет скрыть канализационные трубы, но и станет отличным местом для хранения различных хозяйственных мелочей и предметов бытовой химии.

Типы

В зависимости от того какие функции предстоит выполнять будущей конструкции: только декоративные, в качестве места для хранение или и то и другое одновременно, различают следующие виды экранов.

Глухой и монолитный

Сплошной экран является самым простым и быстрым решением для ванны. К недостаткам относится монолитность всей конструкции.При продолжении эксплуатации может вызвать возникновение в замене или ремонте канализационной системы, для этого придется разбирать глухую конструкцию.

Раздвижной

Раздвижной экран под ванну отлично закрывает всю систему коммуникаций и благодаря удобной конструкции позволяет экономить место в небольших помещениях

С распашными дверцами

Удобная конструкция, позволяет проводить своевременное качественное обслуживание всей канализационной системы, однако больше подходит для больших просторных помещений.

Форма экрана имеет свои конструктивные особенности. Чаще используемая прямоугольная конструкция, позволяющая полностью закрыть все пространство под ванной. Тип, предполагающий наклонный угол или выемку для ног очень удобен во время использования.

Для ванн, имеющего округлую поверхность, необходимо установить соответствующий экран, имеющий криволинейную форму. Приобрести готовый экран нестандартной формы невозможно, поэтому такая конструкция изготавливается вручную.

Кирпичный тип

Существует несколько способов, чтобы создать экран под ванну своими руками. Одним из простых вариантов принят кирпичный экран. При наличии определенных строительных навыки сделать его достаточно просто. Для этого следует замесить раствор из цемента, воды и речного песка. Далее по краю ванны в половину кирпича возводится кирпичная стена. В доступном для обслуживания коммуникаций месте оставляется небольшое пространство.

Впервые люк можно закрыть готовой дверцей, установив ее на навесах.Между стеной и ванной нужно оставить небольшое пространство, так называемую воздушную подушку, заполняется монтажной пеной. Несмотря на прочность и надежность из кирпича не следует полностью опирать ванну на кирпичный элемент.

Готовый экран, как правило, обшивают плиткой сочетающейся по цвету с основной отделкой стен или же оформляют при помощи декоративной штукатурки.

Из гипсокартона

Удобный и многофункциональный экран под ванну своими руками можно сделать из гипсокартона.Все монтажные работы следует начинать с возведения каркаса.

Изготовление каркаса

Конструкция может быть выполнена при помощи алюминиевых или деревянных профилей. Учитывая повышенную влажность помещения, предпочтение нужно отдавать металлу, из которого может получиться более прочный и долговечный каркас. Если по каким-то причинам нет возможности приобрести алюминиевый профиль, то воспользуйтесь возможностью деревянного мышления. Однако перед работой его нужно обработать специальным защитным составом, позволяющим значительно продлить срок эксплуатации конструкции.

После того как материал для каркаса был выбран, можно приступать непосредственно к строительным работам.

Для того, чтобы наиболее точно определить нижний уровень, лучше использовать строительным уровнем. Его помощью намного проще будет определить место касания плоскости пола и будущего экрана. Получившуюся линию фиксируют при помощи мела или маркера.

№2. Заготовка профиля: Предназначенный для работ профиля необходимо разрезать так, чтобы заготовки можно было расположить строго по намеченной линии.Крепление к полу должно быть максимально жестким. Для деревянной поверхности пола лучше использовать длинные саморезы. На бетонную поверхность будущая конструкция крепится при помощи дюбеля.

№3. Фиксация элементов конструкции: Чтобы наиболее надежно зафиксировать профиль к ванной имеющей чугунную поверхность нужно использовать саморезы. Для акриловой ванны лучше использовать жидкие гвозди. После их нанесения должно пройти определенное время для того, чтобы образовалась наиболее надежная связка.

Важно! При использовании деревянных профилей, во предотвращение раскалывания всей конструкции сверло следует выбирать меньшего диаметра, чем у крепежных элементов. Чтобы в значительно облегчить отделочные работы, конструкция из профилей должна иметь горизонтальные и вертикальные ячейки.

При создании конструкции необходимо наметить место будущего люка. Для этой ячейки делается больших размеров, чем остальные. После того как каркас готов, необходимо установить панели из гипсокартона.Для этих целей лучше использовать специальный влагостойкий материал, имеющий характерный зеленоватый оттенок. Для установки дверцы обязательно понадобятся навесные петли и замок-защелка.

Монтаж

Все монтажные работы необходимо проводить в следующую последовательность:

• наметить на листе гипсокартона и вырезать острым строительным ножом необходимые заготовки;

• определить наиболее удобное место для смотрового окна и навесить на люк дверцу при помощи дверных петель;

• соединить панель экрана при помощи саморезов.


По завершении всех монтажных работ изделие из гипсокартона нужно обработать специальной грунтовочной смесью и затем уже декорировать керамической плиткой. При желании экран можно обклеить пленкой, обоями или сделать декоративную штукатурку.

Конструкцию из гипсокартона можно сделать с посещением выступом для ног. Для этого профиля устанавливается на пол, в виде буквы П. Стойки каркаса крепятся под наклоном, а углубление, расположенное по центру ванной, может составлять около пятнадцати сантиметров.

Из МДФ

Установка плит МДФ проводится по той же схеме, что и монтаж плит из гипсокартона. Отличительной особенностью является необходимость в предварительной обработке плит МДФ специальным растворам. Это нужно для того, чтобы защитить всю конструкцию от повышенной влажности. Затемнение поверхности плиты обрабатывается с обеих сторон грунтовочной смесью и только после этого устанавливается на каркас.

Дополнительно обустроенное вентиляционное отверстие поможет избежать сырости и образования плесени.Для лучшего проветривания небольшие отверстия делаются в противоположной стороне от технологического люка. Задекорировать небольшие проемы можно при помощи специальной решетки из пластика.

Из пластиковых панелей

Наиболее популярным инструментом для создания экрана под ванну считается пластик. Это обусловлено, прежде всего, его повышенное влагостойкость, практичность, износостойкость и относительно низкая себестоимостью. Как сделать экран под ванну самостоятельно?

Вначале устанавливается металлический каркас. Для придания особой прочности всей конструкции, профиль закрепляется не только по всему периметру, но и посередине.

Пластиковую вагонку не рекомендуется крепить при помощи саморезов — это может нарушить внешний вид изделий. По краю ванны закрепляется деревянный брус, на который и крепятся панели. Нижний профиль каркаса приклеивается к полу при помощи жидких гвоздей или герметика.

Последовательность работы:
1. У края стены в строго вертикальном положении устанавливается первая полоса пластика.
2. Рядом с первой деталью устанавливается вторая.
3. На внутреннюю поверхность вторая полосы наносится клей и аккуратно скрепляется с первой панелью.
4. Все панели конструкции соединяются аналогичным способом.

Полученную в результате монтажа идеально ровную поверхность не нужно дополнительно декорировать. При возникшей необходимости экрана из пластиковых панелей можно легко разобрать.

Завершающий этап работы

Окончательной стадией всего процесса должна стать заделка щелей и стыков, образовавшихся между ванной, каркасом и полом. Эти работы необходимо проводить для того, чтобы в процессе эксплуатации во внутрь сооружения не попадала вода. Для лучшей герметизации можно использовать силиконовый герметик, который наносится тонким слоем. После окончательного высыхания герметика все работы по изготовлению экрана под ванну можно считать завершенными.

Рекомендации специалистов:

• наряду с деревянным или алюминиевым профилем для создания каркаса можно использовать пластиковый профиль;

• для декорирования кирпичного экрана плиткой, вместо клея можно использовать цементный раствор;

• кафельная плитка, окрашенная в идеально ровные оттенки, в дальнейшем доставит немало хлопот во время ухода за ней.Поэтому однотонные цвета использовать нежелательно;

• идеальный вариант для декорирования экрана — использование мозаики. Необычные цветные чипсы. комнаты.


После монтажа всей конструкции необходимо обязательно проверить ее на прочность. В случае обнаружения неустойчивости сооружения, нужно сделать дополнительные ребра жесткости.

Видео

Ниже представлен представлен инструктаж по изготовлению экрана под ванну своими руками.

Установка экрана под ванну: пошаговая инструкция, типовые конструкции

Чтобы полностью завершить ремонт в комнате и получить безукоризненный дизайн, потребуется смонтировать экран для ванны.

После установки ванны ее внешний вид не совсем эстетичен из-за вида канализационных и водопроводных труб, а также креплений к полу.

Экран не только скроет все коммуникации и украсит помещение, но и будет полезен с практической стороны, так как позволит хранить за ним моющие средства, щетки и другие материалы.

Монтаж достаточно прост и не требует применения специальных инструментов или опыта в строительстве.

Типы конструкций экранов

Чтобы правильно организовать пространство под ванной, получить удобный доступ к коммуникациям и обеспечить функциональность, нужно правильно подобрать конструкцию экрана.

Существует несколько типов экрана по ванну.

Выбирать тот или иной тип устройства для установки на основе технических условий для монтажа, необходимости максимальной функциональности, простоты и обслуживания конструкции.

Особое внимание следует уделять способу открытия створок, которые обладают большой надежностью и требуют определенное количество пространства при их открывании.

Для небольших ванн рекомендуется выбирать раздвижные или лючные дверцы. В остальных случаях выбор основан на личных предпочтениях.

Стационарный

Этот вариант представляет собой надежную конструкцию, обычно выполненную из прочных материалов (кирпича или стальных листов), которая монтируется под ванну и служит до момента проведения капитального ремонта.

Может обеспечивать полный либо частичный доступ в пространство под ванной.

Дверцы для доступа бывают:

• лючного типа;
• раздвижного типа;
• откидного типа;
• распашного типа.

К достоинствам стационарного иммунитета:

• высокая прочность, позволяет легко выполнять их отделку и даже монтировать на них плитку;
• поддержка дополнительная опоры для ванны;
• срок эксплуатации благодаря устойчивости к повышенному воздействию и механическим воздействиям.

Недостатки следующие:

• невозможность выполнения демонтажа без разрушения отделки и несущего каркаса;
• нерациональный расход пространства под ванной из-за толщины стенок;
• большая вес конструкции.

Также стоит обратить внимание на то, что установка такого экрана невозможна под акриловую ванну.

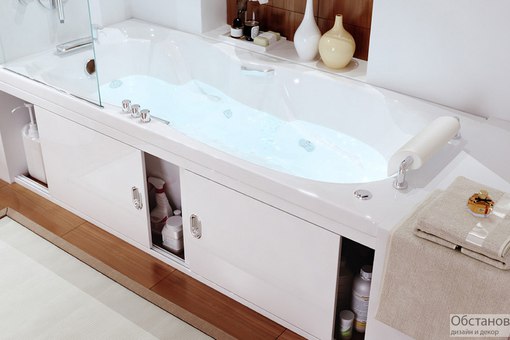

Раздвижной

Представляет собой две и более раздвижных створок, специальных направляющих и изготовленных из легких материалов, например, пластиковых панелей или влагозащищ МДФ.

Также, как и стационарные, полный или частичный доступ в пространство под ванной. Однако при этом они занимают минимум места, могут быть легко демонтированы и заменены на другие, подходящие по размерам.

Многие производители их снабжают удобными пластиковыми полочками для хранения предметов для ванной комнаты.

Общая стоимость конструкции является минимальной, по сравнению с другими.

Но при всех достоинствах раздвижные экраны ненадежны и даже при незначительных ударах или легко сместиться с места.Поэтому часто их приходится ставить на место.

Съемный

Эта модель предназначена для установки на акриловую ванну, ее корпус выполнен из пластика. Такой материал обладает повышенными декоративными свойствами, но при этом его практичность и функциональность оставляет желать лучшего.

Связано это с особенностями креплений и сложностью доступа к коммуникациям, ванной под ванной.

Для хранения в личных данных необходимо обеспечить оперативный доступ, такие экраны не пригодны.Однако их можно с успехом применять в качестве хранилища для ненужных предметов.

Обслуживание коммуникаций также становится затруднительным и в некоторых случаях при отсутствии проблем, владельцы не проводят их своевременный осмотр, что в счете приводит к плачевным последствиям.

Если смотреть на стоимость съемного экрана, то она завышена в несколько раз, по сравнению с другими конструкциями.

Поэтому их целесообразно приобрести для создания уникального дизайна или при невозможности установки первых двух типов экранов.

Из какого материала должен быть сделан экран?

Что бы экран в ванной прослужил дольше, при его выборе необходимо в первую очередь обратить внимание материал, из которого он изготовлен.

Экран в ванну, из-за особых условий эксплуатации, должен отвечать следующим критериям и требованиям:

1. Повышенная защита от влаги. Наличие защитного покрытия либо влагостойкость самого материала позволяет продлить эксплуатацию без ухудшения механических свойств или выцветания декоративной отделки.
2. Достаточная прочность прочности. Жесткость створок и самого каркаса обеспечат повышенную безопасность и долговечность.
3. Стойкость к повышенным температурам, которые могут губительно сказаться на состоянии отделочного слоя. Особенно это актуально для любителей горячих ванн в течение длительного времени.

В качестве основного материала обычно выбирают:

• пластик;
• водостойкий гипоскартон;
• OSB или МДФ;
• акрил;
• кирпич;
• тонколистовой оцинкованный или покрытый полимерным покрытием металл.

На стационарных кирпичных или гипсокартонных экранах обычно выполняют укладку плитки.

Подготовительные работы

Прежде чем установить экран под ванну, выполнить подготовительные работы. Они заключаются в подготовке места под монтаж, выполнение замеров и разметки.

Место вблизи ванны по возможности освободить так, чтобы удобно было разместить экран и проводить монтажные работы.

Если ранее был проведен ремонт, то на пол надо постелить клеенку, чтобы строительный мусор не попал на декоративную отделку.Ширина клеенки должна быть не менее 0,5 м, а длина соответствует продольному размеру ванны.

При помощи рулетки отмерить расстояние согласно выбранной конструкции вдоль стен и полов.

Затем разметить место монтажа маркером с корректировкой положения относительно бортов ванны.

При этом необходимо обеспечить толщину створок, чтобы дверцы располагались непосредственно под ванной: под чугунную ванну стационарный экран может быть установлен вровень или немного выступать за пределы борта, а под акриловую — быть только вровень с бортами из-за невысокой прочности материала.

Схема усройства ванной с экраном

Установка стационарного экрана

Инструкция по установке стационарного кирпичного экрана обеспечивает проведение следующих видов работ:

1. По нанесенной разметке выполнить выравнивание черновой поверхности пола путем нанесения цементно-песчаного раствора марки М200. Для этого замесить раствор и нанести его шпателем на чистую сухую поверхность, обработанную грунтовкой глубокого проникновения, в минимальных количествах. Правильно выровнять его и уровень проконтролировать горизонтальность.
2. После высыхания основы требуется установить и жестко зафиксировать ровную планку, которая должна располагаться строго по разметке. Она будет маркером для получения ровной кладки первого ряда.
3. Выполнить кирпичную кладку с перевязкой рядов. Технология укладки аналогична методу строительства стены для дома. Первый ряд выкладывается с обязательным контролем положения кирпичей.Каждый третий ряд проверять отвесом с целью формирования вертикальной плоскости.
4. При формировании проема для доступа к коммуникациям особое внимание ровности торцевой части кирпича, так как в нем потребуется дверцу и соблюсти минимальные зазоры между материалами. При укладке последнего ряда может оказаться, что целый кирпич не влезет под борт ванны. Поэтому его аккуратно разрезать болгаркой по нужным размерам.
5. Стыковочный с ванной шов промазать герметиком.
6. Кирпичную кладку обработать грунтовкой глубокого проникновения.
7. Нанести слой водостойкой штукатурки.
8. Уложить кафельную плитку.
9. Обработать стыки специальными противогрибковыми средствами.
10. Установить дверцу распашного типа.

Установку стационарного выполнить своими руками совсем не сложно, главное — это уверенность в собственных силах.

Установка раздвижного экрана

По нанесенной на стены и полы разметке маркером установить вертикальные и горизонтальные части каркаса соответственно.

Для этого надо использовать уровень, чтобы точно выставить их положение. Отметьте положение отверстий и при помощи дрели или перфоратора высверлить их.

Если каркас был изготовлен своими руками, то тогда креплений подбирается индивидуально с их равномерным размещением через 25-40 см.

Диаметр саморезов или шурупов должен составлять от 10 мм, длина составлять три толщины материала.

Сначала выполнить установку вертикальных стоек, но без жесткой фиксации, а затем горизонтальных.

Важным моментом является выставление всех деталей в единой плоскости без перекосов.

Проконтролировать положение при помощи одной из створок сначала с одной стороны ванны, а затем и с другой. Только после этого выполнить затяжку креплений.

На этапе производства монтажа дополнительных вертикальных стоек, предназначенных для усиления каркаса.

Если конструкция предусматривает установку полочек, то их следует установить на данном этапе, как после монтажа в пространстве будет ограничен.

Далее необходимо смонтировать направляющие на саморезы. Сначала закрепить верхнюю часть, затем вставить в нее створки.

Обязательно нужно положение контролировать уровнем, чтобы не допустить перекоса, так как это чревато постоянным схождением створок с места.

Дверцы отодвинуть, а направляющую надежно закрепить сначала с одной стороны, а затем с другой. После этого снаружи установить декоративные накладки.

Установка съемного экрана

Установка съемного рекомендована только под акриловую ванну. Многие производители используют для своих изделий различные виды съемных экранирующих конструкций, имеющих различные формы и расцветки.

Никаких проблем не возникает.

Инструкция по монтажу выполняет следующие действия:

1. На борте ванны маркером середину верхней пластины для крепления конструкции.
2. Приложить экран к ванне таким образом, чтобы верхняя его часть зашла между креплением и бортом вровень с торцевой частью.
3. Отметить место для крепления в установленном положении. Ориентировочно оно должно находиться на специально нанесенной метке либо ниже (до 20 мм) от борта ванны.
4. Закрутить шпильки, идущие в комплекте, и надежно зафиксировать установочные шпильки. Если в комплекте креплений не было, то можно использовать гайки с диаметром резьбы 10 мм.
5. Закрепить уголки для фиксации экрана на шпильку.
6. На уголках отметить места под отверстия 3,5 мм и просверлить их дрелью или шуруповертом.
7. Снова поставить экраны на место и проверить совпадение отверстий. Если не произойдет небольшой перекос, то придется немного рассверлить, чтобы не допустить деформации или повреждения конструкции во время затяжки.
8. В отверстия вкрутить саморезы, а также закрыть их декоративными заглушками, которые одновременно вызывают влагозащитную функцию и препятствия протеканию коррозионных процессов.

Своими руками установить экран под ванну раздвижной, стационарный или съемный достаточно просто. Главное, соблюдать способ монтажа и последовательность действий.

Только при грамотном подходе конструкция сможет прослужить длительное время без поломок и необходимости дополнительного обслуживания.

Как сделать и установить экран под ванну своими руками + фото и видео

сантехнические приборы поступают в продажу, уже укомплектованы защитным экраном из надлежащего материала, но не все. И прежде чем заниматься хлопотным поиском, идеально подходящим по размеру, как правило, достаточно дорогого экрана, например, из акрила, можно подумать над тем, какой экран под ванну может быть ему отличной и более практичной альтернативой.

Какой экран под ванну установить

Логично, что перед вопросом о том, как сделать экран под ванну своими руками, нужно решить из чего его сделать.

Наиболее популярные варианты:

• укладка экрана из кирпича;
• обшивка ванны влагостойким гипсокартонном или осб;
• обшивка металлического каркаса влагостойким мдф или
• пластиковой вагонкой;
• установка экрана из ПВХ панелей;
• монтаж готовых экранов.

Виды декоративных экранов

Условно можно разделить экраны на два типа. К первому относят конструкции, которые требуют дополнительной отделки, например, кафельной плиткой.Например, из кирпича и гипсокартона. Второй тип экранов сразу выполняется из отделочных материалов. В зависимости от конструкции экраны бывают нескольких видов.
Глухие — делает невозможным доступ к пространству под ванной. Доступ через люк открывают только к узлам коммуникаций. Демонтаж конструкций без ее повреждений невозможен.

Съемные — готовые акриловые панели.

Раздвижные и распашные экраны под ванну — открывающиеся элементы выполняются из различных материалов и открываются непосредственно к чаше сантехники и пространству под ней.Более сложные конструкции специальными полками.

Съемный (слева) выдвижным блоком — как правило, выдвижным ящиком оборудуют глухие экраны. Выбор материала и дизайн экрана во многом зависит от вкусовых предпочтений и финансовых возможностей.

Требования к конструкции экрана

• Экран под ванну должен обеспечить доступ к основным узлам канализации и другим коммуникациям;
• Экран не может быть несущей конструкцией, на которую опирается сантехника;
• Материалы, из которых выполняется экран, должны быть влагостойкими;
• Если основа подразумевает отделку плиткой, позаботиться о том, чтобы все коммуникации под ванной были заменены на новые;
• Экран должен защищать пространство под ванной от излишнего попадания влаги. Если конструкция полностью закрывает пространство и мешает проведению гигиенической чистки, ее дополнительно герметизируют, заполняют швы герметиком или силиконом.

Важно! Как правило, монтаж экрана под ванну после завершения ремонтных работ. Только основу из кирпича делают до укладки напольного покрытия. Поэтому важно решить уже на начальных этапах ремонта, какой тип экрана будет установлен.

Монтаж экрана из кирпича

Кирпичный экран для ванны своими наиболее трудоемкий, но и самый надежный вариант.Ванну устанавливают по уровню и подключают к канализации. Кладка из кирпича по периметру ванны или только с передней стороны выполняется таким образом, чтобы ее борт выступал за кирпичную стену на 2 см.
Это делается для того, чтобы в дальнейшем плитка была уложена на слой клея. Если есть возможность, выступают на несколько миллиметров больше и перед укладкой кафеля оштукатуривают поверхность. Кирпич при необходимости рубят пополам и шлифуют абразивным диском.
Выполняя кладку нельзя забывать о техническом отверстии. Между торцом кирпичной кладки и загибом ванны оставляют небольшую щель и заполняют ее монтажной пеной.

При помощи такого экрана иногда выполняем широкое отверстие для ног, высотой около 15 см от пола и шириной 40-50 см. Ниша может быть прямоугольной формы или выполнена под клоуном вглубь. Экран под ванну отделывают кафелем. На месте технологического люка устанавливают съемную панель.

Монтаж экрана из гипсокартона

Главное преимущество такого экрана в том, что конструкцию можно выполнить в любой конфигурации. После того как составлен дизайн, произведен замер и разметка каркаса, выполняют монтаж направляющих профилей на полу, которые крепят дюбеля.
Верхний, горизонтальный профиль крепится на небольшие деревянные бруски, приклеенные под борт акриловой ванны. К металлической или чугунной сантехнике его упирают при помощи нес ребер жесткости из профиля.И для большей надежности конструкции щель между профилем и ванной заполняют монтажной пеной.

Во время выполнения такой конструкции есть ряд моментов, на которые стоит обратить внимание. Всегда нужно помнить о ревизионном отверстии, место установки которого усиливается профилем по периметру. Плоскость экрана задается боковыми направляющими, которые крепятся к стене.
Параллельные направляющие должны соответствовать уровню и длине друг друга, особенно, если экран будет отделываться плиткой.Усиливающие профили устанавливают с шагом 0,6 м для ровной ванны, а для угловых полукруглых с шагом 0,4м.
Экран из гипсокартона предполагает отделку кафельной плиткой или шпаклевку и грунтовку основания с покраской.

Важно! На ровной поверхности экрана из гипсокартона кафель укладывают на плиточный клей или «жидкие гвозди», выравнивают по уровню и регулируют толщину шва установочными крестиками. При этом, швы должны точно совпадать с аналогичными на стенах.

Если высота ванны такова, что в последнем ряду нужна очень тонкая подрезка, вместо нее можно установить молдинг. Для доступа к коммуникациям, из гипсокартона можно сделать съемную панель на защелках.

Монтаж экрана из плит мдф или osb

Выполняется по тому же принципу, что и обшивка каркаса гипсокартонном. Что в такой разницей, которые работают вентиляционные щели стороны. Ее делают в форме прорези, которая закрывается пластиковой решеткой, или в виде аккуратных круглых отверстий, в произвольным порядке.

Установка экрана из пластика

Экран под ванну из панелей пвх наиболее простой и бюджетный вариант. Он потребует минимум усилий и квалификации. Каркас изготавливают из пластиковых направляющих, а само экрана — из обрезанных пвх панелей. Под борт ванны приклеивают деревянные бруски с шагом 20 см. Их толщина должна быть такая, чтобы между деревом и подгибом была возможность установить стартовую полосу.
Ее прикручивают к брускам саморезами или степлером.На пол подрезают и устанавливают направляющий профиль таким образом, чтобы панель, вошедшая верхняя кромка в стартовую полосу, могла быть приклеена к внешней стороне профиля. Его фиксируют на саморезы или «жидкие гвозди». Панели подрезают и приклеивают, начиная с видимого угла. Низ по контуру закрывают пластиковым плинтусом.

Пластиковый экран под ванну с раздвижными дверцами

Выполняют замеры конструкции, подбирают материал из которого будут выполнены полотна дверец.Первым этапом работы будет установка двух параллельных профилей из алюминия для раздвижной конструкции.
Нижний, к полу фиксируют саморезами или клеем «жидкие гвозди». Верхний прикручивают к деревянным брускам, зафиксированным по бортиком ванны на клее.
Устанавливает вертикальные стойки с каждой стороны. К подрезанным панелям прикручивают ручки и аккуратно устанавливают их в пазы профиля. Также для направляющих можно использовать потолочный профиль, который укладывают гипсовые, виниловые или пластиковые канавки.Раздвижные экраны наиболее практичный вариант конструкции под ванну, который позволяет использовать скрытое пространство.

Монтаж готовых раздвижных экранов под ванну

Конструкция раздвижных экранов представляет собой цельный каркас на ножках, в которые устанавливаются пластиковые дверцы. Установка экрана под ванну такого типа не потребует много времени, при условии, что размеры подобраны правильно.
Перед его установкой в ​​ванну рекомендуют набрать воды. Начинают работу с установки опорных ножек к каркасу. После этого вставляют в пазы профиля пластиковые полотна и прикручивают к ним ручки. Конструкцию устанавливают на место, под борт ванны и откручивают опорные ножки до максимальной фиксации экрана между полом и сантехникой. Для лучшей его устойчивости под каждую опору можно нанести немного силикона.

https://youtu.be/deZXHjpgBh5

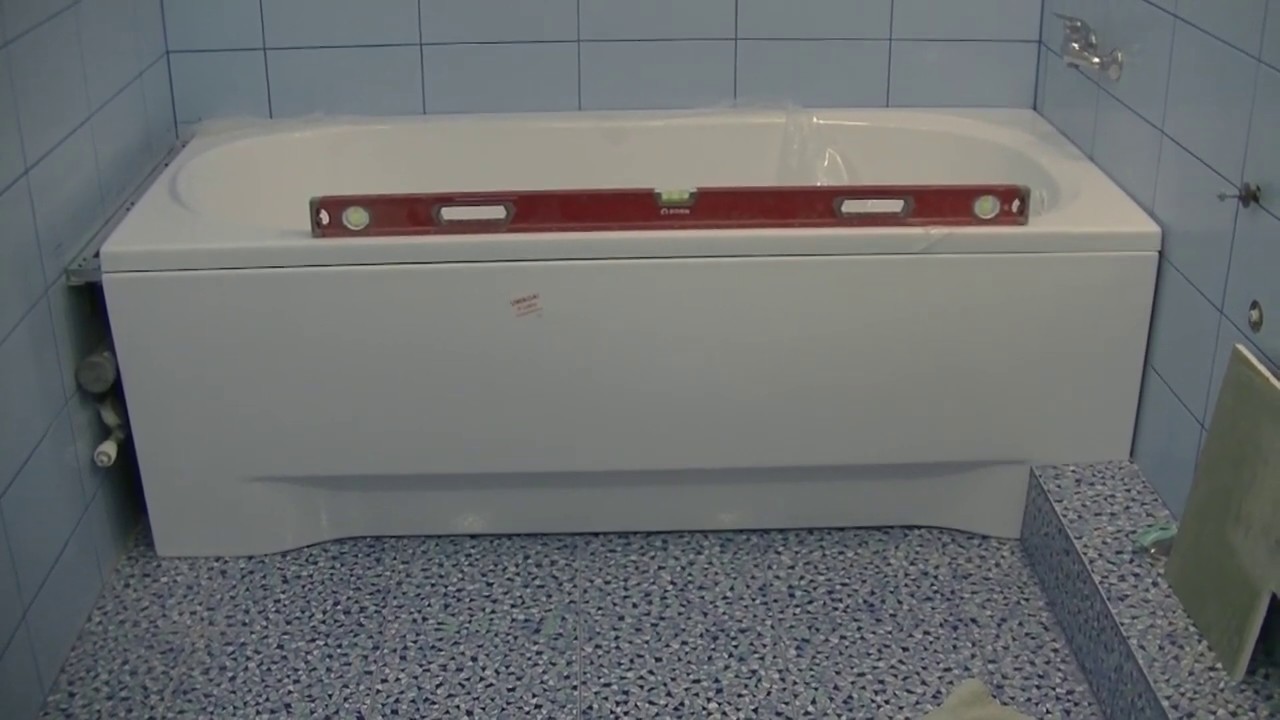

Как установить защитный экран из акрила

В комплекте с декоративными экранами из акрила обязательно должны быть элементы крепежа.Как правило, это специальные кронштейны, дюбеля и винты для них. Установка экрана под ванну начинается с фиксации деревянного бруска на «жидкие гвозди» под борт, если изготовителем сантехники они не предоставены.
Иногда стыков укрепляют «холодной сваркой». После этого размечают места крепления верхних кронштейнов и привинчивают их к бруску саморезами. На полу делают разметку для нижних кронштейнов, аккуратно просверливают плитку под дюбель и прикручивают крепежи. Перед установкой с экрана снимают защитную пленку и устанавливают в фиксаторах до характерного щелчка.
Бывает, что из-за легкой кривизны стен или пола не устанавливается, в таком случае его корректируют болгаркой.

Последовательность работ и некоторые нюансы монтажа можно посмотреть на видео

два варианта + пошаговые инструкции, монтаж, как крепить экран.

Пространство под ванной может не заменить или наоборот, стать дополнительной площадью для хранения хозяйственных мелочей. Чтобы спрятать все лишнее и придать интерьеру более аккуратный вид, рекомендуется закрыть все специальное окно.Многие модели современных ванн комплектуются готовыми экранами из пластика или акрила, но и отдельно подобрать конструкцию не составляет труда.

Установка экрана под ванну

Содержание материала

Разновидности экрана

Экран из прочной рамки и закрепленной на ней панели. Рамка изготавливается из алюминия либо стали, в бюджетных моделях — из твердого полимера. Ассортимент этих изделий очень широк, особенно в плане декоративного оформления. Есть модели однотонные, с фотопечатью, разнообразных текстур и форм.

Экран под ванну (МДФ)

По конструкции экраны бывают:

• раздвижными;
• съемными;
• глухими стационарными;
• с откидными и распашными дверцами;
• с полками;
• с технологическим люком.

Экран под ванной с четырьмя распашными дверцами для удобного хранения чистящих и моющих средств

Декорированный экран может хорошо вписаться в общий дизайн

Полотно экрана может быть как сплошным, так и решетчатым.Второй вариант улучшения воздухообмена, что исключает появление плесени и неприятного запаха из-под ванны.

Экран под ванну решетчатый

Большинство заводских моделей комплектуются регулируемыми ножками, и образуемый просвет между полом и нижним краем экрана позволяет удобно стать вплотную к ванне. Стандартная длина изделий составляет 1,5-1,7 м, высота — от 50 до 60 см, но и другие типоразмеры представлены очень широко.

Экраны могут быть разных размеров

Для изготовления экранов используются материалы повышенной водостойкости — пластик, органическое стекло, МДФ и влагостойкий гипсокартон.Каждый вид экрана имеет плюсы и минусы, влияющие на выбор модели.

Вид экрана по материалу изготовления	Плюсы	Минусы
Пластиковый	Доступная цена, огромное разнообразие фактур и расцветок, легкость установки. Пластиковый экран без труда очищается от мыльного налета и других загрязнений, не деформируется, долго сохраняется привлекательный вид	Низкая механическая прочность, слабая устойчивость к химическому воздействию и абразивам
Стеклянный	Экран из оргстекла всегда смотрится очень необычно и эффектно .Есть варианты в матовом и зеркальном исполнении, с рифленой поверхностью, росписью и другим декором. Материал отличается высокой износостойкостью, высокой стойкостью и прочностью моющих средств	Большой вес, высокая стоимость, более сложный монтаж по сравнению с пластиковыми экранами
Из МДФ	Сравнительно невысокая цена, большой выбор расцветок, простая установка . Такие экраны легко очищаются от загрязнений, не требуют специального ухода, подходят под любой интерьер	Ограниченные типоразмеры, короткий срок службы, склонность к деформациям
Из гипсокартона	Самый популярный вариант самодельных экранов.Гипсокартон легко подгоняется под любые размеры и формы сантехники, отличается небольшим весом, длительный срок эксплуатации	Процесс установки занимает больше времени, экран требует обязательной отделки декоративными материалами

экран под ванну

Для установки всего экрана требуется сооружение каркаса по периметру ванны. Каркас обычно собирают из алюминиевых профилей, реже — из деревянных брусков.

Каркас из металлического профиля

Деревянный каркас

Для легких пластиковых экранов такой каркас не нужен, поскольку изделие крепится к бортику ванны.Иногда пространство под ванной закрывают кирпичной кладкой, облицовывают кафелем либо мозаикой. В кладке рекомендуется делать аварийный люк на случай ремонта коммуникаций, чтобы не пришлось все ломать. Такой экран хорошо смотрится и отличается высокой эффективностью, но при этом требует больше времени и усилий по установке, исключает возможность использования свободного места под ванной.

Экран из блоков. Справа аварийный люк

Тонкости выбора экрана

Перед покупкой экрана под ванну нужно заранее продумать, какая модель подходит лучше всего.При этом нужно сразу несколько критериев:

• функциональность;
• стоимость;
• долговечность;
• сложность монтажа;
• внешний вид.

. Если требуется лишь для того, чтобы закрыть неприглядный вид коммуникаций, стоит обратить внимание на простые съемные модели либо стационарные изделия со скрытым люком. Если же использование активного свободного пространства под ванной, экран обязательно должен иметь дверцы.Самыми удобными дверцами изделия с раздвижными дверцами — это универсальный вариант для помещений любых размеров. Распашными дверцами удобно пользоваться лишь в просторной ванной.

Экран под ванну раздвижной

Вся фурнитура должна быть выполнена из материала, устойчивого к коррозии, иначе очень скоро экран потеряет всю свою привлекательность. При этом следует учесть, что пластиковая фурнитура прочнее изнашивается и отличается меньшей степенью, тогда как детали из оцинкованной стали сохраняют свои качества весь период эксплуатации.При покупке обязательно проверьте качество крепления всех элементов, плавность хода дверок и плотность прилегания к раме.

Экран раздвижной из МДФ

Если ремонт еще не завершен, и точные параметры экрана высчитать не получается, приобрести модель с помощью регулировки. У таких изделий немного выше, зато не возникает проблем с установкой и подгонкой. Но лучше всего выбрать экран после завершения отделочных работ, когда есть возможность точно выполнить замеры и подобрать вариант.

Экран с регулировкой

Декоративное оформление экрана должно максимально соответствовать интерьеру ванной комнаты по цветовой гамме и фактуре. В малогабаритных помещениях очень удачно смотрятся зеркальные экраны: отражающая поверхность визуально делает комнату просторнее. Фотопечать или рисунок на лицевой панели тоже должны отвечать общему стилю интерьера, иначе добиться гармоничного сочетания не получится. Например, экран с цветочным принтом сам по себе может быть очень красивым, но в ванной, оформленной в морском стиле, он выглядит неуместно.Здесь больше подойдет изображение волн, морских обитателей или гальки на пляже. Если в помещении много ярких контрастных деталей, экран лучше выбирать однотонный, и наоборот, для ванной в спокойных тонах отлично подойдет модель с крупным цветным рисунком.

Что касается производителей, то здесь тоже выбор очень широк, причем качество отечественных моделей ничем не хуже зарубежных, а по цене гораздо доступнее. Основным преимуществом российской продукции является ее универсальность: благодаря продуманной конструкции экраны отлично подходят для любых видов ванн, легко подгоняются по высоте и ширине с учетом выхода коммуникаций. Наибольшим спросом пользуются экраны под ванну торговых марок МетаКам, Ваннбок, OSM, отличающиеся огромным разнообразием материалов и расцветок.

Метакам — экраны под ванну

Ваннбок. Экран под ванну

Установка покупного экрана

К моменту установки экрана все ремонтные работы в ванной комнате должны быть завершены, коммуникации подключены. Если ванна уже некоторое время использовалась без экрана, нужно осмотреть пространство под ней, убрать пыль, убедиться в отсутствии сырости, плесени и повреждений отделки на полу и стенах.Оставлять такие дефекты нельзя, особенно если планируется ставить глухой экран.

Когда все готово к монтажу, следует распаковать изделие и проверить комплектацию. Стандартная модель включает:

• алюминиевые направляющие и стойки для рамы;
• ножки;
• заглушки;
• саморезы;
• панели с отверстиями;
• ручки с крепежными винтами;
• Инструкция по сборке.

Комплектация экрана

Шаг 1 . На ровной поверхности обеих направляющих укладывают друг друга пазами внутрь.

Направляющие

Шаг 2. Сверху поперечных направляющих укладывают стойки и совмещают крепежные отверстия на профилях.

На направляющие уложены стойки

Шаг 3. Вставляют в отверстия саморезы и слегка их закручивают, чтобы зафиксировать стойки в нужном положении.

Фиксация стоек

Шаг 4. В пазы направляющих аккуратно вставляют, после чего регулируют конструкцию по высоте, затягивают саморезы на стойках, закрывают торцы направляющих заглушками.

Установка панелей в пазы

Саморезы на стойках затягивают

Установка заглушек

Шаг 5. В отверстия на панелях вставляют винты и прикручивают ручки.

Фиксация ручек

Шаг 6 . Если сбоку от ванны по полу проходит трубопровод, следует измерить ширину и высоту отступа стены и сделать вырез в экране. Сначала отмеряют нужное расстояние на направляющем профиле, намечают линию среза маркером и отпиливают ножовкой по металлу.Затем вырезают соответствующее отверстие в самой панели, используя монтажный нож.

Замеры

Перенос замеров на панель

Отчерчивание линии реза

Обрезка ножом

Шаг 7. В стойки с нижнего конца вставляют ножки и немного закручивают. Поднимают конструкцию, заводят верхний край под бортик ванны и ровняют по вертикали. После этого выкручивают ножки до упора, чтобы экран плотно встал на место.

Установка экрана под ванну

Регулировка ножек

Проверка положения экрана с закрытыми створками

Совет.Если нужно закрыть не только лицевую часть, но и торец ванны, нужно приобретать экран с торцевой панелью. После сборки основной рамы и панелей торцы направляющих заводят в пазы углового профиля и прикручивают саморезами. С другой стороны профиля прикручивают торцевую панель. Устанавливают получившуюся конструкцию точно так же, как обычный экран.

Экран закрывает и торец ванны

Фиксация дополнительных элементов

Установка самодельного экрана

Самодельные экраны, при условии качественного монтажа, обладают большей надежностью и прочностью, так как многие мастера предпочитают именно этот вариант.Самый распространенный способ — изготовление экрана из гипсокартона и металлического профиля с облицовкой кафелем. Как и в предыдущем случае, все работы по отделке ванной комнаты должны быть завершены, пространство под чашей очищено от пыли и строительного мусора, коммуникации подключены.

Для установки потребуется:

• оцинкованный профиль 75х40 мм и 60х27 мм;

  Оцинкованный профиль

• влагостойкий гипсокартон;

  Гипсокартон

• уровень и линейка;
• саморезы по металлу;
• дюбель-гвозди;
• дрель с набором сверл;
• ножницы по металлу.

Так как данный экран будет стационарным, нужно заранее позаботиться о наличии технического люка для ревизии коммуникаций под ванной. Его можно тоже сделать самостоятельно, но намного проще купить готовый, ведь стоимость таких изделий совсем невысока. Это сэкономит вам и силы, и время на изготовление экрана. В продаже помимо обычных есть люки под плитку, которые после облицовки совершенно не выделяются на фоне экрана.

Шаг 1. Определяют расположение крайней стойки каркаса.Для этого от внешнего края бортика отступают в сторону ванны 1 см и ставят метку. Далее суммируют толщину гипсокартона, направляющего профиля, плитки и клеевого слоя, отмеряют полученное значение от первой метки и ставят еще одну.

Определяют расположение стойки каркаса

Разметка

Шаг 2. Измеряют точное расстояние от пола до бортика ванны и обрезают стоечный профиль согласно замерам. Отрезок второго профиля проводят к стене на уровне уровня метки, выставляют вертикаль и проводят маркером линию до самого низа.

3. Профиль укладывают на пол и в его нижней и верхней части просверливают по одному отверстию диаметром 6 мм. Снова прикладывают стойку к стене сквозь отверстия намечают расположение крепежей.

Профиль, прикрепленный к полу

Шаг 4. В отмеченных точках просверливают плитку копьевидным сверлом диаметром 6 мм, после чего вставляют сверло по бетону, включая режим перфоратора и углубляются в стену на дюбеля.

Шаг 5. Устанавливают профиль на место, ровняют и фиксируют дюбель-гвоздями. С другой стороны ванны делают то же самое.

Шаг 6. Между боковыми стойками укладывают на полу горизонтальную направляющую. Ее также крепят к полу при помощи дюбель-гвоздей с шагом 30-40 см.

Шаг 7. В верхней части стойки скрепляют направляющей, сложенной из двух профилей 60х27 мм. Профили для надежности по бокам фиксируются саморезами с прессшайбами ​​через каждые 40-50 см.Направляющая должна находиться на 30-40 мм ниже бортика ванны.

Сдвоенный профиль

Закрепленный под бортиком профиль

Шаг 8. Устанавливают промежуточные стойки. Нижний край стоек вставляют в паз направляющей, верхний обрезают ножницы по бокам, оставляя только центральную часть. Это обеспечивает плотное прилегание профиля к направляющей. Между стойками расстояние равняется примерно 30 см.

На фото показано, как разрезать профиль для стойки

Обрезка излишков ножницами по металлу

Крепление промежуточной стойки снизу

Крепление промежуточной стойки сверху

Стойки

Шаг 9. Со стороны расположения слива в каркасе крепятся дополнительные отрезки профиля, образующие рамку под технический люк.

Технический люк

Шаг 10. Лист гипсокартона обрезают по размеру, при необходимости делают вырезы под водопроводные трубы. Прикладывают полотно к каркасу и фиксируют саморезами по металлу к каждой стойке и обеим направляющим. Шаг крепления — около 15 см.

В листе гипсокартона вырезаны отверстия под трубы

Фиксация гипсокартона

Совет. Чтобы надежнее закрепить экран в верхней части, можно просверлить в гипсокартоне пару сквозных отверстий и через них задуть немного монтажной пены. После застывания пена крепко соединит экран со стенкой ванны, конструкция не будет двигаться.

Задувка пены

На этой основной работе завершена и выполнить лишь выполнить облицовку. Перед приклеиванием плитки гипсокартон необходимо хорошо загрунтовать и дождаться высыхания поверхности. Сантехнический трап узнавайте по ссылке.

Поверхность гипсокартона нужно загрунтовать перед отделкой

Нанесение клея на плитку

Отделка экрана плиткой

Монтаж раздвижного экрана под акриловую ванну.

подробное поэтапное руководство, разбор распространенных ошибок

В статье я рассмотрю, как правильно установить экран под ванну. Перечислю особенности процесса: необходимые инструменты, подготовительные работы, разметка и установка. Рассмотрю правила закрепления экрана, как правильно закрепить и поставить.Расскажу о самых распространенных ошибках при написании.

Как правильно установить экран под ванну

Декор ванны осуществляется за счет современных материалов и технологий. Еще совсем недавно пространство под ванной украшали с помощью керамической плитки. Сегодня с этой целью используются экраны.

Необходимые инструменты

Для быстрого и эффективного использования манипуляций рекомендуется купить следующие инструменты:

• Уровень.
• Рулетка для измерения.
• Шуруповерт.
• Детали раздвижной конструкции.
• Разводной ключ.
• Профили.
• Перфоратор.

Подготовительные работы

Под ванной хранят косметику и бытовую химию. Процесс монтажа проводят согласно общим правилам. В таком случае покрытие прослужит в течение долгого периода времени. Крепить нужно правильно.

Выбор формы конструкции напрямую зависит от типа ванны.Внимание обращают на высоту и ширину покрытия. На сантехническом рынке представлен широкий ассортимент товаров данной группы.

Пыль может служить препятствием для качественного закрепления отдельных блоков и не удобно будет ставить экран.

Рекомендуется тщательно убрать сор из области, которую планируется убирать.

Разметка

Процедуру следует проводить с помощью строительного уровня.

Размеры фиксируются минимум в трех точках на поверхности.Благодаря этому удается свести к минимуму вероятность перекоса конструкции в будущем.

Раздвижной экран дополнительной защиты пространства под ванной

Размеры указываются с учетом промежутков от поверхности до стены. Положение экрана должно точно совпадать с ванной. Фиксация создается только в вертикальном положении. Не следует забывать, что ширина слоя также займет место.

Установка

Верхняя часть полотна подводится под кромку.Постепенное перемещение уменьшает зазор между отдельными составными частями. Нижняя часть находиться в перпендикулярном положении. Если под ванной будут полочки, то их потребуется установить на этапе. Монтаж производится по установленной в инструкции.

Для фиксации направляющих под створки используются саморезы.

После выполнения манипуляций аккуратно вставляется непосредственно само полотно. Если обнаружен перекос, то операция повторяется с самого начала. На последнем этапе устанавливаются декоративные элементы.

Правила закрепления

Порядок действий напрямую зависит от выбранного типа конструкции: раздвижной или сплошной. Схема монтажа:

• Проверка наличия комплектующих. Важна их целостность. Треснутые или испорченные запчасти использовать запрещено.
• Закрепление гаек на ножках.
• Установка элемента в отверстие на направляющей.
• Монтаж заглушек.
• Конструкция помещается враспор.
• Регулировка высоты каждой ножки.

Самые распространенные ошибки при установке

Избежать неприятных моментов в установке, использовать рекомендации в данном вопросе:

• Работы выполняются при наличии минимум двух человек.
• Существует ряд моделей, которые предназначены для моделей ванной, в том числе акриловой.
• Металлокаркас не должен находиться слишком близко к основанию.
• Необходимо учесть наклон чаши.Если не учесть данный критерий, то в результате не удастся получить устойчивую конструкцию. Она может обрушиться из-за чрезмерной нагрузки.
• Конструкция получится крепкой, если создать специальные деревянные бруски. От их применения нельзя отказываться. В таком случае материал, из которого изготовлена ​​конструкция, начинает слишком быстро изнашиваться. От нагрузки также может пострадать чаша.
Способ монтажа
• напрямую зависит от материала, из которого изготовлен экран и чаша.После анализа данных удается подобрать оптимальную специфику дальнейших работ. Если на них не обратить внимание, то конструкция не будет отличаться надежностью и долговечностью. На практике она выходит из строя в течение короткого промежутка времени.

Для организации удобного и комфортного интерьера в ванной комнате необходимо по максимуму скрыть от глаз коммуникации и полки. Для этого рекомендуется установить экран под ванной.

Для его создания используются современные и практичные варианты.Они отличаются по цене и ряду эксплуатационных свойств. В строительном магазине представлен ассортимент готовых вариантов экранов, которые легко крепятся.

Для их сборки можно не обладать специальными навыками в области строительства. За дверками удастся удобно link много принадлежностей и хозяйственных средств. При установке рекомендуется придерживаться инструкции. В ней указан ряд моментов, которые не разрешают оставлять без внимания.

Экран для ванной — 135 фото установки и подбора оптимальных экранов

Экран под ванну играет важную декоративную и маскировочную роль — с его помощью можно эстетически прикрыть коммуникации и пространство под конструкцией чаши. Но возможно емкое место для хранения разнообразной утвари, моющих средств, а также обеспечивается более прочная фиксация ванны.

Краткое содержимое статьи:
