Как удлинить патч корд: Как удлинить интернет кабель (сетевой кабель)?

Содержание

Как удлинить интернет кабель (сетевой кабель)?

В этой статье мы рассмотрим несколько способов, с помощью которых можно удлинить интернет кабель. Своими руками (с помощью скрутки) и без дополнительных устройств, или с минимальными затратами (с помощью переходника). По инструкциям из этой статьи вы так же сможете удлинить сетевой кабель, который используете для соединения компьютера с роутером, или для других задач. Не только кабель, который проложил в ваш дом интернет-провайдер.

Чаще всего возникает необходимость удлинить именно интернет кабель, который заходит в наш дом, или квартиру от оборудования провайдера. Обратите внимание, что мы говорим о кабеле витая пара. Если у вас, например, оптоволокно, то решения из этой статьи не подойдут. Очень частот в процессе ремонта, при перестановке мебели, или перемещении устройств, оказывается, что интернет кабель короткий и не достает до нашего компьютера, или роутера. Вариантов в этом случае не много: подстраиваться под длину кабеля, просить провайдера, чтобы он проложил новый кабель нужной вам длинны (что они вряд ли станут делать), или просто доточить интернет кабель.

Чем мы сейчас и займемся. Но для начала несколько советов:

  • Если вы хотите соединить обычный сетевой кабель, который используете для соединения двух устройств (например, ПК с роутером), то возможно в этом нет никакого смысла. Проще изготовить новый кабель нужной длины. Так будет проще и кабель получится более надежным. Так как любое соединение и особенно скрутка – это не очень хорошо. Такой кабель можно сделать своими руками, или попросить обжать кабель нужной длины в каком-то магазине цифровой техники.
  • Возможно в вашем случае есть смысл установить Wi-Fi роутер (если его еще нет), а не удлинять кабель и прокладывать его через всю квартиру. А если есть стационарные компьютеры, к которым чаще всего прокладывают сетевой кабель, то их можно так же подключить по Wi-Fi. Понадобится только Wi-Fi-адаптер, о которых я писал здесь.
  • Если речь идет именно о соединении интернет кабеля, то вы можете позвонить к своему интернет-провайдеру и объяснит ситуацию. Что вам не хватает длины проложенного в дом сетевого кабеля. Возможно провайдер предложит вам какое-то разумное решение. Например, отправит специалистов, которые бесплатно заменят кабель.
  • Интернет розетки. Если они установлены в вашем доме/квартире, то рассмотрите возможные варианты подключения с использованием этих розеток.

Если без соединения сетевого кабеля не обойтись, то лучше всего использовать специальные соединители (каплер, джойнер). Если все правильно сделать, то качество соединения не пострадает. Скрутки использовать я не рекомендую. Они создают дополнительное сопротивление и это может сильно повлиять на стабильность подключения. А в итоге на скорость и пинг. Компьютер, или роутер могут просто не видеть такой кабель.

Удлиняем сетевой кабель с помощью переходника (соединителя)?

Этот способ подойдет во всех случаях. Как для соединения сетевого кабеля по которому в дом заходит интернет, так и для удлинения сетевого кабеля для компьютера, телевизора, роутера, модема и т. д.

Выглядят эти соединители примерно вот так:

Его называют джойнер. Там просто с двух сторон вход под сетевой кабель (под коннектор RJ-45). Тип «мама-мама». Чтобы соединить кабель с помощью такого LAN-соединителя необходимо обжать кабель с двух сторон в коннектор RJ-45. Как это сделать своими руками без специального инструмента я писал в статье как обжать сетевой кабель без инструмента. При наличии специального инструмента (кримпера) все можно сделать по этой инструкции: как обжать витую пару в RJ-45.

Если вы будете использовать такой соединитель для того, чтобы удлинить интернет кабель, то второй кусок кабеля вы можете купить в магазине. Он будет уже готовый (с коннекторами). Если кабеля нужной длины не будет, то этот кабель могут для вас изготовить. Поспрашивайте в магазинах, где продают компьютеры и другую компьютерную технику.

Достаточно просто подключить два сетевых кабеля в такой переходник и все готово.

Допустим с одной стороны у нас интернет кабель от провайдера, а с другой стороны второй кусок кабеля, который мы изготовили сами, или купили в магазине.

Существуют немного другие соединители LAN-кабеля – каплеры.

С их помощью удлинять LAN-кабель даже проще и удобнее. Не нужно обжимать кабель в коннектор и не нужен специальный инструмент. Только отвертка.

Не путаем эти соединители со сплиттерами. У них один вход и два выхода. И предназначены они для других задач.

Если нужно удлинить сетевой кабель для компьютера, телевизора, роутера

Когда не хватает длины сетевого кабеля, чтобы от роутера или модема подключить компьютер, телевизор, еще один роутер или какое-то другое устройство, то так же можно использовать соединители. Но не забывайте, что всегда можно купить, или изготовить более длинный кабель, или подключить устройство по Wi-Fi. Возможно в вашем случае такое решение будет более правильным и удобным.

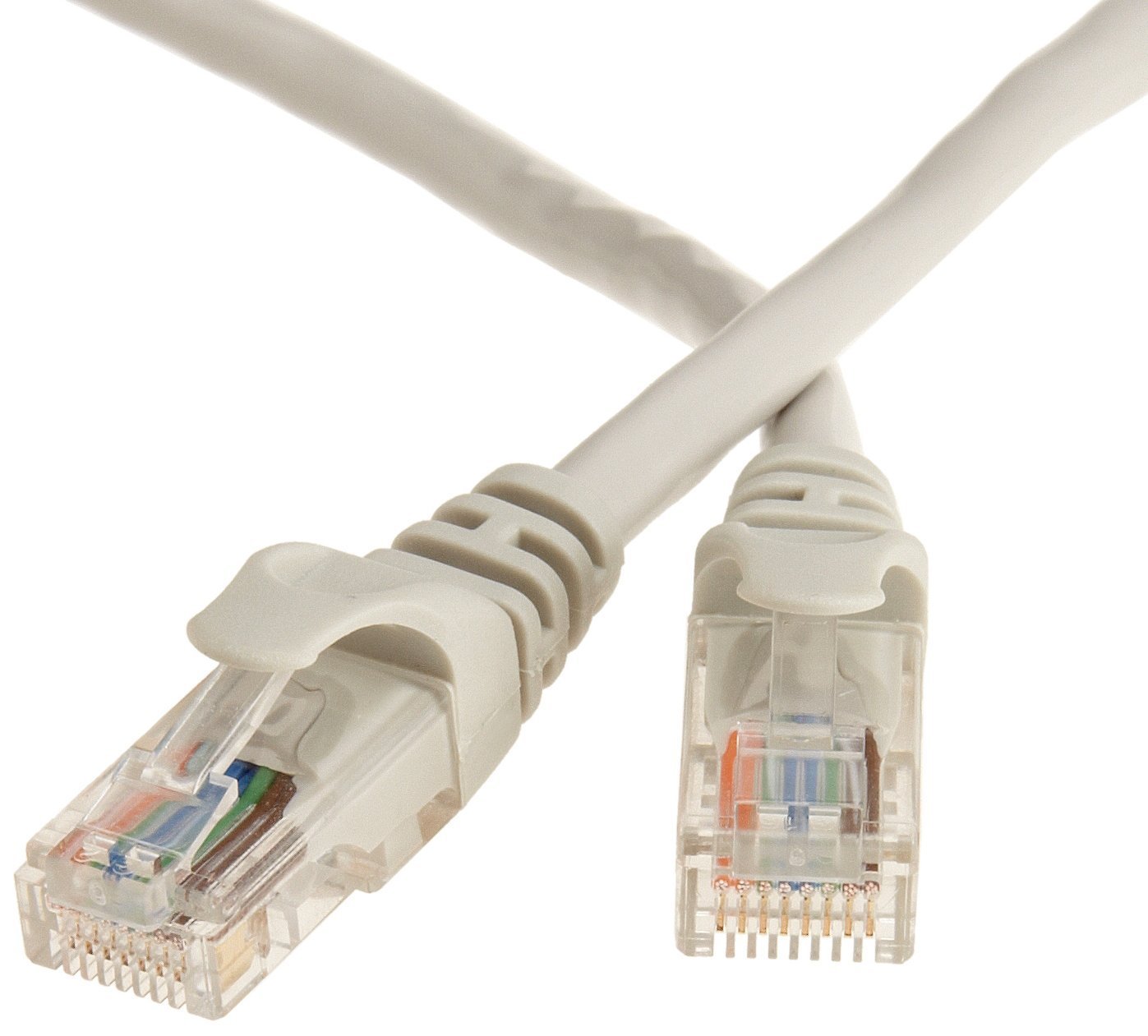

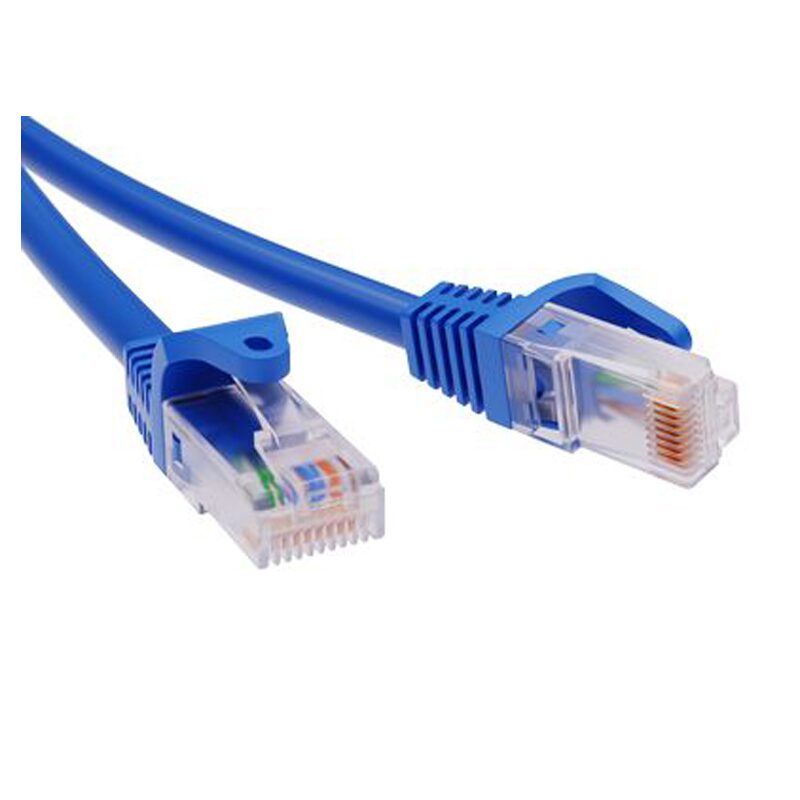

Конечно же можно взять два куска витой пары обжатой с обеих сторон в коннектор RJ-45 и соединить их через соединитель.

С помощью такого кабеля можно подключить к интернету абсолютно любое устройство, в котором есть LAN вход.

Соединяем интернет кабель с помощью скрутки

Выше я уже писал, что это не самый лучший способ, которым можно соединить сетевой кабель. Качество соединения может пострадать, а то и вообще не работать. Но если других вариантов нет, или нужно все сделать срочно, то можете попробовать.

Достаточно просто зачистить кабель на обеих концах и скрутить его цвет в цвет. Для изоляции используйте изоляционную ленту, или термоусадочную трубку. Нужно надежно скрутить каждый кабель и заизолировать.

Я все делал первый раз. Самое сложное, это зачистить жилы и скрутить их. Они иногда ломаются. Сначала снимаем внешнюю изоляцию, а затем зачищаем каждый провод.

Дальше скручиваем все жилы по цветам.

Думаю, это можно сделать более аккуратно, чем получилось у меня. После того как сетевой кабель скручен, каждый провод нужно заизолировать. Я использовал термоусадочную трубку. Изоляционная лента тоже подойдет. Вот что у меня получилось:

Не поверите, но этот кабель даже оказался рабочим 🙂

Только осторожно с ним, жилы очень хрупкие без изоляции. Их легко сломать и кабель работать не будет. Можно ниже смотать кабель, чтобы соединения не двигались и не ломались.

Пишите в комментариях, какой способ для удлинения сетевого кабеля используете вы и как у вас все работает.

Как удлинить электрический провод квартире. Как удлинить интернет кабель (сетевой кабель)? Джойнер и патч-корд разъемные соединения

Вопрос, как нарастить провод при его повреждении, остается всегда актуальным. И хотя многие скажут, что повредить провод не так просто, на практике оказывается, что это не совсем так.

На сайте http://vse-elektrichestvo.ru/elektroprovodka/provoda-i-kabelya/kak-narastit-provod .html вы найдете информацию о том, как наращиваются провода в разных условиях эксплуатации и при различных повреждениях. А повреждений таких может быть предостаточно.

Например, провод может быть поврежден в процессе монтажных работ, когда используется болгарка или дрель. В этом случае, вы можете и не знать, что в месте сверления или надреза проложен провод, а о повреждении сообщит появление искр.

Очень часто провода обламываются, причем в довольно труднодоступных местах, например в розетках, выключателях света или под потолком, где крепится люстра или плафон.

Наконец, может потребоваться перенос розетки или выключателя ради удобства или лучшего доступа. И в этом случае и пользователя есть два варианта:

  • удлинить провод для достижения своих целей;
  • заменить провода.

Любой электрик скажет вам, что замена проводки в случае обрыва или необходимости удлинения гораздо более разумное решение, чем удлинение проводов.

Однако полностью заменить отрезок проводки от щитка до розетки — дело затратное. Если в квартире свежий ремонт, он непременно будет поврежден, а это лишние затраты и хлопоты. Тем не менее, это лучшее решение, чем неумелое удлинение провода собственноручно.

Если вы планируете справиться с задачей самостоятельно, стоит заранее узнать, как нарастить провод правильно.

Итак, вы решили заняться своими проводами самостоятельно. Сразу же предупредим, что распространенный метод скрутки оборванных проводов и обматывание их изолентой — не лучшее решение.

Немало случаев, когда именно из-за кустарного ремонта таким способом возникают пожароопасные ситуации. Дело в том, что в месте скрутки со временем происходит окисление, которое, в свою очередь, приводит к нагреву в месте соединения проводов.

Сращивать между собой можно только провода из одного металла. Из разных металлов можно соединять провода только в клемнике, так как он не допускает соприкосновения материалов.

Надежное соединение проводов, обеспечивающее хорошую изоляцию, дает термоусадочная трубка.

  • Необходимо надеть на провод трубку до соединения.
  • Далее провода наращиваются или соединяются.
  • После этого трубка перемещается на место соединения.
  • Ее необходимо нагреть, например, с помощью зажигалки или горелки.
  • Трубка сжимается, а вы получаете герметизированное соединение.

Как нарастить короткий провод?

Нарастить короткий провод гораздо сложнее, чем длинный, это знают все электрики.

Большинство мастеров посоветуют вам долбить стену, чтобы освободить больший кусок провода.

Однако есть масса причин, почему не хочется трогать стену. Это и свежий ремонт, и сложность процедуры (если речь идет о стене из бетона), и большое количество грязи и пыли, связанное с такой процедурой. В этом случае, вы можете использовать более современный, чем скручивание и спайка метод — соединительную колодку для электропроводов.

Она позволяет использовать даже короткий кусок провода. Кроме того, современные соединительные колодки дают возможность безбоязненно соединять провода из разных материалов.

Если речь идет о домах старой постройки, то, скорее всего, в стенах традиционные алюминиевые провода. Соединять их с медными путем скручивания недопустимо, мы об этом уже говорили.

Используя соединительную колодку, вы должны действовать следующим образом:

  • зачистите кончик провода, торчащий из стены с помощью ножа или другого удобного инструмента;
  • насадите колодку одним из отверстий на провод;
  • необходимо приложить достаточно усилий, чтобы провод насадился правильно, потому что колодка достаточно тугая;
  • с тем же усилием насаживаем на второе отверстие соединяемый провод.

Оба соединяемых провода закрепляются в колодке намертво, о том, чтобы один из них вылетел, не может быть и речи.

Пожалуй, это один из самых простых и доступных вариантов соединения проводов. Единственное, о чем стоит сказать, это о том, что вы должны приобрести качественную колодку хорошего производителя. Китайские варианты низкого качества здесь не подойдут.

Помните об элементарных мерах безопасности, работая с электричеством. Удар током никому еще не шел на пользу, так что позаботьтесь о себе заранее.

В домах старой постройки на каждом этаже подъезда строители устанавливали электрический вводной щиток. От него разводили электрическую сеть по всем комнатам. Сейчас принято другое техническое решение. Все коммутации электрической цепи осуществляются внутри квартиры, где смонтирован распределительный электрический щит.

Однако при заселении часто возникает необходимость замены или переноса распределительного электрического щитка. Дешевые конструкции просто не способны выполнить современные задачи безопасного электроснабжения. Даже для современной двухкомнатной квартиры с 60 м2 площади требуется создать более десятка электрических контуров.

Смена модели щитка потребует удлинить силовой кабель, а он может быть замурован в бетонной стене или не подойти по длине. Не всегда удобно взять новый кабель и проложить его дополнительной трассой, особенно когда он закреплен внутри межэтажного крепления, что довольно сложно определить. К тому же замена силовых цепей на подъездном щитке требует множества согласований, привлечения специализированной бригады, что создает ощутимые сложности.

Как правильно заменить вводной кабель

Анализ технических характеристик

Вначале следует точно определиться с сечением и материалом жил, доступ к которым может быть скрыт. Ведь потребуется купить дополнительный кусок для наращивания длины.

Лучше всего обратиться в управляющую компанию и получить сведения из проектной документации.

Также можно воспользоваться косвенными способами по параметрам номинального тока у вводного автомата. Для 63 ампер нагрузки монтируют кабель с сечением у каждой жилы не менее 16 мм2 по меди. В случае планируемого потребления менее 50 ампер — 10 мм2, а для токов 10 ампер — возможны оба варианта 10 либо 16.

Если есть доступ к жилам кабеля, то площадь сечения можно замерить. Но делать это необходимо при снятом напряжении с обязательной проверкой его отсутствия испытанным .

Необходимые материалы и инструмент


В магазине потребуется купить материальные средства:

    Кабель в виде отрезка необходимой длины;

    Соединительную муфту под соответствующее сечение и материал;

    Специальные монтажные гильзы по числу соединений жил;

    Монтажные клещи;

    Изоляционные материалы. Можно обойтись специальными термоусадочными трубками. Или воспользоваться прочными компаудными смесями на основе эпоксидных смол для заливки муфты прямо в герметичной пластмассовой коробке.

Технология работы

Со старого электрощитка снимается напряжение отключением обычного вводного автомата с соблюдением правил безопасной работы для демонтажа щитка и кабельного конца на нем. Затем потребуется перезавести силовой кабель на новое место, подсоединить к нему купленную перемычку для увеличения общей длины.

Способ монтажа проводников для создания электрического контакта

Каждая жила кабеля вставляется в гильзу муфты с одной стороны и надежно подключается болтовым соединением или обжимом специальными клещами с регулируемым усилием (зависит от выбранной конструкции соединения), без чего не будет надежного электрического контакта. В большинстве случаев для подвода к квартирам прокладывают силовой кабель с гибкими многопроволочными жилами.

При соединении под болт они со временем деформируются и увеличивают , нарушая качество контакта, что приводит к излишнему нагреву и выгоранию металла вплоть до полного разрушения при больших нагрузках. Поэтому для резьбового соединения применяют специальные гильзы, уплотняющие металл, фиксируемые обжимом клещами для получения прочной конструкции. Таким способом подготовленную жилу можно присоединять под винт в гильзу.

Изоляция соединительной муфты

На практике для надежной изоляции проводников применяются два профессиональных способа.


При их выборе трубка надевается на место соединения и прогревается до определенной температуры. Вначале изолируются меньшие диаметры соединений. Затем закрывают большие сечения изолирующим материалом.

Для окончания работы надетая сверху прогревается открытым пламенем промышленного фена для плотного облегания металлов изолирующим материалом, обеспечивающим герметичность.

2. Заливка смолой

Для этого способа удобно использовать готовые комплекты с муфтой, корпусом из двух половинок, уплотнительной лентой и пакетами с герметиком.

Для герметизации концов кабеля в муфте применяется уплотнительная лента.

Подготовка герметика

У пакетов достаточно убрать перемычку, затем перемешать смолу с разбавителем частым встряхиванием около минуты. При этом происходит нагрев компонентов. Достижение высокой температуры говорит о готовности смеси.

Заливка готовой смолы в муфту должна выполняться при надежно закрепленном на стене корпусе через прорезанное в пакете угловое отверстие.

Предупреждение

Эту операцию нельзя делать тогда, когда помощник держит корпус с муфтой в руках. Любое движение может создать травму или ожоги, а ведь силовой кабель имеет определенный вес и габариты.

После заливки герметика требуется удалить заливную воронку, а отверстие закрыть специальной заглушкой. Также рекомендуется несколько раз наклонить всю конструкцию в разных плоскостях для равномерного покрытия смолой полостей корпуса. Далее закрепляем созданную муфту для окончательного застывания герметизирующей смеси и последующей укладки.

Таким способом наращивается длина, а дополненный силовой кабель надежно обеспечивает две важнейшие задачи электрической цепи:

1. создание отличного электрического контакта с минимальным переходным сопротивлением;

2. надежная герметичная изоляция между всеми жилами и оболочкой, позволяющая длительную эксплуатацию даже во влажной среде.

Останется подсоединить удлиненный конец вводного кабеля в новый квартирный щиток, но это уже материал другой статьи.

При переносе систем видеонаблюдения сталкиваемся с тем, что текущего провода недостаточно и требуется его удлинять. Рассмотрим, как его нарастить без потери качества видеоизображения. Как мы уже знаем, для передачи сигнала по коаксиальному кабелю используется центральный проводник (чаще моножила) и оплетка (многожильная).

Способ соединения может зависеть от типа коаксиального кабеля и от среды, в которой будет находиться место стыка.

Удлиняем уличный коаксиальный кабель видеонаблюдения или кабель витая пара.

Место стыка находится на улице, в земле или в других суровых условиях. Предусмотрите герметичный защитный короб, поместив в него место стыковки. Для надежной фиксации и для лучшей герметичности мы используем термоусадочную трубку. Под воздействием температуры она сжимается и надежно облегает место соединения наших проводов. При использовании пластиковых распределительных коробок и отсутствии в них гермовводов можно уплотнительные резинки дополнительно промазать герметиком.

Центральная жила коаксиального кабеля может быть моножильной или многожильной.

Для удлинения (соединения) моножильного кабеля:

Один из способов это накрутка двух резьбовых коаксиальных F разъемов на конец каждого кабеля и их соединение между собой F гнездом. Преимущества такой коммутации, в том, что роль штекера выполняет центральная жила проводника, а это поможет избежать дополнительных потерь сигнала. Для обжима F разъемов не требуется специального инструмента, и соединение получается устойчивым к механическим воздействиям.

Соединение или удлинение с помощью коаксиальных разъемов: двух BNC коннекторов видеонаблюдения (желательно под обжим) с каждой стороны стыка. Соединение их между собой происходит I коннектором (мама-мама).

Для удлинения (соединения) многожильного кабеля:
Центральная жила состоит из множества тонких мягких переплетенных нитей. Зачищаем и скручиваем все волоски центральной жилы вместе, макаем в нейтральный паяльный жир, а затем благодаря паяльнику в расплавленный припой. В итоге центральная жила станет луженой и твердой. Далее соединяем два провода так же как и в случае с моножилой: с помощью двух F разъемов и F гнезда (бочонка).

С помощью коаксиальных разъемов: двух BNC коннекторов видеонаблюдения (желательно под обжим) с каждой стороны. Соединение их между собой происходит I коннектором (мама-мама). Многожильный кабель сперва потребуется залудить, как и в предыдущем случае.

Другие способы удлинить коаксиальный кабель видеонаблюдения:

Скрутка является не самым лучшим вариантом нарастить провод, так как страдает надежность такого соединения. После наращивания коаксиала попробуйте пошевелить место стыка, изображение не должно двоиться и не должно возникать помех. Со временем скрутка может окислиться, это отразится на качестве изображения.

Пайка кабеля. Данный способ подойдет не всегда и не везде. Потому как для передачи видеосигнала важно волновое сопротивление, не достаточно просто обеспечить контакт двух проводников.

Наращиваем кабель видеонаблюдения на основе витой пары.

Как удлинить витую пару?
Удлинять витую пару лучше всего соединителем и разъемами: «проходными модулями». Сперва потребуется обжать кримпером два конца провода коннекторами rj-45 (8P8C). Далее их нужно соединить «проходным модулем».


В качестве альтернативы существуют проходные адаптеры (удлинитель utp), под заделку кроссов.

Удлинение скруткой является не самым лучшим вариантом нарастить провод, страдает надежность соединения, места скруток окисляются. Можно использовать такой способ сращивать, если у вас нет под рукой другого инструмента.

Удлинение utp провода пайкой. Долгий, сложный вариант, к тому же не всегда возможный.

Вопросы, замечания и предложения пишите на: [email protected]сайт

Нередко В быту многие сталкиваются с проблемой: как нарастить или восстановить перебитый электрический кабель или провод, в случаях :

  1. Когда Вы сверлили или резали болгаркой стену или пол, и при этом случайно перерезаете, проложенный в стене и не видимый для глаз электрический провод или кабель. При этом, как правило, видны искры в месте повреждения и выключается или выбивает . К тому же перестают работать розетки и освещение, которые были подключены после поврежденного участка электропроводки.
  2. Не редко случается, что отламывается один или два провода в монтажной коробке под розетку или выключатель, и оставшейся длины не хватает для их подключения.
  3. А бывает надо перенести розетку чуть выше или ближе к местам подключения электроприборов.

Вы должны знать, что самым лучшим вариантом ремонта поврежденных участков электропроводки будет полностью заменить поврежденный участок от распределительной коробки до розетки или выключателя. Но эта работа часто требует штробления и повреждения отделочных материалов- плитки, обоев, декоративной штукатурки и т. п.

Некоторые люди соединяют поврежденные провода или кабели простым скручиванием их между собой и потом заматывают изолентой.

Но так делать не правильно и не надежно — из-за отсутствия надежного контакта в месте соединения со временем скрутка окисляется и начинает нагреваться!

Восстановить или нарастить электрический провод Вы сможете и самостоятельно , тут важно помнить, что сращивать допустимо при совместном контакте только провода из одного металла между собой. Только в клемнике допустимо соединять медные и алюминиевые жилы, т. к. в нем провода не посредственно не касаются при подключении. В других случаях, медный с алюминиевым ни в коем случае вместе не скручиваете или не опрессовывайте, так как эти два металла при контакте между собой начинают окисляться с пропаданием со временем электрического контакта.

Если у Вас электропроводка в щите подключается к УЗО или Диф- автоматам , которые срабатывают при утечке тока из электросети, тогда необходимо очень тщательно и надежно изолировать друг от друга не только соединения фазы и ноля, но и заземляющего проводника.

Лучшим будет вариантом использование термоусадочной трубки, которая предварительно одевается на провод, а после того как провода будут соединены или наращены- она одевается на место соединения и нагревается зажигалкой, газовой горелкой или специальным феном.

Трубка при нагревании сжимается и надежно герметизирует.

Электрические кабели сечением 4 или 6 квадратных миллиметров на электрическую плиту соединяйте при помощи пайки.

Если отломался один провод или два в монтажной коробке под установку выключателей и розеток, но остались кончики хотя бы 1.5 сантиметра, тогда советую нарастить провода при помощи клемника (слева на картинке ниже) зачищайте провода, вставляйте с двух сторон по одному и закручивайте отверткой. Быстро и надежно. Но если не хватает длины, тогда придется разбить участок до коробки для наращивания до подрозетника нового участка кабеля. Процедура соединения- аналогична восстановлению перебитого кабеля.

Сварка жил производится при помощи специального аппарата заводского изготовления.

Всегда два кабеля соединяйте по соответствующим цветам жил между собой. Это поможет Вам правильно подключить заземляющий проводник на розетке.

Пошаговая инструкция по восстановлению перебитого или порезанного электрического кабеля или провода.

  1. В панельных домах проще всего вытянуть поврежденный кабель из канала и заменить его на новый от розетки до распаячной коробки, потому что в панелях электропроводка протянута внутри труб- штробление не требуется.
  2. В других случаях, необходимо разбить участок стены вдоль кабеля или провода как минимум на 15 сантиметров в обе стороны и с запасом глубины, что бы в него спряталось заизолированное соединение. Внимание будьте осторожны , не повредите повторно кабель.
  3. После этого разделываете и зачищаете , но на разных расстояниях, так что бы оголенные соединения не были напротив друг друга.
  4. Одеваем кембрики или термоусадочные трубки на провода такого же сечения и металла, как и у поврежденного участка. Соединяем их между собой с использованием сварки, гильз с опрессовкой, пайки или само зажимных клемников.
  5. Натягиваем термоусадку на оголенные участки соединений и нагреваем ее.
  6. Берем качественную с хорошей эластичностью и липкостью изоленту и перематываем каждый по отдельности провод, если не использовали термоусадочные трубки. Самозажимные клемники обладают хорошими электроизоляционными свойствами, но все равно не помешает их дополнительно обмотать изолентой в местах подключения там, где может попасть раствор внутрь электрических зажимов.
  7. Соблюдая

Удлинение интернет кабеля при помощи сплиттера. Способы сращивания utp кабеля витая пара информационных сетей

Как удлинить интернет кабель

В последнее время для подключения к интернету провайдеры все чаще используют обычную локальную сеть. Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Однако даже при использовании локальной сети у пользователей могут возникать трудности. Типичной проблемой является слишком короткий интернет кабель (сетевой кабель). Очень часто при перемещении компьютера оказывается, что кабель не дотягивается до нового места. В этой ситуации перед пользователем встает вопрос, как удлинить интернет кабель. Сейчас мы рассмотрим несколько способов решения данной проблемы.

Для начала сделаем небольшое теоретическое вступление, для того чтобы разобраться с терминологией. Для построения локальный сетей используется восьми жильная витая пара (кабель с восемью проводами). Кабель имеет различные категории.

Для построения современных локальных сетей используется кабель 5 категории (CAT5) или выше. Категория кабеля всегда указана на самом кабеле. Для подключения кабеля к компьютеру роутеру или другому сетевому оборудованию используется разъем 8P8C. Чаще всего этот разъем называют RJ-45, хотя это название не верное. На этом с теорией закончим и рассмотрим способы удлинения интернет кабеля.

Способ №1. Для удлинения интернет кабеля можно использовать соединитель витой пары RJ-45 (мама-мама).

Соединитель витой пары RJ-45 (мама-мама) или «джойнер» это небольшая коробочка, на которой размещены два разъема RJ-45. Таким образом, если у вас есть дополнительный кусок обжатой витой пары, то вы можете присоединить его к вашему интернет кабелю с помощью такой коробочки.

С помощью такого соединителя можно легко удлинить ваш интернет кабель. Но, у этого способа есть большой недостаток. Найти обжатый кабель нужной длины в продаже довольно сложно. А найти соединитель RJ-45 (мама-мама) еще труднее. Поэтому использовать данный способ на практике будет не просто.

Способ № 2. Для удлинения интернет кабеля можно использовать роутер.

Не будем рассматривать использование хаба или другого сетевого оборудования, потому что роутеры стоят недорого и они намного полезней. Установив роутер, вы сможете подключить к интернету любое количество компьютеров (в разумных пределах).

Для того чтобы воспользоваться данным способом удлинения интернет кабеля нам нужен сам роутер и обжатая витая пара (сетевой кабель) нужной длины. В некоторых случаях можно купить уже обжатый кусок витой пары, иногда витую пару обживают прямо в магазине. В крайнем случае, вы можете обжать витую пару самостоятельно.

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты. О том, как скручивать витую пару можно посмотреть на видео.

По материалам сайта: http://comp-security.net

В последние годы беспроводная интернет-связь становится все популярнее. Многие начали использовать в домашних условиях беспроводной соединение (с помощью модема и сим-карты, например), но большинство по-прежнему предпочитает проводную связь. И немудрено: недорогие тарифы, качественное соединение, высокая скорость связи.

С таким видом подключения практически не бывает проблем. Впрочем, иногда возникают нестандартные ситуации. К примеру, проблема с кабелем. Так, его длины может не хватить, что бы перенести кабель в другую комнату. Поэтому сегодня мы поговорим о том, как удлинить кабель.

В локальных сетях используется так называемая витая пара — это один из кабелей связи, который представляет из себя несколько изолированных проводников. На кабеле всегда указывается его категория. Для подключения кабеля к оборудованию применяется разъем 8P8C, который часто называют RJ45, что, в общем-то, одно и тоже.

Теперь поговорим об удлинение кабель.

Удлинение с помощью переходника

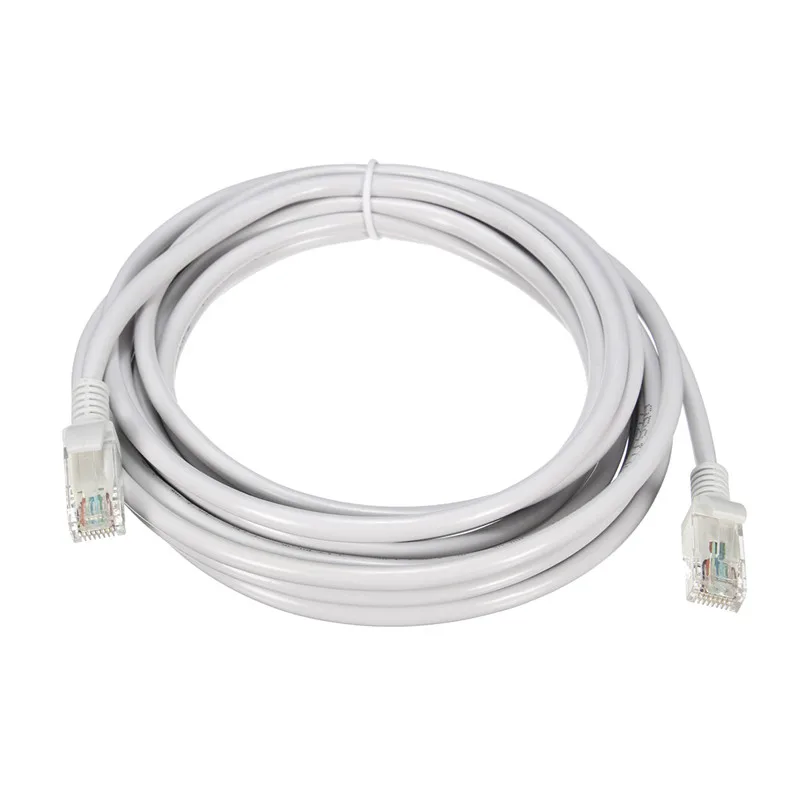

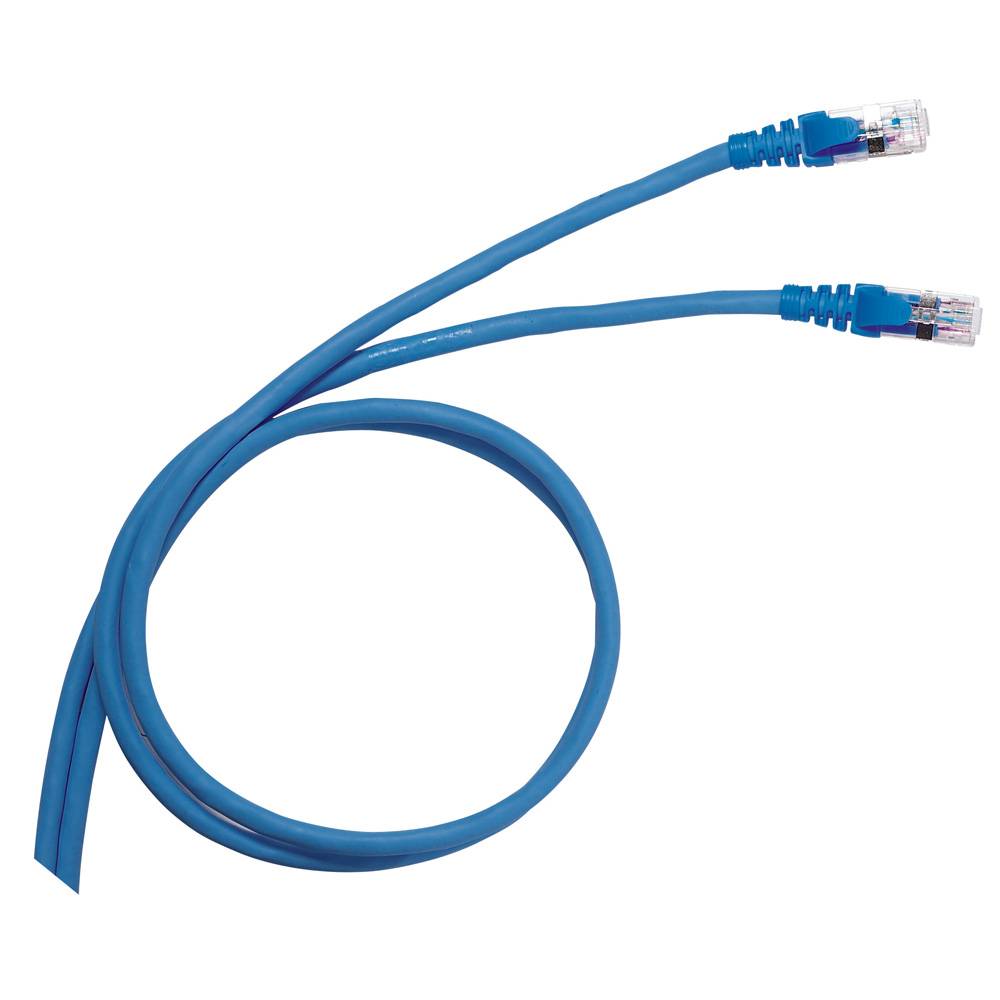

Вам понадобится приобрести патч корд. Патч кордом называется кабель или коммутационный шнур, изготавливаемый в заводских условиях.

Как удлинить интернет кабель

К примеру, можете приобрести патч корд на 5 метров, что бы хватило для переноса кабеля в другую комнату.

Кроме того, вам понадобится приобрести переходник для витой пары или, как его еще называют, джойнер RJ45.

В один разъем вставляете патч корд, в другой — ваш уже обжатый кабель. Это один из наиболее удобных и простейших способов удлинения интернет-кабеля.

Удлинение с помощью скрутки

В данном случае, как вы уже догадались, вам необходимо будет приобрести кабель нужной длины и провести скрутку самостоятельно.

Сделать это не так уж и сложно, особенно если есть пусть даже небольшой опыт, но скручивать нужно очень аккуратно.

Считается, что при скрутке кабеля теряется часть сигнала. Это действительно так, если сама скрутка сделаны абы как. Кроме того, в некоторых случаях может происходит перелом провода внутри скрутки, в результате чего связь может быть потеряна.

В общем, это далеко не самый идеальный способ удлинения кабеля, так что им стоит пользоваться только в крайних случаях.

Покупка роутера

Вы можете подключить несколько компьютеров к сети с помощью покупки роутера. Для этого основной кабель подключаете к устройство в WAN-порт, а в LAN-порт подключаете патч корд, который другим разъемом подключаете к нужному компьютеру. Очень удобно и недорого.

Разумеется, не стоит забывать о том, что с помощью роутера вы легко можете наладить беспроводную связь, к которой можно подключить различные устройства, поддерживающие Wi-Fi-соединение.

В этой статье мы рассмотрим несколько способов, с помощью которых можно удлинить интернет кабель. Своими руками (с помощью скрутки) и без дополнительных устройств, или с минимальными затратами (с помощью переходника) . По инструкциям из этой статьи вы так же сможете удлинить сетевой кабель, который используете для соединения компьютера с роутером, или для других задач. Не только кабель, который проложил в ваш дом интернет-провайдер.

Чаще всего возникает необходимость удлинить именно интернет кабель, который заходит в наш дом, или квартиру от оборудования провайдера. Обратите внимание, что мы говорим о кабеле . Если у вас, например, оптоволокно, то решения из этой статьи не подойдут. Очень частот в процессе ремонта, при перестановке мебели, или перемещении устройств, оказывается, что интернет кабель короткий и не достает до нашего компьютера, или роутера. Вариантов в этом случае не много: подстраиваться под длину кабеля, просить провайдера, чтобы он проложил новый кабель нужной вам длинны (что они вряд ли станут делать) , или просто доточить интернет кабель. Чем мы сейчас и займемся. Но для начала несколько советов:

  • Если вы хотите соединить обычный сетевой кабель, который используете для соединения двух устройств (например, ПК с роутером) , то возможно в этом нет никакого смысла. Проще изготовить новый кабель нужной длины. Так будет проще и кабель получится более надежным. Так как любое соединение и особенно скрутка – это не очень хорошо. Такой кабель можно сделать своими руками, или попросить обжать кабель нужной длины в каком-то магазине цифровой техники.
  • Возможно в вашем случае есть смысл установить (если его еще нет) , а не удлинять кабель и прокладывать его через всю квартиру. А если есть стационарные компьютеры, к которым чаще всего прокладывают сетевой кабель, то их можно так же . Понадобится только Wi-Fi-адаптер, о которых я писал .
  • Если речь идет именно о соединении интернет кабеля, то вы можете позвонить к своему интернет-провайдеру и объяснит ситуацию. Что вам не хватает длины проложенного в дом сетевого кабеля. Возможно провайдер предложит вам какое-то разумное решение. Например, отправит специалистов, которые бесплатно заменят кабель.
  • Интернет розетки. Если они установлены в вашем доме/квартире, то рассмотрите возможные варианты подключения с использованием этих розеток.

Если без соединения сетевого кабеля не обойтись, то лучше всего использовать специальные соединители (каплер, джойнер) . Если все правильно сделать, то качество соединения не пострадает. Скрутки использовать я не рекомендую. Они создают дополнительное сопротивление и это может сильно повлиять на стабильность подключения. А в итоге на скорость и пинг. Компьютер, или роутер могут просто не видеть такой кабель.

Удлиняем сетевой кабель с помощью переходника (соединителя)?

Этот способ подойдет во всех случаях. Как для соединения сетевого кабеля по которому в дом заходит интернет, так и для удлинения сетевого кабеля для компьютера, телевизора, роутера, модема и т. д.

Выглядят эти соединители примерно вот так:

Его называют джойнер. Там просто с двух сторон вход под сетевой кабель (под коннектор RJ-45) . Тип «мама-мама». Чтобы соединить кабель с помощью такого LAN-соединителя необходимо обжать кабель с двух сторон в коннектор RJ-45. Как это сделать своими руками без специального инструмента я писал в статье . При наличии специального инструмента (кримпера) все можно сделать по этой инструкции: .

Если вы будете использовать такой соединитель для того, чтобы удлинить интернет кабель, то второй кусок кабеля вы можете купить в магазине. Он будет уже готовый (с коннекторами) . Если кабеля нужной длины не будет, то этот кабель могут для вас изготовить. Поспрашивайте в магазинах, где продают компьютеры и другую компьютерную технику.

Достаточно просто подключить два сетевых кабеля в такой переходник и все готово.

Допустим с одной стороны у нас интернет кабель от провайдера, а с другой стороны второй кусок кабеля, который мы изготовили сами, или купили в магазине.

Существуют немного другие соединители LAN-кабеля – каплеры.

С их помощью удлинять LAN-кабель даже проще и удобнее. Не нужно обжимать кабель в коннектор и не нужен специальный инструмент. Только отвертка.

Не путаем эти соединители со сплиттерами. У них один вход и два выхода. И предназначены они для других задач.

Если нужно удлинить сетевой кабель для компьютера, телевизора, роутера

Когда не хватает длины сетевого кабеля, чтобы от роутера или модема подключить компьютер, телевизор, еще один роутер или какое-то другое устройство, то так же можно использовать соединители. Но не забывайте, что всегда можно купить, или изготовить более длинный кабель, или подключить устройство по Wi-Fi. Возможно в вашем случае такое решение будет более правильным и удобным.

Конечно же можно взять два куска витой пары обжатой с обеих сторон в коннектор RJ-45 и соединить их через соединитель.

С помощью такого кабеля можно подключить к интернету абсолютно любое устройство, в котором есть LAN вход.

Соединяем интернет кабель с помощью скрутки

Выше я уже писал, что это не самый лучший способ, которым можно соединить сетевой кабель. Качество соединения может пострадать, а то и вообще не работать. Но если других вариантов нет, или нужно все сделать срочно, то можете попробовать.

Достаточно просто зачистить кабель на обеих концах и скрутить его цвет в цвет. Для изоляции используйте изоляционную ленту, или термоусадочную трубку. Нужно надежно скрутить каждый кабель и заизолировать.

Я все делал первый раз. Самое сложное, это зачистить жилы и скрутить их. Они иногда ломаются. Сначала снимаем внешнюю изоляцию, а затем зачищаем каждый провод.

Думаю, это можно сделать более аккуратно, чем получилось у меня. После того как сетевой кабель скручен, каждый провод нужно заизолировать. Я использовал термоусадочную трубку. Изоляционная лента тоже подойдет. Вот что у меня получилось:

Не поверите, но этот кабель даже оказался рабочим 🙂

Только осторожно с ним, жилы очень хрупкие без изоляции. Их легко сломать и кабель работать не будет. Можно ниже смотать кабель, чтобы соединения не двигались и не ломались.

Пишите в комментариях, какой способ для удлинения сетевого кабеля используете вы и как у вас все работает.

Удлинение витой пары посредством простых подручных инструментов, с минимальными затратами времени и ресурсов. В данном материале будут предоставлены удобные, пошаговые алгоритмы действий, для удлинения сетевых шнуров любого предназначения, данные методы подходят не только для стационарных кабелей, которые устанавливал провайдер, но также и для любых других, дополнительных видов сетевых шнуров.

Удлинение сетевого интернет шнура, проложенного компанией интернет провайдера, соединяющего аппаратные ресурсы их компании с ПК пользователя, является наиболее востребованным запросом в настоящее время. В данной статье, мы будем рассматривать способы удлинения шнуров с витой парой, без использования инструмента для обжима витой пары , для оптоволоконных кабелей, данный материал будет неактуальным.

Необходимость удлинения сетевых шнуров, возникает довольно часто, при проведении бытовых ремонтов, перестановке периферийных устройств и различного оборудования, перемещении мебели и прочих бытовых обусловленностях. В подобных ситуациях, возникает проблема, что попросту немного не хватает длины кабеля, разумеется из данной ситуации есть несколько вариантов выхода: обратиться к услугам компании провайдера либо специализированных контор, подстраиваться под длину имеющегося кабеля, и совершать работы и перестановки относительно имеющихся возможностей, либо же воспользоваться наиболее простым и удобным вариантов – выполнить самостоятельную «подточку» сетевого шнура. Прежде чем приступать к самостоятельной работе с кабелем, рекомендуем ознакомится с полезными советами:

  1. При необходимости удлинить стандартный сетевой шнур, обеспечивающий соединение компьютера с роутером, более рациональным вариантом, может быть приобретение нового кабеля необходимой длины, по цене он обойдется ненамного дороже удлиненного, и при этом его надежность будет более высокой. Так как любое искусственное соединение, посредством дополнительных разъемов и штекеров, а тем более скрутки, не являются достаточно надежными в эксплуатации. Произвести обжим витой пары , можно в практически любом салоне цифровой техники;
  2. На случай если в помещении, еще не размещен роутер, следует обдумать вариант его установки, возможно данный вариант станет более удобным и рациональным для вашей ситуации, в отличии от прокладки нового кабеля, особенно если он является вмонтированным в стены либо проложен другими не поверхностными способами. Если имеются компьютеры стационарного типа, их можно будет подключить к роутеру как посредством прокладки дополнительного шнура, так и установки специального адаптера для приема «Wi-Fi» сигналов. Такие адаптеры являются достаточно удобными, мобильными и несильно дорогими;
  3. Если ситуация сложилась непосредственно вокруг соединения сетевого шнура, можно связаться с представительством вашего интернет провайдера, и объяснить сложившуюся ситуацию, они смогут предложить вам наиболее приемлемые и рациональные решения вашей проблемы. Нередко они идут навстречу своим клиентам, и оказывают бесплатные услуги по замене шнура, либо проводят работу со скидкой и т. п.;
  4. Если помещение оборудовано интернет розетками, можно рассмотреть решение сложившейся проблемы, посредством использования данных розеток.

Если же единственным либо необходимым вариантом является удлинение шнура, самым лучшим способом будет применение специальных соединителей. При правильном соблюдении всех мер процедуры, конечный результат будет достаточно качественным. Пользоваться методом скрутки наиболее неприемлемый вариант (возможно нестабильное соединение), и допустимы лишь в качестве временной меры, если удлинить кабель нужно срочно, но всех нужных элементов нет под рукой.

Удлиняем шнур с помощью соединительного переходника

Данный метод является универсальным и его можно использовать для соединения основного шнура от провайдера, либо для объединения шнура ПК, модема, роутера и т.п.

Такие переходники называют джойнерами, они достаточно просты в исполнении, имеют вид двустороннего разъема, для штекера сетевого шнура. Для применения данного переходника, нужно чтобы концы кабелей, быль обжаты, и оснащены конекторами. Данную операцию можно проделать посредством специальных приборов, либо обычных бытовых инструментов.

Применяя данный метод, в процессе приобретения сетевого кабеля, можно попросить обжать его непосредственно в сервисе, данную операцию проделывают во всех магазинах, занимающихся реализацией подобной продукции. Имея переходник и обжатые кабеля, дальнейший процесс соединения совсем прост, необходимо кабеля подсоединить к разъемам переходника и все, работа окончена.

В качестве аналога, можно использовать переходники типа – каплеры, они являются достаточно удобными, и в эксплуатации даже намного проще чем переходники типа – джойнер, так как при их использовании нет необходимости проводить такую дополнительную операцию как обжимка кабеля. Их часто путают со сплиттерами, данному моменту нужно уделять особое внимание.

Переходник типа – каплер

Удлинение кабеля для ПК, ТВ, модема либо роутера

Если недостаточно длины сетевого шнура, для подключения модема, роутера, или каких-либо периферийных устройств, можно пользоваться все теми же переходниками для сетевых кабелей. Но не стоит забывать, что удлинение кабеля любым способом, всегда будет не столь оптимальным вариантом, по сравнению с полноценным шнуром, и по возможности стараться использовать именно их, либо подключать устройства посредством беспроводных систем.

Соединение сетевого шнура посредством скрутки

Как ранее указывалось в статье, данный метод является не самым надежным (сетевое соединение может быть нестабильным, и периодически вовсе исчезать), однако и он востребован, особенно в тех случаях, когда нужно кратковременно обеспечить соединение двух кабелей, посредством чего удлинить основной шнур.

Данный метод не является каким-то сложным в исполнении, необходимо аккуратно, и в тоже время тщательно зачистить оба концевых участка кабелей, и аккуратно скрутить их в соответствии с цветом каждого из ответвлений. Каждое отдельное ответвление, необходимо в обязательном порядке их изолировать, с помощью изоляционной ленты, либо специальных термоусадочных трубок. Самым сложным моментов в данной операции является зачистка и скрутка ответвлений, в сетевых шнурах проводки достаточно тонкие и хрупкие, и нередко они переламываются.

Для более надежного соединения, в процессе скрутки, можно использовать скотчлоки, они представляют собой небольшие соединительные блочки, которые удобны в использовании и достаточно дешевые (100 штук стоит порядка 4 долларов, в некоторых магазинах они продается поштучно и обойдутся вовсе в копейки).

Выполнив скрутку всех жил кабелей и про изолировав каждый из них отдельно, для большей надежности, необходимо заизолировать и само место соединения кабелей. При использовании скотчлоков, изоляция отдельных жил не нужна, так как данные элементы служат и соединителями, и изоляцией, а вод общая изоляция соединения не помешает, как и при стандартном методе скрутки, это убережет данный соединительный сегмент от разрывов переломов и прочих механических повреждений. Любой из вышеприведенных способов можно использовать не только для удлинения сетевых кабелей, но также и для ремонта кабеля, например, в случае явно установленного повреждения (перелом, пережим, разрыв кабеля и т. п.).

Неоднократно сталкивался с необходимостью удлинения кабеля витых пар линий Ethernet. Причин может быть несколько. При прокладке новой линии кончился кабель в бухте, и не хватило несколько метров до точки подключения, кабель был поврежден в подъезде при выполнении ремонтных работ, при перестановке компьютера не хватило длины кабеля.

Есть три варианта решения проблемы.
1. Выполнить разъемное соединение с использованием розетки и вилки RJ45 .
2. Скрутить одноцветные провода между собой, как делают телефонисты.
3. Соединить провода пайкой.

Первый вариант самый простой и не требует высокой квалификации от исполнителя. Но ему присущи недостатки:
– необходимость специальных клещей для опрессовки,
– отсутствие герметичности соединения и в случае попадания влаги, нестабильность контакта.

Удлинение наращивание utp кабеля витая пара скруткой

Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.

С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.

Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.


Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.


В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.



Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.

Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.

Удлинение кабеля витых пар пайкой

Удлинение utp кабеля витая пара пайкой самый надежный способ и обладает большей механической прочностью. Испытания показали, что мышечной силы человека (наступали на один конец ногами и тянули за другой руками) не хватает для повреждения кабеля. Если в месте стыковки кабеля витых пар недоступна розетка для подключения паяльника, то можно воспользоваться мобильным паяльником .

Подготовка кабеля к стыковке и снятие изоляции с проводов выполняется в точности, как и подготовка для сращивания витых пар скруткой. Только требования к механическим свойствам скрутки не предъявляются, так как прочность стыкованного соединения будет обеспечивать припой.


Соединяемые проводники перед пайкой не обязательно скручивать, а можно просто приложить друг к другу с перекрытием в несколько миллиметров или сделать из них небольшие крючки и ввести их в зацепление.


После спайки, оболочкой одного конца кабеля оборачивается место соединения, а оболочка другого накладывается поверх навернутой предыдущей.


Несколько плотно навернутых с перекрытием в половину ширины витков изоленты сделают соединение герметичным и придадут законченный вид.

В последнее время для подключения к интернету провайдеры все чаще используют . Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты. О том, как скручивать витую пару можно посмотреть на видео.

Наука о патч-кордах

Узнайте, что такое патч-корды и как их использовать.

Выбор, установка и техническое обслуживание правильного патч-корда могут повысить производительность вашей сети и обеспечить максимально возможное время безотказной работы.

Патч-корд, патч-кабель или патч-корд — это электрический или оптический кабель заданной длины, используемый для подключения («вставка») одного электронного или оптического устройства к другому. Несмотря на то, что патч-корды довольно распространены, они играют важную роль в передача сигналов данных в пределах LAN (локальной сети).Кабель Ethernet и соединительный кабель могут быть одинаковыми, но последний обычно короче.

Одно распространенное использование патч-корды для подключения ноутбука или настольного компьютера к стене Джек. В центре обработки данных патч-корды используются для подключения оборудования в одну стойку или корпус к оборудованию на другой полке той же стойки, или к оборудованию в другой стойке или корпусе.

Медь Патч-корды
Медные патч-корды могут быть STP (экранированная витая пара) или UTP (неэкранированная витая пара) и иметь разъем RJ45, TERA или GG45 на обоих концах, хотя гибридный существуют версии с разными типами разъемов.Они есть либо из сплошной, либо из многожильной меди и обычно короче другие соединительные кабели из-за потенциальной потери сигнала. Медный патч шнур с меньшим внешним диаметром занимает меньше места и имеет меньший радиус изгиба. Это позволяет устанавливать его на небольших площадях.

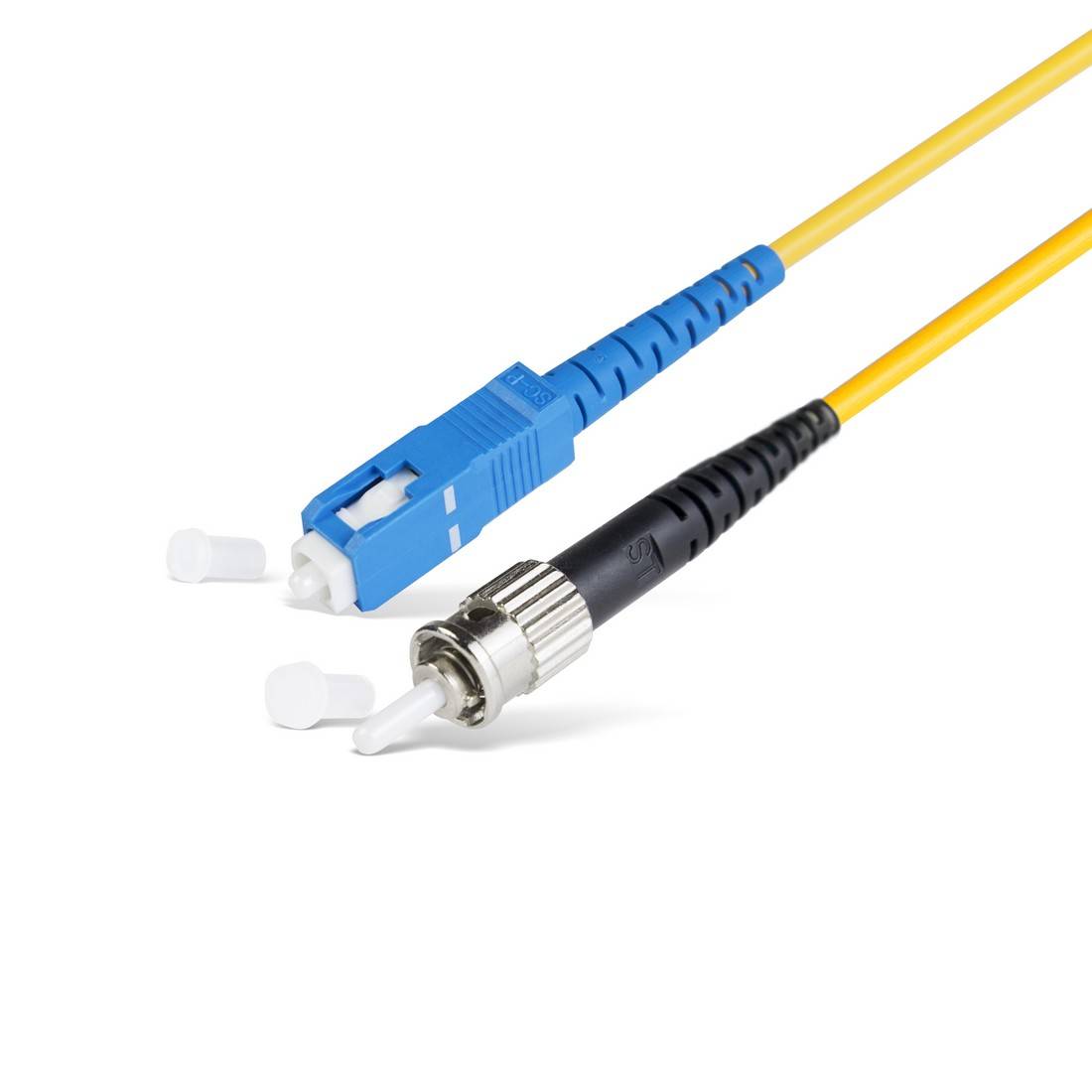

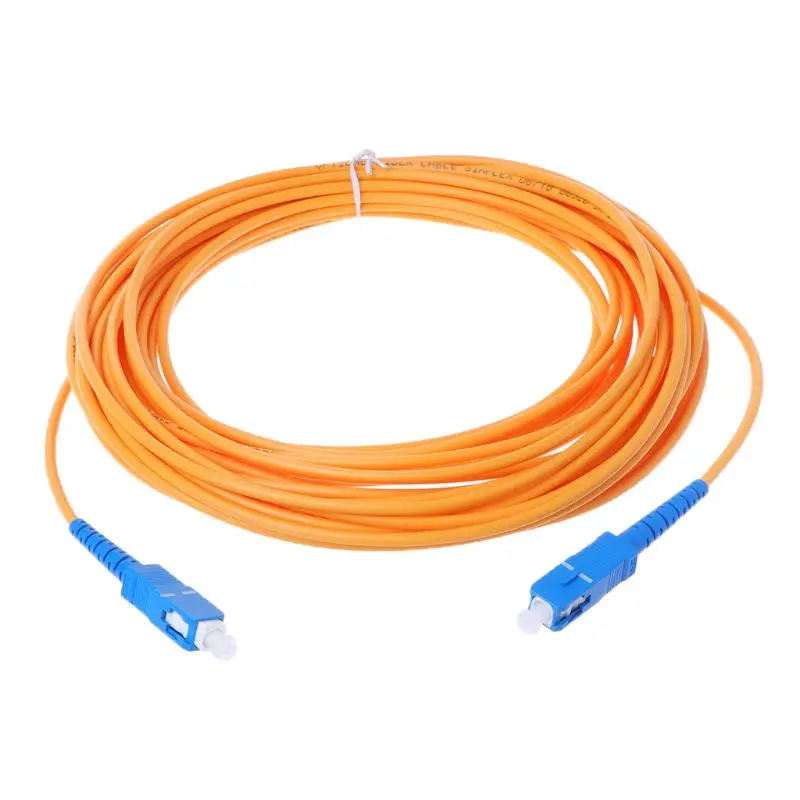

Волокно Патч-корды
Волоконные патч-корды, также называемые оптоволоконными перемычками, изготавливаются из оптоволокна с разъемы на обоих концах. Колпачки позволяют быстро сматывать шнур подключен к оптическому коммутатору или другим средствам связи или компьютерное устройство.Он также используется для подключения оптического передатчика, ресивер или клеммная коробка.

Потенциал Проблемы с патч-кордами

Частота битовых ошибок в медные патч-корды могут повлиять на передачу, замедлить работу компьютера операции, препятствуют обмену сигналами и даже изменяют сигналы данных.

Сигналы также могут «протекать» и ослаблять передачу. Кроме того, RFI (радио Частотные помехи) и EMI (электромагнитные помехи) могут мешать сигналу, вызывая увеличение частоты битовых ошибок.

Патч-корды с оптоволоконным кабелем есть другие проблемы, включая сломанные волокна из-за слишком большого напряжения или изгиб, недостаточная мощность передачи, чрезмерная потеря сигнала из-за слишком длинного кабеля, неисправного разъема и неисправного сращивания.

Самодельный Патч-корды
Сложно сделать самодельные патч-корды. Витые пары должны поддерживать скручивается как можно ближе к разъемам RJ-45, а разъемы должны быть высокого качества для лучшей передачи сигнала возможности.Самодельные патч-корды, не соответствующие спецификациям, могут вызвать проблемы.

Длина
Пластырь шнуры могут быть такими же короткими, как 3 дюйма (8 см) для соединения сложенных компонентов или до двадцати футов (6 м), в зависимости от типа и использования. Волоконные патч-корды доступны в длина 2 м, 3 м или 5 м. Всегда разумно сохранить свой патч шнуры как можно короче, не создавая напряжения при расстегивании соединители.

Тестовая накладка Шнуры

A «Тест канала» включает патч-корды, а «Проверка постоянного соединения» — нет.

Если вы устраняете неполадки в существующей сети или хотите выяснить, он будет поддерживать приложение, рекомендуется тестирование канала. если ты тестируете новую сеть или новые соединения, вам будет интересно узнать если кабель соответствует стандартам. В этом случае постоянная ссылка тест является рекомендуемым методом тестирования.

Суть в том, что выбор, установка и обслуживание правильного Патч-корд может улучшить производительность вашей сети и помочь обеспечить максимально возможное время безотказной работы.

Патч шнуры соединяют коммутаторы, концентраторы, модемы и другие устройства вместе в Сетевое окружение.

 Описание соединительных кабелей

— правильный кабель для любого применения

Несмотря на триумф беспроводных радиосоединений, соединительные кабели стали незаменимыми в частных домашних сетях, офисных сетях и промышленных приложениях. Но не все сетевые кабели одинаковы.

Например, если внутренние проводники сделаны не из меди, а из материала более низкого качества, это влияет на качество сигнала и максимальную длину передачи кабеля.Если сетевой кабель плохо экранирован, другие кабели, проложенные параллельно, могут повлиять на качество сигнала.

В принципе, соединительные кабели можно разделить на классы производительности в зависимости от их категории. Но не все они подходят для всех областей применения.

Требования, факторы помех и классы производительности

Прочность, производительность и надежность являются основными характеристиками высококачественных соединительных кабелей. В дополнение к подходящему типу кабеля и соответствующей категории кабеля перед покупкой следует также учитывать экранирование, длину кабеля, надежность, а также подходящие разъемы и контакты.

В принципе, длина кабеля ограничена 100 метрами, но увеличение демпфирования сократит максимальную длину. Чем ниже демпфирование, тем выше скорость и качество передачи. Кроме того, благодаря экранированию кабеля в значительной степени устраняются факторы помех.

Неэкранированные кабели

Если вы выбираете неэкранированный кабель (U/UTP), то он не должен быть длиннее десяти метров — здесь от длины существенно зависит качество передачи. Благодаря пластиковому покрытию кабелей они более гибкие, но всегда держите их на безопасном расстоянии от силовых кабелей.

Экранированные кабели

В патч-кабелях с одинарным экраном (S/UTP) медные оплетки, расположенные под пластиковой оболочкой, защищают от помех. Другой альтернативой кабелям с одинарным экраном являются кабели FTP, в которых пары проводов защищены. Мы рекомендуем модели с двойным экранированием (S/STP или S/FTP), где медная оплетка защищает жилы.

Небольшое исследование кабеля

Сетевые кабели делятся на патч-кабели, прокладочные кабели и перекрестные кабели в зависимости от их типа: в то время как патч-кабель (чаще кабели с витой парой) соединяет компьютер с концентратором, коммутатором или маршрутизатором и составляет основу для построения сети.Перекрестные кабели, в которых пересекаются две пары проводов, могут использоваться для соединения двух ПК без промежуточного маршрутизатора или коммутаторов.

Более толстые кабели используются, когда речь идет о построении долговременной сетевой инфраструктуры, где требуются большие расстояния с относительно небольшой потерей качества.

Категории производительности и области их применения

После того, как вы выбрали правильный тип кабеля, вам следует обратить внимание на класс производительности, который отражается в категориях (Cat) от 1 до 7.Обратите внимание, что классы более высоких категорий автоматически охватывают параметры производительности всех базовых категорий сетевых кабелей. Для каждой группы определены конкретные критерии требований.

В то время как кабели категорий 1–4 сегодня практически не используются, гораздо более распространены кабели категорий 5, 6, а иногда и 7.



Кат. 1 и Кат. 2

Кабели категории 1 изначально были рассчитаны на рабочие частоты не более 100 МГц и подходили для передачи голоса в телефонии.Кабели Cat 2 для рабочих частот до 1,5 МГц использовались в домашних кабелях для первичных мультиплексных соединений ISDN.

Кат. 3 и Кат. 4

Для кабелей категорий 3 и 4 речь уже идет о частотах 16 МГц и 20 МГц, но сегодня эти LAN-кабели все еще можно найти в старых инсталляциях — сегодня они заменены моделями Cat 5, 6 и 7.

Категория 5

Кабели

Cat 5 идеально подходят для структурированных сетевых кабелей компьютеров и подходят для Fast или Gigabit Ethernet.Неудивительно, что модели этого класса производительности, рассчитанные на рабочие частоты 100 МГц, встречаются в большинстве инсталляций. Они обеспечивают скорость передачи до 1000 Мбит/с, максимальную скорость передачи для наиболее распространенных сетевых устройств в доме, таких как Smart TV, NAS или сетевые принтеры.

Кат. 6, Кат. 7 и Кат. 8

Кабели стандарта

категории 6 предназначены для частот до 250 МГц, модели категории 6а даже до 500 МГц. Однако максимально возможная скорость передачи уменьшается пропорционально длине кабеля.Это ограничение до 100 метров. Диапазон около 50 м увеличивается за счет использования переключателей между ними. Кроме того, возрастают требования к подавлению шума и других акустических помех. Обычно они используются для передачи голоса и данных, а также для сетей ATM и мультимедиа.

Кабели

категорий 6 и 7 передают данные со скоростью до 10 Гбит/с, опережая свое время. Эти кабели помогут вам оставаться в безопасности с новыми установками и повышенным потреблением данных будущих устройств.Кабели Cat 8 с частотами от 1600 до 2000 МГц еще быстрее, теоретически достигая скорости до 40 Гбит/с.

Опять же, экранирование или необходимое расстояние между другими кабелями необходимы для предотвращения взаимных помех. Эти дорогие варианты кабеля целесообразны, когда требуется установка в доме или если вам не нужно впоследствии заменять кабель. Как правило, для штекерных соединений используйте разъемы RJ45, за исключением кабелей Cat 7a, для которых требуется разъем GG45.

Обложка: Adobe Stock #104126878, pixelnest

Патч-корды

в сравнении с тестированием каналов

Патч-корды играют важную роль в каждой сети и центре обработки данных.Как правило, соединительные кабели используются в качестве связующего звена между важными компонентами. Соединительные кабели также обеспечивают гибкость при перемещении и изменении сети. Эти соединительные кабели, как правило, являются наиболее часто используемым компонентом кабельной системы, и их производительность часто не проверяется. Существует два разных способа проверки производительности патч-кабеля: тестирование патч-корда и тестирование канала .

Согласно спецификации TIA–568–C.2, максимально допустимая общая длина коммутационных шнуров в кабельной системе составляет 10 м.Для кабелей категории 6 и выше кабели длиной 10 м и менее должны быть протестированы с использованием патч-кордов. Тестирование патч-кордов требует тестового оборудования, в котором используются разъемы со специальным управлением. Один патч-кабель подключается между двумя частями тестового оборудования для тестирования. Кабели, прошедшие это испытание, могут быть сертифицированы как пригодные для использования в качестве шнуров для рабочей зоны или оборудования. Соответствующие патч-кабели могут состоять из многожильных или одножильных проводников. Любой кабель длиннее 10 м не соответствует требованиям и должен быть протестирован в соответствии со спецификациями канала.

Тестирование канала рассматривает всю комбинированную кабельную цепь. Примером комбинированной кабельной цепи канала является патч-корд, настенная панель, горизонтальный кабель, патч-панель и патч-корд. Максимальная длина этой комбинированной кабельной цепи составляет 100 м. Этот тест предназначен для проведения с использованием оборудования для тестирования кабелей, подключенного к обоим концам кабельной цепи после его установки. Поскольку нет неизвестных компонентов, ограничения тестирования более смягчены. Схемы, прошедшие этот тест, подходят для развертывания сети.

Эти требования к тестированию разработаны для высокоскоростных сетей и центров обработки данных. В этих приложениях неисправный соединительный кабель или кабельная цепь могут привести к простою сети или центра обработки данных, что может привести к значительным финансовым потерям. Поскольку эти тесты значительно увеличивают расходы на кабель и/или установку, обычному пользователю дома или в малом бизнесе обычно не нужны эти уровни тестирования кабеля.

Этот технический документ предназначен только для информационных целей и может быть изменен без предварительного уведомления.C2G не дает никаких явных или подразумеваемых гарантий относительно точности, полноты или достоверности информации, содержащейся в этом документе.

Коммутационные шнуры > 20 м — DSX CableAnalyzer

Как вы обнаружили, ни в DTX, ни в DSX нет ограничительных линий для тестирования патч-кордов длиной более 20 м. Это связано с тем, что ни TIA, ни ISO не поддерживают пользовательские шнуры длиной более 20 м. Из ANSI/TIA-568-C.1 в разделе 7.3 говорится; «Длина кроссовых перемычек и патч-кордов в MC или IC не должна превышать 20 м (66 футов).» Это также указано в ISO/IEC 11801:2002; «….длина шнура рабочей зоны не должна превышать 20 м»

Ограничение NEXT при тестировании коммутационных шнуров зависит от длины. длина увеличена.Поскольку мы не позволяем пользователям настраивать предел СЛЕДУЮЩИЙ в любом из тестов для сохранения целостности данных, теоретически невозможно создать пользовательский предел теста патч-корда > 20 м.

Тем не менее, разница в предел СЛЕДУЮЩИЙ через 20 м не так важен, а обратная потеря фиксирована.

    – Для категории 5e изменение предельной линии для NEXT между 20 и 70 м составляет < 0,1 дБ при 100 МГц.
    – Для категории 6 изменение предельной линии для NEXT между 20 и 70 м составляет <0,2 дБ при 250 МГц.

Вы используете этот шнур для соединения двух единиц оборудования?
То, что вы делаете, выходит за рамки обычных кабельных стандартов, но, вероятно, будет работать нормально. Если вы используете кабель для прямого соединения двух устройств, вы можете утверждать, что это «канал».В этом случае вы можете использовать адаптеры канала и выполнить измерение, используя канал TIA Cat6 в качестве контрольного предела. Обычно это не рекомендуется, потому что мы не проверяем, насколько хороши разъемы RJ45. Определение канала исключает их. Но поскольку DTX выполняет быструю проверку этих оконечных устройств RJ45, канал может быть наиболее подходящим выбором.

Если вы настаиваете на проведении теста коммутационного шнура, вы можете не выполнить ограничение по коммутационному кабелю, которое намного жестче, чем ограничения канала, но приложение все равно будет работать.Нет смысла поднимать тестовый лимит, если приложению это не нужно.

Эта статья носит информационный характер. Требования к тестированию см. в контракте на кабельную разводку.

Allen Tel Products GB110PC645-03 Конфигурация от 110 до RJ45, соединительный шнур и вилка категории 6 длиной 3 фута в сборе: электроника

От производителя

Разработано для повышения производительности — Allen Tel Products, Inc. предлагает полную линейку высокопроизводительных патч-кордов для медных и оптоволоконных приложений.Наши модульные продукты также включают телефонные шнуры, вилки и обжимные инструменты. Тестирование производительности канала: продукты регулярно тестируются в компании и в независимых испытательных лабораториях, чтобы превзойти производительность каналов TIA/EIA Cat 5e, Cat 6 и Cat 6A ведущих производителей кабелей. Характеристики продукта: Патч-корды категорий 3, 5e, 6 и 6A Превышают стандарты TIA/EIA 568B Сборки волоконно-оптических кабелей Кабели с разъемами Кабели для телефонных линий и телефонных трубок Модульные вилки Инструменты для обжима. Продукты для подключения требуют функциональной совместимости, гибкости, скорости и надежности.Allen Tel удовлетворяет этот спрос, предлагая высококачественную и надежную продукцию для структурированных кабельных систем. Allen Tel Products, Inc. является ведущим поставщиком структурированных продуктов для подключения, полностью соответствующих стандартам, на мировые рынки. Компания Allen Tel, основанная в 1952 году, является производителем, специализирующимся на специализированных коммуникационных продуктах, недоступных у других поставщиков. Мы заработали свою репутацию среди установщиков, консультантов, инженеров и конечных пользователей, поставляя инновационные высококачественные продукты. Мы стремимся сохранить лидирующие позиции на рынке сетевых подключений.Это достигается за счет постоянного расширения ассортимента наших продуктов для предоставления комплексных передовых высокопроизводительных решений для подключения. От стадии проектирования до первого прототипа, окончательного производства и испытаний. Allen Tel создаст качественный продукт, отвечающий потребностям наших клиентов. Все наши продукты разработаны таким образом, чтобы обеспечивать качество и простоту установки, что позволяет создавать экономичные и надежные решения в любой сетевой среде. Это уникальное сочетание производственного и технологического опыта обеспечило компании Allen Tel хорошие позиции в новом тысячелетии.

Требования к каналам и длина многожильного кабеля

В этом кратком техническом описании описывается, как заменить горизонтальный кабель соединительным кабелем, соблюдая при этом требования отраслевого стандарта к каналам для обеспечения производительности сети. Это включает в себя полную замену канала соединительным кабелем. Это примечание относится к коммерческим и промышленным установкам.

Стандарт ANSI/TIA 568 C.2 определяет электрические параметры структурированных кабельных каналов Cat 5e, Cat 6 и Cat 6a.Максимальная общая длина этих каналов составляет 100 м. Это наихудший случай для вносимых потерь и задержек. Как видно на рисунке ниже, канал, который используется для определения характеристик категории, состоит из 4 разъемов, 90 м горизонтального кабеля (одножильный проводник) и 10 м соединительного кабеля (гибкий многожильный проводник).

Этот канал также используется другими группами стандартов для разработки требований к производительности сетевой электроники. Большинство установленных каналов не настроены на этот стандартный или наихудший канал.Многие установленные каналы имеют 2 или 3 разъема и менее 90 м горизонтального кабеля. Поскольку приложения для Ethernet расширились за пределы строительных установок, также увеличились отклонения или отклонения от стандартного канала. В некоторых приложениях канал представляет собой только один кабель с вилками. Хотя на самом деле это не структурированная кабельная система, сетевое оборудование, предназначенное для работы в каналах структурированной кабельной системы, будет работать в этих каналах при условии соблюдения параметров канала ANSI/TIA 568C.2.Требования к каналам для промышленных и коммерческих установок одинаковы.

В каналах разъемы являются фактором более высоких обратных потерь и перекрестных помех, что приводит к более мягким требованиям к перекрестным помехам и обратным потерям по сравнению с одним оптическим кабелем. Таким образом, задержка и вносимые потери остаются факторами, ограничивающими длину кабеля. Задержка компенсируется сохранением общей длины канала менее или равной 100 м. Вносимые потери можно компенсировать, заменив горизонтальный кабель соединительным кабелем соответствующей длины.Вносимые потери в многожильных соединительных кабелях снижены по сравнению с вносимыми потерями в горизонтальных кабелях на 20 % для 24 AWG и на 50 % для 26 AWG. Важно отметить, что стандартные вносимые потери канала основаны на соединительных кабелях 24 AWG для Cat 5e и Cat 6 и соединительных кабелях 26 AWG для Cat 6a. 26 AWG можно использовать в Cat 5e и Cat 6, а 24 AWG можно использовать в Cat 6a, но длины кабелей должны рассчитываться по-разному.

Приведенные ниже три уравнения можно использовать для расчета сочетания горизонтального и соединительного кабеля, которое создаст совместимый канал:

  1. Для каналов и кабелей Cat 5e и Cat 6 C=(102-H)/(1+D)
  2. Для каналов и кабеля Cat 6a C=(105-H)/(1+D)
  3. Применяется ко всем каналам T=H+C , T≤100 м

Где:

  • H = Длина горизонтального кабеля
  • D = Снижение номинальных характеристик соединительного кабеля в зависимости от калибра (см. таблицу ниже)
  • C = Общая длина соединительного кабеля в канале
  • T = Общая длина канала

В таблице ниже приведены примеры расчетов с использованием уравнений 1, 2 и 3. Таблица является интерактивной и может использоваться для настройки ваших конкретных расчетов.

В некоторых установках используется только многожильный кабель для упрощения установки, снижения затрат и обеспечения максимальной надежности за счет минимизации соединений. Это показано в приведенных выше таблицах, где горизонтальная длина H равна нулю. В этих случаях канал состоит из 2 штекеров и отрезка кабеля. При тестировании канала тестовый интерфейс фактически находится после заглушки на концах канала. Это означает, что штекеры на концах одного кабеля, используемого в качестве канала с 2 штекерами, не будут тестироваться при использовании ручного тестера с адаптерами каналов.Компания Quabbin ® Wire & Cable рекомендует протестировать канал в сборе с коммутационным шнуром, чтобы убедиться, что соединения выполнены правильно.

Калькулятор многожильных кабелей

Приведенные ниже две таблицы можно использовать для расчета сочетания горизонтального и соединительного кабеля, которое создаст соответствующий канал.

Какова минимальная рекомендуемая длина медного кабеля витой пары, которую я должен использовать с моим Sonic

26.03.2020 9 Люди считают эту статью полезной 43 656 Просмотров

Описание


Какова минимальная рекомендуемая длина медной витой пары кабель, который я должен использовать с портами HA моих брандмауэров SonicWall для обеспечения высокой доступности?

Разрешение


Вопрос:

Какова минимальная рекомендуемая длина медного кабеля с витой парой, который я должен использовать с портами высокой доступности моих брандмауэров SonicWall для обеспечения высокой доступности?

Ответ:

В настоящее время официально не опубликована минимальная длина кабеля витой пары от IEEE или ANSI, хотя есть информация о максимальной длине кабеля витой пары.

Однако иногда клиенты хотят использовать для этого кабель длиной всего несколько дюймов. Причина в том, что он выглядит опрятно и аккуратно, и на один кабель меньше, который нужно протянуть через кабельный канал в стойке. Однако использование такого маленького кабеля часто вызывает проблемы. Клиенты сообщали о проблемах, когда брандмауэры блокировались, и ими нельзя было управлять или они не могли пропускать трафик.

Причина, по которой это происходит, заключается в том, что очень короткий кабель HA вызывает проблемы с передачей тактов HA.В паре HA, когда неиспользуемый модуль не получает тактов в течение настроенного интервала и временного порога, он становится активным. Однако, если другое устройство в паре HA все еще активно, интерфейсы обоих устройств будут конкурировать за адресацию, что означает конфликт IP между всеми интерфейсами каждого брандмауэра. Это предотвратит управление устройствами, а также предотвратит передачу ими трафика.

Что касается длины кабеля, необходимо учитывать следующее:

1.) Перекрестные помехи

Перекрестные помехи возникают, когда сигнал, передаваемый по одному каналу, создает помехи другому сигналу, передаваемому по отдельному, но соседнему каналу. Обычно это вызвано близким расположением цепей. При использовании кабелей Ethernet этот эффект уменьшается за счет скручивания пар цепей. Это снижает способность цепей мешать друг другу при перемещении по длине медной среды. В очень коротком кабеле обычно недостаточно витой пары для предотвращения перекрестных помех.

2.) Обратные потери

Обратные потери — это, по существу, потери мощности сигнала, которые возвращаются или отражаются из-за разрыва в кабеле (т. е. в точке линии передачи, где сигнал не может полностью передаваться на следующий участок пути). Желательно иметь высокий уровень обратных потерь (т.е. потери отражательной способности). Низкие обратные потери могут быть вызваны проблемами в точке подключения кабеля или устройством, которое соответствует пути передачи. Чем короче кабель, тем меньше обратные потери, потому что меньше проводов ухудшает отражение сигналов.

3.) Качество кабелей

Качество кабелей зависит от производителя и зависит от точности оборудования, используемого в производственном процессе. Некоторые поставщики скручивают свои кабели не так эффективно, как другие, а некоторые из них имеют более низкое качество обжима, чем другие. Кабели, которые обжимаются отдельными людьми, часто сильно страдают по сравнению с промышленными кабелями, поскольку добиться такой точности можно только с помощью ручного обжимного инструмента. Наиболее распространенная проблема с нестандартными кабелями — потеря скручивания вблизи точки подключения кабеля.У большинства поставщиков, которые производят кабели длиной менее половины метра, эти кабели не сертифицированы каким-либо органом по стандартизации.

Для обеспечения высокой доступности служба поддержки SonicWall рекомендует использовать соединительный или перекрестный кабель (устройства NSA имеют возможности автоматического распознавания MDIx на своих интерфейсах) длиной не менее 1 метра (около трех футов). Существует множество опубликованных дискуссий по этой теме, которые можно прочитать в Интернете, однако этот пост сотрудника Fluke Networks на сайте forucms.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
