Как установить и подключить розетку: пошаговый инструктаж

Решить проблему замены или установки розетки можно собственными силами, не привлекая электриков. Приложив определенные усилия можно с легкостью опровергнуть распространенное мнение, что электромонтажные работы способны выполнять только специалисты.

Мы расскажем, как выбрать розетку для обустройства домашней проводки или замены испорченного прибора. В представленной к рассмотрению статье подробно описано, как подключить розетку и подготовить нужные инструменты. С учетом наших рекомендаций вы без проблем справитесь с монтажом и подключением электроустановочного изделия.

Содержание статьи:

Типичные разновидности розеток

Причины, по которым предстоит поменять розетку, могут быть самые разные – от полномасштабного ремонта до обычной поломки. Столкнувшись с такой проблемой, предстоит выбрать в магазине или на рынке нужный товар.

Производители предлагают самые различные модели по форме, цвету, назначению. Неопытному человеку сложно так сразу определиться, что же конкретно ему нужно.

Розетки, предлагаемые дизайнерами, иногда поражают воображение своими умопомрачительными формами. Да и современные материалы, используемые для их декорирования, весьма разнообразны – дерево, стекло, камень

Розетки, предлагаемые многими фирмами-производителями, отличаются не только внешним видом, но и типом монтажа. В зависимости от того, каким образом проложен провод, понадобится соответствующая розетка.

По расположению относительно стены, на которую производится монтаж электроточки, различают 2 типа розеток:

• встроенные;
• накладные.

Встроенные используют для установки в гипсокартонные стены, стены из кирпича, или бетона. Основная отличительная особенность таких розеток – их электрические части, как и весь провод, погружены в стену. Для этого в стене с помощью перфоратора прорезается специальный желоб – штроба. В него помещаются провода, заключенные в гофрированную трубу.

Под розетку прорезается специальное углубление диаметром, соответствующим диаметру монтажной коробки. Это отверстие может быть немного больше, но ни в коем случае нельзя допускать, чтобы его размер был меньше. Подрозетник не должен подвергаться деформации в процессе установки.

Розетка для внутренней проводки используется значительно чаще, чем накладные модели. Она безопаснее в использовании

Встроенные модели пользуются спросом среди жителей мегаполисов и других населенных пунктов. Они популярны в домах и квартирах с маленькими детьми. Эти розетки отлично вписываются в интерьер, благодаря богатой цветовой палитре, предлагаемой производителями.

Накладные розетки отличаются от встроенных своим внешним видом – они полностью находятся снаружи. Их электрический механизм прячется лишь в декоративной коробке, прикрученной поверх стены. Провода также идут поверх стены, прикрытые специальной накладкой.

Розетка с накладным типом монтажа чаще всего используется в офисе. Важно, чтобы все провода были хорошо изолированы, а вблизи не находились краны и другие источники воды

В основном используется для установки в домах с деревянными стенами.

В зависимости от внутреннего устройства рабочего механизма, розетки бывают:

• с винтовым зажимом, когда провод, вставляемый в механизм розетки фиксируется между пластинами, соединенными винтом. В случае сплющивания провода в процессе использования достаточно просто подкрутить винты;
• с пружинными клеммами. Здесь контактное отверстие для провода расширяется нажатием на специальную клавишу. Со временем, когда крепление ослабевает из-за деформации провода, надо плоскогубцами удалить расплющенную часть и заново подсоединить.

От того, для какой проводки будет использована розетка, выделяют двух и трех контактные. Двухконтактные – это розетки без заземления. Их основное преимущество –меньшая стоимость.

В новостройках прокладывается проводка, соответствующая современным условиям жизни – с применением трех контактного провода

Трехконтактные – с заземлением. Их устанавливают в помещениях, где предстоит использовать электроприборы, нуждающиеся в заземлении – компьютеры, стиральные машины и другие.

Двух контактные розетки опасно ставить в комнатах с повышенным уровнем влажности, возле душевых кабинок и раковин

Перед приобретением розетки нужно обратить внимание на ее заднюю стенку. Там указано, на какую нагрузку и число фаз она рассчитана. Чаще всего значение тока соответствует 16А, а напряжение 220 вольт. Однако для подключения электроплиты чаще всего необходимо подводить отдельную линию и ставить .

Если нужно подключать прибор с большой нагрузкой – лучше подводить трехфазную сеть. Здесь надо установить специальную розетку, которая способна выдерживать напряжение 380 вольт и нагрузку до 32А

Прошло время, когда особого выбора розеток не было и покупалось то, что было на прилавках магазинов. Сейчас производители, конкурируя между собой, в целях привлечения большего количества клиентов разрабатывают разнообразные виды розеток.

Для домашнего использования можно подобрать тот вариант, который больше всего подойдет для конкретного помещения, к примеру, для обустройства , в бассейне или в совмещенном санузле, и для установки в пределах входной группы частного дома.

Для ванных комнат удобно использовать специальные модели – с защитной крышкой. Кроме этого, такого рода розетки изготавливают с высоким уровнем защиты от пыли и влаги

Розетки, в которых отверстия закрываются специальными накладками – защитными шторками, любят устанавливать молодые родители. Это позволяет дополнительно уберечь их подрастающих детей, проявляющих интерес к изучению окружающих предметов.

Отверстия розеток, закрываемые шторками, открываются в зависимости от модели. Иногда достаточно просто вставить вилку, в некоторых случаях требуется приложить определенные усилия

Также весьма привлекательны модели розеток, оснащенные индикатором тока, таймером, который можно запрограммировать нужным образом, или варианты с выталкивателем вилки.

Интересное решение для детских комнат придумали дизайнеры – розетка с подсветкой. Ребенок, проснувшийся среди ночи, не испугается полной темноты

В семействе изделий для устройства электроточек есть особая группа – , с особенностями устройства и установки которых рекомендуем ознакомиться.

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Стандартные этапы монтажа

Чтобы розетка работала долгое время и не создавала никаких проблем, нужно внимательно отнестись к ее установке. Важно все делать правильно и последовательно, без спешки. Только в таком случае можно гарантировать хороший результат.

Галерея изображений

Фото из

Разборка розетки перед установкой

Внешняя панель и механизм розетки

Подготовка кабеля к подключению

Подготовка проводов к подсоединению

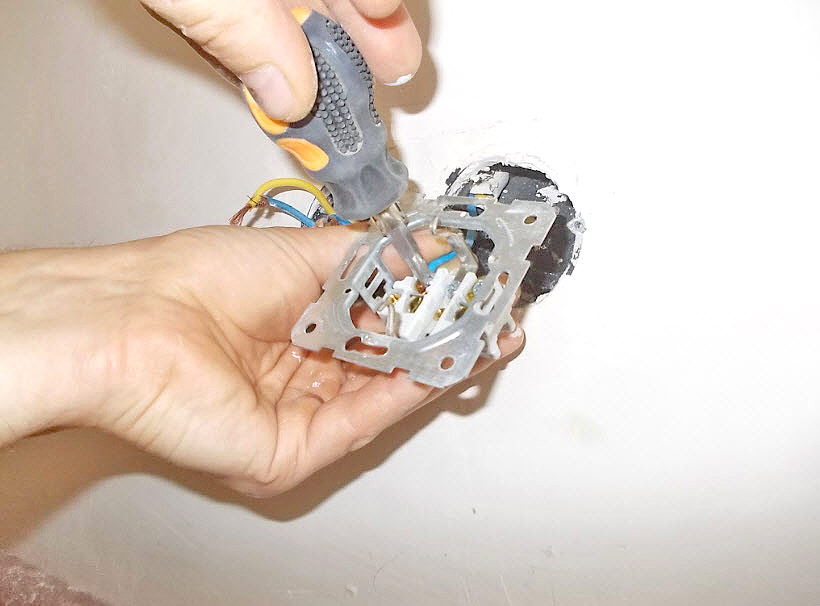

Ввод силовой проводки в винтовые клеммы

Фиксация механизма розетки в гнезде

Проверка правильности положения механизма

Установка и крепление лицевой панели

Подготовка перед установкой

Подготовительный этап установки начинается с покупки нужной модели и необходимого количества розеток. Здесь важно учитывать, где они будут устанавливаться и подбирать модели, которые наиболее подойдут в конкретном помещении.

Для кухни важно подобрать нужное количество розеток, а питающий кабель должен быть рассчитан на суммарную нагрузку всех приборов, которые будут в них подключаться

Затем надо взять инструменты, которые могут пригодится в процессе монтажа. Это строительный уровень, сама розетка, отвертки для закручивания креплений и шурупов, нож строительный или стриппер для снятия изоляции, плоскогубцы, специальная отвертка для проверки напряжения, изолента.

Все инструменты, необходимые для монтажа, лучше подготовить заранее, чтобы ничего не отвлекало в процессе работы

Если предстоит не просто заменить старую розетку новой, а установить дополнительное место для подключения электроприборов, то могут пригодится обширный набор материалов и инструментов.

Потребуется подрозетник (монтажная коробка), перфоратор для проделывания углублений под рабочий механизм, насадки для перфоратора нужного диаметра, линейка/рулетка, простой карандаш, строительная гипсовая смесь.

Если предстоит установка розетки в бетонную стену, то можно использовать перфоратор с коронкой по бетону, чтобы отметить нужный диаметр будущего подрозетника. Затем буром пробивать отверстия и удалять лишние куски бетона

Отключение электричества – залог безопасности

Самым важным в любых электромонтажных работах является отключение электричества! Без этого недопустимо начинать монтаж.

В зависимости от того, что установлено в конкретной квартире или доме, нужно выкрутить пробки, если установлен счетчик с пробками или установить рычаги в положение «выкл», если имеется электрощит с автоматическими выключателями.

Затем нужно дополнительно убедиться, что рабочий участок действительно обесточен. Для этого предстоит взять подготовленную заранее индикаторную отвертку и проверить наличие напряжения в проводке, к которой предстоит подключать розетку.

Отвертка для определения напряжения работает так: нужно коснуться ее жалом к проверяемому проводу, а пальцем руки зажать контакт на задней стороне отвертки. Если индикаторная лампа, вмонтированная в корпус, загорится, напряжение есть

Выбор схемы подключения розеток

Выбрав подходящие модели розеток и подготовив нужные инструменты, предстоит решить, как же сделать правильное подключение розетки.

Существуют разные к электросети:

• последовательное, когда розетки подключаются друг за другом;
• параллельное, если к каждой розетки идет свой провод от распределительной коробки;
• смешанное, тот вариант, когда некоторые розетки подключены одним, а остальные – другим способом.

Определиться с типом подключения просто – если дополнительное место подсоединения к электросети будет использоваться для работы мощных приборов – следует выбрать параллельную схему. Для маломощных электрических механизмов удобно отдать предпочтение последовательной схеме.

Параллельное подключение является более надежным и позволяет включать мощные электроприборы. Преимущество последовательного подключения – экономия провода и, как следствие, денег

Установка монтажных коробок

Убедившись еще раз в том, что рабочее пространство обесточено, можно приступать к следующему шагу по установке. Если это не замена старой розетки, то предстоит отметить, где именно будет располагаться одна или более дополнительные розетки. Для этого пригодится линейка/рулетка и карандаш.

Если вы запланировали или переделать прибор, то действовать надо в другой последовательности, подробно описанной в предложенной нами статье.

При выборе места будущей дислокации розеток, следует ориентироваться на удобство при их дальнейшем использовании. Для розеток стараются выдерживать следующие расстояния:

• от пола – не меньше 30 см;
• от потолка – не меньше 20 см;
• от окна – не меньше 10 см;
• от плинтуса, под которым спрятан провод, – 0 см.

Если розетки расположить слишком высоко или низко, то это будет крайне непрактично. О правилах расположения розеток и выключателей согласно европейским стандартам подробно .

Строгих правил и норм для размещения розеток в комнате нет. В этом вопросе следует придерживаться удобства для жителей конкретного дома/квартиры

Наметив места, где предстоит установить розетки, следует сделать отверстия . Они, в зависимости от материала стен, бывают разного диаметра. Здесь надо ориентироваться только на свою ситуацию. Главное правило – отверстие не должно быть меньше самого подрозетника.

Сами монтажные коробки изготавливают из пластика, очень редко из металла. Пластик хорошего качества, негорючий. Он обеспечивает надежную изоляцию проводов, которые будут располагаться в такой коробке. Форма подрозетников встречается круглая, овальная и даже квадратная. Хотя удобнее всего работать с круглыми пластиковыми коробками.

В моделях для гипсокартонных стен предусмотрены прижимные лапки, чтобы удобнее было крепить. Они регулируются посредством специальных винтов

Очередность этапа установки подрозетника зависит от состояния стен и индивидуальных особенностей жилища.

Наиболее распространенные такие ситуации:

• полномасштабный ремонт помещения. В этом случае в стенах прорубаются борозды, в них прокладывается кабель, который будет питать розетки всего помещения, проделываются отверстия под монтажные коробки;
• стены уже отделаны декоративным покрытием, а электрический кабель утоплен в стене. В такой ситуации предстоит с помощью ножа осторожно освободить уже готовые отверстия под установку монтажных коробок;
• стены отделаны, кабель проложен под плинтусом или спрятан в наружный изолирующий короб. Тогда нужно устанавливать наружные розетки;
• стены отделаны, кабель не проложен. Здесь предстоит подобрать наиболее оптимальный вариант монтажа.

Удобно, если предстоит проделать лишь отверстие для дополнительной розетки. Декоративная накладка – лицевая часть закроет последствия работы.

В противном случае, если надо не повредить внешнюю отделку стен, придется подойти к процессу монтажа творчески. Один из вариантов – использование накладного способа установки, когда провод предстоит пустить поверх стены, упаковав его, в целях безопасности, в .

Если в процессе подключения дополнительной розетки надо не повредить стены, то можно использовать накладные розетки

Также удобный вариант – установить розетку сразу же над плинтусом, скрыв электрический провод под плинтусом. В этом случае тоже предстоит использовать накладную модель.

В подготовленное отверстие под розетку нужно установить монтажную коробку, продев в нее проложенный питающий кабель. Это отверстие надо тщательно очистить от пыли и строительного мусора. Можно использовать пылесос или щетки. В очищенном отверстии надежно закрепляется подрозетник.

Для этого наносится подготовленная гипсовая смесь, а монтажная коробка с продетым кабелем погружается в отверстие со смесью. Все работы продолжаются после того, как раствор схватиться – это займет не более 10 минут.

В подрозетник продевается провод, с которым предстоит работать ближайшее время

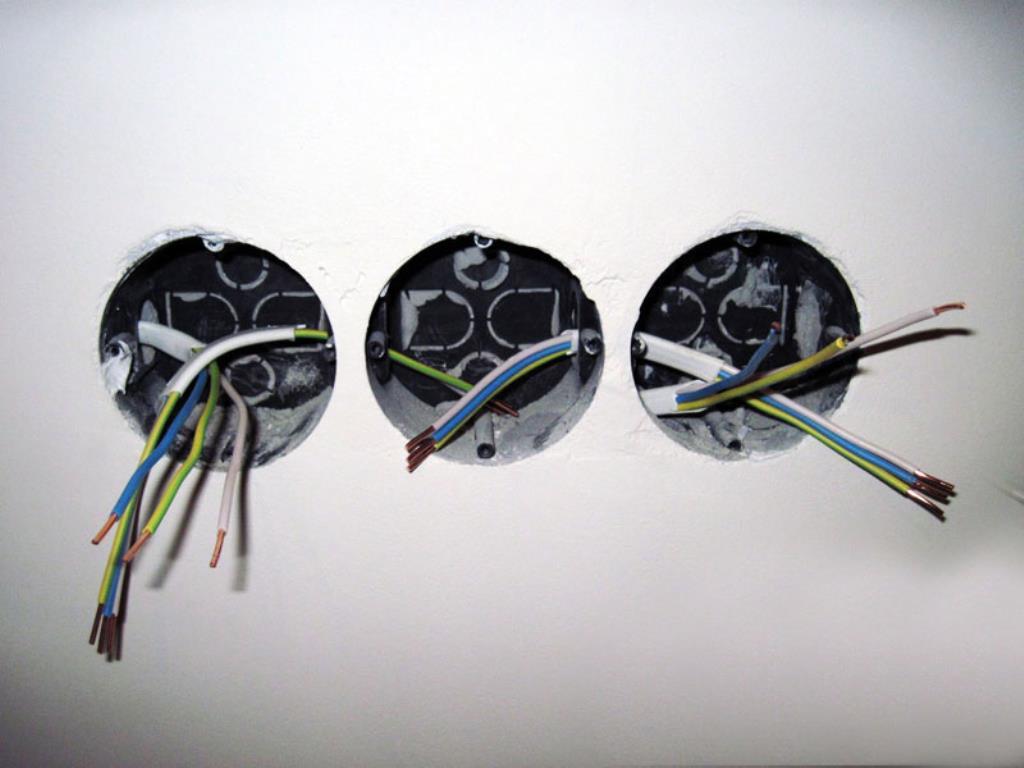

Таким образом ставится один или несколько подрозетников, а также, монтажная коробка под сдвоенную розетку. Если предстоит установка целого ряда розеток, то монтажные коробки устанавливаются в ряд строго горизонтально или вертикально – как запланировал хозяин помещения.

Чаще всего это горизонтальный вариант. В этом случае ставятся одиночные подрозетники плотно друг к другу. Они в обязательном порядке состыкуются друг с другом, а их горизонтальность проверяется строительным уровнем.

Подключение и проверка устройства

После закрепления коробки начинается работа с питающим кабелем, выходящим из нее. Во-первых, сначала нужно отрезать лишний кусок, оставив около 7 см от края подрозетника. Снять с него оплетку – верхний изоляционный слой, объединяющий внутренние провода.

Внутри обнаружатся 3 провода разного цвета – синий, белый и желто-зеленый. Это наиболее распространенная цветовая композиция, используемая для маркировки. Вместо белого может быть коричневый, красный, черный и другой.

Во-вторых, провода нужно освободить от индивидуального изолирующего слоя, аккуратно сняв его стриппером или ножом на расстоянии около 1 см. Сейчас предстоит работа по их подключению к рабочему механизму .

Желто-зеленый – это цвет проводника заземления. Его необходимо подсоединить к центральному контакту, отвечающему за землю.

Провода нужно надежно закреплять в рабочем механизме розетки. Они не должны болтаться и с легкостью выдергиваться с установленного места

Синий или сине-белый – это рабочий ноль. Этот провод предстоит подключить к крайней клемме рабочего механизма розетки. Оставшийся провод, чаще всего он будет белого или бежево-коричневого цвета, надо соединить со вторым крайним контактом.

В зависимости от типа розетки, соединение выполняется нажатием на специальную клавишу, если в механизме используются пружинные клеммы, или фиксируется между пластинами с помощью винтового зажима.

Для фиксации в винтовом зажиме очищенные от изоляции участки проводов предварительно загибаются так, чтобы получилось подобие небольшого полукольца. Благодаря подобной подготовке легче работать: провод не выскользнет в период крепления из-под винта. Гнуть надо по часовой стрелке.

Когда все контакты соединены, нужно осторожно согнуть провода и аккуратно поместить их вместе с рабочим механизмом розетки внутрь монтажного стакана. Затем тщательно прикрутить механизм к подрозетнику шурупами, имеющимися на его краях.

Эти шурупы позволят плотно зафиксировать рабочую часть розетки. Важно не перетянуть крепления, чтобы ничего не лопнуло.

Когда механизм розетки установлен в монтажную коробку, надо взять строительный уровень и проверить горизонтальность его монтажа

Если все надежно и горизонтально закреплено, можно приступать к завершающей стадии электромонтажа – прикручиванию декоративной накладки. Для этого нужно закрутить центральный шуруп, не перетянув его.

Установив рамку и лицевую часть розетки, важно плотно затянуть крепежный шуруп, чтобы ничего не болталось

Теперь розетка подключена с соблюдением всех правил безопасности. Можно закрутить пробки или включить рычаги на щитке и проверить ее на работоспособность. Если все действия выполнялись последовательно и правильно, то новая рабочая розетка не один год будет случить своему владельцу.

Чтобы розетка долго служила и не доставляла хлопот, нужно ее правильно эксплуатировать, не перегружать

Потребность в монтаже дополнительной розетки может возникнуть совершенно неожиданно – старая выйдет из строя или новая мебель закроет свободный доступ к одной из действующих.

Владея информацией о нюансах установки и подключения розетки, вы без труда справитесь с этой работой самостоятельно.

О том, как правильно выполнить подключение блока розеток, подробно описано .

Выводы и полезное видео по теме

Видео #1. Пошаговое руководство в видео формате об установке розетки:

Видео #2. Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео #3. Ролик-предостережение от опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым.

Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.

Хотите поделиться опытом самостоятельного электромонтажника? Есть желание сообщить полезные для домашних мастеров сведения? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, оставляйте фото по теме.

Как правильно установить и подключить розетку? Схемы подключения

установка розетки своими руками

Подключаем розетку своими руками

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

Установка новой розетки

Последовательная установка розетки

Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части. Далее, берем плоскогубцы, с помощью которых обрезаем лишний провод. Как правило, оставляется не больше и не меньше 10 см провода для подключения розеток. Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. С каждого конца провода удаляется 1 см изоляции.

Зачистка концов проводов для подключения розетки

Зачистка проводов с помощью съемника изоляции

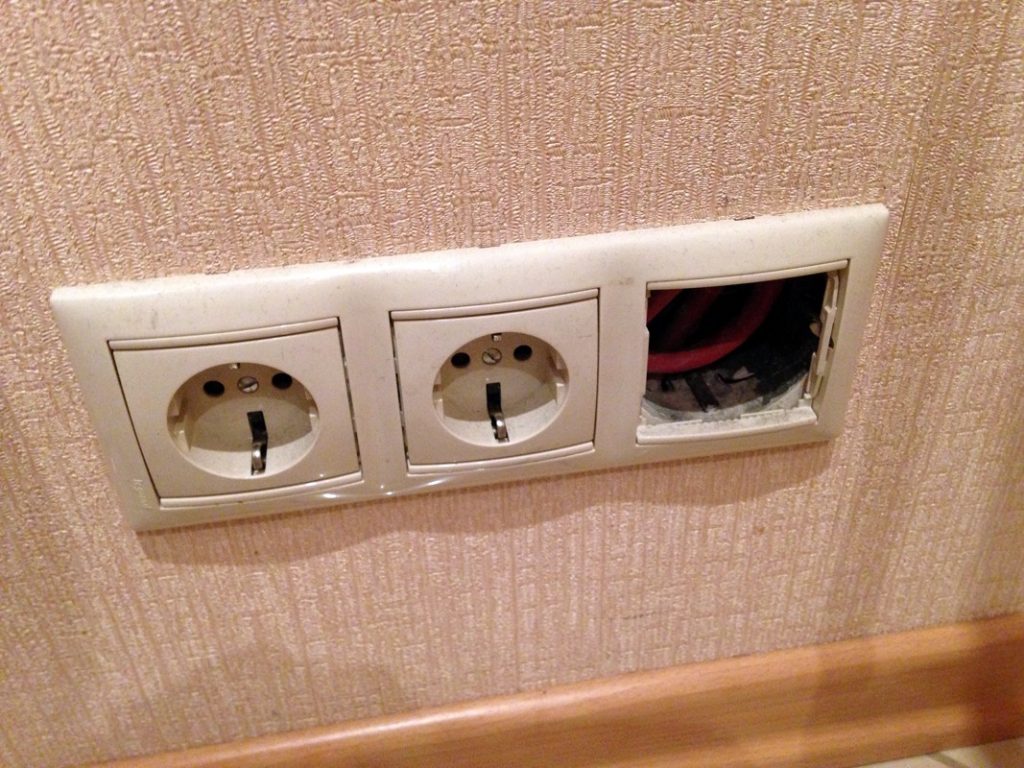

Размещение розеток с учетом потребителей

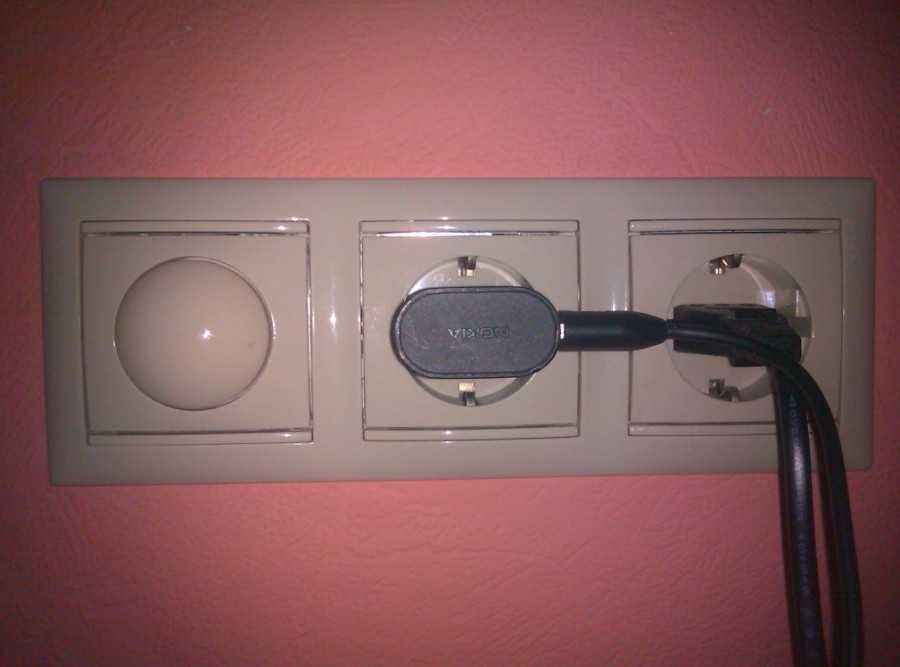

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

Блок розеток подключается методом шлейфа (параллельно)

Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфом

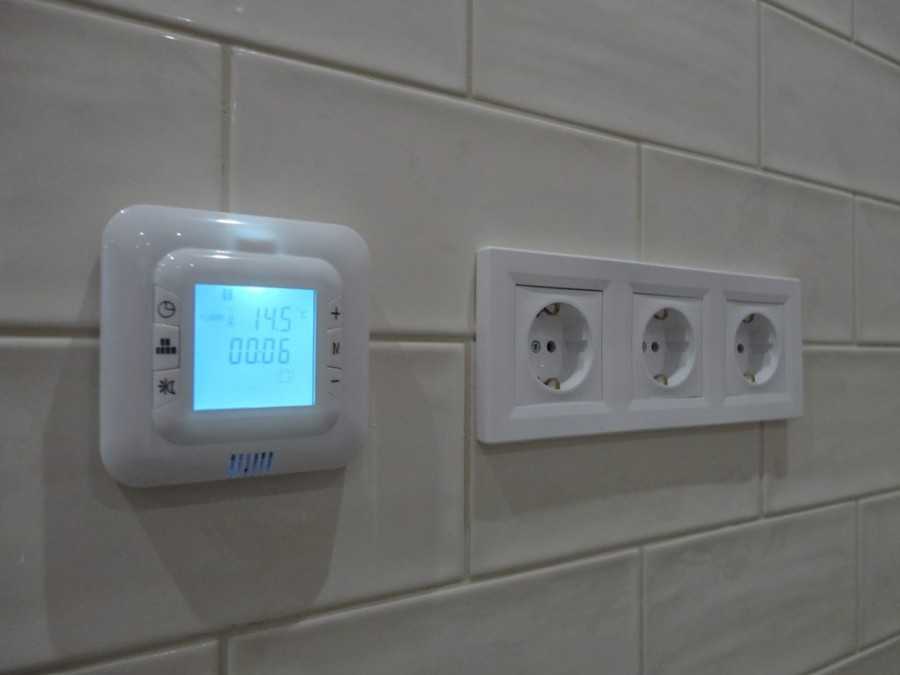

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека. Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44
Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

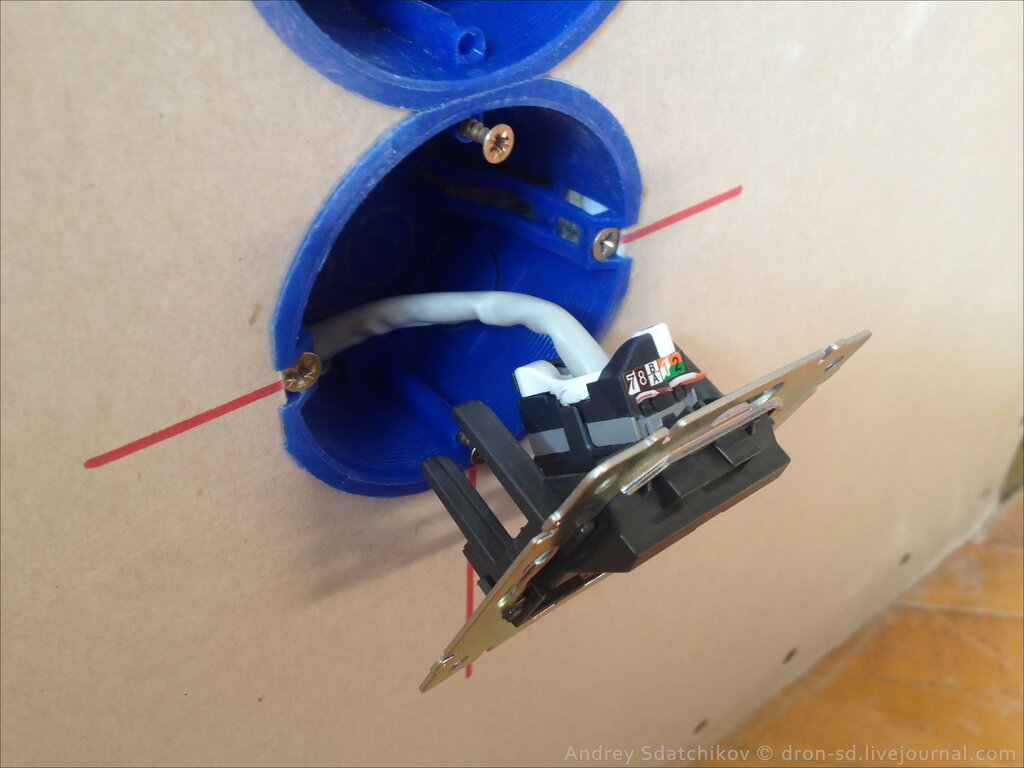

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

Установка коробок на твердом основании

Скрытая установка розеток

Места расположения розеток

В ванной комнате  достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка.  Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

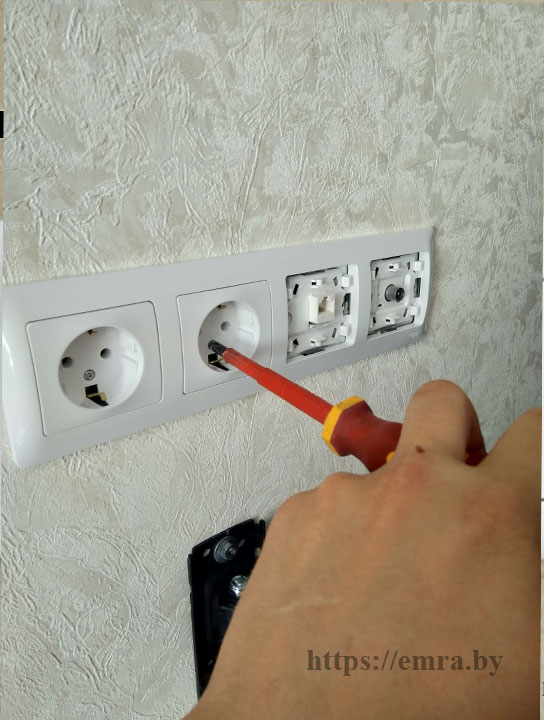

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

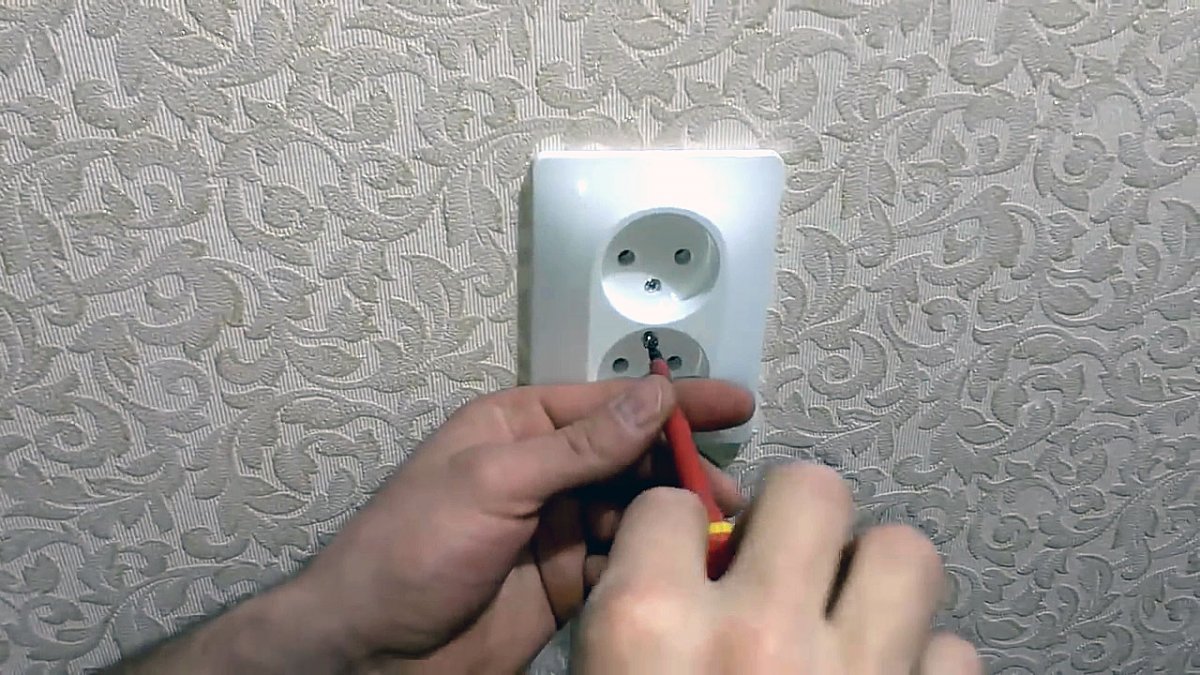

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом. При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку.

Убеждаемся в наличии питания в розетке

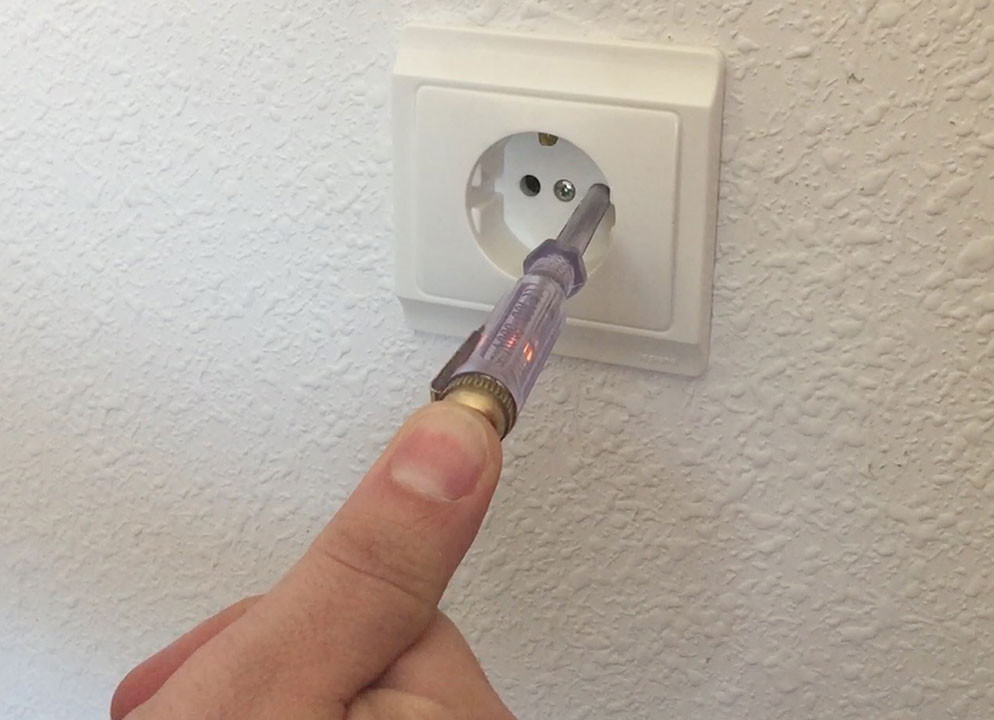

Тестируем розетку на наличие питания

Видео. Как правильно установить и подключить розетку?

Оцените качество статьи:

Как установить розетку самостоятельно

После того, как все основные ремонтные работы помещения выполнены, остается дело за малым: установка и подключение розеток. Поскольку дело это не совсем простое и не очень безопасное, рассмотрим все особенности и нюансы, связанные с данным процессом.

Подготовка:

• отключается подача электричества;
• подготавливается подрозетник, провода в котором должны находиться в свободном доступе.

Установка новой розетки:

• розетка разбирается путем отсоединения наружной и внутренней частей;
• посредством плоскогубцев отрезается лишний провод;
• с каждого конца провода удаляется по 1 см изоляции.

Размещение розеток

Особенности:

1. Перед установкой розеток важно определиться с их количеством и местоположением.
2. В местах размещения недвижимой бытовой техники в виде холодильника, телевизора, стиральной машинки и других, устанавливается несколько розеток с целью подключения дополнительных электрических приборов.
3. Блок розеток подключается в соответствии с методом шлейфа, то есть параллельно.
4. В помещениях с повышенной влажностью устанавливаются влагозащитные розетки с уровнем защиты не менее IP44. Монтируются они на расстоянии 30-80 см от чистого пола.

Способы крепления розеток

Способы крепления зависят от следующих факторов:

• конструкции розетки;
• материала, проложенного в основе стены;
• расположения кабеля.

Особенности:

1. В случае прокладывания кабеля в пластиковых коробках применяются розетки для наружной установки. Крепление осуществляется посредством саморезов на гипсокартонную перегородку или дюбелей-гвоздей на стену из кирпича или бетона.
2. При наличии кабелей внутреннего типа розетки должны быть других конструкций, а их крепление должно осуществляться на предварительно установленную коробку.
3. В случае отделки стен гипсокартоном в нем делается отверстие по размеру коробки, которую прижимают к гипсокартону посредством специальных винтов. Далее провода подключаются к розетке, после чего последняя крепится к коробке.
4. В случае установки розетки на бетонную или кирпичную стену необходимо:
   • использовать специальную коронку, по размеру которой в стене проделывается кольцевая канавка;
   • выбрать середину посредством зубила или перфоратора;
   • коробка устанавливается и закрепляется в образовавшуюся нишу.

Места расположения

Особенности:

1. В ванной комнате можно установить несколько розеток с целью синхронизации работы всего бытового ванного оборудования.
2. В жилых комнатах достаточно будет четырех розеток.
3. Прихожая может обойтись одной розеткой.

Подключение розеток в соответствии с расцветкой проводов Особенности: Синий провод подключается к «нулю». Белый провод требует подключения к фазе. К заземлению подключается желто-зеленый провод. Подключение происходит следующим образом: конец провода вставляется в гнездо и посредством винта затягивается до упора; после подключения проводов розетка вставляется в коробку; фиксация розетки должна осуществляться при помощи специальных зажимов.

Установка наружной крышки для розетки

Особенности:

1. Установка сводится к прикладыванию крышки к внутренней части розетки, после чего они стягиваются винтом.
2. Важно не перетянуть винт, поскольку крышка розетки может сломаться.
3. Заключительным этапом является проверка выполненных работ.

Больше статей на нашем канале

Установка розеток с соблюдением всех правил и требований

Установка электрической розетки – одна из наиболее распространенных домашних хозяйственных работ, связанных с электричеством. Поэтому важно научиться выполнять эту работу самостоятельно, тем более что уровень знаний, требуемый для выполнения этой работы, не превышает уровня знаний физики 9 класса, также эта работа не требует особых физических усилий и наличия сложных инструментов. В этой статье мы подробно рассмотрим, как выполнить правильную установку розеток своими руками.

Подготовка к работе

Определиться с выбором вида розетки

Существует огромное разнообразие электрических розеток, отличающихся по назначению, по типу конструкции, по способу установки и по наличию дополнительных функций. В данном случае мы будем рассматривать розетки, используемые в России и рассчитанные на напряжение 220 В.

В зависимости от вида отличается и способ монтажа розеток.

• Розетка советского образца, без заземления. Данный вид розетки предназначен для электроприборов, корпус которых не требуется заземлять. Основной их недостаток, помимо отсутствия возможности заземления, в том, что вилки современных электроприборов просто не входят в разъемы розеток из-за разницы в диаметрах и наличия боковых выступов. Поэтому в данную розетку можно подключать только электроприборы старого образца или малой мощности с соответствующим типом вилки.
• «Евророзетка» с заземлением. Подходят для всех современных электроприборов. Основные преимущества: плотный контакт, имеется дополнительный контакт для подключения заземляющего провода, что очень важно для исключения риска поражения электрическим током для таких электроприборов, как, например, стиральная машина, холодильник, электроплита, бойлер для воды.
• Розетка для электрической плиты. Как следует из названия, данный тип розеток устанавливается для подключения электрической плиты. Это силовая розетка, способная выдержать подключенную мощность до 7 кВт и более.
• Внутренняя розетка. Устанавливается в специальную коробку, установленную в углублении в стене. Применяется при скрытой электропроводке.
• Наружная (накладная) розетка. Применяется в основном в помещениях с наружной электропроводкой.

Выбор схемы подключения

В случае, если речь идет не о замене старой розетки, а об установке новой, предстоит выбрать оптимальную схему подключения.

Существуют следующие схемы:

• Параллельное подключение. При такой схеме к каждой розетке идет отдельный провод от распределительной коробки. Применяется для подключения электроприборов с высокой мощностью.
• Последовательное подключение. Все розетки подключены друг за другом к одному проводу. Предпочтительно при подключении к данным розеткам маломощных приборов.
• Смешанное подключение при использовании обеих схем одновременно (некоторые розетки подключены последовательно, некоторые — параллельно).

Схема последовательного соединения розеток

Отключение электричества

Перед началом любых электромонтажных работ, в том числе монтажа розетки, необходимо отключить подачу электроэнергии путем выкручивания пробок/отключения автоматов и убедиться при помощи индикаторной отвертки в отсутствии напряжении.

Необходимые инструменты

Понадобятся:

• пассатижи;
• индикатор напряжения;
• отвертка;
• нож строительный.

Установка и подключение наружной розетки без заземления

Данный вид розеток устанавливается, если:

• Проводка в доме проложена поверх стен.
• Проводка в доме внутренняя, но требуется установка новой розетки, ради которой нет желания пробивать, а затем заново выравнивать стену. Проще от ближайшей розетки либо от распределительной коробки протянуть провод в кабель-канале.
• При монтаже розетки в подсобных помещениях.

Порядок работы:

1. Для получения доступа к контактам розетки ее необходимо разобрать, открутив болт, крепящий корпус к основанию.
2. В розетке имеется два контакта, к которым надо подвести фазный и нулевой провод. Для этого зачищенные концы проводов следует завести в специальные разъемы и затянуть болтами. Полярность в данном случае не имеет значения.
3. Далее прикрепить основание розетки к стене. Если стена не бетонная, то можно посадить на саморезы. На бетонной или кирпичной стене, предварительно разметив места крепления, просверлить отверстия и забить дюбеля.
4. Перед установкой корпуса розетки на основание, с помощью строительного ножа вырезать по имеющейся разметке проем для прохождения провода.
5. Подготовленный корпус посадить на крышку, закрутить болт крепления.

Внимание! При подключении проводов к контактам розетки, необходимо туго затягивать болты.

Неплотное прилегание проводников друг к другу вызывает окисление контактов, вследствие чего повышается степень их нагрева и ускорение окисления.

Наружная розетка без заземления

Эта проблема в дальнейшем может привести к неисправности проводки, нередки случаи возникновения пожаров из-за перегревшейся электропроводки.

Установка и подключение наружной розетки с заземлением

По внешнему виду розетки можно определить, с заземлением она или нет. Наличие в розетке металлических выступающих контактов с обеих сторон позволяет подключить ее к трехжильной проводке с заземлением.

Порядок работы:

1. Зачистить концы проводов домашней электропроводки в месте установки розетки.
2. Открутив болт крепления, разобрать розетку.
3. Клеммная колодка розетки содержит три контакта. К боковым контактам подключить фазный и нулевой провода, полярность при этом не имеет значения, а провод заземления (желто-зеленый) – к центральному контакту.
4. Туго затянув контакты, подключенную клеммную колодку прикрепить к стене, используя саморезы или дюбеля (на бетонной стене).
5. Вырезать в корпусе проем в размеченном месте для прохождения провода, используя для этого нож или кусачки. Установить корпус розетки на клеммную колодку, затянуть болт.

Наружная розетка с заземлением

Установка и подключение внутренней розетки

Монтаж внутренней розетки существенно отличается от монтажа розетки наружной, применяется при скрытом (внутреннем) расположении домашней электропроводки. В данном случае используется специальная установочная коробка для розетки. Коробки производятся в различных модификациях в зависимости от материала стены, куда монтируется коробка.

Порядок работы:

1. На месте вывода электропроводки сделать нишу – углубление в стене для коробки.
2. Установить в нише коробку, вывести в нее провода с хорошим запасом, закрепить коробку алебастром либо другим аналогичным раствором. Если коробка монтируется в гипсокартон, то используется коробка «с ушками», которые при закручивании шурупов плотно прижимают коробку к гипсокартону.
3. Чтобы исключить резкие перегибы проводов, закрепить их в коробке в виде змейки.
4. Снять верхнюю крышку розетки.
5. Зачистив концы проводов, расположенных в коробке, провести их в гнезда розетки, затянуть болты крепления. Чем сильнее затянуты болты, тем надежнее.
6. Закрепить корпус розетки в установочной коробке при помощи шурупов.
7. Установить верхнюю крышку розетки.

Подключение двойной розетки

В современных домах электроприборов становится все больше, соответственно требуется и большее количество розеток. Установка дополнительных розеток достаточно трудоемкое занятие, особенно если внутренняя электропроводка, поэтому хорошим выходом является замена одинарной розетки на двойную.

Внимание! При этом следует помнить, что пропускная способность ее остается прежней, то есть она не рассчитана для одновременного подключения мощных электроприборов.

Монтаж двойной розетки аналогичен монтажу обычной, одинарной, розетки. Ведь, по сути это одно и то же: фактически подключается одна клеммная коробка, к которой подключено два соединенных между собой гнезда.

Правильная установка розетки для электроплиты

Появление на кухне новой плиты, обязательно сопровождается работой по ее подключению. Несмотря на кажущуюся сложность, можно, не вызывая электрика, сделать всё своими руками.

Внимание! Отличие силовой розетки для электроплиты от обычной в том, что она способна выдерживать достаточно большую подключенную мощность. В современных электролитах мощность составляет до 8 кВт. Обычные розетки на это не рассчитаны и могут расплавиться.

Монтаж розетки для электрической плиты подразумевает определенные подготовительные мероприятия:

• Для запитывания электроплиты рекомендуется наличие отдельной линии питания, отходящей от автомата на 25А. Проводка может быть выполнена из медного провода с сечением не менее 4 кв мм.
• Если на электроплиту не выведена отдельная линия, то питание от общей домашней сети возможно от автоматов в 40А, но следует иметь в виду, что при одновременном включении с электроплитой других электроприборов с высокой потребляемой мощностью будут срабатывать и отключаться автоматы.

Вилка и розетка для электроплиты

Выбор модели розетки зависит от следующих параметров:

• Мощность электроплиты. Наиболее распространенные розетки для электроплит рассчитаны на силу тока 40А и 63А применяются при подключении плит мощностью до 7 кВт и более 7 кВт соответственно.
• Количество фаз. Особенность электроплит такова, что их можно подключить как к однофазной, так и к трехфазной линии. В данном случае рассматриваем подключение электроплиты к однофазной проводке, так как в квартирах и в большинстве частных домов нет силового ввода.
• Способ установки. Розетки могут быть как для внутренней, так и наружной установки. Выбор зависит от способа прокладки домашней электропроводки.
• Наличие заземления. В современных городских квартирах бывает подведено заземление, поэтому выбор однозначен. В квартирах старой постройки и частных домах, если нет заземления, настоятельно рекомендуем провести его и установить розетку с заземлением, ведь из-за высокой мощности, наличия металлического корпуса и большой площади, плита является объектом повышенной опасности.

Алгоритм установки наружной или внутренней розетки для подключения электроплиты в кухне схож с установкой обычных розеток аналогичного типа установки. Основное отличие в схеме подключения.

Подключение розетки для электроплиты

Порядок работы:

1. Ознакомиться со схемой подключения, приведенной в техническом паспорте к электроплите.
2. Отключить подачу электроэнергии. Подготовить место подключения розетки. Для этого закрепить установочную коробку для внутренней розетки, зачистить провода.
3. Провести провода в установочную коробку и подключить розетку таким образом, чтобы к верхнему разъёму розетки был подведен заземляющий провод. Два нижних разъёма — для фазного и нулевого проводов, полярность при этом роли не играет. Затянув болты, закрепить корпус розетки гипсовым или аналогичным раствором. Установить крышку.
4. Подключить шнур электроплиты, представляющий собой трехжильный кабель с сечением в зависимости от номинального тока автомата. Шнур электрической плиты во многих моделях зачастую приходится покупать отдельно и самостоятельно подключать. На задней панели электроплиты указана схема подключения жил кабеля (шнура) к клеммной колодке. В отличие от обычных электроприборов в клеммной колодке электроплиты имеется шесть клемм. Заводом-изготовителем обычно заранее устанавливаются перемычки для подключения к сети с напряжением 220 В.
5. Присоединить вилку к кабелю. Фазный, нулевой и заземляющий провода подключаем таким образом, чтобы штекеры вилки и соответствующие разъёмы в розетке совпадали по полярности.
6. Включив вилку в розетку, проверяем работоспособность плиты.

Правила расположения розеток на кухне

Электрические розетки присутствуют в любой комнате дома, квартиры. Однако большинство бытовых электроприборов расположены на кухне, причем такие, которые постоянно должны быть включены в сеть, например, холодильник, электроплита, чайник и другие. Поэтому есть определенные правила установки розеток на кухне:

1. Не устанавливать розетки возле мойки и газовой плиты.
2. Так как кухня зачастую зона повышенной влажности, важно обеспечить водонепроницаемость электропроводки и контактов.
3. Во время электромонтажных работ не допускайте вмешательства в водопровод, газопровод, вентиляцию.
4. Для защиты розеток, расположенных вблизи рабочей поверхности кухонной мебели, от попадания внутрь воды и других жидкостей можно установить розетки со специальными крышками.
5. Для электрической плиты необходимо предусмотреть отдельный автомат в электрощите.

Правила техники безопасности

Установка розетки, как и любой вид электромонтажных работ, требует неукоснительного соблюдения правил техники безопасности:

1. Перед началом работ необходимо отключить электроэнергию путем отключения автомата/выкручивания пробки в электрощите и убедиться в отсутствии напряжения с помощью индикатора.
2. Принять меры, исключающие подачу электроэнергии: предупредить домочадцев, на лестничной площадке установить предупреждающую табличку.
3. Проверить исправность применяемых инструментов, особое внимание обратить на целостность изоляции.

Ознакомившись с основными этапами и тонкостями монтажа розетки, можно своими руками выполнить эту, казавшуюся ранее невероятно сложной, работу. Ведь все когда-то происходит в первый раз, и опытнейшие электрики когда-то также делали свои первые шаги в освоении этих навыков.

Видео об установке розеток

Как установить подрозетники, розетку, выключатель.

Как установить подрозетники, розетку, выключатель.

Приветствую вас на сайте Ewro-remont.ru. На этой странице мы поговорим о том как легко и просто, своими силами устанавливать розетки и выключатели.

Выдалбливаем место для подрозетника, провод уже подведен.

Подрозетники  устанавливают, как правило, после штукатурных работ. Дело в том, что при установке подрозетников или стаканов, как их еще называют, необходимо, чтобы край  подрозетника  был вровень со стеной, в крайнем случае, может быть немного глубже от края стены, но никак не выпирать из нее, иначе после установки розетки или выключателя, они также будут выпирать из стены. В том случае, если в дальнейшем на стене будет наклеиваться кафель, края подрозетника должен выпирать из стены на толщину кафеля и клея, то есть в среднем на 1-2 см.

Вмораживаем подрозетник по уровню.

При вмораживании подрозетника, провод заведен через ухо внутрь.

Подрозетники устанавливаются только в том случае, если розетка (выключатель) внутренняя, то есть на половину уходит в стену. Когда розетка (выключатель) наружный, подрозетники не ставятся.

При установке необходимо смотреть за тем, чтобы подрозетники выставлялись по уровню, как в вертикальном так и в горизонтальном положении, в зависимости от того как вы будете их ставить,

Подрозетник бетон ( уши для стыковки)

вертикально или горизонтально. Если конечно он будет не одинарный. Здесь нужно объяснить, подрозетники могут состоять из одного подрозетника ( когда розетка или выключатель двойной или тройной такие подразетники стыкуются с помощью ушей «выступов по бокам»), есть подрозетники уже цельные под две или три  розетки (выключателя).

В подрозетнике, места отмеченные пунктиром нужно отрезать. В дальнейшем через них будет проходить провод от одного подрозетника к другому.

Подрозетник бетон ( состыкован)

В ухе тоже вырезаем отверстие для приходящего провода.

Подрозетники могут различаться по форме, цвету, ушами (выступы по бокам) и т п. Главное их отличие заключается в том, что они делятся на две категории; первая для бетона, вторая для установки в гипсокартоне. Отличие в установке такое:

Подразетники для гипсокартона при установке распираются в стене как правило с помощью отвертки (специальными ножками, «лапками» сделанными в самом подрозетнике, причем формы «лапок» бывают самые разные).

Подрозетники для бетона вмораживаются в стену  различными штукатурными составами или гипсом(алебастром).

Рассмотрим конкретный пример установки подрозетника.

1. Нужно определиться, как будут устанавливаться подрозетники вертикально или горизонтально и на какой высоте они будут. Сейчас чаще всего высота розеток от пола 30 см, высота выключателей от пола 90 см. Также определяемся с количеством розеток (выключателей) в одной точке (то есть  одинарная,  двойная, тройная.).
2. Если подрозетник для гипсокартона, то в гипсокартоне делаем отверстие по уровню, по размеру подрозетника, и его туда вставляем,предварительно  заведя  эл- провод .(В каждом подрозетнике есть специальные впрессованные отверстия которые вырезаются ножом с той стороны с которой нужно и в том месте заходит эл-провод ,так же провод прокидывается внутри 2-3-4 состыкованных между собой подрозетников). После чего «лапки» закручивают, они распираются внутри стены.
3. Если подрозетник для бетона, то в стене с помощью  перфоратора,  также по уровню, выдалбливают отверстие, немного больше самого подрозетника, вставляют его туда, заводят в него провод и с помощью штукатурки,гипса, алебастра  вмораживают его, также по уровню. Работы с установкой подрозетников на этом завершены.

Когда начнется чистовая отделка, начинаем устанавливать розетки и выключатели. При установке обесточиваем систему

Устанавливаем розетку.

Если в квартире есть заземление то, скорее всего провод у вас из трех жил, если заземления не, то провод из двух жил. Выбирая розетки нужно смотреть – с заземлением они или нет.

Трехжильный провод. Белый фаза, синий ноль, желто зеленый земля.

Когда устанавливаем розетку без заземления, то жилы на проводе немного разделяются, зачищают и вставляют в места крепления в розетке и фиксируются. Жилы на таких проводах могут быть одного цвета или белого и синего. При правильном подключении – белая жила это фаза, синяя ноль.

Когда устанавливаем розетку с заземлением нужно точно проверить где фаза. Проверяют с помощью индикаторной отвертки, на индикаторе загорается лампочка. Как правило, на трехжильном бесцветном проводе фаза и ноль по краям, жила земля посередине. Если провод цветной то при правильном подключении белый провод — фаза, синий- ноль, желто-зеленый земля. Жилу земля фиксируют посередине, фазу и ноль по краям,  в местах крепления.

Подрозетник немного выпирает, он установлен на кухне — под фартук, эти 10 мм в дальнейшем закроет кафель.

Если розетка двойная или тройная, то провода приходящие к розетке  фиксируются в ней, наращиваются  и переходят на другую розетку.

Разетка тройная в фартуке.

Устанавливаем выключатель.

Если выключатель один — одинарный:

Двойной выключатель. Подключение проводов: сверху фаза (белый провод), внизу два нуля.

После установки сердечника, устанавливаем рамку и кнопки выключателя.

Жила с фазой- белая вставляется в место для фиксации, куда указывает приходящая стрелочка. Жила ноль (на выключателе в отличии от розетки цвет может быть любым)  вставляется, куда указывает уходящая стрелочка.

Если выключатель один — двойной:

Жила с фазой вставляется в место для фиксации, куда указывает приходящая стрелочка. Жила ноль  вставляется, куда указывает уходящая стрелочка. Вторая  жила ноль, вставляется куда указывает вторая  уходящая стрелочка.

УСТАНОВКА ДВУХ ВЫКЛЮЧАТЕЛЕЙ. Фазу берем от первого выключателя №1

При установке второго и третьего выключателя, ноль как правило уже заведен а фазу берут от первого выключателя.

Указана фаза от выключателя, два других провода уже заведенный ноль №2

Вставляем также ( фаза-стрелочка приходящая, ноль уходящая). №3

Выключатели установлены. Осталось поставить рамку и кнопки. №4

После наклеивания обоев, либо покраски стен (декоротивки), устанавливают рамку на выключатели и розетки.





Тройной стакан. Два стакана под розетки один под интернет. В руке провод для интернета.

Двойной стакан. Розетка и интернет.



Чтобы состыковать алюминиевые и медные провода, пользуйтесь электрической колодкой.

Провода уложенные в гофру и сходящиеся в распределительную коробку.

Читаем также: Как подключить своими руками Теплый пол



Как установить розетку Легранд?

Правильная установка розеток Легранд Этика обеспечивает корректное функционирование всей электросети. Чтобы закрепить устройство, не нужно быть профессионалом. Производитель максимально упростил механизм, сделав монтаж доступным для всех пользователей. Поверьте: если выбираете розетки Легранд, установка своими руками возможна!

Винтовой зажим

При монтаже механизма такого типа нужно закрепить кабель между клеммами и винтом. Винтовой зажим оптимален для медных и алюминиевых проводов. Помните только, что из-за высоких температур место крепления может деформироваться, а это приведет к нарушению контакта. Проблему легко решить: достаточно немного поджать винт.

Безвинтовой зажим

Установка розеток Legrand Valena чаще осуществляется с помощью клемм: подпружененных или обычных. Это оптимальный вариант, если провода сделаны из меди и не боятся температурных воздействий. Монтировать такие модели проще: достаточно поместить кабель в клемму, и она зажмет его автоматически. Подтягивать провода раз в полгода не придется, поэтому такая конструкция считается более удобной.

Установка розеток Легранд Валена: действуем поэтапно

В монтаже нет ничего сложного. Главное — следовать инструкции и уметь пользоваться инструментом. Действовать нужно так:

• установить механизм в подрезетнике. Для этого на корпусе устройства предусмотрены крепежные отверстия;
• подсоединить провода к клеммам. Снять изоляцию с них нужно заранее;
• закрепить подрозетник. Если планируется установка розеток Legrand в бетонную стену, применяются дюбеля. Когда основание деревянное или пластиковое, подойдут шурупы. Если работаете с металлической поверхностью, используйте саморезы или винты. Подготовить монтажные отверстия можно с помощью дрели.
• закрепить рамку и декоративную коробку. Последняя крепится на винты в центре панели.

Внимание: перед тем, как установить розетку Legrand Etika, отключите подачу электроэнергии. Определить, есть ли в сети напряжение, можно специальным тестером или отверткой индикатором.

Установка розетки Legrand Etika: что еще нужно знать?

Чтобы монтаж был успешным, учитывайте несколько особенностей:

• декоративная накладка не закрепляется самостоятельно. Она держится благодаря крышке и нужна, чтобы скрывать возможные дефекты основания;
• когда снимаете изоляцию, следите, чтобы металлическая основа не повредилась. Даже один случайный надрез может стать причиной перелома жилы;
• если ставите механизм на дерево, не забудьте предусмотреть негорючее основание. Дело в том, что пластмассовая конструкция может расплавиться или загореться. Чтобы этого не произошло, между электроустановкой и стеной устанавливается лист из алюминия или асбеста.

как установить розетку или выключатель — INMYROOM

Монтаж в стене электрической точки, розетки или выключателя на первый взгляд может показаться довольно простой и малозначимой задачей, особенно если сравнивать с остальными, более важными этапами ремонта. Однако постигая все тонкости этого процесса, начинаешь сомневаться в его простоте.

Специалисты Schneider Electric поделились с нами секретами правильного и безопасного монтажа электроустановочных изделий и монтажных коробок. Пошаговая инструкция с фотографиями прилагается.

Подготовка к работе

Для монтажа установочного электротехнического изделия понадобится:

• электрическая дрель или мощный шуруповерт;
• коронка для сверления отверстия диаметром 68 см;
• крестовая или плоская отвертка;
• электротехнический и монтажный ножи;
• монтажный уровень (Фото 1).

Важно: все работы должны производиться исключительно при снятом напряжении. Удостовериться в этом необходимо непосредственно в месте монтажа электротехнического изделия с помощью измерительного прибора или тестера напряжения.

Разметка и сверление

На место предполагаемого размещения пары розетка-выключатель при помощи уровня и линейки наносим разметку – вертикаль и горизонталь (2, 3). С помощью монтажной коробки Schneider Electric для гипсокартона размечаем центры будущих отверстий (4, 5). После этого дрелью со специальной коронкой высверливаем гипсокартон (6), монтажным ножом удаляем перегородку, которая возникла между отверстиями (7), и вытаскиваем провод.

Монтаж установочной коробки

У коробок удаляем заглушки, которые отвечают за соединение коробок между собой. Сначала заглушки следует надрезать монтажным ножом, а затем выдавить пальцем (8, 9). Теперь две установочные объединяем в одну конструкцию с помощью соединительного элемента (10, 11).

Затем удаляем еще одну заглушку, закрывающую отверстие для ввода кабеля (гофры). Она легко выламывается пальцем. Далее заводим кабель в коробки (12). Следует заметить, что для удобства монтажа кабель в гофре должен быть с запасом длины. Каждую коробку устанавливаем в свое место и закручиваем трехзаходные винты монтажных лапок до упора в гипсокартон (13).

Подготовка к подключению электроустановочных изделий

Розетки и выключатели, в частности изделия Schneider Electric серии Glossa, устанавливают в монтажные коробки двумя вариантами:

1.  крепеж винтами на монтажной коробке с помощью суппорта (14) – монтажной пластины изделия;

2. крепеж монтажными лапками (15).

Второй вариант может использоваться как дополнительное крепление. Перед установкой розеток и выключателей необходимо провести подготовительные работы, а именно, сделать разводку кабеля внутри монтажных коробок, развести жилы кабеля (16), зачистить жилы кабеля согласно маркировке на изделиях (17, 18, 19).

Подключение розетки

С розетки с помощью отвертки снимаем лицевую панель (20, 21), раскручиваем винты клемм (22) , жилы кабеля заводим в клеммные зажимы (23), после чего затягиваем винты клемм (24, 25). Устанавливаем розетки на винты монтажной коробки через специальные отверстия суппорта и фиксируем с помощью поворота изделия (26). Придерживая розетку, затягиваем винты, но не до самого упора.

Подключение выключателя

Как только розетка вмонтирована, можно приступать к подключению выключателя. Снимаем клавишу (27, 28), раскручиваем винты клемм для ввода кабеля (29), жилы кабеля заводим в клеммные зажимы (согласно схеме подключения промаркированной на основании (30, 31) и затягиваем винты клемм (32).

Аналогично розетке производим установку выключателя в монтажную коробку (33). На этой стадии необходимо выровнять и окончательно зафиксировать установленные устройства (для этого и не стоило затягивать винты монтажной коробки до конца). =»apple-interchange-newline»>Для идеального выравнивания на суппортах вырублены специальные ризки. При помощи отвертки соосность двух изделий легко выравнивается (34, 35).

Подтягиваем винты монтажных лапок для более жесткой фиксации (36). В нашем случае не нужно затягивать винты монтажных лапок с усилием, только до упора в стенку коробки.

Финальные работы

Устанавливаем двухпостовую рамку (37), лицевую панель розетки, фиксируя ее винтом (38, 39). Затем с небольшим усилием защелкиваем клавишу (40, 41). На этом монтаж считается завершенным (42, 43).

От редакции: в мастер-классе использованы установочные коробки Schneider Electric для гипсокартона, а также розетки и выключатели серии Glossa.

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — Популярные варианты отделки и стили

Отделка Античная латуньЧерная бронзаМатанная медьСтарая бронзаПолированная латуньПолированный хромПолированная медьПолированный никельСатиновая латуньСатиновый хромБелый

Продукция Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой через USBПереключатель с переключателемКнопка

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio

Характерная ромбовидная накатка на органах управления, отделка цельной металлической деталью в виде монет на винтах, делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных среди доступных на рынке розеток и выключателей. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших красивых отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — чтобы добавить немного другой

Розетки напольные

Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для окраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выходящий кабель.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>

Ретро-индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном

Розетки и переключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Будьте в форме!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.

Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и выключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?

• Выберите из более чем 80000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов пластин на выбор
• Изготовлено в соответствии с высшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Многослойные лаки для длительной защиты
• Каждый продукт собран вручную и упакован в индивидуальную коробку
• Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

Как подключить и установить электрическую розетку | HowToSpecialist

Эта статья о , как подключить и установить электрическую розетку . Вообще говоря, на рынке существует множество типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка — это так называемая розетка Schuko, а в Северной Америке стандартная розетка — NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте своими руками.

Чтобы установить розетку Schuko , вам потребуется следующее:

Материалы:

инструментов:

• защитные перчатки
• защитные очки
• универсальный нож
• рулетка
• плоскогубцы
• отвертка
• тестер напряжения

Советы:

• выключить питание всех цепей вашего дома
• , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
• установка розетки — непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного профессионала

Как подключить розетку Schuko

Отключение питания

Первое, что вам нужно сделать, это выключить питание .Некоторые люди считают, что безопасно отключать только цепь, в которой вы проводите проводку и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, поскольку вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев.Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше оценить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть правильно установлена ​​и выровнена.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, так как это типичная европейская розетка под названием Schuko , которая представляет собой заземленную розетку.

Это очень безопасная электрическая розетка, поскольку она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко-розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция очень важна, так как вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; у вас должно получиться две основные части: розетка и ее крышка.

Основная розетка — это компонент, который нам понадобится на следующих этапах, поэтому вы можете оставить крышку в стороне на некоторое время, пока мы не закончим электромонтаж розетки Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы перерезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время, чтобы она без труда поместилась внутри распределительной коробки.Помните, что не следует оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный способ зачистить изоляцию — это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы «Г» (или в форме буквы «С», если розетка имеет другую систему фиксации), как показано на изображении.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, синий провод — нейтраль, а зелено-желтый провод — заземление. Код цвета для электромобилей отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может отличаться в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввинчивая винт.

Фазный провод должен быть подсоединен на стороне, противоположной нейтральному соединению, после чего он должен быть закреплен таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они точно вошли в распределительную коробку. После этого аккуратно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли у розетки места для фиксации в нужном положении.

Если нет проблем, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком сильно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

С помощью лазерного уровня выровнять розетку

Чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выходное отверстие неровное, открутите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы проверить, есть ли у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью — оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Как установить розетки Mill Max с возможностью горячей замены? — сплиткб.com

Розетки с возможностью «горячей» замены — это очень удобно, так как они позволяют легко заменять переключатели. Это означает, что вы не ограничены своим выбором. Однако их установка может быть немного сложной. В этом руководстве вы найдете несколько советов и приемов по успешной установке этих маленьких розеток.

Это руководство предназначено для розеток Mill-Max типа 7305, которые продаются на splitkb.com и могут быть установлены для вас, когда вы выбираете опцию «Горячая замена» в Kyria Custom Build.

Вы ищете руководство по горячей замене микроконтроллера? Ознакомьтесь со статьями Как мне подключить микроконтроллер? и зачем мне подключать микроконтроллер?

Переключатель

Первым делом вставьте разъемы на свои выключатели.Это упрощает установку розеток.

Если они у вас есть, используйте переключатели, которые вы не собираетесь использовать в этой сборке, для установки сокетов. Вы можете случайно припаять розетку к переключателю, и это очень раздражает при демонтаже. Использование «одноразовых» переключателей делает его немного менее кислым, если вы случайно припаяете розетку к переключателю.

Чтобы защелкнуть их на месте, проще всего использовать плоскогубцы. Возьмитесь за гнездо плоскогубцами и осторожно задвиньте их на место.

Если вам нужно приложить большую силу для установки переключателя, посмотрите на ширину обеих ножек переключателя.Если одна нога шире другой, то это, вероятно, причина применения большого количества силы. Если это произойдет, подумайте об использовании переключателя другого типа, поскольку при принудительной установке ножки переключателя легко согнуть.

Количество мест

Затем вставьте переключатели в печатную плату. Если ваши переключатели представляют собой так называемые «5-контактные» переключатели или переключатели для монтажа на печатную плату, вы можете установить их напрямую, но самый надежный способ их установки — через пластину. Это гарантирует, что ваши переключатели будут выровнены правильно, что сделает конечный результат красивым.

Пайка

А вот и самое главное: пайка разъемов на печатной плате. Используя очень небольшое количество припоя, вы можете образовать стык между розеткой и платой. Использование проволоки для припоя тонкого диаметра, например 0,5 мм, помогает дозировать припой.

Вы припаиваете гнезда с обратной стороны печатной платы, на той же стороне, что и контакты переключателя.

Будьте осторожны: если вы используете слишком много припоя, тепло и поверхностное натяжение будут втягивать расплавленный припой в гнездо для горячей замены.Легче добавить припой, чем удалить его, поэтому работайте медленно, пока не освоитесь.

Чтобы сформировать прочный стык, нужно лишь небольшое количество припоя. Вы можете нанести две капли, равномерно распределенные, чтобы припой охватил сторону гнезда. На поверхности розетки или внутри нее не должно быть припоя.

Тестирование розеток

Убрав пайку, пришло время проверить розетки, где вы проверяете, можно ли заменить переключатель и, следовательно, не соединен ли он с самой розеткой.Это отличается от тестирования переключателей и клавиатуры, когда вы проверяете, выполняет ли клавиша то, что вы ожидаете.

Для проверки просто вытащите переключатели. Это не потребует больших усилий. Если вы чувствуете, что вам нужно напрячься, чтобы вытащить выключатель, он, вероятно, будет приварен к розетке, и в этом случае вам нужно нагреть одну или обе розетки, вытащить выключатель, пока припой расплавлен, удалить излишки припоя. и попробуйте установку еще раз.

Для удаления излишков припоя следует использовать оплетку для удаления припоя (также известную как фитиль для удаления припоя) или насос для удаления припоя.Это доступные и полезные инструменты при выполнении любых паяльных работ.

Установка выключателей

Теперь, когда вы установили розетки и проверили, можно ли удалить переключатели, вы можете вставить переключатели для своей сборки. Проверьте соосность штифтов — при установке они не должны погнуться.

При установке переключателей не нужно прилагать больших усилий. Если вы чувствуете, что нужно напрячься, посмотрите на ориентацию ножек переключателя, разогните их и повторите попытку.

Планирование электрических розеток — достаточно ли у вас розеток?

Вы когда-нибудь задумывались о том, сколько розеток вы хотите установить во время строительства нового дома или следующего ремонта? Это серьезная проблема. Раздражение вашей электрической установкой будет расти каждый раз, когда вам понадобится розетка, а ее нет. Что еще хуже, такая ситуация будет длиться долго.

Необходимость розеток

Нам без них не обойтись.Сегодняшние дома имеют так много устройств, которым требуется розетка, поэтому важно сознательно определить количество и расположение этих розеток, если мы хотим в полной мере использовать преимущества нашего дома.

Если у нас мало розеток или они не в том месте, мы всегда можем прибегнуть к удлинителям, подключенным к удлинителям. Однако у этого тоже есть свои недостатки, первый из которых заключается в том, что он снижает эстетическую привлекательность интерьера нашего дома. Пол загроможден беспорядком из проводов и соединений.Иногда удлинители прячут под ковром, что увеличивает риск того, что кто-то споткнется о возвышение ковра, что определенно не рекомендуется для пожилых людей. Кроме того, закрытие удлинительного кабеля предотвращает его достаточное охлаждение, что, в свою очередь, приводит к риску перегрева в случае более тяжелых нагрузок (или чрезмерного количества подключенных устройств).

Постройте схему

• На плане этажа вашего дома укажите места, где вам потребуются розетки для таких устройств, как кухонная техника, телевизоры, аудиооборудование, цифровые записывающие устройства, медиаплееры, компьютеры, принтеры, сетевые жесткие диски, фены, стиральные машины, стиральные машины. сушилки, переносные осветительные приборы, пылесосы и т. д.
• Для каждого из этих мест определите, сколько устройств будет использоваться, а затем добавьте одно или два разъема к этому номеру
• Установите хотя бы одну двойную розетку в углах каждой комнаты
• Следует также предусмотреть двойные розетки между окнами в более длинных стенах с двумя или более окнами
• Установите розетку для пылесоса на той же высоте, что и выключатель рядом с дверцами (со стороны петель).Если сторона дверных петель расположена рядом с более длинным участком стены, вам также следует установить двойную розетку на этой стороне.
• Дополнительные розетки могут быть установлены каждые два-три метра на более длинных участках стены
• Решая, где установить розетки, не забывайте о мебели, так как розетка, застрявшая за шкафом, вам не поможет.
• Помимо стандартных розеток 230 В, установите несколько розеток USB в определенных легкодоступных местах.Вы можете использовать их для зарядки ваших беспроводных устройств (мобильных телефонов, планшетов, MP3-плееров и т. Д.) Без зарядного устройства — все, что вам нужно, это USB-кабель.

А высота?

Очевидно, что не все розетки необходимо размещать на одинаковой высоте.

Вот несколько советов:

• На кухне установите розетки вдоль столешницы примерно на 10-15 см над рабочей поверхностью и вдали от той части столешницы, которая подвержена воздействию влаги (раковина и кран)
• Установите розетку под выключателями рядом с дверьми (со стороны петель)
• Для стола с компьютером, принтером и т. Д.Желательно установить кабельную коробку немного выше поверхности стола. Это обеспечит легкий доступ к розеткам и позволит увеличить количество розеток в кабельном канале.
• В других местах электрические розетки обычно размещают на высоте от 15 до 20 см над поверхностью готового пола. Однако, если вы хотите, чтобы ваш дом адаптировался к меняющимся потребностям, вам следует разместить его на высоте 40-50 см от пола. Пожилые люди особенно оценят то, что им не нужно слишком сильно наклоняться.
• Высота и размещение кухонных приборов, очевидно, будут зависеть от планировки кухни. Монтажник на кухне может посоветовать вам высоту и расположение розеток.

Используйте контрольный список

Большинство производителей переключателей предоставляют контрольный список на своем веб-сайте. Просмотрите этот список, чтобы ничего не забыть.

Как установить процессор LGA115x и LGA1200 в Socket

Эти инструкции применимы к процессорам на базе LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 в штучной упаковке и радиаторам вентилятора из-за схожести процесса установки.Обратите внимание, что эти процессоры несовместимы между разными сокетами из-за электрических, механических различий и различий в ключах.

Посетите Центр установки процессоров Intel® для получения дополнительной информации об интеграции процессоров для настольных ПК.

В этих инструкциях предполагается, что процессор в штучной упаковке и радиатор вентилятора являются новыми, а материал термоинтерфейса, нанесенный на заводе-изготовителе, нанесен на нижнюю часть радиатора вентилятора.

Внизу страницы есть ссылки на документы по установке некоторых розеток.Эти документы включают информацию о том, как сбросить фиксаторы радиатора вентилятора, как повторно нанести материал термоинтерфейса, а также ссылку на видео по установке.

1. Нажмите на рычаг, чтобы отсоединить его (1), и поднимите (2).


2. Открытая грузовая пластина.


3. Не касайтесь контактов разъема или нижней части процессора

4. Держите процессор большим и указательным пальцами.Убедитесь, что контакт 1 разъема совмещен с контактом 1 процессора. Также убедитесь, что выемки разъема совпадают с выемками на процессоре. Опустите процессор прямо вниз, не наклоняя и не сдвигая процессор в разъеме. Осторожно отпустите процессор, убедившись, что он правильно вставлен в гнездо.


5. Откройте пластину нагрузки. Снимите защитную крышку с нагрузочной пластины. Не выбрасывайте защитную крышку. Всегда заменяйте крышку гнезда, если процессор извлекается из гнезда.


6. Чтобы закрыть нагрузочную пластину, требуется очень небольшое усилие. Нажмите на загрузочную пластину, закройте и включите рычаг розетки.


7. Установив материнскую плату в корпус, поместите радиатор вентилятора на материнскую плату, совместив крепежи через отверстия. Правильно выровняйте застежки через отверстия, иначе вы рискуете повредить нижнюю часть застежек. Также будьте осторожны, чтобы не повредить материал термоинтерфейса, прикрепленный к нижней части радиатора вентилятора.


8. Надавите на верхнюю часть каждого крепежа в альтернативном порядке, как показано ниже, удерживая радиатор вентилятора на месте. Вы должны услышать щелчок при нажатии на каждую застежку. Осторожно потяните вверх каждую застежку, чтобы убедиться, что все четыре застежки надежно закреплены. Незакрепленный фиксатор препятствует хорошему уплотнению между радиатором вентилятора и процессором и может привести к ненадежной работе процессора.


9. Подключите разъем 4-проводного кабеля вентилятора процессора к 4-контактному разъему вентилятора процессора на материнской плате.(Разъем 4-контактного кабеля вентилятора процессора можно подключить к 3-контактному разъему вентилятора ЦП на материнской плате, если 4-контактный разъем вентилятора ЦП недоступен.)


разъемов · PyPI

Описание проекта

  Пакет Python, который позволяет создавать простые серверы и клиенты для связи с сокетами. Поддерживает как Python2, так и Python3.
Версия: 1.0.0


  - Чтобы создать сервер: в зависимости от версии Python импортируйте класс Server из соответствующего серверного модуля, создайте подкласс и переопределите его метод act_on (), который описывает, что он должен делать, когда получает запрос, и возвращает строковый ответ. .Наконец, создайте объект Server и вызовите его метод listen ().

- Чтобы создать клиента: в зависимости от версии Python импортируйте класс Client из соответствующего клиентского модуля, создайте объект Client и вызовите его метод poll_server (). Затем вы можете использовать полученный ответ по мере необходимости.

По умолчанию клиент Python2 опрашивает сервер Python3 по умолчанию, а клиент Python3 опрашивает сервер Python2 по умолчанию (в отличие от примеров ниже).


  # Тестовый сервер с Python2:
от розеток.Сервер импорта python2.server
класс MyServer (Сервер):
    def act_on (self, data, addr):
        # Сделать что-нибудь с данными (в байтах) и вернуть строку.
        вернуть данные
сервер = MyServer (адрес_ прослушивания = ('127.0.0.1', 11112))
server.listen ()

# Тестовый клиент с Python2. Опрашивает сервер Python2.
из клиента импорта sockets.python2.client
client = Клиент ()
ответ, addr = client.poll_server ("Привет, мир", server = ('127.0.0.1', 11112))
распечатать ответ, адрес

# Тестовый сервер с Python3:
от розеток.Сервер импорта python3.server
класс MyServer (Сервер):
    def act_on (self, data, addr):
        # Сделать что-нибудь с данными (в байтах) и вернуть строку.
        вернуть data.decode ()
сервер = MyServer (адрес_ прослушивания = ('127.0.0.1', 11113))
server.listen ()

# Тестовый клиент с Python3. Опрашивает сервер Python3.
из клиента импорта sockets.python3.client
client = Клиент ()
ответ, addr = client.poll_server ("Привет, мир", server = ('127.0.0.1', 11113))
печать (ответ, адрес)


  Эхиоробо Эванс (2018).

Скачать файлы

Загрузите файл для своей платформы. Если вы не уверены, что выбрать, узнайте больше об установке пакетов.

Файлы для розеток, версия 1.0.0

Имя файла, размер	Тип файла	Версия Python	Дата загрузки	Хэшей
Имя файла, размер розетки-1.0.0-py3-none-any.whl (4.5 КБ)	Тип файла Колесо	Версия Python py3	Дата загрузки 21 июня 2018 г.	Хеши Вид
Имя файла, размер розетки-1.0.0.tar.gz (2,5 кБ)	Тип файла Источник	Версия Python Никто	Дата загрузки 21 июня 2018 г.	Хеши Вид

Электрооборудование — Ремонт вашего дома

Все новые электромонтажные работы должны соответствовать части P Строительных норм, которая ограничивает выполнение самодельных электромонтажных работ по соображениям безопасности.Тем не менее, вам по-прежнему разрешается выполнять некоторые работы самостоятельно, не уведомляя Управление здания. Разрешены мелкий ремонт и техническое обслуживание, а также замена «как на аналогичные», например, замена существующих розеток, выключателей и потолочных подвесок или даже замена поврежденных кабелей. Если работа не находится в «особом месте», таком как ванная комната или на открытом воздухе, вам также разрешается установить дополнительные новые осветительные приборы, выключатели, розетки и даже добавить один ответвитель с плавким предохранителем к существующей цепи (‘ ответвление — это новый кабель и розетка, идущая как ответвление от существующей розетки на кольцевой магистрали).

Все остальное, например, установка полностью новых цепей или замена платы предохранителей в потребительском блоке, классифицируется как «работа, подлежащая уведомлению». Для этого необходимо заранее подать заявку на строительные нормы, чтобы можно было осмотреть и проверить работу. Однако в большинстве случаев электрик может самостоятельно сертифицировать свою работу, поскольку обычно они зарегистрированы в органе, который дает им необходимый статус «зарегистрированного установщика» (также известного как «компетентные лица»), например, в ECA (Ассоциация подрядчиков электротехники). или NICEIC (Национальный инспекционный совет по контрактам на электромонтаж).

«Неквалифицированный» человек может выполнять требующие уведомления электромонтажные работы, пока об этом проинформирована Служба управления зданием, но если вы этого не сделаете и работа будет признана небезопасной, это может повлечь за собой крупный штраф. По завершении работы электрик должен испытать новую систему и передать подписанный сертификат электробезопасности BS 7671. Кроме того, вам должен быть отправлен сертификат соответствия Строительным нормам на все подлежащие уведомлению работы оператора схемы регистрации.

Перенос проводов

Недвижимость, построенная в 1970-х годах или ранее, в которой до сих пор сохранилась оригинальная проводка, теперь подлежит полной замене. Первая работа обычно включает в себя прокладку всех кабелей и установку опорных коробок на место. Это известно как «первое исправление». Этап «второго ремонта» включает установку всех крышек на выключатели и розетки, установку осветительных приборов, потолочных розеток и т. Д.

Ремонт жилого помещения сложнее, чем при новом строительстве, особенно в квартирах, где кабели часто проложены внутри недоступных полов или потолков.Таким образом, повторный монтаж может привести к значительным сбоям и расходам. Традиционно кабели, проходящие вдоль каменных стен, прокладывались в каналах, известных как «погоны», выдолбленные в стенах. В новом строительстве кабели могут быть проложены за плоскими стальными экранами, которые прикреплены к голым стенам и затем заштукатурены, или могут быть спрятаны внутри стен с деревянными каркасами.

Кабели

также обычно необходимо проложить через пол, что может означать сверление отверстий в деревянных балках, чтобы их пропустить, но существуют строгие правила, как это сделать, не ослабляя конструкцию пола.При ремонте собственности установка нового подвесного потолка под существующим может скрыть множество новых кабелей, а также улучшить противопожарную и звукоизоляцию. Точно так же сухая облицовка основных стен гипсокартоном может создать полезные каналы для кабелей и настенных светильников, одновременно улучшая теплоизоляцию.

Изменения и улучшения

Если вы хотите модернизировать свою электрическую систему с помощью новых выключателей, розеток или осветительных приборов, всегда полезно предоставить электрику чертеж, показывающий требуемые положения.Общие электрические улучшения включают:

Добавление дополнительных розеток

Одна из самых частых жалоб покупателей дома — недостаточное количество розеток для всех устройств, которые требуются современной жизни. Поэтому расширение цепи для добавления одной или двух дополнительных розеток — популярное улучшение при ремонте. Новые кабели можно прокладывать по поверхности в пластиковых трубах, чтобы не повредить украшения и не порезать стены, но это нужно делать аккуратно.

В зависимости от размера комнаты современному дому требуется около трех или четырех DSSO (двойных розеток) для каждой спальни, по пять или шесть для кухонь и гостиных и пара для холлов и лестничных площадок.Строительные нормы и правила теперь требуют, чтобы электрические розетки располагались не ниже 450 мм над полом, а выключатели света — не выше 1200 мм от пола.

Установка нового потребительского блока

Установка современного потребительского блока (блока предохранителей) — одна из простейших мер предосторожности для снижения риска поражения электрическим током и возгорания. Так что, если в вашем старом блоке предохранителей есть старые предохранители с возможностью повторного подключения, их следует заменить. Современные блоки потребителей имеют автоматические выключатели (автоматические выключатели) для каждой отдельной цепи.Они автоматически отключаются или «отключаются», когда обнаруживают неисправность или перегрузку, обычно в течение 100 миллисекунд, потенциально спасая жизни. Современные потребительские блоки с разделенной нагрузкой также обеспечивают дополнительную защиту УЗО (устройство защитного отключения) для более уязвимых цепей (например, в хозяйственных постройках).

Испытания на безопасность

Рекомендуется проверять системы каждые 10 лет или при смене владельца. Чтобы проверить состояние вашей электрической системы, рекомендуется организовать тщательный электрический осмотр и проверку квалифицированным электриком, который предоставит сертификат испытаний.По сути, это ТО для вашего дома, и он может быть вашей палочкой-выручалочкой. Обычно это требует отвинчивания и проверки около 40% всех розеток, выключателей и точек освещения в доме и занимает несколько часов. После этого проводится серия испытаний проводки, а также проверка сопротивления изоляции кабелей и проверка цепей, блока потребителей и УЗО.

Заземление

Во многих домах есть электрические системы возрастом от 25 до 35 лет, которые все еще могут функционировать должным образом, если их модернизировать, чтобы привести их в соответствие с современными стандартами безопасности.Обычно это включает установку «заземления». Электричество всегда будет направляться на Землю как можно быстрее, в том числе через любое человеческое тело, оказавшееся поблизости. Таким образом, чтобы предотвратить возможное смертельное поражение электрическим током, имеет смысл предложить альтернативный маршрут. «Заземление» защищает пассажиров, соединяя металлические компоненты в доме заземляющим проводом (зеленый и желтый с рукавами). Требуется скрепить металлические предметы, такие как подводящие коммуникационные трубы (вода, газ, масло и т. Д.), А также трубы центрального отопления у котла, трубы горячей и холодной воды и металлические ванны.Новые медные трубопроводы для отопления и водоснабжения необходимо заземлить с электрической системой (но не там, где трубопровод проходит из пластика).

Ванные комнаты и кухни

Что касается электромонтажных работ, любые «влажные помещения» представляют собой зоны повышенного риска. Поэтому при планировании планировки комнат на кухнях и в ванных комнатах требуется особая осторожность, чтобы ничего электрического не было затронуто там, где человек может одновременно контактировать с водой. В ванных комнатах может потребоваться установка удивительного количества электрического оборудования, такого как освещение, вытяжные вентиляторы, комнатные обогреватели, душевые кабины и насосы.Тем не менее, в ванных комнатах разрешается использовать только специальное оборудование для защиты от низкого напряжения, а розетки не разрешены.

Все электрические цепи в ванных комнатах должны быть защищены устройствами остаточного тока (УЗО), не превышающими 30 мА, и существуют правила, ограничивающие использование оборудования определенными зонами безопасности в помещении. Выключатели света должны быть шнуровыми или располагаться на стене за пределами ванной комнаты.

На открытом воздухе

Другая зона повышенного риска находится на открытом воздухе. Многие блоки питания, сделанные своими руками, устанавливаются в гаражи и насосы для прудов и потенциально опасны.Вот почему наружные электромонтажные работы теперь строго контролируются, цепи должны быть защищены УЗО, а кабели должны прокладываться в специальных защитных коробах внешнего класса.

Освещение

Хотя Строительные нормы и правила касаются таких вопросов, как электробезопасность и энергоэффективность, они обычно не применяются, когда вы просто меняете лампочки или осветительную арматуру. Однако для более крупных проектов ремонта, таких как добавление новой ванной комнаты, необходимо соблюдать определенные правила.
