Как установить алюминиевые батареи – Как правильно установить алюминиевый радиатор отопления

Содержание

как правильно соединить обогреватели, монтаж и методы подключения, способы крепления, где можно устанавливать батарей из алюминия

Когда ставится вопрос, чем оборудовать автономную отопительную систему, лучшим ответом станет установка алюминиевых радиаторов.

Как показал многолетний опыт их использования, они подходят по всем основным параметрам для этого: цене, качеству и эффективности работы в условиях индивидуальных систем обогрева.

Где можно устанавливать?

Прежде чем размышлять на тему, можно ли устанавливать алюминиевые радиаторы в квартире, следует провести «исследование» отопительной системы. Хотя почти все производители утверждают, что батареи из алюминия способны выдерживать гидроудары централизованной системы обогрева, на самом деле это не так.

Эти конструкции слишком тонкие, поэтому их рекомендуется использовать при автономном отоплении, где перепады давления отсутствуют. В том случае, если монтаж алюминиевых радиаторов производится в квартире высотного дома, то следует очень тщательно подойти к выбору модели и производителя. Как правило, самое высокое качество у дорогих изделий итальянского производства.

Немаловажное значение имеет местоположение батарей в помещении, так как от этого зависит эффективность их работы. Например, теплоотдача снижается до 4%, если была произведена установка алюминиевых радиаторов отопления под подоконником, и на 7%, если в нише. Не стоит так же закрывать их полностью экраном, так как в этом случае эффективность нагрева воздуха снижается до 25%.

Типы батарей из алюминия

Выбирая радиатор, потребитель ориентируется на его мощность, устойчивость к гидроударам и максимальную температуру нагрева носителя.

Таким образом, алюминиевые батареи можно разделить на 2 типа:

  1. В стандартных моделях предусмотрено рабочее давление от 7 до 10 атмосфер. Монтаж алюминиевых радиаторов отопления этого типа годится исключительно для частных домов и двухэтажных коттеджей при условии, что секции будут собраны не в слишком длинные конструкции.
  2. Усиленные модели способны выдерживать давление до 20 атмосфер и применяться в домах, подключенных к централизованной системе отопления. Их можно собирать до 12 секций в одной конструкции.

Расчет количества элементов в батарее должен быть произведен до ее покупки с учетом, что на 10 м2 помещения при высоте потолков 3 м требуется 1 кВт энергии.

Совместимость с трубами

Как монтировать алюминиевые радиаторы? Комплектующие для алюминиевых радиаторов отопления так же не менее важны.

Начинать следует с совместимости алюминия с другими металлами:

  1. Если трубы чугунные или стальные, то чтобы «совпасть» с алюминием, они должны быть обработаны специальным антикоррозийным составом, иначе их соприкосновение значительно сократит срок эксплуатации батарей.
  2. Медь вообще несовместима с алюминием, поэтому не только трубы, но и другие комплектующие элементы не должны содержать ее.
  3. Если схема отопления с алюминиевыми радиаторами предусматривает их установку в централизованной системе, то трубы должны быть металлические, чтобы выдерживать ее гидроудары. Полипропиленовые трубы допустимы исключительно в автономных системах обогрева.

Очень важно, чтобы при монтаже были установлены клапана для спуска воздуха. Это убережет алюминий от коррозии.

Основные аксессуары для монтажа поставляются производителем вместе с изделием.

Среди них:

  1. Крепления алюминиевых радиаторов для установки на стене. Как правило, для них заранее отмечают место, вставляют в стену дюбеля, крепят к ним кронштейны и навешивают на них радиатор. Количество креплений зависит от длины конструкции.
  2. Уплотнители и клапаны Маевского так же входят в комплект.
  3. Специальные заглушки для «запирания» крайних секций.

Следует знать, что напольное крепление для алюминиевых радиаторов придется покупать отдельно, так как их не выпускают с установкой на ножках.

Как установить алюминиевый радиатор читайте ниже.

Установка алюминиевых радиаторов

Методы подключения

Чтобы знать, как правильно установить алюминиевый радиатор отопления, вначале изучается отопительная система. Метод подключения зависит от того, какая она: однотрубная или двухтрубная, горизонтальная или вертикальная, с естественной подачей носителя или циркулирующей.

Как соединить алюминиевый радиатор?

Обычно подсоединение проводится одним из трех способов:

  1. Для алюминиевых типов батарей лучшим считается диагональное подключение, при котором носитель подается сверху, а выводится снизу. Его можно применять как в двухтрубных, так и однотрубных системах отопления.
  2. При боковом способе подача и отвод подключаются с одной стороны.
  3. Менее эффективной принято считать нижнее подсоединение, но это устаревший стереотип. При этом способе все трубы убираются в пол или стену, придавая помещению привлекательный вид, а для повышения КПД радиатора просто нужно купить устройство с чуть большей, чем по расчетам, мощностью.

Правильным считается, когда алюминиевые радиаторы (установка своими руками имеется в виду) оснащены на подаче и обратке кранами, позволяющими в случае аварии его отключать, не останавливая работу всей системы.

Способы крепления

Существует всего 2 варианта крепления обогревателей: к стене и полу. Как правило, алюминиевые радиаторы не выпускаются на ножках, только если они не сделаны под заказ. Чтобы установить их, потребуются специальные напольные устройства.

Чтобы радиатор был закреплен надежно, специалисты рекомендуют использовать зажимные кольца на небольших ножках для установки конструкции на пол и настенные кронштейны.

Последние аксессуары фиксируются к стене дюбелями. Применяются для навешивания радиатора на стену, при котором он просто держится на них специальными скобами с обратной стороны.

Когда радиатору определяется место в помещении, то нужно учитывать, что расстояние между ним и полом не должно быть меньше 10 см, а под подоконником зазор составляет от 5см. Между стенкой и задней панелью обогревателя расстояние не может быть меньше 5 см.

Это важно учесть, чтобы теплоотдача от конструкции была полноценной. Еще больше увеличить КПД алюминиевого радиатора сможет экран на стене за ним. Для этого можно купить уже готовую конструкцию, либо закрепить позади него фольгу. Отраженное тепло будет идти вовнутрь помещения, а не греть наружную стену.

Советы от профессионалов

Алюминиевые радиаторы требуют учета некоторых нюансов при подключении их к отопительной системе:

  1. Выбор модели должен исходить из таких параметров, как уровень теплоотдачи и устойчивость к гидроударам. Если в техпаспорте указано рабочее давление 10 атмосфер, то изделие пригодно для работы исключительно в автономных отопительных системах. Если заявленное давление равно 20 атмосфер, то даже тогда применять их при централизованном обогреве можно с осторожностью. Как правило, для последнего варианта нужно подбирать более дорогие конструкции от проверенных производителей.
  2. Качество теплоносителя – это основная «слабость» алюминия. Этот металл подвержен коррозии, и чтобы радиатор из него действительно эксплуатировался гарантированные производителем 10 лет, нужно придерживаться указанным в техпаспорте критериям. Если батарее нужен бытовой антифриз, то это должен он, а не вода.

    Существуют модели алюминиевых радиаторов нового поколения, которые способны выдерживать носители с повышенным до 12 уровнем Ph. Если установка предполагает в доме с централизованным обогревом, следует отдать предпочтение таким моделям, несмотря на их достаточно высокую стоимость.

  3. Установка экрана за радиатором увеличит его КПД, а перед ним – снизит. Если для украшения интерьера экран необходим, то следует рассчитывать мощность устройства с учетом его монтажа. То же касается, когда предполагается нижнее подключение радиатора.

Подводя итоги, можно сказать, что алюминиевые радиаторы при всей своей кажущейся легкости монтажа, требуют некоторых навыков, поэтому лучше доверить как расчеты, так и все работы профессионалам. Не лишним будет так же посоветоваться с ними о моделях и производителях, представленных на отечественном рынке.

netholodu.com

Монтаж алюминиевых радиаторов отопления: схемы подключения

Безотказная работа отопительной системы из алюминия во многом зависит от того, как произведен монтаж алюминиевых радиаторов. Вы можете провести подключение своими руками либо пригласить специалистов, в любом случае все этапы работы — выбор комплектующих, расчет радиаторов, соединение секций и т.п. — должны пройти максимально правильно. Только тогда вы получите надежную систему отопления на долгие годы.

Установка секций радиаторов под оконными проемами

Где можно устанавливать радиаторы из алюминия?

Алюминиевые радиаторы отопления обладают высокими теплоотдающими свойствами и небольшим разрешенным давлением теплоносителя, поэтому обычно устанавливаются в частных малоэтажных строениях либо при устройстве автономной системы. В этом случае они будут защищены от гидроударов, возможных для центрального отопления, и смогут максимально обогреть ваше жилье.

Стандартно радиаторы устанавливают под подоконниками. Также возможна установка алюминиевых батарей на стойках около стены либо в других свободных частях комнаты. При этом трубопроводы подключаются с одной или разных сторон, а сами радиаторы могут декорироваться экранами. При каждом способе установки необходимо учитывать потери тепла на близлежащие предметы.

Запомните! Наилучшая теплоотдача будет достигнута в том случае, когда монтаж приборов проходит в стандартных условиях, без наличия загораживающих его предметов.

Уменьшение теплоотдачи в зависимости от места и способа установки

Выбор радиаторов и комплектующих

Радиаторы

При подключении радиаторов наиболее важными будут такие его характеристики, как мощность и величина рабочего давления. Мощность зависит от разных причин (конструкция, размеры и т.д.) и входит в расчет нужного количества секций. А по величине допустимого давления радиаторы бывают двух видов:

  • Стандартные, в которых разрешается использовать теплоноситель с давлением воды до 6-ти — 10-ти атм. Они предназначены для систем отопления с автономной подачей воды, как в частных домах и коттеджах. Для этого вида не рекомендуется соединение секций в слишком широкую батарею.
  • Усиленные, которые могут выдержать давление  до 16-ти — 20-ти атм. Такие аппараты возможно установить и в центральную систему отопления высокоэтажного дома. В этом случае можно соединить до 12-ти секций, а при устройстве искусственной циркуляции до 24-х.

Внимание! Перед покупкой радиаторов необходимо произвести расчет их количества. Рассчитать нужное число можно, разделив необходимую для помещения мощность на энергоотдачу одной секции (мощность радиатора есть в его паспорте, а для помещения нужно рассчитать по 1 кВт на 10 м2).

Трубы

Для того, чтобы монтаж радиатора и последующее его использование было удобным и надежным, нужно правильно подобрать трубы и другие комплектующие. Так, схема отопления должна предусматривать, что:

  • Алюминиевый сплав не должен соприкасаться с чугуном и сталью, не имеющими соответствующей антикоррозийной обработки.
  • Использование медных труб и аксессуаров для алюминиевых радиаторов вообще недопустимо. Это соединение может давать вялотекущую реакцию с образованием газа, который, накапливаясь, может разорвать батарею.
  • Теплоноситель с высоким центральным давлением лучше подводить по металлическим трубам. Полипропиленовыми и металлопластиковыми трубами лучше пользоваться в щадящих условиях индивидуальных систем отопления.

Внимание! Правильно подключение алюминиевых радиаторов должно проходить с обязательной установкой автоматических клапанов для спуска лишнего воздуха, независимо от материала труб и комплектующих.

Аксессуары

В комплекте с алюминиевыми радиаторами поставляются:

  • Кронштейн стеновой или напольный, с помощью которого вы будете крепить прибор,
  • Уплотнительные прокладки, монтаж которых в соединение секций исключит образование течи,
  • Воздухоспусковые клапаны, установка которых поможет убрать лишний воздух из батареи,
  • Заглушки для крайних секций.

Кроме этого, с алюминиевой батареей обычно продается арматура запорная и для терморегуляции, которую рекомендуется устанавливать на входе и выходе из радиатора. С ее помощью можно не только регулировать температуру в комнате, но также изолировать радиатор от остальной системы для замены, обслуживающих и ремонтных работ.

Монтажные аксессуары, входящие в комплект поставки радиатора

Монтаж

Монтаж алюминиевых радиаторов можно заказать у специальной организации либо выполнить своими руками. При этом нужно знать последовательность действий, как проводить их наиболее правильно.

Подготовительные работы

Прежде чем начинать монтаж радиаторов своими руками, нужно рассчитать места их крепления и установить кронштейн. Для этого делают расчет, основываясь на строительных правилах установки радиатора:

  • Не менее 10-ти см от подоконников,
  • Около 12-ти см от пола,
  • От 3-х до 5-и см от стены.

К стене кронштейн нужно крепить с помощью дюбелей, заделывая просверленные для них отверстия цементным раствором. Радиатор может быть напольный, то есть иметь в комплекте напольный держатель — подставку. При этом к стене его нужно крепить несильно, лишь для поддержки равновесия.

Сборка радиатора

Сам радиатор перед подключением нужно собрать, то есть установить необходимые элементы:

  • Ввернуть радиаторные пробки и заглушки,
  • Подсоединить запорную арматуру,
  • Собрать терморегуляторы,
  • Проверить надежность ниппелей,
  • Крепить воздушные клапаны

Схема того, как разобрать алюминиевый радиатор и провести его сборку, должна прилагаться к новому прибору.

Внимание! Чтобы клапаны выполняли свою работу правильно, нужно сразу рассчитать, чтобы выпускные головки их смотрели вверх.

Затем радиатор можно укрепить на кронштейн. При этом крюки должны быть расположены между секциями. Также кронштейн участвует в процессе регулировки уровня установки радиатора.

Схема подключения

Схема подключения алюминиевого радиатора может быть:

  • диагональная,
  • боковая,
  • нижняя.

Алюминиевые радиаторы с нижним подключением установлены на напольный кронштейн

Интересно! Схема подключения влияет на качество теплоотдачи, так как в некоторых вариантах теряется часть тепловой энергии. Так, боковая схема однотрубной системы отнимает до 15-ти % тепла батареи.

Подключение

Теперь можно подсоединить радиатор к системе. Для этого:

  • Убедитесь, что в системе нет воды или она перекрыта в точках установки,
  • Соедините секции с помощью затяжки на ФУМ-ленту,

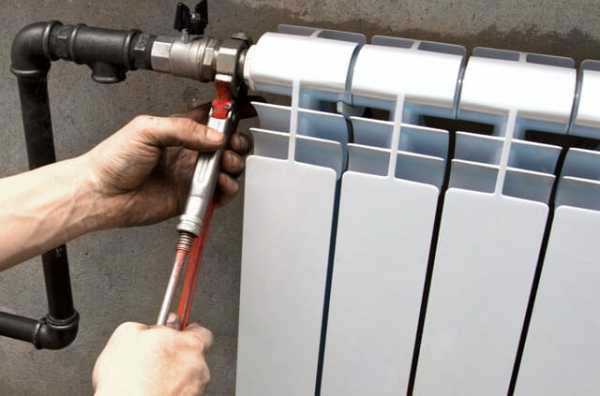

  • Закрепите радиатор к трубам посредством сгонов,
  • Обязательно проведите опрессовку системы.

plusteplo.ru

делаем сами, детали на фото и видео

Содержание:

1. Способы монтажа алюминиевых радиаторов отопления

2. Установка алюминиевых радиаторов

3. Полезные рекомендации от специалистов

4. Нюансы монтажа алюминиевых радиаторов

Алюминиевые радиаторы, по мнению специалистов, на сегодня зарекомендовали себя как эффективные и универсальные теплоснабжающие приборы. Их основное преимущество заключается в наилучшем соотношении между их стоимостью и теплоотдачей. Современные алюминиевые радиаторы позволяют эффективно их использовать в имеющихся условиях теплоснабжения, главное — правильно выполнить монтаж алюминиевых радиаторов отопления.


Способы монтажа алюминиевых радиаторов отопления

Когда монтаж алюминиевых радиаторов отопления выполняется в соответствии с правилами и грамотно, отопительная конструкция прослужит долго и безотказно в течение нескольких десятилетий. Сделанные из алюминия отопительные приборы обладают высоким техническими характеристиками. Благодаря установке алюминиевых радиаторов отопления обогрев помещения будет качественным, а условия проживания комфортными.

Для выполнения работы по установке алюминиевых батарей потребуются определенные инструменты:

  • строительный уровень;
  • рулетка и карандаш;
  • пассатижи;
  • разводные ключи;
  • ключ радиаторный для ниппеля.


Установка алюминиевых радиаторов



Самые известные производители современных батарей из алюминия обычно предоставляют гарантию на свою продукцию на срок около 10 лет. Нередко обязательства подкрепляются страховкой. Поскольку монтаж алюминиевых радиаторов отопления можно выполнить самостоятельно, приглашать специалистов не обязательно и соответственно можно неплохо сэкономить.


Установка отопительных приборов из алюминия допускается в одно- и двухтрубной схеме разводки теплоснабжения с трубопроводами, расположенными и горизонтально, и вертикально, которые соединяют отдельные батареи в единую конструкцию.

Алюминиевые радиаторы используют в системе, по которой теплоноситель движется с естественной или принудительной циркуляцией.

На современном рынке потребителям предлагают 2 вида секционных батарей из алюминия:

  • усиленный радиатор (наиболее популярен) способен выдержать рабочее давление, превышающее 16 атмосфер. Такие приборы предназначены для обустройства теплоснабжения в центральных тепловых сетях высотных зданий. Процесс их установки несложен. Усиленные радиаторы практически никогда не используют в автономных системах отопления в частных домовладениях, поскольку это нецелесообразно – стоимость данных приборов очень высока;
  • стандартные изделия или оборудование по европейскому типу идеально подходят для создания отопительной конструкции в собственных домах и загородных коттеджах. Максимальное рабочее давление для этих приборов не превышает 6 атмосфер, а их монтаж настолько прост, что его можно без проблем выполнить своими руками, не привлекая специалистов (прочитайте: «Правильный монтаж радиатора отопления своими руками»).


Монтаж алюминиевых радиаторов отопления усиленного вида осуществляется на стойках около стен дома или непосредственно под окном. Подключение трубопроводов делают либо с одной стороны приборов, либо по обе стороны. Когда выбран односторонний вариант, сильно наращивать батарею профессионалы не рекомендуют. Если по системе теплоноситель передвигается с применением циркуляционного насоса, то потребуется примерно 24 секции, если отопительная конструкция гравитационная, тогда необходимо 12 секций.


Монтаж радиаторов отопления из алюминия осуществлять следует с применением разносторонней схемы подсоединения приборов. Порядок расположения и подключения батарей существенно влияет на эффективность теплоотдачи оборудования.

Иногда может возникнуть ситуация, когда мощность прибора оказывается меньше, чем заявленная производителем – при выполнении теплового расчета об этом не следует забывать.

Полезные рекомендации от специалистов

Для достижения максимально эффективной работы алюминиевых радиаторов необходимо соблюдать определенные правила относительно их местонахождения:

  • расстояние от прибора из алюминия до стены должно составлять минимум 2 сантиметра или максимум 5 сантиметров;
  • пространство от низа батареи до напольного покрытия – 10-12 сантиметров;
  • от верхней части прибора до подоконника — около 10 сантиметров.

При монтаже данного оборудования нужно на входе и выходе устанавливать запорно-регулирующую аппаратуру для того, чтобы имелась возможность регулировать температуру в помещении ручным способом или в автоматическом режиме (если используются термостатические клапаны). Это потребуется, если планируется в дальнейшем отключать батареи по отдельности от магистральной подачи тепла. Например, в следующих ситуациях — ремонт, промывка, замена на новые приборы, протечка, аварийные работы.  Читайте также: «Как выполняется сборка алюминиевых радиаторов отопления – особенности сборки и подключения батарей своими руками».


Монтаж алюминиевых радиаторов отопления в отопительной конструкции многоэтажных зданий в основном производится по однотрубной схеме. Такая система не подразумевает установку терморегулирующих устройств, если нет перемычек между подающей трубой и обраткой. Кронштейны крепят к стенам при помощи дюбелей. Существует другой вариант монтажа крепежных изделий: предварительно просверливают в стене отверстия и заделывают их цементным раствором. Следует помнить, что не допускается «пристрелка» кронштейнов к стене, на которую крепят радиаторы и трубопроводы.


При проведении монтажа нельзя опирать оборудование на трубы, его следует надежно и правильно прикрепить. Отопительные приборы вешают на стену так, чтобы крюки кронштейнов располагались между секциями, а нижние грани коллекторов опускались на крепежные изделия, как на фото. При выполнении монтажных работ необходимо не допускать протечек, поэтому не следует зачищать присоединяемые поверхности, используя наждак или напильник.

При заполнении отопительной конструкции теплоносителем нужно открывать запорно-регулирующую аппаратуру плавно, чтобы не допустить гидравлического удара. Если запуск произвести правильно, результат работы будет таким, как следует.

Нюансы монтажа алюминиевых радиаторов

Прежде, чем приступать к установке алюминиевых радиаторов, требуется тщательным образом промыть все элементы отопительной системы. Запрещается в качестве промывочного состава применять щелочь. Также не следует зачищать поверхности, соприкасающиеся с уплотнительными прокладками, при монтаже переходников и заглушек, чтобы избежать в дальнейшем протечек теплоносителя.

Каждый из алюминиевых радиаторов нужно оснащать автоматическим устройством или ручным клапаном. Это необходимо для удаления воздушных пробок из отопительного прибора. При установке клапана сила затяжки не может превышать 12 кг. Если монтируется автоматический клапан, то выпускающая воздух часть, должна быть направлена строго вверх.


Также следует отметить, что установку алюминиевых радиаторов нужно производить в строгом соответствии с инструкцией, прилагаемой к приборам производителями.

Процесс проведения работ, связанных с монтажом батарей из алюминия требует тщательного и продуманного подхода, с учетом того, что устанавливаемое оборудование для теплоснабжения собственного дома или квартиры запрещено подвергать ударным нагрузкам.

Монтаж алюминиевых радиаторов отопления на видео:


teplospec.com

видео-инструкция как монтировать, повесить, фото





Алюминиевые батареи намного легче, чем обычные чугунные, так что установить их можно и самостоятельно, без посторонней помощи. Эффективность работы отопительного прибора зависит еще и от правильности его монтажа, так что на этом вопросе стоит остановиться подробнее.

Установка выполнена на отлично

Подготовительный этап

Перед тем как установить алюминиевый радиатор своими руками нужно определиться с несколькими моментами:

  • убедиться в том, что тепловая мощность прибора достаточна. Может сложиться такая ситуация, что купленная батарея обладает недостаточной теплоотдачей из-за невысокой температуры теплоносителя на входе. В таком случае нужно будет просто добавить несколько секций, о том, как это сделать, рассказано ниже;
  • проверить соответствие размеров. Современные отопительные приборы передают тепло в комнату не только за счет излучения с поверхности, но и за счет конвекции, так что подоконник не должен располагаться слишком близко к ней;

Схема работы алюминиевой батареи

Обратите внимание!
Форма алюминиевого оребрения объясняется как раз тем, что необходимо направить поток воздуха снизу-вверх.

  • определиться с типом крепежа. В принципе, в комплекте обычно идут крепления для того, чтобы просто подвесить отопитель на стену. Но иногда лучше приобрести отдельные кронштейны для напольного крепления (тем более, что цена у них копеечная), такой вариант подойдет если батарея устанавливается у тонкой перегородки из гипсокартона или просто не хочется сверлить отверстия в стене.

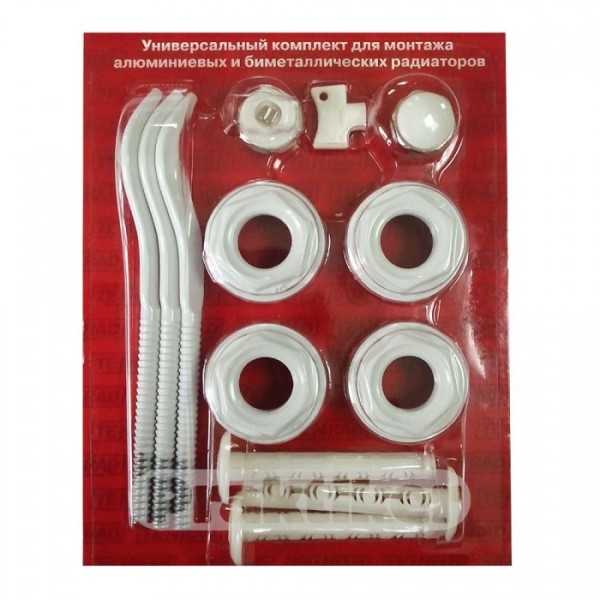

На фото – комплект для установки алюминиевой батареи

Выбор типа подключения

Перед тем как монтировать алюминиевые радиаторы уже должен быть решен вопрос с типом подключения. От этого напрямую зависит теплоотдача отопительного прибора.

Возможны такие варианты подключения отопительного прибора как:

  • диагональное (оно же перекрестное) – при этом подача теплоносителя осуществляется с верхней части отопительного прибора, а выходит охлажденный теплоноситель с противоположной стороны снизу. Благодаря этому батарея прогревается равномерно, а потери составляют не больше 2%;
  • при одностороннем подключении потери чуть больше, до 5%;

Обратите внимание!
Если количество секций отопителя превышает 12, то одностороннее подключение неэффективно.
Дело в том, что дальние секции при таком способе подключения просто не будут прогреваться.

  • при нижнем подключении (подача и обратка с разных сторон) потери составляют до 12-13%;
  • нижнее одностороннее подключение наиболее невыгодно с точки зрения теплоотдачи батареи. Потери могут составить до 20%, зато трубы можно спрятать под полом, поэтому такой способ подключения также часто используется.

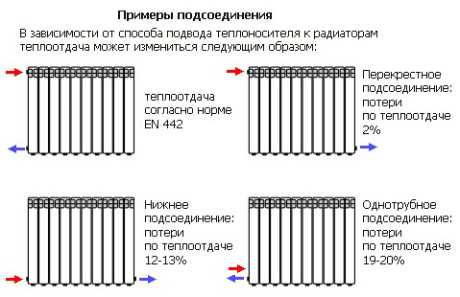

Варианты подключения батареи отопления

Технология установки

Весь процесс можно разделить на 2 этапа – сперва устанавливается крепеж под батарею, а потом он просто навешивается на кронштейны и подключается к подаче и обратке. После этого останется только проверить герметичность соединений и не забыть закрыть ненужные отверстия по бокам. Если требуется добавление дополнительных секций, то эта процедура выполняется до установки крепежей в стене.

Добавление секции

Для добавления дополнительной секции к радиатору понадобится 2 ниппеля с левой и правой резьбой с 2 сторон, также нужны термостойкие прокладки для дополнительной герметичности.

Инструкция по добавлению секции к батарее выглядит так:

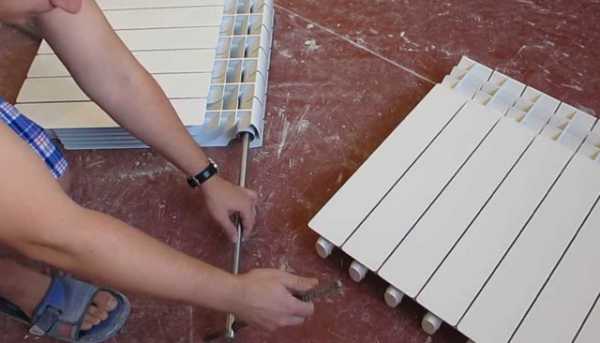

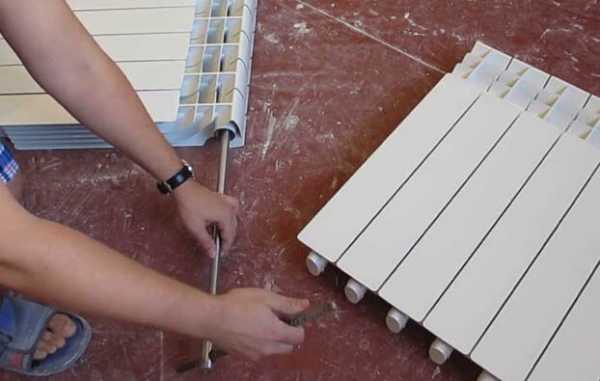

  • отопительный прибор нужно положить на пол, стол или любую другую горизонтальную поверхность;
  • затем ниппели вставляются в отверстия на радиаторе, при этом не забываем о прокладках;
  • к ним приставляется дополнительная секция и поворачивая ниппели секция постепенно прижимается к батарее;
  • при этом нужно оба ниппеля поворачивать постепенно, буквально по 1-2 оборота, это необходимо для того, чтобы секция не перекосилась и не деформировался металл коллектора.

На фото виден ниппель с разной резьбой

После добавления секций останется только проверить герметичность стыков и можно переходить к установке отопительного прибора.

Установка и подключение радиатора

Чаще всего используется только настенный крепеж для алюминиевых радиаторов, их вес в разы меньше, чем у чугунных, так что дополнительная опора снизу просто не нужна.

Кронштейны для подвешивания радиатора

Число креплений зависит от того, сколько секций в отопительном приборе, также крепления устанавливаются не только в верхней, но и в нижней части прибора. При количестве секций до 9 в верхней части прибора устанавливается только 1 крепление, а в нижней – 2. Более подробные данные – в таблице.

Зависимость количества кронштейнов от числа секций радиатора

Число секций 3-9 10-14 15-20 21-24 25-28
Число нижних кронштейнов 1 2 2 2 3
Число верхних кронштейнов 2 2 3 4 4

Что касается того, как правильно установить алюминиевый радиатор отопления, то работа начинается с разметки отверстий под крепления. Несмотря на малый вес отопительного прибора использовать лучше всего анкерные крепления. Под крепление просто высверливается отверстие, далее в него вставляется пластиковая часть, и затем в него с усилием вставляется металлический кронштейн.

Кронштейны просто вкручиваются в подготовленное отверстие

При этом пластиковая вставка расширяется и надежно фиксируется за счет силы трения. Этого вполне достаточно для того, чтобы выдержать нагрузку не только от алюминиевой, но и от более тяжелой батареи.

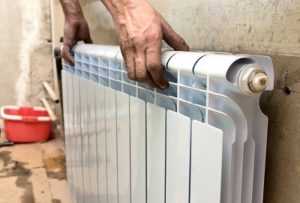

После этого остается только решить вопрос, как повесить алюминиевый радиатор. Единственное требование на этом этапе – выровнять его по строительному уровню. При сильном перекосе прогрев отопительного прибора существенно ухудшится, а значит и теплоотдача станет меньше.

Обязательно контролируется горизонтальность прибора

При подключении к подаче и обратке рекомендуется использовать шаровые краны, для того, чтобы при протечке иметь возможность оперативно перекрыть доступ теплоносителя в радиатор. Чтобы работа отопительной системы не нарушилась понадобится устройство байпаса (перемычки), что позволит теплоносителю циркулировать в обход отключенного отопительного устройства.

Напольные кронштейны

Такой тип креплений используется в тех случаях, когда стенка не обладает достаточной несущей способностью или из-за размера отопительного прибора нет смысла подвешивать его (в случае с невысокими радиаторами).

Конструкция кронштейнов такого типа схожа – это пластиковая либо металлическая ножка с широкой подошвой (для большей устойчивости), в верхней части есть углубление для установки радиатора и фиксирующая скоба. Иногда вместо скобы используется небольшая гибкая цепь (конструктивно похожа на цепь бензопилы). Фиксация необходима для того, чтобы радиатор не упал при случайном контакте с ним.

Напольный кронштейн

В случае с напольным креплением задача, как устанавливать алюминиевые радиаторы, решается проще. При числе секций до 12-15 понадобится 2 кронштейна, при большем числе как минимум 3. Крепления размещаются на полу, как правило, предусмотрена их фиксация анкерами или обычными саморезами (в случае с деревянным полом).

Напольное крепление обычно используется для невысоких либо средней высоты отопительных приборов. При межосевом расстоянии свыше 500 мм для надежности рекомендуется поверху все же прикрепить батарею к стене. Самое крепление в таком случае необходимо только для устойчивости отопительного прибора, вся нагрузка будет приходиться на напольные кронштейны.

Конструкция в сборе

В завершение

Процесс установки алюминиевых моделей практически не отличается от установки обычных чугунных или биметаллических батарей. Используются те же виды креплений, да и технология остается той же. Помимо стандартных настенных кронштейнов могут применяться и напольные крепления, иногда это единственный возможный вариант установки. Предложенная информация поможет не только установить батарею правильно, но и выбрать подходящий тип крепления.

На видео в этой статье показан процесс сборки и установки алюминиевого радиатора.




gidroguru.com

Монтаж алюминиевых радиаторов отопления: инструкция по установке



Алюминиевый радиатор прослужит вам долго и эффективно только при условии правильно произведенного монтажа. О правильном монтаже алюминиевого радиатора мы сегодня и будем говорить.

От правильности установки, будет зависеть качество работы

Выбор радиатора

Начать следует с выбора радиатора, а главным критерием при выборе станет рабочее давление, на которое рассчитан радиатор. Для частного дома со своей собственной системой отопления будет достаточно радиатора с рабочим давлением 6-7 атмосфер, а вот если нужно подключить радиатор к системе центрального отопления многоквартирного дома, он должен выдерживать давление не менее 10 атмосфер.

В настоящее время потребителю предлагается два варианта алюминиевых радиаторов – стандартный или европейский и усиленный. Последний может работать под давлением, достигающим 12 атмосфер. При подключении к системе центрального отопления необходимо выбрать именно среди усиленных радиаторов.

Количество секций играет большую роль

Далее нужно определиться с необходимым количеством секций. Для этого определяем количества тепла. Необходимого для обогрева помещения и делим на теплоотдачу одной секции выбранного радиатора.





Количество потребного тепла для стандартного помещения можно принять равным 1кВт на 10м2 площади помещения. Для нестандартных помещений и более точных расчетов воспользуемся готовой таблицей:

Таблица мощности радиаторов

Следует помнить, что схема подключения батареи из более чем 12 секций обязательно должна быть двухсторонней, диагональной либо седельной. При односторонней схеме подключения батареи из большого числа секций, в противоположной от труб стороне радиатора будет образовываться «карман» холодной воды. «Лишние» секции просто не будут работать, мы получаем вредный балласт.

Используя принудительное нагнетание, батарею можно нарасить до 24 секций даже с односторонней подачей, но радиатор в этом случае обязательно должен быть усиленный.

Следует помнить, что подводить теплоноситель к усиленным радиаторам под высоким давлением нужно только по металлическим трубам. Металлопластик может не выдержать такого давления, и последствия будут самыми печальными.

Следует так же учесть, что указанная в документации теплоотдача радиатора актуальна только для односторонней либо диагональной подачи теплоносителя в радиатор. При использовании нижней подачи, смело вычитаем 10-15 процентов.

Если система отопления монтируется в частном доме, то есть возможность самому выбрать общую схему организации отопления – одно- или двухтрубную.

Схема устройства системы отопления

При прочих равных условиях двухтрубная система эффективнее, но при этом сложнее и дороже. Ее есть смысл применять в помещении с большим количеством комнат.

В многоквартирных домах практически всегда используется однотрубная система отопления типа «Ленинградка».

Схема устройства системы отопления

Далее необходимо разметить место, в котором будет установлен радиатор. Для обеспечения нормального подхода воздуха к батарее необходимо, чтобы он находился не менее чем в 15 см от поверхности пола и не менее чем в 5 см от стены. Батареи обычно размещают возле окон, в местах, свободных от мебели.

При выборе арматуры для батареи обязательно необходимо предусмотреть наличие регулировочного крана, который позволит как «сбавить обороты», избежав чрезмерной жары, так и полностью перекрыть отопление при необходимости.

Кипящая вода под высоким давлением – дело серьезное, шуток не любит, поэтому лучше сразу все сделать правильно. Упаковка батареи – процесс сбора батареи из приобретенных секций и подсоединение арматуры. Для упаковки, помимо естественно секций батареи, вам понадобится набор арматуры, уплотнительный лен, паковочная паста и динамометрический ключ. Ни в коем случае нельзя пренебрегать этим полезным инструментом: все соединения должны быть затянуты строго с указанным в документации усилием. Недотянете – получите в квартире гейзер, перетянете – сорвете резьбу.

Регулировочный кран поможет управлять температурой

При упаковке нужно подключить к батарее краны в зависимости от выбранной схемы подключения батареи – односторонней, диагональной, либо нижней. Невостребованные отверстия закрываете глухой пробкой, не забываем установить на одно из боковых отверстий кран Маевского для стравливания из алюминиевого радиатора воздуха. Все соединения герметизируются льном и паковочной пастой.

Труба устанавливается на кронштейны на высоте, соответствующей приведенным выше условиям. Лучше установить батарею под небольшим наклоном относительно плоскости стены, это воспрепятствует «завоздушиванию». Установленный алюминиевый радиатор подсоединяется к системе отопления трубами-сгонками.


Отопление относится к системам повышенной опасности. Принимая решение ремонтировать элементы системы отопления самостоятельно (особенно в квартире многоквартирного дома), вы берете на себя немалую ответственность. Если есть сомнения – лучше обратитесь к профессионалам.



klivent.biz

подключение, как подключить батареи своими руками, соединение


Содержание:


Существует несколько видов отопительных приборов, и одним из них являются алюминиевые отопительные радиаторы. Данные устройства имеют ряд положительных качеств, за счет которых алюминиевым радиаторам удалось добиться немалой популярности. В данной статье речь пойдет о том, как подключить алюминиевый радиатор.

Особенности алюминиевых радиаторов


Основные характеристики алюминиевых радиаторов – малый вес, сравнительно небольшая стоимость и возможность работать при высокой температуре теплоносителя. Кроме того, радиаторы из алюминия выглядят гораздо лучше чугунных аналогов. Срок службы рассматриваемых изделий может превышать 10 лет, причем все это время металл не будет подвергаться воздействию коррозии.


Существует два варианта алюминиевых радиаторов:

  1. Стандартные (европейские). Такие устройства рассчитаны на давление не более 6 атмосфер. Как правило, батареи европейского типа используются для обустройства отопительных систем частных домов.
  2. Усиленные. Данная категория батарей может работать при давлении до 16 атмосфер, что позволяет использовать их в многоквартирных домах.


Рассматриваемые приборы имеют секционную конструкцию, поэтому сборка алюминиевых радиаторов отопления и их монтаж осуществляются точно так же, как и данные операции с другими секционными радиаторами. Батареи устанавливаются под окнами или же крепятся к стенам. В зависимости от схемы подключения трубы могут подводиться к батареям как с одной стороны, так и с обеих.



Количество секций радиатора подбирается в зависимости от тепловых потерь и требуемой теплоотдачи. При выборе самих батарей нужно учесть рабочее давление, при котором они могут работать, температурный режим отопительной системы и давление опрессовки системы.


Зачастую алюминиевые радиаторы комплектуются дополнительными деталями, среди которых:

  • Стойки и кронштейны;
  • Заглушки;
  • Кран Маевского или автоматический воздухоотводчик;
  • Набор уплотнительных прокладок;
  • Запорная арматура или терморегуляторы.

Правила сборки


Перед тем, как выполнить подключение алюминиевых радиаторов отопления, их нужно собрать. Сразу стоит сказать, что при отсутствии уверенности в собственных навыках лучше будет обратиться к профессионалам. Впрочем, особой сложности в сборке радиатора нет – достаточно лишь внимательно изучить технологию и тщательно провести все необходимые операции.


Сборка алюминиевого радиатора должна выполняться прямо перед тем, как он будет устанавливаться. В прибор вкручиваются необходимые заглушки, а также крепится арматура. Зачищать радиатор на данном этапе работы нельзя – подобные манипуляции с большой вероятностью могут стать причиной повреждений и протечек.



Технология сборки очень похожа на сборку чугунных батарей, но алюминиевые радиаторы более удобны – их всегда можно расширить или уменьшить за счет секций. Изделия из чугуна такой особенностью похвастать не могут – любые вариации с ними возможны только при полной замене изделия.


Когда предварительная сборка алюминиевых батарей завершена, в радиатор встраивается воздушный клапан, позволяющий стравливать воздух. Головка клапана должна быть направлена вверх. Затягивать клапан слишком сильно не стоит. При правильной установке клапана будет закрываться сразу после спуска воздуха и заполнения радиатора теплоносителем.



Чтобы клапан мог выполнять свои функции, нужно немного отпустить его крышку. Если при работе отопительной системы батарея часто завоздушивается, то это верный признак наличия неполадок в системе. При обнаружении подобных проблем стоит обратиться за помощью к профессионалам.

Монтаж и подключение алюминиевых батарей


Подключение алюминиевых радиаторов начинается с разметки участков для крепления кронштейнов. При выборе места для монтажа радиаторов нужно учесть следующие моменты: расстояние прибора от подоконника должно составлять 10 см, от пола – около 12 см, а от стены – 3-5 см. Соблюдение этих расстояний позволит добиться максимально эффективной теплоотдачи.


Чтобы дополнительно снизить уровень теплопотерь, стоит заранее продумать ряд моментов: радиатор может устанавливаться в специальной нише или закрываться декоративным экраном. Кроме того, на теплоотдачу влияет то, как выполнено соединение алюминиевых радиаторов с трубопроводом отопительной системы.



Продумав все нюансы установки радиаторов, нужно зафиксировать на стенах кронштейны, к которым подвешивается радиатор. Кронштейны должны располагаться таким образом, чтобы их крюки находились точно между секциями радиаторов. Установленный радиатор нужно проверить на выравнивание и при необходимости скорректировать его расположение кронштейнами.


Последний этап работы – подключение алюминиевых батарей к отопительной системе. Для этого нужно взять трубный ключ и соединить радиаторам с подводками. Запорная арматура устанавливается только на нижних подводящих трубах. При каждом заполнении радиаторов теплоносителем нужно очень плавно открывать запорную арматуру, чтобы в системе не возникали гидроудары.

Правила монтажа и эксплуатации алюминиевых радиаторов


Трубы могут подводиться к радиатору как с одной, так и с двух сторон. Если трубопровод подводится только с одной стороны, то от использования длинных радиаторов лучше воздержаться. При разносторонней подводке можно использовать радиаторы из 24 секций, а в системах с естественной циркуляцией теплоносителя – не более 12 секций.



На каждой подводке радиатора должна устанавливаться запорно-регулирующая арматура, которая дает возможность:

  • Настраивать температурный режим в каждом отдельном помещении;
  • Отключать один радиатор для профилактики или ремонта без остановки всей отопительной системы.



В процессе эксплуатации алюминиевых радиаторов нужно соблюдать ряд правил:

  • Радиатор нельзя полностью отключать от системы, кроме случаев, требующих проведения ремонта или профилактических работ;
  • Обрабатывать алюминиевые радиаторы «металлическими» красками запрещено;
  • Для чистки радиатора нельзя использовать абразивы и агрессивные химические средства;
  • Спускать воду из системы с алюминиевыми радиаторами более чем на 15 дней в году запрещается.


Рекомендуется очищать батареи перед началом каждого отопительного сезона.

Заключение


Алюминиевые радиаторы – это универсальные отопительные приборы, отличающиеся хорошими эксплуатационными характеристиками и простотой эксплуатации. Грамотная сборка радиаторов отопления своими руками и правильное выполненное подключение позволят создать качественную отопительную систему, способную постоянно поддерживать комфортный температурный режим в помещении.


teplospec.com

как подключить батареи из алюминия к системе отопления

Содержание статьи:

Срок годности чугунных «гармошек» советского производства давно на исходе. Сегодня потребители все чаще останавливают свой выбор на алюминиевых батареях. Возникает вопрос: доверить монтаж алюминиевых радиаторовспециалистам или установить их самостоятельно? Проблема в том, что неправильная врезка приборов может привести к поломке всей системы.

Общие рекомендации по монтажу

Установку алюминиевых радиаторов обычно проводят в теплое время года. Перед приобретением батарей надо рассчитать, сколько их всего потребуется. Для этого умножают площадь помещения на 100 Вт и делят на энергоотдачу отдельной секции (указано в паспорте изделия). Полученное число обозначает количество секций, необходимое для взятой площади.

Виды и комплектация алюминиевых радиаторов

Стандартные алюминиевые батареи обычно устанавливают в теплосеть с малым разрешенным давлением теплоносителя (до 18 атмосфер). Такими показателями отличаются автономные системы в малоэтажных домах, где исключены гидроудары и опрессовка с критическим давлением воды.

Внимание! В процессе эксплуатации в алюминиевых радиаторах накапливается водород. Его периодически стравливают через воздухоотводчик, иначе рано или поздно батарею разорвет. Нельзя проверять наличие водорода зажженной спичкой.

Усиленные отопительные приборы из алюминия выдерживают давление до 25 атмосфер. Такие изделия можно использовать в системе централизованного отопления. Допускается наращивание усиленной батареи до 12 секций, при условии искусственной циркуляции – до 24 секций.

Усиленный алюминиевый радиатор

Комплектующие (заглушки, прокладки, клапаны, кронштейны, шаровые краны) поставляются в упаковке с радиатором. Отдельно продается запорная арматура и для терморегулирования. С ее помощью не только корректируют температуру в помещении, но и перекрывают радиатор для ремонта или замены.

Основные комплектующие поставляются вместе с прибором

Трубы для радиаторов из алюминия

Трубы, к которым подключаюталюминиевые батареи, должны иметь специальный антикоррозионный слой. Если это локальная система, то батареи подсоединяют к ней металлопластиковыми трубами. К централизованной теплосети лучше подключаться через стальные трубы.

Прибор должен быть размещен на стене в соответствии с нормативами СНИП:

  • Расстояние от подоконника до верхней плоскости радиатора, а также от пола до нижней плоскости – 10 см.
  • Зазор между стеной и батареей – 5 см.

Следование этим указаниям обеспечит правильную циркуляцию теплого воздуха.

Теплопотери при различной установке отопительных приборов

Монтаж алюминиевых радиаторов отопления

Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.

Сначала следует собрать прибор:

  • Ввернуть прилагающиеся заглушки и пробки.
  • Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
  • Проверить ниппели и закрепить воздушные клапаны.

Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.

Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх.

Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.

Схемы подключения батареи

Прибор можно подключить несколькими способами:

  • Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.
  • Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.
  • С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.

Схемы подключения радиаторов отопления из алюминия

Важно! Алюминиевые батареи имеют стандартные параметры патрубков, поэтому каких-то дополнительных переходников от радиатора к трубам покупать не надо. К прибору также прилагается кран Маевского, предназначенный для стравливания воздуха.

Подключение и введение в эксплуатацию

Перед установкой приборов из алюминия автономную систему промывают водой. Щелочные растворы использовать нельзя.

Важно! Алюминий легко помять и поцарапать инструментами, поэтому монтировать батарею лучше в заводской пластиковой упаковке. После подключения полиэтилен можно снять.

Стремясь подключить алюминиевые радиаторы отопления без больших затрат, некоторые домовладельцы используют глухие неразборные сопряжения труб и радиаторов. Но отопление дома в северном полушарии – не тот момент, на котором экономят. Разумней будет установить «американки» – быстроразъемные резьбовые узлы, когда стыковка и разъединение труб происходит посредством одной накидной гайки.

Порядок подключения радиаторов к системе отопления:

  • Убедиться, что в системе нет воды или она перекрыта в точках монтажа.
  • Навесить радиатор и присоединить к трубопроводу с помощью сгонов.
  • Загерметизировать все резьбовые соединения, используя сантехнический лен. Достаточно 4-5 витков по направлению резьбы.
  • Провести опрессовку системы.

Батарея из алюминия, подключенная к отопительной системе

Установку алюминиевого радиатора отопления можно произвести самостоятельно, но разумнее будет доверить дело специалистам, у которых есть все необходимые разрешения на выполнение таких работ. Малейшая неточность в монтаже может привести к протечкам и неэффективному функционированию отопительной системы.

Видео: сборка и монтаж алюминиевого радиатора отопления

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
