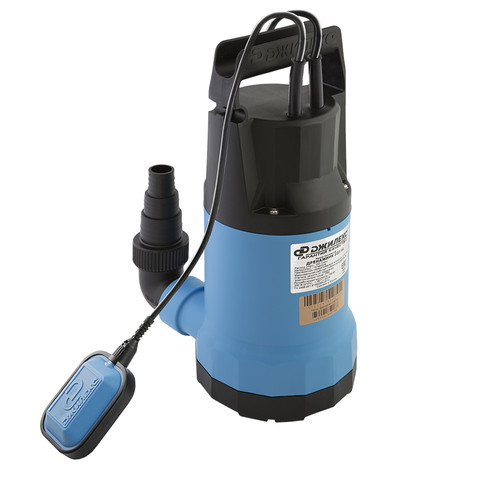

Использование дренажного насоса с поплавковым выключателем

Дренажный насос не перестает быть незаменимым помощником человека и востребованным в строительстве, производстве и сельском хозяйстве. Дренажные насосы используются практически везде. Основная их функция — выкачка воды с резервуаров разной емкости.

• Применение дренажного насоса
• Составные конструкции дренажного насоса
  • Принцип работы дренажного насоса
• Модификации дренажных насосов для разных целей
• Подключение дренажного насоса
  • Диаметр условного прохода, сетка
  • Правила безопасности
  • Плюсы в использовании дренажного насоса

Применение дренажного насоса

Основная задача дренажного насоса с поплавковым выключателем — принудительно перемещать воду с одного места в другое, особенно в тех случаях, где это нельзя осуществить механическим способом, в труднодоступных местах, где важно это сделать как можно быстрее. Обычно такой выкачке подлежат дождевые и сточные жидкости в разных углублениях. Такие насосы бывают разных мощностей, и могут применяться как в бытовых, так и в промышленных целях, для разных перекачиваемых объемов стоков.

Такие насосы незаменимы в случае, если необходимо выкачать воду с бассейнов, колодцев, котлованов, искусственных прудов, погребов, рвов, убрать избыток воды в период таяния снегов, при затоплении подвалов, нижних этажей, для поливки огородов, садовых участков. Дренажный насос с поплавковым выключателем средней мощности способен за 1 мин выкачать 180 л воды.

Составные конструкции дренажного насоса

Конструкция дренажного насоса во всех моделях, независимо от производителя, имеет схожую комплектацию и принцип работы. Главным ее элементом является ротор, нагнетательная камера, поплавковый выключатель, статор двигателя и рабочее колесо. Долговечность и хорошая производительность работы дренажного насоса с поплавковым выключателем во многом зависит от герметизации электродвигателя прибора, которая осуществляется сальниками. В очень дорогих моделях используются сальники с масляным замком, или же их изготавливают из керамических манжет.

Главный корпус прибора должен быть надежным и поэтому его изготавливают из качественной нержавеющей стали или чугуна. Необходимо, чтобы материал корпуса не поддавался коррозии, и хорошо сдерживал механические повреждения. Если корпус прибора надежен, то такой дренажный насос можно использовать даже для перекачивания очень загрязненных жидкостей (до 25 процентов механических загрязнений).

Управлять работой дренажника легко с помощью поплавкового выключателя, который работает в автоматическом режиме. Поплавковым выключателем называют небольшую пластиковую коробочку, присоединенную к прибору, в которой находится стальной шарик и электрический переключатель. Когда прибор находится в воде, поплавковый выключатель держит контакты замкнутыми. Положение поплавка отвечает уровню воды, и двигатель работает до тех пор, пока поплавок не опустится до определенного уровня (пока большая часть воды не уйдет) и после этого контакты размыкаются, работа мотора останавливается. Этот момент не допускает работы агрегата всухую, и его быстрого изнашивания.

Принцип работы дренажного насоса

Жидкость, которую необходимо откачать, попадает в рабочую камеру, благодаря созданному давлению и поднимается вверх в сторону выводящего трубопровода из-за вращающей работы рабочего колеса насоса.

Модификации дренажных насосов для разных целей

Все дренажные насосы квалифицируют от способа их расположения. Они бывают:

• Погружного типа. Такой прибор имеет полностью герметичный корпус, что позволяет ему полностью погружаться в воду, на глубине не более 50 м. Отличаются такие насосы большей мощностью, так как их цель перекачивать большие объемы жидкости на определенную высоту, что дополнительно требует высокого давления. Такие насосы могут быть неслышны в работе, отличаются высокой продуктивностью, ну и универсальность, поскольку в них допускается работа с высоким показателем механических загрязнений. Несомненно, они не дешевы в обслуживании, необходимо часто проводить прочистку насоса и поплавкового выключателя, они быстро засоряются в грязной воде. К сожалению, такой агрегат нельзя использовать для откачивания воды с водоемов небольшой глубины (не ниже 30 см) и в таких случаях потребуется дополнительное охлаждение водой для двигателя.
• Поверхностного типа. Такие приборы забирают воду с помощью дренажного рукава — резинового шланга или ПВХ трубы, опускаемых с водоем или резервуар с водой. Корпус при этом должен быть расположен на грунте, в сухом месте. Поплавковый выключатель опускают в откачиваемую жидкость на удлиненном кабеле вместе со шлангом. Конечно, производительность таких дренажных насосов на порядок ниже, при этом они шумные. Но в ремонте они несложны, и нетребовательны. Охлаждение электромотора происходит посредством перекачиваемой жидкости.
• Дренажные насосы с вертикальным положением поплавкового выключателя. Отличаются комплектацией поплавкового выключателя, который работает в вертикальном положении. В целом могут быть использованы, как и обычные дренажники. Применяются в основном в замкнутых пространствах, и осушения вышедших из строя трубопроводов.
• Дренажные фекальные насосы. С помощью этих насосов откачивают канализационные воды из септиков и канализационных ям. Укомплектованы специальной сеткой для измельчения крупных отходов. Такие приборы на порядок выше по производительности и мощности от обычных дренажников, поскольку им приходиться работать с густыми водами и большой загрязненностью.

Подключение дренажного насоса

Бытовой дренажный насос обычно не требует особой подготовки (кроме моментов указанных в спецификации или в промышленных моделях). Дренажные насосы поверхностного типа обычно имеют ручку, с которой легко и удобно осуществлять перенос прибора и дополнительный шланг на 10 м, и кабель. Все, что потребуется это розетка и место слива воды.

При повторном использовании дренажного насоса с поплавковым выключателем необходимо проверять выпускной трубопровод на проходимость. Там могут быть небольшие частички грязи, или же он может быть изогнут. Каждый последующий раз использования шланг нужно будет проверять и очищать. В комплекте к прибору должен быть выходной патрубок, к которому и требуется подключить гибкий шланг для выхода воды с аналогичным диаметральным размером. Заметьте также, что чем меньше диаметр подключенного шланга тем меньшая мощность агрегата. Минимальный показатель диаметра шланга — 19 мм.

Отрегулируйте длину провода поплавкового выключателя. При полном погружении прибора в воду, его следует немного наклонить, чтобы ушел лишний воздух и не возникло воздушной пробки мешающей работе агрегата. Прибор должен устанавливаться на ровную поверхность. Если есть возможность подставьте под него небольшую ровную платформу (можно ровный лист металла), чтобы прибор не захватывал песок, мелкие камни и землю со дна.

Если глубина резервуара с жидкостью достаточно большая, воспользуйтесь подвешиванием прибора на небольшом расстоянии от дна. Для этого можете использовать прочный трос. Имейте в виду, чем большая глубина погружения дренажного насоса с поплавковым выключателем тем меньше его производительность в процессе работы. Мощность прибора прямо пропорциональна глубине погружения и дальности откачивания воды.

После этого устройство включается в сеть питания. Как только поплавковый выключатель опустится вниз прибор автоматически отключиться. Не забудьте вынуть шнур питания из розетки.

Диаметр условного прохода, сетка

Чаще всего вода, которую необходимо откачать, содержит небольшие частички твердых тел — песок, мелкий камень, твердые породы грунта, нерастворимые частицы, которые могут блокировать работу прибора. Существует допустимый диаметр таких частиц, указанный в инструкции к каждому прибору, с которым может справиться агрегат. Встречается показатель от 0,5 см и вплоть до 5 см. Работать с большим показателем не рекомендуется, поскольку это понижает производительность прибора.

Правила безопасности

• Не используйте прибор, если в воде есть люди или животные.
• Насос должен подключаться к сети через УЗО (устройство защитного отключения) с током утечки не более 30 мили Ампер.
• Не включайте насос в незаземленную сеть питания.
• Не подключайте прибор к сети с перепадами напряжения.
• Уберегите сетевой кабель от контакта с агрессивными жидкостями — маслами, острыми и нагретыми предметами.
• Не используйте насос вхолостую, без воды.
• Не используйте и не храните прибор при низких температурах.
• Проверяйте сетевой кабель на наличие повреждений, и если таковы будут замечены, сразу же отправляйтесь в авторизированный сервис.
• При любых неисправностях агрегата не пытайтесь чинить его самостоятельно.
• Если возникает необходимость использовать удлинитель, подбирайте его в соответствии с поддерживаемой мощностью и с учетом условий эксплуатации (открытое пространство и повышенная влажность)
• Используйте дренажные насосы строго по предназначению (не откачивайте при помощи такого прибора нефть, бензин, горючие смеси).
• Большинство насосов не предназначены для откачивания горячей воды.

Плюсы в использовании дренажного насоса

Несомненно, иметь такое устройство у себя дома не помешает. Особенно если у вас есть загородный дом, или есть вероятность затопления от соседей. Итак, самые основные достоинства в этом приборе — это мобильность (занимает мало места, и поместится практически в любой резервуар) и автономность (такие элементы, как поплавковый выключатель, система защиты от перегрева созданы для безопасной работы прибора).

поплавок для дренажного насоса, дренажный насос со встроенным поплавком, принцип работы на фото и видео

Содержание:

1. Назначение дренажных насосов
2. Принцип работы дренажных насосов
3. Дренажные насосы со встроенным поплавком
4. Как выполняется монтаж поплавка
5. Принцип работы поплавкового выключателя
6. Обслуживание и ремонт поплавковых выключателей

Применяют дренажный насос с встроенным поплавком для монтажа в колодцах, баках, накопительных конструкциях, резервуарах и прочих местах, где собираются жидкости и стоки.

В одной емкости можно установить несколько поплавков, если каждый из них предназначается для выполнения разных функций. Это может быть устройство управления насосом, датчик уровня или перелива жидкости. Их использование позволяет защитить насосное оборудование, когда оно входит в режим «сухого хода», а также предохранит от перелива в случае наполнения емкости.

Назначение дренажных насосов

Дренажные насосы беспоплавковые являются необходимым агрегатом для использования на приусадебных участках и дачах – они избавляют их владельцев от многих проблем, связанных с излишками стоков и грунтовых вод. Устройства применяют для отвода атмосферных осадков, выкачки талой воды из погребов, колодцев, подвалов, канав и рвов.

Также безпоплавковый насос задействуют для откачивания воды из бассейнов, искусственных водоемов, котлованов. Существуют модели, конструкционное решение которых позволяет выкачивать грязную воду. Средний по мощности дренажный насос способен за минуту откачать около 180 литров воды.

Производительность агрегата снижается в процессе погружения и удаления его расположения от места выкачки. К сожалению, большинство моделей дренажных насосов не предназначается для работы с горячей водой.

Принцип работы дренажных насосов

Конструкция дренажного агрегата предусматривает наличие двух труб:

• входной – через нее происходит засасывание жидкости из заполненной емкости;
• выходной – посредством ее вода отводится за пределы земельного участка. Нельзя, чтобы жидкость попала в двигатель, поскольку по этой причине прибор может поломаться. Насос должен перекачивать стоки быстрее, чем их уровень в котловане поднимается.

К системе канализации дренажные насосы подсоединяют с помощью патрубков. По этой причине при монтаже агрегата необходимо знать точные (до миллиметра) параметры канализационной трубы. Основное преимущество, которым обладают безпоплавковые дренажные агрегаты, это мобильность – оборудование перемещают в любое место, где его требуется использовать.

Читайте также: «Как выбрать насос для колодца – погружной или глубинный, какой лучше».

Дренажные насосы со встроенным поплавком

Чтобы защитить насосный аппарат используют поплавковые устройства, стоимость которых вполне оправдана с учетом тех преимуществ, которые они предоставляют.

Поплавок для дренажного насоса с выключателем бывает двух видов:

• легким – он предназначается в системах водоснабжения и водоотведения;
• тяжелым – такие устройства используют для перекачки дождевых осадков, канализационных и дренажных стоков (прочитайте также: «Система сбора дождевой воды — варианты устройства»). Поплавковый выключатель (см. фото) представляет собой плавающее устройство, находящееся в пластиковой коробке, внутри ее находятся следующие элементы:
• электрический переключатель – от него отходит кабель с тремя разноцветными проводками, один из которых общий провод и два от нормально открытого и закрытого контактов переключателя;
• стальной шарик – осуществляет в цепи замыкание или размыкание контактов в случае изменения положения поплавка.

Принцип работы дренажного насоса с поплавком заключается в следующем. Если поплавок имеет нижнее положение, замыкается цепь с проводком общим и нормально открытым. Когда поплавок находится вверху, замыкаются контакты общего и нормально закрытого проводков. Не используемый в данный момент провод, согласно схеме, нужно заизолировать.

Приобретая дренажный насос с поплавковым выключателем, прежде всего, обращают внимание на то, чтобы пластиковая коробочка была герметично закрытой, а кабель – влагостойким.

При изготовлении устройства кабельный вывод герметизируют специальным уплотнением. Когда нужно снять механические напряжения в кабеле, пользуются особым приспособлением, которое входит в комплект поставки поплавкового выключателя.

Полость для вхождения кабеля изолируют и наполняют полимерной смолой, исключающей попадание влаги внутрь. Материал, используемый в изготовлении корпуса, отличается хорошей термостойкостью. Оболочку кабеля изготавливают из термопластичной резины, и это делает поплавковый выключатель стойким к воздействию спиртов, бензина, мочевой кислоты, жидких масел и прочих вредных веществ. На поверхности корпуса из пластика нет пор, и поэтому к нему не прилипают загрязнения.

Как выполняется монтаж поплавка

Когда устанавливается дренажный насос с поплавковым выключателем, порядок монтажа устройства начинают с того, что проверяют величину тока, потребляемую агрегатом. Она должна быть меньше максимально допустимой, которую указывают в инструкции по эксплуатации поплавка.

Проще и быстрее всего будет выполнить монтаж непосредственно в емкости.

Для этого используют поплавок с кабелем и грузик, идущий в комплекте:

• последнее изделие надевают на кабель и опытным методом определяют параметры свободного хода поплавка;
• грузик фиксируют на кабеле при помощи защелки;
• кабель надежно крепят снаружи емкости;
• к насосу подключают поплавковый выключатель.

Монтаж поплавка на подводящем кабеле разрешается выполнять только тогда, когда отсутствует опасность, что он может зависнуть или зацепиться внутри емкости.

В том случае, если в одном резервуаре размещены несколько поплавков, их помещают на специальную штангу, в качестве которой используют кусок пластиковой трубы и только потом прикрепляют.

Для этого необходимо данные устройства:

• выставить;
• отрегулировать;
• разместить по всей штанге так, чтобы они не мешали один другому и правильно выполняли свои функции;
• идущие от поплавковых выключателей кабели крепят с помощью хомутов к штанге. Как это выглядит видно на фото.

Когда задействуют дренажный насос с поплавком, количество этих устройств зависит от типа, к которому они относятся и используемых пультов управления. Также число поплавковых выключателей выбирают, исходя из того, сколько решено установить дренажных аппаратов и защитных элементов. Бывают случаи, когда для качественной работы поплавков потребуется использовать несколько штанг.

Количество поплавковых выключателей и место их монтажа определяют на основании проектного решения или непосредственно в процессе выполнения монтажа.

Принцип работы поплавкового выключателя

Как же работает поплавковый выключатель при наполнении и опорожнении емкости?

Осуществляется такой процесс следующим образом:

• дренажный насос со встроенным поплавком при наполнении резервуара отключает выключатель при всплытии, когда заполняемая емкость станет полной. При опускании на дно устройство включится при пустом баке;
• автоматическая станция водоснабжения будет включена, когда поплавковый выключатель окажется на поверхности, а резервуар станет заполненным. Станцию устройство отключит, когда поплавок опустится на дно, а емкость станет пустой;
• выключатель подаст команду на закрытие клапана или задвижки с сервоприводом в случае поднятия на поверхность. В этом случае резервуар наполнится. При опускании на дно откроется клапан или щеколда, и емкость станет пустой.

При использовании в канализационной системе поплавок включит фекальный дренажный насос, если всплывет на поверхность, поскольку колодец заполнен и выключит агрегат, опустившись на дно, так как резервуар опустеет.

Допускается подключение двух насосов на один поплавок. В результате один агрегат станет наполнять емкость, если он находится в нижнем положении (при этом другой прибор не работает). В верхнем положении поплавка функционирует второй насос, выкачивающий жидкость, а оборудование, наполняющее резервуар, в этом случае выключено. Правда, следует отметить, что подобная технология использования поплавкового выключателя является малоэффективной.

Обслуживание и ремонт поплавковых выключателей

В скором времени ремонт поплавка дренажного насоса не потребуется, если выполняются правила его эксплуатации. Когда поплавковый выключатель задействуют в канализационных ямах, его нужно не реже раза в месяц промывать от загрязнений при помощи струи под давлением. Если подгорели контакты, внутрь поплавка попала вода или повреждена изоляция устройство не подлежит ремонту. Читайте также: «Ремонт дренажного насоса своими руками — советы и способы».

Руководство по установке водоотливного насоса

— Решения для домашнего водоснабжения Zoeller

Руководство по установке водоотливного насоса

30 ноября 2021 г.

Если в вашем доме есть подвал, который затапливает или может затопить, вам следует приобрести прочный и надежный дренажный насос. Этот небольшой, но прочный насос выкачивает воду из подвала, чтобы предотвратить затопление и сохранить ваши ценности в безопасности. Дренажный насос может дать вам душевное спокойствие, если вы живете во влажном районе или беспокоитесь о том, что ливень может повредить ваш подвал.

Хотя вы можете нанять профессионального сантехника, чтобы установить дренажный насос на вашем участке, установка дренажного насоса потребует дополнительных затрат. Это проект, который вы можете взять на себя с небольшими знаниями. Независимо от того, заменяете ли вы свой старый насос или решили установить новый, мы предоставим вам инструменты и инструкции, необходимые для успешной установки водоотливного насоса своими руками. Используйте это руководство, чтобы узнать, как установить дренажный насос в вашем доме.

Что такое дренажный насос?

Дренажный насос — это часть оборудования, удаляющая лишнюю воду из подвала. Даже если вы не живете в районе, где выпадает много дождей, вы никогда не знаете, будет ли у вас случайный ливень, который может затопить все ваше жилое пространство.

Как работает дренажный насос? Эта насосная система входит в резервуар , называемый отстойником или отстойником, который находится в отверстии на самом нижнем уровне вашего подвала или подвала. Как только поплавковый выключатель на насосе обнаруживает скопление воды, он автоматически включается и отводит воду от дома. Как только он уберет воду, он выключится.

Если вам интересно, нужен ли вам этот насос в вашем доме, вот несколько причин купить дренажный насос:

• Снижение риска затопления:  Во время сильных ливней может произойти затопление, если вода просочится в подвал или подполье. Поскольку дренажный насос регулирует поток воды вдали от фундамента вашего дома, ваша собственность не пострадает от кратковременного или долгосрочного повреждения водой. В результате дренажный насос также улучшает качество воздуха в вашем жилом помещении, избавляясь от избыточной влажности.
• Предотвращение роста плесени и грибка:  Застой воды в подвале способствует росту плесени и грибка. Эти грибки могут вызвать структурные повреждения деревянных элементов вашего дома, а также вызвать аллергию и проблемы с дыханием у членов вашей семьи. Когда дренажные насосы удаляют стоячую воду в вашем подвале, меньше вероятность образования плесени и плесени в вашем жилом помещении.
• Избавьтесь от насекомых и других вредителей:  Излишняя влага изнашивает деревянные балки и стены внутри вашего дома. Когда древесина гниет, она привлекает термитов, муравьев и грызунов, которые приносят в жилое пространство загрязняющие вещества и неприятные запахи. Удаление стоячей воды с помощью дренажного насоса снизит риск заражения вредителями.
• Ограничивает вероятность возгорания или повреждения электрическим током:  Вода и электрические приборы несовместимы. Если провода к вашей стиральной машине, сушилке или другим электроприборам намокнут, это может привести к отключению электроэнергии или даже к пожару в крайних случаях. Снизьте риск повреждения вашего имущества, предотвратив затопление водой подвала или подвального помещения.

Факторы, которые следует учитывать при выборе домашнего дренажного насоса

При выборе лучшего дренажного насоса для дома следует учитывать несколько факторов. Если вы заменяете существующий дренажный насос, вам следует заказать тот же тип, если только у вас не возникло серьезных проблем с ним. Проверьте идентификационную табличку, прикрепленную к устройству, чтобы узнать информацию, необходимую для заказа нового устройства. Если вы устанавливаете совершенно новую систему водоотливного насоса, ознакомьтесь со следующими функциями, которые помогут вам найти ту, которая подойдет для вашего дома.

1. Тип дренажного насоса

Существует два основных типа дренажных насосов, которые вы можете установить в своем доме:

• Погружные дренажные насосы  популярны, потому что они бесшумны и отлично удаляют нежелательную воду из подвала или подвального помещения.
• Погружные насосы с опорой более экономичны и имеют меньшие размеры, чем погружные погружные насосы, но их нельзя погружать в воду. Насосы на пьедестале обычно используются для замены старых домов

2. Материал погружного насоса

Дренажные насосы, будь то погружные или стационарные, должны быть устойчивы к коррозии и повреждению водой. Производители обычно изготавливают погружные насосы из одного из следующих материалов:

.

• Чугун прочный и лучше всего рассеивает тепло.
• Термопласт  — экономичный вариант для бытового водоотливного насоса.
• Алюминий  экономичен и надежен.

В Zoeller at Home мы уделяем первостепенное внимание качеству насосного оборудования, предлагая чугунные погружные и напольные водоотливные насосы , чтобы обеспечить защиту вашего дома.

3. Поплавковый выключатель откачивающей помпы

Поплавковый выключатель — это то, что включает или выключает дренажный насос. Хотя оба этих механизма обнаруживают наличие воды и активируют работу дренажного насоса, один из них может быть лучше для вашего дома, чем другой.

• A  вертикальный поплавок переключатель перемещается вверх и вниз по стержню и подходит для большинства узких мест. Электромагнитные вертикальные поплавковые выключатели не имеют движущихся частей и имеют более длительный срок службы.
• Привязной поплавок переключатель качается по дуге при изменении уровня воды и требует больше места.

4. Мощность дренажного насоса

Мощность дренажного насоса определяет, насколько быстро он может перекачивать воду. Одним из важных соображений того, как определить правильную мощность для вашего дренажного насоса, является глубина резервуара вашего дренажного насоса. При замене бытового или домашнего дренажного насоса замените его на такой же или более мощный существующий агрегат. В случае сомнений рекомендуется выбрать более высокую мощность.

5. Резервный аккумулятор для дренажного насоса

Дренажный насос предназначен для удаления воды из подвала или подвального помещения, особенно во время наводнения. Ваша сила может исчезнуть, когда ударит сильный шторм. Если ваш дренажный насос работает только от сети переменного тока, он может перестать работать в то время, когда наиболее вероятно наводнение. Выберите дренажный насос с резервным аккумулятором, чтобы в случае необходимости у вас была защита от повреждения водой. Для полного спокойствия ознакомьтесь с нашей линейкой резервных дренажных насосов Basement Sentry , чтобы защитить свой дом и ценности с помощью замены дренажного насоса.

Где должен быть размещен дренажный насос?

Дренажный насос должен быть установлен в бассейне или яме, которую вы должны установить в подвале или подвале. Поставьте сменный дренажный насос там, где вы установили старый. Вы должны разместить новый на нижнем этаже вашего дома, где у вас было наибольшее скопление воды.

Для подготовки места, где вы собираетесь установить дренажный насос:

• Заказать и протестировать материалы:  Прежде чем вносить какие-либо изменения в свое жилое пространство, закажите необходимый дренажный насос. В то время как вы можете найти спецификации в Интернете, если возможно, измерьте его лично, чтобы убедиться, что он поместится в вашей выгребной яме. При определении его размера вы также должны проверить дренажный насос и обратный клапан, чтобы убедиться, что все работает эффективно. Как только вы убедитесь, что у вас есть надежный дренажный насос и обратный клапан, вы можете должным образом создать пространство для этого нового оборудования, установив прочную яму для дренажного насоса.
• Найдите ближайшую розетку:  Поскольку ваш дренажный насос работает от электричества, вам необходимо убедиться, что у него есть доступ к собственной розетке прерывателя цепи замыкания на землю (GFCI). Эти источники питания обеспечат вас необходимой энергией и предотвратят поражение электрическим током. Если у вас нет одной из этих розеток рядом с раковиной, вы должны попросить электрика настроить ее для вас. Использование удлинителя для подключения дренажного насоса к ближайшей розетке может повредить изоляцию и сделать ее недостаточной для дренажного насоса.
• Выкопать яму:  Если выгребной ямы нет, вам нужно будет сделать в подвале яму достаточно широкой и глубокой, чтобы в нее поместился водоотливной насос. Вы должны убедиться, что верхний край дренажного насоса находится на одном уровне с уровнем пола. Измерьте радиус поддона и отметьте периметр круга на несколько дюймов больше его. Затем копайте яму до тех пор, пока не сможете поместить внутрь резервуар с насосом. Если у вас бетонный пол, разбейте его отбойным молотком.
• Установка трубопровода:  Установите фитинги высокого давления и трубы из ПВХ, которые в конечном итоге будут контролировать поток воды из насоса и из дома. Используйте J-образные крюки, чтобы повесить трубы на балки в подвале. Проделайте отверстие в наружной стене для прокладки трубопровода и заклейте отверстие силиконовым герметиком. Подсоедините больше труб из ПВХ к существующей линии, чтобы убедиться, что вода течет в нескольких футах от дома. Распределите поток воды, прикрепив на конце удлинитель трубы из ПВХ.

Инструменты и материалы, необходимые для установки бытового дренажного насоса

Помимо самого дренажного насоса, вам потребуются следующие продукты для установки дренажного насоса:

• Сверло с насадкой 3/16 дюйма
• Пластмассовый или стекловолоконный резервуар для водоотливной помпы
• Крышка резервуара дренажного насоса
• Влажный/сухой пылесос для удаления воды и мусора
• Грунтовка для ПВХ и растворитель
• Рулетка
• Резиновый чехол муфты
• Универсальный нож
• Разводной трубный ключ
• Ножовка по металлу
• Стяжки
• Отвертки
• Перчатки
• Обратный клапан дренажного насоса
• Тряпки или полотенца
• Регулируемые плоскогубцы
• Трубы из ПВХ

Как самостоятельно установить дренажный насос

Ознакомьтесь с этим простым способом установки дренажного насоса  , чтобы вы могли самостоятельно установить его в своем доме. Вы также можете следовать нашему пошаговому руководству по установке дренажного насоса:

1. Снимите старый насос и обратный клапан:  Отсоедините старый насос от выхода УЗО и извлеките его из приямка. В этот момент вы также должны отсоединить обратный клапан и дать воде стечь. Хотя вы можете повторно использовать старый обратный клапан, было бы лучше, если бы вы заменили его вместе с новым дренажным насосом.
2. Осмотрите приямок подкачивающего насоса:  Проверьте поддон и убедитесь, что дно стабильное, ровное для установки нового насоса. На нем не должно быть воды и мусора, но если вы видите что-то, что мешает ему, возьмите влажный/сухой пылесос и очистите от лишнего материала.
3. Подготовьте новый насос:  Осторожно извлеките новый насос и обратный клапан из коробок и отложите их в сторону. Убедитесь, что у вас есть регистрационная информация и руководство пользователя, которые помогут вам в этом процессе.
4. Присоедините выпускной трубопровод из ПВХ к штуцеру:  Вытрите ветошью всю воду или мусор с существующего выпускного трубопровода из ПВХ. Обильно нанесите ПВХ-грунтовку и клей на внутреннюю часть резьбового соединения из ПВХ и плотно поместите соединение на нагнетательный трубопровод для плотного прилегания.
5. Определите длину трубопровода:  Измерьте необходимую длину трубопровода от выпускного отверстия насоса до штуцера. Вычтите размер обратного клапана из размера трубы, чтобы определить, насколько вы должны обрезать трубку.
6. Отрежьте и очистите трубопровод:  С помощью ножовки по металлу разрежьте трубу из ПВХ на две части. Проведите канцелярским ножом по внутренним краям, чтобы сгладить грубые и неровные поверхности. Присоедините подходящие для вашего размера трубы фитинги, обмотав резьбу сантехнической лентой.
7. Подсоедините трубы к обратному клапану:  Ослабьте каждый хомут обратного клапана с помощью отвертки и плотно установите трубопровод в резиновый чехол обратного клапана. Возможно, вам придется применить силу, чтобы убедиться, что они плотно прилегают, и затянуть зажимы с помощью отвертки.
8. Создание дренажных отверстий:  Пропускные отверстия предотвращают воздушную пробку насоса, когда воздух в трубе препятствует потоку воды. Чтобы создать дренажное отверстие, просверлите отверстие диаметром 3/16 дюйма в трубопроводе между насосом и обратным клапаном.
9. Установите насос:  Ввинтите резьбовую трубу в напорную часть насоса до упора. Поместите насос в яму, убедившись, что он выровнен и с обеих сторон есть пространство для свободного перемещения поплавкового выключателя. Затяните штуцер на выпускной трубе до упора.
10. Подключение и проверка помпы:  Подключите устройство к розетке GFCI и закрепите шнур стяжками. Проверьте насос, частично заполнив приямок водой. Он должен автоматически включиться и слить воду из тазика. После того, как вы убедились, что дренажный насос работает, накройте яму крышкой от тазика, чтобы устранить запахи.
11. Зарегистрируйте свой дренажный насос:  После установки продукта  зарегистрируйте его в Интернете  с помощью Zoeller at Home. Регистрация позволяет нам связаться с вами о любых изменениях в безопасности и подтвердить право собственности, если вам нужно исправить или вернуть его.

Выберите дренажный насос от Zoeller для дома, чтобы предотвратить затопление вашего подвала

Zoeller at Home предлагает высококачественные дренажные насосы и аксессуары для подвала или подвального помещения вашего дома. Защитите свои инвестиции с помощью водоотливного насоса, который может отводить воду из вашего жилого помещения и предотвращать повреждение водой и электричеством. Вы можете быть спокойны, зная, что ваш дом по-прежнему защищен, когда ваш основной насос выходит из строя с резервным дренажным насосом от Zoeller at Home.

Найдите ближайшего к вам розничного продавца, чтобы узнать, где можно купить дренажный насос рядом с вами, или просмотрите наш ассортимент дренажных насосов и аксессуаров для дренажных насосов в Интернете. Для получения дополнительной информации о том, как установить дренажный насос, вы можете связаться с нами через Интернет, чтобы поговорить с представителем в чате.

Страница обновлена: 15 апреля 2021 г.



Установка поплавкового выключателя | Руководство

Управление насосами с помощью стандартного подвесного поплавкового выключателя на тросе — это, честно говоря, головная боль. Вам понадобится как минимум два из них, чтобы выполнить работу, с контроллером, который обрабатывает всю логику. Вы должны привязать их к какому-то проводу, чтобы они не запутались. И процент отказов тоже не велик.

Большинство специалистов по техническому обслуживанию ожидают, что они выйдут из строя через два-три года эксплуатации.

Вот почему поплавковый выключатель Kari такой классный. Он может иметь до четырех точек переключения в одном поплавке, встроенный гистерезис для обработки логики, и его не нужно закреплять на кабелепроводе, поскольку обычно вам нужна только одна.

И служат они очень долго. Некоторые поплавковые выключатели Kari находятся в эксплуатации более 20 лет.

Они также просты в использовании. Простой груз действует как точка привязки и может быть отрегулирован для увеличения расстояния между точками переключения. Это не намного больше, чем это.

Однако есть некоторые нюансы, о которых полезно знать и которые помогут вам быстрее выполнить работу. Вот пошаговые инструкции по установке поплавкового выключателя – для контроля опорожнения и контроля заполнения.

Установка нормально разомкнутого поплавкового выключателя Kari

Предположим, у вас есть KA-3H. Эта модель имеет встроенный гистерезис для управления опорожнением колодца или резервуара с высокой сигнализацией — все в одном поплавке.

Шаг 1: Определите нижнюю точку

Начинать следует с самой низкой точки, поскольку вы никогда не хотите, чтобы уровень опускался ниже требуемого чистого положительного напора на всасывании (NPSH) для вашего насоса. По сути, NPSH — это давление всасывания, необходимое вашим насосам, чтобы избежать кавитации и других проблем.

В резервуарах и колодцах уровень жидкости равен давлению, поэтому найдите этот уровень и убедитесь, что вы не опускаетесь ниже него — ради вашего насоса.

Совет: Если у вас есть вопросы, позвоните нам по поводу NPSH. Мы можем помочь вам рассчитать уровень жидкости, необходимый для удовлетворения требований вашего насоса.

Шаг 2: Установка поплавкового выключателя

Для установки поплавкового выключателя необходимо установить устройство с каким-либо способом фиксации кабеля над резервуаром или колодцем. Для поплавкового выключателя Kari доступен монтажный кронштейн, в котором используется плотный клин для фиксации кабеля на месте. Этот кронштейн можно прикрепить к стене или рейке с помощью простого болта или винта.

Самая нижняя допустимая точка — это хорошее место, чтобы повесить нижнюю часть поплавка, когда он находится в вертикальном положении. Мы будем называть эту точку эпицентром. Отсюда нижний переключатель для модели KA-3H активируется на высоте 9 дюймов над землей. Это произойдет на «низком» уровне.

Если вы выберете модель с сигнализацией низкого уровня (уровень «низкий-низкий»), эта точка переключения сработает на высоте 5 дюймов над нулевой точкой. Следующая нижняя точка («низкий» уровень) активируется на высоте 9 дюймов над нулевой отметкой или на 4 дюйма выше нижнего предела тревоги.

Шаг 3. Отрегулируйте вес

Положение груза определяет расстояние между двумя верхними точками. KA-3H, например, использует обе эти точки переключения для включения насоса на «высоком» уровне и для активации аварийного сигнала высокого уровня на «высоком-высоком» уровне.

Пространство между «низким» и «высоким» уровнями называется дифференциалом переключения. Стандартные точки переключения Kari имеют минимальный перепад 10 дюймов и максимальный 50 дюймов.

Перемещение груза вверх и вниз по кабелю повлияет как на расстояние между двумя верхними переключателями, так и на дифференциал переключения.

Чтобы дать вам общее представление, нижняя часть груза будет примерно в 6 дюймах или около того от нижней части поплавка, или нуля, когда дифференциал переключения составляет 10 дюймов. При таком положении груза расстояние между двумя верхними точками переключения будет около 4 дюймов.

В отличие от этого, вес должен находиться на расстоянии 35 дюймов от нуля, чтобы получить максимальный 50-дюймовый дифференциал переключения. В результате между «высоким» и «высоко-высоким» уровнями будет около 8 дюймов.

Шаг 4. Электропроводка

После того, как вы определились с положением груза и уровнями переключения, вам необходимо установить проводку поплавкового выключателя на водонепроницаемый корпус. Убедитесь, что кабельный ввод закрыт кабельным сальником.

Инструкции по подключению см. в руководстве пользователя или в нашем новом руководстве по подключению поплавкового выключателя.

Каждая модель поплавкового выключателя Kari имеет разное количество проводников, которые необходимо подключить в разных местах. Как правило, они имеют общий провод для замыкания цепи. Однако некоторые модели имеют изолированные точки переключения, которые можно подключить, например, к цепи сигнализации с более низким напряжением.

Установка нормально замкнутого поплавкового выключателя Kari

Вы будете следовать тем же основным шагам, что и для пустого контроля, но вам придется изменить способ определения уровней. Давайте воспользуемся KA-4L5E, который будет управлять дуплексными насосами с сигнализацией низкого уровня. Он также имеет встроенный гистерезис для управления логикой включения/выключения.

Шаг 1: определите максимальную точку

Вам необходимо предотвратить переполнение резервуара, поэтому начните с выбора времени выключения насоса. Для KA-4L5E это уровень «высокий высокий».

Шаг 2: отрегулируйте свой вес

Положение груза будет определять расстояние вашей самой высокой точки от нуля или положение нижней части поплавкового выключателя Kari, когда он висит вертикально.
