Как установить трехходовой клапан на теплый пол: Как выбрать трехходовой клапан для теплого пола

Содержание

чем хорош термостатический смеситель при регулировке температуры тёплого пола

До недавнего времени тёплый пол ассоциировался с предметом роскоши. Но как оказалось, такое инженерное решение является наиболее действенным для создания удовлетворительного микроклимата в помещении. Привычное размещение радиаторов приводит к тому, что все тепло сразу поднимается, оставляя при этом нижние слои воздуха менее прогретыми, а пол и вовсе холодным. Это никак не вписывается в систему стандартов, которые определяют нормы благоприятных температурных показателей для человека.

Какой должна быть комфортная температура в жилом помещении

Так, в этих стандартах указано, что на уровне пола температура должна быть в пределах 22 °C-24 °C, а на уровне головы – не менее 20 °C. Возможно ли добиться таких показателей, если установлены настенные радиаторы? Однозначный ответ – нет. Можно добиться высоких температурных значений в квартире, это выполнимо как при центральном отоплении, так и при автономном – вопрос лишь в цене, которая будет объединять собой стоимость расходов на средства утепления.

Но нижние слоя воздуха все равно будут менее прогреты.

Если же вы решили установить в своём жилище систему тёплого пола, вам нужно ознакомиться с таким её элементом, как термостатический клапан.

Для чего необходимо устройство

Термостатические клапаны выполняют функцию смешивания двух потоков в один для получения стабильной температуры в конструкции тёплого пола. При этом работа над получением необходимого значения температуры выполняется механизмом автоматически.

То есть, как можно было понять, имеется три хода для потоков воды. Отсюда и название таких клапанов – трёхходовые. Различаются они по способу смешивания потоков.

Два вида трехходовых клапанов по способу смешивания

Первый вид трехходового клапана – с функцией термостата

Его же ещё называют клапаном с поддержкой заданного уровня температуры. Чтобы на выходе получить стабильное значение, он регулирует интенсивность и холодного, и горячего потока. По сути, чтобы на выходе было 40 градусов, происходит регулировка обоих потоков при помощи термостата, и выполнение балансирующей настройки идёт с целью получить не просто заданную температуру, но и стабильную по своему значению.

Этот вид клапана трехходового смесительного может использоваться как для системы тёплого пола, так и в бытовой системе горячего водоснабжения. Автоматическая подстройка температуры выходного потока позволяет защитить потребителя от возможного ошпаривания. Происходит это следующим образом: при отсутствии подачи холодной воды клапан автоматически перекрывает подачу и горячего потока. А в остальном регулировка производится при помощи термочувствительного элемента так: при контакте со смешанным потоком он определяет значение температуры, и уменьшает или увеличивает входные отверстия, сжимаясь или расширяясь соответственно, для получения требуемого показателя.

Второй вид – трехходовой термостатический клапан

Отличается от первого вида тем, что здесь идёт регулировка только входящего горячего потока. В комплекте с этим клапаном поставляется термоголовка, оснащённая выносным датчиком.

Кроме того, в продаже имеются трёхходовые смесительные клапаны

, которые не способны самостоятельно производить стабилизацию выходной температуры.

По сути, это обычные краны, но и их тоже зачастую используют на смесительных узлах для регулировки температуры тёплого пола.

Два типа термостатического клапана по направлению потоков

Один из них выбирают исходя из удобства монтажа в конкретной схеме, и от типа установки.

  1. Первый тип – т-образная схема. В ней выходной поток вытекает из середины, а горячая и холодная вода входит в противоположные стороны. Эту схему ещё называют симметричной.
  2. Второй тип – L-образная схема, асимметричная. Горячая вода тут подаётся сбоку, холодная – снизу, а смешанный поток, соответственно, с противоположного канала к входному горячему.

Какую проблему решает смеситель этого типа

Смесительный клапан решает проблему, как объединить высокотемпературный контур радиаторов с низкотемпературным контуром тёплого пола, ведь предел рекомендуемой температуры для него – всего 40 °C, когда в отопительной системе

значение температуры воды может достигать 90 °C. Кроме него, для регуляции можно использовать и другие средства. Зависит от того, насколько большая площадь будет отведена под систему тёплого пола.

Другие виды устройств, при помощи которых можно регулировать температуру тёплого пола

  1. Для комнаты, площадь которой не превысит 10 квадратных метров, можно использовать обычные вентили. Достаточно установить два таких устройства по одному на подачу воды и на обратный поток, и выполнять регулировку так же само, как это делают на обычном радиаторе: прикрутили вентиль – снизили температуру, нужно её повысить – открыли вентиль посильнее. Недостаток такого смесительного устройства по сравнению с термостатическим трёхходовым клапаном – это ручная регулировка. Нет никаких приборов, которые покажут вам, какая температура получается на выходе, действия происходят методом «тыка».
  2. Смесители термостатические бывают не только трехходовые, но и двухходовые. Такой клапан можно установить вместо одного из ручных вентилей (способ регулировки при помощи вентиля, описанный выше), и он уже будет поддерживать заданную температуру автоматически.
  3. Для тёплого пола, который будет занимать большие площади, используют узел подмеса. Это устройство представляет целую систему из коллектора подачи и обратки, циркуляционного насоса и термостатического смесителя.

На что ориентироваться в первую очередь при выборе типа смесительного устройства

Исходя из этих данных, подбор системы смесителей для тёплого пола исходит в первую очередь из того, какую площадь вы собираетесь под него отвести. Самый дешёвый и простой вариант – это вентиля. Но подходят они только для малых помещений. Так, если вам необходимо уложить тёплый пол в туалете или в ванной, приобретать целую систему из узла подмеса нет необходимости. Трёхходовые клапаны будут стоить дороже, но так вы сможете добиться лучшей регулировки температуры.

Цена таких смесителей, соответственно, выше, ведь в них установлены терморегуляторы. Двухходовой термостатический клапан может обойтись до 45 долларов, трёхходовой – до 50. Цена распределительного узла подмеса может достигать 1000 долларов.

Если желание завести тёплый пол под большую площадь вас не покидает, но стоимость распределительного узла оказывается неподъемной, его можно собрать самостоятельно из отдельных частей при условии, что вы обладаете знаниями и опытом работы в данной области. Существует множество готовых схем установки регулятора для тёплого пола, которыми можно воспользоваться для самостоятельного монтажа. Сборка узла из отдельных частей может удешевить его примерно в полтора раза.

Оцените статью: Поделитесь с друзьями!

Трехходовой клапан | Школа ремонта. Ремонт своими руками

Клапан трехходовой смесительный. Схемы и описания. Принцип работы. Также мы рассмотрим схемы и клапаны, которые способны стабилизировать заданную температуру воды, как для отопления, так и для водоснабжения.

Рассмотрим схемы для теплых водяных полов. Регулирующий трехходовой клапан - это устройство, предназначенное для переключения или смешивания двух разных потоков в один общий поток. В принципе - это основная работа трехходового клапана.Для чего это нужно? А если по конкретнее? В качестве регулирующего элемента в клапане, обычно, применяется либо шток специальной конструкции, который может двигаться в вертикальном направлении, либо шар, который может поворачиваться вокруг оси. При этом регулирующий элемент не осуществляет полное перекрытие клапана, а перераспределяет потоки жидкостей, тем самым производя их смешивание. Имейте в виду, что на рынке продаются трехходовые клапаны, которые не способны стабилизировать выходную температуру. Это обычные краны, которые только меняют потоки, служат в качестве балансировочной настройки потоков. Перед тем как покупать убедитесь в функциональности данного клапана. Лучше по паспорту ознакомиться с характеристиками таких клапанов.
Пример обычных клапанов, не способных стабилизировать температуру: Хотя такие клапаны часто ставят на смесительные узлы теплых полов. Также на такие клапаны могут быть установлены электроприводы для их регулирования в автоматическом режиме. Об этом подробнее: Чертежная схема трехходового клапана: Чтобы понять, как работает трехходовой клапан, разложим его на два балансировочных клапана: Что такое балансировочный клапан Вы можете узнать здесь. Чтобы проще было давайте назовем вход 1 - точкой 1 (Т1), вход 2 - точкой 2 (Т2), выход 3 - точкой 3 (Т3) и будем на схеме обозначать Т1, Т2, Т3. То есть: А проходы в виде балансировочных клапанов назовем Б1 и Б2. Рассмотрим график обычного трехходового клапана без температурной стабилизации: При повороте рукоятки трехходового клапана на 50%, входные клапаны становятся равны друг другу. И смешивание происходит равномерно. Если рукоятку повернуть до 100%, то по графику видно, что в точке 1 клапан поджат на 100% и поток в этом направлении не идет. Это был общий график для всех трехходовых клапанов без стабилизации температуры.
А поворот рукоятки у каждой модификации свой, поэтому я выразился в процентном соотношении. Такой трехходовой клапан является обычным балансировочным клапаном. Так как производится настройка проходимого сечения между двумя потоками. То есть настраивается баланс между двумя входными потоками. Трехходовой клапан с поддержкой заданного уровня температуры или с функцией термостата. Давайте теперь рассмотрим трехходовой клапан с функцией поддержания заданной температуры. Чтобы это понять рассмотри такую схему: Очень важно понять, что каждая точка имеет свое предназначение: Обычно у большинство трехходовых клапанов со стабильным поддержанием заданной температуры точки имеют неизменные входы Т1, Т2, Т3. Эти точки всегда конкретные. Бывают, конечно, исключения, но для начала Вы должны осознать этот момент, что путать точки между собой нельзя. В схеме эти точки имеют конкретное значение. Когда вы научитесь понимать принцип работы трехходовых клапанов, Вы сами сможете механическим путем проверить правильность заданных точек, либо прочитать это в паспорте.
И так вернемся к данной схеме: Здесь t°1, t°2, t°3, в кружочке это термометры, которые показывают температуру проходящей жидкости. Q1, Q2, Q3, - это расходомеры, которые показывают количество проходящего объема воды в единицу времени. Q3=Q1+Q2 То есть количество проходящей жидкости в точке 3 всегда равно сумме проходящей жидкости в точке 1 и в точке 2. (t3*Q3) = (t1*Q1) + (t2*Q2) Следовательно: t3 = ((t1*Q1) + (t2*Q2))/Q3 График регулирующего трехходового клапана с функцией термостата: График построен при условии: Заданная температура настроена на 40 градусов. Далее график для проходного сечения входных точек: При условии, что в точке 2 температура неизменна и равна 20 градусам. На графике видно, что температура входящего потока в точке 1 перекрывает сечение так, чтобы стабилизировать температуру на выходе в точке 3. При достижении температуры 40 градусов в точке 1, начинает прикрываться проходное сечение точки 1, тем самым уменьшая расход горячей воды в точке 1. Но, и в тоже, самое время начинает открываться точка 2, которая впускает холодный поток.
Далее уже при 60 градусах, происходит интенсивное перемешивание двух поток на 50%. Тем самым разбавляя горячую воду с холодной, на выходе в точке 3, и получаем стабилизированную температуру. Как работает трехходовой клапан? То есть в трехходовом клапане с термостатом имеется такой механизм, который чувствуя выходную температуру стремиться производить балансирующую настройку входных потоков с целью стабилизировать выходную температуру. Открывая поток больше либо для точки 1, либо для точки 2. Для водоснабжения это дает возможность иметь постоянно одну заданную температуру воды для горячего водоснабжения. В то время как водонагреватель в себе имеет воду с постоянно изменяющейся температурой. Для систем отопления, это дает возможность иметь в некоторых контурах постоянно заданную температуру циркуляции. Например, для питания теплых полов с заданной температурой, или например, для стабилизации выходной температуры от котла или в котел. Вот, например, клапан трехходовой esbe с функцией термостата: Важный момент! Большинство клапанов с функцией термостата имеют одну неприятную особенность, это проходное сечение входных точек. Они, как правило, сильно заужены. Это говорит об их значительном местном гидравлическом сопротивление. Даже если резьба у них 1. Или внутренний проход трубки 25мм. У них проходное сечение от резьбы в 4 раза меньше, а то и больше. Для точки 2 вообще, проходное сечение еще меньше. Ну, это для клапанов, предназначенных для водоснабжения. Для водоснабжения, как правило, не нужен большой расход в точке 2. Поэтому в точке 2 проходное сечение, намного ниже. Но даже такой клапан, можно поставить на смесительный узел теплых полов. Но, по особой схеме подключения, о которой будет рассказано ниже. Вообще этот клапан с термостатом является универсальным устройством. Его можно использовать как для водоснабжения, так и для отопления. Нужно только правильно подобрать параметры и правильно подключить. Об этом ниже. Даже если Вам консультанты магазина говорят, что этот клапан нужен только для водоснабжения. Уверяю Вас, я знаю, как сделать так, чтобы и это устройство служило для отопления. Нужно соблюсти некоторые правила, о которых будет описано ниже. Да и еще чуть не забыл! На рынке существуют еще альтернативы трехходовым клапанам - это трехходовой термостатический клапан. Они их обзывают также, но несут в себе термостатический клапан. То есть, если посмотреть на схему, то выглядит это так: В комплекте, должна быть термоголовка с выносным датчиком. Точка 2 и точка 3 - открыты постоянно. Регулируется только точка 1. Этот трехходовой клапан подойдет только для смесительного узла теплых полов. Если решитесь брать себе такой, то убедитесь, нет ли заужений в точке 2. Способен ли поток, проходящий из точки 2 в точку 3, пройти без значительного гидравлического сопротивления. Проверьте наличия проходимого сечения, нет ли там заужений. Если есть заужения, то примите это во внимания. И не стоит делать ставку на хороший проход в этих точках. Можно для смесительного узла сделать альтернативное кольцо циркуляции, о котором расскажу ниже. Схема подключения трехходового клапана различны, но принцип работы для всех один. Собираем схемы для водоснабжения. Самая распространенная схема подключение трехходового клапана для стабилизации температуры воды - это: Здесь обратные клапаны служат для того, чтобы не производить обратные потоки течения. То есть, чтобы из динамического перепада давления между холодной и горячей водой не происходило течение горячей воды в холодную и наоборот. Обычно это редкое явление и может его и не быть, но иногда случаются такие казусы. О том, как работает обратный клапан, Вы можете узнать здесь. Вот фото где смонтирована такая схема: Регулирующая барашка спрятана под черной крышкой, которая снимается. На сегодняшний день для водоснабжения существует пока одна распространенная схема для стабилизации температуры. Собираем схемы, используя трехходовой клапан для отопления. Для отопления существуют пока только три направления, где такой клапан необходим: Рассмотрим схему. Трехходовой клапан для теплого пола: Давайте обозначим сам смесительный блок: Основная задача смесительного узла, сделать дополнительный контур с отдельным кольцом циркуляции. Поэтому у каждого смесительного блока имеются 4 точки. Два слева (С1, С2) это циркуляция для получение тепла по мере надобности. А два справа (С3, С4) это непосредственное соединение распределительного коллектора для питания отдельных контуров теплого пола. Таким образом, на выходе (С3, С4) имеется постоянная циркуляция теплоносителя. А на входе (С1, С2) происходит поток по мере надобности для поддержания температуры на заданном уровне. Схема смесительного узла с трехходовым клапаном с функцией термостата: Стрелками обозначены направления потоков. У Вас возникнут два вопроса! Зачем нужна линия 2 и зачем нужен перепускной клапан? По поводу перепускного клапана можно прочитать здесь. Линия 2, нужна для того, чтобы увеличить расход насоса. Это сделано потому, что у большинства трехходовых клапанов имеются заужения в точке 2, которые создают гидравлическое сопротивления. Тем самым как не крути, а расход насоса будет маленьким, если не поставить линию 2. А если расход насоса будет маленьким, то Вы получите не экономическую систему. Насос будет работать на большую нагрузку, что ведет к дополнительному расходованию электроэнергии. Также Вы не сможете прокачать большое количество контуров (например, 6-8 контуров). Если Вы найдете трехходовой клапан, имеющий хороший проход в точке 2, то можно не ставить линию 2. Не бойтесь про линию 1. На линии 1 всегда будет идти поток, даже, если Вы поставите на линию 2, трубу с максимальным диаметром. Например, 32мм. Обязательно проход линии 2 должен быть выполнен из оригинального диаметра, что и подходы к насосу. При уменьшении потока или расхода на линии 1 до критического, может возникнуть ситуация, когда притока тепла в смесительный узел будет не достаточно. И контура теплого пола могут быть не достаточно нагретыми. Если такое получается, и полы не могут нагреться, то это происходит по причине, того что маленькая циркуляция между точками С1 и С2. И соответственно тепла приходит не достаточно. По каким причинам это происходит: Если Вы подозреваете, что на линии 1 происходит не достаточный поток, то можно, либо заузить линию 2, либо поставить на линию 2, балансировочный клапан. Балансировочным клапаном, Вы сможете настроить более точнее поток через клапан. Обычно расход на циркуляции (С1, С2) всегда меньше расхода на циркуляции (С3, С4). Поджимая балансировочный клапан вы увеличиваете расход через линию 1, тем самым увеличивая расход на циркуляции (С1, С2). А также увеличиваете нагрузку на насос. Главное добиться хорошего баланса, между благоприятной нагрузкой на насос и циркуляции между (С1, С2). Существует и такая схема: Данная схема позволяет избавиться от балансировочного клапана. Только насос уже стоит за место линии 2. Имейте в виду, что при такой схеме выходной поток из смесительного узла будет равен температуре на вход к теплым полам. То есть точки С2 и С3 будут одинаковыми по температуре. Обратите внимание, что С3 и С4 поменял местами. То есть на данной схеме точка C3 внизу, а точка С4 наверху. Вы можете, конечно, с экономить на материалах, и сделать теплый пол обычным трехходовым балансировочным клапаном, как на схеме: К тому же обычные трехходовые балансировочные клапаны имеют хороший проход, что позволяет не использовать дополнительную линию 2. Но согласитесь, с поддержанием заданной температуры куда надежней для системы теплого пола. Давайте рассмотрим схему, как подключить другой трехходовой клапан с термостатическим клапаном, у которого есть термоголовка с выносным датчиком. Выносной датчик прикладывается к подающему трубопроводу точки С3. На данной схеме вход точки 2 можно заглушить, так как она при выносном датчике совсем не играет роли. Данная схема может быть заменена двухходовым термостатическим клапаном: Существуют, конечно, еще всякие модификации схем, но мы их рассматривать не будем, так как другие схемы, которые я видел, меня не впечатлили особым функционалом в полезности их действия. Ну ладно пару схем покажу, которые мне не особо нравятся: Как можно использовать трехходовой клапан с термостатом для одного контура? К примеру, возьмем ситуацию: У Вас в частном доме имеется одно маленькое место, где Вы хотите сделать теплый водяной пол. Например, это ванная комната. Чтобы не городить сверхтяжелый смесительный узел, вы можете сделать теплый пол всего из одного контура. Вот схема: Есть некоторые условия! Длинна трубы, не должна превышать 30-40 метров. Все зависит от загруженности вашей системы контурами. Превысив длину трубы, Вы получите слишком большое гидравлическое сопротивление и жидкость в трубе просто будет очень слабо бежать. Трехходовой клапан с термостатом, нужно ставить на обратный остывший трубопровод. По направлению как указано на схеме. Поток идет от точки 1 к точке 3. Точка 2 глушится и остается свободной. Таким образом, получается автоматическая регуляция температуры теплого пола. Остывший термостат пытается открывать поток, тем самым увеличивая расход, а когда приходит горячий поток, то это означает, что труба нагрета и поток прикрывается, тем самым уменьшая расход. Но, если у вас большая площадь пола, то можно сделать параллельно два одинаковых контура по длине не превышающих 30-40 метров. Очень важно сделать два одинаковых контура по длине, чтобы они имели одинаковое гидравлическое сопротивление. Тогда жидкость по обоим контурам будет протекать равномерно: Трехходовой клапан для котла. Ну и напоследок покажу, как соединить котел для того, чтобы на входящий трубопровод котла не входил холодный поток. А для чего это надо? Спросите Вы меня! И я отвечу! Для того, чтобы не образовывался конденсат на входящем трубопроводе и не было больших перепадов температур, которые способны привести к деформации трубопровода на местах соединения. Вот схема: Обычно по такой схеме подключают твердотопливные котлы, где температура может колебаться от 50 до 90 градусов. По такой схеме выполняется условие, при котором на вход котла не может попасть температура ниже 50 градусов. Это дает маленький перепад температур, при котором меньше возникает конденсата и перегрузки по температурному воздействию. Конденсат не желателен, так как он разрушает железные трубы. То есть трубы могут зарастать ржавчиной и быстро войти в негодное состояние. Трубы при конденсате быстро ржавеют. Обычно такую схему ставят на твердотопливные котлы большой мощности от 30кВт. Да и еще на рынке существуют трехходовые клапаны для больших расходов. Например, существует трехходовой клапан с электроприводом. Обычно в таких клапанах хорошая проходимость и хороший расход. Подробнее: Трехходовой клапан с электроприводом ESBE Также, если у вас стоит твердотопливный котел, и имеются пластиковые трубы, то в таких схемах рекомендуется ставить трехходовой клапан, с целью устранить попадания в пластиковые трубы высокой температуры, дабы сберечь трубы от разрушения. Для пластиковых труб температура 85 градусов и выше пагубно действует. Поэтому не рекомендуется превышать 85 градусов. А лучше термостат настроить на 75 градусов. Вот схема, которая препятствует проходу высокой температуры от котла в систему с пластиковыми трубами: Про гидрострелку будет описано в других статьях, скажу лишь, что гидрострелка, необходима для разделения потоков при возможности передачи тепла. То есть гидрастрела около себя образует два циркуляционных кольца, которые перемешиваться друг с другом. Для этой схемы не подойдут клапаны с функцией термостата, так как они имеют очень маленький проход сечения. Имейте ввиду! Может Вы, и найдете клапаны с хорошей проходимостью. Но я так на всякий случай Вас предупреждаю. Чтобы Вы обратили внимание на хороший проход в этих клапанах, чтобы расход в системе отопления был достаточным. А так, Вы, конечно, сможете найти клапаны с большим расходом. Но обязательно при покупке спрашивайте и изучайте характеристики клапанов по графикам расходов. Чтобы не возникли те самые заужения, которые будут уменьшать расход системы отопления. О том, как сделать теплые водяные полы можно прочитать здесь. На этом мы закончим. Надеюсь, данная статья помогла Вам понять принцип работы этих клапанов. А дальше Вы уже сами сможете подбирать клапаны для вашей конкретной цели. Схема подключения трехходового клапана уже для Вас известна. Подбор трехходового клапана по характеристикам уже ложится на ваши плечи. Я надеюсь, что кто-то и сам сможет производить монтаж трехходового клапана. Так как установка трехходового клапана не таит в себе чудо секретов. Достаточно намотать его на лен или ленту фум и прикрутить к трубопроводу как указано на схемах. Главное понять физику течений жидкости, а остальное приложится опытом!

Термоклапан на теплый пол. Как происходит регулировка обогрева теплого пола

Термоклапан на теплый пол. Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

  • коллектор, куда сводятся все контуры;
  • терморегулятор;
  • термодатчик;
  • сервопривод, управляющий вентилями;
  • насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Нужен ли трехходовой клапан для теплого пола. Основная функция, которая возложена на трехходовой клапан

Система отопления «водяной теплый пол» кардинально отличается от традиционно используемого нами, радиаторного обогрева. Все дело в том, что для отопительных контуров, лежащих на полу в теле бетонной стяжки, необходима невысокая температура теплоносителя. Теплые полы считаются низкотемпературной системой, подключение которой осуществляется к нагревательным приборам или к источнику горячей воды через смесительный узел.

Для того, что бы осуществлялся обогрев в соответствии с санитарными нормами, необходимо существенное снижение температуры воды, поступающей от источника нагрева в водяные контуры. Именно эта функция и возложена на смесительный узел или как его принято называть в среде профессионалов, узел подмеса . Автономный котел в рабочем режиме нагревает воду до отметки 950С. Немногим прохладней является вода в системе центрального отопления. Для нормальной работы греющих полов оптимальная температура теплоносителя составляет 35-550С, которая и получается на выходе из смесителя.

На заметку: не путайте смесительный узел с коллекторов. Первый представляет собой комплект различных узлов и агрегатов, обеспечивающих регулировку подачи воды в водяной контур, тогда как второй является лишь составной частью всего регулирующего блока.

Смесительный узел представляет собой комплект приборов и устройств, выполняющих свои определенные функции. Если о коллекторе информации более, менее предостаточно, а вот что такое трёхходовой клапан, мало кто из нас имеет представление. Задача этого устройства заключается в смешивании двух разных по температуре потоков жидкости. Поступающая из обратной трубы, остывшая вода и горячая вода, идущая по трубе от источника нагрева, посредством работы этого механизма соединяется в один поток, необходимой температуры. Основная деталь этого прибора – термочувствительный сердечник, элемент, который реагирует на изменение температуры водной среды, сжимаясь или расширяясь.

Именно за счет такой конструкции, осуществляется работа трехходового клапана, направленная на автоматизированную регулировку температуры теплоносителя в системе.

На заметку: это устройство используется не только в работе водяных теплых полов, но и стоит на оснащении практически всех автономных систем отопления, работающих на жидком теплоносителе.

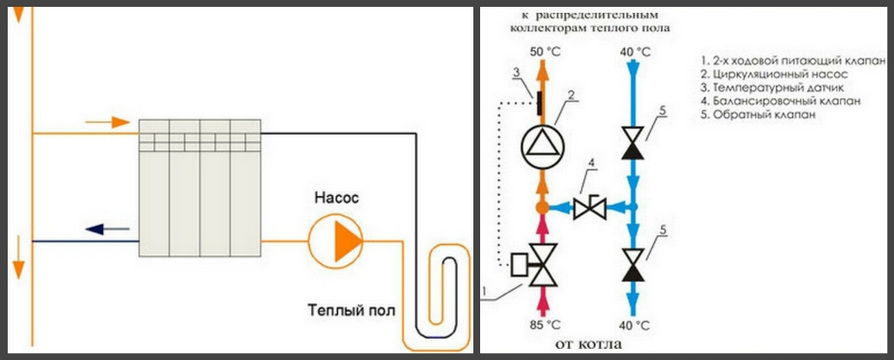

На рисунке показана схема смесительного узла для теплых полов и место, которое занимает трехходовой клапан.

Схема смесительного узла для теплых полов и место расположения в ней трехходового клапана.

Источник: https://mebel-doma23.ru/novosti/termoklapan-dlya-teplogo-pola-vodyanogo-kak-proishodit-regulirovka-obogreva-teplogo-pola

Трехходовой клапан для теплого пола регулировка.

Роль котла в терморегулировании греющего контура

При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.

В самой простой схеме только котёл и контур пола

Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.

То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.

Панель управления современного газового котла

Мембранный (расширительный) бак, подключённый к твердотопливному котлу

Зависимость давления в бачке от температуры воды

Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы

А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.

Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.

Внимание! Так что, в плане регулировки температур немаловажное значение имеет тип применяемого котла — влияет это и на структуру системы в целом. Например, в настенных котлах имеется встроенный насос, обеспечивающий циркуляцию воды. Если же котёл напольный, то и насос, и терморегулятор приходится монтировать отдельно.

Схема с отдельно монтируемым циркуляционным насосом

В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.

Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.

Модуль регулирования водяных напольных систем заводской сборки

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию , рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье «Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.

Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.

Трехходовой клапан с термоголовкой для теплого пола. Алгоритм настройки узла регулирования:

  • 1. Снять термоголовку (1) или сервопривод

Для того чтобы привод регулирующего клапана не влиял на узел во время настройки её следует снять.

  • 2. Выставить перепускной клапан в максимальное положение (0,6 бар)

Если перепускной клапан сработает во время настройки узла, то настройка будет некорректной. Поэтому его следует выставить в положение, при котором он не сработает

  • 3. Рассчитать положение балансировочного клапана вторичного контура (2).

Требуемую пропускную способность балансировочного клапана можно рассчитать, самостоятельно используя несложную формулу

t1  – Температура теплоносителя на подающем трубопроводе первичного контураt21– Температура теплоносителя на подающем трубопроводе вторичного контураt22– Температура теплоносителя на обратном трубопроводе (У обоих контуров совпадает)Kvт– Коэффициент, для COMBIMIX принимается 0,9Полученное значение Kvвыставляем на клапане.

Пример расчёта Исходные данныеРасчётная температура подающего теплоносителя – 95°С

Расчётные параметры контура тёплого пола 45°С-35°С

Полученное значение Kvвыставляем на клапане.

  • 4. Настроить насос.

Для этого требуется рассчитать расход воды во вторичном контуре; кг/час и потери давления в контурах после узла; м.в.ст по формулам.

Где Q – Сумма тепловой мощности всех приборов, подключённых после COMBIMIX.с – теплоёмкость теплоносителя; если теплоноситель вода то

с=4,2кДж/(кг°C) Если используется иной теплоноситель, то теплоёмкость следует взять из технического паспорта этого теплоносителя.

На номограммах насосов представленных ниже, определяем скорость насоса. Для определения скорости насоса на характеристике отмечается точка, с соответствующим напором и расходом. Далее определяется ближайшая кривая, выше данной точке, она и будет соответствовать требуемой скорости.

Для COMBI 01/04 и COMBI 02/4                        Для COMBI 01/06 и COMBI 02/6

Пример для тёплого пола с суммарной мощностью 10 кВтИ с потерями давления в самой нагруженной петле 40 кПа (4,07 м. вод.ст)

Расход воды во вторичном контуре:

Потери давления в контурах после узла CombiMIX с запасом 1 м.в ст.

Выбрана скорость насоса – MAX по точке (0,86 м3/час; 4,05 м.в.ст)

Если нет возможности рассчитать насос, то данный этап можно пропустить и сразу приступить к следующему. Насос при этом выставить в минимальное положение. Если в процессе балансировки выясниться, что давления насоса не хватает, то переключить насос на более высокую скорость.

  • 5. Балансировка веток тёплого пола

Закрываем Балансировочно-запорный клапан первичного контура.  Для этого откидываем крышку клапана и шестигранным ключом поворачиваем клапан против часовой стрелки до упора.

Ветки между собой балансируются балансировочными клапанами или регуляторами расхода (в комплект COMBIMIX не входят). Если после COMBIMIX только один контур, то ничего увязывать не нужно.

Ход балансировки следующий: Балансировочные клапаны/регуляторы расходов на всех ветках тёплого пола открываются на максимум, далее выбирается ветка, у которой отклонение фактического расхода от проектного максимально.

Клапан на этой ветке закрывается до нужного расхода. Таким образом, надо отрегулировать все ветки тёплого пола. Если после балансировки всех веток расход сбился, то следует подкорректировать расход в ветках.

Для индикации расхода можно использовать расходомер VT.FLC15.0.0.  Если нет возможности использовать индикатор расхода, то отбалансировать ветки можно приблизительно по прогреву полов либо по температуре обратного теплоносителя.

Если в процессе балансировки не удалось получить требуемый расход по веткам даже при открытых клапанах, то следует переключить насос на высшую скорость.

  • 6. Увязка узла COMBIMIX с остальными приборами отопления.

Открываем балансировочно-запорный клапан первичного контура при помощи шестигранного ключа до обеспечения требуемого расхода теплоносителя через первичный контур. Увязка узла производится совместно с увязкой всей остальной системы.

Трехходовой клапан для котла. Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со.

Весь процесс стоит разъяснить подробнее:

  1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
  2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
  3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
  4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
  5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Видео тёплый пол. Клапан регулировочный

Смесительный узел для теплого пола своими руками

Виды

Условно можно поделить на клапаны:

  • с ручным управлением;
  • с термоголовкой;
  • с электроприводом;
  • гидравлические;
  • пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды. В результате становится теплее, или наоборот, прохладнее.

Термосмесительный эффект происходит автоматически

При этом не важно, какой котел установлен в системе – газовый или твердотопливный

Совет мастера: не рекомендуется выбирать клапан с ручным управлением. В этом случае управлять обогревом дома будет затруднительно.

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

  • Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
  • Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
  • Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
  • Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Назначение обводного трубопровода

Основное назначение байпасного участка – сохранение циркуляции в магистрали отопления в случае поломки подключенного агрегата или отключения электричества.

Любой прибор, подключенный через байпас, можно отсоединить от гидравлической магистрали простым перекрытием двух кранов – на входе и выходе.

После этого весь поток теплоносителя пойдет по обходной трубе.

Прибор, отключенный от магистрали, спокойно ремонтируют или выполняют плановое обслуживание. Можно полностью отсоединить его и заменить новым. При этом не понадобится останавливать работу системы и сливать весь теплоноситель.

В зависимости от места применения, байпасное подключение имеет свои особенности.

Регулировка потоков рабочей жидкости. На что обращать внимание при покупке?

Ручная регулировка производится посредством обычного шарового крана. Визуально он очень похож на простой вентиль, но имеет дополнительный выход. Арматура подобного рода применяется для принудительного ручного управления.

Что же касается автоматической регулировки, то здесь применяется специальный трехходовой клапан, оснащенный электромеханическим прибором для изменения положения штока. Его следует подключать к термостату, дабы иметь возможность регулировки температурного режима в помещении.

Помните, что при покупке клапана необходимо в обязательном порядке принимать во внимание технические параметры прибора, к которым относится следующие

  • Диаметр подсоединения к отопительной магистрали. Зачастую данный показатель варьируется в пределах от 2 до 4 сантиметров, хотя многое зависит от особенностей самой системы. Если прибор подходящего диаметра найти не удалось, то придется воспользоваться специальными переходниками.
  • Возможность установки сервопривода на трехходовой клапан, принцип работы рассмотрен в начале статьи. Благодаря этому прибор сможет работать на автомате. Данный момент очень важен, если прибор подбирается для эксплуатации в «теплых полах» водяного типа.
  • Наконец, это пропускная способность трубопровода. Под этим понятием подразумевается объем жидкости, который сможет пройти через него за определенное время.

Ситуация #5 — при монтаже обводных труб

Установка байпаса разных типов в систему отопления имеет свои особенности.

При подключении радиаторов:

Монтаж байпаса радиатора можно проводить как при устройстве новой системы отопления, так и при модернизации уже существующей. Для этого подготавливаются патрубки соответствующих диаметров, два тройника и запорная арматура.

На выходной патрубок устанавливают шаровой или запорный кран.

Элементы соединяют между собой на сварку или резьбу. В любом случае следует обеспечить полную герметичность стыков, после сборки провести испытание и исключить протечки.

При подключении насоса байпас чаще всего является частью основной линии. Поскольку он обеспечивает течение теплоносителя в режиме естественной циркуляции, то ни в коем случае нельзя сужать его внутренний диаметр.

Насос устанавливается на обходной трубе, диаметр которой может быть меньше или равным диаметру основной магистрали.

Для установки проще приобрести готовый насосный узел необходимого размера и конфигурации. Это обеспечит правильное положение всех элементов и надежность соединений.

Однако и самостоятельное изготовление развязки перекачивающего агрегата не представляет сложности, если соблюдать некоторые правила.

Насос следует сориентировать таким образом, чтобы ось крыльчатки располагалась горизонтально, а крышка клеммной коробки смотреть вверх.

Так обеспечивают свободный доступ к клеммам, к которым подключают питание, и исключают попадание жидкости на них, если возникнут протечки.

В байпасный участок монтируют качественный обратный клапан или шаровой кран, чтобы обеспечить полное прохождение потока через насос и исключить возникновение обратного движения жидкости по обводу.

Несложное инженерное решение – байпас – позволяет сделать систему отопления наиболее эффективной и добиться комфортного теплового режима во всех помещениях. Поломка отдельных элементов магистрали или отключение электричества не доставит больших проблем. Теплоноситель будет циркулировать по магистрали и в доме будет тепло.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить клапан для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Трехходовые клапаны для отопления: что это такое?

Термовентиль подготавливает теплоноситель с заданными параметрами и применяется:

  • для управления системой подогреваемого пола;
  • с целью регуляции и контроля отопления в комнатах одного здания, в том числе между этажами;
  • для создания отопительных систем в нескольких отдельных зданиях.

Приборы выполняют регулировку выделения тепла, изменяя количество, а не температуру теплоносителя. Благодаря этому можно выполнять обогрев помещений разной интенсивности, не меняя размер радиаторов.

Конструкция

Трехходовой клапан — металлический тройник с тремя патрубками, сверху оснащённый шайбой регулировки. В смесительном кране два впускных отверстия и одно — выпускное. В разделительном — два выходных патрубка и один входной.

Для изготовления корпуса используются латунные сплавы, чугун, а также другие материалы с антикоррозийным покрытием.

Фото 1. Металлический трехходовой клапан для системы отопления, сверху располагается шайба регулировки.

Регулирующим элементом служит шток или шар, размещённый во внутренней части трехходового клапана. Когда температурные показатели превышают заданные значения, этот элемент снижает поступление жидкости из одного из каналов. Работает при помощи внешнего (гидравлического, электрического, пневматического) привода.

Справка! Пропускная способность больше у шаровых клапанов, поскольку их регулирующие элементы создают более низкое гидравлическое сопротивление.

По какой схеме работает?

Через один вход вентиля подаётся нагретый теплоноситель, через другой — обратка (остывший поток).

Фото 2. Схема, в которой отражается принцип работы трехходового клапана в системе отопления с твердотопливным котлом.

Из выпускного патрубка выходит смешанная до оптимальной температуры вода. Внутри под регулировочным элементом установлен термочувствительный датчик — ёмкость, наполненная жидкостью или газообразным веществом.

При нагреве содержимое ёмкости расширяется, действует на исполнительный узел, который заставляет работать механизм.

В каких местах ставят

Выбор схемы врезки трехходового клапана подбирается с учётом характера системы отопления. Смешивающие и разделяющие краны врезают в подающую трубу от источника тепла, коллектора в месте соединения с байпасом.

При таком подключении перегретый теплоноситель сможет циркулировать по малому кругу (разделение) или будет смешиваться с охлаждённой водой.

Для деления потоков контура устройство иногда ставят на трубу обратки на месте стыковки с перемычкой байпаса. Во всех случаях клапан монтируют в паре с циркуляционным насосом.

Байпас — резервный путь для теплоносителя, обеспечивающий работу системы при нештатных ситуациях. Выполняется в виде перемычки между трубами подачи и обратки.

Разновидности терморегуляторов для радиатора

Выделяют несколько разновидностей классификации терморегуляторов для трехходового клапана.

Предустановка устройства выполняется при помощи рукоятки с делениями. Шток приводят в движение сильфон и возвратная пружина.

Принцип работы аналогичен обычному крану. Такую модель легко заменить на регулятор для автоматической работы клапаны при изменяемых условиях.Электронные терморегуляторы обладают цифровой панелью.

Источником энергии служат батарейки. Учитывают температуру теплоносителя. Позволяют программировать режим по времени.

Ручные и механические терморегуляторы можно разделить по типу активного вещества в сильфоне. В качестве термочувствительного вещества в сильфоне может использоваться жидкость или газ.

Также терморегуляторы разделяются по назначению. В зависимости от особенностей, терморегуляторы предназначены:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:


Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Как установить смешивающий клапан своими руками

Данная схема установки используется преимущественно в котельных тех отопительных систем, которые подсоединены к гидроразделителю или же к безнапорному коллектору. А насос, расположенный в контуре №2, обеспечивает требуемую циркуляцию рабочей жидкости.

Обратите внимание! Если трехходовой клапан будет подключаться напрямую к источнику тепловой энергии на байпасе, подсоединенному к порту В, то потребуется и монтаж клапана с гидросопротивлением, равным аналогичному сопротивлению этого источника

Если этого не сделать, то расход рабочей жидкости на отрезке А-В будет колебаться в соответствии с движением штока. Отметим также, что данная схема монтажа предусматривает возможное прекращение циркуляции жидкости через источник, если установка была произведена без циркуляционного насоса либо же гидроразделителя в основном контуре.

Нежелательно подключать клапан к теплосетям или напорному коллектору в отсутствие приборов, которые дросселируют чрезмерный напор. Иначе расход жидкости на участке А-В будет колебаться, причем существенно.

В случае если перегревание обрата допускается, от чрезмерного напора избавляются посредством перемычки, установленной параллельно к подмесу клапана в контуре.

Основные конструктивные особенности и функции устройства

Имея приблизительное представление о принципе работы трехходового клапана, лучше детально изучить работу этого механизма. Название «трехходовой» определяет основную функцию устройства — через два входа в клапан поступает вода различного происхождения:

  • горячий теплоноситель из подающей трубы, связанной с нагревательным прибором или со стояком системы центрального отопления;
  • остывшая вода, возвращающаяся после прохождения водяного контура.

Смешиваясь между собой в клапане в определённой пропорции, потоки выходят через третий патрубок, имея заданную величину температуры. Клапан работает постоянно, так как на подмешивании к остывшему теплоносителю горячей воды основан принцип циклической работы теплых полов: нагрев — теплоотдача -подмес — теплоотдача — подмес.

Процесс смешивания двух потоков теплоносителя различных температур должен постоянно контролироваться, лучше — в автоматическом режиме. В противном случае интенсивность теплообмена тёплого пола с воздухом помещения не будет привязана к изменениям температуры в комнате, и придётся по мере необходимости изменять температуру нагрева теплоносителя вручную .

Осуществлять подмес горячего теплоносителя в автоматическом режиме позволяет термочувствительная головка, регулирующая пропускную способность клапана в зависимости от температур смешиваемых жидкостей для получения на выходе заданного значения.

В зависимости от назначения и условий эксплуатации, используются различные виды трёхходовых клапанов.

1. Отопительные системы

Для системы отопления с радиаторами, работающей от автономного котла, используется самый простой тип устройства. недороги и имеют относительно простую конструкцию, что позволяет устанавливать их самостоятельно. Регулировка объема смешивания в данном случае осуществляется вручную.

2. Системы горячего водоснабжения

В системах ГВС трёхходовые клапаны используются для поддержания в системе коммуникаций безопасных значений температуры воды, исключая вероятность получения ожогов. Конструкция таких устройств также достаточно проста и понятна. От клапанов для отопительных систем такие устройства отличаются наличием специального защитного блока, перекрывающего горячую воду при отсутствии в водопроводе холодной.

3. Теплые водяные полы

Устройства данного типа наиболее сложны, так как предназначены для поддержания заданной температуры теплоносителя в отопительных контурах с привязкой к температуре воздуха в помещении. Использование в смесительном узле таких устройств позволяет регулировать интенсивность отопления жилья в автоматическом режиме,

Схема компоновки смесительного узла и место расположения в нём трёхходоваого клапана

Модель трёхходового клапана с регулировочной шкалой

Для теплых полов кран оснащен регулировочной рукояткой и мерной шкалой, с помощью которой осуществляется настройка прибора.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

  • Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  • Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  • Распределение теплоносителя по трубам теплого пола.
  • Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.


В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со .

Весь процесс стоит разъяснить подробнее:

  1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
  2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
  3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
  4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
  5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Watch this video on YouTube

Расчет пропускной способности

Просто подобрать трехходовой клапан по диаметру патрубка отопительного агрегата или подводящему трубопроводу не получится. Дело в том, что в процессе автоматического регулирования элемент создает переменное гидравлическое сопротивление, которое должен преодолевать циркуляционный насос, чтобы обеспечить требуемый расход теплоносителя. Путем расчета клапан подбирается таким образом, чтобы пропускать нужный объем воды при различных положениях штока.

Главная конструктивная характеристика любого 3-ходового вентиля – условная пропускная способность, обозначаемая буквой Kvs и выражаемая в м³/ч. Эта величина, указываемая в паспорте изделия, отражает количество холодного теплоносителя, проходящего через полностью открытый клапан за 1 час. При этом перепад давления на участке до регулятора и после него составляет 1 Бар.

Чтобы выбрать регулирующий клапан по пропускной способности, сначала нужно определить расход теплоносителя, идущего по регулируемой линии. Используется такая формула:

Здесь:

  • G – искомый расход воды, м³/ч;
  • Q – тепловая нагрузка на ветвь отопления, кВт;
  • ∆t – разница температур воды на подаче и в обратке, обычно принимается равной 20 °С, а в теплых полах – 10 °С.

Следующим шагом вычисляем реальный коэффициент K пропускной способности смесительного клапана с учетом перепада давления на нем 0.2 Бар по формуле:

Для того же примера величина К будет равна 0. 86 / √0.2 = 0.86 / 0.45 = 1.9 м³/ч. Дальше открываем каталог выбранного производителя арматуры и подбираем из линейки трехходовой кран, чей Kvs равен или больше полученного значения. Возьмем известный бренд Danfoss (Данфосс) и выберем из серии изделий VRB3 клапан с патрубками DN15 и Kvs = 2.5 м³/ч. Предыдущий в ряду номинал составляет 1.6 м³/ч, чего явно недостаточно в нашем случае.

Watch this video on YouTube

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного клапана производится в таких случаях:

  1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  2. Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
  3. Для поддержания необходимой температуры теплоносителя в разных местах системы.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50-55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления

Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

Как выбрать трехходовой клапан

Немаловажным моментом является выбор подходящего трехходового крана. Для того, чтобы сразу выбрать его правильно, не тратя время на последующий обмен, необходимо руководствоваться следующими советами:

1. Предварительно узнайте расход теплоносителя в вашей системе. Это можно взять из документации, прилагаемой к отопительному котлу. Далее можно выбирать клапан по пропускной способности.

2. Способ управления клапаном. Он может управляться вручную или автоматически. Если вам удобнее управлять работой клапана вручную, то выбирайте недорогой трехходовой кран ручного типа. Если предпочитаете автоматику, то определитесь с типом автоматического управления. Например, клапан будет реагировать на температуру теплоносителя или на температуру комнатного воздуха.

3. Диапазон изменяемых температур. Зная температуру теплоносителя, который будет циркулировать в отопительной системе, выбирайте устройство с соответствующими температурными характеристиками.

4. Материал корпуса. Такие краны чаще всего изготавливают из латуни, которая имеет хорошие антикоррозионные свойства. Именно такой материал рекомендован к покупке. Чугунные же краны выпускаются только больших диаметров, поэтому их применение весьма специфично.

5. Диаметр патрубков. Он должен соответствовать диаметру имеющихся в доме отопительных трубопроводов. Тогда не придется дополнительно покупать переходники.

Правильно выбрав и установив трехходовой кран с терморегулятором, вы обеспечите свой дом надежной системой отопления в зависимости от своих потребностей. Тем самым не только будет достигнут максимальный уровень комфорта в доме, но и будут экономиться энергоносители. Такой подход в современном мире является единственно верным во всех отношениях.

Трехходовой термостатический смесительный клапан — изделие, предназначением которого является обеспечение возможности контроля и поддержания заданной температуры теплоносителя в системе отопления. Особенность приспособления заключается в том, что оно оснащено одним вводом и двумя выводами либо двумя вводами и одним выводом. Такая конструкция позволяет устанавливать трехходовой клапан для котла в местах разветвлений или там, где необходимо обеспечить смешивание теплоносителя, к примеру, горячей и холодной воды.

Как это работает

Трехходовой клапан монтируется на тех участках магистралей, где требуется разделить поток циркулирующей жидкости на 2 контура:

  • с переменным гидрорежимом;
  • с постоянным.

В большинстве случаев постоянный поток требуется тем, для кого подается жидкость высокого качества и в обозначенных объемах. Его регулируют в соответствии как раз с показателями качества. Что же касается переменного потока, то он применяется для объектов, где показатели качества не являются основными. Там большое значение имеет коэффициент количества. Проще говоря, подача теплоносителя там осуществляется по необходимому количеству.

Обратите внимание! К запорной арматуре относится и аналог описываемого в статье прибора – двухходовой клапан. Чем он отличается? Дело в том, что трехходовой вариант работает по совершенно другому принципу

Шток, входящий в его конструкцию, неспособен перекрывать поток жидкости, который имеет постоянные гидравлические показатели.

Шток все время открыт, он настраивается на тот или иной объем жидкости. Следовательно, пользователи смогут получить нужный им объем как в плане количества, так и в плане качества. В целом, данный прибор неспособен прекратить подачу жидкости на сеть, в которой гидравлический поток постоянен. При этом поток переменного типа он вполне может и перекрыть, благодаря чему, собственно, и возникает возможность регулировки расхода/давления.

И если соединить пару устройств двухходового типа, то можно получить один, но трехходовой. Но нужно, чтобы оба работали на реверсе, другими словами, при закрытии одного клапана должен открываться следующий.

Вид #1 — нерегулируемый обводной патрубок

Неуправляемый байпас в системе отопления представляет собой обычную обходную трубу без какого-либо дополнительного оборудования.

Просвет трубы постоянно открыт и движение жидкости по нему происходит в неуправляемом режиме. Основное применение такие байпасы находят при подключении радиаторов.

При проектировании системы отопления следует учитывать, что жидкость пройдет по пути с наименьшим гидравлическим сопротивлением.

Поэтому диаметр проходного сечения нерегулируемого байпаса, установленного вертикально, должен быть меньше, чем диаметр проходного сечения основной магистрали. Иначе под действием силы тяжести теплоноситель уйдет в расположенный ближе байпас.

В горизонтальной разводке действуют другие законы. Горячая среда стремится подняться вверх, так как имеет меньший удельный вес. Поэтому байпас нижней разводки обычно делают равным основной магистрали, а отходящий к радиатору патрубок – меньше.

Выводы

Монтаж трехходового клапана — задача не сложная, но требующая соблюдения технических правил. Обычно смешивающие клапаны ставят перед смесителем на подающую трубу, в местах подключения байпаса и обратной трубы. Насос в системе располагается следом за трехходовым клапаном.

После сборки всего смесительного узла надежность соединений и функциональность клапана проверяется пробным пуском, по результатам которого при необходимости выполняется пусконаладка.

Правильно установленный клапан поддерживает заданный температурный режим в обогреваемом помещении и обеспечивает рациональный расход теплоносителя, а следовательно — и экономичность отопления.

Заключение

Термостатический трехходовой кран – очень полезная вещь в системе отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Рубрика:

Схемы смесительных узлов (так выглядит узел теплого пола в сборе):

Компания «Сантехмонтаж» предлагает к продаже смесительные клапаны для теплого пола. Являясь официальным дистрибьютором торговой марки Valtec, мы поставляем только сертифицированные материалы и комплектующие для инженерного сопровождения объектов частного и общественного строительства.

Напольное водяное отопление давно перестало ассоциироваться с роскошью, сегодня это разумный способ создать комфортные и здоровые условия для жизни людей. Специальные исследования, данные которых были взяты за основу требований международных стандартов ISO 7730, показали, что самыми благоприятными для человека считаются такие домашние температурные условия, когда на уровне пола термометр показывает +22-24°С, а на уровне головы – около +20°С.

Как показывает практика, с помощью классических инженерных решений выдержать эти условия трудно, так как тепло, исходящее от обычных радиаторов, сразу поднимается вверх, а пол остаётся холодным. При напольном отоплении вся поверхность пола является, по сути, низкотемпературным радиатором, благодаря чему поток теплого воздуха распределяется в помещении равномерно.

Насосно-смесительные узлы Valtec

Представляем вашему вниманию трехходовые термостатические насосно-смесительные узлы Valtec Combi и Dual. Они создают управляемую циркуляцию в петлях теплого водяного пола; поддерживают температуру, сниженную относительно источника тепла; помогают разделить и связать отопительные контуры.

Узлы марки Valtec совместимы с распределительным коллектором водного пола (межосевая длина соединительных патрубков – 2 метра), размеры позволяют компактно поместить узлы в коллекторный шкаф.

В плане комплектующих деталей для термостатических узлов предлагаются термоголовки, дополненные выносным накладным (VT.5012) либо погружным (VT.5011) индикатором. Рекомендуется использование насосов немецкой фирмы Wilo.

Помимо создания инженерных систем типа «теплый водяной пол», готовые модули от Valtec находят применение для установки иных современных разновидностей панельного отопления, таких как потолочное или стеновое; используются для нагрева воздуха в садовых теплицах и на уличных террасах.

Устройство термостатического клапана отопления - Про дизайн и ремонт частного дома

Как работает трехходовой клапан – характеристики и правила установки термостатического смесительного клапана

Надежная система отопления в частном доме является залогом комфортного в нем пребывания и здоровья жильцов. Нередко одних только радиаторов недостаточно для обеспечения качественного обогрева. В таком случае потребители предпочитают укладывать нагревательные элементы под стяжку пола. В случае с водяным теплым полом необходим трехходовой клапан, который позволяет регулировать уровень нагрева радиаторов и труб под стяжкой. Далее в статье расскажем, как работает трехходовой клапан в системе отопления, из каких деталей он состоит и как его правильно установить.

Конструкция

По строению трехходовой клапан включает два двухходовых крана, совмещенные в едином корпусе. При этом они регулируют интенсивность потока теплоносителя, чтобы можно было влиять на температуру горячей воды в радиаторах и трубах теплого пола.

Термостатический смесительный клапан состоит из таких элементов:

  • металлический корпус;
  • стальной шарик или шток с запорной шайбой;
  • крепежные муфты.

Если клапан оборудован штоком, его можно подключить к электромеханическому приводу. Тогда управление потоком и температурой теплоносителя можно будет автоматизировать. Ручные клапаны обычно оснащают металлическими шариками. Принцип действия таких устройств напоминает работу кухонного смесителя.

Стоит отметить, что распределительный трехходовой клапан, корпус которого изготовлен из латуни, предпочтительнее, чем чугунный, поскольку он легче и заметно долговечнее.

Разновидности распределительных клапанов

Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.

Различают такие виды устройств:

  • ручные;
  • с электрическим приводом;
  • с термоголовкой;
  • пневматические;
  • с гидравликой.

Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.

Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.

Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками.

Принцип работы в системе отопления — как работает устройство

Если говорить упрощенно, то принцип работы трехходового клапана состоит в перемешивании воды, нагретой до разной температуры. При этом достигается экономия топлива, а котел работает более эффективно и не подвергается излишним нагрузкам.

Пока вода циркулирует по трубам отопления, она постепенно остывает. Поэтому отвечая на вопрос, зачем нужен трехходовой клапан на отопление, скажем, что он позволяет разбавить холодную и горячую воду, чтобы она быстрее и легче нагревалась котлом повторно.

Кроме того, потоки горячей воды распределяются по системе, а чтобы не заниматься этим вручную, устанавливают электрический привод. Он в автоматическом режиме управляет потоками, контролируя степень нагрева теплоносителя. От того, насколько качественной будет данная деталь, зависит долговечность и эффективность работы отопительной системы. Читайте также: «Выбираем трехходовой клапан esbe для отопления и теплого пола – виды кранов эсбе, характеристики».

Стоит отметить, что благодаря встроенному в отопительную систему трехходовому вентилю можно сэкономить порядка 50 % топлива.

Тонкости установки термостатического смесительного вентиля

Трехходовой смесительный клапан можно монтировать в системы отопления с одним или несколькими контурами, поместив его в смесительном узле. Примечательно, что схема подключения трехходового клапана на теплый пол не будет меняться в зависимости от числа контуров (прочитайте: «Как работает трехходовой смесительный клапан для теплого пола, виды, применение»). Единственное различие в том, что система будет оснащена дополнительными деталями.

Дополнительные контуры нужны как раз для того, чтобы подсоединить к отоплению трубы теплого водяного пола. Обратите внимание, что по схеме подключения теплого пола с трехходовым клапаном, он монтируется перед насосом, нагнетающим давление. Это обязательное условие для качественного функционирования отопительной системы.

При выполнении работ по врезке важно проконтролировать, чтобы клапан не засорился шлаками или брызгами расплавленного металла, оставленными сварочным аппаратом. Кроме того, клапан должен быть съемным, чтобы его можно было проверить и, в случае необходимости, заменить.

Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам.

Выбираем трехходовой клапан

Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.

Факторы, влияющие на выбор данного приспособления, таковы:

  • пропускная способность труб в отопительной системе;
  • число контуров;
  • материал внешнего корпуса клапана;
  • строение и принцип управления прибором;
  • сечение входного патрубка.

Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.

Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.

Термостатический клапан систем водяного отопления для установки на радиаторы


Термостатический клапан для систем водяного отопления – отличная возможность создать стабильный температурный режим в доме

Когда за окном мороз, а в доме тепло и уютно – это хорошо. Но будет ли так же хорошо если в доме будет слишком жарко? Скорее всего нет. Чтобы такого не произошло, было придумано полезное приспособление – термоклапан.

Термоклапан отопления

предназначение

Термостатический клапан для систем отопления предназначен для автоматического открытия и закрытия входного отверстия радиатора. При достижении определенной температуры в помещении. Другими словами, если в помещении слишком жарко, то можно установить на радиатор термостатический клапан. Тем самым добиться более комфортной температуры в комнате. Причем предназначены термоклапаны для стальных, алюминиевых и им подобных радиаторов и конвекторов. То есть для быстро нагревающихся и быстро остывающих приборов. На чугунных отопительных радиаторах термоклапаны работать будут. Однако очень не эффективно.

Термостатический клапан VALTEC – угловой, с термоголовкой

В некоторых случаях термоклапан может помочь даже тогда, когда радиатор греет слабо. Если система отопления дома плохо сбалансирована. К примеру, первые от котла радиаторы греют сильно, а последние едва теплые. Но установив термоклапаны на первые по ходу теплоносителя батареи отопления, можно исправить этот перекос. И безусловно добиться более сильного прогрева тех радиаторов, которые до этого грели слабо.

Термостатический клапан и регулировочный клапан – отличия

Особенно актуально применение термоклапанов на однотрубной системе отопления, но только в том случае, если она не проточная. То есть при наличии в месте соединения радиаторов перемычек – байпасов. Бывает что байпасов нет. В результате теплоноситель последовательно проходит через все радиаторы, один за другим. Установив термостатический клапан на такую систему, можно лишь навредить. Поскольку термостатический клапан будет отключать все радиаторы расположенные после него. Потому на проточную систему, если это почему-то очень необходимо, лучше поставить регулировочный радиаторный клапан. И не перекрывать его полностью.

Отличие регулировочного клапана от термостатического в возможности отрегулировать зазор для прохода теплоносителя – больше-меньше. Термостатический клапан наоборот может находиться только в двух положениях. Во-первых открыт до определенного, отрегулированного ранее, уровня. Во-вторых полностью закрыт. Потому не надо ставить термоклапан на проточную систему отопления без байпасов. Так как, при закрытии клапана, прекратиться циркуляция теплоносителя по всей системе. Это создаст охлаждение и разбалансировку системы отопления. А также негативно скажется на отопительном котле. Ситуация может усугубиться при отсутствии или плохом функционировании предохранительного клапана. То есть может произойти прорыв в каком-нибудь из слабых мест системы.

Термостатический клапан

принцип работы

Главным достоинством термостатического клапана является возможность добиться автоматизации поддержания определенной температуры в помещениях. Термоклапан не нужно каждый раз регулировать вручную. При этом температуру в разных помещениях можно выставить разную. Например, в коридоре +20°С, в спальне +24°С, в ванной +22°С. Поворачивая настроечную рукоятку относительно метки можно настроить температуру воздуха в помещении. Как правило в пределах от +5°С до +28°С. То есть +5°С – минимальная температура для того, чтобы система не замерла. А вот +28°С – максимальный уровень, так называемой комнатной температуры, комфортной для человека.

Устройство термостатического клапана

Устройство которое автоматически регулирует температуру находится в термоголовке. Которая устанавливается на термостатическом клапане. Это термоэлемент. Внутри него находиться сильфон – замкнутая гофрированная система, меняющая свои размеры. Сильфон заполнен специальным веществом. Это вещество изменяет свое состояние, в том числе объем, под воздействием температуры воздуха.

Если отрегулировать термоклапан, допустим, на +22°С, то при падении температуры воздуха в комнате до +21°С вещество в сильфоне уменьшиться в объеме. Несомненно, это уменьшит давление на шток клапана. Клапан откроется и теплоноситель будет нагревать радиатор. Температура воздуха в помещении будет повышаться. Когда она достигнет +23°С вещество в сильфоне начнет расширятся и давить на шток клапана. Клапан закроется и теплоноситель пойдет в обход радиатора. Радиатор перестанет нагреваться и температура воздуха в комнате будет понижаться. И так далее. По замкнутому кругу. Поддерживая в помещении постоянную температуру.

Виды термоклапанов для систем отопления

Существует много разновидностей термоклапанов. Они различаются:

  • а) по способу установки;
  • б) по типу систем отопления;
  • в) по разновидности вещества в термоэлементе;
  • г) по виду термоэлемента;
  • д) по типу регулировки;

По способу установки

Термостатические клапаны разделяются на прямые, угловые, осевые. А также для установки с левой и правой стороны радиатора. Это нужно учитывать при покупке термоклапана.

Прямой термостатический клапан Herz

Существуют также трехходовые термоклапаны, в которых осуществляется регулирование в узле «радиатор-байпас». Они более эффективно и сбалансировано позволяют контролировать температурный режим. Если температура в комнате поднялась до заданного уровня, то проход на радиатор закрывается и теплоноситель направляется в байпас. Как только температура в помещении понизилась байпас перекрывается, но не полностью, и основной поток теплоносителя направляется через батарею отопления.

Осевой термоклапан HEIMEIER

По типу систем отопления

Термоклапаны определяют в соответствии с тем, в какой именно системе отопления они применяются. Существуют термостатические клапаны для двухтрубных систем отопления с узким проходом для теплоносителя. И для однотрубных систем с более увеличенным проходом и большей пропускной способностью. Важно не перепутать их при приобретении и установке. Иначе система будет работать некорректно. Или вовсе не будет работать. Особенно при установке термоклапанов для двухтрубной системы на однотрубную. Впрочем, есть термостатические клапаны, которые позиционируются производителем для работы в обоих системах отоплениях.

По разновидности вещества в термоэлементе

Подразделяются на газовые, жидкостные и парафиновые термоклапаны. Здесь существует прямая зависимость цены термостатического клапана от скорости срабатывания. Самые быстрые и дорогие – газовые. Самые медленные и дешевые – парафиновые. А жидкостные, например такие, занимают золотую середину.

По виду термоэлемента

Термостатические клапаны имеют или термоголовку, или ручное регулирование. Разумеется с возможностью купить и установить термоголовку отдельно. А также в более продвинутом варианте – выносной термоэлемент. При выносном термоэлементе термодатчик устанавливается в стороне от радиатора, труб отопления, открытых форточек и других источников возможного сбоя установленного температурного режима. Выносной термоэлемент также применяется при нахождении радиатора в нише стены или закрытии его декоративной решеткой. А также при использовании плотных штор. Длина капиллярной трубки стандартно 2 метра. В более дорогих вариантах до 8-10 метров. Еще более сложная и дорогая система – управление термодатчиков каждого отопительного прибора от микроконтроллера.

Термоголовка Herz с выносным датчиком

По типу регулировки

Различаются на термоклапаны с открытой регулировкой. В них зазор для прохода теплоносителя можно подрегулировать в любой момент. А также на клапаны с предварительной настройкой. В них настройка зазора проводится специальным, приобретаемым отдельно, ключом. Такие клапаны обычно устанавливают в больших многоэтажных и многоквартирных домах. Предварительную настройку проводят специалисты, руководствуясь специальными расчетами и по проекту. Потребители тепла уже не могут регулировать термоклапаны, сбивая тем самым баланс системы отопления в целом. Неправильная регулировка одного или нескольких радиаторов в коттедже в большинстве случаях принесет лишь небольшой вред системе отопления. Та же ситуация в большом здании может вызвать в системе серьезный дисбаланс.

Как правильно установить термостатический клапан


Очень важно правильно установить термостатический клапан на радиатор отопления.

Основные рекомендации таковы:

Устанавливать клапан лучше термоголовкой вбок, располагая ее горизонтально в сторону от восходящих потоков горячего воздуха. Чтобы система работала стабильно и не нарушался установленный температурный режим.

Угловая термоголовка HEIMEIER

Установка термоклапана рекомендуется на входе в радиатор. Стрелкой, нанесенной на корпус клапана, по ходу движения теплоносителя.

Термостатический клапан (термоклапан) для систем отопления – это отличная возможность создать стабильный температурный режим в доме. Но только в случае правильного выбора клапана и его правильной установки. В противном случае Вы рискуете нарушить работу всей системы отопления. А также полностью вывести ее из строя, что особенно нежелательно в холодное время года.

Вы можете прочитать записи на похожие темы в рубрике – Автоматика в отоплении

Что такое трехходовой термостатический клапан и как он работает в системе отопления

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально нагретой воды – лучший способ экономить энергоносители.

Есть у термосмесительных кранов и другие полезные функции, о которых вы узнаете из данной статьи. Но вначале стоит рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности 3-ходовых клапанов

Все термостатические трехходовые клапаны для отопления делятся на 3 вида по устройству и принципу работы:

  • смесительные;
  • разделительные;
  • переключающие.

О назначении каждой из 3 разновидностей можно судить по названию. Первый тип клапана смешивает два потока теплоносителя с различной температурой, второй – разделяет, третий занимается переключением воды между 2 линиями. Распознать их внешне нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот как выглядит трехходовой смесительный клапан:

На заводском шильдике от фирмы Herz четко показано смешивание 2 потоков, значит, это смесительный вентиль

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (фото слева) и переключающий (справа) 3-ходовой клапан

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, подаваемого в радиаторы системы отопления или контуры теплого пола. Переключение используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее:

  1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
  2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
  3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
  4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
  5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

  1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
  3. Для поддержания необходимой температуры воды в разных ветвях системы.
  4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

  1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
  2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Термостатический клапан: виды и способы установки

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

  • смесительный – смешивает два потока воды различной температуры;
  • разделительный – распределяет на отдельные потоки;
  • переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

  1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
  2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

  • прямой;
  • осевой;
  • угловой;
  • для правой установки на радиатор;
  • для левой установки на радиатор;
  • трехходовой клапан.

Прямой термостатический клапан

По виду систем отопления:

  • для однотрубной системы отопления;
  • для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

  • газовый;
  • жидкостный;
  • парафиновый.

По виду термоэлемента:

  • ручное регулирование;
  • термоголовка – регулирует систему в автоматическом режиме;
  • выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

Трехходовой термостатический смесительный клапан

  • 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
  • 2 – подпружиненный шток, регулирует работу клапанов.
  • 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
  • 4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Преимущества термостатических клапанов:

  • не нуждается в специальном обслуживании;
  • компактные размеры;
  • эстетичный внешний вид;
  • автоматическая регулировка температуры воды в трубопроводе;
  • обеспечение комфортного микроклимата в жилище;
  • возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

  • сложность настройки прибора;
  • сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
  • зависимость от подачи горячего и холодного водоснабжения.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 60 0 С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой. Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 90 0 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 50 0 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

  • На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
  • Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
  • На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
  • Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
  • Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

  1. Твердотопливный котел – осуществляет отопление здания.
  2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
  3. Термостатический клапан – регулирует температуру теплоносителя.
  4. Радиатор отопления – выполняет обогрев помещения.
  5. Балансировочный клапан – регулирует давление в трубопроводе.
  6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
  7. Запорная арматура – перекрывает поток жидкости.
  8. Фильтр – производит очистку воды.
  9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
  10. Манометр – определяет давление в трубопроводе.
  11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Трехходовой клапан для отопления с терморегулятором: схема подключения

Общая информация

Не секрет, что проблема неравномерного распределения тепла в помещении зачастую доставляет хозяевам немало хлопот. Чтобы избавиться от неприятного явления и создать комфортный температурный режим, в отопительную систему нужно внедрить специальное устройство — регулятор тепловой мощности или трехходовой кран.

Механизм обеспечивает рециркуляцию жидкости-теплоносителя путем смешивания с основным током определенного количества остывшей обработки. В настоящее время тройники устанавливают в системах водоснабжения горячей водой, отопительных контурах и водопроводных системах.


Трехходовой кран – многофункциональный, долговечный

В большинстве случаев трехходовые краны устанавливают в системах отопления со множеством узлов и контуров, что необходимо для стабилизации температуры во всех радиаторах. Применение устройства позволяет контролировать поток теплоносителя, распределяя его по разным частям помещения (например, в кухне, гараже и жилых комнатах). Среди основных преимуществ изобретения выделяют:

  • компактные и эргономичные размеры;
  • многофункциональность;
  • простоту монтажа, эксплуатации и обслуживания;
  • высокую герметичность;
  • большой срок службы;
  • удобство переключения между режимами работы.

Кроме плюсов, у тройников есть и минусы. К ним относятся вероятность заклинивания вентиля при несоблюдении правил эксплуатации и быстрый износ недорогих изделий.

Как правильно установить трехходовой кран – подскажет вам это видео:

За что отвечает трехходовой клапан для отопления с терморегулятором

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Трехходовой клапан обеспечивает эффективность и экономичность отопительной системы за счет регулирования теплового потока.

Разновидности и назначение каждого вида

В основном трехходовые клапаны делятся по принципу действия. Здесь три позиции:

  • смесительные,
  • разделительные,
  • переключающиеся.

Обозначения на корпусе показывают, к какому виду приборы относятся

Первые смешивают два потока теплоносителя с разной температурой в один, вторые, наоборот, разделяют один поток на два. А третьи просто переключают движение воды из одного направления (контура) в другой. Две первые разновидности по внешнему виду друг на друга похожи, поэтому на их корпус наносится схема, которая и показывает, для каких целей прибор надо использовать.

Что касается третьей позиции, то его отличить от остальных просто. У него дополнительно есть блок, с помощью которого и происходит переключение. Клапан этого типа обычно устанавливается в двухконтурную систему отопления, когда необходимо перенаправить поток теплоносителя от отопительной системы к бойлеру и наоборот.

Клапан переключающегося типа.

Технические характеристики трехходовых клапанов

Основными техническими характеристиками трехходовых термосмесительных клапанов считаются:

  • Пропускная способность: расход кубометров воды за час при номинальных значениях температуры (20°C) и давления.
  • Внутренний диаметр патрубков.

Параметры пропускной способности и внутренних сечений всех 3 патрубков трехходовых клапанов, чаще всего, одинаковы.

  • Максимальное рабочее давление.
  • Динамический диапазон регулирования (отношение пропускной способности термоклапана в условиях полностью открытого затвора к аналогичному показателю при полузакрытом затворе).

На заметку! Такие показатели динамического диапазона регулирования трехходовых термостатических клапанов, как 50:1 или 30:1, относятся к классу среднестатистических. Наилучшие регулирующие свойства показывают приборы с показателем динамического диапазона регулирования в 100:1.

Типоразмеры и значения номинального рабочего давления трехходовых терморегулирующих клапанов регламентируются ГОСТ 28338-89 и 26349-84 соответственно.

Срок службы трехходовых клапанов

Наиважнейшие факторы, влияющие на срок службы трехходового:

  1. Материал, из которого он изготовлен.
  2. Соответствие предписанным изготовителем условиям эксплуатации – температурному режиму и качеству теплоносителя.
  3. Интенсивность эксплуатации.
  4. Качество монтажа.

В среднем производители дают гарантию на свою продукцию в диапазоне от 5 до 7 лет, это значит, что трехходовой клапан с легкостью может проработать и в 2 раза дольше. А вот гарантия на пластиковые модели не превышает 1 года.

Самой надежной всегда признавалась арматура с ручной системой управления. Электронные и термостатические датчики гораздо быстрее выходят из строя, чем сам клапан, и требуют ремонта или полной замены.

Как выбирать трехходовой клапан

Ассортимент трехходовых термоклапанов крайне широк. Как подобрать модель, чтобы она подходила техническим характеристикам отопительной системы дома? Обращают внимание на такие параметры:

  1. Вид затворного механизма – поворотный или седельный. Последний обеспечивает более плотное примыкание затвора и точнее регулирует напор даже в условиях высоких температур и перепадов давления.
  2. Тип управления. Он может быть автономным, ручным, термостатическим и электрическим. Электрические сервоприводные модели больше всего подходят для водного теплого пола.
  3. Сфера использования. Горячее водоснабжение, отопление – радиаторное или теплый пол. Для ГВС – разделительные, для отопительных контуров – смесительные.
  4. Материал клапана. Латунная и медная арматура служит гораздо дольше.
  5. Диаметр труб, к которым будет подсоединяться термоклапан.
  6. Способ соединения – резьбовой или фланцевый. При сечении свыше 65 мм обычно устанавливаются фланцевые модели.

Дальше следует опираться на данные теплового и гидравлического расчета отопительного контура и конкретно того участка, где планируется установка трехходового клапана:

  • Давление.
  • Максимальная температура теплоносителя в месте монтажа клапана.
  • Средний расход воды (м³ на 1 час).

Эти данные обязательно должны совпадать с маркировкой на самом клапане или информацией в сопроводительной документации к изделию.

На заметку! Не стоит путать трехходовой термосмесительный клапан с аналогичным краном. Несмотря на схожую конструкцию и принцип действия, разница в системе управления существенна. Для сложных систем отопления лучше использовать именно клапан, а для небольших и максимально простых вполне подойдет и управляемый вручную кран.

Конструктивные особенности

Кран выглядит как тройник с Т-образным расположением трубок. По этой причине сантехники стали называть его тройником. Что касается конструкции механизма, то она включает в себя:

  1. Герметичный металлический корпус, который надежно защищен от проникновения влаги, коррозийных процессов и прочих негативных воздействий. В качестве материала для изготовления корпуса задействуют чугун, бронзу, сталь или латунь.
  2. Затвор с несколькими проходными каналами, которые обладают разной формой.
  3. Три отверстия (выходное, с подводом горячей и холодной воды).

    Треххододовые краны могут отличаться некоторыми дополнительными характеристиками

Также тройник может отличаться рядом дополнительных свойств, которые указываются на его упаковке. В зависимости от типа затвора, вмонтированного в механизм, выделяют конусные, цилиндрические или шаровые изделия. Принцип крепления бывает фланцевым, муфтовым, вварным или штуцерно-торцовым. Управление механизмом осуществляется вручную, приводной системой или электронным регулятором. Что касается формы заглушки, то она бывает трех видов — S, T, L.

Из каких материалов изготавливают трехходовые термоклапаны

Для производства трехходовых термостатических клапанов используются разнообразные металлы и сплавы. Если речь идет о промышленных объектах, то чаще всего применяется:

Чугун. Отличается антикоррозийными свойствами и достаточно высокой прочностью. Однако при нарушениях технологий производства и эксплуатации чугунные изделия могут быть достаточно хрупкими.


Черная углеродистая сталь. Материал прочный, дешевый, но подвержен коррозии. Для сглаживания последнего недостатка трехходовые клапаны никелируются и хромируются.

Нержавеющая (легированная) сталь. Параметры выше за счет добавления сплава никеля и хрома. Высокая прочность, стойкость к окислению и коррозии обеспечивают изделиям долгий срок жизни. Однако стоят такие термоклапаны существенно дороже.


Для систем отопления частных домов чаще всего применяются латунные трехходовые клапаны. Их температурный режим ограничивается 200 °C, но в дозволенном температурном диапазоне приборы из латуни способны проработать достаточно долго. Не менее популярны полимерные изделия, используемые в соответствующих отопительных или водопроводных контурах.

Дороже трехходовые клапаны из бронзы, не уступающие латунным аналогам в прочности. Бронзовые изделия устанавливают, как правило, в медных отопительных контурах.

Важно! Иногда в продаже можно встретить запорную арматуру из силумина (низкопрочного алюминиевого сплава с кремнием). Внешне они очень похожи на изделия из нержавеющей стали или латуни, но при этом стоят в разы дешевле и служат, к сожалению, ровно столько, во сколько оцениваются.

Внутренний запорный механизм в бытовых изделиях может изготавливаться из керамики (за исключением трехходовых термоклапанов с электроприводом). Керамические механизмы химически инертны и долговечны, но крайне чувствительны к чистоте транспортируемого теплоносителя. Его низкое качество – причина быстрого износа керамических элементов.

Устройство и принцип работы трехходового клапана в системе отопления

Итак, в первую очередь разберемся с устройством. Чтобы было легче понять, что внутри клапана, надо рассмотреть фото ниже, на котором прибор показан в разрезе. Состоит он из трех патрубков (два боковых один нижний), между которыми располагается камера смешивания. С четвертой стороны (верхней) располагается термоголовка, отвечающая за контроль температуры теплоносителя.

Трехходовой клапан в разрезе

Внутри прибора от терморегулятора идет подпружиненный шток с двумя плоскими клапанами круглого сечения. Их диаметр соответствует диаметру седел патрубков. Вместо них может быть установлен один шаровой клапан, размещенный внутри смешивающей камеры между двумя седлами. При давлении на шток клапаны частично перекрывают подачу из нижнего патрубка и открывают верхний. Все то же самое только наоборот происходит, если шток поднимается вверх.

Но тут надо разобраться, по каким законам работает шток, под действием какой силы он опускается или поднимается. Все дело в самой термоголовке. Внутри нее располагается температурный датчик, заполненный специальной жидкостью. Она термочувствительная. Как только температура теплоносителя начнет подниматься, жидкость расширяется и поднимается по капиллярной трубке в специальный сильфон (емкость), который расположен в термоголовке. Резервуар сам начинает расширяться, тем и давит на шток. Последний опускается и открывает нижний патрубок, откуда в трехходовой клапан поступает холодная вода. Горячая поступает с левого патрубка (см. фото).

Разделительный и смесительный клапаны

Конечно, просто так при любом повышении температуры воды давление произойти не может. Для этого на термоголовке установлена градация по температуре, которую регулируют вручную. Именно выставленный параметр и является моментом нажатия на шток.

Итак, шток отреагировал на изменение температуры теплоносителя в подающем патрубке, открыл нижний для холодной воды, и внутри клапана произошло смешивание горячей и холодной сред до необходимой температуры. То есть, получается так, что температура теплоносителя на входе не изменилась, а на выходе стала меньше.

В том случае если теплоноситель продолжает нагреваться, то шток может опуститься до максимально нижнего положения. То есть, он полностью закроет подачу горячей воды и полностью откроет подачу холодной. И это будет продолжаться до тех пор, пока теплоноситель внутри отопительной системы не опуститься до требуемой температуры. После чего откроется верхний клапан, он пустит горячую воду.

Схема смешивания теплоносителя с обраткой

Так работает смешивающий регулирующий трехходовой клапан. Что касается разделительной модели, то принцип работы у нее практически такой же, только наоборот. В один патрубок входит теплоноситель, внутри корпуса прибора он разделяется на два потока и выходит через два соседних патрубка.

Этот вид запорной арматуры устанавливается на тех участках, на которых надо поток теплоносителя разделить на два контура. Один из них будет с постоянным тепловым режимом, другой с переменным. Первый – это поток жидкости, к которому предъявляются требования по качеству. Второй с требованиями по количеству. При этом чисто конструктивно поток с постоянным гидрорежимом никогда не перекрывается, потому что в конструкции прибора длина штока сделана таким образом, чтобы клапан не закрывал постоянный контур.

Но необходимо обозначить, что длина штока может регулироваться. Это дает возможность настроить требуемый объем теплоносителя на постоянном контуре. Что касается переменного, то он может полностью перекрываться. Именно таким образом и регулируется расход и давление теплоносителя в отопительной системе. Как видите, принцип работы трехходового крана достаточно прост. Главное – точно выбрать тип прибора и установить его в требуемое место в схеме.

Принцип работы

Чтобы запустить работу механизма, к нему нужно присоединить два патрубка для подвода холодной и горячей воды. Для успешного подключения следует изучить схему трехходового крана, на которой отображены различные стрелочки и направляющие. Горячая вода, которая идет от котла, является основным теплоносителем, а холодная — оставшейся отработкой.


Системы могут отличаться положением и способом

Между обоими отверстиями с подводами к потокам находится вентиль, обеспечивающий регулировку подачи воды. В зависимости от положения и способа подключения система может:

  • смешивать два потока с водой в один;
  • разделять одну линию на два выхода.

Многие ошибочно думают, что тройник перекрывает каналы с водой, которые к нему подключены, но это не так. Задача механизма заключается только в перенаправлении жидкости от входа к выходу.

В простой конфигурации радиатор подключен к котлу последовательным или параллельным образом. Выполнить настройку каждого элемента по отдельности невозможно, поскольку меняется только температура жидкости в котловом резервуаре.

Если же есть желание регулировать каждую батарею, систему нужно оснастить байпасом, а также регулирующим игольчатым краном, который позволит регулировать объемы жидкости, проходящей через него.

Задача байпаса заключается в сохранении общего сопротивления установки для предотвращения сбоев в работе насоса. К сожалению, такой подход требует больших затрат и сложного монтажа, поэтому он не пользуется особой популярностью.

Эффективность работы и конечные показатели КПД могут зависеть от расположения вентиля. Если он открыт наполовину, то выходящий поток воды будет обладать средней температурой. Если же вентиль открыт полностью, то температурный показатель достигнет максимальной отметки. При его полном закрытии выходящим потоком подается только холодная вода.

Для чего необходимо регулировать тепловой поток в системе отопления?

Во время составления проекта отопления дома необходимо выполнить расчет тепла, благодаря которому подбирается оптимальная производительность оборудования, мощность магистрали и тепловое равновесие во всем доме. В процессе функционирования режим может меняться вследствие многих причин:

  • изменение температуры на улице;
  • солнечная активность;
  • порывы ветра;
  • тепловые излучения от бытовых приборов.

В результате происходит нарушение расчетного температурного баланса. Но нельзя же снять или заглушить отдельные секции отопительных батарей. Чтобы исключить такую ситуацию требуется установка дополнительных элементов, с помощью которых регулируется температура теплоносителя.

К достоинствам трехходового смесительного клапана можно отнести:

  • простой монтаж;
  • долгий срок эксплуатации;
  • функциональные особенности;
  • практичность;
  • возможность самостоятельного изменения температуры жидкости.

Из отрицательных моментов нужно выделить: высокую стоимость и невозможность функционирования с загрязненными потоками.

Сколько положений имеет трехпроходной кран

Количество рабочих положений трехходовых кранов определяется формой канала в затворе и предназначением. Схема представлена ниже на фото:

  • Трехходовые Т-образные смесители имеют 4 рабочих положения.


  • Трехходовые L-образные краны с углом поворота на 90 или 180° имеют всего 2 рабочих положения.


  • «Тройники», работающие в тандеме с манометром, вне зависимости от формы канала в затворе работают 4-х положениях. Пятое считается нейтральным (нерабочим) режимом.


На заметку! Трехходовые краны не предназначены для полного перекрытия потока во всех направлениях. Они лишь перенаправляют транспортируемую среду с одной ветки на другую или смешивают их, временно перекрывая один из патрубков.

Термостатические головки – пределы регулирования

Термостатические головки устанавливаются на регулирующие клапаны, перед входом в радиатор. Предназначены для работы с передвигаемым штоком. Главным элементом является сильфонная емкость с жидким, гелеобразным или газовым наполнителем, расширяющемся в объеме при нагревании.

Диапазон поддерживаемой температуры зависит от состава наполнителя, который применяет производитель. Кроме того, диапазон может зависеть от конструктивных особенностей управляющей головки. Величина изменения температуры задается вручную, выбором положения на шкале головки. Чаще всего имеется 6 – 8 позиций.

Важно: температура регулирования лежит в пределах от 6 – 80 до 26 – 320. Крайние позиции полностью перекрывают или открывают патрубок. Погрешность приборов не превышает 1 – 20.

Поддержание комфортной температуры

Трехходовой термостатический клапан предназначен для отопительных приборов. Его устанавливают перед радиатором, с присоединением байпасного трубопровода. Такие устройства принципиально отличаются тем, что перекрывающий сегмент может перекрывать частично или полностью только 1 патрубок, тот, что присоединяется к батарее. А патрубок к байпасу не перекрывается, чтобы не лишить теплоносителя следующих потребителей.

Отличие трехходового крана от задвижки, вентиля и клапана

Кран, задвижка, вентиль и термоклапан относятся к классу запорно-регулирующей арматуры. Однако форма затворного механизма и принцип работы у них разные. Для большей наглядности сравнительные характеристики приборов я свела в таблицу:

Кран Вентиль Задвижка Клапан
Функция затвора + + + +
Функция регулировки Не рекомендована + + +
Форма затвора Шар, пробка Клин Диск, клин Букса
Принцип движения затворного механизма Вокруг собственной оси Параллельно потоку Перпендикулярно потоку Параллельно потоку
Рукоятка управления Рычаг Маховик Маховик Рычаг, маховик
Возможность установки электропривода + + + +
Возможность установки термостата Только внешний (для моделей с автоматическим управлением) + +
Компактность + +

Из данных таблицы видно, что кран менее функционален. Однако именно поэтому он более надежен и служит гораздо дольше своих собратьев.

Достоинства и недостатки термостатических трехходовых клапанов

Несомненные плюсы использования трехходовых терморегулирующих клапанов:

  1. Легкость влияния на температуру рабочей среды.
  2. Практичность и энергоэффективность системы отопления.
  3. Простой монтаж и обслуживание.
  4. Долгий срок службы (зависит от материала, из которого изготовлен).

Из недостатков я бы отметила относительно высокую стоимость и необходимость фильтра в отопительном контуре для обеспечения высокой степени чистоты теплоносителя.

Покупка крана

Покупая трехходовой клапан, необходимо учитывать несколько особенностей и критериев выбора. В первую очередь нужно выполнить следующие действия:

  1. Провести измерение диаметра труб общей магистрали, к которой будет присоединен тройник. Оптимальные показатели составляют 20-40 миллиметров, но бывают и нестандартные ситуации, когда приходится приобретать специальные переходники под индивидуальный размер.
  2. Разобраться с пропускной способностью трубопровода в отопительных контурах. Для этого нужно провести несложный расчет и определить, сколько жидкости может пропустить через себя каждый патрубок, а также какой промежуток времени занимает этот процесс.
  3. Уточнить, можно ли дополнительно подключить сервопривод, который сделает систему автоматической. Такой вариант особенно востребован для помещений с теплыми полами.

При покупке трехходового крана важно провести некоторые измерения

Также при покупке тройника не помешает тщательное изучение его остальных характеристик. В большинстве случаев они указываются на коробке с изделием. Если неопытному покупателю тяжело разобраться с различными терминами и официальными данными, тогда ему лучше обратиться за помощью к консультантам.

Трехходовой смесительный клапан с термоголовкой

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации.

    Факторы, влияющие на работу радиатора, различны:
  • температурные перепады на улице;
  • солнечная активность;
  • сила ветра;
  • наличие бытовых приборов, генерирующих тепло.

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

    Есть два пути регулировки выделяемой радиатором энергии:
  1. Качественное изменение свойств радиатора.
  2. Количественное регулирование выделяемого тепла.
  3. В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором.

Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности.

Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

    Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
  1. С постоянным гидравлическим режимом.
  2. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

    По принципу действия этот вид делится на два подвида:
  • Смесительные.
  • Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

    Современный трехходовой кран делится на два типа по способу управления:
  1. Ручной.
  2. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

К примеру, можно настроить температуру по комнатам, распределяя теплоноситель в зависимости от удаленности помещения от нагревательного котла. Или обеспечить совмещение с системой теплого пола. Большие по проходимости приборы устанавливают на теплопроводах между зданиями.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Маркировка клапанов

Трехходовые клапаны маркируются буквами и цифрами:

  • Название фирмы.
  • Серия и номер модели (например, VTA 321).
  • Условный диаметр в мм (DN 20).
  • Температурный режим, например 20-45С – режим от 20 до 45 °С.
  • Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.

Пример маркировки клапана фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-45C, kvs 1,6

Типоразмеры: ½», ¾», 1″, 1¼» и так далее либо в мм – 15, 20, 25 мм и т.д.

Плюсы и минусы трехходовых кранов

Достоинства Недостатки
Компактность и эргономика Ограниченный функционал
Удобное управление. Мягкое плавное движение затвора при переключении режимов
Возможность использования в загрязненной среде. Исключение – трехходовые смесители с керамическим затвором Не предназначены для регулировки интенсивности потока и установки затвора в промежуточные положения
При установке в отопительном контуре выполняют функцию термостатического прибора, что позволяет оптимизировать энергоэффективность системы
Высокая герметичность затвора
Низкий уровень гидравлического сопротивления Быстрый износ и частое заклинивание при работе в режиме регулировки
Конструкция «тройника» не допускает скапливания и застоя транспортируемой среды
Простая понятная конструкция и принцип работы
Легкость монтажа Ограниченный температурный режим: максимум 200 °C
Удобство эксплуатации. Пониженные требования к регулярности проверок на предмет работоспособности
Длительный срок эксплуатации

Схема теплого пола с трехходовым клапаном

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома.

    Установка термосмесительного клапана производится в таких случаях:
  • Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  • Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
  • Для поддержания необходимой температуры теплоносителя в разных местах системы.
  • Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети.

Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла.

Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла.

Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора.

Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

    В зависимости от направления потоков, термостатический клапан представлен двумя моделями:
  1. Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  2. L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

Схема подключения трехходового смесительного клапана.

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

    Рассматривая смесительный узел, можно выделить в нем следующие составные части:
  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды.

После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

    При подобной схеме подключения теплоноситель движется по следующему маршруту:
  1. Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  2. Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  3. Распределение теплоносителя по трубам теплого пола.
  4. Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки.

Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Схема установки разделяющего трёхходового клапана

Обеспечивает количественное регулирование у потребителя — за счёт изменения расхода теплоносителя. Применяется, если по условиям эксплуатации источника тепла допускается перепуск теплоносителя в обратный трубопровод и не допускается прекращение циркуляции в контуре источника.

Данная схема установки трёхходового клапана, получила широкое применение в узлах нагрева воды и воздуха, подключённых от автономной котельной. Для увязки гидравлических контуров, потери напора на балансировочном клапане в байпасной линии, должны равняться потерям напора у потребителя.

Данная схема установки трёхходового клапана предназначена для подключения к трубопроводу с избыточным напором. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора, созданного циркуляционным насосом в контуре источника тепла.

Схема установки разделяющего трёхходового клапана.

Схемы установки смешивающего трёхходового клапана на разделение

Обеспечивает количественное регулирование у потребителя с использованием смесительного трёхходового клапана. Применяется если по условиям эксплуатации не допускается прекращение расхода в контуре источника, а перепуск теплоносителя из подающего трубопровода в обратный — допустим.

Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.

На подмешивающем патрубке трёхходового клапана рекомендуется установить балансировочный клапан с гидравлическим сопротивлением равным, сопротивлению потребителя. Циркуляция через потребителя и байпас осуществляется за счёт избыточного напора в контуре источника.

При правильном подборе клапана и гидравлической увязке байпаса с контуром потребителя, расход через источник тепла постоянный, а в контуре потребителя — переменный.

Схема подключения смешивающего трёхходового клапана для разделения потока, к напорному коллектору

Так как, поток воды движется в направлении противоположном направлению потока в смешивающем клапане, на некоторых клапанах возможно увеличение шума и вибрации, а также снижение допустимого перепада давлений на клапане.

Схема установки смешивающего трёхходового клапана для разделения к гидравлической стрелке При подключении узла с разделяющим трёхходовым клапаном к источнику тепла непосредственно или безнапорному коллектору, в подающем или обратном трубопроводе необходимо установить циркуляционный насос. Насос может быть общим для нескольких контуров.

Схему подключения трёхходового клапана, разделяющего поток, с дополнительным байпасом в контуре потребителя, параллельным подмешивающей линии, используют при условии превышения температурного режима источника над температурным режимом потребителя.

Особенность данной схемы в том, что расходы в контуре источника и потребителя будут постоянными, а к потребителю не поступит перегретый теплоноситель. У потребителя будет обеспечено качественное регулирование. Для работы данной схемы необходима установка насоса в контуре потребителя и в контуре источника.


При наличии газа наиболее экономичным способом отопления частного дома является двухконтурный газовый котел.

Или как вариант электрокотел.

Сервопривод для трехходового клапана

Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Для наглядности рассмотрим устройство сервопривода по рисунку:

    Как видно, внутри сервопривода расположены следующие составные части:
  • Электрический мотор.
  • Редуктор, состоящий из нескольких шестеренок.
  • Выходной вал, которым привод вращает клапан или другое устройство.
  • Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
  • Управляющая электроника, которая расположена на печатной плате.
  • Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

Клапан трехходовой регулирующий с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.

    Существует две разновидности:
  1. трехходовые краны для отопления с электроприводом в виде электрического магнита;
  2. трехходовые клапаны с сервоприводом на базе электрического мотора.

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.

Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.

Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Монтаж и эксплуатация

Чтобы монтаж трехходового крана был выполнен успешно, важно следовать чертежам и пошаговым инструкциям. Также нужно обращать внимание на несколько нюансов предстоящей установки:

Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям

  1. На корпусе тройника расположена специальная схема со стрелками, которые детально отображают направление потока воды. Ее наличие существенно упрощает монтажные работы и позволяет быстро и безошибочно подключить важные узлы.
  2. Выполняя сварку металлических механизмов, нельзя допускать превышения потока температуры в зоне стыков более +100 °C. Важно следить за тем, чтобы в систему не проникали окалины или грязь, в противном случае это может привести к непоправимым последствиям.
  3. Для установки тройника нужно выбирать такое место, к которому будет легко добраться для ремонта или обслуживания. Если крану придется пропускать недостаточно качественную жидкость, его рекомендуется дополнительно оснастить фильтрующими узлами.
  4. Способ фиксации изделия может быть и вертикальным, и горизонтальным. На эффективность работы это никак не влияет. Что касается вентиля, то его устанавливают непосредственно перед циркуляционным насосом.

Чтобы тройник функционировал долго, надежно и качественно, необходимо учитывать правила эксплуатации и вовремя обслуживать его. От правильного и корректного использования зависит срок службы приспособления.

Полезные советы

Перед тем как запустить систему отопления, необходимо убедиться, что трехходовой кран и остальные узлы полностью исправны, не нуждаются в ремонте или замене, а также соответствуют эксплуатационным требованиям. Не рекомендуется устанавливать тройник на трубопровод с диаметром труб от 40 миллиметров. При эксплуатации в горячей среде кран открывают с особой осторожностью, в противном случае появится риск отказа гидравлического клапана.

Самым лучшим материалом для трехходового крана является латунь

Специалисты рекомендуют размещать регулирующие устройства или ручку поворота со штоком таким образом, чтобы они находились в свободном доступе. При выборе подходящей модели крана желательно отдавать предпочтение изделиям из латуни. Они характеризуются большим сроком службы и устойчивостью ко всевозможным воздействиям.

Что касается способа управления, то оптимальным вариантом станет изделие с пневмоприводным контролем. Перед тем как сделать выбор и купить тройник, лучше проконсультироваться со специалистом, поговорить о возможных плюсах или минусах доступных моделей, а также почитать отзывы о них на тематических форумах.

Автоматические клапаны

Выше упоминалось, что 3-ходовые краны могут управляться вручную с помощью штока, который находится на одной из сторон крана и оснащен поворотной ручкой или гайкой. Но такой способ управления не совсем удобен.

Как известно, мощность контура отопления настраивается с учетом температуры обратки, поэтому ручным методом удается определить только пропорцию смешивания воды с разными линиями. Изменение конечного температурного показателя может занимать слишком много времени, да и распределение теплового потенциала происходит неравномерно.

Из-за этой особенности в последнее время большой популярностью стали пользоваться автоматические клапаны, которые работают на основе сервоприводов или специальных гидродинамических и пневматических головок. Эти элементы способны моментально менять текущие конфигурации трехходового крана, учитывая выходную температуру.


Автоматические клапаны удобный в использовании, поэтому пользуются большей популярность чем ручные

По принципу работы электропривод аналогичен ручному управлению, но работает он без человеческого вмешательства, а на основе электронного блока управления. Сам узел представляет собой силовую установку, которая проворачивает шток и меняет его позицию с учетом сигнала.

Практически все трехходовые клапаны поддерживают монтаж сервопривода, но желательно покупать специальные конструкции, которые отличаются небольшими размерами и разрабатываются для электроприводов.

После получения нужных значений на сервопривод подается сигнал к действию, затем он начинает менять расположение штока или поворачивать шар внутри тройника. Бесперебойная и качественная работа системы обеспечивается действием электронного блока управления. Отсутствие этого узла делает установку бесполезной.

У сервоприводов есть масса преимуществ. Главное их достоинство заключается в возможности автоматизировать всю работу отопительной системы и лишить себя дополнительных хлопот. Если же присоединить узел с системой Умный дом, то это позволит еще и контролировать отопление непосредственно со смартфона.

Функции трехходовых клапанов в системах отопления

Такая запорная арматура решает следующие задачи:

  • поддерживает комфортную температуру;
  • изменяет качественные свойства радиаторов отопления;
  • регулирует тепловой поток, подаваемый на радиаторы и «теплый пол».

С поддержанием комфортной температуры все понятно – таким устройством можно добавить или убавить нагрев теплоносителя. Но каким образом достигается изменение температуры? Этого можно добиться двумя способами – снизить температуру нагрева непосредственно на отопительном котле или убавить подачу горячего теплоносителя, разбавив его остывшим.


Схема регулирования температуры теплого пола при помощи подобного устройства.

Качественное изменение свойств радиаторов

Суть изменения в смешивании горячего теплоносителя с холодным. В зависимости от настроек трехходовой клапан с термоголовкой пережимает подачу, при этом открывая «обратку». Действие сравнимо с работой водопроводного смесителя, когда человек настраивает комфортную температуру, к примеру, для мытья посуды. Разница в том, что запорной арматурой не получится полностью перекрыть подачу горячей воды или антифриза.

Количественная регулировка теплового потока

Для регулировки подачи горячего теплоносителя подойдут трехходовые клапаны с сервоприводом. Они определяют температуру и в зависимости от уровня пережимают или открывают подачу воды в систему отопления с нагревательного котла. Термодатчики на радиаторах отопления могут работать автономно, но чтобы правильно  настроить комфортную температуру в помещениях их подключают совместно с запорной арматурой.

Разновидностей такого оборудования для систем отопления несколько. Разобраться в том, какое устройство устанавливается в отдельном случае можно только понимая, какие отличия есть у того или иного вида. Об этом и стоит поговорить.


Термостатический клапан стоит немного дешевле устройства с электроприводом.

Как работает трехходовой термостатический клапан в системе «теплый пол»

Чтобы было понятно, как работает схема с клапаном, можно привести пример циркуляции теплоносителя в системе теплого пола. Трехходовой клапан для теплого пола является смесительным. Схема циркуляции здесь такова:

  • горячая вода через коллектор поступает в систему теплого пола;
  • у нее должна быть определенная температура, которая отслеживается именно в процессе прохождения через трехходовой клапан;
  • как только ее значение будет превышать допустимое, клапан открывает один из контуров, который соединен с обраткой отопления;
  • внутрь поступает охлажденный теплоноситель, понижая температуру,
  • после чего смешанная вода поступает в отопительный контур теплого пола;
  • как только температура упадет до требуемой, внутри клапана перекрывается штоком контур с обраткой.

Разводка труб для теплого пола с трехходовым клапаном.

Как выбрать трехходовой клапан для системы отопления частного дома

Теперь вы знаете, для каких случаев используют те или иные виды клапанов. Но это не единственный критерий выбора, ведь у клапанов несколько способов регулировки температуры и разная пропускная способность. Да и материал изготовления может отличаться. Давайте разберёмся с этим более подробно.

Способ регулирования температуры


Ручные.

Начнём с ручной регулировки. Здесь шток соединён с вентилем или ручкой, под ними находятся отметки, с помощью которых и регулируют температуру. Это самый простой и дешёвый способ, поэтому некоторые относят его к более надёжному. Но я считаю, что всё зависит от фирмы: если клапан качественный, то и с автоматической регулировкой проработает не меньше, чем с ручной.

Преимущества Недостатки
Низкая цена по сравнению с другими видами клапанов Приходится самостоятельно реагировать на все изменения условий окружающей среды
Работает без подключения электричества Отопительный контур прогревается неравномерно


Термостатические.

Если в конструкцию встроен терморегулятор, такой клапан называют термостатическим. Обычно его настраивают только один раз. Потом он сам подбирает положение штока, исходя из колебаний температуры. За это отвечает термочувствительная жидкость или газ: когда температура поднимается, они расширяются и начинают двигать шток. Такие клапаны бывают электронными и механическими. Трёхходовой клапан с терморегулятором намного удобнее ручного, поскольку работают автоматически, но и стоит дороже.

Преимущества Недостатки
Автоматический контроль за температурой Высокая цена по сравнению с ручным клапанами
Равномерный прогрев отопительного контура
Механические модели работают без электричества


С сервоприводом.

Самыми точными считаются трёхходовые клапаны с электроприводом. В них встроен термостат, но управление происходит с помощью электронного блока, который работает на сервоприводе. Когда температура изменяется, термостат передаёт сигнал на контроллер. А уже он управляет приводом, поднимая или опуская шток.

Преимущества Недостатки
Не требует участия человека в контроле за температурой Высокая стоимость
Самая высокая точность из всех видов трёхходовых клапанов Зависимость от электричества
Самый качественный и равномерный прогрев отопления По сравнению с электронными термостатическими клапанами повышенный расход электроэнергии

Я считаю, что лучше остановить выбор на среднем варианте. Ручная регулировка неудобная, а клапан с электроприводом дорогой. Да и такая точность в бытовых условиях редко требуется.

Видео – Трехходовой клапан принцип работы

Трехходовые клапаны с приводами

Специалисты утверждают, что регулировка трехходового клапана с помощью термоголовки и датчика – самая простая и точная. К тому же в ней нет затрат электроэнергии. Именно поэтому этот тип трехходовых клапанов сегодня популярен. Но управлять процессом можно и другими способами. Простой из них – ручной. Скажем прямо, не самый точный вариант, потому что диапазон глубины погружения штока выставляется рукояткой, расположенной снаружи корпуса клапана.

Внимание! Клапан с такой регулировкой рекомендуется использовать лишь в тех отопительных системах, где перепады температуры теплоносителя незначительны.

Второй вариант – это управление температурным режимом с помощью электроприводов. Они получают команды от контроллера.

Клапан трехходовой с приводом.

Трехходовой клапан с электроприводом

Установленные на клапанах двигатели часто называют сервоприводами. По сути, это обычные электродвигатели, в которых вал не крутиться, а поворачивается на определенный градус. Необходимо отметить, что в эту категорию входят любые типы двигателей, к примеру, тепловые. Главное – выполнять условие поворота, а не вращения.

Производители сегодня предлагают две позиции, касающиеся комплектации. Первая – это полный пакет, в который входит контроллер и температурный датчик. Есть возможность сразу настроить прибор на требуемую температуру, а также на угол поворота, к примеру, от 0 до 180°. При этом возможны любые промежуточные значения. Вторая – это отдельный привод с датчиком внутри, к которому надо добавить контроллер, как отдельно стоящий элемент.

Чугунная арматура с сервоприводом для больших сетей отопления

Что касается контроллера, то это прибор, который решает задачи по управлению сигналами. В случае с отоплением он реагирует на температурные изменения, которые ему сигнализирует температурный датчик. Он сигналы обрабатывает и решает, что делать – открывать клапан или закрывать, а точнее, поворачивать по часовой стрелке или против. Сегодня производители предлагают огромную модельную линейку трехходовых кранов с электроприводами. Одна из самых популярных марок – «ESBE» (Швеция).

Трехходовой клапан ESBE с электроприводом

В первую очередь надо обозначить, что у этой марки клапанов внутри располагается шарик со сквозными прорезями. Последние открывают или закрывают два канала, третий всегда остается открытым. Через него в отопительную систему поступает теплоноситель. Градус поворота – 90÷180°.

ESBE от шведского производителя

В магазинах клапан этой модели продается отдельно от сервопривода, поэтому перед установкой их соединяют между собой путем вставки оси (вала) привода в верхнюю часть штока. В нем под ось есть отверстие. После чего надо точно по инструкции, приложенной к прибору, провести настройку в плане температурного режима.

Сегодня производитель предлагает достаточно широкий модельный ряд трехходовых клапанов ESBE с приводом и без такового:

ФотоМодельНазначение

Другие модели трехходовых клапанов

Еще один известный бренд – трехходовой клапан Навьен от южнокорейской компании. Необходимо отметить, что этот прибор является неотъемлемой частью двухконтурного котла этого производителя. И устанавливается он внутрь отопительного оборудования. Его основное назначение – разделять теплоноситель на подачу в отопительную сеть и на горячее водоснабжение.

Внимание! Клапаны Навьен не подлежат ремонту. Основная причина поломки – шестеренчатая передача от мотора к штоку. Запчасти нигде не продаются. При выходе из строя прибор должен заменяться новым.

Трехходовой клапан Навьен

Датская компания Danfoss – известный производитель трехходовых клапанов. Она предлагает четыре модели, которые предназначаются для разных систем:

ФотоМодельНазначение

VF3 Используется в системах кондиционирования и теплоснабжения. Материал изготовления – чугун. С фланцевым соединением.
VMV Применяется только в системах отопления. Материал изготовления – бронза или нержавейка.
VRB3 Это смеситель, который используется и в отопительных системах, и в холодильных установках. Материал – нержавеющая сталь.
VRG3 Устанавливается в отопительных сетях или при транспортировке хладагента. Материал или нержавейка, или чугун.

Сферы применения ограничительной арматуры с терморегулятором

Такие элементы запорной арматуры отопления применяются не только для равномерной подачи теплоносителя на радиаторы. Широкое распространение получили трехходовые смесительные клапаны для теплого пола. В этом случае появляется возможность отрегулировать нагрев в зависимости от температуры за окном, сквозняков. Особенно востребована такая функция, когда в помещении играют маленькие дети. Перегрев пола в этом случае может привести к снижению иммунитета и частым простудным заболеваниям.

Полезная информация! Использование термосмесительного клапана для «теплого пола» не только обеспечит комфортную температуру. Такое устройство поможет сэкономить на топливе или электроэнергии – котлу не нужно нагревать теплоноситель, температура которого и так высока.


На такой клапан можно самостоятельно установить термостат и систему управления.

Предел регулировки температуры теплого пола трехходовым клапаном

Диапазон регулировки температур обширен. Верхний предел ограничивается возможностями котла – полностью перекрыв холодный поток, получим прямую подачу в систему горячего теплоносителя. В обратном случае, убавив подачу горячей воды, добьемся остывания. Нагрев в этом случае практически не заметен.

Полезная информация! Не имеет значения, используется трехходовой клапан для твердотопливного котла или для нагрева используется электричество. Строение и технические характеристики запорной арматуры от этого не меняются.


Правильно подобранная и смонтированная запорная арматура обеспечит комфортную температуру в жилище.

Схемы подключения трехходового клапана к отопительной сети

После всего разбора относительно конструкции клапана и его принципа работы появилось понимание, как его можно использовать в различных отопительных системах. Чаще всего его используют в трех случаях.

  • В системе теплых полов температура теплоносителя должна быть в пределах +45°С. Именно этот режим и поддерживается с помощью прибора. Об это уже говорилось выше, и было показано, как это должно работать.
  • Для защиты твердотопливных котлов от образования внутри топки конденсата. Это случается, когда относительно сильно холодная вода по обратке попадает в теплообменник генератора. От этого на внешних поверхностях образуются капли воды от сконденсированного пара. Того допускать нельзя, потому что конденсат сокращает срок эксплуатации оборудования.
  • Если есть необходимость поддерживать разный температурный режим в разных частях отопительной системы.

Первый вариант рассматривать не будет, потому что он уже был описан. Что касается второго случая, то надо за основу разбора брать фото ниже.

Схема обвязки твердотопливного котла с трехходовым клапаном

На схеме двойной контур: один большой проходит через радиаторы, второй – короткий через байпас (это вертикальная красная линия, начало которой вверху до радиаторов, конец упирается внизу в клапан). Пока котел не разогрелся, теплоноситель движется по короткому контуру. Температура поднялась до необходимой, клапан закрывает байпас и открывает обратку (нижняя синяя линия).

И третья позиция, в основе которой лежит распределение теплоносителя по потребителям, в них требуемая температура не всегда является одинаковой. К примеру, для бойлера косвенного нагрева требуется вода с большей температурой, для батарей с меньшей, а для теплых полов и того меньше.

Внимание! В такой схеме нет необходимости устанавливать регулирующую запорную арматуру перед бойлером.

Принципиальная схема разводки с установкой трехходового клапана должна быть приблизительно такой, как показано на фото ниже.

Распределение теплоносителя по потребителям.

Трехходовые клапаны для отопления с фиксированной температурой теплоносителя

Это так называемый бюджетный вариант. По цене он дешевле 30-35% от приборов с приводами. Чем он отличается от всех остальных. В его конструкции нет ни штоков, ни датчиков, ни термоголовок. Внутри установлен так называемый термостатический элемент, который настроен на определенную температуру теплоносителя. К примеру, это может быть или +45°С, или +65°С. То есть, показатель может быть любым в зависимости от требований потребителя горячей воды.

Элемент выбирают на заводе и там же устанавливают, поэтому на клапане обязательно указывают, какая температура на выходе будет после него. К примеру, если вам требуется клапан для теплого пола, то выбираем с температурой +45°С. Положительной стороной этих приборов является их дешевизна. Отрицательной – невозможность настраивать температурный режим воды.

Внимание! Если клапан этого типа устанавливается на байпас твердотопливного котла, то необходимо перед покупкой изучить паспорт самого генератора. Основной показатель для клапана – температура воды в обратном контуре. Именно по ней и подбирается прибор.

Термостатическая модель.

Правила установки трехходового клапана в системе отопления

Трехходовой клапан с сервоприводом или без такового установить своими руками несложно. Это просто запорная арматура, но надо отметить, что она может иметь разные способы крепления. Обычно их два: резьбовой или фланцевый. В первой позиции резьба может быть внутренней или внешней. В любом случае соединение с трубами производится посредству герметизирующих материалов, таких как фум-лента или пакля. Что касается фланцевого соединения, то для его герметичности надо изготовить прокладку из термостойкой резины или паранита.

Правильное соединение клапана с трубами

Есть два нюанса, которые касаются правильного монтажа:

  • Прибор устанавливается обычно на обратном контуре до циркуляционного насоса, потому что выходной патрубок всегда открытый.
  • Ставить в систему трубопроводов надо клапан точно по стрелке движения теплоносителя. Последняя указывается на корпусе прибора.

Виды соединения клапана с трубами.

Безнапорный коллектор или гидравлический разделитель

В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.


Рисунок 10. Схема монтажа с безнапорным коллектором.

Прямое подключение к источнику тепла

Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла.


Рисунок 11. Прямое подключение к источнику

В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.

Регулятор перепада давления

В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.


Рисунок 12. Схема с дросселирующим регулятором

Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.


Автор статьи Олег Борисенко Задать вопрос Похожие записи

Что такое опрессовка труб, когда необходима и порядок проведения

Виды клея для склеивания полиуретана между собой

Способы пайки полипропиленовых труб
Оставить комментарий Отменить ответ

Комментарий <текстареа id=»comment» name=»comment» aria-required=»true» placeholder=»Ваш комментарий»> Популярные статьи

  1. Выбор маслянного обогревателя для дома
  2. Виды и монтаж систем отопления
  3. Металлопластиковые трубы для отопления
  4. Теплоизоляция для труб отопления
  5. Настенный обогреватель в виде картины
  6. Плитка для печей и каминов
  7. Полипропиленовые трубы для отопления
  8. Система воздушного отопления в доме
  9. Двухтрубная система отопления
  10. Электрическое отопление дома и квартиры
  11. Выбор и обзор плинтусных обогревателей
  12. Внутрипольные конвекторы водяного отопления
  13. Экономичный способо отопления гаража
  14. Экономичный способ отопления частного дома
  15. Маты для водяного тёплого пола

</текстареа>

Видео: трёхходовой клапан для систем отопления

Преимущества трехходового крана

К положительным качествам устройства принадлежат:

  1. Компактный размер.
  2. Высокий уровень функциональности.
  3. Простота в использовании и техобслуживании.
  4. Хорошая степень герметичности затвора.
  5. Длительный период использования.
  6. Низкий уровень гидравлического отпора.
  7. Отсутствие зон застоя.
  8. Легкий монтаж.
  9. Нет необходимости в ежедневном уходе.
  10. Удобное и легкое переключение.

Но, несмотря на все плюсы, существует несколько минусов в его работе.

Недостатки крана с тройным ходом

К минусам относят:

  1. Заклинивание вентиля из-за некорректной эксплуатации.
  2. Дешевые изделия очень быстро выходят из строя.
  3. Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.

Монтаж

Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.

Технология установки клапана

Трехходовой клапан необходимо устанавливать в соответствии с его назначением. На корпусе и в паспорте указывается направление потоков. Важно, чтобы при монтаже, направление потоков совпадало с направлением стрелок на корпусе. Существуют модели, которые можно устанавливать и на смешивание и на разделение потоков. Следует обращать внимание на буквенное обозначение: А, В и АВ.

Для клапана, работающего на смешивание, А и В соответствует входящим потокам. Обозначение АВ соответствует исходящему, смешанному потоку. У приборов, предназначенных для разделения, буквы АВ обозначают входящий поток, который необходимо разделить. Буквы А и В соответствуют исходящим разделенным потокам.

Схему на разделение потоков еще иногда называют «коллекторным подключением», поскольку назначение коллектора – разделить один поток на несколько. Но в коллекторах, разделение регулируется вручную, либо не регулируется вовсе, а только включается или отключается. И на отводящих патрубках стоят краны или вентили.

Важно: у 3-х ходового клапана происходит регулирование разделения в ручном или автоматическом режиме.

Ошибки и возможные проблемы при установке

Как правило, смесительные клапаны устанавливают перед циркуляционным насосом, а разделительные после насоса. Если не соблюдать это правило, а насос в системе один, то будет нарушена циркуляция теплоносителя.

Если клапан получает управляющий сигнал от датчика температуры воздуха в помещении, то в этом случае для изменения этой температуры потребуется достаточно много времени, измеряемого десятками минут.

Терморегулирующие головки могут неверно работать в следующих случаях:

  • нагреваются от близкорасположенного радиатора;
  • нагреваются теплым восходящим воздухом от трубы, на которой установлены;
  • попадание прямых лучей солнца;
  • закрыты шторой и теплый воздух от батареи попадает на терморегулятор.

Нужно учитывать эти факторы при установке терморегулятора. Головка должна располагаться не вверх, а в сторону, горизонтально.

Совет: лучше приобретать в комплекте терморегулятор и клапан. Не все терморегулирующие головки могут подойти к конкретному корпусу. В противном случае следует изучить способ их крепления, чтобы подобрать соответствующий образец.

Правила эксплуатации

В тепловых пунктах и котельных перед трехходовыми клапанами рекомендуется устанавливать фильтры грубой очистки. Перед радиаторами фильтры не ставят, но в этом случае фильтр должен обязательно стоять на вводе в квартиру, либо в тепловом пункте многоквартирного дома.

Разница в давлении между входящими потоками не должна превышать значений, указанных в паспорте на изделие. Обычно диапазон дифференциального давления находится в пределах 1,0 – 0,5 бар.

Трехходовые клапаны больших диаметров для ИТП и котельных требуют периодической регулировки хода штока и смазки шестерен привода, раз в 6 месяцев. Обычно эти работы выполняются перед началом отопительного сезона и в конце.

Для большинства клапанов существует требование прямого участка до и после корпуса, от 2 до 5 диаметров патрубка. На корпус не должны воздействовать нагрузки от навешиваемого трубопровода и другой арматуры. С двух сторон от корпуса устанавливают опоры под трубопроводы.

Практическое применение

Везде, где нужно обеспечить качественное регулирование теплоносителя, могут применяться клапаны четырехходового типа. Качественное регулирование – это управление температурой теплоносителя, а не его расходом. Добиться необходимой температуры в системе водяного отопления можно лишь одним способом – смешиванием горячей и остывшей воды, получая на выходе теплоноситель с нужными параметрами. Успешное выполнение данного процесса как раз и обеспечивает устройство четырехходового клапана. Приведем пару примеров установки элемента для таких случаев:

  • в системе радиаторного отопления с твердотопливным котлом в качестве источника тепла;
  • в контуре нагрева теплых полов.

Как известно, твердотопливный котел в режиме разогрева нуждается в защите от выпадения конденсата, от которого стенки топки подвергаются коррозии. Традиционная схема с байпасом и трехходовым смесительным клапаном, не позволяющим холодной воде из системы проникать в котловой бак, может быть усовершенствована. Вместо байпасной линии и смесительного узла ставится четырехходовой клапан, как это изображено на схеме:

Возникает закономерный вопрос: какая польза от такой схемы, где придется ставить второй насос, да еще и контроллер для управления сервоприводом? Дело в том, что здесь работа четырехходового клапана подменяет собой не только байпас, но и гидравлический разделитель (гидрострелку), буде в таковом есть нужда. В результате мы получаем 2 отдельных контура, обменивающихся между собой теплоносителем по мере необходимости. Котел дозировано получает охлажденную воду, а радиаторы – теплоноситель с оптимальной температурой.

Поскольку вода, циркулирующая по греющим контурам теплых полов, нагревается максимум до 45 °С, то запускать в них теплоноситель напрямую от котла недопустимо. С целью выдержать такую температуру перед распределительным коллектором обычно ставится смешивающий узел с трехходовым термостатическим краном и байпасом. А вот если вместо этого узла установить четырехходовой смесительный клапан, то в греющих контурах можно использовать обратную воду, идущую от радиаторов, что и показано на схеме:

Заключение

Нельзя сказать, что установка четырехходового крана проста и не требует финансовых вложений. Наоборот, реализация подобных схем выльется в ощутимые финансовые затраты. С другой стороны, они не настолько велики, чтобы отказаться от преимуществ таких систем – эффективности работы и в результате – экономичности. Важное условие – наличие надежного электроснабжения, так как без него перестанет работать привод клапана.

Конструкция четырехходового клапана


Корпус сделан из латуни, к нему присоединены 4 соединительных патрубка. Внутри корпуса расположена втулка и шпиндель, работа которого имеет сложную конфигурацию.

Термостатический смесительный кран выполняет такие функции:

  • Смешивание потоков воды разных температур. Благодаря смешиванию работает плавное регулирование нагрева воды;
  • Защита котла. Четерехходовой смеситель предотвращает появление коррозии, продлевая этим срок эксплуатации оборудования.

О принципе работы клапана

Как и его более «скромный» трехходовой собрат, четырехходовой клапан изготавливается из качественной латуни, но вместо трех присоединительных патрубков имеет целых 4. Внутри корпуса на уплотнительной втулке вращается шпиндель с цилиндрической рабочей частью сложной конфигурации.

В ней с двух противоположных сторон сделаны выборки в виде лысок, так что посередине рабочая часть напоминает заслонку. Сверху и снизу в ней сохранена цилиндрическая форма, чтобы можно было выполнить уплотнение.

Шпиндель со втулкой прижимается к корпусу крышкой на 4 винтах, снаружи на конец вала насаживается регулировочная рукоятка либо устанавливается сервопривод. Как выглядит весь этот механизм, поможет хорошо представить показанная ниже детальная схема четырехходового клапана:

Шпиндель вращается во втулке свободно, поскольку не имеет резьбы. Но при этом выборки, сделанные в рабочей части, могут открывать проток по двум проходам попарно либо позволять смешиваться трем потокам в разных пропорциях. Как это происходит, показано на схеме:

Для справки. Существует и другая конструкция четырехходового клапана, где вместо вращающегося шпинделя задействован нажимной шток. Но подобные элементы не могут смешивать потоки, а только перераспределять. Они нашли свое применение в газовых двухконтурных котлах, переключая поток горячей воды с отопительной системы на сеть ГВС.

Особенность нашего функционального элемента состоит в том, что поток теплоносителя, подведенный к одному из его патрубков, никогда не сможет пройти к другому выходу по прямой. Поток всегда будет поворачивать в правый или левый патрубок, но никак не попадет в противоположный. При определенном положении шпинделя заслонка позволяет теплоносителю проходить сразу вправо и влево, смешиваясь с потоком, идущим из противоположного входа. В этом и заключается принцип работы четырехходового клапана в системе отопления.

Следует отметить, что управление клапаном может осуществляться двумя способами:

вручную: требуемого распределения потоков добиваются путем установки штока в определенное положение, ориентируясь по шкале, находящейся напротив рукоятки. Способ используется редко, поскольку эффективная работа системы требует периодической корректировки, постоянно производить ее вручную невозможно;

автоматически: шпиндель клапана вращается сервоприводом, получающим команды от внешних датчиков либо контроллера. Это позволяет придерживаться заданных температур воды в системе при изменении внешних условий.

Схема четырехходового смесителя

h3_2

Работа клапана контролируется двумя способами:

  • Ручной. Распределение потоков требует установки штока в одном определенном положении. Регулировать это положение нужно вручную.
  • Автоматический. Вращение шпинделя происходит в результате получаемой команды от внешнего датчика. Таким образом, в системе отопления постоянно удерживается заданная температура.

Четырехходовой смесительный клапан обеспечивает стабильный расход холодного и горячего теплоносителя. Принцип его работы не требует установки дифференциального байпаса, ведь клапан сам пропускает нужное количество воды. Устройство используется там, где необходима регулировка температуры. Прежде всего, это система радиаторного отопления с твердотопливным котлом. Если в других случаях регулирование теплоносителей происходит с помощью гидронасоса и байпаса, то здесь работа клапана полностью заменяет эти два элемента. В итоге котел работает в стабильном режиме, постоянно получая дозированное количество теплоносителя.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:


  1. Подключение циркуляционного насоса. Устанавливается на обратной трубе;
  2. Установка предохранительных линий на входной и выходной трубе котла. Нельзя производить установку клапанов и кранов на предохранительных линиях, так как они находятся под высоким давлением;
  3. Установка обратного клапана на трубе водоподачи. Принцип работы направлен на защиту системы отопления от влияния обратного давления и сифонного дренажа;
  4. Монтаж расширительного бака. Устанавливается на самой высшей точке системы. Это нужно, чтобы не затруднялась работа котла в процессе расширения воды. Расширительный бак полноценно работает как в горизонтальном, так и в вертикальном положении;
  5. Установка предохранительного крана. Термостатический клапан устанавливается на трубе подачи воды. Он предназначен для равномерного распределения энергии для нагрева. Данное устройство имеет двойной датчик. При превышении температуры 95 °C, этот датчик посылает сигнал в термостатический смеситель, в результате чего открывается поток холодной воды. После охлаждения системы на датчик поступает второй сигнал, который полностью закрывает кран и прекращает подачу холодной воды;
  6. Установка редуктора давления. Размещается перед входом в термостатический смеситель. Принцип работы редуктора заключается в минимизации перепадов давления при подаче воды.


Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

  1. Котел;
  2. Четырехходовый термостатический смеситель;
  3. Предохранительный клапан;
  4. Редукционный вентиль;
  5. Фильтр;
  6. Шаровой кран;
  7. Насос;
  8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке. Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии.

  • Главная
  • Обслуживание отопления
  • Комплектующие и расходные материалы

оценка статьи: (Пока оценок нет)
Загрузка…поделиться с друзьями:Похожие публикации

Добавить комментарий Нажмите, чтобы отменить ответ. Рубрики

Популярные статьи
Как проверить и настроить давление в расширительном баке Давление в расширительном бачке отопления позволяет создать циркуляцию теплоносителя по… 631.03.2016
Нормы и оптимальные значения температуры теплоносителя Нормы температуры теплоносителя в системе отопления различаются в зависимости от… 023.03.2016
Как рассчитать коллекторную систему отопления Расчет коллектора отопления включает в себя расчёт диаметра гребенки коллектора,… 016.03.2016Свежие публикации

  • Как проверить и настроить давление в расширительном баке
  • Устройство и принцип работы буферной емкости для отопления
  • Выбираем и устанавливаем счётчик на отопление
  • Виды кранов для отопления и их назначение
  • Схемы и монтаж двухтрубной системы отопления.

Источники

  • https://kaminguru.com/sistema-otoplenija/montazh-trehhodovogo-krana.html
  • http://remoo.ru/otoplenie/trekhkhodovoj-klapan-dlya-otopleniya-s-termoregulyatorom
  • https://HomeMyHome.ru/trekhkhodovojj-klapan-dlya-otopleniya-s-termoregulyatorom-skhema.html
  • https://vseotrube.ru/ventili-i-zadvizhki/trehhodovoj-klapan
  • https://seti.guru/trehhodovoy-klapan-dlya-otopleniya-s-termoregulyatorom-shema
  • https://vseotrube.ru/ventili-i-zadvizhki/trehhodovoj-kran
  • https://trubarik.ru/dlya-otopleniya/trehhodovoj-klapan-smesitelnyj-dlya-sistemy-otopleniya
  • https://kak-sdelano.ru/otoplenie/trexxodovoj-kran
  • https://first-apartment.ru/trehhodovoj-klapan-dlya-otopleniya.html
  • https://vseotrube.ru/otoplenie/trehhodovoj-klapan-dlya-teplogo-pola
  • https://homius.ru/trehhodovoy-klapan-dlya-otopleniya-s-termoregulyatorom-shema.html
  • https://GradusPlus.com/kotly/obustrojstvo-kotelnoj/trehhodovoj-klapan-dlya-sistemy-otopleniya/
  • https://v-teplo.ru/trehhodovoj-klapan-princip-raboty.html
  • https://ZnatokTepla.ru/truby/printsip-raboty-trehhodovogo-krana.html
  • https://housetronic.ru/otoplenie/element/termoregulyatory/trexxodovoj-kran.html
  • https://cotlix.com/kak-rabotaet-chetyrexxodovoj-klapan
  • http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/chetyrehhodovoy-klapan-dlya-otopleniya.html

[свернуть]

Смесительная группа для теплого пола

При обустройстве теплого водяного пола важную роль играет абсолютно каждая деталь. Например, ключевую роль в распределении тепловой энергии выполняет коллектор. Гребенка может быть укомплектована самым разным образом. Один из важных ее компонентов является смесительный узел. Смесительный узел включает в себя специальный клапан. Сразу заметим, что работать теплый пол без смесительного узла сможет только в исключительных случаях. В этой статье мы расскажем вам о том, какую роль выполняет смесительная группа для теплого пола. Мы уверены, что этот материал поможет вам разобраться в этом непростом вопросе. Плюс ко всему, вы узнаете о принципе работы этого устройства. Это поможет вам осуществить правильный выбор. Как следствие, вам получится создать эффективную и надежную систему напольного отопления.

Функция смесительного узла

Для начала определим основную функцию используемого клапана в системе водяного теплого пола. Важно заметить тот факт, что для напольного обогрева крайне важно добиться приемлемой температуры. Особенно это важно если запитка напольного обогрева осуществляется из централизованной системы отопления. Как известно, в этой системе теплоноситель имеет температуру около 75 градусов по Цельсию. Безусловно, подобная температура для пола будет очень высокой. Если теплоноситель с такой температурой пойдет в систему теплого пола, то из-за высокой температуры стяжка начнет разрушаться. Понятное дело, не сразу, а постепенно через какое-то время. Более того, с такой температурой напольное покрытие будет испытывать серьезные нагрузки. Более того, ходить по такому полу будет вовсе не комфортно.

Если отталкиваться от установленных норм, то температура напольного обогрева не должна превышать 26 градусов по Цельсию. Благодаря этому воздух внутри помещения будет иметь температуру около 22 градусов по Цельсию. Эта та температура, которая считается наиболее комфортной для проживания. Итак, чтобы достичь такой температуры, теплоноситель, который поступает в отопительный контур, уложенный в стяжку пола должен иметь температуру до 50 градусов по Цельсию. Помните, что 50% тепловой энергии забирает отопительный пирог. По мере того как тепло начнет поступать в помещение, температура частично спадет. На это также влияет и характер напольного покрытия.

Итак, чтобы достичь наиболее комфортной температуры как раз-таки используется ряд специализированного оборудования. В частности, большую роль выполняет смесительный узел. И важную роль во всем этом узле выполняет клапан. Исходя из его названия, в нем осуществляется смешивание холодного и горячего теплоносителя. В результате на выходе получается комфортная температура воды. Стоит заметить, что такой кран бывает нескольких разновидностей, например:

  1. Двухходовой.
  2. Трехходовой смесительный клапан.

Итак, теперь мы предлагаем вам подробнее ознакомиться с особенностями этого устройства, чтобы понять, какой лучше всего выбрать.

Смесительный клапан – что это

Итак, смесительный клапан для теплого пола устанавливается в коллекторную группу. При поступлении теплоносителя, он сталкивается с предохранительным термостатическим клапаном. И чтобы снижать температуру воды, поступающей от котла или централизованной системы отопления устанавливается трехходовой или двухходовой смесительный кран. Процесс смешивания воды происходит полностью в автоматическом режиме. Подмес остывшей воды берется из обратного потока трубы.

Важно! Процесс перемешивания холодного и горячего теплоносителя осуществляется беспрерывно, вернее, до тех пор, пока работает система водяного теплого пола.

Теперь предлагаем вам рассмотреть особенности двухходового и трехходового крана для теплого пола.

Двухходовой клапан

Схема смесительного узла теплого пола нередко оснащается двухходовым смесительным краном. Если сказать просто, то это устройство является улучшенным прототипом обычного ручного крана. Данное устройство сравнительно простое, так что регулировать температуру теплоносителя не представляет большой сложности. При всем этом процесс охлаждения воды осуществляется в автоматическом режиме. В большинстве случае двухходовой кран устанавливается в отопительную систему вместо обычного ручного клапана, для автоматизации всего процесса.

Среди положительных сторон этого устройства можно выделить следующее:

  • Снижение температуры осуществляется в автоматизированном процессе.
  • Сама конструкция простая.
  • Низкая стоимость.
  • Простой монтаж.

Важно! Если говорить за недостатки, то этот прибор имеет определенные ограничения по своему использованию. Применение двухходового смесительного устройства можно использовать только при обогреве небольшой площади помещения. Например, при обогреве одной комнаты.

Преимущественно подобный смесительный клапан устанавливается в тех случаях, когда водяной теплый пол является дополнительным источником тепла. Благодаря ему можно корректно регулировать температуру теплоносителя. Также можно регулировать рабочее давление и интенсивность потока.

Немного расскажем о самом устройстве двухходового клапана. Корпус состоит из литой латуни или бронзы. На этом кране есть терморегулирующая головка. На ней имеется метрическая шкала для простоты управления. Стоит заметить, что термостатическая головка может изменять свое положение как вручную, так и автоматически.

Важно! Если у вас теплый водяной пол выполняет роль дополнительного источника тепла, то лучше приобретите смесительный кран с ручной настройкой. Для крупных систем теплого пола лучше купить двухходовой кран с дистанционным управлением.

Важным элементом всей конструкции является седло, его может быть два или одно. Кран с двумя седлами имеет способность перекрывать поток воды.

Принцип работы двухходового устройства очень прост и сводится к следующему:

  • Теплоноситель и обратного контура повторно направляется в трубу с подачей.
  • Как только температура теплоносителя снижается, срабатывает термостатический клапан. После этого осуществляется подмес и смешивание горячей с холодной воды.
  • Как только достигается надлежащий уровень температуры, термостатический датчик дает сигнал на перекрытие. Как следствие подмес горячего теплоносителя прекращается.

Трехходовой смесительный клапан

Теперь ознакомимся с принципом действия трехходового крана в системе теплого пола. Принцип его действия полностью отличается от двухходового устройства. В этом случае подмес к горячей воде осуществляется от котла к коллектору остывшего теплоносителя, который направляется из обратки. Что касается плюсов и минусов, то в сравнении с двухходовым клапаном, они практически схожи. Однако есть один нюанс. При включении устройства скорость потока никак не изменяется. Благодаря этому есть реальная возможность изменить уровень температуры воды, которая поступает в отопительный контур.

Что касается его особенностей, то здесь можно выделить следующее. Процесс регулировки температуры очень прост и удобен. Более того, его использование допускается для систем теплого пола большой площади. В среднем площадь может достигать до 250 квадратный метров. С другой стороны, трехходовой смесительный клапан имеет и свои отрицательные стороны.

Когда осуществляется срабатывание термостатического клапана, кран открывается полностью. В результате это может привести в худшем случае к разрыву трубопровода, а в лучшем случае, к перегреву того или иного отопительного контура. Более того, трехходовой кран имеет гораздо меньшую пропускную способность в отличие от двухходового.

Принцип работы этого устройства следующая:

  • Нагретый теплоноситель проходит через фронтальный и правый патрубок до тех пор, пока температура воды не достигнет заданной отметки.
  • Если наблюдается рост или снижение температуры, то тут включается термостатический клапан.
  • Шток приводится в движение.
  • Благодаря этому происходит подмес горячей воды или холодной.

Что касается фронтального отверстия, то оно открывается полностью только при условии, когда уровень температуры достигает до заданной отметки. Стоит заметить, что трехходовой клапан сегодня различается на несколько конструкций, а именно:

  • С сервоприводом.
  • С электроприводом.
  • С термостатической головкой.
  • С термостатическим приводом.

Каждая из моделей имеет свои технические особенности и различия. Поэтому при покупке обязательно проконсультируйтесь со специалистом. Он поможет вам выбрать то устройство, которое будет наиболее подходящим в вашем случае.

Заключение

Итак, вот мы и рассмотрели все особенности смесительного узла, а именно, смесительного клапана. Процесс подключения трехходового и двухходового клапана происходит по разной технологии. Двухходовой кран приветствует параллельную схему подключения. Что касается трехходового, то здесь отдается преимущество последовательному подключению. Более того, они различаются по площади отапливаемой поверхности. Если у вас только два или один контур, то достаточно установки одноходового клапана. Трехходовой может работать при больших площадях теплого пола.

Итак, как мы увидели, что роль смесительного узла в работе теплого пола очень важная. Мы уверенны, что этот материал помог вам разобраться с этими устройствами. Помните, что их использование позволит вам максимально автоматизировать работу напольного отопления. Плюс ко всему, мы предлагаем вам просмотр подготовленного видеоматериала, который позволит вам получить наиболее точное представление о данном устройстве. Если вы имеете опыт в этом вопросе, то делитесь с нашими читателями. Это позволит начинающим домашним умельцам делать правильный выбор и не допускать распространенных ошибок новичков.

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-нибудь грелись перед открытым огнем, вы испытали лучистое тепло. В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя. Подача теплой воды по пластиковым трубкам, установленным в полу, излучающих теплый пол выходит оттуда, создавая ощущение тепла и комфорта в комнате.

Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она позволяет сэкономить 30 процентов затрат на электроэнергию и в конечном итоге окупить себя.Вставить его в новую конструкцию очень просто: специальные деревянные пластины, прикрученные к балкам, служат в качестве основания. Но установка труб под существующий пол представляет собой проблему. Если комната выпотрошена до балок, достаточно легко уложить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для модернизации теплого пола в существующих домах

Вот три самых популярных места для переоборудования лучистой энергии и то, что в каждом случае делают профессионалы, чтобы привнести уют в старые дома.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард кормит трубку PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балки. Под каждой комнатой на первом этаже будет петля по одной длине трубки. Фото Russell Kaye

Лучший способ переоборудовать лучистые полы с подогревом, не нарушая существующий пол, - это сделать это снизу, напротив нижней стороны черного пола. В большинстве домов это можно сделать только на первом этаже, где пролеты балок открыты для пространства внизу.Его можно укладывать под большинство существующих полов, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с ввинчивания алюминиевых направляющих между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым проходит горячая вода. «Пластик, такой как PEX, не является хорошей средой для переноса», - говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черному полу». Гусеницы обеспечивают равномерное распределение трубок на расстоянии от 6 до 8 дюймов во избежание появления холодных пятен. НКТ непрерывно изгибаются от пролета до пролета через отверстия, просверленные на расстоянии не менее 2 дюймов от краев каждой балки.Однако на кухне или в семейной комнате Ричард старается не оставлять ее под шкафами или другими встроенными элементами. «Вы не хотите, чтобы тепло было запечатано в герметичной коробке», - объясняет он.

Изоляция под трубой имеет решающее значение для удержания тепла в полу, а не для его рассеивания в разные стороны. В проектном доме бригада нанесет пенопластовую изоляцию на трубы между балками, образуя герметичное уплотнение.

Система лучистого теплого пола требует подачи горячей воды, соединения между трубкой и водопроводом и насоса для перемещения воды от одного к другому.При модернизации первого этажа все они либо уже существуют, либо их легко найти поблизости.

Проект дома TOH имеет коллектор в подвале, откуда все трубы берут начало и возвращаются. Он подключается к циркуляционному насосу. Трубки каждой комнаты подаются в коллектор, петляют под полом и снова соединяются на выходе. В каждой комнате или зоне есть отдельный термостат; при его увеличении в комнату поступает теплая вода, повышая температуру в помещении. Выключение отключает воду.

Коллектор получает горячую воду от бойлера, в котором есть специальный смесительный клапан, настроенный на подачу воды не выше 140 градусов по Фаренгейту. Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимется выше 85 градусов, что может разрушить мастику для плитки и покоробить дерево. В здании проекта температура в трубах будет повышаться и понижаться в зависимости от погоды: от 85 до 90 градусов в мягкие зимние дни и до 130 или 140 градусов в самые холодные дни.

2.Утепление ванных комнат и спален второго этажа

Перри использует резиновый молоток, чтобы вставить PEX в алюминиевую гусеницу. Убедившись, что трубка полностью защелкивается, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация излучателя на втором этаже, где комфорт теплой плитки для ванной или деревянного пола под босыми ногами - удовольствие, может быть сложнее. Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны входить сверху.По словам Ричарда, это может добавить от ½ дюйма до 1¼ дюйма к уклону пола, что потребует корректировок, например подъема или срезания дверей. (Эти ограничения также относятся к первому этажу без подвала. Так, например, на кухне вы должны быть уверены, что приподнятие пола не закрепит посудомоечную машину на месте.)

К счастью, есть продукты, например, Uponor Quik Trak, Viega Climate Panel и Rehau Raupanel, которые сохраняют дополнительную высоту ниже дюйма. По словам менеджера проекта Rehau Джона Кимбалла, эти панели могут перекрывать практически любой черновой пол - доски, фанеру, OSB или даже бетон - если он ровный и находится в хорошем состоянии.

После того, как панели прибиты или прикручены, вы можете покрыть их различными полами. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната - отличное место для модернизации. Однако плиточный пол включает в себя подкладочную доску, тонкий слой и саму плитку, поэтому он добавит больше высоты комнате, чем, скажем, линолеум, который опускается на ¼-дюймовую фанеру, или дерево, которое можно положить прямо на панели (если монтажники не прибивают трубы).

Тем не менее, практически любое обычное напольное покрытие выдержит тепло. Для деревянных полов Ричард рекомендует такие твердые породы дерева, как дуб, ясень или клен. «Чем уже доска, тем лучше», - говорит он. «Он сводит к минимуму расширение и сжатие». Ковровое покрытие также будет работать до тех пор, пока совокупная изоляционная способность ковра и подкладки - информация, которую должны иметь продавцы ковров или подрядчики по производству лучистых материалов - не превышает R-2,5. «Если пол слишком хорошо изолирован, - говорит Ричард, - это все равно, что надеть свитер на радиатор.«

Для подключения отопительной системы второго этажа к источнику тепла достаточно найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, может распространяться лучистое тепло. Ричард рекомендует установить коллектор «в туалете или заправить в полость для стойки - близко к обогреваемой области». Это позволяет избежать изгиба нескольких длин трубок вниз к удаленному коллектору и обратно. Тогда по единственной линии можно подавать воду от котла к коллектору.

3.Создание подвального этажа с подогревом

«Любой подвал, в котором есть семейная комната, игровая комната или мастерская, должен быть сияющим», - говорит Ричард. Если в подвале будет бетонная плита, PEX может опускаться до заливки, прикрепленный к проволочной сетке или закрепленный на жесткой пенопластовой изоляции. Затем настил идет прямо поверх этой плиты.

Если плита уже установлена, через нее проходят трубы с использованием тех же низкопрофильных панелей, которые использовались для модернизации второго этажа. Затем вы можете закончить пол так же, как и на втором этаже, или вы можете залить панель легким бетоном.«Покрытие труб из легкого бетона или гипсобетона позволяет теплу поглощать тепловую массу бетона. Это также защищает трубы, но увеличивает высоту готового пола», - говорит Ричард. «Значит, вам нужно будет отрегулировать каждый дверной проем».

В конце концов домовладельцы Newton решили разместить излучатель под всем первым этажом и под ванной на втором этаже, но оставили его вне подвала. Установка увеличит стоимость модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом зимнем счете за электроэнергию.Однако, по словам Ричарда, «Radiant» вовсе не в денежной окупаемости. «Нет никаких сомнений в том, что это наиболее эффективный способ обогрева и самые низкие эксплуатационные расходы», - говорит он. «Но главная причина, по которой вы это делаете, - это повседневный комфорт».

Альтернативный вариант электрического лучистого отопления

Как правило, электрические лучи - либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, - устанавливаются в отдельных комнатах, а не во всех домах. Фото Russell Kaye

Как правило, электрическое лучистое отопление - либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, - модернизируется в отдельных комнатах, а не в целых домах.Его быстрее и дешевле установить, и он может стать хорошей заменой, скажем, ванной комнаты или небольшой гардеробной. Но Ричард Третеви из TOH не рекомендует использовать электрические лучи для больших помещений, таких как кухня или готовый подвал. «Учитывая высокую стоимость киловатт-часа, он не является хорошим основным источником тепла, особенно в холодном климате», - говорит Ричард. «Hydronic Radiant настолько эффективен, потому что он использует воду для передачи тепла по всему зданию. А вода является идеальной средой передачи.Период »

Разогрев лучистым теплом

Лиз Кох и Мэтт Вебер

Extreme How-To исследует различные системы и преимущества лучистого тепла.

Можно избежать бегства в ванную комнату на цыпочках в 3 часа ночи! Не по рецепту, а с повышенным комфортом теплых полов с лучистым подогревом. Идея лучистого тепла существует еще со времен древних римлян, но возможность естественного повышения тепла для создания равномерного тепла в комнате, наконец, начинает набирать популярность среди современных домовладельцев.Вместо обычных систем отопления, в которых радиатор установлен у стены, создавая очаги горячего и холодного воздуха по всей комнате, эта высокоэффективная система обогревает полы, которые затем равномерно распределяют тепло по всей остальной части комнаты.

Уровень комфорта также значительно повышается за счет лучистого тепла. Помимо решения проблемы холодной плитки, предметы в комнате (диваны, стулья и т. Д.) Будут обогреваться за счет полов, что позволит снизить среднюю температуру в комнате при сохранении более высокого уровня комфорта для людей. в этом.Это позволяет домовладельцам значительно экономить на счетах за отопление. Другие преимущества лучистого тепла включают отсутствие как видимых компонентов, так и выходного шума из системы. Есть несколько методов установки лучистого тепла, и тот метод, который вы выберете, будет сильно зависеть от дизайна дома и комнат, в которые вы хотите добавить лучистое тепло.

Гидравлическая система inslab - это эффективный метод обогрева полов. Излучающие системы также могут использоваться для наружного отопления.(Фотографии любезно предоставлены Uponor)

Гидравлическое лучистое отопление

Если вы устанавливаете лучистое отопление в процессе строительства, наиболее эффективный способ обогрева вашего дома - это водяная система лучистого тепла внутри плиты. Для этого метода вам нужно будет спроектировать петлевую систему труб для циркуляции горячей воды под полом. Рекомендуемая длина петель зависит от ширины трубки. Чаще всего используются трубки диаметром 1/2 дюйма, длина петель которых не может превышать 300 футов.Каждая петля надежно соединена с коллектором, и когда система включается, горячая вода перекачивается через трубопровод. Вода нагревает бетонную плиту, а тепло исходит от полов, поднимаясь в остальную часть комнаты. Когда в комнате достигнута температура, установленная вашим термостатом, горячая вода перестанет циркулировать, но плита останется теплой и будет поддерживать в вашей комнате желаемую температуру в течение нескольких часов, прежде чем потребуется больше горячей воды для циркуляции.

Что вам нужно для системы внутри плиты

A Петля CAD Design .Если вы впервые балуетесь лучистым теплом или просто хотите убедиться, что все сделано правильно, вы можете получить контурный САПР, нарисованный сертифицированным дизайнером Radiant, обычно менее чем за 100 долларов. Этот САПР (компьютерное проектирование) отображает схему установки вашей системы трубопроводов. CAD петли с ценой на материалы стоит 75 долларов от PexSupply.com.

Трубки ThermaPEX . В гидронной системе используются трубы из сшитого полиэтилена с кислородным барьером. Он достаточно гибкий, чтобы легко гнуться, и достаточно прочный, чтобы соответствовать всем основным нормам сантехники и отопления.

Коллектор - это ступица гидронной системы.

Коллектор. Коллектор - это узел системы лучистого отопления, соединяющийся с линиями подачи и возврата с таким количеством портов, сколько у вас петель труб. Если в системе более 12 контуров, может потребоваться несколько коллекторов.

Циркуляционный насос . Система требует качественного насоса таких производителей, как Taco или Grundfos, для циркуляции воды по системе. Если питьевая вода не используется, чугунный насос - это рентабельный способ выполнить работу.

Обратный клапан . Этот клапан гарантирует, что вода может течь через систему только в одном направлении.

Смесительный клапан . Котловая вода не может напрямую попадать в водяную радиаторную систему; воду необходимо смешать с холодной водой, чтобы нагреть полы водой с температурой 180 градусов по Фаренгейту.

Термостат . Интерфейс между вами и вашей системой отопления, термостат будет контролировать, когда включается тепло и как долго оно остается включенным для достижения желаемой температуры в комнате.

Внутриплитные системы лучистого отопления также могут обогревать подъездные пути и пешеходные дорожки для предотвращения накопления снега и льда.

Датчики. Датчики , встроенные в плиту, сообщают термостату температуру плиты, а датчики пола сообщают температуру поверхности полов, чтобы предотвратить образование зазоров, чашечек или деформаций из-за чрезмерного нагрева.

Расширительный бак . Расширительный бак поддерживает необходимое давление в системе.

Воздухоотделитель .Это устройство удаляет весь лишний воздух из системы, чтобы обеспечить тишину и постоянный поток воды во время работы.

Системы

Hydronic также могут быть установлены под балками пола.

Лучистое отопление балок. Другой вариант - использовать водяное лучистое тепло с помощью балок на потолке одной комнаты для обогрева помещения над ним. К нижней стороне чернового пола привинчиваются алюминиевые переходные пластины, по две в поперечнике для каждого пролета балок. Затем труба проходит и закрепляется в балках вдоль алюминиевых переходных пластин.После установки обязательно тщательно изолируйте между балками из стекловолокна, чтобы не терять тепло, так как некоторые из них излучают в комнату ниже. Поручите квалифицированному электрику проложить провод от комнатного термостата к реле, а затем к циркуляционному насосу. Вам понадобятся те же элементы, что и перечисленные выше, для установки плиты, а также дополнительная изоляция, алюминиевые переходные пластины и 3/4-дюймовые винты для гипсокартона, чтобы закрепить их на месте.

Другие варианты водяных теплых полов

Если доступ к плите или балкам невозможен, у вас есть два варианта установки жидкостного лучистого тепла.Первый - это перелив, когда труба размещается на черновом полу и сверху заливается плита толщиной не менее 1-1 / 2 дюйма. Это поднимет полы на эту величину, но система работает аналогично установке плиты, где трубы будут нагревать бетон, и вся поверхность будет поддерживать это тепло, чтобы излучаться в комнату выше. Для этого метода потребуются те же компоненты.

Второй метод заключается в использовании фанерных панелей толщиной 1/2 дюйма с предварительно вырезанными пазами для установки трубы.Это, пожалуй, самый простой метод установки, поскольку вы помещаете трубки в заранее определенное пространство, и он требует минимальных изменений в существующем помещении.

( Примечание редактора : спасибо Лиз Кох за участие в приведенной выше части этой статьи)

Электрическое лучистое отопление

Второй тип лучистого тепла использует электрические кабели, проложенные под плиткой, мрамором, шифером и в некоторых случаях ламинатом. В зависимости от производителя, некоторые электрические системы могут быть установлены даже под ковром, а нагревательные элементы работают как электрическое одеяло.Электропроводку с подогревом можно установить в виде петли под полом или установить в виде сборных матов. Электросистемы не требуют заливных плит, что исключает беспорядок бетона при установке в готовых домах. К тому же электрические системы не увеличивают высоту поверхности пола. Это упрощает установку, поскольку отпадает необходимость регулировать двери, кожухи, переходы между помещениями и т. Д.

Часто электрические излучающие системы продаются в наборах, предназначенных для домовладельцев.Перед установкой любой напольной системы сначала создайте план расположения, чтобы определить необходимые материалы. Запишите точные размеры помещения, размещение и количество нагревательных элементов, длину и мощность каждой панели элементов, расположение источника питания и электрических коробок. Убедитесь, что пол подготовлен и чистый. Большинство нагревательных элементов можно установить на любой сухой, чистой, непроводящей и структурно прочной поверхности. Теплоизоляция часто устанавливается с нагревательными элементами. Все электрические системы поставляются с подробными инструкциями по установке, но не все системы устанавливаются одинаково.Обратитесь к вашему руководству за подробностями.

Правильный материал

Имея две разные, но проверенные системы лучистого теплого пола, какая из них подходит для вашего дома?

В случае строительства нового дома гидронная система, вероятно, будет лучшим выбором для использования в качестве единственного источника тепла для всего дома. Если вы строите новый дом и хотите использовать лучистое отопление для «точечного обогрева» дома, лучше всего подойдет водяная система отопления. Сравните цены на оба типа систем и изучите различные продукты на рынке.Помните, что электрические системы используют электричество в качестве единственного источника энергии. Воду, с другой стороны, можно нагреть практически любым источником энергии, включая природный газ, пропан, масло, дрова, солнечную энергию или электричество. Ваш выбор, вероятно, будет зависеть от затрат на электроэнергию доступного коммунального предприятия и размера проекта.

Электрические системы могут быть вашим лучшим вариантом при ремонте, потому что системы водяных полов могут поднять полы на пару дюймов, что приведет к дополнительным работам по ремонту.Некоторые тонкие электрические системы поднимают пол только примерно на 1/8 дюйма.

Также обратите внимание на то, как работают системы. Бетонная плита типичной гидронной системы может нагреться за несколько часов. С другой стороны, электрические системы обычно нагреваются от 30 минут до часа. В большинстве случаев электрические системы управляются таймером и термостатом, которые домовладельцы предварительно устанавливают с циклами включения / выключения. Хотя затраты на электроэнергию для выработки 1000 британских тепловых единиц могут быть дешевле с гидравлической системой, чем с электрической, способ работы систем играет важную роль в затратах на энергию.Гидравлические системы обычно оставляют включенными на несколько месяцев, чтобы выдержать длительное время нагрева систем. Электрические системы обычно включаются и выключаются в зависимости от того, когда домовладельцы будут в своем доме. Множество "отключенных" сессий сокращают расходы на электроэнергию. Поэтому подумайте о своем образе жизни и о том, как вы будете использовать систему отопления.

Стоимость установки зависит от характера работы. Для проектов реконструкции или установки одной комнаты в новых домах установка гидронных систем будет стоить дороже.Однако при выполнении крупных работ, например при строительстве всего дома в новом строительстве, электрическая система будет стоить дороже.

Более этажей

Помимо теплого пола, прорывы в области лучистой технологии привели к появлению некоторых новых и интересных приложений для домашнего отопления. Современные электрические кабельные системы теперь можно расширить в сложные пространства, такие как душевые кабины, скамейки и платформы. Новейшая кабельная система NuHeat обеспечивает отличную гибкость установки.Установщики могут на месте отрегулировать любую комнату, в том числе комнату со сложными изгибами и углами.

Некоторые излучающие продукты продаются как автономные панели для отопления отдельных комнат. Enerjoy PeopleHeaters от Solid State Heating - это быстродействующие панели, которые мгновенно доставляют излучаемое тепло и комфорт. Панели можно использовать отдельно в качестве основного тепла или в сочетании с любой системой отопления. Панели для поверхностного монтажа Enerjoy, доступные с напряжением 120 или 240 вольт, различными размерами и выходной мощностью, могут быть прикреплены к стенам или потолку так же легко, как установка осветительной арматуры, без необходимости интрузивного ремонта.Также доступны панели с Т-образным профилем для подвесных решетчатых потолков, потолочные панели Woodshop и небольшие обогреватели под столом. Комфортный центр для ванной комнаты включает в себя тепловую панель Enerjoy, вытяжной вентилятор, свет, ночник, трехпозиционный кулисный переключатель и белый термостат европейского типа.

Противообледенительные системы для крыш - это разумное вложение для защиты вашей крыши зимой. В условиях замораживания / оттаивания могут образовываться ледяные дамбы и сосульки вокруг карнизов, водостоков и впадин, что вызывает структурные повреждения и протечки.Скопление снега также может создавать большую нагрузку на крышу. Некоторые системы защиты от обледенения используют электрические кабели или сетку в качестве нагревательных элементов, в то время как другие используют трубки из полиэтиленгликолята для передачи тепла индивидуальной алюминиевой панели. Системы защиты от обледенения доступны для всех типов применений, включая новое строительство, реконструкцию и существующие крыши.

Плинтусные лучистые обогреватели используют аналогичную концепцию зонального обогрева. Например, с помощью системы отопления HydroSil вы можете обогревать отдельные комнаты или весь дом с помощью стационарных обогревателей плинтуса, подключенных к электрической системе вашего дома, или вы можете обогревать отдельные комнаты с помощью полностью переносных устройств.

А благодаря лучистому отоплению вы можете попрощаться с скольжением по обледенелым тротуарам и уборкой снега. Гидравлическая система с прочными трубками из полиэтиленгликоля, встроенными в тротуары и подъездные пути, подает теплую воду, которая тает лед и снег. В этих системах используется датчик, срабатывающий в холодных и влажных условиях. Датчик автоматически активирует систему, которая остается включенной, пока лед не растает. Без обледенелых дорожек снаружи вашего дома намного безопаснее для вашей семьи и гостей, и вы можете выбросить эту лопату для снега.

По мере роста популярности лучистого отопления мы можем ожидать увидеть все больше применений этой технологии для обогрева наших домов новыми и эффективными способами.

Экономия энергии с помощью лучистого тепла

Лучистое тепло позволяет домовладельцам повысить уровень комфорта, а также сэкономить на счетах за коммунальные услуги. Используя систему зонального отопления, можно отказаться от неиспользуемых помещений, чтобы снизить счета за электроэнергию. Еще одна экономия энергии достигается за счет более низких настроек термостата. Когда компенсируются и температура воздуха, и теплопередача, люди чувствуют себя комфортно при более низких температурах в помещении и соответственно регулируют термостат.

Потери тепла снаружи дома также являются фактором. В обычных системах обогреватели размещаются вдоль внешних стен, под окнами и перед раздвижными стеклянными дверьми, чтобы компенсировать все эти холодные поверхности. Этот горячий воздух поднимается по холодным наружным стенам, проходит через потолок и спускается обратно в возвратный холодный воздух, теряя много тепла. И наоборот, излучающие панели направляют тепло внутрь помещения. Это может привести к экономии энергии от 10 до 30 процентов в большинстве жилых домов.

—Courtesy Radiant Panel Association , www.radiantpanelassociation.org

Ресурсы лучей

Enerjoy / SSHC, www.sshcinc.com, 1-800-544-5182
Heatizon, www.heatizon.com, 1-888-239-1232
M.P. Global Products, www.quietwarmth.com, (402) 379-9695
NuHeat, www.nuheat.com, 1-800-778-WARM
Pexheat, www.pexheat.com, (631) 240-9173
Radiant Floor Company , www.radiantcompany.com, 1-866-WARM-TOES
Ассоциация излучающих панелей, www.radiantpanelassociation.org, 1-800-660-7187
Step Warm Floor, www.warmfloor.com, 1-877-783-7832
Warmboard, www.warmboard.com, (831) 685-9276


Рекомендуемые статьи

Основы системной платы

| JLC Онлайн

Несмотря на стремительное развитие лучистого напольного отопления, плинтус из оребренных труб по-прежнему является основным продуктом американского водяного отопления. Плата Hydronic была впервые представлена ​​в конце 1940-х годов как легкая и легко устанавливаемая альтернатива чугунным радиаторам, и ее текущие продажи в США в настоящее время превышают 11 миллионов погонных футов в год.Имея зарекомендовавший себя опыт эксплуатации в течение нескольких десятилетий, он, несомненно, сохранит значительную долю как новых, так и модернизированных рынков водяного отопления.

В этой статье обсуждаются процедуры, необходимые для обеспечения высококачественной установки гидронной плинтуса - такой, при которой правильное количество плинтуса размещается в нужных местах и ​​устраняются проблемы шума, которые могут мешать небрежно установленным системам.

Конвективное тепло в сравнении с лучистым теплом

Большая часть тепла, выделяемого типичной излучающей плитой, конечно же, происходит за счет излучения: горячая вода во встроенных трубах нагревает бетон, который на своей поверхности излучает тепло ближайшим людям и мебели.Напротив, большая часть тепла, производимого плинтусом из ребристых труб, является конвективной: горячая вода, проходящая через элемент, быстро нагревает воздух между ребрами, приводя в движение процесс конвекции. Теплый воздух поднимается через прорезь в верхней части шкафа, тогда как холодный воздух поступает на место на уровне пола.

Несмотря на то, что они производятся несколькими производителями, большинство марок оребренных труб схожи по конструкции. Элемент состоит из медной трубки 1/2 дюйма, 3/4 дюйма или 1 дюйма с механически прикрепленными алюминиевыми ребрами.Он опирается на опоры в окрашенном стальном корпусе. Большинство корпусов плинтусов имеют регулируемую заслонку в верхней части, которую можно использовать для снижения тепловой мощности.

Тим Хили Большая часть тепла, выделяемого плинтусом из оребренных труб, является конвективным. Более холодный воздух поступает в нижнюю часть корпуса и нагревается ребрами, затем теплый воздух выходит сверху. Тим Хили Большая часть тепла, производимого лучистыми полами (а также чугунным излучающим плинтусом европейского стандарта, см. Ниже), находится в форме тепловых волн, хотя также создаются некоторые конвекционные потоки.

Тепловая мощность плинтуса во многом зависит от температуры воды. На диаграмме ниже показано, насколько выражен этот эффект для типичной жилой системы. Поскольку вода протекает через последовательный трубопровод, содержащий несколько плинтусов, ее температура постоянно снижается. Чтобы выбрать правильную длину плинтуса для комнаты, необходимо оценить температуру воды в месте расположения конкретной плинтуса в контуре. (Техническое объяснение того, как подобрать размер плинтуса, см. В разделе «Определение размера плинтуса.")

Тепловая мощность плинтуса проверяется в соответствии с беспристрастным стандартом, который называется Кодекс испытаний и оценки IBR для излучения плинтуса. Результаты представлены в литературе производителей как теплоотдача на погонный фут ребристого элемента (которая обычно на 3-6 дюймов меньше, чем длины корпуса). Номинальные значения обычно даются для нескольких температур воды и двух расходов воды. (Например, см. эту диаграмму из Slant FIn [PDF].)

Сноска к рейтингам указывает, что 15% было добавлено к протестированные значения тепловых характеристик, чтобы учесть так называемый «коэффициент теплового эффекта».Истоки этого уходят в прошлое несколько десятилетий назад, когда плинтус сравнивали с отдельно стоящими чугунными радиаторами, которые можно найти в старых домах. Предполагалось, что плинтус будет погружен в бассейн с прохладным воздухом у пола и, таким образом, будет выделять больше тепла, чем стоячий радиатор. (Чем больше разница температур между воздухом и горячей водой, тем выше теплопередача.) Чтобы учесть это, номинальные характеристики при испытаниях были увеличены на 15%.

Хотя это могло быть правильным предположением в жилищном строительстве 1950-х годов, сегодня это не норма, поскольку дома более плотные и более равномерно обогреваются, с меньшим количеством сквозняков и меньшим расслоением воздуха.Я предпочитаю подбирать размеры плинтусов на основе их реальных проверенных характеристик. Для этого при использовании опубликованной диаграммы просто разделите значение тепловой мощности на 1,15. В противном случае вы рискуете поставить слишком маленький плинтус в данном пространстве.

Зонирование для комфорта

Возможность точного регулирования подачи тепла между несколькими независимыми зонами является основным преимуществом жидкостного отопления. Чем больше зон, тем больше возможностей настроить систему под индивидуальные предпочтения. Большинству клиентов инстинктивно нравится идея иметь много зон, пока они не осознают связанных с этим дополнительных затрат.Иногда люди тратят деньги на продуманное зонирование, а потом редко пользуются ими. Вот несколько рекомендаций по соответствию зонированию требованиям бюджета.

Контроль зоны не всегда необходим. Помните, что во многих случаях системы плинтусов могут быть спроектированы так, чтобы поддерживать разные части здания при разных температурах без добавления зональных элементов управления. Простое закрытие заслонки на плинтусе может снизить тепловыделение комнаты примерно на 50%.

Зона выборочно. Области, которые мало используются, являются очевидными кандидатами на зонирование. Примеры включают мастерские, комнаты для гостей и подвалы. Экономия энергии легко окупит лишние затраты на выделение таких участков в отдельную зону.

Ванные комнаты - хорошие кандидаты на раздельное зонирование. С ванной, зонированной отдельно от спальни, домовладелец может спать в прохладной комнате, а затем войти в теплую ванную комнату, чтобы принять утренний душ.

Рассмотрите другие источники тепла. Подача тепла в солнечные комнаты и зоны с каминами или дровяными печами должна прерываться, не затрагивая другие зоны дома.

Стратегии зонирования

Наиболее распространенный способ построения зонированной системы - это использование отдельного трубного контура, ведущего и от каждой зонированной области, оборудованного циркуляционным насосом или зональным клапаном. Подвод тепла контролируется отдельными термостатами в каждой зоне. Горячая вода течет через контур зоны только тогда, когда ее термостат требует тепла.

Хотя и циркуляторы, и зональные клапаны используются в тысячах систем, я предпочитаю циркуляционные насосы. Стоимость немного выше, но зато и надежность в долгосрочном плане.Если вы устанавливаете систему с несколькими циркуляционными насосами, обязательно убедитесь, что в контуре каждой зоны установлен «обратный клапан» или подпружиненный обратный клапан, чтобы предотвратить миграцию тепла вне цикла и обратный поток.

Термостатические радиаторные клапаны (ТРВ) позволяют регулировать отдельные плинтусы в последовательном контуре. Пластиковая пленка предназначена для защиты от брызг грязи для гипсокартона. Когда в комнате достаточно тепло, TRV закрывается, и поток через распределительный контур полностью обходит этот плинтус.Когда комната начинает остывать, TRV медленно открывается.

Трубопровод Monoflo. Один вариант трубопровода называется системой «монофло». При таком подходе плинтус в каждой комнате имеет свой собственный термостатический клапан и может управляться отдельно. Трубопровод устроен так, что горячая вода всегда течет через трубопроводную петлю, из которой «отводятся» все плинтусы. Это создает постоянно циркулирующий контур нагретой воды, из которого любой из отдельных плинтусов может отводить тепло при необходимости.

Термостатический радиаторный клапан (TRV), подключенный к каждому стояку приточного воздуха, регулирует поток через его плинтус по мере необходимости для поддержания желаемого уровня комфорта в комнате (см. Фото слева).

Трубопровод самонаведения. Еще одна техника зонирования, относительно новая в США, но распространенная в Европе, - это коллекторная система "домашнего хода". Каждая плинтус имеет свою собственную линию подачи и возврата, обычно из трубок PEX или PEX-AL-PEX. Все линии подачи начинаются с подающего коллектора, подобного тому, который используется в системах теплого пола, а все обратные линии возвращаются в обратный коллектор.Зональное регулирование обеспечивается одним из двух способов: с помощью низковольтных приводов клапанов, установленных на вентилях коллектора и подключенных к термостатам, или с помощью неэлектрических ТРВ на каждой основной плате.

Расположение у котла

Расположение компонентов возле котла за последние несколько лет претерпело некоторые изменения. На рисунке ниже изображена типовая компоновка системы с тремя зонами нагрева и отдельной зоной для нагрева воды для бытового потребления. Одним из важных изменений является размещение циркуляционных насосов на стороне подачи котла и после расширительного бака системы.Это упрощает продувку воздухом, часто избавляя от необходимости «спускать» воздух с плинтусов. Традиционный воздухозаборник, используемый в старых системах, заменяется более новым устройством, называемым воздушным сепаратором или деаэратором, который может захватывать даже микроскопические пузырьки воздуха и выталкивать их из системы.

Тим Хили В современной гидравлической установке циркуляторы размещаются на стороне подачи котла после расширительного бака, что облегчает удаление воздуха из системы.Сепаратор воздуха также является усовершенствованием по сравнению с традиционными прямоточными воздухоочистителями.

Также обратите внимание, что вся проводка для циркуляционных насосов и термостатов системы была объединена в единую панель управления, называемую многозонным релейным центром. Некоторые производители теперь предлагают релейный центр, который значительно упрощает установку и снижает стоимость по сравнению с системами, в которых используется несколько отдельных зон управления с отдельным термостатом на 24 В для каждой зоны.

Исчезает и традиционный змеевик без резервуара для нагрева воды для бытового потребления.Его место занимает накопительный водонагреватель косвенного нагрева, которого сейчас доступны десятки моделей. В этом типе системы котел срабатывает только тогда, когда есть потребность в отоплении помещения или нагреве воды, а не при неэффективном поддержании минимальной температуры воды круглый год. Большинство мультизональных регуляторов имеют переключатель, который можно установить для обеспечения «приоритетного» нагрева воды для бытового потребления. В этом режиме все обогрев помещения временно приостанавливается во время приготовления горячей воды, позволяя полной мощности котла быстро нагреть бак.

Варианты распределительных трубопроводов

Хотя медные трубки типа M долгое время были стандартом для гидравлических распределительных контуров, теперь они имеют серьезную конкуренцию, в частности, у трубок из сшитого полиэтилена (PEX), изготовленных с барьером диффузии кислорода (ASTM F876) . В настоящее время ряд компаний продают трубы из полиэтилена с добавлением полиэтилена вместе с латунными фитингами для паяных или резьбовых соединений. Трубку можно легко пропустить через полости балки, где установка жестких труб практически невозможна - огромное преимущество при модернизации.Разновидностью является композитная трубка PEX-AL-PEX, которая имеет внутренний и внешний слои PEX, прикрепленные к сварной алюминиевой сердцевине. PEX-AL-PEX, изготовленный в соответствии со стандартом ASTM F1281, рассчитан на условия эксплуатации до 210 ° F при давлении 115 фунтов на кв. Дюйм. После разматывания PEX-AL-PEX сохраняет свою форму лучше, чем стандартный PEX. Его тепловое расширение составляет всего одну седьмую от теплового расширения PEX, потому что оно контролируется алюминиевым сердечником, а не пластиком.

Установка плинтуса

Хотя плинтус можно установить практически в любом месте стены, его размещение может повлиять на комфорт в помещении.Предпочтительное расположение всегда вдоль внешних стен, особенно под окнами. Восходящий поток теплого воздуха от плинтуса противодействует сквозняку, создаваемому прохладными поверхностями окон и стен, а также помогает предотвратить конденсацию влаги на стекле в очень холодную погоду. Тщательная компоновка плинтуса должна также учитывать расстановку мебели, распашные двери и препятствия, такие как стенные колонны (рис. 5).

Рис. 5. Расположение плинтуса следует тщательно спланировать, чтобы избежать трудоемкой установки и обеспечить равномерный и эффективный обогрев.

По возможности, обсудите размещение плинтуса с домовладельцем, прежде чем делать окончательную планировку, помня, что компромиссы неизбежны. Вот еще несколько моментов, которые следует учитывать.

Избегайте влажных мест. Плинтус не подходит для интенсивно используемых ванных комнат с высокой влажностью, особенно если он установлен рядом с туалетом или за ним. Кожухи начнут ржаветь через пару лет. Поскольку доступное пространство на стенах в большинстве ванных комнат минимально, панельный радиатор часто является лучшим выбором, хотя он будет стоить в два-три раза дороже при той же теплопроизводительности.Другой вариант - полы с подогревом, которые тоже стоят дороже.

Оставьте воздушное пространство. Если плинтус устанавливается до отделки пола, не забудьте оставить под шкафом не менее 1 дюйма пространства. Это гарантирует, что финишный пол не будет блокировать попадание воздуха в помещение.

Найдите каркас пола. Перед тем, как прикрепить корпус плинтуса к стене, обязательно найдите каркас пола, чтобы вам не пришлось разрезать балку, чтобы освободить место для стояка снизу.Старайтесь держать стояки на расстоянии не менее 2 дюймов от любого каркаса, чтобы упростить пайку. В большинстве случаев вы можете измерить отверстия для стояка, надев колено на каждый конец элемента и измерив расстояние между центрами коленчатых муфт. Если конструкция требует балансировочного клапана или термостатического радиаторного клапана на одном конце элемента, перед измерением соберите компоненты в сухом виде.

Просверливание отверстий большого диаметра. Отметив это межцентровое расстояние на полу, используйте сверло, которое как минимум на 3/8 дюйма больше, чем внешний диаметр стояка, для просверливания отверстий.Это обеспечивает пространство для расширения элемента, не прижимая стояк к боковой стороне отверстия. Для моноблочных элементов вы можете спаять элемент и любые фитинги и клапаны вместе, а затем опустить всю сборку в корпус. Обязательно поддерживайте все фитинги, чтобы сборка не перекручивалась при пайке. При установке в корпус убедитесь, что элемент опирается на предусмотренные опоры. Некоторые производители поставляют пластиковые расширительные опоры, которые предотвращают контакт металла с металлом и минимизируют шум расширения.В ситуациях, когда плинтус необходимо подавать и возвращать с одного конца, установите вентилируемый 180-градусный «возвратный» фитинг на дальнем конце и проложите обратную трубу обратно через кожух над элементом.

Предотвращение шума

Предотвращение шума от теплового расширения является важной частью монтажа трубопроводов. Если медные трубы подвешены под балками пола, используйте проволочные подвески с пластиковым покрытием с заостренными концами, которые входят в балки. Эти подвесы изгибаются при расширении трубы, предотвращая шум, который может возникнуть при расширении трубы внутри жесткой опоры.

При использовании двутавровых балок перед использованием подвесов этого типа используйте в перегородке блок-заполнитель. Не забивайте острие во фланцы двутавровой балки, иначе вы повредите этот ключевой элемент конструкции.

Поддерживайте трубки 1/2 дюйма и 3/4 дюйма с интервалом, не превышающим 4 фута. Опоры для трубок диаметром 1 дюйм и 11/4 дюйма не должны находиться на расстоянии более 6 футов друг от друга. Трубки PEX должны поддерживаться примерно через каждые 30 дюймов.

Убедитесь, что все отверстия в балках совмещены. Снова просверлите отверстия как минимум на 3/8 дюйма больше, чем внешний диаметр трубы.Никогда не прикрепляйте жестко медные трубки к каркасу и не зажимайте отрезок трубы между жесткими поверхностями. Убедитесь, что подвесы рассчитаны на работу при температурах, по крайней мере, на 20 ° F выше расчетной температуры воды в системе - обычно 180 ° F в жилых системах.

Испытания под давлением

Когда система трубопроводов завершена, пора проверить на герметичность. Лучше всего это сделать с помощью сжатого воздуха, а не воды (если вы, как работает через здания отчаянно ищет отсечных клапанов).Не позволяйте себе самодовольно отказываться от этого шага. Я знаю парней, которые, вероятно, могли бы паять трубку во сне, но все же неукоснительно тестировали каждую систему, прежде чем трубопровод будет закрыт.

Перед испытанием под давлением убедитесь, что все вентиляционные отверстия плотно закрыты, а все встроенные клапаны открыты. Добавьте воздух в систему с помощью клапана Шредера (как клапан на шине). Прокачайте систему до 20–25 фунтов на квадратный дюйм - при более высоком давлении воздух начнет вытекать из предохранительного клапана на 30 фунтов на квадратный дюйм. Если все в порядке, давление должно оставаться стабильным не менее 12 часов.Если давление медленно снижается в течение нескольких часов, проверьте все стыки, нанеся кисть на раствор средства для мытья посуды или имеющуюся в продаже жидкость для обнаружения утечек, и поищите пузырьки. Резьбовые соединения более подвержены утечкам. Выявите любую утечку и устраните ее, прежде чем закрывать трубопровод или добавлять воду.

Заправка системы

Если на объекте имеется вода под давлением, систему можно заполнить, закрыв изолирующие фланцы на всех зональных циркуляционных насосах, кроме одного, открыв выпускной продувочный клапан и подняв рычаг быстрого заполнения на редукционный клапан давления.Вода поступает в котел и вверх по трубопроводу системы. По мере наполнения котла воздух выходит через воздухоотделитель. Вода продолжает подниматься по контуру открытой зоны, выталкивая большую часть захваченного воздуха вперед. В конце концов водно-воздушная смесь возвращается к открытому выпускному клапану. Примерно через минуту в выходящем потоке не будет пузырьков воздуха.

Разомкните цепь следующей зоны и замкните первую. Повторите процедуру, по одному контуру зоны за раз, пока все зоны не будут очищены.Верните в исходное положение рычаг быстрого заполнения и закройте выпускной клапан продувки. Большая часть воздуха, кроме растворенного в системной воде, теперь удалена из системы. Воздухоотделитель получит отдых в течение первых нескольких дней работы.

При первом включении системы, подобной показанной на рис. 4, что происходит, зависит от настроек управления. Если они настроены на приоритет ГВС, зона ГВС будет единственной работающей. Предполагая, что в резервуаре ГВС есть вода, установите термостат резервуара на 100 ° F и подождите несколько минут, чтобы эта нагрузка была удовлетворена.

Чтобы проверить обогрев помещения, поверните термостаты каждой зоны до упора по очереди. Котел должен загореться при включении каждой зоны. Не удивляйтесь, если в трубопроводе по-прежнему слышны легкие булькающие звуки. Будьте готовы к случайному шипению воздуха из воздухоотделителя по мере того, как вода нагревается. Убедитесь, что котел перестает работать, когда он достигает настройки аквастата (от 170 ° F до 180 ° F для типичной системы плинтусов).

Зонированная система отопления - Боб Вила

Схема зонированного отопления.SupplyHouse.com

Домовладельцы, ищущие лучший способ контролировать температуру в доме, должны изучить преимущества зонированной системы отопления.

Что такое зонированное отопление?

Стандартная незонированная система отопления контролирует температуру всего дома в целом. Зонированная система отопления, напротив, позволяет домовладельцам контролировать температуру в каждой комнате или зоне индивидуально, тем самым повышая комфорт и сводя к минимуму затраты на электроэнергию. Зонированную систему можно настроить с учетом множества факторов, включая использование помещения, личные предпочтения и условия окружающей среды.Зонированные системы помогают домовладельцам более эффективно использовать свои системы отопления, распределяя тепло там, где и когда оно необходимо.

Возможно, пришло время позвонить профессионалу

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов HVAC поблизости.

+

Преимущества зонированного отопления

«Преимущества правильно зонированного дома включают экономию на расходах на отопление, а также больший контроль и комфорт во всем доме», - отмечает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. «Если они индивидуально зонированы, незанятые или редко используемые помещения не нужно отапливать, а те участки дома, которые становятся холоднее других, можно отрегулировать напрямую для большего комфорта. Кроме того, программируемые термостаты могут увеличить экономию за счет снижения потребления тепла, когда жители находятся вне дома или спят ».

О’Брайан объясняет, что типичная зонированная система отопления рассматривает первый этаж дома как одну зону обогрева, а зону спальни наверху как отдельную зону обогрева.Это позволяет направлять тепло на первый этаж в дневное время и в спальни наверху ночью, позволяя незанятым частям дома остывать, когда они свободны. Зонированная система также может позволить домовладельцам минимизировать нагрев в редко используемых помещениях, таких как комнаты для гостей или складские помещения.

По данным Министерства энергетики США, зонирование системы отопления может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Поскольку на отопление и охлаждение приходится более 40 процентов коммунальных расходов среднего домохозяйства, экономия от зонированной системы может действительно возрасти.

Фото: SupplyHouse.com

Как работает зональное отопление

Основным компонентом зонированной системы отопления является зональный клапан, который регулирует поток воды в системе водяного отопления. Внутри клапана исполнительный механизм открывает и закрывает клапан в зависимости от настройки термостата для этой зоны. Зональные клапаны доступны в двух- или трехходовых конфигурациях с различными типами соединений. Они могут быть нормально закрытыми или нормально открытыми и могут обеспечивать различную скорость потока в зависимости от размера клапана, что позволяет домовладельцам настраивать систему для различных планов этажей и зон разного размера.Зональные клапаны могут использоваться с широким спектром систем водяного отопления, включая плинтусы, радиаторы, тепловые насосы и лучистые системы. Ведущие бренды включают Honeywell, Taco, White-Rodgers и Erie.

Домовладельцы с системами принудительного горячего воздуха также могут создавать несколько зон, используя два или более термостатов, подключенных к главной панели управления; панель управления открывает и закрывает заслонки, установленные в воздуховоде.

Существует также широкий выбор термостатов, включая программируемые версии, для управления зонированной системой отопления.«Для зонирования дома можно использовать любой термостат, но не все термостаты предназначены для одного и того же применения», - отмечает О’Брайан. «Напряжения, схема системы нагрева / охлаждения и характеристики различных термостатов могут быть больше ориентированы на то или иное приложение».

Установка зонированного отопления

Добавление зонированной системы отопления к существующему дому - довольно сложный проект и обычно требует привлечения профессионального установщика. «Ретроактивное зонирование дома - это не то, что на самом деле может сделать средний домашний мастер», - отмечает О’Брайан.«Им пришлось бы подключить элементы управления и термостаты, подключить их к насосу (-ам) и котлу или печи, а также врезаться в их гидравлические линии или воздуховоды для установки зонных клапанов или заслонок. Все это, вероятно, потребует разрезания открытых стен, запуска электричества и, возможно, потеющей меди ».

Даже несмотря на то, что установка зонированной системы отопления не является типичным самостоятельным проектом, функции экономии энергии и контроля температуры могут сделать ее чрезвычайно стоящим улучшением дома. Интернет-магазин SupplyHouse.com предлагает большой выбор термостатов, зональных клапанов и элементов управления от ведущих производителей в отрасли, а также предлагает множество информационных и учебных видео, подобных этому, в котором объясняется, как работают зонные клапаны.

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Возможно, пришло время позвонить профессионалу

Получите бесплатную, бесплатную смету ремонта от лицензированных технических специалистов по HVAC рядом с вами.

+

Поиск и устранение неисправностей Теплый пол | Руководства по дому

Джерри Уолч Обновлено 19 декабря 2018 г.

Существует два основных типа систем лучистого теплого пола: водяное и электрическое. Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом. Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, зажатые между черным полом и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

Настенные термостаты

Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат.Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате. Неправильно закрывающийся термостат сделает комнату все время холодной. К счастью, термостаты легко проверить, а в случае неисправности их легко заменить.

No Heat

Настенный термостат регулирует линейное напряжение к зонным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения.Если нет напряжения, значит, в сервисной панели сработал автоматический выключатель или перегоревший предохранитель. Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель.Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них. Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

Замена клапана неисправной зоны

Выключите автоматический выключатель и затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика.Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику. Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем на утечки.

Замена неисправного нагревательного кабеля или мата

Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и чистым полом.В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата. В последнем случае вам придется снять чистовой пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может оказаться довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, установленного на его диапазон Ом.Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

Комната недостаточно нагревается

В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или один или несколько дефектных участков нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема термостатом, просто отключите термостат с помощью набора перемычек.Большинство зональных клапанов можно разобрать и очистить, если они не открываются полностью. В случае дефектной секции параллельно соединенных нагревательных кабелей отделите секции одна от другой и проверьте целостность каждой секции.

Предупреждения

Если вам неудобно пользоваться фонариком в непосредственной близости от деревянных конструктивных элементов вашего дома, вызовите сантехника для замены зонного клапана. Использование факела может вызвать пожар в доме.

Распространенные проблемы с подогревом полов и простые способы их решения.

Под полом комплекты для обогрева - это самый простой и экономичный способ обогрева дома. Выбирая теплый пол, вы добавляете ценность своему дому, помогаете окружающей среде и обеспечиваете равномерное тепло во всем пространстве.

Наиболее серьезное беспокойство потенциальных клиентов неудобства, которые могут возникнуть, если пол с подогревом потребует поддержание. Это руководство предназначено для решить некоторые из наиболее распространенных проблем и продемонстрировать, что обслуживание вашего нового система отопления должна быть простой.

Решение единственной зоны системы теплого пола - не обогрев вверх

Вы определили, что одна часть вашего дома никогда не нагревается вверх. Это легко заметить, так как пол будет холодно под ногами. Один из преимущества теплого пола в том, что его обычно легко найти, когда вам понадобится сервис какой-то и где. В Возможные причины такой проблемы:

Проблемы с приводом клапана подпольного отопления : возможно, что под приводом находится клапан с залипшим штифтом.Привод - это механизм, который заставляет устройство работать. Решение требует удаления этого привода из пораженной зоны и проверки, чтобы убедиться, что штифт клапана свободен. Вы можете использовать силиконовый спрей или длинные плоскогубцы, чтобы освободить штифт, если он застрял.

Если привод вышел из строя, вероятно, есть электрическая проблема. Эта проблема требует вам связаться с инженером-электриком, который захочет проверить ваш термостат или ваша монтажная плата. Это тоже обычное причина того, что нагревание прилипло, а также отключилось.

Выдает термостат : Если у вас не работает отопление в одной области, это может быть проблемой с настройками в термостате. Это рекомендуется сначала проверить батареи, а затем ознакомиться с руководством пользователя, чтобы убедитесь, что у вас правильные настройки. Когда вы проверили все очевидные потенциальные причины, а вы все еще не радуйтесь, вам понадобится помощь электрика.

Вы узнаете, что это ошибка настройки термостата, потому что термостат отобразит сообщение об ошибке E1 или E2.Используя руководство пользователя, сбросьте термостат, и это должно устранить ошибку.

Воздух в системе : Как и в случае с радиаторами, воздух может попасть в контур теплого пола. Средство удаления звуков воздуха, но это так же просто, как протолкнуть любой засор через трубу. Во-первых, вам нужно изолировать все зоны, кроме той, которая не нагревается. Снимите привод и подсоедините шланг к клапан потока. Затем вам следует подключиться шланг трубы к холодному крану. Соединять другой шланг к точке слива на коллекторе и вывести отходы.Только когда обе трубы соединены, включите холодный кран и слейте воду через систему.

Это намного проще, чем вы думаете, но может быть лучше попросить сантехника выполнить задание, чтобы убедиться, что трубы подключены к правильные коллекторы.

Проблема с проводкой: Может быть неисправное соединение. В соединение может быть внутри привода, термостата или проводки доска. Это проблема с электричеством, и электрик сможет это быстро решить.

Решения для нескольких зон или всей системы отопления не работают. нагреть

Ваш пол с подогревом вообще не нагревается? У вас есть заметил, что более чем одна зона или даже вся система перестали нагреваться вверх. Это указывает на более значительный проблема с системой, и вам, скорее всего, понадобится сантехник или электрик. Однако техник должен уметь решить проблему без особых неудобств.

Отказ циркуляционный насос / реле насоса или монтажная плата: это электрические проблемы, и вам следует обратиться за помощью к электрику.

Запорные клапаны закрыт на коллекторе : это легко проверить. Запорный клапан должен соответствовать трубы на коллекторе, если это не так, то он застревает в закрытом положении - это легко увидеть, так как он будет находиться под углом 90 градусов к трубе. Это займет несколько минут. квалифицированный специалист для решения.

Стержень смесительного клапана застрял : как и в случае застревания штифта в приводе, это можно решить с помощью силиконовый спрей или длинные плоскогубцы. Вам просто нужно отклеить булавку.

Проблемы с котлом / нет питание на монтажных платах : может быть проблема с получением сигналов к котлу, что потребует помощи электрика. Возможно, котел не работает на все. Как с системой центрального отопления с радиаторами это легко проверить, так как пламя должно гореть в котел.

Решение третье: Насос теплого пола работает постоянно

Вы привыкнете к звуку включенного насоса и выключен, поскольку вы ожидаете, что котел включится, когда термостат потребует большего высокая температура.Поэтому легко определить, когда этот насос работает все время и является явным признаком проблемы. Вы, вероятно, получаете тепло, но вы также потребляя много электроэнергии, поэтому рекомендуется быстро решить эту проблему.

Реле насоса заело монтажная плата / неисправный термостат / проблема привода теплого пола : все эти проблемы являются результатом электрических проблем, которые потребуют помощь электрика. Вы могли перед вызовом попробуйте сбросить термостат и очистить возможные ошибки для техника.

Решение проблем с давлением

Возможно повышение давления в системе, т.к. а также потеря давления. Есть несколько потенциальных проблем, которые относительно легко идентифицировать.

Петля заполнения левая на : вы можете эффективно решить эту проблему, проверив, что клапаны на обоих концах гибкий шланг находится в закрытом положении и что вы отсоединили заправочная петля.

Ограничение в трубопровод: в трубопроводе может быть мусор или воздух в трубе где-то.Вы можете быстро это проверить, выключение насоса, и если давление меняется, то, вероятно, завал какой-то. Следовать инструкции по промывке труб, но учтите, что это лучше всего делать водопроводчик. Также важно отметить что ваша помпа находится близко к клапану, то всегда, вероятно, будет рост давление при запуске насоса.

Диафрагма повреждена: шт. возможно, что потребуется замена всего расширительного бака, если диафрагма была разорвана.Инженер можно проверить это, нажав на иглу клапана Шредера на нижней стороне. расширительного клапана.

Также возможно, что в диафрагме нет воздуха, поэтому вода не может расшириться при нагревании. Инженер будет использовать ножной насос для разгрузки некоторый напор воды, который должен эффективно решить эту проблему.

Давление падения : утечки в системе могут вызвать потерю давления. Вы сможете определить, где находится утечка путем повторного повышения давления в разных зонах системы по очереди.Это также может быть проблема с давлением предохранительный клапан, расширительный бак на котле или продувка котла клапан. Это хорошая идея - обратиться за поддержкой от электрика по вопросам с котлом и сантехника по проблемам с клапаны и трубы.

Все вопросы имеют решение

Несмотря на то, что каждое из этих решений рекомендует вам искать совет сантехника или электрика, ни одно из этих решений не требует значительные строительные работы по замене отопления - обычно это Основная забота большинства людей, рассматривающих теплые полы.Полы с подогревом - надежная система, а маловероятно, что вы будете регулярно испытывать проблемы. Когда возникают проблемы, наши технические специалисты часто Сообщите, что это что-то простое и легко исправляемое.

Если вы хотите, чтобы ваше отопление работало, вы можете инвестируйте в план обслуживания. Это возможно который ваш поставщик услуг может затем регулярно посещать, чтобы промыть трубы удалить накопившийся осадок и, следовательно, остановить засорение до того, как он нарушит работу комфорт. Они также проверит ваш клапаны и коллекторы, убедившись, что все они находятся в правильном положении и свободно двигаться, предотвращая застревание штифтов и повреждение уплотнений. Как и в любой другой системе отопления, бойлер следует регулярно обслуживается.

Теперь вы можете инвестировать в свою систему теплого пола, зная что если есть проблема, есть быстрое и простое решение. Однако что может быть важнее знать заключается в том, что большинство архитекторов выбирают системы теплого пола, потому что они так надежны и после установки вряд ли потребуют обслуживания и ремонта.

Установка сантехники для теплого пола - Clever Moderns

Этот пост содержит партнерские ссылки, то есть я получаю комиссию (без дополнительных затрат для вас), если вы решите совершить покупку по моим ссылкам.Я делюсь партнерскими ссылками только на вещи, которые: а) мы действительно использовали (или сопоставимые предметы, если исходный элемент больше не доступен), б) которые я бы использовал снова, и в) которые, как я думаю, принесут пользу вашей сборке. См. Мое раскрытие для получения дополнительной информации.


Обогрев хижины Quonset с помощью теплого пола

Сияющее тепло полов станет одним из удобств, которые мы создаем в доме, и мы очень рады этому. Каждый раз, когда у вас есть открытое высокое пространство в доме, самый эффективный способ его обогрева - это излучение в пол, что делает его отличным решением для отопления дома в хижине Quonset.Обдувать горячим воздухом большое возвышенное пространство, как я уверен, вы можете себе представить, очень неэффективно - тепло просто поднимается до потолка.

С другой стороны, мягкое нагревание снизу не только более эффективно, но и обеспечивает больший комфорт в целом. Теплые ноги вызывают в целом большее ощущение тепла по всему телу, а лучистое тепло менее склонно к ощущению сквозняка, как когда включается печь и начинает обдувать воздух.

Этот пост в основном посвящен нашей системе рециркуляции воды по трубам в плите перекрытия; Подробнее о настройке труб и заливке плиты см. в этом посте.Кроме того, этот пост содержит партнерские ссылки, и вы можете узнать больше о нашей политике в отношении партнерских ссылок в наших Условиях использования.


Основы нашей системы

Вот схема нашей системы, за которой следует пошаговое объяснение, привязанное к числам; под объяснением - несколько крупных планов с разных ракурсов:

  1. Вода поступает в здание. Сразу за картинкой слева - наш главный запорный клапан. См. Также деталь № 1 ниже.
  2. Манометры по обе стороны от фильтров.Заметное падение давления с одной стороны на другую будет признаком того, что пора менять фильтры.
  3. Двойная фильтрующая система (это всего лишь корпуса - фильтрующие элементы в них еще не установлены).
  4. Это тройник, ответвляющийся на коллектор, подающий холодную воду в дом; В левой части изображения находится запорный клапан (4а), позволяющий полностью отключить холодную воду, подаваемую в ванную комнату и кухню.
  5. Накидка для шланга, которая при необходимости может служить сливным отверстием.
  6. Ингибитор образования накипи для продления срока службы нашего водонагревателя без резервуара.
  7. Обратный клапан, также известный как превентор (белая вертикальная линия № 10 проходит за ним, см. Деталь № 2 ниже).
  8. Двухконтурный коллектор: (8a) будет подавать горячую воду в ванную комнату и зону отдыха этажами выше, но эта трубка еще не установлена. (8b) будет там, где вода будет возвращаться с вышеуказанных этажей.
  9. Коллектор с тремя петлями: (9a) направляет воду вниз по оранжевой трубе в плиту пола; (9b) вода возвращается снизу.
  10. (8b) и (9b) соединяются вместе в (10), и вся холодная вода, возвращающаяся с пола (-ов), направляется в водонагреватель.
  11. Горячая вода, выходящая из водонагревателя, сразу же отводится и, пройдя через запорный клапан (11а), попадает в коллектор, питающий дом.
  12. Это насос, который включается, когда термостат срабатывает: «воздух слишком холодный, подай больше тепла». Когда насос работает, он забирает горячую воду из водонагревателя и закачивает ее в пол через (8a) и (9a).
  13. Расширительный бак для сброса избыточного давления в системе, создаваемого водонагревателем.
  14. Этот клапан в верхней части системы расположен так, чтобы улавливать воздух, который может накапливаться и вызвать неисправность в водонагревателе и неэффективность системы. Поместив ведро под открытый конец внизу, можно открыть клапан и удалить воздух из системы. См. Также деталь № 4 ниже.
  15. Это ключ для снятия корпуса фильтра для установки / замены фильтра.
  16. Для дальнейшего удаления воздуха из системы сюда можно подсоединить короткий шланг для подключения к небольшому насосу, погруженному в ведро.Когда ведро наполовину заполнено водой и помещено под открытый конец (14), насос может направлять воду через напольную трубу, вытесняя воздух, когда открытый конец (14) сбрасывает воду (и любой падающий воздух). обратно в ведро.
Деталь № 1: Водонагреватель в точке (10) (11) и ниже, основная линия (1) с запорным клапаном. Деталь 2: Обратный клапан (7) проходит перед обратной магистралью холодной воды (10).
Вертикальная белая трубка в дальнем правом углу - это открытый конец (14). Деталь № 3, показывающая холодные и горячие коллекторы, которые будут питать ванную комнату и кухню.
Запорные клапаны (4a) и (11a) справа по центру. Деталь № 4: Улучшенный вид на удлинительную линию продувки (14) и ее клапан.

Надеюсь, все это имеет смысл и поможет вам понять нашу систему!

А летом?

Если вы задаетесь вопросом: «А как насчет летнего времени, когда вы хотите принять горячий душ, но не хотите греть пол?» Я предлагаю вам еще раз взглянуть на приведенную выше последовательность с этой точки зрения.Вот что будет:

Каждый раз, когда вы включаете кран при неработающем насосе, будь то летом или зимой, горячая вода будет выходить из водонагревателя в точке (11) и сразу же течь через клапан (11a) вверх в дом. Пока насос не работает, эта нагретая вода не будет проходить через пол. Стандартное давление воды в системе просто будет направлять свежую холодную воду через пол в водонагреватель, а затем в кран или душ. Таким образом, даже летом вода в полу постоянно циркулирует в системе и не застаивается.

Но всякий раз, когда срабатывает насос, и только когда он перекачивает , он забирает воду непосредственно из водонагревателя и направляет ее в пол, а затем обратно через водонагреватель, повторяя при необходимости, пока пол и, следовательно, воздух в помещении достаточно прогрет.


Несколько дополнительных советов

Некоторые вещи, которые могут быть полезны, но не указанные выше:

  1. Если вы выполняли сантехнические работы самостоятельно, вы, вероятно, использовали тонкую белую тефлоновую ленту для герметизации резьбовых соединений.Эта синяя лента с резьбовым уплотнением - гораздо лучший выбор, она тяжелее тонкой тонкой белой ленты. Немного дороже, но с тех пор, как мы его обнаружили, он сэкономил нам массу времени и усилий.
  2. Трубка Pex: помните, что Wirsbo и PEX - не одно и то же! Они выглядят очень похоже, но детали не взаимозаменяемы. Будьте осторожны, если спешите в строительный магазин.
  3. Наши коллекторы для напольных труб (позиции 8a / b и 9a / b) были куплены на Amazon, но те, которые у нас есть, похоже, больше не доступны, и у нас нет хороших предложений для ссылки для тех прямо сейчас.Если мы узнаем о хорошем варианте для коллекторов, мы обновим эту публикацию; тем временем я предлагаю узнать в местном водопроводном магазине.

И, наконец, если вы хотите увидеть, как мы устанавливали трубы перед заливкой плиты, вы можете вернуться к этой публикации прошлой осени.

Как всегда приглашаю ваши вопросы в комментарии. Спасибо за чтение!


Хотите узнать о Quonsets? Готовы узнать больше об этих причудливых, удивительных, блестящих, круглых сборных конструкциях? Оставьте свою информацию ниже, и я начну с моей серии руководств по электронной почте.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
