Рассмотрим как подключить тройную розетку

Устанавливаем тройную розетку

Подключение тройной розетки у непрофессионалов может вызвать определенное замешательство. Но в этом нет нечего сложного, и, следуя нашим нехитрым советам, вы сможете все подключить буквально за несколько минут.

Главное здесь — внимательность и не пренебрежение правилами техники безопасности.

Содержание

• Определяем возможность подключения розетки
• Установка тройной розетки
  • Собираем тройную розетку
  • Подключение от распределительной коробки
  • Подключение одной розетки от другой
• Вывод

Определяем возможность подключения розетки

Прежде, чем приступить непосредственно к подключению, следует определиться с возможностью и правильностью принятого нами решения. Для этого следует определить сечение подходящего провода, номинальный ток автоматического выключателя, который питает данную группу, а так же отсутствие запретов на установку розеток в помещении данного типа.

Без расчетов при установке розетки никак не обойтись

Итак:

• Перед тем, как установить тройную розетку в уже работающую группу электрической сети, следует определиться, выдержит ли автоматический выключатель дополнительную нагрузку. Для этого нам необходимо посчитать возможный номинальный ток в розетке. Делается это путем суммирования номинальных токов самых мощных потребителей электрической энергии, которые могут быть подключены в данной розетке.
• Если мы знаем только номинальную мощность этих приборов, то считаем номинальный ток, исходя из формулы I=P/U×cosα.Где I – номинальный ток, Р – номинальная мощность прибора (обычно указывается в паспорте или на корпусе прибора) и cosα – коэффициент мощности электроприбора (найти его значение вам должна помочь инструкция по эксплуатации прибора, но если вы его не нашли, то можно принять равным 1).
• Теперь, суммировав все номинальные токи для данной группы, мы можем проверить соответствие автомата этим параметрам. Зачастую автомат требуется заменить на более мощный. Но если розетка предназначена для подключения маломощной видео и аудиотехники, то, возможно, это и не потребуется.

Обратите внимание! Согласно п.6.2.2 ПУЭ ,максимально допустимый номинальный ток автоматического выключателя, питающего групповую сеть, не может быть больше 25А. Так что, если у вас уже установлен автомат в 25А, то придется задуматься о разделении группы либо ограничениях по подключению приборов к данной группе.

• Также если установка розетки тройной в уже существующей группе предполагает контроль сечения питающего провода. Зачастую, если не подходит автомат, то и существующая проводка не будет отвечать новым требованиям. Поэтому опять-таки придется задуматься об ограничениях подключаемой нагрузки для данной группы.
• Ну и наконец следует определиться, а можно здесь вообще устанавливать розетку? Монтировать розетку нельзя в ванных комнатах и кладовых помещениях. При этом для ванных комнат есть исключение, которое позволяет выполнять монтаж при установке в цепи питания данной группы автомата УЗО.

На фото представлены металлические закладные под розетку на сгораемой основе

• Кроме того, если розетка тройная должна быть установлена на сгораемом основании, следует позаботиться о ее пожарной безопасности. Для этого закладные под розетку должны быть выполнены из несгораемых материалов. Обычно для этого применяют изделия из стали.

Установка тройной розетки

Собираем тройную розетку

На данный момент на рынке представлено огромное количество разнообразных розеток. Но либо цена на них «кусается», либо они не отвечают нашим требованиям. Поэтому зачастую тройную розетку собирают из трех обычных розеток.

Как сделать тройную розетку, мы сейчас и расскажем:

• Для этого нам потребуются три обычные розетки, требуемых нам номинальных параметров. Это может быть одна розетка на 6А, вторая на 10А и третья на 16А. Главное, чтобы они отвечали вышеуказанным требованиям. Также нам потребуется накладка для тройной розетки, которая создаст видимость единого целого.

Декоративная накладка под тройную розетку

• Отмеряем необходимую высоту от пола, обычно это 30 см, но вы можете выбрать любую другую высоту. На месте установки розетки проводим горизонтальную черту, параллельную полу.
• Теперь снимаем декоративные крышки на лицевой стороне наших одинарных розеток и на их место устанавливаем тройную накладку.
• Одеваем на розетки накладные коробки и прикладываем нашу тройную розетку к отметке. Отмечаем место штробления стены под закладные коробки (см. Выполняем штробление стен под проводку своими руками).

Обратите внимание! Если вы используете пластиковые закладные коробки с направляющими (их еще называют закладные под гипсокартон), то достаточно одеть закладные и приложить их к месту установки.

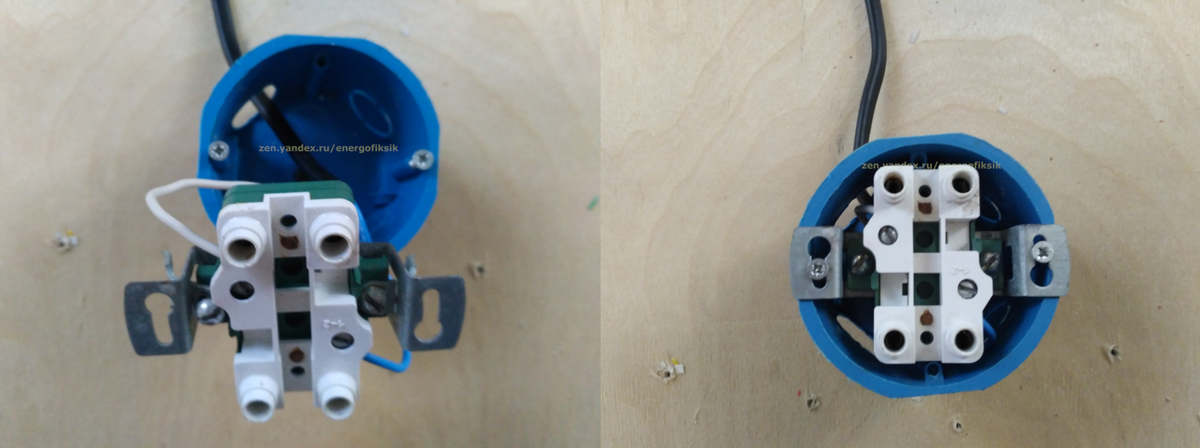

• Сверлим стену и устанавливаем закладные коробки. Крепим их и устанавливаем непосредственно розетки. Если вы все сделали согласно размерам, то у вас должна получиться хорошая тройная розетка. При этом цена ее зачастую значительно ниже, чем у подобных стационарных аналогов. Теперь осталось выполнить подключение.

Установленные закладные под тройную розетку

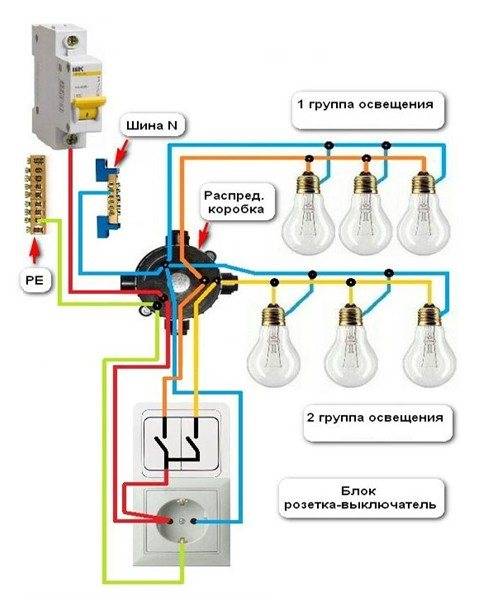

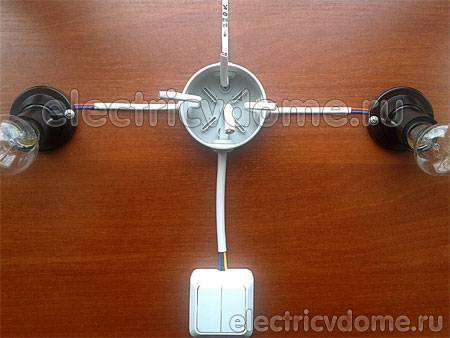

Подключение от распределительной коробки

Наиболее распространенным случаем является подключение розетки непосредственно от распределительной коробки. Его в 99% случаев используют при монтаже розеточных групп, а также в большинстве случаев при добавлении розеток в уже существующие группы.

Итак:

• Прежде всего, выполняем подключение между розетками. Для этого нам потребуется провод сечением не меньше, чем провод, которым мы планируем выполнять подключение.
• От розетки, к которой планируется подключение, делаем перемычки к соседней розетке. А от соседней — к третьей розетке. При этом заземляющий провод крепим       к заземляющим контактам, а нулевой и фазный — к силовым.
• Теперь наша тройная розетка в одном гнезде готова к подключению. Но прежде, чем его выполнять, следует снять напряжение с группы, с которой предстоит работать. Кроме того, если в распределительной коробке проходят провода других групп, с них также стоит снять напряжение.
• Вскрываем распределительную коробку и определяем фазный, нулевой и защитный провода нашей группы. Если ваша электрическая сеть смонтирована в соответствии с нормами ПУЭ, то голубой провод — нулевой, желто-зеленый – защитный и третий — фазный. Если же это не так, то ищем эти провода путем кратковременной подачи напряжения. Методология поиска описана в других статьях нашего сайта.
• Теперь подключаем фазный провод в распределительной коробке и на розетке, затем то же самое проделываем с нулевым и защитным. Важно не перепутать место подключения защитного провода, фазный с нулевым можно подключать к любым силовым контактам розетки.

Схема подключения тройной розетки

• После подключения всех проводов и закрытия распределительной коробки можно подать напряжение и опробовать работоспособность наших розеток.

Подключение одной розетки от другой

Этот способ зачастую применяется при добавлении новой розетки в уже существующую группу. Он призван снизить объем работ, связанных со штроблением стен и снизить конечную цену подключения. И хотя применяется он редко, но также имеет право на существование.

• Для того, чтобы выполнить такое подключение своими руками, следует, прежде всего, собрать нашу тройную розетку, как описано выше.
• Следующим этапом становится снятие напряжение с розетки, от которой предстоит подключение.
• Затем вскрываем эту розетку и дальше действуем по налаженной схеме. По сути, мы устанавливаем перемычку, как между розетками в нашей тройной розетке.
• На этом подключение окончено и можно подать напряжение на всю нашу розеточную группу.

Вывод

Теперь вы знаете, как установить розетку тройную и собрать ее из нескольких одиночных розеток. Надеемся, это поможет вам в создании комфортной электрической сети вашего дома.

Хотелось бы только отметить, что добавления в уже существующую сеть несут за собой определенные ограничения. Поэтому применять их стоит только в исключительных случаях.

Тройная розетка: особенности установки | Строительный портал

0 votes

+

Голос за!

—

Голос против!

В современный век, когда инновационные технологии развиваются семимильными шагами, невозможно представить жизнь без электрических приборов, которые не только упрощают жизнь современного человека, но и являются ее неотъемлемым дополнением. Даже неопытному человеку, никогда ранее не сталкивающемуся с электроникой, не требуются объяснения принципа работы электрических приборов, так как все понимают, что для их работы необходимы источники подключения, функцию которых выполняет розетка. Что такое розетка, также не нужно рассказывать. В доме, как правило, имеются розетки, и далеко не одна, но зачастую возникает необходимость установки розетки, в случае проведения ремонтных мероприятий или эксплуатации большего количества электроприборов.

Что делать в этой ситуации? Можно воспользоваться услугами профессионального электрика, вызвав его на дом, а можно постигнуть азы установки электрических розеток и выполнить это самостоятельно. Как  подключить тройную розетку в соответствии с современными стандартами – рассмотрим в настоящей статье.

Содержание

1. Розетка и ее разновидности: взгляд электрика
2. Тройная розетка: основные разновидности
3. Установка тройной розетки: подготовительные мероприятия
4. Как установить подрозетник для тройной розетки?
   •   Как осуществить разводку проводов в тройной розетке?
   •   Как закрепить подрозетник?
5. Как подключить тройную розетку?
6. Правила техники безопасности при установке тройной розетки



Розетка и ее разновидности: взгляд электрика

Розетка представляет собой  специализированное устройство, предназначенное для обеспечения абсолютно безопасного замыкания контактов, в результате которого происходит бесперебойная подача электричества в электроприборы.

Конструкция розетки представлена пластмассовым корпусом, включающим рабочую часть. Внутренняя часть розетки представлена клеммами, к которым прикрепляются пружины для вилки и контакты. Большинство современных розеток, в том числе и розетка тройная с заземлением, оснащены заземляющими контактами, снижающими напряжение со всех электроприборов и повышающими безопасность системы. Современный рынок электроприборов и их комплектующих предлагает потребителю несколько разновидностей розеток, в процессе выбора которых необходимо учитывать специфику эксплуатации электрических приборов.

Несмотря на то, что конструкция розетки, на первый взгляд, проста, необходимо различать следующие разновидности розеток:

• Розетки типа С5 представляют собой стандартную советскую розетку, знакомую большинству жителей стандартных многоэтажек. Они характеризуются квадратной формой корпуса, в центре которого имеется круглый вырез под вилку электроприбора, а также два круглых отверстия, в которые вставляется вилка электрического прибора. Данные розетки не имеют заземления, а также подходят для большинства старых электроприборов.  Несмотря на то, что они удачно маскируются на стене, их дизайн и внешний вид оставляет желать лучшего;
• Розетки типа С6, или, по-другому, евро-розетки характеризуются более привлекательным внешним видом и в, отличие от розеток типа С5, выдерживающих не более 6А, способностью выдерживать силу тока до16 А. Кроме того, для большинства современных электроприборов используются именно евро-розетки, которые характеризуются более широким отверстием для вилки. Еще одним достоинством современных розеток является возможность их заземления, что делает такие розетки более безопасными.

Однако, вопреки мнению дилетантов, внешний вид розеток – не единственное их различие. Розетки всех типов имеют и внутренние конструктивные различия. Это обусловлено стремлением улучшить конструкцию розетки, сделав ее более безопасной.

Важно! Розетки типа С5 характеризуются наиболее простой конструкцией, на внутренней стороне которой к пластиковому или керамическому основанию крепятся два переходных контакта, прикрепляющиеся к электрической проводке. Принцип действия розетки данного типа основан на замыкании двух переходных контактов, которое происходит, когда вы вставляете вилку в розетку.

Типы электрических контактов также бывают различными. Выделяют пружинные и лепестковые контакты розеток типа С5, при этом последние считаются менее надежными, что обусловлено их способностью терять свою жесткость и в последующем искрить при вставке вилки в розетку. Надежность пружинных контактов обусловлена износостойкостью пружин, составляющих конструкцию розеток, благодаря чему такие розетки могут успешно эксплуатироваться в течение нескольких десятков лет.

Тройная розетка: основные разновидности

Век развития прогресса и растущая энергоемкость электрических приборов обуславливает постоянный рост популярности тройных розеток, от которых становится все труднее отказаться в повседневной жизни. Особо остро эта проблема встает на кухне, где мы проводим четверть своей жизни и по максимуму используем множество электрических приборов. Как уже упоминалось, сейчас царит век инновационных технологий, которые не обошли и тройные розетки, различающиеся в соответствии с их модификацией, формой и размерами. Как и остальные розетки (двойные, одинарные), различают:

• Розетки тройные внутренние, предназначенные для скрытой проводки;
• Розетки тройные наружные, так называемые, внешние розетки), характеризующиеся высокой степенью защиты и наличием защитной крышки;
• Тройные розетки накладные и встраиваемые;

Что касается современных модификаций тройных розеток, то различают:

• Тройные розетки с заземлением и без заземления;
• А также тройные розетки с защитным отключением, которая подразумевает замыкание проводов и выключение розетки, тогда как при установке обычной розетки попросту выбивает счетчик.

Конструктивные особенности тройных розеток, которые имеют один питающий провод, позволяют подключить до трех электроприборов одновременно. Независимо от модификации розетки, будь то наружная или внутренняя, в процессе их установки используют метод блочной сборки, так же называемый «наборные розетки». Этот метод подразумевает одновременную сборку и установку трех отдельных розеток. Чтобы обеспечить удобство и эстетичный внешний вид конструкции, специалисты предлагают объединить внешние рамки трех отдельных розеток, заменив их на одну общую рамку, которую необходимо приобрести отдельно. Покупая внешнюю рамку, необходимо подбирать ее таким образом, чтобы форма внутренней части лицевой панели соответствовала форме рамки.

Важно! Специалисты советуют приобретать розетки, характеризующиеся квадратной формой внутренней части лицевой панели, так как они являются более универсальной моделью.

Необходимо помнить, что производители выпускают рамки различных форм и расцветок. Более дорогостоящие моделей, то они продаются раздельно: в одной коробке находится внутренняя часть с контактами, а в другой – наружная часть вместе с рамкой и декоративной крышкой.

Тройная розетка фото

Установка тройной розетки: подготовительные мероприятия

Ремонт подразумевает не только штукатурку, окраску и оклейку стен обоями, но и другие задачи, решение которых также немаловажно. Согласно требованиям современного дизайна, установку электрических розеток необходимо осуществлять в соответствии с евро стандартами, подразумевающими их расположение на высоте 20-40 см от пола. Это обусловлено не только удобством, но и эстетической красотой, так как кабели электроприборов в этом случае не будут видны. Осуществляя электромонтажные работы, важно четко осознавать, что в случае неправильного подбора установочных изделий, таких как розетки и выключатели, может возникнуть пожар. Особую актуальность данный вопрос приобретает в случае установки тройной розетки. Это обусловлено тем, что любой элемент электрической сети рассчитан на определенный рабочий ток, и в случае несоответствия возникнет перегрузка электросети и, как следствие, перегрев и обгорание контактов.

Как правильно подобрать и установить тройную розетку? В первую очередь это зависит от типа проводки, которая может быть скрытой или наружной. Если вы планируете работать со скрытой проводкой, отнестись к работе надо более тщательно. В этом случае важно удостовериться в том, что она рассчитана на тройную нагрузку. В противном случае, может возникнуть перегрузка электросети, которая приведет к необходимости замены обгоревшего провода, что является чрезвычайно хлопотным занятием.

Прежде, чем осуществить подключение тройной розетки, необходимо разметить место ее установки. Если с одинарной розеткой все обстоит намного проще, то все составные элементы тройной розетки должны располагаться на одном уровне, так как малейшее отклонение их от единого уровня будет сильно «резать» глаза. Определив место установки тройной розетки, которая, в соответствии с евро стандартами, должна располагаться на уровне 25-40 см от пола, осуществляют ее разметку, которую лучше всего осуществлять с помощью толстого маркера. Если разметка для одинарной и двойной розетки не представляет сложностей и предполагает сверление одного отверстия в стене, то с тройной розеткой дела обстоят несколько сложнее. Для этого устанавливают строительный уровень и проводят горизонтальную линию, после чего размечают центры розеток с учетом расстояния между ними. Осуществляется это следующим образом: отмечают первый центр розетки и откладывают от него половину ширины накладки на подрозетник. Также это можно осуществить, приложив накладку к первому центру и отмерив второй вертикально расположенный центр, в соответствии с шириной накладки.

Важно! Чтобы при установке тройной розетки не возникало проблем с разводкой кабеля, специалисты советуют устанавливать ее там, где ранее была установлена одинарная розетка.

Если возникает необходимость прокладки проводки на новом месте, необходимо нанести на стену вертикальные и горизонтальные линии (они должны быть обязательно прямыми!), так как косые и криволинейные трассы в дальнейшем затруднят процесс поиска и устранения повреждения проводки.

Как установить подрозетник для тройной розетки?

Специалисты рекомендуют устанавливать тройную розетку в один подрозетник, который представляет собой блок с тремя гнездами, располагающимися на едином каркасе. Если в качестве тройной розетки вы используете три одиночных розетки, которые устанавливаете параллельным соединением, специалисты рекомендуют использовать одиночные подрозетники. В связи с тем, что установка одиночного блока из трех розеток аналогична установке одиночной розетки, далее будет рассмотрена установка трех розеток в одиночных подрозетниках.

Если вы планируете работать с кирпичными или бетонными стенами, перед тем, как приступить к работе, необходимо подготовить следующие материалы и инструменты:

• Перфоратор;
• Специализированная насадка, представляющая собой коронку диаметром 70 мм, оснащенную твердосплавными резцами;
• Индикатор напряжения;
• Фигурную и прямую отвертку;
• Молоток;
• Зубило;
• Средний и узкий шпатели.

Перед тем, как установить тройную розетку, возьмите перфоратор, предназначенный для бетонной стены, или дрель для стены из кирпича и гипсокартона, а также коронку для подрозетников. Сверло необходимо прижать к отмеченным ранее центрам розеток и аккуратно начать сверлить отверстия до тех пор, пока коронка не упрется дном в стену. После этого ее вытаскивают и заканчивают сверление.

Важно! Специалисты рекомендуют разбивать остатки бетона, оставшиеся после сверления с помощью зубила для перфоратора или обычного молотка с зубилом.

После того, как вы просверлили отверстия, возьмите подрозетник и на его задней части выдавите отверстия, количество которых соответствует количеству кабелей, которые в него входят. Для тройной розетки это количество составляет – 3 штуки, в связи с чем, необходимо выдавить три отверстия.

Важно! При работе с кирпичом и, особенно, с гипсокартоном, необходимо соблюдать меры предосторожности и работать аккуратно, так как эти материалы склонны крошиться.

Кроме того, важно помнить, что между тремя отверстиями для кабеля просверлить два отверстия для проводов. Для этих целей выберите диаметр сверла, соответствующий диаметру небольшой гофры, в которую вставляются провода. Специалисты рекомендуют использовать гофротрубу, однако зачастую от нее можно отказаться. Если вы устанавливаете розетку в гипсокартонной стене, кабель в гофротрубе необходимо кинуть по крепежному профилю.

Как осуществить разводку проводов в тройной розетке?

Провода необходимо подключать в соответствии с параллельной схемой, которая подразумевает, что к каждому проводу из щитка подключают по два провода, идущих от дополнительных жил, идущих на вторую и третью розетки. С помощью индикаторной отвертки необходимо определить фазу и ноль, после чего электричество в щитке необходимо отключить. Далее скручивают провода, при этом помня, что для осуществления надежной скрутки специалисты рекомендуют использовать специализированные контактные наконечники, которые необходимо вставить в зажимы розетки и прикрутить винтами. После осуществления первой скрутки провод кидают на вторую розетку и через отверстие в задней крышке заводят его подрозетник. Аналогичное действие необходимо произвести и с третьим отверстием. После того, как вы осуществили это, все три подрозетника подготовлены к установке.

Как закрепить подрозетник?

Подготовив смесь алебастра с водой, просверленные в стене отверстия обмазывают данной смесью и вставляют в них подрозетники. Специалисты рекомендуют делать смесь погуще, что позволит ускорить схватывание алебастра. Если вы видите, что подрозетники проваливаются, добавьте алебастра, а если выпирают, их пристукивают молотком.

Важно! Несмотря на то, что данное мероприятие кажется достаточно простым, к нему необходимо отнестись с должной аккуратностью и выставить все подрозетники на одном уровне, для чего необходимо использовать строительный уровень. Кроме того, важно следить за верхними винтами, которые должны располагаться в верхних точках розетки и удерживают их. После того, как вы установили подрозетник, необходимо оставить его до полного высыхания алебастра, которое займет 1-2 часа, и затем приступают к подключению розетки.

Схема тройной розетки

Как подключить тройную розетку?

Напомним, что мы осуществляем подключение тройной розетки в трех подрозетниках. В этом случае подключение осуществляют в соответствии с параллельной схемой. Важно знать, что существуют розетки, которые подключают последовательно через шлейф. Их не рекомендуется использовать для подключения сразу нескольких электроприборов, характеризующихся высоким энергопотреблением. В этом случае розетку подключают по схеме, прилагаемой к розетке. В случае с нашей розеткой, все провода необходимо подключить к ее зажимам и плотно прижимаем их клеммами и винтами в зависимости от типа розетки. Затем провода скручивают внутрь коробки, после чего устанавливают центральную часть розетки. Чтобы в процессе установки розетки поправить ее уровень, осуществив наживку шурупов, слегка пристукивайте корпус из металла для его выравнивания. После этого затяните винты. Установив центральную часть тройной розетки, осуществите монтаж декоративных накладок.

Можно сказать, что розетки установлены и готовы к использованию. Чтобы удостовериться в этом, необходимо проверить их работоспособность, включив автомат. Для первого включения розетки не рекомендуется использовать сложные электроприборы, отдав предпочтение настольной лампе.

Правила техники безопасности при установке тройной розетки

• Перед тем, как приступить к осуществлению электромонтажных работ, обязательно отключите электричество, после чего убедитесь в том, что электрическая сеть разорвана;
• В процессе работы необходимо использовать только специальные инструменты с изолированными ручками;
• Если вам приходится работать с электрическим проводом большой длины, аккуратно его закладывайте в стену или обрежьте до необходимой длины;
• В случае необходимости нарастить провод, его необходимо спаивать, а не делать скрутки;
• Устанавливая розетку в поверхность стены, важно следить за плотностью ее установки и изоляцией;
• Необходимо использовать оборудование и провода, рассчитанные на номинальную мощность и силу тока и предназначенные для электромонтажных работ.

Соблюдая эти нехитрые правила, вы сможете максимально безопасно и качественно произвести электромонтажные мероприятия, связанные с подключение электрических розеток.

Как подключить тройную розетку видео

Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка

Содержание

3-контактная двойная розетка

Розетка BS1363 (согласно IEC) также известна как британская розетка или розетка типа G. Он имеет несколько типов, например, 1 банду, 2 банды и т. д. с тремя контактами с переключателями или без них и неоновыми лампочками. Он также доступен в различных формах / конструкциях, а подключение проводки зависит от системных требований, и да, мы обсудим его по одному в следующих сообщениях.

Трехконтактная розетка является одной из самых известных и наиболее часто используемых розеток с вилками в разных странах, таких как Великобритания, ЕС и другие арабские и азиатские страны, по следующим причинам.

Нажмите на изображение, чтобы увеличить его

Трехконтактная розетка BS1363 имеет следующие защитные функции.

• Это самая безопасная розетка по сравнению с другими розетками, так как розетки с заглушками на розетках используются для трехштырьковых вилок, что предотвращает случайное вставление гвоздей или других токопроводящих материалов детьми.
• Гнездо заземления больше и длиннее, поэтому в него нельзя вставить нейтральную и токоведущую клемму или всю розетку нельзя использовать в перевернутом виде.
• Для розетки BS1363 в соответствующей вилке типа G имеется предохранитель.
• Все контакты изолированы BS-1363, 3-контактной вилкой, предназначенной для розеток BS-1363.
• Розетки с заглушками на розетках используются для 3-контактных вилок питания, что предотвращает попадание детьми гвоздей или других токопроводящих материалов в розетку. Более длинный контакт заземления помогает открыть два других слота для проводов под напряжением и нейтрали.

Похожие сообщения:

• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение розетки BS1363
• Почему контакт заземления толще и длиннее в трехконтактной вилке?


В следующем руководстве по подключению мы покажем, как подключить новую (или модернизировать устаревшую) трехконтактную розетку с помощью выключателей. Два переключателя могут использоваться для управления работой ВКЛ/ВЫКЛ каждой розетки. Неоновая лампочка показывает положение переключателя ON и OFF, т. е. если лампочка включена, переключатель включен, и цепь работает, и наоборот. Преимущество красной лампочки в выключателях заключается в том, что неоновый свет можно легко увидеть в темных областях, которые указывают на то, что подключенный прибор находится в положении ВЫКЛ или ВКЛ.

Щелкните изображение, чтобы увеличить его

Необходимые инструменты

Следующие основные инструменты необходимы для подключения 3-контактной розетки.

• Выключатель, 2 группы, 3-контактная розетка.
• Плоская отвертка.
• Тестер фаз.
• Ножницы для проволоки, плоскогубцы, бокорезы, ножницы, нож или простой инструмент для зачистки проволоки.

Похожие сообщения:

• Как подключить 1-фазный потребительский блок с разделенной нагрузкой? – УЗО+ВДТ
• Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+ПЦ

Подключение 3-контактной двойной розетки с выключателем

Выполните следующие простые шаги, чтобы подключить двойную розетку BS-1363 (настенную розетку) с выключателями.

• Прежде всего, выключите главный выключатель в щитке и убедитесь, что основное питание отключено.
• Если вы хотите обновить уже установленную 2-местную 3-контактную розетку, ослабьте плотно затянутый винт на передней стороне настенной розетки. Это поможет освободить переднюю крышку от монтажной коробки. Таким образом, розетка может быть отделена от монтажной коробки. Примечание. Пропустите шаг 2, если вы хотите установить полностью новую 2-местную трехконтактную розетку питания (настенную розетку) вместо замены или модернизации двухганговых 3-контактных розеток.
• Если вы хотите подключить новую 3-контактную двойную розетку, просто подключите «Землю» в виде провода зеленого цвета с желтой полосой к винтовой клемме «Е» (что означает «Заземление и заземление»).
• Теперь подключите «нейтральный» провод синего цвета к разъему винтовой клеммы «N» (который указывает на нейтральный).
• Наконец, подключите провод «Live» коричневого цвета к винтовой клемме «L» (которая указывает на ток или фазу).
• Если вы хотите изменить/обновить старую розетку, просто ослабьте винтовые клеммы «L», «N» и «E» заземления в предыдущей розетке и замените соответствующие провода в новой 3-контактной розетке ( Коричневый для активного «L», синий для нейтрального «N» и зеленый или зеленый с желтой полосой для земли «E»).
• В качестве последнего шага затяните винты и установите на место переднюю/заднюю крышку трехконтактного разъема. Убедитесь, что все провода и винты надежно затянуты, так как неплотное соединение может привести к возгоранию из-за дугового разряда и перегрева или даже к поражению электрическим током с серьезными травмами. Кроме того, из гнезда или винтовых клемм не должны торчать провода или оголенные жилы. Теперь осторожно задвиньте 3-контактную розетку обратно в монтажную коробку, чтобы она точно встала в гнездо коробки.
• Вы сделали. Восстановите питание, включив главный выключатель или соответствующий автоматический выключатель в потребительском блоке, и проверьте, работает ли он нормально.

Щелкните изображение, чтобы увеличить его

Как подключить двойную 3-контактную розетку



Запомнить:

• Зеленый с Желтым полосатым проводом к клемме заземления «E».
• Синий провод к нейтральной клемме «N».
• Коричневый провод к клемме «L» под напряжением.

Похожие сообщения:

• Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?

Цветовые коды проводки IEC и Великобритании:

Похожие посты:

• Проводка распределительного щита с УЗО
• Электропроводка распределительного щита без УЗО

Инструкции и меры предосторожности

• Отключите источник питания (и убедитесь, что он действительно отключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим деталям во время ремонта или установки.
• Внимательно прочтите все предостережения и инструкции и строго следуйте им при выполнении данного руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения/модификации в соединениях электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке проводки:

• Как подключить и установить электрическую розетку?
• Как подключить электропроводку к гаражному потребительскому блоку?
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Установка однофазной электропроводки в доме — NEC и IEC
• Установка трехфазной электропроводки в доме — NEC и IEC
• Как подключить розетку GFCI?
• Как подключить розетку AFCI?
• Как подключить комбинированный выключатель и розетку?
• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI
• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?
• Схема электропроводки на лестнице — как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема подключения Godown — схема подключения туннеля и работа
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Еще больше инструкций по установке и установке электропроводки

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как подключить HS200 к вашей электросети

Прежде чем мы начнем, обратите внимание, что ваша розетка подходит:

Как я могу подключить HS200, если моя розетка содержит только 3 провода?

Для HS200

Сначала давайте узнаем о линии электропередач. Как известно, передача электроэнергии обычно осуществляется по трехфазной четырехпроводной схеме.

Линия под напряжением/нагрузкой: Будет генерироваться напряжение (100 ~ 240 В) между линией A/B/C и линией N, мы называем линии A, B и C линией под напряжением/нагрузкой.

Нейтральная линия: Из-за трехфазного равновесия (линии A, B и C соединены вместе на линии N), через линию N не протекает ток, мы называем ее нейтральной линией.

Линия заземления: Поскольку земля является хорошим проводником, мы используем линию для соединения корпуса устройства/электроприбора с землей, чтобы избежать опасности поражения электрическим током, мы называем линию линией заземления.

Как правило, электрическая линия обеспечивает две линии под напряжением, одну нейтральную линию и одну линию заземления для установки розетки или выключателя.

Теперь давайте установим интеллектуальный коммутатор TP-Link на вашу электрическую линию.

Примечание: Если вы не знакомы с основными работами с электричеством, не устанавливайте выключатель самостоятельно, а обратитесь за помощью к профессиональному электрику .

Шаг 1 ： Пожалуйста, подтвердите, соответствует ли ваша электрическая линия следующим электрическим требованиям:

1. Нейтральная линия . (Если в настенной коробке нет нейтральной линии, ОСТАНОВИТЕ установку выключателя и проконсультируйтесь с профессиональным электриком ).
2. Однополюсный переключатель (умный переключатель TP-Link не является трехпозиционным переключателем).

3. Поскольку интеллектуальный коммутатор TP-Link необходимо настраивать через Wi-Fi, его можно устанавливать только на неметаллических лицевых панелях и в сухих помещениях.

Если вы выполнили электротехнические требования, следуйте приведенным ниже инструкциям по электромонтажу.

Шаг 2: Отключите питание на выключателе, который управляет выключателем света. Используйте тестер напряжения, чтобы убедиться в отсутствии напряжения.

Шаг 3 ： Снимите существующую лицевую панель и выключатель освещения, затем определите Фаза/Нагрузка , Нейтраль и Заземление линий.

Шаг 4 ： Подсоедините проводку интеллектуального коммутатора к прилагаемым разъемам следующим образом.

Подсоедините каждый из двух черных проводов от коммутатора к доступным линиям под напряжением с помощью гайки и оберните изолентой гайки, чтобы убедиться, что медный проводник
полностью скрыт. Зеленый провод на выключателе (линия заземления) к Линия заземления , Белый провод на выключателе (нейтральная линия) к Нейтральная линия .

Примечание: Следующие сценарии подключения могут быть опасными или незаконными.

1. Если Нейтральная линия недоступна. Не устанавливать!
2. Никогда не подключайте линию Neutral к любым линиям Switch .

Шаг 5 ： Установите интеллектуальный коммутатор на настенную коробку с помощью двух прилагаемых винтов и защелкните прилагаемую настенную пластину или прикрепите существующую.

Примечание: Входящая в комплект настенная пластина предназначена только для установки в одинарной коробке.

Шаг 6 ： Восстановите питание интеллектуального переключателя на автоматическом выключателе и наслаждайтесь.

Чтобы узнать больше о каждой функции и конфигурации, перейдите в Центр загрузки , чтобы загрузить руководство для вашего продукта.
