Автоклав. Виды и устройство. Работа и как пользоваться.Особенности

Автоклав – это специализированный аппарат, предназначенный для осуществления нагрева веществ при высоком давлении. Создаваемые в нем условия позволяют сдвинуть точку кипения жидкости вверх, обеспечив более высокотемпературную обработку.

Где используется автоклав

Сфера применения данного оборудования весьма обширна. Оно является часто встречаемым в различных отраслях промышленности:

• Пищевая.
• Фармакологическая.
• Химическая.
• Военная.

Наиболее распространены автоклавы в пищевой промышленности, где они используются для проведения температурной обработки законсервированных продуктов. Все предлагаемые в продаже рыбные консервы и тушенка прошли обработку в автоклаве, благодаря чему приобрели характерную степень готовности. В фармакологической промышленности данное оборудование позволяет подготавливать компоненты медикаментов, создавая такие условия, в которых осуществляются оптимальные химические реакции и полная стерилизация. С помощью автоклавов изготовляются аграрные удобрения. В химической промышленности применяются аппараты большой вместимости, сырье для обработки в которые завозиться вагонетками.

Особая разновидность автоклавов нашла широкое применение в медицине. С помощью данного оборудования осуществляется стерилизация медицинского инструмента. Это более эффективно, чем можно достигнуть путем обыкновенного кипячения.

Принцип работы автоклава

Устройство работает на основании давно известных законов физики. Любая жидкость имеет свою точку кипения, при достижении которой дальнейший разогрев невозможен. Жидкое вещество начинает переходить в пар. В случае с водой кипение происходит при температуре 100°С. Активизация образования пара может начаться еще на 90°С. При длительном кипячении воды она полностью испарится.

Автоклав представляет собой закрытую емкость, в которой осуществляется нагнетание давления. Как следствие при достижении температура в 100°С интенсивное выделение пара не происходит, поэтому жидкость может прогреться еще больше. Система саморегулируется. То небольшое количество пара, которое получается, способствует увеличению давления, тем самым создавая еще более мощный останавливающий эффект газообразования для жидкого вещества.

Благодаря тому, что удается достигнуть температуры выше 100°С, в таких условиях осуществляется более качественное уничтожение вредоносных бактерий. Также проводятся химические реакции, которые в обыкновенных условиях невозможны.

Устройство пищевого автоклава

Широкое распространение нашел бытовой автоклав, который применяется для готовки домашних консервов. Данное оборудование можно встретить в заводском и самодельном исполнении.

Всего различают 2 принципиально отличающихся между собой вида автоклавов:

1. Обыкновенные.
2. Электрические.

Кроме конструктивных особенностей оборудование отличается между собой по вместительности. Она обычно измеряется в количестве банок, которые можно поместить в емкости прибора. Этот показатель указывается в количестве банок объемом 1 л и 0,5 л.

Обыкновенные автоклавы

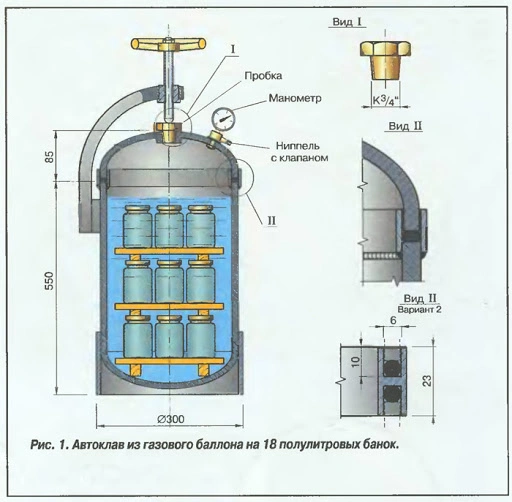

Такое устройство представляет собой емкость выполненную из толстостенного металла с плотной крышкой, которую можно затягивать болтами или специальным винтом. Между крышкой и горловиной корпуса автоклава имеется термостойкая прокладка.

В устройстве размещается дополнительное оборудование:

Принцип использования устройства предусматривает установку в емкости нескольких банок с закатанными жестяными крышками продуктами. Их количество варьируется в зависимости от вместительности бачка. После этого все заливаются водой таким образом, чтобы ее уровень находился на 2 см выше крышки верхней банки. Далее осуществляется герметизация автоклава. На него устанавливается крышка с прокладкой и плотно притягивается к корпусу. Для этого на горловине предусматриваются различные зажимные приспособления. Это могут быть проушины, выступающие в качестве упора, или отверстия с резьбой для вкручивания болтов. При наличии проушин на крышке автоклава имеется специальный винт для зажима.

После проведения полной герметизации осуществляется искусственное нагнетание давления. Для этого через ниппель подсоединяется автомобильный или велосипедный насос, применяемый для накачки шин. С его помощью в автоклав заканчивается воздух обычно до давления 1,5 атм. После этого в специальное посадочное гнездо на крышке заливается несколько миллилитров машинного масла. Оно используется в качестве неиспаряемого теплопроводника. В полученную ванну опускается термометр для жидкости, шкала которого позволяет контролировать температуру свыше 140-150°С.

Устройство устанавливается на газовую или электрическую плиту. После этого включается конфорка и осуществляется поднятие температуры. Постепенно содержимое автоклава разогревается. Все доводится до температуры свыше 120°С. После этого ориентируясь по термометру осуществляется ручной контроль интенсивности нагрева. В случае допущения ошибки, имеющийся на крышке клапан сброса давления выпустит лишний воздух и пар, чтобы предотвратить разрыв стеклянных банок и самой емкости.

Для предотвращения несчастных случаев рекомендовано помимо использования автоматического клапана также иметь на крышке автоклава манометр для самостоятельного визуального контроля за давлением. Если изначально с помощью насоса оно поднимается до уровня 1,5 атм., то при нагреве значительно увеличивается. Предельный уровень давления указывается в паспорте устройства и обычно составляет 3-7 атм. Если будет наблюдаться превышение рекомендуемой нормы и клапан не сработает, нужно отключить нагрев и произвести экстренный сброс давления вручную через ниппель для закачки воздуха.

Электрические автоклавы

В случае же с электрическими устройствами выполнение обработки пищи осуществляется намного легче. Они имеют практически аналогичное строение с обыкновенным автоклавом, но оснащены дополнительными приспособлениями:

• Электрическим нагревателем.
• Автоматическим терморегулятором.

Наличие электрического нагревателя в виде тэна позволяет отказаться от необходимости поднимать тяжелый автоклав на высокую плиту. Достаточно просто включить устройство в розетку, тем самым осуществляя нагрев жидкости и банок с консервацией. Более совершенные приборы обыкновенно имеют в своей конструкции терморегулятор. Его датчик фиксирует температуру и при надобности отключает тэн. Это исключает необходимость постоянно контролировать интенсивность нагрева.

Такие автоклавы работают практически полностью автоматически. Стоит отметить, что даже производители данного оборудования рекомендуют периодически проводить контроль температуры вручную, ориентируясь по термометру. Подавляющее большинство электрических терморегуляторов, которые ставятся на автоклавы, имеют небольшую погрешность. Как следствие ее нужно компенсировать. Для этого следует провести сравнение между той температурой, которая поставлена на терморегуляторе, и реальными показаниями термометра. Если фактическая температура ниже, чем установленная в настройках регулятора, то необходимо добавить эти несколько градусов.  В случае, когда тэн греет больше, на терморегуляторе следует убрать пару делений. После этого ориентируясь по термометру нужно проверить, стали ли условия идеальными.

Советы для безопасного пользования автоклавом

Применяя автоклав необходимо строго соблюдать несколько правил:

• Использовать только целые стеклянные банки, на поверхности которых нет трещин. Стекло нужно проконтролировать на наличие дефектов, таких как пузырьки воздуха. Если применять плохие банки, то существует вероятность их разрыва внутри устройства. Как следствие содержимое будет испорчено.
• Пользуясь рекомендуемой производителем книгой рецептов для автоклава необходимо осуществлять замер продолжительности готовки только с момента достижения оптимальной температуры приготовления. Для подавляющего большинства бытовых автоклавов она составляет 120°С. При этом даже устройство работающее с терморегулятором в процессе готовки будет периодически поднимать и опускать температуру в пределах 5°С, что является нормой.
• Перед установкой банок в автоклав необходимо уложить на дно бачка плотную ткань в несколько слоев. Это позволит компенсировать разницу температуры между жидкостью, в которой находится стекло, и металлической емкостью. Также вместо ткани могут применяться деревянные решетчатые подставки, предназначенные под кастрюли.
• Все последующие ряды банок устанавливается друг на друга без применения подставок. Это позволит обеспечить оптимальную циркуляцию жидкости и равномерный нагрев.
• После окончания времени готовки автоклав снимается с огня или проводится отключение его тэна. Устройство оставляется до полного остывания. Открывать емкость раньше опасно, поскольку произойдет стремительный выброс горячего пара. Когда температура в автоклаве упадет до 30°С имеющиеся давление необходимо сначала сбросить через золотник ниппеля, после чего открывать крышку.
• В том случае если при готовке наблюдается избыточное давление, при этом не произошло срабатывание автоматического клапана, для ручного сброса нужно нажать на золотник ниппеля. Делать это необходимо удлиненной проволокой, чтобы убрать руки от траектории выхода струи разгоряченного воздуха и пара. При этом нагрев устройства необходимо отключить, поскольку при падении давления интенсивности испарения будет увеличиваться.
