Как устроено твердотельное реле: Всё о ТТР | KIPPRIBOR твердотельные реле твердотельное реле

Содержание

Всё о твердотельных реле

Всё о твердотельных реле

Роль твердотельных реле (ТТР или в английском варианте SSR) в современных системах автоматики существенна. В  последние годы в различных технологических областях (от автомобильной электроники, систем связи и бытовой электроники до промышленной автоматики) идет переход от построения систем коммутации на обычных электромагнитных реле, пускателях и контакторах к удобным, надежным способам коммутации с помощью твердотельных полупроводниковых реле.

Что нужно знать о твердотельном реле? Где применяется и как оно устроено? Ответы на эти вопросы Вы найдете в этом разделе нашего портала.

Твердотельное реле (ТТР) – это класс современных модульных полупроводниковых приборов, выполненных по гибридной технологии, содержащих в своем составе мощные силовые ключи на симисторных, тиристорных либо транзисторных структурах. Они с успехом используются для замены традиционных электромагнитных реле, контакторов и пускателей.

Твердотельные реле обеспечивают наиболее надежный метод коммутации цепей.

Твердотельное реле KIPPRIBOR представляют широкий диапазон модификаций для коммутации как малых, так и больших токов нагрузки, а также спецсерии для выполнения специфических задач коммутации. ТТР KIPPRIBOR обеспечивает надежнуюгальваническую изоляцию входных и выходных электрических цепей друг от друга, а также токоведущих цепей от элементов конструкции прибора, поэтому применение дополнительных мер изоляции цепей не требуется.

Модификации твердотельных реле (ТТР) KIPPRIBOR

Однофазные ТТР KIPPRIBOR



  • Серия KIPPRIBOR MD-xx.44ZD3 однофазные твердотельные реле в миниатюрном корпусе специально для коммутации маломощной резистивной или слабоиндуктивной нагрузки. На сегодня это самый бюджетный в России вариант однофазных ТТР. Возможно использование в однофазной или трехфазной сети.
  • Серии KIPPRIBOR HD-xx. ZD3 и HD-хх.44ZA2 однофазные общепромышленные твердотельные реле в стандартном корпусе для коммутации самых распространенных в промышленности диапазонов токов резистивной или индуктивной нагрузки. Возможно использование в однофазной или трехфазной сети.
  • Серия KIPPRIBOR HD-xx.25DD3 однофазные твердотельные реле для коммутации цепей постоянного тока резистивной или индуктивной нагрузки. Также ТТР этой серии применяется для усиления выходного сигнала регулирующего прибора (с небольшой нагрузочной способностью выхода) при подключении к нему нескольких ТТР. Возможно использование в однофазной или трехфазной сети.
  • Серии KIPPRIBOR HD-xx.VA и HD-xx.2210U одофазные твердотельные реле для непрерывного регулирования напряжения в диапазоне от 10 В до номинального значения, пропорционально входному сигналу.
    Типы управляющих сигналов:
    • переменный резистор 470 кОм, 0,5 Вт для HD-xx. 44VA;
    • унифицированный сигнал напряжения 0…10 В для HD-xx.2210U.
  • Рекоендуются только для коммутации резистивной нагрузки. Возможно использование в однофазной или трехфазной сети.
  • Серии KIPPRIBOR SBDH-xx.44ZD3 и BDH-xx.44ZD3 однофазные твердотельные реле для коммутации мощной нагрузки, выполненные в корпусах промышленного стандарта. Перекрывают самый большой на сегодняшний день в России диапазон токов нагрузки. Используются для коммутации цепей питания мощных резистивных или индуктивных нагрузок в однофазной или трехфазной сети. Корпус имеет большие клеммы для удобного подключения проводов большого сечения. ТТР серии SBDH выполнен в более компактном корпусе.
  • Серия KIPPRIBOR HDH-xx.44ZD3 однофазные твердотельные реле для коммутации мощной нагрузки, выполненные в стандартном корпусе ТТР. Позволяют коммутировать резистивную или индуктивную нагрузку в однофазной или трехфазной сети.

Однофазная нагрузка Трехфазная нагрузка

«звезда», «звезда с нейтралью»

«треугольник»


Трехфазные ТТР KIPPRIBOR
  • Серии KIPPRIBOR HT-xx.44ZD3 и HT-xx.44ZA2 трехфазные твердотельные реле для коммутации резистивной нагрузки. Обеспечивают одновременную коммутацию по каждой из 3-х фаз. Возможно использование для групповой коммутации нагрузки в трех однофазных цепях.

Трехфазная нагрузка

«звезда», «звезда с нейтралью»

«треугольник»















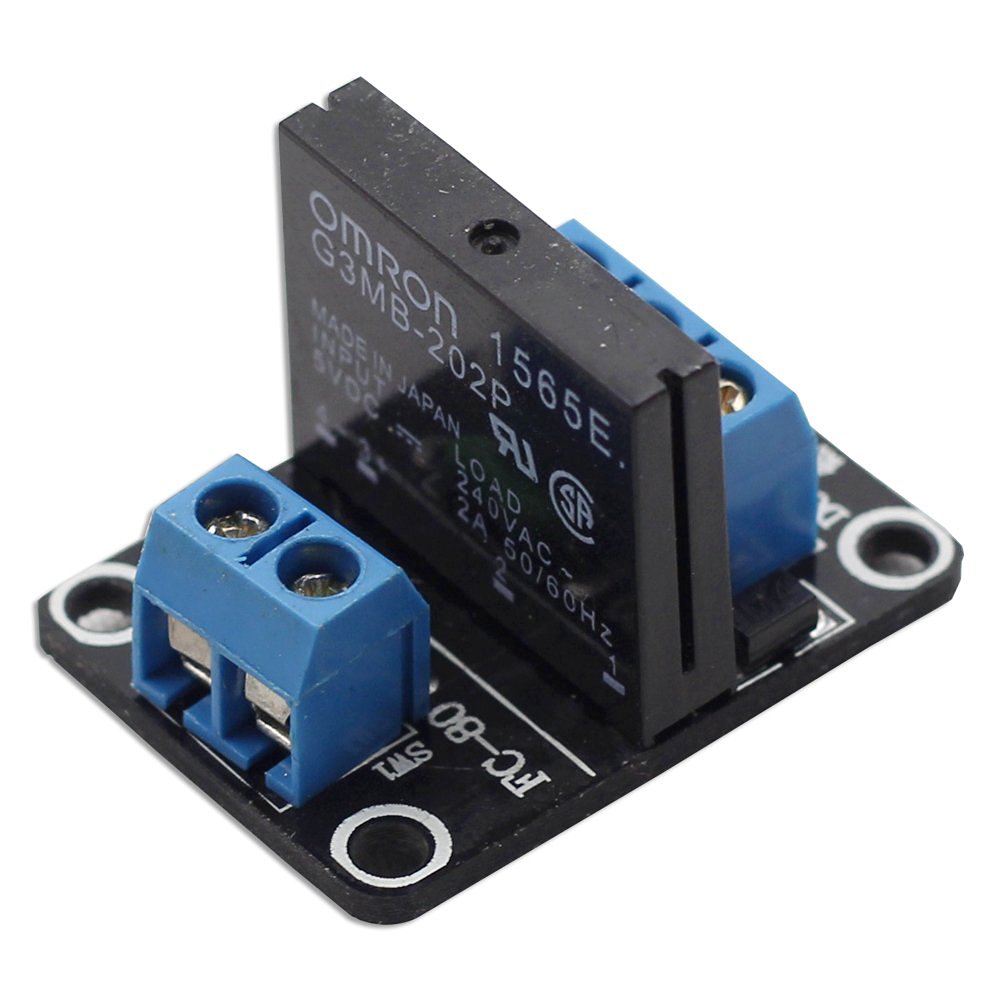

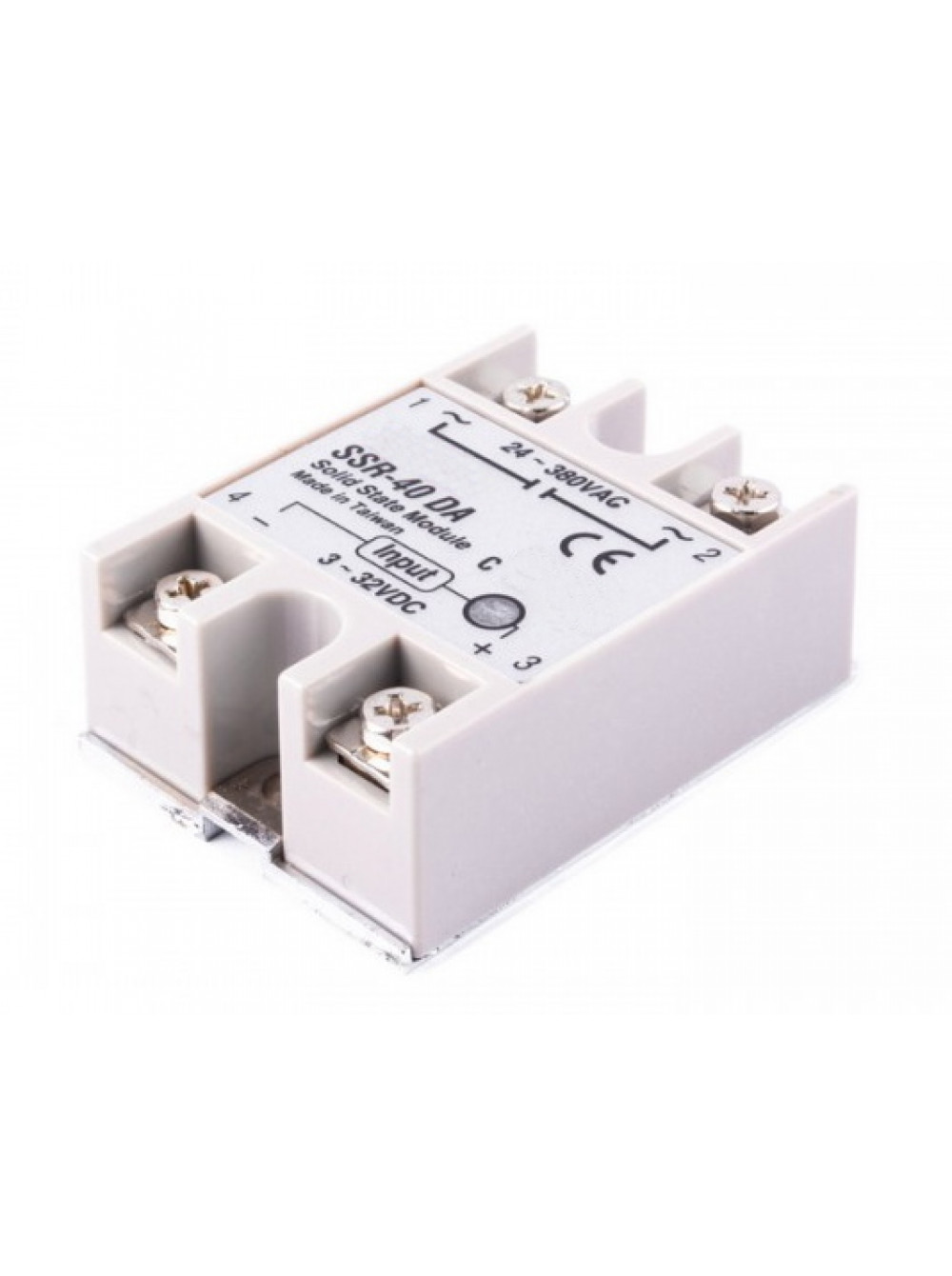

Реле твердотельное.

Товары и услуги компании «ООО «Техно Эл»»

Твердотельные реле применяют сейчас в промышленном оборудовании, там где нужна большая надежность и малые габариты. У твердотельных реле есть аббревиатура на русском – ТТР. По-английски название звучит Solid State Relay, SSR. То есть, ТТР и SSR – одно и то же.

Как не трудно догадаться, основной минус этих устройств – цена, но в этой статье поговорим о преимуществах и особенностях этих замечательных устройств.

Принцип работы и устройство твердотельных реле

Для начала, что такое обычное реле? Это устройство, которое имеет контакты, и катушку управления. Контакты приводятся в действие (замыкаются, или размыкаются, не важно) подачей напряжения на катушку реле. То есть, нужно некоторое управляющее (активирующее) напряжение, которое приводит в действие контакты.

В твердотельном реле – то же самое. Есть управляющее напряжение (постоянное или переменное, разного уровня, зависит от типа реле), и есть «контакты», которые замыкаются.

Почему «контакты» в кавычках – потому что их реально нет, их роль выполняют полупроводниковые (твердотельные, отсюда и название) приборы. Как правило, тиристоры или симисторы (для коммутации переменного тока) и транзисторы (для постоянного тока).

Обычное реле применяется не только для увеличения коммутируемого тока. Транзистор может пропускать ток только в одном направлении, а вот симистор или тиристоры, используемые в твердотелках, прекрасно пропускают переменный ток (ток в обоих направлениях).

Так же, как и в обычных реле, в твердотельных существует гальваническая развязка между напряжением катушки и напряжением на силовых контактах. Только в «электромеханических» реле это достигается за счет разнесения в пространстве, а в твердотельных – за счет оптической развязки. Т.е, на входе стоит оптрон.

Устройство твердотельного реле постоянного тока – реле вскрыто, один транзистор “подгорел”

На фото показано, как устроено твердотельное реле 5…24 VDC – 5…200 VDC. Всё просто – стабилизация (приведение к одному уровню) входного напряжения, оптическая развязка, выходной ключ.

Твердотельные реле потребляют и теряют гораздо меньше энергии при работе, имеют меньшие габариты, высокое быстродействие, гораздо более длительный срок службы и всё это – абсолютно бесшумно!

Однако не стоит впадать в эйфорию, контакторы и реле прекрасно справляются со своими функциями не только в быту, но и в промышленной аппаратуре. И в обозримом будущем твердотельные реле их полностью не заменят, это точно.

Что такое реле и как оно устроено

© mysku.me. Источник:

22 Окт 2020, 22:14

Реле – это переключатель. Переключатели обычно используются для замыкания или размыкания цепи. Реле соединяет или отключает две цепи. Вместо ручного управления применяется электрический сигнал, который, в свою очередь, подключает или отключает другую цепь.

Реле продаются тут https://rusinterprom.com и могут быть разных типов: электромеханические, твердотельные. Часто используются электромеханические реле.

Электромеханическое реле состоит из

  1.  Электромагнита.
  2.  Механически подвижных контактов.
  3.  Точки переключения.

Электромагнит состоит из намотки медной катушки на металлический сердечник. Два конца катушки подключены к двум контактам реле, как показано. Эти два используются в качестве контактов питания постоянного тока.

Как правило, присутствуют еще два контакта, называемые точками переключения для подключения высокоамперной нагрузки. Другой контакт, называемый общим, используется для подключения точек переключения. Эти контакты называются нормально разомкнутыми (NO), нормально замкнутыми (NC) и общими (COM) контактами.

Реле может работать как от переменного, так и от постоянного тока. В случае реле переменного тока для каждого текущего нулевого положения катушка реле размагничивается, и, следовательно, существует вероятность продолжения разрыва цепи. Таким образом, реле переменного тока сконструированы со специальным механизмом, обеспечивающим постоянный магнетизм, чтобы избежать вышеуказанной проблемы. Такие механизмы включают устройство электронной схемы или механизм с затемненной катушкой.

Существуют также такие реле, у которых контакты изначально замкнуты и разомкнуты при наличии питания, т.е. точно противоположно показанному выше реле.

Твердотельные реле будут иметь чувствительный элемент для измерения входного напряжения и переключения выхода с помощью оптосвязи.

Реле могут переключать одну или несколько цепей. Каждый переключатель в реле называется полюсом. Количество цепей, подключаемых реле, указывается бросками.

Анализ неисправностей термопрессов | My Sublimation Expert (Майсаб.ру)

Часть термопрессаОписание проблемыАнализ неисправности
Цифровой контроллер GY-04, GY-05 Термопресс находится во включенном состоянии, индикатор включения работает, но дисплей не работает. Нужно проверить кабель трансформатора и соединения. Стоит заменить трансформатор, если у проводов хорошее соединение.
Выставлен оптимальный режим, осуществляется нагрев элемента, а на дисплее 255 (?) Нужно проверить провода термопары. Элемент стоит заменить, если у проводов хорошее соединение.
Цифровой контролер отображает непонятные данные: блок нагрева выполняет нагрев десятками-сотнями градусов. Температура выше 200-300 градусов по Цельсию? Нарушена программа контроллера либо повреждена микросхема-контроллер.
Не контролируется температура. На дисплее 180 градусов, но фактическая — больше 200? Не работает твердотельное реле, однако контроллер все также посылает напряжение на данное реле.
Термопресс в рабочем состоянии, при этом цифровой дисплей демонстрирует обратный отчет, однако не работает электромагнит. Нужно проверить соединения печатной платы и электромагнита. Стоит заменить печатную плату либо электромагнит, если данные соединения надежны.
Термопресс в рабочем состоянии, однако электромагнит не работает и нет обратного отсчета на цифровом дисплее. Нужно проверить подключение концевого выключателя. Может быть неисправен концевой выключатель, если соединения надежны.
Температурный контроллер термопресса Включение питания термопресса сопровождается надписью -L- на дисплее. Нужно проверить термопары. Стоит заменить элемент, если надежно подключена термопара.
Включение питания термопресса сопровождается надписью -Н- на дисплее. Может быть неисправен контроллер, имеется внутреннее демпфирование либо другие причины.
Включение питания термопресса сопровождается неполной информацией на дисплее. Среди причин: неисправная проводка термодатчика либо поврежденная электроника.
Временной контроллер термопресса При включении питания термопресса, не отображается обратный отсчет во время нажатия концевого выключателя. Нужно проверить правильность нажатия кнопки и подключение концевого выключателя. Более того, может быть неисправен концевой выключатель.
Элемент хорошо нагревается, однако отсчет времени контролером осуществляется, даже если элемент не прижат внизу (не опущен). Имеется два провода концевого выключателя. Данная проблема возникает, если они подключены неправильно. Нужно проверить соединения (эффективно в разных моделях термопрессов).
Все модели термопрессов Во время включения питания не светится индикатор термопресса. 1. Нужно заменить выключатель питания, если нагревательный элемент и дальше греется, а цифровой дисплей демонстрирует обычную информацию.
2. Возможно, неисправен предохранитель или кабель, если не работает цифровой дисплей и не нагревается нагревательный элемент.

Твердотельные реле. Что нужно знать о твердотельном реле? Где применяют и как оно устроено?

Твердотельные реле – это класс современных модульных полупроводниковых приборов, выполненных по гибридной технологии, содержащих в своем составе мощные силовые ключи на симисторных, тиристорных или транзисторных структурах. Они часто используются для замены традиционных электромагнитных контакторов, пускателей и реле, так как обеспечивают наиболее надежный метод коммутации цепей.
ТТР от компании KIPPRIBOR представлены широким диапазоном модификаций для коммутации как малых, так и больших токов нагрузки, а также специальной серией для выполнения специфических задач коммутации. ТТР обеспечивают надежную гальваническую изоляцию входных и выходных электрических цепей друг от друга, а также токоведущих цепей от элементов конструкции прибора, поэтому применение дополнительных мер изоляции цепей не требуется.





Модификации ТТР:


1. Однофазные ТТР:

2. Однофазные ТТР в корпусе промышленного исполнения:

3. Трехфазные ТТР:

4. Радиаторы охлаждения на ТТР:









Общие рекомендации по выбору твердотельных реле


Нагрев ТТР при коммутации нагрузки обусловлен электрическими потерями на силовых полупроводниковых элементах. Переизбыток температуры ТТР накладывает ограничение на величину коммутируемого тока, поскольку чем больше температура ТТР, тем меньший ток оно может коммутировать. Достижение температуры в 40°C не вызывает существенного ухудшения рабочих параметров, а нагрев твердотельного реле до 60°С существенно снижает допустимую величину коммутируемого тока: нагрузка может отключаться не полностью, а само реле твердотельное перейти в неуправляемый режим работы и даже выйти из строя.
Следовательно, при длительной работе твердотельного реле в номинальных, и особенно, «тяжелых» режимах (при длительной коммутации при токах нагрузки свыше 5 А) требуется применение радиаторов или воздушного охлаждения для рассеивания тепла. При повышенных нагрузках, например, в случае нагрузки индуктивного характера (соленоиды, электромагниты и т.п.), рекомендуется выбирать твердотельное реле с большим запасом по току (в 2-4 раза), а в случае применения твердотельных реле для управления асинхронным электродвигателем необходим 6-10 кратный запас по току.
При работе с большинством типов нагрузок включение ТТР от KIPPRIBOR сопровождается пусковой перегрузкой (скачком тока) разной амплитуды и длительности, и это необходимо учитывать при выборе твердотельного реле.
Для различных типов нагрузок можно указать следующие величины пусковых перегрузок:





  • чисто активные нагрузки (нагреватели типа ТЭН) дают минимально возможные скачки тока, которые практически устраняются при использовании твердотельного реле с переключением в нуле;
  • лампы накаливания, галогенные лампы при включении пропускают ток в 7…12 раз больше номинального;
  • флуоресцентные лампы в течение первых секунд (до 10 сек) дают кратковременные скачки тока, в 5-10 раз превышающие номинальный ток;
  • ртутные лампы дают тройную перегрузку по току в течение первых 3-5 мин;
  • обмотки электромагнитных реле переменного тока: ток в 3…10 раз больше номинального в течение 1-2 периодов;
  • обмотки соленоидов: ток в 10…20 раз больше номинального в течение 0,05 — 0,1 сек;
  • электродвигатели: ток в 5…10 раз больше номинального в течение 0,2 — 0,5 сек;
  • высокоиндуктивные нагрузки с насыщающимися сердечниками (трансформаторы на холостом ходу) при включении в фазе нуля напряжения: ток в 20-40 раз больше номинального в течение 0,05 — 0,2 сек;
  • емкостные нагрузки при включении в фазе, близкой к 90°: ток в 20-40 раз больше номинального в течение времени от десятков микросекунд до десятков миллисекунд.


Способность твердотельных реле выдерживать токовые перегрузки характеризуются величиной ударного тока. Для ТТР постоянного тока эта величина обычно в 2 – 3 раза превосходит значение максимально допустимого постоянного тока, для тиристорных реле это соотношение около 10. Для токовых перегрузок произвольной длительности можно исходить из эмпирической зависимости: увеличение длительности перегрузки на порядок ведет к уменьшению допустимой амплитуды тока.

Статьи о товарах — Твердотельные реле. Что нужно знать о твердотельном реле? Где применяют и как оно устроено?

Схема твердотельного реле (SSR) с использованием полевых МОП-транзисторов

SSR или твердотельные реле — это мощные электрические переключатели, которые работают без механических контактов, вместо этого они используют твердотельные полупроводники, такие как МОП-транзисторы для переключения электрической нагрузки.


SSR могут использоваться для работы с мощными нагрузками за счет небольшого входного триггерного напряжения при незначительном токе.

Эти устройства могут использоваться для работы с нагрузками переменного тока большой мощности, а также Нагрузки постоянного тока .


Твердотельные реле более эффективны по сравнению с электромеханические реле из-за нескольких отличительных черт.

Основные характеристики и преимущества SSR

Основные особенности и преимущества твердотельных реле или SSR находятся:



  • SSR можно легко построить, используя минимальное количество обычных электронных деталей.
  • Они работают без какого-либо щелчка из-за отсутствия механических контактов.
  • Твердотельное состояние также означает, что твердотельные реле могут переключаться с гораздо большей скоростью, чем традиционные электромеханические типы.
  • SSR не зависят от внешнего источника питания для включения, а извлекают питание из самой нагрузки.
  • Они работают с незначительным током и поэтому не разряжают батарею в системах с батарейным питанием. Это также гарантирует незначительный ток холостого хода для устройства.

Базовая рабочая концепция SSR с использованием полевых МОП-транзисторов

В одном из своих предыдущих постов я объяснил, как MOSFET двунаправленный переключатель может использоваться для работы с любой желаемой электрической нагрузкой, как и стандартный механический переключатель , но с исключительными преимуществами.

Та же самая концепция двунаправленного переключателя MOSFET может быть применена для создания идеального устройства SSR.


Для SSR на основе симистора см. к этому посту


Базовая конструкция SSR

В показанной выше базовой конструкции SSR мы видим пару МОП-транзисторов T1 и T2 соответствующего номинала, подключенных друг к другу, а их выводы истока и затвора соединены вместе друг с другом.

D1 и D2 — это внутренние диоды соответствующих полевых МОП-транзисторов, которые при необходимости могут быть усилены внешними параллельными диодами.

Входной источник постоянного тока также можно увидеть подключенным к общим клеммам затвор / исток двух полевых МОП-транзисторов. Этот источник питания используется для включения полевых МОП-транзисторов или для разрешения постоянного включения полевых МОП-транзисторов во время работы блока SSR.

Источник переменного тока, который может быть до уровня сети, и нагрузка подключаются последовательно через два стока полевых МОП-транзисторов.

Как это устроено

Работу предлагаемого реле состояния можно понять, обратившись к следующей схеме и соответствующим деталям:

При описанной выше настройке, из-за подключенного питания входного затвора, T1 и T2 оба находятся во включенном положении. Когда вход переменного тока на стороне нагрузки включен, на левой диаграмме показано, как положительный полупериод проходит через соответствующую пару MOSFET / диод (T1, D2), а на правой диаграмме показано, как отрицательный цикл переменного тока проходит через другой дополнительный MOSFET / диодная пара (Т2, Д1).

На левой диаграмме мы видим, что один из полупериодов переменного тока проходит через T1 и D2 (T2 имеет обратное смещение) и, наконец, завершает цикл через нагрузку.

На правой диаграмме показано, как другой полупериод завершает цепь в противоположном направлении, проводя через нагрузку, T2, D1 (в этом случае T1 имеет обратное смещение).

Таким образом, два полевых МОП-транзистора T1, T2 вместе с соответствующими внутренними диодами D1, D2 позволяют проводить оба полупериода переменного тока, идеально питая нагрузку переменного тока и эффективно выполняя роль SSR.

Создание практической схемы SSR

Итак, мы изучили теоретическую конструкцию SSR, теперь давайте продвинемся вперед и посмотрим, как можно построить практический модуль твердотельного реле для переключения желаемой нагрузки переменного тока большой мощности без какого-либо внешнего входа постоянного тока.

Вышеупомянутая схема SSR сконфигурирована точно так же, как обсуждалось в предыдущем базовом проекте. Однако здесь мы находим два дополнительных диода D1 и D2, а также корпусные диоды MOSFET D3, D4.

Диоды D1, D2 используются для определенной цели, так что они образуют мостовой выпрямитель вместе с корпусными диодами D3, D4 MOSFET.

Крошечный выключатель ON OFF может использоваться для включения / выключения SSR. Этим переключателем может быть геркон или любой слаботочный переключатель.

Для переключения на высокой скорости вы можете заменить переключатель на оптрон как показано ниже.

По сути, теперь схема удовлетворяет трем требованиям.

  1. Он питает нагрузку переменного тока через конфигурацию MOSFET / Diode SSR.
  2. Мостовой выпрямитель, образованный D1-D4, одновременно преобразует входной переменный ток нагрузки в выпрямленный и фильтрованный постоянный ток, и этот постоянный ток используется для смещения затворов полевых МОП-транзисторов. Это позволяет МОП-транзисторам надлежащим образом включаться через саму нагрузку переменного тока, независимо от какого-либо внешнего постоянного тока.
  3. Выпрямленный постоянный ток дополнительно завершается как дополнительный выход постоянного тока, который может использоваться для питания любой подходящей внешней нагрузки.

Проблема цепи

Более пристальный взгляд на приведенный выше дизайн предполагает, что этот дизайн SSR может иметь проблемы с эффективной реализацией намеченной функции. Это связано с тем, что в тот момент, когда коммутирующий постоянный ток достигает затвора полевого МОП-транзистора, он начинает включаться, вызывая обход тока через сток / исток, уменьшая напряжение затвора / истока.

Рассмотрим MOSFET T1. Как только выпрямленный постоянный ток начинает достигать затвора T1, он начинает включаться примерно с 4 В и далее, вызывая эффект обхода источника питания через его выводы стока / истока. В этот момент постоянный ток будет изо всех сил пытаться подняться на стабилитроне и начнет падать до нуля.

Это, в свою очередь, приведет к выключению полевого МОП-транзистора, и между стоком / истоком полевого МОП-транзистора и затвором / истоком полевого МОП-транзистора будет происходить непрерывная борьба или перетягивание каната, препятствуя правильной работе SSR.

Решение

Решение вышеупомянутой проблемы может быть достигнуто с использованием следующего примера концепции схемы.

Цель здесь состоит в том, чтобы убедиться, что полевые МОП-транзисторы не проводят ток до тех пор, пока на стабилитроне или на затворе / истоке полевых МОП-транзисторов не будет достигнуто оптимальное напряжение 15 В.

Операционный усилитель гарантирует, что его выход срабатывает только после того, как линия постоянного тока пересекает опорный порог стабилитрона 15 В, что позволяет затворам MOSFET получать оптимальные 15 В постоянного тока для проводимости.

Красная линия, связанная с выводом 3 микросхемы IC 741, может быть переключена через оптопару для требуемого переключения от внешнего источника.

Как это устроено : Как мы видим, инвертирующий вход операционного усилителя связан с стабилитроном 15 В, который формирует опорный уровень для вывода 2 операционного усилителя. Контакт 3, который является неинвертирующим входом операционного усилителя, подключен к положительной линии. Эта конфигурация гарантирует, что выходной контакт 6 операционного усилителя выдает напряжение 15 В только после того, как его напряжение на контакте 3 достигает отметки 15 В. Действие гарантирует, что полевые МОП-транзисторы проводят только через допустимое оптимальное напряжение затвора 15 В, обеспечивая правильную работу SSR.

Изолированное переключение

Основная особенность любого SSR — дать пользователю возможность изолированного переключения устройства через внешний сигнал.

Вышеупомянутая конструкция на основе операционного усилителя может быть упрощена с помощью этой функции, как показано в следующей концепции:

Как диоды работают как мостовой выпрямитель

Во время положительных полупериодов ток проходит через D1, 100k, стабилитрон, D3 и возвращается к источнику переменного тока.

Во время другого полупериода ток проходит через D2, 100k, стабилитрон, D4 и обратно к источнику переменного тока.

Ссылка: ССР
