Как выбрать паяльник: Как выбрать паяльник: советы для новичков

Содержание

важные параметры, выбор инструмента для дома, труб и микросхем

Несмотря на то что современный рынок представлен широким ассортиментом разнообразных паяльников, многие не знают, как правильно выбрать этот инструмент, чтобы было удобно решать поставленные задачи. Продавцы в специализированных магазинах не всегда могут полностью описать все плюсы и минусы каждой модели, поэтому лучше поискать ответ в интернете. Перед тем как приобрести паяльник, необходимо ознакомиться с его характеристиками и попытаться разобраться, какие из них наиболее важные, а какие – наименее. Также стоит обращать внимание и на страну-производителя. Так как же выбрать паяльник, чтобы не ошибиться?

Важные параметры

Каждый инструмент имеет свои параметры и характеристики, определяющие его функциональное предназначение и возможность применения. Паяльник также не является исключением. Выбирая конкретную модель, необходимо акцентировать внимание на следующие параметры:

Мощность и размер

Многие полагают, что чем больше и мощнее этот инструмент, тем лучше. Однако это не так. Если он требуется непосредственно для труб, то параметры мощности и размера должны быть одни, если для микросхем – то другими. Существуют модели с мощностью меньше 10 Вт и выше 500 Вт.

Рабочее напряжение

У самых популярных моделей рабочее напряжение составляет 6, 12, 36 и 220 Вольт. Конечно, лучше выбрать паяльник, работающий от электросети с мощностью в 220 В. Что касается безопасности, то рабочее напряжение в 36 В является оптимальным вариантом. Если требуется приобрести паяльник для дома с наименьшим напряжением, то придется приобретать и понижающий трансформатор.

Вид нагревательного элемента

Современные аппараты в основном выпускаются со встроенными спиралевидными нагревателями, которые представляют собой керамическую или слюдяную трубку с покрытием из проволоки, находящегося сверху. У некоторых моделей имеются и керамические нагреватели, однако, срок службы у них не слишком большой, а цена довольно высокая.

Форма жала

Существует большой выбор разнообразных жал. Лучше всего выбирать такой паяльник, у которого имеется возможность менять жало. В этом случае можно приобрести себе инструмент, независимо от того, будет он предназначаться для дома или для обработки микросхем.

Регулировка длины жала

Необходимо выбирать такие аппараты, у которых имеется подобная функция. Объясняется это тем, что через некоторое время припой начинает уничтожать жало, нанося зазубрины, уменьшая его в размерах и т. п.

Тип паяльника

Если не получается выбрать подходящий инструмент, лучше всего приобрести стержневые или импульсные модели.

Самым лучшим считается электрический паяльник. Он является универсальным и оптимально сочетает в себе все необходимые параметры.

Выбор паяльников для домашнего использования

По общепринятым правилам, к паяльникам для дома не предъявляются особенные требования и рекомендации. Главное, чтобы инструмент имел широкую сферу применения, был надежным и безопасным. Для дома лучшим вариантом будут стержневые паяльники. Их основными преимуществами считаются надежность, долговечность и практичность.

Недостатком такого инструмента является необходимость ждать, пока он разогреется перед использованием. Есть и альтернатива – импульсный паяльник, разогревающийся моментально, имеющий эргономичный дизайн и, кроме этого, он очень удобен в использовании. Однако такой аппарат применяется в основном для пайки микросхем, а стоимость его значительно выше, чем у обыкновенных стержневых моделей.

Выбирая аппарат для домашнего использования, необходимо ориентироваться на такие параметры, как практичность и удобство. Поэтому с их учетом к таким инструментам предъявляют следующие требования:

  • Оптимальная мощность должна составлять 25-40 Вт.
  • Размеры должны быть небольшими, это делает их удобными в использовании.
  • Рабочее напряжение — 220 В.
  • Материал ручки. Инструменты с пластмассовыми ручками довольно легкие, но перегреваются очень быстро, эбонитовые — очень тяжелые. Лучший вариант – деревянная ручка. Она очень легкая и обладает низким коэффициентом проводимости тепла.
  • Электрокабель должен иметь двойную изоляцию.
  • Оптимальное жало – прямое, изготовленное из качественных материалов и плотно закрепленное в паяльнике.
  • Канифоль можно приобретать в сухом виде или в спиртовом растворе.
  • Припой для пайки должен быть свинцово-оловянным, имеющим толщину проволоки 34 мм.
  • Желательно приобрести раствор ортофосфорной кислоты, которая понадобится для очистки и лужения окислившихся деталей и запчастей.

Если в домашних условиях паяльник будет использоваться очень часто, то лучшим выбором будет паяльная станция. Она стоит гораздо дороже, но в ее комплект входят ванны для очистки паяльника и специальные подставки. Также имеется регулировка температуры жала.

Выбор паяльника для труб

Чтобы проложить долговечный и надежный трубопровод, требуются специальные инструменты. Одним из них является паяльник, к которому предъявляются следующие требования:

  • Специалисты используют аппарат с мощностью 1-2 кВт. Но если паяльник для труб приобретается для работы в квартире, то такая мощность будет излишней.
  • Для работ небольшого масштаба лучше выбирать паяльник с мощностью 680 Вт. Он замечательно подойдет для труб с диаметром 16-65 мм.
  • Для пайки труб из пластика, имеющих диаметр 65 -90 мм, потребуется инструмент с мощностью 850 Вт.
  • Если трубы имеют диаметр больше чем 100 мм, то лучше выбирать модели с мощностью больше 1 кВт.

Выбирая паяльники для труб, следует обращать внимание на присутствие различных насадок.

Они изготавливаются как из обычного, так и из металлизированного тефлона.

Выбор паяльника для микросхем

Большинство пользователей предпочитают использовать паяльные станции, однако некоторые радиолюбители предпочитают пользоваться ручными паяльниками для микросхем. К ним предъявляются следующие требования:

  • Максимальная мощность инструмента не должна быть больше 25 Вт.
  • Должно использоваться тонкое жало с диаметром 2,5-3 мм.
  • Необходимо приобретать такие модели, у которых имеется регулировка температуры жала, чтобы не повредить микросхемы.
  • Специалисты не советуют использовать серебряный припой. Лучше, если он будет иметь небольшое содержание олова.
  • Флюс выбирается любой, независимо от компонентов или производителя.

Следует помнить, что при работе с микросхемами обязательно использовать заземление, чтобы не получить удар статическим электричеством. Даже небольшая искра способна нанести микросхемам непоправимый вред.

Что касается выбора страны-изготовителя, то качественные аппараты представлены Чехией. У них оптимальное соотношение цены и качества, а комплект включает в себя все необходимое для широкодиапазонных работ. Неплохие модели представлены турецкими производителями. Однако следует помнить, что на рынке имеется очень много подделок китайского производства плохого качества.

Таким образом, выбор паяльника – дело нелегкое. Не так просто найти такой аппарат, который соответствовал бы всем предъявляемым требованиям. По мнению большинства специалистов, для работы лучше всего приобретать паяльные станции. Они удобные и практичные. Однако для бытового использования обычный паяльник подойдет как нельзя кстати.

Оцените статью: Поделитесь с друзьями!

Как выбрать паяльник для пайки радиодеталей и микросхем

Выбор паяльника для радиолюбителей является очень важным моментом, поскольку это ключевой прибор для каждого радиолюбителя. Однако все паяльники или паяльные станции имеют различия и подбираются радиолюбителями индивидуально в зависимости от вида предполагаемых работ и личных предпочтений. Также рекомендуем прочесть статью об основах пайки.

Конструкции паяльников

По конструкции они бывают:

  • Традиционные (прямая конструкция в виде стержня).

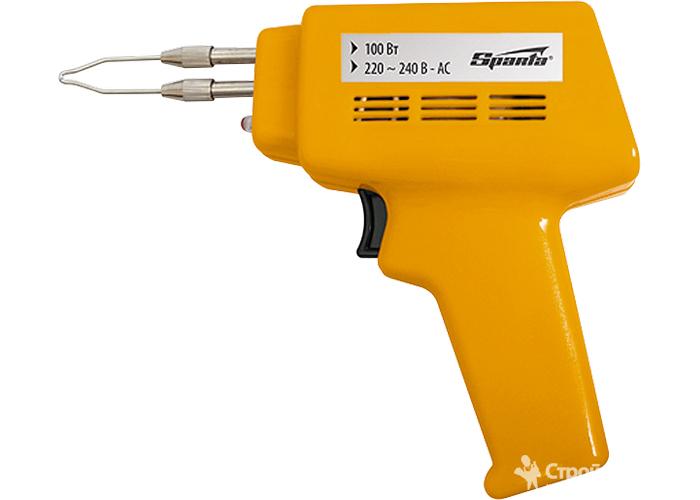

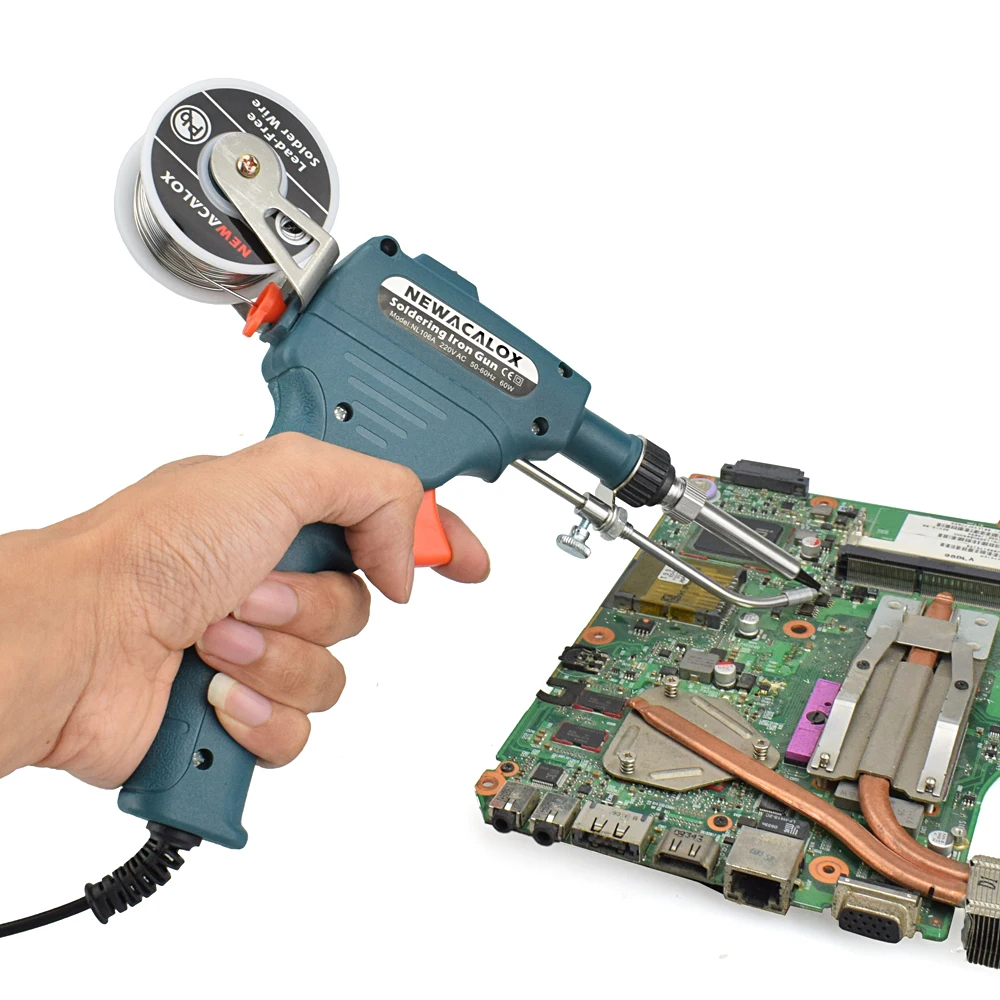

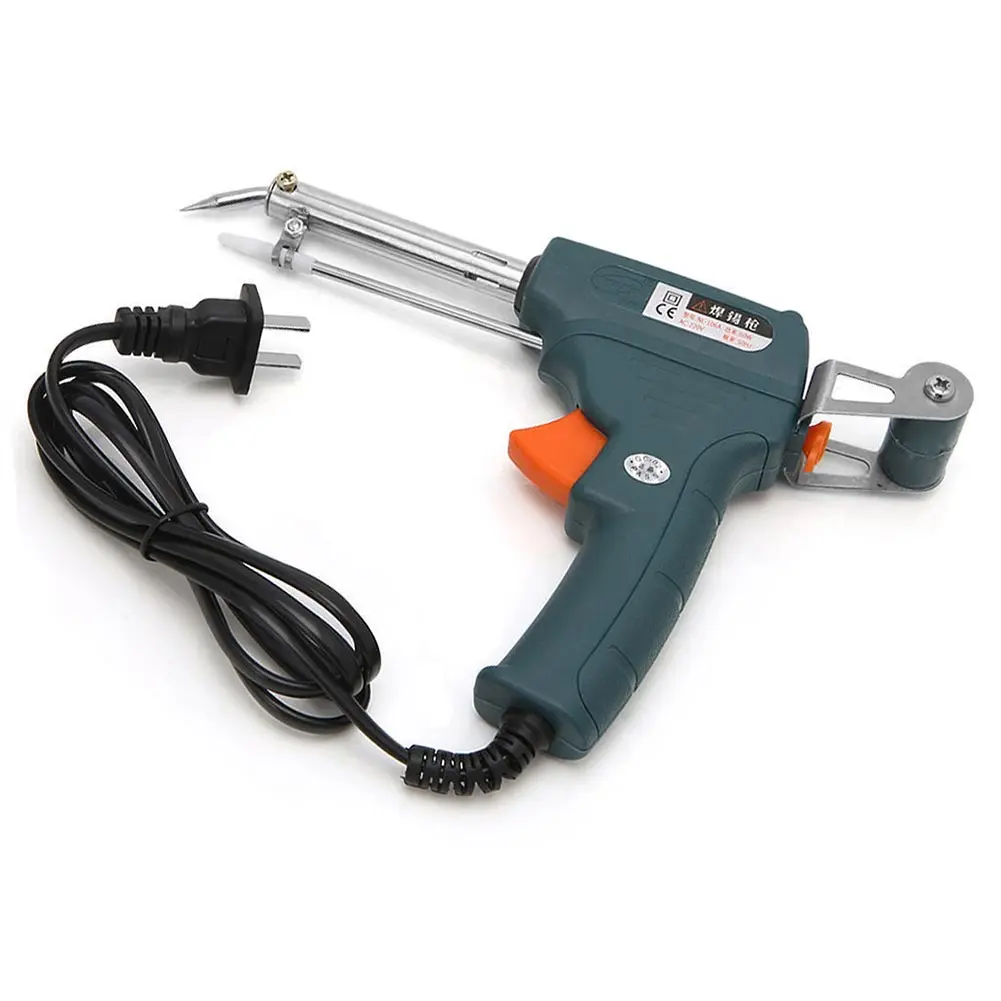

  • Пистолеты (конструкция паяльника в форме пистолета на котором рабочая часть расположена под углом).

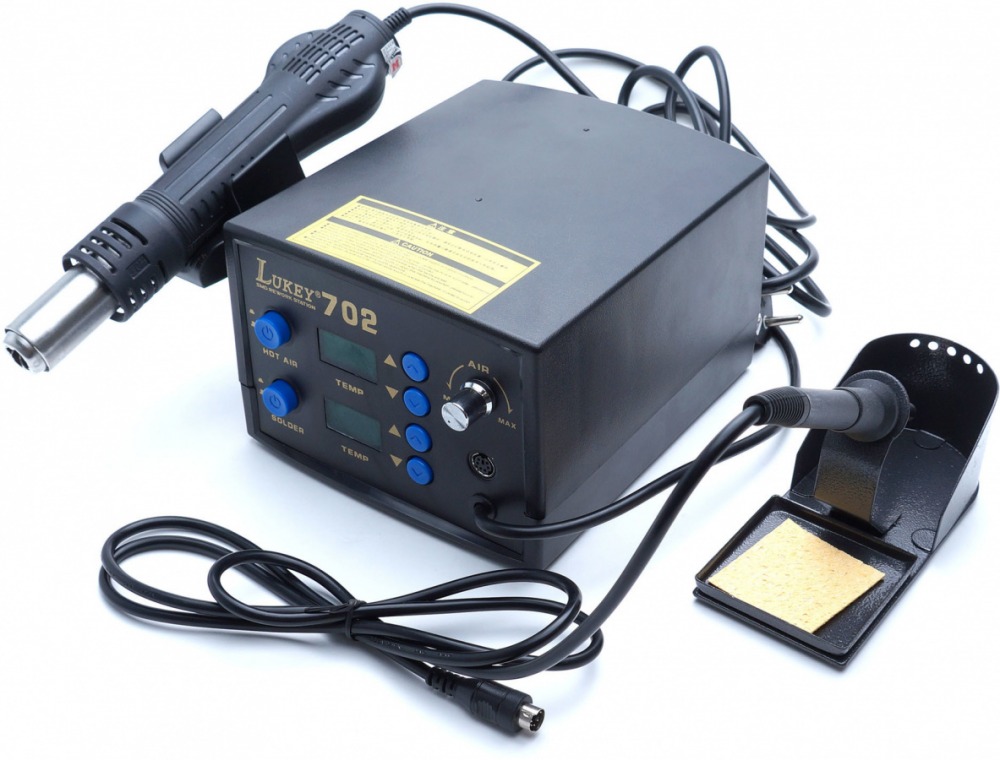

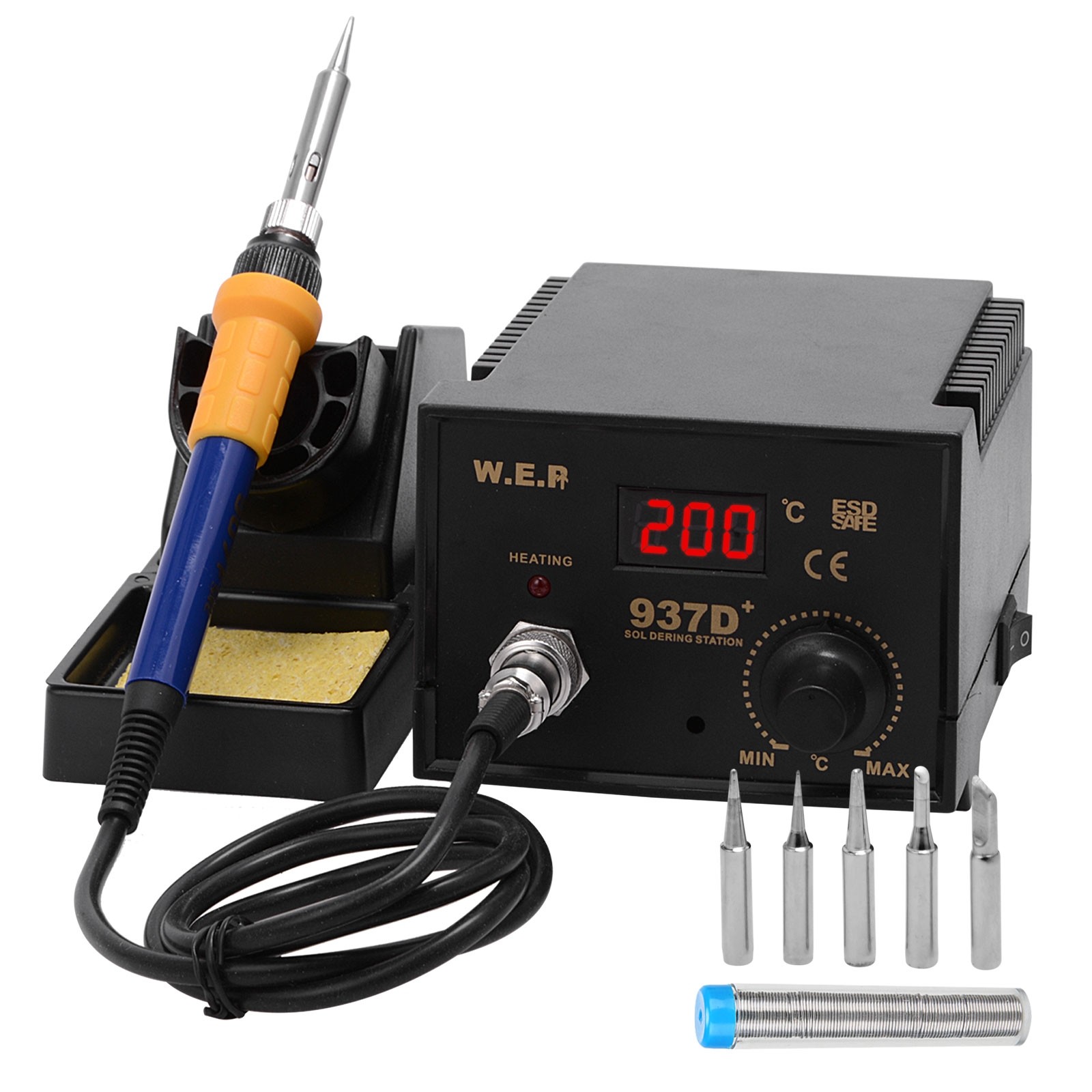

  • Паяльные станции (сложное оборудование с рабочей частью и блоком управления).

Как выбрать паяльник для пайки микросхем

Прежде чем выбрать паяльник, давайте разберемся, какими они бывают.

Паяльники бывают газовые и электрические.

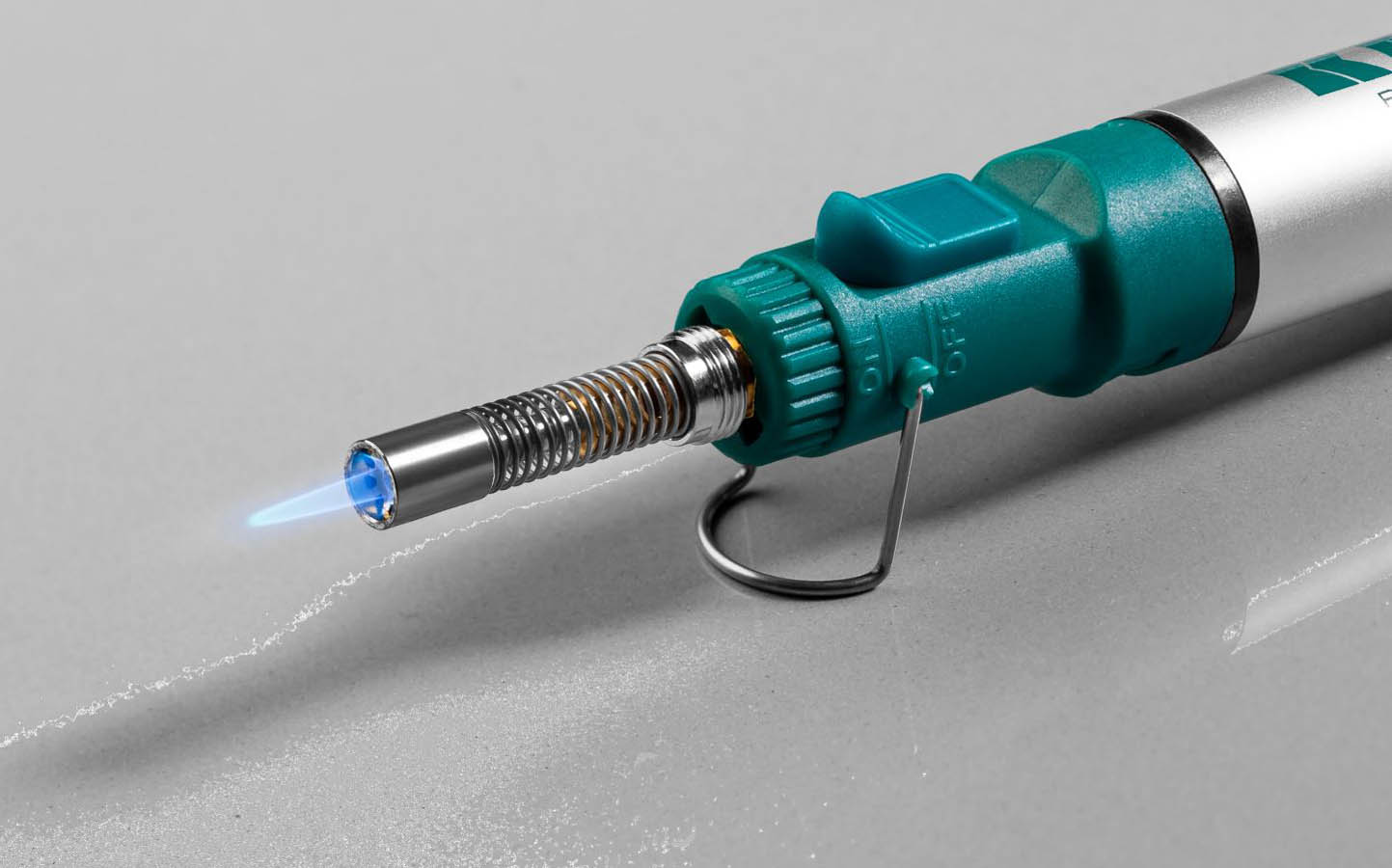

Газовые чаще используют для пайки при монтажных работах, к примеру, пайки в распределительных коробках. Они удобны тем что могут работать автономно, но во время работы выделяют вредные вещества и долго с ними работать вредно для здоровья как вам, так и окружающим. Но для пайки микросхем или других радиодеталей выбирать такой паяльник будет не разумно.

С ним крайне тяжело паять любую плату.

Электрические, в свою очередь, являются самыми распространенными. В зависимости от типа нагревателя их разделяют на:

  • Спиральный (нихромовый)
  • Керамический
  • Импульсный
  • Индукционные

Спиральный – самый распространенный из всех электрических нагревателей. Спиральный нагреватель обеспечивает надежную и долговечную работу при своей недорогой ценовой политике, но имеет один недостаток — большое время нагрева.

Керамический же более дорогой и довольно хрупкий, однако, ему нужно меньше время для нагрева.

Импульсный при своей довольно высокой цене будет оптимальным вариантом. Он быстро нагревается и не придет в негодность от небольшого удара.

Если же вы собираетесь заняться пайкой всерьез, и круг предполагаемых работ будет увеличиваться — обратите внимание на паяльные станции. Индукционные разогреваются за счет катушки индуктора. Такому паяльнику не нужен терморегулятор, но подбирать нужную температуру придется перебором из комплекта жал.

Выбор мощности паяльника

Существуют паяльники разных мощностей:

  • Маломощные (от 3 до 10 Вт.)
  • Средней мощности (20-40 Вт)
  • Большой мощности (60-100 вт.)
  • Производственные (более 100 Вт.)

В зависимости от мощности меняется предназначения паяльника. Паяльники с мощностью более 100 Вт используются для пайки больших металлический изделий таких как радиаторы, кастрюли, трубы. Паяльники мощностью 60-100 Вт предназначены для пайки действительно толстых проводов.

Оптимальные для дома — от 20 до 40 Вт.

До 10 Вт паяльники предназначены в основном для пайки простейших микросхем, SMD элементов и других миниатюрных радиодеталей.

Итак, отвечая на вопрос, как выбрать паяльник для пайки радиодеталей и микросхем хорошим вариантом будет выбрать маломощный паяльник, чтобы избежать перегрева миниатюрных радиодеталей и SMD элементов. Однако если вы опытный радиомонтажник оптимальным вариантом будет импульсный паяльник мощностью 20-40 Вт, который в умелых руках можно использовать для быстрой работы с миниатюрными радиодеталями и других работ по дому.

Паяльник для микросхем: как выбрать жало?

Конечно, не маловажным фактором при выборе любого паяльника есть жало. Однако выбор жала сугубо индивидуально предпочтение. Выбирайте зависимости от того каким жалом вам будет удобно работать, есть лишь несколько рекомендаций по выбору. Не рекомендуется использовать жало более 3 мм. Желательно использовать медное жало, так как оно легко чистится и обрабатывается. Жало медное со слоем алюминия не обрабатывается, но при этом слабо подвергается обгоранию. Существуют жала как обычные, так и термостойкие. Термостойкие легче переносят длительные работы и воздействие высоких температур. Если вы новичок, то оптимальным вариантом будет прямое жало. Более того, плюсом к паяльнику будет набор жал разных форм, возможность замены жала и регулировки его длины.

Хороший паяльник для микросхем должен быть с гибкой обмоткой сетевого шнура и двойной изоляцией. Также обратите внимание на ручку. Она должна быть хорошо защищена от возможного перегрева поэтому в отличии от эбонитовых и пластиковых рекомендуются деревянные ручки. Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ. Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала.

Выводы

Если же вы не определились, какой паяльник купить для пайки микросхем подводя итоги, подчеркнем основные рекомендации и требования, чтобы вы поняли, каким паяльником лучше паять микросхемы и другие компоненты глядя на стенды и витрины магазинов для радиолюбителей.

Для неопытных радиолюбитель желательно использовать маломощные паяльники от 3 до 10 Вт. Возможно использовать для работ с микросхемами и радиодеталями паяльники средней мощности 20-40 Вт, однако высока вероятность испортить компонент при монтаже или демонтаже. Провод должен быть гибким, длинным с двойной изоляцией. Жало подбирается индивидуально в зависимости от предпочтений и вида работ. Желательно покупать паяльник с деревянной ручкой. Тип нагревателя паяльника зависит от выделенных для покупки средств и типа предполагаемых работ. Желательно, чтобы приобретенный паяльник имел функцию постоянной поддержки температуры, терморегулятор, набор жал, регулировку длины жала, возможность замены жала и дополнение, такие как подставка для паяльника, кейс для хранения, губку для очистки и др.

Купить паяльник можно на всем известной площадке — Aliexpress, мы сделали подборку популярных моделей в отдельной статье.

Рейтинг хороших паяльников 2021 года: какой лучше



Паяльник — незаменимый инструмент для мелкого ремонта электроприборов. Перед приобретением этого устройства многие мастера-любители задаются вопросом, как выбрать подходящий паяльник: надёжный и не слишком дорогой. В нашем Топ-8 лучших паяльников мы собрали самые удачные модели для домашнего и профессионального использования, подходящие для пайки печатных плат и радиодеталей, лужения и других задач. Для начала — определимся, что и как нужно выбирать.

Как выбрать лучший паяльник

Виды паяльников и их особенности

Паяльником называют аппарат, применяемый для нагрева деталей, расплавления припоя и его нанесения в место контакта элементов, которые требуется спаять. Существует несколько видов паяльников, отличающихся способом нагрева металлического наконечника (жала):

  1. Электрический, нагревание рабочей поверхности которого происходит при помощи электрического тока. Это самый популярный вид приборов и у мастеров-любителей, и среди профессионалов.
  2. Дуговой, разогревающийся с помощью электрической дуги, находящейся между электродом и жалом.
  3. Торцевой и молотковый отличаются по внешнему виду довольно длинными рукоятками из металла, на концах которых закрепляются наконечники. Нагрев таких паяльников осуществляется внешними источниками тепла.
  4. Термовоздушные устройства используются для спаивания деталей горячим воздухом.
  5. Инфракрасный паяльник осуществляет соединение элементов бесконтактным способом. Принцип действия прибора основан на воздействии на деталь ИК-излучением с длиной волны 2-7 мкм.
  6. Газовый аппарат состоит из горелки с установленным паяльным наконечником и баллона с газом. Пайка газовым паяльником может осуществляться только нагретым от горелки воздухом, без применения жала.

Наиболее удобными и эффективными устройствами для спаивания металлических и пластиковых деталей являются электрические паяльники. Самыми качественными считаются электропаяльники от немецких и японских производителей. Среди них такие бренды как Goot, Weller, Matrix, Hakko, Ersa.

На что обратить внимание при покупке паяльника?

Конструкция большинства электрических паяльников идентична. Они состоят из нагревательного элемента с обмоткой трансформатора, вставленного в оболочку из изоляционного материала, и рукоятки, выполненной из древесины или пластика. Рабочий наконечник (жало) предназначен для быстрого переноса тепла от источника к спаиваемой детали. При его изготовлении используют красную медь, которая хорошо выдерживает высокие температуры.

Мощность электрического паяльника

Мощность — наиболее важная характеристика прибора, учитываемая при подборе определенной модели аппарата, так как от нее непосредственно зависит температура нагрева рабочей поверхности. Для спаивания элементов небольших микросхем мы рекомендуем приобрести паяльник, мощность которого не превышает 25 Вт. При использовании более мощного прибора можно повредить микросхему. Спаивание толстых проводов лучше осуществлять паяльником с мощностью 40 Вт.

Материал и форма наконечника

Чтобы прибор служил долго, а спаивание деталей было качественным, рабочий наконечник должен обладать высокой теплопроводностью, способностью скапливать тепло, износоустойчивостью и защитной окислительной пленкой.

Наиболее подходящим материалом для рабочих наконечников считаются медные сплавы.  Однако они имеют низкую износоустойчивость и подвергаются коррозии. Стальные и никелевые сплавы довольно прочные и коррозионностойкие, но отличаются очень низкой теплопроводностью. Учитывая эти факторы, современные производители используют для изготовления наконечников различные композитные материалы.

В некоторых моделях используется медное жало, покрытое никелем. Такие наконечники служат довольно долго, но имеют низкий показатель адгезии. Это является существенным недостатком, поскольку к жалу не прилипает расплавленный припой. Медные наконечники с серебряным покрытием стоят немного дороже, но не создают мастеру подобных проблем.

В последнее время производители устанавливают на электропаяльники металлические жала с керамическим покрытием. Они отличаются высокой теплопроводностью, теплоемкостью и не подвергаются коррозии. При работе с таким инструментом нет необходимости постоянно очищать жало.

Наконечники для паяльников выпускают в форме иглы, конуса или клина. Наиболее удобной считается клиновидное жало, которое можно использовать для различных работ. Оно быстрее других нагревается и хорошо держит припой.

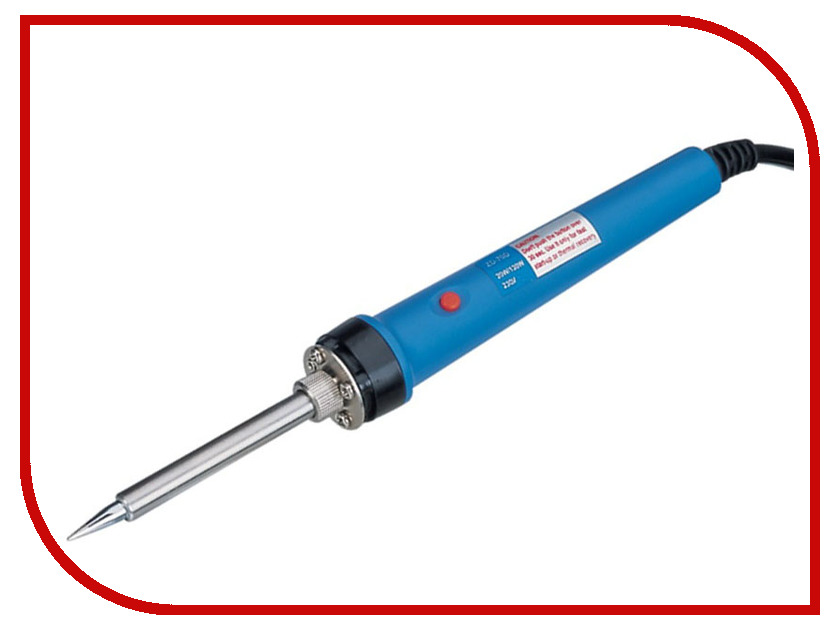

Температурный регулятор

Существенным преимуществом современных паяльников является наличие регулятора температуры, который удобно использовать при частых сменах режимов пайки. Они стоят дороже обычных, однако при необходимости могут заменить несколько устройств. Уменьшение температуры целесообразно при работе с тонкими проводами, которые могут поправиться. С таким аппаратам удобно работать со сложными приборами и микросхемами, предполагающими пайку деталей различной толщины.

Материал ручки

Ручка электрического паяльника изготавливается из материала, способного выдерживать высокую температуру.  Наиболее подходящим для этих целей считается дерево. Паяльники с деревянными ручками достаточно легкие и не портятся при нагревании. Модели с эбонитовыми ручками очень тяжелые и доставляют неудобства при работе, а с пластиковыми — часто перегреваются.

Топ 8 самых лучших паяльников

Лучший паяльник для дома

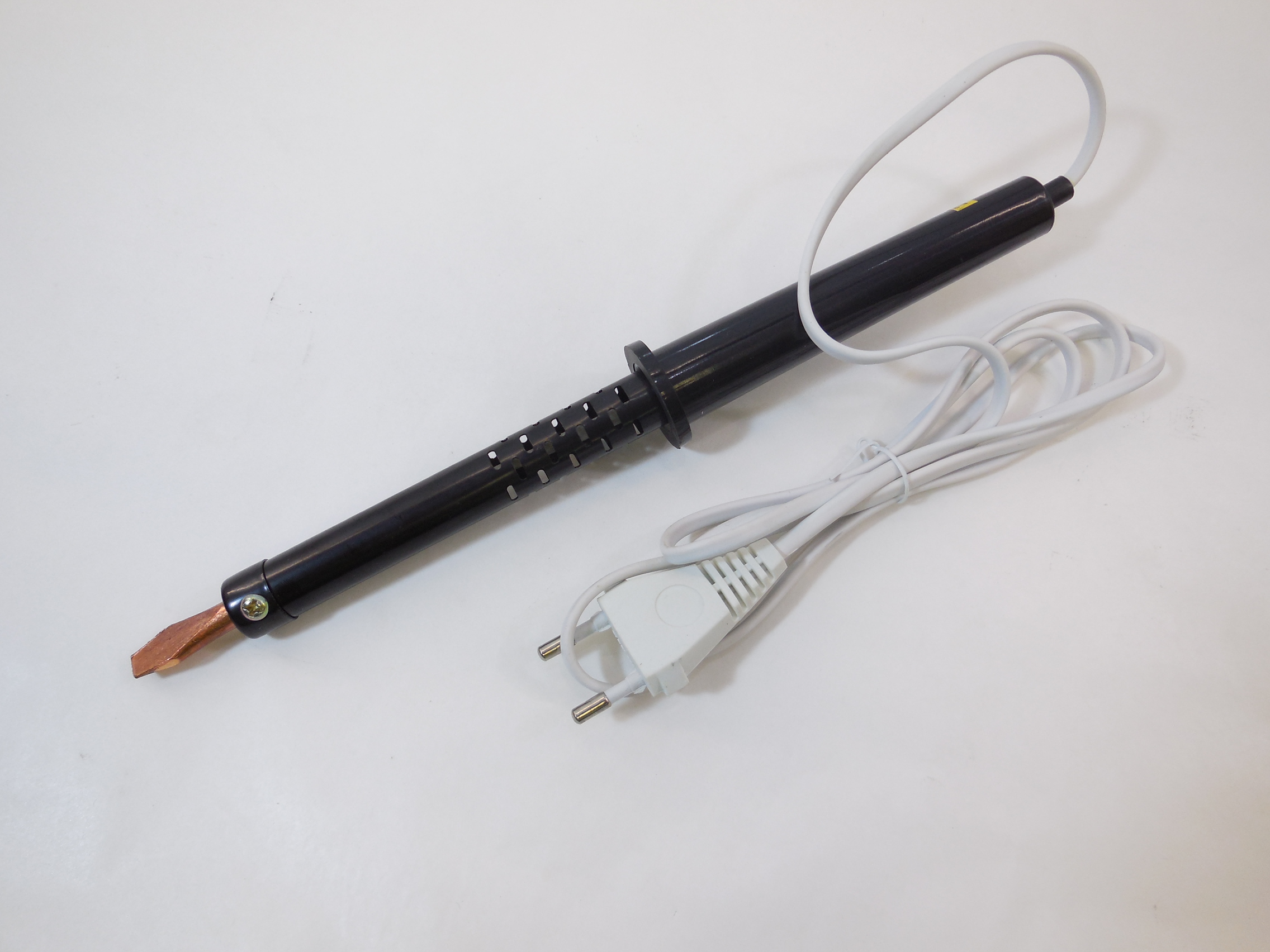

Союз ПС2005-40

Применяется для спаивания проводов и различных радиодеталей. Модель имеет простую конфигурацию, в ней не предусмотрен температурный переключатель. Мощность прибора – 40 Вт. Он работает от сети с напряжением 220 В. Рабочая температура наконечника позволяет хорошо расплавлять припой и переносить его на нужный участок детали. Аппарат имеет деревянную ручку и конусообразное жало, которое долго сохраняет температуру. По мере износа наконечник необходимо заменять на новый.

Цена: ₽ 133



Лучшие профессиональнык паяльники

Зубр Профессионал 40W 55413-40

Прибор отечественного производства мощностью 40 Вт может использоваться для установки различных элементов на поверхность печатной платы. Паяльник имеет конусообразный наконечник и двухкомпонентную прочную рукоятку. Ее форма рукоятки разработана таким образом, чтобы прибор можно было долго держать в руке. Электрический шнур достаточно длинный, что исключает необходимость проведения работы непосредственно возле розетки. В комплекте имеется колпачок, защищающий рабочую часть паяльника от повреждений при хранении. Недостатком устройства является отсутствие переключателя температуры.

Цена: ₽ 694



Зубр Эксперт 60W 55402-60-z01

Считается лучшим электрическим паяльником для работы с печатными платами. Пайка проводников и других компонентов осуществляется с помощью флюса или свинцово-оловянного сплава, применяемого в качестве припоя. Двухкомпонентная ручка прибора имеет особую форму, разработанную для долгой эксплуатации. Все конструктивные элементы паяльника выполнены из высококачественных материалов, что гарантирует длительный срок службы устройства.  Мощность прибора – 60 Вт. Рабочий конусообразный наконечник из меди имеет особое покрытие, позволяющее выполнить пайку быстро и качественно. В комплекте с паяльником имеется специальная подставка, защитная насадка и припой.

Цена: ₽ 804



Лучший портативный паяльник

STAYER PROFESSIONAL 55409

Предназначен для спаивания проводов и мелких деталей. Несмотря на небольшую мощность прибора 8 Вт, качество пайки очень хорошее. Для работы этого беспроводного паяльника достаточно трёх щелочных батареек формата АА. Модель имеет легкий корпус, быстро нагревается и охлаждается. В комплекте с паяльником идет насадка, подставка и припой.

Цена: ₽ 692



Лучший молотковый паяльник

Зубр Профессионал 200W 55301-200

Мощностью 200 Вт предназначен для спайки и лужения металлических элементов большого размера. Его целесообразно использовать для проведения работ в различных видах промышленности. Паяльник имеет высокопрочный керамический наконечник. Рукоятку прибора удобно держать в руке. Высокое качество материалов, из которых изготовлен паяльник, обеспечивает ему длительный срок службы при постоянном использовании. Для удобства эксплуатации на корпусе устройства имеется кнопка отключения. Защита от электрического тока при работе с прибором в случае повреждения изоляционных участков обеспечивается заземляющим проводом.

Цена: ₽ 1 482



Лучший керамический паяльник

Rexant 220V 25W 12-0121-1

Мощностью 25 Вт используется для ручной пайки радиоэлементов. Прибор имеет керамический наконечник, отличающийся быстрым нагревом и длительным сроком службы. Чтобы обеспечить качественное лужение, поверхность рабочего участка жала покрыта оловом. Рукоятка прибора изготовлена из термостойкого пластика. Для удобства эксплуатации она оснащена резиновыми элементами.

Цена: ₽ 335



Лучший импульсный паяльник

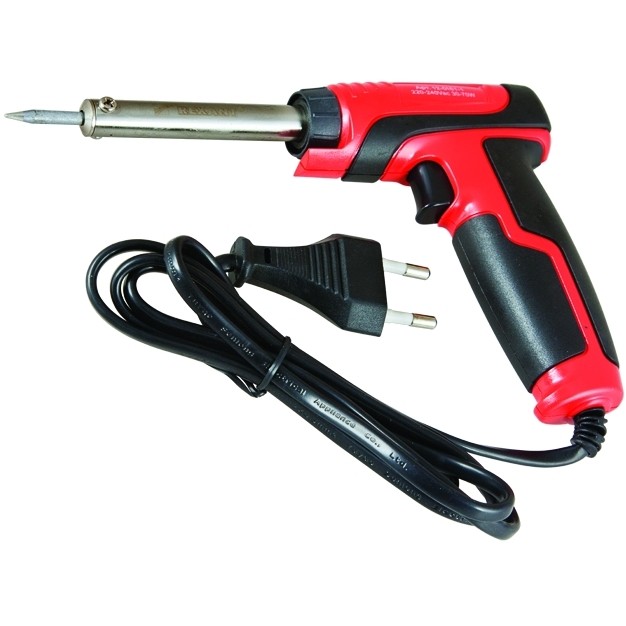

Rexant 220V 30-70W 12-0161

Мощностью 70 Вт позволяет спаивать различные радиодетали. Прибор оснащен переключателем режимов работы (70 Вт и 30Вт), он представляет собой курок, при нажатии на который паяльник начинает работать с максимальной мощностью. Паяльник выполнен в виде пистолета с удобной пластиковой ручкой. На корпусе паяльника имеется индикатор включения.

Цена: ₽ 345

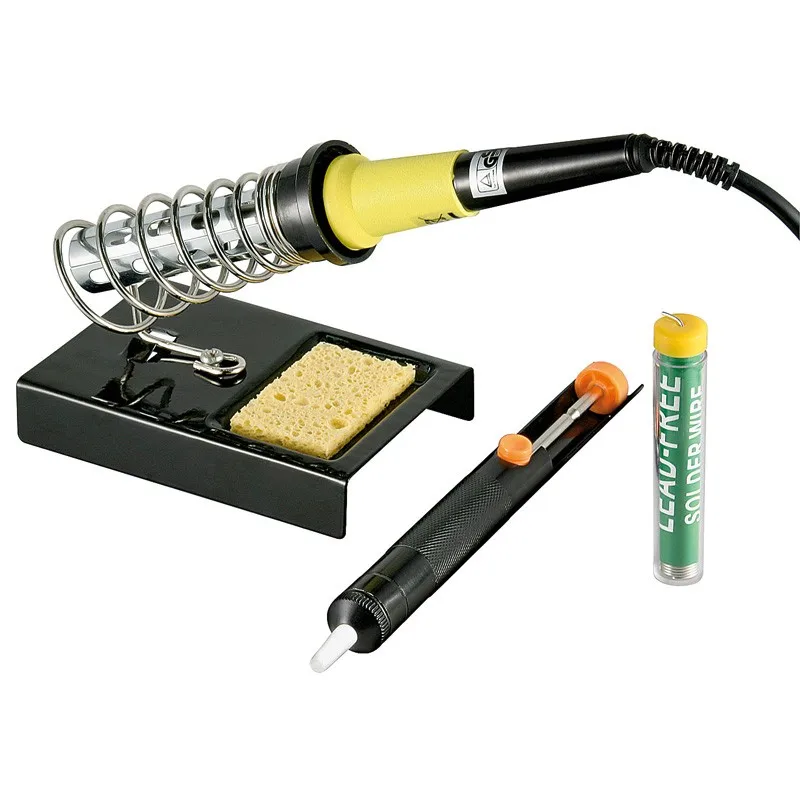

Лучший вакуумный паяльник с оловоотсосом

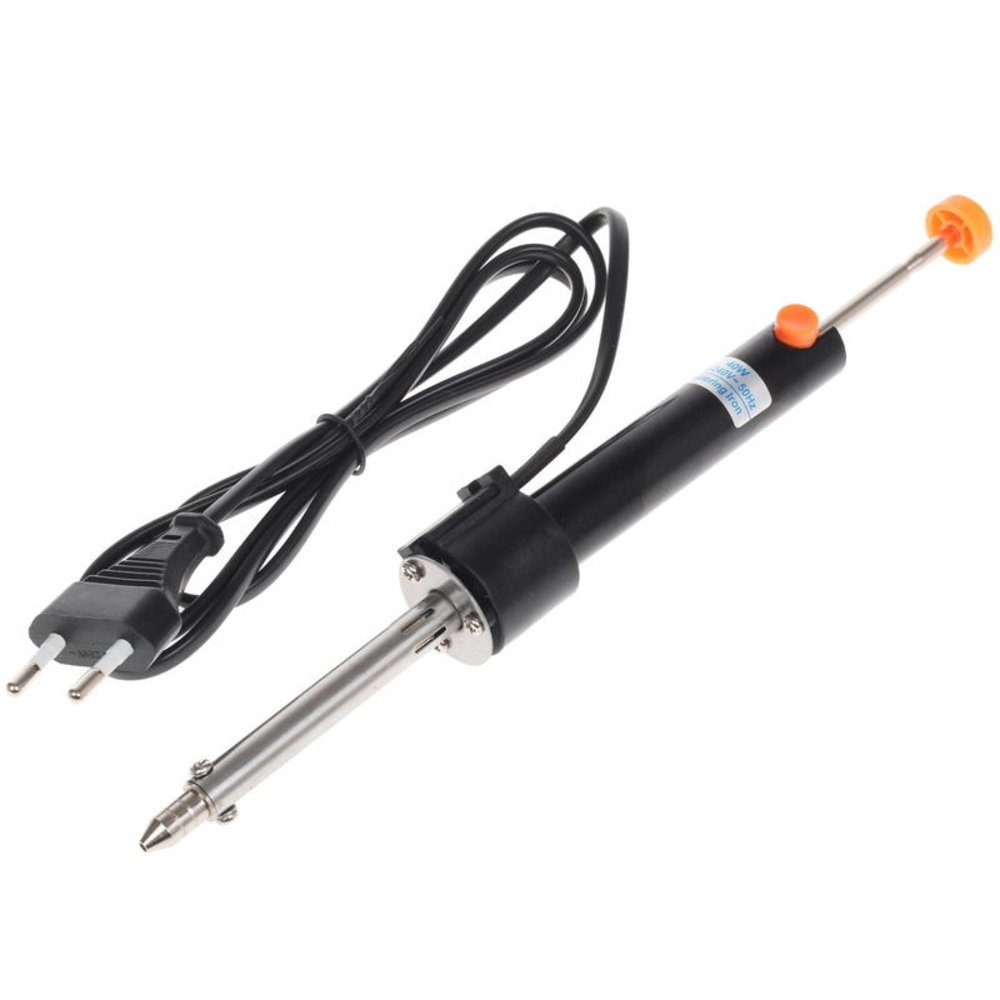

Rexant HT-019 220V 40W 12-0171

Применяется для пайки элементов радиодеталей и очищения поверхности от припоя. В приборе имеется встроенный вакуумный насос, позволяющий втягивать частицы расплавленного припоя.  Чаще всего паяльник применяется для удаления с печатных плат установленных элементов и излишков припоя. При изготовлении рукоятки прибора используется ударопрочный пластик. Благодаря этому прибор крепко держится в руке и не скользит.

Цена: ₽ 388



Сравнительная таблица лучших паяльников

Название

Основные характеристики

Цена

Союз ПС2005-40

Простая конфигурация, мощность прибора – 40 Вт., работает от сети с напряжением 220 В.

₽ 133

Зубр Профессионал 40W

Мощность 40 Вт, есть конусообразный наконечник и двухкомпонентная прочная рукоятка,в комплекте имеется колпачок.

₽ 694

Зубр Эксперт 60W

Мощность прибора – 60 Вт, комплекте есть специальная подставка, защитная насадка и припой.

₽ 804

STAYER PROFESSIONAL 55409

Мощность - 8 Вт, в комплекте с паяльником идет насадка, подставка и припой.

₽ 692

Зубр Профессионал 200W

Мощность - 200 Вт, есть кнопка отключения.

₽ 1 482

Rexant 220V 25W

Мощность - 25 Вт, имеет керамический наконечник, рукоятка изготовлена из термостойкого пластика.

₽ 335

Rexant 220V 30-70W

Мощность - 70 Вт, есть переключатель режимов работы (70 Вт и 30Вт).

₽ 345

Rexant HT-019 220V 40W

Есть встроенный вакуумный насос, используется ударопрочный пластик, не скользит.

₽ 388

FAQ

Можно ли паяльником паять свинец?
Пайка деталей из свинца осуществляется редко, так как соединение получается непрочным, даже если использовать жидкий флюс.

Что лучше: паяльник или клеевый пистолет?
Для скрепления элементов из металла и пластика предпочтительнее использовать паяльник, поскольку соединение получается более прочным.

Как защитить паяльник от перегрева?
Для этой цели можно использовать подставку с контактом, который размыкает перемычку.  При снятии прибора происходит замыкание диода, последовательно соединенного с устройством. Таким образом установленный на подставке паяльник продолжает нагреваться, но не на полную мощность.

Читайте так же:

Рейтинг лучших паяльных станций Рейтинг лучших газовых паяльников Как пользоваться паяльником? Паяльная станция Lukey 702



ТОП-5 лучших паяльников для дома: какой выбрать по мощности?

В домашних условиях нередко возникает необходимость в спаивании проводов, восстановлении соединений в схемах бытовых электроприборов, не говоря уже о радиолюбителях, которые работают с микросхемами. Паяльник для дома не обязательно должен быть профессиональным инструментом и его нужно подбирать с учетом целей, для которых он будет использован.

Зачатую, люди стараются подобрать один инструмент, который бы подходил для большинства операций по пайке. Специалисты могут сказать, что одного идеального варианта не может быть и это действительно так. При домашнем использовании требования становятся не столь высокими, как к профессиональному оборудованию. Большинство старается подобрать простой недорогой вариант с достаточным запасом мощности. Для домешенного применения люди обходятся самыми простыми паяльниками, которые встретят в магазине. Если подойти к данному вопросу ответственно, изучить основные правила, как подобрать паяльник для дома, то выбор может быть более рациональным.

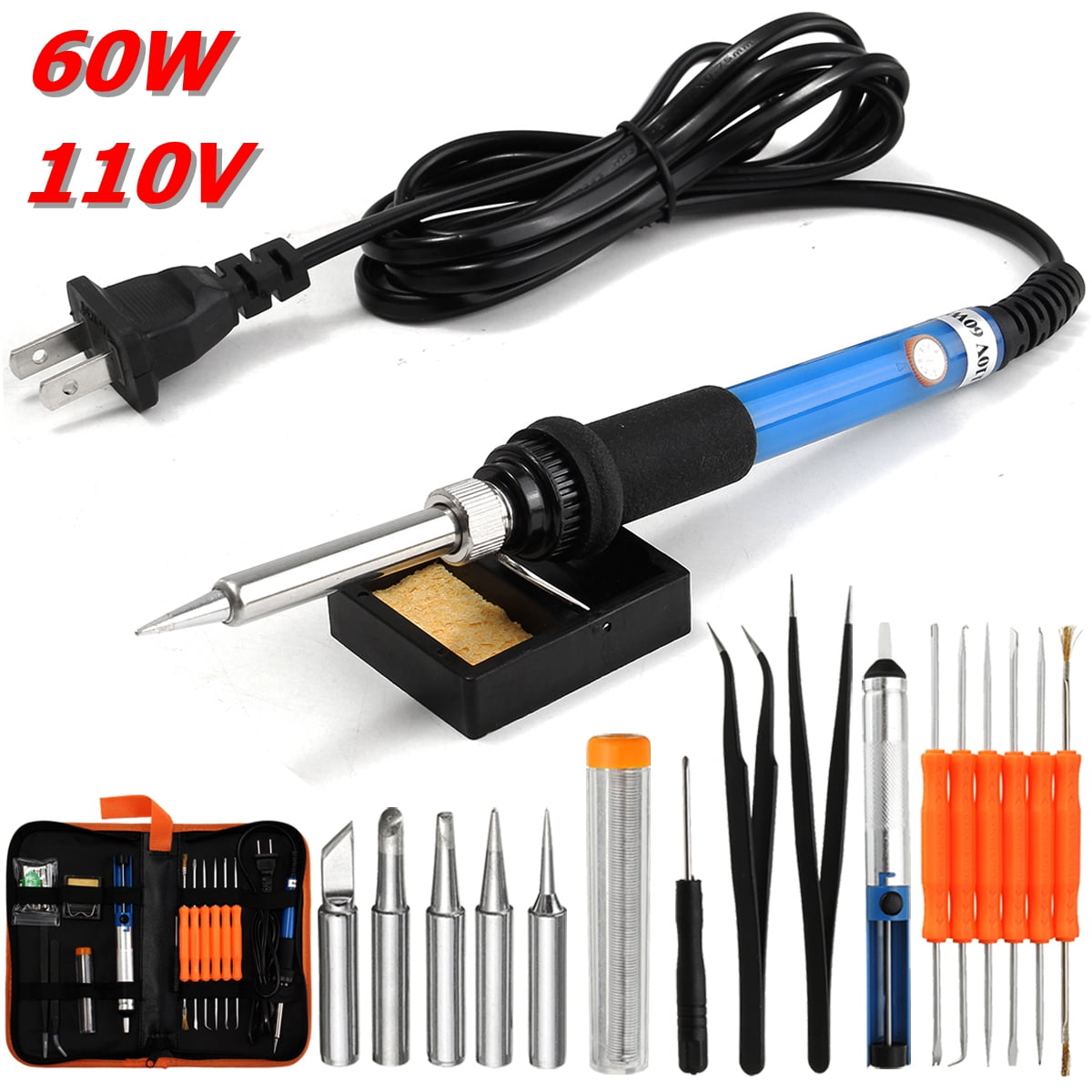

Стандартная комплектация

В большинстве случаев модели поставляются без каких-либо дополнительных приспособлений. Комплектация паяльника содержит в себе только один паяльник. Некоторые профессиональные модели могут иметь в комплекте специальный корпус и подставку для инструмента. Но  такие вещи редко покупаются для домашнего использования.

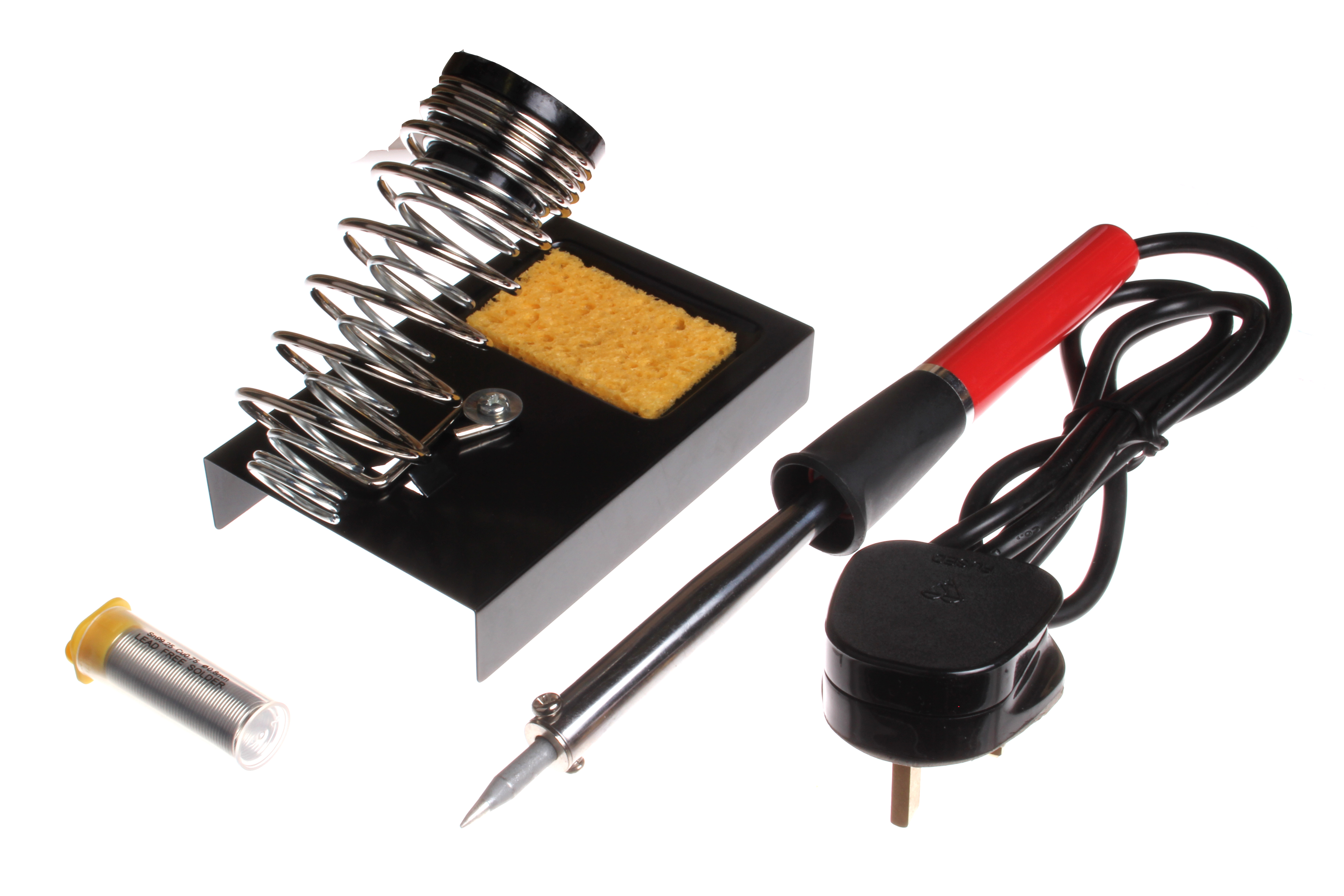

Стандартная комплектация паяльника

Составные элементы паяльника

Перед тем как выбрать паяльник для дома, стоит посмотреть из чего он состоит. К основным составным частям относятся следующие элементы:

  • Жало – должно быть сделано из меди, так как этот материал хорошо очищается от нагара. Оно легко в обработке и подготовке. С паяльником можно сразу докупить набор жал, которые будут использоваться на замену уже имеющемуся. Наиболее удобным будет жало прямой формы.
  • Стержень – должен быть из стойких материалов. Он должен хорошо проводить тепло.
  • Нагреватель – в простых моделях часто используются обыкновенные нагреватели, которые ни чем не выделяются. Только в профессиональных разновидностях можно найти разнообразие.
  • Держатель – должен быть защищен от возможного перегрева. Лучшим решением являются деревянные держатели, так как они не портятся от высокой температуры. Эбонитовые оказываются тяжелыми, а пластиковые слишком быстро перегреваются.
  • Электрический шнур и вилка – шнур должен обладать достаточным уровнем гибкости, чтобы подстраиваться под положения и условия работы, не ломаясь при этом. Вилку лучше брать разборную, но и обыкновенная подойдет для дома.

Более сложные модели могут иметь встроенный трансформатор, частотный преобразователь, у них могут присутствовать кнопки управления, регуляторы мощности и многие другие дополнения. Далеко не всегда подобные вещи актуальны для домашнего использования.

«Обратите внимание!

Если мастеру приходится подбирать паяльник для дома, то он может выбрать себе более сложную модель, но рядовые пользователи редко их покупают.»

Основные характеристики паяльников

Определяясь, какой паяльник выбрать для дома, стоит разобраться с характеристиками этих устройств. У каждого инструмента есть своим параметры, которые влияют на его функциональность. Здесь приведены основные характеристики, на которые стоит обратить внимание, чтобы купить лучший паяльник.

Характеристики устройства

Важные моменты

МощностьЭто главный параметр, на который стоит обратить внимание. Чем более мощный паяльник, тем до более высокой температуры он сможет разогреваться и тем более крупные соединения он сможет паять. Соответственно, для пайки труб потребуется мощное изделие, тогда как для работы с микросхемами подойдут и самые маломощные варианты на 5-10 Вт.
РазмерРазмер зависит от мощности, так как увеличение размеров элементов как раз и определяет возможность нагревания до высоких температур. Маленькие модели, как правило, являются маломощными.
НапряжениеПрактически все модели подходят для стандартных розеток, но в них все равное есть свои отличия. Наиболее распространенными вариантами являются устройства на 220, 36, 12 и 6 Вольт. Чем ниже напряжение, тем более безопасным будет устройства. Иногда для паяльников с низким напряжением приходится покупать дополнительно еще и понижающий трансформатор, поэтому лучшим вариантом будет модель на 220 В.
Нагревательный элементВ современных моделях в качестве нагревателя используется слюдяная или керамическая трубка, которая закручивается по спирали. Также могут встречаться нагреватели из керамики, но такие модели служат меньше, в сравнение со своими аналогами.
Форма жалаДаже для домашнего использования специалисты рекомендуют покупать варианты, у которых есть возможность менять жало. Чаще всего покупают простые модели без смены жала. Возможность менять данный элемент существенно упрощает подбор нужных процедур. Смена жала помогает приспособиться к нужной операции, не меняя сам паяльник.
Тип паяльникаНаиболее популярными и востребованными являются Электрические, стержневые и импульсные паяльники. Для дома отлично подходят электрические модели.

Топ 5 лучших моделей паяльников для дома

Лучшие модели для дома должны обладать оптимальным соотношением параметров, универсальностью использования и доступной стоимостью. Это совсем не значит, что они будут лучшими по всем характеристикам, так как они подбираются именно для домашнего использования.

  • Works W Модель на 100 Вт, в которой имеется провод с двойной изоляцией. На жало нанесено алюминиевое покрытие, которое продлевает его жизнь. Металлические элементы сделаны из нержавеющей стали. Это одна из самых простых и востребованных моделей для домашнего применения.

Паяльник Works W на 100 Вт

  • ZD 721C. Мощность устройства составляет 60 Вт. Модель с удобной пластиковой ручкой и нихромовым нагревателем. Максимальная температура разогрева составляет 550 градусов Цельсия.

Паяльник ZD 721C

  • Mastertool 44-0006. Это очень удобная маломощная модель на 30 ВТ, которая поставляется вместе с подставкой. Паяльник рассчитан на работу с микросхемами, благодаря чему имеет жало конической формы. Здесь используется периодический тип нагрева. В местах хвата предусмотрена эргономическая накладка. Длина провода составляет 1,2 метра.

Паяльник модели Mastertool 44-0006

  • Sthor Модель с максимальной мощностью в 30 Вт. Рассчитан на работу с низкотемпературным припоем, что удобно для домашнего использования. Чаще всего применяется для соединения проводки. Несмотря на размеры, паяльник подходит для спайки широких областей.

Паяльник марки Sthor

  • Mega Модель, которая рассчитана на напряжение в 230 В, но с мощностью в 25 Вт. Это качественное изделие, которое поставляется вместе со специальной подставкой. Нагреватель сделан из нихрома, а ручка из пластика. При такой небольшой мощности пластик не сильно нагревается. Основной сферой применения у него является работа с мягкими припоями.

Паяльник Mega

Популярные производители

Популярные производители паяльников для дома представлены в различных ценовых категориях. Выбирая самый лучший паяльник для дома, многие люди обращают внимание на надежность бренда. К основным популярным производителям относятся:

  • Sthor;
  • ZD;
  • Intertool;
  • Mega;
  • Mastertool.

Заключение

Все нюансы по поводу того, какую выбрать мощность паяльника, какой тип должен быть, форма жала и прочие элементы, нужно применять на основе того, что доступно на рынке. В большинстве случаев люди берут первую попавшуюся недорогую модель и вполне нормально ею пользуются. Но если требуются более сложные процедуры, то здесь уже нужно ответственно подходить к выбору.

Видео: рекомендации по выбору паяльника



ТОП-5 паяльников для пайки микросхем и радиодеталей

Пайка является неотъемлемой частью ремонта оборудования с микросхемами и его создания. Это достаточно сложный процесс, которые требует наличия специального оборудования, так как здесь ведется работа с достаточно мелкими деталями. Паяльник для микросхем заметно отличается от того, который нужен для спаивания проводов. Его размеры заметно меньше, чем крупные модели для обыкновенных операций, а также жало обладает тонкой заточкой. Могут встречаться варианты со специальными видами заточек, которые рассчитаны преимущественно на выпаивание.

Паяльник электрический для микросхем является необходимым инструментом мастера по ремонту и любителя радиотехники. Модели могут быть в различном ценовом сегменте с отличающимися характеристиками. В любом случае, это будет ручной инструмент, который позволит наносить тонкий слой припоя и нагревать детали для спаивания и выпаивания их из схемы. Многие разновидности являются узкопрофильными и предназначаются для одного вида работ.

Пайка микросхем паяльником

Особенности паяльников для микросхем

Одной из главных особенностей таких моделей является форма жала. Именно наконечник является основным рабочим инструментом. В зависимости от его формы и прочих особенностей можно понять, как именно будет работать устройство и для каких целей оно предназначено. Форма не единственный параметр, выделяющий паяльник для электроники среди остальных. Размер становится еще одним фактором, выделяющим этот тип устройств на фоне остальных. Маленький паяльник для микросхем позволяет проводить основные операции для работы с ними, тогда как большие стандартные модели оказываются достаточно грубыми для такой работы. Это же сказывается на мощности изделия. Для каждого вида работ мощность должна быть соответствующей, чтобы ее хватало для расплавления контактов, но чтобы паяльник ничего не пережигал.

Виды паяльников для электроники

Основным различием, которое помогает разделить паяльники для электроники на разновидности, является вид нагревательного элемента, который в них используется. В последнее время технология производства позволяет выпускать множество разновидностей, которые отличаются друг от друга по характеристикам.

Нихромовые

Основным нагревательным элементом в таких паяльниках становится нихромовая проволока. Материал хорошо проводит электрические импульсы, что позволяет нагревать жало до нужной температуры достаточно быстро. Простые модели обладают спиралью, которая намотана на корпус не проводящий электричество. Чтобы проволока не теряла тепло, ее помещают в изоляторы. Подобные модели чаще всего применяются в бытовом непрофессиональном использовании.

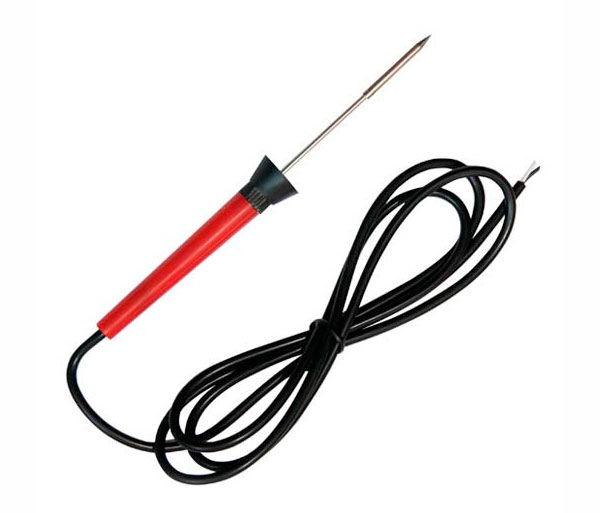

Нихромовый паяльник

Недостатки:

  • Паяльник для радиодеталей с нихромовым нагревательным элементом долго нагревается;
  • Спираль быстро перегорает и ее приходится менять.

Преимущества:

  • Простота в использовании;
  • Неприхотливость к внешним факторам;
  • Высокая ударостойкость.

Керамические

Паяльник для пайки микросхем телефонов с керамическим нагревательным элементов использует специальные стержни, которые подсоединяются к контактам дающим напряжение. Благодаря воздействию напряжения керамика нагревается до нужной температуры.

Керамический паяльник

Преимущества:

  • Тонкий паяльник для микросхем из керамики обладает длительным сроком эксплуатации;
  • Быстро нагревается до нужной температуры.

Недостатки

  • Высокая подверженность механическим повреждениям;
  • Жало заменить невозможно, если оно как-либо повредиться.

Индукционные

Точечный паяльник индукционного типа обладает всеми необходимыми качествами для спаивания микросхем. В нем присутствует ферромагнитное покрытие, которое обеспечивает образование магнитного поля на жале, а также есть катушка индуктора. Его особенностью является то, что когда достигается максимальная температура, то нагрев прекращается. Когда температура начинает понижаться, подача электричества возобновляется. Это обусловлено ферромагнитными свойствами покрытия.

Внешний вид индукционного паяльника

Преимущества:

  • Наличие автоматического подогрева;
  • Экономия энергии;
  • Неприхотливость в эксплуатации.

Недостатки

  • Чтобы подобрать оптимальное значение температуры нагрева, приходится менять наконечники, так как этот параметр поддерживается согласно точке Кюри.

Импульсные

Главным отличием данной модели является наличие частотного образователя, который имеет встроенный высокочастотный трансформатор. Сначала частота повышается, но через некоторое время она понижается до рабочего значения. Жало здесь является частью электрической цепи. Оно подключено к токосъемникам вторичной обмотки. Это обеспечивает прохождение больших токов сквозь обмотку и дает максимально короткое время нагревания. Функция нагрева включается тогда, когда нажимается соответствующая кнопка на паяльнике. Если ее отпустить, то устройство остывает.

Импульсный паяльник

Преимущества:

  • Хороший паяльник для микросхем нагревается практически мгновенно;
  • Универсальность применения, как для крупных, так и для мелких деталей.

Недостатки:

  • Импульсный паяльник для пайки микросхем не может использоваться для длительной работы.

Характеристики популярных моделей

Жало для паяльника для микросхем является не единственным, на что стоит обращать внимание. Здесь собраны основные характеристики наиболее популярных моделей, использующихся для работы с микросхемами.

Модель паяльника

Характеристики модели

Matrix 914044Мощность устройства: 40 Вт

Период максимального нагрева: 3,3 минуты

Форма наконечника: конус

Материал рукояти: пластмасса

Rexant 120123Мощность устройства: 40 Вт

Период максимального нагрева: 10 минуты

Форма наконечника: конус

Материал рукояти: пластмасса

Rexant 120240Мощность устройства: 40 Вт

Период максимального нагрева: 7 минуты

Форма наконечника: клиновидная

Материал рукояти: дерево

Rexant ZD20UМощность устройства: 8 Вт

Период максимального нагрева: 0,25 минуты

Форма наконечника: конус

Материал рукояти: пластмасса

Требования к паяльникам для радиодеталей

В среднем мощность паяльника должна быть около 10 Вт. Чем меньше будет данный параметр, тем больше шансов сохранить радиоэлементы в целости и сохранности. Не рекомендуется использовать очень мощные инструменты, поэтому одним из главных требованием является разумный подбор параметра относительно тех работ, для которых будет применяться устройство. Мощность паяльника для пайки микросхем может доходить и до 40 Вт, но профессионалы работают и с 4 Вт паяльником, если речь идет об особенно мелких деталях.

Жало должно быть крепким и хорошо очищаться. Как правило, это достаточно тонкие изделия, поэтому наличие крепкого материала является обязательным условием для долгосрочной работы. Здесь нередко используются материалы для жала, которые редко встречаются в больших паяльниках, что как раз и обусловлено данными требованиями.

Наличие дополнительных функций, кнопок отключения, расположенных на корпусе, специальных покрытий и прочих вещей определяется тем, для какой сферы предназначается паяльник. Все, что облегчит работы из вышеуказанных дополнений в определенной среде будет обязательным для конкретных моделях, где данная функция востребована.

«Важно!

Это касается преимущественно профессиональных устройств, так как бытовые будут значительно проще.»

Как выбрать хороший паяльник?

Рассматривая как выбрать паяльник для микросхем, стоит внимательно изучить следующие параметры устройства:

  • Мощность. Чем ниже мощность изделия, тем проще будет работать, так как при высокой температуре есть риск перепалить схему. 10 Вт является оптимальным значением для работы.
  • Напряжение. Зачастую напряжение в 220 В может испортить стандартную микросхему. В паяльниках встраивается блок питания, который понижает напряжение до 36В или даже 12В. Таким образом, лучшим выбором будут устройства с таким блоком питания.
  • Толщина жала. Участки для пайки могут иметь размер в десятые доли миллиметра. Здесь подойдут конусообразные жала, толщина которых составляет 1 миллиметр и менее, что может зависеть от заточки.

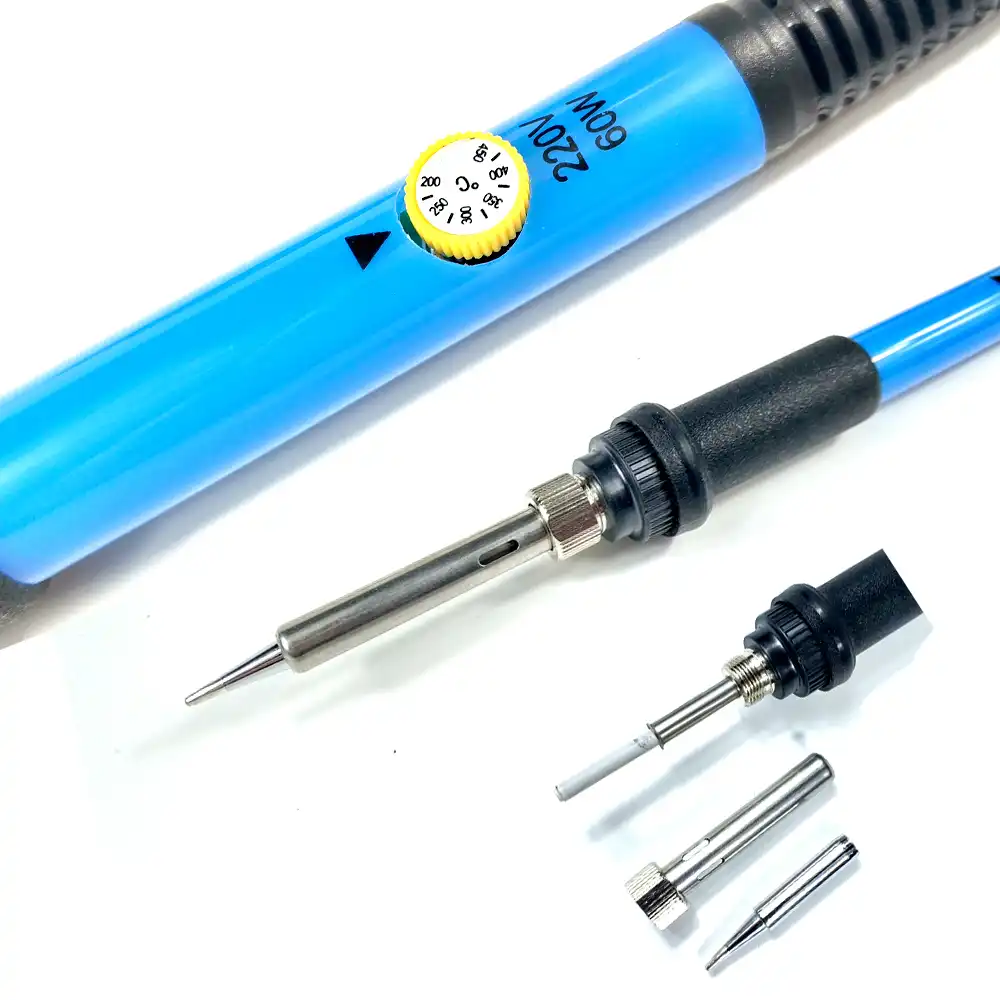

  • Терморегулятор. Для многих моделей наличие терморегулятора становится приятным дополнением. Очень важно во время работы сохранять постоянно одну и ту же температуру. Это дополнение помогает добиться нужного результата.



Производители

На современном рынке продукции можно встретить товары от следующих производителей:

  • Rexant;
  • Matrix;
  • Sparta;
  • Topex;
  • Курс.

Заключение

Паяльники для пайки микросхем относятся к узкопрофильным устройствам, но этот профиль очень широко распространен. Специалисты по ремонту, любители электроники и люди, паяющие сами микросхемы, не могут обойтись без хорошего специализированного паяльника. Разнообразие продукции на рынке с различными параметрами только подтверждает востребованность данной сферы.

Как выбрать паяльник для пайки труб, микросхем, радиодеталей

В арсенале практически любого мастера можно встретить паяльник. Он используется в случае ремонта самого различного электрического оборудования. Довольно распространенным вопросом можно назвать то, как выбрать паяльник. В продаже встречаются самые различные варианты исполнения, которые характеризуются определенной областью применения и удобством в использовании. Рассмотрим основные критерии выбора подробнее.

Как выбрать паяльник

Описание прибора

Прежде чем рассматривать вопрос, какой паяльник выбрать для дома, нужно уделить внимание конструктивным особенностям инструмента. Практически все они представлены классической конструкцией, которая имеет следующие элементы:

  1. Нагреватель. Пайка материалов проводится за счет сильного нагрева. Для того чтобы расплавить металл требуется большая температура. При выборе уделяется внимание и этому параметру.
  2. Жало или стержень выступает в качестве основного рабочего элемента. Именно он предназначен для передачи тепла, распределения используемого сплава.
  3. Держатель или рукоятка должна быть комфортной. Она может иметь самую различную форму, изготавливаться при использовании различных материалов.
  4. Для передачи электричества есть электрический кабель со стандартной вилкой для бытовой сети.

Устройство паяльника

После включения устройства в бытовую сеть нагревательный элемент передает тепло стержню, который изготавливается из материала с высоким показателем теплопроводности. Для работы с большинством металлов стержень нагревается до температуры 450 градусов Цельсия, после чего можно распределить припой по поверхности. Жидкий припой заплывает в различные зазоры, за счет чего обеспечивается надежность соединения. Выбрать паяльник можно с учетом различных критериев, о которых далее поговорим подробнее.

Основные критерии выбора

Выбор паяльника проводится с учетом некоторых его особенностей. Примером можно назвать следующие моменты:

  1. Мощность.
  2. Тип используемого нагревателя.
  3. Дополнительные функции.
  4. Размеры.
  5. Популярность бренда.

Определить то, какой паяльник выбрать для пайки плат можно с учетом особенностей проводимой пайки. К примеру, есть специальные модели паяльников, которые имеют небольшое жало. За счет этого можно проводить тонкую работу с хрупкими материалами и источниками питания.

Паяльник с маленьким жалом

Мощность

Проводя выбор нужно уделять больше всего внимания мощности. Рассматривая этот показатель стоит учитывать:

  1. При работе с простейшими микросхемами выбирается устройство мощностью до 10 Вт. Подобной мощности паяльника для пайки проводов будет недостаточно, но с микросхемами будет паять удобно.
  2. Мощность паяльника от 20 до 40 Вт универсальный вариант, подходящий для решения бытовых задач. При выборе учитывается наличие функции, которая отвечает за регулировку степени нагрева.
  3. Для пайки проводов требуется устройство с мощностью около 60-100 Вт. Выбрать подобный инструмент нужно в случае, если часто проводится пайка материалов с металлическими жилами различного типа.

Для любительских работ не рекомендуется выбирать модели паяльников с мощностью выше 100 Вт. Они применяются только для работы с радиаторами, характеризуются высокой стоимостью и сложностью в эксплуатации.

Тип нагревательного элемента

Проводя выбор паяльника для дома следует учитывать, что все подобные устройства делятся на две большие группы: электрические и газовые.

Электрический паяльник
Газовый паяльник

Если требуется вариант исполнения для пайки проводов распределительных коробок, то рекомендуется уделять внимание газовым моделям. Они удобны по причине высокой автономности, так как для питания устройства не требуется электричество. Есть и режим, позволяющий использовать прибор как фен для термической усадки.

Однако, газовые приборы не могут использоваться для работы с электрическими микросхемами. На момент пайки при горении газа могут образовываться вредные вещества.

Электрические устройство имеют быстрый нагрев, могут использоваться только при наличии электричества. Все они делятся на несколько групп по типу нагревательного элемента:

  1. Спиральные получили самое широкое распространение, они недорогие, практичные в применении и могут прослужить в течение длительного периода. Основным недостатком можно назвать слишком долгий нагрев. Подходит для применения дома по причине невысокой стоимости. При его выборе нужно учитывать размеры.
  2. Керамические изготавливаются при применении дорогого и хрупкого материала. Конструктивные особенности обеспечивают быстрый нагрев, однако даже при незначительном ударе конструкция может выйти из строя. При выборе стоит учитывать недолгий срок службы.
  3. Импульсные характеризуются тем, что могут нагреваться с большой скоростью. Рекомендуется выбирать подобный паяльник для случая, когда нужно действовать точно и аккуратно. Сложность конструкции определяет ее более высокую стоимость.

В последнее время в продаже встречается большое количество различных паяльных станций. Они также характеризуются универсальностью и практичностью, некоторыми рассматриваемыми функциями.

Дополнительные возможности

При выборе паяльника уделяется внимание и дополнительным функциям, которые могут существенно отличаться. Подобрать подходящую модель можно при учете следующих моментов:

  1. Рукоятка должна иметь хорошую защиту от перегрева. Как правило, варианты исполнения из дерева характеризуются более высокими показателями, пластик разогревается намного быстрее. При изготовлении этого элемента может применяться эбонит, характеризующийся большим весом.
  2. Рекомендуется приобретать устройства с медными наконечниками, так как они проще всего очищаются от нагара. В продаже есть варианты исполнения со сменными жалами, которые могут иметь различную форму. Новичкам проще всего работать с прямой формой наконечника.
  3. Шнур должен быть гибким с повышенной изоляцией, которая обеспечивает требуемую защиту жил от механического повреждения.
  4. При выборе уделяется внимание тому, чтобы конструкция вилки была разборной. Это связано с тем, что при обслуживании можно разобрать конструкцию и заменить поврежденные элементы.
  5. Качественная продукция снабжается специальным кейсом, а также подставкой для жала и специальной губкой для очистки рабочего наконечника.
  6. В последнее время часто выбирают паяльники с термическим регулятором. Их область применения весьма обширна, так как можно отрегулировать температуру в зависимости от особенностей проводимой работы.

Устройство контроля нагрева паяльника

Большой популярностью пользуются варианты исполнения с защитным механизмом, который может исключить вероятность перегрева конструкции. За счет подобной дополнительной функции обеспечивается длительный срок эксплуатации устройства.

Лучший паяльник не всегда обладает большим количеством дополнительных функций. Подобрать можно и варианты исполнения специфического типа, предназначенные для работы с электроникой и радиотехникой.

Полезные советы по выбору паяльника

При рассмотрении распространенного вопроса, как правильно выбрать паяльники, можно уделить внимание некоторым рекомендациям.

Полезные советы следующие:

  1. Для пайки металлических изделий выбирается устройство мощностью 100 Вт.
  2. Для небольших микросхем выбирают устройство 30 Вт.
  3. Новички могут выбрать модель 60 Вт.
  4. Жало может иметь самую различную форму. Чаще всего встречаются модели с наконечником в виде конуса и иглы, клина и стержня со скошенной кромкой. Если пайка проводится часто, то можно выбрать модель со сменными жалами, так как она характеризуется высокой функциональностью. Однако, подобные наборы обходятся несколько дороже обычных инструментов.
  5. Наконечник зачастую изготавливается из меди, но подобный материал может покрываться различным составом для повышения теплопроводности и некоторых других качеств. Варианты исполнения с медным жалом и никелевым, алюминиевым покрытием сегодня выбирают крайне часто.

Если работа проводится вдали от источника питания, то нужно уделить внимание моделям беспроводного типа. Они могут работать от встроенного аккумулятора или небольших батарей. Однако, автономный источник питания определяет низкий показатель нагрева рабочей части.

Как выбрать паяльник для полипропиленовых труб

На сегодняшний день полипропилен является наиболее распространенным и безопасным материалом как для внутренних трубопроводов, так и для наружных инженерных сетей. Полипропиленовые трубы выбирают благодаря свойствам материала: высокой химической стойкости, способности выдерживать повышенное давление, способности хорошо свариваться и образовывать монолитное соединение, а также длительному сроку службы – 50 лет и более. В отличие от металлических труб пластиковые трубы легко режутся. Для их соединения используется паяльник для труб – сварочный аппарат, который можно купить на Московском заводе FDplast. Разогретым паяльником нужно оплавить концы трубы и соединить их с помощью фитинга. Такой метод соединения называют раструбным, или муфтовым. Так можно собрать даже самую сложную, разветвленную схему водопровода.

Конструкция и принцип работы инструмента

Форма нагревательного элемента «утюжок». Часто паяльник для полипропиленовых труб сравнивают с утюжком, так как его рабочая часть имеет очень характерную форму. Она состоит из нагревательного элемента и двух насадок. Одна насадка оплавляет наружную часть трубы, а вторая – внутреннюю стенку фитинга. Нагревательный элемент накаляется до +260°С и разогревает насадки. На них удерживают сразу обе детали одновременно и, как только они оплавились, стыкуют друг с другом. Полипропилен очень быстро застывает и образует прочное соединение. Таким образом можно собрать весь водопровод, стыкуя различные фитинги, чтобы получить нужную конфигурацию системы. Во время нагрева, в перерывах между работой паяльник устанавливается на съемную опорную подставку. Его можно поставить на стол или верстак для удобной работы. Но если пайку нужно выполнить в труднодоступном месте, паяльник можно снять с опоры и разогревать пластиковые детали в месте монтажа.

Цилиндрическая форма нагревательного элемента. Существуют конструкции паяльников, где нагревательный элемент выполнен в форме цилиндра. Благодаря его небольшим размерам этим инструментом можно выполнять пайку даже в самых труднодоступных местах, а удобные насадки облегчают операцию, гарантируя герметичность и надежность стыка на долгие годы.

Технические характеристики

Если Вы уже точно знаете диаметр полипропиленовых труб, которые будете монтировать, и определились с тем, как часто будете пользоваться инструментом, нужно переходить к подбору паяльника для полипропилена исходя из технических характеристик.

Мощность. Сварочные аппараты для пайки пропиленовых труб делятся условно на два типа.

  • Инструменты до 1000 Вт. У них, как правило, один нагревательный элемент, и для выхода на рабочую температуру им нужно время.
  • Паяльники с мощностью до 2000 Вт нагреваются уже от двух элементов. Такие аппараты больше подходят профессиональным строителям. Для домашнего использования отлично подойдут маломощные модели. Ведь основная разница – в скорости нагрева. А цена на них ниже, да и электричества они потребляют значительно меньше более мощных аналогов.

Диаметр и количество насадок. Диаметр насадки соответствует диаметру трубы, которая монтируется. Например, комплект насадок диаметрами: 20, 25, 32, 40, 50 и 63 миллиметра позволяют монтировать совершенно разные коммуникации: подводки к смесителям, водопроводные трубы для холодной и горячей воды, системы водоотведения и сливные канализации. В общем – трубопроводы для решения практически любых задач.

Возможность регулировки температуры. Максимальная температура нагревательного элемента достигает +260-300 °С. Для сварки полипропиленовых труб, например, устанавливается температура +260 °С. Если Вы планируете работать с разными материалами, выбирайте тот паяльник, у которого можно регулировать температуру нагрева от +50 до +300 °С. Он станет для Вас универсальным рабочим инструментом.

Дополнительные функции контроля и управления. Полезная опция у паяльника – световая индикация нагрева и питания от сети. Встроенный в аппарат термостат поддерживает постоянную температуру нагрева насадок на протяжении всей работы, по необходимости включая и отключая нагревательный элемент.

Как выбрать инструмент для своих задач

Выбор сварочного аппарата зависит от задач, которые Вы будете решать с его помощью. Если Вы не профессиональный строитель, и паяльник необходим для ремонта в доме или на даче, выбирайте модели с насадкой соответствующей диаметру Вашей трубы. Если Вы профессиональный строитель, то обратите внимание на профессиональные модели сварочных аппаратов, которые есть в ассортименте Завода. Перед покупкой изучите технические характеристики аппарата.

Требования к паяльникам в зависимости от применения

  • Однократный ремонт или обновление трубопровода в квартире/доме/даче. Для решения задачи подойдут недорогие модели мощностью до 1000 Вт с подставкой для пайки на столе.
    Комплексный монтаж водопровода, подводок, канализационной системы в квартире/офисе/коттедже или периодические работы по установке сантехники на различных объектах. Выбирайте модели аппаратов с мощностью от 1500 Вт, возможностью регулировки температуры и насадками разных диаметров вплоть до 63 мм.
  • Профессиональные регулярные работы по монтажу всех видов трубопроводов. Для сварки труб, фитингов потребуются функция электронной регулировки температуры, набор насадок с диаметром до 110 мм.

Модели сварочных аппаратов Московского завода FDplast – это решения для частных и профессиональных задач

Московский завод FDplast предлагает свои клиентам широкий ассортимент паяльников для полипропиленовых труб, которые можно использовать как для решения личных, так и профессиональных задач.

Универсальные модели сварочных аппаратов

  • Сварочный аппарат YMD 20-32 1200 Вт
  • Сварочный аппарат YMD 20-63 1600 Вт
  • Сварочный аппарат YMF 20-63 2200 Вт
  • Сварочный аппарат YMF 75-110 1800 Вт

Форма нагревательного элемента: «утюжок». У некоторых моделей есть функция ручной регулировки температуры в диапазоне +50-300 °С.

Профессиональные модели сварочных аппаратов

  • Сварочный аппарат КС 63-200 2500 Вт
  • Сварочный аппарат КС 63-160 1800 Вт

Эти модели паяльников предназначены для выполнения профессионального монтажа трубопроводов.

Как купить оборудование

По вопросам приобретения сварочных аппаратов Московского завода FDplast обращайтесь по телефонам 8 (495) 514-38-72, 8 (495) 514-38-71 или отправляйте сообщение на адрес электронной почты: [email protected] Специалисты Завода помогут сделать выбор и оформить заказ.

Какой тип паяльника мне нужен?

Как правильно выбрать паяльную станцию ​​

Если вы ищете паяльник, вы можете оказаться в нескольких разных позициях. Если вы опытный в этих инструментах, возможно, у вас уже есть любимый бренд и дизайн, который вы покупаете. каждый раз, когда вам нужна замена.Также возможно, что вы немного новичок в этой сцене и тестируете несколько разных вариантов. Возможно, вы не совсем уверены, что предлагают разные бренды и модели.

В каком бы лагере вы ни оказались, полезно знать весь спектр доступных вам вариантов. Если вы пробуете воду и просто нащупываете свой путь, стоит попробовать несколько разных, пока не найдете тот, который вам нравится. И даже если вы думаете, что уже открыли единственную модель, которая вам действительно может понадобиться, мы хотели бы предложить вам проверить свои пределы, изучив другие варианты, которые существуют.Кто знает? Может быть, вы найдете паяльник, который вам понравится даже лучше, чем тот, который вы использовали.

Чтобы помочь вам изучить различные модели, мы составили руководство по выбору паяльника. Мы рассмотрим некоторые из доступных вам конкретных вариантов, а также серьезно рассмотрим, какие критерии вам следует учитывать, когда речь идет о том, какой тип паяльника вам следует приобрести.

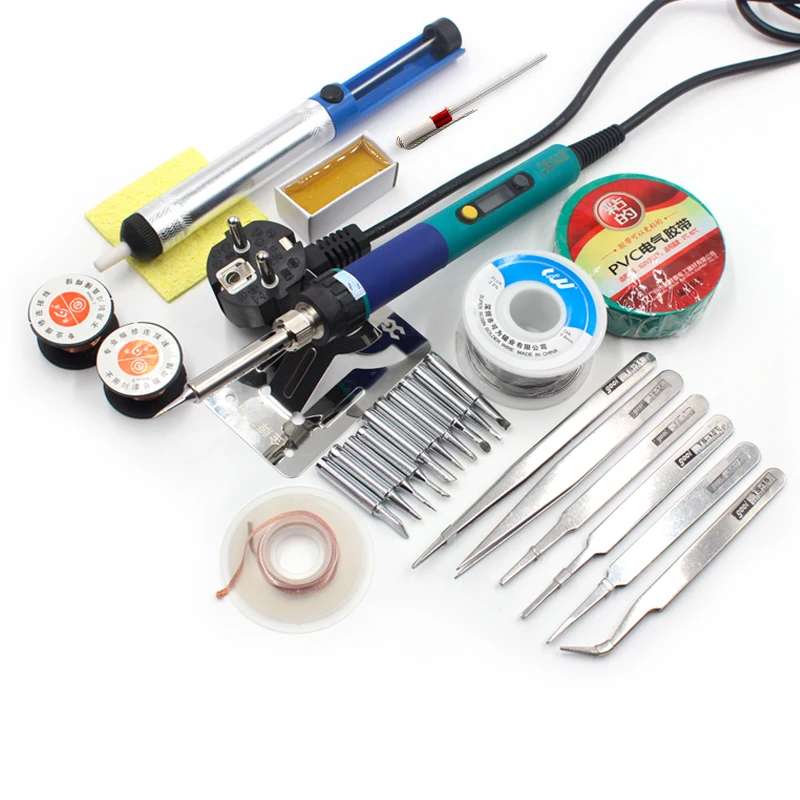

Как выбрать набор для пайки?

Как и многие другие инструменты, набор для пайки - это личный выбор.Каждый будет использовать свой паяльник для разных целей, и у каждого будут разные критерии, которым они хотят соответствовать. Из-за этого не так просто указать «лучшее»; паяльник.

Вместо этого вы захотите взглянуть на свои потребности, настройки и предполагаемое приложение и спросить себя, что подходит именно вам. Когда вы задаете себе эти вопросы и начинаете поиск подходящего паяльника, вот несколько критериев, которые следует учитывать.

1. Цена

Конечно, стоимость всегда будет иметь значение. Независимо от вашего бюджета, простой факт заключается в том, что у каждого есть бюджет, из которого они работают, и у каждого есть ценовой предел, который он не может превышать. В некотором смысле это упрощает ваш выбор. Вы сможете исключить любые утюги, цена на которые намного превышает ваш предел, так же как вы, вероятно, сможете исключить утюги, стоимость которых намного ниже вашего бюджета.

Однако вместо того, чтобы просто устанавливать произвольный предел цены, рекомендуется сначала взглянуть на некоторые из различных типов паяльников, выставленных на продажу.Посмотрите, что там есть, и начните понимать некоторые из типичных цен. Затем решите, на что падает ваш бюджет, и посмотрите, какие модели вы можете быстро исключить из любого конца своего бюджета.

2. Использует

У разных паяльников разные достоинства, недостатки и возможности. Например, если вы ищете лучший паяльник для печатных плат, вам не стоит выбирать паяльник, который лучше подходит для работы в автомобиле.

Таким образом, один из лучших способов выбора паяльника - это сначала спросить себя, для чего вы собираетесь использовать паяльник.Будет ли это профессиональная или образовательная среда? Вы собираетесь работать с печатными платами? Витраж? Автозапчасти? Все трое в разных случаях?

То, как вы ответите на этот вопрос, будет играть важную роль в определении того, какой паяльник лучше всего подходит для вас. Как только вы узнаете, для чего собираетесь его использовать, ваша задача будет заключаться в проверке каждого потенциального паяльника на предмет его предполагаемого использования. В идеале вы найдете тот, который предназначен для вашей отрасли и предполагаемой работы.Другой вариант, однако, - выбрать более общую модель, которая может легко обрабатывать множество различных приложений. Это отличный выбор, особенно если вы часто паяете разные предметы.

3. Различные характеристики

В зависимости от того, какую работу вы собираетесь выполнять, вам понадобится паяльник с разными возможностями и характеристиками.

Для вас может быть важно множество различных характеристик. Возможно, вы знаете, что вам нужен паяльник или паяльная станция, которая нагревается до определенной температуры.Возможно, вам нужно, чтобы он был совместим с инструментом, который у вас уже есть. Возможно, у вас есть конкретное приложение, которое вам нужно припаять, или у вас есть правила или требования, которым нужно соответствовать. Возможно, он должен быть достаточно маленьким, чтобы поместиться в тесном рабочем пространстве.

Попробуйте составить список всех функций, которые должен иметь ваш паяльник. Вы можете даже составить вторичный список вещей, которые вам не нужны, но которые вам действительно понравятся. Затем держите этот список под рукой при покупке различных паяльных станций и утюгов.Таким образом, вы можете легко игнорировать любые утюги, у которых нет всех функций, которыми вы не можете пойти на компромисс.

Несколько примеров моделей

Чтобы лучше понять, что искать, давайте подробнее рассмотрим несколько образцов паяльников и наборов, а также то, что делает их уникальными.

1. Weller WE 1010

Паяльная станция Weller WE 1010 - это простой, удобный и универсальный инструмент для многих ситуаций. Эта станция оснащена паяльником WEP70 - отличным инструментом для множества различных целей, подходящим как для профессиональных, так и для профессиональных пользователей, а также для образовательных целей. Поскольку этот утюг настолько универсален и может адаптироваться во многих ситуациях, это единственный инструмент, доступный для этой станции.

Вот лишь несколько функций, которые делают WE 1010 достойным вашего времени и внимания:

  • Быстрый нагрев и время восстановления: Ваше время дорого. Вот почему важно использовать паяльник, который быстро нагревается, чтобы вы могли выполнять нужную работу тогда, когда вам нужно. Затем, когда вы закончите, время восстановления будет быстрым и удобным.
  • Интуитивная навигация: Никому не нравится машина, ориентироваться в которой является рутинной работой. С WE 1010 это не проблема. Удобная кнопка меню и простые клавиши выбора делают навигацию интуитивно понятной и простой.
  • Цифровой ЖК-экран: Благодаря этому яркому и четкому экрану просматривать показания уровня и следить за своим прогрессом стало проще, чем когда-либо.
  • Выключатель питания Расположение: Выключатель питания на этой модели находится именно там, где вы хотите - спереди и на простом, легко доступном расстоянии, что позволяет легко включать и выключать, когда вам нужно.
  • Greater Power: Вам нужен мощный инструмент, способный выполнить работу, когда это нужно. Эта машина имеет мощность 70 Вт, что позволяет вам выполнять работу быстро и эффективно.
  • Простая замена наконечника: Эта модель предназначена для замены наконечника без использования инструментов, что означает, что вы можете легко разобрать утюг, заменить наконечник и собрать его самостоятельно с минимальными усилиями.
  • Усиленная опора безопасности: Удобная конструкция этой опоры безопасности обеспечивает дополнительную устойчивость, когда вам нужно на мгновение опустить паяльник, что означает, что вы можете спокойно отдыхать, зная, что он не упадет на землю или не вызовет повреждение вашей столешницы.

2. Weller WT 1010

WT Line - это паяльная станция среднего класса от Weller, в которую входит 12 совместимых инструментов на выбор. WT 1010 и вся линейка продуктов WT обладают серьезной мощностью, а это означает, что это отличные инструменты, которые помогут вам выполнить свою работу. Они чрезвычайно гибкие, что делает их пригодными для самых разных приложений. Одна из самых сильных сторон этого паяльника заключается в его небольшом и компактном размерах, что позволяет ему аккуратно помещаться на любом рабочем столе или столе.Лучше всего то, что эта паяльная станция совместима со всеми инструментами всех семейств WD и WSD, что делает ее универсальной и пригодной для использования в различных приложениях.

Некоторые из функций включают:

  • Гибридный паяльник WTP 90: Высокопроизводительный гибридный паяльник мощностью 90 Вт представляет собой комбинацию микрокарандаша, что означает, что он обеспечивает высочайшую производительность с лучшей теплопередачей, и карандаша с пассивным наконечником с очень хорошей теплопередачей, а также контроль затрат.Он оснащен датчиком движения в утюге, что позволяет ему автоматически переходить в режим ожидания, когда он не используется.
  • Сменный нагревательный элемент: На самом паяльнике нагревательный элемент легко заменяется и заменяется, а не требует длительного и трудоемкого процесса доступа.
  • Сменное паяльное жало: Смена паяльного жала - важная часть обслуживания вашего паяльника. В этой модели мы сделали это простым и удобным процессом, который можно выполнить независимо от демонтажа остальной части утюга.
  • Регулируемая фоновая подсветка: Независимо от освещения или условий работы, вы всегда сможете четко просматривать информацию на экране и контролировать свою работу. На этом экране также отображаются все необходимые функции на простом и легко читаемом дисплее.
  • Крепление инструмента спереди: На этой паяльной станции держатель инструмента удобно размещается прямо спереди, обеспечивая легкий доступ и простейшие средства использования. Это означает, что вы можете тратить больше времени на работу и меньше на запутывание шнуров и поиск недоступных соединений.
  • Простой доступ к меню: Никому не нравится сложная и трудная в управлении машина. Вот почему простая кнопка меню позволяет быстро получить доступ к различным функциям машины.
  • Главный выключатель на передней панели: Как и на передней панели для подключения инструмента, этот главный выключатель расположен на видном месте на передней части машины, что позволяет получить к нему доступ наиболее удобным способом.
  • Реверсивный защитный упор: При такой универсальности и гибкости остальной части паяльной станции важно распространить ее на все применимые аксессуары.Вот почему этот безопасный упор полностью двусторонний и для вашего удобства можно производить как влажную, так и сухую чистку.

3. Weller WX 1010

WX Line - это производственная линия Weller, а WX 1010 может похвастаться 15 совместимыми инструментами, датчиком движения, микроинструментами со сверхточной производительностью и чрезвычайно точной температурой наконечника. Возможность восстановления надежности процесса, также известная как прослеживаемость, чрезвычайно важна в определенных секторах промышленности, таких как автомобилестроение и электроника. Если эта цель важна для вас и вашей работы, вас может заинтересовать WX 1010.

Некоторые из удобных функций, встроенных в эту модель, включают:

  • Отслеживаемые мощности: Во многих областях промышленности способность работать с отслеживаемыми мощностями становится все более важной. WX 1010 предоставляет эту возможность.
  • Высокий уровень совместимости: Приобретая WX 1010, вы получаете аппарат, совместимый со всеми паяльными инструментами линейки WX, что дает вам большую гибкость и позволяет использовать больше, чем просто карандаш что идет с этим набором.
  • Использование в качестве настольного контроллера: Встроенные порты USB позволяют станциям WX подключаться к пластинам предварительного нагрева, вытяжным устройствам и программируемым логическим контроллерам и управлять ими. Любые подключенные инструменты будут передавать свои параметры и статус обратно на дисплей.
  • Интеллектуальные инструменты / встроенная память параметров: Вы можете легко сохранять в паяльнике различные параметры, включая температуру в режиме ожидания и время автоматического выключения. Вам нужно всего лишь один раз запрограммировать параметры.Паяльник «запоминает» их и может использовать с любой станцией WX. Станции автоматически обнаруживают все инструменты и отображают их названия на дисплее.
  • Большой ЖК-дисплей: Важно, чтобы вы могли четко видеть все необходимые данные и показания на экране. Вот почему у этой модели большой ЖК-дисплей, простой, четкий и легко читаемый.
  • Интуитивные элементы управления: WX 1010 обладает невероятно интуитивно понятным набором элементов управления, которые реагируют именно так, как вы ожидаете.Эти элементы управления чрезвычайно просты в использовании - от поворотного колеса до клавиши ввода и указателя для пальцев.

Сравнение опций

Это далеко не единственные варианты, и мы рекомендуем вам больше просматривать, когда вы изучаете другие модели, доступные сегодня. Однако, сравнивая эти три модели, мы можем получить хорошее представление о некоторых из основных различных типов моделей, которые вы найдете в продаже. Итак, давайте посмотрим, как эти три модели сочетаются друг с другом.

1. Цена

Вы обнаружите, что WE 1010 - безусловно, самый недорогой вариант из трех. По цене 139 долларов это очень доступный вариант, который может вписаться практически в любой бюджет. WT 1010 немного дороже и стоит 521 доллар по более средней цене. Наконец, вы обнаружите, что WX 1010 стоит 678 долларов, что делает его самым дорогим продуктом в этом списке. Сравните эти цены с бюджетом, который вы создали ранее, и посмотрите, где вы находитесь.

2.Использует

Не знаете, какой паяльник использовать для электроники? Не знаете, как выбрать паяльник для витражей, шнуров или автомобильных запчастей? Посмотрите на предполагаемое использование каждой из этих трех моделей.

WE 1010 - это очень универсальная модель, которая может выполнять много отличной работы, не имея одной конкретной области, в которой она специализируется, будь вы профессионалом, просьюмером или педагогом. WT 1010 обладает удобной способностью выполнять задачи микропайки, что делает его удобным в тех областях, где большие инструменты могут быть не в состоянии разместить. Наконец, прослеживаемые возможности WX 1010 делают его идеальным как для электронной, так и для автомобильной промышленности.

3. Различные характеристики

Хотя все три этих паяльника имеют одинаковые базовые возможности, вы обнаружите, что каждый из них обладает уникальным набором функций. Например, WE 1010 позволяет заменять паяльное жало без использования дополнительных инструментов. WT 1010 предлагает гибридный карандаш мощностью 90 Вт. WX 1010 может похвастаться совместимостью со всей линейкой WX. Решите, какие функции для вас наиболее важны, и двигайтесь дальше.

Магазин паяльников от Weller Today

Компания Weller с гордостью предлагает инструменты и утюги, которые помогут вам выполнять пайку легко и экономично. Означает ли это покупку нового паяльника сегодня или просто узнать больше о паяльниках и о том, как их выбрать, мы хотим быть вашим партнером, поскольку вы стремитесь получить больше знаний в этой области.

В дополнение к моделям, указанным здесь, мы также продаем широкий спектр других паяльников и соответствующих принадлежностей для использования во многих различных отраслях промышленности. Ознакомьтесь с нашим полным ассортиментом паяльников сегодня и не стесняйтесь обращаться с любыми дополнительными вопросами, которые могут у вас возникнуть.

Выбор паяльника: температура, мощность и жало

Существует множество паяльников, и выбор подходящего паяльника зависит, прежде всего, от того, как вы его используете, а также от типа проектов, которые вы собираетесь выполнять. При поиске паяльника следует учитывать три наиболее важных фактора: температура, мощность и жало паяльника (примечание: большинство паяльников имеют сменные жала, что позволяет вам переключиться на другое жало, подходящее для вашего текущего проекта).

Температура

Большинство паяльников имеют три основных температурных исполнения: 1) без контроля температуры, которые, как правило, являются наименее дорогими и подходят для пайки в домашних условиях, подключаются и готовы к работе после того, как нагреются; 2) паяльники с регулируемой температурой позволяют быть уверенными, что жало паяльника поддерживает нужную температуру, но они дороже обычных паяльников; и 3) паяльные станции, которые состоят из настольного блока управления и паяльника, специально разработанного для этого устройства, и которые являются наиболее дорогим типом паяльника, обычно предлагают цифровые показания температуры, регулируемую температуру паяльника и ряд других Особенности.

Если вы профессионал или планируете много паять, сначала подумайте о паяльной станции.

Большинство современных паяльников - электрические, но электрические паяльники имеют ограниченный радиус действия из-за того, что шнур обеспечивает питание. Если ваш проект находится далеко от розетки, вам понадобится удлинитель или, в качестве альтернативы, вы можете выбрать аккумуляторный аккумуляторный паяльник, который можно использовать где угодно. Аккумуляторные паяльники отлично подходят для точных работ.

Мощность

Также необходимо учитывать мощность.Типичный паяльник имеет мощность от пятнадцати до двадцати пяти ватт. Паяльники с более высокой мощностью имеют большую мощность, что делает их более подходящими для тяжелых работ, чем их аналоги с низкой мощностью. Более высокая мощность не означает, что утюг обеспечивает больше тепла; скорее, паяльники с высокой мощностью имеют больше резервной мощности, что позволяет им нагреваться в течение более длительных периодов времени.

(Вы можете узнать больше о выборе подходящего жала паяльника в одном из наших предыдущих блогов «Выбор жала паяльника.”)

Когда вы покупаете новый паяльник, помните эти рекомендации, чтобы получить максимальную отдачу от затраченных средств - помните: температуру, мощность и жало паяльника.

Ник Якубовски

Лучшие паяльники для начинающих и любителей 2020

Пайка - важный навык в электронике: хотите ли вы отремонтировать некоторые электронные устройства или создать и спаять свои собственные схемы.

Паять несложно, и вы можете научиться паять менее чем за час, просто просмотрев несколько руководств и попрактиковавшись в сборке наборов для пайки DIY.

В этой статье мы покажем вам лучшие паяльники для начинающих и любителей. Рекомендуемые нами паяльники подходят для пайки макетных схем электроники или простых соединений печатных плат.

Лучшие паяльники для начинающих и любителей

Учитывая особенности паяльника, мы составили список лучших паяльников для начинающих и любителей. Взгляните на следующую таблицу, чтобы сравнить паяльники.Продолжайте читать этот пост, чтобы получить подробное описание каждого инструмента.


Паяльники Top 8:

  1. Hakko FX888D-23BY Цифровая паяльная станция
  2. Модель паяльника X-Tronic
  3. Паяльная станция Aoyue
  4. Паяльник Tabiger
  5. Delcast 30 Вт Паяльник с точным наконечником
  6. TS100 Digital Smart Mini Portable
  7. MINI TS80 Digital OLED USB Type-C

Типы паяльников

Существует несколько видов паяльников для электронных схем.

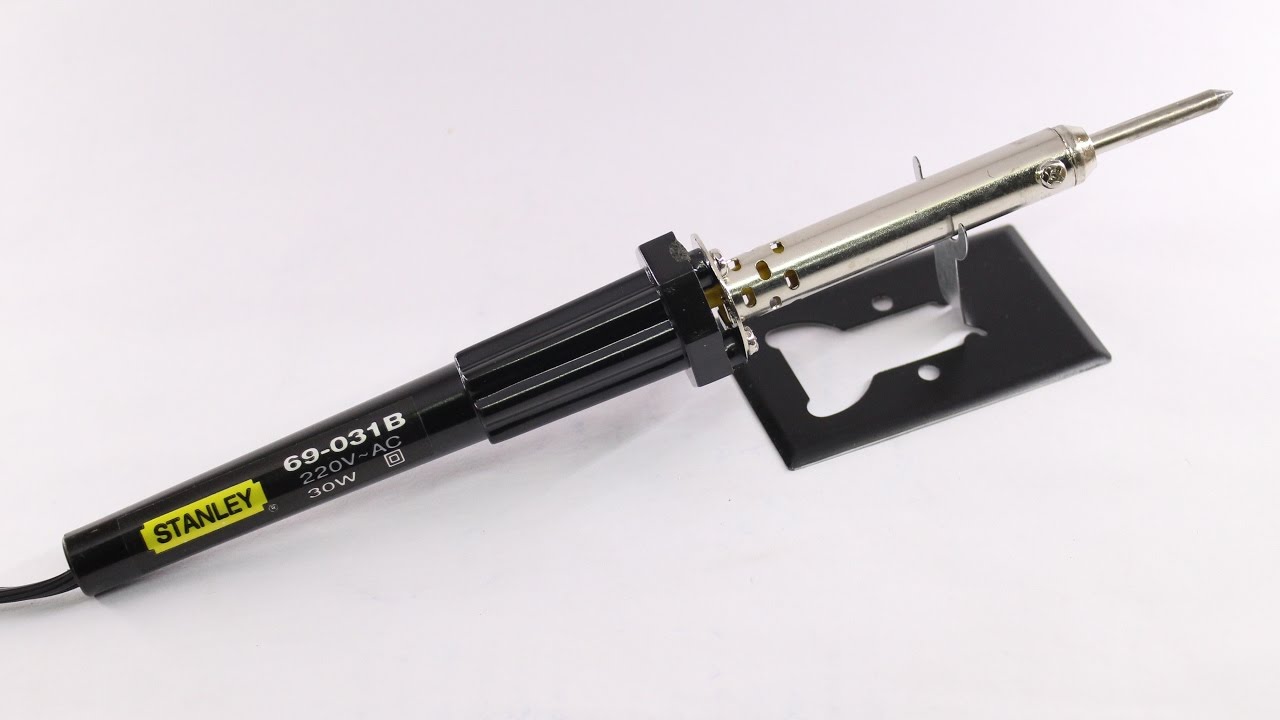

  • Карандашные паяльники - подключаются непосредственно к розетке и не имеют регулируемой температуры.
  • Регулируемые карандашные паяльники - они похожи на карандашные, но имеют регулируемую температуру.
  • Беспроводные утюги - это хороший выбор, когда вам нужен портативный паяльник или вам нужно что-то маленькое на рабочем месте.
  • Паяльные станции - состоят из двух разных частей: основания и самого паяльника; База обычно поставляется с держателем, губкой для очистки и шкалой температуры.

Характеристики, которые следует искать в паяльнике

На какие особенности следует обращать внимание при покупке паяльника?

  1. Мощность : следует подобрать паяльник мощностью не менее 30 Вт. Паяльники с низкой мощностью нагреваются дольше и не выдерживают постоянной температуры.
  2. Контроль температуры: это хорошая функция, потому что для разных паяльных работ требуется разная температура железа.
  3. Совместимость наконечников : наконечники утюга должны быть сменными, а утюг должен быть совместим с широким спектром наконечников. Существуют разные насадки разного размера для разных типов работ. Приобретая паяльник, следует также учитывать цену жала. Некоторые паяльники совместимы только с жалами той же марки (это может быть дорого по сравнению с ценой на паяльник).
  4. Подставка для держателя : это важно, чтобы у вас было место, где разместить горячий утюг во время работы.
  5. Приложение : нужен ли вам паяльник время от времени для мелкого ремонта / работ? Или вы часто используете паяльник для сборки и пайки собственных схем? В зависимости от приложения и того, как часто вы будете пользоваться утюгом, вам следует обратить внимание на различные функции.

Вам также могут понравиться: Лучшие мультиметры до 50 долларов США


Сравнение лучших паяльников для начинающих и любителей

Вот подробное описание каждого из паяльников.Есть несколько паяльников в разных ценовых категориях со своими особенностями.

1.

Цифровая паяльная станция Hakko FX888D-23BY FX-888D FX-888 (синий и желтый)

104,95 $ в наличии

20 новых от 104 $.95

Бесплатная доставка

по состоянию на 16 февраля 2021 г. 17:40

Эта паяльная станция Hakko - одна из лучших в этом ценовом диапазоне - она ​​получила 5 звезд на Amazon. В нем есть все, что вы ищете в паяльной станции. Паяльник невероятно быстро нагревается (около 10 секунд) и сохраняет температуру во время работы. Он предлагает регулировку температуры и цифровой дисплей, а также поставляется с губкой для очистки и прочной подставкой, которая не двигается во время работы. Вы также можете найти эту паяльную станцию ​​с 7 дополнительными наконечниками.

Последнее обновление: 16 февраля 2021 г., 17:40


2.Паяльная станция X-Tronic Model

54,75 $ в наличии

2 новых от $ 54. 75

Бесплатная доставка

по состоянию на 16 февраля 2021 г. 17:40

Эта паяльная станция поставляется с паяльником мощностью 75 Вт с эргономичной ручкой и прочной подставкой с местом для нескольких принадлежностей, таких как держатель валика припоя, латунная губка, тонировщик для наконечников и чистящий флюс.

Станция оснащена цифровым дисплеем температуры - он может отображать температуру в градусах Цельсия или Фаренгейта. Это удобная функция, позволяющая узнать, когда утюг достаточно горячий, чтобы начать пайку. Кроме того, он также имеет 10-минутную функцию сна. Это означает, что если после использования установить утюг в держатель, он перейдет в спящий режим через 10 минут.


3.Паяльная станция Aoyue

29,99 долл. США в наличии

по состоянию на 16 февраля 2021 г. 17:40

Эта паяльная станция поставляется с утюгом мощностью 60 Вт со съемным наконечником.Этот утюг совместим с множеством разных насадок, что удобно для замены или если вам нужны разные насадки для разных работ. Наконечник, входящий в комплект поставки утюга, подходит для большинства паяльных работ в ваших проектах по производству электроники.

Карандаш очень легкий, что упрощает использование. На задней панели станции есть переключатель включения / выключения, поэтому вам не нужно включать и выключать утюг из розетки каждый раз, когда вы хотите паять. На нем есть маленький светодиод, который показывает, когда станция включена, и мигает, когда она нагревается.Некоторые люди говорят, что этот светодиод может быть больше, чтобы его было лучше видно, чтобы вы случайно не оставили включенным утюг.

Температуру утюга можно регулировать от 1 до 8, вращая ручку a на станции. Подставка поставляется с губкой для чистки, держателем для утюга и держателем катушки припоя.


Рекомендуемая литература: Лучшие помощники для пайки

Недорогие паяльники

Если вы не пользуетесь паяльником часто, у вас ограниченный бюджет или вы только начинаете, то можете взглянуть на следующие недорогие паяльники.

4. Комплект паяльника Tabiger

19,99 $ в наличии

по состоянию на 16 февраля 2021 г. 17:40

Это набор для пайки, в который, помимо паяльника, входит множество дополнительных принадлежностей.Это отлично подходит для новичков, у которых нет необходимых принадлежностей для пайки, и у них ограниченный бюджет. В комплект входит паяльник мощностью 60 Вт с регулируемой температурой, припой, подставка, губка для очистки, пять разных наконечников, антистатический пинцет и чехол для хранения и переноски всего.

Некоторые жалуются, что чистящая губка не очень хороша, а подставка не очень прочная. Тем не менее, это по-прежнему отличный комплект за такую ​​цену.


5.Паяльник с прецизионными жалами Delcast, 30 Вт,

9,99 $ в наличии

по состоянию на 16 февраля 2021 г. 17:40

Если вы ищете дешевый паяльник для случайного использования, то это один из самых дешевых паяльников, который вы можете получить.Он имеет мощность всего 30 Вт и не имеет регулируемой температуры. Это означает, что для нагрева может потребоваться много времени, и ему будет сложно поддерживать температуру. Тем не менее, для случайных работ / ремонта и за ту цену, которую вы платите, он выполняет свою работу. Если вы ищете паяльник, который будет использоваться в ваших электронных проектах и ​​будет использоваться чаще, мы рекомендуем изучить другие варианты.


Лучшие портативные паяльники

Паяльники TS80 и TS100 - наверное, лучшие портативные паяльники для своей цены на данный момент! Лучше, чем многие «обычные» паяльники в том же ценовом диапазоне.

6. TS100 Digital Smart Mini портативный паяльник

69,99 $ в наличии

по состоянию на 16 февраля 2021 г. 17:40

TS100 - дешевый, легкий, портативный и высококачественный паяльник с регулируемой температурой. Он также имеет несколько удивительных интеллектуальных функций, таких как режимы сна и ожидания. Утюг очень быстро нагревается (примерно 30 секунд при питании от источника питания 12 В) и работает невероятно хорошо. Он очень маленький и не занимает много места. Итак, если у вас небольшой рабочий стол или вам нужно заниматься пайкой в ​​полевых условиях, этот паяльник - лучший выбор.

В зависимости от того, где вы достанете паяльник, в комплекте не будет ни блока питания, ни подставки. Тем не менее, мы очень рекомендуем этот паяльник, и вы можете прочитать наш обзор портативного паяльника TS100 здесь.


7. Программируемый паяльник MINI TS80 Digital OLED USB Type-C (блок питания в комплекте)

нет в наличии

по состоянию на 16 февраля 2021 г. 17:40

Паяльник TS80 является преемником TS100.Он похож на TS100, но с новыми функциями и некоторыми улучшениями. TS80 - это USB-паяльник, и вы можете запитать его, используя подходящий внешний аккумулятор. Заменить насадки еще проще, так как здесь используется штекер 3,5 мм (похожий на аудиоразъем). Читайте наш полный обзор паяльника TS80 (мой любимый на данный момент).

Принадлежности для пайки

Если вы только начинаете паять, вы можете подумать о приобретении некоторых принадлежностей:

  • Припой: легче всего работать с припоем 60/40 свинец / олово.
  • Фитиль для припоя: фитиль впитывает расплавленный припой, поэтому очень полезно удалить излишки припоя.
  • Чистящая губка: для чистки кончика утюга во время пайки.
  • Тонировщик для жала: используется для очистки и повторного лужения жала паяльника, когда оно черное и окисленное.
  • Диагональные кусачки: используются для обрезки выводов после пайки.
  • Рука помощи: удерживать компоненты вместе во время пайки.
  • Флюсовое перо: содержимое флюсового карандаша способствует растеканию бессвинцового припоя.
  • Вакуумный насос для пайки: этот инструмент помогает удалить припой, оставшийся при распайке компонентов. До сих пор у нас не было хорошего опыта с насосами для пайки.
  • Паяльный коврик для защиты поверхности рабочего стола во время пайки.

Дополнительные принадлежности для пайки можно найти в 10 лучших паяльных принадлежностях и инструментах.

Заключение

В этом посте мы показали вам лучших паяльника для начинающих и любителей .Все утюги, которые мы вам показали, - хороший выбор в зависимости от того, чем вы хотите заниматься, и в зависимости от вашего бюджета.

Если у вас ограниченный бюджет и вы абсолютный новичок, комплект паяльника Tabiger - хороший выбор, так как он поставляется с множеством полезных аксессуаров.

Паяльная станция Hakko - Если вы не беспокоитесь о том, сколько вы потратите, и вам нужен отличный паяльник на всю жизнь, который невероятно быстро нагревается, паяльник Hakko просто идеален.

Купить на Amazon.com Купить на Amazon.co.uk Купить на eBay

На данный момент мой любимый паяльник из списка, безусловно, паяльник TS80. Он настолько прост и практичен в использовании, что не занимает места на моем столе. Прочтите наш обзор, чтобы узнать больше о паяльнике TS80.

Надеемся, этот список был вам полезен. У вас уже есть паяльник или вы собираетесь его купить? Поделитесь своими мыслями с нами.

Спасибо за чтение и не забудьте подписаться на нашу рассылку новостей.


[Рекомендуемый курс] Изучите ESP32 с Arduino IDE

Зарегистрируйтесь в нашем новом курсе ESP32 с Arduino IDE. Это наше полное руководство по программированию ESP32 с Arduino IDE, включая проекты, советы и уловки! Регистрация открыта, поэтому зарегистрируйтесь сейчас .


Другие курсы RNT

Связанные

Выберите паяльник - Curious Inventor

Утюга на 25 или 30 Вт должно хватить для большинства небольших электронных работ.

    1. Большинство «пистолетов» s для пайки электроники чрезвычайно мощны и могут легко перегреть компоненты или подвергнуть их воздействию опасного напряжения. Однако некоторые люди ловко используют их для пайки нескольких выводов устройств для поверхностного монтажа. Паяльные «пистолеты» предназначены для водопровода и более тяжелых условий эксплуатации и обычно имеют мощность более 100 Вт. «Пушки» работают, пропуская через наконечники большие токи, и эти токи могут генерировать напряжения, которые повреждают электронные компоненты. Кроме того, магнитные поля от пушек с трансформаторами могут повредить некоторую электронику. Сформировав нагревательный элемент в форме микросхемы, паяльник можно использовать для одновременного нагрева нескольких выводов.

    1. Какая мощность вам нужна для конкретного применения и как мощность зависит от температуры наконечника?

Слабая аналогия: представьте, что в автомобильной шине протекает протечка, но вы пытаетесь удержать ее накачанной, закачивая воздух в шину, в то же время, когда она выходит из протечки.Чем больше утечка, тем больше воздуха нужно закачать в нее, чтобы поддерживать давление. Если давление в шине представляет собой температуру наконечника, а воздух, потерянный в результате утечки, представляет собой потерю тепла через наконечник, то мощность в ваттах представляет собой максимальное количество воздуха, которое может подавать ваш насос. Когда через утечку выходит больше воздуха, чем может заменить помпа, давление в шинах (или температура наконечника) начинает падать.

Если у вас была очень небольшая утечка и огромный насос (скажем, 100-ваттный железный эквивалент), вы могли бы опасаться, что насос может взорвать шину, так как намного больше воздуха входит и так мало выходит .Но если у вас есть форсунка для регулирования подачи воздуха в насос, вы можете впустить только необходимое количество воздуха, чтобы заменить то, что потеряно из-за утечки. Так работают паяльники с «контролем температуры». Пока вы не теряете больше тепла из жала, чем может заменить утюг (до его номинальной мощности), он будет автоматически регулировать необходимое количество тепла, поступающего в жало, для поддержания той же температуры.



Однако для обычных утюгов таких правил нет.Утюг на 15 Вт всегда подает 15 Вт тепла на наконечник, и температура наконечника перестает расти только тогда, когда 15 Вт тепла уходит через воздух. Когда наконечник касается детали, ее температура падает, и если деталь, которую вы паяете, может рассеивать достаточно тепла, температура будет снижаться до тех пор, пока припой не перестанет плавиться. После того, как утюг будет оторван от стыка, температура снова поднимется. Существует некоторая естественная регуляция: по мере того, как кончик нагревается, он рассеивает больше тепла, а по мере того, как становится холоднее, он рассеивает меньше.

Обычно, чем больше размер компонента, тем больше тепла он может поглотить и рассеять, поэтому общее правило состоит в том, что для более крупных деталей требуется больше мощности. Если вы просто припаиваете резисторы и микросхемы небольшого размера, 15 Вт, вероятно, будет достаточно, но, возможно, вам придется немного подождать между соединениями, чтобы наконечник восстановился. Если вы паяете более крупные компоненты, особенно с радиаторами (например, регуляторы напряжения), или выполняете много пайки, вам, вероятно, понадобится утюг на 25 или 30 Вт. Для пайки более крупных предметов, таких как медный провод 10-го калибра, кожух двигателя или большие радиаторы, вам может потребоваться утюг мощностью не менее 50 Вт.В следующем видео показано, что происходит с температурой наконечника, когда утюги на 15, 25 и 40 Вт паяют провода и компоненты различных размеров. Для дешевых утюгов более высокая мощность действительно означает более высокие температуры!

  1. Что ватт, что? Небольшая статья о том, какая мощность нужна. Из статьи: «Власть этого не делает. Контроль температуры делает. Все, что вам нужно, это достаточно мощности, чтобы наконечник оставался горячим. Все, что больше, - пустая трата времени ».

  • В чем разница между дешевыми утюгами RadioShack® и более дорогими утюгами, такими как Wellers®? Что есть у паяльных «станций» за 100 и 400 долларов по сравнению с более дешевыми типами, которые подключаются прямо к стене? развернуть Среди утюгов, которые вставляются прямо в стену и не имеют отдельной станции, дешевые виды утюгов будут удовлетворительно работать во многих областях. Из личного опыта можно сказать, что наконечники утюгов RadioShack® часто откручиваются, и иногда их невозможно удалить. Утюг может стать слишком горячим после нескольких часов использования. Более профессиональные лески Weller (или другие) предназначены для более длительного непрерывного использования и имеют изоляцию на ручках, которая обеспечивает охлаждение. Они также могут получить более широкий спектр советов.
    «Станции» паяльника обычно обеспечивают некоторый контроль над теплом, подводимым к наконечнику паяльника. Те, которые контролируются по температуре, автоматически регулируют количество тепла, подводимого к наконечнику, чтобы он оставался на заданной температуре.В каждом утюге, когда наконечник касается компонента, теряется некоторое количество тепла и температура падает. Одним из показателей качества является время, необходимое наконечнику для восстановления температуры. Приятной особенностью многих паяльных станций является то, что жало нагревается за секунды после включения.
    Многие станции также позволяют выполнять «горячую» замену наконечника утюга, что может быть очень полезно, если вы чередуете соединения для поверхностного монтажа и более крупные компоненты.
  • Если стандартный оловянно-свинцовый припой плавится ниже 400 ° F (а бессвинцовый - ниже 500 ° F), почему у большинства паяльников температура жала составляет от 600 до 800 ° F? Только какова правильная температура пайки ? Расширение Основная причина того, что наконечники намного горячее, чем точка плавления припоя, заключается в том, что эта разница помогает быстрее передавать тепло к стыку.Какова «правильная» температура - это спорный вопрос, но общее практическое правило - начинать с 600 ° F и повышать оттуда, пока не будут достигнуты приемлемые результаты. Типичные спецификации Kester (производитель припоев) рекомендуют 600-700 ° F для припоя на основе свинца и 700-800 ° F для бессвинцового припоя. Флюсы «без очистки» или «с низким содержанием твердых частиц» выгорают до того, как соединение может быть выполнено при более высоких температурах, поэтому низкие температуры (ниже 700) могут быть важны для этих флюсов.
    Из базы знаний Кестера по ручной пайке: «При ручной пайке канифольным флюсом, таким как Kester # 44 или # 285, рекомендуемая температура наконечника паяльника составляет 750 ° F.При пайке с низким содержанием остатков и без чистого припоя, такого как № 245 или № 275, мы рекомендуем температуру наконечника 600-650 ° F.
    Каковы приемлемые результаты? Цель состоит в том, чтобы нагреть детали достаточно, чтобы припой приклеился к ним и образовал хорошее соединение. Чем выше температура утюга, тем быстрее он нагревает детали, так почему бы не установить очень высокую температуру, чтобы работать быстрее?
    Помимо очевидного повышенного риска перегрева компонентов и платы, более высокие температуры вызывают более быстрое окисление наконечника железа и могут значительно сократить срок его службы.Некоторые утверждают, что повышение температуры на 10 ° C сокращает срок службы наконечника вдвое (см. Стр. 33). Однако для периодического использования срок службы наконечника может не иметь большого значения, особенно если наконечник постоянно покрыт припоем.
  • Размер и форма наконечника: базовое руководство - выбрать наконечник, который немного меньше, чем площадка, к которой вы паяете. Оттуда вам понадобится жало с большой тепловой массой и коротким ходом (почему?). В большинстве паяльников жало на самом деле не является нагревателем, а находится между вашей работой и нагревателем.Вы можете думать об этом как о тепловом баке, который опустошается в вашу работу и снова наполняется нагревателем. Обычно при прикосновении к компоненту тепло выходит из жала намного быстрее, чем утюг может его заменить, а если у вас есть небольшое ведро (жало), температура быстро упадет до неэффективного уровня.
    Если у вас утюг малой мощности (15 Вт или меньше), температура упадет, прежде чем вы сможете нагреть большую часть, или вам придется немного подождать между стыками, чтобы температура наконечника восстановилась.С большим ковшом (наконечником) вы можете обрабатывать большие суставы с меньшей мощностью, но в конечном итоге вам придется увеличить мощность.
    «Ход» или длина наконечника должна быть минимизирована, чтобы нагреватель приближался к работе; для передачи тепла через наконечник требуется некоторое время. Это уравновешивается необходимостью попадания в узкие места, где вам понадобится более длинный наконечник.
  • Как выглядят обычные наконечники и для каких применений они лучше всего подходят?

    Отвертка, лопата и конус - некоторые из наиболее распространенных форм наконечника.Личные предпочтения являются важнейшим фактором при выборе насадки, но цель состоит в том, чтобы добиться как можно большей площади контакта между насадкой и работой. Наконечники долота и лопаты имеют большую площадь поверхности на концах, а также «удерживают» припой на концах с большей готовностью, чем конические наконечники, которые имеют тенденцию отводить припой. Даже для пайки поверхностного монтажа с мелким шагом может оказаться полезным наличие небольшой плоской поверхности на конце.
  • Существует множество других форм и размеров наконечников. На картинке справа изображена одна из многих страниц каталога Платона.Некоторые другие нестандартные формы включают лезвие ножа (полезно для выводов с малым шагом) и наконечник для демонтажа на поверхности.

    Чтобы продлить срок службы жала, первое, что вы можете сделать, - это снизить температуру жала (если это позволяет ваш утюг). После этого ВСЕГДА держите на наконечнике слой припоя, чтобы предотвратить окисление самого наконечника, и очищайте его между использованием. Добавляйте шарик припоя каждый раз, когда кладете его обратно в подставку, и перед выключением. При первом нагревании нового наконечника прижмите к нему припой, чтобы наконечник можно было накрыть, как только утюг станет достаточно горячим.
    Чем дольше на наконечнике остаются остатки флюса и оксидов, тем труднее их очистить. Они также могут значительно снизить способность наконечника нагревать деталь и предотвратить «смачивание» наконечника припоем. Регулярная чистка жала перед использованием - один из лучших способов продлить срок службы жала и облегчить пайку. Важно, чтобы припой был «влажным» или прилипал к поверхности утюга - без припоя между наконечником и работой, способность наконечника к нагреванию резко снижается.

  • А как насчет газовых утюгов и утюга Cold Heat®, который предположительно можно дотронуться до 1 секунды.после использования? Утюги, работающие на бутане (и другом газе), в основном используются в ситуациях, когда нет электричества. Weller также продает утюги с батарейным питанием.
    Everyday Practical Electronics дает здесь довольно осуждающий обзор утюга Cold Heat, в дополнение к одному из лучших практических руководств. Подводя итог, можно сказать, что утюг Cold Heat® имеет раздвоенный конец, который вы должны соединить с работой или припаять, чтобы включить утюг, поэтому его может быть трудно удерживать в месте, которое удерживает его, а также эффективно нагревает деталь.Многие люди жалуются на то, что они изо всех сил стараются установить хорошее соединение, а затем ломаются ломкие кончики. Пропускать силу через вашу работу для нагрева, возможно, не лучшая идея для некоторых частей. Наконец, утюг недостаточно нагревается для выполнения множества работ или недостаточно остывает, чтобы его можно было бросить в карман сразу после использования. Но для чего-то портативного и беспроводного, которое нагревается менее чем за несколько секунд, возможно, оно того стоит (20 долларов). Утюг
    Weller с батарейным питанием (20 долларов) не имеет вилки и, предположительно, нагревается менее чем за 15 секунд, но я не знаю о времени охлаждения.

Выбор правильной мощности и выбор правильного наконечника

Выбор правильной мощности и правильного наконечника.

Как и многие другие вещи, пайка проста: возьмите утюг, расплавьте припой и соедините компоненты.

Так почему же такой большой выбор утюгов, мощности и наконечников, если это так просто?

Сделайте все правильно с первого раза.

Ассортимент паяльников Weller обширен, и знание того, что использовать и когда может показаться сложным, с помощью этих советов, наших новых веб-инструментов и руководств по выбору мы можем помочь избавиться от догадок.

Лучше всего подбирать размер наконечника по размеру контактной площадки, что обеспечивает максимальную теплопередачу, более быструю теплопередачу - это означает меньшую нагрузку на плату и меньше времени на нагрев компонентов и проводки. Это нормально в идеальном мире, но как насчет доступа? вы не всегда можете получить большой наконечник. Что ж, тогда в игру вступает профиль наконечника, если у вас есть хороший доступ, используйте самый большой плоский тип; плохой угол? Тогда может помочь долото или односторонний наконечник (часто под углом 45 или 60 градусов).Конический или закругленный наконечник часто попадает в разъемы и по-прежнему является хорошим горячим решением.

Не все задачи пайки так просты; как насчет пайки RF Shield или «консервирования» компонента, отличный наконечник для этой задачи - наконечник ножа, его V-образный край обеспечивает доступ в полости, которые вы не можете достать обычным наконечником, наконечник ножа может также может использоваться для J-образных элементов или для обрезки и уплотнения потрепанных краев армированной ткани.

Наконечники припоя

типа «крыло чайки», «ковш» или «волочение» могут быстро справиться с установкой на поверхность компонентов, позволяя припаивать несколько площадок с предварительным нагревом следующей, позволяя «протаскивать» припой через большее количество площадок.Тот же самый наконечник можно использовать для очистки, так как ведро можно использовать пустым и будет вытягивать излишки припоя с потенциальных мостиков. Дальнейшие перемычки можно удалить с помощью несмачиваемых наконечников, которые не прилипают к компонентам.

Weller Laser маркирует все их паяльные жала, чтобы вы могли быть уверены, что покупаете оригинальные жала Weller.

Те же принципы применимы и к распайке. Теплопередача является ключевым моментом при удалении соединителей или компонентов со сквозными отверстиями, важно убедиться, что все тепло передается всему припою.На этом видео показано, как Weller WP120 использует тепловые изображения, передающие тепло компоненту; с мощностью 120 Вт он способен очень быстро отводить тепло, но вы можете видеть, что размер компонента означает, что для полного нагрева все еще требуется время. Попытка удалить этот компонент слишком рано может привести к повреждению компонента или платы, что потребует ремонта или даже утилизации.

Здесь можно скачать полный каталог продукции, доступной на веб-сайте RS.

http://weller.de/sys/tools/curl_download.php?selected_file=http%3A%2F%2Fmedia-weller.de%2Fweller%2Fdata%2FCMS%2520Bilder%2FParcel%2520stuffer.pdf

Итак, у нас есть представление о типах наконечников, а как насчет утюга?

Хорошо, давайте поговорим о власти. Никто не хочет тратить на работу больше, чем нужно, вы не будете копать яму десертной ложкой, так зачем вам использовать утюг с недостаточной мощностью для нагрева большого теплоотводящего разъема. Выбор правильной мощности для большинства из вас является обязательным.

Обширный ассортимент паяльников

Weller дает вам такой выбор и дает вам полный контроль.

Требования значительно различаются, поэтому давайте зададим несколько вопросов.

  1. Вы всегда используете свой утюг при температуре выше 380 ° C?
  2. Ваш утюг когда-нибудь «замерзает» на том, что вы паяете?
  3. Вы быстро окисляете или выгораете наконечники?

Если вы в основном ответили «да», то ваш паяльник вполне может иметь недостаточную мощность, и более высокая мощность улучшит ваши процессы.Паяльник с недостаточной мощностью может создавать сухие соединения, а пайка - это не только электрический процесс, но и механический процесс, плохо спаянное соединение выйдет из строя раньше при механическом напряжении без правильно спаянного соединения.

Компания Weller предлагает три различных нагревателя с положениями датчиков, соответствующими задачам и требованиям стоимости.

Разъемы в пластиковом корпусе, а также односторонние и двусторонние печатные платы можно паять с помощью утюга мощностью 65 или 80 Вт, такого как Weller WP65 (конструкция с быстрым откликом) и WP80 (silverline), эти утюги будут комфортно работать на этом уровне и при этом будут иметь достаточную мощность, чтобы позволить Для выполнения более крупных задач размер наконечников для этих утюгов варьируется от 0. От 1 до 4,6 мм.

Будете ли вы работать с соединениями аналогичного размера, но с более тяжелыми корпусами или многослойными платами? Затем WP120 (тип с быстрым откликом) предлагает больший запас мощности и большую массу наконечника от 0,8 до 6 мм. WSP150 и WP200 (быстрый отклик) обладают изобилием мощности и имеют наконечники большой массы, подходящие к более крупным клеммам с наконечниками до 10 мм.

Работаете с 0603 и 0402? Микро-инструменты, WMRP и WMRT (серия WX -WXMP WXMT) будут поддерживать эту функцию с помощью технологии активных наконечников.

Если требуется рука помощи, у Weller теперь есть совершенно новые веб-приложения, средство выбора Weller Tool и средство поиска приложений Weller, пара интерактивных инструментов, которые помогут вам точно настроить ваши требования.

И, наконец, работая с RS, мы создали инструмент выбора Weller - отличный обзор размеров паяльных соединений и паяных соединений.

HAKKO | Выбор формы наконечника

На чем основывается ваш выбор при выборе наиболее подходящего размера (диаметра) наконечника для заготовки?
Если при пайке форма жала уже была определена, то вы можете затрудняться с выбором размера (диаметра). Как выбрать, какой размер (диаметр) использовать?

Если выбран правильный размер (диаметр) для заготовки,


будут достигнуты следующие преимущества, и «среда пайки» будет улучшена.

- Тепло будет эффективно передаваться на деталь, которая легко смачивается припоем.

- Если смачивание припоем легко, можно установить минимально возможную температуру.

- Если заданная температура ниже, предотвращается окисление наконечника.

- Если предотвратить окисление наконечника, срок службы наконечника продлится.

- При продлении срока службы жала снижается стоимость!

Теперь давайте изучим, как выбрать наконечник подходящего размера, на примере формы D серии T12.


Шаг 1 Выберите наконечник, размер которого соответствует заготовке.

Размер наконечника изменяет площадь контакта с заготовкой. Площадь контакта определяет, насколько эффективно тепло передается заготовке.Какой размер будет передавать тепло наиболее эффективно? Давайте изучим это на примерах T12-D12, D16 и D24.

Посмотрите на следующие графики 1 и 2, чтобы увидеть наконечники меньше, чем заготовка, подходящие для заготовки и больше, чем заготовка.

График 1: Изменение рабочего времени из-за выбора другого размера наконечника

- Условия измерения

907 907 907 907 Настройка температуры Припой
Метод измерения Припаяйте в 5 точках и измерьте время, пока температура заготовки не достигнет 250ºC.
Доска Стеклоэпоксидная плита
Компонент Разъем
Форма наконечника T12-D12, T12-D16 и T12-D24
Бессвинцовый припой (Sn-3Ag-0.5Cu) Φ0,5

- Комментарий
Предполагается, что если основное внимание уделяется падению температуры и времени работы, «выбор наконечника большего размера» является благоприятным.Более короткое время работы делает наконечник менее окисленным, поэтому «наконечник подходящего размера» также приемлем.
Какой размер лучше: «наконечник подходящего размера» или «наконечник большего размера»?

График 2: Изменение температуры заготовки из-за выбора другого размера наконечника

- Условия измерения

907 907 907 907 Настройка температуры Припой
Метод измерения Измерьте температуру заготовки, когда 5-точечная пайка выполняется каждые 3 секунды.
Доска Стеклоэпоксидная плита
Компонент Разъем
Форма наконечника T12-D12, T12-D16 и T12-D24
Бессвинцовый припой (Sn-3Ag-0.5Cu) Φ0,5

- Комментарий
Предполагается, что «выбор наконечника с подходящим размером для заготовки» лучше с учетом перепада температуры и температуры заготовки.На графике падение температуры «наконечника подходящего размера» является самым большим, что указывает на то, что к заготовке передается достаточное количество тепла.
Итак, в конце концов, что лучше «наконечник подходящего размера для заготовки»?

Два типа графиков показывают, что существует сложная взаимосвязь между падением температуры, временем работы и температурой детали. Чтобы получить наилучшую «среду для пайки», размер жала следует определять с учетом вышеуказанных условий.

Наконец, что лучше всего: «меньше, чем заготовка», «подходит для заготовки» или «больше, чем заготовка»? Мы рекомендуем наконечник с размером «, подходящий для заготовки ». Если наконечник меньше обрабатываемой детали, тепло не передается эффективно, и время работы увеличивается. С другой стороны, если наконечник больше, чем обрабатываемая деталь, это вызывает P.W.B. быть поврежденным.

Если невозможно использовать наконечник подходящего размера для заготовки в узком пространстве, постепенно уменьшайте размер наконечника, чтобы минимизировать величину уменьшения размера, и припаяйте заготовку в сочетании со следующими методами.

  1. Припаяйте заготовку, используя комбинацию «наконечника меньше, чем заготовка» и подогревателя, который может предварительно нагреть P.W.B. подавая горячий воздух на нижнюю часть устройства P.W.B.
    Передаточная система SMD / Приспособление
  2. Замените «наконечник меньше, чем заготовка» на систему N 2 (газообразный азот) и припаяйте заготовку.
    Эффект предварительного нагрева газообразным азотом увеличивает смачиваемость и пластичность.
    N 2 система
- Меньше, чем заготовка
Наконечник меньше размера заготовки не может передавать достаточно тепла заготовке.

Если наконечник меньше контактной площадки, тепло от наконечника не передается эффективно к заготовке, и требуется много времени для передачи достаточного количества тепла, которое может намочить припой.
* Причина наименьшего перепада температуры заключается в том, что тепло не может эффективно передаваться заготовке.

- Подходит для заготовки
Наконечник соответствующего размера для заготовки может эффективно передавать тепло заготовке.

Если размер наконечника соответствует контактной площадке, передается количество тепла, достаточное для смачивания припоя, и падение температуры будет больше.
Однако, если используется паяльник с отличной скоростью восстановления тепла, время до восстановления заданной температуры сокращается, что позволяет сократить рабочее время.

- Больше заготовки
Не используйте наконечник больше, чем обрабатываемая деталь.
Это может привести к тому, что P.W.B. быть поврежденным.

Выбор паяльника - Учебное пособие Австралия

Здравствуйте, и добро пожаловать в наш учебник, в котором мы рассмотрим два разных типа паяльников и какой из них лучше всего подойдет для вашей мастерской. Мы будем уделять особое внимание паяльникам, а не способам пайки, поэтому для получения дополнительной информации о том, как приступить к пайке, ознакомьтесь с нашим руководством по пайке 101. Итак, без лишних слов, давайте продолжим.

Паяльная станция

и автономный паяльник

Есть две основные категории паяльников: те, у которых есть универсальный блок со всем, что содержится в палочке, с кабелем, который подключается к стене, и паяльная станция, где паяльник представляет собой просто палочку с нагревательным элементом. который подключается к станции, которая обеспечивает регулируемое регулирование температуры, обычно это стойка и некоторые элементы управления. Станции бывают двух разных вкусов; аналоговый или цифровой. Все станции должны иметь регулируемую температуру, однако некоторые из них представляют собой просто аналоговый элемент управления, который вы настраиваете по шкале, тогда как цифровая станция может иметь поворотный переключатель или кнопки с цифровым считыванием температуры.

Паяльные станции

идеально подходят для рабочего места, где они обычно остаются включенными, предлагают больше функций и имеют подставку для утюга, хотя обычно они дороже.

Однако автономные паяльники

отлично подходят для того, чтобы иметь их в ящике с инструментами для работы на ходу или если вам нужно припаять что-то только время от времени, и это не требует занимать место на столе. Подобные утюги обычно не имеют регулируемой температуры, только заданную мощность, что делает их менее универсальными и требующими меньшего контроля.Они также могут быть громоздкими в использовании из-за того, что они обычно не поставляются с подставкой (хотя вы можете купить ее отдельно) и к самой палочке подключен кабель питания от сети. Обычно они немного дешевле, чем паяльная станция.


Независимо от того, какой паяльник вы приобретете, важно купить хороший. С паяльником, как и с большинством электронного оборудования, вы получаете то, за что платите, а хороший утюг прослужит вечно, быстро нагревается и хорошо сохраняет тепло. В качественном паяльнике также, вероятно, будут использоваться высококачественные наконечники, которые лучше передают тепло и защищают ваши компоненты. Чтобы облегчить это решение, мы закупили два высококачественных паяльника Hakko, которые мы всегда готовы предложить. Hakko - японский бренд, известный производством высококачественного, но доступного электронного оборудования.

Какой мне выбрать?

Если вы ищете паяльную станцию, Hakko FX-888D вам подойдет. Он оснащен цифровым управлением и считывающим устройством, удобным средством для чистки латунной шерсти и губки, встроенным в подставку, вы можете сохранить до 5 предварительных настроек температуры, и она варьируется от 50 до 480 градусов по Цельсию.Это наш выбор, если вам нужна отличная паяльная станция для рабочего стола.

Если вы предпочитаете автономный паяльник для случайных работ, то паяльник Hakko 60 Вт RED вам подойдет. Это высококачественный утюг «все в одном» с достаточным количеством тепла даже для самой сложной работы.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
