Выбор стабилизатора напряжения для газового котла отопления

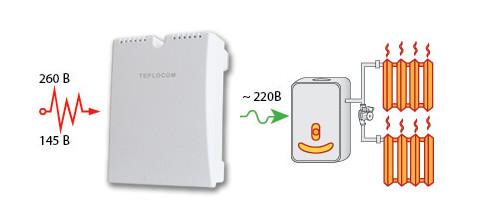

При монтаже системы отопления обязательно устанавливается стабилизатор напряжения для газового котла (СН). Он предупреждает повреждение электронной платы при нестабильности в электросети. Чтобы грамотно подобрать этот прибор, нужно разбираться не только в характеристиках, но и в принципах работы. Согласны?

Все о разновидностях стабилизаторов, их конструкции и действии вы узнаете, прочитав предложенную нами статью. Мы указали на ориентиры, необходимые для верного выбора и привели рейтинг лучших моделей. С учетом наших советов вы правильно оборудуете газовый котел необходимым для работы устройством.

Содержание статьи:

Актуальность параметров напряжения на котлах

Даже недорогой газовый котел имеет 15-25 датчиков, информация о которых круглосуточно обрабатывается встроенной электронной платой. От её работы зависит как обогрев дома, так и безопасность жильцов при выходе из строя отдельных элементов оборудования.

Стоимость новой оригинальной электронной платы для составляет примерно 40-50% его стоимости, поэтому за сохранностью этого элемента следует следить с особым вниманием. Для нормальной работы платы газового оборудования сервисные центры настоятельно рекомендуют использовать стабилизатор напряжения.

Навесные стабилизаторы напряжения не рекомендуется вешать под котлом, потому что вода при прорыве трубопроводов может затопить электрооборудование

Без стабилизатора бесплатного гарантийного обслуживания не будет. Особенно актуально это для загородных домов, где напряжение может опускаться по вечерам до 170-180 В или кратковременно превышать 250 В при обрыве проводов.

Кроме электронной платы, от перепадов параметров электросети может сгореть и водяной насос, замена которого тоже будет стоить немало. Поэтому лучше приобрести СН сразу при покупке газового котла во избежание проблем в будущем.

Принцип работы стабилизаторов

Принципиальное внутреннее устройство стабилизатора напряжения похоже у всех его типов.

Под корпусом обычно скрываются такие составляющие:

Автотрансформатор с несколькими обмотками, отвечающий за соответствие выходящего напряжения установленным параметрам.
Контрольное устройство, определяющее изменения входного напряжения.
Предохранители. Они выключают стабилизатор при выходе параметров электросети за рамки рабочего диапазона.
Управляющая автоматика, которая изменяет путь тока по обмоткам трансформатора, в зависимости от разности значений входного и выходного напряжений.

Дополнительно СН может быть оборудован аккумуляторными батареями, позволяющими питать подключенные устройства после исчезновения напряжения в сети.

На релейных стабилизаторах с шагом 10% напряжение колеблется около 220 В, отклоняясь на 10-15 В то в меньшую, то в большую сторону от целевого уровня

Принцип работы стабилизатора несложен. При отклонении входного напряжения от нормы автоматика изменяет путь тока по обмоткам трансформатора таким образом, чтобы на выходе получались неизменные 220 В. Технически эффект стабилизации достигается несколькими путями, в зависимости от вида прибора.

Виды бытовых моделей

Не все виды СН рекомендованы для бытовых газовых котлов. Некоторые категории этих устройств предназначены для промышленных целей и их использование дома является нецелесообразным.

Поэтому далее будут рассмотрены только , пригодных для обустройства загородного дома. Мы предлагаем ознакомиться с моделями, которые подходят для отопительного оборудования и продаются в большинстве специализированных магазинов.

Сервоприводные или электромеханические

Принцип работы стабилизаторов напряжения для котлов отопления сервоприводного типа заключается в передвижении токосъемника вдоль обмоток трансформатора с помощью электропривода. Движением управляет автоматика.

Нежелательно устанавливать электромеханические стабилизаторы напряжения вблизи котлов с открытой газовой камерой, потому что искра внутри прибора может привести к взрыву при утечке газа

Регулирование напряжения стабилизатором достигается за счет изменения числа витков вторичной обмотки автотрансформатора, которые участвуют в электропередаче. Этот принцип позволяет устройству увеличивать или уменьшать выходное напряжение сети, в зависимости от его входного значения.

Преимущества сервоприводных СН:

Устойчивость к перегрузкам.
Точность и плавность настройки выходных значений напряжения составляет 3-5%.
Длительный срок эксплуатации при регулярном сервисном обслуживании.

Минусы электромеханических приборов:

Чувствительность к отрицательным температурам, при которых работа устройства нарушается.
При активном использовании токосъемная щетка требует замены каждые 3-4 года.
Низкая скорость изменения напряжения – 10-40 В/сек.
Шумность сервопривода.
Возникновение искр при движении токосъемника, что исключает установку СН в помещениях с высокой вероятностью утечки газа.

Стоимость сервоприводных устройств в 3 раза дороже релейных и в 2 раза дешевле тиристорных. Не рекомендуется включение таких СН в одну ветку с холодильником, потому что постоянные перепады напряжения при включении компрессора быстро приведут к стиранию токосъемной щетки.

Тиристорные или симисторные

СН с тиристорами являются наиболее предпочтительными для газовых котлов. Принцип их действия заключается в формировании множества электроотводов от вторичной обмотки трансформатора.

Тиристорные стабилизаторы напряжения при нагрузках могут греться, поэтому устанавливать их нужно так, чтобы не закрывать вентиляционные отверстия

Схема работы электронных СН несколько похожа на сервоприводные модели. Только здесь за регулирование количества витков на вторичной обмотке отвечает не электропривод с токосъемником, а отдельные выходы, включение которых регулируется с помощью тиристорных устройств и процессора.

При понижении напряжения выключаются выходы одних тиристоров и включаются выходы других, которые обеспечивают охват большего количества витков обмотки.

Число электроотводов от трансформатора напрямую влияет на плавность и точность регулировки напряжения. Их количество может достигать 20-25 штук. Иногда используются двухуровневые стабилизаторы, обеспечивающие ещё большую точность выходного напряжения.

Переключение тиристоров контролируется процессором, который в непрерывном режиме анализирует показатели входного и выходного напряжений. А при поломке одного звена цепи оно будет заменено последующим

Описанный принцип работы тиристорных СН приводит к ряду преимуществ такого оборудования:

Срок службы 10-15 лет.
Высокая скорость срабатывания – 10-20 мс.
Точность настройки выходного напряжения от 1-3%.
Эксплуатационная устойчивость к частым изменениям напряжения.
Возможность работы при минусовых температурах.
Устойчивость к электропомехам.
Бесшумность из-за отсутствия движущихся частей.
Безопасность платы котла даже при межобмоточном замыкании в трнсформаторе.
Плавная синусоида при переключении.

Недостатки тиристорных СН:

Высокая цена. Стоимость стабилизаторов на тиристорах в 2-3 раза выше, чем сервоприводных, и в 6-8 раз выше, чем релейных.
Возможность перегорания дорогостоящей платы управления или выход из строя одного из тиристоров при перегрузках.
Потребность в активном охлаждении при высоких нагрузках.

Большинство тиристорных СН имеют мощность от 5 кВт и предназначены для регулирования напряжения во всем доме или квартире. Но около 10% моделей имеют рабочую мощность до 1,5 кВт, которой хватит для подключения практически любого бытового отопительного котла.

Электронные или релейные

СН релейного типа являются наиболее дешевыми устройствами для регулирования напряжения. Их рабочей «сердцевиной» являются от 4 до 20 катушек индуктивности с разной обмоткой.

В зависимости от имеющейся разницы напряжений между входом и выходом прибора автоматика подключает те или иные элементы. В результате происходит грубая ступенчатая настройка выходных параметров электросети.

Внутреннее устройство релейного СН. Бюджетные модели релейных стабилизаторов напряжения имеют всего 4 реле управления. При поломке эти элементы легко заменяются на новые

Регулирование переключения между катушками происходит с помощью реле, которые издают при этом характерные щелчки.

Преимуществами релейных СН являются:

Компактность и малый вес.
Низкая цена.
Скорость срабатывания в пределах 0,1 сек.
Эксплуатационная устойчивость к частым срабатываниям.

Недостатки релейных приборов:

Мигание света при переключении катушек.
Отсутствие синхронизации синусоиды.
Громкое щелканье при срабатывании реле.
Низкая точность настройки у большинства моделей – 5-8%.

Дешевые релейные устройства вряд ли порекомендуют в магазине для газового котла. Но при отсутствии денег на более продвинутые модели подойдет и этот тип оборудования.

Модели с двойным преобразованием

Этот вид СН является симбиозом с источником бесперебойного питания. Схема его работы заключается в двухэтапном преобразовании поступающей электроэнергии.

Стабилизаторы с двойным преобразованием электроэнергии имеют большой вес и габариты за счет идущей в комплекте свинцово-кислотной батареи

Сперва выровненный постоянный ток с пониженным напряжением подводится к аккумулятору. Затем электричество снимается с клемм той же батареи, напряжение увеличивается до 220В, ток инвертируется в переменный, и преобразованная энергия подается на выходы стабилизатора.

Такая схема, даже с минимальной емкостью аккумулятора, обеспечивает полную автономность параметров выходного напряжения.

Преимуществами СН с двойным преобразованием являются:

Независимость выходных параметров напряжения от внутридомовой электросети.
Полная защита отопительного котла от резких скачков напряжения, коротких замыканий.
Отсутствие переключающих элементов и задержек.
Всегда правильная синусоида.
Помехозащищенность.
Срок работы более 10 лет.
Возможность автономной работы газового котла без внешней электроэнергии.

Недостатки стабилизаторов напряжения с двойным преобразованием:

Высокая стоимость. Цена приборов с мощностью 1 кВт начинается от 200 долларов.
Низкий КПД (90%) вследствие работы вентилятора системы охлаждения.

Стабилизаторы с двойным преобразованием электроэнергии прекрасно подходят для оборудования в обустроенной . Но их цена может достигать половины стоимости отопительной системы. Поэтому окончательный выбор стабилизатора напряжения для газового котла часто зависит от выделенной на это суммы денег.

ТОП-15 стабилизаторов напряжения для газового котла

Место

Продукт

Рейтинг

Активная мощность

Входное напряжение

Выходное напряжение

Цена

Инверторные и электронные стабилизаторы

600 Вт

90-310 В

218-222 В

1120 Вт

110-290 В

216-224 В

960 Вт

150-265 В

210-230 В

700 Вт

150-260 В

209-231 В

960 Вт

170-250 В

212-228 В

Релейные стабилизаторы

1000 Вт

85-270 В

211-229 В

700 Вт

105-265 В

209-231 В

700 Вт

140-260 В

202-238 В

950 Вт

165-260 В

204-231 В

600 Вт

176-264 В

209-231 В

Гибридные и электромеханические стабилизаторы

1000 Вт

140-260 В

216-224 В

800 Вт

144-256 В

213-227 В

2000 Вт

120-285 В

213-227 В

1400 Вт

144-256 В

213-227 В

500 Вт

160-250 В

213-227 В

Инверторные и электронные стабилизаторы

РЕСАНТА ACH-600/1-И

Инверторный стабилизатор — быстрое срабатывание и минимальная погрешность выходного напряжения

Экспертный рейтинг:

Стабилизатор китайской сборки при относительно небольшом ценнике демонстрирует хорошие рабочие параметры. Модель ACH-600/1-И инверторного типа рассчитана на подключение бытовых электроприборов суммарной мощностью в пределах 600 Вт.

Кроме газового котла, устройство подойдет для защиты от скачков электроэнергии компьютерной техники, телевизоров, холодильников, систем освещения и маломощных электродвигателей.

Характеристики ACH-600/1-И:

тип – инверторный с двойным преобразованием;
активная мощность – 600 Вт;
напряжение на входе – 90-310 В;
выходное напряжение – 218-222 В;
погрешность стабилизации – 1%;
время срабатывания – 1 мс;
розетки – 2;
температурный диапазон – +5°С…+40°С;
степень защиты – IP20;
защитные функции – короткое замыкание, предупреждение перегрева, барьер от помех и повышенного/пониженного напряжения.

При корректировке параметров устройство ACH-600/1-И работает бесшумно, так как в нем нет реле, а охлаждение осуществляется естественным способом. Об активации режима функционирования пользователя информируют световые индикаторы, размещенные на корпусе стабилизатора.

Уровень защиты позволяет использовать стабилизатор только в сухих помещениях, отапливаемых зимой. Прибор надо устанавливать так, чтобы обеспечить свободный воздухообмен около аппарата.

Достоинства

Быстродействие — время отклика 1 мс
Комплексная система защиты
Тихая работа — нет щелчков реле
Стабильность выходного напряжения
Система световых индикаторов

Недостатки

Относительно небольшая мощность нагрузки
Нет дисплея

Хорошее соотношение активной мощности, функционала и ценника

Экспертный рейтинг:

Популярный среди покупателей стабилизатор отечественной сборки серии «ИнСтаб» привлекает внимание пользователей высоким показателем активной мощности и наличием нескольких уровней защиты.

Модель Штиль IS1500 работает по бестрансформаторной схеме двойного преобразования, в устройстве предусмотрен высокопроизводительный микропроцессор, гарантирующий выдачу синусоидального напряжения высокой точности. В стабилизаторе есть режим «байпас» для обеспечения питания в обход стабилизатора.

Характеристики Штиль IS1500:

тип – инверторный с двойным преобразованием;
мощность полная/активная – 1500 В*А/1120 Вт;
напряжение на входе – 110-290 В;
выходное напряжение – 216-224 В;
погрешность стабилизации – 2%;
время срабатывания – мгновенное;
розетки – 2;
температурный диапазон – +5°С…+40°С;
степень защиты – IP20;
защитные функции – от короткого замыкания, высокочастотных помех и перегрузки, предупреждение перегрева, защита от повышенного/пониженного напряжения, встроенная молниезащита.

Стабилизатор охлаждается за счет встроенного вентилятора с адаптивной мощностью. Агрегат имеет компактные габариты и небольшой вес, допустима напольная или настенная установка.

Достоинства

Высокий показатель активной мощности
Мгновенная реакция на изменение напряжения
Информативный дисплей
Комплексная система защиты
Наличие режима «байпас»

Недостатки

Нарекания на шумную работу

Тиристорный стабилизатор с широким диапазоном рабочих температур

Экспертный рейтинг:

Тиристорный стабилизатор российского производителя рассчитан на подключение однофазных потребителей, мощность которых не превышает 960 Вт.

Агрегат состоит из трех частей (автотрансформатора, электронного коммутатора, микропроцессорной схемы управления), помещенных в металлический белый корпус. На фронтальной стороне размещена кнопка ВКЛ/ВЫКЛ и трехцветный светодиод – каждый цвет обозначает определенный режим работы. Через перфорацию в корпусе осуществляется естественное охлаждение.

Характеристики Lider PS1200W-30:

тип – электронный тиристорный;
мощность полная/активная – 1200 В*А/960 Вт;
напряжение на входе – 150-265 В;
выходное напряжение – 210-230 В;
погрешность стабилизации – 4.5 %;
время срабатывания – 40 мс;
розетки – 2;
температурный диапазон – -40°С…+40°С;
степень защиты – IP20;
защитные функции – от короткого замыкания, помех и перегрузки.

На тыльной стороне корпуса есть проушины, позволяющие навесить агрегат на стену или стойку. Для напольной установки предусмотрены ножки.

Модель Lider PS1200W-30 допустимо эксплуатировать в закрытом помещении, работа стабилизатора возможна при минусовой температуре. Хранить агрегат необходимо в более щадящих условиях – при температуре свыше +5°С и влажности не более 80%.

Достоинства

Опция задержки запуска
Возможность эксплуатации при минусовых температурах
Тихая работа
Напольная или навесная установка
Индикация режимов работы

Недостатки

Высокая стоимость
Нет байпаса
Время отклика — 40 мс
Нет дисплея

Тиристорный однофазный стабилизатор с вольтметром и информативным дисплеем

Экспертный рейтинг:

Практичный, надежный и высокоэффективный бытовой стабилизатор с уровнем КПД 96%. Модель обеспечивает электроснабжение оборудования высокостабилизированным питанием (220 В+/-5%) при существенных колебаниях входного напряжения – 150-260 В.

Стабилизатор отличается простым устройством и длительным рабочим ресурсом. Работа прибора реализована на тиристорных ключах и ступенчатом автотрансформаторе. Стабилизатор PROGRESS 1000T оснащен вольтметром и выводит значение входного/выходного напряжение на цифровой дисплей.

Характеристики PROGRESS 1000T:

тип – электронный тиристорный;
мощность полная/активная – 1000 В*А/700 Вт;
напряжение на входе – 150-260 В;
выходное напряжение – 209-231 В;
погрешность стабилизации – 5 %;
время срабатывания – 10 мс;
розетки – 2;
температурный диапазон – +5°С…+40°С;
степень защиты – IP20;
защитные функции – от короткого замыкания, помех и перегрузки.

Металлический корпус агрегата имеет диэлектрическое покрытие, которое защищает от ударов током и предупреждает вероятность возникновения короткого замыкания. Охлаждение PROGRESS 1000T осуществляется через вентиляционные жалюзи, расположенные на боковых стенках корпуса.

Достоинства

Цифровая индикация
Низкий уровень шума
Высокий КПД — 96%
Качественная сборка
Гарантия — 3 года

Недостатки

Высокая стоимость
Нет защиты от перенапряжения при ударе молнии
Только для отапливаемых помещений

Симисторный стабилизатор с клеммным соединением

Экспертный рейтинг:

Модель работает на симисторных ключах, имеет высокую точность стабилизации и хороший показатель активной мощности. Стабилизатор рассчитан на стационарное подключение – в агрегате нет розеток, а предусмотрено клеммное соединение с электросетью.

Агрегат R 1200SPT охлаждается пассивно, то есть за счет циркуляции воздуха через предусмотренные вентиляционные отверстия. Благодаря такому решению прибор имеет компактные габариты и работает практически бесшумно.

Характеристики Штиль R 1200SPT:

тип – электронный симисторный;
мощность полная/активная – 1200 В*А/960 Вт;
напряжение на входе – 170-250 В;
выходное напряжение – 212-228 В;
погрешность стабилизации – 3.5 %;
время срабатывания – 40 мс;
розетки – нет, клеммные разъемы;
температурный диапазон – +1°С…+40°С;
степень защиты – IP20;
защитные функции – от короткого замыкания, высокочастотных помех, перегрева, повышенного/повышенного напряжения и перегрузки.

Клеммная колодка расположена на боковой стенке корпуса под съемной крышкой. На лицевой стороне автоматический выключатель сети и табло индикации.

На выходе стабилизатор выдает синусоиду без искажений. Отличительная особенность – работа R 1200SPT на заявленную мощность даже на придельном диапазоне входных напряжения (150-265 В).

Достоинства

Высокий показатель активной мощности — 960 Вт
Система светодиодных индикаторов
Чистая синусоида на выходе
Естественное охлаждение и тихая работа
Простота монтажа — есть установочный кронштейн

Недостатки

Отсутствует вольтметр
Нет режима «байпас»
Время реагирования — 40 мс
Нет розеток — клеммное соединение

Релейные стабилизаторы

Энергия APC 1000

Отличные рабочие характеристики по приемлемой цене

Экспертный рейтинг:

Релейный стабилизатор APC 1000 от компании Энергия демонстрирует высокую выходную мощность, точность стабилизации и широкий диапазон входного напряжения.

Компактная модель выделяется привлекательным дизайном – прямоугольный корпус толщиной 7 см не занимает много места на стене. Агрегат оснащен дисплеем с отображением входного/выходного напряжения. Две розетки и кнопка запуска размещены внизу корпуса, на тыльной стороне есть проушины для навешивания стабилизатора.

Характеристики Энергия APC 1000:

тип – релейный;
мощность полная/активная – 1000 В*А/1000 Вт;
напряжение на входе – 85-270 В;
выходное напряжение – 211-229 В;
погрешность стабилизации – 4 %;
время срабатывания – 10 мс;
розетки – 2;
температурный диапазон – -5°С…+40°С;
степень защиты – IP20;
защитные функции – от высокочастотных помех, перегрева, помех и повышенного напряжения.

В модели APC 1000 предусмотрена короткая задержка запуска (6 секунд). Эта функция актуальная для некоторой техники (двигателей насоса, холодильников и др.), которая плохо реагирует на включение сразу после выключения.

Стабилизатор работает практически беззвучно, поэтому его вполне можно использовать в квартирах-студиях, размещая возле газовых котлов на кухне.

Достоинства

Широкий диапазон входного напряжения
Дисплей с отображением напряжения
Задержка запуска
Тихая работа
Автоматический предохранитель

Недостатки

Нет режима обходной цепи «байпас»
Розетки французские — тип Е с заземлением
Яркая индикация на дисплее

Энергия Voltron 1000

Практичность эксплуатации: переносимость низких температур, высокий КПД и цифровая индикация

Экспертный рейтинг:

Еще один представитель российского производителя электротехники. Релейная модель Voltron 1000 защитит бытовую технику от сетевых аномалий. В конструкции устройства установлено высокоскоростное реле с контактами из вольфрама.

Стабилизатор Voltron 1000 удобен в использовании. На корпусе предусмотрена выходная розетка и информативный дисплей – на табло отображается входное и выходное рабочее напряжение.

Характеристики Voltron 1000:

тип – релейный;
мощность полная/активная – 1000 В*А/700-1000 Вт;
напряжение на входе – 105-265 В;
выходное напряжение – 209-231 В;
погрешность стабилизации – 5 %;
время срабатывания – 10 мс;
розетки – 1;
температурный диапазон – -30°С…+40°С;
степень защиты – IP20;
защитные функции – от короткого замыкания, перегрева, перегрузки, пониженного/повышенного напряжения.

Отзывы о работе отечественного стабилизатора преимущественно положительные. Модель Voltron 1000 хвалят за хорошее соотношение цены и функционала, возможность размещения в неотапливаемых помещениях: летних домиках, гаражах или бытовках. Однако пользователи выявили и некоторые слабые стороны агрегата.

Достоинства

Цифровая индикация входного/выходного напряжения
Работа при минусовых температурах
Универсальное размещение — напольное или настенное
Есть задержка запуска
Автоматический выключатель

Недостатки

Только 1 выходная розетка
Нет режима «байпаса»
Гарантия — только 1 год
Нарекания на некорректное отображение напряжения

Энергия ACH 1000 (2019)

Бюджетное предложение — стабилизатор релейного типа, обеспечивающий многоступенчатую защиту

Экспертный рейтинг:

Однофазный стабилизатор рассчитан на подключение одного электроприбора мощностью в пределах 700 Вт. Благодаря конструкции корпуса агрегат ACH 1000 (2019) способен бесперебойно функционировать при температуре -20°С. Даже в таких экстремальных условиях стабилизатор продолжает работать в широком диапазоне входного напряжения и быстро реагировать на колебания вольтража.

«Ядром» устройства является микропроцессорный блок – элемент отвечает за автоматическое отключение электроприборов при недопустимом уровне напряжения и контролирует восстановление работоспособности при нормализации параметров.

Характеристики ACH 1000 (2019):

тип – релейный;
мощность полная/активная – 1000 В*А/700 Вт;
напряжение на входе – 140-260 В;
выходное напряжение – 202-238 В;
погрешность стабилизации – 8 %;
время срабатывания – 10 мс;
розетки – 1;
температурный диапазон – -20°С…+40°С;
степень защиты – IP20;
защитные функции – от короткого замыкания, перегрева, перегрузки, пониженного/повышенного напряжения, задержка запуска.

Конструкция стабилизатора сделана максимальной удобной. Спереди размещен большой цифровой дисплей и индикаторы режима работы, две клавиши управления.

В стабилизаторе предусмотрен автоматический предохранитель, срабатывающий при перегрузке и коротком замыкании, система охлаждения – естественная. Устройство работает экономично, о чем свидетельствует высокий уровень КПД – 98%.

Стабилизатор подходит для размещения на даче, в частном доме, гараже, небольшой мастерской или квартире. Люди, присутствующие в помещении, не будут ощущать дискомфорт от работы агрегата – прибор работает тихо.

Достоинства

Удобный интерфейс управления — дисплей и индикаторы
Работа при минусовых температурах
Низкая стоимость
Тихая работа
Есть ручка для переноски

Недостатки

Нет функции «байпас»
Только одна розетка
Нет клеммных разъемов
Гарантия — 12 месяцев
Погрешность стабилизации — 8%

БАСТИОН Teplocom ST-1300 исп.5

Релейный стабилизатор с возможностью уличной эксплуатации

Экспертный рейтинг:

Высококачественный стабилизатор выделяется среди конкурентов возможностью эксплуатации на улице. Герметичный пластиковый корпус надежно защищен от попадания влаги и пыли, что подтверждает высокая степень IP – 56.

Благодаря эксплуатационным характеристикам стабилизатор задействуют для обеспечения качественного электропитания канализационных и дренажных помп, скважинных насосов, систем орошения и другого уличного оборудования с суммарной мощностью потребления до 950 Вт.

Характеристики Teplocom ST-1300:

тип – релейный;
мощность полная/активная – 1300 В*А/950 Вт;
напряжение на входе – 165-260 В;
выходное напряжение – 204-231 В;
погрешность стабилизации – 7.5 %;
время срабатывания – 20 мс;
розетки – нет, клеммное соединение;
температурный диапазон – -40°С…+50°С;
степень защиты – IP56;
защитные функции – от короткого замыкания, перегрева, перегрузки, пониженного/повышенного напряжения.

Стабилизатор можно задействовать и для газового котла. При выборе агрегата стоит учесть условия его размещения. Если стабилизатор не будет подвергаться экстремальным условиям эксплуатации, то переплачивать за высокую степень IP не целесообразно.

Достоинства

Широкий диапазон рабочих температур
Высокий класс защиты — IP56
Безопасный пластиковый корпус
Гарантия — 5 лет

Недостатки

Высокая стоимость
Только клеммное соединение
Погрешность входного напряжения — 7.5%
Нет вольтметра

Недорогой и компактный агрегат — решение для маломощной техники

Экспертный рейтинг:

Модель релейного типа востребована у пользователей. Многих привлекает невысокая стоимость, имя популярного бренда и комплексная защита. На тыльной стороне корпуса размещены 4 розетки с заземлением, на передней панелей есть световые индикаторы, информирующие пользователя о рабочем режиме.

Характеристики Powercom TCA-1200:

тип – релейный;
мощность полная/активная – 1200 В*А/600 Вт;
напряжение на входе – 176-264 В;
выходное напряжение – 209-231 В;
погрешность стабилизации – 5 %;
время срабатывания – нет данных;
розетки – 4;
температурный диапазон – 0°С…+40°С;
степень защиты – нет данных;
защитные функции – от короткого замыкания, высокочастотных помех, перегрузок, пониженного/повышенного напряжения.

В модели нет вольтметра, режима «байпас» и клеммных разъемов – при скромном ценнике рассчитывать на широкий функционал не стоит. Стабилизатор достойно выполняет свою работу, о чем свидетельствуют многочисленные пользовательские отзывы.

Достоинства

Невысокая стоимость
4 выходные розетки
Компактные габариты и малый вес
Есть защита от высоковольтных импульсов

Недостатки

Невысокая активная мощность — 600 Вт
Нет вольтметра и дисплея
Нарекания на громкие щелчки реле
Нет задержки запуска и функции «байпас»
Ощутим запах пластика

Гибридные и электромеханические стабилизаторы

РЕСАНТА ACH-1000/1-ЭМ

Высокоточный электромеханический стабилизатор с активной мощностью 1 кВт

Экспертный рейтинг:

Надежный электромеханический стабилизатор, рассчитанный на работу с небольшой нагрузкой. Агрегат преобразует поступающий ток, сглаживает резкие скачки, длительное понижение/повышение напряжения, выдавая ровные 220 В. Лицевая панель оснащена электронным вольметром и кнопкой включения питания.

Охлаждение прибора производится естественным путем – воздух циркулирует через вентиляционные отверстия.

Характеристики РЕСАНТА ACH-1000/1-ЭМ:

тип – электромеханический;
мощность полная/активная – 1000 В*А/1000 Вт;
напряжение на входе – 140-260 В;
выходное напряжение – 216-224 В;
погрешность стабилизации – 2%;
время срабатывания – 10 мс;
розетки – 1;
температурный диапазон – 0°С…+45°С;
степень защиты – IP20;
защитные функции – от короткого замыкания, перегрева, повышенного/пониженного напряжения.

Стабилизатор ACH-1000/1-ЭМ оптимально подходит для работы в сети с длительными по времени подъемами или спадами напряжения, но без частых колебаний. Оптимальный нижний предел – 190 В. При падении напряжения до 140 В выходная мощность может сократиться до 50%.

Достоинства

Приемлемая стоимость
Погрешность стабилизации — всего 2%
Цифровая индикация напряжения
Автоматический предохранитель
Удобная ручка для переноски

Недостатки

Только 1 розетка
Нет режима «байпас»

Энергия Hybrid СНВТ-1000/1

Гибридный агрегат — совмещение электронной и электромеханической стабилизации

Экспертный рейтинг:

Гибридный вариант однофазного стабилизатора напряжения. Агрегат Hybrid СНВТ-1000/1 сочетает в себе электронный способ стабилизации с электромеханическим. Модель выдает синусоиду без искажений, погрешность стабилизации выходного напряжения не превышает 3%.

При напряжении в сети 144-256 В устройство работает как электромеханический аппарат, при критичном значении (105-280 В) модель перестраивается на электронную стабилизацию.

Характеристики Hybrid СНВТ-1000/1:

тип – гибридный;
мощность полная/активная – 1000 В*А/800 Вт;
напряжение на входе – 144-256 В;
выходное напряжение – 213-227 В;
погрешность стабилизации – 3%;
время регулирования – 20 В/с;
розетки – 2 без заземления, 1 с заземлением;
температурный диапазон – -5°С…+40°С;
степень защиты – IP20;
защитные функции – от короткого замыкания, перегрева, помех, повышенного/пониженного напряжения.

Интерфейс управления предоставлен кнопочным переключателем «ВКЛ/ВЫКЛ» и вольтметром со стрелочным указателем. Аналоговый измеритель уступает цифровому в точности отображения напряжения, погрешность может составлять 5-10 В. Однако для повседневных задач этих данных достаточно.

Стабилизатор Hybrid СНВТ-1000/1 адаптирован под отечественные условия работы. Модель отлично подойдет для защиты котла отопления, циркуляционного насоса, телевизора или холодильника.

Достоинства

Приемлемая стоимость
Высокая точность стабилизации
Есть вольтметр и задержка запуска
Широкий диапазон входного напряжения
Высокий уровень КПД — 98%

Недостатки

Аналоговый вольтметр — стрелочные индикаторы
Нет обходной цепи «байпас»
Гарантия — 1 год

SUNTEK СНЭТ-2000-ЭМ

Высокомощный стабилизатор с широким диапазоном рабочего входного напряжения

Экспертный рейтинг:

Электромеханический стабилизатор с высоким показателем мощности и широким диапазоном рабочего напряжения на входе. Модель СНЭТ-2000-ЭМ оборудована микроконтроллером Holtek, обеспечивающим точность, надежность и стабильность работы.

Для удобства эксплуатации спереди размещен небольшой дисплей с индикацией значения напряжения и кнопка включения. Установка не вызывает сложностей. Для быстрого ввода в эксплуатацию производитель снабдил агрегат евровилкой для подключения к сети и розеткой для соединения электроприборов со стабилизатором.

Характеристики СНЭТ-2000-ЭМ:

тип – электромеханический;
мощность полная/активная – 2000 В*А/около 2000 Вт;
напряжение на входе – 120-285 В;
выходное напряжение – 213-227 В;
погрешность стабилизации – 3%;
скорость регулирования – 30 В/с;
розетки – 1 с заземлением;
температурный диапазон – -5°С…+40°С;
степень защиты – IP20;
защитные функции – от короткого замыкания, перегрева, помех, повышенного/пониженного напряжения, защита от импульсных разрядов.

На модель SUNTEK СНЭТ-2000-ЭМ распространяется расширенная гарантия – 3 года полной, 2 года бесплатного сервиса. Работать на полную мощность агрегат начинает при входном напряжении от 140 В.

Стабилизатор подходит для газовых котлов, холодильников, офисной и бытовой техники небольшой мощности, теле-видео аппаратуры и климатического оборудования.

Достоинства

Высокая мощность — 1600 Вт
Цифровой вольтметр
Защита от импульсных грозовых разрядов
Хорошее качество сборки — прочный корпус
Гарантия — 3 года

Недостатки

Только 1 розетка
Нет режима «байпас»
Маленький дисплей
Большой вес — 7.5 кг

Энергия Hybrid СНВТ-2000/1

Гибридная модель — симбиоз электромеханической и релейной технологии

Экспертный рейтинг:

Комбинированный тип стабилизатора использует в работе два принципа: релейный и электромеханический, то есть сервоприводный. Совмещение двух технологий способствует расширению диапазона рабочего напряжения – в предельных значениях стабилизатор работает по релейному принципу, при 144-256 В – функционирует как электромеханический агрегат.

В модели Hybrid СНВТ-2000/1 установлен блок плавного регулирования и блок электронного дискретного управления. Последний начинает работать, когда в электросети регистрируются экстремальные скачки напряжения или просадки, диапазон критичных значений – 105-280 В.

Характеристики Hybrid СНВТ-2000/1:

тип – гибридный;
мощность полная/активная – 2000 В*А/1400 Вт;
напряжение на входе – 144-256 В;
выходное напряжение – 213-227 В;
погрешность стабилизации – 3%;
скорость стабилизации – 20 В/с;
розетки – 1 с заземлением;
температурный диапазон – -5°С…+40°С;
степень защиты – IP20;
защитные функции – от короткого замыкания, перегрева, повышенного/пониженного напряжения.

При выборе устройства Hybrid СНВТ-2000/1 необходимо учесть, что розетки в модели нет. Стабилизатор подключается к электроприборам через клеммное соединение. Этот вариант удобен, если расположение устройства будет стационарным, так как переподключение к другим потребителям потребует времени.

Достоинства

Активная мощность нагрузки — 1400 Вт
Есть режим «байпас»
Аналоговый вольтметр и световые индикаторы
Высокая точность на выходе — ±3%
Есть задержка запуска

Недостатки

Нарекания на гул при повышенном напряжении в сети
Стрелочные индикаторы показывают только выходное напряжение и ток
Нет розеток

Простой и недорогой маломощный стабилизатор электомеханического типа

Экспертный рейтинг:

На пятом месте – бюджетный вариант электромеханического стабилизатора от компании IEK. В моделях серии СНИ реализовано 4 уровня защиты: от перегрева трансформатора, короткого замыкания и перегрузок, высокого или низкого напряжения.

Корпус агрегата компактный (19*13*17 см), на передней панели размешены световые индикаторы, кнопка запуска и вольтметр.

Характеристики IEK СНИ1-0.5:

тип – электромеханический;
мощность полная/активная – 500 В*А/500 Вт;
напряжение на входе – 160-250 В;
выходное напряжение – 213-227 В;
погрешность стабилизации – 3%;
время срабатывания – 5000±2 мс;
розетки – 2;
температурный диапазон – -5°С…+40°С;
степень защиты – IP20;
защитные функции – от короткого замыкания, перегрева, помех, повышения/понижения напряжения.

IEK СНИ1-0.5 рассчитан на напольную установку, для переноски предусмотрена эргономичная ручка вверху корпуса. В стандартную комплектацию входят запасные предохранители и щетка автотрансформатора.

Достоинства

Низкая стоимость
Есть задержка запуска
Возможность эксплуатации при низкой температуре — до -5°С
Понятный интерфейс управления
Высокая точность стабилизации

Недостатки

Невысокая мощность нагрузки
Нет режима «байпас»
Длительность реагирования
Не показывает величину выходного напряжения

Критерии выбора при покупке прибора

Не каждый котел можно подключить к дешевому стабилизатору напряжения. При выборе необходимо учитывать параметры подключаемого оборудования, потому что иногда оно может даже не включаться из-за срабатывания встроенных защитных предохранителей.

Все важные технические параметры стабилизатора будут рассмотрены далее.

Максимальная мощность нагрузки

В инструкции к СН обычно указывается производительность оборудования в Вольт-Амперах (ВА). Этот показатель потребители часто путают с Ваттами. Показатель на устройстве в 500 ВА не означает, что этот стабилизатор может нормально обеспечивать работу оборудования с мощностью 0,5 кВт.

Дорогие отопительные насосы зачастую имеют электронную схему, снижающую пусковые токи. Однако определить наличие такой функции у встроенного в котел оборудования проблематично

Бытовые котлы в квартирах потребляют обычно до 150 Вт в рабочем режиме.

Но в момент их включения стартуют две процесса, резко увеличивающие ток:

зарядка конденсаторов электронной платы;
запуск электродвигателя отопительного насоса.

В результате этих двух явлений нагрузка на стабилизатор в течение первых 0,1-0,4 сек увеличивается в 3-5 раз до 450-750ВА. Образующиеся пусковые токи могут быть восприняты СН, как короткое замыкание, в результате чего устройство будет отключено из-за сработавшей защиты.

Недорогие СН обычно не имеют регулировочных устройств. Их автоматика изначально запрограммирована на стабилизацию напряжения на уровне 220В

Лучшим вариантом СН для будет модель, полная мощность которой в ВА будет в 5 раз превосходить рабочие потребности котла.

При несоблюдении этой рекомендации ситуация может развиваться двумя путями:

Котел не будет включаться и придется обменивать стабилизатор на более мощный.
СН будет регулярно работать в режиме перегрузки, что приведет к его скорой поломке.

Поэтому покупать для отопительной системы следует с запасом мощности в 3-5 раз. С учетом электропотребления большинства котлов это не будет дорогостоящей инвестицией, но убережет от многих проблем.

Скорость стабилизации напряжения

В стабилизаторах выравнивание напряжения происходит не сразу. Главное, чтобы время задержки не отразилось негативно на работе котла, ведь кратковременный импульс со значением 260-270В уже может привести к перегоранию электроники.

При установке нового газового котла лучше всего покупать тиристорный стабилизатор напряжения, который обеспечит максимальную защиту и тонкую настройку выходных параметров

Наименьшим быстродействием обладают сервоприводные СН (10-40В/сек), поэтому они не смогут гарантированно уберечь электронную плату от критических перепадов напряжения.

Релейные стабилизаторы более быстрые и выравнивают напряжение за 0,1-0,2 секунды. Этого времени вполне достаточно для предохранения котла от проблем.

Тиристорные СН обеспечивают скорость исправления напряжения в 10-20 мсек. Такого прерывания электроника даже не заметит. Именно такое стабилизаторы являются наилучшими.

Рабочий диапазон напряжений

Большинство даже бюджетных стабилизаторов имеют рабочий диапазон от 140-160 до 250-260 Вольт. Если напряжение в сети бывает ещё ниже, то это уже повод обратиться в организацию, обслуживающую электросети. При отклонении входных параметров за пределы указанных диапазонов срабатывает защита, и СН просто отключается.

На задней панели СН обычно обозначаются важные технические характеристики, в том числе диапазон рабочих напряжений. При выходе за его рамки устройство отключается

Вечером напряжение может падать в частном секторе до 170-180 В, поэтому покупать стабилизаторы для загородных домов с рабочими параметрами ниже указанных не рекомендуется.

Температура окружающего воздуха

Сервоприводные стабилизаторы очень плохо переносят минусовые температуры. Это связано с обледенением обмоток трансформатора, по которым движется токосъемник. В результате при нагрузке могут возникать сильные токи, которые способны расплавить медную проволоку и привести к короткому замыканию.

Отрицательные температуры негативно влияют на работу стабилизаторов напряжения из-за регулярного оседания водяного конденсата на металлических внутренних элементах

При установке СН на морозе обязательно нужно узнать в инструкции температурный диапазон, при котором может эксплуатироваться оборудование. Некоторые стабилизаторы имеют даже утепленный или влагозащищенный корпус.

Другие некритические параметры

При покупке стабилизатора напряжения желательно учитывать и другие, некритические характеристики оборудования:

точность стабилизации напряжения:
возможность крепления СН на стену;
наличие заземления;
количество встроенных систем защиты.

Даже наихудшая точность стабилизации напряжения в 10% не будет помехой для устойчивой работы газового котла. Кроме того, его электронные платы имеют собственные маломощные СН.

Для остального оборудования показателей в 200 или 240 В вполне хватит для стабильной работы. Но оптимальным значением остается все же 220 В с минимальными отклонениями.

Заземление обязательно необходимо делать на металлических корпусах стабилизаторов. Это обезопасит оборудование и предохранит человека от удара током при поломках прибора

Прибор всегда можно установить на стену, соорудив небольшую полочку, но специализированные крепления подойдут лучше. Поэтому при необходимости настенного размещения СН лучше приобретать для этого соответствующие модели.

Помимо защиты от перепадов напряжения, подключенное оборудование должно быть предохранено от опасностей самого стабилизатора.

Поэтому СН должен иметь предохранительные механизмы от таких факторов:

перегрев;
перегрузка;
отклонение выходного напряжения за рамки допустимых значений;
короткое замыкание.

Чем больше защит предусмотрено конструкцией, тем меньше вероятность повреждения подключенного оборудования. Последней характеристикой, достойной внимания, является цена прибора, но этот параметр зависит от многих факторов.

Производители стабилизаторов напряжения

Лишь немногие производители выпускают стабилизаторы напряжения сразу всех типов. В основном компании сосредотачиваются на изготовлении продукции для определенной ниши. Отечественные производители последние годы наладили выпуск собственных СН не хуже зарубежных аналогов.

Желательно, чтобы стабилизаторы напряжения имели не только световой индикатор перегрузки, но и оповещали о ней пользователей звуковым сигналом

Так, лучшими изготовителями бытовых релейных СН являются:

Ресанта;
Lider;
Luxeon;
Энергия;
SVEN.

Хорошие электромеханические устройства выпускают:

LogicPower;
Luxeon;
RUCELF;
Ресанта;
Solby.

Производством тиристорных стабилизаторов занимаются компании:

Volter;
Luxeon;
Lider;
Штиль;
Прогресс.

Существуют десятки других производителей стабилизаторов напряжения, которые также достойны внимания. Их продукцию также можно приобрести в магазине при отсутствии в нем подходящих моделей вышеуказанных компаний.

Выводы и полезное видео по теме

Представленные видеоролики помогут определиться с выбором хорошего СН для газового котла.

Видео #1. Выбор стабилизатора напряжения для котельного оборудования – полезные советы:

Видео #2. Работа и внутреннее устройство стабилизатора:

Видео #3. Тестирование пяти различных стабилизаторов напряжения:

Для покупателей стабилизаторов напряжения основным критерием выбора остается стоимость прибора. Но за одну цену можно приобрести и СН, который вообще не подойдет для газового котла, и устройство, которое будет надежно защищать подключенное оборудование годами.

Чтобы не сожалеть о потраченных деньгах, при покупке стабилизатора следует обязательно учитывать все вышеописанные параметры оборудования.

Пишите, пожалуйста, комментарии в находящейся ниже блок-форме. Расскажите о том, как подбирали стабилизатор для собственного газового котла. Делитесь полезными сведениями, которые пригодятся посетителям сайта, задавайте вопросы, размещайте фотоснимки по теме статьи.

Как выбрать стабилизатор напряжения для котла отопления?

Вступление

Практически все производители газовых, жидкотопливных и электрических котлов отопления рекомендуют использовать стабилизаторы напряжения в схеме подключения котла. С чем это связано и как выбрать стабилизатор для котла в этой статье.

О качестве электропитания

Согласно государственному стандарту напряжение в электрической сети должно быть 230 Вольт с допустимыми отклонениями в 10% (207─253 В) и частотой 50 Гц с допустимыми отклонениями 0,2 Гц. Смотри ГОСТ 29322-2014.

Именно на эти значения напряжения электропитания рассчитаны все бытовые электроприборы, включая котлы отопления. Блок электропитания, управления и автоматики котла обеспечит стабильную работу котла только при напряжении электропитания приближенного к норме.

К сожалению качество электропитания, а под качеством подразумевается стабильность его параметров, в некоторых районах оставляет желать лучшего.

Наблюдаются скачки напряжения с его падением до 145 В и взлётам до 260 В. Такие скачки негативно сказываются на работе автоматики котла и как следствие приводят к выходу котлов из строя.

Именно пор этому, производители котлов отопления рекомендуют использовать стабилизаторы напряжения в схеме подключения котла. Особенно актуальная данная рекомендация для владельцев газовых котлов.

Связано это с наличием у котлов современного электронного управления розжигом, горением топлива, движением теплоносителя. А работа любого их электронных элементов важны не только для работоспособности котла, но и безопасности дома.

Задачи, выполняемые стабилизатором напряжения

Основных задач, которые может выполнить стабилизатор для котла отопления три:

Во-первых, поддерживает напряжение цепи в нормативных пределах. Например, стабилизатор напряжения РЕСАНТА ACH-3000 рассчитан на входное напряжение 140-260 Вольт со стабилизацией его на выходе до 220±8%.

Во-вторых, стабилизатор имеет функцию защитного отключения при выходе параметров входа за технические характеристики агрегата. Например, напряжение рабочей сети упало до 100 Вольт. При таком напряжении стабилизатор отключит электропитание котла, а после появления допустимого напряжения, восстановит свою работу, чаще, автоматически.

В-третьих, многие стабилизаторы имеют функционал защиты от молний. То есть защищают котёл от импульсных всплесков или скачков, связанных с ударом молнии в электропроводку.

Как выбрать стабилизатор для котла

Выбираются стабилизаторы напряжения по таким параметрам:

Допустимой мощности;
Наличию защитного отключения;
Способу монтажа;
Габаритам;
Принцип работы;
Производителю.

По мощности

Мощность стабилизатора или его вольтамперная характеристика (ВА) подбирается по совокупной мощности всех подключаемых к нему электроприборов с запасом в 30%.

Например, у вас установлен котле отопления на 3 кВт. К такому котлу нужен стабилизатор с параметром номинальной мощности 5 кВт.

Способ монтажа

Здесь выбор простой, настенный или напольный монтаж.

Габариты

На самом деле современные стабилизаторы не компактны и не требуют много места для установки. Например, стабилизатор РЕСАНТА ACH-5000 имеет габариты 260×155×310 мм.

Принцип работы

В зависимости от используемой схемы и принципов стабилизации напряжения, стабилизаторы подразделяются на:

Релейные;
Электромеханические;
Тиристорные;
Феррорезонансные.

Не углубляясь в технические особенности. Отмечу, что самым востребованным типом стабилизатора напряжения является релейный (ступенчатый) стабилизатор. Причин этого несколько:

Они практически бесшумные;
Имеют малые габариты;
Работают в большом диапазоне входного напряжения;

Имеют высокую скорость стабилизации напряжения;
Надёжны из-за простоты конструкции.

Производитель

Фирма производитель стабилизатора напряжения относим к субъективным факторам выбора. Хвалить или ругать фирмы производителя в задачи статьи не входит. Для информации есть вот такой рейтинг производителей стабилизаторов напряжения 2019 год.

Вывод

Практически все производители котлов отопления. особенно газовых, рекомендуют в схеме подключения использовать стабилизатор напряжения. Выбрать стабилизатор для котла отопления нужно по параметрам вашей электросети, типу стабилизатора (популярны релейные) и расчётной нагрузке с запасом для релейных стабилизаторов в 30%.

©obotoplenii.ru

Еще статьи

Выбираем лучший стабилизатор напряжения для газового котла

Современные газовые котлы оснащены инновационным программным обеспечением. Электроника управляет работой процессора и режимами установки прибора.

Научиться управлять электронным устройством вполне возможно, но складываются обстоятельства, когда управление системой от пользователя не зависит. К непредвиденным обстоятельствам относятся резкие перепады напряжения в сети или кратковременное внезапное отключение электрической линии. В таких случаях стабилизатор напряжения. Иначе, дорогостоящие газовые котлы будут периодически давать сбой и плата очень быстро придет в непригодность.

Нужно ли покупать или нет

Чаще всего дает сбой при перепадах тока плата управления — самая уязвимая и дорогостоящая деталь любого котла отопления. Но и это еще не самое опасное при эксплуатации газового котла. Всегда есть риск утечки газа, удушения парами, а также стихийного взрыва. Стабилизатор напряжения для котла обеспечивает бесперебойную работу электроники и программных процессов, четкое управление функциями и своевременное отключение от сети. За рабочие процессы внутри механизма отвечают специально установленные электронные датчики. Программное управление котлом обеспечивает стабильную работу котла и надежную техническую безопасность.

Покупать стабилизатор напряжения к газовому котлу отопления считается обязательным делом, еще по одной важной причине. Сервисные центры по обслуживанию электронной техники, в случае поломки газового обогревателя, не будут ремонтировать такой агрегат, если он эксплуатировался без стабилизатора напряжения.

Покупка стабилизатора – совершенно правильное решение. Однако, есть факторы, когда стабилизатор не может помочь решить проблему. Подключение газового котла через стабилизатор напряжения не защищает потребителя абсолютно от всех бытовых неприятностей. Стихийные бедствия, во время которых может произойти попадание молнии в механизм или полное отключение электрической сети. В таком случае стабилизатор не поможет и не защитит котел от поломки. В остальном, стабилизатор нужный и важный прибор, обеспечивающий безопасную и надежную работу газового котла.

Как выбрать стабилизатор?

Все желающие выбрать стабилизатор напряжения к газовому котлу, сталкиваются с трудной задачей, как выбрать прибор хорошего качества из недорогого ценового сегмента. Что нужно учесть при выборе надежного стабилизатора, какие важные функции должен выполнять качественный и функциональный прибор, какими техническими характеристиками обладать?

Мощность стабилизатора

Для слаженной работы газового котла, идеально подойдут однофазные прибору. Они стоят дешевле трехфазных. Экономия финансов при выборе стабилизатора напряжения такого вида прибора, будет обеспечена. Выбирая в каталоге нужный стабилизатор под конкретный газовый котел, нужно учитывать мощность прибора, четырехсот ватный агрегат будет самым оптимальным вариантом для нормальных современных газовых котлов. Можно выбрать и помощнее модель, конечно, но и цена на него тоже будет намного выше.

Виды инновационных стабилизаторов напряжения

Современные стабилизаторы производят 4 видов:

электромеханические
релейные
электронные
инверторные

Какой стабилизатор лучше?

Электромеханические устройства не монтируются к котлу в одном жилище, это очень пожароопасный вариант, их нужно устанавливать в отдельном здании. Это большой жирный минус таких моделей, отодвинувший их на последнее место в рейтинге.

Релейные стабилизаторы современного производства ничем не хуже электронных, но есть у них в механизме один недостаток — это посторонний шумовой эффект. Постукивание во время перепадов напряжения в работе такого устройства отнесено к минусам его технических характеристик. Если же фоновые щелчки не раздражают, можно смело такой тип прибора покупать. Он ничем не отличается по результатам работы от более дорогих его аналогов.

Стандартное использование стабилизатора напряжения (он слева) с газовым настенным котлом Italtherm

Электронные и инверторные стабилизаторы напряжения вполне подходят к любому виду газового котла. Они обеспечат бесперебойную работу и полную безопасность нагревательного прибора.

Инверторные стабилизаторы сегодня являются передовыми на рынке электронного оснащения. Использование инновационных технологий в разработке современных стабилизаторов такого типа вывело их в топ лидеров по продажам. Это лучший выбор для газового котла.

Инверторных стабилизаторов существует два вида — первый трапециевидный с модифицированной синусоидой. Применяются для стабильной работы офисной техники. В основном идут в комплекте с аккумулятором.

Этот вид инверторного устройства идет с точной синусоидальной характеристикой, частота синусоиды выдержанную в стандартном формате.

Все стабилизаторы двойного преобразования защищены от короткого замыкания, ошибочного подключения системы питания и переключения батарей.

По весу они считаются одними из самых идеальных устройств для стабилизации напряжения.

Преимущества и технические характеристики стабилизаторов:

мгновенное преобразование
отсутствие подвижных механизмов
тишина в процессе работы
отсутствие трансформаторного механизма
минимальные габариты
универсальный диапазон напряжения
улучшенный теплоотвод

Лучшие бренды современных стабилизаторов напряжения

На рынке современной электроники появилось много видов оборудования для стабилизации напряжения. Выбрать и купить стабилизатор для газового котла просто, если соблюдать основные правила и рекомендации производителей. Обращать внимание при выборе устройства нужно на мощность, уровень защиты, скорость реагирования и вес.

В линейке представленных на рынке стабилизаторов для котла есть напольные и настенные устройства. Выбирать нужно более удобный вариант, исходя от условий его эксплуатации и типа котла. Лучшие из них: Daewoo Power Products, Wester, LogicPower, Powercom, РЕСАНТА, БАСТИОН SKAT, Энерготех, OPTIMUM.

Одним из лидирующих в продаже сегодня являются инверторные стабилизаторы ШТИЛЬ. Штиль — идеальный инверторный агрегат, позволяющий надежно работать котлу при любом перепаде напряжения. Производителем указана высокая скорость стабилизации и это гарантированно правдивая информация. Такая модель имеет ряд универсальных качеств и уникальных функций.

Можно выбирать такое устройство, если нужно оборудовать загородный газовый котел, где часто падает напряжения и происходят резкие скачки напряжения. Прибор быстро реагирует на перепады в сети, обеспечивая таким образом защиту котлу и стабильную его работу. К плюсам устройства Штиль можно также отнести его бесшумность во время эксплуатации.

Если финансовые возможности небольшие, можно смело покупать знаменитые модели Maxxter или LogicPower — это китайские приборы, на которые никогда не бывает нареканий от покупателей. В интернете тысячи позитивных отзывов. Если же покупка планируется для дорогого котла на долгие годы эксплуатации, лучше заплатить один раз за брендовую электротехнику, чем каждый год покупать новое оборудование.

Основные рекомендации при покупке

Стабилизатор напряжения выбрать для газового котла можно, руководствуясь инструкцией на определенную модель и рекомендательным предписанием по технике безопасности. Предпочтение нужно отдавать проверенным брендам, изучив их технические характеристики, все преимущества и недостатки на официальном сайте компании. Покупать стабилизатор нужно у официальных дилеров или представителей торговой марки, чтобы не нарваться на подделку.

Также, нужно побольше узнать о выбранной модели, ознакомившись с отзывами покупателей. Должен быть официальный сайт у продавца стабилизирующих электронных устройств. На главной странице размещаться каталог с полным описанием и техническими характеристиками каждой модели. В меню можно ознакомиться с популярными брендами и видами оборудования, а также с полезными статьями, помогающими покупателю определиться с выбором стабилизатора. На сайте должен быть указан гарантийный срок устройств и степень безопасности. Тогда покупка будет полезной, надежной и гарантированно безопасной. Лучше все узнать подробно, чем заплатить деньги за «кота в мешке».

Читайте так же:

Выбор стабилизатора напряжения для газового котла

В тех районах, где происходят скачки напряжения, часто используют стабилизаторы для отопительных котлов. Такой прибор помогает поддерживать нормальное напряжение и предотвращает поломку оборудования. Рассмотрим, как выбрать стабилизатор, характеристики, наличие защиты и в каких случаях можно использовать источник бесперебойного питания вместо стабилизатора напряжения для газового котла.

Содержание:

Почему необходим стабилизатор для газового котла?
Какой стабилизатор напряжения подходит для газового котла

2.1. Электромеханические стабилизаторы

2.2. Релейные стабилизаторы

2.3. Электронные стабилизаторы

Характеристики стабилизатора для газового котла

3.1. Фазность

3.2. Диапазон входного и выходного напряжения

3.3. Мощность

3.4. Быстродействие стабилизации напряжения

3.5. Форма выходного напряжения

Функция рестарта и наличие защиты

4.1. Конструктивные особенности

4.3. Диапазон рабочих температур

Почему необходим стабилизатор для газового котла?

Современные газовые котлы не только нагревают теплоноситель, но и следят за безопасностью и качеством работы. Для этого в агрегатах устроены микропроцессоры и электронные блоки. Приборы оснащены клапанами, датчиками, насосами и вентиляторами. Контролирует и корректирует работу блоков электроника газового котла.

Рассмотрим функции газового оборудования:

При длительном отключении происходит препятствование замерзанию всей системы. Для прогонки носителя производится самостоятельный запуск котла. Кроме этого открываются клапаны, прокачивается насос и предотвращается поломка внутренних элементов.
При падении тяги, понижении давления газа в магистрали, плохом удалении продуктов сгорания, затухании пламени, пробое или заторе в отопительном контуре котел автоматически выключается.
Для обеспечения щадящей работы производится плавный розжиг и понижается интенсивность пламени при установленной температуре.

После выключения пламени продолжается циркуляция насоса для ровного нагрева во всех участках отопительного контура.
Поддерживается различная температура в разных контурах, при этом сохраняется в памяти установок вся информация. Можно программировать работу на сутки, дни и недели.
Производится анализ погодных данных и подбирается подходящий режим работы для создания комфортной температуры в доме. Таким образом, можно сэкономить ресурсы при оптимизации взаимодействия узлов и блоков.

Для того чтобы определиться нужен ли стабилизатор напряжения для котла отопления, необходимо рассмотреть его работу на практике. Газовые котлы работают от сети 220-230 В с погрешностью до 15%. Если напряжение упадет на 20 В, то оборудование будет нормально работать. Но случаются ситуации, когда напряжение падает до 140 В. Такое часто происходит в частном секторе. Поэтому газовый котел начинает работать нестабильно или просто отключается.

В серьезных случаях происходят скачки напряжения, а не падение. В таком случае показатели в сети могут быть от 250 до 300 В. Плата программного блока может повредиться или перегорят электронные схемы. В худшем случае выйдет из строя печатная плата. Ремонт этих элементов потребует приличную сумму или вовсе придется заменить газовый котел.

Скачки напряжения или его падение может произойти в следующих ситуациях:

При вмешательстве в распределительную коробку может случиться замыкание проводов.
В зависимости от количества потребляющих приборов у населения может увеличиться нагрузка на линию.
При плохих погодных условиях может произойти накидывание токоведущих элементов линии друг на друга.

Чтобы предотвратить поломку газового котла рекомендуется приобрести стабилизатор напряжения. Но так как стабилизаторов напряжения представлено большое количество, то выбрать подходящий довольно трудно. Рассмотрим подробно виды прибора и критерии выбора.

Какой стабилизатор напряжения подходит для газового котла

Все стабилизаторы напряжения выполняют такие задачи: доводят ток до максимального значения приближенного к 220 В при падении или скачках, а также разрывают цепь при больших показателях, когда не получается их нормализировать. В таком случае происходит защита чувствительных электронных узлов от перегрузки.
Стабилизаторы можно разделить на 3 вида, которые имеют свои достоинства и недостатки. Принцип работы заключается на круговых обмотках трансформатора, по которым происходит перемещение угольных щеток. При помощи сервопривода производится вращение. Исходя из входного напряжения, устройство перемещает щетки в нужно положение, таким образом, обеспечивая необходимые исходящий ток.

Электромеханические стабилизаторы

Преимущества данного вида:

Невысокая стоимость.
Точность.
Компактные размеры корпуса.
Может переносить значительные перегрузки.
Несколько регулировок.

Недостатки электромеханических стабилизаторов напряжения:

При отрицательных температурах плохо функционирует.
При резких скачках напряжения может сильно завысить или снизить выходящее значение.
Время срабатывания составляет 2 секунды.
Конструкция сервопривода и бегунка механическая, поэтому за счет износа щеток и трения не имеет большого срока службы.
На контактах между щетками и обмоткой может искрить, поэтому необходимо производить удаленный монтаж.
Шум во время работы.

Электромеханические стабилизаторы можно использовать для газовых котлов, но требуется уделить особое внимание безопасности: устроить утепленное место для установки и удаленности от оборудования.

Релейные стабилизаторы

Такие стабилизаторы используются чаще, чем электромеханические. 5-12 реле подключается к обмотке трансформатора, каждое из них заключается в герметичный корпус. В зависимости от того как изменяется входящее напряжение ток пускается через одно из них по контуру максимально приближенному к 220 В. Таким образом, обеспечивается выравнивание к норме. От количества реле зависит точность установки значения. Конструкция не имеет механических элементов.

Преимущества релейного стабилизатора:

Большой диапазон входного напряжения.
Невысокая стоимость.
Быстрая реакция на скачки.
Работает при отрицательных температурах.
Легко переносит перегрузки мощности.
Так как нет механических элементов, то срок службы довольно большой.
Не нужно постоянно контролировать и обслуживать.

Минусы релейного стабилизатора:

Шум при работе.
Ступенчатая регулировка с искажением синусоиды.
Погрешность выходящего напряжения может составлять 8%.

Исходя из качества и стоимости, такие стабилизаторы напряжения для газовых котлов используются довольно часто.

Электронные стабилизаторы

Через разные контуры обмотки трансформатора проходит ток в электронных стабилизаторах. Происходит это при помощи электронного ключа (тиристора или симистора). Первые пропускают ток в одном направлении, а вторые – в двух. Благодаря таким элементам прибор имеет высокую эффективность и небольшие размеры.

К преимуществам электронного стабилизатора можно отнести:

Точность стабилизации от 3 до 5%;
Большой срок службы;
Простота эксплуатации;
Отсутствие шума при работе;
Не подвергаются воздействиям отрицательных температур;
Не нужно регулярно обслуживать;
Вводные значения имеют большой диапазон.

Недостатки:

Высокая цена;
Прибор чувствителен к помехам и перегрузкам.

Такие стабилизаторы относятся к универсальному оборудованию для газовых котлов. Единственной причиной для приобретения другого вида является только цена.

Характеристики стабилизатора для газового котла

Для правильного выбора стабилизатора напряжения для газового котла рекомендуется узнать подробнее о характеристиках и их влиянии на работу прибора. Таким образом получить выбрать подходящий стабилизатор для определенных условий использования.

Фазность

Практически все жилые дома подключены к сети 220 В и частотой 50 Гц. Для такой сети подойдет однофазный стабилизатор напряжения. В некоторых домах устроен трехфазный ввод, но каждая линия разделяется и выдает 220 В. Таким образом, нагрузка распределяется равномерно и поэтому можно применять однофазные модели.

Для производственных зданий, где устроены газовые котлы высокой мощности, требуется устанавливать трехфазные стабилизаторы 380 В. Но можно использовать и другой способ, при котором приобретаются однофазные приборы на каждую фазу, следовательно, стоимость будет ниже, но понадобится больше времени для подключения.

Диапазон входного и выходного напряжения

Стабилизаторы нужны для обеспечения тока из сети до 220 В для газовых котлов. Приборы выпускаются с разными диапазонами входного тока в зависимости от падения напряжения. Для того чтобы узнать какие параметры должен иметь прибор, необходимо провести исследование.

Для опыта нужно приобрести вольтметр цифровой или стрелочный. На значение переменного тока с пределом от 500 В нужно установить прибор. Замерять показания нужно в разное время для того чтобы увидеть как будут меняться значения в зависимости от нагрузки в сети.

Рекомендуется в течение 7 дней замерять значения в определенное время: 6:00, 9:00, 12:00, 15:00, 18:00, 21:00, 24:00 часа. После проведения эксперимента следует прибавить на каждую сторону по 15 В для получения небольшого запаса.

Если данные получились в пределах 180-240 В, то стабилизатор должен иметь такие значения. В загородных домах перепады напряжения могут быть 140-270 В, в таком случае нужно выбрать другую модель прибора.

Показатели котла должны соответствовать выходному напряжению стабилизатора. Обычно это 220 В. Для того чтобы предотвратить отключение газового котла из-за недостаточной мощности рекомендуется приобретать прибор с точностью выходного напряжения +-5%. Таким образом получится вписаться в требуемые данные производителем и добиться бесперебойной работы отопительного котла.

Мощность

При выборе стабилизатора напряжения для газового котла в первую очередь нужно обратить внимание на мощность. В паспорте оборудования нужно посмотреть, какой показатель указан. Газовые котлы имеют значение максимальной полезной тепловой мощность 6000-24000 кВт и потребляемой мощности 0,1-0,2 кВт.

При запуске газового котла данное значение увеличивается на пару секунд, таким образом, значение стабилизатора превосходит показатели котла. Но на сколько, можно узнать после следующих расчетов.

Следующей составляющей считается вольт-ампер, которые обозначают мощность стабилизатора. Они представляют полную мощность прибора. Если устройство имеет мощность 500 ВА, то показатель будет 350 Вт.

Мощность стабилизатора покрывает потребление газового котла и другого сопутствующего оборудования, которая устроено параллельно или внутри. Например, циркуляционный насос.

При выборе стабилизатора следует учесть запас от максимальной мощности суммы всех устройств на 30% и возрастающие пусковые токи для соответствия насосу и газовому котлу.

Рассмотрим такую формулу: (мощность котла+мощность насоса*3)*1,3=мощность стабилизатора.

Например: газовый котел 150 Вт, насос – 70 Вт. Получается: (150+70*3)*1,3=468 ВА.

Кроме этого нужно учесть просадку напряжения. При падении входного тока стабилизатор тоже понижает свои возможности по его повышению. Например, если есть в розетке 170 В, то эффективность снизится на 80% от номинальной мощности. Именно поэтому необходимо умножить паспортную мощность на процентное падение и разделить на 100.

Если в сети 170 В, то есть 80%, то при стабилизаторе на 500 ВА он будет работать на 400 ВА. Для газового котла 150 Вт и циркуляционного насоса 70 Вт необходимо выбрать стабилизатор напряжения 600 ВА.

Быстродействие стабилизации напряжения

Данный параметр имеет две единицы измерения:

Время срабатывания. Обозначается миллисекундами, которые уходят на реакцию прибора для изменения сетевого сигнала.
Скорость реакции. Показатель обозначается в вольтах в секунду, показывает период, который был затрачен на восстановление напряжения на выходе при колебаниях входного напряжения.

При высокой скорости и небольшом времени срабатывания котел лучше защищается в обе стороны. Наиболее эффективные стабилизаторы имеют напряжение с показателем от 100 В/с. Прибор реагирует мгновенно. При 10-20 В/с происходит небольшой задержка, которой хватит для некорректной работы газового котла.

Оптимальным временем срабатывания является 5 мс и менее. 20 см считается удовлетворительными, а 10 мс – допустимыми. При больших показателях есть риск. Инверторные приборы отличаются двойным преобразованием тока и не имеют параметры скорости.

Форма выходного напряжения

Из-за изменяющейся частоты переменный ток обозначается волнистой линией. В виде синусоиды это представлено на шкале. Для нормальной работы газового котла напряжение должно быть приближено к идеальной синусоиде.

Функция рестарта и наличие защиты

Для правильного выбора стабилизатора напряжения требуется обратить внимание на функции защиты. В недорогих приборах они могут отсутствовать, следовательно, сам стабилизатор может выйти из строя.

Опции защиты стабилизаторы напряжения для газового котла:

В зависимости от эксплуатации, нагрузка, места установки прибор может испытывать температурные воздействия. В некоторых ситуациях он может самостоятельно прервать линию до остывания при большом перегреве.
При перегрузке прибор отключается. При долгой работе на предельной мощности из-за слабого входящего напряжения происходит перегрев. Прибор сам отключается для того чтобы предотвратить сгорание платы или трансформатора.
При больших скачках, которые прибор не может снизить до 220 В происходит самостоятельное отключение. Это необходимо для сохранения качества работы газового котла.
При больших скачках напряжения стабилизатор отключается и, следовательно, прекращает работу газовый котел. При отключении прибор все равно отслеживает параметры сети и при нормализации снова начинает работу. Такая возможность рестарта помогает избавиться от множества неудобств.

Газовый котел включается и работает в нормальном режиме, а хозяева вернуться в теплый дом. Если в приборе нет функции рестарта, то дом остынет, а напряжение будет давно в нормальном состоянии. Если такая ситуация произойдет при длительной поездке жильцов, то вся система может замерзнуть.

Можно установить функцию перезапуска с задержкой для предупреждения частых запусков котла.

Если не предусмотрена функция рестарта, то включить стабилизатор и котел придется вручную. При покупке стабилизатора напряжения рекомендуется обращать внимание на такую функцию.

Конструктивные особенности

Стабилизаторы напряжения для газовых котлов могут иметь такие размеры: 200х300х70 мм -450х500х300 мм. В зависимости от типа прибора, количества реле, размера трансформатора формируются размеры. Рекомендуется выбирать небольшие размеры, которые можно удобно расположить в частном доме и не занимать лишнее пространство. Если у вас обустроена отдельная котельная, то размер стабилизатора напряжения может быть любым.

Стабилизаторы изготавливаются двух видов: напольные и настенные. Второй вариант наиболее удобен, так как позволяет легко следить за показателями, которые расположены на уровне глаз.

Если блок установить на полу, то придется наклоняться для того, чтобы увидеть показатели индикаторов. Но при выборе это не является основным критерием.

В квартире и небольшом доме лучше выбрать настенный стабилизатор, так как его легко спрятать. Есть еще стабилизаторы стоечного типа, но их мощность намного больше потребностей насоса и котла, поэтому нет никакого смысла устанавливать такую большую конструкцию.

В стабилизаторе нужно учесть еще и количество выходных разъемов, так как кроме газового котла, возможно, придется защитить еще другие электрические приборы от скачков напряжения. Поэтому рекомендуется выбирать стабилизатор с несколькими розетками и запасом мощности.

Индикация

Стабилизаторы напряжения отображают напряжение на входе и выходе прибора в вольтах. На корпусе устраивается стрелочный датчик, диодный индикатор или LED-дисплей.

Рассмотрим подробнее каждый вид:

Стрелочный датчик выпускается довольно давно и не пользуется популярностью на сегодняшний день. Он не оснащен подсветкой, поэтому в темноте придется использовать фонарик. Главным преимуществом стрелочного датчика является точность показаний.
Диодная индикация. В таком датчике нельзя посмотреть поступающие вольты и корректировать уровень. О нормальном уровне можно узнать по зеленому индикатору. Желтый цвет указывает на стабилизацию. Если загорелся красный диод, то значит, сработала защита. Такой датчик не отображает множество информации, но является бюджетным.
LED-дисплей. Цифры на дисплее подсвечиваются и видны в любое время. Можно сразу оценить уровень напряжения. Такой датчик является современным и эффективным.

Диапазон рабочих температур

Так как стабилизатор напряжения устанавливается в помещении, то мало кто задумывается о диапазоне рабочих температур. Если же прибор будет установлен в отдельной пристройке, то следует проверить уровень температуры, так как стабилизатор может нормально функционировать при температуре от +5 градусов. Устанавливать стабилизатор напряжения слишком близко к газовому котлу не рекомендуется. Кроме этого следует оставить свободное место вокруг прибора для циркуляции воздуха.

Вы можете купить стабилизаторы напряжения в нашем магазине.

Как выбрать стабилизатор напряжения для котла отопления?

Современные стабилизаторы, которые используются наряду с газовыми котлами, имеют сложное устройство электронного управления с блоком автоматики. Каждый из компонентов устройства выполняет активные функции, позволяющие эксплуатировать отопительную технику удобно, эффективно и безопасно. Поскольку газовые котлы чувствительные к перепадам напряжения, использование такого устройства не обходится без подкрепляющей системы стабилизатора.

Пульсация напряжения для котла, подача пламени в котором осуществляется электрическим путем, может стать критичным показателем, ведущим к поломке изделия, а также несоответствие уровня напряжения негативно скажется на ресурс циркуляционного насоса. Исходя из этого, стабилизатор, предназначенный для этой группы техники должен строго отвечать ряду выставленных требований.

Главные моменты в выборе стабилизатора

Для слаженной работы отопительной установки должен быть сбалансированный уровень напряжения на выходе. Это основной пункт в выборе регулирующего устройства для газовой установки. Требования к стабилизаторам напряжения:

поддерживать режим работы 24/7;
работать в широком диапазоне входных напряжений;
показывать быструю реакцию на отклонения и моментально их стабилизировать.

Немаловажный аспект при выборе стабилизатора для котла – мощность регулирующего напряжение устройства.

Перед покупкой котла подготовьтесь и соберите следующую информацию:

потребляемая мощность настенного котла на газу;
перед покупкой стабилизатора напряжения желательно промониторить состояние электросети на протяжении суток.

Уровень пусковых токов, выдающихся отопительным оборудованием в момент пуска, превышает номинальное значение в 2-3 раза. Исходя из этого для котла, с потребляемой мощностью 100 Вт, потребуется защитное устройство мощностью от 250 Вт.

Критерии выбора стабилизатора напряжения для газового котла

Выбор прибора зависит от схемы подключения:

одна фаза – 220v;
три фазы – 380v.

Газовые котлы отопления подключаются к стабилизаторам с однофазным выходом питания. Электрические котлы в зависимости от модели питаются от сети 380 вольт.

Мощность – ещё один обязательный фактор в выборе стабилизатора. Если вы устанавливаете технику на дом, то кроме потребляемой мощности отопительного оборудования необходимо учитывать все приборы электропитания и, исходя из суммарного расчета мощности стабилизирующего устройства, выбирать модель прибора.

Перед тем как привести газовую отопительную систему с котлом во главе, обеспечьте главный узел надежным защитным устройством от перепадов напряжения! Каждый из производителей настенного газового оборудования порекомендует вам это сделать. Такой ход поможет уберечь установку от скачков напряжения в сети и позволит прослужить котлу на протяжении многих лет.

Перейти в каталог

Как выбрать стабилизатор напряжения для котла

Устанавливать стабилизаторы напряжение при подключении котла рекомендуют практически все производители этих устройств. Связано это с тем, что котел состоит из многочисленных элементов, работа которых напрямую зависит от надежности электроснабжения.

По госстандарту в электросети показатель напряжения должен равняться 230 Вт (погрешность – 10 %), частота 50 Гц (допустимое отклонение 0.2 Гц). Все эти показатели четко рассчитаны на качественную и бесперебойную работу электроприборов в здании. Но в связи с тем, что во многих регионах часто наблюдаются скачки напряжения с падением его до 145 Вт, к сожалению, бытовая техника, а также газовые, жидкотопливные и электрические котлы быстро выходят из строя.

Почему возникают перепады напряжения?

Увеличение нагрузки на линию по причине увеличения количества используемых устройств.
Накидывание проводов линий друг на друга из-за погодных условий.
Неквалифицированное вмешательство в щит.

Обезопасить себя от этих факторов, как и обязать поставщика привести сеть под стандартные параметры достаточно трудно, поэтому установка стабилизатора напряжения является гарантией долгой и бесперебойной работы системы отопления. Особенно важно это для газовых котлов с электророзжигом.

Задачи стабилизатора напряжения

«Гашение» скачков/перепадов напряжения.
Выполняет защитную функцию для устройства при выходе параметров за теххарактеристики прибора. К примеру, при падении рабочей сети до 100 Вт питание котла отключается, а после появления допустимого напряжения система автоматически восстанавливает работу.
Защищает систему от молнии.

Особенности выбора стабилизатора для котла

Все типы стабилизаторов напряжения схожи по конструкции:

Автотрансформатор;
Предохранители;
Контрольное устройство;
Автоматика.

Несмотря на это, принцип работы устройств может отличаться, поэтому выбирают стабилизатор напряжения по следующим критериям:

Мощность. Должна быть с запасом в 30 % от мощности всех подключаемых устройств. К примеру, газовый котел на 3 кВт нуждается в стабилизаторе 5 кВт.
Способ установки – напольный или настенный.
Размеры.
Функция защитного отключения.
Тип устройства. Существует 4 вида стабилизаторов:

Электромеханические. Позволяют регулировать напряжение в широком диапазоне. Используются исключительно в теплых помещениях, требуют периодической замены щеток из-за чувствительности их к запыленности.
Электронные. Регулировка показаний тока контролируется тиристорами, которые практически моментально реагируют на скачки напряжения. Работают практически бесшумно. Стоимость этих стабилизаторов высока.
Инверторные. Не имеют габаритного трансформатора. «Выпрямляется» подача тока благодаря инвектору.
Релейные. Работают практически бесшумно, способны функционировать в большом диапазоне напряжения, имеют простую конструкцию, высокую скорость стабилизации, небольшой размер. Признаны наиболее востребованным вариантом и по ценовому критерию, и по надежности.

Кроме того, стабилизаторы различаются по количеству фаз: однофазные и трехфазные. Для подключения газового котла достаточно однофазного прибора, так как потребляет он немного мощности. Сбоев в работе при однофазной сети быть не должно.

Выбор производителя

Стабилизаторы напряжения для электрических, газовых котлов представлены в огромном ассортименте. Сказать о том, кто из производителей лучше, а кто хуже – сложно. Каждый в этом вопросе определяется самостоятельно, ведь для кого- то важен бренд, а кому- то достаточно гарантий от производителя.

Вывод: Устанавливать стабилизатор напряжения стоит для того, чтобы продлить срок службы газового, электрического котла. При покупке руководствоваться стоит техническими характеристиками и только потом ценовым показателем. Что касается производителя, то здесь тоже нет «точных» рекомендаций.

Как выбрать стабилизатор напряжения для котла

Зачем нужен стабилизатор для котла?

Управляющее оборудование котла а также циркуляционный насос (встроенный или подключенный отдельно) рассчитаны на работу в установленном диапазоне напряжения, как правило 220в +/- 10%. Напряжение в электросети может выходить за указанные рамки, из-за аварий, перегрузки или просто из-за изношенности оборудования.

В такой ситуации котел и другое оборудование системы отопления будут работать в режиме перегрузки, что приведет к поломке. Либо, если отклонения напряжения будут чересчур большими, оборудование отключится, а значит котел и насос придется постоянно перезапускать и дополнительно контролировать. Поэтому установка стабилизатора позволит сделать работу системы отопления более стабильной и надежной.

Стабилизатора напряжения для газового котла: выбираем тип.

В таблице можно посмотреть какой стабилизатор для газового котла выбрать.

Выбор типа стабилизатора для котла
Тип стабилизатора	Возможность использования	Комментарии
ступенчатый релейный	+	оптимальные характеристики и оптимальная стоимость
ступенчатый тиристорный	+	повышенные характеристики и повышенная стоимость, применяются если параметров релейных стабилизаторов не хватает
инверторный	+	для требовательного оборудования, либо если нужны серьезные исправления параметров входного электричества, высокая стоимость
электро-механический	недопустимо	низкая скорость регулирования, возможно искрообразование

Релейный стабилизатор – это оптимальное решение для защиты оборудования котла за доступную цену. Для котла с чувствительныи оборудованием или повышенным требованиям к электропитанию выбирайте инверторный тип.

Мощность стабилизатора напряжения для газового котла.

При определении мощности стабилизатора нужно учесть:

Перевести потребляемую электрическую мощность котла из Вт (Ватты), (не спутайте с тепловой мощностью) в полную мощность в ВА (вольт-амперы).
Для этого, мощность оборудования содержащего электродвигатель (например насос), нужно разделить на 0,7 (это нужно чтобы учесть реактивную составляющую – энергозатраты на создание электромагнитных полей). Остальное оборудование переводится с коэффициентом=1.
Учесть пусковые токи, возникающие у циркуляционного насоса, которые в 3-5раз превышают номинальные. Мощность насоса или котла, со встроенным насосом нужно умножить на 5.
Чтобы стабилизатор смог выдать необходимую мощность при пониженном напряжении нужно заложить запас 20% (умножить расчетную мощность на 1,2).

Расчеты по существующим котлам показывают, что в зависимости от типа котла необходимы следующие стабилизаторы:

Зависимость мощности стабилизатора от типа котла
Вид котла	Мощность стабилизатора
настенный котел без встроенного насоса	300 ВА
настенный котел, электрическая мощность до 80 Вт	400 ВА
система отопления (котел, насосы), суммарная электрическая мощность до 110 Вт	555 ВА
система отопления (котел, насосы), суммарная электрическая мощность до 170 Вт	880 ВА
система отопления (котел, насосы), суммарная электрическая мощность до 200 Вт	1 000 ВА
система отопления (котел, насосы), суммарная электрическая мощность до 300 Вт	1 500 ВА

Выбор диапазона входного напряжения.

При решении вопроса какой стабилизатор для котла выбрать, стоит учесть величину отклонения напряжения в электросети.

Большинство стабилизаторов напряжения работают в диапазон входного напряжения 160-260 В. Если напряжение электросети выходит за этот диапазон, то сработает защита и устройство отключится. Подключенная техника также останется отключённой от питания.

Поэтому для регионов, где напряжение в электросети имеет большие отклонения (зачастую это пригородные районы) лучше купить для котла стабилизатор с расширенным диапазоном входного напряжения 100 – 280 В.

Подведем итог:

Для котла отлично подойдет релейный или тиристорный стабилизатор напряжения. Если в паспорте к котлу указаны повышенные требования к электропитанию, то нужно выбирать инверторный стабилизатор.

Необходимая мощность стабилизатора: 400 ВА — 3000 ВА (в зависимости от типа котла).

Онлайн подбор стабилизатора напряжения для котла.

Выберите тип газового котла чтобы подобрать стабилизатор:

Виды стабилизаторов напряжения для газовых котлов. Выбор стабилизатора напряжения для газового котла

Обязательное условие для правильной работы европейских газовых котлов марок «Аристон», «Бакси», «Беретта», «Будерус», «Висман» — это поддержание стабильного напряжения в пределах 210-230В, что потребует приобретения стабилизатор.

Сервисный центр, обслуживающий отопительное оборудование по гарантии, обычно отказывается от бесплатного ремонта, если это условие не выполняется.Поэтому важно разобраться, как выбрать стабилизатор напряжения для газового котла.

Нужен ли стабилизатор напряжения для газового котла?

Современные отопительные котлы оснащены чувствительной автоматикой, которая является «сердцем» котла. Блок управления регулирует работу горелки, интенсивность циркуляции теплоносителя, при необходимости меняет режим работы, считывая температуру в помещении, а также выполняет другие функции.

Автоматика чувствительна к перепадам напряжения.При очередном «скачке» напряжения в сети плата блока управления может просто сгореть. После этого потребуется заменить весь блок управления. Ремонт в зависимости от модели обойдется в 30-50% от стоимости котла.

Производители энергозависимого отопительного оборудования рекомендуют подключать котел к электросети через стабилизатор. Без подключения электростабилизатора компания по продаже отопительного оборудования вправе отказать в гарантийном обслуживании. По этой причине не рекомендуется включать газовый котел без стабилизатора напряжения даже для проверки исправности системы отопления.

Типы стабилизаторов для газовых котлов

Потребителю предлагается широкий ассортимент стабилизаторов, которые используют разные принципы работы и с разной степенью эффективности для обеспечения безопасности котельной автоматики.

При выборе подходящего оборудования необходимо учитывать несколько важных аспектов:

Стоимость.
Быстродействие.
Продолжительность эксплуатации.
Диапазон входного и выходного напряжения.
Принцип работы.

Симисторные (тиристорные) стабилизаторы

На сегодняшний день симисторные стабилизаторы считаются лучше других аналогов, благодаря следующим техническим характеристикам:

Производительность не более 10-20 мс в зависимости от модели.
Точность выходного напряжения 1-2,5%.
Диапазон входного напряжения от 120 до 280 В.
Точность контроля входного выходного напряжения с максимальной погрешностью 0,5%.
Абсолютно бесшумная работа.
Длительный срок службы.

Принцип работы симисторного оборудования основан на использовании трансформаторной коммутации с помощью электронных ключей. В результате устройство быстро реагирует на любые изменения входного напряжения.

Единственный недостаток моделей — относительно высокая стоимость по сравнению с аналогами.При желании можно выбрать тиристорный стабилизатор с оптимальным соотношением цены и качества.

Одна из основных функций ступенчатого стабилизатора — поддержание работы устройства в случае выхода из строя одного из симисторов. В случае межобмоточного контура автоматика котла сохранит свою работоспособность.

Преобразователь

Triac подходит для сетей с постоянными скачками и падениями напряжения.

Релейный (электронный) стабилизатор

Релейный (электронный) стабилизатор дешевле предыдущей модели.Его использование ограничивается подключением к электрическим сетям с небольшими резкими изменениями. Релейные устройства имеют следующие характеристики:

Скорость 100 мс.
Точность выходного напряжения 7,5%.
Диапазон 135-315 В.

В качестве преимущества можно отметить, что электронный регулятор напряжения 220 В не искажает синусоидальную волну сети после преобразования.

Во время работы мало или совсем нет шума. Используется микропроцессорное управление.

Недостатком релейных моделей является относительно небольшой срок службы и низкое качество.Для увеличения продолжительности эксплуатации сравнительно недавно стали производить гибридные станции с использованием защитных резисторов.

Серво (электромеханические) стабилизаторы

Электромеханические (сервоприводные) стабилизаторы работают с помощью специального ползуна, который перемещает щетки по контуру с помощью электродвигателя. За счет этого попеременно переключаются витки вторичной обмотки.

Преимуществами данного типа преобразователей являются:

Высокая точность и плавная регулировка выходного напряжения.
Способность выдерживать длительные экстремальные нагрузки и сохранять устойчивость при перегрузках.
Стабилизатор недорогой.

Популярность электромеханических станций ограничивает недолгий срок службы устройства — 1 год. После этого необходимо будет провести обслуживание и заменить изношенные щетки и другие механические детали конструкции. Станция «шумит» во время работы, нагревается и может стать причиной возгорания.

Стабилизаторы с двойным преобразованием

Инверторный стабилизатор почти идеален.Минусов нет (кроме дороговизны). Устройство стабилизации инвертора очень точно и быстро реагирует на резкие явления в сети. Обеспечивает плавную регулировку выходного напряжения.

Принцип работы основан на использовании двойного преобразования. Переменный ток преобразуется в постоянный. После этого он снова преобразуется в переменный ток, но со стабильной частотой. На выходе получается напряжение со стабильной синусоидой, что благотворно сказывается на автоматике и процессоре котла.

При выборе подходящей модели необходимо учитывать следующие особенности стабилизатора двойного преобразования:

Отсутствие электромеханических помех.
Прочность.
Рабочий диапазон входного напряжения 120-300 В.
Быстрый отклик — устройство незамедлительно реагирует на любой скачок или падение напряжения и выравнивает его.
Высокая стоимость — стоимость устройства от 15 до 60 тысяч рублей. Некоторые владельцы газовых котлов принимают решение, что выгоднее купить ИБП, чем стабилизатор.
Низкий КПД — всего 90%, что довольно мало по сравнению с другими моделями.

Стабилизаторы с ШИМ

Принцип работы стабилизатора с широтно-импульсной модуляцией основан на использовании специального генератора импульсов. Параметры волны напряжения постоянно меняются в зависимости от разницы между входным и выходным напряжением. В результате обеспечивается стабильность частоты выходного тока.

Основным преимуществом ШИМ-станции является возможность полной синхронизации с потребляющим электроэнергию оборудованием.Регулятор напряжения ШИМ, используемый для газовых котлов, выполняет защитные функции, а также создает условия для максимальной производительности процессора. Этот тип преобразователя наиболее востребован при подключении котла к электросети низкого напряжения.

Феррорезонансные стабилизаторы

Модули феррорезонанса используют принцип насыщения сердечников магнитных трансформаторов. В начале 60-х годов прошлого века были установлены устройства для стабилизации работы бытовой техники.

Феррорезонансный регулятор напряжения для работы с газовым котлом бытового назначения практически не применяется.Станции устанавливаются в мощных котельных.

Достоинствами преобразователей являются:

Высокая точность выходного напряжения, погрешность не более 1-3%.
Скорость ответа.

Из минусов: дороговизна устройства. По стоимости феррорезонансного стабилизатора вы можете приобрести ИБП с равной мощностью.

Сколько фаз должно быть в стабилизаторе

Выбор одно- или трехфазного стабилизатора напряжения для газового котла, в первую очередь, зависит от параметров подводимой к жилому дому электропроводки.

Если питание от сети однофазное, необходим соответствующий преобразователь.

При трехфазной сети питания потребуется либо один стабилизатор, предназначенный для подключения трех фаз, либо три однофазных, что обеспечит более стабильное выходное напряжение.

Однофазные стабилизаторы

Однофазные стабилизаторы в основном используются в бытовых целях. Устанавливается в квартирах и частных домах. Допускается подключение к электросети с номинальным напряжением 220 В. Бытовая техника рассчитана на выпрямление полной максимальной мощности до 135 кВА.

Допускается применение однофазных преобразователей в промышленных целях. В этом случае трехфазная сеть потребует одновременного подключения сразу трех выпрямителей. Такое решение может быть оправдано, если учесть, что однофазные устройства выдают ток с более стабильной частотой и синусоидой.

Трехфазные стабилизаторы

Трехфазные стабилизаторы в основном используются в промышленных целях. Допускается подключение выпрямителя к котлам с большой производительностью.По условиям эксплуатации рекомендуется использовать трехфазные модули для сети с номинальной мощностью 380 и 400 В.

Также можно подключить трехфазный прибор для бытовых нужд при условии, что к частному дому подключена сеть 380В. Но в целом для газового котла малой мощности устанавливать трехфазную модель нет необходимости.

Какой стабилизатор нужен для газового котла

Для газового котла лучше стабилизатор напряжения, отвечающий нескольким основным критериям:

Время срабатывания — этот параметр указывается в технической документации и измеряется в мс (миллисекундах).Чем ниже коэффициент, тем лучше для автоматики котла. Фактически, время отклика означает, сколько времени потребуется стабилизатору, чтобы скорректировать напряжение при следующем скачке.
Диапазон входного напряжения — это параметр, указывающий пределы, в которых может работать выпрямитель. При достижении предельных значений прибор просто отключит газовый котел. Частые отключения во время отопления могут привести к замерзанию труб. Поэтому лучший регулятор напряжения для газового котла должен иметь пробой примерно 140-260 В.
Уровни коррекции — от этого коэффициента зависит точность поддержания и стабильность выходного напряжения. Чем больше уровней коррекции у прибора, тем лучше он справляется с поставленными задачами.
Диапазон рабочих температур — требование к стабилизатору — сохранять работоспособность при температуре окружающей среды от +5 до + 40 ° С. Для промышленных устройств предусмотрен специальный кожух, позволяющий работать даже при минусовых значениях.

Еще один важный критерий — тип установки.Для газовых котлов в основном используются навесные модели, которые имеют легкий вес. Напольные (полочные) устройства предназначены для мощных трехфазных котлов. Лучшим решением будет покупка модуля с универсальными креплениями.

Если учесть все вышеперечисленные требования, становится очевидным, что для газового котла нужен стабилизатор электронный или релейный, или, как вариант, стабилизатор инверторного типа. Только такие модели могут полностью справиться с нагрузкой и скачками напряжения в сети, а также обеспечить работоспособность автоматики.

Как рассчитать мощность регулятора напряжения

Требуемая минимальная мощность стабилизатора 220В рассчитывается следующим образом:

Необходимо узнать электрическую мощность автоматики котла и циркуляционного насоса. Коэффициент указан в технической документации.
Получите суммарную мощность всех точек энергопотребления, подключенных к станции.
Полученную сумму умножьте на 1,3 — при этом будет учтен пусковой ток.При включении циркуляционного насоса фактическое потребление электроэнергии может увеличиться в три раза.

Как показывает практика, самостоятельно правильно рассчитать реальную мощность потребителю удается редко. Поэтому с вопросом, как рассчитать электрическую мощность стабилизатора напряжения для подключения газового котла, можно обратиться к консультанту при покупке станции, либо воспользоваться специальным онлайн-калькулятором.

Как правильно подключить стабилизатор к газовому котлу

Существуют правила установки стабилизатора, выполнение которых необходимо для обеспечения длительной и безопасной эксплуатации устройства.Подробные требования описаны в технической документации.

Основные правила:

Стабилизатор напряжения должен находиться в сухом месте. Категорически запрещается установка устройства в помещениях с повышенной влажностью: гаражах, ванных комнатах и т. Д.
Модуль не должен находиться в непосредственной близости от легковоспламеняющихся и легковоспламеняющихся веществ.
Требуется свободный доступ свежего воздуха к корпусу прибора. По этой причине модуль нельзя устанавливать в шкафу.

Подключение к электросети осуществляется через обычную бытовую розетку с заземлением. Бытовые настенные стабилизаторы напряжения для газовых отопительных котлов монтируют в непосредственной близости от отопительного оборудования. Подключение к котлу осуществляется через специальную розетку на корпусе.

В частном секторе нередки скачки напряжения , а газовые котлы — высокоточное оборудование, чувствительное к качеству потребляемого тока.

Этот вопрос решает регулятор напряжения. В случае непредвиденных проблем с питанием этот прибор защищает плату котла от повреждений и продлевает срок службы системы отопления. Стабилизаторы бывают разные как по конструкции, так и по принципу действия, поэтому важно знать, как правильно выбрать устройство. Бытовые стабилизаторы бывают трех типов: электромеханические, симисторные и релейные.

Как выбрать хороший регулятор напряжения для газового котла

Основными параметрами при выборе стабилизатора напряжения для газового котла являются — тип регулятора , электрическая мощность и диапазон напряжений .

Руководствуются при выборе паспортных данных приборов и результатов измерения напряжения в сети в разное время суток.

На рынке представлено множество моделей регуляторов, и для выбора устройства, подходящего для системы отопления, учитываются следующие параметры.

Какую электрическую мощность можно использовать

Электрическая мощность котла указана в техническом паспорте. Входная мощность систем отопления в среднем 100-200 Вт … В современных системах отопления, особенно в настенных котлах, есть встроенный циркуляционный насос.

Пусковой ток такого устройства превышает потребляемую мощность в 4-5 раз … При выборе стабилизатора рекомендуется мощность, указанную в паспорте котла , умножить на 5 и прибавить еще 10% .. Это будет подходящее значение. Если в документации указана мощность 200 Вт, это значит, что стабилизатор подходит на 1 кВт.

Важно! Некоторые производители указывают мощность не в ваттах, а в вольт-амперах. Это может сбить с толку покупателя, так как эта цифра будет выше, чем в ваттах.

Чтобы узнать примерный показатель мощности в ваттах, нужно показатель в вольт-амперах умножить на 0,7.

Время регулирования, которое лучше

Срабатывание стабилизатора происходит не сразу. Важно, чтобы за это время электроника котла не успела выйти из строя.

Этот параметр указывает, насколько падение напряжения сможет компенсировать стабилизатор за период времени за одну секунду. Чем короче время регулирования, тем лучше для котла.

Индекс 20 Вт / с означает, что устройство исправит падение напряжения за одну секунду при 20 Вт, , что довольно мало и недостаточно для защиты электроники системы обогрева.

Самая медленно реагирующая Электромеханические стабилизаторы … Такие устройства не смогут надежно защитить плату котла от перегорания, поэтому трансформатор такого типа для котельной обычно не используется.

Релейные стабилизаторы быстрее реагируют на скачки напряжения, справляясь с скачками электрического тока за 0,1-0,2 сек … Этой скорости хватит для защиты газового котла.

Лучшими считаются симисторные регуляторы , скорость обработки у них падения напряжения 10-20 мс, такой скачок никак не повлияет на электронику нагревателя.

Высоковольтная защита, зачем она нужна

Стабилизаторы с такой защитой защищают котел от высоковольтных помех и скачков напряжения, такие как, например, удар молнии.

Охлаждение

Система охлаждения стабилизаторов трех типов:

В настоящее время на рынке все чаще можно найти регуляторы с системой естественного охлаждения. В таких устройствах нет вентиляторов, а значит, их работа бесшумная, нет лопастей, засасывающих в систему пыль.Но такая конструкция более дорогая, так как в ней используются очень мощные силовые элементы. Регулятор с таким типом охлаждения следует покупать, если он будет установлен в спальне, где требуется тишина.

Фото 1. Стабилизатор напряжения для газового котла «Штиль» с естественным охлаждением.

Большинство стабилизаторов имеют систему принудительного охлаждения , работающую от высокопроизводительных малошумных вентиляторов, которые обдувают силовые части устройства воздухом. Система работает автоматически в ответ на критические показания температуры.

Масляное охлаждение редко. Этот метод в основном используется для уличного оборудования.

Подбор по рабочему напряжению

Стабилизаторы имеют нижний порог напряжения 140-160 Вольт, если в сети показатель еще ниже, то следует обращаться в организацию по обслуживанию локальных электрических сетей. Верхний порог даже для бюджетных регуляторов 250-260 Вольт … При выходе электрического тока в сети за этот диапазон предохранитель сработает и стабилизатор просто выключит котел.

Не рекомендуется приобретать регулятор с характеристиками ниже, иначе котел будет постоянно отключаться , что недопустимо, особенно зимой. Чем шире диапазон напряжений, тем лучше для электроники котла, но тем выше стоимость регулятора.

При выборе стабилизатора для котла тестер измеряет показатели напряжения в сети в разное время дня и ночи.

Самое низкое напряжение обычно наблюдается между 20-23 часами самое высокое напряжение непредсказуемо. К наименьшему и наибольшему значению добавляется определенный запас, и на основании полученных данных выбирается подходящий регулятор.

Средние диапазоны напряжения различных типов регуляторов имеют следующее:

Реле: 120–260 Вольт.
Механический: 150-250 Вольт.
Симистор: 120-300 Вольт.

Вас также будет интересовать:

Степень защиты

Данный показатель означает степень защиты самого устройства от воздействия внешней среды: пыли, воды и т. Д.Обычно стабилизаторы для котлов имеют класс защиты IP20 , что означает герметичность.

Как выбрать тип стабилизатора

Тип стабилизатора следует выбирать исходя из условий, в которых он будет работать, и параметров котла.

Электромеханический стабилизатор

Коллектор перемещается по виткам трансформатора с помощью привода. Напряжение регулируется изменением количества витков вторичной обмотки катушки.

Фото 2. Стабилизатор напряжения для газового котла электромеханического типа. Производитель «Ресант».

Весь процесс автоматика … Такие регуляторы закупаются в основном для телевизоров и холодильников; они не рекомендуются для котлов.

Внимание! Установить этот трансформатор рядом с котлом с открытой газовой камерой нельзя! Во время работы устройства может образоваться искра, опасная в сочетании с газом!

Плюсы:

Устойчивость к перегрузкам.
При регулярном обслуживании работают до 5 лет.
Точность стабилизации 2–3%.

Минусы:

Не может корректно работать на морозе.
Щетку тележки необходимо заменять каждые 3-4 года.
Время реакции — 10 Вольт в секунду.
Шумы при работе.
Образуется открытая искра.

Стабилизатор симистора

Наиболее предпочтительное оборудование типа для газовых котлов. Он работает по принципу формирования множества электрических выводов из вторичной обмотки катушки.

Стабилизация тока происходит за счет симисторов и процессора.

Плюсы:

Длительный срок службы, 10-15 лет.
Скорость отклика 10-20 мс.
Точность установки выходного напряжения 5… 8%.
Устойчивость к холоду.
Устойчивость к электрическим помехам.
Совершенно бесшумный.
Защищает котел даже при коротком замыкании в трансформаторе.
Гладкая синусоида.

Минусы:

Высокая цена.
Возможность перегорания симисторов или плат управления, требующая дорогостоящего ремонта.

Релейные стабилизаторы

Самые дешевые регуляторы трех типов на рынке. Грубая пошаговая регулировка напряжения выполняется переключением между элементами с помощью реле.Этот прибор для котла подходит скорее как компромисс, при отсутствии средств на более дорогое устройство.

Плюсы:

Компактные размеры.
Легкий вес.

Время реакции 50 Вольт в секунду.
Устойчив к частым скачкам напряжения.

Минусы

При работе слышны щелчки реле.
Проблесковые маячки.
Низкая точность настройки, 5–8%.
Нет синусоидальной синхронизации.

Размеры и вес

Релейные стабилизаторы имеют наименьшие вес и габариты, так как в них не используется ни охлаждение, ни радиаторы. Вес такого устройства 2-4 кг, и габариты в среднем 135 * 203 * 93 мм. Симисторные регуляторы являются наиболее объемными по системе охлаждения и имеют наибольший вес, около 10 кг. Средние габариты таких трансформаторов 460 * 275 * 178 мм.

Выбор производителя

Один производитель не производит все типы устройств. Обычно фирма ориентирует на один вид устройств. Стабилизаторы бывают импортные и отечественные хорошего качества.

Лучше отдавать предпочтение проверенным фирмам, которые всем хорошо известны. Например: Ресанта, Лидер, Энергия, Свен, Люксон — релейные стабилизаторы; LogicPower, Luxeon, Rucelf, Solby, Resanta — электромеханический; Volter, Lider, Luxeon, Calm, Progress — симисторные трансформаторы.Есть много других достойных производителей, продукцию которых можно найти в магазинах.

Газовые котлы часто используются как источник теплоснабжения в малоэтажном строительстве. Это удобно, достаточно экономично и безопасно. Двухконтурный газовый котел помимо отопительных функций обеспечивает горячей водой проживающих в доме.

Некоторые системы газового отопления требуют подключения к электрической сети, что необходимо для работы блока управления, контроля и автоматизации котла.Кроме того, большинство моделей газовых котлов оснащаются циркуляционным насосом с электродвигателем. В продаже имеется большой выбор дорогих газовых котлов, в основном зарубежного производства, которые очень критичны к качеству питающего напряжения, поэтому стабилизатор напряжения для газового котла является неотъемлемой частью отопительного оборудования.

Необходимость использования стабилизатора

Котел газовый отопительный — это высокотехнологичное и сложное устройство. Электронные системы этого блока очень чувствительны к скачкам напряжения.Статистика показывает, что около трети всех неисправностей связаны с скачками напряжения в электросети. Кроме того, для систем управления питанием и автоматики требуется переменное напряжение синусоидальной формы, которое отличается от 220В не более чем на 5-6%.

Такие параметры может обеспечить только качественный и надежный стабилизатор. Более того, если в системе отопления используется котел большой мощности и имеется один или два циркуляционных насоса, то для их питания желательна установка отдельных стабилизаторов.

Типы регуляторов напряжения

Стабилизация или регулирование сетевого напряжения для питания различных радио и электрических устройств применяется давно. Самым простым устройством этого типа является автотрансформатор со ступенчатым или плавным регулированием выходного напряжения.

В настоящее время используются следующие системы автоматической стабилизации напряжения:

Реле стабилизатора;
Стабилизатор с сервоприводом;
Тиристорный стабилизатор;
Инвертор.

Есть современные, использующие принцип широтно-импульсной модуляции, но в системах газового отопления они используются редко.

Релейные стабилизаторы

Принцип действия релейного устройства аналогичен работе автотрансформатора. Катушка повышения напряжения, подключенная к сети, разделена на секции, из которых можно удалить повышенное или пониженное напряжение. Модуль управления постоянно проверяет сетевое напряжение и при изменении входного напряжения включает соответствующее реле.

Реле своими контактами соединяет любую из секций с выходом устройства. Поскольку он работает в дискретном режиме, напряжение на выходе может отличаться от 220В в большую или меньшую сторону на 5-8%.

Устройство надежно в эксплуатации, не требует обслуживания, и имеет следующие параметры:

Регулировка напряжения — ступенчатая;
Точность установки — 5-8%;
Номинальное входное напряжение — от 190 до 250 В.

Сервостабилизаторы

Стабилизатор с сервоприводом — это электромеханическое устройство. Элемент регулирования напряжения представляет собой металлический или графитовый контакт, движущийся по обмотке трансформатора. Контакт закреплен на оси серводвигателя.

Плата управления контролирует входное напряжение и, если оно изменяется, посылает сигнал на электродвигатель. Ротор мотора поворачивается на определенный угол, тем самым изменяя напряжение на выходе устройства.

Тиристор

Тиристорный регулятор представляет собой полностью электронное устройство.Принцип его работы аналогичен релейному устройству, только секции обмотки трансформатора переключаются не контактами реле, а полупроводниковыми ключами.

Переключатели, выполненные на тиристорах или симисторах, обеспечивают резерв до миллиарда переключений, что делает этот стабилизатор чрезвычайно надежным. Устройство обеспечивает регулировку напряжения в дискретном режиме, но имеет высокую скорость срабатывания.

Стабилизатор инверторного типа

Самый прогрессивный стабилизатор — это устройство инверторного типа или стабилизатор с двойным преобразованием.В нем отсутствует такой громоздкий элемент, как автотрансформатор. Переменное напряжение, прошедшее через фильтр, выпрямляется, а определенная энергия сохраняется в конденсаторе. Затем осуществляется обратное преобразование постоянного тока в переменный.

Каждый тип стабилизатора имеет свои преимущества и недостатки:

Релейное устройство отличается невысокой стоимостью и хорошей надежностью, но из-за ступенчатого переключения точность установки выходного напряжения невысока;

Стабилизатор сервопривода дает очень точное значение напряжения, но имеет низкую скорость срабатывания и требует постоянного обслуживания из-за быстрого износа элементов, его не рекомендуется использовать с газовым оборудованием, так как контакты могут искрить при износе ;

Тиристорный регулятор имеет мгновенную скорость срабатывания, но стоит намного дороже релейного стабилизатора;

Критерии выбора стабилизирующего устройства для котла отопления

Чтобы выбрать лучший стабилизатор для газового котла, необходимо знать его основные характеристики.Все устройства, предназначенные для стабилизации сетевого напряжения, имеют следующие основные параметры:

Мощность;
Скорость отклика;
Точность выходного напряжения;
Диапазон входного напряжения.

Помимо этих параметров для потенциального пользователя может быть важна стоимость устройства, его надежность и дополнительные факторы, такие как шум и нагрев.

Все стабилизаторы имеют встроенную защиту от перегрузки, короткого замыкания и отключения нагрузки при значительном превышении входного напряжения.Мощность стабилизатора определяется мощностью газового котла, а если система отопления оснащена циркуляционным насосом, то мощностью насоса;

Скорость отклика определяет, насколько быстро регулятор реагирует на изменение входного напряжения. В этом смысле устройство с серводвигателем самое медленное, затем идет релейный стабилизатор. Электронные устройства осуществляют практически мгновенное переключение напряжения, так что риск выхода из строя газового оборудования в этом случае минимален;

Газовые котлы иностранного производства, как правило, рассчитаны на небольшие колебания в электросети.Эта величина указывается в паспорте на устройство и может быть решающей при выборе стабилизатора напряжения;

Наивысшую точность обеспечивают инверторные и сервоприводные стабилизаторы. В релейных и тиристорных устройствах уровни выходного напряжения переключаются ступенчато с определенными интервалами, что обеспечивает точность установки около 5-6%. В большинстве случаев такой точности достаточно для нормальной работы системы управления и автоматизации газового котла;

Важным параметром любого стабилизатора является допустимый диапазон входного напряжения.В зависимости от конструкции стабилизирующие устройства могут поддерживать постоянное выходное напряжение только при определенных пределах входного напряжения;

Обычно стабилизаторы успешно работают при входных напряжениях от 140-150 до 240-260 вольт. Этот параметр указан в паспорте товара и может незначительно отличаться. При значительном отклонении сетевого напряжения от допустимого электронный предохранитель отключит потребителя (нагрузку) от электрической цепи. После нормализации входного напряжения нагрузка автоматически подключается к стабилизатору;

По стоимости стабилизаторы разной конструкции могут существенно различаться.Мощные тиристоры или в несколько раз дороже реле, но это окупается их высокой надежностью и полным отсутствием шумов при работе;

Для удобства пользователей большинство моделей стабилизаторов оснащено светодиодными индикаторами режимов работы и дисплеем, на котором указываются некоторые цифровые параметры.

Расчет мощности

Выбрать стабилизатор напряжения для газового котла по мощности не такая простая задача, как может показаться.Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут оснащаться электроклапанами.

В среднем электрическая мощность бытового газового котла не превышает 200 Вт, поэтому для питания электрических цепей такого устройства подойдет стабилизатор на 300-500 Вт. При этом учитывается необходимый запас хода (20%).

Совершенно иная ситуация возникает, когда в системе управления теплоносителем используется один или несколько циркуляционных насосов.Каждый насос оснащен электродвигателем, пусковой ток которого во много раз превышает рабочий.

Для правильного выбора стабилизатора мощности следует использовать простую формулу:

(мощность котла + мощность насоса × 3) × 1,3

Цифра «3» означает пусковой ток электродвигателя;
«1,3» — поправочный коэффициент.

Например, мощность, потребляемая цепью управления газового котла 45 Вт, мощность циркуляционного насоса 80 Вт, тогда необходимая мощность стабилизатора будет — (45 + 80 × 3) × 1.3 = 488 Вт (500 Вт).

Какой стабилизатор подходит для газового котла?

Чтобы понять, какой стабилизатор напряжения лучше всего подходит для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

20% запас хода;
Защита от перенапряжения, короткого замыкания и перегрузки;
Форма выходного напряжения близка к синусоидальной;
Функция автоматического перезапуска;
Индикация параметров и режимов работы.

Специалисты советуют не использовать сервоприводные устройства для стабилизации напряжения в газовом оборудовании из-за возможного искрения между щеткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают наилучшие параметры выходного напряжения и обладают длительным сроком службы.

Для отопления загородных коттеджей и жилых домов часто применяют автономные системы отопления. Для своего устройства многие выбирают газовые котлы, вырабатывающие тепловую энергию для обогрева всего дома.Такие устройства очень удобны в использовании, они занимают мало места и лишены всех недостатков традиционных каминов и печей. Однако, чтобы сложное устройство прослужило долго и не вышло из строя, необходимо неукоснительно выполнять все рекомендации по его эксплуатации. В частности, следите за подаваемым на него напряжением. Именно для этого предназначено специальное устройство — стабилизатор напряжения для газового котла.

Что это за устройство — стабилизатор?

Срок службы практически любого устройства, работающего на электричестве, в том числе и штатного газового котла, зависит от стабильности напряжения в сети.Но при этом не каждая электросеть может похвастаться постоянными показателями. Многие устройства выходят из строя только потому, что получили чуть больше или меньше необходимых 220В. Если бы прибор был недорогим, его проще отремонтировать или заменить на новый. Но такой прибор, как газовый котел, можно отнести к разряду дорогих, и его ремонт тоже стоит очень дорого.

Падения напряжения резко негативно сказываются на работе автоматики и платы управления устройства. Он начинает работать с перебоями, а потом просто выходит из строя.Чтобы этого избежать, нужен регулятор напряжения. Устройство регулирует напряжение и частоту тока, что позволяет всем системам работать без перегрузок и предотвращает их возможное выгорание. Кроме того, котлы, подключенные через стабилизатор, работают в наиболее экономичном режиме энергопотребления, что снижает затраты на электроэнергию.

Стабилизатор напряжения, подключенный к газовому котлу, регулирует напряжение и частоту тока, позволяя оборудованию работать без перегрузки и защищая его от перегорания

Виды стабилизаторов по принципу действия

Доступны несколько типов стабилизаторов.Рассмотрим самые популярные модификации.

Тип №1 — электромеханический

Устройства с токосъемной щеткой, регулирующей подачу напряжения. Существенными преимуществами таких устройств являются:

Широкий диапазон напряжений и устойчивость к перегрузкам.
Высокая точность с возможным отклонением от номинала в пределах 3%.
Достаточно долгий срок службы. Это зависит от производительности графитового пальца в текущей системе сбора.

К недостаткам устройства можно отнести:

Чувствительность к низким температурам.Его нельзя использовать в холодных помещениях.
Щетка коллектора тока требует регулярной замены, в среднем раз в 3-5 лет.
Низкая скорость отклика.
Шум от двигателя при движении щетки.
Карбонизация пыли, попадающей в устройство.
Возможность образования открытой искры при размыкании / замыкании контакта.

Последнее обстоятельство делает крайне нежелательным использование электромеханических стабилизаторов для установки с газовым котлом.Учитывая, что нагревательный прибор относится к категории взрывоопасных, лучше не рисковать жизнью и здоровьем, а установить устройства другого типа.

Конструкция электромеханического стабилизатора предполагает наличие токосъемных щеток. Во время работы устройства может образоваться открытая искра, что крайне опасно при установке вместе с газовым котлом

Тип №2 — электронный (реле)

Эти устройства не имеют движущихся частей. По сравнению с электромеханическими, они имеют достаточно высокую скорость срабатывания при падении напряжения.К основным достоинствам устройств можно отнести:

Легкий вес.
Компактность.
Скорость реагирования, играющая важную роль при возникновении аварийной ситуации.
Высокая устойчивость к частым колебаниям входного напряжения.

Из недостатков необходимо отметить мигание подсветки при переключении обмоток и явные достаточно громкие щелчки при переключении диапазонов реле.

Кроме того, следует учитывать, что точность устройства зависит от количества ключей или ступеней автотрансформатора.Чем их больше, тем выше точность. Однако большое количество обмоток значительно увеличивает стоимость устройства. При этом разрешенная ГОСТом погрешность релейного стабилизатора для газового котла не превышает. Это в пределах 5%. В целом такие устройства считаются оптимальным вариантом с точки зрения соотношения цены и качества. Небольшой нюанс: при покупке релейного узла нужно проконсультироваться с продавцом о целесообразности его использования с конкретной моделью котла.

Электронные стабилизаторы не имеют движущихся частей, поэтому полностью безопасны для установки с газовыми котлами.Их основные преимущества — высокая стоимость эксплуатации и устойчивость к частым скачкам напряжения.

Тип №3 — тиристор или симистор

Устройство работает на тиристорах — полупроводниках, изготовленных на основе монокристалла. Элементы работают как электронные ключи, что дает стабилизатору много преимуществ:

Самая высокая скорость отклика.
Практически неограниченный рабочий ресурс.
Повышенная устойчивость к низким и высоким температурам.
Абсолютно бесшумная работа.
Устойчивость к механическим воздействиям и помехам в электрических сетях.
Высокая точность.

К недостаткам тиристорных стабилизаторов относятся возможные поломки платы управления, требующие ее полной перенастройки или замены. А также довольно высокая стоимость самого устройства.

Тиристорные регуляторы напряжения отличаются высочайшей скоростью срабатывания и высокой устойчивостью к перепадам температур, механическим воздействиям, сетевым шумам.К тому же ресурс для их использования практически неограничен

Критерии выбора стабилизатора

Выбирая стабилизатор напряжения для своего газового котла, следует обратить внимание на несколько моментов.

Параметры сети, к которой подключено устройство

Каждая из моделей имеет определенные требования к напряжению питания оборудования. Большинство производителей указывают в паспорте газового котла суженный диапазон его рабочего напряжения. Например, 210-230 В.Это связано с тем, что подавляющее большинство таких устройств однофазные, рассчитанные на стандартное напряжение 220 В. Для них хватит всего 10% отклонения, чтобы стабилизатор вышел из строя.

Обязательно учитывайте колебания фактического напряжения, возникающие в сети в течение дня. Очень хорошо узнать нижнюю и верхнюю границу колебаний, потому что если верхняя граница будет «нарушена», прибор сразу же обесточит газовый котел. Выбранная модель стабилизатора должна выдерживать напряжение в строго заданных пределах с учетом допустимого отклонения.

Значение нагрузки

Для правильной работы устройства необходимо определить, выдержит ли оно ожидаемую нагрузку. Маломощная модель просто не выдерживает постоянных перегрузок. Покупка слишком мощного устройства — пустая трата денег. В первую очередь нужно определить мощность, потребляемую газовым котлом. Его можно посмотреть в паспорте устройства.

Здесь нужно быть очень осторожным, чтобы не перепутать тепловую и электрическую мощность. В этом случае вам понадобится электрический или вводной.Обозначается в разделе «Характеристики» цифрами с названием W. При этом тепловая мощность указывается в кВт. Стоимость, взятая из паспорта, должна быть увеличена на треть. Это будет необходимый запас для правильной работы устройства.

Если к одному стабилизатору планируется подключить не только котел, но и насос, необходимо учитывать полную нагрузку от обоих устройств. Следует отметить, что специалисты не рекомендуют такую установку, но на практике это часто случается.Важный нюанс заключается в учете величины пускового тока насоса, который в некоторых случаях может быть в три раза выше номинального. Чтобы определить необходимую мощность стабилизатора, нужно выполнить следующие действия. Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножаем в 1,3 раза.

Стабилизатор напряжения для газового котла в напольном исполнении более массивен. Такие устройства менее удобны в использовании, но их стоимость ниже

Способ установки

В зависимости от способа монтажа доступны три типа стабилизаторов:

Настенный.Небольшие устройства, монтируемые прямо на стене.
На открытом воздухе. Устройства предназначены для установки на любой горизонтальной поверхности.
Универсал. Их можно закрепить как на вертикальной, так и при необходимости на горизонтальной поверхности. Самые удобные модели, ведь при необходимости их легко переустановить.

В целом стабилизатор котла должен соответствовать следующим требованиям:

Имеют запас хода. Чаще всего будет достаточно устройства, рассчитанного на 250-600 ВА.
Имеют защиту от перегрузки, короткого замыкания и перегрева.
Имейте синусоидальное выходное напряжение, иначе двигатель насоса будет поврежден.
Есть автозапуск при включении питания после выключения.
Имеют функцию безопасного отключения в случае выхода напряжения за пределы безопасности, так называемое «отключение напряжения».
Имеют клемму заземления.

И еще несколько советов от практикующих:

В районах с интенсивным развитием и в районах, обслуживаемых старыми подстанциями, скачки напряжения очень распространены.В таких условиях тиристорный стабилизатор — лучший выбор.
Если в паспорте понравившейся модели стабилизатора указано, что он работает в диапазоне примерно 200 В, а то и больше, к такому устройству стоит опасаться. Чаще всего качество выходного напряжения будет недостаточным. В этом случае следует обратить особое внимание на страну сборки и производителя. Его репутация будет гарантией качества.

Выбирая между напольными и настенными креплениями, следует отдавать предпочтение второму варианту.Такие устройства существенно экономят место, к тому же риск случайного механического повреждения минимален.

Настенные стабилизаторы напряжения очень удобны. Устройства компактны, устойчивы к механическим повреждениям, но их стоимость немного выше, чем у напольных

Монтажная и соединительная техника

Перед тем, как подключить стабилизатор, нужно выбрать для него подходящее место. Нужно понимать, что электрик очень не любит сырость, поэтому помещение, где будет установлен прибор, должно быть сухим, без лишней влаги в воздухе.Чаще всего приемлемые параметры указываются в инструкции к устройству. Если это не так, вы можете сосредоточиться на своих чувствах. Если в помещении, например, в подвале ощущается избыточная влажность, лучше здесь оборудование не устанавливать.

Гараж тоже будет не лучшим местом для размещения стабилизатора. Согласно инструкции, устройство не должно находиться в непосредственной близости от химически активных, легковоспламеняющихся и легковоспламеняющихся веществ. Чердак тоже не годится. В теплое время года температура здесь часто поднимается очень сильно, что негативно скажется на работе прибора.Еще одно неподходящее место — ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

На самом деле подключить стабилизатор очень просто. К оборудованию подключается газовый котел, и он просто включается в сеть. Если вам необходимо установить несколько однофазных стабилизаторов одновременно, например, в случае, когда в комнату входят три фазы, вы не можете включить их в одну розетку. Тогда первый при переключении создаст сетевые помехи, а другой заставит переключиться.Этот процесс практически бесконечен. Таким образом, необходимо подготовить розетку для каждого из приборов.

Место для установки регулятора напряжения необходимо выбрать правильно. В комнате не должно быть слишком влажно или слишком жарко. Кроме того, должна быть обеспечена естественная циркуляция воздуха, иначе прибор перегреется

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут аннулированы, если их эксплуатационные требования не будут выполнены.На первом месте среди них чаще всего стоит качественное питание устройства. Нельзя недооценивать роль стабилизатора напряжения в его положении, поэтому к выбору устройства следует подходить очень ответственно. Грамотно подобранное оборудование позволит газовому котлу работать долгое время и без перебоев в максимально экономичном режиме, что даст возможность его владельцу сэкономить приличную сумму.

Руководство по покупке автоматического стабилизатора напряжения

Автоматический стабилизатор напряжения — это цепь или оборудование источника питания, которое может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не может соответствовать требованиям электрического оборудования в пределах установленного диапазона, так что все виды цепей или электрического оборудования могут нормально работать при номинальном рабочем напряжении.

Зачем нужен автоматический стабилизатор напряжения?

С быстрым развитием общества электрическое оборудование как для гражданского, так и для коммерческого использования развивается день ото дня, и требования все выше и выше. Однако из-за старения и отставания в развитии объектов передачи и распределения электроэнергии в некоторых регионах, плохой конструкции линий и недостаточного энергоснабжения, а также по другим причинам напряжение конечных потребителей низкое, в то время как напряжение головных потребителей находится на низком уровне. часто высокий, что похоже на бомбу замедленного действия для электрического оборудования, особенно для высокотехнологичного и прецизионного оборудования, которое предъявляет строгие требования к напряжению. Поэтому нам нужен стабилизатор напряжения для защиты нашего источника питания и нашего электрооборудования.

Нестабильное напряжение может вызвать фатальное повреждение или неисправность оборудования, повлиять на производство, вызвать задержки в доставке, нестабильное качество и другие потери. Между тем, нестабильное напряжение может ускорить старение оборудования, повлиять на срок его службы и даже сжечь аксессуары, что создает проблемы с ремонтом или обновлением оборудования в краткосрочной перспективе и приводит к потере ресурсов. Более того, могут произойти серьезные аварии, которые повлекут за собой неоценимые убытки.

Суммируя вышеупомянутые опасные факторы, мы должны использовать стабилизаторы напряжения высокого качества и с различными функциями, которые могут удовлетворить различные требования.

Как купить лучший автоматический стабилизатор напряжения?

1. Перед покупкой стабилизатора напряжения лучше определите обратный диапазон и частоту бытового напряжения. Например, если ваше напряжение повышено примерно до 80 В, а входной диапазон вашего стабилизатора напряжения составляет 140-260 В, он не будет работать так, как вы хотите. Поэтому стабилизаторы напряжения следует выбирать в соответствии с диапазоном электропитания рабочей среды. Рекомендуется выбирать широкополосный стабилизатор напряжения.

2. Вам лучше знать общую мощность устройства, необходимую для стабилизации напряжения, а номинальная мощность вашего стабилизатора напряжения должна быть на 30% выше, чем общая мощность всех устройств при покупке стабилизатора напряжения. Вы должны знать, что тепло, выделяемое при полной нагрузке, увеличивает потери компонентов. Когда стабилизатор напряжения работает от перегрузки, требуемый ток будет слишком большим, и напряжение неизбежно снизится.

3. Функция автоматического регулирования напряжения и точность. Приобретая стабилизатор напряжения, лучше попробовать выбрать стабилизатор напряжения с функцией автоматического регулирования напряжения, хотя цена может быть немного выше, но это более рентабельно, чем экономические потери от сгорания вашего устройства. При изменении напряжения традиционные стабилизаторы напряжения переключают напряжение, используя принцип переключения реле. В момент переключения ток будет иметь небольшое плавающее воздействие.Следовательно, чем выше точность, тем меньше ударный ток.

4. Рекомендуется выбирать стабилизатор напряжения, который в три раза превышает фактическую мощность, потому что на практике стабилизаторы напряжения должны преодолевать импульсное воздействие промышленной мощности и пусковое воздействие индуктивной нагрузки (такой как холодильник, воздух кондиционер, мотор и электродвигатель). Выбирая контактный автоматический стабилизатор напряжения при покупке стабилизатора напряжения, стабилизатор номинального выходного напряжения должен иметь больший запас, чем переключаемый автоматический стабилизатор напряжения.Кроме того, необходимо проверить внешний вид, качество и технику, убедившись, что кнопки, переключатели и другие операции являются гибкими и надежными, запасные части плотно затянуты и нет звука катания предметов в машине при встряхивании компонентов устройства, в противном случае в устройстве есть инородные тела.

5. Следует правильно выбрать номинальную общую мощность автоматического стабилизатора напряжения (общая мощность = общая мощность бытовой техники * 3). Конструктивно автоматические стабилизаторы напряжения включают настольный стабилизатор напряжения, настенный стабилизатор напряжения, настольный и настенный стабилизаторы напряжения двойного назначения, а также напольный стабилизатор напряжения.Рекомендуется выбирать разные стили в зависимости от места установки, основного использования и возможностей установки.

Однофазные автоматические стабилизаторы напряжения для бытового применения или трехфазные промышленные автоматические стабилизаторы напряжения доступны на ATO.com, приобретите один, чтобы удовлетворить ваши потребности прямо сейчас!

Как правильно выбрать регулятор напряжения? Как выбрать регулятор напряжения для холодильника, газового котла, компьютера?

Анализируя текущее состояние электрических сетей в России, можно понять, что у них есть один общий параметр.Это касается отклонения от номинального значения напряжения 220 вольт. Иногда это значение отклоняется на 10-15 процентов как в положительную, так и в отрицательную сторону. Конечно, электрические приборы, а особенно дорогие холодильники и компьютеры, рискуют выйти из строя. Но как быть? Есть выход. Для защиты устройств от аварийных нагрузок приобретается регулятор напряжения 220В для дома. Как его выбрать и что это такое — читайте в нашей статье.

Назначение

Перед тем, как выбрать регулятор напряжения, необходимо понять, для чего он нужен.А это устройство служит для защиты бытовых электроприборов от разного рода скачков тока, а также других помех, в том числе импульсных.

То есть такое устройство, как стабилизатор напряжения (выбрать его мы вам поможем прямо сейчас), является надежным защитником, своеобразным «железным щитом» для вашего дома или дачи. Благодаря нормализации тока он защитит электроприборы от колебаний, тем самым продлив им срок службы.

О необходимости приобретения устройства

Перед установкой данного устройства необходимо провести замеры вашей сети и определить необходимость приобретения такого устройства.Перед тем, как выбрать регулятор напряжения для частного дома, рекомендуется произвести несколько замеров максимального потребления тока в течение дня. Возможно, вам не нужно покупать такое устройство.

Но как определить, сколько тока потребляется в доме прямо сейчас? Для этого используйте измерительные приборы, такие как True RMS. По полученным данным можно с высокой точностью определить, какое напряжение приложено в любой момент времени.

Теперь о результатах. Если блок показал значение между нулем и фазой примерно 205-235 вольт, настройка стабилизатора требуется только для дополнительной безопасности (например, для защиты высокочувствительных устройств).То есть эти значения нормальны для всех современных электроприборов.

Несколько иная ситуация с отклонениями порядка 10 процентов в положительную и отрицательную стороны. Когда прибор показывает значения от 198 до 235 Вольт, для всех потребителей тока рекомендуется установка стабилизатора.

Критические отклонения

Критическим является значение от 187 до 242 и более вольт. В этом случае устройства серьезно рискуют, соответственно для их защиты следует использовать стабилизатор напряжения 220В для дома.Как выбрать это устройство, мы рассмотрим ниже.

Однофазный или трехфазный?

Прежде всего отметим, что все устройства делятся на две группы и могут быть:

однофазные;
трехфазный.

Как выбрать стабилизатор напряжения для частного дома подходящего типа? Все очень просто. Например, если в квартире используется только однофазное напряжение, значит, вам нужно покупать однофазные устройства.

В случае, если в доме трехфазный ввод, а также есть кондиционер или другое оборудование с электродвигателями (в том числе насосы), то лучшим для такого помещения будет трехфазный стабилизатор.

Рассмотрим еще одну ситуацию. Например, когда в дом подается трехфазное напряжение, но у вас нет таких устройств (все они однофазные, то есть бытовые), есть возможность оптимизации. Здесь необходимо проанализировать, как нагрузка распределяется между фазами.

Что делать, если все три загружены, одинаковы и имеют важные потребители тока? Затем необходимо установить три однофазных стабилизатора одинаковой мощности. Вы можете пойти другим путем.Если есть возможность сосредоточить основные потребители тока в 1 или 2 фазы, остальные группы электроприборов подключаются непосредственно к сети.

Типы

Перед тем, как выбрать регулятор напряжения, рассмотрите его типы. Все эти устройства можно разделить на несколько типов:

Реле.
Электромеханические (их еще называют серводвигателями).
Симистор.
Тиристор.
Двойное преобразование.

Реле

К первому типу относятся изделия, алгоритм работы которых заключается в переключении обмоток ступенчатого трансформатора с помощью реле.Это, наверное, самый дешевый вариант для оборудования с диапазоном входного тока около 100-290 В и высокой скоростью. Однако существенным недостатком этого реле можно считать контактную группу. Именно эта деталь чаще всего выходит из строя и поэтому может выдавать ошибку при переключении обмоток на 20 вольт. Кроме того, если к линии подключить сварочный аппарат, вероятность выхода реле из строя значительно возрастает. Для общего назначения (один прибор на весь дом) они вряд ли подойдут.Впрочем, как индивидуальный стабилизатор (только для телевизора, например) — очень хороший вариант.

Электромеханическое

Второй вид оборудования работает за счет движения специальных щеток по обмотке трансформатора. По стоимости относятся к бюджетному варианту. Также электромеханические стабилизаторы работают на двигателе, не искажая синусоиду.

Это позволяет поддерживать простое обслуживание, точное выходное напряжение, а также плавную настройку. Главный недостаток этого оборудования — необходимость частой замены угольных щеток и чистки трансформатора.Однако вы можете проделать все эти операции без помощи специалистов.

Симисторы

Тиристоры, как и симисторы, работают благодаря автоматическому переключению секций трансформатора через силовые переключатели. Такое оборудование чем-то напоминает релейную конструкцию. Однако в отличие от аналогов симисторные стабилизаторы имеют небольшую погрешность настройки (не более 5 процентов) и большое количество ступеней стабилизации.

Недостаток этого типа устройств — чувствительность к теплопередаче, что требует принудительного охлаждения силовых выключателей.Также существенным минусом является их высокая цена, поэтому эти устройства менее популярны, чем первые два.

Двойное преобразование

Это отличный стабилизатор напряжения для холодильника. Как его выбрать, рассмотрим в следующем разделе. Аппаратуру двойного преобразования рекомендуется использовать для наиболее чувствительных к колебаниям напряжения потребителей тока мощностью 1-30 киловатт. Эти стабилизаторы отличаются полным подавлением внешних помех и отличаются бесшумной работой.Их погрешность на выходе не более 1 процента. Также оборудование с двойным преобразованием имеет большой диапазон входного напряжения (от 118 до 300 вольт). По стоимости они больше похожи на симисторные аналоги. Однако по надежности и качеству работы они их превосходят в разы.

Подбираем прибор по мощности

Как выбрать регулятор напряжения в зависимости от мощности бытовой техники? Для этого рассчитайте общую нагрузку, потребляемую вашим холодильником, стиральной машиной, компьютером и другими устройствами.Эту информацию можно найти в техническом паспорте устройства или в инструкции по эксплуатации. Иногда производитель делает наклейку на обратной стороне продукта, что означает максимальное энергопотребление (например, на мониторах). Это значение обозначается буквой W.

При расчете мощности следует также обращать внимание на начальное значение. Например, для устройств, в которых используются электродвигатели, для расчета таких значений используются специальные коэффициенты кратности. Для каждой линейки устройств они разные.Например, для холодильника это 5 и 10 для новых и старых моделей соответственно. Кондиционер имеет кратность от 2 до 35. Стиральная машина от 3 до 5. Микроволновая печь и перфоратор — около 3. Для расчета потребляемой мощности умножьте коэффициент на номинальные данные. Например, если старый холодильник имеет мощность 100 Вт, при запуске двигателя он будет потреблять 1000 Вт. Кстати, именно для этих устройств этот фактор наиболее важен, ведь время запуска может составлять до 1-2 секунд, а это относительно большая нагрузка на сеть.

Что еще нужно учесть перед выбором регулятора напряжения?

Также при расчете общей мощности инструментов важно учитывать, как они могут работать синхронно. Если некоторые устройства не включаются одновременно, общая мощность будет намного меньше. Учтите, что все стабилизаторы должны иметь запас хода не менее 20 процентов.

В любом случае сложно угадать, какие еще электрические устройства появятся в вашем доме после покупки данного устройства.Поэтому чем больше запас, тем лучше. Более того, в последнее время все инструменты становятся все мощнее. Чего стоит один холодильник!

Часто регулятор напряжения для холодильника (как его выбрать, читайте дальше) нормируют по мощности при входном напряжении 220 вольт. Основным параметром для него является максимальный входной ток, который измеряется в амперах. Чаще всего произведение заданного напряжения и пикового значения на входе стабилизатора является максимальным значением входной мощности.

Например, у нас есть регулятор напряжения -220В «CH7000 Guarantor» для дома.Как выбрать и узнать, подходит ли он для нашего помещения? По своим характеристикам он имеет пиковую мощность 7000 Вт при входном значении 220 вольт. Входной ток 32 Ампер. То есть при напряжении 150 вольт максимальная мощность нагрузки составит 4800 Вт. Таким образом, стабилизатор рассчитан на нагрузку, не превышающую вышеуказанного значения. Этого хватит для освещения 200 Вт, холодильника на 1000 Вт, стиральной машины (2300 Вт) и электрочайника на 1200 Вт.

Как выбрать регулятор напряжения для дачи и квартиры?

Рассчитать мощность стабилизатора необходимо для помещений, в которых используются телевизор, холодильник, кондиционер, компьютер и освещение мощностью 100, 200, 1500, 170 и 300 Вт соответственно.Здесь следует отметить, что второе и третье устройства потребляют на порядок больше тока, чем при нормальной работе (не забываем о коэффициентах кратности). Это значит, что наш расчет будет выглядеть так: 100 + 1500 * 2 + 200 * 5 + 170 + 300, где в сумме получаем 4,57 кВт. Помимо вышеперечисленных инструментов, дополнительно можно подключить чайник, утюг и пылесос. Таким образом, нагрузка может вырасти на целых 1000 Вт и даже больше.

В зависимости от того, какие устройства находятся в вашей квартире или коттедже, добавьте или уберите некоторые из них.Это поможет определить, насколько сильным должен быть ваш нынешний защитник.

По такому же принципу приобретаются и регуляторы напряжения для газовых котлов. Как их выбрать? Сегодня современные котлы потребляют больше энергии, чем раньше, так как большинство из них оснащено циркуляционными насосами. По мощности берут порядка 130-150 Вт. Соответственно, это значение нужно прибавить к получившейся цифре (у нас 4,57 кВт), в результате устройство должно иметь мощность до 5-6 кВт (не забываем про запас мощности 20-30 процентов!) .Конечно, можно купить более дешевый вариант. Однако в этом случае без запаса мощности придется вручную отключать определенные устройства, например, чтобы не сжечь регулятор напряжения для компьютера. Как его выбрать, мы уже разобрались. Главное — не прогадать с запасом мощности и не забыть о коэффициентах.

Вывод

Теперь вы знаете, как выбрать стабилизатор напряжения для бойлера, телевизора, холодильника и других бытовых электроприборов.Такой прибор — очень дорогое удовольствие, но иногда его использование просто необходимо. Например, в тех случаях, когда напряжение настолько низкое, что устройства просто не могут запуститься без наличия этого элемента. Не стоит экономить на покупке этого устройства, если в вашем доме стоит дорогая электрооборудование. Этот вопрос, как выбрать регулятор напряжения для дома, можно считать закрытым.

Тиристорный стабилизатор напряжения SUNTEK HiTech & GAS 1000VA

Усовершенствованный тиристорный стабилизатор напряжения SUNTEK HiTech & GAS — это результат применения технических новинок и передовых разработок инженеров компании в производстве.Это отличная альтернатива устройствам с сервоприводом и может использоваться с устройствами, наиболее требовательными к прецизионной стабилизации.

Преобразование тока — это наиболее эффективный электронный метод без использования механических компонентов. Экономия электрического ресурса. Регулировка высокой скорости позволяет стабилизатору серии HiTech & GAS быть одним из самых быстрых среди аналогичных устройств. Сумма напряжения достигает 50 вольт в течение 100 мс.

Точность стабилизации 230 В ± 3%. Диапазон входного напряжения: 120-280 В

Широко применяется в компьютерных дата-центрах, с медицинским и лабораторным оборудованием, для станков с ЧПУ, а также в быту для аудио- и видеотехники, газовых котлов.

Функция стабилизации напряжения

Стабилизатор способен повышать низкое напряжение и понижать высокое. Когда входное напряжение находится в пределах диапазона стабилизации, точность выходного напряжения составляет 230 В ± 3%. Если сетевое напряжение выходит за пределы рабочего диапазона, точность стабилизации не может быть гарантирована. Для сетей с большой амплитудой колебаний напряжения рекомендуем выбрать другую модель стабилизатора SUNTEK с более широким диапазоном стабилизации.

Функция защиты от перенапряжения

Стабилизатор предназначен для надежной защиты подключаемых электроприборов от перенапряжения. Блокирует питание потребителей, если напряжение в сети превышает 280 В и нет возможности обеспечить на выходе напряжение ниже 237 В ± 2 В. После входа защиты от перенапряжения на дисплее отображается сигнал «Hi».

Функция защиты от пониженного напряжения

Защита от пониженного напряжения является входной и выводит на дисплей сигнал «Lo», когда входное сетевое напряжение слишком низкое и выходит за нижний предел рабочего диапазона стабилизатора, что не позволяет выходное напряжение выше 223 В ± 2 В. .Если сетевое напряжение часто падает достаточно часто, мы рекомендуем выбрать другую модель стабилизатора SUNTEK с более широким диапазоном стабилизации.

Соединение стабилизатора

Установите переключатель на стабилизаторе в положение «ВЫКЛ.», Затем вставьте шнур питания в розетку. После этого к регулятору напряжения можно подключать электроприборы с помощью встроенных розеток.

График зависимости мощности стабилизатора напряжения от входного напряжения для серии стабилизаторов напряжения HiTech & GAS

Помимо высокого качества, наша компания предлагает интересные условия сотрудничества.Если вы хотите развивать свой бизнес вместе с нами, отправьте нам свои контакты. Мы свяжемся с вами. Кроме того, на странице сотрудничества вы можете получить информацию о принципах сотрудничества с нашей компанией. Открытость и взаимопонимание — основа успешного совместного бизнеса.

Регулятор напряжения

для газового котла

Отличная новость !!! Вы попали в нужное место для покупки регулятора напряжения для газового котла.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший регулятор напряжения для газового котла вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы им скажете, что приобрели регулятор напряжения для газового котла на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в регуляторе напряжения для газового котла и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Voltage Regulator for gas cabin по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как выбрать стабилизатор для холодильника

Было бы лучше, если бы вы не упустили из виду тот факт, что в большинстве регионов Индии наблюдается нерегулярное электроснабжение или частые колебания напряжения, которые могут вызвать серьезные повреждения ваших электроприборов.

Если вы задержали покупку стабилизатора напряжения для холодильника, то сразу приобретите хороший.

Но разве купить стабилизатор для холодильника так же просто, как приехать на рынок и выбрать его? Нет, любой стабилизатор будет стоить вам приличных денег, и, поскольку он защищает ваш холодильник, в случае его неэффективности он принесет больше вреда, чем пользы. Поэтому было бы полезно, если бы вы рассмотрели несколько факторов, чтобы сузить свой выбор, чтобы убедиться, что ваши вложения не пропадают даром.

Что делает стабилизатор? Нужен ли нам стабилизатор для холодильника?

Очень распространенный вопрос, который вы можете подумать, заключается в том, нужен ли нам стабилизатор для холодильника, даже если наш холодильник совершенно новый? Что ж, покупка одного сразу же гарантирует, что он полностью безопасен во время работы, и даже избавит от хлопот по магазинам, особенно за стабилизатором напряжения.

Также незаменим стабилизатор для кондиционеров и холодильников.Некоторые люди даже используют его для своих телевизоров. Переходя к другому вопросу о работе стабилизатора напряжения, стабилизатор напряжения подает постоянное напряжение на ваши электрические устройства. Стабилизатор напряжения работает по принципу трансформатора, в котором входной ток соединен с первичной обмоткой, а выходной — с вторичными обмотками. Между обеими катушками установлено электромагнитное реле, которое компенсирует потерю напряжения даже в случае низкого напряжения.

В любом стабилизаторе корректировка напряжения осуществляется двумя основными операциями, которые называются операциями повышения и понижения.Переключение между этими операциями может быть выполнено вручную или электронным способом с помощью электронной схемы. Операция наддува в соответствии с его названием увеличивает напряжение, в то время как понижающий понижает напряжение в случае скачка напряжения.

Существует три типа стабилизаторов напряжения: релейные, сервоуправляемые и статические стабилизаторы напряжения.

Как выбрать стабилизатор для холодильника

Сначала необходимо рассчитать энергопотребление вашего холодильника при подключении к стабилизатору и особенно при его правильной работе.Важно проанализировать энергопотребление во время работы устройств, поскольку устройство потребляет в два раза больше энергии при запуске, чем при работе.

Вам также следует проверить напряжение, мощность и номинальный ток стабилизатора. Обычно он упоминается на наклейке со спецификацией в руководстве или находится рядом с розеткой. В соответствии с индийскими стандартами обслуживания напряжение составляет 230 В переменного тока, 50 Гц. Чтобы получить максимальную мощность, вы должны умножить «230 x Максимальный ток» устройства, подключенного к стабилизатору.Вы должны добавить хороший запас в двадцать процентов, чтобы получить подходящий рейтинг стабилизатора.

Тогда вам следует узнать о колебаниях напряжения в вашем населенном пункте, и если оно очень высокое, то вам следует обратиться к широкодиапазонному стабилизатору. Пока вы занимаетесь этим, ищите стабилизатор с отличными характеристиками, гарантией и функциями.

Особенности стабилизатора

Ваша покупка может быть как хорошей, так и плохой, в зависимости от того, насколько хорошо вы проанализируете свои потребности и решите инвестировать в стабилизатор напряжения.Если вас беспокоит вопрос о том, как выбрать стабилизатор, быстро прочитайте эти вещи, на которые следует обратить внимание при покупке стабилизатора.

1. Крепление

Хранить стабилизатор напряжения на земле небезопасно, так как он может намокнуть или выйти из строя, поэтому многие модели могут быть установлены или размещены на более высоких уровнях.

Это размещение сделано для обеспечения максимальной безопасности и предотвращения любого случая электрического пожара, поражения электрическим током и т. Д.Вы должны посмотреть, есть ли в вашем доме место, где можно установить стабилизатор.

Поскольку стабилизатор работает от электричества, он не должен намокать, поэтому вам следует проверить, нет ли проблем с просачиванием воды через обозначенную стену. После определения местоположения стабилизатора вы должны увидеть, предлагает ли приобретаемый вами продукт бесплатную установку, чтобы вам не пришлось тратить дополнительные деньги на найм профессионалов для установки.

Вы даже можете установить стабилизатор самостоятельно, если хорошо разбираетесь в электропроводке и ремонте.Если это не так, мы настоятельно рекомендуем обратиться за профессиональной помощью.

2. Индикаторы

Многие люди не осознают важность индикаторов, касающихся работы стабилизатора напряжения, и в конечном итоге покупают стабилизатор, у которого нет хороших индикаторов или подходящих индикаторов, соответствующих их потребностям. Это приводит к неудобствам при работе со стабилизатором, поскольку индикаторы помогают понять, какое напряжение было отрегулировано для поддержания постоянного питания подключенного устройства.

Существуют различные типы индикаторов, доступные в различных моделях, таких как ЖК-телевизор, светодиодный телевизор и музыкальные системы. Вам следует взглянуть на все эти типы, а затем выбрать тот, который лучше всего соответствует вам и вашим требованиям.

3. Система задержки времени

Во время кратковременного сбоя питания компрессор блокируется, и подача напряжения прерывается. Это прерывание приводит к тому, что двигатель потребляет сильный ток и перегревается, что, в свою очередь, может привести к повреждению компрессора или всей проводки устройства.

Функция задержки по времени предотвращает любые такие сбои, и это важная функция, поскольку она гарантирует, что есть некоторое время, в течение которого компрессор может поддерживать напряжение, подаваемое на подключенное устройство, во время короткого отключения электроэнергии. Это умный, а также необходимая функция, которая позволяет стабилизатору напряжения обеспечивать удовлетворительную работу.

В некоторых моделях реализована интеллектуальная технология, которая обеспечивает еще более эффективную стабилизацию уровня напряжения в случае сбоя питания.

4. Оцифрованный

Компании всегда придумывают новые технологии, чтобы сделать вашу бытовую технику умнее и проще в эксплуатации. Это было сделано в случае оцифровки стабилизатора, а также стабилизаторов напряжения. Они легко адаптируются при переходе с одного устройства на другое и полностью оцифрованы.

Вы даже можете подключить их к генераторам, и они легко адаптируются, сохраняя при этом оптимальную производительность. Оцифровка и большая адаптируемость делают их более надежными.Это также избавляет от необходимости тратить много денег при установке стабилизаторов или подключении их к любому устройству.

5. Защита от перегрузки

Даже самые лучшие защитные устройства могут выйти из строя или стать неэффективными, если они выйдут за допустимые пределы, а для стабилизаторов этот предел известен как максимальное напряжение, которое они могут регулировать. При превышении этого предела стабилизатор начинает перегреваться, что может привести к возгоранию.

Для предотвращения такого сбоя в стабилизаторах предусмотрена схема защиты от перегрузки, которая предотвращает перегрев стабилизатора в аварийных ситуациях и предотвращает любые повреждения или возгорание.

Заключение

Перебои в подаче электроэнергии и колебания напряжения — очень частые проблемы, с которыми сталкиваются в Индии. Эти колебания могут легко повредить ваши электрические приборы, и именно поэтому вам нужен хороший стабилизатор напряжения для вашего холодильника, но его покупка может быть сложной задачей, поскольку нет реальной помощи в том, как выбрать стабилизатор для холодильника.

Надеемся, что мы помогли вам разобраться в этой статье о том, как выбрать стабилизатор для холодильника. Было бы лучше, если бы вы также приобрели хорошие стабилизаторы для других электроприборов, таких как телевизоры или кондиционеры.

Как стабилизатор напряжения выбрать правильно? Как выбрать стабилизатор напряжения для холодильника, газового котла, компьютера?

Проанализировав текущее состояние электрических сетей в России, можно понять, что у них есть один общий параметр. Он учитывает отклонение от номинального значения напряжения 220 Вольт. Иногда это значение отклоняется на 10-15 процентов, причем как в положительную, так и в отрицательную сторону. Конечно, электрические приборы, особенно холодильники и дорогие компьютеры, рисковали выйти из строя.но как это может быть? Выход есть. Для защиты устройств от ненормальных нагрузок приобретен стабилизатор напряжения 220В для дома. Как его выбрать и что это такое — читайте в нашей статье.

Назначение

Перед тем, как выбрать регулятор напряжения, следует понять, для чего он нужен. И есть это устройство для защиты бытовых электроприборов от различных типов дифференциального тока, а также других помех, в том числе импульсных. То есть такой прибор, как регулятор напряжения (подобрать его мы вам поможем прямо сейчас), является надежным защитником, своеобразным «железным щитом» для вашего дома или сада.За счет нормализации тока он защитит электрические устройства от скачков напряжения, тем самым продлив срок их службы.

Необходимо приобрести устройство.

Перед установкой данного устройства необходимо измерить свою бизнес-сеть и определить необходимость приобретения такого устройства. Перед тем, как выбрать регулятор напряжения для частного дома, рекомендуется произвести несколько замеров максимального потребляемого тока за весь день. Возможно, покупка такого устройства вам не понадобится.

Рекомендуемые

Настройки IPTV «Ростелеком». Каналы IPTV

Аналоговое ТВ постепенно уходит на второй план. Его место более быстрым темпом занимает бесплатный IPTV Ростелеком. И это действительно удобно, потому что цифровые каналы лучше выглядят за счет лучшего изображения, звука. Но для начала нужно уточнить некоторые моменты ….

IMEI: как сменить телефон самостоятельно

Если вам нужно сменить IMEI на телефоне, эта статья предоставит полную и верную информацию о том, что такое код IMEI, какой для чего он нужен и как его изменить.Что такое IMEI? Возможно, вы уже сталкивались с этим понятием, значит, вы знаете, что …

Стиральная машина Bosch MAXX 4: инструкция по эксплуатации

Всем известный производитель Bosh, прежде чем представить миру еще одну новинку, не только проводит множество испытаний, но использует все доступные методы для обеспечения максимальной безопасности. Чтобы стиральная машина MAXX 4 радовала своего хозяина как можно дольше, комплект к ней …

А как определить, сколько тока потребляется в доме прямо сейчас? Это требует использования измерительных приборов True RMS.По информации вы с высокой точностью определите, какое напряжение приложено в заданный промежуток времени.

Теперь о результатах. Если прибор показал значение между нулем и фазой порядка 205-235 Вольт, установка стабилизатора требуется только для дополнительной безопасности (например, для защиты высокочувствительных к изменениям устройств). То есть эти значения нормальны для всей современной техники.

Немного отличается ситуация с отклонениями порядка 10% как в положительную, так и в отрицательную сторону.Когда прибор показывает значения от 198 до 235 Вольт, установка стабилизатора рекомендуется для всех потребителей тока.

Критические отклонения

Критическое значение составляет от 187 до 242 Вольт и более. В этом случае устройства подвергаются серьезному риску, соответственно для их защиты используйте стабилизатор напряжения 220В для дома. О том, как выбрать это устройство, рассказывается ниже.

Однофазный или трехфазный?

Прежде всего отметим, что все устройства делятся на две группы и могут быть:

Однофазные;
Фаза.

Как выбрать регулятор напряжения для частного дома? Все очень просто. Например, если в квартире используется исключительно однофазное напряжение, следовательно, необходимо покупать однофазные блоки.

В том случае, если в доме 3-х фазный ввод, а также есть кондиционер или другое оборудование с электродвигателями (в частности, насосы), лучшим для этого помещения будет 3-х фазный стабилизатор.

Рассмотрим другую ситуацию. Например, когда в доме подключено 3-х фазное напряжение, но использование таких устройств не предусмотрено (все они однофазные, то есть бытовые), есть возможность оптимизации.Здесь необходимо проанализировать, как нагрузка распределяется между фазами.

Что, если все три одинаково загружены и у них есть важные потребители электроэнергии? Затем следует установить три однофазных стабилизатора одинаковой мощности. Вы можете пойти другим путем. Если есть возможность сосредоточить основные потребители электроэнергии на 1 или 2 фазах, остальные группы приборов подключаются к сети напрямую.

Типы

Перед тем, как выбрать регулятор напряжения, рассмотрите его типы.Все эти устройства можно разделить на несколько типов:

, реле.
Электромеханический (еще называемый серводвигателем).
Симистор.
Тиристор.
Двойное преобразование.

Реле

Первый тип — это продуктный алгоритм, предназначенный для переключения обмоток ступенчатого трансформатора с реле. Это, пожалуй, самый дешевый вариант оборудования с входным током порядка 100-290 Вольт и высоким быстродействием. Однако его существенный недостаток — реле контактной группы.Эта деталь часто выходит из строя и тем самым может выдавать ошибку при переключении обмоток на 20 Вольт. Кроме того, если линия будет подключена к сварочному аппарату, вероятность выхода реле из строя значительно возрастет. Для общего назначения (одно устройство на весь дом) они вряд ли подходят. Впрочем, как индивидуальный стабилизатор (только на ТВ, например) — очень хороший вариант.

Электромеханический

Второй тип оборудования работает путем перемещения специальных щеток по обмотке трансформатора.По стоимости они относятся к бюджетному варианту. Также электромеханические стабилизаторы работают на моторе без искажения синусоиды. Это позволяет поддерживать простоту обслуживания, точное выходное напряжение, а также плавную настройку. Главный недостаток оборудования — необходимость частой замены угольных щеток и чистки трансформатора. Однако все эти операции вы можете обойтись без помощи профессионалов.

Симисторные устройства

Тиристоры и симисторы являются, благодаря автоматической секции, переключающей трансформатор через силовые переключатели.Такое оборудование по своей конструкции чем-то напоминает реле. Однако в отличие от аналогов симисторные стабилизаторы имеют небольшую погрешность настройки (не более 5 процентов) и большое количество ступеней стабилизации.

Недостаток этого типа устройств — тепловыделение, что требует принудительного охлаждения силовых выключателей. Также существенным недостатком является их высокая цена, поэтому эти устройства менее популярны, чем первые два.

Двойное преобразование

Это хороший стабилизатор напряжения для холодильника.Как его выбрать, рассмотрим в следующем разделе. Оборудование двойного преобразования рекомендовано для наиболее чувствительных к скачкам тока потребителей мощностью 1-30 кВт. Эти стабилизаторы отличаются полным подавлением внешних шумов и отличаются бесшумной работой. Погрешность не более 1 процента от вывода. Оборудование двойного преобразования имеет широкий диапазон входных напряжений (от 118 до 300 Вольт). По стоимости они аналогичны симисторным аналогам. Однако по надежности и качеству работы они их превосходят в разы.

Выбор единицы мощности

Как выбрать регулятор напряжения в зависимости от мощности бытовой техники? Для этого рассчитайте общую нагрузку, потребляемую вашим холодильником, стиральной машиной, компьютером и другими устройствами. Эту информацию можно найти в техническом паспорте устройства или в инструкции по эксплуатации. Иногда производитель делает наклейку на обратной стороне продукта, где указано максимальное энергопотребление (мониторы, например). Это значение обозначается буквой W.

При расчете мощности следует также обращать внимание на начальное значение. Например, для устройств, в состав которых входят двигатели, можно рассчитать такие значения с помощью специальных коэффициентов расширения. Для каждого диапазона устройства разные. Например, для холодильника это 5 и 10 для новых и старых моделей соответственно. Кондиционер имеет кратность от 2 до 35. Стиральная машина — от 3 до 5. Микроволновая печь и перфоратор — 3. Для расчета потребляемой мощности умножьте коэффициент на номинальные данные.Например, если ваш старый холодильник имеет мощность 100 Вт, при запуске двигателя он будет потреблять 1000 Вт. Кстати, для этих устройств соотношение важно, потому что время запуска может составлять до 1-2 секунд, что является относительно большой нагрузкой на сеть.

Что нужно учитывать перед выбором регулятора напряжения?

Также при расчете общей мощности устройств важно учитывать, как они могут работать синхронно. Если какое-либо из устройств одновременно не включить, общая емкость будет намного меньше.Учтите тот факт, что все стабилизаторы должны иметь высоту не менее 20 процентов.

В любом случае сложно представить, какие еще электроприборы есть у вас в доме после покупки данного устройства. Так что чем больше запаса, тем лучше. Более того, все устройства в последнее время становятся все мощнее. Зачем нужен один холодильник!

Часто бывает, что стабилизатор напряжения для холодильника (как его выбрать, читайте дальше) нормируют по мощности при входном напряжении 220 Вольт.Главный параметр — это максимальный входной ток, который измеряется в Амперах. Чаще всего произведение пикового входного напряжения от стабилизатора является максимальным значением входной мощности.

Например, у нас есть «Гарант СН7000» — стабилизатор напряжения 220В для дома. Как выбрать и узнать, подходит ли он к нашей комнате? По характеристикам он имеет пиковую выходную мощность 7000 Вт при входном значении 220 В. Входной ток 32 Ампер. То есть при напряжении 150 Вольт максимальная мощность нагрузки составит 4800 Вт.Таким образом, стабилизатор рассчитан на нагрузки не более указанных выше значений. Это дало нам свет на 200 Вт, холодильник на 1000 Вт, стиральную машину (2300 Вт) и электрический чайник на 1200 Вт.

Как выбрать регулятор напряжения для дачи и квартиры?

Нам нужно рассчитать мощность стабилизатора для помещения, где вы используете телевизор, холодильник, кондиционер, компьютер и мощность освещения 100, 200, 1500, 170 и 300 Вт соответственно. Здесь следует отметить, что второе и третье устройства потребляют на порядок больше тока, чем при нормальной работе (не забываем коэффициенты расширения).

Как выбрать стабилизатор напряжения для газового котла: Стабилизатор напряжения для газового котла — разбираемся в нюансах

Выбор стабилизатора напряжения для газового котла отопления

Актуальность параметров напряжения на котлах

Принцип работы стабилизаторов

Виды бытовых моделей

Сервоприводные или электромеханические

Тиристорные или симисторные

Электронные или релейные

Модели с двойным преобразованием

ТОП-15 стабилизаторов напряжения для газового котла

Инверторные и электронные стабилизаторы

РЕСАНТА ACH-600/1-И

Релейные стабилизаторы

Энергия APC 1000

Энергия Voltron 1000

Энергия ACH 1000 (2019)

БАСТИОН Teplocom ST-1300 исп.5

Гибридные и электромеханические стабилизаторы

РЕСАНТА ACH-1000/1-ЭМ

Энергия Hybrid СНВТ-1000/1

SUNTEK СНЭТ-2000-ЭМ

Энергия Hybrid СНВТ-2000/1

Критерии выбора при покупке прибора

Максимальная мощность нагрузки

Скорость стабилизации напряжения

Рабочий диапазон напряжений

Температура окружающего воздуха

Другие некритические параметры

Производители стабилизаторов напряжения

Выводы и полезное видео по теме

Как выбрать стабилизатор напряжения для котла отопления?

Вступление

О качестве электропитания

Задачи, выполняемые стабилизатором напряжения

Как выбрать стабилизатор для котла

По мощности

Способ монтажа

Габариты

Принцип работы

Производитель

Вывод

Еще статьи

Выбираем лучший стабилизатор напряжения для газового котла

Нужно ли покупать или нет

Как выбрать стабилизатор?

Мощность стабилизатора

Виды инновационных стабилизаторов напряжения

Какой стабилизатор лучше?

Лучшие бренды современных стабилизаторов напряжения

Выбор стабилизатора напряжения для газового котла

Почему необходим стабилизатор для газового котла?

Какой стабилизатор напряжения подходит для газового котла

Электромеханические стабилизаторы

Релейные стабилизаторы

Электронные стабилизаторы

Характеристики стабилизатора для газового котла

Диапазон входного и выходного напряжения

Мощность

Быстродействие стабилизации напряжения

Форма выходного напряжения

Функция рестарта и наличие защиты

Конструктивные особенности

Индикация

Диапазон рабочих температур

Читайте также:

Как выбрать стабилизатор напряжения для котла отопления?

Главные моменты в выборе стабилизатора

Критерии выбора стабилизатора напряжения для газового котла

Перейти в каталог

Как выбрать стабилизатор напряжения для котла

Почему возникают перепады напряжения?

Задачи стабилизатора напряжения

Особенности выбора стабилизатора для котла

Выбор производителя

Как выбрать стабилизатор напряжения для котла

Зачем нужен стабилизатор для котла?

Стабилизатора напряжения для газового котла: выбираем тип.

Мощность стабилизатора напряжения для газового котла.

Выбор диапазона входного напряжения.

Онлайн подбор стабилизатора напряжения для котла.
