Как загнуть: Как согнуть лист оцинковки. Делаем листогиб своими руками из подручных материалов

Содержание

как согнуть арматуру, медную и профильную трубу, из нержавейки и другу в домашних условиях своими руками?

Домашние мастера, которые привыкли все делать своими руками, нередко сталкиваются с задачей изгиба заготовок из трубы для постройки различных конструкций. Проще всего выполнить загиб трубы с помощью трубогиба, но не у каждого он имеется в наличии. В этом случае применяются специальные техники, которые помогут решить задачу с помощью подручных инструментов и самодельных приспособлений.

Особенности процесса

Суть процесса сгибания профильной трубы или металлической арматуры состоит в том, чтобы создать полный либо частичный изгиб в нужном месте заготовки.

Чтобы получить необходимые результаты, потребуется приложить определенные усилия на профиль или выполнить предварительный нагрев металла, а уже затем производить его гибку.

Если рассмотреть процесс гибки металлической заготовки, то очевидным становится факт, что на нее действуют силы сжатия, которые направлены на внутренний радиус изгиба, а также силы растяжения, которые тянут стенки металла по наружному радиусу сгибаемого материала. Обе эти силы имеют разные направления, в результате чего в процессе выполнения трубогибочных работ нередко возникают определенные затруднения:

в процессе изгибания участки трубы будут менять свою конфигурацию неравномерно, что приведет к перекосу стенок трубы относительно друг друга;
при чрезмерном приложении усилий во время растяжения материала по наружному радиусу стенка трубы может лопнуть или истончиться до такой степени, что прочность ее будет очень низкой;
в процессе загиба на внутреннем радиусе трубы будут образовываться излишки материала, собираясь в гармошку.

Для того чтобы не столкнуться с подобными проблемами и выполнить гибку заготовки аккуратно и качественно, необходимо принимать во внимание характеристики материала, с которым предстоит работать, толщину его стенок, размер сечения заготовки и величину загиба, который потребуется сделать.

Изучив всю перечисленную выше информацию, мастеру будет легче выбрать способ, который окажется наиболее подходящим для гибочных работ.

Обзор методов

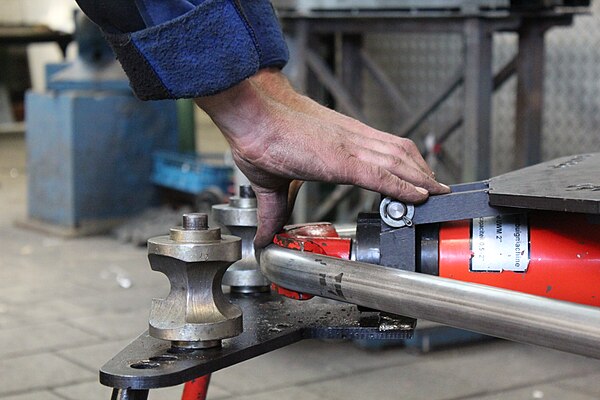

Согнуть арматуру в домашних условиях своими руками правильно и красиво, чтобы сделать дугу для теплицы, для навеса или для садовых качелей, поможет трубогиб.

С его помощью также можно самому изогнуть и квадратную стальную трубу, например, сечением 15х15 мм под 90 градусов или ровно закруглить ее таким образом, чтобы получить круглую деталь.

Трубогиб работает при помощи ведущего колеса и роликов. Профтруба перемещается через трубогиб, и одна из ее граней аккуратно сгибается в нужном направлении. Все трубогибы делятся на 2 группы.

Электрическая модель. Такое устройство оправдывает себя в ситуациях, когда необходимо выполнить большой объем гибочных работ на заготовках с большим диаметром или сечением. Приспособление работает от обычной электросети 220В, причем колесо и ролики приводит в движение электропривод. Использование трубогиба позволяет выполнять большой объем работ с экономией сил и времени.
Механическая модель. Колесо для проката заготовки приводится в движение вручную при помощи специального рычага. Это приспособление подходит для заготовок с небольшим диаметром или сечением.

Чтобы сгибание трубы было проще выполнить, заготовку перед этим необходимо хорошо прогреть, это подготовит металл, сделав его более гибким. Нагревать поверхность заготовки нужно равномерно по всей рабочей области. Для этой цели используют газовую горелку или паяльную лампу. Площадь прогрева должна быть равна размеру, соответствующему диаметру заготовки, умноженному на число 6. После нагрева металла нужно незамедлительно приступать к приданию заготовке новой формы, не допуская остывания.

Следует знать, что многократные циклы нагрева и остывания приводят к тому, что структура металла становится хрупкой.

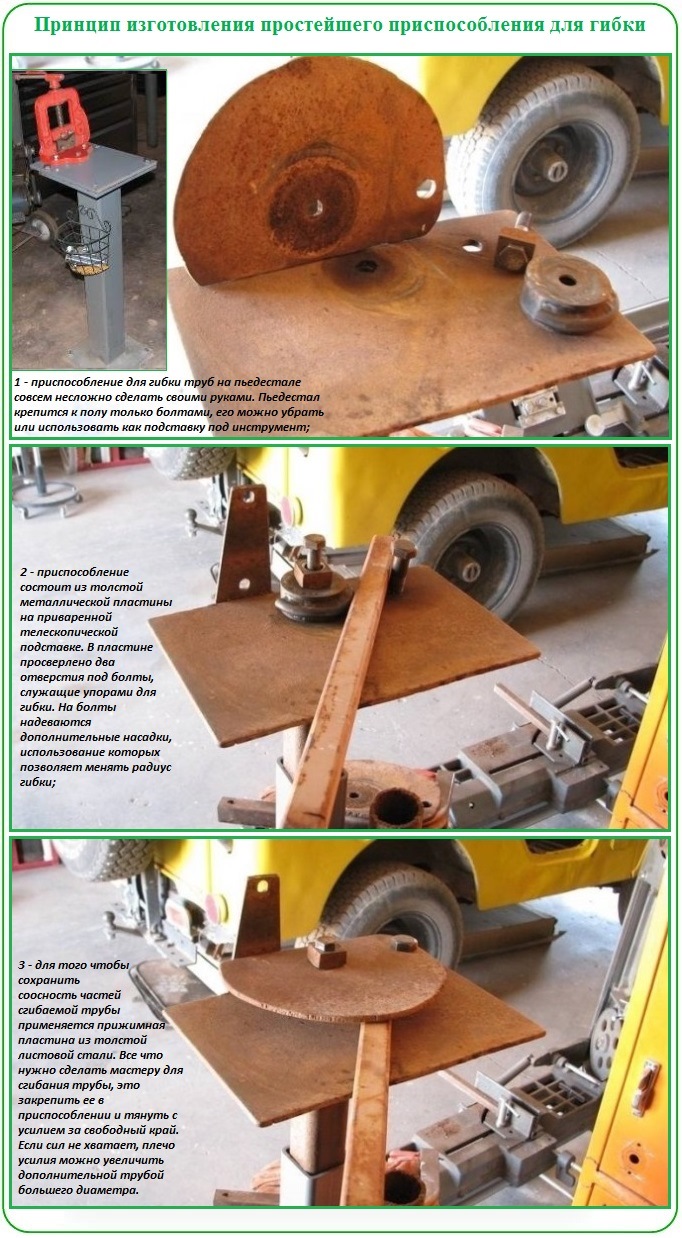

В том случае, когда выполнение гибочных работ носит разовый характер, приобретать это устройство становится экономически невыгодно. В случае когда заготовка имеет небольшие размеры, а к точности радиуса изгиба не предъявляются повышенные требования, выполнить гибку можно в домашних условиях. Для этих целей потребуется проявить смекалку и использовать те инструменты или приспособления, которые есть у каждого домашнего мастера в хозяйстве.

Существуют способы согнуть профильную трубу без трубогиба и без токарного станка.

Использование болгарки

На профильной трубе размечают место изгиба, от него по обе стороны делают несколько засечек на равном друг от друга расстоянии (по 1–2 см). Далее болгаркой осуществляют распилы одной стенки профильной трубы – той, что будет являться внутренним радиусом при изгибе. Чем больше радиус – тем больше насечек необходимо сделать. После такой перфорации трубу можно согнуть руками и получить нужную деталь. Насечки после выполнения сгибания потребуется заварить сварочным аппаратом. После сварки швы необходимо тщательно зашлифовать, чтобы сделать их гладкими. После шлифовки деталь можно покрасить для защиты металла от коррозии – готовое изделие будет иметь аккуратный и красивый внешний вид. Но следует знать, что идеального закругления таким способом получить невозможно, так как оно будет состоять из нескольких коротких прямых участков трубы, состыкованных друг с другом под некоторым углом.

С помощью песка

Для работы потребуются обычный речной песок и 2 клинышка, выструганные из дерева. Первым делом в один конец профтрубы забивают деревянный клин. Затем в полость трубы засыпают песок – он должен быть сухими и просеянным. После заполнения можно забить второй клин в противоположный конец трубы.

Теперь нужно зафиксировать один конец трубы в тисках, после чего второй конец используется как рычаг, и при приложении усилия труба сгибается.

Чтобы упростить процедуру сгибания, металлическую трубу нагревают. Когда изгиб будет выполнен, деревянные клинья удаляют, а песок из трубы высыпают. Такой способ обеспечивает аккуратный и равномерный сгиб даже на тонкостенных заготовках.

С помощью воды

Для процесса изгибания профильной трубы нужно запастись деревянным клином.

Клин вбивают в конец трубы в виде заглушки. Затем в трубу наливают воду и дают ей при минусовой температуре замерзнуть. После того как вода замерзла, трубу можно сгибать в нужном месте. Далее вода должна растаять, и ее вместе с клином удаляют из трубы. Сгиб получается равный и красивый. Такой способ подходит только для тех материалов, который не боятся коррозии.

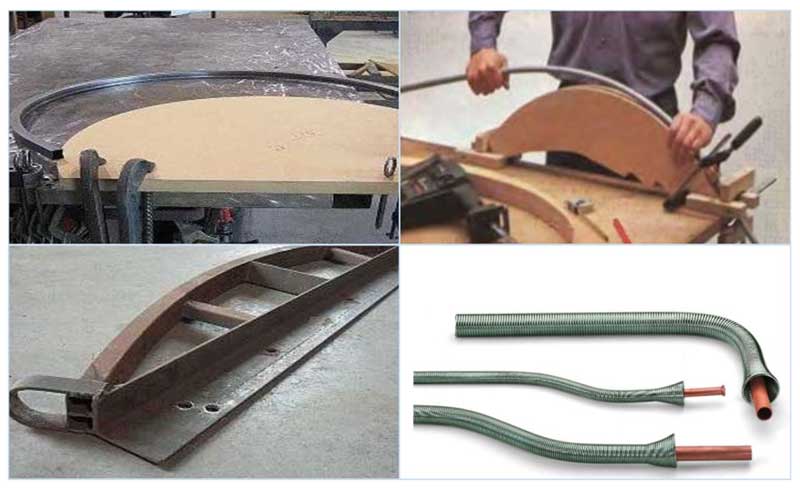

Метод с пружиной

Это приспособление используют внутри заготовки. Диаметр пружины нужно выбирать на 2 мм меньше диаметра заготовки. Пружина используется для того, чтобы при процессе сгибания забрать часть силовой нагрузки, которая возникает при изгибе, на себя и тем самым защитить трубу от излома.

Пружину вставляют внутрь трубы и руками изгибают до нужного диаметра. После работы пружину вынимают.

Чтобы облегчить этот процесс, к концам пружины заранее привязывают прочную тесьму или веревочку, за которую при извлечении можно потянуть.

Такой метод подходит для изгиба пластикового металлопрофиля.

Перечисленные методы используются для разных материалов. Например, профтрубу из нержавейки можно сгибать, применяя метод с песком или водой, а метод нагрева этому материалу противопоказан. Что касается профильной трубы с квадратным, прямоугольным или овальным сечением, то выполнить их изгибание без деформации внутреннего радиуса невозможно. В этом случае можно воспользоваться методом с выполнением насечек при помощи болгарки. Медную трубку лучше всего изгибать, используя методику нагрева металла. Тем же способом сгибают и алюминиевые заготовки. Специалисты считают, что для работы горячим методом лучше всего брать заготовки с небольшим размером сечения или диаметра.

Как согнуть трубу без заломов и трубогиба

При отсутствии трубогиба попытки сгибания труб вручную обычно заканчиваются появлением заломов. Как следствие испорченная заготовка отправляется в металлолом. Чтобы залома не было, нужно пользоваться несколькими приемами.

Что потребуется:

деревянный черенок или брусок;
горн или газовая плита;
сухой песок.

Технология гибки труб

Из любых сухих деревянных заготовок нужно сделать 2 заглушки для трубы.

Они делаются длинными и под конус, чтобы снаружи трубы осталось достаточно древесины для последующего извлечения заглушек.

Одна заглушка плотно впрессовывается в трубу.

Затем через второй свободный конец засыпается сухой песок.

Если его нет, то можно использоваться бентонитовую глину, продаваемую в обычных супермаркетах как наполнитель для кошачьего туалета. Песком нужно плотно запрессовать всю полость трубы. В идеале его утрамбовывать штоком подходящей длины и диаметра.
После этого забивается вторая заглушка. Для нее оставляется немного пустого пространства в трубе без песка, поскольку тот не даст ей войти. Ее нужно загнать как можно глубже, чтобы она еще больше сдавила наполнитель. Затем на трубе делается отметка, по которой должен пройти сгиб.

После этого нужно прогреть участок трубы возле метки. Можно использовать обычную газовую плиту. За счет широкого факела она сможет захватить и эффективно прогреть достаточную площадь трубы, в отличие от ручной горелки. Брать трубу следует в перчатках даже за края удаленные от точки соприкосновения с пламенем. За счет находящегося внутри песка нагрев заготовки до обжигающей кожу температуры происходит по всей длине.

Разогретая труба приставляется к опоре для сгиба. Это может быть ствол дерева, вкопанный столб или просто зажатый в тисках кругляк необходимого диаметра. Благодаря прогреву она сравнительно легко выгибается. При этом запрессованный внутрь песок не даст ее стенкам сложиться внутрь. Сгиб произойдет за счет достаточного растяжения металла по внешнему радиусу, а не деформации внутреннего. Возможно, с первого раза сделать все правильно не получится. Если залом все же образовался, то это говорит о плохом распределении песка.

Данным способом можно пользоваться не только для работы с трубами из алюминия, но и из других металлов. Если требуется согнуть стальную трубку, то ее нужно греть докрасна, в противном случае стенки могут не только сложиться изнутри, но и порваться. К тому же раскаленная сталь гнется легко как пластилин.

Смотрите видео

Как ровно согнуть 2-х мм стальной лист без листогиба

Во время изготовления изделий из металлического листа бывает острая необходимость ровно согнуть лист по заданным размерам.

С листогибом работы намного упрощаются, но такое приспособление имеют не все мастера. Существует простой способ сделать это и без специальных приспособлений и инструмента.

Что надо иметь

Понадобятся измерительные инструменты, болгарка с камнями толщиной 1 мм и 2 мм. Для техники безопасности требуется иметь специальные очки. Гнуть будем листовую сталь толщиной 2 мм, размеры подбираются в зависимости от чистой длины и ширины с учетом величины подгибов. Гнуть надо на любом ровном профиле металлическим молотком.

Технология загиба листового металла на примере

Процесс рассмотрим на примере изготовления крышки для коптильни. Толщина листа в нашем случае 2 мм.

Сделайте разметку на листе. На каждый изгиб предусмотрено 35 мм, для загиба рекомендуется вычесть из этого размера по 4 мм. Соответственно, на листе надо нарисовать прямоугольник 508×308 мм, изгибы получатся длиной по 31 мм. Под линейку проведите линии.

Чтобы лист можно было легко согнуть, необходимо прорезать небольшие канавки.

Наденьте защитные очки или маску и болгаркой ровно пройдитесь по линиям, глубина резания примерно один миллиметр, но не более. Толщина диска 1 мм.

Поменяйте диск на 2,5 мм и еще раз пройдитесь по линиям. Пользоваться двумя дисками надо по двум причинам.

Тонким диском намного легче работать, он дает ровный срез, проще контролировать глубину.
Широкий диск увеличивает пропил, что позволяет загибать металл без упора о кромки.

Прорежьте одну сторону угла, полностью они срезаются после изгиба.

Приступайте к гибке листа. Точно по линии пропиливания положите его на профиль, согните вначале одну сторону, затем противоположную.

Обстукивайте постепенно по всей длине, гните медленно, не пытайтесь сделать сразу большой угол.

Повторите операции с оставшимися краями листа. Если линия получилась не идеальной, то поставьте деталь на ребро и подровняйте проблемные места.
Проверьте изделие. Все в норме – отрежьте болгаркой оставшиеся хвостики.

Проварите места срезов на углах. Болгаркой уберите окалину, потеки металла и острые края, придайте товарный вид.

Заключение

Ровным изгиб получается за счет предварительного прорезания, по этим линиям металл гнется намного быстрее, а толстые края не деформируются. Таким методом можно гнуть толстые листы под различные изделия.

Смотрите видео

Как изогнуть железный лист без гибочного станка » Изобретения и самоделки

В процессе строительства дома или дачи зачастую появляется необходимость в оборудовании водостоков, канализации, каркасов из металла.

При изготовлении подобных изделий необходимо придать плоской заготовке необходимую пространственную форму. Советы опытных мастеров, как загнуть лист металла в домашних условиях, позволят изготавливать конструкции хорошего качества, которые прослужат долгое время. Для работы не понадобится гибочный станок, обойдемся небольшим набором инструментов, которые есть в мастерской.

Существует простой способ сделать это и без специальных приспособлений наподобие листогиба.

Что понадобится для сгибания листа

Технология загиба листового материала

Процесс рассмотрим на примере изготовления крышки для коптильни. Толщина листа в нашем случае 2 мм.

Сделайте разметку на листе. На каждый изгиб предусмотрено 35 мм, для загиба рекомендуется вычесть из этого размера по 4 мм. Соответственно, на листе надо нарисовать прямоугольник 508×308 мм, изгибы получатся длиной по 31 мм. Под линейку проведите линии.

Чтобы лист можно было легко согнуть, необходимо прорезать небольшие канавки. Наденьте защитные очки или маску и болгаркой ровно пройдитесь по линиям, глубина резания примерно один миллиметр, но не более. Толщина диска 1 мм.

Поменяйте диск на 2,5 мм и еще раз пройдитесь по линиям. Пользоваться двумя дисками надо по двум причинам.

Тонким диском намного легче работать, он дает ровный срез, проще контролировать глубину.
Широкий диск увеличивает пропил, что позволяет загибать металл без упора о кромки.

Прорежьте одну сторону угла, полностью они срезаются после изгиба.

Приступайте к гибке листа. Точно по линии пропиливания положите его на профиль, согните вначале одну сторону, затем противоположную.

Обстукивайте постепенно по всей длине, гните медленно, не пытайтесь сделать сразу большой угол.

Повторите операции с оставшимися краями листа. Если линия получилась не идеальной, то поставьте деталь на ребро и подровняйте проблемные места.
Проверьте изделие. Все в норме – отрежьте болгаркой оставшиеся хвостики.

Заключение

Смотрите видео

https://sdelaysam-svoimirukami.ru/

Как сделать трубу из жести без станка

Домашние мастера придумали много способов сгибания металлического листа в трубу без применения станка.

Предлагаем вариант с применением походящей по размерам болванки. Делают её из старой трубы подходящего диаметра.

Лист металла раскладывают на полу, отрезают от него кусок нужной длины. Чтобы определить нужный размер, требуемый диаметр трубы умножают на 3,14 и прибавляют 30 мм на шов.

К болванке с двух сторон приваривают перпендикулярно одна к другой по паре трубок. В их отверстия должен свободно вставляться лом.

Рекомендация мастера: способом сгибания металлического листа при помощи болванки удобно изготавливать трубы не более метра в длину.

Чтобы воспользоваться приспособлением, потребуются усилия трех человек. Болванку укладывают на край листа. Один человек встает сверху, двое других накручивают металл на болванку, проворачивая лом на 90 градусов.

Всю длину листа скручивают таким способом, оставшийся край подбивают молотком. Шов закрепляют при помощи сварки.

Видео:

Нужно учесть, что радиус сгиба листового металла зависит от его толщины и способа изготовления. Горячекатаная сталь больше подходит для труб, из холодного проката изготавливают профильные изделия.

Как загнуть уголок из металла видео

Гибка уголка — это технологический процесс получения различных изделий заданных параметров и необходимых форм путем механического воздействия, в том числе на специальном профилегибочном оборудовании.

Получаемые при сгибании металлического уголка изделия находят широкое применение в различных сферах строительства. Они позволяют создавать надежные каркасы и различные металлоконструкции, которые способны при своей внешней легкости выдерживать значительные нагрузки.

Способы гибки уголка

Применяют несколько основных способов получения из металлического уголка конструкций заданной формы и профиля, а именно различают:

холодное сгибание,
горячее сгибание,
придание формы с помощью разрезания, сгибания и сварки готового изделия.

Холодное сгибание металлического уголка, в свою очередь, разделяется на:

свободную гибку — это когда уголок сгибают без применения специального оборудования;
сгибание с помощью вальцовочного механизма на специализированном профилегибочном станке.

Применение холодной гибки металлического уголка, в отличие от других способов, имеет определенные преимущества, а именно:

это наименее затратный метод придания металлу заданной формы, при этом не требуется использования дополнительного оборудования для разогрева, резки, сварки и последующей обработки металла;
получаемый в итоге каркас имеет большую прочность, так как при этом исключаются возможные дефекты, характерные при применении разогрева, резки и сварки;
готовые конструкции гарантированно служат больший срок из-за того, что при обработке сохраняется целостность структуры металлического профиля;
снижается вероятность возникновения очагов коррозии металла со временем.

Сгибание уголка по радиусу

Гибка металлического уголка по радиусу достаточно сложная технологическая операция, так как любое сгибание — это одновременное сжимание внутреннего и растягивание внешнего слоя металла, а, в случае с профилем в виде уголка, такие процессы никак не могут протекать равномерно, что будет сопровождаться попыткой продольного смещения одного из этих слоев.

Непосредственно для металлического уголка применяют два основных способа сгибания в плоскости профиля — это когда одна из полок лежит в вертикальной плоскости, а другая в горизонтальной и ее сгибание будет:

вовнутрь радиуса кривизны деформации, при этом она будет сильно сжиматься ,
наружу радиуса кривизны деформации, соответственно, она будет растягиваться .

Холодное сгибание металлического уголка методом вальцовки на специальном профилегибочном оборудовании позволяет согнуть как стальной уголок, так и профиль из алюминия, получая при этом изделия практически любого радиуса с идеальной формой.

Как согнуть уголок по радиусу своими руками можно посмотреть на этом видео.

Стоит иметь в виду, что как для горячего, так и холодного способа сгибания существуют предельные величины радиусов, которые напрямую зависят от размера полок уголка и его толщины. Так, можно упрощенно рассчитать радиус, на который допустимо загибать уголок, согласно следующим значениям:

допустимый радиус для равнополочного уголка должен составлять минимальные 45 размеров ширины полки;
для неравнобокового профиля допустимый радиус не может быть меньше 45 размеров ширины полки для большей полки и 50 — для меньшей.

Но лучше и проще руководствоваться значениями, которые приведены в таблицах.

Таблицы минимально допустимых радиусов сгибания стальных уголков в зависимости от типа, размеров и отношения величин полок

Как согнуть уголок в кольцо своими руками

Для этого лучше всего воспользоваться горячим способом обработки металла. А вот добиться заданного радиуса можно только с помощью заранее приготовленного шаблона. Предварительно нагреваем металл и начинаем равномерно огибать шаблон, при этом горизонтальную полку необходимо править во время всего процесса сгибания с помощью кувалды или молота, в противном случае полки не сохранят изначальный угол в 90 градусов между собой.

Нагревать металл необходимо до половины значения температуры его плавления, так, к примеру, алюминиевый уголок придется нагреть как минимум до 250⁰ С, а стальной профиль — до 600⁰ С. Для этого вам понадобится горелка на природном газе или бензиновая паяльная лампа, а лучше всего воспользоваться сварочным ацетиленовым резаком, если уголок большого размера.

С помощью болгарки и сварочного аппарата тоже можно согнуть стальной уголок в кольцо, но для этого необходимо произвести достаточно точные расчеты, разметить и расчертить удаляемые сектора, согнуть и заварить швы. К сожалению, как бы вы ни старались, в этом случае получиться круг в виде округлого многогранника.

Под 90 градусов

Практически все постройки имеют прямоугольную форму, поэтому самое частое действие с уголками — это необходимость их загнуть под 90 градусов.

Согнуть уголки под 90 градусов для будущего каркаса достаточно просто. Сначала надо сделать в месте будущего сгиба развертку. Для этого на одной из полок отмечаем два угла в разные стороны от нормали по 45 градусов каждый и вырезаем их болгаркой. Аккуратно и медленно гнем уголок и свариваем место реза электросваркой, при этом рекомендуется предварительно нагреть место сгиба, чтобы вторая полка во время сгибания не треснула и не сломалась.

Допустимые расчетные размеры для того, чтобы правильно разметить и согнуть металлические уголки под 90 градусов, приведены в таблице:

Высадка металла.

Гибка листового металла, называемая высадкой, применяется в случаях, когда один лист должен перекрыть кромку другого листа (рис.1).

Читайте также:

Высадка выполняется в холодном или горячем состоянии металла вручную или на высадочных станках (роликовых, эксцентриковых) или на прессах. На эксцентриковых станках и прессах лист высаживается одновременно по всей длине или постепенно отдельными участками. При высадке на роликовых станках лист пропускают между роликами.

Рис.1. Высадка кромок листов.

Профильная гибка. Гибка уголка по радиусу.

Профильный металл гнется вручную или на вальцах. Профильный металл (уголок) с малыми радиусами кривизны гнется в нагретом состоянии во избежание искажения профиля.

Профильный металл в нагретом состоянии гнется вручную на шпангоутных плитах. Шпангоутные плиты представляют собой рихтовальные (правильные) плиты с отверстиями, в которые по шаблону вставляются стержни. По стержням производится гибка металла (рис.2). Угловой металл можно гнуть полкой наружу и внутрь.

Рис. 2. Гибка по шаблону на шпангоутной плите.

В первом случае горизонтальная полка подвергается растяжению, во втором — сжатию с образованием складок. Для устранения искажений в том и другом случае необходимо править вертикальную и горизонтальную полку с последующей проверкой по угольнику.

Рис. 3. Приспособление для гибки колец:

1 — диск с выточкой; 2 — полоска; 3 — крепление конца полоски; 4 — ролик; 5—ручка; 6 — гайка-барашек.

Кольца из профильного металла загибаются на специальном приспособлении, приведенном на рис. 3.

Рис. 4. Положение роликов для гибки уголка.

Станок для гибки уголка.

Дальнейшим шагом в усовершенствовании приспособлений для гибки профильного металла является гибочный станок приводного действия с четырьмя роликами для гибки уголка (рис. 4). Гибка угольников различных профилей выполняется на составных роликах.

Рис. 5. Разрубание полок уголка для гибки под углом:

а — вырубка полки; б — согнутое положение.

В новейших станках роликам придают очертания, соответствующие очертаниям профиля металла. Гибочные станки для профильного металла применяются главным образом для деталей с большими радиусами изгиба; при малых радиусах целесообразнее выполнять гибку вручную в нагретом состоянии. Для того чтобы выполнить гибку профильного металла под углом, полка разрубается, загибается и заваривается электросваркой, как показано на рис. 5.

Высаживание профильного металла (уголков) на концах и в средней части полос выполняется вручную (рис. 6) или на станках в нагретом состоянии.

Рис.6. Высадка уголка.

Малкование профильного металла.

Операцией, близкой к высадке, является малкование металла. При малковании двухгранного угла угол профиля изменяется на острый или тупой (рис. 7).

Рис.7. Малкование профильного металла.

а — образование тупого угла; б — образование острого угла; в — изменение положения полки коробчатого металла (швеллера).

Угловой металл малкуется на эксцентриковых высадочных прессах в шпангоутных или вальцевых станках. Малкование металла со сложным профилем обычно выполняется вручную. Малкование одной полки у углового, швеллерного, зетового и двутаврового металла не требует особых приспособлений, а для малкования двух полок необходимы сложные штампы.

Статья оказалась полезной?! Поделись в социальных сетях.

Технология гибки – основные сведения

Сгибание металла выполняют без сварочных швов, что позволяет избежать коррозии в дальнейшем и получить изделие повышенной прочности. Деформация не требует значительных усилий и выполняется, как правило, в холодном состоянии.

Исключение составляют твердые материалы, вроде дюрали или углеродистых сталей. Технология гибки листового металла разрабатывается соответственно поставленным задачам в таких вариантах, как:

Отдельный случай – сгибание с растяжением. Данную технологию применяют при изготовлении деталей с большими радиусами гибки, небольшого диаметра. При изготовлении деталей своими руками, процесс сочетают с такими операциями, как резка или пробивка.

Для обработки в домашних условиях хорошо подходят мягкие виды металлов и сплавов, такие как латунь, медь, алюминий. Изготовление изделий методом сгибания выполняется на вальцовочных или роликовых станках, либо вручную.

Последняя процедура довольно трудоемкая. Гибку производят при помощи плоскогубцев и резинового молотка. Если лист небольшой толщины, используют киянку.

Как выполнить гибку под прямым углом

Для сгибания скобы из металлического листа потребуется набор инструментов и приспособлений, состоящий из:

тисков,
молотка,
электропилы,
бруска,
оправы.

Длина полоски изготавливается по схеме, с тем расчётом, что на каждый загиб должен приходиться запас по 0,5 мм, плюс еще миллиметр на сгибы с обеих сторон. Заготовку помещают в тиски с угольниками. Зажимая её по линии сгиба, обрабатывают молотком.

После этого будущую скобу разворачивают в тисках, зажимают оправой и бруском, формируют другую сторону. Заготовку вытаскивают, отмеряют необходимую длину сторон, выполняя загибы по низу.

Треугольником сверяют правильность угла, подправляя молотком неточности. При выполнении обеих операций, заготовку поджимают бруском и оправой. Готовую скобу подпиливают до нужного размера.

Как изготовить листогибочный станок самому

Для придания металлу нужной конфигурации, жестянщики используют листогиб. Но как поступить мастеру, у которого специального оборудования под рукой нет?

На деле вопрос, как гнуть листовой металл в домашних условиях, решается просто. Достаточно использовать собственную смекалку и элементарные приспособления, чтобы изготовить простенький станок.

Чтобы изготовить сгибатель для металлического профиля, потребуются:

двутавровая балка 80 мм,
крепеж (болты),
петли,
уголок 80 мм,
струбцины,
пара рукояток.

Понадобится также аппарат для сварки и устойчивый стол, на котором закрепляют готовый станок.

Основу устройства составляет двутавровая балка, к которой двумя болтами прикручивают уголок, удерживающий заготовку в процессе сгибания. Под него методом сварки крепятся три дверные петли. Вторую их часть приваривают непосредственно к уголку.

Чтобы станок легко поворачивался во время сгибания листового металла, к нему с двух сторон приделывают ручки. Струбцинами готовый станок крепят к столу. Перед укладкой заготовки уголок откручивают или приподнимают. Лист прижимают, выравнивают по краю и загибают, поворачивая станок за рукояти. Самодельное устройство годится только для обработки заготовок незначительной толщины.

Сгибание металлического листа при помощи молотка

Для того чтобы выполнить гибку листа толщиной до 1,2 мм под прямым углом, используют простейшие инструменты – плоскогубцы (струбцины) и резиновый молоток.

Обработку производят на ровном деревянном бруске. Линию сгиба прочерчивают при помощи карандаша и линейки. Затем лист зажимают плоскогубцами так, чтобы их концы пришлись точно на линию разметки.

Край постепенно отгибают вверх, продвигаясь вдоль сгиба. После того, как угол приблизится к 90 градусам, лист помещают на брусок и при помощи молотка окончательно выравнивают.

Таким образом изготавливают узкие детали, например кромки из жести.

Совет: резиновый или деревянный молоток используют, чтобы на металле не образовались вмятины. Если сгибание выполняется обычным инструментом, в качестве прокладки нужно взять текстолитовую пластину.

Сгибание листа толщиной до 2 мм удобно проводить на рабочем столе. Металл располагают так, чтобы линия разметки приходилась на кромку. Под обрабатываемый материал подкладывают стальной уголок.

Лист зажимают в тисках при помощи двух деревянных брусков. Сгибание производят при помощи молотка, простукивая металл от одного конца к другому. Край листа при этом направляют вниз так, чтобы в итоге он полностью лег на закрепленный по краю стола уголок. Этим способом изготавливают изделия любой ширины, в том числе ящики или мангалы.

Изготовление трубы без применения станка

Домашние умельцы изобрели массу способов сгибания металлического листа в трубу без применения станка.

Предлагаем рассмотреть простейший вариант с использованием походящей по размерам болванки. Изготавливают её из старой трубы подходящего диаметра.

Рекомендация мастера: способом сгибания металлического листа при помощи болванки удобно изготавливать трубы не более метра в длину.

Как согнуть профильную трубу для теплицы: простейшие способы

Тепличный каркас с квадратным или прямоугольным сечением привлекает надежностью и сроками службы. Весьма прочная металлоконструкция пропускает максимум света, потому что ее стойки, опоры, стяжки гораздо тоньше, чем у деревянных соперников. Уступает металл в технологичности. Без знания нюансов трудно из прямой заготовки сделать арочную дугу или раму для двери. Из-за указанных осложнений с металлической основой совершенно напрасно предпочитают покупать «зеленые домики». Однако если хорошенько разобраться в том, как согнуть профильную трубу для теплицы, можно с незначительными затратами собственноручно соорудить недорогую арочную конструкцию.

Суть и проблемы гибки профильного трубопроката

Гибка металлических изделий независимо от формы сечения заключается в придании им частичной или полной плавно-изогнутой конфигурации. Одна из распространенных слесарных процедур производится либо только под давлением, либо под давлением в сочетании с нагревом изгибаемого участка. В это время на обрабатываемую часть полой металлической заготовки одновременно действуют силы сжатия с внутренней стороны заготовки и силы растяжения вдоль внешней стенки. Осложнения состоят в том, что:

материал в процессе изменения формы может утратить соосность сегментов, т.е. части изогнутой заготовки не будут располагаться в единой плоскости;
растягиваемая наружная стенка на участке сгибания может не выдержать воздействия и банально лопнуть;
сжимаемая внутренняя стенка может вместо равномерного сокращения сложиться складками, напоминающими гофру.

Без знания тонкостей сгибания профиля есть риск просто смять изделие, испортив заготовку. Но безрассудство не наш путь! Тем более, если оно сопровождается материальными потерями. Во славу рациональной экономии будем учитывать все капризы профиля и характеристики «железного» материала. Не забудем про размеры сечения, толщину стенок профильной трубы, требующийся радиус изгиба и упругость стального сплава. Ориентируясь на указанные параметры, выберем правильный технологический путь – он же способ гибки.

Зачем нужно знать характеристики профиля?

Профильный трубопрокат от стандартного круглого варианта отличается формой сечения, которая может быть квадратной, овальной, прямоугольной или плоскоовальной. Согласно регламенту ГОСТа Р за номером 54157-2010 круглое изделие также входит в перечень профильной продукции. Однако в тепличном строительстве чаще всего применяют изделия с квадратным и прямоугольным сечением, например, профильные трубы 40х20 мм, потому что к их ровным плоским стенкам проще прикрепить покрытие.

Для разнообразных народнохозяйственных нужд продукцию выпускают в широком диапазоне размеров. Различается она по конфигурации и площади сечения и, естественно, по толщине стенок. Совокупность размеров определяет пластические возможности. На профессиональном языке они называются минимально допустимым радиусом закругления. Значит, прежде чем узнать, как сделать заготовку для каркаса, нужно выяснить, какой наименьший радиус плоской округлой деформации заготовка сможет «пережить» без повреждений.

Для определения минимально допустимого радиуса сгиба квадратного или прямоугольного профиля нам нужна высота h, потому что:

изделия с высотой профиля до 20 мм согнутся без перехода в разряд непригодного брака, если гибка будет произведена на участке длиной 2,5×h и более;
трубопрокат с высотой профиля свыше 20 мм без потерь выдержит деформацию на участке длиной 3,5×h и более.

Обозначенные лимиты необходимы тем, кто задумал делать стеллажи, полочки и рамы для форточек или двери. Свои корректировки в область ограничений вносит и толщина стенок. Широкие трубы с тонкими стенками толщиной до 2мм вообще не рекомендуют гнуть. Лучше воспользоваться сваркой.

Домашним мастерам, решившим делать дуги для арочной теплицы, нужно учесть, что применяемые в быту изделия из обычных углеродистых или низколегированных стальных сплавов после приложения к ним усилий имеют свойство слегка «пружинить». Они как бы пытаются вернуться в прежнее состояние. Следовательно, после того как начинающий слесарь своими руками завершит гибку всех дуг, ему придется повторить обработку и вновь подогнать арки по шаблону. Желательно изначально учесть значение пластического момента сопротивления Wp. Его обычно указывают в документах продаваемого стройматериала. Чем данный момент меньше, тем меньше возни будет с подгонкой.

Способы гибки и их особенности

Сгибают профильный трубопрокат как в холодном, так и в горячем состоянии. Нагрев газовой горелкой ощутимо увеличит пластичность. Однако материал небольшого сечения превосходно гнется и без лишнего температурного воздействия, потому что тонкие трубы достаточно пластичны и легче поддаются приложенному к ним усилию.

Точных указаний по поводу применения нагрева для сгибания нет. Нормативами обозначены только размеры круглого проката, согласно чему воздействовать пламенем на обрабатываемый участок нужно при Ø 100мм и более. С квадратными и прямоугольными формами все происходит несколько иначе. На основании опыта народных умельцев:

при высоте профиля до 10 мм заготовки однозначно гнут холодным способом;
при высоте профиля 40 мм и более трубы гнут с нагревом.

Как проще и легче в домашних условиях согнуть профиль с высотой в интервале от 10 до 40мм, исполнителю придется решать самостоятельно. Если в арсенале мастера имеется профилегиб, с его помощью можно создать арочное закругление без нагрева. Нет аппарата, лучше заранее опробовать свои силы. Для этого нужно зажать один конец материала в тисках. На второй конец надеть трубу размером побольше, чем высота профиля, и потянуть за увеличенное подобным образом «плечо». Если получилось, нагревать металлические изделия нет смысла.

Вариант #1 – гибка с нагревом

Не поддающийся материал будем деформировать горячим методом, предварительно заполнив его песком. Так и качество обработки повысится, и равномерность сгиба обеспечится. Запасемся для работы «по горячему» брезентовыми рукавицами и приступим:

из обрезков бруса или поленьев сделаем две пирамидальные заглушки, длина которых должна быть в 10 раз больше ширины основания. Площадь основания каждой самодельной пробки должна быть почти в 2 раза больше квадратного либо прямоугольного отверстия, которое ей предстоит затыкать;
примерим, как «сядут» заглушки, затем на одной из них выберем с четырех сторон продольные пазы. Они нужны для выхода газа, который скопится при нагреве наполнителя;
предварительно отжигаем заготовку на участке будущего сгиба;
приготовим наполнитель. В качестве него возьмем чистый строительный песок средней зернистости. За неимением сыпучего стройматериала воспользуемся песком из детской песочницы. Его просеем сначала через сито с ячейками 2 или 2,5мм, чтобы убрать из набивки гравий и кумушки. Крупные включения на поверхности труб могут сформировать ненужный рельеф. Затем просеянную массу снова «пропустим», но уже через мелкое сито с ячейками 0,7мм, чтобы пылеватые частицы не спеклись при нагревании. Весь отсев, как и наполнитель по завершении действий, вернем в песочницу;
прокалим наполнитель при температуре 150ºС;
забьем один конец деревянной пробкой, на которой нет каналов для отвода газов. Во второй конец установим воронку. В зависимости от размера установим заготовку под углом или перпендикулярно земле. Через воронку порционно будем насыпать наполнитель. Периодически постукиваем по стенкам изделия снизу-вверх деревянной или резиновой киянкой, чтобы песок уплотнился. Сигналом о достаточном уплотнении будет глухой звук;
закроем заполненную заготовку второй пробкой;
отметим мелом на заготовке участок нагрева;
закрепим заготовку либо в тисках с шаблоном, либо в зажиме. Материал со сварным швом устанавливаем так, чтобы место сварного соединения оказалось сбоку. Вдоль шва нежелательно растягивать или сжимать;
раскалим отмеченный участок докрасна, и аккуратно придадим заготовке необходимую форму. Сгибаем в один прием поступательным нерезким движением в строго горизонтальной или вертикальной плоскости;
после остывания сравним результат с шаблоном. Если все в порядке, выбиваем либо выжигаем пробки и высыпаем песок.

Описанная метода хороша для формирования единичных угловых сгибов, т.к. нагревать трубы несколько раз настойчиво не рекомендуют. Металл от многократного температурного шока теряет прочность. Однако при создании округлой арки многократный нагрев неизбежен. Ведь сделать работу в один прием нереально, а охлажденная до светло-вишневого оттенка, т.е. до 800ºС, заготовка может просто разорваться.

Вариант #2 – холодный метод

Пластическую деформацию профильного проката « по холодному» производят, как с наполнителем, так и без его применения. Материал с высотой профиля до 10 мм не требует заполнения. Более толстую трубу лучше заполнить песком или канифолью. Альтернативой песчаному наполнителю послужит пружина плотной навивки, размеры которой позволят плотно установить ее в полость на участке обработки. Пружинящая прокладка будет препятствовать резкому изменению сечения профиля в местах сгиба.

Гнуть «по холодному» в домашних условиях можно:

вручную с использованием простейших приспособлений типа гибочных плит, тисков и оправки;
с применением мобильного профилегиба – усовершенствованного аналога ручного трубогиба. Профилегиб отличается от устройства для сгибания круглых труб только формой выемки рабочего ролика;
путем прокатки на самодельном или фабричном профилегибочном станке, который можно смастерить своими руками или приобрести в готовом виде.

Технические средства механизации гибки разумней и выгодней взять в аренду, если они нужны для разового строительства теплицы. Если в перспективе сооружение зеленых домиков для родственников и соседей или возведение красивой металлической ограды, к примеру, есть резон обзавестись собственной гибочной установкой.

Гибочные приспособления и машины

В семействе устройств и агрегатов для гибки есть представители разной степени технической сложности. Для начала рассмотрим средства для тех, кто озадачен вопросом, как и с помощью чего можно согнуть профильную трубу без применения специального оборудования. Затем перейдем к самодельным прокатным установкам.

Варианты простейших приспособлений

Использование элементарных «помощников» для холодной деформации регламентируют размеры материала:

тонкий трубопрокат с высотой профиля до 10мм гнут с помощью горизонтальной плиты с отверстиями. В отверстия жестко установлены металлические штыри, играющие роль упоров. Сгибают изделие, расположив его между упорами, установленными в отверстия согласно радиусу гибки. Начинают от середины заготовки и постепенно продвигаются к краям. Минусы метода в приложении немалых мышечных усилий и в довольно низкой точности деформации;
трубы с высотой профиля до 25мм гнут с помощью роликовых устройств, работающих по принципу станка Вольнова. Металлическая заготовка прочно закрепляется в тисках, а к обрабатываемой части прикладывается физическое усилие через ролик. Гибка производится качественней и равномерней, чем в предыдущем случае. Но от исполнителя по аналогии потребуются недюжинные усилия.

Для формирования изгиба с большим радиусом кривизны, типа дуг для арочного каркаса, применяются неподвижные округлые шаблоны с хомутиками для фиксации заготовки. Относятся данные приспособления к разряду плоскопараллельных пластин. Заготовка с усилием «укладывают» в паз, размеры которого равны размерам трубы. Сгибаемая вручную с помощью оправки труба принимает форму заданного контура.

Модернизированная гибочная плита

Если домашний слесарь не обделен физической силой, для собственных нужд ему пригодится простейший инструмент для довольно трудоемкой деформации профильной трубы. Его можно выполнить в виде панели, прикрепляемой струбцинами к рабочему столу или к верстаку. В приведенном на фото случае гибочная пластина приварена к металлическому постаменту, а вот он-то прикручен четырьмя болтами к бетонному полу мастерской. Чтобы убрать приспособление по завершению работы достаточно будет вывернуть болты. Никаких крепежных штырей после демонтажа не остается и не возвышается над поверхностью пола, значит, ничего не будет мешать передвижению и создавать травмирующих угроз.

Принцип изготовления рабочей плоскости предельно прост:

Гибочной плитой служит панель, вырезанная из толстого листового железа.
Панель приварена к профильной трубе, устанавливаемой по телескопическим правилам в стойку пьедестала.
В рабочей плоскости просверлено два отверстия под болты, являющиеся упорами.
Радиус гибки регулируется с помощью установки на один из болтов насадок подходящего размера.
С целью сохранения соосности отрезков, прилегающих к сгибу, над заготовкой устанавливается металлическая пластина, фиксируемая болтами.

Постамент многофункционален. У его владельца есть возможность использовать его в качестве миниатюрного верстака для выполнения внушительного количества слесарных операций.

Оправка для сгибания профильной трубы

Метод подходит для изделий с высотой стенки до 25мм. Мастеру потребуется большой по площади верстак и значительное по объему свободное пространство вокруг рабочей зоны. Один край верстака перфорируется часто расположенными отверстиями для крепежа оправки и для выбора оптимального положения детали, фиксирующей трубу. Шаблон для предстоящей пластичной деформации вырезается из толстой фанеры. Правда, фанерная оправка пригодна лишь для разовых гибочных процедур. Если работ по сгибанию предстоит проделать немало, оправки лучше сварить из стального уголка.

Использование ручного профилегиба

Значительные объемы работ по деформации нуждаются в механизации. Массовое изготовление изогнутых деталей отнимет у исполнителя слишком много здоровья. Чтобы облегчить гибку, желательно сделать станок по чертежу. Применяют их в основном для работ с заготовками крупного размера. Основными рабочими органами ручного агрегата являются три валка, два из которых закреплены неподвижно. Изменение положения третьего подвижного валка определяет угол сгибания.

Если вышеописанные способы не приемлемы, то у будущего владельца теплицы есть два выхода – аренда ручной установки или заказ изготовления округлых деталей. Процесс деформации заготовки продемонстрировало видео: как легче согнуть профильную трубу – многократной прокаткой или физическим воздействием, решать исполнителю.

При работе вручную важно соблюсти правила гибки профильных труб и не делать резких движений. Нужно следить за равномерностью деформации с внешней и внутренней стороны проката. Однако не следует слишком расстраиваться из-за мелких складок на внутренней поверхности сгиба: их можно исправить ударами молотка. Перед началом работ надо сделать шаблоны из проволоки, ДСП или гипоскартона для сверки и получения результата, соответствующего проекту.

Оцените статью: Поделитесь с друзьями!

Колено

Адаптироваться к местности

Адаптирует скелет персонажа к ландшафту.

Адаптивный чернослив

Удаляет элементы, пытаясь сохранить общий вид.

Добавить

Создает точки или многоугольники или добавляет точки / полигоны к входным данным.

Агент

Создает примитивы агента.

Агент Анимация Распаковка

Извлекает анимацию или клипы движения из примитива агента.

Распаковка персонажа агента

Извлекает остальную геометрию, скелет и анимацию из примитива агента.

Агент клип

Добавляет новые клипы в примитивы агентов.

Свойства клипа агента

Определяет, как должны воспроизводиться анимационные клипы агентов.

График переходов клипов агента

Создает геометрию, описывающую возможные переходы между анимационными клипами.

Уровень столкновения агентов

Создает новый слой агента, подходящий для обнаружения столкновений.

Агент настраивает соединения

Создает точечные атрибуты, определяющие пределы вращения суставов агента.

Сеть ограничений агента

Создает сеть ограничений, чтобы скрепить конечности агента.

Кэш определений агента

Записывает файлы определения агента на диск.

Агент Править

Редактирует свойства примитивов агентов.

Уровень агента

Добавляет новый слой к примитивам агента.

Агент смотреть на

Регулирует голову агента, чтобы он смотрел на определенный объект или положение.

Поза агента из Рига

Обновляет позу примитива агента из геометрического скелета.

Подготовка агента

Добавляет агентам различные атрибуты общих точек для использования другими узлами скопления людей.

Прокси агента

Обеспечивает простую прокси-геометрию для агента.

Агентские отношения

Создает родительско-дочерние отношения между агентами.

Агент Адаптация к местности

Приспосабливает ноги агентов к местности и предотвращает скольжение ступней.

Группа преобразования агента

Добавляет новые группы преобразований в примитивы агента.

Агент Распаковка

Извлекает геометрию из примитивов агента.

Агент Веллум Распаковать

Извлекает геометрию из примитивов агентов для моделирования Веллума.

Агент с буровой установки

Создает примитив агента из геометрического каркаса.

Перегонный куб

Загружает геометрию из архива сцены Alembic (. abc) в геометрическую сеть.

Alembic Group

Создает геометрическую группу для примитивов Alembic.

Алембический примитив

Изменяет внутренние свойства примитивов Alembic.

Драйвер вывода Alembic ROP

Выровнять

Выравнивает группу примитивов друг с другом или с дополнительным входом.

Собрать

Очищает серию операций разрыва и создает получившиеся части.

Присоединить контрольную геометрию

Создает управляющую геометрию для установок KineFX на основе СОП.

Атрибут Adjust Float

Изменяет значения атрибутов с плавающей запятой для входящей геометрии.

Атрибут Adjust Integer

Изменяет целочисленные значения атрибутов входящей геометрии.

Атрибут Настроить вектор

Изменяет значения атрибута векторного типа входящей геометрии.

Размытие атрибутов

Размывает (или «расслабляет») точки в сетке или облаке точек.

Атрибут Cast

Изменяет размер / точность, которые Houdini использует для хранения атрибута.

Составной атрибут

Объединяет вершину, точку, примитив и / или подробные атрибуты между двумя или более выборками.

Копия атрибута

Копирует атрибуты между группами вершин, точки или примитивы.

Атрибут Создать

Добавляет или редактирует определенные пользователем атрибуты.

Атрибут Удалить

Удаляет точечные и примитивные атрибуты.

Выражение атрибута

Позволяет простым выражениям VEX изменять атрибуты.

Атрибут Fade

Изменяет точечный атрибут с течением времени.

Атрибут из пьес

Присваивает точкам атрибут, определяющий, какая модель из набора моделей должна быть скопирована / инстансирована в эту точку, случайным образом или на основе различных правил.

Атрибут Interpolate

Интерполирует атрибуты внутри примитивов или на основе явных весов.

Зеркало атрибутов

Копирует и переворачивает атрибуты с одной стороны плоскости на еще один.

Атрибутный шум

Добавляет или генерирует шум в геометрических атрибутах.

Атрибут Paint

Интерактивное рисование атрибутов точек, например значений цвета или маски деформации, непосредственно на геометрии.

Attribute Promote

Повышает или понижает атрибуты с одного геометрического уровня на другой.

Атрибут случайный

Генерирует случайные значения атрибутов различных распределений.

Переназначение атрибутов

Подгоняет значения атрибута к новому диапазону.

Переименовать атрибут

Переименовывает или удаляет точечные и примитивные атрибуты.

Переориентировать атрибут

Изменяет атрибуты точки на основе различий между двумя моделями.

Строка атрибута Править

Редактирует значения строковых атрибутов.

Замена атрибутов

Копирует, перемещает или меняет местами содержимое атрибутов.

Перенос атрибутов

Переносит вершину, точку, примитив и / или атрибуты деталей между двумя моделями.

Перенос атрибутов по UV

Переносит атрибуты между двумя геометриями в зависимости от УФ-близости.

Атрибут VOP

Запускает сеть VOP для изменения геометрических атрибутов.

Атрибут Wrangle

Запускает фрагмент кода VEX для изменения значений атрибутов.

Атрибут с карты

Делает выборку информации карты текстуры для атрибута точки.

Атрибут из параметров

Создает атрибут словаря, заполненный значениями параметров.

Атрибут из объема

Копирует информацию из тома в точечные атрибуты другой кусок геометрии с возможностью переназначения.

Испечь ODE

Преобразует примитивы для решателей ODE и Bullet.

Объем выпечки

Вычисляет значения освещения в примитивах объема

Баллистический путь

Создает траектории баллистических снарядов из входящих точек.

Основа

Обеспечивает операции по перемещению узлов в параметрическом пространстве. NURBS-кривой или поверхности.

Изгиб

Применяет захваты, такие как изгиб, скручивание, конус и сжатие / растяжение.

Взрыв

Удаляет примитивы, точки, ребра или точки останова.

Смешать формы

Вычисляет трехмерную метаморфозу между фигурами с одинаковой топологией.

Заблокировать начало

Начало цикла зацикливания.

Заблокировать начало компиляции

Начало блока компиляции.

Конец блока

Конец / вывод блока зацикливания.

Блокировать конец компиляции

Конец / вывод блока компиляции.

Костный захват

Поддерживает деформацию костей, присваивая костям вес захвата.

Bone Capture Biharmonic

Поддерживает деформацию костей, присваивая точкам веса захвата на основе бигармонических функций на тетраэдрических сетках.

Линии захвата костей

Служебный узел, поддерживающий бигармонический захват костей путем создания линий из костей с подходящими атрибутами.

Близость захвата кости

Поддерживает деформацию костей, присваивая точкам веса захвата в зависимости от расстояния до костей.

Деформация костей

Использует атрибуты захвата, созданные из костей, для деформации геометрии в соответствии с их движением.

Костяная связь

Создает геометрию по умолчанию для объектов Bone.

Булево

Объединяет два полигональных объекта с помощью логических операторов или находит линии пересечения между двумя полигональными объектами.

Логический перелом

Разрушение входной геометрии с использованием режущих поверхностей.

Связаны

Создает ограничивающую рамку, сферу или прямоугольник для входной геометрии.

Коробка

Создает куб или шестигранный прямоугольник.

Выпуклость

Деформирует точки на первом входе с помощью одного или нескольких магнитов. со второго входа.

Сеть COP2

Импортирует 2-мерную геометрию из составной сети.

Кеш

Записывает и кэширует входную геометрию для более быстрого воспроизведения.

Кепка

Закрывает открытые площадки с плоскими или закругленными крышками.

Набор атрибутов захвата

Преобразует атрибуты массива в один атрибут захвата пары индексов.

Распаковать атрибут захвата

Преобразует один атрибут захвата пары индексов в атрибуты точек и подробных массивов.

Захватить правильно

Регулирует области захвата и вес захвата.

Захват слоя краски

Позволяет рисовать атрибуты захвата непосредственно на геометрии.

Зеркало захвата

Копии захватывают атрибуты из одной половины симметричной модели в другую.

Переопределение захвата

Отменяет веса захвата для отдельных точек.

Захватить упакованную геометрию

Жесткий захват входной упакованной геометрии в каркас SOP.

Область захвата

Поддерживает операции захвата и деформации, создавая объем, внутри которого точки захвачены до кости.

Вырезать

Нарезает, разрезает или извлекает точки или поперечные сечения из примитивный.

Цепь

Повторяет один или несколько геометрических элементов вдоль кривой.

Канал

Считывает данные сэмпла из чопа и преобразует их в точечные позиции и точечные атрибуты.

Смешанные формы персонажей

Применяет смешанные формы к геометрии персонажа KineFX, используя атрибуты веса на его скелете.

Ввод / вывод символов

Упаковывает сетку персонажа, захват позы и анимацию, сохраняет их на диск и снова загружает.

Набор персонажей

Создает примитив упакованной геометрии из входных данных остальной геометрии, скелета и анимации.

Распаковка персонажа

Извлекает остальную геометрию, скелет и анимацию из упакованного геометрического примитива.

Круг

Создает открытые или замкнутые дуги, окружности и эллипсы.

Круг из краев

Преобразует выбранную геометрию в круг.

Глина

Позволяет деформировать NURBS-грани и NURBS-поверхности, потянув за лежащие прямо на них.

Чистый

Помогает очистить грязные модели.

Клип

Удаляет или группирует геометрию на одной стороне плоскости, или сгибает геометрию вдоль плоскости.

Захват ткани

Захватывает имитацию ткани с низким разрешением.

Ткань деформации

Деформирует геометрию, захваченную СОП по захвату ткани.

Облако

Создает объемное представление исходной геометрии.

Облачный свет

Заполняет объем рассеянным светом.

Облачный шум

Применяет шум как облако к объему тумана.

Кластер

Машины низкого уровня для кластеризации точек на основе их положения (или любого векторного атрибута).

Кластерные точки

Узел более высокого уровня для кластеризации точек на основе их положения (или любого векторного атрибута).

Источник столкновения

Создает геометрию и объемы VDB для использования с коллизиями DOP.

цвет

Добавляет атрибуты цвета к геометрии.

Расческа

Отрегулируйте нормали точек поверхности путем рисования.

Поза вычислительной машины

Оценивает множество параметров преобразования и применяет их к входному каркасу.

Вычислить преобразование

Повторно вычисляет преобразования мирового или локального пространства для точек в иерархии.

Настроить информацию о клипе

Редактирует свойства скелетной анимации или анимационного клипа.

Соедините соседние части

Создает линии между соседними частями.

Связь

Создает атрибут с уникальным значением для каждого набора связанных примитивов или точек.

Контроль

Создает простую геометрию для использования в качестве управляющих фигур.

Конвертировать

Преобразует геометрию из одного типа геометрии в другой.

Преобразовать поле высоты

Преобразует двумерное поле высоты в трехмерный объем VDB, поверхность многоугольника или поверхность супа многоугольника.

Преобразовать строку

Преобразует исходную геометрию в линейные сегменты.

Конвертировать мета

Полигонизирует геометрию метабола.

Конвертировать Теты

Создает ориентированную поверхность сетки тетраэдра.

Конвертировать VDB

Преобразует разреженные тома.

Конвертировать точки VDB

Преобразует облако точек в примитив точек VDB или наоборот.

Преобразовать объем

Преобразует изоповерхность объема в многоугольную поверхность.

Выпуклая декомпозиция

Разбивает исходную геометрию на приблизительно выпуклые сегменты.

Копировать штамп

Создает несколько копий входной геометрии или копирует геометрию на точки второго входа.

Копировать и преобразовывать

Копирует геометрию и применяет преобразования к копиям.

Копировать в кривые

Копирует геометрию из первого входа на кривые из второго входа.

Копировать в точки

Копирует геометрию из первого входа в точки второго входа.

Складка

Вручную добавляет или удаляет атрибут веса складки в / из многоугольника края, для использования с Subdivide SOP.

Ползать

Деформирует и анимирует геометрический элемент на поверхности.

Поперечное сечение поверхности

Создает поверхность вокруг поперечных сечений.

Источник толпы

Заполняет группу примитивов агентов.

Кривая

Создает полигональные кривые, кривые NURBS или кривые Безье.

Curveclay

Деформирует поверхность сплайна, изменяя форму кривой на поверхности.

Curvesect

Находит пересечения (или точки минимального расстояния) между двумя или несколько кривых или граней.

DOP ввод / вывод

Импортирует поля из моделирования DOP, сохраняет их на диск и загружает их снова.

Поля импорта DOP

Импортирует скалярные и векторные поля из моделирования DOP.

DOP импортные записи

Возможность импорта и записи данных моделирования DOP в точки с точечные атрибуты.

Сеть DOP

Источник мусора

Создает точечные источники выбросов для мусора при разделении сломанных твердых тел.

Деформация Wrangle

Запускает фрагмент кода VEX для деформации геометрии.

удалять

Удаляет входную геометрию по группе, номеру объекта, ограничивающему объему, примитивные / точечные / краевые нормали и / или вырождение.

Удалить соединения

Удаление суставов на установке SOP.

ДельтаМуш

Сглаживает (или «ослабляет») точечные деформации.

Denoise AI

Использует алгоритмы машинного обучения для шумоподавления изображений с высоким качеством и скоростью.

Detangle

Попытки предотвратить столкновения при деформации геометрии.

Раствориться

Удаляет ребра из входной полигональной геометрии, объединяя полигоны с общие края.

Расстояние по геометрии

Измеряет расстояние кратчайшего пути по краям или поверхностям геометрии от каждой начальной точки.

Расстояние от геометрии

Мер, расстояние между каждой точкой и эталонной геометрией.

Расстояние от цели

Измеряет расстояние от каждой точки до цели.

Делить

Делит, сглаживает и триангулирует многоугольники.

Доп импорт

Импортирует и преобразует геометрию на основе информации, извлеченной из DOP моделирование.

Нарисовать кривую

Создает кривую на основе ввода данных пользователем в окне просмотра.

Руководства по рисованию

Динамическое искажение

Динамическое преобразование времени первого входа (источника) с использованием второго входа (Ссылка) в качестве ссылки.

Каждый

Выбирает входную геометрию в соответствии со спецификациями Для каждой СОП.

Свернуть край

Свертывает края и грани в их центральные точки.

Edge Cusp

Повышает резкость кромок за счет совмещения их точек и пересчета точек нормали.

Edge Divide

Вставляет точки на краях многоугольников и при необходимости соединяет их.

Edge Equalize

Преобразует выбранные кромки так, чтобы все кромки имели одинаковую длину.

Edge Flip

Изменяет направление краев многоугольника.

Краевой перелом

Обрезает геометрию по краям с помощью направляющих кривых.

Край выпрямить

Выпрямляет выбранные края.

Пограничный транспорт

Копирует и при необходимости изменяет значения атрибутов вдоль сетей и кривых краев.

редактировать

Интерактивное редактирование точек, кромок или граней.

Заканчивается

Закрывает, открывает или зажимает конечные точки.

Перечислить

Устанавливает атрибут выбранных точек или примитивов на последовательные числа или строки.

ошибка

Создает сообщение, предупреждение или ошибку, которые могут отображаться на родительском активе.

В разобранном виде

Выталкивает геометрию из центра для создания разнесенного вида.

Экспорт преобразований объектов

Экспорт атрибутов преобразования в узлы объекта.

Извлечь центроид

Вычисляет центроид каждой части геометрии.

Извлечь локомоцию

Извлекает перевод и ориентацию из символа, используя заданное входное соединение.

Извлечь точку из кривой

Создает новые точки, в которых интерполированный атрибут имеет определенное значение на кривой.

Извлечь преобразование

Вычисляет наиболее подходящее преобразование между двумя геометрическими элементами.

Выдавливать

Выдавливает геометрию по нормали.

Выдавить объем

Выдавливает геометрию поверхности в объем.

ФБИК Настроить стыки

Конфигурирует свойства соединения, используемые решателями обратной кинематики полного тела.

FBIK Настроить цели

Конфигурирует свойства соединения, используемые решателями обратной кинематики полного тела.

Импорт анимации FBX

Импортировать анимацию из файла FBX в виде скелета на основе геометрии.

Импорт символов FBX

Импорт персонажа со скином из файла FBX с анимацией.

Импорт скинов FBX

Импортировать геометрию скина из файла FBX.

FEM Validate

Визуализирует качество тетраэдрической сетки.

FEM Visualize

FK Transfer

Передача кинематического движения вперед на каркас на основе SOP

Источник FLIP

Создает VDB поверхности или плотности для моделирования FLIP.

Грань

Управляет плавностью фаски поверхности.

Филамент Адвект

Преобразует полигональные кривые в вихревые нити.

файл

Читает, записывает или кэширует геометрию на диске.

Файловый кеш

Записывает и считывает геометрические последовательности на диск.

Слияние файлов

Читает и сопоставляет данные с диска.

Филе

Создает плавную перемычку между двумя кривыми или поверхностями.

Драйвер вывода Filmbox FBX ROP

Найдите кратчайший путь

Находит кратчайшие пути от начальных до конечных точек по краям поверхности.

Поместиться

Подгоняет сплайн-кривую к точкам или сплайн-поверхность к сетке точек.

Жидкий компресс

Сжимает результат моделирования жидкости для уменьшения размера на диске

Шрифт

Создает трехмерный текст из шрифтов Type 1, TrueType и OpenType.

Сила

Использует метабал, чтобы притягивать или отталкивать точки или пружины.

Фрактал

Создает зубчатые горные части входа геометрия.

Полное тело IK

Передача движения в каркас на основе SOP с использованием алгоритма обратной кинематики всего тела.

Мех

Создает набор волосковых кривых на поверхности.

Предохранитель

Объединяет точки.

Узлы геометрии

Узлы Geometry находятся внутри объектов Geo и генерируют геометрию.

Клей кластер

Добавляет прочность сети ограничений клея в соответствии с кластером значения.

Источник зерна

Создает частицы для использования в качестве источников при моделировании зерна на основе частиц.

Цвет графика

Назначает уникальный целочисленный атрибут не касающимся компонентам.

Сетка

Создает плоскую геометрию.

Смесь для жениха

Смешивает гиды и кожу двух женихов.

Жених Fetch

Получает данные об уходе из объектов ухода.

Пакет для жениха

Упаковывает компоненты groom в набор именованных Packed Primitives с целью записи их на диск.

Переключатель жениха

Переключает между всеми компонентами двух потоков groom.

Жених Распаковать

Распаковывает детали жениха из упакованного жениха.

Группа

Создает группы точек, примитивов, ребер или вершин в соответствии с различными критериями.

Групповое объединение

Объединяет группы точек, примитивные группы или группы ребер в соответствии с логическими операциями.

Групповое копирование

Копирует группы между двумя геометрическими фигурами, на основе точечных / примитивных чисел.

Группа Удалить

Удаляет группы точек, примитивов, ребер или вершин согласно шаблонам.

Группа Развернуть

Расширяет или сжимает группы ребер, точек, примитивов или вершин.

Групповое выражение

Запускает выражения VEX для изменения членства в группе.

Путь поиска группы

Создает группы для путей между элементами.

Групповые соединения

Групповые соединения на установке SOP.

Групповая краска

Устанавливает членство в группе в интерактивном режиме с помощью рисования.

Групповое продвижение

Преобразует группы точек, примитивов, ребер или вершин в группы точек, примитивов, ребер или вершин.

Группа Диапазон

Группирует точки и примитивы по диапазонам.

Переименовать группу

Переименовывает группы в соответствии с шаблонами.

Групповой трансфер

Переносит группы между двумя геометрическими фигурами на основе близость.

Группа по лассо

Группирует точки и примитивы по лассо.

Группа от границы атрибута

Создает группу, которая включает границы указанного атрибута.

Гид Адвект

Добавляет направляющие точки через скоростной объем.

Руководство сталкивается с VDB

Устраняет столкновения направляющих кривых с полями расстояний со знаком VDB.

Как сгибать гитарные ноты без ударного такта

Как другой гитарист, я бы рекомендовал вам сделать , а не , использовать эту технику слишком часто! Если вы не совсем понимаете, о чем говорил Патч, идея состоит в том, чтобы физически отогнуть деревянную грифу от корпуса гитары, ослабив, таким образом, струны и понизив высоту звука всех струн, на которых играют.Хотя это будет иметь тот же эффект, что и рычаг тремоло (ударная полоса) на электрогитаре, он, вероятно, очень быстро расстроит ваши струны, создаст ненужную нагрузку на шею и корпус гитары и может повлиять на действие гитары. и вызвать необратимое повреждение шеи, тела или сустава между ними. И, как мне напомнил Уотерхаус, вероятно, есть металлический стержень, называемый анкерным стержнем, проходящий через гриф вашей гитары, который регулируется так, чтобы поднимать или опускать гитару, сгибая гриф по отношению к корпусу.Слишком сильно согните шею в одиночку, и вы, скорее всего, испортите ситуацию в этом отношении.

Описанная техника работает и в обратном порядке: если вы потянете назад левой рукой, струны будут натянуты сильнее, повышая высоту тона. Но применяются те же предостережения. Возможно, вам будет лучше попробовать бенд-бенд обычным способом: нажимая пальцами на струны, которые вы хотите согнуть к носу. Конечно, вы не можете согнуть открытые струны таким образом, и этот вид сгибания обычно выполняется только на одной струне за раз, когда вы играете соло или соло, когда вы можете использовать три или более пальцев на одной струне, чтобы получить максимальный эффект. .Вы можете только согнуть высоту тона таким образом, но если вам нужно сделать падение, предварительно согните ноту выше в том месте, где вы хотите приземлиться, а затем осторожно отпустите.

Так что, если вы играете на гитаре без ударной планки и абсолютно должен иметь ударную высоту тона на всех ваших струнах, вы можете попробовать это, но не ожидайте никаких пикировочных бомб в стиле Ван Халена, и определенно не пробуйте на любимом топоре!

сгибов струн — как сгибать струны на гитаре

Как вызвать сильные эмоции с помощью струнных бэндов на гитаре

Вы когда-нибудь испытывали чувство, что играете одни и те же гитарные фразы и идеи снова и снова? Чтобы заинтересовать слушателей, вы хотите иметь возможность расширить свои возможности и получить максимальную отдачу от нескольких нот пентатоники.

Сгибание струн — это техника, которая может значительно расширить ваши навыки игры на гитаре и в то же время вызвать много эмоций в ваших соло. Однако не все ноты в пентатонике удачно сгибаются. В этой статье мы рассмотрим, как эффективно применять бенды струн разного размера в пределах пентатоники, что является очень важным аспектом становления гитариста, который может произвести эмоциональное воздействие на его / ее аудиторию.

Как использовать малую пентатонику для создания изгибов струны с высоким эмоциональным воздействием

Если мы посмотрим на минорную пентатонику в тональности A, у нас будут следующие ноты:

• A — Корень (1) нота шкалы
• C — Плоский 3-й
• D — 4-й
• E — 5-й
• G — Плоский 7 ^-й

Каждая из этих нот дает новое ощущение при игре на струнном бенде.Целевая нота (которая является нотой, к которой мы склоняемся) может не быть строго нотой той пентатоники, которую вы играете, но также может быть нотой другой гаммы. Во второй части этой статьи мы рассмотрим менее распространенные ноты для выполнения бендов струн, но сначала давайте рассмотрим основы.

Три самых распространенных изгиба струн в игре на гитаре в стиле блюз и рок

Начнем с трех наиболее распространенных изгибов струны в игре на гитаре блюз и рок. Первая начинается со струны си на ладу 8 .Наша стартовая нота здесь — это нота G, а целевая нота — A (основная нота нашей гаммы). Таким образом, мы должны согнуть струну на интервале в 2 лада. Это стандартный рок / блюз, обычно используемый всеми гитаристами во всех стилях игры на гитаре.

На диаграмме шкалы ниже вы увидите целевые ноты красным цветом, поэтому вы можете ясно видеть, что для этого первого важного изгиба струны мы нацелены на ноту A на струне B.

Второй из наиболее часто используемых струнных бендов использует ноту D на струне G (7 ^-й лад) в качестве начальной ноты для перехода к ноте E с интервалом в 2 лада.Это также очень распространенный блюз / рок-бенд. Однако если мы согнем начальную ноту только на интервале в один лад, мы создадим «блюзовое» ощущение, потому что наша целевая нота — синяя нота пентатонической блюзовой гаммы, которая в данном случае является нотой Eb. Этот изгиб придаст яркости вашему соло!

Последний наиболее распространенный бенд в пентатонике — это сдвиг ноты C на высокой струне E 8 ^-й лад до ноты D, снова с интервалом в 2 лада. Это может быть немного сложно, потому что струну высокой ми нужно согнуть с довольно большим усилием, чтобы достичь ноты D.

Посмотрите на следующий список ниже. Как видите, каждый изгиб струны имеет свое собственное ощущение.

Примечание к изгибу	Целевая нота	Интервал	Чувствую
Г	А	2 лада	стандартный блюзовый изгиб
Д	E	2 лада	стандартный блюзовый изгиб
Д	Eb	1 лад	синяя нота, добавляет цвет
С	D	2 лада	синий изгиб

Давайте рассмотрим несколько примеров для дальнейшего изучения этих основных изгибов струны.

Примеры
Прослушивание аудио

Первый пример — это распространенная, хорошо известная фраза блюз / рок, которая широко используется. Полный изгиб D на G-струне достигает ноты E.
Слушайте аудио

Когда нота D согнута только на полтона, она достигает ноты D # пентатонической блюзовой шкалы, таким образом, создается совершенно иное ощущение.
Слушайте аудио

Эта фраза сочетает в себе 2 распространенных изгиба пентатоники. Лизание завершается бенд-вибрато на основной ноте звукоряда.

Расширение возможностей изгиба струны при использовании шкалы минорной пентатоники

Теперь, когда вы знакомы с наиболее распространенными изгибами струн в блюзе и рок-игре на гитаре, попробуйте распознать их в своих любимых гитарных соло. Когда вы слушаете блюз или рок-гитарные соло, внимательно слушайте, если вы слышите изгиб. Некоторые из них кажутся вам знакомыми? Если они это сделают, попробуйте подражать им! В противном случае, если они звучат иначе, чем те, которые мы уже рассмотрели, это может быть изгиб, который вы найдете во второй части этой статьи!

Как добавить цвета и сложности вашим блюз-гитарным соло с помощью тонких и длинных изгибов струн

Большинство изгибов, которые вы слышите в рок- и блюзовой музыке, являются стандартными, которые переходят в интервал 2 или 1 лад (-а) к другой ноте гаммы, но соло может звучать намного сложнее и цветнее, если изгибы используются, которые имеют больший интервал, или согнуты для нот, которые не являются строго частью минорной пентатоники.Конечно, стоит поэкспериментировать со звучанием разных изгибов. Некоторые из них могут сначала звучать странно, но попробуйте сыграть их во фразе с другими нотами пентатоники. Ноты, которые предшествуют или воспроизводятся сразу после бенда, также могут способствовать звучанию и эмоциям бендинга.

На диаграмме масштаба ниже вы найдете еще много целевых нот, к которым мы можем согнуться.

Использование тонких изгибов струн, чтобы добавить цвета вашим гитарным соло

Некоторые ноты гаммы можно согнуть на расстоянии одного лада, чтобы достичь ноты, которая является частью мажорной пентатоники.Это дает приятный блюзовый звук с большим количеством цветов. Ноту C, например, на струне G (5 ^-й лад) можно согнуть указательным пальцем до ноты C #. Эта нота — мажорная третья лада ля, которая дает «счастливый» звук. Такой же изгиб можно выполнить на высокой струне ми (8 ^-й лад). Мы можем согнуть его мизинцем или безымянным пальцем. Я говорю о добавлении этой заметки к вашим блюзовым гитарным соло в моем бесплатном Руководстве по гитарным соло-советам, в котором объясняются основы исполнения сложных блюзовых соло.

Мы также можем начать с внешней ноты и перейти к ноте внутри шкалы. На высокой струне E, например, мы можем сыграть ноту C на ладу 8 ^-го, но мы можем добавить приятное ощущение ноты, если сделаем 1-ладовый бендинг от ноты B 7 ^-го до нота C, она также дает большое ощущение.

Кроме того, попробуйте перейти от ноты F # на струне B к ноте G, чтобы добавить цвета в ваше соло.

Примечание к изгибу	Целевая нота	Интервал	Чувствую
С	C #	1 лад	главное ощущение, добавляет цвета
Б	С	1 лад	главное ощущение, добавляет цвет
F #	G	1 лад	добавляет цвет

Использование длинных изгибов для придания интенсивности гитарным соло

Чтобы получить максимальную отдачу от сгибания, вы можете попробовать согнуть на большем интервале, чем 2 лада.Однако эта техника требует немного большей практики, поскольку труднее точно достичь нужной ноты за больший интервал, чем за короткий. Обязательно попрактикуйтесь в «больших поворотах» с гитарным тюнером!

Есть несколько распространенных поворотов на длинные дистанции, которые отлично работают, но не все из них. Первый распространенный — сгибание ноты E на 9 ^-м ладу струны G до ноты G на 3 лада дальше. Этот изгиб поставит вас на 3 позицию шкалы пентатоники! Этот изгиб отлично работает, если вы делаете изгиб и отпускание с последующим спуском, используя блюзовую ноту Eb.В следующем фрагменте за большим изгибом следует изгиб на 1 лад до мажорной ноты гаммы C #.
Слушайте аудио

Другие ноты, которые можно сгибать на большее расстояние, — это корневые ноты. Их можно согнуть до 9 ^th на расстоянии 2 ладов с последующим сгибанием на расстоянии 3 ладов до ноты C. Ноту можно даже согнуть на полшага до мажорной ноты C #, то есть общий интервал в 4 лада!

Посмотрите на список ниже и попробуйте сами несколько из этих длинных изгибов струны.Прислушайтесь к ощущениям, которые дают вам эти изгибы при игре в контексте блюзового гитарного соло.

Примечание к изгибу	Целевая нота	Интервал	Чувствую
E	G	3 лада	интенсивный
А	Б	2 лада	9 ^th банкнота, темнее
А	С	3 лада	интенсивный
А	C #	4 лада	экстремальная интенсивность, мажорная

Конечно, не бойтесь пробовать другие изгибы, но всегда обязательно выясняйте, на какую ноту вы изгибаете, и внимательно прислушивайтесь к эмоциям, которые вызывает изгиб, чтобы эффективно воздействовать на вашу аудиторию при исполнении соло.

Изучите лучшую технику игры на гитаре, чтобы ваша гитара звучала так, как будто она плачет, научившись заставлять свою гитару плакать.
