Как загнуть трубу: Как согнуть металлическую трубу, самому, в домашних условиях, Самодельные трубогибы

Содержание

Как согнуть трубу: 10 способов самостоятельной работы

MesterulManole

20695 0 3

Предварительный нагрев деформируемого участка

Здравствуйте уважаемые читатели. Сегодня расскажу о том, как согнуть трубу без трубогиба и с трубогибом, и о том, как согнуть полипропиленовую трубу. Тема представляет немалый интерес так как без гнутых труб затруднительно построить теплицу, беседку или навес над крыльцом.

Почему важен правильный выбор способа сгибания

На фото последствия изгиба об колено

Неправильная холодная деформация трубы, независимо от того, из какого материала она изготовлена, негативно сказывается на прочности стенок.

В процессе сгибания трубы стенка по внешнему краю сильно растягивается и материал из которого она изготовлена истончается. По внутренней стороне трубы, при неправильном сгибании, стенки сминаются и образуются складки, которые негативно сказываются как на внешнем виде, так и на прочности изделия.

Для того чтобы сгибание трубы было выполнено правильно, стенки не должны сминаться, в то время как растягивание материала по внешней стороне должно происходить равномерно.

Как добиться такого результата?

Способы деформации труб без ущерба для их прочности

В таблице показано соответствие диаметра поперечного сечения и радиуса изгиба

Выбор способа сгибания труб зависит от типа производственных материалов. Повсеместно применяется три типа труб: металлические, металлопластиковые и полностью пластмассовые.

Гнуть до необходимой конфигурации можно первые две категории. Если стоит вопрос как согнуть трубу из полипропилена применяем промышленный фен со специальной насадкой.

Так можно гнуть пластиковую деталь с малым диаметром сечения

Установив деталь на насадку можно разогреть пластик до температуры близкой к температуре плавления, после чего можно аккуратно сгибать. Впрочем, для работы с пластиком рекомендую применять угловые фитинги с паяным или клеевым соединением.

Как гнуть трубу из металла

Актуальные способы деформации металлоизделий

Рассмотрим подробнее каждый из перечисленных на схеме способов

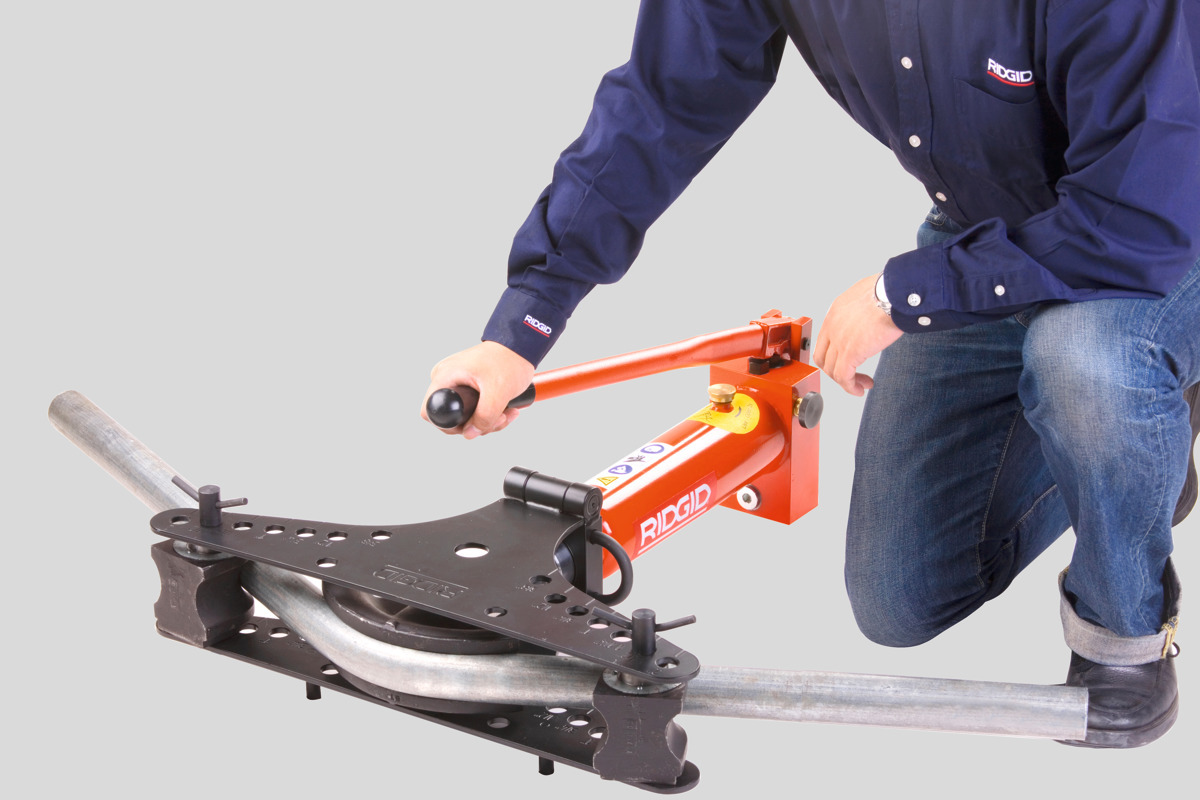

Инструмент арбалетного типа с гидравлическим приводом

Гидравлический трубогиб применяется для работы с толстостенными стальными трубами, для деформации которых требуется большое усилие.

Инструкция применения инструмента следующая:

  • Деформируемая деталь располагается между металлическими направляющими и прижимными вальцами;
  • За счет гидравлического сдвигания прижимных вальцов задается радиус и угол сгиба;
  • заготовка прокатывается через направляющие и прижимные вальцы, за счет чего получается необходимая форма.

Применение гидравлического трубогиба за счет подбора вальцов требуемой конфигурации позволяет работать с заготовками с традиционным круглым сечением и с профильными модификациями.

Моторизированный станок для работы с профильной трубой

Для повышения производительности гидравлический инструмент может дополняться электрическим приводом на вальцы. В результате вам придется выставить необходимые параметры сгиба и следить за процессом работы не прилагая физических усилий.

Ручной трубогиб по своей конструкции аналогичен гидравлической модификации. Основным отличием является то, что расположение прижимных вальцов задается не гидравлическим приводом, а мускульным усилием.

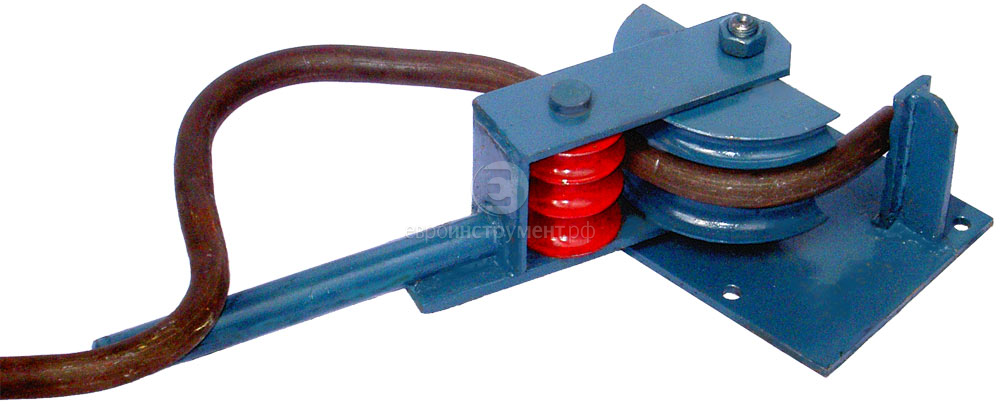

Простейший ручной трубогиб ТР-1

Из-за конструктивных отличий ручной трубогиб применяется для работы с трубами с малой толщиной стенок и с небольшим диаметром поперечного сечения. Главным преимуществом ручного инструмента является доступная цена и возможность изготовления своими руками

.

Чтобы согнуть медную трубу используем внешнюю пружину

Применение наружных пружин актуально при работе с тонкостенными трубами с круглым сечением малого диаметра. Для увеличения эффективности деформации металлические стенки на участке растяжения можно дополнительно разогревать паяльной лампой.

Инструкция деформации следующая:

  • Подобранная по диаметру сечения специальная пружина надевается на поверхность трубы и проталкивается к месту сгиба, так чтобы участок деформации располагался примерно посредине трубы;
  • Участок, на котором выполняется деформация по внешней стороне разогревается паяльной лампой;
  • Труба берётся руками с обеих концов и аккуратно с усилием сгибается до получения требуемого угла и радиуса;
  • После остывания металла пружина снимается.

Зачем нужна пружина?

Независимо от того какую пружину вы используете внешнюю или внутреннюю, она не дает стенкам трубы деформироваться неравномерно. То есть, стенки трубы на участке сгиба повторят форму пружины.

Для этого специальные пружины изготавливаются из твердых марок нержавеющей стали. Для того чтобы пружина после использования легко снималась ее поверхность делается гладкой.

Песчаная засыпка вместо внутренней пружины

Использование песчаной засыпки — это возможность придать трубе более или менее равномерный радиус и угол сгиба без сильных сминаний стенок.

Применяя песчаную засыпку можно гнуть только отдельные отрезки труб в то же время деформировать уже приваренные конструкционные элементы трубопровода не удастся.

Схема деформации трубы с песчаной засыпкой

Инструкция деформации следующая:

  • На одном из торцов трубы устанавливается пробка;
  • С другого торца засыпается песок без неоднородных включений;
  • Открытый торец также запечатывается пробкой;
  • На предполагаемом месте сгиба металл разогревается паяльной лампой до легкого покраснения;
  • Взявшись за оба торца, гнем металлическую трубу о круглый столб до получения нужного угла и радиуса.

Методы, пригодные для работы с металлопластом

Трубы из металлопласта отличаются от металлических аналогов меньшей прочностью стенок за счет меньшей толщины металла. Поэтому для работы с металлопластом можно применить способы, перечисленные на следующей схеме.

Способы деформации металлопласта

Рассмотрим перечисленные способы подробнее.

Применение ручного трубогиба арбалетного типа позволяет задать требуемый угол и радиус металлопластовой трубе.

Ручной инструмент арбалетного типа

За счет меньшей степени нажима, в сравнении с гидравлическим аналогом, можно деформировать металлопластиковое изделие без риска порчи тонких стенок.

Если требуется задать малый радиус сгиба деформировать металлопластик нужно постепенно, переходя от большого радиуса к малому. Несмотря на то что прокатывать заготовку придётся несколько раз ее стенки останутся целыми.

С металлопластом применяем внутреннюю пружину

Применение стальной пружины аналогично использованию на металлической трубе. Но если на металле можно было использовать пружину большего размера, чем диаметр сечения трубы, то при работе с металлопластом размер должен совпадать.

Сгибаем заготовку постепенно. Для того чтобы пружину по окончании сгиба было проще снять, прилегающую поверхность трубы желательно смазать машинным маслом.

Применение песчаной засыпки практически ничем не отличается от использования засыпки при работе с металлом. По сути, песчаная засыпка выполняет функцию внутренней пружины, которая не дает стенкам смяться.

Так как металлопластик более пластичен, чем толстостенное металлическое изделие, металлопластовую трубу для сгиба берем не за торцы, а ближе к участку деформации.

Использование проволоки — это разновидность деформации трубы с применением заполнителя. То есть, если диаметр поперечного сечения невелик трубу можно заполнить обрезками проволоки не менее чем на 80% от площади сечения. Затем, удерживая заготовку за торцы, аккуратного гнем ее, предварительно накинув на круглый столб.

Единственным недостатком способа является невозможность выполнения сгиба с малым радиусом, так как потом будет непросто вытянуть проволоку.

Работа с профильными металлическими трубами

Расположение надрезов по которым выполняется изгиб

Напоследок расскажу, как согнуть квадратную трубу из стали располагая в наличии болгаркой и диском для резки металла.

Схема разреза и загиба

Инструкция следующая:

  • На месте предполагаемого сгиба на внутренней стороне размечаем прорези;
  • Болгаркой надрезаем трубу, так чтобы диск прошел через внутреннюю и две боковые стороны и с боку надрезы выглядели как небольшие полые треугольники;
  • Сгибаем заготовку по разрезам.

Чем меньше радиус сгиба, тем больший нужно сделать угол каждого надреза.

Вывод

Теперь вы знаете о том, как согнуть трубу ПНД и как проделать аналогичную операцию с металлическими и металлопластиковыми деталями. С дополнительными подробностями можно ознакомиться посмотрев видео в этой статье.

Остались какие-либо вопросы по тексту? Задайте их с в своих комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 25 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Как согнуть трубу из нержавейки с трубогибом и без него

С целью придания нержавеющей стали определённых технических характеристик (устойчивости к коррозии, высоким температурам, механической прочности) выполняется её легирование хромом, никелем, титаном, медью и др. Это существенно улучшает её технические характеристики, однако делает более сложным, трудоемким процесс обработки. Поэтому гибка нержавеющих труб, особенно в домашних условиях, может вызвать затруднения. Для её осуществления необходимо применять специализированный инструмент с механическим или электроприводом. Использование первого требует приложения физических усилий, второго – наличие подключения к сети в месте выполнения работ. Также важно учитывать, что после деформации труба нержавеющая несколько изменит характеристики:

  • наружная стенка, на которую приходится основное давление потока рабочей среды, истончится;
  • на внутренней образуются неровности, заломы, которые впоследствии могут стать причиной коррозии;
  • форма сечения овализируется, что может отрицательно сказаться на пропускной способности.

Чтобы по возможности минимизировать негативные последствия, вопрос, как согнуть трубу из нержавейки, необходимо детально изучить.

Защитные меры

Выполнение этого вида работ предполагает применение двух способов, которые если не предотвращают полностью, но уменьшают растяжения и деформации материала.

  1. Использование внутреннего ограничителя. Для этого может применяться замёрзшая вода, просеянный песок, не содержащий крупных включений, смолы, резина или специальная пробка – дорн. Твердые наполнители позволяют лучше сохранить форму сечения, эластичные – уменьшают растяжение внешней стенки. Чтобы избежать образования царапин на внутренних поверхностях, прежде чем согнуть трубу, её необходимо смазать изнутри машинным маслом или мыльной эмульсией.
  2. Использование наружного ограничителя. В этом качестве выступают специальные металлические ролики.

Практика показывает, что максимальный эффект дает сочетание двух способов защиты.

Методы гибки

В зависимости от толщины стенки, величины сечения, прочих особенностей изделия могут задействоваться промышленные или ручные технологии. Первые предполагают использование специальных станков, механизмов, вторые – различных трубогибов, иных инструментов. Так как гнуть нержавеющие трубы – довольно сложный процесс, некоторые неопытные мастера делают это при помощи горелки. Важно понимать, что горячие методы обработки данного материала недопустимы.

Промышленные технологии гибки нержавеющей трубы
  1. Волочение. Подходит для тонкостенных бесшовных изделий. Предполагает изготовление шаблона большего размера, нежели сама заготовка. Он продевается в фильеру, через которую затем протаскивается обрабатываемое изделие. Нужная форма придаётся за счёт вращения шаблона.
  2. Вальцовка. Для выполнения этой операции задействуется станок со специальными роликами, где можно согнуть трубу в спираль, кольцо или иную сложную конфигурацию.
  3. Обкатка. Применяется для толстостенных изделий диаметром до 15 см. Заготовка фиксируется на статичном ролике, воздействие осуществляется подвижным роликом.
  4. Растяжение. Одна из наиболее эффективных методик, позволяющая свести к минимуму деформации. В этом случае деталь фиксируется с обоих концов и придание угла изгиба осуществляется одновременно с растяжением.
  5. Воздействие гидростатическим давлением. Здесь гибка труб из нержавейки осуществляется за счёт сопротивления воды, которая нагнетается внутрь. Это создаёт значительное напряжение металла, способствующее увеличению показателей пластичности. Благодаря этому ему можно придавать нужную форму с минимальными усилиями.
  6. Проталкивание. Допустимо для изделий малого диаметра (до 3 дюймов). Для реализации метода задействуются две матрицы: подвижная и статичная. Смещаясь относительно друг друга они могут согнуть заготовку в нескольких местах под разными углами и в противоположных направлениях.

Ручные способы гибки нержавеющей трубы

Выясняя, как согнуть трубы без трубогиба, стоит обратить внимание на станок Вольнова. Он создаёт необходимый угол с применением простейшей схемы, в которой задействованы три элемента:

  • упор – статичный фиксатор одного конца детали;
  • радиусное основание, размер которого соответствует углу изгиба;
  • подвижный элемент, осуществляющий давление на второй конец детали.

С этим станком имеется возможность создавать любой угол за счёт смены размеров статичных и вращающихся элементов.

Чаще всего, чтобы согнуть трубу из нержавейки в домашних условиях, используются трубогибы. Они могут иметь механические, гидравлические, электрические приводы, предполагающие возможность применения различного уровня силы. Поэтому для обработки с помощью такого инструмента можно купить нержавейку значительной толщины, диаметра.

Различают несколько типов трубогибов:

  1. Рычажный. Предполагает применение механического усилия. К его достоинствам можно отнести простоту эксплуатации за счёт наличия большого плеча рычага, компактность, возможность создания угла до 180 градусов, удобную регулировку для адаптации под размеры заготовок до 18 мм.
  2. Арбалетный. Так как согнуть трубу большого диаметра с применением физической силы всё же сложно, используется гидравлический привод. Этот инструмент предполагает фиксацию концов детали с последующим воздействием на её середину при помощи штока. Он перемещается под действием винтового или гидравлического домкрата и позволяет работать с заготовками до 351 мм в диаметре.
  3. Электрический. Это лёгкий, предельно удобный в эксплуатации инструмент для обработки изделий практически любого размера. Отличается мощностью, высокой скоростью при минимальной деформации стенок и сечения.

Самой доступной является гибка труб нержавейки с применением рычажного инструмента, так как он недорого стоит. Цена электрических трубогибов на порядок выше, однако для выполнения разовых работ их можно взять напрокат.

Способы и особенности гибки стального трубного проката

Нередко люди приобретают металлический прокат для самостоятельного сооружения необходимой конструкции. Обычно люди это делают для строительства теплиц, навесов и трубопроводов в собственных жилищах. На металлобазе можно встретить практически любые разновидности заготовок. Но так как трубы из стали, их не всегда легко гнутся для придания необходимой формы. Тут надо обладать знаниями и специальными приспособлениями для выполнения качественной работы.

Необходимость учета характеристик профиля

Перед тем как начать гнуть профиль, следует узнать его характеристики. От них зависит допустимый радиус закругления профиля. Профильные трубы могут обладать различной формой сечения: прямоугольной, овальной, квадратной и плоскоовальной. Нередко для возведения теплиц применяют профиль прямоугольного сечения, потому что к нему легче прикрепить покрытие.

На сегодняшний день производителями выпускаются профили с различными размерами для любой хозяйственной и производственной нужды. Они отличаются друг от друга площадью сечения и толщиной стенок. Эти параметры, в свою очередь, определяют характер пластичности изделия. Учитывайте в расчетах высоту профиля (h), чтобы согнуть трубный прокат без деформаций.

Если высота имеет значение менее 20 мм, то гибка осуществляется на участке с длиной не меньше 2,5 * h. Иначе можно сломать изделие. Если профиль с высотой больше 20 мм, гнуть его желательно на участке не менее 3,5 * h. Данные формулы надо знать тем, кто делает стеллаж или полку. Помимо высоты, следует также учесть значение толщины стенок трубопроката.

Профессионалы не советуют гнуть профили с широкими стенками до 2 мм. Здесь лучше применить сварку. Так как трубы металлические, они имеют свойство немного «пружинить» после гибки. Данная особенность стали, о которой следует помнить. В противном случае со временем профиль вернется в исходное состояние. Дабы избежать это, необходимо опять повторить весь процесс и подогнать готовые арки.

Частые трудности и ошибки при гибке труб

Как и в ином деле, в гибке трубопроката существуют свои тонкости и типичные ошибки. Неопытные мастера не имеют понятия, как согнуть трубный профиль в домашних условиях, не деформировав ее при к тому же. Изначально следует помнить, что сталь гнется под давлением. Иногда он дополнительно подвергается нагреванию для более плавного процесса. Затем к этим всем нагрузкам профиль одновременно сжимается с одной стороны и растягивается с другой. В случае несоблюдения всех предосторожностей может произойти следующее:

  1. появиться трещины и изломы, и изделие уже станет непригодным для эксплуатации;
  2. наружная стенка профиля растянется, и труба лопнет со временем;
  3. сжаться внутренняя часть трубы, и она примет форму гофры;
  4. царапины и другие дефекты.

Из вышесказанного понятно, что в гибке стальных труб существуют свои нюансы, которые требуют внимания. Учитывая характеристики трубного проката и радиус изгиба, следует подобрать верный вариант сгибания.

Холодный и горячий методы гибки труб

Гибка трубы может происходить и холодным, и горячим способом, который определяют ее характеристики. Холодный метод подойдет тогда, когда изделие имеет прочность и пластичность. Благодаря этим свойствам она примет другую форму без дополнительных манипуляций. Временами данный способ используют зимой. В трубу заливают воду. Затем один конец хорошенько заделывают от протеканий. Когда жидкость замерзает, профиль становится намного податливей. Теперь с ним будет удобнее работать. Чаще всего холодным способом гнут трубопрокат небольшого сечения. Здесь не надо применять большой силы, потому что они отлично сгибаются и в обыкновенном состоянии.

Горячий метод, исходя из названия, подразумевает нагревание трубы и последующее загибание. Под влиянием повышенной температуры металл обретает большую мягкость, поэтому согнуть его гораздо легче. При выборе способа гибки, следует точно знать, каким образом согнуть трубный прокат, чтобы не деформировать его. В этом случае правильнее ориентироваться на значение высоты квадратной или прямоугольной трубы. Профессионалы рекомендуют использовать холодный метод гибки, если высота имеет значение 10 мм и менее. Если трубопрокат более 40 мм, то гнуть изделие необходимо горячим способом. В диапазоне 10-40 мм придется принять решение в выборе метода сгибания.

Во избежание деформации профиля лучше потренироваться и понаблюдать за поведением трубы. В данном случае один ее конец зажимается в тиски, а на второй конец надевается габаритный профиль. Так получится увеличенное «плечо». Если за него потянуть, станет понятно, гнется ли профиль. В удачном случае нагревать металл нет необходимости. Говоря о трубах круглого сечения, то тут нагревать следует обязательно, когда диаметр изделия составляет более 100 мм.

Разновидности трубогибочных станков

Для сгибания трубопроката профессионалы используют специализированные станки (трубогибы). За счет этого давление на профиль распределяется равномерно. В итоге сгиб отличается ровностью и аккуратностью без деформаций. Если Вы приобрели стальную трубу и необходимо ее согнуть, то подойдут ручные трубогибные станки. Они не сильно дорогие, а какие-то можно сделать своими руками. На таком оборудовании можно произвести гибку небольшой партии профильных труб для необходимых целей. Есть несколько распространенных видов трубогибов.

  • Арбалетный. Предназначен для металлопроката круглого сечения. Существует механический, электрический и гидравлический виды этого станка для гибки. С этой целью применяется специальная насадка с необходимым диаметром, которая называется башмаком. Такие трубогибочных приспособления отличаются надежностью, удобством эксплуатации и обслуживания, точностью гибки, быстрой работы.
  • Пружинный. Стальная пружина с определенной длиной и диаметром. Он сгибает трубопрокат на 180 градусов. Пружинный трубогибочный станок выступает в качестве простотой конструкции, невысокой стоимостью, прочностью и долговечностью. Для гибки трубы следует подобрать нужный диаметр пружины, которая вводится внутрь изделия.
  • Сегментный. Он, как правило, сгибает медный материал, диаметр которого составляет до 42 мм. Гибка происходит вокруг шаблона. Осуществляется с помощью рукоятки-рычага с прикрепленным валиком. Он выглядит как полдиска. Когда рукоятка поворачивается, валик загибает трубу по сегменту.
  • Дорновый. Используется для гибки трубопроката со средним и большим диаметром и тонкими стенами. Такое приспособление дорогостоящее и управляется с помощью компьютера. Трубогибный станок гнет изделие, наматывая его на шкив. Чтобы удержать профиль в одинаковом положении с другой стороной, его фиксирует специальная направляющая. Достоинство этого трубогибного станка – дорн, вводящийся внутрь профиля и не дающий ей сминаться.

Виды трубогибочных приспособлений от вида привода:

  • Ручные. Используются для гибки труб из нержавейки и цветных сплавов. Они универсальные или специализированные. Отличаются небольшим весом, простотой использования, небольшой ценой и компактностью.
  • Гидравлические. Применяются для сгибания изделий с прямоугольным и квадратным сечением. Профиль заполняют водой или маслом. Благодаря гидравлическому трубогибу есть возможность не только произвести гибку материала, но также поменять диметр сечению.
  • Электромеханические. Благодаря им можно достичь высокой точности радиуса изгиба. Данные приспособления подходят для гибки труб с различным диаметром сечения. Отмечается простой и надежностью в эксплуатации без разметки заготовки предварительно.

Самодельные трубогибочные станки

Часто мастерами самостоятельно изготавливаются трубогибочные приспособления в домашних условиях. Естественно, они не будут удобными и эффективными и профессиональными, однако для мелких дел достаточно подходящие.

Деревянный. Является самым простым вариантом, отлично подходящим для гибки труб из алюминия. Сгибание производится по определенному сегменту. Чтобы удержать материал, применяют прижимные приспособления.

Понадобится доска необходимой толщины. Из нее следует вырезать форму-шаблон. Потом установить на стол для прокатки, где будет производится гибочный процесс. Вместе с шаблоном нужно изготовить и рычаг, который поможет выполнить работу. Он устанавливается на расстояние от формы на соответствующий диаметр трубного профиля. Сгибаемое изделие вставляется в отверстие, где находится упор и форма. Потом оно постепенно сгибается вручную. Трубогиб из дерева обычен в эксплуатации. Но для каждого последующего сгибания будет необходимо изготавливать отдельный шаблон. К тому же, угол сгибания совсем не всегда будет точным.

Роликовый. Самая популярная разновидность трубогибочного приспособления. Работает на ручном приводе. Ролики располагаются для образования равнобедренного треугольника. Они соединяются с цепным приводом лебедкой, в месте основания механизма. Ролик вверху следует соединить с зажимным механизмом, за счет сего станок станет вращаться.

Для гибки на этом приспособлении мастер помещает элемент на ролики в основании и прижимает его. Затем плавно поворачивает рукоять лебедки и протягивает изделие между роликами. Постепенно заготовка станет загибаться. Потом нужно усилить нажим с последующим закручиванием механизма зажима. Чтобы результат закрепился, труба пропускается через приспособление еще раз.

Домкратный трубогиб. Бывает, что мастера делают станки с помощью домкрата. Он позволяет подбирать различные углы для гибки. Такое приспособление более усовершенствованно и удобно в отличие от деревянных аналогов.

Для гибки труба опирается на ролики в месте расположения оси по краям. Давление на элемент распределяется башмаком, воздействующим на центр проката. За счет этого изгиб отличается плавностью. Самостоятельно смастеренный гидравлический трубогибочный станок из домкрата позволяет согнуть трубу почти на 90 градусов.

Как согнуть профильную трубу подручными средствами

Часто вопрос гибки трубы для теплицы на даче остается открытым. Хозяева осознают, что сооружение даже простейшего трубогиба не оправдывается. Тогда используют подручные средства.

Гибка песком. Тут нужно наличие прокаленного песка, стола, металлической формы для загиба и паяльника. На столе закрепляется форма и делается упор на один конец заготовочного элемента. Все это надо хорошенько закрепить, чтобы предотвратить смещение конструкции в процессе.

Чтобы труба не потеряла круглую форму, она заполняется прокаленным песком. Один конец чем-то затыкается. Если труба не очень длинная, на нее надевается другая трубу с большим диаметром, чтобы она выполняла функцию рычага. Труба плавно загибается вокруг формы с уменьшением угла на 2%, так как сталь имеет особенность пружинить.

Если Вам понадобилось загнуть трубу с наименьшим радиусом, используйте паяльник. Труба нагревается в заранее размеченной зоне гибки до бордового цвета. Затем производится сгибание. При желании нагревания металла несколько раз, проделайте несколько отверстий примерно в 3 мм, чтобы смогли выходить газы. При надобности гибка осуществляется еще несколько раз, пока изделие окончательно не примет нужную форму. После чего следует проверить элемент на трещины и разрывы. Обратите внимание, что нагрев производится только на неоцинкованных трубах.

Применение воды. Как уже упоминалось выше, в холодное время вместо песка используют воду. Так осуществляется гибка квадратных труб небольшого сечения, которые нередко нужны для возведения теплиц. В заготовку надо залить жидкость, а отверстия с торцов закрыть деревянными чопиками.

Когда происходит замерзание воды, можно начать сгибание. Аккуратно положите трубопрокат на опоры и придайте необходимый изгиб по форме с использованием резиновой киянки. Труба не сомнется из-за воды внутри, а в конце ее положите в тепло.

Сгибание пружиной. Один из простых методов гибки трубы без трубогибочного станка – пружина. Она обязательно должна совпадать с размером профиля. Трубу надо хорошо зафиксировать в тиски. Внутрь вставляется пружина, не позволяющая изделию деформироваться. Для облегчения процесса гибки мастера советуют немного нагреть место сгиба. Далее труба аккуратно сгибается по шаблону.

Изгибание трубопроката болгаркой. Данный метод – довольно удобен и популярен. Если надо согнуть трубу полукругом, в месте расположения сгиба делается несколько надрезов с помощью болгарки. Чтобы избежать случаев соскакивания инструмента в процессе, труба предварительно фиксируется в тиски. Готовые пропилы очищаются от стружки. Потом начинается само сгибание изделия.

После завершения процесса гибка, отверстия следует заварить сварочным аппаратом. Иногда можно использовать паяльник. Для придания месту сгиба аккуратности, он шлифуется и покрывается составом от коррозии, чтобы предотвратить появление ржавчины и преждевременную деформацию.

Читайте интересное

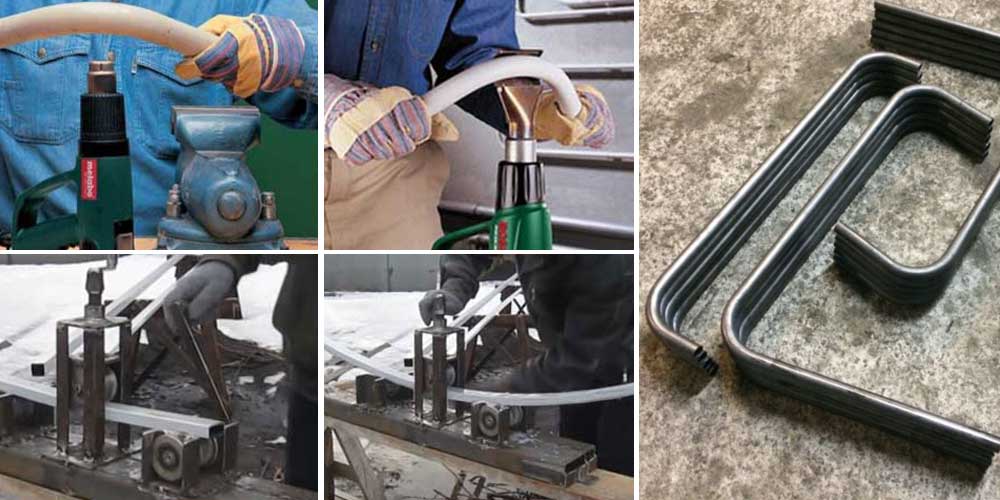

Как правильно согнуть трубу без трубогиба

При строительных или ремонтных работах часто возникает необходимость согнуть под определённым углом трубу для монтажа систем водопровода, отопления и пр. Можно приобрести уже готовые заранее изогнутые трубы, а можно согнуть прямые трубы, но делать это нужно с соблюдением всех требований, в противном случае трубу можно просто сломать.

Приспособления для сгибания труб

Лучше всего для сгибания труб использовать специализированное оборудование, это очень упростит процедуру сгибания и предотвратит поломку трубы.

Трубогиб

Для сгиба металлических труб используют специальные приспособления – трубогибы. Существует несколько видов трубогибов:

  1. Ручной трубогиб — применяется для сгиба труб небольшого диаметра. Обычно, на нём сгибают трубки из цветных металлов и нержавеющей стали. Процесс достаточно прост: один конец трубы вставляется в трубогиб, затем при помощи рычага труба постепенно изгибается до нужного угла.

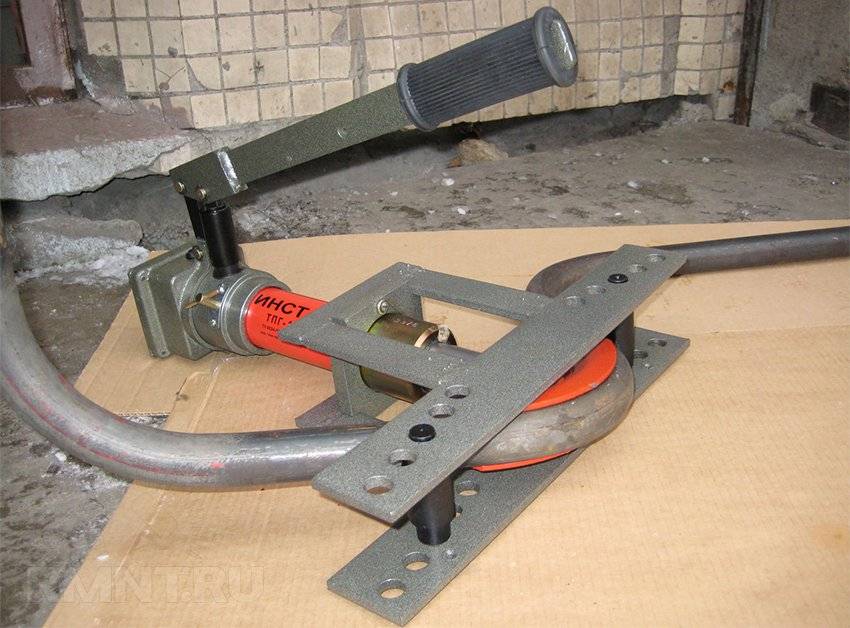

  2. Гидравлические трубогибы – используются для сгибания труб большого диаметра. Для того чтобы согнуть трубу большого диаметра с помощью гидравлического трубогиба нужно определив место будущего сгиба, закрепить трубу в пазах устройства, а затем с помощью рычага постепенно её выгибать.
  3. Для труб большого диаметра и больших объёмов работ используют электромеханические трубогибы. Они отличаются не только высокой производительностью и точностью выполнения сгиба, но и отсутствием необходимости в физической силе оператора.

Плоскопараллельная пластина

Если под рукой нет трубогиба, то для сгибания трубы можно использовать плоскопараллельную пластину. Она отлично подойдёт для сгибания металлических и металлопластиковых труб с диаметром до 45 мм. Её простейшая конструкция изображена на рисунке.



Вся конструкция состоит из плиты-основания (1), пластины с пазом в который вставляется труба (2), хомута для закрепления трубы (3) и самой изгибаемой трубы (4). Плоскопараллельную пластину довольно легко можно изготовить самостоятельно.

Сгибаемую трубу закрепляют хомутом в пазу и гнут вдоль пластины.

[tip]С помощью плоскопараллельной пластины можно сгибать только короткие трубы.[/tip]

Стальная пружина

Для сгибания труб из цветных металлов, чтобы предотвратить их повреждение используют стальную пружину средней жёсткости. Диаметр пружины должен быть чуть меньше диаметра трубы. Пружина вводится до места будущего сгиба, а затем сгибается с помощью калена или будучи зажатой в тиски. Стальная пружина позволит стенкам трубы легко сгибаться, при этом не деформируясь и не лопаясь.

[tip]Закрепите на конце пружины проволоку или прочный шнур, чтобы легко достать её из трубы после сгибания.[/tip]

Методы сгибания труб без трубогиба из разных материалов

Что делать если ничего из вышеперечисленного под рукой не оказалось? Как согнуть трубы без специализированных средств?

Сгиб металлопластиковой трубы

Сгибать металлопластиковые трубы при помощи трубогиба не рекомендуется! Гнуть их лучше всего вручную – это и проще и быстрее. Не стоит гнуть трубу в один заход, это может привести к её повреждению. Лучше сгибать её постепенно в несколько заходов, каждый раз сгибая лишь на небольшой угол.

Сгибаем трубу из полипропилена

Трубы из полипропилена просто так не согнуть — труба либо распрямится, либо сломается. Поэтому для сгиба труб из пропилена используют промышленный фен! Нагревайте трубу в будущем месте сгиба и при этом начинайте плавно её изгибать. Не стоит перегревать трубу, так что она начнёт плавиться.

Как согнуть профильную трубу

Профильные трубы часто применяются при строительстве теплиц и беседок. Обычно, для их сгиба применяются специальные станки – профилегибы. Конечно, для разового применения это не выгодно — в таком случае, можно приобрести ручные трубогибы, способные сгибать трубы, как с квадратным сечением, так и с круглым сечением.


Для сгибания профильных труб на ручном трубогибе требуется очень много физической силы.

[tip]Ручной трубогиб применяется для сгиба стальных, медных и полимерных трубы небольшого диаметра.[/tip]

Гнём профильную трубу народными методами

Для сгиба профильной трубы можно воспользоваться песком или водой.

Песок

Для того чтобы согнуть квадратную трубу с помощью песка нужно всыпать сухой песок внутрь, так, чтобы он плотно заполнил все внутреннее пространство. Концы трубы нужно закрыть заглушками и можно даже зажать тисками, чтобы заглушки не вылетели. Слегка постукивая по трубе с помощью резинового молотка или деревянной киянки труба изгибается до нужного радиуса.

[tip]При сгибании профильной трубы песок не даёт ей деформироваться и сломаться.[/tip]

Для создания сильного изгиба следует нагревать трубу паяльной лампой или газовой горелкой. Трубу стоит нагревать до появления окалины, после этого трубу можно начинать гнуть.

[tip]Не нагревайте оцинкованные профильные трубы — это нарушит целостность их покрытия.[/tip]

Вода

Метод подойдёт для применения в холодное время года. Для того, чтобы согнуть профильную трубу с помощью воды, нужно закрыть один её конец заглушкой, а через другой залить в неё воду и выставить на мороз. После замерзания воды, можно приступать к плавному сгибанию трубы.

[tip]Очень хорошо таким способом сгибаются дюралевые и латунные трубы.[/tip]

Помните, что иногда стоит прибегнуть к услугам профессионалов, чтобы избавить себя от проблем в будущем и получить качественные услуги с использованием профессионального оборудования.

Видео

Видео о том как согнуть металлопластиковую трубу без применения спец. инструментов:

Сгиб металлической трубы на плоскопараллельной пластине:

Как правильно согнуть профильную трубу?

Существует несколько факторов, которые характеризуют профильную трубу, как универсальный, практичный и доступный металлопрокат. Один из них – гибкость, то есть возможность изменения формы изделия без нарушения эксплуатационных характеристик. Поэтому согнутые под углом трубы широко используются не только в нефтяной, химической отраслях, машино- и аппаратостроении, но и в частном хозяйстве. Чтобы пластическая деформация профтрубы не вызвала разрушения, нужно четко выполнять технологию гибки, рассчитать правильно усилия и радиусы кривизны.

Основные свойства профильных труб

Трубный профиль за счет ребер жесткости более устойчив к некоторым видам нагрузок. Универсален и прост при выполнении различных соединений – болтовых, заклепочных, сварных, на других крепежных элементах. Из него можно создавать изделия любой формы, гнуть профильную трубу и ковать при разогреве. Активно используется как элемент несущей системы. При качественной сборке, должном уходе, правильном выборе среды эксплуатации труба профильная металлическая достаточно долговечна.

Сечение

Изделие характеризуется формой, геометрическими параметрами сечения (ширина, высота, длина, толщина стенки и пр.), а также маркой стали и уровнем механических свойств. Оно бывает квадратной, прямоугольной, треугольной, овальной, плоскоовальной, шестигранной или другой более сложной конфигурации. Получается такой продукт в процессе горячей обработки или при изменении холодным способом формы сечения электросварной прямошовной круглой трубы.

Особым спросом пользуются профили прямоугольного или квадратного сечения.

Материал

Если знать, как согнуть профиль без применения дорогостоящего специального оборудования, выбрать правильно материал, грамотно рассчитать предполагаемые нагрузки, можно самостоятельно, быстро и качественно соорудить несложные конструкции для домашнего пользования.

Основными материалами из которых изготовляются стальные трубы считаются:

Виды стали

Краткая характеристика

Марки

Углеродистая

Твердость, прочность, достаточная пластичность

08кп, 10, Ст2, 20, 35, Ст4сп, 08пс, Ст1пс, Ст3пс, S235JRH, S275J0H, S355J2H, S275NH, S275NLH, S355NH и S355NLH

Легированная

Повышенная устойчивость к атмосферной коррозии, прочность, улучшенные эксплуатационные характеристики

09Г2С, 17Г1С,10ХСНД,30ХГСА, 10Г2, S420M, S460NH, S460NLH, S275MH, S460MH, S275MLH, S460MLH

Нержавеющая

Содержит молибден, никель, хром. Обладает высокой прочностью на изгиб и коррозионной стойкостью, может использоваться в агрессивных средах (пар, кислота, щелочи и т.д.)

AISI 201, AISI 304, AISI 430, AISI 439, 04Х18Н9, 08Х18Н10, 12Х17, 12Х15Г9НД

Хорошим потребительским спросом также пользуется оцинкованный трубный профиль, характеризующийся антикоррозионным свойством длительного действия и меньшей в сравнении с нержавеющим аналогом ценой.

Гибка профильной трубы: особенности процесса

Как согнуть профильную трубу правильно, чтобы не нарушить ее целостность, сохранить прочность и надежность? Если придать необходимую конфигурацию заготовке большого сечения можно лишь в промышленных условиях, то для изделий малых размеров в быту это делается ручным способом, но при соблюдении определенных требований. Одно из них – ограничение по внутреннему радиусу, минимальное значение которого рассчитывается в зависимости от размера диаметра профиля и толщины стенки.

Как правильно сгибать профильные трубы?

Перед тем, как гнуть трубы, требуется определиться с методом. Для этого нужно ориентироваться в физических процессах, протекающих в ходе сгибания. На профильную трубу действуют разные по направлению и значению силы, сплющивающие ее:

  • изнутри – сила сжатия;
  • снаружи – растяжения.

Разнонаправленность векторов этих сил приводит к напряжениям, возникающим при изменении конфигурации продукта. Чем больше силы сплющивания, тем значительнее вытягивается труба в перпендикулярном им направлении.

Поэтому гнуть трубу нужно так, чтобы не нарушилась соосность ее участков, целостность растягивающейся стенки. Стараться работать с короткими образцами, избегать образования складок на внутренней поверхности сгибаемой заготовки. Брать во внимание, что после деформирования трубному профилю свойственно «отпружинивание» и возвращение в первоначальное состояние. Во избежание этого, готовые изделия снова подгоняются по шаблону.

Влияние материала на изгиб

Существует ряд способов, как согнуть трубу. Если небольшой медный или латунный фрагмент тонкостенной полой заготовки можно согнуть вручную без чрезмерных усилий, то при гибке стальных изделий технология сложнее. Опять же, латунная или медная профтруба предварительно отжигается в зоне загиба.

Стенки металлических профилей при изгибе подвергаются упругим и упругопластическим деформациям. Это меняет физико-механические свойства материала. В результате возникающих напряжений утончается внешняя и утолщается внутренняя стенка, что приводит к ослаблению оболочки. С утончением внешней части в зоне гиба увеличивается твердость и снижается пластичность металла. Поэтому вид материала труб непосредственно влияет на выбор способа деформации.

Основные ошибки при сгибании труб

Чтобы избежать огрехов, выполняя работы с профилем, нужно четко следовать выбранной технологии. Только зная, как согнуть профильную трубу в домашних условиях правильно, можно избежать дополнительных финансовых расходов и брака при изготовлении конструкций. Повреждения профтрубы возникают при таких нарушениях:

  • многократное изменение радиуса гиба в разогретом состоянии заготовки;
  • резкое и чрезмерное приложение силы для достижения нужной криволинейной формы;
  • нарушение технологии процесса в части выбранных температур нагрева, усилий и пр.;
  • резкий нагрев или перегрев заготовки – поднимать температуру нагрева стального профиля нужно постепенно до ярко-красного цвета.

Холодные способы сгибания труб

Если изделие имеет небольшие размеры, гибка профильной трубы своими руками может выполняться без нагрева. При этом усилия прикладываются в нарастающем темпе с постепенным увеличением нагрузки. При холодном методе деформация изделия может производиться с наполнителем или без него.

Изделия, высота профиля которых составляет 40 мм и выше, гнут горячим методом. Как изгибать детали, с высотой профиля от 10 до 40 мм, решать исполнителю. Чтобы не ошибиться, можно произвести пробную гибку.

Профилегибочный станок

Самое приемлемое и простое решение для изготовления арочных и других конструкций – использовать простейшее приспособление для гибки труб своими руками. Для этих целей лучше всего подойдет профилегиб ручного, гидравлического или электрического типа. Он придает нужную конфигурацию заготовке, изгибая металл между валами под высоким давлением. Общий алгоритм работы приспособления такой:

  • установить станок и зафиксировать его анкерными болтами;
  • выполнить заземление;
  • удостовериться в целостности конструкции;
  • в течение получаса на холостом ходу убедиться в отсутствии неисправностей в работе;
  • при прохождении заготовки между валами отрегулировать кривизну гиба с помощью поднятия/опускания верхнего вала.

Ручная модель станка – лучшее решение для небольшого объема работ. Имея детальный чертеж, совсем несложно собрать такой агрегат самостоятельно.

Оправка или гибочная плита

Этот способ применяется для труб с высотой профиля до 10 мм небольших размеров с целью получения незначительных радиусов изгиба. Используется горизонтально расположенная плита с отверстиями под жестко фиксированные штыри (упоры). Нужный радиус гиба корректируется сменным шаблоном из фанеры, плотного картона или металлического уголка. Упоры устанавливаются в отверстия по заданному радиусу. Между ними располагают заготовку и, прилагая определенные усилия, сгибают ее, начиная с середины и постепенно двигаясь к краям.

Наполнители

Чтобы согнуть профильную трубу без заломов и складок, придать нужный радиус тонкостенной детали небольшого размера, используются наполнители. Они способствуют равномерной деформации сегмента на участке проведения работ и в месте фиксации трубы тисками. Наполнителем может быть свинец, канифоль (для латунных или медных труб), машинное масло, сухая просеянная песчаная смесь или стальная пружина, сделанная из проволоки толщиной в 2 мм и плотно входящая в отверстие трубы.

Использование песка и деревянных заглушек пробок – самый простой и доступный способ согнуть трубу без трубогиба. Для этого достаточно вбить заглушку из деревянного клина в полое отверстие трубы с одного конца, засыпать в полость песок и заглушить противоположное отверстие другой деревянной пробкой. Закрепив один из концов заготовки и приложив усилие, произвести изгиб на нужную кривизну. Песок внутри сработает как компенсатор и не даст трубе лопнуть. После проведения работ его вместе с заглушками удаляют.

Станок Вольнова

Это приспособление для гибки труб диаметром 1/2 и 3/4″ в холодном состоянии относится к ручному механизму. Методика заключается в изгибе заготовки вокруг статического ролика. Его радиус определяет кривизну изгиба. Труба крепко фиксируется одним (длинным) концом между роликами хомутом. Потребуется совместить метку на трубе (начало гибки) с насечкой на боковой и верхней поверхности неподвижного ролика. Путем поворота скобы вокруг него достигается нужный радиус заготовки. Затем скоба возвращается в исходное положение, труба вынимается. Набивать профиль наполнителем в данном случае не требуется.

Изгиб с помощью физической силы

Если сгибаемый трубный профиль небольшого сечения, достаточно пластичный, ему можно придать нужную кривизну с помощью обыкновенной воды без применения дополнительной оснастки. Обычно это квадратный трубный прокат сечением 10×10 мм или прямоугольный 10×20 мм. Гибка профильной трубы таким методом актуальна зимой при отрицательных температурах. Достаточно только:

  • закупорить надежно один конец от возможных протечек;
  • залить в трубу воду;
  • дождаться, пока она замерзнет – лед не дает трубе мяться под давлением;
  • приложить некоторые физические усилия и начать гиб трубы в нужном направлении;
  • измерить положение заготовки по осям и по шаблону.

Горячие способы изгиба

Изменение формы металлопрофиля при высоте более 40 мм осуществляется только после его предварительного разогрева. Поскольку многократно эту операцию выполнять не рекомендуется из-за возможного порыва детали, нужно знать, как согнуть профильную трубу своими руками, используя различные доступные способы. Вначале прокат отжигается, затем размягчается при закупоренных пробками концах. Изогнутую заготовку удерживают под напряжением до полного ее остывания.

Как гнуть профильную трубу с помощью паяльной лампы и пружины?

Воспользоваться паяльной лампой и пружиной можно для получения кривизны поверхности с минимальным радиусом, но это не касается оцинкованной трубы. Прочная пружина внутри профиля предотвращает продавливание стенок во время процесса изгибания, формирует аккуратную и ровную конфигурацию поверхности. Заготовка одним концом жестко крепится в тисках. Длина участка нагрева должна быть тождественна шести диаметрам трубы.

По предварительной разметке в зоне сгиба проводится, вначале, разогрев металла лампой до темно-вишневого цвета, а затем – гибка. При неоднократном нагревании заготовки внутри скапливаются газы. Сделанные заранее небольшие отверстия в трубе (до 3мм) помогут избавиться от них.

Как согнуть профиль при помощи сварочного аппарата?

Вначале рассчитывают радиус изгиба и определяются с величиной деформируемого отрезка. Углошлифовальным ручным электрическим станком через равные промежутки делаются пропилы на внутренней стороне трубы. Чем их больше, тем изгиб получится более плавным. В результате место работ приобретает вид ломаной линии с острыми углами у наружной стенки профиля. Зажав один торец в тисках, его сгибают, придав заготовке нужную кривизну. Стыки провариваются сварочным аппаратом, упрочняются. После полного остывания швы зачищаются.

Как видите, сортамент трубного профиля достаточно разнообразен. Всегда можно найти нужный вариант под реализацию конкретного проекта. Мы производим стальной прокат в большом ассортименте и предлагаем купить профильную трубу с гарантированным точным весом по максимально выгодным ценам.

Поставляем в любом объеме только сертифицированную продукцию, пригодную к дальнейшей обработке, в том числе и изгибу горячим или холодным способом. Если возникли затруднения с выбором труб, расчетом их количества, или нужна консультация по другим техническим вопросам, обращайтесь к нашим специалистам. В рабочее время отвечаем моментально.

Инструкция как согнуть трубу по радиусу: видео урок своими руками

Согнуть трубу может потребоваться во множестве случаев. К примеру, данную работу часто приходится выполнять при ремонте водопровода и отопительной системы, монтажа второго отвода и так далее. При сгибании детали под определенным радиусом требуется знать много нюансов. В ином случае изделие можно деформировать.

Необходимый радиус

Лучше всего, если работа будет выполняться под минимальным радиусом. Впрочем, данная величина зависит от множества факторов: материал, толщина стенок детали, диаметр, метод работы. Если не учесть все эти моменты, изделие может сплющиться и сморщиться.

Степень возможного сгиба напрямую зависит от диаметра круглой детали. Чем больше диаметр трубы, тем большим может быть радиус. Для изделий с диаметром до 20 мм он будет равняться до трех наружных диаметров. Если изделие больше, то оптимальный радиус составит четыре наружных диаметра.

Ручной трубогиб

В том случае, когда применяется горячий метод, можно значительно повысить пластичность металла, что позволяет понизить радиус. Однако лучше его не понижать без необходимости, если работа производится с толстостенными трубами из стали. При необходимости при их монтаже можно использовать фитинги.

Работа с профилированной трубой в форме квадрата и прямоугольника еще сложнее. При изгибе в домашних условиях потребуются дополнительные инструменты для того, чтобы уберечь изделие от деформации. Легче всего работать с металлическими элементами, так как они обладают достаточно высокой пластичностью, их проще согнуть.

Как согнуть изделие самостоятельно?

Как уже было написано выше, для работы потребуются специальные инструменты. Основной их целью является не просто согнуть трубу, но сохранить ее форму и проход. Для этого используются ролики и валки с внешней канавкой, соответствующие параметрам изделия.

Самодельный профилегиб

Ручные трубогибы могут применяться для труб из меди, латуни, стали и алюминия. При этом диаметр изделий не должен превышать 22 мм. Инструмент может быть снабжен различными насадками для деталей с разными диаметрами. Согнуть трубу можно и без применения дорогостоящих инструментов. Для этого нужны такие материалы, как:

  • Прокаленный песок;
  • Лампа для пайки;
  • Надежный стол;
  • Оправка из металла в форме цилиндра с радиусом изгиба;
  • 2 пробки из дерева.

Песок просевается и прокаливается вплоть до того, пока не исчезнет пар. На столе крепится оправка и фиксируется упор (к примеру, тиски). Все тщательно закрепляется. В трубу засыпается песок. Перед этим требуется один из концов ее заткнуть деревянной палкой. Песок утрамбовывается посредством постукивания. Второй конец трубы также затыкается пробкой.

Один конец фиксируется промеж оправкой и упора. Второй конец используется в качестве рычага. Им необходимо обогнуть оправу, что позволяет согнуть трубу. Песок не даст ей потерять форму. Радиус изгиба должен быть меньше на 2-3% планируемого, так как металл, после окончания работы, имеет свойство ненамного восстанавливать изначальные параметры.

Если вы желаете сделать радиус минимальным, вам понадобится паяльная лампа. Изделие, в котором уже находится песок, необходимо накалить в зоне, где планируется его согнуть. Затем деталь помещается на стол и выполняется ее изгиб. Если вы применяете горячий метод, то в деревянных пробках требуется выполнить отверстия диаметром 3-4 мм. Таким образом, воздух, появляющийся при нагреве, будет свободно выходить наружу.

Если радиус изгиба получился больше вследствие того, что металл частично восстановил свою форму, работа повторяется повторно. После того, как все сделано, деревянные пробки требуется удалить посредством высверливания или выжигания. Песок высыпается. Область изгиба осматривается на предмет наличия разрывов и трещин. Затем труба доводится до необходимых размеров, с нее удаляется окалина.

Очевидно, что согнуть трубу под нужным радиусом в домашних условиях не очень сложно. Если у вас появились вопросы, на нашем сайте вы всегда можете посмотреть видео, где показана работа профессионалов. Детальные инструкции позволят вам согнуть изделие грамотно и быстро.

Как согнуть профильную трубу — радиусная гибка профиля

Профильные трубы – металлоизделия, используемые для сооружения теплиц, парников, беседок, навесов. Часто для достижения желаемого результата квадратный или прямоугольный трубный прокат необходимо изогнуть по определенному радиусу. Трубу изгибают с приложением силы давления: либо при комнатной температуре, либо при повышенной. Технологию гибки профиля по радиусу подбирают с учетом размеров сечения, толщины стенки, материала, из которого он изготовлен. В домашних мастерских обычно гнут профильную продукцию из стали (при малом сечении) и более мягких цветных металлов и их сплавов.

Какие дефекты могут возникнуть при неправильном выборе или нарушении технологии?

Процесс сопровождается растягивающими усилиями, которые действуют на наружную часть изгиба, и сжимающими – на внутреннюю часть. Изготовить качественное изделие можно только, зная технологические правила процесса, иначе вероятны:

  • нарушение соосности участков;
  • появление трещин на стенке, расположенной на внешней стороне изгиба;
  • образование на внутренней стороне изгиба неравномерных складок;
  • расхождение шва сварного профиля.

Совет! Во избежание брака рекомендуется гнуть трубы с высотой профиля (h) до 20 мм на отрезке, длина которого равна или превышает величину 2,5*h. Если высота профиля более 20 мм, то минимальный отрезок равен 3,5*h. Тонкостенную продукцию большого сечения (толщина стенки менее 2 мм) согнуть с получением качественной детали не получится.

Для пластичных малоуглеродистых нелегированных и низколегированных марок стали характерна некоторая «пружинистость». Это означает, что после гибки труба стремится восстановить прежнее положение. Поэтому для таких изделий часто необходима подгонка по шаблону.

Как правильно согнуть профильную трубу с нагревом и при комнатной температуре?

Однозначно рекомендовать, в каких случаях необходимо повышать пластичность металла нагревом, не всегда возможно. Однако практический опыт подсказывает, что:

  • Прокат с высотой профиля до 10 мм гнут без прогрева.
  • Изделия с высотой в диапазоне 10-40 мм при наличии гибочного устройства изгибают обычно без нагрева. Если специализированного оборудования нет, то решение принимают, в зависимости от высоты профиля, толщины стенки, пластичности металла.
  • Трубный профильный прокат с высотой профиля свыше 40 мм обычно обрабатывают при повышенных температурах.

Гибка с нагревом

При горячей радиусной гибке применяют наполнитель, функции которого обычно выполняет песок средней фракции – до 2,5 мм. Пылеватые частицы (менее 0,7 мм) отсеивают, поскольку они могут спечься при высоких температурах. Задача наполнителя – не допустить появления трещин на наружной стороне изгибаемой трубы и мелких складок – на внутренней. Песок перед использованием нагревают до температуры +150°C.

Заглушки для трубы изготавливают из глины или дерева в форме усеченной пирамиды. Длина пирамиды должна быть больше в 10 раз ширины основания. А площадь основания – в 2 раза больше площади сечения заглушаемой трубы. На одной заглушивающей детали изготавливают продольные пазы, которые при нагреве металла будут служить каналами для отведения газов.

Основные этапы процесса горячей гибки:

В один конец трубы вставляют заглушку, а во второй засыпают прокаленный песок. Для уплотнения наполнителя стенки трубы простукивают киянкой. Требуемый участок нагревают паяльной лампой или газовой горелкой до приобретения металлом бордово-красного оттенка. При обработке труб, сваренных по длине из отдельных отрезков, необходимо проконтролировать, чтобы в зоне нагрева отсутствовал сварной шов. При работе со сварными трубами продольный шов располагают на наружной части изгиба. Перед тем как загнуть трубу, ее фиксируют в тисках или специальных зажимах. Отрезок сгибают одним плавным движением. После гибки изделия удаляют заглушки и высыпают сыпучий наполнитель.

Многократно нагревать трубу не рекомендуется, поскольку она потеряет прочность.

Способ холодной гибки

Изделия с высотой профиля до 10 мм обрабатывают без наполнителя. В тонкостенных трубах малого сечения используют пружины плотной навивки для обеспечения равномерного деформирования стенок трубы. Подбирают пружину такого диаметра, чтобы она могла входить в трубу плотно, но без нажима. Для простого удаления пружины к ее крайним виткам привязывают кусок проволоки. В прокате большого сечения в качестве наполнителя применяется прокаленный песок.

Приспособления для гибки профильной трубы

В ряду оборудования, предназначенного для изгибания профильной трубы, присутствуют устройства, разной степени конструктивной сложности, производительности, точности результата.

Горизонтальная гибочная плита с отверстиями

Это несложное приспособление применяется для гибки профильной трубы небольшого сечения, позволяет согнуть ее без трубогиба. Представляет собой горизонтально расположенный стальной лист значительной толщины, в отверстия которого жестко устанавливаются металлические штыри-упоры. При изгибании изделие помещают между упорами, которые располагают в соответствии с требуемым радиусом гибки. На одном из штырей-упоров располагают насадку, обеспечивающую возможность регулирования радиуса изгиба. Процесс начинают с центра заготовки. Такой способ требует приложения значительной физической силы. Точность формы получаемой детали невысокая.

Гибка по оправке

Для работы с профилем с высотой стенки до 25 мм изготавливают оправку. В качестве базы устройства используют верстак с большой горизонтальной поверхностью. Шаблон изготавливают из фанерного листа или МДФ. Шаблон и профиль крепят к верстаку струбцинами. Трубу изгибают плавно. При необходимости гибки деталей по разным радиусам изготавливают несколько шаблонов.

Семейство ручных профилегибов ПГ

Профилегибы ПГ-1 и ПГ-3 – популярные устройства прокатного типа, приводимые в действие вручную. Применяются в индивидуальных хозяйствах и небольших ремонтно-производственных мастерских. Станок в стандартной комплектации предназначен для работы с трубным прокатом прямоугольного и квадратного сечения, швеллером, полосой из стали, а также алюминия, меди и их сплавов. Для обработки круглых труб требуется приобретение дополнительного комплекта роликов. Ролики устанавливаются между двумя опорными стенками корпуса. В профилегибе ПГ-2 ролики расположены снаружи корпуса.

Станок ПГ-6 – самый мощный и производительный в этом семействе. Эффективен для серийной гибки однотипных изделий. Причем одновременно можно гнуть 3 профиля, высота которых не превышает 40 мм. Максимальный размер поперечного сечения, с которым может работать ПГ-6, – 80 мм, толщина стенки – 3 мм.

Как правильно согнуть металлические трубы и трубки в домашних условиях — сделать их из металла

Сегодня есть действительно удивительные инструменты, которые профессионалы используют для гибки труб. Трубогибы с компьютерным управлением могут откачивать сложные выхлопные трубы быстрее, чем вы можете сказать: «Я хотел бы получить эффективный и экономичный способ формирования трубы для выхлопных газов моей машины, если вы не возражаете».

Но иногда это просто невозможно. Трубы и трубы изгибаются разными способами с помощью различных инструментов.В этой статье я рассмотрю несколько различных вариантов в зависимости от вашего приложения, а также то, как вы можете это сделать должным образом. Просто ищите то, что лучше всего соответствует тому, что вы пытаетесь сделать. Все находится в оглавлении, поэтому не стесняйтесь просматривать его, чтобы найти нужную информацию.

Вводная информация

Хорошо, для начала давайте рассмотрим немного важной информации. А именно, в чем проблема сгибания труб и труб.

На самом деле есть несколько проблем, которых нужно остерегаться.Один из них — перегиб. Если вы просто возьмете кусок трубки и согнете его, он защемит и загнется в том месте, где находится изгиб. Это делает трубку слабой, и ничто не может пройти через нее. Никому не нравится, когда их трубки извращаются.

Второй — это растрескивание или утомление металла. Обычно это проблема для таких материалов, как медь и алюминий. Если металл не отожжен, можно ожидать проблем. Сталь, как правило, довольно пластична, поэтому прикладывать тепло можно только в том случае, если она слишком тяжелая, чтобы ее можно было согнуть.

Для большинства из них я бы порекомендовал сначала попробовать это на практике. Это позволит вам понять, как это будет выглядеть. Вы также можете проверить наличие трещин и решить, нужно ли его отжечь.

Как согнуть трубопровод для ЕМТ

Трубы EMT из оцинкованной стали или алюминия — отличный материал для строительства. Кабелепровод — это материал, который вы обычно используете для прокладки проводов в промышленном здании. Это суперпрочный и довольно прочный материал.

Многие парни, которых я знаю, использовали его, чтобы построить такие вещи, как действительно прочные палатки и сараи.Некоторые люди будут использовать трубы из ПВХ, но трубопровод более прочный и (на мой взгляд) лучше выглядит. К тому же это очень дешево! 1/2 дюйма на 10 футов обычно обходятся вам чуть больше 3 долларов за длину. Вы можете отлично поработать с этим материалом.

Вот небольшой список идей, что с ним можно сделать:

  • Велосипед / квадроцикл
  • Рамы тележек (я бы рекомендовал сварные соединения, но сначала убедитесь, что вы очистили цинк)
  • Палатки и навесы
  • Теплицы
  • Стеллаж
  • Багажники (как для велосипедов и инструментов в гараже)
  • Карнизы
  • Маркизы
  • Решетка (решетки? Или шпалеры?)
  • Геодезические купола
  • Каркасы для компьютерных столов

С помощью кабелепровода ЕМТ очень легко сделать несколько профессиональных изгибов.Распространенным инструментом промышленных электриков является трубогиб. Самое лучшее в них то, что они действительно очень дешевые для более экономичных. Конечно, вы также можете взять его напрокат, но за такую ​​дешевизну вы можете просто купить его. Лучшая цена для ваших денег — это на Amazon. Вам нужно будет нажать на ссылку, чтобы узнать текущие цены.

Преимущество трубогиба в том, что он обеспечивает отличные и стабильные изгибы на протяжении всего проекта. Они изгибаются с радиусом, обеспечивающим прочность и непрочность кабелепровода, поэтому конечный результат выглядит великолепно.

Следует обратить внимание на то, что вы получаете трубогиб, диаметр которого соответствует диаметру трубы. Мне нравится 1/2 дюйма, потому что он дешев и с ним легко работать, но вы также можете получить его и большего размера, например, диаметром более 2 дюймов. Я не уверен, насколько их тяжело сгибать, но в руке; Я лично никогда не работал с чем-то настолько большим.

Преимущество трубогиба в том, что на нем есть множество действительно полезных отметок, так что вы будете знать, под каким углом вы изгибаете.Они очень удобны, и ваш проект будет запущен в кратчайшие сроки.

Если вам нужны более плотные изгибы или вы не хотите гнуть металл самостоятельно, вы можете просто купить связку литых под давлением цинковых соединителей и скрепить все вместе.

Как согнуть выхлопные трубы

Для этого действительно стоит использовать трубогиб. Это просто делает ваши изгибы очень простыми и чистыми. У подходящего трубогиба будут плашки нескольких размеров, соответствующие диаметру вашей выхлопной трубы, и он будет следить за тем, чтобы вы не перегибали его.

Спросите своих приятелей, есть ли у кого-нибудь доступ к нему. У многих металлических магазинов один спрятан в углу.

Если честно, лучше всего отнести его в вытяжную мастерскую. У этих ребят будут машины стоимостью от 7 тысяч долларов, и они смогут делать это быстрее и дешевле, чем вы. Они тоже получатся красивыми.

Другой вариант — купить кучу предварительно отформованных деталей, затем разрезать их и сварить вместе. Я, наверное, пошел бы по этому пути, прежде чем попытался бы согнуть их сам.

Вот пример того, что можно купить по разумной цене:

Если вы хороший сварщик, у вас может получиться отличная выхлопная система. К тому же это веселая работа. Просто имейте в виду, что у вас могут возникнуть проблемы с проверками в будущем, если вы сделаете это самостоятельно. Это зависит от того, где вы находитесь, но большинству мест не понравится тот факт, что вы не сертифицированы для этого. Что-то связанное с риском утечек, из-за которых токсичный газ будет выделяться до того, как он пройдет через каталитический нейтрализатор, что нанесет вред окружающей среде и легким маленьких детей.

В качестве альтернативы можно использовать песчаный метод. Для чего-нибудь такого большого, как выхлопная труба, потребуется немного терпения и мускулов, но это выполнимо. Я подробно расскажу о песочном методе ниже, поэтому просто прокрутите вниз, если хотите, попробовать.

Как гнуть медную трубку

Обычно вы можете встретить два типа медных труб: прямые отрезки трубы и гибкие спирали.

Гибкая катушка легко сгибается. Вот для чего он нужен.Стенки тонкие, и вы можете даже (до некоторой степени) согнуть их руками, если это будет широкий изгиб. Однако для более резких вещей вы, вероятно, его перегибаете.

Если вам нужно что-то, что может сгибать трубу меньшего размера (например, с внешним диаметром 1/4, 3/16 и 3/8), вы можете приобрести небольшой ручной трубогиб, который значительно упрощает эту задачу. На Amazon есть такая замечательная штука. Это от Тектона; он действительно прост в использовании и идеально подходит для мягких материалов, таких как медь, алюминий и тонкостенная сталь.Это также очень экономично, вы можете проверить текущую цену здесь.

Основная проблема с гибкой катушкой — это выпрямление. Если вы хотите, чтобы он был хоть немного виден, я настоятельно рекомендую , , приобрести выпрямитель для трубок. Это тот, который крепится в тисках (вы также можете вкрутить его в кусок дерева, чтобы он оставался стабильным) — это хороший результат для ваших денег, поскольку он действительно работает. Существуют и более дешевые модели, но поскольку они регулируются, вы получите значительно более прямую трубу. Все, что вам нужно сделать, это воткнуть трубку, повернуть ручку, чтобы отрегулировать ее, и протянуть медную трубку. Работает как шарм.

Не хотите покупать инструменты?

Вот странный прием, который действительно сработает, если вы освоитесь: выходите на улицу. Разложите длинный кусок фанеры 2 × 10 или натяните на него трубку примерно такой же длины. Осторожно поверните трубку, как если бы вы в медленном движении рубили дрова топором. Не то, что Тор делает прыжок по земле; ты будешь выглядеть глупо.Ударьте по дереву. Если вы сделаете это осторожно, он выпрямится.

Не судите меня. Я сделал это, и это работает. Я увидел, что парень упомянул об этом на форуме, и решил попробовать. Только не ударяйте по ней слишком сильно, иначе трубка сплющится к концу.

Для труб прямой длины лучше использовать только локти и суставы. Этот материал не очень любит сгибаться, его очень легко расколоть, расколоть или перекрутить.

Если действительно нужно согнуть, попробуйте нагреть. Если вы наберетесь терпения, подойдет фонарик сантехника. Ацетиленовая горелка сработает намного быстрее. Вы также можете попробовать отжечь его, если не хотите работать с ним, пока он горячий.

В качестве альтернативы вы можете попробовать метод с песком или замороженной мыльной водой, о котором я расскажу позже.

Как гнуть тормозную и топливную магистрали

Для профессионального изгиба тормозных и топливных магистралей используйте инструмент для формования тормозных магистралей.

Вы определенно можете согнуть их вручную, если будете практиковаться и терпеливо, но гибочные машины для тормозной магистрали очень просты в использовании (особенно в тесноте), они делают красивые и крутые повороты, и ваша работа будет выглядеть намного лучше.

Хотя, честно говоря, мне не повезло с множеством дешевых инструментов. Есть так много мусорных трубогибов, которые даже не работают, иначе они сломаются, как только вы попробуете первый изгиб.

Если вы собираетесь его купить, стоит потратить немного больше на что-нибудь с узнаваемым брендом. Я люблю ту, что от Иствуда. Он по-прежнему по разумной цене, он работает очень хорошо (просто возьмите и поверните), и на линии будет минимальное обжатие. С этим инструментом ваши линии будут выглядеть красиво и аккуратно.Проверьте здесь текущие цены.

Если у вас много терпения и вы хотите идеальных результатов , вы также можете попробовать сгибание вручную методом замороженной мыльной воды. Если вы немного потренируетесь и не торопитесь, у вас могут быть идеальные сгибания рук без каких-либо видимых следов. Это отлично подходит для утомительных вещей, таких как реставрация классических автомобилей, когда вы хотите, чтобы все было в первозданном виде. Я подробнее рассмотрю этот метод ниже.

Как свернуть трубы и трубки

Это отличный способ гибки трубы и трубы, но инструменты немного дороже.

С помощью этого метода можно получить достаточно ровные изгибы большого радиуса. Он работает, проталкивая трубу между тремя роликами, которые сжимают и толкают металл, когда он катится. Ролик подходит для труб любого типа, будь то квадратные или круглые. Все, что вам нужно, это матрица соответствующей формы. Вы также можете формировать более тяжелый материал, так как вы можете постепенно пропускать материал через ролики несколько раз. Другими словами, это надежный вариант для большего количества элементов конструкции.

Обратной стороной является то, что это может быть медленным. Есть автоматизированные, которые могут быть довольно эффективными, но чаще можно увидеть вариацию на ферме — что-то вроде гидравлического домкрата или большого маховика будет перемещать ролики. Есть рукоятка, которая приводит в движение одно из колес и протягивает трубу через ролики. Нередко приходится перекатывать его примерно 60 раз, чтобы получить хороший изгиб. Ваши руки будут в хорошей форме, если вам придется согнуть несколько труб.

Вы также получите небольшой изгиб на обоих концах изгиба.Ничего особенного, просто что-то слегка заметное.

Как сгибать трубы и насосно-компрессорные трубы с помощью песка

Мне не удалось это доказать, но я слышал, что Ferrari раньше (и, возможно, в настоящее время) использовали (d) этот метод для ручной формовки выхлопных труб. Этот метод (вместе со следующим с замороженной мыльной водой) требует немного усилий, но результаты действительно впечатляют.

Одна вещь, которая не нравится людям в использовании инструментов для формовки труб и насосно-компрессорных труб, заключается в том, что они деформируют металл при изгибе.По сути, если вы вставите шар, который идеально входит внутрь трубы, и попытаетесь прокатить его, он застрянет там, где начинается изгиб. Это связано с тем, что там, где штампы слегка сдавливают металл, будет небольшое углубление.

Чаще всего это не проблема. А вот ребятам-перфекционистам песочный метод действительно интересен.

Вот как это работает:

Создайте форму с желаемым радиусом. Это можно сделать несколькими способами.Вы можете использовать дерево, чтобы придать желаемой форме радиус. Сделайте излишний изгиб, так как металл захочет немного отскочить. Найдите способ зажать один конец, не раздавливая его. Вы можете покрыть древесину листовым металлом, чтобы не обжечься при нагревании трубы.

Заглушить один конец трубы / трубки. Заполните его очень сухим песком . Затем заполните трубку песком, осторожно утрамбовывая ее. Не упаковывайте плотно, только плотно. Заполните его полностью.Затем подключите другой конец.

Обычно существует два распространенных способа закупоривания концов: либо зажать их, а потом отрезать, либо набить тряпкой (лучше для мелких вещей).

Теперь нагрейте металл горелкой. Не торопись. Это займет немного больше времени, поскольку вы также нагреваете песок, но он также поможет сохранить часть тепла во время сгибания. Получите это докрасна.

Указание по безопасности: если песок влажный, существует вероятность взрыва трубы, потому что пару некуда идти.Чтобы песок перед использованием тщательно просох, его следует тщательно приготовить. Я люблю запекать его в течение часа в духовке перед употреблением.

Теперь поместите трубу в ту форму, которую вы построили. Для работы с трубой используйте сварочные перчатки. Вы его нагрели, значит, будет жарко. Зажмите один конец, а другой потяните по этому радиусу, пока не получите желаемый изгиб. Будьте терпеливы, не торопитесь. Не ждите, что ваш первый получится идеальным. Дайте ему немного остыть, прежде чем вынимать его.

У этого метода есть несколько сложных аспектов.Например, понять, насколько плотно набивать песок. Слишком туго, и для сгибания потребуется гораздо больше мышц. Он также может слишком сильно растянуть металл на одной стороне изгиба, и его будет очень сложно вытащить. Слишком мало, и труба разрушится сама по себе.

Также нужно немного попрактиковаться, чтобы получить правильный размер радиуса и отметить, где изгибы должны начинаться и заканчиваться. Это особенно верно, если вы пытаетесь сделать что-то действительно точное. Если вы не будете очень осторожно удерживать зажатый конец, вы, вероятно, захотите отрезать несколько дюймов, потому что зажим действительно деформирует трубу.

На самом деле это крутой способ гнуть трубу. Поначалу получение желаемых результатов может быть очень неприятным, но со временем вы сможете выполнять отличные изгибы. Многие профессионалы используют этот метод и по сей день для выполнения премиальных работ. Это тоже действительно старая техника. Судя по всему, они занимались этим сотни лет. Не спрашивайте меня, кто «они».

Отлично подходит для материалов большего диаметра, например (по моему опыту) 3/4 ″ и выше. Сложнее всего достать песок.Для трубок меньшего размера обратите внимание на замороженную мыльную воду ниже.

Как согнуть трубу и трубки с помощью замороженной мыльной воды

Это действительно отлично подходит для небольших трубок из пластичных материалов. Например, латунь, алюминий и сталь.

Итак, вот что самое интересное в методе замороженной мыльной воды: при замораживании он образует твердый гель (консистенция измельченного эскимо), а затем тает и смывается. Мыльная вода также самосмазывается, поэтому она очень гладкая изнутри при изгибе. Царапин нет.

Вот как это сделать:

  1. Смешайте мыло и воду в соотношении 1: 1. У меня нет технической информации о точном идеальном соотношении, но я это сделал, и это сработало.
  2. Закройте один конец трубки. Самый простой способ сделать это — просто зажать его и отрезать позже.
  3. Влить смесь.
  4. Закройте другой конец.
  5. Поместите его в морозильную камеру на ночь.
  6. Создайте форму. Используйте дерево, колышки, случайные круглые предметы, все, что вам подходит по форме.Для небольших вещей с крутым изгибом используйте край 2х4.
  7. Вынуть замороженную трубку из морозильной камеры.
  8. Теперь согните его над своей формой.
  9. Поздравления. Теперь у вас есть изогнутая трубка.

Этот метод позволяет получить действительно хорошие изгибы без перегибов. Я слышал, что это более или менее тот метод, который они используют для изготовления медных инструментов, таких как трубы, тубы и тому подобное. Я не знаю, действительно ли это мыльная вода или какой-то другой вид гелевой смеси, которая не должна быть холодной, но принцип тот же.

Дайте трубе нагреться и снимите заглушки. Слейте мыльную воду и тщательно промойте трубку.

Вот и все, теперь вы вооружены необходимой информацией, чтобы овладеть искусством трубогиба! В конце концов, вам нужно решить, стоит ли гнуть трубу / трубу или просто использовать стандартные соединения. Соединения часто проще и быстрее, в то время как изгибы обычно сильнее, с меньшей вероятностью утечки и (если вы хорошо поработали) красивее.

Вопросы / комментарии? Разместите их ниже.Вы также можете быть действительно крутыми и поделиться этим в социальных сетях. Все классные это делают.

Связанные вопросы

В чем разница между трубкой и трубкой?

Практическое правило: разница между трубкой и трубой заключается в том, что труба измеряется по ее внутреннему диаметру, тогда как труба обычно измеряется по внешнему диаметру.

Неточный внутренний диаметр трубы; это номинальный размер. Значит, они будут немного больше рейтинга.Представьте себе это так: размер трубы равен диаметру шара, который может безопасно пройти через систему, не застряв.

Как согнуть стальные квадратные трубы?

Это сложнее с точки зрения того, сколько силы вам нужно, но в целом вы можете сделать это так же, как круглые трубки. Если вы формируете его с помощью инструмента, штампы будут плоскими, а не закругленными.

Другой вариант — вырезать V на внутренней стороне сгиба, затем согнуть его, а затем сварить изнутри.Это прочное соединение и (если вы хороший сварщик) может красиво выглядеть.

Что такое взять?

Приемник — это термин изгиба кабелепровода, который относится к количеству кабелепровода, которое будет принимать изгиб. По сути, это то, сколько вам нужно смещения от начала изгиба до места его выпрямления.

Обычно ссылка наносится на ручку гибочного станка. При разметке линий используйте этот номер, чтобы правильно определить расстояния.

Как сгибать трубы и трубки: Полное руководство

Трубопроводы: Глава 3

Гибка трубы — 1

В этом модуле мы узнаем, как найти правильный угол изгиба по чертежу.Мы также узнаем об инструментах, используемых для гибки трубы под желаемым углом.

Перейти к викторине!


Определить угол изгиба


Напомним, что трубы используются для высокотемпературных применений в системе отопления, вентиляции и кондиционирования воздуха. Трубы переносят высокотемпературные жидкости, такие как хладагент, от одного компонента к другому.

Напомним, что хладагент проходит от испарителя к компрессору по трубам. Эти компоненты расположены далеко друг от друга.Чтобы расчистить препятствия на их пути, нам нужно гнуть трубу.

Изгиб трубы означает кусок трубы, изогнутый под некоторым углом. Мы изгибаем трубу на основании:

В случае коммерческих систем отопления, вентиляции и кондиционирования воздуха мы воспользуемся помощью чертежа.

Напомним, что длина трубы определяется в зависимости от доступного пространства. Угол изгиба труб также может определяться пространством, имеющимся между двумя компонентами.

Например, если пространство для изгиба узкое, может потребоваться изгиб под углом 45 градусов.Однако, если пространство на уже , то изгиб на 90 градусов лучше всего подходит для размещения в этом пространстве. Как видно на изображении, для этой цели используется изгиб на 90 градусов.

Напомним, что чертеж — это карта системы HVAC. Мы также можем найти угол наклона трубопровода на основе чертежа. Давайте посмотрим, как мы можем использовать чертеж для определения угла изгиба.

На изображении показан чертеж системы HVAC. К нему подключены разные трубы. Угол изгиба указывается возле изгиба.

Например, угол изгиба зеленой трубы составляет 90 градусов. Аналогичным образом изгибается синяя труба под углом 45 градусов.

Гибочные инструменты


Теперь мы знаем, как определить угол изгиба. Разберемся, как согнуть трубу на нужный угол изгиба.

Гибочный инструмент используется для гибки трубы. Эти инструменты управляются вручную и не требуют электричества.

Существует несколько типов гибочных инструментов, включая:

  • Пружинный гибочный станок,

  • Трещоточный станок и

  • Ручной гибочный инструмент

В этой теме мы рассмотрим пружинный гибочный станок.

Пружиногиб


Пружиногиб — это большая пружина. Эту пружину можно разместить снаружи трубы. Мы также можем вставить пружину внутрь трубы, чтобы согнуть трубу.

Когда вы вставляете гибкую пружину в трубу или поверх трубы, она поддерживает поверхность трубы. Затем мы можем начать сгибать трубу вручную вокруг колена. Пружина предохраняет трубу от слишком сильного изгиба или поломки.

В зависимости от положения пружины существует два типа пружиногибов:

Пружиногибы используются в зависимости от размера трубы.Нам нужно выбрать правильный размер пружинного гиба в соответствии с размером трубы.

Например, трубогиб с внешней пружиной используется для труб диаметром менее 0,6 дюйма. Устройство для гибки с внутренней пружиной используется для диаметров в диапазоне от 0,6 дюйма до 0,8 дюйма.

Таким образом, мы всегда должны измерять диаметр трубы перед использованием пружинного гибочного станка. Пружинный гибочный станок не может гнуть трубы больше 0,8 дюйма. Это потому, что мы не можем гнуть толстые и прочные трубы вручную.

Внешний пружинный изгиб вставляется снаружи трубы.Вот почему он называется сгибателем внешней пружины.

У внешней пружины изгиба конический конец шире. Это облегчает нам вставку трубы внутрь пружины. Давайте посмотрим, как использовать их для гибки трубы.

Вставьте трубу в пружину через более широкий конический конец. Надавите на концы трубы и аккуратно сделайте необходимый изгиб.

Учтите, что слишком быстрое или сильное изгибание приведет к образованию складок на трубе. На изображении виден морщинистый изгиб.

Снимите пружину с трубы.Если вам это сложно, попробуйте скручивать, чтобы ослабить пружину.

Внутренний пружинный изгиб вставлен внутрь трубы. Вот почему они называются внутренними пружинами.

Конический конец внутренней пружины изгиба немного тоньше. Это позволяет легко вставить пружину в трубу.

Пружина внутреннего изгиба трубы будет иметь кольцо на одном конце. Это позволяет прикрепить к нему кусок проволоки или веревки. Это позволяет легко извлекать пружину после каждого использования.

Вставьте пружину в трубу через более узкий конический конец. Убедитесь, что вы оставили конец кольца снаружи, чтобы потом вы могли снова его забрать.

Если вам нужно полностью вставить пружину изгиба трубы в трубу, прикрепите кусок прочной струны или проволоки к концу кольца. Пружину можно вытащить с помощью веревки или проволоки.

Найдите место, где вы хотите согнуться. Приложите его к колену. Осторожно оттяните концы трубы, пока не будет получен желаемый угол.

Извлеките пружину изнутри трубы. Напомним, что закручивание пружины при снятии помогает ослабить пружину. Потяните проволоку или веревку за конец кольца, чтобы снять пружину.

Пружинный гибочный станок очень прост в эксплуатации, чем другие гибочные инструменты. Нам нужно только вставить пружину в трубку или поверх трубки.

Пружинный сгибатель может повредить колени пользователя, если сгибание является повседневным явлением. Кроме того, изгибающая пружина не может гнуть трубы больше 0,8 дюйма.Эти трубы слишком толстые и прочные, чтобы их можно было сгибать только вручную.

Чертеж — это карта системы HVAC. Используется для определения угла изгиба трубы. Внешний пружинный гибочный станок используется на трубах диаметром менее 0,6 дюйма. Устройство для гибки с внутренней пружиной используется для диаметров в диапазоне от 0,6 дюйма до 0,8 дюйма.

Гибка трубы, деталь — 2

Мы видели, что такое пружинный гибочный станок в предыдущем модуле. В этом модуле мы рассмотрим другие гибочные инструменты, используемые для гибки трубы:

— Трещотка и

— Ручной трубогиб

Мы также узнаем о безопасности при использовании этих инструментов.

Перейти к викторине!

Трещотка

Напомним, что пружинный гибочный станок используется для гибки труб вручную вручную. А значит, они не могут делать точные изгибы. Мы рассмотрим более совершенный инструмент для гибки труб, называемый храповиком.

Трещотка — это инструмент, используемый для гибки труб под заданным углом. Они могут сгибать трубу от до на 90 градусов. Вместо того, чтобы использовать ручное усилие, он использует рычаг для сгибания трубы.

Этот тип трубогиба полезен в ограниченном пространстве.В ограниченном пространстве невозможно согнуть трубу вручную из-за нехватки места. Кроме того, использование других трубогибов может оказаться невозможным.

Представьте, что вы изгибаете трубу, которая уже прижата к стене. В таких местах легко поместится храповик.

Трещотка состоит из следующих частей.

  • Башмак для гибки,

  • Узел поперечины,

  • Спусковой механизм с храповым механизмом и

  • Рукоятка

Давайте рассмотрим каждый из них.

Гибочный башмак трубогиба с храповым механизмом используется для придания трубе желаемой формы. Крепится к рукоятке трубогиба с трещоткой.

На гибочном башмаке указан размер трубы. Вам необходимо выбрать правильный размер обуви по диаметру трубы.

Например, нам нужно выбрать башмак для гибки ½ дюйма для трубы ½ дюйма. Это обеспечит посадку трубы внутри обуви.

Поперечный стержень поддерживает трубу во время гибки. На поперечину крепятся два боковых блока.

Эти боковые блоки необходимо отрегулировать, повернув по часовой стрелке. Это обеспечит выравнивание боковых блоков по сгибаемой трубе. Когда вы сгибаете трубу, они удерживают трубу на месте.

Спусковой механизм храпового механизма соединен с рукояткой инструмента. С каждым нажатием изгибающий башмак продвигается вверх.

Рукоятка с храповым механизмом имеет квадратный металлический стержень . К этим металлическим стержням присоединяется башмак для гибки. Давайте посмотрим, как использовать этот инструмент для сгибания трубы.

Как видно из видео, начните с определения башмака для гибки нужного размера.Присоедините башмак для гибки к трубогибу с трещоткой.

Теперь прикрепите поперечину в сборе к рукоятке храповика. Отрегулируйте ползунки, чтобы убедиться, что они выровнены с башмаком для гибки.

Поместите трубу между скользящими блоками и гибочным башмаком. Несколько раз нажмите на спусковой механизм с храповым механизмом, чтобы начать сгибание. Продолжайте нажимать на рычаг до полного изгиба.

Чтобы снять трубку, потяните спусковой механизм с храповым механизмом от себя. Слегка надавите на башмак для гибки, чтобы вытащить трубу.

Ручной Гибочный станок

Ручной трубогиб имеет длинную ручку, которую можно тянуть для создания изгибов. С помощью ручных гибочных машин можно сгибать трубу под углом более 90 градусов . Они могут гнуться на 180 градусов.

Ручной гибочный станок состоит из следующих частей:

  • Блок зажима тисков,

  • Плашка гибочного станка,

  • Фиксатор трубки и

  • Ручка каретки и формы

Фиксаторы зажимного блока тисков ручной сгибатель в одном месте.Эта функция полезна при гибке длинных трубок.

Напомним, что гибочный башмак трубогиба с храповым механизмом используется для формирования трубы под желаемым углом. Головка гибочного станка также формирует трубу под желаемым углом.

Защелка трубки используется для зажима трубки. Это ограничивает движение трубы при изгибе.

Напомним, что кредитное плечо — это увеличение силы. Длинная ручка каретки дает возможность сгибать трубу доминирующей рукой. Ручка формы используется для удержания гибочного станка другой рукой.

На концах каркаса и ручки-переноски есть шкала. Шкала, прикрепленная к концу ручки каретки, представляет собой несущую шкалу . Шкала, прикрепленная к концу ручки формы, — это шкала , бывшая ранее.

Первая шкала используется для обозначения угла изгиба. При этом шкала несущей показывает начало изгиба.

Например, нам нужно отметить трубку на желаемом расстоянии (X) от конца трубки. Это расположение центра изгиба. Если длина изгиба от конца трубы находится слева от центра изгиба, вам необходимо совместить отметку расстояния «X» с «L» на шкале держателя.

Аналогичным образом, если длина изгиба от конца трубы находится справа от центра изгиба, вам необходимо совместить метку расстояния «X» с «R» на шкале держателя. Таким образом, шкала несущей полезна для определения начала сгиба для точной длины начала сгиба от конца трубы.

При использовании инструмента для удаления заусенцев необходимо выполнить следующие шаги:

Шаг 1: Возьмитесь за ручку гибочного станка или установите его в тиски.

Шаг 2: Отведите ручку каретки от ручки формы.

Шаг 3: Откройте защелку трубки и вставьте трубку.

Шаг 4: Закройте защелку трубки.

Шаг 5: Поверните ручку каретки вокруг ручки формы.

Поворачивается до тех пор, пока линия «0» на шкале каретки не совпадет с желаемой степенью изгиба на предыдущей шкале. Таким образом мы сгибаем трубу ручным гибочным станком.

Отметьте трубку на желаемом расстоянии (X) от конца трубки. Это расстояние составляет центр изгиба от конца трубы.Поместите трубку в трубогиб, как описано в шагах 1–5 выше.

Если изгиб находится на левом отметке, совместите отметку на трубке с линией «L» на шкале каретки. Если изгиб находится в направлении вправо отметки, совместите отметку на трубке с линией «R» на шкале каретки.

Совместив метку на трубке должным образом, переместите ручку каретки. Нам нужно перемещать его до тех пор, пока линия «0» на шкале каретки не совместится с линией 90 градусов на шкале формы.Аналогичным образом мы можем сделать изгиб на 45 градусов. Посмотрим, как это сделать.

Повторите ту же процедуру для установки трубки в трубогиб, как описано в шагах 1-5 выше. Совместите отметку на трубке с линией «L» или «R» на шкале каретки.

Совместив метку на трубке должным образом, переместите ручку каретки. Нам нужно переместить его, пока линия «0» на шкале каретки не совместится с линией 45 градусов на шкале формы. Таким образом мы сгибаем трубу на 45 градусов с помощью ручного гибочного станка.

Безопасность трубогиба

Мы всегда должны соблюдать общие правила техники безопасности при изгибе трубы. На рабочем месте обязательно нужно защищать себя с помощью средств индивидуальной защиты (СИЗ).

Мы всегда должны использовать защитные очки, чтобы снизить риск травмы глаз. Надевайте перчатки, чтобы защитить руки от порезов об острые края труб и инструментов. Используйте защитную обувь, чтобы избежать травм острыми предметами, которые могут уколоть ноги.

Мы должны проверять гибочный станок перед каждым использованием на предмет повреждений.Гибочный станок следует тщательно очистить. Это предотвратит выскальзывание ручек из рук во время использования.

Нам нужно смазать все стыки гибочного станка, чтобы он работал бесперебойно. Нам нужно убедиться, что гибочный станок полностью и правильно собран.

Мы не должны превышать пропускную способность или размер трубы, указанные производителем трубогиба. Прочтите руководство пользователя трубогиба, чтобы узнать его производительность.

Не следует использовать удлинители рукоятки, например кусок трубы, в качестве рычага.Если она поскользнется или оторвется, это может увеличить риск серьезной травмы.

Трещотка сгибает трубу до 90 градусов. С помощью ручных гибочных машин можно сгибать трубу под углом более 90 градусов. При использовании любого из этих инструментов соблюдаются меры предосторожности.

Вопрос № 1: На чертеже изображено _________. (Выберите все подходящие варианты)

  1. Угол изгиба трубы

  2. Длина трубы

  3. Материал трубы

  4. Температура трубы

Прокрутите вниз, чтобы найти ответ…

Ответ: Угол изгиба трубы

Длина трубы

Чертеж — это карта системы HVAC. Он показывает расположение, длину и угол изгиба трубы, используемой в системе HVAC.

Вопрос № 2: Внешний пружинный гибочный элемент вставлен внутрь трубы.

  1. Верно

  2. Ложно

Прокрутите вниз, чтобы найти ответ …

Ответ: Ложь

Внешний пружинный изгиб вставлен снаружи трубы.

Вопрос №3: Как снять пружину с места после изгиба?

  1. Скручивание пружины при снятии

  2. Использование съемника пружины

  3. Использование чертежа

  4. Размещение пружины на коленях

Прокрутите вниз, чтобы найти ответ . ..

Ответ: Скручивание пружины при снятии

Скручивание пружины при извлечении помогает ослабить пружину.Это поможет пружине легко оторваться.

Вопрос № 4: Какая польза от гибочного башмака?

  1. Для придания формы трубе

  2. Для снятия трубы

  3. Для поворота трубы

  4. Для присоединения боковых блоков

Прокрутите вниз, чтобы найти ответ …

Ответ: Формование трубы

Гибочные башмаки трубогиба с храповым механизмом используются для придания трубе формы под желаемым углом.Крепится к рукоятке трубогиба с трещоткой. Башмаки для гибки имеют маркировку с трубками различных размеров.

Вопрос № 5: Каковы функции боковых блоков?

  1. Для придания формы трубе

  2. Для удержания трубы на месте при изгибе.

  3. Чтобы повернуть трубу

  4. Чтобы ослабить трубу

Прокрутите вниз, чтобы найти ответ . ..

Ответ: Чтобы труба оставалась на месте при изгибе.

Напомним, что боковые блоки необходимо регулировать поворотом по часовой стрелке.

Они удерживают трубу на месте при изгибе.

Вопрос № 6: Спусковой механизм с храповым механизмом имеет квадратный металлический стержень, который используется для соединения гибочного башмака.

  1. True

  2. False

Прокрутите вниз, чтобы найти ответ …

Ответ: False

Напомним, что на рукоятке трещотки есть квадратный металлический стержень .К этим металлическим стержням присоединяется башмак для гибки.

Вопрос № 7: Как снять трубку после завершения операции гибки?

  1. Поверните поперечину в сборе

  2. Потяните спусковой крючок от себя

  3. Сдвиньте трубку в сторону

  4. Удерживая рукоятку трещотки, поверните башмак для гибки

Прокрутите вниз, чтобы найти ответ. ..

Ответ: Отведите от себя спусковой механизм с храповым механизмом

Чтобы снять трубку, потяните спусковой механизм с храповым механизмом от себя.Слегка надавите на башмак для гибки, чтобы вытащить трубу.

Вопрос № 8: Ручной гибочный станок можно использовать для изгиба трубы под углом _________.

  1. 90 градусов

  2. Более 90 градусов

  3. 75 градусов

  4. -60 градусов

Прокрутите вниз, чтобы найти ответ …

Ответ: Более 90 градусов

Ручные гибочные станки можно использовать для сгибания трубы под углом более 90 градусов.

Трещотка сгибает трубу до 90 градусов.

Вопрос № 9: Какая польза от прежней шкалы?

  1. Чтобы показать длину трубы

  2. Чтобы показать угол изгиба

  3. Показать силу ручки каретки

  4. Чтобы сделать маленькие круги

Прокрутите вниз, чтобы найти ответ . ..

Ответ : Чтобы показать угол изгиба

Напомним, что шкала, прикрепленная к концу ручки формы, — это прежняя шкала. Эта шкала используется для обозначения угла изгиба.

Вопрос № 10: В чем польза несущей шкалы?

  1. Чтобы показать начало изгиба

  2. Чтобы показать угол изгиба

  3. Чтобы показать силу ручки каретки

  4. Чтобы сделать маленькие кружки Прокрутите вниз, чтобы найти ответ …

Ответ: Кому показать начало изгиба

Напомним, что шкала, прикрепленная к концу ручки каретки, — это шкала держателя . Эта шкала используется для обозначения начала изгиба.

Вопрос № 11: Как можно изогнуть 100 градусов с помощью ручного гибочного станка?

  1. Поворачивая ручку каретки до тех пор, пока линия «0» на шкале каретки не совместится с отметкой 100 на предыдущей шкале.

  2. Невозможно сгибать более чем на 90 градусов.

  3. Использование гибочного штампа на 100 градусов

  4. Поворачивая ручку каретки до тех пор, пока линия «0» на шкале каретки не совместится с отметкой 10 на прежней шкале.

Прокрутите вниз, чтобы найти ответ …

Ответ: Поворачивая ручку каретки до тех пор, пока линия «0» на шкале каретки не совместится с отметкой 100 на прежней шкале.

Ручка каретки поворачивается до тех пор, пока линия «0» на шкале каретки не совпадет с желаемой степенью изгиба на предыдущей шкале.

В этом случае для 100 градусов линия «0» на шкале каретки должна совпадать с отметкой 100.

Как сгибать трубопровод и трубу с помощью гибочного станка

Изгиб трубопровода может вызвать затруднения без использования подходящих материалов.Но с помощью трубогиба и трубогиба можно упростить даже самые проблемные углы; Кроме того, вы устраняете необходимость в дорогостоящих отводах для кабелепроводов, когда изгибаете их самостоятельно.

Необходимые инструменты и материалы

При формировании кабелепровода необходимо:

Когда вы используете гибочный станок с индикаторами и указателями степени — например, от Klein Tools или Rack-a-Tiers — изгиб на 30, 60 или 90 градусов становится несложным. При выполнении смещенных, встык, загибов или седловидных изгибов использование гибочного станка с градусной шкалой и множительной шкалой помогает сэкономить время и энергию.

Изготовление загибов под углом 90 градусов («L»)

  1. Определите желаемую общую высоту свободного конца после изгиба.

  2. Рассчитайте высоту заглушки, используя высоту свободного конца, и вычтите регулировку заглушки (из приведенной ниже таблицы приемки гибочного устройства)

    90 ГРАДУСОВ ПЕРВОГО ИЗГИБА — ПРИЕМНЫЙ СТОЛ

    РАЗМЕР КАБЕЛЯ РЕГУЛИРОВКА СТЕРЖНЯ
    1/2 «EMT 5 «
    3/4 «EMT 6 «
    1 «EMT 8 «
    1-1 / 4 «EMT 11 «
    1/2 «ЖЕСТКИЙ 6 «
    3/4 «ЖЕСТКИЙ 8 «
    1 «ЖЕСТКИЙ 11 «
  3. Отметьте высоту заглушки, рассчитанную на шаге 2, от «верхнего» свободного конца кабелепровода.

    Пример: кабелепровод ½ дюйма для ЕМТ с высотой свободного конца 10 дюймов

    10 (высота свободного конца) — 5 (регулировка по таблице) = 5 дюймов (высота заглушки)

  4. Поместите кабелепровод на землю, затем прикрепите трубогиб так, чтобы крючок был направлен к свободному концу «вверх». Совместите символ начальной точки на изгибе (часто стрелку) с линией, проведенной на шаге 3.

  5. Надавите ногой на пятку сгибателя, используя ручку в качестве рычага, пока не достигнете положения 90 градусов.

  6. Снимите кабелепровод с гибочного станка и проверьте угол. Чрезмерный изгиб может потребоваться, если вы получаете легкую отдачу, когда снимаете ногу с изгиба.

Выполнение прогибов назад к спине

  1. Измерьте расстояние между объектами (часто стенами или балками), на котором должен проходить изгиб спина к спине.

  2. Для первого изгиба следуйте направлению изгиба под углом 90 градусов сверху.

  3. Измерьте расстояние, рассчитанное на шаге 1, начиная с ЗАДНЕЙ части изгиба, и отметьте кабелепровод.

  4. Поместите гибочный станок на кабелепровод лицом к свободному концу, противоположному исходному изгибу, который вы сделали на шаге 2.Совместите отметку из шага 3 с символом начальной точки на гибочном станке.

  5. Надавите ногой на пятку сгибателя, используя ручку в качестве рычага, пока не достигнете положения 90 градусов. Обязательно сохраняйте новый изгиб на той же плоскости, что и исходный изгиб, чтобы обе ножки имели желаемую форму. Чтобы вернуть ноги в одну плоскость, можно внести лишь минимальные изменения.

  6. Снимите кабелепровод с гибочного станка и проверьте углы.Чрезмерный изгиб может потребоваться, если вы получаете легкую отдачу, когда снимаете ногу с изгиба.

  7. Выполнение изгибов со смещением

    1. Измерьте высоту, необходимую для преодоления препятствия, и расстояние, необходимое для преодоления препятствия.

    2. Определите угол, который потребуется для вашей установки, затем используйте Таблицу формул смещения (ниже), чтобы рассчитать место для разметки кабелепровода.

      ТАБЛИЦА СМЕЩЕНИЯ ФОРМУЛЫ
      УГОЛ ИЗГИБА ПОСТОЯННЫЙ МНОЖИТЕЛЬ УДАР НА ДЮЙМ СМЕЩЕНИЯ
      10º x 10º 6 1/16 = 0,063
      22-1 / 2º x 22-1 / 2º 2,6 3/16 = 0,188
      30º x 30º ​​ 2,0 1/4 =.250
      45º x 15º 1,4 3/8 = 0,375
      60º x 60º 1,2 1/2 = 0,500
    3. Рассчитайте место первой отметки на кабелепроводе, используя следующие формулы:

      (расстояние смещения) X (усадка / дюйм) = общая усадка (Общая усадка) + (Расстояние до препятствия) = Измерение первой отметки

      Пример: поворот 45, расстояние смещения препятствия 5 дюймов, расстояние до препятствия 16 дюймов, 5 (Расстояние смещения) X. 375 (усадка / дюйм) = 1,875 1,875 (общая усадка) + 16 (расстояние до препятствия) = 17,875 (первая отметка)

    4. Рассчитайте, как далеко нужно поставить вторую отметку от первой, используя следующую формулу:

      (Расстояние смещения) X (Множитель константы) = Измерение второй метки

      Пример: изгиб 45 градусов, расстояние смещения препятствия составляет 5 дюймов, расстояние до препятствия составляет 16 дюймов. 5 (расстояние смещения) X 1,4 (множитель постоянства) = 7 (вторая отметка)
    5. Поместите трубогиб на кабелепровод и совместите символ начальной точки с первой отметкой на кабелепроводе.

    6. Удерживайте кабелепровод ровно, надавливая на него ногой, чтобы свернуть кабелепровод до отметки под углом 45 градусов на гибочном устройстве.

    7. Переверните трубогиб и трубу (удерживайте их вместе), пока ручка гибочной машины не окажется на полу, а труба не уравновесится в воздухе.

    8. Поверните кабелепровод на 180 градусов в держателе гибочного станка и сдвиньте кабелепровод, чтобы совместить символ начальной точки гибочного станка со второй отметкой.

    9. Прикрепите ручку к земле, чтобы она не соскользнула, затем приложите усилие к кабелепроводу для изгиба воздуха. Следите за тем, чтобы второй изгиб находился в той же плоскости, что и первый изгиб, чтобы кабелепровод при установке мог лежать ровно.

    10. Наконечники для гибки

      1. Вы можете либо рассчитать разметку с помощью рулетки, либо проложить кабелепровод прямо в отведенном месте и отметить размеры на основе самой физической структуры.
      2. Выполните измерения, используя обратную сторону изгиба в качестве отправной точки, и выполните вторичные измерения с этой точки.
      3. Следите за тем, чтобы ваша труба не скатывалась или не соскальзывала в трубогибе.
      4. Символы на гибочном станке используются для обозначения начала и конца гибки. В зависимости от типа изгиба, который вы выполняете, вам необходимо выровнять кривую по правильному символу и совместить верх трубы с маркером правильного градуса.
      5. Сгибатель сгибается под давлением вашей стопы. Во время сгибания равномерно и сильно надавливайте на опору для стопы, чтобы убедиться, что изгиб остается правильным.
      6. Если изгиб вашей трубы не под правильным углом, просто поместите ее обратно в трубогиб и отрегулируйте изгиб. Когда все ваши измерения будут правильными, кабелепровод надежно войдет в пространство, в котором он будет установлен.
      7. Как всегда, во избежание травм надевайте защитное снаряжение.

      Практика ведет к совершенству

      Может потребоваться некоторая практика, прежде чем вы сможете изгибать кабелепровод без необходимости фиксировать градус.Убедитесь, что ваши первоначальные измерения верны. Если нужно, измерьте дважды; так у вас не останется слишком много лома из-за неправильных расчетов. Когда вы впервые учитесь гнуть кабелепровод, это медленный и устойчивый процесс. Так что не торопитесь, это не работа в спешке.

      Свяжитесь с нами для получения дополнительной информации о ручных гибочных инструментах от Klein и Rack-A-Tiers.

      Другие статьи, которые могут вам понравиться:

      Как рассчитать изгиб

      Выбор подходящей трубы для подземных коммуникаций

Как гнуть оцинкованную трубу — уооз.com

Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.

Трубы в вашем доме гарантируют, что вода, газ и другие материалы попадут туда, куда им нужно. Однако, если вы хотите, чтобы ваши трубы работали максимально эффективно, вам, возможно, придется потратиться на небольшую модификацию. Тем не менее, как гнуть оцинкованную трубу? Мы исследовали некоторые из лучших способов изменить трубопроводы в вашем доме.

Если вы хотите согнуть оцинкованную трубу, лучше всего использовать трубогиб.Ручные гибочные станки помогут вам вручную согнуть оцинкованную трубу. Сверхмощные гибочные машины упрощают преобразование толстых оцинкованных труб. Вы также можете сгибать трубы вручную.

Но есть способы согнуть оцинкованную трубу и без трубогиба. Продолжайте читать, чтобы узнать больше о методах гибки труб и советах, которые могут упростить уход за вашим домом.

Как согнуть оцинкованную трубу

Самый эффективный способ согнуть оцинкованную трубу — использовать трубогиб.Как автоматические, так и ручные трубогибы созданы для того, чтобы вы могли работать с трубами. Короче говоря, эти инструменты придадут вам прочность, необходимую для безопасного изгиба оцинкованной стали, не повредив себя и не повредив трубу.

Автоматические трубогибы Vs. Ручные трубогибы

Определить, сгибать ли оцинкованную трубу вручную или с помощью автоматического инструмента, может быть непросто. Если у вас еще нет ни одного из этих инструментов, вы должны быть уверены, что делаете разумное вложение.

Более того, вы должны убедиться, что у вас есть подходящее защитное снаряжение, прежде чем использовать какой-либо инструмент. Какой инструмент тогда вам следует использовать?

Автомат

Автоматические трубогибы снимают большую нагрузку при гибке труб. Эти сгибатели придают вашим усилиям искусственную силу.

Более того, они часто могут остановиться, прежде чем согнуть вашу трубу под желаемым углом. Тем не менее, автоматические трубки могут повредить вашу трубку быстрее, чем ручные.Точно так же эти заклинатели, как правило, требуют больших финансовых вложений.

Портативный

Для сравнения, ручные трубогибы, как правило, дешевле, но их сложнее использовать. Если вы хотите, чтобы ваш портативный трубогиб хорошо служил вам, вам нужно будет заранее проделать большую часть собственных вычислений.

Вам также необходимо подготовиться к тому, чтобы вкладывать много пота в свои работы по прокладке труб своими руками. Тем не менее, использование ручного трубогиба может сэкономить деньги на инструментах. Эти инструменты также могут ограничить степень повреждения ваших труб при первоначальной установке.

Посмотрите этот ручной трубогиб на Amazon.

Альтернативные методы гибки

Тем не менее, существует несколько способов гибки оцинкованной трубы, независимо от того, используете ли вы ручной или автоматический гибочный станок. Некоторые из наиболее распространенных методов, используемых сегодня, включают:

Компрессионная гибка

Чтобы выполнить компрессионный изгиб, оберните трубу вокруг штампа. Когда труба будет надежно закреплена, вы можете согнуть ее рукой, коленом или плоскогубцами.Если вы попытаетесь согнуть трубу вручную, обязательно наденьте перчатки.

Барабан для гибки

Гибка плунжера обычно выполняется автоматически. Установите трубу под гидроцилиндр и дайте ему упасть на нее. Обратите внимание, что при использовании метода набивки лучше всего заполнить трубку каким-либо вспомогательным материалом. Если вы попытаетесь изогнуть трубу с плохой опорой, вы рискуете перегибать ее или иным образом повредить вашу трубу.

Валковая гибка

Гибка рулетов очень похожа на изготовление макарон, но с использованием металла вместо муки и яиц.Чтобы свернуть изгиб, вы можете пропустить трубу через ролики для труб, предварительно установив желаемый угол. Опять же, вы захотите заполнить трубку до такого типа прокатки, иначе вы рискуете перекрутиться.

Индукционная гибка

Для индукционного изгиба оцинкованной трубы вы можете обернуть вокруг нее нагревательную спираль. Убедитесь, что катушка подходит к той части трубы, которую вы хотите согнуть. Как только труба станет достаточно мягкой, вы можете руками или инструментом согнуть ее до нужной степени.

Горячая гибка

Горячая гибка работает аналогично индукционной гибке.Однако вместо того, чтобы устанавливать на трубу индукционную катушку, вы можете нагреть предпочитаемый изгиб с помощью паяльной лампы или аналогичного инструмента. После того, как мысленный элемент смягчится, вы можете закрепить его зажимом, чтобы обеспечить эффективный изгиб.

Легко ли изгибается оцинкованная труба?

Оцинкованная труба защищена слоем цинка. Этот слой предохраняет трубу от ржавчины. Хотя слой может быть поврежден со временем, он обеспечивает долговечность труб, экономит ваши деньги и обеспечивает бесперебойную работу воды и газа в течение многих лет.

Вопреки распространенному мнению, этот слой цинка не затрудняет сгибание оцинкованной трубы. Вместо этого вы можете гнуть оцинкованную трубу холодным способом с помощью трубогиба и других подходящих электроинструментов.

Если у вас старая оцинкованная труба, есть вероятность, что цинковое покрытие потрескается. В этих случаях вам может потребоваться заменить изогнутую трубу, чтобы обеспечить ее общий срок службы.

Вы можете выбрать работу с профессиональными сантехниками в вашем районе, если вы не чувствуете себя уверенно при работе на трубогибе или если у вас раньше был плохой опыт работы с треснувшим цинком.Первоначальная консультация также может помочь вам определить, какой из ваших потенциальных методов гибки лучше всего подходит для ваших инструментов, не говоря уже о проекте, который вы имеете в виду.

Как правильно сгибать трубки?

Вы можете согнуть домашнюю трубку, используя те же методы, что и ее. В частности, вы можете утрамбовывать, катить, сжимать и вращать трубы. Все эти методы при правильном использовании гарантируют, что ваша трубка сможет адекватно вписаться в вашу предпочтительную конфигурацию.

Посмотрите этот ручной трубогиб на Amazon.

Как согнуть трубу без гибочного станка?

Есть несколько способов успешно согнуть трубу без гибочного инструмента. Какой метод вы будете использовать, будет зависеть от размера вашей оцинкованной трубы и степени ее изгиба.

Прежде всего, закройте крышку и заполните трубку песком или грязью. Эти материалы предотвратят перегибы и другие виды повреждений труб в процессе гибки. После того, как ваша труба будет заполнена компактным материалом, найдите вокруг дома какой-нибудь прочный предмет.Вам нужно, чтобы этот объект был шире вашей трубы.

После того, как вы найдете нужный объект, наденьте на него трубку. Затем в перчатках используйте вес и силу своего тела, чтобы согнуть трубу на желаемый угол. Наполнитель, как уже упоминалось выше, предохранит трубу от трещин и перегибов.

Как согнуть трубу, не перегибая ее?

Если вас беспокоит структурная целостность трубы, вы можете принять меры, чтобы предотвратить ее перегиб.Лучший способ ограничить повреждение трубы — засыпать ее песком перед ее изгибом. Когда вы наполняете трубу плотным песком, вы заставляете трубу лучше держать форму.

Обратите внимание, что вы можете использовать изоленту или какой-либо другой колпачок, чтобы песок не просыпался через трубу. После того, как вы расположите трубу под желаемым углом, вы можете удалить заглушку и уплотненный песок, прежде чем приступать к установке.

Как определить степень изгиба?

Самый простой способ определить угол изгиба трубы — это потянуться к трубогибу.Вы не будете перегибать рассматриваемую трубу. Трубогибы часто оснащены транспортиром.

Если вы установите трубогиб под углом к ​​трубе, вы поймете, на какой градус изгибается труба. В качестве альтернативы вы можете приобрести портативный транспортир и установить его под нужным углом.

Если вы не знаете, под каким углом нужно сгибать трубу, или хотите еще раз проверить свои размеры, обратитесь к местным специалистам. Сантехники рядом с вами могут помочь вам определить угол наклона всех труб в вашем доме.Они даже могут дать вам представление о том, под каким углом вам может понадобиться сгибать новые трубы, если вы захотите установить новые детали.

Изготовление оцинкованных труб для вашего дома

Слой цинка на внешней стороне оцинкованных труб гарантирует, что они устойчивы к ржавчине и другим видам повреждений в течение длительного времени. Однако из-за этой дополнительной прочности оцинкованные трубы изгибаются труднее, чем другие типы труб. Имея это в виду, вам понадобятся подходящие инструменты под рукой, если вы хотите изменить какие-либо из ваших труб, которые будут установлены.

Трубогибы с ручным и механическим приводом помогут безопасно согнуть трубы под желаемым углом. Тем не менее, профессиональные сантехники могут помочь вам лучше подогнать трубы к дому. Даже если вы действительно хотите установить трубы самостоятельно, предварительная консультация с местными специалистами может немного упростить этот процесс.

Как согнуть трубу из ПВХ

Труба из ПВХ

обычно используется в качестве кабелепровода, а также ирригационного трубопровода. Он жесткий и прочный, что совершенно не позволяет ему гнуться.Колена и муфты позволяют изменять путь ПВХ, но лучший способ — изгибать ПВХ, не ломая и не перегибая его.

AmJohnny поделился инструкциями по гибке труб из ПВХ с использованием фена и дренажного шнека на 1/2 дюйма. Сливной шнек вставлен в ПВХ, чтобы предотвратить его перегиб, поскольку он изгибается-перекручивается. Трубку из ПВХ очень трудно снова выпрямить. С помощью фена нагрейте участок трубы из ПВХ и медленно надавите на участок, который нужно согнуть.

После изгиба на желаемый угол можно снимать шнек. Этот метод идеально подходит для маневрирования ПВХ вокруг углов и над другими трубами, оставаясь при этом заподлицо со стеной. Не торопитесь при нагревании и сгибании ПВХ, и вы почти всегда будете добиваться успеха.

Некоторые рекомендуют насыпать песок в ПВХ перед выполнением изгиба. Вот демонстрация этого метода в действии:

Этот контент импортирован с YouTube.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Вы можете попробовать оба. В худшем случае вы потратите 2 доллара на лом трубопровода из ПВХ.

Тимоти Даль Редактор DIY Тимоти на всю жизнь увлечен своими руками, он зациклен на технологиях для умного дома, красивых инструментах и ​​мучениях на своем FJ62 Land Cruiser.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Гибочная труба без гибочного станка — самодельный стиль «сделай сам»!

Силачи цирка XIX века гнули сталь голыми руками, чтобы продемонстрировать свою удивительную силу, но вам не нужно быть одетым в купальник с леопардовым принтом, чтобы выполнять простые домашние дела по дому. Большинство людей могут сгибать мягкие металлы, такие как медь и алюминий, голыми руками. Так что в следующий раз, когда вам нужно будет согнуть трубы для проекта, вы можете броситься в строительный магазин за трубогибом или просто потренировать свои мышцы.

Знакомство с металлами

Есть некоторые ограничения для гибки металлов без использования станка. Естественно, у людей есть свои пределы, и вы, вероятно, сможете гнуть только более мягкие металлы. И алюминий, и медь достаточно мягкие, чтобы гнуться без особых усилий, но со сплавами, такими как нержавеющая сталь, ситуация станет значительно сложнее.Еще одна вещь, о которой следует помнить, — это тип изгиба, который вы достигнете. Более мягкие металлы будут иметь U-образный изгиб, тогда как более твердые металлы будут больше похожи на «V».

Инструменты для гибки

Голые руки

Если вам нужен грубый изгиб трубы и ограниченные ресурсы, вы можете просто использовать ее голыми руками. Большинство людей могут сгибать трубы толщиной до дюйма, но если больше, вам могут понадобиться инструменты или дополнительная помощь. Прежде чем сгибать трубу, рекомендуется обернуть ее концы чем-нибудь, чтобы обеспечить дополнительный захват и защитить руки.Кожа — один из лучших материалов для этого вида работ. Просто нарежьте несколько полосок и оберните ими концы планки — вы можете выбрать другие материалы, например, толстую ткань, но они не будут обеспечивать такое же усилие. Затем крепко возьмитесь за концы и выберите наиболее удобное положение для сгибания, например, хват сверху со штангой прямо перед собой.

Кредит изображения: flickr.com

Паяльная лампа

Один из наиболее распространенных способов гибки труб без использования машины — это использование паяльной лампы.Сильный жар концентрируется на той области, которую вы хотите согнуть, что делает ее податливой. Существует несколько способов использования тепла для сгибания труб, которые мы описываем ниже. Прежде чем приступить к какой-либо технике, убедитесь, что вы отметили, где хотите согнуться. Также неплохо создать шаблон изгиба и измерять трубу по нему по ходу движения. Большинство людей используют дешевый деревянный материал, например МДФ, для создания масштабных шаблонов.

Тиски

Закрепите трубу в тисках, чтобы она не двигалась.Убедитесь, что по обе стороны от области, которую вы хотите согнуть, достаточно места, чтобы вы могли хорошо удерживать ее при сгибании. С помощью паяльной лампы постоянно нагревайте то место, которое вы хотите согнуть. Не забывайте нагревать всю поверхность, а не только одну сторону трубы, так как это поможет ей равномерно изгибаться. Когда труба раскалится докрасна, осторожно начинайте ее гнуть. Вы можете делать это руками, но наденьте толстые перчатки, так как труба будет очень горячей. Если у вас проблемы с рычагом, попробуйте использовать гаечный ключ.Или используйте другой кусок трубы в качестве рычага. Если вам все еще трудно сгибать трубу, обратитесь за помощью к кому-нибудь другому. Иногда становится проще, если один человек нагревает трубу, а другой гнет.

Связанный: Как гнуть трубу с помощью трубогиба

Пружины изгиба

Пружины гибки — это простые инструменты, которые предотвращают перегиб труб при изгибе. Доступны два типа пружин: внутренние и внешние. Внутренняя пружина вставляется в трубу сразу после ее нагрева.Он поддерживает трубу, когда она изогнута, чтобы она не сморщилась. Точно так же внешние пружины поддерживают трубу снаружи. Они окружают трубу и предотвращают ее распространение при изгибе.

Наружные пружины обычно используются для труб меньшего диаметра, а внутренние пружины — для труб большего диаметра. Хотя они полезны для получения точного и равномерного изгиба, пружины обычно ограничены определенными размерами. Поэтому, если вы изгибаете трубы более чем одного размера, вам придется покупать пружины разных размеров.

Песок

Вы не поверите, но песок — бесценный материал для обеспечения равномерного изгиба. Заблокируйте один конец трубы материалом, например скомканной газетой или тканью. Затем заполните трубу песком — убедитесь, что песок плотно утрамбован. Заблокируйте другой конец трубы, а затем нагрейте место изгиба. Когда он станет докрасна, аккуратно согните его вручную.

Сгибание трубы голыми руками — дешевый и простой способ добиться быстрых результатов, но будьте осторожны, чтобы не пораниться при этом.Если вы чувствуете боль при сгибании, немедленно остановитесь. Кроме того, убедитесь, что вы принимаете надлежащие меры предосторожности при использовании паяльной лампы, например, носите очки и толстые перчатки. Если вы обнаружите, что вашу трубу трудно гнуть, или если вы приступаете к крупномасштабному проекту, подумайте о приобретении трубогибочного станка.

Как согнуть трубу с помощью трубогиба

Методы гибки труб с помощью трубогибов довольно просты. Несмотря на то, что для каждой работы есть кривая обучения, ее можно в значительной степени сократить, если поучиться наставлениям от опытных технических специалистов.Приведенные ниже моменты должны помочь вам преодолеть препятствия и усовершенствовать искусство гибки труб.

Советы по гибке труб при использовании трубогиба

Ниже приведены несколько советов от экспертов по гибке труб, которые помогут вам добиться идеального изгиба:

1. При использовании гидравлического трубогиба убедитесь, что размеры формующего и гибочного ролика соответствуют размеру трубы.

2. Поскольку трубы обычно крепятся с одного конца, измерьте длину трубы от центра.Это даст вам точное измерение.

3. Практикуйтесь несколько раз, пока не добьетесь совершенства в сгибании. Быстрое движение обеспечит более плавный изгиб.

4. Трубы при изгибе имеют тенденцию немного отскакивать. Для получения идеального изгиба вам обязательно нужно перегибать трубку. Убедитесь, что вы рассчитали ожидаемую величину пружины и соответствующим образом перегибаете трубку. Трудно разогнуть переогнутую трубку. Поэтому следует точно рассчитать процент возврата пружины.

5. Более легкие материалы, такие как алюминий и стальные трубы, имеют тенденцию к изгибу при изгибе. Этого можно легко избежать, сделав трубки более прочной. Процесс заключается в том, чтобы заполнить трубку водой и медленно добавить песок. При легком постукивании по трубке песок переместится внутрь трубки, что приведет к выпуску пузырьков воздуха. Этот метод нельзя использовать при гибке труб, выделяющих тепло. Тепло превратит воду в трубах в пар, что приведет к их разрыву.

При использовании трубогиба для гибки труб важно обращать внимание на детали.Правильный изгиб трубок обеспечит их долговечность и безупречное функционирование. Неправильно изогнутая труба может стоить вам больших денег и с точки зрения производительности. Следовательно, использование правильных процессов гибки труб является обязательным.

Связанные сообщения в блоге Woodward Fab Pipe Benders:
  1. Верхние трубогибы, предлагаемые Woodward Fab
  2. Как эффективно использовать трубогиб? — Часть I
  3. Как эффективно использовать трубогиб? — Часть II
  4. Как найти трубогиб, соответствующий вашим потребностям?
  5. Гидравлический или ручной трубогиб — что ваш выбор?
  6. Какие меры безопасности следует соблюдать при использовании гидравлического трубогиба?
  7. 7 простых советов по улучшению процессов гибки с помощью трубогиба
  8. Распространенные ошибки, которых следует избегать при покупке трубогибочного станка
  9. Пошаговое руководство по сборке ручного трубогибочного станка
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
