Как закачать воздух в гидроаккумулятор насосной станции: Когда накачивать гидроаккумулятор воздухом? — Насосная станция

Содержание

Когда накачивать гидроаккумулятор воздухом? — Насосная станция

Недавно я ремонтировал насосную станцию. и один вопрос остался неясным, когда накачивать воздухом гидроаккумулятор, до заполнения водой или после? По логике вроде бы надо накачивать до, но поискав ответ в интернете, оказалось что некоторые рекомендуют это делать после.

В общем правильно накачивать гидроаккумулятор на сухую, до заполнения его водой.

Для расчета необходимого давления в воздушной части гидроаккумулятора можно воспользоваться формулами, если считать лень, то давление воздуха в гидроаккумуляторе вычисляется по очень простой формуле, оно должно быть на 10% меньше чем давление при котором реле давления включает насос. Типовые значения минимального и максимального значений давления при котором включается и отключается насос 1,5 и 3 бара, отнимаем от 1,5 бара 10% и получаем 1,35 бара воздуха нам надо накачать в гидроаккумулятор.

Если такой расчет вам не нравится можно воспользоваться более научным подходом:

Так же учтите что гидроаккумулятор требует периодического обслуживания.

В воде всегда содержится небольшая часть растворенного воздуха, и этот воздух постепенно уменьшает полезный объем груши (резиновой мембраны) в гидроаккумуляторе. На гидроаккумуляторах большой емкости как правило есть специальные клапаны для спуска этого воздуха, в небольших гидроаккумуляторах которыми обычно комплектуются бытовые насосные станции, таких клапанов нет, и для удаления воздуха из мембраны надо с периодичностью в пару месяцев проделывать нехитрую операцию.

1. Необходимо обесточить насос и слить всю воду из гидроаккумулятора, лучше всего конечно для этого предусмотреть специальный краник, ну или воспользоваться ближайшим к гидроаккумулятору краном.

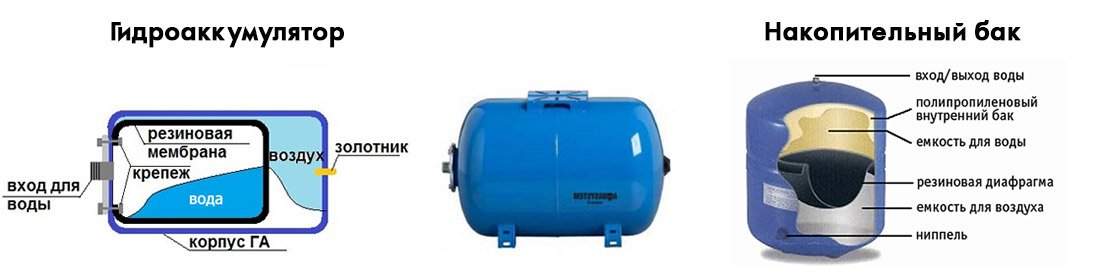

И пожалуйста не путайте гидроаккумулятор и накопительную емкость для воды, это разные девайсы, гидроаккумулятор предназначен для уменьшения количества пусков насоса, и как следствие увеличение его срока службы, а так же для защиты от гидроударов, при отключении электричества гидроаккумулятор конечно какое-то время будет снабжать вас водой, но на многое я бы не рассчитывал.

На случаи отключения электричества или поломок водопровода и нужна накопительная емкость.

регулировка давления насосной станции

как сделать насосную станцию

насосная станция марина неисправности

насосная станция для дачи схема

реле давления регулировка

Как накачать давление в насосной станции

Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.

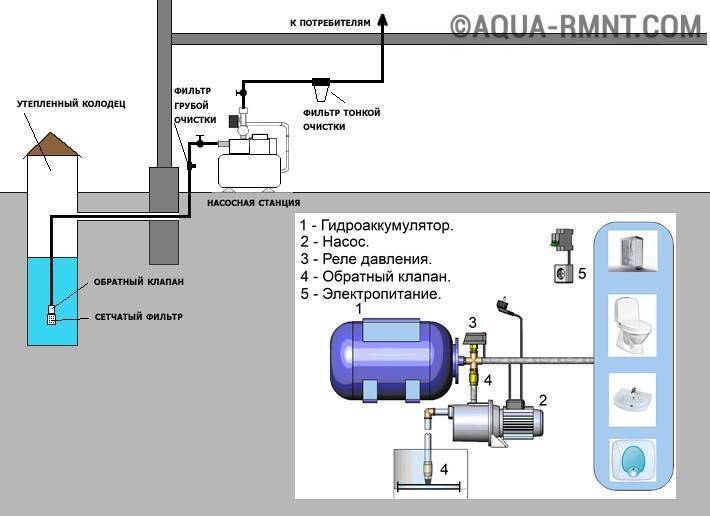

Место прибора в системе подачи воды

Гидроаккумулятор (ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.

  • главный управляющий элемент
  • обеспечивает работу без перегрузок
  • контролирует оптимальное наполнение бака водой
  • продлевает срок службы мембраны и всего оборудования в целом

Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод. Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.

Под настройкой накопительного бака подразумевают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы

Устройство и принцип работы

Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.

Принцип работы по порядку:

  1. Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
  2. Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
  3. Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
  4. Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Алгоритм действия управляющего устройства максимально простой. Механизм реагирует на изменение количества атмосфер внутри накопителя. Подвижную платформу поднимают или опускают пружины в зависимости от нажима на поршень, а та в свою очередь взаимодействует с контактами, которые подают сигнал помпе о старте или прекращении закачки.

Установка

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

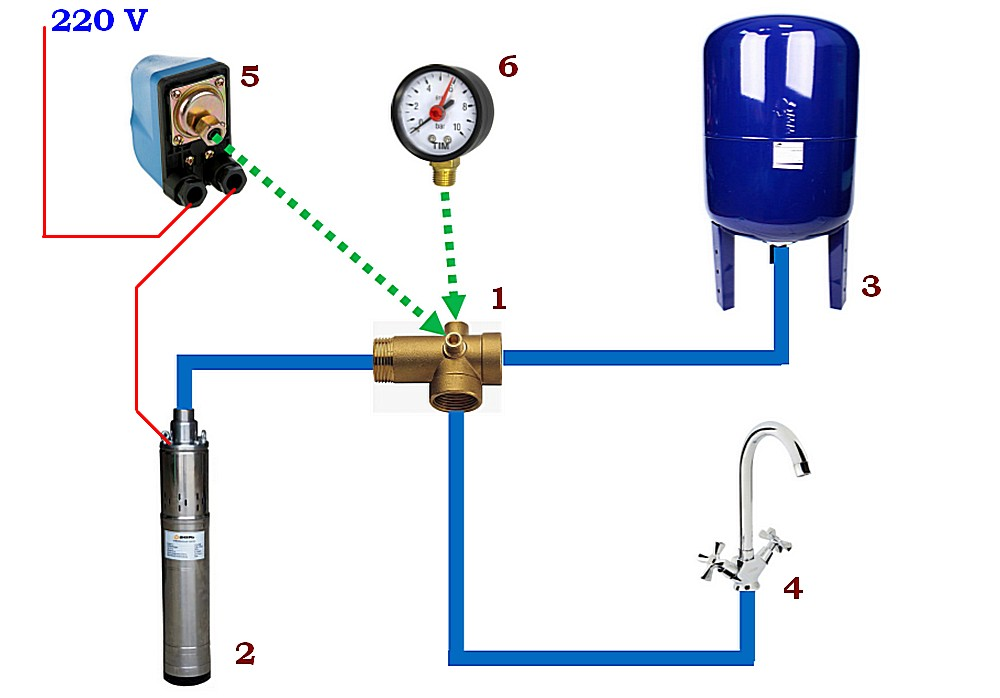

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

  1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
  2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
  3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Настройка

Перед тем как отрегулировать реле, нужно учесть, что его значения неразрывно связаны с давлением внутри мембранного бака. Сначала нужно создать требуемую величину нажима внутри него, а потом перейти к работе с рассматриваемым элементом управления.

Регулировку проводят в 3 этапа:

  • давление внутри ГА
  • уровень запуска помпы
  • отметка отключения

Для оптимальной работы необходимо подгонять параметры несколько раз опытным путем, учитывая расход воды, высоту труб и величину напора в них.

Показатели внутри гидроаккумулятора

Желательно чтобы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:

  • для одноэтажного дома достаточно 1 бара, а если бак установлен в подвале, то добавляют еще 1
  • значение должно быть больше, чем в наиболее высокой точке водозабора
  • сколько атмосфер должно быть внутри емкости определяют по следующей формуле: к высоте труб до самой верхней точки забора воды добавляют 6 и полученный результат делят на 10
  • если точек потребления много или разветвление трубопровода значительное, то к полученной цифре добавляют еще немного. Сколько добавить определяется опытным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.

Для того чтобы повысить давление в гидроаккумуляторе, воздух подкачивают обыкновенным велосипедным насосом (на корпусе есть специальный золотник), для понижения – его стравливают. Пневмоклапан для этого расположен под декоративной накладкой. Процедуру нужно делать при отсутствии напора воды, для чего требуется просто закрыть краны.

Величину показателей определяют манометром, подключаемым к золотнику. Коррекцию производят после того, как насос отключился. Перепад давления создают, открывая кран в ближайшей точке.

Производители стандартно устанавливают давление в баке в 1,5 – 2,5 бар. Его увеличение уменьшает полезное пространство внутри емкости и повышает давление в системе – это нужно учитывать при расчетах.

Основы регулировки порогов срабатывания

Есть две пружины с гайками: большая отвечает за значения для отключения насоса, меньшая – для включения. Болты отпускаются или закручиваются, тем самым производится регулировка.

Настройка реле давления гидроаккумулятора будет качественной, если соблюдать такие правила:

  • средняя рекомендуемая разница между значениями для включения и выключения насоса – 1 — 1,5 атм
  • давление внутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10 %. Пример: если отметка для активации выставлена на 2,5 бара, а для выключения – на 3,5 бара, то внутри емкости должно быть 2,3 бара
  • гидроаккумулятор и блок управления имеют свои границы нагрузки – при покупке нужно проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)

Рассматриваемый механизм контролирует максимальную и минимальную величину давления в баке. Он поддерживает разницу его значений при активации и выключении станции. Предел его настроек зависит от мощности и часового расхода помпы.

Заводские параметры указывают в техпаспорте товара. Обычно они такие:

  • предельные границы – 1 – 5 атм
  • диапазон функционирования насоса – 2,5 атм
  • стартовая отметка – 1,5 атм
  • максимальна отметка для отключения – 5 атм

Подготовка и пример выставления нужных значений

  • бак подключают
  • регулировку управляющего узла осуществляют под давлением, систему не отключают от питания
  • внутри агрегата давление должно быть ниже на 10 – 13%, чем у насосной станции. То есть примерно на 0,6 – 0,9 атм, чем отметка, при которой включается мотор
  • все краны закрывают
  • выставленный уровень проверяется манометром в течение часа, чтобы убедиться, нет ли утечек
  • снимают крышку корпуса блока, чтобы иметь доступ к гайкам и наблюдать за пружинами

Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двухэтажный дом):

  1. Запускают помпу, чтобы определить напор в системе. Она должна заполнить накопительную часть устройства и повысить давление.
  2. Определяют, на каком показателе манометра произойдет отключение (обычно это не более 2 атм.) При превышении в действие вступает малая пружина, что отчетливо видно.
  3. Мотор остановлен выше 3,2 – 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до тех пор пока мотор не включится.
  4. Делают проверку манометром: 3 – 3,2 атм будет достаточно.
  5. Включают кран, чтобы сбросить натиск и чтобы ГА освободился от жидкости и фиксируют манометром отметку активации помпы, обычно это 2,5 атм – достигнут нижний показатель давления.
  6. Чтобы уменьшить нижний порог, вращают болт большой пружины против часовой стрелки. Далее, старт насоса до поднятия давления на необходимый уровень, после чего нужно манометром проверить давление. Приемлемое значение – 1,8 – 1,9 атм. При «провале» гайку вращают по часовой стрелке.
  7. Еще раз немного подгоняют малую пружину, уточняя уже выставленные пороги.

Болты для регулировки очень чувствительные – поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 – 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» внутри его.

Процесс настройки кратко

Для лучшего понимания, как настроить реле давления, изложим процесс четче:

  • отметка включения помпы (минимальное давление): вращение болта большой пружины по часовой стрелке увеличивает стартовую отметку, против – уменьшает;
  • значение для отключения: двигают малую пружину, при закручивании – разница давления увеличивается, при откручивании – отметка срабатывания уменьшается;
  • результат проверяют открыванием крана и сливанием воды, фиксируя момент включения помпы;
  • внутреннюю силу нажима регулируют, спуская или накачивая воздух и проверяя это манометром.

Увеличением заводских параметров включения (выше 1, 5 атм) создается риск критической нагрузки на мембрану гидробака. Рабочий диапазон помпы регулируют, учитывая максимально возможную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов максимально выдерживают 6 атм.

Обслуживание, неполадки, эксплуатация

Профилактические действия и ремонт:

  • механические чувствительные части необходимо проверить и отрегулировать
  • контакты желательно почистить
  • при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
  • шарниры «качелек» смазывают консистентной смазкой раз в год
  • не закручивайте гайки регулировки полностью – механизм не будет работать

Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:

  1. Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
  2. Осторожно промыть мембрану, а также полости вокруг нее.
  3. Установить все элементы в обратном порядке.
  4. Снова выставить пороги и осуществить пробный запуск.

Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).

Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.

При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

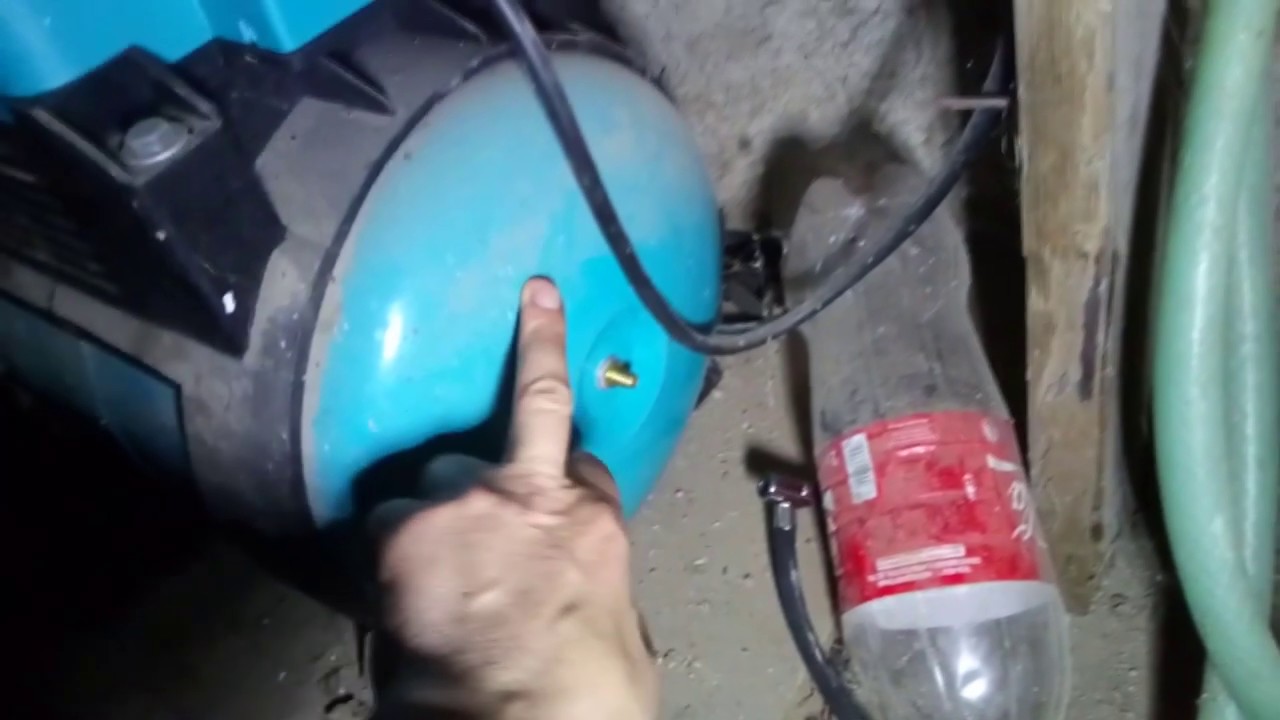

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

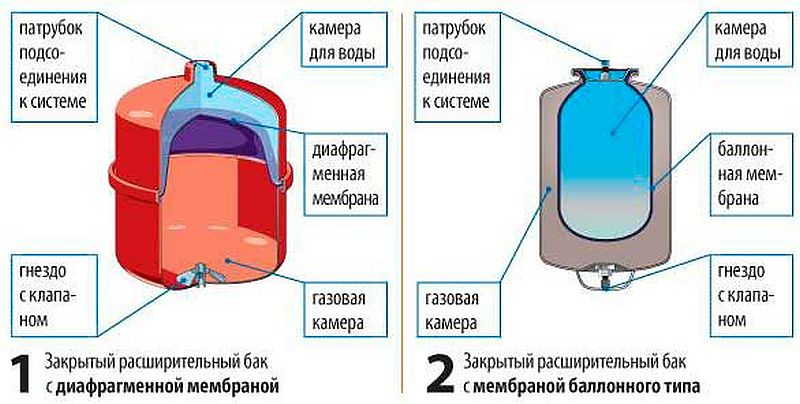

Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

  • достижении рабочего давления ГА;
  • достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

Раз в 1 – 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

Первоначально реле давления для насосных станций на конкретные показатели включения и выключения настраивает их изготовитель. Во время эксплуатации оборудования может возникнуть необходимость их откорректировать. Поэтому любому владельцу недвижимости не помешает информация, как отрегулировать на насосной станции автоматику.

Назначение реле давления

Данное устройство ответственно за функционирование насоса – за его запуск и остановку, когда в гидробаке станции достигнуто конкретное давление. Состоит реле из металлической основы. В ее верхней части располагаются: два регулятора в форме пружин разного размера, контактная группа и клеммная коробка.

Если ознакомиться с конструкцией и принципами функционирования устройства, становится понятно, как правильно настроить реле давления насосной станции.

Внизу пластины из стали располагается закрепленная крышка, а под ней располагаются: мембрана, металлический поршень, быстросъемная зажимная гайка, предназначенная для фиксации к переходнику, находящемуся на насосе. В случае необходимости пластиковую крышку, закрепленную на большом регуляторе, можно легко снять, воспользовавшись отверткой или гаечным ключом.

Реле для станций, поставляющих воду, различаются своей формой и размещением некоторых деталей, но чаще всего, их конструкция аналогична той, что ранее описана. Иногда эту часть станции доукомплектовывают элементами, защищающими оборудование от функционирования «на сухую» и не допускающими его перегрева, поскольку происходит измерение температуры водной среды, проходящей через прибор.

Принцип работы реле давления насосной станции заключается в следующем:

  1. Мембрана под напором жидкости, подаваемой насосной установкой, благодаря повышению давления воздуха в одном из отсеков, начинает нажимать на поршень, который запускает в работу контактную группу.
  2. Данная группа закреплена на стальной платформе, снабженной двумя шарнирами. В соответствии с занимаемым ею положением, контакты, проводящие через себя на насос напряжение, равное 220 V, способны размыкаться и замыкаться, приводя к остановке или старту оборудования.
  3. Для уравновешивания давления поршня задействуется пружина регулятора, которая оказывает действие на платформу с целью установки контактной группы. Для регулировки силы сжатия пружины используют определенную гайку.
  4. Когда жильцы потребляют воду, это приводит к уменьшению ее объема в системе, поэтому давление воздуха в накопительном бачке понижается, в результате чего пружина, преодолев действие поршня, вызывает замыкание контактной группы, а это в свою очередь запускает оборудование.
  5. Давление воздуха в резервуаре в процессе возрастания объема воды повышается. В результате данного процесса поршень, невзирая на сопротивление пружины, перемещает платформу с контактами. Размыкаются они не мгновенно, а лишь после сдвига платформы на конкретное расстояние, зависящее от того, насколько сильно будет сжата другая, малая пружина. По аналогии с большой, она располагается на штоке с гайкой. Оборудование после разведения контактов немедленно прекращает функционировать.

Таким образом, чтобы откорректировать величину давления запуска водоснабжающего агрегата, требуется отрегулировать силу сжатия большей пружины. Параметр, который настраивают при помощи этой детали, еще называется нижним.

Для изменения в системе водоподачи верхнего давления, требуется настройка функционирования меньшей пружины. За счет силы сжатия данной детали можно устанавливать разницу между давлениями запуска агрегата и отключения.

Регулировка реле давления для насосной станции может потребоваться, если настройки, выполненные в заводских условиях, сбиваются или они не устраивают владельца. Стандартно данные параметры равны 1,5-1,8 бар на запуске и на выключении 2,5-3 бара. Перед тем, как начинать процесс корректировки, следует подготовить к этому накопительный бачок.

Подготовка накопителя

Герметический резервуар, который нужно подготовить прежде, как отрегулировать на насосной станции реле давления, также называют гидроаккумулятором, накопительной емкостью или гидробаком. Он состоит из двух отсеков, в одном из них, внешне похожем на резиновую грушу, вода накапливается.

Другая камера, в которую закачивается определенный объем воздуха – это пространство между поверхностью резервуара и стенками груши. Так как в ней накапливается вода, ее подсоединяют к водоснабжающей конструкции. Чтобы закачать во вторую часть воздух, можно задействовать автомобильный насос.

Сжатие груши, заполненной жидкостью, происходит за счет наличия воздуха, благодаря чему в трубах поддерживается определенная величина давления. После включения водопроводного крана она обеспечивает перемещение воды по трубам под напором без помощи насоса.

В случае, когда давление воздуха в емкости было неверно настроено, обеспечить работу конструкции водообеспечения в нужном режиме будет невозможно. Если проигнорировать настройку реле насосной станции, слишком заниженный или завышенный показатель приводит к частой остановке или запуску агрегата, что негативным образом отражается на продолжительности его эксплуатации.

Дело в том, что при пониженной величине без правильно выполненной регулировки давления насосной станции груша подвергается сильному растяжению, в результате чего она быстро приходит в негодность.

Накопительный резервуар перед тем, как настроить давление в системе водоснабжения, подготавливают в определенной последовательности. До закачки воздуха в него или перед тем, как проверять показатели, следует из трубопровода слить воду посредством нижнего крана. Груша в гидробаке после этого остается пустой. Теперь можно приступать к закачке воздуха и проверке величины давления.

Когда производится впервые регулировка реле давления насосной станции и отсутствует соответствующий опыт, действуют так:

  • при размере емкости, равном 20 – 25 литрам, значение настраивают в диапазоне 1,4-1,7 бар;
  • при объеме резервуара в интервале 50 – 100 литров параметр выставляют на отметке 1,7-1,9 бар.

Специалисты не рекомендуют держать продолжительное время грушу без воды, поскольку тогда склеятся ее стенки или рассохнутся, и она станет непригодной к применению. Следует регулярно, не реже раза в месяц осуществлять проверку величины давления воздуха в гидроаккумуляторе. Затем, если требуется, приступают к выполнению регулировки реле насосной станции.

Настройка реле давления насосной станции

К регулировке агрегата приступают при условии выставленного правильно давления в гидробаке и наличия абсолютно чистых фильтров.

Методика, как настроить реле давления насосной станции, предполагает выполнение ряда мероприятий в определенном порядке:

  1. Отключают насос и сливают из трубопровода жидкость, приоткрыв в системе нижний кран. С реле убирают пластмассовую крышку.
  2. Включают насосный агрегат, который закачивает в систему воду.
  3. В момент, когда прибор выключается, следует записать данные манометра. Таким способом перед тем, как отрегулировать в насосной станции давление воды, узнают величину текущего верхнего значения.
  4. Затем слегка приоткрывают кран, находящийся в наивысшей точке водоподающей конструкции. Если она одноуровневая, то открывают кран, наиболее удаленный от агрегата. Когда величина давления упадет до определенной величины, насос вновь начнет работать. В момент запуска также следует зафиксировать данные на манометре, показывающие нижнее давление. Отнимая полученные величины, получают разницу давлений, на которую настроено реле. Помимо фиксации показателей нужно оценить напор водного потока, открыв в системе самый удаленный кран.
  5. Когда он недостаточен, следует повысить нижний показатель. Прежде, как в насосной станции отрегулировать давление, прибор отсоединяют от электропитания и поджимают на гайку большом регуляторе. Если требуется понизить напор, то пружину требуется ослабить.
  6. Разность давлений перед началом настройки уже известна после того, как были вычтены зафиксированные показатели. Оптимальные значения должны располагаться в пределах 1,4 атм. Если полученный результат меньше, тогда равномерная подача жидкости будет обеспечена, но запуск оборудования станет более частым – это приведет к его быстрому износу. Когда результат выше оптимальных величин, то агрегат работает в щадящем режиме, но разница между наиболее высоким и низким напором станет значительной. Перед тем, как отрегулировать реле давления насосной станции, для корректировки параметра на малой пружине задействуют гайку. Для увеличения разности между давлениями повышают силу сжатия. В свою очередь ослабление пружины имеет противоположный результат.
  7. После того, как отрегулировать реле насосной станции удалось, проверяют ее эффективность. Из системы сливают жидкость, а к насосу подключают электроснабжение и запускают его в работу. Последующие действия повторяют до момента, пока установки реле не станут соответствовать потребностям.

Выполнение первичной регулировки

Когда на реле давления для насосной станции пружины ослаблены полностью, настройку производят с нуля:

  1. Насос запускают в работу и нагнетают давление в системе до величины, когда в наиболее удаленном от него кране напор станет приемлемым. Допустим, это 1,5 бар. Агрегат выключают.
  2. Потом станцию отключают от электропитания, снимают на реле крышку и подтягивают гайку на большом регуляторе, пока не послышится щелчок, указывающий, что произошло замыкание контактов.
  3. Крышку помещают на место и запускают насос в работу, доводя давление до величины 2,9 бар.
  4. Агрегат отключают от питания, открывают снова крышку и поджимают на малой пружине гайку, пока щелчок не сообщит, что произошло размыкание контактов. Читайте также: «Правильная регулировка реле давления воды для насоса – основные принципы настройки».

Реле после настройки начнет срабатывать при нижней отметке в 1,5 бар и выключать оборудование при верхней – в 2,9 бар. Крышку вновь возвращают на прежнее место, а станцию подключают к электропитанию. Читайте также: «Регулировка насосной станции – как правильно отрегулировать реле давления воды».

Делая настройку реле, нужно придерживаться правила, поясняющего, какое давление должно быть в водяном насосе и в гидробаке. Ориентируются на разницу между ними – она составит около 10%. Например, если показатель включения насоса – 1,6 бар, то давление воздуха в бачке должно равняться 1,4-1,5 бара.

Принцип работы по порядку:

  1. Пружины соединены с мембраной, реагирующей на скачки нажима.Увеличение увеличения сжимает спираль, уменьшение приводит к растяжению.
  2. Контактная группа реагирует на функции действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подключения его электрокабеля к устройству.
  3. Накопитель заполняется — нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным и выключает помпу.
  4. Жидкость расходуется — натиск слабеет.Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Алгоритм действия управляющего устройства максимально простой. Механизм реагирует на изменение количества атмосферного внутри накопителя. Подвижную платформу поднимают или опускают пружины в зависимости от нажима на поршень, а та в свою очередь взаимодействует с контактами, которые вызывают сигнал помпе о старте или прекращении закачки.

Установка

За дом комплект ГА продается в разобранном состоянии, и контролируемый блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

  1. Станцию ​​отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
  2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
  3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия в корпусе и соединяют к контактным колодкам с клеммами.

Настройка

Перед тем как отрегулировать реле, нужно учесть, что его значения неразрывно связаны с давлением внутри мембранного бака. Сначала нужно создать требуемую нажима внутри него, а затем перейти к работе с рассматриваемым элементом управления.

Регулировку провести в 3 этапа:

  • давление внутри ГА
  • уровень запуска помпы
  • отметка отключения

Для оптимальной работы необходимо подгонять параметры несколько опытным путем.

Показатели внутри гидроаккумулятора

Желательно чтобы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:

  • для одноэтажного дома достаточно 1 бара, а если бак установлен в подвале, то добавить еще 1
  • должно быть больше, чем в самой высокой точке водозабора
  • Вверху до верхней точки воды должен быть полученный результат на 10
  • если точек потребления много или разветвление трубопровода значительно, то к полученной цифре увеличить еще немного.Сколько добавить определенным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.

Для повышения давления в гидроаккумуторе, воздух подкачивают обыкновенным велосипедным насосом (на корпусе есть специальный золотник), для понижения — его стравливают. Пневмоклапан для этого расположен под декоративной накладкой.Процедуру нужно делать при отсутствии напора воды, для чего требуется просто закрыть краны.

Величину определяют манометром, подключаемым к золотнику. Коррекцию производят после того, как насос отключился. Перепад давления на ближайшую точку, открывая кран в точке.

Производители стандартно устанавливают давление в баке в 1,5 — 2,5 бар. Увеличивает увеличенное пространство внутри и увеличивает давление в системе.

Основы регулировки порогов срабатывания

Есть две пружины с гайками: большая отвечает за значения для отключения насоса, меньшая — для включения. Болты отпускаются или закручиваются, тем самым производится регулировка.

Настройка реле давления гидроаккумулятора будет качественной, если соблюдать такие правила:

  • средняя рекомендуемая разница между значениями для включения и выключения насоса — 1 — 1,5 атм
  • давление внутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10%. Пример: если отметка для активации выставлена ​​на 2,5 бара, а для выключения — на 3,5 бара, внутри емкости должно быть 2,3 бара
  • гидроаккумулятор и блок управления имеют свои границы нагрузки — при покупке нужно проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)

Рассматриваемый механизм контролирует максимальное и минимальное давление в баке. Он поддерживает его значения при активации и выключении станции.Предел его настроек зависит от мощности и часового расхода помпы.

Заводские параметры указать в техпаспорте товара. Обычно они такие:

  • предельные границы — 1 — 5 атм
  • диапазон функционирования насоса — 2,5 атм
  • стартовая отметка — 1,5 атм
  • максимальная отметка для отключения — 5 атм

Подготовка и пример выставления нужных значений

  • бак подключают
  • регулировку управляющего узла осуществляют под давлением, систему не отключают от питания
  • внутри агрегата давление должно быть ниже 10 — 13%, чем у насосной станции. То есть примерно на 0,6 — 0,9 атм, чем отметка, при которой включается мотор
  • все краны закрывают
  • выставленный уровень проверяется манометром в течение часа, чтобы убедиться, что нет ли утечек
  • снимают крышку корпуса блока, чтобы иметь доступ к гайкам и наблюдать за пружинами

Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двухэтажный дом):

  1. Запускают помпу, чтобы определить напор в системе.Она должна заполнить накопительную часть и повысить давление.
  2. Определяет, на каком показателе манометра происходит отключение (обычно это не более 2 атм.) При превышении в действии действия малая пружина, что отчетливо видно.
  3. Мотор остановлен выше 3,2 — 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до тех пор пока мотор не включится.
  4. Делают проверку манометром: 3 — 3,2 атм будет достаточно.
  5. Включают кран, чтобы сбросить натиск и чтобы ГА освободился от жидкости и зафиксирует манометром отметку активации помпы, обычно это 2,5 атм — достигнут нижний показатель давления.
  6. Чтобы уменьшить нижний порог, вращают болт большой пружины против часовой стрелки. Далее, старт насоса до поднятия давления на необходимый уровень, после чего нужно манометром проверить давление. Приемлемое значение — 1,8 — 1,9 атм. При «провале» гайку вращают по часовой стрелке.
  7. Еще раз немного подгоняют малую пружину, уточняя уже выставленные пороги.

Болты для регулировки очень чувствительные — поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 — 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» внутри его.

Процесс настройки кратко

Для лучшего понимания, как настроить реле давления, изложим процесс четче:

  • отметка включения помпы (минимальное давление): вращение болта, большая пружина по часовой стрелке, увеличивает стартовую отметку, против — уменьшает;
  • значение для отключения: двигают малую пружину, при закручивании — разница давления увеличивается, при откручивании — отметка срабатывания уменьшается;
  • результат проверяют открыванием крана и сливания воды, фиксируя момент включения помпы;
  • внутреннюю силу нажима регулируют, спуская или накачивая воздух и проверяя это манометром.

Увеличение заводских параметров включения (выше 1,5 атм) создается риск критической нагрузки на мембрану гидробака. Рабочий диапазон помпы регулируют, максимально возможную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов максимально выдерживают 6 атм.

Обслуживание, неполадки, эксплуатация

Профилактические действия и ремонт:

  • механические чувствительные части необходимо проверить и отрегулировать
  • контакты желательно почистить
  • при несрабатывании не спешите разбирать механизм — сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
  • шарниры «качелек» смазывают консистентной смазкой раз в год
  • не закручивайте гайки регулировки — механизм не будет работать

Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:

  1. Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
  2. Осторожно промыть мембрану, а также полости вокруг нее.
  3. Установить все элементы в обратном порядке.
  4. Снова выставить пороги и осуществить пробный запуск.

Мастера рекомендуют, перед тем как правильно настроить реле, не указано верхний порог больше на 80% максимально допустимых значений для конкретных моделей, которые указаны в инструкциях (стандартно около 5 — 5,5 атм.).

Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3-6 мес.) Нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, выдержит ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, соответствуют ли им его технические возможности.

При сборке насосной станции важнейшим вопросом является настройка реле и гидроаккумулятора (Рис.1). От выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

Часто возникает впечатление, что все те советы, которые можно найти в сети по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройки самостоятельно. В данной статье порядок действий по настройке давлений, следуя которому удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор — не только вода. Немного теории

Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее давление воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых имеется металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

Итак, вот он — купленный гидроаккумулятор. Прежде всего, определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм.Используемая проверка манометра, тем лучше. На рынке три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания высокая температура и заряд батареи, к тому же их стоимость довольно высока.Поэтому используем обычный автомобильный манометр, желающий прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., А измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздух в баке должен быть не менее 1,5 атм.Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давление: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать.Не рекомендуется уменьшать давление ниже 1 атм., А также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенку бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при насосе будет отключаться и включаться.Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений — их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

  • достижения рабочего давления ГА;
  • достижения предельного значения напора насоса.Это просто определить — рост давления прекращается.

Обычно насос мощности не позволяет накачать бак до предела, да и в этом случае нет, так как снижается ресурс, как насос, так и груши. В большинстве случаев значение отключения выбирается на 1-2 атм. выше, чем включение.

Например, манометр показывает 3 атм., Что, по мнению владельца насосной станции, для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и величиной, при которой реле включено — это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) Давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха.Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

— реле давления для насосных станций на показатели включения и выключения настраивает их изготовитель. Во время эксплуатации может возникнуть необходимость их откорректировать. Поэтому любому владельцу недвижимости не помешает информация, как отрегулировать на насосной станции автоматику.

Назначение реле давления

Данное устройство ответственно за функционирование насоса — за его запуск и остановку, когда в гидробаке станции достигнуто конкретное давление.Состоит реле из металлической основы. В ее верхней части располагаются: два регулятора формы пружин разного размера, контактная группа и клеммная коробка.

Если ознакомиться с конструкцией и принципами функционирования устройства, становится понятно, как правильно настроить реле давления насосной станции.

Вставная крышка из стали закрепленная, представленная: мембрана, металлический поршень, быстросъемная зажимная гайка, предназначенная для фиксации к переходнику, находящемуся на насосе.В случае необходимости пластиковую крышку, закрепленную на большом регуляторе, можно легко снять, воспользовавшись отверткой или гаечным ключом.

Реле для установки, различаются формой и размещением некоторых деталей, но чаще всего, их конструкция аналогична той, что ранее описана. Иногда эту часть станции доукомплектовывают элементы, защищающие оборудование от функционирования «на сухую» и не допускающие его перегрева, поскольку происходит измерение температуры водной среды, проходящей через прибор.

Принцип работы реле давления насосной станции заключается в следующем:

  1. Мембрана под напором жидкости, подаваемой насосной установкой, благодаря повышению давления воздуха в одном из отсеков, начинает нажимать на поршень, который запускает в работу контактную группу.
  2. Данная группа закреплена на стальной платформе, снабженной двумя шарнирами. В соответствии с занимаемым ею положением, контакты, проводящие через себя на насос, равное 220 В, размыкаться и замыкаться, приводя к остановке или старту оборудования.
  3. Для уравновешивания давления поршня задействуется пружина регулятора, которая оказывает действие на платформу с целью установки контактной группы. Для регулировки силы сжатия пружины используют определенную гайку.
  4. Когда жильцы потребляют воду, это приводит к уменьшению ее в системе, поэтому давление воздуха в накопительном бачке понижается, в результате чего пружина преодолев действие поршня, вызывает замыкание контактной группы, а это в свою очередь запускает оборудование.
  5. Давление воздуха в резервуаре в процессе возрастания объема воды повышается. В результате данного процесса поршень, невзирая на сопротивление пружины, перемещает платформу с контактами. Размыкаются они не мгновенно, а лишь после сдвига платформы на конкретное расстояние, зависящее от того, насколько сильно будет сжата другая, малая пружина. По аналогии с большой, она предоставляется на штоке с гайкой. Оборудование после разведения контактов немедленно прекращает функционировать.

Таким образом, чтобы откорректировать давление запуска водоснабжающего агрегата, требуется отрегулировать силу сжатия большей пружины.Параметр, который настраивает при помощи этой детали, еще называется нижним.

Для изменения в системе водоподачи верхнего давления, требуется настройка функционирования меньшей пружины. За счет силы сжатия данной детали можно установить разницу между давлением при запуске агрегата и отключении.

Регулировка реле давления для насосной станции может потребоваться, если настройки, выполненные в заводских условиях, сбиваются или они не устраивают владельца. Стандартно параметры равны 1,5–1,8 бар при запуске и на выключении 2,5–3 бара.Перед тем, как начинать процесс корректировки, подготовить к этому накопительный бачок.

Подготовка накопителя

Герметический резервуар, который нужно подготовить прежде, чем отрегулировать на насосной станции реле давления, также называют гидроаккумулятором, накопительной емкостью или гидробаком. Он состоит из двух отсеков, в одном из них, внешне похожем на резиновую грушу, вода накапливается.

Другая камера, в которой закачивается объем воздуха — это пространство между поверхностью резервуара и стенками груши.Так как в ней накапливается вода, ее подсоединяют к водоснабжающей конструкции. Чтобы закачать во вторую часть воздух, можно задействовать автомобильный насос.

Сжатие груши, заполненной жидкостью, происходит за счет наличия воздуха, благодаря чему в трубах поддерживается определенная величина давления. После включения водопроводного крана она обеспечивает перемещение по трубам под напором без помощи насоса.

В случае, когда давление воздуха в емкости было неверно настроено, обеспечить работу конструкции водообеспечения в нужном режиме будет невозможно.Если проигнорировать настройку реле насосной станции, слишком заниженный или завышенный показатель приводит к частой остановке или запуску агрегата, что негативным образом отражается на продолжительности его эксплуатации.

Дело в том, что при пониженной величине без правильно выполненной регулировки давления насосной станции груша подвергается сильному растяжению, в результате чего она быстро приходит в негодность.

Накопительный резервуар перед тем, как настроить давление в системе водоснабжения.До закачки воздуха в него или перед тем, как проверять показатели, из трубопровода слить воду посредством нижнего крана. Груша в гидробаке после этого остается пустым. Теперь можно приступать к закачке воздуха и проверке величины давления.

Когда производится первая регулировка реле давленияной станции и отсутствует соответствующий опыт, насос так:

  • при размере емкости, равном 20 — 25 литрам, настраивают в диапазоне 1,4–1,7 бар;
  • в объеме в интервале 50–100 литров параметр выставляют на отметке 1,7–1,9 бар.

Специалисты не рекомендуют держать продолжительное время грушу без воды, поскольку тогда склеятся ее стенки или рассохнутся, и она станет непригодной к применению. Следует регулярно, не реже раза в месяц проводить проверку величины давления воздуха в гидроаккумуляторе. Затем, если требуется, приступают к выполнению регулировки реле насосной станции.

Настройка реле давления насосной станции

К регулировке агрегата приступают при условии выставленного правильно давления в гидробаке и наличии абсолютно чистых фильтров.

Методика, как настроить реле давления насосной станции, предполагает выполнение ряда мероприятий в определенном:

  1. Отключают насос и сливают из трубопровода жидкости, приоткрывают в системе нижний кран. С реле убирают пластмассовую крышку.
  2. Включают насосный агрегат, который закачивает в систему воду.
  3. В момент, когда прибор выключается, следует записать данные манометра. Таким способом перед тем, как отрегулировать в насосной станции давление воды, узнают насос текущего верхнего значения.
  4. Затем слегка приоткрывают кран, находящийся в наивысшей точке водоподающей конструкции. Если она одноуровневая, то открывают кран, наиболее удаленный от агрегата. Когда величина давления упадет до определенной величины, насос снова будет работать. В момент запуска также следует зафиксировать данные на манометре, показывающие нижнее давление. Отнимая величина, разница давлений, на которое настроено реле. Помимо фиксации, нужно оценить потенциал водного потока, открыть в системе самый удаленный кран.
  5. Когда он недостаточен, следует повысить нижний показатель. Прежде всего, как в насосной станции отрегулировать давление, прибор отсоединяют от электропитания и поджимают на гайку большого регулятора. Если требуется понизить напор, то пружину требуется ослабить.
  6. Разность давлений перед началом настройки уже известна после того, как были вычтены зафиксированные показатели. Оптимальные значения должны располагаться в пределах 1,4 атм. Если полученный результат меньше, тогда равномерная подача жидкости будет обеспечена, но запуск оборудования станет более частым — это приведет к его быстрому износу.Когда результат выше высокого превосходин, агрегат работает в щадящем режиме. Перед тем, как отрегулировать реле давления насосной станции, для корректировки параметра на малой пружине задействуют гайку. Для увеличения разности между давлениемми повышают силу сжатия. В свою очередь ослабление пружины имеет противоположный результат.
  7. После того, как отрегулировать реле насосной станции удалось, проверить ее эффективность.Из системы сливают жидкость, а к насосу подключают электроснабжение и запускают его в работу. Последующие действия повторяют до момента, пока установки реле не соответствуют потребностям.

Выполнение первичной регулировки

Когда на реле давления для насосной станции пружины ослаблены полностью, настройку производят с нуля:

  1. Насос запускают в работу и нагнетают давление в системе до величины, когда наиболее удаленным от него кране станет приемлемым.Допустим, это 1,5 бар. Агрегат выключают.
  2. Потом станцию ​​отключают от электропитания, снимают крышку реле и подтягивают гайку на большом регуляторе, пока не послышится щелчок, указывающий, что произошло замыкание контактов.
  3. Крышку помещают на место и запускают насос в работу, доводя давление до величины 2,9 бар.
  4. Агрегат отключают от питания, снова открывают крышку и поджимают на малой пружине гайку, пока щелчок не сообщит, что произошло размыкание контактов.Читайте также: «Правильная регулировка реле давления воды для насоса — основные принципы настройки».

Реле после настройки начать срабатывать при нижней отметке в 1,5 бар и выключать оборудование при верхней — в 2,9 бар. Крышку вновь возвращают на прежнее место, а станцию ​​подключают к электропитанию. Читайте также: «Регулировка насосной станции — как правильно отрегулировать реле давления воды».

Делая настройку реле, нужно придерживаться правил, поясняющего, какое давление должно быть в водяном насосе и в гидробаке.Ориентируются на разницу между ними — она ​​составит около 10%. Например, если показатель включения насоса — 1,6 бар, то давление воздуха в бачке должно равняться 1,4-1,5 бара.

Когда накачивать гидроаккумулятор воздухом? — Экономный — дом

Недавно я ремонтировал насосную станцию, и один вопрос остался неясным, когда накачивать воздухом гидроаккумулятор, до заполнения водой или после? По логике вроде бы надо накачивать до, но поискав ответ в интернете, оказалось, что некоторые рекомендуют это делать после.

В общем правильно накачивать гидроаккумулятор на сухую, до заполнения его водой.

Для расчета необходимого давления в воздушной части гидроаккумулятора можно использовать формулами, если лень, то давление воздуха в гидроаккумуляторе вычисляется по очень простой формуле, оно должно быть на 10% меньше, чем давление при котором реле давления включает насос. Типовые значения минимального и максимального значений давления при котором включается и отключается насос 1,5 и 3 бара, отнимаем от 1,5 бара 10% и получаем 1,35 бара воздуха нам надо накачать в гидроаккумулятор.

Если такой расчет вам не нравится, можно использовать более научным подходом:

Расчет давления воздуха в гидроаккумуляторе

Какое первоначальное давление воздуха должно быть в гидроаккумуляторе? Если Вы установили гидроаккумулятор в подвале, то его минимальное значение легко подсчитать. Надо взять высоту от подвала до верхней точки Вашей системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, трехэтажного — около 10 метров, потом прибавить к этому значению 6 и разделить на 10.Вы получите необходимое значение в атмосферех. Например, для двухэтажного дома 7 + 6 = 13/10 = 1,3 атмосферы. Это минимальное значение давления воздуха в гидроаккумуляторе. В противном случае вода из него не будет поступать на второй этаж Вашего дома. Однако завышать эти значения не следует, иначе в гидроаккумуляторе просто не будет воды. Обычно завод-изготовитель сам устанавливает давление воздуха в размере 1,5 атм., Но может случиться так, что давление воздуха в купленном Вами гидроаккумуляторе будет другим.Следует установить его обыкновенным манометром, подсоединив его к ниппелю гидроаккумулятора и при необходимости увеличить его с помощью автомобильного насоса.

Так же учтите что гидроаккумулятор требует периодического обслуживания. В воде всегда улучшенный объем груши (резиновой мембраны) в гидроаккумуляторе. Как правило, есть специальные клапаны для спуска этого воздуха, в небольших гидроаккумуляторах обычно комплектуются бытовые насосные станции, таких клапанов нет, и для удаления воздуха из мембраны надо с периодичностью в пару месяцев проделывать нехитрую операцию.

1. Необходимо обесточить насос и слить всю воду из гидроаккумулятора, лучше всего конечно для этого предусмотреть специальный краник, ну или воспользоваться ближайшим к гидроаккумулятору краном.

2. Процедуру из пункта 1 необходимо проделывать 2-3 раза подряд.

И пожалуйста не путайте гидроаккумулятор и накопительную емкость для воды, это разные девайсы, предназначенные для уменьшения количества пусков насоса, и как следствие увеличение его срока службы, а так же для защиты от гидроаккумулятора конечно какое-то время будет снабжать вас водой, но на многое я бы не рассчитывал.На случаи отключения электричества или поломок водопровода и нужна накопительная емкость.

Гидроаккумулятор: назначение, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию ​​на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, выполняющие гидроаккумулятор, следующие:

  • Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
  • Обеспечение минимального запаса воды
  • Ограничение повторно-кратковременных включений насоса

Таким образом, именно именноаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды.Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или выключения насоса и т.п.) вызывало бы постоянное срабатывание реле. А это, в свою очередь, ведет к нестабильности подачи, перегреву или поломке электродвигателя, поломке реле.

Так как вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе и реле тут же среагировало бы на это и отключило насос.10 1 / Па. Т.е. увеличение давления воды (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом, и подает в тот момент времени, пока кран потребителя и насос не включился.Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования водой подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда использовать воду.Однако такой режим работы нежелателен (поскольку через короткое время насосу придется включить) и говорит о том, что насос и / или всю систему исправны (в большинстве случаев таких случаев надо реле давления).

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самой мембрана уравновешена давлением с двух сторон (P1V1 = P2V2).Давление будет расти до тех пор, пока насос не отключится по уставке давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая ее срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в месте не подверженным затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Никаких нагрузок не воспринимается баком, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто установить на пол на штатные опоры.

При выборе специальной марки гидроаккумулятора обратите внимание на материалы мембраны, сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор для использования в системе с питьевой водой.Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установки реле давления.Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняем гидроаккумуляторов.

П воздуха, бар 0,8 0,8 1,8 1,3 1,3 1,8 1,8 2,3 2,3 2,8 2,8 4,0
P вкл.нас., бар 1,0 1,0 2,0 1,5 1,5 2,0 2,0 2,5 2,5 3,0 4,0 5,0
П выкл.нас., Бар 2,0 2,5 3,0 2,5 3,0 2,5 4,0 4,0 5,0 5,0 8,0 10,0
Общий объем бака, л Запас воды, л
19 5,70 7,33 4,43 4,99 6,56 2,53 7,09 5,37 7,46 6,02 8,11 8,35
24 7,20 9,26 5,60 6,31 8,28 3,20 8,96 6,79 9,43 7,60 10,24 10,55
50 15,00 19,29 11,67 13,14 17,25 6,67 18,67 14,14 19,64 15,83 21,33 21,97
60 18,00 23,14 14,00 15,77 20,70 8,00 22,40 16,97 23,57 19,00 25,60 23,36
80 24,00 30,86 18,67 21,03 27,60 10,67 29,87 22,63 31,43 25,33 34,13 35,15
100 30,00 38,57 23,33 26,29 34,50 13,33 37,33 28,29 39,29 31,67 42,67 43,94
200 60,00 77,14 46,67 52,57 69,00 26,67 74,67 56,57 78,57 63,33 85,33 87,88
300 90,00 115,71 70,00 78,86 103,50 40,00 112,00 84,86 117,86 95,00 128,00 131,82
500 150,00 192,86 116,67 131,43 172,50 66,67 186,67 141,43 196,43 158,33 213,33 219,70
750 225,00 289,29 175,00 197,14 258,75 100,00 280,00 212,14 294,64 237,50 320,00 329,55
1000 300,00 385,71 233,33 262,86 345,00 133,33 373,00 282,86 392,86 316,67 426,67 439,39

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:
Включение насоса — 1,5 бар
Выключение насоса — 3,0 бар
Давление воздуха — 1,3 бар

Запас примерно составляет 69 литров, что составляет треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

V t = K x A max x ((P max +1) x (P min +1)) / (P max — P min ) x (P возд. + 1)

A max — расчетный максимальный расход воды (литр / мин)
К — коэффициент, зависящий от мощности электродвигателя насоса (см.таблицу ниже)
P max —давление выключения насоса, бар
P min — давление включения насоса, бар
P возд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт 0,55-1,5 2,2-3,0 4,0-5,5 7,5-9,0
Коэффициент К 0,25 0,375 0,625 0,875

Выберем минимально необходимый объемаккумулятора для водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими системами установками:

P макс = 3,0 бар
P мин = 1,8 бар
P возд. = 1,6 бар
А макс = 2,1 м³ / ч (35 л / мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

В т = 31,41 литр

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей оборудования.

Бóльший объем следует выбирать в том случае, если в любом случае вода заполняется примерно третьим общим объемом (см. Выше таблицу заполняемости). И конечно, чем более мощный насос установлен в системе (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя.

Вода должна отдавать себе отчет в том, что водой надо пользоваться регулярно, поскольку при длительном простом, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам».

Замена мембраны в насосной станции

Частые и непродолжительные запуски насоса, не равномерный поток воды (сильный напор чередуется со слабым), свидетельствует о том, что требуется замена мембраны в насосной станции.


При этой неисправности из ниппеля вместо воздуха выходит вода. Так как поменять мембрану в насосной станции не сложно, сделать это можно и самостоятельно, не привлекая специалистов.

Порядок действий

Перед тем, как заменить мембрану в насосной станции, прибор отключается от электросети, затем сбрасывается давление, то есть открываются краны и ожидается, пока все стечет, манометр покажет 0. Потом перекрываются краны, которые идут в систему.

Далее замена мембраны на насосной станции выполняется в следующей последовательности:

1. Аппарат отсоединяется от системы при помощи газового ключа.

2. Под бак в том месте, где предоставляется фланец, подставляется ведро для сбора вытекающей жидкости.


3. На гидробаке выкручиваются болты фланца, но не все. Два крепежа расположенные по диагонали оставляются и немного ослабляются. Это делается, чтобы не залить все вокруг. Слив будет производиться потихоньку.
Когда поток прекратится, откручиваются последние крепежи, снимается фланец. Слегка освободив края, сливаются остатки.


4. В емкостях объемом 100 и более литров имеется гайка держателя груши. Ее следует открутить.

5. Вынимается испорченная груша.


6. Чаще всего на стенках бака оседает грязь, поэтому он хорошо промывается и насухо вытирается.


7. Берется новая груша. Она по размеру должна совпадать со старой.Особое внимание необходимо обратить на диаметр горловины.

8. Вставляется резьбовой штуцер (при его наличии), при помощи которого верхняя часть заменяемой детали крепится к корпусу, и аккуратно закручивается.

9. Новая деталь устанавливается в гидробак.


10. При наличии штуцера установка выполнена таким образом, чтобы он попал в предназначенное для него отверстие.

Если стоит большая насосная станция, замена мембраны будет затруднена тем, что дотянуться до другого края емкости не получится.В этом случае можно использовать различные подручные средства, например, начать установку к держателю веревку и протянуть ее через отверстие.
На резьбу накручивается гайка.


11. Горловина прижимается фланцем и фиксируется. Установка и закручивание болтов осуществляется по аналогичным правилам, что и для колес автомобиля.


12. Убирается крышка, закрывающая ниппель и насосом закачивается воздух. Делается это до получения нужного значения.

Его расчетным следующим образом: максимальное давление, при котором система отключается, умножается на коэффициент 0,9. Когда все будет готово, ставится крышка.


На этом, собственно, замена мембраны насосной станции завершена. Аппарат подключается к трубам.
Запуск на сухую категорически запрещен, нарушение через несколько минут прибор сломается. В нем в обязательном порядке заливается вода. Для этого на насосе предусмотрено специальное отверстие.

Оно закрыто заглушкой. Она откручивается, внутрь наливается вода и назад ставится заглушка.
Оборудование включается в сеть и проверяется его работоспособность. Затем отключается от сети, сбрасывается давление, и манометром проверяются показатели в баке.

Далее регулируется нижнее и верхнее давление, то есть, при каких значениях будет происходить включение и при каких отключение.
Снимается крышка с блока регулировки и, закручивая или откручивая гайки, выставляются требуемые значения.Блок закрывается.
Вот и все, что нужно знать о том, как поменять мембрану на насосной станции.

Гидроаккумуляторы обслуживание и ремонт | Насосы и принадлежности

Добрый день, уважаемые читатели блога nasos-pump.ru

Гидроаккумуляторы

В рубрике «Принадлежности» рассмотрим вопросы обслуживания и ремонта гидроаккумуляторов (ГА). Основное назначение ГА это уменьшить количество включенного насосного оборудования в единицу времени и тем самым увеличить срок его службы, на случай непредвиденных ситуаций (отсутствие электроэнергии или поломке).Объем жидкости, которая находится в баке, значительно меньше, чем объем самого бака и в некоторых случаях составляет половину его объема. Зависит от исходного давления воздуха в воздушной полости и разнице между давлением отключения и включения насоса. Чем больше разница, тем больший объем жидкости находится в баке. Гидроаккумуляторы используются также для защиты от гидравлических ударов, корректной работы датчиков давлений и реле давления. Очень широкое применение они нашли в автоматических насосных станциях (АНС).Благодаря ГА стало возможным в станциях применять реле давления и тем самым автоматически подавать воду в систему водоснабжения. Реле давления без бака не в состоянии работать корректно, из-за мгновенного изменения давления в системе выполняется флотационные включения реле (реле щелкает). При таком режиме работы реле, происходит быстрый перегрев двигателя и поломка самого реле. С помощью АНС можно автоматизировать процесс подачи воды в частные дома и дачные участки, организовать полив и орошение огородов и садовых участков.В процессе эксплуатации станции необходимо проводить техническое обслуживание, а иногда и ремонт гидроаккумуляторов.

Техническое обслуживание в процессе эксплуатации

ГА как и любое оборудование требует технического обслуживания, а иногда и ремонта . Как тот момент, когда пришло время определить бак? На это, прежде всего, указывает изменения в работе насоса. Он начал чаше включатся, и меньше времени работать после закрытия всехов или отключаться сразу же после закрытия крана.Данные проблемы указывают на то, что в ГА в воздушной полости уменьшилось давление или воздуха нет совсем. Для проверки давления воздуха, необходим манометр (подойдет автомобильный). Чтобы измерить давление в ГА нужно отключить насос или станцию ​​из сети. Очень важно !!! сбросить давление в системе водоснабжения, открыть ближайший кран разбора воды, и только после сброса давления в системе водоснабжения можно померить давление воздуха. На (Рис.1) показан гидроаккумулятор вид сзади.

ГА вид сзади

Снимаем защитную крышку (Поз. 2) и подключаем к ниппелю (Поз. 1) манометр. Измеренное давление должно соответствовать значению, указанному на фирменной табличке, прикрепленной к баку. Если давление воздуха нет или давление меньше, чем указано на фирменной табличке, необходимо с помощью насоса или компрессора, подкачать давление до значения. Следует обратить внимание на то, что при закачивании воздуха кран разбора воды должен быть открыт или сам бак необходимо отсоединить от системы водоснабжения.Если эту не сделать, то воздух в бак закачать не получится, так как вода находящаяся внутри бака в отличии от воздуха не сжимается. В процессе закачки воздуха из резиновой груши (мембраны) ГА будет вытесняться вода. После этого давление в воздушной камере необходимо отрегулировать в зависимости от давления включения насоса. Об устройстве, регулировке давления в воздушной полости и устройствеже ТА можно посмотреть здесь. Необходимо помнить, что давление воздуха в ГА всегда должно быть меньше, чем нижнее давление включения, заданное на реле.Это необходимо для того, чтобы увеличить срок службы мембраны. Если давление воздуха будет больше, то вся вода, находящаяся в мембране, вытеснится с ГА и резкое сворачивание мембраны в плоский лист. Края, мембраны сильно сгибаются. Чем больше давлений между воздухом и водой, тем в более тяжелых условиях находится резиновая мембрана. Постоянное резкое или даже медленное сжимание мембраны, очень губительно для резины. Чтобы не происходило происходящего, мембрана должна постоянно находиться с водой
Возникает резонный вопрос, а куда делся воздух, который был в ГА.Все просто, воздух закачивается в металлический корпус бака и со временем в процессе эксплуатации на соединениях (фланце и ниппеле) появляются не плотности, через которые воздух просачивается. Давление воздуха в баке постепенно снижается. Изначально в гидроаккумуляторы на заводе изготовителе закачиваются азот. Если в бак закачать воздух, он начинает просачиваться через мембрану и давление в воздушной полости уменьшается. Давление воздуха в ГА необходимо контролировать раз в полгода.Если давление постоянно уменьшается, следует проверить бак на утечки. Места соединений нужно обмылить мыльным раствором. Затем в зависимости от места утечки необходимо подтянуть болты на фланце или гайку на ниппеле.
• При эксплуатации гидроаккумулятора, для увеличения его срока службы, необходимо провести следующие проверки: Раз в проверке включения и выключения насоса, на соответствие заданным значениям, установленным при настройке.
• Каждые шесть месяцев эксплуатации необходимо проверить гидроаккумулятор на наличие повреждений, коррозии, вмятин и подтеканий.При обнаружении внешних повреждений нужно установить и устранить причину их возникновения.
• Каждые шесть месяцев эксплуатации проверять давление в воздушной полости, на соответствие заданному значению.
• Каждые шесть месяцев эксплуатации проверяет целостность мембраны и выявление её повреждений, производства замену.
• При длительном хранении гидроаккумулятора, слить его воду и поместить в сухое помещение.

Ремонт гидроаккумуляторов

К ремонту ГА относится замена мембраны.Многие могут задать вопрос, а как определить, что мембрана вышла из строя. Определить эту неисправность довольно просто, для этого нужно снять защитную крышку (Поз. 2) с ниппеля (Поз. 1). С помощью спички или отвертки надавить на золотник (Рис. 3) и если с ниппеля вместо воздуха полилась вода или воздух выходит вместе с водой, значит, мембрана порвалась. Причины, по которым мембрана выходит из строя:
• Отсутствие воздуха в ГА. При таком режиме эксплуатации, мембрана очень сильно растягивается и начинает касаться стенок металлического корпуса ГА.Корпус бака состоит из двух частей сваренных на средине. Внутренняя часть шва очень часто имеет шероховатости и заусеницы. Об них и происходит прокол или порыв мембраны.
• Естественный износ. В процессе эксплуатации мембрана постоянно находится в движении, то расширяется, то сжимается. Резина постепенно теряет свою эластичность и стареет.
Заменять мембрану в баке дело совсем не трудное. Для начала необходимо выключить насос, который используется совместно с баком или станцию ​​от электрической сети питания.Сбросить давление в системе водоснабжения, открыть ближайший кран для разбора вод. Затем отсоединит гибкий шланг, при помощи которого ГА соединен с системой водоснабжения. На (Рис. 2) гидроаккумулятор в разобранном виде.

ГА в разобранном виде

При помощи гаечного ключа, откручиваем шесть болтов (Поз.4) с фланца (Поз. 2), который крепит мембрану (Поз. 4). В процессе демонтажа фланца, нужно быть готовым к тому, что из бака потечет вода. Вытащить порванную мембрану с корпуса (Поз.1) и помыть корпус изнутри от накопившейся там ржавчины и отложений. Затем его нужно просушить. После сушки можно приступать к сборке ГА. Установить новую мембрану и при помощи болтов прикручиваем фланец. Герметик применять при сборке бака не требуется. Сама мембрана является уплотнителем для фланца, а болты центрируют мембрану. Болты следует затягивать равномерно и не прикладывать больших усилий, чтобы не сорвать резьбу в корпусе ГА. Затем при помощи компрессора или насоса закачать давление воздуха до необходимого значения.Проверить соединения на утечки воздуха и ГА готов к дальнейшей эксплуатации.
В моей практике были случаи, когда подключенный фланец в ГА несмотря на защитное покрытие насквозь проржавел. Чаще всего это происходит из-за качества воды. Покупать новый ГА при таком дефекте не стоит. Фланцы, как и мембраны, имеются в продаже. Процедура замены фланца такая же, как и замена мембраны, той лишь разницей, что не нужно вытаскивать мембрану и мыть корпус бака.
На этом, пожалуй, все о техническом обслуживание и ремонте ГА.Если остались вопросы, пишите в комментариях, всегда буду рад ответить.

Спасибо за внимание

П.С. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей на верху страницы, которые вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ СПАСИБО !

Еще похожие посты по данной теме:

Простая самостоятельная диагностика типичных неисправностей гидроаккумулятора системы водоснабжения частного дома.

Давно были у меня подозрения о неправильной работе водопроводной системы в моем доме. Да все руки никак не доходили заняться этим вплотную. Ну вроде работает же все, чего туда лезть то?
Вот тут, пожалуй и вылезает первый вопрос.
А какие такие внешние признаки должны заставить домовладельца обратить особое внимание на свое водоснабжение?
Очень просто
-принимаете душ и «на собственной шкуре» вдруг почувствовали резкие перепады от холодной к горячей и наоборот,

  • бывает холодная вода идет из крана с нормальным напором, а бывает как то не особо бодро, а «с ленивцей» как то она течет,
  • чаще, чем обычно вы слышите, что включается насосной насосной станцией
    (например, простой способ, если у вас установлен гидроаккумулятор на 50 литров и после двух подряд сливов воды унитазом уже включается насос — значит, у вас проблемы-надо разбираться и чинить).

Вот первые те признаки по которому домовладельцу пора вновь засучить руку и начинать понимать, что именно не так в его водоснабжении.
Что ж, первый шаг ну совсем прост и доступ даже прекрасной нашей половине.
Открываем во всем доме один единственный кран — кран холодной (без примеси горячей!) Воды. Смотрим как из крана течет вода до тех пор, пока не запустится (услышите это) насос водоснабжения. Услышили, что насос запустился, кран закрыли, подождали (опять услышили), пока насос выключится.Все, теперь ваш гидроаккумулятор полон.
Берем 5-ти литровую посудину (например, пустую бутыль из под воды «Шишкин лес»), при всех закрытых кранах в, пользуясь одним краном холодной воды (совсем без примеси горячей!) Наполняем эту посудину. Цель — выяснить, сколько литров холодной (без примеси горячей!) Воды надо слить, чтобы заставить насос включиться. (Дальше я приводу все объемы для 50 литрового гидроаккумулятора — тк у меня именно такой). Оп, набрали одну посудину — 5 литров, слили, во второй и половину посудины не набрали, а насос уже заходился.Таким образом слив всего лишь 7-ми литров холодной воды из полного гидроаккумулятора заставил насос включиться.
Это очень маленький объем, в нормально работающей такой системе слить пришлось бы не 7, а все 15 литров до запуска мотора.
Значит разбираемся дальше.
Вооружившись шинным манометром, тем самым проверяете давление воздуха в шинах своего автомобиля (купите себе еще один такой, исключительно для котельной) под к гидроаккумулятору своей насосной станции водоснабжения.Находим на гидроаккумуляторе резьбу ниппеля (часто закрывается круглой пластиковой крышкой, которую надо просто крутить, пока не открутится). Измеряем, (как в автомобильной шине) давление воздуха в гидроаккумуляторе.
Тут возможны варианты.
Если пытаетесь измерить давление воздуха а из ниппеля гидроаккумулятора брызгает вода — это проблема «дырявая груша» гидроаккумулятора.
Придется повозиться. Придется или покупать новую грушу или (что куда менее надежно) пытаться ремонтировать старую.
Если никакой воды не льется но и давления воздуха монометр не показывает (показывает 0, или показывает меньше 1,4 бар).
Если показывет меньше 1,4 бара.
Отключаем электропитание насоса, открываем где то (где удобно) кран холодной воды,
ждем, пока вода прекратит литься из открытого крана (манометр давления воды на насосной станции покажет 0).
Подключаем к ниппелю гидроаккумулятора обычный насос (купите себе еще один автомобильный насос, исключительно для котельной) и качаем.Приготовьтесь к тому, что качать придется долго и упорно — объем воздушной полости гидроаккумулятора большой. Качаем и следим за тем сколько накачали по манометру, который встроен в ваш насос. Накачали до 1,4 бара. Стоп. Тут нельзя слишком перекачать! Сняли насос с ниппеля.
Проверим себя, ткнув шинным манометром в ниппель гидроаккумулятора — должен показать близкую к 1,4 бар положения.
Теперь включаем электропитание насоса и ждем пока он накачает водой полный гидроаккумулятор и автоматически выключается.
Дальше так.
Опять тыкаем шинным манометром, теперь уже в полностью заполненный водой гидроаккумулятор:

  • если шинный манометр покажет вам «много» — заметно выше 1,4 бара, ну, например, 2,7 бара то запишите этот результат и считайте, что вы, возможно, отделались легким испугом.
    Дальше, прсто регулярно, один раз в день, один раз в день, один раз в день, три последите шинным манометром за давлением воздуха в гидроаккумуляторе и, если оно сталось все таким же большим, как
    то, которое вы записали.Можно расслабиться, проводить контроль давления на полном шидроаккумуляторе раз в месяц и, как снизилось, докачивать до той самой величины, что было записано (однако раз в год, опять слить всю воду и сделать давление воздуха 1,4 бар в пустом гидроаккумуляторе).
  • а вот ежели шинный манометр опять показал вам 0 (ну или сильно меньше 1,4 бар) значит нам не повезло. Значит воздушная полость гидроаккумулятора пропускает воздух- «не герметичность корпуса».
    Гидроаккумулятор просто не работает так как должно.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
