Как закрепить дымоходную трубу к стене: Крепление дымохода к стене своими руками

Содержание

Крепеж для дымоходов к стене и на крыше

При монтаже любых строительных конструкций важны не только сами устанавливаемые устройства, но и правильно подобранные качественные соединительные и крепежные комплектующие. Ведь от их надежности, прочности, зависит эффективность монтажа и исправная эксплуатация прокладываемых инженерных сетей и устанавливаемого оборудования. К тому же от их привлекательного внешнего вида обуславливается напрямую эстетика помещений. Ведь красивые детали крепежа и сопутствующих аксессуаров могут органично вписать конструкции в интерьер, а непрофессиональный монтаж приводит к неприглядному виду и аварийной работе.

Такой подход справедлив для любых инженерных систем, прокладываемых как в бытовых, так и производственных помещениях. Поэтому дымоотводящие сети при своем монтаже требуют качественные крепежные элементы дымохода и эстетичные на вид монтажные элементы дымохода.

Естественно, что основные элементы крепежа дымохода оптимальней приобретать там же где вы покупаете модульные элементы самого устройства. Выгоднее в таком комплексном подходе обратиться напрямую к производителю. Компания "РУФСЕРВИС" является ответственным разработчиком, изготовителем и реализатором подобных изделий. Вся продукция сертифицирована, соответствует нормативам и требованиям, действующим в Республике Беларусь.

При проектировании будущей вентиляционной, дымоходной или газоходной трубы важным аспектом является ее правильный монтаж и закрепление. Именно поэтому мы производим не только модульные элементы для собирания дымоходов, но и основные элементы крепежа дымохода.

Правильно рассчитанный и установленный крепеж, поддерживающий дымоход позволит избежать множества неприятных ситуаций, которые могут возникнуть в процессе эксплуатации трубы для отвода продуктов горения от котла, а именно:

  • вибрация дымохода, способствующая разрушению самой конструкции и мест закрепления крепежа на стенах и других поверхностях;
  • падение трубопровода;
  • искривление элементов и конструкции в целом при превышении допустимой температуры;
  • другие нештатные ситуации.

Прочные и надежные крепежные элементы дымохода при правильной их установке позволят долгие годы не задумываться обо всех этих ситуациях.

Наш ассортимент содержит следующие монтажные элементы дымохода:

  • стягивающий хомут для удержания двух соединенных элементов газо- или дымохода. При производстве данного элемента используется нержавейка толщиной 0.8 мм. Диаметр готового изделия может быть от 1 до 2 м;

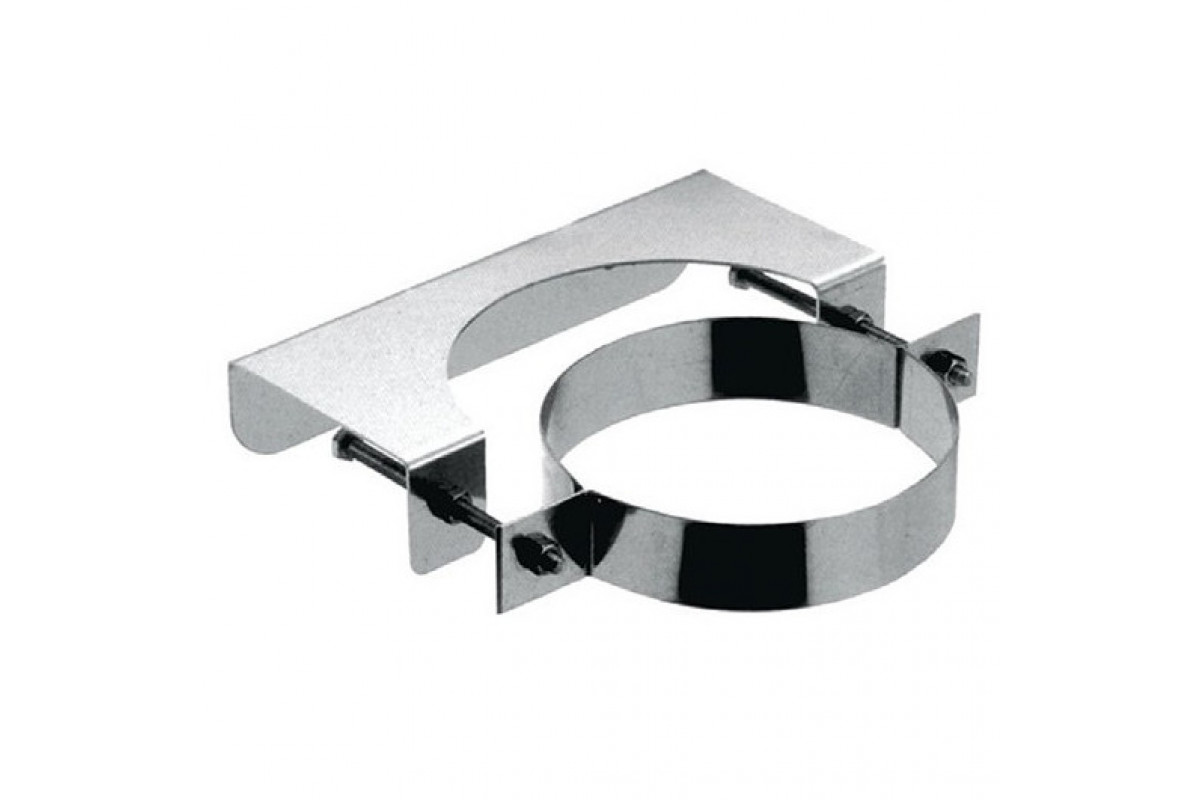

  • кронштейны из нержавейки с хомутом для закрепления трубы к стене или другой опорной конструкции. Материал и возможные диаметры такие же, как и при изготовлении стягивающих хомутов;
  • нержавеющий шахтный хомут, применяемый при закреплении дымо- и газохода внутри какого-либо канала. Может быть, как круглого, так и овального сечения;
  • монтажная площадка для утепленного дымохода — специальная деталь, которая служит опорой или сквозной площадкой при конструировании трубы. Изделие изготовлено из прочной стали 1.5 мм и имеет широкий диапазон диаметров: от 100/200 мм до 200/300 мм — внутреннего и внешнего соответственно;
  • кронштейн монтажный — специальная деталь, при помощи которой можно закрепить монтажную площадку на вертикальной поверхности.
    Толщина используемого металла может быть 1.5, 2 и 2.5 мм, в зависимости от ожидаемой нагрузки. Размеры кронштейна подбираются соответственно диаметру монтажной площадки;
  • кровельная основа из нержавеющей стали для крыш с углами наклона 35° и 45° — уникальная деталь из стали 0.5 мм, которая служит буфером между крышей и трубой дымохода, надежно удерживающая трубу. Может быть диаметром от 2 до 3 м.

Важно понимать, что сертифицированные монтажные элементы дымохода не только упрощают сборку дымоотводной инженерной системы, но и обеспечивают безопасность ее эксплуатации, устраняет пожароопасность работы отопительных котлов. При кустарных соединениях и непрофессиональном выводе труб из конструкции крыши может возникнуть пожар при работе оборудования на максимальных температурных режимах. Поэтому не стоит экономить на мерах безопасности.

Правильно подобранные крепежные элементы дымохода — это залог долгой его службы при минимальных затратах на обслуживание.

Приобретайте у нас модульные дымоходы из нержавеющей стали как круглого, так и овального сечения, а также основные элементы крепежа дымохода, необходимые аксессуары для его эксплуатации!

Обращайтесь и мы гарантируем надежность, безопасность и долговечность!

Как закрепить сэндвич-дымоход. Как выбрать сэндвич-дымоход для дома

Как закрепить сэндвич-дымоход. Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

  • Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
  • АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
  • Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
  • АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
  • К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
  • Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

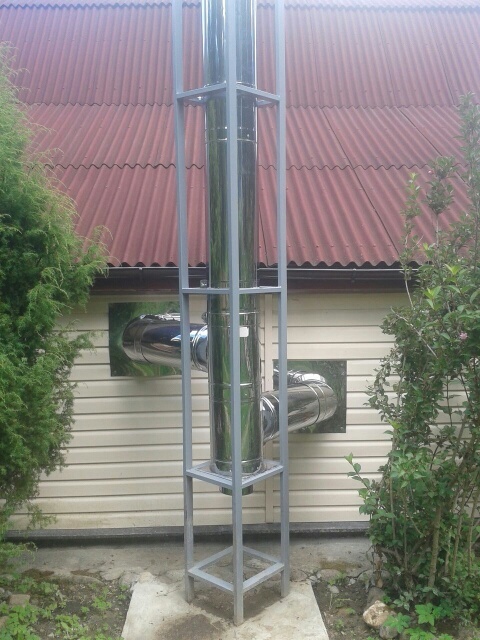

Как закрепить высокий дымоход. Как закрепить трубу дымохода на крыше растяжками

Как защитить высокий дымоход от ветра?

      Согласно СНиП 41_01_2003 «Отопление, вентиляция и кондиционирование», высота дымовых труб, проходящих через скатную крышу, должна увеличиваться относительно ската по мере удаления дымохода от конька. Однако чем выше труба, тем интенсивнее ветровая нагрузка на нее, а значит, высокий дымоход необходимо дополнительно усиливать

      Высота, начиная с которой требуется делать усиление, зависит от типа, модели, особенностей устройства дымохода и обычно составляет 1,2–2 м. Как усиливают конструкцию трубы?

      Например, в случае популярных сегодня дымоходов из нержавеющей стали для этого предусматривают направленные в разные стороны стальные растяжки (чаще всего три гибких троса или два жестких прута). С одного края их крепят к надетому на трубу хомуту, а с другого — к прочному основанию (как правило, к стропильным ногам).

      Такое решение связано с рядом проблем. Во-первых, далеко не всегда можно найти подходящую точку для закрепления троса в направлении от трубы к карнизному свесу кровли. Еще сложнее подобрать третью точку фиксации троса, когда дымоход проведен через фасад здания, а затем через фронтонный или карнизный свес крыши. Очевидно, что в этом случае место для закрепления растяжки должно находиться на участке рядом с домом, но таким образом трос в силу разных причин фиксируют крайне редко. Приходится искать точку для его опоры в плоскости кровли, но тогда статическая устойчивость дымохода остается под вопросом.

      Вторая проблема — как добиться герметичного прохода растяжки или ее крепежа сквозь кровлю, когда трос или прут фиксируют к деревянному основанию крыши. Широко практикуемый сегодня неспециализированными бригадами вариант просверливания в кровле отверстия для растяжки, а затем заполнения его эластичным герметиком (или даже монтажной пеной) вызывает неприятие у профессиональных кровельщиков.

      Постепенно из-за усадки стропильной системы, колебаний дымохода под действием ветра или из-за потока воды, стекающей по растяжке во время дождя, в месте прохода троса или прута сквозь покрытие появятся щели, и, как следствие, начнутся протечки. Как же быть? Например, в случае металлочерепицы трос можно прикрепить к деревянному основанию кронштейном, имеющим эластичную шайбу, которая будет накрывать место прохода кронштейна сквозь лист металлочерепицы. Притом для повышения герметичности данного узла желательно промазывать шайбу по периметру кровельным герметиком.

      Для фиксации растяжек на кровле из керамической или цементно-песчаной черепицы рекомендуют применять особые проходные черепицы для вывода на крышу антенн, представленные в линейках всех ведущих производителей этих кровельных материалов

        Вариант усиления конструкции керамического дымохода

        Для усиления дымоходов другого популярного типа — керамических с оболочкой (кожухом) из легкого бетона — существует несколько решений. Самое простое — установка арматурных стержней (с последующей заливкой цементным раствором) в вертикальные каналы, имеющиеся в бетонной оболочке. Эти каналы, предусмотренные большинством производителей керамических дымоходов, расположены вдоль каждого из четырех углов оболочки. Рекомендуют при высоте трубы от 1,5 до 2 м армировать только два канала (по диагонали), а при высоте от 2 до 3 м — все четыре. Длина арматурного стержня определяется расстоянием от устья трубы до места прохода ее через кровлю, которое умножают на два, поскольку под кровлю стержень должен уходить на такое же расстояние. Если дымоход значительно возвышается над крышей, то для его усиления можно применять другие методы. Например, установить трубу, в бетонной оболочке которой, помимо дымового, есть и второй канал большого сечения (для вентиляции помещения или проводки инженерных коммуникаций внутри дома). Этот канал до самого основания заполняют арматурными стержнями и заливают бетоном. Еще один вариант — «одеть» бетонный кожух в корсет из стальных уголков с перевязкой требуемой длины.

      Крепление сэндвич-трубы к стене. Из чего состоит дымоход-сэндвич

      Дымоход из сэндвич-трубы — это трехслойное устройство из тонколистного металла, где внутренний и наружный слой изготовлены из нержавеющей стали, а между ними расположена прослойка — это термоизоляция из базальтовой ваты:

      • Внутренний слой выполняет задачу дымоотведения, обеспечивает герметичность и целостность конструкции. Изготавливается из жаропрочной стали и способна выдерживать термические нагрузки до 900°С.
      • Прослойка служит для обеспечения теплоизоляции, не позволяя образовываться в трубе конденсату.
      • Наружный слой — защитная оболочка от воздействия неблагоприятных внешних факторов: дождя, снега, ветра. Нержавеющая сталь, которая используется в качестве материала, из которого выполнен верхний слой обладает высокими показателями сопротивления их агрессивному влиянию.

      Сэндвич-дымоход — это наиболее популярное устройство для дымоотведения, которое обладает рядом достоинств:

      • отсутствие конденсата;
      • небольшое, в сравнении с другими видами дымоходных труб, скопление сажи;
      • снижение пожароопасности;
      • долговечность;
      • привлекательный внешний вид;
      • простота монтажа.

      Что касается установки такого дымохода, то легкость процесса обеспечивается, кроме оптимального веса, наличием дополнительных элементов, которые в комплекте позволяют смонтировать систему дымоотведения без дополнительных усилий и даже самостоятельно. Любой домашний мастер в состоянии собрать дымоход без помощи специалистов.

      Сэндвич-дымоход включает несколько составляющих: труб горизонтальных и вертикальных, колен, старт-сэндвича, переходников и кронштейнов. Все элементы дымохода монтируются посредством хомутов — специальных металлических колец, которые обеспечивают прочное крепление стыков и фиксируют дымоход в нужном положении, чтобы в процессе эксплуатации конструкция не подвергалась разгерметизации.

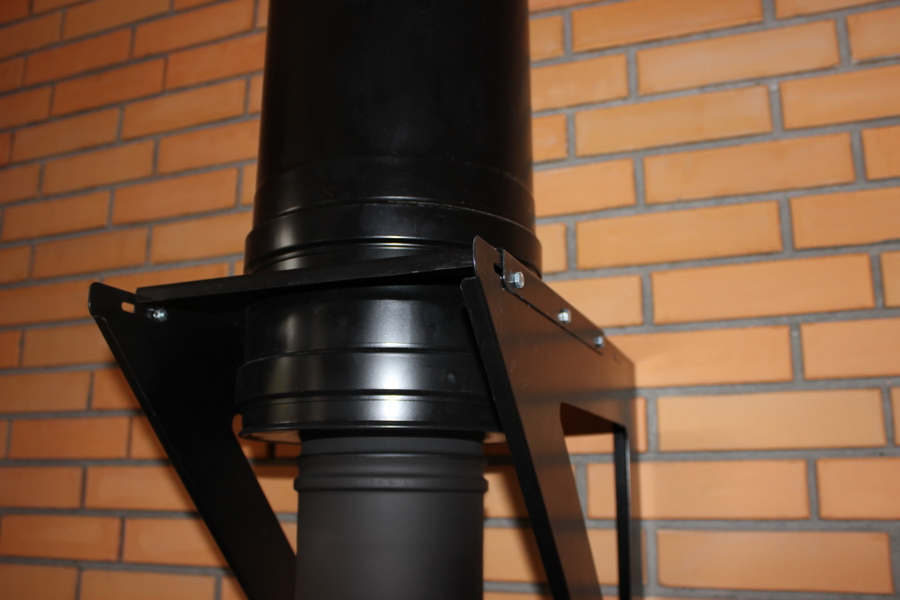

      Настенный кронштейн для сэндвич-дымохода

      Устройство, позволяющее закрепить трубу в вертикальном плоскости к стене здания. Это не силовой элемент, основная его задача — удержание трубы в вертикальном положении.

      Кронштейны изготавливают из нержавеющей стали. Устройство с одной стороны закрепляется к стене здания, с другой стороны с помощью хомута крепится к трубе, фиксируя ее параллельно плоскости стены на расстоянии.

      Как закрепить сэндвич трубу на крыше. Что такое сэндвич-дымоход?

      Несмотря на большой выбор материалов для монтажа систем дымоудаления, наиболее широкое распространение в частном домостроении получили стальные сэндвич-дымоходы.

      Дымоход типа «сэндвич» представляет собой две трубы разного диаметра, вставленные друг в друга, а всё свободное пространство между ними заполнено негорючей изоляцией – минеральной ватой.

      Минеральная вата одновременно играет роль утеплителя и изолятора.

      Среди основных преимуществ сэндвич-дымоходов можно выделить:

      • высокую скорость монтажа и дешевизну по сравнению с кирпичными дымоходами;
      • небольшой вес системы дымоудаления;
      • гладкие внутренние стенки дымохода обеспечивают хорошую тягу и способствуют уменьшению образования сажи;
      • использование кислотоустойчивых сортов нержавейки гарантирует долгий срок службы дымохода.

      Важно знать, что температура отходящих дымогазов напрямую зависит от типа отопительного котла и вида используемого топлива. Чем выше температура отходящих дымовых газов, тем сильнее разогревается труба и, соответственно, все конструктивные элементы, через которые она проходит. Понять зависимость температуры дымогазов от типа котла и вида используемого топлива поможет следующая таблица.

      Следует помнить, что ничем не защищённое дерево начинает обугливаться при температуре 200° С. Хорошо высушенная древесина может загореться от источника открытого пламени при температуре 270-290° С. А если дерево подвергается постоянному нагреву более 24 часов подряд, то оно может самовоспламениться уже при температуре в 170° С. Поэтому при монтаже сэндвич-дымохода важно соблюдать все меры противопожарной безопасности. А любая ошибка, допущенная на этом этапе, может привести к печальным последствиям – пожару и потери имущества.

      Урбан (Участник FORUMHOUSE):
      У моих знакомых сгорело два дома из-за неправильно смонтированного сэндвич дымохода. Причём в обоих случаях возгорание произошло в месте прохождения дымохода через деревянное перекрытие.

      По статистике до 80% пожаров происходят именно из-за неправильно смонтированных дымоходов. Поэтому при выборе и монтаже дымохода необходимо придерживаться СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

      Установка сэндвич-трубы на кирпичную трубу. Что такое сэндвич, его достоинства и недостатки

      Сэндвич дымоход — это двухконтурная конструкция цилиндрической формы, состоящая из нескольких секций труб длиной в 1 метр, которые вставляются в процессе монтажа одна в другую. Внутренний и наружный контур выполнен из трубного проката, между которыми помещён теплоизоляционный материал — вермикулит, минеральная вата или базальтовое волокно. Он не позволяет быстро остывать дымоотводу и препятствует появлению внутри него конденсата.

      Данные утеплители характеризуются низким коэффициентом теплопроводности, стойкостью к воздействию химических веществ, огнестойкостью и высокой влагостойкостью. Внутренний контур изготавливается в основном из жаропрочной и коррозиестойкой нержавеющей стали, для наружного используются трубы из нержавейки, оцинкованного железа, легированной стали с декоративным эмалевым покрытием.

      Благодаря конструктивным особенностям сэндвич дымоходы обладают следующими преимуществами:

      • Простотой и удобством монтажа. Благодаря большому ассортименту соединительных деталей можно придать конструкции конфигурацию любой сложности.
      • Звукоизоляционными свойствами. Трубы за счёт трёхслойной структуры стенок значительно снижают гул и шум, возникающие при тяге.
      • Совместимостью со всеми типами отопительных приборов, вне зависимости от используемого топлива.
      • Лёгкостью и универсальностью конструкции, поэтому сэндвич дымоходы могут устанавливаться как внутри, так и снаружи помещения без возведения дополнительной опоры.
      • Привлекательным внешним видом.
      • Высокими теплозащитными свойствами, благодаря которым конструкция надёжно защищена от образования конденсата.
      • Высокой пожаробезопасностью. Эффективная теплоизоляция также препятствует нагреву наружного контура дымоотводного канала до очень высоких температур, способных воспламенить горючие материалы, соприкасающихся с их поверхностью конструктивных элементов строения.
      • Гладкими внутренними поверхностями. При эксплуатации они меньше подвержены осадку сажи, что позволяет достаточно редко чистить канал дымохода.
      • Длительным сроком службы. Внутренний контур сэндвич труб изготовлен из нержавейки, устойчивым к термической и химической агрессии, поэтому они сохраняют свои первоначальные характеристики многие годы.

      Как закрепить дымоход снаружи. Базовые параметры

      Перед тем как установить дымоход, необходимо правильно определиться с размерами конструкции. Сюда относят не только длину дымохода, но и диаметр поперечного сечения трубы дымохода. Чтобы сделать максимально правильный выбор, достаточно ознакомиться с нормативными требованиями СНиП. Подбирать диаметр рекомендуется согласно показателям тепловой мощности печи или котла.

      Здесь опирайтесь на такие рекомендации:

      • диаметр трубы не должен быть меньше диаметра выходного отверстия котла;
      • если показатель тепловой мощности составляет менее трёх с половиной киловатт, оптимальный показатель сечения трубы должен составлять 14 сантиметров;
      • если показатель тепловой мощности варьируется в пределах 3,5-5,5 киловатт, диаметр надо увеличить до двадцати сантиметров;
      • если показатель тепловой мощности составляет 5,5-7,5 киловатт, необходимо провести монтаж дымовой трубы диаметром 27 сантиметров.

      При этом длину дымохода надо определять согласно таким правилам:

      • минимальный показатель высоты, который даст возможность создавать требуемую тягу, составляет 5 метров от камеры сгорания до верха;
      • если плоская крыша, то дымовая труба обязательно должна возвышаться над крышей минимум на 0,5 метра;
      • не забывайте обращать внимание и на кровельный материал, используемый при проведении строительных работ. Если кровля выполнена из легковоспламеняющегося кровельного материала, высота трубы над коньком должна составлять один метр. Оптимальный вариант – на полтора метра.

      Насадка для перехода с кирпичной трубы дымохода на сэндвич. Преимущества сэндвич-трубы для дымохода

      Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

      Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

      • Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
      • Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
      • Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
      • Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
      • Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
      • Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
      • Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
      • Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

      Наружный дымоход своими руками: устройство, монтаж

      Система обогрева в любом строении включает в себя два элемента. Это установка самого теплогенерирующего агрегата – котла, работающего на газе, жидком или твердом топливе, и системы, которая способствует отводу продуктов горения. Установка этих элементов требует пристального внимания. От работы системы в целом зависит подача тепла в доме и безопасность людей.

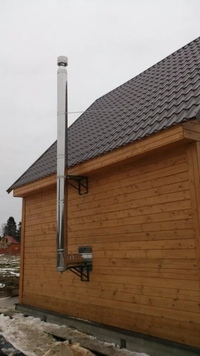

      Общий вид наружного дымохода

      В статье мы рассмотрим, как правильно установить наружный дымоход своими руками, представим ряд советов мастера по устройству дымохода. Если неправильно смонтировать дымоход снаружи дома, это может привести к неприятным последствиям: обратная тяга системы отвода отработанных газов (попадание продуктов горения в помещение), от этого может возникнуть пожар и могут пострадать люди. Также может быть недостаточный обогрев. Если вы пришли к выводу, что вас вполне устроит наружный дымоход, есть возможность сделать его своими руками, не прибегая к посторонней помощи и сэкономить значительную сумму денег.

      В настоящее время пользуются популярностью теплоизолированные наружные дымоходы, их обычно называют «сэндвич» (см. Монтаж дымохода сэндвич).

      У них есть свои преимущества:

      1. Хорошая тяга (способствует увеличению КПД тепловой установки).
      2. Скорое преодоление порога конденсатообразования.
      3. Минимальное отложение сажи на стенках.
      4. Долговечность конструкции.
      5. Наружный дымоход прост в обслуживании.
      6. Минимальный вес.
      7. Разрешена установка в деревянных домах.
      8. Отвечает нормам пожарной безопасности.

      Сэндвич дымоход имеет три составляющие:

      • наружную трубу;
      • внутреннюю трубу;
      • слой теплоизоляции.

      Существует три типа соединения таких систем:

      • фланцевое;
      • байонетное соединение;
      • тип соединения «мостик холода».

      Внимание: Основное требование ко всем типам соединений одно: высокая герметичность. Уделите этому особое внимание.

      Элементы конструкции

      Перед началом монтажа своими руками вы должны знать устройство наружного дымохода. Главное — определиться, какие элементы вам понадобятся и их количество. Составьте чертеж и все необходимое внесите в список.

      Комплектация наружного дымохода

      1. Любой агрегат для производства тепла – котел.
      2. Отводы – регулируют движение отработанных газов. В названии колена содержится информация об угле наклона. Сварка отводов производится при помощи аргоновой сварки или электрода вольфрамового в аргоновой среде. В них возможна установка заслонок различного типа и смотровых окон.
      3. Заслонки, которые подлежат установке в отводах, трубах, тройниках и переходах.
      4. Подставка под тройник, производится из квадратной трубки нержавеющей. Крепеж к стене выполняется при помощи дюбелей. Для правильной установки дымохода необходима нужная подставка под тройник. Обязательно в заказе укажите расстояние между дымоходом и стеной.
      5. Тройник 45 теплоизолированный, нержавеющий, требуется для подключения котла к нижней части дымохода, вертикального направления. Трубка для отвода конденсата и окно для ревизии могут быть установлены сбоку конструкции, или в нижней части тройника. Для соблюдения всех требований по монтажу дымоходов после сборки следует дверцу смотрового окна посадить на силикон. Существуют проходные, цельные и сборные тройники, подключения к ним выполняются под различными углами.
      6. Кронштейны, производятся из нержавеющей трубки. Обязательно при заказе его укажите расстояние от стены до дымохода (чтобы выполнить правила пожарной безопасности).
      7. Дымоход наружный должен быть теплоизолированным. Дымовая труба, вместе с теплоизоляцией, помещается в кожух защитный и этим образует так называемый сэндвич. Стандартный размер трубы полуметровый или метровый, для изготовления кожуха применяется не только нержавейка и оцинковка, но и материал заказчика. Для теплоизоляции применяется керамическая вата или базальтовое волокно.
      8. Кронштейн под дюбель усиленный, применяется при устройстве усиленного крепления. Это помогает при боковых нагрузках, с их помощью монтируют разгрузочные и расширительные стаканы.
      9. Верхушка, теплоизоляционная труба в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить изоляцию от внешнего воздействия.
      10. Колпак, нержавеющая сталь, которой придают требуемую форму при помощи сварки вольфрамовым электродом.

      Теперь вы имеете представление о комплектующих и сможете правильно подобрать все детали дымохода для котла отопления. Правильно рассчитать длину и сечение конструкции.

      Внимание: На стадии разработки системы дымохода следует учесть такие параметры, как размер сечения и высоту. Тяга усиливается при большей длине , чем труба выше, тем тяга сильнее. Однако сильно высокий дымоход создаст большое аэродинамическое сопротивление перемещающимся продуктам сгорания. Размещение труб дымовых четко регулируется СНиП 2.04.05-91. Важное значение имеет сечение дымохода. Как правило, его определяют: соотношение внутреннего диаметра дымохода к максимальным габаритам проема топки камина (высота/ширина) составит 10:1.

      Когда будете подбирать диаметр дымового канала, следует учесть, что согласно ГОСТ 9817-95 площадь дымового канала по сечению трубы должна быть не меньше 8 см2 на киловатт мощности отопительного агрегата (камина, котла или печи). А расчетная величина скорости отводимых газов в самом котле должна иметь интервал 0,15 – 0,6 м/сек.

      Монтаж конструкции

      Внешний дымоход (основная его часть) устанавливается снаружи строения, который соединен горизонтальной трубой через стену здания с тепловым агрегатом. После установки котла отопления его требуется соединить с трубой дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд. Однако надо соблюдать некоторые правила вывода дымохода через стену.

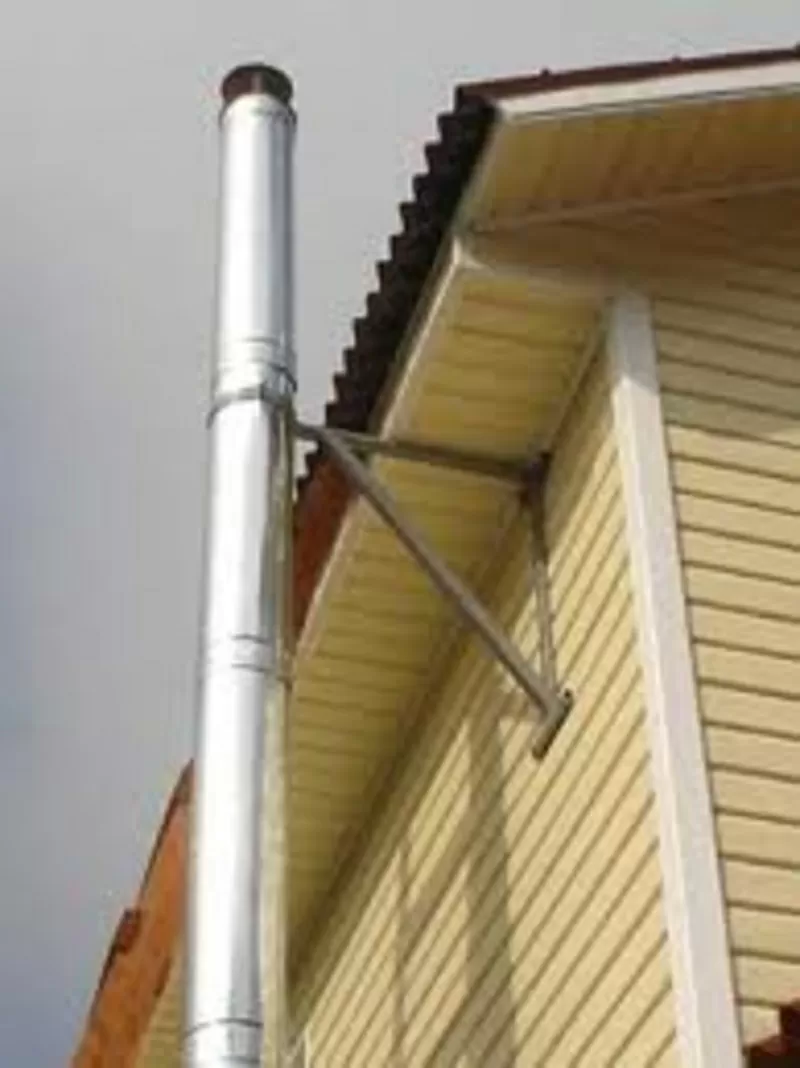

      Крепление снаружи

      Правила выполнения работ

      Монтаж дымохода производится во всех случаях от котла отопления, вернее, от боровка вверх. Труба для отвода газов всегда одевается на предыдущую, это позволяет избежать проникновения влаги на утеплитель.

      • Для герметичности конструкции используется термостойкий герметик, не менее 1000*С.
      • В соединениях отходов, тройниках и трубах следует использовать хомуты.

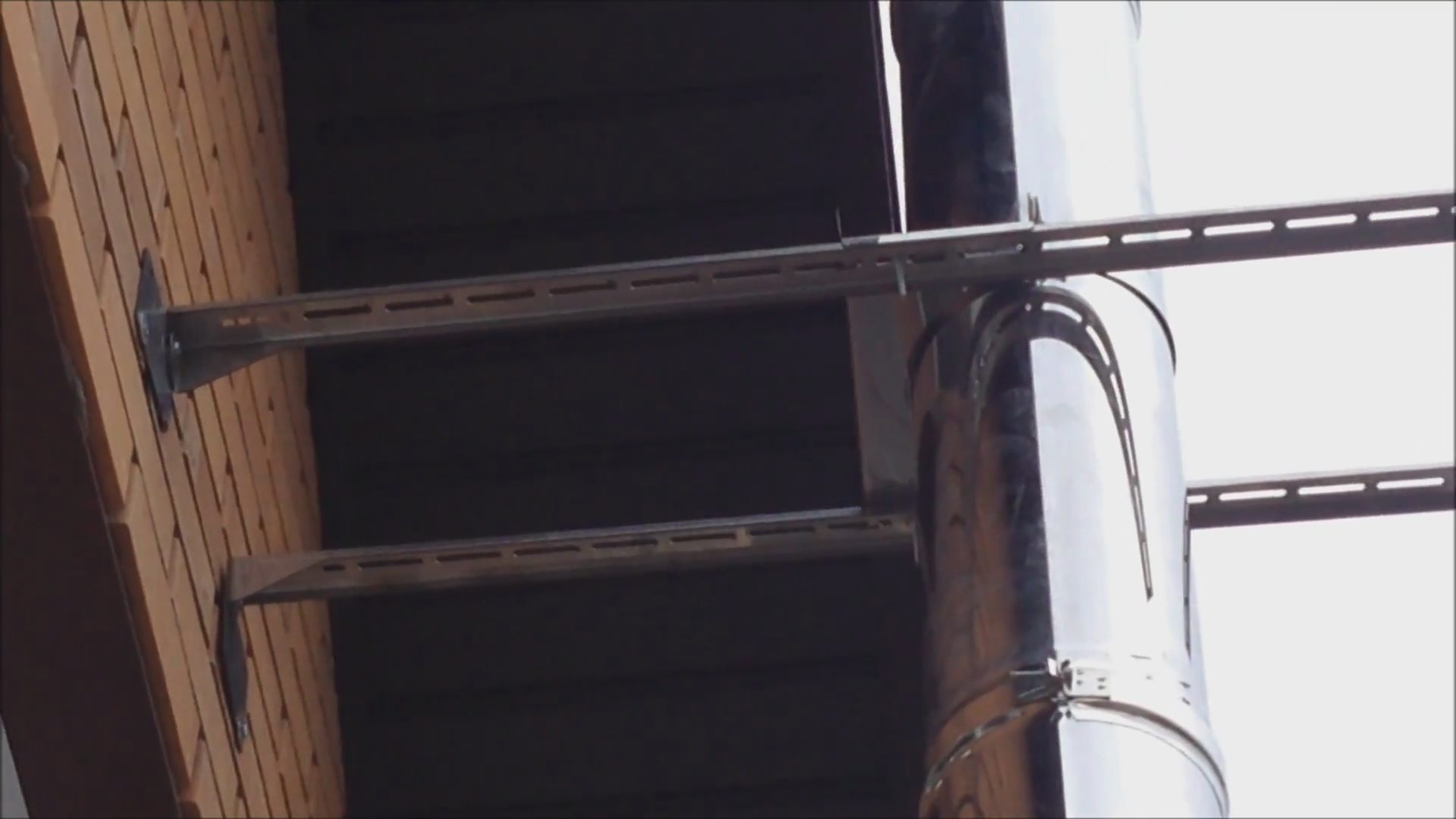

      • На промежутке двух метров наружный дымоход должен жестко крепиться к стене кронштейнами специальными. Их следует применять и при крепеже тройников.
      • Горизонтальные участки трубы дымохода не допускаются свыше одного метра.
      • Избегайте контакта газовых труб с каналами дымохода и электрической проводкой.
      • При проходе трубы через горючую конструкцию применяйте противопожарные патрубки специальные.
      • Установите съемную дверцу для чистки (это необходимо делать два раза в сезон) конструкции, у основания дымохода.

      Установка

      Когда все известно о конструкции и готов материал, можно приступать к основной работе.

      • Подключаем дымоход к патрубку котла отопления при помощи колена, трубы или тройника (зависит от конструкции).
      • Стыкуем трубу с дымоходом необходимым переходным узлом.
      • Места стыка обрабатываем герметиком и устанавливаем хомуты.
      • Проход через стену осуществляем с применением специального проходного патрубка (в месте прохода стены стыковка запрещена).

      Внимание: Все звенья трубы дымохода следует плотно, без зазоров вдвигать одно в другое, расстояние ввода должно составлять не меньше 0,5 сечения трубы (глубина посадки).

      Вывод дымохода в стене

      • Делаем подготовку монтажа вертикальной части конструкции. На конце горизонтальной трубы, выведенной через стену, крепим тройник с крепежом для вертикальной трубы. Если применяем колено, следует создать условия для прочистки горизонтального промежутка соединения. При использовании тройника нижний вывод блокируется заглушкой, которая снимается или применяем тройник с ревизией. Как и к чему крепить дымоход, зависит от места его нахождения. К стене труба крепится стенными кронштейнами через каждые 2 метра. Если основная труба имеет большой вес, следует установить колено на опору. Часто случается, что невозможно произвести крепеж к стене по все длине конструкции, в этом случае применяют растяжки.
      • Устанавливаем хомут с ушками, к ушкам прикрепляем зажимы и к ним уже присоединяем тросы растяжек нужной длины. При этом трос для растяжек должен быть диаметром не менее 3 мм.
      • В местах крепежа растяжек устанавливаем рым-шпильки либо анкера (выбираем исходя от поверхности крепления).

      Сборка наружной трубы

      Следующим шагом будет подъем и крепеж всей конструкции вертикальной трубы. Есть возможность монтажа частями, но это небезопасная работа на высоте, а иногда и вовсе невозможная. Как правило, трубу собирают на земле, производят крепление всех частей хомутами, подготавливают крепеж для растяжек и кронштейнов.

      • Для облегчения этого процесса применяем шарнир.
      • Подбираем нужное колено для соединения и производим крепеж шарнира к краю наружной трубы, привариваем его.
      • Поднимаем готовый конец трубы по уровню места соединения и также прикрепляем шарнир к концу колена.
      • Производим подъем всей конструкции при помощи прикрепленных тросов и рогатины. Это следует делать в хорошую погоду, недопустимо выполнение при порывистом ветре.
      • Осуществляем крепление в доступных местах.
      • Для устойчивости закрепляем несильно растяжки.
      • Откручиваем гайки, которыми крепили шарнир. Срезаем болгаркой сами болты и выбиваем окончания.
      • Выбиваем шарнир и производим крепеж оставшихся болтов на стыке.
      • Производим полное натяжение растяжек. Производим регулировку натяжения винтами талрепов.

      Монтаж подошел к концу. Производим крепеж места соединения и герметизацию стыка. После проводим утепление вертикальной трубы, делаем изоляцию (этим мы избежим появления конденсата). Теперь за отопление дома можно быть спокойным.

      НАЧАЛЬНЫЕ, НО очень ПОЛЕЗНЫЕ ЗНАНИЯ

      УСТРОЙСТВО ДЫМОХОДНОЙ ТРУБЫ И ДЫМОВОГО КАНАЛА.

      Во-первых, необходимо знать следующее:

      - дым из котла, попав в дымоход, охлаждается, пары, находящиеся в дыму, конденсируются, оседая на стенки дымохода, особенно на не отапливаемом чердаке и наружной части дымохода;

      - кислота содержащаяся в конденсате, воздействие тепла и холода всегда стремятся разрушить дымоход и в течение нескольких лет запросто могут это сделать;

      - не удаленная из дымохода вовремя сажа может загореться при отсутствии присмотра за дымоходом и стать причиной пожара.

      Учитывая эти три самых главных и основных момента, рекомендуем при устройстве дымоходной трубы учесть следующее:

      1. Труба, которая должна находиться в непосредственном контакте с влагой, конденсатом и кислотами, должна быть выполнена из нержавеющей стали. Всем ясно, что это связано с долговечностью самого материала, но главное в другом. Главное то, что труба должна быть сварная


      Рис. 1

      Рис. 2

      То есть непосредственно само место стыка представляет собой монолит (Смотрим  рис. 1), а не завальцованый или гнутый замок  (Смотрим  рис. 2). Поэтому, герметичность такого замка может быть нарушена. Знаю, что многие с этим не согласятся, но инспектор, "принимающий" дымоход обычно другого мнения. А владельцам газовых котлов, где имеют место такие понятия как газовый проект и ответственность газового хозяйства, я вообще не рекомендую в этом плане экспериментировать.

      2. Диаметр самого дымохода должен быть не менее сечения выхода дымовой трубы котла и других приборов (например, газовой колонки). Чтобы не получилось так, что мы воткнули в трубу диаметром 150 мм котел с выходом 180 мм. В результате, угарный газ удаляется не полностью, частично попадая в помещение.

      3. В нижней части трубы надо оборудовать тройник "c прочисткой",  для газохода обязательно конденсатоотводчик.

       4. Использовать трубы типа "сэндвич", полость которого между внутренним вкладышем и стенками трубы заполнена негорючим материалом, как правило базальтом.

      5. При проходе дымовой трубы через стены или потолок использовать штатные, специально подготовленные полости - короба, с жестяными или нержавеющими крышками, полость которых также заполнена негорючим материалом или керамзитом, (Проход через перекрытие).

      Вот собственно все об основном устройстве дымохода. Само собой, задачи бывают разные в зависимости от того, с чем мы имеем дело - котел на дровах, газовый котел, камин или банная печь. Для отвода продуктов сгорания от газового котла, рекомендована сталь AISI 304, для твердого топлива сталь AISI 316, дымоходы из стали АISI 430 служат намного меньше. Поэтому к выбору дымохода подходим очень тщательно.

      Теперь ответим на несколько важных вопросов по поводу вывода дымоходной трубы и самого ее хода.

      Трубы всегда поставляются участками длиной по 1 метру и 0,5 метра. Участки длиной от 0,5 метра до 1 метра изготавливаются только под заказ, если таковые понадобятся. Чисто теоретически дымоход должен иметь минимальное количество стыков. Допускается отклонение дымоходной трубы под углом до 30 градусов к вертикали и длиной горизонтального участка не более 1 метра. Иногда котлы устанавливают в небольших пристройках, и возникает вопрос о высоте подъема трубы. Минимальную высоту трубы следует принимать, считая от места подключения котла до устья дымохода, т.е. места, откуда выходит дым, не менее 3 метров по вертикали.

      Наиболее частый вопрос - Каково возвышение дымовой трубы над кровлей? Здесь нам поможет следующая схема.

      Т.е. мы принимаем высоту дымовой трубы:

      • не менее 0,5 метра над плоской кровлей
      • не менее 0,5 метра над коньком кровли при расположении трубы на расстоянии 1,5 метра от конька
      • не ниже конька кровли при расположении трубы на расстоянии от 1,5 до 3 метров от конька
      • не ниже линии, проведенной от конька вниз под углом 10 градусов к горизонту, при расположении трубы на расстоянии более 3 метров от конька

      Вот такие четыре "не". Причем, есть еще один момент.

      Всегда возвышение трубы на 0,5 метра предусматриваем выше верхней точки здания, пристроенного к отапливаемому помещению и всегда возвышение трубы на 0,5 метра предусматриваем над верхней плоскостью ветровой тени более высокого рядом стоящего здания или сооружения.

      И, наконец, основное, что необходимо знать при размещении котла на твердом топливе или печи.

       Расстояние от котла до стен из сгораемых материалов:

      • в стороны и за котлом - не менее 500 мм
      • над котлом - не менее 1200 мм
      • перед топочной дверцей - не менее 1250 мм

      Безопасные расстояния с боков и за котлом могут быть уменьшены вдвое, если использовать защитные преграды.   Защитную преграду  выполняем из стального (или нержавеющего) листа, который накладывается на асбестовый картон толщиной от 8 мм. Вместо асбестового листа можно использовать лист базальтовой ваты или другой утеплитель более высокой плотности. Или же вдоль стены можно уложить кирпичную кладку на высоту котла, толщиной в полкипича и отделать ее камнем. Также не стоит забывать про пол, на котором необходимо предусмотреть основание, на которое и устанавливаем котел. Здесь принцип тот же - лист металла, базальт, цемент или камень, - что больше нравится.

      Помещение, где устанавливаем аппарат, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка.

      Стыки труб стягиваем при помощи хомутов. Для закрепления трубы к стене используем кронштейны. Либо используем большой каркасный кронштейн, который держит на себе всю эту конструкцию.

      Само собой вариантов и построений конструкции дымоходов множество. Хотя бывают и сложности, когда все вроде спланировали и в последний момент заметили, что дымоход проходит прямо вплотную к окну второго этажа. Или выпуск кровли над зданием так велик, что надо трогать кровлю, а трогать ее совсем не хочется и т.д. Предусматривайте все заранее.

      СОБСТВЕННОЕ ПРОИЗВОДСТВО ПОЗВОЛЯЕТ ПРЕДЛОЖИТЬ НИЗКУЮ ЦЕНУ НА ОСНОВНЫЕ ЭЛЕМЕНТЫ ДЫМОХОДОВ.
      • Тройник ревизии
      • Заглушка ревизии
      • Монтажная площадка
      • Кронштейн монтажной площадки
      • Тройник подключения ( редукция)
      • Отвод ( колено )
      • Труба
      • Оголовок
      • Зонт
      • Кронштейн (крепление к стене)
      • Трубный хомут
      • Проход кровли

      И конечно любые нестандартные детали! Мы их очень любим!

      Монтаж дымохода из сэндвич труб через стену: важные правила

      Сэндвич-трубы становятся все более популярными изделиями, использующимися при обустройстве дымоходов. Это объясняется их доступной ценой, длительным сроком эксплуатации, а также привлекательным внешним видом. Большим плюсом считается и возможность самостоятельного монтажа подобного дымохода несмотря на некоторые нюансы. У строителя-любителя весь процесс может занять не более 2-3 дней при условии, что работа производится по уже готовому чертежу.

      Правила установки

      Следует помнить о нескольких основных моментах, которые нужно соблюдать при монтаже дымохода:

      1. В месте, которое предполагается использовать как канал, не должно быть коммуникаций.
      2. Проемы, выполненные в стене для прохода вертикального трубного устройства, необходимо закрыть защитным кожухом. Оптимальным вариантом является заполнение пространства теплоизоляционным материалом с последующим заштукатуриванием участка.
      3. Элементы крепления для дымохода должны устанавливаться на расстоянии 60 мм друг от друга.
      4. Данная конструкция предполагает применение двухконтурных систем, поскольку они лучше защищены от механических воздействий. В обязательном порядке устанавливается задвижка, с помощью которой регулируется тяга.

      Ознакомившись с вышеперечисленными правилами, можно произвести монтаж сэндвич-дымоходов через стену согласно всем установленным нормативам. Выполняющая свои функции конструкция способна обеспечить эффективную и безопасную работу.

      «По конденсату» или «по дыму»

      Как известно, у сэндвич-трубы одна сторона шире, вторая – чуть уже. Соединение модулей осуществляется за счет разницы в их диаметрах. Поворот широкого конца вверх (см. рисунок) означает сборку «по конденсату», которая предполагает стекание капель жидкости вниз.

      Недостаточно плотная герметизация стыков способна привести к просачиванию дыма через микротрещины, что является минусом такого способа. Подобный вид монтажа сэндвич-дымохода через стену используется довольно часто, поскольку здесь необходимо стекание конденсата вниз. Утечка же дыма на улицу в этой ситуации вовсе не критична.

      При повороте более узкого края кверху другой элемент надевается на него широкой частью. Подобную сборку называют «по дыму» (см. рисунок). При таком способе монтажа конденсат способен просочиться через плохо обработанный стык. В этом случае дым проходит беспрепятственно. Подобный тип сборки используется, когда труба располагается внутри помещения и выводится через крышу.

      Непрезентабельный вид стекающего по цилиндрическому изделию конденсата компенсирует безопасность, которая обеспечивается за счет полного вывода дымовых газов в окружающее пространство. К тому же качественная герметизация всех стыков не позволяет конденсату просочиться.

      Для более надежного соединения модулей в сэндвич-системе применяется термостойкий герметик, затем все стягивается хомутом.

      Стена из кирпича или бетона

      Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

      1. Определяется местоположение отопительного оборудования.
      2. Осуществляется разметка.
      3. Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
      4. С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
      5. Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
      6. Специальным термостойким герметиком заделываются щели.
      7. В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
      8. На специальной подставке монтируется тройник, снабженный уловителем конденсата.
      9. На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
      10. Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
      11. Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
      12. Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
      13. Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
      14. Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
      15. Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
      16. Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

      При возведении кирпичного дымохода расстояние между конструкцией и стеной сокращается до минимума, тем самым придавая ему большую устойчивость. Это требует правильного расчета наружного и внутреннего параметров. Малейшая погрешность может привести к перегреву стен или другим серьезным последствиям. Нижняя часть конструкции, как правило, оснащается отсеком для сбора конденсата. При соединении кирпичного канала и отопительного устройства используются трубы, изготовленные из нержавейки.

      Стена из дерева

      Монтаж дымохода через деревянную вертикальную ограждающую конструкцию аналогичен вышеописанному способу, однако требует определенных мер предосторожности:

      1. Диаметр отверстия, сформированного в стенке, рассчитывается так, чтобы расстояние между максимально разогретой центральной трубой и горючим веществом превышало 450 мм.
      2. Для обеспечения безопасности при выводе рекомендуется использовать сэндвич-панели.
      3. Пространство около печной трубы заполняется специальным утеплителем из базальта. Этот материал отличается повышенной термоустойчивостью, выдерживая температуру в 1000 °C.
      4. Конструкцию желательно оснастить шибером, который закрывается в теплое время года или же в период бездействия.
      5. С наружной и внутренней сторон стена покрывается листами из нержавеющей стали.
      6. Крепление трубы должно отстоять от поверхности вертикальной ограждающей конструкции не меньше чем на 10 см, что необходимо в целях пожарной безопасности.
      7. Обязательна установка искрогасителя.

      Монтаж дефлектора полностью избавит вас от проблем, связанных с плохой тягой. Подобное оборудование имеет вид специального зонтика, который монтируется на верхушке трубы. В функции дефлектора входит увеличение перепада давления. Некоторые модели способны самостоятельно разворачиваться по ветру и тянуть весь поток дыма в свою сторону.

      Такой метод сборки трубы актуален как для бани, так и для гаража. Прежде чем устанавливать дымоход через стену, необходимо тщательно выполнить все расчеты. Кроме того, не стоит экономить на качественных материалах, поскольку от прочности конструкции зависит жизнь ваша и ваших близких.

      Достоинства и недостатки вывода трубы через стену

      Дымоход, расположенный в горизонтальной плоскости, обладает множеством плюсов и минусов. К положительным моментам относят следующее:

      1. Грамотное исполнение проекта деревянного дома позволяет вписать дымоход в общую его конструкцию.
      2. Экономия пространства в помещении, поскольку наружное расположение канала сохраняет внутренний объем дома.
      3. Простота сборки и установки в отличие от традиционной технологии монтажа через верхнюю конструкцию здания. Вывод трубы через стену исключает нарушение целостности перекрытий между этажами строения и/или его кровлей.

      Среди отрицательных моментов отмечают следующее:

      1. Необходимость утепления внешних стенок дымохода.
      2. Наружное расположение канала требует установки под ним горизонтального участка.
      3. По мнению специалистов, внешняя газоотводящая труба имеет небольшой КПД.
      4. Возникновение определенных трудностей при совмещении дизайна конструкции с экстерьером сооружения.

      Правила техники безопасности

      Вероятность существенного повышения давления в канале предусматривает закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно заделывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.

      Сэндвич-панели, обладающие хорошими теплоизоляционными характеристиками, не исключают вероятности перегревания, а возможно, и воспламенения расположенных возле дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.

      При соблюдении главных правил безопасности произвести установку дымохода не составит особого труда. Кроме того, необходимо обеспечить качественное обслуживание канала, предусматривающее его регулярную очистку. Это станет своеобразной профилактикой несчастных случаев во время работы печи.

      Заключение

      Расположение дымохода в несущей стене является наиболее простым и бюджетным вариантом. Отсутствие работ, связанных с нарушением целостности кровли и межэтажных перекрытий, ускоряет процесс установки канала.

      Важно правильно подобрать параметры конструкции и качественно соединить все элементы, поскольку даже маленькие недочеты, допущенные во время сборки системы, способны сделать ее функционирование безрезультатным, а в некоторых ситуациях даже опасным.

      Похожие статьи:

      Дымоходная техника brata

      Oбщая характеристика дымоходных систем

      1. Каждое здание, в котором имеется отопительный котел, должно быть оборудовано эффективной системой для отвода дымовых газов и его вентиляции.
      2. Всасывающее действие дымоходов, каналов для отвода дымовых газов и вентиляции зависит от разницы давлений: холодного наружного воздуха и теплого, более легкого воздуха внутри здания.
      3. Современные дымоходные системы должны характеризоваться:
        • стойкостью к воздействию образующегося конденсата,
        • стойкостью к пожару в результате возгорания сажи,
        • герметичностью, обеспечивающей надлежащую тягу и безопасность пользователей.
      4. Минимальный диаметр внутренней трубы не может быть меньше 140 мм (не касается конденсационных котлов с закрытой камерой сгорания).
      5. Рекомендуется устанавливать трубы с круглым сечением дымоходов и каналов для отвода дымовых газов, поскольку они характеризуются меньшим сопротивлением движению дымовых газов. Преимуществом каналов с таким сечением является также более высокая эффективность их периодической очистки.
      6. Диаметр трубы должен соответствовать ее высоте, мощности и типу котла, а также виду используемого топлива.
      7. Выходы дымовых каналов должны быть доступны для очистки и периодических осмотров. С этой целью на крыше следует предусмотреть постоянные доступы к трубам.
      8. Необходимо позаботиться о том, чтобы дверца для осмотра и очистки располагалась в месте, удобном для удаления из трубы загрязнения, а расстояние от дверцы до ближайших легковозгораемых материалов должно составлять как минимум 30 cм. В случае, если появится необходимость в применении дополнительной дверцы для осмотра и очистки над тройником для подключения потребителя (напр., на чердаке), то пол из легковозгораемых материалов следует прикрыть негорючим материалом (напр, стальным листом, каменной плитой или керамической плиткой). В случае большой высоты части трубы, выступающей над крышей, или кровли с крутым скатом очень удобным решением является монтаж дополнительной дверцы для очистки на высоте ок. 100 cм над крышей.

      ВНИМАНИЕ! Mонтаж дополнительной дверцы для осмотра и очистки необходимо согласовать с местной трубоочистной фирмой.

      вверх

      Высота трубы

      1. Эффективная высота трубы, измеренная от тройника для подключения потребителя до места перехода дымохода через конструкцию крыши, должна составлять:
        • для котлов, работающих на газообразном топливе, не менее 4 м.
        • для котлов, работающих на жидком топливе, не менее 5 м.
      2. Рекомендуется, чтобы трубы, устанавливаемые снаружи здания, были изолированы термоизоляцией и крепились к стене здания при помощи крепежных хомутов (Рис. 1.). Mинимальное количество хомутов - 2 шт.; максимальное расстояние между хомутами – 3 м.
      3. Высота части трубы, выступающей над крышей, должна отвечать следующим требованиям:
        1. в случае плоских крыш с углом наклона ската крыши до 12° выход дымохода должен располагаться на высоте как минимум 0,6 м от конька, независимо от конструкции крыши – Рис. 2.а
        2. в случае крутых крыш с углом наклона ската крыши более 12° и с легковоспламеняющимся покрытием выходы дымовых каналов должны располагаться на высоте не менее 0,6 м от уровня конька – Рис.2.b
        3. в случае крутых крыш с углом наклона ската крыши более12° и с негорючим или трудновозгораемым покрытием выходы дымовых каналов должны располагаться на ваысоте не менее 0,3 м над поверхностью крыши, а также на расстоянии, измеряемом по горизонтали от этой поверхности, по крайней мере, 1,0 м - Рис.2.c
      4. Скат крыши с углом наклона более 12° необходимо рассматривать как препятствие для правильного функционирования дымоходов. Поэтому, в зависимости от расположения трубы по отношению к самому высокому элементу здания, который является препятствием (преградой), выходные каналы должны обязательно располагаться:
        1. по крайнем мере на 0,3 м выше верхнего края препятствия (преграды) – в случае труб, расположенных на расстоянии 1,5 м от этого препятствия - Рис.3.a
        2. по крайнем мере на уровне верхнего края препятствия (преграды) – в случае труб, расположенных на расстоянии oт 1,5 до 3,0 от этого препятствия - Рис.3.b
        3. над плоскостью, проведенной под углом 12° вниз от уровня самого высокого препятствия – в случае труб, расположенных на расстоянии от 3 до 10 м от этого препятствия – Рис.3.c
      вверх

      Проветривание дымоходных систем

      1. Во всех помещениях, не исключая подвалов и чердаков, необходимо обеспечить воздухообмен с удалением воздуха по вентиляционным каналам, выведенным выше крыши. В помещении, в котором установлен отопительный котел, должно иметься приточное вентиляционное отверстие площадью не менее 200 cм, нижний край которого должен располагаться не выше 33 cм над уровнем пола, а также вытяжное вентиляционное отверстие площадью не менее 200 cм, размещенное как можно ближе к перекрытию.
      2. Вентиляционные каналы – в отличие от дымовых каналов и каналов для отвода газов – имеют по бокам выходные отверстия непосредственно под элементом, прикрывающим трубу. Во избежание образования завихрений воздуха рекомендуется сделать два отверстия с противоположных боков канала - Рис.4.a. Эта рекомендация не касается конфигурации дымоходной системы SW + W2 и более. В таких случаях не разрешается нарушать перегородку, разделяющую каналы в вентиляционном блоке – Рис.4.b.
      вверх

      Расширительный зазор

      1. Труба представляет собой отдельно стоящую конструкцию. В связи с этим следует оставить соответствующий зазор от 5 до 10 мм, не допуская до примыкания дымохода вплотную к конструкции здания - Рис.5.
      2. Труба не может примыкать непосредственно к легковозгораемым поверхностям стен. Поэтому необходимо оставить зазор как минимум 5 см, обеспечивая таким образом циркуляцию воздуха -Рис.6.
      3. Расширительный зазор в месте перехода дымохода через перекрытие должен составлять:
        1. в случае перекрытия из негорючего материала 3 см - Рис.7.a
        2. в случае перекрытия из горючего материала 5 см - Рис.7.b
        Заполните зазор негорючим изоляционным материалом.
      4. Место перехода дымохода через стену из легковозгораемого материала должно быть заизолировано в радиусе как минимум 15 см негорючими материалами – напр., минеральной ватой - Рис.8a. Зазор в месте перехода дымового канала через негорючую стену должен быть заполнен слоем минеральной ваты на всей длине перехода с целью исключения напряжений - Рис.8.b.
      5. При соединении стального дымового канала с керамическим тройником для подключения потребителя необходимо обязательно оставить зазор для температурного расширения:
        1. в случае котлов, работающих на газовом и жидком топливе, характеризующихся низкой температурой дымовых газов, расширительный зазор должен составлять ок. 3 мм, а для его заполнения следует использовать специальный керамический шнур, стойкий к высоким температурам, или эластичный силикон, также стойкий к высоким температурам
        2. в случае котлов, работающих на твердом топливе, расширительный зазор должен составлять 5 - 10 мм, a для его заполнения следует использовать специальный керамический шнур, стойкий к очень высоким температурам - Рис. 8a и 8b.
        3. в случае классических каминов и каминных вкладышей расширительный зазор должен составлять 5 – 10 ммс заполнением крамическим шнуром. Рекомендуем в этом случае использовать тройник для подключения потребителей 45° - Рис. 9
        Прежде чем вставить дымовой канал в тройник для подключения потребителя, необходимо обмотать его конец керамическим шнуром. Рекомендуемые размеры шнура приведены в Taбл. 1. Керамические шнуры находятся в оферте нашей фирмы

        ВНИМАНИЕ! Бывает, что необходимо временно подсоединить печь (напр. типа буржуйки) в ходе строительства, чтобы обогреть помещения. В таком случае следует позаботиться о том, чтобы дымовой канал (стальная труба) для отвода дымовых газов был настолько длинным, чтобы не подвергать керамический тройник для подключения потребителей непосредственному контакту с огнем. Подключение печи такого типа при помощи слишком короткого дымового канала может привести к термическому шоку и в результате к повреждению (растрескиванию) тройника.

      вверх

      Консольная плита

      1. С целью экономичной облицовки трубы клинкерным кирпичом необходимо использовать армированную бетонную консольную плиту - Рис.10. В нашей оферте находятся сборные консольные плиты для дымоходных систем типа: S - Рис.10.a, SW – Рис.10.b. При других конфигурациях: напр. SW + W2 (Рис.10.c), необходимо отлить консольную плиту непосредственно на стройплощадке при помощи опалубки из пенополистирола, находящейся в оферте нашей фирмы. Армирование консольной плиты, отливаемой непосредственно на стройплощадке, осуществляется в соответствии с изложенными ниже требованиями - Рис.12 ВНИМАНИЕ! Арматурная сетка должна находиться на расстоянии максимально 2 см от верхней поверхности плиты. Необходимо помнить о том, что бетон марки B 20 достигает полную прочность по истечении 28 дней. При облицовке трубы в первом и последнем слое кирпичей необходимо оставить свободные вертикальные каналы для проветривания облицовки.
      вверх

      Покровная плита

      1. Для надлежащей защиты конструкции дымоходной системы от воздействия атмосферных факторов необходимо использовать покровную плиту. В нашей оферте находятся стальные и бетонные покровные плиты для дымоходных систем типа S - Рис. 13 и SW - Рис. 14. Стальные плиты могут быть изготовлены в нашей фирме в любом цвете RAL, выбранном клиентом. Бетонные покровные плиты необходимо укладывать на кладочный раствор. А для монтажа стальных плит необходимо использовать монтажный клей (лучше всего полимерный). Рекомендуем дополнительное усиление крепежными анкерами - Рис. 15 В случае, если необходимо применить покровные плиты для другой конфигурации каналов, стальные плиты изготовляются в нашей фирме по заказу. Бетонные плиты можно отлить самостоятельно на стройплощадке в соответствии с рекомендациями ниже - Рис.16 Для отливки плиты следует использовать бетон марки B 20. Oтверстие, выполненное при помощи шаблона из пенополистирола, необходимо тщательно разметить точно по оси керамической трубы, завершающей дымоходную систему. Верхняя поверхность плиты должна иметь скаты от середины к бокам. Покровная плита, отлитая на стройплощадке, должна образовать на завершенной трубе навес шириной как минимум 6 cм. Прежде чем приступить к монтажу плиты на трубе, необходимо сделать с нижней стороны плиты надрезы (капельники) на глубину 2,5 cм от ее края - Рис. 16.
      вверх

      Статика дымоходных систем brata

      1. Дымоходные системы brata характеризуются высокой статической устойчивостью конструкции. Это позволяет возводить наши трубы высотой до 25 м (общая высота, измеренная от основания) при условии, что их высота в части, выступающей над стропильной конструкцией крыши, отвечает величинам, приведенным в Табл. 4. ВНИМАНИЕ! Условием применения таблицы является наличие боковой подпоры трубы в крыше здания - Рис.17.

        Для обеспечения горизонтальной жесткости трубы на высоте перехода через крышу и одновременно для отделения трубы от конструкции здания необходимо обеспечить ее надлежащее крепление к стропильной конструкции крыши. Необходимо обустроить вокруг трубы стальную обвязку из фасонных полос типа уголок или швеллер и при помощи винтов прикрепить ее к балкам сропильной конструкции крыши. Стальная обвязка должна крепиться над или под балками. Высота h трубы в части над крышей – согл.

      2. Статическая устойчивость дымоходных систем brata в части, выступающей над крышей свыше рекомендованных в Tабл. 3 величин, может быть достигнута путем применения дополнительного армирования. Армирование выполняется из стальных стержней Ø12 мм, которые вставляются в предназначенные для этого отверстия Ø 30 мм в пустотелых блоках. Для облегчения выполнения дополнительного армирования трубы на стройплощадке рекомендуем использовать готовые арматурные стержни Ø 12 мм с резьбой на концах и стальные соединительные детали с внутренней резьбой M 10 мм - Рис.18 Предлагаемые нашей фирмой арматурные стержни имеют стандартную длину 100 см. Свинтив арматурные стержни на длину, необходимую для конкретной трубы, последний стержень необходимо обрезать так, чтобы его верхушка располагалась на ок. 25 cм ниже оголовка трубы. Арматурные стержни должны опираться на специальные арматурные заглушки, установленные на необходимой высоте трубы в отверстиях в пустотелом блоке - Рис.19.b. Арматура трубы по длине должна составлять двухкратность ее высоты в части, выступающей над крышей ( напр. труба высотой 2 м над скатом крыши - 4 м; высотой 3 м - 6 м арматуры) и снизу должна опираться на заглушки на расстоянии как минимум 0,75 м от нижней опоры трубы в перекрытии здания – Рис.19. Соединенные между собой арматурные стержни, вставленные в четыре отверстия в корпусе трубы, необходимо залить жидким цементным раствором - Рис.19.a.
      вверх

      Выбор диаметра трубы

      1. Дымоходные системы brata могут применяться для строительства как дымоходов, так и дымовых каналов для отвода дымовых газов из отопительных котлов и каминов, предназначенных для сжигания твердого топлива, а также современных печей, работающих на жидком или газообразном топливе, с открытой камерой сгорания. Диаметр дымового канала подбирает проектировщик отопительной системы в зависимости от высоты трубы и технических параметров котла или камеры сгорания, a, прежде всего, от мощности трубы. Приведенные ниже диаграммы позволяют сократить эту процедуру.
      вверх

      Как сделать дымоход для бани через стену своими руками — пошаговое видео, фото

      Печь – самый важный прибор в бане, без которого она не выполняет своих функции. Поэтому среди ценителей русских банных традиций часто слышатся споры о преимуществах или недостатков того или иного метода размещения и оборудования теплогенерирующего оборудования и места вывода дымохода. С распространением сэндвич-труб в России стали более популярны внешние каналы дымоудаления. Эта статья расскажет, как своими руками вывести через стену дымоход, соблюдая все требования пожарной безопасности.

      Содержание статьи

      Виды дымоходов для бани

      Устройство дымохода в бане – важнейшая задача, от качества выполнения которой зависит безопасность использования этого санитарно-гигиенического сооружения. Поэтому большинство домовладельцев, чтобы сделать канал дымоудаления, нанимают профессиональных работников, квалификация которых не вызывает сомнений. Однако, с этой задачей вполне можно справится своими руками благодаря современным модульным системам из нержавейки. В зависимости от того, где осуществляется проход трубы на улицу, различают 2 типа дымохода:

      • Внутренний. Этим термином обозначают дымоход, который прокладывается внутри бани и выводится на улицу через кровлю. Такое устройство позволяет эффективно использовать топливо, используемое для печи, так как труба отдает тепло по всей длине, нагревая помещение. Особую трудность в монтаже внутреннего дымохода представляет проход трубы через препятствия. Чтобы вывести ее на улицу, нужно изготовить отверстия в чердачном покрытии и кровельном скате. Качественно сделать своими руками швы прилегания трубы к материалу крыши достаточно трудно, поэтому эти слабо защищенные места становятся причиной протечек.

        Внешнее и внутреннее размещение дымоходных труб

      • Внешний. Устройство внешнего дымохода отличается от внутреннего тем, что эта технология предполагает проход трубы для удаления продуктов горения через стену. Во время прокладки канала дымоудаления встречается только одно препятствие, поэтому этот способ больше подходит для монтажа своими руками. Кроме того, проход трубы через стену оборудовать легче, так как он располагается вертикально и протечки через него маловероятны. Чтобы избежать больших энергопотерь, часть трубы, проходящую по улице, утепляют с помощью термостойкого материала.

      Обратите внимание! Возможность оборудования внешнего или внутреннего дымохода своими руками зависит от места расположения отопительного прибора в бане. Чтобы вывести трубу через стену, печь должна располагаться в непосредственной близости от нее. Если отопительное оборудование размещается в центре помещения, то целесообразнее сделать проход вертикально через кровлю.

      Преимущества внешнего размещения

      Еще совсем недавно единственно возможным вариантом размещения дымохода оставалось внутреннее. Этот вариант позволяет максимально использовать тепло, исходящее от трубы. Однако, у него есть значительные недостатки, самым большим из которых является низкая пожаробезопасность и громоздкость. Внешний дымоход, проход трубы в котором производится через стену обладает следующими преимуществами:

      Внешний дымоход с проходом через стену

      1. Компактность. Он не занимает место внутри бани, поэтому может использоваться в самых маленьких по площади сооружениях. Особенно этот плюс актуален для дымоходов из кирпича, так как они занимают много места.
      2. Пожарная безопасность. В отличии размещение дымоходной трубы внутри бани, внешнее, по заверениям экспертов, более пожаробезопасное. Это качество очень важно для сооружений с таким высоким риском возгораний.
      3. Удобство сборки. Благодаря тому, что в процессе монтажа оборудуется всего 1 проход через стену, установку внешнего дымохода в бане выполняют своими руками, не прибегая к дорогостоящим услугам профессиональных мастеров.

      Обратите внимание! Суровый российский климат – сложное испытание для внешних, так как большая разница между внешней и внутренней температурой в трубе является причиной появления конденсата. При выводе трубы через стену, большая часть дымохода прокладывается снаружи бани, поэтому КПД печи снижается, а расход топлива увеличивается. Чтобы убрать эти негативные моменты, характерные для внешних каналов дымоудаления, выполняют термоизоляцию или используют специальные сэндвич-системы.

      Дымоходы, проход которых выполняется через стену имеют не вертикальную конфигурацию, так как они прокладываются с 1-2 поворотами. Такое устройство снижает силу тяги внутри трубы, мешая нормальной работе печи. Чтобы избежать такой ситуации, для монтажа своими руками используют трубы большего диаметра.

      Требования к внешним дымоходам

      От установки дымохода зависит безопасность использования бани, так как некачественная прокладка этого элемента отопительной системы по статистике МЧС является одной из наиболее частых причин возгораний, а также отравлений угарным газом. К внешним каналам дымоудаления предъявляются следующие требования:

      • Проход трубы черед стену внешнего канала дымоудаления размещают на высоте 1-1,5 м от уровня земли или выше.

        Подключение банной печи к внешнему дымоходу

      • Вертикальный участок дымохода располагают на расстоянии не менее 1,5 м от внешней стены и края кровельного свеса бани. Расстояние от внешней трубы дымохода до соседнего дома не должно быть менее 1,5-3 м.
      • При прокладке внешнего дымохода допускается не более 3 поворотов трубы, но вертикальное размещение является более эффективным.
      • Общая протяженность горизонтальных участков трубы, не влияющая на силу тяги внутри дымохода, составляет не более 1 м.
      • Не допускается вывод трубы дымохода через стену в местах, где располагаются мансардные окна, балконы и окна второго этажа. Нельзя выводить дымоходные каналы в закрытые лоджии, коридоры, подъезды.
      • Место вывода трубы чрез стену оборудуют с помощью огнестойкого материала, дополнительно изолируя негорючим утеплителем.
      • Место прокладки дымохода внутри бани защищают с помощью металлических листов, которые предохраняют материал стен от перегрева и возгорания.
      • Не допускается подключение к вводному патрубку печи сэндвич-труб, соединение выполняется с помощью одноконтурных элементов из нержавеющей стали. Двухконтурные системы используются на внешних частях канала дымоудаления.

      Обратите внимание! При монтаже своими руками учитывайте, что минимально допустимая высота дымоходов для печей, работающих на твердом топливе, которые чаще всего используются в бане, составляет 5 м.

      Монтаж

      Сборку внешнего дымохода начинают после установки отопительного прибора. Современные модульные, состоящие из доборных элементов, легко монтировать своими руками, так как для выполнения этой задачи не требуется специальный инструмент и профессиональные навыки. Сборку выполняют по следующей инструкции:

      1. Определяют место прокладки канала внутри бани и место выведения трубы через стену. Устанавливают защитный экран из листового металла для защиты внутренней отделки стен от нагревания. В места прохода прорезают отверстие, размер которого больше диаметра трубы.

        Оборудование места прохода

      2. С вводным патрубком печи дымоход соединяют с помощью адаптера, а затем надевают следующий элемент трубы с шибером. Этим термином обозначают задвижку, с помощью которой можно регулировать силу тяги.
      3. Соединяя участки труб с помощью металлических хомутов и промазывая стыки термостойким герметиком, дымоход доводят до места походы через стену. Чтобы развернуть трубу и проложить горизонтальный участок, применяют отводы на 45 или 90 градусов.
      4. В месте прохода трубы через препятствие монтируют огнестойкий короб из асбестоцемента или листового металла. Пространство между стенками короба и трубой прокладывают негорючим термоизоляционным материалом, не дающим стене нагреваться от дымохода.

        Выведение трубы через стену

      5. После вывода трубы на улицу монтируется элемент канала дымоудаления с тройником. Нижняя часть этой детали имеет съемный стакан, служащий для сборки конденсата. Он используется для контроля за состоянием или прочистки дымохода.

        Готовая труба

      6. Трубу надставляют вертикальными сегментами до необходимой высоты. К стене она крепится с помощью металлических кронштейнов с шагом не менее 1 м. Если дымоход имеет большую высоту, то он закрепляется на крыше с помощью специальных растяжек.

      Важно! Показателем качества монтажа является герметичность системы. Проверьте правильность своих действий, растопив печь: если дым быстро покидает топку, вы справились с этой задачей. Появление задымления свидетельствует о некачественной сборке, заметив этот тревожный сигнал, проверьте все швы и устраните дефекты.

      Видео-инструкция

      Как отремонтировать кирпичный дымоход

      Камины из каменной кладки, будь то дровяные или газовые, - это уютные элементы, которые для многих владельцев представляют собой воплощение домашнего очага. Тем не менее, трещины в кирпиче или стыках между кирпичами являются ранними признаками того, что дымоход находится на пути к разрушению. Заделка трещин в кирпичном дымоходе может сэкономить вам тысячи долларов на последующий ремонт, а также обезопасит вас и вашу семью, уменьшив вероятность пожара в дымоходе.

      Летом маленькие трещины могут стать к весне удивительно большими.Если оставить эти большие трещины во внешнем кирпиче без присмотра, это усилит проникающий эффект дождя, снега и льда. Затем вода начинает стекать вниз, иногда между внешним кирпичом и окладом, иногда глубже внутри, между внешним кирпичом и дымоходом.

      Если не контролировать эти крошечные события, они могут накапливаться и привести к катастрофе для кровельных систем и внутренних потолков, изоляции, стеновых стоек и даже полов.

      Ремонт трещин для предотвращения возгорания дымохода

      Хуже того, трещины в кирпичном дымоходе, которые простираются от дымохода до наружной части, являются одной из причин ужасающего, разрушительного явления: пожара в дымоходе.Пожары в дымоходах могут загореться мгновенно - те, кто сталкивался с ними, описывают это как взрыв, за которым следует звук, похожий на звук грузового поезда. Как только пожар в дымоходе начался, только пожарная часть может его остановить, так как его нужно потушить сверху вниз.

      Хорошая новость заключается в том, что трещины в кирпиче для дымохода, растворе, короне и заглушке очень легко исправить своими руками с помощью всего нескольких простых инструментов и материалов. Выберите для этого проекта теплый и сухой день, так как некоторым материалам требуется несколько часов для отверждения.

      В большинстве сообществ мелкий ремонт дымохода из кирпича, не связанный с заменой каких-либо элементов дымохода, не требует разрешения. Если вы удаляете и заменяете кирпичи в дымоходе, обратитесь в местное бюро разрешений. В некоторых областях для выполнения такой работы требуется, чтобы вы подали заявление на разрешение и провели проверку работы после ее завершения.

      Ремонт кирпичного дымохода зависит от времени года и погоды. Не наносите раствор при температуре ниже 40 градусов по Фаренгейту.Если вы наносите раствор в теплую погоду, но ожидаете, что температура упадет ниже нуля в течение 24 часов, не наносите раствор. Вместо этого подождите, пока температура не станет благоприятной.

      Безопасность на крыше

      Каждый раз, когда вы работаете на крыше, существует вероятность падения и серьезной травмы, и чем выше крыша или чем круче ее уклон, тем больше опасность. Если вы решите починить дымоход самостоятельно, убедитесь, что вы работаете в сухой день и носите обувь или ботинки с устойчивой подошвой.Никогда не работайте на влажной крыше. Мягкий сухой день идеально подходит для работы на крыше.

      При работе на крыше рассмотрите возможность использования ремней безопасности, также называемых ремнями безопасности , при работе на крыше, особенно если крыша очень крутая или очень высокая. Оборудование включает в себя металлический коньковый анкер, который крепится к пику дома, страховочную привязь, которая облегает вашу спину и бедра, и веревку с автоматическим механизмом блокировки, который предотвращает падение на большое расстояние. Ремни для защиты от падения можно взять напрокат в центрах по ремонту дома и в пунктах проката инструментов.

      Работайте медленно и осторожно при ремонте дымохода. Нетерпение и поспешная работа приводят к несчастным случаям.

      3 основных способа устранения утечек в дымоходах

      Утечки в дымоходах часто происходят из трех общих зон на дымоходах. Негерметичность венца дымохода, утечка мигания дымохода и негерметичность дымохода из кирпича. На способность дымохода противостоять проникновению воды влияют различные факторы, такие как возраст дымохода, тип строительных материалов и его конструкция. В этой статье я расскажу о некоторых проблемных областях и о том, как решить проблему протечки в дымоходе.

      Использование Brushable CrownCoat для ремонта коронки дымохода

      Во-первых, заглушка дымохода или каменная коронка дымохода. Со временем коронки дымохода могут потрескаться или отломиться, позволяя воде впитаться и проникнуть внутрь погона. Эта вода может стекать по дымоходу и впитываться в ваш дом. Дополнительно коронки нужно делать из бетона. Однако их часто делают из строительного раствора, чтобы сэкономить время и деньги.

      Проблема в том, что раствор не такой плотный и прочный, как бетон, и с большей вероятностью впитывает воду.Если корона в слишком плохой форме, возможно, вам потребуется заменить коронку. Обычно это может стоить от 500 до 2000 долларов.

      Если есть серьезные трещины, но нет недостающих частей на коронке, мои бригады трубочистов обычно используют продукт под названием CrownSeal . Это гибкий эластомерный продукт, который можно нанести шпателем по поверхности коронки. Он заполняет щели и герметизирует венец, предотвращая протечки дымоходной воды. CrownCoat еще лучше подходит для коронок с меньшими трещинами и в несколько лучшем состоянии.Его легче наносить, и он быстрее сохнет. Подробнее о ремонте короны дымохода читайте в статье «Ремонт короны дымохода» или в видео «Ремонт короны дымохода» .

      Использование FlashSeal для устранения утечек в дымоходе

      Еще один потенциальный источник протечек - это разрыв в дымоходе. Место, где дымоход встречается с линией крыши, является особым слабым местом для проникновения воды, потому что, когда дождевая вода стекает по крыше, она собирается и стекает прямо на это соединение.

      Со временем по мере ухудшения состояния дымохода вода может постепенно начать просачиваться в этот шов и в ваш дом, разрушая гипсокартон, вызывая гниение древесины и рост плесени.

      Существует продукт под названием FlashSeal , который можно нанести поверх гидроизоляции дымохода для герметизации этого стыка. Также можно использовать сетчатую ткань. Это делает его еще сильнее.

      Используйте водоотталкивающее средство ChimneySaver для устранения протечек кирпичного дымохода.

      Последняя проблемная зона - это стыки кирпича и раствора.Есть много разных типов кирпича. Чем мягче и пористее кирпич, тем больше вероятность протечки. Еще одна проблемная область - это швы из строительного раствора. Часто в растворной смеси слишком много песка, из-за чего он впитывает воду, как губка.

      Кроме того, много раз швы раствора удаляются (уплотняются специальным инструментом) слишком мелко, что приводит к тому, что вода может быстро впитаться и пройти через тонкий слой раствора. Чтобы предотвратить проникновение воды в швы кирпича и раствора, попробуйте гидроизоляционный продукт под названием ChimneySaver .Это воздухопроницаемый водоотталкивающий агент, который вы распыляете на дымоход с помощью распылителя. Фактически, он образует химическую связь с вашей кладкой примерно на 1/4 дюйма ниже поверхности, благодаря чему кладка отталкивает воду в течение 5-10 лет.

      Если у вас есть трещины в швах раствора, достаточно широкие, чтобы в них можно было вставить кредитную карту, вы можете использовать продукт под названием CrackMagik . Он заполняет трещины, которые слишком велики для заполнения водоотталкивающим средством. Большинство водоотталкивающих средств могут заполнить микротрещины. Любые более крупные трещины необходимо заполнить раствором для ремонта дымохода, например CrackMagik, или же для более серьезных трещин необходимо заправить трещины в растворе новым раствором.

      Защитив венец дымохода, оклад, кирпич и раствор, вы сэкономите на повреждении дымохода водой и возможной замене дымохода. Ущерб, нанесенный водой, ежегодно причиняет ущерб на сумму более 1 миллиарда долларов. В большинстве случаев избежать этого повреждения можно небольшим профилактическим обслуживанием раз в 5-10 лет.

      Можно ли починить дымоход, не разобрав его?

      Размещено: 7 августа 2020 г. Автор: Майк Малина

      Спросите у зарегистрированного профессионального инженера Серия

      Автор: Дональд Дж. Клейтон, ЧП - Регистрационный №TX37112

      «Кровельщик сказал, что дымоход у меня отходит от дома».
      «Он говорит мне, что может засунуть руку между крышей и дымоходом».

      «Можно ли починить дымоход, не срывая его?»

      То, что вы описываете, не редкость для двухэтажных домов с наружной кладкой дымохода. Если дымоход расположен на фронтальном конце дома, он может достигать 30 футов в высоту. Если учесть, что весь вес дымохода сосредоточен на небольшой бетонной площадке, которая простирается от дома примерно на 2–2-1 / 2 фута и примерно от 5 до 6 футов шириной.По сравнению со структурным весом внешней стены дома нагрузка, которую дымоход оказывает на бетонную подушку, огромна!

      Движение дымохода, которое вы описываете, предполагает, что бетонный фундамент для дымохода не был построен на достаточно прочном грунте, чтобы поддерживать его. В результате произошло оседание внешнего края фундамента дымовой трубы, в то время как соединение с фундаментом дома практически не претерпевало никаких движений.

      Фундамент дымохода

      Фундамент дымохода обычно крепится к фундаментной балке дома с одной стороны.Тыльная сторона дымохода консольно выступает по периметру дома. В результате произошло оседание внешнего края фундамента дымохода, в то время как соединение с фундаментом дома претерпевало незначительное движение или не имело никакого движения. Область, где фундамент дымохода прикрепляется к периметру дома, добавляла дополнительную поддержку фундаменту дымохода, потому что балка по периметру дома поддерживает часть веса дымохода.

      Фактически, дополнительной опоры с внешней стороны фундамента дымохода нет.В результате возникает дисбаланс опоры фундамента под подошвой дымохода. Соединение фундамента дымохода с фундаментом дома становится похожим на дверную петлю. Это шарнирное действие позволяет внешней стороне основания дымохода поворачиваться вниз, в результате чего дымоход опрокидывается в сторону от дома.

      Проблема с движением вниз на внешней стороне дымохода заключается в том, что небольшая осадка фундамента вызовет большое расстояние между дымоходом и крышей.Например, если бетонное основание дымохода опускается только на 1/4 дюйма относительно того места, где дымоход соединяется в доме, двухэтажный дымоход может вращаться более чем на три дюйма!

      Вопрос: «Можно ли это исправить?» Ответ: «Совершенно верно!» ОТРЕМОНТИРУЙТЕ С ЧЕТЫРЕМ ЧАСТЬЮ.

      Существуют разные типы каменных дымоходов и разные конфигурации фундаментов дымоходов. Мы обсудим различия, чтобы лучше понять рекомендации по размещению пирса.

      • Тяжелая конструкция дымохода: В старых домах камин и дымоход построены полностью из кирпичной кладки.Чтобы направить дым в дымоход, в некоторых дымоходах используется изразцовый дымоход, а в других - внутренний дымоход из кирпича. Такой тип конструкции создает самые тяжелые дымоходы. Вес полной кладки дымохода равномерно распределяется на фундаменте дымохода. Инженерная оценка двустенных дымоходов из каменной кладки обычно требует установки четырех опор для подъема и стабилизации этой очень тяжелой и высокой конструкции.

      Часто компания по ремонту фундаментов предлагает только две опоры на внешних углах основания дымохода.Это может показаться хорошей идеей, поскольку стоимость ремонта составит примерно половину стоимости установки с четырьмя опорами. Вот и проблема с установкой только опор на внешних углах тяжелого дымохода.

      Помните, что фундамент дымохода действует как петля при соединении с домом. Если вы установите только две спроектированные опоры на проверенную несущую силу или скалу, внешний край дымохода будет приподнят и надежно поддержан. Следует учитывать влияние этого ремонта на соединение фундамента дымовой трубы и фундамента дома, потому что эти фундаменты все еще опираются на слабую почву в качестве опоры.Когда дымоход выровнен, большая часть веса дымохода смещается обратно туда, где фундамент дымохода соединяется с домом.

      Каминный поселок

      Этот перенос веса из-за подъема внешнего края дымохода может привести к тому, что стена по периметру дома будет соединена с фундаментом дымохода для оседания. В результате дымоход начнет наклоняться внутрь дома. Конструкция дома будет сопротивляться этому движению, и в дымоходе появятся горизонтальные разделения кирпича и дымохода.Это делает дымоход и камин небезопасными. Может возникнуть серьезная ситуация, когда тепло и пламя могут проникнуть в пространство с горючими материалами.

      Строительство дымохода из легкой каменной кладки

      Во многих новых домах есть металлические каминные топки с тройными стенками дымохода из нержавеющей стали, спрятанные внутри трехстороннего декоративного ограждения из кирпичной кладки. Эта конструкция значительно снижает нагрузку на фундамент дымовой трубы. Основное отличие этой конструкции от полноценного каменного дымохода заключается в том, что концентрация веса проявляется по концам и внешней грани фундамента дымохода.Там, где дымоход прикрепляется к дому, не так много веса, потому что металлический камин не требует установки каменной кладки над передней частью топки.

      Из-за меньшего общего веса декоративной кладки, окружающей металлический камин и дымоход, часто можно успешно установить две опоры на внешних углах основания дымохода, чтобы поднять опору и выровнять дымоход, не вызывая значительного переноса нагрузки на подключение дымохода к дому.При работе с существующей конструкцией необходимо соблюдать осторожность, никогда нельзя быть уверенным в точной конфигурации фундамента дымохода, прочности соединения с фундаментом дома и общей величине поднимаемого веса. Инженеры обычно рекомендуют четыре опоры при подъеме и стабилизации любого очень высокого каменного дымохода. Несмотря на то, что нагрузка на дымоход камина с металлической вставкой ниже в том месте, где фундамент дымохода соединяется с домом, установка единой опоры на всех четырех углах основания дымохода - это просто хороший консервативный проект для точного восстановления и долгосрочного успеха ремонта.

      Отдельная опора для дымохода

      Иногда дымоход сооружается на отдельной опоре, не связанной с фундаментом дома. Фундамент дымохода был заложен спустя некоторое время после завершения бетонного фундамента дома. Это происходит при изменении дизайна или при ремонте дома. Данную ситуацию легко подтвердить, ища холодный стык (разъединение) между домом и фундаментом дымохода.

      В этой ситуации, несомненно, требуются четыре опоры, независимо от высоты дымохода или конструкции дымохода.РЕМОНТ С ДВУМЯ СТОЙКАМИ Когда опрокидывающийся дымоход находится в одноэтажном доме, обычно можно поднять и повернуть дымоход на месте, используя только две опоры. Причина здесь в том, что вес, хотя и значительный по сравнению с весом конструкции дома, не настолько велик, чтобы перевесить внешнюю структурную балку фундамента дома. Иметь ввиду; однако, если имеется существенное повреждение конструкции дымохода, чрезмерное вращение дымохода, неподвижный пол перед камином или если есть доказательства того, что основание дымохода было построено отдельно от фундамента дома, то требуются четыре опоры.Поговорим о ремонте фундамента. Поскольку при восстановлении фундамента дымохода требуются тяжеловесы, а опорные опоры будут установлены на очень маленький фундамент, опоры будут установлены в непосредственной близости.

      Необходимо выкопать грунт под краем фундамента дымовой трубы, чтобы получить доступ для установки опоры. Имейте в виду, что эти раскопки будут удалять часть слабой почвы, которая в настоящее время поддерживает наклонный дымоход. Поскольку выемка грунта дестабилизирует основание дымовой трубы, небольшие выемки грунта и быстрая установка опоры - самая безопасная стратегия ремонта.Рассмотрим следующее:

      • Каменный камин и дымоход в двухэтажном доме могут весить около 30 000 фунтов. Напомним, что этот вес сосредоточен на очень маленьком бетонном основании. Чтобы понять, какой это вес, представьте, что семь пикапов Ford F150 XL 2020 года, сложенные друг на друга, по данным производителя, весят чуть более 29000 фунтов. В этом примере вам понадобится качественная инженерная опорная опора, способная выдержать предельную нагрузку, превышающую 15 000 фунтов на каждом из четырех опор.Помните, что почвы под дымоходом оказалось недостаточно для поддержки дымохода, поэтому опоры необходимо вбивать глубоко в почву, за пределы слоев мягкой почвы, до тех пор, пока не встретите подходящий несущий слой или скалу. Ремонт фундамента дымовой трубы не может полагаться на опору со стороны опоры, которая предназначена для установки на глубину, недостаточную для проникновения через существующий слабый грунт и уровень грунтовых вод для достижения подходящей несущей способности.

      Инженерная система пирсов

      • Требуется спроектированная система опор для опоры дымохода и опоры с проверенной грузоподъемностью, превышающей силу, необходимую для подъема дымовой трубы.Вам следует проконсультироваться и положиться на авторитетную компанию по ремонту фундамента, которая сделает этот ремонт и восстановление. Совершенно необходимо, чтобы предельная мощность выбранной системы опор могла выдержать значительно большую нагрузку, чем сила, необходимая для подъема и восстановления дымохода. (Обычно пирс, который вы считаете подходящим, должен быть рассчитан на удвоенную рабочую нагрузку (или подъемную силу), необходимую для стабилизации, восстановления и поддержки дымохода.) Эта дополнительная мощность называется «фактором безопасности».Чрезвычайно важно иметь «Фактор безопасности», чтобы гарантировать долгосрочную стабильность восстановления вашего дымохода. Вы должны запросить и получить техническую информацию, подтверждающую максимальную вместимость предлагаемых опор. В приведенном здесь примере факторизованная пропускная способность каждого пирса должна превышать 15 000 фунтов. Ваш дымоход может весить больше или меньше в зависимости от специфики конструкции. Вот почему вам нужен компетентный фундаментальный профессионал или зарегистрированный профессиональный инженер для анализа и определения пропускной способности сваи, необходимой для восстановления дымохода.Этот ремонтный проект узкоспециализированный и, возможно, опасный. Это не ремонт, о котором вы говорите продавцу. Дополнительная пропускная способность пирса (фактор безопасности) обеспечивает душевное спокойствие и долгосрочный успех. Пирс большой пропускной способности будет стоить вам больше, чем покупка пирса предельной грузоподъемности с едва достаточной грузоподъемностью, чтобы поднять и повернуть дымоход. Вы должны запросить спецификации и доказательства того, что предлагаемая основа более чем достаточна. Вы должны ознакомиться с техническими данными, чтобы убедиться, что установленная грузоподъемность предлагаемой системы опор превышает силу, необходимую для подъема дымохода.Почему это так важно? Это потому, что у вас есть только один шанс правильно восстановить и поддержать разрушенный фундамент дымохода. ВИДЫ РЕМОНТНЫХ СИСТЕМ ФУНДАМЕНТА - КАКОЙ ЛУЧШЕ ДЛЯ РЕМОНТА ДЫМОХОДА? Предлагаемые здесь обсуждения должны помочь вам быстро исключить некоторые базовые продукты и методы и сузить круг компаний, занимающихся ремонтом фундаментов. Имейте в виду, что дымоход наклоняется в сторону от дома, потому что основание дымохода опирается на мягкий непрочный грунт. Если ситуация с разрушающимся грунтом не является достаточно плохой, подрядчик по строительству фундамента должен выкопать отверстия для доступа под основанием, чтобы обеспечить возможность установки опоры, что уменьшает количество почвы под основанием и увеличивает нагрузку на осаждающуюся почву.
        • Отклоните любые опоры из литого бетона для этого проекта, потому что опоры из литого бетона требуют большой выемки грунта, что может дестабилизировать дымоход. Кроме того, литому бетону требуется не менее семи дней для отверждения, прежде чем бетон сможет выдержать фундамент дымовой трубы. Это значит, что минимум на неделю под фундаментом, поддерживающим наклонный дымоход, будет меньше почвы. Кроме того, есть вероятность попадания дождевой воды в открытые выемки и еще большего размягчения почвы.Это может привести к дополнительному расчету или отказу.
        • Винтовые винтовые сваи при такой реставрации проблематичны, поскольку винтовые сваи устанавливаются под углом вниз, а не вертикально. Четыре винтовые сваи, установленные под наклоном вниз в такой непосредственной близости, будут испытывать помехи при правильной передаче нагрузки от винтовых пластин на несущий грунт. В результате фактическая грузоподъемность, создаваемая винтовой сваей, будет меньше, чем указано при измерениях кручения вала, выполненных во время установки.Это означает, что винтовые сваи не смогут выдержать такой большой вес, как если бы винтовые сваи находились на достаточном расстоянии от ближайших свай. Поэтому невозможно точно проверить общую несущую способность винтовых свай. Единственной альтернативой может быть увеличение коэффициента безопасности конструкции винтовой винтовой сваи, но все же существует риск того, что установленная емкость сваи может оказаться недостаточной.

      Недорогие системы опор, такие как прессованные сваи и аналогичные недорогие изделия, никогда не устанавливаются на достаточную глубину грунта для достижения подходящего несущего грунта.Фундаментные опоры должны быть заложены в достаточно прочном грунте, способном выдержать большую нагрузку на дымовую трубу, а также с учетом фактора безопасности. Эти недорогие ремонтные изделия не позволяют проверить грузоподъемность, и установщик не может гарантировать, что опоры не осядут в будущем.

      Важные предложения

      Предложения по отказу от некоторых видов средств для ремонта фундамента серьезны. Компания по ремонту фундаментов, работающая над вашим проектом, будет иметь дело с сосредоточенной нагрузкой на очень маленьком и неустойчивом фундаменте.Эта тяжелая структурная нагрузка лежит на слабом грунте, который может быть опасен, если будет нарушен выемка грунта в грунт или просачивание влаги под основание. Поэтому в целях безопасности опоры должны устанавливаться быстро, а нагрузка от дымохода переноситься на опоры немедленно.

      Помните, что опора должна выдерживать вес дымохода и иметь коэффициент безопасности, чтобы гарантировать, что в будущем не может произойти оседание. Если установлена ​​конструкция сваи, которая не может вернуть дымоход в вертикальное положение, или если свай оседает после установки из-за недостаточной опорной способности сваи; невозможно установить альтернативную систему для устранения проблемы.После неудачного ремонта фундамента дымохода пытаться установить еще одну систему опалубки невозможно. Нет места для установки альтернативной системы опор на фундаменте дымовой трубы, потому что критические места, необходимые для установки новых опор, заблокированы предыдущими установками нижних опор.

      ВАЖНОЕ ПРИМЕЧАНИЕ: Если установка первой опоры завершится неудачно, нет никаких шансов на повторную установку.

      ПРОКЛАДКИ СТАЛЬНЫЕ

      С инженерной точки зрения, лучший продукт для пирса для ремонта наклонной дымовой трубы - это стальные опоры с сопротивлением.Этот продукт производится несколькими компаниями и предлагается многими сертифицированными установщиками, прошедшими заводское обучение. Стальные опоры сопротивления устраняют проблемы, о которых говорилось выше.

      • Стальные опорные опоры устанавливаются в небольшом вырытом вручную котловане, что очень важно при проведении земляных работ под небольшим основанием дымовой трубы, опирающимся на неустойчивый грунт.
      • Стальные опоры сопротивления
      • используют компактный фундаментный кронштейн, поэтому выемка небольшая и ее можно быстро выкопать вручную.
      • Стальные опоры сопротивления
      • быстро устанавливаются и обладают превосходной несущей способностью для этого применения по сравнению с другими опорными изделиями. Стальные опоры продвигаются через грунт до тех пор, пока опора не столкнется с сопротивлением дополнительному продвижению.
      • После достижения сопротивления, при котором труба опоры больше не может продвигаться, грузоподъемность каждой стальной опорной опоры испытывается в полевых условиях, чтобы убедиться в наличии соответствующего коэффициента безопасности. Перед восстановлением каждой опоры проверяется, что она выдерживает вес, превышающий вес дымохода, так как оседание в будущем и нестабильность маловероятны.
      • Нагрузка от дымохода сразу же передается на стальные опоры после установки и испытания под нагрузкой. Нет опасности попадания дождевой воды в раскопки. Дополнительного сползания вниз фундамента дымохода нет, потому что котлованы под фундаментом не остаются открытыми на длительный срок. Раскопки для установки стальной опоры открыты всего несколько часов, а не дней.
      • Весь проект по установке и восстановлению стальной опоры обычно выполняется за один день.
      • Стальные опоры сопротивления - это хорошо зарекомендовавшие себя изделия для ремонта фундаментов; они устанавливаются обученными и сертифицированными специалистами.Производитель требует жестких процедур установки и записей об установке для обеспечения контроля качества, проверенной мощности и надлежащей долгосрочной поддержки. ВОССТАНОВЛЕНИЕ После установки фундамента подрядчик поднимет фундамент дымовой трубы. Подъем должен позволить дымоходу снова повернуться на место. В большинстве случаев этот процесс восстановления оказывается очень успешным, и зазор между крышей и кладкой закрывается или почти закрывается. Следует понимать, что со временем, когда дымоход поворачивался в сторону от наружной части дома, мусор мог попасть в открытое пространство между стеной дома и дымоходом.Этот мусор обычно состоит из рыхлого раствора, конопатки или кровельного материала. Щель в крыше может легко достигать трех или более дюймов шириной и сужаться до нуля по мере приближения к камину. Любой упавший мусор расклинивается у дна. Захваченный мусор может помешать возвращению дымохода в вертикальное положение. Подрядчик по строительству фундамента должен тщательно проверить и удалить весь захваченный мусор, прежде чем пытаться повернуть дымоход в вертикальное положение.

      По завершении ремонтного проекта вы должны получить отчет об установке, содержащий журналы установки сваи с указанием глубины до концевой опоры подшипника и результатов испытаний под нагрузкой для каждой сваи.Кроме того, вам будет указано количество силы, приложенной к каждой опоре, чтобы поддержать и восстановить дымоход. Все эти данные доказывают, что установка опоры проверена на наличие более чем достаточной мощности для долгосрочной и стабильной поддержки.

      Всегда нужно проверять ровность пола возле камина. Это необходимо для определения заселения по периметру дома. Это может произойти из-за того, что из-за веса дымохода пол наклоняется в сторону камина.Если дымоход вызвал оседание балки по периметру дома, необходимы дополнительные опоры на фундаменте дома, чтобы поднять и выровнять внутренний пол возле камина. В случае сомнений или если очевидна серьезная проблема с дымоходом, проконсультируйтесь с лицензированным профессиональным инженером.

      КРАТКАЯ ИНФОРМАЦИЯ

      Если у вас есть проблемы с продавцами, которые приходят к вам в дом и путают вас с различными видами ремонта фундамента, или обеспокоены количеством предлагаемых опор, или из-за высокого давления и негативных разговоров; вам следует проконсультироваться с местным лицензированным профессиональным инженером для направления в уважаемые компании.А еще лучше нанять инженера, чтобы он оценил вашу опасную ситуацию с дымоходом. Инженер предоставит вам пошаговый план ремонта и даст рекомендации по продукту и компании. Эти инженеры-строители работают с действительно хорошими компаниями по ремонту фундаментов и ежедневно сталкиваются с плохими. Этот ремонт нужно делать правильно с первого раза.

      Сделайте это правильно с первого раза и будьте уверены, что проблема решена.

      Снижение водопроницаемости каменных стен и дымоходов

      Специалисты сходятся во мнении, что долговечность кладки зависит в первую очередь от ее устойчивости к проникновению воды.Повреждение водой может включать коррозию, порчу, размерное повреждение, выцветание, растрескивание при замораживании-оттаивании, окрашивание, повреждение внутренней отделки и, в конечном итоге, разрушение конструкции.

      Точно установлено, что вода проникает через единственную кирпичную стену. Даже кирпичные стены, построенные в соответствии со стандартными требованиями ASTM, допускают проникновение воды через границу раздела кирпича и раствора в стыках изголовья и основания. Дизайн дымохода и стены, выбор материала и качество строительства являются важными факторами при определении сопротивления проникновению воды в дымоходы или стены каменной кладки.Понимание причин и механизмов проникновения воды в кладку позволит техническим специалистам лучше диагностировать и решать проблемы до того, как произойдет серьезное повреждение.

      ИСТОЧНИКИ ВОДЫ

      Основным источником проникновения воды в кладку являются проливные дожди, уровень проникновения которых зависит от количества дождя и давления ветра. Направленная последовательность ветровых дождей может привести к серьезному повреждению водой пораженной стороны открытой поверхности кладки. Ущерб от ветрового дождя наиболее серьезен в углах и наверху стены или дымоходной системы из-за изменений в схеме воздушного потока в этих местах.Поскольку скорость ветра и количество осадков являются такими критическими факторами, индекс проливных дождей для Соединенных Штатов был разработан для иллюстрации климатических закономерностей. Индекс проливного дождя учитывает среднюю скорость ветра и количество осадков в стране и создает зоны по шкале от одного до пяти, где «один» указывает наименьшее воздействие, а «пять» - наибольшее воздействие. Наиболее серьезное повреждение каменной кладки водой происходит в диапазоне три, четыре и пять из-за частых циклов замораживания-оттаивания.

      Когда кирпичные стены подвергаются многочасовым проливным дождям, они обычно достигают точки насыщения.Пропитанным стенам потребуется от одного до нескольких дней, чтобы потерять большую часть этой воды. Деревья, растения и микроорганизмы, такие как водоросли, могут предотвратить его высыхание. С помощью кумулятивных циклов можно достичь точки насыщения в порах кладки, что часто приводит к протечкам или повреждению стеновой системы.

      Повреждение водой также может быть вызвано конденсатом внутри самой стенной системы. Дымоходные системы особенно уязвимы для конденсации, поскольку водяной пар является важным компонентом дымовых газов. Большая часть водяного пара выходит из дымохода, но некоторая часть проходит через облицовку плитки и стыки раствора между облицовкой.

      Наибольшее воздействие конденсации происходит во время отопительного сезона, так как при увлажнении поверхности и использовании системы в воздушных полостях, окружающих футеровку, возникает повышенная влажность. Когда температура наружных стен кладки дымохода опускается ниже температуры воздуха в полости, на внутренних стенах часто возникает конденсат. Блоки каменной кладки могут поглощать до 0,5 фунта воды от конденсации; Хотя кладка относительно плотная, это также пористый материал, состоящий из сети взаимосвязанных пор, называемых капиллярами, по которым циркулирует вода посредством всасывания.Капиллярное всасывание является важным фактором для отверстий размером менее 0,5 мм. Поры в глиняном кирпиче обычно имеют диаметр около 0,01 мм, а микротрещины могут иметь ширину от 0,1 до 1 мм.

      Вода может проникать в стеновую систему через поры и трещины в кирпичной кладке и швы раствора, но очень часто вода просачивается через трещины или промежутки между кладкой и раствором. Вода накапливается до тех пор, пока не проникает внутрь, не стекает к плитам, где она перенаправляется через дренажные отверстия, или просто испаряется через внешнюю стену.

      ПОЛЕВЫЙ СОВЕТ:

      Компаратор трещин для использования в полевых условиях можно сделать, распечатав эту страницу и скопировав эту статью на прозрачную пленку. Держите его под рукой, чтобы вы могли оценить состояние каменных дымоходных систем клиентов.

      A. Волосные трещины между раствором и кладкой

      Б. Неполностью заполненные швы раствором

      C. Трещины в растворе

      ТРЕЩИНЫ

      Трещина определяется как разрыв, трещина, расслоение или удлиненное узкое отверстие, видимое на поверхности кирпичной кладки или стыка раствора или в стыке между кладкой и соседним строительным элементом.Трещины возникают в результате деформаций или напряжений, превышающих способность выдерживать кирпичную кладку.

      Деформации могут быть вызваны большими нагрузками или изменениями объема материала кладки. Изменения объема могут быть вызваны температурой, влажностью, кристаллизацией воды или солей или коррозией металлов, встроенных в кладку. Растрескивание под напряжением также может быть вызвано движением фундамента, структурных рам, расширением древесины, вибрациями или огнем. Трещины в кирпиче, параллельные поверхности и направлению выдавливания, называются слоистыми и не видны на поверхности.Весь экструдированный кирпич в той или иной степени ламинирован - и чрезмерное сжимающее напряжение, вызванное теплом, влажностью или замерзанием, - в конечном итоге может привести к растрескиванию или расслоению кирпича.

      Усадка раствора - еще одна частая причина появления трещин в кирпичной кладке. Как соотношение воды и цемента, так и консистенция песка влияют на скорость усадки. Как правило, слишком много воды или цемента в растворе приводит к трещинам разделения. Выветривание и сульфатное воздействие атмосферных загрязнителей также могут вызывать трещины разделения лица.Однако было обнаружено, что этот тип растрескивания чаще всего вызывается неправильной обработкой швов раствора во время строительства.

      Трещины в растворе также могут возникать из-за различий в движении кирпича и раствора. Например, если тепловое расширение кирпича больше, чем у раствора, в стыках горизонтальных слоев могут возникнуть вертикальные трещины.

      КОНСТРУКЦИЯ ВОДОСТОЙЧИВОЙ КЛАДКИ

      Правильный дизайн имеет решающее значение для долговременной работы стеновой системы.Хороший дизайн очень важен, потому что невозможно предотвратить проникновение ветряных дождей ни в один слой кладки, независимо от качества материалов или изготовления.

      Для контроля проникновения воды в коммерческом строительстве обычно используются два типа конструкции стен. Барьерные стены, которые были более распространены до 1950 года, обычно строятся из 12-дюймовой твердой кирпичной кладки. Новые пустотелые стены спроектированы с системой резервных стен.

      Обычно он состоит из бетонной кладки и, в последнее время, металлических стоек, покрытых каким-либо листом или мембраной для предотвращения проникновения воды.Между опорными стенами и наружным кирпичным фасадом рекомендуется минимальная воздушная полость 2 дюйма. В основании камеры устанавливается гидроизоляция для перенаправления воды наружу через дренажные отверстия.

      К сожалению, в жилищном строительстве не всегда используются элементы хорошего дизайна; Жилые кирпичные стены часто кладут прямо на фундамент, без гидроизоляции фундамента и дренажных отверстий. Отсутствие надлежащей конструкции стен, короны и оклада в дымоходах из каменной кладки неизменно создает проблемы с проникновением воды.

      Согласно Brick Institute of America (BIA), на стыке фундамента и кирпичной кладки следует использовать гидроизоляцию основания. Облицовка должна проходить через кирпичную перемычку, выходить за наружную поверхность кирпича и встраиваться в опорную стену.

      Над линией крыши встречный фартук должен быть наложен на нижний оклад минимум на 3 дюйма, проходить через стену дымохода и загибаться вверх в воздушное пространство между дымовой плиткой и дымоходом.

      ПРОИЗВОДСТВО

      После проектирования качество изготовления влияет на водопроницаемость больше, чем любой другой фактор.Наиболее важные элементы мастерства, которые следует учитывать при возведении кладки, включают правильный выбор строительных материалов, дозирование / смешивание, кладку кирпича и инструменты для швов. Выбор совместимого кирпича и раствора - это первый шаг. После выбора материалов прочность сцепления и водостойкость стены в дальнейшем будет зависеть от пропорций растворной смеси и своевременности кладки кирпича. Все стыки кровати и изголовья должны быть полностью заполнены раствором. Вогнутая обработка стыков раствора снижает водопроницаемость, в то время как грубые, зазубренные или плоские стыки повышают водопроницаемость.

      Разделительные трещины, вызванные неправильной оснасткой, являются обычным явлением. Исследования подтверждают, что полностью заполненные стыки, включая стыки с вертикальной головкой, значительно снижают водопроницаемость. Исследования также показывают, что по мере увеличения промежутка времени между нанесением раствора и кладкой кирпича водонепроницаемость стеновой системы снижается. Интервал более одной минуты считается чрезмерным.

      КЛАДКИ

      Выбор кирпичной кладки - еще один важный фактор предотвращения проникновения воды.Хотя большинство протечек происходит в швах раствора, кирпич с хорошей атмосферостойкостью может помочь предотвратить прохождение воды. Однако кирпичная кладка с трещинами, грязью или неоднородной формой и размером более восприимчива к проникновению воды. Кроме того, чем больше вертикальная высота каменной кладки, тем больше проблема с ее правильным заполнением раствором. В результате стены, построенные из более крупных блоков каменной кладки, обычно менее водонепроницаемы.

      СТУПКА

      Кирпичные стены, построенные с использованием портландцементных растворов на основе извести, обычно считаются более водостойкими, чем стены, построенные с использованием кладочных цементных растворов.Известно, что градация песка в растворе влияет на водопроницаемость каменных стен; тем не менее, каменщики обычно используют песок, доступный на местном уровне, содержание которого варьируется в зависимости от региона. По мере увеличения крупности песка в раствор требуется больше воды для увлажнения мелких частиц. Это может вызвать чрезмерную усадку раствора и потерю прочности сцепления.

      СОВМЕСТИМОСТЬ КЛАДКИ И РАСТВОРА

      Совместимость кирпича и раствора является критическим фактором при оценке водонепроницаемости кирпичной стены.Очень часто протечки возникают в кирпичных стенах, на которых практически отсутствуют видимые трещины. Многие протечки в системах стен из кирпичной кладки возникают в головных или вертикальных швах, потому что часто они не полностью заполнены раствором.

      Хотя стыки основания или горизонтальные стыки обычно полностью заполняются раствором, плохая связь между кирпичом и раствором может способствовать протечке. Точки на каменной стене, наиболее подверженные проникновению воды, находятся на стыках кирпича и раствора, называемых границей раздела кирпич-раствор.

      Для достижения максимальной эффективности кирпичной стены свойства раствора должны соответствовать свойствам каменных блоков. Связь между кирпичом и раствором имеет решающее значение для производительности. Плохая связь может быть результатом определенных комбинаций кирпича и раствора просто потому, что эти два материала несовместимы, а не из-за дефекта в любом из них.

      При умеренных строительных температурах около 80 ° F растворная смесь 1: _: 4_ (портландцемент: известь: песок) по объему рекомендуется для использования с плотным кирпичом, имеющим водопоглощение менее пяти процентов.Для кирпичей со средней абсорбционной способностью, имеющей абсорбцию от пяти до десяти процентов, рекомендуется раствор 1: 1: 6; Раствор 1: 2: 9 рекомендуется для использования с кирпичами, имеющими впитываемость более десяти процентов.

      ОЦЕНКА КЛАДКИ И ДЫМОХОДОВ

      В следующем списке представлены важные соображения при оценке систем каменных стен.

      1. Уделяйте пристальное внимание дизайну стен и деталям колпачков, подоконников и окончаний стен.

      2. Убедитесь, что основание и контрольные планки отсутствуют или установлены неправильно.

      3. Определите, отсутствуют ли дренажные отверстия или они закупорены.

      4. Осмотрите коронки дымохода, которые часто имеют неправильную конструкцию и конструкцию.

      5. Проверьте состояние желобов и желобов, чтобы защитить стены от чрезмерного воздействия воды.

      Чтобы предотвратить повреждение водой, обычно требуется определенный объем общего обслуживания в течение срока службы конструкции. Иногда перед началом ремонта необходимо очистить или восстановить кладку, но важно учитывать возможные последствия различных методов очистки.Например, мытье стен сильными кислотами может разрушить и ослабить швы раствора, делая их более восприимчивыми к проникновению воды. Пескоструйная очистка, другой распространенный метод реставрации, значительно увеличивает лицевые разделительные трещины между кирпичом и раствором, что также увеличивает водопроницаемость.

      Лучший выбор - найти баланс при выборе метода или средства, которые позволят вам достичь желаемых результатов с наименьшим повреждением блоков кладки и швов раствора.Правильный уход и своевременный ремонт важны для снижения водопроницаемости и продления срока службы каменных стен и дымоходов.

      © 2012 SaverSystems. Все права защищены.

      Как устранить утечки в дымоходе »Полный комплекс услуг Chimney ™

      3. Ремонт кирпича и раствора

      Ремонт повреждений кирпича прозрачным малярным шпаклеванием - это краткосрочное решение. Поскольку поврежденная кирпичная кладка часто крошится, вы можете ожидать, что герметик отвалится в течение нескольких месяцев. Только демонтировав швы из мягкого раствора, удалив треснувшие или отслаивающиеся кирпичи, а также установив новые кирпичи, можно надеяться, что ремонт из кирпича и раствора будет продолжаться.

      4. Ремонт поврежденного оклада

      Маяк повреждается штормом или ржавчиной. Иногда герметик, используемый для приклеивания оклада к кирпичной кладке, теряет гибкость и позволяет воде просачиваться сквозь него. Подобно замене герметика вокруг дверей или окон дома, аккуратно соскребите дефектный герметик и снова нанесите герметик мигающего типа.

      Некоторые продукты для ремонта гидроизоляции представляют собой комплект из двух частей, состоящих из армирующей ткани и эластомерного герметика. Встраивание ткани в герметик увеличит его срок службы, но, тем не менее, всего несколько лет устранения утечки в дымоходе - лучшее, что они могут предложить. Только сняв и заменив поврежденный оклад и окружающую кровлю, мы можем надеяться произвести качественный ремонт оклада.

      5. Плохо установлена ​​перепрошивка

      Иногда оклад устанавливался неадекватно или в неправильной последовательности с кровлей. Результат - протечки дымохода с первого дня. Система герметика с тканью иногда замедляет мигание дефектного дымохода. Чаще всего плохой гидроизоляции помогает только замена всего гидроизоляции, окружающей черепицы и битумной бумаги.

      6. Пропавшие сверчки

      Если вы видите попадание воды на чердак наверху от дымохода, мы знаем, что нужен «сверчок», чтобы в этой области не было луж. Часто скопившаяся вода приводит к ржавчине дырки в простом фартуке, который есть на большинстве дымоходов. Кодекс требует, чтобы у дымохода был сверчок, если он тридцать дюймов или шире.

      Full Service Chimney часто устанавливает сверчков на все дымоходы, так как именно здесь происходит более половины всех утечек в дымоходах. Если это ржавое отверстие, на несколько месяцев может помочь герметик с тканью.Строительство и установка сверчка - это серьезный ремонт дымохода, который должен выполняться только компанией по качеству обслуживания , которая выполняет испытание на утечку воды по завершении установки .

      Ремонт дымоходов | Как отремонтировать дымоход

      С чего начать с дымоходов? Вероятно, здесь: дымоход - это не просто удлиненное окно, это не просто портал изнутри наружу с глубокими кирпичными подоконниками. Дымоход, по сути, представляет собой машину для создания потока воздуха для сжигания топлива.Горячий воздух от огня в камине поднимается через колонну дымохода, создавая тягу, которая втягивает больше воздуха в камин, питая огонь. По сути, - например, машина - дымоходы сложнее, чем кажется. Снаружи, как правило, кирпич, но дымоход - внутренняя колонна - обычно изготавливается из глиняной черепицы. На самом деле обычно бывает два дымохода: один для камина, а другой - для системы центрального отопления дома. К тому же на дымоходе есть специальная цементная коронка.А знаете ли вы, что птицы, населяющие дымоход, могут со временем его повредить, и что есть некоторые виды птиц, населяющих дымоход, которые юридически защищены от выселения (или жарки)? Кроме того, что там могут быть еноты?

      Как и любая машина, дымоходы требуют регулярного осмотра и ухода. По словам Рании Саррас, владелицы The Chimney Chap в Даксбери, штат Массачусетс, сертифицированный трубочист должен ежегодно проверять и чистить ваш дымоход и камин. (Уменьшение расходов на работу с дымоходом, выполняемое пиро-тиро, печально известно, что оно приводит к увеличению бюджета, особенно во время продажи жилья.Саррас предостерегает от любого типа ремонта дымохода, если у вас нет опыта, но если выяснится, что дымоход нуждается в ремонте, а вы относительно удобный домовладелец и не боитесь высоты, вот ее практическое правило: Ремонт по внешнему виду дымоход возможен; ремонт интерьера следует доверить профессионалам.

      Готовы идти вперед? По словам Сарраса, это самые распространенные проблемы и способы их решения.

      Эллиот Браун

      ВЕЩЕСТВО ПОЛУЧАЕТСЯ В ВАШЕ ДЫМО

      Что это, вы говорите? Вы действительно не хотите, чтобы в дымоход попало что-либо - ни дождь, ни снег, ни животные.Крышка свешивается над отверстием, защищая его от непогоды, и, как правило, также имеет экран для защиты от тварей.

      Что мне делать? Существует несколько различных стилей монтажа, и все они довольно просты. Некоторые скользят в дымоход и остаются на месте за счет трения; некоторые крепятся к самому дымоходу; а некоторые устанавливаются на корону - заклеенную цементом верхнюю часть дымохода - и закрепляются клеем.

      Что могло пойти не так? По словам Сарраса, вы должны убедиться, что у вас есть колпак дымохода, размер которого соответствует вашему дымоходу.В частности: колпачок неправильной высоты может нарушить поток газов через дымоход и, возможно, даже создать обратную тягу, при которой дым попадет в ваш дом. Еще одна вещь, на которую следует обратить внимание: при установке заглушки, которая крепится к дымоходу, будьте осторожны, используйте подходящее оборудование и сверла для кладки. Если вы взломаете дымоход, корону или кирпич, вы создадите больше проблем, чем решите. Наконец, убедитесь, что в дымоходе нет енотов. Им нравится располагаться на полке прямо над заслонкой, прямо над камином.Однажды Саррас установил колпачок, только чтобы енотовидная мама съела экран, чтобы добраться до своих младенцев, которых Саррас непреднамеренно поймал внутри.

      ВАША КОРОНА ТРЕЩЕНА

      Что это, говоришь? В самом верху дымохода кирпичи представляют собой горизонтальную поверхность, по которой может скапливаться вода и снег. Если вода просочится внутрь, это может разрушить кладку, иногда даже до такой степени, что требуется полная перестройка дымохода. Чтобы предотвратить это, дымоход покрывается слоем специального раствора, называемого венцом, который обеспечивает защиту от атмосферных воздействий.Если она треснет, ее необходимо отремонтировать.

      Что мне делать? Сначала очистите существующую коронку и залатайте трещины на ней. Затем добавьте новый слой раствора, чтобы создать свежее уплотнение без трещин.

      Что могло пойти не так? Это довольно просто. Убедитесь, что вы выбрали правильный тип раствора - он должен быть гибким, чтобы допускать нормальное расширение и сжатие, обусловленное температурой. И когда вы будете формировать новую корону, убедитесь, что она имеет небольшой наклон вниз к краям дымохода, чтобы помочь отводить воду.

      Getty Images

      ВАШИ КИРПИЧЕСКИЕ ОТСОСКИ

      Что это, вы говорите? Корона защищает кирпичи наверху, но кирпичи по бокам дымохода также могут пострадать от проникновения воды.

      Что мне делать? Это довольно просто: промойте дымоход с электроприводом, а затем опрыскайте кирпичи герметиком. (Существуют герметики, специально изготовленные для дымоходов.)

      Что могло пойти не так? Вы можете упасть с крыши.

      Джозеф Эчеверриа

      ВАША СТУПКА ОТСАДКА

      Что это, вы говорите? Как и любая кирпичная стена, подверженная воздействию элементов, со временем раствор повреждается - образуются трещины и куски выпадают. Когда это произойдет, вам нужно будет перенаправить его.

      Что мне делать? Цель состоит в том, чтобы определить места, где раствор достаточно поврежден и / или отсутствует, и смешать новый раствор для его замены.Подберите подходящий раствор и смешайте его в соответствии с инструкциями производителя. Затем воспользуйтесь мешком для раствора и шпателем, чтобы заполнить швы.

      Что могло пойти не так? Главное, что нужно запомнить, это то, что вы должны удалить весь старый раствор . Вы не можете просто, скажем, выдавить каплю нового строительного раствора в пустоту, где, похоже, что-то выпало. В результате получится сустав, который в ближайшем будущем может потерпеть неудачу. Вместо этого отшлифуйте или вырежьте весь старый раствор, очистите зазор металлической щеткой, а затем добавьте новый раствор.

      Брайан Робинсон

      У ВАС МИГАЕТ ПРОБЛЕМА

      Что это, говорите? Вспышка - это материал, который не пропускает воду в месте выхода дымохода на крышу. Один его конец вдавливается в кирпичи, а другой засовывается под черепицу. Если он поврежден или отодвинется от любого из них, внутрь попадет вода.

      Что мне делать? По словам Сарраса, это самый сложный внешний ремонт, который домовладелец, вероятно, захочет рассмотреть - он требует обширных работ как с каменной кладкой, так и с крышей.Широкие штрихи: Гидроизоляция обычно выполняется из листового металла и состоит из двух частей: гидроизоляции основания, которая с одной стороны заправляется под черепицу, а с другой - прижимается к кирпичу; и заглушка, которая фиксируется в канавке, которую вы вырезали в растворе, и закрывает верхнюю часть гидроизоляции основания. Таким образом, вам нужно вырезать и согнуть основание гидроизоляции, чтобы выровнять нижнюю часть дымохода, установить его под черепицу, затем вычистить канавку вокруг дымохода (ступенчатые ряды кирпичей по бокам) и разрезать и установить заглушку переплет.

      Что могло пойти не так? Просто посмотрите на эти инструкции еще раз. Многое могло пойти не так. Следите за раствором, берегите черепицу и, самое главное, убедитесь, что ваши изгибы и перекрытия ориентированы так, чтобы они действительно проливали воду.

      В ВАШЕМ ДОМЕ ДЫМ

      Что это, вы говорите? В вашем доме дым !!!!!

      Что мне делать? Вы, вероятно, забыли открыть заслонку. Кроме того, похоже, что вы читаете не ту статью.Попробуй это.

      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

      Утечка в дымоходе - что делать, если у вас негерметичный дымоход

      Как определить протекающий дымоход

      Есть много признаков, на которые следует обратить внимание, которые указывают на негерметичный дымоход.В этом разделе мы рассмотрим различные признаки, такие как конденсат, влажность, пятна на стенах и затхлый / влажный запах.

      Конденсация

      Если вы заметили конденсат в камине, это может быть признаком протечки в дымоходе. Чтобы определить, сколько существует конденсата, вы можете положить тыльную сторону ладони на область с конденсатом, а затем сравните его с более сухими частями.

      Для точных измерений можно использовать измеритель влажности.Некоторые объяснения Конденсация в дымоходе включает проблемы с водосточными желобами, вентиляцией дымохода и общим дымоходом.

      Звук капающей воды

      Звук капающей воды, идущей изнутри дымохода, также свидетельствует об утечке. Обычно эта проблема во время сильного дождя возникают протечки в дымоходе. Это может быть связано с неэффективным покрытием дымохода. Однако могут присутствовать и другие проблемы.

      Другие возможные причины включают протекающие кирпичи, поврежденные плитки и проблемы с водосточными желобами.Сломанный или забитый желоб может привести к накоплению воды в нежелательных местах, что может привести к попаданию дождевой воды внутри дымохода.

      Влажность

      Плохая вентиляция дымохода или слабый или нарушенный оклад может привести к накоплению влаги внутри дымохода из-за утечки. Другие проблемы также могут объяснить эту проблему. Хотя влага в дымоходе, скорее всего, является результатом дождя или конденсат, образовавшийся из-за утечки, солевые загрязнения на штукатурке дымохода также могут привести к образованию влаги.

      Вода

      Если вы обнаружите заметное или большое количество воды в дымоходе, это указывает на серьезную утечку. Постоянная водная эрозия может вызвать повреждения, связанные с влажностью, и кирпичи разваливаются и попадают в дымоход.

      Это повреждение может привести к засорению, что увеличивает риск утечки окиси углерода. Отравление угарным газом может быть опасным для жизни.

      Стена окрашивания утечек

      Вы также можете заметить признаки протечки дымохода в виде пятен на стенах.Вода может оставить свой след, окрашивая стены дымохода. Это может быть вызвано, среди прочего, проблемами с водосточным желобом или раствором для дымохода.

      Затхлый / влажный запах

      Влага, присутствующая в дымоходе, может привести к появлению затхлого / сырого запаха. Это еще один признак утечки из дымохода. Часто виновата недостаточная защита в верхней части дымохода.

      Кладка с трещинами / внутренняя штукатурка

      Трещины в кирпичной кладке или внутренней штукатурке дымохода могут стать причиной протечек.Если вы заметили такие переломы, это может означать, что вода может просочиться в дымоход.

      Почему мой дымоход протекает?

      Теперь мы рассмотрим причины, по которым ваш дымоход может протекать. Мы рассмотрим возможные причины, включая повреждение кирпича и раствора, поврежденный оклад и треснувшая коронка дымохода.

      Мигающий оклад

      поврежденный

      Обшивка - это металлический лист, который устанавливается вокруг дымовой трубы.Он предназначен для герметизации стыков и предотвращения попадания воды от утечки в дымоход. Однако со временем он может изнашиваться и повредиться. Идеальный способ исследовать эту проблему дальше если у вас есть безопасный доступ к дымоходу на крыше или на чердаке (где есть окно), чтобы вы могли ближе рассмотреть дымоход.

      Признаками повреждения оклада являются скопление солей, вид солнечного света, проникающего сквозь любые отверстия или сломанные элементы дымовая труба и доказательства утечки воды в этой области дымохода.

      Поврежденные кирпичи и строительный раствор

      Другая потенциальная причина негерметичности дымохода - повреждение раствора и / или кирпича дымохода. Острие в кирпичах и растворе дымохода может быть повреждено, что приведет к просачиванию воды.

      Если вы заметили признаки утечки, но дымоход имеет достаточную заглушку и хорошую вентиляцию, это может указывать на то, что проблема в кирпиче и растворе. Безопасный вид на дымовую трубу крупным планом может также представлять доказательства повреждения аналогично поврежденному окладу.

      Корона треснувшего дымохода

      Треснувшая коронка дымохода также может привести к утечкам. Коронка дымохода располагается над дымоходом и над кирпичной кладкой. Обычно он сделан из цемента и предназначен для предотвращения попадания осадков в дымоход и причинения ущерба водой. Если в короне дымохода есть трещины, его способность предотвращать утечки будет снижена.

      Один знак, на который нужно обратить внимание, треснувший Коронка дымохода является причиной утечки, поскольку нет никаких доказательств других важных причин, таких как поврежденный оклад или поврежденные кирпичи и строительный раствор.Крупным планом при соблюдении надлежащих мер предосторожности вы можете сами убедиться, не поврежден ли венец дымохода.

      Дождь, льющийся через верх дымохода

      Если дымоход не имеет достаточной заглушки, это может позволить дождю литься прямо через верх дымохода, в результате чего при значительной утечке. Если дымоход открыт с открытым верхом, вы можете заметить, что при сильных осадках дождь будет хлестать в дымоход.Вы также можете просмотреть это напрямую, если у вас есть безопасное и подходящее место для просмотра.

      Неисправная или отсутствующая черепица

      Повреждение кровельной черепицы или ее отсутствие также могут вызвать утечку. Это не может быть ограничено только плиткой возле дымохода. Это связано с тем, что вода все еще может проникать из отдельного уязвимого участка вашей крыши в дымоход. Если у вас есть безопасный способ осмотреть свою крышу, проверьте, нет ли поврежденной или изношенной черепицы и ищите любые участки крыши, на которых может отсутствовать черепица.

      Еще одно свидетельство того, что проблема связана с черепицей, заключается в том, что вы практически не нашли доказательств того, что другие общие причины утечки дымохода позади проблемы.

      Проблемы с желобом

      Если водосточные желоба в вашем доме забиты или сломаны, это может привести к накоплению воды в нежелательных местах перед сливом. или просачивается в дымоход. Влажный дымоход - частый признак проблемы, связанной с водосточным желобом.

      Безопасный осмотр водосточных желобов в вашем доме также может предоставить доказательства и / или доказательства того, что сломанные или заблокированные водосточные желоба вызывают утечку.

      Как найти утечку в дымоходе

      В этом разделе мы обсудим, как определить источник утечки в дымоходе. Вы должны сначала проверить, есть ли дымоход закрыт или нет, и если это так, вы должны проверить, не повреждена ли крышка дымохода.

      Если здесь проблем не обнаружено, лучше всего затем осмотреть стыки раствора дымохода на предмет повреждений.

      Если вы по-прежнему не добились успеха, вы должны провести осмотр в следующем порядке: оклада дымохода, кирпичей и раствора, черепица и водосточные желоба.

      Один из методов поиска утечки в дымоходе - это использование пластиковой упаковки. Этот метод выглядит следующим образом:

      • На крыше оберните пластик вокруг дымохода примерно на 18 дюймов вверх, начиная с точки, которая на полдюйма выше места соединения дымохода и крыши. Оставьте оклады у основания дымохода открытыми, но полностью закройте кирпичи дымохода с этой области.

      • Расположите человека на чердаке или с точки, откуда он может видеть потолок прямо под крышей. С помощью шланга налейте воду по крыше с нижней стороны дымохода. Продолжайте в течение двух минут. Избегайте попадания воды на дымоход или оклад основания. Человек под крышей должен остерегаться где они впервые замечают каплю воды. Отметьте место на крыше, которое находится прямо над местом, где была замечена первая капля воды.Перед тем, как приступить к ремонту, место следует четко обозначить карандашом для пиломатериалов, чтобы оно не исчезло.

      • Если утечка не обнаружена на передней или нижней стороне дымохода, вы должны наливать воду по одной плитке за раз вдоль трубы. сторона дымохода с потраченной минутой на черепицу. Вода всегда должна течь под уклон.

      • Если утечки снова не обнаружено, повторите этот процесс, но на противоположной стороне дымохода, одна черепица в минуту. Если обнаружена утечка, ее следует пометить.Вы также можете обнаружить другие утечки после обнаружения первой. Если обнаруживается, что на гипсокартоне потолка начинает скапливаться вода, следует проделать отверстие в центре. пятно, которое намокло, прежде чем дать ему стечь в ведро под ним. Дайте гипсокартону полностью стечь, прежде чем переходить к следующему шагу.

      • Если по обеим сторонам дымохода утечек не обнаружено, повторите этот процесс с обратной стороной дымохода.

      • Если вы по-прежнему не обнаружили утечек после этого момента, это означает, что утечка присутствует над основной планкой или где-то возле черепицы кровли.

      • Затем снимите пластиковую пленку и заново заверните ее так, чтобы нижний край был чуть выше самого верхнего. кусок счетчика мигает. Затем дымоход следует обернуть выше точки, в которой оклад достигает и входит в кирпичи.

      • Начните с передней части, затем двигайтесь по сторонам и, наконец, сзади, протягивая воду вокруг дымохода, пока человек внизу ищет утечку. Если вы по-прежнему не обнаруживаете утечки, это означает, что утечка вызвана крышкой, швами раствора или кирпичом.

      • Удалите пластик и повторите процесс с водой для каждого кирпича в поисках утечки. Если утечки не обнаружено, затем проделайте то же самое с крышкой для раствора.

      Этот метод должен позволить вам точно определить место и причину утечки. Не забудьте взять с собой все необходимое меры безопасности при проведении этого исследования. Вы можете предпочесть нанять профессионала для выполнения этой работы.

      Ремонт утечки в дымоходе

      Ранее в этой статье мы выкладывали список возможных причин протечки дымохода.В этом разделе мы разберем, как можно решить каждую из этих проблем. Мы обсудим ремонт таких проблем, как поврежденный оклад и треснувшая коронка дымохода.

      Ремонт поврежденного оклада

      В случае негерметичного фартука дымохода может потребоваться ремонт или его замена. Если вы хотите отремонтировать оклад самостоятельно, соблюдая все необходимые меры безопасности, можно использовать самодельную ленту для мигания. Если у вас есть сомнения, вам следует нанять профессионала для ремонта или замены поврежденной планки.В дальнейшем ваш дымоход следует защитить от влаги.

      Ремонт поврежденных кирпичей и строительного раствора

      В большинстве случаев кирпичи и строительный раствор потребуют перенастройки, хотя может потребоваться замена.

      Ремонт треснувшего дымохода

      Исправить треснувшую корону дымохода можно как своими руками, так и профессионалом. Если вы решите устранить проблему самостоятельно, вам следует использовать герметик, чтобы заделать трещины в короне. сам и любой найденный в шве, соединяющем венец и кирпичи.Используемый герметик для дымохода должен быть выровнен для максимального эффекта. Любые более крупные трещины также следует заполнить заплаточным цементом или 100% силиконовым герметиком.

      Оберните верх дымохода изолентой толщиной четверть дюйма. Ленту следует вдавить в вертикальные швы кирпича. Каждый вкладыш дымохода на 1 дюйм выше коронки также должен быть заклеен. Наконец, вокруг дымохода нужно положить брезент. основание, чтобы предотвратить капание корона-герметика на черепицу.

      Остановка дождя, льющегося через верх дымохода

      Эта проблема обычно решается установкой на самом верху эффективной короны дымохода. Это предотвратит попадание дождя в дымоход.

      Неисправная или отсутствующая черепица

      Трещины на черепице иногда можно отремонтировать с помощью цемента или силикона. Однако это, скорее всего, будет действовать только в качестве краткосрочного решения. Гораздо предпочтительнее заменить любой сломанный черепицей или заполните места с недостающей черепицей, как только сможете.Кровельная черепица может быть установлена ​​как своими руками, так и благодаря работе наемного профессионала.

      При самостоятельном выполнении вам потребуются соответствующие инструменты для замены плитки и какие инструменты следует использовать, будет зависеть от рассматриваемой плитки. Также вам понадобятся гвозди, молоток, рейки и гидроизоляционная подложка.

      Ремонт водостоков

      Если желоба просто заблокированы, их очистка может решить вашу проблему. Однако потребуются дополнительные действия. если желоб поврежден или сломан.Еще раз, починка или замена желобов может быть сделана своими руками, но если вы не уверены по любым вопросам вам следует нанять профессионала.

      Если речь идет о водостоках чугунных, если стыки желобов требуется чистка, сначала открутите их, очистите стыки металлической щеткой перед нанесением краски для металла с качествами, препятствующими ржавчине. После высыхания герметик для желоба можно нанести на стык, прежде чем желоб будет прикручен обратно. на месте. Водосточные желоба из ПВХ - еще одна распространенная форма водосточных желобов.

      Если вам необходимо отремонтировать водосточный желоб этого типа, вы должны замените все резиновые уплотнения или соединители, которые изношены или сломаны вдоль стыков или стопорных концов желоба. Вы все равно должны следить за тем, чтобы после установки новой фурнитуры оставались компенсационные зазоры примерно 7 мм. Если желоб поврежден и не подлежит ремонту, его потребуется заменить.

      Предотвращение протечки дымохода

      Есть много шагов, которые вы можете предпринять, чтобы предотвратить протечку дымохода в первую очередь.Теперь мы расскажем о различных подходах, которые вы можете предпринять для предотвращения утечки, например, путем регулярной чистки и регулярного прочистки дымохода.

      Регулярная очистка

      Один из лучших способов защитить дымоход от протечек - это регулярно чистить его изнутри. Щеткой для дымохода можно очистить дымоход от мусора, копоти и пыли, собирающихся вдоль его стен. Это снизит вероятность возникновения повреждений.

      Обычный трубочист

      Чистка дымохода или регулярная чистка дымохода у нанятого профессионала может иметь аналогичные преимущества очистки дна дымохода.

      Трубочист очистит и удалит мусор. накапливаются в верхней части дымохода, что может привести к повреждению и, возможно, даже к повреждению конструкции. Подметание может помочь свести к минимуму риск утечки воды.

      Регулярные проверки / обслуживание

      Если регулярно проверять дымоход или проводить его техническое обслуживание, любые имеющиеся проблемы могут быть выявленными до того, как они ухудшатся. Такие проверки могут позволить трещины на короне дымохода или поврежденный оклад. быть замеченным и исправленным до того, как возникнут какие-либо серьезные проблемы.

      Регулярная разблокировка желобов

      Удаление любых засоров в водосточных желобах вашего дома может предотвратить утечки. Осмотрев желоба и разблокировав их регулярно, вы поможете защитить дымоход от протечек воды.

      Дождевик для дымохода

      Установка колпака от дождя для дымохода может принести дивиденды за счет снижения риска утечки, особенно во время или после сильного дождя. Дождевик работает как зонтик и предназначен для предотвращения попадания осадков в дымоход.

      Стоимость найма кровельщика

      В этом разделе мы предоставим разбивку цен, связанных с наймом кровельщика и дымохода. Стоимость ремонта утечки. В приведенной ниже таблице приведены затраты на ремонт поврежденного оклада и установку новой заглушки дымохода. Указанные диапазоны цен являются приблизительными для страны в целом.

      Однако стоимость варьируется в зависимости от того, где вы находитесь в Великобритании. Некоторые из перечисленных ниже цен также сильно различаются, поскольку легкость доступа к дымоходу является важным фактором при определении стоимости.

      Задача Цена
      Плата за кровельщик (почасовая) от 14 до 22 фунтов в час
      Плата за кровельщика (ежедневно) от 150 £ до 250 £ в день
      Ремонт оклада дымохода от 100 до 250 фунтов стерлингов
      Ремонт поврежденных кирпичей и строительного раствора от 200 фунтов стерлингов до 1000 фунтов стерлингов
      Ремонт треснувшего дымохода от 200 до 1000 фунтов
      Установить заглушку дымохода от 100 фунтов до 200 фунтов стерлингов
      Заменить черепицу 175–225 фунтов
      Ремонт водостоков 480–720 фунтов стерлингов

      Часто задаваемые вопросы

      Q: Что такое колпак от дождя для дымохода?

      A: Дождевик для дымохода устанавливается на дымоходе и защищает дымоход от атмосферных осадков.Вы можете приобрести колпак от дождя, но также можно сделать колпак для дымохода своими руками. Этот колпачок помогает предотвратить протечки дымохода во время дождя.

      Q: Что мигает?

      A: Облицовка дымохода - это металлический лист, который делает точку, соединяющую дымоход и крышу, водонепроницаемой.

      Q: Как долго прослужит коронка дымохода?

      A: Коронка дымохода рассчитана на срок службы до 75 лет.

      Q: Как часто нужно чистить дымоход?

      A: Чистить дымоход следует не реже двух раз в год.

      Q: Какой герметик я могу использовать для ремонта дымохода?

      A: Можно использовать подходящий силиконовый герметик, хотя предпочтительный герметик может быть другим. в зависимости от того, какая часть дымохода нуждается в ремонте.

      Источники

      1. https://lordschimney.com/heavy-rain-can-mean-a-leaky-chimney/
      2. https://www.permagard.co.uk/advice/fix-damp-chimney-breast
      3. https: // www.damp.co.uk/blog/dont-let-santa-get-damp-dealing-damp-chimney/
      4. https://www.cmoutfitters.com/normal-rain-come-chimney/
      5. https://bauerleroofingllc.com/2017/06/13/what-is-chimney-flashing-and-when-to-repair-it/
      6. https://www.jjroofingsupplies.co.uk/blog/4-reasons-your-chimney-may-be-leaking/
      7. https://www.completechimneys.com/the-benefits-of-chimney-caps/
      8. https: // www.hetas.co.uk/when-chimney-swept/

      Автор: Dean M

      У меня степень бакалавра в области творческих цифровых медиа, я писатель-фрилансер и работал с такими клиентами, как Британская ассоциация блокчейнов, и у меня есть опыт написания статей, сценариев видео на YouTube, онлайн-руководств и информационных бюллетеней. Я написал и продюсировал множество короткометражных фильмов, а также веб-сериалы и художественные фильмы.

      alexxlab

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
