Как закрепить щиток на столбе: разновидности наборов и процесс фиксации

Содержание

Щит ВРУ для частного дома сборка и установка в Ленинградской области

Что такое щит ВРУ

Щит ВРУ – это вводно-распределительное устройство.  Используют такие щиты для ввода электричества в дом и распределения  электроэнергии по участку и по нескольким  объектам. Например, на гараж, баню, дом, уличное освещение, ворота. Именно поэтому приборы  называют также вводными щитами, распределительными щитами.

Назначение распределительного щита

Для чего нужно такое распределение? Ответ прост – защита от перегрузок, электробезопасность, начало строительства загородного дома.

В нашем случае, при строительстве дома на частном земельном участке, распределительный щит ВРУ ставят уже после щита учета электроэнергии. Стоит напомнить, что щит учета содержит счетчик.

Щит вводной ВРУ для частного дома на 15 кВт

В некоторых случаях, когда ЩУ находится через дорогу, получается, что электричество есть, но его как бы и нет на участке. Тогда целесообразно поставить на своей территории столб ЛЭП и уже на него повесить щит вводной ВРУ для частного дома на 15 кВт.

Это позволит подключать электроприборы и электротехнику при ведении строительства.

Далее в щит ВРУ приходим СИП проводом от щита учета электроэнергии.

Вводные щиты могут быть как 1-фазными, так и 3-фазными, в зависимости от мощности.

Сборка, установка и цена щита ВРУ

Наполнение распределительного шкафа, щита – всегда индивидуальное. Это зависит от требований заказчика и от назначения. Соответственно, размер самого корпуса шкафа может быть разным, в зависимости от задуманного наполнения.

Для корпуса распределительного уличного щита обычно используются металлические шкафы с защитой IP 54, IP 65. Наполнение – автоматические выключатели различного номинала, розетки, устройство защитного отключения (УЗО), ограничители импульсных перенапряжений (ОПС, ОИН), заземление щита, кросс-модуль PE-N.

Уличные вводные распределительные щиты обычно устанавливаются на стене дома, гаража, бытовки или на дополнительном столбе для электричества на участке.

Кстати, на этом же столбе удобно установить фонарь уличный светодиодный с датчиком света. Номинал светильника можно выбрать от 40 до 200 Вт.

От вводного щита ВРУ электричество можно вести к строениям (дом, гараж, баня, сарай и пр.) Это можно сделать как воздушным способом проводом СИП, так и подземным кабелем.

Что касается стоимости распределительного щитка, то она так же индивидуальна, в зависимости от наполнения.

Баскетбольный щит и кольцо – это обязательные составляющие баскетбольной площадки. В мире приняты стандарты относительно этих элементов: их установила Международная федерация баскетбола.

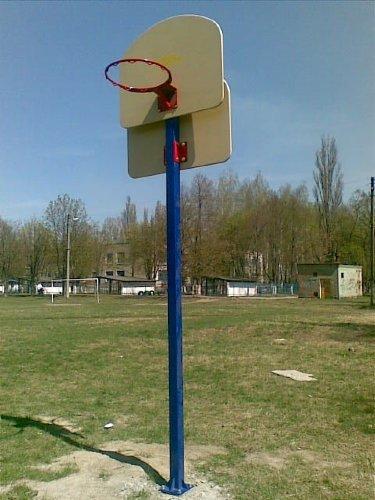

Под баскетбольным щитом понимается панель прямоугольной или квадратной формы, на которой фиксируется кольцо. Щит оснащен креплением для установки на столбе или подвешивания на стене: необходим жесткий монтаж, чтобы изделие не шаталось и не сдвигалось. Размер изделия – 1,8х1,05 метра, при этом расстояние от его края до пола должно быть 2,9 метра.

NBA установила следующие стандарты: размер щита равен 72х42 дюйма. Щитов должно быть два, их устанавливают в противоположных концах поля, материал – прочный и устойчивый к ударам (например, закаленное стекло, акрил, дерево). Поверхность размечается линиями, она должна быть гладкой. В моделях не стационарных баскетбольных щитов с сеткой используются такие же монтажные элементы, как и в кроншейнах для подвески боксерских мешков. Это позволяет выдержать большой вес изделия и надежно закрепить его. Также популярным товаром принято считать ворота с баскетбольным щитом, которые вы можете купить у нас на сайте.

Каким должно быть баскетбольное кольцо

Кольцо или корзина представляет собой металлический (стальной) круг, который обтянут сеткой без дна. Этот элемент должен быть установлен на расстоянии 3,05 метра от пола и 0,15 метров от нижнего края щита. Внутренний диаметр может варьироваться от 45 до 45,7 сантиметров. Баскетбольное кольцо окрашивают в яркий цвет, чаще всего оранжевый.

Нагрузка на корзину не должна передаваться щиту, поэтому монтажу изделия необходимо уделить особое внимание.

Лицевая линия и её размеры


Хотите проводить игры только на качественных спортивно-игровых площадках? Компания «Альфаспорт» уже много лет занимается производством оснащения спортивных центров, стадионов, фитнес-клубов. Мы работали с крупнейшими объектами в Минске и по Беларуси, у нас свое производство и солидная репутация!

Выбирайте, звоните и заказывайте!

Монтаж проводов СИП на опорах, ввод электропитания в дом

Для строительства и реконструкции современных линий электропередач давно используют провода СИП. Они отличаются высокой надежностью и редко требуют ремонта. Часто ВЛИ достаточно проведения профилактических мероприятий или просто осмотра. Сегодня изолированный провод стали широко применять не только для строительства магистрали, но и для подключения ввода здания.

Монтаж кабеля на столбы

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

При строительстве новой линии электросети, крепление к столбу кронштейнов для провода удобней делать на земле до его установки. Крепление кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После затяжки излишки ленты удаляют.

Столбы с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети. Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже 20

оС. Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения. Провод раскатывают с барабана, установленного на машине. На опорах СИП распределяют с помощью роликов и натяжного каната – лидера.

Ручная раскатка проводов

Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

  1. Возле первой анкерной опоры, где будет начинаться линия электросети, устанавливают барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.
  2. На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.
  3. На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За кронштейном оставляют свободный выступ жил для дальнейшего подключения.
  4. После раскладки проводов на опорах начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором – динамометром. Натяжку производят с определенным усилием, отображаемым динамометром. Силу натяжения определяют по таблицам, одновременно осматривая качество натяжки провода между столбами. После натяжки всей линии электросети, изолированный провод оставляют отвисеться на некоторое время.
  5. Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
  6. На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

На данном этапе монтаж СИП в одном пролете окончен. Следующие пролеты монтируют аналогичным методом.

Соединение кабеля

Уложив самонесущий провод на опорах, нужно подключить его к основной линии электросети и вести от него ввод к дому:

  1. Соединение кабеля с магистралью электросети выполняют герметическими зажимами, обеспечивающими хороший контакт. Соединение предусматривает снятие изоляции с провода, после чего на его конец надевают зажим. Прессом охватывают край зажима, сдавливая его до смыкания двух частей матрицы. Конец другого соединяемого провода закрепляют аналогичным способом. Соединить СИП с неизолированными магистральными проводами можно этими зажимами или гильзами для голых проводов. Во втором случае гильзы должны дополняться материалами для герметизации.
  2. Чтобы подсоединить ввод постройки к магистрали с голых проводов, используют ответвительные зажимы. Обычно для ответвлений используют СИП без нулевого провода. Тогда жилы одинакового сечения одной фазы крепят в одном зажиме всем жгутом.
  3. Соединить ввод дома без снятия изоляции с магистрального провода можно прокалывающим зажимом.
    Во время затягивания болтов, зубцы зажима прокалывают изоляцию провода, контактируя с алюминиевой жилой. Усилие затягивания болтов определяется по срыву калибровочной головки.

Подключение ввода здания к магистрали

Соединить своими руками ввод дома с общей магистралью лучше кабелем СИП-4. Самонесущий провод состоит из четырех скрученных между собой жил одинакового сечения. Существует два способа сделать ввод в дом.

Наземный способ от столба

Наземный способ представляет собой подключение внутренней проводки дома к ближайшему столбу. Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.

Подключение своими руками самонесущего провода к магистрали выполняют зажимами. Но прежде надо разложить СИП по стене дома. Чтобы провод прочно держался на фасаде, по стене крепят анкерные зажимы.

Они представляют собой кронштейн с петлей, крепящийся к стене дюбелем. Чтобы закрепить кабель, его надо просто притянуть этой петлей. Установка кронштейнов на стене требует соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть не менее 2,75 м.

Далее идет ввод уличного кабеля в дом. Если электрический щиток установлен на внешней стене дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и меньший в диаметре. Расположение электрощита внутри дома потребует ввод СИП сквозь стену, хотя многие электрики рекомендуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено использовать для наружных и внутренних работ, так что проще его сразу завести внутрь дома. Только в стене, где будет проходить СИП, надо установить металлическую гильзу.

Когда все коммуникации проложены, осталось сделать подключение ввода к магистрали на столбе. Подключение своими руками выполняют в таком порядке:

  1. К стене дома и столбу крепят анкерные кронштейны.
  2. Возле дома провод закрепляют зажимом к кронштейну.
  3. Роликовым блоком СИП натягивают между постройкой и столбом.
  4. Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.

Теперь осталось только присоединить подходящими зажимами отводной кабель к общей магистрали.

Подземный способ от столба

Подключение ввода подземным способом более актуально, так как провод защищен он негативного влияния атмосферных явлений, пожара и случайного обрыва. Подземный монтаж происходит в таком порядке:

  1. Вводной кабель опускают со столба в прокопанную к дому траншею. Минимальная глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
  2. В траншее СИП укладывают в металлической или пластиковой гильзе. Такая же гильза должна выходить из грунта вверх по столбу, высотой не менее 2 м;
  3. При обратной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.

Ввод кабеля в дом делают под фундаментом через гильзу или поднимают по стене, если распределительный щит находится на улице.

Ремонт СИП

В процессе эксплуатации провод на отдельных участках может повредиться, что потребует произвести его ремонт. Для фазной или нулевой жилы ремонт небольшого участка поврежденной изоляции выполняют без снятия напряжения. Поврежденную жилу отделяют пластиковыми клиньями от общего жгута и накладывают на нее двойной слой клеящей изоляции, после чего клинья удаляют.

Ремонт фазной жилы длиной не более 2 м в пролете выполняют без замены всего жгута. Поврежденный участок жилы отделяют клиньями и делают ее замену. Для этого берут аналогичной марки и сечения кусок провода и вставляют его вместо поврежденного отрезка. Подключение концов выполняют ответвительными зажимами. Возможно применение прокалывающего зажима без снятия изоляции.

Ремонт длинного участка поврежденных жил производится после отключения электричества. Пролет с участком, требующим замены, заземляют с обеих сторон. Кабель отсоединяют на всех ответвительных зажимах и при помощи канатов опускают на землю. Дальнейший ремонт заключается в замене поврежденного участка, после чего весь пролет поднимают на опоры для подсоединения к магистрали.

Ремонт ответвления к дому делают при повреждении более 20% провода от общей его длины. Работы могут проводиться со снятием напряжения или под напряжением, но нагрузка потребителя должна быть отключена. Вводной кабель отсоединяют на ответвительных зажимах. Первой отключают фазную жилу на опоре, а затем – нулевую. Конец провода подвязывают к опоре, чтобы предотвратить его падение. Освободив от анкерного кронштейна, СИП опускают веревкой на землю, где и производится его ремонт. Поднятие на опору и подсоединение к магистрали происходит в обратной последовательности.

Правильный монтаж СИП, вовремя выявленный поврежденный участок кабеля и его ремонт обеспечит бесперебойную подачу электричества потребителю.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как установить уличный телевизор во дворе или на работе

Современные технологии и роскошь легко взять за предоставленный. Итак, если вы остановитесь, чтобы подумать об этом, насколько интересно, что мы живем в время, когда мы можем наслаждаться не только просмотром телепередач и фильмов дома, но и что мы также можем наблюдать за ними снаружи в наших патио? Разве это не умопомрачительно, как хорошо, что защитные корпуса для телевизоров и дисплеев позволяют использовать цифровые вывески практически безграничные наружные и суровые условия?

Но, как и все остальное, эти потрясающие всепогодные телевизоры и Лучше всего пользоваться роскошью цифровых вывесок, когда они установлены в наиболее оптимальном пути и места.Неправильная установка тумбы для телевизора на открытом воздухе (например, в далеко не идеальное место) — это все равно, что оставить красный носок с кучей белых вещей. прачечная. Мы все знаем, как это бывает… результаты не идеальны! С этим в Имейте в виду, ниже приведены некоторые важные советы по установке телевизора на открытом воздухе для размещения телевизора в лучшее расположение.

Поставить Уличный телевизионный шкаф в любом месте снаружи с креплениями на столбе


Используйте самодельные крепления:

Вы прикидываете места для установки телевизора снаружи, но чувствуете, что ограничиваетесь только стенами или потолком? Не забывайте, что с помощью вы можете разместить свой телевизор практически в любом месте за пределами по разумной цене, создав собственное отдельно стоящее решение для монтажа на столбе (некоторые люди называют их напольными креплениями для телевизоров на открытом воздухе).

9001

Методы:

У нас есть клиенты, используют крытую телевизор или 4×4 деревянные посты для монтажа открытых кабинтов в разных местах на своем патио или в их двор. На фотографиях выше колеса сняты с алюминиевой тележки для телевизора, а опорные ножки просверлены в полу патио. Имейте в виду, что если вы используете тележку, она должна быть защищена от атмосферных воздействий, поэтому лучше использовать алюминиевую тележку.Вы также можете убедиться, что он покрыт порошковой краской или применить Rust-Oleum. В противном случае тележка не выдержит внешних воздействий и, скорее всего, заржавеет.

Потоковое мультимедиа:

Можно ли транслировать мультимедиа на телевизоры, установленные на столбе во внутреннем дворике или во дворе? Ответ на этот вопрос… да! Если у вас есть Wi-Fi, вы сможете установить телевизор на стойке с вашими любимыми устройствами, такими как Roku, Amazon Fire Stick, Apple TV и т. д. Ознакомьтесь с этим блогом Go Wireless for a Great Outdoor TV Viewing Experience сообщение для получения дополнительной информации.

Настенные крепления для телевизора с одинарной стойкой:

Настенные крепления для телевизора с одинарным стержнем могут быть очень полезны для крепления уличных телевизионных корпусов к небольшим поверхностям, таким как тележки, столбы, перголы или другие места. Как вы можете видеть на изображениях ниже, настенное крепление с одной стойкой имеет меньшую настенную пластину (основание), чем обычное крепление. Как правило, настенные крепления для телевизоров с одной стойкой или крепления для корпусов телевизоров представляют собой разновидность полноподвижных креплений и имеют один рычаг, выступающий из основания (а не два).Эти типы креплений идеально подходят для использования с перголами, одиночными столбами или другими наружными установками с ограниченной площадью поверхности для крепления настенной пластины. Всегда учитывайте вес корпуса и вес телевизора при подтверждении того, подходят ли крепления для вашего приложения.

9001
Однократная стена настенные пластины Маунт:

Большая настенная пластина монтируется:

Рассмотрим оптимальное место и избежать бликов:

Мы установили, что вы можете использовать Самостоятельное решение для монтажа на столбе, позволяющее разместить наружный корпус для телевизора в любом месте — ура! Тем не менее, не забывайте использовать передовые методы установки наружного корпуса телевизора, чтобы избежать проблем с четкостью или бликами. Местоположение, яркость телевизора, угол, под которым он установлен, и другие факторы могут повлиять на удобство использования телевизора на открытом воздухе. Узнайте больше в статье «Девять способов уменьшить блики на корпусе телевизора на открытом воздухе».

Итак, вот оно. Не позволяйте пространству на стене или потолке ограничивать возможности просмотра телевизора на открытом воздухе, когда есть отличные альтернативы, такие как установка на столбе.


Другие статьи относительно шкафа для наружного ТВ:


Почему тумба для наружного телевидения лучше, чем защищенный от непогоды телевизор >


Руководство по установке наружной точки доступа Cisco Aironet серии 1560 — Установка точки доступа [Cisco Aironet серии 1560]

Монтаж точки доступа

В этом разделе приведены инструкции по установке точек доступа.Персонал, устанавливающий точку доступа, должен хорошо разбираться в беспроводных точках доступа, методах создания мостов и методах заземления.

Выбор монтажного комплекта

Точка доступа серии 1560 может быть установлена ​​на стене, опоре или башне. Доступные монтажные комплекты представлены в таблице ниже.


Примечание ● При вертикальной установке точки доступа убедитесь, что точка доступа ориентирована светодиодными индикаторами вниз.

  • Необходимо также убедиться, что точка доступа установлена ​​таким образом, чтобы все порты антенны и консольный порт были доступны для использования в будущем.
  • Всенаправленные антенны необходимо устанавливать вертикально.
  • Направленные антенны необходимо устанавливать таким образом, чтобы главный луч был направлен параллельно или наклонен к горизонту.

Настенный монтаж точки доступа с AIR-ACC1530-PMK1=

Монтажный комплект AIR-ACC1530-PMK1= содержит монтажный кронштейн для монтажа на стену или на столб.

Вы можете использовать монтажный кронштейн в качестве шаблона, чтобы отметить положения монтажных отверстий для вашей установки, установить монтажный кронштейн, а затем прикрепить точку доступа к кронштейну.

В Таблице 2-1 перечислены материалы, необходимые для этой установки.

Таблица 2-1 Материалы, необходимые для монтажа точки доступа с использованием AIR-ACC1530-PMK1=

Требуемые материалы В комплекте?

Наконечник заземления и винты (поставляются с точкой доступа)

Да

Кронштейн для настенного крепления

Да

Четыре болта с шестигранной головкой M6 x 12 мм

Да

Обжимной инструмент для наконечника заземления, Panduit CT-720 с матрицей CD-720-1 (http://www. panduit.com)

Четыре винта для крепления к стене

Четыре настенных анкера (указаны для всех материалов)

Сверло для стеновых анкеров

Электродрель и стандартная отвертка

Провод заземления № 6 AWG

Экранированный кабель Ethernet для наружной установки (CAT5e или выше)

Блок заземления

Стержень заземления

Накидной ключ или набор торцевых головок на 10 мм


Осторожно Монтажная стена, крепежные винты и настенные анкеры должны выдерживать нагрузку 50 фунтов (22,5 кг). 7 кг) статический вес.

Чтобы установить точку доступа вертикально на стене, следуйте этим инструкциям:


Шаг 1 Используйте монтажный кронштейн в качестве шаблона, чтобы отметить четыре отверстия для винтов на монтажной стене. Расположение отверстий для винтов монтажного кронштейна показано на рис. 2-2. Размеры монтажного кронштейна показаны на рис. 2-3.

Шаг 2 Используйте четыре винта и, при необходимости, настенные анкеры, чтобы прикрепить монтажную пластину к монтажной поверхности.Эти винты и анкеры следует приобретать отдельно.


Примечание Для крепления точки доступа к штукатурке, цементу или гипсокартону можно использовать защитную панель из фанеры для наружных работ.



Примечание Монтажная стена, крепежные винты и настенные анкеры должны выдерживать статический вес 50 фунтов (22,7 кг).


Шаг 3 Вверните болт M6 x 12 мм в каждое из четырех отверстий для опорных болтов на задней стороне точки доступа. Не ввинчивайте болт до конца, а оставьте зазор примерно 0,13 дюйма (3,3 мм).

Шаг 4 Расположите точку доступа напротив монтажного кронштейна так, чтобы четыре опорных болта на задней стороне точки доступа вошли в шпоночные пазы на монтажном кронштейне.

Шаг 5 Сдвиньте точку доступа вниз, чтобы она надежно зафиксировалась в пазах на монтажном кронштейне.


Примечание Точка доступа должна быть установлена ​​таким образом, чтобы индикатор состояния на основании был направлен вниз.


Шаг 6 С помощью гаечного ключа на 10 мм затяните четыре болта, которыми точка доступа крепится к кронштейну, с усилием 40 фунт-сила-дюйм.

Шаг 7 Приступайте к установке антенн (только для моделей с внешней антенной), подключению кабелей передачи данных, заземлению точки доступа, включению питания и настройке точки доступа.


Рисунок 2-2 Монтажный кронштейн для монтажа на стену и на столб

1

Один из четырех прорезей для установки точки доступа.

3

Отверстия для крепления кронштейна к стене. Можно использовать болты диаметром до 1/4 дюйма или 6 мм.

2

Одна из четырех прорезей для стальных ленточных зажимов, используется только для монтажа на столб.



Рисунок 2-3 Размеры монтажного кронштейна

Настенный монтаж точки доступа с AIR-ACC1560-PMK1=

Монтажный комплект AIR-ACC1560-PMK1= содержит монтажный кронштейн для монтажа на стене или на столбе, точку доступа и источник питания вместе.

Вы можете использовать монтажный кронштейн в качестве шаблона, чтобы отметить положения монтажных отверстий для вашей установки, установить монтажный кронштейн, а затем прикрепить точку доступа к кронштейну.

В Таблице 2-1 перечислены материалы, необходимые для этой установки.

Таблица 2-2 Материалы, необходимые для монтажа точки доступа с использованием AIR-ACC1560-PMK1=

Требуемые материалы В комплекте?

Наконечник заземления и винты (поставляются с точкой доступа)

Да

Кронштейн для настенного крепления

Да

Четыре болта с шестигранной головкой M6 x 12 мм

Да

Четыре винта #8-32 для крепления блока питания

Да

Обжимной инструмент для наконечника заземления, Panduit CT-720 с матрицей CD-720-1 (http://www. panduit.com)

Четыре винта для крепления к стене

Четыре настенных анкера (указаны для всех материалов)

Сверло для стеновых анкеров

Электродрель и стандартная отвертка

Провод заземления № 6 AWG

Экранированный кабель Ethernet для наружной установки (CAT5e или выше)

Блок заземления

Стержень заземления

Накидной ключ или набор торцевых головок на 10 мм


Осторожно Монтажная стена, крепежные винты и настенные анкеры должны выдерживать нагрузку 50 фунтов (22,5 кг). 7 кг) статический вес.

Чтобы установить точку доступа вертикально на стене, следуйте этим инструкциям:


Шаг 1 Используйте монтажный кронштейн в качестве шаблона, чтобы отметить шесть отверстий для винтов на монтажной стене. Расположение отверстий под винты монтажного кронштейна и размеры монтажного кронштейна показаны на рис. 2-4.

Шаг 2 Используйте шесть винтов и, при необходимости, настенные анкеры, чтобы прикрепить монтажную пластину к монтажной поверхности.Эти винты и анкеры следует приобретать отдельно.


Примечание Для крепления точки доступа к штукатурке, цементу или гипсокартону можно использовать защитную панель из фанеры для наружных работ.



Примечание Монтажная стена, крепежные винты и настенные анкеры должны выдерживать статический вес 50 фунтов (22,7 кг).


Шаг 3 Вверните болт M6 x 12 мм в каждое из четырех отверстий для опорных болтов на задней стороне точки доступа. Не ввинчивайте болт до конца, а оставьте зазор примерно 0,13 дюйма (3,3 мм).

Шаг 4 Расположите точку доступа напротив монтажного кронштейна так, чтобы четыре опорных болта на задней стороне точки доступа вошли в шпоночные пазы на монтажном кронштейне.

Шаг 5 Сдвиньте точку доступа вниз, чтобы она надежно зафиксировалась в пазах на монтажном кронштейне.


Примечание Точка доступа должна быть установлена ​​таким образом, чтобы индикатор состояния на основании был направлен вниз.


Шаг 6 С помощью гаечного ключа на 10 мм затяните четыре болта, которыми точка доступа крепится к кронштейну, с усилием 40 фунт-сила-дюйм.

Шаг 7 Приступайте к установке антенн (только для моделей с внешней антенной), подключению кабелей передачи данных, заземлению точки доступа, включению питания и настройке точки доступа.


Рис. 2-4 Монтажный кронштейн для установки точки доступа на стену или мачту с блоком питания

1

Один из четырех прорезей для установки точки доступа.

3

Отверстия под винты для крепления блока питания к кронштейну.

2

Три из шести отверстий для крепления кронштейна к стене. Опорные болты диаметром до 1/4 дюйма (6 мм).



Установка точки доступа на опоре с AIR-ACC1530-PMK1=

Монтажный комплект AIR-ACC1530-PMK1= содержит монтажный кронштейн, который можно использовать как для настенного монтажа, так и для монтажа на столбе.Этот комплект можно использовать для установки точки доступа на столбе, мачте или уличном фонаре. Он поддерживает металлические, деревянные или стеклопластиковые опоры диаметром от 2 до 8 дюймов.

Таблица 2-3 Материалы, необходимые для установки точки доступа на вертикальной опоре

Необходимые материалы

В комплекте?

Один настенный кронштейн

Да

Четыре болта с шестигранной головкой M6 x 12 мм

Да

Два ленточных хомута из нержавеющей стали (регулируемые 2″–5″, 51–127 мм)

Да

Два ленточных хомута из нержавеющей стали (регулируемые 5–8 дюймов, 127–203 мм)

Да

Накидной ключ на 10 мм

Экранированный кабель Ethernet для наружной установки

Наконечник заземления (поставляется с точкой доступа)

Да

Блок заземления и стержень

Обжимной инструмент для наконечника заземления, Panduit CT-720 с матрицей CD-720-1 (http://www. panduit.com)

Провод заземления № 6 AWG

Чтобы установить точку доступа на вертикальную стойку, выполните следующие действия:


Шаг 1 Выберите место установки на столбе для установки точки доступа. Вы можете прикрепить точку доступа к стержню диаметром от 2 до 8 дюймов (от 5,1 до 20,1 см).


Примечание Если вы будете использовать адаптер отвода питания уличного фонаря, расположите точку доступа в пределах 3 футов (1 м) от регулятора наружного освещения.Адаптер переменного/постоянного тока необходимо использовать для развертывания уличных фонарных столбов.


Шаг 2 Удерживая кронштейн напротив стойки, проденьте два хомута через верхнюю и нижнюю группы монтажных прорезей на монтажном кронштейне (см. Рисунок 2-5).

Шаг 3 Оберните ленточные ремни вокруг стойки, зафиксируйте их, а затем слегка затяните зажимы с помощью гаечного ключа. Затяните их только настолько, чтобы скоба не соскользнула со стойки

.

Шаг 4 Вверните болт M6 в каждое из четырех отверстий под болты на задней стороне точки доступа.Не вкручивайте болт до конца. Оставьте зазор около 0,13 дюйма (3,3 мм).

Шаг 5 Вставьте четыре болта на точке доступа в пазы скобы. Убедитесь, что точка доступа правильно установлена ​​в слотах (см. Рисунок 2-5).


Примечание Точка доступа должна быть установлена ​​таким образом, чтобы индикатор состояния на основании был направлен вниз.


Шаг 6 С помощью ключа на 10 мм затяните четыре болта, которые соединяют точку доступа с кронштейном, с моментом 40 фунт-сила-дюйм.

Шаг 7 Установите точку доступа в ее конечное положение. Затяните хомуты гаечным ключом, чтобы точка доступа не скользила по стойке. Убедитесь, что зажимы затянуты достаточно сильно, чтобы точка доступа не двигалась.

Шаг 8 Приступайте к установке антенн (только для моделей с внешней антенной), подключению кабелей передачи данных, заземлению точки доступа, включению питания и настройке точки доступа.


Рисунок 2-5 Точка доступа, установленная на мачте

1

Один из четырех шпоночных отверстий M6 для установки точки доступа на кронштейне.

3

Верхний и нижний стальные хомуты

2

Верхний и нижний наборы прорезей для ленточных зажимов, через которые проходят зажимы.

4

Стойка (деревянная, металлическая или стекловолоконная), диаметром от 2 до 8 дюймов (от 50 до 203 мм)

Установка точки доступа на опоре с комплектом AIR-ACC1560-PMK1=

Комплект для стационарного монтажа AIR-ACC1560-PMK1= содержит монтажный кронштейн как для настенного монтажа, так и для монтажа на мачте, точку доступа и комплект блока питания. Этот монтажный комплект поддерживает металлические, деревянные или стеклопластиковые опоры диаметром от 2 до 8 дюймов.

Таблица 2-4 Материалы, необходимые для установки точки доступа

Необходимые материалы

В комплекте?

Один настенный кронштейн

Да

Четыре болта с шестигранной головкой M6 x 12 мм

Да

Четыре винта #8-32 для крепления блока питания

Да

Три ленточных хомута из нержавеющей стали (регулируемые 2–5 дюймов, 51–127 мм)

Да

Три ленточных хомута из нержавеющей стали (регулируемые 5–8 дюймов, 127–203 мм)

Да

Накидной ключ на 10 мм

Экранированный кабель Ethernet для наружной установки

Наконечник заземления (поставляется с точкой доступа)

Да

Блок заземления и стержень

Обжимной инструмент для наконечника заземления, Panduit CT-720 с матрицей CD-720-1 (http://www. panduit.com)

Провод заземления № 6 AWG

Чтобы установить точку доступа на вертикальный столб или фонарный столб, выполните следующие действия:


Шаг 1 Выберите место установки на столбе для установки точки доступа. Вы можете прикрепить точку доступа к стойке диаметром от 2 до 8 дюймов (от 5,1 до 20,5 дюйма).1 см).


Примечание Если вы будете использовать адаптер отвода питания уличного фонаря, расположите точку доступа в пределах 3 футов (1 м) от регулятора наружного освещения. Адаптер переменного/постоянного тока необходимо использовать для развертывания уличных фонарных столбов.


Шаг 2 Придерживая скобу к стойке, проденьте три хомута через верхнюю, среднюю и нижнюю группы монтажных прорезей на монтажной скобе (см. Рисунок 2-6).

Шаг 3 Оберните ленточные ремни вокруг стойки, зафиксируйте их, а затем слегка затяните зажимы с помощью гаечного ключа.Затяните их только настолько, чтобы скоба не соскользнула со стойки

.

Шаг 4 Вверните болт M6 в каждое из четырех отверстий под болты на задней стороне точки доступа. Не вкручивайте болт до конца. Оставьте зазор около 0,13 дюйма (3,3 мм).

Шаг 5 Вставьте четыре болта на точке доступа в пазы скобы. Убедитесь, что точка доступа правильно установлена ​​в слотах (см. Рисунок 2-6).


Примечание Точка доступа должна быть установлена ​​таким образом, чтобы индикатор состояния на основании был направлен вниз.


Шаг 6 С помощью ключа на 10 мм затяните четыре болта, которые соединяют точку доступа с кронштейном, с моментом 40 фунт-сила-дюйм.

Шаг 7 Закрепите блок питания на кронштейне четырьмя винтами #8-32.

Шаг 8 Установите точку доступа в ее конечное положение. Затяните ленточные хомуты гаечным ключом. Убедитесь, что зажимы затянуты достаточно сильно, чтобы точка доступа не двигалась.

Шаг 9 Перейдите к заземлению точки доступа.


Рисунок 2-6 Точка доступа и блок питания, установленные на мачте

1

Блок питания.

4

Прорези ленточных хомутов для пропуска хомутов.

2

Отверстия для четырех винтов #8-32.

5

Стальные ленточные хомуты.

3

Один из четырех шпоночных отверстий M6 для установки точки доступа на кронштейне.



Настенный монтаж точки доступа с помощью AIR-ACC1530-PMK2= Комплект для поворотного монтажа

Дополнительный поворотный монтажный комплект AIR-ACC1530-PMK2= содержит поворотный монтажный кронштейн для крепления на стене и на столбе. Этот комплект позволяет регулировать положение точки доступа, поворачивая точку доступа в вертикальной плоскости.

Таблица 2-5 Материалы для монтажа на стене с помощью поворотного монтажного комплекта

Материалы, необходимые для вертикального монтажа точки доступа на стене с помощью поворотного монтажного комплекта

В комплекте

Наконечник заземления и винты (поставляются с точкой доступа)

Да

Комплект поворотного крепления и крепежные детали

Да

(8) Болты с шестигранной головкой M6 x 12 мм

Да

Кронштейн-адаптер для варианта горизонтального монтажа

Да

Два ленточных хомута из нержавеющей стали (регулируемые 2–5 дюймов, 51–127 мм)

Да

Два ленточных хомута из нержавеющей стали (регулируемые 5–8 дюймов, 127–203 мм)

Да

Обжимной инструмент для наконечника заземления, Panduit CT-720 с матрицей CD-720-1 (http://www. panduit.com)

Четыре винта для крепления к стене (макс. 6 мм)

Четыре настенных анкера (указаны для всех материалов)

Сверло для стеновых анкеров

Электродрель и стандартная отвертка

Провод заземления № 6 AWG

Экранированный кабель Ethernet для наружной установки (CAT5e или выше)

Блок заземления

Стержень заземления

Накидной ключ или набор торцевых головок на 13 мм

Накидной ключ на 10 мм


Осторожно Монтажная поверхность, крепежные винты и дополнительные настенные анкеры должны выдерживать нагрузку 50 фунтов (22,5 кг). 7 кг) статический вес.

Чтобы установить точку доступа вертикально на стене, следуйте этим инструкциям:


Шаг 1 Разберите комплект шарнира, если он еще не разобран. См. Рисунок 2-7.

Шаг 2 Используйте конец настенной пластины монтажного кронштейна в качестве шаблона, чтобы отметить четыре отверстия для винтов на монтажной поверхности. См. Рисунок 2-7, где показано расположение отверстий под винты монтажного кронштейна (размер отверстий не должен превышать 6 мм).

Размеры поворотного монтажного кронштейна см. на рис. 2-8.

Шаг 3 Используйте четыре винта и, при необходимости, настенные анкеры, чтобы прикрепить конец монтажного кронштейна, прикрепленный к стене, к монтажной поверхности. Эти винты и анкеры следует приобретать отдельно.


Примечание Для крепления точки доступа к штукатурке, цементу или гипсокартону можно использовать защитную панель из фанеры для наружных работ.



Примечание Монтажная стена, крепежные винты и настенные анкеры должны выдерживать нагрузку 50 фунтов (22,5 кг).7 кг) статический вес.


Шаг 4 Совместите конец кронштейна с пластиной точки доступа с отверстиями для винтов на задней стороне точки доступа.

Шаг 5 Прикрепите пластину кронштейна к точке доступа с помощью четырех болтов M6 x 12 мм и накидного или торцевого ключа на 10 мм. Затяните болты с моментом 40 фунт-сила-дюйм.

Шаг 6 С помощью длинного винта M8 длиной 90,0 мм и крепежных деталей, поставляемых с поворотным кронштейном, прикрутите точку доступа и пластину кронштейна к настенной пластине, закрепленной на стене.См. Рисунок 2-7 для этой сборки. Не затягивайте узел полностью.


Примечание Точка доступа должна быть установлена ​​таким образом, чтобы индикатор состояния на основании был направлен вниз.


Шаг 7 Поверните точку доступа как требуется, а затем полностью затяните длинный винт M8 длиной 90,0 мм с помощью ключа на 13 мм.

Шаг 8 Приступайте к установке антенн (только для моделей с внешней антенной), подключению кабелей передачи данных, заземлению точки доступа, включению питания и настройке точки доступа..


Рисунок 2-7 Поворотный монтажный кронштейн

1

Одно из четырех отверстий под болты для крепления к задней части точки доступа.

Это конец кронштейна с пластиной точки доступа, который крепится к задней части точки доступа.

3

Отверстия под винты для настенного монтажа.

Эти отверстия для винтов также можно использовать в качестве прорезей для стальных ленточных зажимов при установке на столб.

2

Настенный конец кронштейна. Эта пластина крепится к стене.





Рисунок 2-8 Размеры поворотного монтажного кронштейна

Рисунок 2-9 Покомпонентное изображение поворотного монтажного комплекта

1

90.Винт M8 0 мм

5

Винт M8 80,0 мм с шайбой и пружинной шайбой для крепления винтового зажима для монтажа на мачте к опорной плите поворотного кронштейна.

2

Шайба M8

3

Пружинная шайба M8

6

Винтовой зажим для крепления на столб

4

Гайка M8

7

Основание поворотного кронштейна

Рисунок 2-10 Визуализация точки доступа, прикрепленной к поворотному монтажному комплекту

Установка точки доступа на опоре с помощью комплекта для поворотного монтажа AIR-ACC1530-PMK2=

Дополнительный поворотный монтажный комплект AIR-ACC1530-PMK2= содержит поворотный монтажный кронштейн для крепления на стене и на столбе. Этот комплект можно использовать для установки точки доступа на столбе, мачте или уличном фонаре. Он поддерживает металлические, деревянные или стеклопластиковые опоры диаметром от 2 до 8 дюймов.

Поворотный монтажный комплект AIR-ACC1530-PMK2= позволяет регулировать положение точки доступа путем поворота точки доступа в вертикальной плоскости.

Таблица 2-6 Материалы для монтажа точки доступа на опоре с помощью AIR-ACC1530-PMK2=

Требуемые материалы В комплекте?

Наконечник заземления и винты (поставляются с точкой доступа)

Да

Комплект поворотного крепления и крепежные детали

Да

(8) Болты с шестигранной головкой M6 x 12 мм

Да

Кронштейн-адаптер для варианта горизонтального монтажа

Да

Два ленточных хомута из нержавеющей стали (регулируемые 2–5 дюймов, 51–127 мм)

Да

Два ленточных хомута из нержавеющей стали (регулируемые 5–8 дюймов, 127–203 мм)

Да

Обжимной инструмент для наконечника заземления, Panduit CT0720 с матрицей CD-720-1 (http://www. panduit.com)

Четыре винта для крепления к стене (макс. 6 мм)

Четыре настенных анкера (указаны для всех материалов)

Сверло для стеновых анкеров

Электродрель и стандартная отвертка

Провод заземления № 6 AWG

Экранированный кабель Ethernet для наружной установки (CAT5e или выше)

Блок заземления

Стержень заземления

Накидной ключ или набор торцевых головок на 13 мм

Накидной ключ на 10 мм

Чтобы установить точку доступа на стойке, выполните следующие действия:


Шаг 1 Выберите место установки на столбе для установки точки доступа. Вы можете прикрепить точку доступа к любой опоре диаметром от 2 до 8 дюймов (от 5,1 до 40,6 см).


Примечание Если вы будете использовать адаптер отвода питания уличного фонаря, расположите точку доступа в пределах 3 футов (1 м) от регулятора наружного освещения.


Шаг 2 Разберите шарнирный комплект, если он еще не разобран. См. Рисунок 2-7.

Шаг 3 Прикрепите опорную пластину поворотного кронштейна к стойке с помощью либо одного набора регулируемых ленточных зажимов, либо винтового хомута (винтовой хомут можно использовать только на опорах диаметром 2–3 дюйма (50–76 мм)). диаметр).

Шаг 4 Расположите опорную плиту поворотного кронштейна и зажим(ы) на стойке. Затяните только настолько, чтобы удерживать опорную пластину кронштейна на месте, чтобы предотвратить ее скольжение по стойке, но при этом вращаться на стойке. Полностью затягивайте только после установки и позиционирования точки доступа.

Шаг 5 Совместите конец кронштейна с пластиной точки доступа с отверстиями для винтов на задней стороне точки доступа.

Шаг 6 Прикрепите пластину кронштейна к точке доступа с помощью четырех болтов M6 x 12 мм и накидного или торцевого ключа на 10 мм.Затяните болты с усилием 40 фунт-сила-дюйм (4,5 Нм).

Шаг 7 С помощью длинного винта M8 длиной 90,0 мм и крепежа, поставляемого с поворотным кронштейном, прикрутите точку доступа и пластину кронштейна к опорной пластине, установленной на стойке. См. Рисунок 2-10 для этой сборки. Не затягивайте узел полностью.


Примечание Точка доступа должна быть установлена ​​таким образом, чтобы индикатор состояния на основании был направлен вниз.


Шаг 8 Поверните и расположите точку доступа, как требуется, а затем полностью затяните 90°.0 мм M8 с помощью ключа на 13 мм, а затем затяните зажимы на стойке.


Примечание Соблюдайте осторожность при затягивании 80-мм болтов на винтовом зажиме для крепления на мачте. См. Рисунок 2-9. Убедитесь, что поверхность зажима остается параллельной опорной плите кронштейна при затягивании болтов. Затяните болты M8 x 80 мм с усилием 52–61 фунт-сила-дюйм (5,9–6,9 Нм).



Осторожно Несоосность и чрезмерная затяжка могут привести к поломке винтового зажима.

Шаг 9 Приступайте к установке антенн (только для моделей с внешней антенной), подключению кабелей передачи данных, заземлению точки доступа, включению питания и настройке точки доступа.


Рисунок 2-11 Комплект для поворотного монтажа с зажимом для крепления на мачте

1

Одно из четырех монтажных отверстий для точки доступа. Это конец кронштейна с пластиной точки доступа, который крепится к задней части точки доступа.

3

Винтовой зажим для крепления на столб. Он подходит для столбов диаметром до 2–3 дюймов (50–76 мм).

2

Одна из четырех прорезей для ленточных зажимов.

Это опорная пластина поворотного кронштейна, которая крепится к стойке.

Установка на столб с помощью ленточных зажимов показана на Рис. 2-12.



Рисунок 2-12 Установка точки доступа на стене с помощью поворотного монтажного кронштейна

1

Одно из четырех монтажных отверстий для крепления точки доступа к кронштейну.

3

Стальные ленточные хомуты.

2

Прорези для ленточных зажимов.

4

Полюс.

Горизонтальная установка точки доступа с помощью AIR-ACC1530-PMK2=

Комплект для монтажа на поворотной опоре AIR-ACC1530-PMK2= содержит горизонтальную монтажную пластину, позволяющую устанавливать точку доступа горизонтально, как показано на рис. 2-14.Горизонтальное крепление обеспечивает лучшее покрытие всенаправленной антенны.

Таблица 2-7 Материалы, необходимые для горизонтальной установки точки доступа с помощью AIR-ACC1530-PMK2=

Требуемые материалы В комплекте?

Наконечник заземления и винты (поставляются с точкой доступа)

Да

Комплект поворотного крепления и крепежные детали

Да

8 болтов с шестигранной головкой M6 x 12 мм

Да

Кронштейн-адаптер для варианта горизонтального монтажа

Да

Два ленточных хомута из нержавеющей стали (регулируемые 2–5 дюймов, 51–127 мм)

Да

Два ленточных хомута из нержавеющей стали (регулируемые 5–8 дюймов, 127–203 мм)

Да

Обжимной инструмент для наконечника заземления, Panduit CT0720 с матрицей CD-720-1 (http://www. panduit.com)

Четыре винта для крепления к стене (макс. 6 мм)

Четыре настенных анкера (указаны для всех материалов)

Сверло для стеновых анкеров

Электродрель и стандартная отвертка

Провод заземления № 6 AWG

Экранированный кабель Ethernet для наружной установки (CAT5e или выше)

Блок заземления

Стержень заземления

Накидной ключ или набор торцевых головок на 13 мм

Накидной ключ на 10 мм

Чтобы установить точку доступа горизонтально с помощью AIR-ACC1530-PMK2=, выполните следующие действия:


Шаг 1 Установите шарнирный кронштейн на стену или столб, как показано в предыдущих процедурах. Однако остановитесь, прежде чем устанавливать пластину поворотного кронштейна непосредственно на точку доступа.

Шаг 2 С помощью четырех болтов M6 x 12 мм прикрепите пластину горизонтального адаптера к пластине поворотного кронштейна.

Шаг 3 С помощью оставшихся четырех болтов M6 x 12 мм прикрепите другую сторону горизонтальной монтажной пластины к точке доступа. См. Рисунок 2-13 для представления в разобранном виде.

Шаг 4 С помощью гаечного ключа или торцевой головки на 10 затяните все болты M6 с усилием 40 фунт-сила-дюйм (4.5 Нм).

Шаг 5 Расположите и сориентируйте точку доступа по мере необходимости и затяните болты монтажного комплекта с помощью гаечного ключа или торцевой головки на 13 мм. См. Рисунок 2-14.


Рисунок 2-13 Покомпонентное изображение деталей поворотного кронштейна с горизонтальной монтажной пластиной

1

Поворотный кронштейн. Можно установить на столб или стену.

3

Два из четырех отверстий под винты для крепления горизонтальной монтажной пластины к поворотному кронштейну.

2

Горизонтальная монтажная пластина.

4

Два из четырех отверстий под винты для крепления точки доступа к горизонтальной монтажной пластине.

Рисунок 2-14 Горизонтальная установка точки доступа с использованием дополнительной горизонтальной монтажной пластины

Установка внешних антенн


Примечание При работе в диапазоне 5 ГГц UNII-1 все всенаправленные антенны должны быть установлены вертикально, а все направленные антенны должны быть установлены так, чтобы главный луч был направлен параллельно или наклонен к горизонту.


В Таблице 2-8 показаны внешние антенны, поддерживаемые точкой доступа 1562E, а также необходимое количество для каждой модели.

Таблица 2-8 Точка доступа 1562E Поддерживаемые внешние антенны

идантификационный номер продукта Диапазон частот Усиление Тип

ВОЗДУХ-ANT2413P2M-N=

2.4 ГГц

13 дБи

Направленный

AIR-ANT2450V-N

2,4 ГГц

5 дБи

Всенаправленный

AIR-ANT2480V-N

2,4 ГГц

8 дБи

Всенаправленный

ВОЗДУХ-ANT2513P4M-N

2. 4/5 ГГц

13 / 13 дБи

Направленный

ВОЗДУХ-ANT2547V-N

2,4/5 ГГц

4/7 дБи

Всенаправленный (белый)

АИР-АНТ2547ВГ-Н

2,4/5 ГГц

4/7 дБи

Всенаправленный (серый)

ВОЗДУХ-ANT2568VG-N

2.4/5 ГГц

6/8 дБи

Всенаправленный (серый)

AIR-ANT2588P3M-N=

2,4/5 ГГц

8 / 8 дБи

Направленный

AIR-ANT5114P2M-N=

5 ГГц

14 дБи

Направленный

AIR-ANT5180V-N

5 ГГц

8 дБи

Всенаправленный

Инструкции по установке и подробную информацию о любой из этих антенн см. в руководстве по антеннам по адресу:

.

http://www.cisco.com/c/en/us/support/wireless/aironet-antennas-accessories/products-installation-guides-list.html

При установке антенн соблюдайте все меры предосторожности. Информацию о безопасности см. в разделе «Меры предосторожности при установке антенн».

Антенны сторонних производителей

Cisco не поддерживает сторонние антенны. Ответственность за радиочастотное подключение и соответствие антенн сторонних производителей лежит на пользователе. Cisco не рекомендует антенны сторонних производителей, и Центр технической поддержки Cisco не сможет обеспечить поддержку антенн сторонних производителей.Соответствие требованиям Cisco FCC, часть 15, гарантируется только для антенн Cisco или антенн той же конструкции и коэффициента усиления, что и антенны Cisco.

Порт гибкой антенны Cisco

Функция гибкого антенного порта Cisco на точках доступа серии 1562 позволяет поддерживать двухдиапазонные или однодиапазонные антенны на одной и той же точке доступа. Это настраивается с помощью команды CLI от контроллера беспроводной локальной сети.

Чтобы иметь двухдиапазонные порты, используйте два антенных порта на базе (порты 1 и 2) для подключения двухдиапазонных всенаправленных или направленных антенн.

Чтобы иметь однодиапазонные порты, используйте два отдельных антенных порта 2,4 ГГц и два антенных порта 5 ГГц.

Конфигурации монтажа внешней антенны

Выбор антенны определяется в комплектации изделия. Антенны 1562E можно монтировать на стене, мачте и/или мачте. Всегда обращайтесь к Руководству по размещению заказа для получения обновленного списка поддерживаемых антенн.

Точка доступа 1562E поддерживает различные антенны, предназначенные для использования вне помещений, с радиомодулями, работающими в диапазоне 2.Диапазоны частот 4 ГГц и 5 ГГц. Модель 1562E поддерживает внешние антенны, перечисленные в следующих разделах.

Двухдиапазонная всенаправленная антенна Cisco Aironet (AIR-ANT2547V-N, AIR-ANT2547VG-N)

Двухдиапазонная всенаправленная антенна, называемая «стержневой» антенной, предназначена для использования вне помещений с наружными точками доступа Cisco Aironet с радиомодулями, работающими в диапазонах частот 2,4 ГГц и 5 ГГц (Рисунок 2-17). Основные рабочие характеристики антенны:

  • Всенаправленная коллинеарная решетка
  • Работает в 2.Диапазоны частот 4 ГГц и 5 ГГц
  • Коэффициент усиления:

— 2400–2483 МГц — 4 дБи

— 5250–5875 МГц — 7 дБи

Антенна предназначена для создания всенаправленной диаграммы направленности. Для этого установите точку доступа вдали от каких-либо препятствий по бокам излучающего элемента.

Подробную информацию об этой антенне см. в документе Двухдиапазонная всенаправленная антенна Cisco Aironet (AIR-ANT2547V-N, AIR-ANT2547VG-N).При установке антенн соблюдайте все меры предосторожности. Информацию о безопасности см. в разделе «Меры предосторожности при установке антенн».

Рисунок 2-17 Двухдиапазонная всенаправленная антенна Cisco Aironet — установлена ​​только на модели AIR-AP1562E-x-K9

1

Антенна подключена к антенному порту 1 (разъем типа N) (TX/RX)

2

Антенна подключена к антенному порту 2 (разъем типа N) (TX/RX)

Сиско Айронет 2.

Направленная антенна 4 ГГц/5 ГГц 8 дБи (AIR-ANT2588P3M-N)

Направленная антенна Cisco Aironet 2,4 ГГц/5 ГГц с коэффициентом усиления 8 дБи предназначена для использования на открытом воздухе с наружными точками доступа Cisco Aironet с радиомодулями, работающими в диапазонах частот 2,4 ГГц и 5 ГГц. Эта антенна имеет усиление 8 дБи в обоих диапазонах.

Подробную информацию об этой антенне см. в документе Направленная антенна Cisco Aironet 2,4 ГГц/5 ГГц 8 дБи (AIR-ANT2588P3M-N) . Соблюдайте все меры предосторожности при установке антенн, сведения о безопасности см. в разделе «Меры предосторожности при установке антенн».

Рисунок 2-18 Направленная антенна Cisco Aironet 2,4 ГГц/5 ГГц, 8 дБи — установлена ​​только на модели AIR-AP1562E-x-K9


Примечание При установке AIR-ANT2588P3M-N с точкой доступа Cisco Aironet серии 1560 подключите крайние антенные порты (обозначенные цифрой 1 на Рис. 2-19) к двухдиапазонным антенным портам точки доступа.


Рисунок 2-19 Антенные порты для подключения к двухдиапазонным портам точки доступа

Направленная антенна Cisco Aironet, 5 ГГц, 14 дБи, 2 порта (AIR-ANT5114P2M-N)

2-портовая направленная антенна Cisco Aironet 5 ГГц 14 дБи предназначена для использования вне помещений с наружными точками доступа Cisco Aironet с радиомодулями, работающими в диапазоне частот 5 ГГц.Эта антенна имеет коэффициент усиления 14 дБи в диапазоне 5 ГГц.

Дополнительные сведения см. в документе «Направленная антенна Cisco Aironet 5 ГГц 14 дБи» по следующему URL-адресу:
http://www.cisco.com/c/en/us/td/docs/wireless/antenna/installation. /guide/ant5114p2m-n.html.

Подробную информацию об этой антенне см. в документе Направленная антенна Cisco Aironet 5 ГГц 14 дБи (AIR-ANT5114P2M-N) . Соблюдайте все меры предосторожности при установке антенн, сведения о безопасности см. в разделе «Меры предосторожности при установке антенн».

Рисунок 2-20 Направленная антенна Cisco Aironet 5 ГГц 14 дБи — устанавливается только на модели AIR-AP1562E-x-K9

Направленная антенна Cisco Aironet, 2,4 ГГц, 13 дБи, 2 порта (AIR-ANT2413P2M-N)

2-портовая направленная антенна Cisco Aironet 2,4 ГГц 13 дБи предназначена для использования вне помещений с наружными точками доступа Cisco Aironet с радиомодулями, работающими в диапазоне частот 2,4 ГГц. Эта антенна имеет коэффициент усиления 13 дБи в диапазоне частот 2,4 ГГц.

Подробную информацию об этой антенне см. в Cisco Aironet 2.Направленная антенна 4 ГГц 13 дБи (AIR-ANT2413P2M-N) документ. Соблюдайте все меры предосторожности при установке антенн, сведения о безопасности см. в разделе «Меры предосторожности при установке антенн».

Рисунок 2-21 Направленная антенна Cisco Aironet 2,4 ГГц 13 дБи — устанавливается только на модели AIR-AP1562E-x-K9

Всенаправленная антенна Cisco Aironet 2,4 ГГц 5 дБи (AIR-ANT2450V-N)

Всенаправленная антенна Cisco Aironet с частотой 2,4 ГГц и коэффициентом усиления 5 дБи предназначена для использования вне помещений с внешними точками доступа Cisco Aironet с радиомодулями, работающими в диапазоне частот 2.Полоса частот 4 ГГц. Эта антенна имеет коэффициент усиления 5 дБи в диапазоне 2,4 ГГц.

Подробную информацию об этой антенне см. в документе Всенаправленная антенна Cisco Aironet 5-dBI (AIR-ANT2450V-N). При установке антенн соблюдайте все меры предосторожности. Информацию о безопасности см. в разделе «Меры предосторожности при установке антенн».

Рисунок 2-22 Всенаправленная антенна Cisco Aironet 2,4 ГГц 5 дБи — установлена ​​только на модели AIR-AP1562E-x-K9

Сиско Айронет 2.Всенаправленная антенна 4 ГГц 8 дБи (AIR-ANT2480V-N)

Всенаправленная антенна Cisco Aironet 2,4 ГГц с коэффициентом усиления 8 дБи предназначена для использования вне помещений с внешними точками доступа Cisco Aironet с радиомодулями, работающими в диапазоне частот 2,4 ГГц. Эта антенна имеет коэффициент усиления 8 дБи в диапазоне частот 2,4 ГГц.

Подробную информацию об этой антенне см. в документе Всенаправленная антенна Cisco Aironet 8 дБи (AIR-ANT2480V-N) . Соблюдайте все меры предосторожности при установке антенн, сведения о безопасности см. в разделе «Меры предосторожности при установке антенн».

Рисунок 2-23 Всенаправленная антенна Cisco Aironet 2,4 ГГц 8 дБи — установлена ​​только на модели AIR-AP1562E-x-K9i

Всенаправленная антенна Cisco Aironet, 5 ГГц, 8 дБи (AIR-ANT5180V-N)

Всенаправленная антенна Cisco Aironet 5 ГГц с коэффициентом усиления 8 дБи предназначена для использования вне помещений с внешними точками доступа Cisco Aironet с радиомодулями, работающими в диапазоне частот 5 ГГц. Эта антенна имеет коэффициент усиления 8 дБи в диапазоне частот 5 ГГц.

Подробную информацию об этой антенне см. в документе Всенаправленная антенна Cisco Aironet 8 дБи (AIR-ANT5180V-N) .Соблюдайте все меры предосторожности при установке антенн, сведения о безопасности см. в разделе «Меры предосторожности при установке антенн».

Рисунок 2-24 Всенаправленная антенна Cisco Aironet 5 ГГц 8 дБи — установлена ​​только на модели AIR-AP1562E-x-K9

Использование монтажного кронштейна для внешних направленных антенн

Вы можете использовать кронштейн AIR-ACCAMK-2= для установки направленной антенны непосредственно на точку доступа. См. Рисунок 2-25.

Рисунок 2-25 Монтажный кронштейн направленной антенны AIR-ACCAMK-2= Views

1

Прорези для прокладки антенных кабелей с кабельными стяжками.

3

Обратите внимание на направление стрелки. Убедитесь, что кронштейн и точка доступа установлены стрелкой вверх.

2

Монтажные отверстия для направленной антенны.

4

Два из четырех винтов #8-32 и точки крепления, используемые для крепления кронштейна к точке доступа.

Питание точки доступа

Точка доступа 1560 поддерживает следующие источники питания:

  • Питание постоянного тока – 42– 57 В постоянного тока
  • Питание через Ethernet (PoE)

Точка доступа 1560 может получать питание через вход PoE от встроенного блока питания или порта коммутатора с соответствующим питанием.В зависимости от конфигурации и нормативного домена для полноценной работы необходима мощность UPoE.

Для 1562I требуется порт коммутатора с питанием UPoE или инжектор питания для полноценной работы MIMO 3×3 на радиочастоте 2,4 ГГц в нормативных доменах, допускающих высокую мощность передачи 2,4 ГГц (нормативные домены -A, -D, -F , -К, -Н, -Q, -Т, -З). Если 1562I питается от порта коммутатора PoE+ (питание 802.3at), то точка доступа автоматически отключит один из передатчиков 2,4 ГГц, и радио будет работать в режиме 2×2 MIMO.

Таблица 2-9 Точка доступа 1560 Power Matrix

Модель Конфигурация Регуляторный домен Выключатель Сила ВОЗДУХ-PWRINJ-60RGD1 ВОЗДУХ-PWRINJ-60RGD2 ВОЗДУХ-PWRINJ6 Адаптер питания AD/DC ВОЗДУХ-PWRADPT-RGD1

1562I

3×3:3 (2. 4 ГГц)

A, B, D, I, K, N, Q, T, Z

УПОЕ

Да

Да

3×3:3 (5 ГГц)

3×3:3 (2,4 ГГц)

C, E, F, G, H, L, M, R, S

УПОЕ

(будущая поддержка)

3×3:3 (5 ГГц)

2×2:2 (2.4 ГГц)

A, B, C, D, E, F, G, H, I,

K, L, M, N, Q, R, S, T, Z

802.3at

PoE+

Да

2×2:2 (5 ГГц)

1562D

2×2:2 (2,4 ГГц)

A, B, C, D, E, F, G, H, I, K, L, M, N, Q, R, S, T, Z

802. 3at

PoE+

Да

Да

Да

2×2:2 (5 ГГц)

1562E

2×2:2 (2,4 ГГц)

2×2:2 (5 ГГц)

Подключение инжектора питания

Точка доступа серии 1560 поддерживает следующие модули питания:

  • ВОЗДУХ-PWRINJ-60RGD1
  • ВОЗДУХ-PWRINJ-60RGD2

Инжектор питания обеспечивает 56 В постоянного тока к точке доступа по кабелю Ethernet и поддерживает сквозную длину кабеля Ethernet 100 м (328 футов) от коммутатора до точки доступа.

Если ваша точка доступа питается от дополнительного блока питания, выполните следующие действия для завершения установки:


Шаг 1 Перед применением PoE к точке доступа убедитесь, что точка доступа заземлена (см. раздел «Заземление точки доступа»).

Шаг 2 См. раздел «Обычные компоненты установки точки доступа», чтобы определить компоненты, необходимые для установки.

Шаг 3 Подсоедините Ethernet-кабель CAT5e или лучше от проводной локальной сети к блоку питания.


Предупреждение Во избежание возгорания используйте телекоммуникационный кабель только № 26 AWG или больше. Выписка 1023



Примечание Установщик несет ответственность за обеспечение того, чтобы подача питания на точку доступа от этого типа инжектора питания была разрешена местными и/или национальными стандартами безопасности и телекоммуникационного оборудования.



Совет Для переадресации трафика моста добавьте переключатель между инжектором питания и контроллером.Дополнительную информацию см. в документе Cisco Wireless Mesh Access Points, Design and Deployment Guide, Release 7.0 .


Шаг 4 Перед подачей питания на точку доступа убедитесь, что антенны подключены, а точка доступа заземлена.

Шаг 5 Подсоедините экранированный кабель Ethernet (CAT5e или лучше) для использования вне помещений между инжектором питания и входным разъемом PoE точки доступа.

Шаг 6 Подключите кабель Ethernet к порту PoE-In точки доступа.См. раздел «Подключение кабеля Ethernet к точке доступа».


Подключение кабеля питания постоянного тока к точке доступа

При питании точки доступа от источника постоянного тока необходимо обеспечить возможность удобного отключения источника питания постоянного тока от устройства. Не следует отключать питание, отсоединяя разъем питания постоянного тока на устройстве.


Предупреждение Подключайте устройство только к источнику питания постоянного тока, соответствующему требованиям безопасного сверхнизкого напряжения (SELV) стандартов безопасности на основе IEC 60950.Заявление 1033


Для подключения кабеля питания постоянного тока необходимо предоставить следующие инструменты и материалы:

  • Экранированный кабель питания постоянного тока для наружной установки (минимум 18 AWG) с внешним диаметром кабеля от 0,20 до 0,35 дюйма (от 0,51 до 0,89 см).
  • Разводной или рожковый ключ
  • Маленькая плоская отвертка
  • Двухконтактный разъем питания постоянного тока (поставляется Cisco)

Чтобы подключить кабель питания постоянного тока к точке доступа, выполните следующие действия:


Шаг 1 Перед подключением питания постоянного тока к точке доступа убедитесь, что точка доступа заземлена.См. раздел «Заземление точки доступа».

Шаг 2 Отключите все источники питания точки доступа, включая источник питания постоянного тока.


Предупреждение Это устройство может иметь более одного подключения к источнику питания. Все соединения должны быть удалены, чтобы обесточить устройство. Заявление 1028



Осторожно При подключении питания постоянного тока к точке доступа всегда подключайте конец кабеля к точке доступа В ПЕРВУЮ ОЧЕРЕДЬ.При отсоединении разъема питания постоянного тока всегда отсоединяйте конец кабеля от точки доступа ПОСЛЕДНИМ.

Шаг 3 С помощью большой крестовой или плоской отвертки снимите заглушку порта питания постоянного тока. Не выбрасывайте заглушку и резиновое уплотнение, если вы не уверены, что порт не придется повторно затыкать. (см. Рисунок 2-28, где показано расположение разъема питания постоянного тока).

Рисунок 2-28 Расположение порта питания постоянного тока на правой стороне точки доступа

1

Подушка заземления.

2

Порт питания постоянного тока (закрытый).

Шаг 4 Ослабьте стопорную гайку кабельного ввода, повернув ее против часовой стрелки, но не снимайте ее (см. Рисунок 2-29).


Примечание Убедитесь, что кабельный сальник имеет резиновое уплотнение и не поврежден.



Предупреждение Неправильная установка кабельного ввода приведет к протечке кабельного зажима.


Рисунок 2-29 Кабельный ввод

1

Шайба (прокладка)

4

Зажимной кулачок

2

Корпус

5

Резьбовая уплотнительная гайка

3

Уплотнительная вставка




Примечание Кабельный сальник рассчитан на диаметр кабеля 0.От 20 до 0,35 дюйма (от 0,51 до 0,89 см).


Шаг 5 Вставьте оголенный конец кабеля питания постоянного тока в закругленный конец кабельного ввода (см. Рисунок 2-29) и протяните примерно 6 дюймов кабеля через адаптер.


Предупреждение При установке кабеля питания постоянного тока убедитесь, что кабельный сальник и резиновая прокладка присутствуют и установлены правильно, чтобы избежать утечки воды в корпус. См. Рисунок 2-29 и Рисунок 2-32.


Шаг 6 Зачистите оболочку кабеля постоянного тока примерно на 1 дюйм, чтобы обнажить провода, а затем зачистите изоляцию примерно на 0,5 см.5 дюймов (или 12 мм) от каждого провода.

Шаг 7 Нажмите на оранжевые подпружиненные фиксаторы и полностью вставьте провод (см. рис. 2-30) в двухпозиционный разъем клеммной колодки (номер по каталогу Cisco 29-100226-01, рис. 2- 31), а затем отпустите выступы. Потяните за провод, чтобы убедиться, что он надежно закреплен.

Рисунок 2-30 Нажмите на защелку и протяните провод, как показано стрелкой



Рисунок 2-31 Двухпозиционный разъем клеммной колодки

1

Фиксирующие выступы

3

Заземление (возврат постоянного тока)

2

DC +



Этап 8

Шаг 9 Вставьте двухпозиционную клеммную колодку в отверстие питания постоянного тока в корпусе точки доступа и осторожно вставьте клеммную колодку во внутренний разъем (см. Рисунок 2-32).


Примечание Убедитесь, что полярность клеммной колодки соответствует маркировке полярности на корпусе (см. рис. 2-33)


Рисунок 2-32 Вставка клеммной колодки в отверстие питания постоянного тока в корпусе точки доступа

1

Отверстие питания постоянного тока в корпусе точки доступа. См. также Рисунок 2-33.

2

Покомпонентное изображение кабельного ввода на кабеле питания постоянного тока



Рисунок 2-33 Отверстие для подключения источника питания постоянного тока в корпусе точки доступа

Шаг 10 Сдвиньте кабельный сальник с резиновым уплотнением к точке доступа, ввинтите резьбовой конец корпуса в точку доступа и затяните вручную.

Шаг 11 С помощью разводного ключа на 28 мм затяните резьбовой конец корпуса с усилием 15 фунтов на дюйм.

Шаг 12 С помощью разводного ключа затяните стопорную уплотнительную гайку с усилием 15 фунт-дюйм.

Шаг 13 Перед подачей питания на точку доступа убедитесь, что антенны подключены к точке доступа.

Шаг 14 Включите питание постоянного тока в указанных цепях.


Подключение питания переменного тока уличного фонаря

Точка доступа может быть установлена ​​на столбе уличного фонаря и получать питание от устройства управления наружным освещением уличного фонаря с помощью дополнительного адаптера отвода питания уличного фонаря и адаптера питания переменного/постоянного тока AIR-PWRADPT-RGD1=.

Адаптер питания переменного/постоянного тока используется на линии от ответвления уличного освещения до разъема постоянного тока 1560. Отвод питания переменного тока можно использовать только с адаптером питания переменного/постоянного тока.

При питании точки доступа от сети переменного тока, отличной от адаптера отвода питания уличного фонаря, необходимо обеспечить соблюдение следующих условий:

1. Питание переменного тока можно легко отключить от устройства, но не путем отсоединения разъема питания переменного тока на устройстве.

2. Вы должны защищать любые вилки и розетки переменного тока от воды и других внешних воздействий. Вы можете использовать сертифицированный UL водонепроницаемый кожух, подходящий для защиты розетки переменного тока и вилки питания переменного тока, которая подает питание на устройство, как описано в статье 406 NEC.

3. При установке точки доступа на открытом воздухе или во влажном или влажном месте ответвленная цепь переменного тока, которая питает точку доступа, должна иметь защиту от замыкания на землю (GFCI), как того требует статья 210 Национального электротехнического кодекса (NEC). ).


Предупреждение Легкодоступное двухполюсное размыкающее устройство должно быть встроено в стационарную проводку.
Выписка 1022



Предупреждение Будьте очень осторожны при подключении адаптера уличного фонаря к источнику питания категории 3 на мачте. Если вы не будете осторожны, вы можете получить удар током или упасть. Выписка 363



Осторожно Перед подсоединением или отсоединением шнура питания необходимо отключить питание переменного тока от шнура питания с помощью подходящего сервисного разъединителя.

Схемы установки точки доступа на фонарном столбе приведены на Рисунке 2-34 и Рисунке 2-35. Чтобы установить точку доступа на фонарном столбе, выполните следующие действия:


Шаг 1 Отключите подачу переменного тока на фонарный столб.

Шаг 2 Отключите питание источника переменного тока в указанных цепях.


Предупреждение Это устройство может иметь более одного подключения к источнику питания. Все соединения должны быть удалены, чтобы обесточить устройство. Заявление 1028



Осторожно В целях безопасности при подключении разъема питания переменного тока точки доступа всегда подключайте конец кабеля точки доступа В ПЕРВУЮ ОЧЕРЕДЬ. При отсоединении разъема питания переменного тока всегда отсоединяйте конец кабеля со стороны точки доступа ПОСЛЕДНИМ.

Шаг 3 Убедитесь, что питание блока управления наружным освещением отключено, а затем отсоедините блок управления наружным освещением от крепления.

Шаг 4 Подключите адаптер отвода питания уличного фонаря через полевой терминатор к адаптеру питания переменного/постоянного тока точки доступа.


Осторожно При установке адаптера отвода питания уличного фонаря к разъему питания переменного тока точки доступа всегда подключайте конец кабеля к точке доступа. первый . При удалении адаптера отвода питания уличного фонаря всегда отсоединяйте конец кабеля от точки доступа. последний .

Примечание ● Точка доступа должна быть установлена ​​в пределах 3 футов (1 м) от регулятора наружного освещения.

  • Адаптер питания переменного/постоянного тока должен быть заземлен.Адаптер питания переменного/постоянного тока имеет рабочий диапазон от 100 до 277 В переменного тока 50/60 Гц.

Шаг 5 Заземлите точку доступа к фонарному столбу с помощью провода заземления 6-AWG. Дополнительные сведения см. в разделе Заземление точки доступа.

Шаг 6 Вставьте адаптер отвода питания уличного фонаря в устройство управления наружным освещением.

Шаг 7 Убедитесь, что антенны подключены к точке доступа.

Шаг 8 Включите питание устройства управления наружным освещением в обозначенных цепях и тем самым включите питание точки доступа.


Рисунок 2-34 Использование уличного фонаря

1

Управление наружным освещением

3

Адаптер питания переменного/постоянного тока

Адаптер питания переменного/постоянного тока должен быть заземлен. Адаптер питания переменного/постоянного тока имеет рабочий диапазон от 100 до 277 В переменного тока 50/60 Гц.

2

Полевое окончание

4

Медный заземляющий провод 6-AWG

Рисунок 2-35 Компоненты развертывания уличного фонаря


Примечание Для развертывания точки доступа, как показано на рис. 2-34, для установки уличного фонаря требуется другой монтажный комплект точки доступа.


Подключение кабелей передачи данных

Все модели AP поддерживают подключение для передачи данных через порт Ethernet и порт Small Form-factor Pluggable (SFP). Однако порт Ethernet и порт SFP нельзя использовать для данных одновременно.

Если SFP обнаружен и активен, порт Ethernet отключается. Если SFP не обнаружен, порт Ethernet остается подключенным

Если вы используете порт SFP для доставки данных по оптоволоконному кабелю, то точка доступа должна питаться от источника постоянного тока, адаптера питания или инжектора питания.

Подробнее об установке Ethernet см. в разделе Подключение кабеля Ethernet к точке доступа.

Подробнее об установке оптоволоконного кабеля см. в разделе Подключение оптоволоконного кабеля к точке доступа.

Подключение кабеля Ethernet к точке доступа

Вам необходимо предоставить следующие инструменты и материалы:

  • Экранированный кабель Ethernet для наружной установки (CAT5e или выше) диаметром от 0,2 до 0,35 дюйма (от 0,51 до 0,89 см)
  • Разъем RJ-45 и инструмент для установки
  • Разводной ключ или накидной ключ на 28 мм
  • Большая отвертка Phillips или плоская отвертка

Чтобы подключить экранированный кабель Ethernet к точке доступа, выполните следующие действия:


Шаг 1 Отключите питание модуля питания и убедитесь, что все источники питания точки доступа отключены.


Предупреждение Это устройство может иметь более одного подключения к источнику питания. Все соединения должны быть удалены, чтобы обесточить устройство. Заявление 1028


Шаг 2 Убедитесь, что к точке доступа подключен заземляющий провод 6 AWG (см. раздел «Заземление точки доступа»).

Шаг 3 С помощью большой крестовой или плоской отвертки снимите заглушку с точки доступа. Не выбрасывайте заглушку и резиновое уплотнение, если вы не уверены, что порт не придется повторно заглушать (расположение см. на Рис. 2-36).

Рисунок 2-36 Разъем PoE-In точки доступа

1

Порт SFP (закрытый)

2

Порт PoE-In (закрытый)



Шаг 4 Ослабьте уплотнительную гайку резьбового соединения кабельного ввода, повернув ее против часовой стрелки, но не снимайте ее (см. Рисунок 2-37).


Примечание Убедитесь, что кабельный сальник имеет резиновое уплотнение и не поврежден.



Предупреждение Неправильная установка кабельного ввода и резиновой прокладки приведет к протечке кабельного зажима.


Рисунок 2-37 Кабельный ввод

1

Шайба (резиновая прокладка)

4

Зажимной кулачок

2

Корпус

5

Резьбовая уплотнительная гайка

3

Уплотнительная вставка



Шаг 5 Вставьте свободный конец кабеля Ethernet через уплотнительную гайку на конце кабельного ввода (см. Рисунок 2-37) и протяните кабель на несколько дюймов через адаптер.

Шаг 6 Установите разъем RJ-45 на свободный конец кабеля Ethernet с помощью инструмента для установки кабеля Ethernet.


Предупреждение Во избежание возгорания используйте телекоммуникационный кабель только № 26 AWG или больше. Выписка 1023



Предупреждение При установке разъема RJ-45 убедитесь, что кабельный сальник и резиновая прокладка присутствуют и установлены правильно, чтобы избежать утечки воды в корпус.См. Рисунок 2-37 и Рисунок 2-38.


Шаг 7 Осторожно вставьте разъем кабеля RJ-45 в отверстие порта Ethernet на точке доступа и подключите его к внутреннему разъему Ethernet (см. Рисунок 2-38).

Рисунок 2-38 Вставка разъема RJ-45 в отверстие порта Ethernet в корпусе

1

Открытие порта Ethernet в корпусе точки доступа.

2

Разъем RJ-45, на экранированном кабеле Ethernet для наружной установки (CAT5e или выше) (с покомпонентным изображением кабельного ввода, на кабеле Ethernet).



Шаг 8 Сдвиньте кабельный сальник с резиновым уплотнением к точке доступа, ввинтите резьбовой конец корпуса в точку доступа и затяните вручную.

Шаг 9 С помощью разводного ключа или ключа на 28 мм затяните резьбовой конец корпуса в корпусе. Затяните до 15 фунтов на дюйм.

Шаг 10 С помощью разводного ключа затяните стопорную уплотнительную гайку с усилием 15 фунт-дюйм.

Шаг 11 Перед подачей питания на точку доступа убедитесь, что антенны подключены к точке доступа.

Шаг 12 Проложите кабель Ethernet и отрежьте лишний кабель.

Шаг 13 Установите разъем RJ-45 на свободный конец кабеля и вставьте его в блок питания.

Шаг 14 Включите питание инжектора питания.


Подключение оптоволоконного кабеля к точке доступа

Поставляемый Cisco оптоволоконный комплект позволяет точке доступа поддерживать оптоволоконные сетевые подключения.

Для подключения оптоволоконного кабеля к точке доступа требуются следующие материалы:

  • Съемный модуль приемопередатчика малого форм-фактора (SFP)
  • Адаптер модуля SFP
  • Волоконно-оптические кабели
  • SC или Duplex LC. Внешний диаметр оптоволоконного кабеля должен составлять 0,24–0,47 дюйма (6–12 мм).
  • Кабельный ввод. Кабельный сальник не может удерживать кабель диаметром более 0,47 дюйма (12 мм).
  • Разводной ключ

Вы можете подключить оптоволоконный сетевой кабель к порту SFP (обозначен цифрой 4 на основании точки доступа).Подключаемый модуль приемопередатчика малого форм-фактора (SFP) используется для подключения кабеля к порту SFP. Чтобы установить модуль приемопередатчика SFP и кабель, выполните следующую процедуру:


Шаг 1 Убедитесь, что все источники питания отключены от точки доступа.

Шаг 2 Снимите заглушку с порта SFP, следуя инструкциям, приведенным на этом шаге.

Заглушка порта SFP снимается только один раз, а затем заменяется адаптером SFP.Заглушка не имеет резинового уплотнительного кольца, а фиксируется на месте с помощью герметизирующей ленты на резьбе при изготовлении. При снятии заглушки необходимо следить за тем, чтобы ее шестигранная головка болта не сорвалась. Для этого:

а. Поместите точку доступа на заднюю панель (опираясь на тепловые ребра) на твердую, но мягкую поверхность, чтобы не поцарапать краску.

б. Нажав рукой на лицевую сторону точки доступа и крепко удерживая ее на месте, перейдите к следующему шагу.

г. С помощью шестигранного торцевого ключа на 5/8 дюйма (16 мм) ослабьте заглушку порта SFP с шестигранной головкой. Твердо и осторожно поверните торцевой ключ против часовой стрелки, чтобы ослабить вилку. Для этого требуется крутящий момент 25 ft-lb (34 Нм).

Хотя это и не идеально, можно также использовать 12-гранный торцовый ключ на 5/8 дюйма (16 мм). Серповидный ключ следует использовать только в том случае, если торцевые ключи недоступны. Не используйте для этой задачи трубный или разводной ключ, так как он сорвет шестигранную головку болта.

Шаг 3 Вставьте модуль SFP в порт SFP и убедитесь, что он надежно зафиксирован.

Шаг 4 Ослабьте гайку кабельного ввода (круглый конец кабельного ввода), повернув против часовой стрелки, но не снимайте.

Шаг 5 Вставьте оптоволоконный кабель с незаделанного конца в кабельный сальник. См. Рисунок 2-39 и Рисунок 2-40.

Протяните кабель через сальник до упора, пока сальник не окажется рядом с оптоволоконными разъемами SC или LC.В это время гайка кабельного ввода должна оставаться незатянутой.


Примечание Волоконно-оптические разъемы SC или LC слишком велики, чтобы пройти через кабельный сальник. По этой причине вам необходимо пропустить кабель через сальник с незаделываемого конца (даже если кабель довольно длинный).


Шаг 6 Вставьте разъем оптоволоконного кабеля SC или LC на конец кабеля в адаптер модуля SFP. Пока не присоединяйте кабельный сальник к адаптеру.См. Рисунок 2-41.

Шаг 7 Вставьте оптоволоконный разъем SC или LC в модуль SFP и убедитесь, что он зафиксировался на месте. См. Рисунок 2-41.

Шаг 8 Нанесите герметик или ленту на трубную резьбу адаптера, а затем ввинтите его в корпус точки доступа.

Шаг 9 Не затягивая гайку кабельного сальника, осторожно ввинтите резьбовой конец кабельного сальника в адаптер модуля SFP и затяните вручную. С помощью разводного ключа затяните резьбовой конец кабельного ввода с усилием 6-7 фунтов.фут (от 8,1 до 9,5 Нм).

Шаг 10 Затяните гайку кабельного сальника, пока она не будет надежно закреплена на оптоволоконном кабеле. С помощью разводного или рожкового ключа затяните от 2,7 до 3,2 фунт-фута (от 3,66 до 4,34 Нм).


Осторожно При удалении этого узла SFP абсолютно необходимо действовать в порядке, обратном порядку установки. Начните с ослабления гайки кабельного ввода.

Рисунок 2-39 Волоконно-оптический кабель SC

1

Разъем для оптоволокна SC

2

Волоконно-оптический кабель

Рисунок 2-40 Дуплексный оптоволоконный кабель LC

1

Дуплексный оптоволоконный соединитель LC

2

Волоконно-оптический кабель

Рис. 2-41 Покомпонентное изображение подключения оптоволоконного кабеля к точке доступа

1

Кабельный ввод

3

Дуплексный оптоволоконный кабель LC

2

Адаптер модуля SFP

4

Модуль приемопередатчика SFP

Рис. 2-42 Волоконно-оптический кабель успешно подключен к точке доступа

Руководство по установке наружной точки доступа Cisco Catalyst серии 9124AX — обзор установки [Cisco Catalyst серии 9124AX] процессах, прямом контакте с линиями электропередач или через токи заземления.Cisco Aironet Грозозащитный разрядник AIR-ACC245LA-N ограничивает амплитуду и продолжительность напряжения помех и повышает устойчивость линейного оборудования к перенапряжению, системы и компоненты.

Грозозащитный разрядник, установленный в соответствии с этими монтажными инструкции уравновешивают потенциал напряжения, тем самым предотвращая индуктивные помехи параллельные сигнальные линии внутри защищаемой системы.

Рекомендации по установке

Cisco рекомендует монтировать грозовой разрядник на переборке, чтобы его можно было устанавливается в виде сквозного прохода на стену защищаемого помещения.

Важность получения хорошего заземления и соединения не может быть перенапряжен.При заземлении грозового разрядника учитывайте следующие моменты:

  • Подсоедините компоненты молниеотвода непосредственно к заземлению. точка.

  • Места контакта заземления должны быть чистыми и свободными от пыли. и влаги.

  • Затяните резьбовые контакты с моментом, указанным производителем.

Держатель пэда без держателя пэда

Опубликовано Jason Narog в

Когда была хорошая погода, я хотел познакомить людей с тайским боксом в парке, соблюдая социальную дистанцию, поэтому Я взял несколько тайских подушечек и привязал их веревкой к дереву.Не могли бы вы сильно ударить по дереву? Нет. Вы по-прежнему в значительной степени пинаете дерево с небольшим количеством пены между ними. Но эй, в условиях пандемии я возьму все, что смогу.



После моего теста «привяжите несколько подушек к дереву» я решил, что наличие рекламного щита # (или нескольких щитов) будет иметь больше смысла. Щит больше, а конкретная модель на фото выше имеет достаточно ручек сзади, и вы можете привязать его практически к чему угодно.

Зачем нужен защитный экран для невидимых держателей пэдов

Защитный экран в сочетании с тайскими подушками позволит выполнять хуки, тройки и удары ногой без особых регулировок.Имея только тайские подушечки с каждой стороны дерева (как на фото вверху), вы в конечном итоге бросаете типы на настоящее дерево, что, когда вы находитесь в общественном парке, может вызвать неодобрение посетителей парка.

Система из 3 частей открывает несколько дополнительных возможностей.

Почему я пишу о том, как МакГайвер собирается вместе с держателем для подушек, используя деревья и тому подобное? Вчера вечером я разговаривал со своим братом (который живет в другом штате), и ни у кого из нас в настоящее время нет активного держателя для пэдов. На рынке есть продукты буквально за тысячи долларов, которые представляют собой не что иное, как сталь и немного пены.Рамы, вероятно, достаточно хорошо спроектированы, чтобы не упасть, когда вы пинаете их, но, в конце концов, веревка и прокладки за 100 долларов на Amazon дадут вам аналогичный результат.

Удержание на подушках против работы с тяжелыми мешками

В настоящее время в моем спортзале есть 6-футовый банановый мешок на подставке для тяжелых мешков Titan, перекладина и теннисный мяч, привязанный к веревке. На стандартном тяжелом мешке неудобно наносить апперкоты. Раскачивание также может быть проблемой, когда вы просто пытаетесь делать кардио (хотя раскачивание помогает с познанием, таймингом и углами, так что это положительный момент, помимо попытки сжечь калории. ) И иногда вы просто хотите ударить по пэдам, это более мелкие цели, тогда как тяжелый мешок — это гигантская цель, которую довольно сложно промахнуться.

12-дюймовый тайский коврик — очень специфическая цель. Закругленные (есть плоские и закругленные подушечки) помогают в начале точно знать, где ваша голень должна касаться подушечки. Таргетинг. Это визуальное представление для мозга, чтобы точно знать, что делать. И это в схеме, которую мозг может легко увидеть, поэтому для мозга не слишком сложно действовать.

С системой из трех частей вы можете выполнять комбо, такие как удар, удар, удар ногой, колено. Удары руками и коленом будут по среднему щиту, а удар ногой по обеим сторонам тайского пэда. Или тип, крюк, колено. Крюк идет к одному из тайских падов, а тройник и колено идут прямо посередине.

Вам придется поиграть с углами подушки, чтобы по-настоящему нанести несколько апперкотов, чтобы не повредить запястье/кисть, но это выполнимо.

Какого рода спарринг-партнерами вы были вместе с МакГайвером?

Обсуждение классического магнитного двигателя.

Интересно, как развивается идея. На рисунке справа показано Рисунок Криса Ченга, изображающий его идею в простой форме. Северный полюс в центре ничего полезного не делал. Цилиндрический щит прикреплен к S-полюсу так, чтобы S-полюс «видел» через окно в щите, видя N полюсов немного «впереди», поэтому привлекательный сила имеет поступательную составляющую на ротор. Диаграмма Криса также показал N полюсов снаружи, без явного указания S полюса этих магнитов.Никто и никогда не делал магнитных монополей, поэтому мы должны решить, как расположить магниты так, чтобы эти S-полюса не ухудшать работу двигателя.

Чтобы использовать оба полюса магнита внутри экрана, Ввел щит с двумя окошками (цветное фото). Вы можете легко представить себе другие способы добиться этого. Это версия, размещенная в виде головоломки на моей веб-странице.

В наши дни многие изобретатели ПМ возятся с магнитами на колесах.Почему увлечение магнетизмом? Я думаю, это потому, что большинство людей, даже те, у кого были курсы физики и инженерии, все равно немного озадачены тем, как работают магниты, поэтому они с меньшей вероятностью увидеть недостатки в конструкции магнитного двигателя. Один из таких изобретателей пытался убедите меня, что магниты имеют неограниченную запасенную энергию или могут неограниченная энергия «откуда-то». «Вы только посмотрите на эти магниты на ваш холодильник, — сказал он. — Они обеспечивают себя, выполняя работу против силы притяжения навсегда , поэтому они должны обладают бесконечным запасом энергии.» Это простое непонимание силы и работы. Сила должна перемещать объект, чтобы совершить над ним работу. Сила магнита на холодильник ничего не двигает, и ни на что не действует. [4]

Эта конкретная головоломка с магнитным двигателем привлекает многих внимания в последнее время от людей, которые говорят, что у них были похожие идеи. Некоторые люди жалуются мне, что решение не было опубликовано в течение длительного времени. Другие, в основном физиков и инженеров, красноречиво рассказывают о теории поля и мне кажется, что я упускаю суть упражнения.

Многие предложения PM имеют несколько недостатков. Вы можете сказать, что они могут потерпеть неудачу на многих уровнях. Они имеют несколько режимов отказа. Некоторые дефекты может быть исправлено более совершенным проектированием. Точно так же, как мы позволяем предположим, что трение отсутствует, чтобы выявить более фундаментальные недостатки, мы также можем, один за другим, исправлять мелкие недостатки лучше техники, пока не останется одна серьезная и непреодолимая.

В этом движке некоторые корреспонденты указали на мелкие проблемы:

  1. Поле из-за симметричного массива внешние магниты будут равны нулю в центре массива.Однако полюса вращающегося магнита не находятся в центре. Кроме, эти полюса предположительно защищены от воздействия большинства внешних магнитов.
  2. Вращающийся магнит может «видеть» как северный, так и южный полюса внешнего массива, через щитовые окна. Конечно, полюса N доминируют, будучи ближе, но система кажется несколько неэффективной.
  3. Конечный набор внешних магнитов создает поле, которое меняется в прочность с углом поворота. Вращающийся узел может просто найти положение относительного равновесия и просто сидеть там, как колесо в дорожная колея. Итак, мы поместили больше магнитов во внешний массив, чтобы выровнять поле. На самом деле это не проблема, потому что если мы дадим ротору хватает начальной скорости, едет по неровностям поля.
  4. Идея магнитных экранов, действующих как световые экраны (просто блокирование линий поля) слишком упрощенно. Это правда. Увидеть ниже.
Чтобы ответить на возражение 2, мы улучшим конструкцию, изменив положение магнитов. добавление еще одного вращающегося узла на тот же вал и защита магнитов в каждом роторе от «видения» любых полюсов неправильной полярности.

Второй ротор должен быть ориентирован на валу так, чтобы действующие на него силы стремились повернуть вал в том же направлении, что и первый ротор. (ЕСЛИ он вращается!) Мы можем даже расположить второй ротор на валу таким образом, чтобы сгладить «бугристые» эффекты полей. Посмотрите, что может сделать небольшая инженерная модернизация? [Построить эту диаграмму было достаточно сложно. Не ожидайте, что я подробно покажу опорную раму, опору вала и средства передачи вращения вала чему-то другому для выполнения полезной работы.]

Мы признаем, что возражение 4 серьезное. Однако в обычном для нас духе Справедливости ради изобретатели, допустим, что каким-то образом мы изобретаем щит который действует таким простым образом, блокируя влияние любого магниты, которые не находятся в прямой видимости через окна щита. Эта задача может быть ничуть не менее сложной, чем создание любой машины ПМ. Но, сделав эту уступку и временно отложив в сторону проблему изготовления такого щита, мы можем выявить другие фундаментальные проблемы этой конструкции.

Краткий ответ.

Во-первых, давайте посмотрим на поле, создаваемое круговым кольцом полюсов магнитов одной полярности, лежащих на плоскости. Из-за симметрии и векторной природы силы их суммарное поле в центре круга равно нулю. Но как насчет их объединенного поля в другом месте плана? Удивительный результат состоит в том, что комбинированное поле почти равно нулю в любой точке плоскости внутри круга. [1] На самом деле, если бы кольцо было непрерывным распределением полюсов, поле было бы равно нулю в любом месте внутри круга и в плоскости круга.Это непрерывное распределение является полезной моделью для дальнейшего анализа.

Первоначальная форма двигателя имела магниты, лежащие в плоскости. Это эквивалентно одному кругу из N полюсов и большему кругу из S полюсов. Каждый круг вносит почти нулевое поле в любом месте меньшего круга, поэтому суммарное поле от всех магнитов почти равно нулю где-либо в пределах меньшего круга и в той же плоскости. [2]

Таким образом, вращающийся магнит и экран «видят» почти нулевое поле от внешних магнитов.Поэтому эти магниты не действуют на ротор. Нет ничего, что могло бы заставить ротор двигаться, независимо от того, прикреплены к нему экраны или нет. [3]

Более широкие последствия.

За поведением магнитов часто интересно наблюдать, поскольку они воздействуют друг на друга и на металлические предметы. Возникает искушение думать, что их движение связано с их «запасенной» магнитной энергией, и если бы вы могли сконструировать устройство, превращающее эту накопленную энергию в полезную работу, вы бы добились если не вечного движения, то, по крайней мере, чего-то очень полезного. .Такова привлекательность магнитов для искателей вечного движения. Даже если они понимают, что внутренняя энергия магнита не извлекается, они предполагают, что магниты являются каким-то проводником энергии, хранящейся в вакууме или где-то еще.

Магнитная энергия, запасенная в магните, ничтожна. Его легко «извлечь» резкими ударами по магниту или нагреванием магнита. Такие действия нарушают выравнивание магнитных доменов внутри магнита. После этого магнит больше не намагничивается.При отсутствии таких процессов движение магнитов в моторном или генераторном устройстве не происходит за счет накопленной ими магнитной энергии. Такие движения полностью являются результатом первоначальной механической энергии, которую вы сообщаете магнитам, когда размещаете их в нужном положении относительно друг друга. (Возможно очень небольшое размагничивание из-за термических и других нагрузок, когда магнит является частью двигателя или генератора.)

Вы видели те игрушки с магнитными маятниками, которые эротически движутся в поле неподвижных магнитов, расположенных под ними. Трение маятника очень мало, поэтому устройство движется довольно долго, прежде чем остановится. Но это движение не использовало энергию, хранящуюся в магнитах, ни капли. Вы можете оттянуть маятник в сторону (придав ему первоначальную энергию) и запустить его снова, и он будет работать так же долго, как и раньше. Вы можете повторять это раз за разом, день за днем, и никогда не извлекать энергию, хранящуюся в магнитах. Единственная энергия, которая ему нужна, это то, что вы отдали ее, когда сначала оттянули магнит в сторону, и когда она израсходована, он останавливается.

Эти устройства также не извлекали энергию из неизвестных источников. Если вы тщательно измерите и учтете механическую энергию, которую вы вкладываете в систему, и механическую энергию, которая рассеивается в тепловую энергию, вы обнаружите, что вся энергия полностью учтена. Магнитные машины не извлекают энергию из вакуума, эфира, четвертого измерения или любого другого магического царства.

Примечания:

[1] Читателю предлагается разработать аккуратное математическое доказательство без явного использования исчисления. Вы можете сделать это, рассмотрев простую «полюсную» модель магнита, где полюса притягиваются или отталкиваются в соответствии с законом обратных квадратов. Мы работаем в двухмерной плоскости, так что это сильно упрощает работу. Затем введите скалярный потенциал, который подчиняется обратному закону первой степени. Теперь используйте геометрический аргумент, чтобы показать, что скалярный потенциал постоянен где угодно внутри и в плоскости круга полюсов. Следовательно, сила, вытекающая из этого потенциала, должна быть равна нулю в любом месте этой плоскости и внутри круга.

[2] Если вас беспокоит «почти» нуль, вы можете возразить, что поле, хотя и небольшое, на самом деле имеет периодическое изменение напряженности в зависимости от угла, имея M периодов на 360°, если имеется M магнитов. Это не помогает делу вечного движения. Если вы придадите ротору вращение, толкнув его достаточно сильно, он будет двигаться с различной скоростью с тем же периодическим изменением, пока силы трения не остановят его в одном из М положений равновесия сил. Такое поведение наблюдается при попытке создать вечный двигатель с магнитным двигателем.Верующие в вечное движение называют это «камнем преткновения» и представляют, что если бы липкие точки можно было устранить путем редизайна, они достигли бы вечного движения или даже сверхединичной производительности.

[3] Другими словами, потенциальная энергия ротора по отношению к магнитам статора периодически изменяется по окружности. Ротор остановится в положении относительно минимальной потенциальной энергии. Чтобы вывести его из такой «потенциальной ямы», требуется приложить силу, достаточную для придания ему дополнительной энергии, равной энергии соседнего потенциального пика.Но это всего лишь старое доброе энергосбережение в действии.

Магнитный экран оказывается отвлекающим фактором, не имеющим значения в этом устройстве. Большинство респондентов пошли на многое, чтобы доказать, что идеальный магнитный экран сам по себе является невозможным устройством, или постулировать, как экран искажает магнитные поля, не понимая, что экран совершенно не имеет отношения к этой версии устройства. [5]

Проверьте галерею приложений Музей неэкранированного магнитного двигателя с другим методом обман.

[4] Очевидно, это заблуждение более распространено, чем я думал. Я редко читаю интернет-форумы и дискуссионные группы, потому что слишком много людей там тратят время на необоснованные мнения или разглагольствуют о физике, как будто они действительно ее понимают. Корреспондент указал мне на один такой случай, когда кто-то уверенно заявил, что мой комментарий о магните на холодильник был неправильным:

Здесь [так в оригинале] кое-что не так.Одно из них было сказано человеком, создавшим сайт.

ЦИТАТА: Сила должна двигать объект, чтобы совершить над ним работу. Сила магнита на холодильник ничего не двигает, и он не работает.

Магнит совершает работу, поддерживая себя. Скажем, у нас была металлическая комната (черный металл). Вы можете прикрепить постоянный магнит к потолку, и он останется там. По словам человека, который сделал этот сайт, магнит не работает, потому что ничего не движется? Подойдите к турнику и повисните там на руках. Не двигайся, просто виси. Скажи мне, что ты [так в оригинале] не работаешь и что ты [так в оригинале] бредишь. Магнитный двигатель, который они там показывают, не будет работать, я скажу это, но не по причинам, которые они приводят. Снимите экран и изогните магнит. Поместите изогнутый магнит снаружи в фиксированное положение, а остальные магниты положите на вал. О, подождите… Это двигатель Говарда Джонсона с постоянными магнитами.

В физике определение работы таково: «Работа, совершаемая силой, действующей на тело, равна произведению величины этой силы на расстояние, пройденное телом, и умножению на косинус угла между силой и расстоянием. .«[И сила, и расстояние являются векторами.] Или W = F x cos θ . (x — расстояние, на которое перемещается тело. θ — угол между векторами F и x.) Итак, нет движения, нет пройденного расстояния , ноль работы.Невежественная душа, которая настолько уверена что я не прав, приводит в пример человека, висящего на перекладине, поддерживающего собственный вес. Этот человек, безусловно, расходует энергию в этом процессе, так как мышечное усилие включает в себя мускулы волокна сокращаются и расслабляются, выполняя микроскопическую работу внутри тела.Эта работа рассеивается в виде тепла. Но он не делает макроскопической работы на перекладине или чем-то еще вне своего тела. Если бы его приговорили к повешению на петле до смерти, его безжизненное тело так же висело бы там, не выполняя никакой работы.

Наш магнит на холодильник также не совершает работы ни внешней, ни внутренней, так как он неподвижно стоит на стенке холодильника, поддерживая собственный вес.

Это всего лишь еще один пример из многих, который показывает, что непонимание фундаментальной, элементарной физики является топливом, которое мотивирует вечных двигателей.Большинство из этих людей не в состоянии проводить анализ силы и крутящего момента систем с помощью диаграмм свободного тела, а это навыки, которые предполагается освоить в первой половине первого семестра элементарного курса физики.

[5] Декабрь 2007 г. Джейкоб Бэйлесс, студент инженерного факультета Университета Британской Колумбии, хотел вернуться к вопросу, который мы отложили в долгий ящик, — магнитному экрану. Он указывает, что магнитный экран не совсем не имеет отношения к этому устройству. Он присылает хороший анимированный GIF-файл, показывающий очень простой вечный двигатель, который воплощает в себе самое простое применение идеи, лишенной сложностей, вызванных таким количеством магнитов.От устройства Джейкоба нельзя отказаться, не проанализировав силы на щитах. Я заметил, что самые оригинальные и гениальные проекты присылают мне люди, которые чертовски хорошо знают, что они не могут работать, и знают, почему. Они просто развлекаются творчески, представляя себе преодоление невозможностей физики.

Вращающийся магнит имеет экран (показан темно-серым цветом) с открытыми отверстиями возле каждого полюса. Геометрия позволяет этому магниту взаимодействовать с полюсом N неподвижного магнита в правом нижнем углу.Синие стрелки показывают, когда притяжение или отталкивание сильнее. Просто дайте ротору толчок, и он будет вращаться вечно!

Дизайн и анимация Джейкоба Бэйлесса. © 2007.

Обратите внимание, что отверстия экрана имеют разные размеры и форму для полюсов N и S. Тонкий момент, но свидетельствует о хорошем инженерном замысле. Это обеспечивает максимальный крутящий момент вращающейся системы. (!)

Суть в том, что полевые щиты никогда не бывают «волшебными» в своей работе.Они по-прежнему должны подчиняться третьему закону Ньютона, который гарантирует, что когда на экран действуют силы, связанные с другими частями системы, то экран, в свою очередь, оказывает одинаковое по величине и противоположно направленное воздействие на эти части системы. Разработчики вечных двигателей редко даже учитывают третий закон Ньютона, но именно закон природы обрекает их усилия на провал.

[Январь 2009] Мне нравится оставлять некоторые вопросы без ответа, чтобы расстроить читателей. Один читатель сообщил мне, что приведенный выше ответ не совсем ясен.Вот еще.

Обратите внимание, что Джейкоб не включает моменты времени, когда полюс S неподвижного магнита «виден» через одно из окон экрана, и в этих случаях силы замедляют предполагаемое движение колеса. Правда, из-за дополнительного расстояния они несколько слабее тех, что мигают на экране синим цветом. Кроме того, силы не проявляются в течение большей части времени, когда окна не направлены на неподвижный столб. Но в это время все еще существуют силы притяжения и отталкивания, в основном отталкивания.Магнитные экраны не излучают поля, как луч фонарика. Поля раскинулись. На самом деле сильные силовые линии все время проходят от северного до южного полюса вращающегося магнита. И оказывается, что силы, создаваемые краевым полем, в большинстве своем таковы, что тормозят любое движение ротора. Конечно, это описание предполагает наличие вращательного движения. Может быть, на короткое время, но ротор быстро найдет положение устойчивого равновесия и остановится там.

И наконец.Если экран эффективно изменяет поле вращающегося магнита, он делает это, создавая собственное поле в ответ на поле от маленького магнита (третий закон Ньютона), и это поле экрана противоположно по размеру и направлении (в основном) в тех областях, где он эффективно «отменяет» поле магнита. Теперь, если он делает это, то он должен также делать то же самое для фиксированного (большего) магнита в правом нижнем углу. (Экраны не различают.) И здесь вступает в действие закон Ленца (магнитный результат третьего закона Ньютона), так что движению магнитного экрана противодействует больший магнит.На моей демонстрационной странице по физике у меня есть демонстрация закона Ленца, в которой сильный магнит падает на алюминиевую трубку. Когда это сделано, движущееся поле магнита индуцирует ток в алюминии, поля которого препятствуют изменению движения магнита. Таким образом, это уменьшает нисходящее ускорение магнита, и он быстро достигает медленной конечной скорости и достигает дна трубы намного позже, чем если бы он находился в свободном падении на том же расстоянии.

Я надеялся, что какой-нибудь компьютерный гений, имеющий доступ к программному обеспечению, которое динамически моделирует магнитные поля, сможет запустить это через компьютер и посмотреть, что получится.Довольно много энтузиастов вечного двигателя сделали это для своих изобретений и сообщают, что их идея «многообещающая». Но никто не проглотил наживку и не смоделировал этот. Программное обеспечение, которое я видел, которое выполняет такие симуляции, обычно имеет распространяющиеся вычислительные ошибки, которые могут обмануть вас, заставив думать, что существует «небольшая тенденция к поддержанию вращательного движения». Очень незначительно. Кроме того, эта программа не предназначена для расчета сил на магнитном экране.

Это когда программное обеспечение настроено должным образом.Но обычно эти люди не настраивают его правильно и опускают некоторые «мелкие детали», которые они не считают важными.

Здесь нам нужно еще раз напомнить себе, что не существует известного идеального магнитного экрана для статических или квазистатических магнитных полей. Но даже если мы допустим такой идеальный экран для анализа (так же, как мы допускаем подшипники без трения), эти магнитные двигатели, использующие экраны, не будут иметь производительность, превышающую единицу.

Вернитесь в Музей неисправных устройств.

Светильник уличного освещения-Где купить? — Световое загрязнение

Это вымышленная сказка, но все вымыслы отражают жизнь, поэтому черпайте вдохновение у безымянного героя этой сказки.



Давным-давно злобная кобра скрутилась в столбе электропередач и склонила голову над деревенской улицей. Луч из его глаз заливал ночь и спальни соседней лачуги. Бог Силы и Света попросили защитить людей от угрозы кобры, но он сказал, что сельским жителям понадобится золото и драгоценности от городских старейшин.Смелый крестьянин пошел и поклонился спиной старейшинам, но они отвергли его просьбу. Кобры, по их словам, пугают подушечки лап, режут кошельки и дорожных агентов и помогают нам избегать выбоин.



Эманации от лампы также достигли глаз астролога, и, встретившись однажды ночью в трактире в лесу, за ведром лучшего эля крестьяне решили решение. Они никому не сказали о плане.



В одну туманную ночь из кустов поднялась лестница и прислонилась к столбу.Кобра не моргнула. Позже ночью призрак стоял на лестнице и медленно махал руками в заклинании. Вскоре глаз кобры потускнел и оставался таким очень долгое время. Никто не заметил, как потускнел глаз кобры. Подушечки ног по-прежнему избегали его яркого света, никто не падал в выбоину.



Как произошло это затемнение, никто сказать не может, но легенда гласит, что возле столба кто-то нашел малярный валик с еще влажной белой акриловой краской. Рядом с валиком была удлинительная ручка маляра, рядом с ней была телескопическая штанга, которую вы видите вокруг бассейнов.Рядом было несколько отрезков ПВХ-трубы разного диаметра и длины.



Все недоумевали, как все это связано, пока еще совсем ребенок не показал, что одна часть вставляется в другую или свинчивается вместе, и что части становятся больше в поперечном сечении по мере удаления от ручки ролика. Тогда кузнец показал, что здоровый человек на лестнице может поднять шест до тех пор, пока ролик не окажется у основания головы кобры. Это легенда, части больше никогда не видели вместе.



Спустя много лет легенда была забыта, пока в один прекрасный день старая кобра не остановила большую повозку и мужчин в странных одеждах и с ярко окрашенными гладкими головами, другими мужчинами с волосами. С волшебными мольбами один поднялся в воздух и взял голову кобры. Крестьяне удивленно захихикали. Тогда один из тех, кто умел читать, сказал, что не таращится, старейшины нашей деревни получили новую кобру, с большим белым глазом, который видит вдвое дальше, чем старая кобра, и вам всем приказано пасть в благоговении перед светодиодом. новый бог великого света.



Крестьяне были в восторге, пока один из них не сказал, мне не нравится цвет глаз старой кобры, но этот чистый и мне нравится. Другой сказал, что слишком ярко, я боюсь за свои глаза. Большинство пожало плечами и ушло.


Знак скорости радара Sentry Shield

Связанные ресурсы

Примечание: Для просмотра PDF-файлов на вашем компьютере должна быть установлена ​​программа Adobe Reader.

Обзор

SPEEDsentry® Shield — идеальный радар скорости знак, когда портативность имеет первостепенное значение. Вы будете получить лучшие результаты, потому что вы будете использовать его больше часто, в большем количестве мест.

Особенности и преимущества

  • Компактный: При весе всего 15 фунтов, включая батарею, вы можете разместить несколько Shield на пассажирском сиденье и установить их. практически в любом месте — столбе, прицепе или транспортном средстве.Весь дисплей надежно помещается в мягкой сумке для переноски.
  • Увеличенный срок службы батареи: Ионно-литиевые батареи обеспечивают более длительный срок службы в компактном корпусе. Добейтесь двухнедельного пробега между взимается в зависимости от дорожных условий и настроек знака. Выберите солнечную поддержку или источник переменного тока для более стационарных установок.
  • Прочный и защищенный от несанкционированного доступа: Сварной алюминиевый корпус Shield, небьющийся экран, ударопоглощающие углы и защита от граффити порошковое покрытие делает его еще прочнее, чем наш обычный SPEEDsentry®.Винты Torx предотвращают несанкционированный доступ.

Простота программирования

Как беспроводной КПК, так и встроенные кнопки понятны.

Установка за 10 секунд

Быстро прикрепите или снимите вывеску с монтажной пластины для непревзойденной простоты. (Установите несколько табличек по всему городу, чтобы упростить перемещение вывесок.)

Скрытый режим

Выключи цифры и убери табличку «Твоя скорость», и эта ненавязчивая коробочка соберёт истину, незатронутые модели трафика, до или после вашего усилия по успокоению трафика.

Базовая кнопка управления

Включение/выключение знака, переключение между режимами «невидимка» и «включение дисплея» и установка ограничения скорости без использования КПК.

Небьющийся 1/4” УФ-стабилизированный Lexan

Гибкий, почти неразрушимый поликарбонат поглощает энергию, снижая вероятность
повреждения при ударе.

Светодиоды высокой интенсивности

Эти светодиоды с автоматическим затемнением под углом 30° в сочетании с устойчивым к бликам и УФ-защитой Lexan повышают контрастность и читаемость цифр.

Апелляция по ограничению

  • Тонкий профиль обеспечивает привлекательный вид установки без дополнительных ограждений.
  • Любой дополнительный аккумуляторный шкаф крепится непосредственно к задней части дисплея.

Управление беспроводной связью

Не выходя из автомобиля и не касаясь знака:

  • настройки программы
  • настроить радар
  • проверить аккумулятор
  • загрузить данные

Наверх

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
