Замена люминесцентных ламп на светодиодные: схема подключения, как переделать

LED лампы по многим параметрам соответствуют люминесцентным: размеры и внешний вид, яркость свечения, одинаковый цоколь. Отличаются светодиоды от ламп дневного света длительным сроком службы, источником света и отсутствием надобности в специальной утилизации.
Благодаря такой схожести появилась возможность сэкономить — заменить в вышедших из строя или устаревших светильниках только источник света, оставив прежний каркас.

Замена люминесцентных ламп на светодиодные не требует особых навыков — при наличии алгоритма действий с переделкой самостоятельно справится и домашний мастер.

Преимущества переделки

Минимальное значение продолжительности работы LED лампы, заявленное производителями, — 30 000 часов. Многое зависит от светоэлементов и электронного балласта. Но выгода переделки люминесцентного прибора освещения очевидна по ряду причин.

Рассмотрим, что лучше — LED светильники или лампы дневного света:

1. Главное отличие люминесцентных ламп от светодиодных — энергозатратность. Люминесцентные приборы затрачивают на 60% больше электричества.
2. Светодиодные осветительные приборы более долговечны в работе. Среднее значение продолжительности службы — 40-45 тысяч часов.
3. Светодиоды не нуждаются в обслуживании и ревизировании, достаточно убирать пыль и иногда менять трубки.
4. LED трубки не мигают, их целесообразно устанавливать в детских учреждениях.
5. Трубки не содержат ядовитых веществ, не требуют утилизации после окончания срока службы.
6. Светодиодные аналоги люминесцентных ламп работают и при перепадах напряжения в сети.
7. Следующее преимущество светодиодов — наличие моделей, рассчитанных на работу от напряжения питания от 85 В до 265 В. Для лампы дневного света требуется беспрерывное питание в 220 В или близко к этому.
8. LED аналоги практически не имеют недостатков, исключение — высокая стоимость премиум моделей.

Светильники с электромагнитным ПРА

При переделке люминесцентного прибора в светодиодный обратите внимание на его конструкцию. Если переделываете старую лампу времен Советского Союза со стартером и электромагнитным ПРА (пускорегулирующий аппарат), модернизация практически не требуется.

Первый шаг — вытащите стартер, подберите светодиод необходимого размера и вставьте в корпус. Наслаждайтесь ярким и экономным освещением.

Если не демонтировать стартер, замена люминесцентных ламп на светодиодные может привести к короткому замыканию. Дроссель убирать не обязательно. Потребляемый ток светодиода — в среднем 0,15 А; деталь будет служить в роли перемычки.

После замены ламп светильник останется прежним, менять крепление на потолке нет необходимости. Трубки оснащены встроенными в корпус драйверами и блоками питания.

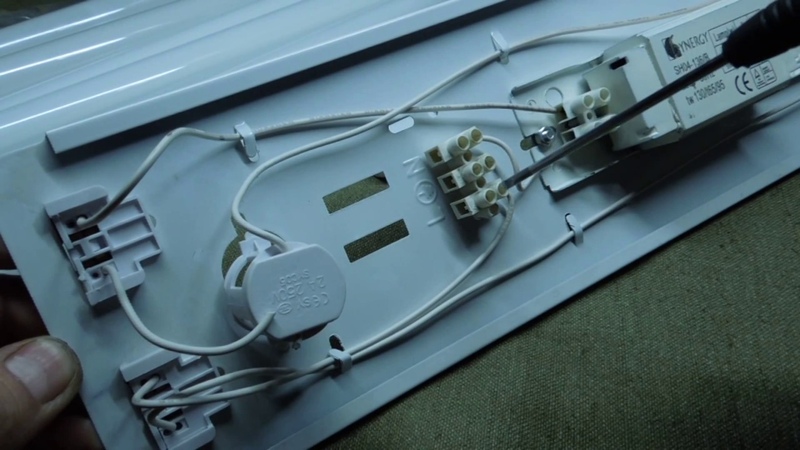

Переделка светильника с электронным ПРА

Если модель осветителя более современная — электронный ПРА дроссель и нет стартера — придется приложить усилия и изменить схему подключения светодиодных трубок.
Составляющие светильника до замены:

• дроссель;
• провода;
• колодки-патроны, расположенные по обоим бокам корпуса.

От дросселя избавляемся в первую очередь, т.к. без этого элемента конструкция станет легче. Откручиваете крепление и отсоединяете провода питания. Воспользуйтесь для этого отверткой с узким наконечником или пассатижами.

Главное — подключить 220 В на концы трубки: фазу подать на один конец, а ноль — на другой.

У светодиодов есть особенность — 2 контакта на цоколе в виде штырьков соединены между собой жестко. А у люминесцентных трубок контакты соединяются нитью накала, которая при раскалении зажигает пары ртути.

В осветительных приборах с электронным ПРА не используется нить накала, и между контактами пробивается импульс напряжения.

Между контактами с жестким соединением не так просто подать 220 В.

Чтобы убедиться в правильной подаче напряжения, вооружитесь мультиметром. Настройте прибор на режим измерения сопротивления, дотроньтесь измерительными щупами до двух контактов и сделайте замеры. Табло мультиметра должно показать нулевое значение или близкое к нему.

У ЛЭД светильников между выводящим контактами находится нить накала, у которой есть свое сопротивление. После подачи напряжения через нее нить накаляется и приводит лампу в работу.
Дальнейшее подключение светодиодной лампы рекомендуется делать 2 методами:

• без демонтажа патронов;
• с демонтажем и установкой перемычек между контактами.

Без демонтажа

Отказаться от демонтажа патрона — более простой способ: нет необходимости разбираться в схеме, мастерить перемычки, лезть в середину патрона и возиться с контактами. До демонтажа нужно купить несколько зажимов Wago. Уберите провода, ведущие к патрону, на расстояние 1-2 см. Заводите их в зажим Wago.

Аналогичные действия проделайте с другой стороны осветительного прибора. Остается подать в клеммник с одной стороны фазу, с другой — ноль. Если не удалось приобрести зажимы, скрутите провода под колпачок СИЗ.

С демонтажем патронов и установкой перемычек

Этот способ скурпулезней, но не нуждается в покупке дополнительных деталей.
Алгоритм действий:

1. Снимаем осторожно крышки с боков светильника.
2. Демонтируемых патроны с изолированными контактами, расположенными внутри. Внутри патрона находятся также пружинки, которые необходимы для лучшего крепления лампы.
3. К патрону ведут 2 питающих провода, которые крепятся в специальных контактах без винтов защелкиванием. Прокручивайте их по и против часовой стрелки. После этого усилием достаем один из проводов.
4. Т.к. контакты изолированы, при демонтаже какого-то из проводов ток будет проходить только через одно гнездо. На работоспособность светильника это не повлияет, но лучше поставить перемычку и тем самым усовершенствовать прибор.
5. Благодаря перемычке не нужно пытаться ловить контакт путем поворота светодиодной трубки в стороны.
6. Сделать приспособление рекомендуется из лишних питающих проводов основного осветительного прибора, которые останутся после работы по замене ламп.
7. Следующий шаг — проверка наличия цепи между изолированными разъемами после установки перемычки. Аналогичные действия совершаем на другой стороне лампы.
8. Проследите за оставшейся частью провода питания. Он должен быть нулевым, а не фазным. Остальное убираете пассатижами.

Люминесцентные светильники на две, четыре и более ламп

Если переделываете светильник на 2 или больше ламп, рекомендуется разными проводниками подвести напряжение к каждому из разъемов. Конструкция имеет недостаток при установке перемычки между несколькими патронами. Если первая трубка установлена не на свое место, вторая не засветит. Вынимаете первую трубку — вторая гаснет.

На клеммную колодку, на которую подключаются по очереди фаза, ноль, земля, сведите проводники, подающие напряжение.

До крепления светильника к потолку проверьте работу ламп. Подайте напряжение; в случае необходимости отрегулируйте отходящие контакты.

ЛЭД лампы выдают направленный луч света в отличие от приборов дневного света, у которых освещение происходит на 360°. Но функция поворота на 35° в цоколе и вращение непосредственно самого цоколя помогут отрегулировать и направить поток света в нужную сторону.
Этой функцией оснащен не каждый цоколь в лампе. В таком случае передвиньте крепление патрона на 90°. После проверки крепите прибор на нужное место.

Преимущества замены ламп очевидны:

• способы переделки не требуют специальных навыков и знаний, кроме того, дешевые;
• экономичнее расход электроэнергии;
• освещенность выше, чем у люминесцентных приборов.

Продлевайте жизнь устаревшим светильникам и получайте наслаждение и пользу от яркого, доступного освещения.

как подключить и заменить оборудование дневного света современным

Офисы, магазины и промышленные предприятия освещаются люминесцентными лампами, которые работают с помощью балластного дросселя. Это экономные приборы, но их периодически приходится менять. Поэтому рекомендуется приобрести другой тип светильников и провести замену люминесцентных ламп на светодиодные. Они довольно дорогие, но их цена обусловлена качеством, долговечностью и надёжностью.

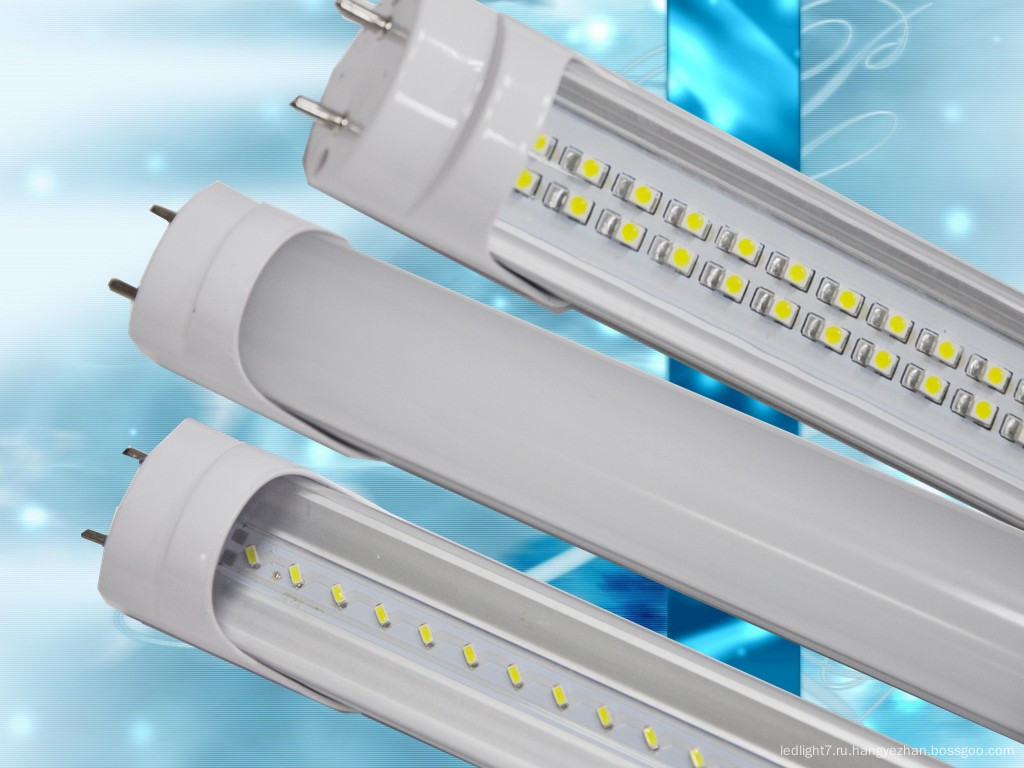

Конструкция светодиодов

По внешнему виду светодиоды похожи на обычные люминесцентные светильники, которые давно используются во многих производственных, административных и общественных помещениях. В их конструкцию входит блок питания, корпус выполнен в форме трубки и может быть изготовлен из таких материалов:

• матового или прозрачного поликарбоната;
• алюминия.

Первый вид — это цельный поликарбонатный элемент диаметром 26 мм. У второго тыльная сторона изготовлена из круглого алюминиевого профиля, а наружная — из химического сплава. Рассеиватель может быть прозрачным или матовым. Первые модели при невысоком расположении ослепляют, поэтому их лучше помещать в закрытые плафоны. Но матовый элемент скрывает часть света, что учитывается при расчёте мощности.

У некоторых моделей есть поворотный храповый механизм, благодаря которому можно направлять поток света под определённым углом. Во время монтажа легко отследить расположение контактов лампы внутри патрона, что очень удобно. Стандартная длина трубок — 1500, 1200, 900 или 600 мм. Наиболее распространены модели с габаритами 600 и 1200 мм, они обладают подходящей для жилого помещения мощностью, не слепят и дают достаточное количество лучей.

У светодиодных ламп дневного света несколько ниже поток, чем у люминесцентных. Но у вторых моделей показатель падает с увеличением срока эксплуатации, а у первых остаётся неизменным на протяжении всей службы. Средний срок работы ламп составляет 30—40 тысяч часов.

Преимущества и недостатки

Длительность эксплуатации зависит от её условий и производительности блока питания, самих светодиодов. Замена обычных ламп светодиодными имеет несколько преимуществ:

• безопасная и быстрая работа по их установке;
• кроме периодической протирки от пыли, не нужно никакого ухода;
• большая экономичность;
• длительный срок эксплуатации;
• нет мерцания, благодаря чему лампы можно устанавливать в помещении с детьми;
• высокий показатель светопередачи;
• в составе конструкции нет ртути;
• широкая вариация рабочего напряжения — от 110 до 240 В.

У светодиодов практически нет недостатков, но некоторые пользователи отмечают как минус их высокую стоимость. Но покупать дешёвые модели не стоит, так как можно нарваться на некачественную подделку.

Разновидности ламп

Как только светодиодные лампы появились на рынке, люди стали ими интересоваться. Они экономичны и долговечны, а внешний вид, габариты и яркость свечения практически не отличаются от обычных светильников. Их не нужно утилизировать, а срок службы превышает длительность эксплуатации люминесцентных моделей в десятки раз. Сэкономить можно в том случае, если не заменять полностью всю систему, а в прежнюю арматуру вместо старых ламп вмонтировать новые светильники. Сделать это можно самостоятельно без наличия особой квалификации или опыта.

В светодиодной трубке установлена гетинаксовая планка с блоком питания и распаянными светодиодами. Поэтому для неё не нужно устанавливать внешний источник.

Её подключение происходит непосредственно к электрической сети. В трубках находится цоколь, с внутренней стороны проволокой из меди соединены штыри, на которые подаётся питающее напряжение. Лампа полностью адаптирована под замену люминесцентных светильников без какой-либо доработки конструкции. Достаточно отрезать лишние кабели и подключить прибор.

Светодиоды разделяют по нескольким признакам:

• габаритам — их длина варьируется от 600 до 1500 мм;
• мощности — от 9 до 25 Вт;
• виду излучаемого света — он может быть тёплым и холодным.

Для замены люминесцентной лампы можно подобрать светодиод с меньшей производительностью, при этом он даст такое же количество света. Если необходимо увеличить яркость освещения, то выбирают более мощные модели или монтируют больше светильников.

Инструкция по замене

Перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо отсоединить светильник от электрической проводки. Выключают подачу напряжения, проверяют показатели индикатором клеммной колодки. Электрики не всегда соблюдают правила работы с выключателем, хотя он должен находиться на размыкании фазного провода. Если клеммная колодка показывает напряжение, то необходимо найти автоматический датчик и на время отключить его.

Затем отсоединяют провода, изолируют их концы, находят заземляющий кабель. Обычно он подключён к корпусу, прижат к нему винтом. Его нужно освободить, а изолировать необязательно. Если в помещении установлены несколько светильников, то остальные можно включить, ведь работать при свете удобнее. Отсоединяют винты, удерживающие трубки на потолке. Если они привинчены к подвесным конструкциям, то достаточно вдавить светильник вверх, развернуть и вынуть по диагонали. На его месте образуется пустой квадрат.

Особенности схемы

Напряжение подаётся на два патрона проводами по определённой схеме с электромагнитным балластом. Такая конструкция обуславливает безопасную эксплуатацию лампы. В случае, когда из светильника выходит ртуть, её пары могут при небольшом напряжении воспламениться. Для устранения пожара на двух концах люминесцентной лампы нужно создать два облака из электронов на обоих концах прибора. Сделать это можно с помощью раскалённых накаливаемых нитей.

Светодиоды работают по иному принципу. Для того чтобы они засветились, необходимо подать напряжение на противоположные цокольные штыри. Поэтому к патронам подключают только по одному проводящему кабелю. При этом нет разницы, будет это фаза или нулевой показатель.

Устранение лишних элементов

После того как светильник сняли, можно заняться его переделкой. Из него извлекают старые лампы, проворачивая их в любую сторону под прямым углом. Затем отсоединяют провода от дросселя и стартера, удаляют оба элемента. Патроны с помощью винтов или стальных полосок крепят к арматуре. Современные детали присоединяют защёлками. Если необходимо снять его, то пинцетом зажимают цилиндры крепления, которые после этого его легко вытащить из отверстий корпуса. В некоторых случаях можно поддеть патрон отвёрткой.

Проводники, подводящие ток, монтируют винтами, но в некоторых моделях используется безвинтовый способ. Для отсоединения провода нужно поворачивать его по часовой стрелке и обратно под прямым углом, постепенно вытягивая. Если деталь в конструкции не нужна, то провода просто отрезают. Таким образом отсоединяют безвинтовые крепления в розетках и выключателях, патронах светильников и люстр.

Работа с патроном

Патроны в светодиодных лампах бывают трёх видов. Они отличаются методами крепления к корпусу и проводам, подводящим ток. На каждой детали есть маркировка. Буква означает систему штыревого подключения, а число — расстояние между штырями, измеряющееся в миллиметрах. Для нормальной работы светодиода нужно подключить только один провод к каждому патрону. Поэтому его не нужно демонтировать, достаточно подсоединить по одному кабелю к клеммной колодке.

Обычно мастера стремятся выполнить всю работу профессионально. В этом помогают специальные клеммные колодки. Они позволяют не изолировать провода, повышают надёжность их подключения. Одна колодка даёт возможность подсоединить сразу несколько мест установки. Если нет возможности приобрести эти детали, то необходимо демонтировать патроны. Старые модели крепят к корпусу винтами. В них провода заводят в отверстия на внутренней стороне и закрепляют. В места присоединения вставляют подпружиненные втулки. Так обеспечивается фиксация лампы между двумя патронами, а также исключается влияние габаритов арматуры конструкции.

В том случае, когда в устройстве два патрона и больше, к одной свободной клемме добавляют ещё одну перемычку. Но у этой схемы есть слабая сторона: если извлечь лампу из элемента, который получает питание, то и остальные светильники погаснут. Это обусловлено тем, что к соседним патронам подходит напряжение сквозь перемычку внутри прибора. Когда провод зажмут с винтами, его дёргают и тянут, так как он может находиться не на клемме и оставаться незакреплённым.

Патроны современных производителей крепят пластиковыми или металлическими пластинами. Для их демонтажа сжимают защёлки друг к другу пинцетом, это позволяет элементу легко выйти из выемки. На одной стороне конструкции находятся плоские пружины. Для подсоединения всех патронов к кабелю, проводящему питание, их соединяют перемычками. Длина крепления зависит от расстояния между соседними элементами. Затем остаётся только смонтировать патроны обратно в светильник и подсоединить провод к колодке для подачи питания. Также подключают и элементы, расположенные на противоположной стороне.

После этого достаточно закрепить светильник на потолке, подключить питание к клеммам на колодке и заменить люминесцентную лампу на светодиодную. На всю работу в неторопливом режиме и без опыта и особых умений уйдёт не более часа.

Инструкция по замене люминесцентных ламп на светодиодные

Основной причиной замены рабочих или вышедших из строя люминесцентных ламп на светодиодные является более совершенные технические характеристики последних.

Световой поток зависит от мощности используемых ламп. При равных показателях, степень освещённости, при включённых светодиодных конструкциях, существенно выше. Следовательно, для оптимального освещения потребуется светодиодная лампа меньшей мощности, что отражается на общих затратах на потребляемую электроэнергию. Это относится и к обычным светильникам в доме, квартире, и к офисным и промышленным объектам.

Конструкции светодиодов

Классификация данных элементов производится по нескольким параметрам. Конструктивное исполнение, назначение, тип цоколя. Прожекторные установки, освещение придомовых участков, декоративные осветительные приборы, освещение внутри помещений. Для каждого отдельного случая используются лампы различной конфигурации и мощности. Это может быть лента или отдельные точечные и линейные модели. Одним из основных параметров является форма цоколя. Это может цоколь под обычный стандартный патрон для ламп накаливания (Е27, Е14) и штырьковые разъёмы (G13, GX53, GU5,3, GU10). Именно устройство со штырьковым разъёмом 13 мм, позволяет использовать корпус люминесцентного осветительного оборудования для монтажа светодиодов без необходимости сложной доработки.

Варианты диодных световых приборов.

Преимущества и недостатки

Любое техническое устройство имеет преимущества и недостатки. Если говорить о светодиодных конструкциях, то преимуществ наберётся больше. К положительным качествам можно отнести следующие показатели:

• увеличенные сроки эксплуатации по отношению ко всем существующим источникам освещения;
• не греются, максимальная температура работающего прибора или устройства не превышает 30º C;
• возможность использования отдельных моделей в электрических сетях с напряжением от 85 В;
• интенсивность и равномерность распределения светового потока не зависит от возможных скачков и падения напряжения в сети;
• снижение нагрузки на электропроводку;
• возможность использования устройств с более низкой мощностью, в сравнении с другим осветительным оборудованием, для обеспечения достаточной степени освещённости;
• снижение финансовых затрат на оплату потребляемой энергии.

Как выбрать светодиодные лампы.

Сами производители и эксперты отмечают небольшие недоработки. Но технические недостатки постепенно устраняются, этому способствует развитие технологий производства. Основными недостатками ещё остаются:

• снижение заявленных технических характеристик на протяжении сроков эксплуатации;
• цветопередача (цветовая температура) не способствует комфортному восприятию светового потока, что заметно на моделях ранних сроков выпуска;
• не обеспечивает возможности создания направленного в определённую точку света, что приводит к необходимости установки большего числа светильников;
• относительно высокая стоимость.

Разновидности ламп

Существующие модели ламп можно условно разделить на две основные группы, точечные и изготовленные в виде ленты. При этом под определение «точечные» подпадают светильники с одной или несколькими лампами. К точечному осветительному оборудованию можно отнести конструкцию аналогичную по своей форме люминесцентным лампам. Какой вариант освещения использовать, зависит от места его монтажа и общего дизайнерского подхода к установки оборудования. Это могут быть лампы общего назначения, с цоколем различных модификаций. Лампы с зеркальным фокусом для обеспечения строго направленного светового потока. Конструкция ламп с оптическими линзами. «Трубчатая» (линейная) конструкция может быть выполнена из стекла или иметь комбинированный корпус, передняя часть колбы изготавливается из прозрачного или матового стекла, вторая половина изготавливается с металлическим напылением.

Инструкция по замене

Прежде чем заменить люминесцентные лампы следует знать, что для подобной операции подойдут не все конструкции. Светодиодная лампа должна прочно крепиться в патроне. Для этого придётся выбирать лампу со штырьковым разъёмом в 13 мм.

Особенности схемы

Различают два типа подключения при замене лампы. В любом случае напряжение питания проходит через коммутируемый коллектор, и распределяется по контактным штырькам, проходя соответственно одной из линий через дроссель, стартер. Дроссель может быть обычным или электронным. Возможно наличие сглаживающих конденсаторов. В принципе, при замене лампы, данные детали можно полностью удалить, но для упрощения процесса установки некоторые можно и оставить.

Вариант схемы подключения светодиодной лампы без удаления проводки.

Устранение лишних элементов

В первом случае, если используется конструкция с обычным дросселем (конструкция старого образца), то единственным лишним элементом, который необходимо будет удалить, будет стартер. Если его не удалить, то короткое замыкание при включении лампы гарантировано. В более современных конструкциях светильников оборудованных электронным пускорегулирующим устройством удаляются все вспомогательные устройства (ЭМПРА, ЭПРА, колодка стартера, конденсатор). Напряжение питания подаётся через коллекторное гнездо или напрямую на цокольную колодку.

Замена люминесцентных ламп на светодиодные.

Работа с патроном

При соединении питающих проводов следует обратить внимание на то, что на каждый патрон подсоединено два провода. Можно использовать только одно разъёмное соединение. Для этого необходимо буде разобрать патрон и аккуратно извлечь один из контактов. Таким образом исключается возможность подачи питания на данном разъёме. Но это не всегда обеспечивает эффективность работы оборудования в оптимальном режиме. Поэтому большинство специалистов рекомендуют установить перемычку. Для безопасной работы светильника и нормального функционирования необходимо будет немного переделать схему соединения. Потребуется замкнуть с использованием провода (поставить перемычку) два выхода разъёмного гнезда.

модернизация старой настольной лампы / Своими руками (DIY) / iXBT Live

Приветствую всех посетителей ресурса!

 Сегодня в небольшом обзоре будем модернизировать старую настольную лампу. В качестве источника света в ней применяется энергосберегающая U-образная лампа с цоколем G23. Такие лампы доступны в продаже и сейчас, но вместо нее установил более современный, светодиодный вариант с тем же цоколем и температурой свечения 4000 К.

Кому интересно, предлагаю ознакомиться подробнее.



  Итак, есть в хозяйстве старая настольная лампа на штативе с «изменяемой геометрией».



 Наэкранная, конечно штука хорошая, но у нее другие задачи. А вот лампа на штативе позволяет настраивать освещение как угодно в зависимости от конкретной задачи. Обычно использовал ее, когда что-то паял, мастерил и т.д. Нужно поднял, нужно осветил предмет труда вблизи, нужно открутил струбцину и передвинул в другое место. Удобно.



  Обычно такая лампа потребляет 11 Ватт, моя, оказалось, «кушает» 14, но и напряжение в сети в момент измерений было 248 Вольт.



 Нельзя сказать, что лампа очень яркая или тусклая, вполне нормально освещает стол с высоты предыдущего снимка.



 Однако есть у этой энергосберегающей лампы два существенных недостатка – это использование ртути в баллоне и жуткое мерцание. Первое опасно в случае, если колба разобьется, второе крайне утомительно и в долгосрочной перспективе опасно для зрения.

Можно, конечно старый светильник полностью заменить новым того же формата со светодиодным источником света, но выйдет дороже, чем просто заменить непосредственно энергосберегающую лампу на светодиодную. Второй вариант — при наличии времени и энтузиазма можно смастерить замену из светодиодной ленты и импульсного блока питания, но это все «костыли», тем более что по затратам выйдет приблизительно одинаково.

 Поэтому заказал светодиодную лампу со следующими характеристиками:

Цоколь G23

Напряжение питания 85-265 Вольт 50/60 Гц

Мощность 12 Вт

Температура свечения 4000 К

Индекс цветопередачи Rа 80

 Узнать актуальную цену

 Заказ доставили за две недели в потрепанной коробке, но лампа цела, без повреждений, царапин и прочего. На коробке никаких картинок, лишь характеристики.



 В ассортименте магазина лампы мощностью 5, 7, 9 и 12 Вт теплого, белого и холодного белого оттенка свечения. В зависимости от мощности меняются лишь габариты лампы, а точнее ее длина.



 Для информативности иллюстрация с типами цоколей. Наш вариант – G23.

 Габаритами лампы практически одинаковые, новая длиннее лишь на 5 мм, что не совершенно не критично. Светофильтр сделан из матового пластика для равномерной засветки.



 На верхней стороне видим ребра алюминиевого радиатора, составляющего большую часть всей лампы, и характеристики.



 Сравниваем цоколи. Длина, ширина, расстояние между контактами совпадают. Немного отличаются площадки за выступами, но это допустимо для данного вида цоколя – лампы взаимозаменяемы.



Cбоку также наблюдаем массивную часть радиатора для лучшего отведения тепла.



 Торец лампы закрыт пластиковой заглушкой, которую можно без особых усилий снять.



Теперь можно легко сдвинуть рассеиватель/светофильтр и увидеть 72 светодиода. Они одной температуры свечения, а не как во многих других конструкциях холодного оттенка чередуются со светодиодами теплого оттенка. Сначала были сомнения, что вместо естественного белого прислали теплый белый, но в последствии все оказалось в порядке – как и заказывал, оттенок свечения естественный.



 На модуле имеются надписи, а сам он посажен на радиатор через термопасту.



 Перевод настольного светильника с энергосберегающей лампы на светодиодную сводится не сосем к простой замене одного источника света на другой. Требуется удалить из схемы дроссель, который прячется в коробке в основании штатива. Операция не сложная, справится любой желающий. Единственное, о чем нужно помнить это о технике безопасности – не забудьте отключить лампу от сети.



 Спаиваем, изолируем провода (синяя изолента обязательна)). Дроссель выбрасывать не стал, спрятал назад в коробку.



 Затрат времени на 10 минут и в результате получаем осовремененную лампу без мерцания с естественным свечением. В плафон новая лампа встала без проблем. Можно было удалить отражатель, но оставил.



 Теперь устанавливаем на ту же высоту над столом и проводим не хитрые измерения.



 Потребляемая мощность оказалась на пару Ватт ниже заявленной (весьма ожидаемо) – 10 Ватт против 12.



 Но светит лампа гораздо ярче прежней – 1784 Люкс против 836.



 Узнать актуальную цену

 Карандашный тест на мерцание лампа прошла без проблем, глаза даже через длительное время не устают.  Можно читать, паять, работать с мелкими деталями – света много, он яркий и естественного оттенка. Теперь стало на много комфортнее, а двухваттное несоответствие мощности с лихвой компенсируется высокой яркостью. По цветопередаче также претензий нет.

Приблизительно за 30 долларов можно купить такой же новый светильник с LED источником света, но при наличии старого, исключив из цепи питания дроссель и заменив саму лампу, его проще и дешевле модернизировать.

Как заменить люминесцентную лампу на лампочку

Светодиодные светильники для освещения

Светодиодные светильники GE Lighting Lumination Светодиодные светильники Даунлайт серии RX Надежные потолочные светильники Новые светильники GE Lumination RX — это экономичный выбор для преобразования существующих розеток CFL в превосходные характеристики

Дополнительная информация

Светодиодные светильники для освещения

Светодиодные светильники GE Lighting Lumination Даунлайнеры серии RI Повышенная эффективность Теперь практически любой встраиваемый даунлайт может получить выгоду от усовершенствованных светодиодных светильников GE.Новые светодиодные даунлайты GE Lumination RI Series

Дополнительная информация

Светодиодная трубчатая лампа / руководство по комплекту

Светодиодные трубчатые лампы / руководство по комплекту Светодиодные осветительные приборы обладают большим потенциалом для замены существующего люминесцентного освещения, сокращения потребления энергии и улучшения качества освещения во многих коммерческих помещениях.

Дополнительная информация

Энергия встречает эффективность

203, 9 января Энергия и эффективность Лампы MASTER LElamps imtone Лампы MASTER LElamps imtone излучают теплый четкий луч и переход к более теплым цветам во время затемнения, обеспечиваемый галогеном и GLS, а

Дополнительная информация

Техническая спецификация

Примеры применения: Подходит для бытовых и коммерческих установок Внутреннее / внешнее использование (Подходящие фитинги) Типовые установки: Освещение шкафа Под освещением шкафа Настенное освещение Освещение для пешеходов

Дополнительная информация

Стр.138 Стр.139 Стр.140

Ванная и душ FGLED6 Светодиодный светильник FGLED3 Светодиодный светильник Fireguard Душевые светильники Низкое напряжение и электросеть для душа 138 139 140 141 Настенный светильник Dorchester Настенный светильник Minsk Настенный светильник Настенный светильник Bodo 142 142 143 Рига

Дополнительная информация

SAMSUNG ELECTRONICS LED

ВВЕДЕНИЕ: Светодиодные лампы SAMSUNG ELECTRONICS Технический паспорт [art 4_2013 2Q] Маркетинговая группа по освещению [EU_Q2 2013] _ Er reparation Зажгите свое воображение новым светодиодным освещением! Новый свет с

Дополнительная информация

Светодиодные светильники

Зеленые технологии к вашим услугам. Светодиодные осветительные приборы с 3-летней гарантией позволяют сэкономить до 70% энергии, одновременно увеличивая яркость света! tisztaled.hu [email protected] Список продуктов Светодиодные трубки 3 светодиода

Дополнительная информация

12 вольт осветительные приборы

Низковольтные лампы постоянного тока являются наиболее эффективными источниками света для использования электроэнергии, вырабатываемой фотоэлектрическими, ветряными и малыми гидроэнергетическими системами. При низковольтных лампах постоянного тока штраф за мощность отсутствует

Дополнительная информация

Приложения.Архитектурный

Одноцокольные металлогалогенные лампы GE Lighting Arcstream 7 Вт и 15 Вт. ОПИСАНИЕ Информация о продукте Односторонняя лампа Arcstream представляет собой компактный металлогалогенный разряд высокого давления, работающий в кварцевом корпусе

Дополнительная информация

2-дюймовый светодиодный встраиваемый светильник

2-дюймовый светодиодный встраиваемый светильник 2-дюймовый светодиодный встраиваемый светильник DOWNLIGHTING WALL WASH, РЕГУЛИРУЕМЫЙ D2LED и A2LED: Революционное 2-дюймовое светодиодное освещение Prescolite.Создан для удовлетворения потребностей ОСВЕЩЕНИЯ ДИЗАЙНА И АРХИТЕКТУРЫ

Дополнительная информация

Surelight. Светодиодные лампы E14

Светодиодные лампы Surelight E14 1 Светодиодные лампы Surelight E14 DIMMABLE Характеристики: Простая замена более старых галогенных ламп E14 Яркие, энергосберегающие, экологически чистые светодиоды Энергосберегающие и экологически чистые диммируемые лампы

Дополнительная информация

ConstantColor CMH MR16

GE Lighting ConstantColor CMH MR16 Керамические металлогалогенные лампы с отражателем W и 35 Вт ТЕХНИЧЕСКИЙ ЛИСТ Информация о продукте В лампах ConstantColor CMH сочетается технология HPS (обеспечивающая стабильность, эффективность и однородность)

Дополнительная информация

LED LED ЗАМЕНА ЛАМПЫ

СМЕННЫЕ СВЕТОДИОДНЫЕ ЛАМПОЧКИ Сменные светодиодные лампы высокой мощности Imtra обеспечивают производительность, необходимую для правильного преобразования ваших галогенных ламп или ламп накаливания в энергоэффективные светодиодные лампы.Все модели

Дополнительная информация

Руководство по проектированию светодиодных светильников

Примечание по применению CLD-AP15 ред. 0D Содержание Введение … 1 Подход к проектированию … 2 Процесс проектирования … 3 1. Определение требований к освещению … 4 2. Определение целей проектирования … 5 3. Оценка эффективности

Дополнительная информация

ОСВЕЩЕНИЕ И ОСВЕЩЕНИЕ

ОСВЕЩЕНИЕ и СИСТЕМЫ ОСВЕЩЕНИЯ Введение Освещение — важная область возможностей для экономии энергии, поскольку на него приходится значительная часть электроэнергии в жилых и коммерческих зданиях.Освещение

Дополнительная информация

T5 LongLast. ПАСПОРТ GE Lighting

GE Lighting T5 LongLast ТЕХНИЧЕСКИЙ ЛИСТ Линейные люминесцентные лампы T5 LongLast с высокой эффективностью 14 Вт, 21 Вт, 28 Вт, 35 Вт T5 LongLast High Output 24 Вт, 39 Вт, 49 Вт, 54 Вт, 8 Вт Информация о продукте Лампы T5 LongLast трифосфорные

Дополнительная информация

WIFI CIRCADIAN FLEXIBLE

info @ nextgenerationled.be www.nextgenerationled.be Tel + 32 53 71 09 42 НАСТРОЙКА WIFI Первая по-настоящему интеллектуальная беспроводная система циркадного освещения. WIFI CIRCADIAN FLEXIBLE LARGE RANGE Беспроводные лампы,

Дополнительная информация

Компактные люминесцентные лампы

Компактные люминесцентные лампы Компактные люминесцентные лампы GE дают больше света и меньше тепла, преобразуя до 25% потребляемой ими электроэнергии в свет (лампы накаливания преобразуют в свет всего 5% и

Дополнительная информация

1-свет.Светодиодное освещение

Светодиодные светильники с 1 лампой Содержание Серия для внутреннего освещения 02 — Трубчатый светильник с поворотной опорой Лос-Анджелес — Светодиодная серия 05 — Трубчатый светильник T8 PIR Tokyo — Светодиодная серия 06 — Трубчатый светильник T5 Валенсия — Светодиодная серия для наружного освещения серии

Дополнительная информация

Медицинское освещение. XL4 свет пациента

Медицинское освещение Светильник для пациента XL4 XL4 — это новый эргономичный энергосберегающий светильник для пациента от EDL Lighting Limited.Его цель — охватить спектр приложений в Healthcare

. Дополнительная информация

Инновационный. Lum. Поток ** [лм]

www.osram.com SubstiTUBE Advanced ST8A-0.6m-8.9W-840-HF Техническое описание Инновационная светодиодная лампа, простая и безопасная в использовании в установках ЭКГ в качестве прямой модернизации. Потенциал энергосбережения до 35% при замене 0,6

Дополнительная информация

КОМПЛЕКТ СВЕТИЛЬНИКА HALOSPOT 111 ES

Техническая информация LUM Профессиональный светильник с инновационной технологией энергосбережения Доступность: 4 недели для заказа A: Преимущества продукта Полный комплект для простой установки 16 Вариантов комплекта Высокая интенсивность

Дополнительная информация

Колорлюкс.ПАСПОРТ GE Lighting

GE Lighting Kolorlux Ртутные лампы высокого давления Kolorlux Standard 50 Вт, 80 Вт, 125 Вт, 250 Вт и 400 Вт Kolorlux Deluxe 50 Вт, 80 Вт, 125 Вт, 250 Вт и 400 Вт ТЕХНИЧЕСКИЙ ЛИСТ Информация о продукте Лампы на ртутных парах Kolorlux

Дополнительная информация

EDGE Park / R Mounting R встраиваемый

Последнее обновление: 06.09.11 Монтаж EDGE Park / R встраиваемый Код Световые полосы Количество светодиодов при 350 мА Система питания Вт при 525 мА (стандартная версия) при 700 мА Утопленное отверстие LXP ## R04D * 2 40 47 70 93 450 мм LXP ## R06D * 3 60

Дополнительная информация

SkyBay LED Low & High Bay 1

SkyBay LED Low & High Bay 1 SkyBay LED Low и High Bay Характеристики: Прочный алюминиевый корпус Высокопроизводительные светодиоды Nichia SMD Высокая световая отдача (до 130 лм / Вт) Низкое энергопотребление Без ртути Длительный срок службы,

Дополнительная информация

ПОЛЕЗНОЕ РУКОВОДСТВО ПО УМЕНЬШЕНИЮ ИНДИКАТОРА..

ПОЛЕЗНОЕ РУКОВОДСТВО ПО УМЕНЬШЕНИЮ СВЕТОДИОДОВ … Введение В этом документе описаны пять типов интерфейсов управления затемнением: 2-проводная прямая фаза, 2-проводная обратная фаза, 3-проводная (Lutron), 4-проводная (0 10 В) и

Дополнительная информация

1. Общее описание

. Общее описание Это цветная активная матрица со встроенной системой подсветки люминесцентной лампы с холодным катодом (CCFL).В матрице в качестве активного элемента используется тонкопленочный транзистор. Это пропускающий

Дополнительная информация

Понимание светодиодных драйверов

Общие сведения о драйверах светодиодов Оригинальный документ 1000Bulbs.com, май 2014 г. Информация, представленная в этом документе, техническом документе 1000Bulbs.com, считалась технически обоснованной на момент утверждения

Дополнительная информация

Революция в освещении

Не нашли продукт, который искали? Посетите поисковую систему нашего веб-сайта в режиме реального времени и выберите из более чем 19 000 продуктов: воспользуйтесь первым поисковиком продуктов в режиме реального времени! Просто посетите

Дополнительная информация

Рабочая мощность Cree XLamp LED

Рабочая емкость светодиода Cree XLamp Примечание по применению CLD-AP89 ред. 0D Содержание Введение и резюме… 1 Какова рабочая мощность светодиода? … 2 Подход / задачи проектирования … 2 6-ступенчатый

Дополнительная информация

22-дюймовый широкоформатный светодиодный монитор VA2261-2

22-дюймовый широкоформатный светодиодный монитор VA2261-2 ViewSonic VA2261-2 — это экологически чистый 22-дюймовый (видимая область 21,5 дюйма) широкоформатный монитор с диагональю 22 дюйма (видимая область 21,5 дюйма), в котором используются технологии предотвращения мерцания и синего света, что исключает необходимость в

Дополнительная информация

Светодиодный прожектор Evolve

GE Lighting Evolve LED Area Light Scalable Area Light (EASB) воображение в действии Характеристики продукта Следующая эволюция светодиодных светильников GE Evolve LED Area Light продолжает обеспечивать выдающиеся характеристики, добавляя при этом

Дополнительная информация

ARTEMIS acdc1032.Компактный внешний, полностью погружаемый, дискретный тройной светодиодный габаритный светильник и настенный светильник мощностью 350 лм.

acdc1032 Компактный, внешний, полностью погружаемый, дискретный, тройной светодиодный габаритный светильник и настенный светильник мощностью 350 лм. IP68 1 2 B SPG305 Июн 2015 СОДЕРЖАНИЕ Обзор продукта 05 Изображения приложений 07

Дополнительная информация

КАТАЛОГ ЭНЕРГОСБЕРЕЖЕНИЯ

КАТАЛОГ ЭНЕРГОСБЕРЕЖЕНИЯ Отсканируйте, чтобы посетить наш интернет-магазин. Важная информация: полные условия и положения печатаются в счетах-фактурах. Примечание: L&H Group постоянно работает над улучшением и добавлением новых продуктов

Дополнительная информация

Как установить люминесцентный свет: советы и рекомендации

Вы можете подумать о замене некоторых из ваших старых ламп накаливания на люминесцентные лампы.Флуоресцентный свет обеспечивает равномерное освещение без теней, но, что лучше всего, люминесцентные лампы более эффективны, чем лампы накаливания. В лампе накаливания большая часть электроэнергии выделяется в виде тепла, а не света. Люминесцентная лампа, напротив, остается прохладной.

Как работает люминесцентная лампа? В цепи люминесцентных ламп, начиная с левого штыря вилки, ток проходит через балласт, через одну из нитей лампы, через замкнутый переключатель в стартере, через другую нить накала в лампе и выходит из правой. вилка вилки.Ток нагревает два маленьких элемента на концах люминесцентной лампы; затем стартер открывается и через лампу течет ток.

Объявление

Балласт — это магнитная катушка, регулирующая ток через трубку. Он вызывает выброс дуги через трубку при размыкании пускателя, а затем поддерживает ток, протекающий с правильной скоростью, когда лампа накаляется. В большинстве люминесцентных светильников стартер представляет собой автоматический выключатель.Как только он обнаруживает, что лампа горит, он остается открытым. Стартер закрывается каждый раз, когда вы обесточиваете прибор.

Многие люминесцентные светильники имеют более одной лампы, чтобы обеспечить больше света. Эти лампы должны иметь индивидуальные стартеры и балласты для каждой лампы. Может показаться, что приспособление имеет две трубки, работающие от одного балласта, но на самом деле в одном корпусе встроено два балласта. Светильники с четырьмя трубками также имеют четыре стартера и четыре балласта. В некоторых светильниках стартеры встроены и не подлежат замене по отдельности.Поскольку в люминесцентной лампе всего три основные части, любой ремонт обычно можно выполнить самостоятельно. Все люминесцентные лампы с возрастом тускнеют, и они могут даже начать мерцать или мигать. Это предупреждающие сигналы, и вы должны произвести необходимый ремонт, как только заметите какие-либо изменения в нормальной работе лампы. Тусклая трубка обычно требует замены, и если ее не заменить, это может вызвать напряжение в других частях светильника. Аналогичным образом, повторяющееся мигание или мигание приведет к износу стартера, что приведет к ухудшению изоляции на стартере.

Люминесцентные светильники достаточно просто обслужить методом замены. Если вы подозреваете, что какая-то деталь неисправна, замените ее на новую. Начните с люминесцентной лампы или лампы. Вы можете установить новую или, если вы не уверены, что лампа перегорела, проверить старую лампу в другом люминесцентном светильнике. Снимите старую трубку, вывернув ее из гнезд в приспособлении. Установите новую трубку таким же образом — вставьте зубцы трубки в гнездо и поверните трубку, чтобы зафиксировать ее на месте.

Если проблема не в лампе, попробуйте поменять стартер. Пускатели люминесцентных ламп оцениваются по мощности, и важно, чтобы вы использовали правильный стартер для лампы в вашем светильнике. Снимите старый стартер так же, как вы снимали старую трубку, вывернув его из гнезда в приспособлении. Установите новый, вставив его в розетку и повернув, чтобы зафиксировать на месте.

Балласт также рассчитывается в соответствии с мощностью, и заменяемый балласт, как и запасной стартер, должен соответствовать мощности лампы и типу приспособления.Балласт — это наименее вероятная деталь, которая выйдет из строя и ее сложнее заменить, поэтому оставьте балласт напоследок, когда начнете заменять детали. Если ни трубка, ни стартер не неисправны, проблема должна быть в балласте. Чтобы заменить неисправный балласт, обесточьте цепь, разберите приспособление, перенесите провода от старого балласта к новому — по одному, чтобы избежать неправильного подключения — и, наконец, снова соберите

.

приспособление.

Если трубка, стартер и балласт исправны, но лампа по-прежнему не горит, проверьте выключатель на предмет неисправности.Если лампой управляет настенный выключатель, замените выключатель, как описано в следующем разделе. Если в лампе есть кнопочный выключатель, старый выключатель можно заменить новым такого же типа. Чтобы обесточить цепь перед работой с переключателем, удалите предохранитель цепи или отключите автоматический выключатель.

В большинстве случаев переключатель вкручивается в крепежную гайку с резьбой на внутренней стороне лампы. Два провода от переключателя соединяются, обычно с помощью гаек, с четырьмя проводами от люминесцентной лампы.Разберите приспособление настолько, насколько это необходимо, чтобы получить доступ к задней части переключателя, затем вкрутите новый переключатель и перенесите провода от старого переключателя к новому, по одному, чтобы избежать неправильного подключения. Соберите приспособление и снова включите цепь.

На следующей странице мы обсудим шаги, которые необходимо предпринять для установки нового люминесцентного светильника.

Замена люминесцентного светильника

В прямом эфире

Продажа по-крупному

В прямом эфире

Продажа по-крупному

В прямом эфире

Продажа по-крупному

В прямом эфире

Продажа по-крупному

В прямом эфире

Продажа по-крупному

В прямом эфире

Продажа по-крупному

В прямом эфире

Продажа по-крупному

В прямом эфире

Продажа по-крупному

В прямом эфире

Продажа по-крупному

В прямом эфире

Продажа по-крупному

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Знаменитость I.ОУ.

В прямом эфире

Знаменитость I.O.U.

В прямом эфире

Знаменитость I.O.U.

В прямом эфире

Знаменитость I.O.U.

В прямом эфире

Знаменитость I.O.U.

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Родной город: Мастерская Бена

В прямом эфире

Охотники за домом

В прямом эфире

House Hunters International

В прямом эфире

Охотники за домом

В прямом эфире

House Hunters International

В прямом эфире

Родной город: Мастерская Бена

В прямом эфире

Охотники за домом

В прямом эфире

House Hunters International

В прямом эфире

Охотники за домом

В прямом эфире

House Hunters International

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

В прямом эфире

Дом в спешке

Как перейти от люминесцентных ламп к светодиодным

Когда дело доходит до ввинчиваемых ламп, легко преобразовать строительные светильники в светодиодные, чтобы заработать на их превосходном освещении, низком потреблении электроэнергии и гораздо более длительном сроке службы.Это связано с тем, что светодиодные лампы легко помещаются в те же ввинчивающиеся гнезда, которые используются для ламп накаливания и компактных люминесцентных ламп (компактные люминесцентные лампы), которых на полках магазинов становится все меньше.

Переделать люминесцентные светильники под светодиодные лампы сложнее. Не все люминесцентные светильники одинаковы. Также предлагается много запутанной информации о преобразовании светодиодов.

Одно можно сказать наверняка: вы можете менять люминесцентные светильники на светодиодные по одному.Это позволяет вам обновлять освещение по расписанию, которое соответствует вашему кошельку.

Если вы сопротивляетесь переходу на светодиодные лампы, имейте в виду, что лампы и балласты для люминесцентных светильников T12 становятся все реже и их становится все труднее найти. В ближайшем будущем лампочки и балласты T8 будут поставлены на одну планку. На данный момент прекращение работы ламп и светильников T5 не запланировано, но производство этого люминесцентного светильника планируется прекратить в будущем.

Преобразование существующих приспособлений в Instant Fit

Существует множество способов преобразования в светодиодные лампы.Самый простой — полностью заменить старые люминесцентные светильники на новые светодиодные. Тем не менее, светодиодные светильники для замены люминесцентных светильников с четырьмя лампами (8 футов в длину) (распространены в сельскохозяйственных зданиях) могут стоить вам 100 долларов или более за единицу.

Вместо этого существует множество способов преобразовать существующий люминесцентный светильник для установки светодиодных трубок. Такие лампы официально обозначены как UL Type A и продаются под такими описаниями, как лампы мгновенной установки, plug-and-play и лампы с выносным драйвером.

«Эти продукты предназначены для установки непосредственно в существующий светильник без необходимости его модификации», — говорит Джон Хайнек из Phillips Lighting.«Мы действительно рекомендуем, если балласт в существующем светильнике имеет возраст от 5 до 7 лет, заменить балласт при установке новых ламп».

Преобразование байпаса балласта

Другой вариант — модифицировать существующие люминесцентные светильники, чтобы они принимали лампы UL типа B, которые обычно продаются как балластные байпасные или с прямым проводом. Это требует, чтобы приспособление было перемонтировано, чтобы избежать балласта, который можно оставить на месте или удалить. «Мы настоятельно рекомендуем, если прибор будет перемонтирован, пометить его, чтобы показать, что он может использовать только лампы UL типа B», — настаивает Хайнек.

Преимущество использования байпасных трубок балласта состоит в том, что вам не нужно заменять старые балласты. Это может сэкономить от 30 до 75 долларов США на новом балласте. Обязательно убедитесь, что покупаемые вами балластные байпасные трубки поставляются со схемой монтажной проводки, так как объем работы может варьироваться от того, является ли трубка односторонней или односторонней, а также двухсторонней или двухсторонней.

Хайнек говорит, что байпасные трубы балласта дороже, чем трубы с мгновенной установкой, но эта разница зависит от потребностей ваших существующих приспособлений.

Балластные байпасные лампы стоят от 15 до 40 долларов каждая, в зависимости от их светоотдачи. Например, упаковка из четырех светодиодных ламп мощностью 4000 люмен, 40 Вт и 8 футов длиной продается по 99 долларов за упаковку. Эти цены повышаются в зависимости от качества ламп. Светодиодная лампа премиум-класса с яркостью 4500 люмен продается за 29,99 доллара, а светодиодная лампа со сверхвысоким световым потоком и мощностью 6600 люмен продается за 51,95 доллара.

Для сравнения, стоимость светодиодных трубок мгновенной установки на 25% ниже, чем стоимость балластных байпасных трубок, говорит Хайнек.

Прежде чем переходить на какой-либо из типов ламп при преобразовании существующих люминесцентных светильников, осветительная промышленность настоятельно рекомендует вам поговорить со своим поставщиком освещения о ваших намерениях заменить лампы в старых люминесцентных светильниках.

Для этого соберите информацию об эксплуатационных характеристиках вашего старого прибора (она должна быть напечатана внутри прибора) и отнесите ее своему поставщику, чтобы обсудить варианты.

«Авторитетный поставщик может воспользоваться этой информацией и направить вас к модернизированной трубке, которая соответствует вашим потребностям», — отмечает Хайнек.

Кроме того, Philips предлагает веб-сайт (philips.com/instantfit), на котором представлена ​​обширная информация о различиях.

Наконец, не забудьте узнать у местного поставщика электроэнергии, предлагает ли он скидки за переход на светодиодные лампы, чтобы вы могли заработать на этом стимуле.

Сравнение односторонних и двухконцевых балластных байпасных труб

Переход на байпасные балластные трубы представляет две проблемы. Во-первых, промышленность предлагает как односторонние, так и двусторонние лампы.Некоторые приспособления могут не иметь подходящего гнезда (иногда называемого надгробными плитами) для установки перепускных трубок балласта.

Что касается разницы между лампами, то в случае односторонней лампы вся проводка идет к гнездам на одном конце светильника. Розетки на другом конце приспособления остаются неподключенными.

С двухсторонней лампой вы подключаете питающий (горячий) провод (обычно черный или красный провод) к гнездам на одном конце лампы, а нейтральный провод (обычно белый провод) к гнездам на другом конце. лампочки.При преобразовании светильника с двумя или четырьмя лампами вы последовательно соедините все розетки на одном конце прибора с проводом питания, а все розетки на другом конце прибора — с нейтральным проводом. «Мы обнаружили, что переустановка двухсторонних ламп занимает на 25% меньше времени, чем разводка односторонних светодиодных ламп», — говорит Хайнек.

Розетки разные

Другая сложность при преобразовании светильника для люминесцентной лампы связана с типом гнезда, которое в настоящее время используется в существующем светильнике.Светодиодные лампы требуют розеток без подключения к сети. Люминесцентные светильники могут иметь шунтируемые или неуправляемые розетки. На рисунке ниже показаны различия между ними.

• Шунтированные розетки получают напряжение через один комплект проводов и распределяют его по обоим контактам.
• В розетках без переключения контакты внутри розетки отделены друг от друга.

Как правило, в более старых люминесцентных лампах T12 используются гнезда без управления. В светильниках T8 и T5, которые используют балласты с быстрым пуском, программным пуском или диммированием, обычно используются неуправляемые надгробные плиты.

В светильниках T8 и T5 с балластами мгновенного пуска используются шунтированные надгробные плиты.

Чтобы точно знать, какая розетка используется в вашем приборе, используйте вольт-омметр, чтобы определить, являются ли розетки шунтированными или нет.

Для этого выключите питание вашего прибора. Затем поверните диск VOM в положение непрерывности. Поместите контактные точки с каждой стороны розетки. VOM загорится, зазвонит или подаст звуковой сигнал, если шунтировать розетку.

Хорошая новость в том, что замена розеток без поиска обходится довольно дешево.Стоимость надгробий без охоты в Интернете составляет от 69 центов до 1 доллара за гнездо.

Особенности, как использовать, рекомендуемые продукты

Сезонное аффективное расстройство (САР), теперь клинически известное как большое депрессивное расстройство с сезонными моделями, — это состояние, которое вызывает печаль или депрессию при смене времен года.

Чаще всего это происходит осенью и зимой, когда дни становятся короткими и воздействие солнечного света уменьшается. Чаще всего встречается у женщин и молодых людей.

Консультации, терапия и лекарства могут быть эффективными при этом состоянии. Световые короба, также называемые лампами SAD, — еще один вариант, который может уменьшить симптомы и обеспечить облегчение. Они работают, воспроизводя естественный дневной свет.

Мы объясняем, как работают лампы SAD и на что обращать внимание при покупке. И посмотрите, какие лампы нам нравятся больше всего и почему.

Есть много ламп и световых коробов, продаваемых как лампы SAD. Не все эти продукты эффективны или подходят для этого использования.

Лампы

SAD не регулируются FDA, поэтому важно убедиться, что вы покупаете лампы, обеспечивающие достаточное количество света и предназначенные для лечения сезонных аффективных расстройств.

Вот некоторые особенности, на которые стоит обратить внимание:

Безопасность

• Не покупайте световой короб, предназначенный для лечения кожных заболеваний. Эти устройства не предназначены для лечения расстройств настроения и не будут эффективными.
• Убедитесь, что лампа фильтрует УФ-свет и имеет маркировку «Не содержит УФ-излучения». Ультрафиолетовый свет может повредить глаза и кожу.

Технические характеристики

• Лампа должна генерировать 10 000 люкс холодного белого люминесцентного света. Люкс — это измерение силы света в сочетании с площадью. Световой поток в 10 000 люкс примерно в 20 раз больше, чем световой поток, производимый большинством комнатного освещения. Лампы с меньшей освещенностью, возможно, придется использовать чаще, чем более яркие.
• Приобретите лампу без бликов или лампу, которую можно расположить под углом, уменьшающим или устраняющим блики глаз.

Размер

• Ищите лампу с площадью световой поверхности около 12 на 15 дюймов.Чем больше площадь поверхности, тем выше люкс. Лампы большего размера также дают вам возможность больше перемещаться и удаляться от них без ущерба для эффективности лампы.
• Лампы меньшего размера не так эффективны, и, возможно, их придется использовать чаще для более длительных сеансов. Тем не менее, вы можете приобрести вторую лампу меньшего размера, если вы много путешествуете. Ваш врач может предоставить вам индивидуальные рекомендации по использованию лампы.

Индивидуальный стиль и потребности

• Подумайте, чем вы хотите заниматься при использовании лампы, и купите лампу, которая будет соответствовать этой цели.
• Стили ламп могут быть разными. Возможно, вам будет лучше приобрести привлекательную лампу, которая сочетается с вашим декором, чтобы она могла оставаться на месте для использования. Для получения максимальной пользы вам нужно использовать лампу не реже одного раза в день, поэтому наличие ее в легкодоступном месте может быть плюсом.

Руководство по диапазону цен:

• долларов США (менее 100 долларов США)
• $$ (от 100 до 200 долларов США)
• $$$ (200 долларов США и выше)

Carex Day-Light Classic Лампа Plus Light Therapy

Цена: $$

Эта лампа имеет большую площадь поверхности 15.5 на 13,5 дюймов. Он генерирует 10 000 люкс и проецирует свет в нисходящем направлении, не оставляя бликов вне зависимости от положения.

Подставка для лампы регулируется, поэтому ею будет удобно пользоваться независимо от вашего роста и типа стула. Пользователи говорят, что он не качается и быстро достигает полной яркости для максимальной пользы.

Настольная лампа BOXelite OS

Цена: $$$

В дополнение к таким функциям, как 10 000 люкс и большой экран, эта лампа SAD рассчитана на длительный срок службы.Многие пользователи восторгаются этим через 7 и более лет после покупки.

Лампа включает в себя долговечные люминесцентные лампы и не содержит УФ-излучения. Он также имеет пять уровней высоты и легко регулируется. Имейте в виду, что он весит 11 фунтов и тяжелее многих других ламп.

Circadian Optics Лампа для светотерапии Lattis

Цена: $

Если вам нравится современный декор, эта лампа может идеально вам подойти. Он оснащен светодиодами мощностью 10 000 люкс, полным спектром белого света без УФ-излучения и тремя уровнями яркости, поэтому вы можете увеличивать или уменьшать количество получаемого света.

Многие пользователи предпочитают светодиоды люминесцентным лампам, потому что они служат дольше. Эта лампа имеет небольшую площадь поверхности и фиксированное положение, которое не допускает регулировки. Тем не менее, это отличный второй светильник для путешествий или для небольших помещений.

Торшер Flamingo

Цена: $$$

Эта лампа высотой 46 дюймов — отличный вариант для тех, кто хочет разместить лампу SAD рядом с беговой дорожкой или планером. Он также аккуратно помещается в углы для удобства использования во время чтения или просмотра телевизора.

Этот торшер обеспечивает 10 000 люкс полного спектра, без УФ-излучения, светодиодный свет, неослепляющий и регулируемый. Пользователям нравится прочная конструкция и долговечные лампочки, которые обычно служат около пяти лет. Требуется сборка.

TaoTronics Light Therapy Lamp

Price: $

Было показано, что световые короба помогают при смене часовых поясов. Несмотря на то, что этот портативный вариант имеет размер экрана меньше рекомендованного, он по-прежнему обеспечивает хорошее соотношение цены и качества за свой размер и стоимость.

Эта лампа предназначена для использования в дороге, обеспечивает 10 000 люкс и управление в одно касание.

• Не начинайте использовать лампу SAD без разрешения врача. Это особенно важно, если у вас есть такой диагноз, как биполярное расстройство, глаукома или волчанка.
• Если вы принимаете рецептурные лекарства любого типа, включая антипсихотики и антидепрессанты, обязательно получите зеленый свет от врача. Имейте в виду, что некоторые лекарства, отпускаемые по рецепту, и добавки, отпускаемые без рецепта, могут сделать вашу кожу светочувствительной, что потребует корректировки использования лампы.Эти лекарства включают литий, некоторые лекарства от угрей и зверобой.
• Используйте лампу ежедневно, пока световой день не увеличится.
• Эксперимент с временными рамками. Многие люди находят преимущества всего лишь в 20 минутах использования. Другим требуется 60 минут, что обычно считается максимальной экспозицией, которую вы должны получить.
• Подумайте, когда и как часто вы его используете. Многие специалисты рекомендуют утром первым делом пользоваться лампой SAD. Ваш врач может также порекомендовать вам использовать его в течение дня.Помните, что больше не всегда лучше. Чрезмерное использование лампы SAD может вызвать бессонницу или другие побочные эффекты.
• Следуйте рекомендациям производителя по размещению. К вашей лампе должны быть приложены рекомендации относительно того, как близко вы должны находиться к ней. Это очень важно, поскольку ваше расстояние от него повлияет на мощность лампы в люксах.
• Расположите лампу так, чтобы она давала вам направленный вниз свет , который не падал прямо вам в глаза.
• Фонарь не должен располагаться прямо перед вами , а, скорее, под углом. Это также защитит ваши глаза.
• Поговорите со своим врачом о том, как лучше всего отказаться от лампы. Возможно, вам лучше всего будет постепенно отвыкать от себя. В этом процессе может помочь времяпрепровождение на свежем воздухе, особенно по утрам.

Лампы SAD имитируют солнечный свет. Это помогает мозгу вырабатывать серотонин, который часто называют гормоном хорошего настроения.

Исследования показывают, что в периоды короткого светового дня использование световой терапии может помочь скорректировать ваш циркадный ритм, процесс, который организм регулирует циклом сна и бодрствования. Это полезно для улучшения настроения и снятия депрессии.

Светотерапия стала общепринятой практикой для облегчения многих состояний, таких как:

Сезонное аффективное расстройство часто можно облегчить с помощью активных изменений образа жизни. К ним относятся:

• рано ложиться спать и просыпаться на рассвете или почти на рассвете
• выходить на улицу в течение продолжительных периодов времени, особенно первым делом утром
• избегать веществ, которые могут отрицательно повлиять на вашу способность спать, например алкоголь
• здоровое питание
• упражнения

Посещение психиатра и прием антидепрессантов также может быть полезным.

Большое депрессивное расстройство с сезонным характером, ранее известное как сезонное аффективное расстройство (САР), — это состояние, вызванное пониженным воздействием солнечного света или сменой времен года. Больше всего от этого состояния страдают женщины и молодые люди.

Использование лампы SAD, известной также как световой короб, может помочь облегчить симптомы и улучшить настроение.

Они могут быть эффективными при самостоятельном применении или в сочетании с другими формами лечения. В любом случае всегда используйте эти лампы под наблюдением врача.

Стандартные и нестандартные люминесцентные лампы с горячим катодом

Лампы HCFL (T2-T12) и сверхминиатюрные (CCFL)

LCD Lighting производит люминесцентные лампы с горячим катодом (HCFL) и холодным катодом (CCFL) для многих OEM-производителей по всему миру. Лампы с горячим катодом используются во многих сферах — от дома и розничной торговли до ламп, ориентированных на конкретные задачи, для бизнеса и промышленности. Индивидуальные люминесцентные лампы в бизнесе используются в OEM-приложениях, таких как сканеры, системы технического зрения / инспекции, полиграфия и медицинские устройства и даже в индустрии наружных вывесок.Лампы типа HFCL могут быть изготовлены с внутренними отражателями или апертурами, когда требуется более точное управление.

Люминесцентные лампы типа

CCFL используют электрод (цилиндрический металлический корпус) вместо нити накала, используемой в стиле HCFL с горячим катодом. Люминесцентные лампы с холодным катодом также включают в себя семейство неоновых ламп, которые изготавливаются на заказ мастерами по всему миру. Как и HCFL, CCFL используют пары ртути для возбуждения люминофорного покрытия внутри лампы, чтобы излучать видимый свет.Светильники CCFL большого диаметра чаще всего используются в качестве архитектурных акцентов для внутренних ниш и общего освещения. Меньшие диаметры 15 мм и меньше используются в неоновых вывесках, заднем освещении, графике, сканерах и других специализированных приложениях.

Будь то лампы HCFL или CCFL — воспользуйтесь нашими знаниями о лампах .

Промышленный / коммерческий HFCL

LCD Lighting производит широкий спектр стандартных и нестандартных линейных люминесцентных ламп.Мы производим лампы, которые используются во всем мире в розничной торговле и на промышленных предприятиях, от индустрии лечения и графического искусства до удовлетворения потребностей профессионалов на рынке аквариумов и транспорта. Если вам нужна помощь в настройке торшера или разработке нового стиля лампы — позвоните нам. У нас обширный опыт от разработки ламп для систем контроля качества до медицинских ламп нового стиля, мы работаем с дизайнерами, чтобы сделать это. Позвоните нам.

HCFL — Технические характеристики:

Размер	T2 (6 мм), T4 (12 мм), T5 (16 мм), T6 (19 мм), T8 (25 мм), T12 (38 мм)
Длина	от 4 дюймов до 120 дюймов
Опции	Отражатель или диафрагма — стандартные и нестандартные
Люминофор	Стандартное или индивидуальное смешивание
Форма	Линейный, Круг, U-образный, L-образный, Двухтрубный (TT-CFL), Прямоугольный (Держатель полотенца)
Электрооборудование	LCDL

.
