различение цветовой маркировки и ее использование на практике

Большинство изделий кабельно-проводниковой продукции имеют цветовое отличие изоляции жил, называемое «маркировкой», играющее важную роль в практическом применении. Правильное использование маркировки значительно облегчает работу персонала по обслуживанию электрических сетей, позволяя быстро определять нужные проводники и производить их коммутацию в электроустановках. Окраска проводников осуществляется в соответствии с ПУЭ и каждый электрик должен быть ознакомлен с ней для обеспечения безопасности, как личной, так и людей, которые будут работать в дальнейшем. Читайте также статью ⇒ Особенности конструкций проводов, кабелей и шнуров, критерии выбора.

Основные цвета изоляции жил в бытовых электросетях

В бытовом использовании наиболее часто встречаются двух- или трехжильные провода. Основная их масса с двойной изоляцией имеет различия жил по цвету. Правилами устройства электроустановок предусмотрены следующие отличия:

• «земля» (на схемах обозначается, как РЕ-проводник) – окрашивается чередующимися желтыми и зелеными полосами, реже, в некоторых кабельных изделиях — чисто желтым или чисто зеленым цветом;
• «ноль» или «нейтраль» (на изображениях схем подписывается латинской буквой «N») – имеет синий, бело-синий или голубой окрас;
• «фаза» (именуется на электросхемах литерой «L») – может иметь любой другой цвет (даже фиолетовый), но чаще всего бывает белым, черным или коричневым.

Нужно знать, что в описаниях схем земля может называться «защитным нулем», а ноль — «рабочим нулем». Эти понятия нельзя путать, потому что они имеют абсолютно различные значения. Не менее важным условием является умение отличать проводники друг от друга.

Жила заземления обеспечивает защиту человека от поражения током на случай повреждения изоляции и утечки электричества на корпус прибора, находящегося под напряжением. В процессе подачи электроэнергии она не играет никакой роли. В отличие от нее, нулевой проводник является неотъемлемой частью электрической цепи, и при подключении нагрузки обтекается током.

Распределение по цвету фазных, нулевых и заземляющих проводов согласно ПУЭ

При проведении коммутации, синие провода соединяются между собой, либо подключаются к контакту электроприбора «N». Фазные провода направляются к контакту «L». Заземляющие жилы коммутируются с клеммой, имеющей соответствующее обозначение:

Условное обозначение контакта заземления на схемах и корпусах электроприборов

Кабеля трехфазных цепей могут иметь цвет силовых жил желтый, зеленый и красный/черный. Цвет заземляющей и нулевой жилы при этом остается неизменным – желто-зеленым и синим соответственно. Необходимо быть внимательным, чтобы на перепутать двухцветный проводник со схожим одноцветным.

Маркировка проводов сетей постоянного тока обычно производится красным «+» и черным «-» цветом.

Определение назначения жил на одноцветных проводах

Иногда изоляционные оболочки провода не имеют цветовых различий. Обычно это изделия с однослойной изоляцией типа ППВ или АППВ. Для простоты ориентирования следует знать и принять за правило, что в качестве заземляющего проводника всегда используется средняя жила. «Фазу» и «ноль» определяют с помощью индикатора напряжения (индикаторной отвертки).

Определение земли, фазы и нуля на одноцветном трехжильном проводе

Определить «ноль» и «землю» можно также с помощью тестера мультиметра. При его установке на измерение напряжения и замыкании щупов между фазой и «0» на дисплее отобразится значение напряжения близкое к 220 В. При контакте с заземляющим проводом показания будут немного выше.

Еще одним способом различения нейтральной и заземляющей жилы является использование омметра. Его показания сопротивления на заземлении не должны превышать 4 Ом.

Важным моментом является правило: измерение напряжения производится при наличии электричества, а сопротивления – при его отсутствии.

Самостоятельная маркировка проводов

В случае отсутствия цветовых различий на изоляции жил провода или кабеля, их маркировку можно осуществить своими руками для удобства последующей эксплуатации. Это делается двумя способами:

• с помощью цветной изоляционной ленты;
• с применением разноцветных ПВХ кембриков или термоусадочных трубок.

Обычно обозначаются концы провода в местах их коммутации между собой или с клеммами потребителей электроэнергии согласно описанным выше принципам маркировки (фаза, ноль, земля). Изолента наматывается в один-два витка и держится на жилах за счет своей клейкости, а термоусадочная трубка после надевания на провод подвергается воздействию высокой температуры, в результате чего плотно обжимает его.

Цветные кембрики для производства маркировки проводов своими руками

Эти материалы рекомендуется использовать и для изоляции холодных счалок между жилами, что поможет в дальнейшем избежать путаницы.

Практическая рекомендация: Обозначение фазы и нейтрали в распределительных коробках можно осуществить также с помощью цветных соединительных изолирующих зажимов, одетых на проводные скрутки.

Использование цветовой маркировки на практике

Умение отличить «фазу» по цвету изоляции, может пригодиться при установке защитного устройства, например, автоматического выключателя. Пользователь без труда определит проводник «L», на который нужно поставить защиту.

Во время подключения розетки, знание цвета проводов согласно ПУЭ, поможет безошибочно отличить жилу заземления и произвести ее коммутацию с соответствующей клеммой. Эти же навыки пригодятся при сборке разъема (вилки).

Использование маркированных проводов при подключении люстры или осветительной сети на несколько линий даст возможность без проведения «прозвонки» осуществить подсоединение выключателя и произвести электрическую разводку, направив к каждому светильнику свою цветную линию.

Схема осветительной сети на две линии с цветовым обозначением проводов

Знание маркировки жил кабеля во многом помогает при ремонте электрического оборудования, как в быту, так и на производственных объектах. У грамотного электрика не возникнет вопроса, какого цвета провод соединить с заземляющим контактом или с «рабочим нулем».

Однако следует помнить, что быть уверенным в соблюдении правил маркировки жил кабеля можно только в тех случаях, если их подключение производилось лично или на заводе изготовителе. На незнакомых объектах перед началом работы необходимо убедиться в правильности цветовой коммутации.

Различия в цветовых обозначениях некоторых зарубежных стран

Большинство стран мира, включая Европу и США, приняли схожие правила маркировки проводов. Так, например, заземляющие жилы имеют желто-зеленую или чисто зеленую оболочку. Иногда «земля» не покрывается изоляцией вовсе.

Нулевые жилы помимо синего колера могут иметь черную, белую или серую (серебристый металлик) окраску, а фазные жилы в большинстве случаев покрываются яркими цветными оболочками.

Для сравнения, цветовая маркировка кабелей иностранных государств приведена в таблице:

Государство	Фазные проводники	Рабочий ноль	Защитный ноль
Аргентина	Черный, коричневый, серый	Синий	Желто-зеленый
Бразилия	Желтый, красный, черный, белый	Синий	Зеленый
США, Канада	Красный, желтый, коричневый, синий, черный	Белый, серебристый металлик	Зеленый, желто-зеленый, голый
Евросоюз	Коричневый, черный, серый	Синий	Желто-зеленый
Индия, Пакистан	Красный, желтый, синий	Черный	Зеленый, желто-зеленый
ЮАР	Красный, белый, желтый, синий	Черный	Желто-зеленый
Австралия, Новая Зеландия	Коричневый, белый, красный, желтый	Черный, синий	Зеленый, желто-зеленый, голый

Указанные в таблице расцветки фазных токоведущих жил являются основными и общепризнанными. Могут встречаться и другие цвета, но это больше исключение, чем правило.

Распространенные ошибки при пользовании цветовой маркировкой

Большинство ошибок, совершаемых при подключении или соединении проводов, являются следствием невнимательного отношения к цветовой маркировке жил или ее игнорирования. Среди наиболее часто допускаемых недочетов стоит отметить следующие:

1. Обустройство электрической проводки без предварительного ознакомления с правилами ПУЭ, в результате чего подключение жил производится без учета соответствия цвета жил их назначению. Следствием этого может стать путаница в обслуживании электрических сетей и сложности при осуществлении их ремонта другим специалистом
2. Подключение по невнимательности к клемме заземления токоведущего провода, имеющего схожую окраску (например, бирюзовую). Результатом станет аварийное срабатывание защитного устройства (отключение автоматического выключателя), либо короткое замыкание, способное привести к выходу оборудования из строя
3. Использование на скрутках в распределительной коробке соединительных изолирующих пластиковых колпачков (СИЗ) несоответствующего цвета. Это может ввести в заблуждение обслуживающий персонал, который будет проводить ремонт или ревизию электропроводки

Соединительные изолирующие зажимы (СИЗ) для защиты скруток в распределительных коробках

4. Удаление РЕ проводника при установке розетки, не имеющей заземляющих контактов. Это грубая ошибка, посягающая на безопасность при использовании электроэнергии. Вместо удаления заземляющей жилы лучше поменять устаревшую розетку на изделие, соответствующее современным стандартам
5. Ошибка может быть допущена и при соблюдении цветовых маркировочных обозначений. Например, если провести счалку в виде скрутки между медным и алюминиевым проводником, то контакт будет ненадежным, хотя цвета оболочек будут совпадать

Внимательное отношение к требованиям нормативных документов и соблюдение техники безопасности поможет избежать ошибок при обслуживании электрических сетей и обезопасить их эксплуатацию.

Актуальные вопросы по теме

Вопрос: Что делать если при обустройстве домашней электропроводки используется провод с несоответствующей цветовой маркировкой жил, или вообще не имеющий ее?

Ответ: Можно отметить имеющиеся цвета и их подключение в своей памяти, но лучше произвести самостоятельную маркировку, как это указано в 3-м разделе данной статьи.

Вопрос: Не является ли нарушением использование проводника с желто-зеленой изоляцией в системе уравнивания потенциалов (СУП)?

Ответ: Это не может быть нарушением, потому что данная система является разновидностью заземления корпусов мощных электроприборов, поэтому цвет жилы должен соответствовать назначению.

Вопрос: Можно ли при самостоятельной прокладке РЕ проводника в доме, где он не предусмотрен электропроводкой, использовать обычный провод, а потом маркировать его?

Ответ: Конечно можно. Единственное условие – произвести маркировку во всех, без исключения, местах подключения, чтобы избежать путаницы при дальнейшей эксплуатации.

Вопрос: Если в розетке отсутствуют обозначения «L» и «N» значит ли это, что подключение проводов можно производить произвольно, без учета цвета оболочки жил?

Ответ: Да, в таких розетках не имеет значения, куда подключать «ноль» и «фазу», но нужно проконтролировать правильное подключение «земли» и установку защитных устройств строго на фазный провод.

В заключении можно отметить, что цветовая маркировка проводов имеет большое значение не только в практическом отношении, но и в вопросах безопасности. Поэтому каждому пользователю, сталкивающемуся с вопросами обслуживания электросетей, будет полезно ознакомиться с принципами обозначения проводников цветом и использовать полученные знания на практике. Читайте также статью: → «Провода для электропроводки».

Оцените качество статьи:

Цвета проводов и другая маркировка в электрике: фаза, земля, ноль.

Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.

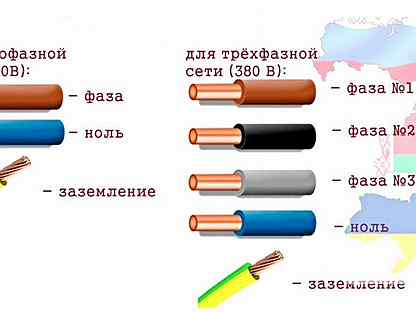

На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.

Цветовая маркировка проводов

Содержание:

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Простая проводка

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Сложная проводка

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается.

Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки.

Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Цвета проводов в трехфазной сети переменного тока

В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:

• фаза A – желтый;
• фаза B – зеленый;
• фаза C – красный.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

• В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
• Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
• Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

Резюмируя вышесказанное:

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов.

Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

плюс или минус, цветовое обозначение заземления и нуля на проводах

На чтение 9 мин Просмотров 11.4к. Опубликовано 03.09.2019 Обновлено 29.03.2021

Полярность электроприбора является важнейшей составляющей при подключении. При нарушении полярности устройство может выйти из строя и привести к негативным последствиям. Обычно положительный и отрицательный провода помечаются буквами, символами или цветом. Но иногда не получается определить принадлежность жилы, тогда пользуются тестерами и другими способами.

Параметры классификации проводов

Провода классифицируются по разным показателям, например, по сечению кабеля и числу жил

Проводники имеют два вида маркировки – цветовую и буквенно-цифровую. По этим обозначениям можно понять, из чего выполнено изделие, какое назначение у жилы, какой материал и другие важные параметры.

Провода можно классифицировать по следующим показателям:

• Число жил. В зависимости от количества жил проводник может использоваться для обеспечения электродвигателя питанием, разводки электропроводки, передачи электрического тока в силовых сетях. Также от числа жил зависит гибкость изделия.
• Материал. Преимущественно используется медь для создания токоведущих жил, так как она более стойкая и имеет хорошие характеристики. Раньше применялся алюминий – он быстро разрушается, имеет непродолжительный срок службы и уступает по свойствам медному прибору.
• Изоляционный слой. На проводнике может присутствовать или отсутствовать изоляция. Она делается из диэлектрического материала и оберегает изделие от механических повреждений, внешнего воздействия, а также человека от поражения электрическим током.
• Сечение. От этого показателя зависит нагрузка, которую кабель способен пропустить через себя.
• Иные показатели. Мощность, напряжение, рабочие температуры, условия эксплуатации также важны для выбора проводника.

Благодаря перечисленным свойствам можно правильно подобрать провод для разных целей.

Для чего нужно окрашивание жил

Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила

Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.

Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем.

Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы.

Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами.

В случае немаркированного кабеля одного цвета метка с информацией может ставиться на концах изделия (например, на термоусадочной трубке).

Окрас фазы

При монтаже электропроводки особую опасность представляют именно фазные жилы. При касании фазы человек может получить удар электрическим током, который может навредить здоровью или привести к летальному исходу. Окрас в яркие цвета позволяет мастеру определить, что перед ним именно фазный проводник.

Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).

Если электрик точно не знает, какого цвета фаза, можно идти методом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, и тогда оставшаяся жила является фазой.

На схемах фаза обозначается латинской буквой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с тремя фазами.

Окрас заземляющего провода

Современные стандарты регламентируют желто-зеленый окрас земли. Окраска может выполняться в виде поперечных желто-зеленых полос или как желтая изоляция с одной или двумя продольными полосками зеленого цвета.

Некоторые производители выпускают заземляющий провод ярко-зеленого или желтого цвета. Опознать землю в таком случае несложно, так как подобная расцветка запрещена для обозначения фазы. Аналогичная маркировка используется и на электрических схемах. Буквенное обозначение – РЕ.

Часть специалистов неправильно называют землю «нулевым и защитным» проводом. Это может запутать других, нужно понимать, что под таким названием скрывается именно земляной провод. Он по определению защитный, так как помогает обезопасить человека от удара электрическим током в случае аварийной ситуации.

Окрас нуля

Нулевой или нейтральный провод традиционно красят в синий или голубой цвет, но встречается окраска синего цвета с белой полоской. Другие оттенки не применяются для нуля. Также нулевой проводник специалисты называют рабочим нулем. Такое выражение корректно, так как он участвует в электропроводке с питанием.

В некоторых схемах ноль может называться минусом, а фаза – плюсом.

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

• Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
• Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
• Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.  Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Особенности работы с электропроводами разного цвета

Есть случаи, когда знание фазы и нуля необязательно. Например, при подключении новой розетки или замене старой. При подсоединении в нее вилки полярность не важна и не влияет на работоспособность устройства.

В ситуациях, когда нужно присоединить выключатель к люстре, требуется узнать фазу и ноль. На переключатель подключается фазовый проводник напрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.

Использование проводников разных оттенков намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.

Как проверить правильность маркировки и расключения

Все работы с электрикой нужно проводить в обесточенном помещении

Цветовая маркировка и является простой и удобной, но полностью полагаться на ее правильность не следует. К тому же со временем она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старых проводах, которые были монотонными – белые или черные. Поэтому перед проведением работ следует проверить, за что отвечает каждая жила.

Важно перед электромонтажом обесточить помещение. Проводки на концах следует немного зачистить, и лишь потом проверять тестером. В ином случае можно получить удар электрическим током.

Проверка с помощью индикаторной отвертки

Определение фазового провода при помощи индикаторной отвертки

Для работы потребуется тестер. Это может быть мультиметр или индикаторная отвертка. Она внешне выглядит как обычная отвертка, но на конце имеется светодиодный индикатор. Ее рукоятки обязательно заизолированы. С отверткой работать проще – достаточно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Такой способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.

Купить устройство можно в любом строительном магазине. Оно стоит недорого и доступно каждому в отличие от профессиональных тестеров.

Стоимость индикаторной отвертки

Проверка с помощью мультиметра

Проверка проводов при помощи мультиметра

Для трехжильного провода нужен мультиметр. Тогда можно идти путем исключения – найти точную фазу с помощью отвертки, а затем тестером определять землю и ноль.

Мультиметры бывают двух видов – цифровые и аналоговые. Разница заключается лишь в выведении информации, точности проверки и внутреннему механизму. Способ проверки от вида тестера не поменяется. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.

Круговой переключатель нужно поставить в положение более 220 В. Затем нужно взять два щупа за изолированные рукоятки и аккуратно прикоснуться одним щупом к найденному фазовому проводу, а вторым – к оставшемуся проводнику. Если на экране загорелось 220 В или чуть больше, то найденный провод является нулем. С землей значение будет ниже. Алгоритм проверки аналогичный.

Стоимость мультиметра

Определение заземления, нуля и фазы с помощью контрольной лампы

Использование контрольной лампы для поиска нулевой фазы

Подобный способ использовать не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но в случае отсутствия инструментов можно провести следующие действия, выполняя все предельно аккуратно:

• Вкрутить в патрон лампочку.
• К клеммам патрона зацепить провода с зачищенной изоляцией.
• Поочередно присоединить к проводам лампы проверяемые жилы.

Этот способ позволяет найти фазовый проводник. Если лампочка засветилась, то одна подключенная жила является фазой. В ином случае жилы нулевая и заземляющая.

Остальные народные способы проверки применять запрещено. Они небезопасны и могут привести к поражению электрическим током.

Самостоятельное нанесение маркировки

Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.

Если участки провода полностью заменяются, можно приобрести кабели необходимого цвета. В случае невозможности приобрести подходящий оттенок можно сделать на концах метку с помощью цветной изоленты или термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а только на местах присоединения к шинам.

какие куда цвета, оранжевый (IL) для чего он, Reverse, желтый и красный, розовый, сине белый ( «Ремоут»)

Общепринятыми стандартами установлено обозначение проводов магнитолы по цветам. Это позволяет точно определить назначение каждого из них, чтобы правильно и безопасно осуществить подключение.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Как подключить магнитолу

Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности. Вначале распознаются провода, предназначенные для подключения питания.

Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы. Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.

В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.

Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.

Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем. Все распознанные по цветам кабели необходимо пометить понятным образом.

Цвета проводов на магнитоле: схема подключения и обозначение

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

• Поломке магнитолы;
• Ухудшению качества звука;
• Короткому замыканию проводки;
• В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

• Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
• Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
• Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

• Минус аккумулятора – черный;
• Плюс аккумулятора – желтый;

• Плюс зажигания – красный;
• Левый передний динамик – белый и белый с полосой;
• Правый передний динамик – серый и серый с полосой;
• Левый задний динамик – зеленый и зеленый с полосой;
• Правый задний динамик – фиолетовый с фиолетовой полосой;
• Антенна – синий;
• Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

по цветам проводов, схема и как определить полярность динамика

Замена штатной автомобильной магнитолы – частая процедура, которую проводят автолюбители. Основные причины замены:

• поломка штатной магнитолы;
• желание расширить функционал устройства;
• увеличение мощности и качества звучания в салоне.

Во время замены магнитолы актуально подключение новых динамиков или колонок. Действительно, подключение нового головного устройства на старую акустическую систему может свести все усилия к нулю. Если новая магнитола имеет повышенную мощность, тогда акустические параметры салона могут даже ухудшиться.

Во время замены динамиков или установки дополнительных динамиков важно правильно выполнить подключение. Ошибки могут привести к выходу автомобильной магнитолы из строя или некачественному звучанию акустической системы.

Схемы подключения колонок к магнитоле

В настоящее время большинство автомобильных магнитол использует стандартный интерфейс ISO подключения внешних динамиков и колонок. Его функциональная схема и распиновка выводов на разъеме приведена на рисунке.

По схеме видно, что за подключение динамиков и колонок отвечает разъем В, от которого отходят провода различного цвета. Провод основного цвета подключается к плюсовому контакту динамика, двухцветный провод – к минусовому. Во многих магнитолах сигнал передается по одноцветному проводу, двухцветный проводник является общим (массой).

Видео — подключение колонок к магнитоле по цветам:

Некоторые автолюбители с целью экономии проводника и времени объединяют массу, и сигнал разводят только по одноцветному проводу. Этого делать ни в коем случае нельзя. Схемы многих усилителей магнитол с большой выходной мощностью имеют мостовой тип. На их выходе нет общего провода: один выход «раскачивается» первым плечом, другой вторым в противофазе. Заземление одного из выводов приводит к выходу усилителя плеча из строя. Пример мостовой схемы усилителя магнитолы.

Для того чтобы правильно выполнить соединение проводников лучше найти цветовую схему подключения динамиков или колонок к вашей магнитоле. Она выглядит примерно так.

На такой схеме наглядно видно, как подключать динамики и какие провода на магнитоле идут на колонки. Но спешить с подключением не следует. Сначала необходимо правильно установить динамики, выбрать проводники.

Как правильно подключить динамики к магнитоле в машине

Автомобиль с точки зрения акустических свойств имеет не самые лучшие характеристики. Салон имеет сложную архитектуру, в нем находятся конструкции, выполненные из различных материалов: металл, обивка, пластмасса, резина и др. Редко какой производитель специально оптимизирует салон для обеспечения качественного звучания.

Тем не менее, штатные места установки динамиков выбираются с точки зрения обеспечения наибольшей эффективности распространения звука. Обычно они находятся в дверях, на передней панели, под задним стеклом. Если вы решили установить более мощные динамики, необходимо демонтировать старую систему, измерить их посадочные размеры (диаметр в дюймах и глубину) и приобрести динамики таких же размеров, но с лучшими характеристиками.

Также необходимо выбирать динамики (колонки) с точно таким же внутренним сопротивлением. Стандартное значение сопротивления – 4 Ома. Есть магнитолы повышенной мощности, которые допускают нагрузку 2 Ома. Если их подключить на 4-омные динамики, потеряется мощность. Если вы подключаете новую автомобильную магнитолу, то следует по справочникам или техническому описанию точно определить мощность и сопротивление нагрузки. В том случае если динамики имеют меньшее сопротивление, чем допускает магнитола, последняя может выйти из строя, если большее – не удастся «раскачать систему на всю мощу».

Нельзя подключать дополнительные динамики и колонки параллельно. При этом сопротивление нагрузки уменьшается. В лучшем случае динамики будут хрипеть, в худшем – перегорит усилитель магнитолы.

Многие автолюбители устанавливают дополнительные колонки в багажник. В этом случае их обязательно следует жестко закрепить. Во-первых, это улучшит акустические параметры. Во-вторых, защитит динамики от преждевременного выхода из строя.

Некоторые магнитолы имеют сложную систему подключения динамиков, колонок и сабвуферов. В нее могут входить разделительные фильтры, устройства сопряжения по амплитуде выходов и входов, дополнительные усилители. В таком случае необходимо найти оригинальную схему подключения динамиков к магнитоле подобную такой.

Если решите устанавливать систему такого уровня, но не имеете соответствующих навыков, лучше воспользоваться услугами специалиста. Одновременно следует задуматься о дополнительной шумо- и звукоизоляции вашего автомобиля.

Выбор соединительных проводов

Установка звуковых проводников отличается от обычных электрических соединений. Дело в том, что по проводникам, идущим к динамикам и колонкам, распространяется переменный звуковой сигнал. Он имеет частоту в пределах от 20 Герц до 20 килоГерц. В принципе, частота невысокая, но линейные искажения, электромагнитные помехи, наводки возможны. Они ухудшают качество звучания. Поэтому наряду с соблюдением правил по выбору площади сечения провода выбирают тип проводника.

Сечение обычно выбирают из соображения: на каждые 10 Ватт мощности усилителя – приблизительно 1 кв.мм площади сечения провода. То есть при мощности магнитолы 40 Ватт на канал, сечение проводника, ведущего к динамику, должно быть не менее 4 кв.мм.

Задумываться над выбором типа акустического кабеля следует, если магнитола способна обеспечить высококачественное звучание. На рынке оборудования Hi-end можно найти много различных акустических кабелей с уникальными параметрами и ценой.

Целесообразность установки таких дорогостоящих проводников для автомобильной магнитолы среднего класса нулевая. Главное при подключении – обеспечить синхронизацию фаз колонок и динамиков. В противном случае салон вместо качественного звучания будет наполнен какофонией.

Нужно ли соблюдать полярность при подключении динамиков

На большинстве автомобильных динамиков обозначен плюс и минус для выполнения требований по соблюдению полярности подключения согласно схеме. В этом случае необходимо ее соблюсти при подключении.

Как определить плюс и минус на динамике

В сильно изношенных, динамиках с сомнительным происхождением и акустических колонках сведения о полярности могут отсутствовать. В этом случае полярность динамиков определяется при помощи простых опытов.

Мультиметром

Сопротивления динамиков маленькое (от 2 до 4 Ом). Его можно проверить при помощи мультиметра, но оно одинаково звонится в две стороны. Однако при соединении красного (положительного) щупа с «+» динамика, отрицательного (черного) с «минусом» динамика диффузор немного переместится вперед (по направлению к слушателю). Это перемещение лучше определить на ощупь пальцем, а не визуально.

С помощью батарейки

При соединении плюса батарейки с + динамика, минуса батарейки с минусовым контактом динамика также произойдет фронтальное перемещение диффузора, по которому можно сфазировать динамики. Даже если сфазировать все динамики в обратной полярности, качество звучания будет такое же, как в прямой. Главное, чтобы все динамики работали в одной фазе. Подключать батарейку следует на короткое время (одна-две секунды), иначе можно «спалить» динамик.

Видео — как узнать полярность динамика:

Проверять полярность динамиков и колонок при помощи автомобильного аккумулятора, зарядного устройства ни в коем случае нельзя. Даже кратковременное подключение динамика к АКБ может вывести его из строя.

При помощи батарейки и листа бумаги

Иногда (например, в колонке) диффузор динамика закрыт сеткой или тканью. В этом случае на ее поверхность можно положить легкий лист бумаги. В момент подачи напряжения лист бумаги будет перемещаться вперед или назад за счет звукового давления воздуха. По направлению перемещения можно судить о полярности.

Порядок подключения (последовательность действий)

1. Обеспечить надежное отключение магнитолы от бортовой сети. Для этого можно на время снять предохранитель, обслуживающий магнитолу или отрицательную клемму с АКБ.

2. Определить по цвету проводов, идущих к разъему магнитолы, какие провода обслуживают конкретный динамик.

3. Уложить проводку, не допуская возможного перекрещивания и перетирания проводов. Наиболее опасные зоны – в районе гофры дверей, порогов в салоне. Прокладывать соединительные звуковые провода и кабели под ковриками в зоне расположения ног водителя и пассажиров нельзя. Проводку после укладки следует закрепить пластмассовыми хомутами с имеющимися жгутами или дополнительно установленными направляющими.

4. Отрезать остатки проводки, оставив около пяти сантиметров запаса на соединители.

5. Установить клеммы на зачищенные концы проводов, соединяемые с динамиками, закрепить их на выводах динамика или колонки. Соединение проводников и клемм лучше производить методами обжим, скрутка плюс пайка.

6. Зачистить концы проводов, подключаемые к разъему магнитолы.

7. Еще раз проверить полярность подключения со стороны проводов соединения с магнитолой. Проверить при помощи прозвонки на массу отсутствие замыкания звуковых проводов на кузов.

8. Произвести соединение проводников к разъему магнитолы методом скрутка плюс пайка плюс изоляция при помощи термоусадки.

9. Подать питание на магнитолу (подключить клемму АКБ). Установить минимальную громкость, включить магнитолу (или наоборот, если регулировка громкости электронная).

10. Настроить магнитолу на воспроизведение сигнала. Постепенно увеличивать громкость. Убедиться в отсутствии нелинейных искажений (хрипения, металлического звука, дребезжания). В случае наличия искажений проверить крепление колонок и динамиков, их исправность. Это можно выполнить, временно поменяв выходы, например, с левой колонки на правую. Проверить перемещение уровня сигнала по салону с помощью регуляторов на магнитоле право-лево (баланс), зад-перед.

Установка считается законченной, если успешно пройдены все тесты.

Разбираемся с основными причинами пропусков зажигания (ошибка р0300, р0301, р0302, р0303, …) в цилиндрах двигателя автомобиля.

Что такое  и для чего нужен ШРУС в машине.

Особенности заключения договор аренды транспортного средства https://voditeliauto.ru/poleznaya-informaciya/oformlenie/dogovor-arendy-avtomobilya-mezhdu-fizicheskimi-licami.html между физическими лицами.

Видео — как правильно подключить динамики к магнитоле в машине:

Расшифровка значения каждого цвета — Pacman Electric

Электрические провода, связывающие ваш дом вместе, имеют набор цветов, которые определяют функцию каждого провода в цепи. Но что означает каждый?

К счастью, цветные покрытия вокруг медного проводника провода дают вам все необходимые сведения о том, что делает каждый провод и является ли он горячим, нейтральным или заземленным.

Это невероятно важно знать, прежде чем начинать какой-либо проект домашней электропроводки, а также важно для вашей безопасности, поэтому давайте разберемся, что означают эти цветные провода и когда их использовать.

Черные электрические провода

Черные электрические провода переносят ток от источника питания к розетке и используются для питания во всех типах цепей. Будьте осторожны при обращении с ними — когда вы видите черный провод, вы знаете, что он горячий. Черный провод любой цепи всегда должен находиться под напряжением.

Эти провода часто используются в качестве ножки переключателя, которая передает питание на переключатели и розетки во всех цепях. Черные провода никогда не используются для заземления или нулевого провода и предназначены для использования в качестве источника питания для выключателя или розетки.Чаще всего они встречаются в жилых домах.

Красные электрические провода

Красные электрические провода — это вторичные токоведущие провода в цепях 220 В, которые обычно встречаются в многожильных кабелях с оболочкой. Эти провода обычно используются для коммутации проводов, а также для соединения между детекторами дыма, жестко подключенными к энергосистеме.

Можно соединить два красных провода вместе или красный провод с черным. Поскольку красные провода проводят ток, они считаются горячими.

Синие и желтые электрические провода

Синие и желтые провода чаще всего встречаются в коммерческих зданиях и используются в качестве проводов под напряжением, протягиваемых через кабелепровод. Эти провода несут питание, но не используются в обычной розетке. Они используются в более сложных цепях и используются в качестве токоведущих проводов для проведения тока между переключателями и полюсами, поэтому их называют путешественниками.

Желтые провода используются в качестве ножек переключателей для потолочных вентиляторов, структурного освещения и розеток, соединенных с выключателями света, в то время как синие провода обычно используются в качестве переходников для трех- или четырехпозиционных переключателей.

Белый и серый электрические провода

Белый и серый цвета обозначают нейтральный провод. Это означает, что он подключается к нейтральной шине электрической панели.

Когда питание покидает электрическую панель через горячий провод цепи и работает через такие устройства, как электрическая лампочка или розетка, электрический ток возвращается обратно на сервисную панель через нейтральный (и обычно белый) провод, который подключен к нейтральная шина, которая возвращает ток в электрическую сеть.

Белые провода обычно используются в жилых домах, а серые — в коммерческих. Белый и серый провода можно подключать только к другим белым и серым проводам.

Несмотря на то, что эти провода нейтральны, они могут пропускать ток, особенно при несимметричной нагрузке, поэтому обращайтесь с ними осторожно. Если вы видите белый провод, отмеченный черным или красным (или кусок черной или красной изоленты на его концах), это означает, что он действует как горячий провод и больше не является нейтральным.

Зеленые электрические провода

Зеленые провода подключаются к клемме заземления в розетке и идут к шине заземления на электрической панели.Их основная цель — заземлить электрическую цепь и обеспечить путь к земле для электрического тока цепи, если провод под напряжением в цепи взаимодействует с металлом другого проводящего материала.

Эти провода подключаются только к другим зеленым проводам и действуют как отказоустойчивые, позволяя электричеству иметь место для выхода. Они могут переносить значительный ток, поэтому обращайтесь с ними осторожно.

Другие цветные провода

Это наиболее распространенные цвета, используемые в электропроводке.Другие цветовые комбинации, такие как полосатые провода, могут использоваться для других целей.

Помните, что черный и красный провода всегда горячие, это означает, что они являются проводами источника, которые переносят питание от электрической сервисной панели к месту назначения, например к розетке или свету. Белые провода, усиленные красной или черной лентой или маркировкой, используются как горячие; тем не менее, черный провод нельзя использовать в качестве нейтрального или заземляющего провода или для каких-либо иных целей, кроме как для передачи электрической нагрузки под напряжением.

Синие и желтые провода иногда используются в качестве проводов под напряжением, а зеленые провода (и оголенные медные провода) — это провода заземления, а белые и серые провода — нейтральные.Однако все электрические провода, независимо от их функции, в какой-то момент могут пропускать электрический ток, и с ними следует обращаться с одинаковой осторожностью.

Мы надеемся, что этот список поможет вам различать цветные провода в вашем доме. Если вы не уверены, что означают эти провода и что они делают, важно обратиться к квалифицированному специалисту, который ответит на любые ваши вопросы.

Хотя варианты «сделай сам» возможны, решение электрических проблем в вашем доме может оказаться непосильной задачей.Компания Pacman Electric стремится сделать вашу жизнь максимально динамичной.

Свяжитесь с нами сегодня или позвоните по телефону (954) 577-7923. мы с нетерпением ждем возможности помочь!

Цветовые коды

электрических проводов: все, что вам нужно знать

Перед тем, как начать какой-либо проект электромонтажа, можно определить назначение различных электропроводок дома , если вы понимаете различные цвета электрических проводов и их коды.Эти электрические цветовые коды определяют функцию каждого провода в данной цепи. Цвета проводки идеально различаются между проводами под напряжением, нейтралью или заземлением.

Почему бытовые провода бывают разных цветов?

Понимание цветов электрических проводов важно для человека, работающего в цепи, чтобы определить функционирование проводов и меры предосторожности. Знать эти цвета домашней электропроводки, прежде чем отправиться в мир экспериментов с ремонтом своими руками (DIY), имеет решающее значение.

Цвет каждого провода — это в основном его идентичность и поэтому имеет большое значение, если вы хотите, чтобы схема работала должным образом. Возможность запоминания каждого цвета проводов и их свойств защитит вас от поражения электрическим током и других опасностей.

Каковы разные цветовые коды электрических проводов и их функции?

• Черные электрические провода

  Черные электрические провода В основном используются в жилых домах, черные провода передают питание на переключатели и розетки в различных типах цепей.Одна из их основных функций — действовать как соединение, которое связывает переключатель с определенной электрической нагрузкой. Черные провода не используются в качестве нейтральных или заземляющих проводов, поскольку их основное назначение — проводить электрические токи под напряжением.

• Синие и желтые электрические провода

  Хотя ни один из них не присутствует в стандартной розетке, оба играют важную роль, поскольку провода под напряжением проходят через канал. Желтые и синие провода работают как носители одной токовой цепи, состоящей из трех- или четырехпозиционных переключателей, при этом несколько переключателей управляют одной и той же электросетью.Эти провода также называют путешественниками из-за их функции проводить ток между переключателями и полюсами.

• Белые и серые электрические провода

  Белый и Серый электрические провода — это нейтральные провода. Нейтральный провод действует как соединение с нулевой шиной. Нейтральная шина — это проводящая часть из металла, которая эффективно притягивает и распределяет электрический ток по цепи. Проще говоря, эти провода помогают току вернуться к источнику питания. Обратите внимание, что в некоторых случаях нейтральный провод также может пропускать ток и при неправильном обращении может привести к поражению электрическим током.

• Зеленые электрические провода

  Зеленые провода используются в качестве защитных мер в качестве заземляющих проводов, что делает схему ударопрочной и безопасной для использования внутри дома. Вы можете идентифицировать их как провода, соединяющие машины с клеммой заземления через розетку. В типичной электрической цепи этот цвет домашней проводки проходит через шину заземления. В случае, если провод под напряжением случайно соприкасается с проводником, зеленые провода могут защитить вас, безопасно передавая этот дополнительный ток в землю.Например, если какое-либо из ваших устройств отключает автоматический выключатель из-за неисправности, зеленые провода обеспечат выход для электрического тока, отводя его от вас.

• Другие цвета

  Другие цветовые комбинации, в том числе полосатая проводка, красные провода и неизолированные медные провода, используются для различных целей, но не используются широко. Например, красные провода соединяют проводные датчики дыма со всей энергосистемой. С другой стороны, неизолированные медные провода помогают соединять выключатели, розетки, приспособления или металлические рамы приборов.

Вы ищете высококачественные и надежные электрические материалы от ведущих производителей по конкурентоспособным ценам? Не смотрите дальше, потому что D&F Liquidators имеют большой запас из источников электропитания , предохранительных выключателей и автоматических выключателей . Свяжитесь с ними здесь или позвоните по телефону 800-458-9600.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Телефонный разъем, наконечник и кольцо Цветовой код

Уважаемый господин Электрик. Какой цветовой код проводки телефонной розетки подходит для моего дома? Я хочу заменить все старые телефонные розетки, но меня смущает цветовой код наконечника и звонка. В новых телефонных розетках есть красные, зеленые, желтые и черные клеммы, но телефонная проводка в моих стенах состоит из восьми проводов с разноцветными полосами.Как подключить новые телефонные розетки?

Ответ: Я составил таблицу цветовых кодов проводки телефонной розетки для жилого дома, чтобы помочь вам понять, как подключить существующую четырехпарную телефонную проводку в ваших стенах к новым телефонным розеткам. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к применимым продуктам на EBay или Amazon.

Четырехпарный провод может иметь четыре отдельные телефонные линии в каждом месте гнезда. Однако, если у вас дома только одна телефонная линия, вы должны использовать одну и ту же цветовую пару для каждой новой телефонной розетки, которую вы устанавливаете.

Настенная пластина со встроенной телефонной розеткой

«Наконечник» относится к той стороне двухпроводной телефонной цепи, которая подключена к положительной стороне батареи в центральном офисе телефонной компании. «Кольцо» относится к той стороне двухпроводной телефонной цепи, которая подключена к отрицательной стороне батареи в центральном офисе телефонной компании.

Обычно телефонная компания подключает телефонные линии к их оконечному блоку в определенном порядке.Синяя пара — первая, оранжевая пара — вторая, зеленая пара — третья и коричневая пара — четвертая. Таким образом, для одной телефонной линии синяя пара должна быть правильной линией для подключения.

Однако могут быть случаи, когда телефонная компания обнаруживает проблему с синей парой и должна использовать вместо нее оранжевую пару. Возможно, возникла проблема со всеми парами, входящими в ваш дом, и телефонной компании пришлось разделить пары проводов.

При удалении старых телефонных розеток обратите внимание, какие провода используются в старых розетках.

Задняя часть телефонного разъема с подключенной синей парой

Синяя пара подключена как основная телефонная линия. Сплошной синий провод — это « Ring » и подключается к красной клемме jack . Белый провод с синей полосой оканчивается на винте green « Tip ».

Одна пара проводов используется для одной телефонной линии. Пары проводов скручены вместе, чтобы избежать перекрестных помех между телефонными линиями. Это помогает качеству звука.Оборачивая оголенный телефонный провод вокруг винта клеммы, закрутите провод в направлении затяжки винта (по часовой стрелке). Это приведет к тому, что петля замкнется и установит лучшее соединение.

Пара 1	Белый с синей полосой	Синий
Пара 2	Белый с оранжевая полоса	Оранжевый
Пара 3	Белый с зеленой полосой	Зеленый
Пара 4	Белый с коричневой полосой	Коричневый

Оранжевая пара подключена как основная телефонная линия

Непрерывный оранжевый провод обозначает «кольцо» и подключается к красной клемме разъема.Белый провод с оранжевой полосой оканчивается зеленым винтом «Tip».

Amazon продает телефонные розетки и адаптеры

Синяя пара и оранжевая пара подключены к телефонному разъему

Разветвитель, подключенный к разъему, позволяет использовать две отдельные телефонные линии. Сплошной синий провод — это «кольцо» и подключается к красной клемме разъема. Белый провод с синей полосой оканчивается зеленым винтом «Tip». Сплошной оранжевый провод — это «кольцо», он подсоединяется к желтому винту домкрата.Белый провод с оранжевой полосой оканчивается на черном винте «Tip».

Разветвитель телефонного гнезда

Телефонный разветвитель позволяет использовать обе пары телефонных проводов, подключенных к гнезду, для двух отдельных телефонных линий. Доступно много типов разветвителей. Некоторые из них могут использоваться с 3-х парными и 4-парными гнездами.

Неэкранированный телефонный провод с четырьмя витыми парами категории 5e

Доступен кабель категории 5e с экранированием каждой пары и всего кабеля. Для обычных домашних телефонных сетей обычно не требуется экранированный телефонный кабель .

Схема подключения телефонной розетки Leviton

Недавно я купил телефонную розетку в стиле Leviton Decora, и в нее была включена указанная выше схема подключения телефонной розетки.

Ниже приведена схема четырехпарного провода на штекере и гнезде. Обратите внимание, что синяя пара находится в центре. Вы можете подключить к этому разъему стандартный двухпарный телефонный штекер для стандартного телефонного обслуживания.

Схема подключения четырехпарных телефонных вилок и розеток

Время от времени я нахожу старый низковольтный трансформатор Western Electric светло-серого цвета, подключенный к электрической розетке в чьем-то подвале.Однажды я вспоминаю, как один из моих постоянных клиентов доставил меня проверить их телефонную проводку после того, как специалист по ремонту телефонов сказал им, что на их телефонных проводах есть напряжение.

Я точно знал, что вызывает напряжение на телефонных проводах. Это был уже упомянутый давно забытый трансформатор. Первоначальная цель этого трансформатора состояла в том, чтобы обеспечить питание Princess Telephone , на котором загорался циферблат. Этих телефонов больше нет, но многие из их серых трансформаторов питания все еще существуют.Если вы видите один в своем доме, просто отключите его от розетки.

Другие электрические схемы можно найти здесь .

Система цветового кодирования электропроводки 101

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Открыл коробку выключателя света только для того, чтобы почувствовать недоумение, увидев выскакивающие разноцветные провода? Оказывается, они что-то значат.

Возможно, в какой-то момент вам пришлось столкнуться с проблемой электропроводки в вашем доме.Однако непонимание системы цветового кодирования может оставить вас в растерянности. Хорошая новость в том, что это не так сложно, как вы думаете.

Каждый цвет помогает определить функцию каждого провода. Так что, конечно же, понимание цветов поможет вам успешно выполнить любой ремонт электрооборудования своими руками.

Итак, как можно лучше понять систему цветовой кодировки электропроводки? Что ж, пройдя по нашему информативному руководству!

Мы тщательно разработали систему цветовой кодировки, поэтому у вас не будет проблем с ее пониманием и работой с электропроводкой.Разумеется, при выполнении любых электромонтажных работ необходимо соблюдать все меры предосторожности.

Итак, давайте перейдем к делу?

Система цветовой кодировки электрических проводов

Почему электрические провода имеют цветовую маркировку?

Провода внутри кабеля с неметаллической оболочкой имеют цветовую маркировку. Это сделано для упрощения процесса их идентификации. Стандартные цвета, используемые для электрических проводов в большинстве домов, — это черный, красный, синий, желтый, белый, серый, зеленый, а иногда и неизолированные медные провода.

Эти провода выполняют разные функции в каждой цепи. Без системы цветовой кодировки было бы почти невозможно идентифицировать провода и безопасно выполнять какие-либо работы, изучение правильной электропроводки чрезвычайно важно, давайте двигаться дальше!

Части электрического провода

НМ или неметаллические провода состоят из двух основных частей —

• Оболочка (внешняя пластиковая оболочка)
• Внутренние провода с цветовой кодировкой

Эти провода обычно 20-вольтные и Кабели электрические 240 вольт.Куртка связывает внутренние провода вместе. Маркировка на его корпусе указывает калибр и количество проводов внутри оболочки. Цвет оболочки помогает определить рекомендуемое использование кабеля.

Например, белая оболочка указывает на то, что внутренние провода имеют калибр 14, а желтая оболочка указывает на калибр 12.

Открыв куртку, вы найдете провода с цветовой кодировкой. Эти цвета обозначают разные цели, о которых мы подробно поговорим ниже.

Цвета электрического провода

1. Черный

Черные провода распространены в большинстве стандартных домашних хозяйств и используются для горячих проводов. Эти провода называются «горячими», потому что они несут питание от электрических панелей до места назначения (свет или розетка). Черные провода всегда считаются находящимися под напряжением, и с ними нужно обращаться очень осторожно.

2. Красный

Эти провода являются вторичными токоведущими проводами в цепях 220 В.Чаще всего они встречаются в многожильных кабелях с оболочкой. Эти провода называются путевыми и используются для разводки двухстороннего переключателя.

Красные провода обычно используются для подключения проводных дымовых извещателей к электросети вашего дома. Обычно, если срабатывает одна сигнализация, все сигнализации срабатывают одновременно.

Поскольку эти провода проводят ток, они также считаются проводами под напряжением.

3. Желтый и синий

Эти провода обычно используются в более сложных схемах.Их можно использовать в качестве горячей проволоки в электрических трубопроводах. Однако они редко встречаются в кабелях NM.

Провода чаще всего используются в трех- или четырехпозиционных переключателях. Для этого обычно используются синие провода, которые называются путешественниками.

Если у вас есть два переключателя вверху и внизу лестницы, которые управляют одним и тем же светом, для них используются синие провода.

Вы увидите, что желтые провода используются в качестве ножек переключателей для структурного освещения, потолочных вентиляторов или даже розеток, соединенных с различными выключателями света.

4. Бело-серый

Это нулевые провода; однако название опасно обманчиво. Эти провода также переносят электричество и способны шокировать любого, кто к ним прикоснется. Нейтральные провода отвечают за подачу питания обратно к сервисной панели. Белый и серый нейтральный провод можно подключать только друг к другу, и их часто можно найти в паре.

Чтобы замкнуть любую цепь, ток должен вернуться к источнику питания, и эти нейтральные провода делают именно это.

Однако важно отметить, что иногда они промаркированы кусками изоленты (в основном черной). Это означает, что нейтральный провод действует как горячий провод. Он больше не нейтральный и является проводом под напряжением, а это значит, что с ним нужно быть особенно осторожным.

5. Зеленый

Для заземления всегда используются зеленые или неизолированные провода. Они используются в качестве защитной меры и являются важной частью цепи. Было бы лучше, если бы вы никогда не использовали зеленый провод ни для каких других целей, кроме заземления.

Эти провода подключаются к клеммам заземления в розетках. Они возвращают ток короткого замыкания на землю, защищая людей от поражения электрическим током.

6. Голая медь

Это еще один тип провода, который обычно используется для заземления. В случае неисправности эти заземляющие провода обеспечивают безопасный путь для подачи электричества на землю. Эти провода часто подключаются к приборам, переключателям и розеткам. Их также можно подсоединять к корпусам и металлическим каркасам приборов.

На что следует обратить внимание

Даже если вы понимаете систему цветовой кодировки и правильную проводку, важно соблюдать крайние меры предосторожности при обращении с ними. Перед тем, как начать работу с любым приспособлением, вентилятором или проводкой розетки, выключите отдельный автоматический выключатель на главной панели. Он автоматически отключит питание этой цепи, спасая вас от несчастных случаев или ударов.

Также важно отметить, что даже при выключенном питании существует опасность того, что вы сделаете неправильное соединение и в итоге получите неполную цепь.Однако вы не рискуете порезаться электрическим током, поэтому всегда отключайте основное питание.

Заключительные слова

С этим руководством мы надеемся, что теперь вы лучше понимаете систему цветового кодирования электропроводки. Знание того, какие провода выполняют какие задачи, важно при ремонте любой цепи.

Конечно, мы не можем не подчеркнуть, насколько важно соблюдать осторожность при работе с электропроводкой и цепями.

Оставайтесь в безопасности и продолжайте учиться! До скорого!

Статьи по теме

40 советов о том, как быстро снизить счет за электричество

13 лучших ремней для инструментов для электриков

6 лучших присосок для припоя для электроники

Основы обслуживания электрооборудования, которые должен знать каждый домовладелец

13 лучших мультиметров

13 лучших мультиметров для специалистов по электронике

Как проверить батарею с помощью мультиметра?

9 Лучший мультиметр для любителей электроники и начинающих

13 лучших инструментов для пробивки прямо сейчас

13 лучших инструментов для пробивки — обзоры и руководство покупателя

6 лучших присосок для пайки для электроники

Цветовое кодирование, самосертификация и многое другое

Джим Доллард имеет обширный опыт в области кодексов и стандартов.Если у вас есть вопрос о Национальном электротехническом кодексе (NEC), Джим поможет вам его решить. Вопросы можно отправлять на [email protected]. Ответы основаны на NEC 2014 года.

Маркировка ответвленных цепей

В некоторых местных юрисдикциях в нашей области требуется, чтобы кабель типа AC / MC имел внешнюю маркировку с помощью цветового кода, идентифицирующего его как высоковольтный 480/277 вольт (В) или низковольтный 240 / 120В. Я видел общепромышленную идентификацию кабеля переменного тока пожарной сигнализации (с внешней маркировкой «красный»), но не разветвленных цепей.Решается ли это в настоящее время или станет требованием? Если мы используем кабель с внешней маркировкой цветовым кодом, разрешено ли нам повторно идентифицировать проводники, если это необходимо, в соответствии с 210.5 (C) (1)?

NEC не требует маркировки на внешней стороне кабельных сборок или кабельных каналов для определения цвета или напряжения проводника внутри. Мне не известно о каких-либо действиях, требующих такой маркировки. Если бы NEC пошла по этому пути, необходимо было бы включить все кабельные сборки и кабельные каналы.

Производители кабельных сборок с металлической оболочкой предлагают множество вариантов для удовлетворения индивидуальных потребностей установки. Один из вариантов — обозначить внешнюю оболочку цветами, чтобы определить цвета проводов в кабеле и напряжения. Хотя NEC не содержит требуемого цветового кода для маркировки напряжения, промышленным стандартом является 208/120 В (A) черный, (B) красный, (C) синий и заземленный / нейтральный белый; 480 / 277V (A) коричневый, (B) оранжевый, (C) желтый и заземленный / нейтральный серый. Производители могут маркировать внешнюю оболочку кабельной сборки, чтобы определить цвета проводников внутри кабеля на основе количества проводников в кабеле.Например, четырехпроводная, многопроволочная ответвленная цепь может быть помечена всеми соответствующими цветами, в то время как двухпроводная ответвленная цепь может быть помечена синим и белым для 120 В или желто-серым для 277 В.

Раздел 210.5 (C) (1) требует, чтобы многопроволочные ответвленные цепи были маркированы в точках заделки, соединения и сращивания. Намерение состоит в том, чтобы определить напряжение там, где в здании имеется более одной системы номинального напряжения, например, в системах 208/120 В и 480/277 В. Использование кабельных сборок с цветовой кодировкой помогает установщику соблюдать 210.5 (C) (1), поскольку проводники внутри легко идентифицируются по цвету. Тем не менее, цветовая кодировка вне метода подключения не является требованием NEC. Кодекс разрешает использование маркировочной ленты на проводниках на концах, соединениях и точках сращивания [см. 210.5 (C) (1) (a)].

Некоторые производители указывают уровни напряжения с помощью цветовой кодировки в своей документации. Это привело к путанице, когда инспектор может отклонить повторную идентификацию кабельной сборки с цветовой кодировкой и основать отказ на Разделе 110.3 (В). Я понимаю доводы инспектора, и, по моему мнению, NEC необходимо решить эту проблему. Однако мы должны полностью понимать, что 110.3 (B) требует установки в соответствии с «перечнем и маркировкой продукта». Например, Белая книга UL идентифицирует тип MC как «PJAZ», и в списке нет никаких ограничений или запретов для повторной идентификации проводника. К тому же я ни разу не видел кабеля типа MC с надписью о запрете на повторную идентификацию проводов. Местные требования, упомянутые в вашем вопросе, могут иметь приоритет перед NEC и запрещать повторную идентификацию.

Школьные розетки

Требуются ли защищенные от взлома (TR) розетки в школах K – 8?

№ TR Требования к розеткам NEC 2014 ограничиваются жилыми помещениями, гостевыми комнатами / люксами в отелях / мотелях и учреждениями по уходу за детьми. Скоро в NEC 2017 г. (если они пройдут через процесс NFPA) будут добавлены дошкольные учреждения; начальные школы; помещения в медицинских, стоматологических и амбулаторных учреждениях; и некоторые сборочные занятия.

Допускается ли самосертификация?

Мне известно, что NEC требует, чтобы осветительные приборы были указаны в списке.Мы занимаемся розничной торговлей, включая рестораны и специализированные магазины, в которые владелец обычно поставляет некоторые или все осветительные приборы. По этой причине мы четко указываем в нашем контракте, что все осветительные приборы, поставляемые владельцем, должны быть указаны в списке, иначе мы не будем их устанавливать. Владелец недавно предоставил нам литературу производителя для нестандартных подвесных светильников на 120 В, и в литературе говорится, что светильники «соответствуют применимому стандарту UL для светильников». Это приемлемо? Должен ли инспектор признать литературу производителя соответствующей требованиям листинга?

Заявление производителя на картонной коробке / коробке, инструкции или любой тип литературы, которая соответствует применимому стандарту, не означает, что продукт указан в списке.Товар будет признан «внесенным в список» только в том случае, если он имеет знак листингового агентства и любую другую маркировку, требуемую применимым стандартом на продукцию. Если NEC требует, чтобы оборудование было внесено в список, самосертификация производителя или владельца вместо стороннего списка продуктов не соответствует применимым требованиям NEC. Хорошей практикой является информирование владельцев, которые поставляют свое собственное оборудование, о том, что будут установлены только перечисленные светильники, и что самодекларация производителя или владельца не приравнивается к включению в перечень.

Заземление проводов

Почему NEC не допускает более одного нейтрального проводника под одним винтом на клеммной колодке, что явно позволяет заделать более одного проводника одним винтом?

Требование, о котором вы говорите, относится только к щитам. Раздел 408.41 находится в «Части III Панели управления» статьи 408, и общее правило четко запрещает заделку заземленного проводника на отдельной клемме, которая используется для другого проводника.Сюда входят заземляющие провода оборудования, которые могут быть подключены к той же клеммной колодке в сервисном оборудовании. Это требование к установке гарантирует, что там, где необходимо выполнить обоснованную работу под напряжением и удалить заземленный / нейтральный провод, он будет единственным проводником под этим винтом.

Например, если две ответвленные цепи имеют нейтральный проводник, оканчивающийся одним и тем же винтом, и один необходимо удалить, обе цепи должны быть обесточены, иначе возникнет серьезная опасность при удалении заземленного / нейтрального проводника цепи под напряжением.Оборудование также может быть повреждено при удалении заземленного / нейтрального проводника многопроволочной ответвленной цепи, когда ответвленная цепь находится под напряжением.

Распечатка и соединение кабельного лотка

Инженер-проектировщик нового проекта требует, чтобы кабельный лоток для системы связи был внесен в список и скреплен. Я понимаю, что систему кабельных лотков необходимо приклеить. Инженер утверждает, что все кабельные каналы, содержащие цепи связи, должны быть перечислены. Это не проблема, потому что система кабельных лотков, которую мы устанавливаем, указана в списке.Нужно ли указывать установку кабельного лотка, содержащую только цепи связи? Какой размер перемычек для перемычек в кабельном лотке для цепей связи?

В статьях 392 и 800 или где-либо еще в NEC нет требований, которые требовали бы включения кабельных лотков. Раздел 800.182 требует, чтобы в списке указывались кабельные каналы и кабельные трассы, а не кабельный лоток.

Распространенное заблуждение во всей отрасли заключается в том, что кабельный лоток представляет собой кабельный канал.Вместо этого это система поддержки для кабельных каналов, проводов, кабельных сборок и кабелей. Раздел 392.60 (A) требует, чтобы металлический кабельный лоток, содержащий только не силовые проводники, был электрически непрерывным посредством утвержденных соединений или использования перемычки. В этом случае кабельный лоток не используется в качестве заземляющего провода оборудования. Единственное требование — лоток должен быть электрически непрерывным. У NEC нет предписывающих требований к выбору размеров перемычек для кабельного лотка, содержащего только проводники, не относящиеся к источнику питания.

Как подключить вилку — провод солнечных часов

Вы можете подключить провода к вилке, не обращая внимания на горячую и нейтральную фазы, и ваша вилка будет работать без каких-либо проблем. Однако, если ваша вилка находится на другом конце провода от розетки или другого электрического элемента, для того, чтобы горячая и нейтральная проводка работала таким образом, чтобы защитить вас, вы должны правильно подключить вилку в отношении горячего и нейтрального . Например, если ваша вилка находится на другом конце провода от розетки, вероятность получить удар при обращении с розеткой — особенно при замене лампы — выше, если вы неправильно подключите горячий и нейтральный провод к обоим. заканчивается.

Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампу и через металлическую резьбу, в которую ввинчивается лампочка.

При правильном подключении металлические нити никогда не будут горячими на ощупь или сотрясать вас, вне зависимости от того, включен ли переключатель. При неправильном подключении резьбы или любой токопроводящий металл, соприкасающийся с резьбой, включая внешнюю часть гнезда или резьбу лампочки, могут вызвать у вас шок, независимо от того, включен ли переключатель.Поэтому важно тщательно следовать инструкциям для горячего и нейтрального проводов.

Однако некоторые вилки неполяризованы. Поляризованная вилка будет иметь один контакт шире, чем другой, нейтральный и обычно серебристый. Горячий штырь будет более узким и обычно золотистого цвета. С неполяризованной вилкой вы можете подключить любой провод к любому контакту.

1. ОЧЕНЬ ВАЖНО: Убедитесь, что все работающие электрические устройства не подключены к электричеству.Перед запуском выключите автоматический выключатель, извлеките предохранитель или отключите устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
2. Для завершения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобятся:
   • отвертка (с плоской или крестообразной головкой в ​​зависимости от винтов в штекере, с которым вы работаете),
   • ножницы, способные разрезать мягкий пластик (для разрезания полос силиконовой ленты и внешнего пластика шнура в оболочке),
   • тонкие ножницы для ткани (для обрезания конца тканевой тесьмы),
   • силиконовая лента (для связывания концов покрытой тканью проволоки во избежание истирания, доступна здесь),
   • выдвижной нож, похожий на нож для резки коробок (для разрезания внешнего пластика шнура в оболочке),
   • и приспособление для зачистки проводов с прорезями, соответствующими калибру используемого провода.На втором рисунке ниже показаны прорези, помеченные калибром, в устройстве для зачистки проводов.

Инструменты, необходимые для подключения вилки и головки для зачистки проводов с отверстиями для манометра

1. Отрежьте провод до нужной длины плюс 6 дюймов.
2. При использовании любой из наших вилок помимо кнопок, отделите внутреннюю часть вилки от внешней. Наденьте внешнюю часть на конец провода, над которым вы работаете, так, чтобы внешняя сторона была ориентирована так, чтобы сторона, занимающая внутреннюю часть, была обращена к концу провода, к которому будет подключаться вилка.Для любого из наших кнопочных штекеров отложите черную картонную крышку штекера, частично открутите винты горячего и нейтрального положения и наденьте штекер на провод так, чтобы штыри были обращены к концу провода, к которому штекер будет подключен. Заглушки со съемной внутренней частью, незакрепленные провода Штекер кнопки, провода не зацеплены
3. Обрежьте тканевую оплетку проволоки, распустив хлопок или вискозу и отрезав ее лучшими ножницами, которые у вас есть.Будьте осторожны, чтобы вообще не порезать пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и повторить удаление тканевой оплетки. Количество ткани, которую нужно отрезать, и количество проволоки, которую нужно зачистить, зависит от типа используемой вилки.
4. • Для нашей круглой вилки с шейкой, круглой ребристой вилки с шейкой и всех наших вилок с 3 штырями снимите 2 дюйма провода, чтобы было достаточно места для завязывания узла страховщиком, что мы рекомендуем.Это единственные заглушки, которые мы носим, ​​которые подходят для узла.
   • Для наших прямоугольных заглушек снимите 1 дюйм ткани и пластика.
   • Для наших заглушек удалите ткань и пластик на 3/4 дюйма.



   Ткань снята, еще не приклеена

5. Используйте самосплавляющуюся силиконовую ленту длиной 1,5 дюйма, чтобы привязать тканевую оплетку к пластиковой изоляции. Силиконовая лента прилипает к себе (немного похоже на Saran Wrap), но не липнет. Лучше всего он будет держаться, если вы натянете его, когда наматываете на проволоку.Старайтесь, чтобы скотч был как можно более плотным и узким, наполовину закрывая ткань, а наполовину — изоляцию. Это предотвратит проблемы с подключением проводов к вилке и выходом ленты из отверстия для проводов вилки. Для шнуров с оболочкой, таких как наш шнуровый шнур, теперь вам нужно будет снять пластиковую оболочку, отрезая от ленты убирающееся лезвие ножа (например, нож для резки бумаги) или другой инструмент для резки оболочки, соблюдая особую осторожность, чтобы не порезать нижележащие провода ‘ изоляция. Отрежьте пластик и всю внутреннюю прокладку (немного бумаги и / или дополнительного пластика), оставив только оголенные внутренние провода.Заклейте неровный край обрезанного пластикового жакета лентой, чтобы он оставался аккуратным. Ткань удалена, лента наклеена на параллельный шнур и витую пару
6. Зачистите ½ дюйма пластмассы с концов провода. Инструмент для зачистки проводов — лучший инструмент для этого, потому что он режет не медь, а только изоляционный пластик вокруг меди. Убедитесь, что вы используете прорезь в приспособлении для зачистки, которая соответствует сечению используемого провода.

   Для наших параллельных шнуров вам нужно будет разделить плавкий предохранитель и нейтральный провод до места, где провод закреплен.Сделайте это, используя универсальный нож, чтобы разрезать вставку в середине шнура, между двумя проводами, всего на полдюйма или около того, соблюдая особую осторожность, чтобы не порезать медь на любом из проводов. Как только вы это сделаете, вы можете развести два провода. Лучше всего разрезать провод ножом на как можно меньший участок, чтобы не разрезать ни один из проводов и не обнажить или разрезать жилы меди под изоляцией.





   Ткань удалена, лента наклеена, концы обнажены

7. Скрутите оголенный конец нейтрального провода так, чтобы жилы меди были прочно скручены вместе.В таблице ниже указано, какой провод горячий, а какой нейтральный.

   Определение горячих, нейтральных и заземляющих проводов
   	Горячий	нейтральный	Земля
   Параллельный шнур	гладкая проволока	ребристая проволока	нет
   Витая пара	* простой (без полосы) провод	* полосатая проволока	нет
   Трехжильный	черный провод	белый провод	зеленый провод
   Вилка / розетка	узкий зубец / золотой винт	широкий зубец / серебряный винт	н / д

   * Это соглашение о проводе солнечных часов.В проводе, отличном от Sundial Wire, горячий провод черный, а нейтральный белый. В Sundial Wire используется соглашение «полоса / отсутствие полосок», поэтому цвет пластика не просвечивает сквозь оплетку. Кроме того, в некоторых наших проводах нет полосатого провода, а есть бежевый провод, который является горячим, и белый провод, который является нейтральным.

8. Если вы используете круглый штекер с шейкой, ребристый круглый штекер с шейкой или любой из наших трехштырьковых штекеров, завяжите узел страховщика. Следуйте по пути проводов, как показано на рисунке ниже, чтобы завязать узел.Узел помогает удерживать провода подключенными к вилке даже при некотором натяжении вилки. Если вы используете трехжильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод. Если вы используете какие-либо из наших прямоугольных или кнопочных вилок, пропустите этот шаг.

   Как связать узел страховщика и завязать узел

9. Сделайте крючок из конца нейтрального провода.




   Нейтральный провод с крючком

10. Если вилка поляризована, наденьте крючок нейтрального провода на серебряный винт в вилке так, чтобы крючок вращался вокруг винта по часовой стрелке.Если вилка не поляризована, зацепите провод за любой контакт. Затяните винт, убедившись, что при полной затяжке под винт прослоено как можно больше меди. При затягивании винта лучше проталкивать провод под винт, используя ноготь, ноготь или очень маленькую отвертку, если у вас нет гвоздей. Каждый раз, когда проволока начинает выдавливаться из-под винта, проталкивайте ее обратно, при необходимости откручивая винт. Если вы закрутите винт очень медленно, вы сможете продолжать успешно проталкивать провод под ним.


    Нейтральный провод зацеплен за серебряный винт для поляризованной вилки, любой винт для неполяризованной вилки

11. Проделайте то же самое с горячей проволокой и другим винтом.

    Оба провода подключены к поляризованной и неполяризованной вилке

12. Для трехконтактных вилок теперь прикрепите зеленый провод к зеленому винту. Вам нужно будет обрезать зеленый провод примерно на дюйм, так как зеленый провод не использовался в узле страховщика.Это позволяет всей проводке уместиться внутри вилки.
13. Проденьте вилку снаружи по проводу и над внутренней частью вилки.
14. Если заглушка имеет желтый цвет навинчиваемой внутренней части, затяните ее.


    Желтые интерьеры, привинченные

    Если на вилке есть картонная крышка, наденьте ее на штыри. Обратите внимание, что после того, как вы наденете картонную крышку, ее будет очень трудно снять, поэтому будьте уверены, что вам не придется ее снимать.(Однако мы продаем запасные части.)


    Надеваем картонную обложку

Koolcon Electrical Services

Электрический силовой кабель, обычно используемый в большинстве конструкций, состоит из 3-х проводов (2 провода + 1 заземление) и имеет двойную изоляцию.

Схема типичного желто-зеленого провода для заземления.

Чтобы провода можно было легко и безопасно идентифицировать, все общепринятые правила техники безопасности требуют использования цветовой схемы изоляции силовых проводов.В типичном электрическом коде некоторая цветовая кодировка является обязательной, а какая-то может быть необязательной. Существует множество местных правил и исключений, за исключением некоторых более дешевых производителей, делающих нетипичные цветовые вариации (розовый, оранжевый, фиолетовый). Более старые установки различаются по цветовым кодам, а цвета могут меняться в зависимости от воздействия тепла, света и старения изоляции.

Многие электрические нормы и правила теперь признают (или даже требуют) использование провода, покрытого зеленой изоляцией, дополнительно отмеченной заметной желтой полосой, для безопасных заземляющих соединений.Этот растущий международный стандарт был принят из-за его отличительного внешнего вида, чтобы снизить вероятность опасного смешения проводов защитного заземления с другими электрическими функциями, особенно для людей, страдающих красно-зеленой цветовой слепотой.
