Какие сэндвич трубы для дымохода лучше: Основные преимущества и недостатки сэндвич-дымохода

Содержание

Основные преимущества и недостатки сэндвич-дымохода

Выбор подходящего дымохода — это очень важная процедура, от которой напрямую зависят качество и безопасность удаления из помещения продуктов сгорания и пожаробезопасность всего дома.

На современном рынке представлено множество вариантов труб для дымоходов, которые могут устанавливаться по различным схемам. Одним из наиболее распространенных являются конструкции типа «сэндвич».

Свое название они получили из-за особенностей производства. Такая труба представляет собой метровые составные секции, которые собираются из двух отдельных труб, разделенных между собой теплоизоляционным материалом. Снаружи поверхность надежно защищается кожухом из оцинкованной или нержавеющей стали. После установки такого дымохода можно не волноваться об опасности возникновения несчастных случаев.

Достоинства и недостатки устройства

Как и любая сложная конструкция, сэндвич-дымоходы имеют свои плюсы и минусы. Данные характеристики обусловлены спецификой монтажа, использованием определенных материалов и другими факторами.

Чтобы определить, будет ли конструкция надежной в эксплуатации, необходимо рассмотреть все ее положительные и отрицательные стороны.

Недостатков у сэндвич-дымоходов довольно мало, что выгодно отличает их от других аналогов. Из них следует назвать:

  1. высокую стоимость составных элементов конструкции;
  2. срок службы не более двадцати лет;
  3. постепенную утрату герметичности из-за температурных перепадов.

Преимуществ конструкций намного больше. Чем же привлекательны сэндвич-дымоходы?

Среди основных положительных качеств отмечают:

  1. доступный и простой монтаж, который выгодно отличает подобные системы дымоудаления от конструкций, установка которых требует контроля специалиста;
  2. компактность;
  3. универсальность дымохода — выводы могут уходить в стены и наверх;
  4. многослойность, которая обеспечивает отсутствие конденсата на трубе и защищает от оседания сажи;
  5. трубы успешно противостоят разрушительному воздействию химически активных веществ и агрессивных сред, которые образуются в процессе их эксплуатации;
  6. из всех известных на сегодня вариантов сэндвич-дымоходы считаются наиболее пожаробезопасными.

Такие трубы могут использоваться в строениях, сделанных из любого материала, они удобны и оптимальны для печей различной конструкции.

Дополнительная информация по теме:

Покупайте сэндвич-дымоходы из нержавеющей стали в компании VIVATEX.

Сэндвич дымоходы из нержавеющей стали: особенности, монтаж

Современный рынок стройматериалов предлагает большое количество дымоходов. От качества трубы и правильности ее выбора зависит пожарная безопасность всего дома. Дымоотводный канал из стали типа «сэндвич» самым лучшим образом соответствует этому основному критерию. Печная труба из нержавейки имеет различные размеры, что упрощает процесс подбора необходимой конструкции.

Сендвич-трубы — это современное, практичное и безопасное решение для устройства дымоходных систем в жилых домах и на промышленных объектах

Основные требования к отводящим трубам

Условия использования дымохода определяют его конструкцию. Характеристики эксплуатации канала должны в полной мере соответствовать СНиП. Некоторые плавила документов такие:

  • каждый тепловой прибор должен иметь отдельный дымоход;
  • толщина трубы из металла не должна быть меньше полмиллиметра;
  • при изготовлении необходимо использовать сталь с повышенной стойкостью к коррозии;
  • количество поворотов дымовых каналов – не более трех;
  • высота трубы – не менее 5 метров.

Подходящая высота дымоотводного канала обеспечивает достаточную тягу и эффективное функционирование.

Обратите внимание! При монтаже необходимо использовать герметики с рабочей температурой не менее 1 тыс. градусов.

Разрешается устройство дымохода внутри стены, если она изготовлена из негорючего материала. Проверка его работы выполняется квалифицированным специалистом не меньше 2 раз в течение всего отопительного периода. Допускается выбрасывание отработанных газов от нескольких приборов. При этом сечение дымохода должно определяться, учитывая их одновременную работу. При использовании модульных систем запрещено растапливание дровами, которые превышают размер топки, а также горючими жидкостями, сушка предметов на элементах дымоотвода, удаление сажи выжиганием.

От высоты дымоходной трубы зависит работоспособность всей системы отопления и правильный расчет этого параметра очень важен

Виды дымоходов из стали

Для устройства дымоотводной системы есть много разновидностей материалов. Деление труб производится по их назначению и функциональности. Различают такие дымоходы из стали:

  • одностенные;
  • коаксиальные;
  • сэндвич.

Одностенная труба предназначается для временного применения в качестве дымоотвода при подключении газовых котлов или печей, ремонтных работах (на определенной части канала), для помещения в кирпичные дымоходы.

Коаксиальная труба сконструирована так, что существует одновременная возможность отвода продуктов сгорания и нагнетания свежего воздуха для поддержки очага. Она состоит из внутренней и наружной оболочки. Отток дыма выполняется по первой из них, а поступление воздуха – между секциями. Подобные трубы для дымохода устанавливают, если для функционирования котла необходим кислород.

Двустенные сэндвич конструкции из нержавейки устраивают для наиболее эффективной работы дымового канала.

Характеристика сэндвич канала

Дымоход типа сэндвич является конструкцией, состоящей из трех слоев – внутренней, внешней трубы и теплоизоляции между ними. Это объясняет название подобных каналов.

Сендвич-труба состоит из двух слоев металла, между которыми проложен теплоизоляционный материал

Обратите внимание! Внутренняя труба должна обязательно быть из нержавейки.

Наружную часть можно изготавливать из иного материала, например, оцинкованной стали, латуни, полиэстера. Толщина теплоизоляции и размеры изделия определяют температурный режим, при котором будет функционировать печная дымоотводная труба.

Сэндвич дымоход всегда имеет заводской сертификат с описанием всех его характеристик (категорий котлов для подключения, вида топлива, гарантийного срока и др.

). Качество нержавеющей стали, из которой выполнен канал, влияет на сопротивляемость высоким температурам и долговечность службы изделия. Для производства применяется сталь марок AISI 310 и 304. Возможно использование бюджетных вариантов – AISI 409 и 439. Наружный контур обычно выполнен из AISI 430.

Для твердотопливных котлов выбираются дымоходы, в которых швы соединены лазерной сваркой. Для систем с использованием газового топлива допустим метод катания для этих целей.

Плюсы двустенных труб

К достоинствам сэндвич конструкций можно отнести отсутствие конденсата, простоту монтажа, самую высокую степень пожаробезопасности, стойкость к агрессивным средам и компактность. Такие дымоходы продаются частями с длиной каждого сегмента не более метра. Возводимая печная конструкция не нуждается в создании основания, а работы могут выполняться в любой сезон. Модульность позволяет устраивать дымоходы требуемых конфигураций. Вся печная дымоотводная система отличается экологической чистотой и бесшумностью при тяге.

Сендвич-дымоход — это сборная конструкция, поэтому конфигурация дымоотвода может быть любой

Изготовление каналов из нержавейки предполагает использование высококачественного металла, в который иногда могут добавляться примеси титана для увеличения прочности. Элементы со стенкой до 1 мм не деформируются даже при 650 градусах. Из недостатков можно выделить дороговизну изделий. Из нержавейки сэндвич труба может применяться для твердотопливного и газового котла, камина, печи и т. д.

Размеры дымоходов из стали

Нержавеющая труба и ее размеры подбираются в зависимости от места использования печного отопления. Основную температурную нагрузку несет внутренняя часть канала, поэтому важно учитывать именно ее диаметр.

Обратите внимание! Чем более мощным является отопительное устройство, тем большее сечение трубы требуется.

Размеры оборудования регламентируются СНиП, а диаметр, в основном, указывается в техпаспорте прибора, к примеру, 200/260, 150/210 или 120/180 мм. Первая и вторая цифры – это внутреннее и внешнее сечение соответственно. Чем более толстой является нержавейка, тем дольше прослужит печная система отопления. Покупая сэндвич трубу, требуется учет диаметра выходного патрубка котла. Необходимый показатель дымохода должен быть не меньше его. Предполагается, что труба будет одеваться на вывод.

Диаметр внутренней части дымохода сэндвич из нержавеющей стали может быть 110, 115, 120, 150, 200 и до 300 миллиметров включительно. Изделия выпускаются метровой и полуметровой длины. Внутренняя труба из стали изготавливается со стенкой 0,5 и 1 мм. Внешний диаметр канала сэндвич достигает 200-430 мм, а толщина внутреннего утеплительного слоя – 4-6 см.

Чем выше мощность отопительного котла, тем больше должен быть диаметр трубы для дымохода

Соединительные элементы для сэндвич трубы

К трубе сэндвич для дымоходов из нержавейки подбираются необходимые соединительные элементы, имеющие подходящий диаметр (например, 200, 150, 120 мм):

  • колено – позволяет изменять направление дымохода, в состав входят несколько частей, которые сварены под углом;
  • дымоход-конвектор – необходимо для отвода продуктов сгорания;
  • ревизия – основным предназначением является очистка дымохода от накоплений сажи;
  • тройник – служит для отведения конденсата и газов;
  • кагла – применяется для регулирования тяги;
  • переходник – необходим для соединения различных элементов;
  • флюгер термо – служит для защиты дымохода от задувания ветра и осадков;
  • розетта – вспомогательный элемент, предназначенный для декора;
  • конус термо – необходим для защиты конструкции от атмосферных осадков;
  • грибок – предназначен для верхушки дымоотводной трубы и состоит из стали (оцинкованной).

Кроме того, благодаря нержавейке сендвич дымоход может быть дополнен всевозможными декоративными элементами.

Использование двустенных дымоходов

Элементы сэндвич дымохода соединяются по системе зиг-гофр либо раструбной схеме. Такие каналы могут быть как отдельностоящие, так и внутренние. Благодаря своей удобной конструкции и достаточно высоким эксплуатационным характеристикам дымоходы сэндвич широко используются в сочетании с различным банным и отопительным оборудованием.

Двустенные трубы совместимы с разными типами котлов и печей

Обратите внимание! Внутри зданий, как правило, устанавливаются одностенные трубы из нержавейки, а при переходе через чердак либо снаружи строения – двустенные с утеплителем.

Монтаж конструкции дымоотвода может быть осуществлен по дыму или по конденсату. При первом варианте каналы собираются для недопущения попадания угарных газов внутрь дома. Это достигается путем установки тройников. При втором варианте необходимо, чтобы конденсат, который появился от температурной разницы, мог стекать по трубе вниз.

Правильно будет устанавливать внутреннюю часть трубы по конденсату, а наружную – по дыму.

Особенности сборки наружного канала

Сборку канала из нержавейки необходимо выполнять в определенной последовательности. Первым устанавливается горизонтальный участок от котла. Труба сэндвич из стали подсоединяется к дымоходному патрубку при помощи готовых фасонных элементов. Они крепятся хомутами и хорошо обжимаются.Где-то на середине длины горизонтального участка необходимо вставить тройник для ревизии. Последующая труба из стали соединяется путем надевания на предыдущую.

Менять последовательность строго запрещено, поскольку в ином случае продукты сгорания будут поступать внутрь помещения. Горизонтальная часть конструкции от котла понижается на 30-50 мм. Это необходимо для предотвращения попадания конденсата в устройство. Место, где из нержавейки печная труба сэндвич проходит через стену, изолируется негорючими материалами.

После того, как дымоход вышел на улицу из стены, сразу ставится тройник для собирания конденсата и устраивается поворот канала вверх. Труба сэндвич из стали крепится на стену присоединением к несущей конструкции, которая монтируется крепежными элементами (анкерами, дюбелями).

Устройство внутренней дымовой трубы

Внутренняя установка дымовой сэндвич трубы аналогична наружной сборке.

Место, где труба проходит сквозь перекрытие, нужно изолировать негорючим материалом

Во время монтажных работ особое внимание необходимо обратить на соответствие размеров сэндвич дымоходов из нержавеющей стали, тщательную герметизацию стыковочных мест и прохождению канала через крышу. В некоторых случаях для обустройства прохода может потребовать изменения конструкции кровельной обрешетки. Бруски, которые создают препятствие, вырезают и переносят в иное место.

Обратите внимание! Мешающие стропила и балки нарушать не следует, а место выхода канала из нержавеющей стали – сдвигается.

Эта особенность характерна для устройства дымохода в готовом строении. Снизу к месту прохода подставляют трубу, а сверху на нее надевают элемент патрубка, закрепляющийся к покрытию кровли с помощью саморезов. Поверхность примыкания к крыше обрабатывается мастикой. Этот специальный элемент является опорой для надевания внешней трубы. Конструкция по периметру венчается юбкой из нержавейки. Завершающим этапом сборки является монтаж оголовка дымоотводного канала. По окончании работ выполняется проверка тяги.

Важные моменты наружной установки

При выполнении наружной сборки и прохождении канала из стали через стену из дерева печная труба дополнительно обматывается слоем асбеста.

Наружную часть дымовой трубы нужно надежно крепить к стенам, а при необходимости следует применить и растяжки

Для глиняных, бетонных и кирпичных стен достаточно изоляции просвета монтажной пеной, предназначенной для наружных работ. Недопустимо соединять сэндвич трубы из нержавейки в месте их прохода через стену. Если случайно стык попал на эту точку, то следует обрезать канал до прохода, а потом заделать в стену целую часть трубы.

Высота сборки дымохода над кровлей не менее полметра. Труба фиксируется через каждые 200 см, однако, в целях недопущения провисания и искривления, можно крепить чаще.Возвышение дымохода сэндвич из нержавейки над крышей зависит от его близости к коньку. Если высота больше 200 см, то следует дополнительно закрепить трубу к кровле с помощью троса из металла. Такое решение придаст конструкции прочность.

Дымоходы сэндвич из нержавеющей стали являются наиболее оптимальным решением, поскольку могут быть установлены в домах, выполненных из любых материалов. Они характеризуются высокой степенью надежности.

сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т. к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

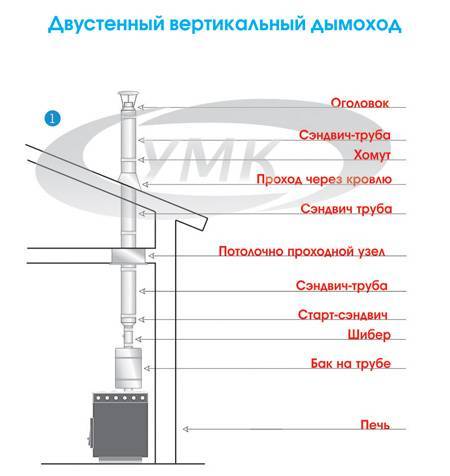

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1.   Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

  • Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
  • Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
  • Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
  • Шаг 4. Установите снятый лист профнастила и закрепите его.
  • Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
  • Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
  • Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
  • Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Какой дымоход выбрать для бани?

Какой дымоход выбрать для бани

Занимаясь обустройством загородного дома или дачи, многие строят на участках бани для проведения отдыха и оздоровительных процедур.

При этом важно уделить особое внимание отопительной системе, чтобы температурный режим был комфортным, а использование было безопасным.

Установка банной печи требует выбора подходящего дымохода, именно от дымохода зависит свободный и безопасный выход продуктов горения на улицу.

Тип дымохода выбирается исходя от параметров печи, и способу монтажа, они могут быть трех типов:

  1. Кирпичные;
  2. Сендвичд-дымоход из нержавеющей стали;
  3. Керамические;

Давайте подробнее расмотрим три варианта дымохода их плюсы и минусы.

Кирпичные дымоходы

Конструкции из кирпича долго остывают и сохраняют тепло, к недостаткам относится прямоугольная форма, которая задерживает быстрый выход газов наружу. После некоторого времени образуется сажа, так как кирпичная шахта имеет шероховатую поверхность и трубу приходится чистить. Так же кирпичная шахта имеет свойство быстро разрушаться под давлением собственного веса, а также её довольно быстро разрушает вредная среда выходящих газов. Если Вы решили построить такой дымоход, желательно оборудовать его специальными ставками из нержавейки, чтобы исключить разрушение камня газами, это принесет пользователю максимальный комфорт, но потребует дополнительных расходов.

Сендвич-дымоходы

Сендвич-дымоходы из нержавеющей стали обладают легким весом и не требуют строительства фундамента под основание, форма такой конструкции округлая, что является одним из самых практичных вариантов для бани. При установке дымохода, можно произвести облицовку, как правило, при этом используются натуральные каменные основы. Данные трубы не боятся температуры, и конденсата. За счет качественного утепления, они становятся пожаробезопасными, и способствуют хорошей тяги. Простота монтажа и максимально редкая очистка трубы также является несомненным преимуществом. Пользователи отмечают удобство при эксплуатации таких конструкций, а также способность быстрого вывода материалов горения.

Керамические дымоходы

Керамические дымоходы весят достаточно много, поэтому хозяину бани придется установиться фундамент. Среди преимуществ отмечается пожаробезопасность конструкции, а во время монтажных работ применяется основание из керамзитобетонных блоков. Недостатки – высокая стоимость дымохода, а также не практичность использования на даче. Это может отпугнуть будущего владельца бани, поскольку характеристики стальной конструкции справляются со своей задачей лучше, а стоят гораздо дешевле.

Какую трубу лучше выбрать для бани?

Вы осуществили свою давнюю мечту: поставили баньку рядом с домом. Все получилось просто замечательно. Работы уже все сделаны. Печка построена. Казалось бы, только взять и затопить. Но осталась небольшая проблема, которая расстраивает всю идиллию: требуется установить трубу для печки.

После установки банной печи, приходит время для подбора правильной трубы, которая позволит обеспечивать бесперебойное отопление помещение. Данная конструкция имеет различную квалификацию по локализации, а также отличается в зависимости от используемых материалов.

Виды дымоходных труб по локализации

Трубы дымохода различаются на внешние и внутренние, с этим вопросом владельцу бани следует определиться заранее.

Внешние установки не примыкают к печи-камину, они монтируются на улице, по фасаду помещения, и обеспечивают пожаробезопасность. При этом не придется производить отверстия в крыше и стене, но расход теплообмена будет существенным.

Внутренние установки монтируются над печью. Если реализация такого типа труб занимает несколько больше времени, это окупается преимуществом стабильного сохранения тепла в помещении.

Виды дымоходных труб в зависимости от материала

Каждый владелец бани желает получать комфорт и проводить оздоровительные процедуры с удовольствием. Для этого следует правильно выбрать современные материалы для конструкции, поэтому кирпичная кладка не подойдет. Керамические трубы показывают отличные результаты теплообмена, но для бани их использование непрактично.

Нержавеющие сендвич трубы – это двухконтурные модули, изготовленные из нержавеющих типов металла, которые дополнены специальными материалами для теплоизоляции. Они показывают высокие эксплуатационные качества и не скапливают конденсат. Монтажные работы не вызывают больших затрат, благодаря легкости конструкции. Еще одним преимуществом стальных труб является их возможность покраски в любой цвет, при этом толщина стали в 1 мм считается оптимальной.

Виды дымоотводящих конструкций

Дымоход для парной может быть внешним либо внутренним. В нашей стране можно чаще встретить именно внутренние варианты. Среди их достоинств – отсутствие нарушения архитектурного стиля, а также экономия тепла в помещении. Какой дымоход лучше для баниВсе тепло остается внутри парилки. Внутренние системы хороши тем, что имеют лучшую тягу. Также за ними проще ухаживать. Еще внутренняя конструкция не нуждается в утеплении.

Внешние дымоходы не совсем традиционны для применения в нашей стране, они обладают оригинальным внешним обликом, при этом в потолке не нужно делать отверстие. Внутренние дымоходы не нарушают элементы дизайнерского стиля и сохраняют тепло с высокой эффективностью. Они обладают лучшей тягой и просты в уходе.

Популярные схемы устройства банных дымоходов

Главная задача дымохода – это обеспечивать сохранение тепла, и быстро выводить продукты горения. Идеальным размещением считается, если конструкция близко расположена к стене, в качестве альтернативы используется более прочная стенка. Если Вы планируете применить несколько печей, рекомендуется устанавливать отдельный дымоход для каждой, чтобы не потерять силу тяги.

Установка дымоходов для бани для печи из металла

Обустройство дымохода начинается с присоединения нержавеющей трубы к печному патрубку. В данном случае важно учесть диаметр патрубка и высоту всего дымохода. Если Вы ставите на печь как первую деталь моно трубу, теплообменник или бак самоварного типа, то Вы должны учитывать, что одностенные детали должны находится не менее 30 см от потолка. Не забудьте и про проходные элементы в потолке и кровле.

Если печь кирпичная

Многие владельцы бань, строят такие конструкции самостоятельно. При кладке кирпича формируется 2 канала, которые впоследствии соединяются. Над ядром печи-камина желательно выложить дополнительный ряд, чтобы конструкция не потрескалась в скором будущем. Важно соблюдать норму сечения трубы, чтобы газы не успевали охлаждаться раньше положенного времени.

Где купить дымоход для бани?

Выбор дымоходов для бани должен быть продуманным решением, каждому владельцу хочется, чтобы конструкция не только прослужила долго на даче, но и стоила в пределах разумного. Наша компания предлагает купить дымоход для бани из нержавеющей стали по доступной цене. Вы можете получить бесплатную консультацию по дымоходу, а также по самостоятельному монтажу. Мы не продавец и не посредник, мы розничный отдел производства дымоходов, поэтому наши цены одни из самых доступных на рынке Беларуси.

Полезные источники


Защищает ли труба типа «сэндвич» от пожара?

 Защищает ли труба типа «сэндвич» от пожара?

Трубы дымохода, которые проходят через чердак и второй этаж иногда называются «теплыми» или еще «сэндвич». Они и правда, имеют слоеную конструкцию. Внутри труба из нержавеющей стали. Через нее и проходят дымовые газы от печки. Вокруг внутренней трубы — слой изоляции. Он из специального материала на основе базальтовых пород и вермикулита. Эти породы выдерживают высокую температуру. При нагревании слой изоляции не воспламеняется и не выделяет неприятных запахов. НО! Не следует «сэндвич» ставить первым модулем от камина или печи. На выходе из печи температура очень высокая и даже такой негорючий материал как вермикулит может «спекаться», выделять запах.  Из-за изоляции двухконтурная труба и называется «теплой», потому что она не дает металлическим трубам дымохода быстро остывать от наружного воздуха. Поэтому водяные пары, которые присутствуют в дымовых газах, не охлаждаются и не оседают на стенках трубы дымохода вместе с сажей. То есть, уменьшается образование конденсата. Именно для того, чтобы не скапливался конденсат, и служат такие трубы.
Дымоход, имеющий такую слоеную конструкцию, улучшает работу печки. Он быстро прогревается и печка быстрее выходит на нужный режим. У трубы — круглое сечение, которое является лучшей формой для прохождения газов. Нет различных завихрений, как в прямоугольных каналах кирпичных дымоходов. Поэтому лучше тяга.
Существуют нормы, которые определяют минимальные расстояния от трубы дымохода и печки до деревянных легко возгораемых конструкций. Поэтому, если нет возможности их соблюсти, используется дополнительная защита. Например, следует изолировать потолок и стены около печки (изолирующий материал можно закрыть защитными стальными экранами). Если не далеко от трубы «сэндвич» проходят деревянные балки — их тоже необходимо изолировать.

Но и при наличии дополнительной защиты есть соответствующие требования к минимальным расстояниям, которые нарушать нельзя. Себе дороже!

ТРУБЫ ТИПА «СЭНДВИЧ» НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ ЗАЩИТЫ ОТ ПОЖАРА!

Настоятельно рекомендуем ознакомиться с информацией по монтажу дымохода.

Монтаж выполнять согласно СНиП 41-01-2003, особенно следует обратить внимание на следующую информацию: «Размеры разделок и отступок у печей и дымовых каналов»



East Sandwich Медные заглушки для дымоходов

Изготовленные на заказ медные колпачки, крышки, кастрюли и кастрюли из меди — наша специальность; но мы также предлагаем множество вариантов отделки, обработки и опций для всех наших крышек!

Заглушки для дымоходов и специальные заглушки для дымоходов в восточном сэндвиче

Заглушки дымохода изготавливаются из различных материалов. Наиболее распространены оцинковка, нержавеющая сталь и медь. Заглушки для дымоходов из нержавеющей стали и медные колпачки для дымоходов служат намного дольше, чем крышки из обычного оцинкованного металла, и обычно имеют расширенную гарантию.Потратить немного больше на качественные заглушки для дымохода — это потраченные деньги не зря, и опасность появления пятен ржавчины на дымоходе отсутствует.

Зачем нужен колпак дымохода?
  • Не пропускает нежелательную влагу из дымохода. Дождь и снег не могут пролиться.
  • Не допускает попадания в дымоход листьев, палок и другого мусора.
  • Предотвращает попадание животных, птиц и летучих мышей в дымоход.
  • Искрогаситель. Во время пожара в дымоходе или даже обычного ожога искрогаситель удерживает горящие куски внутри и подальше от дома! (В некоторых штатах требуется эта функция.)

Простые заглушки на дымоход обеспечивают защиту и безопасность вашего дома. В зависимости от приложения вы можете выбрать безэкранный колпачок или экранированный колпачок. Обратите внимание, что те же штаты требуют наличия экранированной крышки в соответствии с правилами пожарной безопасности, просто спросите профессионала AirTech, Inc.

Запросить цену

East Sandwich Дымоходы на заказ от AirTech

Из восточного сэндвича можно сделать колпак дымохода на заказ специально для вашего дома! У каждого дымохода есть свои особые потребности, и иногда это означает, что вам нужно сделать колпачок на заказ.

Означает ли это, что защиту дымохода нужно ждать несколько недель? Только не с AirTech, Inc!

AirTech — единственная компания, которая может создавать колпаки для дымоходов в короткие сроки. Эти заглушки для дымоходов производятся на нашем предприятии, и наша компания обладает знаниями и навыками, необходимыми для быстрого превращения любой проблемы в красивое решение.

Другие крышки дымохода в наличии:
  • Заглушки для круглых дымоходов — Сменные заглушки из нержавеющей стали для заводских каминов и дымоходов
  • Заглушки для каменных дымоходов
  • Заглушки для каменных дымоходов из нержавеющей стали.
  • Декоративные заглушки для дымохода — используются для предотвращения попадания воды в отверстие между заглушкой и трубкой.
  • Wind Beater — предотвращает попадание ветра в дымоход.
  • с воздушной изоляцией
  • Сплошная упаковка
  • Заглушки дымохода

Почему заглушки на дымоход?

Заглушка для дымохода — одна из самых разумных инвестиций, которую вы можете сделать для защиты своего самого ценного имущества — дома в восточном сэндвиче. Старое клише «Вы можете заплатить мне сейчас или вы можете заплатить мне позже» как никогда вернее.Большинство домовладельцев не знают об ущербе и опасности, связанной с отсутствием заглушки на камине и дымовых трубах печи. Во многих городах есть постановления, требующие наличия заглушек для дымоходов, и на то есть веские причины. Без колпачка, предотвращающего попадание дождя в верхнюю часть дымохода, нет защиты от кислотного дождя.

Этот кислотный дождь разъедает раствор, из-за чего он расшатывается или даже трескается — так же, как зуб разрушается полостями. Помимо дорогостоящего ремонта, трещины в противопожарной стене могут вызвать распространение огня за пределы дымохода.Это также сокращает срок службы вашего демпфера, потому что это приведет к его ржавлению. Замена большинства демпферов стоит 400-600 долларов и требует снятия старого кожуха.

Заглушка дымохода также предотвращает засорение дымовой трубы веток, веток и листьев деревьев. Если дымоход вашей печи заблокируется, это может привести к тому, что пары будут задерживаться и попадать обратно в ваш дом. Все виды зверей, птицы, белки и еноты любят использовать дымоход, чтобы содержать свои семьи. Еще они приносят с собой блох, клещей и даже бросают их.

Колпачок также предотвратит утечку опасных искр и золы в воздух. Это помогает предотвратить нисходящие потоки, перенаправляя воздушный поток от дымохода. Это колпачок, изготовленный по индивидуальному заказу, который подходит для вашего дымохода.

Не ждите, как большинство домовладельцев, пока вы не заметите повреждение дымохода, ржавую заслонку или существо в дымоходе. Сэкономьте свое драгоценное время, деньги и головные боли с помощью профилактической страховки.

Крепеж для сэндвич-труб. Крепление дымохода к стене своими руками

О, , как правильно установить дымоход из сэндвич-трубы , а также как правильно установить сэндвич-трубу в баню, будет рассказано в этой статье.А в прилагаемом видео подробно объясняется, как установить сэндвич-трубу.

Монтаж сэндвич-трубы для дымохода

Одним из пунктов, по которому дымоходам из сэндвич-труб отдается предпочтение, является простота их монтажа. Учитывая, что монтаж сэндвич-трубы для дымохода несложно выполнить своими силами, цена работ равна нулю. Для начала нужно определиться, какой тип дымохода будет монтироваться. Есть два основных варианта:

  • . вставной дымоход — выход трубы вертикально вверх от потолка и крыши.Через однопетлевый переходник от топки монтируются трубные модули, а далее по туннелю труба выводится на чердак. Затем через мастер-вспышку труба выводится на крышу и венчается металлической заглушкой, предназначенной для защиты трубы от попадания в нее дождевой воды — головки;
  • . протянут через стену — смысл тот же, только здесь труба пойдет к внешней стене постройки.

Необходимо предварительно проделать в стене квадратное отверстие под туннель.После прокладки тоннеля для пожарной безопасности вокруг отверстия укладывают асбест и оцинкованное железо. Через туннель выводится труба.

Как собрать дымоход из многослойной трубы

Как известно, собрать дымоход из сэндвич-труб достаточно просто. Выбор метода установки зависит от различных факторов, как практических, так и эстетических. На практике дымоход, протянутый через стену, менее воспламеняется и более удобен. В то же время вытяжной вентилятор более прочен и менее подвержен воздействию внешних факторов, таких как, например, дождевая вода или роса.Внешний дымоход, в свою очередь, может стать приятной «изюминкой» постройки — блестящая труба отлично сочетается с декоративным камнем или похожими на него стеновыми панелями.

Установка включает в себя следующее:

  • . соединение труб;
  • . Герметизация стыков;
  • . проведение труб через потолок, крышу или стену;
  • . крепление трубы.

Сначала мы прикрепляем к самой обычной железной трубе подходящего диаметра, т.к. многослойная трубка не предназначена для полного прилегания к нагревательному элементу из-за его высокой температуры.После этого можно приступать к установке двухконтурных модулей на исходную одноконтурную трубу. При стыковке сэндвич-труб необходимо использовать термостойкий герметик — это минимизирует риск разгерметизации и ее негативных последствий.

Не путайте термостойкий (черный) герметик с автомобильным (красным) — первый выдерживает гораздо более высокие температуры. Состав наносится на узкий конец тубуса, затем надевается на широкий. Одни мастера рекомендуют использовать герметик для покрытия шва и снаружи, другие — категорически против такого подхода.Отличие в том, что если шов снаружи не заделан, то конструкция более ремонтопригодна. Для того, чтобы установить дымоход из сэндвич-труб через стену, необходимо предварительно подготовить посадочное место для прохода в стене.

Для этого делаем квадратное отверстие нужного размера, по краям которого пришиваем лист асбеста, который, в свою очередь, накрываем оцинкованным железом. Вставляем туннель и через него выводим первый модуль на внешнюю стену здания.Именно на этот модуль настоятельно рекомендуется установить специальный тройник для сбора конденсированной влаги с последующим ее отводом. На тройник монтируются оставшиеся двухконтурные трубы до достижения необходимой высоты конструкции.

Собранная труба крепится к стене с помощью скоб — хомутов необходимого диаметра с крепежом. Отделите трубу металлической заглушкой, предохраняющей трубу от попадания в нее атмосферных осадков. Процедура удаления трубы вверх через потолок такая же, как и выше, только туннель будет вставлен в потолок.Для проведения трубы через крышу удобно использовать flash master — резиновый или силиконовый герметик, который надежно фиксирует модуль и герметизирует стыки.

Несмотря на то, что силиконовый «мастер» намного более термостойкий, подобное изделие из резины прослужит намного дольше. Высота трубы над уровнем кровли определяется следующим образом:

  • . труба должна быть выше любых пристроек к зданию или надстроек над ним;
  • .если труба расположена менее чем на 1,5 метра от конька, то ее следует делать выше нее на 5 сантиметров, от 1,5 метров до 3 — на одном уровне с коньком, более трех метров — чуть ниже;
  • . Для плоской кровли рекомендуется длина около метра.

Обязательно запомните, что:

  • . Дымоход собирают от печи, т.е. снизу вверх;
  • . длина всей конструкции не должна быть меньше пяти метров.

Подробный монтаж многослойной трубы для дымохода показан на следующих фото и видео.

Крепление многослойной трубы к стене

Крепление многослойной трубы к стене осуществляется с помощью специальных скоб, которые представляют собой хомут под диаметр трубы, прикрепляемый к нужной поверхности. Обычно сначала крепится кронштейн, а потом в него вставляется труба, но можно и в обратном порядке произвести установку. Крепежные элементы необходимо устанавливать не реже, чем через каждые два метра трубы.

Кронштейны можно сделать и самостоятельно, но лучше покупать готовые.такая установка более удобна и правильна с технической точки зрения. Приобретать крепеж для дымоходов из сэндвич-труб лучше напрямую от производителя. В Москве и по всей России это можно сделать, занимаясь производством всего необходимого для сборки, монтажа, монтажа и крепления сэндвич-труб.

Одним из важных элементов системы отопления является дымоход. Сейчас многие владельцы загородного дома мечтают о привлекательном внешнем виде своего жилища.Это напрямую касается дымохода. Но не только красота — основополагающий фактор при оформлении дымохода.

В первую очередь дымоход должен обеспечивать эффективный отвод продуктов сгорания и правильную очистку воздуха.

Как сделать хороший дымоход своими руками?

Схема устройства внутреннего дымохода и внешнего сооружения.

Основные требования к выполнению работ
Перед установкой дымохода своими руками необходимо сделать правильный выбор одной из печей.Это чрезвычайно ответственная работа. Даже самая дешевая шведская печь стоит не менее 70 тысяч рублей. Если есть необходимость отапливать многоэтажные дома и камины, то стоит приобретать недешевые русские печи. Их цена от 100 и более тысяч рублей.

Чтобы построить функциональный и качественный дымоход, нужно правильно составить план отвода продуктов сгорания. При планировке следует учитывать тот факт, что высота и диаметр дымохода напрямую зависит от топки, камина и котла.

Обязательные условия проектирования дымохода:

Установка котла на дымоход.

  1. Трубу, прокладываемую в отапливаемом помещении, изолировать не нужно. Устройство изоляции необходимо за 60 см до перекрытия (называется «сэндвич»).
  2. Категорически запрещается прокладывать прокладку через полы, если трубы не изолированы.
  3. Каналы, проходящие через неотапливаемые чердаки, необходимо утеплить.
  4. Дымоход должен быть высотой не менее 5 м.
  5. При определении параметров высоты трубы, вентканалов дома, конька крыши и других элементов следует руководствоваться сохранением их геометрических пропорций.
  6. Соблюдение правил пожарной безопасности при проведении монтажных работ. При наличии деревянной поверхности их следует обработать материалами, не допускающими процесса горения.

При проектировании дымохода необходимо распределить основные характеристики таким образом, чтобы тяга трубы увеличивалась с увеличением ее высоты.Только так можно добиться эффективного функционирования дымохода. В противном случае система просто «задушит» дым, который должен нормально уходить из трубы дымохода.

Конструкция типовой трубы дымохода из кирпича.

Крепление трубы к стене своими руками производится через каждые 2 м при помощи хомутов. Такую же работу нужно проделать и на угловых участках трубы. Выступающая часть трубы прикрепляется отдельными растяжками.

Труба с теплоизоляцией, называемая «сэндвич», больше всего подходит для изготовления дымохода.Дело в том, что при функционировании данной конструкции происходит процесс удаления продуктов сгорания. Во время этого процесса не образуется конденсат и откладывается большое количество сажи. Этот вид дымохода имеет ряд преимуществ, главными из которых являются его долговечность и простота ухода (точнее, практически его отсутствие).

Дымоходы должны иметь максимально допустимую высоту. Внешняя часть конструкций должна соответствовать строительным нормам:

.
  • в случае установки плоской кровли расстояние должно быть не менее 50 см;
  • на расстоянии не менее 50 см, труба должна располагаться по отношению к коньку;
  • , если высота от конька от 1.5 на 3 м, тогда трубу следует установить так высоко, чтобы она не уступала высоте конька;
  • , если выход из дымохода превышает 3 м от конька кровли, то он должен быть прямым (в крайнем случае не более 10 °).

Монтаж конструкции
Для создания дымохода для печи своими руками потребуется:

Схема монтажная схема.

  • труба;
  • набор слесарного инструмента;
  • болгарский;
  • ножницы по металлу;
  • уровень;
    • Рулетка
  • ;
    • Хомуты
  • ;
    • Герметик
  • ;
  • скобок;
    • Саморезы
  • ;
  • лист оцинкованный;
  • обогреватель.

Двухконтурная конструкция своими руками устанавливается по принципу «снизу вверх». То есть сначала монтируют отопительные предметы, а потом приступают к установке дымохода. Главное правило, которое следует учитывать при установке — это абсолютно полная защита конструкции от попадания влаги на утеплитель. Для обеспечения такой защиты следует использовать специальный герметик, устойчивый к рабочей температуре около 1000 ºС.

Необходимо соединить все рабочие стыки специальными зажимами.Трубы фиксируются скобами по всей линии их укладки. Уклон горизонтальных участков всей конструкции должен быть менее 1 м. Участки не должны соприкасаться с электропроводкой и газовыми трубами.

Рабочие каналы будущего дымохода следует своими руками разместить вдоль стен или внутренних перегородок здания. Особое внимание следует обратить на то, чтобы стены были построены не из горючих материалов. Но рядом с утепленным зданием можно разместить дымоходы.Только сначала необходимо полностью утеплить эти конструкции (в данном случае трубы).

Уход за дымоходами довольно прост. Для этого нужны только первый и последний день отопительного сезона. Нужно только своими руками проверить герметичность стыков и швов, а также качество тяги в дымоходе. Если есть свободное время, можно также убрать копоть изнутри дымохода.

Наружную часть трубы обычно покрывают оцинкованным железом, а также декорируют своими руками любыми цветами, предпочитаемыми собственниками.

Владельцы загородных домов и дач должны сами позаботиться об обогреве помещения. Любой генератор тепловой энергии, помимо электрокотла, должен быть оборудован системой отвода продуктов сгорания в атмосферу. Поэтому при организации отопления много внимания придется уделить дымоходу.

Сегодня наиболее популярным является практичный, функциональный и эстетичный дымоход в виде многослойной трубы. Его установка своими руками — занятие достаточно простое и вполне безопасное.Только заранее необходимо позаботиться о закупке качественных материалов, и посмотреть видеоинструкцию по монтажу сэндвич-дымохода.

Особенности конструкции сэндвич-труб

Дымоходы в виде многослойных труб изготавливаются по новой технологии. Слой конструкции собран из различных материалов . и напоминает обычный бутерброд. Его основа — две трубы разного диаметра, встроенные друг в друга. Между ними помещается теплоизоляционная прокладка из базальтового волокна или минеральной ваты.Такие материалы устойчивы к высоким температурам и не подвержены действию активных химикатов. Они отлично удерживают тепло и гасят звуковые волны.

Unite Двухконтурные трубы могут быть в нескольких вариантах исполнения: фланцевые, байонетные или «мост холода». Дымоходы могут иметь разный диаметр и толщину теплоизоляционного слоя. Тип конструкции зависит от температурного режима среды, в которой она будет эксплуатироваться, и от ее назначения.

Сэндвич-трубки имеют не только прямую форму. Потому что у дымоход должен проходить через перекрытия и кровлю . и на своем пути могут встречаться различные элементы здания, конструкция содержит фрагменты в разрезе и дополнительные элементы для их соединения.

В комплект с сэндвич-трубкой входят:

  • тройник;
    • Флюгер
  • — защищает конструкцию от ветра и предотвращает обратную тягу;
  • колено с углом 45 и 90 градусов;
    • Конус
  • для свободного обтекания;
  • аудит для проверки состояния дымохода;
  • защитный грибок.

Если отопительная печь работает на газе . тогда флюгер и грибок не используются.

Преимущества и недостатки дымоходов из многослойной трубы

К положительным сторонам дизайна можно отнести:

Помимо всего вышеперечисленного, многослойные трубы имеют привлекательный внешний вид . который будет сохраняться в течение многих лет.

К недостаткам конструкции можно отнести только довольно высокую стоимость и не очень простой монтаж.Но все остальные достоинства подобных недостатков сэндвич-труб окупаются.

Материалы для изготовления сэндвич-труб

Практически все сэндвич-дымоходы, предлагаемые в строительных магазинах, выглядят одинаково. Но так как их производство — прибыльное дело. на рынке есть некачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, из которой изготовлена ​​внутренняя труба.

Качество продукции необходимо иметь техническую документацию .в котором обязательно должны быть прописаны используемые для его изготовления сталь.

Проверить нержавеющую сталь на качество можно отечественным способом с магнитом. Если он скользит по его поверхности и не упирается в нее, значит, в материале присутствуют легирующие добавки. Нержавеющую сталь, на поверхности которой закреплен магнит, покупать не стоит.

Монтаж сэндвич-труб своими руками

Установка дымоход должен пройти по всем правилам .только тогда его эксплуатация будет долговечной и безопасной.

Основные правила установки сэндвич-труб

По обогрев был эффективен . большая часть дымохода должна находиться внутри помещения. Это уменьшит разницу температур.

Монтаж и установка дымохода из многослойной трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию подключать последовательно и правильно.

Монтаж дымохода из сэндвич-трубы своими руками закончен.Теперь можно приступить к маскировке оставшейся неприглядной формы системы. Например, отштукатурить и покрасить потолок.

Как установить сэндвич-трубу снаружи дома?

Монтаж и установка дымохода через стену своими руками производится в том случае, если в силу конструктивных особенностей кровли проделать в ней отверстия невозможно. К тому же такая установка сэкономит внутреннее пространство комнаты.

При установке и эксплуатации сэндвич-трубы запрещается:

  • смонтировать дымоход к агрегатам, работающим на угле;
  • установить оцинкованную конструкцию в помещениях с повышенным уровнем влажности;
  • использовать в качестве топлива предметы с лакокрасочными материалами и строительными отходами;
  • размещать секции дымохода вблизи легковоспламеняющихся материалов;
  • используют конструкцию для сушки обуви, одежды и различных предметов домашнего обихода.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко своими руками. Вам могут понадобиться только дополнительные инструменты, при необходимости проделайте технические ямы, а также лестницу или кран для работы на крыше. Чтобы ускорить процесс установки на разных уровнях, вы можете найти помощника.

Самый распространенный вариант установки дымохода для каминов и печей — это нержавеющая сэндвич-труба, которая отличается высокими характеристиками, а также простотой монтажа и безопасностью использования.

Что такое сэндвич-трубка?

Многослойная труба в сборе

Самый распространенный вариант труб из нержавеющей стали — это многослойная конструкция. Этот вариант является улучшенным типом традиционных труб из листового металла. Свое название продукт получил благодаря трехслойной конструкции:

.
  • внутренняя труба изготавливается из нержавеющей стали, для нее, как правило, используется марка AISI 316, толщиной до 0,7 мм;
  • слой теплоизоляции — базальтовая вата толщиной до 30 мм и плотностью до 125 кг / м3;
    • Наружный слой
  • — нержавеющая сталь толщиной до 0,4 мм, чаще всего используется AISI 304, которая отличается высокой стойкостью к кислой среде.

Назначение внутренней трубы для отвода дыма и газов, поэтому она изготовлена ​​из жаропрочной стали, обеспечивает герметичность и целостность при воздействии высокой температуры, выдерживает нагрев до 900 ° C.

Внутренний слой обеспечивает теплоизоляцию, благодаря чему в дымоходе практически не образуется конденсат из-за разницы температур внутри трубы и снаружи. Появление конденсата и послужило толчком для развития сэндвич-технологии, ведь раньше нужно было утеплять дымоходы, монтированные из тонкостенных труб.

Композитные элементы трубной сэндвич


Дымоход

Внешний слой необходим для защиты всей конструкции от воздействия различных погодных факторов, поэтому он изготовлен из сверхпрочной нержавеющей стали с высокой устойчивостью к агрессивным средам.

  • установка такой конструкции на дымоход гарантирует отсутствие конденсата;
  • меньше скопления сажи, а значит простота эксплуатации;
  • красивый, эстетичный вид дымохода;
  • пожарная безопасность;
  • простота установки, своими руками, без привлечения специалистов;
  • долгий срок службы.

Элементы сэндвич-трубы

Дымоход — это простой, но многоэлементный процесс, особенно если речь идет о подключении камина или печи с задним или боковым соплом. Только сборка каминов с верхним выводом дымохода будет иметь более простую конструкцию.

Элементы дымохода сэндвич:

Элементы дымохода сэндвич

Старт-сэндвич необходим для стыковки однослойной трубы с теплоизоляционной. Камин, печь или другая отопительная система соединяется с основным дымоходом одностенной или гофрированной трубой с задвижкой.

Далее, в зависимости от расположения камина в помещении и предполагаемого расположения дымохода, могут использоваться различные элементы: колено, кронштейн, переходники, горизонтальные трубы, вертикальные. Все элементы соединяются зажимами.

Обжимной зажим представляет собой металлическое кольцо, которое затягивается в местах стыка, оно достаточно широкое и обеспечивает надежную фиксацию элементов, предотвращая разгерметизацию в процессе эксплуатации.


Настенный регулируемый кронштейн для крепления дымохода

Чтобы многослойная труба дымохода прилегала к стене и закреплялась, используйте кронштейн.Таким образом осуществляется фиксация, при этом нужно помнить, что кронштейн не должен устанавливаться на стыке двух труб, лучше всего монтировать его посередине. Кронштейн одной стороной крепится к стене, а другой хомутом к трубе.

Если высота дымохода больше двух этажей, желательно установить отводную станцию. Он представляет собой квадрат из нержавеющей стали с трубчатыми элементами с двух сторон, установленный внахлест. Важно помнить, что проход трубы через стену или перекрытие не должен совпадать с местом стыковки.

Перед проходом через крышу необходимо установить розетку, поверх нее конический кроат, затем осьминога или фартук, а на нем вертикальную трубу, желательно высотой один метр. Завершающий элемент — голова, ее еще называют шишка, грибок. Если кровля сделана из горючих материалов, необходимо дополнительно установить на трубу искрогаситель, он предотвратит нежелательное возгорание.

Монтаж сэндвич-дымохода своими руками

Варианты расположения сэндвич-дымоходов

Несмотря на большое количество элементов, собрать сэндвич с дымоходом довольно просто без привлечения специалистов.Перед началом работ необходимо произвести замер, определить расположение будущих стыков, поворотов, что повлияет на количество дополнительных элементов.

Следующий этап — подготовка технологических отверстий в стене, перекрытии, кровле при установке дымохода. Проходя через стену, необходимо учитывать, что в горизонтальном положении не рекомендуется укладывать дымоход длиной более одного метра. А если возникла такая необходимость, то необходимо разместить трубу под углом, оптимальным будет 45 °.При прохождении через стену дымоход не должен располагаться рядом с незащищенными конструкциями, минимальное расстояние — 380 мм, в противном случае трубу необходимо дополнительно утеплить.

Чтобы установить дымоход своими руками прошло легко и в дальнейшем не было деформаций, следует начинать монтаж под камином или другим отопительным прибором. Не проводить дымоход возле различных инженерных сетей (электропроводка, газопровод).

Существует два типа монтажа многослойных труб из нержавеющей стали:

Монтаж дымохода и конденсата

Если собрать конструкцию своими руками предполагается «по дыму», то это обеспечит беспрепятственное выветривание газов и предотвращение их проникновения в помещение.Для выполнения такой сборки каждый последующий элемент конструкции необходимо надеть на предыдущие.

Для того, чтобы собрать дымоход из сэндвич-труб «за конденсатом» своими руками, каждый следующий элемент вставляется в трубу предыдущего. Такой вариант предотвратит проникновение влаги в утеплитель и защитит трубу от коррозии, но если стыки неплотные — дым может проникнуть в комнату.

Специалисты советуют обязательно все горизонтальные части дымохода делать «дымовыми», а вертикальные, которые проходят через неотапливаемые помещения на крыше, собирать «на конденсате».»
При самостоятельной сборке дымохода из многослойной трубы можно использовать один из вариантов внешнего вывода

.

Монтаж многослойной трубы

Первый вариант менее предпочтителен, особенно для нагревателей, работающих на твердом топливе, поскольку будет образовываться большое количество дыма и тяга в горизонтальном положении будет минимальной.

Видео: Монтаж дымохода через готовую крышу

Ни одно отопительное устройство не может работать без хорошей системы отвода газов. Часто при строительстве дачного дома забывают включить в проект дымоход.В этом случае необходимо проложить его прямо через стену. Многие решают сделать дымоход своими руками. Эта проблема решается несколькими способами. Начиная от классической стандартной кирпичной кладки и строительства основного каркаса дома, включая сложные конструкции из стальных труб или других современных материалов. Все варианты отличаются сложностью, материалами, трудозатратами и временем, КПД и теплоемкостью, возможностью повышения КПД системы отопления.

Наиболее подходящий вариант конструкции из стальных труб — дымоход-сэндвич. Самостоятельный монтаж, как правило, не вызывает затруднений, если разбираться в устройстве дымохода-сэндвича.

Основные преимущества бутербродов с дымоходами

  1. Металлические трубы — давно зарекомендовавший себя и распространенный элемент дымоходов. Это связано с рядом причин.
  2. Трубы имеют круглое сечение, по которым легче газообмен между топкой и окружающей средой. Это важно для организации обтекания воздушных потоков внутри дымохода.
    3. Только трубы
  3. позволяют устроить гладкую и ровную поверхность, на которой продукты сгорания не оседают, а даже если они оседают, то происходит равномерно и легко устраняется очисткой.
  4. Монтаж дымохода своими руками во много раз проще сопоставимых дымоходов из кирпича.

Газы, проходящие через дымовые каналы, являются насыщенными химически агрессивными примесями, поэтому вызывают коррозию металла, которая возникает на фоне колебаний температуры, изменения влажности и других условий. В этом случае срок службы дымохода сокращается в десять раз, поэтому в материал трубы добавляются более стойкие вещества, например нержавеющая сталь. Помимо коррозионных явлений . есть еще некоторые другие сложности.

  • Высокая проводимость металла за короткое время снижает температуру газов, проходящих по трубам, в результате получается, что дымоход-сэндвич с места крепления кронштейна остывает, большую часть тепло сохраняется внутри помещения.
  • Как следствие, значительный контраст температур на разных концах трубы провоцирует одновременное линейное расширение тел под действием энергии сгорания топлива, на поверхностях образуется конденсат.
  • Наружная стенка трубы нагревается до температуры, опасной для объектов окружающей среды, поэтому требуется дополнительный теплоизоляционный слой, не пропускающий лишнее тепло.

Решить эти проблемы удалось создателям каминов-бутербродов.

Устройство дымохода сэндвич

Благодаря англичанам, которые любят называть сэндвичем все, что состоит из двух слоев и начинок, дымоход получил такое название. Сэндвич состоит из двух труб разного диаметра (внутренний и внешний металлические контуры). Внутри между ними проложен мощный изоляционный материал, который обычно делают из базальтовых пород.

Дымоход состоит из множества деталей. Во первых естественно труб .Во-вторых, кронштейн . в-третьих, другие детали: хомуты , переходники, тройники, трубы с ревизией, , обеспечивающие правильную работу конструкции и эффективное использование конструкционных материалов. Кронштейн позволяет комфортно прикрепить дымоход к стене своими руками.

Значение такого устройства в эффективной работе, в частности, при удалении продуктов из печи. Внешний контур надежно защищен от перегрева, а внутренний — от перепадов температур. Прослойка между ними надежно защищает от появления влаги, конденсата и высолов на поверхности труб; Тяга, которая должна появиться в воздушных потоках, работает правильно.

Внутренняя труба всегда толще и покрыта толстым слоем нержавеющей стали, которая обладает улучшенными свойствами против коррозии и выгорания. Внешний контур . как правило, делают его более экономичным, с меньшими затратами, из обычного оцинкованного железа.Установщик должен выбирать между ценой и качеством, так как разница между нержавеющей сталью и оцинкованным железом очень велика. Материал внутренней петли следует выбирать, руководствуясь знаниями о его стойкости к термическому контрасту и повышенной влажности, коррозионных свойствах. Наружные трубы должны быть жесткими, поскольку они являются каркасом конструкции.

Подготовка к установке

При установке дымоходов из сэндвич-труб не нужно самостоятельно возводить дополнительный цементный фундамент, как того требует дымоход из кирпича или керамической кладки, потому что малый вес конструкция приобретает следующее преимущество металлической установки впереди керамики и кирпича.Но не стоит недооценивать стоящую перед вами задачу, ведь скобу нужно не просто закрепить, хотя сделать ее своими руками действительно несложно.

Не забывайте о существовании ряда правил и рекомендаций, которые необходимо понять и продумать на этапе выбора инструментов и материалов. Учтите, что на руку умению нарисовать схему проектируемой установки, определив на ней все размеры. Специалисты со стажем, наверняка знающие, как установить сэндвич-дымоход, часто советуют обращать внимание на такие моменты, как пересечение дымохода и поверхности крыши.внахлест и др.

Иногда на черновом полу монтируется котельная или топочная печь. При таких расчетах необходимо рассчитать толщину всех слоев пола . не забывая об устройстве напольных покрытий, и установить обогреватели на подставки так, чтобы агрегат идеально подходил к выходу для продуктов сгорания.

Дымоход

Монтаж сэндвич-дымохода начать от выходного конца трубы отопительного оборудования.Первая часть дымохода выглядит как кусок трубы, не покрытый слоями утеплителя. Сначала закрепите кронштейн, а уже на нем патрубок. Если начать монтаж конструкции из одинарной трехслойной трубы, утепляющий материал расплавится, образуется каменное образование, которое разрушит дымоход. Для этого кронштейн должен быть установлен на высоте , защищающей от перегрева. Результатом неправильного монтажа чаще всего становится неисправность теплогенерирующего оборудования и даже возгорание пожароопасных материалов.

Деталь забивают в розетку, фиксируют, устанавливая скобу, закрывают заглушкой. Затем детали конструкции дымохода соединяются по порядку, скрепляя стыки труб зажимными хомутами.

Если есть вероятность значительного повышения давления в канале, то места стыка, на всякий случай, специальных муфт. Часто при установке стальных труб используют термостойкие герметики, которыми закрывают стыки. Чем лучше утеплен дымоход, тем точнее будет тяга.

Несмотря на прекрасные изоляционные свойства «бутербродов», в трубах при перекрытии возникает около вероятностей перегрева и возгорания прилегающих к трубам материалов. Чтобы гарантировать определенный уровень пожарной безопасности, рекомендуется увеличивать толщину слоя теплоизоляции в местах стыков.

Починить дымоход своими руками довольно просто, для этого достаточно разобраться в устройстве и знать основные правила техники безопасности . После установки необходимо правильно ухаживать за дымоходом и очищать его, чтобы снизить риск несчастных случаев при эксплуатации печей.

Есть эффективных народных средств чистки дымохода . Так, в последнее время часто советуют изредка топить печь осиновыми дровами: в результате образуется мощное пламя, сжигающее отложения на поверхности стенок трубы. Не делайте этого часто, следует быть осторожным, так как это часто провоцирует возгорания.

В настоящее время дымоход из сэндвич-трубы считается одним из самых популярных и практичных. Его функциональные возможности позволяют применять его в самых разных условиях.

В принципе, если можно было получить качественные материалы от надежных поставщиков, то построить такой дымоход очень просто, причем абсолютно безопасно. У этой конструкции много преимуществ:

  • нет конденсата;
  • минимум сажи;
  • пожарная безопасность;
  • малый вес;
  • красивый внешний вид;
  • простота обслуживания.

Одним из важнейших преимуществ можно назвать возможность прокладки такого дымохода в деревянных постройках, особенно в домашней бане.

Прежде чем мы расскажем, как сделать трубу в бане, следует отметить, что при строительстве дымохода в бане необходимо учитывать определенные требования, которые предъявляются к габаритам конструкции и ее конструкции:

Как выбрать трубу

Перед выбором сэндвич-трубы необходимо знать несколько характерных параметров, которые зависят от используемой системы отопления.

Одним из основных конструктивных параметров является диаметр трубы.Обозначается двумя цифрами — 120/180, где числитель — внутренний диаметр, а знаменатель — внешний размер трубы.

Внутренний диаметр подбирается в соответствии с рабочим диаметром патрубка отвода дыма, установленного на тепловом агрегате. По внутреннему размеру определяется проем для трубы, которая будет проходить через крышу.

Толщина теплоизоляции регулирует выбор диаметра трубы. И их размеры подбираются исходя из совокупности тепловой системы:

  • дровяные печи или газотурбинные установки — 50-600 мм;
  • котлы твердотопливные -50-700 мм;
    • Дизель-генераторы
  • или газопоршневые агрегаты — 50-500 мм;
  • микротурбинных аппаратов — 50-300 мм;
    • Газовые котлы
  • — 200 мм;
    • Дизельные системы
  • — 200 мм.


Очень важно правильно выбрать длину дымохода. Он должен иметь вертикальную часть длиннее 5 м.Его горизонтальная составляющая намного меньше: всего один метр.

Дымоход должен быть выше конька крыши на 500 мм при расстоянии до 1,5 метра. При длине 3 метра трубку-сэндвич можно сделать на уровне верхней точки.

Если крыша плоская, то берется минимальное расстояние между высотой кровли и дымоходом, выдерживается 0,5 метра.

Дополнительные характеристики при выборе сэндвич-дымохода:

  1. Стоимость товара.Конечно, многое зависит от платежеспособности покупателя, но все же не стоит покупать самые дешевые товары;
  2. материал сэндвич-трубок;
  3. толщина металла.

Нюансы, требующие особого внимания

Конечно, производитель товара имеет большое значение. К сожалению, на рынке появилось много подделок. Обычному человеку сложно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Монтаж дымохода для печи сауны

Если дымоход проложен через тепловой агрегат, его можно подключить напрямую к системе или теплообменнику.Дымоход можно проложить через стену, можно монтировать выпуск через потолок. На рисунках ниже вы можете ознакомиться с расположением дымоходов.

Для получения максимального эффекта от сжигания топлива от топки отводят обычную металлическую трубу. Сверху монтируется сама сэндвич-труба.

В результате поддерживается максимальная температура за счет мощного теплового излучения, исходящего из трубы. Температура нагрева практически такая же, как в топке.Чтобы смягчить излучение без потери тепла на дымоходе надевается сетка, заполненная камнями. Нагретые камни высушат парную после того, как топка полностью сгниет.

В некоторых случаях дымоход можно использовать как водонагреватель. Для этого вместо выходящей из топки металлической трубы устанавливается теплообменник.

Монтажная техника

Установить сэндвич-трубку не очень сложно. Эта конструкция имеет максимальную пожарную безопасность, поэтому ее подключение и крепление может произвести человек, никогда не занимавшийся строительством.

Установка должна начинаться снизу , постепенно достигая верха. Все начинается с печки.

Шаг первый

При монтаже многослойного дымохода всегда помните, что один конец трубы делается с зауженным радиусом. Его вставляют в следующий участок трубы. Благодаря такому подключению не происходит скопления сажи, конденсат легко удаляется из трубы дымохода. Чтобы облегчить эту работу, можно установить специальные тройники.

Шаг второй

Для прохождения дымохода через стену его демонтируют и укрепляют там, где будет вставлен кронштейн для трубы. Затем собирается внешний кронштейн с двумя уголками. Они играют роль полозьев для движения тройника при монтаже многослойной трубы.

Для закрытия стены толщиной 1 см фанера. Сверху прикрывается листом асбеста и фиксируется обычными шурупами.

Затем вся конструкция закрывается оцинкованным листом размером 2х1,20 см. Для освобождения дороги в листе проделывается квадратное отверстие.

Кронштейн покрыт металлическим лаком для создания поверхности, защищенной от коррозии.Специально для дымохода в переходнике просверливается отверстие.

При строительстве дымохода необходимо сделать уступку, то есть зазор между стеной и каналом, по которому удаляются горючие газы.

Монтаж дымохода, проходящего через крышу

Как правильно установить трубу через крышу кровли? Перед установкой такого дымохода берется металлический оцинкованный лист. Его прикладывают изнутри к отверстию, после чего снимают трубу.Затем лист закрепляется на крыше. При необходимости его края можно закрепить под краем кровли.

При плоской крыше сэндвич-труба для бани должна подниматься над ней на высоту более одного метра. Когда высота дефлектора превышает 1,2 метра до крыши, устанавливаются дополнительные удлинители, закрепляемые обжимными хомутами.

Крыша из пожароопасных материалов должна быть защищена от огня. Дымоход оборудован дефлектором с сетчатым искрогасителем.Размер ячейки берется как можно меньшим.

Крепление сэндвич-дымохода

Крепление всех частей дымохода осуществляется хомутами. Крепление тройника осуществляется с помощью опорного кронштейна. Оставшаяся свободная верхняя часть дымохода требует создания защитной сетки. Например, растяжки с углом, равным 120 градусам.

Стыковка многослойных труб производится с помощью обжимных хомутов. Стыковка с дополнительными элементами, переходниками или тройниками осуществляется такими же фиксаторами, однако крепление осуществляется с каждой стороны.

Обратите внимание, что опорный кронштейн необязательно покупать в магазине. Вы можете сделать это сами. Возьмите два металлических уголка, со стороной 30 и 50 мм. Отрезается желаемая длина и проделываются соответствующие отверстия для болтов.

Окончательная установка

Когда сборка закончена, нужно снять защитную пленку. Габаритные размеры сэндвича с дымоходом должны составлять примерно 5-6 метров от изголовья до решетки. Швы и имеющиеся щели заделываются герметиком.

Лучше всего использовать термостойкий герметик. Он специально разработан для дымоходов, выдерживает температуру до 1000 С. Применяется по следующей технологии:

  • Внутренние трубы — внешняя часть закрыта;
  • Наружные трубы — вся внешняя поверхность уплотнена;
  • При переходе от однослойной трубы к двустенной герметизируется вся внешняя поверхность;
  • Одностенная труба и соответствующий модуль подключаются так же, как и в последней версии.

После проведения герметизации необходимо тщательно проверить наиболее пожароопасные участки , где нагрев будет иметь максимальную температуру.

Чтобы впоследствии было легче чистить дымоход, устанавливается ревизия. Он может быть съемным или иметь открывающуюся дверцу.

Соответствие требованиям пожарной безопасности

Даже при хорошей теплоизоляции внешняя поверхность дымохода может сильно нагреваться. Температура нагрева иногда превышает 300 градусов.Такая температура может легко воспламенить сухое дерево.


Следовательно, строительство и монтаж дымоходов из сэндвич-труб требует неукоснительного соблюдения техники пожарной безопасности:

  1. Не устанавливайте бутерброд рядом с горючими материалами.
  2. Бутерброд должен находиться на расстоянии 25 см от любой горючей поверхности. Если температура нагрева ниже, это расстояние можно уменьшить, но оставить в пределах 10 см.
  3. Лучшая изоляция — это воздух. Короб, через который проходит дымоход, не требуется заливать дополнительным керамзитом или затыкать минеральной ватой.
  4. При установке дымохода на крышу, помимо обогрева трубы, необходимо учитывать направление потока горячего воздуха и летящих искр.
  5. Высота трубы над коньком, если крыша сделана из пожароопасного материала, должна быть более одного метра. Обратите внимание, выше конька, а не над самой крышей.

Положительные и отрицательные качества дымоходов

О недостатках дымохода рассказывать много не придется.Поскольку их очень мало:

  • детали из нержавеющей стали всегда очень дороги;
  • срок службы не превышает 15 лет. Кирпичный дымоход может работать намного дольше;
  • из-за скачка температуры возможно изменение сечения трубы. Это может привести к разгерметизации всей конструкции.

Положительных качеств у таких дымоходов намного больше:

Подведение итогов

В принципе монтаж дымохода можно назвать несложным делом.Для опытного человека такая работа не составит большого труда. Но если есть хоть малейшие сомнения в успешности всего мероприятия, лучше обратиться к профессионалам и у вас будет качественно собранный элемент. Ведь ошибка может стоить очень дорого, дом может просто сгореть.

Дымоход — один из основных элементов отопления загородного дома. В зависимости от расположения различают внутренние и внешние дымоходы. Монтаж дымохода можно произвести своими руками.Для проведения этой работы никаких специальных знаний не требуется. Наша статья расскажет, как это выполняется.

Общие правила устройства дымохода

Монтаж дымохода своими силами хоть и достаточно простой, но при его выполнении нужно знать определенные правила. Рассмотрим эти:

  • Длина дымохода от места его соединения с отопительным оборудованием до конечного элемента должна быть более 5 метров. В противном случае труба не будет создавать тяги, необходимой для удаления дыма и других вредных для человека элементов, горящих элементов.
  • Переходы труб через стены и другие перекрытия, а также дымоход, расположенный на чердаке здания, должны быть надежно защищены от перегрева, который может спровоцировать возгорание. Для специальных материалов, устойчивых к высоким температурам, например, используются базальтовые маты.


Изолятор для дымохода — мат из базальта

  • Конструкция дымохода должна быть четко спроектирована и спроектирована. Основными показателями являются: сечение трубы и высота дымохода.
  • Для надежности дымоход крепится к стене хомутами, расстояние между которыми зависит от используемого материала. Дымоходы из их нержавеющей стали или сэндвич-труб следует крепить через каждые 1,5 м, а дымовой канал чугунный — 0,8–1 м.


  • Все соединения дымоходов в единой системе должны располагаться в зоне видимости человека. Это требуется для проверки герметичности.

Все строительные работы по устройству дымоходов следует производить с соблюдением норм пожарной безопасности.

Самостоятельный монтаж дымохода

Монтаж дымохода зависит от материала, из которого он изготовлен. В настоящее время их насчитывается:

  • Дымоходы кирпичные. Для установки конструкции понадобится надежный фундамент дымохода. Самостоятельно возводить кирпичный дымоход не рекомендуется;
  • металлические дымоходы;
  • каналов дымоудаления из сэндвич-труб;
    • Керамические дымоходы
  • — монтируются по схеме дымохода, собранные из многослойных труб;
    • Дымоходы полимерные
  • , монтируются так же, как дымоходы из многослойных труб.

Инструменты, необходимые для установки дымохода

Устройство дымохода предполагает пазы для соединения всех элементов в единую систему. Однако для сборки дымохода потребуется:

  • для гладкой резки труб используется болгарка;
  • сверлить отверстия в стыках труб более удобным сверлом;
    • Отвертка
  • или набор отверток;
    • №
  • для вырезания отверстий в проходе труб в перекрытиях применяется лобзик;
  • для последующей заделки отверстий применяют кельму и шпатель;
  • Для личной защиты человека, собирающего дымоход, используются очки и перчатки.


Набор необходимого строительного инструмента: 1- болгарка; 2- дрель; 3- отвертка; 4 лобзика; 5- шпатель; 6-шпатель; 7- строительные стекла; 8- перчатки строительные

Не рекомендуется выполнять какие-либо работы без средств индивидуальной защиты.

Монтаж металлических дымоходов

Для монтажа металлического дымохода необходимо:

  1. , чтобы подогнать все составляющие элементы до требуемых размеров;
  2. в нужных местах (стены, крыша и т. Д.), Чтобы проделать отверстия.Если дымоход из нержавеющей стали, диаметр отверстий должен быть в 1,5 раза больше диаметра используемой трубы. Для чугунных дымоходов рекомендуется делать отверстия в 2 раза больше диаметра трубы;


  1. установлен дымоход;
  2. в необходимых местах дымоход крепится к стене или другой твердой поверхности;
  3. установленный дымоход подключен к отопительному прибору;
  4. все необходимые секции дымохода;


№
  1. В верхней части дымохода установлена ​​насадка, защищающая весь дымоход от попадания дождя и посторонних предметов.


Головка дымохода защищает трубу от атмосферных осадков

Дымоход металлический, установленный с соблюдением всех норм и правил, прослужит долго.

Для улучшения эстетического вида дымоход можно отделать негорючими материалами, например, керамической плиткой или декоративным камнем.


Монтаж дымохода из многослойных труб

При строительстве дымохода из многослойной трубы необходимо выполнить все действия, описанные выше.Нюансы монтажа такого дымохода:

  1. Нет необходимости делать отверстия в плитах большого диаметра. Сэндвич-трубы изготавливаются таким образом, что необходимая изоляция уже предусмотрена конструкцией и остается только защитить поверхность перекрытий от воздействия высоких температур;
  2. при соединении многослойных труб дополнительно наносится строительный клей, придающий стыку дополнительную прочность и герметичность.

Сэндвич-трубы — это самый современный строительный материал. Дымоходы, собранные из сэндвич-труб, по своим качествам не уступают металлическим.


Монтаж наружного дымохода

Схема установки наружного дымохода несколько отличается от схемы устройства дымохода, расположенного внутри дома. Для постройки внешнего дымохода потребуется:

№
  1. в стене делается отверстие на расстоянии не менее 50 см от выхода обогревателя;
    2. Крепежные элементы
  2. устанавливаются по всей длине дымохода по наружной стене, расстояние между которыми должно быть не менее 1 м;
  3. по правилам пожарной безопасности между внутренней и внешней частью стены устанавливается колено.Примыкание к стенам надежно изолируется от перегрева. Нижняя часть дымохода опирается на установленный кронштейн;


  1. Внутри дома дымоход подключен к отопительному оборудованию;


  1. внешняя часть дымохода в сборе, крепится к стене и переходному колену;

  1. Верхняя часть дымохода защищена головкой.


Для наружного дымохода уместнее использовать металлические трубы.

Прежде чем приступить к монтажу дымохода, необходимо подготовить все необходимые компоненты системы и инструменты. Монтаж дымохода выполняется по приведенным выше схемам. Главное — соблюдение норм пожарной безопасности.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Монтаж дымохода из сэндвич-труб.Схема дымохода из сэндвич-труб

Обязательный элемент любого камина или печи Дымоход — это канал, по которому из дымохода выводятся продукты сгорания топлива. Наличие дымохода не только обеспечивает чистоту воздуха в помещении, где расположена топка, но и создает условия для появления и сохранения тяги, необходимой для возникновения и поддержания процесса горения.

В наши дни один из самых популярных материалов, из которых строят дымоходы, — нержавеющие многослойные трубы. Они довольно просты в сборке и эксплуатации, относительно недороги и обладают хорошими дымоходными свойствами и качествами. Монтаж дымохода из сэндвич-труб, его особенности в уличных и строительных условиях, а также возможные проблемы с эксплуатацией дымохода будут подробно рассмотрены в этой статье.

Схема дымохода из сэндвич-труб

Прежде всего, давайте разберемся, что представляет собой схема дымохода из сэндвич-труб. По своей структуре он напоминает бутерброд (отсюда и название «бутерброд»).В его конструкции две трубы разного диаметра, одна из которых расположена внутри другой.

Между этими двумя изделиями находится материал, создающий и поддерживающий теплоизоляцию — базальтовое волокно. Толщина этого утеплителя подбирается индивидуально для каждой трубы, и в частности дымохода: она зависит от диаметра самой конструкции, а также от температурного диапазона, которому будет подвергаться труба.

Способы производства

В большинстве случаев многослойные трубы изготавливаются из листовой нержавеющей стали, а сварка осуществляется аргоном, что обеспечивает схожесть свойств сварных соединений и свойств материала, из которого изготовлено изделие. В некоторых ситуациях, когда необходимо создать систему отвода газов от мощных твердотопливных подогревателей, для создания системы дымоудаления используется жаропрочная нержавеющая сталь, в других случаях для устройства дымохода подходит «стандартный» материал.

Монтаж и изоляция патрубка

Устройство и установка данной системы достаточно просты, и построить сэндвич-дымоход своими руками может практически каждый. Самое главное в этом процессе — соблюдение технологий и правил безопасности.Исходя из них и из расчета на высокое качество конструкции, монтаж дымохода из сэндвич-труб должен производиться по определенным правилам.

Плавный ввод патрубка в потолок Оборудован разметкой, на которой делается проем в перекрытии. Чтобы дымоход правильно проходил через потолок, необходимо использовать заранее изготовленный специальный патрубок. Чтобы изолировать сначала стенки патрубка, а затем его внутреннюю часть, стыки и места примыкания к стене заделывают минеральной ватой.

После того, как вы закончили работу с изоляцией, начинается установка дымохода из многослойных труб. Не забывайте, что дополнительный слой теплоизоляционного материала следует положить в местах, где патрубок проходит через пожароопасные зоны, например, через деревянные перекрытия и стены.

Допуск на монтажные расстояния

Делая расчеты, на основании которых будет производиться установка дымохода из сэндвич-труб, необходимо соблюдать следующие нормы расстояний:

  • Плоская крыша должна быть не менее 50 см от стояк;
  • , если труба расположена на расстоянии около 1.5 м от конька крыши, тогда его верхний край должен выходить за конек на расстояние 50 см;
  • если от конька до дымохода планируется расстояние от 1,5 до 3 м, высота дымохода должна быть равна высоте конька;
  • В случае, если это расстояние превышает 3 м, наивысшая точка конструкции должна располагаться на уровне, на котором проходит линия, соединяющая конек крыши с уклоном в 10 градусов.

Кровля из горючих материалов требует особого внимания: в этом случае верхний край дымоходной системы должен возвышаться над коньком примерно на полтора метра.

Прокладка горизонтальная

Монтаж дымохода из многослойных труб имеет смысл начать с укладки его горизонтальной части и подключения к топке (камину). Соединение дымохода и котла производится с помощью специальных соединительных элементов, закрепленных хомутами из нержавеющей стали. Монтаж необходимо начинать с котла, причем каждый новый присоединяемый элемент системы ставить на предыдущий, а не вставлять в него. Такой способ подключения обеспечивает защиту от утечки газа.

При укладке горизонтальной части дымохода необходимо расположить ее под небольшим наклоном вниз, чтобы конденсат не попал в котел: край трубы, выходящей из котла снаружи, должен находиться примерно на 5 мм ниже дымового отверстия. .

Очень важно обратить внимание на хорошую герметичность трубок в отверстиях в стене. Выбор герметика производится в зависимости от материала, из которого изготовлена ​​поверхность: если он деревянный, то стояк помещают в асбестовую гильзу и фиксируют негорючим изделием.Перегородки из кирпича или бетона позволяют закрепить сэндвич-трубу в обычной монтажной пене.

Монтаж вне здания

Дальнейший монтаж сэндвич-дымохода продолжается на улице: на конце вытяжной трубы необходимо установить конденсатор. Делается это так же, как и раньше: прибор надевается на трубу и плотно зажимается хомутом.

Продолжая собирать дымоход из сэндвич-трубы, необходимо организовать его надежное крепление к стене.С помощью анкерных шурупов или дюбелей посередине и немного выше от верхнего края конденсатора необходимо прикрутить опорный каркас из стали. Обязательно позаботьтесь о компенсационной пластине, которая встроена в саму систему.

Таким образом, на конденсатор сначала нужно поставить кусок опоры длиной около 50 см, установить на него ферму, в которую предварительно вставлен компенсатор, и прикрепить получившуюся конструкцию к стене. Затем оставшиеся трубы дымохода — сэндвич из нержавеющей стали — поднимаются на необходимую высоту с учетом описанных выше расстояний верхнего края столба от конька.

Сэндвич-трубы внутри здания

Проведение дымохода в помещении необходимо по тем же принципам и в той же последовательности, что и с улицы, но при этом необходимо учитывать несколько особых моментов:

  1. Компенсатор Устанавливается не в хозяйстве, а на полу дома.
  2. Для обеспечения прохода дымохода кровли необходимо вырезать в кровле отверстие, соответствующее диаметру трубы, с внешней стороны вставить в нее заранее подготовленную трубу, к верху которой специальная широкая пластину из нержавеющей стали следует сваривать.
  3. Эту пластину необходимо закрепить на крыше саморезами и заделать битумной мастикой, чтобы внутрь не попадала дождевая и талая вода.
  4. Далее на патрубке этой плиты необходимо установить верхнюю часть стояка и надеть на него гидроизоляционную юбку.
  5. Наконец, устанавливается вытяжка из многослойной трубы.

Особенности монтажа

Обратите внимание на то, чтобы трубы беспрепятственно проходили через подготовленные для них отверстия: не допускайте соприкосновения с плитами перекрытия.Также стояк ни в коем случае не должен соприкасаться с линиями электропроводки, газо- и водопроводами, целостность которых может быть нарушена из-за перепадов температуры при соприкосновении с ними изделия.

Обязательно оставьте пустое пространство между сэндвич-трубой и патрубком: это обеспечит возможность вентиляции и охлаждения устройства. После завершения дымохода проверьте уровень его вертикальности и установите элементы, которые обеспечат защиту патрубка.Также следует знать, что самый первый элемент конструкции, идущий прямо от самой печи, ни в коем случае нельзя сделать из многослойной трубы.

Профилактика и уход

Как и любая другая конструкция, для повышения качества и срока службы дымоход нуждается в качественном и своевременном обслуживании. Диагностика включает проверку на герметичность и целостность стыков, а обслуживание — очистку от копоти, налета и гнезд, которые могли сделать птицы.

Проверку и чистку следует проводить не реже одного раза в год, а в идеальном случае, как рекомендуют специалисты, дважды, с одной из профилактических проверок в начале весны.Очистка дымохода-сэндвича из нержавеющей стали в большинстве случаев производится металлической щеткой. Наиболее удобным для такой процедуры будет изделие с длинной гибкой ручкой.

Возможные ошибки

Возможно, даже если монтаж, прокладка и установка дымохода из сэндвич-трубы производились с соблюдением всех норм и требований, в процессе эксплуатации данной конструкции могут возникнуть проблемы. Попробуем разобраться, в чем может быть причина этих трудностей:

  • Если вы заметили, что из трубы вашего дымохода идет густой темный дым, убедитесь, что высота конструкции соответствует указанным выше нормам: возможно, все это действительно так. в этом.Если требования по высотным параметрам соблюдены, но проблема задымления с примесью сажи остается нерешенной, попробуйте дополнительную очистку всего стояка.
  • Также одной из проблем, с которой сталкиваются владельцы дымоходов из многослойных труб, является появление конденсата. Если он вас задел, вы согреете конструкцию своей печи, и эта неприятность будет устранена.

Правильная конструкция, аккуратный монтаж и соблюдение техники эксплуатации дымохода из многослойных труб обеспечат долгую и беспроблемную эксплуатацию системы в целом.

p>

Сэндвич-трубы для дымоходов под ключ. Трубы дымоходные мачтовые



Простая, но эффективная конструкция, обеспечивающая легкий и быстрый монтаж, хорошие теплоизоляционные характеристики — все эти достоинства выделяют дымоходы из нержавеющей стали. Применяются при производстве теплоизоляционных сэндвич-систем дымосодержащей технологии, обеспечивают длительную и практически разумную эксплуатацию в течение 25-30 лет.

Труба сэндвич для дымохода — что это

Труба сэндвич для дымохода — трехслойная конструкция, обеспечивающая хорошие характеристики тяги и практически полное отсутствие образования конденсата. Основные элементы трубы:
  • Внешний контур выполнен из «черной», легированной или нержавеющей стали, толщиной до 0,5-0,6 мм.
  • Прокладывается промежуточный слой — между внутренним и внешним контуром. Толщина утеплителя 3-4 см.
  • Внутренний контур изготовлен из нержавеющей кислотостойкой стали. Толщина стенки от 0,6-0,8 мм. (по индивидуальному заказу, до 1 мм.)


Устройство сэндвич-трубы

Трехслойная труба имеет конструкцию типа «папа-мама», что значительно облегчает монтаж сэндвич-дымохода.Для герметизации стыков используются уплотнительные прокладки, выдерживающие нагрев до 250-300 ° С.

Чтобы правильно собрать дымоход из трубного сэндвича своими руками, вам потребуется минимум строительных навыков и понимание конструктивного устройства. Работы ведутся со следующими точками:

  • Для установки используются только фирменные комплектующие. Установка самодельных тройников, переходников запрещена при установке.
  • Сборка осуществляется «на конденсате». Жидкость, появившаяся в результате перепадов температуры, должна легко сливаться по трубе в сборник конденсата.
  • На стыках каждой трубы устанавливаются два стяжных хомута для увеличения прочности соединения.
Инструкция по правильному монтажу дымохода из сэндвич-труб прилагается к каждому комплекту фирменной заводской продукции. Следуя инструкции производителя, вы сможете выполнить грамотное подключение к отопительному оборудованию, даже не привлекая помощи специалистов.

Сделать своими руками сэндвич-трубу с такими же теплотехническими характеристиками, что и в заводских изделиях, невозможно. Самодельные дымовые системы быстро выходят из строя и не могут обеспечить должного уровня безопасности.

Область применения многослойных дымоходов

Многослойные дымоходы благодаря своей конструкции подходят для подключения к большинству типов используемого отопительного оборудования. Согласно инструкции по эксплуатации допускается установка системы дымоудаления для следующих агрегатов:


В инструкции по эксплуатации отопительного оборудования можно подробно указать типы дымоходов, которые могут быть установлены как дымовые. система.

Срок службы дымохода из многослойной изолированной трубы

Срок службы двухслойной вытяжной трубы из нержавеющей стали зависит от нескольких факторов:
  1. Толщина и другие характеристики внутренней трубы.
  2. Особенности эксплуатации.
  3. Производитель.
Как показывают отзывы покупателей, качественный заводской товар прослужит не менее 10 лет. Некоторые европейские производители уверяют, что их продукция гарантированно прослужит 15-20 лет.

Характеристики многослойных дымоходов очень разные.Есть модели, предназначенные для твердотопливных печей и каминов, газового оборудования и агрегатов на жидком топливе. Как правило, трубы из нержавеющей стали AISI 430/439, толщина внутреннего контура 1 мм, стоят дольше.

Противопожарные сэндвич-системы дымоудаления

Допустимые температурные показатели дымовых газов внутри трубного сэндвича около 650 ° С. Внутренний контур выдерживает кратковременный нагрев до 700-800 ° С. Несмотря на температуру отходящих газов, максимальный нагрев поверхность трубы не будет выше 40-45 ° С. Эти показатели позволяют устанавливать сэндвич-системы внутри зданий с повышенным риском возгорания: деревянные дома, постройки из блочного дома, бревна и т. Д.

Перепады температуры отражаются на стали. Со временем материал начинает деформироваться, ослабляются связи между трубами. Чтобы этого не произошло, при соединении между собой обязательно обжимайте стыки трубки хомутами. Эта мера обеспечит безопасность системы на весь срок службы.

Преимущества двухконтурных трубных сэндвич

Хотя сэндвич-системы по теплотехнике уступают керамическому дымоходу, они очень популярны у отечественного потребителя благодаря следующим преимуществам:

На данный момент самый универсальный вид Труба дымоудаления представляет собой многослойную трубу из нержавеющей стали.Потребитель предлагает системы, способные выдерживать температуры до 900 ° C, возникающие при горении сажи, без нарушения целостности трубы.

Недостатки труб сэндвич

Любая сталь, независимо от маркировки и наличия жаропрочных характеристик, со временем прокаливается, и именно в этом главный недостаток трубы сэндвич. Конструкция системы дымоудаления чувствительна к ошибкам, допускаемым при установке. Трубы при демонтаже портятся, поэтому важно сразу собрать дымоход с первого раза.

Еще один недостаток, связанный в основном с некачественной продукцией, — потеря герметичности дымохода из-за разделенных швов. Возможен внутренний разрыв трубы из нержавеющей стали, если при возведении конструкции использовалась дуговая или полуавтоматическая сварка. Качественный шов может обеспечить исключительно конвейерную сборку с минимальным участием человека.

Некоторые недостатки связаны с неправильной сборкой. Вот некоторые из наиболее типичных ошибок:

  • Сэндвич нельзя использовать в качестве первой трубы, установленной на топочном агрегате.Подключение будет производиться с помощью переходника или стальной втулки.
  • Зажим для стяжки из труб из нержавеющей стали необходимо установить на каждом стыке конструкции.
  • Порядок монтажа сэндвич-труб на конденсат — нарушение приводит к скоплению выделений кислоты на стыках конструкции, что часто приводит к быстрому прожиганию стенок трубы.
  • Дополнительная герметизация стыков герметиком и другими средствами запрещена. Силиконовые уплотнительные кольца обеспечивают плотное соединение труб между собой.Использование герметика приводит к истончению и разрушению прокладки. В дальнейшем потребуется побороться с подэтапной копотью, а со временем и полностью заменить узел.
Соблюдение вышеперечисленных рекомендаций позволит увеличить срок эксплуатации дымохода в несколько раз.

Как установить дымоход из многослойной трубы

Перед началом любого строительного проекта производят все необходимые расчеты с учетом конструктивных особенностей обязательных элементов дымохода (удлинители, поворотные муфты, уплотнительные прокладки, коллекторы конденсата и др.) и Т. Д.), крепеж, расходные материалы и только после этого приступаем к сборке дымохода.

Проход дымохода из многослойных труб через стену.

Snip и PB описывают требования к системам дымоудаления. Правила в основном направлены на предотвращение потенциально опасных ситуаций. Указаны минимальные расстояния до совмещенных поверхностей деревянных конструкций при использовании сэндвича с дымоходом и других требований, связанных с работой системы.


Собрать трубу на конденсат, начиная с накладки котла, постепенно выводя дымоход на улицу.Для подключения используется специальный адаптер.

Сэндвич-труба сэндвич сквозное перекрытие

Требования и правила пожарной безопасности по изоляции дымохода-сэндвич при проходе деревянных перекрытий практически идентичны тем, которые предъявляются при проходе стен.
  • Минимальные расстояния до несущих конструкций: балки, стропила не менее 1 м.
  • Поверхность дымохода сэндвича дымохода может быть прогрета до температуры 40-45 ° С.В связи с этим распространяются следующие стандарты ПБ. В плите перекрытия из горючих материалов делается отверстие диаметром 25 см.
    При использовании дымохода сэндвич-конструкции с проходом через перекрытие перекрытия необходим узел ППУ. Конструкция узла устроена таким образом, чтобы нивелировать эффекты термического воздействия и расширения металла. После установки ППУ узла проводится обязательное утепление.
  • Дополнительно утеплять дымоход при прохождении неотапливаемого чердачного помещения нет необходимости.
  • Пространство прорези потолка между трубой и плитой перекрытия изолируется базальтовым утеплителем.

Смонтируйте пропил в межэтажном перекрытии, используя только узел PPU. Нужно будет просто аккуратно вырезать необходимое отверстие и обезопасить пробитие.

Прохождение дымохода Сэндвич через крышу

Монтаж дымохода на крышу и проход через кровлю считаются наиболее сложной частью настройки дымовой системы.При выполнении работ учитывают существующие СНиП и ПБ. Дополнительно проводятся расчеты относительно высоты дымохода над крышей.

Работы выполняются в соответствии со следующими рекомендациями:

Резиновый уплотнитель подходит для любого отделочного материала. С помощью мастера мастер выполняет надежную герметизацию прохода на крыше керамической и металлочерепицей, ондулином и шифером.

Как закрепить наружный дымоход из многослойной трубы

Технология монтажа соответствующего внешнего дымохода из многослойной трубы несколько отличается от монтажа системы дымоудаления внутри здания.Достоинством открытой установки является возможность одновременного подключения сразу нескольких отопительных агрегатов.

Конструкции отличаются функциональностью. Популярностью пользуются системы с принудительным выхлопом, значительно улучшающие характеристики дымовой тяги.

Что нужно учитывать при установке приточного дымохода?


Рекомендуется собирать наружный дымоход специализированной монтажной бригадой. При установке элементов дымохода Сэндвич существует множество тонкостей, которые учат учитывать исключительно с опытом и описать в рамках одной статьи практически невозможно.

Установка мачты Sandwich Dima Pipes

При установке мачты конструкция многослойной трубы для дымохода состоит не только из стандартных компонентов: переходное соединение, переходники, сборники конденсата, поворотные муфты и т. Д., Но и отдельно стоящая металлическая конструкция ( мачта), выполняющая роль основания.

Мачтовый метод применяется, если:

  • Другие способы установки отдельно стоящих дымоходов типа сэндвич не могут быть применены в связи с существующими стандартами безопасности.Например, такая форма установки часто используется для сэндвича с дымоходом из нержавеющей стали снаружи деревянного здания.
  • Создание промышленной или коллективной дымовой системы.
Существует несколько отличий, которые существенно отличают мачтовую дымовую систему от примыкающей к ней дымовой трубы:
  • Фермы для раздельных трубных сэндвич — изготавливаются из металлического профиля и представляют собой сварную конструкцию, к которой дымовые трубы крепятся к дымоходам. Мачта имеет один или несколько несущих профилей.
  • Основание — бетонная подушка с залитой анкерной плитой в качестве фундамента.

Конструкция мачты предназначена для подключения сразу нескольких отдельных коптильных аппаратов. В качестве утеплителя используется негорючая каменная вата толщиной не менее 40 мм. Для горизонтального удаления вставки используется тройник с сборником конденсата.

Толщина теплоизоляции в многослойной трубе для установки мачтового типа должна быть 40 мм. Это связано с тем, что основная часть трубы будет постоянно находиться на улице при минусовой температуре.

Как выбрать сэндвич-трубу для дымохода

Выбрать подходящую систему дымоудаления намного проще, чем может показаться. Для начала определите, какой сэндвич-дымоход будет использоваться. Затем произведите все необходимые расчеты и посчитайте, сколько вам понадобится: тройники, переходники, хомуты и удлинители. После этого можно будет выбрать подходящие продукты.

Сосредоточьтесь на окончательной стоимости готового набора систем дымоудаления, а также изучите отзывы о сэндвич-дымоходах от различных производителей продукции.

Производители сэндвичей Элементы для дымоходов

Буквально десять лет назад отечественный потребитель при выборе продукции ориентировался в основном на иностранные компании. Производители двухконтурных обогревателей с дымоходами из нержавеющей стали, если они и были в России, выпускали далеко не лучший продукт.

На данный момент производство сэндвич-труб налажено на нескольких крупных отечественных предприятиях. По качеству продукция практически не уступает зарубежным аналогам.

Для удобства выбора несколько российских и зарубежных компаний, имеющих наивысший рейтинг, приведены ниже среди производителей дымоходов Sandwich:

  • Baltven — компания, которая занимает первое место благодаря тщательному контролю качества, способности выполнять определенные детали сложной комплектации на заказ.Влияние людей на процесс сборки сведено к минимуму благодаря роботизированной конвейерной сборке. Ассортимент предлагает сэндвич-системы из нержавеющей стали, стали и эмали.
  • Volcano — завод, специализирующийся на производстве систем дымоудаления для банных печей, каминов и твердотопливных котлов. В ассортименте представлены дымовые системы, в которых на дымоходе установлен специальный привод бака для нагрева горячей воды в процессе нанесения покрытия.
  • Bofill — итальянская компания, специализирующаяся на производстве труб более 100 лет.Преимущество продукции — полное соответствие требованиям ПБ, сертификация в соответствии с европейскими и российскими стандартами, использование в производстве стали с маркировкой AISI 304 и 316. Отличается термической стойкостью и длительным сроком службы.
  • Ferrum — отечественная компания, специализирующаяся на производстве промышленных систем дымоудаления. Продукция проходит конвейерную сборку. Все узлы без исключения проходят проверку на соответствие стандартам качества. В ассортименте продукции Ferrum представлены дымоходы для подключения к твердотопливным и газовым отопительным котлам.
  • Тепло и сухость — это компания, заводы которой расположены в России, ориентируясь на запросы отечественного и зарубежного потребителя. В линейке тепло- и сухих продуктов, банного оборудования, частных и многоквартирных домов. Особого внимания заслуживает недавно выпущенная система утепления дымохода евро.
  • Jeremias — немецкий производитель. Безупречное качество сборки, прочные термостойкие сварные швы, наличие всех необходимых комплектующих. Jeremias предлагает продукцию высокого качества.Единственное, что немного снижает популярность систем, — дороговизна моделей.

Стоимость дымохода из модульных сэндвич-труб

Чтобы самостоятельно произвести расчет стоимости дымохода из сэндвич-труб, необходимо учесть несколько важных моментов:


Расчеты производятся индивидуально для каждого дома, но стандартное исполнение, 5 м. высота, обойдется примерно в 20-40 тысяч рублей. Сэндвич из окрашенных трубок на 10-15% дороже.

Ответы на часто задаваемые вопросы

За годы эксплуатации сэндвич-труб у потребителей возникают одни и те же вопросы. Для облегчения работы специалистов сервисных и консультационных центров время от времени появляются рекомендации, оговаривающие наиболее частые проблемы, связанные с установкой и последующей эксплуатацией.
Как почистить утепленный дымоход от нержавеющих сэндвич-модулей?
Механический способ очистки внутреннего канала лучше использовать в самом крайнем случае. Эффективно очистите трубу химическим средством от сажи. По сути, это обычный брикет, который при горении выделяет химические реагенты, коррозионную сажу и удаляет ее из дымохода.

Использовать химические составы достаточно просто. Их просто добавляют в топку котла или печи во время вывоза мусора. Эту чистку необходимо проводить каждые полгода.

Как лучше прикрепить дымоход — под углом 90 ° или 45 °?
Нормативные документы СНиП указывают, что длина горизонтальных труб трубы в совокупности не должна превышать 3 м.Бывает, что отрезок, проходящий через стену, длиннее 1 м. Для увеличения тяги можно провести трубу под откосом. Для котла с горизонтальным соплом в такой ситуации устанавливается угол 45 ° градусов.

При работе соблюдаются условия монтажа через стену под углом. Отверстие следует расширить так, чтобы при возможной усадке здания труба дымохода повредилась. Монтажные работы проводятся с обязательным использованием проходного узла.

Как лучше установить сэндвич из труб — через крышу или на стену?
Для того, чтобы правильно смонтировать дымоход из трубного сэндвича внутри или снаружи дома, необходимо заранее сделать проект дымовой системы. В документации будут указаны все необходимые параметры будущего дымохода.

При принятии решения о возможности внутреннего или внешнего монтажа учитывается, что любые повороты, горизонтальные участки снижают характеристики тяги. Но для внутреннего монтажа необходимо будет сделать прорывы под кровлю и межэтажное перекрытие.

Как правило, считается, что внутренний монтаж лучше производить при строительстве здания, если планируется замена существующей дымовой системы, лучше остановиться на наружном монтаже дымохода.

Snove Sandwich — это двухконтурная конструкция из нержавеющей стали, где между двумя трубами разного диаметра (внешний и внутренний) находится изоляция — негорючее, экологически чистое волокно. Применяется для наружного крепления в зданиях, где устройство внутренней конструкции дымохода невозможно.

Изолированные дымоходы обеспечивают быстрый нагрев внутренней трубы, за счет чего возникает стабильная естественная тяга, а продукты сгорания быстро выводятся наружу. Они надежны и безопасны, устойчивы к перепадам температур и имеют низкий уровень образования конденсата.

Преимущества и характеристики дымохода сэндвич

Трубы дымоходные Сэндвич различают:

  1. Универсальность. Сэндвич-труба для дымохода может идти вверх и по бокам (в стенах), что дает широкие возможности для выбора конфигурации.
  2. Снижение тепловых потерь и высокая производительность. Такой результат достигается наличием качественного утеплителя.
  3. Безопасность использования, внешний контур нагревается до безопасных значений, защищая от повреждений и ожогов.
  4. Длительный срок службы и отсутствие воздействия внешней среды.
  5. Простота использования. Не требуют особого ухода и постоянного ухода.
  6. Низкий уровень шума. Не создавать неудобств жильцам и соседям.

Изолированная дымовая труба (сэндвич-дымоход) имеет широкий спектр применения — это выгодное решение для печей, каминов, систем вентиляции.

Дымоход-сэндвич из нержавеющей стали на сегодняшний день считается самым прочным и пожаробезопасным и, несмотря на свою дороговизну, пользуется заслуженной популярностью. Также для изготовления сэндвич-конструкций может использоваться оцинковка. Это более дешевый материал с хорошими характеристиками.

Не производите установку такого оборудования самостоятельно. Монтаж дымоходов из сэндвича из нержавеющей стали для камина и других отопительных приборов рекомендуем доверить специалистам нашей компании, которые с соблюдением необходимых норм и СНиПов сработают качественно и быстро.

Дымовая мачтовая труба — отдельная конструкция. Крепление к основанию осуществляется анкерной корзиной в фундаменте. Несущая конструкция представляет собой колонну, к которой с помощью хомутов крепятся газовые клапаны.

Благодаря конструктивным особенностям доставка и установка данного типа конструкций не представляет сложности. Магистраль подачи газа собирается по месту сборкой из отдельных секций. Скрепление секций между собой осуществляется самозатяжкой или заклепками.Таким образом, установка может быть произведена за несколько часов.

Дымовая труба мачты лучше всего подходит для использования в котельных с несколькими котлами. При этом на одну отдельно стоящую мачту приходится несколько стволов подачи газа. В состав дымовой мачты входят:

  • Мачтовый держатель
  • Дымоходы вертикальные изолированные из нержавеющей или оцинкованной стали
  • Дымоходы горизонтальные изолированные из нержавеющей или оцинкованной стали
  • Компоненты изолированных дымоходов, в том числе колен, тройников, отеков и т. Д.
  • Коллекторы конденсата
  • Запорная и взрывная арматура
  • Комплект крепежных и вспомогательных элементов (болты, гайки, хомуты, площадки, лестницы и др.)

Стандартные цвета — белый и красный.

Несущая мачта представляет собой пространственную сварную конструкцию. Материалом для него может служить круглая труба или закрытый металлический профиль. В основании мачты атакует фундамент с залитой в него якорной корзиной. В этом случае все нагрузки ложатся на фундамент.Крепление вертикальных дымоходов к несущей мачте производится с помощью площадок, которые, в свою очередь, крепятся с помощью хомутов. Стыковка вертикального дымохода к горизонтальному производится через колено или тройник. В последнем случае к одному вертикальному дымоходу можно добавить несколько горизонталей из нескольких котельных агрегатов. Возможны различные конструктивные решения приставки к вертикальному дымоходу, а именно:

  • Добавление нескольких горизонтальных дымоходов к одной вертикальной на разной высоте.
  • Присоединение к вертикальному дымоходу горизонтально осуществляется тройником.

Преимущества дымохода мачтовой трубы:

  • На одной мачте можно установить несколько газоподающих стволов (обычно 5-6, в некоторых случаях до 9)
  • Ремонт, обслуживание и замена одного или нескольких стволов могут производиться без вывода соседних стволов.
  • При необходимости возможна установка дополнительного ствола подачи газа (если такая возможность предусмотрена конструкцией)
  • Большой выбор материалов, из которых можно сделать стволы, что напрямую влияет на стоимость всей конструкции.Материал может быть оцинкованным, нержавеющим или алюминиевым. Возможно устройство как цельных стволов, так и стеблей, состоящих из нескольких элементов. Последние называются «сэндвич-дымоходы».

Недостатки дымохода мачтовой трубы:

  • Сравнительно трудоемкая установка

Примеры дымоходов и газопроводов, производимых нашей компанией:

Примеры дымоходов и газоснабжения Вы также можете посмотреть в разделе — «Портфолио».


Также наше предприятие занимается поставкой и монтажом газовых труб , изготовленными и дымоходами , изготовленными . Для Oreding Стоимость изготовления промышленных вентиляционных труб нержавеющих и других газопроводов прошу звонить по телефону и писать на электронную почту.

Заказы отправляются на почту —

  • В первую очередь на патрубок котла или топки надевается переходник, который промаркирован предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимается металлическим хомутом.
  • Если дымоход выходит вертикально (например, в банной печи), то требуется установка еще одной однотрубной трубы, на которой можно разместить водонагревательный бак или цепную сетку.Устанавливать бутерброд сразу — нельзя, так как слой теплоизоляции от сильного перегрева очень скоро проклянет до состояния камня, он перестанет выполнять свою функцию, и этот участок дымохода выходит из строя.

Если на котле отопления с выходом на улицу устанавливается дымоход, то после переходного патрубка монтируется горизонтальный участок, который должен выходить наружу. Длина этого участка, ка уже было сказано, не более метра, и ему нужно дать небольшой откос вон.Оставшийся открытый слой теплоизолятора обязательно закрывается специальной заглушкой.

  • Для прохода через стену имеется отверстие с таким расчетом, чтобы оставался зазор между трубой и материалом стены. Если стена из горячего материала, то зазор должен быть не менее 200 мм. Обычно его делают квадратным открытым 400 × 400 мм. С внутренней стороны его стены облицованы минеритом (базальтовый картон). Затем вставляется заводской или самодельный проходной блок.

Через него проходит многослойная труба, которая подключается к котлу.Пространство проходного блока плотно заполнено базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей декоративной розеткой. Оставшиеся щели можно залить герметиком.


Готовый проходной блок, работающий по принципу «Сэндвич-сэндвич»

Некоторые производители поставляют специальные проходные блоки с уже заполненным теплоизоляционным слоем. Выбор той или иной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из неагрессивного материала, то в проходе можно разместить гильзу из асбестоцементной трубы, а вставленный в нее сэндвич-элемент фиксируется в центре набивкой минеральной ватой, а также накрывается декоративные металлические пластины с двух сторон.


  • При выходе на внешнюю сторону стен устанавливаются опорные кронштейны, к которым прилегает плита. Он послужит основной опорой вертикальной части дымохода. Конструктивно он может включать сразу блок ревизии с краном-отводом конденсата.
  • После вывода трубы начинается монтаж вертикальной части. И здесь нужно разобраться в тонкостях монтажа труб «на дым» и «на конденсат».

Два принципа монтажа: «Для дыма» и «На конденсате»

— Если верхняя часть трубы длиннее нижней, то это называется соединением «дымом» — поднимающиеся газы не препятствуют проникновению длина свободного вывода. Однако в этом случае неизбежно возникает небольшой зазор, направленный вверх (на схеме показан красной стрелкой), куда стекающие капли образующегося конденсата будут падать. Это самым негативным образом отразится на работе дымохода — скоро ответит утеплитель и перестанет справляться с задачей теплоизоляции внутреннего канала. А это, в свою очередь, означает еще большее образование конденсата, снижение тяги и, как следствие, снижение КПД котла.

— при установке «на конденсат» капли влаги свободно стекают сверху вниз, в приемник конденсата.А для предотвращения выхода выхлопных газов наружную трубу сэндвич-конструкции необходимо монтировать «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится герметизирующий слой и осуществляется зажим в этом месте, благодаря чему обеспечивается надежная заграждение от выхода дыма через многослойную трубку. Небольшое количество газов, которые могут проникнуть в слой утеплителя, поспособствует его вентиляции.

Поэтому при установке соблюдают правила: на первом, горизонтальном участке до тройника, монтаж осуществляется «по дыму». Во всем мире сэндвич-химоход Внутренняя трубка устанавливается «по конденсату», а внешняя — «по дыму» с применением герметика и тщательного затягивания хомута.

Установка внутренней трубы «По конденсату»
  • Качественно смонтировать как наружную, так и внутреннюю трубу сэндвич-химоход практически невозможно. Обычно так и поступают. Внутренняя труба суженным концом несколько вытягивается наружу (на 150 — 200 мм) и плотно, пока упор не войдет в дужку элемента, уже установленного ниже.Затем герметик оценивается по расположенной снизу суженной части внешней трубы, а оставшийся блок теплоизоляции и внешняя труба смещаются вниз до максимально плотного компаунда. Его надевают на хомут, и затягивают в районе юбки верхней трубы (как показано на схеме).
  • Установка продолжается в том же порядке снизу вверх. Через определенные промежутки времени к стене крепятся кронштейны с помощью хомутов, фиксирующих руку в вертикальном или наклонном положении на нужном расстоянии от поверхности здания.
  • Если конструкция получена тяжелой, то разгрузочный кронштейн снабжен соответствующей пластиной, снабженной соединительным элементом, чтобы продолжить установку, описанную выше.
  • Завершается установка установки конуса и необходимого выступа.
  • При необходимости труба крепится на специальный зажим с тремя проушинами для прикрепления растяжек. Растяжки крепятся с противоположной стороны к неподвижным частям крыши или здания.
Видео: Мастер-класс по монтажу бутербродного химохода Снаружи дома
Особенности монтажа при внутреннем устройстве дымохода

При установке сэндвич-химохода внутри помещения есть нюансы пропуска его через перекрытия потолка и кровлю.

  • Прежде всего, еще раз можно отметить, что после участка с одинарной трубой, на входе в котел устанавливается элемент с клапаном-сайбером, чтобы тепло не уходило сразу вертикально в котел. Атмосфера.
  • На переходе на сэндвич устанавливается пусковая заглушка, закрывающая выступающий край теплоизоляционного слоя.

  • Прохождение трубы через перекрытие в общих чертах соответствует прохождению через стенку горючих материалов.

Обязательно до потолка внизу монтируется проходной блок (коробчатый или цилиндрический), который должен быть плотно заполнен теплоизоляционным материалом — минватой, в данном случае допускается хламзит.


Затем проходной блок сверху закрывается металлической пластиной.

Как уже было сказано, некоторые производители подробно предоставляют системы специальных проходных модулей, которые представляют собой своего рода «бутерброд в бутерброде». Работать с такими элементами еще проще — на них вырезается проем нужной формы и размера, в него устанавливается блок, а затем через отверстие используется многослойная трубка.


  • При проектировании дымоходной системы учитывается расположение балок перекрытия и стропила кровли — труба должна проходить примерно посередине между соседними элементами. При необходимости иногда необходимо изменить направление дымохода, применив для этого отводы на 45 °. Использование для этих целей прямоугольных кранов запрещено.
  • Полностью исключена стыковка труб в толщине перекрытия или на уровне кровли.Необходимо соблюдать отступ от стыка до уровня перекрытия или кровли не менее 250 — 300 мм.

  • При проходе сначала вырезают проем, как правило, прямоугольной формы.

  • Затем за окном выполняется еще один отрезок дымохода.
  • Необходимо обеспечить точное позиционирование трубок в центре этого отверстия. Это можно сделать, используя металлический лист с вырезанным эллиптическим отверстием, укрепленный с тыльной стороны крыши, или даже просто закрепив дымоход металлическими профилями.

  • Затем на трубу надевается специальный кровельный модуль — конусная трещина, имеющая угол, соответствующий крутизне кровельного стержня. Он крепится к кровельному перекрытию, а сверху закрывается напанницей, которая фиксируется хомутом или стопорным винтом.
  • Верхний край металлической опорной плиты вороны по возможности размещать под рубероидом. Если такой возможности нет, то выполняется тщательная герметизация с помощью герметика.

Эластичные вороны очень удобны (их часто называют «Master Flash»).Их можно использовать практически в любом канате конька, собранном, в том числе на рельефной кровле (шифер, профнастил и т. Д.) Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящих через нее труб, поэтому что обеспечивается максимальная герметичность. Опорной части «Master Flash» можно придать желаемую форму, а затем, после большей части нижней поверхности, слоя герметика, этот узел прикрепляется к крыше самозатягиванием.

Готовая секция дымохода «Сэндвич» на крышу

Завершающий этап не имеет особенностей — та же установка выступа с необходимыми элементами.

Видео: Монтаж сэндвич-химохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвича дымохода, на первый взгляд, не так уж и сложно. Однако это мероприятие требует устойчивых навыков, повышенной точности, осторожности, особенно при работе на высоте. В этом случае есть мелочи, потому что неправильно собранная система может вызвать пожар или другие мелкие и большие неприятности.

Схема сборки дымохода крафт.Вариант № 12.

Craft дымоход в сборе или

Ferrum. Вариант № 12.

Общее устройство и правила монтажа дымохода.

Проектирование и монтаж дымоходов производить согласно действующим нормам:; ;

Задача дымохода — отвод продуктов сгорания и обеспечение нормальной тяги для поддержания горения. Уровень тяги зависит от высоты дымохода и диаметра дымохода.

При установке дымохода необходимо соблюдать следующие правила:

Высота дымохода от отопительного прибора до оголовья должна быть не менее 5 м.

Если кровля из горючих материалов, в дымоходе следует устанавливать оппонент, сделанный из сетки с ячейкой не более 5 х 5 мм.

При проектировании и монтаже дымохода не допускается диаметр дымохода, но допускается его расширение. (Например, для сборки дымохода отопительной печи с выходным диаметром дымохода 140 мм нельзя использовать дымоход сечением 120 мм, а вот дымоход 150 мм можно применить с помощью переходника от 140 мм на 150 мм).

Длина горизонтального участка дымохода не должна быть больше 1 метра.

Места совмещения элементов дымохода не должны совпадать с местами потолочных и кровельных переходов, переходов в стене.

Отводы и тройники необходимо устанавливать так, чтобы они не нагружали вес элементов дымохода, установленных над ними.

Проектирование дымохода и расчет элементов крепления.

Диаметр дымохода. Диаметр дымохода должен быть равен или больше диаметра выходного отверстия отопительного прибора.Для перехода с одного диаметра на другой используется элемент «Адаптер» соответствующего диаметра.

Схема сборки дымохода. Монтаж дымохода «дымом». Это такая установка дымоходов, при которой каждый последующий элемент устанавливается поверх предыдущего (см. Рис.). Такая схема не решает проблемы конденсатного свинца и, следовательно, использовать ее можно только там, где конденсата быть не может. Преимущество сборки по такой схеме в том, что в дымовом канале меньше мест, препятствующих движению газов и, как следствие, уменьшение скручивания и отложений сажи.

Монтаж дымохода «на конденсате». Такая схема предполагает, что при сборке элементов дымохода каждый последующий элемент будет входить в предыдущий. С помощью этой сборки решается проблема сбора конденсата — он просто стекает по внутренней стенке трубы в отстойник или в систему нейтрализации. Эта схема просто незаменима в большинстве случаев. Оптимальный вариант его использования — в модульных дымоходах, где плавкая система соединений элементов получается методом холодной формовки (расширения или увеличения одного из концов элементов).Если пульпа получается опрессовкой («зиговка»), то минус системы при этой сборке — ступенька образующегося дымового канала.

Однако монтаж дымохода, независимо от схемы, должен выполняться квалифицированными специалистами и обеспечивать его газоносность в целом.

Регулировка тяги. «Сьюбер» используется для регулировки тяги. Шибер Существует два типа: токарный, и савка. . Чаще всего в конструкциях применяется вертлюг Sewber .Это связано с простотой конструкции поворотного жеста и надежностью в работе. Применение в конструкции дымохода sHIBERA LOVE Позволяет организовать очистку дымохода с выводом очистного устройства в отопительный прибор, что невозможно сделать при использовании поворотной передачи.

Sewber Lanya Sewberite Sewber

Выбор типа трубы.«Дымоход» — это не утепленная труба. «Сэндвич» — это утепленная двунитная труба. «Дымоход» и «Сэндвич» — основные элементы дымоходной системы, предназначены для разрушения продуктов горения на прямых участках. Использование обычной трубы или изолированной трубы зависит от расположения дымохода. Обычные трубы применяются только в отапливаемых помещениях. Теплоизоляционные трубы могут применяться как в отапливаемых и незаметных помещениях, так и вне помещений. Выбор между обычной и утепленной трубой в отапливаемых помещениях осуществляется потребителем, сравнивая стоимость, пожарную безопасность и комфорт при эксплуатации.

Выбрать дополнительные элементы. В качестве дополнительных элементов, устанавливаемых на отопительный прибор, может быть:

— дымоходный конвектор — устанавливается на баню или отопительную печь для отбора тепла от дымохода;

Устанавливается поверх банной печи, предназначена для увеличения объема уложенных камней;

— емкость для воды — Предназначена для использования вместе с печами, каминами или топочными печами в ванных и душевых комнатах. Водонагреватели устанавливаются на топку и нагревают воду до кипения (100 ° C).Вода нагревается очень быстро, так как труба, проходящая через резервуар, является дымоходом. Перед употреблением воду необходимо охладить.

— бачок-теплообменник (Используется вместе с расширительным баком) — предназначен для использования вместе с печами, каминами или топочными печами в банных и душевых комнатах. Водонагреватели устанавливаются на топку и нагревают воду до кипения (100 ° C). Вода нагревается очень быстро, так как труба, проходящая через резервуар, является дымоходом. Перед употреблением воду необходимо охладить.

Переключитесь на нагретую трубку.Для перехода с обычной дымоходной трубы на утепленную используют «Пусковой сэндвич» или «Пусковой адаптер». Если одинарная труба собирается «по конденсату», то соединение дымохода с трубой отопительного прибора происходит с помощью «Cotele Adapter M-M». Если одинарная труба собирается «дымом», то применять дополнительные элементы для соединения дымохода с трубой отопительного прибора не нужно.

Адаптер мм Старт сэндвич Пусковой адаптер

Сайт поддержки.Выбор конструкции дымохода с использованием или без использования опорная площадка Определяется конструкцией отопительного прибора и расположением дымохода. «Справочный сайт» используется совместно с консолью . Установка приставок Осуществляется на вертикальной плоскости. Предусмотрен ряд типоразмеров консолей От 280мм до 1300мм для выбора нужного расстояния и возможности регулировки. Без опоры можно использовать только ровный вертикальный дымоход, опирающийся непосредственно на отопительный прибор.Во всех остальных случаях необходимо использовать опору и консоль . Расположение эталонной площадки должно быть не реже 5 метров по высоте дымохода.

Поворот дымохода. Для изменения направления дымохода используется «колено» или «колено-сэндвич» с углом поворота 135 или 90 градусов. Эти предметы также выполняют функцию чистящего устройства и облегчают уход за дымоходом.

Сухие работы и сбор конденсата.Для обслуживания дымохода используется «тройник» или «тройник-сэндвич» с углом отвода 135 или 90 градусов. Эти элементы также предназначены для изменения направления дымового канала, используются в местах крепления теплогенератора к основному каналу. «Тройник» или «тройник-сэндвич» используется совместно с «крышкой конденсата», которая служит устройством для накопления конденсата с возможностью его вывода в систему нейтрализации. «Заглушка» предназначена для обслуживания дымохода в качестве очистительного устройства при использовании сэндвич-тройки .

Пройдите через потолок. Если дымоход проходит через потолок или стену, необходимо использовать элемент «потолок через ступицу». Что должно быть больше толщины потолка на 70 мм. В некоторых теплогенерирующих устройствах (топки, камины, котлы) может быть повышенная температура отходящих газов. Это потребует применения «перекрытия из утепленного узла» и дополнительного утепления строительных конструкций для обеспечения пожарной безопасности.

Проход через крышу.Если дымоход проходит через крышу, необходимо использовать элемент «Кровельный разрез» или кровельный уплотнитель «Master Flash Silicone» прямой (для плоской кровли) или угловой (для всех других типов крыш). При установке дымохода через крышу необходимо соблюдать действующие строительные нормы и правила пожарной безопасности.

ВАЖНО!

Поверхность дымохода при эксплуатации нагревается. Если дымоход проходит возле строительных конструкций из горючих материалов, он не должен нагревать их выше 50 ° С (п.4.39,8).

Завершение дымохода. Для комплектации дымохода используются стандартные элементы «зонтик» или «дефлектор», «плафон» или «конус».

ВАЖНО!
— Для газовых отопительных установок дымоход должен оставаться открытым, для чего в конструкции дымохода необходимо применить выпускной элемент «конус»!

Крепление дымохода. Крепление должно исключать возможность прогиба любой тарелки дымохода от ветра или собственного веса. Для этого в элементе «Крепежная стена №Используется 1 «или» Крепежная стена № 2 «, которая устанавливается из расчета: 1 Крепление на каждые 2 метра дымохода. Расстояние от стены до дымохода зависит от количества крепежных стен .

Кронштейн стены № 1. Кронштейн настенный №2.

Сборник дымохода.

Монтаж дымохода начинается снизу, от отопительного прибора вверх.

Все места расположения труб и других элементов (отводы, тройники и др.) Должны быть заделаны термостойкой мастикой-герметиком, тщательно соединены между собой на всю глубину посадочного расстояния и скреплены элементом «Хомут» в каждом соединении.

После монтажа следует произвести испытательную печь, в ходе которой необходимо проверить герметичность стыков и убедиться, что соседние конструкции из горючих материалов не подвержены воздействию высокой температуры и не нагреваются.

При первом использовании дымохода — появление запаха и легкого дыма в результате испарения остатков масла с поверхности металла и кристаллизации уплотнительных материалов.

При нагревании дымохода из нержавеющей стали, в том числе двухстороннего, на его поверхности могут появиться лазурные цвета, что не является дефектом. Дымоход требует ухода. Следует регулярно чистить дымоход не менее 2 раз за отопительный сезон.

PAROC Дымоходная секция — Paroc.com

Противопожарные свойства

Реакция на огонь
Свойство Значение Согласно
Реакция на огонь, Еврокласс A1 L EN 14303: 2009 (EN 13501-1)
Непрерывное горение
Свойство Значение Согласно
Непрерывное горение при горении NPD EN 14303: 2009 + A1: 2013

Тепловые свойства

Термическое сопротивление
Свойство Значение Согласно
Теплопроводность при 50 ° C, λ 50 0,039 Вт / мК EN 14303: 2009 + A1: 2013 (EN ISO 8497)
Теплопроводность при 100 ° C, λ 100 0,045 Вт / мК EN 14303: 2009 + A1: 2013 (EN ISO 8497)
Теплопроводность при 150 ° C, λ 150 0,054 Вт / мК EN 14303: 2009 + A1: 2013 (EN ISO 8497)
Теплопроводность при 200 ° C, λ 200 0.064 Вт / м · К EN 14303: 2009 + A1: 2013 (EN ISO 8497)
Теплопроводность при 250 ° C, λ 250 0,077 Вт / мК EN 14303: 2009 + A1: 2013 (EN ISO 8497)
Теплопроводность при 300 ° C, λ 300 0,092 Вт / мК EN 14303: 2009 + A1: 2013 (EN ISO 8497)
Размеры и допуски T8 для внешнего диаметра <150 мм, T9 для внешнего диаметра ≥ 150 мм EN 14303: 2009 + A1: 2013
Допуск толщины, T T8 / T9 EN 14303: 2009 + A1: 2013

Влагостойкость

Водопроницаемость
Свойство Значение Согласно
Водопоглощение, краткосрочное WS, W p ≤ 1 кг / м² EN 14303: 2009 + A1: 2013 (EN 13472)
Паропроницаемость
Свойство Значение Согласно
Сопротивление диффузии водяного пара NPD EN 14303: 2009 + A1: 2013 (EN 13469)

Скорость выделения коррозионных веществ

Следовые количества водорастворимых ионов и значение pH
Свойство Значение Согласно
Хлорид-ионы, Cl- <10 ppm EN 14303: 2009 + A1: 2013 (EN 13468)

Звуковые характеристики

Индекс звукопоглощения
Свойство Значение Согласно
Звукопоглощение NPD EN 14303: 2009 + A1: 2013 (EN ISO 354)

Выбросы

Выброс опасных веществ в окружающую среду
Свойство Значение Согласно
Выброс опасных веществ NPD EN 14303: 2009 + A1: 2013

Прочность

Стойкость реакции на огонь против старения / деградации

Не влияет на огнестойкость изделия из минеральной ваты.Огнестойкость минеральной ваты со временем не ухудшается. Классификация продукта по Евроклассу связана с содержанием органических веществ, которое не может увеличиваться со временем.

Стойкость реакции на огонь при высокой температуре

Огнестойкость минеральной ваты не ухудшается при высоких температурах. Классификация продукта по Евроклассу связана с содержанием органических веществ, которое остается постоянным или снижается с повышением температуры.

Долговечность термостойкости против старения / деградации

Теплопроводность изделий из минеральной ваты не меняется со временем, опыт показал, что структура волокна стабильна, а пористость не содержит никаких других газов, кроме атмосферного воздуха.

Сэндвич-труба для дымохода: особенности и установка

Сэндвич-труба для дымохода получила свое название из-за особенностей устройства — пара труб из нержавеющей стали, внешняя и внутренняя, разделенных теплоизоляционным слоем, в котором используется базальтовая негорючая минеральная вата.Обычно такие дымоходы производятся в составе систем, включающих прямые секции, ревизии, фланцы, тройники, заглушки и тому подобное. Благодаря наличию стандартных элементов значительно упрощается процесс проектирования и монтажа.

Труба сэндвич для дымохода имеет ряд преимуществ. Внутренняя труба нагревается максимально быстро, тем самым полностью исключая образование конденсата. Это значительно снижает отложение сажи, а также необходимость технического обслуживания.Хорошая тяга обеспечивается низким уровнем теплопотерь. Наружная труба защищена от перегрева, что позволяет повысить пожарную безопасность при прокладке дымовых каналов внутри помещения. При случайном контакте с дымоходом риск ожогов практически отсутствует. Сэндвич-труба для дымохода монтируется определенным образом, о чем стоит написать подробнее. Поскольку эта конструкция собирается из отдельных элементов, имеющих стыки и типоразмеры, монтируются они достаточно быстро и без особых проблем.Естественно, это при условии, что работа поручается профессиональным специалистам, обладающим не только достаточной квалификацией, но и опытом. Однако есть ряд правил, а также определенный порядок действий, которые следует соблюдать. Сэндвич-трубу для дымохода начинают монтировать снизу, от отопительного прибора, которым может быть бойлер, печь, камин и т. Д. другие устройства. При использовании наружного дымового канала горизонтальную секцию сначала устанавливают перед выходом из помещения.После этого можно смонтировать вертикаль, высота которой должна быть не менее пяти метров. Нижняя часть вертикальной секции оборудована сборником конденсата, предназначенным для отвода влаги, в том числе той, которая может выпадать с атмосферными осадками. Если дымоход для печи или камина имеет несколько колен, в нижней части каждой вертикальной секции необходимо монтировать сборник конденсата. Длина горизонтальных фрагментов не должна превышать метра.

Дымоход состоит из отдельных участков, которые соединяются между собой таким образом, что следующий элемент входит в патрубок предыдущего.Внешний ставится поверх предыдущего. Такой способ подключения позволяет обеспечить сток конденсата в нижнюю часть дымохода, что исключает утечку на изоляцию и снижение ее теплоизоляционных свойств. Сегменты следует устанавливать на глубину не менее половины диаметра. Такое требование прописано в правилах пожарной безопасности. Сэндвич-труба для дымохода, цена которой зависит от ее параметров, крепится к стене специальными скобами-крепежами, устанавливаемыми не реже чем через каждые два метра.Дымоход не должен касаться инженерных сетей.

Как утеплить дымоходную трубу

  • Печное отопление — не редкость в частном строительстве, ведь далеко не всегда газопровод идет в удаленные от города места, не говоря уже о централизованном отоплении. Но даже имея систему отопления с газовым или твердотопливным котлом, многие домовладельцы не отказывают себе в удовольствии сделать камин своими руками.Эти работы связаны с необходимостью вывода дымохода через крышу и устройством трубы.

    Чтобы печь или камин не создавал проблем при эксплуатации, утепление дымохода (дымохода) необходимо.

    Зачем нужна изоляция дымохода?

    Система дымовых газов постоянно подвергается воздействию высоких температур. Также на него влияют химически активные вещества и различные внешние факторы. В результате возникает угроза целостности дымохода, снижается эффективность его эксплуатации, появляются предпосылки к усадке стен дома.

    Трещины или зазоры на поверхности могут стать причиной плохого сцепления с дорогой и, возможно, отравления угарным газом. Возгорание сажи — не редкость.

    Для безопасной и эффективной эксплуатации дымохода, а также для продления срока его службы необходимо выполнить несколько операций. Один из них — утепление дымохода.

    Что нужно знать перед изоляцией дымохода

    • Для начала важно определить оптимальное расположение выхода и высоту дымохода — два важных условия хорошей тяги.
    • Для крыш из горючих материалов, таких как ондулин или рубероид, необходимо позаботиться о искрогасителе из мелкоячеистой металлической сетки.
    • В местах прохождения кирпичного дымохода через перекрытие при его установке необходимо распушить один или полтора кирпича толщиной.
    • Во избежание возникновения пожароопасных ситуаций между стропильной системой, перекрытием или другими горючими конструкциями и дымоходом оставляйте зазор не менее 25 см.
    • Потолок и верхний потолок камина или печи также разделены пространством в целях противопожарной защиты:
    • для металла — минимальный зазор 1,5 м;
    • кирпич, с двухрядным перекрытием — соблюдайте дистанцию ​​не менее 0,5 м;
    • для изделий, оборудованных трехрядным перекрытием, минимальное расстояние 0,25 м, если потолок над отопительным оборудованием отделан негорючими материалами для дымохода.

    Методы изоляции

    Изоляция дымохода позволяет защитить его от двух основных разрушительных воздействий:

    • перегрев конструкций;
    • протекает через стыки.

    Поэтому остановимся на

    • изоляция дымохода на крыше от воды;
    • противопожарная изоляция дымохода.

    Как правило, выполняется комплексное утепление.В этом случае, помимо решения только основных проблем, улучшаются и условия эксплуатации системы дымоудаления. Например,

    • защита дымохода от дождя предотвратит гниение деревянных элементов стропильной конструкции, перекрытий, а также позволит избежать повреждений при намокании;
    • Негорючие материалы для дымохода, используемые для теплоизоляции дымохода, проходящего через холодный чердак, не только снижают вероятность перегрева пожароопасных элементов из дерева, но и сводят к минимуму риск образования конденсата.А это чревато множеством осложнений: чрезмерным отложением сажи, коррозией или даже ее разрушением.

    В современном строительстве чаще всего устанавливают дымоходы из кирпича или металла. Выбор метода утепления во многом определяется материалом дымоходов.

    Как утепляют дымоходы

    Противопожарная изоляция

    • Самый эффективный и простой, хотя, возможно, и не совсем дешевый вариант — установка керамического или стального многослойного дымохода.Внутренний канал этой конструкции, через который удаляется дым, выполнен из жаропрочного материала и изолирован базальтом, каменной или минеральной ватой, полностью обеспечивая негорючую изоляцию для труб. Для устройства наружного слоя сборной конструкции также использовался жаропрочный материал — стальные или готовые керамзитобетонные блоки. Он оснащен дополнительными элементами, необходимыми для монтажа, ревизии и обслуживания дымохода.
    • Еще один вариант теплоизоляции — кирпичный дымоход.Этот материал обладает низкой теплопроводностью, поэтому выложенные из него стены не перегреваются до опасного состояния. Для такого канала нет необходимости в дополнительных мерах по утеплению. Достаточно грамотно выполнить противопожарную обрезку дымохода, а также полов.

    На заметку

    Конструкция дымохода может быть облегчена путем отделки кирпичной конструкции металлической или керамической трубой. Затем для их теплоизоляции используется технология, о которой будет рассказано ниже.Такой подход также позволяет сэкономить деньги.

    Гидроизоляция

    Технология гидроизоляции в основном выбирается в зависимости от формы дымохода и материала кровельного покрытия. Например, для изделий с круглым сечением требуется кровельная рубка из металла или полимеров; при прямоугольном сечении применяется металлический фартук, а также планки примыкания.

    Следует учитывать, что чем больше сечение трубы и расстояние до коньковой балки, тем тяжелее будут условия эксплуатации.Большой объем воды из-за осадков и чрезмерная нагрузка из-за накопившегося зимой снега создают повышенный риск протечек. Соответственно, в этом случае к гидроизоляции предъявляются повышенные требования.

    Как правильно утеплить дымоходы

    Разберем различные варианты утепления печных труб, как и чем утеплять.

    Штукатурка кирпичной трубы

    Самый доступный вариант утепления трубы через крышу , говорят, в баню — штукатурка.Для этого используют растворы из цемента или цемента с добавлением извести. Как вариант, для раствора из 1 мешка (25 кг) цемента берутся следующие материалы (в ведрах):

    • вода (5),
    • известь гашеная (2),
    • песок, также может смешиваться с шлаковой крошкой (10).

    Полученный состав схватывается в течение одного-двух часов при высоких внешних температурах, а в прохладную погоду — в течение 5 часов. Поэтому штукатурный раствор рекомендуется готовить частями.

    Чтобы слой штукатурки не был слишком толстым, нужно предварительно заделать трещины. Затем, после выравнивания перепадов на поверхности, стены покрывают армирующей сеткой.

    Штукатурка наносится в 2 слоя.

    • Для первого раствор более жидкий и по консистенции напоминает сметану. Первый слой наносится методом распыления:
  1. Поверхность стены очищают от пыли, затем слегка увлажняют.
  2. Раствор набирается кельмой (шпателем), затем выливается на подготовленную поверхность. В результате слой получается неровным, а это как раз то, что нужно для лучшего сцепления между слоями.
  • Второй слой толще. Наносится шпателем по всей поверхности канала от самого начала до конца.

Обшивка асбоцементными листами

Этот способ позволяет сэкономить вдвое больше тепла.Суть его в отделке кирпичных стен канала асбоцементными плитами. Склеивание производится на штукатурный раствор, который готовится по указанной выше технологии.

  • После армирования поверхности металлической сеткой наносится первый слой штукатурки распылением.
  • На высохший первый слой наносится второй слой и на него наклеиваются асбестоцементные листы, нарезанные на соответствующие размеры.

На заметку

Учитывая отсутствие экологичности асбеста, такой способ теплоизоляции дымохода больше подходит для холодных чердаков.Он позволяет частично сбалансировать тепловой режим внутри и снаружи трубы, что значительно снижает образование конденсата, а также улучшает противопожарную защиту.

Листовой металл можно использовать для отделки кирпичных конструкций. Такая обшивка выполняется по слою утеплителя.

Создание изоляционного кожуха

Одинарная металлическая труба, не защищенная изоляцией, — наиболее опасный вариант с точки зрения возгорания. К тому же он плохо сохраняет тепло, учитывая высокую теплопроводность металла.Между ним и конструкциями из дерева и пластика необходимо выдерживать расстояние не менее 60 см. Но даже в этом случае вы можете обжечься, если случайно прикоснетесь к нему. Поэтому вопрос об изоляции по-прежнему остается актуальным.

Самым простым способом утепления в таком случае является создание многослойной сэндвич-конструкции.

  • Дымоход внахлест обматывают матами из негорючей базальтовой ваты толщиной менее 50 мм. Температура плавления этого утеплителя близка к 1000 ° С, что намного выше температуры дыма.
  • Поверх теплоизоляции укладывают вязальную стальную проволоку и закрепляют.

  • Затем наносится штукатурка по описанной выше технологии на цементно-известковом или глиняно-песчаном растворе.
  • Вместо гипса можно использовать кожух из листового железа. Лист должен иметь ширину не менее 1 м. Металлическую заготовку закатывают по диаметру трубы слоем утеплителя и приклепывают по линии стыка кромок.Углы закругляются вручную или с помощью раскатывающих роликов.

Предисловие … Рассмотрим, как самостоятельно утеплить трубу в бане. Здесь есть два решения. Первый — это изготовление сэндвич-трубы для печи в бане своими руками и более практичный, но дорогой способ — покупка готового сэндвич-дымохода и его установка. Как правильно утеплить трубу в бане — важный вопрос, так как это влияет на срок службы дымохода и пожарную безопасность, сводя к минимуму риск возгорания в потолочных перекрытиях.

Теплоизоляция железного дымохода в бане имеет важные цели. Во-первых, обеспечить пожарную безопасность помещения и повысить эффективность банной печи. Во-вторых, утепленный дымоход котла нагревается намного быстрее, поэтому конденсат внутри трубы не успевает скапливаться и не приводит к быстрой коррозии металла. Мы расскажем, как самостоятельно утеплить трубу в бане и как ее установить.

Нужно ли утеплять дымоход в бане

Дымоход в бане должен состоять из двух частей.Нижняя часть — дымоход без утеплителя, он будет отдавать тепло в парилку, быстрее прогревая комнату. Для устройства нижней части дымохода следует купить готовую трубу подходящего диаметра из оцинкованной или нержавеющей стали. Несмотря на то, что нержавеющая сталь дороже, она выглядит эстетично и прослужит во много раз больше, чем оцинкованная сталь.

Трубы без утеплителя при необходимости можно быстро заменить, не нарушая теплоизоляцию дымохода через потолок.Соединение нижнего неизолированного дымохода и утепленной сэндвич-трубы необходимо производить до перекрытия потолка с помощью стартового сэндвича. Использование многослойных труб защитит от перегрева потолка парилки и уменьшит количество конденсата внутри трубы.

Как утеплить трубу в бане своими руками

Верхняя часть дымохода, проходящего через перекрытие, должна быть выполнена из многослойных труб. Их преимущество в том, что внутри уже есть слой теплоизоляции, в результате чего наружная труба не нагревается и значительно снижает риск возгорания деревянных полов.Кроме того, в холодное время года слой теплоизоляции предотвращает образование конденсата в металлическом дымоходе, снижая риск коррозии труб в будущем.

Для соединения одностенных и многослойных труб используется переходник (стартовый сэндвич). Если сэкономить и не купить стартовый бутерброд, то базальтовый утеплитель может рассыпаться от трубы в процессе ее эксплуатации. К тому же характеристики минеральной ваты таковы, что она впитывает влагу из воздуха. Это может привести к коррозии металлических труб дымохода, так как в парилке повышенная влажность.

Если вы решили сэкономить и у вас достаточно базальтовой теплоизоляции, после того, как котельная утеплена и остается несколько листов стали, то утепленный дымоход для бани можно сделать самостоятельно. Сначала рассчитайте необходимую высоту будущего дымохода, а также диаметр пускового дымохода печи, чтобы труба подошла по размеру. Итак, приступаем к утеплению и монтажу дымоходных труб.

Изготовление утепленных труб своими руками:

1 … для начала вырезаем из листа металла два прямоугольника нужного размера и скатываем их в цилиндры;

2 … трубу меньшего диаметра оборачиваем негорючей изоляцией, сверху надеваем трубу большего диаметра;

3 … скрепляем подготовленную трубу хомутом сверху и снизу, делаем необходимое количество труб;

4 … к концу одной трубы привариваем полосу по окружности от конца для защиты утеплителя от атмосферных осадков.

Перед установкой труб в бане следует подготовиться — в перекрытии над печью нужно сделать отверстие на 20 мм больше диаметра дымохода, а еще одно отверстие проделать в крыше. Затем из листа металла вырезается квадрат; он должен полностью закрывать дыру в потолке. Внутри квадрата вырезается отверстие, равное диаметру трубы, а по краям металлического листа просверливаются отверстия для саморезов.

Монтаж трубы утеплителя в баню своими руками

Соединяем сделанные ранее трубы.На дымоход банной печи надеваем неизолированную трубу и кладем на нее металлический лист с отверстием, чтобы потом его можно было закрепить на потолке парилки изнутри. Перед потолком необходимо положить на трубу стартовый бутерброд и продолжить ставить уже утепленные трубы. Прикрепляем оцинкованный лист к потолку саморезами, которые вы накинули на трубу дымохода ранее.

Технология монтажа дымохода из готовых сэндвич-труб ничем не отличается от описанной выше.Несмотря на дороговизну заводских сэндвич-труб и необходимых комплектующих для дымохода. Готовые изделия будут выглядеть эстетичнее и прослужат намного дольше, особенно дымоход из нержавеющей стали в парилке. Сверху на дымоход следует надеть колпак, чтобы защитить дымоход и печь от дождя и снега.

Как утеплить чердак в бане возле трубы

Можно красиво утеплить чердак возле дымохода

Монтаж утепленного дымохода в бане своими руками, осталось только красиво утеплить чердак в бане возле дымохода.Керамзит или пластилин насыпают на металлический лист со стороны чердака бани между дымоходом и половицами. Пенополистирол и другие горючие утеплители для этой цели не подходят. Самый недорогой способ утеплить чердак бани возле дымохода — использовать керамзит, газобетон или глину.

При самоизоляции трубы в бане многие руководствуются своим бюджетом, а кого-то в первую очередь заботит практичность и привлекательный внешний вид всей конструкции.Вы уже знаете, как утеплить дымоход в бане. Кроме того, убедиться в том, что можно просто сделать утепленный дымоход в бане самостоятельно, можно посмотрев размещенное ниже видео с инструкцией по установке сэндвич-труб в парилке.

Видео. Как и чем утеплить дымоход в бане

Имея собственный загородный дом, нужно позаботиться об обогреве помещений в холодное время года. Для печки или другой системы отопления необходимо установить дымоход.Труба дымоудаления — основной элемент коммуникаций теплоснабжения. Для его эффективного функционирования необходимо снаружи утеплить дымоход.

Актуальность теплоизоляции

Влага и дым, образующиеся при сгорании топлива, являются агрессивными факторами, влияющими на кирпичный дымоход. Перепад температур в холодное время года и скопившаяся влага, осевшая на стенах, заполняет микротрещины водой, и каменная конструкция разрушается изнутри.Мелкие кристаллы льда крошатся изнутри и разрушают его. Утепленный дымоход позволяет это исключить.
В процессе горения на поверхности газопровода образуется конденсат, содержащий химический ряд оксидов. Взаимодействуя, элементы образуют слабые кислоты (углекислая, серная и др.), Способные разрушать поверхность металла. Именно по этой причине дымоход необходимо утеплить.
Правильное выполнение монтажа теплоизоляции позволяет предотвратить возгорание внутри помещения и не даст возгораться перекрытию кровли.Хорошо прогретые трубы дымохода улучшают тягу в камине, котле и печи, в нем меньше смолы и остатков горения. Значительно увеличен КПД отопительного агрегата.

Положительные факторы изолированного дымохода

Прежде чем ответить на вопрос — как утеплить трубу, необходимо выделить преимущества утепленного дымохода.
Изолированный выход для газа защищает систему отопления от воздействия внешней среды и продуктов сгорания.Конечно, полностью защитить конструкцию от разрушения теплоизоляция не может, но она продлит срок ее службы. Это связано со следующими факторами:

  1. Изоляция труб позволяет поддерживать тепловой баланс в середине конструкции, исключая возможность попадания агрессивных кислот и конденсата на стены. Продукты сгорания полностью улетучиваются вместе с дымовой струей.
  2. Изоляция дымохода сводит к минимуму возможность разницы температур между охлаждаемым дымоходом и горячим паром.
  3. Повышены энергосберегающие свойства, что способствует экономии топлива.
  4. Прочность конструкции пароотвода увеличивается за счет армирующего каркаса.

Правильно подобранная изоляция дымохода повышает морозостойкость системы, обеспечивает длительное сохранение ее внешнего вида и увеличивает срок службы, что очень важно.

Выбор материала теплоизоляции

Главный вопрос владельцев загородных домов с автономной системой отопления — как утеплить дымоход.Чтобы надежно утеплить выходы для топки или котла, используются материалы с высокой степенью теплоизоляции, обеспечивающие тепловой баланс дымохода на кровле.

Базальтовый утеплитель

Применяется для утепления дымохода минеральной ватой или базальтом. Утеплитель получают из расплавленной вулканической породы — габбо-базальта. Он превращается в волокна, благодаря чему изоляционный материал имеет следующие преимущества:

  • сохраняет до 95% тепла;
  • отличается хорошей паропроницаемостью;
  • отличается химической и коррозионной стойкостью;
  • предотвращает рост грибка и плесени на поверхности дымохода на крыше;
  • вибро- и жаропрочный;
  • из экологически чистых материалов;
  • не разрушается под воздействием ультрафиолета.

Корпус из нержавеющей стали

Металлическая «броня» в виде трубы из нержавеющей стали используется как опция для изоляции. Он способен обеспечить полную защиту от механических повреждений, влаги и других агрессивных факторов.
Кожух дымохода крепится на трубе на крыше. Кольцевое пространство заполнено базальтовой ватой, снаружи утеплитель толщиной 5 см. Этим утеплителем можно обернуть асбестовый дымоход.

Щиты деревянные

Деревянные щитки считаются одним из самых простых вариантов утепления дымохода.Утеплитель выполнен в виде деревянного каркаса из плит соответствующего размера. Поверх него закрепляется шиферный или другой настил, из которого делается кровля жилища.
После полного покрытия трубы деревом пустая полость заполняется войлоком, шлаком, песком, минеральной ватой. Швы каркаса необходимо покрыть гидроизоляционным составом.

Плиты изоляционные шлакобетонные

Утепление дымохода в частном доме железобетонными плитами из шлакобетона обеспечивает наименьшее расстояние между стыками конструкции.Пространство внутри и углы армируются сеткой или проволокой, заливаются гипс, глина и песок в виде раствора. Поверх утеплителя укладывается штукатурка.

Специфика изоляционных работ

При утеплении дымохода своими руками учитываем, что при работе отопительного котла температура в дымоходе может достигать 200-300 градусов.

По качеству утеплителя лучше выбирать материал с высокими термостойкими свойствами: стекловата, минеральная вата, базальт.

На рынке стройматериалов теплоизоляция продается в виде готовых цилиндров со специальным экраном из фольги. С их помощью они образуют газоход и прилегающие элементы кровли — защищая их от огня и попадания холодного воздуха. Трубчатые конструкции продаются разного диаметра, что позволяет закрывать дымоходы разного размера.

Правила устройства теплоизоляции

Перед тем как утеплить дымоходную трубу, нужно убедиться, что она установлена ​​правильно.

Дымоход выполняется в соответствии с технологическими нормами, указанными в ГОСТ 52953-2008

.
  1. Отвод продуктов сгорания должен быть высотой 5 м. Этот показатель обеспечивает оптимальную тягу в системе отопления.
  2. Между перекрытием кровли и внешним элементом котельной необходимо расстояние не менее 250 мм.
  3. Если здание облицовано горючими материалами, в частности шифером, рубероидом, ондулином, то утепленная конструкция дымоудаления должна быть оборудована искрогасителем.

Убедившись, что система установлена ​​правильно, можно переходить к последующим работам по обмотке с теплоизоляцией.

Основные методы утепления

Металлическая труба дымохода утепляется различными способами.

Стальная изоляция дымохода

Дымоход утепляется специальным раствором. Состав готовится из сухой смеси и воды. Раствор наносят шпателем на поверхность, распределяя по всей площади.Затем на него крепится арматурный каркас из стекловолокна, на который наносится штукатурка.

Изоляция дымовых газов газового котла

Утеплитель для труб газового котла должен обладать рядом повышенных теплоизоляционных и жаростойких качеств.

Многослойные конструкции блокируют отложение конденсата на поверхности, экономя при этом энергию.

Сэндвич с дымоходом состоит из слоя минеральной ваты и двух металлических труб. Верхний элемент с большим диаметром — это основная втулка, меньший — часть отвода пара.
Как утеплить такую ​​дымоходную трубу своими руками? Необходимо соблюдать рекомендации:

  1. В кровле крыши и перекрытиях проделываются отверстия диаметром на 25 см больше дымохода.
  2. На этом этапе необходимо утеплить дымоходную трубу слоем базальтовой ваты. Толщина намотки должна быть не менее 5 см.
  3. Изоляция вокруг трубы закреплена стальной проволокой.
  4. Сверху надевается корпус большего размера.

По окончании работ дымоход подключается к источнику тепла, а окружающий стояк заполняется керамзитом, глиной или асбестом.

Дымоходы для бани

Утепление дымохода в бане направлено на улучшение теплоотдачи от источника тепла — каменной печи.

Утеплить дымоход в парилке можно следующими опциями:

  • теплоизоляция — это материал из вспененного полиэтилена, скрытый между листами фольги.На рынке представлены изоляционные рулоны толщиной от 2 до 10 мм. Поверхность фольги снижает перегрев трубы. Утеплителем оборачивают дымоход, закрепляя его проволокой или металлизированной лентой;
  • Фильгоизол состоит из двух шариков: фольгированного, экономящего более 90% тепла в помещении, и теплоизолятора. Материал используется для покрытия стен и потолка сауны, обеспечивая эффект термоса;
  • Сэндвич-труба, состоящая из нескольких секций. Такой вариант подходит для саун и бань с железной печью.

Изолировать металлическую трубу — значит обеспечить оптимальную работу системы отопления. Правильный монтаж утеплителя дымохода своими руками позволяет увеличить срок эксплуатации конструкции и теплогенератора, а также предотвращает возгорание.

Виды теплоизоляции дымоходных конструкций
Варианты противопожарной изоляции дымоходных систем
Методы гидроизоляции дымоходов
Изоляция дымоходов
Изоляционные материалы для труб ванн
Оштукатуривание кирпичной трубы
Использование асбестоцементных листов
Изоляция одинарных металлических труб
Изоляция полов

При постройке собственного домовладения, как правило, оборудуют камин или печь.Поэтому так актуальна проблема снятия дымохода. Для дымохода важна правильно и надежно сделанная изоляция, иначе в пожарной части невозможно быть уверенным в безопасном и комфортном пребывании членов семьи в доме.

Если печь уже разложена, а конструкция дымоудаления возвышается над крышей здания, это не означает, что работы по ее устройству успешно завершены. Перед тем, как использовать отопительный агрегат, еще нужно определиться, как утеплить дымоход на крыше и, как следствие, защитить дом от протечек и пожара.

Над этой проблемой желательно подумать до того, как будет составлена ​​конструкция печи, и тогда утеплитель получится более надежным. Что касается построенного ранее дымохода, то такие работы практически всегда связаны с изменениями конструкции перекрытий и кровли. Независимо от решения о том, как утеплить дымоход на крыше, все понесенные расходы будут компенсированы чувством безопасности, а значит, и комфортом.

Изоляция трубы для топки должна производиться от негативных факторов:

  • от возможного перегрева дымоходной конструкции;
  • от протечек в стыках.

Поэтому, решая, чем обернуть дымоходную трубу, повышенное внимание следует уделить противопожарной теплоизоляции и гидроизоляции. Специалисты рекомендуют выполнять мероприятия по утеплению комплексно. Это поможет решить не только вышеперечисленные проблемы, но и улучшить условия эксплуатации топочного агрегата.

Например, изоляция дымохода через неотапливаемый чердак снижает вероятность перегрева деревянных элементов кровли и снижает риск образования конденсата, который приводит к коррозии, увеличению отложений сажи или поломке труб.Гидроизоляция конструкции дымохода защитит стропильную систему и перекрытия от гниения.

Варианты противопожарной изоляции систем дымоудаления

Самый простой и надежный, но дорогой способ утеплить дымоход — это установка дымохода сэндвич-типа из металла или керамики.

В таких конструкциях внутренняя труба для дымоудаления выполняется из жаропрочной стали или керамики, а для ее теплоизоляции используются негорючие материалы — минеральная, каменная или базальтовая вата (читайте также: «Типы термостойких труб. , преимущества, технические характеристики »).Наружная часть сэндвича дымохода изготавливается из стальных или керамзитобетонных блоков.

В комплекты сборных дымоходов входят элементы для крепления конструкции, ревизии, обслуживания и подключения тепловых пунктов. Их установка проста, но вам все равно нужно следовать инструкциям, чтобы полностью обеспечить безопасность.

Есть еще один вариант, применяемый при установке топочного агрегата — устройство дымохода из кирпича. Из-за невысокой степени теплопроводности кирпича его стены не будут нагреваться до предельно высоких температур и, как следствие, не потребуются дополнительные меры, связанные с его утеплением (подробнее: «Как утеплить дымоход, какой вид утеплителя для использования »).Остается только правильно выполнить противопожарную стрижку перекрытий и кровли.

В целях экономии и снижения веса иногда строительство кирпичного дымохода завершается установкой керамической или металлической трубы. В этом случае теплоизоляция производится по описанной ниже технологии.

При выполнении таких работ для одиночных труб можно использовать ящики из негорючих материалов. Дымоходы этого типа разрешается эксплуатировать без теплоизоляции, но противопожарное расщепление обязательно в соответствии с правилами.

Методы гидроизоляции дымохода

Дымоходы должны быть гидроизолированы в местах выхода на крышу. Чем дальше они от гребня и чем больше труба, тем тяжелее будут условия эксплуатации.

Осадки при недостаточной изоляции дымохода начинают проникать внутрь здания. В результате возникают протечки, полы гниют и обрушиваются.

Способ гидроизоляции обычно зависит от формы трубы и материала, из которого выполнено кровельное покрытие.Для круглых изделий используются либо металлические, либо полимерные нарезы, а для труб с прямоугольным сечением — фартуки и металлические планки примыкания.

Изоляция дымохода

Перед утеплением трубы на крыше следует убедиться в соблюдении требований, указанных в СНиП 2.04.05-91, и при обнаружении недостатков устранить их:

  1. Для обеспечения необходимого тягового усилия и предотвращения превышения температуры топочных газов топочными газами высота трубы должна начинаться от 5 метров.
  2. Когда кровельное покрытие выполнено из рубероида, шифера или другого горючего материала, поверх трубы устанавливается искрогаситель, представляющий собой металлическую сетку с мелкими ячейками.
  3. Между горючими элементами, такими как полы, стропила и стены, и дымоходом должен оставаться зазор не менее 25 сантиметров.
  4. Обеспечивается противопожарное расстояние от верхнего перекрытия печи до потолка. Для металлических агрегатов он составляет не менее 150 сантиметров, для печей из кирпича с двухрядным перекрытием –50 сантиметров, с трехрядным перекрытием –25 см при условии отделки поверхности потолка над отопительным прибором негорючими материалами.

В месте пересечения кирпичного дымохода с перекрытием обустраивают пух толщиной 1 — 1,5 кирпича.

Изоляционные материалы для ванн

Поскольку банные постройки часто строят из дерева, эти объекты необходимо изолировать для дымоходов, печей, потолков, стен, поскольку этот материал легко воспламеняется. Нужно продумать, как закрепить трубу в бане, сделав теплоизоляцию конструкции дымоудаления, чтобы она медленнее остывала и на ней не собирался конденсат.Читайте также: «Как и чем утеплить дымоходную трубу — лучшие решения, проверенные временем».

Будет ошибкой решить утеплить трубу в бане, прикрепив к потолку железный лист, так как он сильно нагревается. Как вариант, чем облицовывать дымоход, использовать красный огнеупорный кирпич, но в этом случае нужно укрепить фундамент.

Решая вопрос, чем обернуть металлическую дымоходную трубу в бане, специалисты различают фольгированный утеплитель и теплоизоляцию.

Штукатурка кирпичной трубы

Наружная поверхность кирпичных труб немного нагревается, поэтому для улучшения условий эксплуатации и продления срока службы их оштукатуривают. Самый доступный вариант утепления дымоходов из кирпича — штукатурка раствором с применением извести и цемента. В его состав вместо песка можно добавить предварительно просеянную шлаковую крошку.

Слой штукатурки, когда на трубе много неровностей, получается достаточно толстым, поэтому все имеющиеся капли и трещины на поверхности лучше сначала заделать раствором, а потом замазать с армирующей сеткой.

Штукатурка выполняется в два слоя на всю трубу. Впервые раствор доводят до густоты сметаны и наносят распылением и не разравнивают. Для следующего слоя состав делают гуще. Наносится шпателем, а затем растирается до получения гладкой поверхности.

Использование листов асбестоцемента

Такой способ утепления дымоходных труб из кирпича, как обшивка труб асбоцементными материалами, по теплоизоляции в несколько раз превосходит штукатурку.Асбестоцементные плиты приклеиваются к наружной поверхности на цементно-известковом растворе.

После приготовления состава конструкция дымоудаления армируется сеткой, и первый слой наносится методом напыления. Когда он высохнет, асбестоцементные плиты разрезают по размеру трубы. Следующий слой смеси наносится на кусочки утеплителя и прикрепляется к поверхности дымохода.

Но у этого метода есть большой недостаток — асбест содержит канцерогены, поэтому его нельзя использовать в жилых помещениях.

Изоляция одиночных металлических труб

Самый опасный вариант устройства дымохода с точки зрения пожарной безопасности — труба из металлических изделий, не защищенная теплоизолятором. Расстояние между ним и деревянными или пластиковыми элементами должно быть не менее 60 сантиметров.

Но даже наличие такой щели не способно защитить от ожогов при случайном контакте — по этой причине желательно изолировать трубу до тех пор, пока не возникнут проблемы.

Решая, чем замотать трубу в бане или доме, если она одинарная, стоит использовать негорючий утеплитель, например, базальтовую вату, которую сверху защищают металлом или штукатуркой. Этот теплоизолятор имеет температуру плавления 1000 градусов.

Последовательность действий следующая:

  1. Маты толщиной 5 см, состоящие из базальтовой ваты, укладываются внахлест вокруг трубы и закрепляются стальной проволокой.
  2. Теплоизолированный дымоход обматывают армирующей сеткой, фиксируют и сверху накладывают штукатурку в два слоя.
  3. Вместо оштукатуривания можно использовать тонкий лист железа, который скручивают и приклепывают в месте стыка краев.

Утеплитель пола

Существует определенный порядок утепления дымохода в потолке:

  1. В потолках и крыше делают отверстия для прокладки дымоудаления таким образом, чтобы от их края до стенок труб оставалось расстояние не менее 25-35 сантиметров (читайте: «Как и чем заделать зазор между труба и крыша — разные варианты из разных материалов »).
  2. Края отверстий закрывают металлическими или асбоцементными листами или оборудуют теплоизоляционным боксом.
  3. Пространство вокруг труб плотно заполнено термоизоляционной ватой.
  4. Деревянные конструкции, расположенные у дымоходов, покрываются специальными огнезащитными составами.

Разобравшись, чем утеплить и чем обернуть трубу в бане или доме, можно без особых усилий проделать эту работу.

Но даже качественный утепленный дымоход надо правильно эксплуатировать:

  • очищать сажу не менее 3-х раз в течение года;
  • своевременно убирать золу из печи;
  • не сжигает посторонние предметы и материалы внутри устройства.

Дымоход для ванны
Металлическая обмотка дымохода
Изоляция металлического дымохода
Изготовление коробов
Монтаж дымохода
Крепление дымохода
Замена кирпичной трубы на металлическую

В статье речь пойдет о том, как и чем утеплить дымоходную трубу. Представлено несколько практических способов.

Изоляция дымохода необходима во избежание протечек и перегрева. Проще говоря, позволяет увеличить срок эксплуатации конструкции.Специалисты рекомендуют выполнять комплексные работы, в которые входит гидро- и противопожарная изоляция.

Дымоход для ванны

При утеплении дымохода в бане безопасность людей должна быть превыше всего. Основная угроза в комнате исходит от открытого огня. Поэтому его необходимо защитить, предварительно сделав перекрытие устойчивым к высоким температурам.

В основном бани строятся из дерева, горючего материала. Очень распространенным заблуждением является мнение, что обшивка потолка металлическими листами будет достаточной мерой.Но на самом деле такой защиты недостаточно. Ведь обивка все равно будет нагреваться, что может привести к возгоранию. Популярное решение проблемы — утеплить дымоход красным кирпичом. Но это подходит не для каждого дизайна ванны.

Сейчас есть два хороших варианта утепления дымохода:

  • Фольгоизол … Ванна с таким утеплителем не потеряет тепло, все работает как термос. При этом довольно быстро прогревается, длительное время сохраняя температуру.
  • Теплоизол … Материал, из которого изготовлен дымоход.

Популярным решением является использование многослойных труб, обладающих высокой степенью безопасности. Конструкция утеплителя состоит из нескольких секций, которые легко комбинируются между собой. Такой вариант подходит и для саун с металлической печью.

Если речь идет о том, как утеплить дымоход в традиционной русской бане, то лучшим решением будет использование красного кирпича.Этот материал устойчив к возгоранию и способен долго сохранять тепло. Читайте также: «Как и чем сделать изоляцию трубы в бане — материалы и методы».

Важно ответственно подойти к кирпичной кладке в бане. Продолжительность эксплуатации конструкции напрямую зависит от ее качества. Нельзя экономить на материалах или работе. Ведь необходимость ремонта в будущем будет связана с гораздо более высокими затратами.

Металлическая обмотка дымохода

«Как намотать в баню металлическую трубу дымохода?» — популярный вопрос среди дачников.Ведь для этого дачного участка использовано много материалов. Отсутствие в покрытии легковоспламеняющихся веществ — первостепенный нюанс, который необходимо учитывать. Предпочтительно использовать качественный материал, обладающий всеми необходимыми свойствами. Он также должен быть полностью безопасным для использования.

Наиболее распространенные материалы:

  1. Стекловата;
  2. Материалы волокнистые строительные;
  3. Минеральная вата.

Изоляция металлического дымохода

Теплоизоляция дымоходов металлического дымохода — отдельная тема для обсуждения.Ведь в нем есть ряд нюансов, о которых мы поговорим позже. Это очень сложная задача, поэтому выполнять ее рекомендуется во время строительства бани. С готовым зданием работать сложнее, ведь может потребоваться перестройка кровли.

Хорошим решением будет использование многослойных труб. Такую конструкцию легко изготовить, а также снизятся затраты на специалистов. Однако сам материал не относится к бюджету.Но срок службы и качество полностью оправдывают ее стоимость. Сэндвич-трубы дополнительно утепляются минеральной ватой.

Как утеплить дымоход, каждый решает сам. Важно помнить, что такой утеплитель позволяет защитить дымоход от негативного воздействия продуктов горения, а также влаги. Если вовремя не побеспокоиться об изоляции, то есть риск разрушения ванны. Ведь конденсат, усиленный действием кислоты, медленно разрушает строительные материалы.Наибольшую опасность представляет весной, когда дымоход начинает таять (подробнее: «Почему в дымоходе появляется конденсат и как от него избавиться»).

Изготовление ящиков

О том, как утеплить железную трубу дымохода, было сказано ранее. Теперь вы можете перейти к следующему шагу. Многим кажется, что сделать дымоходный короб — слишком сложная задача. На самом деле это не так. Достаточно ответственно, грамотно подойти к работе.

Необходимые инструменты:

  • Сверло;
  • Ножницы по металлу;
  • Компас;
  • Листы металлические;
  • Саморезы.

Этапы работы:

  1. Подготовка отверстий. По краям необходимо закрепить планки, которые будут выступать опорой для тела.
  2. Из металлического листа вырезаются две заготовки. Им придают U-образную форму. Затем готовые детали прикручиваются к потолку с помощью саморезов.
  3. Опять же делаются две заготовки, но они уже закреплены на стоячих листах с небольшим свесом.

    Как выполняется теплоизоляция дымоходных труб?

    Получается цельный каркас в потолке.

  4. Теперь дно ящика выполнено из листового металла. В центре заготовки должно быть отверстие для дымохода, здесь понадобится циркуль.
  5. В коробке четыре застежки по два сантиметра. Их вырезают и складывают перпендикулярно низу.
  6. Снизу крепятся стенки. Теперь в короб вставляется дымоход, он дополнительно фиксируется хомутами. Пустоты заполняются изоляционным слоем.

Дымоход

Монтаж дымохода — задача не такая простая, как может показаться на первый взгляд.Следует учесть множество нюансов. Если дымоход установлен недостаточно качественно, то это может привести к материальному ущербу, а также создать дискомфорт для людей внутри и навредить их здоровью.

Этапы работы:

  1. Подготовительный этап, где выбирается проект работ, закупаются материалы, определяется форма строительства. Бывают прямые дымоходы, а также конструкции с различными изгибами.
  2. Теперь можно приступить к сборке дымохода.Стыки труб, отводов и тройников необходимо закрепить хомутами.
  3. Вынос дымохода через крышу с помощью специального приспособления. Для начала определяется уровень ската крыши, на основании полученных данных подбирается подходящее место. В нем вырезается отверстие для заготовки. Сверху все утепляется прорезью крыши, а изнутри — покровным листом. Читайте также: «Как сделать изоляцию трубы дымохода — проверенные и надежные варианты».
  4. На патрубок крепится специальный фартук.Труба удлиняется до необходимого размера, ее верх частично утепляется специальной крышкой в ​​форме зонтика. Это предотвратит попадание в дымоход атмосферных осадков.

Крепление дымохода

Заготовку нужно вывести на крышу через чердак. Все щели, особенно пустоты между кровлей и патрубком, заполняются гидроизоляцией. Вынимая заготовку, необходимо помнить о технике безопасности.

Колено используется для крепления дымохода.Он предназначен для регулировки вертикального положения конструкции. Чтобы все было надежно, трубу дополнительно крепят к стене с помощью подходящих кронштейнов. Обычно они входят в готовый набор. Их тоже можно сделать своими руками, лучше всего использовать в качестве основы для них металлические уголки.

После того, как изоляционная конструкция установлена ​​и надежно закреплена, необходимо закрыть дымоходную трубу зонтом. Он предназначен для защиты конструкции от атмосферных осадков, тополевого пуха и опавшей листвы.

Замена кирпичной трубы на металлическую

Если кирпичного дымохода недостаточно, его можно дополнительно удлинить металлической трубой. Задача кропотливая, но вполне выполнимая. Важно подойти к этому ответственно.

Для начала изготавливается плоская стальная площадка с патрубком. Причем ее диаметр должен совпадать с диаметром металлической трубы, которую вы планируете использовать. Платформа должна быть надежно закреплена. Он фиксируется дюбелями и шурупами.Уплотнение добавит дополнительной надежности.

Заказ на работы:

  • На кирпичной кладке нужно разметить точки, в которые будет устанавливаться крепление. Их нельзя класть на шов кладки. Желательно располагать их ближе к центру кирпича, а не на его краю.
  • Просверливаются отверстия в отмеченных местах для установки дюбелей. В этих же точках на плоской площадке проделываются отверстия, туда пойдут саморезы.
  • На кирпичное основание наносится огнеупорный герметик, затем ставится стальная площадка.В дюбеля вкручиваются саморезы. Важно следить за герметичностью и однородностью.
  • Теперь осталось дождаться полного высыхания герметика и перейти непосредственно к удлинению дымохода при помощи металлической трубы.

Важные нюансы установки:

  1. Если длина участка трубы над крышей превышает 1,5 м, рекомендуется оборудовать его специальными распорками, укрепляющими конструкцию (читайте также: «Способы устройства дымохода на крыше дома — преимущества и недостатки разные варианты »).
  2. Запрещается устанавливать патрубок, длина которого от печки до головы более 5 м.
  3. Установка специальных заглушек позволяет избавиться от конденсата.
  4. Участок дымохода над крышей должен быть длиннее 1,5 м.
  5. Не сужать трубу при установке дымохода.
  6. Ближайшие конструкции из легковоспламеняющихся материалов не должны нагреваться до температуры 50 ° C.
  7. Дымоход нельзя размещать вблизи электропроводки.

Решение о том, как утеплить металлическую трубу дымохода, следует принимать исходя из бюджета, а также потребностей конструкции.

Важно максимально ответственно подойти к задаче, выполняя работу с полным соблюдением всех норм и нюансов. Тогда утепление дымохода прослужит долго без нареканий.

Как делается негорючая теплоизоляция дымоходных труб?

При строительстве многих современных домов или загородных домов возводятся камины или печи.В этом случае возникает вопрос о выходе дымохода на поверхность крыши. Должна быть предусмотрена изоляция дымохода на крыше. Что это значит?

  • Во-первых, лучше всего проложить трубу в правильном месте на крыше.
  • Во-вторых, стык трубы с кровлей должен быть герметичным, чтобы исключить возможные протечки.
  • В-третьих, дымоход обычно нагревается до очень высокой температуры.

Следовательно, необходимо защитить горючую кровлю от возможного оплавления или даже возгорания.

Выбор наиболее подходящего места для выхода трубы на крышу

Дымоход рекомендуется проложить в районе конька кровли. Так как конек меньше всего подвержен застоям влаги, а кровельный пирог в зоне конька обычно минимален.

При наличии коньковой планки возникают трудности со снятием трубы. Для сохранения прочности стропильной системы ее необходимо возводить без конькового бруса. Или нужно одновременно использовать две балки, между которыми будет проходить дымоход.

Как вариант, можно пропустить трубу не через конек, а рядом с ним. В этом случае прочность стропильной системы не будет нарушена, и труба окажется на скате крыши. Настоятельно не рекомендуется прокладывать трубу в впадине кровли , то есть в самой низкой точке, где сходятся спусковые склоны. В этом месте чаще всего наблюдаются явления застоя воды и снега, что может привести к протечке места стыка трубы с кровлей.Когда печь или камин располагается вдали от желаемого выхода дымохода на крышу, в качестве переходника используется изогнутый отвод дымохода.

Гидроизоляция дымохода

Устройство изоляции дымохода

Как заделать трубу на крышу , обеспечивает защиту от протечек?

Дымоход изолированный

Современные дымоходы изготавливаются из многослойных теплоизоляционных труб с наружным слоем из нержавеющей стали. Специально для них изготавливаются специальные кровельные переходы, которые представляют собой основу из стального листа и закрепленную на ней заглушку фартука.Через этот фартук проходит дымоходная труба. Фартук крепится к трубе стальным хомутом с термостойкой прокладкой. Такие фартуки обеспечивают герметичность примыкания рубероида к трубе.

Защита кровли от контакта с горячими трубами

Основная задача, стоящая перед строителями при выводе трубы на поверхность кровли, — обеспечение пожарной безопасности дома. Резка кровельной трубы имеет первостепенное значение.

Согласно нормативным документам температура обогреваемой трубы не должна превышать +50 градусов в месте соприкосновения с горючей кровлей.

При использовании кирпичной трубы эту проблему можно решить, увеличив толщину стенки трубы. Рекомендуемая толщина стенки 35-40 сантиметров. … Такая толщина трубы гарантирует безопасность кровли в условиях пожара.

Кровельный пирог — это слой из последовательно расположенных слоев:

Устройство кровельного торта

  • пароизоляция,
  • изоляция,
  • гидроизоляция,
  • рубероид.

Нарушать ее целостность крайне нежелательно, во избежание попадания воды в кровлю и постепенного разрушения всей корки.

Необходимо предусмотреть зазор (пространство) между дымоходом и крышей.

Для этого делается дополнительный короб из деревянных стропил и поперечных балок, который располагается между трубой и крышей.

  • Расстояние между стенками короба и дымоходом должно быть около 15 сантиметров.
  • Этот зазор заполнен негорючим материалом.
  • Все компоненты кровельного пирога нарезаются и крепятся гвоздями или скобами к стропилам и перекладинам, а гидроизоляция прижимается обрешеткой или контробрешеткой.
  • При необходимости все подозрительные стыки можно заделать герметиком.

Это обеспечит изоляцию дымохода в потолке.

Грамотная гидроизоляция дымохода с обеспечением пожарной безопасности всей конструкции и правильный выбор места выхода дымохода на крышу — главные условия, выполнение которых гарантирует безопасность вашего дома и должный уровень комфорта.

В процессе нагрева жидкость, которая используется в качестве теплоносителя, циркулирует по системе. Чтобы не терять полезное тепло и избежать чрезмерного перегрева помещения, трубопроводы отопления утепляют.

Такие работы необходимы в загородных домах, если трубопроводы отопления проходят по улице от котельной, или когда котел расположен в дальнем флигеле дома, а трубы протянуты по холодным коридорам. Это помогает принести в помещение больше тепла, удерживая его на всем пути: от котельной до радиаторов отопления.

В качестве материала используется несколько видов утеплителя, они различаются по теплопроводности и способам монтажа, и при выборе материала нужно хотя бы немного знать о его качествах.

Вспененный полиэтилен

Это гибкая изоляция, которая выпускается в виде труб разного диаметра с разрезом посередине (это сделано для удобства монтажа).

Установка

При утеплении трубопровода этим материалом на трубы накладывают кусочки утеплителя по всей длине и стягивают строительной лентой.Стыки или стыки труб необходимо закрыть изоляцией большего диаметра. Поэтому перед началом работ нужно примерно рассчитать необходимое количество утеплителя разного размера.

Утеплитель этой марки очень удобен, его легко разрезать, а оставшиеся куски можно использовать в другом месте, составив одну длинную деталь из нескольких отрезков.

Стекловолоконная изоляция

Такой утеплитель наиболее востребован у строителей.Этот материал имеет относительно небольшой вес и совершенно не подвержен гниению. Именно поэтому его часто используют для утепления труб, расположенных на улице.

Установка

При установке трубы оборачиваются изоляцией и закрепляются вязальной проволокой. Для дополнительной защиты от влаги снаружи его обвязывают рубероидом или строительной пленкой.

Базальтовая вата

Это формованные элементы утеплителя, которые выполнены в виде пластин и цилиндров.Такие утеплители пожаробезопасны, обладают хорошей прочностью и не пропускают влагу. Его установка довольно проста, так как в случае утеплителя из стекловолокна он дополнительно защищается алюминиевой фольгой или рубероидом.

Пенополистирол

Такой утеплитель выполняется в виде двух оболочек разного размера, они крепятся с помощью специальных пазов, но для надежного соединения их необходимо дополнительно закрепить специальным клеем или лентой.

Установка

При соединении на трубах половинки нагревателей соединяются между собой, и две части смещаются в разные стороны на несколько сантиметров.Следующее звено также соединяется, а левые концы соединяются вместе, получается своеобразное «перекрытие» одного соединения другим, что обеспечивает лучшее соединение.

Для утепления неудобных участков и поворотов применяют фигурные оболочки, которые имеют неодинаковые размеры.

Чтобы провести качественную изоляцию этим материалом, нужно заранее рассчитать длину трубопровода, количество стыков и изгибов. Это необходимо для приобретения необходимого количества фурнитуры.

Пенополиуретан

Утеплитель наносится методом напыления. На смонтированный трубопровод распыляется специально приготовленный состав. Он надежно сцепляется с поверхностью и, вспениваясь, образует плотную защитную массу с высокой прочностью.

В связи с тем, что данный утеплитель плохо переносит воздействие солнечных лучей, изоляция труб, находящихся на открытом воздухе, должна сопровождаться их защитой: обмоткой рубероидом или алюминиевой фольгой.

Для качественной изоляции труб можно комбинировать утеплители. Например, в котельной и на улице их можно покрыть минеральной ватой или базальтовым утеплителем. А в доме есть место для подвода труб к радиаторам отопления — вспененным полиэтиленом, что эстетичнее смотрится.

Этот материал, с помощью которого утепляют трубопроводы отопления, избавит от некоторых трудностей, возникающих при установке других обогревателей.

Чем больше, тем лучше…

Этот слоган относится к установке такого утеплителя. Его наносят распылителем или обычной кистью, и чем больше слоев нанесено на трубу, тем лучше будет сохраняться тепло. Да и сам процесс намного проще, чем установка других видов утеплителя. Его можно без проблем наносить как на плоскую трубу, находящуюся в хорошей доступности, так и на скрытых неудобных участках.

Когда следует заботиться об изоляции труб

Утеплитель лучше всего устанавливать в процессе прокладки труб и разветвлений в помещении.На этом этапе вам будет проще подобрать размеры (при выборе рулонного или трубчатого утеплителя), а в результате будет меньше отходов, а это, соответственно, сэкономит деньги.

Ремонт изоляции

При всех положительных качествах всех видов материалов нелишним будет провести профилактический осмотр всей теплотрассы перед наступлением зимнего сезона. Во избежание неприятностей в будущем, места утеплителя, которые в силу некоторых обстоятельств пришли в негодность, необходимо заменить.

Видео

Видео по установке цилиндров из минеральной ваты:

Фото

.

alexxlab

Что такое фанкойл: как устроен, виды и принцип работы

Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик

Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24»

Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года

Как лучше отапливать гараж: самый экономный способ из всех вариантов

Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
