Какого цвета фазовый провод: Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ

Содержание

Три провода какой цвет. Какого цвета и как обозначаются провода ноля, фазы и земли в электрике

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке.

По их цвету определяют назначение провода:

  • Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
  • Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
  • Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
    • Красный.
    • Черный.
    • Коричневый.
    • Серый.
    • Оранжевый.
    • Белый.
    • Бирюзовый.
    • Фиолетовый.
  • В электротехнике фаза имеет красный, черный или белый окрас.
  • ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

    Буквенное обозначение

    Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

    • Земля — «РЕ».
    • Ноль — «0» или «N».
    • Фаза — «L».

    Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

    Варианты расцветки проводов, а также ошибки при коммутации

    Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

  1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
  2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
    1. Ноль — белый/серый цвет.
    2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
  3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
  4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

  • Положительную шину (обозначается «+„).
  • Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке.

Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар.

Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Вскрывая любой электрический провод, каждый электрик сталкивается с жилами разных цветов. Почему производители делают это, почему цвет проводов: фаза ноль земля отличаются друг от друга? Ведь не для красоты же это делается. Все верно, красота в закрытом кабеле не нужна. А расцветка же – острая необходимость. В чем же дело?

  1. С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
  2. Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.

Необходимо отметить, что вся цветовая гамма обозначений жил электрического провода сведена в ПУЭ, который основывается на ГОСТ Р 50462. Так что разноцветье закреплено государственным стандартом. Правда, надо отдать должное, что обозначение жил имеет не только цветовое нанесение, но и буквенное. Но в этой статье будем разбираться с именно цветом проводов: фаза ноль земля.

Внимание! Маркировка цветом производится по всей длине провода. Нередко электрики делают дополнения, которые удостоверяют, что жилы подключены правильно. Для этого на концах участков проводки устанавливают разноцветные кембрики (это термоусадочные трубки из полимера) или обматывают концы разноцветной изоляцией.

Расцветка шин на подстанциях

Трехфазная разводка внутри электрической подстанции определяется тремя цветами, соответствующие каждой отдельной фазе. Обычно для этого окрашиваются электрические шины. Так вот:

  • Фаза «А» обычно окрашивается желтым цветом.
  • Фаза «В» – зеленным.
  • Фаза «С» – красным.

Запомнить это несложно, тем более молодым и начинающим электрикам.

Сети постоянного тока

В быту постоянный ток не используется. А вот на строительных площадках (подъемные электрические краны, различные тележки и подъемники), в производствах, в электрифицированном транспорте (трамваи и троллейбусы), на подстанциях для подпитки систем автоматики без постоянного тока не обойтись.

В таких сетях всего лишь используется два контура: положительный (плюс) и отрицательный (минус). То есть, нет здесь ни фазных проводников, ни тем более нулевого. Но даже при этом применяется разный окрас проводников. Так положительный окрашивается в красный цвет, отрицательный в синий.

Обратите внимание, что в том случае если однофазная сеть постоянного тока является ответвлением от трехфазной сети, то цветовое обозначение в двух сетях должно полностью совпадать между собой и окрашиваться по стандартным требованиям.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» – это рабочий ноль, вторая буквами «PE» – это защитный ноль. Их расцветка соответственно:

  • Голубая.
  • Желто-зеленая.

Обратите внимание, что желтая и зеленая полоса могут располагаться не только вдоль провода, но и поперек.

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Внимание! Так как однофазная электрическая сеть – это ответвление от сети трехфазной, то необходимо соблюдать идентичность цветового оформления проводов. То есть, если в трехфазной сети одна из фаз проведена проводом коричневого цвета, то постарайтесь подобрать двухжильный провод для однофазной сети также с коричневой жилой.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Не соблюдены правила и стандарты подключения – что делать?

Иногда приходится сталкиваться с ситуациями, где в распределительном щите не соблюдены правила подключения проводов по цвету. То есть, были использованы старые стандарты или это просто нерадивость электрика, который проводил монтаж. Что делать в этом случае?

Не стоит проводить переподключение. Оптимальный вариант – провести маркировку всех проводов, идущих от распределительного щита в дом или квартиру. Конечно, в этом случае будет потрачено много времени, потому что придется вскрывать каждую разветкоробку, открывать соединения проводов и прозванивать каждый шлейф, определяя это фаза (и какая фаза), ноль или заземление. И все концы проводов маркировать, используя цветную изоленту или кембрики. Работа большая, но необходимая.

Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.

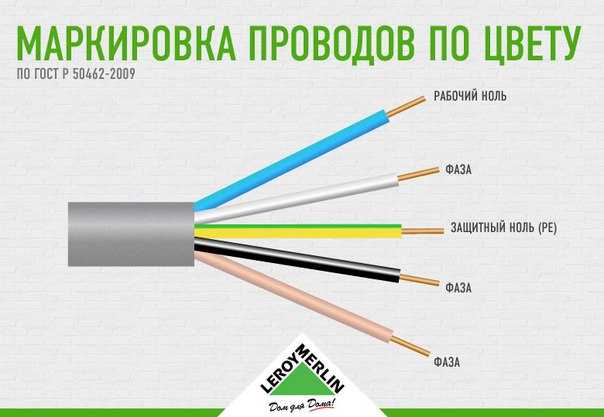

На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Цвета проводов в трехфазной сети переменного тока

В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:

  • фаза A – желтый;
  • фаза B – зеленый;
  • фаза C – красный.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

  • В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
  • Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
  • Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

Резюмируя вышесказанное:

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.

Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.

Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи и .

Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к , Глава 1, п.1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.

И что же сказано в этом ГОСТе?!

Согласно ГОСТ Р 50462-92, п.3.1.1, для идентификации проводников и шин могут быть применены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый.

Согласно ПУЭ, п.1.1.29:

  • нулевые рабочие проводники (N) должны иметь голубой цвет
  • cовмещенные нулевые рабочие и нулевые защитные проводники (PEN) должны иметь голубой цвет по всей длине и желто-зеленые полосы на концах
  • нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет

Приведу для примера несколько фотографий. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют голубой цвет. Все нулевые защитные проводники (РЕ) подключены к шину (РЕ) и имеют желто-зеленый цвет.

А все остальные цвета, кроме голубого (синего) и желто-зеленого могут быть использованы в качестве фазных проводников.

На фотографиях ниже видно, что фазные проводники имеют белый цвет.


Согласно ПУЭ, п.1.1.30, при переменном трехфазном токе шины фазы А должны иметь желтый цвет, фазы В — зеленый цвет, фазы С — красный цвет. Запоминается легко и просто в виде сокращения «ЖЗК», т.е. желтый, зеленый, красный.

Для наглядности приведу несколько примеров.

Два измерительных трансформатора НОМ-10 (кВ).

Отходящий фидер распределительной подстанции напряжением 500 (В).

Как видите, на приведенных примерах цветовая маркировка шин при переменном трехфазном токе полностью соблюдается.

Кстати, не обязательно, чтобы шины были полностью выкрашены в тот или иной цвет. Вполне достаточно делать цветовую маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т.п.) в местах присоединения шин к коммутационным аппаратам.

Согласно ПУЭ, п. 1.1.30, при переменном однофазном токе шина фазы В, присоединенная к концу обмотки источника питания, должна иметь красный цвет, а шина фазы А, присоединенная к началу обмотки источника питания, должна иметь желтый цвет.

К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.

Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются, согласно требований цветовой маркировки трехфазной системы.

Согласно ПУЭ, п.1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.

В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).

А это выводы непосредственно с аккумуляторной батареи.

Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.

Дополнение

С 01.01.2011 отменен, указанный в начале статьи ГОСТ Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:

  • серый
  • коричневый
  • черный

Для наглядности выкладываю фотографию распределительного щитка одного из банков, на котором мы производили электромонтаж.

По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.

В однофазной сети для фазного проводника предпочтительным цветом является коричневый. Соответственно, что если однофазная сеть является ответвлением от трехфазной, то цвет фазного проводника должен соответствовать цвету фазного проводника трехфазной сети.

Также был введен запрет на желтый и зеленый цвета, применяемые по отдельности (п.5.2.1). Они должны быть использованы только в комбинации желто-зеленого цвета для защитных проводников РЕ. В связи с этим и была изменена маркировка трехфазной сети «ЖЗК», т.к. желтый и зеленый цвета применялись в ней по отдельности.

Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):

  • коричневый цвет — положительный полюс (+)
  • серый цвет — отрицательный полюс (-)
  • синий цвет — средний проводник (М)

Внимание!!! Хочу Вас предупредить, что не нужно сейчас бежать и изменять существующую маркировку. Ведь когда вводились объекты, действовал еще старый ГОСТ Р 50462-92. А вот при вводе в эксплуатацию уже новых электроустановок ГОСТом 50462-2009 пренебрегать не следует.

Если по каким то причинам нет возможности выполнить маркировку проводов и шин по вышеперечисленным требованиям, то можно использовать любые цвета. Но необходимо на концы жил намотать изоленту, наклейки, одеть кембрики или термоусадочные трубки соответствующего цвета, например, вот так:

И уже по традиции, смотрите видео по материалам данной статьи:

P. S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.

Рекомендуем также

Цвет провода заземления. Какого цвета провод заземления ~ Электрик в квартире и частном доме.

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления? Честно говоря ответа на него я и сам не нашел поэтому решил об этом написать по подробнее.

Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока).

Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где к стати говоря и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.

Какого цвета провод заземления

Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно правилам, в бытовой электропроводке:

  • — фазный провод L — имеет коричневый или красный цвет;
  • — нулевой рабочий N — (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
  • — нулевой защитный PE — (заземляющий проводник) окрашивается в желто-зеленый цвет.
Согласно правилам ПУЭ 1.1.29 — цвет провода заземления желто-зеленый.
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение «PE» и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

Ошибок в соединении участков электросети можно избежать, если соединять коричневый провод с коричневым, синий провод с синим и так далее. Именно по этой причине в подавляющем большинстве кабелей изоляция всех проводов отличается своим собственным цветом. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления.

Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать заземляющим проводником среднюю жилу.

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике? Маркировка проводов (N, PE, L) L n sl обозначения

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

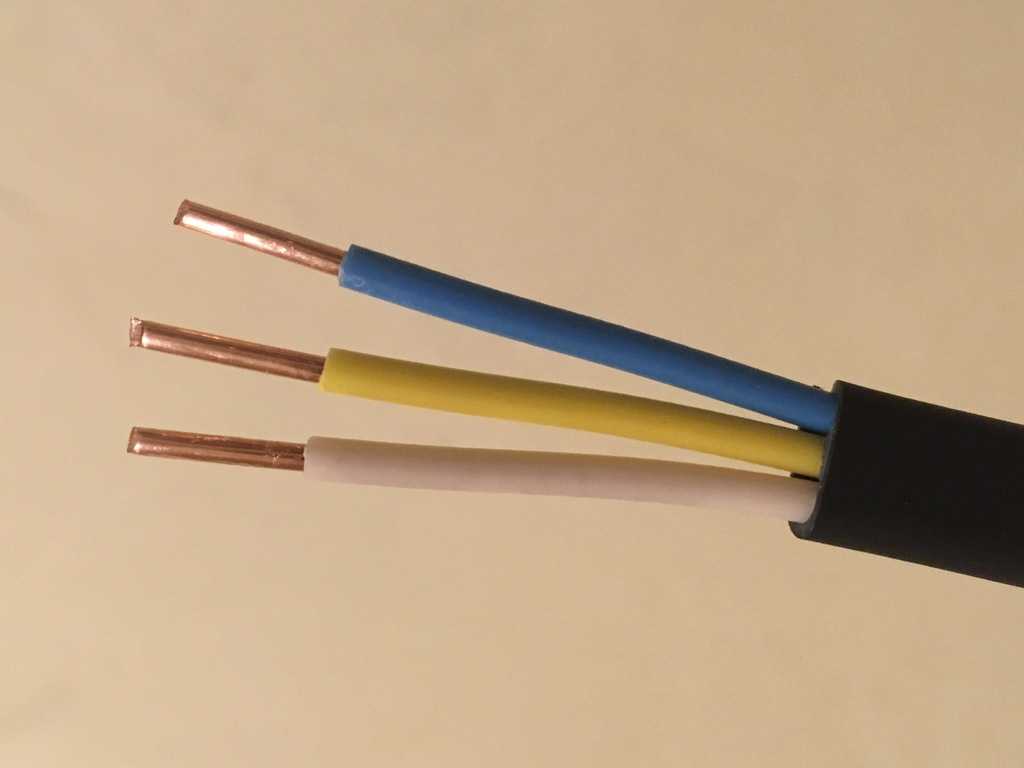

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

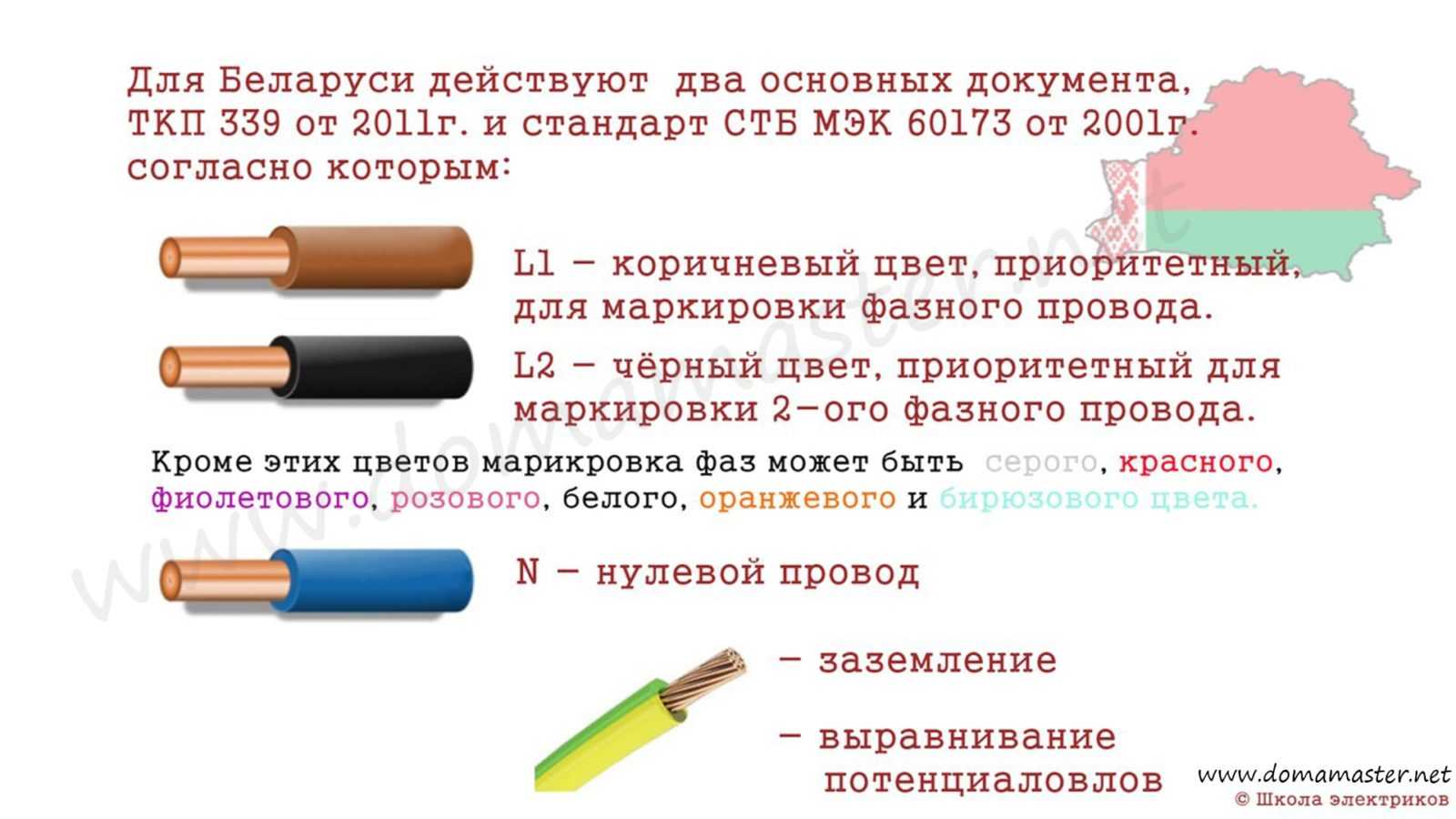

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Цветовая маркировка проводов – как разобраться

Монтаж современных электрических светильников и других приборов задача не сложная. На первый взгляд все понятно — вот эти шурупы для крепления к стене или потолку, вот эти пазы для вставки плафона, что сложного? Эту задачу вполне реально выполнить самостоятельно, не приглашая электрика. Отключил электропитание для безопасности и работай! Но в стене три проводка разного цвета и в светильнике три цветных проводка, а какой куда присоединять?

Тот, кто хоть раз имел дело с проводами и электричеством, обратил внимание, что провода всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются.

Правильная разметка проводов значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Что такое фаза, ноль и заземление

Электропроводка обычно состоит из  двух, трех или больше проводов в общей изоляции. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический контур замыкался. Чтобы протекал ток, в квартире должен быть включен хотя бы один электроприбор. Если ничего не включено, контур разомкнут, то  нулевой провод не под напряжением, а вот  НАПРЯЖЕНИЕ на фазе останется.

Третий, заземляющий провод, называемый так же землей, не находится под напряжением и предназначен для защиты человека от поражения электрическим током.

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить, которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Цвет провода фазы

В разных странах стандарты маркировки разные, но чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета могут быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос. Бывают просто желтые или зеленые с желтыми метками.

Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания.

Как соединять провода?

Прежде всего нужно осмотреть провода светильника или другого электрического устройства и определить по цвету провод заземления и нуля. Соединяют соответственно – ноль светильника к нулю проводки (голубой с голубым), заземление – к заземлению (желто-зеленый).

После этого соединяют провода фазы — они могут быть разного цвета, но после исключения ноля и земли все уже понятно и так.

Если светильник имеет только металлические клеммы, в которые следует вставлять провода электрической разводки, то следует посмотреть на маркировку – L – фаза, N – ноль.

Важно! При работе с электросетью будьте особенно внимательны – отключите питание в той линии, с которой работаете, а еще лучше — во всей квартире.

  • < Назад
  • Вперёд >
Таблица цветовых кодов электрических проводов

— IEC | НЭК

Таблица цветовых кодов электрических проводов

Сегодня я пишу о цветовых кодах электрических проводов. Как вы знаете, в электропроводке мы использовали различные типы цветов, которые помогают электрику легко выполнить подключение. Существуют разные стандарты идентификации проводов, и некоторые из них основаны на цветовых кодах. Не все цветовые коды проводов электропроводки одинаковы, и это зависит от вашего местоположения, напряжения, типа установки, а также некоторых других факторов.Многие электрики не следовали цветовому коду, но если мы будем следовать цветовому коду, это облегчит работу и дальнейшее обслуживание.

Как я уже писал, существуют разные стандарты и цветовые коды в зависимости от вашего местоположения, цветовой код провода может отличаться в зависимости от вашего местоположения. Тем не менее, я поделюсь здесь некоторыми кодами цветов электрических проводов.


Цветовые коды электрических проводов США

В США для электрических проводов обычно используются следующие цветовые коды, в которых в основном используются черный, красный, синий фазы 1,2,3, белый для нейтрали и зеленый, зеленый с желтая полоса или оголенный провод для заземления или заземляющего провода.

Цвета проводов переменного тока 120/240 вольт Код

Эти цвета обычно используются для дома или офиса.

  • Заземление — зеленый, зеленый с желтой полосой или оголенный провод
  • Нейтрально-белый
  • Фаза 1 — Черный
  • Фаза 2 — Красный
  • Фаза 3 — Синий
Полный код цвета электрических проводов США (N) С общей и альтернативным цветом

общий цвет

альтернативный цвет

900 39

RED

Canadian Electric Code (ЦИК)

CANDA CANCA AC Электрические коды проволоки приведены ниже

линия один этап

л

черный или красный


Нейтральное

Н

белый

серый

Основание — Заземление

G

голый, зеленый или зелено-желтый

зеленый

строки 3 этапа

1 L1

L2

Orange

Line, 3 этапа

L3

L

3

линия 3 этапа

красный

9

L3

Blue

Blue

функции

1

L

черный или красный

нейтральный

N

белый

Земля — ​​заземление

G

L1

линия, 3 этапа

L2

черный

линия, 3 этапа

Международные электромонтажные провода Коды цвета

Электрический цветовой код используется в соответствии с местоположением, в некоторых регионах цветовой код электрического провода указан законом. Различные цветовые коды электрических проводов популярны в разных местах.

европейских (IEC) Международный электротехническая комиссия комиссии коды проводов

Международные электропроводки провода цвета коды
этикетки новый IEC цвета старый IEC цвета
, 3-фаза L1 Brown коричневый или черный
линии, 3-фазный L2 Brown коричневый или черный
линии, 3-фазные L3 Brown Браун или черный
Earth G Green-Yellow-Yellow
80043 L Brown Brown или Black
нейтральный N синий синий
Цветовой код электрического провода постоянного тока IEC

1

Color

L-

40008

L +

L-

серый

9003 9

Blue

Brown

м

м

серый

9

9004

Пакистан и Индия Электрические проволоки Цвета проволоки

в Пакистане / Индия в основном использовали ниже электрические цветовые коды, но обратите внимание, что приведенные ниже цветовые коды не соответствуют какому-либо закону.

1

G или E

Green-Yellow

2-проводный DC Power System

40041 L +

Brown

2-проводной заземленной постоянной мощности

отрицательный (из положительного заземленного) схемы

L-


положительный (положительный заземленный)

М

синий



отрицательный (от отрицательной земляной) схемы

м


положительный (от отрицательной заземленной) схема

L +

Коричневый

3-проводных заземленных DC системы питания

L +

L +


отрицательный

L-

синий




N

г или E

3 этапа

Функция

Lable

Цвет

Line однофазный

L

красный или оранжевый

Neutral

N

Green или Green-yellow

L1

Красный


L2

Желтый


L3

Синий

DC Положительный

DC +

Красный

DC Nega

DC —

Черный или синий

Некоторое время в электрике не использовались цветовые коды проводов, а использовались провода разных цветов, поэтому перед началом работ необходимо провести техническое обслуживание электропроводки. не забудьте проверить перед полностью электрическими проводами, используя мультиметр или другие тестовые устройства.

Учтите, что в электрических машинах цвет проводов может быть разным, поэтому перед работой предварительно ознакомьтесь с предоставленным фирмой техпаспортом и схемой.

%PDF-1.2 % 1 0 объект > эндообъект 2 0 объект > эндообъект 5 0 объект > эндообъект 6 0 объект > /XОбъект > >> эндообъект 9 0 объект > /Длина 10 0 R >> поток Y~AlY&24ȯ5GD ?GD~G?#x#»?2T82AGB΂7 C!P!fu2&»#;8$9 8C [email protected] Ԡ K 0MavxT.Авф; j\CrZKooڰ%iC-vյKT0T___Kcۭgccᄴ6960a=&6a4k:bUiȯ (V( n cSPA;զ6=6;ji t9mSt’I{U3a{]0M2NijڦU42P aPh0′

2.2: Цветовые коды проводки — Workforce LibreTexts

Проводка распределительных цепей переменного и постоянного тока имеет цветовую маркировку для идентификации отдельных проводов. В некоторых юрисдикциях все цвета проводов указаны в юридических документах. В других юрисдикциях так кодифицированы лишь несколько цветов проводников. В этом случае местный обычай диктует «необязательные» цвета проводов.

IEC, AC: Большая часть Европы придерживается цветовых кодов проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока. Они перечислены в таблице ниже. Более старые цветовые коды в таблице отражают предыдущий стиль, в котором не учитывалось правильное чередование фаз. Провод защитного заземления (обозначен зелено-желтым) имеет зеленый цвет с желтой полосой.

Великобритания, AC: В Великобритании теперь используются цветовые коды IEC для проводки переменного тока.В таблице ниже они перечислены вместе с устаревшими внутренними цветовыми кодами. Чтобы добавить новую цветную проводку к существующей старой цветной проводке, см. Cook. [ПКк]

США, переменный ток:  В соответствии с Национальным электротехническим кодексом США для нулевого провода питания требуется только белый (или серый) провод, а для защитного заземления — медный, зеленый или зеленый с желтой полосой. В принципе, для силовых проводников могут быть использованы любые другие цвета, кроме указанных. Цвета, принятые в качестве местной практики, показаны в таблице ниже.Черный, красный и синий используются для трехфазного напряжения 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. Проводники размером больше 6 AWG доступны только в черном цвете и имеют цветную ленту на концах.

Канада: Электропроводка в Канаде регулируется CEC (Canadian Electric Code). См. таблицу ниже. Защитное заземление зеленого или зеленого цвета с желтой полосой. Нейтральный — белый, горячие (под напряжением или активным) однофазные провода — черные, а в случае второго активного — красные.Трехфазные линии имеют красный, черный и синий цвета.

IEC, DC: Установки постоянного тока, например, солнечные электростанции и компьютерные центры обработки данных, используют цветовое кодирование, соответствующее стандартам переменного тока. Цветовой стандарт IEC для силовых кабелей постоянного тока указан в таблице ниже, адаптированной из таблицы 2, Cook. [ПКк]

Электропитание постоянного тока в США: В соответствии с Национальным электротехническим кодексом США (как для переменного, так и для постоянного тока) заземленный нейтральный провод системы электропитания должен быть белого или серого цвета.Защитное заземление должно быть голым, зеленым или с зелено-желтой полосой. Горячие (активные) провода могут быть любых других цветов, кроме указанных. Однако обычная практика (согласно местным инспекторам по электротехнике) заключается в том, что первый горячий (находящийся под напряжением или активный) провод должен быть черным, а второй горячий — красным. Рекомендации в таблице ниже принадлежат компании Wiles. [JWi] Он не дает рекомендаций по цветам незаземленной системы питания. Использование незаземленной системы не рекомендуется из соображений безопасности. Однако красный (+) и черный (-) соответствуют цветам заземленных систем в таблице.

Маркировка проводов (N, PE, L). Правильная проводка фазы ноль на массу

В большинстве современных кабелей жилы имеют изоляцию разных цветов. Эти цвета имеют определенное значение и выбраны не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить, где ноль и земля, а где — фаза, и поговорим дальше.

В электрике принято различать провода по цветам. Это значительно облегчает и ускоряет работу: вы видите набор проводов разного цвета и по цвету можете догадаться, какой из них для чего предназначен.Но, если проводка не заводская и вы ее не делали, перед началом работы обязательно нужно проверить, соответствуют ли цвета назначению.

Для этого берём мультиметр или тестер, проверяем напряжение на каждом проводнике, его величину и полярность (это при проверке питающей сети), или просто прозваниваем куда и откуда идут провода и не меняется ли цвет » по пути. Так что знание цветовой маркировки проводов – один из необходимых навыков домашнего мастера.

Цветовая маркировка грозозащитного провода

Согласно последним правилам электропроводка в доме или квартире должна быть заземлена. В последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. При этом заводская гарантия сохраняется только при условии, что блок питания с исправным заземлением.

Чтобы не запутаться за провод заземления принято использовать желто-зеленый цвет. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный основной желтый цвет с зеленой продольной полосой.Изредка могут встречаться экземпляры с горизонтальными полосами или просто зеленого цвета, но это нестандартно.

Цвет грозозащитного провода — одножильный и многожильный

Иногда в кабеле присутствует только ярко-зеленый или желтый провод. В этом случае они используются как «земляные». На схемах «земля» обычно рисуется зеленым цветом. На оборудовании соответствующие контакты подписаны латинскими буквами PE или в русском варианте пишут «земля». К надписям часто добавляют графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина заземления и подключение к ней обозначаются зеленым цветом

Нейтральный цвет

Другой проводник, выделенный определенным цветом, является нейтральным или нулевым. Для него выделен синий цвет (ярко-синий или темно-синий, изредка синий). На цветовых схемах эта цепь также нарисована синим цветом, подписана латинской буквой N. Также подписаны контакты, к которым должна быть подключена нейтраль.

Нейтральный цвет — синий или синий

В кабелях с гибкими многопроволочными жилами, как правило, применяют более светлые оттенки, а одножильные жесткие жилы имеют оболочку более темных, насыщенных тонов.

Фаза цвета

С фазными проводами несколько сложнее. Они окрашены в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами нужно быть особенно осторожным и внимательным, т. к. на них присутствует напряжение.

Цветовая маркировка проводов: какой цвет фазы — возможные варианты

Итак, наиболее распространенная цветовая маркировка фазных проводов – красный, белый и черный.Также могут быть коричневые, бирюзово-оранжевые, розовые, лиловые, серые.

На схемах и клеммах фазные провода обозначаются латинской буквой L, в многофазных сетях рядом номер фазы (L1, L2, L3). Кабели C с несколькими фазами имеют разные цвета. Это проще при проводке.

Как определить, правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику необходимо знать, какой именно провод фаза, какой нулевой, а какой заземление.При неправильном подключении оборудования оно выходит из строя, а неосторожное прикосновение к токоведущим проводам может закончиться печально.

Необходимо убедиться, что цвета проводов — земля, фаза, ноль — соответствуют их разводке

Самый простой способ ориентироваться — цветовая маркировка проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо конкретно разбираться, после чего вешать метки или оставлять цветные метки.Во-вторых, даже если жилы в кабеле окрашены в разные цвета, и вы можете визуально найти нейтраль и землю, правильность ваших предположений необходимо проверить. Бывает, что при установке перепутаны цвета. Поэтому сначала проверяем правильность предположений, потом начинаем работу.

Для проверки потребуются специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно с помощью индикаторной отвертки, для определения нуля и нейтрали понадобится тестер или мультиметр.

Проверка индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод загорается, когда металлическая часть касается токоведущих частей. В других моделях для проверки необходимо дополнительно нажать на кнопку. В любом случае при наличии напряжения светодиод загорается.

С помощью индикаторной отвертки можно найти фазы. Касаемся металлической частью оголенного проводника (при необходимости нажимаем кнопку) и смотрим, горит ли светодиод. Горит — это фаза.Off — нейтраль или земля.

Работаем аккуратно одной рукой. Второй не касается стен и металлических предметов (например, труб). Если провода в тестируемом кабеле длинные и гибкие, вы можете держать их другой рукой для изоляции (держитесь подальше от оголенных концов).

Проверка мультиметром или тестером

На приборе выставляем шкалу, которая чуть больше расчетного напряжения в сети, подключаем щупы. Если мы вызываем бытовую однофазную сеть 220В, ставим переключатель в положение 250В.Одним щупом прикоснитесь к оголенной части фазного провода, а вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем его положение) или на индикаторе загорается цифра близкая к 220 В, то такую ​​же операцию проделываем со вторым проводником — который по цвету идентифицируется как «земля». ». Если все правильно, показания прибора должны быть ниже — меньше тех, что были до него.

При отсутствии цветовой маркировки проводов придется перебирать все пары, определяя назначение жил по показаниям.Используем то же правило: при звонке пары фаза-земля показания ниже, чем при звонке пары фаза-ноль.

В Библии электрика ПУЭ (Правила устройства электроустановок) сказано: разводка по всей длине должна обеспечивать возможность легкого распознавания изоляции по ее цвету.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет уникальный цвет.

  • Рабочий ноль (N) синий, иногда красный.
  • Нулевой защитный провод (РЕ) — желто-зеленый.
  • Фаза (L) — может быть белой, черной, коричневой.

В некоторых европейских странах действуют неизменные стандарты фазовой разводки. Мощность для розеток — коричневая, для освещения — красная.

Цвет проводки ускоряет проводку

Цветная изоляция жил значительно ускоряет работу электрика.  В старину цвет жил был либо белый, либо черный, что вообще доставляло много хлопот электрику-электрику.При отключении нужно было подать питание на проводники, чтобы с помощью контроля определить, где фаза, а где ноль. Цвет избавил от этих мучений, все стало очень четко.

Единственное, о чем не стоит забывать при обилии проводников, так это обозначить табличкой их назначение в щите, так как питающих линий может быть от нескольких групп до нескольких десятков.

Окрашивание фаз на электроподстанциях

Цвета домашней проводки не совпадают с цветами электрических подстанций.Три фазы А, В, С. Фаза А — желтая, фаза В — зеленая, фаза С — красная. Они могут присутствовать в пятижильных жилах вместе с нейтральными жилами — синего цвета и защитной жилой (землей) — желто-зеленой.

Правила соблюдения цветов электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двухжильный провод в зависимости от того, установлен ли выключатель одноклавишный или двухклавишный; оборвана фаза, а не нулевой провод. Если белый проводник доступен, он будет питать.Главное, соблюдать последовательность и последовательность в окраске с другими электриками, чтобы не получилось, как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый) чаще всего зажимается посередине устройства. Соблюдаем полярность , ноль рабочий — слева, фаза — справа.

Напоследок хочу отметить бывают сюрпризы от производителей, например один проводник желто-зеленый, а два других могут оказаться черными.Возможно, производитель решил за неимением одного цвета использовать то, что есть. Ведь не останавливать производство! Сбои и ошибки случаются везде. Если попадется, где именно фаза, а где ноль вы определитесь, то нужно только бегать с управлением.

Электрические кабели, выпускавшиеся в период СССР, имели в основном черную или белую изоляцию, что создавало трудности и неудобства при электромонтажных работах, так как не всегда можно было быстро определить назначение провода. Сейчас на прилавках есть кабели самых разных цветов. Это разнообразие имеет вполне конкретную цель. Цветовая маркировка каждого вида провода (ноль, минус, плюс, земля и различные фазы) в первую очередь предназначена для того, чтобы электромонтажные работы были более безопасными, а поиск и подключение контактов — более простым и быстрым.

Во избежание расхождений в цветовой гамме, в зависимости от того, какой производитель изготовил данную продукцию, она строго регламентирована в ПУЭ (правилах устройства электроустановок) и ГОСТах.До 2009 года использовался ГОСТ Р 50462-92; в замене ГОСТ Р 50462-2009 внесены изменения в цвета проводов в трехфазных сетях, окраску плюса, минуса и нуля в сетях постоянного тока, в однофазной сети рекомендуется коричневый цвет как основной для фазы , допускается использование комбинации желтого и зеленого цветов для заземления.
  Различные типы кабелей:

  • Черный
  • Коричневый
  • Красный
  • Оранжевый
  • Желтый
  • Зеленый
  • Синий
  • Фиолетовый
  • Серый
  • Белый
  • Розовый
  • Бирюзовый

Кабель маркируется нужным цветом на концах (другими словами, в зоне соединения), а также по всей длине в виде сплошной цветной изоляции или отдельных этикеток.

Окраска кабелей разных типов

Трехфазная сеть

В трехфазной сети трансформаторных подстанций переменного тока по ГОСТ 1992 г. фаза А имеет желтый цвет провода, В — зеленый провод, С — красный. По новому ГОСТу предпочтительнее использовать коричневый цвет для фазы А, черный – для фазы В и серый – для фазы С. В обычных бытовых кабелях для фазы А используется белый цвет, для фазы В – черный, для С – еще и красный.
Грозозащитный провод обычно окрашен в виде желто-зеленых полос в продольном или поперечном направлении.При этом каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка заземляющего кабеля может быть только желтой или только зеленой. Если такой кабель прокладывается открытым способом, то допустимо использовать черный цвет, так как он улучшает защиту от коррозии. Также черный цвет применялся в обозначении грозозащитного провода повсеместно вплоть до внесения поправок в нормативную документацию в 2009 году.
 Ноль имеет синюю или синюю изоляцию провода.

Однофазные сети

В этом типе сети переменного тока изоляция фаз чаще всего бывает коричневой, серой или черной, но допускается также красная, фиолетовая, розовая, белая и бирюзовая.При этом в однофазной сети, питаемой от однофазного источника энергии, обычно применяют провода с коричневой изоляцией. Если однофазная жила выполняется как ответвление трехфазной электрической цепи, то ее маркируют тем цветом, которым отмечена фаза трехфазной цепи.
  Провода заземления, как и в предыдущем случае, отмечены комбинацией желтого и зеленого цветов.
PEN-проводники, у которых защитный ноль и рабочий ноль соединены по всей длине, окрашены в синий цвет, а на концах желто-зеленая маркировка.При этом ГОСТ допускает и другой вариант – желто-зеленые линии по всей длине провода и метки синего цвета на концах.


Сети постоянного тока

Если система с сетью постоянного тока введена в эксплуатацию до 2009 года, то ноль должен быть светло-голубым, плюс — красным, а минусовой полюс — темно-синим. По новому ГОСТу коричневый должен использоваться для плюса, серый – для минуса, а синий – для нуля.

Правила маркировки

Маркировка делается на концах проводов., т.е. в местах их взаимосвязи или с различным оборудованием.
  Разрешенные для маркировки цвета можно комбинировать, но по возможности избегайте путаницы. Так вот, желтый и зеленый можно использовать только в сочетании друг с другом и только для заземления, а не, например, плюс/минус.
 Если провода в системе изначально промаркированы неправильно или вообще не промаркированы, то это можно исправить:

  • Путем нанесения буквенной, символьной или цветной маркировки несмываемыми маркерами (удобно, если провод белый или хотя бы светлый)
  • Наклейка полиуретановой бирки с надписями.
  • Использование термоусадочной трубки или изоляционной ленты нужного цвета

Естественно, нужно предварительно определить, какой провод плюс, какой минус и т. д. назначение каждого провода (в бытовой электросети это можно сделать с помощью индикаторной отвертки или мультиметра).
  Не всегда возможно создать цветовую схему электрической схемы в бумажном варианте. Затем в черно-белых копиях используются буквенные обозначения для однозначной идентификации цвета каждого типа провода.Полный их перечень приведен в ГОСТ Р 50462-2009. Для маркировки кабелей, включающих в себя несколько проводов разных типов, в надписи разные цвета разделяются знаком плюс.

Заключение

Цветовая маркировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность ошибок и аварийных ситуаций. Поэтому необходимо соблюдать даже индивидуальную систему электроснабжения квартиры или дома, не говоря уже о более крупных промышленных, торговых, общественных и других объектах.

Сегодня сложно представить проводку без использования цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся представить свой товар в красках, а немодные инновации, к которым стремятся потребители. На самом деле это простая и практичная необходимость, которая определяется строгими государственными стандартами на соблюдение правильной маркировки. Для чего это.

Цвета проводов в электрических соединениях

Цветовая маркировка

Все разнообразие цветов и отдельные цвета, выбранные из этой палитры, сведены к одному (единому) стандарту (ПУЭ).Так, жилы проводов идентифицируются по цвету или буквенно-цифровым обозначениям. Принятие единого стандарта цветовой маркировки электрических проводов значительно облегчило работы, связанные с их коммутацией. Каждая жила имеет определенное назначение и обозначается соответствующим тоном (синим, желтым, зеленым, серым и т. д.).

Маркировка проводов цветом производится по всей их длине. Дополнительно идентификацию проводят в местах соединения и на концах жил.Для этого используйте цветной скотч или термоусадочные трубки (батист) соответствующих тонов.

Рассмотрим, как выполняется разводка и цветовая маркировка проводов для трехфазных, однофазных и сетей постоянного тока.

Провода и шины трехфазного переменного тока

Окрашивание шин и высоковольтных вводов трансформаторов в трехфазных сетях производится следующим образом:

  • шины с фазой «А» окрашены в желтую палитру;
  • Шины
  • с фазой «В» — зеленого цвета;
  • Шины
  • с фазой «С» — красного цвета.

Цветовая маркировка проводов. Цвета проводов в электрике (шина постоянного тока)

В народном хозяйстве часто применяют цепи постоянного тока. Они находят свое применение в определенных областях:

В сетях постоянного тока отсутствует контакт фазы и нуля. Для таких сетей используются только два контакта разной полярности – плюс и минус. Для их различения соответственно используются два цвета. Положительный заряд становится красным, а отрицательный — синим. Синий цвет обозначает средний контакт, который обозначен буквой «М».

«Старожилы» электромонтажа наверняка знакомы со старинными способами разводки и цветовой маркировкой электрических проводов. Основными цветами электрического кабеля были белый и черный. Но это время ушло в далекое прошлое. Каждый цвет сейчас, а их явно не два, имеет свое предназначение и доминирующий профиль.

Цвета контактов в электрике указывают на назначение и принадлежность проводников к определенной группе, что облегчает их коммутацию. Вероятность ошибок при монтаже, которые могут привести к короткому замыканию при контрольном подключении или поражению электрическим током при ремонте, значительно снижается.

Маркировка проводов по цвету. Цветовая палитра защитного нуля и рабочего контакта

Нулевой рабочий контакт обозначается синим тоном и буквой N. Маркировка PE указывает на нулевой защитный контакт, который окрашен в желто-зеленые полосы. Комбинация этих тонов используется для маркировки защемленных проводников.

Синяя жила по всей длине с желто-зелеными полосами в местах соединения обозначает комбинированное нулевое рабочее и нулевое защитное соединение (PEN).Однако ГОСТ допускает и обратную противоположность этому цвету:

.
  1. Рабочий нулевой контакт  обозначается буквой N и имеет синий цвет.
  2. Защитный ноль  (PE) желто-зеленого цвета.
  3. Комбинированный код   (PEN) обозначается желто-зеленым цветом и синей меткой на концах.

Однофазная электрическая цепь. Цвет фазного провода

По нормам ПУЭ фазные контакты обычно обозначаются черным, красным, фиолетовым, белым, оранжевым или бирюзовым цветом.

Однофазные электрические цепи создаются путем ответвления трехфазной электрической сети. При этом цвет фазного контакта однофазной цепи должен совпадать с цветом фазного провода трехфазного соединения. При этом цветовая маркировка фазных контактов не должна совпадать с цветом N — PE — PEN. На немаркированных кабелях в местах соединения ставятся цветные метки. Для их обозначения используйте цветной скотч или термоусадочную трубку (кембрик).

Какого цвета провод заземления.Маркировка проводов по цвету (фаза-ноль-земля)

При монтаже сетей освещения и подводе питания к розеткам используется кабель с тремя жилами (кабель трехжильный). Использование стандартной системы окраски (цвет провода фаза-ноль-земля) значительно сокращает время ремонта. Многожильная проводка в стандартной разноцветной изоляции значительно упрощает прокладку электрических цепей и монтажные работы по разводке сетей переменного тока с ее заземлением. Особенно это актуально при разводке и ремонте электросистемы, который делают разные мастера, но под общим руководством ГОСТ.В противном случае каждому мастеру пришлось бы перепроверять работу своего предшественника.

«Земля» обычно обозначается желто-зеленым цветом и маркировкой РЕ. Иногда встречается зелено-желтая окраска и маркировка «P E N». В этом случае на концах электропровода в местах крепления имеется синяя оплетка и заземление совмещено с нейтралью.

Распределительный щит подключается к шине заземления и к металлической дверце щита. Распределительную коробку обычно подключают к заземляющим проводам светильников или заземляющим контактам розеток.

Маркировка проводов по цвету.

Ноль и нейтраль

«Ноль» обозначен синим цветом. В распределительном щитке он подключается к нулевой шине и обозначается буквой N. Все синие провода также подключаются к шине. Подключается к выходу через счетчик или напрямую, без установки автомата.

Провода распределительной коробки (исключение — провод от выключателя) обозначены синей нейтральной палитрой. При подключении они не участвуют в процессе коммутации.Синие «нулевые» провода подключаются к розеткам и контакту N, который указан на обратной стороне розетки.

Маркировка проводов по цвету. Обозначение цвета фазы

Фазный провод обычно обозначается красным или черным цветом. Хотя его цвет может быть не таким четким. Он тоже может быть коричневым, а вот синим, зеленым и желтым — никогда. В автоматических панелях «фаза», идущая от нагрузки потребителя, подключается к нижнему контакту счетчика. Коммутация фазных проводов осуществляется в автоматических выключателях.В этом случае при отключении контакт замыкается и к потребителям подается напряжение. Черный провод фазной розетки подключается к контакту, который обозначен буквой L.

Буквенно-цифровое обозначение проводов по цвету

Знание элементарной цветовой маркировки проводов и их назначения поможет любому электрику-любителю при монтаже домашней электропроводки (с заземлением). При желании вы легко сможете изготовить его по нужным стандартам с соблюдением всех технических норм.

Те, кто хоть раз в жизни имел дело с электрическими проводами, не могли пройти мимо того факта, что кабели всегда имеют разный цвет изоляции. Он не был придуман для красоты и яркой окраски. Именно благодаря цветовому решению в одежде провода легче распознать фазы, заземление и нулевой провод. Все они имеют свою расцветку, что позволяет многократно удобно и безопасно работать с электропроводкой. Самое главное для мастера – знать, какой провод каким цветом должен быть обозначен.

Цветовая маркировка проводов

При работе с электропроводкой наибольшую опасность представляют провода, к которым подключается фаза. Соприкосновение с фазой может быть смертельным, поэтому для этих электрических проводов выбраны самые яркие, например, красные, предупреждающие цвета.

Кроме того, если провода маркированы разным цветом, то при ремонте той или иной детали можно быстро определить, какой из пучка проводов необходимо проверить в первую очередь, а какие из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевый
  • Сирень
  • Розовый;
  • Фиолетовый
  • Белый;
  • Серый.

Именно в эти цвета можно красить фазные провода. С ними легче справиться, если исключить нулевой провод и массу. Для удобства на схеме изображение фазного провода принято обозначать латинской буквой L.Если фаза не одна, а несколько, к букве следует добавить цифровое обозначение, которое выглядит так: Л1, Л2 и Л3, для трехфазных сетей 380 В. В некоторых исполнениях первая фаза (масса) может обозначаться буквой А, вторая — В, а третья — С.

Какого цвета провод заземления

В соответствии с современными нормами заземляющая жила должна иметь желто-зеленый цвет. По внешнему виду он похож на желтый утеплитель, на котором есть две продольные ярко-зеленые полосы.Но иногда бывает окраска из поперечных зелено-желтых полос.

Иногда кабель может иметь только ярко-зеленые или желтые жилы. В этом случае «земля» будет обозначена этим цветом. Соответствующими цветами он также будет отображаться на диаграммах. Чаще всего инженеры рисуют из ярко-зеленых, но иногда можно заметить и желтые проводники. На схемах или устройствах «землю» обозначают латинскими (английскими) буквами PE. Соответственно, маркируются контакты, куда должен быть подключен «земляной» провод.

Иногда специалисты называют провод заземления «нулевым и защитным», но не путайте. Если вы видите такое обозначение, то знайте, что это заземляющий провод, и называют его защитным, потому что он снижает риск поражения электрическим током.

Нулевой или нулевой провод имеет следующую цветовую маркировку:

  • Синий;
  • Синий;
  • Синий с белой полосой.

Никакие цвета в электрике не используются для обозначения нейтрального провода. Так что вы найдете его в любом, будь то трехжильный, пятижильный, а может быть и с еще большим количеством проводников.Синий и его оттенки обычно окрашивают «ноль» в различные узоры. Профессионалы называют его рабочим нулем, потому что (чего не скажешь о заземлении) он участвует в разводке с питанием. Некоторые при чтении схемы называют его минусом, а все считают фазу «плюсом».

Как проверить соединение проводов по цвету

Цвета проводов в электричестве предназначены для ускорения идентификации проводников. Однако рассчитывая только на опасный цвет, потому что новичок, или безответственный работник из ЖЗК-а, мог их неправильно соединить.В связи с этим перед началом работы необходимо убедиться в правильности их маркировки или подключения.

Для того чтобы проверить провода на полярность берем индикаторную отвертку или мультиметр. Стоит отметить, что отверткой работать гораздо проще: при прикосновении к фазе загорается светодиод, установленный в корпусе.

Если кабель двухжильный, то проблем практически нет — вы исключили фазу, то второй проводник который остался нулевой.Однако часто встречаются трехжильные провода. Здесь для определения понадобится тестер, либо мультиметр. С их помощью также несложно определить, какие провода фазные (плюсовые), а какие нулевые.

Это делается следующим образом:

  • На приборе установлен переключатель таким образом, чтобы выбирать шакал свыше 220 В.
  • Затем нужно взять в руки два щупа, и, держа их за пластмассовые ручки, очень осторожно прикоснуться стержнем одного из щупов к найденному фазному проводу, а вторым прислонить к предполагаемому нулю.
  • После этого на экране должно отобразиться 220 В, или то напряжение, которое на самом деле есть в сети. Сегодня она может быть ниже.

Если на дисплее отображается значение 220 В или что-то в этом пределе, то другой провод нулевой, а оставшийся провод якобы «масса». Если значение, появившееся на дисплее, меньше, стоит продолжить проверку. Одним щупом снова касаемся фазы, другим — предполагаемого заземления. Если показания прибора ниже, чем в случае первого измерения, то у вас «масса».По стандартам он должен быть зеленым или желтым. Если вдруг показания оказались выше, значит, вы где-то накосячили, и перед вами «нулевой» провод. Выход из этой ситуации – либо искать, где именно были неправильно подключены провода, либо оставить все как есть, помня о том, что провода перепутаны.

Обозначения проводов в электрических цепях: особенности соединения

Приступая к любым электромонтажным работам на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов.Это делается с помощью специальных испытательных устройств.

Необходимо помнить, что при проверке соединения фаза-ноль показания индикаторного мультиметра всегда будут выше, чем в случае пары фаза-земля.

Провода в электрических цепях по стандартам имеют цветовую маркировку. Этот факт позволяет электрику за короткий промежуток времени найти ноль, землю и фазу. При неправильном подключении этих проводов произойдет короткое замыкание. Иногда такая ошибка приводит к тому, что человек получает удар током.Поэтому нельзя пренебрегать правилами (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов призвана обеспечить безопасность при работе с электропроводкой. Кроме того, такая систематизация значительно сокращает время работы электрика, так как он способен быстро находить нужные ему контакты.

Особенности работы с электрическими проводами разных цветов:

  • Если нужно установить новую, или заменить старую розетку, то фазу определять не обязательно.Для вилки не имеет значения, какой стороной вы ее втыкаете.
  • В том случае, когда вы подключаете выключатель от люстры, нужно знать, что к нему нужно подводить определенную фазу, а к лампочкам только ноль.
  • Если цвет контактов и фаза и ноль точно совпадают, то номинал проводников определяется с помощью индикаторной отвертки, где ручка из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическая цепь в доме или другом помещении должна быть обесточена, а проводка на концах зачищена и разведена в стороны.Если этого не сделать, то они могут случайно коснуться и получится короткое замыкание.

Использование цветовой маркировки в электрике значительно облегчило жизнь людей. Кроме того, благодаря цветовой маркировке безопасность поднялась на высокий уровень при работе с проводами, находящимися под напряжением.

Обозначения и цвета проводов в электрике (видео)

Те, кто работает с электропроводкой, будь то квалифицированные мастера или начинающие электрики, должны быть внимательны в процессе монтажа электропровода и знать, какой провод указан.Проводники при разводке и соединении контактов всегда соединяйте по цветовой маркировке по новым правилам, а ради своей безопасности и уважения к тем, кто будет с ними работать в дальнейшем, не путайте их. Помните, что ваша оплошность может привести к негативным плачевным последствиям.

Для правильного соединения проводов используется их цветовая маркировка, что позволяет быстро обнаружить нужную жилу в жгуте. Но не все знают, что такое фаза и ноль в электрике, поэтому часто путают цвета, что усложняет будущий ремонт электропроводки.В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разделить фазу, землю и ноль.

Провода должны соединяться друг с другом только в строгом соответствии. При перепутывании произойдет короткое замыкание, что может привести к выходу из строя оборудования или кабеля, а в некоторых случаях даже к пожару.

Стандартные цвета проводов

Маркировка позволяет правильно подключать провода, быстро искать нужные контакты и безопасно работать с кабелями любого типа и формы.Маркировка ЭМИ стандартная , поэтому, зная принципы подключения, вы сможете работать в любой стране мира.

Обратите внимание, что старые кабели производства СССР имели один цвет жилы (обычно черный, синий или белый). Для того, чтобы найти нужный контакт, приходилось прозванивать или подавать фазу на каждый провод по очереди, что приводило к необоснованной трате времени и частым ошибкам (многие помнят новостроившиеся хрущевки, в которых при нажатии дверного звонка на входной двери, в ванной горел свет, а при нажатии выключателя в спальне отсутствовало напряжение в розетке в коридоре).

Различные значительно упростили процесс создания электропроводки, и уже через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего проводов три вида: заземление, ноль и фаза. Цвет нанесен на весь провод, поэтому даже если разрезать кабель посередине, все равно можно понять, где контакт. Заземление обозначается следующим образом:

  1. Цвет желто-зеленый (в подавляющем большинстве случаев).
  2. Зеленый или желтый.

На электрической схеме заземление обозначается аббревиатурой PE.

Примечание: на чертежах и на жаргоне электриков заземление часто называют нулевой защитой. Не путайте его с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение на схеме буквой N. Иногда его называют нулевым или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь посмотрим, что используется чаще всего. Это будет непросто для вас, так как вариантов может быть масса. Советуем пойти обратным путем — сначала найти желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода и будут фазой. Их нужно соединить по цветам, чтобы не было путаницы. Чаще всего в трехядерных системах они отмечены коричневым цветом, но могут быть и другие варианты:

  • черный;
  • красный;
  • серый;
  • белый;
  • розовый.

На схематических изображениях фаза обозначена буквой L. Определить ее можно с помощью тестера-отвертки или мультиметра. При соединении проводов используйте специальные зажимы или припаивайте их со смещением относительно друг друга во избежание короткого замыкания или окисления контактов с последующей потерей напряжения.


 Классические цвета кабеля

Разница между нулем и землей

Некоторые начинающие электрики не знают, а зачем он вообще нужен.Разберем этот вопрос подробнее. Через ноль и фазу протекает электрический ток, поэтому трогать их нельзя. Земля же служит для отвода напряжения в случае его прорыва в корпус устройства. Это своего рода защита, которая в последние годы стала обязательной — некоторые устройства не работают без заземления.

Внимание: не пренебрегайте требованием заземления — накопившееся статическое электричество или поломка могут испортить устройство или вас ударит током.

Если вы не уверены, какой из проводов заземлен, а какой нулевой, то воспользуйтесь следующими советами. Они помогут определиться без провода Обозначение цвета:

  1. Измерьте сопротивление провода — оно будет меньше 4 Ом (убедитесь, что на нем нет напряжения, чтобы не спалить мультиметр).
  2. Найдите фазу, с помощью вольтметра измерьте напряжение между расчетным нулем и землей. На земле значение будет выше, чем на нуле.
  3. Если измерить напряжение между землей и заземленным устройством (например, аккумулятором в многоэтажном доме) мультиметром, то вольтметр не определит напряжение.Если измерять напряжение между нулем и землей, то отображается определенное значение.

Все это справедливо только для трехжильных и более кабелей. Если в кабеле всего два провода, то в них по умолчанию один будет земляной (синий), второй фазный (черный или коричневый).


  Соблюдайте правила подключения кабеля

Ищем фазу

Вы уже знаете какой цвет провода фаза, ноль, земля. Рассмотрим главный вопрос — как найти фазу. Если вы собираетесь подключать розетку, то, по сути, этот вопрос вас не волнует – нет разницы, на какой контакт подавать фазу или ноль.А вот с переключателем ситуация иная.

Внимание: в выключателе фаза всегда размыкается, а на лампочку приходит ноль. Это необходимо для предотвращения поражения электрическим током во время ремонта или замены лампы. Фаза должна быть подведена к нижнему контакту патрона, ноль в сторону.

Если в проводке два одноцветных провода, то найти фазу проще всего индикатором — при прикосновении к оголенному проводу он начинает светиться.Прежде чем прикасаться к проводу, отключите питание, зачистите изоляцию на проводе (достаточно 1 см), разведите провода в разные стороны, чтобы не было короткого замыкания. Затем включите электричество и прикоснитесь индикатором к контакту. Большой палец должен располагаться на верхней части отвертки, где находится контактная площадка. После этого должен загореться светодиод на индикаторе. Это позволит найти фазу, но разобраться между нулем и землей прибор не поможет. Чтобы узнать, какого цвета заземляющий провод в трехжильном проводе, потребуется воспользоваться вышеперечисленными способами.


 Вы можете найти индикатор фазы

Заключение

Если вы создаете новую проводку, то обязательно соблюдайте принятую в ЭМП маркировку проводов в электрике — это поможет вам в последующем ремонте системы, так как вы сможете легко идентифицировать провода по цвету. Используйте желто-зеленый кабель для заземления, синий для заземления, коричневый/черный/белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цвету, используя соответствующие зажимы и термоусадку.Если вам приходится работать со старой проводкой, где цвета не соответствуют стандарту, то в первую очередь ищите фазу индикаторной отверткой. Контакт, который не светится, и будет искомым нулем.

При прокладке проводов соблюдайте правила — они должны проходить только горизонтально и вертикально. Не нужно пытаться сэкономить, волоча их по наклонной стене или потолку – в дальнейшем вы просто не сможете их найти или во время ремонта зацепите/убьете, что приведет к тяжелым последствиям.Запомните раз и навсегда цвета проводов в трехжильном кабеле — это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитов, прокладкой новых линий и т.д.

На объектах мне часто задают вопрос: «Как при подключении оборудования учитывать цвет проводов?»

Для начала попробую объяснить, почему у каждого электрика свое мнение о цветовой маркировке. Когда я учился в школе в 1995-1998 годах, нас учили так:

  • Любой цветной провод является фазой.
  • Белый цвет равен нулю.
  • Черный цвет — корпус или земля.

Прошло несколько лет и черный провод сменился на желто-зеленый. То есть маркировка стала следующей:

  • Цветные другие цвета — фазы.
  • Черный или белый цвет — нулевой провод.

Недавно был введен европейский стандарт, которым я пользуюсь.

  • Желто-зеленый, зеленый или желтый цвет — провод заземления.
  • Синий цвет — нулевой провод.
  • Остальное (обычно белое) — фаза.

Надеюсь, вы понимаете, почему существует такой широкий спектр мнений о маркировке проводов. В какое время учился — такую ​​маркировку использует. Семь лет назад я пользовался второй маркировкой, а недавно перешел на третью, так как у нас в Минске в основном приходится подключать импортное оборудование, а эта маркировка используется везде. Справедливости ради я недавно подключал московские вентиляторы, тогда там использовалась 2-я маркировка, то есть завод не переходил на евростандарт.

Какой цвет использовать? Смущенный? Я предлагаю использовать третий европейский. На практике я обычно использую провод ВВГ, и разводка у меня такая:

    • Желто-зеленый цвет — провод заземления.
    • Синий цвет — нулевой провод.
    • Белый цвет — фазный провод

Вопрос что делать если провод нестандартной маркировки. Например, мне недавно пришлось прокладывать провод с красно-сине-черной жилой. Расскажу, как я рассуждал:

  • Синий цвет нулевой провод, что думаю понятно.
  • Черный, как и белый, не имеет цвета, а белый имеет фазу, поэтому я сделал из него фазу. Причем часто в проводе ВВГ белый провод идет с черной полосой.
  • Оставшийся красный провод я сделал на массу.

У вас могут быть другие рассуждения. Например:

  • Красный опасен, поэтому фаза.
  • Черным, как в старину, можно сделать землю.
  • А синий, как в евростандарте, можно сделать нулевым.

Но обратите внимание, если вы используете провод с нестандартной маркировкой, обязательно запишите где-нибудь выбранную маркировку. Если не писать, то легко запутаться. Проверено на собственном опыте.

Если вы используете свою маркировку на родине, обязательно опишите в комментариях с указанием места жительства. Может быть, это поможет кому-то.

Какого цвета нейтральный провод в Новой Зеландии? – Runyoncanyon-losangeles.com

Какого цвета нейтральный провод в Новой Зеландии?

Синий
Нейтральный (N) Цвета: Синий или Черный Обратный провод электрической цепи переменного тока.

Какого цвета нейтраль и фаза?

Нейтраль — белая, горячие (под напряжением или активные) однофазные провода — черные, а в случае второй активной — красный.Трехфазные линии имеют красный, черный и синий цвета.

Какой цвет является нейтральным на 3 фазе?

Для трехфазных кабелей цвета фаз коричневый, черный и серый вместо красного, желтого и синего соответственно, а нейтральный цвет теперь синий вместо черного. Опять же, защитный провод определяется комбинацией зеленого и желтого цветов.

Какие цвета живые и нейтральные?

Цвета проводки штекера

Провод Цвет
Живой Коричневый
Нейтральный Синий
Земля Желтый и зеленый

Провод какого цвета идет к L и N NZ?

Электромонтажные материалы

Кабель Цвет изоляции
Проводка освещения Фаза – коричневый Нейтраль – черный Земля – зеленый/желтый (где предусмотрено)

Какого цвета нейтральный провод в ОАЭ?

БЕЛЫЙ = Нейтраль «N» ЗЕЛЕНЫЙ, ГОЛОВОЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий проводник (защитное заземление) «PG»

Кабель какого цвета является нейтральным?

синий провод
Синий провод известен как нейтральный провод, и его функция заключается в отводе электричества от прибора.Коричневый кабель, известный как провод под напряжением, на самом деле подает электричество на ваш прибор. Вместе эти два провода образуют полную электрическую цепь.

Какого цвета трехфазный провод в Новой Зеландии?

В соответствии с правилами AU/NZS3000 (которые используются как в Австралии, так и в Новой Зеландии) общепринятыми цветовыми кодами являются красный для A1, белый для A2 и синий для A3, где нейтральным является черный, а зеленым или зеленым с желтым контуром является Земля.

Какого цвета трехфазное электричество в Великобритании?

В трехфазном электроснабжении Великобритания использует установленный стандарт тонов для идентификации своих кабелей.Правила электропроводки BS 7671 согласовали цвета проводки в Великобритании с европейскими цветами электрических кабелей для обеспечения единых стандартов на всем континенте.

Есть ли разные цвета в Австралии и Новой Зеландии?

Австралия и Новая Зеландия используют один и тот же набор стандартов с некоторыми незначительными отличиями. Стандартными общими цветами являются фазы (активы): красный, белый и синий, причем черный является нейтральным, а земля — ​​зеленым или зеленым и желтым. Желтый цвет использовался много лет назад для и Active, и теперь эта фаза белая.

Какого цвета электрические кабели в Австралии?

Австралийские цвета проводки. В Австралии есть свои собственные стандарты цвета электрических кабелей, установленные AS 3000. Австралийские инженеры используют красный, белый и синий цвета для своих проводов под напряжением. Конкретным отличием, уникальным для Австралии, является белая линия L2.

Руководство по цветам электропроводки в Великобритании

Как электрик, проходящий обучение, цвета электропроводки — это один из первых и самых фундаментальных уроков, которые вы усвоите.В этом посте вы узнаете все, что вам нужно знать о цветах проводки в Великобритании, включая новую систему, старую систему и одно- и трехфазную проводку.

(Викимедиа)



Объяснение цветов проводки для Великобритании

Прежде чем мы углубимся в изучение цветов самих проводов, важно понять, почему у нас есть три разных типа проводов и роль, которую каждый из них играет в цепи.

Провод заземления

Заземляющий провод является средством безопасности в системах электропроводки.Он защищает вас от поражения электрическим током, обеспечивая путь для тока, протекающего к земле (или земле, отсюда и название). В то же время заземляющий провод предотвращает протекание тока через неисправную цепь, отключая предохранитель или автоматический выключатель.

Провод под напряжением

Провод под напряжением несет ток к вашим приборам от источника питания.

Нейтральный провод

Нейтральный провод отводит ток от ваших приборов к источнику питания.



Каковы новые цвета проводки?

Как вы можете видеть на изображении ниже, новые (текущие) цвета проводки в Великобритании:

  • Провод заземления → зеленый и желтый



Какого цвета старая проводка?

Старые цвета проводки в Великобритании по-прежнему имеют три провода: заземление, напряжение и нейтраль. Однако в более старых системах электропроводки вы обнаружите, что цвета этих проводов отличаются:

.
  • Заземляющий провод → зеленый и желтый (иногда оголенные, без гильзы)



Когда появились новые цвета проводки?

Новые цвета проводки стали обязательными в 2006 году, хотя они использовались с 2004 года.Наличие двух систем может показаться запутанным, но на самом деле новая система была введена для того, чтобы цвета проводки в Великобритании соответствовали цветам проводов в других европейских странах. Это объясняет, почему вы можете услышать, что новую систему называют «гармонизированной» системой.

На практике вы, скорее всего, столкнетесь с новой системой проводки. С 1 апреля 2006 года правительство изменило законодательство, изложенное в BS 7671 (Требования к электроустановкам), сделав незаконным использование старых цветов проводки в новых установках.Однако, если вы столкнулись с системой, которая с тех пор не обновлялась, старая система проводки все еще может быть на месте.

В некоторых объектах есть как старые, так и новые системы электропроводки. Любые пристройки, построенные после 2006 года, будут иметь новые цвета проводки, но остальная часть дома может по-прежнему иметь старые цвета. Введение нового законодательства не гласило, что существующие здания должны быть полностью заменены проводкой — скорее, это изменение просто означало, что в новых установках должны использоваться новые цвета проводки.

В ситуациях, когда присутствуют обе системы проводки, помните, что:

  • Заземляющий провод будет зеленым и желтым (или иногда оголенным в старых системах).
  • Провод под напряжением коричневый в новых системах и красный в старых системах.
  • Нейтральный провод синего цвета в новых системах и черного в старых системах.

Загрузите бесплатный информационный пакет

Узнайте, как пройти обучение на газового инженера, загрузив бесплатную копию нашего информационного пакета.

Однофазная и трехфазная проводка

Теперь, когда вы освоились со старой и новой цветовой системой проводки, следующий урок, который нужно усвоить, — это разница между однофазными и трехфазными источниками питания. Мы не будем здесь вдаваться в подробности, но это поможет понять, чем отличаются эти две системы, почему они используются и как они выглядят с точки зрения электропроводки.

Однофазная система на сегодняшний день является наиболее распространенной и используется в большинстве домов, в то время как трехфазные источники питания могут работать с большим количеством энергии, поэтому используются в промышленных зданиях.Домашние системы электропроводки, которые мы обсуждали до сих пор, являются однофазными с тремя проводами (земля, фаза и нейтраль).

Трехфазные системы имеют три отдельных провода под напряжением — мощность в каждом проводе под напряжением не совпадает по фазе с двумя другими, отсюда и термин «трехфазный». Трехфазные системы не всегда имеют нейтральный провод, поэтому они могут состоять либо из пяти проводов (три контакта, земля и нейтраль), либо из четырех проводов (три контакта и земля).

В однофазной системе есть один источник переменного тока (AC) с напряжением, которое меняется во времени синхронно от положительного к отрицательному, поэтому будут моменты, когда питание не подается. С другой стороны, трехфазные системы можно рассматривать как три источника переменного тока, работающие вместе с синусоидальными волнами, не совпадающими по фазе, поэтому питание всегда подается.

Хорошо иметь один источник переменного тока в бытовых условиях, потому что освещение и маломощные приборы могут работать с изменением мощности. Нам нужны трехфазные системы для промышленного использования, чтобы всегда было питание — без этого постоянного источника питания тяжелая техника не сможет нормально функционировать.Кроме того, в Великобритании трехфазные системы обеспечивают более высокое напряжение около 415 В по сравнению с примерно 240 В для однофазных систем.



Ключевые выводы

Мы рассмотрели здесь много материала, так что давайте пробежимся по нескольким ключевым выводам, чтобы закончить:

  • Новые цвета электропроводки в Великобритании: зеленый и желтый для заземляющего провода; коричневый для провода под напряжением и синий для нейтрального провода.
  • Старые цвета электропроводки в Великобритании: зеленый и желтый (или голые) для заземляющего провода; красный для провода под напряжением и черный для нейтрального провода.
  • С 1 апреля 2006 г. использование новой цветовой системы в новых установках является обязательным.
  • Однофазные системы имеют три провода и обеспечивают один источник переменного тока в моменты, когда питание не подается, поэтому они используются в бытовых условиях.
  • Трехфазные системы имеют четыре или пять проводов и обеспечивают три источника переменного тока — напряжение никогда не равно нулю, поэтому эти системы используются в промышленных условиях.






В этом руководстве рассказывается о старых и новых цветах электропроводки в Великобритании, а также об однофазных и трехфазных системах.Если вы хотите заняться торговлей электрооборудованием, ознакомьтесь с нашим ассортиментом учебных курсов по электротехнике и курсов 18-го издания или свяжитесь с нами сегодня.

Загрузите бесплатный информационный пакет

Узнайте, как пройти обучение на газового инженера, загрузив бесплатную копию нашего информационного пакета.

Какого цвета провода под напряжением в Малайзии? – СидмартинБио

Какого цвета провода под напряжением в Малайзии?

коричневый провод
Коричневый провод, также известный как провод под напряжением, передает электроэнергию на прибор.

Каков цветовой код электрического провода?

US Цветовая маркировка проводки силовой цепи переменного тока Защитное заземление имеет зеленый или зеленый цвет с желтой полосой. Нейтраль — белая, горячие (под напряжением или активным) однофазные провода — черные, а в случае второй активной — красные. Трехфазные линии имеют красный, черный и синий цвета.

Какого цвета провод под напряжением?

коричневый
Провод под напряжением коричневый в новых системах и красный в старых системах. Нейтральный провод синий в новых системах и черный в старых системах.

Какого цвета соединительные провода?

Цветовые коды проводки Синий провод, также называемый нейтральным проводом, предназначен для отвода электричества от прибора. Коричневый провод, также известный как провод под напряжением, передает электроэнергию на прибор. Комбинация этих проводов называется цепью.

Красный провод отрицательный или положительный?

Расцветка следующая: Положительный — красный провод для положительного тока. Отрицательный — провод для отрицательного тока черный.Заземление — провод заземления (если есть) будет белого или серого цвета.

Какого цвета нейтральный провод?

белый провод
Белый провод является «нейтральным» проводом, который принимает все неиспользованные электричество и ток и отправляет их обратно на панель выключателя. Обычный (иногда он может быть зеленым) провод — это «заземляющий» провод, по которому электричество возвращается к панели выключателя, а затем снаружи к стержню, закопанному в землю.

Красный и черный провода одинаковые?

Стандартный способ подачи питания на розетку с раздельным язычком — проложить трехжильный кабель к настенному выключателю.Кабель имеет черный провод, который подключается непосредственно к цепи, и красный провод, который подключается к выключателю.

Что такое черный и красный провода?

Черный, красный, белый с черной или красной лентой всегда указывает на горячий провод. Термин «горячий» означает, что по этим проводам проходит ток от вашей электрической панели к месту назначения. Черные или красные провода всегда передают питание от сервисной панели (блока выключателя) к устройствам вашего дома. Что такое красные провода?

Какой провод черный и красный?

Черный, красный, белый с черной или красной лентой всегда указывает на горячий провод.Термин «горячий» означает, что по этим проводам проходит ток от вашей электрической панели к месту назначения.

Какого цвета электропроводка в Индонезии?

Цветовые коды проводки в Индонезии 1 КРАСНЫЙ или ЧЕРНЫЙ = Фаза, Горячая линия или Линия, (L) 2 СИНИЙ = Нейтраль (N) 3 ЖЕЛТЫЙ/ЗЕЛЕНЫЙ = Проводник заземления «Защитное заземление» (PE)

Каковы цветовые коды для электропроводки в Канаде?

Канада — CEC AC (однофазная и трехфазная) Цветовые коды проводки Канадский электрический код Цветовые коды проводки «CEC» на практике аналогичны Национальному электрическому кодексу «NEC», за исключением того, что белый цвет используется для нейтрального провода, а зеленый или оголенный провод — используется для защитного грунта.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
