Какой контроллер лучше для солнечной батареи: Как подобрать контроллер заряда для солнечных батарей

Содержание

Как подобрать контроллер заряда для солнечных батарей

Статья посвящена выбору характеристик контроллера заряда аккумуляторов для солнечной электростанции

Как подобрать контроллер заряда

Вопрос – как выбрать контроллер заряда для солнечной электростанции является одним из главных при расчете солнечной системы. При всей кажущейся сложности этого вопроса, его можно существенно упростить. Это мы и попытаемся сделать в этой статье.

Итак:

Выбор контроллера заряда является четвертым этапом при расчете солнечной системы. После выбора требуемого инвертора (ссылка), расчета требуемой емкости аккумуляторов и определения требуемой суммарной мощности солнечных панелей можно приступить к выбору контроллера заряда.



О том какие контроллеры бывают и какой тип контроллера выбрать вы можете прочитать тут – http://oporasolar.ru/a171898-chto-takoe-kontroller.html



Поэтому останавливаться на этом мы не будем, а приведем способы расчета для двух типов контроллеров PWM (ШИМ) и MPPT.



Подбор PWM (ШИМ) контроллера заряда АКБ

При подборе контроллера данного типа мы будем прежде всего опираться на 2 основных характеристики это допустимая сила тока (5А, 10А,  20А, 50А) и рабочее напряжение (12В, 24В, 48В).



Немного подробнее об этих характеристиках:

Допустимая сила тока определяет максимальный ток от солнечных панелей который будет выдерживать контроллер.

Рабочее напряжение – это режимы в которых контроллер может функционировать. В зависимости от схемы соединения солнечных панелей и аккумуляторов – мы можем выбрать режим работы – рабочее напряжение.



О том какие варианты соединения Аккумуляторов и Солнечных панелей  могут быть, а также как будут определяться рабочие токи и напряжения – вы можете прочитать тут – http://oporasolar.ru/a171380-varianty-podklyucheniya-akkmulyatorov.html

И тут – http://oporasolar.ru/a171460-kak-podklyuchit-solnechnye.html



Номинальная сила тока одной панели определяется как Номинальная Мощность делить на Номинальное Напряжение

Например:

 для 100 ватной панели на 12 вольт мы получим 100/12=8. 33А  ― для одной такой панели контроллера заряда на 10А и 12В будет достаточно, но при этом надо убедиться, что банк аккумуляторов (если их несколько) собран на 12В.

Включая 2 таких панели последовательно мы получаем номинальное напряжение равное 12В*2=24В и в данном случае потребуется уже контроллер заряда который может работать в режиме 24В, при этом допустимая номинальная сила тока по прежнему остается 10А, поскольку при последовательном включении солнечных панелей,  номинальный ток будет равен току одной панели – 8.33А.



Если мы включим 2 солнечных панели параллельно, то напряжение останется равным 12 В но при этом ток будет суммироваться. В нашем случае 8.33А*2=16.66А а значит контроллера заряда 20А будет достаточно.

При выборе режима включения PWM контроллера очень важно, чтобы вся система была собрана на одно номинальное напряжение – т.е. если мы включаем аккумуляторы на 24В, то и панели и контроллер и инвертор должны быть включены на 24В.



Для того чтобы определить какое максимальное количество панелей можно включить в PWM контроллер при различных режимах включения нужно умножить ток на напряжение режима включения.

Для примера определим какие панели можно включить в контроллер 30А 12/24/48В:

Итак – при включении контроллера в режиме 12 В мы имеем максимальную мощность панелей равную 12В*30А=360Вт – это может быть одна панель на 360Вт с номинальным напряжением 12В, 2 панели по 180Вт с номинальным напряжением 12В включенные параллельно, 4 панели по 90Вт с номинальным напряжением 12В включенные параллельно и так далее



При включении контроллера в режиме 24В  ― имеем 24В*30А=720Вт – можно включить 6 панелей по 120Вт с номинальным напряжением 12В при этом соединив по 2 панели последовательно и затем 3 таких цепи параллельно, или другие различные варианты как в предыдущем режиме



Мы также можем включить этот контроллер в режиме 48В и тогда получим максимальную мощность панелей 48В*30А=1440Вт.



Другим важным ограничением при выборе PWM контроллера заряда считается Емкость банка аккумуляторов. Считается, что ток заряда аккумуляторов должен быть не менее 10% от значения емкости банка аккумуляторов, т. е. для аккумулятора на 100Ач нужен ток контроллера не менее 10А. При последовательном включении аккумуляторов номинальное напряжение остается неизменным, а вот емкость суммируется соответственно для двух 100Ач АКБ включенных последовательно, ток нужен уже 20А. Поэтому старайтесь выбирать режим работы контроллера так, чтобы ток заряда банка аккумуляторов не был больше номинального тока контроллера.

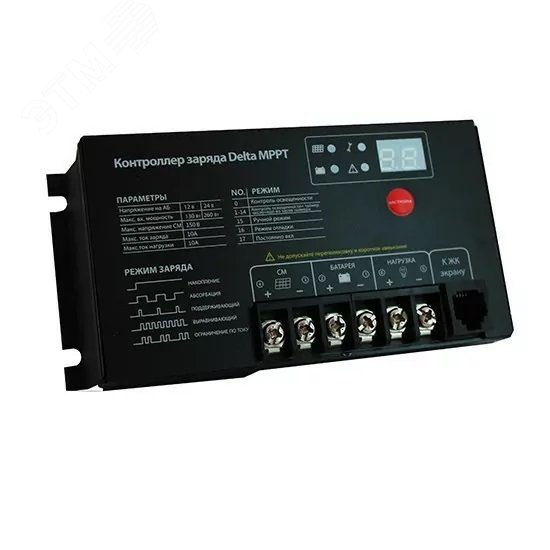

Подбор MPPT контроллера заряда АКБ

В случае выбора такого контроллера ситуация обстоит немного проще. Такие контроллеры преобразовывают любое напряжение панелей на входе в контроллер в требуемое номинальное для зарядки аккумуляторов.



У таких контроллеров важна еще одна характеристика – максимальное напряжение холостого хода солнечных панелей и в данном случае она определяет количество панелей и схему включения.



Напряжение холостого хода любой панели указано в инструкции  к солнечной панели или на самой панели с обратной стороны называется  Uoc (U open circuit). Например для панели 150Вт (Моно) 12В  напряжение холостого хода составляет порядка 23В.



Что касается подбора контроллера по току – ситуация аналогичная PWM контроллерам.



Например в контроллер MPPT на 60А и 150В Напряжение холостого хода можно включить последовательно 6 моно панелей по 150 Вт с напряжением холостого хода 23В (23В* 6=138В меньше 150В). При этом включить параллельно эти же 6 панелей мы не сможем, поскольку для каждой панели номинальный ток будет равен 150Вт/12В=12,5А. А это значит что включив параллельно 4 таких панели мы получим ток уже 50А. Поэтому в данном случае очень важно определить схему включения панелей так, чтобы получить максимальную суммарную мощность.

При использовании данных панелей мы можем подключить до 24 таких панелей – по 6 панелей последовательно и далее 4 цепочки параллельно.



На этом все сложности выбора контроллеров заряда заканчиваются.

Есть более научные способы расчета требуемых характеристик контроллеров, но в целом результаты таких расчетов не будут существенно отличаться от предложенного нами способа. Если Вам интересны такие способы расчета ― следите за появлением новых статей ― мы будем стараться подробно разбирать все нюансы.



Если у вас возникли сложности при расчетах – звоните +7-903-008-34-37 и мы с радостью поможем вам разобраться. Кроме того мы сделаем для вас расчет системы любой сложности абсолютно бесплатно!

Как грамотно выбрать контроллер для солнечных батарей

Дата публикации: 2 января 2019

Автономные гелиосистемы, которые не требуют подключения к общей сети, состоят из множества элементов: солнечных батарей, инвертора, аккумулятора, реле и т.д. Ключевую роль в системе занимает контроллер. Он регулирует работу гелиосистемы и управляет аккумулятором. Главная задача контроллера — не допустить разрядки аккумулятора, а также не позволить ему перегружаться. Это позволяет продлить срок службы аккумулятора и предупредить его поломку в случае перегрузок.

Как подобрать контроллер заряда для солнечных батарей

В первую очередь стоит обратить внимание на такие параметры, как:

  • Входное напряжение. Взгляните на информацию в техпаспорте: там указывается максимальное напряжение и напряжение «холостого хода» солнечной батареи. Первый параметр должен быть на 20% выше «холостого хода». Даже если производители указали в документациях завышенные показатели, с этим нехитрым расчетом подобрать подходящий контроллер — реально и без специалиста. Учитывайте и то, что при высокой активности Солнца (в летний период), напряжение в солнечных батареях будет на порядок выше, чем указано в техпаспорте.
  • Наличие защиты. Многие модели оснащаются дополнительной защитой от различных неприятных ситуаций: неправильное подключение полярности, короткие замыкания, удар молнии, перегрев, разрядка в ночное время и т.п. Выбирайте контроллер с учетом индивидуальных потребностей: например, если в вашем регионе грозы — частое явление, тогда защита от удара молнии пригодится.
  • Номинальный ток. Для моделей каждого типа устройства он свой. Для PWM-контроллеров номинальный ток на 10% выше тока короткого замыкания солнечного модуля.
    Для MPPT моделей номинальный ток вычисляется, исходя из мощности, которая должна быть равна или немного превышать произведение напряжения солнечной батареи на ток регулятора.

В период высокой инсоляции без контроллера не обойтись: случаются перегрузки, и вся гелиосистема способна выйти из строя. Чтобы этого не произошло, необходимо дополнительно рассчитать показатели номинального тока «про запас». Всегда лучше приобрести более дорогой контроллер с высокими параметрами мощности. Для вычисления показателей, необходимых для расчета «запаса», к полученным значениям по номинальному току прибавьте еще 20% мощности — этого достаточно, чтобы спасти гелиосистему от перегрузок.

Обзор контроллеров солнечной батареи: разновидности

По своему устройство различают четыре типа контроллеров (не считая самодельных):

  • On\Off — отключает заряд по достижению верхнего предела напряжения;
  • PWM — для понижения заряжающего тока при максимальных нагрузках;
  • МРРТ — сложная система, снимающая высокое напряжение с батарей с последующей оптимизацией нагрузки;
  • гибридные — созданы для комбинированных систем (солнечные модули + ветряки) для сброса избыточной энергии.

Чем сложнее модель, тем выше ее стоимость. Поэтому устройства типа «On\Off» всегда будут стоить дешевле, чем МРРТ. Необязательно покупать последнюю новинку техники, если вам необходим простой контроллер для солнечной батареи на даче. В этих случаях модели «On\Off» будет достаточно. Если вам необходимо позаботиться о гелиосистеме, работающей на постоянной основе и служащей для обеспечения электроэнергией жилого дома, тогда стоит задуматься о приобретении PWM или МРРТ моделей. Гибридные модели актуальны только для владельцев комбинированных систем. Они строятся на базе МРРТ или PWM с той разницей, что у них используются вольтамперные системы исчисления.

Советы по выбору контроллера для солнечной батареи

Чтобы не совершить ошибку при покупке, учитывайте такие аспекты:

  • Мощность солнечных батарей не должна превышать мощности контроллера — это приводит к поломке. Учитывайте, что не каждое устройство располагает функцией ограничения мощности. На деле такой опцией оснащены только модели от продвинутых производителей. К примеру, линейка «Tracer A» от компании EpSolar. Подобный ограничитель указывается в технических характеристиках.
  • В расчетах учитывайте, что из-за низких температур общий показатель КПД гелиосистемы увеличивается, в то время как показатель номинальной мощности (в техпаспорте) указывается для средней температуры 25°С. Для примера: у кремниевых батарей температурный коэффициент колеблется от 0,3% до 0,5% на градус по Цельсию. Значит, для -25°С мощность увеличится на 20%. Если не брать это во внимание, то высок риск купить неподходящий контроллер.
  • Никогда не устанавливайте контроллер с меньшим номиналом — он сломается, даже если вы собираетесь использовать его для неполной нагрузки. Ситуации случаются разные, и от капризов погоды не застрахован никто.
  • Сами производители отмечают, что лучший контроллер для солнечных батарей — тот, который оснащен температурной компенсацией зарядных напряжений. От температуры аккумулятора зависит предельное напряжение зарядки. Иными словами, с наличием встроенного или подключенного температурного датчика вы сможете следить за перегревом устройства. Это позволяет избежать поломок и повысить точность работы аккумулятора.
  • Для измерения выработки энергии от Солнца учитывайте среднемесячные значения за пять-семь лет — не только последние показатели. Это позволяет увидеть широту колебаний солнечного массива и выбрать не только подходящие модули, но и соответствующий им контроллер.

Сделать контроллер заряда для солнечной батареи в два счета!

Одним из важнейших компонентов солнечной системы является контроллер заряда. Он может поставляться отдельно либо в комплекте с инвертором. Как понятно из названия, это устройство предназначено для контроля заряда АКБ, то есть контроллеры заряда для солнечной батареи следят за уровнем напряжения на аккумуляторе и служат для предотвращения полного разряда или перезаряда батареи.

Век глобальной доступности, когда можно найти абсолютно любой товар и информацию, позволяет не только приобрести контроллеры в любом специализирующемся магазине, но и собрать его своими руками. Для этого Вам понадобится схема устройства, которое Вы планируете изготовить, в нашем случае – это контроллер зарядки, и умение разбираться в электронике. Попытаемся снабдить Вас и тем, и другим.

Контроллеры зарядки для СБ: краткое описание

Существует несколько разновидностей описываемого устройства. Самые простые из них выполняет лишь одну функцию: включает и выключает батареи в зависимости от их заряда. Более «продвинутые» модели снабжены функцией отслеживания точки максимального значения мощности, что обеспечивает более высокий выходной ток по сравнению с током солнечной батареи. А это, в свою очередь, повышает КПД всей установки в целом.

Более усовершенствованные модели – способны понижать напряжение на СБ и поддерживать его на требуемом уровне. Наличие данной функции способствует более полной зарядке АКБ.

Любой контроллер, в том числе и самодельный, должен отвечать определенным требованиям:

  • 1,2P ≤ I×U, где P – суммарная мощность солнечных батарей всей системы; I – выходной ток контроллера; U – напряжение системы при разряженных аккумуляторах.
  • 1,2Uвх = Uх.х, где Uвх – максимально допустимое входное напряжение, Uх.х – суммарное напряжение холостого хода всех солнечных батарей системы.

Если нет возможности купить…

Конечно, зачастую прибор, собранный своими руками, будет хуже, чем аналогичное устройство, произведенное на заводе. Но сегодня мало кому можно доверять. И дешевые контроллеры для солнечной батареи, поставляемые из Китая, также могли быть собраны в какой-нибудь подсобке. Так зачем покупать устройство, в качестве которого Вы не уверены, если есть возможность соорудить его дома.

На рисунке 1 приведена простейшая схема, воспользовавшись которой Вы сможете своими руками собрать контроллер, пригодный для зарядки свинцово-кислотного аккумулятора 12 В с помощью маломощной СБ с током в несколько ампер. Изменив номиналы используемых элементов, Вы сможете адаптировать собранный прибор под АКБ с другими техническими характеристиками. Следует отметить, что данная схема предполагает использование вместо защитного диода полевого транзистора, управляемого компаратором.

Видео Вам в помощь:

Принцип работы достаточно прост: когда напряжение на АКБ достигнет заданного значения, контроллер остановит зарядку, в случае его снижения ниже порогового значения, зарядка будет вновь включена. При напряжении меньше 11 В нагрузка будет отключаться, а при напряжении больше 12,5 В, наоборот, подключаться к аккумулятору. Этот небольшой прибор спасет Ваш аккумулятор от самопроизвольного разряда в отсутствие солнца. На рисунке 2 представлен уже собранный комплект, состоящий из двух аккумуляторов, DC/DC-конверторов и индикации.

Контроллеры заряда солнечной батареи, собранные своими руками по более сложным схемам, смогут гарантировать Вам надежную и стабильную работу. Поэтому, если Вы чувствуете в себе силы, то ниже представлена еще одна схема. Она состоит из большего числа компонентов, зато и функционирует без «глюков» (рисунок 3).

Самодельный контроллер, собранный по данной схеме, подойдет для системы энергообеспечения, работающей, как от СБ, так и от ветрогенератора. Сигнал, который приходит от используемого источника альтернативной энергии, коммутируется реле, которое в свою очередь управляется полевым транзисторным ключом. Для регулировки порогов переключения режимов используются подстроечные резисторы.

Не бойтесь экспериментировать, ведь у самых лучших умов человечества тоже случались ошибки и падения, поэтому, если с первого раза Вам не удалось собрать своими руками надежный контроллер, не отчаивайтесь. Попробуйте еще раз, и, возможно, со второго раза у Вас все получится. Зато Вас будет «греть» само осознание того, что Вы сделали его сами.

Статью подготовила Абдуллина Регина

Как доработать устройство для контроля заряда:

Как выбрать контроллер заряда для солнечных батарей

В 21 веке каждый образованный человек знает о существовании альтернативной добычи полезных ресурсов, солнечных батареях, возможности трансформирования энергии солнца в электрический ток, и выгоде использования. При этом мало кто задумывается, что простого подключения батареи к источнику питания недостаточно для эффективной работы.

Прямое подключение источника альтернативной энергии без использования контроллера заряда обеспечивает питание до фактического значения предельного напряжения, то есть ещё за несколько часов до его полной зарядки. Что в свою очередь непосредственно оказывает негативное влияние на срок эксплуатации и качество работы устройств. Постоянный недозаряд батареи также существенно сокращает срок эксплуатации оборудования.

Использование фотоэлектрических систем без контроллера заряда акб (аккумуляторов) от солнечных батарей является малоэффективным. Такой аппарат может выступать, как в качестве отдельного агрегата, так и устанавливаться в инверторы или блоки бесперебойного питания.

Разновидности контроллера заряда

Для того, чтобы выбор контроллера заряда солнечной батареи был сделан правильно, необходимо изучить все разновидности аппаратов и выбрать наиболее подходящий. В настоящее время большой популярностью пользуются 2 вида, а именно: ШИМ и МРРТ.

Контролер заряда ШИМ

Принцип работы ШИМ контроллера заряда солнечной батареи основан на достижении постоянного напряжения на аккумуляторе. Главными достоинствами аппаратов являются: предотвращение возможности перегрева, повышение способности принятия, автономное регулирование расхода заряда с учётом «возраста» оборудования.

(Широтно-импульсная модуляция -англ. pulse-width modulation (PWM)

МРРТ регулятор заряда

Работа MRRT контролера заряда для солнечных батарей основана на поиске точки максимальной мощности. Простыми словами, это поиск значения напряжения и силы тока, при которых параметры яркости света, нагрева и угла падения лучей будут максимально эффективными. Простая реализация системы накопления ресурсов не в состоянии самостоятельно справиться с поставленной задачей. Поэтому для реализации таковой устанавливаются аппараты контроля типа МРРТ.

Отслеживание точки максимальной мощности — MPPT Maximum power point tracking for low power photovoltaic solar panels

Тонкости выбора контроллера заряда

Среди широкого ассортимента моделей следует остановить свой выбор на том, который наиболее подходит по следующим параметрам:

  • Входному напряжению. Показатели максимально допустимого напряжения должны быть больше значений холостого хода с учётом запаса в 20%. Он необходим для обеспечения работоспособности системы в аномальные дни, которые отличаются от условий паспортных измерений.
  • Суммарной мощности. Показатели суммарной мощности батарей не должны превышать значение произведения выходного тока на напряжение системы с разряженными аккумуляторами, учитывая запас в размере до 20%.
  • Защитой. Зачастую различные модели имеют собственный набор защит, который состоит из показаний от перезарядки, перегрева, наличия коротких замыканий и так далее. Они обеспечивают надёжную, качественную и стабильную работу системы.
  • Интенсивностью солнечной радиации. В самый жаркий день интенсивность радиации может достигать до 1250 Вт/м2, а замер производиться зачастую при показателях на 250 Вт/м2 меньше. Это предполагает на 20-15% увеличение по мощности. Конечно такая ситуация редкость, но её необходимо учитывать.

Какой контроллер заряда купить?

Если рассматривать каждый из видов по отдельности, следует обратить внимания на некоторые нюансы выбора контроллера заряда для солнечных батарей, а именно:

  • Для ШИМ контролеров необходимо внимательно изучить показания тока. Он должен быть больше или совпадать с показаниями тока короткого замыкания, включая запас в 10%.
  • Для регуляторов заряда МРРТ модель выбирается по номинальному показанию мощности, которая рассчитывается исходя из произведения показаний выходного тока и напряжения системы. Результат должен быть равен либо больше сумме мощностей количества используемых батарей в системе.

Учитывая вышеизложенные тонкости выбора прибора, каждый потребитель имеет возможность самостоятельно подобрать наиболее подходящую модель для имеющейся экологически чистой системы добычи электрической энергии.

Рекомендуем прочесть:

Зачем нужны контроллеры для солнечных батарей

Если Вы знакомы с особенностями солнечных батарей, а именно с тем, что они представляют собой источники тока, что как раз и необходимо для зарядки аккумуляторов, то может возникнуть следующий вопрос.Зачем вообще нужен контроллер заряда для солнечной батареи? И действительно, достаточно просто соединить солнечную батарею с аккумулятором, и при наличии хоть какого-то света, а еще лучше — Солнца, от солнечной батареи пойдет зарядный ток в аккумулятор и без использования контроллера.Так для чего же тогда покупать контроллер заряда, какие функции он выполняет и в чем отличие разных типов контроллеров (MPPT, PWM, ON/OFF)? Попробуем разобраться с этим.

Итак, что будет, если не применять его совсем? При прямом подключении солнечной батареи к аккумулятору пойдет зарядный ток и напряжение на клеммах аккумулятора начнет постепенно расти. Пока оно не достигнет предельного напряжения зарядки (которое зависит от типа аккумулятора и его температуры), прямое подключение будет равнозначно присутствию контроллера моделей PWM или ON/OFF, поскольку в этом режиме эти модели просто соединяют вход и выход.

При достижении предельного напряжения (около 14 Вольт), ON/OFF контроллер, который является самым дешевым из всех типов, просто отключит солнечную батарею от аккумулятора и заряд прекратится, хотя в реальности аккумулятор заряжен еще не полностью и для полной зарядки требует поддержания на нем предельного напряжения в течение еще нескольких часов. Эту задачу решает PWM контроллер, который при помощи широтно-импульсного преобразования (ШИМ или, по английски — PWM) понижает напряжение солнечной батареи до нужного значения и поддерживает его.

Если же Вы не используете никакого контроллера, то Вам нужно постоянно следить при помощи вольтметра за зарядным напряжением и в нужный момент отключить солнечную батарею. И если Вы забудете ее отключить, то это приведет к перезаряду, выкипанию электролита и сокращению срока службы аккумуляторов. Однако, если Вы и отключите ее вовремя или же используете простой ON/OFF контроллер, аккумуляторы останутся заряженными не полностью (примерно на 90%), а регулярный недозаряд в конечном итоге приведет к значительному сокращению их срока службы.

Существуют еще два важных фактора, которые должны быть учтены при заряде аккумуляторов. Качественные контроллеры заряда обязательно должны учитывать температуру аккумулятора и иметь температурную компенсацию зарядных напряжений, а также иметь выбор типа аккумуляторной батареи (AGM, GEL, жидко-кислотный), поскольку разные типы имеют разные зарядные кривые (разные напряжения в одних и тех же режимах). Отметим также, что для температурной компенсации может использоваться как встроенный температурный датчик, так и выносной. При использовании выносного температурного датчика, точность работы контроллера повышается.


Принципиальное отличие контроллера заряда MPPT от всех остальных состоит в том, что он находит и отслеживает точку максимальной мощности солнечной батареи и использует всю доступную мощность путем широтно-импульсного преобразования при всех режимах заряда, а не только при последнем режиме для поддержания предельного напряжения зарядки. Таким образом, использование MPPT контроллера позволяет увеличить количество используемой солнечной энергии от одной и той же батареи на 10-30% в зависимости от глубины разряда аккумулятора.
Выбирая контроллер заряда аккумулятора необходимо руководствоваться следующими правилами:

1. Входное напряжение. Производителями регламентируется напряжение подключаемых солнечных батарей. Поэтому максимальное допустимое входное напряжение, указанное в технических данных контроллера, должно соответствовать напряжению холостого хода солнечной батареи (СБ) или сумме напряжений холостого хода группы солнечных модулей, соединенных последовательно, плюс запас не менее 20%. Запас обусловлен рядом причин:

— Указанное производителем входное напряжение может быть завышено;

— При аномально высокой солнечной активности напряжение холостого хода солнечной батареи может быть выше указанного производителем.

2. Суммарная мощность солнечных батарей должна быть не более произведения выходного тока контроллера на напряжение системы. При этом напряжение системы нужно брать для разряженных аккумуляторов. Также необходимо взять запас не менее 20% на случай аномально высокой солнечной активности.



Сделав расчет, опираясь на эти правила, Вы можете смело приступить к выбору изделия, соответствующего полученным характеристикам. Если Вы затрудняетесь в выборе или не уверены, что Ваш расчет верен — обратитесь к инженерам нашей компании за помощью. Обладая обширным опытом установки солнечных контроллеров, они помогут Вам с выбором необходимого изделия и дадут рекомендации по монтажу. Ознакомиться с ассортиментом контроллеров PWM (ШИМ) и MPPT вы можете в соответствующем разделе нашего магазина.

6 лучших контроллеров заряда от солнечных батарей

Каждая солнечная система требует регулирования для предотвращения повреждения батареи, поэтому мы собрали список из самых лучших контроллеров заряда солнечной энергии для различных применений. От экологически сознательных домовладельцев до строителей подземных бункеров-самоучок, любой, кто использует солнечную панель размером больше, чем небольшая капельная система, нуждается в некотором регулировании батареи, и именно здесь на помощь приходят контроллеры солнечного заряда.

Большинство контроллеров заряда солнечных батарей требуют довольно значительных первоначальных вложений, иногда превышающих 600 долларов США .Цена контроллера в сочетании с ценой на панели и батареи означает, что пользователи солнечной системы могут быть напуганы широким спектром моделей, доступных на рынке. Но есть и хорошие новости: относительно легко определить, какое напряжение вам понадобится для правильного обслуживания солнечной системы, будь то жилой дом, трейлер, сарай, мастерская или дом.

Немного математики, и исследование, поиск и покупка лучшего солнечного контроллера заряда для вашей системы может оказаться довольно простой задачей.Конечно, следует помнить о нескольких важных моментах, например о характеристиках безопасности , репутации качества и цене.

Топ-6 контроллеров заряда от солнечных батарей

Выбор подходящего контроллера заряда от солнечной батареи для ваших устройств

Покупка высококачественного солнечного контроллера заряда — это инвестиция, особенно для топовых моделей MPPT. Вот почему для жизненно важно рассмотреть ваш конкретный вариант использования , прежде чем выбирать контроллер заряда.

Есть несколько различных факторов, на которые следует обратить внимание, помимо фактической математики определения ампер / ватт / вольт вашей солнечной батареи и батарей. Каждому пользователю также необходимо принять во внимание, какое устройство он хочет заряжать, будь то большая семья с автономной системой или жилой дом с батареями глубокого цикла.

Какой погоде будут подвергаться ваши панели?

По иронии судьбы, комплекты солнечных панелей лучше всего работают в холодных и пасмурных условиях и на ярком солнце.Это потому, что температура влияет на эффективность солнечной панели; панель мощностью 100 Вт при комнатной температуре превратится в панель мощностью 83 Вт при температуре 110 градусов.

При этом, если ваши солнечные панели регулярно подвергаются дождливой или холодной погоде, то номинальное входное напряжение ШИМ-контроллера будет снижено на при понижении температуры на . А при очень высоких температурах входное напряжение может упасть ниже точки, необходимой для полной зарядки аккумулятора.

В этих случаях лучше всего подходит контроллер MPPT , поскольку он регулирует температуру и компенсирует изменение напряжения. Фактически, вы можете получить прирост мощности 10-15% летом и 20-45% прирост мощности зимой с контроллером заряда MPPT, хотя это может варьироваться в зависимости от множества различных факторов.

Некоторые солнечные контроллеры оснащены датчиками температуры батареи, которые увеличивают емкость батареи. Это отличный вариант для тех, кто хочет разместить свои панели в различных условиях с сильными погодными условиями.

Какое напряжение у ваших солнечных панелей и аккумулятора?

В зависимости от напряжения вашей солнечной панели вам может даже не понадобиться контроллер заряда. Когда дело доходит до небольших панелей, которые производят 2 Вт или меньше на каждые 50 ампер-часов батареи, контроллеров заряда солнечных батарей не нужны. Тем не менее, вы должны оборудовать каждую солнечную панель и батарею, которые производят больше, чем этот общий стандарт, контроллером заряда. Это будет регулировать производительность и эффективность вашей системы.

Напряжение большинства батарейных блоков находится в диапазоне 12–48 В постоянного тока, которого контроллер заряда должен будет согласовать на выходе. Однако наиболее важной частью является способность контроллера обрабатывать ток от вашей солнечной панели. Чтобы вычислить , сколько усилителей вам нужно , вам нужно немного посчитать.

Вот два разных уравнения, которые вы можете использовать для расчета требований к току:

  • Мощность солнечной панели / напряжение аккумуляторной батареи = требование в амперах
  • Ток короткого замыкания солнечной батареи X 1.56 = потребность в токе

С другой стороны, если вы работаете с высоковольтной системой с сетевыми солнечными панелями, лучше всего использовать контроллер MPPT. Они могут потреблять до 150 вольт постоянного тока на входе и могут преобразовывать усилители в максимальную мощность, так что вы потеряете минимальную мощность во время процесса.

Устройство какого размера вы планируете использовать?

Для тех, кто хочет запитать небольшие нагрузки, такие как фонари и мелкие бытовые приборы, хорошим вариантом будет выход LOAD или LVD .Терминал нагрузки имеет размыкатель низкого напряжения и отключает подключенное устройство, чтобы батарея не разрядилась.

Эта опция используется для некритических нагрузок и иногда может использоваться как контроллер освещения, который автоматически включает устройство в сумерках. Однако эта система используется только для очень маленьких инверторов и не может использоваться с чем-либо выше 60 А , так как это может привести к неисправности.

Если вы хотите запитать удаленную систему, например, в доме на колесах или в солнечном фонаре, то выход LOAD / LVD отлично подойдет.ШИМ-контроллер также идеально подходит для этих типов устройств, поскольку это недорогой вариант и может обрабатывать только небольшие нагрузки.

С другой стороны, для больших устройств, таких как сеточные солнечные панели, требуется контроллер MPPT . Эти технологически продвинутые и дорогие контроллеры гораздо больше подходят для больших нагрузок.

Где будут размещаться солнечные панели по отношению к батарее?

Если солнечные панели расположены на значительном расстоянии от батарей, вы столкнетесь со значительной потерей мощности и падением напряжения , если вы не используете большой провод. Это может быть довольно обременительно для тех, у кого нет места или бюджета для использования больших проводов на больших расстояниях, особенно для тех, у кого есть сетевые системы.

Однако контроллер заряда солнечной батареи MPPT может позволить вам использовать провод гораздо меньшего размера, поскольку он преобразует напряжение. В этом случае MPPT — лучший выбор по сравнению с контроллером заряда PMW.

Критерии выбора

: как мы составили рейтинг лучших контроллеров заряда от солнечных батарей

Тип

Тип солнечного контроллера заряда относится к модели MPPT или PMW.Контроллеры MPPT широко признаны лучшими из лучших, поэтому они по сути возглавляют наш список. Однако мы также включили в наш рейтинг несколько контроллеров PWM, поскольку высококачественные варианты иногда больше подходят для тех, кто хочет разработать простые системы для питания солнечных фонарей в саду или мобильных устройств.

Напряжение аккумулятора

Большинство зарядных устройств аккумуляторов относятся к диапазону 12-48 В постоянного тока . Однако некоторым может потребоваться мощность 60 В или 72 В. Базовый стандарт — 12 В постоянного тока, но для тех, кто использует очень большие системы, такие как соединения или целые дома, требуется более высокое напряжение.Важно, чтобы емкость батареи соответствовала вашим индивидуальным потребностям, но мы также рассматриваем возможность масштабирования вашей системы, если вы того пожелаете.

Максимальное входное напряжение

Хотя может показаться, что 12-вольтовая панель совместима с 12-вольтовой батареей, это просто неправда. Большинство панелей на самом деле не работают при номинальном напряжении, потому что мощность, генерируемая солнцем, может варьироваться в зависимости от различных факторов, таких как яркость солнца в этот день.

Не только это, но некоторые домовладельцы или владельцы бизнеса могут захотеть соединить несколько панелей вместе, чтобы создать систему привязки к сетке.Это потребует даже на более высокого максимального входного напряжения для контроллера, чтобы компенсировать дополнительную мощность.

Лучшие контроллеры заряда солнечных батарей — это те, у которых максимальное входное напряжение на выше , поэтому пользователи могут масштабировать свои системы в зависимости от их использования и интересов. Более высокий максимальный ввод также будет учитывать различные погодные условия.

Максимальный выходной ток

Количество ампер, которое ваш контроллер будет подавать на ваши устройства от аккумуляторной батареи, важно, потому что оно определяет, какой тип и размер устройств вы действительно можете заряжать с помощью своих солнечных батарей.Те, которые совместимы только с 20-30A , имеют меньшую емкость, чем те, которые рассчитаны на 80A или выше. Хотя больше не обязательно лучше, это ключевой фактор, который следует учитывать при выборе модели, которую вы хотите приобрести.

Дополнительные функции

Большинство контроллеров заряда от солнечных батарей имеют ряд дополнительных функций. Эти функции обеспечивают максимальную настройку, а это означает, что пользователи могут разработать идеальную систему для обслуживания своей солнечной батареи и батарей. Вероятно, наиболее важными дополнительными функциями являются те, которые связаны с безопасностью , , поскольку они предотвращают возникновение опасных аварий — очень реальная проблема при работе с электрическими системами высокого напряжения.

Вот лучшие функции контроллера заряда солнечной батареи, на которые стоит обратить внимание:

  • Светодиодные экраны
  • Регистрация данных
  • Системы дистанционного управления
  • Функции безопасности, предотвращающие перезарядку, перегрузку, короткое замыкание, обратную полярность и электрические дуги.

Часто задаваемые вопросы (FAQ)

Как работает контроллер заряда солнечной батареи?

Проще говоря, контроллер заряда солнечной батареи регулирует мощность, передаваемую от солнечной панели к батарее.Важно использовать контроллер заряда, поскольку он повышает эффективность солнечной системы до 50% , может предотвратить перезарядку аккумуляторов и продлит срок службы аккумулятора при правильном использовании. Если нет никаких правил, батареи можно легко повредить, что потребует денег и времени на ремонт.

Существует два основных типа контроллеров заряда солнечных батарей: с отслеживанием точки максимальной мощности (MPPT) и широтно-импульсной модуляцией (PWM). Каждый тип служит своей цели, но в конечном итоге чаще используются контроллеры MPPT.

Что такое контроллер заряда MPPT?

Основное различие между ними заключается в том, что контроллер MPPT обеспечивает до на 30% больше мощности , чем контроллер ШИМ, и может использоваться для более высоких напряжений. Хотя контроллеры MPPT на энергоэффективнее (до 98%), они значительно дороже по сравнению с контроллерами ШИМ.

Контроллеры MPPT способны справляться с неблагоприятными погодными условиями , поскольку они сохраняют выходную мощность батареи и компенсируют низкое энергопотребление.Он также преобразует напряжение для входных и выходных источников, что приводит к очень небольшим потерям мощности. В зависимости от модели, контроллер должен работать с солнечной батареей до 150 В постоянного тока.

Что такое контроллер заряда PMW?

ШИМ-контроллер — это переключатель , который подключает солнечную батарею к батарее. Это часто приводит к низкой выходной мощности при очень высокой или низкой наружной температуре. Это также приводит к уменьшению выходного напряжения солнечной батареи до напряжения батареи.

По мере увеличения массива солнечных панелей вам потребуется более крупная проводка, чтобы компенсировать размер площади. Это будет очень дорого, хотя сам контроллер является самым дешевым вариантом на рынке.

В конечном счете, PMW на более устаревший с точки зрения технологии, и не имеет таких преимуществ, как контроллер заряда MPPT, когда дело доходит до регулирования батареи.

Всегда ли контроллер заряда MPPT лучше?

Краткий ответ: не обязательно.

Контроллеры заряда PWM должны выбирать только те, кто хочет питать небольшие устройства и приборы. Они более экономичны и могут выдерживать низкое напряжение.

Тем не менее, тем, кто хочет установить солнечные панели на своих крышах или питать большие системы, следует использовать контроллеры заряда MPPT. Они могут помочь сохранить низкую силу тока и малый размер провода. Они делают это при подключении ряда панелей более высокого напряжения.

Рейтинги и обзоры

Основываясь на наших установленных критериях типа контроллера, напряжения аккумуляторной батареи (В), максимального входного напряжения (В), максимального выходного тока (А) и дополнительных функций, мы выбрали лучших 6 контроллеров заряда солнечных батарей , которые вы можете выбрать. из.

Наши рейтинги учитывают множество целей и задач. Это не ограничивается только контроллерами MPPT. Таким образом, стандарты безопасности и качества являются важным фактором в нашем рейтинге.

Наш выбор №1: Контроллер заряда EPEVER MPPT

  • Тип: MPPT
  • Напряжение аккумулятора: 12-24В
  • Максимальное входное напряжение: 100 В
  • Максимальный выходной ток: 30A
  • Дополнительные функции: Четырехступенчатая зарядка аккумулятора, температурная компенсация, ЖК-экран, программное обеспечение для ПК, поддержка удаленного счетчика и нескольких методов управления нагрузкой.
  • Преимущества: Дешевый контроллер MPPT по сравнению с другими моделями высшего уровня с отличной защитой.
  • Недостатки: Не обеспечивает такое высокое входное напряжение или максимальный выходной ток, как другие модели MPPT.

Когда дело доходит до контроллеров MPPT, они главенствуют в регулировании батарей. Существуют модели MPPT с большим количеством наворотов.

Тем не менее, контроллер заряда для солнечных батарей Epever возглавляет список по рентабельности .Его цена почти вдвое меньше, чем у других высококачественных моделей. Но этот контроллер заряда дает большую отдачу.

В целом, заявленный контроллер заряда солнечных батарей Epever имеет высокий рейтинг эффективности отслеживания не менее 99,5% . У бренда есть и другие модели с токовыми выходами от 20А до 40А. Однако версия 30A — это хорошая золотая середина для средних покупателей, которые не стремятся создавать огромные солнечные батареи.

Это также отличный выбор для тех, кто хочет создать автономные системы солнечных батарей для создания автономных систем солнечных батарей для питания дома или бункера.Благодаря бесплатному проектированию системы и технической поддержке компании Epever упрощает сбор энергоэффективной и экологически чистой солнечной энергии.

Что говорят рецензенты?

Покупатели в восторге от звездной цены высококачественного солнечного контроллера заряда MPPT. Они использовали это устройство для регулирования солнечных панелей, установленных на туристических трейлерах, домах, прудах и т. Д. Они утверждают, что его легко установить и использовать благодаря удаленному дисплею.

У некоторых пользователей вышли из строя контроллеры.Но они сообщают, что обслуживание клиентов производителя было быстрым и дружелюбным. Рецензенты также ценят множество функций. К ним относятся выходная нагрузка для управления освещением и использованием батареи.

Особенности и соображения

Контроллер заряда солнечных батарей Epever MPPT имеет автоматическое распознавание напряжения системы от 12 до 24 В и функцию автосохранения для запоминания настроек. Устройство также оснащено многофункциональным ЖК-дисплеем для отображения информации, а также может быть подключено к программному обеспечению ПК или трекеру MT50 для постоянного наблюдения.

Контроллер заряда работает с гелевыми, герметичными и заливными литиевыми батареями , и имеет несколько режимов управления нагрузкой, включая ручной режим, освещение и таймер освещения. Более того, контроллер поставляется с множеством защитных устройств, в том числе от перенапряжения аккумулятора, перегрузки нагрузки, короткого замыкания или обратной полярности фотоэлектрических модулей и т. Д.

Посмотреть цену на Amazon

Вернуться к отзывам

Следующее лучшее: Outback Flexmax 80 FM80 MPPT 80 AMP Контроллер заряда от солнечных батарей

  • Тип: MPPT
  • Напряжение аккумулятора: 12-60В
  • Максимальное входное напряжение: 150 В
  • Максимальный выходной ток: 80A
  • Дополнительные функции: Программируемый дисплей с подсветкой, регистрируемые данные о производительности системы, контроль температуры и возможность интеграции в сеть.
  • Основные преимущества: Может обрабатывать большие значения постоянного напряжения и преобразовывать их с 12 В постоянного тока в 60 В постоянного тока для батарейных блоков.
  • Недостатки: Очень высокая цена на системные и настраиваемые дополнения.

Outback Flexmax FM80 — один из лучших контроллеров солнечной энергии на рынке, поскольку он поддерживает самые разные конструкции систем и типы батарей. Благодаря огромному максимальному входному напряжению контроллер Outback идеально подходит для автономных систем, которые люди устанавливают на крышах или в сельской местности.

Одним из ключевых преимуществ этого устройства является его способность упрощать управление и программирование. Производитель также допускает более сложные конфигурации при подключении к системному дисплею и контроллеру MATE или фирменному инвертору и диспетчеру связи HUB.

Помимо простоты использования, производитель разработал контроллер заряда Outback для солнечных батарей с неброским черным корпусом и зеленым экраном. Этот блок является отличным дополнением к любой конструкции системы солнечных батарей для продвинутых и начинающих поклонников солнечной энергии.

Что говорят рецензенты?

Пользователи продукта в целом очень довольны брендом Outback. Эта модель не исключение.

К прочной конструкции и качественному дизайну у обозревателей мало претензий. Те, кто действительно сталкивается с проблемами, утверждают, что обслуживание клиентов производителя быстрое и эффективное. Сообщают, что быстро решают проблемы.

Один покупатель был недоволен тем, что к нему не пришел кабель для передачи данных . Это необходимо для подключения контроллера Outback к диспетчеру связи HUB.

Поскольку в комплект поставки кабеля не входит, покупатели должны приобретать его отдельно. То есть, если они хотят централизовать регистрацию данных и управление системой.

Особенности и соображения

Outback Flexmax рекламирует увеличение выходной мощности фотоэлектрических модулей до 30%, что на больше, чем у большинства других моделей на рынке. Входное фотоэлектрическое напряжение может выдерживать разомкнутую цепь до 150 В постоянного тока для зарядки аккумуляторов от 12 до 60 В постоянного тока. Благодаря такой большой емкости по напряжению контроллер Outback отлично подходит для систем солнечных панелей, связанных с сетью.

Конкретная модель FM80 также поставляется со встроенным 80-символьным дисплеем, на котором отображаются журналы данных за последние 128 дней. Эту регистрацию данных можно легко централизовать с помощью других передовых инструментов Outback , таких как инвертор, контроллер MATE3 и диспетчер связи HUB.

Благодаря автоматическому контролю температуры устройство может использовать интеллектуальные системы терморегулирования для охлаждения системы до температуры окружающей среды. Вы также можете дополнить его дополнительным дистанционным датчиком температуры , который вы покупаете отдельно.

Посмотреть цену на Amazon

Вернуться к отзывам

Наш следующий фаворит: контроллер заряда MidNite Solar Classic 150

  • Тип: MPPT
  • Напряжение аккумулятора: 12-72В
  • Максимальное входное напряжение: 150 В
  • Максимальный выходной ток: 96A
  • Дополнительные функции: Встроенный DC-GFP и режимы дугового замыкания, солнечной энергии, энергии ветра и гидроэнергетики MPPT, а также расширение предельного значения летучих органических соединений.
  • Основные достоинства: Очень безопасен в использовании, поскольку оснащен системой автоматического обнаружения дугового замыкания, которая отключает цепь при обнаружении опасной электрической дуги.
  • Недостатки: Во встроенном программном обеспечении есть несколько ошибок кодирования, которые затрудняют навигацию.

Контроллер заряда Midnite Solar Classic MPPT — одно из самых безопасных устройств на рынке. Его автоматическое обнаружение дугового замыкания помогает защитить от опасных электрических токов. Кроме того, все контроллеры произведены в Америке , что гарантирует высокое качество от имени производителя.

Помимо высокого максимального входного напряжения и тока на выходе, Midnite Solar Classic идеально подходит для больших солнечных систем, питающих такие объекты, как склады и бункеры. Контроллер заряда MPPT также поставляется с расширенной гарантией , которая позволяет покупателям отправлять свои устройства обратно производителю для общей настройки за определенную плату.

После этого они продлят гарантию еще на на 2 года. Этот дополнительный уровень защиты покупателей делает дорогостоящие предварительные вложения не такими пугающими для начинающих пользователей солнечной энергии.

Что говорят рецензенты?

Большинство обозревателей очень довольны широким диапазоном мощности Midnite Solar Classic. Имея 48-72 Вольт, — это — е из самых мощных на рынке.

Покупатели также заявляют, что чувствуют себя в большей безопасности благодаря дополнительным функциям безопасности и защиты. С точки зрения стоимости, это того стоит. Те, у кого мало места на крыше, могут высосать из своих панелей каждый последний ватт.

Также стоит отметить возможности отслеживания .Он регистрирует данные за 4 месяца, которые легко просматривать и анализировать.

Однако некоторые пользователи жаловались на то, что прошивка плохо закодирована и ее трудно использовать. Это заставляет их усомниться в легитимности компании.

Особенности и соображения

Одной из лучших функций, включенных в контроллер Midnite Solar Classic, является возможность удаленного доступа к энергосистеме через локальное приложение Midnite Solar. Приложение позволяет вам легко контролировать вашу систему издалека через Интернет, и вы можете получить доступ к системе для устранения проблем, если они возникнут.

Эта функция идеально подходит для тех, кто устанавливает солнечные системы в удаленных местах , вдали от места их проживания, например, в подземных бункерах, охотничьих домиках, летних домах или сельскохозяйственных объектах.

Контроллер заряда также может работать с различными источниками постоянного тока , такими как одобренные фотоэлектрические, гидро- и ветровые турбины. Вы также можете приобрести несколько классических контроллеров и подключить их параллельно для использования с большими системами. Это значительно увеличивает мощность системы, эффективно создавая гигантский уникальный концентратор для регулирования ваших солнечных панелей.

Посмотреть цену на Amazon

Вернуться к отзывам

4. Контроллер заряда от солнечных батарей Victron SmartSolar MPPT 100/50

  • Тип: MPPT
  • Напряжение аккумулятора: 12-48В
  • Максимальное входное напряжение: 150 В
  • Максимальный выходной ток: 100A
  • Дополнительные функции: Bluetooth-соединение, портал удаленного управления, совместимость с монитором батареи.
  • Отличительные особенности: Передовые технологии и интеллектуальная система управления делают его идеальным для жилых автофургонов.
  • Минусы: Требуется дополнительная покупка для полного мониторинга батареи.

Благодаря интеллектуальной и молниеносной системе контроллер заряда Victron SmartSolar MPPT является отличным выбором для тех, кто не знаком или новичок в установке солнечных систем. Цифровые функции, включенные в этот контроллер MPPT, такие как беспроводная система управления Bluetooth , ставят это устройство на первое место в списке.

Victron energy хорошо известна как производитель высококачественного оборудования для преобразования энергии , и эта модель не является исключением.Компания Victron, штаб-квартира которой расположена в Нидерландах, с 1975 года производит инверторы и зарядные устройства для аккумуляторов, в основном для рынка автомобилей и лодок.

Что говорят рецензенты?

Покупатели в восторге от репутации компании Victron в области компонентов аккумуляторных батарей, особенно когда речь идет о солнечных батареях, устанавливаемых на транспортных средствах, таких как дома на колесах и лодки. Конечно, наиболее примечательной функцией является Bluetooth, который подключается к смартфонам пользователей. Это, по-видимому, особенно полезно в дороге.

Однако некоторые покупатели заявляют, что техническая поддержка не всегда доступна.Это касается, учитывая, что их основным преимуществом является передовая технология . Один покупатель также утверждает, что этот контроллер повредил его батареи после того, как он залил их энергией и перезарядил.

Особенности и соображения

Victron SmartController предлагает встроенное соединение Bluetooth с любым устройством с поддержкой Bluetooth, например смартфоном. Через подключение к Интернету пользователи могут бесплатно использовать портал удаленного управления Victron и контроллер MPPT в любом месте.Это отлично подходит для установки, обновления и мониторинга удаленных систем , подобных тем, которые установлены в RV.

Вы также можете обновить контроллер, приобретя дополнительно монитор батареи Victron серии BMV-700. Эта надстройка будет контролировать аккумуляторную батарею. Он предоставляет информацию о состоянии в реальном времени, такую ​​как напряжение, ток, солнечные ватты и многое другое.

Посмотреть цену на Amazon

Вернуться к отзывам

5. Renogy Wanderer

  • Тип: PWM
  • Напряжение аккумулятора: 12В
  • Максимальное входное напряжение: 25 В
  • Максимальный выходной ток: 30A
  • Дополнительные функции: Четырехступенчатая зарядка, температурная компенсация, светодиодные индикаторы и защита от перезарядки, перегрузки, короткого замыкания и обратной полярности.
  • Основные преимущества: Предлагает различные способы определения момента включения нагрузки.
  • Недостатки: Устройство оснащено только светодиодным индикатором и не имеет ЖК-дисплея для отображения важных диагностических данных.

Благодаря чистому и гладкому черному дизайну Renogy Wander является привлекательным выбором для домашней солнечной системы. Как часть большого семейства моделей контроллеров заряда Renogy, Wanderer является одним из лучших благодаря низкой цене и защитным функциям.

Устройство относится к типу PWM, а не MPPT, что значительно ограничивает возможности устройства. Хотя технология не так развита, эта модель по-прежнему является отличным вариантом для тех, кто хочет использовать небольшие системы.

Что говорят рецензенты?

Хотя некоторые считают устройство «голыми костями» , по мнению обозревателей, это эффективный и надежный . Это идеальный вариант для освещения в саду или по бокам сарая, но он не подойдет для больших домашних решеток.

У некоторых пользователей были проблемы с контроллерами, которые не работали через несколько месяцев. Один сообщил о трудностях с использованием разъемов в нижней части устройства. В целом, люди считают Wanderer базовым контроллером заряда солнечной энергии, который может удовлетворить несложные и небольшие потребности.

Особенности и соображения

Четырехфазная ШИМ-зарядка , включая объемную, повышающую, плавающую и выравнивающую, помогает предотвратить перезарядку или чрезмерную разрядку подключенной батареи.Он также имеет отрицательное заземление, что довольно стандартно.

Wander может компенсировать температурные изменения. Он автоматически исправит параметры для достижения оптимальной производительности.

Он совместим с удаленным датчиком температуры. Это позволит собрать данные о температурной компенсации. Это устройство необходимо покупать отдельно. 3 зеленых светодиода , расположенных на передней панели устройства, отображают основные данные.

Благодаря возможности подключения к герметичным, гелевым и залитым батареям, ШИМ-контроллер довольно универсален.Он также имеет средства защиты. Это помогает защитить от перезарядки, перегрузки, короткого замыкания и обратной полярности.

Посмотреть цену на Amazon

Вернуться к отзывам

6. Контроллер заряда MOHOO 20A

  • Тип: PWM
  • Напряжение аккумулятора: 12-24В
  • Максимальное входное напряжение: 24 В
  • Максимальный выходной ток: 20A
  • Дополнительные функции: Автоматическое отключение, защитная защита, покрытие от влаги, ЖК-экран, USB-порты.
  • Основные преимущества: Можно использовать как с системами 12 В, так и с 24 В, включая прямую зарядку телефонов.
  • Низкие точки: Невозможно подключить его к нагрузке более 20А с помощью клемм.

Как самый дешевый вариант в нашем списке, контроллер заряда MOHOO PWM — отличный вариант без суеты для тех, кто имеет небольшие солнечные системы. Он идеально подходит для зарядки таких устройств, как освещение и небольшие цифровые устройства, например мобильные телефоны. Однако его ограниченная мощность означает, что вы не можете использовать его для чего-либо, превышающего 20 А.

MOHOO — одна из лучших моделей контроллера заряда с ШИМ. Однако он по-прежнему не обладает такой же емкостью, как контроллер MPPT.

Тем не менее, эта модель может обеспечить объемную зарядку до 80% емкости. Он также обеспечивает подзарядку последних 20% емкости и выравнивающий заряд.

Что говорят рецензенты?

По большей части обозреватели довольны компактной моделью MOHOO. Некоторые жалуются, что это не очень эффективно.Но это обратная сторона, которая есть у всех контроллеров заряда с ШИМ.

Другим очень нравятся дополнительных USB-портов для зарядки мобильных телефонов. Но они предупреждают, что ночью он разряжает телефон, если вы его не подключили.

Многие пользователи приобрели их для рабочих прицепов. Они утверждают, что их легко установить и использовать. Невероятно низкая цена также является важным аргументом в пользу продажи.

Особенности и соображения

Большой ЖК-экран может отображать важную информацию о технических характеристиках устройства, а также поддерживает управление освещением.Интеллектуальная система выполнит автоматическое отключение , когда батарея упадет ниже 8 В, в результате чего дисплей станет пустым.

Контроллер совместим только со свинцово-кислотными батареями и не будет работать с батареями из лития, никель-металлгидрида или других элементов. Но влагостойкое покрытие защитит устройство от повреждений, вызванных влажностью или гнездованием насекомых, что является плюсом для тех, кто устанавливает их в гаражах или сараях.

Контроллер заряда MOHOO также оснащен двумя выходами постоянного тока и 2 портами USB для легкой зарядки.Порты USB могут обеспечивать выход 5V 1A , который подходит для небольших цифровых устройств.

Посмотреть цену на Amazon

Вернуться к обзорам
Вернуться к началу Руководства

Лучшие контроллеры заряда от солнечных батарей 2020 (MPPT или PWM)

В теории солнечная система проста. Вы берете пару 12-вольтовых панелей и подключаете их к 12-вольтовой батарее. Между ними находится контроллер солнечного заряда. Когда аккумулятор необходимо зарядить, он позволяет току течь в аккумулятор.Когда он заполнится, он отключает панели.

Но контроллер заряда солнечной батареи — это гораздо больше, чем модный электронный переключатель. Он принимает электрический сигнал от панелей и преобразует его во что-то, что можно использовать для правильной зарядки ваших батарей. Когда вы подключаете 12-вольтовую панель к 12-вольтовой батарее, это может показаться простым. Проблема в том, что на ваших панелях действительно не 12 вольт. Они могут варьироваться от 9 вольт до 17 вольт. Все зависит от того, насколько яркое солнце, и от того, как было оформлено панно.

Что еще более усложняет ситуацию, ваш 12-вольтовый аккумулятор не будет заряжаться при 12-вольтовом. Для этого требуется от 13 до 14,7 вольт. Все зависит от того, насколько заряжен аккумулятор, и от скорости заряда.

Если у вас кружится голова от этих цифр, будьте уверены, что найти высококачественный контроллер заряда от солнечных батарей легко и доступно. Хотя это одно из самых важных решений, которое вы примете, выбор, который вы выберете, полностью зависит от того, как ваша система используется, и какой емкости вам нужно.Чтобы помочь вам сделать этот выбор простым, мы рассмотрим три лучших контроллера заряда от солнечных батарей на рынке. Мы объясним разницу между ними, чтобы вы могли решить, какой из них вам подходит.

GHB 20A Интеллектуальный контроллер заряда

GHB — дешевая и выгодная альтернатива дорогим контроллерам заряда. Несмотря на то, что его цена соответствует большинству контроллеров начального уровня, он предлагает некоторые функции, которые делают его идеальным для небольших систем. Он соответствует всем требованиям безопасности и нормативным требованиям, необходимым для поддержания надлежащего состояния батареи, и предоставляет удобный интерфейс, который помогает вам всегда понимать, что происходит с вашей системой.

Контроллеры заряда от солнечных батарей: основы MPPT и PWM

Время чтения: 3 минуты

Если вы планируете установку автономного солнечного проекта с подключенной батареей, вам нужно будет изучить контроллер солнечного заряда для своей системы. Контроллеры заряда действуют как шлюз для вашей батареи и гарантируют, что вы не перезарядите и не повредите систему хранения энергии.

Сэкономьте тысячи на установке солнечных батарей и аккумуляторов

Что такое контроллер заряда солнечной энергии?

Контроллер заряда солнечной батареи — это регулятор заряда солнечной батареи, предотвращающий ее перезаряд.Батареи рассчитаны на номинальное напряжение, и превышение этого напряжения может со временем привести к необратимому повреждению батареи и потере функциональности. Контроллеры солнечного заряда действуют как ворота в вашу систему хранения аккумуляторов, гарантируя, что их перегрузка не повредит.

Контроллеры заряда необходимы только в некоторых особых случаях. Чаще всего вам нужно будет изучить контроллеры заряда, если вы пытаетесь установить автономную солнечную систему, от систем на крыше до небольших установок на лодках или жилых автофургонах.Если вы — домовладелец, который хочет установить солнечную батарею с батареей, подключенной к электрической сети, нет необходимости в контроллере заряда — как только ваша батарея будет заполнена, избыточная энергия будет автоматически направлена ​​в сеть, что поможет вам Избегайте перегрузки аккумулятора.

Типы контроллеров заряда солнечной энергии

Если вы хотите использовать солнечную батарею для полного отключения от сети, необходимо рассмотреть два типа контроллеров заряда: ШИМ-контроллеры (ШИМ) контроллеры и слежение за точкой максимальной мощности (MPPT) контроллеров.

Контроллеры заряда солнечных батарей с широтно-импульсной модуляцией (ШИМ)

Контроллеры заряда

ШИМ — это стандартный тип контроллера заряда, доступный для покупателей солнечных батарей. Они проще контроллеров MPPT и, следовательно, обычно дешевле. Контроллеры PWM работают, медленно уменьшая количество энергии, потребляемой вашей батареей, когда она приближается к емкости. Когда ваша батарея полностью заряжена, контроллеры PWM поддерживают состояние «струйки», что означает, что они постоянно подают небольшое количество энергии для поддержания заряда батареи.

С контроллером PWM ваша солнечная панель и домашний аккумулятор должны иметь одинаковое напряжение. В более крупных системах солнечных панелей, предназначенных для питания всего вашего дома, напряжение панели и аккумулятора обычно не одинаковое. В результате контроллеры PWM больше подходят для небольших солнечных систем, сделанных своими руками, с парой низковольтных панелей и небольшой батареей.

Контроллеры заряда солнечных батарей с отслеживанием максимальной точки мощности (MPPT)

Контроллеры заряда солнечных батарей

MPPT — более дорогая и сложная опция контроллера заряда.Они обеспечивают такую ​​же защиту, как у ШИМ-контроллера, и уменьшают мощность, потребляемую домашней батареей, когда она приближается к емкости.

В отличие от контроллеров ШИМ, контроллеры заряда MPPT могут сопрягать несовместимые напряжения от панелей и батарей. Контроллеры MPPT регулируют свой вход для получения максимальной мощности от вашей солнечной батареи, а также могут изменять свою выходную мощность в соответствии с подключенной батареей. Это означает, что контроллеры заряда MPPT более эффективны, чем контроллеры PWM, и более эффективно используют всю мощность ваших солнечных панелей для зарядки домашней аккумуляторной системы.

Подходит ли вам солнечный контроллер заряда?

Большинству покупателей солнечных батарей не нужно беспокоиться о контроллерах заряда. Солнечные установки на крыше или на земле с резервным аккумулятором почти всегда подключены к электросети, и в случае, если ваша батарея полностью заполнится, ваша избыточная солнечная энергия автоматически перенаправится туда.

Если вы заинтересованы в установке небольшой автономной солнечной энергетической системы с резервным аккумулятором, вам может потребоваться изучить контроллер заряда, чтобы обеспечить безопасную зарядку аккумулятора.Для относительно небольших батарей в паре с маломощными солнечными панелями мощностью 5-10 Вт подойдет ШИМ-контроллер заряда. Для более сложных проектов DIY с солнечными батареями с более мощными панелями вы можете рассмотреть контроллер заряда MPPT.

Вам не нужно строить свою собственную солнечную установку, чтобы начать экономить деньги

На EnergySage Solar Marketplace вы можете зарегистрировать свою собственность, чтобы начать получать качественные предложения для солнечных установок. Если вас интересуют решения для хранения данных, которые можно подключить к вашим панелям, вы можете просто указать свой интерес в своем профиле, чтобы установщики могли его увидеть.Подключение вашего солнечного проекта к сети (даже с резервным аккумулятором) — это разумный шаг, поскольку он обеспечивает вторую резервную копию для вашей системы, и в случае, если емкости вашей аккумуляторной батареи недостаточно, у вас просто не закончится власть использовать.

Несмотря на то, что в некоторых случаях может сработать полностью отключенный от сети проект DIY солнечной энергии, если ваша главная задача — сэкономить деньги, наем квалифицированного установщика, который поможет вам перейти на солнечную энергию, по-прежнему является разумным финансовым решением. Более того, наличие профессионального установщика, работающего над вашим солнечным проектом, гарантирует, что вы приобретете опыт, необходимый для создания функциональной и эффективной солнечной системы.Установщики также предлагают гарантии и защиту для своих продуктов, которые вы не всегда можете получить с помощью проекта DIY.

содержимое хранилища

Сэкономьте тысячи на установке солнечной энергии и накопителя

Контроллер для солнечной системы по наилучшей цене — Выгодные предложения на контроллер для солнечной системы от глобального контроллера для продавцов солнечной системы

Отличные новости !!! Вы попали в нужное место для контроллера солнечной системы.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот главный контроллер солнечной системы вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели контроллер солнечной системы на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контроллере для солнечной системы и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести controler for solar system по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучший контроллер солнечной батареи 48 В — Отличные предложения на контроллер солнечной батареи 48 В от глобальных продавцов контроллера солнечной батареи 48 В

Отличные новости !!! Вы находитесь в нужном месте для контроллера солнечной батареи 48v.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший контроллер солнечной батареи 48 В должен стать одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели контроллер солнечной батареи 48 В на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контроллере солнечной батареи 48 В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести battery controller 48v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Как выбрать контроллер заряда от солнечных батарей

Контроллер заряда: ШИМ или MPPT?



Вам нужен контроллер заряда для автономной солнечной энергосистемы, но вы не знаете, какой выбрать? На рынке представлены разные типы контроллеров заряда солнечных батарей по разным ценам.Но какой из них вам больше всего подходит?

Поэтому очень важно знать их характеристики и принцип действия, чтобы покупка была безопасной и долгой. По этой причине MPPTSOLAR выбрала два контроллера заряда для солнечных панелей, один PWM, а другой MPPT, и решила создать эту информативную статью, чтобы помочь вам выбрать правильный контроллер заряда для вашей солнечной энергетической системы в зависимости от типа панелей и аккумулятор, который вы хотите установить.

Если при проектировании вашей солнечной энергосистемы вы решили выбрать одни панели вместо других, полезно знать, что этот выбор может предложить один контроллер заряда вместо другого. Контроллеры заряда PWM и MPPT , которые мы будем использовать в этом сравнении, производятся одной и той же компанией, немецкой компанией Steca Solar.

Где использовать контроллер MPPT и где использовать ШИМ?


Как мы уже говорили, выбор технологии контроллера заряда зависит как от типа панелей, которые у нас есть (или которые мы хотим установить), так и от блока батарей.Контроллер заряда PWM обычно стоит меньше, чем контроллер заряда MPPT, но контроллер MPPT может полностью использовать солнечную панель с гораздо более высоким напряжением, чем аккумуляторный блок, и, следовательно, он позволяет производить большую выходную мощность, чем контроллер PWM. Если напряжение солнечной панели немного выше, чем напряжение батареи (типичный случай 30-элементной панели 12 В и батареи 12 В), рекомендуется использовать контроллер заряда PWM, поскольку в этом случае он имеет дневную производительность, аналогичную MPPT.

Итак, мы создали очень простую таблицу , в которой вы найдете, какую технологию контроллера заряда использовать на основе:

• Количество ячеек в ваших панелях
• Напряжение батареи, которую вы хотите зарядить

Панели и батареи Тип контроллера
36-элементные панели и батареи 12 В MPPT
48-элементные панели и батареи 12 В / 24 В MPPT
54-элементные панели и батареи 12 В / 24 В MPPT
72-элементные панели и батареи 12 В / 24 В MPPT
114-элементные панели и батареи на 48 В MPPT
30-элементные панели и батареи 12 В ШИМ
60-элементные панели и батареи 24 В ШИМ
120-элементные панели и батареи на 48 В ШИМ

Как узнать напряжения панелей по их ячейкам?


Панельные ячейки Номинальное напряжение Напряжение холостого хода
30 ячеек 12 В 18V
36 ячеек 12 В 21V
48 ячеек 18V 30 В
54 ячейки 18V 33V
60 ячеек 24 В 36V
72 ячейки 24 В 42V
120 ячеек 48 В 72V
144 ячейки 48 В 84V

Как ведут себя два контроллера заряда?


А теперь давайте посмотрим две фотографии, которые мы сделали, чтобы показать вам поведение тока в контроллере заряда PWM (PR3030) и в контроллере заряда MPPT (Solarix).Что касается солнечной панели, мы использовали монокристаллическую солнечную панель мощностью 100 Вт. Угол наклона панели не был точно перпендикулярен солнечному свету для «фотографических» нужд. Батарея представляет собой свинцово-кислотную батарею Fiamm на 12 В.

1) ШИМ-контроллер заряда (PR3030)

Как видно из фото, на выходе из солнечной панели у нас есть ток 1,60А, который почти полностью используется контроллером заряда ШИМ (1,57А) для подзарядки аккумулятора 12В.

Контроллер заряда PR3030 может принимать токи до 30А и имеет функцию отображения процента заряда аккумулятора.В этом случае он сообщает нам, что аккумулятор заряжен на 76%.

Вот данные:
• Входной ток: 1,60A
• Выходной ток: 1,57A
• Технология: PWM

2) Контроллер заряда MPPT (Solarix)

В отличие от контроллера заряда PWM, который учитывает только ток для зарядки аккумулятора, контроллер Solarix MPPT учитывает всю мощность солнечной панели (следовательно, напряжение и ток).

Фактически, разница между напряжением, подаваемым панелью (пример 36 В) и напряжением, требуемым батареей в этот момент (пример 14 В), не теряется, а преобразуется регулятором MPPT в ток, полезный для процесса подзарядки.

На фото видно, что ток на входе в контроллер заряда 1,68А, но ток, идущий на батарею, даже 2,07А.

В данном случае данные:
• Входной ток: 1,68A
• Выходной ток: 2,07A
• Технология: MPPT

С контроллером заряда Solarix MPPT мы используем всю мощность панели! Но с контроллерами заряда MPPTSOLAR преимущества на этом не заканчиваются. Фактически, помимо использования преимущества технологии MPPT и приема панелей с высоким напряжением, контроллеры заряда MPPTSOLAR также предлагают возможность подзарядки различных типов аккумуляторов (например, современных аккумуляторов LiFePO4), чтобы легко выбрать программу зарядки, удаленно контролировать состояние заряда и многое другое.Хочешь узнать больше? Откройте для себя наши контроллеры заряда солнечных батарей MPPT

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
