Какой провод использовать на улице для освещения: Кабель для уличного освещения. Виды и способы монтажа | Полезные статьи

Содержание

Какой кабель можно использовать на улице и как его прокладывать

Кабели для телефонных линий

Есть два вида проводов и электрических кабелей – чтобы подключать к линии распределительный щиток и к нему уже присоединять отдельных абонентов.

  • ТППэп – кабель с жилами 0,4-0,5 мм², экранированный алюмополимерной лентой. Некоторые его варианты позволяют подсоединять к станции распределительные щитки на 500 абонентов. Для удобства работы телефонистов отдельные провода скручены между собой попарно, и дополнительно собраны в группы по 10-20 пар, хотя такое разделение может и отсутствовать. Экранирующие и защитные слоя кабеля позволяют использовать его во всех существующих кабелеводах – подземных и воздушных.
  • ТРВ – плоский провод с двумя или четырьмя жилами и ПВХ изоляцией, которым один или два абонента подключаются к распределительному шкафу. Предназначен для монтажа телефонной проводки внутри зданий. Может эксплуатироваться при влажности воздуха до 80%.
  • ТРП – аналог ТРВ, но с изоляцией из ПЭТ. Это более устойчивый материал, поэтому прокладку ТРП можно делать на улице.
  • ШТЛП – шнур плоской формы сечением многопроволочных жил от 0,08 до 0,12 мм². Его назначение это монтаж телефонных линий и соединения внутри телефонных аппаратов (при изготовлении или ремонте).
  • ПРППМ – плоский провод с двумя токопроводящими жилами сечением 0,9-1,2 мм² с усиленной двойной полиэтиленовой изоляцией. Может прокладываться в земле и на опорах, сохраняет свои свойства при -60 до +60 С°.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

  • ВВГ;
  • КГ;
  • ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка.

Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.


Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

  • АВВГ
  • ВВГнг
  • ВВГп
  • ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.


Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

  • ВБбШвнг – негорючая изоляция;
  • ВБбШвнг-LS – при горении не выделяет вредных веществ;
  • АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

  • «М» – под монтаж;
  • «П(У)», «МГ» – под монтаж гибкий;
  • «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

  • «В(ВР)» – ПВХ;
  • «Д» – обмотка двойная;
  • «Н (НР)» – резина негорючая;
  • «П» – полиэтилен;
  • «Р» – резина;
  • «С» – стекловолокно;
  • «К» – капрон;
  • «Ш» – шелк полиамид;
  • «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

  • «Б» – бронированный;
  • «Г» – гибкий;
  • «К» – оплетка проволочная;
  • «О» – оплетка другая;
  • «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

  • «нг» – негорючий,
  • «з» – заполненный,
  • «LS» – без хим. выделений при горении,
  • «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

  1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
  2. Какой провод использовать для проводки в доме: рекомендации по выбору
  3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

ГОСТ при выборе кабеля

В настоящее время главным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом документе есть расшифровка всех названий и буквенных обозначений кабелей, применяемых для распределения электроэнергии и которые обеспечивают необходимую пожарную безопасность — нг, LS, FRLS, LTx и другие.

В таблице 2 этого ГОСТа содержится информация о том, для каких целей необходимо использовать различные типы кабелей. В графе «Кабель без обозначений» указано назначение обычного провода ВВГ, без дополнительных свойств. Его применение допустимо только на производстве.

В квартирах и частных домах этот кабель не применяется, а при прокладке на предприятиях его в пучке необходимо для предотвращения пожара в аварийной ситуации дополнительно защищать его стальными трубами или гофрированным шлангом.

Во втором разделе данного ГОСТа рассказывается о негорючем кабеле, который обозначается дополнительными буквами НГ (ВВГнг). Этот провод может дополнительно маркироваться буквами A, B, C, D. Это обозначение указывается в скобках, а самым распространённым видом кабельной продукции является ВВГнг (А).

Эта буква показывает сопротивляемость изоляции горению. При её наличии кабель допускается прокладывать в пучке без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.

И только в третьем разделе указан провод, который допускается использовать внутри жилых помещений. Это кабель с малодымящей изоляцией ВВГнг LS.

Элементы электрокабеля

ТПЖ могут быть:

  1. алюминиевыми;
  2. медными.

Минусы алюминия:

  • имеет меньшую проводимость, чем медь;
  • внешняя часть окисляется, и эта окисленная поверхность выдает еще более низкую электропроводность;
  • проблему составляют и стыки проводников, появляется переходное сопротивление с большой величиной,
  • стыки греются, проводка может перегреться и стать источником возгорания;
  • переламывается на изгибах.

Алюминиевые электролинии в основном встречаются в хрущёвках, когда-то это жилье строилось как широкодоступное и временное, поэтому стоимость объекта была низкой. К тому же в то время не предполагалась нагрузка, которую мы сейчас имеем (лампа, холодильник, радиоприемник — вся электротехническая роскошь простого обывателя на тот момент).

Если нет возможности поменять алюминиевый провод, то при присоединении медного нужно учитывать, что алюминий и медь составляют недопустимую гальваническую пару. Коммутация этих двух электрокабелей происходит только при помощи клеммника, так как скрутки приведут к окислению и последующему перегреву контактов, что грозит замыканием из-за расплавления изолирующих элементов.

В электротехнике можно встретить такое понятие, как алюмедь. Небольшой удельный вес и расценки на алюминий заставили производителей двигаться в направлении разработки алюмедных проводников. В этом случае поверхность алюминиевого проводника покрывается медью термомеханическим методом (называется плакирование). Алюмедные электропровода гораздо дешевле медных, а также легче и находят применение практически во всех отраслях.

Чтобы не попасться на удочку недобросовестных продавцов и не купить провод из алюмеди по завышенной цене, достаточно просто соскоблить верхний слой ножом, либо посмотреть в разрезе

И стоит обратить внимание на маркировку — для отечественных алюмедных электроизделий введена аббревиатура АМ

Слой электроизоляции выполняется из:

  1. резины;
  2. полиэтилена;
  3. ПВХ-пластика.

Как выбрать провод?

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т. к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

  • Они не так сильно подвержены окислению.
  • Лучше проводят ток.
  • Более адоптированы под внешнюю среду.
  • Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

  • Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
  • Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
  • Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием

При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

  • Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
  • Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
  • Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
  • Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
  • Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.


Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Особенности конструкции и маркировки

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла — алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

  • Резина.
  • ПВХ материал.
  • Полиэтилен.
  • Свинец и прочие материалы.

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

По назначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и прочие.

Изоляция (материал):

  • П — полиэтилен.
  • Н — негорючая резина.
  • B — ПВХ.
  • К — капрон.
  • Пс — самозатухающий полиэтилен.
  • С — свинец.
  • Пв — вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

  • Б — с бронированной оболочкой.
  • Г — без брони (гибкий).
  • А — асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй — сечение, а третий — класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

Особенности прокладки на улице в грунте

Другим вариантом является прокладка электрического кабеля между зданиями в грунте. В этом случае можно не опасаться ультрафиолета, ветра и отрицательных температур. Протянутые по участку провода не портят вид.

Но и в этом случае можно столкнуться с проблемами:

  • можно повредить провод при копке траншей и ям;
  • кабель может повредиться под давлением грунта или из-за деятельности кротов.

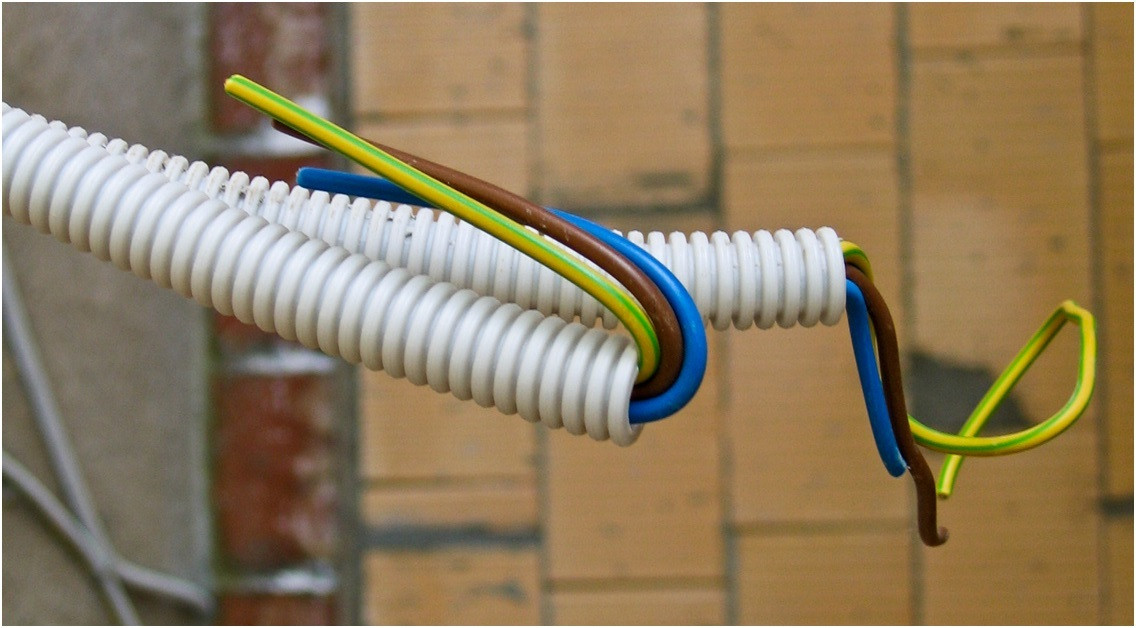

Выручит опять гофра или труба из полиэтилена. При этом их концы следует тщательно герметизировать. Также можно приобрести специальный кабель для прокладки его в толще земли — ВБбШв. Он имеет бронированную оболочку из стали, надежно защищающую токопроводящие жилы.

Прокладывать кабель в грунте следует на глубине 0,7-1 м на удалении 0,6 м от фундамента здания. Если нужно проложить сразу несколько кабелей, то между ними нужно выдерживать интервал 10 см.

Бронированный кабель стоит заметно дороже, также не всегда можно найти в магазинах, торгующих подобными товарами.

Устройство кабелей

По способу изготовления токопроводящих жил, конструктивно кабели делятся на два основных типа: однопроволочные и многопроволочные. В однопроволочной жиле используется один цельный провод, что делает кабель более жестким и чувствительным к частым перегибам. Многопроволочные состоят из множества мелких жилок, сплетенных между собой – это делает провод гибким, выдерживающим многократные перегибы.

Технология изготовления многопроволочных проводов несколько сложнее, поэтому такие провода дороже однопроволочных, но по токопроводящим свойствам они примерно равны (если не углубляться в высокие материи, наподобие «растекания тока по поверхности проводника» и прочим).

Однозначно ответить какой провод по конструкции выбрать для проводки в квартире невозможно, так как теоретически обе разновидности можно с некоторыми оговорками использовать в качестве электропроводки. Если позволяют средства, то стараются все-таки использовать провода с многопроволочными жилами кабели, так как они более пластичны и лучше подходят для наружного и скрытого способов прокладки проводов одновременно. Их недостатком является необходимость в дополнительном залуживании концов провода при монтаже розеток – в противном случае контакт со временем может ухудшаться.

Различные типы кабелей подробно рассматриваются в следующих видео:

Однопроволочный или многопроволочный кабель

Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.

Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.

Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.

Расчет нагрузки на проводку

Выбирать кабель для электропроводки в квартире следует с учетом силы тока, а она рассчитывается на основании данных о паспортной мощности планируемых к подключению электроприборов и напряжения в сети, которое, как правило, составляет 220 В. Чем больше устройств будет одновременно работать, тем больший ток будет проходить по проводу, а значит, он должен быть толще, чтобы выдерживать нагрузку и не перегреваться.

При расчете сечения провода для электропроводки в квартире в некоторых случаях следует учитывать реактивный электрический ток. Он возникает, если в приборе имеются конденсаторы (ими, как правило, оборудованы все устройства с электродвигателями: холодильники, инструменты, а также лампы дневного света и так далее). Из-за несовпадения фаз тока в сети и внутри прибора происходит нагрев провода, поэтому данный параметр необходимо учитывать при расчете нагрузки и, соответственно, сечения проводника.

Обратите внимание! Максимальная величина силы тока для медных проводов составляет 10 А на 1 кв. мм сечения

Для скрытой проводки данный параметр не может быть больше 6 А на 1 кв. мм. У алюминиевых проводов и кабелей предельный размер нагрузки составляет 6 и 4 А на 1 кв. мм, соответственно.

Чтобы определить, подходит ли кабель для проводки в квартире, необходимо сложить потребляемый ток всех подключенных к сети приборов и разделить на сечение. Если полученный показатель не будет превышать предельного значения, такой провод можно использовать. Аналогичным способом можно рассчитать и необходимую толщину проводника. При определении диаметра кабеля для проводки дома рекомендуется брать запас в связи с возможностью присоединения новых приборов.

Выбор кабеля для электропроводки

Сечение проводника для обеспечения энергией приборов освещения должно быть не менее 1,5 кв. мм. Максимальная сила тока, проводимая по нему, как правило, не превышает 16 А, поэтому он подсоединяется к автомату с соответствующими параметрами. Если в сеть подключаются устройства с большей мощностью, то рекомендуется применять медные провода с толщиной не менее 2,5 кв.мм, а автомат устанавливать с силой тока в 25 А. Кабель с сечением 4 кв.мм нужен для проводки в квартире, если в быту используют мощные электроприборы. Диаметр провода, входящего в помещение, должен быть выше максимального, используемого для внутренней проводки, как минимум, на один шаг.

Дополнительная информация. Осуществляя выбор кабеля для электропроводки, следует обязательно измерять диаметр жил провода, поскольку некоторые производители изготавливают их, уменьшая данный параметр в целях экономии, что может привести к невозможности использовать изделия под необходимыми нагрузками.  Также следует проверить, чтобы количество жил было не менее трех (фаза, нулевой проводник и жила для заземления), в случае использования в быту осветительных приборов с двухклавишными выключателями необходимое количество жил будет четыре.

Важным параметром является степень жесткости провода. Особенно актуальным данный показатель становится, если при прокладке сети необходимо осуществлять большое количество изменений направления. В такой ситуации лучше применять кабель, жилы которого изготовлены путем скручивания между собой тонких проводников. Жесткие типы проводов рекомендуется использовать для наружной проводки, где характеристики прочности и устойчивости к внешнему воздействию выходят на первый план.

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

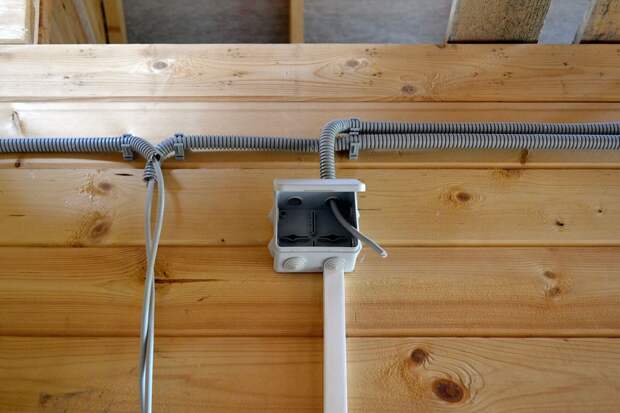

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

  • лучше противостоит коррозии;
  • имеет более высокие показатели проводимости;
  • значительно прочнее.

Недостатки:

стоимость выше, чем у алюминиевых.

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Преимущества алюминия:

  • неплохая гибкость, проще монтировать;
  • стоимость ниже, чем у медных.

Недостатки:

  • алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
  • ломкость, нельзя сгибать в одном месте несколько раз;
  • плохо держится в винтовых зажимах.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

  • Наличие стальной ленты в оболочке.
  • Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
  • Внешняя оболочка выполнена в черном цвете.
  • Стойкость к влаге и перепадам температур.
  • Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

  • Стойкость к воде и огню.
  • Соответствие международным нормам.
  • Наличие разноцветной изоляции проводов.
  • Удобство организации проводки на улице.
  • Черная внешняя оболочка их ПВХ пластика.
  • Стойкость к перепадам температур.
  • Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

  • Соответствие нормам союза электротехников Германии.
  • Термостойкость и способность работать в широком температурном диапазоне.
  • Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
  • Сечение круглое, цвет — серый.
  • Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Кабель для уличного освещения. Наружное освещение

Наружное или уличное освещение является неотъемлемой частью нашей повседневной жизни. Современное наружное освещение включает в себя освещение: дорог за чертой населенного пункта, проезжей части улиц и прилегающих к ним тротуаров, площадей, парков и скверов, дворов и прилегающих к ним пешеходных дорожек, расположенных во дворах детских и спортивных площадок. Так же к наружному освещению относят архитектурно-художественное освещение фасадов зданий.

Для каждого типа освещения есть свои правила.

Например для освещение дорог и проезжей части улиц существует несколько обязательных пунктов:

  1. Обследование дороги (улицы). Необходимо определить тип дорожного покрытия, учесть все пешеходные переходы, пересечения с другими улицами и дорогами. Необходимо определить все места на проезжей части улиц, в которых могут оказаться пешеходы. В этих местах необходимо обеспечить повышенный уровень освещенности относительно остальной части дороги. В случае если предусматривается отключение части светильников в ночное время, то в местах возможного нахождения пешеходов уровень освещенности должен обеспечиваться и в этот промежуток времени;
  2. Определение категории улицы или дороги. Категории дорог и улиц определяют  в зависимости от их назначения, транспортных характеристик, расчетной скорости движения автотранспорта и количества полос движения. Их разделяют на  магистрали и улицы общегородского, районного и местного значения.
  3. Выбор нормируемой освещенности. Требуемые освещенность и яркость дорожного покрытия в зависимости от категории дороги. Выбирают такие категории в соответствие с требованиями СП 52.13330.2011. (СП 52.13330.2011 – это Свод правил. Введен в действие с 20 мая 2011 года. Этот Свод правил по существу является настольной книгой каждого проектировщика освещения и светотехника. Свод Правил СП 52.13330.2011 входит в перечень нормативных документов обязательного применения, утвержденный Постановлением Правительства РФ №1521 от 26.12.2014.  Обязательными являются разделы 1 (пункты 1.1, 1.2), 4 — 6, 7 (пункты 7.1 — 7.35, 7.37, 7.38, 7.40, 7.45 — 7.86, 7.101 - 7.122) и приложение К.)
  4. Выбор схемы размещения светильников. Размещение светильников наружного освещения вдоль улицы или дороги выполняется по существу одновременно с выполнением расчета освещенности. Осветительные приборы устанавливают на специально предназначенных для этого опорах освещения, на опорах контактной сети электрифицированного городского транспорта, на опорах линий электропередачи напряжением 0,4 кВ, а так же подвешивают на тросы (растяжки).
  5. Расчет освещенности и яркости. В процессе проектирования наружного освещения, так же как и искусственного освещения помещений, проще всего все расчеты выполнять компьютерными методами, используя типовые программы.

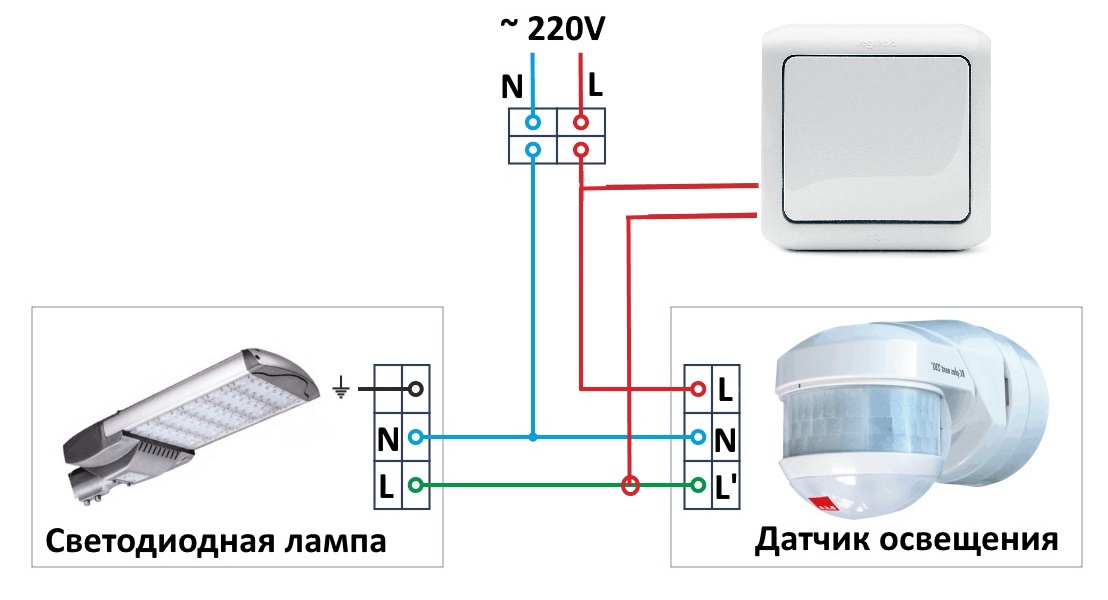

  6. Подключение осветительных приборов. Осветительные приборы предпочтительно равномерно подключают к трем фазам осветительной сети. При подключении необходимо следить за тем, что в случае отключения одной из фаз в ночное время к этой фазе не оказались подключенными светильники, которые установлены в местах, требующих повышенного уровня освещенности.

Монтаж системы внешнего (уличного) освещения принципиально отличается от прокладки внутри помещений. Основное отличие заключается в применяемых материалах и осветительных приборах. Вне помещений кабели и оборудование подвергаются температурному воздействию, а также осадкам, ветру и солнечному излучению, поэтому к ним предъявляются совершенно иные требования. Электропроводку можно провести не только по стене, но и по трубам, гибким металлическим рукавам, лоткам либо же плинтусах. Также можно прокладывать кабель и в трубе, которую еще называют гофрой. Конечно, гофрированные трубы непременно защищают от всех видов повреждения и переживать здесь не за что, но все-таки стоит несколько раз подумать, прежде чем выбирать именно такой способ.

Поэтому для выполнения такой задачи необходимо применять кабель для уличного освещения, который обеспечит безопасную и долговечную работу всей системы.

Уличная прокладка кабеля может производиться двумя способами: подземным и воздушным.

Подземная прокладка или же как ее еще называют — скрытая. Предполагает применение кабеля, в конструкции которого имеется броня из оцинкованных лент или проволок (например, кабель марки ВББШв). Такой кабель может прокладываться в земле без дополнительных защитных приспособлений (труб, лотков и пр.). Если же применять другой вид кабеля (например, кабель ВВГ), то его нужно прокладывать в защитном коробе или двухстенной гофротрубе. Также необходимо знать, что траншея перед монтажом кабеля должна быть не менее 40 сантиметров глубины (в случае использования защитного короба) и минимум 80 сантиметров при укладке без него.

Для воздушной прокладки необходимо применять кабель для уличного освещения, имеющий в конструкции несущий элемент или обычный силовой кабель и стальной оцинкованный трос, на который будет в дальнейшем смонтирован кабель.

Монтаж кабеля происходит следующим образом: трос или прочная веревка протягивается от конструкции к конструкции и к нему цепляется при помощи хомутов кабель. При использовании кабелей или проводов с несущими элементами процесс монтажа упрощается в 2 раза.

 Для воздушной прокладки чаще всего используется кабели и провода марок: ВВГ-ХЛ (монтаж на трос), СИП-2СИП-4, а также АВТ. Кроме того, нужно запомнить : использовать кабель для уличного освещения необходимо вместе с тросом, иначе он будет растягиваться, что приведет к обрыву.

Ростехнадзор разъясняет: Совместная прокладка кабелей, соединение разных сечений

Вопрос от 19.01.2018:

Как необходимо практически исполнять соединения электрических проводов до 1000 В различного сечения (1,5 – 10мм2)?

Ответ: Управление рассмотрело обращение от 12.01.2018 № 25/3-ог и разъяснило, что соединение электропроводов следует выполнять в соответствии с ГОСТ 10434-82 «Соединения контактные электрические». Решения по способам (вариантам) соединения для жил электропроводов, кабелей могут быть отражены в проектной документации.


Вопрос:

В Ростехнадзор поступил запрос на предоставление информации о нормативных документах, регламентирующих совместную прокладку кабелей.

Ответ: Специалисты Управления государственного строительного надзора Ростехнадзора ответили на данный вопрос.

Сведения о совместной прокладке кабелей приведены, в частности, в перечисленных ниже документах.

В соответствии с п. 2.1.15 Правил устройства электроустановок (далее – ПУЭ) (шестое издание) в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

  1. Всех цепей одного агрегата.
  2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.
  3. Цепей, питающих сложный светильник.
  4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
  5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Согласно п. 2.1.16 ПУЭ в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1 ПУЭ). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.

Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т. п.).

В Техническом циркуляре Ассоциации «Росэлектромонтаж» от 13.09.2007 № 16/2007 «О прокладке взаиморезервирующих кабелей в траншеях» указано, что при проектировании взаиморезервирующих кабельных линий необходимо руководствоваться следующим:

  1. Взаиморезервирующие кабели рекомендуется прокладывать по разным трассам, т. е. в разных траншеях с расстоянием между траншеями не менее 1 м или прокладывать кабели в одной траншее с расстоянием между группами кабелей не менее 1 м.
  2. Расстояние между траншеями увеличивается до 3 м для кабелей от третьего источника к электроприёмникам особой группы I категории.
  3. В стеснённых условиях, например для объектов городской инфраструктуры, допускается прокладка взаиморезервирующих кабельных линий в одной траншее с уменьшением расстояний между ними, за исключением третьей линии для питания электроприёмников I категории особой группы.

Совместная прокладка с уменьшенным расстоянием выполняется в соответствии с требованиями п. 2.3.86 ПУЭ шестого издания при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей.

Также требования по сближению электропроводок с другими инженерными сетями установлены в п. 528 Национального стандарта Российской Федерации «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, утверждённого и введённого в действие приказом Федерального агентства по техническому регулированию и метрологии от 13.12.2011 № 925-ст.

Как выбрать кабель — провод

1. Чем отличается кабель от провода

Не такой уж и наивный вопрос, как покажется на первый взгляд. Так, согласно строительным нормам еще с советских времен и до сих пор работы с кабелем процентуются дороже, чем с проводом.

Но достаточно четкой классификации по этому поводу не было ни при СССР, ни сейчас. Разные справочники дают разные понятия. Даже самый уважаемый кабельщиками справочник под ред. Белоруссова дает весьма расплывчатое определение кабеля, начинающееся словами: «кабелем называется как правило….» (т.е. не всегда!!!) и далее идут весьма общие понятия. На практике характеристика «кабель» или «провод» присваивается ГОСТом или ТУ на выпуск конкретной марки.

Так, кабель марки ВВП, разработанный ОАО «Одескабель» и первым утвердившем на него ТУ, отличается от провода марки ПВС только формой оболочки: кабель ВВП плоский, а провод ПВС — круглый. При этом, ни в одном кабельном справочнике форма оболочки кабеля/провода не является хоть мало-мальски значимым фактором. Так что смотрите на сертификат — там обязательно будет сказано: кабель это или провод.

2. Как рассчитать сечение кабеля

Какого сечения кабель нужен для нагрузки, например, в 8кВт. В статье Как рассчитать сечение кабеля, Вы можете узнать подробное описание расчета, а на практике большинство электриков используют простую формулу: сечение медного кабеля в 1 мм2 может пропустить через себя 10А или 2,2кВт (мощность = 10А х 220В). Таким образом, нагрузка на 8кВт в амперах составит 36А (нагрузка=8кВт/220В), а для такого количества тока достаточно будет кабеля сечением 4мм2. Данный расчет более — менее корректен для кабелей сечением не более 6 мм2. Для больших сечений все-таки необходимы таблицы «О допустимых токовых нагрузках». Также нужжно знать, что при одинаковой нагрузке сечение алюминиевого кабеля должно быть примерно на 30% больше, чем медного.

Сечение кабеля — это площадь токопроводящей жилы на срезе. Сечение круглой токопроводящей жилы кабеля рассчитывается по формуле площади круга = π × r2, где число π=3,14, а r — радиус. Если в жиле несколько проволочек — то сечение жилы будет равно сумме сечений всех проволочек. Радиус проволочки измеряется штангенциркулем, а очень тонких проволочек — микрометром.

Какой запас по сечению нужен. Запас, конечно, не помешает. Но нужно знать меру. Так, любые бытовые розетки-выключатели рассчитаны максимум на 16А (3,2кВт=16А х 220В) и подключение розетки кабелем в 4 мм2, с пропускной способностью 8кВт — это пустая трата денег. Кроме того, кабель сечением 4 мм2 влезет далеко не во всякую розетку. Разумные сечения в бытовых электросетях по меди: 1,5-2,5 мм2 на розетки и 0,75-1,5 мм2 на освещение.

3. Какой кабель лучше: медный или алюминиевый

Большинство «специалистов» с глубокой убежденностью ответят, что медь. А давайте их спросим — почему?

Доводы за медный кабель Контраргументы
медь долговечней не правда, откройте любой кабельный справочник и там увидите, что срок службы медного и алюминиевого кабеля абсолютно одинаковый: 15 лет — для кабелей в одинарной изоляции и 30 лет — для кабелей в двойной изоляции
медь не так быстро ломается это правда. По ГОСТУ медь выдерживает 80 изгибов, а алюминий только 12, но при закладке кабеля в стену это не имеет значения
алюминий очень быстро окисляется действительно, сверху только что зачищенного алюминия буквально за доли секунды образуется слой окисла, что ухудшает контакт. Но дальше этого слоя окисление не происходит и алюминий сохраняет свои токопроводящие свойства на долгие годы наравне с медью. К тому же, есть современное решение как получить хороший контакт на алюминиевом проводе: немецкая фирма «WAGO» выпускает клемники со специальной пастой. Токопроводящая паста сдирает верхний окисленный слой и герметизирует место контакта от проникновения воды и воздуха. Это даже лучше, чем хорошая скрутка из меди
больше серьезных аргументов нет ? а контраргументы есть и очень весомые: алюминиевый кабель примерно в 3 раза дешевле аналогичного по токопроводимости медного кабеля

Выводы: для потребителя медь по сравнению с алюминием выгодней только тем, что медь со временем не так быстро ломается, а это очень существенно при замене светильников, розеток и т.п. Стоит ли за это платить в 3 раза больше — решение за Вами.

На заметку. Соединять медный и алюминиевый кабель нужно только через клемник, таким образом, чтобы алюминий не соприкасался с медью. Дело в том, что в силу определенных физических явлений в месте соприкосновения алюминия и меди со временем сопротивление току возрастает. В результате, место соединения очень сильно нагревается, кабель разрушается, возникает короткое замыкание, а в худшем варианте — пожар. Кстати, соединение любых разнородных материалов с разным сопротивлением приводит к подобному эффекту. Поэтому брать первый попавшийся провод и дотачивать им проводку путем скрутки не желательно. В зависимости от области применения кабеля токопроводящая жила изготавливается из различных материалов: в первую очередь медь и алюминий, но могут быть и сталь, и нихром и т.п. Если Вы не уверены в однородности материала соединяемых кабелей — применяйте клемник.

4. Какой кабель лучше: гибкий или жесткий

Под жестким кабелем обычно понимают кабель с моножилой, а под гибким — с многопроволочной жилой. Чем больше проволочек в жиле и чем тоньше каждая проволочка — тем гибче кабель. По гибкости кабель разделяют на семь классов: моножила — это 1-й класс, а 7-й класс самый гибкий. Чем выше класс гибкости кабеля — тем он дороже.

Жесткий кабель обычно предназначен для заделки в стены и укладки в грунт, а гибкий — для подключения подвижных механизмов или электроприборов. С точки зрения эксплуатации жесткий или гибкий кабель — не имеет значения. С точки зрения монтажа — каждый электрик имеет свои предпочтения.

На заметку: концы гибкого кабеля, которые вставляются в розетки (выключатели), обязательно должны быть пропаяны или обжаты специальными оконцевателями (трубчатыми наконечниками). Жесткий кабель такой процедуры не требует. Для подключения осветительного оборудования предпочтительней брать гибкий кабель, поскольку осветительные приборы чаще меняются, а жесткий кабель быстрее сломается при подключении нового электрооборудования.

5. Как самому определить качество кабеля

К сожалению, большинство заводов бывшего СНГ, а также Турции не всегда придерживаются стандартов при изготовлении кабеля. Основная «хитрость» — занижается сечение токопроводящей жилы. И иногда значительно. Нам встречались образцы кабеля с маркировкой сечения 1,5 мм2, а реально сечение составляло 0,8 мм2. Конечно, проверить сечение на месте покупки сложновато: представьте, что Вы в магазине измеряете каждую проволочку микрометром, а затем делаете вычисления. Воспользуюсь возможностью и сообщу, что у нас в магазине такое возможно: Вам бесплатно предоставят и штангенциркуль и микрометр.

Встречается также кабель с заниженной толщиной оболочки или с оболочкой из низкокачественного материала, что уменьшает срок службы кабеля. Для проверки лучше иметь при себе как эталон кусочек правильного кабеля, желательно еще советского производства или предварительно ознакомиться с параметрами интересующего Вас вида кабеля в кабельном справочнике под ред. Белоруссова.

На рынках Украины можно встретить китайский кабель из алюминия, покрытого медью (продается как медный и имеет маркировку на кириллице). Такой кабель проверить легко: срез токопроводящей жилы на кабеле отсвечивает белым цветом — алюминием.

Некоторые производители для уменьшения себестоимости используют некачественную медь или алюминий. У таких кабелей срок службы и токопроводимость жилы значительно ниже, чем по ГОСТу. Проверить качество металла токопроводящей жилы можно следующим образом:

  • попробуйте несколько раз согнуть и выпрямить кабель. На заводах такая проверка делается на специальном гибочном устройстве под определенным радиусом изгиба. Поэтому у Вас количество изгибов до излома будет, скорей всего меньше, чем предусмотрено ГОСТом. Но в любом случае, алюминий должен выдержать как минимум 7-8 изгибов, а медь — 30-40;

  • кабель из качественной меди или алюминия должен легко гнуться и не пружинить;

  • медная или алюминиевая жила на только что зачищенном кабеле должна иметь яркий (бликующий) цвет. Если жила неоднородна по цвету и имеет темные пятна — это не электротехническая медь (алюминий).

И все-таки непрофессионал сам не сможет полноценно определить качество кабеля. В данном случае совет один — доверять торговой марке. На сегодня стандартно высокое качество на территории Украины дает только один завод — «Одескабель». На кабеле этого производителя всегда есть соответствующая маркировка и кабель названного завода везде самый дорогой. Безусловно, все украинские заводы могут и делают ГОСТовский кабель не хуже одесского. Но они же могут делать и другие кабеля — от которых в случае чего будут открещиваться. И правовыми методами Вы ничего не сможете доказать — все давно отработано. Европейские производители, присутствующие на Украине, также предлагают стандартно качественный кабель. Но цена в 1,5-2 раза выше наших аналогов и, к тому же, можно попасть на подделку (встречаются кабеля с латинским шрифтом якобы европейского производства, но с явно заниженным сечением жилы).

6. Какая должна быть изоляция и оболочка у кабеля

Однозначно лучше в двойной изоляции. Достаточно сказать, что кабель в одинарной изоляции имеет срок службы до 15 лет, а в двойной изоляции — 30 лет. В технической литературе принято разделять термины изоляция и оболочка. Изоляция — это слой диэлектрического материала, накладываемого на токоведущую жилу, а оболочка — это все слои поверх изоляции. Оболочка служит для защиты кабеля от механических, химических, тепловых и пр. воздействий.

У кабеля может быть несколько слоев оболочки из различных видов материала: от стали до стеклоткани. Вот некоторые виды оболочки, которые могут Вам пригодиться:

  • термостойкие кабеля для прокладки в горячих помещениях как, например, в сауне. Как правило применяется материал фторопласт, а сверху стеклоткань. Специальных обозначений для таких кабелей нет, т.е. при необходимости надо обращаться к справочникам или каталогам, где показатель температура эксплуатации указывается обязательно;

  • не поддерживающие горение с маркировкой «нг» — означает способность самозатухать при пропадании огня, но не выдерживать высокие температуры !!!. Не путайте с термостойкими и огнестойкими кабелями;

  • если в марке кабеля есть обозначения FR (огнестойкий) и затем E30, E90 или E120 — то данный кабель может «работать» в открытом пламени соответственно в течение 30, 90 или 120 мин. ;

  • кабеля с полиэтиленовой оболочкой можно прокладывать как в грунте, так и отрытым способом, например, по стенам зданий;

  • кабеля с изоляцией и оболочкой из ПВХ (поливинилхлорид) предназначены для проводки внутри помещений (под штукатуркой) или в кабельных каналах.

7. Наиболее популярные марки кабеля:

  • провод ППВ (медь), АППВ (алюминий) в одинарной изоляции для прокладки внутри стен;

  • кабель ПВС (медь), ВВП (медь) в двойной изоляции для прокладки внутри помещений;

  • кабеля термостойкие РКГМ (медь) — до 180°С, БПВЛ (луженая медь)- до 250°С;

  • кабель ВВГ (медь), АВВГ (алюминий) для прокладки по стенам домов и в грунте;

  • кабель ВПП (медь) водопогружной для прокладки в воде;

  • кабель ТПП (медь) телефонный парный для прокладки в грунте;

  • провод ТРП (медь) телефонный распределительный для абонентской связи (подключение телефонного аппарата)

  • кабель «витая пара» UTP, FTP для создания компьютерных сетей, подключение домофонов и т.п.;

  • провод сигнальный «Alarm» для подключения домофонов, охранно-пожарной сигнализации т.п.;

  • кабель коаксиальный RG-6 для подключения телевизоров, антенн, камер видеонаблюдения.

8. Интернет кабель.

Нет такого термина. Для передачи информации применяются различные информационные кабеля. Если говорить о подключении к сети Интернет, то Вы должны выяснить у своего оператора — какой кабель Вам закладывать в стены. Причем выяснить и марку кабеля и производителя, чтобы потом Вам не рассказывали о плохом кабеле и о соответственно низкой скорости Интернета. Например, Воля-кабель (г. Киев) прокладывает для Интернета обычный телевизионный кабель торговой марки Finmark. А такие телефонные операторы как Укртелеком и Голден Телеком используют кабель «витая пара» или существующий абонентский кабель (так называемая «лапша»), к которому подключен Ваш телефон. На «выделенных» интернет — линиях могут закладывать оптический кабель.

9. Компьютерный кабель.

Не точный термин. Обычно для связи компьютеров друг с другом и с сервером применяется кабель «витая пара», но могут применяться и другие информационные кабеля. Термин «витая пара» пришел из США. Технология свива двух жил в пару применяется в телефонии еще с середины прошлого века. Заслуга американцев, что за счет точно рассчитанного шага повива и качества материалов была достигнута скорость передачи информации гораздо выше, чем у стандартного парного телефонного кабеля. Кабель витая пара имеет весьма много видов в зависимости от количества жил, диаметра каждой жилы, условий прокладки и т.п. В зависимости от скорости передачи данных кабель витая пара подразделяется на группы: 3 категория (стандартный телефонный кабель), 5 категория (применяется в устройстве офисных сетей), 6 категория (кабель нового поколения, призванный заменить 5 категорию). Витая пара, получившая на сегодня наибольшее распространение — это кабель категории 5е из восьми попарно скрученных жил, диаметр каждой жилы от 0,45мм до 0,51мм.

10. Телевизионный кабель.

Это не точное (бытовое) название коаксиального кабеля с сопротивлением 75 Ом. И совсем неправильный термин — «спутниковый кабель». Любой коаксиальный кабель на 75 Ом можно использовать для подключения спутниковой и любой другой антенны, а также для подсоединения к кабельному телевидению. Важно только хороший это кабель или так себе. Основные характеристики коаксиального кабеля — это затухание сигнала и помехоустойчивость. Все остальные характеристики кабеля (плотность экрана, материал проволоки и т.п.) направлены на улучшение именно этих двух показателей и имеют второстепенное значение. Например, отечественный кабель марки РК изготавливают только из медной проволоки (иногда даже посеребренной), но затухание кабеля РК в 3-4 раза хуже, чем у любого современного кабеля марки RG, изготовленного из более дешевых материалов: стали и алюминия. На современном этапе качество информационного кабеля определяют в первую очередь технологии. При выборе телевизионного кабеля также советуйтесь с поставщиком этой услуги.

11. Аудио кабель.

Есть меломаны, у которых аудиокабеля совершенно умопомрачительной толщины — с палец. Есть знатоки, которые для хорошего звука приобретают «вакуумомедные», посеребренные и даже позолоченные кабеля по ценам от $20 до $100 за метр. В противовес им некоторые специалисты утверждают, что на соответствующем измерительном оборудовании разницы между звуком, прошедшим через обычный медный проводник и звуком, прошедшим через «супер кабель», не видно. Тем не менее, меломаны говорят, что разницу очень даже слышат. Если Вы не меломан — то закладывайте в стену любой медный кабель (можно подешевле).

Интересный факт. Строго говоря, Морзе не является изобретателем телеграфного кода: так называемой азбуки Морзе. Сэмюэль Морзе был художником-неудачником и долгое время находился на содержании своей матери. Вопрос кодировки и дальнейшей раскодировки сигналов в телеграфной связи обсуждался среди инженеров не один десяток лет и решение уже «витало в воздухе». Просто С.Морзе запатентовал случайно подслушанный разговоров на эту тему. Морзе вообще патентовал все что попало, но повезло ему только в телеграфной азбуке. Правда, потом он еще 30 лет в судах отстаивал свои права, что ему и удалось с помощью коррупции, имевшей место в конгрессе США.

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Какой кабель использовать для улицы

Часто хозяева частных домов или дачных участков сталкиваются с проблемой обеспечения электричеством небольших объектов, расположенных во дворе или неподалеку. Это может быть баня, гараж или сарай. Задача вроде бы простая, но существует опасность неправильного выбора провода для подводки электричества, что может привести к скорому обрыву, повреждению или возгоранию. Внешняя уличная проводка является очень важным элементом, от качества которого зависит уровень комфорта и обустройства всего здания. Поговорим о том, какой кабель использовать для проводки на улице и по каким критериям его лучше выбрать.



При обустройстве внешней уличной электросети недопустимо брать первый попавшийся кабель. Очень важно понимать, какой кабель для уличной разводки применять и что учитывать при его воздушном или подземном монтаже. Рассмотрим несколько критериев выбора уличного кабеля, чтобы избежать ошибок, поломок и пожароопасности.



Особенности уличного проводника



Электрические проводники обычно классифицируются на два типа — одножильные и многожильные. Жила может быть цельная или образована из нескольких скрученных проводов небольшого сечения. Одножильный провод имеет хорошую гибкость, податливость, но сильно рвется при изгибе. Многожильный отличается высокой прочностью, но он более жесткий и его тяжело монтировать.



Уличная или внешняя разводка необходима для выполнения следующих задач:

  • для обеспечения электроснабжением различных объектов;
  • для подключения к электричеству уличных фонарей;
  • для обеспечения нормальной работы внешних насосных станций и отопительных приборов.



Совсем недавно распределительная электросистема для уличного освещения была повсеместно выполнена только из алюминиевого кабеля, неизолированного типа с одной или несколькими жилами. Также часто ранее использовали кабель с развальцовкой, когда в центральную часть добавляли кусок оцинкованной стали для большей крепости. Но эти технологии уже устарели.



Сегодня появились совсем новые технологии производства кабельной продукции. На рынке стали появляться инновационные кабельные системы, которые отличаются высокой устойчивостью к погодным условиям, механическому повреждению и смене показателя уличных температур.





Хороший прогрессивный проводник сегодня изготавливается из прочных медных или алюминиевых жил с 2-5 изолированными цилиндрами, скрученными в один пучок. По механической прочности нулевой сердечник является носителем, так как имеет стальную сердцевину или изготовлен из высокопрочного алюминиевого сплава. Все жилы теперь промаркированы разным цветом, что значительно облегчает монтаж на улице по воздуху на опорах электролиний, под землей или по фасадам зданий.



Существует несколько видов современной кабельной продукции, применимой для уличного монтажа. Разберем подробнее все критерии для выбора подходящего уличного кабеля, который может использоваться в разных электросетях и обеспечивать электричеством различные конструкции и хозяйственные устройства. Определим возможные сферы использования кабеля для улицы и особенности обустройства внешней электропроводки.



Критерии выбора кабеля для уличной разводки



К организации монтажа уличной проводки нельзя подходить легкомысленно. Необходимо изучить требования для данных изделий, предусмотренные стандартами ГОСТ, которые включают устойчивость к перепадам температур, воздействию ультрафиолета, высокой влажности и механическим повреждениям. Чтобы не ошибиться с выбором подходящего проводника, нужно разобраться в маркировке, указанной на изделии.



Для монтажа электросети на улице можно выбирать только кабель со специальной маркировкой: ПВ, ВВГ, ПВС или ВБбШвнг. Но обязательно нужно обращать внимание на параметры конкретной сети и технические характеристики изделия:

  • количество жил;
  • жесткая цельная сердцевина;
  • мягкая проволочная середина;
  • изоляция и пр.



Поговорим о технических характеристиках каждого изделия и его особенностях использования.

  • ПВ — проводник имеет одинарный слой изоляции, поэтому у него плохая устойчивость к повреждениям. Для уличного монтажа его можно использовать только с дополнительной защитой в виде трубопровода.
  • ВВГ — проводник многожильный силовой, имеет компактную плоскую форму и двойную изоляцию, дающую дополнительные преимущества прочности и устойчивости для использования на улице.
  • ПВС — кабель имеет оболочку из ПВХ и несколько жил (2-5). Идеально подходит для монтажа на улице, так как хорошо защищен, имеет высокую прочность и устойчивость к влажности или возгоранию.
  • ВБбШвнг — прочный алюминиевый провод, имеет бронированную оболочку. Это позволяет использовать его для прокладки по воздуху без установки дополнительной защиты. Высокая устойчивость к изменению температуры, влажности, ударам и механическим повреждениям увеличивает срок эксплуатации изделия. При монтаже необходимо учитывать, что проводник очень жесткий и укладывать его нелегко.
  • NYY — это прочный и надежный проводник, медный, многожильный. Подходит для прокладки по воздуху или под землей без дополнительной защиты. Обладает устойчивостью к влаге и возгоранию. Изоляция разноцветная.



Новые современные кабеля для проводки в основном используются для магистральных линий 0,4 кВ, когда монтаж к опорам осуществляется несущим стержнем по воздуху.



Во время установки нужно следить, чтобы радиус изгиба проводника не превышал 10 наружных диаметров, иначе изоляция может повредиться и кабель потеряет свою герметичность.



Подбор изолированного провода



Чтобы специалисту-электрику не ошибиться с правильным выбором сечения проводника, можно использовать специальные таблицы. Для изготовления изоляции провода могут использоваться резина, ПВХ, полиэтилен или свинец.



Обычно четырехпроводные электрические системы (не путать с СИП-4) используются для организации электроснабжения зданий и отдельных построек на территории, включая санузлы, беседки и пр. Подключение ведется от центрального кабеля в основном здании (система TN-C).





Четырехжильный проводник может использоваться для прокладки однофазных магистральных линий, сочетающих в себе функции линии уличного освещения. Три проводника будут выполнять силовую функцию (L, N, PE), а четвертый вместе с такими же N и PE будет работать на включение осветительных уличных приборов, размещенных на опорах. С этой же целью можно использовать пятипроводную систему питания типа TN-C.



Выбирать электрокабель для наружной разводки нужно с умом, учитывая все требования и особенности эксплуатации проводника. Для уличной проводки лучше использовать провода с медными жилами, они обладают отличными техническими и эксплуатационными характеристиками, поскольку рассчитаны на высокие токи. Алюминиевые провода считаются более хрупкими и для улицы не используются.



Изучая варианты того, какой кабель использовать для улицы, необходимо учитывать условия эксплуатации, необходимую силу тока и место монтажа электропроводки.

Светильники в земле — низковольтное освещение

Автор Светозар Тюменский На чтение 3 мин. Просмотров 11.7k. Опубликовано Обновлено



Сегодня, врядли, можно удивить кого-нибудь освещением, источник которого находится, буквально, под ногами.

Действительно, эти уличные светильники, установленные в самые различные дорожные покрытия: тротуарную плитку, гранитную брусчатку, асфальт или, просто – в грунт, уже давно с большим успехом используются для ландшафтного и архитектурного освещения улиц, площадей, тротуаров, стен зданий в городах.

С неменьшим успехом, в настоящее время, эти светильники используются для декоративного, ландшафтного освещения участков жилых индивидуальных домов, дач. Наверное, нет необходимости говорить о достоинствах такого освещения и возможностях воплощения самых разных дизайнерских решений. Рассмотрим некоторые технические моменты реализации такого освещения своими силами.

Выбор питающего напряжения. Прежде всего, необходимо определиться питающим напряжением системы освещения участка. Наиболее безопасным является применение пониженного до 12 вольт напряжения. Преимуществ использования низковольтного освещения достаточно, главным из них, несомненно, является безопасность эксплуатации.

Кроме того, применение пониженного напряжения позволяет существенно облегчить работу и упростить монтаж; требования к прокладке кабелей для напряжения 12 вольт существенно ниже, чем для 220.

Для прокладки низковольтного кабеля не потребуется глубокой траншеи от 70 см. и более, вполне достаточно траншеи «на штык» лопаты. Собственно, её глубина должна исключать возможность механических повреждений в дальнейшей эксплуатации системы.

Выбирая трансформатор, следует ориентироваться, прежде всего, на его мощность и исполнение. Мощность должна быть несколько больше суммарной потребляемой мощности группы питаемых им светильников.

В случае установки понижающего трансформатора на улице, понадобиться устройство пылевлагозащищенного исполнения (для улицы рекомендуют с корпусом из нержавеющей стали). Однако, вариант его установки на улице предпочтителен при большом отдалении от светильников и больших расстояниях между светильниками. Это связано с падением напряжения на участках большой протяжённости.

В противном случае (когда расстояние от источника питания до светильников и между ними) невелико, трансформатор целесообразнее установить в помещении, в непосредственной близости от источника питания – например, рядом с распределительным щитом или в щите (в настоящее время производителями выпускаются понижающие трансформаторы с креплением на DIN-рейку).

Монтаж. На фото показаны основные этапы монтажа низковольтных грунтовых светодиодных светильников. Определившись с расположением светильников, следует подготовить углубления для их монтажных коробов. Глубина траншеи для укладки кабеля, соединяющая эти углубления, как написано выше, может быть произвольной, однако, должна обеспечить защиту кабеля от механических повреждений

После укладки кабеля в траншею можно приступать к монтажу установочных коробов для светильников. Перед этим, разумеется, необходимо завести питающие и «отходящие» провода кабели светильников в короба.

Если в дальнейшем не планируется менять расположение светильников, то для большей устойчивости можно не просто вставить короба в грунт, а зафиксировать их нижнюю часть цементным раствором, таким образом, чтобы дно оказалось забетонированным.

Установив короба, можно, засыпав траншею, подключить и установить светильники. Если короба зафиксированы цементным раствором, то понятно, требуется выдержать время его затвердевания.

Кабели, комплектующие низковольтные системы освещения, предполагается использовать, просто, проложив их в траншее и присыпав слоем грунта (щебня, песка и т. д.).

Однако, если систему освещения изменять или демонтировать (наиболее частый пример – по окончании сезонной эксплуатации) не планируется, неплохо проложить её в пластиковой или гофрированной трубе.

Такая изоляция от грунта способна увеличить срок службы кабеля и будет совсем нелишней дополнительной защитой от механических повреждений. В этом случае следует подобрать трубу, диаметр которой позволит завести в неё кабели с герметичными соединительными разъёмами – коннекторами для соединения светильников.

Тип


Прокладка кабеля по воздуху

Если прокладка кабеля в помещениях обычно не вызывает у монтажников проблем, то прокладка кабеля между зданиями по воздуху обычно более трудозатратна.

Между домами коммуникации могут быть проложены двумя основными путями: под землей и по воздуху. Каждый из этих способов имеет свои плюсы и свои минусы. В этой статье описан способ прокладки кабеля по воздуху. К достоинствам этого способа можно отнести простоту прокладки (по сравнению с прокладкой подземных коммуникаций), подземные коммуникации не всегда имеется возможность проложить, длина кабеля соединяющая дома значительно больше, чем в случае соединения по воздуху. К недостаткам прокладки по воздуху можно отнести подверженность воздушных коммуникаций статическому электричеству и грозовым разрядам, тяжелые погодные условия, которые могут привести к преждевременному выходу из строя кабеля, в случае повреждения внешней изоляции кабеля из-за трения кабеля при соприкосновении с другими предметами, либо возникновении трещин в связи с погодными условиями кабель набирает влаги и вызывает выход из строя оборудования (в этом случае может помочь только замена кабеля). Рассмотрим соединение двух домов по воздуху. Здесь и далее условимся называть такое соединение воздушкой.


Рис.1. Два дома соединенные воздушкой.



На рисунке: 1 — соединяемые дома, 2 — трос, 3 — информационный кабель (витая пара). Это довольно грубая схема того, что должно получиться в результате. Итак, если использовать витую пару без троса внутри, то применение троса просто необходимо (ветер, налипший мокрый снег, лед создают огромные нагрузки, кабель «витая пара» на них не рассчитан). В качестве троса лучше всего применить стальной провод с изоляцией. Сечение такого троса при разумной длине воздушки (менее 80 м) достаточно 1 — 1.5 мм2. Изоляция необходима, чтобы исключить коррозию, которая может буквально за год «перегрызть» стальной трос столь малого сечения. Крепить трос на доме необходимо к чему нибудь прочному (железной арматуре, мачтам других кабелей и т. п.). Здесь появляется следующий нюанс. Необходимо не допустить касания стального троса c металлической арматурой на обоих домах одновременно. У домов разные потенциалы, и поэтому по тросу будет течь ток, производя наводки на кабель витой пары, возможны и некоторые другие неприятные последствия. Трос необходимо заземлить. Трос конечно нужно заземлить. Можно с одной стороны. Но это будет не лучший вариант, гораздо лучшим вариантом будет заземление троса с двух сторон, но надо либо с одной из сторон заземлять через емкость (с другой жестко), либо разрывать несущий трос по середине при помощи диэлектрика (например из пластины текстолита).

Теперь о кабеле витой пары. В наших широтах кабель, находящийся на открытом воздухе, попадает в очень тяжелые условия. Кабель, натянутый между домами находится в особенно тяжелых условиях. Поэтому я рекомендую для воздушки использовать витую пару со специальной изоляцией для внешней прокладки. Идеально, если такой кабель будет залит компаундом (гидрофобом). Применение экранированных кабелей, на мой взгляд, является нецелесообразным. От накопления статического электричество в кабеле экран не спасет, но при этом кабеля с экраном стоят гораздо дороже. Для того, что бы спасти оборудование, подключенное к воздушке от разрядов статического электричества и от гроз, необходимо использовать специальные устройства, так называемые грозозащиты.

Итак вернемся к прокладке воздушки. Кабель витой пары заранее необходимо прикрепить к тросу. В качестве крепежных элементов можно использовать любой непроводящий ток материал, не подверженный воздействию воды и погодным условиям. Наиболее целесообразно использовать капроновые стяжки. При помощи капроновых стяжек (либо других приспособлений) кабель витой пары крепится к тросу, причем скреплять стяжками трос и кабель рекомендуется каждые 50-70 см. Необходимо контролировать, чтобы кабель чуть-чуть провисал, а то получится, что кабель еще и трос держит. Но при этом надо провисание это сократить до минимума (на рис.1 очень большое провисание, сделанное исключительно для наглядности рисунка). Затягивать стяжки необходимо сильно, исключая любое скольжение кабеля относительно троса, но при этом необходимо избежать повреждения кабеля очень сильной затяжкой крепежного элемента (необходимо, чтобы поверхность соприкосновения крепящего элемента была плоской и ширина элемента была хотя бы 5-7 мм).

Итак, теперь перейдем непосредственно к последовательности действий при прокладке кабеля:

1. Сперва приобрести кабель, трос, крепежные элементы (капроновые стяжки и т. п.). Длина троса не менее (b+l), где l — длина, добавляемая с учетом провисания троса и крепления к дому (рис.2).


Рис.2. Схематичный план воздушки.



2. Далее на крыше дома 1 раскатываем кабель. Отмеряем длину провода, которая потребуется от точки А до подключаемого в этом доме оборудования (естественно если не поджимает длина кабеля лучше дать запас) и отмечаем точку А на кабеле. Находим точку А на тросе. (отмеряем расстояние от точки крепления на дому 1 до точки А). Прокладываем трос рядом с разложенным кабелем (точка А кабеля к точке А троса). Отмеряем на тросе расстояние (а+d) от точки А дома 1 (d учитывает, что во-первых трос будет немного провисать, и во вторых что точки А домов 1 и 2 находятся на некотором расстоянии от края дома). Производим крепеж кабеля к тросу на протяжении полученного отрезка. Чел 1 и чел 3 натягивают трос (рис.3), чел 2 производит крепеж. Провисание кабеля относительно троса сделать минимальным.


Рис.3. Технология крепления кабеля к тросу.



3. Итак, воздушка у нас почти готова к прокладке, часть свободного кабеля, который будет прокладываться по дому 2, аккуратно скручивается в бухту и крепится к тросу при помощи скотча (это делается для того, чтобы кабель не мешал во время прокладки).

Теперь кабель готов. Можно продолжать.

Последнюю итерацию натяжения кабеля между двумя домами можно выполнить двумя способами: 1.За счет перетягивания кабеля через землю и его последовательного натяжения с крыши дома 1 2.Выстрелом с крыши дома два на крышу дома один забрасывается дротик с леской (при помощи арбалета или специального газового ружья), к которой надвязывается конец кабеля на крыше один. После чего кабель вытягивается стрелявшим за леску с крыши 2.

Подробное описание способа 1.

Нам понадобиться два «буферных» тросика (либо веревки, капроноыей нити и т. п. главное, чтобы выдержало вес кабеля и несущего троса). Надежно крепим один конец троса к дому 1, второй конец троса крепим к нашему буферному тросику 1, и спускаем буферный тросик 1 вниз с дома 1 (рис.4). Затем переносим конец этого тросика к дому 2 (аккуратно огибаем деревья и другие высокие препятствия).

Итак, мы достигли дома 2. С дома 2 опускается конец тросика 2. Концы тросиков скрепляются и начинаем затягивать скрепленный тросик на дом 2. Тянем потянем, тянем потянем короче перетягиваем конец троса со смотанным кабелем на дом 2. Натягиваем трос но не как струну, пусть чуть-чуть провисает. Крепим трос на дому 2, прокладываем кабель, заземляем трос.


Рис. 4 Первый способ



Подробное описание способа 2.

С крыши дома 2 в сторону крыши дома 1 один их монтажников выстреливает из газового ружья дротиком с привязанной леской . Данный дротик должен быть подобран монтажником на крыше 1. После чего он привязывает леску к заготовленному кабелю, а монтажник на крыше 2 по сигналу готовности от монтажника на крыше 1 затягивает подготовленный кабель к себе (рис.5)


Рис. 5 Второй способ



Для реализации второго способа можно использовать такую разновидность УЗК, как ружье для прокладки кабеля Laserline. Ружье снабжено лазерным прицелом. Катушкой лески длиной 465 метров. Дальность прицельного выстрела составляет 40м. Ружье снабжено газовыми баллонами с CO2 (Рис. 6)


Рис. 6 Ружье для прокладки кабеля LaserLine

См. также:



Национальный электрический кодекс (NEC) Правила для наружной проводки

Национальный электротехнический кодекс (NEC) включает множество конкретных требований по установке наружных цепей и оборудования. При наружной проводке основные проблемы безопасности связаны с защитой от влаги и коррозии, предотвращением физических повреждений и решением проблем, связанных с подземным захоронением. В большинстве проектов по установке наружной проводки в жилых домах соответствующие нормативные требования касаются установки наружных розеток и осветительных приборов, а также прокладки проводки над и под землей.Если официальные требования Кодекса требуют наличия «перечисленного» оборудования, это означает, что используемые продукты должны быть одобрены для применения утвержденным испытательным агентством, таким как UL (ранее Underwriters Laboratories).

Правила для наружных розеток

Многие правила, применяемые к розеткам на открытом воздухе, направлены на снижение вероятности поражения электрическим током, что представляет собой значительный риск в любое время, когда пользователь находится в прямом контакте с землей. Основные правила для наружных розеток включают:

  • Защита GFCI (прерыватель цепи от замыкания на землю) требуется для всех наружных розеток.Особые исключения могут быть сделаны для оборудования для снеготаяния или противообледенительной обработки, когда оборудование питается от недоступной розетки. Требуемая защита GFCI может быть обеспечена розетками GFCI или автоматическими выключателями GFCI.
  • Дома должны иметь по крайней мере одну уличную розетку в передней и задней части дома. Они должны быть легко доступны с земли и располагаться на высоте не более 6 1/2 футов над уровнем земли.
  • Пристроенные палубы и балконы с внутренним доступом (включая дверь в помещение) должны иметь приемник на высоте не более 6 1/2 футов над поверхностью для ходьбы на палубе или балконе.В качестве общей рекомендации в домах также должны быть розетки с каждой стороны террасы или балкона, доступные с земли.
  • Емкости во влажных местах (под защитными крышками, такими как крыша крыльца) должны быть устойчивыми к атмосферным воздействиям и иметь водонепроницаемую (непромокаемую) крышку.
  • Емкости во влажных помещениях (подверженных воздействию погодных условий) должны быть устойчивыми к атмосферным воздействиям и иметь защищенную от атмосферных воздействий крышку «во время использования». Эта крышка обеспечивает герметичную защиту от атмосферных воздействий, даже когда шнуры вставлены в розетку.
  • Постоянный бассейн должен иметь доступ к электрической розетке, находящейся на расстоянии не ближе 6 футов и не дальше 20 футов от ближайшего края бассейна. Емкость должна быть не выше 6 1/2 футов над площадкой бассейна. Эта розетка должна иметь защиту GFCI.
  • Сосуды, используемые для питания насосных систем в бассейнах и спа, должны находиться на расстоянии не ближе 10 футов от внутренних стен постоянного бассейна, спа или гидромассажной ванны, если они не защищены от GFCI, и не ближе 6 футов от внутренних стен. постоянного бассейна или спа, если они защищены GFCI.Эти розетки должны быть одиночными, не обслуживаемыми другими устройствами или приборами.

Правила наружного освещения

Правила для наружного освещения в основном касаются использования светильников, предназначенных для использования во влажных или влажных помещениях:

  • Светильники во влажных / незащищенных местах должны быть указаны для использования в влажных местах.
  • Светильники во влажных помещениях (защищенные выступающим карнизом или крышей) должны быть указаны для влажных мест .
  • Накладные электрические коробки для всех электрических устройств должны быть водонепроницаемыми / атмосферостойкими.
  • Для светильников наружного освещения не требуется защита GFCI.
  • Низковольтные системы освещения должны быть перечислены утвержденным испытательным агентством как целая система или собраны из отдельных компонентов, указанных в списке.
  • Низковольтные осветительные приборы (светильники) должны располагаться на расстоянии не ближе 5 футов от внешних стен бассейнов, спа-салонов или гидромассажных ванн.
  • Трансформаторы для низковольтного освещения должны находиться в доступных местах.
  • Выключатели, управляющие освещением или насосами бассейна или спа, должны располагаться на расстоянии не менее 5 футов от внешних стен бассейна или спа, если они не отделены от бассейна или спа стеной.

Правила для наружных кабелей и проводов

Несмотря на то, что стандартный кабель NM имеет виниловую внешнюю оболочку и водонепроницаемую изоляцию вокруг отдельных проводящих проводов, он не предназначен для использования на открытом воздухе. Вместо этого кабели должны быть одобрены для использования вне помещений. А при использовании кабелепровода необходимо соблюдать дополнительные правила.Применимые правила для наружных кабелей и трубопроводов включают:

  • Открытая или заглубленная проводка / кабель должны быть указаны для его применения. Кабель типа UF — это наиболее часто используемый неметаллический кабель для прокладки наружной проводки в жилых помещениях.
  • Кабель
  • UF можно прокладывать прямо под землей (без кабелепровода) с минимальным защитным слоем заземления 24 дюйма.
  • Электропроводка, проложенная внутри жесткого металлического (RMC) или промежуточного металлического (IMC) кабелепровода, должна иметь не менее 6 дюймов заземляющего покрытия; проводка в ПВХ-кабелепроводе должна иметь покрытие не менее 18 дюймов.
  • Засыпка вокруг кабелепровода или кабелей должна быть гладким гранулированным материалом без камней.
  • Низковольтная проводка (не более 30 вольт) должна быть проложена на глубине не менее 6 дюймов.
  • Прокладки подземной проводки, которые переходят от земли к земле, должны быть защищены кабелепроводом от требуемой глубины покрытия или 18 дюймов (в зависимости от того, что меньше) до точки подключения над землей или не менее 8 футов над уровнем земли.
  • Электрические служебные провода, нависающие над бассейном, спа или гидромассажной ванной, должны находиться на высоте не менее 22 1/2 футов над поверхностью воды или поверхности водолазной платформы.
  • Провода передачи данных (телефон, Интернет и т. Д.) Должны располагаться на высоте не менее 10 футов над поверхностью воды в бассейнах, спа и гидромассажных ваннах.

Позвоните, прежде чем копать

Это не требование NEC, но оно может спасти вашу жизнь, не говоря уже о предотвращении серьезных проблем с вашими поставщиками услуг. Позвоните по телефону 811, национальной горячей линии «Позвоните, прежде чем копать», как минимум за три дня до того, как вы планируете копать где-нибудь на своей территории. Персонал горячей линии уведомит всех поставщиков коммунальных услуг в вашем районе.Те, у кого есть линии, проходящие через вашу собственность, пошлют представителя, чтобы отметить свои линии на земле. Вы можете использовать силовое оборудование, чтобы копать не ближе 24 дюймов к отмеченным линиям, но вы должны использовать ручную лопату при копании на расстоянии не более 24 дюймов с каждой стороны от отмеченной линии.

Что такое подземный кабель прямого прокладки?

Внутри кабелепровода можно проложить проложенный кабель для дополнительной защиты любой электрической системы. Кабель этого типа разработан, чтобы выдерживать прямое воздействие почвы и влаги, и рассчитан на влажную, сухую и влажную среду.

Что такое подземный кабель прямого прокладки?

Кабель для прямой прокладки — это особый тип электропроводки или кабеля, предназначенный для прокладки в траншее под землей. Отдельные электрические проводящие провода внутри кабеля заключены в прочную термопластическую оболочку, которая изолирует влагу и защищает проводящие провода внутри.

Типы кабелей прямого захоронения

Наиболее распространенными типами подземных кабелей, используемых в жилых проектах, являются подземный служебный вход (USE) и подземный подводящий кабель (UF).Тип USE-кабель обычно черный и чаще всего используется для подземных линий, которые подводят питание от трансформатора коммунального предприятия к отдельным домам. Домовладельцы редко сами имеют дело с кабелем UDE; им занимаются специалисты по коммунальному обслуживанию.

Кабель типа UF обычно серого цвета и поставляется в рулонах, которые выглядят как стандартный кабель с неметаллической (NM) оболочкой. В то время как стандартный кабель NM рассчитан только на сухие внутренние помещения, кабель UF можно использовать как на открытом воздухе, так и в помещении. Например, если вы хотите проложить кабель между домом и уличным фонарным столбом или провести электричество в садовый сарай или отдельно стоящий гараж, стандартным выбором будет УФ-кабель.

Основное различие между стандартным кабелем NM и кабелем подземных фидеров (UF) заключается в конструкции кабеля. Стандартный кабель NM содержит обмотанные бумагой провода и относительно свободную пластиковую оболочку. Кабель УФ имеет жилы, полностью заключенные в твердый пластик. Этот кожух защищает каждый провод от других и не позволяет влаге или другим внешним элементам проникать внутрь кабеля.

Подъем скрытого кабеля

В большинстве домов в старых кварталах Америки есть верхние служебные входы, через которые подается электричество из энергосистемы.К недостаткам прокладки проводов над головой относятся наличие столбов во дворе и опасность наличия оголенной линии электропередачи, к которой могут дотронуться лестницы или повредить ветки деревьев или другие природные элементы.

Интересный факт

Прокладка линий электропередач под землей повышает безопасность, поскольку кабели не подвержены повреждению ураганом.

Советы по установке подземного кабеля

Самая большая проблема с закопанным кабелем — это копать. Прямой подземный кабель регулируется многими строительными и электрическими нормами и правилами для обеспечения безопасной установки.Всегда обращайтесь в местный строительный отдел, чтобы узнать о конкретных требованиях в вашем районе. Вот несколько основных рекомендаций, о которых следует помнить:

  • Закапывайте UF-кабель глубиной 18 дюймов или более, в зависимости от требований местных норм.
  • Позвоните на национальную горячую линию Call Before You Dig по телефону 8-1-1 за несколько дней до начала проекта. Это предупредит все коммунальные службы с линиями обслуживания в вашем районе, а представитель выйдет и отметит линии на вашем участке, чтобы вы знали, где можно и нельзя копать.
  • Рассчитайте падение напряжения при прокладке кабеля под землей на большие расстояния. Возможно, вам придется использовать кабель большего диаметра, чтобы минимизировать потерю напряжения при длительных пробегах.
  • Создайте карту своей собственности, показывающую, где вы проложили подземную проводку, и сохраните ее в надежном месте, где на нее можно будет ссылаться в будущих проектах. Возможно, потребуется провести проводку под углом от вашего дома, поэтому убедитесь, что на карте отмечены постоянные ориентиры, чтобы вы могли точно определить местоположение кабеля в будущем.

Требования Кодекса по плавательным бассейнам и спа

Бассейны и спа-салоны бывают разных форм и размеров, и большинству из них требуется какое-то электрическое оборудование для поддержания качества воды, включения освещения, работы насосов и т. Д. Эти электрические установки должны выполняться в соответствии с электрическими нормами, действующими в вашем регионе, и обычно должны устанавливаться лицензированным электриком. Ниже приведены лишь некоторые из наиболее распространенных требований Национального электротехнического кодекса (NEC). Местные правила могут отличаться, хотя в целом они довольно точно следуют NEC.

Примечание : Эти правила действительны с версии NEC 2017 г. — стандарта кодирования, который обновляется каждые три года. Хотя изменения в Кодекс постепенны, всегда рекомендуется проверять соответствие требованиям последней редакции NEC. Ваш местный строительный инспектор может проинформировать вас о самых последних рекомендациях по электробезопасности бассейнов и спа. Они описаны в статье 680 Кодекса NEC.

Воздушные линии электропередачи

При установке плавательного бассейна или спа необходимо соблюдать несколько правил, когда речь идет о воздушных линиях электропередачи:

  • Линия электропередач, проходящая через бассейн или спа, должна быть не менее 22.5 футов над уровнем воды или основанием водолазной платформы.
  • Кабель связи должен находиться на высоте не менее 10 футов над уровнем воды или водолазной платформы.

Согласно этим правилам, уровень воды определяется как самая высокая точка, которую может достичь вода, прежде чем она выльется из бассейна или спа. Всегда предпочтительно устанавливать бассейн или спа подальше от любых электрических линий или наоборот. Вода — это одно, о чем нужно беспокоиться; Другой вариант — использование сеток для чистки бассейнов с очень длинными металлическими ручками, которые вы поднимаете высоко в воздух и которые могут случайно соприкоснуться с этими воздушными линиями.

Подземная проводка

Подземная проводка не допускается под бассейном или спа, и ее можно прокладывать не ближе 5 футов от любой боковой стены бассейна или спа.

Есть некоторые исключения, когда проводка присоединяется к бассейну или спа для обслуживания оборудования или освещения. Если в зоне недостаточно места для поддержания расстояния 5 футов, проводка может быть ближе 5 футов, если она установлена ​​в полной системе кабелепровода (кабелепровода). Жесткая металлическая дорожка качения (RMC или IMC) должна иметь покрытие не менее 6 дюймов.Неметаллическая дорожка качения должна иметь покрытие не менее 6 дюймов, в том числе не менее 4 дюймов бетона; Минимальная крышка 18 дюймов требуется, если неметаллический кабелепровод предназначен для прямого захоронения без бетонного покрытия.

Розетки электрических розеток

Правила для электрических розеток направлены на предотвращение возможности поражения электрическим током:

  • Розетки для насосов и двигателей должны располагаться на расстоянии 6–10 футов от стен бассейна, и они должны быть защищены GFCI и заблокированы.
  • Розетки для розеток общего пользования могут находиться на расстоянии не ближе 20 футов от бассейна или подземного СПА, если они не защищены GFCI, и не ближе 6 футов, если они защищены от GFCI.
  • В подземных бассейнах ДОЛЖНА быть по крайней мере одна удобная розетка с защитой GFCI, расположенная на расстоянии от 6 футов до 20 футов от края бассейна.

Защита GFCI

Большинство устройств и оборудования, обслуживающего бассейны или спа, а также прилегающие территории, должны быть защищены устройствами прерывания цепи замыкания на землю (GFCI).Это включает, но не ограничивается:

  • Розетки в пределах 20 футов от бассейна или спа
  • Подводное освещение для бассейнов более 15 вольт
  • Двигатели и органы управления для покрытия бассейнов
  • Розетки для двигателей бассейновых насосов на любом расстоянии от бассейна
  • Светильники на расстоянии менее 10 футов от края бассейна или спа, за исключением случаев, когда они находятся на высоте более 5 футов над уровнем воды

Отключение для обслуживания

Отключение для обслуживания требуется для отключения питания насосов, фильтров и другого вспомогательного оборудования для бассейнов или спа.Разъединитель должен быть установлен в пределах видимости бассейна или спа, но не может быть ближе, чем 5 футов от бассейна или спа, чтобы вы не могли включить или выключить питание, высовываясь из воды. В общественных спа-салонах должно быть устройство аварийного отключения, которое должно быть видно и находиться на расстоянии не менее 5 футов от спа, но это правило не распространяется на односемейные дома.

Особые правила для автономных спа-салонов и гидромассажных ванн

Наконец, существуют особые правила для спа-салонов и гидромассажных ванн, которые являются автономными единицами, а не объединены с бассейном:

  • Розетки розеток не могут быть ближе, чем 6 футов от гидромассажной ванны или спа, и они должны иметь защиту от GFCI, если они находятся на расстоянии менее 10 футов.
  • Освещение или потолочные вентиляторы должны быть на высоте не менее 12 футов над спа или гидромассажной ванной, если нет защиты GFCI, или не менее 7,5 футов, если есть защита GFCI.
  • Любые настенные выключатели должны находиться на расстоянии не менее 5 футов от воды.
  • Любая розетка или прямая проводная цепь, которая питает двигатель или обогреватель в автономном спа или гидромассажной ванне, должны иметь защиту от GFCI, независимо от того, как далеко от спа или ванны.

Какой калибр провода для освещения низкого напряжения?

Необходимо правильно выбрать сечение провода ландшафтного освещения для проекта.Калькулятор поможет вам узнать падение напряжения и нужный провод.

Прежде чем приступить к планированию украшения вашего сада, вы должны узнать о проводе для ландшафтного освещения. Вы можете изменить внешний вид своего двора, только если используете правильные комплекты.

Лучший выбор Хороший выбор Лучшее соотношение Не пропустите

FIRMERST 12/2 Низковольтный провод Кабель для наружного ландшафтного освещения 200 футов

Southwire 55213443 100 футов, 12-калибр, 2 проводника, 12/2 низковольтное подземное прямое захоронение…

12/2 Низковольтный провод для ландшафтного освещения — 100-футовый наружный низковольтный кабель для ландшафтного освещения, черный

Wirefy 12/2 Низковольтный провод для ландшафтного освещения — 2-проводный кабель калибра 12, 100 футов

Лучший выбор

FIRMERST 12/2 Низковольтный провод Кабель для наружного ландшафтного освещения 200 футов

Хороший выбор

Southwire 55213443 100 футов, 12-калибр, 2 проводника, 12/2 низковольтное подземное прямое захоронение…

Лучшее соотношение

12/2 Низковольтный провод для ландшафтного освещения — 100-футовый наружный низковольтный кабель для ландшафтного освещения, черный

Не пропустите

Wirefy 12/2 Низковольтный провод для ландшафтного освещения — 2-проводный кабель калибра 12, 100 футов

Хорошо освещенная дорожка не только добавит красоты вашему дому, но и сделает его более безопасным для посетителей в ночное время.Кроме того, это препятствует проникновению посторонних лиц на территорию вашего дома.

Первым шагом к планированию ландшафтного освещения является выбор правильного калибра провода. Помните, что провода для низковольтного ландшафтного освещения бывают разных размеров.

Многие устанавливают ландшафтное освещение по разным причинам, и ваши компоненты определяют результат. Вы должны убедиться, что каждый осветительный элемент получает нужную мощность.

Таким образом, эта статья поможет вам выбрать лучшие низковольтные провода для ландшафтного освещения, доступные для продажи.

Низковольтный провод для ландшафтного освещения

Что такое провод для ландшафтного освещения?

Кабели ландшафтного освещения соединяют трансформатор с светильниками. Эти низковольтные кабели представляют собой жилы из медных проводов сечением от 8, 10 до 18. Размер кабеля определяет номер провода.

Например, номер 8 — это самый большой доступный размер кабеля, а 18 — самый маленький. Чем больше кабель, тем меньше падение напряжения.

Если вы планируете подключать тяжелый груз на большом участке, выберите большой тип провода.Между тем, наши варианты низковольтных проводов устойчивы к ультрафиолетовому излучению, что означает, что вы можете прокладывать их под землей.

Как измерить, какой датчик идеально подходит для вашего места?

Знание правильного калибра — первый шаг к покупке провода для ландшафтного освещения. Помните, что максимально допустимое падение напряжения составляет 1,5 В.

Конечно, все, что выше этого значения, снижает яркость лампы по длине кабеля.

Итак, как вы измеряете калибр провода для вашего двора? Получите всю длину провода и ожидаемую мощность для установки.

Убедитесь, что у вас под рукой постоянный калибр проволоки.

Калькулятор сечения низковольтных проводов

Теперь, когда вы получили длину провода, общую мощность и постоянную кабеля, пора рассчитать допустимое падение напряжения. Во-первых, умножьте мощность на длину кабеля.

Разделите полученное значение на постоянную толщину кабеля. Теперь вы получаете падение напряжения на светильниках. Отрегулируйте константу так, чтобы падение напряжения составляло от 1,3 В до 1.5 вольт.

Хотя важны другие калибры, мы рекомендуем всегда начинать с провода 12 калибра. Если падение напряжения велико, выберите более толстый провод, например, 10-го калибра.

Продолжайте экспериментировать с проводами разных размеров, пока не получите ожидаемые результаты.

Как выбрать провод для ландшафтного освещения

Поскольку необходимо учитывать множество факторов, многим трудно выбрать правильный провод для освещения дома. Если вы в этом классе, сохраняйте спокойствие; это руководство по покупке поможет.

1. Размер провода

Электропроводка для ландшафтного освещения включает в себя множество размеров сечения, наиболее распространенными из которых являются 8, 10, 12, 14, 16 и 18.

Чем выше калибр, тем тоньше провод, и наоборот. Кроме того, размер датчика играет огромную роль при расчете максимального падения напряжения.

Вот таблица типов кабелей и их постоянных.

Общая мощность в цепи измеряется в ваттах. Для питания каждого прибора в цепи требуется не менее 4 Вт.Если у вас 20 приборов, вам нужно 80 Вт, чтобы их включить.

Кабели больших размеров обеспечивают меньшее падение напряжения, что делает их идеальными для работы на большие расстояния и высокой мощности.

2. Мощность

Ниже приводится сравнение мощности в зависимости от размера.

Трансформатор снижает мощность в сети, распределяя выходное низкое напряжение по проводам на компоненты.
Трансформатор

После определения общей мощности вам понадобится трансформатор с необходимой мощностью.Помните, что номинал трансформатора не должен быть ниже мощности.

3. Длина кабеля

Между трансформатором и приборами всегда есть расстояние; отсюда и концепция длины провода. Если светильники находятся далеко от трансформатора, падение напряжения увеличится.

Используйте более толстый провод калибра 12 или 10, чтобы уменьшить проблемы с падением напряжения. Между тем, длина провода 16-го калибра составляет около 3153 футов, а более толстого 12-го калибра достигает 10688 футов.

4. Кабельное соединение и тип цепи

Можно использовать кольцевое, радиальное или параллельное соединение.Однако лучше всего использовать параллельную схему для любого ландшафтного низковольтного освещения.

Это потому, что параллельная проводка замкнута, разделяя токи по различным цепям. Следовательно, ток сливается в конце, чтобы замкнуть петлю.

Еще одно преимущество параллельного подключения заключается в том, что на все компоненты подается одинаковое напряжение.

5. Проволока-гайка

При сращивании кабелей вам потребуются гайки для проволоки, чтобы защитить открытые части от соединения.Эти инструменты доступны в различных размерах и формах в зависимости от калибра проволоки.

6. Водонепроницаемая распределительная коробка

Даже после использования проволочной гайки вы все равно должны покрыть стыки покрытием. Следовательно, водонепроницаемая распределительная коробка защищает соединение от влаги.

7. Инструмент для зачистки проводов

Нельзя присоединять провод к трансформатору или приспособлению, пока не отсоедините изоляцию.

Итак, инструмент для зачистки проводов позволяет работать с оголенными частями кабеля. Резак имеет разные кромки для выполнения функций резки и зачистки.

8. Защита от ультрафиолета

Убедитесь, что вы выбрали прямой провод для освещения захоронения с защитой от ультрафиолета. Это из-за способности кабеля противостоять суровым погодным условиям. Другими словами, вы можете годами держать его под землей или над землей.

Зная, на что следует обратить внимание перед покупкой провода для ландшафтного освещения, давайте рассмотрим наши лучшие продукты.

Провод Top 5 для ландшафтного освещения для низковольтного освещения

01. FIRMEST 12/2 Провод для ландшафтного освещения 200 футов

Характеристики
  • 200-футовый провод низкого напряжения
  • Выдерживает суровые погодные условия
  • Подходит для непосредственного захоронения
  • Отличная огнестойкость
  • Удовлетворение жизнью
  • Бренд: FIRMEST
  • Длина: 200 футов
  • Размеры: 0.362 x 0,181 фута
  • Макс. Сила тока: 20 ампер
  • Цвет: черный
  • Материал: медь
  • Количество нитей: 2
  • Размер: 12

Если вы ищете отличный провод для ландшафтного освещения для вашего сада и дорожки, эта модель от FIRMEST идеально подойдет.

При покупке вы получаете 200-футовый кабель низкого напряжения для вашего двора.

Основной материал — медь; Таким образом, он обеспечивает первоклассную проводимость с минимальным падением напряжения.Проволока довольно гибкая, легко снимается и проходит по узким углам.

Этот САМЫЙ СИЛЬНЫЙ провод работает при напряжении от 30 до 300 В. Это означает, что вы можете использовать его с мощными трансформаторами.

К счастью, этот кабель имеет прямую стойкость к заглублению, что означает, что он может выдерживать ежедневное воздействие пыли, солнца, грязи и воды. Не трескается и не теряет форму под воздействием холода или тепла; даже до температуры 140 ° F.

Кабель универсальный. Помимо питания садовых аксессуаров, вы можете использовать их для других низковольтных компонентов, таких как прожекторы, солнечные батареи, наружные динамики и т. Д.

Плюсы
  • Защита от солнечного света и воды
  • Высокопрочный
  • Легко разбирается
  • Низковольтное наружное применение
  • Универсальный
Минусы

02. Southwire 55213443 Осветительный кабель 12 калибра, ландшафтный дизайн

Характеристики
  • Подходит для низковольтного наружного применения
  • Рассчитан на температуру от -40 ° F до 140 ° F
  • Обеспечивает долговечность
  • Не клубится и не трескается под действием тепла
  • Прямое захоронение, длина 100 футов
  • Внесен в список UL и сертифицирован CSA
  • Торговая марка: Southwire
  • Материал: медь, алюминий
  • Напряжение: 150 В
  • Цвет: черный
  • Вес: 6.19 фунтов
  • Размеры: 11 x 10 x 17 дюймов

Первое, что привлечет вас к этому продукту Southwire, — это превосходная конструкция.

Так как вы оставите его на улице, не беспокойтесь, потому что провод водонепроницаемый и защищен от ультрафиолета. Опять же, вы можете похоронить его под землей, наслаждаясь его долговечностью.

В то же время длина кабеля составляет 100 футов, что делает его пригодным для небольших дворов. К счастью, кабель Southwire соответствует требованиям UL и CSA.

Еще одна вещь, которая вам понравится в этом проводе, — это то, что он сделан из алюминия и меди.

Это означает, что вы можете использовать его в различных осветительных приборах. Другими словами, кабель отлично подходит для всех низковольтных проектов.

Несмотря на то, что это провод 14-го калибра, его довольно легко отделить или снять изоляцию.

Более того, провод гибкий, поэтому его можно легко протянуть через каналы и контуры. В целом качество кабеля на высшем уровне и стоит своих денег.

Плюсы
  • Легко разъединить провода
  • Простота использования и отсутствие путаницы
  • Соответствие CSA, UL и RoHS
  • Устойчивость к воде, пыли и грязи
  • Виниловая куртка не трескается
Минусы
  • Трудно соблюдать полярность

03. Lightkiwi C3587 Прямой проводник для захоронения

Характеристики
  • Для низкого напряжения
  • Выдерживает воздействие солнечного света, воды и пыли
  • Прошел различные испытания на надежность
  • Проволока из 100% меди для отличных характеристик
  • Внесен в список ETL и гарантирован срок службы
  • Бренд: Lightkiwi
  • Материал: медь
  • Длина: 250 футов
  • №Проводников: 2
  • Калибр: 12
  • Количество жил кабеля: 65
  • Размеры: ½ x ¼ футов

Lightkiwi C3587 должен быть вашим идеальным выбором при покупке провода ландшафтного освещения для большого сада.

Это потому, что его общая длина составляет 250 футов; так что это займет много времени. Кроме того, проволока полезна не только для ландшафтного освещения, но и для ступенчатого освещения, подводного освещения, палубного освещения и т. Д.

Настала эпоха, когда вы можете использовать лучшие комплекты низковольтного освещения благодаря продукции Lightkiwi.

После покупки у вас будет 100% медный кабель с отличной проводимостью и надежностью.

Тем не менее, изоляция прочная, поэтому вы можете использовать ее на открытом воздухе, под землей или под землей.

Нам нравится прочная куртка, которая защищает кабель от порезов, царапин и разрывов. Куртка не только обеспечивает качественную защиту, но и отличается гибкостью и прочностью.

Прежде всего, кабель Lightkiwi C3587 проходит серию испытаний, подтверждающих его рабочие характеристики и надежность.

Плюсы
  • Проволока из 100% чистой меди
  • Длина 250 футов
  • Подходит для наружного применения
  • Куртка сверхпрочная
  • Устойчивость к солнечному свету и влаге
  • Гарантирует пожизненное удовлетворение
  • Соответствует правилам техники безопасности
  • Гибкий провод
Минусы

04. Iron Forge 100 футов 12/2 Низковольтный кабель для ландшафтного освещения

Характеристики
  • Идеально для точечных светильников, дорожек, акцентных светильников и садов
  • Идеально для использования на открытом воздухе в суровых условиях
  • Сохраняет гибкость при температурах от -40 ° F до 140 ° F
  • Низковольтный кабель 12/2 без спутывания
  • Производитель: Iron Forge Cable
  • Вес: 6.1 фунт
  • Размер: калибр 12/2
  • Длина: 100 футов
  • Размеры: 12,2 x 5,98 x 2,68 дюйма
  • Цвет: черный

100-футовый кабель Iron Forge разработан, чтобы сделать ваш сад красивым и безопасным в темноте. Как и наши предыдущие варианты ландшафтного освещения с проводом, этот идеально подходит для всех низковольтных систем.

Более того, проволока Forge является гибкой и не спутывается даже в широком диапазоне температур, что упрощает установку.Не забудьте использовать этот провод с соединителями для сращивания, чтобы получить наилучшие результаты.

Разработанный для самых суровых условий эксплуатации, виниловая оболочка делает кабель устойчивым к солнечному свету, воде, истиранию и грязи.

Медный провод обеспечивает отличную яркость, обеспечивая желаемый световой эффект. К счастью, кабель долговечный, изоляция на высшем уровне, что делает его идеальным для подземной прокладки.

Кабель Iron Forge также является водонепроницаемым, поэтому вам не придется беспокоиться о водяном дожде или брызгах воды.Однако провода не промаркированы; но это не должно быть большой проблемой, поскольку они предназначены для низковольтных устройств.

Плюсы
  • Превосходное качество и толщина
  • Мягкий и легко сгибаемый
  • Прочный экран
  • Подходит для эксплуатации на открытом воздухе в суровых условиях
  • Для прямого захоронения
Минусы

05. Wirefy Кабель для ландшафтного освещения, 100 футов, провод 12 калибра.

Характеристики и характеристики
  • Многопроволочные медные жилы
  • Гибкость и простота разделения
  • Простая установка
  • Предназначен для использования при температурах от -40 ° F до 140 ° F
  • Подходит для всех низковольтных осветительных приборов
  • Бренд: Wirefy
  • Вес: 5.94 фунтов
  • Размеры: 12 x 6 x 3 дюйма
  • Размер: 12 калибр
  • Материал: медь
  • Напряжение: 30 В
  • Цвет: черный
  • Использование: коммерческое / жилое

Так как ваша установка будет на открытом воздухе, вам понадобится кабель с надежной конструкцией. Конечно, это то, к чему ведут продукты Wirefy.

100-футовый провод для ландшафтного освещения Wirefy изготовлен из сплошного медного провода, который позволяет использовать освещение с напряжением не более 30 вольт.

Этот кабель Wirefy имеет изоляцию высшего качества, которая позволяет прокладывать его под землей или на поверхности.

Кроме того, он выдерживает истирание, прямые солнечные лучи и влагу. Проволока устойчива к ультрафиолетовому излучению, и вы можете использовать ее под водой.

К счастью, на этот продукт предоставляется пожизненная гарантия; так что вы получите лучшее соотношение цены и качества.

Опять же, провода имеют плоскую форму, что облегчает их разделение при установке.

Более того, вы должны позволить провисанию проволоки между креплениями, чтобы она не порезалась в условиях сильного холода.

Как и другие варианты проводов в горизонтальной ориентации, описанные в этой статье, у этого провода нет маркировки полярности. Но это не должно быть проблемой, поскольку вы используете его для постоянного напряжения.

Плюсы
  • Допущен к прокладке под землей
  • Пожизненная гарантия
  • Довольно универсальный
  • Проволока 12 калибра
  • Простая установка
  • Многопроволочные медные жилы
  • Высококачественная ПВХ изоляция
Минусы

WH Вопросы провода для ландшафтного освещения

Что такое низковольтный кабель для ландшафтного освещения?

Это многожильные алюминиевые или медные провода; предназначен для передачи мощности от трансформатора к компонентам при минимальном падении напряжения.

Какие факторы определяют калибр используемой проволоки?

Выбор калибра провода для ландшафтного освещения определяется множеством факторов. Это размер двора, мощность, трансформатор, тип установки и бюджет.

Например, провода, проложенные под землей или подверженные воздействию солнечного света, должны иметь водонепроницаемые оболочки.

Какой провод использовать для наружного освещения?

Если вы находитесь на улице, ваши фонари должны питаться от стального армированного кабеля с квадратным сердечником 1,5 мм.

Эти провода бывают разных размеров и уровней изоляции. Убедитесь, что вы выбираете только те, которые защищены от непогоды.

Провод какого калибра мне нужен для освещения?

Для больших расстояний используйте кабель калибра 12 или 16, чтобы предотвратить падение напряжения. Помните, что сопротивление в цепи увеличивается по мере удаления компонентов от источника.

Какой должна быть глубина, если я закапываю провод ландшафтного освещения?

Допустимая минимальная глубина прокладки кабеля низкого напряжения для подземного освещения составляет 6 футов.Однако, чтобы продлить срок службы кабеля, при установке проложите его через кабелепровод.

Какая мощность лучше всего подходит для ландшафтного освещения?

Подходящая мощность для любого проекта наружного освещения составляет 80 Вт или ниже. Схемы мощностью 40 Вт и ниже идеально подходят для освещения грядок и дорожек. Номинальная мощность от 40 Вт до 80 Вт идеально подходит для освещения небольших дворов и проездов.

Почему так важно ландшафтное освещение?

Низковольтное ландшафтное освещение сделает ваше окружение красивым и безопасным для посетителей.Он увеличивает пространство на открытом воздухе и создает яркие архитектурные элементы, такие как террасы, лестницы и т. Д.

Можно ли использовать провод 16-го калибра для освещения?

Шнур лампы 18 калибра потребляет максимальный ток 5 ампер. Если источник 12 В питает ту же лампочку, обновите ее до калибра 16 или 14, чтобы избежать тусклого света.

Можно ли соединить провод для ландшафтного освещения?

Конечно, вы можете соединить провод для ландшафтного освещения. Иногда длины производителя может быть недостаточно, чтобы покрыть ваши приспособления, и вам может потребоваться сращивание.

Можно ли использовать обычный провод для освещения низкого напряжения?

Да, можно. Полезность любого электрического провода зависит от его способности передавать ток и управлять напряжением.

Изоляция не всегда является серьезной проблемой при низковольтном освещении.

Заключительная записка

Надеемся, у вас есть достаточно идей, как выбрать провод для ландшафтного освещения. Помните, что кабели для низковольтной проводки бывают разных размеров и типов.

Чем меньше число, тем толще провод и больше допустимая нагрузка по току.Мы также показали вам, как правильно рассчитать сечение кабеля для покупки.

Между тем, мы понимаем, что покупка кабелей для ландшафтного освещения может стать огромной задачей для многих.

Поскольку мы хотим, чтобы ваш двор был оазисом вашей мечты, мы выставили на продажу самые лучшие продукты. Прежде всего, мы считаем, что наши варианты проводов заслуживают рассмотрения.

Не стесняйтесь прочитать наше руководство по покупке еще раз, чтобы принять наилучшее решение.

Выбор правильного провода для работы

Хорошо продуманный проект ландшафтного освещения навсегда преобразит ваш двор.Тепло освещенная дорожка также является элементом безопасности, приветствуя посетителей в вашем доме. Требуется время, чтобы спланировать успешную настройку всепогодного освещения для вашего двора, и огромная часть этого — обеспечение правильного питания каждого элемента освещения. Эта статья объяснит некоторые из наиболее важных аспектов правильной разводки и питания проекта ландшафтного освещения.

Типы электропроводки

Первой частью вашего планирования будет определение того, как провести электричество в вашем саду или во дворе.Выбор правильного типа проводки зависит от нескольких факторов, таких как размер или калибр провода. В ландшафтном освещении используются датчики нескольких размеров, самые распространенные из которых — проводка 10, 12 и 16. Номер калибра определяет толщину проволоки. Чем ниже калибр, тем толще будет провод. Ниже приводится сравнение размеров для каждого из различных типов проволоки:

Электропроводка, Вт

Ватт — это мера мощности, и для включения каждого дополнительного устройства, добавляемого в схему, требуется 4 Вт электроэнергии.

Например, схема ландшафтного освещения с 10 светильниками потребует 40 Вт электроэнергии для включения. Кроме того, для оптимального освещения необходим трансформатор с соответствующей выходной мощностью, так что имейте это в виду при планировании проекта.

Длина проводки

После определения мощности и количества светильников вам понадобится провод определенной длины для правильного питания ландшафтного освещения. Проводка 16 калибра может доходить до 3135 футов для одного прибора при напряжении 15 В.Для сравнения, проводка 12-го калибра, которая толще, может достигать 10 688 футов для одного прибора при напряжении 15 В.

Ниже приведена диаграмма расстояний между проводками, которая поможет вам определить количество проводов, необходимых для вашей ландшафтной настройки освещения.

Тип цепи и подключение проводов

При настройке проводной цепи лучше всего создать параллельную схему с вашим освещением. Параллельная цепь — это замкнутая цепь, которая делит электрический ток на два или более путей, а затем сливается в конце, чтобы замкнуть цепь.В параллельной цепи напряжение для каждого компонента будет одинаковым.

Посмотрите ниже схему, которая показывает, как выглядит параллельная цепь с двумя путями.

Электромонтажные инструменты

Если вы все еще читаете, значит, вы серьезно относитесь к своему проекту. Итак, вы знаете, что для работы с проводкой требуется определенный набор специализированных инструментов. Всегда важно иметь при себе подходящие инструменты для работы.

При сращивании проводов важно защитить оголенный провод проволочной гайкой (также известной как марретт), чтобы гарантировать отсутствие помех между соединениями.Ниже приведен пример проволочной гайки с крыльями. Они бывают разных форм и размеров, в зависимости от калибра проволоки, которую вы сращиваете. Однако помните, что это соединение не является водонепроницаемым, поэтому убедитесь, что у вас есть водонепроницаемая распределительная коробка или место соединения в помещении для защиты соединений.

Еще один важный инструмент — это инструмент для зачистки проводов. Это дает пользователю легкий доступ к работе с оголенным проводом. Если проволока окажется слишком длинной, вы можете использовать кусачки, чтобы укоротить ее до идеальной длины.Ниже приведен пример инструмента, в котором есть инструмент для зачистки проводов и кусачки.

Мы надеемся, что вы смогли узнать немного больше о некоторых аспектах планирования, необходимых при создании вашего проекта ландшафтного освещения.

Если вам нужна дополнительная помощь в настройке системы, свяжитесь с нами в любое время.

Как подключить наружное освещение

Правильно подобранное наружное освещение может добавить вашей собственности особой атмосферы и сдержанности.В то же время наружное освещение может служить функциональному назначению. Если в вашей собственности не хватает необходимого вам наружного освещения, вы всегда можете установить новые световые короба, электропроводку и освещение в соответствии с вашими потребностями. Однако прежде чем вы начнете, вам нужно кое-что знать.

Безопасность прежде всего

Имейте в виду, что у вас должны быть некоторые базовые навыки и опыт электромонтажа, если вы хотите подключать собственное наружное освещение. Работа с электричеством по своей природе опасна, поэтому вам не следует пытаться выполнять этот проект в одиночку, если у вас нет предыдущих знаний и опыта, необходимых для безопасного выполнения работ.В случае сомнений обратитесь к профессионалу, чтобы убедиться, что работа выполняется правильно и безопасно.

Даже если у вас есть достаточный опыт работы с электропроводкой, помните, что вам нужно будет позвонить в службу 8-1-1 или в местную коммунальную компанию, чтобы выйти и пометить вашу собственность для любых подземных газовых, электрических или других коммунальных услуг. линий, прежде чем вы начнете копать. Есть большая вероятность, что вам также потребуется получить разрешение на электричество вместе с утвержденными планами, прежде чем вы сможете продолжить какие-либо раскопки, поэтому ознакомьтесь с требованиями и правилами вашего города здесь.

Электромонтаж наружного освещения

Первый шаг к установке любого наружного освещения на вашем участке — это спланировать маршрут, по которому будет проложена ваша проводка. Это нужно будет тщательно спланировать и обрисовать в общих чертах вокруг существующих коммуникаций. Вы можете использовать аэрозольную краску, чтобы обозначить маршрут, по которому новая проводка будет идти от вашего дома до нового светового короба, который вы собираетесь установить. Имейте в виду, что если ваш новый световой короб будет питаться от розетки из вашего дома или гаража, вам нужно будет проверить и убедиться, что новое освещение не перегружает эту цепь.

Когда вы наметите путь, с помощью лопаты вырыть траншею глубиной в фут. Как только он будет выкопан, вы можете при необходимости проложить через траншею металлический канал диаметром 1/2 дюйма. Если вам нужно проложить проводку через проходы, вы можете использовать кусок жесткого металлического кабелепровода (который прочнее, чем традиционный канал), чтобы пробить бетон.

Теперь пора установить новый лайтбокс. Многие из них поставляются предварительно собранными; в этом случае все, что вам нужно сделать, это установить лайтбокс в выбранном вами месте, соблюдая осторожность при использовании материалов, устойчивых к атмосферным воздействиям.

После того, как ваш лайтбокс установлен, все, что осталось сделать, это протянуть кабель от стойки к вашей розетке. Тогда ваше наружное освещение будет готово к установке и использованию. Обязательно следуйте инструкциям производителя по установке и подключению новых уличных светильников, так как они могут отличаться от одного светильника к другому.

Рассмотрите возможность найма профессионала

В целом, электромонтаж наружного освещения на вашем участке — это проект, которым вы можете заняться, если у вас есть драгоценный опыт работы с электричеством / проводкой.Однако, если вы вообще сомневаетесь в своих способностях взяться за такой проект, важно обратиться к профессионалу. Наша команда в Enhanced Outdoor Lighting & Design готова помочь вам со всеми потребностями в освещении вашего дома в Остине, Сан-Антонио и его окрестностях. Мы позаботимся не только о проводке, но и о светотехнике и процессе установки.

Не стесняйтесь связаться с нами сегодня, чтобы начать бесплатное предложение или узнать больше о многих предлагаемых нами услугах по освещению, включая ландшафтное и охранное освещение.

Как установить низковольтное ландшафтное освещение

OLP в Сан-Антонио и Hill Country, LLC / Flickr

«Пейзажное освещение» описывает большое и разнообразное семейство светильников для наружного освещения. Эти универсальные водонепроницаемые светильники можно использовать для освещения дорожек, клумб, деревьев, заборов, проездов, каменных стен, дверных проемов и многого другого.

Некоторые системы ландшафтного освещения работают от «сетевого напряжения», то есть от 120-вольтного тока, идущего от вашего дома.Однако для самостоятельной установки мы настоятельно рекомендуем низковольтные системы, работающие всего от 12 вольт. Они дешевле, проще в установке, безопаснее и потребляют меньше энергии.

Ключевые компоненты

Существуют десятки низковольтных осветительных приборов и аксессуаров, доступных в различных стилях, размерах, цветах и ​​отделках. Почти каждая система, независимо от ее сложности, состоит из четырех основных частей.

Трансформатор: Силой за каждой низковольтной системой является трансформатор.Он подключается к наружной электрической розетке с защитой от GFCI и снижает ток в доме со 120 до 12 вольт. Большинство трансформаторов оснащены 24-часовым таймером, который позволяет пользователям решать, когда свет включается и выключается автоматически.

Трансформаторы

рассчитаны на максимальную выходную мощность. Модели варьируются от 44 до 900 Вт. Чтобы определить, какой трансформатор вам нужен, просто сложите мощность всех ламп в системе. Например, если вы планируете связать вместе 10 18-ваттных светильников, вам понадобится трансформатор с выходной мощностью не менее 180 Вт.

Низковольтный электрический кабель: Кабель, используемый для ландшафтного освещения, специально разработан для подземных захоронений. Он проходит от трансформатора к каждому осветительному устройству в системе. Низковольтные кабели обычно доступны в размерах 12, 14 и 16. Чем меньше число, тем толще проволока и больше ее пропускная способность.

Какой кабель использовать, во многом зависит от размера трансформатора и длины кабеля, который вам нужен. Например, трансформатор мощностью 300 Вт может питать 100 футов кабеля 16 калибра, 150 футов кабеля 14 калибра или 200 футов кабеля 12 калибра.Обратитесь к производителю освещения, чтобы определить кабель подходящего размера для вашей конкретной системы.

Светильники Pathway: Предназначенные для установки вдоль проходов и проездов, этот тип светильников представляет собой самые стильные и элегантные ландшафтные светильники. Выделяются блестящие медные или покрытые металлом светильники, а светильники, окрашенные в зеленый, черный или коричневый цвет, могут гармонировать с окружающей обстановкой.

Акцентные светильники: Невоспетые герои любого ландшафтного дизайна — это акцентные светильники.Эти специальные приспособления, которые часто скрыты от глаз, включают в себя прожекторы, точечные светильники, осветительные приборы и приспособления для мытья стен. Они используются для освещения деревьев, кустарников, стен, цветников, заборов, прудов и других элементов ландшафта.

Советы по установке

Для установки типичной низковольтной системы освещения требуется три основных этапа: прокладка кабеля, установка трансформатора и подключение светильников.

Прокладка кабеля: Сначала положите осветительные приборы на землю в том месте, где вы собираетесь их установить.Разместите приспособления на расстоянии 8-10 футов друг от друга. Затем разверните катушку низковольтного электрического кабеля и проложите кабель рядом с креплениями. Если вы наткнулись на препятствие, например, валун, дерево или забор, протяните кабель под ним или вокруг него.

Теперь используйте лопату с квадратным лезвием, чтобы вырезать траншею глубиной 2–3 дюйма вдоль линии, на которой вы хотите установить осветительные приборы. Траншея не обязательно должна быть идеально прямой, поэтому, если вы наткнетесь на камень или корень, просто обойдите его. Вам даже не нужно удалять грязь из траншеи.Просто вдавите лопату в землю и потяните ручку вперед и назад, чтобы открыть глубокую V-образную траншею.

Вставьте кабель в траншею и протолкните его до самого дна, используя короткий узкий кусок фанеры толщиной 1/2 дюйма. Не используйте лопату или другой инструмент; вы можете случайно врезаться в кабель.

Установка трансформатора: Низковольтный кабель состоит из двух склеенных вместе изолированных многожильных медных жил. Разделите их так, чтобы для каждого провода оставалось около 4 дюймов.Затем используйте инструменты для зачистки проводов, чтобы удалить примерно 5/8 дюйма изоляции с каждой стороны. Пропустите провода через фиксирующую ленту на задней панели трансформатора, а затем вставьте один провод под винтовой зажим A, а другой провод — под винтовой зажим B. Затяните винты, чтобы закрепить провода.

Затем вбейте обработанный давлением столб 2 x 6 в землю рядом с наружной электрической розеткой. Прикрепите трансформатор к стойке винтами из оцинкованной или нержавеющей стали. Закрепите кабель на стойке с помощью изолированных скоб.

Подключение освещения Прикрепите пластиковую крышку «во время использования» к наружной электрической розетке. Этот тип крышки защищает выпускное отверстие от дождя и снега, но обеспечивает легкий доступ.

Вставьте шнур питания трансформатора в розетку. Далее подключите каждый светильник к кабелю. Большинство светильников для ландшафтного освещения поставляются с простыми в использовании разъемами. Просто защелкните разъем на кабеле. Острые штыри внутри разъемов протыкают кабель и контактируют с проводами.Поскольку трансформатор уже подключен, прибор должен загореться. Если этого не произошло, разъедините разъем и попробуйте еще раз или проверьте лампочку.

После того, как вы подключили кабель, поднимите светильник и вдавите его заостренный стержень глубоко в землю. Будьте осторожны, чтобы не ударить закопанный кабель. Убедитесь, что приспособление стоит прямо, затем переходите к следующему. После того, как все приспособления установлены, заполните узкую кабельную траншею верхним слоем почвы и засыпьте семена травы.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
