КАКОЙ КАБЕЛЬ ИСПОЛЬЗОВАТЬ ДЛЯ ПРОВОДКИ В КВАРТИРЕ?

КАКОЙ КАБЕЛЬ ИСПОЛЬЗОВАТЬ ДЛЯ ПРОВОДКИ В КВАРТИРЕ?

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?


Кабель или провод используется для проводки в квартире?

Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.

МЕДЬ ИЛИ АЛЮМИНИЙ

Медный или алюминиевый кабель для проводки ?

Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 «В зданиях следует применять кабели и провода с медными жилами»

СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочный медный кабель

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Многопроволочный медный кабель

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS

кабель для электропроводки ВВГнг-LS

ППГнг-HF

кабель для проводки ППГнг-HF

В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.

СЕЧЕНИЕ КАБЕЛЕЙ

При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Сечение кабеля

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм. кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ

Провода для подключения электрооборудования к сети

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2. 1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

«Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)»

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Провод для заземления пв3

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Какой кабель нужен для проводки в квартире: расчет сечения

При проведении ремонта в доме или квартире нередко поднимается вопрос замены или модернизации электросети. Особенно он актуален для «хрущевок» и других зданий советской постройки. Ведь стандарты в те времена были другие, количество бытовой электроники — гораздо меньшим, да и были (если вообще были в продаже) все эти соковыжималки и микроволновки в дефиците. Нагрузка на сеть была другая, и сейчас адаптировать ее к современным реалиям жизненно необходимо. О том, как рассчитать сечение кабеля для проводки и выбрать оптимальный вариант, соблюдая технику безопасности, попробуем разобраться.

Важно! Все электромонтажные работы, согласно ТБ, должны проводиться специалистом, имеющим соответствующие познания, опыт и допуски. Конечно, ничего страшного при самостоятельном монтаже случиться не должно (прокладывать кабель — не АЭС обслуживать), но в таком случае крайне важно соблюдать все предписания и правила.

Читайте также: Как выбрать электродрель

Какой кабель нужен для проводки в квартире: выбираем материал

В продаже представлены два типа кабелей: алюминиевые и медные. Другие металлы распространены гораздо менее, и потому рассматриваться не будут. Если сравнивать медь и алюминий, то первый метал отличается большей прочностью, гибкостью, но стоит существенно дороже. Алюминий более доступен, но имеет меньшую прочность и электропроводность. Из-за этого кабели, сечением до 2,5 мм2, из алюминия вообще не производят. Точнее, китайцы могут делать и еще большие «чудеса», но никаким ГОСТ, ISO и другим стандартам такие творения соответствовать не будут, а их применение может быть оправдано лишь в низковольтных сетях.

Оптимальным решением для проводки в квартире своими руками является медный кабель. Он хоть и стоит дороже, но имеет лучшую проводимость, эффективнее отдает тепло при нагреве и проще монтируется. В местах соединений медь дает меньшие потери на сопротивление, так как ее оксидная пленка не так ухудшает контакт, как у алюминия. Да и паять скрутки на алюминии — задача непростая, требующая ограничения притока кислорода к месту пайки.

Читайте также: Перфоратор для дома: какой выбрать и на что обратить внимание при покупке

Проводка в квартире своими руками: расчет сечения кабеля

В первую очередь, следует привести схему, как рассчитать сечение кабеля самостоятельно для медных проводов, как более подходящих для проводки в квартире. Для удобства понимания и быстрого сравнения, результаты выведены в таблицу. Учитывая, что открытым способом проводку в жилых помещениях сейчас никто не монтирует, все значения приведены для скрытого монтажа (в трубках, гофрах, шахтах или штробах).

Аналогичная таблица (с поправкой на свойства материала) имеется и для алюминиевых кабелей. Однако, стоит повториться, если кабель покупается новый, и бюджет не сильно стеснен, лучше предпочесть медь.

Для того, чтобы рассчитать нагрузку, необходимо узнать мощность бытового оборудования, которое будет подключено к той или иной линии. Показатели в ваттах нужно разделить на 230 (напряжение), чтобы узнать силу тока, требуемого приборам. К примеру, чайник, мощностью 2,3 кВт (2300 Вт), и пылесос на 1,5 кВт (1500 Вт) вместе потребляют 16,5 А. Это значит, что сечение медного кабеля к розетке, в которую они включены, должно составлять не менее 2,5 мм2. Прокладывая проводку розеткам, учитывайте, какие приборы туда будут включены, а также берите запас около 50 % на всякий случай. То есть, если суммарная мощность позволяет использовать и кабель сечением 1,5 мм2, лучше проложить 2,5 мм2.

Основной кабель, идущий от щитка (счетчика), от которого будут ответвляться остальная проводка, желательно выбирать с большим запасом, на случай повышения энергопотребления в будущем. Чтобы рассчитать ток — сложите потребление всех приборов, которые могут быть включены в сеть одновременно, и разделите показатели в ваттах на напряжение в вольтах. К полученной цифре следует прибавить запас около 50 %. Как показывает практика, для квартиры достаточно основного медного кабеля, сечением 6 мм2, или алюминиевого 10 мм2. Для большого загородного дома может потребоваться 10 или 16 мм2, соответственно.

Выбор второстепенных кабелей, ответвляющихся от основного, определяет схема проводки в квартире, а также функциональность розеток. Желательно не особо экономить и везде подвести одинаковые жилы, но если бюджет ограничен — линии освещения можно запитать от недорогой медной жилы 1 мм2. Ведь современные светодиодные лампы потребляют очень мало электричества, всего десятки миллиампер.

Читайте также: Как выбрать и рассчитать светодиодное освещение

Как сделать проводку в квартире: важные нюансы

Проводка в квартире — вещь ответственная, поэтому важно обеспечить безопасность ее функционирования. При прокладке необходимо учитывать важные моменты. Перед работой стоит обесточить квартиру на щитке, чтобы исключить риск электротравмы. Также крайне желательно убедиться в отсутствии напряжения, проверив жилы отверткой-индикатором или мультиметром.

  • Места соединения. Места, где соединяются фрагменты кабеля, нельзя располагать в произвольном месте, например, посреди трубки. Запрещено вмуровывать в стену кабель, имеющий стыки. Все сочленения и ответвления, для удобства обслуживания и повышения безопасности, должны располагаться в специальных коробках.
  • Соединение кабелей. Нельзя соединять кабели простыми скрутками — это противоречит ПУЭ и правилам техники безопасности! В местах, где жилы просто скручены, контакт со временем ухудшается, что приводит к повышению сопротивления и перегреву. Особенно это актуально для соединений кабелей из разных металлов. Все стыки должны быть выполнены или с помощью специальных соединительных колодок, или качественно пропаяны под кислотой (иначе оксидные пленки могут мешать контакту).
  • Изоляция. Все места сочленений должны быть хорошо изолированы, для предотвращения КЗ. Для этого следует использовать термоусадочную изоляционную трубку, или синюю любую качественную изоленту.
  • Заземление. В старых домах при монтаже проводки нередко игнорировали потребность в заземлении, но если менять проводку самостоятельно — о нем обязательно нужно позаботиться. Для заземления можно использовать кабель меньшего сечения, но оно должно быть. В трехжильных кабелях заземляющая жила обычно имеет желто-зеленый цвет.

Читайте также: Как правильно выбрать генератор для дачи

Проводить все электромонтажные работы нужно в резиновых рукавицах, для профилактики электротравматизма. Не стоит спешить, так как допущенные в процессе монтажа ошибки — в будущем могут повлечь поражение током или спровоцировать пожар.

как правильно выбрать и что нужно знать о проводах.

На современном рынке строительных и ремонтных материалов существует так много разновидностей и марок проводов, что в вопросе, какие провода для электропроводки лучше выбрать, часто путаются даже самые матерые профессионалы. Что уж говорить о новичках?  Еще больше путаницы вносят различные «эксперты» на форумах, для которых выбор провода для проводки это якобы самое простое дело на земле. Но в действительности они мало что в этом понимают в том, какой провод использовать для проводки в доме и почему именно его. Но при этом раздают массу советов, только вводя в заблуждение.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

  • Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
  • Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
  • Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием. При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро.

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

  • Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
  • Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
  • Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
  • Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
  • Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.


Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Как выбрать провод

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Данная тема так обширна, что потребуется отдельная статья для того чтобы полноценно ее рассмотреть. По этому рекомендуем прочитать статью про разновидности и марки проводов. Про способы монтажа проводки тоже есть отдельные статьи. Например есть статья «Как смонтировать проводку в деревянном доме» или «Как произвести электромонтаж проводки в доме или квартире».  Но на практике достаточно будет уяснить некоторые базовые тонкости. Например, то что вся стационарная электрическая проводка в квартире должна проводиться кабелем или проводом повышенного сечения. При помощи гибкого провода-шнура допустимо подключать только переносное электрическое оборудование либо слабые системы с напряжением, не превышающим 24 Вольта. То есть для внутренней проводки – кабель. Для внешней – провод.

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

  • Они не так сильно подвержены окислению.
  • Лучше проводят ток.
  • Более адоптированы под внешнюю среду.
  • Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Сечение кабелей

Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать. На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.

Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.

Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза. Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.

Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева. Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению. Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.

Так какой же провод купить для электропроводки в квартире

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:


После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

В конце статьи еще раз вам напомню, что если вы не обладаете определенными знаниями в области электрики, то лучше доверьте эти работы специалисту.

Узнаем как ой провод использовать для проводки в квартире? Выбор кабеля для электрической проводки

Проводка в квартирах в домах старой постройки в большинстве случаев уже выработала свой ресурс и подлежит замене. Помимо этого, старые бытовые сети абсолютно не рассчитаны на мощность современной бытовой техники. Разумеется, при покупке новых кабелей следует учитывать некоторые важные факторы. О том, какой провод использовать для проводки в квартире лучше всего, и поговорим в этой статье.

Что следует учитывать при выборе

Первое, с чем нужно определиться, – это сечение будущего кабеля. Данный параметр зависит от таких факторов:

  • длины сети, а следовательно, сопротивления;
  • предполагаемой нагрузки на нее;
  • материала изготовления.

Решая, какой провод использовать для проводки в квартире короткой сети с большой нагрузкой, следует ориентироваться на условия нагревания. Сечение кабелей для длинных линий в большой мере зависит от величины сопротивления. Также в этом случае важна механическая прочность.

Что касается материала изготовления, то на данный момент используются две разновидности кабелей: медные и алюминиевые. В первом случае сечение будет меньше, во втором – больше. По этой причине подавляющее большинство владельцев квартир на данный момент предпочитают протягивать в квартирах медные кабели, отличающиеся лучшей проводимостью.

Потребляемая нагрузка

Сечение электрическая проводка в квартире должна иметь такое, чтобы у хозяев в последующем была возможность подключать приборы необходимой мощности. Значение тока для данного конкретного бытового прибора определяется по формуле I=Р/V, где P — его мощность (можно посмотреть в техпаспорте), V — напряжение в сети. В бытовой оно обычно составляет 220 В. Таким образом, к примеру, для обогревателя, имеющего мощность в 2000 Вт, значение тока будет 9 А.

Далее рассчитывается общий ток всех предполагаемых потребителей. Сечение медного провода выбирается с учетом допустимых 10 А на квадратный миллиметр. Алюминиевого – 8 А. В том случае, если проводка будет скрытой, данные значения следует умножать на поправочный коэффициент – 0.8. Открытая проводка в квартире практически не используется. Однако, если по каким-либо причинам приходится выбирать такой вариант, следует использовать провод сечением не менее 4 мм2, имеющий достаточную механическую прочность. С большей точностью допустимую токовую нагрузку на медные и алюминиевые кабели можно узнать по специальным таблицам.

Провода для проводки в квартире лучше выбирать с некоторым запасом по мощности. Это даст возможность в последующем подключать к сети новые электроприборы, покупка которых на данный момент не планируется.

В обычных городских квартирах для освещения чаще всего выбирают медный провод сечением 1.5 мм2, для розеток – 2.5 мм2. В кухню лучше протянуть кабель 4 мм2, так как здесь обычно очень много мощных бытовых приборов – плита, холодильник, посудомоечная машина и т. д. Монтажный кабель ввода в квартиру выбирают таким образом, чтобы его сечение было на ступень выше необходимого для самого мощного прибора, который будет использоваться.

Сопротивление

Вопрос о том, какой провод использовать для проводки в квартире, сводится в том числе и к правильному подбору сечения в плане возможных потерь напряжения. Линии даже в городских квартирах бывают довольно-таки длинными. В этом случае потери напряжения в кабелях могут достигать недопустимой величины. Выбор нужно делать таким образом, чтобы это значение не превышало 5%. Для расчета потерь напряжения сначала следует вычислить момент нагрузки. Для этого мощность в киловаттах умножают на длину кабеля в метрах. Далее по специальным таблицам определяют собственно процент потери. Он будет зависеть от момента нагрузки, сечения кабеля и его длины. Существуют отдельные таблицы для трехфазных и однофазных сетей. Однако следует знать о том, что в них указаны проценты потерь без учета нагрева кабеля при прохождении по нему тока. Поэтому выбирать сечение провода в данном случае также следует с запасом. То есть смотреть по таблице значение, соответствующее не 5, а 4%.

Мягкие провода

Для жилых помещений обычно выбирают мягкие гибкие кабели. Каждая жила в этом случае состоит из большого количества тонких проводников. Такие кабели легко тянуть по квартирам сложной планировки с большим количеством изгибов. Единственным недостатком мягких проводов является то, что при подсоединении проводки приходится их обжимать и напрессовывать на них специальный наконечник.

Жесткие

Есть и другая разновидность кабелей – жесткие. В этом случае каждая жила состоит из одного проводника. В принципе, неважно, какие именно провода для проводки в квартире будут выбраны – гибкие или жесткие. Главное, чтобы кабель соответствовал нагрузкам на него со стороны потребителей. Для городской квартиры обычно выбирают трехжильные варианты с проводом заземления. Изоляция жил в этом случае будет иметь разные цвета. Коричневый или красный соответствуют фазному проводу, синий – нулевому, желтый – заземлению.

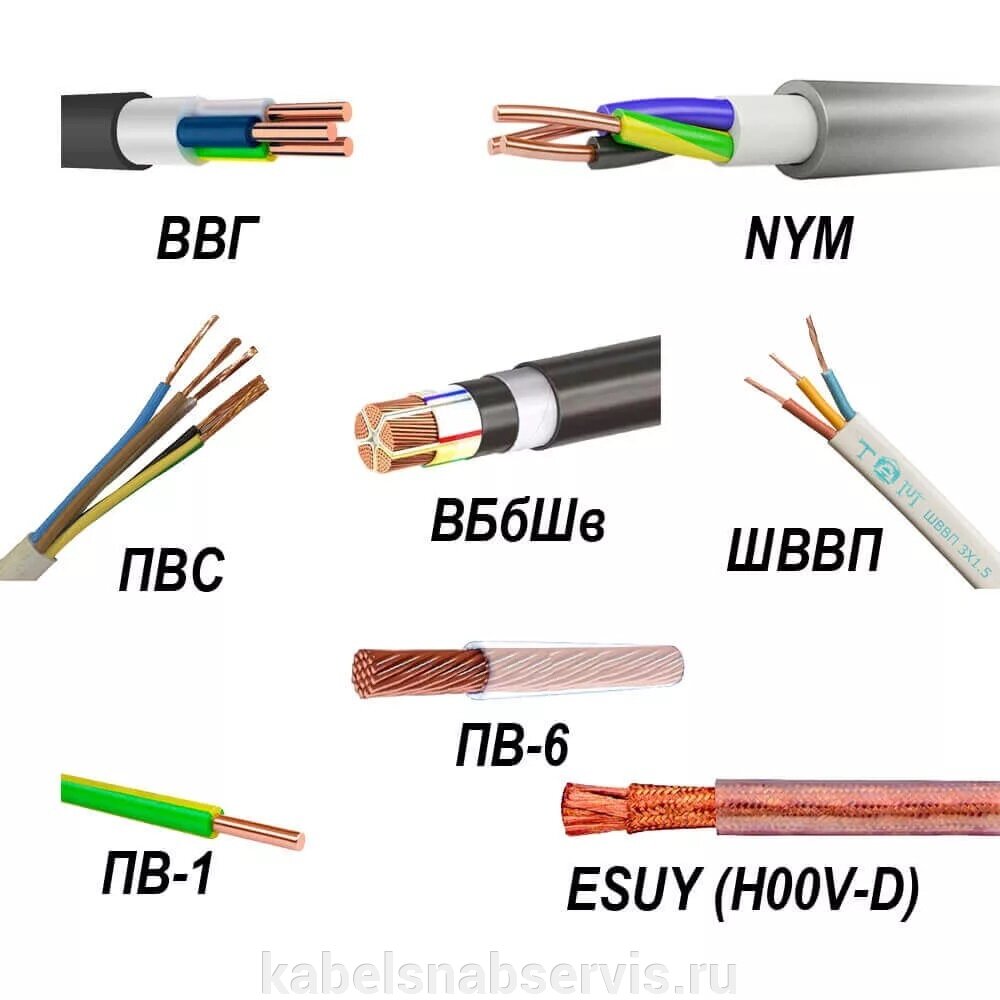

Чаще всего используемые марки провода

Одним из самых популярных вариантов является NYM кабель, для проводки в квартире подходящий очень даже неплохо. Представляет он собой гибкий вариант из однопроводных жил и имеет круглую форму. Еще одним его достоинством является наличие двух изоляций. Последнее обстоятельство делает его более пожаробезопасным.

Еще одна разновидность, часто используемая в городских квартирах, – однопроволочный кабель ВВГ, который может быть круглым или плоским. Этот вариант компактнее, чем NYM, а соответственно, и более удобен в укладке. К его плюсам, помимо всего прочего, можно отнести не слишком высокую стоимость.

Третий распространенный вариант – многопроволочный ПВС. Этот круглый кабель отличается очень хорошей гибкостью. Чаще всего его используют для бытовых приборов в качестве сетевого провода. Однако и для монтажа линий он подходит очень неплохо.

О чем еще нужно знать

В том случае, если проводку предполагается тянуть за гипсокартонной отделкой или подшивным потолком, следует использовать кабель, не поддерживающий горение. Такие варианты маркируются буквами «НГ». Еще лучше использовать негорючий кабель с индексом «ls». Изоляция таких проводов в случае пожара не будет выделять много вредного дыма и газов.

Лучше всего, если кабель для проводки в квартире будет иметь двойную изоляцию. В любом случае экономить на этом не стоит. Иначе, к примеру, при затоплении в квартире может возникнуть еще и пожар, так как одинарная изоляция довольно-таки часто просто повреждается при монтаже или в процессе эксплуатации.

Как выбрать выключатели

Итак, вы определились с тем, какой провод использовать для проводки в квартире. Однако кабели – это, конечно же, далеко не единственный элемент сети. Помимо них, нужно будет купить еще и другие комплектующие. Выключатели выбирают, прежде всего, исходя из того, какая проводка использована в квартире – открытая или закрытая. Конечно же, первый вариант в данном случае применяется крайне редко. Поэтому для городской квартиры, скорее всего, нужно будет приобрести выключатели для скрытой проводки.

Помимо этого, эти элементы сети бывают с винтовым и безвинтовым зажимом. Первый вариант может стать неплохим выбором в том случае, если электрическая проводка в квартире протянута с использованием алюминиевых кабелей. Последние со временем могут слегка подплавляться и начинают искрить. В этом случае достаточно будет просто подтянуть винты. Для медной проводки обычно выбирают выключатели с зажимами-клеммами. Они более удобны при подключении.

Выбор розеток

Данный элемент лучше всего выбирать, ориентируясь на фирму-производителя. Однако при этом нужно остерегаться подделок. В последнем случае от розеток может исходить, например, неприятный запах. Помимо этого, некачественный товар часто выполнен из слишком тонкой или мягкой пластмассы. Розетка должна быть достаточно тяжелой. Также стоит обратить внимание и на состояние заземляющего контакта. Он не должен гнуться.

Стоит взять с собой в магазин вилку и попробовать воткнуть ее в розетку. Разумеется, она не должна болтаться и выпадать. Для такого варианта, как внешняя проводка в квартире, как и в случае с выключателями, используются розетки особой конструкции.

Сегодня в продаже можно встретить и специальные виды розеток, оборудованные, к примеру, разъемами USB или LED-подсветкой. При желании можно выбрать и такой вариант.

Ну что ж, надеемся, наша статья поможет вам определиться с тем, какой провод использовать для проводки в городской квартире. Вариантов на данный момент существует множество. Самое главное – это использовать кабели, подходящие по мощности приборов и максимально безопасные.

Как выбрать электропроводку: советы электриков

Приступая к капитальному ремонту квартиры в первую очередь необходимо позаботиться о замене проводов. Ведь все со временем изнашивается, приходит в негодность, провода не исключение. Они нуждаются в профилактическом осмотре, ремонте, если возникает необходимость, то и полной замене. Не стоит ждать, когда проводка самостоятельно выйдет из строя.

Причины повреждений электропроводки

Причин, повлекших за собой выход из строя проводки, может быть несколько, начиная с повреждения изолирующего слоя, жил, пропускающих через себя ток, до разрушения соединений в коробках распределения.

Короткому замыканию, перебоям с электричеством может способствовать чрезмерная нагрузка на провода в старых постройках. Когда дома строились, в обиходе жильцов кроме телевизора, холодильника, утюга и обычной стиральной машинки других электрических приборов не было.

Сейчас в каждой квартире мощная электрическая техника. К перечню электрических приборов добавились кондиционеры, компьютеры, нагреватели воды, микроволновые и кухонные плиты, фены, электрические инструменты и многое другое.

На такие нагрузки старая электропроводка не была рассчитана. Токовым нагрузкам современной технике необходимы провода сечением не менее 4 квадратных миллиметров. Еще одной причиной неисправности электрической проводки может стать ее неправильный монтаж и эксплуатация.

Типы электрических проводок

Назначение любой проводки, это доставка электрического тока до потребителя. Внутренний тип электропроводки устанавливается внутри помещений, наружный – монтируется по внешней стороне стен зданий.

Различают 2 типа электропроводки в квартирах: скрытую и открытую. Скрытая электропроводка укладывается в трубы, гибкие металлические рукава, каналы, короба, ниши конструкций из гипсокартона, бороздки, выдолбленные в стенах под замазку штукатуркой.

Положительные и отрицательные стороны скрытой проводки

Скрытая электрическая проводка не оказывает никакого влияния на интерьер квартиры, не мешает декору стен, оклейки их обоями, другим отделочным материалом. Она не представляет опасности для жителей квартир при неосторожном обращении, связанном с поражением током.

Скрытая проводка пожаробезопасна, так как не контактирует с воздухом. Ему доступ к проводам перекрывает слой штукатурки, который защищает проводку от ультрафиолета солнечных лучей, тем самым продляя срок ее службы. Вероятность механических повреждений скрытой проводки сводится к минимуму.

Но вместе с положительными сторонами прокладки проводов таким способом есть и отрицательные:

  • Она трудоемка в монтаже.
  • В случае неисправности, отыскать повреждение бывает очень сложно.
  • Не зная схемы расположения проводов, можно попасть гвоздем или сверлом в проводку задумав сделать крепеж в стене для установки спотов, бра, навесных полок.

Видимая часть скрытой проводки – это разъемы электрических сетей в виде розеток, выключателей тока, патронов для осветительных приборов, крышек распределительных коробов.

Плюсы и минусы открытой проводки

В случае с открытым методом проводки провода прокладываются не внутри стен, а по их наружной поверхности. Такой способ прокладки практиковался в постройках старых домов, в современном строительстве используется редко.

Если сравнивать время открытого и скрытого способа прокладки электрических проводов, то первый более быстрый и менее трудоемкий по сравнению с закрытым типом. Под открытый нет надобности штробить стены, нарушая их целостность.

Любители старинны могут использовать открытый способ проводки у себя в квартире, предварительно ознакомившись с правилами, применимыми к установке данного типа. Остальным рекомендуем использовать метод только в определенных случаях, связанных с незначительными расширениями передаточных линий.

Запрещается использовать открытую электропроводку:

  • в местах, где много влаги;
  • под трубами с конденсатом;
  • рядом с приборами, выделяющими тепло.

Под воздействием тепла плавится и пересыхает пластик кабельных каналов и защитная изоляция проводки. Попадание капель воды на электрический кабель с нарушенной защитой может привести к замыканию системы. Ведь электричество и вода не совместимы между собой. Часто от замыкания не спасают даже гофрированные трубы и кабельные каналы с нарушенной герметичностью.

При использовании трубопроводов для линий электропередач, необходимо пользоваться кабелями с дополнительной защитой. Защиту класса IP-68 должны иметь и выключатели с розетками, что несколько портит интерьер комнат.

Электропередающие линии при монтаже открытым способом должны быть цельными, без повреждений и соединений. Для соединения проводов предусмотрены специальные распределительные коробки.

При повышенной влажности помещений коробки должны быть укомплектованы прокладками. Для установки распределительных коробок используют места, не заставленные шкафами, кухонными мебельными и гостиными гарнитурами, другими предметами мебели, преграждающими к ним свободный доступ при необходимости.

Крепление проводников осуществляется при помощи пластмассовых скоб, подобранных в соответствии с диаметром кабелей. Они как бы охватывают его с двух сторон. Крепления распределяются на таком расстоянии, чтобы проводники оставались в натянутом состоянии, не провисая под собственным весом. Особенно это касается мест подсоединения к разъемам электрических сетей, патронам для освещения.

При горизонтальной прокладке проводов примерное расстояние между скобами составляет 40-70 сантиметров. Это зависит от изоляционного покрытия кабеля и количества слоев его защиты (брони). При вертикальной прокладке открытой электрической проводки примерное расстояние между скобами составляет 100 сантиметров.

Для монтажа открытой проводки обычными тонкими проводниками предусмотрены несколько другие интервалы: для горизонтального закрепления – 25 см, для вертикального – 40 см. Перед подсоединением к любому из электрических элементов расстояние к фиксатору сокращается до 10 сантиметров.

Новые стандарты расположения выключателей относительно пола составляют 60 сантиметров, розеток – 20 сантиметров. Согласно старым стандартам, расстояние от пола составляло для выключателей 150 см, розеток – 60 см.

Под каждую квартиру разработаны нормативы, определяющие количество розеток, разрешенных к установке. Все зависит от наличия электрических приборов и их мощности. В санузлах наличие розеток не предусмотрено. В кухне они должны находиться от плиты на расстоянии не менее 50 сантиметров.

Не допустимо резкое сгибание проводов, радиус поворота должен начинаться от 8 сантиметров. Старайтесь все изгибы оформлять распределительными коробками. Если возникает необходимость протяжки провода с одной комнаты в другую через отверстие в стене, то разумнее в отверстие сначала вставить отрезок трубы, только затем через нее провести электрический провод. Не должны закрывать доступ к электрической проводке и ее составляющим открытые двери.

Это касается и пересечения электрической проводки с любыми неэлектрическими трубопроводами. Они не должны соприкасаться друг с другом. Расстояние между ними должно быть минимум 3-5 сантиметров. В местах соприкосновения провода с трубопроводом лучше его вставить в обрезок трубы из пластика.

Любая проводка открытая или скрытая начинается с составления чертежей с учетом подпитки от напряжения в 220 вольт, используемого в квартирах для бытовых нужд. В частных домах разрешена подпитка от напряжения в 380 вольт с обязательным заземлением.

Любая другая прокладка проводки кроме горизонтальной и вертикальной, неважно проходит она по стенам или потолку, запрещена законом и техникой безопасности. На чертеже четко должно быть указано расположение проводов, прочерчены все их направления, места размещения розеток, выключателей, распределительных коробок, прочих электрических приборов.

Выбор кабеля для внешней проводки

Выбирая кабель для внешней проводки, прежде всего надо руководствоваться степенью загруженности электрических сетей. Для квартир, где живут пожилые люди с простыми осветительными и бытовыми электрическими приборами, без мощной кухонной техники и электрических плит, для проводки подойдут двух и трехжильные медные или алюминиевые провода с сечением 2,5 квадратных миллиметров.

Для квартир с техникой, потребляющей большое количество электрической энергии для монтажа проводки разумнее использовать проводники, сечение которых 4-6 квадратных миллиметров. Желательно под каждую технику с мощным потреблением электроэнергии протянуть отдельные линии до распределительного щитка, установить персональный автоматический предохранитель в 25 ампер.

Какой из проводов лучше медный или алюминиевый

Обратимся к правилам устройств электрических установок. В них запрещается использование в жилых квартирах алюминиевые кабеля и провода сечением меньше 16 квадратных миллиметров. Постановление действует на территории Российской Федерации. К примеру, на Украине такого запрета нет.

Если исходить из расчета экономии, то выгоднее покупать провода с алюминиевыми жилами, они в 3 раза стоят меньше, чем с медными. Но из учета проводимости и электрического сопротивления лучше остановить выбор на проводах с медными жилами. У них сопротивление в 1,64 раза меньше, чем у алюминиевых, а электропроводность выше.

Алюминиевые провода, вступая в контакт с кислородом, начинают окисляться. Это может привести к нагреву проводки, спровоцировать выгорание электрических приборов (розеток, выключателей, автоматических переключателей), к которым они подведены.

Постоянное нагревание (во время пропускания тока) и охлаждение (в отключенном состоянии) алюминиевых жил провода постепенно способствует тому, что контактные зажимы перегреваются, действие болтов ослабевает. Зажимы нуждаются в постоянной профилактике и подтягивании болтов.

Если сравнивать коэффициенты изменений линейных размеров, происходящие во время нагревания, то у медных жил они ниже, чем у алюминиевых. Предотвратить образование окислительных процессов в проводах с алюминиевыми жилами можно смазав их электропроводящими герметиками (специальными кварце-вазелиновыми пастами или антиоксидными смазками).

Алюминий относится к хрупким материалам, с ограниченной стойкостью к механическим ударам, ломается при перегибах во время укладки. При работе с ним необходимо быть очень осторожным, слишком не затягивать контактные зажимы, не допускать случайных пережимов.

Если вы по-прежнему сомневаетесь в выборе кабеля, то лучше остановиться на имеющем внутри медные жилы. Медь не такая хрупкая как алюминий, во время укладки меньше риска ее повредить. Медные жилы меньше подвержены окислению, значит и коррозии.

Срок эксплуатации медных проводов намного превосходит алюминиевые. К тому же при одинаковой сумме сечений нагрузка на провода с медными жилами допускается намного больше по сравнению с проводкой с алюминиевыми жилами.

По мнению электриков, лучшими считаются медные витые провода с тонкими жилами, скрученными в виде тросика. Они гибкие и прочные, с их применением проводка напоминает стиль ретро.

Еще существуют биметаллическая проводка, состоящая из витой пары алюминиевых и медных проводов. Провода с таким сердечником имеют малую величину сопротивления, эластичные, прочные. Они хорошо поддаются пайке, лужению, их разрешается скручивать в местах соединений.

Биметаллические провода не нуждаются в антиоксидных смазках, имеют малый вес и низкую цену по сравнению с медными. Но вместе положительными сторонами, у них есть и отрицательные. Они более подвержены окислению, а значит и коррозии. При этом теряется их электропроводимость, ослабевает обжим.

Открытая проводка в интерьере комнат

Для того, чтобы открытая проводка гармонично вписывалась в интерьер квартиры ее можно спрятать в кабельный канал, подобрав его по цвету к мебели, обоям. Кабельканалы выпускаются разной ширины и наполняемости.

Наружную проводку можно спрятать в плинтус из пластика с наличием кабельных каналов. Для изменения направления проводов предусмотрены переходники.

Прокладка внешней проводки в трубах электротехнического назначения не только защитит ее от внешних повреждений, но и приукрасит своим присутствием декор квартиры в стиле с нордическим характером, дополнит концепцию стиля лофт.

Какой кабель выбрать для проводки в доме под штукатурку

Монтаж электрического оборудования квартиры или частного дома – ответственный этап строительства или ремонта, требующий специальных навыков, опыта и знаний.

Если вы решили не привлекать к этой работе профессионалов и выполнить разводку проводов своими силами, наша статья поможет вам найти ответ на один из самых распространенных вопросов начинающего электрика.

Итак, давайте обо всем по порядку.

Какой кабель выбрать для проводки в доме под штукатурку

Производители и торговля позаботились о том, чтобы предоставить потенциальному покупателю разнообразный выбор кабелей для устройства скрытой проводки на основе меди и алюминия. Они отличаются количеством и расположением токовых жил, их эффективным сечением, а также материалами, из которых изготовлена изоляция отдельных проводников и общая защитная внешняя оболочка.

Основным критерием при выборе кабеля для устройства проводки является максимальная токовая нагрузка, на которую рассчитаны составляющие его проводники. Эта характеристика зависит от площади сечения токонесущих жил и металла, из которого они изготовлены. Для того чтобы исключить возможность перегрева, замыкания и возгорания проводки, для её монтажа нужно приобрести силовой кабель с учетом максимально возможной нагрузки.

Но не следует пытаться развести всю внутридомовую сеть проводами максимального сечения. Кабель с толстыми жилами хуже гнется, и его будет сложнее ввести в коробки и подключить к контактным клеммам выключателей, розеток и различных конечных приборов – потребителей. Выбор мощности применяемого кабеля определяется в зависимости от расчетной нагрузки конкретного участка сети.

Медь или алюминий?

В прошлом для устройства домашней проводки из соображений экономии массово применялся кабель с алюминиевыми жилами. Сегодня в приоритете медь. Алюминий обладает большим электрическим сопротивлением, поэтому в сравнении с медью, для обеспечения одинаковой токовой нагрузки приходится применять провода большего сечения.

Основные параметры кабелей с медными и алюминиевыми жилами для скрытой проводки сетей с напряжением 220В приведены в таблице:



Сечение, мм2 Ток, А (медь) Мощность,кВт (медь) Ток, А (алюминий) Мощность, кВт (алюминий)
1 15 3,3
1,5 17 3,7
2,5 25 5,5 19 4,2
4 35 7,7 28 6,1
6 42 9,2 32 7
10 60 13,2 47 10,3



Выбор сечения

Всё электрическое оборудование стандартной квартиры или частного дома можно условно разделить на цепи питания осветительных приборов, розеточную группу и устройства повышенного энергопотребления.

Медный кабель с токонесущими жилами сечением от 1,5 мм2 достаточен для монтажа проводки и выключателей системы освещения, провод 2,5-4 мм2 рекомендуется для подключения розеток.

На участках проводки к водонагревателям, стиральным машинам, электрическим плитам и другому оборудованию большой мощности следует использовать кабель сечением от 4 мм2, исходя из характеристик конкретных приборов.

Количество жил

Учитывая, что для подключения многих видов современных электроприборов и устройств рекомендовано использование третьего, заземляющего провода, монтаж проводки к розеточным группам следует вести трехжильным кабелем. Такой же провод, только меньшего сечения, понадобится для люстр с переключаемыми группами ламп. На остальных участках системы освещения можно использовать двухжильный кабель.

Тип изоляции и марка кабеля

Для монтажа проводки под штукатуркой профессиональные электрики рекомендуют плоский кабель марки ВВГ с тремя медными токопроводящими жилами в изоляции из поливинилхлорида и общей наружной оболочкой из этого же полимера.

Еще лучше для устройства скрытой проводки в своем жилье приобрести кабель марки ВВГнг, наружная изоляция которого не распространяет горение.

Эти две марки кабеля удобны при прокладке в штробах и по поверхности стен перед оштукатуриванием, надежны в эксплуатации и доступны по цене. При выборе сечения токовых жил руководствуйтесь нашими советами. Успешной работы!

Какой кабель использовать для проводки в квартире

Если встал вопрос о ремонте или замене электрической проводки в квартире, отнеситесь к этому со всей ответственностью. Ни в коем случае не экономьте на кабельной продукции, в первую очередь обращайте внимание не на цену, а на ряд важных критериев. Предлагаем узнать об этом подробно.

Выбор сечения проводника

Одна из ключевых технических характеристик электрического кабеля, от которого зависит, на какую мощность рассчитан проводник, и какие электроприборы и в каком количестве к нему могут быть подключены. Сечение подсчитывается как квадрат диаметра провода, умноженный на число 0,785.

Вопрос выбора сечения сложный и зависит от ряда факторов. Первое, что нужно сделать – посчитать суммарную мощность потребителей в квартире. Затем на основе получившегося значения воспользоваться специальными сводными таблицами в интернете. С их помощью легко определите, какое сечение провода необходимо именно для вашего случая.

От чего стоит сразу отказаться, так это от проводников с сечением в диапазоне от 0,5 до 1 мм2. Диаметра их жил недостаточно для того, чтобы нести хоть какую-либо серьезную нагрузку. Подходящий вариант – медные провода с жилами сечением от 1,5 до 2,5 мм2. При этом розетки должны питаться от проводников 2,5 мм2, а вот для работы осветительных приборов хватит и жил 1,5 мм2.

Какие материалы лучше?

Выбирая электротовары для обустройства электрической проводки в квартире, сразу откажитесь от идеи использования алюминиевых проводников. На это есть целый ряд объективных причин:

  • высокое сопротивление по сравнению с более электропроводной медью;

  • подверженность усиленному нагреву при мощных и длительных нагрузках;

  • меньшая прочность и высокая подверженность механическим воздействиям;

  • со временем контакт в клемме ослабевает, появляется искрение и оплавление.

Отсюда следует вывод – для проводника в электрической проводке следует использовать только медь. Что касается материала изоляции, здесь ассортимент вариантов больше. Часто встречаются провода с изоляционным слоем, выполненным из полиэтилена, поливинилхлорида или резинового покрытия. Заметной разницы между ними нет, однако по возможности стоит приобретать кабельную продукцию, изоляция которой не распространяет огонь и не способствует задымлению.

Варианты кабелей

В большинстве случаев для обустройства квартир используются следующие кабели:

  • ВВГ. Линейка российских проводников, представленных продукцией с двумя, тремя, четырьмя и пятью жилами с сечением от 1,5 до 50 мм2. Благодаря этому не составит труда выбрать проводник под конкретный объект. Срок службы не менее 30 лет, стоимость одна из самых низких на рынке. Доступны исполнения с огнестойкой и бездымной изоляцией.

  • NYM. Альтернатива рассмотренному выше ВВГ, изготовленная в Европе. Линейка включает множество модификаций с сечением жилы в диапазоне от 1,5 до 10 мм2. Не так, много, как у отечественного конкурента, но более чем достаточно для обустройства большинства квартир и частных домов. На выбор доступны провода с жилами в количестве от 1 до 5 штук.

Что плохо подходит для электрификации квартиры, так это ПВС, ШВВП и ПВВП. Они не в полной мере удовлетворяют требованиям эффективности и безопасности, поэтому их применять не стоит.

Рекомендуем обращаться за выбором, монтажом и обслуживанием проводки только к опытному электрику. Не рискуйте в попытке самостоятельно выполнить электромонтажные работы, так как это может привести как к напрасной трате времени и денег, так и к серьезным последствиям.

На правах рекламы

причин замены, разновидности и характеристики, какие виды лучше использовать

При прокладке электросетей в первую очередь необходимо определить оптимальный вариант кабеля для электропроводки в квартире. От этого зависит продолжительность эксплуатации и надежность проводимых коммуникаций. Сегодня потребителям представлен широкий выбор проводников, отличающихся сечением, цветом, структурой и маркировкой. Чтобы подобрать нужный товар, нужно разобраться в их характеристиках.

Содержание

  • Причины замены электропроводки
  • Основные характеристики кабеля
    • Материал и структура
    • Сечения проводников и их обозначения
    • Толщина внешней и внутренней изоляции
    • Расшифровка маркировки
  • Популярные товары
  • Неподходящие продукты

Причины замены проводки

Бывают ситуации, когда требуется замена электрических сетей полностью или частично.

Некоторые из них:

  • Срок службы проводки . Специалисты советуют проводить полную замену кабеля каждые 15-20 лет после заселения в квартиру. Это связано с тем, что проведенные коммуникации имеют свойство изнашиваться, вследствие чего становятся потенциально опасными для владельцев.
  • Перепланировка и ремонт. Особенно это актуально, когда владельцы приобретают мощное оборудование. Современные бытовые приборы предъявляют высокие требования к электропроводке.Не рекомендуется подключать их к старым электросетям из-за несоответствия характеристик. Если вы планируете приобрести такие устройства, желательно перед этим обновить проводку в отдельных комнатах (ванная или кухня).

Вне зависимости от причин замены, начинать процесс нужно с подбора кабеля для разводки в квартире.

Основные характеристики кабеля

Перед приобретением изделий, которые будут использоваться для прокладки электрокоммуникаций, необходимо учитывать все их характеристики и особенности.Проводники отличаются конструкцией, сечением, толщиной изолирующей обмотки как внутри, так и снаружи. Кроме того, еще одним фактором отличия является маркировка .

Материал и конструкция

На прилавках хозяйственных магазинов можно приобрести проводники с жилами из меди или алюминия. Последние значительно дешевле, однако изделия из меди надежнее – проводимость тока выше, а сопротивление ниже. Кроме того, нагревание происходит медленнее.

Медь — пластичный материал, не подвергающийся быстрому окислению. В результате срок службы кабеля увеличивается. Ввиду описанных характеристик ответ на вопрос, какой кабель использовать для разводки в квартире, очевиден. Кроме того, в нормативных документах указано, что для жилых помещений допустимо использовать только изделия из меди .

По своей структуре кабель может состоять из одной или нескольких жил. Однопроволочные изделия представлены в виде монолитной жилы , на которой сверху расположен слой изоляции.Он удобен в эксплуатации и прост в монтаже, к тому же его стоимость ниже многопроволочного.

Однако такие изделия, особенно с большим поперечным сечением, более жесткие и часто ломаются при изгибе. Поэтому многие мастера предпочитают использовать пластиковые многопроволочные провода . Это связано с тем, что последние устойчивы к скручиванию, скручиванию и изгибу, а также подходят для всех видов проводки.

Если это невозможно, допустимо использовать под штукатурку сплошной проводник, что обеспечит дополнительную защиту.

Сечения жил и их обозначения

Поперечное сечение кабеля указывает на его способность проводить ток. Для медных изделий 1 мм 2 проходит 8-10 А, для алюминиевых максимальное значение 8 А.

Для обеспечения безопасного функционирования сети лучше выбирать провода с большей пропускной способностью . В этом случае проводники не будут перегреваться, что защитит изоляционную оболочку от расплавления. Важно иметь запас сечения, потому что охлаждение скрытой под слоем штукатурки проводки осуществляется плохо.

Однако специалисты не советуют использовать изделия, номинальные значения которых значительно превышают расчетные (в случае использования 4 мм 2 вместо 2,5 мм 2 ). В таких ситуациях применение автоматов или УЗО большей мощности.

Идеально, если сечение полностью соответствует маркировке, указанной на кабеле, но на самом деле эти показатели зачастую гораздо меньше. Незначительные расхождения допустимы, т. к. при сертификации продукции больше внимания уделяется стойкости.Значительная разница в цифрах свидетельствует о браке. При выборе необходимо предварительно по каждой линии электропроводки произвести расчеты с учетом будущих нагрузок .

Жилы кабеля могут быть одного цвета или с небольшой полосой по всей оболочке. Часто красный, коричневый или белый обозначают фазу, синий — ноль, зеленый и желто-зеленый — заземление. Маркировка значительно упрощает работу с проводкой.

Толщина внешней и внутренней изоляции

Все жилы как в одножильных, так и в многожильных кабелях находятся под изолирующей оболочкой.Для последних используется пластик или ПВХ , которые могут быть нормальными или устойчивыми к горению и дымообразованию. Толщина слоя регламентируется ГОСТами: для бытовых проводов максимальным напряжением 660 В и сечением от 1,5 до 2,5 мм 2 оболочка должна быть не менее 0,6 мм. Чтобы не ошибиться при выборе, лучше покупать продукцию известных торговых марок , которые в широком ассортименте представлены в специализированных торговых точках.

Внешняя оболочка так же важна, как и внутренняя.С его помощью формируется целостная конструкция кабеля, фиксируются и защищаются от повреждений жилы. Как и внутренний, часто изготавливается из пластика (негорючие полимеры, ПВХ или XLPE), но значительно толще.

По стандартам в одножильных изделиях слой должен быть 1,4 мм, в многожильных — 1,8 мм. На практике бывают случаи, когда показатели несколько меньше установленных. Все элементы электропроводки в квартире даже в случаях минимального использования должны состоять из жил с цельной оболочкой.

Итак, внутренняя и внешняя изоляция максимально защищают электрическую сеть от повреждений, способствуют минимизации риска поражения электрическим током, обеспечивая безопасность людей.

Расшифровка маркировки

На внешней изоляции кабеля, который предполагается использовать для разводки в помещении, производитель указывает всю необходимую информацию. Надписи должны быть четкими и разборчивыми, они печатаются или выдавливаются на корпусе в процессе изготовления.Первая буква, которая указана в маркировке, используется для обозначения материала изоляции: П – полиэтилен; Б — поливинилхлорид; К — трос управления; Р — резиновая изоляция . Вторая буква указывает на внутреннюю оболочку, обозначения те же.

Кроме того, в маркировке присутствуют и другие буквенные обозначения, указывающие на другие характеристики.

Некоторые из них:

  • нг — индекс воспламеняемости теплоизоляционного материала;
  • Шв — провод герметически защищен;
  • LS — отсутствие дыма при плавке;
  • Bb — двойная оболочка, состоящая из стальных полос;
  • Э — кабель экранированный;
  • Б — бронеизделия;
  • ч — указывает на заполненные промежутки между жилами;
  • П — плоская проволока;
  • G — указывает на высокий уровень гибкости;
  • Теплоноситель — жилы однопроволочные.

Буквенная маркировка материала, из которого изготовлен кабель, указывается только для алюминиевых проводов (А). Медные жилы никак не маркируются, потому что этот металл используется по умолчанию.

Дополнительно в маркировке могут присутствовать следующие данные:

  • производитель;
  • Дата выпуска;
  • количество проживавших;
  • раздел
  • ;
  • номинал
  • .

Перед покупкой товара необходимо внимательно осмотреть его внешний вид.Рекомендуется избегать повреждений кабеля, таких как ушибы, перегибы или сдавливание.

Такие дефекты могут свидетельствовать о проблемах внутри, т.к. на проводниках может быть разомкнутая или замкнутая цепь друг с другом. Чтобы не ошибиться, важно обратить на это особое внимание в магазине, и только потом оплачивать покупку.

Популярные товары

Среди часто используемых видов электроустановочных изделий наиболее распространены NYM и ВВГ. Последний производится российской компанией; очень часто используется для работы в квартирах или домах.

Количество медных жил может варьироваться от 1 до 5, сечением 1,5-240 мм 2 . Проводники могут быть разной формы – от плоских до треугольных, они окружены ПВХ изоляцией двух видов.

Есть несколько модификаций:

  • ВВГ — изделия классические;
  • ВВГнг;
  • ВВГнг-LS;
  • ВВнгнг ФР-ЛС.

Классические изделия, не обладающие огнеупорными характеристиками и выделяющие дым при горении, для балочной кладки не применяют.Негорючие жилы монтируются в пучках, из-за этого несколько кабельных линий можно прокладывать в гофрах или трубах.

Руководствуясь вышеперечисленными соображениями, раздумывая над тем, какой провод использовать для электропроводки в доме (квартире), лучше отдать предпочтение практичным и долговечным кабелям типа ВВГнг или ВВГнг-Л С, которые являются профессиональными проводниками.

Кабель

NYM также производится в РФ, но по лицензии Германии. Продукция отвечает не только отечественным, но и европейским требованиям.Основные характеристики моделей идентичны изделиям ВВГнг – номинальное напряжение 0,66 кВт. Многожильные однопроволочные элементы выпускаются сечением от 1,5 до 10 мм 2 и многопроволочные, показатели которых выше 16 мм 2 . Для повышения огнеупорных характеристик между слоями внутреннего и внешнего утеплителя помещают резиновый наполнитель.

Трос имеет ряд неоспоримых преимуществ:

  • Качество изготовления.Все элементы проводников выполнены по ГОСТу, изделия прочные и долговечные.
  • Безопасность и огнестойкость. Изделия соответствуют всем нормам и требованиям, безотказно функционируют при заданных нагрузках, качественный утеплитель позволяет безопасно осуществлять укладку балок.
  • Простота установки и резки. Круглая кабельная упаковка облегчает удобную установку, сводя к минимуму перегибы.

Неподходящие продукты

Многие, решив, какой провод нужен для электропроводки в квартире, не задумываются о том, что есть изделия, которые категорически запрещено использовать для этих целей.Одним из таких вариантов является ПВА — медный соединитель с поливинилхлоридной оболочкой. Характеризуется многопроволочной конструкцией, может иметь от 2 до 5 жил, сечением 0,75-10 мм 2 .

Максимальное напряжение 0,38кВт, часто используется для подключения оборудования к сети и для изготовления удлинителей.

Существует ряд причин, по которым изделие нельзя использовать для электропроводки:

  • Многожильные провода, для соединения концов которых требуется пайка.
  • Изделия пожароопасные: жилы сильнее нагреваются из-за своей конструкции, в результате чего происходит быстрый износ изоляционного слоя.
  • Недопустимо укладывать ПВА брусом. Между линиями должно быть расстояние, для каждого провода нужно будет сделать отдельное отверстие в стене.

Высокая стоимость установки не может компенсировать низкую стоимость такого провода. К тому же качество проводки будет плохим.

ШВВП и ВВПП – другие изделия, запрещенные к применению для электрических сетей. Они имеют как однопроволочные, так и многожильные медные жилы. Они используются для подключения электрооборудования или техники. Запрет на использование связан с отсутствием негорючего теплоизоляционного слоя. Кроме того, изделия имеют небольшой эксплуатационный срок, а многожильные изделия требуют обработки торцов и пайки при соединении.

Несмотря на большое разнообразие выпускаемой сегодня продукции, подобрать необходимый электромонтажный материал достаточно просто.Отправляясь в строительный магазин, нужно внимательно изучить маркировку, сертификаты продукции, технические характеристики.

Выбор кабеля для разводки по квартире (какой нужен). Как правильно подобрать сечение кабеля какой кабель нужен для дома

Любая замена или ремонт электропроводки начинается с покупки электрокабеля! В своей практике я сталкивался с тем, что люди при покупке электрокабеля делают не уверенный выбор не по знаниям и руководствуясь советами продавцов или электриков, а не опытный электромонтажник, владеющий всеми современными знаниями и правилами электромонтажа. устройство и прокладка электропроводки.

Многие считают, что не следует соблюдать общепринятые правила и государственные стандарты. Это в корне неверно, как показала моя богатая практика — соблюдение всех правил и норм при выполнении электроремонта и электромонтажа, это не только подчеркивает профессионализм Исполнителя, но и является гарантией надежности, безопасности и долговечности электропроводки. в вашем доме, гараже или квартире.

Провода в своей деятельности не использую так как, во-первых, на сегодняшний день разрешены электрические провода Только прячутся в стену или пол в ПНД или гофротрубы, вам понадобится больше электромастеров и больше времени затратных и трудоемких работ, которые значит, это будет стоить вам дороже.

Во-вторых, три отдельно провода дороже, чем один трехжильный кабель, который к тому же обладает более высокой стойкостью к огню и дымообразованию.

В настоящее время применяются только кабели с медными жилами. Потому что медь имеет ряд преимуществ по сравнению с алюминием!

Алюминиевые провода

стоит покупать только к старой проводке, если нужно заменить какой-то ее кусок или добавить, например розетку. Для этих целей подойдет кабель AVGNG (рисунок 4).

Первый Что, нужно обратить внимание. На сегодняшний день в зависимости от условий прокладки или использования в бытовых и бытовых условиях применяются электрические кабели только трех марок:

1. ВВГНН (рис. 1) — для скрытой проводки под штукатурку. Этот тип кабеля устойчив к воспламенению и горению.

2. ВВГнг-Лс. — Для укладки открытой по поверхности потолка или стен, например, которые впоследствии будут зашиты гипсокартоном.Имейте в виду, что кабель всегда должен быть защищен от любого, в том числе случайного механического воздействия. Для защиты от механических воздействий различаются, чаще всего короба из ПВХ. Кабель устойчив не только к воспламенению, но и не выделяет дым.
Аналог ВВГнг-LS – это новая, более дорогая марка Nymber-Ls. который серого цвета и более прост в установке и резке, так как в его конструкции (рисунок ниже) присутствует слой резины.

3. И последний вариант это многожильный кабель белого цвета марки ПВС. (рисунок 3), который используется только для удлинителей и подключения электроприборов к розетке. Например, он идет от электрочайника и т. д. Он подключается к розетке, к которой подключается через вилку.

Второй Основным параметром при выборе является сечение кабеля с медными жилами. В домашних условиях, в зависимости от нагрузки, чаще всего используется кабель сечением 1,5 квадратных миллиметра, выдерживающий нагрузку до 3,5 и подключаемый на 16 А или .В редких случаях при более высоких электрических нагрузках применяют кабель сечением 2,5 кв.мм, который подключается к автоматам или пробкам на 25 А.

Третий параметр Эта сумма жила в кабеле. Для старой 2-х проводной электропроводки нужен кабель с двумя жилами, а для новой трехжильной, с тремя жилами. Кроме того, для подключения люстры с двумя клавишами понадобится электрический кабель с 4 жилами.

Как производится марка кабеля ВВГнг-Лс 3х1. 5 расшифровать?
Первая буква А — означает, что в кабеле жил алюминий, а при ее отсутствии — жил медь. В нашем случае медь.
Б — (первый в медных кабелях) означает, что изоляция жил выполнена из ПВХ.
B — (второй в медных кабелях) означает, что общая изоляция всех жил выполнена из ПВХ.
G — («голый») указывает на отсутствие дополнительного защитного кожуха.
NG — изоляция не поддерживает горение.
Ls – это низкий уровень выбросов и газов при воздействии высоких температур.
3х1,5- Три жилки сечением полтора квадратных миллиметра каждая.

Аналогичные материалы.

Основное правило при выборе – приобретать товары только у известных производителей. Также необходимо обратить внимание на то, из какого металла сделан кабель. Алюминиевый кабель дешевле, но он быстро окисляется при контакте с воздухом, имеет ограниченную гибкость и меньшую электропроводность по сравнению с медным кабелем. Медный кабель дороже алюминиевого, но лишен его недостатков.

Так же при выборе необходимо определиться с (точнее с площадью сечения). Сечение кабеля следует выбирать с учетом будущей нагрузки на сеть. Стоит учесть, что для алюминиевых проводов необходимо выбирать сечение на ступень выше, так как их проводимость составляет около 60% от проводимости медного кабеля. Основные виды сечения: 0,75; один; 1,5; 2,5; четыре; 6; 10. Единица сечения – Квадратный миллиметр (мм2).

Для жилых помещений подходит Провод Бытовой ПВС, Кабели ВГ, ВГГ, НИМ.Последний вид кабеля содержит дополнительный слой тонкорезиновой изоляции, препятствующий образованию трещин при эксплуатации в неблагоприятных условиях. В качестве внешней изоляции здесь используется более эластичный пластик, что также повышает безопасность. В результате этот кабель становится все более популярным.

Кабель

NYM предназначен для промышленной и бытовой стационарной прокладки (открытой или скрытой) цепей электрических сетей внутри и снаружи помещений. Применение вне помещений возможно только вне прямого воздействия. Солнечный лучик. Возможно применение троса по штукатурке, в ней под ней, в сухих, влажных и влажных помещениях, а также в кирпичной кладке и в бетоне, за исключением непосредственного вдавливания в вибрацию и штамповки бетона. В этом случае прокладка должна осуществляться в трубах в закрытых монтажных каналах.

Конструкция кабеля NYM

Жил: медная однопроволочная жила

Изоляция: поливинилхлоридный (ПВХ) пластик с отличительной окраской:

    2-х жилой: черный и синий

    3-жильный: черный, синий, желто-зеленый

    4-жильный: черный, синий, желто-зеленый, коричневый

    5-жильный: черный, синий, желто-зеленый, коричневый и черный с отличительной маркировкой.

Промежуточная оболочка: вспомогательная резина

Наружная оболочка: не поддерживающая горения поливинилхлоридная пластмасса светло-серого цвета.

В кабеле NYM используется промежуточная оболочка из малой резины, которая:

    позволяет легко и удобно «разрезать» кабель при монтаже

    повышает пожаробезопасность кабеля

    повышает гибкость кабеля

ПВС гибкий, медный провод с витыми жилами и круглым сечением предназначен для подключения бытовых и электроинструментов, малой механизации для садоводства, устройств микроклимата к источникам питания, а также для изготовления удлинителей. Монтаж производится при температуре окружающего воздуха от -15°С до +40°С. Изоляция и оболочка изготовлены из ПВХ-пластика. Токопроводящие жилы — медная отожженная проволока повышенной гибкости.

ВГ — кабель силовой, предназначенный для передачи и распределения электрической энергии в стационарных установках на напряжение 0,66 и 1 кВ при температуре окружающего воздуха от -50°С до +50°С при относительной влажности до 98% (при Т до +35 ОПЕРАЦИОННЫЕ СИСТЕМЫ). Кабели ВЭА предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках..

Допускается прокладка (монтаж) данной группы силовых кабелей (без предварительного подогрева) при температуре не ниже -15°С. Кабели этого вида необходимо прокладывать с радиусом изгиба не менее 6 диаметров кабеля. Токопроводящие жилы: медные, одно- или многополосные. Изоляция — пластик ПВХ. Оболочка — ПВХ-пластик (для кабелей с индексом НГ — ПВХ-пластик пониженной горючести). При прокладке данного типа кабеля необходимо обращать внимание на то, чтобы радиус изгиба не уменьшался менее чем на шесть диаметров поперечных сечений провода.

Кабель

СП с индексом НГ отличается от стандарта только тем, что его оболочка содержит негорючие материалы, поэтому успешно применяется для повышения уровня электробезопасности объекта.

Кабель ВВГнг — круглый из мягкой медной проволоки. При сечении 16 мм2 выполняется многопроходной. Кабель ВЭВГН применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.Кабели не рекомендуется прокладывать в земле (траншеях).

Кабель LS WGG с медной токопроводящей жилой, однопроволочной или многопроволочной, круглой или секторной формы, 1 или 2 класса по ГОСТ. Ввод кабеля ВВГнг-LS выполняется из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют характерный цвет. Нулевая изоляция жила синей. Изоляция жил заземления двухцветная (зелено-желтого цвета). Скрутка — изолированные жилы двух-, трех-, четырехжильных кабелей скручены; Двух- и трехжильные кабели имеют жилы одинакового сечения, у четырехжильных все жилы одинакового сечения или одна живая меньшего сечения (заземляющая или нулевая).
Кабель ВВГнг-LS нераспределяющий горение, малодымный и газоразделительный предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частотой 50 Гц. Кабели изготавливаются для общепромышленного назначения и атомных электростанций при поставках на внутренний рынок и на экспорт.

Если вы выбираете изделия с полиэтиленовой изоляцией, то провода лучше брать с изоляцией из стабилизированного саморезного полиэтилена (в марке провода указывается как ПС).

Сечение провода, мм
кв.

Медь изиос. Провода. Открытая проводка:
Разговор, А.

Медь изиос. Провода. Скрытая проводка:
Разговор, А.

Изолы алюминия. Провода. Открытая проводка:
Разговор, А.

Изолы алюминия. Провода. Скрытая проводка:
Разговор, А.

0,75

Маркировка наносится непосредственно на само изделие, — тип провода обычно указывается на изоляции. При отсутствии надписей рекомендуется обратиться к продавцу, который должен предоставить соответствующие сертификаты. Для прокладки проводки в дачном или дачном доме используют 3-4 основных типа проводов.

Наиболее распространенным является товар, имеющий маркировку VG. Эта проволока относится к категории прочности. Изделие представляет собой одножильный кабель круглого или квадратного сечения, помещенный в изоляционную оболочку из ПВХ. Иногда к маркировке ВГ добавляется НГ; Это означает, что провод не поддерживает горение.Такой тип ВГ также рекомендуется использовать в помещениях с повышенным уровнем влажности: бассейны, ванные комнаты, сауны. Стоит отметить, что благодаря одножильному строению такой провод имеет сравнительно небольшой объем и поэтому хорошо укладывается в шагах. Есть еще вариант ВОГ — Провод марки ПУНП, тоже хороший продукт, уступающий JN только по качеству изоляции.

Кроме марки ВГ при частном строительстве, ремонте применяют провода NYM и ПВА. Первый тип напоминает IWC; Отличие заключается в том, что такой провод имеет более прочную, двойную изоляцию и, соответственно, повышенное значение. Вторая разновидность – ПВА, представляет собой скрученное изделие, покрытое изолирующей оболочкой. Провод обладает хорошей гибкостью, однако специалисты не рекомендуют его использовать для внутренней проводки. Наилучшее применение ПВА – подключение бытовой техники, изготовление удлинителей и т. д.

Сечение и материал

Этот параметр напрямую связан с предполагаемой нагрузкой в ​​электрической сети. Если вы планируете делать электропроводку в загородном доме, имеющем большую площадь (500 и более кв.м), то нужен провод сечением не менее 4 кв. мм. Для обычной городской квартиры сечение 1,5-2,5 кв. мм. И, например, (если не предполагается подключение мощных электроинструментов) достаточно сечения и в 1 кВ. мм.

При покупке обратите внимание на материал из которого жил. Предпочтительно выбирать медь с более высокой электропроводностью. Но вы все же решили приобрести алюминиевый провод, тогда его сечение должно быть больше описанного выше на 1 кв.мм. Но самый главный нюанс заключается в том, что при монтаже проводки нельзя допускать прямого контакта меди с алюминием из-за последующего процесса электрокоррозии.

Качество покупной проволоки можно определить самостоятельно; Можно лишь попытаться определить некоторые данные визуально. Например, взять сердцевину и несколько раз согнуть, сломать. Медный кабель выдержит от 30 до 40 изгибов, удлинение; Алюминий — 7-8. Также можно присмотреться к кубу из утеплителя, цвет должен быть ярким, с бликами.Если заметны темные пятна, неоднородность материала, значит, материал не электроизоляционный и от покупки стоит воздержаться.

Собираясь смонтировать в доме электропроводку, провести дополнительное освещение или добавить пару розеток, не прибегая к услугам профессионалов, приходится сталкиваться с массой вопросов.

Суть этих вопросов сводится к одному — как выбрать из предложенного многообразия тот единственный вариант, который будет верой и правдой служить долгие годы.

В этой статье мы расскажем, как и какой провод лучше выбрать для электропроводки в доме.

В первую очередь необходимо определить, какую электропроводку делать в деревянном доме – медную или алюминиевую . Хотя можно использовать и то, и другое, но специалисты предпочитают медь:

Преимуществ у

Перед медью у алюминия всего два:

  • гибче что облегчает монтаж,
  • он намного дешевле .

По всем остальным параметрам алюминия уступает меди:

  • быстро окисляется (а оксид хуже проводит ток и это место будет быстро нагреваться),
  • после нескольких перегибов может сломаться , поэтому алюминиевые провода нужно прокладывать с большей осторожностью, чем медные, их придется избегать их многократных попрошаек в одном и том же месте,
  • в винтовых зажимах алюминия со временем проскальзывает , ослабевает контакт и все места, где есть зажимы, требуют периодической проверки.

Сердечник может быть изготовлен из Алюминий — недорогой композиционный материал который с одной стороны сочетает в себе хорошие свойства Оба материала, а с другой уступает каждому из них по показателям.

Провода различаются количеством жил (одножильных и многожильных, каждая жила может быть одножильной и многожильной), сечением и номинальным рабочим напряжением, изготавливаются с изоляцией на 380, 600 и 3000 В переменного тока. Токопроводящие жилы могут быть заключены в оболочку из винипласта, поливинилхлорида или резины.

Для предохранения провода от механических повреждений его можно покрыть х/б оплеткой . Если он предназначен для прокладки в местах, предполагающих возможность механических повреждений, его дополнительно защищают оплеткой из стальной оцинкованной проволоки.

Несмотря на то, что алюминиевые провода дешевле, в последнее время медные превосходят медные , потому что многие домовладельцы ставят надежность во главу угла.

Хотите узнать, как сделать заземление в частном доме? В следующем обзоре мы подробно расскажем обо всех нюансах, а также как он должен выглядеть.

О правилах монтажа скрытой проводки в деревянном доме читайте здесь.

Ретро-проводка — это не только функциональное, но и декоративное решение для тех, кто хочет украсить свой дом и сделать проводку привлекательной. Подробная I. полезная информация.

Маркировка

Информация о материале, из которого выполнены токопроводящие жилы, степени гибкости, изоляции и конструкции защитной оболочки в маркировке:


Например, 4х2.5-380 означает 4-жильный провод сечением 2,5 кв. мм.

Разберемся, какой провод нужен для разводки в доме. Его необходимо выбрать, учитывая максимальное значение потребляемого тока при токовой нагрузке , определяем по формуле R/220 , где P — паспортная мощность подключаемых устройств. Так, для 100-ваттной лампочки сила тока будет 0,5а. Зная суммарную мощность всех подключенных устройств можно рассчитать, подходит ли выбранный провод или нужно подобрать другой.

Выбор для дома делается из расчета, что На каждый киловатт нагрузки нужно 1,57 кв. мм. . Силовые характеристики должны быть соблюдены:

  • для меди 8 А на 1 кв. мм;
  • для алюминия 5 А на 1 кв. мм.
Например, если в доме установлен агрегат на 5 кВт, провод должен быть рассчитан на его подключение на 25 А, то есть сечение медного провода должно быть 3,2 кв.мм и более. Учитывая, что проводимость алюминия составляет примерно 2/3 (62%) от проводимости меди, его сечение должно быть больше.

Диаметр токовой жилы измеряют микрометром или штангенциркулем и рассчитывают по формуле S = 3,14d2/4, где D-диаметр в миллиметрах . Если жил мультипородный, то результат определяется сложением отрезков всех проводов.

При установке проводку можно ориентировать на такие показатели секций:

  • 2.5 квадратных метров. мм. — розетки, кондиционер, стиралка, накопительный водонагреватель;
  • 6 квадратных метров ММ. — плита электрическая;
  • 1,5 кв.м. мм. — Освещение.

Нагрузка также должна соответствовать способу укладки. : Открытая проводка лучше охлаждается, резиновая изоляция допускает нагрев не выше 65 градусов, пластиковая — 70 градусов. Вот как вид провода зависит от способа прокладки проводки:


Практикующие электромонтажные работы рекомендуют не экономить, а использовать медные многожильные провода Даже там, где можно обойтись одножильным, т.к. многожильные, с одинарным сечением при монолитности, держат перегрузки 5-10%.

Кроме того, многожильный провод технически непригоден для подделки, а в «Монолите» есть опасность ринуться на подделку — сплав с добавлением меди. Но в любом совете специалиста есть доля предвзятости, поэтому хозяину дома все же лучше определить, что важнее — экономия алюминия или качество меди.

Если к такому ответственному этапу ремонта подойдет , то никогда не узнаешь, что оплавилась изоляция, пожар или короткое замыкание.Особенно ответственно нужно подойти к обустройству бань и саун – там повышенные температуры и влажность, что приводит к скорейшему износу утеплителя.

Соблюдая правила техники безопасности и рекомендации гостей, можно уберечь от пожара не только собственный дом, но и свою жизнь.

Как выбрать провод для электропроводки в частный дом или квартиру вы можете узнать из видеообзора:

Электричество везде! Дома, на работе, на улице.Современная жизнь Превратила когда-то спасительное чудо в послушного и невидимого слугу.
Привычная и размеренная жизнь просто останавливается в случае перебоев с электричеством. Не работает бытовая техника, не горит свет, большинство современных гаджетов без своевременной подзарядки долго не прослужат.
Обеспечение подачи электроэнергии в жилые дома и служебные помещения — задача и зона ответственности городских служб, но надежность и правильность электропроводки в наших домах мы в состоянии контролировать сами.Установку однозначно лучше доверить специалисту с необходимыми знаниями, допуском и квалификацией, однако вдумчиво разобраться в этом вопросе, настоятельно рекомендуем именно это вопрос вашей безопасности.
О возникновении тока, его токе и правильности электрической цепи спорить не будем. Обратим внимание на неизменные «носители» оживляющего инструмента энергии — кабели и провода. Освежают в памяти некоторые тематические понятия (наша цель — бытовое понимание, а не цитирование узкоспециальной терминологии):


Провод
— Токопроводящий провод, один или несколько.Может иметь изолирующую оболочку, оплетку или обмотку (применяется в быту), может вообще не иметь изоляции (голые провода для передачи воздуха).

Кабель — Один или несколько изолированных проводов, объединенных для облегчения монтажа и дополнительной защиты от механических повреждений в единую конструкцию и имеющих еще одну общую оболочку.

Шнур электрический — Кабель малого сечения, состоящий из двух и более гибких жил от 0,35 до 1,5 м мк и СУП2, заключенный в резиновую изоляцию или, ранее, в хлопчатобумажную оплетку, применяемый для присоединения бытовых электроприборов к электрической сеть, напряжение 220В.

Электрическая жила , образно выражаясь — трубопровод, по которому вместо воды течет ток. Этот трубопровод может состоять из одной трубы — провода, получается одноходовая жила или состоять из нескольких труб — провод многоразводная жила. Однопроволочные провода более жесткие, то есть при установке не провисают, не меняют линии, требуют меньшего количества креплений. Они имеют меньшее сопротивление на низких частотах. Многовольтные провода гибкие и за счет более равномерного распределения плотности тока по сечению обеспечивают меньшее электрическое сопротивление.(Вспомните шнур от любого электроприбора: будь у него одноволоконная опека, его нельзя было бы так удобно крутить по кругу или в моторчике, что усложнило бы эксплуатацию и хранение прибора).

Сечение провода — Это площадь поперечного сечения жил (в одножильном проводе — площадь поперечного сечения жилы, в многожильном — сумма поперечного сечения площадь проводников). Как и любая другая площадь, измеряется в м м² (часто у специалистов электриков и электротехников 1 м м² называют «квадратным», поэтому провод сечением 4 м²; звучит как «провод, сечением 4 кв.»).

Сопротивление Беспроводная проводящая способность. Если быть точнее, сопротивление проводника — это его внутренняя способность противодействовать электрическому току (движению заряженных частиц). Единица измерения — ОМ.

— Максимальный ток, который способен длительное время пропускать провод или кабель без потери целостности и сохранности.

А теперь, как все это связано, от чего зависит и что нужно об этом знать.

Конечно, не все знают и помнят тонкости строения электронных конструкций, поэтому часто в речи эти понятия становятся «проводом», поэтому кабель с малым сечением, применяемый в жилых помещениях, шнур от чайника или пылесос звучит одинаково — «провод».

В непосредственно проводах, бытовых кабелях малого сечения, а также в шнурах, электронных жилах применяются из наиболее доступных и относительно недорогих металлов, обладающих лучшими эксплуатационными показателями электрического тока — меди и алюминия. Наиболее распространенными видами изоляции являются пластмасса и резина.


ВАЖНО
помните, что монтировать один вид с другим напрямую нельзя напрямую! На месте соединения возникает избыточная тепловая энергия, что приводит к разрушению изоляции и возгоранию. Основная проблема в том, что медный провод имеет большой показатель электропроводности, меньшее сопротивление (при равной длине провода и одинаковом сечении примерно в 1,6 раза). И он более гибкий по сравнению с алюминием — меньше ломается в складки.

Значит ли это, что медные кровати несколько лучше? да. (Честности ради обсудим, что они несколько дороже). А вот в старых домах проводка выполнена жилой с алюминиевым проводом. Получается при ремонте старого жилья необходимо подбирать провода и кабели алюминиевые, использовать специальные переходники или менять всю или часть скрытой проводки на медную.Для изготовления жил силовых кабелей и кабелей связи используется более широкий перечень металлов (медь, алюминий, золото, серебро, сталь, а также сплавы некоторых металлов). Худший и перечень материалов для герметизации и армирования оболочек. Их количество и качество, а также материал жил зависят от назначения кабеля. Иногда для достижения определенных требований внутри кабеля может находиться сердечник, заполнитель, металлическая броня (в зависимости от сферы применения).

Работоспособность электросети и ее безопасность напрямую зависят от правильности выбранного участка, так как от него напрямую зависит электрическое сопротивление.Ошибка выбора может обернуться большой бедой. При малом сечении кабеля и большой мощности оборудования проводник нагревается, что приводит к потере его свойств, разрушению изоляции, что в свою очередь влечет за собой возможность короткого замыкания, искрения, открытого пламени . Сопротивление ® рассчитывается на основании знания следующих величин — удельное сопротивление материала проводника (Р) (сопротивление при сечении 1 м² и длине провода 1м), длина требуемый провод (L) и сечение провода (s).
Формула расчета: R = P*L/S

Для облегчения выбора нужного проводника на участке имеются готовые сводные таблицы, в которых указаны основные показатели жилы, напряжения сети, предполагаемой токовой нагрузки, силы тока и, собственно, размера участка. Таблицы в целом просты и понятны, если знать, с чего начать.

И выбор надо начинать с составления списка предполагаемых условий (количество точек света) и приборов, они подскажут мощность нужной/предполагаемой сети.На каждом электроприборе указана потребляемая мощность (указать либо Вт, Вт, либо кВт, кВт), выписываем этот показатель каждого прибора. Приводим сдачу к одной единице (в таблице используется кВт, для упрощения поиска лучше считать сразу в кВт), суммируем, округляя в большую сторону (возможно, вы что-то упустили в списке или хотите добавить во время работы) и получить желаемую токовую нагрузку во время работы).
Специалисты в области электрики и электротехники добавляют к расчету коэффициент одновременности — то есть сколько процентов времени приборы будут находиться в рабочем состоянии одновременно (обычно применяют коэффициенты 0,65 (мощностью 14-20 кВт) и 0,8 (до 14 кВт) — 65 и 80% времени, согласно таблице коэффициентов).Внимательно выбираем в таблице требуемый материал проводника, находим значение максимально близкое в сторону увеличения значения мощности и узнаем соответствующее значение требуемого сечения

ВАЖНО понимать, что как можно ближе, но меньший коэффициент сопротивления не выдержит необходимой нагрузки

Возьмем для примера кухню как самую энергоемкую.
Итак: холодильник 0,25кВт, электрочайник — 2.2кВт, электропорошок — 1,5кВт, ТВ — 0,08кВт, освещение — 0,028 (4-7 Вт энергосберегающие лампы), вытяжка — 0,24кВт, микроволновка — 0,7кВт, стиральная машина — 2кВт. Получаем 7 кВт. Для расчета пиковой нагрузки умножаем на коэффициент одновременности 0,65. В результате получается 4,55 кВт. По таблице видим, что входящий Медный провод должен быть не менее 2,5 м и СУП2, но лучше взять запас 4м М и СУП2, а алюминиевый 4м² (на пределе) или 6м м². Внутренняя разводка по помещению выполняется проводами сечением, не превышающим сечение провода в помещении.
Сейчас наиболее ходовыми для освещения являются медные провода сечением 0,75 м² (для энергосберегающих и светодиодных ламп) и 1,5 м² для ламп накаливания. Провода идущие от раздачи. Коробки к розеткам, чаще выполняются проводом сечением 2,5 м².
Отзыв: Если тройник вставить в розетку с допустимой мощностью 4,6кВт, то мощность не изменится (не в три раза) и при этом в этот тройник можно подключать приборы общей мощностью не более 4. 6 кВт. Или, например: сетевой фильтр с индикатором имеет предохранитель на 10а, что соответствует мощности до 2,2 кВт, поэтому подключение через него, например, нагревателя мощностью выше 2 кВт приведет к постоянному отключению Устройство.

Если помещение состоит из нескольких комнат, удобно будет на каждую выводить отдельный провод (логика расчета та же) или на каждый мощный источник электроэнергии вести отдельную линию — тогда при выходе из строя или проблеме только часть блока питания отключится, а не вся сеть.

Суммарная мощность всех электроприводов больше не должна быть мощностью существующего провода в расчетном помещении.


Таким образом, при покупке жилья очень важно знать, сколько кВт поступает в ваш дом или квартиру.
Во-первых, эта цифра характеризует возможный (или невозможный) будущий комфорт (наличие посудомоечной машины, варочной панели, духовки, кондиционера, «теплых полов», водонагревателя, домашнего кинотеатра, увлажнителя, сауны и других современных элементов, потребляющих электрический ток) .
А во-вторых, в момент приобретения бытовой техники можно сразу понять, какой процент от общей мощности будет потреблять устройство, и будет ли оно в принципе активом. Данные о количестве электроэнергии, положенной вашему жилью, можно найти в документах на это жильё или соотнести с маркировкой имеющегося у вас автомата:

По современным нормам квартира в многоквартирном доме должна начинаться не менее 4,5 кВт при наличии газовой плиты и 10 кВт при наличии электрической плиты (в домах советской застройки это 3 кВт и 7 кВт соответственно).Однако некоторые ЖК для удешевления квадратного метра изначально приобретают меньшую мощность в квартире (внимательно читайте договор!), а в случае покупки жилплощади улучшить мощность после будет очень сложно. подписание документов и стоит не дешево.

Итак, некоторые знания из курса физики мы попытались освежить и объяснить то, что осталось непонятным. Теперь вы можете рассчитать и нужную токовую нагрузку, и нужную длину кабеля, и даже необходимое сечение проводника. Однако, придя в магазин, не долго растерялся от обилия разных кабелей, проводов, шнуров с многочисленными экранными и цифровыми обозначениями ряда производителей. Как найти то, что нужно именно вам, мы постараемся раскрыть в следующей статье.


Домашняя электропроводка 101 — Основная электропроводка для домовладельцев

Клинт С. Томас, эсквайр.

Фотография Зои Томас

Как подключить дом

Электромонтажные работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных.Каждому домовладельцу, который любит делать что-то своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, связанные с лабиринтом проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком выключателя.

Электричество поступает в каждый дом, проходя через счетчик мощности, поставленный местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 ампер, а затем в распределительную коробку дома, часто называемую блоком предохранителей. Из коробки выключателя этот поток электричества распределяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат механизмом безопасности, предотвращающим перегрузку системы. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых крупных бытовых приборов, таких как электрическая сушилка для белья, которая работает от 240 вольт.

Бытовой калибр провода

Электропроводка бывает разного сечения или размера.Чем тяжелее сечение, т. е. чем толще медный провод, тем больший электрический ток он может пропускать без перегрева. Электрические провода и автоматические выключатели предназначены для совместной работы друг с другом, и каждый из них должен иметь соответствующий размер. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем на ток более 15 ампер. Проводка калибра 12/2 рассчитана на максимальный ток 20 ампер. Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток.Опять же, для определенных приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, должны использоваться более тяжелые датчики и автоматические выключатели с более высоким усилием.

Электрический провод калибруется как дробь для дробовика. Чем меньше число, тем толще провод. Провод 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но он меньше, чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неподходящего сечения с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи.Например, если провод слишком малого сечения используется с разрывом на большой ток, то провод может перегреться и загореться задолго до срабатывания автоматического выключателя. С другой стороны, если провод слишком большого сечения используется с малоамперным выключателем, выключатель может постоянно срабатывать, нарушая цепь до того, как провод достигнет максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель необходимо использовать для любого конкретного применения. Это не та область, где можно гадать.Результатом таких догадок может стать пожар в доме или удар током. Кроме того, в соответствии с применимыми строительными нормами существуют ограничения на количество розеток и / или источников света и т. д., которые может иметь конкретная цепь, и даже на то, где они могут быть размещены или не размещены. Перед началом любых электромонтажных работ обязательно ознакомьтесь с местными и государственными строительными нормами.

Стандартный бытовой электрический провод содержит три провода: черный (горячий), белый (нейтральный) и голый медный (земля).

Типы бытовых проводов

Типовой электрический провод для домашнего использования поставляется в изолированной оболочке и состоит из трех проводов. По черному проводу протекает электрический ток, поэтому его часто называют «горячим». Есть белый провод, который является «нейтральным», и, наконец, оголенный медный провод, который является проводом заземления. Когда электрические провода соединены вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе. В противном случае цепь не будет работать и приведет к «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным выключателем.Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, оголенный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для зачистки проводов, чтобы срезать изоляцию с концов проводов. Инструмент для зачистки проводов может использоваться с различными калибрами проводов, чтобы обеспечить зачистку пластика без повреждения провода. Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы убедиться, что питание отключено, прежде чем вы начнете работать с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с любой частью электрической системы.

Провода обычно соединяются с помощью проволочных гаек, которые классифицируются по калибру в соответствии с электрическими проводами.

Для таких применений, как подключение осветительного прибора, провода светильника соединяются с проводами электропитания с помощью гаек. Как и сама проволока, проволочные гайки бывают разных размеров, чтобы соответствовать разным сечениям проволоки.Для подключения снимите изоляцию с концов проводов, зажмите их между пальцами и накрутите на концы гайки по часовой стрелке.

При подключении электрического приспособления подсоедините проводку, сопоставив цветные провода линии питания и приспособления, скрутив их вместе, а затем заглушив каждое соединение проволочной гайкой. Многие светильники не имеют черного и белого проводов, и в этом случае ищите ребро на оболочке провода, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для соединения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые/нержавеющие винты — для белых нейтральных проводов, а латунные винты — для черных «горячих» проводов.

Некоторые из наиболее распространенных электротехнических проектов, с которыми сталкивается домовладелец, — это замена выключателей света и настенных розеток. Расширение комнат или капитальный ремонт могут даже потребовать увеличения количества розеток в определенной части вашего дома.Таким образом, объем этой статьи будет ограничен самыми основными электрическими работами с использованием только однополюсных выключателей и оконечных розеток.

Электрический ток, проходящий по проводу, может быть прерван с помощью выключателя, который просто разрывает соединение между двумя горячими проводами. Однополюсный выключатель света имеет два латунных винта с одной стороны для соединения черных проводов.







Выключатели света

просто служат для прерывания или «разрыва» потока электричества в проводке до того, как оно попадет в осветительную арматуру.Это прерывание потока и выключает свет, а затем снова включает его. Чтобы подключить выключатель, представьте себе провод, идущий от «горячей» точки соединения к коробке, в которой будет выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительная арматура. Сам выключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на выключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода с помощью гайки, а заземляющие провода вместе, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подключен к выключателю. Один провод прикреплен к каждому латунному винту на правой стороне переключателя.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от светильника, настенные розетки остаются «горячими», что означает, что в них постоянно присутствует электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод будет исходить от автоматического выключателя или другой «горячей» распределительной коробки и вести к первой настенной розетке.Оттуда другой провод проходит от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключено все помещение или пока к определенной цепи не будет подключено максимальное количество приборов.

Розетки (вилки или розетки) соединяются, так сказать, в ряд, путем присоединения белых проводов к серебряным/нержавеющим металлическим винтам с одной стороны и подсоединения черных проводов к латунным винтам с другой стороны. Провод заземления подключается к зеленому винту внизу.В отличие от светильника, настенные розетки остаются «горячими», что означает, что в них постоянно присутствует электрический ток.

Розетки, также известные как розетки или вилки, соединяются, так сказать, в ряд, путем прикрепления черных проводов к латунным винтам, белых проводов к серебряным/нержавеющим металлическим винтам и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что они имеют два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его по другому «дуплексному» набору винтов на другое приспособление.

Провода прикрепляются к розеткам и выключателям путем сгибания конца в форме крючка. Я обычно делаю это, удерживая оголенный провод между парой острогубцев, а затем вращая запястье, чтобы сформировать крючок на проводе. Этот крюк легко обойдет винты с каждой стороны розетки и/или выключателя, обеспечивая надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия».  В большинстве юрисдикций соблюдаются стандарты, провозглашенные в Национальном электротехническом кодексе, но иногда эти стандарты вносятся в местные и государственные строительные нормы и правила.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электротехнические работы, но некоторые этого не делают. Перед началом любых электромонтажных работ ознакомьтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон повесить неправильно, то у вас просто мозолят глаза руки. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к пожару в вашем доме или к поражению человека электрическим током! Если вы сомневаетесь, не делайте этого.



Прочие электрические изделия



Как сделать безопасную проводку в квартиру?

Самое главное, на что нужно обратить внимание при покупке квартиры в Ченнаи, это ее расположение. Потому что только тогда вы можете легко добраться до офиса, школы, больницы и получить повседневные потребности поблизости. Затем самое важное в доме – проводка. При проводке дома это не шутка, потому что токи не предсказуемы. Так что проводку будут делать опытные люди. Только тогда это будет безопасным и надежным способом. Проводка дома может занять много нашего времени. Я предложу несколько простых шагов, которые помогут вам сократить время и сделать надежную проводку.

Первым шагом при прокладке электропроводки в доме является выделение места, где могут быть установлены электрические щиты.Хотя установка досок обычно не является частью процедуры, все же лучше выделить место, где это можно было бы закончить. Прокладку проводов можно провести в центре комнаты и убедиться, что вся остальная электрическая мебель находится в пределах досягаемости.

Перед тем, как провести электропроводку по дому, сначала необходимо установить кабелепровод. Это позволит нам разобраться с проводами дома. Кроме того, введение кабелепровода обезопасит провода дома.Для разводки центральной жилы предлагается использовать канал с проводом большего диаметра. Каналы меньшего диаметра могут использоваться в оставшихся комнатах. Это второй шаг на пути к лучшему подключению дома.

В-третьих, установить телефонную розетку и дополнительно электрическую розетку в каждой из комнат. Очевидно, что идеально иметь хотя бы по одной розетке на каждой стене, потому что в доме будет сложнее провести электропроводку, если мы предпочитаем устанавливать розетки позже. Это приведет только к прорезанию гипсокартона; это невыгодно делать.

Четвертый шаг на пути к лучшему подключению дома — всегда помнить о планах на будущее. При этом планировка должна включать установку дополнительных каналов в перегородках и крышах большого количества комнат. Это позволит в будущем установить проводку или каркасы дома.

Пятый и самый эффективный способ прокладки электропроводки в доме — это важность наличия проводки и трубопроводов с цветовой маркировкой. Это необходимо, чтобы нам меньше требовалось выяснять, что будет чем.Целесообразно также создать широкое руководство. Когда возникают проблемы с проводкой, для их решения используется широкое руководство.

Чтобы узнать больше о различных типах квартирных электрических проводов и их свойствах, посетите здесь. Они обезопасят вас и ваше поколение.


Вернуться к блогу

Как выбрать правильный автоматический выключатель



Автоматические выключатели являются очень важной частью электробезопасности. Они контролируют количество электроэнергии, проходящей через систему электропроводки здания.Если в вашем доме произошла электрическая перегрузка или короткое замыкание, исправный автоматический выключатель обнаружит проблему и отключит подачу электроэнергии. Это защитит вашу проводку и приборы, пока вы не решите проблему и не включите электричество. Однако для того, чтобы автоматический выключатель выполнял свою работу должным образом, вы должны подобрать правильный автоматический выключатель в соответствии с вашими потребностями. Прочтите следующие простые пояснения, и вы будете готовы выбрать подходящий автоматический выключатель для своего дома.

3 Номинальная мощность автоматических выключателей

Доступны автоматические выключатели с 3 различными номиналами напряжения. Каждый рассчитан на определенное количество электроэнергии.

  1. Низковольтные термомагнитные автоматические выключатели лучше всего подходят для большинства частных домов. Они допускают электрические токи, которые измеряют только до 1000 ампер.
  2. Автоматические выключатели среднего напряжения используются в крупных зданиях, таких как многоквартирные дома и предприятия, которые регулярно потребляют до 72 000 вольт.
  3. Высоковольтные автоматические выключатели используются вдоль линий электропередач и в других местах, где регулярно используется напряжение более 72 000 вольт.

Как работает автоматический выключатель?

Низковольтные автоматические выключатели имеют 2 предохранительных механизма, чтобы ваши приборы не сгорели из-за электрических перегрузок:

  • Первый — это электромагнит, который немедленно отключает электрический ток при сильном скачке напряжения.
  • Второй защитный механизм приводится в действие термометаллической полосой, которая изгибается и переводит переключатель в положение «Выкл.», когда слишком сильно нагревается при длительном скачке напряжения.

Типы автоматических выключателей

В категории низковольтных автоматических выключателей для домашнего использования вы также найдете 3 различных типа.

  1. Стандартные автоматические выключатели являются наиболее распространенным типом, используемым для большинства электрических розеток в доме, особенно для тех, которые обслуживают крупные электроприборы. Они могут быть одно- или двухполюсными.
  2. Автоматические выключатели GFCI отключают питание цепи не только в случае перегрузки или короткого замыкания, но и при обнаружении замыкания на землю.Они необходимы в тех частях дома, где электрические розетки расположены близко к источникам воды, например, на открытом воздухе, на кухне и в ванной комнате.
  3. Автоматические выключатели AFCI прерывают подачу питания, когда они обнаруживают скачок напряжения или ненормальный путь, который может вызвать электрический пожар. Они требуются в соответствии с нормами при строительстве всех новых домов, заменяя стандартные автоматические выключатели.

Определите размер автоматического выключателя, который вам нужен

Чтобы выбрать автоматический выключатель наилучшего размера для ваших конкретных бытовых нужд, проверьте размер провода, указанный на кабеле, который должен быть подключен к автоматическому выключателю.Вы увидите 2 перечисленных измерения: первое покажет вам сечение провода, за которым следует тире и второе число, указывающее, сколько проводов находится внутри кабеля. Определив сечение провода, используйте следующую таблицу для выбора правильного автоматического выключателя:

  • провод 8 сечения = автоматический выключатель на 40 ампер
  • провод 10 сечения = автоматический выключатель на 30 ампер
  • провод 12 сечения = 20-амперный автоматический выключатель
  • Провод 14-го калибра = 15-амперный автоматический выключатель

Электрические работы всегда должны выполняться с соблюдением требований безопасности. Если у вас есть какие-либо вопросы или сомнения по поводу выбора правильного автоматического выключателя для вашего проекта, поговорите со специалистом в местном хозяйственном магазине или позвоните опытному электрику, чтобы получить дельный совет. Удачи!

Эта статья была обновлена ​​12 ноября 2017 г.

Alpha Communications® IK543 Series недорогие наборы для квартирной (многоквартирной) внутренней связи с открытым голосом (громкоговорящие).

Это наши самые дешевые переговорные системы открытого голоса (громкоговорящие) для домов на 1, 2, 3, 4, 5, 6, 7 и 8 семей.

Выберите модель из 1, 2, 3, 4, 5, 6, 7 или 8 семейств, все со станциями для поверхностного монтажа и накладной дверной панелью для легкой установки.

Все комплекты включают базовый соединительный кабель интеркома и все другие компоненты, необходимые для полноценной работающей домофонной системы.

Если требуется открывание двери, просто добавьте электрический открыватель двери на 16 В переменного тока (и дополнительную проводку), если это необходимо.

Все комплекты при необходимости могут быть расширены в будущем.

Информация, содержащаяся на этом веб-сайте, предоставляется Alpha Communications ® в качестве общей информации и услуги для наших клиентов и потенциальных клиентов. Несмотря на то, что мы стремимся предоставлять точную информацию, мы не несем ответственности за ошибки или неверные толкования любого содержания этого сайта.Мы также оставляем за собой право удалять или изменять любую информацию и/или документацию с этого сайта в случае нарушения требований законодательства или получения и удовлетворения жалоб. В связи с постоянным совершенствованием продукции все цвета, размеры, материалы, отделка, номера моделей и технические характеристики могут быть изменены без предварительного уведомления. Чтобы помочь существующим клиентам с более старыми моделями и снятыми с производства продуктами, этот веб-сайт также содержит информацию о специальных заказах, снятых с производства продуктах и ​​продуктах, которые могут быть недоступны, только для справочных целей.Пожалуйста, свяжитесь с нашим отделом продаж или обслуживания клиентов. для определения наличия (и правильной проводки) любых продуктов, прежде чем предлагать, указывать и/или покупать какие-либо продукты. За исключением материалов третьих лиц, воспроизведенных на этом сайте, информация и весь контент, включая логотипы и иллюстрации, представленные на этом сайте, защищены законами США и других стран об авторском праве и не могут быть скопированы, воспроизведены или ретранслированы любыми средствами в электронном виде. или иным образом без письменного разрешения Alpha Communications ® .

хитрых способов спрятать провода и шнуры в квартире

Когда вы ищете дизайнерские идеи для своей квартиры, одна из самых важных вещей, которую вы можете сделать, — это органично вписать технологии в ваше жилое пространство. Беспорядок из проводов может сделать вашу квартиру неорганизованной, даже если все остальное чистое.

К счастью, специалисты по домашнему дизайну решают эту проблему уже несколько лет, и есть несколько отличных решений.Следуйте пяти советам и рекомендациям, приведенным ниже, чтобы спрятать шнуры и придать своей квартире чистый, современный и организованный вид.

1. Спрятать зарядную станцию ​​

Прикроватная тумбочка – одно из тех мест в любой квартире, которое в спешке может превратиться в беспорядочную массу проводов. Если вы заряжаете всю свою электронику у кровати, у вас, вероятно, будет по крайней мере несколько шнуров, борющихся за место здесь. Это может применяться везде, где вы заряжаете свои устройства.

Решение состоит в том, чтобы спланировать свою зарядную станцию ​​так, чтобы она выглядела аккуратно и организованно.Самый простой способ — спрятать его в ящике стола. Для этого просто проделайте маленькое отверстие в задней части ящика и вытащите удлинитель из задней части. Откройте ящик, чтобы получить доступ ко всем штекерам в удлинителе, затем закройте его, чтобы скрыть беспорядок.

Важно следить за тем, чтобы шнур провисал достаточно, чтобы он не выдергивался из стены, когда вы открываете ящик. Купите шнур на фут или два длиннее, чем вы думаете, что вам нужно быть в безопасности.

Другой вариант — купить зарядную станцию, которую можно поставить на прикроватную тумбочку.С любым из этих обходных путей у вас останется только один шнур, о котором нужно беспокоиться: тот, который входит в вашу зарядную станцию. Есть несколько простых способов скрыть это — читайте дальше, чтобы узнать, что это такое.

2. Повесьте что-нибудь за столом

Провода и шнуры могут быстро накапливаться на вашем столе, особенно если у вас интенсивная настройка компьютера. Это может быть компьютер, несколько динамиков, несколько мониторов, док-станция и многое другое. Для всех этих компонентов требуется много шнуров, которые, вероятно, висят в беспорядочной паутине кабелей за вашим столом.

В зависимости от того, где находится ваш стол и какой у вас стол, все эти шнуры может быть не очень легко увидеть. Однако, если они становятся бельмом на глазу, это легко исправить. Просто вырежьте кусок ткани или любого другого материала и повесьте его сзади рабочего стола. Подсоедините его к ножкам вашего стола, чтобы убедиться, что сзади он не слишком свободен.

Вы можете использовать забавный узор или цвет, чтобы добавить изюминку, или подобрать что-то к своему столу, чтобы создать более традиционный вид.

3. Спрячьте роутер за украшениями

Скорее всего у вас где-то в квартире стоит wifi роутер, и все провода к нему идут. Маршрутизаторы обычно работают лучше, когда они находятся высоко, а это означает, что вам нужно прокладывать кабели к высокой точке вашей квартиры. Попробуйте верхнюю часть книжной полки, а затем поставьте перед ней книги, чтобы скрыть устройство. Прикрепите шнуры к боковой стороне книжной полки, чтобы они не мешали.

4.

Скройте их в консилере для кабелей

Иногда приходится прокладывать кабели прямо через стену (например, чтобы провести их к настенному телевизору).В этом случае вы можете использовать кабельный укрыватель, чтобы держать провода в безопасности, вместе и вне поля зрения.

Выберите консилер для косичек, который подойдет к вашей отделке, или выберите цвет, который дополнит вашу дизайнерскую схему и создаст несколько художественных акцентов. Если вы выберете правильный консилер и правильно расположите его, люди могут даже не заметить его, когда будут осматривать вашу квартиру.

5. Перепутать шнуры с обычными принадлежностями

Скорее всего, у вас уже есть какие-то расходные материалы, которые вы можете использовать, чтобы поддерживать порядок в своих шнурах.Например, скрепки и скотч отлично подходят для связывания шнуров и их прикрепления к бокам мебели.

Если вы ищете что-то более безопасное, стяжки на молнии стоят очень недорого. После того, как вы связали шнуры вместе, их легко протянуть по бокам мебели.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
