Какой стороной класть теплый пол

В данной статье мы рассмотрим технологию монтажа и наладки системы отопления с помощью инфракрасного обогрева в частном доме, квартире или офисе.

До последнего времени в мире для дополнительного или первичного отопления применялись два вида «теплых полов»: система с использованием электрического кабеля и «водяной теплый пол», греющий за счет проходящей по трубам горячей воды. Сегодня в продаже стали появляться отопительные системы, основанные на пленочной технологии. Такие системы получили название «инфракрасный теплый пол» (ИТП). Такая технология быстро завоевала приверженцев в разных странах, хотя, например, в Украине и других странах СНГ ее стали применять относительно недавно. Эта технология прошла все необходимые испытания и получила сертификаты.

В статье «Лучистая система отопления» речь идет о том же принципе обогрева, однако использована несколько иная терминология и есть одно технологическое отличие: применен другой тип пленки. ПЛЭН — более толстая и тяжелая, а длины излучаемых волн в обоих случаях одинаковы.

Прежде, чем приступить к монтажу ИК-теплого пола, необходимо тщательно осмотреть будущее место монтажа, удалить все выступающие предметы, трещины, сколы и предметы, которые могут нарушить систему.

На выровненный очищенный пол уложите с перекрытием в 20 см слой парогидроизоляции. Это особая термостойкая пленка, имеющая плотность более 140 г/м кв. Ее необходимо закрепить с помощью скотча.

Содержание

• 1 Укладка энергопленки
• 2 Подключение терморегулятора к электрической сети
• 3 Что представляет собой фольгированный утеплитель
• 4 Виды утеплителей
• 5 Свойства
• 6 Способы укладки
  • 6.1 Утепление бетонного пола
  • 6.2 Утепление пола из древесины
  • 6.3 Фольгированный изолятор под теплые полы
  • 6.4 Изоляция под плавающую стяжку

Укладка энергопленки

Пленка кладется лицевой стороной кверху. При такой укладке медный (луженый) проводник должен находиться внизу. Полосы энергопленки допускается укладывать на расстоянии 10 см друг от друга, чтобы равномерно покрыть всю площадь комнаты.

Термопленка укладывается только в один слой, без перекрытия. Допускается перекрывать боковые прозрачные края. Медные токопроводящие полосы должны располагаться не ближе 2 см друг от друга. При работе с теплыми ИК-полами старайтесь не повредить нагревательную пленку и соединительные провода, не ходите по пленке в обуви, не ставьте на нее тяжелые предметы.

Обращаю внимание, что прибивать элементы можно только через прозрачный ободок сбоку элемента. Нельзя крепить элемент ближе, чем в 6.4 мм к токопроводящему участку элемента. Укладывайте систему таким образом, чтобы силовые провода проходили под плинтусом.

Подключение может производиться механически, с помощью заклепок, или с помощью припаивания к медному проводнику — в этом случая используйте олово ПОС 90.

После подключения всех элементов системы к электросети, необходимо произвести «ходовые испытания» теплого пола, проверяя пробником точки подключения монтажных проводов и изоляцию по линии отреза. Затем можно укладывать необходимое напольное покрытие. Для удобства полосы теплого пола можно закрепить малярным скотчем.

Для подключения лучше применять провода разных цветов. По государственному стандарту рекомендуется подключать к нулевому проводу проводники желто-зеленого цвета.

Подключение терморегулятора к электрической сети

Обычно регуляторы температуры рассчитаны на ток в 16А или 3520 Вт, а это значит, что максимальная обогреваемая площадь термопленки будет 15,7 м². Есть модели терморегуляторов, которые позволяют программировать продолжительность работы, время включение и отключения инфракрасного обогрева пола, температуру нагрева. В зависимости от ваших потребностей, подбирается терморегулятор.

Для подключения терморегулятора к электрической сети лучше пригласить квалифицированного электрика. Если вы будете проводить подключение самостоятельно, необходимо соблюдать все меры техники безопасности. При мощности системы более 2 кВт я рекомендую подключать ее от отдельного автомата.

Проведите визуальный осмотр системы, проверьте надежность крепления проводов, изоляции. Измерьте сопротивление каждой нагревательной полосы, его значение должно быть не менее 1 МОм.

Для проверки работы системы включите систему обогрева и проверьте рукой температуру пола для каждой полосы термопленки. Пленка должна излучать комфортное тепло около 40⁰ С.

Уложите на парогидроизоляцию листы фанеры (под паркет, линолеум, ковролин, паркетную доску), либо листы ГВЛ (под плитку), прикрепите их к полу анкерными болтами (шурупами) и выровняйте под финишное покрытие.

Существует множество различных утеплителей. Фольгированный изоляционный материал отражает до 97% инфракрасного излучения в сторону его поступления.

В этой статье рассмотрим, какой стороной класть утеплитель с фольгой на пол, виды и характеристики материалов, правила их укладки.

Содержание:

Что представляет собой фольгированный утеплитель

Это комбинированный материал, который состоит из слоя алюминиевой фольги или металлизированной пленки, соединенной с теплоизоляционным материалом. Отражающий слой может быть односторонним или двухсторонним. Отличается легким и быстрым монтажом благодаря своей эластичности. Более тонкий, чем другие теплоизоляционные материалы.

Кроме сохранения тепла может использоваться в качестве гидроизоляции, так как не пропускает через себя влагу. Чем тоньше слой фольги, тем он лучше пропускает через себя тепло.

Виды утеплителей

Различаются они материалами, используемыми при изготовлении.

При выборе нужно учитывать требования к помещению и его функциональное назначение. Верхний слой должен быть покрыт алюминиевой фольгой, а не напылением.

Свойства

Преимущества:

Такая изоляция может применяться в любых помещениях. Кроме описанных качеств она способна отражать радиационное излучение.

Способы укладки

Теплосберегающие свойства зависят от того, насколько правильно уложен утеплитель.

Утепление бетонного пола

Чаще всего рулонный материал фиксируют к бетонному основанию на специальный клей, изготовленный на основе каучука.

1. Подготавливаем поверхность. Плиту выравниваем, чтобы не было большого перепада по высоте. Все щели и трещины заделываем цементным раствором.
2. Расстилаем материал на полу фольгированным слоем вверх, отрезаем нужную длину. Полосу отодвигаем, наносим на место ее укладки клей. Выдерживаем несколько минут согласно инструкции к клею. Укладываем и хорошо прижимаем материал. Полосы кладем вплотную друг к другу.
3. Стыки закрепляем фольгированным скотчем, который продается в строительных магазинах.

Можно закрепить материал на двухсторонний скотч, приклеенный по периметру, или дюбели.

Утепление пола из древесины

На деревянный пол удобнее всего укладывать фольгированный утеплитель, имеющий нижний самоклеящийся слой.

Последовательность укладки:

После того как материал уложен, можно укладывать выбранное напольное покрытие.

Фольгированный изолятор под теплые полы

Основа под теплые полы должна быть ровной без перепадов высоты и дефектов. Все погрешности нужно устранить.

1. Фольгированный материал раскладываем полосами встык, места соединения проклеиваем специальным скотчем.
2. Сверху монтируем систему электрических или водяных теплых полов.
3. Укладываем гидро- и пароизоляционный материал. Он не даст протечь бетону на нагревательные элементы пола.
4. Заливаем стяжку толщиной 30–50 мм в зависимости от вида обогревательных элементов и функционального назначения помещения.

Изоляция под плавающую стяжку

Характеризуется тем, что плита не скрепляется жестко с бетонной стяжкой, между ними укладывается теплоизоляция.

1. Подготавливаем основание, устраняем все дефекты.
2. Штукатурим нижнюю часть стен.
3. Наклеиваем по периметру стен демпферную ленту, ее высота должна быть по толщине пола: от плиты до напольного покрытия.
4. Грунтуем основание в два слоя. Последующий слой наносим после высыхания предыдущего.
5. Теплоизоляционные фольгированные плиты укладываем фольгой вверх. Используем металлизированное покрытие, устойчивое к воздействию цементного раствора. Плиты укладываем строго в горизонтальной плоскости, плотно друг к другу. Неровная укладка утеплительных плит способствует образованию трещин в бетонном растворе.
6. Места соединения плит проклеиваем скотчем.
7. Заливаем бетонную стяжку.

Мы рассмотрели, как правильно укладывать фольгированный материал для качественного утепления пола. Теплоизолирующий материал всегда укладывают фольгой наружу, если постелить наоборот, он не будет сохранять тепло в полной мере.

Тепловые маты ThermoFilm | ThermoSoft

Купить сейчас

• Мощность 11 Вт/фут² предназначена для ламината, винила или ковра
• Создана для совместимости с ламинированным полом со встроенной подложкой
• Разработана для сочетания со многими вариантами подложки
• Простая укладка под плавающие полы

1098 отзывов

Термопленка идеально сочетается с плавающими виниловыми, ламинированными или ковровыми полами. Равномерное распределение тепла и маты разного размера означают, что вы можете рассчитывать на надежное тепло, идеально подходящее для вашего проекта. ThermoFilm — единственная система обогрева, которую можно укоротить в полевых условиях.

Пленка для обогрева пола

Комбинируйте коврики по мере необходимости, чтобы уместить открытое пространство для прогулок, избегая областей, закрытых шкафами, туалетными столиками или другими стационарными приспособлениями. Нагревательные маты можно укоротить, но нельзя изменить форму. Каждый мат будет подключаться к термостату, поэтому маты большего размера сокращают количество необходимых подключений. На единственном термостате коврики на 120 В покрывают до 163 футов²; Коврики на 240 В покрывают площадь до 327 футов². НЕ СМЕШИВАЙТЕ НАПРЯЖЕНИЕ. Свяжитесь с нами для помощи в проекте.

Товар	Size	Power	Price	Qty
36TFLM120-2	3.0′ x 2.0′ 6 ft²	0.6A 66W	$83.52 $37.58
36TFLM120 -3	3.0′ x 3.0′ 9 ft²	0.8A 99W	$125.28 $56.38
36TFLM120-4	3.0′ x 4.0′ 12 ft²	1.1A 132W	$167.04 $75.17
36TFLM120-5	3. 0′ x 5.0′ 15 ft²	1.4A 165W	$208.80 $93.96
36TFLM120 -6	3.0′ x 6.0′ 18 ft²	1.7A 198W	$250.56 $112.75
36TFLM120-7	3.0′ x 7.0′ 21 ft²	1.9A 231W	$292.32 $131.54
36TFLM120-8	3.0′ x 8.0′ 24 ft²	2.2A 264W	$334.08 $150.34
36TFLM120 -9	3,0 ‘x 9,0’ 27 FT²	2,5A 298W	$ 375,84 $ 169,13
36TFLM120-101042
36TFLM120-10-101042
36TFLM120-10-1042
.0042	2.8A 331W	$417.60 $187.92
36TFLM120-11	3. 0′ x 11.0′ 33 ft²	3.0A 364W	$459.36 $206.71
Page 1/3

$39.95

$99.95

$15.95

$69.95

Electrical Accessories

19,95 $

19,95 $

109,95 $

Инструменты и комплекты

Как установить нагревательные маты ThermoFilm

Приведенные ниже шаги проведут вас от начала до конца, но, пожалуйста, обратитесь к полному Руководству по установке или позвоните нам, чтобы обсудить более подробный план установки.

Коврики ThermoFilm — это простой способ добавить тепла любому плавающему полу, и они могут работать практически с любым другим типом напольного покрытия, если его залить цементом!

Перед началом укладки:

• Убедитесь, что у вас прочный черный пол

1 Убедитесь, что у вас есть необходимое количество материала

• Коврики должны покрывать всю площадь пола.
• Расстояние между нагревательными матами и стенами соблюдайте в соответствии с инструкцией.
• Нагревательные элементы должны находиться в местах, где вы можете ходить, стоять или хотеть согреться. См. в руководстве области, которые следует избегать нагрева.
• Обратитесь в службу поддержки, если у вас есть какие-либо вопросы до установки.

• Полная электропроводка
• Этот шаг можно выполнить после прокладки кабеля, но сделать это позже будет сложнее, так как расположение термостата может изменить расположение системы отопления.

• Влагозащитный слой должен быть уложен первым, затем подложка.
• Влагозащитный слой должен перекрывать следующий лист на 4-6 дюймов.
• Прокладки подложки приклейте клейкой лентой друг к другу вдоль швов, чтобы они оставались на месте.

• Обязательно раскатайте нагревательный мат наклейками к потолку.
• Соедините швы коврика скотчем, не закрывая нагревательный элемент.

• Настоятельно рекомендуется установить резервный датчик.
• Равномерно расположите датчик между двумя нагревательными матами.
• Не перекрещивать нагревательные маты.

• Влагозащитный слой должен перекрывать следующий лист на 4–6 дюймов.
• Используйте клейкие ленты, чтобы скрепить листы друг с другом.

• Для сплошного коврового покрытия, ковровой плитки и винила уложите ДВП поверх термопленки.

Коврики ThermoFilm Документы

Руководство по установке

Гарантия

Спецификация

Коврики ThermoFilm Часто задаваемые вопросы

ThermoFilm представляет собой мощную тонкую систему излучающих нагревательных матов, которая обеспечивает равномерный нагрев любого плавающего пола. ThermoFilm сочетается с большинством вариантов подложек и даже может быть укорочена в полевых условиях, чтобы идеально вписаться в любое пространство!Купить сейчас

ThermoFilm совместима с широким спектром напольных покрытий, таких как винил, ламинат и ковер. Дайте нам знать, если у вас есть какие-либо вопросы, потому что мы здесь, чтобы помочь. Одно примечание, которое вы должны иметь в виду, заключается в том, что термопленка не предназначена для влажных помещений, таких как ванные комнаты. У нас есть другие варианты для влажных помещений, такие как ThermoTile и WarmStep, которые идеально подходят, например, для кафельного или инженерного деревянного пола в ванной комнате. ThermoFilm совместим с любой подложкой, которую вы будете использовать при укладке, включая предварительно прикрепленную подложку, которая есть на некоторых виниловых полах. Купить сейчас

ThermoFilm укладывается непосредственно под плавающий пол и совместим с различными вариантами подстилающего слоя. Просто разложите подложку, а затем поместите термопленку поверх подложки. Вы также можете установить термопленку под слой МДФ. Затем маты ThermoFilm подключаются параллельно термостату напольного отопления. Количество матов и планировка комнаты будут влиять на точный процесс соединения нагревательных матов вместе. Подробные указания см. в руководстве по установке или позвоните нам в любое время для получения помощи. Купить сейчас

ThermoFilm увеличит высоту пола примерно на 1/32 дюйма. В зависимости от типа напольного покрытия или потенциального наличия подкладочного слоя, эта высота может оказаться незначительной в соответствии с отраслевыми стандартами, допускающими отклонение высоты пола. Купить сейчас

В большинстве проектов используется более одного мата, но это означает, что несколько матов подключаются параллельно к термостату. Следует помнить, что вы не последовательно соединяете проводку или удлиняете маты, а комбинируете их, чтобы покрыть соответствующие квадратные метры. Купить сейчас

ThermoFilm можно укоротить, разрезав маты в указанных местах. Участки, утвержденные для рубки, будут четко описаны в прилагаемой документации. В то время как вы можете укоротить маты в полевых условиях, вы не можете изменить их форму, поэтому маты останутся прямоугольными по форме, и вам будет необходимо спланировать вашу компоновку соответствующим образом. Купить сейчас

Отводящие провода, также известные как холодные отводы, поскольку они не выделяют тепло, можно обрезать, укоротить или соединить с дополнительными холодными отводами, чтобы удлинить их. Купить сейчас

ThermoFilm имеет такой низкий профиль, что нет необходимости заполнять области, которые не нагреваются, каким-либо пустым материалом. Купить сейчас

ThermoFilm производит 11 Вт тепла на квадратный фут. Купить сейчас

Стоимость эксплуатации — сложный вопрос, поскольку тарифы на электроэнергию зависят от района, изоляции дома и даже от времени суток. Кроме того, затраты на эксплуатацию еще больше усложняются, потому что деньги, потраченные на ваше лучистое тепло, могут привести к чистой экономии на общих затратах на коммунальные услуги из-за сокращения использования вашего традиционного ОВК, к которому добавляется тот факт, что вы будете тратить меньше на техническое обслуживание системы HVAC, полагаясь на электрическое лучистое тепло. Итак, учитывая нюансы описания эксплуатационных расходов на электрическую систему лучистого отопления, мы рекомендуем обсудить эксплуатационные расходы по вашему индивидуальному проекту с одним из наших специалистов.Купить сейчас

Иногда нам нравится отвечать на вопрос дополнительным вопросом. Обычно нас спрашивают о том, «насколько сильно нагревается» система, по нескольким причинам, поэтому важно понимать, почему вы спрашиваете. Вы беспокоитесь о том, чтобы обеспечить достаточное количество тепла, чтобы адекватно обогреть ваше пространство? Если это так, то правильно установленная термопленка может обеспечить разницу температур примерно на 10-15 градусов по Фаренгейту выше температуры окружающей среды в помещении. На практике этого более чем достаточно даже в экстремально холодном климате. Мы уверены, что вы будете полностью удовлетворены теплом, производимым ThermoFilm. Вы обеспокоены тем, что выбранный вами материал для пола нагревается слишком сильно? Если да, то не бойтесь! ThermoFilm предназначена для щадящей, надежной и постоянной подачи тепла к материалу пола. Если вы нагреваете более чувствительный к температуре материал пола, вы можете обеспечить здоровый пол с помощью соответствующего использования вашего термостата. Просто позвоните нам, если вам нужно руководство. Наконец, мы настоятельно рекомендуем выбрать термостат с ограничителем температуры, если это вас беспокоит! Купить сейчас

ThermoFilm не требует регулярного обслуживания после правильной установки и при условии, что ее не трогают (помните, что ваша излучающая система находится внизу, когда вы планируете реконструкцию!). Гарантия на нагревательные маты составляет 10 лет, но за 17 лет существования на рынке мы еще не видели, чтобы мат ThermoFilm вышел из строя из-за старости. Гарантия на термостаты, которые мы предлагаем, составляет 3 года, поскольку мы используем только термостаты с защитой GFCI, которые в соответствии с национальными электротехническими нормами рекомендуется заменять каждые 3 года. Замена термостата проста, легка и недорога. Купить сейчас

Тогда позвоните нам, напишите нам по электронной почте или напишите нам через наш веб-сайт! Наши штатные специалисты по обслуживанию клиентов будут рады помочь вам с вашим проектом. Купить сейчас

Характеристики ковриков ThermoFilm:

• Сделано в США
• Разработаны для минимизации времени и труда
• Совместимы с большинство плавающих напольных покрытий
• Низкий профиль устраняет необходимость в переходах
• ETL перечислен в США и Канаде
• Нагревание пола добавляет комфорт и значения свойств
• Smart в сочетании с Wi -Fi Thermostat
• , разработанный для Life
• Smart, когда в сочетании с WIFI Thermostat
• Смарт. Поддерживается 10-летней гарантией

Наши обязательства перед вами

Поддерживаются реальными людьми

Мы знаем, что быть лучшим означает не только превосходную продукцию, но и превосходное обслуживание.

Приоритет 1: Делать вас счастливыми

Создавать радость и комфорт с помощью наших обогревателей — наша главная цель.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простота установки и безопасная эксплуатация. Все по конкурентоспособным ценам за лучшее соотношение цены и качества в лучистом отоплении.

Инновационная и надежная конструкция

Продвижение отрасли вперед благодаря инновациям и длительной эксплуатации с высочайшей надежностью. Вот почему наши системы есть и в наших домах.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда выслушать, а когда дать рекомендации.

Постоянная честность

Наша репутация — один из наших лучших активов. Мы создали эту репутацию, выполняя каждое обещание.

укладка и подключение инфракрасного пленочного пола

Укладывая теплый пол под ламинат как единственный или дополнительный способ обогрева помещения, можно значительно повысить степень комфорта по сравнению с другими вариантами. Для составления схемы расположения элементов и выполнения монтажа всей системы необходимо ознакомиться со спецификой работ. Вы согласны?

Мы расскажем, как выбрать напольное покрытие, способное работать в паре с пленочной системой обогрева. Здесь вы узнаете, как правильно расположить составляющие теплого пола и правильно их соединить. Опираясь на наши советы, вы сможете самостоятельно провести все этапы непростой, но вполне доступной работы.

Содержание статьи:

• Руководство по материалам
  • Параметры инфракрасного пленочного пола
  • Требования к ламинату в качестве покрытия
  • Правила укладки полос теплого пола
  • Дополнительная информация о конструкции
• Этапы монтажа системы
  • Выравнивание основания и укладка теплоизоляции
  • Фото-инструкция по устройству ИК-системы
  • Укладка фрагментов теплоизоляции 9006 9006 и подключение к электричеству
  • Подключение термостата и проверка системы
  • Гидроизоляция и ламинат
• Нюансы эксплуатации инфракрасного пола
• Выводы и полезное видео по теме

Руководство по материалам

Качество работы и срок службы теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала, вместе с пониманием особенностей их комбинации.

При самостоятельной разработке схемы размещения инфракрасных диапазонов необходимо учитывать физические особенности такого нагрева.

Параметры инфракрасного пленочного пола

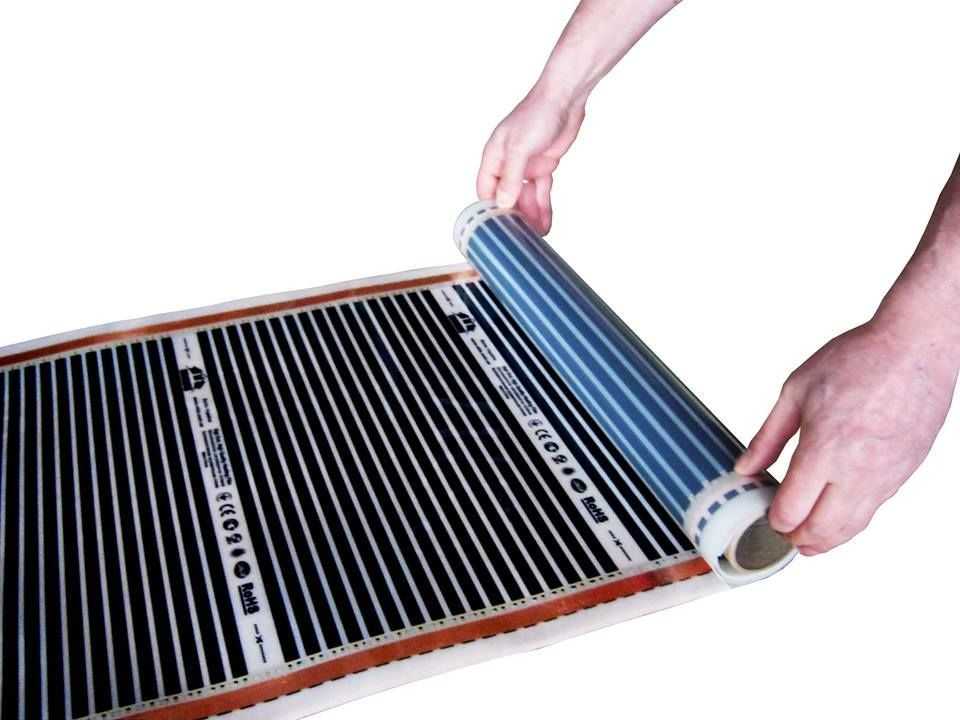

Пленочный обогреватель представляет собой гибкую узкую ткань, укладываемую под напольное покрытие и содержащую нагревательный элемент. Он преобразует электрическую энергию в инфракрасные тепловые волны.

Ламинат или другой материал нагревается снизу за счет падающего на него излучения. После прогрева поверхности пола по толщине тепло передается воздуху отапливаемого помещения.

Фотогалерея

Фото

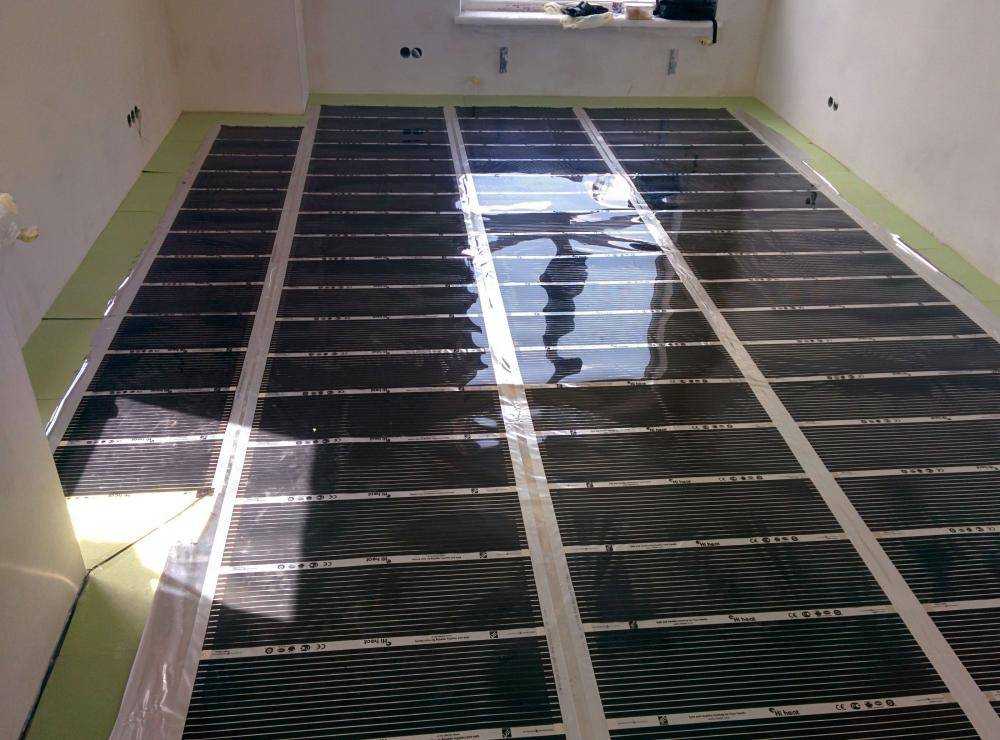

Устройство обогрева пола из ламината IR

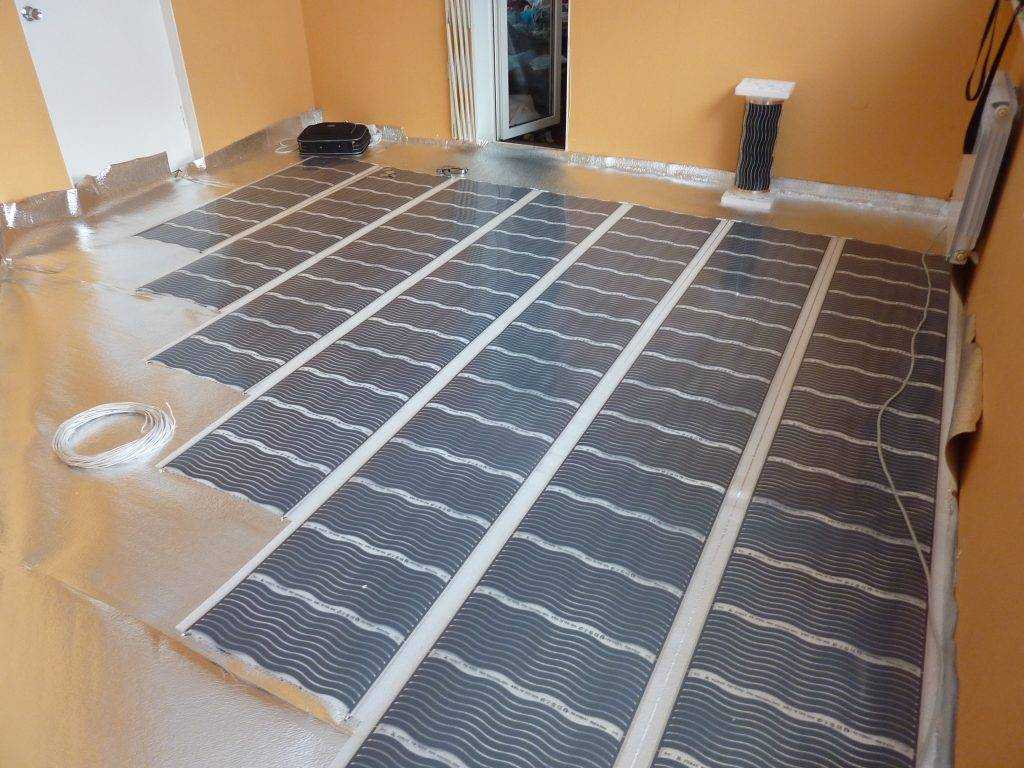

Укладка инфракрасных панелей в помещении

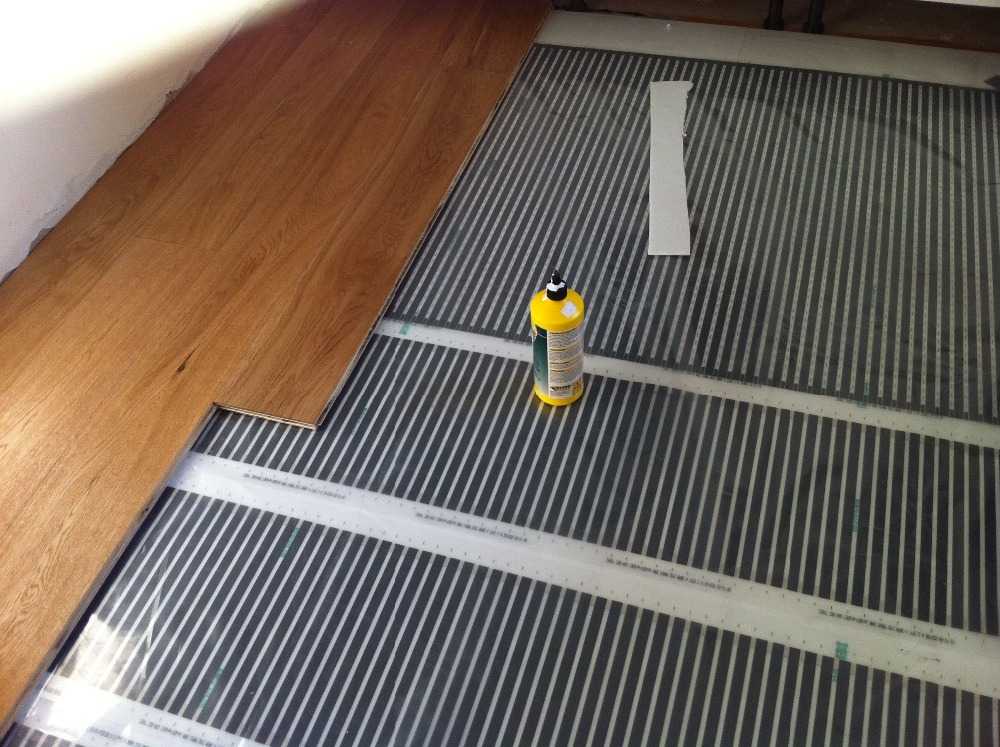

Ламинированные полы и система обогрева

Легкая в резке и укладке система

В качестве нагревательного элемента ИК-систем используется углеродное твердое или полосовое напыление, закрытое с двух сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.

Толщина данной конструкции варьируется от 0,2 до 2 мм, чаще всего в продаже встречаются панели толщиной от 0,3 до 0,5 мм. Стандартная ширина одной полосы 50, 60, 80 и 100 см.

Возможность приобретения инфракрасного теплого пола различной ширины на метр позволяет реализовать практически любое расположение нагревательных полос

Любую пленку можно разрезать вдоль в специально предназначенных для этого и размеченных местах. Размер шага распила примерно равен 20 см, поэтому без труда можно получить панели нужной длины.

Максимальная мощность под ламинат от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют из-за ограничения температуры нагрева ламината. Иногда производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив его на пропускную способность, можно вычислить искомое значение.

Требования к ламинату в качестве покрытия

Обычный ламинат может обладать тремя свойствами, препятствующими его применению в качестве финишного покрытия в комплекте с теплым полом:

• искажение геометрии плит под действием высокой температуры;
• пробивные пластины при воздействии тяжелых предметов;
• высокие теплоизоляционные свойства материала.

Поэтому для совместного использования ламината и пленочного теплого пола под ним разработаны усовершенствованные модели. Они маркируются специальными символами, размещенными на упаковке материала или в инструкции к нему.

Единого стандарта маркировки нет, поэтому при покупке нужно уточнять этот вопрос у продавца, так как есть решения только для водяного или электрического кабельного теплого пола.

На схематичном изображении теплого пола показана возможность совместного с ним использования ламинированных панелей данной партии. Также рекомендуется использовать материал класса безопасности Е1 или Е0 с минимальным содержанием свободных формальдегидов.

Суммарное значение коэффициента термического сопротивления ламината и подложки, на которую он уложен, не должно превышать 0,15 кв.м*К/Вт. Поэтому при выборе материала необходимо убедиться, что данная техническая характеристика соответствует нормативным требованиям, иначе есть риск перегрева и повреждения системы теплого пола.

Ламели можно соединить клеем или замками, расположенными на концах пластин. Вместе с теплым полом допускается только плавающая схема устройства ламинированного пола из панелей замкового типа.

Тех. покрытие, собранное из панелей, не должно иметь жесткого сцепления с основанием, а по периметру помещения, вокруг архитектурных деталей и проходок труб необходимо оставлять зазор в качестве запаса на линейное расширение материала.

Ламинат получают прессованием опилок с включением смол, содержащих формальдегид. Изготовитель указывает максимально допустимую температуру нагрева, выше которой начинается испарение токсичного вещества. Обычно это происходит, когда вы достигаете 28-30 градусов по Цельсию. При расчете выработки тепла необходимо учитывать этот фактор.

Подробно аргументы в пользу установки инфракрасной системы обогрева ламината и сравнение преимуществ ИК-пленки с водяными вариантами, с которыми рекомендуем ознакомиться.

Правила размещения полос теплого пола

Площадь отдельного помещения, которое должно быть оборудовано теплым полом, рассчитывается исходя из потребности в отоплении этого помещения.

При отсутствии других систем отопления достаточно покрытия в среднем 70% от общей площади. При наличии радиаторов, каминов снижается потребность в тепле от пола, что приводит к уменьшению количества укладываемых планок или меньшему расходу энергии на обогрев.

В связи с наличием ограничений по максимальной мощности подводимой к жилому дому электроэнергии необходим расчет нагрузки на сеть

Отсутствие необходимости размещения инфракрасного теплого пола под ламинатом по всей площади помещения позволяет, как правило, при проектировании легко обойти следующие ограничения:

• Не размещайте теплый пол под тяжелыми предметами, такими как шкафы или диваны на ножках. Они продавливают ламинат, что приводит к неравномерному прилеганию и чрезмерному давлению на пленку.
• Не накрывайте нагретый ламинат теплоизоляционным материалом, например, коврами или мебелью без ножек. Это приводит к нарушению теплоотдачи воздуху и перегреву системы.
• Необходимо избегать одновременного нагрева ламината со стороны инфракрасной пленки и другого источника тепла. Размер площади пола, под которую нельзя укладывать пленку, для каждого типа примыкающего отопительного прибора определяется индивидуально.
• От стен и стационарных объектов необходимо отступать не менее 3 — 10 см в зависимости от рекомендаций производителя, так как зона обогрева в плане незначительно выходит за границы пленки. Повышенные температуры могут плохо сказаться на плинтусах и обоях.

При планировании размещения инфракрасной пленки часто отступают от стен на расстояние 50-60 см. Это связано с возможной перепланировкой или перестановкой мебели в будущем.

Значительный отступ от стен оставляет более широкий спектр решений для изменения дизайна помещения. Кроме того, жители дома гораздо реже используют пространство у стены, чем посреди комнаты.

Гостиные часто имеют инфракрасную пленку посередине. Такое размещение закрывает зоны частого пребывания людей и позволяет менять расстановку мебели вдоль стен

Если площадь теплого пола прямоугольная, то расположение фрагментов пленки лучше планировать по длинной стороне. При этом сокращается количество полос и, как следствие, операции их укладки, утепления и соединения.

Дополнительная информация о конструкции

В вертикальном разрезе устройство теплого пола состоит из пяти слоев, к каждому из которых предъявляются определенные требования. Основание пола должно быть прочным и максимально ровным. Для бетонного основания рекомендуется выровнять его путем заливки выравнивающей смеси, а для деревянного – путем укладки фанеры.

Изоляция между основанием и нагревательными элементами предназначена для предотвращения потери тепла. Учитывая, что теплый пол питается от электричества, подложка не должна проводить ток.

Поэтому не используйте изоляцию с отражающей поверхностью на основе алюминиевой фольги. Чаще всего используется рулонный утеплитель из вспененного полиэтилена или пробковая подложка в комплекте со светоотражающим слоем.

Устройство инфракрасного пола под ламинат (на строительном сленге — «пирожок») достаточно простое. Укладка любого слоя не предполагает наличия специфических знаний или тяжелого физического труда

Перед укладкой полос теплого пола с электропроводкой и датчиком температуры необходимо ознакомиться с инструкцией, идущей в комплекте. Общие принципы монтажа те же, но есть нюансы по расстоянию между размещаемыми элементами, а также по способу подключения к электросети.

В качестве подложки, расположенной между нагревательными элементами и ламинатом, нужно использовать пластиковую или виниловую пленку. Он хорошо пропускает тепло, но служит преградой для воды и пыли, которые нельзя допускать попадания на нагревательные ленты.

Одним из характерных представителей систем пленочного отопления является , особенности монтажа и эксплуатации которого подробно описаны в нашей рекомендуемой статье.

Этапы монтажа системы

Одним из основных преимуществ инфракрасных лент перед водопроводом является возможность самостоятельной установки теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.

При правильном выполнении всех этапов работы отопление будет качественно функционировать заявленный производителем срок.

Выравнивание основания и укладка теплоизоляции

Гидроизоляция и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняется по стандартным правилам. Покрытие должно быть ровным, твердым, с уклоном не более 2 мм на 1 метр.

Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и для укладки без обогрева

Перед монтажом теплоизоляции из помещения необходимо удалить пыль. Если работы по организации теплого пола проводятся в период строительства или капитального ремонта, то целесообразно выполнять процедуры монтажа теплоизоляции, нагревательных полос и верхней гидроизоляции в один прием. В этом случае загрязнение нагревательных элементов пылью будет сведено к минимуму.

Теплоотражающий материал стоит недорого, поэтому его укладывают по всей площади помещения вплотную к стенам, даже если инфракрасные полосы расположены не под всей поверхностью пола. Толщина теплоизоляционной подложки под теплый пол составляет 3-4 мм и такое расположение исключает небольшой перепад высоты, нежелательный при укладке ламината.

Во избежание сдвига материала при дальнейшей работе его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя закрепляют скотчем.

Фото-руководство по построению ИК-системы

При укладке теплого пленочного пола выполняется ряд стандартных действий, представленных следующей подборкой фотографий:

Галерея изображений полосы необходимой длины. Резку выполняем по заранее составленной схеме с учетом расположения мебели без ножек и архитектурных особенностей помещения

Подключаем хомуты к ошиновке, отсоединив ламинированное покрытие с одной стороны пленочной системы. Одна из «лап» хомута должна соприкасаться с медной планкой, вторая должна быть прижата снаружи

С усилием зажимаем клипсу на пленке. Этот узел должен быть надежным, не вызывающим подозрений на возможное разъединение.

Изоляционная лента, входящая в комплект пола ИК, разрезается пополам для изоляции свободного среза шины

Отрезками скотча оклеиваем токоведущую шину со стороны, противоположной креплению зажима

Пальцами на скотч или раскатывающий валик стараемся выгнать из-под скотча весь воздух. Это нужно для того, чтобы вода случайно не попала в автобус

Раскладываем ИК-полоски на полу так, чтобы зажимы были со стороны установки термостата. В зажим-держатель наматываем провода по схеме ИК-пола

Держатель зажима крепко зажимаем плоскогубцами, чтобы предотвратить возможность отключения во время работы

Шаг 1: Разрезать ИК-панель на полосы размером

Шаг 2: Установка зажима на сборную шину

Шаг 3: Закрепить зажим на пленке

Шаг 4: Подготовить клей лента для склеивания

Шаг 5: Обмотайте шину изоляционной лентой

Шаг 6: Заклейте липкую ленту Клей

Шаг 7: Подсоедините провода к зажиму

Шаг 8: Зафиксируйте проводку в зажиме

Завершив подготовку инфракрасные планки для сборки теплого пола, приступаем к основной работе:

Фотогалерея

Фото

Клипсы с подключаемыми проводами также проклеены изолентой.

Удалите пузырьки воздуха из-под клейкой ленты, отжав или прокатав

Готовим к подключению датчик регистрирующий температуру пола. Это устройство входит в комплект

Для того, чтобы датчик не был выше уровня пола, прорезаем отверстие в теплоизоляционной подложке, уложенной на основание

Закрепляем датчик на инфракрасной пленке скотчем: он будет крепиться устройство и защитить устройство от влаги

Плотно прижимаем скотч к пленке и датчику, стараемся минимизировать наличие пустот под ним

Собираем пленочный пол, подключаем последовательно инфракрасные полосы, выводим проводку к месту установки термостата

В удобном для использования месте устанавливаем терморегулятор, подключаем к нему проводку и провода от датчиков

Шаг 9: Вклейка зажимов с подсоединенными проводами

Шаг 10: Удаление пузырьков воздуха с ленты

Шаг 11: Подготовка датчика к подключению к системе

Шаг 12: Вырезание места для датчика в изоляции

Шаг 13: битумная лента для изоляции датчика

Шаг 14: Герметизация стыка лента-пленка

Шаг 15: Сборка системы инфракрасного обогрева

Шаг 16: Установка терморегулятора и подключение к нему системы

Размещение фрагментов термопленки

Полосы термопленки нарезаются на фрагменты нужного размера и укладываются медной полосой вверх или вниз в зависимости от инструкции производителя. Расположить их необходимо таким образом, чтобы проводка электрокабеля проводилась только с одной стороны.

При простой геометрии схемы укладки инфракрасной пленки она подключается к электрической сети с одной стороны для уменьшения общей длины проводов

Как правило, укладка под ламинат нагревательных лент теплого пола выполняется впритык. Однако для некоторых моделей между ними есть минимально допустимое расстояние, которое указано в инструкции. Это необходимо соблюдать, чтобы избежать перегрева системы. Ни в коем случае не должно быть противоправным наложение полос токоведущих шин друг на друга.

Увеличение расстояния между планками выше минимально допустимого не приведет к неисправности теплого пола. В этом случае прогрев ламината будет неравномерным, что приведет к созданию на полу теплых и холодных зон. Однако такие зоны практически не заметны из-за небольшого перепада температур и наличия эффекта отвода тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеящаяся изолирующая битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда в комплект входят и провода с сечением, необходимым для пропуска тока заданной мощности.

Самоклеящаяся битумная изоляция закрывает те участки среза медно-серебряной шины и с противоположной стороны полосы ее «разомкнутых» контактов, которые не будут использоваться при подключении к электросети. Важно не допустить образования пузырьков воздуха между изоляцией и шиной.

Преимущество битумной изоляции в том, что при первом включении в электрическую сеть она нагревается и, приобретая вид защищенного соединения, максимально герметизирует ее

В каждом месте соединения проводов с медной шиной устанавливается контактная скоба так, чтобы одна ее сторона уходила внутрь термопленки, а вторая оставалась снаружи, поверх медной полосы. Затем с помощью плоскогубцев затяните зажимы.

После этой процедуры полосы термопленки фиксируются скотчем между собой, а также соединяются теплоотражающим материалом во избежание сдвига при последующей работе.

Зачищенные концы проводов соединяются с зажимами опрессовкой. Каждое такое место нужно покрыть битумной изоляцией, укладывая ее сверху и снизу соединения.

Подключение термостата и тестирование системы

Устройство управления поставляется редко, поэтому его необходимо приобретать отдельно. Поскольку для регулировки температуры нагрева ламината требуется высокая точность, необходимо использовать устройство электронного, а не механического типа.

Датчик температуры пола крепится снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить, используя битумную изоляцию.

В теплоотражающем материале выполнены специальные вырезы для датчика температуры, а также места установки фиксаторов и . Это необходимо для сохранения гладкости поверхности для укладки ламината. Поместив датчик в углубление, его необходимо заклеить битумной изоляционной лентой.

Толщина теплоотражающего материала не менее 3 мм, поэтому расположенные в вырезах провода, зажимы и термодатчик не создают бугров, что важно при укладке ламината

Терморегулятор крепится на стена в месте, наиболее удобном для жителей квартиры. Провода подключаются согласно инструкции к устройству.

Если максимальная мощность теплого пола превышает 2 кВт, то подключение к сети производится через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления в электрическую цепь необходимо включить устройство защитного отключения.

Перед укладкой гидроизоляционного слоя и ламината необходимо провести испытания системы. Температура испытаний может быть небольшой, так как основная цель – проверка соединений проводов с элементами инфракрасного пола на искрение, а также факт нагрева каждого фрагмента.

Гидроизоляция и ламинат

Поверх теплого пола укладывается защитное гидроизоляционное покрытие в виде пленки. Учитывая его незначительную толщину, не влияющую на рельеф поверхности, достаточно закрыть только ТЭНы с небольшим выступом по краям, равным 10-20 см.

Полосы пленки соединяются между собой с помощью обычного скотча во избежание их смещения при последующей укладке ламината.

Поскольку теплопроводность клейкой ленты неизвестна, желательно, чтобы стыки рулонов пленки и стыки нагревательных полос, где нет инфракрасного излучения, совпадали

Ламинированные напольные панели укладываются сразу сверху полиэтиленовой пленки без дополнительной подложки. Эти процедуры желательно проводить в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Нюансы эксплуатации инфракрасного пола

Необходимо набросать план устройства теплого пола под ламинат, включая раскладку планок и разводки. Это поможет предотвратить в будущем неправильную перестановку мебели и создание сильного давления на поверхность в местах монтажа теплых полов.

Также потребуется исключить возможность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Наличие подробной схемы нагревательных полос позволит определить безопасное место для сквозного сверления без снятия ламината. Выполняя такие работы наугад, можно испортить систему отопления и получить удар током

Электронные терморегуляторы часто комплектуются двумя приборами для измерения температуры пола и воздуха. При использовании системного программирования нельзя использовать только датчик воздуха из-за ограничений по нагреву ламината.

Есть два способа корректной настройки алгоритма режима обогрева пола:

• Использовать только показания датчика пола. Например, настроить включение обогрева при температуре ниже 25 градусов, а выключение при достижении 29 градусов.
• Используйте показания обоих приборов. Например, настроить включение обогрева при комнатной температуре 23 градуса и выключение, когда либо датчик воздуха показывает 26 градусов, либо датчик пола показывает 30 градусов.

Повреждение датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденной панели обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола как запасной, а провод от него вывести на терморегулятор.

Тогда при выходе из строя основного устройства достаточно просто открутить два провода от неработающего датчика в термостате и подключить контакты от резервного варианта.

С правилами и особенностями организации познакомит рекомендованная нами статья.

Выводы и полезное видео по теме

Пошаговый монтаж инфракрасного пола под ламинат. Припайка проводов к медным жилам вместо зажимов:
