Какой стороной класть пленочный теплый пол: Какой стороной класть теплый пол и комплектующие

Содержание

Какой стороной класть теплый пол и комплектующие

Какой стороной укладывать пленочный теплый пол

В большинстве случаев укладка пленочного теплого пола производится фирменными надписями с разметкой вверх.

Однако обратите внимание на места соединений проводов и токопроводящих шин греющей пленки. Места не должны выступать вверх и мешать дальнейшей укладке теплораспределяющего слоя или финишного напольного покрытия. Если коннекторы выступают, то следует перевернуть греющую пленку надписями вниз и сделать вырезы в теплоизоляционном слое.

Укладывать инфракрасную греющую пленку с заземляющим слоем Marpe Plus необходимо заземляющим слоем с нанесенными фирменными надписями вверх. При этом заземляющий слой подсоединяется к отдельному проводу с помощью коннектора.

Какой стороной укладывать подложку (теплоизоляционный слой Marpe)

Теплоизоляционная подложка MARPE Heating Film изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой, что обеспечивает теплоизолирующие свойства и сохранение формы без сжатия на длительное время.

Укладывается теплоизоляционная подложка разметкой и надписями вверх, а неметаллизированным отражающим слоем вниз.

Какой стороной укладывать теплораспределяющий слой Marpe

Теплораспределяющий слой Eco-Board имеет однородную структуру (базальтовая крошка и полимеры), сторона его укладки не имеет значения. Для удобства мы рекомендуем класть теплораспределяющий слои фирменными надписями вверх.

Монтаж теплоизоляционных слоев и прочих комплектующих сторонних производителей выполняется в соответствии с инструкцией изделия, а сторона укладки зависит от материала их изготовления.


Возврат к списку

Какой стороной класть теплый пол

В данной статье мы рассмотрим технологию монтажа и наладки системы отопления с помощью инфракрасного обогрева в частном доме, квартире или офисе.

До последнего времени в мире для дополнительного или первичного отопления применялись два вида «теплых полов»: система с использованием электрического кабеля и «водяной теплый пол», греющий за счет проходящей по трубам горячей воды. Сегодня в продаже стали появляться отопительные системы, основанные на пленочной технологии. Такие системы получили название «инфракрасный теплый пол» (ИТП). Такая технология быстро завоевала приверженцев в разных странах, хотя, например, в Украине и других странах СНГ ее стали применять относительно недавно. Эта технология прошла все необходимые испытания и получила сертификаты.

В статье «Лучистая система отопления» речь идет о том же принципе обогрева, однако использована несколько иная терминология и есть одно технологическое отличие: применен другой тип пленки. ПЛЭН — более толстая и тяжелая, а длины излучаемых волн в обоих случаях одинаковы.

Прежде, чем приступить к монтажу ИК-теплого пола, необходимо тщательно осмотреть будущее место монтажа, удалить все выступающие предметы, трещины, сколы и предметы, которые могут нарушить систему.

На выровненный очищенный пол уложите с перекрытием в 20 см слой парогидроизоляции. Это особая термостойкая пленка, имеющая плотность более 140 г/м кв. Ее необходимо закрепить с помощью скотча.

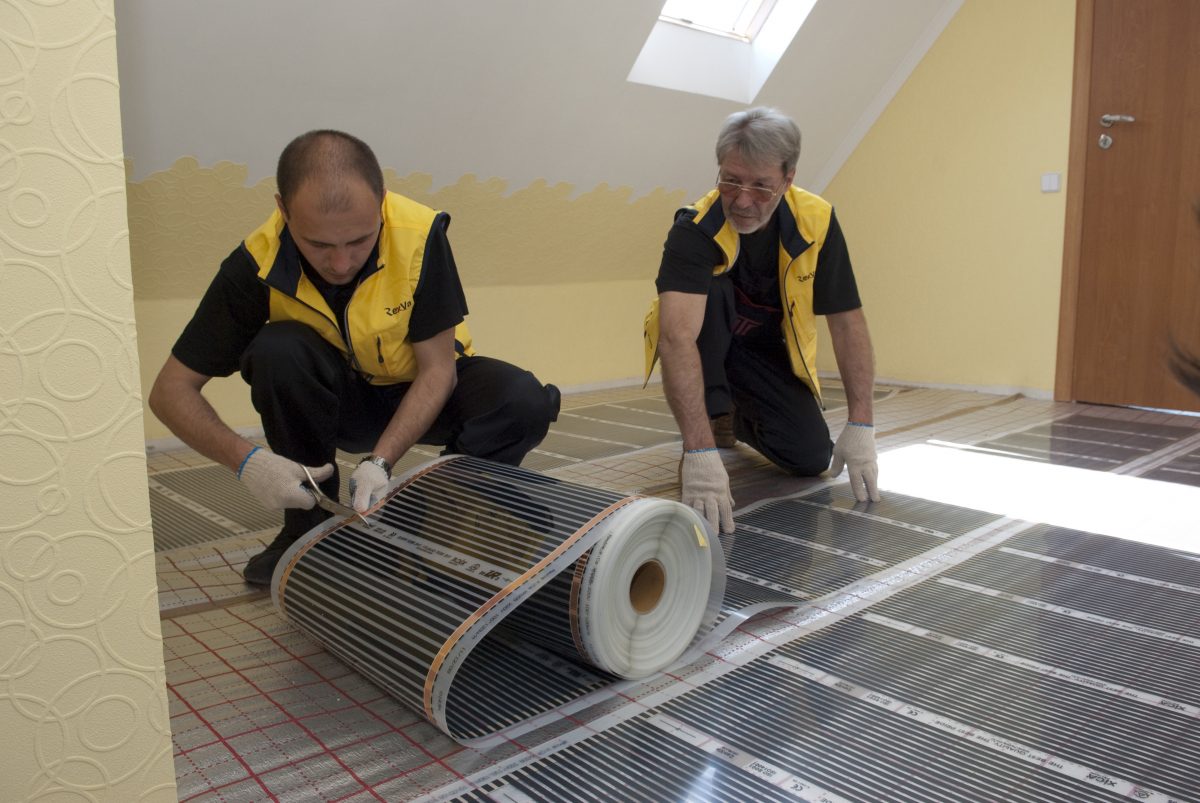

Укладка энергопленки


Пленка кладется лицевой стороной кверху. При такой укладке медный (луженый) проводник должен находиться внизу. Полосы энергопленки допускается укладывать на расстоянии 10 см друг от друга, чтобы равномерно покрыть всю площадь комнаты.

Термопленка укладывается только в один слой, без перекрытия. Допускается перекрывать боковые прозрачные края. Медные токопроводящие полосы должны располагаться не ближе 2 см друг от друга. При работе с теплыми ИК-полами старайтесь не повредить нагревательную пленку и соединительные провода, не ходите по пленке в обуви, не ставьте на нее тяжелые предметы.

Обращаю внимание, что прибивать элементы можно только через прозрачный ободок сбоку элемента. Нельзя крепить элемент ближе, чем в 6.4 мм к токопроводящему участку элемента. Укладывайте систему таким образом, чтобы силовые провода проходили под плинтусом.

Подключение может производиться механически, с помощью заклепок, или с помощью припаивания к медному проводнику — в этом случая используйте олово ПОС 90.

После подключения всех элементов системы к электросети, необходимо произвести «ходовые испытания» теплого пола, проверяя пробником точки подключения монтажных проводов и изоляцию по линии отреза. Затем можно укладывать необходимое напольное покрытие. Для удобства полосы теплого пола можно закрепить малярным скотчем.

Для подключения лучше применять провода разных цветов. По государственному стандарту рекомендуется подключать к нулевому проводу проводники желто-зеленого цвета.

При установке термопленки под ламинат, линолеум, ковровое покрытие, датчик температуры пола монтируется между утеплителем и термопленкой как можно ближе к терморегулятору и устанавливается около черной полосы термопленки. Чтобы выровнять поверхность пола под финишное покрытие, проделайте штробу в утеплителе, а при необходимости и в полу. Для быстрого демонтажа датчика при его неисправности лучше уложить кабель от термодатчика до терморегулятора в гофротрубку.

Подключение терморегулятора к электрической сети


Обычно регуляторы температуры рассчитаны на ток в 16А или 3520 Вт, а это значит, что максимальная обогреваемая площадь термопленки будет 15,7 м². Есть модели терморегуляторов, которые позволяют программировать продолжительность работы, время включение и отключения инфракрасного обогрева пола, температуру нагрева. В зависимости от ваших потребностей, подбирается терморегулятор.

Для подключения терморегулятора к электрической сети лучше пригласить квалифицированного электрика. Если вы будете проводить подключение самостоятельно, необходимо соблюдать все меры техники безопасности. При мощности системы более 2 кВт я рекомендую подключать ее от отдельного автомата.

Проведите визуальный осмотр системы, проверьте надежность крепления проводов, изоляции. Измерьте сопротивление каждой нагревательной полосы, его значение должно быть не менее 1 МОм.

Для проверки работы системы включите систему обогрева и проверьте рукой температуру пола для каждой полосы термопленки. Пленка должна излучать комфортное тепло около 40⁰ С.

Уложите на парогидроизоляцию листы фанеры (под паркет, линолеум, ковролин, паркетную доску), либо листы ГВЛ (под плитку), прикрепите их к полу анкерными болтами (шурупами) и выровняйте под финишное покрытие.

Существует множество различных утеплителей. Фольгированный изоляционный материал отражает до 97% инфракрасного излучения в сторону его поступления.

В этой статье рассмотрим, какой стороной класть утеплитель с фольгой на пол, виды и характеристики материалов, правила их укладки.

Содержание:

Что представляет собой фольгированный утеплитель


Это комбинированный материал, который состоит из слоя алюминиевой фольги или металлизированной пленки, соединенной с теплоизоляционным материалом. Отражающий слой может быть односторонним или двухсторонним. Отличается легким и быстрым монтажом благодаря своей эластичности.

Более тонкий, чем другие теплоизоляционные материалы.

Кроме сохранения тепла может использоваться в качестве гидроизоляции, так как не пропускает через себя влагу. Чем тоньше слой фольги, тем он лучше пропускает через себя тепло.

Виды утеплителей


Различаются они материалами, используемыми при изготовлении.

При выборе нужно учитывать требования к помещению и его функциональное назначение. Верхний слой должен быть покрыт алюминиевой фольгой, а не напылением.

Свойства


Преимущества:

Такая изоляция может применяться в любых помещениях. Кроме описанных качеств она способна отражать радиационное излучение.

Способы укладки


Теплосберегающие свойства зависят от того, насколько правильно уложен утеплитель.

Утепление бетонного пола


Чаще всего рулонный материал фиксируют к бетонному основанию на специальный клей, изготовленный на основе каучука.

  1. Подготавливаем поверхность. Плиту выравниваем, чтобы не было большого перепада по высоте. Все щели и трещины заделываем цементным раствором.
  2. Расстилаем материал на полу фольгированным слоем вверх, отрезаем нужную длину. Полосу отодвигаем, наносим на место ее укладки клей. Выдерживаем несколько минут согласно инструкции к клею. Укладываем и хорошо прижимаем материал. Полосы кладем вплотную друг к другу.
  3. Стыки закрепляем фольгированным скотчем, который продается в строительных магазинах.

Можно закрепить материал на двухсторонний скотч, приклеенный по периметру, или дюбели.

Утепление пола из древесины


На деревянный пол удобнее всего укладывать фольгированный утеплитель, имеющий нижний самоклеящийся слой.

Последовательность укладки:

После того как материал уложен, можно укладывать выбранное напольное покрытие.

Фольгированный изолятор под теплые полы


Основа под теплые полы должна быть ровной без перепадов высоты и дефектов. Все погрешности нужно устранить.

  1. Фольгированный материал раскладываем полосами встык, места соединения проклеиваем специальным скотчем.
  2. Сверху монтируем систему электрических или водяных теплых полов.
  3. Укладываем гидро- и пароизоляционный материал. Он не даст протечь бетону на нагревательные элементы пола.
  4. Заливаем стяжку толщиной 30–50 мм в зависимости от вида обогревательных элементов и функционального назначения помещения.

Изоляция под плавающую стяжку


Характеризуется тем, что плита не скрепляется жестко с бетонной стяжкой, между ними укладывается теплоизоляция.

  1. Подготавливаем основание, устраняем все дефекты.
  2. Штукатурим нижнюю часть стен.
  3. Наклеиваем по периметру стен демпферную ленту, ее высота должна быть по толщине пола: от плиты до напольного покрытия.
  4. Грунтуем основание в два слоя. Последующий слой наносим после высыхания предыдущего.
  5. Теплоизоляционные фольгированные плиты укладываем фольгой вверх. Используем металлизированное покрытие, устойчивое к воздействию цементного раствора. Плиты укладываем строго в горизонтальной плоскости, плотно друг к другу. Неровная укладка утеплительных плит способствует образованию трещин в бетонном растворе.
  6. Места соединения плит проклеиваем скотчем.
  7. Заливаем бетонную стяжку.

Мы рассмотрели, как правильно укладывать фольгированный материал для качественного утепления пола. Теплоизолирующий материал всегда укладывают фольгой наружу, если постелить наоборот, он не будет сохранять тепло в полной мере.

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

1. На подготовленную поверхность уложить рулонный теплоотражающий материал.

В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

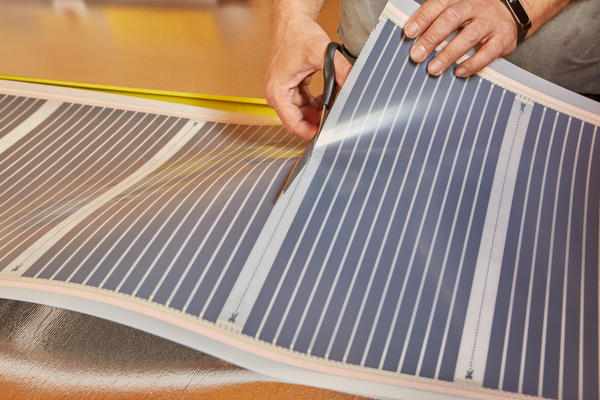

2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз).

По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

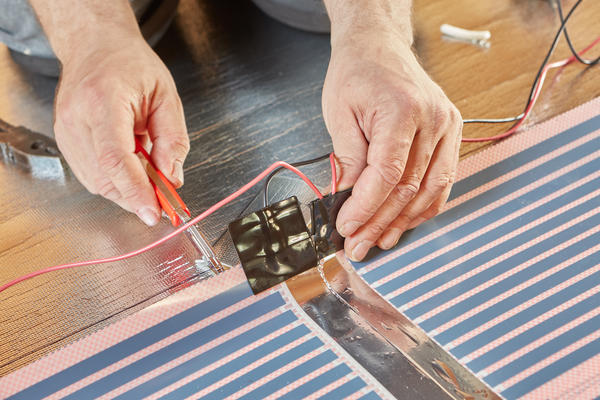

3 .Прикрепить электрические клеммы к каждой полосе термоплёнки.

а) Пробить отверстие в медной шине дыроколом.

б) Вставить клемму между слоями полимерной плёнки.

в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента.

Также возможен монтаж клемм при помощи пайки.

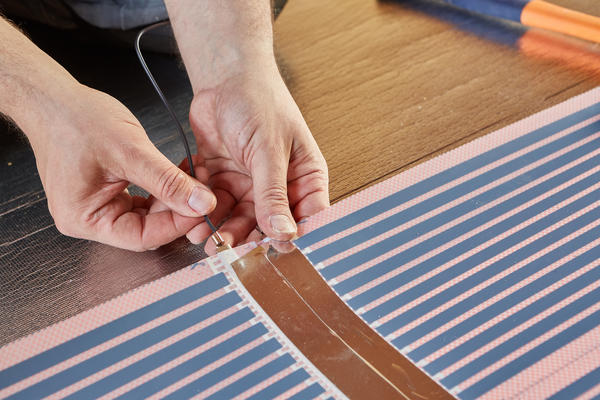

4. Закрепить провода в клеммах в соответствии со схемой подключения.

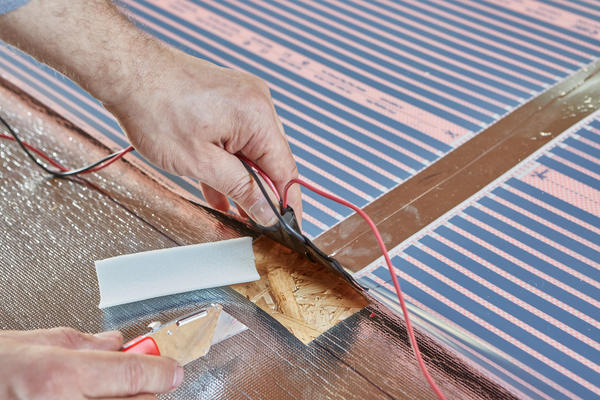

5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.

6. Изолировать противоположные концы медной шины изоляционной лентой.

7. Установить под термоплёнку термодатчик и подключить термостат.
Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!

8. Проверить работоспособность путём подключения к сети.

9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.).
Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

  • 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
  • 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
  • 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

  • — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
  • — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
  • — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
  • — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
  • — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

  • — Материалы, необходимые для монтажа теплого пола Hot-Film.
  • — Плитка и материалы для укладки плитки.
  • — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • — Устанавливать пленку рядом с нагревательными приборами
  • — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • — Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • — Изгибать пленку на 90
  • — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Монтаж пленочного теплого пола своими руками

Несколько лет назад на рынке теплых полов появился новый энергосберегающий инфракрасный пленочный материал. И многие его достоинства привели к тому, что он произвел настоящий фурор. Так, монтаж пленочного теплого пола своими руками можно производить под любое покрытие, будь то ламинат, паркет, линолеум или плитка.

Его важными особенностями является отсутствие необходимости в цементной стяжке во время укладки, а также он намного экономичнее в расходе электроэнергии кабельного теплого пола, который, кстати, обязательно нужно заливать цементной стяжкой. Что важно, в случае переезда можно легко и просто демонтировать пленочный пол и постелить его заново в новом помещении. (См. также: Установка тонкого тёплого пола своими руками)

Кроме того лечебные свойства инфракрасного света уже давно используются в медицине, а значит, что такой пол будет оказывать только положительное воздействие на здоровье всех проживающих. Пленка инфракрасного теплого пола будет вырабатывать тепловые лучи, которые легко проходят через напольное покрытие и оказывают лечебный эффект на здоровье человека.

Монтаж пленочного теплого пола своими руками

После того как поверхность пола была очищена и подготовлена на него укладывается теплоизоляционный материал. При выборе теплоизоляции следует ориентироваться на то, каким будет ваше финишное покрытие. Если планируется положить ковролин или линолеум, то изоляцию можно сделать любой, только учесть толщину листа в 3-5 мм. На стыках листы нужно проклеить скотчем. Если же планируется класть керамическую плитку, то обычно рекомендуют использовать в качестве теплоизоляции техническую пробку, имеющую толщину 2 мм.

Во время монтажа следует заранее определиться с положением терморегулятора, а также составить схему монтажа, для того чтобы инфракрасная пленка была впоследствии разложена на полу правильно. При этом укладывать ее следует только на открытых участках, где не будет стоять мебель. (См. также: Как сделать электрический теплый пол своими руками)

Далее технология монтажа пленочного теплого пола подразумевает, что пленку нужно разрезать на полосы нужного размера по отмеченным производителем линиям. Затем пленку необходимо разложить на полу так, чтобы она соответствовала схеме.

Важно! Класть ее следует медной полосой вниз и контактами к стене, где планируете установить терморегулятор.

После этого инфракрасная пленка подключается к проводке. Не забудьте установить на краях медной полосы контактные зажимы и подключить к ним контактные провода. Обязательно следует заизолировать все места подключения проводов к зажиму, а также места разреза пленки с обратной стороны при помощи битумной изоляции. (См. также: Установка тёплых электрических полов своими руками)

Далее технология монтажа пленочного теплого пола предполагает подключение датчика температуры пола. Это производят с нижней стороны пленки. Не забудьте его заизолировать. После того как теплый пол полностью уложен и все провода и контакты подключены, нужно установить терморегулятор и также его заизолировать. После этого можно подключить к электросети.

Важно! Перед тем как укладывать финишное покрытие обязательно протестируйте теплый пол, учитывая, что поверхность должна прогреваться равномерно.

Поверх теплого пола нужно уложить полиэтиленовую пленку, после чего можно класть финишное покрытие.

Важно! Учтите, что в случае, если финишным покрытием будет плитка, после ее укладки стяжке нужно дать просохнуть в течение 20 дней. Только после этого можно будет пользоваться новой системой обогрева пола. (См. также: Как правильно уложить теплый пол под ламинат своими руками)

Пленочный теплый пол под ламинат

В стандартный набор материалов для укладки пленочного теплого пола под ламинат входит рулон термопленки, контактные зажимы для нее, комплект электропроводки, изоляция для контактных зажимов. В принципе вам понадобится к этому набору приобрести только терморегулятор с температурным датчиком.

При укладке теплоотражающего слоя под ламинат не рекомендуется применять материалы, покрытие которых выполнено с использованием алюминиевой фольги. Для монтажа хорошо подойдут материалы, имеющие покрытие из металлизированной лавсановой или полипропиленовой пленки.

Сама установка такого пола под ламинат достаточно проста. Начинается она с укладки теплоотражающего слоя на ровное основание. После того как листы теплоотражателя разложены, их нужно скрепить между собой скотчем. Далее можно приступать к термопленке, которую нужно класть контактами к терморегулятору. (См. также: Как положить тёплый пол в гараже своими руками)

Совет! Стоит помнить, что самым экономичным вариантом расположения полос такой пленки будет вдоль длинной стены, ведь при этом получится меньше точек подключения, а значит, и меньше проводов.

Полосы теплого пола нужно прикрепить к предыдущему слою с помощью того же скотча. Следующим этапом является установка терморегулятора. Он обычно крепится на стене или включается в розетку. Далее следует подключить провода. Тут нужно установить контактные зажимы, осуществить прокладку проводов, обжим контактов и их изоляцию. После этого их можно подключить к терморегулятору. К нему же подключается термодатчик. Остается только произвести тестирование нового теплого пола и можно укладывать ламинат.

Пленочный теплый пол под плитку

Монтаж пленочного теплого пола под плитку имеет свои особенности и требует гораздо больше усилий и времени, чем в других случаях. Ведь изначально он планировался только для сухой укладки. Это означает, что не каждый пленочный пол может выдержать соприкосновение с щелочной средой цементной стяжки или плиточного клея.

Важно! Укладку пленочного пола следует производить только при плюсовой температуре!

Пленку укладывают вниз стороной, где видны медные токопроводящие шины. При этом основа обязательно должна быть сухой и чистой. Чтобы не произошло смещения полос в дальнейшем после подключения можно прикрепить их малярным скотчем. Не забывайте, немаловажно добиться плотного контакта между пленкой и теплоизоляционным материалом. Это исключит появление завоздушенных пустот.

После того как выполнены все работы по укладке пленки, подсоединены термодатчик и термостат, теплый пол можно подключить к сети и протестировать его. Затем, в случае если все нормально, поверх пленки укладывается полиэтиленовая пленка. Также поверх этого слоя гидроизоляции следует положить полимерную, но не металлическую строительную монтажную сетку, имеющую размеры 20-40 мм.

Важно! Если на пол ожидается высокая нагрузка, то в качестве защитного покрытия поверх гидроизоляционного материала допустимо положить СМЛ или влагостойкий ГВЛ, имеющий толщину до 6 мм.

Монтаж такого пола под плитку завершается укладкой этой самой плитки либо керамогранита. Следует учесть, что слой плиточного клея в этом случае должен составлять около 10 мм. Клей также следует брать специальный для теплого пола. Чтобы компенсировать тепловое расширение между напольным покрытием и стеной нужно оставить небольшой зазор, который потом можно закрыть плинтусом.

При выборе теплого пола такого типа ориентироваться следует, прежде всего, на производителей, которые гарантируют качество, подтвержденное документально. Так, среди таких фирм особо выделяют пленочные теплые полы Caleo. Они предлагают теплые полы, как для сухого монтажа, так и для «мокрого» монтажа. В первом случае выполнить укладку можно без стяжки и клея при любых видах ремонта. Во втором случае пленочные теплые полы Caleo укладываются в стяжку либо в плиточный клей. Производительно рекомендует это делать еще на стадии капитального ремонта.

Пленочный теплый пол своими руками

Удивить кого-то наличием теплого пола в квартире уже невозможно. Теплые полы стали такой же обыденной вещью как использование ламината, или паркетной доски в качестве напольного покрытия. Но вот технологии создания теплых полов изменились значительно. Ушло в прошлое водяное нагревание полов, вызывавшее столько споров и конфликтов между соседями, и остались только системы нагрева на основе электричества. Но и здесь произошли большие изменения. На смену термокабелю пришла термопленка, значительно упростившая процесс создания теплого пола, более экономичная и более функциональная.

Что такое термопленка (пленочный теплый пол)?

Термопленка представляет собой полимерный материал, на который нанесены нагревательные полосы, излучающие, под воздействием электрического тока, инфракрасное излучение, которое и является источником тепла. Толщина термопленки всего 0,4 мм.

Достоинства термопленки (пленочный теплый пол)

Какие же достоинства у теплого пола на основе термопленки?
Инфракрасное излучение, которое вырабатывается термопленкой, обогревает предметы, а не воздух в помещении. А вот уже нагретые предметы согревают воздух в комнатах.
Длина волн, излучаемых термопленкой – 5-20 мкм, совпадает с длиной волн, излучаемых человеком, поэтому человеку комфортно в помещении, которое согревается термопленкой.
 Универсальность термопленки. Ее можно использовать с любыми видами покрытия – от пола, покрытого керамической плиткой, до пола на который постелен линолеум. При этом невозможен перегрев пола, поскольку максимальная температура, создаваемая термопленкой  не превышает 45 градусов. Хотя существуют пленки и с большей температурой нагрева, но для дома этой температуры вполне достаточно.
 Гибкость использования термопленки. Ее можно устанавливать не только горизонтально, но и вертикально. Можно установить на стены или потолок, можно обогреть любой предмет, можно постелить в конуре вашего четвероногого друга, и т.д. и.т.п.
 Мобильность – это тоже достоинство термопленки. Переезжая в другую квартиру, вы можете демонтировать систему нагрева из термопленки, если она, конечно она не находиться под бетонной стяжкой, и вам не жаль разбирать пол из ламината или паркетной доски. Но, тем не менее, такой вариант возможен.
 Устойчивость к механическим повреждениям. Поскольку нагревательные полосы соединяются параллельно, то выход из строя одной полосы, или даже секции, не скажется на функционировании всей системы.

Монтаж пленочного теплого пола, все этапы работы

1. Подготовка пола.

В первую очередь пол необходимо выровнять, ведь по сути мы будем укладывать покрытие на пол, разве что под него еще и стелить нашу пленку. Если пол у нас требует грубого выравнивания, то вначале делаем стяжку, а потом заливаем наливной пол.

Необходимо убедится в отсутствии острых выступов, сколов, трещин,которые могут повредить термопленку.

2. Измерение площади, на которую будет укладываться термопленка

Измеряется только площадь, свободная от мебели. Термопленку необходимо укладывать контактами к терморегулятору и по длинной стороне комнаты. Так будет меньше соединений и проводов.

3. Укладка теплоизоляции.

Листы теплоизоляции укладываются на пол и фиксируются между собой и с полом монтажным скотчем. Рекомендуется использовать инфрафлекс или энергофлекс (электроизоляционные скотч), но ни в коем случае материалы с алюминиевой фольгой.

4. Укладка термопленки.

Термопленка укладывается лицевой стороной вверх, а медным проводником вниз. Места подключения полос выводятся под плинтус. Полосы термопленки нельзя накладывать друг на друга. Полосы прикрепляются к теплоизоляции также скотчем, во избежание сдвига и механического повреждения.

5. Подключение проводов.

Рекомендуется использовать монтажный комплект «Кольцо». Провод с наконечником просовывается внутрь пленки, надежно соединяется с медной шиной и фиксируется заклепкой, также внутри пленки. Места подключения проводов надежно изолируются.
 Пленка по факту подключается полосами, то есть каждая полоса пленки подключается параллельно рядом уложенной. Все они выводятся на один пульт управления.

В итоге, после того как мы постелили в помещении теплый пленочный пол, должно получится следующее.

6. Подключение терморегулятора.

Подключение терморегулятора и датчика температуры необходимо производить в строгом соответствии с инструкцией по монтажу. Общая схема подключения выглядит следующим образом:

Терморегулятор устанавливается в удобном для вас месте, обычно на стене, где нет мебели или других предметов, мешающих установке прибора. Питающее напряжение подается или из имеющихся розеток, или делается отдельная проводка от распределительного щитка, что предпочтительно.

7. Проверка работоспособности пола.

После выполнения всех работ проверяется работоспособность «теплого пола». После подачи напряжения, пробником проверяются места подключения проводов, их изоляция. Проверяется нагрев каждой полосы.
Если никаких проблем нет, то термопленка накрывается полиэтиленовой пленкой, которая будет служить гидроизоляцией.

Затем производиться укладка напольного покрытия. Если покрытие ламинат или паркет, то их укладка производиться непосредственно на полиэтиленовую пленку. О том как положить ламинат вы можете узнать из статьи «Укладка ламината своими руками». Если покрытие линолеум (статья «Как постелить линолеум самому») или ковролин (статья «Укладка ковролина своими руками»), то сначала укладываются листы ГВЛ (Гипсоволоконный лист), СМЛ (Стекломагнезитовый лист) или ДВП (Древесноволокнистая плита), которые защитят термопленку от механических повреждений.

Некоторые рекомендации по монтажу и эксплуатации пленочного пола

Производители термопленки не рекомендуют:

— проводить монтаж пола при повышенной влажности и при отрицательных температурах воздуха;
— накладывать полосы термопленки друг на друга;
— закреплять пленку с помощью гвоздей и тому подобного;
— устанавливать полосу термопленки более 10 погонных метров;
— включать в сеть пленку свернутую в рулон;
— закрывать термопленку металлическими листами;
— использовать теплый пол для высушивания влажных поверхностей.

Как правильно уложить пленку для теплого пола своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить пленку для теплого пола своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить пленку для теплого пола своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.

Мощность пола и площадь покрытия

Как и в случае с электрическим теплым полом (о котором мы писали ранее), перед укладкой инфракрасного пола нужно определиться с площадью, на которую он будет укладываться. То есть это свободное пространство, на котором могут стоять легкие предметы интерьера.

Под тяжелой мебелью и техникой пол не укладывается, поскольку это неоправданно. Мощность матов зависит от площади покрытия инфракрасным полом.

Для площади 20 м2 подходит более мощный пленочный пол (220 Вт/м2), для площади более 20 м2 нужно выбирать мощность поменьше. В любом случае консультант рассчитает вам необходимую мощность пола и терморегулятора в зависимости от вашей площади.

Провода, которыми вы будете соединять пленочные маты, выбирайте сечением от 1,5 до 2,5 мм. Желательно приобрести медный многожильный провод, поскольку нагревательные каналы, с которыми он будет соединяться, тоже медные.

Монтаж инфракрасного пленочного теплого пола

Процесс укладки инфракрасного пленочного теплого пола:

Очистка и выравнивание основания.После очистки проверьте горизонталь поверхности.

Если отклонение составляет более 3 мм, нужно выровнять основание наливным полом. Как это сделать, мы писали ранее. Отверстие для терморегулятора. Нужно просверлить вертикальную штробу от пола до места установки терморегулятора, а также сделать отверстие для самого терморегулятора. Это нужно сделать в первую очередь, чтобы затем очистить поверхность от пыли и кусков стены.

Не забудьте подвести электропитание от ближайшей розетки, предварительно обесточив систему.

Теплоизоляция. Можно использовать отражающую теплоизоляцию, можно и не отражающую (например, пробковую).

Главное – чтобы толщина теплоизоляционного слоя была 3-5 мм. В нем будут вырезаться отверстия для укладки проводов и креплений с пленкой.

При укладке теплоизоляции скрепляйте ее монтажным скотчем. Для отражающей теплоизоляции не используйте материалы с отражающим покрытием из фольги – она некачественная.

Укладка. Пленка укладывается по направлению к стене, на которой будет установлен терморегулятор (чтобы сократить длину провода). Отступ от стен составляет 10-20 см.

Вблизи сильных нагревателей (например, таких как камин) отступ составляет около 1 метра. Разрезать пленку можно только в тех светлых местах, которые идут между темными секциями. Пленка укладывается встык, который после проклеивается скотчем (края, где будет крепление с проводами, пока не приклеивайте).

Крайние стороны полос тоже приклеиваются скотчем к теплоизоляции. Пленка должна быть уложена медными нагревателями вниз.

Изоляция концов пленки. Отрезки пленочного пола имеют открытые участки в местах разреза меди, которые обязательно нужно заизолировать во избежание порчи при какой-либо протечке. Проще всего это сделать битумной изоляцией в виде пленки.

Отрезаем необходимые размеры (чуть больше, чтобы обеспечить надежность изоляции), и обклеиваем медные участки с двух сторон. Под заизолированные медные участки в теплоизоляции вырезаются отверстия, чтобы утопить отрезки. После наклеивания битумной изоляции приклейте ее скотчем к теплоизоляции, вдавив в отверстия.

Так вы заизолируете медный участок навсегда. Помните, что участки, к которым будут присоединяться провода, пока изолировать не нужно.

Установка зажимов.К не заизолированным отрезкам меди в пленке подсоединяются металлические зажимы. Обратите внимание: одна сторона зажима должна всовываться между пленкой и медной полосой.

Просто зажимать контакт сверху и снизу нельзя: вы можете повредить пленку, и пол в скором времени перестанет нормально работать. Одну сторону зажима всунули на медь под пленку, зажали пассатижами или плоскогубцами, и все.

Подсоединение проводов. К зажимам провода подсоединяются параллельно. То есть левые стороны соединяются только между собой, и правые стороны соединяются только между собой.

Для этого лучше купить 2 цвета проводов, чтобы не путаться. Сначала на концах проводов нужно снять изоляцию специальным инструментом. После снятия изоляции кончик скручивается и всовывается в отверстие зажима, затем жестко скрепляется пассатижами или плоскогубцами.

Соединения так же нужно заизолировать битумной изоляцией и сверху закрепить скотчем.

Укладка проводов в теплоизоляции. Провода должны уходить по полу к стене, чтобы быть в районе плинтуса. Это обезопасит их от давления покрытия пола. Чтобы провести провод к стене, нужно под его траекторией вырезать в теплоизоляции отверстие для утопления.

Затем нужно просовывать провод в отверстие и скреплять скотчем так, чтобы провод тоже прилипал к скотчу. Возле стены провода не должны выступать за теплоизоляцию, поэтому там делаются чуть более широкие вырезы, и провода опять проклеиваются скотчем. Так и ведете провода от пленки к пленке, затем к месту под терморегулятором.

Установка датчика терморегулятора. Датчик устанавливается под пленкой примерно в центре второй секции.

Под датчик также нужно вырезать отверстие в теплоизоляционном материале, а при необходимости и в основании. Для провода от датчика к терморегулятору в теплоизоляции тоже нужно вырезать отверстие. Если провод будет поворачивать вбок, вырезайте плавный поворот, чтобы кабель в проводе не сломался в будущем.

Подключение и проверка работоспособности. О подключении мы скажем чуть ниже, а проверить работу пленочного теплого пола можно и руками, и переносным инфракрасным датчиком, который направив на пленку, можно узнать температуру.

Укладка звукоизоляции. Желательно использовать рулонный материал, который обеспечивает одновременно и влаго- и звукоизоляцию.

Затем укладывается покрытие пола.

Огромным плюсом инфракрасного пленочного теплого пола является возможность укладки без мокрой стяжки. Даже в случае переезда пол можно разобрать и перевезти в новое жилье. Но также инфракрасный пол хорошо подходит под наливное покрытие.

Подключение инфракрасного пленочного теплого пола

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола. К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Как правильно стелить теплый пол под линолеум

Если Вы не знаете, как правильно стелить пленочный теплый пол под линолеум, далее мы предоставим пошаговый порядок укладки пленки на подготовленную поверхность.

Такой вариант электрической системы подогрева чаще всего используется на кухне и в коридоре. Связано это с практичностью линолеума – его легко мыть и к тому же стоимость материала дешевле, чем ламината и паркетной доски.

Можно ли подогревать такое покрытие

Первое, о чем хотелось бы Вам рассказать, можно ли стелить электрический теплый пол под линолеум и какие требования предъявляются к монтажу. Дело в том, что пленочное покрытие может при нагревании выделять токсины, вредные для организма человека.

Помимо этого материал может давать усадку со временем, в результате чего его внешний вид испортится. Ну и последний нюанс – данный вариант покрытия может быть дополнительно теплоизолирован, в результате чего система подогрева будет совсем неэффективной. Как Вы видите, нюансы в выборе подходящего линолеума есть и сейчас мы расскажем, какой из видов подойдет для укладки электрического теплого пола.

Во-первых, существуют натуральные и искусственные материалы.

Желательно отдавать предпочтение первому варианту, т. к. в этом случае при нагреве не будут выделяться вредные вещества.

Во-вторых, производители указывают на упаковке пригодность/непригодность использования изделий под систему электрический теплый пол. Сами понимаете, что нужно выбирать продукцию с соответствующей маркировкой.

Ну и, в-третьих, лучше всего себя зарекомендовал по надежности, прочности и теплопередаче многослойный ПВХ линолеум, который мы и рекомендуем покупать для укладки пленочного теплого пола своими руками!

Еще один важный нюанс заключается в том, что существует максимально разрешенная температура подогрева линолеума. Электрический теплый пол должен нагревать покрытие не более, чем на 30оС, что обговаривается даже правилами СНиП.

Если проигнорировать данный момент, материал может начать плавиться, появятся потемневшие следы и к тому же вырастит вероятность воспламенения покрытия.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.

Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Порядок монтажных работ

Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты. Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.

После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал.

Лучше всего использовать экструдированный пенополистирол.Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом (показан на фото), который одновременно является и теплоизолирующим и теплоотражающим слоем.

Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем). Осуществите монтаж инфракрасного теплого пола под линолеум.

Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал. Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы.

Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.

На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня. Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.

Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!

Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!

Монтаж инфракрасного теплого пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве.

Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета.

К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы– это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Инфракрасный теплый пол технические характеристики имеет такие:

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации.

На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола подто или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки.

Под кафельную плитку теплый полукладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как самостоятельно уложить пленочный пол под ламинат

Прежде всего, необходимо усвоить два главных правила:

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо произвести монтаж термодатчика.

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого производится установка и подключение терморегулятора. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола.

Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы. Видео по монтажу инфракрасного теплого пола можно посмотреть в этой статье.

Монтаж пленочного теплого пола

1Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Рекомендуемая температура – это 20-21oС для комнаты и 24-26oС для пола. Желаемая температура для комнаты устанавливается терморегулятором.

При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м2.

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т. е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т. д.). Осуществляя монтаж отопления теплые полы следует укладывать на  75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера.

Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе).

Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета.

Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу.

Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.

7. Соедините термопленку с проводом

8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка.

Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

9. Подключите соединительные провода к терморегулятору.

10. Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.

12. Протестируйте систему обогрева.

13. Уложите финишное напольное покрытие.

14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.

Что такое электрический тёплый пол плёночный

Плёночным пол называется потому, что нагревает поверхность не кабель, а специальная плёнка. Её толщина всего около полмиллиметра. Состоит она из медных проводов и полупроводников из карбона.

Плёнка не излучает электромагнитного поля, так как греет за счёт инфракрасных волн, которые оказывают благотворное влияние на Ваше здоровье.

Она греет только те материалы, которые стоят на их пути, и почти не нагревают воздух. За это специфическое свойство обогрева он называется инфракрасный плёночный тёплый пол.

Датчик температуры можно укладывать как по плёнке, так и под ней (по желобку). Какой способ предпочтительнее для конкретных плёнок, уточняйте у продавца или производителя.

Теплоизоляция пола

Выбирайте теплоизоляционный материал, покрытый фольгой. От неё будут отражаться инфракрасные волны в помещение, а не распространяться вниз к соседям.

Раскатайте рулон термоплёнки по поверхности медной полосой вниз. Разрезайте его без опаски, но только по указанным производителем специальным линиям.

Линии расположены на плёнке, поэтому проблем с выбором места отреза не будет. Не допускайте наложения полос друг на друга.

Закрепите термоплёнку строительным скотчем. Установите зажимы или заклёпки под соединительные провода.

Обязательно битумной лентой, а затем изоляционной лентой (изолентой) закройте оголённые медные провода, которые остались в местах разреза (только с одной стороны, противоположной от места, где будет расположен терморегулятор).

Теперь полоски термоплёнки соедините между собой проводами. Как это сделать?

Правый медный провод первой полоски соедините с правым медным проводом следующей полосы плёнки. И так соедините все полоски тёплого пола. Если ширина рулона плёнки 0,5 метра, то длина одного провода для соединения полосок составит около 0,7 метра.

ВАЖНО!!! Качественно изолируйте битумной, а затем изоляционной лентой все места соединения проводов. Это поможет избежать дальнейших неприятностей связанных с электричеством.

Финишные покрытия на плёночный тёплый пол

Можете использовать в качестве финишного покрытия ковролин, линолеуми другие мягкие материалы. Главное учитывать, что под ними плёнку легко повредить.

Также учитывайте, что пробковый пол, является плохим проводником тепла. В связи с этим, укладка плёночного тёплого пола под это покрытие нецелесообразна, но возможна.

Если возникла необходимость укладки нагревательной плёнки под мягкие покрытия, делайте это в тех местах, которые не будут подвержены большим нагрузкам и повреждениям (шкаф, кресло, диван, секция и другие).

Керамическая плитка не очень подойдёт для такого пола. Плиточный клей на плёнке плохо держится и придётся использовать армированную сетку, чтобы удержать клей. Для плитки лучше применить электрический мат.

Идеальными финишными напольными покрытиями на тёплый пол из плёнки — это ламинати паркетная доска.

Быстрый монтаж и отсутствие специфических строительно-отделочных работ, идеально подходит для тех, кто хочет уложить электрический тёплый пол своими руками.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить пленку для теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://gold-cottage.ru/poly/infrakrasnyj_plenochnyj_teplyj_pol_svoimi_rukami.html

Как правильно стелить теплый пол под линолеум?

http://sdelai-pol.ru/montazh-infrakrasnogo-teplogo-pola

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-iz-plyonki-kak-ulozhit-elektricheskij-plyonochnyj-tyoplyj-pol-svoimi-rukami.html

водяной, без стяжки, пленочный, инфрокрасный, установка, монтаж, укладка. своими руками,

Из данной статьи вы узнаете, как правильно выполняется укладка ламината на бетонный пол с подложкой с пошаговым рассмотрением каждого из этапов этой технологии: научитесь выбирать материал покрытия, подготавливать основание для дальнейшей работы, определять какой настил подойдет в качестве подложки и выполнять укладку напольного покрытия. Кроме этого будет рассмотрена возможность монтажа системы теплых полов под ламинат.

Ламинат на теплые полы — эффективный способ привнести комфорт в любое помещение, особенно подходит для детских, спален, кухонь. Монтаж любой системы, будь то плиточная, электрокабель или водяная доступен для любого домовладельца, но требует времени и учета особенностей материалов.

На выбор системы влияют экономические факторы и инженерное оснащение жилья: пленочный теплый пол экономно расходует электроэнергию, однако стоимость материалов выше, чем в кабельной или водяной системе. У водного теплого тола самые низкие эксплуатационные расходы и стоимость материалов.

Определившись с системой теплоснабжения, выбираем ламинат с определенными качествами: ламинат для теплого пола водяного отличен от ламината для электрического теплого пола.

Выполняем работы, соблюдая технологию и правила монтажа: под любой из видов теплого пола подготавливаем поверхность самонивелирующей стяжкой. Нагревательные элементы (трубы, стержни, маты) так же укладываем в стяжку. Стяжки должны вызреть.

Долговременная эксплуатация теплого пола возможна в допустимом диапазоне температур.

Выполнив эти условия, мы получим покрытие, которое прослужит больше гарантированных производителем 10 лет. И на вопрос соседа: «Можно ли укладывать ламинат на теплые полы?» Вы ответите: «Конечно, можно! Я сделал это сам!»

Определяемся с видом нагревателя

Недавно мы рассматривали виды электрического теплого пола, где немного касались вопроса об использовании различных нагревателей для плиточного и деревянного напольного покрытия.

В случае с деревянным полом использовать нагревательные маты и кабель не рекомендуется, по следующим причинам:

  1. Электрические проводники могут неравномерно излучать тепло, что негативно сказывается на деревянном покрытии.
  2. Подогрев электрическим кабелем (либо матом) расходуют больше электроэнергии, поэтому со стороны экономии средств укладка пленочного теплого пола под ламинат, опять-таки, выигрывает.
  3. Для инфракрасного покрытия наличие бетонной стяжки не является обязательным, чего не скажешь про альтернативные варианты.
  4. Толщина пленки меньше миллиметра, что позволит сохранить высоту потолка после монтажных работ. В случае с электрическим проводником из-за стяжки высота потолка может сократиться вплоть до 10 см.
  5. Так как ламинат имеет низкую теплопроводность, использовать кабельный нагрев не рекомендуется. Это связано с тем, что проводник сначала нагревает стяжку, которая передает тепло уже самому напольному покрытию. В результате такого теплообмена эффективность на порядок ниже, чем при инфракрасном излучении, которое сразу же прогревает все объекты в комнате.

Именно по этим причинам используется укладка пленочного теплого пола под ламинат и паркетную доску.

Несколько слов о материале

Ламинат — древесно-волокнистое покрытие, состоящее из 1 или нескольких слоев основания, крафт-бумаги, декоративной, а также полимерной защитной пленки, от прочности и толщины которой зависит категория износостойкости материала.

Классифицируют панели согласно их пригодности для настила в жилых и офисных помещениях. Классы «31-34» соответствуют коммерческому варианту, «21-23» — бытовому. Кроме этого, ламинат подразделяют по строению и физическим свойствам. Самыми распространенными считаются изделия на основе НДФ или ДСП.

Виды замков и способы соединения

Каждая доска имеет замок «шип-паз», который скрепляет панели в единое покрытие. Существует два типа такого соединения — Lock и Click. Отличаются они расположением панели во время монтажа.

В первом случае листы соединяются параллельно полу. Расположенный на торце шип входит в паз уложенной плиты. Затем доску подбивают резиновым молотком по приставленному к ней бруску. Фиксация покрытия может сопровождаться характерным щелчком. Иногда для того, чтобы усилить замок по всей длине, наносят клей или герметик.

Замки для соединения ламината.

При втором варианте стыковка происходит под углом 45⁰. После установки шипа в паз плита распрямляется и замок защелкивается. Таким видом соединяются боковые грани листов. Материал укладывают порядно, собирая цельные полосы. Затем их присоединяют к уже уложенным панелям.

Выбираем ламинат для укладки поверх теплого пола правильно

Итак, первое и главное в этом вопросе — брать в рассмотрение только те виды ламината, которые подходят под водяной или электрический пол по рекомендациям самого производителя. Также стоит обратить внимание на следующие два параметра:

  1. Коэффициент теплового сопротивления. Он должен быть как можно меньше, чтобы покрытие пропускало тепло в помещение и не деформировалось. Поскольку на теплый пол ламинат практически никогда не укладывается без подложки, необходимо учитывать и ее коэффициент тоже. Сумма этих двух коэффициентов не должна составлять более 0,15 кв. м.*К/Вт.
  2. Класс. От него зависит степень прочности и износостойкости материла. Очень желательно стелить поверх греющегося пола ламинат достаточно высокого класса, поскольку он будет регулярно подвергаться повышенным нагрузкам. Оптимальный вариант — классы 32 и 33.

Установка тёплого пола под ламинат: обзор процесса

Технология монтажа пленочного теплого пола под ламинат предполагает следующий порядок работ:

Установка тёплого пола под ламинат

  • Вначале готовится перекрытие – трещины расширяются и заполняются бетоном, ликвидируются сквозные и глухие отверстия, выравнивается «под уровень» профиль основы будущего теплого пола. В идеале, было бы неплохо использовать на финальном этапе подготовки покрытие типа «наливные полы». Ведь инфракрасная пленка нуждается в идеально ровной основе.
  • Далее на подготовленный пол настилается пенофол или пеноизол, фольгированной стороной вверх. При этом монтаж экранирующего теплоизолятора начинают только после полного отвердения выравнивающей стяжки.
  • После этого можно установить само пленочное покрытие. Причем монтаж теплого пола под ламинат, в данном случае, осуществляется по следующим правилам: рулон разделяют на полосы, длина которых должна совпасть с габаритами утепляемой зоны, далее эти полосы укладывают на изоляцию медной стороной вниз. При этом расстояние между полосами должно равняться, как минимум, 10 миллиметрам, а зазор между полосой и стеной – 50 миллиметрам. Максимальная длина полосы тоже имеет свои ограничения – 10 метров для 80-сантиметровой ширины пленки или 13 метров для 0,5-метровой ширины.
  • Следующий шаг – подключение контактных зажимов. Обычно они располагаются на медной полосе, у самого плинтуса. Причем обжим контактов можно выполнить обычными плоскогубцами. А неиспользованные контакты нужно изолировать особой битумной мастикой.
  • Далее нужно закрепить на нижней стороне пленки, мастикой, датчики температуры и закрепить на контактных зажимах провода, убрав линию под плинтус.
  • В конце все линии от медных полос стягивают к блоку правления, подключая к этой точке еще и провода от температурных датчиков.
  • После этого можно настилать ламинат, руководствуясь традиционными технологиями. Причем инфракрасную пленку стоит зафиксировать обычным скотчем, а между нагревателем и облицовкой – проложить полиэтиленовую мембрану, защищающую контакты от воды, просачивающейся сквозь щели ламината во время влажной уборки.

Выбор напольного покрытия

Выбирая напольное покрытие, следует учесть тот факт, что оно не должно выступать в качестве барьера для прохождения тепла. Самым лучшим вариантом является керамическая плитка. Но укладывать ее во всем помещении нецелесообразно. Она смотрится достаточно холодно. К тому же, такое покрытие является скользким и твердым. При падении существует высокий риск получения травмы.

Для гостиной, прихожей или спальни следует выбрать что-то более приятное и красивое. Во все времена самым элитным строительным материалом считалось дерево. Оно действительно выглядит презентабельно и богато. Но стоимость натурального дерева весьма велика.

Производители сегодня предлагают материал, который похож на натуральное дерево и при этом имеет приемлемую ценовую политику. Это ламинат. При его изготовлении используют дерево, что и обеспечивает их внешнее сходство.

Остается один вопрос. А можно ли под ламинат укладывать системы теплого пола? Ответ положительный. Но перед покупкой следует внимательно ознакомиться с маркировкой, нанесенной на ламинат. В состав ламината входят формальдегиды. Эти вещества при повышении температуры способны выделяться в воздух.

При этом для начала процесса достаточно 260. Для здоровья такие испарения могут быть опасны. Поэтому следует поинтересоваться у консультанта магазина, какой товар предназначен для укладки на теплые полы. Желательно параллельно ознакомиться с документацией, которую должен при необходимости предоставить сотрудник магазина.

Если приобрести товар, который не предназначен для установки на теплые системы, то в скором времени на ламинате появятся дефекты в виде трещин, зазоров, пузырьков и т. д. Эти дефекты станут следствием постоянных перепадов температуры. Под ламинат лучше всего стелить инфракрасную пленку. Но есть одно «но». Ее цена достаточно высока.

Виды ламината

Чем отличаются панели разные по толщине?

  • 6 миллиметровые доски- хуже всех противостоят ударам и влаге. У такого ламината не очень прочное соединение между панелями. Чаще всего, этот ламинат попадает на рынок строительных материалов из Китая.
  • 7 миллиметровые- несколько лучше предыдущих, но кроме небольшой экономии, вы можете получить и некоторые проблемы. Эти панели можно укладывать только на идеально-ровный пол.
  • 8 миллиметровые- панели отличаются надежностью, прочностью, а точки соединения благополучно выдерживают нагрузки. Чаще всего приобретают именно этот ламинат.

В зависимости от основания, ламинат подразделяют на обычный и влагостойкий (на базе HDF). Второй можно с легкостью укладывать в кухне и прихожей.

Так же ламинат делится на три класса, в зависимости от показателя износостойкости:

  • 31 класс имеет самый низкий показатель. При покупке обратите внимание на ламинат из Германии.
  • 32 класс со средним показателем. По цене он будет дороже, но это не влияет на его востребованность.
  • 33 класс обладает самым высоким показателем. Его можно монтировать в офисных помещениях, где огромное количество людей. Для использования в домашних условиях, довольно дорогой.

В зависимости от дизайнерского решения есть:

  • гладкие (глянцевые) доски – на них вы можете легко подскользнуться и оставить отпечатки своих рук или стопы;
  • матовые доски – очень походи на естественное дерево, как правило, на них не остаются следы;
  • текстурированные доски – практически ничем не отличаются от деревянного покрытия;
  • ламинат со скруглёнными углами – придает натуральность.

Под какое покрытие использовать обогревающую пленку

Монтаж под ламинат

Чаще всего инфракрасное отопление пола устанавливается под ламинат. С одной стороны – такой монтаж выполнить очень просто, к тому же имеется возможность дорастить или демонтировать систему. А с другой стороны – покрытие очень быстро прогревается и уже через пять минут можно будет почувствовать тепло.

Однако, имеются и минусы такого пола. Дело в том, что быстро нагревающийся материал, точно так же быстро и остывает. Ламинат не накапливает тепло так, как, к примеру, кафельная плитка.

Поэтому в помещениях, где на полу настелен ламинат, использовать пленочный пол как основное отопление практически невозможно.

Схема укладки пленки

Монтаж под кафель

Многие люди боятся класть кафель поверх пленки, так как уверены, что он плохо будет держаться и могут потрескаться швы. В действительности же кафель на пленке держится также хорошо, как и на бетонной стяжке, но только при условии правильного монтажа.

Схема укладки пленки под кафель

Под правильным монтажом подразумевается:

  • Использование армирующей сетки;
  • Сетка должна быть прибита ударными дюбелями к первичному полу по всей площади;
  • Укладывать кафель необходимо при помощи клея для теплых полов, а толщина клеевого слоя должна составлять не менее 15 мм.

Какой лучше ламинат и подложку на инфракрасный пленочный пол

Известные производители ламинированных покрытий подтверждают, что пленочный подогрев прекрасно сочетается с продукцией, если соблюдаются несколько несложных рекомендаций:

  1. Предельная мощность нагревательных элементов не должна превышать 60 Вт/м².
  2. Температура теплого пола – до +27 ºС (80 ºF).
  3. Если система подогрева установлена на локальных участках под ламинатом, то обогреваемые зоны желательно отделить от холодных при помощи расширительных профилей.
  4. Между ИК-полами и ламинированным настилом должна быть проложена гидроизоляционная пленка.

Таким образом, все замковые ламинированные покрытия можно укладывать на основание с инфракрасным комплектом подогрева. Для полной уверенности можете проверить – на коробке ламината обязательно будет соответствующая маркировка.

Поговорим о подложках. Одной из грубейших ошибок считается выбор теплоотражающего слоя, кашированного алюминиевой фольгой. Дело в том, что алюминий – хороший проводник электроэнергии. Он накапливает емкостные токи, которые будут ощущаться как неприятная вибрация и/или постоянные удары статического электричества (электромагнитная индукция). А там, где одна ошибка, возможны и другие, связанные с соединением элементов и их изоляцией. Если нарушится герметизация контактов, то в сочетании с токопроводящим слоем владельцы жилья будут удивляться постоянным коротким замыканиям. А при самом негативном развитии событий с участием влаги рискуют получить сильные удары током. Поэтому под ИК-полы следует использовать подложки с лавсановым отражающим слоем. Внешне он похож на алюминиевую фольгу, но его структура более мягкая и не проводит электроэнергию (диэлектрик). Чтобы точно знать, какой именно у вас подстилающий слой, проверьте его тестером на «прозвон».

Монтаж кабельного теплого пола под ламинат и линолеум

Система электрического обогрева пола на основе нагревательного кабеля в своей основе монтируется в стяжке пола, на которую далее укладывается финишное напольное покрытие. Иногда применяют специальные монтажные пластины с алюминиевой поверхностью. В любом случае используется материал, аккумулирующий и распределяющий тепло под поверхностью пола.

Так как нагревательный кабель для теплых полов не имеет функции саморегуляции – неравномерное распределение температуры может привести к перегреву кабеля и нарушению работы системы обогрева, вплоть до выхода ее из строя.

Не рекомендуется укладывать нагревательный кабель непосредственно под декоративное покрытие без стяжки (плиточного клея, металлических платин), так как во-первых, температура нагрева кабеля может достигать 70С, что является недопустимой для многих видов напольного покрытия, во-вторых, при таком способе монтажа возникает повышенные механические нагрузки на сам кабель, что может привести к повреждению как самого нагревательного кабеля, так и напольного покрытия.

В качестве нагревательного элемента используется резистивный нагревательный кабель в секциях, либо матах. Для матов необходимо выполнить условие, что слой плиточного клея (стяжка) не превышает 1-2 см, в противном случае мощности кабеля на мате будет недостаточно для прогрева поверхности.

Сухой монтаж нагревательного кабеля под ламинат

В случае сухого монтажа используются секции нагревательного кабеля, при этом кабель раскладывается в канавки на специальных монтажных пластинах, которые представляют собой пенополистирол с алюминиевым покрытием. Шаг укладки – 100мм, толщина – 13мм, размер каждой пластины 1000х500мм.

Пластины укладываются на бетонное основание, опционально между пластинами и бетоном может быть проложен слой гидроизоляции. Поверх пластин укладывается нагревательный кабель линейной мощностью 10-14 Вт/м. Сверху прокладывается подложка (полиэтиленовая пленка), и затем финишное покрытие.

При монтаже нагревательного кабеля необходимо следовать правилам укладки выбранной модели, указанным в руководстве по монтажу и эксплуатации на данный вид кабеля.

Монтаж нагревательного кабеля под ламинат и линолеум в стяжку пола

В качестве аккумулирующего слоя при монтаже кабельного теплого пола под легкое напольное покрытие можно использовать цементно-песчаную бетонную стяжку, либо плиточный клей. При укладке возможно использовать как нагревательные секции, так и нагревательные маты.

Монтаж теплого пола производится согласно правилам, приведенным в инструкции к выбранной модели. Нагревательные секции монтируются в стяжку пола, нагревательные маты в клеевую смесь. Универсальный теплый пол применяется и в стяжку и в слой плиточного клея.

Укладка нагревательной секции в стяжку

Нагревательная секция укладывается на фольгированную теплоизоляцию. В качестве крепления используется монтажная лента, которая позволяет соблюдать одинаковый шаг укладки. Поверх греющего кабеля заливается бетонная стяжка.

Укладка нагревательного мата в плиточный клей

Нагревательный мат имеет клейкую основу и раскладывается непосредственно на теплоизоляции. Далее укладывается клеевая смесь, толщина которой зависит от типа раствора, не менее 8мм.

Электрическое подключение нагревательной секции или мата производится после высыхания раствора, согласно инструкции по его применению. После проверки системы обогрева производится укладка декоративного напольного покрытия.

Кабельный теплый пол от производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

  • Общая мощность системы: 100 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя Нагревательный мат Gulfstream МГС2 (0,5 м²)

  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)

  • Общая мощность системы: 150 Вт
  • Линейная мощность: 20 Вт/м. п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: оплетка из луженых медных проволок

Цена производителяПроверил: Евгений Щипунов Главный инженер ООО «СКО Альфа-проджект»

Покрытие из ламината: как правильно стелить подложку и укладывать панели

Перед тем как уложить подложку, для обеспечения дополнительного комфорта можно выполнить монтаж «теплых полов» под ламинат на бетонный пол. Этой системой осуществляется обогрев помещений в качестве основного или дополнительного источника тепла к уже имеющемуся в доме отоплению. Существует несколько вариантов таких систем.

Различают следующие виды теплых полов:

  • водяные;
  • воздушные;
  • электрические (пленочные инфракрасные, на основе нагревательных матов или кабельные).

Пленочный инфракрасный теплый пол под ламинат

После установки системы теплых полов выполняется монтаж подложки и покрытия. Делать это рекомендуется одновременно, чтобы не повредить пробку или другую поверхность в процессе укладки ламината.

Система теплых полов под ламинат на бетонный пол: как положить пленочный обогрев

Инфракрасные пленочные полы хороши тем, что не наносят вред напольному покрытию. Этот вид материала может быть демонтирован и повторно использован, чего не могут обещать другие системы теплых полов.

Схема установки системы:

  • на основание рекомендуется уложить фольгированное отражающее покрытие;
  • пленочные полы нарезаются с учетом размера комнаты;
  • полученные полосы распределяются по основанию на фольгированном материале, а затем фиксируется с помощью скотча;
  • пленочные полоски соединяются между собой с помощью контактов и проводов в указанных местах. Эти контакты бывают медными и латунными, предварительно их нужно заизолировать с помощью ленты, имеющей покрытие из битума. Делается это так: лента складывается двое, внутрь помещается контакт и зажимается с помощью плоскогубцев;
  • на одной из стен на высоте 120-150 см от пола выполняется установка терморегулятора;

Инфракрасный теплый пленочный пол – практичное решение для тепла в доме

  • укладку пленки выполняют так, чтобы завершающие провода выходили к стене к термостату. Потребуется установка термодатчика, который будет фиксировать температуру теплых полов. Между ним и терморегулятором выполняется проводное соединение.

Особенности укладки ламината на бетонный пол

Процесс монтажа напольного покрытия стоит начинать с дальнего угла помещения. Расстелив полосу подложки, в угловую зону комнаты нужно установить первую панель. Покрытие не должно примыкать вплотную к стене. Между ним и стеновой поверхностью нужно оставить зазор примерно в 1-1,2 см. Можно использовать для этих целей распорки, которые монтируются вдоль пролегания первого ряда, а также на торцовых частях.

Сразу же накладывается первый элемент второго ряда. При этом панель распиливается пополам. Раскрой материала нужно сделать так, чтобы со стороны прилегания следующего элемента остался торцевой замок.

Далее нужно уложить первый ряд панелей до стены, соединяя элементы между собой с помощью торцовых замков. Если последняя панель у стены не помещается, выполняется распил материала с помощью лобзика.

Укладка ламината на бетонный пол – процедура довольно распространенная и относительно простая для самостоятельного выполнения

Второй ряд выполняется аналогичным способом. Эта технология применима, если вы используете материал с замковой системой «Lock». Ламели с защелкой типа «Click» устанавливаются порядно, то есть к укладке второго ряда не приступаем, пока не смонтирован первый.

Используйте для более наглядного изучения особенностей укладки ламината на бетонные полы видео материал, который размещен ниже.

Аналогичная схема укладки используется при монтаже винилового покрытия. Только в этом случае гибкие панели укладываются на твердое основание в виде фанерных листов или очень плотной подложки из пробки.

Технология монтажа покрытия достаточно проста, чтобы с ней можно было справиться без помощи специалистов. Самый сложный этап – выравнивание бетонного основания, однако и его можно легко осилить.

Выводы

В заключении хотелось бы сказать следующее. Работоспособность домашней системы отопления «теплые водяные полы», которая взаимодействует с ламинатом, довольно успешна и эффективна. Соблюдая все правила и особенности технологии укладки, придерживаясь строго критериев выбора материала, вы сами себе можете гарантировать необходимый комфорт и уют внутри отапливаемого помещения.

Не следует устраивать экспериментов с ламинированным напольным покрытием. Перегрев, заливка водой могут негативно сказаться на качестве вашего пола. При желании иметь в доме красивые и приятные на ощупь полы, позаботьтесь о том, что бы влажность внутри помещений не была ниже 50-60%.

Монтаж водяного теплого пола

Укладка водяного теплого пола требует определенных навыков, если вы обладаете умениями и знаниями в сантехнических работах, это может быть вам под силу. Однако даже если вы решили обратиться к профессионалам, не лишним будет знать алгоритм проведения монтажа теплого пола под ламинат. Водяной теплый пол требует особого контроля качества исполнения работ.

При оборудовании системы отопления на основе водяного теплого пола, придерживаются такой последовательности действий:

  • На систему отопления устанавливается распределительный коллектор с регуляторами, к которому подключаются все элементы отопления. Регуляторы дают возможность устанавливать температуру нагрева воды в конкретном контуре.
  • На качественную черновую стяжку укладывается гидроизоляция и теплоизоляция — это необходимо для того, чтобы избежать лишних теплопотерь и защитить нижнее помещение от возможных протечек.
  • На данном этапе, согласно проекту, проводится монтаж теплового контура. Трубы монтируются выбранным способом на армирующую сетку. Способ укладки — змейка или улитка, существенно не влияет на конечный результат. Шаг укладки труб определяется, в зависимости от места расположения. Предпочтительно уменьшать шаг возле наружных стен и увеличивать по центру или ближе к выходу.

Важно! Длина труб в одной системе не должна превышать 100 метров, так как насосное устройство может попросту не справиться. Лучше всего, чтобы один контур прогревал помещение общей площадью не более 40 квадратных метров.

  • После монтажа труб их подключают к коллектору и проверяют всю систему на качество работы. Стоит уже на этом этапе устранить все возможные неполадки и утечки.
  • По всему периметру помещения приклеивается специальная демпферная лента.
  • Далее на пол заливается цементная стяжка. При заливке трубы должны быть заполнены водой, но не включены на отопление. Не стоит включать систему отопления до полного высыхания стяжки. В процессе сушки лучше всего периодически смачивать поверхность водой — это предотвратит появление трещин на поверхности. Пол должен сохнуть медленно и качественно, без использования специальных сушек.

Важно! Общая толщина стяжки пола не должна быть толще 5-7 сантиметров, иначе — эффективность обогрева снижается. А вот расстояние от поверхности пола в финальном исполнении до трубы не может быть более 3 сантиметров.

  • После высыхания стяжки, на пол укладывается подложка и ламинат. Укладка подложки и ламината осуществляется обычным, предусмотренным производителем способом. Предварительно стоит дать ламинату прогреться до температуры помещения, приобрести влажность помещения. Для этого нужно завезти его в помещение за 2-3 дня до начала работ по его укладке.

На данном этапе процесс монтажа теплого пола можно считать завершенным. При надлежащем исполнении работ система должна работать без сбоев.

Установка инфракрасного теплого пола своими руками

Для укладки инфракрасной пленки, необходимо ровное и чистое основание, допускается изменение плоскостности поверхности не более 3 мм. После подготовки поверхности, укладывают слой гидроизоляции и теплоизоляции, которая не даст теплу уходить вниз, поэтому оно все будет направляться в помещение. При укладке теплоизоляции, металлизированная сторона обращается в сторону комнаты.

Составляют схему укладки и выбирают место для установки терморегулятора, обычно его размещают на высоте 15-20 см от пола. Во время составления схемы, необходимо знать размещение мебели, так как под ней пленку не укладывают.

Первый ряд пленки укладывают на расстоянии 10-40 см от стены, если это будет основной обогрев, то обогреваемая поверхность пола должна составлять не меньше 70%, а если дополнительный, то хватит и 40%.

В соответствии со схемой, на теплоизоляцию раскладывают инфракрасную пленку, при этом медные контакты располагают вниз, по направлению к терморегулятору. При необходимости, пленку можно резать по линиям. Провода при помощи зажимов подключают к медным контактам, места соединения изолируют специальной мастикой. Длина полосы не должна превышать 8 метров.

Термодатчик подключают к нижней части пленки, а терморегулятор подключают после того, как пленка будет уложена по всей комнате. Осталось подключить теплый пол к сети.

Греющие полосы размещают на расстоянии 5-10 мм друг от друга и подключаются они параллельно, поэтому в случае выхода из строя одной из них, остальные продолжают обогревать помещение.

После подключения системы обогрева к сети, проводится проверка ее работоспособности: не должно быть искрения, перегревания мест соединения, нагрев должен происходить равномерно. Если все нормально, то греющая поверхность накрывается слоем пленки и можно приступать к укладке ламината.

Расчет энергопотребления

Для инфракрасного пленочного пола максимальная мощность составляет 220 Вт/м2. Чтобы рассчитать потребление энергии, необходимо учитывать полезную площадь пола, то есть ту, под которой находится греющая пленка и значение, выставленное на терморегуляторе.

Размер полезной площади комнаты умножают на мощность инфракрасной пленки и на коэффициент, который выставлен на терморегуляторе. Вы получите количество энергии, которая тратится в течение часа, а зная стоимость электроэнергии, сможете рассчитать, во сколько вам обойдется такой тип обогрева.

Монтаж теплого пола

Заливку стяжки под водяной контур следует производить на слой гидроизоляции Помимо правильно выбранного материала понадобится также соблюдать определенные правила во время работы. К тому же необходимо придерживаться порядка выполнения работы, установленного производителем:

  1. Во время работы учитывайте, что отклонение от плоскости не должно превышать 2 мм. Порог водяного пола необходимо начинать с заливки стяжки. Перед этим укладывают гидроизоляцию. Затем, на изоляционный материал производят заливку стяжки и растягивают ее по маякам.
  2. После высыхания кладут теплоизоляцию. В качестве материала лучше всего применить полистирол. Чтобы улучшить подогрев, сверху стелют слой фольги.
  3. Затем переходят к армирующему слою. Его применяют для укрепления стяжки и в качестве основания для установки водяного контура. Чаше всего использую ячейку 15 на 15 см. При желании можно воспользоваться специальными матами, чтобы избежать армирования.
  4. Установка водяного контура. Необходимо использовать специальные пластины и фиксаторы в виде защелок. Также нужно учитывать предельную длину контура и углы поворота.
  5. Процедура повторного нанесения стяжки. Для создания смеси нужно применять специальные добавки, разработанные для водяных поверхностей. Если применить готовую продукцию, можно уменьшить время высыхания раствора.
  6. Создание подложки. Напольный ламинат стелется на заранее подготовленное покрытие. Этот слой позволит избежать неровностей, которые могут появиться во время работы. Толщина подложки может варьироваться от 2 до 5 мм. Выбор также напрямую зависит от способа установки покрытия. Так, если ламинат будет клеиться на стыках, лучше выбрать минимальную толщину.
  7. Монтаж ламината. Подробная инструкция указана в каждой упаковке с материалом. Там подробно изложен каждый шаг, поэтому никаких осложнений возникнуть не должно.

Рекомендуем воспользоваться помощью профессиональной строительной бригады. Хоть монтаж ламината и выглядит простым, существуют определенные нюансы, которые новички зачастую не учитывают. Из-за этого могут появиться скрипы во время ходьбы или конструкция может дать усадку.

Оборудование теплого пола под ламинатом не прощает ошибок, поэтому к установке необходимо относиться крайне серьезно.

Схема установки теплого пола выглядит следующим образом.

Утепление пола под бетонную стяжку

К вопросу того, как утеплить бетонный пол в квартире, например, под ламинат или же линолеум, необходимо подойти максимально ответственно. Для того чтобы пол был теплым и не было сквозняков, требуется использовать теплоизоляцию с несколькими слоями.

Утепление обязательно, если квартира находится на первом этаже дома. Выбирать основной материал для теплоизоляции нужно тщательно и согласно рекомендациям. Технологический процесс должен осуществляться строго поэтапно и с использованием качественных строительных средств, обеспечивающих хорошее утепление пола.

При ответственном подходе, трудностей в работе возникать не должно.

Правильно утеплить бетонную стяжку на первом этаже можно под любое покрытие, в том числе линолеум и ламинат.

Важные характеристики теплоизоляционных материалов

Теплоизоляция пола, отличающаяся надежностью и качеством, напрямую связана с применяемыми материалами, различающимися по показателям эксплуатационного срока, а также условиям использования. Утепление сяжки пола в квартире на первом этаже под линолеум или же ламинат, в первую очередь, должно начинаться с выбора материалов. Акцентировать внимание нужно на следующем:

  • На плотности. От нее зависит и вес материала, и пористость. Чем меньше плотность, тем лучше материал будет сохранять тепло. Это особенно важно для обустройства стяжки на первом этаже многоквартирного или частного дома.
  • Степень теплопроводности должна быть незначительной, чтобы накопленное в помещении тепло не уходило.
  • Показатель прочности должен быть высоким, что очень важно для утепления пола из бетона.
  • Устойчивость к влаге. Это важный параметр, который должен быть максимально высоким, в обратном случае, утеплительный материал довольно быстро потеряет все свои свойства.
  • Долговечность материала для утепления пола под ламинат или линолеум.
  • Минимальная влагопроницаемость.
  • Натуральность/экологичность материалов. Особенно важный показатель для желающих построить дом из элементов природного происхождения.

Вышеперечисленные параметры могут помочь, так как утеплить бетонный пол максимально правильно и с минимальными потерями в процессе эксплуатации, может далеко не каждый. В большинстве случаев утепление используют, если планируется укладка ламината, паркета, ковролина или линолеума.

Материалы

Утепление пола на первом этаже в доме требует использования определенных материалов. Самыми распространенными являются:

  • пенопласт/ пенополистирол;
  • вата минеральная, а также базальтовая;
  • пенополиуретан;
  • пеностекло;
  • керамзит;
  • пробка.

Утепление пола из бетона под ламинат или же линолеум при помощи пенопласта довольно распространено. Популярность обуславливается хорошими показателями устойчивости к влаге, проводимости тепла и влагопроницаемости. Однако материал отличается хрупкостью и неэкологичностью.

Утеплить бетонную стяжку ватой – значит придать полу низкую проводимость тепла и плотность, а также отличную звукоизоляцию. С экологической точки зрения материал непригоден, сильно впитывает всю возможную влагу. Использовать виды ваты для утепления правильно будет лишь в том случае, если выбран фальшпол.

Пенополиуретан отличается идеальным показателем проводимости тепла, устойчивостью к скачкам температуры и стойкостью к влажной среде. Кроме того, материал способен переносить нагрузки механического характера, не теряя свойств изоляции тепла. Единственным «минусом» считается плохая экологичность.

Отличным теплоизолятором считается пеностекло. Его преимущества перед другими:

  • незначительный удельный вес;
  • экологичность;
  • низкая проводимость тепла;
  • стойкость во влажной среде;
  • длительный срок службы.

Однако из недостатков отмечается плохая переносимость механических воздействий из-за своей хрупкости. Для утепления стяжки из бетона идеален керамзит, так как свойства изоляции тепла материала уменьшают проводимость самого бетона. Обладает хорошей экологичностью и низким коэффициентом теплопроводности. Недостатки материала – впитывание и удерживание влаги, а также значительная масса слоя для теплоизоляции пола.

Пробка считается абсолютно безопасным для окружающей среды и человека материалом, который идеален для того, чтобы утеплить бетонную стяжку в квартире. Оптимальный вариант использования – фальшпол, а также финишное покрытие.

Чаще всего используется ламинат и линолеум для создания теплого дома. При выборе стоит ориентироваться не только на финансовую сторону вопроса, но и на качество. Особо важны экологические показатели, гигиенические, а также прочность материала. На сегодняшний день выбрать ламинат не составляет труда из-за широкого ассортимента этого изделия в различной ценовой категории. Утепление пола из бетона подразумевает и присутствие специальных наполнителей, которые влияют на теплопроводность.

Подготовка основания

Ламинат требовательно относится к ровности основания и его чистоте, а значит, бетонный черновой пол нуждается в подготовке перед тем, как будет производиться монтаж покрытия. Сроки подготовки могут варьироваться от 3 до 28 суток и сильно зависят от того, какие работы нужно выполнить. Первым делом нужно удалить старое покрытие и осмотреть открывшееся основание на наличие дефектов.

Так, если старая стяжка никуда не годится, то есть разрушается и не является ровной, то ее придется демонтировать и заливать новую. Если же старая стяжка находится в относительно ровном состоянии, но имеет незначительные дефекты и искривления поверхности, то можно обойтись выравниванием при помощи самовыравнивающейся смеси. Если же стяжка в идеальном состоянии, то ее можно просто очистить и после этого закрывать ламинатом.

Ламинат укладывают только на выровненное основание

Особенности укладки греющего контура

Если монтаж ведется по профильной теплоизоляционной трубе, то дополнительные материалы, инструменты не требуются. Все можно сделать своими руками быстро и качественно. Но необходимо придерживаться ряда правил:

Схема утепленного бетонного пола.

  • тепловая мощность пола, в котором используется бетон, будет более высокой, если вдоль стен, которые выходят наружу, будет произведена более плотная укладка труб;
  • минимальная плотность расположения труб – от 10 см, дальнейшее уплотнение может привести к перерасходу труб при отсутствии эффекта увеличения теплоотдачи. Максимальная – 25 см. Это обеспечит равномерное распределение тепла.
  • от стен тепловой контур должен отстоять на расстояние от 15 см.;
  • одна петля греющего контура не должна быть длиннее 100 м, иначе будут значительные гидравлические потери;
  • не допускается монтаж контура на стыке перекрывающих плит. В данном случае необходимо уложить 2 отдельных контура по обе стороны шва. Если труба пересекает стык, то ее нужно «упаковать» в металлическую гильзу, имеющую длину 0,3 метра.

Опрессовка готового контура

Она выполняется перед заливкой стяжки, содержащей бетон. Если контуров несколько, то в каждый заливается вода, чтобы полностью удалить воздух. Автоматические воздухоудалители должны находиться в закрытом положении. Для удаления воздуха следует использовать сливные краны. Воздухоотводчики можно открыть только после окончания процесса опрессовки. Он имеет разный режим, зависящий от материала труб:

  • 6 бар в 24 ч для металла;
  • 3 раза по 6 бар в течение 3-х часов для труб из сшитого полиэтилена. Затем система оставляется на сутки.

Систему можно считать пригодной к работе, если в течение суток давление понизилось меньше чем на 1,5 бара. После этого можно лить бетон, делать стяжку. Не всегда рекомендуется все сделать своими руками; для выполнения ответственных работ, например, монтажа отопительного контура, лучше позвать профессионалов. Остальное можно подготовить самостоятельно. Наградой будет теплый бетонный пол, в создании которого вы тоже принимали участие.

Утепление деревянных полов

Утепление деревянного пола можно выполнить при помощи минваты.

Чаще всего используется метод теплоизоляции пола по лагам. Следует помнить, что такой вариант утепления украдет до 10 см высоты помещения, поэтому нужно тщательно обдумать выбор теплоизоляционного материала и его толщины. Этапы работы по укладке утеплителя следующие.

  1. На черновой пол ставят каркас из деревянных брусьев (лаг). Если лаги уже были установлены, но просели или потрескались от времени, их можно либо заменить, либо срезать до одного уровня. Расстояние между брусьями — 50- 60 см.
  2. Промежутки между лагами заполняют утеплителем. Это может быть керамзит, пенопласт, минеральная вата. Если используется материал в плитах, их обязательно нужно закрепить. Минвата в рулонах в этом не нуждается.
  3. Поверх утеплителя укладывают пароизоляционный слой. Можно использовать обычную полиэтиленовую пленку. Для герметизации стыков рекомендуется закрепить их скотчем.
  4. Чтобы пол был максимально ровным, сверху можно уложить плиты OSB либо ДСП.
  5. На плиты или сразу на слой пароизоляции укладываются доски деревянного пола, а уже на них — ламинат.

Как установить в теплый пол

Система теплого пола QuietWarmth для ламината, роскошного винила (4 мм или толще), инженерной древесины и плавающих полов

QuietWarmth — это гибкая лучистая нагревательная пленка, которая устанавливается под плавающими напольными покрытиями для создания теплых комфортных полов. Это простое видео по установке, демонстрирующее, насколько легко установить QuietWarmth. Полное руководство по установке теплоизлучающего покрытия см. В руководстве по установке, прилагаемом к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината какие-либо ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

QuietWarmth содержит все необходимое для быстрой укладки пола с минимальным набором инструментов. Каждый рулон QuietWarmth имеет заводские электрические соединения на концах, а также изолирующие диски из каптона (CAP-TON) для использования в тех случаях, когда может потребоваться резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части подогреваемого пленочного мата. Для дополнительного комфорта и максимальной экономичности мы рекомендуем приобрести термостат с датчиком температуры пола для регулирования температуры.

Сначала в общих чертах нарисуйте конфигурацию системы отопления. Рекомендуется спланировать установку с помощью эскиза, разметить схему расположения матов и спланировать положение датчика температуры пола, основных электрических соединений и термостата.Также важно спланировать расположение матов так, чтобы концы матов с установленными на заводе подводящими проводами находились рядом с той стороной комнаты и стены, где расположена распределительная коробка термостата.

При составлении схемы системы необходимо следить за тем, чтобы обеспечить надлежащий зазор от приспособлений, которые могут быть уже частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов с любого нагревательного мата). Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной обшивкой, плинтусом или другой конструкцией здания. Оставление не менее 6 дюймов от стены до края мата с нагревательной пленкой позволит провести провода от нагревательного мата до распределительной коробки. (Обратите внимание на рисунок: нагревательные панели, которые частично закрыты этими конструкциями, могут перегреться).

После того, как вы составили хороший план, тщательно очистите существующий черный пол от любых предметов или мусора.

При укладке поверх бетона убедитесь, что пароизоляция установлена ​​перед установкой подкладки и нагревательного мата, если только вы не устанавливаете подкладку с предварительно прикрепленной пароизоляцией на ней. Раскатайте подкладку, готовую к лучистому теплу … покрывая всю площадь пола, при установке убедитесь, что предварительно прикрепленная сторона пароизоляции находится вверх. Стыки кромок подкладки стыкуют изолентой. Используя схему, которую вы сделали ранее, раскатайте нагревательные маты в нужных местах комнаты.Вы можете обрезать коврик, чтобы уменьшить длину, чтобы соответствовать разметке вашего плана.

При настройке нагревательных матов прорежьте свободное пространство между нагревательными полосами на пунктирных линиях. Никогда не выполняйте резку ближе, чем на ¼ ”к нагревательным полоскам. И НИКОГДА не разрезайте саму нагревательную ленту. Изолируйте обрезанные концы металлических полос шин с помощью каптоновых дисков, поставляемых с каждым рулоном.

После того, как нагревательный мат раскатан, на нем не должно быть изгибов, ряби или складок.Проведите провода от каждого коврика к стене, где вы планируете установить термостат. Важно прорезать тонкую неглубокую прорезь в подкладке для проводов. Это поможет сохранить пол на ровном месте без выступов.

Рекомендуемые нами термостаты поставляются с удобным датчиком температуры пола, поэтому проведите провод датчика температуры пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подкладке и надавите на провод датчика и датчик вниз, чтобы они оказались на одном уровне с нагревательным ковриком.Канал Закрепите датчик температуры пола и подводящий провод лентой на расстоянии не менее 2 дюймов от любой нагретой черной полосы мата. Следите за тем, чтобы датчик не касался черных полос нагревательного мата. Отрежьте часть подкладки и надавите на разъемы вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем закрепите изолентой. Вырежьте тонкую прорезь в подкладке и протолкните холодные провода в прорезь для прокладки к распределительной коробке.

После того, как все эти компоненты будут на месте, система должна быть готова к подключению и готова к выполнению теста сопротивления с помощью омметра.Более подробная информация об этом содержится в полном руководстве по эксплуатации, которое поставляется с комплектом. После того, как вы установили и подготовили пленку QuietWarmth, самое время подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими правилами или лицензированным электриком. Для завершения этого заключительного этапа требуются несколько дополнительных аксессуаров: распределительная коробка 4 × 4, соединительная коробка 2 × 3, кабелепровод длиной ¾ ”, провод Romex, проволочные гайки и омметр.

При подготовке к электромонтажу установите распределительную коробку с глухой пластиной 4 × 4 примерно на 18 дюймов над основанием стены.Эта распределительная коробка должна быть доступна через стену. Не накрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2 × 4 для устройства управления термостатом примерно на 60 дюймов над основанием стены. Просверлите или надрежьте канал диаметром ¾ дюйма в основании стены, чтобы провод мог войти в стену. Установите кабелепровод ¾ ”от выемки до распределительной коробки 4 × 4 для подводящих проводов. Проложите 2-жильный провод Romex длиной 12 AWG между распределительной коробкой и коробкой термостата.

Пропустите подводящие провода через канал основания стены и через кабелепровод в распределительную коробку 4 × 4.Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или позвоните своему любимому лицензированному электрику для выполнения этой задачи.

Установка электрического лучистого отопления в полу

Мы с женой недавно купили дом с недостроенным подвалом и бетонным полом, который мы решили превратить в уютное пространство, которое наши дети могли бы использовать в качестве игровой.Они еще очень молоды и много времени проводят, играя на паркете. Мы решили установить легкую разворачивающуюся внутрипольную электрическую систему лучистого отопления под новым плавающим полом, чтобы дополнить естественное тепло в комнате и сделать ее уютным местом для игр. Большую часть работы я делал сам.

Первым делом я покрыл бетонный пол раскатной пароизоляцией. Затем я построил черновой пол из фанеры.

Вот как я установил излучающую систему.

Шаг за шагом

Шаг 1: Подметите черный пол, чтобы удалить всю пыль, грязь, случайные гвозди, шурупы и другой мусор, чтобы получить чистую рабочую поверхность.Не оставляйте ничего, чтобы телеграфировать через подкладку или готовый пол.

Шаг 2: Нарисуйте эскиз предполагаемой компоновки системы лучистого отопления, включая предполагаемое расположение датчика температуры пола, термостата и распределительной коробки, убедившись, что заводские провода на концах излучающих матов находятся в правильном положении. на той же стороне комнаты, что и распределительная коробка.

Будьте внимательны, следуя инструкциям. Система, которую я использовал, требует, чтобы между краями ближайших циновок и стеной оставалось не менее 6 дюймов, чтобы было достаточно места для прокладки проводов к распределительной коробке.

Step 3: Здесь я развернул готовую к тепловому излучению подкладку под названием QuietWalk от MP Global Products, которая покрыла всю площадь пола. Подложка включает пароизоляцию, которая помогает отводить влагу над черным полом и под чистым полом. Он также амортизирует пол, чтобы поглощать звук и сводить к минимуму щелчки при ходьбе по плавающему полу, а его коэффициент сопротивления составляет 0,5, что помогает поддерживать теплоту в подвале зимой.

Шаг 4: Следующий шаг — стыковать швы подкладки, используя изоленту, чтобы удерживать их на месте.Эта подкладка имеет хорошее сопротивление сжатию, поэтому она не сжималась под моими коленями, пока я наклеивал пленку.

Шаг 5: Затем я развернул панели системы теплого пола QuietWarmth. Я вписываю их в планировку комнаты, вырезая ножницами по пунктирным линиям между сияющими чернильными элементами. Я заклеил и заизолировал обрезанные края прилагаемыми изоляционными дисками из каптона. Панели бывают нескольких конфигураций ширины / длины, поэтому было легко уместить планировку подвала с минимальным разрезом.

Я выбрал пленку Perfectly Warm Radiant Heat Film, потому что она была разработана специально для плавающих деревянных и ламинатных полов (а также некоторых плавающих плиточных полов) и может быть установлена ​​на подложку. Ультратонкая беспроводная нить накала составляет всего 0,016 дюйма. толстый.

Шаг 6: Провода для элементов прикрепляются на заводе к одному концу, противоположному концу, который можно обрезать для калибровки. Здесь я использовал свой универсальный нож, чтобы вырезать тонкую неглубокую прорезь в подкладке, чтобы пропустить электрические провода, чтобы на полу не было высоких точек.

Шаг 7: Теперь пора врезать провода и закрепить их изолентой, чтобы они не двигались.

Шаг 8: Раскатайте вторую панель, прилегая к первой (не оставляя зазора).

Шаг 9: Затем я установил датчик в полу, который отслеживает температуру пола (а не в комнате) и стремится установить температуру всего на несколько градусов выше комнатной. Затем я проложил провод датчика температуры пола в том же канале, что и подводящие провода, и закрепил их изолентой.

После еще нескольких регулировок я протянул все подводящие провода и провод датчика температуры пола к распределительной коробке на стене, а оттуда я провел набор проводов к термостату на стене.

Шаг 10: Следующим шагом является проверка всех электрических соединений с помощью омметра, чтобы убедиться в правильности соединений на данном этапе. Одной из отличительных особенностей этой системы является то, что полосы нагревательной пленки уложены параллельно на прокладке, поэтому, если одна полоса будет повреждена или повреждена, остальные полосы продолжат нагреваться.

В этот момент, после проверки с помощью омметра, мой электрик подключил термостат к сервисной панели домашней электропроводки в соответствии с инструкциями в руководстве по установке, прилагаемом к системе лучистого отопления.

Шаг 11: Я был готов установить плавающий пол под дерево над панелями электрического излучающего тепла. Излучающая система, которая обеспечивает постепенное дополнительное тепло за счет нагрева ультратонкой гибкой излучающей тепловой пленки с низким сопротивлением, потребляет всего 12 Вт на квадратный фут и соответствует гарантийным требованиям моего плавающего пола (и большинства других плавающих полов, как Что ж).

Дети и домашние собаки любят играть на полу, что, кстати, очень приятно, когда я иду по нему босиком.

Примечание редактора: MP Global Products L.L.C. новатор и лидер в производстве американских экологически чистых волоконно-акустических подкладок и внутрипольных систем электрического лучистого обогрева для плавающих полов и для плиточных полов. Узнайте больше о продуктах на сайтах www.quietwalk.com, www.quietwarmth.com или позвоните по телефону 888-379-9695.


Рекомендуемые статьи

Установка отопительной пленки — «Теплый пол для вашего теплого комфорта www.

heatingfloor.eu «® »

По этой ссылке вы можете скачать инструкцию по установке нагревательной пленки
M материалы:
  • Инфракрасная нагревательная пленка ENERPIA в соответствии с вашими потребностями
  • Изоляционные листы толщиной более 5 мм
  • Лента гидроизоляционная на битумной основе
  • Соединительные зажимы (клеммы компрессора) — используются для соединения кабелей с нагревательной пленкой
  • Скотч
  • Термостат с блоком питания 120-240 В переменного тока
  • Плоскогубцы
P ремонт под установку:
  • Измерьте площадь комнаты и составьте схему того, как инфракрасная пленка будет укладываться на пол.
  • Подготовьте все необходимые материалы.
  • Проверьте пол. Убедитесь, что пол ровный, на нем нет острых шипов и других подобных вещей, которые могут повредить пленку.
  • Если пол влажный, укладку можно производить после обработки для гидроизоляции. Обязательно следите за тем, чтобы на полу не было следов влаги.
  • Для больших помещений предпочтительнее пользоваться услугами специалиста, особенно для электромонтажных работ.

Пленочную систему отопления в обычном помещении легко установить по инструкции:

I установка:

СХЕМА ПОМЕЩЕНИЯ

  • Измерьте площадь комнаты и составьте схему того, как нагревательная пленка будет укладываться на пол
  • показать на схеме расстановки мебели
  • оставить 10 см между стенами и нагревательной пленкой

ИЗОЛЯЦИЯ

  1. Отмерьте и отрежьте необходимую изоляцию, а затем закрепите ее на полу скотчем.
  2. Вы также можете изолировать промежутки между листами тем же материалом.

Укладка инфракрасной нагревательной пленки

  1. Обрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
  2. Уложить на утепленный пол нагревательную пленку. Не перекрывайте листы пленки. Оставьте между ними промежуток 1-2 см. Расстояние до стен должно быть не менее 10см.
  3. Закрепите края пленки скотчем для фиксации.

Подключение клемм компрессора с помощью многожильного кабеля

  1. Отделите медную полоску от серебряной, чтобы можно было вставить один из краев клеммы.
  2. Правильно закрепите клемму на медно-серебряной полосе так, чтобы один из ее краев находился наверху полосы, а другой вставлялся внутрь между двумя слоями полосы (серебряным и медным).
  3. Плотно прижмите плоскогубцами. Это нужно делать с двумя диагональными приложениями.
  4. Подключите клеммы с помощью многожильных кабелей. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление.Все размеры должны быть указаны в гарантийном талоне электриком.
  5. Изолируйте соединения многожильных кабелей с зажимами с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом изоляционной ленты.
  6. Изолируйте все открытые стороны медной полосы.
  7. Соедините нагревательную пленку с многожильным кабелем параллельно.

Крепление датчика температуры.

  1. Поместите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
  2. Под датчиком прорежьте прорезь в изоляции.
  3. Вставьте датчик, изолированный изоляционной лентой на битумной основе, в прорезь, чтобы избежать ударов.

Подключение термостата

1. Установите термостат, следуя инструкциям производителя. 2. Проверьте измерение общего сопротивления.

Внимание! Измерения сопротивления проводились при выключенном питании!

3. Проверить электрический ток в системе отопления.

Если у вас есть электрический контакт и вы будете использовать его для подключения к линии электропередачи, вы должны учитывать, что максимальная мощность составляет 15 А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все размеры должны быть указаны в гарантийном талоне электриком. Подключение к линии электропередачи: 1.Линия электропередачи должна быть на одной прямой и не запутываться. 2. Используйте провода разного цвета для «L» и «N», чтобы иметь возможность отследить и устранить проблему, если она возникнет. 3. Используйте кабелепровод и проволочную форму для предотвращения утечки и влаги. 4. Используйте проволоку необходимой толщины в соответствии с устанавливаемой емкостью. Укладка пароизоляции 1. Раскатать пароизоляцию, отрезать необходимую длину, уложить на нагревательную пленку. 2. Закрепите пароизоляцию скотчем. Накрывайте только нагретые участки. Следующий этап — укладка напольного покрытия — ламината, паркета или любого деревянного настила.

Для получения более подробной информации пишите на электронную почту

Узнать больше о Warm Waves

Загрузите этот FAQ в формате PDF

Warm Waves Тепловая пленка — это экономичное, высококачественное решение для обогрева любой конструкции или ситуации.

Система лучистого обогрева Warm Waves стоит на 31–63% меньше в эксплуатации, чем традиционные методы обогрева, и более здорова для вас и вашей семьи.

Легко устанавливаемый под любым напольным покрытием, Warm Waves не имеет воздуховодов, полностью зонируется и не требует технического обслуживания.

Эта технология обогрева в дальней инфракрасной области очень эффективна. Он не тратит энергию на обогрев воздуха в комнате, а напрямую нагревает предметы в комнате, включая вас.

Как работают теплые волны

Теплые волны генерируют тепло посредством электрического тока, создавая естественные тепловые лучи в дальней инфракрасной области, которые безопасно и равномерно распределяют тепло.

Warm Waves обеспечивает более здоровую атмосферу для дыхания за счет отсутствия циркуляции пыли и загрязнителей воздуха. Warm Waves не имеет движущихся частей и представляет собой постоянное, не требующее обслуживания решение для обогрева.

Устанавливаемый под полом и полностью скрытый, Warm Waves не тратит ценное пространство на стене непривлекательным нагревательным оборудованием или воздуховодами, а также исключает любое воздействие горячих или острых поверхностей, которые могут быть опасными или неприглядными.

Теплые волны эффективны

Теплые волны нагревают пространство так же, как солнце нагревает Землю — предметы в комнате поглощают тепло.Не нагревая воздух в комнате без надобности, Warm Waves значительно сокращает потери энергии. Он позволяет устанавливать более низкие настройки термостата, чем требуют традиционные методы нагрева, обеспечивая при этом тот же уровень комфорта. Высота потолка не влияет на теплопроизводительность; в жилом пространстве будет тепло и уютно даже в помещениях с высокими или сводчатыми потолками.

Создание зон теплых волн

Теплые волны контролируются с помощью любого термостата линейной нагрузки, что обеспечивает полную зональность.Устанавливая несколько термостатов для разных комнат или для разных зон в одной комнате, Warm Waves создает тепло только там, где это необходимо. В течение дня в спальне можно поддерживать температуру 50 ° F, а в домашнем офисе — 72 ° F, без закрытия вентиляционных отверстий и регулировки заслонок. В офисе каждая кабина может иметь свой собственный термостат, обеспечивая идеальную рабочую среду для каждого человека.

Теплые волны создают здоровую окружающую среду

Теплые волны — это бесканальная система обогрева, поэтому в ней не циркулирует пыль или загрязнители воздуха, и она абсолютно бесшумна. Дальние инфракрасные лучи естественным образом и безопасно предотвращают рост бактерий, а также устраняют плесень и запахи.

Warm Waves полностью скрыт, обеспечивая равномерное нагревание и удаляя небезопасные или неприглядные нагревательные элементы. Warm Waves использует чрезвычайно низкую электрическую силу тока и водонепроницаемость, что делает ее самой безопасной системой электрического обогрева на рынке.

Warm Waves легко установить

Установка Warm Waves проще и дешевле, чем любая другая система лучистого отопления.Измерьте комнату; вырезать и разместить материал Warm Waves; подключите электрические провода. Поскольку не требуются дорогие котлы или воздуховоды, Warm Waves сокращает время установки до 90% по сравнению с традиционными системами отопления.

Теплые волны долговечны

Теплые волны очень тонкие и долговечные. В отличие от других электрических продуктов для обогрева полов, волокна Warm Waves непросто сломаться во время установки и герметизированы собственным влагозащитным барьером. В твердотельной технологии Warm Waves нет движущихся частей, которые могут изнашиваться — она ​​не требует технического обслуживания. Warm Waves производится в соответствии с процессами, сертифицированными по стандарту ISO 9001, и обеспечивает неизменно высокое качество каждого рулона.

Какой тип пола можно укладывать поверх теплых волн?

Любой тип плавающего пола может быть установлен поверх теплых волн, включая паркет из твердых пород дерева, ламинат, винил, плитку и ковровое покрытие. Из наиболее распространенных типов напольных покрытий, используемых сегодня, единственный неподходящий тип — это паркет из твердых пород древесины, забитый гвоздями, из-за риска проникновения гвоздей в поверхность пленки.Если используются шпалы, которые могут защитить от проникновения ногтей, лучшим решением будет Warm Waves.

Чем отличаются теплые волны от стандартной топочной системы с принудительной подачей воздуха?

Стандартные топочные системы используют воздуховоды и принудительный воздух для передачи тепла. Warm Waves — гораздо более эффективная система. Поскольку горячий воздух поднимается вверх, системам принудительной вентиляции необходимо создавать конвекционный поток по всей комнате, чтобы переместить горячий воздух от того места, где он хочет (потолок), туда, где вы хотите, чтобы он был (нагревая вас).Этот конвекционный поток означает, что горячий воздух движется по кругу вокруг стен, потолков и полов помещения, что приводит к огромной неэффективности в целом, особенно в комнатах или пространствах с потолками выше обычных.

Warm Waves работает более эффективно, нагревая предметы в комнате, а не воздух. К тому времени, когда тепло достигнет потолка вашей комнаты, вы уже закончите его использовать.

Кроме того, зависимость систем принудительной подачи воздуха от воздуховодов создает проблемы как для энергии, так и для здоровья.Обычные системы отопления в среднем теряют от 25 до 40% своей эффективности при работе с воздуховодом, поэтому даже печь с КПД 94% может быть частью общей системы, КПД которой составляет всего 56-70%. Наряду с нагретым воздухом системы принудительной подачи воздуха также выдувают пыль, плесень и другие аллергены, скрывающиеся внутри ваших воздуховодов. Warm Waves — более здоровое и энергоэффективное решение.

Чем отличаются теплые волны от водяных (водяных) систем лучистого отопления?

Warm Waves намного проще установить, чем гидравлические системы, у них нет движущихся частей, требующих обслуживания, и не требуются дорогие котельные системы.Warm Waves обеспечивает более постоянный нагрев и значительно сокращает количество горячих и холодных точек в полу после укладки. Годовые эксплуатационные расходы для всего дома систем Warm Waves и гидронных систем аналогичны, но установка Warm Waves не требует дорогостоящих затрат на техническое обслуживание. Системы Warm Waves также имеют более длительный ожидаемый срок службы, чем большинство гидравлических систем.

Чем отличается Warm Waves от проводных систем лучистого отопления?

Warm Waves более долговечны, проще в установке, более мощные, менее дорогие и имеют меньше горячих и холодных точек, чем системы лучистого отопления на основе проводов. Warm Waves также дает возможность легко направлять нагревательные лучи вверх с помощью теплового барьера, что означает, что вы не платите за тепло, которое вы не используете.

Чем отличаются теплые волны от систем нагрева проволоки?

Нагревательные провода, используемые во многих системах теплого пола, могут создать множество проблем. Провода можно надрезать или порезать во время установки и обращения. По этой причине многие проводные системы требуют, чтобы вы приобрели «систему сигнализации» для обнаружения обрыва проводов, что увеличивает расходы на установку системы.Кроме того, проводные системы отопления со временем ухудшаются из-за их сопротивления. Провода полагаются на отвод тепла через тонкий набор и плитку, под которой они проложены. Многие типы плитки плохо проводят тепло, и в результате возникает заметная разница в температуре нагреваемого пола.

Пленка Warm Waves не разрушается со временем. Конструкция пленки позволяет распределять тепло по всей поверхности пола, исключая горячие и холодные участки.

Насколько сильны теплые волны?

Warm Waves — это самая мощная система подогрева пола, разрешенная Национальным электротехническим кодексом при 150 Вт на квадратный метр (14 Вт на квадратный фут).Чем мощнее утеплитель, тем быстрее нагревается поверхность пола и тем меньше времени требуется на подвод энергии к пленке.

Могу ли я использовать теплые волны для обогрева всего дома или просто установить его там, где требуется дополнительное тепло?

Простой ответ — и то, и другое. Warm Waves достаточно мощен, чтобы его можно было использовать для обогрева всего дома, и достаточно гибок, чтобы его можно было установить в любом месте, где требуется дополнительное тепло.

Насколько нагревается пол при нагревании с помощью Warm Waves?

При полном питании и достижении максимальной температуры теплые волны достигают примерно 104º F.На практике, однако, термостат, прикрепленный к Warm Waves, будет ограничивать температуру до вашего предпочтительного значения и просто циклически выключать и включать пленку, чтобы поддерживать желаемую температуру. Несмотря на то, что более низкие максимальные значения тепла приводят к гораздо более энергоэффективной системе, этот принцип не использовался в обычных системах отопления из-за мощности, необходимой для запуска системы.

Как быстро нагреваются теплые волны?

Тепловая пленка Warm Waves достигает максимальной температуры в течение нескольких минут.Поскольку в системе отопления нет движущихся частей, время разгона не требуется. Скорость нагрева поверхности готового напольного покрытия зависит от плотности напольного покрытия, а также от свойств изоляционного материала, установленного с помощью Warm Waves.

Можно ли зонировать Warm Waves?

Warm Waves — это наиболее зонируемое отопительное изделие на рынке сегодня. Вы можете разделить зоны на секции по 1,4 квадратных фута, если захотите, без особых проблем — единственное, что будет отличаться от стандартной установки, — это количество термостатов.Из-за присущей ей гибкости Warm Waves предлагает решения по обогреву, которые раньше были невозможны, например, когда каждый сотрудник вашего офиса может устанавливать желаемую температуру в своем кабинете.

Расскажите про термостат.

В установке «Теплые волны» используется термостат с двумя входами, который обеспечивает управление как с датчика температуры пола, так и с помощью температуры окружающего воздуха.

    • Таким образом можно ограничить температуру пола
    • Комнатную температуру можно контролировать на комфортных настройках
    • «Режим A / F» управляет температурой пола и температуры в помещении одновременно.

Получу ли я горячие и холодные точки с теплыми волнами, как с другими видами лучистого тепла?

В отличие от других систем лучистого отопления, Warm Waves создает постоянную температуру нагрева по всей поверхности. Плотность отделочного напольного покрытия также будет влиять на общую температуру поверхности — чем плотнее материал, тем больше тепла он будет поглощать и тем более равномерным будет ваш обогрев.

Мой специалист по HVAC сказал мне, что я должен планировать иметь около 10 Вт на квадратный фут отопления в моем доме. Могут ли теплые волны сделать это?

Совершенно верно. Практическое правило — умножьте квадратный метр площади на 0,75. Так как Warm Waves выдает 14 Вт на квадратный фут при установке, он обеспечивает 10,5 Вт на квадратный фут по всей площади (14,87 * 0,75 = 10,5).

Как Warm Waves работают с нежесткими типами напольных покрытий (например, ковровыми покрытиями, виниловыми полами и т. Д.)? Разве его не раздавят?

Укладка теплых волн под нежестким полом так же проста, как установка жесткой поверхности между теплыми волнами и самим полом, чтобы равномерно распределить вес на полу.Можно использовать фанеру, ДВП высокой плотности (ДВП) или аналогичный продукт.

Есть ли что-нибудь особенное, о чем я должен подумать перед установкой Warm Waves под ковер?

Для укладки ковра вам понадобится жесткая поверхность между подушкой ковра и вашими теплыми волнами (см. Нежесткую запись в часто задаваемых вопросах). Кроме того, эффективность вашей системы Warm Waves будет значительно повышена за счет выбора коврового покрытия и ковровых покрытий, предназначенных для систем лучистого тепла, поскольку эти типы напольных покрытий предназначены для прохождения тепла через них, не задерживая тепло ковром или ковром. колодка.

Как установить Warm Waves под керамическую плитку?

Есть несколько различных способов укладки Warm Waves под стандартный пол из керамической плитки. Вы можете сначала установить цементную плиту, затем «Теплые волны», а затем продолжить укладку стандартной плитки. Другой вариант — установить подложку и теплые волны, а затем покрыть самовыравнивающимся кладочным материалом, который обеспечит прочную поверхность для укладки вашей плитки. Подробные сведения см. В руководстве по установке.

На какой максимальной площади можно установить Warm Waves?

При правильной установке нет ограничений по площади, подходящей для установки Warm Waves. Для больших площадей мощность и конфигурация термостатов будут единственным ограничивающим фактором для размера зоны. Для базового понимания можно установить до 240 SF. по цепи 220, и 120 SF. по цепи 110. На одиночный термостат можно установить 2400 SF на 220 контуре в модифицированной конфигурации. Подробные сведения см. В руководстве по установке.

Сколько теплых волн мне понадобится?

Количество Warm Waves, которое вам нужно будет установить, зависит от цели системы. При использовании в качестве автономного источника тепла практическое правило — количество квадратных футов в площади, умноженное на 0,75. Например, в семейной комнате размером 20 футов на 10 футов вы должны запланировать установку 150 квадратных футов теплых волн (20 x 10 x 0,75 = 150). Warm Waves не следует устанавливать под постоянным оборудованием, например, шкафами; так как такая установка может привести к локализованной зоне с высокой температурой.

Может кто пленку установить?

Из-за сложности взаимодействия между необходимыми компонентами любой системы отопления, мы рекомендуем, чтобы квалифицированный специалист выполнил все работы по установке Warm Waves, чтобы гарантировать, что ваша система отопления будет правильно рассчитана и установлена ​​для вашей среды.

Сколько времени нужно, чтобы установить Warm Waves?

Поскольку все здания индивидуальны, время монтажа варьируется от проекта к проекту.Однако мы обнаружили, что в среднем опытный установщик может легко установить от 1000 до 1500 квадратных футов за один день.

Можно ли укладывать теплые волны на существующий пол?

Если вы обращаетесь со старым полом так же, как со стандартным черновым материалом, вы можете установить теплые волны поверх существующего пола. Установите подложку поверх старого пола, а затем продолжите укладку в обычном режиме, завершив укладку новым напольным материалом.

Можно ли установить Warm Waves где угодно, кроме пола?

В дополнение к стандартной установке под полом, Warm Waves можно установить под стенами, над потолком и даже внутри заливного бетона.

Что делать, если я найду новое место или метод для установки Warm Waves, который не включен в инструкции по установке?

Расскажите, пожалуйста, об этом. Мы проведем всестороннее тестирование вашего метода или места, чтобы убедиться, что оно соответствует нашим строгим стандартам качества, и, если возможно, добавим его в инструкции по установке, чтобы проинформировать других клиентов.Чтобы поддерживать репутацию качества Warm Waves, нам необходимо провести тестирование до того, как установка будет квалифицирована для гарантии. Warm Waves достаточно гибок, чтобы удовлетворить любые потребности в отоплении, и мы верим в ваш творческий потенциал.

Как работают теплые волны?

Электрический ток проходит от вашей главной электрической коробки в блок термостата, который контролирует температуру окружающей среды или пола (или и то, и другое). Если температура ниже температуры, установленной на термостате, питание подается на установку Warm Waves, где электричество передается на медные шины по сторонам пленки.От шин электричество проходит через нагревательный элемент, генерируя дальние инфракрасные лучи, которые мы ощущаем как тепло.

Безопасны ли теплые волны?

Warm Waves — одна из самых безопасных систем обогрева на рынке. Благодаря низкой максимальной температуре на выходе нет опасности получить ожог какой-либо частью системы. Его конструкция и метод установки, упор на поддержание стабильного тепла при низкой силе тока, а также присущая ему влагостойкость предотвращают большинство распространенных проблем с электричеством.Все продукты Warm Waves производятся в соответствии со строгим контролем качества ISO 9001 и ежеквартально проверяются третьими сторонами, поэтому безопасность и комфорт для человека являются их приоритетом номер один.

Что делать, если теплые волны подвергаются воздействию воды? Будет ли работать?

В отличие от некоторых других электрических нагревательных приборов, вода не влияет на теплые волны. Все нагревательные элементы Warm Waves закрыты полиэтиленовой пленкой, непроницаемой для проникновения воды. При правильной установке оба конца медных шин также герметизируются, чтобы сделать их водонепроницаемыми, в результате чего получается полностью водонепроницаемая система.

Могут ли теплые волны работать от солнечных батарей?

Warm Waves можно запитать от солнечных батарей так же легко, как и остальное электрическое оборудование в вашем доме. Просто подключите провода системы Warm Waves к цепи, питаемой от ваших солнечных батарей, и наслаждайтесь теплом без затрат и без ископаемого топлива. Как всегда, за подробностями обращайтесь к квалифицированному электрику.

Есть ли у меня подходящая электрическая система для теплых волн?

Теплые волны доступны для электрических систем как на 120 В, так и на 240 В, а количество необходимых автоматических выключателей будет определяться общей установленной площадью теплых волн.Как и в случае с любой другой электрической системой, проконсультируйтесь с квалифицированным электриком по поводу вашей конкретной ситуации.

Насколько тонкие теплые волны?

Warm Waves — это бумага толщиной 0,3 мм, что исключает любые проблемы, которые могут возникнуть при работе с фальшполом.

Что такое дальние инфракрасные лучи?

Инфракрасный свет является частью невидимого спектра Солнца, и, поскольку его нельзя увидеть, он воспринимается как тепло. Одна из характеристик дальнего инфракрасного света — способность легко проникать в вашу кожу, давая вам это чудесное естественное тепло.Когда это происходит, возникает естественный резонанс, обладающий множеством полезных свойств, включая расслабление мышц и усиление кровообращения. Дальнее инфракрасное излучение совершенно безопасно и безопасно для всего живого.

Что делать, если я повредил пленку?

Если вы повредили часть пленки, например, забив ее гвоздями, вы должны немедленно осмотреть поврежденную часть. Если ваша установка все еще может функционировать должным образом, удалив только поврежденную часть и электрически соединив две неповрежденные стороны, вам просто нужно удалить поврежденную часть, разрезав ее с обеих сторон по линиям разреза.Если удаление проблемной секции приведет к неправильной работе, весь набор панелей Warm Waves необходимо будет заменить. Ни при каких обстоятельствах не пытайтесь залатать участок теплых волн.

Что делать, если мой установщик кабеля просверлит мою установку Warm Waves при прокладке кабелей через пол?

Warm Waves устанавливается на расстоянии не менее 6 дюймов от любой стены, оставляя достаточно места для будущих проектов реконструкции.

Как я буду охлаждать свой дом без воздуховодов? Неужели мне все равно придется устанавливать воздуховоды?

Мы рекомендуем сочетать Warm Waves с бесканальной системой кондиционирования воздуха, которая значительно выросла за последние несколько лет.Благодаря своим высоким показателям эффективности и бесканальной технологии, ведущей к более здоровому образу жизни, они являются отличным дополнением к системе обогрева Warm Waves.

Предлагает ли Warm Waves гарантию?

Warm Waves предлагает 10-летнюю ограниченную гарантию на установку, выполненную в соответствии с инструкциями по установке. Однако в любом случае, как только Warm Waves заработают в вашем доме, вам не придется беспокоиться о каких-либо затратах на техническое обслуживание или замену в течение многих-многих лет.

Как устроены теплые волны?

Тепло в дальнем инфракрасном диапазоне генерируется волоконными матами, прикрепленными к контактным шинам, соединенным с медными электрическими лентами. Медь обеспечивает превосходную передачу электрического тока, предотвращая искрение в точках контакта.

Затем компоненты полностью герметизируются между двумя пластиковыми листами ПЭТ-пленки. Как и материал бутылок из-под газировки, пленка тонкая, прозрачная и очень прочная.

Деталь Функция Материал Производственный стандарт
Изоляция Базовая пленка PET Изоляция и барьер для влаги
Нагревательная пленка для ламинирования Запатентованный Поддержание сопротивления, ровная поверхность печати
Проводящая Шина Медь Поддержание проводимости и адгезии
соединение медь

Волны 9007

Электротехнические характеристики 240 вольт, 14 ватт: тянет меньше чем. 061 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

120 вольт, 14 ватт: Потребляет менее 0,125 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

Размеры теплых волн

1025 квадратных футов в рулоне

W: 100 см (40 дюймов)

L: 100 м (328 футов)

Толщина 0,3 мм

Приложения для теплых волн

Warm Waves очень универсальны и были используется во многих приложениях в домах, коммерческих зданиях, загородных домах / коттеджах, трейлерах и хозяйственных постройках.

Под полом: Теплые волны, установленные под плавающим полом, обеспечивают равномерное, бесшумное и эффективное нагревание по всему помещению.

Теплицы: Warm Waves обеспечивают идеальный теплый климат для ваших растений, способствуя росту растений с помощью биогенетических лучей.

Столешницы: Столешницы становятся согревающими пластинами, когда под ними устанавливаются Warm Waves.

Бетон: Гаражи и склады могут быть уютными и комфортными, когда Warm Waves устанавливается непосредственно в бетон практически для любого бетонного применения.

Рекреационные автомобили / трейлеры: Warm Waves — единственное реальное решение для обогрева жилого автофургона или прицепа. Ничто не может сравниться с его эффективностью и комфортом.

Можно ли положить теплый пол под ламинат?

С развитием технологий полы с подогревом становятся популярным выбором среди домовладельцев. Когда-то только для кафельных и керамических полов, теплый пол для ламинатных полов сейчас не менее популярен. Его не только легче установить, но и дешевле.Это позволяет домовладельцу больше не просыпаться от холода.

Полы с подогревом под ламинатом

Многие компании (QuietWarmth, Thermosoft, WarmlyYours) на рынке производят электрическое лучистое тепло для ламинатных полов. Так что ответ — да, однако производители напольных покрытий предоставляют информацию, может ли их конкретный пол выдерживать лучистое тепло. Большинство ламинатных полов выдерживают температуру до 85 градусов по Фаренгейту. Все, что выше этой температуры, может привести к обесцвечиванию или деформации древесины.Go for Floors рекомендует сначала прочитать инструкции по укладке напольного покрытия перед установкой электрического лучистого отопления.

Просмотреть продукты

Типы электрических лучистых полов

Кабели

Эта система включает в себя отдельные провода, которые подключены к отдельной мембране, что позволяет установщику настраивать расположение источника тепла. Установщик должен стратегически расположить провода близко друг к другу, не перекрывая друг друга, поскольку провод нельзя разрезать.

Коврики

Маты представляют собой трос и мембрану в одной комбинации. Это позволяет домовладельцам, которые делают дома, укладывать теплый пол, не беспокоясь о его размещении. Опять же, кабель нельзя разрезать, а вот мембрану можно для L-образных комнат.

Пленка

Лучистая тепловая пленка такая же, как и готовый электрический коврик, но без сетки. Вся система заключена в пластиковую мембрану, которую можно разрезать до нужной длины.Это позволяет домовладельцам раскатывать и устанавливать в прямом направлении.

Go for Floors рекомендует тихие теплые полы с подогревом

Система теплого пола QuietWarmth — это продукт, который очень удобен для самостоятельной работы. Большинство домовладельцев могут установить эту систему за один день и приступить к установке ламината.

Вот преимущества:

Доступная стоимость

Не научившись прокладывать кабели в мембране, вы можете потратить это время на установку пленки.Достаточно просто развернуть материал и разложить проводку с подкладкой. Когда пол действительно нагревается, на поддержание желаемой температуры расходуется меньше энергии.

Нарезка по длине

Это дает домовладельцу наибольшую гибкость при установке. Если вы решили сократить длину, то сможете. Если вы допустили ошибку при резке, вы можете отрезать на 1 дюйм короче, чтобы компенсировать эту ошибку. Это достижимо благодаря шинам боковых проводов (серебряная металлическая полоса).Если вы решите использовать трос или систему матов, 1 случайный удар или порез может вывести из строя всю систему.

Простая установка

Пленка не требует дополнительных материалов, таких как тонкая пленка или мембрана, для удержания кабелей. Это позволяет домовладельцу развернуть мат, вырезать траншеи / каналы в подкладке (чтобы скрыть или утонуть проводку к распределительной коробке в стене) и начать укладку настоящего напольного покрытия.

Распределение тепла

Поскольку черные полосы в пленке расположены ближе друг к другу, по полу обеспечивается равномерное тепло по сравнению с кабельной системой.

Отсутствие обслуживания и улучшенная гарантия

На QuietWarmth без механических частей, обеспечивающих тепло, предоставляется 25-летняя гарантия.

Высокая рентабельность инвестиций

Когда придет время продавать свой дом, следующие домовладельцы будут впечатлены тем, как нагревается пол, и сокращается время продажи благодаря первым впечатлениям.

* Примечание — если вы устанавливаете ламинат с подогревом, QuietWalk Подложка для ламината обеспечивает превосходную изоляцию R-Value, которая отводит тепло от черного пола, заставляя ваш пол нагреваться быстрее.

27 сен 2019

Установка систем лучистого обогрева полов | 2016-09-01

Когда наступает осень и температура начинает падать, потребители неизбежно начинают задумываться о своих расходах на отопление. Один из способов потенциально сэкономить на счетах за газ или топливо — это установить энергоэффективные системы лучистого отопления под полом, чтобы поддерживать теплые и комфортные поверхности, не прибегая к проворачиванию печи. FCI побеседовал с производителями систем лучистого отопления для пола, чтобы узнать больше об их последних продуктах, правильных методах установки и о том, как рассчитать количество материала, необходимого для выполнения работы.

Правильная техника установки

Перед началом установки Изабель Марсил, координатор по коммуникациям FlexTherm, посоветовала всегда проверять черновой пол, чтобы убедиться, что поверхность чистая, ровная, гладкая и не имеет выступающих шляпок гвоздей или винтов, которые могут повредить кабель. «Установщики всегда должны учитывать отправную точку и планировать разводку кабелей перед фактической установкой продукта. План установки может помочь предвидеть изменение направления, обход препятствий и т. Д.”

Марсил также посоветовал принять во внимание фиксированные элементы, такие как кухонные острова, где нельзя установить нагревательный кабель, и буферные зоны (например, за дверью или рядом с туалетом), в которых можно при необходимости разместить лишний кабель.

«Кроме того, запланируйте, где вы будете устанавливать датчик температуры пола на термостате», — добавила она. «Он должен быть размещен между двумя кабелями в месте, которое не будет покрыто ковром или ковриком, и оно не будет попадать прямо в солнечный луч, проходящий через окно, так как эта повышенная температура приведет к ложным показаниям температуры в комнате. .”

Питер Леал, менеджер по маркетингу продукции EasyHeat, Emerson Industrial Automation, описывает быстрый четырехэтапный процесс. «Для систем ковриков EasyHeat WTE: 1) нанесите тонкий слой раствора на пол; 2) Разложите систему матов; 3) Нанесите тонкий набор; и 4) Положите и установите напольную плитку или ламинат ».

Джулия Биллен, владелец и президент WarmlyYours, дала еще несколько полезных советов, таких как тестирование системы электрического теплого пола с помощью омметра на всех основных этапах установки, а затем запись показаний, что помогает гарантировать правильное функционирование продукта.Она также упомянула важность крепления нагревательного элемента к черному полу с помощью ленты или горячего клея.

«Большинство систем напольного отопления будет покрыто самовыравнивающимся цементом, чтобы обеспечить ровную поверхность для укладки напольного покрытия. Закрепив нагревательный элемент на черновом полу, вы предотвратите его плавание в самовыравнивающемся цементе. Если вы воспользуетесь горячим клеем, его распределение сократит время высыхания ».

Расс Данн, вице-президент по маркетингу компании ThermoSoft, отметил, что тонкости установки будут зависеть от чернового пола, системы подогрева пола, готового напольного покрытия, климата и предпочтений как конечного пользователя, так и установщика.

«Некоторые из этих тонкостей установки включают в себя установку или отсутствие термического разделителя, разделительной мембраны, пароизоляции, тонкого тонкого слоя, слоя самовыравнивающегося цемента, гидроизоляционной мембраны, а также когда использовать модифицированную или немодифицированную тонкий набор. »

«Система теплых панелей Tec In-Floor предназначена для экономии времени и усилий монтажников», — заявил Дэн Тамбеллини, представитель H.B. Fuller / Tec, а систему можно настроить и настроить на рабочем месте. Коврик для тепловой панели можно приобрести у дистрибьютора на площади 550 кв.футов рулона, который подрядчик может обрезать по длине и / или ширине, чтобы соответствовать необходимой планировке помещения, и он может быть подключен к источнику переменного тока 120 или 240 В.

«Медные токопроводящие шины проходят по длине нагревательного мата. Ни при каких обстоятельствах нельзя позволять активным участкам нагревательного мата перекрывать себя или соседние части нагревательного мата », — предупредил он. «Нагревательный мат можно установить любой стороной вверх или вниз, но он должен находиться на расстоянии не менее 6 дюймов от стены.Ленту для запечатывания кромок следует использовать для герметизации любых обрезанных концов мата ».

Тамбеллини подчеркнул, что квалифицированный электрик должен подключить термостат к системе подогрева пола. Фактически, Tec рекомендует проконсультироваться с электриком, чтобы определить, где должно быть электрическое питание и где разместить термостат. Кроме того, электрик должен проверить подключение электропитания к нагревательному коврику и датчику.

У каждой линейки продуктов WarmlyYours есть свои собственные передовые методы установки, «но одна замечательная особенность, которую разделяют все наши системы электрического теплого пола, — это то, насколько легко тестировать ваш продукт на протяжении всего процесса установки», — заявил Биллен.«Наш продукт Circuit Check контролирует систему электрического теплого пола на протяжении всей установки на предмет целостности и возможных коротких замыканий, предупреждая установщика звуком в случае возникновения каких-либо проблем. Благодаря этому любые проблемы не останутся незамеченными до того, как будет установлено напольное покрытие, а ремонт станет более дорогостоящим или более сложным ».

Расчет необходимого количества материала

«У нас есть четыре размера (1,5×5, 1,5×10, 3×5 и 3×10), и есть два способа сконфигурировать комнату», — заявил Джек Бош, директор по маркетингу MP Global Products.«Во-первых, вы можете установить покрытие от стены до стены, чтобы обеспечить максимальное количество тепла, добавляемого к комнате, [и с учетом неподвижных объектов], вам понадобится всего около 80% от общих размеров комнаты. Или вы можете локализовать тепло, то есть разместить коврики там, где вам будет нужен максимальный комфорт для ног ».

Моника Иргенс, президент STEP Warmfloor / Electro Plastics, сказала, что клиенты будут отправлять информацию о своих проектах с указанием области (областей), которую они хотят отапливать, и STEP Warmfloor, если применимо, выполнит расчет потерь тепла, чтобы узнать требования к отоплению.«STEP Warmfloor рассчитывает и создает дизайн, включая чертежи в САПР, расположение элементов, рабочие листы и энергопотребление, чтобы удовлетворить потребителя, установщика полов и электрика».

Уолли Ло, менеджер по продукции Pentair, поддержал эти настроения. «Все, что вам нужно сделать, это нарисовать приблизительный набросок комнаты с указанием размеров, и наша команда дизайнеров рассчитает для вас площадь в квадратных футах и ​​предоставит чертеж AutoCAD, в котором очерчивается форма вашего коврика и сила тока. Ваш Nuheat Mat будет доставлен в коробке, готовой к развертыванию — никаких расчетов или доработок на месте не требуется.”

Данн добавил несколько полезных элементов при учете количества материала, необходимого для работы. «Чтобы заказать необходимое количество материалов для теплого пола, сначала определите площадь отапливаемой площади в квадратных футах. В отапливаемую зону не входит обогрев под шкафами, приспособлениями, такими как ванны и туалеты, такими приборами, как холодильники, духовки и посудомоечные машины, а также на расстоянии не менее 3 дюймов от стен.

«Площадь в квадратных футах можно определить, разделив отапливаемую площадь на прямоугольные области, длину и ширину которых можно легко вычислить.Полезно знание базовой геометрии — например, чтобы вычислить квадратные метры треугольной области, умножьте основание и высоту треугольника и разделите на два ».

«Точные измерения действительно являются ключом к успешной установке», — отметил Марсил. «Еще раз проверьте все измерения, чтобы убедиться, что вы выбрали правильный продукт и у вас достаточно кабеля, чтобы покрыть всю поверхность. Имейте в виду, что лишний кабель нельзя разрезать или установить внутри стен, и что расстояние между кабелями должно оставаться неизменным на протяжении всей установки.”

По словам Биллена, способность быстро и точно рассчитать количество материала, необходимого для выполнения работы, всегда была проблемой для профессионалов, особенно когда речь идет о подогреве полов. Вот почему WarmlyYours разработали два разных способа как можно быстрее донести эту информацию до занятых установщиков.

«Первым и наиболее целесообразным вариантом является наш онлайн-инструмент мгновенного цитирования. Просто введя данные проекта, такие как предполагаемое напольное покрытие, тип и размеры комнаты, вы получите мгновенное параллельное сравнение различных продуктов для подогрева пола, которые подойдут для вашего проекта.Это сравнение также включает цены и информацию о процессе установки для каждой системы.

«Второй вариант — это WarmlyYours SmartPlan. Предоставив нам некоторую информацию и простой чертеж плана этажа проекта, вы получите подробное предложение по продукту, план электрооборудования и план установки бесплатно в течение одного-двух рабочих дней ».

Новинки продукции

«У нас действительно есть три продукта излучающего тепла, но две версии с углеродной красящей пленкой для нас относительно новы», — отметил Бош.«Обе пленки представляют собой мягкие теплоизлучающие пленки, разработанные специально для парящих полов из искусственной древесины и ламината, а другая пленка встроена в мембрану, препятствующую растрескиванию, которая предотвращает любые трещины в плитке и легко позволяет тонкому слою прилипать к ней при укладке плитки. Системы QuietWarmth Radiant Heat — это установка с добавленной стоимостью, которую ищут многие домовладельцы и строители ».

Лил заявил: «Наша система матов WTE (Warm Tiles Elite) состоит из ультратонких нагревательных кабелей высотой 1/8 дюйма (0,125 дюйма), которые отводят тепло к поверхности пола наиболее эффективным образом.Их заводская конструкция обеспечивает быструю установку, позволяя выполнять работы за один сеанс. Коврики состоят из нагревательных кабелей, вплетенных в тонкую прочную ткань, и бывают стандартных квадратных и прямоугольных размеров или могут быть изготовлены по индивидуальному заказу для размещения в наклонных помещениях и помещениях неправильной формы ».

Иргенс описал энергоэффективную систему отопления теплых полов STEP. «Нагревательные элементы очень универсальны и могут использоваться для отопления всего дома, дополнительного отопления и обогрева полов в жилых, коммерческих и промышленных помещениях.Другие области применения включают таяние снега и борьбу с обледенением крыш, а также обогрев жилых домов, кораблей и электроники ».

«Термософт» прилагает все усилия, чтобы быть универсальным поставщиком систем электрического лучистого теплого пола и расходных материалов для монтажников всех типов напольных покрытий, — сказал Данн. «Наш флагманский продукт ThermoTile — это простая в установке система типа кабель-сетка, предназначенная для плитки, камня и большинства других напольных покрытий, если они залиты тонким слоем раствора. Мы были первыми, кто представил продукт ThermoFloor для установки непосредственно под плавающий ламинат и деревянные полы, который имеет встроенный терморазрыв и не требует цемента для укладки.

«Наши последние дополнения к продукции включают ThermoSlab для установки в новых конструкциях в перекрытиях и специальные системы отопления для ванн, включая нагреватели для ванн ThermoTub, предварительно установленные коврики с подогревом для пола ThermoShower и обогреватели для зеркал ThermoClear».

По словам Джуди Д’Амико, менеджера по прямому маркетингу Watts Water Technologies: «Два наших самых популярных продукта — это нагревательные кабели WarmWire, которые входят в систему теплых полов, и системы снеготаяния. В наши дни таянию снегов уделяется немного больше внимания.”

Система FLEXSnap + представляет собой второе поколение инсталляционной системы излучающего теплого пола Flextherm. «FLEXSnap + позволяет установить систему подогрева пола и напольное покрытие за один день», — сказал Марсил. «Это единственная в своем роде система; Он не только заменяет второй черный пол, но и совместим со всеми самовыравнивателями на цементной основе. Система также может быть установлена ​​с помощью строительных растворов и может быть прикреплена к фанере, OSB или бетонному основанию и может быть покрыта любым типом напольного покрытия (кроме пробки и натуральной древесины твердых пород, которые не рекомендуются для полов с подогревом).”

Биллен описала один из новейших продуктов своей компании — монтажную мембрану Prodeso Cable для использования с кабелем электрического теплого пола. «Исторически сложилось так, что одна из основных проблем, с которыми монтажники возражали при установке теплого пола, заключалась в том, что это могло увеличить время монтажа. Монтажникам пришлось ждать, пока самовыравнивающийся цемент, в который встроен нагревательный элемент, не затвердеет, прежде чем они смогли установить напольное покрытие ».

Она отметила, что мембрана Prodeso позволяет установщикам немедленно приступить к работе.После приклеивания мембраны к черному полу монтажники могут пропустить нагревательный кабель TempZone через каналы в мембране, которые уже расположены должным образом. Тогда можно сразу приступить к укладке напольного покрытия.

«Наш Nuheat Signature был первым термостатом для подогрева пола с поддержкой Wi-Fi, а теперь он впервые работает с Nest и Control4», — отметил Ло. «Благодаря этой дополнительной интеграции ваш пол с подогревом теперь может автоматически регулироваться в зависимости от загруженности дома для повышения энергоэффективности и домашнего комфорта.Мы также продолжаем совершенствовать наши маты Nuheat Mats, которые являются единственными готовыми индивидуальными решениями на рынке. С нашими образованными специалистами по продажам, командой дизайнеров и технической поддержкой мы обеспечиваем меры на месте или по телефону, чтобы упростить задачу для клиента ».

Тамбеллини сказал, что Tec In-Floor Heat «обеспечивает равномерное тепло по всему полу. Система тепловых панелей Tec In-Floor может быть настроена на месте для любого помещения и избавлена ​​от встроенных нагревательных проводов, которые необходимо моделировать.”

Теплый пол — Варианты напольного покрытия

Излучающий пол с подогревом быстро становится популярным вариантом при строительстве новых домов в Соединенных Штатах благодаря своей рентабельности. Существует три различных типа систем лучистого отопления: водяные, электрические и воздушные. Электрические и водяные системы лучистого отопления более эффективны и, следовательно, более популярны, чем системы воздушного отопления.Тепло от излучающей системы не поднимается вверх, как нагретый воздух от традиционного нагревательного элемента; он распространяется во всех направлениях. Эта характеристика позволяет нагревать большую площадь, используя более низкую температуру.

Системы лучистого отопления — отличный способ создать более уютное жилое пространство.

Электрическое лучистое отопление

Системы электрического лучистого отопления — самые универсальные в установке. Свернутые кабели прикрепляются в виде петель с помощью скоб к матам, сетке или пленке, изготовленным из упругих теплопроводных материалов.Коврики могут быть встроены в бетонную плиту во время строительства, установлены под черным полом или даже прямо под полом, в зависимости от типа. Из-за универсальности вариантов установки электрические системы часто являются лучшим выбором для пристроек после строительства.

Электрический лучистый пол с подогревом управляется независимыми зональными термостатами, которые можно настроить на обогрев только пола для комфортного использования босиком в холодные дни, на повышение температуры в отдельной комнате или на обогрев всего дома.Отсутствие движущихся частей означает отсутствие обслуживания. Этот удобный метод обогрева также набирает популярность как метод удаления льда с проезжей части и тротуаров как экологически безопасная альтернатива химическим веществам или соли и удобная для людей альтернатива изнурительной работе лопатой.

Гидравлическое лучистое отопление

В системах водяного лучистого отопления нагретая вода циркулирует по трубам, встроенным в бетонную плиту. Из-за особенностей установки обычно это делается во время строительства.Преимущество гидравлической системы — выбор источника питания. Воду можно нагреть с помощью электрических, солнечных, геотермальных, газовых, масляных, дровяных котлов или любой их комбинации. Хотя чаще всего для отопления всего дома используются гидравлические системы, их можно установить с зональным контролем с помощью серии насосов.

Проблемы с этим типом отопления в прошлом были из-за плохих труб, иногда требовалось, чтобы пол был взорван для ремонта. Современные материалы прочнее, устойчивее к утечкам и не должны становиться хрупкими с возрастом, поэтому система вряд ли потребует внимания.

с воздушным обогревом

Воздушное отопление просто не очень эффективно по сравнению с электрическим и водяным. В этой системе воздух нагревается и перекачивается через систему труб, встроенных в пол. Поскольку воздух не может удерживать много тепла, этот метод нагревает сам пол, но нельзя рассчитывать на то, что он согреет весь дом, поэтому необходимо использовать вторичный метод обогрева.

Варианты полов, совместимые с лучистым обогревом

Прежде чем рассматривать типы напольных покрытий для вашей системы лучистого отопления, посоветуйтесь с профессионалом.Если вы устанавливаете лучистое отопление в новом доме, следует тщательно продумать выбор напольного покрытия, а строитель должен принять меры для обеспечения сухой укладки. Большинство экспертов сходятся во мнении, что после установки системы водяного отопления необходимо включить отопление и поработать не менее 3-6 дней перед укладкой пола, чтобы вымыть влагу из бетона. Если возраст самой плиты меньше 60 дней, увеличьте время высыхания до 30-60 дней, особенно если вы используете какой-либо деревянный или ламинатный пол.Всегда сверяйтесь с инструкциями производителя напольного покрытия, чтобы узнать точное время высыхания.

Плитка из фарфора, керамики и камня

Плитка и камень — идеальные типы полов для использования с системой лучистого теплого пола. Все они являются отличными проводниками тепла, не расширяются и не сжимаются под действием тепла и обладают высокой устойчивостью к деформации и растрескиванию, что делает керамогранит, керамику или каменную плитку лучшим выбором для напольных покрытий вместо лучистого отопления.

Ковер

Ковролин — неплохой выбор напольного покрытия для системы лучистого отопления, но он не является хорошим проводником тепла.В результате пальцы на ногах могут стать поджаренными, но нагреть всю комнату будет сложнее. Лучший вариант коврового покрытия для лучистого тепла — это тонкий ковер с низким ворсом, например берберский, и толстый коврик.

Ламинат

Ламинат следует использовать с осторожностью. Необходимо тщательно продумать установку, чтобы обеспечить сухость лежащей под полом конструкции пола и бетона, чтобы свести к минимуму изменения из-за тепла и влаги, а также избежать перекосов и трещин. Также важно учитывать адгезивы.Для достижения наилучших результатов следуйте рекомендациям производителя.

Винил

Виниловые полы прошли долгий путь со времен старого линолеума шестидесятых годов. Хотя это не идеальный выбор для теплопроводности, некоторые виниловые полы можно укладывать на лучистое тепло с температурным пределом, установленным производителем. Некачественный виниловый пол может обесцвечиваться или выделять неприятный запах при нагревании.

Дерево

Дерево имеет естественную тенденцию реагировать как на температуру, так и на влажность, поэтому установка поверх лучистого отопления должна быть очень тщательно спроектирована и будет намного более успешной в сухом климате.

Древесина не является статическим материалом. Он разбухает и сжимается при изменении температуры и влажности воздуха, что может быть проблематичным, когда дело касается полов, особенно в местах с высокой влажностью. Для достижения наилучшего результата ищите высушенную в печи древесину, распиленную на четверть, а не на гладкую. Пиломатериалы на четверть имеют тенденцию расширяться в толщину, а не в ширину, поэтому вероятность деформации и растрескивания снижается. Многие специалисты рекомендуют включить лучистое отопление как минимум на 72 часа перед доставкой деревянного пола, а затем хранить древесину в комнате, где она будет установлена, с включенным лучистым отоплением, чтобы помочь древесине адаптироваться к содержанию влаги в помещении. воздух.Чем суше бетон, тем успешнее будет монтаж.

Твердая древесина

Укладка древесины твердых пород поверх системы лучистого теплого пола непроста, но может дать теплый и красивый результат. Всегда увеличивайте огонь постепенно, позволяя древесине приспособиться. Резкие перепады температуры могут повредить структуру пола.

Инженерная древесина твердых пород

Один из вариантов деревянных полов, обычно более подходящий для использования с лучистым теплом, — это полы из твердых пород древесины.Настил из твердой древесины состоит из нескольких слоев твердой древесины или ДВП, очень похожих на фанеру или ДСП. Многослойная конструкция делает инженерные полы более стабильными по размерам и с меньшей вероятностью расширяться или сжиматься при изменении температуры. Кроме того, большинство инженерных полов можно «плавать», что делает их идеальными для укладки на бетон. Пригодность инженерного пола из твердых пород дерева будет зависеть от его конструкции, а также от породы дерева и клеев, используемых при его изготовлении.

Всегда консультируйтесь с производителем или продавцом, чтобы определить, подходит ли конкретный тип напольного покрытия для укладки на тепловое излучение и повлияет ли его использование на гарантию на продукт.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
