Какой уклон должен быть у дренажной трубы: важность правильных расчетов и величина по СНиП

Содержание

как рассчитать дренаж на склоне


Безупречно спроектированный и грамотно рассчитанный дренаж соберет и отведет грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурным растениям. Для того чтобы обеспечить самопроизвольный сток собранной системой воды, необходимо обеспечить уклон дренажной трубы. А для его устройства нужны точные сведения, верно?

Все о том, под каким углом укладываются трубы дренажа и как правильно организовать осушающую систему, вы узнаете из предложенной нами статьи. Следуя представленным нами техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для приведенных данных являются строительные нормативы.

В помощь самостоятельным мастерам детально изложена технология устройства системы отвода воды, досконально разобрана специфика расчета и укладки ее составляющих. Для наглядного восприятия информации прилагаются фото и видеоролики.

Содержание статьи:

Конструктивные особенности дренажа

Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности: горизонтальная, вертикальная, комбинированная.

Рабочими элементами горизонтального дренажа могут выступать:

  • трубчатые дрены;
  • галерейные дрены;
  • лотки и траншеи.

Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.

Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается .

Для организации дренажной системы строительного объекта (участка) могут использоваться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности выпадения атмосферных осадков и прочих факторов

В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков.

Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.

Трубчатая дрена в разрезе. Именно по такому принципу осуществляется устройство трубчатых и галерейных дрен в современных проектах домостроения.

Соблюдение стандартов и точность расчётов гарантируют высокую эффективность дренажных систем

Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.

Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.

Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.

Галерея изображений

Фото из

Прокладка дренажной и канализационной трубы

Дренажная система вокруг фундамента дома

Смотровые колодцы канализационных систем

Прокладка дрен к поглощающему колодцу

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.

Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).

Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков.

Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо  на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.

Практика монтажа таких схем часто указывает на распространенную ошибку – неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

На нашем сайте есть другие статьи, где мы подробно рассмотрели сооружение различных вариантов дренажа. Рекомендуем вам ознакомиться с ними:

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

  • размер диаметра трубопроводов;
  • уровень закладки трубопроводов;
  • значения уклона труб;
  • плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 – расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 – глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

  1. Уровень промерзания грунта.
  2. Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 – уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.

Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости.

Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Галерея изображений

Фото из

Формирование уклона - обязательное условие в сооружении самотечных подземных систем, дренирующих грунтовую и атмосферную воду, а также очищенные в септиках жидкие стоки

Уклон необходимо устраивать на всем протяжении самотечной безнапорной системы: как на участке сбора воды, так и на участке ее транспортировки к пунктам разгрузки

Трубам ливневой канализации, транспортирующим дождевую воду к коллектору или поглощающему колодцу, также необходимо придать уклон

Выбор наклона, создаваемого дренажной трассе, зависит от диаметра трубопровода и типа грунта

Если дренаж устраивают для осушения почвенно-растительного слоя, мощность которого обычно не превышает 40 см, уклон должен быть минимум 0,01.

Считается, что дренажная система не должна полностью отводить воду от корней растений

Для устройства дренажной системы в суглинистых грунтах уклон должен быть 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащие пласты

При прокладке трассы дренажной системы в песчаных грунтах уклон должен составлять 0,003, в супесчаных 0,002

Глубина ввода дренажных труб в коллекторный и поглощающий колодец определяется на участке строительства по факту. Отверстия для заведения труб бурят согласно с фактическим вводом

Дренажная труба с оболочкой из геотекстиля

Поглощающий колодец для ливневки и дренажа

Точечный дождеприемник ливневой канализации

Подключение дренажной трубы к поворотному колодцу

Поверхностный дренаж для осушения почвы

Траншея для дренажа в суглинистом грунте

Сооружение дренажа в песчаном пласте

Глубина ввода дренажных труб в коллектор

Величина #4 – необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется  вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.

Особенности монтажа дренажа на склоне

Дренажные системы обеспечивают отвод стоков за счёт уклона дрен. Казалось бы, при условии расположения участка на склоне вода должна отводиться с участка естественным образом, а в устройстве дренажной системы попросту нет необходимости.

Однако дело в таких случаях обстоит совсем иначе, и дренирование участка на склоне становится таким же актуальным мероприятием, как для участков с горизонтом уклона менее 8%.

Строительство частных жилых домов на крутых склонах – обыденная практика. На склонах вода не задерживается, но этот факт нельзя считать причиной для отказа от сооружения дренажной системы

Конечно же, дренирование территорий на склонах сопровождают свои особенности. Зачастую грунт на крутых склонах имеет неоднородную структуру. На разных горизонтах может отмечаться разный уровень грунтовых вод.

Поэтому нередко приходится применять комбинированные типы дренажа, чтобы обеспечить необходимую степень осушения всей территории участка.

Между тем, при строительстве водоотводящих систем на склонах с уровнем более 8% стандарты допускают отсутствие дренажных смотровых колодцев.

Схема и порядок устройства системы

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.

В простом варианте делается это, примерно, так:

  1. На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
  2. На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
  3. Обе дрены соединяются перпендикулярными траншеями.
  4. От горизонтальной дрены нижнего уровня делают отвод в .

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».

Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в .

Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

  • уровень заглубления труб;
  • уровень заглубления галерей;
  • уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.

Выводы и полезное видео по теме

Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.

Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.

Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.

Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.

Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей – многим пользователям пригодится ваш опыт.

СНиП. Установка дренажных труб. Особенности уклона дренажной трубы и установка водоотвода

Что такое угол наклона трубопровода?

Монтаж труб канализации не должен выполняться по горизонту, а находится к нему под небольшим углом, значение которого определяют специальные нормативы. Для обозначения уклона трубы используется не привычная система градусов, здесь коэффициент определяется в сантиметрах на метр. Такая размерность позволяет избежать больших погрешностей при монтаже магистрали к септику. Длина такой ветки может составлять 10-12 метров и выдержать заданный угол очень сложно. Предложенное обозначение показывает – насколько один конец трубы длиной в 1 метр должен быть выше другого.

Внимание. В справочной литературе уклон трубы обозначается простой или десятичной дробью. Например, коэффициент 0,03 означает уклон 3 см на 1 метр.

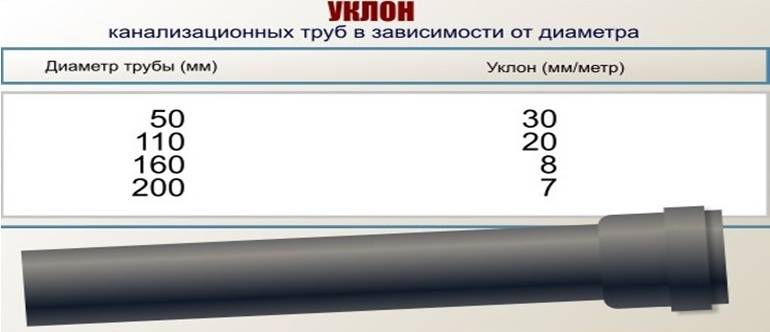

Соотношение диаметров труб и рекомендуемого уклона

Кроме рекомендованного уклона канализации на 1 метр, норматив определяет максимальный и минимальный показатель.

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.


Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

  • D 40-50 мм – от посудомоечной или стиральной техники;
  • D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
  • D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.


Возможны варианты, когда приходится комбинировать трубы различного диаметра. Например, к отводу от раковины (50 мм) присоединяется труба унитаза. Очевидно, что требуется переходник на трубу 110 мм (+)

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия.

Условия для создания дренажной системы


Соблюдение стандартов уклона – гарантия эффективного отведения грунтовых вод с участка

Необходимость устройства системы отведения грунтовых вод возникает, когда УГВ на участке весной поднимается до отметки 1,3-1,5 метра. Такое положение грозит заболоченностью земель, подтоплением подвалов, цокольных этажей.

Основными элементами скрытой системы отведения являются трубчатые перфорированные дрены, которые дополнительно оборачивают геотекстилем. Важны также обсыпки из песка и щебня. Они играют роль своеобразного фильтра, предотвращающего попадание земли внутрь рукавов линии.

Согласно стандартам СНиП, любой дренирующий контур нужно снабжать смотровыми колодцами. Это позволяет контролировать работу системы на любом ее участке.

СНиП

При проектировании необходимо отдавать предпочтение отводу воды самотеком. Принудительная откачка требует дополнительного обоснования. Использование вертикального дренажа и его водоприемной части предусматривается в почве с высокой водопроницаемостью. Траншеи и дренажные каналы открытого типа устраиваются в тех случаях, когда необходимо осушение значительной по площади территории. Их использование возможно ещё и для защиты от подтопления наземных коммуникаций.

Если изучить СНиП, уклон дренажной трубы на 1 метр должен составить примерно 3 см. А вот в качестве материала труб можно использовать не только вышеперечисленные варианты, но и железобетонные изделия, а также трубы с фильтром из пористого полимербетона и обычного бетона. В неагрессивных грунтах используются железобетонные, бетонные, а также асбестоцементные трубы.

Изучив СНиП 2.06.15-85, вы сможете понять, что глубина заложения дренажа из трубофильтров определяется по нагрузке. Размер и число водоприемных отверстий на поверхности железобетонных, бетонных и асбестоцементных изделий надлежит определять с учетом водопропускной способности и расхода дренажа.

Какие нормативы нужно соблюдать

Подробнее остановимся на строительных нормах, которые подробно изложены в СНиП. Об особенностях внутренней канализации можно почитать в СНиП 2.04.01-85, наружной – СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.

Стандарты наружной канализации

Оптимальный уклон для наружных канализационных труб нельзя превышать без необходимости. Диаметр наружного водоотвода больше внутреннего, поэтому при увеличении угла наклона тяжелые фракции будут оседать на стенках и создадут затор.

Труба сечением 150 мм укладывается с перепадом в 0,8 см на 1 метр. При диаметре 200 мм перепад будет меньше — 0,7 см. Максимальный наклон который можно сделать = 15 см на один метр.

Ошибки при выборе угла наклона труб

Нормальное функционирование системы отведения загрязненных вод обеспечивает сила тяжести, жидкость движется по трубам самотеком. При неверном выборе угла наклона возникают следующие сбои:

  • Недостаточный уклон канализации – сточные воды двигаются медленно и застаиваются в трубе, что приводит к образованию засора. Особенно губительно такое явление для чугунных магистралей, которые подвергаются усиленной коррозии, возникают порывы и протечки.
  • Большой угол наклона – ускорение потока приводит к недостаточной очистке труб, вода быстро уходит, а крупные фракции остаются на стенках. Работа такой магистрали сопровождается шумом и срывом водных затворов на сифонах.

Рекомендуемый коэффициент уменьшается с возрастанием диаметра трубы:

  • 40-50 мм – 0,03;
  • 100 мм – 0,02;
  • 150 мм – 0,008;
  • 200 мм – 0,007.

Как функциональность системы зависит от уклона

В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.


Судя по фото, трубы уложены даже не параллельно полу, а с некоторым наклоном в сторону ванны – то есть неправильно. При включении воды в раковине она потечет не в сторону стояка, а прямиком в ванну

Второе решение верное, но его можно исполнить по-разному:

  1. Обеспечить максимально острый угол.
  2. Сделать наклон минимальным.
  3. Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом гидрозатворов, результат – специфический запах канализации во всем доме или квартире.


Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и регулярных засоров. К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение – обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Максимальный уклон

Верхняя граница допустимого значения не должна превышать 0,15, это означает наклон погонного метра трубы на 15 см. Больший коэффициент может использоваться на коротких участках, примыкающих к сантехническим приборам. Необходимо учитывать с

Уклон дренажной трубы: как рассчитать (инструкция) примеры

На чтение 8 мин.

Расчет угла наклона дренажа

Единственное эффективное решение проблемы – установка дренажной системы. Владельцы участков, расположенных на склонах, могут подумать, что эти озабоченности не для них. Вода и так стечет сама по себе.

Опасное заблуждение. Если горизонт уклона меньше 8%, необходимость дренажа безусловна. Как, впрочем, и при более крутом расположении земельного участка. Однако в последнем варианте можно обойтись без смотровых колодцев. Стандарты позволяют.

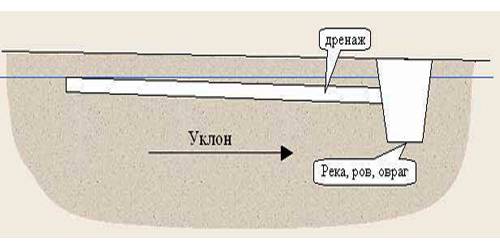

Уклон дренажной трубе необходим для самопроизвольного стока грунтовых вод за пределы участка.

Чтобы сбор и отвод воды с участка производился эффективно, необходимо предварительно провести гидравлические исследования. По их результатам выстраивается алгоритм действий, подбираются нужные материалы и конструкции.

Безнапорный принцип работы дренажной системы основывается на расположении водоотводных труб под определенным наклоном друг к другу. Размер имеет значение. Трубы большого диаметра не приветствуются. По ним слишком быстро отходят воды, на стенках со временем образуются толстые слои ила, приводящие к засорам и необходимости затратной процедуры прочистки трубопровода.

Оптимальные решения по строительству дренажа на участке, расчету его уклона, глубины и длины траншей находятся в нормативных документах СНиП. Чтобы правильно рассчитать уклон дренажной трубы, необходимо учесть следующие обязательные параметры:

  • рельеф местности, на котором расположен земельный участок, степень перепадов высот;
  • размер сечения трубы – чем рыхлее почва, тем больше диаметр;
  • вид применяемых дрен, для песчаного грунта – с геотекстилем;
  • глубину залегания дрен;
  • тип почвенного слоя участка;
  • координаты расположения подземных вод.
Диаметр трубопровода в миллиметрах Уклон в сантиметрах на метр длины
50 3
110 2
160 0,8
200 0,7

Если длина веток отвода не превышает полутора метров, то допустимы отличия их наклонов относительно друг друга.

Ливневые лотки.

Кроме угла уклона дрены, важно рассчитать высоту и ширину лотка. Делается это довольно просто. Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой. По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см.

Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.

Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.

С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.

Правильный уклон водоотводной трубы.

Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:

  • механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
  • гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.

Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.

Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.

5.1.1 При проектировании систем канализации населенных пунктов расчетное удельное среднесуточное (за год) водоотведение бытовых сточных вод от жилых зданий следует принимать равным расчетному удельному среднесуточному (за год) водопотреблению согласно СП 31. 13330 без учета расхода воды на полив территорий и зеленых насаждений.

5.1.2 Удельное водоотведение для определения расчетных расходов сточных вод от отдельных жилых и общественных зданий при необходимости учета сосредоточенных расходов следует принимать согласно СП 30.13330.

5.1.3 Количество сточных вод промышленных предприятий и коэффициенты неравномерности их притока следует определять по технологическим данным с анализом водохозяйственного баланса в части возможного водооборота и повторного использования сточных вод, при отсутствии данных – по укрупненным нормам расхода воды на единицу продукции или сырья, либо по данным аналогичных предприятий.Из общего количества сточных вод предприятий следует выделять расходы, принимаемые в канализации населенного пункта или другого водопользователя.

5.1.4 Удельное водоотведение в неканализованных районах следует принимать 25 л/сут на одного жителя.

5.1.5 Расчетный среднесуточный расход сточных вод в населенном пункте следует определять как сумму расходов, устанавливаемых по 5. 1.1-5.1.4.Количество сточных вод от предприятий местной промышленности, обслуживающих население, а также неучтенные расходы допускается (при обосновании) принимать дополнительно в размере соответственно 6-12% и 4-8% суммарного среднесуточного водоотведения населенного пункта (при соответствующем обосновании).

5.1.6 Расчетные суточные расходы сточных вод следует принимать как произведение среднесуточного (за год) расхода по 5.1.5 на коэффициенты суточной неравномерности, принимаемые согласно СП 31.13330.

5.1.7 Расчётные общие максимальные и минимальные расходы сточных вод с учётом суточной, часовой и внутричасовой неравномерности следует определять по результатам компьютерного моделирования систем водоотведения, учитывающих графики притока сточных вод от зданий, жилых массивов, промпредприятий, протяжённость и конфигурацию сетей, наличие насосных станций и т.д.

Расчет уклона и общего уклона в архитектуре

Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши обозначаются градиентами, а поперечные уклоны тротуаров обычно указываются в градусах. Полезно понять, как рассчитать каждый метод.

Есть три различных способа указать наклон поверхности относительно горизонтальной плоскости: градусы, уклон и процент.

Расчет градиента уклона

Градиенты уклона записываются как Y: X, где Y - это единичный подъем, а X - пробег. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и 3 фута (36 дюймов) по горизонтали, наклон будет 3:36 или 1:12. Это читается как «наклон один к двенадцати».

Расчет процента уклона

Процент уклона рассчитывается так же, как и уклон.Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах. Например, подъем 3 дюйма, разделенный на 36 дюймов = 0,083 x 100 = уклон 8,3%.

Расчет уклона в градусах

Самый сложный способ вычисления наклона - в градусах, и для этого требуется немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, величина, обратная тангенсу подъема, деленная на длину пробега, даст угол.

Таблица общих наклонов в архитектуре

В таблице ниже показаны некоторые распространенные уклоны. Для полов с уклоном 1:20 поручни не требуются, но все, что круче 1:20, считается пандусом и требует поручней. Пандусы с уклоном 1:12 - это максимальный уклон, разрешенный правилами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что чуть больше 2%. Однако мы видели некоторые юрисдикции, которые допускают максимальный поперечный уклон 1:50.

Градусов Градиент Процент
0,6 ° 1: 95,49 1,0%
1 ° 1: 57.29 1,7%
1,15 ° 1 : 50 2%
1,19 ° 1: 48 2,08%
2,86 ° 1: 20 5%
4,76 ° 1: 12 8 . 3%
7,13 ° 1: 8 12,5%
10 ° 1: 5,67 17,6%
14,04 ° 1: 4 25%
15 ° 1: 3,73 26,8%
26,57 ° 1: 2 50%
30 ° 1: 1,73 57,7%
45 ° 1: 1 100%
56.31 ° 1: 0,67 150%
60 ° 1: 0,6 173,2%
63,43 ° 1: 0,5 200%
78,69 ° 1 : 0,2 500%
89,43 ° 1: 0,1 1000%
90 ° 1: 0 инф.

Скаты крыши

Наклоны крыши идентифицируются с помощью описанного выше градиентного метода, где подъем меняется, но обычно длина спуска составляет 12. На некоторых очень крутых крышах вы можете увидеть инвертированный градиент, так что длина пролета меняется, но подъем сохраняется как 12.

Кровля с малым уклоном

Кровли с низким уклоном имеют уклон 3:12 или меньше. У них должна быть мембранная кровельная система для обеспечения водонепроницаемости.

Градиент крыши Градусов Процент
1/4: 12 1,19 ° 2,08%
1/2: 12 2,39 ° 4.17%
1: 12 4,76 ° 8,3%
2: 12 9,46 ° 16,67%
3: 12 14,04 ° 25%

Крутые крыши

Все, что выше 3:12, считается крутой крышей и может быть покрыто металлическими панелями, черепицей или черепицей - эти крыши проливают воду и не считаются водонепроницаемыми.

Градиент крыши Градусов Процент
4: 12 18. 43 ° 33,33%
5: 12 22,62 ° 41,67%
6: 12 26,57 ° 50%
7: 12 30,26 ° 58,33 %
8: 12 33,69 ° 66,67%
9: 12 36,87 ° 75%
10: 12 39,81 ° 83,33%
11: 12 42.51 ° 91,67%
12: 12 45 ° 100%

Дренажная направляющая | Шаг 2: Выберите варианты дренажа.

ПРИМЕЧАНИЕ. В статье ниже много ссылок. ВАЖНО ИХ ИСПОЛЬЗОВАТЬ.
Большинство из них переходят на другие страницы нашего Руководства по дренажу. Они позволяют представить этот сложный предмет в компактной форме.

В этом разделе описывается, как спроектировать систему отвода воды, и, возможно, как вообще избежать ее установки. Соберите свои зарисовки и заметки, и мы приступим.

Посмотрите свои записи из Шага Первый - «Как анализировать проблемы с дренажем вашего двора» - чтобы узнать, сколько времени потребовалось на разных участках стоячей воды, чтобы исчезнуть, и решить, какая ситуация ниже подходит для вашей проблемы дренажа лужайки или сада. Ссылки ниже предоставит вам конкретную информацию о конструкции и установке.

Если стоячая вода исчезла через час-два...
, то ваш газон, двор и сад имеют приличный дренаж, и все, что вам, вероятно, нужно сделать, это устраните любые проблемы с водосточной трубой.

Если у вас есть водосборник рядом с вашим фундаментом ...
, тогда вам нужно будет проверить и исправить наклон земли рядом с вашим фундаментом ПЕРВЫМ.

Если бы не было дождевых рек, или они быстро исчезли, или потекли в безопасное место ...
, то вы можете сосредоточиться на ликвидации любых заболоченных лужаек, установив Французский сток или построить сухие колодцы, чтобы быстро их осушить. Наряду с устранением любых проблем с водосточной трубой.

Если у вас проблемы с дренажем более серьезные или подпадают под несколько категорий ...
, то вам нужно будет спроектировать и установить подключенную дренажную систему, используя информацию ниже.

Ниже приведены важные руководящие принципы, правила и информация по проектированию дренажных систем.

Не забудьте перейти по ссылке в каждой теме, чтобы узнать о ней больше.

Проблемы с дренажом фундамента и водосточными трубами являются критическими
Мокрый газон раздражает, но затопленный подвал или подвал обходятся дорого и потенциально опасны. Всегда сначала устраняйте проблемы с дренажем фундамента и желоба.

По возможности держите воду в своей собственности
Слив лишней воды на улицу или в канаву кажется простым решением, но он просто переносит вашу проблема для других. Также ваш газон, деревья и растения станут здоровее, если вы создадите запас дождевой воды в грунт для ваших растений, чтобы получить доступ в засушливые времена. Только после всех остальных вариантов улучшения дренажа и сохранения воды в вашей собственной почве, если вы отправите излишки за пределы участка.

Вода будет течь по пути наименьшего сопротивления
Вода течет вниз, а не вверх. Вода будет проходить через рыхлый гравий легче, чем через плотный грунт.Вода будет течь по трубе легче, чем по гравию или грунту. Дренаж улучшается, когда вода может легко стекать из сырых мест в более сухие районы.

Французский дренаж - это просто траншея, заполненная гравием, по которой вода движется горизонтально
Французский водосток собирает воду из сырых мест и распределяет ее по более сухим местам. Французские водосточные системы часто содержать одну или несколько труб, заглубленных в гравийную траншею для ускорения потока воды.

Вода может течь в дренажную трубу, выходить из нее или через нее
Помните, что существует два типа сливной трубы: перфорированная и сплошная. Перфорированная труба имеет много пробитых или просверленных отверстий в него, чтобы вода могла входить и выходить из трубы. В любой конструкции дренажной системы вода часто протекает через перфорации в сырой зоне, в то же время вода вытекает из перфораций в более сухой зоне.Перфорация всегда идет снизу. Сплошная труба используется в дренажной системе для отвода воды ПРОШЛОГО места, где вы не хочу добавлять больше воды. В большинстве дренажных систем необходимо использовать оба типа труб в разных областях.

Сухой колодец быстро перемещает воду в глубь почвы.
Сухой колодец предназначен для более быстрого и легкого проникновения воды в более глубокие недра. Это просто яма, вырытая вниз в недра и засыпается щебнем или рукавом. Небольшой сухой колодец можно выкопать с помощью копателя почтовых ям. В большом сухом колодце можно использовать барабан или сборный бетонный цилиндр в качестве рукава.

Проектирование дренажной системы - это немного сложно, но, к счастью, большинство знаний и методов довольно просты.

Пожалуйста, прочтите ВСЕ разделы, указанные выше, прежде чем переходить к Шагу 3 - «Схема и расположение дренажной системы двора»

ГЛАВА 5 - ИРРИГАЦИОННАЯ СИСТЕМА

ГЛАВА 5 - ИРРИГАЦИОННАЯ СИСТЕМА



5.1 Главный водозаборное сооружение и насосная станция
5.2 Транспортировка и распределительная система
5.3 Полевое применение системы
5.4 Дренажная система


Система орошения состоит из (основного) водозаборного сооружения или (основной) насосной станции, системы транспортировки, системы распределения, системы полевого внесения и дренажной системы (см. Рис. 69).

Рис. 69. Система орошения

(основное) водозаборное сооружение или (основная) насосная станция направляет воду из источника подачи, такого как водохранилище или река, в ирригационную систему.

Транспортная система обеспечивает транспортировку воды от основного водозаборного сооружения или главной насосной станции до полевых котлованов.

Распределительная система обеспечивает транспортировку воды через полевые канавы к орошаемым полям.

Система полевого внесения обеспечивает транспортировку воды в пределах полей.

Дренажная система удаляет лишнюю воду (вызванную дождем и / или орошением) с полей.


5.1.1 Основное водозаборное сооружение
5.1.2 Насосная станция


5.1.1 Основное водозаборное устройство

Водозаборное сооружение построено на входе в оросительную систему (см. Рис. 70). Его цель - направлять воду из первоначального источника водоснабжения (озера, реки, водохранилища и т. Д.) В оросительную систему.

Рис. 70. Заборное сооружение

5.1.2 Насосная станция

В некоторых случаях источник оросительной воды находится ниже уровня орошаемых полей.Затем необходимо использовать насос для подачи воды в систему полива (см. Рис. 71).

Рис. 71. Насосная станция

Насосы бывают нескольких типов, но наиболее часто используемые в орошении - центробежные.

Центробежный насос (см. Рис. 72a) состоит из корпуса, в котором элемент, называемый рабочим колесом, вращается с приводом от двигателя (см. Рис. 72b). Вода поступает в корпус по центру через всасывающую трубу. Вода немедленно улавливается быстро вращающимся рабочим колесом и выбрасывается через напорную трубу.

Рис. 72а. Схема центробежного насоса

Рис. 72б. Центробежный насос и двигатель

Центробежный насос будет работать только тогда, когда корпус полностью заполнен водой.


5.2.1 Открытые каналы
5.2.2 Сооружения каналов


Системы транспортировки и распределения состоят из каналов, по которым вода проходит через всю систему орошения.Конструкции каналов необходимы для контроля и измерения расхода воды.

5.2.1 Открытые каналы

Открытый канал, канал или канава - это открытый водный путь, предназначенный для переноса воды из одного места в другое. Каналы и каналы относятся к основным водным путям, снабжающим водой одну или несколько ферм. Полевые канавы имеют меньшие размеры и транспортируют воду от входа в ферму на орошаемые поля.

и. Характеристики канала

По форме поперечного сечения каналы называют прямоугольными (а), треугольными (б), трапециевидными (в), круглыми (г), параболическими (д) и неправильными или естественными (е) (см. Рис. .73).

Рис. 73. Примеры поперечных сечений каналов

Наиболее часто используемое поперечное сечение канала в ирригации и дренаже - это трапецеидальное поперечное сечение. Для целей данной публикации будет рассматриваться только этот тип канала.

Типичное поперечное сечение трапециевидного канала показано на Рисунке 74.

Рис. 74. Поперечное сечение канала в форме трапеции

Надводный борт канала - это высота берега над наивысшим ожидаемым уровнем воды.Это необходимо для защиты от переполнения волнами или неожиданного подъема уровня воды.

Боковой уклон канала выражается как отношение вертикального расстояния или высоты к горизонтальному расстоянию или ширине. Например, если боковой уклон канала имеет соотношение 1: 2 (один к двум), это означает, что горизонтальное расстояние (w) в два раза больше вертикального расстояния (h) (см. Рис. 75).

Рис. 75. Боковой уклон 1: 2 (один к двум)

Нижний уклон канала отображается не на чертеже поперечного сечения, а на продольном разрезе (см. Рис.76). Обычно выражается в процентах или промилле.

Рис. 76. Уклон дна канала

Ниже приведен пример расчета уклона дна канала (см. Также Рис. 76):

или

ii. Земляные каналы

Земляные каналы просто вырывают в земле, а берега состоят из удаленной земли, как показано на Рисунке 77a.

Рис. 77а. Строительство земляного канала

Недостатками земляных каналов являются риск обрушения боковых откосов и потери воды из-за просачивания. Они также требуют постоянного ухода (рис. 77b), чтобы контролировать рост сорняков и восстанавливать ущерб, нанесенный домашним скотом и грызунами.

Рис. 77b. Содержание земляного канала

iii. Облицованные каналы

Земляные каналы можно облицовывать непроницаемыми материалами для предотвращения чрезмерного просачивания и роста сорняков (рис.78).

Рис. 78. Устройство канала облицованное кирпичом

Облицовка каналов также является эффективным способом борьбы с эрозией дна канала и берегов. Материалы, в основном используемые для облицовки каналов, - это бетон (в виде сборных плит или монолитных плит), кирпичная или каменная кладка и асфальтобетон (смесь песка, гравия и асфальта).

Стоимость строительства намного выше, чем земляных каналов. Техническое обслуживание каналов с облицовкой сокращается, но требуется квалифицированная рабочая сила.

5.2.2 Сооружения каналов

Расход поливной воды в каналах должен всегда находиться под контролем. Для этого требуются конструкции каналов. Они помогают регулировать поток и доставлять нужное количество воды в разные ветви системы и далее на орошаемые поля.

Существует четыре основных типа сооружений: сооружения для борьбы с эрозией, сооружения для управления распределением, сооружения для перехода и сооружения для измерения воды.

и. Сооружения для защиты от эрозии

а. Эрозия канала

Уклон дна канала и скорость воды тесно связаны, как показано в следующем примере.

Картонный лист поднимается с одной стороны на 2 см от земли (см. Рис. 79a). У края поднятой стороны листа помещается небольшой шарик. Он начинает катиться вниз, следуя направлению склона. Теперь край листа приподнят на 5 см от земли (см. Рис.79b), создавая более крутой склон. Тот же шар, помещенный на верхний край листа, катится вниз, но на этот раз намного быстрее. Чем круче наклон, тем выше скорость мяча.

Рис. 79. Соотношение между наклоном и скоростью

Вода, вылитая на верхний край листа, реагирует точно так же, как мяч. Он течет вниз, и чем круче наклон, тем выше скорость потока.

Вода, текущая в крутых каналах, может достигать очень высоких скоростей.Частицы почвы вдоль дна и берегов земляного канала затем поднимаются, уносятся потоком воды и откладываются вниз по течению, где они могут заблокировать канал и заилить конструкции. Сообщается, что канал находится под эрозией; банки могут в конечном итоге обрушиться.

г. Отводные конструкции и желоба

Капельные конструкции или желоба необходимы для уменьшения уклона дна каналов, лежащих на крутых склонах, во избежание высокой скорости потока и риска эрозии.Эти конструкции позволяют построить канал в виде серии относительно плоских секций, каждая на разной высоте (см. Рис. 80).

Рис. 80. Продольный разрез ряда капельных структур

Капельные структуры резко забирают воду из более высокого участка канала в нижний. В желобе вода не падает свободно, а проходит по крутому, облицованному участку канала. Желоба используются там, где есть большая разница в высоте канала.

ii. Структуры управления распределением

Структуры управления распределением необходимы для простого и точного распределения воды в оросительной системе и на ферме.

а. Ящики деления

Разделительные коробки используются для разделения или направления потока воды между двумя или более каналами или канавами. Вода поступает в ящик через отверстие с одной стороны и вытекает через отверстия с другой стороны. Эти проемы снабжены воротами (см. Рис.81).

Рис. 81. Коробка разделительная с тремя воротами

б. Стрелочные переводы

Стрелки построены на берегу канала. Они отводят часть воды из канала в более мелкий.

Стрелки могут быть бетонными (рис. 82a) или трубными (рис. 82b).

Рис. 82а. Бетонная стрелка

Рис. 82b. Стрелка трубопровода

c. Проверки

Чтобы отвести воду из полевой канавы в поле, часто необходимо поднять уровень воды в канаве. Чеки - это сооружения, размещаемые поперек канавы, чтобы временно заблокировать ее и поднять уровень воды выше по течению. Чеки могут быть стационарными (рис. 83a) или переносными (рис. 83b).

Рис. 83а. Постоянное бетонное ограждение

Рис. 83b. Переносной металлический чек

iii. Переходные сооружения

Часто приходится переносить поливную воду через дороги, склоны холмов и естественные впадины. Затем требуются переходные конструкции, такие как лотки, водопропускные трубы и перевернутые сифоны.

а. Лотки

Лотки используются для переноса поливной воды через овраги, овраги или другие естественные впадины. Это открытые каналы из дерева (бамбука), металла или бетона, которые часто необходимо поддерживать опорами (рис. 84).

Рис. 84. Бетонный лоток

г. Водопроводные трубы

Кульверты используются для переброски воды по дорогам. Конструкция состоит из кирпичных или бетонных перегородок на входе и выходе, соединенных подземным трубопроводом (рис. 85).

Рис. 85. Водовод

c. Сифоны перевернутые

Когда воду необходимо перебросить через дорогу, которая находится на том же уровне, что и дно канала, или ниже, вместо водопропускной трубы используется перевернутый сифон.Конструкция состоит из входа и выхода, соединенных трубопроводом (рис. 86). Перевернутые сифоны также используются для переноса воды через широкие впадины.

Рис. 86. Перевернутый сифон

iv. Водомерные сооружения

Основная цель измерения поливной воды - обеспечить эффективное распределение и применение. Измеряя расход воды, фермер знает, сколько воды применяется во время каждого полива.

В ирригационных схемах, где затраты на воду взимаются с фермера, измерение воды обеспечивает основу для оценки платы за воду.

Наиболее часто используемые водомерные сооружения - это плотины и лотки. В этих структурах глубина воды считывается по шкале, которая является частью конструкции. Используя это значение, затем рассчитывают расход по стандартным формулам или получают из стандартных таблиц, подготовленных специально для данной конструкции.

а. Плотины

В простейшей форме водослив представляет собой стену из дерева, металла или бетона с проемом фиксированного размера, вырезанным по краю (см.рис.87). Отверстие, называемое выемкой, может быть прямоугольным, трапециевидным или треугольным.

Рис. 87. Примеры водосливов

ПРЯМОУГОЛЬНАЯ ПЛОЩАДЬ

ТРЕУГОЛЬНАЯ ПЛОЩАДЬ

ТРАПЕЗОИДНАЯ ПЛОЩАДЬ

б. Лотки Паршалла

Лоток Паршалла состоит из металлической или бетонной канальной конструкции с тремя основными секциями: (1) сужающаяся секция на верхнем по потоку конце, ведущая к (2) суженная или горловая секция и (3) расходящаяся секция на нижнем по потоку конце. (Инжир.88).

Рис. 88. Лоток Паршалла

В зависимости от условий потока (свободный поток или затопленный поток) показания глубины воды снимаются только на одной шкале (верхняя по потоку) или на обеих шкалах одновременно.

г. Лоток режущий

Режущий лоток похож на лоток Паршалла, но не имеет горловины, только сужающиеся и расходящиеся секции (см. Рис. 89). В отличие от лотка Паршалла, у режущего лотка плоское дно.Поскольку его легче построить и установить, желоб с режущей кромкой часто предпочтительнее лотка Паршалла.

Рис. 89. Зубчатый лоток


5.3.1 Поверхностное орошение
5.3.2 Дождевание
5.3.3 Капельное орошение


Есть много способов поливать поле водой. Самый простой состоит в том, чтобы поднести воду из источника, например колодца, к каждому растению с помощью ведра или канистры (см. рис.90).

Рис. 90. Полив растений из ведра

Это очень трудоемкий метод и требует довольно тяжелой работы. Однако его можно успешно использовать для орошения небольших участков земли, таких как огороды, которые находятся поблизости от источника воды.

В больших ирригационных системах используются более сложные методы полива. Существует три основных метода: поверхностное орошение, дождевание и капельное орошение.

5.3.1 Орошение поверхностей

Поверхностное орошение - это полив полей на уровне земли. Либо все поле затоплено, либо вода направляется в борозды или бордюры.

и. Полив по бороздам

Борозды - это узкие канавы, вырытые на поле между рядами сельскохозяйственных культур. Вода течет по ним, когда спускается по склону поля.

Вода течет из полевой канавы в борозды, вскрывая берег или дамбу канавы (см.рис.91а) или с помощью сифонов или спиралей. Сифоны - это небольшие изогнутые трубы, по которым вода перебрасывается через берег канавы (см. Рис. 91b). Шпили - это небольшие трубы, заглубленные в берег канавы (см. Рис. 91c).

Рис. 91а. Вода поступает в борозды через отверстия в берегу

Рис. 91b. Использование сифонов

Рис. 91c. Использование шпилей

ii. Пограничное орошение

При орошении по краям орошаемое поле делится на полосы (также называемые бордюрами или бордюрами) параллельными дамбами или бордюрами (см. Рис.92).

Сброс воды из полевой канавы на границу осуществляется через затворные сооружения, называемые выпускными отверстиями (см. Рис. 92). Воду также можно слить с помощью сифонов или сливов. Полоса проточной воды движется по склону бордюра, ориентируясь по гребням бордюра.

Рис. 92. Пограничное орошение

iii. Бассейновое орошение

Бассейны - это горизонтальные плоские участки земли, окруженные небольшими дамбами или насыпями. Берега не позволяют воде стекать на окрестные поля. Бассейновое орошение обычно используется для риса, выращиваемого на равнинах или террасах на склонах холмов (см. Рис. 93a). Деревья также можно выращивать в бассейнах, где одно дерево обычно находится в центре небольшого бассейна (см. Рис. 93b).

Рис. 93а. Бассейновое орошение на склоне горы

Рис. 93b. Бассейновый полив деревьев

5.3.2 Дождевание

При орошении дождеванием создаются искусственные осадки.Вода подается на поле по системе трубопроводов, в которых вода находится под давлением. Распыление осуществляется с помощью нескольких вращающихся спринклерных головок или распылительных форсунок (см. Рис. 94a) или одного спринклера пистолетного типа (см. Рис. 94b).

Рис. 94а. Дождевание с использованием нескольких вращающихся дождевальных головок или форсунок

Рис. 94б. Дождевание с использованием спринклера с одним пистолетом

5. 3.3 Капельное орошение

При капельном орошении, также называемом капельным орошением, вода направляется на поле по системе трубопроводов.На поле рядом с рядом растений или деревьев устанавливается труба. Через равные промежутки времени возле растений или деревьев в трубке проделывают дырку и снабжают ее излучателем. Через эти эмиттеры вода медленно, по капле, подается к растениям (рис. 95).

Рис. 95. Капельное орошение

Дренажная система необходима для удаления излишков воды с орошаемой земли. Этот избыток воды может быть, например, сточные воды от орошения или поверхностные стоки от дождя.Это также может быть утечка или просачивание воды из распределительной системы.

Избыточная поверхностная вода удаляется через неглубокие открытые стоки (см. Поверхностный дренаж, Глава 6.2.1). Избыточные грунтовые воды удаляются через глубокие открытые дренажные системы или подземные трубы (см. Подземный дренаж, Глава 6.2.2).


.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
