Калькулятор расчета сечения кабеля по мощности и длине

Параметры кабелей рассчитываются при проектировании электрической линии. Основательный подход инженеров гарантирует качественную и безопасную проводку, рассчитанную с запасом на одновременную работу всех электроприборов. Если проигнорировать точность на этом этапе и неправильно подобрать электрический кабель, все может завершиться пожаром.

Чтобы предотвратить аварийные ситуации, которые могут повлечь значительные финансовые расходы, рекомендуется предварительно рассчитать сечение кабеля в зависимости от длины и мощности. Сделать это можно несколькими способами:

• с помощью онлайн-калькуляторов – программных сервисов, работающих на основе утвержденных формул;
• по таблицам зависимости сечения жилы провода от мощности и длины линии;
• по формулам.

Калькулятор расчета сечения по мощности и длине

Чтобы задача вычисления параметров проводки не казалась новичкам нерешаемой, разработан калькулятор расчета сечения кабеля по мощности и длине.

Перевод Ватт в Ампер

Расчет максимальной длины кабельной линии

№  Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить №  Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить №  Uбп, В  Uобр, В Ток потр. , А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить №  Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить

добавить

Примечания: U — напряжение питания видеокамеры, P — мощность потребляемая видеокамерой, Uбп — напряжение блока питания, Uобр — минимальное напряжение при котором работает видеокамера, S — сечение кабеля, Lмакс — максимальная длина кабельной линии

С его помощью легко определить значение тока потребления электрических установок, зная максимальную мощность, которую они потребляют. Этот параметр обычно указывается производителем прямо на приборе или в паспорте к нему. Напряжение питания можно узнать там же.

Максимально допустимая длина линии вычисляется для конкретного типа кабеля, который выбирается из выпадающего списка. Также в расчете участвуют значения тока потребления, напряжения источника питания и минимального напряжения, при котором устройство способно функционировать.

Онлайн-калькулятор существенно упрощает работу проектировщиков, сокращая время на ручные расчеты.

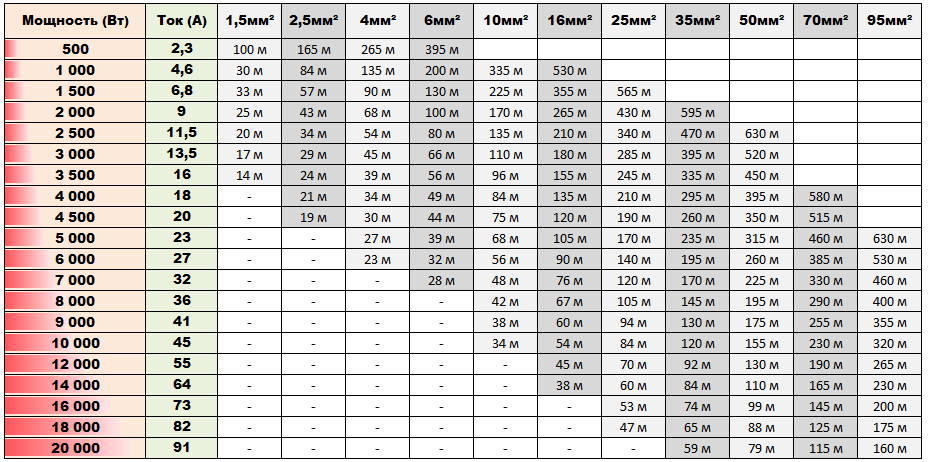

Выбор по таблице

Когда нужно определить примерные параметры проводки, располагая отдельными значениями, придется кстати таблица выбора сечения кабеля по мощности и длине.

Мощность (Вт)

Ток (А)

1,5кв.мм

2,5кв.мм

4кв. мм

6кв.мм

10кв.мм

16кв.мм

25кв.мм

35кв.мм

50кв.мм

70кв.мм

95кв.мм

500

2,3

100 м

165 м

265 м

395 м

1 000

4,6

30м

84м

135 м

200м

335 м

530 м

1 500

6,8

33 м

57 м

90м

130м

225 м

355 м

565м

2 000

9

25м

43 м

68м

100 м

170м

265 м

430 м

595 м

2 500

11,5

20м

34м

54м

80м

135 м

210 м

340м

470 м

630 м

3 000

13,5

17 м

29м

45 м

66м

110 м

180 м

285 м

395 м

520 м

3 500

16

14 м

24 м

39м

56м

96м

155м

245 м

335 м

450 м

4 000

18

21м

34м

49 м

84м

135 м

210 м

295 м

395 м

580м

4 500

20

19 м

30м

44м

75м

120 м

190 м

260м

350 м

515 м

5 000

23

27м

39 м

68м

105 м

170м

235 м

315 м

460м

630 м

6 000

27

23 м

32 м

56м

90м

140 м

195 м

260 м

385м

530 м

7 000

32

28м

48м

76м

120м

170 м

225 м

330 м

460 м

8 000

36

42 м

67 м

105 м

145 м

195 м

290м

400м

9 000

41

38м

60м

94м

130м

175 м

255 м

355 м

10 000

45

34м

54м

84м

120 м

155 м

230 м

320 м

12 000

55

45 м

70м

92 м

130м

190 м

265 м

14 000

64

38м

60м

84м

110 м

165 м

230 м

16 000

73

53 м

74 м

99м

145 м

200м

18 000

82

47 м

65м

88м

125м

175 м

20 000

91

160м

160м

160м

160м

Зная суммарную мощность электроприборов и ориентировочную длину линии, по таблице можно определить минимально допустимое сечение провода. Округлять значения необходимо в большую сторону.

Пример. Общая мощность электрических устройств равна 4,3 кВт, длина линии – 40 м. Округляя эти значения в сторону больших табличных, можно определить, что сечение провода при таких условиях должно составить 6 мм².

Формула расчета

Формула расчета сечения кабеля по мощности позволяет определить нужное значение более точно, чем с помощью таблицы. Такой вариант вычисления рекомендуется выбирать в спорных ситуациях, а также в тех случаях, когда важна точность расчета.

При большой протяженности линии сечение провода напрямую зависит от его длины. Это связано с потерями по мощности вследствие присутствия сопротивления у металла. По мере удлинения кабеля растет сопротивление и падает мощность. Чтобы компенсировать потери, необходимо правильно подобрать сечение провода. Оно

L – протяженность проводки, м;

I – ток нагрузки электроприборов, А;

U_нач – напряжение питания, В;

U_кон – рабочее напряжение электроприборов, В;

ρ – удельное сопротивление меди или алюминия, Ом×мм²/м.

Зная мощность электроприборов, можно рассчитать силу тока по формуле:

Р – мощность потребления электрических установок, Вт;

U – напряжение питания, В.

Примеры

Пример 1. Рассчитать площадь поперечного сечения медного провода длиной 160 м для подключения сети напряжением 220 В электроприборов мощностью 3,5 кВт. Рабочее напряжение устройств – 207 В.

По мощности необходимо определить ток потребления устройств. Сделать это можно с помощью онлайн-калькулятора или по формуле:

Теперь, зная удельное сопротивление меди (0,0175 Ом×мм²/м), можно рассчитать площадь сечения жилы провода:

Таким образом, для электрической линии длиной 160 м при заданных условиях понадобится медный провод с площадью сечения минимум 6,85 мм².

Пример 2. Вычислить сечение алюминиевой проводки длиной 120 м. Мощность электроприборов – 4,1 кВт. Напряжение сети – 220 В. Рабочее напряжение устройств – 207 В.

Ток потребления можно рассчитать в онлайн-сервисе или по формуле:

По исходным значениям можно вычислить площадь сечения жилы провода:

Так, минимальная площадь сечения алюминиевого провода для заданных условий – 9,6 мм².

Калькулятор расчета сечения силового провода – Ученик – общение музыкой

Проводом какого сечения нужно подключать те или иные устройства в бортовую сеть автомобиля? Как сечение провода влияет на падение напряжения на нагрузке?

Чтобы рассчитать это и был создан этот калькулятор. Он позволяет рассчитать необходимое сечение провода в зависимости от материала из которого изготовлены провода, напряжения бортовой сети, мощности нагрузки, длины проводов и допустимого (по Вашему мнению) падения напряжения в проводах.







Для простоты расчетов сечения провода приводим следующую таблицу перевода AWG (American Wire Gauge – обозначения сечения провода по американскому стандарту) в метрические характеристики провода. Сила максимального тока, указанная в правом столбце, дана для долговременной нагрузки с запасом по возможности увеличения плотности тока до 25-50%. Однако, результатом такого увеличения плотности тока будет большее падение напряжения на подключенном потребителе.



Номер AWG	Диаметр, мм	Площадь сечения, кв.мм	Maкс. ток, при 5 А/кв.мм
0000	11.70	107.459	537.3
000	10.40	84.906	424.5
00	9.30	67.895	339.5
0	8.30	54. 079	270.4
1	7.35	42.385	211.9
2	6.54	33.617	168.1
3	5.83	26.654	133.3
4	5.19	21.137	105.7
5	4.62	16.763	83.8
6	4.12	13.293	66.5
7	3.67	10. 544	52.7
8	3.26	8.363	41.8
9	2.91	6.629	33.1
10	2.59	5.258	26.3
11	2.31	4.171	20.9
12	2.05	3.309	16.5
13	1.83	2.623	13.1
14	1.63	2. 081	10.4
15	1.45	1.650	8.3
16	1.29	1.308	6.5
17	1.15	1.038	5.2
18	1.02	0.823	4.1
19	0.91	0.653	3.3
20	0.81	0.517	2.6
21	0.72	0.410	2. 1
22	0.64	0.326	1.6
23	0.57	0.258	1.3
24	0.51	0.205	1.0
25	0.46	0.163	0.8
26	0.41	0.129	0.6
27	0.36	0.102	0.5
28	0.32	0.081	0. 4
29	0.29	0.064	0.3
30	0.26	0.0510	0.3
31	0.23	0.040	0.2
32	0.20	0.032	0.2
33	0.18	0.025	0.1
34	0.16	0.020	0.1
35	0.14	0.016	0.1
36	0. 13	0.013	0.1
37	0.11	0.010	0.1
38	0.10	0.008	0.0



Расчет сечения кабеля

Таблицы ПУЭ и ГОСТ 16442-80

Выбор сечения провода по нагреву и потерям напряжения.

ПУЭ, Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
Сечение токопроводящей жилы, мм2	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1*2 (один 2ж)	1*3 (один 3ж)
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1,00	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4,0	41	38	35	30	32	27
6,0	50	46	42	40	40	34
10,0	80	70	60	50	55	50
16,0	100	85	80	75	80	70
25,0	140	115	100	90	100	85
35,0	170	135	125	115	125	100
50,0	215	185	170	150	160	135
70,0	270	225	210	185	195	175
95,0	330	275	255	225	245	215
120,0	385	315	290	260	295	250
150,0	440	360	330	—	—	—
185,0	510	—	—	—	—	—
240,0	605	—	—	—	—	—
300,0	695	—	—	—	—	—
400,0	830	—	—	—	—	—
Сечение токопроводящей жилы, мм2	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1 * 2 (один 2ж)	1 * 3 (один 3ж)
	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)

ПУЭ, Таблица 1. 3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
Сечение токопроводящей жилы, мм2	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1*2 (один 2ж)	1*3 (один 3ж)
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—
Сечение токопроводящей жилы, мм2	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1 * 2 (один 2ж)	1 * 3 (один 3ж)
	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)

ПУЭ, Таблица 1. 3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
Сечение токопроводящей жилы, мм2	Ток *, А, для проводов и кабелей
	одножильных	двухжильных		трехжильных
	при прокладке
	в воздухе	в воздухе	в земле	в воздухе	в земле
1,5	23	19	33	19	27
2,5	30	27	44	25	38
4	41	38	55	35	49
6	50	50	70	42	60
10	80	70	105	55	90
16	100	90	135	75	115
25	140	115	175	95	150
35	170	140	210	120	180
50	215	175	265	145	225
70	270	215	320	180	275
95	325	260	385	220	330
120	385	300	445	260	385
150	440	350	505	305	435
185	510	405	570	350	500
240	605	—	—	—	—

ПУЭ, Таблица 1. 3.7. Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных
Сечение токопроводящей жилы, мм2	Ток *, А, для проводов и кабелей
	одножильных	двухжильных		трехжильных
	при прокладке
	в воздухе	в воздухе	в земле	в воздухе	в земле
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

ПУЭ, Таблица 1. 3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами
Сечение токопроводящей жилы, мм2	Ток *, А, для проводов и кабелей
	одножильных	двухжильных	трехжильных
0.5	—	12	—
0.75	—	16	14
1	—	18	16
1.5	—	23	20
2.5	40	33	28
4	50	43	36
6	65	55	45
10	90	75	60
16	120	95	80
25	160	125	105
35	190	150	130
50	235	185	160
70	290	235	200

ГОСТ 16442-80, Таблица 23. Допустимые токовые нагрузки кабелей до 3КВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*
Сечение токопроводящей жилы, мм2	Ток *, А, для проводов и кабелей
	одножильных		двухжильных		трехжильных
	при прокладке
	в воздухе	в земле	в воздухе	в земле	в воздухе	в земле
1,5	29	32	24	33	21	28
2,5	40	42	33	44	28	37
4	53	54	44	56	37	48
6	67	67	56	71	49	58
10	91	89	76	94	66	77
16	121	116	101	123	87	100
25	160	148	134	157	115	130
35	197	178	166	190	141	158
50	247	217	208	230	177	192
70	318	265	—	—	226	237
95	386	314	—	—	274	280
120	450	358	—	—	321	321
150	521	406	—	—	370	363
185	594	455	—	—	421	406
240	704	525	—	—	499	468

ГОСТ 16442-80, Таблица 24. Допустимые токовые нагрузки кабелей до 3КВ включ. с алюминиевыми жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*
Сечение токопроводящей жилы, мм2	Ток *, А, для проводов и кабелей
	одножильных		двухжильных		трехжильных
	при прокладке
	в воздухе	в земле	в воздухе	в земле	в воздухе	в земле
2.5	30	32	25	33	51	28
4	40	41	34	43	29	37
6	51	52	43	54	37	44
10	69	68	58	72	50	59
16	93	83	77	94	67	77
25	122	113	103	120	88	100
35	151	136	127	145	106	121
50	189	166	159	176	136	147
70	233	200	—	—	167	178
95	284	237	—	—	204	212
120	330	269	—	—	236	241
150	380	305	—	—	273	278
185	436	343	—	—	313	308
240	515	396	—	—	369	355

* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.

Сечения приняты из расчета нагрева жил до 65°С при температуре окружающей среды +25°С. При определении количества проводов, прокладываемых в одной трубе, нулевой рабочий провод четырехпроводной системы трехфазного тока (или заземляющий провод) в расчет не входит.

Токовые нагрузки для проводов, проложенных в лотках (не в пучках), такие же, как и для проводов, проложенных открыто.

Если количество одновременно нагруженных проводников, проложенных в трубах, коробах, а также в лотках пучками, будет более четырех, то сечение проводников нужно выбирать как для проводников, проложенных открыто, но с введением понижающих коэффициентов для тока: 0,68 при 5 и 6 проводниках, 0,63 — при 7-9, 0,6 — при 10-12.

Калькулятор расчёта сечения кабеля

Любой профессиональный электрик, даже начинающий и, следовательно, неопытный, должен знать, каким образом провести расчет сечения кабеля. Ошибка в вычислениях — и ожидать стопроцентной безопасности эксплуатации электрической энергии нельзя.

С какой целью делается расчет сечения кабеля

В чем же такая неоспоримая важность этого умения? А встречный вопрос – вам безопасность при пользовании электрической энергией важна? Он даже не предполагает какого-либо ответа, кроме «да, очень». Значит, думаем по порядку.

Основное русло для передачи электричества – это кабель и провод. Ток «разбегается» по ним к нашим розеткам, плитам, светильникам и так далее. Если не рассчитать всего, до чего должен добраться ток, можно запросто «перегрузить» проводку. Она начнет нагреваться, стараясь обеспечить потребность. Изоляция оплавится и повредится (мы говорим «перегорела»), а это чревато, понятно, немалыми опасностями. Так что расчет сечения кабеля по нагрузке важен настолько, насколько важна вам ваша безопасность.

Первый помощник электрика — калькулятор сечения кабеля

Безошибочно сделать вычисления поможет специальный онлайн- калькулятор. Все алгоритмы введены в программу – и печальный «человеческий фактор» здесь роли не получит.

На производстве, да и зачастую в быту, нынче используются оборудование/электроприборы большой мощности. Значит, нужен расчет сечения кабеля по мощности. Находим калькулятор, задаем параметры мощности – они всегда значатся в паспорте агрегатов и на корпусе изделия. Калькулятор оснащен удобной таблицей – нужно только ввести все данные.

Полученные расчеты применимы и без учета индуктивности сопротивления линии (допустимый спад напряжения в калькуляторе берется 5% — это норма ГОСТа 13109-97).

Калькулятором легко рассчитать и другой не менее нужный в общей безопасности пункт, как сечение кабеля по длине. Если есть монтажная схема и известен ее масштаб, длину определяют, просто измерив расстояния между щитками, выключателями, розетками, распаечными коробками и так далее. К каждому отрезку прибавить до 10 см для скруток.

Электрификация жилища — сложный и трудоемкий процесс. Во многом это связано с увеличением количества разных приборов в доме. Используя калькулятор, специалист сможет без труда и, главное, без ошибок, сделать расчет сечения проводов кабелей. И сделает это быстрее. Как пример – насколько расчет сечения медного кабеля отличается от аналогичного по кабелю из алюминия. Если вы выбрали не медный, а на алюминиевый, то в следствие худшей проводимости пришлось бы выбирать большее сечение. Для медного отлично подходит сечение 2,5 мм квадратных, а для алюминиевого это значение — более 4 мм квадратных.

Интернет-услуги для электриков предлагают расчет сечения кабеля онлайн. Это удобно.Ведь каждая формула расчёта сечения кабеля, которую еще не выучил назубок электрик – всегда под рукой, в смысле буквальном – набрал в поисковике «калькулятор сечения» — вводи свои данные. Ошибка исключена.

Калькулятор расчета сечения кабеля

Калькулятор сечения кабеля

Таблица сечения кабеля по мощности и току

Медные кабеля

Сечение токопроводящей жилы мм2	Кабеля и провода с медными жилами
	Напряжение 220 В		Напряжение 380 В
	Ток (А)	Мощность (кВт)	Ток (А)	Мощность (кВт)
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Алюминиевые кабеля

Сечение токопроводящей жилы мм 2	Кабеля и провода с алюминиевыми жилами
	Напряжение 220 В		Напряжение 380 В
	Ток (А)	Мощность (кВт)	Ток (А)	Мощность (кВт)
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Разнообразные электрокабели и провода – это важная часть энергетики. Без них сегодня никуда. Провода окружают нас дома и на работе. Однако, если они подобраны неверно, это может привести к серьезным проблемам: перегреву шнура и даже замыканию.

Подбирая кабельно-проводниковую продукцию для дома или офиса, обратите должное внимание на диаметр кабеля, чтобы он подходил под возрастающую в процессе эксплуатации мощность.

Опытные электрики хорошо знают, какой проводник нужно выбирать в той или иной ситуации, а вот обычному покупателю на помощь придет наш онлайн-калькулятор расчета сечения кабеля. Проблема неправильного подбора проводов на самом деле сегодня достаточно высока, так как очень часто недобросовестные строители, желая сэкономить, ставят недорогой тонкий кабель, не учитывая мощность и напряжение.

Также современные гаджеты и бытовые приборы требуют особого подбора электрокабеля и его сечения. Учитывая это, сотрудники компании «Kabel-Energo» разработали специальный калькулятор расчета сечения кабеля, с помощью которого можно рассчитать допустимые нагрузки и мощность.

Что такое калькулятор сечения кабеля?

Представленный функционал дает возможность проводить расчет сечения провода, исходя из показателей максимальной нагрузки и входного напряжения. При этом учитывается не только материал жилы, но и условия прокладывания, критерии подбора и предположительная утечка напряжения.

Также программа дает возможность провести расчеты максимально допустимых нагрузок и тока на проводник с указанными параметрами. Пользоваться калькулятором просто, чтобы провести расчет сечения провода, стоит сделать следующее:

• Укажите данные для расчета: ток или мощность.
• Выставьте необходимое напряжение.
• Выберите, какая вас интересует жила – медная или алюминиевая.
• Учтите тип проводки – открытая или закрытая, а также количество проводов.
• В качестве дополнительных условий напишите длину провода.

Нажмите «Расчет» и получите все необходимые параметры. Очень легко и удобно, а главное вы не ошибетесь и точно сможете купить нужный кабель. По результатам подсчета вы сможете сделать выбор подходящего товара у нас в каталоге.

Стоит учитывать, что представленный функционал носит только рекомендательный характер и перед тем как использовать провода в электрических системах, стоит посоветоваться с профессионалом. В зависимости от того, какое количество верных и нужных параметров вы введете, тем правильнее и точнее будет результат.

Таблица сечения кабеля по мощности и току – для чего она нужна?

Также чтобы определить нужное сечение кабеля по мощности и току, используется специальная таблица расчета мощности кабеля. Все внесенные данные в ней рассчитаны и прописаны ПУЭ (правила устройства электроустановок).

Таблица расчета сечения провода состоит из нескольких колонок, где указываются все известные сечения кабеля и показатели максимально допустимых мощности и тока для разного напряжения. Для медных и алюминиевых проводов приведены разные расчеты.

Что разобраться было легче, приведем пример: согласно таблице, для алюминиевого провода сечением 16 мм кв. максимально допустимая мощность составляет 13,2 кВт и ток 60 А при напряжении 220 В.

Приведенные в таблице данные весьма полезны при подборе стабилизаторов или прокладывании проводки в новых зданиях. Для удобства наших клиентов, таблица сечения проводов по току и мощности размещена у нас на сайте в разделе «Калькулятор сечения провода».

Потребляемый ток можно рассчитать по формуле I=P/U, где:

• I – сила тока;
• P – мощность;
• U – напряжение.

Заходите к нам на сайт, используйте для подсчетов любой из способов расчета сечения кабеля и покупайте нашу продукцию. При необходимости наши специалисты помогут вам и с выбором, и с подсчетами. Ждем вас с нетерпением.

Расчет сечения кабелей и проводов по мощности и току

При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.

Блок: 1/6 | Кол-во символов: 248
Источник: https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki

Если покупаете провод и замеряете его диаметр, то не забудьте, что площадь рассчитывается по формуле:

S=π*d²/4

d – диаметр.

Не стоит также забывать удельное сопротивление. Оно зависит от материала, из которого сделаны провода. Удельное сопротивление алюминия больше, чем меди. Значит, при одинаковой площади сильнее нагреваться будет алюминий. Сразу становится понятно, почему алюминиевые провода рекомендуют брать большего сечения, чем медные.

Чтобы каждый раз не вдаваться в длинный расчет сечения кабеля, были разработаны нормы выбора сечения проводов в таблицах.

Расчет сечения провода по мощности и току

Расчет сечения провода зависит от суммарной мощности, потребляемой электрическими приборами в квартире. Ее можно рассчитать индивидуально, или воспользоваться средними характеристиками.

Для точности расчетов составляют структурную схему, на которой изображены приборы. Узнать мощность каждого можно из инструкции или прочитать на этикетке. Наибольшая мощность у электрических печек, бойлеров, кондиционеров. Суммарная цифра должна получиться в диапазоне приблизительно 5-15 кВт.

Блок: 2/4 | Кол-во символов: 1080
Источник: https://electrosam.ru/glavnaja/jelektrotehnika/raschjoty/raschet-secheniia-kabelia/

Для чего нужен расчёт сечения кабеля

В главную очередь, проведение этой несильно сложной процедуры необходимо для обеспечения безопасности как самого помещения, так и находящихся в нём людей. На сегодня человечеством не изобретено более удобного метода распределения и доставки электрической энергии до потребителя, как по проводам. Людям практически ежедневно необходимы услуги электрика — кто-то нуждается в подключении розетки, кому-то необходимо установить светильник и т. д. Из этого выходит, что с операцией подбора требуемого сечения связана даже такая, казалось бы, незначительная процедура, как установка нового светильника. Что же тогда говорить о подключении электрической плиты или водонагревателя?

Несоблюдение норм может привести к нарушению целостности проводки, что нередко становится причиной короткого замыкания или даже поражения электрическим током.

Если при выборе сечения кабеля допустить ошибку, и приобрести кабель с меньшей площадью проводника, то это приведёт к постоянному нагреву кабеля, что станет причиной разрушения его изоляции. Естественно, все это негативно влияет на продолжительность эксплуатации проводки — нередки случаи, когда через месяц после успешного монтажа электропроводка переставала работать, и требовалось вмешательство специалиста.

Следует помнить, что от правильно подобранного значения сечения кабеля напрямую зависит электро и пожаробезопасность в здании, а значит, и жизнь самих жильцов.

Конечно, каждый собственник желает как можно больше сэкономить, но не стоит делать это ценой своей жизни, ставя её под угрозу — ведь в результате короткого замыкания может случиться пожар, который вполне может уничтожить все имущество.

Во избежание этого, перед началом электромонтажных работ следует подобрать кабель оптимального сечения. Для подбора необходимо учитывать несколько факторов:

• общее количество электротехнических устройств, находящихся в помещении;
• совокупную мощность всех приборов и потребляемую ими нагрузку. К полученному значению следует добавить «про запас» 20–30%;
• затем, путём нехитрых математических расчётов, перевести полученное значение в сечение провода, учитывая при этом материал проводника.

Внимание! Ввиду более низкой электропроводимости, провода с алюминиевыми жилами должны приобретаться с большим сечением, нежели медные.

Блок: 2/7 | Кол-во символов: 2293
Источник: http://remontnichok.ru/elektrichestvo/raschet-secheniya-kabelya-po-moshchnosti-prakticheskie-sovety-ot-professionalov

Что влияет на нагрев проводов

Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:

1. Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
2. Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
3. Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
4. Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
5. Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.

Блок: 3/7 | Кол-во символов: 1434
Источник: http://remontnichok.ru/elektrichestvo/raschet-secheniya-kabelya-po-moshchnosti-prakticheskie-sovety-ot-professionalov

Для чего нужен расчет сечения?

Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей. Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать.

Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации.

Блок: 3/4 | Кол-во символов: 1971
Источник: https://best-energy.com.ua/support/calc-cable

Несколько базовых понятий

А для чего вообще необходимо рассчитывать сечение проводов? Нельзя ли ограничиться подбором «на глаз»?

Нет, нельзя, так как совсем несложно впасть в две крайности:

• Проводник недостаточного сечения начинает сильно перегреваться. Это ведет к оплавлению изоляции проводки, созданию условий для самовозгорания, для коротких замыканий. Все это становится причиной разрушительных пожаров, часто сопровождающихся человеческими трагедиями.
• Проводники избыточного диаметра, безусловно, такими опасностями не грозят. Но зато они и существенно дороже (особенно если разговор идет о медных кабелях), и не столь удобны в работе. Получаются совершенно неоправданные материальные и трудовые затраты.

Так что руководствоваться следует принципом разумной достаточности. Тем более что произвести необходимые вычисления – по силам каждому, кто хоть немного разбирается в азах математики и физики.

Для начала вспомним некоторые понятия, многим, наверное, и без того хорошо известные. Но просто для того, чтобы в дальнейшем изложении не появилось разночтений.

Провода одножильные и многожильные

С этим вопросом часто бывает путаница, в том числе в статьях, опубликованных на интернет-сайтах.

Итак, в качестве проводника в проводах и кабелях может использоваться одна проволока —  с точки зрения электрической проводимости — это оптимальный вариант.

Но для достижения гибкости кабельной продукции приходится использовать более сложные конструкции – множество тонких проволочек, обычно скрученных при этом в «косичку». Чем больше таких проволочек – тем более гибким получается проводник.

Однако, это не следует путать с многожильностью провода. Под отдельной жилой подразумевается именно отдельный проводник. Чтобы стало понятнее – смотрим на иллюстрацию.

На картинке ниже – примеры одножильного провода. Просто с левой стороны – жесткий однопроволочный, а с правой – более гибкий многопроволочный вариант.

И слева, и справа — это одножильный провод.

Если провод (кабель) конструктивно совмещает два изолированных друг от друга проводника или больше, он становится двухжильным, трехжильным и т.п. Но он также может оставаться одно- или многопроволочным.

Двухжильный многопроволочный провод

Аналогичная ситуация и с кабелями. По определению, кабель – это конструкция из нескольких изолированных друг от друга проводников, заключенных в общую изолирующую и защитную оболочку. А вот проводники также могут быть одно- или многопроволочными.

Трехжильные силовые кабели – с однопроволочными или многопроволочными жилами

Жесткие однопроволочные изделия хороши для неподвижных участков проводки, например, вмуровываемых в стены. Многопроволочные провода и кабели отлично подходят для тех участков, где бывает нужна подвижность — типичным примером являются шнуры питания бытовой техники и осветительных приборов.

Итак, все последующие расчеты будут вестись для сечения жилы провода или кабеля.

При оценке условий расположения проводов в дальнейшем могут быть варианты, когда придется представлять разницу, например, между тремя одножильными проводами, протянутыми в одной трубе, или одним трехжильным кабелем.

Диаметр и площадь поперечного сечения провода

Два взаимосвязанных параметра, которые порой по неопытности путают. Смотрим на схему – по ней все станет понятно.

Слева – диаметр проводника (жилы), измеряется в миллиметрах. Справа – площадь поперечного сечения проводника, измеряется в мм².

Во всех справочника обычно используется параметр сечения, так как именно по этому критерию производится классификация различных марок проводов и кабелей.

Но это хорошо, если известна марка кабеля (провода). Если нет, то сечение остается подсчитать, опираясь на диаметр, который можно измерить штангенциркулем или микрометром.

Диаметр жилы (проволоки) поддается обычному измерению. Площадь сечения – только расчёту.

Формулу площади круга должны, наверное, помнить все. Но тем не менее – приведем ее на всякий случай.

Sc = π × d² / 4 ≈ 3.14 × d² / 4 ≈ 0.785 × d²

Знак «примерно равно» применен только потому, что взято округление числа π до сотых, всем известное значение π ≈ 3,14. Но в нашем случае такой точности – более чем достаточно!

Это формула сечения однопроволочного проводника. А если нужно найти сечение неизвестного провода, с многопроволочной жилой?

Тоже ничего сложного. Жила распушается, чтобы появилась возможность подсчитать количество проволочек в «косичке». И останется только микрометром или штангенциркулем промерить диаметр одной проволочки.

Sc = n × π × d² / 4 ≈ n × 3.14 × d² / 4 ≈ 0.785 × n × d²

где n – это количество проволочек в одной жиле.

Калькулятор пересчёта диаметра проводника в площадь его поперечного сечения

Перейти к расчётам

Основные электрические параметры цепи

При проведении расчетов нам могут понадобиться формулы, показывающими взаимосвязь между основными электрическими параметрами.

I = U / R

I — сила тока, ампер, А.

U — напряжение (разность потенциалов), вольт, В.

R — электрическое сопротивление, ом, Ом.

Из этой формулы несложно вывести другие:

U = I × R

R = U / I

• Теперь обратимся к мощности электрического тока.

Для начала – работа, выполняемая электрическим током. Она равна произведению силы тока на напряжение и на длительность промежутка времени, в течение которого она выполнялась.

А = I × U × Δt

А — работа электрического тока, джоулей, Дж.

Δt — длительность периода, секунд, с.

Но более наглядной величиной всегда является мощность, то есть показатель работы, выполненной за единицу времени, например, секунду.

P = A / Δt = I × U × Δt / Δt = I × U

P — мощность электрического тока, джоулей в секунду или ватт, Вт.

• Отсюда напрашивается целый каскад производных формул, описывающих взаимосвязи напряжения, силы тока, сопротивления и мощности между собой. Чтобы не перечислять все формулы «в столбик», можно привести хорошо понятное графическое их представление.

Графическое представление формул взаимосвязей основных электрических параметров.

• Вернемся к сопротивлению проводника. Как оно выражается через ток и напряжение – мы уже знаем.

Но оно в первую очередь зависит от материала изготовления проводника и его геометрических размеров. Описывается эта зависимость следующей формулой:

R = ρ × L / S

ρ — удельное сопротивление материала, из которого изготовлен проводник. Показывает, какое сопротивление имеет проводник длиной 1 метр с площадью поперечного сечения 1 мм².

Как правило, на практике в электротехнике чаще всего встречаются алюминий и медь. Реже применяются стальные проводники, но обычно – лишь в качестве каких-то токонесущих деталей электротехнической арматуры.

Для алюминия удельное сопротивление равно 0,029 Ом×м, у меди оно пониже – 0,0175 Ом×м.

L — длина линии (участка цепи) метров, м.

S — площадь поперечного сечения проводника, мм²

Эти соотношения полезно знать, так как иногда приходится оценивать собственные резистивные потери мощности на линиях большой протяженности.

• Акцентируем внимание еще на одном взаимоотношении, которое, в принципе, уже было рассмотрено выше. Это – количество тепла, выделяемое проводником при прохождении по нему электрического тока. Описывается уравнением Джоуля-Ленца.

Q = I² × R × Δt

Как видно, нагрев проводника (Q) лежит в квадратичной зависимости от силы тока (I) и от сопротивления (R). Понятно, что при всех остальных равных параметрах медный провод будет иметь более низкое сопротивление, нежели алюминиевый, то есть при одинаковой нагрузке греться станет существенно меньше.

Так оно и есть – это будет очень хорошо заметно дальше, при работе с таблицами.

• Можно еще вспомнить понятие плотности тока. Здесь все относительно просто – это количество ампер на единицу площади сечения проводника. Этот термин будет задействован в одном из способов оценки проводки.

Далеко не все их показанных формул и определений понадобятся для правильного подбора сечения проводника. Но зато они помогают более «рельефно» представить взаимосвязи между разными величинами.

Материалы изготовления проводки

Об этом уже вкратце говорилось – в подавляющем большинстве случаев используются медь и алюминий. Провода из иных металлов и сплавов если и встречаются, то имеют очень узкую специализацию.

Медь выигрывает у алюминия практически по всем статьям!

Сравнение меди и алюминия практически по всем статьям показывает ее преимущество.

• Удельное сопротивление даже просто в «чистом виде» у меди практически в полтора раза ниже.
• Оба этих металла от контакта с кислородом покрываются тонким слоем окислов. Однако, к меди этот слой практически не становится препятствием для токопроводимости. То есть в местах контактных соединений особых проблем не возникает (низкое переходное сопротивление).

А вот окислы алюминия по своим качествам близки к диэлектрикам. И проводимость обеспечивается только тем, что этот слой очень тонок. В местах механических контактов проблем  значительно больше. Поэтому рекомендуется зачистка проводников, а также использование специальных смазок, предотвращающих поверхностную коррозию алюминия.

• Медь прочнее алюминия. Она в меру пластична, что позволяет достигать надёжных контактов при обжиме. Сломать медный проводник механическим воздействием – довольно сложно.

Переломить же алюминиевый провод можно буквально через несколько изгибов по одному месту. Недостаток упругости этого металла (слишком уж высокая пластичность) приводит к тому, что после выполнения скруток или обжима в клеммах, то есть при стабилизировавшейся механической нагрузке, алюминий продолжает «течь». А это значит, что надежность механических контактных соединений всегда постоянно снижается и требует регулярной подтяжки.

• Оптимальный вариант контактов для любого металла – это сварка или пайка. Но и по этим позициям медь впереди. Произвести пайку меди можно, не прибегая к каким-то сложным технологическим приёмам. Пайка или сварка алюминия требует использования специальных припоев и флюсов, и неопытному человеку выполнить эту операцию – крайне затруднительно.
• Единственные позиции, по которым алюминий обходит медь – он втрое легче и значительно дешевле. Этим и объясняется его широкое использование в эпоху массового городского многоэтажного строительства. Сейчас же по действующим СНиП в качестве проводки в жилых домах должна использоваться исключительно медь.

Блок: 2/5 | Кол-во символов: 10156
Источник: https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/raschet-secheniya-kabelya-po-toku.html

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок”). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания (однофазное или трехфазное).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок”, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением. Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение – 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

Блок: 2/6 | Кол-во символов: 2487
Источник: https://odinelectric. ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki

Таблица сечения кабеля по мощности и току

Сечение	Медные жилы проводов и кабелей
Токопроводящие жилы	Напряжение 220В		Напряжение 380В
мм.кв.	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	4,1	10,5
2,5	5,9	16,5
4	8,3	19,8
6	10,1	26,4
10	15,4	33,0
16	18,7	49,5
25	115	25,3	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6
Сечение	Алюминиевые жилы, проводов и кабелей
токопроводящие жилы	Напряжение, 220В		Напряжение, 380В
мм. кв.	ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	4,4	12,5
4	6,1	15,1
6	7,9	19,8
10	11,0	25,7
16	13,2	36,3
25	18,7	46,2
35	100	22,0	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Блок: 2/4 | Кол-во символов: 2608
Источник: https://best-energy. com.ua/support/calc-cable

Расчет сечения кабеля для постоянного тока

Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более. В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи.

Блок: 4/4 | Кол-во символов: 841
Источник: https://best-energy.com.ua/support/calc-cable

Расчет падения напряжения

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

В первую очередь это касается низковольтных кабелей малого сечения.

Расчет падения напряжения выглядит следующим образом:

R = 2*(ρ * L) / S,

Uпад = I * R,

U% = (Uпад / Uлин) * 100,

Где:

• 2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
• R – сопротивление проводника, Ом;
• ρ – удельное сопротивление проводника, Ом*мм2/м;
• S – сечение проводника, мм2;
• Uпад – напряжение падения, В;
• U% – падение напряжения по отношению к Uлин,%.

Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

Блок: 4/6 | Кол-во символов: 873
Источник: https://sovet-ingenera.com/elektrika/provodka/raschyot-secheniya-kabelya.html

Особенности расчёта мощности скрытой проводки

Если проектной документацией подразумевается использование скрытой проводки, то необходимо приобретать кабельную продукцию «с запасом» — к полученному значению сечения кабеля следует прибавить порядка 20–30%. Это делается во избежание нагрева кабеля в процессе эксплуатации. Дело в том, что в условиях стеснённого пространства и отсутствия доступа воздуха нагрев кабеля происходит значительно интенсивнее, чем при монтаже открытой проводки. Если же в закрытых каналах предусматривается укладка не одного кабеля, а сразу нескольких, то следует увеличить сечение каждого провода не менее чем на 40%. Также не рекомендуется плотно укладывать различные провода — в идеале каждый кабель должен находиться гофротрубе, обеспечивающей его дополнительную защиту.

Важно! Именно по значению потребляемой мощности профессиональные электрики ориентируются при выборе сечения кабеля, и только такой способ является корректным.

Блок: 5/7 | Кол-во символов: 956
Источник: http://remontnichok.ru/elektrichestvo/raschet-secheniya-kabelya-po-moshchnosti-prakticheskie-sovety-ot-professionalov

Видео: Основные правила выбора сечения проводов

Блок: 5/5 | Кол-во символов: 63
Источник: https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/raschet-secheniya-kabelya-po-toku.html

Выводы и полезное видео по теме

Расчет сечения проводника по формулам:

Рекомендации специалистов по подбору кабельно-проводниковой продукции:

Приведенные расчёты справедливы для медных и алюминиевых проводников промышленного назначения. Для других типов проводников предварительно рассчитывается полная теплоотдача.

На основе этих данных производится расчет максимального тока способного протекать по проводнику, не вызывая чрезмерного нагрева.

Если остались какие-либо вопросы по методике расчета сечения кабеля или есть желание поделиться личным опытом, пожалуйста, оставляйте к этой статье. Блок для отзывов расположен ниже.

Блок: 6/6 | Кол-во символов: 625
Источник: https://sovet-ingenera.com/elektrika/provodka/raschyot-secheniya-kabelya.html

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

• закрытая;
• открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Блок: 6/6 | Кол-во символов: 827
Источник: https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki

Кол-во блоков: 16 | Общее кол-во символов: 26462
Количество использованных доноров: 6
Информация по каждому донору:

1. https://electrosam.ru/glavnaja/jelektrotehnika/raschjoty/raschet-secheniia-kabelia/: использовано 1 блоков из 4, кол-во символов 1080 (4%)
2. https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki: использовано 3 блоков из 6, кол-во символов 3562 (13%)
3. https://sovet-ingenera.com/elektrika/provodka/raschyot-secheniya-kabelya.html: использовано 2 блоков из 6, кол-во символов 1498 (6%)
4. http://remontnichok.ru/elektrichestvo/raschet-secheniya-kabelya-po-moshchnosti-prakticheskie-sovety-ot-professionalov: использовано 3 блоков из 7, кол-во символов 4683 (18%)
5. https://best-energy. com.ua/support/calc-cable: использовано 3 блоков из 4, кол-во символов 5420 (20%)
6. https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/raschet-secheniya-kabelya-po-toku.html: использовано 2 блоков из 5, кол-во символов 10219 (39%)

Расчет сечения кабеля | СКК

При строительстве зданий и сооружений, при капитальном ремонте квартир и домов, а также при подключении какого-либо мощного электроприбора важно знать кабелем с каким сечением вести электропроводку. Если расчет сечения кабеля был произведен неправильно, равно как и не произведен вообще, возможен, по меньшей мере, выход из строя части электропроводки, а в самом худшем случае пожар, который может вызвать как огромный материальный ущерб, так и, к сожалению, человеческие жертвы.

Вот почему трудно переоценить правильный расчет сечения кабеля (провода) по мощности, по току, по напряжению, по длине и по нагрузке. Не вдаваясь в дебри, отметим, что выполняя расчет сечения кабеля по мощности нам нужно высчитать общую мощность всех потребителей и по специальным таблицам в зависимости от типа проводки и кабеля выбрать сечение. Производя расчет сечения кабеля по току, необходимо опять-таки высчитать суммарную мощность всех потребителей и разделить полученную сумму на величину напряжение сети. По полученному числу ампер при помощи специальных таблиц выбираем сечение кабеля(провода) в зависимости от типа проводки и кабеля. Выполняя расчет сечения кабеля по напряжению, следует помнить, что электрическая сеть может быть как однофазная, так и трехфазная, в соответствии, с чем вся нагрузка может концентрироваться как на одной фазе, так и делиться поровну на каждую фазу, что в свою очередь влияет на сечение жил кабеля. Рассчитывая сечение кабеля для «домашних» целей расчетами по длине можно пренебречь – расчет по длине актуален лишь для протяженных линий электропитания. Расчет кабеля по нагрузке выполняется путем сложения мощностей всех нагрузок и, согласно таблицам, в зависимости от способа прокладки проводки (скрыто или открыто) выбирается ближайшее по возрастанию значение сечения кабеля.

Расчет сечения кабеля по нагрузке

От того, насколько правильно подобрано сечение жил прокладываемых кабелей электропроводки зависит как бесперебойная работа электроприборов, так и безопасность имущества и жизни людей. Ни для кого не секрет, что в последнее время участились случаи пожаров из-за некачественной проводки. Чтобы этого избежать, необходим верный расчет сечения кабеля(провода) по нагрузке.

Как театр начинается с вешалки, так и проводка на даче, в квартире или в гараже начинается с вводного кабеля. На него выпадает самая большая нагрузка, и если по какой либо причине он не выдерживает, то велика вероятность пожара. Чтобы выяснить оптимальное сечение кабеля(провода) необходимо и достаточно прикинуть общую мощность потребления всех электроприборов на данном участке. Мощность электроприборов можно почерпнуть из паспортов приборов, из ярлыков, расположенных непосредственно на них или оценить примерно.

Так, телевизор в среднем потребляет 300 Вт, кофеварка – 1000 Вт, микроволновка 1500 Вт, электроплита 3000 Вт, стиральная машина 2200 Вт, компьютер 500 Вт, пылесос 1600 Вт, утюг – 1700 Вт и так далее. Но пользоваться приведенными здесь в достаточной мере усредненными данными следует лишь при условии отсутствия паспорта на электроприбор или ярлыка на нем. Расчет сечения кабеля(провода) по нагрузке желательно выполнять по известным конкретным данным потребляемых мощностей электроприемников.

Сложив все мощности электроприборов и освещения, у нас получится суммарная мощность потребления, даже, несмотря на то, что все приборы у нас, скорее всего, работать одновременно не будут, по крайней мере, сравнительно продолжительное время. Согласно таблицам в зависимости от способа прокладки проводки (скрыто или открыто) выбираем ближайшее по возрастанию значение сечения кабеля.

Для отходящих линий (розеточной и освещения) производим такие же вычисления. Однако желательно на розеточную группу выбирать кабель сечением минимум 2.5 мм2, а на сеть освещения — 1.5 мм2. Вот и весь расчет сечения кабеля по нагрузке.

Пример.

Суммарная мощность всех потребителей у вас получилась равной 10 кВт. Учитывая коэффициент одновременности, получим 10 000 * 0.7 = 7 кВт. Смотрим в таблицу, и видим, что 7 кВт соответствует сечение 6 мм2. Разделив мощность на напряжение, получим значение силы тока.

7 000 / 220 = 31,8 (А), то есть на вводе в квартиру, гараж или дачу необходимо поставить вводной автомат на 32 А.

Расчет сечения кабеля по длине

Электропроводка должна быть безопасна, экономична и надежна. Поэтому важен правильный расчет сечения кабеля по длине.

Если есть монтажная схема, расчет сечения кабеля(провода) по длине можно выполнить, измерив соответствующие расстояния между расположениями щитков, розеток, выключателей, распаечных коробок и так далее. Зная масштаб схемы, особого труда не составит рассчитать длины соответствующих отрезков кабеля(провода), не забывая набавлять к каждому отрезку кабеля как минимум 10 см для скруток. Если нет схемы, то длину кабеля можно оценить визуально, замерив длины линий, по которым в будущем будет проложена проводка.

Любой кабель(провод) с увеличением протяженности «теряет напряжение». Эти потери напряжения обусловлены падением напряжения в кабелях, которые соединяют электроприемник с «источником» питания. Расчет сечения кабеля по длине, учитывая потери напряжения, ведется при проектировании промышленных электрических сетей.

В «домашних» условиях, или при проектировании электропроводки небольших помещений потерями напряжения можно смело пренебречь в виду их мизерной величины. Главное в этом случае выполнить правильные расчет сечения кабеля по мощности или расчет сечения кабеля по току. А затем по специальным таблицам выбрать необходимое сечение жил кабеля.

Расчет сечения кабеля по напряжению

Расчет сечения кабеля по напряжению достаточно важен и требует внимания. Осуществляя расчет сечения кабеля по напряжению, следует иметь в виду, что электрическая сеть может быть как однофазная (рабочее напряжение 220 В), так и трехфазная (3*220 / 380 В). То есть потребляемая мощность может приходить к дому или крупному приемнику электроэнергии как однофазной нагрузкой, так и трехфазной.

Например, суммарная потребляемая мощность гаража у нас, к примеру, 20 кВт. В однофазной проводке на фазу будет идти вся нагрузка 20 кВт, а в трехфазной проводке — лишь 6. 6 кВт. Соответственно, при большей нагрузке на жилу нам будут необходимы большие сечения кабеля(провода), при меньших нагрузках – соответственно меньшие. Единственный момент: для однофазной проводки нам понадобится трехжильный кабель, а для трехфазной проводки – пятижильный. Поэтому уменьшение сечения кабеля одновременно увеличивает количество жил.

Также выполняя расчет сечения кабеля(провода) по напряжению, стоит помнить, что некоторые электроприборы и двигатели работают только от сети 380 В.

Расчет сечения кабеля по току

Для качественной прокладки электропроводки, чтобы избежать ненужных неприятностей и бед, да и просто, чтобы спать спокойно, жизненно необходимо внимательно выполнить расчет сечения кабеля по току. Чтобы выполнить расчет сечения кабеля по току вам потребуется высчитать ток, который будет проходить по нашей проводке. Номинальный ток высчитывается при помощи суммарной мощности нагрузки. Суммарная мощность нагрузки высчитывается соответственно сложением мощностей всех электроприборов, которые будут брать электроэнергию с нашей линии. Нужно учитывать все мощности, находящиеся на искомом участке.

Например, у нас на участке 3 светильника по 100 Вт, холодильник Атлант 200 Вт, микроволновка Samsung 1100 Вт, электрочайник Bosch 2200 Вт. Проводка у нас будет однофазная и будет проложена скрыто. Суммарная мощность у нас будет равна P=100*3+200+1100+2200=3800 Вт.

От суммарной мощности находим искомый ток по формуле, знакомой еще со школы:

I = P/U*cos?,

где P – наша суммарная мощность, I – номинальный ток, U – напряжение, cos? — коэффициент мощности. Сos? в нашем случае практически равен 1, соответственно им можно пренебречь.

Согласно формуле, I = 3800/220*1 = 17.3 А. Смотрим по таблице кабель, способный в скрытой проводке длительно держать 17.3 А – это медный кабель с минимальным сечением 2 мм2. Для запаса, используем для проводки медный кабель, с сечением 3*2.5 мм2. Расчет сечения кабеля по току завершен.

Расчет сечения кабеля по мощности

Представим, что нам, например, нужно выбрать кабель для электропроводки квартиры. В квартире мы имеем однофазную проводку, с рабочим напряжением 220 В. Чтобы подобрать необходимый кабель нам необходим расчет сечения кабеля по мощности. Чтобы это осуществить, нужно всего лишь посчитать суммарную мощность возможных потребителей электрической энергии. На всех электроприборах, как правило, присутствует ярлык завода-изготовителя о мощности потребления. Кроме электроприборов необходимо просуммировать мощность всех осветительных приборов. Допустим, в результате сложения мощности всех утюгов, холодильников, телевизоров, микроволновок, стиральных машин, чайников и остальных электроприборов вместе с освещением у вас получилось 7кВт. Получается, нам необходимо сделать расчет сечения кабеля(провода) по мощности 7 кВт. Хотя все электроприборы одновременно обычно не включаются, будем считать по максимуму. Для больших промышленных объектов для точного вычисления нагрузки используются коэффициенты одновременности, спроса и так далее, однако в наших «домашних» условиях обойдемся без этих сложностей.

Тем самым осуществим расчет сечения кабеля по мощности 7 кВт. Согласно таблицам ПУЭ выясним, что такую мощность выдержит медный кабель 3х6 или алюминиевый кабель 3х10. Помня, что скупой платит дважды, не экономьте на сечении кабеля!

Онлайн-калькуляторы и таблицы размеров проводов

Этот сайт предлагает множество простых в использовании калькуляторов и диаграмм силы тока проводов, которые помогут вам правильно определить размеры. провод и кабелепровод в соответствии с NEC. Посетите калькуляторы и таблицы страницы для полного списка ресурсов.

Калькулятор сечения провода

Введите информацию ниже, чтобы рассчитать подходящий размер провода.

Размер проводника

Национальный электротехнический кодекс устанавливает требования к выбору электрических провод для предотвращения перегрева, пожара и других опасных ситуаций.Правильный размер провод для множества различных приложений может стать сложным и непосильным. Сила тока — это мера электрического ток, протекающий по цепи. Номинальная допустимая нагрузка на провод определяет силу тока, которую провод может безопасно ручка. Чтобы правильно подобрать размер провода для вашего приложения, необходимо знать допустимую нагрузку на провод. Однако множество различных внешних факторов, таких как температура окружающей среды и изоляция проводника, играют роль в определении токовая нагрузка провода.

Допустимая нагрузка на провод рассчитывается таким образом, чтобы не превышать определенного повышения температуры при определенной электрической нагрузке. Нагрев проводника напрямую связан с его I ² R потери в цепи. Длина проводника прямо пропорциональна его сопротивлению. Однако площадь поперечного сечения проводника также может быть изменена, чтобы изменить сопротивление проводника. При увеличении поперечного сечения проводника (или увеличении размера провода) сопротивление уменьшается, а допустимая допустимая токовая нагрузка увеличивается. При выборе размеров проводов следует руководствоваться здравым смыслом. потому что большие проводники могут стать дорогостоящими и сложными в установке, в то время как небольшие проводники могут представлять потенциальную опасность. Используйте калькулятор выше, чтобы определить размер провода для основных применений, или просмотрите некоторые диаграммы токовой нагрузки для значений токовой нагрузки проводов.

Падение напряжения

Падение напряжения может стать проблемой для инженеров и электриков при выборе кабеля для длинных проводов. Падение напряжения в цепи может происходить из-за использования слишком маленького сечения провода или слишком большой длины кондуктора.Для длинных проводов, где может возникнуть падение напряжения, используйте калькулятор падения напряжения для определения падения напряжения и калькулятор расстояния цепи для определения максимальной длины цепи.

Электродвигатели

Существует множество различных типов электродвигателей, от однофазных до трехфазных двигателей переменного тока, двигателей постоянного и низкого напряжения, синхронных и асинхронных двигателей. При проектировании фидера или ответвительной цепи с одним или несколькими электродвигателями необходимо учитывать несколько важных моментов.Пусковой ток двигателя иногда может достигать в 7 ампер полной нагрузки двигателя. Сечение проводов двигателя должно быть рассчитано таким образом, чтобы выдерживать пусковой ток, а также постоянный ток полной нагрузки двигателя. При проектировании фидера и параллельных цепей двигателя необходимо учитывать также защиту обмотки двигателя и тепловые характеристики. Просмотрите калькулятор размера провода двигателя или таблицу размеров провода двигателя, чтобы получить информацию о размерах проводов и устройствах защиты цепи для двигателей.

На этом сайте есть много калькуляторов размеров проводов и размеров проводов. диаграммы, которые помогут вам правильно выбрать размер провода в соответствии с нормами. Посетите Условия использования и Политику конфиденциальности этого сайта. Ваше мнение очень ценится. Сообщите нам, как мы можем улучшить.

Калькулятор размера кабеля AS / NZS 3008

Калькулятор размера кабеля рассчитывает номинальный ток, падение напряжения и номинальное значение короткого замыкания в соответствии со стандартом Австралии и Новой Зеландии AS / NZS 3008.

См. Также

Параметры калькулятора

• Напряжение (В): Укажите напряжение и выберите расположение фаз: 1 фаза переменного тока, 3 фазы переменного тока или постоянного тока.
• Нагрузка (кВт, кВА, А, л.с.): Укажите нагрузку в кВт, кВА, А или л.с. Укажите cosF (коэффициент мощности нагрузки), если нагрузка указывается в кВт или л.с.
• Максимальное падение напряжения (%): Максимально допустимое падение напряжения.
• Расстояние (м): Длина кабеля в метрах от источника до нагрузки. Длина возврата автоматически включается калькулятором.
• Ток повреждения (кА): Ток короткого замыкания.
  • В цепях низкого напряжения обычно используется сквозной ток, т. Е. После защитного устройства (предохранителя, MCB или MCCB).
  • В цепях высокого напряжения обычно используются предполагаемый ток короткого замыкания и время резервной защиты, т. Е. Ток замыкания на первичной стороне автоматического выключателя, контактора или предохранителя.
• Время отказа (кА, мс): Время отключения устройства защиты от короткого замыкания.
• Количество кабелей на фазу: Обычно только один кабель на фазу, для одножильных или многожильных кабелей.Для сценариев с высокой нагрузкой можно выбрать более одного кабеля. Если тип кабеля одножильный, этот параметр означает, что задает кабелей. То есть набор из двух для однофазных. Набор из трех на трехфазный.
• Тип кабеля: Количество жил в кабеле. Не обращайте внимания на заземляющий провод в трехфазных кабелях.
• Тип изоляции: Тип изоляции. Обычно «Термопласт (ПВХ), 75 ° C» или «Термореактивный (XLPE), 90 ° C». В особых случаях «Термореактивный (XLPE), 110 ° C».
• Установка кабеля: Способ установки кабеля. Рассмотрим худший вариант установки кабеля.
• Тип проводника: Медь или алюминий.
• Размер проводника: Выберите размер кабеля или выберите Авто. Авто автоматически выберет кабель наименьшего диаметра, который соответствует трем критериям: номинальный ток, падение напряжения и номинальный ток повреждения.

Допустимая нагрузка по току (номинальная)

Текущие рейтинги выбраны из таблиц 4–21 в AS / NZS 3008 (2009).Он зависит от типа кабеля, типа изоляции и способа прокладки кабеля.

Таблицы с 4 по 21 основаны на температуре окружающей среды 40 ° C и температуре грунта 25 ° C.

Калькулятор сечения кабеля поддерживает следующий провод:

• Сплошная или многопроволочная медь.
• Алюминий.

Гибкие кабели пока не поддерживаются.

Снижение тока

Текущий рейтинг от Tales 4 до 21 в AS / NZS 3008 не снижается.

Во избежание снижения номинальных характеристик предполагается следующее:

• Максимальная температура окружающей среды 40 ° C.
• Максимальная температура грунта — 25 ° C.
• Кабель устанавливается в соответствии с рисунком 2 и таблицей 3 в AS / NZS 3008.
• Есть только одна цепь.

Как использовать пониженные коэффициенты в калькуляторе:

Для более высоких температур необходимо снизить номинальные параметры в соответствии с AS / NZ 3008, таблица 27.

Для групп цепей необходимо уменьшить номинальные параметры кабеля в соответствии с таблицами 22–26.

Чтобы применить снижение номинальных характеристик, разделите нагрузку на коэффициент снижения мощности из таблиц с 22 по 27 и введите новое значение нагрузки в калькулятор.

Расчет падения напряжения:

Падение напряжения однофазного переменного тока рассчитывается как:

\ (V_ {d1 \ phi} = \ dfrac {I L (2 Z_c)} {1000} \)

Где I — ток нагрузки, L — расстояние, а \ (Z_c \) — полное сопротивление кабеля в Ом / км. 2) \). Этот метод рассчитывает импеданс для худшего случая коэффициента мощности, то есть когда коэффициент мощности кабеля и нагрузки одинаков.

Калькулятор размеров кабеля использует сопротивление \ (R_c \) из Таблицы 35 в AS / NZS 3008 при 75 ° C.

Реактивное сопротивление для одножильных кабелей выбирается из плоского касающегося столбца таблицы 30 в AS / NZS 3008. Это худший сценарий.

Реактивное сопротивление для многожильных кабелей выбирается из столбца с круглыми проводниками в таблице 30 в AS / NZS 3008.2 \)

Где:

• I — сила тока короткого замыкания в амперах,
• t — продолжительность короткого замыкания в секундах.
• S — площадь поперечного сечения проводника.
• K — постоянная, выбранная из таблицы 52 в AS / NZS 3008.

K Это зависит от материала изоляции, начальной и конечной температуры проводника. Значение 111 используется для кабелей из ПВХ, 143 используется для кабелей из сшитого полиэтилена под углом 90 градусов, а 132 используется для кабелей из сшитого полиэтилена под углом 110 градусов. В калькуляторе предполагается, что начальная температура проводника является максимально допустимой рабочей температурой для данного типа изоляции, то есть 75 ° C для ПВХ, 90 ° C для XLPE 90 ° C и 110 ° C для XLPE 110 ° C. Максимально допустимая температура короткого замыкания из Таблицы 53 в AS / NZS 3008 используется в качестве конечной температуры проводника, т.е. 160 ° C для ПВХ и 250 ° C для XLPE.

Калькулятор падения напряжения

Это калькулятор для оценки падения напряжения в электрической цепи на основе размера провода, расстояния и ожидаемого тока нагрузки.Обратите внимание, что этот калькулятор предполагает, что цепь работает в нормальных условиях — при комнатной температуре с нормальной частотой. Фактическое падение напряжения может варьироваться в зависимости от состояния провода, используемого кабелепровода, температуры, разъема, частоты и т. Д. Рекомендуется, чтобы падение напряжения было менее 5% в условиях полной нагрузки.

Основной закон падения напряжения

В _{падение} = ИК

где:
I: ток через объект, измеренный в амперах
R: сопротивление проводов, измеренное в Ом.

Типичные сечения проводов AWG

AWG	Диаметр		витков провода		Площадь		Сопротивление меди		Допустимая нагрузка на медный провод NEC с изоляцией 60/75/90 ° C (A)	Приблизительно в метрических эквивалентах
	дюйм	мм	на дюйм	на см	килограмм	мм 2	Н / км	O / kFT
0000 (4/0)	0.4600	11,684	2,17	0,856	212	107	0,1608	0,04901	195/230/260
000 (3/0)	0,4096	10,404	2,44	0,961	168	85,0	0,2028	0,06180	165/200/225
00 (2/0)	0. 3648	9,266	2,74	1,08	133	67,4	0,2557	0,07793	145/175/195
0 (1/0)	0,3249	8,252	3,08	1,21	106	53,5	0,3224	0,09827	125/150/170
1	0.2893	7,348	3,46	1,36	83,7	42,4	0,4066	0,1239	110/130/150
2	0,2576	6.544	3,88	1,53	66,4	33,6	0,5127	0,1563	95/115/130
3	0.2294	5,827	4,36	1,72	52,6	26,7	0,6465	0,1970	85/100/110	196 / 0,4
4	0,2043	5,189	4,89	1,93	41,7	21,2	0,8152	0,2485	70/85/95
5	0. 1819	4,621	5,50	2,16	33,1	16,8	1,028	0,3133		126 / 0,4
6	0,1620	4,115	6,17	2,43	26,3	13,3	1,296	0,3951	55/65/75
7	0.1443	3,665	6,93	2,73	20,8	10,5	1,634	0,4982		80 / 0,4
8	0,1285	3,264	7,78	3,06	16,5	8,37	2,061	0,6282	40/50/55
9	0.1144	2,906	8,74	3,44	13,1	6,63	2,599	0,7921		84 / 0,3
10	0,1019	2,588	9,81	3,86	10,4	5,26	3,277	0,9989	30/35/40
11	0. 0907	2.305	11,0	4,34	8,23	4,17	4,132	1,260		56 / 0,3
12	0,0808	2,053	12,4	4,87	6,53	3,31	5,211	1,588	25/25/30 (20)
13	0.0720	1,828	13,9	5,47	5,18	2,62	6,571	2,003		50 / 0,25
14	0,0641	1,628	15,6	6,14	4,11	2,08	8,286	2,525	20/20/25 (15)
15	0.0571	1,450	17,5	6,90	3,26	1,65	10,45	3,184		30 / 0,25
16	0,0508	1,291	19,7	7,75	2,58	1,31	13,17	4,016	— / — / 18 (10)
17	0. 0453	1,150	22,1	8,70	2,05	1,04	16,61	5,064		32 / 0,2
18	0,0403	1,024	24,8	9,77	1,62	0,823	20,95	6.385	— / — / 14 (7)	24/0.2
19	0,0359	0,912	27,9	11,0	1,29	0,653	26,42	8,051
20	0,0320	0,812	31,3	12,3	1,02	0,518	33,31	10,15		16/0.2
21	0,0285	0,723	35,1	13,8	0,810	0,410	42,00	12,80		13 / 0,2
22	0,0253	0,644	39,5	15,5	0,642	0,326	52. 96	16,14		7 / 0,25
23	0,0226	0,573	44,3	17,4	0,509	0,258	66,79	20,36
24	0,0201	0,511	49,7	19,6	0.404	0,205	84,22	25,67		1 / 0,5, 7 / 0,2, 30 / 0,1
25	0,0179	0,455	55,9	22,0	0,320	0,162	106,2	32,37
26	0,0159	0.405	62,7	24,7	0,254	0,129	133,9	40,81		7 / 0,15
27	0,0142	0,361	70,4	27,7	0,202	0,102	168,9	51,47
28	0. 0126	0,321	79,1	31,1	0,160	0,0810	212,9	64,90
29	0,0113	0,286	88,8	35,0	0,127	0,0642	268,5	81,84
30	0.0100	0,255	99,7	39,3	0,101	0,0509	338,6	103,2		1 / 0,25, 7 / 0,1
31	0,00893	0,227	112	44,1	0,0797	0,0404	426,9	130,1
32	0.00795	0,202	126	49,5	0,0632	0,0320	538,3	164,1		1 / 0,2, 7 / 0,08
33	0,00708	0,180	141	55,6	0,0501	0,0254	678,8	206,9
34	0. 00630	0,160	159	62,4	0,0398	0,0201	856,0	260,9
35	0,00561	0,143	178	70,1	0,0315	0,0160	1079	329,0
36	0.00500	0,127	200	78,7	0,0250	0,0127	1361	414,8
37	0,00445	0,113	225	88,4	0,0198	0,0100	1716	523,1
38	0.00397	0,101	252	99,3	0,0157	0,00797	2164	659,6
39	0,00353	0,0897	283	111	0,0125	0,00632	2729	831,8
40	0. 00314	0,0799	318	125	0,00989	0,00501	3441	1049

Когда электрический ток проходит по проводу, он должен превышать определенный уровень встречного давления. Если ток переменный, такое давление называется импедансом. Импеданс — это вектор или двумерная величина, состоящая из сопротивления и реактивного сопротивления (реакция созданного электрического поля на изменение тока).Если ток постоянный, давление называется сопротивлением.

Все это звучит ужасно абстрактно, но на самом деле мало чем отличается от воды, протекающей через садовый шланг. Чтобы протолкнуть воду через шланг, требуется определенное давление, что аналогично электрическому напряжению. Ток подобен воде, текущей по шлангу. А шланг вызывает определенный уровень сопротивления, в зависимости от его толщины, формы и т. Д. То же самое верно и для проводов, поскольку их тип и размер определяют уровень сопротивления.

Чрезмерное падение напряжения в цепи может привести к мерцанию или тусклому горению ламп, плохому нагреву нагревателей, а также к перегреву электродвигателей. Это условие заставляет нагрузку работать с меньшим напряжением, проталкивающим ток.

Эксперты говорят, что падение напряжения никогда не должно превышать 3%. Для этого нужно выбрать провод правильного размера и позаботиться об использовании удлинителей и аналогичных устройств.

Существует четыре основных причины падения напряжения.

Во-первых, это выбор материала для проволоки. Медь — лучший проводник, чем алюминий, и будет иметь меньшее падение напряжения, чем алюминий, для данной длины и размера провода. Электричество, которое движется по медному проводу, на самом деле представляет собой группу электронов, толкаемых напряжением. Чем выше напряжение, тем больше электронов может пройти через провод.

Ampacity — это максимальное количество электронов, которые могут быть вытолкнуты за один раз — слово «амперность» является сокращением от амперной емкости.

Размер провода — еще один важный фактор при определении падения напряжения. Провода большего диаметра (большего диаметра) будут иметь меньшее падение напряжения, чем провода меньшего диаметра той же длины. В американском калибре проволоки каждое уменьшение калибра на 6 дает удвоение диаметра проволоки, а каждое уменьшение на 3 толщины удваивает площадь поперечного сечения проволоки. В метрической шкале калибра калибр в 10 раз больше диаметра в миллиметрах, поэтому метрическая проволока 50 калибра будет иметь диаметр 5 мм.

Еще одним важным фактором падения напряжения является длина провода.Более короткие провода будут иметь меньшее падение напряжения, чем более длинные провода того же размера (диаметра). Падение напряжения становится важным, когда длина провода или кабеля становится очень большой. Обычно это не проблема в цепях внутри дома, но может стать проблемой при прокладке провода к пристройке, скважинному насосу и т. Д.

Чрезмерное падение напряжения может вызвать снижение эффективности работы света, двигателей и приборов. Это может привести к тусклому освещению и сокращению срока службы двигателей или приборов.Поэтому важно использовать провода правильного калибра при прокладке проводов на большие расстояния.

Наконец, величина протекающего тока может влиять на уровни падения напряжения. Падение напряжения на проводе увеличивается с увеличением тока, протекающего по проводу. Допустимая нагрузка по току такая же, как и допустимая.

Допустимая нагрузка на провод зависит от ряда факторов. Провода покрыты изоляцией, которая может быть повреждена, если температура провода станет слишком высокой. Основной материал, из которого сделана проволока, конечно, является важным ограничивающим фактором.Если по проводу передается переменный ток, скорость чередования может повлиять на допустимую нагрузку. Температура, при которой используется провод, также может влиять на допустимую нагрузку.

Кабели

часто используются в связках, и когда они соединяются вместе, общее тепло, которое они выделяют, влияет на допустимую нагрузку и падение напряжения. По этой причине существуют строгие правила связывания кабелей.

При выборе кабеля руководствуется двумя основными принципами. Во-первых, кабель должен выдерживать действующую на него текущую нагрузку без перегрева.Он должен иметь возможность делать это в самых экстремальных температурных условиях, с которыми он может столкнуться в течение своего срока службы. Во-вторых, он должен обеспечивать достаточно надежное заземление, чтобы (i) ограничить до безопасного уровня напряжение, которому подвергаются люди, и (ii) позволить току повреждения за короткое время сработать предохранитель.

Это важные соображения безопасности. В течение 2005-2009 гг. В среднем происходило 373900 пожаров в год из-за плохого качества электроустановок. Выбор подходящего кабеля для работы — важная мера безопасности.

Калькулятор размеров кабелей и проводов NEC

Калькулятор сечения кабелей и проводов рассчитывает сечение проводов AWG для электрических кабелей и проводов в соответствии с Национальным электрическим кодексом (NEC) США. См. Также калькулятор для AS / NZS 3008 и IEC / HD 60364.

Расчетный ток нагрузки: 7,23 A Рекомендуемый кабель: 1 x 12 AWG Номинальные характеристики из ТАБЛИЦЫ NEC 310,15 (B) (16)

9301

Описание:

Калькулятор размеров кабелей и проводов рассчитывает требуемый размер кабеля или провода на основе номинального тока и падения напряжения в соответствии с Национальным кодексом США по электричеству (NEC 2017). Рейтинг короткого замыкания рассчитывается в соответствии с «P-32-382-2007, Характеристики короткого замыкания изолированных кабелей, Ассоциация инженеров по изолированным кабелям (ICEA), 2007».

Параметры:

• Напряжение (В): Укажите напряжение и выберите расположение фаз: 1 фаза переменного тока или 3 фазы переменного тока. В настоящее время поддерживает только AC.
• Нагрузка (кВт, кВА, А, л.с.): Укажите нагрузку в кВт, кВА, А или л.с. Укажите cosΦ (коэффициент мощности нагрузки), если нагрузка указывается в кВт или л.с.
• Максимальное падение напряжения (%): Максимально допустимое падение напряжения.
• Расстояние (м, футы): Расчетная длина кабеля или провода в метрах футах
• Ток и время короткого замыкания (кА, мс): Ток короткого замыкания и время отключения устройства защиты.
  • В цепях низкого напряжения обычно используется сквозной ток, т. Е. После защитного устройства (предохранителя, MCB или MCCB).
  • В цепях высокого напряжения обычно используется предполагаемый ток повреждения i.е. ток повреждения на первичной стороне автоматического выключателя, контактора или предохранителя. Это сделано для того, чтобы кабель также мог обработать отказ в случае отказа первичной защиты. Кроме того, высоковольтные выключатели обычно не ограничивают ток короткого замыкания.
• Количество проводников: Количество проводников с током в кабелепроводе, кабеле или непосредственно под землей. Допускается не более трех без применения понижающего коэффициента. Не обращайте внимания на нейтральный провод и заземляющий провод в трехфазных кабелях.
• Тип изоляции: Тип изоляции. Обычно термопласт (ПВХ, 75 ° C) или термореактивный (XLPE, 90 ° C). Важная часть — выбрать правильный температурный рейтинг.
• Количество параллельных проводов: Обычно только один кабель. Для сценариев с высокой нагрузкой можно выбрать более одного кабеля. Это повлияет на снижение характеристик кабелей. В данной версии калькулятора это не учитывается.
• Монтаж кабеля: Способ подключения проводов.Параметры указаны в таблицах NEC 310.15 (B) (16) и 310.15 (B) (17).

Текущий рейтинг:

• Текущий рейтинг выбран из Таблицы 310.15 (B) (16) и Таблицы 310.15 (B) (17) в NEC 2017.
• Характеристики кабеля указаны для температуры окружающей среды 30 ° C.
• Текущий номинал зависит от типа изоляции. Учитываются только кабели из ПВХ и СПЭ.
• Текущий рейтинг также основан на методе установки. Только кабельные каналы, кабели, подземные проводники и свободный воздух считаются такими, как указано в таблицах 310.15 (В) (16) и 310,15 (В) (17).
• В калькуляторе сечения проводов учитываются только медные проводники.

Снижение номинальных характеристик:

• В настоящее время в таблицах номинальных значений тока 310. 15 (B) (16) и 310.15 (B) (17) не применяется снижение номинальных значений.
• Предполагается, что максимальная температура окружающей среды составляет 30 ° C, а максимальная температура грунта — 20 ° C. Для более высоких температур необходимо будет снизить номинальные параметры согласно NEC.
• Предполагается, что имеется только один три токопроводящих проводника в кабельной канализации, кабеле или под землей.И что кабельные каналы, кабели и подземные проводники разнесены в соответствии с требованиями NEC для снижения номинальных характеристик.
• Чтобы применить ручное снижение номинальных характеристик, разделите нагрузку на коэффициент снижения номинальной мощности из NEC и введите новое значение нагрузки в калькулятор.

Расчет падения напряжения:

• Падение напряжения однофазного переменного тока рассчитывается как:

\ (V_ {d1 \ phi} = \ dfrac {I L (2 Z_c)} {1000} \)

, где I — ток нагрузки, L — расстояние, а \ (Z_c \) — полное сопротивление кабеля в Ом / км. 2} \)

, где \ (R_c \) — сопротивление, а \ (X_c \) — реактивное сопротивление. Этот метод рассчитывает импеданс для худшего случая коэффициента мощности, то есть когда коэффициент мощности кабеля и нагрузки одинаков.

• В калькуляторе размеров кабеля используются значения сопротивления \ (R_c \) и реактивного сопротивления \ (X_c \) из таблицы 9 в главе 9 NEC.
• Значения в таблице 9 основаны на трех одиночных проводниках в кабелепроводе. В калькуляторе сечения проводов используются значения сопротивления и реактивного сопротивления из столбца трубопровода из ПВХ в главе 9.2 t = 0,0297 \ log \ bigg (\ dfrac {T_2 + 234} {T_1 + 234} \ bigg) \)

  где:

  • I — ток короткого замыкания в амперах.
  • A — площадь проводника в круглых миллиметрах.
  • t — время короткого замыкания в секундах.
  • \ (T_1 \) — максимальная рабочая температура. В калькуляторе размера провода используется 75 ° C для ПВХ и 90 ° для XLPE.
  • \ (T_2 \) — максимальная температура короткого замыкания. В калькуляторе размера проволоки используется 150 ° C для ПВХ и 250 ° C для XLPE.

  Расчет размеров кабеля / максимального расстояния

  Чрезмерное падение напряжения затрудняет протекание тока через силовые кабели. Это может привести к увеличению потребления энергии, перегреву и даже сокращению срока службы оборудования. Пониженное напряжение также может вызвать отключение компьютеров, принтеров и чувствительного электрического оборудования.

  Кодовая книга NEC рекомендует, чтобы максимальное суммарное падение напряжения как для фидера, так и для ответвленной цепи не превышало 5%, а максимальное падение напряжения в фидере или ответвленной цепи не превышало 3%.Этот калькулятор позволяет выбрать падение напряжения до 3% в цепи. Минимальный размер кабеля можно рассчитать на основе длины кабеля, напряжения, силы тока и допустимых потерь. Этот инструмент для определения размеров кабеля предлагает THHN, который подходит для стандартных промышленных применений. Выбор провода должен соответствовать статье 300 Кодекса NEC.

  Решение для минимального требуемого размера Максимально допустимая длина

  Требуемый размер кабеля

  (1) Все размеры кабеля, указанные на этой странице, относятся к одножильному кабелю THHN с ПВХ изоляцией. при температуре окружающей среды 30 ° C и температуре проводника не более 83 ° C.

  (2) Этот калькулятор сечения кабеля следует использовать только в качестве ориентировочного. Punchlist Zero не несет ответственности за соответствие местным и национальным строительным нормам.

  (3) Рекомендации по выбору продукта включают увеличение длины на 20% от расчетной. Всегда учитывайте физические реалии при прокладке кабеля.

  Напряжение в источнике

  Количество фаз Однофазное Трехфазное

  Максимальный ток

  Сечение провода 18 AWG16 AWG14 AWG12 AWG10 AWG8 AWG6 AWG4 AWG3 AWG2 AWG1 AWG1 / 0 AWG2 / 0 AWG3 / 0 AWG250 ксм350 ксм350 ксм350 ксм350 ксм kcmil500 kcmil600 kcmil700 kcmil750 kcmil800 kcmil900 kcmil1000 kcmil1250 kcmil1500 kcmil1750 kcmil2000 kcmil

  Тип проводника МедьАлюминий

  Максимальное падение напряжения 1% 2% 3% 4% 5%

  Результаты расчета температуры основаны на этих температурах (1) 75 ° С .

  (2) Источник: NFPA 70, Национальный электротехнический кодекс, глава 9, таблица 8.

AWG	Размер мм 2	Рейтинг A	Падение напряжения%	Номинальная мощность кА
14	2.080	20,0	3,74	3,5
12	3,310	25,0	2,42	5,5
10	5,261		10	5,261

Калькулятор сечения провода

ДАННЫЙ КАЛЬКУЛЯТОР ДЛЯ ОДНОПРОВОДНОГО ИЗМЕРИТЕЛЯ Калькулятор размера автомобильного провода Это простой калькулятор для определения приблизительного сечения / размера провода на основе длины провода (в футах) и силы тока (в амперах) в обычных автомобильных приложениях. Это может быть полезно при самостоятельном ремонте или добавлении нестандартной проводки, чтобы убедиться, что каждая цепь не перегружена.При выполнении автомобильной проводки важно использовать правильный провод в нужном месте, и это также касается рабочих температур пластиковых кожухов проводов (изоляции). Вы не хотите запускать обычный дешевый провод в горячем моторном отсеке, поэтому убедитесь, что вы знаете температурный диапазон вашего приложения и температурный рейтинг используемого провода. Мы обнаружили, что в магазинах автомобильных запчастей «большие коробки» продаются провода GPT (провода общего назначения), которые мы не рекомендуем использовать при высоких температурах, например, под капотом.Вы вряд ли найдете провод GXL / TXL в магазине запчастей. При покупке провода вы можете увидеть провода с такими характеристиками, как — Провод GPT (SAE J1128-GPT) — провод общего назначения с номиналом от -40 до 176 ° F (стандартный провод можно найти в большинстве магазинов автозапчастей) GXL (SAE J1128-GXL) — Тонкая изоляция, автомобильный сшитый провод номиналом от -49F до 257F TXL (SAE J1128-TXL) — сверхтонкая изоляция, автомобильный сшитый провод с номиналом от -49F до 257F GXL и провода TXL являются маслостойкими, газовыми, кислотными и в целом химически стойкими.Еще одно замечание о типе проволоки: тефлон. Тефзель, как правило, очень хороший провод, но дорогой. И всегда проверяйте рейтинги. Мы видели тефлоновые провода с температурным рейтингом 105 ° C (221F), что ниже типичных сшитых, как указано выше. Если вы собираетесь приобрести тефлоновую или тефзелевую проволоку, это будут посеребренные жилы и дорогие. Типичный диапазон температур для тефлона составляет от -60 ° C до 200 ° C (от -76 ° F до 392 ° F), а для Tefzel — от -70 ° C до 150 ° C (от -94 до 302 ° F). Иногда можно встретить проволоку под названием PTFE, а также PTF для тефлона.Есть несколько источников для тефлоновых проводов, поставки самолетов, иногда излишки, даже несколько гоночных мест начинают его продавать. Мы не делаем этого, потому что для большинства наших клиентов это излишне, а клиентов недостаточно, чтобы начать продавать его. Значение падения напряжения зависит от вашего приложения. Мы предпочитаем использовать отметку 2% в качестве консервативного значения и для обеспечения полного потенциала любого необходимого источника электроэнергии. Судя по тому, как это выглядит во многих автомобильных приложениях, падение напряжения на 5% или более встречается чаще. Как правило, чем меньше диаметр провода, тем выше сопротивление и, следовательно, ниже допустимая токовая нагрузка на заданной длине. Практически всегда можно использовать провод большего сечения. Если вы сомневаетесь в нагрузке, увеличьте ее. На емкость провода, помимо длины, могут влиять и другие факторы, в том числе, если он находится в горячей среде, продолжительность нагрузки, многожильный или сплошной провод, покрытие проводов и т. Д. Некоторые тефлоновые провода для самолетов имеют большое количество жил и покрыты серебром . Эти провода имеют большую пропускную способность, чем обычные медные многожильные провода.Загляните в Википедию для получения дополнительной информации о проводах (AWG, Браун и Шарп), калибрах и математике. Приблизительные размеры проводов в метрической системе. Эквиваленты (с некоторым округлением) также включены в таблицу как диаметр / площадь и указаны в миллиметрах / квадратных миллиметрах [мм / мм 2 ], и снова используйте больший размер, если сомневаетесь. ПРИМЕЧАНИЯ: A) Это для ОДНОСТОРОННЕГО провода с заземлением, которое считается шасси автомобиля. Если для замыкания цепи необходимо 2 провода, рассчитайте общую длину провода, используемого для обеих ветвей. Чтобы использовать калькулятор, введите максимальный ток цепи в амперах, длину провода и рабочее напряжение. Обычно большинство автомобильных систем работают от 13,8 В, но вы можете выбрать 6, 12, 13,8 (по умолчанию) или 24 В. Если калибр провода подходит для использования, на той же строке будет отображаться галочка. «Максимальная длина» указывает максимальную длину провода этого калибра, который можно использовать при заданных вами значениях. B): Мы считаем, что эта таблица является точным общим руководством для БОЛЬШИНСТВА приложений, однако вы соглашаетесь использовать ее на СВОЙ СОБСТВЕННЫЙ РИСК.Используя наш калькулятор проводов, вы соглашаетесь обезопасить нас и понимаете, что этот калькулятор является просто руководством и помощью, но не абсолютным авторитетом, поэтому мы рекомендуем вам обратиться к профессионалу или инженерной компании для выполнения расчетов в вашем приложении. C Этот калькулятор применяется ТОЛЬКО к проводке шасси (отдельные провода подвергаются воздействию открытого воздуха для охлаждения), но не к проводке передачи энергии (большой жгут проводов является примером проводки передачи энергии). Большие жгуты проводов (жгуты) являются более сложными, и этот калькулятор не решает эти сложности.В электропроводке для передачи энергии внутренние провода не подвергаются воздействию воздуха, поэтому тепловыделение уменьшается, и каждая ситуация требует отдельного анализа.

Калькулятор падения напряжения постоянного тока

Бесплатный онлайн-калькулятор для расчета падения напряжения и потерь энергии в проводе

Потери в проводах солнечных батарей должны быть ограничены, Потери постоянного тока в цепях солнечных панелей и потери переменного тока на выходе инверторы.Способ ограничить эти потери — минимизировать напряжение падение кабелей. Падение напряжения менее 1% подходит и в любом в случае, если он не должен превышать 3%.

Экономьте электроэнергию: этот бесплатный онлайн-калькулятор рассчитывает переменный и постоянный ток. Мощность, падение напряжения, потери энергии в проводе, резистивный нагрев, для трехфазная и однофазная проводка.
Заполните желтые поля и нажмите кнопки «рассчитать». Результаты отображается в зеленых полях.

КАЛЬКУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ И ПОТЕРЯ ЭНЕРГИИ

КАЛЬКУЛЯТОР ПЕРЕПАДА НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА И ПОТЕРЯ ЭНЕРГИИ

КАК РАССЧИТАТЬ ПЕРЕПАД НАПРЯЖЕНИЯ И ПОТЕРИ ЭНЕРГИИ В ПРОВОДЕ?

ПАДЕНИЕ НАПРЯЖЕНИЯ

Падение напряжения определяется по следующей формуле:

Где:

U: Напряжение постоянного или переменного тока система (В)
Это напряжение фаза-фаза для 3-фазной системы; напряжение фаза-нейтраль для однофазной системы.
Пример:
— Для западноевропейских стран трехфазная цепь обычно имеет напряжение 400 В, а однофазная 230 В.
— В Северной Америке типичное напряжение трехфазной системы составляет 208 вольт, а однофазное напряжение — 120 вольт.
NB: для падения напряжения постоянного тока в фотоэлектрической системе, напряжение система равна U = Umpp одной панели x количество панелей в серии.
ΔU: падение напряжения в В (В)
b: коэффициент длины кабеля, b = 2 для однофазная проводка, b = 1 для трехфазной проводки.
ρ1: удельное сопротивление в Ом · мм2 / м материала. проводник для заданной температуры. При 20 градусах Цельсия значение удельного сопротивления составляет 0,017 для меди и 0,0265 для алюминия.
Обратите внимание, что удельное сопротивление увеличивается с температурой. Удельное сопротивление меди достигает 0,023 Ом · мм2 / м при 100 ° C, а удельное сопротивление алюминия достигает 0,037 Ом · мм2 / м при 100 ° C.
Обычно для расчета падения напряжения в соответствии с электрическими стандартами используется удельное сопротивление при 100 ° C (например, NF C15-100).
ρ1 = ρ0 * (1 + alpha (T1-T0)), здесь ρ0 = удельное сопротивление при 20 ° C (T0) и альфа = температурный коэффициент на градус C и T1 = температура кабеля.
T1: Температура кабеля (значение по умолчанию = 100 ° C).
Обратите внимание, что по опыту проволока с правильным размером не должна иметь внешнюю температуру выше 50 ° C, но она может соответствовать внутренней температуре материала около 100 ° C.
L: простая длина кабеля (расстояние между источником и прибором) в метрах (м).
S: сечение кабеля в мм2
Cos φ: коэффициент мощности, Cos φ = 1 для чисто резистивной нагрузки, Cos φ <1 для индуктивного заряда (обычно 0,8).
λ: реактивное сопротивление на единицу длины (значение по умолчанию 0,00008 Ом / м)
Sin φ: sinus (acos (cos φ)).
Ib: ток в амперах (A)

NB: для цепи постоянного тока cos φ = 1, поэтому sin φ = 0.

Падение напряжения в процентах:
ΔU (%) = 100 x ΔU / U0
Где:

ΔU: падение напряжения в В
U0: напряжение между фазой и нейтраль (пример: 230 В в 3-фазной сети 400 В)

ПОТЕРЯ ЭНЕРГИИ

Потери энергии в кабеле в основном связаны с резистивным нагревом кабель.
Он определяется по следующей формуле:

E = a x R x Ib²
Где:

E: потери энергии в проводах, Ватт (Вт)
a: количество строк коэффициент, a = 1 для одиночной линии, a = 3 для 3-х фазной цепи.
R: сопротивление одного активного строка
Ib: ток в амперах (A)

R определяется по следующей формуле:
R = b x ρ1 x L / S

b: коэффициент длины кабеля, b = 2 для однофазной проводки, b = 1 для трехфазной проводки.
ρ1: удельное сопротивление материал проводника, 0,017 для меди и 0,0265 для алюминия (температура провода 20 ° C) в Ом.мм2 / м. Удельное сопротивление меди достигает 0,023 Ом · мм2 / м при 100 ° C, а удельное сопротивление алюминия достигает 0,037 Ом · мм2 / м при 100 ° C.
L: простая длина кабеля (расстояние между источником и прибором) в метрах (м).
S: сечение кабеля в мм2

NB: для постоянного тока потери энергии в процентах равны падение напряжения в процентах.

Диаграмма : Пример потерь при падении напряжения в зависимости от поперечного сечения проводов секция для фотоэлектрической системы мощностью 3 кВт с 50 м солнечного кабеля постоянного тока.
