Калорифер — это… Что такое Калорифер?
КАЛОРИФЕР — 1) прибор для нагревания горячим воздухом; 2) особого устройства печь для отопления больших задний; нагревает помещение горячим воздухом, проходящим из неё по трубам во всех направлениях. Полный словарь иностранных слов, вошедших в употребление в … Словарь иностранных слов русского языка
КАЛОРИФЕР — КАЛОРИФЕР, калорифера, муж. (от лат. calor теплота и fero несу) (тех.). 1. Прибор для введения куда нибудь какого нибудь количества тепла. 2. Прибор для отопления помещения нагретым воздухом, состоящий из печи и системы труб, распределяющих через … Толковый словарь Ушакова
калорифер — теплообменник, воздухонагреватель, теплонагреватель, нагреватель, радиола Словарь русских синонимов. калорифер сущ., кол во синонимов: 8 • воздухонагреватель (8) … Словарь синонимов
калорифер — а, м. calorifère m. Прибор, состоящий из печи и системы труб и служащий для отопления помещения нагретым воздухом, горячей водой или паром.
калорифер — Прибор для нагревания проходящего через него воздуха в системах воздушного отопления, вентиляции, кондиционирования воздуха и в сушилках [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] калорифер Прибор для… … Справочник технического переводчика
КАЛОРИФЕР — (от лат. calor тепло и fero несу) теплообменник (пластинчатый, из гладких труб и т. д.) для нагрева воздуха в системах воздушного отопления, вентиляции и в сушилках … Большой Энциклопедический словарь
КАЛОРИФЕР — КАЛОРИФЕР, а, муж. Прибор для нагревания воздухасистема гладких или пластинчатых труб, по к рым идёт горячая вода, пар или нагретый воздух. | прил. калориферный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова.
КАЛОРИФЕР — (Calorifer, air heater) прибор для нагревания воздуха, применяемый в целях отопления, вентиляции и сушки. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 … Морской словарь
Калорифер — – прибор для нагревания воздуха в помещение, состоящий из труб, по которым циркулирует горячая вода, пар или горячий воздух … Словарь строителя
калорифер — calorifer, air heater *Heizapparat, Heizkörper, Kalorifer теплообмінний апарат (пластинчастий, з гладеньких труб тощо), в якому повітря нагрівається теплоносієм через поверхню, що їх розділяє. Застосовується для нагрівання повітря в системах… … Гірничий енциклопедичний словник
Электрический калорифер: ассортимент и особенности обогревателей
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Такой понятие, как электрический калорифер, имеет несколько значений. В первую очередь это зависит от предназначения прибора. Его используют для подогрева воздуха в отопительных системах, в устройстве вентиляции и кондиционировании. При этом в качестве нагревательного элемента используются разные вещества. О том, какие калориферы бывают, речь пойдет в данной статье.
Калориферы используют для обогрева воздуха в помещениях
Калорифер: это прибор для нагрева воздуха в разных системах
Прежде чем приступить к выбору прибора, необходимо разобраться с самим понятием, что такое калорифер, а также с тем, какие бывают виды и в чем заключаются типовые и функциональные особенности каждого из них.
Калориферы способны обогреть как маленькие, так и довольно просторные помещения
Калориферы служат для нагревания воздуха в различных системах:
- отопления;
- кондиционировании;
- вентиляции.
Подогрев в тепловом оборудовании осуществляется за счет реакции между химически агрессивными веществами в средине. Именно поэтому в основе классификации калориферов лежит тип теплообменника. Прибор может быть водяным, паровым, фреоновым и электрическим. Водяной калорифер для отопления используют в качестве теплового утилизатора с промежуточным теплоносителем. Паровой калорифер служит для подогрева воздуха в отопительных системах.
Если классифицировать воздухонагреватели по теплотехническим и аэродинамическим характеристикам, то виды калориферов разделяют на трехрядные и четырехрядные. По количеству присоединительных размеров калориферы отдельных моделей разделяют на 7 номеров.
В качестве транспортировщика теплоносителя в середине калорифера служат трубы из стали, которые снаружи имеют ребристую поверхность. За счет такой конструкции увеличивается площадь и, как следствие, такая обвязка калорифера повышает эффективность теплоотдачи. В середине трубочек с ребрами транспортируется нагревающий либо охлаждающий элемент в виде воды, пара или фреона. Снаружи протекают воздушные потоки, которые нагреваются либо охлаждаются во время контакта с трубами.
Строение калорифера Volcano: 1 — подвижные регулируемые лопатки, 2 — встроенный диффузор с вентилятором, 3 — нагревательные элементы, 4 — подача тёплого воздуха
Общая схема основана на таком принципе действия: теплоноситель обладает высоким коэффициентом теплоотдачи при взаимодействии с воздушными потоками. Рёберная обвязка на приборе – это пластины из металла, которые просто насажены на трубки либо накручены, как ленты или проволока.
Водяной калорифер: принцип действия и предназначение
Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.
Важно! В случае использования калорифера в условиях климата с температурой атмосферного воздуха ниже 0°С, то прибор необходимо оборудовать специальной защитой от промерзания.
В ином случае замерзшая вода в трубках может просто их разорвать.
Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.
Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух
Воздухонагреватель водяной: особенности конструкции и функционирования устройства
Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.
Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.
В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.
Конструкция водяного калорифера включает такие обязательные детали:
- насос для циркуляции теплоносителя;
- трехходовой клапан;
- арматура конструкции;
- блок управления;
- узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.
Схема строения электрического калорифера
Калорифер водяной для приточной вентиляции: принцип работы и сфера использования
Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.
Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.
Полезный совет! Водяные воздухонагреватели канального типа следует подбирать в зависимости от типа вентиляционной системы. Его определяют исходя из схемы приточной вентиляции, имеющей квадратное, круглое или прямоугольное сечение.
Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.
Схема установки калориферов в приточную вентиляцию
Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.
Водяные калориферы с вентилятором: характеристики и производители
Калорифер водяной с вентилятором – это один из наиболее экономных и эффективных приборов, служащих для обогрева воздуха в ангарах, складах, спортзалах, в торговых, выставочных и концертных залах, автосервисах, мастерских. Также с его помощью отапливают теплицы, фермы и другие просторные объекты с большой площадью.
Такие агрегаты бывают также в разных исполнениях в зависимости от предполагаемого размещения. То есть могут быть настенные или потолочные калориферы, которые можно легко установить в любом помещении.
Основные плюсы водяных калориферов отопления заключаются в их энергоэффективности и производительности, что проявляется в возможности как повышать, так и охлаждать температуру в помещении. При этом тепловентиляторы в основном малозатратны, так как потребляют мало электроэнергии и позволяют сэкономить на отоплении.
Электрический тепловентилятор с панелью управления Flowair
На производстве таких калориферов специализируются как зарубежные, так и отечественные марки, среди которых Тепломаш, Греерс, Flowair и Volcano. Водяной калорифер отопления с вентилятором — отличное решение в большинстве случаев для обогрева больших объектов.
Популярными на отечественном рынке считаются калориферы КСК. Приборы этой марки отличаются компактностью и экономичностью. Агрегаты широко используют в промышленности, так как отлично справляются с задачей быстрого нагрева воздуха в помещениях с большой площадью, при этом используя минимум электроэнергии. Приборы также используют как теплоутилизатор. Они являются составляющей в разных агрегатах, системах отопления, кондиционирования и вентиляции. Теплоносителем в калорифере КСК является горячая вода с температурным показателем свыше 190°С.
Калориферы отопления с вентилятором: особенности конструкции и работы
Калориферы отопления с вентилятором представлены шестью типоразмерами. Это очень популярные средства отопления, поэтому имеют широкий модельный ряд у многих производителей. Бывают двухрядные и трехрядные модели. Мощность калорифера от 10 до 60 кВт позволяет подобрать оборудование для помещений с разной площадью.
Интересно знать! Современные тепловентиляторы характеризуются низким уровнем шума, который на пятиметровом расстоянии от агрегата при работе на полную мощность не превышает 55 дБ. При сниженной скорости вентилятора уровень шума снижается до 30 дБ.
Мощность калориферов варьируется в пределах 10-60 кВт
Такие калориферы еще называют тепловентиляторами или дуйчиками, они отличаются компактностью и легкостью. На потолок или стену их крепят с использованием специальных кронштейнов.
В целях износостойкости корпус агрегата изготавливают из полипропилена или из оцинкованной стали, а сверху покрывают эмалью. Полипропилен отличается высокой степенью сопротивляемости к механическим повреждениям и устойчивостью к различным газам и парам. Поэтому корпус выдерживает высокие температуры, устойчив к коррозии повреждениям разного характера.
Для производства теплообменника используют медные трубки, а для оребрения – алюминиевые пластины. Их монтируют на задней панели устройства, что позволяет значительно упростить установку прибора и улучшить его дизайн.
Прибор оснащают бесшумным осевым вентилятором с лопатками из спецпрофиля и подшипников наивысшего класса, не требующие смазывания. Такое устройство дает высокую производительность при низком потреблении электроэнергии. Кроме того, расход воздуха регулируется в рабочем диапазоне. В качестве теплоносителя служит вода из системы централизованного отопления.
Агрегаты производятся в потолочном и настенном исполнении. За счет лёгкости монтажной консоли возможен оборот агрегата на 180 градусов вовремя эксплуатации.
Потолочный тепловентилятор отопления
Электрический калорифер: особенности эксплуатации
Электрокалориферы сейчас успешно используют для обогрева различных помещений, как жилого, так и хозяйственного и промышленного значения. Учитывая, что источником энергии является электричество, существуют определенные меры безопасности при их эксплуатации. В первую очередь следует исключить наличие паров от взрывоопасных предметов, а также токопроводящей пыли.
В основном электрические калориферы устанавливают в просторных складах, мастерских, залах, гаражных помещениях и сушильных камерах. Предусмотрен их вертикальный и горизонтальный монтаж. Важным условием безопасной эксплуатации является наличие доступа к панели перезагрузки системы в ручном режиме. Особенно популярны воздушные калориферы, которые успешно используют на стройплощадках.
Электрокалориферы значительно ускоряют процесс высыхания различных стройматериалов, в частности штукатурки и краски. Часто их используют для образования тепловой завесы у ворот или дверных конструкций.
Широкий температурный режим эксплуатационых возможностей позволяет использовать его в диапазоне температур от -30 до 50°С. Во избежание перегрева агрегата, следует позаботиться о достаточном воздухопотоке, поэтому предварительно необходимо провести соответствующий расчет. Калорифер при правильном и бережном использовании может прослужить достаточно долго.
Калорифер можно использовать в температурном диапазоне от -30 до 50°С
Полезный совет! При выборе электрического промышленного калорифера необходимо быть предельно аккуратным и учитывать размеры обслуживаемой площади. Так же необходимо учесть, что чаще всего используются настенные агрегаты, поэтому в целях безопасности необходимо позаботится о надежной их фиксации с использованием специальных кронштейнов.
Калорифер электрический бытовой: особенности и виды
Существуют специальные автономные отопительные электрические калориферы для дома. Такие приборы используют, в основном, как источник временного тепла в периоды, когда есть перебои в централизованном отоплении, либо в условиях ранних или затянувшихся холодов. Современные производители предлагают широкий модельный ряд различных обогревателей.
Статья по теме:
Коллекторы для отопления: гарантия эффективной работы системы обогрева
Особенности технологического узла.
Принцип работы. Разновидности конструкции. Материал изготовления. Выбор гребенки коллектора. Производители.
Чтобы подобрать правильный вариант, необходимо учесть ряд особенностей, в частности обратить внимание на мощность нагревательного элемента, сопоставленную с площадью отапливаемого помещения. Следует обратить внимание на функциональность калорифера и как быстро и эффективно он прогревает помещение. Экономия электроэнергии тоже очень важный вопрос в процессе выбора обогревателя
Современный рынок обогревателей предлагают такие виды электрических бытовых калориферов:
- масляный радиатор;
- электрический конвектор;
- тепловой вентилятор;
- инфракрасный калорифер.
Размеры различных тепловентиляторов производителя Volcano
Отдавая предпочтение тому или иному виду калорифера для бытовых нужд, следует учитывать предполагаемые условия эксплуатации. Важную роль играет мощность нагревательного элемента. Под этим понятием подразумевают количество тепловой энергии, которое производится за определённый промежуток времени.
Для стандартных квартир, где высота потолка не превышает 2,5 м, обогреватель подбирают исходя из таких условий: на 10 квадратных метров требуется 1 кВт мощности. Если калорифер служит дополнительным источником тепла, то на комнату в 25 квадратов достаточно прибора с мощностью 1-1,5 кВт. В не отапливаемом помещении прибор выбирают, исходя из требований: 1 кВт на 25 метров площади.
Масляный калорифер: преимущества и особенности функционирования
Наиболее безопасным в перечне электрических калориферов для дома является масляный обогреватель. Внешне это привычный для глаза радиатор, однако он сделан таким образом, что при касании невозможно получить ожог. Основное отличие от иных типов обогревателей заключается в теплоносителе – в его качестве используют масло, которое при нагревании расширяется, заполняя при этом все ёмкости. Элементом для нагрева в таком устройстве служит обыкновенный ТЭН.
Положительные качества данного оборудования заключаются в том, что одного такого агрегата вполне достаточно для обогрева одной комнаты со среднестатистической площадью. Его может быть достаточно даже в не обогреваемом помещении при условии, что на улице не морозная температура. Установленный термостат на современных калориферах позволяют контролировать температурный режим обогревателя — он срабатывает при достижении нужного показателя и по его сигналу калорифер отключается.
Корпус масляного калорифера не нагревается, что обеспечивает его безопасность
Полезный совет! Приобретать обогревательную технику следует в специализированных магазинах, имеющих все необходимые документы и разрешения на реализацию электрических приборов.
Благодаря оснащению прибора таймером, он может беспрерывно работать несколько суток, не требуя при этом особого контроля. Такое преимущество позволяет оставлять на непродолжительное время масляный калорифер включённым. Единственный недостаток такого оборудования заключается в его инертности, так как для теплоносителя в виде масла требуется некоторое время для его нагрева до нужного температурного показателя.
Масляные радиаторы имеют свои подвиды:
- электрический настенный калорифер;
- напольный передвижной обогреватель;
- масляный калорифер с электронным управлением;
- радиатор с механическим управлением.
Калорифер на отработанном масле и газовый обогреватель: варианты для гаража
В обогреве гаражей довольно часто используют самодельные агрегаты, работающие на отработанном масле. Такой прибор дает двойную экономию – служит утилизатором отработанного масла, а также не требует покупки дорогостоящего оборудования для обогрева.
Калорифер — распространённый вариант для обогрева гаража
При помощи такого калорифера можно обогревать помещения площадью свыше 300 кубометров при условии, что хозяин также позаботился об утеплении. Если же утеплитель слабый, то нормальную температуру для жизнедеятельности можно поддерживать в помещении объемом до 200 кубометров. Расход потребляемого масла при этом равен показателю в 300 мл в час.
Калорифер дополнительно можно оборудовать автоматикой и специальными термодатчиками – для определения наличия пламени и температурного показателя. Обязательно в конструкции наличие маслонасоса, а также вентиляторов для наддува и обдува теплообменника. Сами вентиляторы калорифера тоже оборудуют автоматикой. Это простое термореле, которое срабатывает при разогреве прибора и при его остывании. Маслонасос, работая в автоматическом режиме, по капле подает отработанное масло в перолизную чашку. Можно выбрать нужный уровень и темп подачи масла.
Для обогрева технических помещений также используют газовые калориферы, относящиеся к приборам обогрева низкой мощности, которые работают на сжиженном газе. В качестве топлива может служить пропан-бутан или чистый пропан. Такое оборудование отличается выгодным сочетанием малой комплекции и мощности, поэтому агрегат можно легко перемещать и использовать в условиях ограниченной площади.

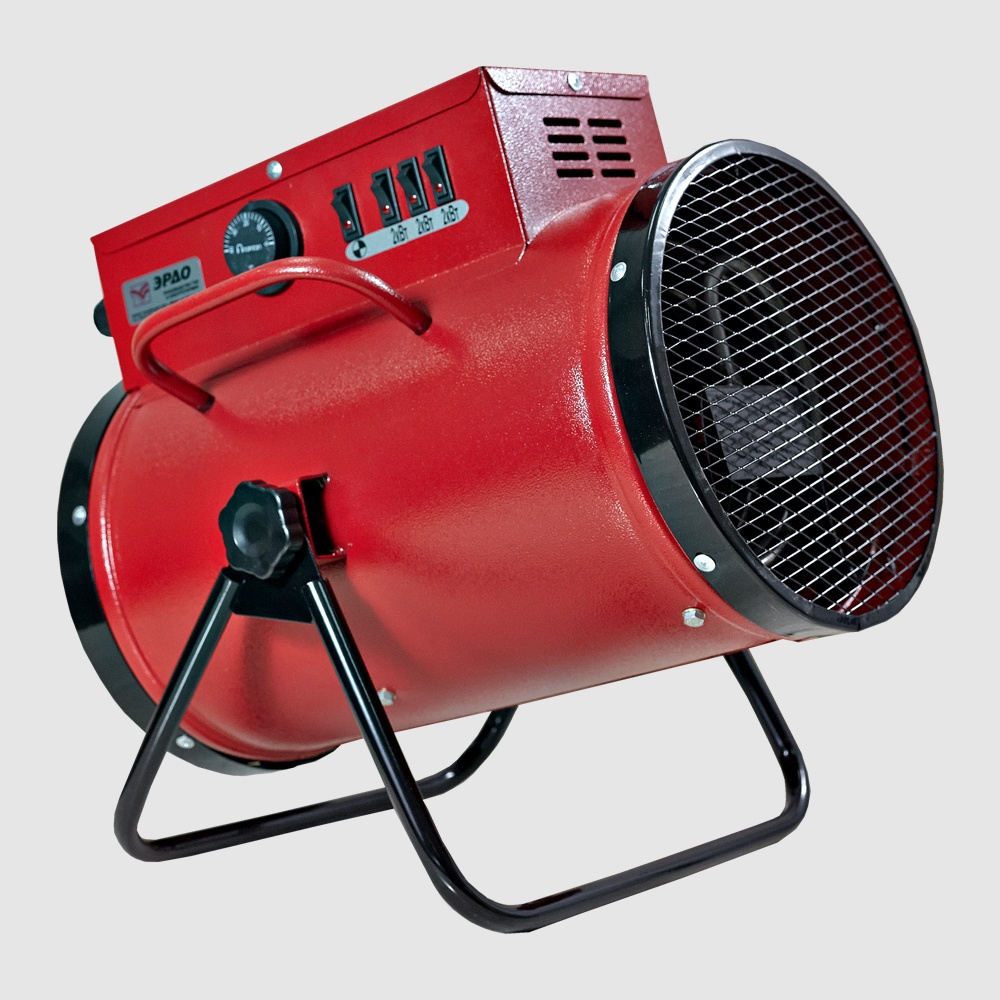

Электрический калорифер с вентилятором
Тепловентилятор: малогабаритный калорифер для дома и дачи
Для помещений, которые используются как временное жилье, например для дачи, лучше всего подобрать небольшой и недорогой вариант обогрева, которым является бытовой тепловентилятор. По конструкции – это обыкновенная спираль накаливания из металла или керамики, устроенная в пластиковый корпус. Непосредственно позади спирали установлен вентилятор, направляющий поток холодного воздуха на элемент нагрева. Таким образом, прибор раздувает по помещению уже подогретый воздух. Такой прибор является прототипом промышленного калорифера с вентилятором.
Полезный совет! Для того, чтобы не ошибиться в выборе бытового калорифера, достаточно заглянуть в паспорт устройства. В документе указана мощность прибора в производительности тепловой энергии. Здесь следует руководствоваться нормой расчета калорифера: 1 кВт на 10 квадратных метров площади.
Тепловентилятор способен за короткий промежуток времени нагреть целую комнату. Его компактность предусматривает размещение в любом месте, направив теплый поток туда, куда нужно. Такой калорифер отличается доступной ценой и низким уровнем потребления электроэнергии. Большинство моделей оснащены специальными регуляторами мощности, регулирующие интенсивность работы вентиляционного устройства.
Современные модели также оборудованы системой дистанционного управления. Кроме того, в летнее время прибор можно использовать в качестве обычного вентилятора. Для этого достаточно отключить элемент нагрева. Главный недостаток таких обогревателей заключается в его непродолжительной работе, к тому же сразу после отключения в помещении резко снижается температура.
Настольный калорифер для использования в маленьких помещениях
Техническое обслуживание и ремонт калорифера вентиляции
Как и любой прибор, калорифер требует бережного отношения и определенного ухода. Если не соблюдать правил эксплуатации, то на трубах, транспортирующих теплоноситель, могут появятся трещины, что влечет за собой протекание и, в итоге, потерю тепла. В случае использования низкокачественного теплоносителя может происходить загрязнение труб теплообменника.
Если соблюдать все условия работы, то можно избежать нежелательных поломок. Тогда основной причиной профилактического обслуживания будет чистка вентиляционной системы от накипи и других отложений. Такие манипуляции необходимо производить регулярно, так как подобные препятствия понижают теплопроводность агрегата, а затраты на его функционирование, наоборот, повышаются. Чистка заключается в обычной промывке с использованием специальных средств с содержанием реагентов, которые убивают поселившиеся в системе бактерии.
Если же теплообменник все-таки был поврежден, то необходимо обратится за помощью к специалистам, которые выполнят профессиональный ремонт оборудования. Работники найдут место течи, проведут пайку труб и, если нужно, заменят пластины и уплотнители.
Следует отметить, что несвоевременная чистка вентиляционной системы создает пожароопасность, причиной возникновения которой служат скопления пыли и грязи в каналах.
Для надлежащей работы калорифера, необходимо регулярно проводить его чистку
Калориферы справедливо считаются одним из наиболее популярных приборов отопительного оборудования. Выбирая обогреватель ли воздухообменник, следует учитывать ряд параметров, в частности, вид теплообменника, мощность устройства, давление, температурные показатели внутри теплоносителя, а также на входе и на выходе. В учет следует также брать площадь помещения, подлежащее обогреву.
Электрические калориферы для вентиляции.

Для каждого объекта очень важно иметь качественную систему вентиляции. Без свежего воздуха невозможно вести активный образ жизни и нормально работать. Для организации эффективной циркуляции воздуха устанавливают приточно-вытяжные установки, но еще лучше, когда система вентиляции имеет возможность нагревать воздушные потоки. Таким образом, одна система обеспечивает полный контроль над климатом в помещении. Нагрев воздуха в системе вентиляции происходит за счет калориферов.
Калорифер – нагревательный элемент вентиляционной установки. Этот агрегат изготавливают по канальному типу круглой или прямоугольной формы. Он бывает двух видов нагрева – на водяной основе и на электрической.
Конструкция вентиляционной системы с электрическим или водяным нагревателем
Как правильно подобрать калорифер к вентиляционной установке
Электрический калорифер для вентиляциисчитается наиболее эффективным и производит нагрев приточного воздуха с помощью ТЭНа. Он имеет вид специальных труб, по которым протекает энергия тепла для нагрева воздуха. В Украине ТЭН могут производить из нержавеющей стали, или из черной стали, так же оребренным и не оребренным. ТЭН из нержавеющей стали прослужит намного дольше, а вот черная сталь быстро поддается коррозии.
Цена на электрический калорифер из черной стали меньше чем на калорифер из нержавеющей, однако перед подбором нужно учитывать срок эксплуатации материала, и в случае с ТЭНом из черной стали – то он прослужит меньше, и его придется заменять быстрее. Исходя из этого, можно сказать что экономнее обойдется установка калорифера с ТЭНом из нержавеющей стали, который довольно прочный и прослужит дольше.
Что касается оребрения на ТЭНе, это выглядит так – вокруг трубок ТЭНа обматывается проволока из черной стали или же меди. Производители скажут вам, что оребрение добавит производительность системе в два раза, а нагрев от этого станет мощнее. Но тут есть минусы – зимой оребрение вызывает понижение расхода воздуха, а значит, теплообменник не успевает разогреться до нужной температуры, иэффективность оребренногоТЭНа падает на два уровня ниже, чем выдает неоребренный ТЭН. Вывод – для лучшей работы системы и продолжительного срока службы, советуем купить электрический калорифер на основе ТЭНа из неоребренной нержавеющей стали.
Так же, выбирая электрический калорифер, обязательно посмотрите технические характеристики агрегата. Основной показатель это скорость воздуха, который проходит через калорифер. Обычно, схема выглядит так: чем выше скорость воздуха – тем выше уровень теплообмена – соответственно, выше мощность агрегата и эффективность обогрева помещения. Оптимальная скорость воздуха для калорифера это 4 м/сек и выше. Если Вы все же решили купить калорифер с показателями скорости ниже, чем 4м/сек, учтите, что его работа может оказаться не такой эффективной, а процент вероятности то ТЭН сгорит — вырастает.
Цены на калориферы для систем вентиляции в разделе Нагреватели>>
Из чего состоит электрический калорифер
Электрические калориферы изготавливаются в корпусе из оцинкованной нержавеющей стали, или же из пищевой, что встречается реже.
Лучшим вариантом считается калорифер с теплоизолированным корпусом – он продлит сроки службы всех элементов оборудования, и упростит вам монтаж, так как не нужно будет дополнительно обустраивать теплоизоляцию. Зачастую, такой корпус имеет панель, которую легко открыть, что упрощает обслуживание калорифера.
Что касается внутренних элементов, то основная и самая важная часть – это ТЭН (нагревательный элемент). Мы уже определились, что лучше выбирать электрические калориферы с ТЭНом из нержавеющей стали трубчатой формы без оребрения проволокой. Прямоугольные электрокалориферы, кстати, имеют только такие ТЭНы, чего не скажешь о разнообразии круглых моделей.
Так же, конструкция электрических калориферов подразумевает в себе клеммное, или силовое отделение. Оно предназначено для содержания всех элементов подключения прибора к электропитанию, а так же для элементов автоматики. Что касается автоматики для системы вентиляции, то ее можно приобрести дополнительно по своему усмотрению. Для того чтобы обеспечить защиту нагревателя, в калориферы встроены два термостата. Они предотвращают перегрев ТЭНа и работают по принципу on/off. При перегреве,если температура достигает 60-90°С, срабатывает режим «Авария». Так же,необходима установка щита управления КИПиА, который размыкает подачу питания ТЭНов калорифера.
Виды калориферов
Учитывая форму вашего воздуховода, вы можете приобрести калорифер для круглых каналов, или же калорифер для прямоугольных каналов.
Популярные модели калориферов круглой формы:
Популярные модели прямоугольных калориферов:
Если Вы хотите купить или просто получить консультацию по подбору калорифера для системы вентиляции — наши специалисты всегда рады Вам в этом помочь по телефону (044) 50 000 53 или закажите Обратный звонок и мы сами с Вами свяжемся.
Другие интересные предложения в статьях:
Отопление частного дома
Нагреватели для систем вентиляции
Вентиляционная установка ClimaRad – новые решения в области дизайна вентиляции
Зачем нужен водяной калорифер для приточной вентиляции?
Все мы любим, когда в помещении можно дышать свежим воздухом. Знаем, что для этого следует ответственно подходить к выбору и установке качественной вентиляции. Именно благодаря рабочим вентиляционным системам зловоние уходит, а вместо него мы дышим чистым воздухом. К тому же летом такой тип вентиляции дает немного прохлады. Но что же делать зимой, когда из этой самой вентиляции будет веять морозным воздухом и это будет отнюдь не в радость обитателям данного помещения?
Естественно его нужно каким-то образом прогревать. Сейчас это сделать не так уж и сложно, ведь есть различные устройства, работающие на электричестве. Но данный способ является весьма затратным. Но в этой статье будет идти речь о менее дорогом приспособлении для прогрева воздуха, о водяном калорифере для приточной вентиляции.
Водяной калорифер для вентиляции
Данное устройство прогревает воздушные массы посредством касания воздуха с поверхностью нагревающихся элементов устройства, а их количество может меняться в зависимости от характеристик прибора и вашего настроения.
На данный момент есть три основные группы калориферов, которые включают в себя различные модели со своими личными характеристиками:
- Электрические. Практичны, если их использовать в помещения не более 100—120 квадратных метров, иначе это будет не экономично. Установка осуществляется просто и быстро, ибо не требует сложных соединительных путей. Устройство попросту нужно подключить к электрической сети. Как и в других электрических устройствах, нагревательным элементом выступает ТЭН.
- Паровые.
Такой тип устройства чаще всего устанавливают на различных промышленных объектах, где находится нужное количество необходимых паропроводов для транспортировки пара. Обогрев здания осуществляется благодаря вентилированию и кондиционированию воздуха. И нагревательным элементом, как ни странно, служит пар.
- Водяные. Наиболее встречаемая модель калорифера. Эффективность данной системы будет хороша только в случае, если обвязка выполнена по всем правилам. При ее установке нужно подвести только линию центрального водоснабжения, что не повлечет за собой трату большого количеств денег, чего нельзя сказать о паровых агрегатах.
Водяной калорифер сделан из труб, материалом которых является метал. Они покрыты серебренным напылением, что способствует увеличению производительности теплоотдачи.
Строение водного калорифера
Принцип работы приточной вентиляции с водяным калорифером заключается в циркуляции воздуха и его очищения в помещении, где установлено устройство. Но его особенностью является прогревание проходящего воздуха.
Обвязка калорифера: какая она?
Нет единственно верной схемы приточной вентиляции с водяным калорифером, ведь на то какую схему выбрать влияют такие факторы.
- величина свободного перепада давления;
- источник теплоснабжения и его возможности;
- установленное оборудование.
Наиболее распространенными являются двухходовая и трехходовая.
Если работа схемы основана на перепадах и подключена без промежуточных обменников, то следует делать монтаж двухходового линейного регулирующего клапана. Его основная функция заключается в ограничении потока воды посредством калорифера. А вот схема с трехходовыми клапанами способна работать в разных режимах регулировки, это зависит от места, в котором находиться перемычка клапан. Их работа так же протекает в режиме деления потоков воды, либо они выступают в роли смесителей.
Схема узла обвязки калорифера с трехходовым клапаном
Теперь непосредственно к узлам обвязки. Узлы обвязки являются незаменимой и одной из самых важных компонентов калориферов. Их задача — обеспечить беспрерывное поддержание температуры, качественную работу теплообменника, а так же предупреждение замерзания частей устройства.
Основными компонентами являются:
- датчики, манометры;
- циркуляционный насос;
- фильтр для очистки;
- клапаны;
- байпас.
Есть два вида обвязки. Стандартный с жесткой подводкой более распространен и в эксплуатации встречается чаще, к примеру, в водных системах, которые состоят из стальных труб. Вызвано это тем, что установка такого устройства достаточно проста, а так же менее затратная. При монтаже данного типа прибора необходимо понимать точное нахождение устройства и особенности его использования.
Когда применяют гибкие узлы, вместо труб из металла берут — гофрированные. Данный тип узла рассчитан на установку в системах сложного типа, когда существует нехватка площади, либо в ситуациях, когда есть осложнения с доступом к механизмам. Этот вид функциональней, но немного дороже. К тому же для точного контроля к нему устанавливают дополнительные термоманометры.
Так же многие знают, что есть щит управления приточной вентиляцией с водяным калорифером, но мало кто понимает что это и зачем.
Щит управления приточной вентиляции
Так вот, щит управления либо же пульт управления — это прибор, с помощью которого мы можем держать под контролем и координировать все устройства, которые включены в вентиляционную систему.
Существует три основные задачи данного прибора:
- контроль состояния и производительность оборудования, которое включено в систему;
- обеспечение нужных режимов работы;
- оповещение, если произошел сбой или загрязнился воздухопровод.
Расчет калорифера
Расчет водяного калорифера приточной вентиляции можно делать как собственными силами, с помощью различных методик, в которых нужно использовать множество формул и пояснений. Можно вызвать специалиста и не заморачиваться по поводу того каким образом он будет производить все подсчеты. Так же есть вариант онлайн калькулятора.
Вот пару сайтов, где это можно сделать быстро и качественно: helpeng.ru и ventilationpro.ru
Как же выбрать?
Наиболее правильным подходом в решении данной проблемы это обратиться к консультантам, ведь они на то и придуманы, чтобы помогать при выборе того или иного устройства. Их не стоит бояться, они не кусаются, а большинство очень даже приятные люди, которые с пониманием относятся к своей работе и к обязанностям.
Прошерстив различные форумы по этому вопросу мы смогли выделить два ключевых фактора:
- Возможность работы с той температурой воды, которая есть дома.
- Очень важно так же знать площадь помещения и среднюю температуру подаваемого потока воздуха.
Дополнительно о расчете в этом видео.
Нажмите здесь, чтобы построить свой обогреватель, или позвоните нам сегодня по телефону 1.866.762.9041Солнечный воздухонагреватель | Органик-механик
2179 долларов за 1000 кв. Футов или 3279 долларов за 1500 кв. Футов
Часто задаваемые вопросы
Как работает солнечный воздухонагреватель?
Солнечный воздухонагреватель нагревает воздух в комнате.Встроенная солнечная фотоэлектрическая панель приводит в действие вентилятор, распределяя нагретый солнцем воздух. Количество выделяемого тепла зависит от объема воздуха, проходящего через солнечные панели, и интенсивности солнечного света.
Автономный обогреватель?
Это очень хорошо обогреет ваш дом днем! Однако он задуман как дополнительная система отопления, так как не будет работать в ночное время. Зимой даже в пасмурные дни будет тепло. Чем больше солнца, тем больше тепла.Ознакомьтесь с другими нашими решениями по эффективному отоплению.
Это нагревает воду или создает электроэнергию?
Это солнечный воздухонагреватель, который просто согревает воздух в вашем доме. Есть встроенная солнечная панель, которая питает вентилятор распределителя.
Подходит ли мой климат для использования солнечного воздухонагревателя?
Эта технология солнечного воздухонагревателя прошла профессиональные испытания и сертифицирована для эффективной работы даже в умеренно пасмурные дни. Устанавливайте на стене или крыше, выходящей на юг, которые находятся под прямыми солнечными лучами.Лучше всего, если тень будет меньше мешать. Солнечная фотоэлектрическая панель, которая питает вентилятор, не должна находиться под прямыми солнечными лучами для работы и будет вырабатывать электроэнергию даже в пасмурные дни, поэтому ее можно использовать круглый год.
Какой размер / сколько панелей мне нужно?
Размер: Теплопроизводительность
Соло-панель — 1000 кв. Футов за 2179 долларов
Двойная панель — 1500 кв. Футов за 3279 долларов
2179 долларов за 1000 кв. Футов или 3279 долларов за 1500 кв. Футов
Варианты установки?
Солнечный воздухонагреватель устанавливается либо на южной стене, либо на крыше.Все необходимое для установки прилагается. На схеме ниже показано, как устройство может работать на стене или должно проходить через чердак.
В зависимости от вашей конкретной установки может потребоваться дополнительный изоляционный канал и дополнительный распределительный вентилятор для эффективного перемещения воздуха через чердак. Соборные потолки работают так же, как и настенный монтаж.
Установка занимает всего несколько часов, и никаких электрических подключений не требуется — устройство питается от встроенной солнечной панели.
Нагреватели прямого нагрева и косвенного нагрева — Titan Air LLLP
При планировании нового проекта HVAC одним из основных критериев после определения ваших конкретных требований к отоплению является определение вашего источника тепла. Двумя наиболее распространенными источниками являются обогреватели прямого и косвенного нагрева.
Нагреватели прямого нагрева более эффективны и менее дороги, чем нагреватели косвенного нагрева. Однако в некоторых случаях лучше использовать обогреватель непрямого нагрева.Тщательное понимание всех различий между этими двумя типами обогревателей гарантирует, что вы выберете оптимальное решение для каждого проекта.
Нагреватель, работающий на природном газе или пропане, имеет открытое пламя, которое обеспечивает безопасный способ обогрева промышленных и коммерческих помещений за счет поддержания надлежащего соотношения воздух-топливо. В нагревателе с прямым нагревом газ подается непосредственно в горелку, в то время как воздушный поток обеспечивает кислород, необходимый для сгорания. Воздух проходит через перегородку горелки, где смешивается с газом.Горелка устанавливается так, чтобы работать параллельно с потоком воздуха. Воздухоочистители с прямым нагревом, производимые компанией Titan Air, также могут иметь функции охлаждения и рекуперации энергии, добавленные к оборудованию.
Преимущества прямого увольнения
- Эффективность — Поскольку почти 100% топлива преобразуется в тепло, расход топлива и эксплуатационные расходы снижаются. Эти нагреватели на 100% эффективны при сгорании с общим тепловым КПД 92% (потеря тепла 8% из-за образования воды при сгорании).
- Меньший размер — горелка с прямым нагревом может производить больше тепла в меньшем габарите по сравнению с горелкой с косвенным нагревом. В большинстве случаев это приводит к уменьшению занимаемой площади на оборудовании.
- Гибкость — Горелки прямого нагрева могут быть сконструированы практически любого требуемого размера для достижения требуемого номинала в БТЕ, поэтому вам не придется выбирать между нагревателем меньшего или большего размера.
Кроме того, нагреватели прямого нагрева имеют гораздо более высокие коэффициенты диапазона изменения, чем нагреватели косвенного нагрева, что приводит к большей способности изменять тепловую мощность.
- Простота — Поскольку теплообменник и дымоход не требуются, установка упрощается, а затраты на техническое обслуживание снижаются.
- Срок службы оборудования больше, чем у нагревателей непрямого нагрева.
- Контроль температуры более точен по сравнению с нагревателями косвенного нагрева.
Недостатки прямого зажигания
- Требования к вентиляции — Хотя эти обогреватели работают в установленных кодексом пределах безопасности, из-за попадания продуктов сгорания в воздушный поток требуется надлежащая вентиляция, чтобы избежать скопления газов, таких как окись углерода.
- Побочные продукты сгорания — В зависимости от предполагаемого использования здания использование обогревателей прямого нагрева может быть запрещено.
- Проблемы с повторным нагревом — Из-за потребности в свежем воздухе для поддержания надлежащего горения, если воздух в здании должен рециркулировать, необходимо ввести не менее 20% наружного воздуха.
- Меньшая гибкость с охлаждающими змеевиками — если хладагент, используемый в охлаждающем змеевике прямого расширения, протекает, а затем проходит через открытое пламя, может образоваться токсичный газ. По этой причине после змеевика DX нельзя использовать горелку прямого действия.
В нагревателе косвенного нагрева горелка запускается в теплообменник. Воздух нагревается, проходя через теплообменник, позволяя побочным продуктам сгорания оставаться в теплообменнике, которые затем выводятся через дымоход. Обычным примером нагревателя непрямого действия может быть газовая печь с дымоходом. Titan Air предлагает оборудование для оборота подпиточного воздуха непрямого и непрямого действия. К этому оборудованию также могут быть добавлены функции охлаждения и рекуперации энергии.
Преимущества косвенного увольнения
- Никакие продукты сгорания не попадают в рабочее пространство — в отличие от обогревателей прямого нагрева, обогреватели непрямого действия являются предпочтительным выбором в таких областях, как офисные помещения, арены для мероприятий, определенные производственные помещения, школы и фармацевтические предприятия.
- Возможность повторного нагрева — в отличие от нагревателей прямого нагрева, 100% воздуха может рециркулироваться через нагреватель непрямого нагрева, поскольку в процессе нагрева в поток воздуха не попадают побочные продукты сгорания.
- Большая гибкость с охлаждающими змеевиками — поскольку нагреваемый воздух не проходит напрямую через открытое пламя, после охлаждающего змеевика DX можно использовать горелку непрямого нагрева. Отсутствует риск утечки хладагента через открытое пламя с образованием токсичного газа.
Недостатки косвенного нагрева
- Более низкий КПД — из-за потерь тепла через дымоход и неэффективности теплообменника эффективность обогревателей косвенного нагрева составляет примерно 80%.Это приводит к более высоким эксплуатационным расходам по сравнению с нагревателем прямого нагрева.
- Стоимость — более высокие затраты на оборудование из-за включения теплообменника и более высокой стоимости воздухоподготовителя по сравнению с нагревателями прямого нагрева.
- Сложность — из-за добавления теплообменника, дымохода и отвода конденсата установка и обслуживание занимают больше времени, чем нагреватель прямого нагрева с тем же потенциалом нагрева.
- Большой размер оборудования — из-за необходимого теплообменника размер оборудования больше, чем у блока прямого нагрева с такой же выходной мощностью в БТЕ.
- Меньшая гибкость — поскольку производители поставляют теплообменники только определенных размеров, вам нужно будет выбрать «наиболее подходящий» в соответствии с вашими требованиями к БТЕ.
- Нагреватели косвенного нагрева также имеют более низкий коэффициент диапазона изменения, чем нагреватели прямого нагрева, что приводит к меньшей способности изменять тепловую мощность, если не добавлены дополнительные теплообменники для улучшения диапазона.
- Регулирование температуры нагревателя косвенного нагрева не так точно, как у нагревателя прямого нагрева, поскольку оно часто «ниже или выше заданной температуры» на несколько градусов.
Это происходит из-за того, что нагреватель достигает заданной температуры отключения, а затем отключает горелку до достижения минимальной температуры перед повторным розжигом горелки. Это может быть неприемлемо для приложений, требующих жестких температурных диапазонов.
Этот общий обзор должен дать вам общее представление о сходствах и различиях этих двух типов обогревателей. Есть еще несколько факторов, которые следует учитывать при выборе лучшего отопительного оборудования для вашего проекта.Разумно поговорить с опытным, знающим профессионалом, чтобы убедиться, что вы делаете лучший выбор.
Нагреватель воздуха подпитки | Hartzell Air Movement
Вертикальный газовый нагреватель подпиточного воздуха Hartzell представляет собой водяной нагреватель IRI, работающий от источника питания 460 В и природного газа. Отлично подходит для локального применения приточного воздуха. Высокоскоростная струйная струя направляет тепло на пол там, где это больше всего необходимо. Нет необходимости устанавливать дорогие воздуховоды.Эти обогреватели предназначены для монтажа на крыше и готовы к подключению к газовой магистрали и источнику питания. Обогреватели подпиточного воздуха, спроектированные как экономичные и энергоэффективные, также представляют собой малошумные устройства, которые работают с уровнем шума 83 дБА или менее на расстоянии 5 футов.
Газовый воздухонагреватель для подпиточного воздуха — это промышленный блок прямого нагрева, состоящий из пропеллеров из горячекатаной стали и литого алюминиевого сплава с порошковым покрытием 12-го калибра. Каждый блок прямого нагрева представляет собой полную систему подачи воздуха в автономном корпусе, состоящую из вентилятора, горелки, трехместной удаленной станции и органов управления.Каждый стандартный блок подпиточного воздуха поставляется с сеткой от птиц и стойками для фильтров.
Доступ к агрегатам облегчает обслуживание. С двигателями с прямым приводом нагреватели подпиточного воздуха серии 78V не имеют ремней, которые нужно регулировать или заменять. Включены удлиненные смазочные линии к двигателям.
Дополнительные функции серии 78 В:
- Для природного газа или пропана
- от 7100 до 23500 куб. Фут / мин при внешнем статическом давлении ¼ дюйма
- Доступная теплопроизводительность от 950 000 до 2 900 000 БТЕ / час
- Органы управления смонтированы и подключены
- Вентилятор с прямым приводом; двигатель в воздушном потоке
- Двигатели полностью закрытые
- Расширенные смазочные магистрали к двигателям входят в стандартную комплектацию
- Пропеллер с аэродинамическим профилем из литого алюминия (узлы с регулируемым шагом в стандартной комплектации для агрегатов 21750 куб. Футов в минуту и выше)
- Корпус NEMA 4/12
- Пакет управления IRI входит в стандартную комплектацию (также соответствует требованиям FM)
- Удаленная станция NEMA 12
- Плавное регулирование температуры Maxitrol® 14 в стандартной комплектации
- Термочувствительные элементы, установленные в воздушном потоке
- Регулятор предельного значения высокой и низкой температуры, установленный в корпусе горелки
- Стандартный агрегат развивает максимальную температуру нагнетания 90 ° F (свяжитесь с заводом-изготовителем для получения дополнительной информации о температуре нагнетания)
- Жалюзи с электроприводом
- Дверца для обслуживания стандартная
- Доступен с фильтрами
- Реле контроля воздушного потока
- Устройство контроля пламени Fireye
- Выключатель-разъединитель с предохранителем
- Регулировка высокой и низкой температуры
- Термостат для мягкой погоды
- Пределы высокого и низкого давления газа
.
