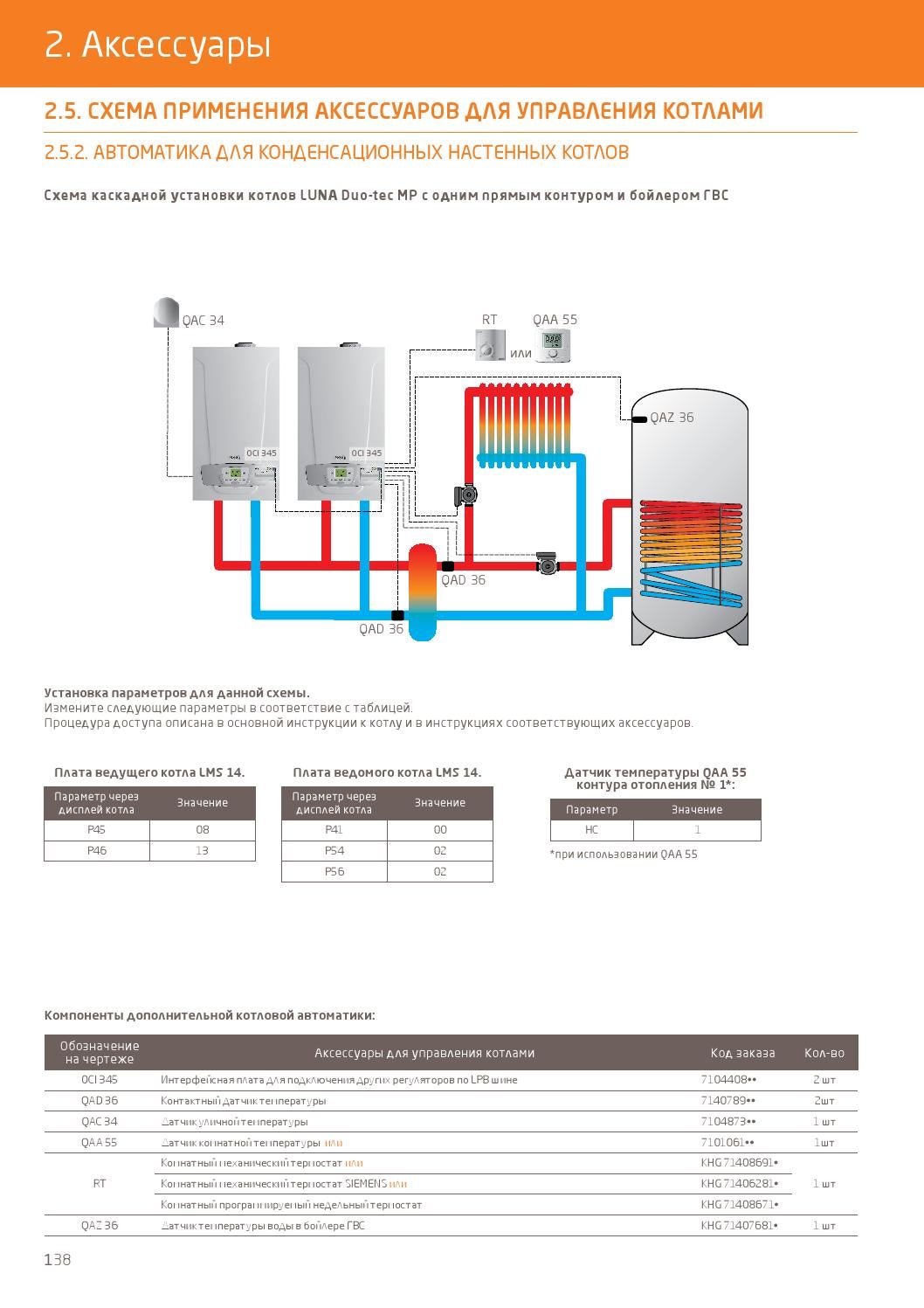

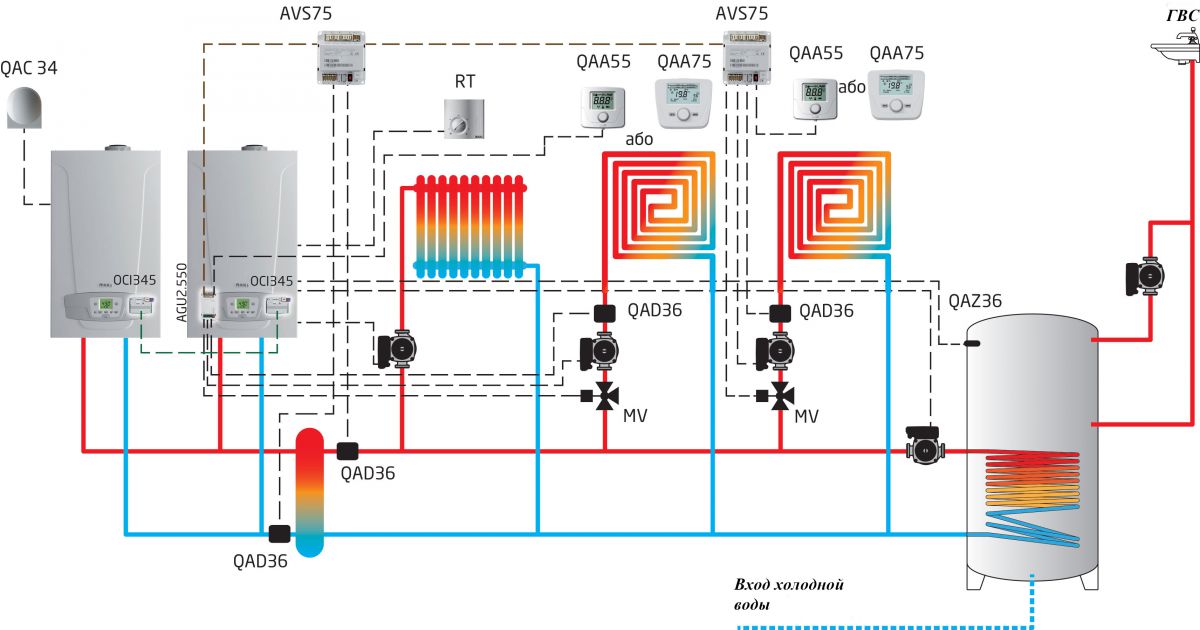

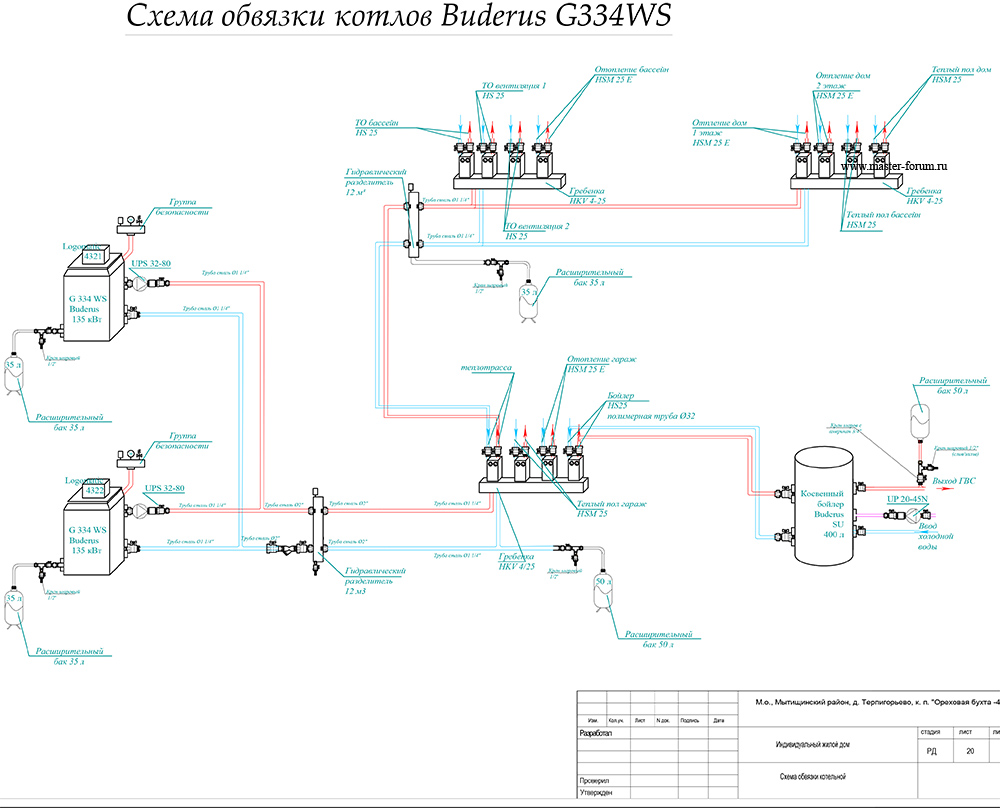

Каскадное подключение напольных газовых котлов схема: подключение двухконтурного и одноконтурного котла своими руками, как подключить отопление, как подсоединить самому правильно

Содержание

Подключение котла к системе отопления

Автор Монтажник На чтение 16 мин. Просмотров 13k. Обновлено

При обустройстве автономного отопления частного дома собственнику приходится выбирать котел в соответствии с видом топлива, схемой его обвязки и потребности в дополнительном горячем водоснабжении. Проводя подключение котла к системе отопления учитывают его функциональное назначение и в соответствии с ним подбирают необходимые комплектующие и трубопроводную арматуру.

Большинство потребителей используют в качестве источника топлива для котельного оборудования природный горючий газ как наиболее дешевый, доступный и практичный вид. Помимо подключения газового котла к отопительной системе, потребителю приходится неукоснительно выполнять ряд требований по выбору помещения, монтажу дымохода и подсоединению к источнику электроэнергии.

Рис. 1 Подключение котла к системе отопления с обвязкой в частных домах

Разновидности газовых отопительных котлов

Используемые потребителями газовые котлы для обогрева индивидуальных домов подразделяют на следующие категории:

Одноконтурные прямого нагрева. Внутри данного прибора помещен теплообменник, по которому циклически проходит теплоноситель в самотечном режиме или методом проталкивания его циркуляционным насосом. Температура отопительной жидкости в системе может автоматически регулироваться переключением скоростей циркуляционного электронасоса или пламенем горелок.

Двухконтурные. Обычно в большинстве загородных индивидуальных домов отсутствует горячее водоснабжение (ГВС) и потребителю приходится решать задачу его обеспечения. Для этого в отопительный котел помещают второй теплообменник, по которому протекает подогреваемая вода из магистрали холодного водоснабжения ХВС. При открывании горячего крана водный поток двигается по контуру ГВС и проходя через вторичный теплообменник нагревается. Данная схема имеет следующие недостатки:

  • В трубопроводе ГВС при закрытых кранах вода не циркулирует и находится в охлажденном состоянии. Для поступления горячей воды приходится ждать ее прохождения и нагревания через вторичный теплообменник. В результате происходит незапланированный перерасход холодной воды и потеря времени при ожидании горячего потока в десятки секунд (зависит от длины водопровода и его диаметра).
  • Объем контура ГВС в двухконтурных агрегатах довольно мал. Связано это с тем, что входные патрубки холодной и горячей воды обычно делают диаметром в 1/2 дюйма, что не может обеспечить высокий уровень водопотребления.

В итоге большинство двухконтурных моделей способны эффективно работать лишь на одну точку водоразбора.

К преимуществам данного типа оборудования можно отнести более низкую стоимость в сравнении с одноконтурными аналогами.

Двухконтурные модели рекомендуется устанавливать в дома общей площадью не более 150 м2 с одной ванной комнатой.

Рис. 2 Основные узлы настенного одноконтурного котла

С бойлером косвенного обмена. Система состоит из одноконтурного котла и теплоизолированной бойлерной емкости большого объема, в которой находится нагреваемая вода. Процесс подогрева в бойлере осуществляется за счет прохождения по его внутреннему теплообменному змеевику отопительный жидкости из контура отопления. В системе с бойлером вода постоянно циркулирует по трубопроводу ГВС, а благодаря ее большому объему в емкости, к магистрали можно подключать большое число точек водоразбора. В результате потребитель всегда имеет горячую воду в любых объемах при среднем числе точек водозабора около трех.

Агрегаты с бойлером косвенного обмена рекомендуется размещать в домах с площадью более 150м2.

По типу установки газовые котлы делят на:

Настенные.Это агрегаты небольшого объема, которые подвешиваются на стену котельной и занимают мало места. Настенные модели выпускают тепловой мощностью от 10 до 60 кВт с медным теплообменником, их основные особенности:

  • Средний службы 10 лет.
  • При работе медный теплообменник допускает значительные перепады температур между подачей и обраткой.
  • Температура отопительной жидкости может изменяться в интервале от 25 до 80 °С.
  • Средний КПД настенного оборудования составляет 92%.
  • Агрегаты обладают небольшим весом, модель на 24 кВт имеет массу не более 30 кг.
  • Средняя стоимость настенных приборов составляет 500 у. е.
  • Для отвода дыма используются горизонтальные коаксиальные дымоходы.

Рис. 3 Основные узлы настенных двухконтурных моделей

Напольные. Данного типа котлы выпускают тепловой мощностью от 20 до 150 кВт, их отличительные особенности:

  • КПД напольных моделей не превышает 90%.
  • Чугунный массивный теплообменник имеет срок службы до 50 лет.
  • Из-за применения чугуна вес агрегата довольно высок, к примеру модель на 24 кВт имеет массу 130 кг.

Стоит заметить, что помимо чугуна, напольные агрегаты выпускают и со стальными теплообменными узлами.

  • Рабочая температура теплоносителя 60 — 80 °С при недопустимости перепада между подачей и обраткой более 20 °С из-за вероятности растрескивания чугуна.
  • Средняя цена напольных моделей составляет 800 у.е.
  • Почти все напольные агрегаты рассчитаны на использование вертикального дымохода.

Конденсационные

Данную разновидность настенного газового котла относят к последним разработкам в области отопительного оборудования, его основное отличие от обычных — более высокий КПД, доходящий до 98%. Этого показателя добиваются за счет того, что для подогрева теплоносителя забирают тепловую энергию у продуктов сгорания, снижая их температуру на выходе до 50 °С. При этом внутри котлового теплообменника жидкость от горячего дыма превращается в пар и после охлаждения выпадает в конденсат, после чего процесс циклически повторяется.

Агрегаты конденсаторного типа обычно подвешивают на стенах, они имеют тепловую мощность в диапазоне от 20 до 110 киловатт.

Рис. 4 Главные узлы напольного агрегата

Требования к котельным

В СНиП 2.04.08.87 приведены следующие нормы по размещению котельного оборудования:

  • Не допускается устанавливать в одном помещении более двух котлов (водонагревателей).
  • При необходимости размещения котельной за пределами жилого дома, решение принимается архитектурно-проектной организацией или эксплуатационной газовой службой. Требования к данным помещением аналогичны для жилых зданий.
  • Установка водонагревательных котлов допустима в кухонных и прочих нежилых помещениях за исключением ванных комнат.
  • Запрещено размещение любого газопотребляющего оборудования в подвалах за исключением индивидуального жилья, если данные помещения освещаются естественным светом, а топливом является газ природного происхождения.
  • Подвесные газовые котлы должны размещаться на стенах с несгорающим покрытием или изолированными листовой сталью по 3-х мм асбестовому полотну.
  • Изоляционное покрытие должно выступать за габаритные параметры агрегата на 100 мм.
  • При напольном размещении отопительного оборудования зазор до стены принимают равным 100 мм.
  • Если на кухне размещают отопительное оборудование вместе с газовой плитой, ее объем берут на 6 кубометров больше, чем в нормах для газопотребляющих плит.
  • При размещении отопительного агрегата с дымоходом, высота потолков в помещении должна быть не менее 2-х метров при его общем объеме 7,5 м3. Если в частном доме устанавливают два котла, объем помещения не должен быть ниже 13,5 м3.
  • Котельная должна быть оборудована вентканалом типовых размеров, выходящим на улицу.
  • Внизу стеновой перегородки или дверного полотна должен располагаться проем (решетка) общей площадью от 0,02 м2.

Рис. 5 Системы отопления с различными видами трубопроводов

Возможно будет полезным почитать про газификацию дома в целом, этапы подключения дома к газу, необходимую документацию.

Подключение котла к системе отопления

Решая задачу, как подключить газовый котел к системе отопления, учитывают конструктивное исполнение агрегата и схему его обвязки. Стоит отметить, что типовая отопительная система принудительного принципа действия, которая используется в большинстве случаев, обязательно имеет в своем составе циркуляционный насос и расширительный закрытый бак. Данное оборудование обычно устанавливается в отопительный контур, хотя многие современные газовые котлы имеют встроенные циркуляционный электронасос и гидробак.

Одноконтурного

Схема подключения газового котла с одним контуром не отличается высокой сложностью и состоит из замкнутой трубопроводной линии, в которую последовательно подключены фильтры, циркуляционный электронасос, запорная арматура. Приборы для спуска воздуха и расширительный бак подключают к магистрали параллельно.

Основные комплектующие для обвязки одноконтурной отопительной системы и их параметры:

Котел. Современные агрегаты имеют электронную систему управления температурными параметрами и нередко оснащены следующими встроенными приборами: гидравлическим баком, циркуляционным насосом, автоматическим воздухоотводчиком, перепускным клапаном, электронными стабилизатором напряжения, манометром и его механическим дублером (бренд Vaillant).

Одноконтурные котлы оснащены четырьмя выходными патрубками с наружной резьбой на 3/4 дюйма: два из них используют для подключения к магистрали с теплообменными приборами и еще два применяют для подсоединения бойлера косвенного обмена.

Рис. 6 Двухконтурный газовый котел — конструктивное устройство и внешний вид на примере модели Navien Smart Tok

Трубы. Для монтажа отопительной системы чаще других используют трубы для отопления из полипропилена, металлопласта, сшитого полиэтилена, реже из меди и нержавейки из-за их высокой стоимости. Для типовых моделей мощностью до 28 кВт внутренний диаметр трубопровода принимают равным не менее 20 мм, при этом оптимальные показатели для:

  • меди — 22 мм;
  • полипропилена (РР) — 25 мм;
  • металлопласта PEX-Al-PEX — 26 мм.

Пользователю следует знать, что у всех перечисленных видов труб размеры задаются их наружным диаметром, то есть если исключить тонкостенную медь, то металлопластиковая и полипропиленовая труба снаружи должна быть больше внутреннего диаметра на один типоразмер, то есть 32 мм.

Кстати, про отопление в частном доме из полипропиленовых труб можно почитать в отдельной статье!

Запорная арматура. К одноконтурному газовому котлу подходят пять трубопроводов – четыре для подачи и отвода отопительной жидкости и один газовый. Чтобы получить возможность перекрывать поток рабочей среды, в систему помешают отсечные краны в следующих ситуациях:

  • Чтобы подсоединить трубы подачи и обратки к котловому теплообменнику. Применение шаровых кранов позволяет снимать агрегат для ремонта и техобслуживания.
    Иногда ставят еще два дополнительных крана в трубопровод подачи и обратки. Делают это в том случае, если существует возможность слива ядовитого этиленгликолевого теплоносителя из котла при его снятии. В этой ситуации агрегат извлекают вместе с закрытыми отсечными кранами, чтобы предотвратить выливание отопительной жидкости из теплообменника. А вторая закрытая пара предотвращает вытекание теплоносителя из трубопровода.
  • Через отсечной кран производят подсоединение гидроаккумулятора к котлу — это позволяет снять его в любое время без излива теплоносителя.
  • Также шаровые краны монтируют по обе стороны фильтров без функции самоочистки для их снятия в случае ручной механической очистки.
  • В обвязке циркулярного электронасоса шаровая запорная арматура дает возможность снимать прибор для ремонта и проведения профилактических работ.
  • Краны помещают в трубопровод подкачки и в его нижнюю точку для слива (наполнения контура) теплоносителя.

Рис. 7 Применение отсечных кранов на входных котловых патрубках и фильтров грубой очистки (из-за неправильной установки по вертикали и сеткой вверх они бесполезны)

Фильтры. В магистраль отопительной системы обязательно помещают фильтр грубой очистки с сеткой на 100 или 200 мкм. Иногда ставят второй более мелкий механический фильтр на 20 мкм, обычно используют самопромывной тип с манометром на оголовке и спускным краном внизу.

Гидравлический бак. Прибор необходим для собирания расширяемой при нагревании отопительной жидкости.

Хотя во многих моделях присутствует встроенный гидробак, его объем для систем с большим количеством теплоносителя может оказаться недостаточен и возникает необходимость в дополнительном внешнем приборе.

Манометр. Приборы служат для контроля и регулировки давления в контуре, во многих котлах имеются как электронная, так и механическая модели.

Автоматический воздухоотводчик. Современные котлы уже оснащены встроенным воздухоотводчиком, однако он не решает проблемы с завоздушиванием по всей магистрали. Поэтому лучший вариант — установить один из приборов в самой верхней точке отопительного контура.

Группа безопасности. В настенных моделях аварийный спускной клапан в случае увеличения объема теплоносителя при перегреве размещен внутри прибора.

Подключение к системе напольного котла, обладающего высокой тепловой мощностью, нередко сопровождается установкой внешней группы безопасности — прибора, включающего в себя манометр, воздухоотводчик и спускной клапан. Аварийную арматуру размещают в непосредственной близости от котла на подающем трубопроводе.

Циркуляционный электронасос. Трехскоростной циркуляционный электронасос, устанавливаемый внутри многих газовых котлов, не всегда может справиться с проталкиванием жидкости по слишком длинному отопительному контуру с радиаторами или по ветвям теплых полов. Поэтому стандартная обвязка одноконтурных агрегатов может включать в себя еще один или больше циркуляционных электронасосов.

Рис. 8 Оборудование котельной с настенным отопительным котлом

3-х ходовой термоклапан. Прямое подключение напольного газового котла значительной тепловой мощности с чугунным теплообменником к отопительной линии чревато высокой вероятностью повреждения чугуна из-за большой разницы в начальных температурах подаваемой и обратной теплоносящей жидкости. Так как чугун может разрушиться при температурном перепаде около 40 °С, а нагревательный агрегат работает в режиме 60 — 80 °С, то при работе с остывшим тепловым носителем повышаются риски разрушения чугунных или стальных теплообменников.

Поэтому нередко между линиями подачи и обратки устанавливают параллельную перемычку (байпас) с термозависимым трехходовым обратным клапаном. При высокой разнице между температурами подаваемого и обратного теплоносителя клапан открыт и жидкость двигается по параллельному контуру малой длины. Как только отопительная жидкость нагревается и температуры подачи и обратки выравниваются, клапан закрывается и тепловой носитель начинает поступать в контуры отопления с радиаторами или теплыми полами.

Стабилизатор напряжения. Хотя современные нагревательные котлы имеют внутренний стабилизатор, он не всегда справляется с перепадами напряжения в сельских сетях, которые могут составлять десятки вольт. Поэтому пользователю следует отдельно приобрести электронный стабилизатор и запитать через него котел.

Рис. 9 Схема обвязки напольного одноконтурного котла с воздухоотводчиком и группой безопасности

Статья по теме:

Промывка системы отопления в частном доме – способы, реагенты и инструмент. Возможно, что интересуясь про подключение котла к системе отопления, будет интересно узнать о способах и методах промывки систем отопления. Применяемые реагенты, инструменты и приспособления. Почитайте, возможно будет интересно!

Двухконтурного

В отличие от одноконтурных разновидностей, двухконтурные имеют дополнительные трубопроводы подачи холодной и отвода горячей воды. Подключение двухконтурного газового котла к системе отопления аналогично одноконтурным моделям — в отопительной магистрали используют трубы одинакового сечения, одну и ту же запорно-регулирующую арматуру и места ее расположения.

Дополнительно двухконтурная система отопления и ГВС включает в себя:

1. Трубопроводы холодной и горячей водоподачи с внутренним стандартным проходным каналом:

  • 15 мм — для меди, нержавейки;
  • 20 мм — для полипропилена РР и металлопласта PEX-Al-PEX.

Для полимерных труб это означает, что их регламентированный наружный диаметр составляет 25 мм.

2. Линию подпитки. В двухконтурных моделях предусмотрена возможность непосредственно от трубопровода запитывать отопительный контур водой из магистрали холодного водоснабжения.

Это очень удобно и не требует применения наружного электронасоса для закачки отопительной жидкости под давлением в трубопровод. Как правило, давление в наружной водопроводной системе выше, чем в отопительной магистрали (соотношение примерно 3 к 1 бару), поэтому при непосредственном соединении 2-х трубопроводов вода поступает в отопительную магистраль.

На подпитывающий трубопровод обычно ставят запорный шаровый кран и обратный клапан, предотвращающей поступление отопительной жидкости в водопроводную магистраль при падении в ней напора или отсутствии воды.

Рис. 10 Схема монтажа настенных моделей с двумя контурами

Косвенного обмена

Основные принципы построения, приборы, арматура, размеры тип и трубопроводов для подключения котлов к бойлерам косвенного обмена аналогичны изложенным выше. Дополнительно система содержит следующие элементы:

  1. Непосредственно сам бойлер с теплообменной спиралью, в котором происходит подогрев воды от отопительной жидкости.
  2. Расширительный бак для горячей воды, он отличается от отопительного по внутренней конструкции и материалам изготовления. Обычно аккумуляторный бак ГВС делают белого цвета.
  3. Шаровый кран в линии подачи воды в бойлер с обратным клапаном.
  4. Группа безопасности бойлера, предотвращающая его выход из строя при аварийном перегреве воды. На бойлер устанавливают один выпускной клапан, его обычно помещают над резервуаром.
  5. Спускной шаровый кран или клапан с рычагом флажкового типа, приборы обычно помещают в самой нижней точке на подающий трубопровод.
  6. Повысительный электронасос. Для подачи нагретой воды по трубам и создания в контуре горячего водоснабжения необходимого напора в трубопровод встраивают повысительный (рециркуляционный) электронасос.

Стоит отметить, что в системе косвенного обмена можно использовать и двухконтурный котел, заглушив входной и выходной патрубки холодной водоподачи и отвода горячей воды или применив иную схему подключения.

Рис. 11 Схема подключение котла к системе отопления к газовому котлу Viessmann и бойлера косвенного обмена

Особенности подсоединения котлов к источнику электроэнергии

Для корректной работы электроники отопительного котла необходима энергия, обычно потребляемая ей мощность невелика и составляет в среднем около 100 ватт. Подключение газового котла к источнику электроэнергии производится простым включением электрического кабеля в розетку, при этом не требуется проведение каких-либо дополнительных операций.

К недостаткам проживания в загородной местности относят нестабильность напряжения в сети, которое нередко выходит за нормированные ГОСТ рамки +6% -10% от 230 В.

А так как газовые котлы могут работать некорректно или электроника при значительных перепадах напряжения в доме может выйти из строя, становится актуален выбор подходящего стабилизатора напряжения.

Наиболее приемлемым вариантом для пользователя является приобретение стабилизатора релейного типа. В его конструкции имеется трансформатор с рядом вторичных обмоток, которые подключаются к агрегату при срабатывании реле. А само реле в свою очередь реагирует на величину внешнего напряжения через электронную схему. В результате на выходе стабилизатора будет стабильное напряжение, не выходящее за предельно допустимые нормы по ГОСТ.

В недорогом типовом стабилизаторе имеется четыре реле, то есть при превышении входного напряжения оно может опускаться на две ступени. Аналогичная ситуация произойдет и при понижении входного напряжения– на выходе возможен его двухступенчатый подъем.

Так как большинство поставляемых на отечественный рынок стабилизаторов выполнены на 99% из китайских комплектующих, не имеет смысла обращать внимание на бренд производителя.

Единственный фактор, который следует учитывать кроме цены при выборе стабилизатора — удобство его размещения в котельной, то есть практичнее выбрать подвесной прибор.

Если в районе проживания пользователя часто отсутствует электрическая энергия, следует рассмотреть приобретение источника бесперебойного питания.

Рис. 12 Популярные марки стабилизаторов напряжения для котлов и их размещение

Организация дымохода

Подключение настенного котла предусматривает использование коаксиального дымохода, выходящего через стену здания на улицу.

Конструктивно устройство представляет собой отрезок трубы с двумя оболочками — по внутренней камере горячие продукты горения выходят наружу, а через внешнюю происходит всасывание воздуха для работы газовых горелок. Коаксиальный дымоход при выходе наружу наклоняют вниз на 3 — 5 градусов для стекания конденсата на землю.

Для подключения напольного агрегата используют вертикальный дымоход, основные требования ко всем видам:

  • Материалы исполнения дымохода должны быть негорючими и коррозионностойкими, обычно это оцинкованная сталь или нержавейка.
  • Участок вертикального дымохода на чердаке или при выходе на крышу, имеющий контакт с наружным воздухом, должен быть теплоизолирован. Это предотвратит чрезмерное появление конденсата.
  • Сечение дымохода не должно быть меньше диаметра выходного патрубка котла.
  • В дымоходной трубе должны быть предусмотрены окошки для прочистки.
  • По пути следования продуктов сгорания не должны располагаться изгибы и повороты трубы (их число не может быть больше 2-х).
  • Длина соединительного котлового патрубка с дымоходной трубой не должна превышать 250 мм.

Рис. 13 Правила подключение котла к системе отопления и внешний вид коаксиальных дымоходов

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

  • При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
  • Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
  • Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

Электрическая Схема Газового Котла — tokzamer.ru

Схема обвязки двухконтурного газового котла. Это их основное отличие от турбированных котлов с коаксиальным дымоходом.


В продаже доступен большой выбор разнообразных котлов отопления, что позволяет подобрать агрегат для обогрева любого жилого и хозяйственного помещения.

Он состоит из: 1 — вывода, подсоединенного к электроду розжига, 2 — крепление к датчику протока с заземляющим контактом, 3 — защищенным гнездом для подключения переменного сетевого напряжения В.
Обвязка двухконтурного котла

Схематическое изображение системы с котлом, циркуляционным насосом и двумя трубами — для горячего теплоносителя и охлажденного обратка.

Обвязка двухконтурного котла сложнее одноконтурного и дороже, но такая отопительная система намного эффективнее.

Это помещение должно быть оснащено окном, а ширина входной двери — от 80 см. Обеспечить резервный доступ к электричеству можно при помощи стандартного устройства бесперебойного питания.

Ближайшие газовые приборы должны размещаться на расстоянии не менее 20 см. Типы топочных по котлу отопления Подготовка топочной комнаты напрямую зависит от используемого типа котла отопления.

U — питающий трансформатор, являющийся составной частью бока питания электронной схемы управления котлом.

Самодельная автоматика для котла

Схемы систем отопления

Перед началом работы внимательно изучите схему подключения, представленную на рис. Также немаловажное значение имеет вид котла — одноконтурный или двухконтурный, с открытой камерой сгорания или с закрытой, конвекционный или конденсационный.

Два котла в одной системе можно обвязать по разным схемам: последовательное подключение. Термобак, в который встраивается нагревательный элемент.

Распределяется порциями по всем приборам, в которые поступает практически в одно время, благодаря чему меньше остывает.

Она всегда должна быть открыта. Затем она соединяется с домом через такую же по размерам траншею.

Подключение котла к отопительной магистрали стоит делать, используя разъемные резьбовые муфты и такие же трубы, из которых состоит теплосеть. Два котла в одной системе: параллельное и последовательное подключение Сегодня всё чаще возникает необходимость устанавливать сразу несколько отопительных приборов в большом загородном доме или коттедже.

Как следствие — некачественный прогрев радиаторов и выход их строя.

Все заземлители соединяются между собой последовательно с помощью горизонтальных металлических полосок Если дома стоят на близком расстоянии друг от друга, то можно сделать линейное заземление.
Как правильно включить и запустить газовый котел

Основные характеристики газовых отопительных агрегатов

Многие ставят их на кухне. Агрегат должен быть расположен на расстоянии не менее 8 см от поверхности пола и не ниже, чем верхняя часть слива раковины.

Схема обвязки настенного двухконтурного газового котла Содержание Обвязка газового котла в системе отопления Подключение настенного котла к электросети Выбор дымохода для газового котла Подключение к газовой магистрали Введение Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. По одному циркулирует нагретая в котле вода, по другим двум — различные виды теплоносителей. Схемы обвязки газовых котлов: подключение терморегулятора, запорной арматуры и элементов гидравлики Общая схема обвязки довольно проста.

В положении А это 38 — 44 градуса, в положении В это 42 — 82 градуса. Это связано, прежде всего, с тем, что природный газ в настоящее время является наиболее дешёвым топливом.

Четвертый этап: подключение агрегата к газопроводу Подключение к газопроводу — чрезвычайно ответственное дело. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия ТУ , выполнение которых необходимо для подключения к газовой магистрали.

Видео: устройство коаксиального дымохода — советы опытного печника Особые требования предъявляются к материалам. Бойлер косвенного нагрева. Схематическое изображение системы с котлом, циркуляционным насосом и двумя трубами — для горячего теплоносителя и охлажденного обратка. Ближайшие газовые приборы должны размещаться на расстоянии не менее 20 см.


На стенках труб и радиаторов отопления оседает много различных солей, чтобы они не засоряли хрупкий теплообменник котла, лучше не лениться и промыть систему. Горячая вода для бытовых нужд. Такие насосы так же устанавливают в газовые котлы Ferroli, Immergas, Hermann. Далее он подаётся в закрытую систему с газовым котлом и расходится по потребителям; В последовательной схеме подогретый твёрдотопливным ТТ котлом теплоноситель поступает в термоаккумулятор ТА , а затем подается в закрытую систему с газовым котлом параллельное подключение.

В подобном помещении можно установить газовый котел практически любой мощности. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Они такие: На все водяные патрубки агрегата на газе следует ставить своими руками запорные шаровые краны.

Трубы прямой и обратной магистралей подключаются через соединительные муфты-американки. Это не только чревато большими штрафами, но и опасно для жизни, потому что газ — это взрывоопасная субстанция, и в обращении с ним следует проявлять крайнюю осторожность.
Схема подключения газового котла. Подключение настенного котла

Подсоединение котла к источникам питания

Схема подключения одноконтурного газового котла к отоплению и бойлеру косвенного нагрева. Помещение должно иметь сквозную продушину.

Это их основное отличие от турбированных котлов с коаксиальным дымоходом. Работает с любыми типами радиаторов отопления и любыми котлами. В завершение установите трубу, посредством которой будет осуществляться подводка газа к отопительному агрегату, и приступайте к устройству дымохода.

Счетчик воды

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео: Вернуться к оглавлению Заключение От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Установка небольших по мощности котлов дозволена в любых нежилых помещениях.

См. также: Как посчитать смету на электромонтажные работы образец

T — специальный двухпроводный разъем, позволяющий подключить внешний термостат для поддержания заданной температуры в точке расположения термостата. Составной частью проекта дома, является инженерная часть.

Обвязка котла. Это обусловлено тем, что часть важных узлов обвязки насос, расширительный бак, группа безопасности входит в состав устройства на газе. Зафиксируйте имеющиеся элементы крепления в горизонтальном положении и отметьте место устройства будущего дымохода. А вот донагрев этого бойлера будет занимать 40 — 50 минут.

Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Но если вы живете в доме постоянно и не отключаете котел в морозы, то имеет смысл использовать в качестве теплоносителя воду.

Надеемся, что изложенные сведения помогут вам правильно выбрать оборудование, а также смонтировать и запустить его в соответствии с требованиями проверяющих организаций. Зато проточная разновидность проще в реализации.
Схема подключения двухконтурного котла

Подключение газового котла – схемы, варианты и нюансы

Когда встает вопрос, касающийся такой темы, как «подключение газового котла», становится ясно, что существует достаточно большое количество различных вариаций, в которых участвует не только сам отопительный котел, но и другие приборы. Итак, котел приобретен, трубная развязка собрана, остается лишь провести установку газового котла и его подсоединение.

Начнем с установки. В первую очередь необходимо обратить внимание, какой котел был вами приобретен в плане его размеров и габаритов. Если ваш дом большой и многоэтажный, то для него необходим напольный вариант, мощный и надежный. Если дом небольшой, то настенная конструкция – оптимальное решение. У обоих вариантов процесс установки происходит по-разному.

Монтаж газового котла

Начнем с установки напольного агрегата. Если это мощный котел с достаточно большим весом, то под него обязательно сооружают фундамент в виде плиты или постамент. Важная составляющая фундамента – ровная, горизонтальная верхняя плоскость. Главное – это выставить сам котел по горизонтали, чтобы не было больших перекосов.

Настенный прибор навешивается на специальные кронштейны, которые обычно приходят в комплекте с агрегатом. Чтобы правильно провести монтаж этого прибора, надо точно по горизонтали установить и прикрепить к стене сами кронштейны. Сделать это несложно, если вы умеете пользоваться нехитрыми инструментами: отвесом и уровнем. Крепление производится на саморезы или металлические дюбеля, поэтому перфоратор вам понадобится обязательно.

Монтаж газового котла своими руками – дело не самое сложное. Поэтому этот этап подключения можно провести самостоятельно, если хотите сэкономить.

Все же остальные операции, если вы не специалист, лучше поручить профессионалам. Особенно это касается подключения газовой трубы.

Пять патрубков подключения: 2 – отопление, 2 – ГВС, 1 – газ

Внимание! Все приборы отопления, которые работают на магистральном газе, должны подключаться только специалистами, имеющими доступ к проведению данного вида работ. Обязательно пишется акт, который подтверждает, что подключение провел специалист. Этот документ является основной приемки газового котла в эксплуатацию со стороны Рай- или Горгаза.

Ничего сложного в подключении прибора к магистрали подачи природного газа нет, но таков закон, который должен выполняться обязательно. Не занимайтесь самодеятельность, которая приведет к неприятностям, где минимальная из них – штраф. К тому же придется оформлять все документы и платить за проведенные вами работы, как будто их сделали мастера. Так что эта экономия мнимая.

Котел с бойлером

Схема подключения

На схему подключения газового котла влияет несколько показателей:

  • Система отопления открытая или закрытая.
  • Используется ли в ней циркуляционный насос или теплоноситель движется с естественной циркуляцией.
  • В самой системе отопления один контур или их несколько. Особое внимание здесь уделяется наличию низкотемпературного контура, который отапливает полы дома.
  • Не последнее место занимает и конструкция самого котла. Одноконтурный он или двухконтурный, с закрытой камерой сгорания или открытой, конвекционного он типа или конденсационного.

Как видите, многое будет влиять на схему подсоединения, поэтому есть смысл разобраться во всех этих вариантах.

Подключение одноконтурного типа

Итак, в газовом котле данного типа всего лишь один теплообменник. Его задача греть теплоноситель для отопительной системы дома. Из самого прибора торчат два патрубка: один соединяется с подающим контуром отопления, второй  — с его обраткой.

В настоящее время производители предлагают одноконтурные газовые котлы, которые могут работать в связке с отдельно стоящим бойлером, обеспечивающий дом горячей водой для хозяйственных нужд. Но это никак не меняет суть подключения самого котла. Просто в бойлере установлен змеевик, по которому движется теплоноситель, переходящий в систему отопления. Из самого же котла выходят все те же две трубы: подача и обратка. Конечно, бойлер усложняет монтаж (настенного или напольного) газового котла, но не на много.

Подключение одноконтурного котла

Давайте более подробно рассмотрим данный вариант подключения. Принцип работы этой установки таков:

  • На подающем контуре трубной развязки устанавливается трехходовой клапан, который регулирует распределение теплоносителя по контурам.
  • Он переключает направление движения горячей воды в контур бойлера, когда температура воды, используемая для хозяйственных нужд, ниже необходимой (запрограммированной). Если в самом начале в бойлере заливается холодная вода, то, чтобы довести ее до состояния горечей, необходимо будет 7-8 часов. Если температура в емкости горячая, но опускается ниже требуемой, то для поддержания температуры потребуется около часа. Но учтите: чем меньше емкость бойлера, тем быстрее происходит нагрев. К примеру, 200-литровый бак нагревается за 8 часов, а подогревается за 1,0-1,5 часа. 80-литровый нагревается за час, а подогревается за 20 минут. Эта информация будет полезна для тех, кто стоит на перепутье – что выбрать?
  • Итак, теплоноситель начинает движение в бойлер, при этом трехходовой кран отсекает отопительный контур. Теплоноситель на этот период времени в систему отопления не поступает. Кран же переключается лишь в том случае, когда тепловой датчик подтвердит, что вода в бойлере нагрелась до необходимой температуры. Теперь вы сами можете сделать вывод, что, чем меньше бойлер, тем менее заметно происходит влияние нагрева в нем воды на всю систему отопления.

И еще несколько обязательных элементов системы: расширительный бак и сбросной клапан. Оба прибора предназначаются для стравливания давления внутри отопления и сброса лишнего теплоносителя по мере его нагревания.

Подключение двухконтурного типа

Схема подключение двухконтурного газового котла в разы сложнее. Почему?

  • Во-первых, в нем два теплообменника, а, значит, четыре патрубка, которые должны соединяться к трубам различного назначения. Один теплообменник основной, в нем нагревается вода для системы отопления. Второй используется для нагрева воды для системы ГВС.
  • Во-вторых, подключение двухконтурного газового котла производится и к отопительному контуру, и к водопроводу. Основной теплообменник соединяется с отоплением, второй с одной стороны с водопроводом, с другой с системой горячего водоснабжения. Обратите внимание, что у котлов разных моделей, разные точки подключения той или иной сети, так что обязательно ознакомьтесь с инструкцией от производителя, где все точно указано. Здесь важно ничего не перепутать.

Принципиальная схема для двухконтурных котлов

Внимание! Вся автоматика двухконтурного котла находится внутри корпуса. Это относится и к циркуляционному насосу, и к трехходовому клапану, и к запорной арматуре.

Весь же принцип работы агрегата напоминает работу одноконтурного котла с бойлером. Основную распределяющую функцию выполняет все тот же трехходовой клапан. Но движение самого теплоносителя происходит по следующей схеме. Сразу же напоминаем, что рассматриваем работу двухконтурного газового котла в режиме ГВС.

Схема такая: от основного теплообменника в дополнительный и обратно. Именно по такой схеме теплоноситель набирает самую высокую температуру, что и позволяет говорить о высокой эффективности нагрева воды для хозяйственных нужд. Кстати, температура на выходе может составить до +80°С.

Напольные двухконтурные котлы

Производители двухконтурных газовых котлов сегодня предлагают и настенные, и напольные варианты. Но жизнь расставляет приоритеты, опираясь на опыт предыдущих лет. Так вот напольные двухконтурные котлы себя показали не с лучшей стороны. К сожалению, они не смогли обеспечивать горячей водой большие дома, в которых проживает большое количество людей. Поэтому они постепенно уступают свое место одноконтурным с бойлером. А вот настенные сегодня в большой популярности. Они хорошо работают, обеспечивая необходимой температурой и отопление, и ГВС.

Подключение к отоплению

В этом разделе нас будет интересовать вопрос: как подключить газовый котел к системе отопления дома? Процесс этот несложный, если используются пластиковые трубы, не требующие наличия газосварки. Но здесь необходимо рассмотреть два варианта:

  • Замена котла на действующем отоплении.
  • Сооружение системы полностью.

Настенные газовые котлы с бойлером для большого дома

По правилам установки газового котла в первом случае, вам необходимо в первую очередь слить теплоноситель, обязательно промыть все контуры и лучше несколько раз, демонтировать старый отопительный прибор и только после этого приступать к установке газового котла в доме.

Внимание! В качестве теплоносителя в системе отопления может быть использована обычная вода или незамерзающая жидкость. Что выбрать, решаете, конечно, только вы сами. Но запомните, что некоторые модели не предусматривают работу на антифризах, об этом производитель обязательно оповещает в паспорте изделия.

 Какие требования к установке и подключению газового котла сегодня предъявляются? Основных требований два:

  1. Все дополнительные элементы должны быть подсоединены так, чтобы при их выходе из строя не возникало причин проведения долгого ремонта.
  2. Если есть возможность, то устанавливаются обводящие контуры, к примеру, байпасы.

Поэтому подключение отопительных контуров чаще всего производится на американках. Это такие соединительные муфты, с помощью которых можно легко и быстро отсоединить любой участок. Самое главное – такое соединение надежное и очень герметичное. Американки спокойно выдерживают большое давление и температуру. Кстати, если проводить установку газового котла в квартире своими руками, то именно этот вариант подсоединения считается самым оптимальным и простым. Стоят американки недорого, требования к их монтажу минимальные.

Схема трубной развязки

А вот теперь к вопросу, какие дополнительные приборы необходимо включить в обвязку газового котла? Если это напольный вариант, тогда циркуляционный насос, грязевик, воздухоотводчик и расширительный бак. В некоторых схемах насос не используется, потому что в системе предусматривается естественная циркуляция горячей воды. Если насос все же устанавливается, то его монтируют на обводном контур, то есть обеспечивают участок общего отопительного контура байпасом. Обратите внимание, что насос в любом случае рекомендуется устанавливать около котла на обратном контуре.

Перед насосом обязательно устанавливается грязевик, который с двух сторон обставлен американками и отсекающими вентилями (шаровыми кранами). Это делается для того, чтобы данное устройство можно было без проблем снять для чистки, не сливая теплоноситель из отопительной системы дома.

Второй теплообменник для ГВС подключается практически также. Здесь используются все те же американки и отсекающие краны. Специалисты рекомендуют на контуре подачи, которая соединяется с водопроводом, установить фильтр грубой очистки. Он будет задерживать частицы, чтобы они не осаждались внутри второго теплообменника. Он точно также обставлен, как и грязевик на первом теплообменники, то есть он полностью может отсекаться для чистки.

Подключение и установка настенного газового котла происходят по точно такой же схеме. Никаких особенных отличий.

Настройка газового агрегата

И последний вопрос: можно ли провести настройку газового котла своими руками? Обычно в инструкции к применению производитель все операции указывает до мелочей. И с настройкой у вас проблем возникнуть не должно. Но мы рекомендуем – первую регулировку газового котла доверить профессионалу. А вы должны просто своими глазами увидеть, как все происходит.

Высокоэффективные и конденсационные котлы и каскадные системы

1 Серия коммерческих котлов Buderus 4 Высокоэффективные и конденсационные котлы и каскадные системы мощностью 19,00 кВт Чтобы связаться с нами … Buderus, Cotswold Way, Warndon, Worcester WR4 9SW Телефон: Факс: В Великобритании Buderus является торговым наименованием BBT Thermotechnology UK Ltd.Политика Buderus заключается в постоянных исследованиях и разработках, поэтому время от времени может потребоваться внесение изменений в данную спецификацию. Поэтому перед подготовкой к установке устройства важно внимательно прочитать и соблюдать инструкции, прилагаемые к устройству. Законные права клиента не затрагиваются. Представленные фотографии используются только в иллюстративных целях. Вся информация верна на момент публикации. Buderus оставляет за собой право при необходимости изменять любую информацию.E&OE ВЫПУСК A 07/06 Интеллектуальные системы отопления

2 Откройте для себя Buderus Откройте для себя Buderus Обзор ассортимента Страница Buderus — один из крупнейших мировых брендов в области отопления, занимающий лидирующие позиции на рынке продаж газовых конденсационных котлов в Европе. Немецкий бренд отопительных технологий имеет производственное наследие, насчитывающее более 75 лет, и на протяжении десятилетий разрабатывает и продает передовые коммерческие конденсационные котлы на европейском рынке.КОНДЕНСАЦИОННАЯ ТЕХНОЛОГИЯ НАСТЕННЫЕ КОНДЕНСАЦИОННЫЕ КАСКАДЫ КОНДЕНСАЦИИ 4 60 квт Введение Модельный ряд Настенные газовые конденсационные котлы серии 800 предназначены для очень больших жилых и небольших коммерческих объектов с высокими требованиями к отоплению. Каскадные котлы могут быть объединены в состав многокотлового котла Buderus Cascade. блок, подходящий для использования в легких коммерческих установках. НАСТЕННЫЕ КОНДЕНСАТОРНЫЕ КАСКАДЫ кВт кВт GB16 GB16 — это стильный и удивительно компактный конденсационный газовый котел. КПД до 110%, тихий и простой в установке и обслуживании.GB16 Cascades Котлы могут быть установлены в инновационной линейной или соединенной каскадной системе, включающей до 8 котлов, при этом всего 4 котла, соединенные спина к спине, обеспечивают выходную мощность 400 кВт всего за 1 м. АЛЮМИНИЕВЫЕ КОНДЕНСАЦИОННЫЕ КАСКАДЫ ПРЕДВАРИТЕЛЬНОЙ СМЕСИ КОНДЕНСАЦИИ КОНДЕНСАТОР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ кВт кВт кВт кВт 790 1,00 кВт GB1 Компактный напольный конденсационный газовый котел Buderus GB1 подходит для закрытых или открытых систем дымохода и оснащен литым алюминиевым теплообменником. GB1 Cascades Доступен как каскад из двух котлов, где требуется более высокая мощность.SB15 SB615 SB75 Высокопроизводительные газовые конденсационные котлы с прецизионно сконструированными конденсационными теплообменниками из высококачественной нержавеющей стали и компактными размерами для легкой установки Проводятся тщательные проверки качества каждого компонента, чтобы гарантировать, что каждый котел Buderus обеспечивает высокий уровень топливная экономичность, стабильное отопление и горячая вода, а также долгий срок службы. Buderus также известен в Европе и США благодаря своему опыту в области технологий литья металлов и изделий из специальной стали.Бренд Buderus представлен в 50 странах, большинство из них в Европе. Коммерческие котлы Buderus производятся в Германии и Голландии, при этом основные заводы находятся в Лолларе, Айбельсхаузене и Девентере. Конденсационные котлы мощностью до 19 мегаватт доступны для энергосберегающего отопления школ, офисов, больниц, а также для большого разнообразия коммерческих и промышленных применений и индивидуальных проектов по обслуживанию зданий. Сегодня компания Buderus установила около миллиона надежных конденсационных приборов в домах и офисах в Европе, и это число продолжает расти.В Великобритании торговая марка Buderus является частью BBT Thermotechnology UK Ltd, компании, которая находится на переднем крае технологий отопления и горячего водоснабжения для бытового и коммерческого секторов. У нее есть разнообразный портфель продуктов для отопления и сильные бренды, ориентированные на международный рынок и приверженность разработке экологически безопасных технологических решений для будущего. Штаб-квартира Buderus в Вецларе, Германия Производство котлов Buderus в Лолларе, Германия КОНДЕНСАЦИОННЫЙ ЧУГУН С ВТОРИЧНЫМ ТЕПЛООБМЕННИКОМ кВт 645 1150 кВт КОНДЕНСАТОР 1000 19,00 кВт СТАЛЬ С ВСТРОЕННЫМ ВТОРИЧНЫМ ТЕПЛОМ, ТЕПЛООБМЕННИК 500 кВт ВЫСОКАЯ ЭФФЕКТИВНОСТЬ 8 кВт 68 кВт 511 1,00 кВт ВЫСОКОЭФФЕКТИВНАЯ СТАЛЬ 1 000 19,00 кВт, 500 кВт GE15 PLUS GE515 PLUS GE615 PLUS Модельный ряд GE PLUS состоит из секционных чугунных котлов с внешними конденсационными теплообменниками из нержавеющей стали.они обеспечивают эффективность конденсации с тем преимуществом, что их можно собрать в производственном помещении. SB85L Универсальный газовый конденсационный котел для крупных промышленных предприятий с внутренним конденсационным теплообменником SB85L LN Специальный вариант SB85 L с низким уровнем выбросов NOx, оснащенный камерой сгорания большего размера для снижения выбросов. G15 GE15 GE515 GE Ассортимент GE особенно хорошо подходит для замены котлов или там, где доступ к котельной ограничен. Они обеспечивают высокую эффективность и позволяют очень просто и экономично проектировать гидравлическую систему.S85L Мощные стальные котлы для промышленного использования и высоких требований. 4 S85L LN Специальная версия S85 L с низким уровнем выбросов NOx с увеличенной камерой сгорания для снижения выбросов. Принадлежности и системы дымоудаления 5 Системы управления Системы управления Buderus обеспечивают полную гибкость и эффективную работу системы. 6-7 Технические характеристики Краткий обзор данных и размеров для всех котлов. 8 —

3 Конденсационная техника Конденсационная революция Современная конденсационная котельная техника обеспечивает экономичное решение для отопления благодаря значительно меньшему расходу топлива.Снижение затрат на отопление означает, что общие затраты на установку газового конденсационного котла часто можно окупить в течение нескольких лет. Современная котельная также увеличивает стоимость здания за счет увеличения его арендной стоимости. Кроме того, установка конденсационного котла является ключевой мерой в соответствии с современными строительными нормами, касающимися установки экологически чистой техники. Низкая температура обратной линии для большей эффективности Конденсация начинается только тогда, когда температура обратной воды ниже точки росы дымовых газов.Основное преимущество конденсационного котла заключается в минимально возможной температуре дымовых газов. Низкие температуры дымовых газов достигаются за счет высокоэффективных поверхностей теплообменников, двухступенчатых или модулируемых горелок, а также за счет соответствующих рабочих условий, таких как низкие температуры возврата. Краткий обзор характеристик и преимуществ конденсации: Снижение затрат на отопление благодаря лучшему энергопотреблению Повышенная эффективность за счет более низкой температуры возврата и дымовых газов Быстрая окупаемость капиталовложений GB16 GB1 SB75 Снижение выбросов Экономичность в течение года Благодаря всем средствам управления Buderus это возможно чтобы температура обратной воды оставалась ниже точки росы, то есть котел находится в конденсационном режиме более 90% года.Получите до 15% больше Основной принцип конденсационной технологии заключается в том, что она использует энергию, которая в противном случае терялась бы через дымоход в традиционной системе отопления, т.е. дымовые газы содержат скрытое тепло. Дымовые газы интенсивно охлаждаются на поверхностях теплообменника, позволяя водяному пару, содержащемуся в дымовых газах, конденсироваться в котле. Это высвобождает дополнительную энергию, которая затем используется для нагрева. В результате этого котлы Buderus могут достичь КПД до 110% (NCV Nett Calorific Value).По сравнению с обычными системами конденсационный котел Buderus может сэкономить до 15% затрат на отопление на газе и до 10% на жидком топливе. Возможная экономия значительно выше при сравнении с более старыми котлами. Температура 100 C Подача 75 C Возврат 60 C 57 C 50 C 47 C Температура точки росы газа Температура точки росы мазута Наружная температура 15 C +15 C С погодозависимыми регуляторами Buderus, если в системе отопления максимальная расчетная температура 75/60 ​​C до Учитывая самые холодные погодные условия, использование плавного регулирования позволяет котлу конденсироваться более 96% в год.В новых зданиях с хорошей теплоизоляцией можно использовать даже более низкие температуры подачи и возврата, что еще больше увеличивает потенциальную экономию за счет конденсационных котлов в течение всего года. Инвестиции, которые имеют смысл По сравнению с обычным котлом инвестиционные затраты на современный конденсационный котел обычно выше. Однако для средних и высоких диапазонов производительности эти вложения скоро окупятся. Конденсационные газовые котлы экономят столько энергии при повседневном использовании, что затраты на отопительную систему окупаются за несколько лет.4 температура обратной линии кривой отопления 75/60 ​​C остается на 96% в течение года ниже точки росы при сжигании газа. Это означает, что даже при такой температуре системы конденсационный котел почти непрерывно работает в оптимальном диапазоне. Для использования в любом месте Планируете ли вы проекты для частного, муниципального жилья или коммерческих помещений, широкий диапазон мощности, предлагаемой Buderus, означает, что вы обязательно найдете систему конденсационного отопления, которая соответствует вашим потребностям. От простого многоквартирного дома до большого многоквартирного дома, от школ, спортивных центров или офисных зданий до более крупных коммерческих и производственных помещений.5

4 Котлы серии 800 и каскадные конденсационные котлы серии 800 Гибкость и высокая эффективность Легкие коммерческие конденсационные котлы серии 800 представляют собой более чем 5-летний опыт исследований и разработок Buderus. Эти универсальные котлы могут быть каскадными или многокотловыми. Каскадная система обеспечивает множество преимуществ для коммерческих установок. MBC Control объединен и управляется как часть каскадной системы с несколькими котлами, и его выходная мощность может лучше соответствовать спросу на отопление в течение года, поскольку он разработан для обеспечения гибких и энергоэффективных решений в области отопления для регулирования количества работающих котлов. в любое время.Это создает коммерческие приложения. Разнообразие выходов, доступных в серии 800, обеспечивает значительную экономию энергии и более стабильный уровень комфорта. означает, что индивидуальные котлы также подходят для крупных бытовых установок с высокими требованиями к теплу. Каскадная система серии 800 представляет собой простое и гибкое решение для нескольких котлов, позволяя адаптировать установку в соответствии с требованиями заказчика к пространству и энергии. Каскадные комплекты представляют собой теплообменник Испытанный и испытанный, высококачественный алюминиевый теплообменник Эффективность до 109% Диапазон SEDBUK Рейтинг A Зажигание и ионизация Керамический штифт свечи накаливания достигает 1,00 C, обеспечивая надежное зажигание с первого раза Блок газ-воздух Всегда идеальный газ-воздух смесь Вентилятор и газовый клапан объединены в один блок Простота обслуживания Горелка Изготовлена ​​из твердого керамического материала для более чистого сгорания с низким уровнем выбросов NOx Модуляция до 0% доступна со всеми необходимыми опорными рамами, трубными соединениями, клапанами и коллекторами, чтобы обеспечить простую и надежную установку .Форма комплекта Cascade: только рама Структура Системы 800 Cascade доступны с собственной специализированной системой управления. Контроллер MBC подходит для использования с термостатом Buderus и таймером Buderus IRT0 для каскадирования до двух котлов. Блок MBC предлагает последовательное управление модулями котла, чтобы обеспечить выходную мощность. Серия 800 доступна с мощностью 4 и 60 кВт, а в каскадной системе — комбинированной мощностью до 10 кВт. Спрос на поставку газа должен равномерно распределяться по всей котельной установке.Оптимизированные и погодозависимые опции делают Cascades наиболее энергоэффективным решением для коммерческого отопления. Установки с нейтральным коллектором. Системы каскадного управления могут предоставить исчерпывающие решения по управлению энергопотреблением в коллекторе потока для обеспечения комфорта и экономии. Органы управления — Блок управления UBA Предоставляет подробную информацию о состоянии на служебном дисплее. Обменивается данными с комнатными термостатическими регуляторами Buderus. Котел 800 в стандартной комплектации оснащен преобразователем RTH, что позволяет использовать его с регуляторами 0 В. GB16 Настенные конденсационные котлы GB16 Компактная мощность Компактные размеры и легкие настенные котлы серии GB16 представляют собой инновационное решение в условиях ограниченного пространства.Убедительно низкие инвестиционные затраты и превосходная энергоэффективность делают GB16 идеальным решением для установок, где пространство ограничено, но спрос на современные решения для отопления высок. Краткий обзор характеристик и преимуществ GB16: Инновационный теплообменник конденсационного котла с технологией ALU plus для максимально длительного срока службы и простоты обслуживания Высококачественный теплообменник ALU plus остается чистым, что упрощает обслуживание Компактные размеры: мощность 100 кВт на небольшом пространстве, с подъемником вес всего 70 кг В каскаде до 800 кВт: 400 кВт на 1 м Быстрая установка: инновационная каскадная концепция для легкой установки КПД до 110% (NCV) Идеально подходит для небольших коммерческих зданий и GB16 с регулятором котла BC10 и дополнительным RC0 Digital Программатор встроен в котел.большие жилые помещения Минимальный расход не требуется. Бесшумный Низкий уровень выбросов дымовых газов. Встроенная система управления котлом BC10 с местом для дополнительного цифрового программатора RC0 и модулей расширения. Модуляция до 19% от общей мощности. GB16 80 кВт GB кВт. Высокое качество для увеличения срока службы. Высококачественные компоненты и прочная конструкция котлов Buderus сразу становятся очевидными при внимательном осмотре нашей продукции, и именно эта философия делает GB16 особенно долговечным.Компактный алюминиевый теплообменник с оребрением, изготовленный с использованием технологии ALU plus, является прекрасным примером гармоничного сочетания инженерной мысли и дизайна Buderus. Поверхность алюминия была обработана с использованием плазменной полимеризации и кремнийорганического соединения, чтобы свести к минимуму затраты на обслуживание и очистку. Этот процесс также помогает поддерживать эффективность котла, поскольку поверхности нагрева остаются чистыми даже после длительных периодов использования, а спирально вырезанная труба способствует оптимальной передаче тепла.8 Спиральные каналы внутри оребренной трубы создают максимальную площадь поверхности для теплопередачи. Теплообменник с плазменной полимеризацией остается чистым, что позволяет дольше сохранять эффективность и упрощает и ускоряет обслуживание. Устанавливая стандарты с технологией конденсационных котлов Современные конденсационные котельные установки Buderus устанавливают новые стандарты эффективности отопления за счет использования системы управления энергопотреблением (EMS), которая позволяет экономить энергию и сокращать выбросы. Бойлеры Buderus достигают своей выдающейся производительности благодаря большим поверхностям теплообменника, которые оптимизируют процесс конденсации и максимизируют потребление энергии.Благодаря системе, рассчитанной на температуру C, производительность конденсации может быть достигнута круглый год. Простота планирования GB16 может быть легко интегрирован в систему любого дизайна. Например, при ремонте старой котельной компактный GB16 — отличный выбор. Котел монтируется на стену, поэтому отпадает необходимость в больших напольных котлах и имеет чрезвычайно гибкую систему дымохода, позволяющую легко установить его в различных местах. В зависимости от условий в зданиях система дымохода может быть закрытой или с открытой вентиляцией.В стандартном герметичном дымоходе используется концентрическая система «труба в трубе», где дымовой газ проходит по внутренней трубе, а свежий воздух, необходимый для горения, всасывается через внешнюю трубу. 9

6 GB16 Каскадная многокотловая система GB16 Компактные многокотловые решения Для котлов большой мощности необязательно много места. GB16 с ALU plus — прекрасный тому пример. Этот чрезвычайно компактный настенный газовый конденсационный котел мощностью 100 кВт особенно подходит для коммерческих зданий.По мере увеличения потребности в тепле ассортимент GB16 просто расширяется. Например, каскад из 8 котлов обеспечивает мощность от 19 кВт до 800 кВт. 400 кВт можно установить всего за 1м. Просто эффективен без минимального расхода Котлы GB16 не имеют минимального расхода. Это значительно упрощает проектирование системы. Экономия также достигается на эксплуатационных расходах на электроэнергию. Модулирующие вентиляторы и дополнительные группы насосов Buderus регулируют свою мощность в соответствии с фактическими потребностями системы, поэтому в некоторых случаях общее потребление электроэнергии может снизиться до 40%.GB16 также работает невероятно тихо из-за низкого сопротивления воды, протекающей через котел, и отличной изоляции. Это особенно важно для котлов, устанавливаемых в жилых помещениях или в непосредственной близости от них. Широкий ассортимент принадлежностей Buderus — лучшее решение. Они предварительно рассчитаны для обеспечения максимальной производительности и просты и быстро устанавливаются, что снижает затраты на установку. Полностью смонтированная насосная группа: Модулирующий насос или ступенчатая насосная группа 1-дюймовая газовая труба с запорным клапаном Запорные клапаны подачи и возврата со встроенным термометром Манометр Предохранительный клапан Точка слива Обратный клапан Соединение для расширительного бака Изолированная крышка Модульная система управления Buderus обеспечивает решение для любой системы отопления и является экономичной альтернативой установке системы управления зданием.Для отделения котлов от остальной системы отопления необходимо установить гидравлический разделитель. Это, вместе с дополнительной группой насосов модулирующего котла Buderus, гарантирует, что объемы потока уравновешены, высокий КПД и оптимизированы гидравлические характеристики. Быстрая и простая установка Инновационная каскадная конструкция, используемая с серией GB16, означает, что она особенно удобна при установке, экономя время и деньги. В комплект для подключения котла входит вся необходимая фурнитура и аксессуары, поэтому установщик просто построит каркас и соединит все вместе.Быстрая и легкая работа. После установки все идеально сочетается, трубопроводы в порядке, и котлы готовы к подключению к основной системе отопления. Полный каскадный комплект: доступен в двух вариантах: в ряд (TR) или в ряд (TL), до 8 котлов. В комплект входят: Монтажные рамы. Лучшие решения с каскадом, варианты с несколькими котлами. GB16 подходит для работы в каскаде, поэтому варианты конструкции системы значительно увеличиваются. В больших зданиях вы можете подключить до восьми котлов в каскад, чтобы достичь тепловой мощности до 800 кВт с модуляцией до 19 кВт или менее.5% от общего выпуска. В системе управления Buderus 411 есть все необходимое для обеспечения максимальной эффективности работы вашего котла GB16. Добавив каскадный модуль FM 456, он будет контролировать до двух дополнительных котлов, с модулем FM 457 — до четырех дополнительных котлов. С помощью дополнительных 41 и FM 457 можно управлять до восьми котлов или можно добавить дополнительные модули для управления большим количеством отопительных контуров. GB16, четырехконтурный каскад, мощность до 400 кВт на 1 м. Показаны котлы с насосными группами Buderus и полным каскадным комплектом.Опорные стойки Основная газовая труба Подходящий и обратный коллекторы Гидравлический разделитель Соединительный трубопровод котла Полная изоляция Настенные конденсационные котлы GB16 с каскадным комплектом Buderus каскадные комплекты и группы насосов Шаг: второй шаг: третий шаг: Установка рамы Установка отдельных котлов Mount и connect 10 1 GB16 Водонагреватель FM Нагревательные элементы 5 Соединительные элементы теплого пола с гидравлической системой с помощью насосных групп 11

7 GB1 и каскадная многокотловая система GB1 Высококачественные газовые конденсационные котлы Компактный и современный напольный коммерческий конденсационный котел , прочная конструкция для надежного и эффективного обогрева из года в год.GB1 — отличный выбор для средних и больших зданий, офисных блоков и коммерческих объектов, требующих новейших экологически чистых технологий отопления. Buderus использует высокоэффективный конденсирующий алюминиевый теплообменник серии GB1, чтобы помочь максимизировать теплопередачу и поддерживать уровни эффективности, даже когда потребность в тепле низкая. Это приводит к очень впечатляющему соотношению цена / производительность за счет снижения расхода топлива и обеспечения быстрой окупаемости первоначальных инвестиционных затрат.Гибкие варианты установки Серия GB1 предоставляет инженерам-проектировщикам высокую степень гибкости, поскольку они могут работать как котлы с закрытым помещением или с открытой вентиляцией. Компактные размеры корпуса котла и небольшой вес котла упрощают замену установки. Котел без кожуха шириной всего 61 мм проходит через большинство дверных проемов. Оптимизированное гидравлическое сопротивление котла означает возможность простой конструкции системы. Как и во всех высокопроизводительных компактных котлах, необходимо контролировать качество воды.В районах с умеренно жесткой или жесткой водой необходимо заполнить систему отопления обработанной водой. Buderus рекомендует использовать Sentinel X GB1 с водонагревателем Накопительный водонагреватель GB1 Системы отопления GB1 просты и просты в проектировании. Котлы могут быть установлены с закрытыми в помещении или открытыми дымоходами, чтобы обеспечить высокую гибкость установки. 100% качество внутри и снаружи. Как и все котлы Buderus, котел GB1 проходит самые строгие проверки и стандарты качества, чтобы гарантировать надежность, безопасность и долгий срок службы.Buderus тщательно выбирает высококачественные компоненты, которые гармонично сочетаются друг с другом, чтобы добиться еще большей эффективности от котла. Газовая горелка с регулируемым предварительным смешиванием, например, использует систему регулируемого горения (SAFe), чтобы точно согласовать ее мощность с потребностью в отоплении. Горелка подключена к цифровому контроллеру горения, который постоянно контролирует потребность системы в тепле, чтобы энергия не терялась, когда потребность в тепле падает. Горелка может работать от 0% до 100%. Горелки также имеют заводскую настройку, поэтому после установки котел сразу готов к работе.Полностью регулируемая горелка с предварительным смешиванием также означает, что котел работает значительно тише, так как отпадает необходимость в непрерывном циклическом включении / выключении горелки. Сервисная диагностическая система (SDS) Buderus входит в стандартную комплектацию и предназначена для помощи инженеру-теплотехнику в определении текущего рабочего состояния, а также любых потенциальных неисправностей в системе отопления. Простота обслуживания Котлы Buderus GB1 спроектированы таким образом, что все компоненты можно легко обслуживать и обслуживать спереди.Поверхности нагрева легко доступны, если требуется механическая очистка. Цифровая автоматическая система розжига, подключенная к системе управления EMS. Энергосберегающая горелка с регулируемой мощностью и бесшумный вентилятор. Тихая газовая горелка с предварительным смешиванием. Высокопроизводительный алюминиевый теплообменник с изоляцией для минимальных потерь тепла и максимального энергосбережения. и осмотр Каскад: решения с несколькими котлами. Если потребность в тепле высока, можно также установить GB1 в виде каскадной системы с двумя котлами, обеспечивающей потенциальную тепловую мощность до 560 кВт.Каскадная система содержит все детали, необходимые для установки, и может быть просто и быстро подключена к существующей системе трубопроводов, что экономит время и затраты на установку. Краткий обзор характеристик и преимуществ линейки GB1: Быстрая и простая установка Отдельная мощность котла от кВт Каскад из двух котлов до 560 кВт Превосходное соотношение цена / качество. Высокий КПД до 108% (NCV) Регулируемая газовая горелка с предварительным смешиванием для чрезвычайно тихой работы Легкий, высокоэффективный алюминиевый теплообменник для максимальной теплоотдачи Изолированный котельный блок для высокого энергопотребления Интеллектуальное управление со встроенной системой управления энергопотреблением (EMS ) Поставляется с контроллером котла BC10 с цифровой сервисной диагностикой и дисплеем состояния с местом для дополнительного цифрового программатора RC0 и модулей, устанавливаемых внутри котла Технология управления горелкой Легкий и компактный, подходит для установки в существующей котельной Подходит для установки в закрытом помещении или с открытой вентиляцией Простой в обслуживании и обслуживании 1

Конденсационные котлы из нержавеющей стали серии SB 8 Конденсационные котлы серии SB Конденсационные котлы премиум-класса для самых требовательных коммерческих и промышленных систем отопления С КПД до 109% неудивительно, что модели SB15, SB615 и SB75 из нержавеющей стали стальные конденсационные котлы считаются вершиной модельного ряда коммерческих котлов Buderus.Везде, где требуется эффективное производство тепла, они являются оптимальным решением, обеспечивающим максимальную экономию энергии. Высокое содержание воды делает эти котлы устойчивыми к системам отопления очень большого объема. Подающая линия котла Обратный трубопровод для контуров высокотемпературного отопления Обратный трубопровод 1 для контуров низкотемпературного отопления Камера сгорания Дверца горелки с горелкой Внутренние водные каналы Передняя поворотная камера со встроенным звукоизоляционным матом Kondens + heating поверхность Высокое качество в компактном пространстве. Трехходовая конструкция с камерой сгорания с водяным охлаждением обеспечивает наиболее эффективное сгорание на минимальном пространстве.Установка конденсационного теплообменника после основной камеры сгорания делает котел особенно компактным. Котел меньшего размера легче транспортировать и устанавливать, поэтому серия SB идеально подходит для установок с ограниченным пространством. Коррозионно-стойкая нержавеющая сталь используется во всех частях, которые контактируют с горячими дымовыми газами и конденсатом, для повышения эффективности и долговечности. Меньшие выбросы SB15, SB615 и SB75 предлагают больше, чем просто первоклассную эффективность. В сочетании с двухступенчатой ​​или модулируемой газовой горелкой они также обеспечивают очень низкий уровень выбросов.Эффективная звукоизоляция Котлы SB были тщательно спроектированы для обеспечения максимально тихой работы. Акустические характеристики были улучшены за счет принятия нескольких мер по снижению шума внутри теплообменника. Краткий обзор характеристик и преимуществ серии SB: КПД до 109% (NCV) Поверхности сгорания и теплообмена из нержавеющей стали, обратные соединения для разделения контуров нагрева с высокой и низкой температурой Низкое гидравлическое сопротивление Конструкция прохода с низким сопротивлением дымоходу Камера сгорания оптимизирована для более низкие выбросы Для использования с газовыми струйными горелками Kondens + поверхности нагрева 7 8 Kondens + поверхности нагрева С помощью запатентованной технологии поверхностей нагрева Kondens + компания Buderus представила еще одну инновационную идею для еще более эффективного использования энергии.Интеллектуальная система подачи воды в SB15, SB615 и SB75 предназначена для стимулирования конденсации, что делает технологию еще более эффективной в использовании энергии. Упрощение конструкции системы Для серии SB нет минимальных требований к расходу, рабочей температуре или мощности горелки. Подводящую и обратную трубы контура отопления можно просто подключить, поскольку нет необходимости в дополнительном оборудовании, таком как реле расхода, смесительные клапаны или подмешивающие насосы. Отдельные соединения возвратной трубы обеспечивают оптимальную конденсацию, позволяя достичь КПД до 109%.Котел позволяет наилучшим образом подключить как высокотемпературные, так и низкотемпературные отопительные контуры. Конденсационные котлы Buderus стандартно поставляются с двумя обратными патрубками, и за счет разделения высокой и низкой температуры возврата можно добиться дополнительной экономии энергии. SB15 * SB615 SB75 Поверхности теплообменника точно гофрированы, чтобы обеспечить конденсацию максимально возможного количества водяного пара. Гофрированная труба создает микротурбулентность, в результате чего почти весь объем горячих дымовых газов контактирует с холодными поверхностями теплообменника.Этот эффект усиливается по мере уменьшения диаметра трубы теплообменника по ее длине, что позволяет поддерживать скорость обратного потока с более низкой температурой от дымовых газов, проходящих через теплообменник, что приводит к минимальной потере давления в системе теплого пола или водонагревателя и оптимальной теплопередача. Благодаря этой уникальной системе эффективность может быть увеличена за счет отделения от основного контура отопления до 10% по сравнению с гладкими поверхностями теплообменника и возвратной трубы.Это повышает эффективность установки SB615 при температурах, которые всего на 5–10 ° C выше температуры возврата. Поток всей системы отопления и лучший способ подачи воды через котел также оптимизирован, так как основной объем воды протекает в работе конденсационного котла. противоположное направление горячим дымовым газам. Это означает, что дымовой газ всегда встречает самую холодную часть возвратной воды. Дополнительным преимуществом является то, что поверхности нагрева практически самоочищаются, так как конденсат просто уходит.* Котел показан с крышкой горелки 14 (не продается в Великобритании). 15

9 Чугунные конденсационные котлы серии GE PLUS Серия GE PLUS Чугунные конденсационные системы Внешние конденсационные теплообменники от Buderus превращают чугунный котел Ecostream в высокопроизводительный конденсационный котел. Эти системы можно установить практически в любом месте, так как котел поставляется секциями для монтажа в котельной. Ассортимент GE PLUS лучше всего использовать в сочетании с газовой горелкой, но также подходит и там, где масло используется в качестве резервного топлива на короткие периоды времени.Технология чугунных котлов с конденсационными теплообменниками упрощает проектирование систем с множеством доступных вариантов установки. Более высокая производительность при меньшем потреблении энергии Котлы Ecostream, оснащенные внешними теплообменниками, обеспечивают экономию энергии, которую вы действительно можете увидеть. Специально разработанные поверхности нагрева Kondens + увеличивают образование конденсата и повышают эффективность котла. Новаторский дизайн поверхностей теплообменника Kondens + из высококачественной нержавеющей стали делает котел чрезвычайно экономичным и экономичным.Это приводит к КПД до 107% (NCV). Высокий уровень экономии энергии означает, что пользователи быстро окупят инвестиционные затраты на серию GE PLUS. Упрощение планирования Технология Buderus Thermostream упрощает процесс планирования и спецификации котлов Ecostream, поскольку нет необходимости учитывать минимальную температуру обратного потока или минимальный расход. Низкие температуры обратного потока являются основой для достижения оптимальных характеристик конденсации. Все газовые конденсационные теплообменники в стандартной комплектации имеют два отдельных возвратных патрубка, что позволяет отдельно подключать контуры отопления с разными уровнями температуры.Системы подходят для газовых установок, где масло используется в течение ограниченного времени в качестве резервного топлива. Низкое гидравлическое сопротивление позволяет подключать котлы и теплообменники последовательно, так что весь объем потока проходит через систему конденсации. Отдельные коллекторы или насосы отопительного контура в большинстве случаев не нужны, это существенно снижает инвестиционные и энергетические затраты, а также затраты на планирование и установку. Краткий обзор характеристик и преимуществ линейки GE PLUS: Котел Ecostream Технология Thermostream не требует минимального объема потока и минимальной температуры обратки Низкие инвестиционные затраты Высокий КПД до 107% (NCV) с внешними конденсационными теплообменниками Простая гидравлика системы Совместимость с маслом при использовании в качестве резервного топлива в течение ограниченного времени. Простота установки даже в стесненных условиях, поскольку чугунные секции поставляются отдельно. GE515 PLUS Сплит-системы Решения в ограниченном пространстве чугунные котлы, оснащенные внешними конденсационными теплообменниками, идеально подходят.Узкий конденсационный теплообменник пройдет через любую дверь, а секции котла из чугуна можно транспортировать отдельно и собирать там, где должен быть установлен котел, что делает серию GE15, GE515 и GE615 PLUS идеальным выбором для замены работ в старых зданиях. Экологически чистая технология Трехходовая конструкция с камерой сгорания с водяным охлаждением означает, что котел Buderus Ecostream, оснащенный экологически чистой газовой горелкой, помогает достичь более низких температур пламени и, следовательно, меньших выбросов.Запатентованная технология Thermostream также обеспечивает равномерное распределение температуры по всему котлу, даже когда потребность очень высока, и таким образом создает оптимальные условия для экономичной и надежной работы системы. Управляемая технология: отдельные части чугунного котла и конденсационного теплообменника поставляются отдельно, поэтому их можно транспортировать к месту установки и повторно собирать, даже если пространство ограничено. Надежная технология Важнейшими характеристиками крупной промышленной системы отопления являются максимальная экономичность и надежная работа.SB85L и SB85L LN чрезвычайно надежны и энергоэффективны. От производства до ввода в эксплуатацию соблюдаются и постоянно контролируются высокие стандарты качества. SB85L LN Промышленные котлы с низким уровнем выбросов NOx SB85L LN специально разработан для случаев, когда требуется чрезвычайно низкий уровень выбросов дымовых газов. Большая камера сгорания снижает температуру пламени и, следовательно, снижает вредные выбросы. Максимально используйте свою энергию Размер конденсационного теплообменника можно оптимизировать в соответствии с типом отапливаемого здания.Компактные размеры конденсационного теплообменника означают, что конденсационная версия котла SB85L не требует значительно больше места, чем высокоэффективная версия S85L. Краткий обзор характеристик и преимуществ SB85L и SB85L LN: Максимальная надежность в эксплуатации за счет тщательно спроектированного водозабора Оптимальное использование энергии за счет высоких стандартных коэффициентов использования Трехходовая технология для низких показателей выбросов в диапазоне высокой производительности Компактные размеры для легкой транспортировки и установки Принципы работы SB85L SB85L plus с конденсационным теплообменником SB85L LN Конденсационная технология для повышения эффективности и экономии Температура дымовых газов в конденсационном теплообменнике чуть выше температуры возврата, что обеспечивает наилучший уровень конденсации.Переключение на жидкое топливо при пиковой нагрузке. Если подача газа временно отсутствует, конденсационный котел SB85L можно переключить на жидкое топливо на срок до 4 недель. Предпосылкой для этого является то, что система оборудована комбинированной горелкой на жидком топливе / газе, а условия эксплуатации подходят для сжигания жидкого топлива. Гибкая топливная система обеспечит непрерывную работу даже при перебоях в подаче газа. Безопасная подающая труба Водопроводная система Топливный / газовый вентилятор Горелка Дверца горелки Обратное сопло Проточное сопло Сервисный люк на стороне дымовых газов Камера сгорания (1-й проход) Дымовая труба (2-й проход) Дымовая труба (третий проход) 1 Патрубок для дымовых газов Сервисный люк на стороне дымовых газов Оптимальная эффективность: трехходовая технология Трехходовая технология и эффективная конструкция системы отопления обеспечивают наилучшие условия для снижения выбросов и высокой эффективности.Оптимальное регулирование расхода воды в котле и регулирование модуляции горелки без требования минимальной мощности горелки обеспечивают особенно эффективную работу. Оба варианта эффективно уменьшают необходимость включения / выключения горелки. 18 Простота обслуживания и очистки Даже самые большие котлы Buderus можно легко чистить и обслуживать. Доступ к нагревательным поверхностям и камере сгорания осуществляется через главную дверь; Большое количество гладких стальных дымовых трубок в теплообменнике исключает необходимость использования перегородок, поэтому очистку и техническое обслуживание можно проводить быстро и тщательно.19

11 Сильное сочетание Высокоэффективные чугунные котлы Thermostream и чугун революция в котельной технике Чугунные котлы Buderus — это хорошее вложение. Независимо от того, используете ли вы газ, масло или их комбинацию, чугун может обеспечить очень экономичный и эффективный метод обогрева. Обычные чугунные котлы Buderus Ecostream Чугунный котел 1 4 Чугунная технология Buderus прочная и надежная Когда котел запускается с холода в условиях низких температур, вначале может образовываться конденсат и разрушать поверхности, контактирующие с дымовыми газами.Вот почему Buderus использует специальный чугун, устойчивый к конденсату. Чугун также очень легко формовать и формировать, что позволяет спроектировать камеру сгорания и поверхности нагрева, чтобы обеспечить оптимальную передачу тепла и наилучшее использование энергии. Компактные характеристики Компактные размеры котла GE делают его занимаемую площадь чрезвычайно малой по сравнению с его мощностью. Компоненты чугунных котлов Buderus также могут поставляться в разобранном виде, чтобы облегчить транспортировку и установку изделия.Технология чугуна для максимальной гибкости при проектировании и изготовлении: простая конструкция без необходимости повышения температуры обратки Экономичная работа при низких температурах Высокий КПД до 96% (NCV) Низкие затраты на электроэнергию, поскольку не требуется подмешивающий насос или смесительный клапан Надежная работа, поскольку простой конструкции системы. Меньшее количество деталей означает меньшие затраты на техническое обслуживание Низкие капиталовложения и затраты на установку Датчик обратного потока 1 Смесительный насос Привод, повышение температуры обратного потока 4 Привод, контур отопления 5 Насос, контур отопления 6 Термостатический радиаторный клапан 7 Радиатор 8 Контур подачи 9 Обратный контур 1 Привод, контур отопления Насос, контур отопления Термостатический радиаторный клапан 4 Радиатор 5 Контур подачи 6 Обратный контур Гидравлическая схема системы отопления со смесительным насосом и исполнительными механизмами С котлом Ecostream планирование системы упрощается, а материальные и трудовые затраты снижаются.Высокая эффективность технологии Thermostream со встроенной защитой котла Компания Buderus использует технологию термопреобразования в своих чугунных котлах GE15, GE515 и GE615. В обычном чугунном котле требуются дополнительные насосы и смесительные клапаны, чтобы поддерживать достаточно высокую температуру обратной линии, чтобы предотвратить образование конденсата внутри котла. Если конденсат накапливается в чугунном котле, в секциях котла может возникнуть тепловое напряжение, что приведет к их выходу из строя, и энергия будет тратиться на сжигание этого конденсата.Технология Thermostream устраняет эту ситуацию, частично смешивая холодную возвратную воду с более теплой водой, которая уже протекает через теплообменник. Этот метод увеличивает температуру возвратной воды до того, как она вступит в контакт с камерой сгорания, поэтому условия для конденсации не могут возникнуть во время нормальной работы, так как температура на поверхности теплообменника остается выше точки росы. Котел имеет встроенную защиту. Для других котлов за эту защиту нужно платить.0 1

12 Серия G / GE Высокоэффективный чугун Серия G / GE Высокоэффективный чугун Газ, масло или и то, и другое, с моделями G15, GE15, GE515, GE615 В зависимости от требований вашего проекта, универсальные линейки G и GE чугунные котлы могут работать с масляной или газовой горелкой. Также можно использовать двухтопливную горелку, которая может переключаться с газовой на жидкую при прекращении подачи газа. Краткий обзор характеристик и преимуществ линейки G / GE: Регулируемая мощность от 78 до 1,00 кВт Экономичность при стандартной степени использования до 96% (NCV) Трехходовая конструкция для снижения выбросов G15 GE15 Компактные размеры котла Двухконтурная система с контролем котла и отопительного контура Простота обслуживания и очистки Технология Buderus thermostream обеспечивает 1 Дроссельный клапан с электродвигателем Стратегический датчик температуры на входе в котел 4 Обратный поток в котел 5 Радиатор 6 Насос отопительного контура 7 Привод отопительного контура простая система, которая очень надежна при работе при низких температурах и не требует поддержания минимальной температуры обратной воды. Котлы, показанные с дополнительными блоками управления Buderus 4000 Накопительный водонагреватель Котлы Ecostream 1-й проход (камера сгорания) и проход (дымовые газы) 3-й проход (дымовые газы) GE615 Трехходовой принцип котлов Ecostream является предпосылкой для низких выбросов NOx.GE515 Экономичный и эффективный. Конструкция современного чугунного котла Buderus помогает создать оптимальные условия сгорания 1: КПД до 96% (NCV) возможен при низких температурах дымовых газов и эффективной теплоизоляции по периметру. 1 Внешнее уплотнение Более чистое сгорание Камеры сгорания для всех чугунных котлов Buderus имеют большую переднюю дверцу и, следовательно, легко доступны, что упрощает и ускоряет обслуживание. 4 Передний компонент Уплотнение дверцы Внутреннее уплотнение Каналы для продуктов сгорания также можно легко очистить спереди.4 Каждый чугунный компонент чугунных котлов GE выполняет важную функцию: он отводит тепло из продуктов сгорания и передает эту энергию воде в системе. Маленькие ребра в камере сгорания поглощают излучаемое тепло, а большие ребра теплообменника поглощают конвекционное тепло. Компоненты из чугуна точно регулируют распределение и поток дымовых газов, оптимизируя теплообмен. Гибкая уплотнительная лента из бутилкаучука вдавливается в уплотнительные канавки, чтобы гарантировать, что каждый компонент надежно соединен с газонепроницаемым уплотнением.

13 S85L S85L LN Варианты высокоэффективных стальных дымоходов Ассортимент S85L и S85L LN Воздуховоды и аксессуары Экономичность от начала до конца Стальные котлы Buderus S действительно проявляют себя, когда они используются в качестве котлов пиковой нагрузки для двухконтурных систем. например в промышленных приложениях, которые часто должны работать при более высоких рабочих температурах. Эти котлы были спроектированы так, чтобы максимизировать окупаемость инвестиций с очень высоким уровнем эффективности, низкими затратами на техническое обслуживание и отличной совместимостью с современными системами отопления.Краткий обзор характеристик и преимуществ линейки S: Превосходное соотношение цены и качества Большой диапазон мощности от 1000 до 19,00 кВт Оптимизированная энергоэффективность до 94% (NCV) Трехпроходная технология для низких выбросов в диапазоне высокой мощности Гибкое размещение Варианты для вашей системы отопления Современная отопительная техника может быть установлена ​​практически в любом месте, и, поскольку конденсационные котлы Buderus могут использоваться с различными системами отвода дымовых газов, установщики и специалисты по установке обладают высокой степенью гибкости при выборе места размещения котла.Открытые системы дымохода Полная совместимость с дымоходом Buderus поставляет собственные системы дымоудаления для настенных конденсационных котлов. Все другие коммерческие котлы Buderus полностью совместимы с целым рядом дымовых систем, предлагаемых специализированными дымоходами. Оптимальные условия горения. Длина и диаметр камеры сгорания в моделях S85L точно спроектированы с учетом геометрии пламени и передаваемой тепловой мощности. Соответствие размеров камеры сгорания требуемой мощности также поможет снизить выбросы NOx.Котлы, работающие с открытыми дымоходами, забирают кислород, необходимый для горения, из помещения, окружающего котел, которое должно быть достаточно вентилируемым. Дымовые газы отводятся через коррозионно-стойкую дымовую трубу или дымоход, соответствующий типу используемого котла. Конденсационные котлы требуют специального дымохода из-за образующегося конденсата. компании. Для получения дополнительной информации или технических вопросов, касающихся опций и установки дымоходов, обратитесь в нашу службу технической поддержки или обратитесь непосредственно к предпочитаемому поставщику дымоходов.Оптимальная цена и производительность S Range — это высокопроизводительный котел для коммерческого использования, который обеспечивает отличное соотношение цены и качества и быструю окупаемость инвестиций. Интеллектуальная конструкция котла, выбор правильной горелки, большие размеры поверхностей теплообменника для низких температур дымовых газов и эффективный результат теплоизоляции Системы с закрытым пространством Концентрическая система дымохода Buderus работает за счет перемещения дымовых газов по внутренней трубе, в то время как необходимый воздух для горения поступает в систему через наружную трубу.Чтобы обеспечить максимальную надежность, качество и безопасность, все системы дымоудаления Buderus проходят строгие испытания в соответствии с последними отраслевыми стандартами. в отличном соотношении цена / качество. Комплексные системные решения Оптимальная эффективность: трехходовая технология Трехходовая технология, встроенная в стальные котлы Buderus, вместе с эффективной конструкцией теплообменника, обеспечивают наилучшие условия для низких выбросов и эффективности до 94% (NCV). Оптимальное регулирование расхода воды в котле и регулирование модуляции горелки без требования минимальной мощности горелки обеспечивают особенно эффективную работу.Оба варианта эффективно уменьшают необходимость включения / выключения горелки. Соединение для защитного оборудования Регулируемая вода Горелка с вентилятором на жидком топливе / газе Дверца горелки Соединение для обратной линии Подсоединение потока Люк для техобслуживания, сторона дымовых газов Точка дренажа Камера сгорания (1-й проход) Дымовая труба (2-й проход) Дымовая труба (3-й проход) Buderus предлагает широкий выбор принадлежностей чтобы помочь с установкой котлов, представленных в этой брошюре. Это включает в себя все оборудование безопасности и управления, чтобы обеспечить максимальную производительность вашего котла Buderus.SB85L LN Промышленные котлы с низким уровнем выбросов NOx SB85L LN специально разработан для случаев, когда требуется чрезвычайно низкий уровень выбросов дымовых газов. Большая камера сгорания снижает температуру пламени и, следовательно, снижает вредные выбросы. S85L 4 5

14 Коммерческие средства управления Система управления Buderus 4000 и EMS В стандартной комплектации Buderus GB16 и GB1 оснащены системой управления энергопотреблением (EMS). Эта современная технология позволяет инженеру-теплотехнику быстро и легко получить доступ ко всем функциям котла и имеет стандартную операционную систему, которая работает в гармонии с обширным набором средств управления Buderus.Для более крупных проектов коммерческого отопления с модульной серией 4000 доступны еще большие возможности управления. BC10 Инвестируйте в будущее: средства управления серии 4000. Функция системы BMS за небольшую часть стоимости Контроллеры серии Buderus 4000 предоставляют широкий спектр вариантов управления для одно- и многокотловых систем. Серия 4000 может управлять практически любой системой отопления, будь то каскад из 8 котлов или простое подключение к существующей системе управления зданием. 411/41 Приложения для EMS с серией 4000: каскадное переключение Расширяемость — управление до 56 отопительных контуров Использование вместе с другими источниками тепла, такими как твердотопливные котлы, тепловые насосы и т. Д. Управление котлом, встроенное в стандартную комплектацию GB16 и GB1 Цифровой контроллер для одиночных котлов Цифровой главный контроллер для одиночных или каскадных котлов. Цифровые контроллеры для настенных котлов и каскадов. MEC BFU. Используя RC0 и RC0, можно удобно управлять отоплением практически из любого места.RC0 может быть установлен в котле или вдали от котла, где он также может работать как комнатный термостат. RC0 может быть добавлен к дополнительным зонам в качестве комнатного термостата для управления вторым отопительным контуром. RC0 RC0 Базовый постоянный контроллер. Цифровой подчиненный контроллер для дополнительных модулей управления или дополнительных котлов. Доступен к концу 006. Расширенный цифровой контроллер. Управление, которое адаптируется к вашим потребностям. EMS позволяет система управления и автоматическая система розжига в котле для связи друг с другом.Это обеспечивает плавное взаимодействие между котлом и горелкой, а также более плавную и эффективную работу системы. В случае возникновения неисправности она обнаруживается на ранней стадии встроенной сервисной диагностической системой (SDS) Buderus и четко отображается на цифровом текстовом дисплее RC0. Эти блоки управления предназначены для управления двумя отопительными контурами в небольших коммерческих установках или в больших отдельно стоящих домах с высокими требованиями к теплу. В более крупных коммерческих системах отопления или в более сложных приложениях EMS напрямую связывается с высокопроизводительными системами управления Buderus 411, 41 или 4.Простые в использовании органы управления RC0 и MEC Цифровые программаторы MEC и RC0 имеют текстовый дисплей для ввода операций системы отопления, а также для передачи диагностических и сервисных сообщений. Их можно установить на котел или подключить к котлу из жилого или рабочего помещения. MEC поставляется с блоками управления серии 411, 411, 411 и 4 Control. Конденсационные котлы с внешним конденсационным теплообменником 1) * Конденсационные котлы с внутренним конденсационным теплообменником. Газовая горелка, одно-, двухступенчатая / модулирующая. Свободные точки подключения модуля. смесители (макс.возможно) Горячая вода Каскадные системы)))) Подключение программатора * с дополнительным блоком ZM 47 1) Только в сочетании со смесителями отопительного контура и функциональным модулем FM 44) Используется как оборудование постоянного регулирования в сочетании с главным управлением) Только с модулирующими горелками с EMS Удобство и простота использования, современный дизайн и функциональность. Цифровой программатор MEC с простым нажатием и поворотом упрощает настройку и изменение параметров. BFU — это пульт дистанционного управления, который позволяет регулировать котел из жилого или рабочего пространства.Поставляется с датчиком комнатной температуры. 6 7

15 Технические характеристики Технические характеристики Диапазон 800 кВт 4 кВт 60 КПД% (NCV) 40 / 0ºC Номинальная тепловая мощность кВт 75 / 60ºC Номинальная тепловая мощность кВт 40 / 0ºC Макс.температура подачи (ºC) Максимальное рабочее давление (бар) 4 4 Температура дымовых газов (ºC) 40 / 0ºC Температура дымовых газов (ºC) 75 / 60ºC Вес (кг) 5 61 Высота (мм) Ширина (мм) Глубина (мм) SB15 кВт 50 кВт 70 кВт 90 кВт 115 КПД,% (NCV) Номинальный Тепловая мощность (40 / 0ºC) Номинальная тепловая мощность (75 / 60ºC) Максимальная температура потока (ºC) Максимальное рабочее давление (бар) Вес (кг) Макс.высота с элементами управления (мм) Ширина (мм) Ширина доступа (мм) Длина ( без горелки) (мм) GB16 (одинарный котел) кВт 80 кВт 100 КПД% (NCV) 50 / 0ºC Номинальная тепловая мощность кВт 80 / 60ºC Номинальная тепловая мощность кВт 50 / 0ºC Макс.температура подачи (ºC) Максимальное рабочее давление (бар) 4 4 Температура дымовых газов (80 / 60ºC) Температура дымовых газов при частичной нагрузке (80 / 60ºC) Температура дымовых газов при полной нагрузке (50 / 0ºC) Частичная нагрузка 4 4 Температура дымовых газов (50 / 0ºC) Вес при полной нагрузке (кг) Высота без насосной группы (мм) Высота с насосной группой (мм) Ширина (мм) Глубина (мм) КАСКАДНЫЕ СИСТЕМЫ ДОСТУПНЫ ДЛЯ ДО 8 КОТЛОВ.ДЛЯ ПОЛНЫХ ДЕТАЛЕЙ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК КАСКАДНОЙ СИСТЕМЫ ПОСЕТИТЕ SB615 кВт 145 кВт 185 кВт 40 кВт 10 кВт 400 кВт 510 кВт 640 КПД (NCV) Номинальная тепловая мощность (40 / 0ºC) Номинальная тепловая мощность (75 / 60ºC) Максимальная температура потока (ºC) ) Максимальное рабочее давление (бар) Вес (кг) Макс.высота с регуляторами (мм) Высота сбоку регуляторов (мм) Ширина (мм) Ширина доступа (мм) Длина (без горелки) (мм) GB1 (Однокотел) кВт 90 кВт 10 кВт 160 кВт 00 кВт 40 кВт 80 КПД (NCV) Номинальная тепловая мощность (50/0 ° C) Номинальная тепловая мощность при полной нагрузке (50/0 ° C) Номинальная тепловая мощность при частичной нагрузке (80/60 ° C) Номинальная тепловая мощность при полной нагрузке (80 / 60ºC) Макс.температура подачи при частичной нагрузке (ºC) Макс.рабочее давление (бар) Температура дымовых газов (80 / 60ºC) Температура дымовых газов при частичной нагрузке (80 / 60ºC) Температура дымовых газов при полной нагрузке (50 / 0ºC) При частичной нагрузке 4 0 Температура дымовых газов (50 / 0ºC) Полная нагрузка Вес (кг) Высота, макс. Включая элементы управления (мм) Ширина (мм) Ширина доступа (мм) Глубина (мм) SB75 кВт 790 кВт 970 кВт 100 КПД,% (NCV) Номинальная тепловая мощность (40 / 0ºC) Номинальная тепловая мощность ut (75 / 60ºC) Максимальная температура потока (ºC) Максимальное рабочее давление (бар) Вес (кг) Макс. высота, включая элементы управления (мм) * Ширина (мм) Ширина доступа (мм) Длина (без горелки) (мм) * + 40 мм для звукопоглощающей основы.ДОСТУПНЫ КАСКАДЫ ДВУХ КОТЛОВ. ДЛЯ ПОЛНОЙ ДЕТАЛИ СПЕЦИФИКАЦИЙ КАСКАДНОЙ СИСТЕМЫ ПОСЕТИТЕ 8 9

Газовые котлы Alpha: инновации и передовые технологии на вашу пользу

Alpha — широко известный производитель и поставщик отопительного оборудования, работающий по всей Великобритании на протяжении последних 45 лет.На данный момент он предлагает довольно широкий ассортимент котлов, которые, благодаря стремлению бренда к качеству сборки, пользуются репутацией непревзойденной надежности и производительности.

Сегодня производитель отвечает за очень длинный список газовых котлов Alpha, которые поднимают эффективность и производительность на совершенно новый, более высокий уровень. Пожалуй, одна из лучших разработок продукта — Cyclone, который удаляет весь мусор из отопительного контура, тем самым предотвращая засорения и помогая котлам работать дольше.Еще одна заслуживающая упоминания разработка — это SolarSmart, которая теперь представляет собой большой прорыв в солнечной тепловой технологии, делая солнечное нагревание горячей воды гораздо более экономичным и доступным, чем это было раньше.

Бытовые газовые котлы с высоким КПД

Ассортимент газовых котлов

Alpha включает системные котлы, комбинированные и обычные модели. Кроме того, существуют и настенные накопительные комбинированные котлы. Этот ассортимент идеально подходит для:

  1. большие требования к производительности
  2. отдельные единицы
  3. каскадных установок

Абсолютно все газовые котлы Alpha, а также низкоуглеродистые продукты содержат компоненты самого высокого качества и имеют комплексные гарантии, которые распространяются на каждый компонент, который поставляется.Все это вселяет в среднего покупателя полную уверенность. Они имеют репутацию благодаря трем основным факторам — надежности, производительности и эффективности. Благодаря этому они соответствуют самым высоким стандартам качества сборки и компонентов.

Преимущества грунтовки

На что может рассчитывать покупатель, покупая газовые котлы у Alpha? В их список входят:

  • Гарантия 6-7 лет на работу и запчасти (обычно срок зависит от выбранной модели)
  • термостат замерзания
  • теплообменник из нержавеющей стали
  • daily pump kick
  • подробные коды неисправностей
  • клапан сезонности (экономия на счетах за газ)
  • Рейтинг SEDBUK (Band A)

Обратите внимание на такие продукты, как FlowSmart, SolarSmart и GasSaver, поскольку они являются примерами передовых технологий.Они специально созданы для работы с газовыми котлами, чтобы повысить уровень эффективности, помочь использовать намного меньше газа для горячего водоснабжения и отопления, сократить выбросы углерода и счета за электроэнергию.

Говоря о выбросах углерода, следует отметить, что эти высокоэффективные котлы выделяют более низкие уровни NOx и углекислого газа, используя отработанное тепло, которое теряется в атмосферу, для нагрева воды в системе, что позволяет создать сравнительно более эффективный паровой котел.

К наиболее предпочтительным моделям газовых котлов Alpha относятся Alpha 240E, Alpha 240E, Alpha 240p, Alpha 240X, Alpha 240xe, Alpha 240xp, Alpha 280E, Alpha 280E, Alpha 280P, Alpha 500E, Alpha C23, Alpha C27, Alpha CB24, пр.

Регулярные инновационные подходы к бизнесу помогают создавать уникальные приборы, которые существенно влияют на экономию на счетах за электроэнергию, выбросы углерода и индивидуальный уход.

Control Engineering | Основы каскадного управления

Когда для измерения условий в контролируемом процессе доступно несколько датчиков, каскадная система управления часто может работать лучше, чем традиционный контроллер для одного измерения.Рассмотрим, например, паровой водонагреватель, показанный на боковой панели «Отопление воды с каскадным управлением». На рисунке A показан традиционный контроллер, измеряющий температуру внутри резервуара и управляющий отверстием парового клапана для добавления большего или меньшего количества тепла, поскольку поступающая вода нарушает температуру резервуара. Эта схема работает достаточно хорошо, если подача пара и паровой клапан достаточно согласованы, чтобы производить еще одно изменение температуры в резервуаре на X% каждый раз, когда контроллер требует еще одного изменения Y% в открытии клапана.

Однако несколько факторов могут изменить отношение X к Y или время, необходимое для изменения температуры в резервуаре после контрольного усилия. Давление в линии подачи пара может упасть, в то время как другие резервуары потребляют пар, который они разделяют, и в этом случае контроллеру придется открыть клапан более чем на Y%, чтобы добиться такого же изменения температуры резервуара на X%.

Или паровой клапан может начать заклинивать, поскольку трение со временем сказывается на механическом воздействии.Это увеличило бы время, необходимое для открытия клапана, до степени, требуемой контроллером, и замедлило бы скорость, с которой температура резервуара изменяется в ответ на заданное усилие управления.

Лучше

Система каскадного управления может решить обе эти проблемы, как показано на рисунке B, где второй контроллер взял на себя ответственность за управление открытием клапана на основе измерений второго датчика, контролирующего скорость потока пара.Вместо того, чтобы диктовать, насколько широко должен быть открыт клапан, первый контроллер теперь сообщает второму контроллеру, сколько тепла он хочет с точки зрения желаемой скорости потока пара.

Затем второй контроллер управляет открытием клапана до тех пор, пока пар не начнет течь с требуемой скоростью. Если эта скорость оказывается недостаточной для достижения желаемой температуры резервуара, первый контроллер может потребовать более высокую скорость потока, тем самым побуждая второй контроллер обеспечивать больше пара и больше тепла (или наоборот).

Это может показаться запутанным способом достижения того же результата, который первый контроллер мог бы достичь сам по себе, но система каскадного управления должна обеспечивать гораздо более быструю компенсацию, когда поток пара нарушается. В исходной схеме с одним контроллером падение давления подачи пара должно сначала привести к снижению температуры в резервуаре, прежде чем датчик температуры сможет даже заметить возмущение. При использовании второго контроллера и второго датчика расход пара может быть измерен и поддержан гораздо быстрее и точнее, что позволяет первому контроллеру работать с уверенностью в том, что любой расход пара, который он хочет, он действительно получит, независимо от того, что происходит с давлением пара.

Второй контроллер также может защитить первый контроллер от ухудшения работы клапана. Клапан может по-прежнему замедляться из-за износа или образования десен, и в результате второму контроллеру, возможно, придется работать усерднее, но на первый контроллер это не повлияет, пока второй контроллер может поддерживать скорость потока пара на уровне требуемый уровень.

Без ускорения, обеспечиваемого вторым контроллером, первый контроллер увидел бы, что процесс становится все медленнее и медленнее.Возможно, он по-прежнему сможет самостоятельно достичь желаемой температуры в резервуаре, но если проницательный оператор не заметит эффект и не настроит его так, чтобы он более агрессивно реагировал на нарушения температуры резервуара, он также будет становиться все медленнее и медленнее.

Точно так же второй контроллер может сглаживать любые отклонения или нелинейности в работе клапана, например, отверстие, которое сложнее закрыть, чем открыть. Второму контроллеру, возможно, придется немного потрудиться, чтобы достичь желаемой скорости потока пара, но если он сможет сделать это достаточно быстро, первый контроллер никогда не увидит последствий необычного поведения клапана.

Элементы каскадного управления

Блок-схема каскадного управления показывает общую систему каскадного управления с двумя контроллерами, двумя датчиками и одним исполнительным механизмом, воздействующими на два последовательно соединенных процесса. Первичный или главный контроллер генерирует усилие управления, которое служит уставкой для вторичного или подчиненного контроллера. Этот контроллер, в свою очередь, использует исполнительный механизм для приложения управляющего усилия непосредственно к вторичному процессу. Затем вторичный процесс генерирует вторичную переменную процесса, которая служит усилием управления для первичного процесса.

Геометрия этой блок-схемы определяет внутренний цикл, включающий вторичный контроллер, и внешний цикл, включающий первичный контроллер. Внутренний контур функционирует как традиционная система управления с обратной связью с заданным значением, переменной процесса и контроллером, действующим на процесс с помощью привода. Внешний цикл делает то же самое, за исключением того, что он использует весь внутренний цикл в качестве исполнительного механизма.

В примере с водонагревателем регулятор температуры бака будет первичным, поскольку он определяет уставку, которую требуется достичь регулятору расхода пара.Вода в резервуаре, температура резервуара, пар и расход пара будут соответственно первичным процессом, первичной переменной процесса, вторичным процессом и вторичной переменной процесса (см. Блок-схему каскадного управления). Клапан, который контроллер расхода пара использует для поддержания расхода пара, служит исполнительным механизмом, который действует непосредственно на вторичный процесс и косвенно на первичный процесс.

Требования

Естественно, каскадная система управления не может решить все проблемы управления с обратной связью, но она может оказаться полезной, если при определенных обстоятельствах:

  • Внутренний цикл влияет на внешний цикл.Действия вторичного контроллера должны влиять на первичную переменную процесса предсказуемым и повторяемым образом, иначе у первичного контроллера не будет механизма влияния на его собственный процесс.
  • Внутренний цикл быстрее внешнего. Вторичный процесс должен реагировать на усилия вторичного контроллера как минимум в три или четыре раза быстрее, чем первичный процесс реагирует на первичный контроллер. Это дает вторичному контроллеру достаточно времени для компенсации нарушений внутреннего контура, прежде чем они смогут повлиять на первичный процесс.
  • Нарушения внутреннего контура менее серьезны, чем возмущения внешнего контура. В противном случае вторичный контроллер будет постоянно корректировать нарушения во вторичном процессе и не сможет прилагать последовательные корректирующие усилия к первичному процессу.

Водонагреватели с паровой подачей, как в примере, особенно подходят для каскадного управления, поскольку повышение или понижение расхода пара приводит к повышению или понижению температуры в резервуаре без каких-либо дополнительных приводов, клапан может управлять расходом пара почти мгновенно по сравнению с медленный темп, при котором пар может нагревать воду в большом резервуаре, а возмущения давления подачи пара относительно нечасты и легко компенсируются контроллером расхода пара.

Блок-схема каскадного управления

Система каскадного управления реагирует на физические явления, показанные синим цветом, а данные процесса — зеленым.

В примере с водонагревателем:

  • Setpoint — требуемая температура воды в баке
  • Первичный контроллер (главный) — измеряет температуру воды в баке и запрашивает у вторичного контроллера больше или меньше тепла
  • Вторичный контроллер (подчиненный) — напрямую измеряет и поддерживает расход пара
  • Привод — паровой клапан
  • Вторичный процесс — пар в подающей линии
  • Нарушения внутреннего контура — колебания давления подачи пара
  • Первичный процесс — вода в баке
  • Нарушения внешнего контура — колебания температуры резервуара из-за неконтролируемых условий окружающей среды, особенно колебания температуры на входе
  • Вторичный параметр процесса — расход пара
  • Первичный параметр процесса — температура воды в резервуаре

Вызовы

Каскадное управление тоже может иметь свои недостатки.В частности, дополнительный датчик и контроллер приводят к увеличению общих затрат на оборудование. Системы каскадного управления также более сложны, чем контроллеры с одним измерением, и требуют вдвое большей настройки. Опять же, процедура настройки довольно проста: сначала настройте вторичный контроллер, а затем первичный контроллер, используя те же инструменты настройки, которые применимы к контроллерам одиночного измерения.

Однако, если настройка внутреннего цикла слишком агрессивна и два процесса работают в одинаковых временных масштабах, два контроллера могут конкурировать друг с другом до точки, приводящей к нестабильности замкнутой системы.К счастью, это маловероятно, если внутренний цикл по своей природе быстрее внешнего цикла или настройка заставляет его работать.

И не всегда ясно, когда каскадное управление будет стоить дополнительных усилий и затрат. Есть несколько классических примеров, которые обычно выигрывают от каскадного управления, часто включающего расход в качестве вторичной переменной процесса, но обычно легче предсказать, когда каскадная система управления не поможет, чем предсказать, когда это поможет.

Вэнс ВанДорен, PhD, PE, Control Engineering специалист по контенту.Свяжитесь с ним по телефону [email protected] .

Ключевые понятия:

  • Когда более одного элемента могут влиять на одну переменную процесса, обработка каждого отдельно может упростить управление процессом.
  • Для одной переменной процесса, которая зависит от нескольких измерений, может потребоваться более одного контроллера.

ОНЛАЙН

Подробнее о стратегии управления и настройке контура ниже.

Найдите подрядчика по природному газу

Перейти к основному содержанию
  • Запах газа?
  • Отключение электричества
  • Карьера
  • Связаться с нами
  • Аккаунт онлайн
  • Мой профиль
  • Мои скидки
  • Выйти
Логин аккаунта
  • Аккаунт онлайн
  • Мой профиль
  • Мои скидки

Поиск

  • Аккаунты и выставление счетов
    • Откройте, закройте или переместите свой аккаунт
    • Варианты оплаты
    • Биллинг и ставки
    • Счетчики и показания счетчиков
    • Защита от мошенничества и мошенничества
    • Невостребованных средств
    • Забота о чужом аккаунте
  • Сервисы
    • Откройте, закройте или переместите свой аккаунт
    • Услуги природного газа
    • Электричество
    • Торгово-промышленные услуги
    • Варианты устойчивой энергетики
  • Скидки и экономия энергии
    • Скидки и предложения

% PDF-1.6 % 266 0 объект > endobj 1709 0 объект > поток 2012-05-21T11: 23: 43 + 03: 002012-05-21T10: 35: 24 + 03: 002012-05-21T11: 23: 43 + 03: 00application / pdfuuid: 15cc41db-d5be-754b-92c0-82af63cd202cuuid: 027c7cd0-0dcf-41a6-9ef9-4ccbec165e39 конечный поток endobj 279 0 объект > / Кодировка >>>>> endobj 262 0 объект > endobj 616 0 объект > endobj 1103 0 объект > endobj 1104 0 объект > endobj 1082 0 объект > 1083 0 R] / P 1081 0 R / S / Link / Pg 559 0 R >> endobj 1078 0 объект > 1079 0 R] / P 1077 0 R / S / Link / Pg 592 0 R >> endobj 1620 0 объект > 1621 0 R] / P 1619 0 R / S / Link / Pg 1105 0 R >> endobj 1616 0 объект > 1617 0 R] / P 1615 0 R / S / Link / Pg 1135 0 R >> endobj 1615 0 объект > endobj 1135 0 объект > / MediaBox [0 0 595.2 841.8] / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Pattern >>> / Type / Page >> endobj 543 0 объект > endobj 1160 0 объект > поток xrF * lc

Коды ошибок / отказов котла Alpha [обновлено в 2021 г.]

Код ошибки Неисправность Возможная причина
0A1 Отказ зажигания Проблема с подачей газа.
Положение электрода зажигания и проблемы с искрой.
0A2 Ошибка обнаружения пламени Соединения электродов датчика пламени.
Короткое замыкание на электрод или провода.
0A3 Блокировка термостата перегрева Соединения электродов датчика пламени.
Короткое замыкание на электрод или провода.
0A5 Ошибка скорости вентилятора Проблема с дымоходом / вентиляцией.
Проблема с впускным коллектором и трубкой для воздуха.
Повреждение или неисправность вентилятора.
Подключение проводов вентилятора.
0A7 Ошибка высокой температуры дымовых газов Воздух в первичном теплообменнике.
Ограничения системы, вызывающие перегрев.
Дымоход может иметь ограничения или засорения.
0A8 Неисправность цепи пламени Неправильная подача газа.
Положение электрода розжига и искра.
Проблемы с зазором и соединениями электрода датчика пламени.
0A9 Ошибка электрики газового клапана Проблемы с подключением клапана.
Основная плата.
Проблемы с работой газового клапана.
Загазованность.
0A15 Обнаружена неисправность датчиков подачи и возврата.
(на датчике отображается неверное значение температуры)
Плохое или неправильное кровообращение.
Влияние внешней цепи.
Проблема с сопротивлениями датчиков подачи и обратки.
0A16 Неправильное повышение температуры датчика потока (слишком большое время для повышения температуры подачи. Проблемы с циркуляцией системы.
Объем системы или расход слишком велик.
Мощность котла недостаточна для системы.
0A17 Неправильное повышение температуры датчика обратной линии (слишком большое время для повышения температуры подачи. Проблемы с циркуляцией системы.
Объем системы или расход слишком велик.
Мощность котла недостаточна для системы.
0A18 Обнаружена неисправность датчиков подачи и возврата. Обнаружено резкое изменение температуры на датчике подачи или возврата. Проблемы с циркуляцией системы.
Проблема с работой зонных клапанов.
Необходимо проверить сопротивление и работу датчиков подачи и возврата.
0A21 Неисправность основной платы Электрические соединения.
Попадание воды в соединения.
0A30 Короткое замыкание датчика расхода Необходимо проверить соединения и провода датчика потока.
Попадание воды в соединения.
0A31 Датчик расхода вне допустимого диапазона. (датчик измеряет температуру за пределами нормального диапазона.) Проблема с подключением датчика потока и поврежденными проводами.
Неправильные значения сопротивления датчика.
0A37 — Pro Tec 50 Недостаточный поток в системе (если поток в системе слишком низкий в течение определенного времени, котел отключится) Требуется проверка показаний реле расхода.
Ограничения или запорные клапаны в системе.
Проблемы с функцией насоса.
Проблемы с давлением в системе.
0A37 — Pro tec 70, 90, 115 Недостаточное давление в системе (при слишком низком давлении в системе котел отключается.) Давление в системе должно составлять 1-2 бара, если давление не требует дозаправки до нужного количества
0A43 Короткое замыкание датчика возврата Проблема с подключениями и проводами датчика возврата.
Попадание воды в соединения
0A44 Датчик обратной линии вне допустимого диапазона.
Датчик измеряет температуру вне нормального рабочего диапазона
Подключения датчика обратной линии и поврежденные провода.
Необходимо проверить значения сопротивления датчика обратной линии.
0A80 Неисправность подключения датчиков подающей и обратной магистрали (может возникнуть через несколько минут работы котла). Провода не подключены к нужным датчикам.
0E2 Ошибка обнаружения пламени. Необходимо проверить соединения электродов датчика пламени.
Короткое замыкание на электрод или провод.
0E13 Достигнуто максимальное количество сбросов. (За 15 минут было выполнено более 5 попыток сброса.) Изучите отображаемый исходный код неисправности.
Для сброса этого кода необходимо выключить / включить источник питания
0E25 Неисправность основной платы Необходимо проверить все электрические соединения.
Попадание воды в соединения.
0E34 Датчик ГВС вне допустимого диапазона (измеряет температуру вне нормального рабочего диапазона.) Подключения датчика ГВС и поврежденные кабели.
Проблемы со значениями сопротивления датчика ГВС
0E33 Низкое напряжение питания Проблемы с подключением к электрической розетке.
Проблема с внешним источником питания.
Возможные перебои в подаче электроэнергии
0E37 Недостаточное давление в системе Систему необходимо проверить на тираж и ограничения.
Требуется проверка давления в системе и манометра.
Реле давления и соединения требуют проверки.
0E45 Короткое замыкание датчика дымохода Необходимо проверить соединения и провода датчика дымохода.
Попадание воды в соединения
0E46 Датчик дымовых газов вне допустимого диапазона (измеряет температуру вне нормального рабочего диапазона) Необходимо проверить соединения, провода и сопротивление датчика дымохода.
0E81 Обнаружена неисправность датчика подачи и возврата (датчик показывает неверное значение температуры) Плохая или неправильная циркуляция / внешняя цепь влияет на сопротивление датчиков обратного потока, требует проверки
0E98 Обнаружена неисправность датчика подачи и возврата (датчик показывает неправильное значение температуры) M — O Требуется проверка соединений
Совместимое программное обеспечение на печатной плате требует проверки
0E99 Простая ошибка каскадной связи На всех котлах необходимо проверить электрические соединения.
Конфигурация, параметр 38.
FE94 Отказ от печатной платы дисплея. Необходимо проверить электрические соединения с платой дисплея.
Попадание воды в соединения.
Повреждение кнопок или ЖК-экрана.
FE95 Внешний датчик потока вне диапазона или короткое замыкание /
Внешний датчик потока измеряет температуру вне нормального рабочего диапазона
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
