Кессон из бетонных колец для скважины: Кессон для скважины – виды и особенности выбора

Содержание

Кессон для скважины – виды и особенности выбора

Написать эту статью нас подтолкнули  вопросы, задаваемые Заказчиками, которые занимаются устройством водопровода в доме и выбирают себе кессон для скважины.

Многие люди планируют купить кессон, чаще всего исходя только из стоимости, думая, что водопроводные кессоны все одинаковые. Но цена кессона не самое главное, Давайте разберемся, какие виды кессонов существует, их плюсы и минусы.

Напомним, обустройство водопровода кессоном проводится с целью защитить скважинное оборудование от воздействия низких температур, попадания воды и грязи.

Кессоны бывают металлические (стальные), пластмассовые и бетонные.



Вариант #1 – кессон из бетонных колец

Колодец под скважину из ж\б колец довольно просто установить, а конструкция получается прочной и долговечной.

Бетонные кессоны обычно состоят из двух колец диаметром 1,5 метра, крышки и люка.

Все это устанавливается на цементно-песчаный раствор, промазывается битумом, а на дно заливается стяжка.

Прежде всего, нужно понимать, что бетон относится к числу гигроскопичных материалов. Он очень хорошо впитывает влагу, именно поэтому для обеспечения длительного срока эксплуатации конструкции следует провести качественные гидроизоляционные работы.

Особое внимание уделяется стыкам колец, участку соединения с бетонным основанием и месту, где обсадная труба проходит через дно кессона.

Преимущества бетонных кессонов:

    • Долговечность и прочность. Бетон является исключительно прочным материалом, и может успешно противостоять различным воздействиям. Движение почв не повлияет на целостность камеры, и на ее станках не появится трещин. Правильно поставленный бетонный кессон будет работать минимум несколько десятков лет. Очень важно, чтобы железобетонные кольца были изготовлены строго по ГОСТу, именно это условие даст необходимое качество для долгого срока службы

    • Большой вес.   Благодаря значительной массе железобетона, камера кессона не всплывает из-за повышения уровня грунтовых вод. Так же бетонный кессон не нужно дополнительно закреплять в грунте при монтаже.

      Обустройство скважины бетонными кольцами является одним из самых бюджетных вариантов, что привлекает большое количество заказчиков на сторону такого решения.



    Вариант #2 – металлический кессон

    Это, образно говоря, большой металлический ящик, в стены которого для прохода коммуникаций вварены резьбовые втулки. Обычно Металлические кессоны делают из стали толщиной около 3-4 мм, сваривают сплошным швом и тоже промазывают битумом. Процесс установки требует привлечения спецтехники, так как кессон тяжёлый.

    При выборе такого кессона важно обращать внимание на его форму. Лучше всего, если она будет с минимальным количеством и максимальным качеством сварных швов. Любой дефект и повреждение шва повлечет потерю герметичности кессона. Кроме того, со временем сталь гниёт, тем более в сырой среде, от этого сокращается срок службы.

    Еще один минус – высокая теплопроводность. Поэтому необходимо обустраивать дополнительный утепляющий слой для всей конструкции.

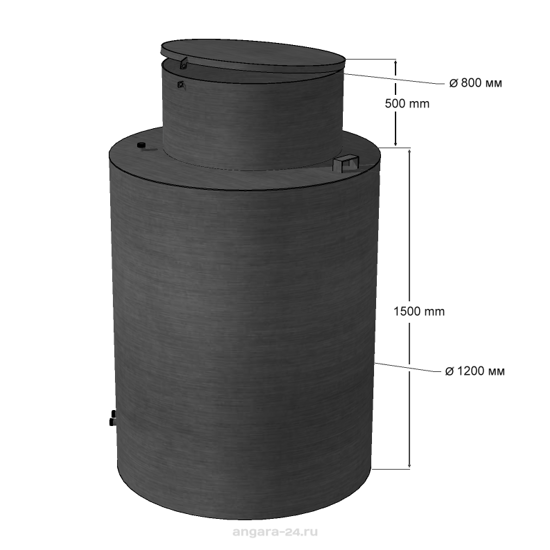

    Вариант #3 – пластиковый кессон

    Обычно принято считать, что пластиковый кессон не ржавеет, имеет презентабельный вид и долго служит. Это действительно так, он устойчив к коррозии, имеет более легкий вес и срок его службы почти сравним с кессонами из ж\б колец. Но у него есть существенные недостатки: высокая цена и сложный дорогой монтаж.

    Так как он он лёгкий, есть опасность того, что он всплывёт. Поэтому под такой кессон нужно делать бетонное основание, не меньше 10 см. А так же нужна обсыпка его снаружи цементно-песчаной смесью в пропорции 1:5 с проливкой водой. Для установки кессона используются материалы для заливки бетона, бетономешалка, и необходимо ждать какое-то время, пока бетон схватится. Если есть высокий уровень грунтовых вод, то рядом копается приямок и пока бетон не схватится, насосом постоянно откачивается вода.

    Это занимает по крайней мере несколько дней. За это время стенки могут обрушиться, поэтому на них ставят опалубку, что является дополнительной работой. На сильно обводненных грунтах пластиковый кессон поставить невозможно. Все эти меры увеличивают стоимость установки таких кессонов.
    В итоге цена монтажа пластикового кессона может составлять до половины его стоимости.



    Какой кессон лучше для скважин?

    Кессоны – необходимый элемент для качественного обустройства скважины. Правильно выбрать устройство очень важно, ведь от этого зависит дальнейшая эксплуатация всей системы водопровода. Однозначно определить какой из кессонов лучший — невозможно, ведь при выборе нужно учесть особенности местности, грунта, скважины и свои финансовые возможности.



    Узнать о наличии, получить бесплатную консультацию и уточнить цены Вы можете по телефонам: +79539185114 (Цюрик Павел), +79138779973 (Кориновский Василий)



    Кессон для скважины в Красноярске под ключ

    Продажа и монтаж кессонов в Красноярске

    Установка кессона для скважины на вашем участке:

    • Минимум на 10 лет увеличит срок службы скважины
    • Защитит скважину от попадания мусора
    • Сохранит насосное оборудование
    • В 3-4 раза сократит частоту промывки скважины

    Кессон – обязательное сооружение при наличии скважины на участке. Он предназначен для защиты обсадной трубы и насосного оборудования.

    Расположение насоса на поверхности земли – грубая ошибка, которая обязательно приведет к поломке оборудования и значительным затратам на ремонт.

    С другой стороны, строительство отдельного сооружения для хранения насосного оборудования – это неудобно и дорого. Поэтому смонтировать кессон под скважину – это самое разумное решение.

    Бетонные и пластиковые кессоны: какой выбрать?

    Кессоны из железобетонных колец и герметичные пластиковые кессоны – 2 наиболее распространенных варианта на сегодня.

    Существуют кессоны и из других материалов:

    • металлические
    • выложенные из кирпича (очень дорого!)
    • из полимерно-песчаных колец

    Пластиковые кессоны

    Основной плюс – небольшой вес и простота монтажа. Кессон из пластика можно установить на участке, где не возможности подъехать на самогрузе к месту монтажа. Емкость полностью герметична, дополнительная гидроизоляция не требуется.

    Низкие цены на пластиковые кессоны делают их одним из самых доступных вариантов.

    Легкость же является и основным минусом. Грунтовые воды при подъеме весной могут вытолкнуть конструкцию из земли. Аналогичную опасность представляет сила морозного пучения.

    Кессоны из бетонных колец

    В Красноярске, как и в целом в Сибири, в большинстве случаев для обустройства скважины строят именно колодцы из бетонных колец.

    Это вариант доступен по цене, надёжен (если делает профессионал!!!) и легко прослужит 30-50 лет.

    Бетонные кольца не подойдут для участка, где нет подъезда техники. Потому что устанавливать вручную кольца весом 500 – 1000 кг не только тяжело, но и опасно. Если в какой-то компании вам скажут, что кольца можно перекатить по участку – лучше не связывайтесь. Да, так делают, но изделия не рассчитаны на такую нагрузку. Ели сломаются, вам никто не возместит расходы.

    Резюмируем по выбору материала:

    • Нет возможности подъехать на технике – значит пластик;
    • Есть грунтовые воды – тогда скорее бетонный кессон, но здесь тоже есть нюансы.

    Что входит в монтаж под ключ?

    Вы можете купить кессон в 2 комплектациях:

    • просто комплект изделий + доставка (либо самовывоз)
    • с установкой кессона под ключ

    Во втором случае от вас нужно будет только показать место скважины на участке – дальше всё сделаем мы.

    Если вы заказываете кессон для скважины под ключ, то в цену будут включены все материалы, доставка по Красноярску или краю, работы по монтажу с гарантией!

    Кессон из бетонных колец для скважины в Москве, цена в Мск

    Отсутствие централизованной подачи воды во многих жилых посёлках, а также в некоторых районах частного сектора возле городов, вынуждает строить колодцы или скважины. Строительство колодца – весьма дорогое удовольствие сегодня, а потому в большинстве случаев отдаётся предпочтение организации скважины. Это обходится дешевле, да и вода подаётся в дом автоматически посредством насосного оборудования. Но следует учитывать, что насосное оборудование нуждается в защите. Поэтому наша компания рекомендует приобрести кессон из бетонных колец для скважины, чтобы защитить находящееся внутри оборудование от грунтовых и дождевых вод, а также от промерзания.

    Строительство бетонного кессона

    Данное изделие представляет собой колодец глубиной примерно два метра, построенный из бетонных колец. Последние изготавливаются в заводских условиях и доставляются на объект нашей компанией. Строится кессон из бетонных колец таким образом:

    • копается котлован глубиной более 2-х метров
    • насыпается и уплотняется подстилка из щебня и гравия
    • выполняется укладка нижней бетонной плиты, выступающей в роли основания
    • укладываются друг на друга бетонные кольца
    • получившийся колодец накрывают бетонной плитой перекрытия круглой формы и с отверстием для организации смотрового люка.
    Модели Цена

    Кессон Титан от 13 900 руб
    Кессоны Тритон от 16 000 руб
    Кессон Термит от 22 000 руб
    Кессон Альта Био от 25 100 руб
    Кессон Био-С от 26 000 руб
    Кессоны Родлекс от 34 000 руб
    Кессон Евролос от 34 800 руб
    Кессон Korsu от 35 000 руб
    Кессон Дочиста от 35 000 руб
    Кессон Тингард от 99 800 руб

    Между всеми бетонными элементами швы заделываются раствором с водоотталкивающими компонентами. Это делает получившуюся конструкцию водонепроницаемой, что обеспечивает хорошую защиту от попадания влаги. Строится кессон из ЖБ колец таким образом, чтобы верхнее кольцо находилось над уровнем земли примерно на 10-25 сантиметров.

    Преимущества кессона из бетона

    На кессон из бетонных колец для скважины цена отличается доступностью, что обусловлено низкой стоимостью исходного строительного материала. Это является главным преимуществом изделий такого типа.

    Как правило, нижнее кольцо имеет одно или несколько отверстий для ввода трубной обвязки. После ввода труб отверстия герметизируются, исключая вероятность попадания внутрь грунтовых вод. Сверху устанавливается смотровой люк, герметично закрывающийся и не пропускающий в кессон дождевую воду.

    Стоимость кессона из бетонных колец зависит в большинстве случаев от их диаметра. От этого зависит и количество устанавливаемого оборудования, так как при большом радиусе кессона в нём можно расположить не только насосное оборудование, но и гидроаккумулятор с автоматикой управления. Более подробную информацию о ценах и условиях установки можно узнать у наших специалистов в телефонном режиме.

    Гидроизоляция скважинного кессона из бетонных колец

    Для обустройства скважины на воду владельцы водозаборного сооружения используют не только готовые заводские кессоны, но и кессоны сделанные из бетонных колец. Но, как правило использую такой кессон из бетонных колец, нужно изучить точную информацию по технологии обустройства скважины и учесть все нюансы. Поэтому, данная статья будет направлена на то, чтобы донести информацию до будущего владельца скважины, в ней будут учтена информация по проведению работ направленных на гидроизоляцию (внутреннею и внешнею) железобетонных колодезных колец.

    Теперь главным образом поясним, зачем же нужна гидроизоляция колодца — это делается для того чтобы исключить попадание поверхностных вод в колодец и сохранить таким образом качество воды в скважине.

    Наружная гидроизоляция колодца из бетонных колец

    Существует несколько способов, чтобы осуществить качественную наружную гидроизоляцию колодца:

    • цементация;
    • по средству рулонных материалов;
    • пропитка с помощью гидрофобных составов.

    Цементирование поверхности колодца — это наиболее долгий способ осуществления работ по наружной гидроизоляции, так как на поверхность стенок колодца наносится слой цемента примерно в 7 мм., в дальней для того чтобы цемент качественно лег на поверхность, ему нужно дать простоять в течении 10 часов. Примечание: если  температура на улице стоит холодная, то цемент необходимо спрыскивать водой 2-а раза в сутки. Напротив, если погода на улице жаркая, то цемент необходимо спрыскивать не менее 8 раз в сутки. после высыхания цементного слоя, наносится еще один слой и так данный цикл повторяется.

    Гидроизоляция колодца с помощью рулонных материалов — данный способ так же не из простых, так как стенки колодезных колец необходимо прогрунтовать в несколько слоев, а так же исправить все неровности по средству цемента и клея ПВА (смесь), далее производится грунтовка по второму разу и уже потом можно приступать к приклеиванию рулонного материала. На заметку, оклейку рулонным материалом следует производить в несколько слоев (3-4 слоя).

    Гидроизоляция при помощи специальной пропитки — при такой изоляции не требуется производить работы по предварительной грунтовке поверхности. Всего лишь достаточно, увлажнить стенки и состав проникнет во внутрь, заполняя все поры и щели в бетоне. Примечание: пропитку нужно наносить в несколько слоев и оставить на 3-ое суток для эффективного затвердения, при этом нужно смачивать водой, чтобы покрытие не растрескалось.

    Такая наружная гидроизоляция используется только при строительстве колодца открытым способом, так как есть доступ к стенкам колец колодца. после того как завершены, необходимо перейти к следующему этапу обустройства колодца из железобетонных колец, шахту засыпают грунтом и уплотняют по диаметру. Обустраивают глиняный «замок», далее заливают вокруг колодца бетонную отмостку. Фактически, таким образом осуществляется поэтапно герметизация колодца.

    Внутренняя гидроизоляция колодца из бетонных колец

    Если нет возможности произвести работы по наружной гидроизоляции колодца, необходимо в обязательном порядке осуществить работы по внутренней изоляции стенок колодца. Используют специальные гидроизоляционные растворы и смеси для обеспечения водонепроницаемости колодца из железобетонных колец.

    Перед тем как начать работы, следует осушить колодец и не дать воде заполнить его до окончания всех работ по изоляции стенок. Поверхность колодезных колец очищают с помощью щетки, заделывают все щели и течи, наносят гидроизоляционный раствор в несколько слоев. Работы по изоляции колодца ведутся от дна, т.е. снизу в верх.

    Специалисты буровых бригад советуют перед установкой колец в шахту произвести работы по гидроизоляции поверхностей колец. В следствии чего это облегчит дальнейшую работу, так как после установки колец, нужно будет только изолировать стыки колец. Это значительно повлияет на сроки и упростит работы по гидроизоляции колодца.

    Полезные статьи на нашем портале:

    VN:F [1.9.22_1171]

    Rating: 0.0/10 (0 votes cast)

    VN:F [1.9.22_1171]

    Поделись статьей с друзьями и коллегами

    на Ваш сайт.

    как сделать металлический, из бетонных колец, установка

    Для защиты источника от воздействия низких температур можно построить кессон для скважины своими руками. Такая работа не потребует специальных навыков, однако для ее выполнения необходима тщательность и соблюдение определенных правил для того, чтобы конструкция смогла выполнять свои функции. Форму и геометрические параметры кессона выбирают таким образом, чтобы в его пространстве могло разместиться все необходимое оборудование. Для строительства кессона могут использоваться различные материалы.

    Назначение

    Основное назначение кессона – защита оголовка скважины от низких температур. С наступлением морозов вода в верхней части и в трубопроводе может замерзнуть и разорвать конструкцию.

    Стабильно положительная температура предотвращает нарушение работы скважины, выход из строя установленного оборудования, а герметичность кессона способна обеспечить защиту техники от паводковых вод.

    Особенности конструкции

    К конструкциям кессонов не предъявляется каких-либо особых требований, однако существует ряд условий надежного функционирования сооружений этого типа.

    • Стены и крыша должны быть прочными и способными выдерживать внешние воздействия.
    • В кессоне обязательно должен быть люк или дверца для обеспечения доступа к самой скважине и оборудованию системы водоснабжения для проведения осмотра и ремонта при необходимости.
    • Конструкция кессона должна быть герметичной. Это не только защитит находящуюся внутри технику от внешних воздействий, но и поможет обеспечить теплоизоляцию.
    • Теплоизоляция поможет поддерживать внутри кессона положительную температуру.

    В пространстве кессона могут располагаться:

    • управляющая автоматика для перекачивающего агрегата,
    • фильтрующие установки,
    • гидроаккумулятор,
    • манометры и другие приборы контроля.

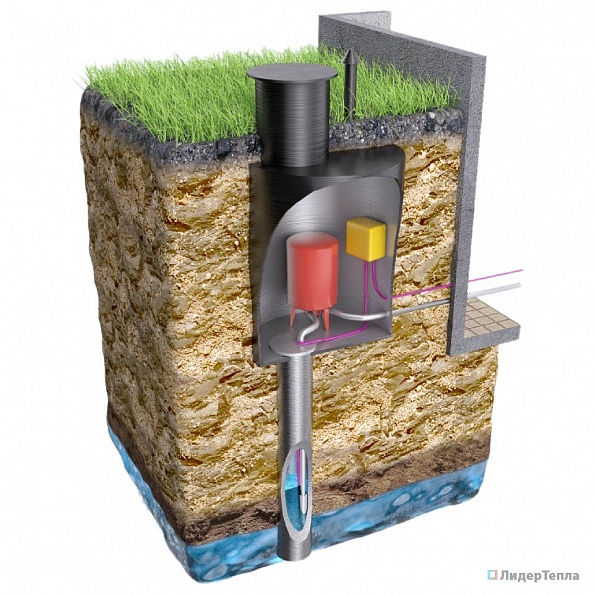

    Оборудование скважины с кессоном

    На заметку: Обычно средние размеры кессона составляют 1-1,5 м в ширину и 2 м в глубину.

    Типы материалов для строительства кессона

    Прежде чем начать монтаж кессона для скважины, следует выбрать материал конструкции, сравнивая характеристики различных вариантов.

    • Пластиковые модели устойчивы к влажности, а их небольшой вес обеспечивает удобство монтажа. Недостатком материала является его относительно невысокая прочность. Справиться с этим можно путем контурной заливки емкости бетонным раствором.Заводской пластиковый кессон для скважины
    • Бетонные конструкции требуют определенных усилий при установке. Кроме того, при выполнении кессона из бетонных колец потребуется оплачивать услуги грузоподъемной спецтехники. В то же время бетонные кессоны можно считать достаточно надежными и долговечными.
    • Кессон для скважины своими руками можно сделать из металла. Этот материал также обладает надлежащей прочностью и долговечностью. Однако с учетом условий эксплуатации при строительстве потребуется обеспечить максимально надежную гидроизоляцию такого изделия для предотвращения коррозии и внимательно следить за целостностью защитного слоя в процессе эксплуатации. Готовые варианты металлических кессонов для скважин
    • Установка кессона на скважину может осуществляться методом кирпичной кладки. Таким конструкциям при изготовлении для надежности потребуется защитный слой для обеспечения герметичности. Приобретение строительного материала потребует капиталовложений, но для кессона можно использовать кирпич, оставшийся после строительства дома или гаража.

    Особенности самостоятельного монтажа

    Стараясь узнать, как сделать кессон для скважины своими руками, следует понимать, что единой технологии для выполнения такого рода работ не существует. Методика определяется выбранным материалом, поэтому все нюансы следует выяснить заблаговременно, чтобы реально оценить свои возможности.

    Установка металлического кессона

    Если вы выбрали кессон для скважины металлический, вам потребуется напарник. Идеально, если у него будут навыки сварщика.

    Перед началом монтажа кессона следует приготовить все необходимое:

    • металлическую трубу,
    • 2 листа стали круглой формы, диаметром, несколько превышающим диаметр трубы,
    • трубу меньшего диаметра для горловины кессона.

    Рекомендуемая толщина металла — порядка 4-5 миллиметров.

    Для изготовления металлической конструкции потребуется специальное оборудование:

    • сварочный аппарат с трансформатором,
    • дрель,
    • болгарка.

    Важно: Перед работой металл требуется очистить от ржавчины, грязи и пыли.

    При монтаже все металлоконструкции для защиты от грязи и влажности устанавливаются на деревянные настилы (брусья).

    Сварка кессона из металла
    • Первым этапом работ является выполнение технологических отверстий (для ниппелей подвода водопровода, для входа силового кабеля, для установки гильзы). Параметры отверстий определяются в соответствии с габаритами оборудования и коммуникаций.
    • После этого выполняется сборка методом сварки в следующей очередности: к дну привариваются стенки, на которые потом наваривается крышка с ниппелями.
    • Сваренную конструкцию подготавливают к нанесению защитного покрытия, удаляя образовавшийся при сварке шлам и шлифуя поверхности при помощи специальной насадки на дрель. Место, в котором позже будет производиться сварка, не нуждается в шлифовке.
    • На крышке вырезают люк и приваривают трубу меньшего диаметра для люка.
    • При помощи петель устанавливается крышка люка будущего кессона.
    • Внешняя поверхность покрывается битумным гидроизолирущим составом, а внутренняя — грунтовкой.
    • Сверху кессон можно утеплить, например, экструдированным пенополистиролом.
    Готовый металлический кессон в котловане

    Монолитные бетонные кессоны

    Устройство кессона для скважины из бетонного раствора имеет свои особенности. При строительстве рекомендуется придерживаться определенной последовательности работ.

    Строительство из бетонных колец

    По аналогии с бетонными сооружениями кессон для скважины из бетонных колец обрабатывается битумной мастикой для гидроизоляции. Модели из колец имеют свои особенности.

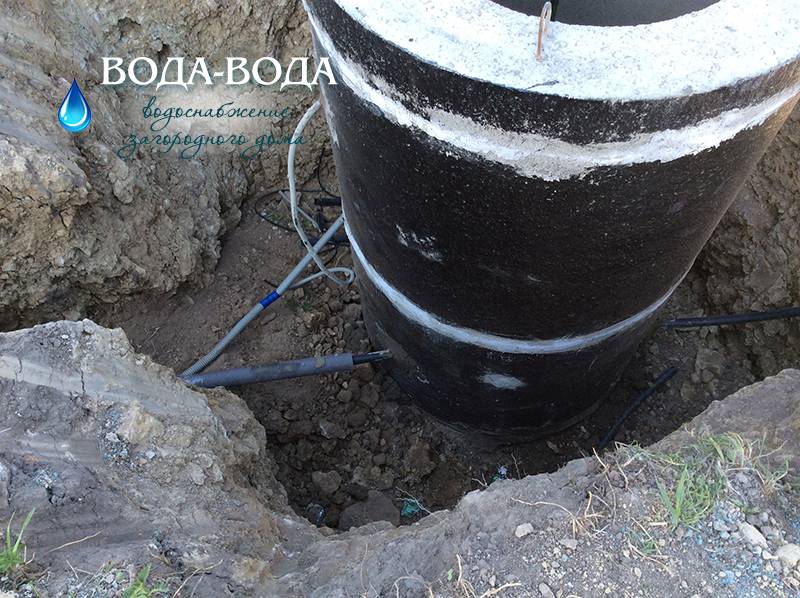

    На фото скважинный кессон из железобетонных колец
    • Важно обеспечить точное геометрическое совпадение колец.
    • Соединение выполняется с помощью цементного раствора или гидроизолирующего монтажного состава.
    • Диаметр колец выбирается в зависимости от требуемых габаритов кессона.
    • Изготовление выполняется быстрее, чем при использовании бетонного раствора или кирпичной кладки, но требует применения грузоподъемной техники.

    Изготовление пластиковых конструкций

    Пи установке пластиковых кессонов можно использовать еврокубы (хотя возможен и даже вариант с пластиковой бочкой). В них легко вырезать технологические отверстия для водопровода, питающего кабеля и люка обслуживания. Пластиковый кессон для скважины своими руками должен фиксироваться на бетонном основании.

    Если для повышения прочности изделия используется бетонная заливка, внешняя сетка еврокуба выполняет функцию арматуры.

    Подробнее про заводские пластиковые кессоны для скважин читайте в отдельной статье.

    Если вам интересно, что включает в себя схема водоснабжения частного дома из скважины, эта информация есть на нашем сайте.

    Про скважинные обсадные трубы из пластика и их характеристики можно узнать здесь.

    Кирпичные кессоны

    Строительство кессона для скважины своими руками из кирпича имеет свои особенности. В качестве фундамента можно использовать подушку из щебня или бетонную стяжку.

    • Наиболее распространенными являются круглые или квадратные в сечении конструкции, хотя технически возможно создание абсолютно любой конфигурации.
    • Кладка в половину кирпича отвечает всем предъявляемым требованиям. Делать стены толще и тратить больше стройматериалов нет необходимости.
    • Дно кессона гидроизолируется.
    • Во время кладки необходимо следить за отсутствием пропусков при выполнении швов.
    • В процессе строительства устраиваются отверстия для подвода водопровода и кабелей электропитания.
    • Изнутри на кирпичную кладку наносится штукатурный слой.
    • Верхнее перекрытие может быть любым, но самый простой способ – установить деревянную крышу с люком, которую перед засыпкой землей теплоизолируют при помощи насыпных или листовых, устойчивых к воздействию влажности материалов.
    Самодельный кирпичный кессон

    Правильно выбранный и грамотно установленный кессон для скважины позволит обеспечить максимальную надежность и безаварийность работы вашего источника. Он защитит перекачивающее оборудование от промерзания, а автоматику и электрическую часть системы от влажности. Наличие кессона позволяет эксплуатировать автономную систему водоснабжения в любое время года без малейшего риска.
    Ознакомившись с технологией строительства и особенностями различных материалов вы можете выбрать оптимальный вариант.

    Как построить кессон из бетонных колец

    Строительство кессона с применением железобетонных колец заводского изготовления ответственная и кропотливая работа, требующая определённых знаний. В этой публикации будет кратко изложена информация об особенностях этой работы.

    Как устроен кессон из бетонных колец

    В начале строительства вокруг скважины роется котлован ниже глубины промерзания грунта и размером, позволяющим выполнять гидроизоляцию швов между кольцами после их установки на место.

    Подготавливаются:

    • строительные материалы: бетонные кольца, цемент, песчано-гравийная смесь, полиэтилен, пергамин, утеплитель из плит для фундаментов;

    • инструменты и приспособления: бадья для бетона, лопаты, вёдра, ножницы.

    Определяются места прохода трубопровода и кабеля. На дне котлована устраивается подушка из песчано-гравийной смеси толщиной более 10 см.

    В местностях с возможными весенними подвижками почвы возможно нарушение герметичности швов между кольцами и попадание в камеру грунтовых вод. Для исключения затопления скважины и расположенного в камере оборудования следует предусмотреть строительство приямка для установки насоса откачки талых вод. Насос желательно применять с поплавковым выключателем, чтобы автоматизировать процесс.

    Выполняется укладка основания из бетона с армирующей сеткой. Следует обратить внимание на отсутствие неровностей и горизонтальность поверхности бетонного основания. Монтаж колец и крышки производится с помощью крана. Особое внимание следует обратить на совпадение стенок бетонных колец и исключение их перекосов. Для облегчения демонтажа крышки люка следует отдавать предпочтение полимерным крышкам. Засыпка котлована производится глиной с последующей поливкой водой, что образует дополнительный герметичный глиняный замок.

    На заключительном этапе строительства выполняется монтаж водопровода и электропроводки, установка необходимых задвижек и розеток. При необходимости сверления технологических отверстий в конструкции можно использовать алмазные коронки по бетону

    Как выполнить гидроизоляцию кессона.

    Перед монтажом колец производится их наружная гидроизоляция битумной мастикой и пергамином. На песчано-гравийную подушку укладывается полиэтиленовая плёнка, заходящая на стены. На бетонное основание, в месте установки кольца, наносится мастика и наклеивается лента из пергамина в несколько слоёв, аналогично выполняется гидроизоляция между кольцами. После монтажа колец производится обрезка, выступающего за поверхность стен колец пергамина и дополнительная гидроизоляция швов наклеиванием полос из него.

    Технологические отверстия после монтажа водопровода и кабеля следует тщательно задраить.

    Теплоизоляция кессона

    В местности с морозными зимами производится теплоизоляция колец и крышки теплоизоляционными плитами для фундаментов на глубину промерзания почвы. Дополнительно устанавливается утеплённая крышка на глубине 1 м.

    Скважину с кессоном из железобетонных колец смело можно эксплуатировать круглый год и быть уверенным в сохранности установленного в нём оборудования. Участок и дом всегда будут иметь главный для человека ресурс – природную воду необходимого качества.

    Бетонные кессоны для скважины — устройство, преимущества, монтаж

    Обустройство источников питьевой воды требует решения вопросов с доступом к оголовку скважины и к водоподъемному оборудованию для их обслуживания и ремонта, а также с их защитой от промерзания и затопления грунтовыми водами.

    Для этого над оголовком скважины устанавливают кессон, который может быть выполнен из металлопроката, полипропилена или из железобетонных колец.  Бетонные кессоны со всеми их преимуществами и недостатками стоит рассмотреть отдельно.

    Устройство и преимущества железобетонных кессонов

    Конструкция железобетонных кессонов включает следующие элементы:

    • дно из бетонной плиты или монолитного железобетона — наиболее надежный способ зафиксировать кессон в грунте. Вариант засыпки дна щебеночной подушкой возможен только при УГВ, не поднимающемся до нижней точки заглубления кессона;
    • стенки из бетонных колец диаметром не менее 1 метра (для удобства обслуживания скважины). Высота стенок зависит от глубины промерзания грунта и составляет обычно 1,5-2 метра;
    • перекрытие из бетонной плиты служит для защиты пространства кессона от попадания в него земли, мусора и осадков. В плите должно быть отверстие для горловины люка, который закрывается цементно-песчаной крышкой.

    Обязательными дополнениями кессонов из железобетонных колец являются слои гидро- и теплоизоляции. При этом гидроизоляционные материалы наносятся не только на стыки стенок, но и на всю конструкцию в целом, чтобы предотвратить разрушение бетона под воздействием влаги, которая попадает в поры материала и расширяется при замерзании. В качестве гидроизоляционного материала стоит использовать битумную мастику или жидкий гудрон, а для лучшей адгезии нужно промазать стенки снаружи и швы грунтовкой глубокого проникновения. Перед установкой торцы колец также обрабатываются силиконовым герметиком.

    Теплоизолировать кессон необходимо, чтобы снизить теплопроводность бетона и защитить оборудование и трубопровод от промерзания.

    Выбор в пользу железобетонной кессонной конструкции часто обусловлен наибольшей экономичностью этого варианта в сравнении с металлическими и пластиковыми изделиями, особенно если для его монтажа используются кольца, оставшиеся от строительства других сооружений — дренажных колодцев и септиков.

    Кроме того, в отличие от металлопроката бетон не боится коррозии, не деформируется и не вытесняется из приямка под давлением вспученного грунта, как это происходит с пластиковыми кессонами.

    Монтаж кессона из бетонных колец

    Установка железобетонного кессона на участке может выполняться, если в данной местности отмечается низкий УГВ, есть возможность организации дренажной системы и применения спецтехники — экскаватора и подъемного крана.

    Перед началом монтажа необходимо уточнить состав грунта и глубину его промерзания, чтобы правильно рассчитать количество материалов для установки и изоляции кессона.

    Затем с помощью спецтехники подготавливается приямок под кессон (размером до двух диаметров кольца) и траншеи под трубопровод, проводятся работы против проседания грунта. Дно приямка усиливается бетонной подушкой, на которую устанавливаются бетонные кольца. Для более надежной фиксации колец используют бандажные тросы.

    Кессон гидроизолируют и утепляют, после чего проводят установку внутри него водоподъемного оборудования и вывод трубопровода. Пространство между стенками кессона и приямка заполняют обсыпкой, выполняют обратную отсыпку грунта и монтируют горловину и крышку люка.

    Альтернативным вариантом кессону из колец является сооружение из бетона, залитого в опалубку с установленным в ней арматурным каркасом. Заливочный кессон может иметь любую форму, меньше подвержен подвижкам грунта и не требует гидроизоляции стыков.

    вариантов устройства и как их реализовать. Услуги нашей компании

    Колодец или колодец – жизненно важный атрибут любого частного дома. Однако их обустройство должно осуществляться с соблюдением определенных правил, обеспечивающих долговечность этих источников воды. Одним из элементов грамотного обустройства является кессон колодца на воду. О том, как обустроить бетонный кессон, мы намерены рассказать в нашей статье.

    При установке внутрискважинного оборудования следует учитывать, что оно будет располагаться в слое грунта, склонном к промерзанию.Этот факт вполне может стать причиной физического повреждения оборудования из-за температурных сдвигов в слоях грунта. Кроме того, вода в полостях оборудования также может замерзнуть и вызвать их разрыв.

    Чтобы исключить вероятность таких ситуаций, в скважинах часто оборудуют кессоны, представляющие собой утепленную емкость, в которой установлено внутрискважинное оборудование. Огромным преимуществом кессонов является еще и то, что их внутренний объем обеспечивает достаточно удобный доступ к расположенным в нем устройствам.

    Разновидности кессонов

    Кессоны отличаются друг от друга как по форме, так и по материалу, из которого они изготовлены. Основными материалами, используемыми для этой цели, являются:

    сталь
    • ;
    • бетонных колец;
    • пластик.

    Стальные кессоны

    Многие пользователи считают большим преимуществом возможность собственного производства. Для этого могут использоваться стальные коробки или листы толщиной от 4 мм. В процессе работы используется сварка, а готовое изделие обрабатывается антикоррозийными составами, чтобы обеспечить его большую долговечность.Конечно, эти контейнеры можно купить в готовом виде, но для пользователей это стоит намного дороже.

    Железобетонные кольцевые кессоны

    Железобетонные кольца, широко применявшиеся ранее и достаточно часто используемые до сих пор для обустройства кессонов, довольно нерентабельны, хотя и любимы большим количеством пользователей. Их недостаток обусловлен следующими причинами:

    • высокая цена;
    • большая масса, требующая применения специальной техники и способная вызвать просадку грунта и повреждение всего комплекса внутрискважинного оборудования;
    • воздействие на бетон разрушающего воздействия влаги и необходимость тщательной гидроизоляции бетонных колец;
    • недостаточно высокая теплоизоляционная способность и, как следствие, отсутствие полной гарантии работоспособности оборудования в сильные морозы.

    Наличие вышеперечисленных недостатков привело к постепенному вытеснению железобетонных кессонов их аналогами из пластика и стали. Однако, поскольку железобетонные кольца по-прежнему сохраняют свою широкую популярность, о порядке их укладки мы поговорим чуть ниже.

    Пластиковые кессоны

    Пластиковые кессоны многие считают оптимальным вариантом для обустройства колодцев на воду. Эта точка зрения обусловлена:

    • доступность продуктов;
    • легкий вес
    • и простота монтажа даже без использования специального оборудования;
    • стойкость изделий к коррозии и другим агрессивным воздействиям;
    • высокие теплоизоляционные свойства;
    • высокий уровень герметичности продукта.

    Обладая большим количеством достоинств, пластиковые кессоны имеют и важный недостаток, заключающийся в их низкой прочности. Этот недостаток вполне способен нанести ущерб скважинному оборудованию, то есть свести на нет все преимущества, которые мы перечислили чуть выше. Именно поэтому многие россияне продолжают оставаться верными кессонам из железобетонных кольцеобразных элементов, правилам укладки которых мы намерены посвятить основную часть нашей статьи.

    Итак, собираем железобетонный кессон вместе, исходя из одной конкретной ситуации, которую автору пришлось испытать на собственной шкуре.

    Процесс демонтажа кессона

    Ситуация была следующая. Один умелец пробурил скважину и установил кессон из железобетонных колец, спустил насос и решил за плату раздать соседям воду. В итоге было принято решение, что мастеру нужно все вернуть и обустроить скважину своими силами, а заново установить хороший качественный и герметичный бетонный кессон.



    Для этого мы выкопали экскаватором старый кессон и достали уже изрядно пропитавшиеся влагой кольца и отвезли их мастеру.Кольца оказались ужасного качества, развалились, а последнее вообще все треснуло. Я считаю, что это именно из-за обилия влаги.

    Установка бетонного кессона

    К тому времени, как мы достали кольца, к нам прибыли новые кольца. После того, как достали старые, нужно было углубить котлован и сделать ровную песчаную подушку. Когда подушка была готова, пришло время построить бетонный кессон. Перед установкой необходимо было просверлить в нижней плите отверстие для колодезной трубы. Затем днище опустили на дно и сверху одно за другим установили кольца. У нас был кессон из железобетонных колец 1,5 м. Раньше лично промазывал каждое кольцо битумной мастикой (марка 24, говорят лучше герметизирует) в два слоя после высыхания предыдущего. Несмотря на дождь, который шел весь день, мастика хорошо сохнет.

    Мастика битумная предназначена для герметизации бетонных колец и для того, чтобы поверхностные воды не попадали в наш бетонный кессон.

    Если не промазать кольца мастикой, велика вероятность того, что бетонное кольцо будет пропитано влагой и будет хрупким, а также влага и грунтовые воды попадут в кессон, заполнятся и войдут в колодец.


    Решили запенить стыки между кольцами, решили попробовать в первый раз, посмотрим какой будет эффект.


    Почему пена? Потому что любой раствор, на который сажают кольца, обычно разваливается при движении земли и становится бессмысленным.Пена должна держаться. Посмотрим.

    Кессон колодезный бетонный

    В итоге имеем готовый кессон из бетонных колец, с максимальными технологиями герметизации.

    В такой бетонный кессон можно установить обвязку колодца и не бояться, что его зальет водой и все оборудование не выйдет из строя.

    Отсутствие централизованного водоснабжения во многих жилых населенных пунктах, а также в некоторых районах частного сектора вблизи городов вынуждает строить колодцы или колодцы.Строительство колодца сегодня очень дорогое удовольствие, а потому в большинстве случаев предпочтение отдается организации колодца. Это дешевле, а вода в дом подается автоматически с помощью насосного оборудования. Но следует учитывать, что насосное оборудование нуждается в защите. Поэтому наша компания рекомендует приобрести кессон из бетонных колец для колодца, чтобы защитить оборудование внутри от грунтовых и дождевых вод, а также от промерзания.

    Бетонная кессонная конструкция

    Данное изделие представляет собой колодец глубиной около двух метров, построенный из бетонных колец. Последние изготавливаются на заводе и доставляются на объект нашей компанией. Кессон строится из бетонных колец таким образом:

    • рытье котлована глубиной более 2 метров
    • щебеночная и гравийная подстилка насыпана и утрамбована
    • укладывается нижняя бетонная плита, выполняющая роль основания
    • бетонные кольца уложены друг на друга
    • полученный колодец перекрывается круглой бетонной плитой с отверстием для организации смотрового люка.

    Швы между всеми бетонными элементами заполняются раствором с водоотталкивающими компонентами. Это делает полученную конструкцию водонепроницаемой, что обеспечивает хорошую влагозащиту. Кессон строится из железобетонных колец таким образом, чтобы верхнее кольцо было на высоте около 10-25 сантиметров над уровнем земли.

    Преимущества бетонного кессона

    На кессон из бетонных колец для колодца цена доступная, за счет невысокой стоимости исходного строительного материала. Это главное преимущество данного вида продукции.

    Обычно нижнее кольцо имеет одно или несколько отверстий для ввода трубопровода. После того, как трубы вставлены, отверстия герметизируют, исключая вероятность попадания грунтовых вод. Сверху установлен смотровой люк, который герметично закрывается и не пропускает дождевую воду в кессон.

    Стоимость кессона из бетонных колец зависит в большинстве случаев от их диаметра. От этого зависит и количество устанавливаемого оборудования, так как при большом радиусе кессона в нем можно разместить не только насосное оборудование, но и гидроаккумулятор с автоматическим управлением.Более подробную информацию о ценах и условиях монтажа можно получить у наших специалистов по телефону.

    Частные дома в основном оборудованы децентрализованным водоснабжением, поэтому чаще всего требуется строительство колодца. Установка кессона необходима для защиты гидротехнического сооружения. Конструкция защитит водозабор зимой, защитит от грунтовых вод и ограничит нежелательный доступ к любым предметам. Кроме того, кессон обеспечивает дополнительную прочность сантехнике.Установка кессона своими руками – вполне посильная задача.

    Типы кессонов

    Бетон. Прочная и антикоррозийная конструкция. Их можно сделать из готовых колец или залив бетоном в подготовленную опалубку.
    Металлик. Сила также высока. Установка проста, но конструкция требует защиты от коррозии даже при использовании нержавеющей стали.
    Пластик. Легкий, установка очень проста.Цена самого кессона высока.

    Пластиковый кессон

    Установка пластиковых кессонов является наиболее доступным способом. Такой кессон представляет собой камеру диаметром до 1,5 метра и высотой до 2,5 метра. Доступен с крышкой или без нее.
    Преимущества пластикового кессона:
    Простота конструкции.
    Герметичность.
    Отсутствие риска коррозии.
    Возможность монтажа отдельно благодаря небольшому весу оборудования.
    Изготовлен из безопасного полимера.
    Срок службы около 50 лет.
    Удобен в установке и обслуживании.

    Дефекты:
    Высокий риск деформации из-за сезонного сжатия грунта.
    Установка для скважин малой глубины.
    Высокая цена.
    Монтаж пластиковых кессонов осуществляется следующим образом:
    1. Подготовьте котлован вокруг кожуха с учетом того, что его ширина должна быть больше емкости на 30-50 сантиметров.
    2. Дно ямы засыпать слоем песка и хорошо утрамбовать.
    3. Обсадная труба обрезается по высоте приямка.
    4. Кессон опускается на трубу.


    5. Обеспечьте герметичность крышкой.
    6. Проверить вертикальность установки кессона.
    7. Снаружи кессон запенен. Монтажная пена крепит кессон к основанию и служит теплоизоляцией.
    8. Уплотнить котлован смесью песка и цемента.

    Важно! Если грунтовые воды находятся близко к земле, уплотнителя песка недостаточно. Дно ямы необходимо укрепить бетонной плитой или сделать заливкой. При попадании воды в котлован бетон защитит грунт под кессоном от эрозии.

    Бетонный кессон

    Установка бетонного кессона для колодца — один из самых распространенных вариантов установки колодезного кессона.
    Плюсы бетонных кессонов:
    Прочность.
    Простота конструкции.
    Износостойкость.
    Отсутствие коррозии.
    Любая глубина установки.
    Конструкция имеет ряд недостатков:
    Тяжесть конструкции усложняет монтаж кессона, если брать готовые бетонные кольца.
    Необходимость специального оборудования для монтажа. Вам понадобится кран, чтобы подавать кольца в яму.
    Необходимость дополнительных работ по герметизации.
    Установка бетонного кессона на колодец своими руками вполне возможна, если использовать заливку.

    Читайте также: Автономная канализация

    Схема установки кессона:
    1. Подготовительные работы. Включает определение размера резервуара и глубины залегания грунтовых вод. Если они близки, то кессон должен быть полностью герметизирован залитым полом. В противном случае для нижнего устройства достаточно щебеночной засыпки.
    2. Выкапывание котлована вокруг кожуха. Стенки котлована закрывают пленкой для защиты от подтекания грунтовых вод.На дно котлована утрамбовывают щебень или заливают бетоном.
    Примечание! Высота щебеночной подушки должна быть не менее 15 см. Лучше брать самую мелкую фракцию, она лучше подлежит уплотнению.
    3. Монтаж армирующей сетки. От стенок ямы отступает около 8 см и вяжется сетка с шагом 30х30. При поэтапном заполнении сетка вяжется частями, при полном заполнении — сразу на всю высоту ямы.
    4. Монтаж опалубки.
    5. Заливка бетонной смесью, трамбовка.
    6. Бетон должен полностью затвердеть.
    7. Снимите опалубку.

    Важно! Доски для опалубки лучше покрыть фольгой. Это поможет отделить их от затвердевшего бетона.

    8. Проделывание перфоратором отверстий под трубы.
    9. Вставьте металлические втулки в отверстия по размеру труб.
    10. Монтаж труб в гильзы.
    11. Герметизация отверстий пенопластом.
    12. Трубы должны быть выведены из кессона на длину, необходимую для соединения.
    13. Формирование крышки кессона. Для нее также делается опалубка под заливку с расчетом последующего заделывания люка.
    14. После высыхания бетона снимите опалубку и установите люк. Лучше сделать его из металла. Может быть построен из прочной древесины, покрытой влагостойким составом. Недостаток деревянной конструкции в том, что в нее нельзя установить вентиляционную трубу.
    15. Кессон необходимо загерметизировать изнутри гудроном.

    Металлический кессон

    Установка металлического кессона на колодец требует наличия навыков сварки.
    Преимущества металлического кессона:
    Прочность конструкции.
    Любая глубина установки.
    Любые размеры.
    Кессон может быть квадратным или круглым.
    Самостоятельное выполнение работ.

    Дефекты:
    Риск коррозии.
    Дополнительные работы по защите металла.
    Монтаж металлического кессона производится в следующем порядке:
    1. Выполняется подготовка котлована с обязательным бетонированием дна.
    2. На бумаге создается чертеж конструкции со всеми размерами.
    3. Детали кессона (крышка, стенки, днище и люк) вырезаются из листовой стали по заранее установленным размерам.
    4. Вертикальные стены снаружи армированы швеллерами.Куски швеллера высотой 10 см привариваются снаружи через каждые 50 см. Высота канала должна быть выше, если кессон монтируется на большей глубине.
    5. В днище прорезается отверстие по диаметру кожуха.
    6. В крышке кессона делаются два отверстия. Один для люка размером 60х60 см, другой диаметром 10 см для вентиляции.

    Читайте также: Паровое отопление: принцип работы, преимущества и недостатки, выбор котла, особенности системы

    Внимание! Для монтажа металлического кессона понадобится сварочный аппарат для резки и сварки. Сварку лучше брать газовую, вырезать детали и отверстия можно без проблем.

    7. Сварить детали конструкции и установить кессон в приямок.
    8. Контейнер крепится к бетонному основанию анкерными болтами.
    9. Зазор между корпусом и баком заделывается бетонированием или пенополиуретаном высокой прочности.
    10. Приварить люк.
    11. Снаружи емкость должна быть покрыта битумом или гудроном для защиты от коррозии.
    12. Внутренняя часть кессона должна быть покрыта эмалью.

    Важно! Не используйте нитроэмаль ни при каких обстоятельствах. Если покрасить ядовитым составом внутрь емкости, можно отравиться.

    13. В крышку люка необходимо вварить трубу или ручку из бруса для обеспечения свободного открывания.
    14. Труба также должна быть приварена к вентиляционному отверстию на нужной высоте для обеспечения максимального снежного покрова.
    15. Трубы и крышка люка окрашены для защиты от коррозии.
    16. Засыпать цементно-песчаной смесью или засыпать котлован щебнем.

    Для всех типов кессонов необходимо предусмотреть установку лестницы для обслуживания оборудования.

    Какой кессон лучше?

    Какой кессон лучше определить исходя из наличия оборудования и навыков работы с бетоном и сварки. Также имеет значение стоимость установки, глубина колодца и максимальные зимние температуры.

    • Самый простой, но и самый дорогой способ – установка пластикового кессона. Стоимость емкости начинается от 20 тысяч рублей. Преимуществом является скорость работы.

    • Монтаж металлического кессона для колодца более трудоемкий, но вполне доступный для мастеров, владеющих сваркой. Это будет намного дешевле.
    • Установка бетонного кессона для колодца потребует значительного времени и опыта в опалубке и заливке.По стоимости такая установка примерно равна предыдущему способу.
    • Для неглубоких колодцев лучше всего установить пластиковый кессон. Для больших глубин подходят бетонные и металлические варианты. Для температуры зимой более 30 градусов пластиковый кессон не подходит, он может деформироваться от движения грунта. Кроме того, под воздействием низких температур он может треснуть. Металлические и бетонные кессоны выдержат любые погодные изменения.
    • Установка кессона на абиссинскую скважину производится так же, как и на другие, разница в размерах кессона.Абиссинский колодец очень узкий, поэтому размеры кессона должны ему соответствовать. Поэтому очевидным решением будет установка металлического кессона, его можно сварить любого диаметра. Другие типы в этом случае не подойдут.

    Когда бурильщики покидают площадку и оставляют обсадную трубу торчащей из земли, наступает время. Для обустройства с кессоном дешевле всего построить заглубленный колодец. Для такого обустройства используются бетонные кольца.

    Оборудование и материалы

    Подготавливаем все необходимое для обустройства колодца таким образом.

    Список инструментов и оборудования:

      Экскаватор
    • ;
    • автокран
    • ;
    • лопаты;
    • болгарский;
    • рулетка;
    • пузырьковый уровень
    • ;
    • бетономешалка;
    • доски;
    • ножовка по дереву;
    • молоток
    • ;
    • правило
    • ;
    • кельма по бетону
    • ;
    • ролик
    • ;
    • горелка
    • ;
    • шпателей;
    • перфоратор с коронкой.

    Список материалов:

    • песок;
    • щебень;
    • цемент
    • ;
    • армирующая сетка;
    • гвоздей;
    • проволока вязальная;
    • колец колодцев диаметром 1 или 1.5 м;
    • скважинная плита;
    • крышка лунки с оболочкой;
    • битумная рулонная гидроизоляция;
    • грунтовка
    • ;
    • мастика битумная;
    • гидроизоляционная смесь
    • ;
    • бетонная проходка;
    • Листовой полистирол
    • .

    Раскопки

    Обустройство лучше обустраивать в сезон низких грунтовых вод, когда грунт сухой и плотный. Для обустройства с бетонной ямой это особенно актуально.

    Бетонные конструкции обеспечивают меньшую воздухонепроницаемость по сравнению со сварными металлическими или пластиковыми заводскими кессонами.Они не очень подходят для установки в местах, где длительное время держится высокий уровень грунтовых вод. Но при серьезном подходе к гидроизоляции такая конструкция получается более прочной.

    Котлован выкапывается вручную или экскаватором. Для возможности выполнения качественной гидроизоляции диаметр котлована должен быть на 1,5-2 м больше диаметра колец. Если есть уверенность, что грунтовые воды на этом участке всегда остаются ниже дна будущего котлована, гидроизоляцию можно выполнить по упрощенной схеме.Тогда для установки колец достаточно зазора в 20 см с каждой стороны. Снимать грунт нужно так, чтобы ствол скважины находился в центре будущего котлована, так он более устойчив.

    Глубина обычно 2 метра. Позволяет опуститься ниже уровня промерзания и обеспечивает достаточную высоту в яме для нахождения в ней человека.

    Дно ямы тщательно выравнивается вручную. Нужно только оставить столб, а всю разрыхленную почву поднять на поверхность емкостью, привязанной к веревке.Если на участке распределить грунт некуда, объем, занимаемый колодцем, придется убрать. Чтобы не платить отдельно за погрузку, лучше арендовать экскаватор вместе с самосвалом.

    Бетонные и монтажные работы

    На плотное выровненное основание укладывается бетон слоем 80-120 мм. Для него используется тощий бетон марки 100. Его готовят из следующего расчета: на 25 кг цемента укладывается 105 литров щебня, 75 литров песка и 20 литров воды.Объемные доли измеряют в 10-литровом ведре. Точность концентрации здесь не важна.

    Опалубку из доски ставим по периметру так, чтобы основание выступало за кольца на 15-20 см, его верхний край должен располагаться на высоте заливки в уровень. Если нет доски нужной высоты, можно просто забить на нужной высоте по периметру внутри опалубки шпильки, которые будут обозначать высоту заливки.

    Готовим и заливаем бетон.Заливку тщательно выравнивают в плоскость. При заливке по краям опалубки можно просто провести правилом или подходящей доской по верхним торцам опалубки, как в шаблоне. Фундамент оставляют застывать на 7 дней.

    Болгаркой вырезаем ствол скважины так, чтобы он выступал над фундаментом на 50 см, и затыкаем его пеной. По основанию расстилается рулонная гидроизоляция, ее перехлесты оплавляются горелкой. Вокруг ствола отверстие вырезается аккуратно, без лишних зазоров.Гидроизоляция должна выходить за пределы фундамента.

    Смесь гидроизоляционная готовится согласно рекомендациям производителя.

    Перед установкой колец их сопрягаемые поверхности тщательно очищают, обеспыливают и увлажняют.

    Нижнее кольцо устанавливается краном непосредственно на гидроизоляцию. С внутренней стороны неровности стыковки заполняются гидроизоляционной смесью. На верхний конец кольца наносится слой смеси и устанавливается следующий. На второе кольцо снова наносится смесь и монтируется плита перекрытия. Кран можно отпустить.

    Все выступившие излишки смеси аккуратно удалить шпателем и сформировать ровную поверхность без перехода между кольцами. Важно сделать это снаружи колодца для вертикальной гидроизоляции.

    Арматурная сетка укладывается по дну колодца. Дно внутри колодца заливается бетоном марки 400. Для его приготовления на каждые 10 литров цемента добавляют 11 литров песка и 24 литра щебня.Толщина заливки должна быть 120 мм.

    Оболочка на плите колодца залита тем же бетоном. Его бетонируют по высоте чугунного бортика с уклоном от люка к краю плиты. Чтобы защитить бетон на поверхности от растрескивания, его тоже лучше армировать.

    Вертикальная гидроизоляция и установка оборудования

    Участки горизонтальной гидроизоляции, выходящие за пределы колец, обрезаются. Наружная поверхность колодца грунтуется грунтовкой.Стенки склеиваются снаружи наплавлением по кругу снизу вверх. Стык между горизонтальной и вертикальной гидроизоляцией тщательно промазывается мастикой. Для грунтов с малым залеганием поверхностных вод оклейку наружных поверхностей не производят.

    На уровне ниже глубины промерзания бурят скважину перфоратором с коронкой для прохода водопровода. В него вставляется труба, которую следует проложить без стыков от точки потребления до самой ямы.Выход герметизирован с помощью заводской проходки. Это может быть фланцевый хомут или напорная втулка. Уплотнительный элемент расположен сбоку от опоры, то есть снаружи.

    Завершается обустройство установкой и подключением оборудования, включающего герметизированное устье скважины, насос, обратный клапан, гидробак, регулятор давления, манометр. Разводка обычно выполняется пластиковыми трубами, а устройства подключаются через пятерку. Силовой кабель вводится в кессон через отверстие в верхней плите.

    После того, как система опробована, производится ее обратная засыпка с пломбой. После просадки грунта по периметру кессона делают отмостку шириной 80 см с уклоном наружу. Колодец, оборудованный бетонными кольцами, готов к длительной круглогодичной эксплуатации.

    На начальных этапах строительства собственного дома его хозяин задумывается, где он будет брать воду. Ведь даже для заливки фундамента здания его нужно много. Первая мысль, которая приходит в голову – пробурить скважину.Вместе с этим потребуется установить насос, трубы и бетонный кессон, чтобы получился работающий трубопровод. Следует также уделить внимание обустройству источника воды – устья колодца. Разведение труб по участкам трубопровода должно быть ниже глубины промерзания грунта. Если это условие не будет соблюдено, то вода при нулевой температуре замерзнет и трубы лопнут. Соответственно насос тоже выйдет из строя и система придет в негодность. Чтобы этого избежать, потребуется установить кессон из бетонных колец.

    Кессон представляет собой герметичную емкость глубиной 2 метра, которая служит дополнительным помещением для колодца. Кессон может быть изготовлен из пластика, стали, металла, кирпича или бетона. Форма также может быть разной: круглой, квадратной и прямоугольной. Он устанавливается на кожухе источника воды, а сверху имеет люк для полного доступа к колодцу. Кессон необходимо утеплить гидроизоляцией, чтобы предотвратить замерзание воды.
    Оборудование, установленное внутри кессона:

    Насос;
    Клапаны запорные, перекрывающие поток среды;
    Приборы для измерения давления воды — манометры;
    Фильтры;
    Автоматика — насос, отключающийся при снижении давления ниже нормы;
    Аккумуляторный бак.

    Садоводы устанавливают дополнительный кусок трубы в кессоне, который используется для орошения почвы.

    Совет! Можно обойтись и без кессона, если колодец находится рядом с теплым помещением. В этом случае вы сможете видеть все узлы системы водоснабжения, но вам может мешать шум от их работы.

    Основные функции кессона

    Так для чего нужен кессон?

    1. Является дополнительным местом для размещения приборов в системе водоснабжения.
    2. Защищает воду от замерзания.
    3. Предотвращает попадание грунтовых вод и атмосферных осадков, которые могут содержать пестициды и удобрения.
    4. Защищает колодец от проникновения насекомых, мелких грызунов и амфибий.

    Кессоны из кирпича и бетонных колец самые дешевые. Этот материал также будет нуждаться в качественной гидроизоляции. Кроме того, железобетонные кессоны сложны в монтаже, а их герметичность со временем ухудшается.
    Итак, приступим к установке бетонных колец.

    Работа с землей

    Установка железобетонного кессона необходима в засушливое время года, так как грунтовые воды залегают глубоко, а сама земля сухая.
    Если у вас есть участок, где длительное время задерживаются грунтовые воды, то откажитесь от бетонных колец. Из всех материалов этот имеет самую плохую герметичность. Выбирайте пластик или сталь. Если вы выбираете бетон, то серьезно подумайте о его гидроизоляции.
    Так как диаметр колец 1,5-2 метра, то и котлован в земле нужен в 2 раза больше. Запас понадобится для защиты конструкции утеплителем. Копать можно руками или экскаватором. Если воды в земле мало, то можно уменьшить яму и оставить зазор в 20 см. Копайте так, чтобы обсадная труба находилась в центре ямы.
    Также нужно углубиться в землю на 1,5-2 метра. Тогда уровень промерзания грунта будет выше, и в кессон поместится человек в полный рост.
    Со дна ямы необходимо убрать всю рыхлую землю, чтобы получилась идеально ровная плоскость.

    Бетонные работы

    Дно котлована залить бетоном марки 100. Толщина слоя — 8-12 см. Для приготовления такого бетона смешайте цемента – 25 кг, щебня – 105 литров, песка – 75 литров и воды – 20 литров. Измеряйте пропорции 10-литровым ведром.
    Установите опалубку. Делаем его из досок и кладем их на расстоянии 20 см от будущих колец. Верхний край плиты должен быть на одном уровне с бетонной заливкой. Если подходящих досок нет, то по периметру предполагаемой заливки вбейте небольшие гвоздики.
    Залейте яму бетоном и выровняйте ее. Оставляем на неделю для застывания.
    Отрезаем трубу от колодца так, чтобы она выступала над поверхностью на 50 см. Затыкаем его пеной. На бетон укладываем гидроизоляцию так, чтобы она выходила за его край, и соединяем ее горелкой. Обрежьте изоляцию вокруг трубы так, чтобы она плотно прилегала к ней.

    Совет! Перед установкой бетонных колец на колодезную трубу необходимо тщательно очистить их стыки.

    Монтажные кольца

    Только кран может установить кольца.Ставим первое кольцо на гидроизоляционный слой. Все стыки между кольцом и основанием заполняем гидроизоляционной смесью. Обильно смажьте этой смесью верхний срез кольца и наденьте на него следующее. Снова смажьте конец и наденьте плиту перекрытия на второе кольцо. Автокран больше не нужен.
    Удалите шпателем всю смесь, выходящую за пределы колец. Края кессона должны быть ровными, особенно снаружи.
    На дно колодца укладываем сварную сетку из арматуры и заливаем бетоном 400. Его состав: цемент – 10 литров, песок – 11 литров, щебень – 24 литра. Толщина слоя — 12 см. Залейте край плиты подготовленным бетоном. Укрепите насыпь в верхней части колодца, чтобы предотвратить растрескивание.

    Гидроизоляция кессона

    После установки и заливки бетонных колец можно удалить лишнюю гидроизоляцию. Нанесите грунтовку поверх лунки. Снаружи обклеиваем стенки колец утеплителем, снизу вверх. Для этого стыки листов оплавьте горелкой и склейте их.Внизу кессона промажьте швы утеплителя мастикой. Эти действия нужны для влажных почв.
    В стенке колодца бурим отверстие под трубу к водопроводу. Труба должна идти прямо от обсадной трубы до места потребления, без стыков. Заклейте отверстие снаружи. Используем для этого герметичный рукав или манжету.
    После этого устанавливаем оборудование в кессон и разводим трубы через пятерку. Через люк в печке тянем электрокабель наверх.
    Проверяем работу всей системы. Если все работает исправно, то можно засыпать колодец грунтом. Ваш бетонный кессон полностью готов к эксплуатации!

    Заключение

    Теперь вы можете купить кессон из любого материала, от стали до кирпича. Вы можете сделать его своими руками. Но суть та же: без качественного кессона скважина не сможет нормально функционировать.

    Кессон для колодца из бетонных колец своими руками.Установка кессона на колодец из бетонных или полимерпесчаных колец Кессон из бетонных колец как сделать

    Бурение скважины – это только полдела в вопросе водоснабжения частного дома. Необходимо его оборудовать, закупить, установить и подключить технологическое оборудование. Не самый затратный, но от этого не менее важный этап работ – сооружение и оборудование кессона для колодца.

    Чтобы понять, как обустроить колодец для скважины, нужно знать, для выполнения каких задач он предназначен:

    • Не допускать попадания внутрь обсадной колонны талой воды, пыли и других загрязнений.
    • Защита трубопроводов и оборудования от замерзания.
    • Служат для размещения трубопроводов, арматуры и, при необходимости, гидроаккумулятора с устройствами управления.

    Защитное сооружение над устьем скважины может быть выполнено в одном из следующих вариантов:

    • Колодец разместить в пределах основного сооружения, тогда он будет в техническом помещении цокольного этажа.Решение рациональное и удобное в обслуживании, но требует бурения скважины перед постройкой дома и тщательного планирования работ.
    • Возвести над колодцем павильон, который можно совместить с хозяйственной постройкой. Однако для холодного климата сложно обеспечить достаточную теплоизоляцию надземной конструкции. Возможно, потребуется предусмотреть дополнительный подогрев, что нерационально.
    • Откажитесь от защитной конструкции, установив адаптер для скважины.Дешево, но крайне неудобно, могут быть проблемы с обслуживанием.
    • Наиболее распространенное в бытовых условиях техническое решение- устройство колодца с кессоном (колодцем) полностью заглубленным ниже уровня земли. Преимущества этого варианта перед открытым павильоном: кессон не занимает места над землей, а его нижняя часть находится в зоне положительных температур немерзлого грунта, что позволяет экономить на отоплении.

    Каким требованиям должен соответствовать кессон

    Как правильно сделать колодец для колодца, чтобы впоследствии не возникло проблем в обслуживании водозаборного сооружения частного дома? Для этого подземное защитное сооружение должно отвечать следующим требованиям:

    • Исключать проникновение талых вод внутрь сооружения.Поверхностные микроорганизмы, попадая в корпус, могут испортить воду, восстановить ее качество будет сложно и дорого. Кессон должен быть тщательно гидроизолирован, но не должен быть абсолютно герметичным: необходимо обеспечить ограниченный приток воздуха внутрь через щели в люке или специальные приточно-вытяжные трубы.
    • Внутри кессона должна поддерживаться положительная температура даже в самые сильные морозы.

    Оптимальная схема устройства индивидуального водоснабжения частного дома.Обратите внимание на изоляцию кессона

    • Внутренние размеры должны позволять свободное обслуживание трубопроводов и оборудования. Было сломано много копий о том, где размещать основное оборудование: гидроаккумулятор с автоматикой или насосную станцию. Исходя из нашего многолетнего опыта, мы настоятельно рекомендуем размещать перечисленные устройства у себя дома, в теплом, сухом и относительно просторное техническое помещение. Как бы тщательно ни проводилось обустройство кессона колодца под водой, высокая влажность и низкие температуры наносят ущерб оборудованию водоснабжения, хотя оно и рассчитано на работу в таких условиях.Страдают электрические контакты, при нарушении лакокрасочного покрытия активно разъедают стальные элементы. Кроме того, если требуется техническое обслуживание, человеку не очень удобно залезать в колодец и работать с инструментами в узком колодце.

    Устройство скважинного кессона. В доме установлен гидроаккумулятор. Слева — обсадная труба со специальной головкой, водопровод к жилому дому. Справа — выводы для системы автополива и подсобные помещения.Дополнительный электрический ввод может быть использован для обогрева колодца, если возникнет такая необходимость

    • При размещении основного оборудования вне кессона — 0,8 х 0,8 м.
    • При размещении основного оборудования внутри — 1 х 1,3 м при условии использования стандартного накопительного бака емкостью до 200 литров. Чем больше скважина, тем проще обслуживать оборудование.

    Размеры кессона должны позволять производить в нем монтажные и сервисные работы.

    Типы кессонов для колодцев

    Существуют различные конструкции кессонов, конструкция может быть целиком построена на строительной площадке или можно установить готовые блочные… Подробнее:

    Колодец для колодца из бетонных колец

    Устройство колодца колодец с кессоном из бетонных колец – самое распространенное решение для частного дома. Заводские кольца диаметром 1-1,5 метра стоят относительно недорого, при определенной сноровке их можно установить без крана, используя ручную таль… Дно, как правило, делается монолитным, кольца устанавливаются на раствор. Швы между элементами тщательно чеканятся цементно-песчаным раствором с высоким содержанием цемента (1:2-1:3), желательно с гидрофобизирующими добавками. Крышку колодца следует немного углубить, а горловину к люку расширить типовым элементом или выложить из бетонных плит, хорошо обожженного керамического кирпича.

    Горловина бетонная колодца может быть расширена от крышки до люка стандартным кольцом малого диаметра

    Или выложена полнотелым кирпичом

    Люки полимерные, в зависимости от модели, выдерживают нагрузку 0 .8-5 тонн, дешевле чугунных, при этом не ржавеют и выглядят более эстетично. Люк не должен располагаться в понижении рельефа или на пути дождевой или талой воды, чтобы вода не затекала в кессон через щели.

    Гидроизоляцию лучше производить снаружи, можно использовать рулонные битумно-полимерные материалы или цементно-полимерные смеси. Гидроизолировать колодец под колодец своими руками цементным составом проще, стоит он дешевле, к тому же такие смеси можно наносить как снаружи, так и внутри подземного бетонного сооружения.Это важно, если кольца устанавливались вручную, методом последовательного выкапывания.

    Чтобы колодец под колодцем не промерзал, его необходимо утеплить, в зависимости от климатических условий. На бетонное покрытие и под люк можно положить листы пенополистирола, а круглые кольца и горловину обмотать пеной полиэтилен. В холодные зимы нужно утеплять пространство под люком. Утепление колодца можно сделать изнутри, если позволяет место. Следует использовать негниющие, неабсорбирующие материалы.

    Кессон монолитно-кирпичный

    Заметно дешевле по материалам, однако значительно трудоемче обустроить кессон для колодца своими руками на строительной площадке из монолитного железобетона или кирпича. Также можно использовать мелкоразмерные бетонные блоки. При возведении монолитной конструкции много времени придется уделить возведению стального армирующего каркаса (шаг армирования диаметрами 8-10 мм – 10- 20 см) и установка опалубки. Но если залить бетоном сразу весь объем стен, в них не останется швов, которые в колодцах из колец являются потенциальными местами протечек. Добавляя в строительную смесь водоотталкивающие добавки и хорошо уплотняя, можно получить водостойкий бетон, не нуждающийся в дополнительной изоляции от влаги.

    Кирпичная или блочная кладка не будет идеально ровной. Чтобы наклеить на него рулонную битумную гидроизоляцию, поверхность придется оштукатурить. Чтобы не связываться со штукатуркой и ее высыханием, кладку снаружи можно покрыть цементно-полимерным гидроизоляционным составом после тщательного заполнения швов.Керамический кирпич должен быть только полнотелым и хорошо обожженным.

    Кирпичному колодцу рациональнее придать цилиндрическую форму: меньше расход кирпича, выше прочность

    Полимерные и стальные кессоны

    В последние годы появилась возможность приобрести готовый модульный колодец-кессон из армированных полимеров . Как правило, он имеет все необходимые технологические отверстия, оснащен люком, многие модели утеплены.

    Выбор полимерных кессонов для скважин достаточно широк по размерам.

    Такие изделия нельзя назвать дешевыми, но монтажные работы относительно просты и занимают минимум времени. Нужно всего лишь открыть котлован необходимых размеров, устроить песчаную подушку, установить (фактически сделать это вручную) конструкцию на место и засыпать. При правильном монтаже полимерный модуль обладает лучшими гидроизоляционными свойствами по отношению к другим видам подобных конструкций. Это является существенным преимуществом при строительстве высокого уровня грунтовых вод.

    Ввод всех технологических коммуникаций заводских кессонов происходит в готовые отверстия через герметичные манжеты.Это надежно, быстро, удобно

    Стальные кессоны для колодцев прочнее полимерных, но они дороже, а также нуждаются в защите от коррозии и утеплении.

    Внутреннее оборудование защитного сооружения для колодца

    Кессонное оборудование для колодца своими руками отдельная и большая тема, на нашем сайте вы можете найти подробные материалы о ней. Ограничимся лишь несколькими советами, которые могут быть полезны:

    • Колодец не обязательно располагать ровно по центру колодца, перемещайте его, тогда центральная часть дна будет свободна, что облегчит монтажные и ремонтные работы.
    • Не срезайте обсадную трубу слишком низко, пусть она возвышается над низом конструкции на 20 и более сантиметров. Если вода проникнет через люк, она не потечет в колодец. Не торопитесь укорачивать трубу, сначала отмерьте семь раз.
    • Обязательно установите на обсадную трубу специальную головку, она предотвратит проникновение грязи внутрь, предотвратит перетирание труб и кабелей, позволит надежно подвесить погружной насос. Устройство можно приобрести в готовом виде. изготовлены или собраны самостоятельно.

    Устьевое устройство обсадной колонны. Цанговый хомут надежно фиксирует трубу подачи воды, карабин предназначен для подвешивания насоса

    • Внутри конструкции не помешает разместить компактную лестницу для спуска. При возведении бетонного или монолитного колодца в стены легко установить стальные кронштейны.

    Не поленитесь установить лестницу для спуска еще во время монтажа стенок колодца. Обратите внимание, что дно этой конструкции выполнено из типовой крышки колодца, уложенной в основание.Это достаточно дорого, но долговечно, осталось только забетонировать отверстие под люк

    • В холодном климате желательно предусмотреть возможность обогрева колодца. Для колодца отлично подойдет нагревательный электрический кабель с датчиком температуры, предназначенный для предотвращения замерзания ливневых стоков.
    • Устанавливайте люк на место только тогда, когда вы знаете точную отметку поверхности газона или дорожки, на которой он будет установлен.
    • Если в вашем доме нет отдельного погреба или холодного подвала, вы можете использовать колодезный кессон для хозяйственных принадлежностей, если в нем есть свободное место.

    При использовании колодца в качестве хранилища для овощей и булочек необходимо соблюдать гигиенические требования, в колодец не должны попадать загрязнения, следить за состоянием продуктов, убирать испорченные. Необходима дополнительная вентиляция

    На видео показано обустройство колодца с кессоном: от котлована до установки гидроаккумулятора и запуска оборудования

    Металлоконструкция

    Должно быть понятно «домашнему мастеру» » из материалов статьи как сделать скважину для колодца самостоятельно.Но, если вы не имеете строительных навыков, не готовы уделять этой работе достаточное количество своего времени, рекомендуем доверить строительство колодца с кессоном ответственным профессионалам.

    До появления на рынке металлических и пластиковых контейнеров владельцы частных домов практиковали строительство кессонов из бетонных колец или кирпичей. Такая конструкция отличается долговечностью и низкой стоимостью. Наша компания оказывает услуги по установке бетонных кессонов в Москве и Московской области.При качественной работе обустройство такое же, как у металлических и пластиковых моделей.

    Особенности бетонных конструкций

    Монтаж кессона для колодца из бетонных колец производится быстро (чаще всего за один рабочий день). Технология та же, что и при строительстве колодца, только колец немного:

    • дно котлована забетонировано
    • Кольца
    • скрепляются стальными пластинами
    • .
    • швы заполняются цементным раствором без добавок

    К преимуществам относится устойчивость к пучинистым грунтам и промерзанию.Так как любой бетон водопроницаем, потребуется гидроизоляция. Пленка или рубероид малоэффективны, лучше использовать гидролизол или стекловату.

    Помимо гидроизоляции требуется изоляция. Мягкий материал не подойдет – он будет спрессован грунтом. Лучший способ- пеностекло. Если хотите сэкономить, подойдет экструдированный пенополистирол.

    Следует отметить, что яма должна быть достаточно большой, чтобы между контейнером и стеной мог пройти человек.В противном случае гидроизоляция и утепление не получится. Большая масса часто влечет за собой значительную усадку готовой конструкции. Это может привести к разрыву водопроводных труб.

    Не стоит планировать устройство такого кессона на участке с высоким уровнем грунтовых вод. Подобная конструкция может подойти для объекта, расположенного на возвышенности или для песчаных грунтов. Вентиляция решит проблему конденсата. Если места входа труб утеплены цементом изнутри и битумной мастикой снаружи, можно устроить кессон из бетонных колец с обычным набором оборудования.

    Услуги нашей компании

    Специалисты нашей компании

    • доставит бетонные кольца и спецтехнику на площадку
    • копать яму
    • оборудовать и изолировать днище
    • установить конструкцию
    • выполнит герметизацию швов, гидро- и теплоизоляцию
    • после установки крышки люка будут заполнены пространства между кессоном и стенками приямка.

    Цена будет рассчитана исходя из типа и количества колец, необходимости обустройства (установка насоса и другого оборудования), стоимости материалов, используемых для гидроизоляции и утепления.

    Для того чтобы скважина эксплуатировалась в зимний период, необходимо выполнить ряд организационных мероприятий, направленных на устранение вероятности замерзания насосного оборудования. Это делается путем установки оборудования на уровне 2 м под землей. На такой глубине всегда поддерживается положительная температура.

    Для защиты насосного оборудования от грунтовых и дождевых вод наши специалисты рекомендуют купить бетонный кессон. С его помощью можно организовать надежный и герметичный колодец, в котором всегда будет сухо, а температура не будет опускаться ниже нуля даже в суровые морозы.

    Кессон преимущества и конструктивные особенности

    На сегодняшний день бетонный кессон для колодца считается самым надежным, ведь ни один другой материал не сравнится с прочностью железобетона. Единственной отрицательной стороной таких изделий считается более сложный процесс. монтажные работы из-за большой массы.

    Сооружается бетонный кессон из железобетонных колец. Их укладывают друг на друга, а швы между ними заделывают специальным водоотталкивающим раствором.Монтаж таких изделий осуществляется на заранее подготовленную бетонную площадку на дне котлована.

    Герметичность бетонного колодца зависит от того, насколько качественно будет выполнен монтаж. Поэтому мы рекомендуем купить кессон данного типа в нашей компании, ведь мы гарантируем высокое качество монтажных работ в мск. В частности, благодаря качественному соединению нижнего кольца и бетонной подушки исключена возможность проникновения грунтовых вод в колодец.В нижнем кольце имеется отверстие для ввода трубопровода. После того, как трубы вставлены, их герметизируют специальными средствами.

    Стоит отметить несколько преимуществ бетонных кессонов:

    • Долговечность благодаря прочности исходного материала
    • цена бетонного кессона для колодца одна из самых низких за счет дешевизны материалов из которых он изготовлен
    • герметичный смотровой люк предотвращает попадание дождевой воды.

    Наша компания предлагает цену на бетонный кессон ниже, чем у конкурентов на аналогичные предложения.Осуществляем доставку и монтаж покупных кессонов в Москве и за рубежом. Подробную информацию о стоимости, доставке и монтажных работах можно узнать, заказав обратный звонок.

    Автономное водоснабжение на удаленном от городской инфраструктуры участке – не роскошь, а суровая необходимость. Не так ли? Чаще всего в качестве источника воды используется колодец, который нуждается в специальном устройстве – кессоне, который необходим для защиты оголовка от неблагоприятных воздействий и вандалов.

    Для тех, кто хочет обустроить кессон для колодца своими руками, мы расскажем, как его лучше сделать и где установить.С учетом наших рекомендаций обустроить устье источника воды сможет любой желающий. Здесь вы узнаете, какие материалы и инструменты для этого потребуются.

    Подробно рассмотрим четыре варианта возведения конструкций, разберем нюансы их монтажа. А видеоролики, содержащиеся в материале, наглядно продемонстрируют процесс монтажа разных видов кессонов.

    Кессон — емкость, надежно защищенная от проникновения воды.Первоначально они применялись исключительно для подводных работ, позднее для них нашлись и другие области применения.

    В частности, на устье скважины стали устанавливать герметичные камеры. Стандартный кессон имеет очень простую конструкцию. Это емкость с люком сверху.

    Кессон колодца представляет собой герметичную емкость, предохраняющую оголовок от воздействия низких температур и проникновения грунтовых вод

    Через него осуществляется спуск человека в камеру для проведения сервисных и ремонтных работ… В нижней части устройства имеется ввод кожуха, в боковых стенках — ввод кабеля и водопроводных труб.

    Крышка, а в некоторых случаях и стенки кессона утеплены. Чаще всего для этой цели используют пенопласт или вспененный полимер. Камеру классической конструкции выполняют в виде цилиндра высотой около 2 м и диаметром не менее 1 м.

    Эти размеры выбраны не случайно. Высота бака обусловлена ​​необходимостью защиты установленного внутри него оборудования от воздействия низких температур.Участок врезки водопровода и оголовок колодца должны располагаться ниже уровня промерзания грунта.

    Чаще всего это глубина около 1-2 м. Именно эта величина определяет глубину дна камеры и, соответственно, ее высоту.

    Диаметр емкости тоже выбран не случайно. Ее должно быть достаточно для установки необходимого оборудования и размещения внутри человека, который будет обслуживать или ремонтировать скважину.

    Строительство скважины – следующий этап после бурения.Емкость должна быть герметично защищена от попадания туда талых или талых вод и другого мусора, песка и грязи. Более того, нам необходимо компактно разместить оборудование для доставки воды, поступающей из недр, к дому. Кессон из бетонных колец для колодца – в данной ситуации можно считать одним из самых бюджетных и практичных решений. Конструктивно это подземное пространство в виде колодца с крышкой и люком, а также как бетонное дно.

    Техническим оборудованием кессона могут быть: колодезная труба с оголовком, гидроаккумулятор, реле автоматики, кран на поливочный кран и отводящий водопровод к дому. Эта система значительно сэкономит место в доме, вам не нужно строить отдельную комнату.

    Кессон из бетонных колец для колодца необходимо герметизировать для защиты от затопления. Один из надежных способов сделать это – покрыть битумной грунтовкой. Этот компонент образует несколько слоев тонкой пленки, препятствующей просачиванию воды. Кольца следует соединить скобами во избежание их смещения под воздействием грунта.

    Наши специалисты помогут произвести грамотный монтаж такой конструкции, работы выполняются на высоком качественном уровне, с гарантией до года.

    Цены на кессон из бетонных колец для скважины под ключ.

    • Монтаж основного помещения с гидроизоляцией — 25 000 руб. (включая материалы)
    • Установка кессона с оборудованием — 38 000 руб. (напор, гидробак, автоматика)
    • Прокладка труб ПНД под землей до дома — 1000 руб/метр

    Из преимуществ системы следует выделить

    • 1) Низкая стоимость материалов и монтажа
    • 2) Повышенная прочность
    • 3) Срок установки от 1 до 2 дней
    • 4) Простота частичного ремонта

    У нас Вы можете заказать кессон из бетонных колец для колодца в Московской области. Позвоните по номеру телефона, который указан на сайте, и мастер грамотно проконсультирует вас по всем интересующим вопросам.

    Кессон для колодца из бетонных колец. Технология бетонирования кольцевых колодцев

    Отсутствие централизованного водоснабжения во многих жилых поселках, а также в некоторых районах частного сектора вблизи городов вынуждает строить колодцы или колодцы. Строительство колодца сегодня очень дорогое удовольствие, а потому в большинстве случаев предпочтение отдается организации колодца.Это дешевле, а вода в дом подается автоматически через насосное оборудование. Но имейте в виду, что насосное оборудование нуждается в защите. Поэтому наша компания рекомендует приобрести для колодца кессон из бетонных колец, чтобы защитить оборудование внутри от грунтовых и дождевых вод, а также от замерзания.

    Бетонная кессонная конструкция

    Это изделие представляет собой колодец глубиной около двух метров, построенный из бетонных колец. Последние изготавливаются на заводе и доставляются на объект нашей компанией. Делается кессон из бетонных колец таким способом:

    • рытье котлована глубиной более 2 метров
    • щебеночная и гравийная подстилка насыпана и утрамбована
    • укладка нижней бетонной плиты, выполняющей роль основания
    • бетонные кольца, уложенные друг на друга
    • полученный колодец перекрывается бетонной плитой круглой формы и с проемом для организации смотрового люка.

    Швы между всеми бетонными элементами заделываются раствором с водоотталкивающими компонентами.Это делает полученную конструкцию водонепроницаемой, что обеспечивает хорошую защиту от влаги. Кессон делают из железобетонных колец так, чтобы верхнее кольцо было примерно на 10-25 сантиметров выше земли.

    Преимущества бетонной коробки

    На кессон из бетонных колец для колодца цена доступная, за счет невысокой стоимости исходного строительного материала. Это главное преимущество данного вида продукции.

    Обычно нижнее кольцо имеет одно или несколько отверстий для входа в трубопровод. После ввода труб отверстия герметизируют, исключая возможность попадания в грунтовые воды. Сверху устанавливается смотровой люк, герметично закрывающийся и не пропускающий дождевую воду в кессон.

    Стоимость кессона из бетонных колец зависит в большинстве случаев от их диаметра. От этого зависит и количество устанавливаемого оборудования, так как при большом радиусе кессона в нем можно разместить не только насосное оборудование, но и гидроаккумулятор с автоматическим управлением.Для получения более подробной информации о ценах и условиях установки, пожалуйста, свяжитесь с нашими специалистами по телефону.

    Когда бурильщики, покидая площадку, оставляют торчащую из земли обсадную трубу, наступает пора. Для обустройства с кессоном дешевле всего соорудить заглубленный колодец. Для такого обустройства используются бетонные кольца.

    Оборудование и материалы

    Подготавливаем все необходимое для обустройства колодца таким образом.

    Список инструментов и оборудования:

      Экскаватор
    • ;
    • автокран
    • ;
    • лопаты;
    • болгарский;
    • рулетка;
    • пузырьковый уровень
    • ;
    • бетономешалка;
    • доски;
    • ножовка по дереву;
    • молоток
    • ;
    • правило
    • железо
    • для бетона;
    • ролик
    • ;
    • горелка
    • ;
    • шпателей;
    • Перфоратор
    • с коронкой.

    Список материалов:

    • песок;
    • щебень;
    • цемент
    • ;
    • армирующая сетка;
    • гвозди
    • проволока вязальная;
    • кольца колодцев диаметром 1 или 1,5 м;
    • скважинная плита;
    • крышка лунки с оболочкой;
    • гидроизоляция рулонная битумная
    • ;
    • грунтовка;
    • мастика битумная;
    • гидроизоляционная смесь
    • ;
    • проходка для бетона;
    • Лист полистирола
    • .

    Раскопки

    Обустройство лучше всего приурочить к сезону низкого уровня грунтовых вод, когда земля сухая и плотная. Для обустройства с бетонной ямой это особенно актуально.

    Бетонные конструкции обеспечивают худшую герметичность по сравнению со сварными металлическими или пластиковыми заводскими кессонами. Они не очень подходят для установки в местах, где длительное время держится высокий уровень грунтовых вод. Но при серьезном подходе к гидроизоляции такая конструкция более долговечна.

    Котлован выкапывается вручную или экскаватором. Для возможности выполнения качественной гидроизоляции диаметр котлована должен быть на 1,5-2 м больше диаметра колец. Если есть уверенность, что грунтовые воды на этом участке всегда остаются ниже дна будущего котлована, гидроизоляцию можно выполнить по упрощенной схеме. Тогда для установки колец достаточно зазора в 20 см в сторону. Вынимать грунт нужно так, чтобы ствол скважины находился в центре будущего котлована, так он более устойчив.

    Глубина обычно 2 метра.   Это позволяет опускаться ниже уровня промерзания и обеспечивает достаточную высоту в яме для нахождения в ней человека.

    Дно ямы тщательно выравнивается вручную. Нужно только оставить весь столб, а всю разрыхленную почву поднять на поверхность емкостью, привязанной к веревке. Если на участке распределить грунт некуда, объем, занимаемый колодцем, придется вывести. Чтобы не платить отдельно за погрузку, лучше арендовать экскаватор вместе с самосвалом.

    Бетонные и монтажные работы

    На плотное выровненное основание бетонирование выполняют слоем 80-120 мм. Для этого используется тощий бренд 100. Его готовят из следующего расчета: на 25 кг цемента закладывается 105 л щебня, 75 л песка и 20 л воды. Объемные доли отмеряют 10-литровым ведром. Точность концентрации здесь не очень важна.

    Ставим опалубку из доски по периметру так, чтобы основание выступало за кольца на 15-20 см, его верхний край должен быть на высоте уровня заливки.Если нет доски нужной высоты, можно просто забить на нужной высоте по периметру внутрь зубчатой ​​опалубки, которая будет отмечать высоту заливки.

    Готовим и заливаем бетон. Заливку тщательно выравнивают в плоскость. При заливке по краям опалубки можно просто провести правило или подходящую доску по верхним торцам опалубки, как по шаблону. Бетонную подошву оставляют затвердевать на 7 дней.

    Скважину вырезаем болгаркой так, чтобы она выступала над фундаментом на 50 см, и затыкаем пенопластом. На основание расстилается рулонная гидроизоляция, ее перехлесты проплавляются горелкой. Вокруг ствола отверстие вырезается аккуратно, без лишних зазоров. Гидроизоляция должна выходить за пределы бетонного основания.

    Смесь гидроизоляционная готовится согласно рекомендациям производителя.

    Перед монтажом колец плоскости их крепления тщательно очищают, обеспыливают и смачивают.

    Нижнее кольцо укладывается автокраном непосредственно на гидроизоляцию.С внутренней стороны неровности стыка заполняются гидроизоляционной смесью. На верхний торец кольца наносится слой смеси и устанавливается следующее. Смесь снова наносится на второе кольцо и монтируется плита перекрытия. Автокран можно освободить.

    Все излишки выступающей смеси необходимо аккуратно удалить шпателем и сформировать ровную поверхность без перехода между кольцами. Важно сделать это снаружи колодца для вертикальной гидроизоляции.

    По дну колодца уложена армирующая сетка. Дно внутри колодца залито бетоном марки 400. Для его приготовления на каждые 10 л цемента добавляют 11 л песка и 24 л щебня. Толщина отливки должна быть 120 мм.

    Оболочка на колодезной плите залита тем же бетоном. Его бетонируют по высоте чугунного бортика с уклоном от люка к краю плиты. Чтобы защитить бетон от растрескивания на поверхности, его тоже лучше армировать.

    Вертикальная гидроизоляция и установка оборудования

    Горизонтальные участки гидроизоляции, выходящие за пределы колец, обрезаются. Наружная поверхность колодца грунтуется грунтовкой. Стенки оклеиваются снаружи наплавлением по кругу снизу вверх. Стык горизонтальной и вертикальной гидроизоляции тщательно промазывается мастикой. Для грунтов с малым залеганием поверхностных вод оклеивание наружных поверхностей не производят.

    На уровне ниже глубины промерзания сверлом с коронкой сверлят отверстие для прохода водопроводной трубы.В него вставляется труба, которую необходимо проложить без стыков от места потребления до самой ямы. Герметизация выхода выполняется с помощью заводской проходки. Это может быть фланцевая манжета или нажимной рукав. Уплотнительный элемент расположен со стороны подпора, то есть снаружи.

    Завершается обустройство установкой и подключением оборудования, включающего герметичный устье скважины, насос, обратный клапан, гидробак, регулятор давления, манометр. Разводка обычно осуществляется пластиковыми трубами, а подключение приборов – через пятиточку.Силовой кабель заводится в кессон через отверстие в верхней плите.

    После испытаний системы производится обратная засыпка с пломбой. После просадки грунта по периметру кессона делается отмостка шириной 80 см с уклоном наружу. Колодец, оборудованный бетонными кольцами, готов к длительной круглогодичной эксплуатации.

    Кессон — камера, предназначенная для обустройства устья скважины ниже земной поверхности. Строится над водозабором для обеспечения удобного доступа и возможности установки оборудования для водоснабжения дома. Самостоятельный монтаж кессона для колодца вполне доступен при соблюдении определенных правил.

    Типы, особенности, характеристики

    Кессоны очень разные по форме. Круглые в плане и прямоугольные, с расширением внизу и без.

    При этом они четко делятся на три основных типа по материалу, из которого построены:

    • Бетон
    • Кирпич.
    • Металл.
    • Пластик

    Более ранние варианты с кирпичными или деревянными бревенчатыми стенами теперь можно рассматривать лишь как диковинку или бесполезную экзотику из-за дороговизны, сложности исполнения и невысоких потребительских свойств.

    Если возникнут проблемы с установкой, то не стоит экономить на размере приямка — главное обеспечить доступ и удобство эксплуатации при оборудовании кессона

    Камера из бетонных колец или кирпичей

    До В последнее время самым распространенным можно считать кессон из бетонных колец. Сделать это достаточно просто, конструкция получается прочной и долговечной. В некоторых случаях дополнительное удобство обеспечивается тем, что кессон собирается по месту из типовых бетонных колец.То есть этот вариант можно не только установить, но и сделать самостоятельно.


    Бетонные кольца — самый распространенный вариант устройства кессона для колодца за счет скорости монтажа (нажмите для увеличения)

    Монтаж железобетонных колец проще и быстрее, чем те же работы по устройству пластикового или металлического короба, под который необходимо заранее вырыть котлован.

    Есть и недостатки. Требуется дополнительная гидроизоляция – бетон сам пропускает капиллярную влагу.Большая масса конструкции плохо сказывается при монтаже, она может дать усадку. Но он более устойчив, лучше противостоит пучинистым грунтам. Хотя при нарушении правил монтажа пучинистый грунт может сдвинуть кольца бетонной камеры.

    Аналогичные преимущества и недостатки имеют кирпичные конструкции. Правда, его возведение занимает гораздо больше времени, но в строительстве можно использовать битый и бывший в употреблении материал.

    Сегодня железобетонные и кирпичные конструкции все больше уступают место металлическим и пластиковым аналогам.Поставка позиций оправдана не только оперативностью монтажа, но и ценой полностью готовых к монтажу конструкций.


    Раньше были популярны чугунные люки, которые сейчас пришли на смену полимерным — они легче, теплее и дешевле традиционного металлического варианта

    По сути, большая коробка из металла, в стенки которой ввинчиваются втулки сварные для прохода коммуникаций. Чаще всего изготавливается из листового металла, оптимальная толщина 3 – 4 мм.Лучший вариант – нержавеющая сталь. Но это серьезно удорожает строительство. Иногда встречаются более интересные конструкции из алюминия.

    Металлический кессон относительно просто устроен, надежен. Легко устанавливается, служит долго. Очень прочную конструкцию, при определенных навыках и наличии парка инструментов можно изготовить самостоятельно. Требует обязательного качественного утепления.

    Несмотря на то, что сварные швы выполнены качественно, при деформации металла они могут треснуть. Поэтому, даже если металлический кессон изготовлен из нержавейки, гидроизоляция ему все равно нужна.

    Черный металл гидроизолируется обязательно. В этом случае, даже если утеплитель приклеен очень плотно и не пропускает воду, он не считается гидроизоляцией. Проще говоря, так: сначала к стенам снаружи крепится теплоизоляция – пеностекло, экструдированный пенополистирол или что-то подобное – волокнистые материалы здесь не подойдут. Затем конструкция оклеивается гидроизолом или подобным материалом.


    Даже если кессон сварен из нержавеющей стали, он нуждается в грунтовке и гидроизоляции поверхности.
    Кратко о пластиковых конструкциях

    Самыми современными можно считать кессоны из полимеров. Их плюс в невысокой стоимости, простоте транспортировки и монтажа, долговечности. Пластик обладает хорошими теплоизоляционными характеристиками, поэтому часто используется без дополнительной теплоизоляции, не нуждается в защите от грунтовых вод. Материал прочный, долговечный, совершенно не подвержен коррозии.

    Есть две основные разновидности. Из высокопрочного литьевого полиэтилена или стекловолокна. По своим характеристикам это примерно равноценные конструкции.

    Основной минус – вероятность серьезной деформации при сжатии грунтом. Но этот недостаток легко устраняется при установке с помощью довольно простых процедур.

    Есть модели с дополнительными ребрами жесткости. Но даже такие варианты не гарантированы от сжатия при расширении грунта в морозный период.


    Ребра на кессоне не могут служить защитой от раздавливания грунтом, который имеет свойство расширяться при замерзании устье скважины от повреждений, поступления ливневых вод и загрязнений в зону забора. Кессон для колодца гораздо выгоднее с точки зрения эксплуатационных затрат – в отличие от наземных конструкций он не требует обогрева при условии, что находится ниже уровня расчетной глубины промерзания.Хотя другого варианта быть не может — если он будет стоять выше, его просто выдавят зимой.

    Заглубленный кессон также может выдавливать грунт. Особенно в тех случаях, когда на сайте есть проблемы с высоким залеганием верхней части лодки. Поэтому рекомендуется «анкеровать» не только легкие пластиковые, но и более устойчивые металлические системы. Технически это очень просто. Под кессон для колодца заливается бетонная плита, к которой с помощью анкерных болтов крепится дно кессона.

    На высоких непотопляемых участках можно обойтись без бетонного основания — достаточно хорошая песчаная подушка. Но тут все равно наличие тяжелой плиты под кессоном не помешает. Поэтому его лучше всегда планировать, вдали от геологических особенностей участка.

    В любом случае кессон ставится строго вертикально — соблюдение этого условия обязательно.

    Высота конструкции около двух метров — такой размер позволяет удобно и работать, и размещать оборудование, и заглублять кессон ниже глубины промерзания.


    Важный момент: при покраске кессона изнутри действуют точно такие же правила, как и при очистке резервуаров — даже при регулярном проветривании

    Даже при соблюдении всех условий приятно проложить в магистральных трубах греющий электрический кабель — только на случай форс-мажора.

    Электрический кабель, питательный насос и автоматика не должны прокладываться непосредственно в земле. Ему не нужно углубление, как трубы с водой, но его все равно нужно защищать. Имеет двойную изоляцию, но этого недостаточно.Гофру, которая очень популярна в наружных применениях, для этих целей лучше не использовать. Лучше всего подходит труба из ПНД.

    Труба с электрическим кабелем прокладывается неглубоко под землей — около 30 см от поверхности. Соображения здесь простые – мороз не страшен, но на всякий случай нужно позаботиться о том, чтобы случайно не повредить коммуникации. Ориентир прост: копаем глубже, чем штык на лопате.

    Труба с водой закапывается глубже — ниже глубины промерзания.Ввод в дом на поверхности возможен только при условии изоляции участка трубопровода от уровня сезонного промерзания до места ввода в здание.

    Оборудование лучше поднимать выше пола кессона. Немного. Но конечно. На случай наводнения.

    Все электрические устройства в коробке должны быть заземлены. И неплохо было бы ввести в электрическую цепь УЗО. Безопасность никогда не бывает лишней. Вернее, может не хватить.

    Обсадная колонна скважины переходит в кессон через гильзу, диаметр которой несколько больше.Например, с учетом текущего ассортимента, для обычного кожуха диаметром 133 мм потребуется гильза 146 мм. Колодезная труба не должна быть вровень с дном камеры – всегда немного выше. Превышение в пределах 40 — 50 см. На случай, если будет наводнение.

    Муфта и осадная труба в месте соединения запломбированы. На колодец надевается оголовок – специальная герметичная крышка, в которой имеются отверстия для кабеля погружного насоса и прохода трубы ПНД от насоса. К нему же крепится силовой кабель насоса.Крышка защищает ствол скважины от грязи и случайного мусора.

    Вход в камеру кессона традиционно выполнен в виде люка. Дизайн зависит от личных предпочтений. В любом случае предпочтительнее вариант с двумя люками — как раз из соображений сохранения тепла.


    Люк расположен над колодцем из соображений простоты установки и эксплуатации.

    Выход под колодезную трубу ломается, как правило, на месте. Он не должен быть четко по центру.Вполне допустимо сместить его, сделать асимметричным. Но тут надо помнить, что выход из скважины и люк кессона должны быть соосными — это очень удобно при ремонте и монтаже оборудования. Проще говоря: входной люк целесообразно устанавливать непосредственно над оголовком колодца.

    Все об установке и подключении

    Процедура установки в общих чертах одинакова для всех типов кессонов. Хотя есть особенности, о которых речь пойдет ниже.

    Яму для кессона выбирают не менее чем на 30 см больше самого кессона. Это поможет и более точно установить его, отрегулировав совпадение колодезной трубы и втулки для ее прохода. Кроме того, это позволит утеплить стены или укрепить, как того требует пластиковая конструкция.

    Как уже упоминалось, обсадная труба колодца разрезается, чтобы отразить будущую высоту пола камеры. Дно ямы закрывают песчаной подушкой толщиной 20 – 30 см. Песчаная засыпка проливается водой для уплотнения. Поверх подушки отливается бетонная плита с армированием стальной сеткой.

    На него можно заранее установить анкерные болты, чтобы закрепить кессон. Но велик шанс ошибиться. Поэтому гораздо удобнее сначала установить кессон на место, а потом просверлить в плите отверстия для крепежа. Вариантов расширяющегося и расклинивающегося в отверстиях крепежа сейчас очень много, а потому подобрать что-то подходящее не составляет особых проблем.


    На фото видно, как не надо делать — теплоизоляционные маты собирают воду и очень скоро перестают работать

    Теперь немного остановимся на особенностях той или иной конструктивной схемы.

    Бетонные кольца в кессоне

    Технология особо не отличается от монтажа колодезных колец. Только на гораздо меньшую глубину. Кольца скреплены между собой стальными пластинами – на случай подвижек грунта. Швы между кольцами заполняются цементным раствором, а железо — замазываются чистым цементным раствором без добавления песка и других разбавляющих добавок.

    Бетон все же пропускает воду, хотя и не интенсивно. Поэтому заранее необходимо позаботиться о гидроизоляции стенок кессона.Часто для этих целей применяют рубероид или полимерные пленки, приклеиваемые с помощью битумной мастики. Способ имеет право на жизнь, но лучше использовать армированные материалы Стеклоизол или Гидроизол. Или тому подобное.

    Бетон хорошо противостоит холоду и морозу, но его обычных характеристик недостаточно. Требуется дополнительная изоляция. Следует учитывать, что используемый утеплитель не должен впитывать воду – иначе он будет бесполезен. И противостоять давлению грунта — со временем мягкие утеплители могут сжать грунт до толщины бумажного листа.

    Поэтому предпочтение отдается наиболее плотным и прочным маркам, часто различным разновидностям печного утеплителя. Можно посоветовать пеностекло — но это очень дорогой вариант. Экструдированный пенополистирол будет более доступным утеплителем. Или, как его называют сокращенно, ЭПСП.

    Самым дешевым утеплителем, скорее всего, будет полистирол. С ним легко работать и его повышенная горючесть не сыграет роли при нахождении в земле. Но он хуже противостоит сжатию и не очень долговечен — через несколько лет его придется менять.

    Утепляются не только стены, но и потолок. Но это гораздо проще, чем утеплять стену. Учитываем только, что утеплитель не должен выступать за периметр кессона – иначе при усадке он просто сорвется – конструкция все-таки довольно тяжелая.

    Еще один интересный момент. Часто встречаются рекомендации для бетонных кессонов не делать дно. То есть установить кольца прямо на песчаную подушку и гравийный дренаж.Мотивация проста: в случае образования конденсата он уйдет в почву. Или второй вариант этого решения: не заливать цементным раствором шов между нижним кольцом и бетонным основанием. Причина та же – дать возможность выхода конденсату.


    Утепление бетонного кессона — непростая задача, для решения которой подходит оболочковый принцип

    Такие конструкции сложно рекомендовать к повторению. Пешеходная потому, что эта схема сработает только на высоком сухом участке.В остальных случаях отверстие на два метра ниже поверхности земли сделает свое дело – кессон будет затапливаться не реже одного раза в год. И, следовательно, не будет выполнять свою роль.

    Проблема конденсата решается обычной изоляцией. В крайнем случае просто вводим в конструкцию вентиляцию — как в погребе.

    Отсутствие бетонного основания под кольца совершенно недопустимо — из-за малой занимаемой площади. Другими словами, есть риск большой усадки.Что, в свою очередь, чревато деформацией входящих труб. Принцип подхода прост: все должно служить долго и надежно. Чем меньше корректировок и вмешательств потребуется впоследствии, тем лучше.

    Проход труб через стены изолируется точно так же, как и вводы через фундамент дома — цементным раствором и битумной мастикой снаружи.


    Колодец защищен специальным оголовком, в котором предусмотрено все необходимое
    Железная коробка и ее установка

    Установка металлического кессона обязательно требует литой опорной плиты и анкеровки. Перед установкой снаружи короб кессона обклеивается гидроизоляцией. Загрунтован внутри. Это обязательно даже для нержавеющей стали. Обязательно утепление. Немного другой способ пропустить общение.

    Обсадная труба колодца просто продевается в гильзу, которая герметично приваривается к забою. Для остальных вводов втулки ввариваются в стенки. В них просто вкручивают необходимую арматуру, таким образом выводя водопроводные магистрали (для общего водоснабжения, для поливки сада, для бассейна и так далее) и пропуская силовой кабель к электронасосу.

    Обычно все происходит в такой последовательности:

    • Копаем котлован под кессон.
    • Изготавливается основание — песчаная подушка и бетонная опорная плита.
    • Вырезать по размеру обсадной трубы.
    • Кессон укладывают над ямой на бруски или швеллеры и осторожно выставляют до совпадения трубы колодца и втулки.
    • Кессон окончательно установлен на штатное место.
    • Рытье вспомогательных траншей для подачи воды в дом и др.
    • Все коммуникации подключены.
    • Утеплитель и гидроизоляция навешивается.
    • Кессон закрыт грунтом — заглублен.

    В данной схеме возможны дополнения и перестановки, в зависимости от условий сайта и задач. А вот рытье траншей под вкладыш к кессону лучше всего после установки — просто прыгать в этот момент по лишним канавам и ямам не совсем сподручно.

    Установка пластикового кессона

    В целом процесс очень похож на манипуляции с металлическим вариантом.Отличие в том, что при герметизации стыка кожуха с гильзой требуется не сварка, а клей для ПВХ. А проход труб через стены осуществляется не через резьбовые втулки, а через специальные муфты, которые затем закрываются герметизирующими крышками.

    Важной особенностью является то, что гидроизоляция и утепление не требуются, но необходима обязательная защита от придавливания грунтом. Делается просто. Зазор между стенками котлована и кессоном заполняют бетонной массой.Не нужен высокопрочный состав. Достаточно раствора 5:1, значит: 5 частей наполнителя и 1 часть цемента. В качестве наполнителя смесь песка со щебнем.

    Необходимая мера, даже если на полимерном корпусе есть ребра жесткости. Но все эти заморочки не так высоки, если сравнивать с предыдущими вариантами. Кроме того, такая бетонная оболочка делает всю конструкцию прочнее и устойчивее к выдавливанию. Что влияет на общий срок службы.

    Видео — напутствие мастеру

    Правила установки кессона и размещения в нем оборудования немного отличаются.Все зависит от типа конструкции, но в общих чертах повторяется: важен сам принцип.

    Правила и тонкости установки кессона для колодца не так уж и многочисленны. Даже если застройщик не уверен в собственных силах и не будет заниматься проблемой самостоятельно, знание основ позволит ему контролировать работу, выполняемую на объекте подрядчиком. Ведь от качества их проведения зависит комфорт проживания в будущем.

    совет-инженера.ком

    Кессон для колодца своими руками: изготовление и установка

    С целью рукотворного создания изолированной полости в грунте, насыщенном влагой или под водой, кессоны применяются в различных сферах жизнедеятельности человека (коробка — в переводе с французского), представляющие собой герметичные конструкции разной пространственной ориентации из самых разных материалов. В быту кессон для колодца используют для создания герметичного пространства для размещения устья водосточной ямы на придомовом или дачном участке.

    Кессон для колодца для чего нужен и для чего он нужен

    В зависимости от габаритов заглубленного сооружения для размещения котлована акведука, по которому вода поднимается из водоносного горизонта на поверхность, кроме устье, там может быть размещено все необходимое оборудование, в том числе

    1. Погружной напорный или поверхностный вакуумный насосный агрегат.
    2. Система очистки и фильтрации, обратный осмос.
    3. Возможность расширения.
    4. Система управления и регулирования насосом и системой водоснабжения.
    5. Системы трубопроводов и арматуры, в том числе с электрическим или пневматическим приводом.

    Таким образом, кессоны, оборудованные для колодцев, могут заменить отдельное помещение в подвале жилого дома, а также предотвратить замерзание водоводов при низких температурах, превратив простейшую проходку в песок во всепогодное гидротехническое сооружение.

    Какие кессоны применяют для колодцев, их специфика

    В принципе возможно создание заглубленной конструкции, представляющей собой скважинный погреб для кессона, из любого конструкционного материала, используемого в строительстве, но наиболее распространены следующие варианты :

    • металл;
    • бетон;
    • из железобетонных колец;
    • кирпич;
    • пластик.

    Кессон стальной металлический для колодца, представляющий собой коробчатую конструкцию из металла различной толщины с ребрами жесткости, элементы которой соединяются между собой сваркой. Стены требуют утепления и антикоррозийного покрытия, но не нуждаются в гидроизоляции. Существенным недостатком является невозможность контроля коррозионного износа наружной поверхности коробки, а также необходимость периодической покраски внутренних стенок.


    Кессон металлический

    Кессон бетонный, монтируемый для колодца на месте заливкой опалубочной конструкции, может иметь любую геометрическую форму, для придания жесткости армируется металлической арматурой. Конструкцию нужно утеплить и уложить снаружи гидрофобный слой.

    Кессон для колодца из железобетонных колец — вид бетона, состоящий из стандартных строительных элементов, соединенных между собой с помощью специальных гидроизоляционных строительных смесей.

    Кирпичный кессон для колодца, сооружаемый методом каменной кладки, которую можно сделать своими руками, а толщину стенок конструкции и ее размеры определяют исходя из индивидуальных условий.Между грунтом и стеной обязательна гидроизоляционная полоса, которую при толщине в 1 кирпич и более можно не утеплять.


    Кессон пластиковый

    Кессон пластиковый является новинкой оборудования для строительства скважин, представляет собой жесткие, водонепроницаемые, легкие, цельные изделия, обладающие низкой теплопроводностью и не требующие утепления и защиты от коррозии.

    Какие кессоны для колодца можно сделать самому

    Умение выполнить сооружение кессона для колодца своими руками определяется наличием и сочетанием определенных навыков, к которым относятся:

    1. Навык стыковки металлические заготовки с помощью ручной электродуговой сварки требуется для того, чтобы сделать металлический кессон для колодца своими руками.
    2. Опыт каменщика необходим для того, чтобы построить кессон для колодца из кирпича своими руками, а также выложить оголовок бетонного кессона колодца.
    3. Большой вес бетонных колец является препятствием для того, чтобы сделать кессон для колодца без привлечения сторонних исполнителей и грузоподъемной техники, которая в зависимости от размера элемента должна быть способна поднимать от 200 кг до 2 тонн.
    4. Чтобы построить железобетонный кессон для колодца своими руками, необходимо знать, как сделать опалубку и приготовить песчано-бетонный раствор, а также нарезать и связать арматуру, чтобы получилась сетка.
    5. Пластиковые кессоны, применяемые для оборудования колодцев, изготавливаются заводским способом и не могут быть изготовлены самостоятельно из-за отсутствия специального оборудования, реактивов и знания технологии.

    Кессон под колодец, изготовление своими руками

    Кессоны под колодец в зависимости от выбранного материала конструкции имеют определенный процесс изготовления своими руками, каждый из которых требует отдельного рассмотрения.

    Земляные работы

    Процедуру возведения кладки или установки опалубки можно начинать после заливки фундаментной плиты или ленточного фундамента, обустроенного, в свою очередь, после завершения котлована под колодец, который можно копать своими своими руками или воспользоваться средствами малой механизации.

    Глубина котлована должна быть на 0,2 — 0,5 метра ниже границы промерзания грунта, а размеры по свету определяются потребностями и должны быть:

    1. Минимум — 140х140 см;
    2. В среднем — 190х190 см.

    Если кессон предназначен для насосной станции, его размеры должны учитывать компоновку оборудования и допускать его беспрепятственное обслуживание на месте, то рекомендуемый размер образца будет определяться как 240х240 см.

    Все эти размеры превышают размеры кессона, изготовленного для колодца, для обеспечения припуска по 200 мм с каждой стороны, для засыпки в качестве изоляции.

    При устройстве котлована требуется сместить периметр так, чтобы кожух находился не посередине, а на осевой линии первой трети длины или ширины. Это сделано для удобства обслуживания и установки сопутствующего оборудования.

    Кессоны металлические для колодцев

    Конструкция выполняется в следующей последовательности.Листовые заготовки подготавливают по размерам днища, боковых стенок и крыши, которые желательно делать цельными, без сварных соединений, либо их придется сваривать с двух сторон сплошным швом, чтобы кессоны для колодца были герметичными .

    Боковые поверхности необходимо армировать швеллерами шириной 50 — 100 мм, приваренными снаружи короба по всему периметру, на расстоянии 0,5 — 0,7 м между собой и от краев.

    В нижней плоскости необходимо вырезать одно отверстие под кожух, а в верхней — два: сечением не менее 0.6 м в качестве люка и 0,1 – 0,12 см для вентиляции, которая необходима в скважине для предотвращения образования конденсата. Это можно сделать с помощью газового резака или ножниц по металлу, если позволяет толщина.

    Наружная поверхность битумируется в несколько слоев мастикой или жидким гудроном, а внутренняя окрашивается краской, выбор которой зависит от состояния поверхности (эмаль для чистых листов, грунт по ржавчине при наличии признаков коррозии, использование нитрокрасок категорически запрещено, так как работы будут проводиться в закрытом помещении).

    К отверстию в верхней плоскости привариваются оголовки в виде обечаек соответствующих диаметров, которые будут выступать над землей и служить опорной поверхностью для люка и вентиляционной трубы соответственно.

    Кессон кирпичный для колодца

    После заливки фундаментной плиты гидроизоляционным слоем или устройства ленточного фундамента и гравийной подсыпки возможна укладка кессона на колодец, что не отличается от порядка возведения колодца обычная кирпичная стена, но по возможности следует реализовать следующее:

    1. Использовать силикатный кирпич или газобетон с лучшими гидроизоляционными свойствами.
    2. Укладка на специальную гидрофобную строительную смесь. После возведения стен снаружи необходимо уложить гидроизоляционный слой, который будет прижиматься к стене слоем засыпки, выполняющей роль утеплителя и представляющей собой песчано-цементную смесь, приготовленную в пропорции 5:1. соотношение.

    Открытый периметр должен быть оборудован перекрытием с отверстием под люк, для чего необходимо выполнить укладку стандартной плиты или заливки, что будет включать в себя последовательность мероприятий, перечисленных ниже.

    Поверх коробки монтируется нижняя опорная поверхность опалубки с отверстиями соответствующих диаметров в местах расположения люка и вентиляционной трубы. Кладку производят на закрепленные на внутренней поверхности стен бруски с отступом по вертикали вниз на толщину щитов опалубки так, чтобы залитая плита ложилась на стенки короба.


    Кессон кирпичный

    По периметру наливной плиты ограждают досками шириной 200 — 250 мм, сшитыми между собой по углам и закрепленными к наружной плоскости стен.Отверстия ограничивают отрезками металлических труб соответствующего диаметра или жестяными полосами, свернутыми в виде цилиндров, ширина которых 150-200 мм.

    Поверх досок внахлест на боковую обшивку укладывается слой гидроизоляции, который предотвратит растекание песчано-бетонного раствора и позволит получить ровную поверхность. Чтобы рубероид или пленка не прилипали к бетону при снятии опалубки, ее следует смазывать отработанным маслом или другим маслянистым веществом.

    По готовности формы выполнить армирование с помощью двухъярусной сетки из арматуры толщиной 5 — 8 мм, соединенной с шагом 0,1 — 0,15 м с помощью проволочных или пластиковых хомутов. Расстояние между ярусами 50 – 70 мм, а соединение производится с помощью вертикальных отрезков арматуры, длина которых меньше толщины заливаемой плиты на 10 – 15 мм.

    Если нагрузка на плиту перекрытия незначительна, армирование можно не выполнять и сразу приступить к заливке, которую необходимо выполнить за одну операцию для обеспечения монолитности плиты.

    Бетон застывает в течение 7-10 дней, в течение которых его необходимо накрыть пленкой от влаги, мусора и грунта и периодически увлажнять, поливая водой из лейки 1-3 раза в день.

    Кессон бетонный под колодец

    Кессон для колодца, изготовленный своими руками методом литья под давлением, устраивают следующим образом: из которых обработано отработанным маслом или другим доступным масляным составом.Геометрия формы должна соответствовать потребностям, содержать все необходимое оборудование и оставлять запас не менее 10 — 20 см от стенок котлована в грунте в сторону.

    Для придания жесткости бетонные кессоны армируют, обеспечивая долговечность скважин более 50 лет.

    Устанавливаемая опалубка заполняется за один проход для обеспечения взаимного сцепления слоев и прочности конструкции. Бетон высыхает в течение 7 – 10 дней, его необходимо увлажнять и оберегать от атмосферных осадков, влаги и примесей (частиц грунта).Через неделю опалубку можно снять.

    После застывания корпуса коробки необходимо залить плиту перекрытия в последовательности, описанной выше для кирпичной конструкции.

    По окончании бетонных работ заделывают зазоры между стенами и грунтом, при этом выполняют предварительную укладку кровельных листов с нахлестом 70 — 120 мм в качестве внешней гидроизоляции конструкции.

    Заливаемая смесь прижимает листы к коробу, в результате чего их дополнительное крепление не требуется, главное, чтобы между рубероидом и стеной не попал грунт или изолирующая песчано-цементная смесь.

    Монтируем кессон на колодец своими силами

    Что касается пластиковых кессонов для колодезного оборудования и бетонных колец, то справедливо говорить об установке, а не изготовлении своими руками кессона для колодца, который будет быть следующим:

    1. Устанавливается основание, которое можно обсыпать щебнем или отсевом, так как пластиковый кессон для колодца имеет герметичное дно, а адресную подливку можно сделать под кольцо в диаметре.
    2. Кессон для скважины из бетонных колец монтируют с помощью ПМГ путем последовательной укладки их друг на друга с промежуточной герметизацией гидроизоляционной строительной смесью.
    3. Пластиковый кессон можно установить на скважину вручную и выровнять по положению обсадной трубы, после чего зафиксировать от всплытия и смещения с помощью анкеров, что будет осуществимо только при наличии бетонной опорной плиты.
    4. Полости между наружной стеной и грунтом заполняются смесью, описанной выше.
    5. Для бетонных колец сверху необходимо установить специальную головку с отверстием для выступающего над поверхностью грунта металлического люка.

    Установка металлической коробки из-за ее значительной массы также требует использования крана, с помощью которого ее опускают на бетонное основание.Обсадную трубу необходимо пропустить в вырезанное отверстие, обрезать так, чтобы оголовок выступал от уровня пола на 5 – 10 см и приварить к нему сплошным швом по окружности. Полость между наружной поверхностью конструкции и откосами котлована следует заполнить песчано-цементной смесью, которая по мере заполнения уплотняется для лучшей теплоизоляции.

    Если вы решаете, какой кессон из вышеперечисленных лучше для колодца, то вам следует выбирать пластиковые кессоны для колодца, которые сочетают в себе помимо конструктивных достоинств:

    1. Низкая стоимость покупки кессона на колодец.
    2. Простота устройства кессона и приямка под колодец.

    vodosistema.ru

    Кессон для колодца: устанавливаем металлический и бетонный своими руками

    Постоянный забор воды спасает водопровод от замерзания — факт. В нормальных условиях потребление воды непостоянно — факт. В первую по-настоящему зимнюю ночь, как только нерадивые хозяева загородных домов лягут спать, мороз уничтожит все, до чего дотянется. Утепление – важнейший этап обустройства колодца, и лучший вариант – установка кессона.Металлический кессон для колодца – самое простое решение, но есть и другие.

    Устройство колодезного кессона

    Кессон — конструкция круглой, прямоугольной и любой другой формы с предусмотренными отверстиями для труб, кабеля, кожуха. Его размеры должны быть достаточными не только для размещения оборудования, но и для человека, систематически обслуживающего это оборудование. Задача кессона – защитить его от мороза и других агрессивных природных воздействий, поэтому все швы и стыки должны быть герметичными, поверхности утеплены.Гидроизоляция устраивается снаружи, теплоизоляция — внутри (традиционно ППУ).

    Конструкции из пластика, бетона, металла. Каждый вариант характеризуется своими преимуществами/недостатками. Самые популярные металлические кессоны для колодцев подвержены коррозии, бетонные тяжелые, пластмассовые… пластмассовые (со всеми вытекающими: прочности нет, нагрузки грунта не выдерживает, а потому надо заливать это бетоном по кругу, что напрочь уничтожает смысл установки конструкции — проще залить и забетонировать).

    Металлический кессон для колодца

    Представляет собой конструкцию с горловиной или без нее, сваренную из стальных листов толщиной 4 мм (стандартно, но можно заказать больше, но надо учитывать возрастающую массу изделия по толщине листа), кубической, цилиндрической или в форме параллелепипеда. Внутри монтируется лестница, устраиваются отверстия для выхода трубы, кабеля и вентиляции (чтобы не скапливался конденсат). Во избежание коррозии все наружные поверхности обрабатываются в основном битумной мастикой.


    Конструкция колодезной коробки

    Популярность данного вида конструкции оправдана — металлический кессон для колодца:

    • прочный
    • прочный
    • простой в монтаже
    • удобный
    • относительно недорогой.
    Установка кессона для колодца

    Установка сводится к следующим действиям:

    1. Рытье котлована.
    2. Отделка корпуса.
    3. Устройство бетонной подушки.
    4. Спуск конструкции в котлован.
    5. Крепление удерживающих тросов (к подушке).
    6. Песок, заполняющий зазор между стенками котлована и кессоном.
    7. Грунт для обратной засыпки.
    8. Герметизация стыка корпуса.
    9. Соединение (герметичное) оборудования.
    10. Вентиляционное устройство.

    Схема установки

    Важно! Кессон должен стоять строго вертикально. Чрезмерное давление на обсаду недопустимо – необходимо хорошее сцепление конструкции с грунтом, поэтому ее утепляют изнутри.

    Внутри можно разместить аккумулятор. Если покупать кессон, то остается установить его своими руками — самая недорогая (сравнительно), но и самая муторная часть с трудными (физически хлопотными), трудоемкими земляными работами и риском перекоса, создающего избыточное неравномерное давление на кожухе. Заплатив деньги за кессон, лучше не пытаться его угробить – пусть придут специалисты и установят. Если руки чешутся, сделай сам: от начала и до конца — от котлована до сварки (отливки).

    Кессон для колодца своими руками

    На самом деле ничего сложного (но есть сложного). Своими руками можно не только выполнить монтаж, но и соорудить кессон из бетона или металла.

    Бетонный кессон своими руками

    Пошагово:

    1. Копаем котлован нужного размера (это у всех по-разному: кто-то хранит соление/варку у колодца, полностью игнорируя страсти федерального закона).
    2. Насыпаем его дно (устраиваем подушку) 15 см щебня.
    3. Стены ямы покрываем пленкой фундамента, защищающей от влаги.
    4. Вяжем арматурную сетку по всему периметру по низу и по всей высоте на расстоянии около 8 см от стен (увы, не всегда получается на всю высоту — вяжем максимально, если что-то мешает ). Шаг в любом случае 30 см.
    5. Устанавливаем опалубку поверх арматуры (советуется обтянуть ее полиэтиленом, чтобы легче было снимать).
    6. Заливка бетоном.
    7. Ждем пока высохнет бетон.
    8. Снимаем опалубку.
    9. Вооружившись перфоратором, делаем отверстия для труб, кабеля, вентиляционной трубы (для всего необходимого).

    На входящие трубы надеваем муфты: пространство между муфтой и трубой заливаем монтажной пеной, раствор — между муфтой и бетоном. Максимальное внимание уделяем обсадке колодца. Монтируем оборудование.

    Крыша для кессона

    Кровельные остатки — важный элемент.Тут придется повозиться:

    • собрать из брусков и прикрутить саморезами основание для опалубки;
    • уложите доску на бруски, предварительно прорезав в ней отверстие для люка;
    • армировать опалубку: по периметру — с шагом 5 см, по плоскости — с шагом 15 см;
    • залить бетоном;
    • дать высохнуть;
    • прикрепить люк.

    Люк тоже можно сделать, однако, если есть подходящий размер для вашего кессона, лучше купить — так на самом деле проще.

    У указанного способа есть самая простая альтернатива — колодезные кольца с замком. Финансовые затраты будут выше (кольца с замком стоят недешево), но времени это займет на порядок меньше: нужно будет отлить только дно, а кольца просто опустить в колодец. Загвоздка в крыше — круглую форму отлить самостоятельно (точнее, опалубку) сложнее.

    Основным недостатком бетона как материала для кессона является его гигроскопичность: конструкция требует серьезной гидроизоляции.


    Кессон из колец (мы видим, что внутри есть вода, и это главный аргумент продавцов металлопродукции)

    Еще один способ — заложить кирпичный кессон для колодца. Металлический кессон тоже можно сделать своими руками: раздобудьте огромную бочку и используйте ее; сварная конструкция из стального листа. Монтаж всегда одинаков вне зависимости от выбранного материала: надо копать, надо обустраивать, надо герметизировать/изолировать «домик» для головы и оборудования.


    Цилиндрическая конструкция (непонятно где изоляция, поэтому и не ясен смысл: может накопительный бак заперт, так что не получится)

    Кто-то хочет сэкономить, кто-то хочет подлечиться праведным трудом, а у кого-то может быть хобби — строить кессоны для колодцев. Не исключаем и карьерную лестницу: сегодня — кессон, завтра — трубопровод, послезавтра — бассейн, а там и сам дом не за горами с весенней посадкой деревьев по периметру.Если в графике осталось время для сына, жизнь не будет прожита зря. Точно так же будет прожита не зря, если все время, затраченное на строительство кессона, будет посвящено семье – пользы от этого откровенно больше. А специалисты пусть строят — на то они и специалисты.

    Видео: кессон для скважины своими руками

    aqua-guru.ru

    Как установить кессонную скважину

    Чтобы обеспечить водоснабжение своего дома с помощью скважины, необходимо подойти с максимальной аккуратностью и даже скрупулезностью.Основная проблема заключается в обеспечении нормальной работы насосного оборудования и недопущении попадания грунтовых и грунтовых вод в ствол скважины. Для этих целей лучше всего использовать переходник или установить кессон для колодца своими руками. Это будет надежнее и дешевле. Место под кессон или переходник для колодца готовят заранее, очищают от растительности и верхнего слоя почвы.

    Что дает установка кессона на скважине

    После завершения буровых работ потребуется не менее недели на окончательное обустройство устья и горловины.Причин для проведения опытно-конструкторских работ и установки кессона скважины несколько:

    • В первую очередь вам потребуется закрыть возможность попадания грунтовых жидкостей в воду, которую вы будете использовать для питьевых и хозяйственных нужд;
    • Использовать теплоизоляцию, установка которой предотвратит разрушение и просадку устья из-за разморозки трубы в горловине;
    • Установка кессона на водозаборную скважину обеспечит защиту насосного оборудования, электрических и гидравлических элементов, водопроводной арматуры и вспомогательных устройств.
      Важно! Помимо защиты от климатических и погодных факторов, установка кессона убережет дорогостоящее насосное оборудование от попыток его хищения или демонтажа.

    Более подробно и полезная информация о защите колодца и кессоне колодца понятна из видео:

    Кессон и обустройство колодца на воду

    Кессоном по-французски называется утепленный короб, предназначенный для установки на горловину водяного колодца. Существует несколько типовых конструкций кессонов.В зависимости от размера и материала, установить короб и решить, как утеплить конструкцию, можно самостоятельно.

    Чаще всего это кирпичные конструкции или короба из набора бетонных колец. Лучшими считаются кессоны из листового металла или огромные полипропиленовые пластиковые конструкции.

    Помещение для установки должно соответствовать следующим требованиям:

    1. Быть прочным и устойчивым на земле, при любых температурах и осадках;
    2. Имеют хорошую тепло- и гидроизоляцию, снабжены вентиляционным отверстием;
    3. Глубина установки ящика выбирается на 20-30 см ниже максимальной глубины промерзания грунта;
    4. Электропроводка, заведенная внутрь бокса, должна быть гидроизолирована, а водопроводы одеты в теплоизоляционные чехлы.
      Совет! Пол внутри бокса должен быть покрыт решеткой из резины или перфорированного пластика.
    Подготовка к установке кессона

    Перед установкой коробки с насосным оборудованием скважину необходимо подготовить к длительной эксплуатации и, в первую очередь, защитить от опасности попадания в устье водозабора неочищенного грунта и талых вод. Основная опасность заключается в проникновении болезнетворных бактерий и микроорганизмов. Чаще всего вода, взятая из скважины, перед использованием не обрабатывается специальными нейтрализующими средствами.

    Подготовка к монтажу заключается в засыпке нерабочего пространства колодца промытым щебнем. На одну скважину уходит около 70-100 литров материала. На следующем этапе необходимо установить в скважину глиняную пробку из перетертой и высушенной глиняной массы. После заполнения пространства между трубой и стенками колодца оставшиеся несколько метров необходимо залить жидким бетоном. Остатки раствора забетонировали устье у основания металлической трубы, выходящей на поверхность.

    Кирпичный или бетонный кессон для колодца своими руками

    Самым простым и дешевым способом можно построить кессон у колодца из кирпича или заливкой из бетонной массы в подготовленную опалубку. Размеры будущего бокса должны позволять выполнять минимальные работы по обслуживанию насосного оборудования, при необходимости его замену, ремонт с установкой запасных частей и комплектующих.

    Типовой размер внутреннего пространства готового кессона чаще всего 1.5х1,5 метра и высотой до 2,5 метра. Последний размер во многом зависит от глубины промерзания почвы на вашем участке. В среднем глубина ямы для установки кессона составляет около двух метров.

    Специалисты рекомендуют перед монтажом кессона составить план-схему расположения насоса, напорного бака, электрооборудования, кранов, труб и запорной арматуры. Таким образом, будет понятно, где удобнее всего установить вывод металлической трубы колодца. В некоторых случаях выходное положение смещается от центра к одной из стен.

    После изготовления котлована дно засыпается шлаком и делается стяжка из бетона М400. Если грунт песчаный, армирование можно не проводить. В остальных случаях необходимо установить на пол сетку из пластиковой или металлической арматуры. Толщина бетонной плиты должна быть не менее 100 мм. Если обшивку кессона предполагается сделать из кирпича, в этом случае необходимо отступить от стенок ямы на 15-20 см. Это пространство впоследствии будет заполнено смесью керамзита и цементного раствора, позволяющей утеплить кессон.Внутренняя поверхность кирпичных стен должна быть гидроизолирована.

    Проще сделать кессон отливкой из бетонной смеси. Для этого необходимо вырезать и установить в котлован двойную опалубку из ОСП или досок. После заливки опалубки смесью бетона на основе керамзита формируется четырехугольный кожух. Наружную поверхность стен обрабатывают мастикой или гудроном, на внутреннюю рекомендуется уложить слой вспененного полиэтилена. Таким образом, мы получаем утепленный кессон.

    В обоих случаях кровля либо делается на заказ из металлического листа, либо балки перекрытия укладываются из асбестовых труб и заливаются бетонной стяжкой. В процессе формирования стен кессона из камня необходимо предусмотреть технологические проемы для подвода в помещение электропроводки, водопроводных и вентиляционных выходов.

    Кессон металлический для колодца

    Одним из самых популярных вариантов кессона считается конструкция из листового металла.В отличие от коробов из бетона или кирпича, металлический кессон с покрытием намного проще и практичнее. При желании можно купить готовый короб из оцинкованного или никелированного металла, но стоит такой «домик» на порядок дороже самого дорогого пластика. Устройство такого ящика легко понять из приведенной схемы.

    Металлический кессон можно легко изготовить и установить своими руками. Чаще всего для конструкции короба используется листовая сталь толщиной 3 мм, реже 4 мм.Конструкция представляет собой каркас из металлических труб или уголка с диагональными распорками. Заготовки для стен, пола и крыши монтируются на сварной каркас электросваркой. Каждый шов дважды проваривают изнутри и снаружи.

    Потолок бокса армирован не менее чем одним двутавром высотой 100-120 мм. В центре балки приваривается крепление, за которое всю кессоновую конструкцию можно поднять с помощью крана. Кроме того, в потолочной плите необходимо вырезать отверстие и установить фланец под крышку.Для смотрового люка обычно используют готовую пластиковую крышку диаметром 500-600 мм.

    После сборки наружная поверхность стен тщательно обрабатывается защитной мастикой или окрашивается составом на эпоксидной основе. Внутренняя поверхность обрабатывается антикоррозийной защитой, после чего на стены и потолок укладывается слой пеноизоляции. В потолочной части устанавливается резиновая или силиконовая муфта, через которую внутрь коробки вводится электропроводка для насоса.

    В боковые стенки конструкции ввариваются переходные фитинги для подключения наружных водопроводных труб. Перед установкой насосного агрегата и напорного бака в полу вырезается отверстие под металлическую трубу колодца. При установке кессона в котловане его подвешивают на стропах и медленно опускают, чтобы скважинная труба вошла в подготовленное отверстие. При необходимости засыпьте дно ямы и выровняйте его, чтобы установка кессона была максимально точной. После этого труба обрезается на высоту 40-50 см, поверх нее надевается стальной стакан из трубы с внутренним диаметром, немного большим наружного диаметра трубы из колодца.Установленная чаша приваривается к трубе колодца и к полу кессона.

    На следующем этапе устанавливается электронасос, напорный бак, чаще всего паяются переходные водопроводы из полипропиленовых труб на пластиковые водопроводы.

    После установки кессона на колодец пространство между стенками котлована и установленной конструкцией засыпают сначала песком, а затем смесью щебеночного отсева и песка. При правильной установке коробчатая конструкция возвышается над землей на 40-50 см. Интересные подробности установки и обустройства металлического кессона на колодце можно получить из видео:

    Заключение

    В отличие от кирпичной или бетонной конструкции, металлический вариант не требует бетонной плиты фундамента, поэтому его изготовление и установка гораздо быстрее и с меньшими затратами.

    Устройство скважины является следующим этапом после ее бурения. Емкость должна быть герметически защищена от напорных или талых вод и другого мусора, песка и грязи.К тому же нам необходимо компактно разместить оборудование для доставки воды из недр к дому. Кессон из бетонных колец для колодца – в данной ситуации можно считать одним из самых бюджетных и практичных решений. Конструктивно представляет собой подземное пространство в виде колодца с крышкой и люком, а также бетонным дном.

    Техническое оборудование кессона может быть: колодезная труба с оголовком, гидроаккумулятор, реле автоматики, кран к крану поливки и водопровод к дому.Эта система значительно сэкономит место в доме, вам не нужно строить отдельную комнату.

    Кессон из бетонных колец для колодца должен быть герметичным, чтобы защитить его от затопления. Один из надежных способов сделать это – промазать битумной грунтовкой. Этот компонент образует несколько слоев тонкой пленки, которая предотвратит вытекание воды наружу. Кольца следует соединить скобами, во избежание их смещения под воздействием грунта.

    Грамотный монтаж такой конструкции вам помогут сделать наши специалисты, работа выполняется на высоком качественном уровне, с гарантией до одного года.

    Цены на кессон из бетонных колец для скважины под ключ.

    • Монтаж основного помещения с гидроизоляцией  — 25 000 руб. (включая материалы)
    • Установка кессона с оборудованием — 38 000 руб. (головка, гидробак, автоматика)
    • Прокладка подземных труб ПНД до дома  — 1000 руб/метр

    Из преимуществ системы следует выделить

    • 1) Низкая стоимость в зависимости от материала и установки
    • 2) Повышенная прочность
    • 3) Срок установки от 1 до 2 дней
    • 4) Простота частичного ремонта

    Кессонное устройство из бетонных колец для колодца в Московской области Вы можете заказать у нас. Позвоните по телефону, указанному на сайте, и мастер грамотно проконсультирует вас по всем интересующим вопросам.

    Бурение скважины – это только полдела в вопросе водоснабжения частного дома. Необходимо его оборудовать, закупить, установить и подключить технологическое оборудование. Не самый дорогой, но не менее важный этап работ – сооружение и оборудование кессона для колодца.

    Чтобы понять, как обустроить колодец для колодца, нужно знать, какие задачи он призван выполнять:

    • Предотвратить попадание талых вод, пыли и других загрязнений в обсадную колонну.
    • Защита трубопроводов и оборудования от замерзания.
    • Служат для размещения трубопроводов, арматуры и, при необходимости, гидроаккумулятора с устройствами управления.

    Защитное сооружение над устьем скважины может быть выполнено в одном из следующих вариантов:

    • Колодец расположить в пределах основного сооружения, тогда он будет находиться в техническом помещении подвала. Решение рациональное и удобное в обслуживании, но требует бурения скважины перед постройкой дома и тщательного планирования работ.
    • Для постройки павильона над колодцем, который можно совместить с хозяйственным зданием. Однако для холодного климата сложно обеспечить достаточную теплоизоляцию надземной конструкции. Возможно, потребуется дополнительно предусмотреть отопление, что нерационально.
    • Обойтись защитной конструкцией, установив забойный адаптер. Дешево, но крайне неудобно, могут быть проблемы с сервисом.
    • Наиболее распространенным техническим решением в бытовых условиях является оборудование колодца с кессоном (колодцем), полностью заглубленным под уровень земли.Преимущества этого варианта перед открытым павильоном: кессон не занимает места над землей и его нижняя часть находится в зоне положительных температур немерзлого грунта, что позволяет экономить на отоплении.

    Каким требованиям должен отвечать кессон?

    Как сделать колодец для колодца, чтобы впоследствии не было проблем в обслуживании водозаборного сооружения частного дома? Для этого подземное защитное сооружение должно отвечать следующим требованиям:

    • Исключать проникновение талых вод внутрь сооружения. Поверхностные микроорганизмы, попадая в корпус, могут испортить воду, восстановить ее качество будет сложно и дорого. Кессон необходимо тщательно гидроизолировать, но он не должен быть абсолютно герметичным: необходимо обеспечить ограниченный приток воздуха внутрь через щели в люке или специальные приточно-вытяжные трубы.
    • Внутри кессона должна поддерживаться положительная температура даже в самые сильные морозы.

    Оптимальная схема устройства индивидуального водоснабжения частного дома.Обратите внимание на изоляцию кессона

    • Внутренние размеры должны позволять свободное обслуживание трубопроводов и оборудования. Много копий сломано о том, где разместить основное оборудование: гидроаккумулятор с автоматикой или насосную станцию. Исходя из многолетнего опыта, мы настоятельно рекомендуем размещать перечисленные устройства в доме, в теплом, сухом и относительно просторном техническом помещении. Как бы тщательно ни было проведено обустройство кессона колодца под воду, повышенная влажность и низкие температуры наносят ущерб оборудованию для водоснабжения, хотя оно и рассчитано на эксплуатацию в таких условиях. Страдают электрические контакты, при нарушении лакокрасочного покрытия активно корродируют стальные элементы. К тому же, когда надо обслуживать человека, залезать в колодец и работать инструментами в узком колодце не очень удобно.

    Устройство забойного кессона. Аккумулятор установлен в доме. Слева кожух со специальной головкой, водопровод к жилому дому. Справа выводы для системы автоматического полива и хозяйственных помещений.Дополнительный электрический ввод может использоваться для обогрева колодца при необходимости

    • При размещении основного оборудования вне кессона — 0,8 х 0,8 м.
    • При размещении основного оборудования внутри — 1 х 1,3 м при условии использования стандартного накопительного бака емкостью до 200 литров. Чем больше скважина, тем проще обслуживать оборудование.

    Размеры кессона должны позволять проводить в нем монтажные и ремонтные работы.

    Типы кессонов для скважин

    Существуют различные конструкции кессонов; конструкция может быть полностью построена на строительной площадке или может быть установлен готовый блок. Подробнее:

    Колодец для колодца из бетонных колец

    Устройство колодца с кессоном из бетонных колец – самое распространенное решение для частного дома. Заводские кольца диаметром 1-1,5 метра стоят относительно недорого, при определенной сноровке их можно установить без крана, с помощью ручной тали.Дно, как правило, монолитное, кольца монтируются на раствор. Швы между элементами тщательно чеканятся цементно-песчаным раствором с высоким содержанием цемента (1:2-1:3), желательно с гидрофобизирующими добавками. Крышку колодца следует немного углубить, а горловину к люку увеличить стандартным элементом или выложить из бетонной плитки, хорошо обожженного керамического кирпича.

    Горловину бетонного колодца от крышки до люка можно увеличить типовым кольцом малого диаметра

    Или выложить полнотелым кирпичом

    Люки полимерные в зависимости от модели выдерживают нагрузку 0.8-5 тонн, дешевле чугуна, при этом не ржавеют и выглядят более эстетично. Люк не должен располагаться в углублении или на пути дождевой или талой воды, чтобы вода не затекала через щели в кессон.

    Гидроизоляцию лучше выполнять снаружи, можно использовать рулонные битумно-полимерные материалы или цементно-полимерные смеси. Гидроизолировать колодец под колодец цементным составом своими руками проще, это дешевле, к тому же такие смеси допускается применять как снаружи, так и внутри подземной бетонной конструкции.Имеет значение, если кольца устанавливались вручную последовательным выкапыванием.

    Чтобы колодец не промерзал под колодцем, его необходимо утеплить в зависимости от климатических условий. На бетонную крышку и под люк можно положить листы пенополистирола, а кольца и горловину обернуть вспененным полиэтиленом. В холодные зимы необходимо утеплять пространство под люком. Утепление колодца можно сделать изнутри, если позволяет место. Следует использовать негниющие, неабсорбирующие материалы.

    Кессон монолитно-кирпичный

    Заметно дешевле по материалам, но значительно трудоемче обустроить кессон для колодца своими руками на стройплощадке из монолитного железобетона или кирпича. Также можно использовать небольшие бетонные блоки. При возведении монолитной конструкции много времени придется уделить возведению стального армирующего каркаса (шаг арматуры диаметров 8-10 мм — 10-20 см) и установке опалубки.Но, если заливать бетоном сразу по всему объему стен, на них не будет швов, которые в колодцах колец являются потенциальными местами протечек. Добавляя в строительную смесь водоотталкивающие добавки и хорошо ее уплотняя, можно получить водостойкий бетон, не нуждающийся в дополнительной изоляции от влаги.

    Кладка из кирпича или блоков не получится идеально гладкой. Чтобы наклеить на нее рулон битумной гидроизоляции, поверхность придется оштукатурить.Чтобы не возиться со штукатуркой и ее высыханием, кладку можно снаружи обмазать цементно-полимерным гидроизоляционным составом, предварительно тщательно заполнив швы. Керамический кирпич должен быть только полнотелым и хорошо обожженным.

    Кирпичному колодцу рациональнее придать цилиндрическую форму: меньше расход кирпича, выше прочность

    Полимерные и стальные кессоны

    В последние годы появилась возможность приобрести готовый модульный кессон для колодца из армированных полимеров. Как правило, имеет все необходимые технологические отверстия, оснащен люком, многие модели утеплены.

    Выбор полимерных кессонов для колодцев по размерам достаточно широк

    Дешевыми такие изделия не назовешь, но монтажные работы относительно просты и занимают минимум времени. Нужно лишь вскрыть котлован необходимого размера, устроить песчаную подушку, установить (фактически сделать это вручную) конструкцию на место и засыпать ее. При правильном монтаже полимерный модуль обладает лучшими гидроизоляционными свойствами по отношению к другим видам подобных конструкций.Это является существенным преимуществом при строительстве в условиях высокого уровня грунтовых вод.

    Ввод всех технологических коммуникаций заводских кессонов происходит в готовые отверстия через герметичные манжеты. Это надежно, быстро, удобно

    Стальные кессоны для колодцев прочнее полимерных, но стоят дороже, а кроме того нуждаются в защите от коррозии и утеплении.

    Оборудование для защиты колодца

    Кессонное оборудование для колодца своими руками это отдельная и большая тема, на нашем сайте вы можете найти подробные материалы об этом. Ограничимся лишь несколькими советами, которые могут оказаться полезными:

    • Не располагайте колодец точно по центру колодца, сместите его, тогда центральная часть дна будет свободна, что облегчит монтаж и ремонтные работы.
    • Не срезайте кожух слишком низко, лучше, если он будет возвышаться над низом конструкции на 20 и более сантиметров. Если вода попадет через люк, она не будет поступать в колодец. Не спешите укорачивать трубу, сначала семь раз отмерьте.
    • Обязательно установите на корпус специальную головку, она предотвратит проникновение загрязнений внутрь, предотвратит перетирание труб и кабелей, позволит надежно подвесить погружной насос. Устройство можно приобрести в готовом виде или собрать самостоятельно.

    Головное устройство для крепления скважины. Цанговый хомут надежно фиксирует подающую водопроводную трубу, карабин предназначен для подвеса насоса

    • Внутри конструкции не помешает разместить компактную лестницу для спуска. При сооружении бетонного или монолитного колодца в стены легко вмонтировать стальные кронштейны.

    Не поленитесь установить лестницу для спуска еще во время монтажа стенок колодца. Обратите внимание, что дно этой конструкции выполнено из типовой крышки колодца, уложенной в основание. Достаточно дорого, но долговечно, осталось только забетонировать отверстие под люк

    • В холодном климате желательно предусмотреть возможность обогрева колодца.Для колодца отлично подойдет нагревательный электрический кабель с датчиком температуры, предназначенный для предотвращения замерзания ливневых стоков.
    • Устанавливайте люк только тогда, когда вы точно знаете отметку поверхности газона или дорожки, на которой он расположен.
    • Если в вашем доме нет отдельного погреба или холодного подвала, вы можете использовать колодезный ящик для хозяйственных принадлежностей, если в нем есть свободное место.

    При использовании скважины в качестве хранилища для овощей и тюленей необходимо соблюдать гигиенические требования, в скважину не должны попадать загрязнения, просматривать состояние продукции, удалять поврежденную. Необходима дополнительная вентиляция

    На видео показано устройство колодца с кессоном: от котлована до установки гидроаккумулятора и запуска оборудования

    Металлоконструкция

    Из материалов статьи «домашний мастер» должен понять, как сделать скважину для колодца самостоятельно. Но, если вы не имеете строительных навыков, не готовы уделять этим работам достаточное количество своего времени, рекомендуем доверить строительство колодца с кессоном ответственным профессионалам.

    Кессонное устройство из бетонных колец. Если не хотите испортить колодец, поставьте кессон, а мы расскажем, как это сделать. Подготовка к строительству и монтажу кессона

    А вы знаете, зачем вообще на скважине установлен кессон? Нет. Тогда давайте разберемся, что это такое и зачем они нужны.

    Кессоны для колодца представляют собой некое сооружение цилиндрической или параллелепипедной формы, в котором колодец скрыт под водой. Защищать колодец от замерзания зимой и весной от проникновения талых вод. Сверху в нем должен быть люк для обеспечения доступа, и лестница, если вы хотите оттуда выбраться 🙂 Изготавливается из бетона (очень редко из кирпича), полимерпесчаных колец, металла или пластика.

    Кессоны для колодца из пластика и металла мы рассмотрим отдельно, а сейчас остановимся на кессоны из бетона или полимерпесчаные кольца для колодцев.

    Сравнение кессонов из бетона и полимерпесчаных колец

    Кессон для колодца из бетонных колец: преимущества и недостатки.

    Перед установкой кессона на колодце выкапывается яма, затем делается ровное дно, затем устанавливаются железобетонные кольца, на кольца укладывается бетонная крышка и вся эта конструкция венчается люком.

    Преимущества:

    • Тяжелый — требуется грузовик и манипулятор, чтобы влезть в яму.
    • Обязательная обработка колец битумом (гидроизоляцией) — так как бетон имеет пористую структуру и пропускает через себя воду. Гидроизоляция должна высохнуть, т.е. установить кессон за одну смену не получится.
    • Со временем верхняя часть бетонного кольца кессона разрушается под воздействием температурных колебаний.

    Кессон для колодца из полимерпесчаных колец: преимущества и недостатки

    Ну а теперь поговорим о кессоне из полимерпесчаной смеси, это тоже кольца, но их высота всего 200 мм, а диаметр может быть 750 или 1000 мм.Исходя из этих размеров колец, можно вырыть яму любого размера и собрать колодец необходимой высоты.

    Преимущества:

    • Простая установка — крепление паз-гребенка, все очень просто, криво установить не получится.
    • Хорошая герметичность — кольца не нужно обрабатывать дополнительной гидроизоляцией, пазы проклеены герметиком.
    • Легкий — можно привезти на ГАЗелях или в прицепе, для установки в яму не нужен манипулятор, легко перемещается двумя взрослыми за одну смену.
    • Не деградировать со временем.

    Общие недостатки колодезного кольцевого кессона:

    • Дно — в полимерных песках вырезается отверстие под нужный диаметр скважины, затем все заделывается герметиком, но со временем герметик разрушается и в кессон начинает поступать вода. У кессонов из железобетонных колец дно иногда не укладывают, если колодец предназначен для технических нужд. А вот когда речь идет о питьевой воде, то перед установкой колец дно дна нужно утрамбовать глиной, сделать подушку из песка и забетонировать дно.
    • Затопление — ни один из этих продуктов не гарантирует долговременную гидроизоляцию; со временем в кессон начнет поступать вода, если грунтовые воды находятся высоко. А для колодца с питьевой водой это серьезный недостаток. Весной талая вода может содержать трупы грызунов и представьте, что из-за плохо установленной насадки или самого некачественного такая вода может попасть в ваш колодец с питьевой водой, а это как минимум пищевое отравление!

    Сделаем выводы, в каких случаях можно установить кессон из колец для колодца:

    если нет выхода, когда территория участка маленькая;

    • близкие грунтовые воды отсутствуют;
    • вы находитесь в незатопляемой местности (на склоне горы).

    Но если вы находитесь в низине или у русла реки, то заглубленный кессон из колец ставить опасно!

    Кессон скважины стоимость

    Ниже представлена ​​ориентировочная стоимость элементов кессона для колодца из бетона и полимерпесчаных колец.

    Стоимость земляных работ по подготовке котлована под кессон около 20 000 руб.

    Для того чтобы скважина эксплуатировалась в зимний период, необходимо выполнить ряд организационных мероприятий, направленных на устранение вероятности замерзания насосного оборудования.Это делается путем установки оборудования на уровне 2 м под землей. На такой глубине всегда поддерживается положительная температура.

    Для защиты насосного оборудования от грунтовых и дождевых вод наши специалисты рекомендуют купить бетонный кессон. С его помощью можно организовать надежный и герметичный колодец, в котором всегда будет сухо, а температура не будет опускаться ниже нуля даже в сильные морозы.

    Кессон преимущества и конструктивные особенности

    На сегодняшний день бетонный кессон для колодца считается самым надежным, ведь ни один другой материал не сравнится с прочностью железобетона. Единственной отрицательной стороной таких изделий считается более сложный процесс монтажа из-за большой массы.

    Сооружается бетонный кессон из железобетонных колец. Их укладывают друг на друга, а швы между ними заделывают специальным водоотталкивающим раствором. Монтаж таких изделий осуществляется на заранее подготовленную бетонную площадку на дне котлована.

    Герметичность бетонного колодца зависит от того, насколько качественно будет выполнен монтаж.Поэтому мы рекомендуем купить кессон данного типа в нашей компании, ведь мы гарантируем высокое качество монтажных работ в мск. В частности, благодаря качественному соединению нижнего кольца и бетонной подушки исключена возможность проникновения грунтовых вод в колодец. В нижнем кольце имеется отверстие для ввода трубопровода. После того, как трубы вставлены, их герметизируют специальными средствами.

    Стоит отметить несколько преимуществ бетонных кессонов:

    • Долговечность благодаря прочности исходного материала
    • цена бетонного кессона для колодца одна из самых низких за счет дешевизны материалов из которых он изготовлен
    • герметичный смотровой люк предотвращает попадание дождевой воды.

    Наша компания предлагает цену на бетонный кессон ниже, чем у конкурентов на аналогичные предложения. Осуществляем доставку и монтаж покупных кессонов в Москве и за рубежом. Подробную информацию о стоимости, доставке и монтажных работах можно узнать, заказав обратный звонок.

    До появления на рынке металлических и пластиковых контейнеров владельцы частных домов практиковали строительство кессонов из бетонных колец или кирпичей. Такая конструкция отличается долговечностью и низкой стоимостью.Наша компания оказывает услуги по установке бетонных кессонов в Москве и Московской области. При качественной работе обустройство такое же, как у металлических и пластиковых моделей.

    Особенности бетонных конструкций

    Монтаж кессона для колодца из бетонных колец производится быстро (чаще всего за один рабочий день). Технология та же, что и при строительстве колодца, только колец немного:

    • дно котлована забетонировано
    • Кольца
    • скрепляются стальными пластинами
    • .
    • швы заполняются цементным раствором без добавок

    К преимуществам относится устойчивость к пучинистым грунтам и промерзанию.Так как любой бетон водопроницаем, потребуется гидроизоляция. Пленка или рубероид малоэффективны, лучше использовать гидролизол или стекловату.

    Помимо гидроизоляции требуется изоляция. Мягкий материал не подойдет – он будет спрессован грунтом. Оптимальный вариант – пеностекло. Если хотите сэкономить, подойдет экструдированный пенополистирол.

    Следует отметить, что яма должна быть достаточно большой, чтобы между контейнером и стеной мог пройти человек.В противном случае гидроизоляция и утепление не получится. Большая масса часто влечет за собой значительную усадку готовой конструкции. Это может привести к разрыву водопроводных труб.

    Не стоит планировать установку такого кессона на участке с высоким уровнем грунтовых вод. Подобная конструкция может подойти для объекта, расположенного на возвышенности или для песчаных грунтов. Вентиляция решит проблему конденсата. Если места ввода труб утеплить изнутри цементом, а снаружи битумной мастикой, то можно устроить кессон из бетонных колец с обычным набором оборудования.

    Услуги нашей компании

    Специалисты нашей компании

    • доставит бетонные кольца и спецтехнику на площадку
    • копать яму
    • оборудовать и изолировать днище
    • установить конструкцию
    • выполнит герметизацию швов, гидро- и теплоизоляцию
    • после установки крышки люка будут заполнены пространства между кессоном и стенками приямка.

    Цена будет рассчитана исходя из типа и количества колец, необходимости обустройства (установка насоса и другого оборудования), стоимости материалов, используемых для гидроизоляции и утепления.

    Частные дома в основном оборудованы децентрализованным водоснабжением, поэтому чаще всего требуется строительство колодца. Установка кессона необходима для защиты гидротехнического сооружения. Конструкция защитит водозабор зимой, защитит от грунтовых вод и ограничит нежелательный доступ к любым предметам. Кроме того, кессон обеспечивает дополнительную прочность сантехнике. Установка кессона своими руками – вполне посильная задача.

    Типы кессонов

    Бетон. Прочная и антикоррозийная конструкция. Их можно сделать из готовых колец или залив бетоном в подготовленную опалубку.
    Металлик. Сила также высока. Установка проста, но конструкция требует защиты от коррозии, даже если используется нержавеющая сталь.
    Пластик. Легкий, установка очень проста. Цена самого кессона высока.

    Пластиковый кессон

    Установка пластиковых кессонов является наиболее доступным способом.Такой кессон представляет собой камеру диаметром до 1,5 метра и высотой до 2,5 метра. Доступен с крышкой или без нее.
    Преимущества пластикового кессона:
    Простота конструкции.
    Герметичность.
    Отсутствие риска коррозии.
    Возможность монтажа отдельно благодаря небольшому весу оборудования.
    Изготовлен из безопасного полимера.
    Срок службы около 50 лет.
    Простота установки и обслуживания.

    Недостатки:
    Высокий риск деформации из-за сезонного сжатия грунта.
    Установка для скважин малой глубины.
    Высокая цена.
    Монтаж пластиковых кессонов осуществляется следующим образом:
    1. Подготовьте котлован вокруг кожуха с учетом того, что его ширина должна быть больше емкости на 30-50 сантиметров.
    2. Дно ямы засыпать слоем песка и хорошо утрамбовать.
    3. Обсадная труба обрезается по высоте приямка.
    4. Кессон опускается на трубу.


    5. Обеспечьте герметичность крышкой.
    6. Проверить вертикальность установки кессона.
    7. Снаружи кессон запенен. Монтажная пена крепит кессон к основанию и служит теплоизоляцией.
    8. Уплотнить котлован смесью песка и цемента.

    Важно! Когда грунтовые воды находятся близко к земле, уплотнителя песка недостаточно. Дно ямы необходимо укрепить бетонной плитой или сделать заливкой. При попадании воды в котлован бетон защитит грунт под кессоном от эрозии.

    Бетонный кессон

    Установка бетонного кессона для колодца — один из самых распространенных вариантов установки колодезного кессона.
    Плюсы бетонных кессонов:
    Прочность.
    Простота конструкции.
    Износостойкость.
    Отсутствие коррозии.
    Любая глубина установки.
    Конструкция имеет ряд недостатков:
    Тяжесть конструкции усложняет монтаж кессона, если брать готовые бетонные кольца.
    Необходимость специального оборудования для монтажа. Вам понадобится кран, чтобы подавать кольца в яму.
    Необходимость дополнительных работ по герметизации.
    Установка бетонного кессона на колодец своими руками вполне возможна, если использовать заливку.

    Читайте также: Автономная канализация

    Схема установки кессона:
    1. Подготовительные работы. Включает определение размера резервуара и глубины залегания грунтовых вод. Если они близки, то кессон должен быть полностью герметизирован залитым полом.В противном случае для донного устройства достаточно щебеночной засыпки.
    2. Выкапывание котлована вокруг кожуха. Стенки котлована закрывают пленкой для защиты от подтекания грунтовых вод. На дно котлована утрамбовывают щебень или заливают бетоном.
    Примечание! Высота щебеночной подушки должна быть не менее 15 см. Лучше брать самую мелкую фракцию, она лучше подлежит уплотнению.
    3. Монтаж армирующей сетки. От стенок ямы отступает около 8 см и вяжется сетка с шагом 30х30.При поэтапном заполнении сетка вяжется частями, при полном заполнении — сразу на всю высоту ямы.
    4. Монтаж опалубки.
    5. Заливка бетонной смесью, трамбовка.
    6. Бетон должен полностью затвердеть.
    7. Снимите опалубку.

    Важно! Доски для опалубки лучше покрыть фольгой. Это поможет отделить их от затвердевшего бетона.

    8. Проделывание перфоратором отверстий под трубы.
    9. Вставьте металлические втулки в отверстия по размеру труб.
    10. Монтаж труб в гильзы.
    11. Герметизация отверстий пенопластом.
    12. Трубы должны быть выведены из кессона на длину, необходимую для соединения.
    13. Формовка крышки кессона. Для нее также делается опалубка под заливку с расчетом последующего заделывания люка.
    14. После высыхания бетона снимается опалубка и монтируется люк. Лучше сделать его из металла.Может быть построен из прочного дерева, покрытого влагостойким составом. Недостаток деревянной конструкции в том, что в нее нельзя установить вентиляционную трубу.
    15. Кессон необходимо загерметизировать изнутри гудроном.

    Металлический кессон

    Установка металлического кессона на колодец требует наличия навыков сварки.
    Преимущества металлического кессона:
    Прочность конструкции.
    Любая глубина установки.
    Любые размеры.
    Кессон может быть квадратным или круглым.
    Самостоятельное выполнение работ.

    Недостатки:
    Риск коррозии.
    Дополнительные работы по защите металла.
    Монтаж металлического кессона производится в следующем порядке:
    1. Ведется подготовка котлована с обязательным бетонированием дна.
    2. На бумаге создается чертеж конструкции со всеми размерами.
    3. Детали кессона (крышка, стенки, днище и люк) вырезаются из листовой стали по заранее установленным размерам.
    4. Вертикальные стены снаружи армированы швеллерами. Куски швеллера высотой 10 см привариваются снаружи через каждые 50 см. Высота канала должна быть выше, если кессон монтируется на большей глубине.
    5. В днище прорезается отверстие по диаметру кожуха.
    6. В крышке кессона делаются два отверстия. Один для люка размером 60х60 см, другой диаметром 10 см для вентиляции.

    Читайте также: Паровое отопление: принцип работы, преимущества и недостатки, выбор котла, особенности системы

    Внимание! Чтобы смонтировать металлический кессон, вам понадобится сварочный аппарат для резки и сварки. Сварку лучше брать газовую, вырезать детали и отверстия можно без проблем.

    7. Сварить детали конструкции и установить кессон в приямок.
    8. Контейнер крепится к бетонному основанию анкерными болтами.
    9. Зазор между корпусом и баком заделывается бетонированием или пенополиуретаном высокой прочности.
    10. Приварить люк.
    11. Снаружи емкость должна быть покрыта битумом или гудроном для защиты от коррозии.
    12. Внутренняя часть кессона должна быть покрыта эмалью.

    Важно! Не используйте нитроэмаль ни при каких обстоятельствах. Если покрасить ядовитым составом внутрь емкости, можно отравиться.

    13. В крышку люка необходимо вварить трубу или ручку из бруса для обеспечения свободного открывания.
    14. Труба также должна быть приварена к вентиляционному отверстию на нужной высоте для обеспечения максимального снежного покрова.
    15. Трубы и крышка люка окрашены для защиты от коррозии.
    16. Засыпать цементно-песчаной смесью или засыпать котлован щебнем.

    Для всех типов кессонов необходимо предусмотреть установку лестницы для обслуживания оборудования.

    Какой кессон лучше?

    Какой кессон лучше определить исходя из наличия оборудования и навыков работы с бетоном и сварки. Также имеет значение стоимость установки, глубина колодца и максимальные зимние температуры.

    • Самый простой, но и самый дорогой способ – установка пластикового кессона. Стоимость емкости начинается от 20 тысяч рублей. Преимуществом является скорость работы.

    • Монтаж металлического кессона для колодца более трудоемкий, но вполне доступный для мастеров, владеющих сваркой. Это будет намного дешевле.
    • Установка бетонного кессона для колодца потребует значительного времени и опыта в строительстве и заливке опалубки.По стоимости такая установка примерно равна предыдущему способу.
    • Для неглубоких колодцев лучше всего установить пластиковый кессон. Для больших глубин подходят бетонные и металлические варианты. Для температуры зимой более 30 градусов пластиковый кессон не подходит, он может деформироваться от движения грунта. Кроме того, под воздействием низких температур он может треснуть. Металлические и бетонные кессоны выдержат любые погодные изменения.
    • Установка кессона на абиссинскую скважину производится так же, как и на другие, разница в размерах кессона.Абиссинский колодец очень узкий, поэтому размеры кессона должны ему соответствовать. Поэтому очевидным решением будет установка металлического кессона, его можно сварить любого диаметра. Другие типы в этом случае не подойдут.

    Обустраивая колодец своими руками, начинают работу с установки кессона в грунт. Он монтируется на обсадную трубу глубиной около 1,5 метра. Не стоит устанавливать на близком расстоянии от поверхности земли, так как есть риск замерзнуть при наступлении морозов.Кессонное оборудование подходит для установки насосов, трубопроводов, фильтров и аккумуляторов.

    Концепция кессона

    Кессон представляет собой водонепроницаемую камеру, внутри которой находится скважинное оборудование. Чтобы смонтировать кессон для колодца или колодца своими руками, для начала нужно определиться, что это будет. Бывает бетонный кессон, пластиковый или металлический. Основная задача кессонов – создать в грунте камеру для формирования места для водоподъемного оборудования.

    Особенности конструкции

    Кессон представляет собой металлическую или пластиковую емкость, имеющую вид ящика или двухметровой бочки.Часто для изготовления кессонов используется сталь, которую необходимо утеплить (частично или полностью) и покрасить специальными растворами. При необходимости внутрь конструкции кессона устанавливается лестница, это необходимо для больших контейнеров.

    Отталкиваясь от водопровода, а точнее того, какие его части будут установлены в конструкции, выбирают размеры конструкции с кессоном. Внизу конструкции имеется отверстие, через которое подается вода. Над отверстием трубы также устанавливается крышка, чтобы облегчить доступ к колодцу для очистки.

    Назначение и где применяется?

    Герметичный кессон выполняет две функции:

    • Защита верхней части скважинной трубы и внутреннего оборудования от проникновения грунтовых вод. Таким образом, экономится место для установки крупных технологических конструкций и увеличивается срок службы скважины.
    • Защита оборудования, расположенного внутри кессона, а также водопроводных труб от воздействия на них низких температур в холодное время года.Чтобы обеспечить изоляционную систему, контейнер покрывается изоляционными материалами.

    Кессоны возводятся для любых сооружений под землей с повышенной обводненностью за счет их гидроизоляции.

    Технология изготовления

    При большом желании можно сделать кессон своими руками. В свою очередь, материал для строительства резервуара разный. В строительной практике используют бетон, металл, кирпич и кессон из . Размеры подбираются индивидуально в зависимости от размеров колодца.

    Работу начинают с рытья ямы под погружной контейнер с учетом размеров кессона. Рассчитываем объем так, чтобы над землей было видно только люковое отверстие, а корпус находился под землей. Также не стоит забывать о герметичности конструкции, что особенно необходимо при высоком уровне воды в почве.

    Устройство котлована под конструкцию

    Устройство бетонной конструкции осуществляют следующим образом: вокруг обсадной трубы выкапывают яму необходимой длины, ширины и высоты.Для защиты бетонной конструкции от проникновения воды (гидроизоляции) ее стены покрывают пленкой для фундаментов. На дно конструкции также укладывается слой.

    Монтаж арматурной сетки

    Монтировать сетку арматурную в кессон необходимо строго по всей площади конструкции с шагом 30х30. Кладку начинают снизу необходимой высоты планируемой конструкции. Рекомендуется заполнять весь объем целиком, но, к сожалению, это не всегда работает.

    Установка строительной опалубки

    Опалубка представляет собой коробчатую конструкцию из досок и брусков, которая заливается бетоном. После того, как бетон схватился, его разбирают. Чтобы облегчить снятие опалубки, опытные строители советуют накрыть ее пленкой и зафиксировать строительным степлером.

    После установки опалубки приступают к заливке бетонного раствора. Выполняя работу поэтапно, заливку проводят несколько раз, для этого снова укладывают арматуру, закрепляют опалубку и заливают бетоном, все это позволит увеличить конструкцию до необходимой высоты.Как только конструкция полностью высохнет, в ее стенках просверливаются отверстия для подвода водопроводных труб.

    Стоит помнить, что в месте контакта с бетоном на деталь надевается металлическая трубка, образовавшийся шов обрабатывается монтажной пеной, а между трубкой и бетоном нужно промазывать раствором.

    Бетонирование

    Замешивание бетонной смеси вручную требует больших усилий; для облегчения можно использовать специальную бетономешалку. Бетонная смесь укладывается в несколько этапов:

    • Дно конструкции заливается небольшими слоями, при этом каждый ярус необходимо тщательно утрамбовывать.Профессиональные строители в своем арсенале инструментов, конечно же, имеют электровибратор для трамбовки бетона, но при монтаже конструкции своими руками не каждый может себе позволить приобрести такой инструмент. Затем применяют штыковой метод, для чего берут арматуру, погружают ее в раствор и совершают покачивающие движения из стороны в сторону и постепенно достают ее из бетона.
    • Поддерживать оптимальную влажность бетона, что очень важно в первые дни.Пересушенный бетонный кессон склонен к растрескиванию, что негативно сказывается на его прочности. Чтобы этого не произошло, застывший раствор смачивают водой.

    Через 7 дней опалубка уже снята, но эксплуатировать кессон рано, так как он сможет функционировать только через 28 дней.

    %PDF-1.2 % 668 0 объект > эндообъект внешняя ссылка 668 89 0000000016 00000 н 0000002131 00000 н 0000002535 00000 н 0000002809 00000 н 0000003305 00000 н 0000003328 00000 н 0000004450 00000 н 0000004472 00000 н 0000005534 00000 н 0000006638 00000 н 0000006908 00000 н 0000006930 00000 н 0000007994 00000 н 0000008017 00000 н 0000009146 00000 н 0000009169 00000 н 0000010315 00000 н 0000010337 00000 н 0000011406 00000 н 0000011429 00000 н 0000012524 00000 н 0000012546 00000 н 0000013601 00000 н 0000013643 00000 н 0000013664 00000 н 0000013948 00000 н 0000013971 00000 н 0000015513 00000 н 0000015536 ​​00000 н 0000018963 00000 н 0000018986 00000 н 0000021263 00000 н 0000021286 00000 н 0000023190 00000 н 0000023213 00000 н 0000024915 00000 н 0000024938 00000 н 0000026386 00000 н 0000026409 00000 н 0000027710 00000 н 0000027733 00000 н 0000030295 00000 н 0000030318 00000 н 0000033388 00000 н 0000033411 00000 н 0000036320 00000 н 0000036343 00000 н 0000038701 00000 н 0000038724 00000 н 0000041294 00000 н 0000041317 00000 н 0000044028 00000 н 0000044051 00000 н 0000046081 00000 н 0000046104 00000 н 0000048893 00000 н 0000048916 00000 н 0000051893 00000 н 0000051916 00000 н 0000055340 00000 н 0000055363 00000 н 0000057702 00000 н 0000057724 00000 н 0000058931 00000 н 0000058954 00000 н 0000060441 00000 н 0000060464 00000 н 0000062457 00000 н 0000062480 00000 н 0000063948 00000 н 0000063971 00000 н 0000065267 00000 н 0000065290 00000 н 0000067712 00000 н 0000067735 00000 н 0000070015 00000 н 0000070038 00000 н 0000073211 00000 н 0000073234 00000 н 0000076891 00000 н 0000076913 00000 н 0000077840 00000 н 0000077861 00000 н 0000078146 00000 н 0000078167 00000 н 0000078452 00000 н 0000078473 00000 н 0000002188 00000 н 0000002513 00000 н трейлер ] >> startxref 0 %%EOF 669 0 объект > эндообъект 755 0 объект > ручей H

    Кольцевая балка — обзор

    7.

    4.2 КЕССОНЫ

    Строительство кессонной шахты осуществляется на уровне земли. Производится выемка керна вала, и по мере удаления грунта крепь вала опускается под собственным весом или, при необходимости, добавляется дополнительный вес (кенледж). Дополнительные сегментные элементы крепятся болтами к верхним кольцам, чтобы удлинить кессон, поскольку облицовка продолжает опускаться ниже уровня земли.

    Нижняя кромка первого кольца снабжена расходуемой режущей кромкой со скошенной кромкой (рис. 7.6), а также предусмотрены средства для смазывания наружных поверхностей колец бентонитом.Последовательность построения показана (рис. 7.7).

    Рисунок 7.6. Шахтная конструкция в виде кессона.

    Рисунок 7.7. Стандартный детальный чертеж люка из сборного железобетона (North West Water).

    Этап 1

    Потребность в точных, надежных временных работах на уровне земли так же важна, как и в «подкреплении»; кессоны дают мало возможностей для исправления вертикальности и округлости после начала опускания.

    Первая операция — изготовление направляющей муфты кессона.Производится раскопка на глубину примерно 1,2 м для подкрепления и собираются два кольца и проверяются на ровность и округлость. Эта временная конструкция может затем служить затвором для заливки бетонной кольцевой балки на уровне земли.

    Кольцо диаметром 50-100 мм между сегментами и кольцевой балкой создается за счет использования расходуемого заполнителя пустот (например, листа полистирола) при отливке кольцевой балки. В качестве альтернативы для создания кольцевой балки можно также использовать сегментные кольца подходящего размера, окруженные бетоном.

    При проходке кессона межтрубное пространство заполняется бентонитом.

    Этап 2

    Первые два сегментных кольца состоят из режущей кромки и ограничительного кольца (рис. 7.4). Также доступны комбинированные кольца-чокеры/режущие кромки. Наружный диаметр этих специальных сегментных блоков увеличен примерно на 25-50 мм по сравнению со стандартными кольцевыми блоками, что обеспечивает небольшую перекапывание оставшихся колец кессона и тем самым облегчает погружение кессона.

    Выемка керна центрального вала обычно производится грейферным экскаватором, работающим равномерно вокруг пределов режущей кромки. При необходимости окончательная отделка выкопанной поверхности производится вручную. Скорость опускания кессона по мере постепенного удаления грунта зависит от характера грунта. Управление осуществляется за счет создания большего количества сегментных колец для удлинения кессона, увеличения/уменьшения выступа кессона и смазывания направляющей муфты бентонитом.Иногда необходимо предотвратить неконтролируемое погружение кессона, наложив ограничители на направляющую муфту.

    Для стволов большего диаметра в несвязных грунтах может потребоваться более сложная система бентонитовой смазки, обеспечивающая впрыск бентонита непосредственно над опускающимся дроссельным кольцом.

    Этап 3

    Проходка кессона продолжается до достижения пластового уровня основания. В хороших грунтовых условиях режущая кромка может быть удалена для повторного использования на других стволах, но для грунтовых условий, когда кессонные методы признаны необходимыми, режущая кромка обычно считается неизвлекаемой. Специально изготовленные стальные режущие кромки предпочтительнее для использования в крайне плохих грунтовых условиях и, в частности, для поддержания круглости валов большего диаметра, но они становятся дорогостоящими предметами временных работ, если их нельзя восстановить для повторного использования.

    Труднее контролировать кессоны в водоносных грунтах. Если возможно, будут приняты меры для контроля воды путем обезвоживания (например, колодцев или глубоких колодцев) или с помощью сжатого воздуха, используемого в сочетании с вертикальным шлюзом и временным покрытием шахты.В последнем случае строительство ствола будет продолжено методом подкрепления. Однако работы со сжатым воздухом дороги и потенциально опасны, а обезвоживание земли может быть невозможным или недопустимым.

    В этих условиях может возникнуть необходимость произвести земляные работы (грейфером) ниже уровня грунтовых вод, а при достижении уровня пласта бетонировать основание шахты с помощью тремтрубы. Останутся проблемы с герметизацией основания от воды и дальнейшими мерами предосторожности (например,г. клапаны сброса давления в основании), возможно, потребуется принять для предотвращения всплытия вала в его временном состоянии до того, как полный вес постоянных работ будет достигнут за счет преобразования в люк.

    Стадия 4

    После завершения проходки и возведения основания ствола следует преобразование ствола, операции аналогичны описанным ранее для строительства ствола путем закрепления. Заливка сегментов обычно не требуется, потому что характер выкапываемого грунта исключает возможность образования пустот в окружающем грунте, но в некоторых случаях может быть указано, что бентонит, остающийся в кольцевом пространстве, удаляется путем вытеснения.

    Стволы относительно небольшого диаметра также могут быть заглублены в виде кессонов, сооруженных из монолитных сборных железобетонных колец, соединенных друг с другом длинными болтами, проходящими через всю глубину бетонного кольца. Первое кольцо состоит из комбинированного блока режущей кромки/ограничителя со встроенным стальным режущим башмаком. Погружению кессона способствует использование экскаваторной машины для опускания блоков кессона после удаления ядра. В настоящее время эти шахты доступны в четырех размерах диаметром от 2 до 3 м.Ограничение по глубине для этого типа кессонов составляет около 10 м.

    Блоки коробчатых водопропускных труб также были адаптированы для вертикального использования в связи с кессонной конструкцией шахт, где действуют местные ограничения на расположение канализационных коллекторов или рабочих зон, например, при работе в пределах определенной ширины проезжей части дороги. Обычно ожидается, что такие шахты будут иметь глубину около 6 м.

    Кессоны для колодца — виды и самостоятельный монтаж, описание технологии монтажа

    Кессоны для колодца

    Скважины артезианские помогают решать вопросы, связанные с водоснабжением загородных домов, такие как: получение питьевой воды, полив сельскохозяйственных растений, использование воды для другие потребности.Климатические особенности нашего региона заставляют владельцев частных домовладений задуматься о размещении всего водоподъемного оборудования ниже уровня промерзания грунта. В противном случае система может зависнуть. В свою очередь такое расположение коммуникаций приводит к попаданию в них грунтовых вод, что существенно влияет на чистоту питьевой воды. Наверное, никому не хочется открывать кран, чтобы обнаружить в нем продукты соседей. Предотвратить эти неприятности помогают колодезные кессоны для колодцев.

    По внешнему виду кессон представляет собой обычный ящик или бочку с горловиной, которая закрыта крышкой люка, обычно утепленной пенопластом.Широко применяются цилиндрические кессоны, диаметр которых в основной части составляет один метр, а высота не менее двух метров. Если диаметр устройства меньше метра, то в нем невозможно проводить техническое обслуживание, а кессоны с большим диаметром обходятся дорого из-за расхода большего количества материала.

    Кессоны различных форм

    Кессоны — водонепроницаемое оборудование, гидроизолированное снаружи и загрунтованное изнутри. Для лучшей теплоизоляции внутренняя поверхность устройства покрыта пенопластом. Это простое устройство позволяет не только надежно защитить систему от промерзания и попадания грунтовых вод, но и стать небольшим подземным помещением, позволяющим проводить необходимые ремонтные работы в любую погоду.

    Кроме того, кессон позволяет разместить внутри себя такое необходимое для корректной работы системы оборудование, как реле давления, щит управления насосом, мембранный аккумулятор и другие автоматические устройства, надежно защитив их от несанкционированного доступа.

    Виды кессонов, их недостатки и преимущества

    На данный момент существуют три вида кессонов для скважин:

    • металлические;
    • железобетон;
    • пластик.

    Рассмотрим подробнее каждый вид, в чем их недостатки и преимущества.

    Металлические кессоны нуждаются в антикоррозийном покрытии снаружи и грунтовочном слое внутри



    Металлические кессоны относятся к старому поколению таких устройств.Обычно для их изготовления используют нержавеющую сталь или алюминий, так как они наиболее устойчивы к коррозии. Кроме того, металл относится к гибким материалам, что препятствует возникновению трещин. Качественный металлический кессон изготавливается из стали, толщина которой должна быть не менее трех миллиметров.

    Такое оборудование требует обязательной антикоррозийной обработки снаружи и грунтовки внутри. Зато прослужит несколько десятков лет. Установить металлический кессон для колодца можно своими руками, существенно сэкономив при этом на монтажных работах.

    Кессон из железобетонных колец: прочный, практически вечный, но довольно дорогой, кроме того, что требует утепления



    Железобетонные кессоны изготавливаются из железобетонных колец. Монтаж такого устройства требует значительных усилий и финансовых затрат. Эти конструкции считаются самыми дорогими. Бетонные кольца укладываются на специально подготовленное основание. Так как бетон очень гигроскопичный материал, кессоны из него требуют усиленной гидроизоляции снаружи.На практике очень редко удается добиться абсолютной влагонепроницаемости конструкции и грунтовые воды все равно попадают внутрь.

    Еще одним существенным недостатком железобетонных колец является плохая теплоизоляция. Очень часто в сильные морозы оборудование, заключенное в такого рода кессоны, все равно замерзает. А большой вес материала приводит к постепенному проседанию устройства в целом, что приводит к деформации используемого оборудования.

    Экономичный пластиковый кессон не «боится» ржавчины и коррозии; отлично служит многие десятилетия



    Пластиковый кессон для колодца изготовлен из полимерных материалов, толщина его стенки около 20 мм.Такие устройства очень прочны и имеют долгий срок службы. Они полностью не подвержены коррозии и водонепроницаемы. Установив пластиковый кессон, вы сможете сэкономить на гидроизоляционных и антикоррозийных составах. Конструкции из пластика или стеклопластика не рекомендуются для защиты колодца, так как под напором грунтовых вод они могут сильно деформироваться, а также «всплыть» на поверхность из-за легкого веса.

    Самостоятельный монтаж кессона на колодец

    Установка кессона на колодец своими силами не требует специальных навыков. Такая работа под силу любому человеку, имеющему хоть малейшее представление об этом процессе. Итак, как сделать кессон для скважины самостоятельно?

    Конструкция колодезной коробки



    Вокруг готового колодца необходимо выкопать котлован глубиной не менее двух метров и с размерами, превышающими размеры кессона не менее чем на 10 см в каждую сторону.

    Котлован выкапывается с учетом того, что горловина конструкции должна находиться над поверхностью на расстоянии не менее 10 см.Это предотвратит попадание дождевых и других поверхностных вод в кессон.

    Как закрепить кессон в земле

    Теперь приступаем непосредственно к установке кессона. На нижней части устройства отметьте место для отверстия, необходимого для корпуса. Отверстие можно сместить в любую сторону, исходя из личных требований.

    Установка оборудования в кессон

    Совет: Если вы планируете размещать гидроаккумулятор в кессоне, отверстие под кожух нужно будет немного сместить от центр. Это нужно для того, чтобы после установки напорного бака можно было опустить инструмент в люк.

    Важно: кабельные и гидравлические выводы должны идти к месту ввода трубопровода в дом.

    Главное, чтобы в результате кожух попал в люк. В вырезанное отверстие вваривается рукав большего диаметра, чем сама труба, и длиной 10-15 см.

    Совет: Перед приваркой втулки обязательно наденьте ее на трубу, чтобы убедиться, что это можно сделать с небольшим запасом.

    При этом обсадную трубу необходимо разрезать на высоте около 300-500 мм от дна кессона и с помощью продольных надрезов на конце и кувалды сделать конус.

    Кессон следует подготовить заранее: в его стенки вварить бочаты, необходимые для вывода труб в траншею. Одна труба понадобится для ввода кабеля, а остальные – для вывода водопроводной системы.

    Далее над приямком устанавливается кессон так, чтобы оси хвостовика и кожуха совпадали.Сначала конструкция устанавливается на брусья, после вытаскивания из которых она будет опускаться в котлован по обшивке, выполняющей роль направляющей. Теперь кессон устанавливается горизонтально по уровню, для чего необходимо установить бруски между ним и стенками ямы.

    Присоединение запорной арматуры



    Муфту приварить по периметру к корпусу, после чего трубы ПНД ввести внутрь кессона через предварительно установленные ниппели.Все сварные швы обработаны грунтовкой.

    Важно: для труб ПНД 40 необходим ниппель 1,5 дюйма, а для ПНД 32 – 1,25 дюйма. Если трубы проходят с трудом, то внутреннюю поверхность ниппеля обрабатывают грубым напильником.

    Герметизация патрубков внутри ниппеля осуществляется соединением ПНД с внутренней резьбой. Через одну из труб протянут электрический кабель для питания насоса. В итоге получаем абсолютно герметичную конструкцию, надежно защищающую устье водозаборной скважины.

    Для достижения наилучших результатов можно вмонтировать вторую крышку в пенопластовый кессон на расстоянии 30-50 см от первой, а верхнюю часть конструкции утеплить. Не забывайте, что малейшее нарушение правил монтажа может привести к выходу из строя всей системы водозабора, поэтому лучше пригласить специалиста, который сможет составить адекватный алгоритм действий и организовать его четкое выполнение.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
