Кессон установка: оперативно, профессионально, а цены Вас приятно удивят

Содержание

оперативно, профессионально, а цены Вас приятно удивят

В современных домах уже никак не обойтись без системы водоснабжения. Но организация скважины и подвод воды в дом является только половиной дела. Для длительной эксплуатации водопровода сегодняшние технологии требуют, чтобы дополнительно к нему производилась установка кессона.

Компания ООО "АкваФокус" осуществляет монтаж систем водоснабжения, канализации и отопления любой сложности. Производим весь спектр работ от проекта до сервисного обслуживания. Это касается и установки кессона.

Как мы устанавливаем кессон от А до Я

Многие пользователи в целях экономии пытаются заняться установкой кессона самостоятельно. Однако такая экономия является довольно сомнительной, так как без специальных инструментов и надлежащего опыта эта процедура может оказаться весьма неэффективной.

С чего начать? Первым делом позвоните нам, или посетите наш офис, и наши специалисты помогут с выбором оборудования и с его качественной установкой.

Определяемся с кессоном. Процедура установки пластикового и металлического кессона имеет некоторые различия, которые учитываются нашими специалистами.

У вас еще нет кессона? Приобретите его у нас!

Купить металлический кессон

  • Круглые и квадратные
  • Преимущества
  • Модельный ряд
  • Установка за 1 день

Цены на монтаж кессона

Подробнее...

Купить пластиковый кессон

  • Производители
  • Преимущества
  • Широкий модельный ряд
  • Монтаж 1 день

Цены на монтаж кессона

Подробнее...



Процесс установки. В зависимости от погодных условий, наши специалисты установят кессон на вашей скважине в течение 1 дня. В целом отметим некоторые основные моменты монтажа.

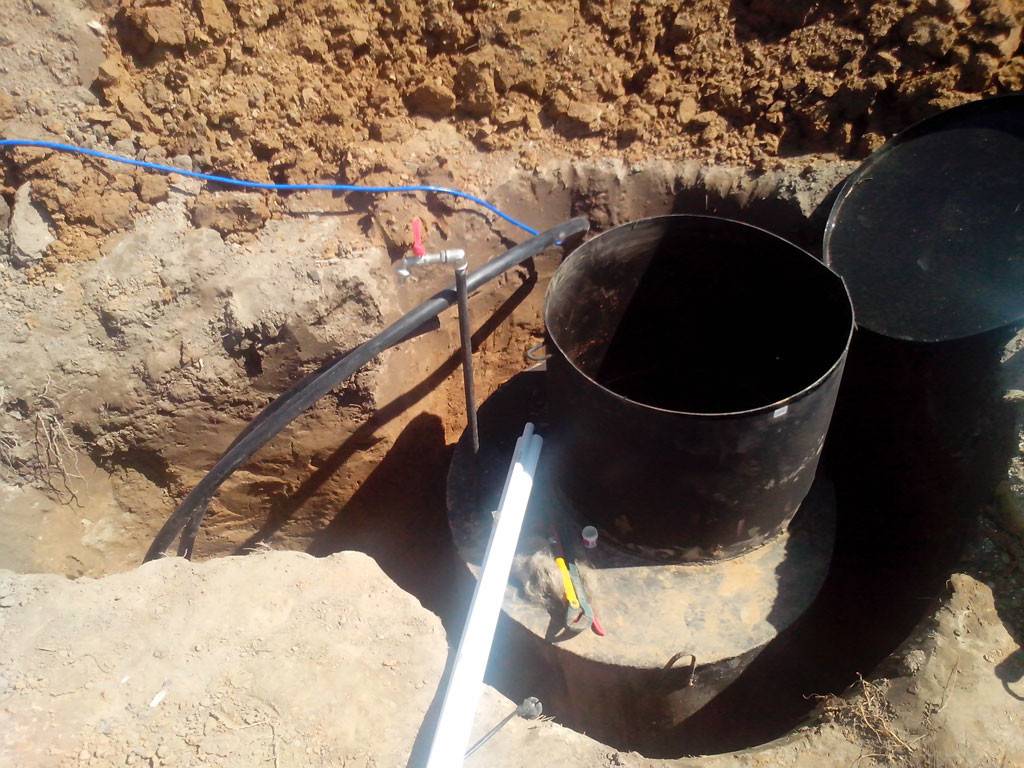

Установка металлического кессона



- Подготовка котлована

Выемка грунта, отсыпка песчаной подушки, обрезка обсадной трубы.

- Подготовка кессона

Вваривается гильза для обсадной трубы, а так же врезки необходимые для подключения воды и эл. кабеля, швы обрабатываются битумной мастикой, для защиты от коррозии.

- Установка кессона, сварочные работы

Опускание в котлован, герметичное приваривание гильзы кессона к обсадной трубе, обработка антикором сварного шва, присоединение труб для воды и кабеля (или установка заглушек)

- Обратная засыпка

Пространство между кессоном и котлованом засыпается обратным грунтом до нулевого уровня.

Установка пластикового кессона



- Подготовка котлована

Выемка грунта, песчаная подушка, устройство бетонной плиты для якорения с закладными для крепления троса, обрезка обсадной трубы.

- Установка кессона

Опускание в котлован, крепление синтетическими фалами к плите, герметизация стыка с обсадной трубой, присоединение труб для воды и кабеля (или установка заглушек с наружной стороны).

- Обратная засыпка

Приготовление цементно-песчаной смеси и обсыпка пространства между кессоном и котлованом до горловины, засыпка обратным грунтом до нулевого уровня.

Внимание!
Пластиковый кессон обязательно якорить для того чтобы его не выдавило грунтовой водой.

Завершение работ. После окончания установки вы проверяете выполненную работу, подписываете акт сдачи и оплачиваете работу. На выполненную работу мы предоставляем долгосрочную гарантию и последующее обслуживание в случае возникновения проблем.



Преимущества сотрудничества с нами

Обратившись к нам, заказчик получает неоспоримые преимущества в установке такого оборудования:



Остались вопросы?

Установка кессона - все о монтаже кессона своими руками

Вдали от городской инфраструктуры для владельцев загородных домов одним из самых актуальных вопросов становится обустройство автоматического водообеспечения и канализации.

Полноценная защита скважины — важнейший фактор для ее продолжительной эксплуатации. С этой целью и производится установка кессона.

Содержание:

  1. Что это такое
  2. Виды кессонов
  3. Рекомендации по монтажу
  4. Установка кессона своими руками
  5. Преимущества пластикового кессона
  6. Выгодное сотрудничество с нами

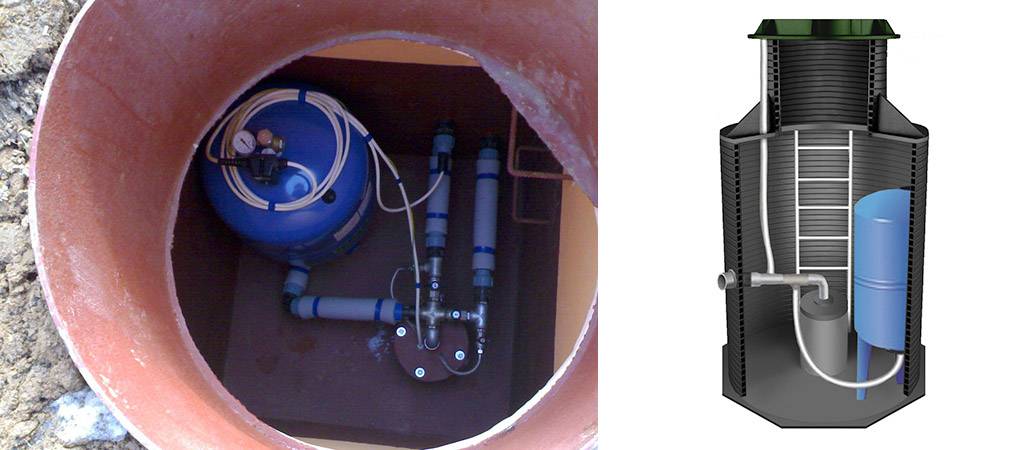

Что это такое

Первоначально кессон использовался для проведения подводных работ. На сегодняшний день его основное свойство — водонепроницаемость, нашло свое полезное применение и в других сферах. Чтобы наладить бесперебойную работу водозабора в частном доме, требуется знать особенности устройства скважины. Когда при минусовых температурах замерзает вода, на водоносных линзах это не сказывается, а вот насосная система может выйти из строя, например из-за разрыва трубы. Пластиковый кессон представляет собой герметичную термокамеру с горловиной и крышкой, которая фиксируется на обсадной колонне на глубине до двух метров.

Его обустраивают, чтобы:

  • уберечь оборудование и трубопровод от замерзания;
  • разместить гидроаккумулятор и другие чувствительные к влажности электроприборы, запорную арматуру и трубы. Также он защитит оборудование от насекомых и грызунов;
  • предостеречь от попадания различных загрязнений, грунтовых и сточных вод в обсадную трубу;
  • предотвратить несанкционированный доступ к скважине;
  • организовать удобный доступ для обслуживания и ремонта.

С помощью большой утепленной камеры, установленной на значительной глубине, система автономного водоснабжения может функционировать круглогодично. Кессон позволяет организовать систему водоснабжения от скважины на несколько объектов: дом, баня, летний душ, гараж. В нем всегда поддерживается плюсовая температура, что позволяет не сливать воду из накопительного бака. Это значительно облегчает консервацию летнего домика к зимнему периоду. Там, где уровень грунтовых вод слишком высокий, рекомендуется использовать менее требовательный вариант — адаптер.

Виды кессонов

По назначению и характеристикам различают три основных вида изделий. Самодельное сооружение может быть из любых материалов, любой формы и габаритов. Рассмотрим подробнее каждый из них.

Пластиковые

Долговечность, приемлемая стоимость, простые транспортировка и монтаж объясняют популярность современных изделий из полимерных материалов, которые характеризуются хорошими теплоизоляционными свойствами. Чаще всего для производства используют стеклотекстолит и высокопрочный полиэтилен. К минусам относят лишь вероятность деформации под тяжестью почвы. Этого можно избежать с помощью покупки пластикового кессона для скважины, оснащенного ребрами жесткости. Дополнительно его можно укрепить металлическими решетками.

Кирпичные

Популярность такого сооружения обусловлена небольшим бюджетом и возможностью самостоятельно провести все монтажные работы. Для этого вам даже не потребуется большой опыт в строительстве. Толщина кирпичных стен и размеры конструкции зависят по большей степени от внешних факторов.

Чтобы избежать затопления скважины, не допускается установка кессона при весенних паводках, во время которых вода поднимается выше трех метров.

На практике эта конструкция встречается все реже, что довольно закономерно, потому что она уступает по своим характеристикам металлическим и современным пластиковым изделиям. Для такого сооружения требуется провести гидроизоляцию с помощью прокладок. Если толщина стен будет слишком мала, то понадобится также утепление. Большой вес кирпичного колодца обусловливает наличие прочного бетонного основания, чтобы избежать усадки.

Железобетонные

До недавнего времени такой вариант конструкций был одним из самых распространенных. Основным элементом при изготовлении служат бетонные кольца. Такой кессон прочный и с довольно продолжительным сроком эксплуатации. Однако он не всегда справляется с одной из основных функций — защитой скважины от промерзания. К основным недостаткам также относят слишком трудоемкую установку, большой вес и плохую гидроизоляцию.

Нанесение мастики на стенки колец не гарантирует надежной защиты от талых и грунтовых вод, потому что они все равно могут проникнуть через дно. Бетон со временем начинает крошиться и разрушаться, а большой вес использованных материалов оказывает давление на грунт, из-за чего кессон может просесть и вызвать деформацию трубопровода.

Металлические.

Емкость изготавливается из листовой стали, толщина которой не превышает 5 мм. Она может быть в форме квадрата, цилиндра, прямоугольника или комбинированной.

Металлический кессон на скважину грунтуют и красят внутри, а снаружи тщательно и неоднократно наносят антикоррозийные покрытия. Сварочные швы, произведенные в несколько слоев, защищают конструкцию от разрывов, если происходит деформация грунта. Установку кессона можно произвести своими руками, значительно сэкономив на монтажных работах. К плюсам такой конструкции относят:

  • герметичный корпус и продолжительный срок службы;
  • невозможность поднятия наружу грунтовыми водами;
  • благодаря гибкости металлу предотвращается образование трещин в сварных швах.

К недостаткам причисляют:

  • большой вес, что требует привлечения при установке специализированной техники;
  • подверженность коррозии, которая влечет за собой постоянное обновление защитного покрытия;
  • слишком трудоемкое и сложное удаление ржавчины с внешних стенок.

Существует такое заблуждение, что от толщины металлического кессона будут зависеть его свойства. На самом деле большую роль играет обязательное проведение гидроизоляции. Многие ошибочно полагают, что можно обойтись без нее. При монтаже кессона на артезианскую скважину рекомендуется использовать изоляцию на основе битума, например оклеечную или любую другую. В таком случае, вне зависимости от толщины металла, изделие может прослужить более 60 лет.

Конструкция не требует внутреннего и наружного утепления. Его проведение является бессмысленным, так как изделие должно находиться ниже уровня промерзания грунта. В металлических резервуарах советуют использовать две крышки — внешнюю и внутреннюю.

Как раз между ними вам и потребуется утеплитель, который не следует убирать даже летом. По сравнению с погребом здесь нет необходимости оборудовать вентиляционную систему, а наоборот — нельзя допускать образования конденсата.

В качестве распространенных дефектов таких конструкций выступают протечки. Они образуются вследствие неправильной установки металлического кессона. Для устранения протечки ниже ее уровня необходимо выкопать яму. С помощью насоса удается понизить грунтовые воды и заново произвести сварку. Правильно установленное изделие ориентировано на срок эксплуатации не менее 25 лет. Но если хозяин сэкономит на гидроизоляции, то конструкция может сгнить в короткий промежуток времени. Частое проведение ее ремонта можно считать пустой тратой денег и времени. Рациональнее будет приобрести новый кессон.

Рекомендации по монтажу

Чтобы защитить оголовок скважины от различных повреждений и разместить оборудование, установка кессона должна соответствовать всем требованиям.

Наземные сооружения необходимо отапливать, поэтому создание подземной камеры намного выгоднее в эксплуатации.

В первую очередь необходимо учесть расположение емкости ниже уровня промерзания. Другого монтажа практически и нельзя осуществить, потому что при слишком низких температурах грунт ее просто вытолкнет наружу. Иногда такое происходит даже при соблюдении глубины. Чаще всего это актуально для местности с высоким уровнем грунтовых вод.

Специалисты рекомендуют делать бетонную заливку в качестве основания как для пластиковых конструкций, так и для металлических, к которому закрепляют дно камеры с помощью анкерных болтов. Даже если место, где вы собираетесь монтировать камеру, не подвержено затоплению, для подстраховки лучше обустроить тяжелую плиту, хотя многие в таких случаях обходятся песчаным пластом.

Высота кессона не должна быть менее 2 метров. Это позволит избежать промерзания, создаст благоприятные условия для обслуживания скважины и обеспечит достаточный простор, чтобы разместить оборудование. Еще одним важным условием при монтаже является вертикальное расположение кессона.

Необходимо также защитить нагревательный кабель в трубопроводе. Он имеет двойную изоляцию, но при этом его нельзя укладывать непосредственно в землю. Ему не потребуется заглубление большого размера — примерно 30 см от поверхности. Все электрооборудование заземляют и размещают над полом, чтобы избежать непредвиденного затопления.

Обсадная труба должна быть выше дна где-то на полметра. Ее стык с гильзой герметизируется. На скважину устанавливают крышку с отверстиями для кабеля насоса и трубы. Она защищает от попадания мусора и грязи. Сверху оборудуют люк, конструкция которого зависит от пожеланий хозяина. Он также может быть двойным для дополнительного сбережения тепла. Расположение люка необязательно должно быть по центру, главное, чтобы он располагался над оголовком скважины для удобной эксплуатации.

Процесс установки у разных видов кессонов очень похож. Перечислим его основные этапы:

  1. Сначала нужно выкопать котлован. Для точной установки он должен превышать размер кессона минимум на 30 см.
  2. Рассчитать будущую высоту пола конструкции. С учетом этого производится обрезка обсадной трубы.
  3. На дно ямы засыпают песок, поливают его водой, чтобы образовалась плотная прослойка.
  4. Потом оборудуют бетонную плиту, о которой шла речь ранее.
  5. Необходимо сначала разметить отверстия, с помощью которых будет крепиться сама камера, потом просверлить их.

Установка кессона своими руками

Несмотря на похожую технологию, при монтаже различных видов кессонов существуют различия. Рассмотрим подробнее конструктивные схемы, применяемые для каждого материала при самостоятельной установке.

Пластиковые

До недавнего времени считалось, что емкости из полиэтилена не подходят для применения в суровых условиях российской зимы. Современные технологии позволили создать материал нового поколения, который быстро обрел популярность. Пластиковые кессоны отлично подходят для установки на скважине. Компания «Экспоком» на протяжении нескольких лет занимается производством, реализацией и установкой таких изделий. За это время наше предприятие зарекомендовало себя только с положительной стороны и завоевало доверие как частных клиентов, так и крупных строительных и монтажных объектов.

Если в вашем населенном пункте отсутствует центральное водоснабжение, то такой вариант будет одним из самых приемлемых по качеству и стоимости. Если вы решили оборудовать скважину, например на своем дачном участке, то вам не обойтись без современной герметичной емкости из пластика. В нашем интернет-магазине вы можете приобрести модели от эконом- до премиум-класса. Входящие в состав добавки обеспечивают надежность и прочность емкости. Мы можем доставить их к вам на объект и с помощью высококвалифицированных специалистов осуществить установку в кратчайший срок. Также вы можете заняться изготовлением и монтажом самостоятельно. Расскажем вам о некоторых правилах, которых следует придерживаться.

Сначала вам необходимо определиться с размерами, от чего будет зависеть выбор изделия. Можно использовать кессон различной формы — в виде большой бочки или еврокуба. Емкость должна быть с достаточным размером крышки, чтобы через нее можно было опустить оборудование без проделывания дополнительных отверстий. Благодаря легковесности камеры установку можно выполнить без использования тяжелой грузоподъемной техники. Самое главное при монтаже — правильно подготовленный котлован. В основание насыпают песок, сверху располагают арматуру и заливают бетонной стяжкой. Рекомендуется заранее обмотать емкость алюминиевой фольгой. Для горловины нужно сделать опалубку и также залить ее бетоном, потому что емкость опускают ниже уровня промерзания земли.

Для надежного соединения обсадной трубы и гильзы используют специальный клей для пластика. Когда кессон установлен, его засыпают для дополнительного утепления керамзитом. Бетонная заливка обычно не превышает 30 см. Она служит надежной защитной оболочкой и позволяет избежать выдавливания. Трубы через стены прокладывают с помощью муфт, которые закрываются водонепроницаемыми крышками. Кессон может обойтись и без утепления и гидроизоляции. Главное — принять все меры для избежания сдавливания конструкции почвой. Верхнюю часть горловины можно обложить металлическими уголками и приварить к ним крышку. Когда бетон окончательно высыхает, кессон можно присыпать землей.

Таким образом, можно самостоятельно изготовить несколько видов кессонов различными способами. Принцип их монтажа очень схож. Покупка пластиковой, уже специально оборудованной всем необходимым конструкции является оптимальным решением:

Металлические

Для установки такого кессона потребуются бетонная плита, анкерные крепежи, сварочный аппарат, болгарка, грунтовка и краска по металлу. Обычно форма камеры определяется наличием у хозяина необходимых материалов. При выборе конструкции рекомендуем учесть, что чем меньше количество сварочных швов, тем и меньше вероятность, что они разрушатся и дадут протечку. Для оборудования емкости в виде четырехугольника потребуются металлические листы толщиной 3-5 мм, в виде круга — труба диаметром 1250 мм, для горловины — 600 мм.

Чтобы самостоятельно изготовить стальной корпус из металла, необходимо предварительно сделать чертеж, указав на нем все размеры и технологические отверстия. Все металлические заготовки предпочтительнее делать цельными, так как чем больше будет сварочных швов, тем больше шансов на образование протечек. Конструкцию начинают собирать именно от основания, к которому постепенно привариваются все стеновые панели. По периметру конструкции проводят обвязку трубы. В верхней части кессона делают горловину, которую оснащают крышкой.

После того как конструкция готова, ее проверяют на герметичность: натирают мелом каждый сварочный шов, после чего заполняют водой. Любая металлическая камера не может обойтись без тщательной гидроизоляции со всех сторон. Для внутренних работ используют специальную краску по металлу, антикоррозионные средства и грунтовку, для внешних — битумные непористые герметики, которые отлично проявляют себя при перепадах температур. Когда высохнут все нанесенные покрытия, необходимо заняться утеплением кессона. Для этого подойдет любой негигроскопичный изолятор, например пеностекло или пенопласт, его отличают отличные свойства теплопроводности в сочетании с доступной стоимостью.

При монтаже кессона на яму укладывают деревянные брусья с тем расчетом, чтобы они смогли выдержать вес всей конструкции. Чтобы ее поднять, потребуется специализированная техника — подъемник с мягкими стропами. Убирают брусья и помещают камеру на обсадную трубу, потом подводят трубы и кабель. Для уверенности, что конструкция не была повреждена, рекомендуется еще раз провести проверку на герметичность. После сварки гильзы с трубой и остальных работ емкость засыпают землей.

Кирпичные и бетонные

Чтобы установить одну из самых бюджетных версий кессона, сначала также требуется выкопать котлован, размер которого должен быть немного больше, чем запланированная конструкция. Заранее оговоримся, что такой тип не обладает герметичными свойствами, поэтому при уровне грунтовых вод выше 4 метров он не подойдет. Необходимо обустраивать камеру так, чтобы не оставалось пустот между ее стенками и ямой. Для изготовления потребуется кирпич, песок, щебень, цемент, доски, арматура и уголки из металла. В качестве оборудования и инструментов понадобятся болгарка, сварка, уровень, лопата, ведра и другой хозяйственный инвентарь. Для уменьшения трудоемкости работ придется задействовать бетономешалку.

Разделим весь процесс монтажа на три этапа.

1. Основание. Сначала рисуют чертеж и рассчитывают все размеры. При обустройстве фундамента учитывают его ширину. Она должна быть больше предполагаемой кладки — не менее 50 см. Это создаст более комфортные условия для работы и предоставит необходимое пространство для теплоизоляции боковых стенок и обсыпки. По периметру делают траншею, засыпают ее песком и тщательно трамбуют. В камере необходимо предусмотреть внешний выход для люка. Основную крышку нужно расположить ниже уровня земли и потом засыпать ее. Это помогает значительно улучшить теплопроводность за счет создания особого микроклимата внутри камеры, обеспечивается снижением взаимодействия внешней поверхности с воздухом.

Обычно для создания фундамента применяют два способа — ленточный с подушкой из щебня и песка или монолитный. Чаще всего выбирают первый, потому что бетон не пропускает воду. Вообще, определиться с основанием легко во время весеннего сезона, когда грунтовые воды достигают своего пика. Если грунт будет влажный, то делают бетонирование, которое в принципе можно заменить на смесь из щебня, битого кирпича и цементного раствора. Если земля остается сухой, то используют щебневую прослойку. Чтобы сделать монолитное основание, яму углубляют еще на 30 см. Делают песчаную подушку, для чего поливают ее водой для лучшего утрамбовывания. Потом требуется провести гидроизоляцию с помощью полиэтиленовой пленки, рубероида или других материалов. На подложку укладывают арматуру и уже потом заливают ее бетоном — не более 15 см. Когда основание схватится, можно приступать к последующим работам. На это обычно уходит не меньше недели.

2. Стены. Перед началом кирпичной кладки нужно рассчитать выходы для трубопровода и электрооборудования, вентиляции, металлической или пластиковой гильзы. Выгонку начинают с углов, качественно заполняя все швы раствором, который замешивается из цемента и песка в пропорции 1 к 3 соответственно. С помощью отвеса, уровня, рулетки тщательно следят за правильностью кладки — квадратная или прямоугольная форма. Гильзы устанавливают, когда кирпичи достигнут место предполагаемого трубопровода и электрокабеля. Когда стены полностью высохнут, их штукатурят и грунтуют.

3. Крышка. Ее изготовлением занимаются на завершающем этапе из металла или бетона. Второй вариант более предпочтителен, потому что не подвержен коррозии. В деревянной или металлической вспомогательной конструкции выделяют достаточное место для технологических выводов, люка. Через него нужно пролезть самому и опустить все необходимое оборудование. Люк можно также изготовить двумя способами: отлить из бетона или выложить из кирпича. Толщина крышки обычно не превышает 15 см. По ее центру кладут арматуру и заливают раствором. Когда бетон застывает, то приямок засыпают керамзитом, а крышку землей. Если обрешетка сделана без зазоров, другой способ — накрыть кессон жестью или пластиком. С внутренней стороны конструкцию утепляют пенопластом.

Более простой монтаж выйдет, если применять готовые бетонные кольца. Их стыки обрабатывают битумной мастикой и дополнительно запениваются, чтобы избежать скорого разрушения и протечек. Основание и люк для такой камеры делают таким же способом, что был описан выше. Для монтаже придется также задействовать спецтехнику и главное — следить за точной стыковкой колец.

Преимущества пластикового кессона

  1. Продолжительный срок службы. Не подвержен коррозии и не вступает в химическую реакцию с веществами, содержащимися в земле или воде.
  2. Простые уход и эксплуатация. Не требует покраски и обработки защитными покрытиями, не нуждается в регулярном ремонте. Не подвержен образованию плесени и грибков, легко очищается сильным напором воды.
  3. Надежность. При изготовлении используется только высококачественный пластик, который отличается неподверженностью усталостному разрушению, сопротивлением ударным нагрузкам и трению.
  4. Большой выбор. Разнообразие цветовых решений, шарообразная и цилиндрическая форма, различный объем.
  5. Устойчивость к перепадам температур. Не требует утепления. Допустима эксплуатация при температурах от -40 ℃ до +50 ℃.
  6. Безопасность. Экологичность материала обусловлена устойчивом видом полимеров, которые не наносят вреда человеку и окружающей среде.
  7. Герметичность. Цельная конструкция без швов не пропускает воду и со временем не истончается, в отличие от других видов кессонов.
  8. Экономия пространства. Возможность разместить электрооборудование внутри емкости позволяет рационально использовать площадь на участке. Также защищает от шума насоса, который скрыт под землей.
  9. Простой монтаж. За счет легкого веса можно обойтись без использования специализированной техники, не требует утепления и гидроизоляции.
  10. Доступная стоимость в сочетании с отличным качеством. В большинстве своих технических свойств пластиковый кессон превосходит металлический, кирпичный и бетонный.

Виды пластиковых кессонов, представленные в нашем магазине

  • «Тритон». Полностью литой корпус с новой системой оребрения. Не требует бетонной заливки основания, достаточно прослойки из песка. Мощное дно и цилиндрическая форма гарантируют прочность конструкции.
  • «Дочиста». На рынке появился значительно недавно. Представляет собой цельное, бесшовное изделие. В основном используется для обслуживания скважин, предназначенных для малоэтажных построек — коттеджей, домов. Изготовлен с помощью ротационной формовки. Предполагает внутреннюю установку электрооборудования.
  • «Термит». Усовершенствованная модель универсального кессона с уменьшенным весом, которая позволяет реализовать проекты любой сложности. Изготовлена ротоформованием с помощью высокоточного оборудования. В комплект входит обсадная муфта, имеются отверстия под лестницу и обсадную трубу. Отличается компактными размерами и приемлемой ценой.
  • Rodlex. Надежное сооружение для артезианских скважин. Массивные ребра выступают главным элементом жесткости в конструкции, отличается уникальной конфигурацией. Обладает повышенной защитой от всплытия, что позволяет применять его при любых видах грунта.
  • «Титан». Модель, которую относят к премиум-классу. Она выполнена из пищевого пластика толщиной 10-15 мм. Усилена металлопластиковыми ребрами жесткости, характеризуется стабильной шириной корпуса, так как изготавливается с помощью заводской сварки из цельного листа. Мощный корпус и высокое качество изготовления помогли зарекомендовать себя одним из самых устойчивых к сдавливанию в грунте.
  • «Чергар». Изделие из спиральновитой трубы с прочными стенками, надежно предохраняет скважину от паводковых вод и зимнего промерзания. Наши инженеры могут изготовить эту конструкцию по индивидуальным размерам и дополнительно усилить ее ребрами жесткости.

Выгодное сотрудничество с нами

  • Бесплатные консультации и помощь в подборе модели, гибкий заказ монтажных работ.
  • Сертифицированные изделия собственного изготовления.
  • Доставка и установка по Москве и области.
  • Высокое качество по конкурентоспособной стоимости.

Если вам требуется приобрести пластиковый кессон для водяной скважины по доступной цене, то обращайтесь в нашу компанию по указанным телефонам. Следите за специальными предложениями на нашем сайте, чтобы покупка стала еще более выгодной!

Установка кессона на скважину для водоснабжения дома

Способов самостоятельно (не централизованно) добыть воду несколько:

самые распространенные из скважины или из колодца. Чаще всего используется погружной насос. Использование же поверхностного насоса ограничено предельным разрежением на всасывающей стороне. Обычно с глубины более восьми метров воду поверхностным насосом не добыть. В остальных случаях это недорогой способ получения воды.

Погружной насос более затратная затея, но это единственный способ автоматизировано получать воду с больших глубин. Затраты включают как саму установку насоса, так и обустройство скважины герметичным кессоном. Установка кессона необходима для предотвращения попадания в скважину талых вод. Кессоны бывают стальные, пластиковые и бетонные. Наиболее распространены стальные и пластиковые. Бетонные кессоны устанавливаются реже из-за высокой стоимости и большого объема работ. Бетонные кессоны, как правило, устраивают при необходимости вынести за пределы строения оборудование скважины и системы водоочистки.

Иногда можно обойтись без монтажа кессона

Если есть желание сэкономить, можно обойтись без монтажа кессона, установив так называемый герметичный оголовок. Такой способ подойдет там, где уровень грунтовых вод низкий и почва хорошо пропускает воду (песчаные грунты). В песчаных грунтах с ролью кессона хорошо справляются бетонные кольца с гидроизоляцией. Если же у вас глинистые почвы кессон должен быть герметичным и лучше цилиндрический, поскольку цилиндр лучше справляется с нагрузкой от грунтов, подверженных пучению.

Установка кессона обычно состоит из подготовки котлована, вырезания отверстий под магистрали воды и электричества, под обсадную трубу вашей скважины, приваривание присоединительных патрубков. Затем кессон опускается в подготовленный котлован (вес кессона с толщиной стенки 5мм превышает 300кг, поэтому для этой операции необходимо участие трех-четырех человек), после чего подготовленный в днище кессона патрубок приваривается к обсадной трубе. И в заключение производится обратная засыпка кессона песком.

Некоторые заказчики, экономя место в доме, просят разместить в кессоне гидроаккумулятор. Этого делать нежелательно. Во-первых, диаметр кессона обычно 1метр, а диаметр гидроаккумулятора около полуметра, что-либо сделать в кессоне рядом с таким толстым соседом невозможно. Во-вторых, резиновая камера внутри гидроаккумулятора очень чувствительна к низким температурам. Поэтому место ему, все же, в доме. Кроме того, надо помнить, что гидроаккумулятор не создает давление, как думают некоторые. Давление создает насос, и гидроаккумулятор не емкость для запаса воды, а необходимое приложение к насосу, обеспечивающая ему технологические условия работы. Поэтому не надо брать двухсотлитровый гидроаккумулятор для маломощного насоса производительностью 1 куб.м/час. Ведь есть же и маленькие приборы объемом в 24 литра, для чего-то и их делают.

 Этап подготовки кессона к монтажу

Монтаж кессона стального "под ключ" 60 тыс руб



Глубина скважины Оборудования эконом класса Оборудование бизнес класса
До 30 метров 11-12 тыс руб 21-22 тыс руб
30 - 70 метров 17-18 тыс руб 30-32 тыс руб
80-120 метров 22-24 тыс руб 40-45тыс руб
120-150метров 30-35 тыс руб 60-65 тыс руб

Установка кессона, цены на монтаж пластикового кессона для скважины

Компания ООО «Аква Холд» предлагаем своим клиентам услугу – монтаж кессона. Услуга ориентирована на потребности тех клиентов, у которых нет желания производить монтаж кессона собственными силами.

В данной услуге весь объем работ по установке кессона ложится на плечи наших специалистов. Мы сами выкопаем котлован, привезем все необходимые инструменты и материалы и грамотно произведем монтаж.

Установка пластикового кессона позволит защитить вашу скважину от грунтовых, талых и сточных вод. Также вы получите возможность разместить там часть оборудования, что позволит сэкономить место в вашем жилом доме. Если дом только строится, то кессон можно использовать как погреб для хранения различных инструментов и материалов, поскольку крышка его может закрываться на замок.

Установка кессона делается чаще всего по нижеприведенной схеме.

1) Подготовка котлована.

Котлован для монтажа кессона на 400мм больше по длине и ширине изделия:

L = D (диаметр) + 2*h(толщина стенки) + 400мм;

N = D (диаметр)+2*h(толщина стенки) + 400мм;

Данное увеличение котлована относительно габаритных размеров кессона необходимо для обратной обсыпки, т. е. по 200мм должен быть оставлен зазор для обратной обсыпки между всеми сторонами кессона и стенками котлована.

При определении глубины учитывается: необходимо 200мм на бетонную подушку (плиту) на дно котлована и то, что горловина должна оставаться на 100мм выше уровня грунта. От глубины зависит и цена на установку кессона.

2) Подготовка дна котлована.

Дно котлована засыпается сухой песочно-цементной смесью с добавлением щебня в следующих пропорциях: 3 (песок) : 3 (щебень) : 1 (цемент).

Высота данной песочно-цементной подушки должна составлять минимум 200мм. При её засыпке необходима утрамбовка и конечное выравнивание по уровню. Вместо подушки возможно изготовление или установка готовой бетонной плиты с закладными толщиной 200мм на дно котлована.

3) Монтаж кессона для скважины.

Кессон опускается в котлован, на выровненную по уровню подушку. Устанавливается он ровно по центру котлована, так, чтобы оставался 200мм зазор между стенками корпуса и стенками котлована для обратной песочно-цементной обсыпки.

4) Крепление кессона к бетонной подушке.

После погружения в котлован производится его крепление (“якорение”) к песочно-цементной подушке (или бетонной плите). От того, к чему будет крепиться, зависят цены на монтаж кессона. Для “якорения” в верхней части корпуса имеются проушины, через которые пропускаются цепи с армированными стержнями на концах, как изображено на демонстрационной схеме.

Вместо цепей можно использовать капроновые канаты или бандажные тросы с армированными стержнями на концах. Армированные стержни заглубляются в песочно-цементную подушку у основания установки. Толщина звена цепи ориентировочно составляет 5мм, толщина армированных стержней 10мм по сечению и длиной 1000мм.

5) Обратная обсыпка.

Монтаж пластикового кессона предусматривает обратную обсыпку сухой песочно-цементной смесью в пропорциях: 5:1, уплотняя послойно каждые 200мм:

Песок – 5 частей;

Цемент – 1 часть.

Сверху обратная обсыпка укрывается слоем теплоизоляционного материала.

Песочно-цементная обсыпка схватится через 4-5 дней, после чего кессон окажется в бетонном «саркофаге», который будет надежно предохранять его от всплытия и сезонного смещения грунта.

6) Закопать кессон.

Оставшаяся верхняя часть котлована засыпается грунтом до нулевого уровня. Люк для обслуживания должен выступать над нулевым уровнем земли на 100-150мм. Это необходимо для того, чтобы избежать попадания дождевой или талой воды в кессон.

Установка кессона под ключ

При заказе услуги под ключ все перечисленные выше этапы установки кессона будут выполнять наши сотрудники. Это отличное решение: доверяя всю работу нам, вы избавляете себя от хлопот, связанных с поиском землеройной техники и наймом специалистов. Кроме того, вам не придется координировать действия и руководить процессом – наши профессионалы возьмут все хлопоты на себя.

Преимущества работы с нами

Безупречное качество

Монтаж выполняют только опытные, высококвалифицированные специалисты, которым отлично известна технология установки кессонов. Гарантируем, работа будет выполнена качественно.

Полный комплекс услуг

Наши сотрудники выполнят все работы, включая подбор песчано-цементной смеси, изготовление подушки, заглубление и закапывание конструкции. Вам не придется ни о чем беспокоиться.

Доступные тарифы

Многих клиентов нашей компании привлекает низкая цена на монтаж кессона. Не сомневайтесь, мы сможем предложить вам выгодные условия, в том числе при заказе комплекса услуг.

Высокая скорость работы

Благодаря большому опыту и наличию специальных инструментов и техники специалисты нашей компании тратят на монтаж конструкций минимум времени. Даже в сложных случаях работа выполняется быстро.

Обратитесь в «Аква Холд», и мы предложим вам профессиональные услуги на самых выгодных условиях. Гарантируем, что установка кессона обойдется вам недорого и будет выполнена очень качественно. Оформление заказа займет всего несколько минут: позвоните по номеру +7 (495) 675-8-999 и оставьте заявку прямо сейчас!

Установка кессона со скидкой 15%

Правила монтажа кессона


Если вы хотите навсегда забыть, что такое отсутствие на дачном участке или в доме воды, то необходимо, всего лишь, пробурить скважину, в которую устанавливается насос, после чего прокладывается водопровод в дом.

Сегодня на рынке представлены в широком ассортименте насосы, с помощью которых может обеспечиваться водоснабжение. Работа будет полностью автоматической, то есть сразу после открытия крана вода в нужном количестве будет поставляться в дом. За бесперебойность  в работе системы отвечают кессоны, которые будут надежно защищать скважину от замерзания в зимнее время.

Как выполняется установка кессона


Установка кессона - процесс установки кессона достаточно сложный и требует соблюдения определенных требований, поэтому без помощи специалиста обойтись не получится. Самое главное в процессе установки следить за тем, чтобы не была повреждена гидроизоляция

Этапы установки:

  • Начинается установка кессона с того что вырывается яма глубиной два метра и шириной в полтора. На выступающую из ямы обсадную трубу ставится кессон.
  • Важно отметить, что после установки труба должна находиться внутри кессона. Поэтому необходимо аккуратно при помощи специального инструмента вырезать отверстие в дне кессона, которое должно быть равным наружному диаметру трубы.
  • После того как кессон надет на трубу, мастер приваривает место соприкосновения стенок кессона с трубой электросваркой.
  • Когда монтаж скважины будет полностью закончен, кессон полностью засыпается землей. Видимой остается только люк, через который в дальнейшем будет выполняться обустройство скважины.

Установка кессона для скважины основные нюансы


Установка кессона для скважины позволяет полностью исключить возможность замерзания воды в скважине, но это только при условии, что монтаж будет выполнен профессионально. Если планируется выполнять установку подогревающего кабеля, то это необходимо делать одновременно с установкой оборудования.

Для того чтобы эксплуатация скважины приносила только удобство, необходимо ответственно подойти к выбору насоса. Правильно выбрать модель насоса возможно только в том случае если будет учтен статистический уровень воды, правильно рассчитана высота подъема, просчитано расстояние от скважины до точки потребления. Специалисты нашей компании способны произвести все эти расчеты максимально правильно, после чего с уверенностью скажут какой насос лучше всего покупать конкретно для работы в вашей скважине.

На услугу установка кессона цена может зависеть от…
После того, как вы установите в своей скважине кессон, о проблеме замерзания воды можно навсегда забыть. В кессон помещается насос, автоматика управления, манометры, фильтры, расширительный бак. В зависимости от того, как будет обустроена скважина и будет зависеть на услугу установка кессона цена. Кроме этого стоимость установки будет зависеть от того, какой будет выбран сам кессон: стальной, железобетонный или пластмассовый, а также какую он будет иметь форму.

В нашей компании вы сможете ознакомиться с предложенным ассортиментом и выбрать тот вариант, который устроит вас больше всего. Мы осуществим доставку и установку купленного кессона быстро и качественно.

Специалисты, работающие в нашей компании, имеют достаточный опыт выполнения подобной работы и способны благодаря всему необходимому оборудованию справиться с установкой в короткие сроки. Доверив нам установку кессона, вы сможете пользоваться водой из своей скважины на протяжении всего года в том объеме, который вам будет необходим. Кроме этого, если вы к нам обратитесь, то будете приятно удивлены высоким качеством выполненной работы и невысокой стоимостью услуг, которые мы вам предоставим.

Монтаж кессона – Септики Термит, Эргобокс для дома и дачи

Монтаж кессона из пластика ТЕРМИТ

Многие владельцы собственных загородных домов даже при наличии централизованного водоснабжения, обзаводятся собственным источником вода – колодцем или скважиной. Если вы сделали выбор в пользу скважины, вам просто необходимо дополнительное оборудование – кессон для скважины.

Какие задачи выполняет кессон пластиковый?

Как правило, оголовок скважины располагается на глубине до 2 метров. Это обеспечивает свободное течение воды по трубам даже при отрицательных температурах и промерзании грунта. Соответственно, конец обсадной трубы следует оградить от возможного загрязнения поверхностными грунтовыми водами – для этого и нужен кессон.
Кессон ТЕРМИТ гарантирует дополнительную теплоизоляцию и предоставляет возможность установить вспомогательное оборудование – гидроаккумулятор, систему автоматики для управления насосом и другое электрооборудование.

Цена на монтаж кессона Термит
Монтаж Кессона  Н 1360 24 000
Монтаж Кессона Н 2050 33 000
Прокладка трубы 1 200
Обустройство Кессона Термит от 14 000

Монтаж пластикового кессона для скважины ТЕРМИТ



Перед тем, как установить кессон, понадобится вырыть котлован достаточного объема, на дно которого укладывается бетонная плита. На нее и ставится кессон, который затем по периметру заливается бетонным раствором – это обеспечивает достаточный уровень гидроизоляции. Далее устраивается отсыпка цементно-песчаной смесью (для предотвращения деформаций кессона) и, наконец, обратная засыпка грунта. На поверхности остается видимой только крышка кессона, так что вам удастся сохранить внешний вид участка таким же привлекательным, как и прежде.

Цена на монтаж кессона под ключ может отличаться в разные сезоны, из-за проводимых акций, состава почвы, удаленность кессона от дома. Консультацию по монтажу, вызвать мастера на участок, узнать стоимость монтажа кессона из пластика можно по телефону +7(495)722-29-18



Конструкция кессона ТЕРМИТ

Кессон может быть металлическим или пластиковым. Приобретая кессон из металла, будьте готовы к тому, что снаружи его придется обработать антикоррозийным составом, а внутри – тщательно прокрасить грунтовкой, и постоянно отслеживать, не появились ли на стенках пятна ржавчины. От всего этого вы будете избавлены, если выберете кессон из пластика. Срок его службы может достигать 50 лет и более, так что при правильной установке ваша скважина будет надежно защищена на долгое время.

А так же наша компания производит установку погреба из пластика, монтаж кессона ТЕРМИТ, монтаж под ключ септика Эргобокс и другие септики из полиэтилена. Все вопросы по монтажу  Вы можете задать по телефону +7 (495) 722-29-18

Кессон для скважины под ключ в Томске

Отрицательное воздействие погодных условий еще никто не отменял. И скважины в минусовые температуры точно также могут промерзать, портиться и т.д. Именно по этой причине в свое время для скважин были придуманы кессоны. Итак, что же такое кессоны?

Кессон – это специальный резервуар, который может иметь полукруглую, квадратную, прямоугольную или цилиндрическую форму. В высоту кессон достигает 2-2,5 метра, в то время как ширина равна 1-1,5 метра. Габариты кессона выбираются исключительно в зависимости от глубины промерзания грунта, то есть ориентироваться нужно на климатические характеристики региона, в котором планируется бурить скважину. Так как средние показатели промерзания грунта в Томске составляют 2,3 метра, то оптимальным решением будет установка кессона высотой не менее 2,5 метра.

Зачем нужен скважинный кессон

Основным назначением кессона является защита скважины от воздействия низких температур, но также кессоны призваны обеспечивать свободный, беспрепятственный доступ ко всему водоподъемному оборудованию, используемому для работы скважины.

Кроме того, кессоны оберегают скважину от попадания в нее верховных и сточных вод. В случае наводнений, паводков и проливных дождей поблизости от обсадной трубы скважины будет скапливаться вода, которую нужно будет устранить. И чтобы вся эта загрязненная вода не попадала в зону водозабора к насосу и необходимо использовать кессоны.

Необходим монтаж кессона для скважины?
Звоните: +7 (3822) 34-22-85

Кессоны из бетонных колец

Сейчас существует несколько разновидностей материалов для строительства кессонов. Наиболее прочными, долговечными и более теплыми являются кессоны для скважины из бетонных колец, и являются отличными альтернативами кирпичным, железным и пластиковым кессонам.

В стандартном варианте кессоны изготавливаются из бетонных колец, толщиной в 16 мм, имеют высоту шахты 2-2,7 метра, и 100-150 см в диаметре. Такой диаметр подходит для установки гидробака (гидроаккумулятор), объем которого составляет 100 литров. Есть и нестандартные объемы гидробаков (100-500 литров). В нестандартных гидробаках можно хранить дополнительное оборудование для бурения, а также фильтр грубой очистки. Для того чтобы кессоны служили дольше, с внешней и внутренней стороны их обмазывают специальной антикоррозийной мастикой и утепляют специальными теплоизоляционными материалами, такими как пенопласт или пеноплэкс, а сверху устанавливают откидной люк или крышку.

Какие кессоны мы сооружаем

Одним из направлений деятельности нашей компании является строительство и монтаж важных элементов систем для автономного водоснабжения частного и промышленного секторов. Мы изготавливаем и устанавливаем высокопрочные кессоны из армированных бетонных колец различного диаметра и конфигураций. Ниже представлено 3 варианта возможных сооружений:

Кессон Ø-1000 Кессон Ø-1500 Кессон Ø-2000 (погреб)

Характеристики бетонных колец

Ж/Б кольцоНаружный диаметрВнутренний диаметрВысотаОбъем
КС 7-686 см. 70 см.60 см.0,23 куб.м.
КС 7-986 см.70 см.90 см.0,35 куб.м.
КС 10-9116 см.100 см.90 см.0,71 куб.м.
КС 15-9168 см.150 см.90 см.1,59 куб.м.
КС 20-9220 см.200 см.90 см.2,83 куб.м.

Процесс монтажа кессона

Для монтажа кессона из бетонных колец вокруг верхней части обсаженной трубы скважины необходимо выкопать яму. Глубина ямы должна быть ниже уровня промерзания почвы, в случае с Томском, она должна быть ниже 2,3 метра. Чтобы защитить кессон от попадания в него воды в виде осадков и затопления верховодкой, необходимо делать верхнюю часть горловины так, чтобы она выступала над землей не менее 15 см.

В том случае, если вокруг обсадной трубы есть верховные или сточные воды, предварительно их нужно осушить при помощи специального насоса. После того как кольца кессона смонтированы и выполнена гидроизоляция, его необходимо засыпать грунтом и тщательно утрамбовать. Позже нужно будет сделать досыпку грунта, так как в любом случае он даст усадку.

И наконец, на завершающем этапе, можно производить установку необходимого оборудования и фильтров внутрь уже установленного кессона. Предварительно необходимо удостовериться, что он полностью сухой. К необходимому оборудованию относится: скважинный оголовок, насос, система фильтрации, гидроаккумулятор и т.д.

Не менее важной задачей, чем результативное и профессиональное бурение скважины, является правильный монтаж кессона и остального водоподъемного оборудования. Система автономного водоснабжения будет бесперебойно работать качественно и долго, если все работы будут выполнены с обязательным соблюдением технических норм и требований. Именно поэтому работы по монтажу кессона, подбор и установка оборудования должны выполняться квалифицированными и опытными специалистами.

Цены на установку кессона в Томске

В стоимость установки кессона «Под ключ» входит копка ямы, доставка и установка железобетонных изделий, необходимые материалы для его монтажа, герметизация швов и установка люка.

Цены на монтаж и обустройство кессона зависит от объема и количества используемых железобетонных колец, а также от вырытой глубины котлована и типа ее грунта.

Установка и монтаж кессоновСтоимость
Кессон Ø-1000 (КС 10-9 2 шт., КС 7-6, ПП 10 2 шт.)от 27000
Кессон Ø-1000 (КС 10-9 3 шт., КС 7-6, ПП 10 2 шт.)от 29000
Кессон Ø-1500 (КС 15-9 2 шт., КС 7-9, ПП 15 2 шт.)от 33800
Кессон Ø-1500 (КС 15-9 3 шт., КС 7-9, ПП 15 2 шт.)от 37000
Кессон-погреб Ø-2000 (КС 20-9 2 шт., КС 7-9, ПП 20 2 шт.)от 41600
Кессон-погреб Ø-2000 (КС 20-9 3 шт. , КС 7-9, ПП 20 2 шт.)от 48500
Обустройство кессоновЕд.изм.Стоимость
Утепление кессона техноплексом/пеноплексомот 7000
Утепление только горловины техноплексом/пеноплексомот 2000
Монтаж трубопровода (труба ПНД, греющий кабель, утеплитель)п.м.от 800
Монтаж водозаборного оборудования (автоматика, насос, гидраккумулятор, фильтра)от 10000

Железобетонные кольца, днище и крышка, которые используются для строительства кессона, изготовлены из высокомарочного бетона с добавлением специальных морозостойких и гидронепроницаемых добавок.

Ознакомиться с ценами на другие сантехнические работы Вы можете в соответствующем разделе «Цены на услуги».

Вызвать мастера для проектирования и расчета стоимости монтажа кессона
Вы можете по тел.: +7 (3822) 34-22-85

Обращаясь в нашу компанию, будьте уверены, что конечный результат будет на самом высочайшем уровне!

Страница не найдена для types_of_caisson_foundations

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну . .. Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территорий нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д'Ивуар ЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Достижение постоянного уровня и установка кессона * Завершено * - DocuVision 2020

Вдоль южной стены экскаватор начинает раскопку последнего яруса.

С видом на строительную яму с южной подпорками стены, Project суперинтенданта, Макс Klingler, точек по направлению к западной стене, где
раскопки последнего уровня продолжаются. После того, как все стороны достигнут окончательной оценки, можно начинать работы по фундаменту и
подструктура.Последний шестифутовый ярус южной стены, на котором стоит руководитель проекта, достиг фундамента
. комплектация в середине октября 2016 года.

Юго-восточный угол строительной ямы вырыт, обнажая последний ярус с постоянным уклоном. Окончательные раскопки продолжатся вдоль
. южная опорная стена и остальной периметр. Как только периметр достигнет нижнего уровня, центр ямы будет выкопан.

В последнее сокращение продолжается вдоль южной стены подпорок, а передние уровни грузчиков из юго-восточном углу, чтобы удовлетворить постоянный класс в рамках подготовки
бурения 41-футовой скважины для опускания 45-футового арматурного кессона.

Геодезисты начинают измерения для размещения первого кессона.

Геодезист использует лазер, когда его партнер делает разбивку участка.

Центральная стойка - это место, где будет пробурена кессонная скважина.

Пока шнек прикрепляется к валу, продолжается работа по южной стене подпорок в подготовке торкрет.

Крупным планом - шнек, прикрепленный к буровому валу.

Шнек выравнивается по месту, где должна быть вырыта яма.

Бурение началось.

Шнек приближается к дну отверстия.

После трех отверстий были вырыты, планшетный грузовик поставляет арматуру кессонов (центр), который будет опущенные вдоль южной стены подпорок.

После того, как три ямы выкопаны, принимаются соответствующие меры для предотвращения несчастного случая.

Во избежание непредвиденных ситуаций две команды выполняют окончательные инструкции перед тем, как кессоны будут сняты с грузовика.

Кабели прикрепляются к арматурному стержню в определенных точках для обеспечения надлежащего баланса при подъеме каждого кессона с грузовика.

После достижения надлежащей балансировки кессон поднимается с грузовика.

Первый кессон находится на земле, второй снимается с грузовика.

После того, как первые два кессона были опущены в отверстия, над отверстием поднимается стальная крышка. Металлург на коленях справа -
добавление последней из множества проволочных стяжек к арматуре. Большой цилиндр, на который опирается рука наблюдателя, называется мертвецом (грузом), к которому
рабочий привязан, поскольку он работает вокруг глубоких ям.

Кессон правильно закреплен для подъема целиком. Крановщик ждет инструкции сделать подъем.

Вид сверху на мертвого человека, которого собираются использовать.

Два слесаря, привязанные к мертвецу, работают вокруг отверстия, прежде чем кессон арматуры будет поднят в отверстие. Рабочий справа -
удерживая трос, который поможет стабилизировать кессон при подъеме в отверстие.

Пока бригада арматуры опорных стен работает на последней горизонтальной секции, последний кессон поднимается над отверстием.

Осталось еще двенадцать футов, пока кессон не упрется в дно ямы. Обратите внимание, что рабочие все еще привязаны к мертвецу.

Как только кессон установлен, экипаж больше не привязан к мертвому. На фото выше два слесаря ​​спешат готовить кессон арматуры
. «Каркас» (сваи) перед заливкой цемента.

Когда кессон выровнен, поверх кессона кладется картонная оболочка, из которой формируется цемент.

Прибывает грузовик с цементом и готовится засыпать яму.

Глядя на южную опорную стену, рабочие-металлисты готовят последний уровень для торкретирования. Цементовоз (внизу слева) продолжает засыпать кессонную яму.

Геодезист отмечает колонну двутавровых балок, указывающую, где будет встречаться бетонный пол фундамента.

После того, как цемент застынет в течение нескольких дней, картонную оболочку можно удалить, а горизонтальные стабилизаторы арматуры можно отрезать.

Кессон слева, который похоронен примерно на 40 футов глубиной, поднимается почти на четыре фута над постоянным уклоном. Как только дно будет выровнено и все подземные воздуховоды будут на месте, будет уложен четырехдюймовый бетонный мат. После того, как другие воздуховоды и трубы будут проложены в соответствии со спецификациями, и арматурная арматура будет установлена, будет заложен четырехфутовый бетонный фундамент. Красная стрелка на фотографии слева указывает на отметку обзора (4 ′ 10 1/2) на двутавровой балке, которая увеличена на фотографии справа. Эта горизонтальная отметка была нанесена на все двутавровые балки, окружающие карьер.

Последнее сокращение на запад подпорки стены и часть северной стены опалубки были вырезаны глубже, чем оговоренная глубина, а затем recompacted.

Для достижения окончательного (постоянного) уровня грунт необходимо вырыть и утрамбовать до отметки, показанной выше. После уплотненного грунта соответствует
уровня линии будет достигнут постоянный уровень в карьере.

Инженеры по грунту проводят одно из многих периодических испытаний на уплотнение с помощью ядерного плотномера.

Грейдер и скребок продвигаются вдоль северной стены, когда обнажается последний ярус и уплотняется почва.

Тяжелая техника выполняет окончательную корректировку постоянного уклона.

Экскаватор (слева в центре) работает с узкой грунтовой площадки, пока яма расширяется до постоянного уклона, чему способствует тяжелое оборудование справа.

Флаги (выходящие на северную опорную стену) на территории Медицинского центра обрамлены стрелой экскаватора. Экскаватор загружает грязь от
узкий пандус у дна котлована.

Скребок, опорный каток и регулируемый отвал грейдера обеспечивают окончательную регулировку высоты до постоянного уклона.

Экскаватор выполняет регулировку аппарели на постоянном уклоне.

На постоянной степени, цементный грузовик и стрела бетона кормов насоса цемента в одном из пяти кессонов, расположенных вдоль северной стены подпорок.

Крупный план самосвала с бетонной стрелой. Последнее сокращение к северным Опалубочным стенкам (справа) в настоящее время подвергается и будет подготовлено для торкретирования.

Три кессона с картонными гильзами залили бетоном. Верх кессона будет выровнен до уровня пола фундамента.

Крупным планом недавно залитый кессон.Бетонная бригада на заднем плане выравнивает и выравнивает верх кессона.

После отверждения кессонов в течение нескольких дней картонная обшивка снимается и горизонтальные опорные стержни отрезаются. В новом методе конструкции трансмиссии

используется вибромолот.

Компания

American Transmission Co. разработала новый метод установки фундамента трансмиссии, который, по ее словам, является более быстрым, безопасным, более экономичным и экологически безопасным, чем традиционные методы установки.Solo-Driver - это новый запатентованный метод ATC для установки фундаментов с помощью вибромолота.

На сегодняшний день коммунальные предприятия в основном полагаются на два метода установки передающих конструкций, когда бетонное основание не требуется: прямое заглубление и традиционная вибрационная установка. Согласно ATC, теперь у Solo-Driver есть третий вариант.

Solo-Driver - это первый в своем роде метод, в котором для установки фундамента используется отдельный экскаватор, оснащенный вибромолотом.Для этого метода основания кессона были модифицированы, чтобы включить боковые выступы, которые захватывает вибромолот. Используя выступы, молот поднимает фундамент с того места, где он предварительно расположен горизонтально на земле, поворачивает его в вертикальном направлении и вбивает в землю на требуемую глубину.

«Этот новый метод меняет правила игры в строительстве линий электропередачи», - говорит исполнительный вице-президент и главный операционный директор ATC Марк Дэвис. «Solo-Driver - это лишь часть стремления ATC к совершенству в планировании передачи, строительстве и инновациях, и мы рады объявить об этой новой технологии и поделиться ею с нашими партнерами по передаче.”

Solo-Driver может обеспечить значительную экономию затрат по сравнению с традиционными методами установки за счет снижения затрат на рабочую силу, затрат на оборудование и повышения эффективности. Было показано, что в оптимальных условиях затраты сокращаются наполовину.

Solo-Driver претендует на то, чтобы быть более безопасным, чем другие методы. Традиционные методы вибрационной и прямой установки в грунт требуют, чтобы бригады вручную позиционировали фундамент с помощью одного или нескольких кранов и направляющих тросов. При использовании Solo-Driver экскаватор и вибромолот перемещают кессон, а кулачки предохранительной блокировки на молоте предотвращают его падение кессона во время установки, даже при временном отключении питания.

Solo-Driver оказывает меньшее воздействие на окружающую среду и землевладельцев, чем другие методы. Для этого требуется значительно меньше оборудования, что означает меньший вес и минимальное воздействие на грунт. Кроме того, он намного тише по сравнению с другими методами и требует лишь половины накладных расходов по сравнению с традиционными методами.

SS кессонный метод | Подземные космические технологии | Основание и фундамент

SS кессонным методом

Способ аккуратной и аккуратной установки кессона в ненагруженном состоянии

Обзор

В методе кессона

SS используется галька, называемая космическим гравием, которая заполняется в пространстве между внешней периферийной поверхностью кессона и естественным грунтом, чтобы уменьшить сопротивление трения периферийной поверхности без потери устойчивости естественного грунта. При такой компоновке метод может постепенно опускать открытый кессон только собственным весом, не требуя дополнительной нагрузки или земляного анкера, и устанавливать его с высокой точностью, что идеально подходит для фундаментов мостов, шахт или подземных пространств, таких как подвальные помещения или автостоянки и т. д. Метод также применим к удалению отходов (Ever Pit: проект по развитию инфраструктуры утилизации отходов нового поколения, 2000 - эксперимент продемонстрирован)

Метод нанесения

1.Сделайте переднюю кромку на заводе.
2. Установите направляющую стенку.
3. Выкопайте грунт до места установки и уплотните землю.
4. Установите режущую кромку на место.
5. Засыпьте гравий между режущей кромкой и направляющей стенкой.
6. Залейте бетон в режущую кромку.
7. Установить строительные леса, арматуру и формы.
8. Залить бетон в корпус кессона.
9.Настройка системы циркуляции воды.
10. Добавьте гравий до верха направляющей стенки.
11. Выкопайте грунт и дайте кессону опуститься.
12. Снимите систему циркуляции воды.
13. Переходите ко второму циклу - повторяйте с 7 по 12 выше, пока не достигнете запланированной глубины.
14. По достижении запланированной глубины удалить слизь на дне.
15. После удаления слизи налить бетон на пол.
16. Залейте цементно-бентонитовый щебень в космический гравий, чтобы заполнить поры.
17. Заполните кессон, если применимо, и положите сверху бетон.

Характеристики


  1. Снижает сопротивление трения периферийной поверхности, позволяя кессону опускаться только за счет собственного веса.

  2. Применимо к широкому спектру почвенных условий.

  3. Меньше воздействия на окружающую почву при монтажных работах. (минимальный зазор, необходимый для установки одного блока: 2 м)

  4. Меньший наклон и смещение во время установки, что позволяет выполнять высокоточные работы.

  5. Хотя этот метод требует высокого уровня управления операциями, он превосходит по стоимости.

Исследование влияния процесса установки кессона на его вместимость по глине

В процессе установки кессонных фундаментов происходит пучение грунта морского дна и изменение его прочности.В данной статье эти два эффекта исследуются путем изучения процесса установки кессонов с помощью анализа методом конечных элементов с большой деформацией. Кратковременная недренированная несущая способность кессонных фундаментов в глине после установки, которая является критическим инженерным сценарием, поскольку долгосрочная несущая способность фундамента увеличивается со временем из-за консолидации грунта морского дна, впоследствии оценивается. Выраженная в терминах диапазонов несущей способности при комбинированной нагрузке, кратковременная несущая способность демонстрирует значительное снижение под влиянием двух эффектов (т.е. пучение грунта и переформовка грунта) при установке. Результаты анализа показывают, что несущая способность фундамента кессона при одноосной вертикальной нагрузке уменьшается до 40,95%, когда отношение длины юбки кессона (d) к диаметру кессона (D) составляет d / D = 4, а допустимая нагрузка на одноосный момент уменьшается на до 42,21% при d / D = 1. При этом все диапазоны отказов сжимаются из-за влияния установки. Максимальные коэффициенты снижения пропускной способности для всех областей разрушения H-M всегда больше, чем у одноосных вертикальных, горизонтальных или моментных нагрузок.Влияние эффектов установки на пропускную способность кессонной опоры более очевидно, когда V ≤ 0,5Vult.

  • URL записи:
  • URL записи:
  • Наличие:
  • Дополнительные примечания:
    • © 2020 Elsevier Ltd. Все права защищены.Аннотация перепечатана с разрешения Elsevier.
  • Авторов:
    • Сяо, Чжун
    • Лу, Юминь
    • Ван, Юаньчжань
    • Тиан, Инхуэй
    • Чжао, Яньбинь
    • Fu, Dengfeng
    • Чжан, Дунхай
  • Дата публикации: 2020-11

Язык

Информация для СМИ

Предмет / указатель

Информация для подачи

  • Регистрационный номер: 01758838
  • Тип записи: Публикация
  • Файлы: TRIS
  • Дата создания: 8 окт 2020 15:10

Обработка аварийного ремонта сварных швов вибрационного кессона

Серьезный ремонт сварных швов и общее укорочение кессона фундамента - две проблемы, с которыми вы не хотите сталкиваться при строительстве линии электропередачи.

Pepco Engineers столкнулись с этой ситуацией в рамках своей постоянной программы повышения надежности, которая включает замену существующих деревянных опор 69 кВ на стальные опоры. Во время установки кессона для одного из проектов программы критерий отказа Pepco был соблюден примерно на четыре фута ниже предполагаемой глубины забивки, и подрядчик обнаружил усталостные трещины, развивающиеся на сварных швах с полным проплавлением и в основном металле самого кессона. .

Во избежание серьезных повреждений инжиниринговая компания должна была немедленно решить эти проблемы с четким планом решения.

Как мы выполняем аварийный ремонт сварных швов

Инженеры Pepco принимают меры

После выявления проблемы инженеры Pepco обрисовали варианты ремонта, которые включали: 1) оценку меньшей глубины заделки установленного кессона, чтобы определить, может ли он оставаться установленным только с ремонтом сварного шва в поврежденной области, и 2) обрезку кессон на заданную высоту над землей, а также повторное использование и повторную сварку существующего верхнего фланца. Компания провела анализ этих двух вариантов и определила, что оба будут работать, но решила использовать второй подход, поскольку он удалил поврежденную секцию кессона.

После этого инженеры Pepco обратились к Exo для оценки и выполнения необходимых ремонтных работ. Команда Exo придерживалась соответствующих спецификаций процедуры сварки (WPS) при проведении ремонта, следуя плану из 9 шагов
, который включал:

  1. Измерение в четырех футах от существующей фланцевой пластины
  2. Обрезка вала и удаление поврежденной части кессона
  3. Подготовка и повторная сварка пластины фланца для получения сварного шва со 100% проплавлением
  4. Снятие фаски верхней части кессона до утвержденного угла на WPS
  5. Установка новой подложки панели на внутренней стороне полюсного вала
  6. Приварка предварительно нагретой фланцевой пластины к верхней части кессона прихватками
  7. Осмотр сварного шва
  8. Повторное покрытие участков с удаленной гальваникой цинковой краской

Полученные уроки

Из результатов аварийного ремонта сварных швов Pepco Engineers было извлечено несколько уроков, которые можно применить к другим аналогичным сценариям. Например, компания определила, что критерии отказа необходимо оценивать на основе общего времени вождения, чтобы кессон не утомился. Кроме того, было установлено, что детали сварного шва оригинальной конструкции должны быть оценены для повышения сопротивления усталости.

Благодаря партнерству с Exo инженеры Pepco получили услуги по инспекции и ремонту от опытных профессионалов, которые были знакомы с необходимыми правилами и стандартами для выполняемых работ. Exo сотрудничала с командой Pepco, чтобы завершить ремонт тщательно и своевременно, чтобы активы оставались структурно прочными.

Начало работы с Exo

Готовы работать с нами?
Наша команда хотела бы поговорить с вами, чтобы мы могли узнать о целях вашей осветительной компании и основных проблемных областях. Свяжитесь с нами сегодня, и мы поможем вам сделать первый шаг в создании комплексной программы управления осветительными приборами. Позвоните нам по телефону 281-259-7000.

Кессонный волнорез для СПГ и нефтеналивных терминалов: Исследование предельных волновых условий для кессонной установки | Международная конференция по морской механике и арктическому инжинирингу

Поскольку мировой рынок нефти и газа продолжает расти, а экологические проблемы, связанные с отгрузкой газа в портах, усиливаются, наблюдается бум интереса к новым терминалам СПГ для сжиженного природного газа в прошлые годы. Погрузочно-разгрузочные операции на терминалах СПГ и наливных терминалов обычно защищены волнорезом для обеспечения высокой работоспособности. Для этих терминалов кессонные волноломы обычно являются предпочтительным решением при глубине воды более 15 м из-за их преимуществ по сравнению с волнорезами из каменных насыпей. Монтаж кессона обычно планируется проводить в период относительно спокойных морских условий. Однако многие из этих мест расположения терминалов подвержены воздействию волн, что делает установку особенно сложной и приводит к длительным простоям.Нет четкого руководства по процессу установки кессона, кроме опыта подрядчиков на различных проектах / площадках. Следовательно, необходимы исследования, чтобы дать общее руководство по диапазону допустимых волновых условий для операций установки и лучше понять влияние геометрии кессона.

В данной статье представлено численное исследование для определения предельных волновых условий для операций по установке кессонов на большей глубине воды 30–35 м для конфиденциального проекта вдоль африканского побережья. Для оценки и сравнения гидродинамического взаимодействия волновой структуры рассматриваются три размера / геометрии кессона. Для определения предельных волновых условий проводится линейный гидродинамический анализ в частотной области для различных морских районов. Эффекты вязкости из-за отрыва потока на острых краях кессона учитываются с использованием подхода стохастической линеаризации, при котором в качестве входных данных используются эмпирические коэффициенты сопротивления. Также представлены параметрические исследования размеров кессона и жесткости швартовки, которые могут быть использованы в качестве основы для будущей оптимизации.Неопределенность применяемых эмпирических коэффициентов вязкого сопротивления, взятых из литературы, исследуется с использованием ряда различных коэффициентов сопротивления. Кроме того, использование гидродинамических коэффициентов, не зависящих от клиренса (например, добавленной массы и демпфирования), может быть сомнительным, когда кессон находится очень близко к морскому дну, из-за возможного сильного взаимодействия между дном кессона и морским дном.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
