????Разновидности кирпичных труб на крыше, правила сооружения и требования к дымоотводящим конструкциям

Кирпичная дымовая труба стоит дешевле широко разрекламированных сегодня сэндвич-систем и служит несколько дольше.

Как сделать кирпичный дымоход для твердотопливного котла своими руками

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Виды кирпичных труб

Существует три разновидности конструкций кирпичных дымоходом, которые отличаются друг от друга местом расположения.

Коренные, они же пристяжные печные трубы. Их сооружают отдельно от печи, то есть возводят рядом с нагревательным элементом, подключая последний дымоходным отводом (патрубком). Обычно такие дымоходные трубы устанавливают там, где необходимо провести подключение нескольких печек или каминов.
Насадной вариант. Это самый распространенный вид дымоходной трубы. По названию становится понятным, что конструкцию устанавливают поверх печки, как бы насаживая на нее.
Пристенная конструкция. Ее сооружают по наружной стене, то есть конструкция располагается снаружи дома, а не внутри, как два предыдущих варианта. При этом пристенная труба может быть как насадной, так и коренной. Это самый простой вариант в плане возведения дымохода, но затратнее, так как требует проведения большого объема теплоизоляционных работ.

Пристенная конструкция дымоходаИсточник

Основные составляющие кирпичного дымохода

Ствол дымоотводящей трубы разделен на несколько частей так называемыми разделками – участками, соответствующими местам пересечения с перекрытиями и кровлей.

Самая верхняя разделка – над кровлей – называется выдрой, все остальные – распушками.

Каждая разделка по сути своей представляет расширение наружной части дымохода, просвет которого при этом остается постоянным.

В распушке такое уширение позволяет избежать возгорания материала перекрытия от перегрева, в выдре – перекрывает зазор между трубой и кровлей.

Участок трубы между теплогенератором и распушкой именуется шейкой, а между чердачным перекрытием и кровлей – стояком. Сверху труба заканчивается оголовком – еще одним уширением, на котором монтируют колпак или дефлектор.

Сэндвич-дымоходы применяются все чаще, так как такая конструкция является надежной, ее легко установить и она обеспечивает хорошую тягу. Сэндвич-труба для дымохода своими руками – монтаж трубы и обустройство узлов прохода.

Советы по изготовлению порталов для камина своими руками читайте тут.

А в этой теме все о способах утепления крыш – от выбора материалов до специфики теплоизоляции скатных и плоских крыш.

Дымоход – из чего он состоит?

Перед тем как сложить дымоход из кирпича, необходимо разобраться, из каких частей он состоит. Ведь многие думают, что дымоходы кирпичные представляют собой обычную прямоугольную трубу из кирпича, положенного на раствор. Это не совсем верно. Но давайте по порядку.

В самом начале находится насадная труба. Эта часть трубы установлена непосредственно на печь. В ней может быть установлена задвижка. Насадную трубу необходимо выложить с соблюдением перевязки кирпичей в каждом ряду. Насадная часть не доводится до межэтажного перекрытия на 5 или 6 рядов. Все зависит от высоты печи, комнаты и толщины межэтажного перекрытия. Это место называется шейкой распушки.

Далее следует класть кирпич с уширением, при этом уширение, или распушка, выполняются так, что основной дымовой канал не меняет своего сечения.

При кладке кирпичной трубы сечение дымового канала в надсадной трубе и оголовке должно быть одинаково. Таким образом, сечение всего дымового каналы в любом месте дымохода имеет один размер.

Распушку или разделку нужно выложить в несколько рядов, уширяя наружную часть дымохода на 250 – 400 мм.

Далее уже на чердаке часть дымохода называется стояком. Иными словами, тут необходимо класть ровную часть дымохода, доходящую до самой кровли.

Затем следует выложить еще одну разделку, которая называется выдрой. Выдра образует расширение на дымоходе со всех четырех сторон, не менее 100 мм. Это расширение препятствует атмосферным осадкам попадать через щели между дымоходом и кровлей напрямую в чердачное пространство. Отсутствие выдры влечет проникновение влаги на чердак, приводя к разрушению несущих конструкций крыши и перекрытия.

Выше выдры дымоход нужно класть точно так же, как и стояк. Это место называется шейкой трубы.

После шейки наружная кладка опять расширяется, образуя оголовок дымохода. На оголовок можно установить флюгарку или колпак из металла, который предохранит внутреннюю часть дымохода от атмосферных осадков.

Хорошо подобранная флюгарка или колпак способны значительно повысить тягу в дымоходе.

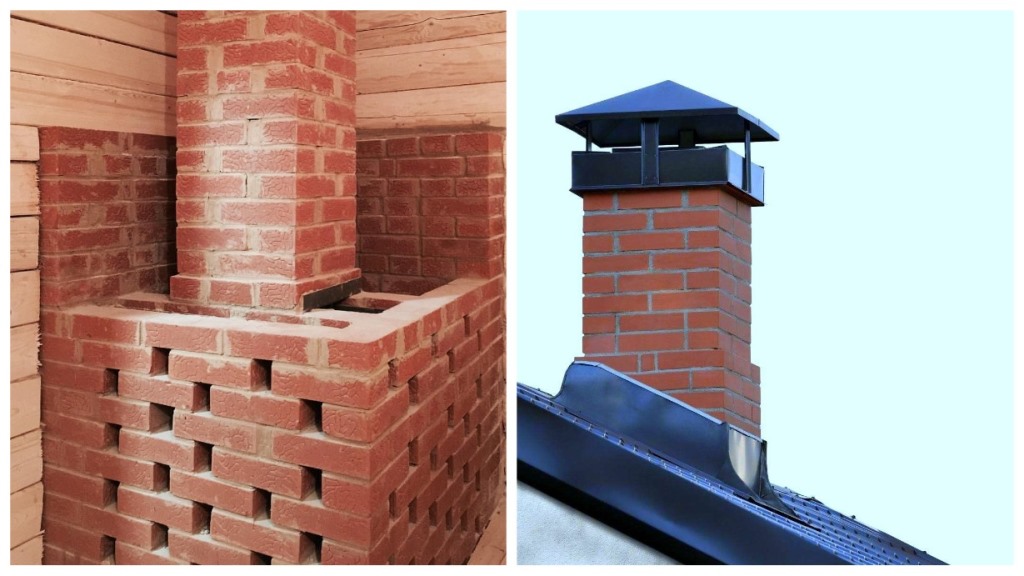

Кирпичный дымоход в бане

Перед тем как взяться за строительство, сначала определяется, какой кирпичный дымоход для бани необходим, в зависимости индивидуальных качеств бани. Построение такой конструкции сложное дело.

В нем требуется скрупулезность, щепетильность, обязательное соблюдение правил техники безопасности.

Дымопроводы бывают 2-х типов: насадочные (насаживаются на патрубок банной печи) и коренные (владеют отдельное расположение и попросту примыкают к печи для бани).

Конструкция требует профмероприятий и чистки дымовых каналов, проведения запланированных осмотров не реже раза в год.

Преимущества

Главный приоритет дымоотвода из кирпичной трубой в том, что в разную погоду у него хорошая тяга, прекрасный и дорогой внешний вид. Продолжительность службы будет намного лучше дымохода сэндвич или металлического. Неопровержимым фактором кирпичной трубы является возможность присоединить ее к различной отопительной системе (несмотря на высоту). И главное, что у конструкции есть еще плюсы:

устойчивость к повышенной влажности;
возможность сооружения самостоятельно.

Инструменты и материалы

Для кладки требуется выбрать первосортный огнеупорный красный кирпич, у которого ни трещин, а ни признаков коробления. Запрещено использовать: силикатные кирпичи, материалы с добавлением органических волокон. Раствор нужен из глины и песка. Из инструментов нужно: кельма, болгарка (используется для резки кирпича), кирка и не обойтись без емкости для замешивания раствора. Нужна инструкция, как сделать дымоход.

Выбор кирпича

Для кладки можно закупить рифленый керамический материал.

Стройматериал подбирается в зависимости от типа конструкции: насадной или коренной с возможностью стыковки нескольких печей.

Обычно используют керамический камень, который способен выдержать нагрузку до 100 килограмм с достаточным показателем по влагостойкости.

Желательно брать для строительства кирпич обычной формы (прямоугольной), размеры которого: в ширину 120 миллиметров, в длину 250, а в высоту 65 мм. Вес может колебаться от 3 кг до 3,5 кг. Поверхность может быть гладкой или рифленой.

Требования к сооружению

Установка дымохода через крышу бани своими руками предполагает выполнения таких правил:

Протяжность дымохода оптимальная — 5 метров от патрубка печи до оголовка канала дымохода.
Высота подбирается с учетом типа кровли и расположения конструкции относительно конька.
Необходим искрогаситель.
Горизонтальная часть дымохода — не более метра.

Кладка и утепление

Монтаж дымохода производится по чертежу, который описывает технологию возведения:

Обязательным элементом постройки является распушка.

Нижняя часть. Сооружается насадная труба. Кладка производится с перевязкой, шахматным порядком, когда кирпичи следующего ряда накрывают швы предыдущего. Размеры внутреннего колодца — 140×270 мм. Отвесом контролируется вертикаль.
Выложить 3—4 ряда. Схема предполагает задвижку для контроля тяги на уровне 2-й линии.

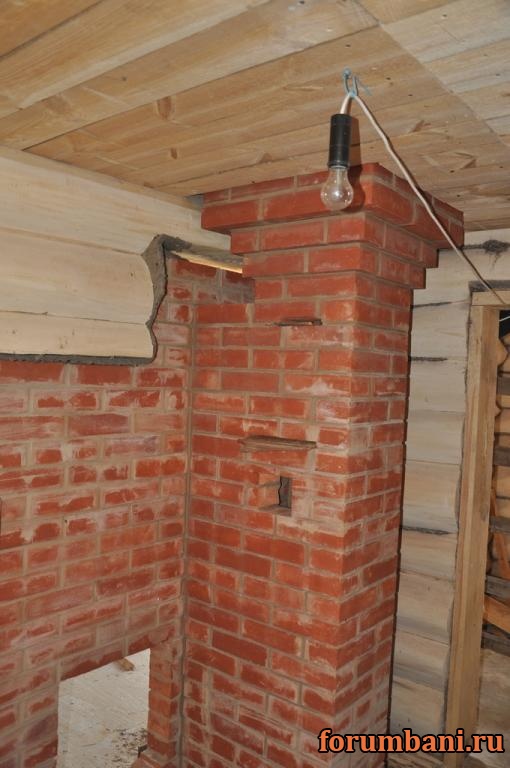

Распушка. Сооружается на расстоянии 50—70 см от потолочного перекрытия толщиной 0,35—0,4 м для изоляции от жара. Чтобы достичь необходимого размера, важно расширить дымоотводный канал на 30—40 см посредством остепенного смещения кирпичной кладки с каждым рядом. Далее докладывается стройматериал с получением ровного стояка до крыши.
Отверстие в кровле. Делается заранее с продумыванием материала изоляции.
Выдра. Установка нужна для защиты сооружения от осадков кладка смещается на 0,15–0,2 м на внешнюю сторону:
- 1-й ряд нужно собрать как предыдущий;
- 2-й расширяется наружу на 1/3 кирпича;
- укладываются 8 рядов.
Шейка и оголовок с дефлектором, колпаком или флюгарком. Важно учитывать угол крыши:
при 12° возвышение дымохода до 0,6 м над коньком;
при расположении по склону нужно отклонение в 10° либо делать вровень.
Гидроизоляция. Используется рубероид, сверху — пристенный профиль.

Конструкция должна возвышаться над коньком не менее, чем на 0,5 м.

В месте, где труба в бане через потолок проходит, прокладывается ткань из асбеста или стекла. Главное — сложить возвышение над коньком крыши, которое по высоте не менее полметра. Та часть постройки, которая на свежем воздухе нуждается в утеплении, доступными средствами. Потом ее следует покрасить.

При монтаже кирпичного дымохода нужно обязательно оставить отверстия для чистки. При этом стенки строения должны быть ровными, а углы — прямыми.

Уход за дымоходом

Чтобы устройство дымохода служило долго, за ним нужно не только правильно смонтировать, но и ухаживать.

Есть пара способов очистить дымоход: механический (щетку помещают внутрь трубы и бережно толкают к верху без вращений), химический, который более популярный в современное время (при сгорании средств из химии копоть выходит на поверхность или распадается).

Иным вариантом, топка дровами из осины, при горении появляется тяга, которая дает шанс саже выйти наружу. Но этот способ действует, когда трубу не нужно сильно чистить.

Виды дымоходов для бани

В зависимости от предпочтений и целей владельца, его финансовых возможностей необходимо определиться с типом дымохода по его расположению. При этом различают внутреннее устройство дымоотводящих каналов и наружное. Для бани идеальным вариантом являются внутренние дымоходы, так как в этом случае обеспечивается максимальное сохранение тепла внутри помещения. Внутренний дымоход выступает в качестве дополнительного отопительного устройства благодаря высокой температуре отработанных газов.

В зависимости от типа монтажа выделяют коренную систему дымохода и насадную. Коренной дымоход предполагает возможность подключения нескольких отопительных печей и располагается независимо от них. При этом соединение с печью обеспечивается с помощью участка трубы или специального патрубка.

Насадная система предполагает непосредственный монтаж на выходной патрубок печи. При этом данный дымоход используется отдельно для каждого нагревательного прибора. По типу применяемого материала различают кирпичные дымоходы и металлические. До недавнего время использовали асбестоцементный материал для устройства дымоотводящих каналов. В процессе эксплуатации такой дымоход имеет наименьшие прочностные характеристики, оказывает отрицательное влияние на здоровье людей, а также обладает высокой пористостью, что приводит к накоплению избыточной влаги и последующему его разрушению.

Внимание! Современные металлические дымоходы изготавливаются с двумя стенками с внутренним утеплением, поэтому они получили название «Сэндвич». Он обеспечивает безопасность людей от ожогов при соприкосновении и обладает высокими теплоизоляционными свойствами.

Также популярным типом дымохода является комбинированный, отдельные участки которого выполнены из различных материалов.

Основные составляющие конструкции дымохода из кирпича

Строительство любого объекта требует разработки проекта, поэтому сооружение дымохода из кирпича не является исключением. Для эффективной его работы следует учитывать специфику конструкции и соблюдать следующие правила:

Основные параметры трубы должны подбираться в соответствии с техническими характеристиками теплотехнического оборудования, применяемого для отопления. При этом труба не должна быть ниже 5 м. Связь ширины и высоты трубы с качеством тяги прямо пропорциональна. В случае, если отопительное оборудование имеет малую мощность, а труба – значительную величину сечения, произойдет ухудшение отвода дымовых газов. При достаточной высоте трубы, но малом внутреннем сечении ее, может появиться обратная тяга, и возникнет чад в помещении.
В отапливаемых помещениях дымоход, как правило, не изолируют. Там, где имеется прилегание к перекрытию (около 600 мм), создают теплоизолирующую конструкцию по типу сэндвича.
Для обслуживания дымоотводящего устройства необходимо организовать свободный доступ к нему. С этой целью стыки следует располагать таким образом, чтобы они находились в разных уровнях с потолком. В противном случае могут возникнуть неудобства при эксплуатации дымохода.

Основные составляющие конструкции

Чтобы понимать, как выложить дымоход, следует понимать, из каких конструктивных элементов он состоит.

Основными узлами считаются:

Труба. Прокладывается от отопительного устройства до первой разделки.
Распушка. Это часть кладки, проходящая через чердачное перекрытие, расширяющаяся в этом месте с сохранением внутреннего сечения.
Стояк. Часть трубы, расположенная на чердаке, и идущая до уровня, на котором расположена кровля.
Выдра. Сооружается с расширением, предназначен для препятствования проникновению осадков.
Шейка. Располагается вне дома и находится над выдрой.
Оголовок. Завершает конструкцию дымохода, выполняется с расширением.

Важные аспекты строительства

После выполнения всех предыдущих этапов следует заняться раскладкой шейки разделки. Для стандартного дымохода будет достаточно выкладки всего из пяти кирпичей.

Итак, как правильно производить построение?

Начало самой разделки. Параметры наружной поверхности будут составлять примерно 600х500 мм. Нужно вставить половинки и четвертинки от целого кирпича. Следует предварительно закупить специальные строительные пластины, которые будут вставляться внутрь. Это поможет ровно проложить канал для выведения дыма.
Строительство третьего ряда. Габариты приблизительно будут равняться 650х550 мм. Стоит подобрать сюда более плотные пластины приблизительно в 80 мм. На этом этапе распушка постепенно начнет приобретать окончательную форму.
Выкладка четвертого и пятого ряда. Применяется целый кирпич. Шестой ряд выкладывается с обязательным соблюдением перевязки и никак иначе.

Чердачные работы

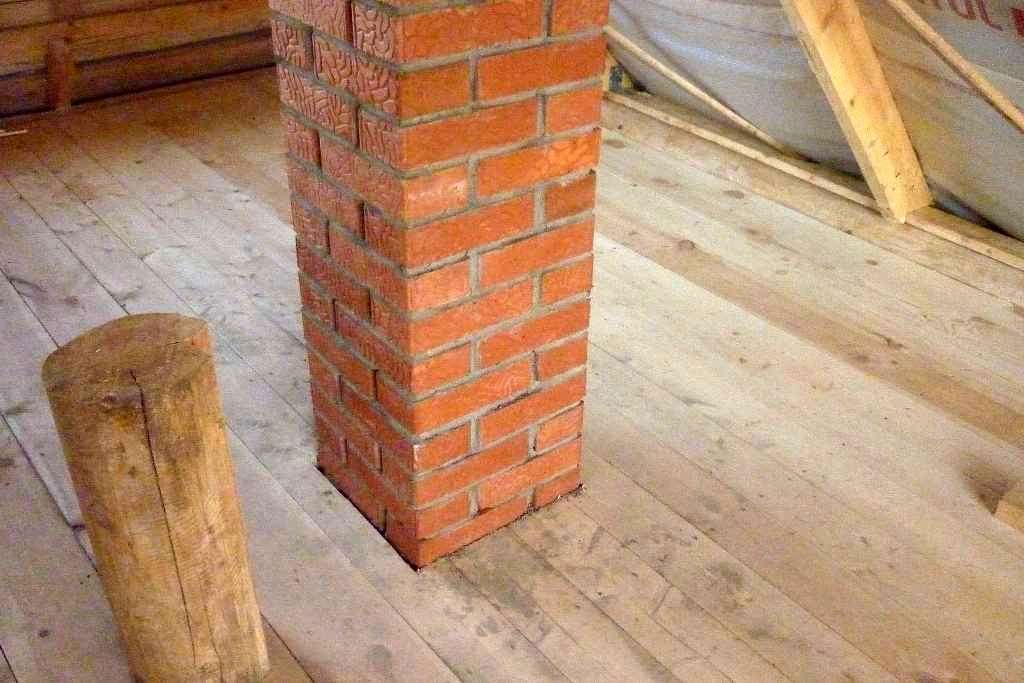

Для чердачной работы следует начать с обустройства основного стояка. Нужно проделать отверстие в поверхности кровли и провести через него оборудование. Это вся часть работы, выполняемая в чердачном помещении. Далее, происходит обустройство части, по которой дымоход выводится на крышу.

Крыша

Как и ранее первостепенный этап работы – выкладка стояка. Не следует забывать о привязках кладки кирпича. Выводится труба приблизительно на три ряда выше уровня кровли, затем можно начинать укладывать выдру.

Выдра

Выкладывать этот этап требуется в девять или более рядов. Каждый последующий больше предыдущего на четверть от целого кирпича. Следует точно придерживаться размеров дымового протока — он не должен ни расшириться, ни сузиться. Выступ будет иметь направление вперед. Края дымохода остаются на своем месте. Посредством выдвинутых вперед кирпичей, выдра будет расширяться по ширине приблизительно в третьем укладе. В четвертом ряду в длину должны стать больше выступы с боков. Пятый по счету ряд должен закрыть щель между кровлей и выстроенной кладкой дымохода.

Шестой ряд закроет образовавшиеся боковые открытые зоны. Формирование основных выступов завершится на седьмой кладке. Останется только оформление задней части.

Последний, четвертый по счету выступ должен образоваться в ряду под номером восемь. Для формирования правильного дымоотвода нужно внимательно соблюдать установленные перевязки и не нарушать порядок расположения пластин. Девятая кладка идентична восьмой. На этом этапе можно приступить к выкладыванию так называемой шейки дымохода.

Производится это также в несколько рядов. Если говорить точнее, то в три и более ряда. Размер следует подбирать, опираясь, на исходные размеры и высоту дымового канала. Ни в коем случае не следует нарушать правил обустройства дымохода над кровлей здания, поскольку будущая работоспособность и даже безопасность прибора зависят именно от этого. Установленные размеры сохраняются вне зависимости от подобранной модели устройства.

Завершающий этап

Постройка дымохода своими руками почти завершена. Теперь требуется соорудить оголовок. Его можно начинать выкладывать на сформировавшуюся шейку. Выполняется этап в точности так же как и распушка, поэтому составить большого труда это не должно. Когда работа закончена, следует уделить немного времени для подбора флюгарки либо же колпака для дымохода.

Кирпичный дымоход в бане

В нем требуется скрупулезность, щепетильность, обязательное соблюдение правил техники безопасности.

Преимущества

Главный приоритет дымоотвода из кирпичной трубой в том, что в разную погоду у него хорошая тяга, прекрасный и дорогой внешний вид.

Продолжительность службы будет намного лучше дымохода сэндвич или металлического.

Неопровержимым фактором кирпичной трубы является возможность присоединить ее к различной отопительной системе (несмотря на высоту). И главное, что у конструкции есть еще плюсы:

устойчивость к повышенной влажности;
возможность сооружения самостоятельно.

Инструменты и материалы

Для кладки требуется выбрать первосортный огнеупорный красный кирпич, у которого ни трещин, а ни признаков коробления.

Запрещено использовать: силикатные кирпичи, материалы с добавлением органических волокон. Раствор нужен из глины и песка.

Из инструментов нужно: кельма, болгарка (используется для резки кирпича), кирка и не обойтись без емкости для замешивания раствора. Нужна инструкция, как сделать дымоход.

Выбор кирпича

Для кладки можно закупить рифленый керамический материал.

Требования к сооружению

Установка дымохода через крышу бани своими руками предполагает выполнения таких правил:

Протяжность дымохода оптимальная — 5 метров от патрубка печи до оголовка канала дымохода.
Высота подбирается с учетом типа кровли и расположения конструкции относительно конька.
Необходим искрогаситель.
Горизонтальная часть дымохода — не более метра.

Кладка и утепление

Монтаж дымохода производится по чертежу, который описывает технологию возведения:

Обязательным элементом постройки является распушка.

Нижняя часть. Сооружается насадная труба. Кладка производится с перевязкой, шахматным порядком, когда кирпичи следующего ряда накрывают швы предыдущего. Размеры внутреннего колодца — 140×270 мм. Отвесом контролируется вертикаль.
Выложить 3—4 ряда. Схема предполагает задвижку для контроля тяги на уровне 2-й линии.
Распушка. Сооружается на расстоянии 50—70 см от потолочного перекрытия толщиной 0,35—0,4 м для изоляции от жара. Чтобы достичь необходимого размера, важно расширить дымоотводный канал на 30—40 см посредством остепенного смещения кирпичной кладки с каждым рядом. Далее докладывается стройматериал с получением ровного стояка до крыши.
Отверстие в кровле. Делается заранее с продумыванием материала изоляции.
Выдра. Установка нужна для защиты сооружения от осадков кладка смещается на 0,15–0,2 м на внешнюю сторону:
- 1-й ряд нужно собрать как предыдущий;
- 2-й расширяется наружу на 1/3 кирпича;
- укладываются 8 рядов.
Шейка и оголовок с дефлектором, колпаком или флюгарком. Важно учитывать угол крыши:
при 12° возвышение дымохода до 0,6 м над коньком;
при расположении по склону нужно отклонение в 10° либо делать вровень.
Гидроизоляция. Используется рубероид, сверху — пристенный профиль.

Конструкция должна возвышаться над коньком не менее, чем на 0,5 м.

Уход за дымоходом

Чтобы устройство дымохода служило долго, за ним нужно не только правильно смонтировать, но и ухаживать.

Кирпичная труба – характеристика и процесс возведения

Если обратить внимание на частные дома, расположенные вокруг вас, в большинстве из них дымоход изготовлен из кирпича. Кроме того, они отлично зарекомендовали себя и для саун, а также для других построек, где для отопления используют печи, котлы и камины. Ниже мы расскажем, что представляет собой кирпичная труба для дымохода, как ее сделать, а также дадим полезные рекомендации профессионалов.

Но, перед этим необходимо напомнить, что получить максимальную отдачу от конструкции можно только при соблюдении определенных правил ее строительства. В противном случае дым начнет поступать в помещение, а не выходить из него.

Как делают выдру в классическом дымоходе

Чтобы защитить помещение чердака от осадков, строят выдру. Выглядит она как расширенная труба, периметр которой составляет сантиметров десять – пятнадцать. Когда сделаете выдру, выложите на нее шейку трубы. Пусть она будет иметь такое сечение, как у дымохода.

Оголовок дымохода порядовка

Оголовок

В последнюю очередь у дымохода строят оголовок. Какого он будет размера, неважно. Главное, чтобы он имел специальный колпак. Он должен защищать от осадков.

Дымоход должен быть выше кровли сантиметров на восемьдесят.

На стене дымовой канал обмазывают раствором. Это нужно, чтобы убрать шероховатость, или хотя бы уменьшить ее.

Таким образом, мы уменьшим копоть, которая вредит нормальной тяге. А также защитим растворные швы. И печку, и дымоход можно отделать декоративным материалом.

Кирпичный дымоход

Помимо привлекательного внешнего вида, дымоход из кирпича обеспечивает отличную тягу, благодаря чему горение дров происходит эффективнее, и в помещении становится намного теплее.

Но чтобы добиться такого эффекта, печная труба должна быть правильно возведена, со строгим соблюдением плана и схемы порядовки. Готовую конструкцию важно надежно защитить от негативного влияния погодных и механических факторов.

Для этих целей отдельно изготавливается или покупается железный колпак.

Преимущества и недостатки

Создать уют и комфорт в частном доме невозможно без кирпичных печей.

Однако их обустройство тоже важно тщательно продумать, и здесь немаловажное значение имеет то, как выложена дымоходная труба из кирпича.

На современном строительном рынке популярностью пользуются металлический дымоход-сэндвич, однако для его обустройства понадобится больше финансовых затрат. Основными достоинствами кирпичной трубы являются:

продолжительный срок эксплуатации;
красивый внешний вид;
надежность;
возможность выложить самостоятельно;
недорогостоящий ремонт.

Однако прежде чем построить кирпичный дымоход своими руками, важно подробно ознакомиться с недостатками, среди которых значимыми считаются:

Перед возведением конструкции нужно составить чертеж.

Большой вес конструкции. Если дом старый, со слабым фундаментом и крышей, выкладывать кирпичную трубу будет рискованно, потому как основное строение может не выдержать такой нагрузки и начать разрушаться.
Продолжительный срок возведения. В отличие от железной сэндвич-трубы, для нормального функционирования кирпичного дымохода сначала составляются чертежи и схема кладки, после закупается материал, а порядовка тоже формируется и высыхает не за один день.
Прямоугольное сечение трубы. Чтобы тяга была хорошей, отверстие рекомендуется формировать круглой формы. Однако устройство дымохода предполагает формирование прямоугольного колодца, из-за чего образуются завихрения, негативно влияющие на процесс горения.
Быстрое накопление сажи. Внутренние стенки вытяжной трубы из красного кирпича отличаются шершавостью, из-за чего перегоревшие частички больше задерживаются на поверхности газоходов.

Кладка упрощенного дымохода

Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.

Видео – Упрощенный дымоход

Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.

Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.

Кладка простого кирпичного дымохода

Проход дымохода из кирпича через потолок

Вывод трубы через крышу

Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.

Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.

Конструкция дымохода из кирпича

Дымоход в любом доме состоит из нескольких частей, каждая из них имеет свое предназначение.

Типичный и часто применяемый дымоход складывается из следующих сегментов:

Шейка, идущая от поверхности печи до разделки (распушки). На ней устанавливается задвижка, с помощью которой регулируется скорость горения топлива и сила тяги.
Распушка. Она выполняется перед каждым сегментом перекрытия, защищает от воздействия высокой температуры. Ее стенки делаются более толстыми, чем в других частях дымохода, они должны быть не менее 40 см.
Стояк. Эта часть трубы соединяет чердак и кровлю.
Выдра. В ее обязанности входит защита дымохода от попадания воды, снега и пыли в стояк трубы. Сектор трубы располагается на крыше, отличается толстыми стенками, которые берегут обрешетку кровли от воздействия горючих материалов.
Шейка трубы. Она начинается над выдрой, ее кладут аналогично стояку.
Оголовок трубы – представляет собой расширение над шейкой. Над ним устанавливается колпак или зонтик, защищающий дымоходный канал от осадков.

Элементы кирпичной трубы (дымохода)

Частые ошибки и проблемы при установке

Основные ошибки, допускаемые при самостоятельной кладке дымохода.

Выбор некачественного кирпича,
Слишком большая толщина швов,
Неправильный состав раствора,
Неправильный расчет высоты печной трубы,
Несоблюдение равномерности при укладке канала,
Несоблюдение противопожарных требований, перечисленных выше.

Из-за ошибок в укладке возникают завихрения, потеря герметичности канала, плохая тяга. Все это приводит к ухудшению эксплуатационных свойств дымохода.

Обслуживание и чистка

В процессе эксплуатации на стенках трубы образуется налет из сажи, который необходимо убирать. Профессионалы рекомендуют чистить дымоотвод не менее 2 раз в год – в начале и в конце отопительного сезона.

Существует несколько способов чистки:

Народные методы

Периодическое сжигание осиновых дров и картофельных очисток помогает выдуть всю сажу со стенок дымохода,

Химический способ

Специальное полено-трубочист пропитывают химическими составами, которые взаимодействуют с отложениями в трубе и способствуют их разрушению,

Механическая чистка

Самый эффективный метод. Для механической чистки можно пригласить профессионала со специальным оборудованием, а можно попробовать почистить самому с помощью щетки. Чистка происходит не только с крыши, но и снизу, через прочистные дверцы.

Советы специалистов

Иногда разжечь огонь бывает трудно. Одной из причин является наличие конденсата, ухудшающего движение газов.

Если дымоотвод не имеет утепления, наблюдается теплопередача от горячих газов к окружающей среде. При значительной разнице температуры внутри и снаружи дымохода возникает «точка росы». В этой точке пары конденсата преобразуются в жидкость. Эта жидкость разрушает дымоход.

Поэтому трубу дымохода рекомендуется утеплять. В этом случае все продукты горения выходят только в газообразном состоянии.

Как утеплить

Самый простой способ утеплить кирпичную кладку снаружи-штукатурная отделка. Для этого на трубу надевается специальная сетка, на которую наносятся несколько слоев штукатурки. Практика показывает, что срок жизни защищенного таким образом дымоотвода увеличивается в 2-3 раза.

Кроме того, для утепления используют материалы с низким коэффициентом теплопередачи-минеральная вата, стекловата, базальтовое волокно.

В последние годы популярным для утепления стал полистиролбетон. Из него можно изготовить защитный кожух для дымохода любой формы.

Некоторые горе-мастера обкладывают дымоход изоляцией, не устраивая металлического кожуха, и сверху всю эту конструкцию закрывают фольгой. Такая система в корне неправильна и принесет больше вреда, чем пользы.

Основные приемы кладки

Приняв решение сложить своими руками печь из кирпича, первым делом нужно выбрать конструкцию, отвечающую запросам, найти схему-порядовку и описание кладки, после чего можно приступать к покупке материала и покупных элементов. Кладка кирпичной печки требует знания основных приемов работы.

Под кирпичную печь необходим фундамент, размеры которого превышают габариты пода печи на 100-150 мм с каждой стороны. Он может быть выполнен из армированного бетона, а также сложен из бетонных блоков или бутового камня. Основное требование, которое необходимо соблюдать — фундамент под печь не должен иметь жесткой связи с фундаментом дома, иначе при сезонных сдвигах грунта возможно повреждение печи или трубы.
Для кладки печи своими руками используют два типа кирпича: красный полнотелый из керамики и огнеупорный шамотный, желтого оттенка. Из шамотного кирпича кладут наиболее нагреваемые поверхности — топку, дымовые каналы, при этом используют огнеупорный кладочный раствор на основе шамотной глины. Цена этих материалов выше, чем у обычного кирпича, поэтому используют шамот только там, где это необходимо. Из керамического кирпича кладут все остальные элементы печи и дымоход, при этом необходим раствор на основе печной красной глины или покупной состав, включающий жаропрочный цемент.

Между шамотной и керамической кладкой обязательно выдерживать зазор около 5 мм, чтобы компенсировать различную температурную деформацию этих материалов.

Покупные элементы — колосники, дверцы, вьюшки и варочные плиты — ставят в соответствии со схемой. Дверки закрепляют с помощью отожженной стальной проволоки длиной не менее 30-40 см. Ее одним концом вставляют в предназначенные для этого отверстия в раме дверки, а другой конец закрепляют между кирпичами на кладочный раствор. Плиту и колосниковую решетку кладут на предыдущий ряд кладки в выбранные в кирпиче пазы. Для компенсации разного температурного расширения кирпича и чугуна используют асбестовую ткань или шнур.
Дымоход кирпичной печи обычно выполняют также из кирпича, но можно использовать и керамический блочный дымоход промышленного производства. Он отличается долгим сроком службы, повышенной стойкостью к содержащему угольную кислоту конденсату, создает устойчивую тягу, не засоряется.
Для придания печке эстетического внешнего вида ее можно облицевать отделочным камнем, клинкером, плиткой. Отделка придает печи не только красивый внешний вид, но и защищает ее от вредных воздействий воды и пыли, и, хотя цена такой печи получается несколько выше, срок службы ее значительно увеличивается.

Видео: кладка печи своими руками

Из чего состоит кирпичная труба

Печные трубы из кирпича бывают различных конструкций. Но любой дымоход обязательно имеет следующие элементы:

Дверца или вышибной кирпич для чистки. Расположены внизу канала и в поворотах борова, если он есть.
Основание с вьюшкой или задвижкой. Выбираются самые ровные кирпичи без трещин — на них будет опираться весь дымоход. При возможности основание должно быть шире трубы на кирпич и образовывать «пятку» — большую площадь опоры.
Сама труба. Ровная, с гладкими внутренними стенками, швы без пустот и раковин.
Противопожарная распушка при прохождении перекрытий — расширение трубы на 1 кирпич. Она нужна, чтобы снизить температуру края, соприкасающейся с теплоизолирующим коробом.
Гидроизолирующая «выдра» — необязательный элемент, расширение трубы при кладке на улице. Выполняет роль капельника — капли дождя не текут по корню трубы, а стекают по стенкам утолщения.

Верхняя защита от попадания дождей и снега. Это может быть металлический или бетонный «зонтик», или отделка верхнего ряда кирпичей гидроизоляционным фиброцементным раствором.

Монтаж дымохода из кирпича для бани своими руками

Дымоход для бани своими руками имеет наиболее трудоемкий монтаж и требует необходимого опыта и знаний. Для возведения данного типа дымохода потребуется его схема или проект на бумажном носителе. Составление четкого плана подразумевает выбор типа кирпичного дымохода, а также его конструкцию.

Дымоход для бани своими руками из кирпича имеет следующие этапы монтажа:

Подготовительные мероприятия. Данный этап предусматривает необходимость устройства специального фундамента для соответствующих типов дымоходов, подготовка рабочего места, необходимых материалов и инструментов, а также составление будущего проекта с определением параметров будущего дымохода.
Непосредственная кладка. Данный этап предусматривает помощь специалистов. Существует много нюансов при проведении данного этапа работ, начиная от выбора кладки и заканчивая устройством наружной части кирпичного дымохода.
Финальный этап, предусматривающий работы по устройству дополнительной тепло- и гидроизоляции, специальных креплений, а также монтаж искрогасителя и дополнительных элементов, таких как колпаки на дымоходы, дефлекторы и т.д.

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

укрепить трубу и защитить ее от попадания осадков;
усилить тягу;
отвести от дымохода влагу;
придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

Сделать замеры дымохода и подготовить эскизы деталей.
Вырезать из металла все составляющие.
Заготовить кусок готовой сетки или металлические прутки.
Соединить сваркой и зачистить болгаркой все стыковые места.
Зафиксировать детали заклепками.
Установить искрогаситель на дымоход.

Совет. Размеры ячеек искрогасителя не должны превышать 5 мм. Совсем маленькие тоже не подойдут, поскольку не будут пропускать дымовые газы. Так же, как и дымоход, сетку нужно регулярно освобождать от сажи, чтобы не возникло такой опасной для жизни обратной тяги.

Кирпичная труба для металлической печи: дымоход своими руками

Печь на дровах работает благодаря принципу тяги. Горячие газы, выделяемые при горении, устремляются по дымоходу вверх, отдавая по пути теплообменникам тепло.

Для образования тяги нужен правильно рассчитанный дымоход. Издавна для этой цели используют керамический кирпич, благодаря свойствам обожжённой глины.

При проектировании системы отопления очень важно проверить соответствие трубы и печки — кирпич подойдёт далеко не всем системам.

Виды дымоходов

Для постройки нужно определиться с типом трубы. В зависимости от расположения выделяют:

Коренные трубы. Они имеют своё основание — опираются прямо на фундамент. Могут быть как внутри дома, так и снаружи. Преимущества — возможность подсоединения нескольких отопительных приборов, а также строительство «про запас», с последующим подключением ещё не приобретённого отопительного оборудования. Вариант отлично подойдёт для металлических печей любого типа.

Насадные трубы. Они опираются непосредственно на саму печку, стоящую на фундаменте.

Для металлических печей насадной дымоход лучше не использовать — слишком большая масса приводит к деформациям.

Подвесные трубы. Они опираются на специальный кронштейн, прикреплённый к стене или перекрытиям.

Из кирпича такой дымоход не соорудить, лучше использовать металлические лёгкие трубы, теплоизолированные и зашитые в корпус (сэндвич-дымоходы).

Стеновые трубы. В случае если внешняя стена или простенок выкладываются из кирпича, в ней можно спроектировать канал для выхода дыма. Этот приём применялся при строительстве каменных зданий ещё со времён Римской империи.

Это экономит материал и не скрадывает свободное пространство, трубу можно сделать в несколько этажей без потери прочности. Минусы — при возгорании сажи стена превращается в раскалённый столб, что приводит к пожару, а при постоянном размокании от конденсата труба может разрушиться.

Если из материалов для дымохода железной печи доступен только кирпич, стоит остановиться на варианте коренной или стеновой трубы. Она не давит на саму печь, подключиться можно на различном уровне и не составляет сложностей.

Из чего состоит кирпичная труба

Дверца или вышибной кирпич для чистки. Расположены внизу канала и в поворотах борова, если он есть.
Основание с вьюшкой или задвижкой. Выбираются самые ровные кирпичи без трещин — на них будет опираться весь дымоход. При возможности основание должно быть шире трубы на кирпич и образовывать «пятку» — большую площадь опоры.
Сама труба. Ровная, с гладкими внутренними стенками, швы без пустот и раковин.
Противопожарная распушка при прохождении перекрытий — расширение трубы на 1 кирпич. Она нужна, чтобы снизить температуру края, соприкасающейся с теплоизолирующим коробом.
Гидроизолирующая «выдра» — необязательный элемент, расширение трубы при кладке на улице. Выполняет роль капельника — капли дождя не текут по корню трубы, а стекают по стенкам утолщения.
Фото 1. Так выглядит кирпичная труба с гидроизолирующей «выдрой» и над ней — металлический «зонтик» для защиты от влаги.
Верхняя защита от попадания дождей и снега. Это может быть металлический или бетонный «зонтик», или отделка верхнего ряда кирпичей гидроизоляционным фиброцементным раствором.

Постройка дымохода для металлической печи своими руками

Для его возведения требуется наличие навыков каменщика. Для строительства трубы в старину всегда приглашали самого опытного печника. Уверенный в своих силах человек вполне справится с этой задачей, если запасётся терпением и будет укладывать каждый кирпич тщательно.

Постройка дымохода состоит из ряда важных этапов — проектирование, подготовка основания, закупка материалов, кладка трубы, финишная отделка.

Внимание! Пренебрежение технологическими нюансами приведёт к серьёзным последствиям! Плохая тяга вызовет дымление внутрь помещения, отравление угарным газом.

Некачественные материалы или несоблюдение технологии кладки приводит к разрушению дымохода.

Вам также будет интересно:

Выбор проекта

Чтобы не ошибиться, принимают во внимание следующие факторы:

Тип котла и режим сгорания топлива. Главный враг кирпичных труб для печи — конденсат. Он образуется в том случае, если выходящие газы из котла остывают ниже определённого уровня. У пиролизных котлов и печей длительного горения типа «Стропува» или «Булерьян» температура выходящих газов невелика, конденсат оседает на стенки дымохода, и кирпич постепенно размокает и разрушается.
Вид топлива. Мокрые дрова даже при «горячем» быстром горении выделяют много влаги. Она, испаряясь, проникает в поры кирпича.
В конденсате содержится серная кислота, пагубно влияющая на кладку. Топить нужно хорошо высушенными дровами влажностью не больше 15%.
Размеры кирпича. От этого зависит внутренний диаметр. Самая маленькая труба, четверик, образована из четырёх кирпичей и имеет ширину стенки в полкирпича — 125 мм, шестерик — 250 мм.
Чем мощнее топка, тем шире должна быть труба для выхода дыма.
Форма трубы дымохода. Тяге помогает не только закон гидродинамического давления, но и сила Кориолиса. Горячие газы закручиваются в виде вихря. Круглый дымоход будет значительно эффективнее продолговатого узкого.
Материал кирпича. Использовать стоит только специальный печной полнотелый кирпич. Пустотелый не годится — возле пустот со временем накопятся напряжения, и кирпич выкрошится.
Возможность построения фундамента. Каждый кирпич весит примерно 3—4.5 кг. Весь дымоход имеет приличный вес, поэтому должен опираться на мощное основание.
Проходы через перекрытия. Противопожарные и строительные нормы предусматривают ряд правил, которые нужно придерживаться. Теплоизолированная коробка и «распушка» из кирпича при деревянном перекрытии, заводские отливки проёмов под дымоход при железобетонном.
Внимание! Несоблюдение этих правил может привести к пожару или обрушению перекрытий, что приводит к финансовым потерям и человеческим жертвам.
Высота здания. Чтобы проходящий ветер не опрокидывал тягу, труба должна быть на определённой уровне относительно конька. Для здания больше 5—6 м. приходится строить дымоходы с утолщённой стенкой — для повышения несущей прочности трубы.

Материалы

Дымоход должен выдерживать значительные тепловые нагрузки и расширения. Керамический кирпич, полученный методом гиперпрессования, силикатный и пустотный не подойдут для постройки дымохода.

Выбор следует остановить или на недорогом, но прочном керамическом кирпиче пластического формования марки М250, или специальных керамических дымоходных блоках. Вариант с полнотелым керамическим кирпичом дешевле и лучше. Выбирая его, следует обратить внимание на присутствие посторонних вкраплений и трещин — это причина для выбраковки.

Инструменты каменщика

Дымоходы строятся при помощи простых ручных инструментов.

Для обработки кирпича потребуется молоток каменщика и углошлифовальная машинка, «болгарка», алмазные диски по камню для резки и шлифовки кирпича.
Для работы с раствором — миксер с венчиком или бетономешалка, а также несколько кельм-мастерков. Кельмы отличаются размерами и формой — длинная и узкая для раскладывания раствора, маленькая квадратная для зачистки углов и трудных мест.
Измерительные инструменты. Водяной уровень, отвес и строительная шнурка. Для кладки дымохода существует специфическое приспособление — шаблон. Это деревянный брус по размерам дымохода с перекладиной. При кладке он помогает получить швы заподлицо с кирпичом.
Средства индивидуальной защиты — очки, респиратор, перчатки и х/б рукавицы.

Порядок действий

Дымоход строится по следующим шагам:

Устройство фундамента. Чем тяжелее планируется дымоход, тем надёжнее должна быть опора. Низ плиты или сваи находятся ниже уровня промерзания почв и опираются на твёрдый материковый грунт.
Если фундамент накренится или осядет, осядет и труба, а это чревато пожаром или падением тяги, а то и разрушением. Фундамент обязательно гидроизолируется от самой трубы — кирпич отлично «тянет» влагу из почвы, мокнет и разрушается.
Определяем место, выкладываем первый ряд. Обязательно проектируем прочистную дверцу — она потребуется для удаления сажи.
Внимание! Дымоход не должен упираться в деревянные элементы дома — это приведёт к пожару или обрушению перекрытий.
«Гоним» кладку тела трубы до уровня предполагаемого подключения. Оставляем место для вставки трубы, перекрываем отверстие арматурой диаметром 6 мм.
После подключения пользуемся шаблоном или кладём «под рукавицу» — затираем швы мокрой рукавицей, чтобы получить идеальную кладку со швами заподлицо с кирпичом.
За три ряда до потолка заводим «распушку» — при помощи подрезки и перевязки выпускаем его наружу сначала на полкирпича, а затем на кирпич. После прохождения перекрытий ведём кладку, как и прежде.
После прохождения ската крыши расширяем кладку — формируем «выдру». Она не нужна, если труба снаружи будет утепляться и зашиваться, например, металлом.
На конце крепим «зонтик» или дефлектор. Он предохранит от попадания атмосферной влаги внутрь трубы.

Сложности во время стройки

При постройке начинающий каменщик может столкнуться с несколькими неприятностями:

Постоянно падает раствор внутрь трубы. Чтобы этого избежать, нужно класть раствор аккуратно дозируя. Если достичь не удаётся — затыкаем трубу крупной тряпкой, которую постоянно «приподнимаем». Она не даст раствору оставаться в дымоходе.
«Заваливание» трубы. Не стоит класть больше 10 рядов за один день — постройка не выдерживает нагрузки, и проседает. Поэтому кладём в 3—5 приёмов, постоянно контролируя уровень.
«Кривой» кирпич. Кирпич пластического формования грешит в габаритах порой до 0.5 см. Поэтому стоит контролировать горизонтальный уровень и уровень внутри дымохода. Выступающие «зубы» и края могут привести к «привидениям» — гудению воздуха при высокой тяге.

Полезное видео

Ознакомьтесь с видео, в котором показан процесс постройки кирпичной трубы.

Отделка и дизайнерские решения

Дети всегда нарисуют трубу на домике. Внешний вид становится «теплее» и уютнее, дом выглядит обжитым и аккуратным. Кривая или обрушенная труба свидетельствует о плохом хозяине, поэтому при кладке дымохода стоит задуматься и о дизайне.

Кирпичная труба для печи уже является готовым арт-объектом. Используя приёмы художественной кладки и контрастные фасадные краски, даже из дешёвого кирпича можно получить настоящий шедевр.

Однако, если такая кладка не вписывается в общий дизайн, стоит задуматься об отделке.

Штукатурка. Глиняный кирпич отлично штукатурится атмосферостойкими цементными штукатурками. Швы при кладке следует расшить — так раствор лучше сцепится с трубой.

Поверхность грунтуется, наносится первый, адгезионный слой, устанавливаются уголки-маяки. Затем основной слой, стягивается правилом и затирается. В итоге получается ровная поверхность под обработку фасадными красками.

Утепление твёрдой базальтовой ватой и устройство вентфасада. Материал вентфасада может быть любым, главное, чтобы был негорючим. Пластик или дерево не подойдут — даже случайная искра может вызвать возгорание.

Устройство зонтика и флюгера. Труба — самое высокое место в доме. Лёгкий флюгер не причинит вреда прочному кирпичному основанию, но может значительно улучшить внешний вид всего дома.

Кладка печной трубы (дымохода) из кирпича: размеры, устройство, как выложить

Дымоход – это одна из важнейших частей любой системы отопления, которая использует энергию сгорания топлива. Основной его задачей является отвод продуктов горения и создание тяги, необходимой для подачи свежего воздуха в топочную часть печей. Наибольшее распространение в индивидуальном строительстве получили дымовые трубы из кирпича – недорогого и надежного материала, обладающего необходимой прочностью и стойкостью как к низким температурам, так и к интенсивному нагреву.

Основные требования к дымоходам

От правильного расчета дымоходной части печи или камина зависит множество факторов, обеспечивающих комфорт и безопасность проживания в доме. Это и пожаробезопасность, и чистота воздуха, и затраты топлива, и многое другое. Поэтому, независимо от типа, размера и предназначения отопительного прибора, устройство дымохода к нему должно подчиняться нескольким основным правилам:

Защита от пожаров. Дымоход должен соответствовать довольно жестким противопожарным требованиям – расстояние от внешней стороны кладки до поверхности стен из горючих материалов должно составлять не менее 380 мм, а в местах прохождения трубы через межэтажные перекрытия необходимо делать специальные утолщения, называемые опушкой.
Высота. Вертикальные размеры оказывают наибольшее влияние на такой важный параметр всей системы отвода продуктов горения, как тяга. Правильный дымоход не может иметь высоту менее 5 метров. Кроме того, решающее значение имеет перепад высот между оголовком и поверхностью кровли: верхняя точка трубы должна быть на уровне конька или чуть выше его при расстоянии до конька не более 3 метров, а для плоской крыши – возвышаться над ней не менее чем на метр.
Выбор высоты дымохода в зависимости от расстояния до конька
Толщина стенок. В жилых домах она не может быть меньше 10 см.
Внутреннее сечение. Дымоход по всей его длине необходимо выложить так, чтобы площадь его внутренней части была постоянна.

Каждая дымоходная система по-своему уникальна и должна выполняться по согласованному проекту, в котором описывается полная схема всей кладки по слоям. Общими рекомендациями для любого способа устройства печей являются обеспечение герметичности и гладкости внутренней поверхности.

Размеры и конфигурация дымохода

Движение дыма по печной трубе происходит по спирали, поэтому оптимальной ее формой ее внутреннего сечения считается круг. Однако выложить такую поверхность из кирпича не представляется возможным. Поэтому чаще всего строительство малоэтажных жилых домов сопровождается возведением дымохода с прямоугольного вида.

Главные составляющие дымохода

Считается, что углы, как и шероховатости кладки являются препятствием для равномерного выхода продуктов сгорания, поэтому при устройстве дымохода часто рекомендуется выполнять обработку внутренней поверхности какой-либо выравнивающей смесью, например, штукатуркой.

Однако необходимо иметь в виду, что такое устройство канала вывода дыма необходимо делать с особой тщательностью – от постоянных перепадов температур штукатурка может осыпаться.

Размеры дымохода зависят от габаритов строения – слишком большая труба на маленьком доме будет выглядеть довольно комично. Наименьший расход кирпича обеспечивается, когда производится строительство трубы с внутренними размерами 260 х 130 мм

. Такая конструкция получится, если каждый ряд сложить из пяти кирпичей. Часто встречаются печные трубы и большего размера, например, для русских печей с большим порталом рекомендуется делать дымоход с сечением канала 260 х 260 мм.

Особенности кладки дымохода

Кладка дымохода начинается непосредственно с верхней части печи, для этого на ее поверхности нужно выложить надсадную трубу. Она строится последовательно, ряд за рядом, с обязательной перевязкой между ними.

Порядовка кладки распушки печной трубы

Порядок укладки кирпича практически повторяет устройство стен и перегородок, есть лишь несколько важных особенностей:

Необходимо следить за горизонтальным положением каждого выложенного ряда и регулярно делать проверку вертикальности конструкции;
Класть дымоход нужно на цементно-глиняный раствор. Рекомендуется использовать следующие пропорции: две части цемента на одну часть извести и пять частей песка;

Оптимальная толщина раствора – 5-10 мм. Более толстый слой не позволит построить прочную конструкцию, он будет крошиться и рассыпаться из-за постоянного перепада температур;
Очень важно обеспечить качественную заделку швов, для того чтобы полностью устранить возможность попадание искр из внутреннего пространства трубы на горючие поверхности;
Рекомендуется использовать только целые кирпичи. При необходимости установки какой-либо части (половинки, четверки или трехчетверки) толщина раствора между ними должна быть минимальной.

Материалы для изготовления дымохода

Строительство дымохода предполагает наличие всего лишь двух основных компонентов: вам потребуется кирпич и раствор.

Здесь мы приведем несколько советов о том, какого качества материалы надо выбирать для того, чтобы сложить хороший дымоход.

Кирпич. Дымоходы выкладываются из хорошо обожженного кирпича марки не ниже М200. Лучше использовать кирпичи с ровной окраской и четкими гранями – их можно класть на минимально возможный тонкий слой раствора. Стандартный размер кирпича – 250 х 120 х 65 мм;
Раствор. Для кладки прочного дымохода нужен специально приготовленный раствор из воды, песка, цемента и глины. Качество раствора напрямую зависит от размера зерен песка – чем они меньше, тем тоньше получится шов. Вода должна быть максимально чистой и мягкой, а глина – такой же, как при производстве кирпича.

Устройство примыкания печной трубы к поверхности кровли выполняется с помощью покрытия, способного обеспечить гидроизоляцию места стыка.

Для лучшей защиты от попадания воды в месте выхода трубы из кровли лучше делать утолщение с внешней стороны (выдру).

Порядовка для кладки выдры кирпичного дымохода

При отсутствии выдры все зависит от того, какой материал будет использоваться для отделки – чаще всего применяется специальная схема, когда оцинкованное железо вставляется в специальный надрез в плоскости кладки, сделанный болгаркой.

Часто встречающиеся ошибки при устройстве дымохода

Правильный учет всех вышеперечисленных требований и особенностей позволит довольно просто сложить хороший дымоход для большинства печей. И все же довольно часто приходится встречаться с ситуациями, когда печные работы выполняются неправильно.

К числу наиболее распространенных ошибок относится недостаточная высота трубы относительно кровли. Дымоход с низко расположенным оголовком не сможет обеспечить необходимой тяги.

Иногда построить прочную дымовую трубу мешает неправильно приготовленный раствор. Из-за этого кладка с течением времени может разрушаться.

Эффективность работы печей и каминов сильно зависит от равномерности внутреннего канала дымохода. Нарушение его формы приводит к появлению завихрений потока дыма, так же как и к повышенному отложению сажи и копоти на стенках трубы.

Строительными нормами установлено, какого отклонения от вертикали необходимо избегать. Для печей и каминов этот показатель не должен превышать 30° при отклонении в сторону не более метра.

Если вы находитесь на этапе устройства дымохода, это значит, что такие сложные моменты, как устройство фундамента, кладка основной части печи или камина уже позади. Казалось бы, осталось совсем чуть-чуть – соорудить прямую трубу до выхода из крыши. Однако надо иметь в виду, что устройство печей требует максимальной аккуратности, здесь важна каждая деталь. Правильно собранный дымоход увенчает красивую и эффективную отопительную систему и позволит максимально комфортно пользоваться всеми ее преимуществами.

Безопасность на воде

Что нужно знать тем, кто отправляется на зимнюю рыбалку?
Файл: Загрузить

Безопасность на зимней рыбалке

Памятка детям -ОсторожноТонкий лед!
Файл: Загрузить

Правила повед на замерзших водоемах
Файл: Загрузить

МЧС России напоминает: соблюдайте правила безопасности на воде!

Обязанности родителей и иных лиц, ответственных за обеспечение безопасности детей

Основные правила поведения на воде

Памятка «Оказание первой помощи утопающему»
Файл: Загрузить

Постановление Администрации №405 от 05. 07.2021 О проведении месячника безопасности людей на водных объектах на территории МО «Ленский муниципальный район»
Файл: Загрузить

Постановление Администрации №333 от 26.05.2021 О мерах по охране жизни людей на водных объектах в летний период
Файл: Загрузить

В Северном УГМС подготовлен долгосрочный прогноз сроков вскрытия рек и озер и максимальных уровней весеннего половодья на реках севера ЕТР в 2021 году.
Файл: Загрузить

Памятка населению по дезинфекционным мероприятиям в послепаводковый период
Файл: Загрузить

Постановление Администрации №176 от 19.03.2021 О мерах по предотвращению чрезвычайных ситуаций на водных объектах в весенний период 2021 года и запрете выхода (выезда) на лед
Файл: Загрузить

Постановление Администрации от 19. 11.2020 №683 О проведении на территории муниципального образования «Ленский муниципальный район» месячника безопасности «Ледовая переправа» и надзорно-профилактической операции «Зимняя рыбалка» в осенне-зимний период
Файл: Загрузить

Постановление Администрации от 3.11.2020 №631 О мерах по предупреждению чрезвычайных ситуаций на водных объектах Ленского района и запрете выхода (выезда) на лед
Файл: Загрузить

О проведении месячника безопасности на воде

Обеспечение безопасности людей на водных объектах

Уроки безопасности

Постановление Администрации №662 от 29.10.2019 О мерах по предупреждению чрезвычайных ситуаций на водных объектах Ленского района и запрете выхода (выезда) на лед

Файл: Загрузить

Об установлении сроков закрытия навигации для маломерных судов на водных объектах в Архангельской области в 2019 году

Файл: Загрузить
‹ 1 2 3 ›

Как сделать проход трубы через потолок изолированным и безопасным

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода. Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж. За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций. Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

устраивают защиту для крае из металлических полос или минерита;
обшивают вход со стороны жилого помещения металлическим листом;
заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность. Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

Какой дымоход лучше и безопаснее для бани. | Сергей Печник

Никто не запрещает подключать банные металлические печи на кирпичные дымоходы, это безопасно и надёжно.

Но, металлические банные печи, чаще всего, комплектуются сборными дымоходами.

Лёгкие дымоходы подключают просто из за удобства.

Кирпичный дымоход требует фундамента, а банную металлическую печь можно устанавливать и без него.

Это, обычно, единственный и веский аргумент в пользу лёгкого сборного дымохода.

Безусловно, если вы строите в бане кирпичную теплоёмкую, банную печь, то вес дымохода уже не актуален.

Но с металлической банной печью, которая не требует фундамента, кирпичный дымоход становится сложностью.

Рассмотрим два варианта сборных дымоходов.Дымоход сэндвич и керамический дымоход.

Дымоход сэндвич и керамический дымоход.

1. Стальной дымоход (сэндвич).

Такие дымоходы изготавливают из нержавеющей стали.

Сэндвич дымоход.

Они состоят из трех концентрических слоев:

Внутренняя труба.
Утеплитель.
Наружная труба.

Такие дымоходы называют сэндвич-трубами.

Их собирают по раструбной схеме, стыки обрабатывают высокотемпературным герметиком и стягивают хомутами.

Для первой (стартовой) секции берут неизолированную трубу, далее двустенная труба (сэндвич).

Неизолированная труба обязательна, т.к. она снимает температуру перед входом газов в сэндвич.

Сэндвич-трубу можно выводить двумя способами:

Вертикально через крышу;
При помощи горизонтального/наклонного отвода через стену.

Место прохода перекрытия или стены нужно дополнительно защищать противопожарной разделкой.

Если труба оказывается слишком близко, приходится изолировать негорючими материалами часть обшивки парной.

Схема монтажа сэндвич дымохода.

Преимущества сэндвич дымоходов.

Лёгкий вес дымохода.
Возможность монтажа дымохода непосредственно на печь.
Не занимает площади пола в парной.

Недостатки сэндвич дымоходов.

Сложные противопожарные мероприятия.
Большие ограничения по расстояниям до сгораемых конструкций.
Внешний вид, часто, не вписывается в интерьер и экстерьер дома или бани.

Я часто слышу суждения о том что сэндвич дымоходы опасны.

И в чём то даже соглашусь с этим, но здесь важно понимать причины опасности.

Стальной сэндвич дымоход становится опасным, только при неграмотном монтаже, с нарушением инструкций производителя и противопожарных норм.

2. Керамический дымоход.

Керамические дымоходы могут быть одноканальные и многоканальные.

Керамический дымоход.

В комплектацию такого дымохода входят прямые участки трубы и фасонные элементы из керамики.

Теплоизоляция из плотной базальтовой ваты и наружные бетонные блоки.

Для соединения деталей используются специальные герметики и клеи.

Так же как и кирпичный, керамический дымоход нельзя устанавливать непосредственно на печь.

Керамический дымоход значительно тяжелее стального, в 7-10 раз.

Но, он легче кирпичного, поэтому, при небольшой высоте, возможна установка без фундамента.

Внимание: Важно правильно посчитать вес дымохода и оценить допустимую нагрузку в месте установки дымохода.

Керамический дымоход монтируется как коренная труба.

Примеры монтажа керамического дымохода.

Из за того, что керамический дымоход нужно ставить “на пол”, он будет занимать площадь в парной.

Преимущества керамических дымоходов.

Одно из основных преимуществ керамического дымохода – высокая пожаробезопасность.
Противопожарные допуски значительно меньше, чем для других дымоходов.
Керамический дымоход можно легко вписать в интерьер и в архитектуру фасада.
Наружные блоки можно оштукатуривать и выбирать любую финишную отделку.

Недостатки керамических дымоходов.

Для многих основная причина отказа от керамики – высокая стоимость комплектов.
При большой высоте, керамический дымоход требует надёжного фундамента.

Внимание! Металлическая банная печь подключается в керамический дымоход одностенной трубой. Это нужно для снятия температуры газов перед входом в керамику.

—————————————————————————————

Надеюсь я смог помочь вам с выбором дымохода для бани?

Посмотрите так же о правилах безопасного монтажа банной металлической печи.

_______________________________________________________________________________

Спасибо за проявленный интерес к каналу.

Больше материалов о печах на сайте печника: petropech.ru

Ошибки при сооружении дымоходов | Отопительное оборудование и инженерные системы

Отопительное оборудование и инженерные системы | №4 (54) ‘2011

Часто при возведении дымоходов совершаются ошибки, которые могут стоить очень дорого и даже привести к непоправимым последствиям. Причем домовладелец замечает огрехи порой слишком поздно, когда начинает испытывать определенные неудобства при использовании печи или камина. Людям приходится тратить деньги на своевременное устранение возникающих проблем либо капитальный ремонт дымового канала, ведь его неправильная работа вполне способна стать причиной пожара.

Чаще всего ошибки, допущенные при выборе, проектировании и монтаже систем отвода дымовых газов, приводят к нарушению тяги или разрушению стенок дымохода, из-за чего возможно возгорание прилегающих к ним строительных конструкций. Причины этого неприятного явления могут быть самыми разными.

Независимо от материала, из которого сделан дымоход, срез трубы должен подниматься над наружной поверхностью кровли на высоту, рекомендуемую нормативными документами — СНиП 41-01-2003, пункт 6.6.12; оголовок конструкции венчает дефлектор, вполне эффективно защищающий канал от попадания атмосферных осадков и повышающий силу тяги за счет подсоса дыма с использованием энергии ветра

Куда ветер — туда дым

Нарушение тяги в дымоходе — это либо ее недостаточная, либо избыточная сила. В обоих случаях печь или камин перестанут оправдывать ожидания своих владельцев: топливо будет плохо разгораться и гаснуть, а топка — дымить. Причинами возникновения подобной ситуации могут быть:

• слишком малая высота всей дымовой трубы или той ее части, которая возвышается над крышей дома;
• неправильно выбранное сечение дымоотводного канала: при слишком узком проходе не обеспечивается выход всей массы образующихся газов, а при чрезмерно широком — хуже прогреваются стенки дымохода, возможно возникновение завихрений, а холодный уличный воздух может образовать обратные потоки;
• недостаточное утепление трубы;
• избыточная длина или же угол наклона участков дымохода, отклоняющихся от вертикали, особенно в верхней части канала;
• нехватка воздуха, требующегося для нормального горения: в конструкции дымовой трубы следовало предусмотреть дополнительный приточный канал.

Отвод дымовых газов и подача воздуха для горения в современных низкотемпературных котлах организуются с помощью коаксиальных газоходов

При недостаточной высоте дымовой трубы над кровлей часто происходит опрокидывание тяги — виной тому ветер. У конька крыши возникают завихрения воздушного потока, который направлен вниз и, если выход дымохода расположен на подветренном скате, способен задувать дымовые газы обратно в дымоход.

Чтобы задувания не происходило, его оконечная часть должна:
• возвышаться не менее чем на 0,5 м над плоской крышей, а также коньком или парапетом скатной конструкции, если до них не более 1,5 м;
• располагаться не ниже конька или парапета, если до них от 1,5 до 3 м;
• находиться выше (или на уровне) линии, проведенной от конька вниз под углом 10° к горизонту, если труба удалена от конька на расстояние более 3 м.

Специальный вентилятор, установленный внутри дымохода, позволит обеспечить необходимую силу тяги, а устройство, смонтированное в виде насадки на верхнюю часть трубы, будет играть еще и роль дефлектора

Разрежение в дымоходе, необходимое для создания хорошей тяги, зависит от его высоты. Минимально допустимым значением этого параметра является 5–5,5 м от колосника топки до верхнего среза трубы. Такие требования легко учесть в процессе строительства одно- или двухэтажного дома, однако их соблюдение сопряжено с некоторыми сложностями при установке камина на верхнем мансардном этаже: высота потолков и чердака может оказаться недостаточной.

Хорошая тяга зависит и от правильно рассчитанной площади сечения дымохода, подобранной в соответствии с мощностью генератора тепла. При невысокой температуре отходящих газов, например, в случае использования современных низкотемпературных котлов, для повышения эффективности работы дымового канала применяются электрические дымососы, устанавливаемые на верхней оконечности конструкции и представляющие собой вентилятор, лопасти которого укрепляются на вертикальной оси. Устройство принудительно удаляет продукты сгорания топлива из трубы, усиливая разрежение в трубе и за счет этого обеспечивая необходимую силу тяги.

Для защиты мест прохождения кровли дымоходом применяются специальные накладки

Как вариант, недостаточная эффективность функционирования дымохода может наблюдаться из-за слишком быстрого остывания дымовых газов: особенно часто это происходит в холодное время года при плохой теплоизоляции стенок трубы. Кстати, иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок конструкции в ее верхней части.

Источником возникновения проблем при отведении дыма выступают также недопустимые отклонения канала от вертикали. Согласно нормам, при использовании дровяных генераторов тепла они могут составлять не более 30° на участках длиной до 1 м. Дымоходы, к которым подсоединены камины с открытой топкой, должны быть прямоточными и строго вертикальными, и нарушать это правило нельзя ни в каком случае. Такие ограничения связаны с повышенной пожароопасностью подобных очагов, и хорошая тяга служит определенной защитой от возгорания расположенных рядом предметов и конструкций.

Главные инструменты трубочиста — это металлический шар на веревке и щетка-ерш. Специальная щетка с составной ручкой чистит дымоход наиболее эффективно

Бывает, что зимой из неработающего камина дует, тянет холодом, то есть в помещение поступает морозный воздух с улицы. Это случается, когда наружный оголовок дымохода расположен ниже окончания вентиляционной вытяжки. Иногда из-за слишком большой и плохо утепленной мансарды. Но главной причиной является отсутствие правильно организованного притока воздуха в комнаты, что приводит к понижению давления внутри дома по сравнению с наружным. Законы физики неумолимы: компенсация возникающего перепада достигается наиболее простым и доступным способом, то есть через дымоход.

Избыточная тяга в трубе приводит к слишком быстрому и неэффективному прогоранию топлива: зачастую этот процесс сопровождается активным и весьма опасным выбрасыванием искр над крышей. Впрочем, справиться с этим неприятным явлением поможет регулировка положения шиберной заслонки.

Технология France-Turbo: турбинный электродвигатель внутри дымового канала

На всякий пожарный

Учитывая большую силу тяги, характерную для прямоточных дымоходов каминов с открытой топкой, во избежание возгорания кровли, особенно выполненной из горючих материалов, рекомендуется оборудовать оголовки дымовых труб искроуловителями. По тем же соображениям, согласно нормам, расстояние от наружных поверхностей кирпичных или бетонных дымоотводных каналов до стропил, обрешеток и других деталей крыши, способных воспламеняться, должно составлять не менее 130 мм, а от керамических труб без теплоизоляции и с ней — 250 и 130 мм соответственно. В местах прохождения дымоходами из кирпича перекрытий, сделанных из горючих материалов, нормируются расстояния между ними. Для незащищенных конструкций оно выбирается не менее 500 мм, а для защищенных — не менее 380 мм. Речь в данном случае идет о сооружении разделки, что характерно именно для кирпичных дымоотводных сооружений. А вот для современных модульных дымоходных систем (стальных типа «сэндвич» с внутренним слоем из базальтовой ваты, керамических концентрических и т.д.) четких норм не существует, поэтому при их монтаже не остается ничего другого, кроме как следовать инструкциям производителей.

Осаждающаяся на стенках дымоходов сажа препятствует нормальному дымоотводу и может воспламениться, став причиной возникновения пожара

Присоединять печи к дымоходам можно при помощи дымоотводов длиной не более 0,4 м. При этом должно выдерживаться расстояние не менее 0,5 м от верхней части данного элемента до потолка из горючих материалов при отсутствии защиты от воспламенения и как минимум 0,4 м — при ее наличии. По тем же нормам низ рассматриваемого соединителя отдаляется от сгораемого пола на 0,14 м и больше. Дымоотводы, разумеется, делаются из негорючих материалов.

Материальное соответствие

Современные отопительные котлы характеризуются высокой тепловой эффективностью: почти у всех газовых, жидкотопливных и даже твердотопливных моделей КПД составляет не менее 84%, а обычно превышает 90%, причем «рекордсменами» в этой области являются конденсационные модели.

Стальные и керамические дымоходные системы внутри зданий размещаются в шахтах, наличие которых рекомендуется предусматривать на стадии проектирования дома

Такая производительность благоприятно сказывается на экологии: за счет более полного сгорания топлива максимально снижается уровень вредных выбросов в атмосферу, что к тому же помогает сэкономить энергетические ресурсы и денежные средства пользователя. Однако неизбежным следствием подобного технического совершенства является низкая температура отходящих газов, которая может составлять всего 100–120°C. Она не только становится причиной ухудшения тяги, но и приводит к образованию конденсата с оседанием его на стенках дымохода из-за присутствия водяного пара в составе отводимого дыма. При его изначально невысокой температуре конденсация жидкости происходит еще внутри дымовой трубы: если последняя не успела прогреться или изначально не была утеплена, то рассматриваемый процесс протекает особенно быстро. Оседая на стенках канала, вода растворяет неорганические вещества, имеющиеся в продуктах горения, и превращается в крайне агрессивную смесь серной и азотной кислот.

Дымоход следует изолировать от конструкций, сделанных из горючих материалов. Согласно нормам, дымоход может отклоняться от вертикали на угол до 30° при длине участка не более 1 м

Конденсат может образовываться в достаточно больших количествах, ведь при сжигании 1 м³ природного газа, широко используемого в качестве топлива для бытовых отопительных котлов, выделяется порядка 2 л жидкости, в виде пара уносящейся из топки вместе с дымовыми газами. Кирпичные дымоходы оказались чрезвычайно уязвимы к такому воздействию: упомянутые кислоты разъедают поверхность кирпича, проникают внутрь кладки, разрушают дымовую трубу, а затем и отделку дома, штукатурку, бетон. По этой причине подобные конструкции, хорошо зарекомендовавшие себя при использовании с традиционными печами и каминами, без определенной доработки практически не подходят для современного котельного оборудования. Здесь следует применять дымоходы из современных материалов, специально разработанные для низкотемпературных отопительных агрегатов. Наиболее широкое распространение получили стальные трубы — одностенные, которые в таком случае монтируются внутри кирпичного дымохода, и двустенные типа «сэндвич» с прослойкой в виде минерального негорючего утеплителя из базальтового волокна. Для этих целей выпускаются также керамические концентрические дымоходы и системы из полимерных материалов. Существуют даже стеклянные дымоотводные конструкции. К слову, все перечисленные материалы рассчитаны на определенный диапазон рабочих температур и далеко не всегда могут применяться с печами или каминами, жар от которых бывает недопустимо высоким.

Чтобы избежать трудностей и неудобств, связанных с внеочередным ремонтом дымохода, следует изначально подбирать систему дымоотведения с учетом соответствия характеристик генератора тепла и материалов дымохода.

При монтаже трубы на фасаде здания фиксирующие скобы ставятся с шагом 2,5 м

Для изготовления дымовых труб ведущие производители используют нержавеющую сталь марки 1.4571, хорошие антикоррозионные свойства которой обеспечиваются повышенным содержанием хрома, а также присадками на основе молибдена и никеля. Гладкая полированная поверхность дымоходов из нержавейки снижает аэродинамическое сопротивление магистрали, минимизирует возможность отложения сажи и способствует быстрому удалению конденсата, который в большинстве таких систем стекает по цоколю трубы, отводится к топливнику через сифон, нейтрализатор или напрямую, а затем сбрасывается в канализацию.

Дымоходные трубы из нержавеющей стали, в зависимости от ее качества, пригодны для всех видов топлива и топочных систем. По рекомендациям разработчиков они могут применяться как при рабочей температуре, достигающей 600°C, так и в паре с конденсационными котлами, где отходящие газы охлаждены ниже точки росы. Согласно российским нормативным документам, модульные двухслойные сборные дымоходы из нержавейки со слоем тепловой изоляции из негорючего материала допускается подвергать воздействию температуры не выше 500°С. Следует заметить, что в печной или каминной трубе она поднимается до 1000°C лишь при возгорании сажи, а в обычных случаях не превосходит уже упомянутые 600°C.

В двустенных системах теплоизолирующий материал, заключенный между внутренним и внешним слоями, снижает потери тепла дымовых газов через стенки дымохода, препятствуя их остыванию ниже точки росы, и образования конденсата не происходит. Чтобы дым не проникал через стенку конструкции, то есть вода не конденсировалась с ее внешней стороны, современные дымоходы изготавливаются в газоплотном исполнении.

Отверстия в оголовке дымовой трубы и дефлектор с механической турбиной служат для усиления тяги в канале

Двухслойные стальные дымовые трубы

На российском рынке предлагают фирмы Schiedel, Jeremias, Raab и Rosinox (Германия), Fineline (Венгрия), Camin Wierer (Италия) и другие. Из российских изготовителей аналогичной продукции можно упомянуть компании «ДомоТехника» и «Элитс».

Для поквартирного теплоснабжения в многоэтажных домах ведущие производители дымоходов рекомендуют систему LAS (воздух-газ). В данном случае дымовые газы удаляются по внутренней трубе, а воздух, необходимый для горения топлива, подается к котлу по каналу между ней и стенками шахты. Применение LAS делает возможной эксплуатацию газовых отопительных агрегатов в режиме, независимом от воздухообмена в помещении, то есть такой подход в наибольшей степени соответствует требованиям СНиП 41-01-2003 (п. 6.2.2), которые предписывают устанавливать в квартирах генераторы тепла исключительно с закрытыми камерами сгорания. Данную продукцию, выпускаемую из полимерных материалов, на российском рынке предлагает, в частности, компания Viessmann.

Становящиеся все более популярными конденсационные котлы полезно используют скрытую теплоту дымовых газов, температура которых в результате понижается до такой степени, что нельзя исключать выпадения конденсата в дымоходе даже при хорошей теплоизоляции последнего. В качестве средства борьбы с коррозией внутренних стенок дымоходных труб компания Fineline рекомедует применять полимерный вкладыш Furanflex, имеющий цельнокроеную структуру. Это приспособление подходит для защиты кирпичных и стальных каналов любой длины, а его монтаж осуществляется без разламывания стены. В то же время полимеры не выдерживают высоких температур, из-за чего не могут использоваться для отвода дымовых газов от печных и каминных топок.

При монтаже стального дымохода на выходе конструкции из стены необходимо установить дополнительное крепление, причем колена и отводы не являются опорными элементами, их нельзя прижимать к внешним поверхностям здания

Устойчивость к воздействию влажности и химически агрессивной среды — главное преимущество современных керамических дымоходных систем, которые пригодны для работы с любыми разновидностями отопительного оборудования. Изготовленная из высококачественной технической керамики дымовая труба невосприимчива к влаге, кислотам и перепадам температур, выдерживая до 1250°C. Такие дымоходы монтируются из керамических блоков, а надежное газоплотное соединение обеспечивается самой конструкцией канала в сочетании со специальным герметиком. Недостатками подобных систем являются их относительно большая масса, объем, а также высокая стоимость.

Горячая тема

В печах и каминах температура отходящих газов достаточно высока, и поэтому с ними разумнее всего использовать кирпичные или бетонные дымоходы, что, разумеется, не исключает возможности применения стальных либо глиняных конструкций. В принципе, асбоцементные аналоги тоже годятся, но в соответствии с нормами дымовые газы в данном случае не должны быть нагреты свыше 300°C. Желательно предусматривать для каждой печи отдельный канал дымоотведения, но можно присоединять к одному дымоходу и две печные топки, если они расположены на одном и том же этаже. При соединении дымовых труб в них следует предусматривать рассечки высотой не менее 1 м от низа стыка.

Если печи разрешается размещать лишь в одно- либо двухэтажных строениях, причем для генераторов тепла на каждом этаже должен быть устроен свой дымоход, то твердотопливные камины с закрытыми топками допускается устанавливать даже в многоэтажных жилых и общественных зданиях. При этом их необходимо присоединять к коллективной системе дымоотведения через воздушный затвор длиной не менее 2 м, исключающий распространение продуктов горения.

Дымоходы из технической керамики устойчивы к воздействию влаги и кислот, а также температуры до 1250°С

Ошибки при сооружении кирпичных дымоходов могут также касаться качества и особенностей кладки или выбора кирпича. В данном случае нельзя использовать его слабо обожженные стеновые или перегородочные разновидности. Толщина кладочных швов не должна превышать 5 мм, причем монтаж брусков на ребро не допускается. К существенным просчетам относится ступенчатая форма наклонных участков канала, которая приводит к образованию завихрений и снижению тяги. Неаккуратная колка кирпича, неправильное приготовление раствора, наличие пустот в кладочных швах и сдвоенных вертикальных швов — все это становится причиной возникновения проблем при эксплуатации кирпичных дымоходов.

При сооружении подобных конструкций не допускается применение пустотелого или поризованного кирпича. Для кладки топок печей и каминов, а также печных труб используются только огнеупорные керамические изделия. Технология их производства предусматривает обжиг при температуре 1300–1350°C, при этом цвет готовой продукции бывает разным — от почти белого до светло-коричневого, чаще — соломенного с коричневыми вкраплениями. С учетом конструктивных особенностей печных топок различного типа выпускается прямой и клиновидный (торцевой и ребровой) огнеупорный кирпич.

Состояние кирпичного дымохода требуется периодически контролировать: для упрощения этой задачи конструкции белят, так как черная копоть, свидетельствующая о наличии трещин и утечек дымовых газов, хорошо заметна именно на светлой поверхности.

Модульная дымоходная система для каминов

Стальная модульная система Groupe Poujoulat предусматривает охлаждение наружной стенки дымохода конвективным потоком воздуха с дальнейшим отводом последнего в подкровельное пространство и использованием для нужд системы теплоснабжения дома.

Модульная дымоходная система для котлов

Стальная модульная система дымоотвода Groupe Poujoulat для котлов надежно крепится на кирпичной стене, а оголовок трубы оснащается дополнительной насадкой, препятствующей охлаждению наружного участка конструкции.

Текст: Александр Преображенский

Как заменить трубы для дренажа ванны | Главная Руководства

Слив из ванны, который протекает или отсоединяется, может привести к серьезному повреждению водой, если его не устранить. Это ситуация, которая должна быть исправлена до показа или продажи любой недвижимости. Дренажные трубы состоят из тройника и сливных труб, ведущих к основному сливу. Однако как фактический слив из трубы ванны, так и переливная труба также могут считаться частью дренажной системы. Замена этих труб и используемых инструментов зависит от того, какой тип дренажных труб установлен.

Снимите трубки, соединяющие перелив с корзиной слива бака. Крышка перелива снимается путем выкручивания крепежных винтов на крышке. Сливную корзину можно снять, вставив по одной отвертке с каждой стороны корзины и повернув ее против часовой стрелки.

Снимите тройник за баком. Если он пластиковый, используйте плоскогубцы с шипами и канавками, чтобы ослабить соединительные гайки. Если это металл, используйте два трубных ключа. Один трубный ключ прикреплен к трубе, которую вы не хотите поворачивать, а другой трубный ключ прикреплен к трубе, которую нужно снять.Поверните ключ на трубе, которую нужно снять, крепко удерживая другой трубный ключ. Нанесите проникающее масло на резьбу, если она не откручивается.

Прикрепите сливной комплект из ПВХ к ванне. Переливная пластина верхней крышки и дренажный узел будут установлены поверх оригинала. Нанесите немного силикона на прокладку и затяните пластину отверткой.

Привинтите сливную корзину ванны с помощью пары отверток точно в противоположном направлении.Нанесите силикон на прокладку в том месте, где труба присоединяется к корзине, и затяните фитинг плоскогубцами.

Подсоедините тройник к переливной трубе и сливному патрубку корзины для ванны. Плотно затяните соединительные гайки плоскогубцами.

Подсоедините сливную трубу тройника к оригинальной трубе, если она в хорошем состоянии и не протекает. Если это фитинг из ПВХ, то либо навинчивающаяся соединительная гайка, либо тройник должен быть зацементирован на месте с помощью ПВХ-клея.Если трубы, ведущие к основному сливу, неисправны, перейдите к шагу № 5.

Снимите сливную трубу, ведущую от бака к основному сливу. Если это металлическая труба, открутите ее с помощью двух трубных ключей. Один ключ удерживает соединение в месте соединения трубы, а другой ключ отвинчивает трубу.

Если это соединение из ПВХ, отрежьте трубу ножовкой на расстоянии одного дюйма от основного водостока.

Замените старую трубу на ПВХ и подходящие соединители. Они доступны в вашем местном хозяйственном магазине, и вы можете приобрести трубу из ПВХ с соответствующей резьбой для ввинчивания в металлическую трубу. При этом перед затягиванием трубы из ПВХ обмотайте резьбу тефлоновой лентой или покройте ее трубной смазкой.

Если вы соединяете ПВХ с ПВХ, приклейте муфту к отрезанному куску толщиной один дюйм, который ведет к основному водостоку. Отрежьте оставшиеся части ПВХ ножовкой и склейте их вместе.

Каталожные номера

Наконечники

Если реальная сливная корзина не отвинчивается, используйте сабельную пилу, чтобы вырезать паз в боковой части корзины. После того, как выемка будет вырезана, используйте монтировку, чтобы повернуть и вытащить старую сливную корзину.
Если трубы расположены неправильно, обрежьте их по размеру или установите гибкую дренажную линию из ПВХ. Гибкую линию можно согнуть, придав ей любую форму, и она позволит вам соединить трубы, которые не выстраиваются должным образом.

Биография писателя

Дейл Ялановски профессионально пишет с 1978 года. Его статьи публиковались в «Женском дне», «Новом домашнем журнале» и на многих сайтах, посвященных самоделкам. Он специализируется на проектах «сделай сам», домашнем хозяйстве и обслуживании автомобилей, а также управлении недвижимостью.Ялановский также ведет раз в два месяца колонку, в которой дает советы по благоустройству дома.

Как разблокировать трубу, заполненную бетоном или плиточным раствором?

На прошлой неделе мне позвонил клиент с просьбой разблокировать слив в душе. Я думал, что это будет простая работа для сливной машины, но, к сожалению, это не так.

Сантехник, которого я организовал, чтобы разблокировать слив душа, не смог разблокировать его с помощью своей струйной машины, потому что слив 40 мм был заблокирован чем-то вроде бетона или плиточного раствора.

Дом был только что куплен, и новые владельцы, въехав в него, обнаружили, что их душ при использовании наполняется, как бассейн.

Мой сантехник сообщил, что он протащил свою машину через засор, но отверстие в трубе имело ширину всего 10 мм, хотя должно было быть 40 мм. Если в трубу попадет какой-нибудь волос, он заблокирует отходы, потому что это всего лишь маленькое отверстие в бетоне. Его совет, чтобы полностью очистить трубу, заключался в том, чтобы использовать соляную кислоту и оставить ее в трубе, чтобы смягчить бетон, чтобы его можно было промыть через трубы.

В прошлый понедельник папа использовал надувной шар, чтобы перерезать стоки душа, попадающие на пол. Затем он вылил 6 литров соляной кислоты в стоки душа, а затем мы пошли делать другую работу и надеялись, что к тому времени, когда мы вернемся домой, кислота сделает свое дело. Изображения немного размыты, потому что это то, что происходит, когда вы на работе, и вас просят передать инструменты и сделать что-то.

Использовали компрессор, чтобы надуть воздушный шар в 40-миллиметровом стоке, соединенном со 100-миллиметровым сливом душа. Использовали воронку, чтобы вылить соляную кислоту в канализацию.Я видел, как один большой кусок раствора упал в мусорный пол.

Кормление саниснейка в отходы с пола и попытка загнать его в 40-мм отходы

Мы использовали два инструмента саниснейк, чтобы убедиться, что 40-мм отходы были чистыми. Мы накормили одну змею через стоки с пола (отцу было трудно просунуть руку, чтобы накормить ее в стоки душа), а другую змею-саниснейку через верхнюю часть стоков душа. Когда обе саниснейки встретились и соединились вместе, мы сделали движение морской пилой, чтобы растолочь что-нибудь в трубе, чтобы убедиться, что оно чистое.К сожалению, это означало, что мы сломали один из наших инструментов, чтобы получить оба инструмента.

В то же время папа открутил душевую розетку и установил длинный гибкий шланг для подачи воды в слив душа, чтобы устранить засор.

Установил гибкий шланг там, где была душевая розетка… Распылил воду по сливу душа, чтобы убедиться, что засор исчез. кислота сделала свое дело.

Кто знает, как туда вообще попал бетон. Наиболее распространенная причина появления бетона в канализации – это ремонт ванной комнаты и установка нового напольного покрытия, когда бетонное покрытие проваливается через душевую решетку.

Другой причиной может быть затирка плиточника, которая застаивается в трубах как бетон. Плиточники должны выбрасывать затирку в мусорное ведро, но иногда они могут быть ленивыми и позволить ей упасть на пол или позволить ей упасть через решетку стока, что может привести к серьезным закупоркам трубы.Чтобы избежать таких случаев, необходимо приклеить клейкую ленту к решеткам пола, чтобы ничего не провалилось.

Трудно разблокировать трубу, заполненную плиточным раствором или бетоном, и это очень дорого, потому что для ее разблокировки требуется много рабочего времени. Как мы нашли на этой работе.

Вам когда-нибудь приходилось разблокировать слив в душе? Вы когда-нибудь разблокировали трубу, заполненную бетоном или плиточным раствором?

Могу ли я использовать кирпич в туалете для экономии воды?

Начиная с 1994 года туалеты нового производства ограничивались использованием не более 1 шт.6 галлонов на промывку (gpf). До этого объемы смыва до 3,5 галлонов на фут считались «малым потоком», а в самых старых туалетах можно было использовать более 6 галлонов! Проблемы с водой в 70-х и 80-х годах заставили многих попытаться сохранить ее самостоятельно. Одна из наиболее оригинальных идей заключалась в размещении кирпича (да, настоящего кирпича) на стене. внутри бачка унитаза: при этом вода вытесняется — около половины галлона — и при каждом смыве она расходуется меньше.

Идея звучит относительно безобидно, но следует учитывать риски.Важно понимать, что туалеты предназначены для смыва определенным количеством воды; даже вещи, которые кажутся незначительными, могут кардинально повлиять на работу туалета. Когда работают только вода и гравитация, даже дополнительный дюйм высоты сифона или размер и расположение отверстий в ободе могут сыграть большую роль в том, насколько хорошо унитаз очищает отходы. Таким образом, даже если ваш старый унитаз выглядит идентично новой модели с низким расходом, между ними могут быть существенные внутренние различия.

Одна и та же модель, разных годов выпуска. Можете ли вы сказать разницу?

Отходы, которые попадают в ваш туалет, должны утилизироваться должным образом и полностью — они никогда не должны застрять в ловушке или в канализационной линии вашего дома. Правильное количество воды, как определили инженеры, спроектировавшие туалет, необходимо для перемещения отходов через сифон и дальше в канализацию. Использование меньшего количества воды сопряжено с очевидным риском плохого смыва и даже может привести к попаданию канализационных газов в ванную, если в сифоне унитаза недостаточно воды.

Другая главная проблема при использовании кирпича — это… кирпич. Из какого бы конкретного материала ни был сделан кирпич, он не предназначен для постоянного погружения в воду (что сильно отличается от «воздействия стихии»). Есть большая вероятность того, что кирпич через некоторое время начнет разрушаться в резервуаре, где рыхлая глина / соль. песок / известь / частицы бетона могут вызвать проблемы с наливным клапаном и другими внутренними компонентами. Некоторые говорят просто завернуть кирпич в полиэтилен, но это не надежная защита.

Если вы хотите экономить воду и иметь старый унитаз с более высокой скоростью смыва, мы настоятельно рекомендуем вам заменить унитаз на более новую, водосберегающую модель. Временные меры, такие как вытеснение воды, могут не вызывать никаких проблем при использовании в течение короткого периода времени, но единственный способ защититься от будущих проблем и неприятностей — это иметь устройство, предназначенное для экономии воды. Если вас беспокоит стоимость, обратитесь к поставщику воды (или воспользуйтесь системой поиска скидок WaterSense). чтобы узнать, есть ли программа скидок в вашем регионе: вы можете получить до 100 долларов, чтобы компенсировать стоимость обновления до 1.Модель 6 галлонов. Также могут существовать местные программы, которые могут предложить большую помощь домохозяйствам с низким или фиксированным доходом — обязательно проверьте!

В тех случаях, когда вы не можете установить новый унитаз, но настаиваете на максимально возможной экономии воды, есть варианты. Вместо кирпича попробуйте наполнить пластиковую бутылку небольшими камнями или галькой и завинтить крышку — опасения по поводу использования меньшего количества воды (в туалете, рассчитанном на большее) все равно останется, но вы, по крайней мере, избежите распадающегося кирпича. Также доступны резиновые «кирпичи», которые достигают той же цели, но без риска распада.

Подумайте о том, чтобы использовать «мягко-желтый» подход — откажитесь от смывания мочи, и вы сможете сэкономить немало воды каждый день. Также доступны комплекты для модернизации с двойным смывом, которые позволяют старым туалетам использовать меньше воды для смыва жидких отходов или полный объем смыва для твердых отходов, но имейте в виду, что они не будут работать со всеми туалетами и могут иметь неблагоприятные последствия. влияние на производительность (учитывая меньший объем воды).

И, наконец, как всегда: проверьте и немедленно устраните утечки! Все меры по консервации в мире не помогут, если в сантехнике вашего дома есть протечки — будь то в самой сантехнике или в трубах за стенами.

Хотите больше идей по экономии воды? Ознакомьтесь с нашим руководством по водосберегающим сантехническим изделиям, чтобы получить советы, которые помогут вам сэкономить!

История сантехники в Америке

Впервые опубликовано в

Июль 1987 г. , журнал P&M

История сантехники в Америке представлена вам с любезного разрешения журнала P&M Magazine

мы получили письменное разрешение на перепечатку

«Если учесть тот вклад, который сантехника и канализация вносят в качество нашей жизни, то многое из того, что мы делаем, кажется гораздо менее значительным.» — 1995, наш учредитель

Любителям бейсбола на заметку. Аризонский парк Хохокам в Месе, штат Аризона, может стать весенней тренировочной площадкой бейсбольной команды Chicago Cubs. Он назван в честь вымерших индейцев хохокам, которые играли в свой собственный мяч и работали на тех же полях столетия назад.

Они были мастерами-фермерами на юго-западе Америки и инженерами больших сетей оросительных каналов в долине Соленой реки. Впервые они появились около 350 г.C., строя каналы из открытых рвов, выдолбленных каменными орудиями и деревянными мотыгами. Каналы простирались почти на 250 миль, стимулируя торговлю и коммерцию между сообществами сотен и тысяч человек. Никто не знает, почему из-за климатических потрясений, засухи или наводнения хохокамы внезапно исчезли в 1450 году нашей эры, задолго до того, как Колумб открыл Америку или пилигримы высадились на Плимутской скале.

Руины этой утраченной культуры в Пуэбло-Гранде иронически возвышаются над реактивными самолетами, взлетающими в аэропорту Феникса.Расположенные на Ист-Вашингтон-стрит, они представляют собой призрак сухих береговых каналов шириной 80 футов и глубиной 20 футов. Странные кучи мусора предлагают подсказки органических отходов, растительности и ракушек. А многоэтажные «квартирные» дома свидетельствуют о квартирном стиле жизни. Но нет никаких признаков каких-либо трубопроводов, туалетов или уборных. Объясняется, что коренные американцы всегда избегали общественных мест для дефекации.

Поселенцы Нового Света подражали индейцам, которые небрежно сбрасывали отходы и мусор в проточную воду, открытые поля, кустарники или леса.Как и их предки в Европе, колонисты также выбрасывали мусор и экскременты через парадную дверь и окна на улицы внизу. Первыми утилизаторами мусора в стране станут свиньи и мусорщики.

Пройдет более середины XIX века, прежде чем молодая Америка разработает достаточно эффективные системы водоснабжения и канализации, а также появится великое изобретение туалета. Но наши предки прекрасно наверстали упущенное.

Благодаря индустрии сантехники Соединенные Штаты установили непревзойденные в современном мире стандарты охраны здоровья и безопасности.В авангарде был незамеченный сантехник, искусный мастер по свинцу, искусный вешалку для колокольчиков, кузнец, слесарь-инструментальщик, рабочий по металлу и олову.

Уборная Знания: Более 2800 лет назад легендарный царь Крита Минос владел первым в мире смывным унитазом с деревянным сиденьем. Затерянное на века в развалинах дворцовых руин, изобретение не материализовалось снова до 1594 года. Затем сэр Джон Харингтон построил «убежище в совершенстве» для своей крестной матери, королевы Елизаветы, для использования в Ричмондском дворце, и один для себя в Ричмондском дворце. его скромное состояние.После того, как в 1596 году он опубликовал свою напыщенную книгу ужасных каламбуров и непристойных шуток о новом устройстве, Новый дискурс государственного субъекта, именуемый метаморфозой Аякса, , насмешки и презрение будут преследовать его до конца его дней. , и он никогда не построил другой. («Аякс» в те дни на сленге обозначал уборную или «джейкс».) К несчастью всего мира, пройдет еще 200 лет, прежде чем эта идея снова возьмет верх.

Таким образом, когда колонисты собирались в Новый Свет, они, вероятно, спрятали ночной горшок среди другой посуды и жестяных изделий.Но для деревенщины или 14-летней невесты термин «шезлонг» или «комод» часто маскировал его использование. Сообщается, что в начале 1800-х годов жена поселенца купила несколько из новых запасов в местном магазине для использования на кухне и на столе.

Уборная или надворная постройка постепенно стала общепринятой, хотя и представляла опасность для тех, кто проходил мимо. Один автор дневника с отвращением написал: «Таинственные дома настроены против Стреты, которая портит одежду людей, если они оказываются рядом, когда выходит грязь . .. Особенно в Ночь, когда люди не могут видеть, чтобы избегать их.»

Из более скромных и ветхих деревянных надворных построек возникли более великолепные постройки. Человеческая природа как она есть, некоторые из них стали символами отличия, как современные ванные комнаты состоятельных людей. Флигель Уильяма Берда 1730 года был сделан из кирпича и имел пять отверстий. Берд был главным судьей колониального суда и поэтому сидел на самом большом месте в центре приподнятой полукруглой скамьи. Так же как и мистер Берд председательствовал в семейной уборной.

Десятки лет спустя в Крестед-Бьютт, штат Колорадо, была построена двухэтажная модель, которая стоит до сих пор.Верхний уровень использовался, когда сильный снег заблокировал первый этаж. Более типичный флигель с одним отверстием находится в копии, расположенной в Олд Стербридж, штат Массачусетс,

Однако, как внести работающий туалет в дом без беспорядка и запаха, было изобретением, которое ждало своего рождения. Некоторые из ведущих граждан страны пытались импровизировать на основе базовых знаний того времени.

Томас Джефферсон, например, разработал внутреннюю уборную в своем доме в Монтичелло, соорудив систему шкивов.Слуги использовали это устройство, чтобы вытаскивать ночные горшки из земляного чулана (деревянный ящик, в котором внизу помещалась кастрюля с древесной золой, и сиденье с прорезанным отверстием наверху). Архитектор и изобретатель, а также государственный деятель, Джефферсон также построил два восьмиугольных флигеля в своем убежище в Тополином лесу в Вирджинии.

В начале 1840-х годов архитектор и проектировщики Центрального парка Нью-Йорка осудили флигель как «неприятный, нездоровый, непристойный и уродливый». Все это было правдой. Это пытались исправить, спроектировав небольшие готические сооружения, сочетающие в себе беседку с видом на сад с одной стороны и двух- или четырехкамерную с другой.

За исключением нескольких частных домов, отели были бастионами роскоши и комфорта, а также внутренней сантехники. В 1829 году блестящий молодой архитектор, 26-летний Исайя Роджерс, своим новаторским отелем Tremont в Бостоне вызвал благоговейный трепет по всей стране. Это был первый отель с внутренней сантехникой, ставший прообразом современного первоклассного американского отеля.

Четырехэтажное здание имело восемь туалетов на первом этаже, расположенных в задней части центрального двора.Двор был соединен застекленными коридорами со спальными флигелями, столовой и ротондой.

В ванных комнатах в подвале была проведена холодная водопроводная вода, которая также шла на кухню и в прачечную. То ванны были медными или оловянными и, вероятно, имели небольшой боковой отвод, газовую печь, прикрепленную к одному концу. Возможно, в форме ботинка, как у французской и английской моделей, вода в ванне будет течь и циркулировать в обратном направлении, пока вся ванна не нагреется до удовлетворительного состояния.

С 1790-х годов на Северо-Востоке были бани, но только в этот период, несколько десятилетий спустя, в городских отелях или новых жилищах также были бани. Это было просто невозможно без подходящей системы водоснабжения и канализации.

В Тремонте воду брали из металлического резервуара, установленного на крыше, а недавно изобретенный паровой насос поднимал воду на большую высоту. Простая система транспортировки воды отводила экскременты в канализацию. Как и в случае с другими отдельными постройками того времени, у каждой был свой источник воды и отвод.

Пять лет спустя в Нью-Йорке Роджерс превзошел свои достижения в отеле «Тремонт».Он построил дом Астора. с шестью этажами, с 17 комнатами на верхних этажах с туалетами и ванными комнатами для обслуживания 300 номеров. Astor и Tremont были первыми современными зданиями, построенными с обширной сантехникой. (Напротив, отель Statler в Буффало произвело фурор в 1908 году, предложив «Комнату с ванной за полтора доллара».)

Архитектор Роджерс был в очень хорошей компании. Его бывшим работодателем был Соломон Уиллард, разработавший первая широко используемая американская система центрального отопления.

В 1830-х годах по крайней мере в одном частном доме, особняке Джеймс-Ривер, была система отопления на дровах. Тепло поднималось на первый этаж через красивые медные регистры. Дамы из высшего общества Нью-Йорка, не теряя времени, стекались в гостиную после ужина, чтобы постоять над кассами, чтобы согреться.

Однако центральное отопление, как правило, ограничивалось общественными помещениями и коридорами. Гостевые комнаты в этот период все еще отапливались салонными печами и каминами. Отсутствие тепла в доме задержало развитие ванных комнат.

Наши грязные предшественники: Говорят, что ни в одном доме в Куинси, штат Массачусетс, до 1820 года не было ванной комнаты. температура в спальне падает ниже точки замерзания, купание не доставляет удовольствия.

Большинство колониальных купаний состояло из случайных купаний в прудах или ручьях. Более типичной была цитата Элизабет Дринкер, жены высокопоставленного филадельфийского квакера. В 1799 году у нее на заднем дворе был установлен душ (вероятно, в виде ведра) для терапевтического использования. Она сказала: «Я перенесла это лучше, чем ожидала, потому что не была мокрой сразу за 28 лет».

Когда купание стало модным, оно развилось из-за шарлатанской гигиены, а не из-за чистоты. Затем появилась смесь туалета и спа, как в старой доброй Англии.

Копируя обычаи модной Британии, один историк заметил, что на дуэлях, вероятно, погибло меньше людей, чем на курортах, возникающих в различных частях страны. Если минеральные воды имели достаточно неприятный вкус или запах, люди верили, что они могут вылечить все, что их беспокоит.В конце 1770-х годов колонисты купались в моде, как и их коллеги в Бате или Спа в Англии, подражая хорошему обществу Старой Страны.

Уорм-Спрингс, штат Пенсильвания, в 1775 году привлекали людей со всего мира, купающихся в воде. Некоторые жили в хижинах, все готовили в общий огонь. Были построены нееврейские пансионы и насосы, а к развлечениям добавились танцевальные залы. Соседний богатые комарами болота были осушены, а церковь расширена, чтобы благочестивые посетители были довольны.

Др.Бенджамину Рашу не повезло: у него во дворе был колодец с ужасной на вкус водой. Весь город стекался к нему, чтобы вылечить всевозможные недуги. Когда перекачанный колодец высох, люди слишком поздно узнали, что колодец соединен с уборной доктора.

Многие считали купание опасным для здоровья. В 1835 году Общий совет Филадельфии почти запретил купание в зимнее время (постановление было отклонено двумя голосами). Десять лет спустя в Бостоне запретили купаться, кроме как по особым медицинским показаниям.

Такому отношению способствовало плохое водоснабжение. Ванну приходилось наполнять и опорожнять с помощью ручного насоса и ведра. Это была слишком тяжелая работа.

Но к 1845 г. установка санузла стала окупаться. С выпуском сточных вод, внутренняя сантехника и рабочие туалеты приближались к завершению. К сожалению, плохая сантехника и вонь из открытых канализационных сетей сделали некоторые новые дома непригодными для проживания.

В начале 19 века дымоход выходил через крышу, но никто не знал, как правильно подобрать размер трубы. Обычно размер занижали. Многие вентиляционные трубы были настолько малы, что зимой забивались инеем. Вскоре после этого был добавлен коронный вентиляционный канал, т. е. соединение было выполнено в верхней части вентиляционного отверстия.

Хотя канализация обеспечивала стоки воды, канализационный газ делал дом практически непригодным для жизни. Хотя вентиляция была неизвестна в те ранние годы, ловушки использовались с начала 1800-х годов, хотя от них было мало пользы, поскольку ловушки постоянно теряли гидрозатвор.

В 1874 году произошел грандиозный прорыв, когда неизвестный сантехник решил проблему вентиляции.Он предложил уравновесить давление воздуха в системе с наружным атмосферным давлением, чтобы предотвратить сифонирование или выброс гидрозатвора в ловушках. Он установил 1/2-дюймовую трубу на ловушках и вытянул трубу наружу. Некоторое время это работало, но потом вентиляционное отверстие забилось, и вонь вернулась. Путем проб и ошибок сантехники научились увеличивать размер трубы.

Скучное дело: Ранние поселенцы ничего не знали о свинце или железных трубах — они умели строить только из дерева, дара страны.

Водопроводные трубы делались из пробуренных бревен, предпочтительно срубленных из болиголова или вяза. Деревья будут разрезаны на куски длиной от 7 до 9 футов, а их стволы будут иметь толщину около 9-10 дюймов.

Однако

Деревянная труба, проложенная под землей, создавала несколько проблем, особенно в крупных населенных пунктах или городах. Неровный грунт под балками может привести к провисанию бревна, где будет застаиваться вода, кишеть насекомыми и, как правило, оставлять древесный привкус.

Бурильщики сами по себе были колоритными персонажами, которые обычно путешествовали парами из города в город, принося новости и сплетни о районе, занимаясь своей работой.С пятифутовым стальным буром между ними и ручкой на одном конце они фиксировали бревно на глаз, измеряли его острием топора и сверлили или высверливали центр. Утрамбовывая один конец, чтобы придать коническую форму, они соединяли бревна вместе в ряд, используя битумоподобную смолу или смолу для уплотнения балок. Иногда бревно раскалывали и долбили, соединяли, соединяли бревна железными обручами или заставляли кузнеца законопатить бревна свинцом.

Они установят самотечную систему водоснабжения, начинающуюся с родника или ручья на возвышенности, позволяющую воде течь вниз по склону к дому или ферме.Она проложит путь к задней части дома через сарай и попадет в водосборник.

В 1652 году в Бостоне была построена первая в стране водопроводная станция, созданная для обеспечения водой пожаротушения и бытовых нужд. Поскольку в те дни домов и магазинов с деревянным каркасом пожар был обычной опасностью, а пожар в дымоходе всегда был риском, было необходимо иметь под рукой готовый запас.

Линия, снабжающая водой бостонские пристани и другие здания, проходила от пруда Ямайка до района Фанейл-Холл, места встречи повстанцев из Массачусетса, которые 1 декабря устроили Бостонское чаепитие в близлежащей гавани.16, 1773. Совсем недавно из тех же окрестностей сняли участок деревянного водопровода. Длина бревна составляла 22 фута, внутренний диаметр отверстия в нижней половине дерева составлял 4 дюйма, а в верхней — 2 1/2 дюйма. Как и в случае с ранней деревянной трубкой, естественные развилки дерева разветвлялись тройниками и тройниками.

В 1795 году компания Jamaica Pond Aqueduct Corp. проложила еще 15 миль 3-дюймовой и 5-дюймовой деревянной водопроводной трубы из просверленных бревен, снова используя для строительства болиголов. Поскольку открытые колодцы обеспечивали легкий доступ к загрязнению из близлежащих туалетов, новый запас пресной воды способствовал снижению уровня смертности.

Грубоватые почти по всем меркам, эти новые трубопроводы, тем не менее, были бесценны для пожарных. Они пробивали дыру в деревянной трубе на краю улицы, вставляли трубу меньшего размера, предварительно подобранную по размерам, чтобы соответствовать только что просверленной дыре, и привязывали шланг своей пожарной повозки, насосной установки для двоих. Погасив огонь, они снова заткнули дыру предварительно вырезанной конической пробкой на конце длинного шеста, вставили ее в дыру и захлопнули. Это была «пожарная заглушка», деревянный столб, оставленный торчащим из земли, обозначающий заглушку, которую можно было вытащить для следующего пожара в дымоходе.

Деревянные трубы были обычным явлением до начала 1800-х годов, когда повышенное давление, необходимое для перекачки воды на быстро расширяющиеся улицы, начало расщеплять трубы, и они были заменены железом.

Гидротехнические сооружения Возраст: В 1804 году Филадельфия стала первым городом в мире, в котором водопроводные трубы стали изготавливаться из чугуна. Кроме того, это был первый город в Америке, в котором были построены крупномасштабные гидротехнические сооружения, поскольку он опирался на обильные запасы реки Шуйлкилл. Дружелюбный сосед, Филадельфия, продал свою старую деревянную трубку Берлингтону, штат Северная Каролина.J., где он использовался до 1887 г., когда потребовались более крупные сети.

Это были дни, когда медицина находилась в зачаточном состоянии и господствовали ошибочные представления о причинах болезней. Филадельфия была мотивирована очистить свой город и использовать новый запас воды, ошибочно полагая, что желтая лихорадка вызвана загрязненными колодцами города, а не укусом комара. Желтая лихорадка поразила Филадельфию в 1793 году с последствиями, подобными Великой чуме в Лондоне.

Эффективность гидротехнических сооружений зависит от насосов.До появления паровой энергии в 1800-х годах водяные колеса использовали речной поток для подъема воды. На границе и на фермах ветряные мельницы и простые гидравлические насосы служили наиболее эффективным средством перекачки воды для всего фермерского двора. Резервуар для хранения, достаточно большой, чтобы вместить запас воды на два или три дня, будет установлен на верхнем этаже амбара, а затем вода будет подаваться по трубам в отдельные места.

К концу 1800-х годов ветряные мельницы все еще будут в полную силу их новым и лучшим механизмом, удерживающим фермеров от соблазна большого города.Кто мог устоять перед рекламным предложением 1893 года от компании «Аэромотор»?

«Многие фермерские мальчики остались дома благодаря огромной помощи, которую им оказал мотор-редуктор. Этот неутомимый рабочий не только качает воду, но и крутит точильный камень, пилит дрова, лущит кукурузу, маслобойки и еще дюжину других вещей, которые очень неприятны для мальчика, и это, как правило, обескураживает его и делает его недовольным».

Но мегаполисам требуется нечто большее, чем ветряные мельницы или простые гидравлические насосы, чтобы обеспечивать водой все население, особенно тех, кто переживает промышленную революцию.Население Чикаго, например, выросло с 350 человек в 1835 году до более чем 60 000 человек к середине века. В 1869 году город представил новое инженерное достижение, которое попало в заголовки газет по всему миру.

Чикагская водонапорная башня снабжала город водой по двойной туннельной системе, которая простиралась на две мили в озеро Мичиган. В открытом море чистая вода поступала в подводный колодец, ведущий к туннелю под дном озера, при этом водозаборный колодец был защищен деревянной будкой.

Первый туннель, завершенный в 1869 году, содержал массивный стояк шириной три фута и высотой 138 футов, который выравнивал давление в водопроводной сети города. Здание чудом уцелело во время Великого чикагского пожара 1871 года и до сих пор стоит как памятник прошлому города.

Паровые двигатели, работающие на угле, тянут воду из туннеля под озером. Они поставляли 15 миллионов галлонов в день в городскую водопроводную сеть. Когда в 1906 году насосную станцию модернизировали и установили новые двигатели, стояк убрали. Сегодня на станции установлено шесть мощных двигателей, которые в среднем перекачивают 72,5 миллиона галлонов в день.

Канализация, пожалуйста: Хотя Чикаго приписывают первый комплексный проект канализации в стране (разработанный Э.С. Чесбро в 1885 г.), уже многолюдный город Нью-Йорк послужил общей моделью для развития систем водоснабжения и водоотведения по всей стране.

Вода всегда была в большом почете на Манхэттене, с первого дня ее покупки у индейцев в 1626 году. Ведро воды приходилось набирать вручную и носить из родников или колодцев. Те, кто находился слишком далеко, полагались на разносчиков, которые продавали воду ведрами, тележками или бочками. Позже вода будет распределяться по уличным насосам или гидрантам, которые будут работать нечасто в течение дня.

Выбрасываемые на улицы отходы и мусор создавали отвратительные условия, хотя люди всего лишь следовали многовековым обычаям. Они усугублялись тем, что у зданий стояли частные участки, «очистка» которых создавала еще больше проблем. Еще в 1700 году заинтересованные чиновники издали постановление, запрещающее мусорщикам выбрасывать на улицы «корзины с нечистотами».

Но рытье колодцев и рытье цистерн для сбора дождевой воды по-прежнему были основным способом добычи воды в большинстве поселений.Однако в те первые дни вода не была популярным напитком. Маленькая девочка из Барбадоса, жившая в пансионе со своей бабушкой в 1714 году, когда восьмилетняя девочка училась в школе в Бостоне, пожаловалась отцу, что бабушка заставляет ее пить воду. Папа ответил и настоял, чтобы она принесла пива или вина, как подобает ее положению.

Это отвращение к воде, вероятно, восходит к средневековому представлению о том, что вода вызывает озноб, лихорадку и всевозможные недомогания. Более вероятная причина заключалась в том, что уборная и местный колодец находились слишком близко друг к другу и порождали холеру и тиф вместо хорошего вкуса и чистоты.

В начале 1700-х годов в Нью-Йорке, как и в Бостоне, проложили систему деревянных труб под дорогами и продавали воду через уличные насосы или гидранты. Нью-Йорку потребовалось бы еще 25 лет, чтобы проложить подземные коллекторы для ливневых стоков.

Первая настоящая система водоснабжения Нью-Йорка состояла из резервуара, питаемого из колодцев и прудов, и разводки из деревянных труб. Это была грубая операция, и она действовала недолго. Потребовалось еще 50 лет, прежде чем в Нью-Йорке была построена действительно жизнеспособная система общественного водоснабжения.В этом плане колодезная вода перекачивалась в надземный резервуар и распределялась по водопроводу из чугуна. Магистрали несли воду к пожарным гидрантам по узким улочкам. Но пять лет спустя система дала сбой в хаосе большого нью-йоркского пожара 1835 года, уничтожившего 530 зданий. Водоснабжение не могло удовлетворить требования пожарных.

В ответ на потребности своих пожарных и для обеспечения питьевой водой и без того переполненного населения, город модернизировал свои проекты и разработал более надежную, герметичную систему.Завершенная в 1842 году система акведуков Кротона транспортировала воду из огромного резервуара в Кротоне, в 40 милях к северу от города, во второй резервуар на 42-й улице и в другой в Центральном парке. Они питались сетью подземных магистралей. Теперь можно было снабжать здания проточной водой. Однако, за исключением простой перевозки воды, не предусматривалось отвода сточных вод.

Инженер Джулиус В. Адамс создал основу, на которой основана современная канализация. В 1857 году Адамсу было поручено канализировать город Бруклин, площадь которого тогда составляла 20 квадратных миль.Отсутствовали данные о пропорциях канализации для нужд населения. Тем не менее, работая с нуля, Адамс разработал руководящие принципы и проекты, которые сделали возможной современную сантехнику. Что еще более важно, он опубликовал результаты. К концу века учебники с практическими рекомендациями будут доступны для жителей больших и малых городов по всей стране.

Части головоломки хорошей сантехники, наконец, собрались воедино — правильная вентиляция, водопровод и канализация позволили туалету остаться в помещении.Американские гончары повторили успехи своих английских предшественников, а затем и некоторых других. Наконец, линия массового производства снизила стоимость производства арматуры, фитингов и клапанов, сделав их доступными и доступными для самых богатых. С окончательной корреляцией между болезнями и бактериями, передающимися через воду, толчок к водопроводу был завершен.

Туалет Эволюция: Развитие туалета в Соединенных Штатах происходит параллельно с Англией, где был изобретен современный туалет.Но до тех пор, пока не будет разработан цельный унитаз без металлических частей, унитаз останется источником загрязнения и опасным для здоровья.

Как и в Англии, первым изобрели бункер конической формы. Он попал в свинцовую ловушку, которую разместили под полом. Промываемый клапаном, непосредственно соединенным с чашей, он легко становился источником загрязнения.

Далее следовал унитаз, состоящий из верхней глиняной чаши и неглубокого медного поддона, содержащего 3-5 дюймов воды в качестве уплотнения у основания.Его можно было опрокинуть, чтобы вылить содержимое в нижний большой чугунный резервуар, соединенный с дренажной системой. Металлическая кастрюля работала на петлях, приводимых в действие рычагом.

Туалет для умывальника построен по принципу унитазов. Вода смывалась по прямой линии из накопительного бака на чердаке. Потяните за ручку в шкафу, и он откроет клапан в верхней части камеры. Он был соединен медным проводом. Вода текла до тех пор, пока не отпустили ручку. Он полностью смылся, когда вода ударилась о кусок листового свинца внутри чаши и вызвала брызги во всех направлениях.

В отличие от более ранних моделей, последовал короткий отсек с воронкой, который был установлен на поддоне, а ловушка была размещена над полом. Первоначально изготовленный из керамогранита, он был практически непроницаемым. Но позже шамотные шкафы будут переданы неосторожным покупателям.

Первый американский патент на плунжерный унитаз приписывается Уильяму Кэмпбеллу и Джеймсу Т. Генри в 1857 году. Он напоминал унитаз с двумя раковинами, о котором сожалел великий английский инженер С. С. Хеллиер. Механизм был антисанитарным, как и чулан Джорджа Дженнингса без ловушек.

Джон Рэндалл Манн, американец, разработал сифонный туалет в 1870 году. Три трубы подавали воду в бассейн: один подавал промывочный край по краю бассейна, другой быстро сливал в бассейн примерно полгаллона и начинал сифонное действие, а третий обеспечивал последующую промывку.

Вильям Смит в 1876 году разработал туалет с струйным сифоном. инженер полковник Джордж Э. Уоринг-младший в более крупные и сложные предметы сантехники.

Томас Кеннеди, еще один американец, запатентовал сифонный туалет, для которого требовалось всего две напорные трубы: одна для промывки обода, другая для запуска сифона. Уильям Хауэлл улучшил его в 1890 году, устранив нижнюю ловушку без ущерба для действия.

Десять лет спустя Роберт Фрейм и Чарльз Нефф из Ньюпорта, Род-Айленд, изготовили прототип американского сифонного туалета для стирки, хотя иногда ему не удавалось развить необходимое действие, и содержимое переливалось через край.Прошло еще одно десятилетие, прежде чем модернизированная чаша Фреда Ади подстегнула производство сифонного шкафа в Америке.

В начале 19 века производство шкафов в США уступало английскому, и большинство шкафов импортировалось. К 1873 году 43 британские фирмы, в том числе Twyford, Doulton и Shanks, экспортировали высококачественные шкафы в США

К концу века американские производители догнали европейцев, и американские товары начали заполонять этот рынок. Говорят, что американская сантехника родилась, когда гончар и декоратор Томас Мэддок объединился со своим другом Уильямом Ли.Время было выбрано не слишком быстро, потому что импорт английских материалов был очень дорогостоящим мероприятием.

Было трудно убедить соотечественников покупать американскую продукцию, поэтому Мэддок тщательно проштамповал каждый шкаф со львом и единорогом, а также со следующей надписью: «Лучшая керамическая посуда Стаффорда, сделанная для американского рынка».

Харингтон предложил чашу из кирпича, камня или свинца, покрытую смолой, смолой или воском. С тех пор гончарные изделия, фаянс, шамот и стекловидный эмалированный фарфор лидировали.Соляное остекление было ранним прорывом; в процессе материалы покрывались непроницаемой глазурью, которая обеспечивала новую устойчивость к пятнам и жидкости.

Украшения в первую очередь были ограничены внутренней частью чаши, потому что деревянная окантовка исключала любой внешний дизайн — никто этого не видел. Когда модели смыва и смыва были выставлены полностью, туалет стал не только функциональным продуктом, но и художественным. Внешняя чаша может быть рельефной или окрашенной для эстетического выбора.

Модели на пьедестале оказались самыми популярными, их отличали сложные узоры и причудливые названия. Популярными примерами были модели English Lion и Dolphin. Дельфин свернулся в букву S, чаша в форме рифленой раковины. (Резные изображения дельфинов отделяли сиденья, использовавшиеся римскими солдатами в уборной в Тимгаде, древнеримском городе на территории современного Алжира.) Унитаз в виде дельфинов от Edward Johns & Co. получил Золотую награду за дизайн в Большой Филадельфии. Выставка 1876 года.(Сегодня компания Armitage Shanks воспроизвела оригинальную «Dolphin Suite» с сиденьем для унитаза из красного дерева, дверцами туалетного столика, кранами и фурнитурой из полированной латуни.)

Стали популярными подглазурные узоры, а также ручная роспись птиц, цветов и фруктов. Эти подглазурные украшения, обычно наносимые после глазурования, особенно из шамота и подобных материалов, были менее стойкими. Самым дорогим украшением была позолота: специально приготовленное золото, шлифованное сплавами и флюсом, смешанное со скипидаром и масляной основой, наносилось кистью на уже выбитый узор.

Однако без протяженных трубопроводов и адекватных канализационных и водопроводных систем «современный» туалет превратился бы в старые реликвии Харингтона. Первым американским сантехникам, не знакомым с впечатляющими инженерными подвигами своих старых римских предшественников, пришлось бы самостоятельно учиться строить и конструировать сопоставимые системы водоснабжения и канализации. Метод по-прежнему был методом проб и ошибок.

Ванные комнаты Совершеннолетие: Для состоятельных людей неиспользуемая спальня превращается в новую ванную комнату.Эта практика, вероятно, предвосхитила тенденцию современных «пустых гнезд» превращать неиспользуемые спальни в фитнес-центры и центры отдыха. Однако к середине 1850-х годов строились новые дома с отдельными ванными комнатами.

Бенджамин Франклин, как говорят, импортировал первую ванну в Америку. Это раннее творение, привезенное из Франции в 18 веке, было сделано из листовой меди в форме башмака и заполнено вручную из ведра. Более распространенная модель была бы в форме гробницы мумии, полностью деревянная и шести футов длиной.

Популярность купания в ванне росла по мере того, как страна процветала и расширялась. Например, в 1865 году в Тусоне, штат Аризона, проживало всего 200 человек. Однако к 1871 году город мог похвастаться 3000 человек, газетой, пивоварней, двумя врачами, несколькими салонами и одной ванной.

Но первая в стране ванна с арматурой была заказана мистером Томпсоном из Цинциннати, штат Огайо, в 1842 году. Он завидовал изобретению британского лорда Джона Рассела и заказал себе такую же ванну.Ванна была обшита красным деревом и облицована листовым свинцом. Он имел размеры 7 на 4 фута и весил почти одну тонну.

Фитинги, подсоединенные к двум трубам, идущим от чердачного бака. По одной трубе текла холодная вода, по другой шла горячая вода, спускавшаяся в дымоход. Вода нагревалась при прохождении через змеевик.

Ванны Grander столетие спустя были обшиты панелями или тисненым деревом. Большие латунные светильники были смелыми и эффектными в викторианском великолепии. Ванная комната Джорджа Вандербильта 1855 года могла похвастаться фарфоровой ванной и выставленной на всеобщее обозрение трубой, а арматура была сведена к аккуратному расположению.Те, у кого были деньги, пытались подражать ванной королевы Виктории, где, как говорили, органы управления выглядели как на линкоре.

Старая субботняя баня перед кухонным огнем или буржуйкой была из олова или меди. Свинец «уступил место» чугуну, который, в свою очередь, стал предшественником современной эмалированной чугунной ванны. Теперь мы можем добавить фарфоровое эмалированное железо и сталь, а также акрил.

На рубеже веков роскошная ванная комната представляла собой огромную комнату, оборудованную 5-футовой эмалированной ванной, душевой кабиной и рецептором, сидячей ванной, ванночкой для ног, унитазом на пьедестале и туалетом с сифонной струей.Включая всю фурнитуру, отделку и ловушки, стоимость составит 542,50 доллара. (Тяжелые портьеры с кисточками и витражи были, конечно, дополнительными. Хотя узорчатые обои уступили место плитке на стенах и полу, ковер большой площади остался бы.)

Когда Джонни маршем вернулся домой после войны, строители не успевали за спросом на жилье. Нехватка земли в условиях городской застройки привела к появлению маленьких квартир и домов меньшего размера, чем раньше. Жилье в трактире было бы одним из ответов; Еще одним компромиссом было уменьшение размера ванной комнаты в пользу большего пространства.Уборные на пьедестале исчезли, поскольку в моду вошли туалетные столики со шкафами для хранения вещей внизу. Сегодня все наоборот: ванные комнаты больше, а сантехника внушительнее, чем когда-либо. И по крайней мере две ванные комнаты являются обязательными в большинстве новых домов.

Сегодня есть ванны для двоих и большие ванны с соответствующими большими кранами, а также умывальники, изготовленные из любых материалов, включая мрамор и драгоценные камни. Там, где стояли хромированные и никелированные смесители, их место заняли такие роскошные материалы, как золото, малахит, тигровый глаз, оникс и полированный гранит. В такой обстановке царь Мидас вполне мог бы позеленеть от зависти.

Рост сантехники в Америке был феноменальным. За 25-летний период, с 1929 по 1954 год, продажи дистрибьюторов сантехники и отопительного оборудования выросли с 498 миллионов долларов до 2,33 миллиарда долларов, т. е. на колоссальные 367%.

И производители будут удовлетворять растущий спрос, предоставив множество вариантов материалов, цветов и стилей. Предшественники великих сантехнических компаний сегодня впервые появились в 1890-х годах: Crane Co., National Tube Works (U.S. Steel), Ahrens & Ott и American Radiator (компании-предшественники American-Standard) и Kohler Company, и это лишь некоторые из них.

Однорычажные смесители, столь распространенные сегодня, на самом деле не старше 50 лет. Аль Моэну приписывают конструкцию крана с двойным клапаном и кулачком для управления двумя клапанами, который он сделал в 1937 году. Он усовершенствовал конструкцию до цилиндра с поршневым действием. Дальнейшее совершенствование привело к появлению сменного картриджа, кнопочного переключателя, установки «спина к спине», поворотного распылителя и клапана выравнивания давления.

Нержавеющая сталь

также является относительным новичком на быстро растущем рынке сантехнических материалов, что, возможно, подтверждается ростом Elkay Mfg. Первоначально созданная для производства кухонных раковин из нейзильбера и полированной меди, Elkay добавила линейку кухонных раковин из оцинкованной стали в 1921 году. К 1950-м годам компания запускала линии раковин и смесителей из нержавеющей стали, которые стали основой сантехнической промышленности.

Гибкие системы подачи воды также появились сравнительно недавно.Впервые они были созданы Робертом М. Зеллом, основателем Brass-Craft Mfg., еще в 1939 году.

Но сегодняшние производители не довольствуются прошлыми успехами, поскольку исследования и разработки позволяют производить более качественные трубы, клапаны, фитинги и приспособления. В 19 веке сантехники использовали простые или покрытые оловом свинцовые трубы для подачи холодной воды, но у них также был выбор труб из кованого железа с оловянными, оцинкованными, эмалированными или покрытыми резиной трубами. Медные трубки были добавлены после Первой мировой войны, а теперь пластиковые при определенных условиях.

Похоже, чудеса Древнего мира и Старой Римской империи прошли полный круг. В настоящее время строится грандиозный гостиничный комплекс в Скоттсдейле, штат Аризона. Он создан по образцу Висячих садов Вавилона. Там будет 10 бассейнов, 28 фонтанов, 47 водопадов, искусственный песчаный пляж и акведук в римском стиле. Под бдительным оком старых духов Хохокам будет использовано около 28 основных водопроводных систем, чтобы сделать этот подвиг возможным.

О кодексах и мужчинах: Только после Гражданской войны микробная теория болезней подтвердилась, что заражение можно было проследить через загрязненное водоснабжение и антисанитарное удаление отходов.Волны холеры, тифа и брюшного тифа захлестнули страну, и люди обратились за помощью к правительству для расследования причин.

Английский Кодекс общественного здравоохранения 1848 года стал образцовым кодексом сантехники для всего мира. Двадцать лет спустя был сформирован Столичный совет здравоохранения Нью-Йорка, первый такой совет здравоохранения в Соединенных Штатах. Два года спустя его столичный закон о здравоохранении считался наиболее полным в мире законодательством о здравоохранении. Изучен характер подземных вод, а также дренажные, сточные воды, водоснабжение, вывоз мусора, расположение и характеристики уборных.Статус сантехника, долгое время подвергавшегося критике в первые годы, был повышен до санитарного.

Идея систем канализации внутри зданий была американской разработкой, которая вскоре распространилась по всей Европе. В течение следующих двух десятилетий и более санитарные нормы сантехники расширили сферу своего охвата, включив в нее осмотр, обучение и лицензирование.

Торговые ассоциации были созданы, чтобы возглавить постановления и законы о сантехнике для регулирования и проверки. Мастера-сантехники, хотя и разработали методы улавливания и вентиляции для защиты от загрязнения, не имели реальных знаний о гидравлических принципах. Поэтому они установили системы, которые не понимали и не знали, как проектировать. Необходимо было предложить стандарты и извлечь уроки из управления бизнесом.

Соответственно, Национальная ассоциация PHCC (бывшая Национальная ассоциация мастеров-сантехников) впервые собралась на комитете в 1883 году в старом Astor House, отеле, который дал толчок развитию современной сантехники еще в 1834 году. слишком много сантехников были плохо подготовлены. За ними по пятам следуют Американская ассоциация подрядчиков по механическому оборудованию, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха и Американское общество инженеров-сантехников.

Оптовые торговцы также объединились, запустив программы, побуждающие производителей к стандартизации таких вещей, как выпускные отверстия для раковин и бассейнов, отверстия для кранов, трапы и т. д. Центральная ассоциация поставщиков, например, была создана в 1894 году и вскоре установила контакты со старыми восточными производителями. Ассоциация снабжения, Ассоциация сантехников Новой Англии и Национальная ассоциация мастеров-сантехников. Но потребовалось бы еще 30 лет, чтобы осуществить стандартизацию, которую сегодня все считают само собой разумеющейся.

Вспышка амебной дизентерии в Чикаго во время Всемирной выставки 1933 года была связана с неисправной сантехникой в двух отелях. Трагическими результатами стали 98 смертей и 1409 официальных случаев. Год спустя майор Джоэл Коннолли, главный инспектор Чикагского санитарно-технического бюро, произнес следующие пророческие слова:

«Один из уроков, которые можно извлечь из вспышки амебной дизентерии… заключается в том, что водопровод требует самых лучших и кропотливых усилий, которые квалифицированные, сертифицированные водопроводчики могут приложить в каждом здании, особенно там, где системы сложны и обширны, и где от загрязнения воды может пострадать большое количество людей.»

Эта серия статей НЕ может быть воспроизведена полностью или частично без письменного разрешения журнала Plumbing & Mechanical.
Свяжитесь с ними на pmmag.com.

Хотите узнать больше об истории сантехники и туалета? Мы предлагаем несколько уникальных книг, которые могут вам понравиться.

Как сохранить трубы в квартире текущими

Проблемы с сантехникой никогда не бывают забавными, но неудачи с сантехникой могут быть особенно неприятными в Нью-Йорке, где теснота означает, что ваши проблемы становятся проблемами ваших соседей или наоборот.А постоянное пребывание дома в эти дни означает, что жители Нью-Йорка испытывают больше проблем с сантехникой, чем обычно.

На самом деле двоим из нас в Брике пришлось вызывать сантехников в один и тот же день. Эти специалисты сказали нам , что во время пандемии они наблюдают все больше проблем с канализацией, особенно с туалетами.

Это потому, что все это время, проведенное дома, тяжело сказывается на наших старых трубах. Один виновник: все больше людей используют дезинфицирующие салфетки для очистки и дезинфекции поверхностей, а затем смывают их в трубы, которые не подходят для этой задачи. (Никто из наших членов семьи не будет решаться до этого, но давайте просто скажем, все салфетки были выпущены в недоступном. до $3,000,000до $5,000,000до $6,000,000до $7,000,000до $8,000,000без максимума

Спальнистудия не менее 1 спальнине менее 2 спаленне менее 3 спаленне менее 4 спален5 или более спален

Ванные комнатыминимум 1 ванная комнатаминимум 1.5 ванных комнат не менее 2 ванных комнат не менее 2,5 ванных комнат не менее 3 ванных комнат не менее 3,5 ванных комнат не менее 4 ванных комнат 4,5 или более ванных комнат произойти в первую очередь. Прочтите базовое руководство, чтобы понять, что такое сантехника в Нью-Йорке, и как обеспечить бесперебойную работу.

[Примечание редактора: предыдущая версия этого сообщения была опубликована в апреле 2019 года.Мы снова представляем его с обновленной информацией на март 2021 года.]

Проблемы с трубами, часть первая

Трубы Нью-Йорка, вероятно, являются главным виновником проблем с сантехникой. Во-первых, город старый, а значит старые здания, а значит старые трубы.

«Это может создать проблему», — говорит Пол Кампанелли из Kapnag Heating & Plumbing, отмечая, что в первой половине прошлого века, особенно во время Второй мировой войны, в строительстве использовалась более дешевая латунь для экономии металла, что привело к более слабые трубы.(Здания начали переходить на медные трубы в 60-х годах.)

Работа с этими трубами и их ремонт могут быть рискованными. «Есть трубы настолько старые, что если вам нужно их скрутить, вы можете проткнуть дыру в трубе», — говорит Джефф Стрейх из Prime Renovations.

Тем не менее, только потому, что ваше здание старое, не означает, что конкретные трубы, обслуживающие вашу квартиру, старые. Если в блоке был ремонт, «95 процентов зданий заставляют вас [модернизировать] ответвления обратно до стояков», — говорит Стрейх.

Хорошая новость. Но это также означает, что в вашем доме могут быть квартиры с немодернизированными трубами, а это значит, что если у кого-то в вашем доме возникнет проблема из-за старой сантехники, это может повлиять на вас.

Проблемы с трубами, часть вторая

И хотя в новых зданиях будут установлены медные трубы, это все же несколько проблематично, так как металл со временем разлагается — в отличие от пластика или ПВХ. (Еще один бонус при использовании ПВХ? Он дешевле.)

«Большинство труб в городе металлические, — говорит Таэрра Пенс из The Practical Diva.«А металл очень сильно корродирует. Сама трубка начинает портиться, у нее появляются острые края, и она начинает цепляться».

Почему трубы в Нью-Йорке засоряются

Помимо коррозии, старые трубы в зданиях могут улавливать накопление «шлама и накипи», образующихся с течением времени, что делает засоры и проблемы еще более вероятными. (Вот почему вывоз мусора, хотя и заманчивый, может быть рискованным, и его часто запрещают использовать в зданиях).

Советы по поддержанию чистоты труб включают:

Используйте однослойную туалетную бумагу. (Профессионал Roto-Rooter порекомендовал нам Scott или Marcal . Вот и все.)
Выбрасывайте продукты, заявленные как «пригодные для смывания», в мусор. (Один сантехник сказал нам: «Нет такого понятия, как смываемая салфетка».)
Сделайте то же самое с предметами женской гигиены
Не поддавайтесь искушению использовать унитаз как «мусорный бак» при уборке холодильника. Просто не делай этого.
Имейте в виду, что нерастворимые элементы скрабов для тела и других косметических средств могут скапливаться в изгибе трубы. (Правдивая история: потребовалось около двух недель использования абрикосового скраба для тела, похожего на гравий, чтобы забить трубы в арендованном доме в Нью-Йорке. Это был конец 90-х, когда мы не знали ничего лучшего.)
Для небольших засоры — например, волосы в сливе раковины в ванной — попробуйте одну из этих пластиковых змей менее чем за 6 долларов.
Сантехники посоветовали нам не использовать Draino для прочистки стока — он слишком жесткий и ослабит ваши трубы — вместо этого приобретите одну из этих змей — или вызовите профессионала.

И обязательно следуйте четкому совету Кампанелли: «Туалеты для «номер один», «номер два» и туалетная бумага. Вот и все». (Чтобы получить дополнительные рекомендации по ответственной утилизации, посетите веб-страницу Нью-Йорка, посвященную обучению и искоренению «жирбергов».

Несмотря на то, что они всегда были функциональными, мы начинаем ценить красоту и прочность труб из меди, латуни, черной стали и оцинкованной стали в дизайне.Теперь, вместо того, чтобы скрывать их, открытые трубы занимают видное место в дизайне дома, а также используются в других целях. Ниже приведены некоторые из способов, которыми открытые трубы могут обеспечить функциональность и красоту.

Открытые трубы в тренде

Открытые трубы хорошо сочетаются с кирпичом. Изображение: Archideaphoto/Getty Images

«Открытые трубы могут быть настоящим удовольствием в вашем доме», — говорит Карла Манкастер, владелица и креативный директор Urban Grain Interiors Limited . «На самом деле дизайнеры все чаще монтируют трубы и трубопроводы в промышленных интерьерах, а не прячут их под штукатуркой», — добавляет она.

Мгновенно получайте предложения по декору для дома!

Получите доступ к купонам и промокодам на обустройство дома, которые вы так долго ждали.

Посмотреть предложения

Открытые трубы создают в этой ванной индустриальную атмосферу. Изображение: PlusONE/Shutterstock

Если у вас есть открытые кирпичные стены, Манкастер говорит, что имеет больше смысла иметь открытые трубы.«Если у вас есть исторические трубы, установленные на поверхности, они, несомненно, будут покрыты множеством слоев краски», — объясняет она. «Предыдущие обитатели попытались спрятать их и смешать со стенами, но теперь модно и круто выставлять их напоказ».

Эти трубки выполняют двойную функцию в качестве произведения искусства. Изображение: Лияо Се/Getty Images

Это не единственная новая тенденция. «Вместо того, чтобы «меньше значит больше», сегодняшней тенденцией является «чем больше, тем лучше». Так что используйте один кабелепровод для каждого кабеля вместо того, чтобы прокладывать несколько кабелей в одной трубе, и создавайте схемы с трубами», — говорит она.«Это выглядит действительно эффектно, смело и графично».

Сила и красота

Замысловатый светильник из труб. Изображение: WichitS/Shutterstock

В сантехнике часто используются медные трубы. По словам Манкастера, после полировки он выглядит очень красиво. Вот почему это популярный выбор в дизайне и декоре кухни. «Понадобится немного времени, чтобы снять с нее краску (особенно на задней части трубы, ближайшей к стене), но с хорошей порцией терпения и малярной лентой вы можете сделать действительно большую работу, чтобы они выглядели великолепно, » она сказала.

Открытые трубы визуально увеличивают комнату. Изображение: Look Photography/Getty Images

«Часто вы обнаружите, что трубы немного отодвинуты от стены маленькими пластиковыми блоками — это не круто, поэтому замените их красивыми металлическими креплениями — есть множество вариантов доступных металлических фитингов — латунь, медь, хром, оцинкованная и темная сталь». Она говорит, что вы можете либо подобрать фитинги к открытым трубам, либо выбрать контрастные фитинги.

Функциональность и дизайн.Изображение: Богданхода/Shutterstock

Спланируйте использование открытых труб

Повторяющийся узор из труб. Изображение: archideaphoto/Getty Images

Важно убедиться, что вы правильно спланировали макет. «Линии должны быть четкими и равномерно расположенными под углом — они настолько бросаются в глаза, что любая небрежность будет замечена, и эстетика будет разрушена», — говорит Манкастер. Она предостерегает от нескольких труб, идущих в разных направлениях, так как это раздражает глаза.

Схема открытой трубы должна быть методичной. Изображение: Онзон/Shutterstock

Наружные трубы универсальны

Подставка для винных бутылок и бокалов для шампанского из трубок. Изображение: Saphotog/Shutterstock

Убедитесь, что ваши пропорции соответствуют образу, к которому вы стремитесь. «Если вы хотите элегантности и минимализма, выбирайте более тонкие трубки; для смелых заявлений выбирайте толстые трубы и фитинги», — говорит Манкастер. «Помните, что медь тускнеет, а затем со временем приобретает зеленовато-зеленый цвет, что мне очень нравится, но если вы хотите, чтобы ваши медные трубы блестели, их необходимо покрыть прозрачным лаком или порошковым покрытием.

Лампа из трубных деталей. Изображение: Эллиннурбакарудин/Twenty20

Несмотря на популярность отделки из голого металла, Манкастер говорит, что не следует бояться цвета. «Вы можете покрыть трубы практически любым цветом, который вам нравится», — говорит она. Тем не менее, Манкастер советует не пытаться делать какую-либо электрическую проводку или сантехнику, если вы не имеете для этого соответствующей квалификации.

Полка и лампа в стиле труб. Изображение: Йована Велькович – Shutterstock

Смесители для открытых труб

Смесители для открытой трубы с желобом.Изображение: Джефф Росс/EyeEm/Getty

Вы также увидите влияние открытых труб и фитингов на последние тенденции дизайна ванных комнат. Многие производители предлагают смесители для раковины и душа, имитирующие внешний вид труб и фитингов. Смесители достаточно универсальны, чтобы их можно было использовать в традиционном, переходном, современном, индустриальном стиле и даже в деревенском стиле.

Слишком модно?

Желтый добавит яркости этой комнате. Изображение: Archideaphoto/Getty Images

С другой стороны, эти черные трубы сливаются.Изображение: Archideaphoto/Getty Images

Открытые трубы выглядят круто, но как они влияют на стоимость при перепродаже? «Они, безусловно, модны в городских районах», — говорит Рик Герке, агент по недвижимости RE/MAX Executives в Бойсе, штат Айдахо. «В центре города лофты и таунхаусы с открытыми трубами продаются как горячие пирожки, потому что они придают этим типам домов индустриальный вид».

Из труб получаются крутые дверные ручки. Изображение: Джоэгиампаоли/Twenty20

Тем не менее, Герке говорит, что нечасто видит эти особенности в пригородных районах и считает, что они лучше подходят для перспективных городских районов.

Винтажный светильник из труб. Изображение/Адиль Юсифов/Shutterstock

Мэтт Ван Винкль, основатель и генеральный директор RE/MAX Northwest, согласен с тем, что открытые трубы — это модно, но он не ожидает, что эта тенденция станет мейнстримом. не устанавливайте открытые трубы», — говорит Ван Винкль. Так же, как нейтральные цвета нравятся покупателям, более традиционный подход к трубкам также может быть более привлекательным.

Что вы думаете об использовании экспедированных труб в дизайне? Дайте нам знать об этом в комментариях!

Сливной засор — как найти, где он находится

Если в вашем унитазе не смывается вода, душ не наполняется водой или раковина не сливает воду, проблема, скорее всего, связана с забитым сливом.В этой статье по устранению неполадок мы покажем вам, как выяснить, где находится засор или проблема, и дадим вам экспертный совет, как его устранить.

Понимание типичной канализационной системы дома является важным первым шагом в выяснении места возникновения засора. Как на рисунках ниже, так и в статье «Как работают дренажно-сточно-вентиляционные системы» (DWV) мы подробно описываем, как стоки переносят сточные воды и нечистоты из туалетов, ванн и других сантехнических устройств в канализацию или септическую систему.

На приведенном ниже рисунке показан разрез дренажно-вентиляционной системы в двухэтажном доме с подвалом. Здесь вы можете увидеть темные сливные и вентиляционные трубы, которые обслуживают различные сантехнические приборы. Обратите внимание: по синим вентиляционным трубам канализационные газы поднимаются на крышу; дренажные трубы отводят отходы и нечистоты в канализационную или септическую систему.

Логика — ключ к обнаружению засора. В большинстве случаев засор находится в ловушке или трубе, отходящей от «последнего» неработающего приспособления.(«Последний» относится к приборам, расположенным вниз по наклону.)

Эти иллюстрации дадут вам базовые сведения, необходимые для применения ваших логических навыков. Изучив эти иллюстрации, примите во внимание расположение сантехники в вашем собственном доме и адаптируйте эти принципы, чтобы понять соединения стоков и вентиляционных отверстий за стенами и под полами.

Найдите ближайших к вам сантехников, прошедших предварительную проверку

Если вы можете зайти в подвал, это может дать вам более четкое представление о расположении сантехники в вашем доме.

Начните с определения того, какие дренажи работают, а какие нет, а затем объедините эти знания с иллюстрациями, показанными здесь, чтобы определить местонахождение засора. Логика вообще подскажет примерное место засора.

НАПРИМЕР:

Если отходы и нечистоты выбрасываются из самого нижнего стока в доме , такого как слив в подвальном этаже или раковина для стирки, имеет смысл только то, что засорение находится за пределами этой точки — в канализационной трубе, которая пробегает по твоему двору, например.Каждый раз, когда вы спускаете воду в унитазе или принимаете душ, вода стекает по канализации, попадает в засор и возвращается к ближайшей точке выхода.

Засор в канализационной трубе

Сломанная или забитая дворовая канализационная труба — типичная проблема. Причиной часто являются корни деревьев, врастающие в канализационную трубу, или стареющая труба, которая разрушается под землей (в обоих случаях сточные воды обычно скапливаются на поверхности земли рядом с проблемой).

Обычно вам понадобится услуга по прочистке канализационных труб во дворе.Некоторые из этих служб также ремонтируют трубы; в противном случае вам понадобится местный сантехник.

Этот вид резервного копирования также может иметь место в доме с септической емкостью, когда емкость заполнена и ее необходимо откачать. Если септик в вашем доме не откачивался в течение нескольких лет, позвоните в местную службу по откачке септиков.

Первое место, где можно ожидать засор слива, — это нижняя часть сифона прибора. Shockfactor.de / Shutterstock.com

Если слив из раковины в ванной, , а из душа, ванны и унитаза слив не происходит, то засор находится где-то между сливом раковины и патрубком, к которому он подключен. Чаще всего он находится в ловушке раковины. Информацию о том, как это исправить, см. в разделе Засоры и ремонт раковины и слива.

Если в унитазе не смывается в канализацию, а в раковину, ванну и/или душ в ванной сливается должным образом (как показано на рисунке ниже), то засор обычно связан только с унитазом.

В большинстве случаев он расположен в основании унитаза или в основной трубе, к которой соединяется унитаз. Информацию о том, как решить проблемы со сливом в унитазе, см. в разделе Плохой смыв в унитазе.Местонахождение Туалетного Засора

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором в Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленного количества журналов. статьи. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте.
