как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% — это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан.

Он выполняет следующие функции:

  • не позволяет горячей воде попасть обратно в водопроводные трубы;
  • нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
  • избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
  • дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

  • Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
  • Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

  • невозвратно-запорные;
  • приемные;
  • стальные;
  • шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

  • прямые;
  • непрямые;
  • рассчитанные на две позиции;
  • пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

  • полноподъемные;
  • среднеподъемные;
  • малоподъемные.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления.

Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

  • Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
  • Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.
  • Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
  • Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% — это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

  • не позволяет горячей воде попасть обратно в водопроводные трубы;
  • нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
  • избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
  • дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

  • Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
  • Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

  • невозвратно-запорные;
  • приемные;
  • стальные;
  • шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

  • прямые;
  • непрямые;
  • рассчитанные на две позиции;
  • пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

  • полноподъемные;
  • среднеподъемные;
  • малоподъемные.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

  • Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
  • Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.
  • Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
  • Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

Ванная своими руками — ТаВанная.ру Что такое предохранительный (обратный) клапан для водонагревателя, инструкция его монтажа и фото — Ванная своими руками

Предохранительный клапан для водонагревателя часто называют обратным клапаном для водонагревателя — его необходимо устанавливать для безопасной эксплуатации бойлеров. Бойлер представляет собой емкость, где происходит нагрев воды. Вода во время нагревания, согласно законам физики, расширяется и увеличивается в объеме. В условиях замкнутого пространства, с повышением температуры, увеличивающийся объем воды создает повышенное давление на стенки бака и потенциально несет за собой фактор угрозы. Поэтому при монтаже для безопасности на этом оборудовании необходимо устанавливать предохранительный клапан. Он предохраняет изделие от поломки, а при возникновении аварийной ситуации сбросит лишнее давление, и удалит из емкости водонагревательного бака лишнюю воду.

Содержание статьи

  • 1 Что представляет собой предохранительный клапан
    • 1.1 Какие бывают клапаны
    • 1.2 Устройство
    • 1.3 Принцип работы
  • 2 Что может случиться при отсутствии защиты бойлера
  • 3 Монтаж
  • 4 Заключение

Что представляет собой предохранительный клапан

Предохранительные клапаны для бойлера внешне похожи на сантехнические тройники и совмещают в себе функции:

  • Запорного крана;
  • Обратного клапана;
  • Предохранительного клапана.

Они необходимы в обустройстве водонагревателей для стравливания лишней воды, которая образовывается вследствие ее теплового расширения.

Какие бывают клапаны

Предохранительные клапаны, выпускаемые для бытовых нагревательных приборов, подразделяются на три группы.

  1. Для емкости водонагревателей до 50 литров.
  2. Для емкостей от 50 до 200 литров.
  3. Более 200 литров.

Небольшие нагреватели обустраиваются одноразовыми клапанами первой или второй группы. Они представляют собой неразборные конструкции китайского производства с коротким сроком службы и небольшой ценой. Поэтому их замену можно безболезненно производить по мере возникновения необходимости.

Фото предохранительного клапана

Клапаны третьей группы выполняются на более высоком уровне исполнения, они:

  • Имеют сложную конструкцию;
  • Выдерживают давление до 7 бар;
  • Имеют насадку для подключения канализации;
  • Дают возможность визуально контролировать сброс воды.

В последнее время известные производители электрических бойлеров, всегда комплектуют свои изделия фирменными клапанами высокого качества.

В случае замены предохранительные клапаны для водонагревателя можно приобрести в торговой сети, а их технические характеристики распознать визуально по цвету ручки. Красный цвет ручки указывает на то, что данный клапан работает с давлением 0,6 МПа, черный – 0,7 МПа, синий – 0,8 МПа.

Устройство

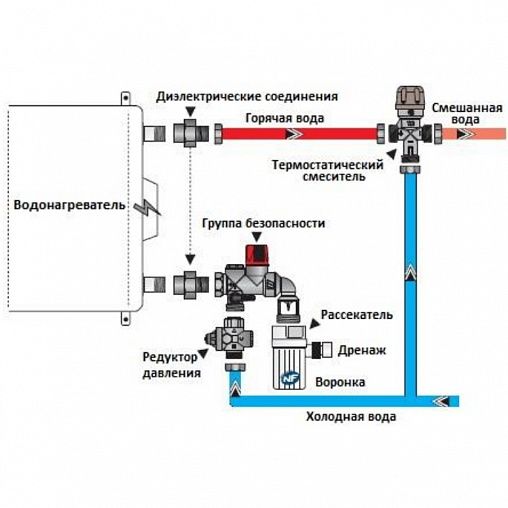

Схема всех составляющих безопасной эксплуатации водонагревателя

Предохранительный клапан для водонагревателя имеет простое устройство и представляет собой два неравнозначных перпендикулярных цилиндра с общей плоскостью.

Внутри большого цилиндра располагается тарельчатый клапан, который поджат специальной пружиной. Он позволяет двигаться потоку воды только в одном направлении, как в случае обычного обратного клапана. Большой цилиндр располагается на вводе к бойлеру и соединяет его с трубой подвода холодной воды, поэтому с двух сторон обустроен резьбовыми соединениями.

Второй меньший по диаметру цилиндр:

  • Располагается перпендикулярно основному цилиндру;
  • Заглушен с внешней стороны;
  • Имеет небольшой отводной дренажный сливной патрубок.

Внутреннее обустройство меньшего цилиндра тоже состоит из тарельчатого клапана, но с противоположной ориентацией срабатывания.

Принцип работы

Схема устройства подключения бойлера

Предохранительное устройство устанавливается на входе к бойлеру и настраивается на определенное допустимо максимальное давление. При закрытом состоянии на его чувствительный тарельчатый клапан одновременно действует две силы.

Первая – это давление жидкости в бойлере. Вторая – со стороны задатчика в виде пружины, которая препятствует открытию клапана. Если сила давления жидкости уменьшается, клапан открывается и холодная вода заполняет бойлер.

При выравнивании давления устройство запирается, а вода из бака, благодаря обратному клапану, не может выливаться под действием давления жидкости в действующую водопроводную систему. Если же сила давления увеличивается при нагревании воды до определенного уровня, начинает срабатывать защита маленького цилиндра с обратным действием и тогда через боковой вывод производится сброс лишней воды.

Иногда многие нервничают по поводу того, что из предохранительного клапана начинает капать вода. В этом процессе ничего страшного нет. Это нормальное явление. Решить эту проблему можно подставив под него небольшую емкость, или подсоединив к дренажному отверстию шланг, который потом нужно опустить в унитаз или канализацию.

Что может случиться при отсутствии защиты бойлера

Рассмотрим вариант отсутствия защиты, которая перекрывает обратный поток подачи воды в бак. В этом случае водонагреватель, даже при стабильном давлении в водопроводной сети, правильно функционировать не будет. По закону термодинамики с повышением температуры воды в неизменном объеме, обязательно начнет повышаться ее давление. Вследствие чего, может наступить такой момент, когда давление воды начнет превышать напор подачи. Тогда сброс горячей воды начнет происходить в водопроводную систему или даже бачок унитаза. В этой ситуации в бойлер продолжает поступать холодная вода, а работающий терморегулятор давать команду тэну на постоянный нагрев, тем самым впустую расходуя дорогостоящую электроэнергию.

Более критичной может сложиться ситуация, когда давление воды водопроводной сети резко падает. Обычно это часто бывает в ночное время, когда соответствующие службы производят непредвиденные ремонтные или профилактические работы, отключая подачу холодной воды. В этом случае полный слив воды с бойлера приводит к перегоранию тэна.

Для избежания подобных ситуаций многие «горе Кулибины», не осознавая сложности ситуации, ставят в систему обустройства водонагревателей обычные обратные клапаны. Однако они не понимают, что подкладывают в свое жилье «бомбу замедленного действия».

Ведь водонагреватель является сложным теплотехническим прибором, его автоматика и терморегулятор может тоже выйти из строя в самый неподходящий момент. Тогда события могут обернуться очень печально. Если материал, из которого сделан бак водонагревателя, выбран правильно, то закипания там не происходит, так как точка кипения здесь смещается выше обычных 100 градусов и ситуация держится под контролем. Однако если материал не соответствует прочностным характеристикам, то при случайном открытии любого водопроводного крана в квартире, может резко упасть внутреннее давление бака, точка кипения воды возвратится к 100 градусам, и тогда молниеносно возникает лавинообразный поток пара, который может привести к механическому повреждению границ бака и мощному взрыву.

Вывод

Делая вывод относительно установки дополнительной защиты водонагревателя необходимо обязательно учитывать следующие факторы:

  • Сбрасывать излишки воды при ее нагревании, удерживая параметры зоны ее безопасного давления;
  • Не допускать обратный отток воды из нагревателя;
  • Сглаживать гидроудары и скачки давления водопроводной системы.

Монтаж

Обычно водонагреватели для монтажа комплектуются производителями полной системой защиты. Если бойлер полностью смонтирован, а предохранительный клапан к нему отсутствует, его нужно обязательно приобрести. Монтаж и покупку защиты лучше доверить опытному специалисту, хотя сделать это самому тоже не составит особого труда.

Главное условие монтажа – установка предохранительного клапана непосредственно под баком после отсекающего крана на входе холодной воды в нагреватель. Для проведения монтажа необходимо подготовить зону работ.

  1. В баке бойлера не должно быть воды.
  2. Основной доступ к ней должен быть перекрыт.
  3. Водонагревательный прибор полностью отключен от электропитания.

Устанавливают защиту с учетом направления входящего потока воды, на клапане оно указано стрелочкой. Чтобы обеспечить полную герметизацию стыковочных соединений, резьбы уплотняются фум лентой.

Заключение

Предохранительный клапан является обязательным элементом для обустройства бытовых водонагревателей, работающих под давлением. Приобретая и устанавливая эту защиту необходимо убедиться:

  • В его рабочих параметрах;
  • Рассчитанной мощности;
  • Максимально рабочем давлении.

Нельзя устанавливать устройства, которые рассчитаны на меньшие параметры или не подходят своими резьбовыми соединениями к месту установки.

Игнорировать правила установки, упрощать схему монтажа или самостоятельно усовершенствовать эту защиту крайне опасно.

Доверив установку опытному специалисту, человек будет полностью уверен, что находится в безопасности, а его дом защищен от беды и пожара, к которому может привести неисправный водонагреватель.

Группа безопасности бойлера Valtec VT.461.N.04 (1/2″, 10 бар)

Артикул: VT.461.N.04
  • Изготовитель: VALTEC

Цена: 2210 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 10 лет

Описание

Группа безопасности бойлера Valtec VT. 461.N.04 позволяет пользователю обезопасить себя и свой дом от серьёзных аварий, случающихся из-за неисправностей бытовых водонагревателей объёмом до 200 л (например, при отказе температурной автоматики бойлера).

Группа состоит из латунного никелированного корпуса, в котором расположены запорный вентиль в комбинации с обратным клапаном, предохранительный клапан и прямой сливной патрубок. В комплект входит также сифон. Модель 1/2″ снабжена красным колпачком предохранительного клапана. Обратный клапан не позволяет нагреваемой и расширяющейся воде уходить в холодный водопровод, а предохранительный защищает водонагреватель от превышения давления. Предохранительный клапан группы безопасности имеет устройство принудительного открытия, что позволяет открывать клапан для слива воды из бойлера, проверки срабатывания и предотвращения залипания золотника.

Производительность предохранительного клапана по воде при давлении 7,7 бар составляет 650 л/час, по по насыщенному пару — 21 кг/час.

Конструкция

1 — Патрубок присоединения к холодному водопроводу
3 — Патрубок присоединения к водонагревателю
4 — Пробка обратного клапана
5 — Ручка запорного вентиля
6 — Ручка предохранительного клапана

Комплектация

  • латунный никелированный корпус
  • запорный вентиль в комбинации с обратным клапаном
  • предохранительный клапан с зелёной ручкой
  • обратный клапан
  • прямой сливной патрубок
  • сифон (гидрозатвор)

Указания по монтажу

  • Группа безопасности должна ставиться на входной патрубок водонагревателя (бойлера). На участке между группой безопасности и защищаемым агрегатом не должно быть водозапорной арматуры.
  • Группа безопасности устанавливается так, чтобы воронка разрыва струи была направлена вниз, ручка шарового крана (запорного вентиля) и рукоятка предохранительного клапана были доступны для управления.
  • В случае, когда конструкцией водонагревателя наличие воздушной подушки не предусмотрено, к системе должен быть подключён расширительный бак.
  • К воронке разрыва струи рекомендуется присоединять сифон, входящий в комплект поставки группы безопасности, который присоединяется к дренажной (канализационной) системе пластиковой трубой. Не допускается присоединение группы безопасности к трубопроводам канализации без разрыва струи.
  • Поворотная воронка позволяет устанавливать группу безопасности как в вертикальном, так и в горизонтальном положении.

Указания по эксплуатации

  • Для предотвращения прикипания золотника предохранительного клапана рекомендуется периодически (не реже 1 раза в месяц) производить принудительное его открывание. Для этого ручку клапана следует повернуть по часовой стрелке до щелчка.
  • Для слива воды с водонагревателя необходимо перекрыть шаровой кран (запорный вентиль) группы безопасности, и ручку предохранительного клапана повернуть до полного открытия клапана.
  • Для продления срока службы группы безопасности рекомендуется перед ней установить фильтр механической очистки со степенью очистки не более 500 мкм.
  • Не допускается замерзание рабочей среды внутри элементов группы безопасности.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
  3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
  4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики

ПроизводительValtec
СерияVT.461.N
АртикулVT.461.N.04
Типгруппа безопасности бойлера
Назначениедля автономных систем водяного отопления
Рабочее давление10 бар
Максимальная температура рабочей среды120°C
Рабочая средавода
Пропускная способность8,5 м3/час
Производительность предохранительного клапана
по воде при давлении 7,7 бар
650 л/час
Производительность предохранительного клапана
по насыщенному пару при давлении 7,7 бар
21 кг/час
Давление открытия обратного клапана2 КПа
Давление настройки предохранительного клапана7 бар
Материал корпусаникелированная латунь CW617N
Материал седла клапананержавеющая сталь AISI304
Размер присоединения к бойлеру1/2″ вн.
Размер присоединения к холодному водопроводу1/2″ нар.
Размер присоединения к дренажной сети1 1/4″ нар.
Тип воронки разрыва струипрямая
Вес брутто333 г
Средний полный срок службы20 лет
Официальная гарантия производителя10 лет
Страна-родина брендаИталия

Группа безопасности бойлера Valtec VT.461.N.05 (3/4″ + 1/2″, 10 бар)

Артикул: VT.461.N.05
  • Изготовитель: VALTEC

Цена: 2685 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 10 лет

Аналогичные товары

Описание

Группа безопасности бойлера Valtec VT.461.N.05 позволяет пользователю обезопасить себя и свой дом от серьёзных аварий, случающихся из-за неисправностей бытовых водонагревателей объёмом до 200 л (например, при отказе температурной автоматики бойлера).

Группа состоит из латунного никелированного корпуса, в котором расположены запорный вентиль в комбинации с обратным клапаном, предохранительный клапан и шарнирно-поворотный сливной патрубок. В комплект входит сифон, а также переходник с 3/4 на 1/2″, что делает модель универсальной. Модель 3/4″ снабжена зелёным колпачком предохранительного клапана. Обратный клапан не позволяет нагреваемой и расширяющейся воде уходить в холодный водопровод, а предохранительный защищает водонагреватель от превышения давления. Предохранительный клапан группы безопасности имеет устройство принудительного открытия, что позволяет открывать клапан для слива воды из бойлера, проверки срабатывания и предотвращения залипания золотника. Поворотный сливной пластиковый патрубок с устройством разрыв струи может быть соединен с канализацией с помощью гофрошланга с накидной гайкой 1 1/4”.

Группа безопасности VT.461.N.05 может устанавливаться как вертикально, так и горизонтально. При этом сливной патрубок всегда должен быть направлен вниз, что обеспечивается его шарнирно-поворотным устройством.

Производительность предохранительного клапана по воде при давлении 7,7 бар составляет 820 л/час, по по насыщенному пару — 25,6 кг/час.

Конструкция

1 — Патрубок присоединения к холодному водопроводу
2 — Кран шаровой
3 — Патрубок присоединения к водонагревателю
4 — Пробка обратного клапана
6 — Ручка предохранительного клапана

Комплектация

  • латунный никелированный корпус
  • шаровой кран
  • предохранительный клапан с красной ручкой
  • обратный клапан
  • шарнирно-поворотный сливной патрубок
  • переходник с 3/4″ на 1/2″
  • сифон (гидрозатвор)

Указания по монтажу

  • Группа безопасности должна ставиться на входной патрубок водонагревателя (бойлера). На участке между группой безопасности и защищаемым агрегатом не должно быть водозапорной арматуры.
  • Группа безопасности устанавливается так, чтобы воронка разрыва струи была направлена вниз, ручка шарового крана (запорного вентиля) и рукоятка предохранительного клапана были доступны для управления.
  • В случае, когда конструкцией водонагревателя наличие воздушной подушки не предусмотрено, к системе должен быть подключён расширительный бак.
  • К воронке разрыва струи рекомендуется присоединять сифон, входящий в комплект поставки группы безопасности, который присоединяется к дренажной (канализационной) системе пластиковой трубой. Не допускается присоединение группы безопасности к трубопроводам канализации без разрыва струи.
  • Поворотная воронка позволяет устанавливать группу безопасности как в вертикальном, так и в горизонтальном положении.

Указания по эксплуатации

  • Для предотвращения прикипания золотника предохранительного клапана рекомендуется периодически (не реже 1 раза в месяц) производить принудительное его открывание. Для этого ручку клапана следует повернуть по часовой стрелке до щелчка.
  • Для слива воды с водонагревателя необходимо перекрыть шаровой кран (запорный вентиль) группы безопасности, и ручку предохранительного клапана повернуть до полного открытия клапана.
  • Для продления срока службы группы безопасности рекомендуется перед ней установить фильтр механической очистки со степенью очистки не более 500 мкм.
  • Не допускается замерзание рабочей среды внутри элементов группы безопасности.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
  3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
  4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики

Производитель Valtec
Серия VT. 461.N
Артикул VT.461.N.05
Тип группа безопасности бойлера
Назначение для автономных систем водяного отопления
Рабочее давление 10 бар
Максимальная температура рабочей среды 120°C
Рабочая среда вода
Пропускная способность 10 м3/час
Производительность предохранительного клапана
по воде при давлении 7,7 бар
820 л/час
Производительность предохранительного клапана
по насыщенному пару при давлении 7,7 бар
25,6 кг/час
Средний полный ресурс шарового крана 8000 циклов
Давление открытия обратного клапана 2 КПа
Давление настройки предохранительного клапана 7 бар
Материал корпуса никелированная латунь CW617N
Материал седла клапана нержавеющая сталь AISI304
Размер присоединения к бойлеру 3/4″ вн. (+переходник на 1/2″)
Размер присоединения к холодному водопроводу 3/4″ нар.
Размер присоединения к дренажной сети 1 1/4″ нар.
Тип воронки разрыва струи поворотная 90°
Вес брутто 455 г
Средний полный срок службы 20 лет
Официальная гарантия производителя 10 лет
Страна-родина бренда Италия

Предохранительный клапан для бойлера (водонагревателя) 1/2″ Remer

Предохранительный (защитный) клапан 1/2″ Remer предназначен для защиты бойлера от перепадов давления возникающих при нагреве воды. Если в водонагревательной системе не установлен предохранительный клапан, это может привести к печальным последствиям, в том числе и к взрыву бойлера.

Основные функции клапана:

  • не допускать превышение давления в баке бойлера путем сброса лишней воды, защищая его от разрушения;
  • защита водонагревателя от высокого давления, которое может возникнуть на входе из водопроводной сети;
  • предохранение от гидроударов, что случаются в централизованных сетях водоснабжения;
  • не позволять воде уходить из емкости, когда давление в сети снижается или пропадает вовсе.

Клапан нужно монтировать по подводящей линии холодной воды к накопительному водонагревателю в соответствии со следующими рекомендациями:

  • перед установкой предохранительного клапана для бойлера, сам прибор должен быть отключен, а вода из него слита;
  • шланг от вентиля отводится в слив канализации;
  • между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
  • чтобы сброс воды из резервуара проходил быстрее, между вентилем и бойлером монтируют тройник с шаровым краном.

Важно! Недопустимо использовать обычный обратный клапан вместо предохранительного. Такой элемент не в состоянии защитить водонагреватель от высокого давления воды.

Основные характеристики товара
Наименование Предохранительный клапан для бойлера
Резьба 1/2″
Страна производитель Италия

5 общих неисправностей предохранительного клапана котла и решений


В качестве клапана с важной защитной функцией предохранительный клапан широко используется в различных сосудах под давлением и системах трубопроводов, который может автоматически открываться, когда система достигает верхнего предела заданного значения выдерживаемого давления. Отвод избыточной среды из системы. , и после того, как выгрузка может быть автоматически закрыта, чтобы гарантировать, что сосуд высокого давления может быть безопасным, надежное давление позволяет работать в объеме, чтобы избежать серьезных аварий.

Как производитель предохранительных клапанов, COVNA стремится помочь вам выбрать и изготовить необходимый предохранительный клапан. Проконсультируйтесь с нами по поводу бесплатного решения клапана по лучшей цене! [адрес электронной почты защищен]

● Диапазон размеров: от DN20 до DN400

● Макс. Давление: 60 бар. Если вам нужно более высокое давление, свяжитесь с нами.

● Температура: от -29 до 425 ℃

● Варианты материалов: CF8, CF8M или бронза

● Присоединение: фланцевое или резьбовое

● Подходящие среды: пар, воздух и т. Д.

Нормальная работа предохранительного клапана связана не только с нормальным безопасным использованием сосудов под давлением, таких как котлы, но также напрямую связана с безопасностью жизни и имущества людей. Поэтому необходимо большое внимание уделять распространенным неисправностям предохранительного клапана котла и своевременно их устранять.


1. Утечка из предохранительного клапана

Протечка клапана — одна из самых частых неисправностей предохранительного клапана котла.В основном это относится к утечкам между тарелкой клапана и седлом клапана при нормальном рабочем давлении.

Причины сбоев и способы их устранения:

1,1 Грязь попадает на уплотнительную поверхность. Используйте подъемный ключ, чтобы открыть клапан несколько раз, чтобы смыть грязь.

1,2 Повреждение поверхности уплотнения. По степени повреждения для ремонта следует использовать метод шлифовки или шлифовки после точения. После ремонта следует убедиться в гладкости уплотнительной поверхности, ее гладкость должна быть не менее 10.

1,3 Из-за неправильной сборки или нагрузки на трубу концентричность деталей нарушается. Дополнительные нагрузки на трубы должны быть повторно собраны или исключены.

1,4 Давление открытия клапана слишком близко к нормальному давлению оборудования, так что поверхность уплотнения ниже давления. Когда клапан подвержен вибрации или колебаниям среднего давления, он более подвержен утечкам. Давление открытия следует регулировать в соответствии с прочностным состоянием оборудования.

1,5 Ослабленная пружина Снижает давление настройки и вызывает утечку в клапане. Может быть из-за высокой температуры или коррозии и других причин, следует принять меры для замены пружины или даже клапана и других мер. Если это вызвано неправильной регулировкой, регулировочный винт можно правильно затянуть.


2. Низкое обратное давление предохранительного клапана

Причина 1: Низкое обратное давление вызовет со временем выпуск большого количества среды, что приведет к ненужным потерям энергии. Причина в том, что пружинный импульсный предохранительный клапан при большом количестве выпускаемого пара, эта форма импульсного предохранительного клапана для открытия, среда продолжает выпускаться, корпус клапана для снятия вибрации или импульсный предохранительный клапан до и после силы, вызванной основным Выпуск среды предохранительного клапана недостаточен, чтобы продолжать увеличиваться, поэтому пар в импульсной трубке вдоль газового коллектора барабана продолжает течь через импульсное действие предохранительного клапана.

С другой стороны, из-за этого типа импульсного предохранительного клапана действие импульсного предохранительного клапана уплотнительной поверхности.Для его реорганизации для образования зоны кинетического давления золотник будет поднят, чтобы импульсный предохранительный клапан продолжал выпускать, чем больше расход пара, тем больше роль золотника в безопасности тяги, тем больше импульсная безопасность. клапан будет легче вернуть в седло.

Решение 1: На этом этапе способ устранения неисправности состоит в том, чтобы закрыть дроссельную заслонку небольшого размера, чтобы поток среды из импульсного предохранительного клапана снизил давление в зоне давления кинетической энергии, поэтому этот импульсный предохранительный клапан обратно в седло.

Причина 2: Второй фактор, вызывающий низкое давление возврата, заключается в том, что зазор посадки между золотником и направляющей втулкой не подходит, а зазор посадки — это небольшое время задержки возврата.

Решение 2: Способ устранения этой неисправности состоит в том, чтобы тщательно проверить размер золотника, а также детали направляющей втулки, если зазор слишком мал, уменьшить непосредственно крышку диска или диаметр крышки запорного клапана диска или увеличить диск и радиальный зазор направляющей втулки, чтобы увеличить площадь циркуляции детали, чтобы поток пара не отклонялся при локальном давлении, чтобы сформировать зону высокого кинетического давления.


3. Утечка в шарнире корпуса

Утечка поверхности соединения корпуса клапана в основном относится к явлению утечки через поверхность соединения верхней и нижней части корпуса клапана.

Причины отказов и способы их устранения:

Причина 1: Одна из них заключается в том, что на стыковой поверхности болта сила затяжки недостаточна или затягивается частично, что приводит к плохой уплотнительной поверхности стыка.
Решение 1: Метод устранения состоит в том, чтобы отрегулировать усилие затяжки болта, при этом затяжной болт должен удерживаться в соответствии с методом диагональной затяжки, лучше всего измерять все стороны плотного бокового зазора, болт затянут, чтобы не продвиньтесь так далеко и сделайте равным общий зазор между поверхностями во всех местах.

Причина 2: Во-вторых, поверхность соединения корпуса клапана зубчатого уплотнения не соответствует стандарту. Это вызывает утечку в соединении корпуса клапана.
Решение 2: При сохранении качества запасных частей использование стандартной зубчатой ​​прокладки позволяет избежать этого явления.

Причина 3: Наконец, плоскость соединения корпуса клапана слишком плохая или из-за неисправности уплотнения подушки из твердых примесей.
Решение 3: Устранение утечки поверхности корпуса из-за плохой плоскостности поверхности корпуса заключается в разборке клапана и повторной шлифовке поверхности соединения до тех пор, пока она не будет соответствовать стандартам качества. Если уплотнение выходит из строя из-за загрязнения набивки, тщательно очистите поверхность стыка, чтобы загрязнения не попали в узел клапана.


4. Отсроченный возврат предохранительного клапана

Основные характеристики импульсного предохранительного клапана после возврата основного предохранительного клапана время задержки возврата слишком велико.

Причины неисправностей и способы их устранения:

Причина 1: С одной стороны, негерметичность поршневой камеры главного предохранительного клапана велика.
Решение 1: Способ устранения такого рода проблем в основном решается путем открытия дроссельной заслонки шире и увеличения диаметра дроссельного отверстия.

Casuse 2: С другой стороны, трение между движущимися частями и фиксирующими частями главного предохранительного клапана заставит главный предохранительный клапан медленно вернуться в седло.
Решение 2: Решение этой проблемы заключается в установке подвижных и неподвижных частей главного предохранительного клапана в пределах стандартного диапазона консоли.


5. Дребезжание предохранительного клапана

Явление вибрации предохранительного клапана в процессе нагнетания называется дребезжанием предохранительного клапана. Явление вибрации легко вызывает усталость металла, что снижает механические характеристики предохранительного клапана и вызывает серьезные скрытые неисправности оборудования.

Причины неисправностей и способы их устранения:

Причина 1: С одной стороны, клапан используется неправильно, пропускная способность клапана слишком велика.
Решение 1: Метод устранения состоит в том, что номинальный расход клапана должен использоваться как можно ближе к необходимому расходу оборудования.

Причина 2: С другой стороны, потому что диаметр впускной трубы слишком мал, меньше, чем диаметр впускного отверстия клапана, или сопротивление впускной трубы слишком велико.
Решение 2: Метод устранения состоит в том, что когда клапан установлен, внутренний диаметр впускной трубы не должен быть меньше, чем диаметр впускного отверстия клапана, или сопротивление впускной трубы должно быть уменьшено. Это можно решить с помощью снижение сопротивления напорной линии.


Если возникнут какие-либо вопросы или проблемы с предохранительным клапаном, свяжитесь с нами, и мы будем рады помочь вам решить их.

Предохранительный клапан парового двигателя: новые клапаны требуют знания старых котлов — Farm Collector

Брюс Э. Бэбкок | 10 сен.2009

1/7

Назначение предохранительных клапанов для ручных котлов изменилось с 1909 года по настоящее время.Предохранительный клапан 1909 года (слева) должен был предупреждать о максимально допустимом давлении, согласно Американскому обществу инженеров-механиков, и предупреждать о том, что требуется больше воды или меньше топлива. (См. «Назначение предохранительного клапана» в конце этой статьи, чтобы узнать больше.

Рисунки любезно предоставлены Брюсом Э. Бэбкоком.

2/7

На этой современной схеме предохранительного клапана показаны его компоненты. Показанный клапан представляет собой современный предохранительный клапан с боковой разгрузкой с плоскими элементами, направляемыми сверху, производства Kunkle.

Рисунки любезно предоставлены Брюсом Э. Бэбкоком.

3/7

Этот пример предохранительного клапана старого образца представляет собой предохранительный клапан с верхним выпуском и скошенными седлами с направляемыми снизу седлами, изготовленный Lonergan и проштампованный по стандарту ASME.

Рисунки любезно предоставлены Брюсом Э. Бэбкоком.

4/7

Два примера того, чего нельзя делать при установке предохранительного клапана. Не используйте фитинги меньшего размера, чем входное отверстие предохранительного клапана, как показано слева. Справа — еще одно запрещение: не устанавливайте никаких клапанов между предохранительным клапаном и котлом.

Рисунки любезно предоставлены Брюсом Э. Бэбкоком.

5/7

Возможное расположение предохранительного клапана; новый клапан удовлетворяет требованиям норм, а клапан старого образца выполняет функцию, для которой он был разработан. Примечания: Клапан с кодом ASME нельзя устанавливать на ответвлении тройника. Ниппели между клапанами и котлом должны быть выполнены по схеме 80 и быть как можно короче. Колено и тройник между клапанами и котлом должны иметь давление не менее 300 фунтов на квадратный дюйм. Никакая другая арматура не может быть установлена ​​между клапанами и котлом.

Рисунки любезно предоставлены Брюсом Э. Бэбкоком.

6/7

Примерная вариация клапанов

7/7

Результаты испытаний, проведенных Национальным советом на новых предохранительных клапанах как уставки, так и продувки. Выборка всего из пяти клапанов показывает, что есть основания подозревать, что могут существовать еще большие вариации.

❮ ❯

Почти на каждой выставке, которую я посещаю, я спрашиваю нескольких владельцев двигателей и операторов, довольны ли они предохранительными клапанами нового типа. Было бы небольшим преувеличением сказать, что я получил всего два ответа. «Я использую клапан нового типа уже 15 лет, и у меня не было никаких проблем с ним» или «Они утиль!» Я убрал второй ответ, чтобы избавить читателя от неприятных ругательств.

В результате этих разговоров я попытался понять, почему существует такое несоответствие между реакциями на современные предохранительные клапаны. Теперь кажется, что есть несколько простых шагов, которые мы можем предпринять при покупке и установке этих клапанов, которые могут улучшить нашу удовлетворенность клапанами нового типа, которые в настоящее время являются единственными доступными.

История предохранительных клапанов на ручных котлах

Чтобы понять проблемы, связанные с выбором предохранительного клапана, необходимо изучить историю предохранительных клапанов, используемых на ручных котлах. Я имею в виду ручные котлы, а не исторические котлы, потому что вопросы определяются тем, как работают котлы, а не тем, как они построены или сколько им лет. Требования к современному сварному котлу согласно нормам Американского общества инженеров-механиков (ASME) такие же, как и к клепаному котлу 100-летней давности, если оба котла топятся вручную.Требования к предохранительному клапану для котла, который автоматически запускается, кардинально отличаются.

При автоматическом зажигании функция предохранительного клапана, согласно определению Anderson Greenwood Crosby, производителя современных предохранительных клапанов, заключается в защите жизни и имущества в случае отказа всех других мер безопасности. Предохранительный клапан на ручном котле, как это было определено ASME почти сто лет назад, должен сообщать о максимально допустимом давлении и подавать сигнал тревоги о том, что требуется больше воды или меньше топлива.(Развитие предназначения предохранительного клапана кратко описано в разделе «Назначение предохранительного клапана» в конце этой статьи.)

Когда пропали ручные котлы, которые используются в тяговых двигателях, паровых кранах и локомотивах, большинство оставшихся котлов сработали автоматически. Изготовители предохранительных клапанов соответствующим образом адаптировали свои конструкции. Клапаны старого образца с нижними направляющими и скошенными седлами были способны выдерживать вибрацию и работать вблизи заданного значения, и были заменены клапанами меньшего размера с верхними направляющими и плоскими седлами.

В то же время были адаптированы конструкции паровых систем, поэтому отпала необходимость работать в пределах 10 процентов от уставки предохранительного клапана. Не все клапаны старого образца имели скошенные седла, но те, которые не имели, были спроектированы иначе, чем современные клапаны с плоским седлом.

Эволюция предохранительного клапана

Когда я говорю о предохранительном клапане в современном стиле, я имею в виду клапан, показанный на второй схеме галереи изображений этой статьи. Пример предохранительного клапана старого образца также можно увидеть в галерее изображений.Изменения в конструкции предохранительных клапанов резко повлияли на их производительность в фунтах пара в час. Если бы для котла, построенного в 1920 году, требовался клапан, способный выпускать 1000 фунтов пара в час при давлении 100 фунтов на квадратный дюйм, он был бы оснащен 2-дюймовым предохранительным клапаном. Сегодня доступны 3/4-дюймовые клапаны для выпуска такого количества пара при таком давлении.

Развитие предохранительного клапана не закончилось разработкой современного клапана с плоским седлом.За последние 20 лет конструкция предохранительных клапанов продолжала развиваться.

В 1985 году клапан нового типа на 3/4 дюйма, установленный на 150 фунтов на квадратный дюйм, мог иметь производительность 1497 фунтов пара в час. В 2002 году этот же клапан мог иметь пропускную способность 1651 фунт пара в час.

С 1914 по 1998 год, продувка, разрешенная кодексом котла ASME, составляла от 2 до 4 процентов от заданного значения. В 1998 году это было изменено, чтобы позволить продувке достигать 6 процентов. Начиная с кода ASME 2004 г., нет ограничений на продувку.Кодекс не требовал указывать количество продувки на предохранительном клапане с 1986 года.

Когда я спросил владельцев и операторов, насколько им нравятся их предохранительные клапаны нового типа, я не осознавал необходимости спрашивать о возрасте клапана. Вместо этого я бы спросил о количестве продувки. Практически в каждом случае удовлетворенные люди имели клапаны с продувкой на 4 процента или меньше. Похоже, что это почти то же самое, как если бы я спросил возраст клапана. Если бы клапан был приобретен до 1998 года, он был бы настроен на 4-процентную продувку.При покупке после этой даты, если не указано иное, было бы установлено значение 6 процентов. Изменение с 4 до 6 процентов приводит к увеличению на 50 процентов величины изменения давления в котле при каждом открытии клапана. Возникающее в результате увеличение изгиба компонентов котла может быть связано с соответствующим увеличением просачивания через анкерные болты и трубки.

Заказ нового предохранительного клапана

Когда вы заказываете новый предохранительный клапан, вам необходимо предоставить четыре части информации: заданное значение, производительность в фунтах пара в час, продувку и требование о том, чтобы на клапане была проставлена ​​отметка ASME «V». Если вы укажете размер трубы, вы можете получить клапан со слишком большой пропускной способностью, как я уже объяснял. Чтобы определить необходимую вам емкость, не используйте емкость, указанную на старом клапане. Во-первых, если клапан был заменен, это может быть неправильная мощность. Во-вторых, пропускная способность, указанная на клапане, вероятно, является пропускной способностью самого маленького доступного клапана и может быть значительно больше, чем требуемая пропускная способность.

Посчитав поверхность нагрева котла в квадратных футах и ​​умножив полученное число на коэффициент, можно определить требуемую мощность.Код ASME требует, чтобы коэффициент пара составлял 5 фунтов в час на квадратный фут поверхности нагрева. В Огайо требуется коэффициент 7. Поверхность нагрева — это область над решетками, которая подвергается воздействию огня. Сюда входят топка, трубы и передняя трубная решетка.

Когда я разговаривал со многими владельцами, они предлагали другие комментарии относительно своих клапанов. Один комментарий, который я услышал от нескольких владельцев, которые остались довольны клапанами нового типа, заключался в том, что их клапаны были больше в фунтах в час, чем минимум, требуемый кодексом ASME.Я не уверен, как именно пропускная способность влияет на работу клапана. Что я точно знаю, так это то, что чем больше клапан, тем большее усилие требуется, чтобы поднять его с седла. Сила пара на клапане со стороны котла не может преодолеть силу пружины предохранительного клапана до тех пор, пока давление в котле не поднимется до заданного значения клапана.

Когда это происходит, клапан открывается. Кажется, что больший диаметр и, следовательно, большие силы могут привести к более стабильной работе клапана вблизи его уставки.В правилах котла оговорено, что предохранительные клапаны не должны быть настолько большими, чтобы из котла могла вытекать вода. Казалось бы, из-за относительно небольшого размера переносных и тяговых котлов давление будет падать так быстро, что теряется мало воды, если таковая имеется. Я видел котлы, в которых владельцы устанавливали современные предохранительные клапаны того же диаметра, что и клапаны старого образца, установленные на заводе. Пропускная способность этих клапанов была намного больше, чем я полагаю, кто-либо мог бы рекомендовать, но я не знаю, что они вызвали выход воды из котла.При выборе предохранительного клапана необходимо соблюдать осторожность. Я предлагаю владельцам поговорить друг с другом и поделиться своим опытом, прежде чем принимать такое решение.

Если вы предпочитаете предохранительный клапан с верхним выпуском, который выглядит более аутентично, приобретите его. Они доступны в нескольких размерах. Вы также можете подумать о том, чтобы указать, что клапан имеет неметаллическое седло.

Новые клапаны

При установке предохранительного клапана не устанавливайте фитинги меньшего размера, чем вход в клапан, и не устанавливайте никаких клапанов между предохранительным клапаном и котлом.Примеры того, чего нельзя делать, можно увидеть в галерее изображений. Не используйте трубный ключ для предохранительного клапана, это может повредить или разрушить клапан.

После того, как вы тщательно выбрали предохранительный клапан и установили его на свой котел, важно проверить заданное значение и продувку в соответствии с вашими требованиями. Первым шагом в этом процессе является проверка точности манометра с помощью манометра собственного веса. Если ваш манометр не соответствует уставке вашего нового предохранительного клапана, не думайте, что манометр неправильный.

Не используйте подъемный рычаг для подъема клапана с седла до тех пор, пока давление в котле не достигнет 75 процентов уставки клапана. Если клапан поднимается из своего седла при более низком давлении, любая грязь или инородный материал в клапане может не вылететь из седла и может повредить седла при закрытии клапана.

Поскольку предохранительные клапаны нового типа не предназначены для работы в пределах 10 процентов от заданного значения, многие владельцы предпочли установить новый клапан вместе с клапаном старого образца. При этом клапан старого типа работает в диапазоне от 5 до 10 процентов ниже уставки нового клапана. При таком расположении новый клапан удовлетворяет требованиям норм, в то время как клапан старого образца выполняет функцию, для которой он был разработан. Два возможных варианта расположения можно увидеть в галерее изображений.

Забота о качестве

В ответ на жалобы владельцев старых котлов, которые недавно приобрели новые предохранительные клапаны, Дин Джаггер, главный инспектор котлов штата Огайо, потребовал, чтобы Национальный совет провел испытания клапанов у производителя, чтобы определить, соответствуют ли клапаны требованиям норм котлов ASME. .В результате этих испытаний Министерство торговли Огайо выпустило уведомление о безопасности:

«Котельному подразделению штата Огайо стало известно о том, что некоторые недавно приобретенные предохранительные клапаны Kunkle, которые были собраны Allied Industries, были протестированы Испытательной лабораторией Национального совета и признаны несоответствующими. Испытания показали, что настройки продувки клапанов и заданного давления выходят за пределы допуска, установленного Разделом I Кодекса ASME по котлам.”

Это может указывать на то, что все проблемы с современными предохранительными клапанами не полностью являются результатом проблем проектирования, но недостаточный надзор за производством и процессами контроля качества также может быть фактором. Новый клапан может оказаться «мусором», как это часто утверждается.

Ошибки, обнаруженные лабораториями Национального совета, были значительными. На одном из клапанов было давление 165 фунтов на квадратный дюйм, но давление упало при 148,8 фунтов на квадратный дюйм. Другой был штампован на 150 фунтов на квадратный дюйм и поднялся до 164,5 фунтов на квадратный дюйм. На остальных трех клапанах хлопок соответствовал настройке, указанной на клапане.Издание 2001 года Кодекса по котлам ASME определяет, что для давлений от 70 до 300 фунтов на квадратный дюйм допуск, плюс или минус от установленного давления, не должен превышать 3 процентов от установленного давления. Клапан на 165 фунтов на квадратный дюйм поднялся на 9,6 процента ниже установленного давления, указанного на клапане, а клапан на 150 фунтов на квадратный дюйм поднялся на 9,7 процента выше установленного давления, указанного на клапане.

Продувка всех клапанов, которые были протестированы, вышла за допустимые пределы. Издание 2001 года Кодекса по котлам ASME определяет, что для давлений от 67 до 250 фунтов на квадратный дюйм продувка не должна превышать 6 процентов от установленного давления.С таким широким диапазоном изменений как уставки, так и продувки в выборке всего из пяти клапанов кажется разумным подозревать, что могут существовать еще большие вариации. Результаты тестов представлены в галерее изображений.

Жалобы на проблемы с качеством не ограничиваются пятью клапанами, недавно испытанными Национальным советом; например, владелец двигателя сказал мне о покупке нового клапана размером 1-1 / 4 дюйма с штампом 175 фунтов на квадратный дюйм. При установке на тяговый двигатель клапан постоянно открывался при давлении 185 фунтов на квадратный дюйм и снижался на 15 фунтов на квадратный дюйм. (Давление 11,1 фунтов на квадратный дюйм соответствует допустимым 6 процентам.) Производитель сообщил владельцу, что клапан был должным образом протестирован перед отправкой, но принял его обратно. Владелец проверил точность манометра перед тем, как связаться с производителем.

Процедуры ASME и Национального совета для предохранительных клапанов просто подтверждают соответствие конструкции клапана и не обеспечивают адекватность производства и методов контроля качества. Каждый владелец и оператор котла должен тщательно подтверждать точность заданного значения и продувки на каждом предохранительном клапане и не полагаться на штампы ASME и Национального совета как гарантии качества.В настоящее время у меня нет оснований полагать, что мониторинг требований ASME и Национального совета у других производителей и сборщиков клапанов отличается от того, что проводился в Kunkle и Allied.

Один из сценариев, который меня беспокоит, — это владелец, который устанавливает новый предохранительный клапан на свой котел и, видя, что хлопок не совпадает с показаниями на его 80- или 100-летнем датчике, решает, что, очевидно, его датчик должен быть неправильным. . Это вывод, который, я уверен, я бы принял во внимание, когда впервые начал свое изучение предохранительных клапанов.

Неправильная настройка предохранительных клапанов с большей вероятностью будет обнаружена при использовании клапанов на ручных котлах, чем при использовании на современных котлах. Если органы управления современного котла должны ограничивать давление до 10 процентов или более ниже уставки предохранительного клапана, клапан можно установить на 10 процентов ниже его номинального значения, и ошибка может быть не очевидна. Ошибки, превышающие заданное значение, также не были бы очевидны, даже если бы котел работал до заданного значения, указанного на клапане.Кроме того, неправильная настройка продувки не будет очевидна до срабатывания клапана.

Свяжитесь с энтузиастом пара Брюсом Бэбкоком по адресу: 11155 Stout Road, Amanda, OH 43102; (740) 969-2096; электронная почта: [email protected]

Назначение предохранительного клапана

1909: «Предохранительный клапан выполняет две функции: (A) он сообщает о максимально допустимом давлении; (B) он сигнализирует о том, что требуется больше воды или меньше топлива ».

Сегодня: «PRV (предохранительный клапан) — это предохранительное устройство, предназначенное для защиты жизни и имущества в случае отказа всех других мер безопасности.»- Андерсон Гринвуд Кросби, 2001 (производитель предохранительных клапанов)

1909: «Ограничивает рабочее давление в обычных условиях». — Американское общество инженеров-механиков Сделки , 1909

Сегодня: «Избегайте чрезмерного« лопания »предохранительного / сбросного клапана, поскольку даже одно отверстие может обеспечить утечку».

1909: предохранительный клапан «Следует часто сравнивать с манометром, чтобы убедиться, что он работает точно». — Путеводитель молодого инженера , 1899

«Предохранительные клапаны должны быть настроены на рабочее давление котла.”- Consolidated Ashcroft Hancock Co., 1928

Сегодня: «Избегайте слишком близкого рабочего давления к установленному. Рекомендуется дифференциал в 10% ». — Каталог Kunkle № 85, 1985

Резюме: предохранительные клапаны нового типа

Для улучшения работы предохранительного клапана нового типа при использовании на ручном котле:

  • Укажите, что продувка должна составлять 4 процента или меньше
  • Укажите клапан на основе поверхности нагрева, а не на основе размера трубы исходного клапана
  • Настаивайте на клапане со штампом ASME «V»
  • Рассмотрите возможность использования клапана большего размера, чем самый маленький, разрешенный кодом
  • Попробуйте найти дистрибьютора клапанов, который знаком с уникальными требованиями, предъявляемыми к ручным котлам
  • Не устанавливайте фитинги, размер которых меньше, чем вход клапана.
  • Не устанавливайте фитинги, размер которых меньше выхода клапана
  • Запрещается устанавливать клапан между предохранительным клапаном и котлом
  • Не используйте трубный ключ для установки предохранительного клапана
  • Проверьте точность манометра перед первым запуском котла после установки нового предохранительного клапана
  • Проверить точность уставки и продувки
  • Не думайте, что датчик неправильный, если он не соответствует уставке нового клапана
  • Не эксплуатируйте котел вблизи заданного значения предохранительного клапана больше, чем необходимо.
  • Не открывайте клапан чаще, чем необходимо
  • Рассмотрите возможность установки набора клапанов старого типа, чтобы они не превышали заданное значение нового клапана.

Благодарности

Боб Феррелл, Боб Шулер и Фред Харрисон из Национального совета инспекторов котлов и сосудов под давлением сыграли важную роль в получении информации из старых изданий кодов ASME для котлов. Их помощь очень ценится.

СТАТЬИ ПО ТЕМЕ

Владелец парового тягового двигателя Advance-Rumely в Нидерландах нуждается в помощи в изучении его истории.

В честь Мейнарда Вестгаарда последней поездкой на старом паровом двигателе, его восстановленном паровом тракторе Case.

Паровая машина Case 75 л.с. с 12-летним мальчиком за рулем: фотография, сделанная на выставке паровых машин, доказывает универсальность старого утюга.

Паровые предохранительные клапаны

— Inveno Engineering LLC
