Содержание

Обзор термостатических клапанов Herz Armaturen

Радиаторные регуляторы температуры – термостаты – выполняют две важные функции: обеспечивают комфортную температуру в помещении и следят за экономией тепловой энергии. Установка термостатов возможна как на одном отдельно взятом радиаторе, так и на ветке подающей теплоноситель к нескольким отопительным приборам. Комфортные условия достигаются поддержанием заданной температуры воздуха в помещении, а также возможностью задавать дневной и ночной режимы. Теплоноситель начинает циркулировать в радиаторе только при снижении температуры в помещении ниже заданной, что приводит к экономии тепловой энергии до 30%!

   Как же работают радиаторные термостаты и какие виды термостатов существуют?

Рассмотрим устройство простейшего радиаторного термостата, обычно это два элемента — термостатическая головка (1) и термостатический клапан (5). Принцип работы его следующий: при увеличении температуры в помещении чувствительный элемент (2) в термостатической головке расширяется и передает давление через стержень (3) на шток (6) буксы (4) клапана (5), тем самым отверстие в термостатическом клапане перекрывается и поток теплоносителя уменьшается.

Тепло не поступает в радиатор и следовательно температура в помещении не растет.

Бренд HERZ предлагает несколько видов термостатических клапанов для подключения к радиаторам:

TS-90 – простой клапан для двухтрубных систем,

TS-90-V– клапан со скрытой предварительной гидравлической настройкой,

TS-98-V – клапан с открытой предварительной гидравлической настройкой,

TS-E – клапан с увеличенным проходом для однотрубных и гравитационных систем,

Calis-TS — 3х ходовой клапан для систем с байпасом

Термостатический клапан HERZ TS-90



Простейший из термостатических клапанов для двухтрубных систем —  TS-90 — клапан без предварительной настройки; при смонтированной термостатической головке пропускная способность клапана варьируется в пределах от 0 до 1 м3/час. Для того чтобы гидравлически увязать радиаторы на одной ветке, в паре с таким клапаном на подаче следует применять запорно-регулирующий вентиль RL-5 на обратке.

Термостатический клапан HERZ TS-98-V

Клапаны TS-90-V и TS-98-V имеют возможность предварительной гидравлической настройки: посредством муфты, внутри которой ходит шток клапана, можно задать максимальное значение пропускной способности, тем самым, ограничив расход теплоносителя через радиатор.             Отличие клапанов TS-90-V и TS-98-V состоит в способе преднастройки: у первого она скрытая, у второго — открытая.

Термостатический клапан HERZ TS-90-V

Скрытая преднастройка осуществляется при помощи специального ключа 1680967, что защищает систему от несанкционированного вмешательства и, как следствие, от разрегулировки системы.

           Использовать данные клапаны рекомендуется в жилищном строительстве, где высок риск вмешательства жильцов в гидравлическую увязку на стояках.

Термостатический клапан HERZ TS-E

Для термостатирования в однотрубных системах отопления служит TS-E — клапан с увеличенным проходом. Диапазон пропускной способности у клапана составляет от 0 до 5,1 м3/час, что позволяет использовать его в безнапорных системах.

          Совместно с клапаном рекомендуется использовать термоголовку 1726200, которая предусматривает увеличенный ход штока клапана при термостатировании, что приводит к увеличению процента затекания теплоносителя в прибор отопления.

Можно ли использовать в однотрубной системе отопления клапаны для двухтрубной системы, ведь они дешевле?

Термостатические клапаны для двухтрубной системы не рекомендуется использовать в однотрубной т.к. у клапанов для двухтрубной слишком маленькое отверстие для прохода теплоносителя, и возможна ситуация когда весь теплоноситель пойдет в байпас, минуя радиатор.Линейка продукции Герц затрагивает не только новое строительство, но также и модернизацию существующих систем отопления. Например, для регулирования температуры помещения в системах с однотрубной стояковой разводкой с использованием байпаса могут применяться трехходовые клапаны HERZ.

Термостатический клапан HERZ Calis TS

Клапан Calis-TS осуществляет регулирование и распределение теплоносителя в узле «прибор-байпас» следующим образом: если температура в помещении достигла заданного уровня (выставляется на термоголовке), то поток теплоносителя направляется в байпас, как только температура упала — байпас перекрывается (но не полностью) и основной поток устремляется в прибор отопления.        Установка клапанов Calis-TS в существующую систему отопления (при этом, не меняя трубы, радиаторы, прочую арматуру) позволяет добиться значительной экономии тепла в отдельно взятом здании.

Термоголовка | Thermostatic head | головка термостатическая

Термоголовка «К» со встроенным жидкостным датчиком и фиксаторами ограничения температуры, диапазон положений 1-5, защита термоголовки от замерзания, маховик белого цвета. Предназначена для установки на всех термостатических клапанах HEIMEIER и радиаторах со встроенными клапанами с термостатической вставкой, имеющей резьбу M30x1. 5.

Подробнее…

Термоголовки «DX» – со встроенным датчиком предназначена для установки на всех термостатических клапанах Heimeier и радиаторах со встроенными клапанами с термостатической вставкой, имеющей резьбу M30x1.5. Модель с уменьшенной длиной и диаметром. Имеется широкий цветовой диапозон.

Подробнее…

Термостатические головки S используются для контроля температуры воздуха в помещениях. Предназначена для установки на всех термостатических клапанах IMI Heimeier и радиаторах со встроенными клапанами с термостатической вставкой, имеющей резьбу M30x1.5. Модель с уменьшенной длиной и диаметром. Белый (RAL 9016) колпачок с нанесенной шкалой.

Подробнее…

Термоcтатические головки

– приборы цилиндрической формы, внутри которых расположено рабочее вещество, реагирующее на изменения температуры воздуха.

При изменении температуры происходит изменение объема рабочего вещества, в результате чего происходит перекрытие клапана. Обычно, термоcтатические головки регулируют температуру в диапазоне от -6 до +30 градусов.

Термоголовки могут иметь различные рабочие вещества (жидкость, газ и т.д.). Ассортимент жидкостных термостатических головок Heimeier очень большой. Их главным преимуществом является повышенный уровень точности, бесшумная работа, простота и удобство применения.

Газоконденсатные термоголовки более чувствительны к перепаду температуры и быстрее реагируют на ее изменения в помещении.

Большая часть моделей термоголовок оснащена встроенными или выносными датчиками, которые соответственно расположены в корпусе термостатической головки или снаружи (соединение с датчиком производится с помощью тонкой металлической трубки).

Следует помнить, что монтаж термоголовок со встроенным датчиком не так прост. Чтобы термостатическаяголовка данного типа работала с максимальной эффективностью, необходимо чтобы были выполнены следующие условия: глубина радиатора не менее 16 см.

, ширина подоконника не более 22 см. и расстояние от подоконника до радиатора не больше 10 см.
В тех случаях, когда данные требования невозможно выполнить, рекомендуется использовать термоголовки с выносным датчиком, который может быть расположен на удалении от 2 до 8 метров от термоголовки.

Термоголовки

дают возможность экономить до 25% расходов на отопление. Их основные места установки – это квартиры, частные дома и офисы.

Регулировка скорости теплоносителя в отопительном приборе (радиаторе) производится при помощи термостатического клапана, а термоcтатическая головка, установленная на этот клапан, позволяет устанавливать необходимую температуру.

Установить термостатический клапан можно несколькими способами:

— Непосредственно в отопительном приборе (радиаторе). В основном монтируется в стальных радиаторах, имеющих нижнее подключение непосредственно на заводе при сборке отопительного прибора. На нем устанавливается ручка, закрывающая и открывающая клапан. Термоcтатическая головка в комплект не входит.
— Установка клапана на трубу, непосредственно перед входом в радиатор. Термостатический клапан устанавливают на подающую трубу. Термоголовка в комплект не входит.
— Установка клапана к радиатору с нижним подключением. Производится при помощи специального узла, который называется «мультифлекс», имеющего в своем составе термостатический клапан. Термоголовка в комплект не входит.
Кроме того, термостатический клапан можно установить в любом месте трубопровода, где необходимо регулировать объем циркуляции теплоносителя. Благодаря этому клапаны широко применяются в системе теплого пола, так как рабочая температура данной системы не выше 40 градусов, а температура теплоносителя может достигать 80 градусов.

Термоcтатическая головка может быть двух видов

– для системы отопления и для систем теплого пола. Единственное отличие – различный диапазон регулируемых температур. Термоcтатическая головка для отопления имеет диапазон регулируемых температур 60-80 градусов. Термоголовка для теплого пола обладает гораздо меньшим диапазоном 30-40 градусов.
Для правильной работы, термостатическая головка должна быть установлена так, чтобы ее центральная ось (воображаемая) всегда располагалась в горизонтальном положении. Устанавливать термоголовку вертикально нельзя. Для корректного размещения термоголовки, необходимо правильно установить термостатический клапан.

Термоголовка отличается от регулировочного вентиля тем, что вентиль обеспечивает корректное регулирование температуры, только при постоянной скорости движения теплоносителя в отопительной системе. При уменьшении скорости циркуляции теплоносителя, радиатор будет охлаждаться больше чем это надо. В отличие от вентиля, головка обладает встроенным регулятором, который в зависимости от скорости потока увеличивает или уменьшает пропускную способность клапана до тех пор, пока температура не достигнет необходимого уровня.

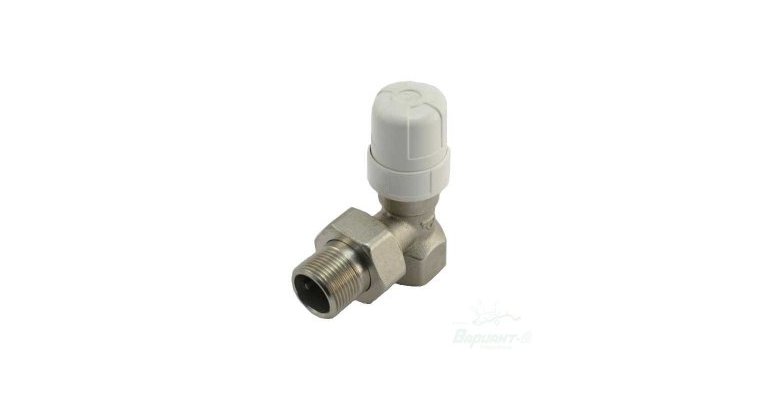

PRO AQUA Клапан термостатический угловой 3/4

0%

Код товара: —

Пока нет отзывов

  • Термостатический клапан PRO AQUA – упрощает задачу регулировки температуры в помещении за счет уменьшения или увеличения проходного сечения запорного элемента.
  • Специальная конструкция термостатического клапана PRO AQUA позволяет регулировать температуру радиатора как вручную, так и автоматически.
  • При автоматическом контроле температуры в помещении необходима термостатическая головка.
  • К термостатическому клапану подходят все термоголовки с присоединительным размером М30*1,5.
  • Термостатический клапан оснащен специальным резиновым уплотнителем, который необходим как для герметичного закрытия клапана, так и для защиты латунного запорного элемента от абразивных частиц, содержащихся в теплоносителе.
  • Термостатические клапаны позволяют экономить до 20% энергоносителей при отоплении дома или квартиры.

Описание

Термостатические клапаны радиаторные предназначены для автоматического (при помощи термоголовок) или ручного регулирования расхода теплоносителя через отопительный прибор в двухтрубной системе водяного отопления.

Подключение радиаторов в двухтрубной горизонтальной системе отопления. Клапан устанавливается на подаче в радиатор, направление теплоносителя должно совпадать со стрелкой на корпусе клапана. Пластиковый колпачок служит для защиты штока при транспортировке.

  • Рабочее давление, МПа до 1,0
  • Испытательное давление, МПа 1,5
  • Рабочая температура транспортируемой среды, °С от 5 до 120
  • Температура окружающей среды , °С от 5 до 50
  • Пропускная способность клапана, перепад давления 0,1 бар (10 кПа) , л/ч 640
  • Средний срок службы, лет 30
  • Средний полный ресурс, циклы 5000
  • Монтажное положение любое
  • Количество полных оборотов ручки от положения открыто до закрыто 4
  • Максимальная температура ручки, °С 40
  • Допустимый изгибающий момент на корпус вентиля, Нм 1/2 -100 3/4 -150

Характеристики

Артикул

INS102AT34x

Тип

Терморегулирующая арматура

Материал

латунь

Диаметр подключения, дюйм

3/4

Максимальное давление, бар

10

Тип оборудования

Вентиль угловой

Максимальная рабочая температура, °С

120

Гарантия

5 лет

Монтаж термостатического клапана — цены на услуги сантехника

Установка термостатических клапанов

Сантехнические работы по монтажу термостатических регуляторов предназначены для регулирования температуры воздуха в помещении путем автоматического изменения количества, подаваемого в радиатор теплоносителя. Состоит терморегулятор из терморегулирующего вентиля и термостатической головки. Принцип работы термостатической головки основан на изменении длины гофрированного сильфона, наполненного специальной жидкостью с высоким коэффициентом температурного расширения. При увеличении температуры сильфон растягивается и нажимает на шток терморегулирующего вентиля, который в свою очередь, перекрывает проходное отверстие, тем самым, уменьшая количество теплоносителя проходящего через радиатор.

При уменьшении температуры все процессы проходят в обратном порядке. Таким образом, происходит автоматическое поддержание заданной температуры в помещении, что создает не только комфорт, но и существенно экономит расход энергоносителя. Температура задается путем вращения ручки термостатической головки и определяется по числовому значению, обозначенному в специальном окне. По таблице соответствия всегда можно определить его значение, тем более что эти цифры очень легко запоминаются.

При сантехнических работах по монтажу всегда надо учитывать, что головка должна стоять только горизонтально, иначе от потоков тепла исходящих от радиаторов прибор будет давать погрешность.

Термостатический клапан устанавливается на подающем трубопроводе, при этом сантехнические работы по монтажу термоголовки должны сделаны так чтобы она располагалась, что на нее не попадали прямые солнечные лучи. Положение термоголовки должно обеспечить минимальное воздействие на нее тепловых потоков, исходящих от отопительных приборов и прочих источников тепла , сквозняков, воздушных струй вентиляторов и кондиционеров.

Сантехнические работы по соединению клапана с радиатором должны производиться с применением радиаторной футорки с конусной ответной плоскостью под тефлоновый вкладыш контргайки. В этом случае дополнительное использование резьбовых герметизирующих материалов (ФУМ, лен) не требуется.

Если сантехнические работы по присоединению полусгона клапана производятся к другому виду фитинга, контргайка с тефлоновым вкладышем должны быть сняты. При этом уплотнение соединения производится с использованием ФУМ или льна.

Смонтированный клапан перед эксплуатацией должен быть испытан на давление 15 бар без утечки в соединениях и в сборных элементах корпуса клапана.

Установка термостатической головки на клапан должна производиться в следующей последовательности:

Отвернуть рукоятку ручного управления, вращая накидную гайку против часовой стрелки.



На термостатической головке установить индикаторное окошко на цифре «5», соответствующее максимальной комнатной температуре.



Установить термостатическую головку на клапан таким образом, чтобы индикаторное окошко было удобно для обзора.



Затянуть до упора металлическую рифленую накидную гайку термостатической головки.



Несколько раз повернуть ее пластиковую часть для надежной притирки.

В случае, когда термостатический клапан находится в нише, за портьерой, на прямом солнечном свете либо в прочих местах, где термостатическая головка не может правильно реагировать на изменение комнатной температуры, следует использовать сантехнические работы по установке термостатической головки с дистанционным датчиком.

Термостатический клапан

В России в основном применяются два типа монтажа систем отопления — двухтрубная и однотрубная.

В двухтрубной системе термостатический клапан устанавливают или перед прибором, или встраивают в прибор, он может быть установлен сбоку, внизу, при центральной донной подводке. Но так или иначе термостат и прибор представляют собой одно целое.

Двухтрубная система отопления

В однотрубной же системе термостатический клапан тоже может быть на подводке или встроенным в прибор, но в таком случае вместе они представляют собой узел системы отопления, состоящий из прибора, термостата и замыкающего участка.

При использовании термостатического клапана в однотрубной системе отопления , между входящим в отопительный прибор и выходящим из него участками трубопроводов, необходимо предусмотреть сантехнические работы по монтажу перепускного замыкающего участока (байпас) . Диаметр байпаса подбирается таким образом, чтобы падение давления в байпасе на участке клапан+отопительный прибор при номинальном расходе теплоносителя через клапан не превышало падения давления на байпасе. Если конструктивно такое решение невыполнимо, то на байпасе необходимо ставить либо дросселирующую шайбу, либо регулирующий вентиль. Гидравлический расчет такой системы необходимо вести с учетом коэффициента затекания теплоносителя в отопительный прибор в соответствии с существующими методиками.

Однотрубная система отопления

И сантехнические работы нужно сделать так, чтобы вода по возможности шла через прибор, а при закрытом термостатическом клапане — через байпас, чтобы не снизить заметно расход воды по стояку. В «однотрубке» расход но стояку примерно одинаковый, даже если не использовать регулятор расхода.

Следует учитывать, что по сравнению с сантехническими работами по монтажу двухтрубной системы отопления, применение термостатических регуляторов в однотрубной системе требует принятия одной из следующих мер:

  • повышение производительности циркуляционного насоса;
  • повышение температуры теплоносителя;
  • увеличение площади поверхности радиатора (добавление секций).

В двухтрубной системе отопления может возникнуть ситуация, когда из-за закрытия термостатического клапана меняется перепад давления на стояках, и эту разницу давления в подающем и обратном стояках нужно балансировать. Кстати, бывает и обратная ситуация — когда термостат снимают и сопротивление падает, то снова возникает разбалансировка системы. А сейчас часто пользователи термостаты снимают, если недовольны их работой.

И в целом при всех «плюсах» сантехнических работ по монтажу двухтрубной системы отопления в реальной жизни она часто уступает однотрубной. В двухтрубной системе сопротивление на входе в термостатический клапан должно быть большое и регулируемое. Гравитационный напор на каждом этаже свой, его надо погасить, иначе в разных местах будет разный напор. Поэтому для «двухтрубки» лучше использовать термостаты с предмонтажной настройкой. Но с ней не всё так просто. Например, если взять первую позицию настройки, то отверстие для протока воды выходит совсем крошечное. Из-за его малых размеров регулировка получается непропорциональная. Допустим, температура в помещении повысилась и клапан начинает понемногу уменьшать проходное сечение — а ничего не изменится, потому что через это маленькое регулировочное отверстие вода поступает с таким давлением, что протекает даже через небольшой зазор в клапане. И остановить нагрев воздуха клапан может, лишь полностью закрывшись. Вот только через какое-то время, когда станет прохладнее, он начнёт открываться. Но расход через это отверстие иреднастройки больше, чем надо, и клапан снова быстро закроется. Поэтому при 1, 2 и даже 3 позиции термостатический клапан часто работает нe пропорционально, а дискретно — открыл-закрыл.

Чтобы избежать этого, мы рекомендуем использовать в таких случаях запорно-регулирующую арматуру. Тогда термостатический клапан будет регулировать только на температуру воздуха в помещении, а монтажную регулировку расхода обеспечит запорно-регулирующее устройство, установленное на обратной линии. В однотрубной системе применяются термостатические клапаны с низким сопротивлением, чтобы вода затекала в прибор. Здесь хорошо использовать сантехнические работы по монтажу трёхходового клапана — его устанавливают перед радиатором на узел с байпасом — так он может перекрывать ток воды в прибор, не мешая ей течь по замыкающему участку.

Трёхходовой клапан

В сантехнических работах по монтажу однотрубных систем отопления на радиаторах нужно использовать также циркуляционный тормоз. Дело в том, что когда термостатический клапан перекрывает ток теплоносителя, вода в приборе отопления остывает, и в трубе на обратной линии возникают два разнонаправленных потока воды — холодная вода из радиатора движется в сторону стояка, а горячая вода, наоборот, течёт из стояка внутрь прибора. В результате получается, что, хотя клапан и закрыт, горячий теплоноситель всё равно попадает в радиатор. При этом эффекте прибор отдаёт до 40% своей обычной мощности. Казалось бы, расход воды маленький, но ведь и температурный напор другой. Если, допустим, в открытом радиаторе на входе температура воды 95 °С, а на выходе 92—93 °С, то в таком закрытом приборе при той же температуре подачи вода вытекает с температурой 28 °С. Человек даже не понимает, что радиатор работает, чувствует только, что тот не холодный. Но этот эффект возможен в прямой трубе, в то время как циркуляционный тормоз имеет изгиб и не даёт воде свободно течь в обоих направлениях.

Важное обстоятельство — как установлена термостатическая головка.

Правильно установленная термостатическая головка

Она должна быть расположена в горизонтальной плоскости, на расстоянии от труб системы отопления и на открытом пространстве. Бывает, что пользователи закрывают термостатический клапан оконными занавесками, убирают приборы отопления за экраны — тогда термоголовка не может нормально реагировать на изменение температуры в самом помещении и неправильно регулирует работу радиатора или конвектора. В таких случаях лучше использовать дистанционные датчики. При нижнем подключении термоголовку нужно настраивать уже с учётом градиента температур — у пола воздух холоднее, чем в середине. И при таких условиях, чтобы получить желаемую температуру, например в 25 °С, терморегулятор выставляют на 23 °С. В противном случае термостат среагирует позже, когда прогреется и воздух внизу, а в среднем в помещении температура будет к тому моменту уже выше, чем требовалось. Когда проводят сантехнические работы по установке отопительных приборов, то, как правило, оборудуют их клапанами с защитными колпачками вместо термостатических головок. А термоголовку нужно потом отдельно смонтировать.

Часто при сантехнических работах приборы отопления оборудуют термоголовками с ограничением температуры воздуха до 21 или до 24 °С. И вот с термостатическими клапанами с установкой на 21 градус могут возникнуть проблемы. Ведь мало того, что такой термостатический клапан не даёт прогреть воздух в помещении до температуры выше 21 °С, так он обычно начинает закрываться ещё раньше, примерно при 20 °С. При этом согреться с помощью дополнительных обогревателей не получится. Если поставить, например, электрический радиатор, то когда температура в комнате превысит 21 °С, термостат на водяном приборе отопления перекроет ток теплоносителя, и тот греть перестанет. Добиться более высокой температуры удастся лишь тогда, когда помещение будет отапливаться полностью за счёт дополнительных электрообогревателей, при этом водяной радиатор или конвектор попросту закрыт и кроме того, нужно учитывать и то, что для разных людей комфортная температура воздуха в помещении тоже различна. Так, у мужчин в среднем это 23 °С, у женщин — около 25 °С. А при температуре в 21 °С мёрзнут обычно и те и другие.

Если есть термостатический клапан, то можно так организовать эксплуатацию системы отопления, чтобы потребитель был заинтересован в экономии теплоты и, значит, в экономии топлива. Какого-то специального обслуживания не нужно, разве что их проверяют во время планового обследования всей системы отопления. В остальном же термостатические клапаны осматривают, только если есть подозрение, что что-то случилось — например, если клапан неправильно регулирует температуру. Клапан может со временем засориться, и тогда вода не пойдёт через прибор, он будет холодным. Или, наоборот, бывает, что клапан не может закрыться, потому что грязь попала под уплотнитель. Со временем уплотнитель становится тоньше — деформируется при сжатии, когда клапан полностью закрывается. Особенно быстро это происходит летом, если термоголовка не снята — тогда она давит на шток постоянно, ведь температура воздуха и так высокая. В результате клапан начинает менее точно регулировать температуру. Часто возникают проблемы из-за ошибок самих пользователей, когда они отвинчивают гайку, на которой крепится воздухоотводчик. В этом случае возникает трудно устранимая течь. Термостатическая арматура — простое в использовании оборудование для контроля климата в помещении. Все, что вам нужно сделать,— это выставить на устройстве желаемую температуру, остальное — дело техники. В прямом смысле слова: терморегулятор поддерживает температуру на заданном уровне автоматически, без участия человека. Однако это не единственная положительная сторона сантехнических работ по монтажу подобного оборудования: использование термостатов позволяет снизить затраты энергии на отопление на 10—30 % — ведь избытки тепла не «вылетают в форточку». Терморегулятор на деле состоит из двух основных частей: термостатического клапана и термостатической головки (регулятора). Корпус клапана выполняют, как правило, из латуни или бронзы — сплавов, устойчивых к коррозии. Благодаря тому, что эти материалы химически нейтральные, арматуру можно монтировать на все виды труб, включая медные. Однако сам по себе клапан не способен реагировать на температуру в помещении, приводить шток в движение должен другой элемент — термостатическая головка.

Термостатическая головка

Когда воздух вокруг головки нагревается, вещество внутри начинает расширяться и давить на шток клапана, в итоге зазор между седлом и золотником уменьшается. В какой-то момент воздух становится холоднее, и вещество в термоголовке, наоборот, сжимается, освобождая шток клапана. Теплоноситель затекает в прибор в большем объеме, мощность увеличивается. Колебания температуры в помещении при этом невелики — в пределах 1—2 °С, регулирование осуществляется автоматически. Термоголовка работает автономно, не требует электропитания (кроме специальных моделей с электрическими термоприводами), поскольку принцип ее действия построен на естественном свойстве вещества расширяться или сжиматься при изменении температуры. На качество работы термоголовки влияет объём сильфона. Чем его больше, тем корректнее термостатический клапан регулирует температуру. Некоторые компании выпускают экономичные варианты — с меньшим объёмом сильфона, зато более дешёвые. Корпус термоголовки обычно пластиковый, с обозначениями температурных режимов. Чаще всего регулятор окрашивают в белый цвет, но есть и специальные дизайнерские серии для полотенцесушителей и дизайн-радиаторов с покрытиями «хром», «золото». Бывают и разноцветные — такие встречаются в ассортименте Herz. Из «специальных исполнений» можно отметить также антивандальные варианты (с защитой от кражи и вмешательства в настройки).

Термостатические головки различаются но типам компоновки датчиков и регуляторов. Наиболее широко на рынке представлены образцы со встроенными датчиками. У такой модели и регулятор, с помощью которого выставляют температуру, и термочувствительный элемент находятся в одном корпусе, головку монтируют непосредственно на термостатический клапан. Это решение наиболее простое и недорогое, а потому популярное. Другой вариант дистанционного управления — термоголовка с выносным датчиком.

Термоголовка с выносным датчиком

В этом случае сама головка, на которой выставляют температуру, смонтирована на термостатическом клапане, а вот датчик находится на расстоянии от нее, соединённый с ней все той же капиллярной трубкой. Существуют также терморегуляторы с электрическими термоприводами. В таких моделях нет столь жёстких ограничений на расстояние между термостатом (он выносной и может быть расположен в любом подходящем месте) и клапаном, как в случае использования термоголовок с капиллярными трубками. На вещество, приводящее в движение шток клапана, воздействует электрический нагревательный элемент — он начинает работать, получив сигнал от электронного термостата, соединенного с ним проводом. «Беспроводные» технологии в терморегуляции представлены термоголовками с радиочастотным управлением — сигнал от термостата на головку поступает не по проводам, а по радиоканалу.

Термостатический клапан далеко не всегда оборудуют термоголовкой. В ряде случаев целесообразно использовать вместо неё ручной привод. Это простое приспособление, конечно, автоматически поддерживать заданную температуру не сможет, а положение штока клапана придётся устанавливать собственноручно и «на глазок», но и стоит привод намного дешевле. Такое экономичное решение может пригодиться для терморегуляции в общественных местах — в коридорах, на лестничных площадках, в технических помещениях. Со временем, если понадобятся сантехнические работы по установке полноценной термоголовки, её можно будет поставить вместо ручного привода. Каждый крупный производитель термостатической арматуры предлагает широкий выбор как клапанов (со всевозможными видами исполнения), так и термостатических головок. Кроме того, возможно комплектовать клапаны одной марки термоголовками другой марки — с помощью адаптеров или даже без них. Термостатические клапаны принято разделять по области применения в системах отопления разных типов. Если, к примеру, радиатор может эффективно работать и в двухтрубной, и в однотрубной системах, то использование «непрофильного» термостата грозит серьёзными проблемами. Дело в том, что эти системы предъявляют к арматуре совершенно разные требования.

Редко, но встречаются однотрубные системы отопления, в которых не предусмотрены замыкающие участки. В такой системе просто сделать сантехнические работы по монтажу на уже установленный радиатор термостатическую арматуру нельзя: при перекрытии тока воды в один прибор термостатический клапан фактически не даст ей попасть во все следующие радиаторы, запитанные от стояка. Предварительная настройка — не окончательная, её можно изменить. Но такая возможность не всегда благо, ведь настройку клапана могут поменять и посторонние лица, не отдающие себе отчет в том, что подобное вмешательство повлияет на баланс системы. Чтобы избежать таких случаев, некоторые компании предлагают клапаны с преднастройкой — для её регулировки потребуется специальный инструмент. Производители выпускают и клапаны для двухтрубных систем отопления без преднастройки. Это не значит, что при оборудовании системы такими клапанами влиять на расход теплоносителя не удастся — для этих целей служат запорно-регулирующие устройства, устанавливаемые на выходе из прибора. В термоголовках зачастую предусмотрена «защита от замерзания» (этот режим часто обозначают пиктограммой в виде снежинки) — термостат, выставленный на это значение, не дает температуре в помещении упасть ниже 6 °С.

На многих термостатических головках присутствует и значение 0, в этом режиме клапан полностью закрывается. Однако «нули» бывают разные. Часто к полному перекрытию прибегают для большей экономии тепла, но при этом выставленный на 0 термостатический клапан при приближении к температуре замерзания воды автоматически откроется, чтобы пропустить горячий теплоноситель в прибор. Эта мера, с одной стороны, защищает и помещение, и сам прибор отопления от промерзания (последнему в этом случае грозил бы разрыв со всеми вытекающими последствиями). С другой — если термоголовку выкрутили на такой «тепловой нуль», чтобы, к примеру, снять радиатор, то в случае замерзания клапан не убережёт вас от залива. Поэтому некоторые компании разрабатывают терморегуляторы с «механическим нулём». Выставленная на это значение термоголовка полностью механически запирает клапан, невзирая на температуру вокруг. Однако и стоит она дороже. Термостатический клапан можно закрыть и другим способом. Для этого с него снимают термоголовку и вместо неё устанавливают металлический запирающий колпачок, с помощью которого и закрывают клапан полностью. Для этих же целей иногда используют защитный пластиковый колпачок, прилагающийся в комплекте к клапану, но он не предназначен для длительного запирания и может служить лишь временной мерой, когда под рукой нет другого способа закрыть клапан — например, для сантехнических работ по снятию отопительного прибора, и то в этом случае нужно после демонтажа установить на клапан заглушку.

Но, несмотря на способность термостатического клапана перекрывать ток теплоносителя внутрь прибора, устройство это к запорной арматуре не относится. Поэтому некоторые специалисты советуют провести сантехнические работы по установке перед приборами отопления, например, шаровые краны. Долгое время держать клапан в закрытом состоянии нежелательно — золотник «прикиснет» к седлу. Чтобы этого не случилось, по окончании сезона рекомендуется снять термостатическую головку с клапана, оставив его полностью открытым. Помимо правильного выбора клапана и термоголовки для конкретных условий, важно также грамотно смонтировать устройство. Одна из распространённых ошибок при сантехнических работах по монтажу терморегулятора со встроенным датчиком — это его размещение вверх термоголовкой. В этом случае восходящие потоки теплого воздуха от отопительного прибора будут влиять на неё: термостат будет прогреваться и закрываться раньше, чем в самом помещении установится комфортная температура. Поэтому для корректной работы устройства термоголовку следует располагать горизонтально. Имеет значение и расположение головки относительно окружающих предметов: она должна отстоять от корпуса отопительного прибора хотя бы на 50 мм, а также иметь 200 мм свободного пространства над ним и 150 мм — сбоку. Важно, чтобы на показание термоголовки не влияли и трубы отопительной системы, которые могут быть проложены вблизи от термостата.

Если условия сантехнических работ по монтажу отопительного прибора таковы, что термостатический клапан со встроенным датчиком не сумеет правильно определять температуру в помещении, то стоит воспользоваться регулятором с выносным датчиком. Для датчика выбирают место, где он сможет без помех контактировать с окружающим воздухом.

Термостатический клапан RTL с термоголовкой, HEIMEIER

Термостатический клапан RTL с термоголовкой

Ограничитель температуры теплоносителя предназначен для насосных систем, устанавливается на обратной подводке, например, к отопительному прибору, на выходе из контура напольного отопления, тем самым выполняя функцию ограничения температуры.



Ключевые особенности

  • Корпус клапана изготовлен из коррозионно-устойчивой бронзы
  • Шток из нержавеющей стали с двойным кольцевым уплотнением
  • Внешнее уплотнительное кольцо может быть заменено под давлением
  • Клипсы для блокировки или ограничения настройки

Конструкция:

Принцип действия:
Ограничитель температуры обратного потока производства компании является автоматическим термостатическим контролирующим устройством. Данные о температуре потока передаются на жидкостный датчик за счет проводимости среды. Устройство поддерживает заданное значение температуры на одном уровне в пределах зоны пропорциональности, необходимой для управления. Клапан открывается, только если установленное предельное значение не достигнуто.

Применение:
Ограничитель температуры обратного потока используется для ограничения температуры возвращаемого теплоносителя из радиаторов или комбинированных систем «теплого пола» / радиаторных систем для корректирования температурного режима небольших поверхностей пола (примерно, до 15 м2 ). Осуществляется постоянный контроль температуры обратного потока.

Важно отметить, что в системах напольного отопления температура потока, контролируемая устройством, примерно соответствует температуре конкретной установленной системы.

Варианты применения:

1. Термостатический клапан
2. Клапан запорный, тип «Regulux»

Присоединение:
Внимание: корпус и сенсор ограничителя температуры обратного потока RTL специально сконструирован.
Корпус термостатического клапана не может быть использован.



 Приобрести оборудование HEIMEIER в интернет-магазине G-SCM.ru с доставкой по РФ

  • Размещение заказа: [email protected] | личный кабинет | online-консультант | купить в 1 клик
  • Техническая поддержка
  • Система скидок
  • Доставка автотранспортом интернет-магазина G-SCM.ru; доставка транспортными компаниями


      Нажмите на логотип для расчета ориентировочной стоимости

Производитель:

HEIMEIER

Страна:

Германия

Категория:

Ограничитель температуры теплоносителя

Рабочее давление:

PN10

Материал корпуса:

Бронза

Марка бронзы:

Коррозинно-стойкая литьевая бронза

Уплотнение штока:

Наружное уплотнительное кольцо можно заменить под давлением

Шток:

Сталь Niro

Вставка:

Вставка клапана — латунь

Материал уплотнения:

EPDM

Пружина:

Возвратная пружина — нержавеющая сталь

Регулирование:

Пропорциональный контроль, без вспомогательной энергии

MAX рабочая температура:

+120°C

MIN рабочая температура:

+2°C

Конструктивная особенность:

Температурный диапазон ограничен с обеих сторон и может быть заблокирован с помощью запорных клипс

Шкала:

Число на шкале: 0 | 1 | 2 | 3 | 4 | 5 (каждое число соответствует значению t обратной воды)

Температурный диапазон:

Температура обратной воды tR: 0°C | 1°C | 20°C | 30°C | 40°C | 50°C

Назначение использования:

Системы отопления

Датчик:

Максимальная температура датчика: 60° C

Присоединение:

Резьбовое

Место установки:

На обратном трубопроводе

Примечание:

Корпус клапана и фитинги покрыты никелем

Техническое описание (RTL_RU_low. pdf, 694 Kb) [Скачать]

Термостатический (терморегулирующий) смесительный вентиль

Термостатический вентиль отопления монтируется в трубопроводах, обеспечивающих подачу теплоносителя.

Ручной тармостатический вентиль

Эта арматура способна наиболее оптимально регулировать теплоотдачу радиаторов отопления.

Cодержание статьи

Назначение устройства

Очень часто в помещении источником тепла выступают не только радиаторы отопления, но и другие устройства – газовые и электрические плиты, бытовые электроприборы. Кроме того, в солнечную погоду температура в доме зачастую повышается, что ведет к перегреву в здании.

Термостатические вентили, установленные на радиаторах, способны контролировать температуру в автоматическом режиме на основании температурных колебаний в комнате на высоте 2м.

Термостатический вентиль смесительный считается предварительной нормой для надежного оборудования. Включив его в схему монтажа отопительной системы можно обеспечить оптимальную и комфортную температуру в помещении и сэкономить средства на энергопотреблении.

Термостатический вентиль регулирует подачу теплоносителя на радиатор

Смесительный вентиль для радиаторов ограничивает уровень подачи теплоносителя на каждый радиатор в системе. Установка терморегулирующей арматуры (ТРВ) способна снизить расход тепловой энергии на 20%.

Также ТРВ обеспечивает максимально комфортную температуру в помещении. Для выполнения этой задачи необходимо установить термостатический вентиль и термоголовку.

Принцип работы термостатического механизма

Выполнение основной функции в термовентиле (ТРВ) обеспечивается двумя элементами – самим термостатическим вентилем и термоголовкой. Последняя приводит в плавное движение шток при любом изменении температуры. При изменении объема жидкости в сильфоне происходит воздействие термоголовки головки на шток.

Емкость с жидкостью заранее оттарирована на перепады температур: когда температура повышается, расширяется сильфон и головка приводит в движение шток и перекрывает плавно проходное отверстие. При снижении температуры наблюдается обратный процесс – сильфон сжимается, тем самым ослабляется усилие на шток, который постепенно начинает открывать проход.

Принцип работы термостатического клапана для радиаторного отопления (видео)

Виды термостатов

По способу подсоединения труб к радиатору отопления термостатическая арматура бывает трех видов:

  • Смесительный термостатический вентиль прямой. Устанавливают в том случае, когда трубы к радиатору подведены по стене.

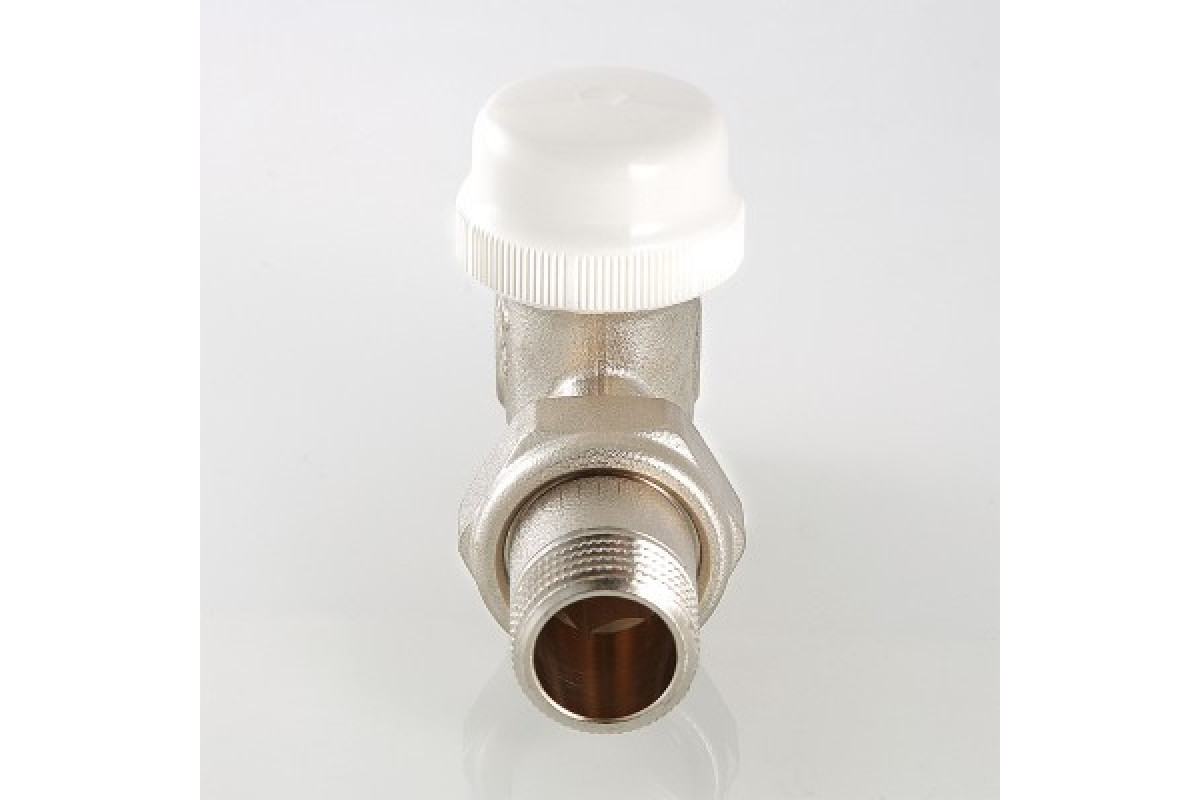

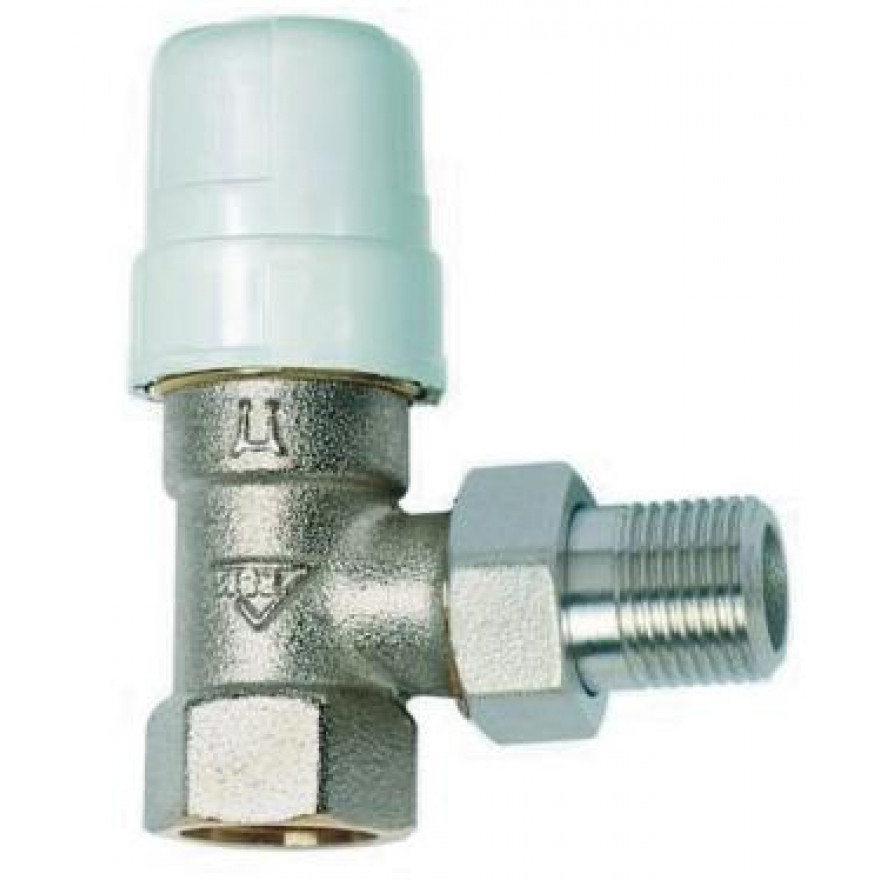

  • Вентиль ТРВ угловой. Используют при монтаже системы, в которой трубы отопления выведены из-под пола.
  • Осевой терморегулирующий вентиль. Необходим в системе с трубами, выведенными из стены.

Если подключение к батарее возможно только сбоку, то устанавливают специальный комплект, включающий клапаны и термостатические головки.

Зачастую радиаторы, подключенные снизу, уже имеют встроенный вкладыш клапанного типа.

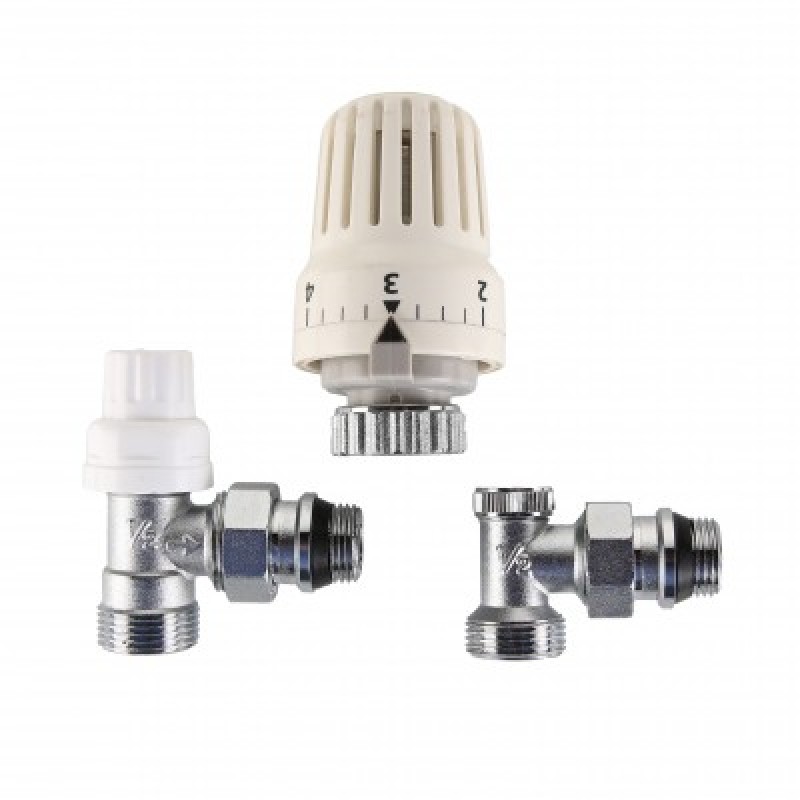

Ручной термостатический клапан (слева), с термоголовкой (посередине), с электрическим приводом (справа)

Также вентили ТРВ различают по принципу действия на:

  • Термостаты с ручной регулировкой.
  • Вентили, оборудованные датчиком температуры воздуха.
  • Шаровые краны.

Механический вентиль

Такой вид может считаться полноправным терморегулятором для системы отопления. Внутри арматуры находится шток, который перекрывает движение теплоносителя. Вращением в ручном режиме ручки шток можно закрыть или открыть. Благодаря этому осуществляется плавная регулировка температуры рабочей среды трубопровода и, как следствие, температура в помещении тоже регулируется.

В комплекте с механическим ТРВ, как правило, поставляется разъемное соединение «американка» для того, чтобы можно было выполнить демонтаж батареи в случае необходимости. Вентиль с ручным управлением бывает прямой и угловой, в зависимости от системы отопления (однотрубная или двухтрубная).

Бывают в двух диаметрах прохода – 1/2″ или 3/4″.

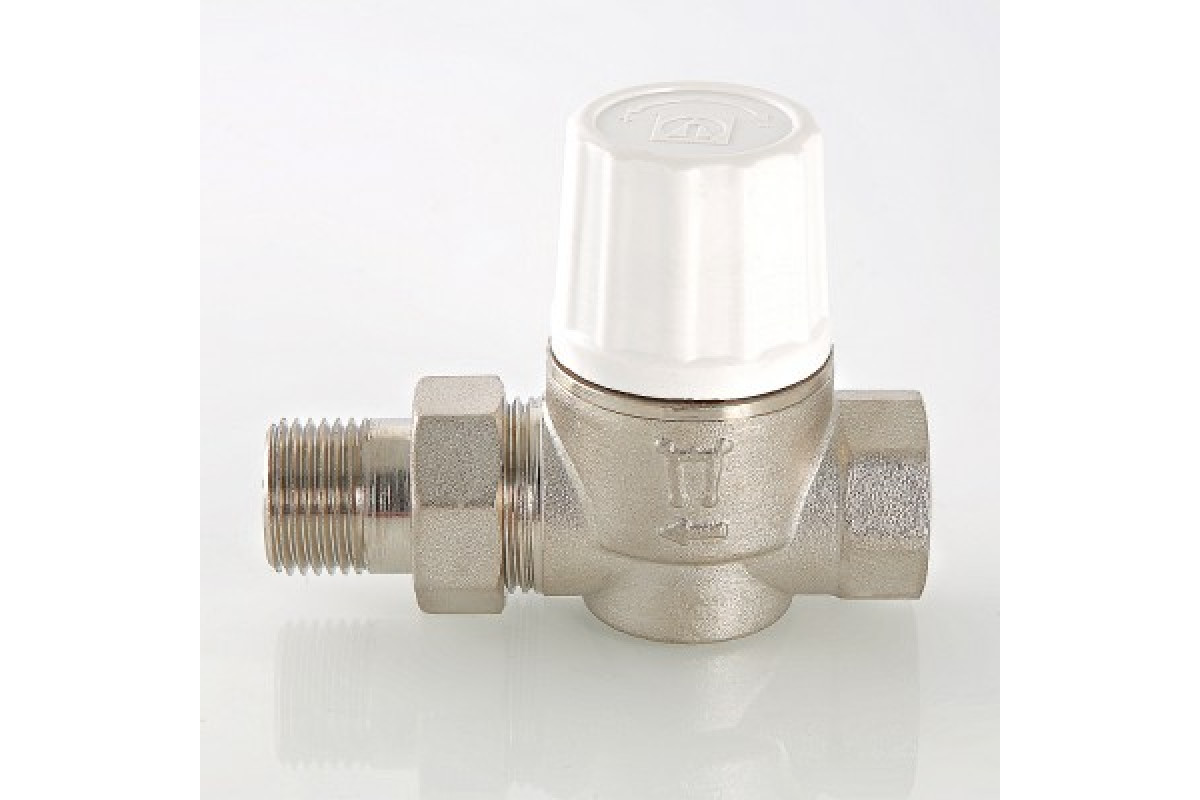

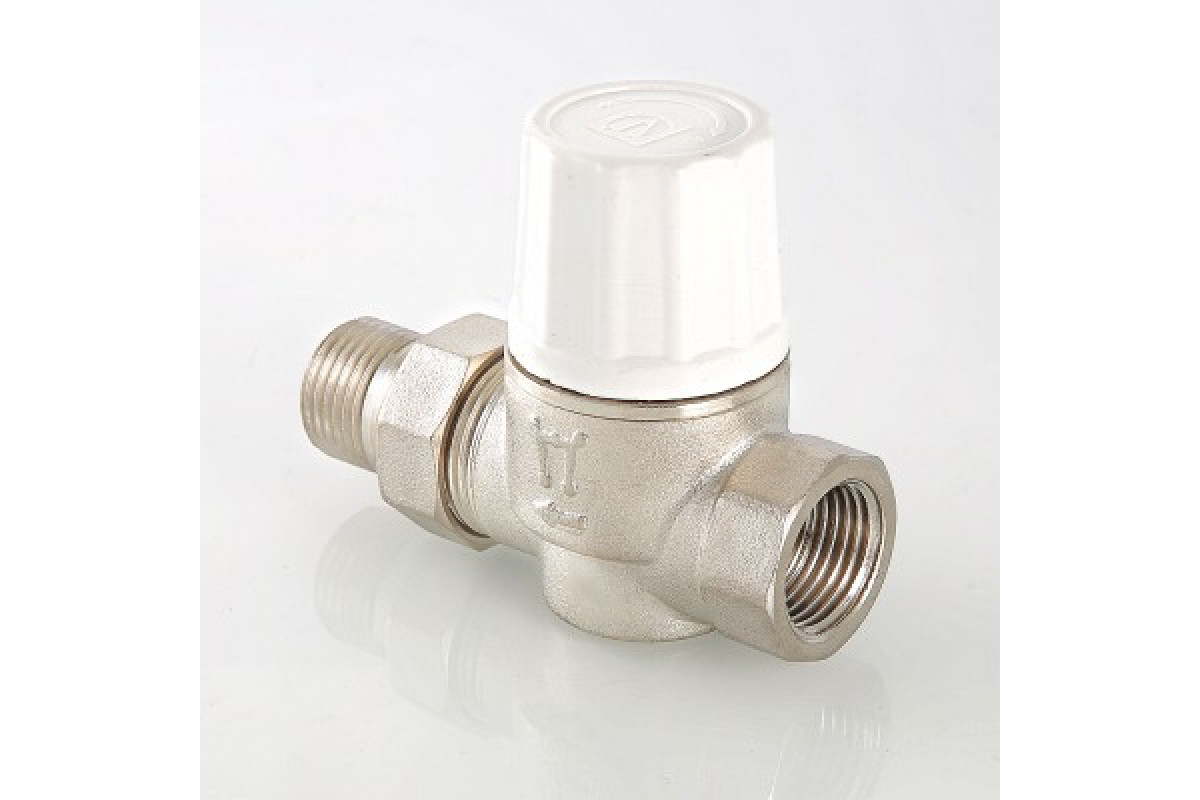

Вентиль термостатический прямой

Достоинства:

  1. И прямой, и угловой терморегулирующий вентили с ручной настройкой просты по конструкции.
  2. Надежны в использовании и стоят сравнительно недорого.

К недостаткам можно отнести невысокую точность температуры и необходимость выполнять действия по регулировке вручную.

Терморегулирующий вентиль с датчиком

Специалисты считают этот вид арматуры наиболее эффективным. Конструкционно он состоит из термостатического клапана и термоголовки. На пластиковом корпусе головки нанесена температурная шкала. Внутри корпуса расположена емкость с жидкостью, которая достаточно быстро реагирует на изменение температуры окружающего воздуха.

Ручкой термоголовки выставляется необходимая температура. Как только она отклоняется от выбранного варианта, жидкость начинает либо сжиматься, либо расширяться, приводя в действие шток, который открывает или закрывает поток теплоносителя.

Достоинства:

  • устройство работает в автоматическом режиме;
  • экономится тепловая энергия;
  • эстетичный внешний вид.

Недостатком изделия ТРВ можно назвать более высокую цену по сравнению с механическими.

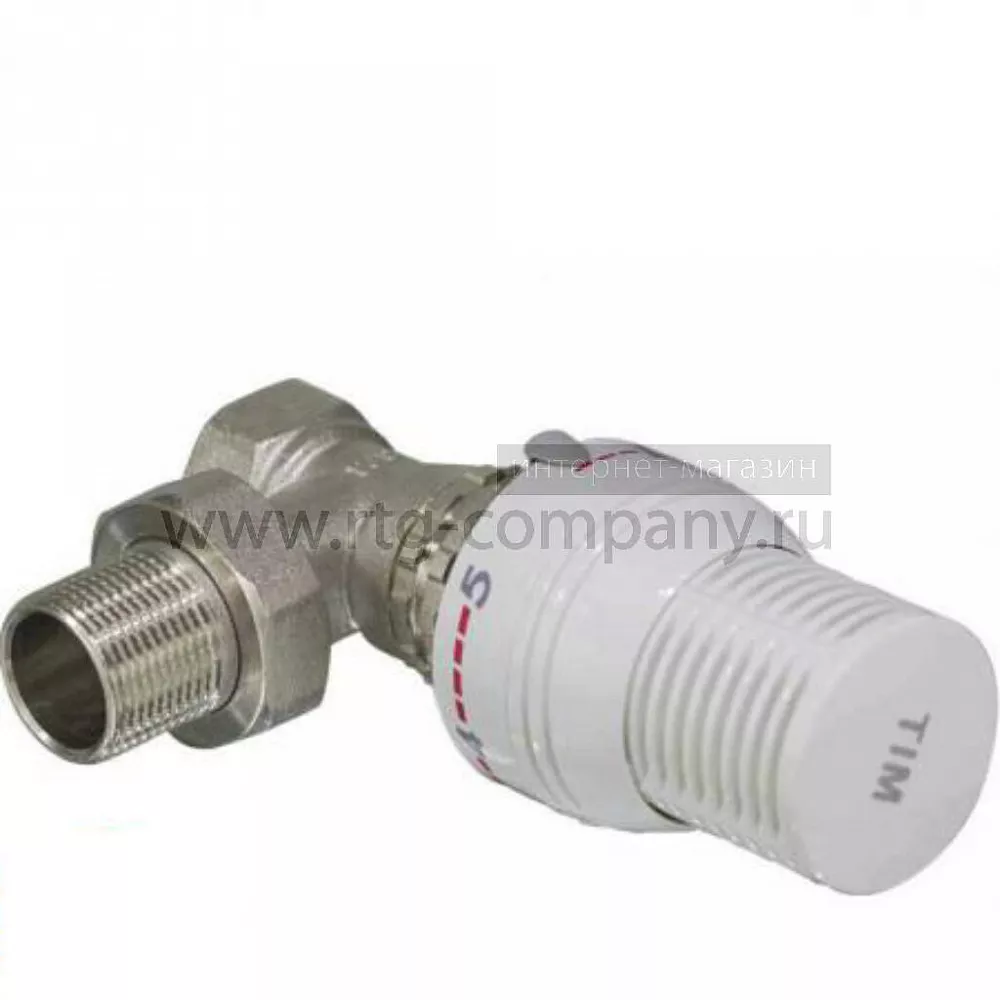

Термостатический клапан с автоматическим регулирующим датчиком (термоголовкой)

Хотя, учитывая экономию средств, арматура с датчиком окупится достаточно быстро.

Также вы можете подробнее почитать про регулировочные клапаны на электроприводе.

Шаровый кран

Этот вид арматуры можно назвать терморегулятором с большой натяжкой, хотя он пользуется популярностью при монтаже отопительных систем, стоит недорого и прост в конструкции. Шаровым краном можно полностью перекрыть подачу теплоносителя, плавная регулировка невозможна в принципе. Этим краном можно отключить подачу горячей воды по всей системе, в радиаторы в том числе.

Термостатический смеситель

Терморегулирующий смесительный вентиль практически не отличается от обычного смесителя. Единственное различие – термоэлемент приводится в состояние работы напором воды. Под воздействием потока воды отжимается клапан и регулируется подача второго потока.

Используя смесительный вентиль Esbe можно обезопасить себя и близких от того, что вода в душе или кране пойдет слишком горячей или холодной температуры.

И смесительный, и термостатический вентили достаточно деликатные приборы, поэтому не стоит слишком усердствовать в желании «подтянуть» арматуру вручную, она справится с поставленной задачей сама. А вот обеспечить им корректную работу путем установки примитивного фильтра для очистки воды будет просто необходимо.

Пример применения смесительного термостатического вентиля в узле системы отопления

Выбирая терморегулирующий смесительный вентиль, следует учитывать их главную функцию – регулирование. Приобретать стоит те модели, которые выполнены из более долговечного материала – бронзы.

Не стоит покупать арматуру с резиновыми уплотнителями: в летний период, когда радиаторы находятся в выключенном состоянии, резина может ссохнуться, что приведет к некорректной работе механизма.

Объяснение термического расширительного клапана (TXV)

Что нужно знать о потоке хладагента

Терморасширительный клапан (TXV) — важная часть оборудования в отрасли отопления, вентиляции и кондиционирования воздуха. Клапан используется для регулирования количества хладагента, поступающего в секцию испарителя. Таким образом, он контролирует разницу между перегревом и текущей температурой хладагента на выходе из испарителя. Следовательно, это, в свою очередь, поддерживает стабильную температуру насыщения при текущем давлении кипения.Функция терморегулирующего клапана — это регулирование потока хладагента в испаритель в ответ на охлаждающую нагрузку. Кроме того, TXV измеряют перегрев на выходе и реагируют на это увеличением или уменьшением количества хладагента, поступающего в испаритель, чтобы попытаться поддерживать постоянный перегрев.

TXV
  • Расширительные клапаны TXV находятся между испарителем и конденсатором в холодильном цикле. Поскольку основной корпус изготовлен из латуни, TXV включает в себя как впускной, так и выпускной клапаны.Входное отверстие расположено внизу, а выходное отверстие холодильника — сбоку. На соседней стороне — съемный колпачок, на котором регулируется перегрев. Другие компоненты включают в себя силовую головку, капиллярную трубку и чувствительную лампу, обычно изготовленную из нержавеющей стали.
  • Змеевик определяет перегрев при растяжении, и колба находится на выходе из испарителя. Это необходимо для обеспечения того, чтобы хладагент выкипел, и он выйдет из испарителя в виде слегка перегретого пара и предотвратит попадание жидкого хладагента в компрессор.Во избежание повреждения или даже разрушения устройства жидкости нельзя сжимать. Колба содержит отдельный хладагент, чтобы избежать смешивания с хладагентом в остальной части системы.

Перегрев и давление

  • При перегреве хладагент внутри колбы закипает, и по мере его закипания создается давление. После этого давление проходит по полой капиллярной трубке в силовую головку, а силовая головка регулирует поток хладагента.
  • Расширительный клапан имеет съемный картридж, расположенный внутри впускного отверстия.У этого есть отверстие, которое работает с клапаном для управления хладагентом. Существуют картриджи разного размера в зависимости от необходимой холодопроизводительности и типа используемого хладагента.
  • Хладагент выходит из конденсатора и попадает в корпус клапана через впускное отверстие. Он входит как насыщенная жидкость под высоким давлением и средней температурой. После этого он проходит через корпус клапана и, когда он выходит, выходит из клапана через выпускное отверстие, где происходит преобразование в парожидкостную смесь низкого давления и низкой температуры.Это влияет на фазу давление-температура и регулирует поток хладагента, поскольку штифт подсоединяется к диафрагме в управляющей головке.

Как работает диафрагма

  • Диафрагма представляет собой тонкий лист металла, который перемещается вверх и вниз вместе со штифтом. Под диафрагмой находится пружина, которую можно отрегулировать для управления перегревом. Чувствительная лампа находится на выходе из испарителя. В результате увеличивается охлаждающая нагрузка испарителя, увеличивается перегрев на выходе из испарителя.Поскольку измерительная колба находится в прямом контакте с трубкой на выходе испарителя, тепловая энергия передается и заставляет хладагент внутри измерительной колбы расширяться и закипать.
  • По мере того, как хладагент расширяется и закипает, давление внутри него увеличивается. Это давление увеличивается и проходит через капиллярную трубку в камеру над диафрагмой. Впоследствии, когда давление увеличивается, оно давит на диафрагму, а это толкает вниз штифт. Штифт контролирует, сколько хладагента проходит через узел отверстия внутри клапана.Штифт, нажимаемый на упор, открывает клапан. Нажатие на стопор увеличивает поток хладагента. По мере увеличения охлаждающей нагрузки испарителя перегрев увеличивается на выходе.
  • Чувствительная груша на выходе определяет это, и хладагент внутри кипит, вызывая повышение давления вдоль капиллярной трубки. Это давление толкает диафрагму вниз, что толкает вниз штифт, который открывает клапан и позволяет большему потоку хладагента. По мере увеличения потока хладагента перегрев уменьшается, поэтому давление в измерительной лампе и капиллярной трубке уменьшается, что означает меньшее давление, толкающее диафрагму вниз.Затем пружина толкает диафрагму обратно вверх, что заставляет штифт двигаться вверх, и когда штифт поднимается, подпружиненный стопор начинает закрывать отверстие, что уменьшает количество хладагента, который может течь.

Заключение

Клапан работает постоянно и стабилизирует клапан, чтобы обеспечить протекание нужного количества хладагента. Наконец, технический специалист может отрегулировать величину перегрева, повернув регулятор влево или вправо. Это изменяет чувствительность устройства и, следовательно, позволяет настраивать расширительный клапан и регулировать перегрев.

Внутренние терморасширительные клапаны — Инженерное мышление

Что внутри теплового расширительного клапана

Что находится внутри теплового расширительного клапана и как термостатический расширительный клапан или TXV работает в холодильной системе HVAC. Изучите основные принципы работы, которые позволяют терморегулирующему клапану измерять поток хладагента в испарителе чиллеров и кондиционеров.
Прокрутите вниз, чтобы посмотреть видео на YouTube

Если вы хотите получить максимальную отдачу от любого термостатического расширительного клапана, вам обязательно стоит попробовать TXV Superheat Tuner.Это бесплатное мобильное приложение от Данфосс. Вы можете использовать его для оптимизации энергоэффективности системы охлаждения всего за 15 минут и сэкономить деньги на расходах на электроэнергию.

🏆 Загрузите TXV Superheat Tuner бесплатно — http://bit.ly/GetTXVsuperheattuner

Где найти расширительный клапан

Расширительные клапаны находятся между конденсатором и испарителем в холодильном цикле.

где найти терморегулирующий вентиль

В этой модели используется терморегулирующий клапан T2.У нас есть основной корпус, сделанный из латуни. На корпусе у нас есть вход для хладагента в нижней части клапана. Затем сбоку выпускное отверстие для хладагента, а с другой стороны у нас есть крышка, которую можно снять. Под ним находится винт, который используется для ручной регулировки перегрева, мы увидим, как это работает позже.

Части TXV

Сверху у нас есть эта большая головка, называемая силовой головкой, спираль из очень тонкой трубки, известная как капиллярная трубка, и на конце есть большая колба, известная как измерительная колба, все они сделаны из нержавеющей стали.

Змеевик растягивается, и колба находится на выходе из испарителя, чтобы определять перегрев.

Ранее мы подробно рассказывали о том, как работают терморегулирующие клапаны и электронные расширительные клапаны, а также о различных типах расширительных клапанов, используемых в чиллерах.

Какие терморегулирующие клапаны используются в

Расширительные клапаны регулируют поток хладагента в испаритель в зависимости от охлаждающей нагрузки. Он измеряет перегрев на выходе и реагирует на это, увеличивая или уменьшая количество хладагента, поступающего в испаритель, чтобы попытаться поддерживать постоянный перегрев. Это также гарантирует, что хладагент выкипает и покидает испаритель в виде слегка перегретого пара, и предотвращает попадание жидкого хладагента в компрессор. Жидкости нельзя сжимать, поэтому, если они попадут в компрессоры, они могут нанести серьезный ущерб и даже разрушить их.

Колба заполнена хладагентом, который полностью отделен от хладагента в остальной части системы, эти два хладагента никогда не встречаются и не смешиваются, они всегда разделены.

внутри терморегулирующего клапана

При перегреве хладагент внутри колбы закипает, и по мере того, как он кипит, создается давление.Давление проходит по полой капиллярной трубке в силовую головку. Силовая головка контролирует поток хладагента, и мы увидим это позже.

Помещаем съемный картридж внутрь входного отверстия расширительного клапана. У этого есть отверстие, которое работает с клапаном, чтобы контролировать поток хладагента. Они бывают разных размеров в зависимости от охлаждающей способности и используемого хладагента.

Съемное отверстие TXV

Я просто вставлю клапан в тиски, чтобы он оставался устойчивым, пока я разрезаю его.

Из-за хрупких деталей внутри я разрезал его ножовкой. Это занимает много времени, но угловая шлифовальная машина может разорвать внутренние части, и я хочу показать вам эти части.

Что внутри терморегулирующего клапана

У нас есть основная часть, которая держит все вместе.

У нас есть вход хладагента, идущий снизу основного корпуса в этой вертикальной трубе. Затем у нас есть выход хладагента в горизонтальной трубе. Таким образом, хладагент выходит из конденсатора и попадает в корпус клапана через вход в виде насыщенной жидкости высокого давления и средней температуры.Затем он проходит через корпус клапана и, когда он выходит, выходит из клапана через выпускное отверстие и теперь будет представлять собой низкотемпературную смесь жидкости и пара под низким давлением.

Итак, что вызывает изменение давления, температуры, фазы, а также контроль потока хладагента. Здесь мы можем увидеть эту маленькую булавку.

штифт терморасширительного клапана

Это связано с диафрагмой вверху в силовой головке. Диафрагма представляет собой тонкий лист гибкого металла. Когда диафрагма движется вверх и вниз, она заставляет штифт двигаться вверх и вниз.Под диафрагмой у нас есть пружина, которая прижимает диафрагму, мы можем использовать ее для регулировки перегрева, и мы посмотрим на это немного позже в видео.

Над диафрагмой находится пустая камера, которая соединяется с капиллярной трубкой, а затем с измерительной лампой. Камера, капиллярная трубка и колба полые.

Внутри чувствительной груши терморасширительного клапана

Я просто прорежу измерительную грушу с помощью угловой шлифовальной машины, чтобы показать вам внутреннюю часть, поскольку вы можете видеть, что это просто пустой баллон, который обычно заполнен хладагентом.Хладагент в колбе и капилляре полностью отделен от основного хладагента, протекающего в системе, этот изолированный хладагент перемещается только между колбой, капиллярной трубкой и верхней частью диафрагмы.

Контрольная лампа находится на выходе из испарителя. По мере увеличения охлаждающей нагрузки испарителя перегрев увеличивается на выходе из испарителя. Поскольку измерительная лампа находится в прямом контакте с трубой на выходе из испарителя, тепловая энергия передается и заставляет хладагент внутри измерительной лампы расширяться и закипать.Поскольку измерительная груша, капиллярная трубка и камера полые и представляют собой герметичную систему. Когда хладагент расширяется и закипает, давление внутри него увеличивается. Это давление проходит по капиллярной трубке и достигает камеры над диафрагмой. По мере увеличения давления оно давит на диафрагму, а это на штифт. Штифт контролирует, сколько хладагента может течь, но для этого нам понадобится еще одна деталь.

Внутри входного отверстия клапана мы помещаем узел диафрагмы.Они сменные и бывают разных размеров в зависимости от охлаждающей способности и используемого хладагента. Внутри находится небольшой сетчатый фильтр, который защищает клапан от засорения, а также небольшое отверстие или отверстие, которое блокируется подпружиненным стопором. Наш штифт в главном клапане нажимает на эту пробку, чтобы открыть клапан. Чем дальше задвигается пробка, тем больше хладагента может протекать.

Отверстие терморегулирующего клапана

По мере увеличения охлаждающей нагрузки испарителя перегрев на выходе увеличивается.Чувствительный элемент на выходе определяет это, и хладагент внутри закипает, вызывая повышение давления вдоль капиллярной трубки.

Это давление толкает диафрагму вниз, и это толкает вниз штифт, который открывает клапан и позволяет большему потоку хладагента. По мере прохождения большего количества хладагента перегрев уменьшается, и поэтому давление в измерительной лампе и капиллярной трубке уменьшается, что означает меньшее давление, толкающее диафрагму вниз. Затем пружина толкает диафрагму обратно вверх, что заставляет штифт двигаться вверх, и когда штифт поднимается, подпружиненный стопор начинает закрывать отверстие, что уменьшает количество хладагента, который может течь.Это повторяется постоянно и стабилизирует клапан, чтобы обеспечить протекание нужного количества хладагента.

Как отрегулировать перегрев на расширительном клапане

Ранее мы упоминали о регулировке контроля перегрева. Ну, эта заглушка сбоку имеет внутреннюю резьбу, и если мы повернем ее, она переместит ползунок вверх или вниз в зависимости от того, в какую сторону вы его поворачиваете. По мере того, как ползунок перемещается вверх и вниз, он изменяет силу, прилагаемую пружиной к нижней стороне диафрагмы, что изменяет чувствительность устройства и позволяет вам настраивать расширительный клапан и регулировать перегрев.

Передача тепла через седла клапана

При проектировании нового гоночного двигателя или разработке существующего управление теплом в тарельчатых клапанах — и передача тепла от них — является лишь одним небольшим аспектом, но он влияет на производительность и надежность.

Тема полых тарельчатых клапанов, охлаждаемых изнутри с помощью натрия или аналогичного материала, обсуждалась ранее как в журнале Race Engine Technology , так и в моих статьях о RET-Monitor .Целью здесь является передача тепла от головки клапана в систему охлаждения через направляющую клапана.

Однако там, где внутреннее охлаждение невозможно или не разрешено правилами, мы должны искать другие способы охлаждения головок клапанов. Охлаждение выпускного клапана важно по соображениям надежности. Температура выпускного клапана является важным ограничивающим фактором для материалов выпускного клапана и движущей силой использования материалов из суперсплавов и новых титановых материалов для выпускных клапанов.Также важно, чтобы головка впускного клапана оставалась холодной, поскольку передача тепла от горячей головки клапана к входящему заряду влияет на объемный КПД. Мы хотим максимально эффективно передавать тепло от головки клапана в систему охлаждения. Итак, что мы можем сделать для этого?

Увеличение ширины седла клапана является эффективным методом увеличения теплопередачи, но это может иметь существенное отрицательное влияние на коэффициенты потока, и по этой причине ширина контакта седла обычно сводится к минимуму.

Использование материалов седла клапана с высокой теплопроводностью — еще один эффективный способ увеличения теплопередачи. Для этой цели обычно используются бериллиево-медные сплавы, но доступны альтернативы, не содержащие бериллий, которые обладают аналогичными тепловыми свойствами. Ряд более экзотических материалов обеспечивает еще более высокую теплопроводность, а приложения вычислительной техники и силовой электроники во многих случаях являются движущими силами разработки материалов с высокой теплопроводностью.

Использование тонких седел клапана может использоваться для уменьшения расстояния и теплового сопротивления между горячим клапаном и охлаждающей водой, хотя это имеет некоторые практические ограничения при использовании механически обработанных вставок седла клапана.Практика плазменного напыления материала седла клапана непосредственно на головку блока цилиндров перед механической обработкой широко используется в серийных автомобильных двигателях, но нашла лишь ограниченное применение в изготовленных на заказ гоночных двигателях. Хотя этот метод очень эффективен, он также дорог при настройке для обработки очень небольшого количества головок цилиндров.


Водяное охлаждение седел клапанов — еще один возможный метод, который обычно используется в очень больших двигателях и поршневых авиадвигателях, где этот метод используется уже много лет.Простое соединение обработанной выемки с водяной рубашкой с помощью одного или нескольких отверстий будет иметь лишь ограниченный эффект, если только не будет перепада давления между отверстиями на входе и выходе на седло клапана, чтобы вода могла течь вокруг седла.

Нам также необходимо знать о возможных негативных последствиях установки горячего клапана на хорошо охлаждаемое седло.

Сжатие быстро охлаждаемой поверхности седла на клапане, которое возникает, когда клапан контактирует с холодным седлом, может привести к некоторой деформации клапана и растягивающим напряжениям в ободе клапана.Эти циклические растягивающие напряжения могут привести к усталостному разрушению в виде выкрашивания клапана и растрескивания.

Рис.1 — Типичная вставка седла клапана с водяным охлаждением от поршневого авиадвигателя. Хотя это не подходит для компактных гоночных двигателей, важно отводить тепло от клапана.

Написано Уэйном Уордом

типов струйных принтеров | IJP Central

Тип по запросу

При использовании этого метода выводится только количество частиц краски, необходимое для печати.
Чернильные сопла расположены внутри принтера вертикально. Частицы чернил мгновенно выходят из сопла и распыляются на мишень. Пьезо, термический и вентильный методы используются для оказания давления на частицы чернил и их выброса.

Пьезоэлектрического типа (офисное / промышленное)

В этом методе пьезоэлектрический (пьезо) элемент, объем которого деформируется при приложении напряжения, используется для выброса частиц чернил. Этот элемент прикреплен к компоненту, залитому чернилами.Затем объемные деформации используются для приложения давления к чернилам, которое выбрасывает частицы чернил из сопла.

Преимущества
  • Количество выгружаемых чернил можно контролировать с высокой точностью, контролируя напряжение.
  • Поскольку чернила не нагреваются, этот метод отличается высокой прочностью и устойчивостью к воздействию окружающей среды.
Недостатки
  • Поскольку для каждого сопла требуется пьезоэлемент, конструкция может усложняться.
  • Сопла могут легко забиться, если в чернилах образуются пузырьки воздуха.

Тепловой (вентильный) тип (офисный / промышленный)

В этом методе нагревательный элемент используется для нагрева чернил, что приводит к образованию пузырьков и выбросу частиц чернил. Нагревательный элемент прикреплен к компоненту, залитому чернилами. Воздействие тепла на чернила вызывает образование пузыря, который выбрасывает частицы чернил из сопла.

Преимущества
  • Структура сравнительно проста, что позволяет легко миниатюризировать эти принтеры.
  • Улучшить разрешение печати просто.
Недостатки
  • Чернила легко портятся из-за воздействия тепла.
  • Печатающие головки имеют короткий срок службы.
  • Поскольку влага испаряется из форсунок, форсунки легко забиваются из-за высыхания.

Тип клапана (промышленный)

В этом методе для открытия и закрытия крышки сопла используется соленоид, который выпускает частицы чернил.
При открытии и закрытии клапана чернила под давлением выходят из сопла.

Преимущества
  • Поскольку чернила под давлением выпускаются, легко увеличить расстояние от сопла до мишени.
Недостатки
  • Поскольку частицы чернил большие, качество печати легко ухудшается.

Непрерывного типа

В этом методе частицы чернил непрерывно выпускаются из сопла. Частицы чернил заряжены электростатическим зарядом, и отклоняющие электроды используются для отклонения частиц чернил, так что они разбрызгиваются на поверхность для печати.
Частицы чернил, которые не отклоняются, собираются, возвращаются в резервуар для чернил и используются повторно. Даже когда печать не выполняется, чернила непрерывно сливаются, поэтому их называют принтерами непрерывного типа.Это наиболее часто используемый метод среди промышленных струйных принтеров.

Преимущества
  • Поскольку чернила выпускаются под высоким давлением, можно использовать высоковязкие чернила.
  • Поскольку чернила выпускаются непрерывно, можно использовать быстросохнущие чернила.
Недостатки
  • Из-за крупномасштабной конструкции эти принтеры сложно миниатюризировать.

* Эти принтеры не подходят для офисного использования.

Скачать PDF

Вернуться на главную главную страницу IJP

Интегрированный клапан серии струйной печати

Встроенный клапан IJ / 3000 (I.V.)
Революционный клапан IJ / 3000 I.V. «Интеллектуальная рабочая лошадка» крупносимвольных струйных принтеров. Это самая умная система в отрасли, но она также спроектирована для надежной, не требующей обслуживания, круглосуточной работы в суровых промышленных условиях — даже в приложениях FDA с ежедневными промывками! Имея на выбор четыре размера печатающих головок, IJ / 3000 I.V. доставляет символы высотой от ¼ «до 2» практически на любую пористую или непористую основу при скорости производственной линии до 650 футов в минуту. Запатентованная технология печатающей головки с интегрированным клапаном IJ / 3000 I.V. имеет подтвержденный рекорд превосходного качества и надежности печати. А инновационный IJ / 3000 I.V. также предлагает множество интеллектуальных функций: цветной сенсорный графический интерфейс пользователя, высокоскоростное подключение к сети Ethernet, круглосуточную диагностику и мониторинг чернил, память на 500 сообщений и возможности управления до 16 печатающих головок на контроллер.
Узнать больше …?
НОВИНКА! Печатающая головка IV-18 Dot для струйной системы IJ3000
Diagraph рада представить печатающую головку IV18-Dot для интегрированной клапанной системы струйной печати Ij3000 с большими символами. Основные стандартные характеристики включают: двухкомпонентный литой алюминиевый корпус, экологически герметичную печатающую головку для суровых условий, прочный металлический корпус по всей печатающей головке, встроенный светодиодный дисплей и мембранный переключатель для: -> продувки каналов (один или все каналы) -> регулировка ширины электронного импульса (размера точки) -> манометр, автоматическая коррекция первой точки, защита от перегрузки, отверстия для монтажного кронштейна фотоэлемента, обратная совместимость с существующими печатающими головками Ij3000 и Series 1.Печатающая головка IV-18 Dot управляется системой струйной печати Diagraph Ij3000.
Узнать больше …?
Печатающая головка IV9-Dot для струйной системы Ij3000
Diagraph рада представить печатающую головку IV9-Dot для интегрированной клапанной системы струйной печати Ij3000. Основные стандартные характеристики включают: цельный корпус из литого под давлением алюминия, экологически герметичную печатающую головку для суровых условий, прочный металлический корпус по всей печатающей головке, встроенный светодиодный дисплей и мембранный переключатель для: -> продувки каналов (один или все каналы) -> регулировка ширины электронного импульса (размера точки) -> манометр, автоматическая коррекция первой точки, защита от перегрузки, отверстия для монтажного кронштейна фотоэлемента, обратная совместимость с существующими печатающими головками Ij3000 и Series 1.Печатающая головка IV-9 Dot управляется системой струйной печати Diagraph Ij3000.
Узнать больше …?
Печатающая головка IV12 Dot
Последовательная печатающая головка IV12-Dot — это новейшая система клапанной струйной печати. Выпущенный в феврале 2013 года, IV12 отличается улучшенным разрешением, что позволяет делать меньшие и более четкие отметки, что подходит как для приложений кодирования первичного продукта, так и для вторичных приложений. IV12 доступен с банкой на 13 унций и расходными материалами на 5 галлонов.IV12 заменяет IV700.
Узнать больше …?
IV — Система пигментных чернил
Система пигментных чернил IV включает новые пигментированные чернила Durabrite премиум-класса на спиртовой основе, которые были разработаны для обеспечения возможности нанесения кодов как на пористых, так и на непористых основах. Пигментированные печатающие головки предлагаются с высотой печати 1 дюйм и 2 дюйма. Эта печатающая головка, изготовленная из прочного литого под давлением алюминия, защищена от окружающей среды и готова к работе в сложных промышленных условиях.
Узнать больше …?

Тепловое расширение

Тепловое расширение


Требования Кодекса к контролю теплового расширения в бытовых системах водяного отопления

, Деннис М. Стрейт

Когда в водосчетчики устанавливаются двойные обратные клапаны и обратные клапаны, они изолируют бытовую водопроводную систему от питьевой загрязненной бытовой воды в общественное снабжение. Поскольку они очень хорошо выполняют свою работу, эти устройства с обратным потоком могут способствовать тепловому расширению, что может вызвать серьезные проблемы.

Типовая система водяного отопления

В типовой системе бытового водоснабжения некоторое количество воды используется в линиях подачи холодной воды. Некоторое количество воды можно использовать во вторичной «закрытой» трубопроводной системе, изолированной от питьевой водопроводной системы, которая подключается к бойлеру горячей воды. Эта система трубопроводов обычно заполняется один раз, а вода используется снова и снова, только как среда для передачи тепла.

Чаще всего питьевая вода в доме используется для горячей воды для купания, мытья и мытья посуды.Вода в системе горячего водоснабжения нагревается водонагревателем — газовым, масляным, электрическим или косвенным. Водонагреватель, в отличие от системы водогрейного котла, использует постоянную подачу свежей воды.

По мере того, как вода нагревается, или когда водонагреватель «восстанавливает», горячая вода забирается со скоростью, определяемой потребностями в устройствах водопользования. Когда горячая вода покидает систему через краны, насадки для душа или приборы, свежая холодная вода из городской магистрали подается в водонагреватель, где она нагревается для дальнейшего использования.Обычно водонагреватель в доме нагревает воду два-три раза в день.

Когда вода нагревается, она расширяется в объеме на три-четыре процента в зависимости от начальной и конечной температуры. Если нет потребности в горячей воде, расширенному объему воды некуда деваться. Поскольку вода практически несжимаема, расширенная вода не может быть размещена в жесткой системе трубопроводов, по которой она проходит, и поэтому она может действовать как гидроцилиндр, вызывая повышение давления до потенциально опасных уровней.

Открытые системы

Во времена, когда еще не было предотвращения обратного потока, расширенной воде было куда деваться. . . обратно в городскую магистраль, смешиваясь с огромным количеством холодной воды, где она легко размещалась. В те времена системы горячего водоснабжения были «открытыми» системами, потому что они были «открыты» для городской магистрали.

При установке двойного обратного клапана или обратного клапана со счетчиком воды или без него, предохранитель обратного потока становится эффективным «обратным» барьером, делая систему «закрытой».Расширенная вода не может вернуться в городскую магистраль, поэтому в периоды восстановления водонагревателя, когда горячая вода не поступает, расширенный объем воды может создавать повышение давления до тех пор, пока предохранительный клапан нагревателя, обычно установленный на 150 фунтов на квадратный дюйм, не сработает и не сработает. горячая вода сливается через слив предохранительного клапана.

Первым признаком проблемы с тепловым расширением является телефонный звонок от покупателя, недовольного тем, что из его предохранительного клапана водонагревателя постоянно проливается горячая вода. Однако возможная ответственность, с которой сталкивается Управление водного хозяйства, гораздо серьезнее, чем недовольство клиента из-за растраты воды.Заказчик, Управление водоснабжения и даже многие водопроводчики не понимают, что задолго до того, как сработает предохранительный клапан 150 фунтов на кв. Дюйм, на водонагреватель, арматуру, арматуру, приборы и систему трубопроводов на водонагревателе постоянно оказывается опасное давление. регулярно … два-три раза в день.

Проблема:

Проблема В «старые добрые времена», до появления контроля перекрестных соединений, расширенная вода, которая превышала мощность водонагревателя, текла обратно в городскую магистраль, где она легко рассеивалась.Но сегодня, когда установлены предохранители обратного потока, счетчики воды с обратными клапанами и / или редукционные клапаны без байпаса, расширенная вода из водонагревателя не может возвращаться в городское водоснабжение. Теперь это замкнутая система, и расширенной воде некуда деваться.

Так как вода не сжимается, в водонагревателе и системе трубопроводов создается быстрое и опасное повышение давления, подобное гидроцилиндру. Настройка предохранительного клапана достигается быстро, и предохранительный клапан открывается, теряя воду из водонагревателя.

Предохранительный клапан может срабатывать один или два раза в день, что не только расточительно, но и опасно. Клапан T&P предназначен только для аварийного управления, а не для оперативного управления, и эта непрерывная работа может вызвать преждевременный выход клапана из строя. Большинство людей не понимают, что опасные условия могут существовать во время теплового расширения задолго до того, как сработает предохранительный клапан. Внутреннее давление, неоднократно возникающее во время периодов восстановления, может разрушить центральный дымоход газового водонагревателя, создавая опасное присутствие смертоносного угарного газа или даже взрыв водонагревателя.

Решение:

Лучшее решение для предотвращения теплового расширения — это регулирование создаваемого давления в пределах нормального безопасного рабочего диапазона, намного ниже аварийной настройки предохранительного клапана. Это может быть достигнуто путем установки расширительного бака, который позволит происходить тепловому расширению, но без опасного повышения давления.

Расширительный бак содержит герметичную сжимаемую воздушную подушку, которая сжимается при тепловом расширении, обеспечивая пространство для удержания и хранения дополнительного расширенного объема воды.Когда в системе используется горячая вода, воздушная подушка под давлением нагнетает горячую воду обратно в систему для использования. . . не тратить.

Опасность неконтролируемого теплового расширения

Насколько опасно? Документально подтверждено, что тепловое расширение, неконтролируемое и неконтролируемое, может привести к разрыву трубопроводов и фитингов, выдуванию электромагнитных клапанов, кольцевых уплотнений и поплавковых клапанов и даже резко сократить срок службы самого водонагревателя. Мы видели газовые водонагреватели, выведенные из эксплуатации с обрушенными центральными дымоходами.Подумайте только об ответственности за отравление угарным газом, возгорание домов, вызванное раскатыванием пламени, или катастрофический взрыв водонагревателя.

Производители водонагревателей признают свою ответственность. Большинство крупных производителей водонагревателей предупреждают клиентов, что, если водонагреватель установлен в доме, защищенном устройством предотвращения обратного потока, и без регулирования давления теплового расширения, возникнут опасные условия давления, которые могут угрожать жизни и имуществу. Фактически, один крупный производитель сообщил, что при установке в доме с предотвращением обратного потока и без утвержденного контроля давления теплового расширения ожидаемый срок службы его нового водонагревателя составляет всего шесть-тринадцать месяцев, а гарантии на него автоматически аннулируются.

Решение для теплового расширения

Какое решение для теплового расширения? Если Управление водоснабжения не делает ничего, чтобы обеспечить надлежащий контроль теплового расширения, домовладелец или его неинформированный обслуживающий персонал могут приступить к своему собственному решению. После замены постоянно работающего предохранительного клапана два или три раза, ошибочно думая, что предохранительный клапан неисправен, он может попробовать очевидное решение — закупорить сливное отверстие предохранительного клапана, привязать рычаг или снять его полностью.Это не очень хорошее решение, которое на самом деле усугубляет проблему. Хотя он, возможно, остановил видимую неисправность системы (то есть капающую горячую воду), он удалил единственное имеющееся у него предохранительное устройство, и его водонагреватель стал потенциальной бомбой в его подвале или подсобном помещении.

Еще одно «решение», к которому могут обратиться люди, — это установка второго предохранительного клапана, подключенного к постоянному сливу и настроенного на сброс при более низком уровне давления, чтобы защитить систему от давлений теплового расширения.Это тоже не лучшее решение. Этот предохранительный клапан является предохранительным устройством, и в идеале его нельзя использовать. Здравый смысл и бережное отношение к воде подсказывают, что надлежащий контроль теплового расширения не должен вызывать постоянных потерь горячей воды. Представьте себе, как ежедневно теряется от одного до полутора галлонов воды в муниципальном трубопроводе, обслуживающем 200 000 домов.

Очевидным решением проблемы давления теплового расширения является способ, которым сантехническая и отопительная промышленность успешно эксплуатирует системы водяного отопления помещений в течение 100 лет.. . с диафрагменным резервуаром, находящимся под давлением.

Тепловой расширительный бак с предварительным давлением

Обычная конструкция теплового расширительного бака для системы горячего водоснабжения включает в себя герметичную воздушную камеру, предварительно нагнетаемую до давления подачи в водонагревателе и отделенную от воды системы с помощью гибкой диафрагмы, установленной для предотвращения поглощения воздуха и его утечки в воду в системе. На водяной стороне имеется отдельный жесткий полипропиленовый вкладыш, прикрепленный к стенкам резервуара от коррозии из-за агрессивной воды.Полипропиленовые вкладыши успешно используются в напорных резервуарах водяной системы в течение 40 лет.

Бачок теплового расширения устанавливается на подающей линии к водонагревателю. Поскольку он находится под давлением подачи, вода не может попасть в бак. Когда вода нагревается, расширенная вода нагнетается в резервуар, изгибая диафрагму вниз, сжимая герметичную воздушную подушку. По мере сжатия воздушной подушки давление в ней возрастает. Когда горячая вода, хранящаяся в баке, возвращается в систему для использования.Вода не тратится зря, и энергия не тратится на ее нагрев.

Зная отношение объема воздуха к увеличению давления, можно подобрать размер резервуара, чтобы ограничить повышение давления до любого желаемого безопасного предела. После завершения восстановления конечное давление будет на уровне значительно ниже уставки предохранительного клапана. Например, расширительный бак емкостью 4 галлона со стандартной предварительной заправкой будет безопасно выдерживать тепловое расширение в водонагревателях объемом до 120 галлонов при температуре воды для бытового потребления 160 градусов F (71 градус C) и подаче до 80 фунтов на квадратный дюйм. давление.

Бак теплового расширения — это недорогое, простое в установке устройство управления, которое обеспечивает решение проблем теплового расширения и обеспечивает безопасное водоснабжение домов, оборудованных устройствами предотвращения обратного потока.

Все национальные нормы по кросс-коммутации, включая Единый сантехнический кодекс (издание 1991 г.), теперь содержат требования для предоставления утвержденного устройства контроля теплового расширения.

Все местные органы водоснабжения и водоснабжения, ответственные за внедрение и обеспечение соблюдения кодексов предотвращения обратного потока, должны следить за тем, чтобы в местных правилах содержалась формулировка типовых кодексов об обязательных требованиях по предотвращению теплового расширения.Это должно быть сделано для защиты жизни и имущества водопользователя и, что не менее важно, для устранения возможной ответственности поставщика воды за ущерб от неконтролируемого теплового расширения.

Определение температур моста клапана в головке цилиндров на этапе разработки концепции с использованием нового подхода к одномерному расчету в JSTOR

Abstract

ABSTRACT Постоянное увеличение мощности двигателя и потребность в облегченной конструкции наряду с повышенной надежностью требуют оптимального процесса определения размеров, особенно в мостике клапана головки блока цилиндров, который все больше склонен к растрескиванию.Проблемы, приводящие к растрескиванию клапанного моста, — это высокие температуры и температурные градиенты, с одной стороны, и высокие механические ограничения, с другой стороны. Точная оценка температуры в центре перемычки клапана имеет важные результаты для оптимизации толщины и ширины перемычки клапана. В данной статье представлена ​​одномерная модель теплопередачи, которая построена через поперечное сечение центра клапанного моста с использованием хорошо известных квазистационарных уравнений теплопроводности и теплопроводности и сокращена от трехмерной до одномерной с помощью регрессии и эмпирических весовых коэффициентов.Для настройки и проверки модели используются несколько головок цилиндров дизельных двигателей с разными типами применения и материалами. Расчетные значения с помощью одномерной модели сравниваются с результатами трехмерного анализа методом конечных элементов для перемычек выпускных-выпускных и выпускных-впускных клапанов, где расчетные результаты лежат в интервале ошибок +/- 6 ° C, что является разумным приближением. Предлагаемый метод расчета в дальнейшем используется для определения чувствительности температур клапанной перемычки к толщине и ширине клапанной перемычки, что служит основой для оптимизации размеров при предварительно определенных температурных пределах материала головки блока цилиндров, даже на этапе разработки концепции.

Информация о журнале

Международный журнал материалов и производства SAE публикует авторитетные и глубокие исследования в области материалов, дизайна и производства, прошедшие экспертную оценку. Помимо аналитических выводов, в журнале рассматриваются вопросы интеграции и внедрения научных и инженерных практик, которые продвигают современные достижения и приносят пользу обществу.

Информация для издателя

SAE International — это глобальная ассоциация, объединяющая более 128 000 инженеров и технических экспертов в аэрокосмической, автомобильной и коммерческой промышленности.Основные направления деятельности SAE International — обучение на протяжении всей жизни и разработка добровольных согласованных стандартов. Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, включая A World In Motion® и Collegiate Design Series.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
