Клапан для унитаза с боковой подводкой: Запорная арматура для унитаза с нижней подводкой

Содержание

Запорная арматура для унитаза с нижней подводкой

Автор Монтажник На чтение 10 мин. Просмотров 13.3k. Обновлено

Без унитазов невозможно представить жизнь в современном загородном доме или квартире, за их функционирование и режимы работы отвечают внутренние узлы, устанавливаемые в сливном бачке. При их монтаже специалистами или хозяевами чаще других устанавливается запорная арматура для унитаза с нижней подводкой.

Перед покупкой унитаза необходимо определиться не только с его моделью, но и видом подводки. Для этого следует знать разницу между боковой и нижней системами, не помешает изучить и их разновидности.

Рис. 1 Запорная арматура для унитаза с нижней подводкой

Устройство типового сливного бака

Стандартный бачок унитаза, выполненный из керамики (фаянс, фарфор) состоит из следующих узлов:

  • Резервуар для воды. Обычно вода набирается в чашу приближенной к прямоугольной формы емкостью не менее 6 л. Данный показатель принят за стандарт, в редких моделях объем бака доходит до 9 л. Использование 6-литровых бачков позволяет реализовать экономичный режим слива, при котором нажатие на одну кнопку приведет к спуску половины объема в 3 л, а включение другой полностью опорожнит емкость.
  • Запорная арматура. Предназначена для подачи воды в бачок и автоматического ее прекращения после наполнения емкости. Принцип ее действия основан на подъеме поплавка при заполнении бака, который в свою очередь связан с запорным механизмом. По месту крепежа делится на арматуру с нижней и боковой подводкой. Располагается в боковой части бака на некотором расстоянии от центра.
  • Спускная арматура. Удерживает воду в чаше, управляет ее спуском и выполняет функции защиты от переполнения. Имеет разные конструкции с наружными элементами управления в виде рычагов или кнопок. Располагается по центру бака над сливным отверстием.

Рис. 2 Устройство бачка с нижней подводкой

Принцип работы арматуры унитаза

Вся запорная арматура работает по следующему принципу.

Как только открывается сливной клапан после нажатия кнопки или подъема головки рычага, вода уходит из бачка и поплавок в нем опускается.

В свою очередь поплавковая колба связана через рычаг или тягу с запорным механизмом, проходной канал которого перекрывается эластичным резиновым клапаном.

В результате опускания поплавка клапан сдвигается, открывая канал, и вода начинает поступать в бачок. Как только водный уровень достигнет определенной отметки, постоянно перемещающийся до этого клапан окончательно закрывает проходной канал и доступ воды в бачок прекращается.

Запорная арматура для унитаза с нижней подводкой и ее преимущества

Большинство современных моделей унитазов выпускают с нижней подводкой воды в бачок и связано это со следующими ее особенностями:

  • По сравнению с боковым подключением, унитаз с нижней подводкой воды выглядит более эстетично, потому что шланг не бросается в глаза, находясь за чашей.
  • При подаче воды снизу поток сразу попадает в водные массы. Это значительно снижает шум в сравнении с боковой подводкой, где вода некоторое время падает в пустое пространство.
  • Так как подводные фитинги снизу находятся вне прямой доступности, они редко повреждаются и соответственно не так часто нуждаются в ремонте.
  • К недостаткам нижней подводки можно отнести не слишком удобный доступ в случае ремонта к крепежным гайкам под чашей.
  • Также нижнюю подводку немного сложнее монтировать и проверять на наличие протечек.

Рис. 3 Узлы нижней подводки

Устройство запорной арматуры с нижней подводкой

Нижнюю подводку воды под бачок имеют практически все выпускаемые модели унитазов. Стандартный нижний узел состоит из следующих элементов:

  • Поплавок. Изготавливается в виде короткого стакана с прорезью или отверстием для перемещения по направляющей детали. В некоторых редких конструкциях встречается поплавок горизонтального расположения на штанге.
  • Направляющая. Выполняется в виде планки прямоугольного сечения либо отрезка цилиндрической трубы.
  • Рычажная тяга. С одной стороны крепится к поплавку, а с другой — к запорному узлу.
  • Мембранный клапан. Располагается внутри входного патрубка и связан с тягой через толкатель.
  • Обратный клапан. Его устанавливают некоторые производители, хотя в большинстве случаев можно прекрасно обойтись и без него. Естественно, обратный клапан препятствует вытеканию воды из бачка назад в трубопровод.
  • Крепеж. Также в комплект любого узла нижнего подключения входят резиновые прокладки и крепежная накидная гайка.

Рис. 4 Запорная арматура для унитаза с нижней подводкой с горизонтальным поплавком

Во всех системах имеется регулировка положения поплавка относительно тяги. Она позволяет задавать объем наполнения бачка с водой. Обычно на тяге делают зубчатые выступы, вдоль которых ступенчато перемещается поплавок.

В моделях с цилиндрической направляющей тяга располагается внутри трубки. Также в данной конструкции имеется возможность не только регулировать положение поплавка относительно тяги, но и изменять высоту самой телескопической направляющей.

Возможность изменения высоты направляющей имеется в моделях и с прямоугольной планкой — там к ней просто добавляют еще один фрагмент.

Обычно для обеспечения герметизации приходится с довольно высоким усилием прикручивать узел нижней подводки. Часто он полностью сделан из пластика, но некоторые производители изготавливают входной резьбовой фитинг из латуни с расчетом на высокое прижимное усилие металлической накидной гайкой.

Статья по теме:

Как подключить унитаз к канализации — варианты и способы.  В статье раскрываются, какие виды унитазов существуют, как они собираются, а также как самому установить унитаз.

Рис. 5 Боковые подводки с горизонтальным поплавком

Запорная арматура для унитаза с боковой подводкой

Все унитазы советских времен делали с боковой подводкой. Узел крепили на одну из стенок унитаза, к нему подходил жесткий полимерный шланг, второй конец которого прикручивали к водопроводной трубе. Внутри располагался пластиковый поплавок на латунной штанге.

Для смыва сбоку выводилось ручка, которая через проволоку соединялась с резиновым клапаном, закрепленном в металлических направляющих. В других конструкциях клапан подсоединяли к ручке, которая находилась сверху на крышке бака.

 Заливной клапан с горизонтальным поплавком

Современная арматура для унитаза с боковой подводкой конструктивно мало чем отличается от старой советской. Заливной узел с перекрывающим поток клапаном крепится сбоку унитаза, а движением мембраны управляет горизонтально расположенный поплавок на металлическом стержне-коромысле.

Вода поступает в бачок через нижний патрубок небольшого диаметра в головке заливного узла, на него одета полимерная трубка, одновременно снижающая шум.

Принцип действия такой системы довольно прост. При наполнении бачка поплавок поднимает коромысло, которое через толкатель давит на мембрану, а та в свою очередь перекрывает водный канал.

Рис. 6 Боковая арматура с вертикальным поплавком

Заливной клапан с вертикальным поплавком

Если у кого-то сохранился старый советский унитаз с боковой подводкой, вместо пришедшей в негодность горизонтальной поплавковой системы вполне можно установить вертикальный узел.

Конструкция не отличается высокой сложностью, и внешне представляет собой заливной патрубок с подсоединенной к нему вертикальной штангой. По штанге движется поплавок, который поднимаясь, через рычаг давит на толкатель и эластичную мембрану, перекрывающую канал. Также штанга сделана полой внутри и по ней вода поступает в бачок.

В других конструкциях поплавок перемещается по своей направляющей, а вода подается в бачок через отдельную трубку.

Так как далеко не все стенки унитазов расположены по вертикали относительно водного горизонта, в крепеж бокового механизма включена косая шайба. Она позволяет выставлять положение заливного узла строго по вертикали при ее закручивании.

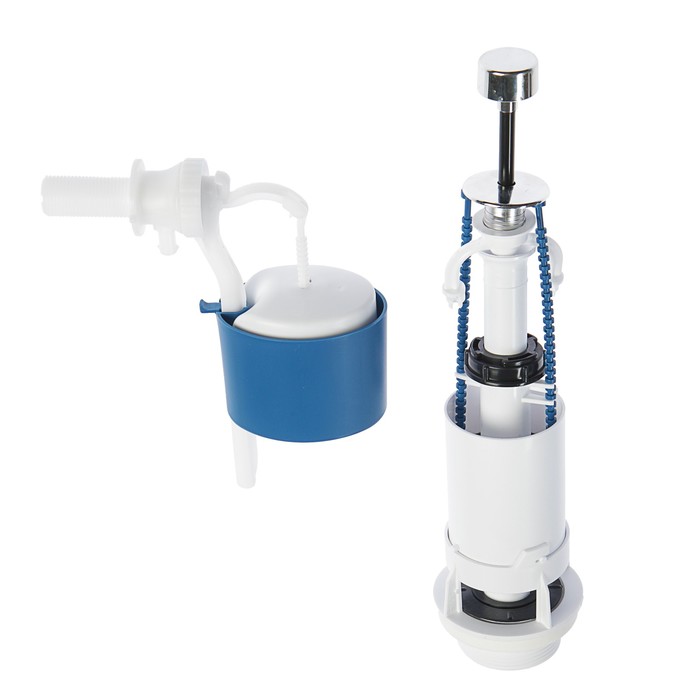

Рис. 7 Спускная арматура в комплектации с заливной

Статья по теме:

Замена труб в ванной и туалете – выбор материала труб, инструмент, способы прокладки. Возможно, что перед устройством короба для труб в ванной, вам нужна также замена старых труб на новые, а как это делается, можно почитать в отдельной статье!

Спускная арматура

Каждый производитель выпускает арматуру для унитазов из двух узлов: заливного с боковой или нижней подводкой и спускного.

Типовой спускной узел представляет собой стакан, внутри которого перемещается запорный резиновый клапан.

Он через довольно сложный механизм соединен с кнопками, задающими режим полного или половинчатого опустошения бачка.

Также в любой спускной арматуре имеется регулировка высоты поднятия кнопок на планке для того, чтобы ее можно было подогнать под размеры любого бачка.

Вторая регулировка спускной арматуры задает высоту поднятия клапана при нажатии кнопки. Таким образом можно регулировать скорость слива.

В некоторых моделях спускных устройств используется поплавок, который связывают с клапаном. Таким образом добиваются не резкого одномоментного спуска, а медленного слива воды.

Спускной узел крепится к центральному отверстию бачка через резиновые прокладки наружной накидной пластиковой или латунной гайкой.

Запорный клапан спускного механизма в виде резинового плоского кольца закреплен вокруг полой трубки. При переполнении бачка вода вливается внутрь этой трубы и стекает в чашу.

Рис. 8 Регулировки в арматурных механизмах

Рекомендации по выбору

Большинство унитазов выпускают и реализуют с готовой запорно-спускной арматурой.

Если она отсутствует в комплектации или требуется замена, то при ее выборе могут стать полезны следующие советы:

  • Когда в бачке меняют старую арматуру, желательно, чтобы новая была от того же производителя и одинаковой с ней марки.
  • При покупке не помешает убедиться в том, что все прокладки мягки и эластичны. Не стоит выбирать изделия со слишком тонкими резиновыми уплотнителями, так как это усложнит борьбу с протечками.
  • Можно визуально осмотреть пластиковую арматуру и убедиться в том, что на ней отсутствуют дефекты в виде трещин, заусенец, неправильной формы.
  • Хотя арматуру продают в упаковке, после повреждения которой ее сложно вернуть продавцу, лучше все-таки удостовериться в том, что клапан в выпускном узле и поплавок в запорном легко перемещаются.
  • Более надежную фиксацию к бачку обеспечивает запорный механизм с латунной резьбовой муфтой и гайкой. Металлическое соединение позволяет плотнее прижать резиновые прокладки к поверхности бака, одновременно затрудняя самоотвинчивание.

Рис. 9 Полный комплект для монтажа нижней подводки

Статья по теме:

Как закрыть трубы в туалете: различные варианты и технология проведения работ. Выбор конструкции для короба, какие бывают способы монтажа различных конструкций, а также самостоятельный монтаж короба в туалете, обо всем этом читайте в отдельной статье!

  • Практически все производители выпускают арматуру с двумя кнопками для работы бачка в обычном и экономичном режимах. Это оптимальный вариант спускной арматуры, которую следует приобретать.
  • Самый простой способ определить качественную арматуру из ряда представленных — взвесить ее на руках. Чем тяжелее изделие, тем более надежным оно будет в эксплуатации.
  • Важно обращать внимание и на размеры крепежных болтов арматуры. На низкокачественных изделиях они имеют малое сечение и небольшой размер, в высококачественной арматуре (Alcaplast) болты намного массивнее.
  • Фирмы, выпускающие наиболее качественную арматуру: чешская Alcaplast, турецкая Nova, российская АНИ пласт.

Производители запорной арматуры для унитазов

На отечественном рынке арматуры для унитазов лидирующие позиции занимают российские и чешские производители. Многим известны торговые марки АНИ пласт, Iddis, ИнкоЭр из России, выпускающие товар высокого качества.

Им составляют конкуренцию чешская арматура брендов Alcaplast, Jika, которая во многих случаях по качественным показателям превосходит российскую.

В торговой сети реализуется и самая дорогая унитазная арматура производства Германии торговой марки Sanit.

Аналогичный товар на российский рынок поставляет турецкая фирма Nova.

Среди вездесущих китайцев представлено не так много изделий с определенными брендами. Практически все они поступают на рынок без маркировки, иногда встречаются изделия малоизвестных торговых марок типа Сатурн.

Рис. 10 Стоимость арматуры от популярных производителей

Запорная и спускная арматура для сливного бачка с нижней подводкой обеспечивает его функционирование с максимальной эффективностью, безопасностью и заданными режимами работы. Благодаря конструкции с широким рядом настроек она может устанавливаться практически в любой унитазный бачок.

Клапан для унитаза: с боковой подводкой

Приветствую всех читателей блога. Темой поста будет обыкновенный клапан для унитаза, который элементарно можно установить, или заменить самостоятельно.

Уверен, каждый знает цену данного устройства, который непосредственно устанавливается в сливном бачке, который крепится к унитазу. В нашей жизни ничего вечного не существует, сантехнические устройства не исключение.

Обычно при выходе из строя клапанов впуска воды их просто меняют на новые, чем мы с вами и займемся, не вызывать же по такому пустяку сантехника. Наш сливной бачок имеет боковую подводку для воды, и впускной клапан будет под такую же подводку.

Принцип работы таких клапанов идентичен, хотя могут быть разные конструкции устройства, вода поступает через клапан в бачок и с увеличивающимся уровнем воды поднимается поплавок, на определенном отрегулированном уровне клапан перекрывается и вода прекращает поступать.

И вот когда не происходит полного перекрытия воды, и клапан сифонит производится его замена.

Замена клапана самостоятельно

Если вышел из строя только впускной клапан, то не следует покупать всю систему слива, на данный момент можно все приобрести по отдельности.

В комплект клапана входит:

  • клапан для слива, для большего удобства поплавок, стакан, рычаг, толкатель и клапан собраны в
    готовое изделие
  • прокладка
  • две компенсирующие косые шайбы
  • трубка
  • гайка

Для работы понадобится:

  • разводной ключ

Процесс замены впускного клапана

Для начала следует перекрыть подачу воды на неисправный клапан, отключив вводной вентиль холодной воды. Убедившись, что подача воды прекращена, снимаем крышку бачка, открутив крепежную гайку пусковой кнопки.

Далее откручиваем гайку шланга со стороны клапана, используя разводной ключ.



Затем откручиваем гайку, благодаря которой клапан крепится к бачку, и снимаем испорченное устройство.



Далее на патрубок клапана, через который вода поступает в бачок, надеваем трубку, служащая для уменьшения шума поступающей воды. Трубку закрепляем сразу, так как потом будет неудобно.

Теперь на резьбовую часть впускного устройства одеваем компенсирующую шайбу и прокладку.

Далее резьбовую часть клапана вставляем в отверстие изнутри бачка так, что бы сливная трубка была направлена вниз.

На выходящую наружу бачка резьбовую часть одеваем вторую компенсирующую шайбу и закручиваем крепежную гайку от руки. Пока гайка не затянута, следует выставить компенсирующие шайбы.



Теперь, когда все ровно выставлено, затягиваем крепежную гайку, используя разводной ключ, усилие затягивания не должно превышать допустимого момента 3 Нм.

Далее на наружную резьбовую часть устанавливаем шланг подачи воды, с помощью гайки на шланге. Гайку так же затягиваем разводным ключом, без особого усилия.

После того, как устройство установлено, следует открыть подачу воды. Далее необходимо установить уровень поданной воды в бачке. Минимальное расстояние от начала отверстия до уровня поверхности воды не должно превышать 45 миллиметров и соответствовать верхней плоскости стакана.

Уровень подачи воды регулируется путем перемещения стакана по направляющей, на которой он находится.



Следует несколько раз слить воду из бачка, что бы убедиться, что уровень подачи воды выставлен правильно и все благополучно работает. Затем бачок закрываем крышкой и закручиваем кнопку нажатия фиксирующей шайбой, с которой и начиналась замена устройства.

Вот в принципе и вся замена клапана, ничего страшного нет. Удачной вам замены.

С уважением, Игорь Вилков.

Клапан для унитаза: виды клапанов и особенности их монтажа

Арматура для унитаза — обзор особенностей материала и определение типа арматуры при подборе унитаза (75 фото)

Для комфортной атмосферы в доме необходимо, чтобы сантехника отлажено работала. При этом хочется отметить, что система канализации и унитаз, являющиеся её составными частями, играют далеко не последнюю роль. В свою очередь, чтобы хорошо работал унитаз, нужно уделить внимание его технологическим особенностям, его конструкции, а также тому, в каком состоянии арматура.

Какие могут быть виды

Прежде чем решать вопрос, каким образом выбирать арматуру для унитаза, попробуем понять, что следует понимать под словом «арматура». Под данным словом следует понимать все составляющие элементы, которые направлены на обеспечение работы сантехники, в неё входит, в том числе, унитаз.

В соответствии с выполняемыми функциями, можно выделить несколько следующих видов:

  • арматура, перекрывающая поток воды после того, как бачок будет наполнен;
  • арматура, обеспечивающая спуск жидкости.

Каждый из видов составляет обособленные механизмы, которые, тем не менее, тесно связаны между собой. Последнее обстоятельство приводит к тому, что при поломке одного из них, работать перестаёт и второй. .

Каким образом наполняется бак

Функцию наполнения бачка, как уже было описано ранее, возложена на рассматриваемый механизм. Выделим её основные детали. Так, запорная система представляет собой совокупность запорных клапанов, рычагов, поплавка и подающих штуцеров.

Несколько рычагов обычно составляют единую совокупность из металлических либо пластиковых деталей, соединённую с поплавком. Для изготовления последнего обычно используют пенопласт либо полый пластиковый баллон, он предназначен для того, чтобы регулировать уровень воды в сливном бачке и определять, когда бачок будет заполнен.

При этом вся запорная арматура работает следующим образом. Сначала жидкость наполняет сливной бак. При этом происходит поднимание поплавка до определенного предела.

Обратите внимание

Также можно выделить разные виды арматур по расположению подачи жидкости. Так, вода, при наличии арматуры для унитаза с боковой подводкой, может поступать сбоку, при этом водопровод располагается, как правило, сверху.

При таком расположении вода обычно набирается с большим шумом. Наименьший шум создаёт подача воды снизу. Также вода может подаваться сверху, но это довольно редкая конструкция.

Таким образом, наиболее предпочтительной представляется арматура для унитаза с нижней подводкой.

Как осуществляется слив

Рассмотрим принцип работы арматуры, обеспечивающей спуск воды.

Составными частями такой арматуры будут:

  • отверстие для спуска, имеющее определенный угол наклона;
  • обязательно наличие переливной трубки;
  • не обходится система без крышки для клапана и резинки
  • важной частью также следует считать кнопку слива и систему механизмов, обеспечивающих её работу.

При этом есть несколько систем, различающихся по конструкции. Так, есть система полного слива с кнопкой; система, имеющая два режима слива воды, обеспеченная специальной функцией — можно прерывать спуск жидкости.

Выделяют три вида клапанов для поплавка. Это клапаны, действующие на основе поршня, снабженные специальным рычагом. «Кройдон» — такой механизм использовался ранее, в современных унитазах, как правило, заменен другим. Клапан на основе силиконовой либо резиновой мембраны, заменяющей прокладку.

Нужно добавить, что если поплавок выйдет из строя, менять придется всю запорную систему полностью.

Выбирая арматуру для унитаза, обратите внимание на выбор качественных, прочных пластмассовых деталей, чтобы арматура была устойчива к перегреву и охлаждению, выдерживала механическую нагрузку.

Мембранный клапан нужно выбирать с учётом того, что богатая на соли вода с примесями быстро выводит мембрану из строя. Также рекомендуется выбирать товары хорошей марки, чтобы исключить наличие брака. Полезно также ознакомиться перед покупкой с фото арматуры для унитаза.

Что делать при поломке

Если при эксплуатации сантехники возникают проблемы, то для их устранения стоит придерживаться некоторого алгоритма. Для начала выяснить причины поломки, настроить уровень расхода воды, заменить износившиеся детали.

Затем следует провести очистку каналов, а также деталей системы от налета и загрязнений. При серьёзной поломке следует обратиться к специалисту.

Фото арматуры для унитаза

Также рекомендуем посетить:

Источник: http://vannajainfo.ru/armatura-dlya-unitaza/

Клапан для унитаза: какие конкретно его разновидности

15-01-2017 Канализация

Все бачки для воды имеют таковой сложный компонент, как сливной клапан для унитаза. Сейчас существует пара разновидностей этого узла. направляться знать о них все, перед тем, как покупать прибор или его ремонтировать.

Назначение узла

Назначение приспособления таково.

  1. Оно раскрывается и производит воду при опорожнении бачка.
  2. Мешает поступлению воды по окончании наполнения резервуара до нужной степени.
  3. Запорный элемент снабжает постоянный уровень жидкости в баке, в случае если наблюдаются перепады напора в водопроводе. В то время, когда давление в системе падает или возрастает на 0.1 МПа, уровень воды не должен изменяться больше чем на 0.4 см.

Неспециализированный принцип работы, который имеет клапан бачка унитаза, таков.

  1. По мере уменьшения уровня жидкости в резервуаре ниже допустимой величины, поплавок погружается все ниже и тем самым задействует рычаг.
  2. Давление на толкатель-стержень падает. Благодаря этого, вода начинает течь в бак.
  3. В один момент поплавок начинает всплывать наверх.
  4. По достижении определенного уровня клапан перекрывается рычагом, вода набираться прекращает.

Разнообразие конструкций поплавковых элементов зависит от множества типов сливных бачков и систем. К примеру, существует обратный клапан на унитаз и прямой аналог. Принцип их работы весьма отличается.

Типы запорной арматуры для бачка

Запорная фурнитура унитазов может изготавливаться из металла либо пластика.

Материал изготовления

Дорогостоящие модели сливных механизмов производятся из латуни и бронзы. Данные железные сплавы имеют жёсткость и хорошую прочность, практически не подвержены коррозии, устойчивы к химическим и механическим нагрузкам.

По конструкции они смогут воображать собой как несложные раздельные узлы (наливной и спускной клапана), так и сложные сборные блоки.

Значительно чаще клапан бачка унитаза производится из пластика. От качественности сырья, и точности производства элементов зависит итоговая цена узла. Иными словами, тут присутствует прямая зависимость — чем запорная арматура бака дороже, тем она будет долговечней.

Конфигурация устройств

Запорная фурнитура бачка имеет только две конфигурации: своими руками возможно установить или раздельную, или сборную систему.

  1. Раздельный заливной клапан для бачка унитаза и спускной аналог монтируются по очереди.
  2. Обоюдная сообщение таких элементов осуществляется только через воду.
  3. Заливной элемент есть несложным узлом определенной формы, имеющим поплавок.
  4. Тот при помощи управляющей тяги, действует при увеличении уровня жидкости на задвижку, та перекрывает воду.
  5. Отдельный сливной клапан бачка унитаза может иметь кнопку-клавишу, педали, тяги и пр.
  6. Этот элемент имеет объемную горловину. С ней сопрягается воздушный или механический клапан. Отрывается он при помощи тяговой системы либо через прямое действие (подъем, нажатие).
  1. Сборные механизмы, в которых наливной и спускной элементы находятся в одном корпусе и связаны меж собой прямой тягой, гарантируют надёжность эксплуатации и максимальную безопасность бачка.
  2. Стоит подчернуть, что такие системы сложны в ремонте, также — их проблематично настроить.
  3. Но инструкция подмечает, что при правильной регулировке подобный узел будет работать безукоризненно.

Разновидности клапанов по конструкции

Всего существует три конструктивные разновидности запорной арматуры для бачков:

  • клапаны «кройдон»;
  • аналоги мембранные;
  • поршневые устройства.

Устройства типа «кройдон»

Такие клапаны технологически устарели, они видятся только на моделях сантехнических устройств прошлых лет.

  1. Они включают в себя поршень с седловиной, клапанный корпус и ось рычага.
  2. Подается вода и отсекается при помощи поршня, который перемещается по вертикали.
  3. Приводит в воздействие его рычаг поплавка.

Такая конструкция достаточно быстро изнашивается. Исходя из этого, с течением времени, клапан в унитазе не перекрывает воду, она протекает и разбрызгивается из бака унитаза.

Поршневые аналоги

  1. Впускной клапан унитаза поршневого типа владеет осью в виде рычага.
  2. Фиксируется она в шплинте (раздвоенном).
  3. В то время, когда рычажок перемещается горизонтально, он побуждает к перемещению поршень.
  4. Тот иногда касается седловины. Это регулирует поступление воды в накопительный резервуар.
  5. Поршень владеет на своем окончании уплотнением.
  6. В то время, когда он сопрягается с седловиной, уплотнение пресекает подачу воды.

Современные узлы с мембраной

  1. Таковой клапан в бачок унитаза вместо прокладки оснащается мембраной.
  2. Создают их из резины или силикона.
  3. На протяжении перемещения поршня сдвигается и мембрана.
  4. Исходя из этого она, в нужный момент, пресекает поступление воды в бачок.

Подобные клапана являются самыми современными. Ими оснащаются все новые модели сантехнических устройств.

Исходя из этого, на мембранных устройствах стоит остановиться подробней.

Они снабжают наиболее стремительное наполнение бачка водой и ее перекрывание. Исходя из точности и качественности узла его регулировки, ее набора слива и процесс жидкости возможно бесшумный или весьма громкий.

Кроме этого, дабы механизм функционировал нормально и максимально долго, принципиально важно чтобы вода в сети была чистой.

Как работает мембранный клапан

Главные фазы работы устройства представлены ниже.

Первая фаза

  1. В первой фазе клапан открыт. На протяжении нее вода поступает в бачок. Мембрана, повинуясь направлению течения жидкости, отодвигается. Следовательно, вода без препятствий может наполнять резервуар.
  2. Сперва жидкость течет только в предварительную секцию.
  3. Чтобы она попала конкретно в бак, в данном отсеке имеется особенное отверстие.

    Процесс похож на тот, который идет в бачках, оборудованных штоковыми клапанами, но тут имеется мембрана, натянутая на поршень.

  4. В ней имеется просвет, через него пропущен шток из пластика. Он кроме этого имеет просвет сечением в 1 мм. Благодаря ему вода частично течет в наполнительную секцию.
  5. В то время, когда поплавок будет в опущенном состоянии, в поршне образуется мелкое отверстие, имеющее диаметр всего-навсего в 0.5 миллиметра. Через него маленький количество жидкости перетекает в бачок.
  6. Благодаря подобному принципу работы мембранного клапана, создается однообразное давление в предварительной и наполнительной секции и в части бачка за ними.

    В этом содержится принципиальная отличие между аналогом и таким механизмом, имеющим штоковый клапан.

Второй этап

  1. На данной стадии вода поступает в накопительный резервуар, с этим в один момент всплывает наверх шаровый поплавок.
  2. На протяжении процесса возрастает и уровень штока с резиновым уплотнением.
  3. Уплотнитель затыкает отверстие.
  4. При последующем перемещении штока, поршень с мембраной прижимаются к седловине. Тем самым, наполнительная секция герметизируется.

Исходя из того, что водяное давление в наполнительной части бачка связано с давлением всплывающего поплавка, мембрана весьма хорошо придавливается к седловине.

Так пресекается поступление воды в накопительную емкость.

Третья стадия

  1. Третий этап — это слив воды по окончании применения унитаза.
  2. В тот момент, в то время, когда жидкость спускается из бака и вытекает в чашу унитаза, давящее действие поплавка на шток исчезает.
  3. Прорезь в поршне сейчас не перекрывается штоком.

    Исходя из этого, и в наполнительной секции давление быстро значительно уменьшается.

  4. Напор остается только от водопровода, он-то и действует на поршень с мембраной, перемещая их в сторону.
  5. Именно поэтому, сливной механизм снова переходит в первую стадию.

Вывод

Конструкция сливной системы и а также ее клапана имеет громадное значение для надёжности и эффективности работы унитаза. Выбирая сантехнический прибор, не забудьте убедиться, что он оснащен современной ее моделью.

Видео в данной статье содержит большое количество дополняющей информации.

Источник: http://uchebniksantehnika.ru/kanalizatsiia/klapan-dlia-unitaza-kakie-konkretno-ego-raznovidnosti.html

Запорная арматура для сливного бочка унитаза,виды, процесс установки +Фото

Арматура унитазного бачка  является своего рода «начинкой, обеспечивающей работы по набору, удержанию и сливу воды. Материалом для изготовления арматуры может случить пластик или металл(латунь, сталь).

В этой статье мы познакомимся с тем, как отрегулировать арматуру в сливном бачке унитаза, а также с ее видами и особенностями.

Виды запорной арматуры и их особенности

Работа унитаза имеет прямую зависимость от правильной работы запорной арматуры, которая отвечает за сливание и подачу воды. На сегодняшний день на рынке сантехнической продукции можно увидеть множество разнообразных моделей этого устройства. Причем видов не много, так как запорная арматура является однотипной, подходящая для разных модификаций.

Запорная арматура по конструкции может быть раздельной и совмещенной.

Раньше для устройства унитаза пользовались только раздельной конфигурацией. В ней установка заливного и сливного клапана проходит по раздельности, и работают они автономно. Работа заливного клапана регулируется поплавком.

Когда вода в бачке поднимается и перекрывается поплавком под действием тяги.
Сливной узел представляет собой горловину с клапаном.

Важно

Клапан бывает двух видов — воздушным и механическим. Управляется педалью, кнопкой или клавишей.

Плюсом запорной арматуры является то, что при поломке можно заменить или отремонтировать только поврежденный узел, а не менять всю систему.

Это сказывается на семейном бюджете и облегчает монтажные и демонтажные работы. Поэтому использование таких систем актуально и в настоящее время.

Элитный класс представляет новейшие модели продукции, в которых использована запорная арматура в новой конструкции. В ней общая система соединяет клапаны слива и залива.

Настройка такого вида арматуры достаточно сложная. Но при правильной установке гарантирует безопасную и безукоризненную работу блока.

Недостаток этой системы заключается в необходимости полной замены при поломке и затруднительный ремонт.

Запорную арматуру отличает и материал изготовления.

В основном для ее производства используют полимерные материалы.  Качество составляющих пластик материалов определяет качество работы и долговечность.
Фурнитуру из металла выделяют как наиболее прочная и долговечная.  Данные материалы характеризуются влагоустойчивостью и стойкостью к механическому воздействию.

Использование единой запорной металлической арматуры предусмотрено производителями только для элитных моделей. Раздельные системы могут быть установлены в любой унитаз.

Верхняя и нижняя запорная арматура для унитаза

Запорную арматуру делят по таким признакам, как место установки и способ подачи воды.

От того с какой стороны бочка ее встраивают, будет зависеть конструкция системы, что обязательно будет учитываться при замене поврежденных элементов.

Различия при установлении  имеют арматуры с верхней и нижней подачей воды. Обе системы предполагают закрытие клапана воздействием управляющей тяги, ко

Vaknz Pro Впускной клапан с боковым входом 1/2 или 3/8 дюйма Комплект для ремонта унитаза кнопочного типа с двойным смывом Линейный кабель Промывочный клапан с подключением | Клапаны заполнения |

PS: комплект промывочного клапана включает кнопку 58 мм.

, если вам нужен другой размер. оставьте сообщение в примечании или сообщении Aliexpress!

Клапан наполнения унитаза

Регулировка высоты на 20-28 см / 7,87-11,02 дюйма

Кнопка

размер 58 мм

Впускной клапан унитаза с боковым входом

Выбор двух размеров G3 / 8 "G1 / 2"

Клапан смыва для унитаза

см. Размер с фото опции.и 2 типа на выбор: 1 или 2 унитаза.

Оплата:

-Мы принимаем следующие способы оплаты:

-Кредитная карта, VISA, банковский перевод, Western Union и так далее.

-Все платежи на AliExpress обрабатываются Alipay.

Доставка:

-Пожалуйста, обратите больше внимания на адрес вашего заказа, который ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки

. (Если вы из России, оставьте свое полное имя.Это очень важно)

-Товары будут отправлены в течении 3-4 рабочих дней после оплаты.

-При удалении может взиматься дополнительная плата за доставку.

-Проверьте детали при доставке, если они повреждены, пожалуйста, примите их и немедленно свяжитесь с нами

. Мы сделаем подтверждение и отправим вам новый.

Свяжитесь с нами:

-Если вы хотите разместить крупный заказ на оптовую продажу, пожалуйста, свяжитесь с нами.

-Если вам нужно заказать несколько товаров, пожалуйста, сначала сообщите нам об этом.Мы можем предложить вам скидки.

Обратная связь:

- Мы будем очень благодарны за любые отзывы от вас. Если вы удовлетворены нашим обслуживанием

или продуктами, поставьте нам 5 звезд.

-Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону

, и мы свяжемся с вами в ближайшее время. Плохая обратная связь не может решить никаких проблем.

Обратите внимание:

-Ввозные пошлины, налоги и сборы не включены в стоимость доставки.

-Покупатели несут полную ответственность за все дополнительные расходы (если таковые имеются).

Хороший набор спасет вашу туалетную жизнь!


Клапан для туалетного бачка по выгодной цене - Выгодные предложения на клапан для туалетного бачка от глобальных продавцов клапанов для туалетного бачка

Отличные новости !!! Вы находитесь в нужном месте для клапана бачка унитаза. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний клапан бачка унитаза скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили клапан для унитаза на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в клапане бачка унитаза и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести вентиль бачка для унитаза по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Емкость туалета не заполняется | Туалет смывает сам по себе | Исправить шумный туалет | Клапан наполнения унитаза

  • Оригинальный 400A был впервые представлен в 1975 году.
  • Наполнительный клапан №1 в мире по продажам
  • Решение №1 для устранения шума в туалете
  • Простота установки, универсальная установка
  • EZ-Twist регулируется по высоте от 9 до 14 дюймов для большинства унитазов
  • Нам доверяют производители туалетов и сантехники по всему миру
  • Гарантия 5 лет

Читать больше Fluidmaster® рекомендует универсальный заправочный клапан для унитаза Fluidmaster® 400A - это самый продаваемый заправочный клапан в мире! Универсальный дизайн с регулируемой высотой от 9 до 14 дюймов для большинства унитазов.Модель 400A обеспечивает быстрое наполнение и заменяет шаровые краны и другие клапаны наполнения унитаза. Надежный и проверенный клапан для наполнения унитаза, 400A изготовлен из коррозионно-стойких материалов и рассчитан на долгий срок службы. Этот одобренный кодекс, конструкция с защитой от сифона, не загрязняет подачу пресной воды. Некоторые модели туалетов не поддерживаются: Glacier Bay® или Niagara® Flapperless Toilets, One Piece Toilets. Не заменяет клапаны бокового входа. Покойный основатель Fluidmaster изобрел технологию клапана заполнения в 1958 году.

Для оптимальной работы унитаза рассмотрите возможность замены заслонки вместе с клапаном наполнения.Fluidmaster рекомендует ремонтный комплект 400CR, который имеет как заправочный клапан 400A, так и 2-дюймовую заслонку 501.

Показывай меньше

Посмотрите это видео о том, как установить заправочный клапан Fluidmaster 400A:

Если ваш заправочный клапан работает постоянно или вы слышите постоянное шипение, возможно, в клапане застрял мусор. Это видео покажет вам, как правильно удалить мусор из заправочного клапана 400A:

Если удаление мусора из заправочного клапана 400A не решило вашу проблему, следующим шагом будет снятие и замена узла крышки заправочного клапана 400A.Это видео покажет вам, как снять и заменить крышку в сборе:

Если вам интересно, в чем разница между заправочным клапаном PerforMAX® 400A и 400AH, у нас есть подходящее видео для вас:

Чтобы проверить объем смыва в унитазе, нажмите здесь.

БОКОВОЙ КЛАПАН ▷ испанский перевод

БОКОВОЙ КЛАПАН ▷ испанский перевод - примеры использования бокового клапана в предложении на английском языке Боковой клапан со встроенными соединениями для подключения к внутреннему гидравлическому контуру. Válvula lateral соединительные муфты, встроенные в систему для внутренней гидравлической системы.Переносной генератор с боковым клапаном с приводом от двигателя. Generador portátil válvula lateral con motor.Тип двигателя: одноцилиндровый, четырехтактный, , боковой клапан .Тип двигателя: одноцилиндровый, 4-х тактный, , боковой клапан .

side valve - Перевод на французский - примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

в котором находится исполнительное устройство, с помощью которого основной боковой клапан

Qui abrite un dispositif d'actionnement permettant d'actionner la soupape côté primaire

, управляя потоком теплоносителя через первичную сторону теплообменника и регулируемый по давлению вторичный клапан на стороне

qui règle le débit du fluide caloporteur à travers le côté primaire de l'échange de chaleur, et une soupape côté secondaire

выпускной клапан , боковой клапан , предусмотренный в выпускном пути и способный закрыть выпускной путь

UNE soupape latérale de Libération montée sur la voie de libération и способный de fermer la voie de libération

дальнейшее ответвление от трубопровода в камеру через нагреватель, устройство для распыления, трубопровод и боковой клапан

un autre dérivation partant du pipeline amène l'air dans la chambre via un réchauffeur, un brumisateur, un pipeline et une soupape latérale

способ обнаружения неисправности дроссельного механизма после бокового клапана устройства регулирования расхода

Процедура обнаружения неисправности клапана и клапана aval à mécanisme de Restriction de dispositif de régulation de débit de pression

когда изменение ΔV выходного сигнала расхода qo равно или превышает указанное значение, открытие ограничительного механизма после клапана стороны считается нормальным.

lorsque la вариация ΔV du signal de sortie de débit qo est supérieure ou égale à une valeur spécifiée, l'ouverture de la valve côté aval à mécanisme de constration est jugée Com normale

в соответствии с изобретением изготовление такой клапанной системы может быть достигнуто с помощью простой конструкции путем размещения первичного бокового клапана

l'invention vise à simpleifier la fabrication d'un tel système de soupapes a cet effet, la soupape côté primaire

в дальнейшем.узел клапана имеет место размещения , боковой клапан , предусмотренный в пути размещения и способный закрыть путь размещения

par ailleurs. le Boîtier de soupapes a une soupape latérale de Placement montée sur la voie de Placement и способность к фермеру в voie de place

переходник муфты может быть заменен на соответствующий в зависимости от размера соединительной части привода штока клапана стороны привода .

l'adaptateur d'accouplement peut être remplacé par un Adaptateur, соответствующий функции измерения части действия присоединения к команде soupape côté commande.

в соответствии с изобретением об открытии ограничительного механизма ниже по потоку бокового клапана можно судить по состоянию изменения выходного сигнала потока, когда работает служба регулирования потока давления.

selon la présentevention, l'ouverture d'une valve côté aval à mécanisme de Restriction peut être jugée à partir de l'état de change du signal de sortie de débit lorsque le dispositif de régulation de débit de pression fonctionne

, при этом первичный боковой клапан

может управляться вторичным боковым клапаном

канал связи для соединения между выходной стороной выпускного клапана стороны и выходной стороной клапана стороны размещения

Действительно, в то время многие производители все еще производили двигатели с боковым клапаном .

En effet, à l'époque, de nombreux fabricants непрерывно à produire des moteurs à soupapes latérales .

Жидкость течет между отсеками через боковой клапан системы (14 ... 17) и центральный дроссельный канал (18).

Via des systèmes latéraux de vannes (14 ... 17) et un canal d'étranglement central (18) du Liquide Transite Entre les Comptiments.

для химической жидкости неподвижного бокового клапана элемента

à liquide chimique de l'élément latéral stationnaire

Вся механика идентична модели XS2 и состоит из системы бокового клапана , расположенного ниже по потоку, с регулируемым отверстием, простой и чрезвычайно надежный.

Вся техника идентична модели XS2 и состоит из системы разрядки клапета aval latéral (reglable) simple et très fiable.

Когда началась Вторая мировая война, военный BSA M20 с двигателем с боковым расположением клапанов объемом 500 куб. См пришел на смену, а производство B21 было прекращено.

Lorsque la Seconde Guerre mondiale éclata, la BSA M20 militaire à moteur à soupapes latérales de 500 cm3, на месте на линиях сборки и футуристическом B21.

являются открытыми и скользящими поверхностями (скользящими поверхностями между вращением бокового клапана элемента

sont ouverts, sont situées en des points, radialement opposés avec un espacementvertical par rapport aux les поверхности de frottement entre l'élément lateral rotatif de vanne

Объявленный 28 августа 1933 года Cowley Six 1934 года заменил Morris Major, сохранив тот же шестицилиндровый двигатель с боковыми клапанами 1938 года выпуска , но с новым более низким шасси.

Annoncée le 28 août 1933 la Cowley Six de 1934 remplaça la Morris Major en gardant le même moteur six cylindres à soupapes latérales de 1,938 cm3, mais avec un nouveau châssis inférieur.

Как исправить протекающий бачок унитаза

  1. Дом и сад
  2. Сантехника
  3. Утечки
  4. Как исправить протекающий бачок унитаза

Ремонт протекающего бачка унитаза - это обычный ремонт сантехники, который вы можете сделать самостоятельно.Протекшие бачки унитаза можно устранить, заменив резиновые прокладки вокруг болтов бачка и шайбы, которые могут выйти из строя из-за жесткой воды и минералов.

Для этого проекта вам понадобятся следующие инструменты: отвертка, разводной гаечный ключ, маленькая проволочная щетка, губка, белый уксус и тряпки. Кроме того, вам нужно будет купить сменные прокладки болтов бака и новую шайбу.

1 Выключите подачу воды через запорный клапан под баком.

Поверните запорный клапан по часовой стрелке.

2 Полностью осушите танк.

Промойте унитаз и используйте губку, чтобы впитать оставшуюся воду в баке.

3 Возьмитесь за одну из гаек болта топливного бака.

Вы должны использовать разводной ключ, чтобы удерживать гайку, расположенную на нижней стороне болта бака.

4 Отверните болты крепления топливного бака.

Используйте отвертку, чтобы ослабить болт бака внутри бака. Повторите процесс, чтобы удалить второй болт.

5 Выньте бак из чаши и положите.

Вам может понадобиться помощник для этого шага.

6 Снимите старую шайбу.

Если шайба не сдвигается с места, попробуйте повернуть ее разводным ключом.

7 Вставьте новую шайбу.

Затяните новую шайбу крепежной пластины поверх гайки крепления.

8 Выверните болты и прокладки, а затем очистите отверстия в резервуаре.

С помощью металлической щетки соскоблите старую прокладку болта, которая может прилипнуть к внутренней или внешней стороне резервуара.Вам нужна чистая поверхность, чтобы новая прокладка могла плотно прилегать и плотно прилегать.

9 Установите новую прокладку на каждый болт.

Убедитесь, что прокладки плотно сидят на болтах.

10 Вставьте каждый болт в отверстия во внутренней нижней части бака и снова установите гайки.

На нижней стороне бака снова установите гайки на болты и осторожно затяните их вручную до плотного прилегания.

11 Замените бак на дежу.

Попеременно затягивайте болты и гайки (с помощью отвертки и разводного ключа) до тех пор, пока прокладки не будут выглядеть так, как будто они сидят на месте.

Помните: При повторном присоединении бачка к унитазу не забывайте слишком сильно затягивать болты, которыми бачок крепится к основанию унитаза, иначе вы можете легко сломать бачок.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
