Принцип работы клапанов для унитаза — Добродушный Сантехник

В этом посте я расскажу принцип работы сливной арматуры для бачка унитаза и принцип работы заливной арматуры с боковой и нижней подачей.

Я всё это разберу на винтики для того чтобы можно было понять принцип работы. А когда мы будем знать принцип работы мы сможем это устройство прочистить или починить, если в этом будет необходимость.

Принцип работы сливных и заливных клапанов я покажу на нескольких примерах компании «ИнкоЭр».

Арматура этого производителя устанавливается на унитазы заводов: «Церсанит», «Сантери», «Сантек», «Роса», «Дела», «Керамин» и прочие.  Эта сливная или заливная арматура подойдет на унитазы других производителей. Самое важное, чтобы диаметр заливного отверстия был под резьбу 1/2 дюйма,

а диаметр сливного отверстия был в районе 61-65 мм.

Вода в бачок унитаза попадает через заливной клапан. Вот с заливного клапана я и начну. И начну я с самого древнего заливного клапана, который устанавливался ещё на старые советские бачки для унитазов.

Он самый пожилой и постепенно уходит в не бытие.

Принцип работы этого клапана я покажу с той целью, чтобы его, люди, которые им уже пользуются, могли разобрать и починить, почистить в первую очередь. Чтобы не боялись разбирать. Ну, а если пришла пора менять я рекомендую менять вот на такой.

Более компактный и более дешевый. Но не значит, что он хуже.

Из чего же он состоит?

Поплавок из полимера,

металлическое коромысло,

держатель коромысла,

ось держателя,

удерживающая гайка,

прокладка,

гайка корпуса,

резьбовая часть корпуса,

сам корпус,

мембрана,

толкатель на который давит держатель коромысла

и заливная трубка.

Принцип действия простой. Набирается вода. Поплавок всплывает.Весь  этот механизм давит на толкатель.

Толкатель давит на мембрану, а мембрана в свою очередь затыкает проход воде.

Может показаться зачем нужна такая длинная резьба? На самом деле всё просто. В эту резьбу прячется фильтр.

Если в бачок перестала набираться вода вот что можно предпринять в случае с этим клапаном. Для начала необходимо убедиться в том, что вода до клапана уже доходит. Выключить воду. Снять подводку и проверить не забит ли сетчатый фильтр. Если его нет, тогда придется снять клапан.

Как снять клапан смотрите предыдущий пост.

Течёт унитаз? Почини сам! Легко!✓ Прозрачный бачок.

Открутите гайку корпуса.

Разделите клапан.

На резьбовой части есть сопло.

Прочистите его, например, проволокой в обратную сторону тока воды. Извлеките мембрану и промойте её. Промойте все части в воде и соберите всё в обратной последовательности. Если серьезных повреждений нет, то после этого клапан будет работать дальше.

Обратите внимание, клапан нельзя собрать неправильно.

В определённом месте у клапана есть стык между частями. Совместите эти пазы и закрутите соединяющую гайку.

А вот эта трубка нужна для того, чтобы вода при наполнении в бак не создавала слишком много шума.

В моём случае бак сделан гораздо большего размера, чем он бывает на самом деле. Сделан он специально для того чтобы полностью показать работу арматуры и способы регулировки по высоте.

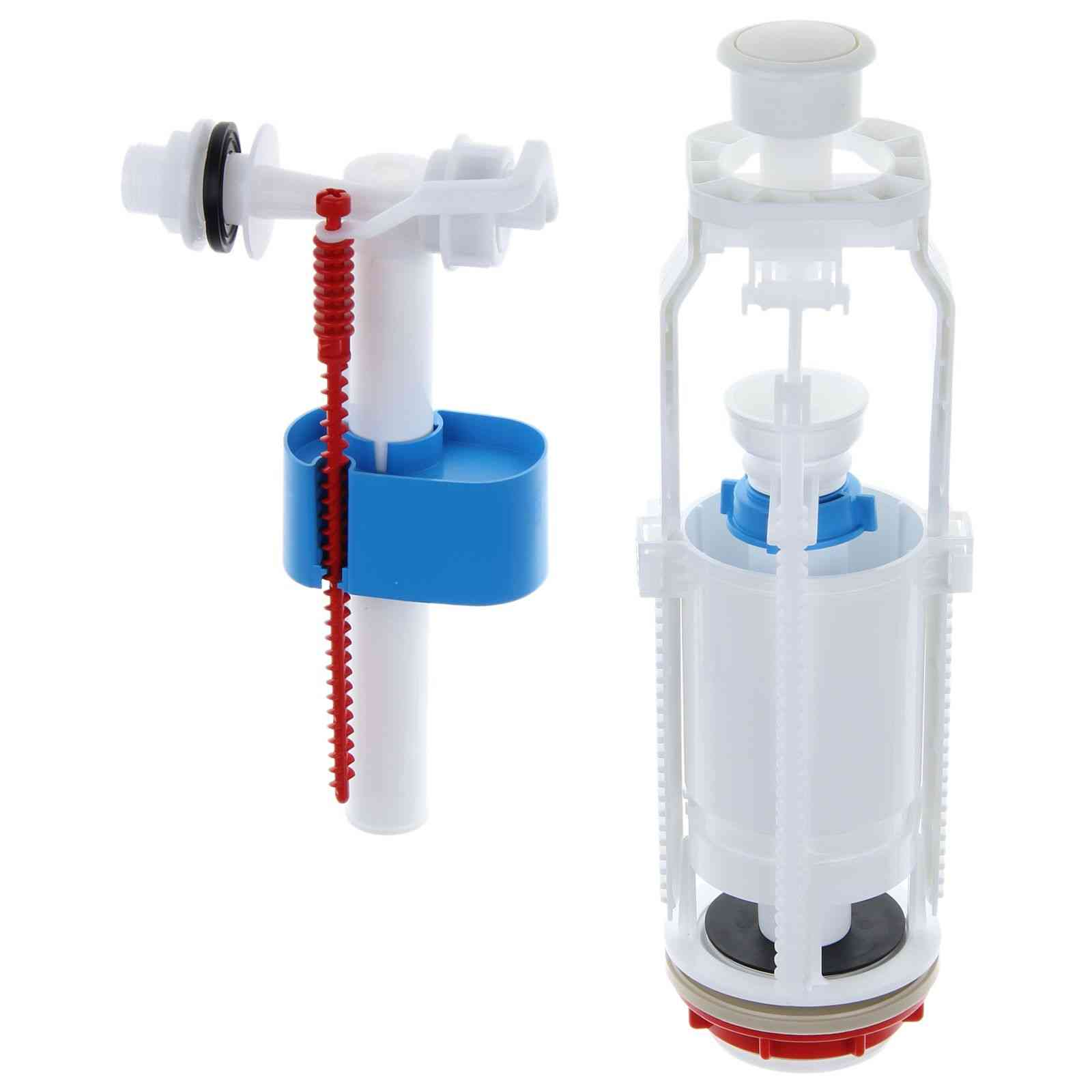

Второй тип заливного клапан с боковой подачей воды.

Как я уже сказал ранее вот этот

вы можете смело менять на этот.

Он тоже очень хорошо подойдет в старый советский унитаз если у кого-то таковой ещё остался.

Из чего он состоит? Поплавок, толкатель, гайка, косая шайба.

Нужна на тот случай если стенка бачка немного наклонена во внутрь.

С помощью этой шайбы можно выровнять клапан подачи в вертикальное положение. Сейчас вы видите, что его можно наклонить в ту или иную сторону в любом направлении.

Эластичная уплотнительная конусовидная прокладка с углом 120°С,

два последовательных рычага, штанга по которой передвигается поплавок и эта же штанга является удлинителем потока,

фильтр, сам корпус, который состоит из резьбовой части с соплом и основной частью корпуса в которой лежит шток и эластичная мембрана.

Между двумя частями корпуса есть уплотнительная прокладка.

Принцип работы аналогичный. Механизм давит на шток,

шток давит на мембрану, мембрана перекрывает воду.

Принцип прочистки этого клапана аналогичен первому. С той лишь разницей, что для того чтобы разобрать клапан на две части гайку выкручивать не надо. Потому что её здесь нет.

Необходимо взяться за две части корпуса и разобрать. Раскрутить немного, повернуть, приблизительно на 30° и он разъединится.

Следующий клапан с нижней подачей воды.

Составный части: поплавок, тяга, коромысло,

держатель поплавка либо направляющая поплавка.

Удлинитель направляющей.

Удлинитель держателя нужен на тот случай, если мой бачок слишком глубокий и я хочу повысить уровень набираемой воды. В таком случае я перемещаю поплавок, как можно выше. Для того чтобы он не соскочил я устанавливаю удлинитель.

Корпус клапана из двух частей, резьбовая часть с соплом,

вторая часть с толкателем и мембраной,

гайка, фильтр, конусная прокладка, наклонная шайба.

Принцип работы аналогичен первому с той лишь разницей, что он не горизонтальный, а вертикальный.

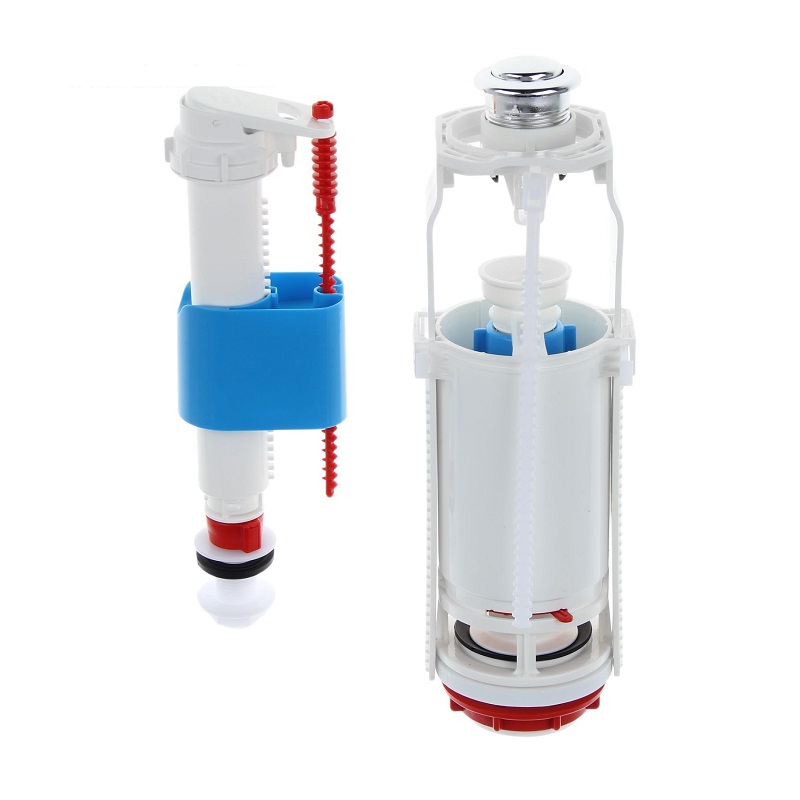

Четвертый тип арматуры с нижней подачи воды.

Поплавок, толкатель,

направляющая поплавка, которая является частью корпуса клапана,

удлинитель направляющей, если у вас глубокий бачок, коромысло, ось коромысла, гайка скрепляющая обе части корпуса,

толкатель, эластичный уплотнитель, мембрана,

возвратный элемент, который воду перенаправляет вниз для бесшумного наполнения бака,

вторая часть корпуса с металлической резьбой внутри которого установлен обратный клапан.

Обратный клапан, в принципе, не нужен, потому что когда клапан закрывается вода все равно из него не вытекает, но для некоторых производителей унитазов вопрос принципиальный.

Поэтому компания «ИнкоЭр» производит и такие клапаны.

Пятый вид клапана аналогичен тому о котором я только что рассказал с той лишь разницей, что внутри его нет обратного клапана и он имеет не металлическую резьбу, а полимерную.

По надежности пластиковая резьба не уступает металлической в этом случае.

Но для некоторых производителей важна именно металлическая резьба.

Пожалуй стоит проверить сколько держит клапан с металлической резьбой и с пластиковой. Не то чтобы сколько держит, а посмотреть, что быстрее лопнет клапан разорвется или гибкая подводка с резьбы слезет. Я думаю в конце мы это сделаем. Для прочистки этого клапана необходимо открутить гайку и прочистить чем-нибудь вроде проволочки в обратном направлении.

Это если фильтра не было или если фильтр прочистили, а вода все равно не наполняется. Для этой операции необязательно снимать клапан с бачка. Ну а проверить клапан на разрыв, думаю надо сейчас.

Первым под рукой оказался клапан с металлической резьбой.

Я не стал его ставить в прозрачный бачок, т.к. ждал разрыва клапана и прозрачный бачок боялся повредить. Установил штатный бачок.

Налил в него воды и ждал взлета клапана. Но нет, гибкую подводку не сорвало да и клапан не бахнул. Клапан не пропускает воду в закрытом положении вплоть до 20 бар.

Хотя рабочее давлении в 2-е ниже. После 20 бар клапан с ударом начал пропускать воду. Даже после срыва свои 12 бар он держит.

Второй клапан с полимерной резьбой показал аналогичный результат.

Я их оба разобрал, чтобы посмотреть повреждения. При вскрытии повреждений не было обнаружено.

Собрал обратно. Проверил. Оба клапана в рабочем состоянии. Тогда я привязал поплавок в закрытом положении проволокой и повторил тест. Результат тот же на одном и втором клапане.

После срыва клапан пропускает воду давление которого превышает 12 бар. А до 12 держит. В результате того, что внутри при разборе не было обнаружено повреждений могу полагать, что давлением просто смещает прокладку. После пересборки клапан вновь готов к работе.

Получается, что этим клапаном избыточное давление не так страшно, как мне казалось на первый взгляд. И за выскакивание клапана из бачка во время эксплуатации можно не беспокоиться.

Мне задали вопрос: какое давление может перекрыть клапан? Официально рабочее давление этих заливных клапанов равняется 10 барам. Но наполняемость воды начинается от 0,5 бар либо от 0,1 бар у таких клапанов.

Внешне заливные клапаны вроде как ни чем не примечательны, но в них есть некоторые инженерные решения которые позволяют этим клапанам работать максимально тихо и закрываться быстро когда вода наполняется в бак.

Качество работы клапана мало зависит от степени загрязненности воды. Они могут быть установлены в бачке с различной кривизной стенок. За счет конусовидной прокладки с углом 120°С наклонной шайбой.

При том, что клапаны постарались сделать максимально эффективными они остаются доступными по цене. Чтобы убедиться вы можете зайти в поисковик и поискать клапаны «ИнкоЭр» и убедиться, что они стоят не дорого.

Теперь я расскажу о принципе работы сливного клапана.

У всех сливных клапанов компании «ИнкоЭр» основа одинакова. Функциональность клапанов меняется в зависимости от того какие дополнительные элементы устанавливаются на эти клапаны.

Преимущества такой конструкции заключается в том, что если вы захотите поставить другой клапан, например, клапан где была ручка, вы захотели поставить кнопку или вы захотели поставить кнопку с двойным сливом. Или вы захотели поставить арматуру с двойным автоматическим сливом. Во всех этих случаях вам не надо снимать бачок и менять гнездо или седло.

Достаточно выкрутить и поставить новый клапан. Как это сделать я писал в предыдущем посте.

В основу клапана входит: седло, гайка, прокладка,

выдвижная трубка перелива,

крайне эластичная прокладка, удерживающая площадка под шайбу,

направляющая, дно корпуса клапана, поплавок автоматического слива,

красная крышка корпуса или синяя версия элит. Инженеры постарались сделать максимально простую и надежную конструкцию для долговечной работы клапана. Одно из инженерных решений это кромка гнезда клапана.

Она имеет острую форму. Уплотнитель клапана сделал из эластичного материала стойкого к агрессивным средам, которые могут содержаться в водопроводной воде.

Так или иначе вода не является идеально чистой и со временем клапан и сам бак покрываются коричневым налетом.

Так вот эта связка, седло и клапан, спроектированы так, что под давлением воды при заполнении бака клапан проседает, а прокладка прожимается глубже очищая таким образом себя и кромку седла.

В результате этого, самое важное пятно герметичности — это эластичный уплотнитель и острая кромка гнезда клапана всегда остаются чистыми.

Тем не менее, если ваш сливной клапан начинает пропускать воду, необязательно должен быть клапан компании «ИнкоЭр», разберите клапан и посмотрите состояние резинового уплотнителя и гнезда/седло, где прокладка касается пластиковой части. Если есть необходимость прочистите таким образом, чтобы не повредить гнездо и не разорвать эластичную прокладку.

Со слов производителя с момента создания такой конструкции клапана со стороны пользователей не было ни одной жалобы на не герметичность сливной арматуры.

Довольно часто люди мне задают вопрос: почему плохо сливается вода в унитаз из бака? Вроде уже все, что можно отрегулировано и кнопка нажимается до самого некуда, и наполнение бака сделано максимальным, а когда спускаешь вода идет так себе? Так вот, сейчас я расскажу, как эта проблема решена инженерами компании «ИнкоЭр».

Интенсивность потока слива воды в этой арматуре не зависит от того малый это спуск или полный.

В обоих случаях при спуске клапан открывает сливное отверстие полностью. Вода попадает в отверстие со всех сторон. Во время спуска в бачке создаётся разряжение, что препятствует свободному вытеканию воды из бака.

Некоторые производители делают отверстия в задней части бака для свободного попадания воздуха в бак, но не все к этому готовы.

В моём случае в стенках бака нет ни одного отверстия.

Производитель предлагает кнопку со специальным сопуном, который обеспечивает проникновение воздуха в бак в достаточном количестве.

В результате этих двух инженерных решений обеспечивается интенсивный слив близкий к двум литрам в секунду. Тогда, как у других производителей интенсивность слива может быть 1,2 или 1,5 литра в секунду. Собственно это и есть ответ почему в некоторых унитазах вода сливается плохо, а в некоторых она сливается хорошо. Всё очень сильно зависит от конструкции арматуры.

Основу клапана я показал, а теперь я покажу, что к ним приделывают для того чтобы получить всё то разное о чем я сейчас буду рассказывать. Начну с самого простого спускного механизма по средствам поднятия ручки вверх.

Особенно популярен такой механизм у людей пожилого возраста. Ввиду того, что вытянуть ручку проще, чем нажать пальцем кнопку.

Этот клапан состоит из основы плюс: удлинительная трубка перелива, фиксатор этой трубки,

удерживающая основа и гайка для крышки.

Регулируемый резьбовой шток, ручка, держатель тяги привода, гайка штока,

тяга привода подъёма клапана.

Монтируется очень просто. Тело клапана установил, закрутил гайки удерживающие ручку, соединил тягой клапан и шток. Шток продел через отверстие. Всё готово.

Регулировка.

Для того чтобы отрегулировать арматуру под высоту бачка нет никаких проблем. Я ослабляю гайку, которая удерживает удлинитель трубки перелива.

Приподнимаю её вверх для того чтобы отрегулировать по высоте, чтобы мне можно было наполнить водой побольше чем установлено сейчас.

Обратите внимание, когда вы будете устанавливать трубку перелива, не установите её слишком высоко. Трубка перелива должна быть установлена ниже, чем края бака. Не края, а дополнительные отверстия.

Например, справа или слева и сзади могут быть отверстия для подачи воздуха. То, о чем я писал ранее. Отрегулировали, подняли трубку перелива, закрутили гаечку. После чего тягу, которую тянет сам клапан,

её легко отсоединить, отодвинуть в сторону, поднять на нужную высоту и защелкнуть обратно. А гаечку необходимо закрутить таким образом, чтобы она была близко к самому клапану.

Благодаря этой гаечки во время слива можно остановить поток. Функция называется стоп-поток. Когда вы дернули за ручку ручка остается в поднятом положении до тех пор пока вся вода не стечет из бака. Для того чтобы остановить поток, допустим, вы решили, что вам все воду сливать не надо, вам было достаточно того, что уже стекло. В этом случае необходимо ударить по ручке и таким образом клапан перекроет воду обратно.

Следующий клапан — это клапан кнопочный. Состоит из основы. К ней добавляется:

немного другая трубка перелива без резьбы,

удлинительная трубка перелива,

гайка на шлицах,

две стойки клапана,

два фиксатора регулировочных стояк клапана,

регулировочные стойки клапана с цифрами,

тяга,

коромысло,

толкатель с резьбой и возвратной пружиной,

белая кнопка, которая годится для скрытой установки в бак под отверстие 40 мм

и для бачков, где отверстие для штока 24 мм.

Эта кнопка может быть установлена на крышку с диаметрами под клапан 24 мм или 40 мм.

Для регулировки сливной арматуры под высоту бака достаточно поднять оба красных фиксатора вверх и поднять или опустить регулировочные стойки так чтобы цифры совпадали.

Фиксатор перевести в положение вниз. Закрыть крышку. Закрутить кнопку и можно пользоваться. Обратите внимание, перед тем, как поднимать или опускать направляющие нужно освободить тягу. Потому что тяга вам не даст отрегулировать в нужное положение высоту арматуры. Чтобы отрегулировать высоту подъема воды клапаном заливным все очень просто. Я отсоединяю поплавок и перемещаю его выше или ниже для того чтобы повысить или понизить объем наполняемой воды.

Последнее время все чаще появляются дизайнерские бачки у которых внешняя часть немножко наклонена во внутрь бачка. В таком случае арматуру с толстым оголовком в такие баки может не подойти. В случае с этой арматурой оголовок занимает не много места и благодаря вот этим направляющим можно подрегулировать кнопку под любой бачок.

Если в таком положении оказалось, что амплитуды не достаточно, то можно взять и повернуть его на 90°. Тогда он двигается больше в одну из сторон. Обращаю внимание, что здесь можно зафиксировать сам клапан в 3-х положениях.

Третий клапан из комплекта аналогичен предыдущему с той лишь разницей, что в этом клапане уже есть блестящая кнопка. Так же как и в предыдущем при нажатии на кнопку опорожняется полный объем бака.
Прежде чем перейти к следующим клапанам я покажу принцип работы вот этого клапана.

Итак, за счет чего сливается вода? Смотрите, когда я нажимаю на кнопку вода должна сливаться до тех пор пока я её держу, потому что как только я её отпускаю на неё давит давление воды и она по всей логике должна закрыться. Клапан должен был прижаться и закрыть отверстие.

Но этого не происходит. Вопрос почему? А все по тому, что в основе клапана есть специальный поплавок, который позволяет пользователю постоянно не держать кнопку до полного опорожнения бачка.

Смотрите вода ушла. Когда она ушла ее пространство заполняет воздух.

Когда вода наполняется обратно, то в этом маленьком поплавке, который находится за красной частью корпуса,

остается воздух в следствии чего поплавок всегда вверху, пока вода в баке. А на теле трубки перелива есть зацепы для этого поплавка.

Как только я нажимаю на кнопку трубка поднимается, зацепляется за поплавок и поплавок держит клапан в верхнем положении до тех пор пока вода не выйдет полностью и поплавок не опустится отпустив за собой клапан. Вот такая простая конструкция.

Если мне не надо сливать весь объем бака, а надо слить только часть бака, в этом случае мне придется приобрести другую арматуру, которая комплектуется другой кнопкой.
Кнопка с двойным сливом. Смотрите, при нажатии на маленькую кнопку зажимаются обе, но не глубоко.

В моем случае вода стекает пока я держу кнопку. Если я нажимаю на большую, то кнопка продавливается глубже и вода сливается целиком.

Кнопку я могу отпустить, как если бы это была одинарная кнопка с полным объемом опорожнения бачка. Как это работает? Вспомните, там в основе есть поплавок, который всегда вверху, а на трубке перелива есть зацепы. При нажатии на малую кнопку клапан поднимается, но не достает до зацепов и не фиксируется в поднятом положении. А если я нажимаю на большую кнопку, то клапан приподнимается выше, как раз на то минимальное расстояние, которое необходимо для того чтобы зацепиться крючочку поплавка. С арматурой, где кнопка с двойным сливом вы можете экономить свою воду.

Следующий тип клапана это тоже клапан с двойным сливом, но здесь два автоматических слива при которых малый слив тоже регулируется. Это значит, что нажав на большую кнопку я могу один раз нажать и вода стечет полностью с бака до того пока клапан не перекроется. Тоже самое с маленькой. Я могу нажать маленькую один раз. Отпустить её
и вода будет стекать до тех пор пока не дойдет до уровня, который я отрегулировал.

Составные части такого клапана к предыдущему. Корпус регулируемого слива, коромысло штока,

регулировочный шток, поплавок.

Работает аналогично прежнему поплавку. Допустим, я отрегулировал на половину бачка. Достигает мелкого поплавка. Поплавок поднимается вверх и сидит в этом положении до тех пор пока я не нажму на спуск.

Как только я нажал на спуск коромысло поплавка зацепляется за второй спуск на трубке перелива и держится там до тех пор пока вода не спустится ниже первого поплавка.
После того, когда вода опустится ниже этого поплавка, коромысло отпустит клапан и клапан упадет на своё место, и перекроет воду если был активирован малый спуск.

Отрегулировать этот клапан очень просто. Вам надо снять кнопку и крышку бачка. Покрутить за эту красненькую ручку шток, который поднимает поплавок выше или ниже.

Но если у вас арматура «диай», то покрутить нужно желтенький шток.

Обращаю ваше внимание, что в отличии от других сливных клапанов объем малого спуска в арматуре компании «ИнкоЭр» регулируется не ступенчато, а плавно. Всё. Малый слив отрегулирован осталось закрыть крышку, закрутить кнопку и можно пользоваться.

Кампания «ИнкоЭр» предлагает несколько видов кнопок. Первая самая простая — белая кнопка. Универсальная для бачков с отверстием 24 или 40 мм.

Вторая такая же белая окантовка, но сама кнопка блестящая с одинарным сливом.

И две кнопки с двойным сливом, которые различаются между собой. Это кнопка металлизированная

и кнопка с гальваническим покрытием.

Внешне на первый взгляд они ничем не отличаются. Если их не рассматривать более детально. Первое — это металлизированное покрытие.

Если коротко, то металлизированные частицы притягиваются к кнопке и оседают на ней в среде плазмы аномально тлеющего разряда в магнитных полях.

На самом деле все гораздо сложнее, чем я сказал. Далее кнопку покрывают лаком. Достоинство этой кнопки — цена. А недостаток такого покрытия заключается в том, что если при уборке и протирки помещения будут применяться агрессивные химические вещества либо арматура с такой кнопкой будет установлена в общественных местах, то такое покрытие со временем будет истираться. А вот второй вариант — гальваническое покрытие.

Это совершенно иной вид покрытия. Если коротко, то под воздействием электрического тока на изделие налипает металл. Сперва идет меднение. Затем ванна никелирования и в конце хромирование.

Такое покрытие уже не слазит ни в домашних условиях ни в общественных местах. Недостаток такого покрытия — цена. Цена этой кнопки превышает в разы по сравнению с металлизированной. Поэтому металлизированными кнопками комплектуются все российские производители унитазов сегмента эконом. Такие кнопки отличаются внешне. Металлизированная изнутри не прокрашена. Гальваническое покрытие со всех сторон кнопки. Даже когда я беру в руки гальваническую и металлизированную одна из них ощущается, как потяжелее и приятней на ощупь. Она немного даже холодная. Почти металлическая, а другая легкая на самом деле.

Понятно, что она пластиковая. А эта совсем пластиковая. Если в руки не брать и на вес не пробовать, то сразу не отличишь металлическая она или пластиковая. Это сразу будет понятно. Здесь меднение и больше металла, чем на этой кнопке. Эта кнопка лучше. Она долговечней, но цена.

У компании «ИнкоЭр» есть отдельный тип арматуры для более дорого сегмента. Это арматура DUAL.

Устанавливается на изделия завода «Делла керамика».

Арматура имеет другой цвет корпуса. Кнопки с гальваническим покрытием.

Красочное руководство,

оригинальную упаковку, пластиковый ключ для подтяжки гаек

и более дорогую прокладку между бачком и унитазом с функцией памяти.

Для того чтобы эту функцию активировать перед установкой этой прокладки поднеси открытые ладони к ней и произнесите:

«Запомни, ты унитазная прокладка помнишь свою форму. Ты круглая, имеешь ровный кант по наружному и внутреннему краю сверху и снизу. Ты можешь держать воду и сохранять свою форму в любой момент времени после монтажа и быть готова к новой установке.» Хотя, если вы даже мантру не произнесете она все равно запомнит свою форму. После прочтения этого поста вы знаете принцип работы сливного и заливного клапана. Вы сможете разобрать и починить эти клапаны.

Я очень надеюсь, что этот пост для вас оказался полезным.

Впускной клапан | Сантехнапевы

Впускной клапан — один из компонентов арматуры смывного бачка. Впускной клапан служит для набора воды в смывной бачок до определённого уровня. В начале впускные клапана именовались: шаровыми кранами потому, что запирание воды в бачке, при достижении заданного уровня воды, происходило при помощи всплывающего, по мере набора воды, поплавка в виде шара. Название: «шаровый кран» сохранилось и использовалось применительно ко всем впускным клапанам поплавкового типа, не зависимо от того – имел ли поплавок форму шара, цилиндра или иную форму, как краны Советского, да и импортного производства. Только клапаны современной конструкции стали именоваться «впускными клапанами» так, как у них уже нет ни какого сходства с шаровыми кранами старой конструкции.

Клапаны поплавкового типа применяются не только в смывных бачках для регулирования уровня воды, но и в системах отопления, для регулирования уровня топлива для жидкотопливных котлов.

Поплавковые клапаны бывают двух видов:

А. Клапаны противодавления; наиболее простые по конструкции.

Б. Клапаны попутного давления. Принцип попутного давления используется, в настоящее время, во всех подающих клапанах, только конструкция их претерпела некоторые изменения – поплавок стал значительно компактнее.

Клапан противодавления (А) работает следующим образом: при наполнении бачка поплавок 7 с рычагом 6 поднимается и рычаг 6, поворачиваясь вокруг оси 5, давит на поршень 4, который приближается к седлу 2 в корпусе 1 клапана; при достижении заданного уровня воды в бачке поршень 4 герметично закрывает седло 2 резиновой прокладкой 3. Когда бачок опорожняется, поплавок 7 с рычагом 6 опускается, поршень 4 отодвигается от седла 2 и вода снова начинает поступать в бачок. Уровень воды в бачке можно регулировать, перемещая поплавок по вертикальной части рычага либо слегка, подгибая горизонтальную часть рычага. Некоторые модели импортных шаровых кранов имели на вертикальной части рычага резьбу для более прочной фиксации поплавка в нужном положении. В этом случае поплавок, так же имеющий внутреннюю резьбу либо наворачивался на рычаг, либо выворачивался и после регулировке фиксировался в нужном положении при помощи контргайки.

Недостатком клапанов такого типа являются большие колебания уровня воды в смывном бачке при изменении давления в водопроводной сети. Например: если в момент регулировки уровня воды в бачке, давление в водопроводной сети было пониженное (большой водоразбор), то при повышении давления уровень воды в бачке, при наборе, неизбежно повысится так, как для того, чтобы преодолеть сопротивление давления и герметично закрыть седло клапана, поплавку необходимо будет всплыть несколько выше первоначально установленного уровня при низком давлении.

Такого недостатка лишены клапаны, закрываемые давлением воды – клапаны попутного давления (Б). В клапанах данной конструкции давление воды на клапан 8 прижимает его к прокладке 3. При опорожнении бачка клапан отодвигается от седла 2 под действием массы поплавка 7 и рычага 6, и вода по зазору поступает в бачок. Промежуточные звенья 9 увеличивают усилие открытия. При наполнении бачка, до заданного уровня, поплавок 7 с рычагом 6 поднимаются и клапан 8 закрывается.

В настоящее время, клапаны поплавкового типа можно встретить всё реже и реже; из – за их громоздкой конструкции и не возможности устанавливать их в смывные бачки вместе с современными механизмами слива. Новая конструкция механизмов слива продиктовала и необходимость впускных клапанов нового типа – более компактных по конструкции. Современные подающие клапаны делятся только на клапаны для боковой подводки и для нижней. Впускные клапаны для боковой подводки, так же, используются всё реже и реже и в скором времени, очевидно, их полностью вытеснят клапаны с нижней подводкой. Унитаз со смывным бачком, имеющим нижнее подключение воды, выглядит, при правильном подключении, гораздо привлекательнее – не видно ни каких лишних деталей.

Замена, а тем более установка нового впускного клапана не представляет ни каких проблем, а вот регулировка клапана для полноценной работы, в большинстве случаев, не выполняется вовсе или выполняется только частично – только регулировкой положения высоты поплавка. Такой регулировки не всегда достаточно для достижения желаемого результата – полноценному удалению продуктов жизнедеятельности из чаши унитаза в канализацию. Иногда после установки нового унитаза у хозяев вместо удовлетворения от нового приобретения остаётся лишь чувство недоумения – старый унитаз работал лучше. Такая ситуация, к сожалению, не редкость, а дело всего лишь в том, что объёма воды в смывном бачке недостаточно для смыва. Мастер, проводивший установку нового унитаза, просто не обратил внимания на уровень набора воды в бачок, а установил впускной клапан в том виде и с теми параметрами регулировки, которые были выставлены на заводе, при сборке клапана.

Дело в том, что высота бачков различная у разных производителей и, даже, у одного производителя, различные модели смывных бачков могут иметь разную высоту. Именитая фирма — производитель сантех приборов, например JIKA, различные модели смывных бачков комплектует арматурой уже изначально имеющую необходимую регулировку для полноценной работы, произведённую при сборке; но не всегда производитель сантех приборов производит и все необходимые комплектующие, а использует комплектующие разных производителей; очевидно, с кем удалось сойтись в цене. Комплектующие стороннего производителя, в нашем случае арматура смывного бачка, в большинстве случаев, требует регулировки после монтажа. Это относится, как к подающим клапанам, так и к механизму слива. Если механизм слива, в иных случаях, вообще невозможно эксплуатировать без регулировки и его регулировка – работа вынужденная, то подающий клапан и с заводской предустановкой будет работать, правда, не всегда полноценно.

В подавляющем большинстве случаев, при регулировке уровня набора воды в смывной бачок, ограничиваются лишь изменением по высоте положения поплавка, но это, можно так сказать, только «чистовая» регулировка так, как может производиться в очень не больших пределах. «Черновая» регулировка производится изменением высоты самого впускного клапана и параметры возможной регулировки высоты указывается в руководстве по монтажу, эксплуатации и сервисному обслуживанию, прилагаемом к каждому клапану; только в это руководство редко кто заглядывает.

Как бы профессионально правильно не было установлено то или иное оборудование, а со временем ему потребуется профилактика. В работе впускного клапана могут возникнуть две проблемы:

1. Вода медленно или вовсе не поступает в смывной бачок.

2. Набор воды не прекращается по достижению установленного уровня.

Первая проблема решается прочисткой фильтра — сеточки, находящегося в присоединительном патрубке, снизу смывного бачка. Для прочистки фильтра необходимо отключить подачу воды на смывной бачок и отвернуть накидную гайку гибкой подводки от резьбового патрубка впускного клапана. Из патрубка, в центре, торчит небольшой пластиковый «хвостик» — это и есть «хвостик» фильтра, потянув за него, например плоскогубцами, можно извлечь фильтр — сеточку и промыть его. Если впускной клапан находится в эксплуатации длительное время, то извлечь фильтр, потянув за «хвостик», не все удаётся — препятствуют солевые отложения. Иногда, при приложении чрезмерных усилий, «хвостик», вообще, может оторваться. В этом случае, фильтр из патрубка придётся извлекать при помощи шила или самореза; очень часто так и приходится поступать; фильтр расположен в патрубке не глубоко.

Вторая проблема решается промывкой запирающей мембраны впускного клапана и проверкой её целостности — она может быть повреждена (трещины, разрывы). Для извлечения мембраны необходимо отключить подачу воды на смывной бачок и отвернуть пластиковую гайку запирающего механизма; на механизмах некоторых фирм нет гайки и там мембрана извлекается после поворота вставки на некоторый угол (байонетное крепление). Отсоедините рычаг запирающего механизма от поводка поплавка и извлеките мембрану из корпуса. Тщательно промойте и осмотрите её. Если повреждений нет, то механизм можно собрать и открыть подачу воды. Ресурс впускного клапана — не менее 150 000 циклов.

Необходимо упомянуть ешё об одной неприятности, нарушающей нормальную работу впускного клапана — нарушение подвижности поплавка. Нарушение подвижности поплавка возникает из — за солевых отложений на пластиковых стенках впускного клапана. В условиях эксплуатации впускного клапана в «мягкой воде» его стенки покрываются только ржавым налётом, а при повышенном содержании солей в водопроводной воде (жёсткая вода) поверхность клапана, со временем, превращается в подобие наждачной бумаги, что затрудняет перемещение подвижных элементов механизма. В конечном итоге, поплавок может, вообще, застрять в каком то одном положении. Вернуть впускной клапан в нормальное рабочее состояние поможет только тщательная его промывка, желательно с полным извлечением из смывного бачка.

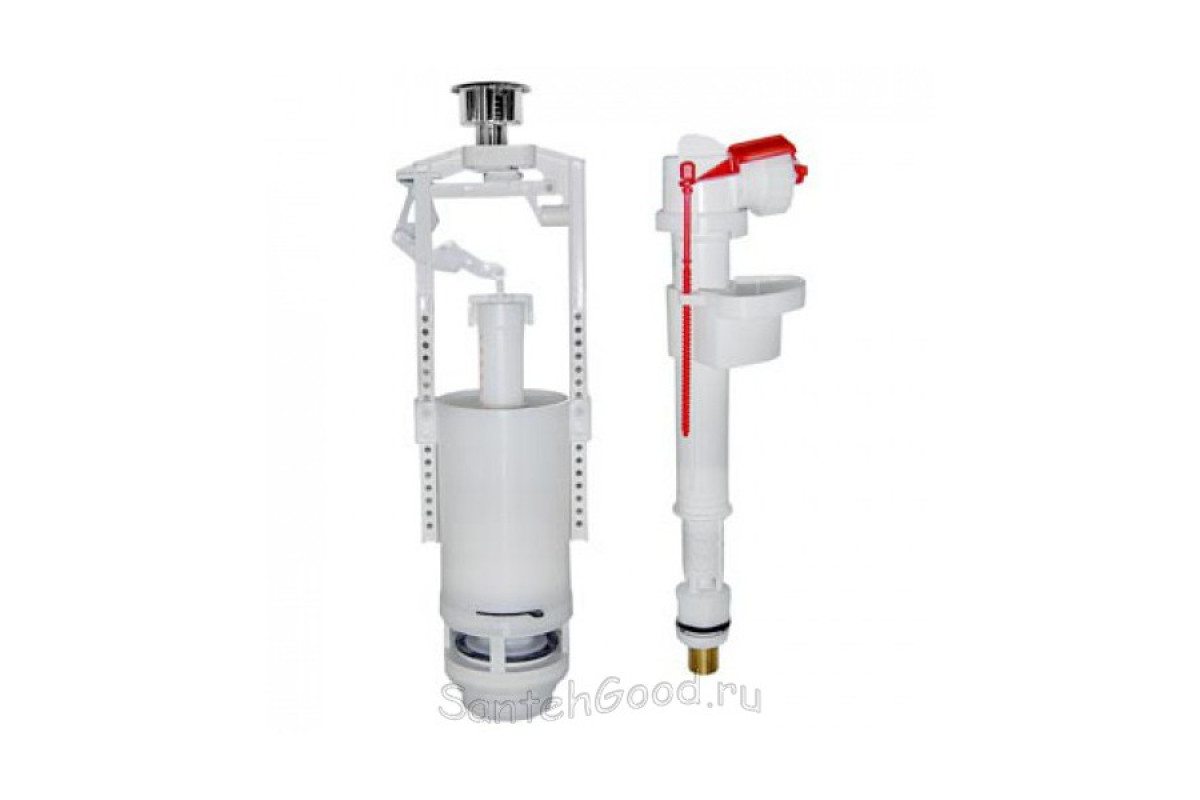

В качестве примера я использовал впускной клапан ALCAPLAST, как наиболее распространённый; такими клапанами, чаще всего, комплектуются смывные бачки Российского производства. Регулировка и профилактика иных моделей впускных клапанов отличается лишь в незначительных деталях.

Прежде, чем подсоединить подводку и открыть подачу воды на впускной клапан ОБЯЗАТЕЛЬНО промойте подводящие трубы, тем самым вы продлите срок бесперебойной работы вашего впускного клапана

Устройство впускного клапана сливного бачка

Клапан сливного бачка служит для подачи воды в сливную чашу унитаза. По типу крепления арматура бывает с нижним или боковым подводом. Запорный клапан имеет простой принцип действия, позволяющий самостоятельно устранить возможные неисправности, связанные с его работой. В статье будет рассмотрено его устройство, основные компоненты, причины протекания и способы ремонта.

Клапан сливного бачка

За набор и перекрытие поступающей воды в унитаз отвечает впускной клапан. В системах советской эпохи монтировалась арматура с штоковым поплавковым клапаном. Она отличалась медленным, неравномерным набором воды, высоким уровнем шума. Единственным преимуществом такой системы является возможность нормальной работы даже при непостоянном или предельно слабом давлении воды.

Новые унитазы-компакт оборудованы арматурой с мембранным клапаном. Набор воды происходит быстро и практически бесшумно, перекрытие подачи происходит без задержек. Для бесперебойной работы необходимо давление, не ниже 0.05-0.1 атмосферы и не выше 1-2 атмосферы. Кроме того входящая в устройство вода должна быть лишена кусочков ржавчины и прочих загрязнений, иначе это приведет к быстрому засорению и необходимости частой разборки для проведения чистки.

Устройство и принцип действия мембранного клапана сливного бачка

Работа запорной арматуры условно делится на несколько этапов. Рассмотрим детальнее каждый из них:

Этап 1. Клапан открыт, вода набирается в бак.

Давление жидкости в трубе воздействует на мембрану, отодвигая ее в сторону, что позволяет начать процесс заполнения бачка. Цифрой 1 обозначено входящее отверстие в камеру предварительного заполнения. В последней также имеется отверстие пропускающее воду непосредственно в бачок. В механизме также присутствует мембрана (цифра 3) и поршень (4).

В мембране присутствует отверстие, через которое надет шток с обозначенным цифрой 5 отверстием. Его диаметр примерно составляет 1мм. С его помощью жидкость проникает в наполнительную камеру, созданную поршнем и мембраной. Когда поплавок находится в нижнем положении, отверстие под номером 6 в поршне открыто, пропуская небольшой объем воды внутрь бака. Вследствие этого достигается приблизительно равное давление в предварительной и наполнительной камерах, а также за их пределами. Это условие является главной разницей между мембранным и штоковым клапаном.

Этап 2. Подъем поплавка вследствие заполнения бака.

Выталкиваемый жидкостью поплавок всплывает, двигая шток с уплотнителем к входному отверстию, обозначенному цифрой 6. Последующее движение сдвигает мембрану с большим седлом. Это обеспечивает герметичность наполнительной камеры, прекращая тем самым набор воды.

Этап 3. Слив.

При нажатии кнопки слива, поплавок опускается, прекращая воздействовать на шток. Он раскрывает отверстие в поршне, ослабляя давление в наполнительной камере. Напор жидкости в трубе отодвигает мембрану с поршнем, запуская процедуру, описанную в первом этапе.

Ремонт клапана сливного бачка

Первой рассмотрим проблему, когда не держит клапан сливного бачка. Даже при полном заполнении камеры бачка, клапан продолжает пропускать жидкость в небольших объемах. Чрезмерное количество воды переливается через верх сливного механизма, стекая в унитаз. Чтобы устранить течь, необходимо выполнить следующие действия:

1. Выполните перекрытие воды.
2. Снимите и разберите арматуру с поплавком.
3. Возьмите использованную зубную щетку и почистите внутреннюю камеру клапана от налета, кусочков ржавчины и прочих засоров.
4. Соберите и установите арматуру на место. Включите подачу воды и проверьте исправность работы.

Если течь не устранена – придется приобрести новую запорную арматуру. Иных способов ремонта – не существует, либо они выйдут дороже по цене, нежели приобретение новой детали.

В качестве второй неисправности рассмотрим случай, когда протекает сливной бачок унитаза через клапан. Причиной этого становится износ уплотнительных прокладок, установленных между арматурой и отверстием внизу бачка.

1. 1. Перекройте воду и открутите гайку, под бачком. Это освободит арматуру и позволит достать ее наружу.
   2. Снимите и произведите замену всех имеющихся уплотнителей. В некоторых случаях присутствует две резинки, изнутри и снаружи. Но зачастую уплотнитель устанавливается только внутрь. Купить его можно на рынке или в специализированном сантехническом магазине.
   3. Установив новую резиновую прокладку, соберите арматуру в обратной последовательности.

Третьей проблемой может стать отсутствие перекрытия воды, вследствие неправильного положения поплавка. Когда бачок уже наполнился и жидкость начала переливаться в чашу унитаза, значит поплавок зафиксирован слишком высоко. Покрутите пластиковый шток, чтобы опустить поплавок ниже. Выталкиваемый водой поплавок начнет воздействовать на клапан, перекрывая подачу.

В статье был рассмотрен клапан сливного бачка, принцип его работы, устройство и возможные неисправности. Ремонт впускного клапана сливного бачка заключается в его прочистке от загрязнений. При поломке одного из компонентов устройства, владельцу придется купить новую арматуру, поскольку запасные части обычно не предусмотрены. Замена резиновых прокладок в устройствах с нижней подводкой, поможет устранить протечку воды наружу.

Разновидности и возможные неисправности впускного клапана для бачка унитаза

Меню

• Главная
• Карта сайта
• Контакты

03.04.2017 г.

У разнообразных моделей унитазов устройство бачка практически одинаково и состоит из корпуса с крышкой, кнопки для спуска воды, впускного (заливного) клапана, заглушки и сливной арматуры.

Одним из важнейших компонентов этой конструкции является впускной клапан, который регулирует набор воды в бачок.

Назначение

Данный механизм:

• регулирует поступление воды в резервуар до определенного уровня,
• выпускает воду в унитаз при нажатии спускового устройства,
• обеспечивает наличие постоянного количества жидкости при перепадах давления в водопроводе.

Работа клапана начинается вследствие снижения давления воды, которая вытекает в бак с одновременным всплытием поплавка. При достижении критического уровня рычаг перекрывает клапан, и жидкость прекращает поступать в резервуар.

Классификация

Впускные механизмы можно разделить на группы по трем признакам:

• состав материала,
• место размещения,
• тип конструкции.

По материалу

• Латунь или бронза. Изделия из этих сплавов отличаются практичностью, долговечностью, надежностью и совершенно не поддаются коррозии. Но такие металлические клапаны имеют достаточно высокую стоимость.
• Пластик. Изделия из пластика очень популярны, так как наряду с продолжительным сроком службы довольно недорого стоят.

По месту размещения

• С нижней подводкой. Клапаны с данным подключением располагаются внизу бачка. При таком способе забор воды происходит совершенно бесшумно. Также нижнее расположение позволяет скрыть наливной шланг и освободить пространство туалетной комнаты от лишней фурнитуры.
• С боковой подводкой. Клапаны с данным подключением находятся, соответственно, с правой или левой стороны бачка. Такая конструкция является наиболее простой, что положительно сказывается на сроке ее службы.

Выбирать впускные агрегаты нужно в зависимости от конструкции бачка унитаза. Также при выборе необходимо придерживаться следующих правил:

• Комплектация товара должна включать в себя сам клапан, поплавок, уплотнительные кольца и фиксирующую гайку.
• Уплотнительные кольца должны быть эластичными, правильной формы и без дефектов.
• Пластиковый элемент не должен иметь видимых царапин и зазубрин.
• Движение поплавка должно происходить плавно, без резких скачков.

По типу конструкции

Когда-то клапаны были шаровыми, устройство имело вид шара, который использовался во всех бачках. Современное приспособление называется впускным, так как не имеет никакого сходства с конструкцией шаровых механизмов, а используется вместе с поплавком. Существует несколько видов поплавковых устройств для бачка унитаза:

• Кройдонные клапаны состоят из оболочки, поплавка с рычагом и поршня с седлом. В этом механизме движение рычага перпендикулярно работе поршня. Применяется такая система в старых бачках и имеет довольно низкую цену.
• Поршневые оборудованы раздвоенным шпилингом с рычаговой осью. Здесь происходит регулировка воды за счет горизонтального поднятия рычага, приводящего в движение поршень, на конце которого имеется специальное уплотнение, соприкасающееся с седлом и перекрывающее поступление жидкости. Это довольно распространенная модель и входит в среднюю ценовую категорию.
• Мембранные клапаны имеют вместо прокладки резиновую или силиконовую мембрану, смещающуюся при движении поршня. Это новейшее устройство, которое применяется только в последних моделях унитазов. К преимуществам данного клапана можно отнести быстрый набор воды, моментальное перекрытие набора жидкости и, в зависимости от качества арматуры, бесшумное заполнение бачка. Из недостатков следует учитывать наличие постоянного напора воды в системе (0,05-0,1 Мпа) и чистоту жидкости, так как при порче мембраны замена ее своими силами невозможна. В этом случае придется приобретать впускной механизм целиком.

Возможные неисправности и их устранение

Перед тем как разобраться в возможных причинах поломки заливного клапана, необходимо перекрыть кран водопроводной системы, открыть крышку бачка и слить остатки воды из резервуара. При необходимости вытащить само устройство.

Нет набора воды в бак

• Причина №1: засорение отверстий. В этом случае следует разобрать устройство, прочистить и промыть его элементы.
• Причина №2: низкое водопроводное давление или его скачки. В данной проблеме необходимо учитывать, что при слабом потоке воды и высоком расположении бачка жидкость не подойдет к наполнительной камере, всплывет поплавок, но вода не перекроется. Можно попробовать увеличить входные отверстия на 3 мм, а в случае постоянного скачкообразного давления лучше приобрести штоковый клапан.

Постоянная течет вода в унитаз

• Причина №1: перекос поплавка. Ремонт заключается лишь в том, чтобы поправить впускной клапан на место.
• Причина №2: нарушение герметичности прокладки (порча мембраны или штока). В этом случае необходима полная замена механизма.

Шумный набор воды в бак

• Причина №1: отсоединение глушителя воды. Для исправления ситуации следует поправить глушитель на специальный штуцер.

Для городских условий хорошо подходит поплавковый впускной клапан нижнего выхода с силиконовой мембраной и с кнопкой полного и малого слива. Для дачных домиков с неочищенной водой лучше приобретать поршневой вариант.

Покупать заливной механизм необходимо по параметрам бачка. Если же таковые отсутствуют, то можно взять универсальные с боковым подводом, подходящие к любому типу бака унитаза. А ремонт и установку устройства лучше доверить специалистам.

Установка, регулировка и ремонт сливного механизма унитаза своими руками

Заглянув в подтекающий бачок унитаза, иной домашний мастер сначала чешет в затылке, а потом звонит сантехнику.

Но если, не торопясь разобраться в устройстве механизма обеспечивающего слив и наполнение бачка, кажущееся нагромождение деталей предстает простым и логичным.

Давайте посмотрим как работает, устанавливается, и регулируется система слива унитаза. Разберемся, отчего она выходит из строя, и попробуем отремонтировать это остроумное устройство.

Внешне сложный механизм сливного устройства предстает логичным и остроумным, когда в нём разберёшься

1. Как работает слив воды в унитазе.
1.1 Сливной клапан.
1.2 Узел подачи воды с поплавковым клапаном.
2. Установка механизма слива унитаза, устанавливаем бачок.
3. Устанавливаем систему слива воды своими руками.
4. Регулировка наполнения бачка унитаза.
5. Регулировка системы слива унитаза.
6. Регулировка аварийного перелива унитаза.
7. Ремонт системы слива унитаза.
8. В заключение.
9. Замена сливного механизма в бачке без сантехника своими руками (видео).
10. Замена сливной системы унитаза (видео).

Как работает слив воды в унитазе

При огромном разнообразии систем слива принцип у них идентичен. И если вы знаете, как работает одна модель системы слива воды в унитазе то, подумав, разберетесь в любой другой.

Систем слива состоит из двух частей.

Механизм бачка состоит из клапана слива и крана подачи с поплавковым клапаном

Сливной клапан

Управляется выведенным наружу рычагом или кнопкой. Задача сливного клапана — открывать путь воде при смыве и надежно удерживать её в бачке всё остальное время.

В старых моделях, с высоким чугунным бачком отверстие слива затыкалось тяжёлой железной пробкой. Поднимали её потянув за цепочку связанную с рычагом. Рычаг в свою очередь поднимал пробку, открывая путь воде.
Если цепочку бросали, пробка снова падала, перекрывая трубу. И чтобы получить нужный объём воды, приходилось стоять рядом с унитазом и удерживать рычаг.

Неудобство устранили, заменив тяжелую пробку полым грушевидным клапаном. Открывая путь воде, заглушка всплывает, и слив оставался открытым, пока вода не уходила. Клапан опускается вместе с водой и снова затыкает выходное отверстие.

Система слива унитаза с полым грушевидным клапаном

Полая «груша» служит и сейчас, но чаще применяют более сложные системы из переливной трубки, резинового клапана и пластикового поплавка, работающие на таком же принципе.

Узел подачи воды с поплавковым клапаном

Основа и тут поплавок связанный через рычаг с мембраной водяного крана. Когда воду выпустили сливным клапаном, поплавок оказывается внизу, освобождая мембрану. Вода льётся в бачок.

Вода прибывает, с ней всплывает и поплавок. На определенном уровне он через рычаг и шток давит на мембрану крана, которая перекрывает подачу воды. Бачок полон воды и готов к новому смыву (Рис. 1).

Узел подачи воды в бачок унитаза с поплавковым клапаном

Регулируя высоту поплавка относительно, мы устанавливаем количество воды, которое наполнит бачок. Обычно от 6 до 10 литров.

Установка механизма слива унитаза, устанавливаем бачок своими руками

Установку сливного механизма унитаза начинают одновременно с установкой бачка. По ссылке можно узнать → как установить унитаз, и про бачок там тоже есть.

Скручиваем большую гайку с горловины слива и вставляем его в нижнее отверстие бачка. Гайку затягиваем снаружи. Резиновая шайба, надетая на корпус спускного клапана, остается внутри бачка и обеспечивает герметичность прилегания корпуса клапана к его дну.

Многие из сливных устройств имеют отделяемый крепежный узел. То есть, верхняя часть с клапаном, поплавком, кнопкой и рычагами разделяется с нижней частью.

Сливной клапан системы слива унитаза состоит из двух частей, разъединяются они поворотом относительно друг друга

Выполняется это поворотом частей относительно друг друга. При этом крючки нижней части расцепляются со штифтами верхней части. Обратный поворот снова заводит крючки за штифты, прочно соединяя элементы между собой.

Если ваш клапан имеет такое устройство, воспользуйтесь этим. Перед установкой снимите верхний блок, чтобы не повредить его тонкие и хрупкие детали.

После того, нижняя часть системы слива воды своими руками установлена, укладываем на седло бачка прокладку и ставим бачок на унитаз таким образом, чтобы выступающая гайка попала в отверстие слива.

Совет. Перед тем, как уложить прокладку между бачком и седловиной, смажьте её с обеих сторон силиконовым герметиком.

Крепим бачок к седловине с помощью двух длинных болтов и системы шайб. Последовательность тут следующая: под головки болтов ставим плоские шайбы из пластика, затем надеваем конусные силиконовые шайбы, сужением книзу.

Болты заводим в отверстие седловины унитаза, подкладываем силиконовые шайбы и зажимаем барашковыми гайками.

Устанавливаем систему слива воды унитаза

Бачок установлен. Теперь ставим клапан подачи воды в бачок с поплавком.

Приобретая систему слива унитаза, уточните у продавца, для какого типа подключения он предназначен. Дело в том, что у бачка отверстие для подачи воды может быть снизу или сбоку. А поскольку поплавок клапана должен двигаться в бачке вместе с водой, то есть вертикально, то и клапан нужен соответствующий.

Некоторые модели являются универсальными и могут устанавливаться как снизу, так и сбоку. Как это делать, легко разобраться, стоит лишь взять клапан в руки. Но большая часть систем рассчитана на конкретный вариант установки.

Важно! Приобретая новую систему слива, обязательно уточните, на какой тип подключения рассчитан её поплавковый клапан.

Приобретая механизм для бачка важно уточнить какое он должен иметь подключение

Обычно гайка и шайбы уже надеты на патрубок. В этом случае свинчиваем гайку, выводим патрубок из отверстия для подачи воды бачка и снова закручиваем гайку, закрепляя устройство в бачке.

На всякий случай имейте в виду, шайбы на патрубке располагаются следующим образом: первыми от упорного буртика патрубка ставятся две косых шайбы, скосами друг к другу, затем мягкая прокладка, которая упирается изнутри в стенку или днище бачка. Снаружи располагается только зажимная гайка.

На выступающую часть резьбы навинчиваем гайку шланга подачи воды. Перед этим, убедитесь, что в гайке шланга есть уплотнительная шайба.

Чтобы избавится от шума наполняющей бачок воды, на патрубок подачи надеваем пластиковую трубочку.

Осталось соединить верхний блок сливного клапана к уже установленной нижней частью и при необходимости выполнить регулировку.

Регулировка наполнения бачка унитаза

Если воды выливается заметно больше, чем необходимо для нормального слива, нужно отрегулировать наполнение бачка унитаза: опустить поплавок узла подачи воды. А, если наоборот воды не хватает, поднять поплавок.

Проще всего регулировать рычажные системы слива, с поплавком на длинном рычаге.

На старых моделях он сделан из проволоки и для регулировки её достаточно согнуть или соответственно — разогнуть.

Регулировка наполнения старой системы наполнения унитаза

Встречаются и пластиковые рычаги из двух звеньев, соединенных барашковой гайкой. Чтобы переместить поплавок её нужно ослабить, а затем снова зажать.

У систем, где поплавок двигается по вертикальной направляющей рейке регулировка ещё проще.

Отсоединим поплавок от штока. Обычно он удерживается в гнезде за счет пружинистости самого пластика. Затем, опускаем или поднимаем поплавок и снова соединяем его со штоком.

Сложнее задача, если поплавок располагается в специальной ванночке. «Выщелкиваем» из гнезда шток, соединяющий поплавок и клапан. Затем отводим фиксатор, удерживающий ванночку на направляющей рейке. Поднимаем или опускаем ванночку вместе с поплавком. Отпускаем фиксатор и соединяем поплавок со штоком.

Механизмы регулировки системы наполнения бачка унитаза

Регулировка системы слива унитаза

Правильно установленная кнопка должна плотно прилегать своей обечайкой к крышке бачка унитаза и свободно нажиматься.

Если кнопка не достает до резьбы, или наоборот, не прилегает к крышке, нужно отрегулировать систему слива унитаза, подняв или опустив её посадочное место.

Для этого нужно аккуратно отвести фиксаторы, удерживающие скобу, на котором находится гнездо крепления кнопки, затем скобу приподнять вверх или опустить.

Регулировка аварийного перелива унитаза

Уровень воды в бачке должен на 10-12 мм не доходить до верхнего обреза трубки аварийного перелива. Если он заметно ниже, или, хуже того, вода постоянно льется в перелив, трубку аварийного перелива нужно отрегулировать — опустить или поднять. Чтобы сделать это, нужно ослабить зажимную гайку, соединяющую звенья трубки, отрегулировать их и снова зажать гайку.

Ремонт системы слива унитаза

Система слива воды унитаза одно из немногих устройств, надежность которого практически не зависит от цены. Более того, дешёвые простенькие модели нередко работают дольше.

Тем не менее, со временем даже эти надежные устройства выходят из строя, и вода начинает подтекать, либо, что бывает реже, не поступает в бачок.

Причины поломок и необходимости ремонта системы слива унитаза разные. Из основных:

• Деформация элементов механизма из-за старения пластика.
• Ржавление и окисление металлических деталей (при наличии).
• Известковый налет. Постепенно нарастая, он начинает препятствовать работе деталей, снижать герметичность примыкания пробок и прокладок, забивает отверстия подачи воды.
• Механическая поломка детали в связи с «усталостью» материала или случайным её повреждением при установке, обслуживании или регулировке.

Многие проблемы со сливом унитаза устраняются чисткой и регулировкой механизмов

Нередко поломка происходит в новом или относительно новом механизме. Такое бывает — при установке или регулировке сломался шток, рычаг, лопнуло крепление.

Увы, но выполнить полноценный ремонт системы слива унитаза получится вряд-ли. Лучше всего приобрести точно такой же механизм, заменить поломанную деталь, а остальные припрятать на будущее.

Заменить новым лучше всего и устройство, которое проработало лет восемь и больше, не вникая особо, что там сломалось.

Связываться с ремонтом в этом случае имеет смысл, если приобрести новый механизм в ближайшее время не получится, или под рукой есть похожий.

В подающем кране течь может быть вызвана износом мембраны. Попробуйте просто перевернуть ее другой стороной. Некоторые модели (обычно рычажные) такое допускают.

Если же возраст механизма три-пять лет, явных механических поломок не наблюдается, устранить проблему обычно несложно.

Иногда достаточно опустить поплавок подачи воды, подтянуть гайки, поставить на место перекосившийся рычажок.

Иногда достаточно немного подтянуть гайку или подрегулировать поплавок сливной системы унитаза, чтобы устранить течь

Если поверхностная регулировка не помогла, снимаем и разбираем проблемный узел. Протираем детали от грязи, осторожно очищаем от известковых отложений все детали. Особое внимание уделяем клапанам и гнездам, куда они прилегают.

Очищаем и проверяем, как двигаются шарниры рычагов.

Чистку и осмотр механизма желательно выполнять хотя бы раз в пару лет, независимо от того насколько хорошо он работает.

В заключение

В заключение небольшое, но важное дополнение:

Все соединения системы слива, включая соединение шланга подачи воды, рассчитаны на сборку без применения инструментов.

Но поскольку пальцы не у всех одинаково сильные, не стоит их травмировать. Лучше всё же воспользоваться пассатижами или подходящим ключом, если руками нужного усилия создать не получилось.

При необходимости гайки системы подключения воды и слива можно осторожно поджать ключом

Но не подтягивайте гайки ключом больше чем на пол, максимум один оборот. Если соединение всё же подтекает, скорее всего, дело не в силе затягивания. Обычно причина в неправильно установленной, выпавшей или имеющей заводской брак прокладке. Последнее, как правило, удаётся устранить силиконовым герметиком.

Замена сливного механизма в бачке без сантехника своими руками (видео)

Замена сливной системы унитаза (видео)

Мы уверены, разобраться с устройством системы слива и привести его в порядок вам вполне по силам, сэкономив заметную сумму на визите сантехника.

Арматура для унитаза — обзор особенностей материала и определение типа арматуры при подборе унитаза (75 фото)

Для комфортной атмосферы в доме необходимо, чтобы сантехника отлажено работала. При этом хочется отметить, что система канализации и унитаз, являющиеся её составными частями, играют далеко не последнюю роль. В свою очередь, чтобы хорошо работал унитаз, нужно уделить внимание его технологическим особенностям, его конструкции, а также тому, в каком состоянии арматура.

Краткое содержимое статьи:

• Какие могут быть виды
• Каким образом наполняется бак
• Как осуществляется слив
• Что делать при поломке
• Фото арматуры для унитаза

Какие могут быть виды

Прежде чем решать вопрос, каким образом выбирать арматуру для унитаза, попробуем понять, что следует понимать под словом «арматура». Под данным словом следует понимать все составляющие элементы, которые направлены на обеспечение работы сантехники, в неё входит, в том числе, унитаз.

В соответствии с выполняемыми функциями, можно выделить несколько следующих видов:

• арматура, перекрывающая поток воды после того, как бачок будет наполнен;
• арматура, обеспечивающая спуск жидкости.

Каждый из видов составляет обособленные механизмы, которые, тем не менее, тесно связаны между собой. Последнее обстоятельство приводит к тому, что при поломке одного из них, работать перестаёт и второй..

Каким образом наполняется бак

Функцию наполнения бачка, как уже было описано ранее, возложена на рассматриваемый механизм. Выделим её основные детали. Так, запорная система представляет собой совокупность запорных клапанов, рычагов, поплавка и подающих штуцеров.

Несколько рычагов обычно составляют единую совокупность из металлических либо пластиковых деталей, соединённую с поплавком. Для изготовления последнего обычно используют пенопласт либо полый пластиковый баллон, он предназначен для того, чтобы регулировать уровень воды в сливном бачке и определять, когда бачок будет заполнен.

При этом вся запорная арматура работает следующим образом. Сначала жидкость наполняет сливной бак. При этом происходит поднимание поплавка до определенного предела.

Как уже описывалось ранее, поплавок и рычаги соединены, поэтому, при достижении поплавком определенного предела, рычаг воздействует на специально установленный для запора клапан, поток воды перекрывается.

Также можно выделить разные виды арматур по расположению подачи жидкости. Так, вода, при наличии арматуры для унитаза с боковой подводкой, может поступать сбоку, при этом водопровод располагается, как правило, сверху.

При таком расположении вода обычно набирается с большим шумом. Наименьший шум создаёт подача воды снизу. Также вода может подаваться сверху, но это довольно редкая конструкция.

Таким образом, наиболее предпочтительной представляется арматура для унитаза с нижней подводкой.

Как осуществляется слив

Рассмотрим принцип работы арматуры, обеспечивающей спуск воды. Составными частями такой арматуры будут:

• отверстие для спуска, имеющее определенный угол наклона;
• обязательно наличие переливной трубки;
• не обходится система без крышки для клапана и резинки
• важной частью также следует считать кнопку слива и систему механизмов, обеспечивающих её работу.

При этом есть несколько систем, различающихся по конструкции. Так, есть система полного слива с кнопкой; система, имеющая два режима слива воды, обеспеченная специальной функцией — можно прерывать спуск жидкости.

В последнем случае используется аналог клавиши, выпускающей либо воду полностью, либо частично. Отдельным пунктом хотелось бы выделить штоковую арматуру, используемую для унитаза, действующую на основе штока.

Выделяют три вида клапанов для поплавка. Это клапаны, действующие на основе поршня, снабженные специальным рычагом. «Кройдон» — такой механизм использовался ранее, в современных унитазах, как правило, заменен другим. Клапан на основе силиконовой либо резиновой мембраны, заменяющей прокладку.

Нужно добавить, что если поплавок выйдет из строя, менять придется всю запорную систему полностью.

Выбирая арматуру для унитаза, обратите внимание на выбор качественных, прочных пластмассовых деталей, чтобы арматура была устойчива к перегреву и охлаждению, выдерживала механическую нагрузку.

Мембранный клапан нужно выбирать с учётом того, что богатая на соли вода с примесями быстро выводит мембрану из строя. Также рекомендуется выбирать товары хорошей марки, чтобы исключить наличие брака. Полезно также ознакомиться перед покупкой с фото арматуры для унитаза.

Что делать при поломке

Если при эксплуатации сантехники возникают проблемы, то для их устранения стоит придерживаться некоторого алгоритма. Для начала выяснить причины поломки, настроить уровень расхода воды, заменить износившиеся детали.

Затем следует провести очистку каналов, а также деталей системы от налета и загрязнений. При серьёзной поломке следует обратиться к специалисту.

Фото арматуры для унитаза

Также рекомендуем посетить:

• Комплект смесителей
• Акриловые ванны тритон
• Подвесная раковина для ванной комнаты
• Безободковый унитаз
• Ванная из искусственного камня
• Смеситель для гигиенического душа
• Угловая раковина
• Защита от протечек
• Вытяжка в ванную
• Раковина-столешница
• Установка унитаза
• Металлическая ванная
• Раковина из камня
• Клавиша смыва
• Смеситель для кухни
• Смеситель для ванной
• Проточный водонагреватель
• Сушилка для рук: описание
• Чугунные ванны
• Установка раковины
• Маленькая раковина
• Гидромассажная ванна
• Бойлер для воды
• Подвесной унитаз
• Смеситель для биде
• Установка водонагревателя
• Писсуар — устройство работы
• Акриловая ванна
• Подвесная раковина для ванной комнаты
• Раковина для ванны
• Сиденье для унитаза
• Биде — основные функции
• Сифон для раковины
• Изливы для смесителей
• Встроенная раковина
• Двойная раковина
• Водонагреватель накопительный
• Смеситель с длинным изливом
• Напольный унитаз
• Бачок для унитаза
• Смеситель для душа
• Держатель для фена
• Накладная раковина

Популярные записи

• Полка в прихожую

  В настоящее время существует огромное количество самых разнообразны вариантов полок в прихожую, причем это напрямую…

• Утепление пола в деревянном

  Утепление пола в деревянном доме снизу: материалы и технология монтажа ПОДЕЛИТЕСЬВ СОЦСЕТЯХ Одной из распространенных…

Заедает поплавок в бачке унитаза

Поплавок для унитаза: как работает клапан, способы замены

Бесперебойная работа сантехнических устройств является залогом комфорта в современном доме. Наиболее востребованным считается туалет, поэтому любая поломка механизмов унитаза создает массу неудобств. Зачастую проблемы возникают при неисправной работе сливного бачка, когда поплавок для унитаза неправильно отрегулирован или поврежден. Тогда приходится его ремонтировать или полностью заменять сливной механизм.

Особенности и виды поплавковых клапанов

Поплавок относится к наиболее важным элементам конструкции подачи воды в бачок. Его назначением является контроль количества жидкости и защита от ее переизбытка в бачке. Он обеспечивает нормальное водоснабжение унитаза, поэтому при возникновении неисправности бачка, изначально следует оценить состояние поплавкового клапана.

Ранее бачки оснащались шарообразными элементами, однако они недостаточно совершенны, так как быстро наполнялись водой и переставали функционировать. Поэтому производители стали выпускать современные варианты сантехнических приспособлений, где поплавок выполнен стаканного типа. На практике они более устойчивы к наполнению водой и гарантируют наибольший эксплуатационный срок. Выполняя свои функции, поплавок работает в совокупности с такими механизмами, как: клапан мембранного типа, поршень, рычаг или колесо из пластмассы.

Принцип работы заключается в следующем:

1. При смывании вода из бачка сливается в чашу, а поплавок спускается на дно, потянув за собой рычаг, непосредственно воздействующий на поршневой элемент.
2. Поршень под давлением открывает клапан и подается вода внутрь бочка.
3. Когда набирается вода, поплавок начинает всплывать, обратно взаимодействуя с рычагом. Когда давление на поршень ослаблено он поднимается, перекрывая доступ воде посредством закрывания клапана.

При помощи плавающего элемента можно регулировать уровень наполнения бачка. Используя рычаг или пластиковое колесо, его необходимо поднять и от положения поплавка будет зависеть уровень воды в большую или меньшую сторону. Поплавки унитаза выпускаются двух типов:

• Шар, соединенный с рычагом. Располагается в верхней зоне бачка. Устарелый вариант, так как имеет свои недостатки: работа система довольно шумная, в процессе эксплуатации шар постепенно наполняется водой и перестает нормально работать и регулировать уровень поступаемой воды.
• Поплавок типа «стакан». Двигается в вертикальном направлении и воздействует на поршень посредством тяги, а не рычажного механизма. Располагается в нижней зоне бачка, отличается большей эффективностью и долговечностью. Также отмечается менее шумная работа системы.

Современные бачки унитазов комплектуются стаканными моделями, так как они более эффективны в работе и долговечны. При возникновении поломки большинство деталей можно починить вручную или заменить на аналоговый.

Популярные модели и производители

На современном рынке сантехнического оборудования можно найти различные варианты поплавков для бачка унитаза. К наиболее распространенным относятся такие производители: Ani Plast, Alcaplast, Wirquin, ИнкоЭр.

Компания Ani Plast выпускает поплавки для унитаза с нижней и боковой подводкой, выполненных из пластика и металла: 1/2 ” АНИ WC5050, 1/2 ” АНИ WC5550. Продукция Alcaplast отличается моделями с наличием стоп-кнопки и латунных подводов, что гарантирует долгий срок службы поплавковых механизмов: 1/2 ” A18, A-2000, 3/8 ” с боковой подводкой и встроенным фильтром.

Фирма Wirquin выпускает плавающие устройства по инновационным технологиям, которые обладают уникальными конструкциями кронштейна, регулировкой слива и уровня воды, телескопическим переливом: ONE 3/6 L, Quick Fit, MW2 с двумя режимами смыва. Российская компания ИнкоЭр выпускает наполнительные и спускные клапаны с нижней и боковой подводкой с функцией противодавления: НпрН, НпрМ, Бм, СБ1-А, СБ2-А, СБкпм-Б.

Предлагаемые отечественными или зарубежными производителями поплавки для унитаза отличаются материалом изготовления, комплектацией и дополнительными приспособлениями, упрощающими пользование унитазом.

Многие модели изготавливаются из пластиковых механизмов с латунными или медными элементами. Некоторая продукция выполняется исключительно из металла, что является существенным преимуществом перед пластиковыми за счет своей надежности и долговечности.

Выбор подходящей конструкции

При поломке поплавка и нецелесообразности его ремонта необходимо приобрести новое устройство по типу предыдущего. Для покупки рекомендуется подбирать аналоговую модель, даже если сломанный имеет устаревшую конфигурацию.

Если сломался шарообразный элемент, то он снимается и покупается отдельно от всей системы. Это обеспечивает легкость замены и установки пластикового шара. Новый прибор подбирается в соответствии с давлением в водопроводной трубе и качеством материала для его изготовления.

Поплавковый клапан для унитаза разделяется на несколько видов согласно показателю давления:

• при слабом напоре с наличием специального усилителя подачи;
• при напоре средней скорости наполнения и мощности;
• при сильном давлении воды в водопроводе;
• клапан-стабилизатор – при разном напоре воды приспособление позволит стабилизировать мощность, не снижая срок службы механизмов.

Важно учитывать грузоподъемность поплавка, поэтому при большом давлении показатель должен быть соответственно высоким. Игнорируя это требование, даже качественный клапан будет пропускать воду из-за несоответствия параметров.

Если установлена подвесная конструкция с двойной кнопкой смыва, рекомендуется выбирать модель для средней мощности напора. Тогда можно обеспечить стабильную подачу большого или малого количества воды.

Монтаж поплавковых устройств

После покупки нового прибора нужно знать, как установить поплавок в бачке унитаза той или иной конфигурации. Установка шарообразного поплавка происходит без предварительного демонтажа запорного механизма:

1. Перекрывается вода в стояке перед проведением монтажа.
2. Снимается крышка бачка.
3. Новый поплавок надевается на запорное устройство и смещается от края на несколько сантиметров.
4. Подключается вода и проверяется функционирование механизма. После оценки его работы закрывается крышка бачка и оборудование готово к эксплуатации.

Стаканообразный поплавок заменяется в совокупности с запорным прибором. После демонтажа старого, новый устанавливается в нижнее отверстие бачка и закрепляется зажимной гайкой. Водопроводный шланг подсоединяется к штуцеру запорного механизма и закрывается крышка бачка унитаза.

При установке поплавка-стакана обязательна укладка резиновых уплотнителей в месте крепления к унитазу.

После монтажных мероприятий следует оценить работу поплавка на наличие протеканий или неконтролируемых перебоев при наборе воды в бачок. Важно знать, что поплавок должен располагаться идеально ровно, так как всевозможные перекосы приводят к нестабильной работе сливной системы. Также следует провести регулировку поплавка в унитазе для обеспечения правильного функционирования слива. Он должен постоянно находиться в воде, иначе система не будет работать.

Основные причины поломок и способы устранения

Неисправность поплавка – не редкость, однако некоторые из них можно устранить самостоятельно. Бывают такие виды проблем:

• недостаточное наполнение бачка для смыва;
• отсутствие набора воды;
• протекание воды из сливного отверстия по чаше унитаза.

При их возникновении нужно знать, как правильно починить поплавок в бачке унитаза. Если не осуществляется набор воды, то причиной этому является загрязнение клапана впуска, перекос или появление наростов и слизи на поплавке. При перекосе достаточно поставить поплавок в правильное положение и оценить работу сливного устройства. Если причина в засорении, то необходимо провести следующие действия:

1. Отключается подача воды в бачок. Предварительно нужно проверить состояние водопроводного шланга, сняв его и снова включив воду. Если она течет с достаточным давлением, то он не требует ремонта и проблема в самом поплавке.
2. Снимается клапан и прочищается соединительный участок. Для прочистки лучше использовать тугую проволоку, чтобы не гнулась в процессе. После этого можно включить воду для смыва остатков мусора.
3. Проводится контрольная проверка работы системы. Следует провести набор и смыв воды для подтверждения устранения поломки.

Образование слизи и зеленых наростов связано с некачественной водой, которая подается из труб водоснабжения. Они способны препятствовать нормальной работе поплавка, сужая амплитуду его движения. Чтобы устранить проблему, необходимо его снять и тщательно промыть и очистить под проточной водой. После этого он устанавливается в рабочее положение и проводится контрольный запуск механизма.

Проблема постоянного протекания воды из бачка заключается в следующем: сломался клапан, шпилька вышла из строя, недостаточный прижим прокладки к выпускному отверстию, непригодность или деформация прокладки в клапане. Каждая из проблем требует проведения определенных манипуляций, способных обеспечить должное функционирование механизма:

• Если в клапан проникает жидкость через перелив, необходимо слегка приподнять поплавок. Далее, подкручивается рычаг поплавка, чтобы зафиксировать его в наиболее эффективном положении.
• Если поплавок работает исправно, то рекомендуется осмотреть сливной клапан. В нем есть шпилька из металла, фиксирующая рычаг. При ее повреждении потребуется замена (можно использовать соответствующий по длине отрезок толстой медной проволоки).
• Также важно осмотреть сам клапан на наличие механических повреждений или лишних отверстий. Если таковые имеются, то придется заменить весь клапан. Рекомендуется приобрести модель того же производителя или принципа действия.
• Нередко причиной протекания является прокладка между сливным отверстием и нижней зоной клапанного механизма. В процессе эксплуатации она деформируется и теряет свои свойства, пропуская воду. Для устранения проблемы ее нужно заменить.

Нередко происходит засорение самого клапана из-за некачественной воды. Тогда требуется его демонтаж и полноценная промывка под проточной водой. Также приходится сталкиваться с чрезмерным или слабым потоком воды при смывании. В этом случае необходимо отрегулировать уровень поплавка таким образом, чтобы он не погружался в воду, а находился на или чуть выше ее уровня в бачке. Это можно осуществить посредством регулировки тяги плавающего элемента.

Ранее детали изготавливались из мягких сплавов металла, поэтому изменение положения легко осуществлялось при небольшом сгибании спицы. В современных моделях все элементы выполняются из пластика, поэтому поплавок достаточно переместить по трещотке в нужное положение при помощи регулировочного винта. Он же надежно фиксирует его в необходимом месте.

Поплавок для унитаза: устройство, правила регулировки и пример замены

Со временем на смену устаревшим сантехническим приборам приходят новые, более комфортные и функциональные, но некоторые детали остаются прежними, практически не меняя своего назначения.

Например, один из важнейших элементов сливного бачка – поплавок для унитаза – продолжает выполнять свою основную функцию регулировки уровня воды, хотя также претерпел внешние изменения.

Согласитесь, понимание устройства поплавкового механизма пригодится любому домашнему мастеру.Вызывать сантехника при малейших неполадках работы унитаза – не лучший вариант. Тем более что большинство неисправностей арматуры можно устранить самостоятельно.

Мы предлагаем разобраться в конструкции и принципе работы разных видов поплавков. Подробные инструкции помогут отрегулировать механизм и восстановить сливную систему унитаза.

Место поплавка в конструкции сливного бачка

Сам по себе поплавковый механизм – это всего лишь небольшая деталь с простым устройством, но в комплекте с остальными частями арматуры бачка он выполняет значительную миссию – отвечает за смыв. Если более точно, то является посредником между двумя внутренними системами: наливной и сливной.

Чтобы уяснить, какая роль отведена этому нехитрому приспособлению, разберемся, как устроен сливной бачок унитаза.

Мы не будем рассматривать элементы встроенной инсталляции или ретро модели, подвешенные к стене, а остановимся на самых популярных решениях – бачках, которые являются частью компакт-унитазов и устанавливаются на заднюю полочку чаши.

Внешне это фаянсовый (фарфоровый, пластиковый) резервуар, сверху закрытый крышкой с отверстием под рычаг управления, который все чаще заменяет кнопка (одинарная или двойная). Кроме этого отверстия имеются еще два: для поступления воды из системы ХВС и для слива жидкости из бачка в чашу унитаза.

Внутри резервуара установлена арматура – разборная система из пластиковых, металлических и резиновых деталей. Конфигурация, размеры, материал изготовления элементов у разных производителей отличаются. К тому же существует несколько видов механизмов.

Однако все они объединены общим принципом работы: через впускное отверстие внутрь резервуара поступает вода (по гибкому патрубку, подключенному к трубе ХВС) в необходимом объеме (в среднем 4,5-6 л).

Вместе с уровнем воды, заполняющей бачок, поднимается вверх и поплавок. Когда уровень жидкости достигает нужной отметки, поплавковое устройство блокирует поступление воды. Такое состояние сохраняется до момента смыва.

В процессе смыва включаются в работу другие элементы системы. Кнопка (или рычаг) приводит в движение шток, к концу которого прикреплена мембрана (или прокладка). Сливной клапан открывается, и вода устремляется в унитаз.

Функция поплавка очевидна – регулировка объема поступающей в бачок воды. Если механизм выйдет из строя, вода польется беспрерывно, а от затопления квартиру спасет еще один важный элемент системы – перелив.

Виды поплавковых устройств

Вид поплавка в бачке компакт-унитаза зависит от конструкции арматуры: в устройствах старого образца присутствуют плавающие на поверхности воды пластиковые шары или цилиндры, в новых модификациях это подвижные элементы, скользящие по вертикали и напоминающие стакан.

Шарообразный поплавок называют еще «коромыслом». Действительно, толстая поволока, на которой крепится шар, по форме напоминает ставший раритетным предмет обихода.

Принцип действия примитивного, по сути, поплавка достаточно прост: при смыве он опускается на дно бачка и посредством штока (той самой проволоки) открывает впускной клапан.

Вода поступает, наполняет резервуар, и поплавок поднимается вверх. В определенный момент он достигает необходимой отметки (регулировку объема жидкости можно выполнить вручную) и блокирует поступление воды. Входной клапан закрывается до того момента, пока снова не произойдет смыв, и поплавок упадет на дно.

Современный вид поплавкового устройства отдаленно напоминает шарообразную модель. Это пластиковая деталь, закрепленная на вертикальном штоке, которая, подобно лифту, движется вверх-вниз и также отвечает за своевременную блокировку впускного клапана.

Преимущество усовершенствованной модели в более точной настройке уровня поступающей в бачок воды. Шток, по которому движется поплавок, похож на линейку с делениями, где для удобства регулировки сделаны насечки.

Считается, что конструкции с шарообразным поплавком более шумные. На самом деле уровень шума зависит не от типа поплавкового механизма, а от способа подачи воды.

При верхнем боковом подключении она заливается сверху (гибкий шланг подводят к отверстию в верхней части), поэтому и создается шум. В бачках с нижней подводкой вода поступает тихо, и если есть шум, то лишь из-за неисправности арматуры.

Краткие инструкции по монтажу

Иногда требуется отремонтировать, заменить или просто установить новую модель поплавка – отдельно или в составе арматурного блока. Рассмотрим все решения по порядку. Монтаж новых запчастей производить легче всего, так как не нужно разбирать старые механизмы, а бачок и сами детали находятся в идеальном состоянии.

Вариант #1 – установка шарообразной модели

Сразу оговоримся, что монтировать новое устройство шарообразного типа приходится в единственном случае – если вышел из строя старый элемент. Вряд ли новая модель унитаза оборудована системой налива/смыва с таким типом поплавка.

Пластиковый шар или другой формы деталь можно приобрести отдельно, так как преимущество устаревшего механизма в том, что «коромысло» легко устанавливать или менять без замены штокообразной системы спуска воды.

Поплавок обычно продается вместе с металлическим держателем и наливным клапаном. Последний вставляют в отверстие впуска воды (находится в верхней части бака, слева или справа) и фиксируют, «коромысло» располагают горизонтально.

Примерно в средней части оно прикрепляется к «груше» – выпускному клапану штокового типа. При заливе жидкости в бачок пластиковый шар должен свободно лежать на поверхности воды.

Вариант #2 – монтаж стаканообразного вида

Комплекты, предназначенный для емкостей с нижней подводкой, обычно фиксируют в бачке еще до того, как он установлен на законное место – полочку унитаза. Это необходимо, так как оба клапана – сливной и впускной – находятся на дне резервуара, и при монтаже детали следует подтягивать и закручивать с обеих сторон.

Если бачок уже установлен, справиться с этим будет тяжело.

Сначала устанавливают более объемный сливной механизм, обязательно применяя прокладки и шайбы, которые идут в комплекте. Выравнивают устройство по оси и затягивают гайку с наружной стороны. Важно, чтобы уплотнительное кольцо плотно примыкало в области отверстия.

Затем по той же схеме фиксируют наливной клапан с поплавковым устройством. Обычно допускается, чтобы детали касались друг друга или стенок резервуара, но лучше постараться их закрепить строго вертикально.

Особое внимание следует уделить герметизации мест примыкания устройств к отверстиям. Нужно использовать все уплотнители, шайбы и прокладки, которые рекомендованы производителем и поставляются в комплектации, за исключением запасных деталей. Если возникают сложности – достаточно заглянуть в инструкцию по установке.

По этой же схеме происходит и замена поплавкового устройства, только перед установкой нового необходимо демонтировать старое. Для ремонта придется разобрать сливной бачок унитаза.

Собственноручная регулировка поплавка

Переходим к информации, которая часто волнует владельцев и старых моделей, и новых блоков. Постараемся разобраться, как самостоятельно отрегулировать поплавок в унитазе, чтобы поднять/опустить уровень воды в бачке.

Больший объем воды необходим, если имеющегося в емкости недостаточно для качественного смыва, а уменьшают количество набираемой воды, если хотят сэкономить.

Процесс регулировки у разных моделей отличается. Устаревшее «коромысло» можно отрегулировать очень простым способом, даже не отключая воду. Снимаем крышку бачка, находим проволоку-держатель поплавка и просто сгибаем ее.

За счет перегиба устройство блокировки впускного клапана срабатывает раньше, следовательно, объем поступающей в резервуар воды также снижается.

Если держатель поплавка собран из двух негнущихся металлических планок, соединенных болтом, процесс регулировки несколько сложнее:

Ремонт сливного бачка унитаза — неисправности и их устранение

Унитаз в каждом доме является элементом быта, без которого обойтись просто невозможно. Он эксплуатируется гораздо чаще всех остальных приборов сантехники. Именно поэтому он чаще других приборов выходит из строя. А самой уязвимой его составляющей является бачок, состоящий из нескольких внутренних компонентов. Их механические повреждения, а также небрежное обращение с бачком являются причинами потери данным прибором своей работоспособности. В статье мы рассмотрим, как произвести ремонт сливного бачка унитаза с кнопкой самостоятельно, не вызывая бригаду сантехников.

Устройство и работа сливных бачков

Все сливные бачки имеют схожую конструкцию. Различие состоит только в механизме пуска воды.

Конструктивно бачок унитаза с кнопкой или двумя кнопками, а также с рычагом слива можно представить в виде набора взаимодействующих узлов:

• Наливной клапан. Он отвечает за поддержание уровня воды на определенном уровне. Руководит работой клапана пустотелый поплавок. Когда вода поднимется на нужный уровень, поплавок перекрывает канал подачи воды в бачок;
• Пластиковый поплавок, закрепленный на наливном клапане. Работает по принципу коромысла, поднимаясь при наполнении бачка;
• Сливной клапан, имеющий систему перелива. Современные варианты бачков предполагают управление данным клапаном посредством нажатия кнопки. При ручном управлении сливом старого образца достаточно потянуть за рычаг или цепочку для пуска воды в унитаз;
• Перелив является обязательным компонентом бачка. Он регулируется по высоте, благодаря чему устанавливается предельный уровень воды. При превышении этого уровня вода перетекает по переливной трубке в канализацию, не выливаясь наружу через его стенки.

Основные элементы конструкции и принцип работы механизма одни и те же для всех видов сливных бачков, отличается лишь их выполнение

Бачок с механическим спуском воды работает очень просто. Вода поступает в него через наливной клапан при опущенном положении поплавка. После достижения строго определенного уровня поплавок перекрывает подачу воды. Управление сливом осуществляется вручную. Если бачок оборудован кнопками, то сливается вода после нажатия на них. При этом сливной клапан частично или полностью открывается, пропуская воду в унитаз. Поплавок опускается, приоткрывая наливной клапан.

Строение сливного бачка унитаза с двумя кнопками немного сложнее, но пользоваться таким бачком можно более экономно. Если нажать на одну из кнопок, происходит частичный слив воды. Полный же слив происходит при нажатии второй кнопки.

Все чаще можно встретить новые виды бачков, имеющие нижнее подключение водной магистрали. Устанавливать их целесообразно, если использование бокового подключения невозможно по причине нехватки места. Основным отличием такого бачка является наличие мембранного клапана. Под действием напора воды в трубопроводе клапан приоткрывается и пропускает воду внутрь. При подъеме воды поплавок давит на шток поршня, который постепенно перекрывает мембранный клапан. Когда установленный уровень будет достигнут, клапан закрывается полностью.

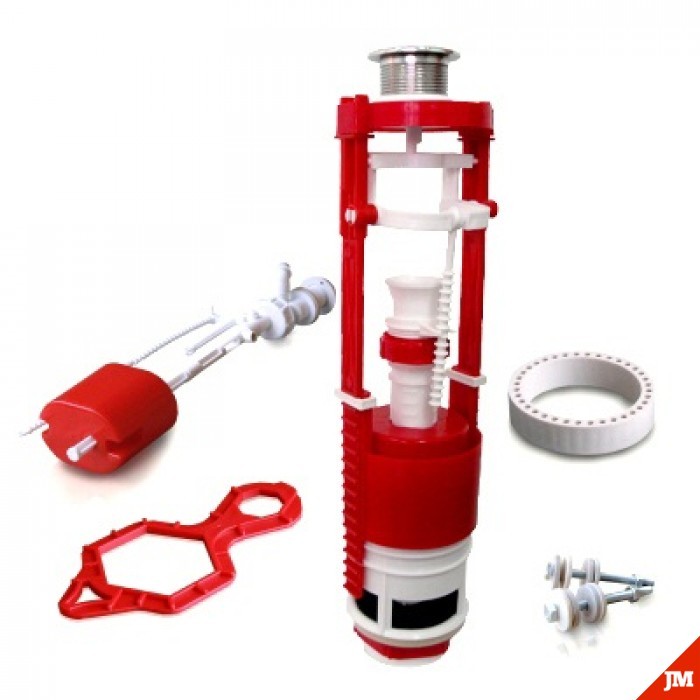

Арматура с нижним подводом воды и с управлением с помощью кнопки

Распространенные неисправности

Неисправности слива вполне могут привести к потере унитазом своей работоспособности. Для многих такая внезапная поломка может явиться настоящим стихийным бедствием. Помимо этого, повышенный расход воды также никому не понравится.

О том, что собой представляет гигиенический душ для унитаза со смесителем и каких видов он бывает, читайте в отдельном материале.

А как подобрать насос для повышения давления воды и в каких ситуациях он необходим, мы рассказали в другой статье на сайте.

Какие же поломки характерны для сливных бачков? Перечислим их в порядке частоты возникновения:

1. Протечка воды из унитаза на пол. Чаще всего вода протекает через уплотнительное кольцо, находящееся между днищем бачка и полкой унитаза. Если кольцо треснуло или покоробилось, вода будет проникать через него. Также местом протечки могут оказаться прокладки крепежных болтов, которыми бачок крепится к полочке. Их придется заменить, если подтяжка болтов не даст результата. И неважно, производится ли ремонт сливного бачка унитаза старого образца, или ремонтируется современная система. Ведь крепления у них у всех одинаковы.

Качественное уплотнительное кольцо сливного бачка является залогом его хорошей герметизации

Совет: При замене прокладок и уплотнений рекомендуется смазать их жидким силиконом для продления их срока службы и предотвращения растрескивания.

2. В унитазе наблюдается постоянный ток воды. Чаще всего это связано с переполнением бачка, при котором вода вытекает через трубку перелива. Произойти это может из-за изменения высоты перелива, неплотного прилегания поплавка к запирающему клапану, потери поплавком своей герметичности. Также может быть изношено резиновое уплотнение на сливной арматуре. Чаще всего неисправность можно устранить посредством регулировки. При износе запорной прокладки желательна замена всего механизма слива.

3. Неисправности механизма пуска. Если вы используете кнопочный механизм подачи воды, то при нажатии кнопки вода может не поступать в слив. Вы сможете провести ремонт арматуры сливного бачка своими руками, так как, чаще всего, происходит обрыв рычажного механизма, связывающего кнопку со сливом. Это относится и к бачкам с ручкой либо цепочкой.

4. Шумное наполнение бачка. Происходит это по причине отсоединения трубки, через которую наливается вода в бачок. Это характерно для бачков, в которые вода подводится сбоку. При слетевшей трубке шум поступающей воды будет отчетливо слышен. Для устранения проблемы следует снять верхнюю крышку и установить трубку на штуцер.

5. В бачок не проходит вода. Ремонт сливного бачка унитаза с кнопкой или с другими механизмами спуска при возникновении такой неполадки сводится к проверке входного отверстия в бачок. Нужно снять с бачка клапан и прочистить входное отверстие тонкой стальной проволокой и промыть его водой.

Ремонт бачка с одной кнопкой

Многие люди, привыкшие к бачкам старого образца, не знают, как починить сливной бачок унитаза с кнопкой. На самом деле, отличия между этими системами весьма незначительные. Для многих основной проблемой является разборка такого бачка. Действительно, расположенная на крышке бачка кнопка требует бережного обращения в процессе разборки. Но разбирается устройство очень просто.

Порядок действий будет следующим:

• перекройте воду;
• опустошите бачок;
• осторожно открутите пластмассовую гайку около кнопки;
• снимите крышку.

Дальнейшие действия зависят от характера поломки. Поломки бачка с кнопкой могут быть следующими:

1. Набирается мало воды в бачок. Проверьте положение поплавка и отрегулируйте его.
2. Запала кнопка пуска воды. Это может произойти из-за засорения шахты кнопки. Необходимо прочистить ее, а кнопку установить в прежнее положение.
3. Вода не уходит в унитаз при нажатии кнопки. Скорее всего, произошел обрыв механизма между кнопкой и клапаном слива. Его можно восстановить самостоятельно. Если этот элемент арматуры сломался, то для его замены можно воспользоваться медной проволокой или заменить клапан полностью.
4. Через переливную горловину перетекает вода. Необходимо отрегулировать высоту перелива или поплавок. Перелив регулируется очень просто. Для этого открутите накидную гайку и установите необходимый уровень перелива.
5. Протекает вода в унитаз из-под клапана. Возможно, износилась прокладка сливного клапана. Лучше всего заменить весь клапан. Для этого открутите пластиковую гайку в нижней части бачка и извлеките клапан со своего места. Установите новый клапан.

На заметку: Бывает, что клапан неплотно стал на место из-за перекоса. Повторное его открытие и закрытие помогает устранить проблему протекания.

Ремонт двухкнопочного бачка

Экономный расход воды добавляет популярность такому сантехническому прибору. А как отремонтировать сливной бачок унитаза с двумя кнопками? Принцип разборки такого бачка остается прежним, как и у однокнопочного варианта.

Характерные поломки двухкнопочного бачка:

1. Западание кнопок. Для установки кнопок на место следует снять крышку, открутив стопорное кольцо возле кнопки. Иногда кнопки становятся на место, если повторно нажать на них.
2. Если вода не сливается, проверьте целостность соединительной арматуры. Установите ее на место или замените куском медной проволоки.
3. Протекание воды через клапан слива свидетельствует о неправильном положении клапана относительно сливного отверстия. Если вода перетекает через переливную горловину, произведите регулировку уровня воды, изменив положение поплавка или высоту перелива.

Для регулировки поплавка достаточно лишь немного поднять его или опуститьХотите знать, как выбрать смеситель для ванны с душем? Ответ вы найдете в нашей отдельной статье.

А если вас интересует, как проводится установка душевой кабины своими руками, то у нас также есть материал на эту тему.

Перед покупкой фильтра для воды рекомендуем вам ознакомиться с нашими советами по их выбору.

Ремонт бачка, имеющего нижнее подключение воды

В бачке с нижним подключением воды используется наполнительный клапан мембранного типа. Это может вызвать проблему с наполнением бачка при слабом давлении в системе водоснабжения. Напор воды может оказаться недостаточным, чтобы отжать клапан и наполнить бачок. Если в вашей системе постоянно поддерживается низкое давление, то мембранный клапан лучше заменить штоковым аналогом.

Еще одной распространенной проблемой является подтекание воды в месте входа в бачок подводящего клапана. Расположение его таково, что клапан постоянно находится под водой. При недостаточной герметичности соединений наличие протечек практически гарантировано.

Ремонт сливного бачка унитаза с нижним подводом воды выполняется после перекрытия подвода воды и снятия крышки бачка. После этого проблема устраняется по таким же алгоритмам, которые описаны для ремонта моделей с кнопками.

Мы разобрали, как отремонтировать сливной бачок с кнопкой, с двумя кнопками или с механическим управлением. Отличаются они незначительно, преимущественно конструкцией механизма управления. Общий же принцип функционирования и ремонта у всех рассмотренных устройств одинаков.

На видео показан ремонт сливного бачка унитаза своими руками, точнее, процесс замены его арматуры.

Самостоятельная регулировка поплавка сливном бачке унитаза

Оглавление:

Когда в доме вдруг выходит из строя сантехника, то почти все хозяева сразу же вызывают мастера, хотя в большинстве случаев возникшие проблемы можно без особых усилий решить самостоятельно, имея в доме минимум инструментов.

Простой ремонт своими руками поможет сэкономить средства и время, а в некоторых случаях и нервы.

Самая распространенная и легко устраняемая проблема, возникающая с сантехническим оборудованием, — поломка унитаза, а именно нарушение нормального функционирования поплавка сливного бачка. Все составные части фаянсовой емкости можно назвать запорной арматурой, которая управляет сливом и наполняемостью.

Что такое поплавок

Поплавок — клапан, ответственный за подачу воды. Состоит из корпуса с мембраной и самого поплавка.

Подача воды из водопроводной системы осуществляется поплавком, оснащенным регулировочным винтом. Вращаясь в разные стороны, винт опускает или поднимает поплавок, то есть, уровень воды увеличивается или уменьшается. В дешевых бачках вместо винта установлена рейка.

У некоторых моделей унитазов поплавок внутри полый, наполнен воздухом, у других же он изготовлен в виде перевернутого стакана. Главные поломки таковы:

Полый поплавок. Перестает работать, если внутрь попала вода. Он просто тонет, поэтому не подлежит ремонту. Придется заменить.

Перевернутый стакан. Не выполняет свои функции после сильного загрязнения, например, известковым налетом.

Ищем неисправность: метод исключения

До того, как возникло решение приступить к самостоятельному устранению неполадки в сливном бачке, надо убедиться, что в неисправности виноват именно поплавок.

Довольно часто обнаруживается протечка между чашей унитаза и бачком. К этому случаю поплавок не имеет никакого отношения. Здесь проблема заключается в истирании уплотнительного кольца, которое находится между чашей и бачком:

Устранить эту неисправность просто: нужно лишь поставить новую прокладку.

Также возможно протекание воды на пол рядом с унитазом. Здесь тоже дело не в поплавке. Это происходит из-за просачивания воды в трещины, возникшие на бачке и чаше унитаза или при повреждении фитингов, соединяющих трубы.

Если происходит неполное опорожнение бачка или перерасход воды, когда она непрерывным потоком, реже струйкой, льется в чашу унитаза, то проблема заключается в неправильной регулировке поплавка.

Исправление ситуации своими руками

Нормализовать расход воды и устранить течь можно путем регулировки положения поплавка в сливном бачке:

Чтобы понизить расход воды, следует разместить поплавок пониже. Контакт с жидкостью в бачке начнет происходить раньше, поплавок будет всплывать, перекрывать клапан и подачу «лишней» воды.

Если из бачка в унитаз непрерывно поступает вода, то вероятно груша (герметизирующая прокладка) неплотно перекрывает слив. Если после нажатия на мембрану протечка прекращается, то наше предположение верно и нужно просто увеличить вес (можно повесить любой груз).

Также можно немного поднять поплавок. Жидкости будет поступать больше и ее объема хватит для надежной герметизации прокладкой отверстия слива.

Меняем положение поплавка

1. Тяга (спица) поплавка — это металлический стержень небольших размеров, который удерживает поплавок.

Чтобы понизить уровень воды в бачке, нужно немного изогнуть тягу, опустив поплавок вниз, а для увеличения объема жидкости, подняв его вверх.

При таком подходе необходимо следить, чтобы уровень воды в бачке не доходил до его боковых отверстий 3-4 см. Если отверстий нет, тогда надо ориентироваться на сливной механизм — он должен быть немного скрыт водой.

2. Тяга может быть выполнена из пластика. В таком случае ничего изгибать не нужно. Достаточно переместить поплавок по специальной направляющей трещотке:

3. Сейчас все чаще производители размещают поплавок вертикально. Сути это не меняет и принцип остается прежним. Если ваш поплавок расположен так, то он легко может быть перемещен вверх-вниз по штоку и трещотке:

Чистим запирающий клапан

Если после всех манипуляций вода продолжает течь, то необходимо разобрать запирающий клапан и прочистить его.

Несмотря на ухищрения производителей, срок эксплуатации клапанов в нашей воде в среднем составляет 3-5 лет.

Мембрана и водопроводящие отверстия могут забиться грязью. Для устранения этой неполадки снимается защитный колпачок, вынимается мембрана. Затем хорошо промываются внутренние протоки, и мембрана устанавливается на место, закрываемая колпачком.

Главное в процессе — ничего не поломать и не потерять. Если это все же произошло, то читаем следующий пункт.

Меняем клапан

Здесь основная проблема не в самой замене, а в наличии нужного механизма. Перекрываем воду, демонтируем неисправный или поломанный клапан, берем его с собой и радостно демонстрируем продавцу в магазине сантехники.

После самостоятельного устранения поломки, каждый хозяин получает новый навык, который обязательно пригодиться в дальнейшем.

Дополнительная информация есть в нашей статье — таблицы размеров унитаза и его устройство.

Поплавки для унитаза – основные поломки в сливном бачке

Ни для кого не секрет, что незначительные поломки унитаза могут создавать уйму проблем. Некоторые сразу вызывают сантехника, чтобы всё отремонтировать, но экономный хозяин в своей квартире должен уметь делать всё самостоятельно. Это не только позволит сэкономить деньги, но и избавит от бесконечного ожидания специалиста. Выполнить регулировку поплавка в унитазе, заменить кран, прочистить трубу сможет практически каждый, кто хотя бы однажды выполнял ремонтные работы.

Только непонимание причины проблемы и страх что-либо испортить вынуждает человека оплачивать достаточно большие счета за незначительный ремонт. При этом чтобы выполнить все ремонтные работы своими руками, не так уж и много нужно. Самое главное — ознакомиться с принципом работы бачка унитаза и научиться использовать элементарные строительные инструменты.

Как устроен сливной бачок изнутри?

Абсолютно любой бачок для туалета вне зависимости от своих конструктивных особенностей осуществляет наполнение сливной ёмкости водой, нормирование объёма жидкости и непосредственный смыв унитаза. При этом стандартная керамическая ёмкость имеет следующие конструктивные элементы:

• клапан подачи воды;
• устройство перелива;
• сливной клапан.

Клапан подачи воды – конструктивный элемент бачка, отвечающий за поступление жидкости из водопроводной системы. Помимо этого такой механизм контролирует объём воды в бачке. Для контроля уровня жидкости в сливной емкости она оснащается поплавком. Принцип функционирования поплавкового крана основан на всплывании поплавка, который поднимает рычаг, приводящий в действие, пробку, блокирующую, поступление воды в ёмкость при достижении ею определённого уровня.

В свою очередь, устройство перелива отвечает за перенаправление излишков воды непосредственно в унитаз. Оно необходимо, для того чтобы не допустить переполнения бачка. Конструктивно механизм является небольшой трубкой из пластмассы, которая расположена в центральной части бачка. При этом чтобы отрегулировать уровень воды в бачке этот механизм опускают вниз или поднимают вверх, соответственно уменьшая или увеличивая объём жидкости.

Сливную арматуру в сливном бачке устанавливают для обеспечения выхода воды из бачка непосредственно в унитаз. При нажатии на кнопку слива она посредствам специального рычага запускает механизм спуска воды из бачка, которая и смывает отходы человеческой жизнедеятельности в канализацию.

Разновидности сливных бочков для унитаза

На сегодняшний день все бачки для унитаза подразделяются по нескольким типам в зависимости от вида спускового устройства, материала, используемого, для их изготовления и метода монтажа в санузле. При этом в зависимости от расположения спускового механизма бачки делятся по следующим видам:

• спусковой механизм на крышке бачка;
• боковое расположение сливной кнопки.

В зависимости от материала, используемого для изготовления бачка, они подразделяются на следующие модели:

• пластиковая ёмкость;
• керамическое устройство;
• чугунная ёмкость для слива.

Также туалетные бачки могут подразделяться по типу крепления:

• монтаж в стену;
• непосредственная установка на унитаз;
• крепление на стене.

Разбираясь в разновидностях сливных устройств для унитаза, а также в работе механизмов, обеспечивающих, нормальное функционирование сантехнического устройства можно своими руками отремонтировать большинство распространённых неисправностей. А благодаря регулировке поплавка можно устранить неисправности, обусловленные, протеканием воды в унитаз нормализацией её объёма, а также проблемы со сливом. При этом все работы можно без труда выполнить своими руками.

Частые проблемы в работе сливных бачков

Прежде чем приступать к ремонту сливного бачка своими руками, нужно досконально ознакомиться с его устройством и способом крепления крышки. Очень часто можно столкнуться с проблемой ещё на стадии снятия крышки и если повредить или сломать её, то придётся приобретать новый аналог. При этом самыми распространёнными проблемами считаются постоянное наполнение и самопроизвольный слив воды, которые вызваны следующими причинами:

• перекос поплавкового механизма;
• вода попадает в поплавок через запорный клапан;
• утрата герметичности поплавком;
• сильно изношенная мембрана поплавка.

При обнаружении проблем с запорным краном сливного бачка необходимо выполнить полную его замену, которая производится в определённом порядке.

1. Перекрывается подача воды.
2. Из бачка сливается вся жидкость.
3. Клапан откручивается от трубы водопровода.
4. Демонтируется рычаг путём откручивания фиксирующей гайки.
5. Снимается повреждённый клапан.
6. Монтируется новое устройство, которое фиксируется гайкой.
7. Возобновляется подача воды.
8. Выполняется регулировка поплавка.

Если повреждён поплавок для бачка унитаза и в него проникает воды, то он перестаёт всплывать. При этом для устранения проблемы можно произвести ремонт или полную замену поплавка. Но перед любыми работами важно перекрыть подачу воды.

С помощью разводного ключа отсоединяется водопроводная труба и извлекается поломанный поплавок. На место поломанной детали монтируется новый аналог и возобновляется подача воды. После этого выполняется регулировка уровня воды. В свою очередь, для ремонта поплавка пробоина герметизируется жидким пластиком.

В случае сильной изношенности мембраны выполняется полная её замена, но перед этим полностью сливается вода из бачка. Для замены мембраны рычаг поплавка подвязывается к перемычке и отвинчивается гайка, удерживающая, трубу смыва унитаза. После этого отсоединяется сифон путём ослабления, крепёжной гайки. Старая мембрана меняется на новый аналог и выполняется сборка бачка в обратной последовательности.

Для регулировки поплавка в зависимости от материала рычага выполняют следующие мероприятия. В случае с латунным рычагом его просто подгибают. Если рычаг выполнен из пластика, то он оснащается специальным регулировочным винтом, благодаря которому можно изменить изгиб конструкции и установить поплавок в нужном положении так чтобы он вовремя перекрывал подачу воды в сливную ёмкость.

Сливной бачок с сильным шумом набирается водой

Если было замечено, что ёмкость с сильным шумом заполняется водой, а потом происходит перелив жидкости в унитаз – в первую очередь это свидетельствует о высоком давлении в центральном водопроводе, из-за которого поплавковый клапан не может удержать поток воды. В такой ситуации необходимо выполнить модернизацию клапана дополнительной деталью .

1. Демонтируется крышка бачка .
2. Замеряется диаметр отверстия входной трубки для поступления воды в ёмкость из системы водопровода.
3. Подбирается пластиковый патрубок длиною 200-400 мм в соответствии с высотой бачка и подходящий по диаметру соска.
4. Патрубок надевается на сосок и обрезается таким образом, чтобы его конец слегка не касался днища бачка.

Благодаря такому дополнительному устройству будет происходить дренирование попадающей в сливную ёмкость воды, что в некоторой степени снизит давление жидкости поступающей из водопровода.

Основные критерии выбора поплавкового клапана

В случае неправильно подобранного поплавкового клапана он будет постоянно ломаться, приводя к переливу воды в унитаз. Поэтому необходимо разбираться каким критериям должен соответствовать такой механизм для сливного бачка. При этом в зависимости от показателей давления, в центральном водопроводе поплавковые клапаны подразделяются на следующие модели:

• устройство для водопровода с низким давлением;
• клапан среднего давления;
• механизм для высокого напора воды;
• стабилизирующие клапаны.

Последнюю модель клапана рекомендовано использовать в домах, где постоянно меняется давление в водопроводе. При этом чтобы не пришлось проводить время в постоянных ремонтах сливного бачка, важно помнить о мерах профилактики, которые сводятся к банальному визуальному осмотру устройства на наличие повреждений.

Все, что вы хотели знать об унитазах, но стеснялись спросить / Вся правда об унитазах

1. Встроенный в стену бачок унитаза Ремонт санузла начинается с планирования пространства. Особенно сложно сделать функциональный и качественный дизайн, когда в санузле совсем мало свободного пространства. Для того, чтобы интерьер туалета или ванной комнаты выглядел стильно и был максимально удобным поможет встроенный в стену бачок унитаза. Данный бачок значительно экономит место в ванной комнате и позволит чувствовать себя в этом помещении более свободно и уютно. Комментарии 2. Принцип работы впускной арматуры с мембранным клапаном Использовать мембранный клапан в запорной арматуре унитазов придумал явно не советский инженер. Технические решения советских инженеров всегда отличались простотой, что обеспечивало надежность работы системы, а в случае поломки — легкость устранения проблемы. И это касалось не только унитазов но и космических аппаратов, конструкцией которых до сих пор восхищаются американцы. В унитазах советского периода использовалась запорная арматура с штоковым поплавковым клапаном, основанным на принципе противодавления. Вода в бачки советских унитазов набиралась, да и сейчас набирается, шумно, иногда очень шумно: с воем, скрежетом и тарахтеньем, медленно и неравномерно, впрочем это не единственный недостаток старой арматуры. Но зато отремонтировать унитаз старого образца мог практически любой взрослый мужчина и даже моя теща любила покопаться в бачке, не дожидаясь советов специалистов. Совсем другое дело впускная арматура с мембранным поплавковым клапаном, основанным на принципе попутного давления. Работает тихо, особенно брендовая, вода набирается быстро, перекрывается сразу. Но и у впускной арматуры с мембранным поплавковым клапаном есть недостатки, как впрочем и у всего в этом мире. Связаны они с тем, что для нормальной работы арматуры требуется более-менее постоянное давление в водопроводной сети не менее 0.05-0.1 МПа (0.5-1 атмосфера) и не более 1-2 МПа и чистая вода. Понятное дело, что соблюсти оба эти условия, особенно в сельской местности, да и вообще в частном секторе и на всяких там дачах, не всегда возможно. Кроме того на надежность работы запорной арматуры с мембранным клапаном очень сильно влияет качество изготовления арматуры. Так что мембранную арматуру как и штоковую приходится чинить, а чаще просто менять, как использованный картридж. Для тех, кто все-таки решил сначала покопаться в арматуре для очистки совести, попробую изложить устройство и принцип работы впускной арматуры с мембанным поплавковым клапаном. Не то, чтобы это так уж сложно, но на пальцах объяснить не получится. Комментарии 3. Выбор унитаза. Общие сведения Выбор унитаза затрагивает всех, кто сталкивается с ремонтом санузла. И, казалось бы, что тут сложного, пошел и купил унитаз. А вот и не так просто это сделать. Перед покупкой, важно знать об особенностях, плюсах и минусах данного предмета регулярного использования. Выбор унитаза может, зависеть от нескольких факторов. Так как существуют унитазы, которые различаются по форме, способу слива воды, размеру и даже цвету. Правильный выбор унитаза, это залог долгого эксплуатирования данной сантехники. Комментарии 4. Как отремонтировать арматуру слива воды, новые модели. Иногда сливную арматуру можно отрегулировать, иногда прочистить или перебрать. И хотя в 75% случаев, арматуру нужно менять, тем не менее остаются еще 25%. Так что шансы есть. Стоит пробовать. Комментарии 5. Вода постоянно стекает в чашу унитаза. Арматура с штоковым клапаном. Возможных причин протечки всего 2: Неправильная работа арматуры набора воды, Неправильная работа сливной арматуры.   Прежде всего нужно отключить подачу воды. Теперь чтобы определить какая причина протечки у вас, надо снять крышку, а для того чтобы снять крышку, надо открутить кнопку слива. Как правило кнопка слива прикручена к сливной арматуре и откручивается без помощи каких-либо инструментов, нужно посильнее надавить на ободок кнопки и вращать его против часовой стрелки. Иногда кнопка поднимается на 1.5-3 см, пока полностью не выкрутится. (дальше) Комментарии 6. Устройство современного унитаза-компакт, боковой подвод воды. Многие модели унитазов компакт продаются в собранном виде (бачок прикручен к чаше, нужно только подключить воду и подсоединить чашу к канализации) и потому сильно разбираться в устройстве унитаза нет большой необходимости. Тем не менее некоторые модели унитазов компакт продаются частями — чаша отдельно, бачок с арматурой отдельно, крышка отдельно. В таких случаях знание устройства унитаза не помешает. Современные унитазы-компакт с боковым подводом воды обязательно имеют следующие детали: Комментарии 7. Устройство современного унитаза-компакт, подвод воды снизу. Многие модели унитазов компакт продаются в собранном виде (бачок прикручен к чаше, нужно только подключить воду и подсоединить чашу к канализации) и потому сильно разбираться в устройстве унитаза нет большой необходимости. Тем не менее некоторые модели унитазов компакт продаются частями — чаша отдельно, бачок с арматурой отдельно, крышка отдельно. В таких случаях знание устройства унитаза не помешает. Современные унитазы-компакт с подводом воды снизу обязательно имеют следующие детали: Комментарии 8. Как поменять водозаборную (наполнительную) арматуру бачка при подводе воды снизу. При подводе воды снизу заменить наполнительную (впускную) арматуру сложнее, чем при подводе воды сбоку. Главная проблема — неудобно, особенно если туалет отдельно от ванной комнаты или унитаз стоит возле стены и вода тоже подключена с той стороны, где стена, а обычно так и делают из эстетических соображений. Кроме того впускная (водозапорная) арматура должна быть плотно прикручена к бачку унитаза, чтобы вода не протекала на пол. Для замены Вам  потребуется 1 но чаще 2 разводных или простых гаечных ключа, штангенциркуль (можно вместо штангенциркуля использовать рулетку или хотя бы детскую линейку). Процедура замены арматуры будет успешной при соблюдении следующей последовательности: (дальше) Комментарии 9. Как поменять водозаборную (наполнительную) арматуру бачка при боковом подводе воды. Меняется наполнительная арматура легко никаких особых знаний или дорогого инструмента для этого не требуется, достаточно иметь рулетку (или хотя бы детскую линейку) разводной ключ или набор гаечных ключей. Процедура замены будет простой и быстрой при соблюдении следующей последовательности: Определите диаметр трубы наполнительной арматуры: Обычно внутренний диаметр — 1/2 дюйма или 3/8 дюйма (приблизительно 10 и 15 мм), правда об этом знают только сантехники и продавцы. Чтобы лишний раз не перекрывать воду и не откручивать гайку гибкого шланга для определения внутреннего диаметра, измерьте наружный диаметр. 15 мм соответствуют 3/8 дюйма, 20 мм — 1/2 дюйма. Если не получается определить диаметр трубы, померьте гайку гибкого шланга. Расстояние между гранями около 20 мм соответствует 3/8 дюйма, около 25 мм — 1/2 дюйма. (дальше) Комментарии 10. Официальный сайт компании Roca в России Испанская компания Roca — это монстр современного мира сантехники. Помимо собственной торговой марки компании принадлежат такие известные торговые марки как Jika и Laufen. Впрочем найти какую-либо полезную информацию об изделиях компании ни на официальном сайте, ни на русской версии — невозможно. [+] 11. Как отремонтировать водозапорную арматуру, подвод воды снизу. Иногда наполнительную (впускную) арматуру можно отрегулировать или прочистить. И хотя в 75% случаев, арматуру нужно менять, тем не менее остаются еще 25%. Так что шансы есть. Стоит пробовать. Возможные причины неправильной работы наполнительной арматуры: Недостаточный напор в системе водоснабжения. Неправильная установка или сборка. Засорение мембранного клапана.  Износ в ходе эксплуатации. Заводские дефекты. Давайте попробуем разобраться, что может быть у Вас: 1. Недостаточный напор. Если вы живете на последнем этаже и у вас постоянно слабый напор воды, или в вашем доме (поселке, районе) периодически отключают насосы и напор воды уменьшается, то в этих случаях мембранный клапан не срабатывает и вода будет постоянно литься в чашу унитаза. Минимальное давление, при котором должен срабатывать мембранный клапан арматуры — 0.05 МПа, максимальное — 1.0 МПа (10 атмосфер). Обычно давление в водопроводной системе 0.2-0.5 МПа. Я догадываюсь, что у вас по странной случайности не был установлен манометр на водопроводной трубе, но приблизительно определить давление можно и без манометра. Для этого вам понадобятся ведро и часы, желательно, чтобы ведро было пластиковое с делениями литров, а часы с секундной стрелкой. Поставьте ведро под кран (смеситель), предварительно желательно открутить сеточку — если она на смесителе есть, а еще лучше открутить гибкий шланг от наполнительной арматуры бачка и определять давление непосредственно в трубе, подающей воду к унитазу. Откройте кран и засекайте время. 1 литр воды, вытекший из крана за 1 минуту, приблизительно соответствует давлению 0.01 МПа. Можно конечно вспомнить физику и посчитать более точно, но, думаю, Вам сейчас не до этого. Проще говоря, если у вас за 1 минуту набирается меньше 4-5 литров воды, то давление в системе недостаточно для нормальной работы мембанного клапана. (дальше) Комментарии 12. Унитазы-компакт Cersanit Olimpia O010, O011, O020, O021 Унитазы Cersanit Olimpia имеют универсальную чашу. Чаша оборудована горизонтальным выпуском (прямым отводом), но конструкция чаши позволяет подключаться к вертикальной канализационной трубе (стояку) . Подключение воды зависит от модели. Для моделей 010, 020 — сбоку бачка (справа или слева, в свободное отверстие вставляется заглушка), для моделей 011, 021 — снизу бачка. В стандартной комплектации сиденье дюропластовое антибактериальное (код товара K98-0010). При желании можно приобрести плавно опускающиеся сиденье и крышку микролифт (K98-0011), тоже антибактериальные из дюрапласта. Двойной слив на 3 и на 6 литров. Цена унитаза — от 160 до 220 $ в зависимости от комплектации. Cersanit Olimpia — это современный дизайн четких геометрических форм. Полка под бачок, усиленная 2 ребрами жесткости, обеспечивает необходимую прочность и надежность соединения бачка с чашей. Задняя стенка бачка ровная, унитаз можно ставить бачком вплотную к стене. Унитазы этой серии имеют следующие параметры: Комментарии 13. Вода постоянно стекает в чашу унитаза. Арматура с мембранным клапаном. Возможных причин протечки всего 2: Неправильная работа арматуры набора воды, Неправильная работа сливной арматуры. Прежде всего нужно отключить подачу воды. Теперь чтобы определить какая причина протечки у вас, надо снять крышку, а для того чтобы снять крышку, надо открутить кнопку слива. Как правило кнопка слива прикручена к сливной арматуре и откручивается без помощи каких-либо инструментов, нужно посильнее надавить на ободок кнопки и вращать его против часовой стрелки. Иногда кнопка поднимается на 1.5-3 см, пока полностью не выкрутится. Если кнопка не выкручивается, то возможно у вас кнопка на гибком шнуре или пневмокнопка, попробуйте приподнять чуть-чуть крышку. Если крышка приподнимается, то это ваш вариант. Для того, чтобы открутить кнопку, вам нужно одной рукой держать ее под крышкой, а другой откручивать. Если вскрытие прошло успешно, попробуем поставить диагноз: 1. Если уровень воды (1) доходит до верха трубы (2) перелива сливной арматуры: (дальше) Комментарии 14. Официальный сайт компании Cersanit Польская компания Cersanit S.A. — одна из ведущих компаний, занимающихся производством на европейском рынке. Компания занимается производством и продажей товаров для туалетов и ванных комнат. [+] 15. Устройство советского унитаза-компакт, боковой подвод воды, старые модели. К старым моделям относятся не только унитазы-компакт советского периода, их выпускают и сейчас. Отличительная особенность — вместо кнопки слива из крышки бачка торчит шток с набалдашником или сбоку бачка расположен рычаг для слива, как в унитазах с чугунным бачком. Конечно, можно было и не уточнять, что подвод воды сбоку, так как в Советском Союзе по другому унитазы и не подключались по нескольким причинам: Эстетика унитаза не вписывалась в планы партии, было слишком много других дел.  Такое подключение было удобнее для сантехника, ну а пользователи должны были реализовывать планы партии и радоваться, что у них вообще есть унитаз-компакт, а не «франкенштейн» с чугунным бачком производства соседнего танкостроительного завода. Тем не менее времена изменились, планы партии канули в лету, а унитазы остались и их довольно часто приходится ремонтировать, а чтобы это сделать хорошо, нужно знать устройство унитаза: (дальше) Комментарии Ссылок в категории: 39

Новые статьи Выбор унитаза. Общие сведения Выбор унитаза затрагивает всех, кто сталкивается с ремонтом санузла. И, казалось бы, что тут сложного, пошел и купил унитаз. А вот и не так просто это сделать. Перед покупкой, важно знать об особенностях, плюсах и минусах данного предмета регулярного использования. Выбор унитаза может, зависеть… https://unitazv.ru/_40.html Встроенный в стену бачок унитаза Ремонт санузла начинается с планирования пространства. Особенно сложно сделать функциональный и качественный дизайн, когда в санузле совсем мало свободного пространства. Для того, чтобы интерьер туалета или ванной комнаты выглядел стильно и был максимально удобным поможет встроенный в стену… https://unitazv.ru/_38.html новый шланг на старую трубу Обычно при подключении наполнительной арматуры унитаза к водопроводной сети проблем не возникает. Главное, чтобы диаметр гаек гибкого водопроводного шланга соответствовал диаметрам водопроводной трубы и выпуска арматуры, да и прокладки должны быть на месте. Но иногда при подключении шланга к… https://unitazv.ru/_39.html Принцип работы впускной арматуры с мембранным клапаном Использовать мембранный клапан в запорной арматуре унитазов придумал явно не советский инженер. Технические решения советских инженеров всегда отличались простотой, что обеспечивало надежность работы системы, а в случае поломки — легкость устранения проблемы. И это касалось не только унитазов… https://unitazv.ru/_37.html

ремонт впускного запорного, с нижним подводом

Любая неисправность, связанная с подтеканием жидкости в унитазе, доставляет дискомфорт.

Тонкая струйка воды создаёт постоянный шум, постепенно портит покрытие унитаза и увеличивает расходы хозяев на услуги водоснабжения.

Происходит это потому, что клапан слива вышел из строя и не может удерживать жидкость внутри сливного бачка, способствуя её протеканию в чашу.

Как устроен сливной клапан

Сливной клапан — механизм, который удерживает массу воды внутри бачка, когда им не пользуются. Он же осуществляет выпуск жидкости в чашу унитаза при смывании.

Устройство клапана для слива основано на действии давления и силы тяги.

Когда бачок полон, то давление воды позволяет мембране или груше, закрывающей отверстие для смывания удерживаться на месте, не допуская протекания. Когда нажимается рычаг или кнопка, механизм приходит в действие, открывая отверстие и позволяя водным массам попасть в чашу.

Почему через впускной бачок бежит вода, он протекает и не держит ее

Клапан будет протекать, если рассохся материал резиновой прокладки, к которому прилегает запорный механизм.

Если механизм не держит воду, причина может крыться в повреждении мембраны. Если роль регулятора выполняет резиновая груша, она могла утратить свою эластичность.

В бачке постоянно бежит вода? Такое возможно и в том случае, если нарушен поплавок, который должен прекращать подачу воды по мере наполненности ёмкости.

Внимание! Подача воды может не прекращаться из-за смещения рычага, контролирующего правильное положение сливного механизма внутри емкости.

Как отремонтировать подтекающий слив унитаза, если он сломался

В большинстве случаев с ремонтом бачка с течью вполне возможно справиться самостоятельно.

Прибегать к помощи специалистов в области сантехнического оборудования не обязательно. Сначала сантехник перекрываеи воду.

Затем надо освободить емкость от имеющейся в нём жидкости, которая течет.

В зависимости от типа возникшей неисправности производятся определенные действия.

Замена прокладки для механизма

Для произведения ремонта придется снять емкость со своего места, открутив крепёжные винты (в компактных моделях). Следом нужно достать сливной механизм, удалить старую запорную мембрану (резиновую прокладку), и установить на её место новую деталь аналогичного диаметра. Дополнительно можно промазать место примыкания прокладки к баку специальным герметиком.

Размягчение груши, чтобы починить устройство

От долгого нахождения в жёсткой, холодной воде резиновая груша, выполняющая роль запорного клапана, нередко теряет эластичность, отчего начинает хуже справляется со своими функциями. Устранить эту проблему помогает применение простого «дедовского» способа. Необходимо снять деталь с устройства и на некоторое время погрузить её в ёмкость с горячей, но не кипящей водой.

Фото 1. Сливной клапан с резиновой грушей, она может потерять эластичность от жесткой воды, поэтому ее надо размягчать.

Такая методика позволяет вернуть материалу нужную мягкость и улучшить его свойства. Если такой способ не помог, можно заменить грушу новой.

Справка! Рекомендуется выбрать наиболее мягкую модель из представленных, она прослужит дольше.

Промывка запорного механизма

С течением времени в бачке может скапливаться известковый налёт, ржавчина и мелкие механические частицы (например, песок). Они способны засорять клапан стока, что негативно влияет на качество его работы.

В таком случае потребуется вынуть сливной механизм из бачка и тщательно промыть его и место примыкания груши или мембраны к сливному отверстию. Затем все детали протираются насухо, чтобы исключить попадание мусора, и механизм монтируется на своё место.

Фото 2. Запорный механизм, периодическо его надо промывать от известкового налета и ржавчины.

Поменять клапан, если он пропускает

Если при демонтаже становится ясно, что механизм вышел из строя, понадобится полная его замена на новую конструкцию. Новая модель должна быть аналогична старой, и желательно, чтобы она была выпущена той же маркой.

Тонкости самостоятельного ремонта с нижним подводом

Существует два основных типа подводки воды к баку унитаза:

• Нижняя. Ей оснащается большинство современных моделей сантехнических изделий. Подвод воды производится по трубке, присоединённой к нижней части бачка. Такие модели работают очень тихо.
• Боковая. Более старый вид соединения, когда трубка для подачи воды располагается в верхней боковой части. Эти системы обычно более шумные.

Важно! Если унитаз снабжён боковой подводкой воды, риск того, что подтекание жидкости может быть связано с повреждением поплавка и трещинами в нём достаточно велик. Осмотр бачка в таком случае стоит начать именно с поплавковой системы.

Проблема у бачка с нижним подводом может крыться в износе сливной колонки. В таком случае её придётся полностью заменить на аналогичную деталь. План ремонта зависит от типа подводки.

Алгоритм действий для унитаза с нижним подводом:

1. Открутить гибкий шланг.
2. Провернуть колонку в верхней части и снять её.
3. Открутить крепления и снять бак со своего места.
4. Произвести демонтаж впускного клапана и сливной колонки.
5. Достать изношенную арматуру и вставить на её место новую деталь с аналогичными параметрами.
6. Поставить бачок на место, подключить его к системе водоснабжения.

Ремонт сантехники с боковой подачей воды отличается тем, что бачок не нужно снимать со своего места. Порядок действий будет такой:

1. Рычаг, находящийся рядом с клапаном подачи воды, проверяется на наличие повреждений или изменения формы, как он закрывается.
2. Если рычаг не двигается, значит, его заклинило, и он подлежит замене.
3. В случае износа впускного клапана, изделие удаляется и заменяется аналогичным.

Полезное видео

Видео, в котором наглядно представлен процесс устранения течи воды из сливного бачка.

Итоги

Большую часть проблем, связанных с ремонтом или заменой комплектующих сливного бачка, можно решить даже не слишком опытным домашним мастерам. При появлении подтеканий в чашу унитаза необходимо диагностировать тип поломки, запастись необходимыми для работы материалами и инструментами. В случаях, когда старый сливной клапан вышел из строя или рассохся, может понадобиться его замена. Этот процесс несложен, поэтому самостоятельный ремонт поможет вам значительно сэкономить на услугах сантехника.

Устройство впускного клапана сливного бачка

Клапан сливного бачка: устройство, причины протекания, ремонт

Клапан сливного бачка служит для подачи воды в сливную чашу унитаза. По типу крепления арматура бывает с нижним или боковым подводом. Запорный клапан имеет простой принцип действия, позволяющий самостоятельно устранить возможные неисправности, связанные с его работой. В статье будет рассмотрено его устройство, основные компоненты, причины протекания и способы ремонта.

Клапан сливного бачка

За набор и перекрытие поступающей воды в унитаз отвечает впускной клапан. В системах советской эпохи монтировалась арматура с штоковым поплавковым клапаном. Она отличалась медленным, неравномерным набором воды, высоким уровнем шума. Единственным преимуществом такой системы является возможность нормальной работы даже при непостоянном или предельно слабом давлении воды.

Новые унитазы-компакт оборудованы арматурой с мембранным клапаном. Набор воды происходит быстро и практически бесшумно, перекрытие подачи происходит без задержек. Для бесперебойной работы необходимо давление, не ниже 0.05-0.1 атмосферы и не выше 1-2 атмосферы. Кроме того входящая в устройство вода должна быть лишена кусочков ржавчины и прочих загрязнений, иначе это приведет к быстрому засорению и необходимости частой разборки для проведения чистки.

Устройство и принцип действия мембранного клапана сливного бачка

Работа запорной арматуры условно делится на несколько этапов. Рассмотрим детальнее каждый из них:

Этап 1. Клапан открыт, вода набирается в бак.

Давление жидкости в трубе воздействует на мембрану, отодвигая ее в сторону, что позволяет начать процесс заполнения бачка. Цифрой 1 обозначено входящее отверстие в камеру предварительного заполнения. В последней также имеется отверстие пропускающее воду непосредственно в бачок. В механизме также присутствует мембрана (цифра 3) и поршень (4).

В мембране присутствует отверстие, через которое надет шток с обозначенным цифрой 5 отверстием. Его диаметр примерно составляет 1мм. С его помощью жидкость проникает в наполнительную камеру, созданную поршнем и мембраной. Когда поплавок находится в нижнем положении, отверстие под номером 6 в поршне открыто, пропуская небольшой объем воды внутрь бака. Вследствие этого достигается приблизительно равное давление в предварительной и наполнительной камерах, а также за их пределами. Это условие является главной разницей между мембранным и штоковым клапаном.

Этап 2. Подъем поплавка вследствие заполнения бака.

Выталкиваемый жидкостью поплавок всплывает, двигая шток с уплотнителем к входному отверстию, обозначенному цифрой 6. Последующее движение сдвигает мембрану с большим седлом. Это обеспечивает герметичность наполнительной камеры, прекращая тем самым набор воды.

Этап 3. Слив.

При нажатии кнопки слива, поплавок опускается, прекращая воздействовать на шток. Он раскрывает отверстие в поршне, ослабляя давление в наполнительной камере. Напор жидкости в трубе отодвигает мембрану с поршнем, запуская процедуру, описанную в первом этапе.

Ремонт клапана сливного бачка

Первой рассмотрим проблему, когда не держит клапан сливного бачка. Даже при полном заполнении камеры бачка, клапан продолжает пропускать жидкость в небольших объемах. Чрезмерное количество воды переливается через верх сливного механизма, стекая в унитаз. Чтобы устранить течь, необходимо выполнить следующие действия:

1. Выполните перекрытие воды.
2. Снимите и разберите арматуру с поплавком.
3. Возьмите использованную зубную щетку и почистите внутреннюю камеру клапана от налета, кусочков ржавчины и прочих засоров.
4. Соберите и установите арматуру на место. Включите подачу воды и проверьте исправность работы.

Если течь не устранена – придется приобрести новую запорную арматуру. Иных способов ремонта – не существует, либо они выйдут дороже по цене, нежели приобретение новой детали.

В качестве второй неисправности рассмотрим случай, когда протекает сливной бачок унитаза через клапан. Причиной этого становится износ уплотнительных прокладок, установленных между арматурой и отверстием внизу бачка.

1. 1. Перекройте воду и открутите гайку, под бачком. Это освободит арматуру и позволит достать ее наружу.
   2. Снимите и произведите замену всех имеющихся уплотнителей. В некоторых случаях присутствует две резинки, изнутри и снаружи. Но зачастую уплотнитель устанавливается только внутрь. Купить его можно на рынке или в специализированном сантехническом магазине.
   3. Установив новую резиновую прокладку, соберите арматуру в обратной последовательности.

Третьей проблемой может стать отсутствие перекрытия воды, вследствие неправильного положения поплавка. Когда бачок уже наполнился и жидкость начала переливаться в чашу унитаза, значит поплавок зафиксирован слишком высоко. Покрутите пластиковый шток, чтобы опустить поплавок ниже. Выталкиваемый водой поплавок начнет воздействовать на клапан, перекрывая подачу.

В статье был рассмотрен клапан сливного бачка, принцип его работы, устройство и возможные неисправности. Ремонт впускного клапана сливного бачка заключается в его прочистке от загрязнений. При поломке одного из компонентов устройства, владельцу придется купить новую арматуру, поскольку запасные части обычно не предусмотрены. Замена резиновых прокладок в устройствах с нижней подводкой, поможет устранить протечку воды наружу.

Виды и устройство клапана сливного бачка, конструкция слива унитаза

Сегодня нельзя представить себе, что когда-то люди жили в домах, где не было туалета. При этом санузел должен иметь самое современное оборудование, иначе не будет комфорта и удобства использования. Центральное место в любой туалетной комнате отведено унитазу. Конструкция его сливного механизма обычно немного отличается у разных моделей. Отдельного внимания заслуживает спусковое устройство, точнее устройство клапана сливного бачка. Рассмотрим его подробнее, мы обращаем на него внимание только, когда оно ломается.

Типы сливных устройств

Существует две основные группы сливных механизмов унитазов, которые выделяют в зависимости от приведения в действие:

• Вытяжные,
• Нажимные.

Первые еще называют штоковыми. Такое название обусловлено тем, что для приведения такого устройства в действие, необходимо поднять шток вверх, используя ручку, и тогда сливное отверстие откроется. Почти все новые модели унитазов лишены такой системы. В основном производители использовали его раньше.

Что касается второго типа сливного механизма, его еще называют кнопочным, и оно имеет две подгруппы:

1. Однорежимный слив – такое устройство имеет всего одну кнопку или клавишу, которую необходимо нажать, чтобы вода из бачка выплеснулась в унитаз.
2. Двухрежимный слив – это устройство имеет кнопку из двух половинок, либо две кнопки. Одна половинка приводит механизм в действие так, что выплескивается только половина воды из бачка, а вторая служит для того, чтобы выпустить всю воду сразу. Его еще называют устройство клапана сливного бачка унитаза с двумя кнопками.

Есть и третий вид, это бачки со стоп-функцией. Они имеют одну клавишу, но вода при этом может выпускаться по-разному. Чтобы регулировать это, нужно нажимать кнопку не один раз. Например, если нажать ее один раз, вода начнет выплескиваться из емкости, а если нажать в это время повторно, то выпуск прекратится, клапан перекроет ее.

Типы клапанов с поплавком

Клапаны с поплавком служат для впуска и выпуска воды. Они имеют свои разновидности, такие как:

• Кройдон-клапан;
• Клапан с поршнем;
• Клапан с мембраной.

Первый имеет оболочку, ось рычага на поплавке, седло и поршень. Рычаг двигает поршень перпендикулярно. Обычно подобными клапанами оснащены старые сливные баки, которые уже мало где используются.

Устройство впускного клапана сливного бачка поршневого типа имеет рычаговую ось. Она закреплена в раздвоенном шплинте. Когда рычаг двигается в горизонтальном направлении, он приводит в движение поршень, который время от времени касается седла, что способствует регулировке подачи воды в бачок.

Поршень имеет на конце уплотнение. Когда он соприкасается с седлом, то уплотнение перекрывает поток воды. Этот тип клапана достаточно широко распространен.

Третий тип клапана имеет в своей конструкции вместо прокладки мембрану. Она может быть изготовлена из силикона или резины. Во время движения поршня смещается и мембрана. Таким образом, она может в нужный момент перекрывать входящий поток воды. Такой тип клапана – наиболее новый и современный. Им оборудованы все последние модели сливных баков. Поэтому далее мы будем рассматривать его механизм и конструкцию более подробно.

Современные клапаны с мембраной

Мембранный поплавковый клапан обеспечивает быстрый набор воды. В зависимости от того, насколько качественная арматура подобрана, этот процесс может быть шумным, либо почти беззвучным. В отличие от старых моделей он очень быстро перекрывается.

Если же вспомнить о недостатках мембранных впускных клапанов, то они также имеются. Основным минусом использования данного вида клапана является то, что для его эффективной работы в водопроводной сети должно поддерживаться постоянное давление.

Значение такого давления должно быть в пределах 0,05-0,1 МПа. Более того, для того, чтобы такой клапан не вышел из строя быстро, вода в системе должна быть чистой. Понятное дело, что оба эти условия достаточно труднодостижимы в некоторых местах, например в селах или дачных поселках.

Еще один аспект, который нельзя упускать из виду, если вы рассматриваете как вариант устройство запорного клапана сливного бачка мембранного типа в своем унитазе, это качество всех фасонных и запорных элементов. Если материал для его изготовления использовался не очень качественный или при производстве были допущены дефекты, то о длительной эксплуатации изделия не может быть и речи. Такой клапан придется часто менять. Даже ремонт тут, скорее всего, будет бессилен. Изготовить новую мембрану самостоятельно не представляется возможным.

Механизм работы впускного клапана

Впускная арматура в бачке имеет свой принцип работы, в котором следует разбираться перед тем, как приступать к ее замене или ремонту. Рассмотрим фазы, сменяющие друг друга в процессе передвижения воды к баку.

Итак, первая фаза характеризуется тем, что клапан находится в открытом положении. В это время вода набирается в бачок. Мембрана, следуя направлению потока воды, отодвигается. А значит, вода может беспрепятственно набираться в бак.

Механизм работы сливного устройства

Вначале вода заполняет только предварительный отсек. Для попадания воды в сам бачок в этом отсеке предусмотрено специальное отверстие. Этот процесс очень напоминает тот, что происходит в устройствах, оборудованных клапанами со штоком, но здесь присутствует мембрана, которая натянута на поршень. Мембрана имеет просвет, через который проходит пластмассовый шток, у которого также есть просвет 1 мм диаметром. Некоторая часть воды благодаря этому поступает в наполнительный отсек. Он образован самой мембраной и поршнем.

Если поплавок опущен, то в поршне открывается мелкое отверстие, всего около 0.5 мм. Сквозь него небольшая часть воды может поступить в бачок. Благодаря такому механизму действия мембранного клапана, обеспечивается одно и то же давление в предваряющем отсеке, в наполнительном отсеке и за ним. В этом состоит разница между данной конструкцией и той, которая имеет клапан со штоком.

Вторая фаза – это когда вода вплескивается в бак и одновременно поднимает вверх поплавок. Вместе с ним повышается уровень штока с уплотнением из резины. Уплотнитель перекрывает отверстие. При дальнейшем движении штока, и поршень и мембрана будут прижаты к седлу. От этого наполнительный отсек герметизируется.

Вследствие того, что давление от воды в наполнительном отсеке складывается с давлением поплавка, который поднимается, мембрана плотно сдавливается с седлами. А это, в свою очередь прекращает подачу воды в бачок.

Спуск воды в унитазе

Третья фаза представляет собой спуск воды. Когда вода выходит из бачка и выплескивается в чашу, давление поплавка на шток прекращается. Отверстие в поршне больше не закрывается штоком, поэтому в наполнительном отсеке снижается давление. Оно остается только от водопроводной сети, именно оно воздействует на мембрану и на поршень, двигая их в сторону. Вследствие этого механизм переходит снова в первую фазу.

Проблемы в механизме и их устранение

Какие могут возникать проблемы в ходы эксплуатации сливного механизма? Например, в бак может не набираться вода, либо вода теперь не перекрывается. Причина такого явления, скорее всего, лежит в том, что засорилось какое-либо из отверстий. Еще одна причина таких неполадок – это выход из строя одной из двух важнейших деталей механизма – штока, либо мембраны.

В любом случае придется разобрать устройство и проверить все элементы. Их также будет хорошенько промыть и почистить. Но бывает что причина неисправностей – банальное низкое давление в системе водопровода, или его скачки в течение одних суток. В этом случае устройство может просто не работать.

Если давление слишком упало, то вода перестанет поступать в бак вообще. Если вода должна поступать из подвесной конструкции, то при давлении ниже нормы, вода не сможет дойти даже до наполнительной камеры. Поплавок будет всплывать, но воду он не будет перекрывать. Чтобы справиться с этой ситуацией, возможно, придется даже увеличить входные отверстия для воды, рассверлив их на пару миллиметров.

Вообще, чем меньше данные отверстия, тем большее давление должно быть в системе. Это необходимо учитывать, если вы монтируете сливной механизм, к примеру, на даче. Если же вы точно знаете, что скачки давления в течение суток у вас наблюдаются регулярно, например, если водяное давление в вашем доме поддерживается насосами, которые на ночь отключают, то лучше всего обратить внимание на арматуру со штоковым клапаном.

Вот и все, мы рассмотрели устройство сливного клапана бачка унитаза, а также причины, по которым он может выходить из строя. Теперь вам не составит труда разобраться во всем и устранить неполадки.

Клапан для унитаза: поплавковый, поршневой, мембранный

Совокупной частью сантехнической арматуры, отвечающей за набор воды в сливной бачок и организацию смыва, является клапан для унитаза. Существует множество разновидностей этого узла, отличающихся функциональным назначением и техническими характеристиками.

Виды клапанов для унитаза

Впускной клапан (он же заливной, наливной или наполнительный) служит для подачи воды и прекращения налива при достижении ограничителя. Выпускной клапан (он же сливной) берет на себя функции смыва воды, регулировки объема и скорости потока.

В каждом впускном клапане для сливного бачка унитаза обязательно имеется запорное устройство для перекрытия воды. Конструкция некоторых наливных клапанов для унитаза с нижней подводкой предусматривает наличие обратного клапана, предотвращающего попадание воды из бачка в водопроводную систему при отключенном водоснабжении.

Все впускные и выпускные клапаны для унитаза в свою очередь делятся по различным типам, по материалу и конструктивным особенностям. Поскольку сантехническая арматура непрерывно совершенствуется, появляются модели с совершенно новыми характеристиками, приведенные ниже сведения и классификацию следует считать приблизительными.

Классификация клапанов

По материалу

Впускные и сливные клапаны изготавливаются из следующих материалов:

• целиком из пластика;
• преимущественно из пластика с отдельными элементами из стали или латуни (резьба штуцера, рычаг-коромысло и другие детали).

По надежности современные модели для сливного бачка с пластиковой резьбой, поставляемые на рынок известными производителями, не уступают металлическим.

Прокладки и мембраны изготавливаются из резины или силикона, последние выглядят предпочтительней, так как не теряют эластичность.

По месту размещения

Возможны следующие варианты монтажа наполнительных клапанов для унитаза:

• с нижней подводкой воды – крепится к днищу сливного бачка;
• с боковой подводкой – крепится к боковой стенке бачка;
• 2 в 1 – клапан имеет присоединяемый снизу или сбоку съемный штуцер, возможно крепление к днищу и боковой стенке.

По типу конструкции

Типы наливных клапанов для унитаза:

• с боковой подводкой и обычным поплавком на длинном металлическом коромысле, конструкция знакома еще по советским унитазам, у клапанов более позднего времени для уменьшения шума налив идет через трубку;
• с нижним подводом воды и поплавком на длинном коромысле, представляет собой осовремененный вариант предыдущей модели, встречается редко;
• с боковой подводкой и вертикальной стойкой, по которой передвигается поплавок;
• с нижним подводом воды и вертикальной стойкой для поплавка;
• предыдущий вариант, дополненный обратным клапаном.

Типы сливных клапанов по способу управления смывом:

• Механический. Наиболее простой вариант, срабатывает при нажатии на кнопку, рычаг или дергании за ручку.
• Пневматический. Похож на механический, но передача усилий происходит по воздухопроводу через давление воздуха, что позволяет перенести кнопку смыва в любое удобное место.
• Электронный. Позволяет подключать смарт-функции, регулировать настройки. Работает от батарейки или электросети, у многих моделей есть подсветка. Смыв происходит при нажатии на электронную кнопку, само нажатие мягче, чем у механики.
• Сенсорный (автоматический, бесконтактный). Срабатывает на движение или присутствие человека.
  В жилых помещениях чаще всего встречаются сливные клапаны с механическим управлением пуска воды.

Они делятся по следующим типам:

• Нажимной. Смыв воды происходит при нажатии на расположенную вверху кнопку. В свою очередь делится на три вида:
• однорежимный – набранная вода из бачка сбрасывается целиком;
• двухрежимный – снабжен двойной кнопкой с режимами полного смыва и малого смыва, рассчитанными на разный объем воды;
• с функцией «стоп» – при нажатии происходит смыв, при повторном нажатии или отпуске кнопки в зависимости от модели смыв прекращается, что позволяет экономить воду.
• Вытяжной. Спуск воды происходит при подъеме вверх вытяжной ручки. Модели с функцией «стоп» останавливают спуск при плавном нажатии ручки сверху вниз.
• Рычажный. Срабатывает при нажатии на рукоятку, расположенную на корпусе бачка, или дергании за ручку с цепочкой, подсоединенную к рычагу.

Дополнительные функции сливных клапанов

• функция «Сапун» в кнопочном механизме – предотвращает образование вакуума в сливном бачке во время смыва при отсутствии в корпусе специальных отверстий подачи воздуха, что гарантирует интенсивность водного потока при спуске;
• регулировка скорости слива – позволяет избежать брызг из чаши унитаза;
• кнопочный эксцентрик – предназначен для регулировки положения кнопки спуска, если кнопочное и сливное отверстие расположены не точно друг против друга.

Типы клапанов с поплавком

Поплавковые клапаны для унитаза делятся по типу запорного механизма на следующие разновидности:

В поршневом устройстве плавающий поплавок при подъеме давит на двигающийся навстречу потоку воды поршень, пока он не упрется в седловину. Поршневые запорные механизмы уже устарели, каких-то уникальных конструктивных особенностей у них нет.

К недостаткам таких устройств относится шумность при наполнении и постоянный звук падающих капель из-за потери с течением времени плотного прижима к впускному отверстию.

Мембранный запорный механизм срабатывает от воздействия толкателя на резиновую или силиконовую мембрану. Среди достоинств мембранных устройств быстрый набор воды, меньшая шумность, постоянная интенсивность потока. Недостаток – обязателен хороший постоянный водяной напор.

Современные клапаны с мембраной

Большинство современных впускных клапанов для сливного бачка относится именно к мембранным устройствам. После слива мембрана с толкателем под напором входящего потока отодвигается, давая дорогу поступлению воды в бачок.

Впускной клапан унитаз мембранного типа конструктивно отличается тем, что в процессе наполнения часть воды проникает за мембрану, создавая одинаковое давление по обе стороны. После всплытия поплавка до ограничительного уровня к давлению воды присоединяется давление толкателя и мембрана герметично закупоривает впускное сопло.

Принцип работы сливного и заливного клапана

Общая схема действия сантехнической арматуры для сливного бачка включает три этапа: автоматический набор воды – защита от перелива – слив.

Механизм срабатывания заливного клапана следующий:

1. При наборе воды после смыва поплавок постепенно всплывает и двигает рычаг, который приводит в действие толкатель или поршень запорного устройства.
2. При достижении предельного уровня наполнения сливного бачка, который регулируется настройкой поплавка, впускное отверстие перекрывается.
3. Подача воды в бачок унитаза прекращается.

Принцип действия сливного устройства прост – при воздействии на рычаг, кнопку или вытяжку рукоятки закрывающий сливное отверстие шток поднимается, происходит спуск воды.

Еще одна функция сливного механизма заключается в защите от переполнения бачка при неправильной регулировке впускного клапана унитаза или выходе из строя запорного устройства. Для этого конструкцией сливного клапана предусмотрена специальная переливная труба.

Верхний конец трубы находится ниже края бачка, а нижний нацелен в сливное отверстие. При превышении уровнем воды в бачке верхнего среза трубы происходит слив избыточной жидкости в унитаз. В некоторых моделях труба перелива крепится отдельно от остального сливного устройства, но механизм предохранительного слива тот же самый.

При монтаже и регулировке сантехнической арматуры верхний срез трубы перелива устанавливают так, чтобы он располагался на одном уровне с верхней плоскостью поплавка и не менее чем на 10 мм ниже отверстия для боковой подводки, а также отверстий для поступления воздуха, если таковые имеются.

Устройство клапанов для унитаза с нижней подводкой

В перечень узлов и деталей устройства клапана для сливного бачка унитаза с нижней подводкой входят:

• поплавок;
• тяга;
• рычаг-коромысло;
• ось коромысла;
• стойка поплавка;
• удлинитель стойки;
• возвратный элемент;
• толкатель;
• мембрана;
• двухсоставной корпус с соплом и резьбой;
• фильтр;
• коническая прокладка;
• наклонная шайба;
• гайка для штуцера.

Удлинитель используется для наращивания стойки поплавка при монтаже заливного клапана с нижней подводкой, если бачок унитаза очень высокий и требуется поднять уровень наполнения. Возвратный элемент изменяет движение входящего потока воды сверху вниз, за счет чего достигается снижение шума.

Механизм отдельных моделей, монтируемых в сливной бачок с нижней подводкой, помимо запорного клапана оснащен обратным клапаном. Этот дополнительный узел предотвращает обратный сброс содержимого в систему подачи воды при временном прекращении водоснабжения.

Обслуживание сливной и впускной арматуры

Вода в отечественных инженерных сетях часто содержит механические примеси (ржавчина, песок, солевые отложения), поэтому многие неисправности случаются из-за забитой сантехнической арматуры. По этой причине подавляющее большинство мероприятий по уходу за арматурой приходится на очистку.

Особое внимание при обслуживании и проведении профилактических работ уделяют фильтру, мембране, впускному соплу заливного клапана, запорному кольцу или груше, сливному отверстию. Следует иметь в виду, что фильтр обычно устанавливается в моделях российского производства, в образцах зарубежных поставщиков он встречается не всегда.

Другая часть проблем связана с неправильным наполнением бачка и протечками. В основе устранения этих недостатков лежит подсоединение и регулировка узлов, исправность и плотный прижим прокладок, затяжка гаек до конца.

Как выбрать клапан

Основные характеристики, на которые надо обратить внимание при поисках арматуры:

• подходящая высота бачка;
• параметры отверстия для подключения впускного клапана, сливного отверстия и отверстия в
• крышке бачка для кнопки пуска.

При неподходящем диаметре для кнопки пуска в ряде случаев проблема разрешается подкладкой переходного кольца.

Сантехника со впускным клапаном для унитаза с нижним подводом благодаря малозаметности подводящего шланга водопроводной системы выглядит эстетичнее.

К другим достоинствам подобных моделей относится пониженная шумность работы. У устройства для сливного бачка унитаза с боковым подводом воды отверстие для крепления расположено выше уровня наполнения бачка, поэтому вероятность протечки меньше.

Выбор способа слива определяется предъявляемыми требованиями. Сенсорные и однорежимные нажимные устройства обычно устанавливаются в общественных местах с большой посещаемостью, где основное значение придается регулярному спуску и хорошей омываемости чаши унитаза, а не экономии расхода воды. Для квартир больше подойдут модели с двумя режимами или функцией «стоп».

Вытяжной сливной механизм особенно популярен у пожилых людей, которым проще вытянуть ручку, чем нажать кнопку спуска. Рычажный спуск популярен в моделях в стиле ретро. Электронные и сенсорные смывные устройства годятся для установки в санузел, посещаемый людьми с особыми потребностями. Пневматика хороша при реализации дизайнерских решений.

Перед покупкой стоит сравнить у разных моделей скорость набора воды, выяснить размер общего и безотказного ресурса работы, измеряемого в циклах спуска-нажатия.

Среди кнопок, рукояток и вытяжных ручек встречаются варианты разных цветов, есть возможность заказать образцы с собственным логотипом и дизайном. Модели под металл выпускаются двух видов – металлизированные и с более стойким к истиранию гальваническим покрытием.

Клапан для унитаза: виды клапанов и особенности их монтажа. Установка и настройка впускного клапана

Назначение впускного клапана для унитаза — регулировка набора воды в бачок унитаза. Клапан обеспечивает бесшумное и быстрое наполнение: около 7 литров за 20— 45 секунд.

Снабжается фильтром с размером ячеек около 200 мкм. В случае засорения его можно очистить и промыть водой, не извлекая из бачка. Поплавок в таком устройстве может быть открыт, а может находиться внутри защитного корпуса.

Переустановка поплавкового клапана выполняется достаточно просто. В моделях с нижним подключением клапан нужно устанавливать перед монтажом бачка.

На трубку устройства надевают резиновую прокладку, повернув ее конусной стороной к отверстию в бачке. Затем клапан просовывают в отверстие для подвода воды, надевают пластиковую шайбу (если она входит в комплект) и фиксируют гайкой. Гайку закручивают сначала рукой, а затем затягивают ключом.

Очень важно обеспечить герметичность, правильно установив резиновые прокладки. В моделях с боковым подключением защита от протечек не так важна, там подача воды размещается над уровнем наполнения бачка.

Обратить внимание также нужно на то, чтобы поплавок в бачке ни к чему не касался, иначе он не сможет свободно подниматься или опускаться вместе с уровнем воды.

Важно также установить поплавок таким образом, чтобы уровень воды находился ниже края бачка на 15 см. Некоторые модели предусматривают регулировку уровня наполнения бачка. С помощью нее можно настроить наполнение бака полностью или наполовину

Гибкий шланг присоединяется к водопроводному стояку через кран с применением ФУМ ленты. Запорный вентиль устанавливается в обязательном порядке. В случае необходимости ремонтных работ, он позволит перекрыть воду.

Восстановление работоспособности поплавкового клапана производится следующим образом:

Если утечка обнаружена в области отсечного клапана, работы по устранению неполадки устраняют в такой последовательности:

Если затягивание уплотнительной гайки отсечного клапана по часовой стрелке не принесло результатов, разберем его. Для этого снимем уплотнительную гайку

Монтаж и регулировка выпускного клапана

Механизм сливного клапана предназначен для подачи воды в унитаз. Производители выпускают множество различных конфигураций устройства.

Например, для экономичного использования воды разработана двухуровневая арматура, в которой слив может быть полным или частичным. Одноуровневые устройства иногда оснащают системой «стоп», которая прекращает процесс слива, как только отпускают кнопку.

Приобретая устройство, нужно обращать внимание на материал, из которого производят запирающие прокладки.

Если раньше отечественные производители использовали только резину, то сейчас ее все чаще делают из силикона. Этот материал не имеет механической памяти, не деформируется.

Силиконовая и резиновая прокладки, и конический выступ на седле арматуры создают несколько факторов защиты и предотвращают протекание клапана

Установка арматуры по шагам

Если механизм слива сломался или устарел, нет необходимости менять бак унитаза — нужно просто заменить неисправный элемент.

Даже если модель унитаза устарела, производитель выпускает новую, но подходящее к нему устройство. Лучше, конечно, чтобы бачок и запорная арматура принадлежали одной торговой марке.

В комплект клапана для спуска воды входит спускной клапан, уплотнительная прокладка, переходное кольцо, крепления бачка к унитазу, а также подробная инструкция по монтажу

Далее, монтаж сливного клапана будет показан на примере устройства для двухрежимного слива с тросиком. Устанавливают бак на унитаз. Для этого надевают прокладку 14 на основание клапана 12.

Вам также может быть интересна информация о выборе и замене прокладки между унитазом и бачком.

Клапан устанавливают в отверстие бака и снаружи закручивают гайку 15, на которую затем надевают прокладку 16. Она обеспечит герметичность соединения.

Болты 13 устанавливают в монтажные отверстия в определенной последовательности.

Устанавливают тросиковый механизм. Его окончание закрепляют в коромысле 8 так, чтобы пластиковый кожух был заведен до упора.

Затем опускают корпус спускного клапана 9 в основание 12 и закрепляют его, проворачивая вправо. Проверяют, не задевает ли устройство стенок бачка и механизма впускного клапана.

Далее регулируют высоту трубки перелива 7. Для этого нужно сначала повернуть ее по часовой стрелке, чтобы снять с блокировки. После установки необходимой высоты ее вновь блокируют поворотом против часовой стрелки.

При правильно отрегулированной высоте трубки уровень наполнения воды не должен подниматься ближе, чем 20 мм к краю трубки перелива.

Край трубки перелива, в свою очередь, при наличии бокового отверстия бачка (для подключения к подаче воды), должен находиться ниже его на 10 и более миллиметров.

Далее закрепляют нажимную кнопку на крышке бака. Для этого предназначен специальный держатель. Соединяют кнопку с тросиком так, чтобы он не перекручивался и не цеплялся за наполнительный клапан. В бачках с нестандартным отверстием используют переходное кольцо.

При необходимости, отрегулировать уровень наполнения воды в сливном бачке унитаза можно с помощью настроек впускного клапана.

В правильно установленном устройстве, кольцо клапана, при нажатии и отпускании кнопки, должно свободно падать и плотно закрывать отверстие для слива воды. Если этого не происходит, то нужно отрегулировать длину тросика, вращая регулятор

Регулировка слива воды

Изменить объем остатка воды после полного слива можно с помощью регулятора 10 на корпусе клапана для унитаза.

Чтобы увеличить остаток, его поднимают, чтобы уменьшить — опускают. Настроить клапан таким образом, чтобы вода полностью сливалась с бачка можно, опустив регулятор до упора вниз.

Чтобы отрегулировать полный или частичный слив, производители предусматривают наличие механизма для регулировки, который позволяет установить необходимый объем смываемой воды

По схожему принципу регулируется и малый слив. Но, все же, бывают некоторые различия. В некоторых моделях рычаг для регулировки находится в свободном доступе, в иных рычаг необходимо разблокировать поворотом вправо.

И тогда, при поднятии рычажка, сливной объем уменьшится, при опускании — наоборот.

После проведения монтажа и регулировки проверяют работоспособность системы — кнопки малого и большого слива должны выполнять свои функции.

При нажатии на маленькую кнопку должен срабатывать малый слив, большая должна опустошать бачок почти полностью, в зависимости от настроек.

Вам также может быть полезна информация о том, как правильно разобрать сливной бачок.

Обслуживание сливной и впускной арматуры

Так как практически любая водопроводная вода содержит механические и химические примеси, необходимо время от времени промывать оборудование — запорное кольцо, фильтр заливного клапана для унитаза.

Песчинки, отложение солей и ржавчины, могут вывести из строя оборудование.

Чтобы избежать сильного загрязнения, кольцо промывают водой. Чтобы добраться до него, откручивают кнопку слива, снимают крышку бака. Вытягивают корпус клапана, проворачивая его против часовой стрелки.

Для устранения течи в районе сливного клапана чаще всего требуется провести его замену:

Для замены поврежденного смывного клапана отключаем поставку воды в бачок и просушиваем его изнутри губкой

Как отрегулировать клапан наполнения унитаза

Как отрегулировать плунжер / шариковый кран поршня

Заполняющие клапаны плунжерного / поршневого типа приводятся в действие плавающим шаром, прикрепленным к горизонтальному латунному штоку поплавка. Шток перемещается, поднимая и опуская плунжер или поршень в корпусе шарового крана, чтобы начать и остановить поток воды в резервуар. Эта конструкция, названная в честь формы механизма, известна как шаровой кран . Плунжер использует уплотнительное кольцо или кожаную шайбу для образования уплотнения, предотвращающего утечку воды через верхнюю часть наполнительного клапана.

Этот тип шаровых кранов сейчас несколько необычен и почти никогда не встречается в новых туалетах. Но это настолько надежный механизм, что многие шаровые краны плунжерного типа все еще работают.

Продукты Prier

1. Регулировка уровня воды

   осторожно согните шток поплавка вверх, чтобы увеличить уровень воды в резервуаре, или наклоните его вниз, чтобы понизить уровень заполнения.

2. Смотреть уровень воды

   Уровень воды должен быть ниже верхней части переливной трубки резервуара.

Как отрегулировать шаровой кран диафрагмы: латунь

Шаровой кран с диафрагмой очень похож на плунжерный, за исключением того, что сам клапан не использует шток плунжера, а имеет разделительную диафрагму внутри круглого корпуса клапана. У него также есть шток поплавка и шар для управления сбросом воды, что делает его настоящим краном. Узел рычага перемещает пластиковую кнопку в верхней части крышки, которая, в свою очередь, нажимает на резиновую или пластиковую диафрагму для управления потоком воды.

Исторически этот тип шаровых кранов является более поздним нововведением, чем классический поршневой, но теперь он также редко встречается в новых унитазах.

Home-Cost.com

1. Регулировка уровня воды

   Отрегулируйте уровень воды, осторожно согнув латунный стержень поплавка вверх, чтобы увеличить уровень воды, или вниз, чтобы снизить уровень воды.

2. Смотреть уровень воды

   Уровень воды должен быть ниже верхней части переливной трубки резервуара.

Если бак не заполняется

Более старые модели мембранного клапана заполнения имеют крышку или колпачок из литой латуни, как и остальная часть корпуса клапана заполнения, но кнопка, которая приводит в действие мембрану, сделана из пластика. Иногда отложения кальция или других минералов могут накапливаться между латунной крышкой и пластиковой кнопкой, создавая трение, из-за которого кнопка остается нажатой в «закрытом» положении, даже когда поплавок и шарик упали.Когда это происходит, бачок унитаза опорожняется, и шаровой кран не выпускает воду для наполнения, чтобы снова наполнить ее.

Чтобы решить эту проблему, нанесите небольшое количество проникающего масла на верхнюю часть крышки, где выступает пластиковая кнопка. Затем переместите кнопку вверх и вниз, вручную перемещая шток поплавка вверх и вниз, чтобы нажать кнопку несколько раз. Кнопка должна работать свободно, а шаровой кран должен работать правильно.

Как отрегулировать шаровой кран диафрагмы: пластик

Это пластиковая версия старых шаровых кранов с диафрагмой, сделанная из латуни.В этой конструкции узел рычага перемещает пластиковую кнопку в верхней части крышки, которая, в свою очередь, нажимает на резиновую или пластиковую диафрагму для управления потоком воды.

Однако на новых шаровых кранах с пластмассовой диафрагмой наверху есть регулировочный винт, который регулирует высоту стержня поплавка и шара. Это последняя версия заправочного клапана, которую можно назвать настоящим краном. Новые устройства все еще можно купить, хотя они в значительной степени были заменены более популярными типами с плавающей чашей.

Home-Cost.com

1. Поверните винт по часовой стрелке или против часовой стрелки

   Поворот винта против часовой стрелки поднимает уровень воды, а поворот винта по часовой стрелке снижает уровень воды.

2. Смотреть уровень воды

   Уровень воды должен быть ниже верхней части переливной трубки резервуара.

Как отрегулировать заправочный клапан с поплавковой крышкой

Клапан наполнения с поплавковой чашей — это текущий стандарт, конструкция, которая используется в большинстве новых унитазов, благодаря его низкой стоимости и долговечности.Поток воды регулируется цилиндрическим пластиковым поплавком, который перемещается вверх и вниз по валу наполнительного клапана. Это иногда называют «беспоплавковым», потому что в нем нет традиционных стержней и шара поплавка, но в нем действительно используется поплавковое устройство. Плавающая чашка прикреплена металлическим пружинным зажимом к тонкому металлическому стержню, который управляет клапаном заполнения.

Fluidmaster, Inc.

1. Зажимные концы металлического пружинного зажима

   Чтобы отрегулировать уровень воды, зажмите оба конца металлического пружинного зажима и поднимите или опустите поплавок.

2. Сдвиньте поплавок вниз или вверх и освободите зажим

   Чтобы снизить уровень воды, сдвиньте поплавок вниз на приводной штанге, затем отпустите пружинный зажим; чтобы поднять уровень воды, сдвиньте поплавок вверх по штанге и отпустите фиксатор.

3. Смотреть уровень воды

   На некоторых клапанах с поплавковой чашей есть пластмассовый винтовой механизм, который вы поворачиваете, чтобы поднять или опустить поплавок. В любом случае уровень воды должен быть примерно на 1 дюйм ниже верхней части переливной трубки и отметки критического уровня на заливном клапане.

Как отрегулировать внутренний поплавковый клапан наполнения

Один относительно новый тип flll клапана, иногда продаются как QuietFill, имеет скрытый внутренний рычаг поплавка внутри головки клапана. Он работает почти так же, как заправочный клапан с поплавком, но рекламируется как более тихий клапан с более точным запиранием.

1. Поворотная головка

   Поверните верхнюю головку заправочного клапана против часовой стрелки, чтобы разблокировать.

2. Перемещение клапана вверх или вниз

   Чтобы понизить уровень воды с помощью этого типа клапана, вся головка наполняющего клапана перемещается вверх, чтобы поднять уровень воды в резервуаре, или опускается, чтобы снизить уровень воды.

3. Поверните верхнюю головку на место

   Поверните головку по часовой стрелке, чтобы снова зафиксировать ее на месте.

Как отрегулировать наполняющий клапан без поплавка или с активацией давлением

В настоящих беспоплавковых заправочных клапанах для регулировки уровня воды в бачке унитаза используется механизм измерения давления, а не поплавок. Клапан работает под водой и может определять уровень воды по давлению.

Keeney Manufacturing Co.

1. Поверните регулировочный винт по часовой стрелке или против часовой стрелки

   Поверните регулировочный винт, расположенный в верхней части клапана.Чтобы поднять уровень воды, поверните регулировочный винт по часовой стрелке; чтобы снизить уровень воды, поверните винт против часовой стрелки.

2. Смотреть уровень воды

   Уровень воды должен быть ниже верхней части переливной трубки резервуара.

   Примечание : Этот тип наполнительного клапана, в котором механизм погружен под воду, может быть запрещен строительным кодексом в некоторых областях, поскольку существует возможность обратного сифона загрязненной воды в систему подачи пресной воды.Всегда уточняйте у местных властей, какие типы заправочных клапанов допустимы в вашем регионе.

Как остановить переполнение унитаза | Предотвратить проблемы с туалетом | Предотвратить затопление туалета

p.list-title {font-weight: жирный; нижняя маржа: 0! важно; маржа слева: -40 пикселей! важно; }
]]>

В этой статье объясняется важность как смывного, так и наполняющего клапана, а также приводится диаграмма, показывающая требования к размещению и высоте, необходимые для создания безопасного туалета.

Важность промывочного клапана

Самым важным элементом безопасности в унитазе является переливная труба смывного клапана.

1. Переливная труба имеет решающее значение, потому что она защищает от воды, выходящей из бачка унитаза.
2. Сантехнические нормы требуют, чтобы туалеты были оборудованы защитой от перелива достаточного размера, чтобы предотвратить затопление резервуара при максимальной скорости, с которой в резервуар подается вода при нормальных условиях эксплуатации.
3. В случае, если кран наполнения унитаза полностью не закрывается в конце цикла смыва, переливная труба предназначена для переноса воды из бачка унитаза в унитаз и из сливной линии.
4. Предотвращение вытекания воды из бака может быть достигнуто за счет правильной регулировки высоты переливной трубы.
5. Fluidmaster дает указание установить высоту переливной трубы не менее чем на 1 дюйм ниже отверстия рычага резервуара.
6. В большинстве случаев потребуется разрезать переливную трубу для обеспечения правильной посадки.

Важность заправочного клапана

1. Правильная высота заправочного клапана по отношению к переливной трубе гарантирует, что унитаз не сможет перекачивать воду из бака обратно в водопровод.
2. Правильная высота заправочного клапана также позволяет поддерживать надлежащий уровень воды в баке и чаше.
3. Отметка критического уровня (обозначается буквами CL на заправочном клапане) заправочного клапана должна быть на 1 дюйм выше верхней части переливной трубы.
4. Если высота наполнительного клапана установлена ​​правильно, верхняя часть клапана может располагаться над краем бака.
5. Это нормально для большинства применений и позволяет крышке бачка правильно поместиться на бачке унитаза.

Требования к размещению и высоте безопасного туалета

Как узнать, когда требуется замена наполнительного клапана унитаза | На главную

Крис Дезил Обновлено 14 декабря 2018 г.

Клапан наполнения в обычном унитазе несложен. По сути, это трубка с запорным клапаном, подключенная к водопроводу через соединение в нижней части унитаза. Наполненный воздухом шар или чашка, соединенные с клапаном, плавают в резервуаре и закрывают клапан, когда вода достигает заданной высоты.Заправочные клапаны изнашиваются, поэтому полезно распознать симптомы того, который необходимо заменить.

Жужжание и крик

По мере износа металлических частей старого заправочного клапана, выполненного в виде шарового крана, клапан может не открываться или закрываться плавно, а сила воды, протекающей через отверстие, может создавать некоторые мешающие звуковые эффекты. Низкий гудящий звук, который сначала может быть почти неслышным, является первым признаком того, что вода течет не так свободно, как следовало бы. Когда звук переходит в раздражающий крик, это может означать, что металлические детали ослабли, и, если вы что-то не сделаете, клапан, вероятно, выйдет из строя.Нет смысла ремонтировать такой клапан, потому что замена стоит недорого.

Рабочий туалет

Негерметичная заслонка медленно опорожняет резервуар и заставляет клапан наполнения работать постоянно, но унитаз также работает, если клапан наполнения изношен. Вы можете исключить заслонку, добавив краситель в унитаз и подождав несколько часов, чтобы увидеть, изменит ли он цвет воды в унитазе. В противном случае неисправен заправочный клапан. Клапан также отвечает, если уровень воды в баке слишком высок.В любом случае, вы можете отрегулировать клапан, а не выбрасывать его.

Когда пора прощаться

Неправильно отрегулированный поплавок — наиболее частая причина того, что клапан заполнения не закрывается полностью. Прежде чем пытаться отвинтить шар, чтобы удлинить рычаг поплавка, регулируя длину стержня на поплавке или регулируя натяжение клапана с помощью отвертки, удерживайте поплавок вверх до упора. Если вода не перекрывается или вы слышите приглушенные крики или другие протесты, пора заменить клапан.Кроме того, вам следует заменить его, если вы не можете найти правильные настройки поплавка и клапана, чтобы вода не попадала.

Изготовление переключателя

Наполнительный клапан можно заменить самостоятельно. После отключения воды, опорожнения резервуара и отключения подачи воды снимите старый клапан, ослабив стопорную гайку под резервуаром с помощью регулируемых плоскогубцев и подняв его. Чтобы установить замену, выполните процедуру в обратном порядке. Обязательно отрегулируйте высоту клапана, следуя указаниям на упаковке.Вы сможете найти универсальный заправочный клапан в любом хозяйственном магазине, и, поскольку в нем нет металлических частей, которые могут подвергнуться коррозии, он, вероятно, прослужит всю жизнь вашего унитаза.

Ваш туалет шипит, как змея?

---

Шипящий унитаз вовсе не редкость и обычно указывает на то, что вода течет из бачка в унитаз. Во многих случаях шипение связано с проблемами, связанными с деталями внутри бачка унитаза, известными как узел смывного клапана.К счастью, многие домовладельцы могут решить проблемы со сливным клапаном самостоятельно, без помощи мастера или сантехника.

Слив воды в переливную трубку

Когда ваш унитаз смывается, вода выливается из бачка в унитаз, а затем бак снова наполняется. Клапан заполнения — это то, что останавливает воду, наполняющую резервуар, когда вода достигает необходимого уровня. Иногда, когда наполнительный клапан не откалиброван надлежащим образом, бак переполняется, и вода перетекает из переливной трубки в унитаз.

Иногда эту проблему можно решить, отрегулировав заправочный клапан. Чтобы отрегулировать клапан наполнения, начните с подъема крышки бачка унитаза. Заливной клапан будет выглядеть как пластиковый буй или шаровой кран, плавающий на поверхности воды. Если клапан заполнения отрегулирован на уровень выше переливной трубки, система не отключится при заполнении бака, и вода будет стекать непрерывно.

Регулировка клапана заполнения: Клапан заполнения будет прикреплен к зажиму, который регулирует высоту клапана.Чтобы отрегулировать высоту клапана, отрегулируйте зажим так, чтобы основание наполнительного клапана находилось ниже верхней части переливной трубки.

Регулировка шарового крана: В случае системы подачи шарового крана, отрегулируйте винты в верхней части узла с помощью отвертки, пока шаровой кран не опустится, а уровень воды не опустится ниже верхней точки перелива. трубка.

Износ заслонки

Если вода не достигает унитаза через переливную трубку, возможно, она просачивается в унитаз через откидной клапан, расположенный на дне унитаза.Когда унитаз сливается, откидной клапан поднимается, и вода устремляется из бачка в унитаз. Откидной клапан может быть изготовлен из резины или твердого пластика, но в любом случае он закрывает бачок унитаза с помощью резиновой шайбы на его нижней стороне. После многих лет использования влажного туалета эта резиновая шайба потрескается и станет хрупкой, что приведет к вытеканию воды из бачка в унитаз.

В некоторых случаях очистка откидного клапана может решить проблему.

• Выключите подачу воды в унитаз и один раз промойте унитаз, чтобы слить воду из бачка
• Снимите откидную заслонку
• Осмотрите нижнюю часть откидного клапана на предмет грязи, которая может повредить уплотнение, и очистите ее стальной мочалкой.
• Замените откидной клапан, включите подачу воды и дайте резервуару заполниться

Если откидной клапан явно старый и изношенный, и его очистка не помогает, следующим шагом будет полная замена клапана.Откидные клапаны продаются в магазинах товаров для дома, и их часто легко заменить.

Замена деталей бачка унитаза

Когда ничего не помогает, следующим вариантом является замена всего узла промывочного клапана. Универсальные смывные клапаны в сборе продаются в магазинах товаров для дома по невысокой цене. Эти узлы смывных клапанов часто поставляются с простыми для понимания инструкциями на основе изображений, так что большинство людей с ограниченными знаниями в области сантехники могут самостоятельно заменить детали бачка унитаза.

Если ничего не работает

Если ни одно из этих предложений не работает, возможно, вы столкнулись с более серьезной проблемой.В этом случае вызовите сантехника, которому вы можете доверять, и объясните, в чем проблема.

Ремонт туалетов, которые не отключаются должным образом

---

По Gil Johnson

Инструменты Вам может понадобиться
частей вам может понадобиться
Регулировка уровня воды в баке
Замена Хлопушки или Стопор мяча
Замена Неисправный наполнительный клапан

В течение долгого времени, туалеты могут вытечь небольшое количество воды из резервуар в унитаз, в результате чего будет добавлено больше воды. При этом не только напрасно расходуется вода, но и может быть неприятно, если это происходит ночью, когда вы можете проснуться от звука наполнения бака.Обычно это вызвано одной из следующих проблем:

• Уровень воды в баке может быть на уровне или выше верхней части переливной трубы.
• Заслонка или стопорный шар, закрывающий выпускное отверстие на дне резервуара, могут быть неисправны.
• Может потребоваться замена заправочного клапана.

Любую из этих проблем может решить человек с плохим зрением или без него, если у него есть подходящие инструменты, правильные запасные части и правильная последовательность действий. Обратите внимание, что в данном руководстве не рассматриваются ремонтные работы, возникающие при утечке воды из резервуара на пол или на уровне пола .

Гил Джонсон: главный плотник и эксперт по ремонту домов

Гил Джонсон, который в молодом возрасте ослеп от глаукомы, является мастером-плотником и постоянным гуру по ремонту домов VisionAware. Он является автором Руководства Гила по ремонту дома, Руководства Гила по деревообработке и воспитанию детей или бабушкам и дедушкам с потерей зрения на VisionAware.org.

Гил говорит: «Моя настоящая любовь — это работа с деревом, особенно с твердой древесиной. После разговоров по телефону, написания писем и отчетов на работе я всегда находил для себя бодрящим работать руками в магазине по вечерам. Это верно даже сейчас, когда я на пенсии ».

Узнайте больше о способах ремонта дома и адаптации вашей домашней обстановки, используя принципы, изложенные в Руководствах Гила:

Инструменты, которые могут вам понадобиться

• Прямые отвертки или отвертки Philips
• Плоскогубцы с каналом
• 8-дюймовые или 10-дюймовые дюймовый разводной гаечный ключ

Детали, которые могут вам понадобиться

• Запасная заслонка
• Запасной клапан заполнения

Регулировка уровня воды в резервуаре

Вы можете определить наощупь, находится ли уровень воды выше или около верхнего края переливная труба.В этом случае вода, вероятно, стекает по сливной трубе в унитаз. Обычно вы можете регулировать количество воды в бачке унитаза одним из двух способов.

Заполняющие клапаны более старого типа

• Наполнительные клапаны старого образца имеют резьбовой стержень длиной около шести или восьми дюймов, который прикрепляется к верхней части наполнительного клапана. К концу стержня прикрепляется пластиковый или металлический цилиндрический поплавок. Поплавок составляет около 2,5 дюймов в диаметре и 3,5 дюйма в длину и закруглен на каждом конце.
• По мере того, как уровень воды в баке поднимается, поплавок и прикрепленный к нему шток постепенно закрывают заправочный клапан, пока он полностью не выключится. Если уровень воды выше переливной трубы, клапан не может полностью закрыться.
• Если в верхней части заправочного клапана есть винт регулировки уровня воды, вы можете снизить уровень воды, повернув его. Если механизма регулировки нет или вы не можете его найти, вы можете отрегулировать уровень воды, слегка согнув шток поплавка руками, тем самым заставив клапан закрываться вместе с водой на более низком уровне.
• Совет: Перед сгибанием стержня убедитесь, что стержень и поплавок затянуты вручную, чтобы они не вращались и тем самым снижали эффективность изгиба стержня. Если шток трудно согнуть, пока он находится внутри бака, можно открутить шток от клапана, согнуть шток, а затем заменить его. При повторной установке стержня и поплавка убедитесь, что изгиб, который вы только что сделали, немного опустил поплавок.
• Совет: Вы можете немного согнуть стержень поплавка, а затем сделать еще один изгиб, чтобы поплавок не был направлен вниз, а был относительно параллелен поверхности воды.

Заправочные клапаны нового типа

• Заправочные клапаны нового типа имеют пластиковый поплавок, который скользит вверх и вниз по внешней стороне заправочного клапана. Этот поплавок прикреплен к соединительному стержню, который постепенно отключает наполняющий клапан. Если уровень воды слишком высок, вода может попасть в переливную трубку.
• Поплавок можно отрегулировать, установив верхний упор, отрегулировав зажим на штанге. Это легко сделать и не требует никаких инструментов.

Любая из этих корректировок занимает очень мало времени и может решить проблему.

Замены Флаппер или стопор Бала

Отверстия в нижней части бака закрыт, который позволяет бак для заполнения воды с одним из двух различных конструкций. К рычагу смыва прикреплен либо «заслонка», либо «стопорный шарик». Когда рычаг смыва поднимается, заслонка или стопорный шарик поднимаются, что позволяет воде стекать из бачка в унитаз. Когда уровень воды упадет достаточно низко, заправочный клапан откроется, и резервуар наполнится.

Замены неисправной заслонки или стопор мяча не трудно сделать, и, как правило, не требуют каких-либо инструментов.

• Стопорный шарик выглядит как круглый резиновый шарик с отверстием внизу и резьбовой вставкой вверху. Верхняя часть стопорного шарика прикреплена к шпильке, который связан с смывного рычага. Когда он поднят, рычаг отводит стопорный шарик от отверстия в дне резервуара, позволяя воде стекать в унитаз.
• По мере того, как вода вытекает из бака, стопорный шар опускается вниз и закрывает отверстие на дне бака.Если стопор шар имеет развитые трещины, так как может произойти с течением времени, он не будет должным образом герметизировать отверстие и вода может просачиваться вниз в унитаз.
• Заслонка обычно прикрепляется к выступам на трубке заправочного клапана. Он прикреплен пластиковой или металлической цепочкой к рычагу смыва. Как и в случае со стопорным шариком, пластиковая заслонка со временем может изнашиваться и не закрывать отверстие должным образом.
• Совет: Если на шаре стопора или заслонке образовались трещины, их часто можно обнаружить, исследуя нижнюю часть шара или заслонки стопора.Очень часто вы можете почувствовать трещины или сказать, что материал (пластик или резина) затвердел, что мешает должным образом закрыть отверстие.
• Совет: Шарик заслонки или стопора также может деформироваться из-за воздействия хлора в воде, которое невозможно обнаружить наощупь. Иногда вы можете определить, поднимаете ли вы заслонку или стопорный шар, и позволяете ему упасть. Если он не попадает в розетку должным образом, возможно, его необходимо заменить.
• Совет: Хорошей идеей будет отнести заслонку из унитаза в хозяйственный магазин или строительный магазин, чтобы вы могли получить нужную замену.У каждого бренда есть небольшие, но важные отличия.
• Совет: При замене заслонки или стопор мяча, убедитесь, что отверстие они падают в ясно мусоре или накопленной слизи, поскольку это может предотвратить хорошее уплотнение.
• Совета: После замены заслонки или стопора мяча, вам могут понадобиться, чтобы согнуть флеш плеча рычага слегка, чтобы убедиться, что поднимает заслонку или стопор мяч прямо вверх. Вам также может потребоваться отрегулировать длину цепи, которая соединяет заслонку с рычагом смыва.

Замена неисправного наполнительного клапана

Иногда можно определить, неисправен ли наполнительный клапан, опуская и поднимая поплавок, тем самым включая и выключая воду. Если он не выключается быстро при поднятии поплавка, возможно, шайба внутри клапана вышла из строя.

• Для замены неисправного заправочного клапана необходимо сначала отключить подачу воды. Чаще всего есть запорный вентиль на водопроводе, где он выходит из стены чуть ниже резервуара.Если нет запорного клапана или не полностью закрыт от воды, что может произойти, если запорный клапан был установлен некоторое время назад, вы должны выключить воду, где линия подачи приходит в ваш дом или квартира.
• С новыми заправочными клапанами вы можете легко открутить клапан в сборе с внутренней стороны дна резервуара, взявшись за верхнюю часть заправочного клапана и повернув его против часовой стрелки. Запасной клапан можно ввинтить в резьбовое соединение в нижней части резервуара и затянуть вручную.
• Совет: Убедитесь, что высота сменного клапана соответствует размеру унитаза.
• Во многих случаях вам потребуется отсоединить линию подачи воды чуть ниже дна резервуара, ослабив соединительную гайку на линии подачи с помощью плоскогубцев или разводных гаечных ключей.
• Совет: Некоторые водопроводные линии гибкие, и их можно легко отсоединить от резьбового конца заправочного клапана. В более старых установках может быть медная или латунная соединительная линия, которую можно слегка согнуть, что позволяет отвести ее от линии наполнительного клапана.Иногда при этом трубка будет изгибаться, создавая «перегиб» в трубке. Перемещение это также может ослабить соединение с трубкой, где она крепится к запорному вентилю. Возможно, вы захотите или вам понадобится заменить медную или латунную магистраль гибкой трубкой правильного диаметра, которую будет легко установить и которая с меньшей вероятностью протечет.
• Прежде чем снимать стопорную гайку, которая удерживает заправочный клапан на месте, вы должны удалить как можно больше воды со дна резервуара, потому что, когда вы снимаете узел заправочного клапана, вся вода вытечет из резервуара на резервуар. этаж.
• Чтобы снять шестигранную гайку, которая крепит клапан к резервуару, поверните ее против часовой стрелки. После того, как эта гайка будет снята, вы можете добраться до резервуара и вытащить узел клапана и поплавка из резервуара.
• При замене клапана, который имеет поплавок, прикрепленный к отсечной клапан с резьбовым стержнем, то, скорее всего, заменить его на новый стиле клапан, который имеет запорный поплавок, который скользит вверх и вниз по заливке клапан, как описано выше.
• Убедитесь, что высота заменяемого клапана соответствует размеру бака.Затяните гайку под резервуаром, убедившись, что прокладки, закрывающие отверстие внутри и под резервуаром, находятся на своих местах. Затем снова подсоедините линию подачи воды и снова включите воду.
• Совет: Если вы не замените линию подачи воды от клапана к резервуару, убедитесь, что старая шайба или прокладка не испортились, так как это приведет к утечке.
• Наконечник: После подсоединения водопровода проверьте герметичность. Обычно небольшие утечки можно устранить, слегка затянув соответствующую стопорную гайку.

Выполнение этих шагов должно устранить любую небольшую утечку воды из бачка в унитаз и уменьшить ваш счет за воду.

Если у вас есть какие-либо вопросы, комментарии или советы по ремонту дома, не стесняйтесь размещать их на нашей доске сообщений о ремонте дома.

Туалетный бачок переполнен? Наиболее частые причины и советы по поиску и устранению неисправностей

Общеизвестно, что туалеты склонны к проблемам с водопроводом. При всей необходимости унитазы могут иметь ряд проблем, одной из наиболее распространенных из которых является переполнение бачка унитаза.

Унитазы состоят из двух основных компонентов: унитаза и унитаза. Последнее из которых обычно является причиной любых проблем с водопроводом, которые могут возникнуть в вашем туалете.

Переполнение бачка унитаза может привести к множеству других проблем, главной из которых является затопление. Никто не хочет приходить домой с работы и обнаруживать, что их ванная комната затоплена. Затопленная ванная комната может привести к тому, что вам придется платить значительные деньги за ремонт пола и стен.

Наряду с полной закупоркой сливного трубопровода, переполненный бачок унитаза является одной из наиболее серьезных проблем, с которыми может столкнуться ваш унитаз, поскольку он может испортить воду.

Существует ряд распространенных причин, которые могут привести к этой проблеме, но есть и множество решений. Некоторые из них вы можете решить самостоятельно, в то время как другие вы, вероятно, захотите вызвать профессионала, который поможет вам их исправить.

Это руководство поможет вам диагностировать проблему и найти некоторые возможные решения, если вы заметите, что бачок унитаза переполняется.

Наиболее частые причины переполнения или переполнения бачка унитаза

Есть две очень распространенные проблемы, которые могут привести к переполнению бачка унитаза.Поскольку ваша проблема, вероятно, связана с одной из этих двух проблем, довольно легко диагностировать причину чрезмерного количества воды в вашем унитазе.

Смещенная переливная трубка

Когда вы смываете унитаз, открывается резиновая заслонка, которая обычно закрывает сливной клапан. Когда это происходит, вода, которая ранее находилась в бачке унитаза, с высокой скоростью нагнетается в унитаз.

Это причина, по которой отходы из унитаза сливаются в канализацию.После завершения этого процесса наполнительный клапан унитаза, который подключается к водопроводу вашего дома, снова наполняет унитаз водой, подготавливая его для следующего смыва.

Если вы снимете крышку и заглянете в унитаз, вы заметите белую трубку, плавающую в середине бачка. Это переливная трубка. Это то, что предохраняет ваш резервуар от переполнения.

Трубка обычно работает, отправляя излишки воды из бачка унитаза обратно в унитаз, чтобы предотвратить ее разлив по стенкам или утечку через отверстие, где расположен рычаг смыва.

Если трубка не выровнена или установлена ​​слишком высоко, ее необходимо отрегулировать на правильную высоту, чтобы она могла правильно справляться с избытком воды. Это можно сделать, отрезав ножовкой переливную трубку и откорректировав ее соосность.

Это можно сделать самостоятельно, но если вы беспокоитесь о том, что неправильно перережете переливную трубку или повредите другие части вашего резервуара, вы можете подумать о том, чтобы позвонить профессионалам Althoff Industries, чтобы они вышли и сделали всю работу за вас.

Негерметичный заправочный клапан

Легко распознать, если ваша переливная трубка не работает должным образом, потому что вода будет выливаться из стенок бака. Однако, если ваша переливная трубка — это , работающая должным образом, но ваш унитаз все еще переполняется, это проявится как другая проблема: унитаз работает.

Под работающим туалетом подразумевается туалет, который не прекращает работу, несмотря на то, что в последнее время его не смывали. Это происходит из-за того, что заправочный клапан, который используется для наполнения бачка, со временем изношен и постоянно пропускает воду в бачок унитаза.

Поскольку у вас работает переливная трубка, лишняя вода не будет разливаться по сторонам, но ваш унитаз будет постоянно работать из-за цикла наполнения и опорожнения бачка, повторяющегося снова и снова.

Чтобы проверить заправочный клапан, выключите подачу воды в унитаз, потянув за рычаг, расположенный за унитазом. Затем сполосните унитаз, чтобы слить воду из бачка. Поскольку вода отключена, ваш заправочный клапан не наполняет резервуар.

После выполнения этих действий обратите внимание на уплотнение по краям заправочного клапана.Если вы заметили трещины или сколы на уплотнении, значит, вы обнаружили свою проблему. Наполнительный клапан необходимо заменить, иначе ваш унитаз никогда не перестанет наполняться.

Если это связано с поломанной переливной трубкой, это может вызвать наводнение. Заменять заливной клапан должен только профессиональный сантехник. Они смогут заменить клапан, не причинив больше повреждений.

Другие причины неработающего туалета

А Неисправность заслонки

Постоянно работающий унитаз может быть связан с другими факторами, помимо наполнительного клапана.Хотя эти проблемы не обязательно приводят к переполнению сами по себе, они могут быть причиной работающего унитаза, если вы обнаружите, что ваш заправочный клапан работает нормально.

Как мы упоминали ранее, резиновая заслонка закрывает промывочный клапан, который действует прямо противоположно клапану наполнения. Промывочный клапан выталкивает воду из бака в чашу, чтобы смыть отходы в канализацию.

Однако, если резиновая заслонка не работает должным образом, вода будет постоянно просачиваться в чашу, заставляя ее работать постоянно.

Если это действительно ваша проблема, вам следует заменить резиновую заслонку в бачке унитаза. Вероятно, он вышел из строя из-за износа с годами. Новая заслонка должна помочь.

Поплавок с разбитым шариком

Эта проблема аналогична предыдущей. В старых унитазах для управления механизмом смыва использовался шариковый поплавок, пока не появилась гораздо более эффективная резиновая заслонка. Резиновые заслонки заменили поплавки в более новых моделях унитазов.

Если вы живете в старом доме со старым унитазом, скорее всего, у вас есть поплавок, а не резиновая заслонка. Если это так и ваш туалет постоянно работает, вам придется либо приобрести новый поплавок, либо резиновую заслонку.

Тем не менее, мы рекомендуем вам просто заменить шариковый поплавок на резиновую заслонку, так как заслонки являются новейшей технологией и гораздо реже ломаются снова.

Althoff Industries имеет многолетний опыт решения проблем с водопроводом в районе Чикаго.Если в вашем туалете возникла какая-либо из этих проблем или возникли другие проблемы, попросите нас выйти и позаботиться об этом сегодня!

Как устроен туалет | Сделай сам

Движущей силой, которая заставляет туалет работать, является сила тяжести. Вода поступает в унитаз через линию подачи, оборудованную запорным клапаном, или «упором для туалета», в основании унитаза. После того, как вода проходит по линии подачи через основание резервуара, она отклоняется в двух направлениях с помощью узла впускного клапана, который иногда называют шаровой кран.Большая часть воды поступает в резервуар, но некоторая часть идет прямо в чашу через наполнительную трубку, которая проходит через переливную трубку. В результате по мере заполнения резервуара заполняется и чаша.

Как унитаз узнает, когда прекратить наполнение? Когда вода наполняет резервуар, поплавок поднимается, пока не достигнет определенной точки, где он начинает оказывать давление на шаровой кран, перекрывая поток воды. Когда вы смываете унитаз, ручка нажимает на рычаг, который поднимает подъемную штангу или цепь, которая, в свою очередь, поднимает заслонку, закрывающую отверстие в нижней части бачка, называемое седлом сливного клапана.Когда заслонка поднята, сила тяжести втягивает воду из резервуара в полый корпус чаши, а затем в саму чашу через небольшие проходы под краем. Эффект циклона, вызванный потоком воды в чашу, — это то, что уносит отходы вниз через слив на дне чаши. Практически сразу после открытия заслонка возвращается на свое место, и резервуар снова начинает наполняться.

В зависимости от марки или стиля унитаза детали внутри бачка могут отличаться, но они выполняют одни и те же основные операции.Например, поплавок в старых моделях часто делается из меди, а в новых — из пластика.
